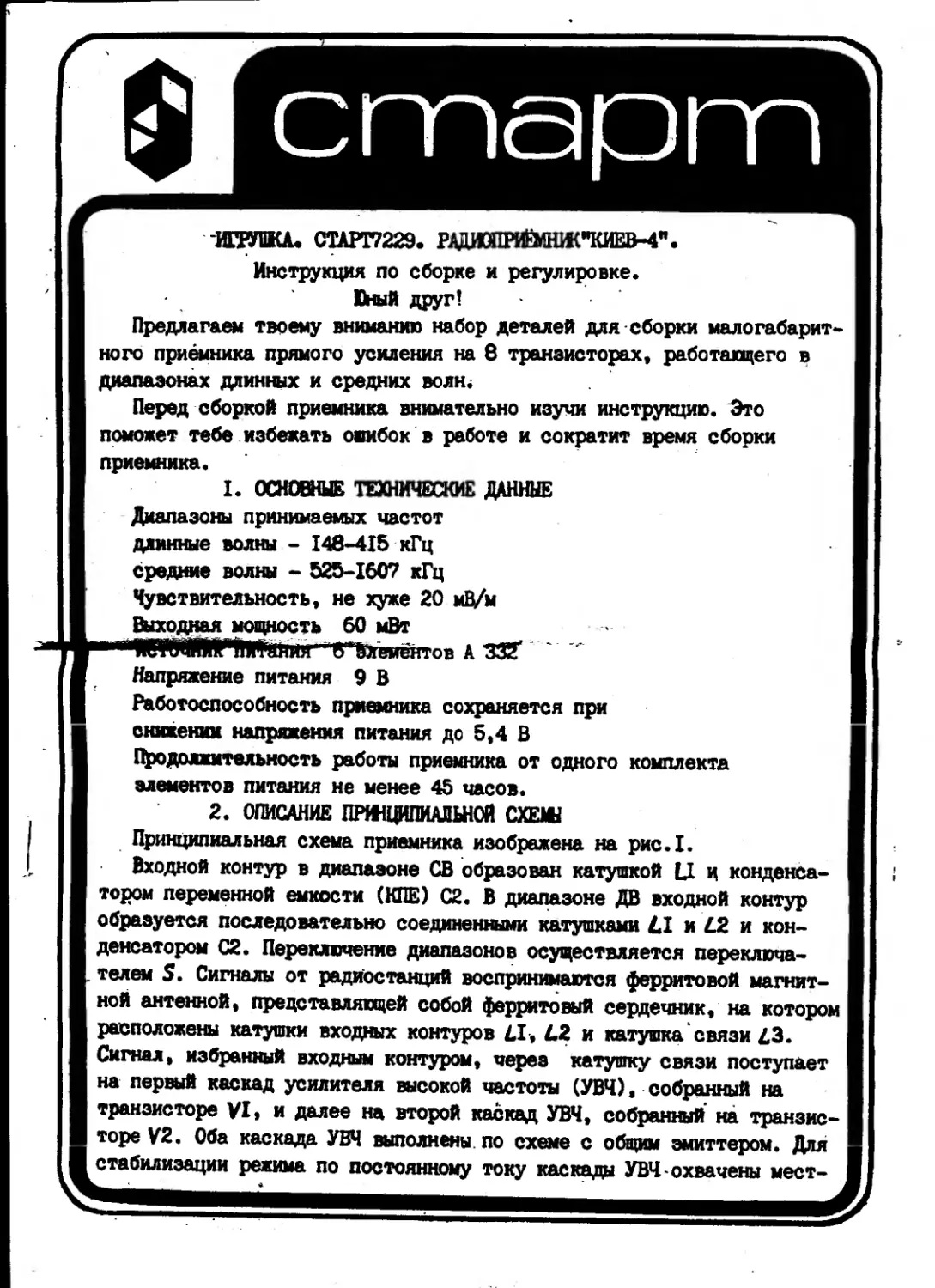

ИГИПЬСА. СТАИ7229. РАДИЯ1Р1ЙйШК"КИЕВ-4".
Инструкция по сборке и регулировке.
Оный друг!
Предлагаем твоему вниманию набор деталей для сборки малогабарит-
но го приёмника прямого усиления на 8 транзисторах, работающего в
диапазонах длинных и средних волн;
Перед сборкой приемника внимательно изучи инструкцию. Это
поможет тебе избежать ошибок в работе и сократит время сборки
приеюшка.
I. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазоны принимаемых частот
длинные волны - 148*415 кГц
средние волны * 525-1607 кГц
Чувствительность, не хуже 20 мВ/м
Выходтая мощность 60 мВт
А 332
Напряжете питания 9 В
Работоспособность приемника сохраняется при
снижении напряжения питания до 5,4 В
Продолжительность работы приемника от одного комплекта
элементов питания не менее 45 часов.
2. ОПИСАНИЕ ПРЖЦИПИАЛЬНОЙ СХЕМ
Принципиальная схема приемника изображена на рис.1.
Входной контур в диапазоне СВ образован катушкой LI и конденса-
тором переменной емкости (КПЕ) С2. В диапазоне ДВ входной контур
образуется последовательно соединенными катушками £1 и £2 и кон-
денсатором С2. Переключение диапазонов осуществляется переключа-
телем S. Сигналы от радиостанций воспринимаются ферритовой магнит-
ной антенной, представляющей собой ферритовый сердечник, на котором
расположены катушки входных контуров £1, £2 и катушка связи £3.
Сигнал, избранный входным контуром, через катушку связи поступает
на первый каскад усилителя высокой частоты (УВЧ), собранный на
транзисторе VI» и далее на второй каскад УВЧ, собранный на транзис-
торе V2. Оба каскада УВЧ выполнены, по схеме с общим эмиттером. Для
стабилизации режима по постоянному току каскады УВЧ охвачены мест-
ной (резисторе 82, 85) ж межкаскадной (рез»|рр S3) отрицательной об-
ратной связью. Усаженный по высокой частоте сигнал с коллектора тран-
зистора V2 через разделительный конденсатор С5 поступает на детектор»
собранный на диодах у3, V4 по схеме двухтактного детектирования.
Такая схема позволяет повысить коэффициент передачи детектора
и уменьшить высокочастотную составляющую продетектированного сигнала
на нагрузке. Сигнал низкой частоты через фильтр» состоящий* из конден-
саторов 08» 09 и резистора 88, постулает на регулятор громкости 59» и
далее на усилитель низкой частоты (УМ). УНЧ состоит из трехкаскадного
предварительного усилителя на транзисторах V5» V6, V7 и оконечного
усилителя мощности на транзисторах V 9, V10, VII. Все каскада, предвари-
тельного усилителя собраны по схеме р общий эмиттером. Оконечный двух-
тактный усилитель модаоетилюстроен ю бестрвдоформато£»ой схеме.
Для уменьшения нелинейных искажений» стабилизации коэффициента уси-
ления и режима по постоянному току каскады усиления на транзисторах
V6-VII охвачены отрицательной обратной связью с помощью резисторов
815, 817 и конденсатора CI4.
фильтр R6, 07 предназначен для предотвращения самовозбуждения из--за
проникновения сигнала с выхода приемника во входные .каскада, Конденса-
торы CI5, CI6 устраняют самовозбуждение выходного каскада. Резистор
816 и диод V8 устраняют искажения сигнала типа "ступенька".
_ 3. ПОРЯДОК	_ 1
Для оборки -приемника необходимы следующие инс^уменйЩ^МЧРИЯЙ*
I. электрический паяльник мощностью не более 40 Вт
2. пинцет
3. плоскогубцы
4.	бокорезы или кусачки
5	. нож
6.	отвертка
7.	канифоль и припой
8.	клей ПВА.
Подготовив рабочее место и проверив исправность инструмента» присту-
пай к сборке приемника. Пайку производи в хорошо проветриваемом поме-
щении. Желательно применять электропаяльник, работающий от .напряжения
не более 36 В и мощностью не более 40 Вт. После окончания пайки тща-
тельно вымой руки в теплой воде с мылом.
При сборке рекомендуем придерживаться следующей последовательности.
I.	Приступай к монтажу и распайке деталей и узлов. приемника на печач
ной плате» руководствуясь монтажной и принципиальной схемами и комп-
лектностью набора (смотри рис.1 и рис.2).
Выводы резисторов, конденсаторов, диодов и транзисторов вставь в со-
ответствующие отверстия платы со стороны маркировки элементов, откуси
2
кусачками выступающие выводы элементов, оставив около 2 мм, загни
эти выводы на печатные проводники платы и запаяй. При этом расстояние
от резисторов и конденсаторов до платы должно быть 2-3 мм, транзисто-
ров - 3-5 мм.
2.	Установи на плате антенну со стороны установки элементов. При
этом кронштейны, расположенные по обеим сторонам антенны, должны вой-
ти в пазы платы. Расположение катушек на антенне должно быть таким же*
как при поставке изделия. Распаяй выводы антенных катушек по рис.1^2.
Провода, идущие от антенных катушек, расположи вблизи антенны.
КПЕ закрепи на плате со стороны печатных проводников с помощью вин-
тов М2х14 с потайной головкой и гаек М2 с шайбами 2,5. При этом гайки
М2 с шайбами 2,5 установи со стороны установки элементов. Выводы КПЕ
должны быть сориентированы в соответствии с рис.2.
Переключатель диапазонов прикрепи к кронштейну двумя винтами М2,5x5
с шайбами 2,5, кронштейн закрепи на плате винтами М2,5x5.
В соответствии с рис.1 и рис.2 распаяй выводы переключателя и КПЕ
с помощью провода, входящего в набор.
3.	Собери отсек элементов питания. В крышку отсека питания с внут-
ренней стороны вставь четыре контакта и закрепи их, разогнув ушки кон-
тактов с наружной стороны отсека. Монтажным проводом соедини лепестки
контактов с одной стороны отсека, с другой стороны к лепесткам подпа-
рис.2. Отсек питания вставь в корпус
приемника.
Соедини печатную плату с выводами отсека элементов питания и громко-
говорителем.
4.	Зафиксируй катушки на ферритовом стержне с помощью клея. Устано-
ви в корпус громкоговоритель и закрепи его с помощью двух угольников
винтами М2,5x5. Установи ручку настройки в корпус приемника таким
образом, чтобы цифра "О" на ручке совпадала с указателем на корпусе
приемника. Закрепи ручку пружинной шайбой с внутренней стороны корпу-
са приемника. Установи плату в корпус таким образом, чтобы ось конден-
сатора совместилась с ручкой настройки в корпусе. Плату прикрепи к кор-
пусу тремя винтами М2,5x14 с шайбами 2,5. Установи в корпус элементы
питания в сответствии с указанной на отсеке полярностью. Закрой кор-
пус крышкой приемника. Приемник готов к работе.
5.	Проверь работу приемника в диапазонах СВ и ДВ. Если приемник не
работает или работает с искажениями, еще раз внимательно проверь пра-
вильность распайки всех элементов и выводов антенных катушек.
6.	В приемнике предусмотрена возможность установки гнезда для под-
ключения внешней антенны. Внешняя антенна необходима при пользовании
приемником в районах, отдаленных от расположения радиовещательных
станций. Для установки гнезда для подключения внешней антенны сломай
3
тонкую перегородку в корпусе, вставь в образовавшееся отверстие с на-
ружной стороны втулку, а с внутренней стороны надень на втулку лепес-
ток и наверни гайку М5. С помощью отрезка провода подпаяй лепесток к
плате в точке с маркировкой "А".
Примечание. Если вывода элементов плохо паяются,необходимо
зачистить имгожом и облудать при помощи
канифолйЖгрипоя. <
4.	СИСТЕМА ОБОЗНАЧЕНИЯ РАДИОДЕТАЛЕЙ
На деталях, в зависимости от их размеров, а также от года выпуска
могут быть либо полные, либо сокращенные (кодированные) обозначения.
Сокращенные обозначения, предназначенные для малогабаритных изделий,
состоят из:
а)	цифр, указывающих номинальную величину емкости конденсатора или
сопротивления резистора;
б)	буквы, обозначающей единицу измерения емкости конденсатора или
сопротивления резистора и одновременно указывающей положение запятой
десятичной дроби;
в)	буквы, обозначающей допустимое отклонение емкости конденсатора
или сопротивления резистора от номинальной величины.
На конденсаторах может б^^тд^е^остазлено обсзнвчепг.з группы
туры, например М47, М750, Н70, Н90 и т.д.
Маркировка и обозначение выводов транзисторов и диодов приведены
в таблице I.
Обозначения номинальных величин и единиц измереш<я емкости конден-
саторов и сопротивления резисторов указаны в таблице 3•
На резисторах, входящих в набор, может быть нанесена цветная ман-
кировка.
Обозначение цветной маркировки приведено на листе 6.
Конденсатор 5,1 пф может иметь маркировку5,1.
Ч
fl
Рис.2. Схема электромонтажная
9
Таблица 3
	Полное обозначение		Сокращенное		обозначение
Обозначение единиц		Примеры обозна-	Обозначение единиц изме- рения		Примеры обозначений
измерения		чения	Старое	Новое	Старое	Новое
	ОМ (Омы) К (Килоомы) МОм (Мегомы)	10 Ом 470 Ом I кОм 6,2 кОм 30 кОм ХООкОм 1,2 МОм	R (0 К (Кило М (Me	и	« о	=3*3 3	s 3	S		 О	I0R 470R (К47) IK0 8К2 ЗОК I00K (MI0) IM2	I0E 470Е (К47) IK0 8К2 ЗОК I00K (МЮ) IM2
	пФ (Пикофарады)	5,1 пФ 100 пФ 4700пФ 0,022мкФ 0,15 мкФ 10 мкФ	П и J	р Ъарады) Г П	5П1 100П 4Н7 -	5PI I00P
	мкФ (Микрофарады		(Hanoi М (Микр	врады) офарады)	22Н МЮ ЮМ	22П >!5 10/>
10
ДОПУСКАЕТСЯ ЗАМШ КСМШИКТУИЦИХ
Транзистор KT3I07E на КТ502А, КТ502В, КТ502Е
Транзистор КТ3107Ж на КТ502Б, КТ502Г
Цифробуквенная маркировка соответствует маркировке транзистора
КТ209 (см. табл.1). Знак типа транзистора КТ502 -
Цветовая маркировка: тип транзистора КТ502 - желтая метка на бо-
ковой поверхности корпуса. Обозначение труп пн - метка на торце
корпуса: А - темнокрасная
Б - желтая
В - темнозеленая
Г - голубая
Д - синяя
Е - белая
Резистор СПЗтЗбм-Ю к0м-В-22 на СПЗ-Збм-4,7 кОм-В-22
СПЗ—Збм—6> 8 кОм—В-22
СПЗ-Звм-4,7 КОм-В-22
СПЗ-Звм-6,8 кОм-В-22
СПЗ-Звм-10 кОм-В-22
Конденсатор K50-I6-I6B-200 мкф на К50-6-16В-100мкф
=	--------	K50-I6-I0B-200 мкФ
K50-6-I0B-200 мкФ
Конденсатор K50-I6-I0B-IQ мкФ на K50-6-I6B-I0 мкФ
К50—6—I0B-I0 мкФ
K50-IG-I6B-I0 мкФ
Конденсатор K50-I6-I0B-IC0 мкФ на K50-6-I6B-I00 мкФ
K50-I6-I6B-I00 мкФ
К50-6-10В-100 мкФ
Конденсатор K50-I6-I0B-20 мкФ ва K50-6-I0B-20 мкФ
К50—6—I6B—20 мкФ
K50-I6-I6B-20 мкФ
Конденсатов К50-18-б.ав-кп игж « »кп_с^ «п «
ВНИМАНИЕ!
Допускается замена комплектующих.
Конденсатор KT-I-M750-5,! пФ ±10%-3 на
[	KT-I-M750-5.6 пФ ±10% иди КТ-1-Ж7-5,! пФ ±10%------------
ВНИМАНИЕ	__
В комплекте радиоконструктора допускается замена
Резистор СПЗ-ЗбМ-ЮкОм-В-22 на СПЗ-ЗбМ-ЮкОм-А-22 .—	J
КОМПЛЕКТНОСТЬ НАБОРА
Наименование	Количество	Обозначение
		на схеме
Упаковочная коробка	- I ЦТ.
Инструкция по сборке и регулировке	- I экз.
Корпус приемника	- I ШТ.
Крынка приемника	- I шт.
Крышка отсека питания	- I шт.
Плата	- I шт.
Контакт >1	- 2 шт.
Контакт М2	- 2 шт.
Кронштейн	- I шт.		-
Ручка настройки приемника	- I шт.
Антенна (ферритовый стержень с		df $
3-мя катушками)	-I шт.	-W А?
Катушка (провод НВМ-0,12 1«550 мм)	- I шт.
Переключатель	- I шт.	- л
Конденсатор переменной емкости (КПЕ)	- I шт.	** 02
Резистор СЛЗ-Зб^-ЮкОм-В-22	- I шт.	- R9
Громкоговоритель 0,5 TW (0,251Д19)	- I шт.	- В
	— Г шт.
Шайба пружинная	• I шт.
Угольник	- 2 шт.
Втулка	- I шт.
Винт М2х14 с потайной головкой	- 2 шт.	1 к О, /
Винт М2,5x5	- 7 шт.	/ /Л	J Л	/
Винт М2,5x14	- 3 шт.	о i^S	/м
Гайка М2	- 3 шт.
Гайка М5	- I шт.
Шайба 2,5	- II шт.
Резистор МИТ-0,125-62 0м+10%	- 2 шт.	-BI5, RI6V
• МПТ-О,125-470 Ом +10%	- I шт.	- R6 /
" МИТ-О,125-620 Ом +1056	- I шт.	- RI8V
"	МИТ-0,125- I кОм +10%	- 3 шт.	-<R2, R5, RI7V
"	МИТ-0,125-1,5 кОм +10%	- I шт.	- R8V
"	МПТ-О,125-1,8 кОм ±10%	- I шт.	- R4 V
"	МИТ-0,125-4,7 кОм +10%	- 2 шт.	- RII, RI2 V
"	МИТ-0,125-6,2 кОм + 10%	- I шт.	- RI V
МИТ-О, 125-8,2 кОм + 10%	- I шт.	- RI3H
"	ШТ-0,125-10 кОм +10%	- I шт.	- RI4V
"	ШТ-0,125-30 кОм +10%	- I шт.	- R3
"	ШТ-0,125-200 кОм"+ 10%	- 2 шт.	- R7, RI0
&
Наименование-
Конденсатор KT-I^JP50-5,I пФ	+10%-3
"	KI0-7B-H70-4700 пФ +8Qg
"	KI0-7B-H90-0.022	мкФ +80*
"	К10-7В-Н90-0,033	мкФ +80fg
"	K50-I6-I0B-I0 мкФ
ъ	K50-I6-I0B-20 мкФ
."	К50-16-6,ЗВ-50мкФ
"	K50-I6-I0B-I00 мкФ
"	K50-I6-I6B-200 мкФ
Диод полупроводниковый ЦД522Б
Транзистор КГ209Б
"	КГ31&А
•	КТ31ББ
"	KT3I07E	(Г)
"	КГ3107Ж	(Д)
Количество	Обозначение на схеме
- I ИТ.	- CI
- I шт.	- сз
- 3 шт.	- G8, С9, CI2
- 5 шт.	- С4, С5, С6, CI5, CI6
- 3 шт.	- CIO, CII.CI3
- I шт.	- С7
- I шт.	- CI4
- I шт.	-СР
- I шт.	- CI8
- 3 шт.	- V3, V4, V8
- I шт.	- V7
- 1шт.	- V9
- 4 шт.	- VI,V2,V5, V6
- I шт.	- VI0
- I шт.	- VII—

6

Транзистор
КТ3107Г,Д,Е,Ж
Транзистор
КГ209Б
Тип
транзи-
стора
ЦВЕТНАЯ МАРКИРОВКА РЕЗИСТОРОВ
При цветной маркировке на боковую поверхность резистора наносятся
знаки в виде полос или кругов. Маркировочше знаки располагают на ре-
зисторе слева направо. Первый знак располагается у торца резистора.
Если размеры резистора не позволяют разместить маркировку ближе к тор-
цу резистора, то площадь последнего знака должна быть в 1,5 - 2 раза
больше площади остальных знаков.
Для резисторов с допускаем»» отклонением от номинальной величины
5%, 10%, 20% первые два знака определяют двухзначное число, обознача-
ющее величину сопротивления.
Третий знак определяет множитель, на который нужно умножить двух-
значное число, чтобы получить номинальную величину сопротивления.
Четвертый знак определяет допускаемое отклонение сопротивления от
номинальной величины (серебристый * 10%, золотистый t 5%).На резисто-
ры с допускаемым отклонением от номинальной величины 20% четвертый
знак не наносится.
Цвета первых трех знаков маркировки приведет в таблице 2.
Таблица 2
„ Цвет знака маркировки	Номинальное сопротивление» Ом
	первая цифра	вторая цифра	множитель	——
черный коричневый красный оранжевый желтый зеленый голубой фиолетовый серый белый	I 2 3 4 5 6 7 8 9	0 2 3 4 5 6 7 8 9	I & I03 I04 I05 I06 ю7 I08 ю9
Пример маркировки резистора I к0м-1000 Ом
с допускаемым отклонением - 5 %
I - коричневый (первая цифра)
2	- черный (вторая цифра)
3	- красный (множитель)
4	- золотистый (допускаемое
отклонение)
