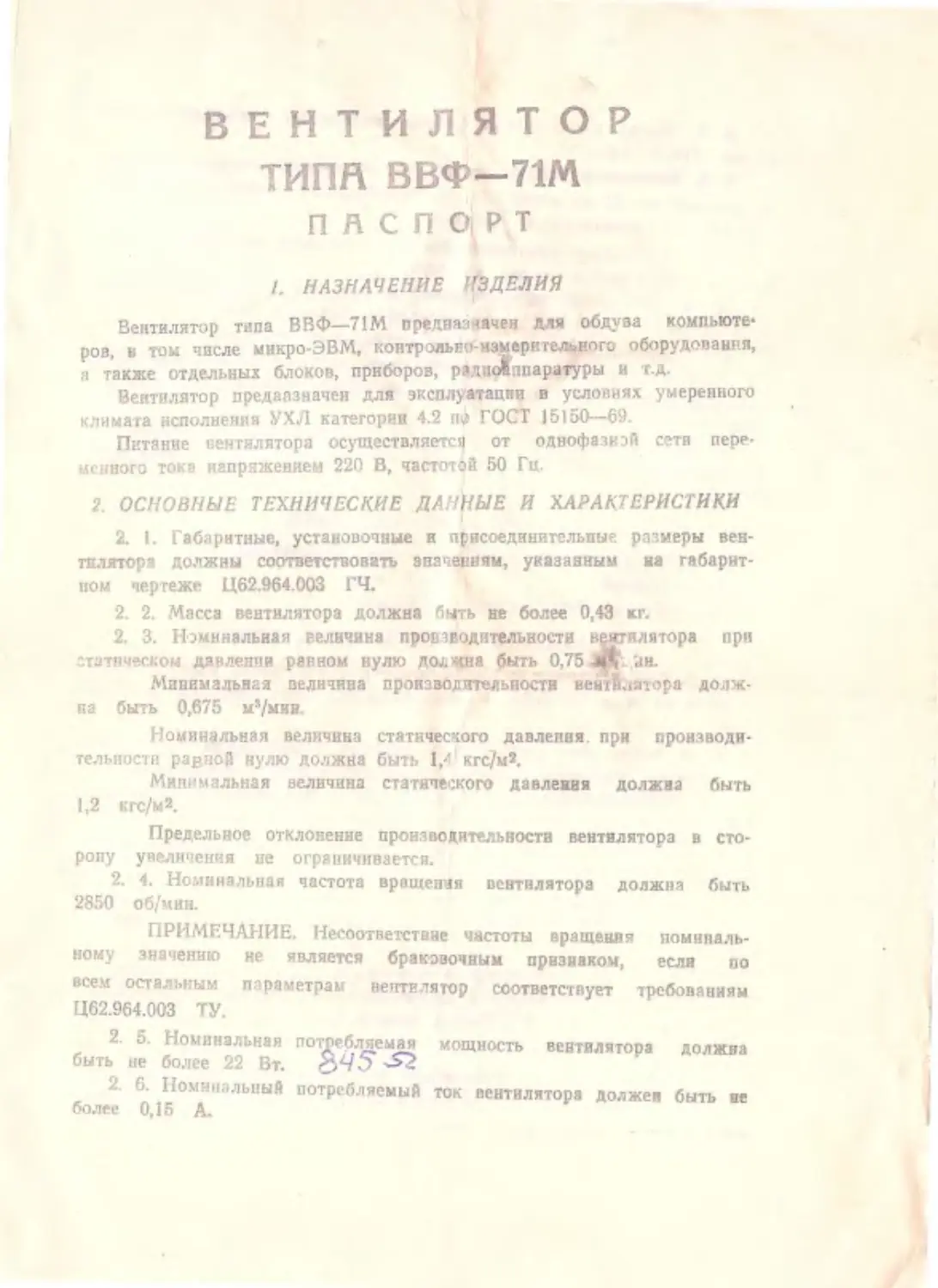

ВЕНТИЛЯТОР
ТИПf\ ВВФ- 71М
1
Пf\СПOtРТ
1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1
Вентилятор типа ВВФ-71М предназаачен д.11я обдува компьюте•
ров, в том числе микро-ЭВМ, контрольн0'-11з_мерител»нnrо оборудования,
а также отдельных блоков, приборов, р~.дti~ппаратуры и т.д.
Вентилятор предаазначен для экспл)'атации в условиях умеренного
климата исполнения УХЛ категории 4.2 П•~ ГОСТ 15150-69.
Питание вентилятора осуществляетсsj от однофазюй сети пере­
менного тока напряжением 220 В, частотой 50 Гц.
2. ОСНОВНЫЕ ТЕХНИЧЕСI(ИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
1
2. 1. Габаритные, установочные и щ:исоединительные размеры вен­
ти.1ятора до.r1жны соответствовать значениям, указанным ва габарит­
ном чертеже Ц62.964.003 ГЧ.
2. 2. Масса вентилятора должна быть не более 0,43 кг.
2. 3. Нэминальная величина производительности в~тилятора при
::татн<1еском дэ.влеш~и равном нулю доJ1жна быть 0,75 ;ai ~~ ;.~н.
Минимальная величина производительности вентli1штора долж­
на быть 0,675 м3/мив"
Номинальная веJшчина статического давления . при производи ­
тельности равной нулю должна быть 1,4 кгс7м2.
Минимальная величина статичеекого давле11ия должна быть
1,2 кгс/м2.
рану
2.
2850
ному
ПредеJ1ьное отклонение производительности вентилятора в сто­
увеличения не ограничивается.
4. Номинальная частота вращения вентилятора должна быть
об/мин.
ПРИМЕЧАНИЕ. Несоответствие частоты вращення номиналь-
значению не является брак'9вочным призваком, если по
всем остальным параметрам вентилятор соответствует требованиям
Ц62.964.003 ТУ.
2. 5. Номинальная
быть не бoJiee 22 Вт.
2. 6. Номинальный
более 0,15 А.
по1дебляемая
гУ-15 .Q
мощность вентилятора должна
потребляемый ток вентилятора должен быть не

2. 7 . Номцнальный режим ра~оты вентилятора проАод:щительный
Sl по ГОСТ 183-74.
2. 8. ВеН'l'илят.ор работоспособен при отклонении в3пряжеиия сети
в пределах от 10 до минус 15% от номинального значения и частоты
±2,5% от номинальных значений.
2. 9 . Вентцляwр работоспособен при пред~л:ьво щщустимой темпе·
ратуре окружающей среды до 55°С.
2, 10. Вент~тятор работоспоо::~бен в условиях воздействии вибра·
ции частотой O'D 1 до 55 Гц с амплитудой не более 0,1 f!ll.f •
•2. 11 . Срок службы вентилятора должен быть ве менее 10 лет.
2. 12. Ресурс вентилятора должен быть не менее 10000 ч при уело·
вин соблюдения правил хранения, транспортирования, монтажа и
эксплуатации.
2. 13. В еJJоятность безотка з ж>й работы вентщmтQра на пери2д на·
рабо·тю1 301Ю Ч должна быть 0,85 при доверительной вероятности
Р-.=0,8.
8. К.ОМПЛЕ!(Т ПOCTABK}IJ
3. 1 . 6ентилятор ВВФ-71М
-
1 шт. Ц.62964.003
3. 2. I]ас11орт
-
1 экз.
3. 3 . Заземляющий элемент
-
1 шт.
4, УКАЗАНИЯ МЕР БЕЗОПАСff.ОСТИ
4. 1. Сопротцвленне изоляции обмотки относительно IS;opд.yca долж­
но быть не менее 60 МОМ в практически ·холодном соетоющи вентиля­
тора.
4. 2. Вентилятор должен быть снабжен зазе111ля.ющ~ ~ементом.
Разрешается совмещать один из крепежttых винтор о sаэеип~)l{им.
ПРИМЕЧАНИЕ. Пе согласова1тю с потре~йте.Jlеа& sэ.аомляю­
щий элемент допускается не поставJiять .
4. 3 . Средний уровень звука на расстоянии м от корпуса венти-
лятора не должен превышать:
а) при приемке и поставке - 45 дБА;
б) В процессе ИСПЫТЭНr Й, нараб:>тки И ПО B:I ЗЗВiрШе-
НИИ - 50 дБА.
4. 4 . Монтаж вентилятора и · заземление прошнюдится в сgе:rветст·
вии с требованиями «Правил т11хнической эксплуат1щи.11 элек~р·оус:rа ·
ноnок потребителями» и с:Прави.7\ техники безопасн0ст11 электроустано·
вок потребителей».
4. 5. При установке вентиля~Qра в оборудов;ц1щ1 al.Q(iXQABМ.O пре­
дусмотреть ограждение или недоступн:>сть прйкосиоnенвя к его вра ·
щающимся и токоведущим част'ям.

\
\
1
\
j
5. ПОРЯДОК УtТАНОВК.Н
5. 1 . Вентилятор устанавливается в оборудовании вертикально
{крщ1ьчаткой вверх), или rоризо·нталвн·:.>.
&. 2 . Для монтажа вентилятора в предназначенное оборудование
на фланце вентилятора предусмотрены 4 отверстия диаметром 5,5 им:.
б. З. Заземляющий элемент устанавливается на зачищенном е11
краски отверстии на фланце вентилятора.
6. ТЕХНИЧЕСКОЕ ОБQШ/ЖИВАНИЕ
6. 1. Периодически осматривать вентилятор и при необходимости
очищать от пыли сухой ветошью, а 1 затем техническим сnnрт-Ьм
ГОСТ 18300-87, проверять сопротивлени~ изоляции его токоведуrцих
частей .
6. 2 . Подшипник·::~вый узел вентилятора периодически цоnолпять
маслом турбинным Т-30 ГОСТ 32-74. ДJiя этого необходимо снять
колпак и долить масло.
Периоднческ@е пополнение маслом · определяется тслОВ/!1!14И экс·
плуатацпи, но ве реже одного раза в течение 12 месяцев (3000 ч} ра·
боты.
7. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
B_,t1H'I"J{дят(i)Jh~~'l ВВФ-71М, заводской No _Q.'?;?.- : : :?::.J!d),
c~т,[te;rci~~96j):I~~ ТУ, !jfИзнz-?~ым ~ря эксплуатации.
.(;\';, / ?' дa1:a ~,~~~yCJfa ceL.:11
19~ •
;"t;i/
"Ш·rЪ-мп \р.rк ,
·
·~.'/)
~r J1'--'
·,': : \'
."С' :' l'. r"';" ," •).; .
.
;.·
Нач.
_(фамилия).
' "'1' '}
\)
.; ·•·
.
А,1·
'«
~·--·· . ·
\:~\
~ "\-р'. "' .. в; ·ПРАВИЛА
ХРАНЕНИЯ
1\
'·
.
(')\) .
'
.
'" \ ~:~ 1. " В~fтиЛЯ;~р ~ упаковке следует хранить в условиях, установ·
·4енных,,' для ле rкои rру9пы условий хранения по ГОСТ 15150--69.
' -:-1! . 2 . Наличие в вqздухе паров кислот, щелочей и прочих аrрессив·
ных прИм~с~й не·.i~эпу'скается.
'
.
9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
9. 1 . Предприятие - из готовитель гарантирует нормальную
'a/$.G'l'Y
вентилятора в течение 3 лет со дня получения lfX п·:>требИlf!!J!е.м при
соблюдении условий эксплуатации, транспортирования и xpaUIЭ.UJJR, ус·
тановленных техническими условиями Ц62.964 . 003 ТУ и вас'l'\'J!!ЩИМ пас·
портом.
9. 2. Предприятие-изготовитель _ обязуется в течение Г!J}}IJ..JITИ!~Qro
срока безвозмездно устранять выяв;1енные дефекты или замеп11r~ вен·
тилятор, если он не может быть испраВJiен на предприятии - rtотребите.1111

в порядке, установленн·Jм «Положением о поставках продукции произ·
водственно-технического назначения».
10. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
1О. 1. Сведения о предъявленных рекламациях регистрировать в
таблице.
Таблица
Дата
ние
Количество часов К
д
м
п
.аб-Jты с начала раткое со- ата направ- еры, при- ри-
р
держание ления рекла- нятые по меча-
эксплуатации до
неисправ-
мации и номер реклама-
ности
письма
ции
возникновения
не1:1сnр.
-,-
цб2.964.ооз rч
