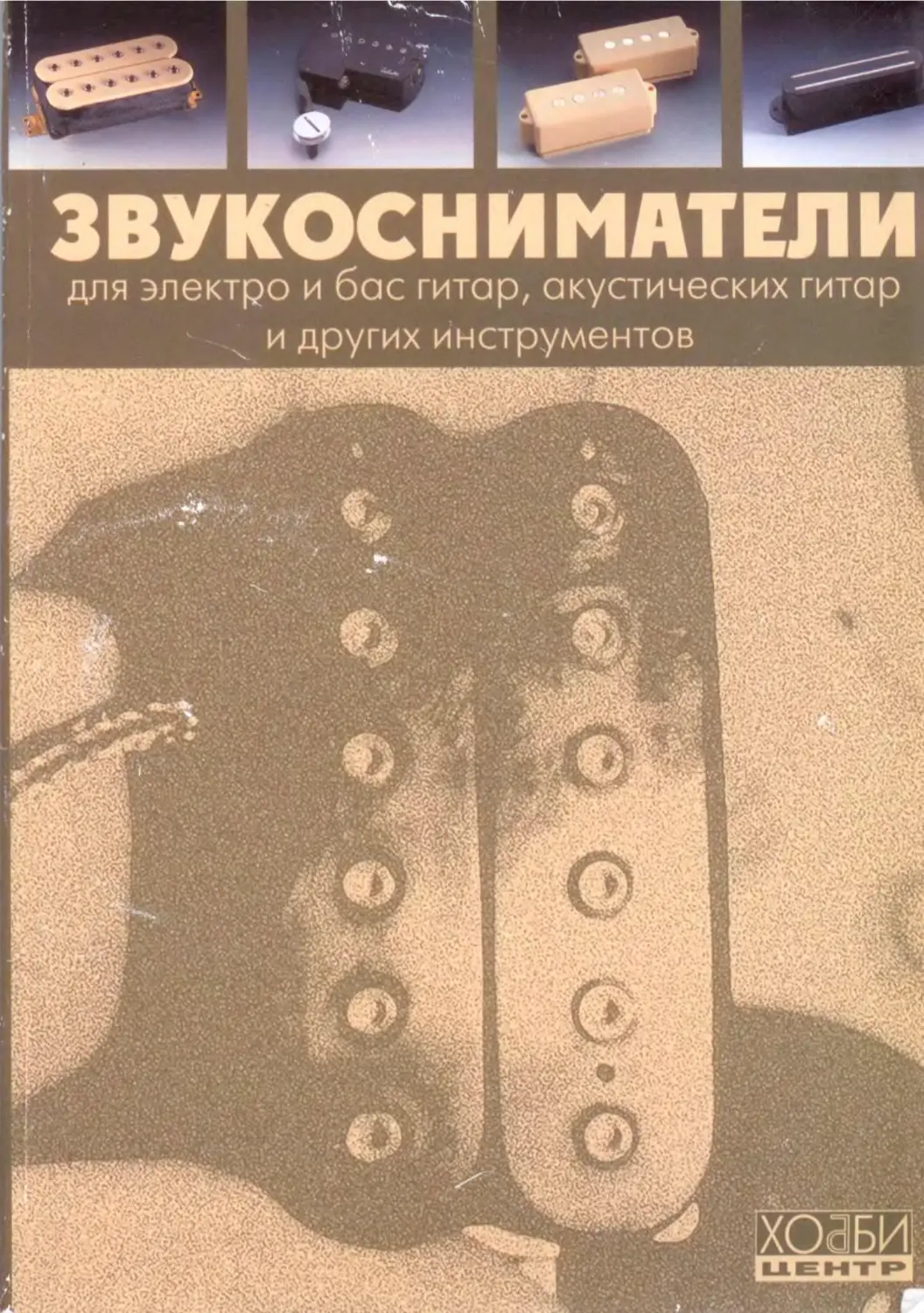

ЗВУКОСНИМАТЕЛИ
для электро и бас гитар, акустических гитар
' - и других инструментов
ЗВУКОСНИМАТЕЛИ
Справочник
Москва
2004
УДК 681.828.45(035)
ББК 37.27я2
3 44
Звукосниматели. Справочник/Составитсль Смолин К.О.,
3 44 - Москва: Издатель Смолин К.О., 2004. - 160 с.
ISBN 5-93477-026-8
Книга представляет собой справочное пособие для музыкантов и любителей музыки,
интересующихся вопросами подзвучки музыкальных инструментов. В ней они найдут
информацию о физических принципах, технических решениях, конкретных изделиях и
фирмах, работающих в этой области.
УДК 681.828.45(035)
ББК 37.27я2
ISBN 5-93477-026-8
© Смолин К О.. 2003
2
ф
о.
ф
Частенько посещая многочисленные
музыкальные магазины нашей древней
столицы, ваш покорный слуга вдруг начал об-
ращать внимание на один интересный факт. Зна-
чительная часть вопросов, которые посетители
задают продавцам, косвенно или напрямую каса-
ются звукоснимателей. Кстати содержание по-
добных вопросов зачастую ставит продавцов в
тупик, поскольку оно обнаруживает превратное
представление о самой сути подзвучки акус-
тических и электромузыкальных инструментов.
Оказывается, что это представление основано на
сплетнях, слухах, домыслах и фантазиях, на чём
угодно, кроме знаний, фактов и личного опыта.
Конечно читатель понимает, что речь идёт о наи-
более массовой части посетителей, которая пред-
ставлена начинающими и недостаточно опытными
музыкантами или любителями музыки. Между
прочим, иной раз и продавцы обнаруживают пора-
зительную неосведомлённость в этих вопросах.
Учитывая всё вышеизложенное, мне пока-
залось, что появление издания, в котором каждый
желающий смог бы найти исчерпывающую инфор-
мацию о самих звукоснимателях, принципах их
работы, схемах включения и фирмах произво-
дителях, была бы как нельзя кстати. Так что книга,
которую вы держите в руках, является своебраз-
ным справочником, посвящённым как раз этой
тематике. Надеюсь, что она хотя бы в какой-то
степени окажется полезной не только начинающим
музыкантам и любителям музыки, но также всем
тем, кто по долгу службы или по каким-то иным
причинам может нуждаться в подобной инфор-
мации.
3
Содержание
Вместо предисловия................................3
Содержание........................................4
Что такое звукосниматель..........................6
Типы синглов.....................................10
Типы хамбакеров..................................12
Как работает звукосниматель......................13
Магнитоводы и магнитные материалы................20
Звукосниматель как часть схемы...................22
Активная электроника.............................32
Выбор звукоснимателей............................37
Словарь специальных терминов....................146
Фёдор Чернышев........126
Aero-Instrument.......139
Alembic...............144
Barbera Transducer.....144
Barcus-Berry .........130
Bartolini .............129
B-Band ...............142
Benedetto .............143
Bill Lawrence.........135
Chicago Guitar........144
Danelectro............140
Dean Markley..........141
Di Marzio..............60
Electro Kraft.........144
EMG....................78
EPM...................141
Fender................118
Fishman................84
Gibson................124
Harmonic Design.......140
Highlander............142
Joe Barden............137
K&K....................144
Kent Armstrong.........139
Kinman.................140
Lace...................111
Lindy Fralin...........138
Linear Pickups.........145
Lollar.................145
L.R. Baggs.............133
McIntyre...............143
Mighty Mite............143
Pick-up The World......143
Ramtrack...............139
Rio Grande.............141
Schaller...............104
Schatten Design........141
Seymour Duncan..........42
Shadow..................91
S.J. Ryder.............141
Sunrise................143
Trance Audio...........143
Wolfetone..............142
Wolff Erickson.........143
4
Сведения, которые могут понадобиться любому
гитаристу и не только гитаристу. Если школа или
институт ещё не отбили у вас тягу к знаниям, не
поленитесь прочитать этот раздел. Полезная
информация никогда не бывает лишней.
84.0
78.0
t7X) :
t 24 0
С чисто физической точки зрения звуко-
сниматель (или датчик) - это приспосо-
бление, которое преобразует один вид энергии в
другой. В случае магнитного датчика происходит
преобразование колебания струны в магнитном
поле в электрический сигнал переменного тока,
который затем подаётся на усилитель. А если гово-
рить о пьезозвукоснимателе, то в нём механичес-
кие колебания деки или корпуса гитары трансфор-
мируются в те же самые электрические импульсы.
На электрогитарах обычно устанавлива-
ют магнитные датчики, хотя на современных
моделях их могут дополнять и пьезо. Что касается
акустических инструментов (гитар, скрипок, ви-
олончелей, контрабасов и так далее), то здесь
преимущественно используется пьезоподзвучка.
Правда, для акустических гитар делают и магнит-
ные датчики, которые устанавливаются прямо на
деке в резонаторном отверстии.
Поскольку в основном интерес для наших
читателей представляют магнитные датчики, то
именно на них мы и сосредоточим основное вни-
мание.
Нужда в звукоснимателях появилась в тот
самый момент, когда стало понятно, что гитара,
корпус которой сделан из цельной древесины
(массива), не может звучать достаточно громко.
Надо сказать, что все магнитные датчики
работают по одному принципу, суть которого в
том, что изготовленная из проводящего матери-
ала (например, никеля) струна колеблется в
поле, создаваемом одним или несколькими
постоянными магнитами. Внутри тончайшей,
покрытой лаком; медной проволоки, намотан-
ной вокруг этих магнитов (или магнитоводов,
намагниченных этими магнитами), возникает
электрический ток, сила которого пропорцио-
нальна величине колебаний струны в магнитном
поле. По проводам ток подаётся на усилитель,
6
а затем на динамики, которые и превра-
щают его в звуковые волны.
Сингл (одиночный датчик) - это звуко-
сниматель, дающий яркий, полноценный
"чистый" (не искажённый) звук. В основу его
конструкции обычно входят 4 или 6 посто-
янных магнитов, вокруг которых навито от 7
до 10 тысяч витков медной проволоки, тол-
щиной 0,06 мм. Благодаря высокому качест-
ву звука эти датчики пользуются огромной
популярностью. Однако, к большому сожа-
лению, они обладают одним существенным
недостатком. В наше время мы окружены
огромным количеством электромагнитных
полей, влияние которых в виде паразитных
составляющих (иногда равных по уровню
полезным) испытывает и сигнал, идущий от
датчика такого типа. В результате, кроме
звучания струн мы слышим ещё и посторон-
ний шум.
Итак, все катушки звукоснимателей
чувствительны к электромагнитному излуче-
нию. Это значит, что они ловят наводки от
любых, расположенных неподалёку электри-
ческих приборов. Хамбакер (сдвоенный дат-
чик) - уже по своей конструкции не подвер-
жен воздействию наводок. Он состоит из
двух идентичных катушек, которые соедине-
ны последовательно, но в противофазе, при-
чём каждая из них обращена к струнам раз-
ными полюсами магнитов. Вследствие этого
любой паразитный шум снимается обеими
катушками, а при суммировании их сигналов
происходит их взаимовычитание. Чтобы то
же самое не произошло и с полезным сигна-
лом от вибрирующих струн, магниты обеих
катушек располагаются в противоположных
направлениях. Поэтому верх одной катушки
- это "север", а верх другой - "юг". В
результате сигналы с обеих катушек не
Гитарный датчик
типа 'сингл'
Пьезозвукосниматель
для акустической
гитары с гнездом под
'джек' и крепежом
для гитарного ремня
Гитарный датчик
типа 'хамбакер'
Магнитный датчик для
акустической гитары,
который устанавливается в
резонаторном отверстии
Fender Stratocaster
Gibson Les Paul
вычитаются, а складываются, и выходной уро-
вень хамбакера, кроме всего прочего, ока-
зывается вдвое выше, чем у сингла. Однако сам
звук хамбакера получается более бедным,
низким и лишённым "верхов7'. Причина этого
кроется в том, что разнесённые в пространстве
катушки дают два различных сигнала, что
приводит к вычитанию некоторых высокочас-
тотных составляющих. Кстати, впервые на
практике этот эффект реализовал в 1955 году
Сет Лавер (Seth Lover), инженер работавший на
фирме "Gibson". Поэ-тому с середины 50-х
выпускаемые этой компанией инструменты стали
коплектоваться хамбакерами. Однако кроме
подавления наводок, эти датчики обладали
звучанием, которое заметно отличало их от
синглов. Конструкция из двух катушек привела к
меньшей разборчивости звука и подавлению
высоких частот. В истории электрогитары
приверженность к той или иной конструкции
датчиков (с одной стороны - синглов, с другой -
хамбакеров) проявилась в извечном сопер-
ничестве фирм "Fender" и "Gibson". Для обору-
дованных синглами классических моделей
"Fender" характерен яркий чистый звук с пол-
ноценными "верхами", а для стандартных
моделей "Gibson" с хамбакерами типичен со-
вершенно иной, плотный и округлый саунд.
Итак, хамбакер - это:
-	две катушки;
-	их обмотки соединены в противофазе;
-	их магниты имеют обратную полярность.
Кстати вас не удивлял тот факт, что "стра-
товский сингл" выглядит и звучит не так внуши-
тельно, как обычный хамбакер? Секрет разгад-
ки в размере катушек. Конструкторы датчиков
традиционно ищут компромисс между мощ-
ностью выходного сигнала и его частотной
характеристикой. Чем меньше витков намотано
на катушке (при прочих равных условиях), тем
8
ярче звук. Увеличив количество витков,
вы увеличите уровень выходного сиг-
нала за счет потери высоких частот.
Ранние стратовские и телекастеровские
датчики имели большее количество
витков по сравнению с поздними моде-
лями. Другой знаменитый сингл (гибсо-
новский "Р-90)" звучал плотнее и мощ-
нее стратовского датчика по той же
причине, - большее количество витков
Датчик Р-90 со
снятой крышкой
давало более сильный сигнал, чем у
"Страта" и "Телекастера", и смещало частотную
характеристику в сторону нижних частот.
Большинство хамбакеров, по сравнению
с синглами, имеют более плотный звук. Это
происходит потому что, они состоят из двух ка-
тушек. Таким образом, между струнами и
выходом гитары находится большее количество
витков. Эти катушки имеют одинаковые размеры
и электрически соединяются между собой, что
позволяет подавлять наводки (отсюда и про-
изошел термин "хамбакер", который пере-
водится как "шумоподавитель"). Если вы раз-
делите хамбакер, то получите более яркий звук
при выходе более слабом, чем у большинства
синглов. Это происходит потому, что составляю-
щие хамбакер катушки обычно меньше по
размеру, чем катушки синглов, и имеют меньшее
количество витков.
Хотя термин "хамбакер" в основном
относится к сдвоенным датчикам, сущест-
вует множество моделей, которые помеща-
ются в стандартные прорези для датчиков
на "Стратах" и "Телекастерах" и являются
при этом хамбакерами, катушки которых
располагаются либо рядом, либо друг над
другом. Многие из них, решая проблему с
наводкой, присущую всем синглам, выдают
традиционный сингловый звук.
Синглы для
'Стратокастера'
9
типы синглов
Обмотка из медной проволоки распола-
гается непосредственно вокруг магнитов.
S
Магнитоводы из мягкой стали намагни-
чены плоским магнитом, имеющим магнитное
поле вертикальной направленности.
Магнитоводы из мягкой стали намагни-
чены двумя плоскими магнитами, магнитное поле
которых располагается по горизонтали.
10
Разделённый сингл, дающий эффект
хамбакера.
Две обмотки, каждая из которых окружает
свою половину магнитов, соединены в противо-
фазе. Магниты внутри каждой из них имеют про-
тивоположную полярность.
Сингл с эффектом хамбакера на одной
"Со старыми гитарами про-
исходит такая непонятная
вещь. Если просто снять дат-
чики и перемагнитить их, то
гитара теряет свою накоп-
ленную годами ауру. Энди
Саммерс однажды прокатил-
ся со своим "Телекастером" в
одном из лондонских поездов.
Он сидел около электромото-
ров и его датчики размагни-
тились. Гитару переслали мне
и я вновь намагнитил звуко-
сниматели. Когда Саммерс
приехал за своим инстру-
ментом, он обратил внимание
но то, что он стал звучать
более звонко. С тех пор я
знаю, как сделать звучание
датчика более тёплым. Его
просто надо слегка размаг-
нитить. Кстати датчики могут
размагничиваться от пере-
грева, удара или длительного
нахождения возле усилителя
или динамика..."
Сеймур Данкан
катушке.
S
Разделённый сингл с эффектом хам-
бакера.
11
типы хамбакеров
Магниты находятся непосредственно
внутри обмотки из медной проволоки.
Обмотка из медной проволоки распола-
гается вокруг стальных магнитоводов с винтами,
которые намагничены плоским магнитом, имею-
щим горизонтальное направление линий маг-
нитного поля.
s
Стальные пластины намагничиваются
плоским магнитом с горизонтальным магнитным
полем.
12
Когда по металлическому проводнику
(в нашем случае это медная прово-
лока) протекает электрический ток, то вокруг
образуется магнитное поле. В своё время этот
принцип был использован создателями электро-
моторов. Однако справедливо и обратное: в
движущемся в магнитном поле проводнике
возникает электрический ток. На этом принципе
работают электрогенераторы, например мини-
атюрная динамо машина, которая есть на мно-
гих велосипедах. Это явление используется и в
звукоснимателях, лишь с той разницей, что не
проводник движется в магнитном поле, а магнит-
ное поле движется относительно зафиксиро-
ванной на одном месте обмотки датчика.
Постоянно меняющееся благодаря колебаниям
струн магнитное поле звукоснимателя генери-
рует в обмотке переменный ток, который в свою
очередь пропорционален вибрациям струн.
Независимо от того, проводник ли движется в
магнитом поле, или магнитное поле движется
относительно проводника, результат будет один
~ по проводнику потечёт электрический ток.
Постоянный магнит создаёт вокруг себя
магнитное поле. Датчик устанавливается на
корпусе гитары таким образом, что струны
проходят как раз через силовые линии этого
поля. А поскольку они (струны) изготовлены из
магнитных материалов, то есть из стали или
никеля, то они и взаимодействуют с магнитным
полем звукоснимателя. Пока струны находятся
в покое, поле сохраняет постоянную форму, и в
как работает звукосниматель
катушке ничего не происходит. Но стоит только
струне начать движение, как оно изменяет
форму поля. Некоторые силовые линии, из
которых состоит магнитное поле, пересекают
катушку. И когда колебание струны приводит
Шесть гитарных струн
пересекают силовые
линии магнитного поля
датчика.
силовые линии в движение, в самой катушке
возникают электрические импульсы.
13
Переменный ток.
Переменный ток носит такое
название потому, что во вре-
мени он меняет своё направ-
ление. Кстати, подключив-
шись к сетевой розетке, вы
имеете дело именно с пере-
менным током В зависимости
от региональных стандартов
он меняет своё направление
50 или 60 раз в секунду, то
есть имеет частоту 50 или 60
Герц. Звукосниматель генери-
рует переменный ток, частота
которого соответствует коле-
баниям струны. Когда после
усиления сигнал попадает на
диффузор динамика, то по-
следний колеблется с той же
самой частотой.
Точная форма колебания струны зависит
как от конструкции гитары, так и от способа
звукоизвлечения. Предположим, что она пред-
ставляет собой восьмёрку (см. рисунок слева).
Если при этом звучит нота А (ля) - 440 Гц, то это
значит, что в секунду струна совершает 440
колебаний в виде восьмёрки. Следовательно и
магнитное поле вокруг датчика изменяется 440
раз в секунду.
Поскольку звучащая нота постепенно
затихает, расстояние между точками +1,-1 и 0
сокращается до тех пор, пока струна вновь не
обратится в состояние покоя. Тем не менее, пока
нота продолжает звучать, количество коле-
баний в секунду остаётся неизменным. Это
количество колебаний в секунду и определяет
высоту ноты. Величина восьмёрки говорит о её
громкости. Ну а сама форма восьмёрки - это
тембр звучащей ноты.
Существует множество вариантов кон-
струкции звукоснимателей. В большинстве моде-
лей разница в уровне сигнала от различных
струн компенсируется различным расстоянием
от струн до ближайшего полюса магнита. Это
достигается либо различной длиной магни-
товодов, либо регулировочными винтами самих
магнитоводов. В некоторых вариантах кон-
струкции вместо отдельных цилиндрических
магнитоводов применяются металлические
пластины (см. фото слева), что позволяет более
полно снимать колебания каждой из струн.
Однако здесь нужно иметь в виду, что длины
пластин всё равно недостаточно, чтобы уловить
все вибрации двух крайних струн. Датчики для
бас-гитар могут иметь по два магнитовода для
каждой из них; это продиктовано более широ-
ким размахом (амплитудой) вибрации толстых
струн этого инструмента.
Некоторые хамбакеры имеют настолько
узкие катушки, что они помещаются в корпус от
сингла.
14
Кроме того, хомбокеры бывают верти-
кальными (stacked). В них одна катушка разме-
щается над другой, и такая конструкция также
умещается в корпус от сингла. Правда при этом
нижняя катушка лишена магнитов и служит только
"Я твёрдо верю в то, что чем
больше на датчике играют,
тем лучше он звучит...*
Сеймур Данкан
для подавления наводок.
звукоснимателях каждая половина обслу
Есть датчики, состоящие из двух отдельных
половин (split), которые могут размещаться либо
рядом, либо со смещением друг относительно
друга (если этого требует конструкция). В таких
живает
свою группу струн, при этом катушки соединены в
противофазе. В результате звукосниматель имеет
звучание сингла, сохраняя при этом шумопо-
давляющие свойства хамбакера.
Датчик типа lipstick представляет собой
простейшую разновидность сингла. В нём обмотка
располагается вокруг плоского магнита, и вся эта
конструкция помещается в хромированный корпус,
напоминающий футляр от губной помады (lipstick).
Активные звукосниматели имеют в своей
конструкции миниатюрную усилительную схему,
которая питается от батарейки. Это позволяет
получать звук качества hi-fi, поскольку высокий
уровень выходного сигнала обеспечивает при-
емлемое отношение сигнал-шум.
*
Магнитоводы из
магнитного материала
Катушка
Основание
Начало обмотки
------------ Конец обмотки
15
Сопротивление.
Сопротивление - это свой-
ство элемента электрической
схемы противостоять электри-
ческому току, то есть, как сле-
дует из названия, оказывать
ему сопротивление. Сопро-
тивление измеряется в Омах:
1000 Ом равняется 1 кило-
ому (КОм), а 1 000 КОм рав-
на 1 мегаому (МОм). Иногда
вместо сокращения Ом ис-
пользуется греческая буква Q.
Таким образом, кроме сопро-
тивления намотанной на ка-
тушку проволоки, вы можете
ограничить текущий по схеме
ток при помощи специального
элемента, который называ-
ется резистор. Для гитарных
нужд обычно используют
стандартные резисторы, с ог-
раничением по мощности в
0,25 Ватт. При изображении
электрических схем на бумаге
обозначение "Ом" часто
опускается, поэтому номинал
в 22К следует понимать как
22 килоома. Кроме того,
иногда подменяются и разде-
ляющие разряды знаки, так
что обозначения 4М7 или
2К2 нужно читать как 4,7
МОм и 2,2 КОм.
Частота (Гц)
Диаграмма представляет
собой типичную зависи-
мость импеданса звукосни-
мателя от частоты.
Сопротивление звукоснимателя постоян-
ному току можно измерить при помощи ом-
метра. Для большинства синглов это значение
будет лежать в пределах 6 - 7,5 КОм. А сопро-
тивление двух последовательно соединённых
катушек хамбакера должно находиться в диапа-
зоне 8-14 КОм. Вообще говоря, чем больше
витков на катушке, тем мощнее сигнал звукосни-
мателя. Но при этом, чем больше витков, тем
тоньше должна быть проволока, тем выше
сопротивление постоянному току, тем менее
разборчивым будет звучание датчика. Значение
сопротивления по постоянному току легко изме-
рить, но оно даст вам лишь примерное представ-
ление о звучании звукоснимателя.
Импеданс (сопротивление переменному
току) - это сопротивление катушки датчика,
которое оно оказывает переменному току. Этот
параметр зависит от частоты и не может быть
измерен с такой лёгкостью как сопротивление
постоянному току. Импеданс катушки варьи-
руется в зависимости от частоты сигнала, по-
скольку катушка представляет собой резонанс-
ный контур, состоящий из ёмкости и индуктив-
ности обмотки и сопротивления проволоки. При
определённой частоте импеданс такого контура
достигает максимального значения. Положение
пика импеданса и форма частотной харак-
теристики звукоснимателя - вот что определяет
звучание датчика. Положение этого пика также
зависит от нагрузочной ёмкости (то есть ёмкости
подключённых к звукоснимателю отдельных эле-
ментов или схемы). Обычно резонансный макси-
мум находится в районе 2-3 КГц.
Высокий выходной сигнал крайне важен для
звукоснимателя, поскольку он увеличивает отно-
шение сигнал-шум, то есть снижает уровень
паразитных шумов по сравнению с полезным
16
сигналом. А это очень важный момент, ведь
последующие усилительные каскады без разбо-
ра усиливают как сигнал, так и наводки. Мощ-
ность выходного сигнала звукоснимателя зави-
сит от двух факторов: чем сильнее магниты и чем
больше витков в обмотке, тем мощнее выход
датчика. Однако в гитарных звукоснимателях
нельзя использовать сильные постоянные
магниты, так как они притягивают струны и,
следовательно, гасят их колебания. Более того,
при слишком сильных магнитах импеданс
датчика становится слишком высоким, что ведёт
к потере высоких частот. С другой стороны
избыточное количество витков обмотки также
отри-цательно сказывается на звучании датчика,
так как увеличивает сопротивление постоян-
ному току до неприемлемых значений.
Потери высоких частот, вызванной ём-
костью катушки, также, к сожалению, избежать не
удастся. Даже два витка, расположенные в непо-
средственной близости, влияют друг на друга, что
уж говорить о плотно намотанной катушке звуко-
снимателя. Всё это происходит потому, что разно-
имённые заряды притягиваются, а одноимённые
отталкиваются. Чем ближе два витка друг к другу,
тем сильнее они взаимодействуют. Виток, по кото-
рому протекает переменный ток (который в свою
очередь периодически меняет свою полярность),
воздействует на находяйщийся по близости другой
виток. Причём, чем чаще происходит смена по-
лярности тока (то есть, чем выше его частота),
тем сильнее воздействие на соседний виток.
Поэтому высокочастотные токи ослабляются или
даже полностью отфильтровываются, что при-
водит к их последующей потере в выходном
сигнале.
Как определить контакты
звукоснимателя
Если у вас под рукой нет схе-
мы, и вы не имеете ни малей-
шего понятия о том, как устро-
ен хамбакер, у вас есть два
варианта решить эту пробле-
му: разобрать датчик (правда
при этом вы можете его прос-
то непросто угробить), либо
взять тестер, измерить сопро-
тивление и на основе этих из-
мерений сделать выводы.
Первый вариант как варвар-
ский мы обсуждать не будем.
А что касается второго, то
тестер надо включить на изме-
рение сопротивления в диа-
пазоне до 20 КОм. После это-
го можно промерить любую
пару контактов. Если прибор
показывает разрыв, то эти
контакты принадлежат раз-
ным обмоткам. Продолжая
держать один из контаков,
проверьте оставшиеся, пока
прибор не покажет значение
какого-либо сопротивления.
Это значит, что вы нашли кон-
такты одной обмотки. Запом-
ните цвета этих двух прово-
дов. Затем, после того, как вы
найдёте контакты второй об-
мотки, останется один провод,
который должен быть соеди-
нён с металлической пласти-
ной, которая лежит в основа-
нии хамбакера. Часто этот
контакт делается из того же
материала, что и экранирую-
щая оплётка провода звуко-
снимателя, и поэтому он опре-
деляется мгновенно.
17
Положение датчиков.
Поскольку магнитные звуко-
сниматели функционируют
лишь в непосредственной бли-
зости от гитарных струн, то и
располагаются они соответ-
ствующим образом, то есть на
корпусе гитары, прямо под
струнами.
Как известно, на гитаре могут
стоять один, два, три или бо-
лее звукоснимателей. Однако
чаще всего их бывает два или
три. Датчик, располагаю-
щийся около грифа, называют
передним или нэковым (от
англ, слова neck - гриф).
Звукосниматель, стоящий
около срунодержателя имену-
ется задним или бриджевым
(от англ, слова bridge - стру-
нодержатель, подставка).
Датчик или датчики, установ-
ленные между ними, назы-
вают средними (в англ, вари-
анте - middle).
Датчики, особенно задние
(бриджевые), часто распола-
гаются в месте, где образу-
ются флажолеты. На "Телекас-
тере", к примеру, басовая
часть звукоснимателя смеще-
на на уровень, где теорети-
чески должен находиться
43-й лад. А передние (нэко-
вые) часто устанавливаются
на уровне 24 лада.
Задний датчик
звукоснимателей
Чем ближе витки друг к другу и чем больше
их количество, тем сильнее этот эффект. Теперь
понятно почему датчики с высокими и тонкими
катушками (см. рис (а) слева), у которых витки
располагаются не так тесно, имеют более яркое и
более высокое звучание по сравнению с корот-
кими широкими конструкциями (см. рис (Ь)слева),
которые звучат более низко из-за потери высоких
частот вследствие вышеописанного ёмкостного
эффекта. Кстати, эту разницу можно услышать при
сравнении тонкого стратовского датчика с широ-
ким синглом Gibson Р-90.
На ёмкость датчика оказывает влияние и
толщина изолирующего слоя на проволоке, по-
скольку она определяет, насколько близко друг от
друга могут находиться на катушке витки прово-
локи. При 8000 витков любая, даже самая незна-
чительная разница в толщине изоляции становится
заметной.
Ещё один немаловажный фактор - это рав-
номерность намотки. Если для сингла неровная
намотка не так уж и страшна, то в хамбакере
параллельность укладки витков имеет большое
значение.
Местоположение датчика, в котором проис-
ходит съём колебаний от струн, является важней-
шим фактором для его звучания. Звучание струны
определяется обертонами или гармониками. В
отличие от основного тона, это дополнительные
более высокие по частоте тона, громкость которых
уменьшается с возрастанием частоты. Форма
колебания струны зависит и оттого, в каком месте
произошло звукоизвлечение: струна, взятая у под-
ставки, звучит иначе, чем струна, взятая у грифа.
Это происходит потому, что у подставки обра-
зуется большее количество обертонов. В идеале,
гармоники являются производными от частоты
основного тона. Если этого не происходит, то дело
18
в том, что струна низкого качества, старая или
очень грязная. Такая струна не строит из-за того,
что её гармоники высят или низят.
Когда датчик располагается около струно-
держателя (или машинки), размах колебаний
струны, а следовательно и выходной сигнал, мень-
ше. По этой причине, чтобы сохранить баланс с
передним звукоснимателем, задний имеет боль-
шее количество витков.
Разница в звучании синглов и хамбакеров
возникает не только из-за различных значений
импеданса, но и из-за совершенно разных спосо-
бов съёма сигнала. Сингл преобразует колебания
струн в электрический заряд пропорционально
этим вибрациям: когда струна удаляется отдат-
чика, сигнал падает, и наоборот. В результате мы
получаем яркий звук, живое отражение кривой
колебаний струны со всеми её обертонами.
В хамбакере расстояние между магни-
товодами приводит к вычитанию тех гармоник,
максимум которых находится над одним магнито-
водом, а минимум над другим - противоположные
заряды взаимовычитаются. Из-за того, что эта гар-
моника не попадает в выходной сигнал звукосни-
мателя, а другие обертона также предстают в
ослабленном виде, хамбакер и не звучит так ярко.
Когда две катушки от разных хамбакеров,
или два сингла соединяются вместе, имитируя
хамбакер, то их обмотки находятся на приличном
расстоянии друг от друга. В результате этого заре-
зается совершенно другой диапазон обертонов.
Используя это явление, а также другие различные
комбинации, звук электрогитары можно варьиро-
вать самым невероятным образом.
Если две катушки хамбакера соединить
параллельно (а не последовательно как принято),
уровень выходного сигнала упадёт, однако это
будет скомпенсировано усилением высокочас-
тотных составляющих.
Как определить полярность
обмотки
Чтобы определить полярность
обмотки, подсоедините её
контакты к вольтметру, до-
троньтесь отвёрткой до одно-
го из магнитоводов на секунду
или две. На мгновение в дат-
чике возникнет положитель-
ное или отрицательное напря-
жение. В случае отрицатель-
ного напряжения поменяйте
контакты обмотки местами.
Теперь запомните цвет прово-
да, соединённого с "плюсом"
вольтметра. После этого ана-
логичным образом определи-
те положительный контакт
другой обмотки. Чтобы по-че-
ловечески спаять хамбакер,
"плюсы" обеих обмоток нуж-
но оставить в качестве кон-
тактов хамбакера, а "мину-
сы" нужно соединить. Один из
и	//
плюсов принимается за
"землю" и соединяется с
"экраном". Хотя этот метод не
позволяет установить, явля-
ются ли оба "плюса" нача-
лами или концами своих об-
моток, он, тем не менее, по-
зволяет синфазно соединить
два оттестированных таким
образом хамбакера. Кроме
того, подобные тесты совер-
шенно безопасны. При их
проведении нанести ущерб
звукоснимателю крайне
сложно.
магнитоводы и магнитные материалы
Другим важным компонентом датчика
являются магнитоводы, которые непо-
средственно "считывают" колебания металличес-
ких струн. Магнитоводы обычно изготовляют из
магнитной керамики или магнитов Alnico. Alnico -
это искусственно полученный магнитный матери-
ал, представляющий собой сплав алюминия, нике-
ля и кобальта. В зависимости от пропорции компо-
нентов и силы, существуют различные разновид-
ности этого материала. Самой известной из них
является Alnico-5.
Существуют ещё и керамические магниты,
которые существенно сильнее. При прочих равных
показателях, керамический магнит даёт более
богатое высокими частотами звучание, чем сплав
Alnico-8, который в свою очередь превосходит по
яркости звучания Alnico-5. Зато звукосниматели с
магнитами Alnico имеют более мягкое звучание.
Тем не менее, как уже говорилось, датчики на осно-
ве магнитной керамики мощнее, и более устойчивы
к размагничиванию.
Хотя керамические магнитоводы обеспечи-
вают более мощный выходной сигнал, предпочте-
ние отдается все же сплаву ALNICO, легкое магнит-
ное поле которого позволяет струнам двигаться
более свободно, увеличивая, таким образом,
сустейн и отдачу.
Поскольку магнитоводы являются магнита-
ми, они не только "считывают" колебания струны,
но и могут оказывать влияние на эти колебания.
Чем ближе к струне располагается магнитовод, тем
громче будет звучать эта струна на выходе.
Некоторые датчики, включая ранние стратов-
ские, имеют фиксированную нерегулируемую
высоту магнитоводов, определенную для каждой
из струн. Это было сделано для того, чтобы ком-
пенсировать разницу в выходе, выдаваемом
каждой из струн. Однако, в наши дни эту раз-
20
ницу наоборот усиливают,
чтобы создать уникальную
тембральную характеристи-
ку гитары. Фирменный хен-
дриксовский звук был в какой-
то мере результатом игры на
перевернутом "Стратокасте-
ре". Таким образом, пол-
ностью изменялось соотноше-
ние между струнами и магни-
товодами.
Регулируемые магнито-
воды сейчас довольно широко
распространены, особенно
Катушка
Магнит
Alnico
Регулируемый
магнитовод
на хамбакерах. Определение магнитных
Нерегулируемый
магнитовод
Регулировка очень проста и дает ощутимые
полюсов
результаты, однако при этом нужно быть очень
осторожным: если слишком приблизить магнито-
вод к струне, то уменьшится сустейн и высота
струны над грифом, так как магнитовод начнет
её притягивать. Чем ближе магнитоввод к струне,
тем мощнее выходной сигнал, и тем хуже сус-
Определить полюса магнито-
водов МОЖНО При ПОМОЩИ
компаса. Просто поднесите
его к магнитоводу и посмо-
трите, какой кончик стрелки к
нему притягивается. Если на
датчик указывает красный
кончик (S), значит, в верхней
тейн.
В большинстве датчиков по-прежнему ис-
пользуется шесть магнитоводов на одну катушку
(по одному на струну). Возможно, вы замечали,
что бенд на обычной электрогитаре вызывает
флук-туации выходного сигнала. Это происходит
части катушки находятся по-
люса N. И наоборот, если
вверху полюса S, то к ним
притягивается синий кончик
(N) стрелки компаса.
потому, что струна попадает в пространство
между магнитоводами, таким образом, колеб-
лющийся объект уходит от магнита в сторону.
Это все равно, что на шаг отойти от микрофона.
Увеличив количество магнитоводов,
можно получить более плавную звукопередачу.
(Фирма "CARVIN" уже не первый год выпускает
Датчики с 22-я магнитоводами). Тот же эффект
достигается при использовании сплошной маг-
нитной пластины, которая проходит подо всеми
о-ю струнами и помогает избежать падений
Уровня выходного сигнала.
21
"Я не утверждаю, что можно
воспроизвести звучание дат-
чика с гитары Gibson 59-го
года при помощи чего-либо
иного, чем Alnico. Однако мне
хотелось бы провести тест в
слепую, чтобы испытуемые
попробовали бы на слух отли-
чить, какие в звукоснимателе
стоят магниты, Alnico или ке-
рамические. Я думаю, что
наши датчики легко собьют их
столку."
Стив Блюхер (Di Marzio)
звукосниматель, как часть схемы
До сих пор мы говорили непосред-
ственно о самих звукоснимателях. Но
стоит вам подсоединить к контактам датчика что-
либо, как возникает схема, в которой звуко-
сниматель меняет свои характеристики. Прос-
тейшим вариантом схемы можно считать датчик,
соединённый с гнездом под джэк (Рис. 1), а через
него с усилителем, на котором регулируются
громкость и тембр. В этом случае на звучание
датчика оказывают влияние сопротивление ги-
тарного шнура, входное сопротивление усили-
теля, и, наконец, более всего, ёмкость шнура.
Следующим элементом, можно назвать
регулятор громкости на гитаре. Обычно в соче-
тании с синглом используется 220 или 250 кило-
омный потенциометр, а с хамбакером - 470 или
500 килоомный переменный резистор, хотя на
самом деле - это дело вкуса. Эти элементы не
лишены побочных эффектов. Например, при
уменьшении громкости обрезаются верхние час-
тоты. Это типичная для электрогитары особенность
- уменьшение громкости делает звучание всё
глуше и глуше. Происходит это вследствие того,
что индуктивнсть звукоснимателя и ёмкость шнура
образуют контур, резонансная характеристика
которого (определяющая яркость звучания) ухуд-
шается резистивной составляющей расположен-
ного между ними потенциометра.
Эту неприятность обычно устраняют при
помощи конденсатора номиналом в 0,001 мФ
(микрофараду). Поскольку ток всегда выбирает
путь наименьшего сопротивления, то высокочас-
тотные составляющие сигнала при возрастании
сопротивления потенциометра охотно пройдут
через конденсатор. Таким элегантным способом
решается проблема потерь высоких частот при
использовании переменного резистора. В
случае хамбакера и 500 КОмного потенцио-
Рис. 1
22
метра, соединённого параллельно с конденса-
тором в 0,001 мФ и резистором в 150 КОм,
датчику обеспечивается постоянная нагрузка
примерно в 300 КОм, сохраняющая баланс
звука во всём диапазоне регулировок. Для
сингла с потенциометром в 250 КОм потре-
буется конденсатор номиналом 0.0025 мФ и
220 КОмный резистор, которые при уменьше-
нии громкости сделают частотные параметры
звука более стабильными.
Хамбакер состоит из двух идентичных обмо-
ток, которые обычно соединены последовательно,
причём концы обмоток соединяются, а начала
становятся контактами (или наоборот). Один из
этих контактов часто соединяется с заземлённой
металлической пластиной, обеспечивая таким
образом экранирование датчика. В этом случае
необходимо, чтобы этот контакт в дальнейшем
также шёл на "землю". В обычной ситуации двух
контактов бывает достаточно, но если нужно полу-
чить больше вариантов звучания, то в качестве
3-го контакта можно использовать экранирующую
оплётку. Максимальное количество вариантов
включения хамбакера вы можете получить при
наличии 5-ти контактов (4 контакта обмоток - 2
начала и 2 конца, плюс экранирующая оплётка.
Чтобы заставить хамбакер работать в ре-
жиме сингла, нужно закоротить одну из его
обмоток при помощи преключателя (Рис. 2). В
Конденсатор.
Ёмкость представляет собой
естественную преграду для
постояного тока, пропуская
при этом переменный. Сопро-
тивление конденсатора мало
при высоких частотах, и зна-
чительно при низких, или если
выразиться иначе для тока
высокой частоты конденсатор
не является существенным
препятствием. Таким обра-
зом, конденсатор может ра-
ботать как зависимый от час-
тоты резистор. Чем выше его
значение, тем более низкие
частоты он может пропускать.
Вообще ёмкость измеряется в
пикофарадах (pF), нанофара-
дах (nF) или микрофарадах
(mF). Соответственно
lnF = 1000pF,a 1000nF=lmf
(или 0,001 mF=l nF=l OOOpF).
К сожалению, на конденса-
торах значение ёмкости ука-
зывается не всегда ясно и чёт-
ко. На многих из них видны
только цифры, а размерность
не указана. В результате о их
ёмкости приходится догады-
ваться , основываясь на гео-
метрических размерах дан-
результате вы получите типичный для сингла
вариант звука, однако при этом эффект шумопо-
давления будет сведён на нет.
Параллельное соединение катушек хам-
бакера ~ это ещё один из путей поиска дополни-
тельных оттенков звука, причём с сохранением
шумоподавляющих свойств этого типа датчиков.
Такая схема реализуется при помощи переклю-
чателя, носящего название DPDT (двухпозици-
ного конденсатора и исходя
из здравого смысла.
Рис. 2
23
Рис. 3
Рис. 4
Рис. 5
онный переключатель с двумя группами
контактов) (Рис. 3). Такое параллельное
соединение даёт более яркий, но при
этом менее мощный звук.
В наше время гитара с одним звуко-
снимателем - редкость. Один звукосни-
матель можно встретить либо на каком-
ни-будь старом или "именном" инстру-
менте, либо на супердешёвой гитаре для
начинающих. Поэтому, когда на гитаре
установлено два или более звукосни-
мателей, возникает необходимость в их
переключении. Переключатель типа
SPDT (Рис. 4) можно использовать в этих
целях, однако он не позволит вам вклю-
чить два датчика одновременно. Это
возможно лишь при трёхпозиционном
преключателе (Рис. 5). Тогда в 1-м поло-
жении будет работать передний (нэковый)
датчик, во 2-м - оба звуконимателя, а в
3-м только задний (бриджевый). Чтобы
исключить скачки громкости при переклю-
чении, оба датчика должны иметь пример-
но одинаковое сопротивление. При ис-
пользовании двух синглов с противопо-
ложной магнитной полярностью, их по-
следовательное соединение во 2-м поло-
жении обеспечивает эффект шумопо-
давления, как в хамбакере.
В случае 3-х звукоснимателей коли-
чество возможных комбинаций их включе-
ния возрастает, впрочем усложняется и
сама электрическая схема. На боль-
шинстве гитар с тремя датчиками управ-
ление последними осуществляется при
помощи пятипозиционного переключа-
теля (Рис. 6). В результате получаются
следующие комбинации: передний,
Рис. 6
24
передний + средний,средний,средний + задний,
задний.
Наряду с вышеперечисленными возможны
и другие комбинации датчиков, но для этого по-
требуются специальные переключатели типа
Megaswitch (Рис. 7). С их помощью можно по-
лучить существенно большее количество ком-
бинаций. Правда такая схема подключения бу-
дет уже на порядок сложнее.
Соединение датчиков в противофазе - это
ещё одно направление в поисках новых звуковых
оттенков. Эффект происходит лишь тогда, когда
работают по крайней мере два звукоснимателя.
Причём очевиден он лишь в случае равного по
мощности сигнала от каждого из датчиков. Обыч-
но, когда одновременно работают два или более
звукоснимателей, они, как правило, соединены
параллельно и синфазно. Другими словами, на
колебание струны в магнитном поле все они реаги-
руют одинаково, давая, например, положительное
напряжение при движении струны к датчику, и
отрицательное при обратном движении. Если один
или несколько датчиков включаются в противо-
фазе, то в результате получается своеобразный
"гнусавый" звук, который находит применение в
некоторых музыкальных стилях. Для этого нужно
всего навсего поменять местами контакты од-
ного из звукоснимателей. Технически это осу-
ществляется при помощи переключателя DPDT
или потенциометра со встроенным DPDT (Рис 8).
Последний имеет преимущество в том, что для
переключателя не нужно будет сверлить специ-
ального отверстия в корпусе или накладке, ведь
он находится на одной оси с потенциометром.
Теперь рассмотрим конкретные схемы
подключения датчиков. Начнём с простейшей
(Рис. 9), в которой задействован непосред-
ственно сам звукосниматель, конденсатор, два
Рис. 8
Экранирование
Для синглов экранирование
просто необходимо, впрочем,
оно не помешает и хамбаке-
рам. Сингл всегда будет не-
много шуметь. Если его пол-
ностью заэкранировать, то он
просто не будет давать сиг-
нал. Поэтому в интересах ка-
чества звука гитару не стоит
чересчур экранировать. Эк-
ран всегда увеличивает ём-
кость, и чем ближе он распо-
лагается к звукоснимателю,
тем сильнее влияет на звук.
Емкость всегда понижает амп-
литуду резонанса, смещает
частотную характеристику в
сторону низких частот и дела-
ет звучание датчика безжиз-
ненным. Поэтому в своё время
стало очень модным снимать
со звукоснимателей металли-
ческие крышки.
25
Сигнал
Регулятор
громкости
500 кОм
Конденсатор .02 mF
Регулятор тембра
500 кОм
Датчик
Рис. 9
Гнездо
ПОД ДЖЭК
потенциометра, экранированный кабель и гне-
здо под моно-джэк.
В качестве регуляторов тембра и гром-
кости используются потенциометры с логариф-
мической характеристикой номиналом в 500
кОм . Это значит, что максимальное значение
сопротивления в них не превышает 500 кОм, и
что изменяется оно не линейно, а по логарифми-
ческой кривой. Такие универсальные потенци-
"... я видел как Эрик Клэптон,
Джефф Бек и Джимми Пейдж
играли на одном и том же
Страте. И у каждого из них эта
гитара звучала по-разному.
Вот насколько важны руки
самого гитариста и его мане-
ра звукоизвлечения."
Сеймур Данкан
ометры можно использовать практически в
любой пассивной схеме.
Конденсатор в сочетании с одним из по-
тенциометров позволяет регулировать тембр.
По сути это - регулятор, позволяющий резать
верхние частоты. Задача конденсатора - задать
нижнюю границу диапазона, в котором поло-
жение потенциометра определяет, какая доля
высоких частот в сигнале от датчика попадёт на
землю. Чем меньше номинал конденсатора, тем
эффективней потенциометр режет высокие
частоты.
Вообще эта схема очень проста и редко
встречается на практике. Мы познакомились с
ней только потому, что она является базовой для
более сложных схем, которые являются её моди-
фикациями только с большим количеством эле-
ментов. А основной принцип при этом сохра-
няется неизменным. Теперь попробуйте само-
стоятельно разобраться с несколькими клас-
сическими схемами:
26
Telecaster
о о о о о о
к струнодержателю
27
Stratocaster
28
Les Paul
29
Precision Bass
30
Jazz Bass
31
активная электооника
Компромисс между выходом, шумом и
сустейном заставил многих конструк-
торов отказаться от традиционного дизайна. В
активных датчиках с низким сопротивлением
(типа EMG) эти проблемы решаются при помощи
электронной схемы. Активные датчики правиль-
нее называть датчиками с низким сопротивле-
нием, то есть они слабо препятствуют протека-
нию через них возникающего в катушке пере-
менного тока. В таких катушках мало витков, что
дает широкий частотный диапазон и слабый
выходной сигнал. Термин "активный" относится
к электронной схеме, которая усиливает слабый
сигнал датчика до уровня, достаточного для
раскачки усилителя.
Поскольку эти активные датчики, устанав-
ливаемые в посадочные места синглов или хамба-
керов, являются в первую очередь хамбакерами,
то они имеют высокое соотношение сигнал/шум
и широкую частотную характеристику. Однако
широкая частотная характеристика создала неко-
торые проблемы для создателей датчиков с низким
сопротивлением. Им пришлось формировать
частотную характеристику так, чтобы она соот-
ветствовала рок-н-рольным стандартам. Если бы
они этого не сделали, то такие датчики мало ко-
му бы понравились. Говорили бы, что они у них
ненормальное звучание. Но датчики с низким
сопротивлением не столь подвержены влиянию
ёмкостей, которые влияют на звук при исполь-
зовании длинных шнуров.
Активные регуляторы тембра типичны для
датчиков с низким сопротивлением, но их также
можно использовать в сочетании с высокоомными
моделями. Активные схемы могут как усиливать, так
и резать сигнал, а пассивные регуляторы - только
резать. Пассивный регулятор тембра в положе-
нии " 10" является нейтральным, то есть он не
воздействует на сигнал. Нейтральное положе-
32
ние активного регулятора тембра находится где-
то в середине, а " 10" дает максимальный подъем
диапазона частот, управляемого этим регуля-
тором.
Борьба между пассивными и активными
вариантами дизайна является одним из самых
насущных вопросов этой индустрии. Критики ак-
тивной электроники говорят о том, что она дает
стерильный, ненатуральный звук, который является
результатом искусственно созданной частотной
характеристики.
Противоположная сторона утверждает, что
кроме низкого уровня шума, активные датчики
расширяют возможности гитариста, который мо-
жет играть на нетрадиционном звуке, а потом пере-
ключиться на более привычный вариант звучания.
Активная электроника по сравнению с пас-
сивной имеет ряд преимуществ: звучание гитары
перестаёт зависеть от шнура, а контроль над ним
становится более эффективным.
В большинстве случаев усилительная схема
активной электроники питается от 9-ти вольтовой
батарейки, которая устанавливается внутри кор-
пуса гитары. В этом есть одна проблема - бата-
рейки периодически садятся, причём, как правило,
в самый неподходящий момент. Поэтому люби-
телям активной электроники всегда нужно иметь
под рукой запасную батарейку. Однако есть и дру-
гой вариант - возможность вручную переклю-
читься от активной схемы на пассивную, что позво-
лит вам играть на гитаре даже при севшей бата-
рейке.
Можно конечно предложить использовать
внешний источник питания, либо аккумулятор,
который можно было бы заряжать, не вынимая из
корпуса гитары. Однако это уже слишком.
Кстати, все подобные системы должны
иметь выключатель питания, и если вы забудете
"В пассивном датчике отдачу
подобную той, которую дают
магниты Alnico, можно полу-
чить только при помощи самих
магнитов Alnico, и никак ина-
че. Другое дело активная эле-
ктроника. Здесь то, что недо-
даёт катушка, дополняет
предусилитель .... Вообще,
электроника даёт вам воз-
можность корректировать
тембр и регулировать уровень
выходного сигнала...*
Бартолини
33
Диоды.
Диод - это электронный эле-
мент с двумя контактами,
который позволяет току течь
только в одном направлении
Поэтому он позволяет защи-
тить электронную схему в слу-
чае, когда вы случайно пере-
путаете полярность при под-
ключении питания.
Обозначение диода в схеме:
-н-
Операционные усилители.
Операционный усилитель
(или как его ещё коротко на-
зывают - "операционник")
представляет собой интег-
ральную схему, которую мож-
но использовать как усили-
тель напряжения. Выглядит он
как обычный "чип" с большим
количеством контактов. Ос-
новным его преимуществом
является высокое входное и
низкое выходное сопротивле-
ние. Операционные усилите-
ли могут использоваться для
решения самых различных
задач, поскольку их электри-
ческие свойства могут сущест-
венно варьироваться в зави-
симости от подключённых к
нему внешних элементов (ре-
зисторов и конденсаторов).
Обозначение операционного
усилителя в схеме:
его выключить, то батарейка очень быстро
разрядится. Чтобы избежать этого, в качестве
выключателя используют стерео-гнездо под
джэк, который после игры обычно всё-таки выни-
мают из гитары и, таким образом, автомати-
чески отключают питание активной схемы. В
этом случае "минус" батарейки соединяют с со
средним контактом стерео-гнезда, а "землю"
активной схемы - с "землей" гнезда. Тогда при
подключении гитары при помощи обычного
моно-джэка "минус" батарейки соединяется с
"землей" и схема начинает работать. Вынув
джэк, вы разрываете цепь, и питание отключа-
ется.
Нужно сказать, что более подробное зна-
комство с активными схемами потребует от чита-
теля определённых знаний в области электроники.
Поэтому изложенные в этой книге сведения носят
обзорный и намеренно упрощённый характер. Не
стоит при отсутствии соответствующих знаний и
навыков пытаться самостоятельно что-то делать с
активной электроникой. Лучше доверить это
специалистам. Кстати так поступают и большин-
ство гитарных производителей, которые перекла-
дывают щепетильную работу по разработке
активной электроники на плечи профессио-
налов из специализирующихся на этом фирм.
Гитарные датчики с интегрированной схе-
мой - это простейший вариант активной элек-
троники. Для них нужен только источник питания.
Сама схема в этом случае располагается в кор-
пусе звукоснимателя. Характеристики датчика,
таким образом, задаются производителем и не
могут быть изменены. Эти звукосниматели мож-
но соединять с регуляторами громкости и темб-
ров по традиционным схемам, только номинал
потенциометров должен быть в 10 раз меньше
привычных значений, то есть не должен превы-
шать 25 Ом.
34
Многие производители предлагают гото-
вые активные схемы, которые не требуют от гита-
риста особых познаний в области электроники.
Они обычно монтируются на потенциометре или
на печатной плате. Если следовать инструкции
изготовителя, то установка такой схемы не вы-
зовет затруднений.
Повторитель напряжения (Рис. 10) - это ба-
зовая разновидность активной электроники. Он
позволяет полностью избавиться от влияния
гитарного шнура на звуковые характеристики
звукоснимателя. Такую схему можно установить
прямо в корпусе гитары между традиционной
пассивной схемой и гнездом под джэк. Также она
может находиться в отдельном корпусе, который
можно крепить на гитарном шнуре. В этом слу-
чае её можно использовать с различными гита-
рами. Когда ёмкость шнура не влияет на датчик,
резонансная частота звукоснимателя становит-
ся выше, а его звучание приобретает нежела-
тельные острые оттенки. Небольшая ёмкость (на
рис. изображена пунктиром), включённая па-
раллельно входу, помогает вернуть резо-
Рис. 10	-------f-----
4М7
1 mF
35
нансную характеристику в исходное состояние. Её номинал опредляется
методом "научного тыка". В качестве ориентира можно принять ёмкость
стандартных гитарных шнуров, значение которой колеблется от 500рF
до 1 nF.
Возможность перехода от активной схемы к пассивной при помо-
щи преключателя DPDT является очень полезной опцией, особенно в
случае севшей батарейки. Лучшим решением в этой ситуации будет
использование регулятора громкости, совмещённого с переключа-
телем. Однако это возможно лишь в том случае, когда активная
электроника схематически расположена после гитарных регуляторов
громкости и тембров. Кроме того, переход к пассивной схеме сопро-
вождается отключением питания, что в ряде случаев поможет вам
сэкономить заряд батарейки.
Кстати, полностью независимое микширование сигналов звуко-
снимателей возможно только в активной схеме, поскольку в ней регуля-
торы громкости не оказывают влияния друг на друга. В этой ституации
можно получить любые комбинации сигналов двух звукоснимателей.
Ёмкости в такой схеме (Рис. 1 1) используются для понижения резонанс-
ных частот датчиков.
Подобная схема также позволяет смешивать выходные сигналы
пьезодатчика и традиционного звукоснимателя. Ко входу усилителя (на
схеме это точка перед ёмкостью в 10 nF) через резисторы номиналом в
1 МОм можно подключить любое количество каналов. Зачастую каждая
струна гитары имеет свой пьезоэлемент, поэтому возникает необходи-
мость микширования шести каналов.
Рис. 11
36
Чтобы получить от комплекта датчиков
максимальную отдачу, недостаточно
просто воткнуть их в вашу гитару и надеяться на
лучшее. Чтобы получить удовлетворительный звук,
совершенно необходимо провести балансировку.
У места крепления грифа к корпусу гитары струны
колеблются с большей амплитудой, чем около
подставки, причем с акцентом на низкий диапазон
частот. Так что при одинаковой громкости перед-
ний датчик должен давать более слабый выход, по
сравнению с задним. Вообще датчики должны
разрабатываться с учетом особенностей звуко-
передачи конкретных участков гитары. Лео Фен-
дер расположил задний датчик под наклоном и
получил больше низов. В положении переднего
датчика звукосниматели с мощным выходом могут
перегружаться и давать грязный сигнал.
В идеале нужно выбирать такие датчики,
которые будут удачно взаимодействовать друг
с другом. Это особенно важно в том случае,
когда вы делаете выбор между высокоомными и
низкоомными датчиками. Хотя теоретически на
одной гитаре можно одновременно установить
и те и другие, этого решительно не стоит делать.
Выбор между пассивными или активными датчи-
ками является глобальным решением, поскольку
этот выбор сказывается и на всем остальном ва-
шем электронном оборудовании. Режимы уси-
лителя хорошо работающие с пассивным датчи-
ком возможно не будут столь хороши с актив-
ным, и наоборот.
Хамбакеры и синглы вполне совместимы,
хотя разница в уровне выходного сигнала и частот-
ных характеристиках может стать причиной воз-
никновения трудностей. Идеальный режим уси-
лителя, предназначенный для работы с синглом,
может при подключении хамбакера давать
грязь. И наоборот, сингл работающий через
выооо звукоснимателей
37
"Свои датчики я проверяю на
чистом звуке. Если они и в чис-
том виде хорошо звучат через
мой любимый усилитель, то я
уверен, что с перегрузом они
также будут звучать отлично."
Линди Фралин
"Суть разницы между кера-
мическими магнитами и Alnico
в том, что керамика не про-
водит электрический ток. Как
результат падает индуктив-
ность... При этом я всегда
стараюсь объяснить, что кера-
мические магниты сами по се-
бе не обладают каким-то кон-
кретным звучанием. Просто
их наличие в датчике требует
от нас других конструктивных
решений. Так что общепри-
нятое мнение о том, что кера-
мика уступает Alnico - оче-
редное заблуждение..."
Джо Барден
"Цилиндрические магнито-
воды и сплошные магнитные
бруски заставляют гитару
звучать совершенно по раз-
ному. Традиционно мысля-
щим гитаристам возможно и
нравится звучание датчиков
с брусками, однако они ло-
вят себя на мысли, что им
придётся приспосабливать
вы-работанную годами тех-
нику к новой отдаче, кото-
рой обладают такие звуко-
сниматели."
Роб Тёрнер
хамбакерный режим усилителя будет звучать
неубедительно. Если вы хотите иметь универ-
сальную гитару, на которой стояли бы и синглы
и хамбакеры, вам придется решать проблему
балансировки выходных сигналов этих разных
датчиков. Возможно, сочетание мощного сингла
и хамбакера со средним уровнем выходного
сигнала будет тем компромиссом, на который
многие из вас готовы пойти. Правда, често гово-
ря, все эти нюансы имеют значение только для
высококлассных инструментов, включённых в
профессиональный аппарат.
Нет сомнений в том, что независимые про-
изводители оказали положительное воздействие
на всю гитарную индустрию. Установка на гита-
ры датчиков таких ведущих фирм как "DI
MARZIO", "SEYMOUR DUNCAN", "EMG",
"ACTODYNE GENERAL (LACE)", стала одним из
важнейших маркетинговых мероприятий многих
производителей гитар. Кстати, часто гитаристы
не могут решить, что им нужно: новинки или тра-
диционные модели". Именно поэтому фирма
"ACTODYNE GENERAL" предложила серию
Дона Лейса, предназначенную для любителей
старого звука, и укомплектованную эрзацмаг-
нитоводами. Серия SV фирмы "EMG" решает ту
же задачу - дать музыкантам тот звук, к кото-
рому они привыкли плюс преимущества совре-
менного дизайна. Фирмы "DI MARZIO" и
"SEYMOUR DUNCAN" на протяжении многих
лет успешно выпускают датчики, соответству-
ющие требованиям классического дизайна.
Выбор правильного датчика - это одно из
самых важных решений для гитариста. Датчики
определяют звучание гитары, влияют на сустейн и
на общую отдачу инструмента. Однако в боль-
шинстве случаев музыканты выбирают датчики "не
глядя", полагаясь на описание производителя.
38
Такой подход делает выбор датчика довольно
сложным и рискованным предприятием.
В первую очередь вы должны понять, что же
вам нужно и как новые датчики (или новые гитары
со своими датчиками) будут стыковаться с вашим
аппаратом. Если вы хотите получить традиционный
фирменный звук, то не думайте, что вставив в ваш
инструмент пару датчиков "SEYMOUR DUNCAN"
или "FENDER", вы этого добьетесь. Кроме того, вам
придется найти то же дерево, из которого была
сделана гитара, звук которой вы хотите имити-
ровать, а также весь аппарат должен быть сори-
ентирован на получение именно такого звука.
Несмотря на все различия между мири-
адами существующих моделей, датчик передает
то, что реально существует, то есть резонанс и
тембры вашей гитары, а также ваше исполни-
тельское мастерство. Это не значит, что датчик
не может радикально изменить звучание гитары.
Конечно, может, но при этом вы должны понять,
чего вы хотите, и предпринимать действия на-
правленные на получение предсказуемого и
обязательно положительного результата. Одна-
ко, установка хороших датчиков на недостой-
ную гитару - это совсем другое дело, которое
достойно самого сурового осуждения.
По мнению Дона Лейса, качество гитары
вторично ho сравнению с качеством датчиков, и
при помощи хороших датчиков можно улучшить
звук плохой гитары. Стив Блюхер иначе смотрит
на эту проблему. Он предлагает протестировать
вашу гитару "без шнура". Прислоните ухо к кор-
пусу инструмента и послушайте, как она резо-
нирует и звучит. Это поможет вам понять, чего же
вам можно ждать от ваших датчиков.
Если вам не нравится ваш инструмент,
замена датчиков не решит проблему. Лучше по-
тратьте свои деньги на новую "палку". Проще
"Качество самой гитары не
так важно по сравнению с
качеством датчиков. Даже
неважный инструмент можно
в определённой степени улуч-
шить при помощи качествен-
ных звукоснимателей..."
Дон Лейс
"Очень важно попросить ко-
го-нибудь поиграть на датчи-
ке, чтобы вы могли послушать
его стороны, потому что когда
играешь сам, можно заста-
вить себя услышать всё что
угодно... *
Джо Варден
39
испортить звучание хорошей гитары, чем улуч-
шить звук плохой". При наличии существующего
сейчас выбора, вы вполне сможете подобрать
по сходной цене инструмент с хорошим звуком
и датчиками, соответствующими выбранному
вами музыкальному стилю. Вы, наверное, об-
ратили внимание, что производители гитар
включили датчики в общий процесс дизайна,
приспосабливая различные модели к разным
сортам дерева, длине мензуры и так далее. Если
вы все же "западаете" на свой инструмент, но
хотите получить от него чуть больше, то смена
датчика - это лучший способ изменить звучание
вашей гитары.
К сожалению, вы не узнаете, как будет
звучать датчик на вашей гитаре до тех пор, пока
не установите его. Некоторые производители,
например, "DI MARZIO" и "DUNCAN" проводят
довольно либеральную политику обмена (к со-
жалению она не поддержена дилерами, пред-
ставляющимим эти фирмы на российском рын-
ке), принимая назад не удовлетворивший вас
датчик. Возможно, каталоги фирм смогут помочь
вам при выборе звукоснимателя. Однако, пом-
ните, что термины "VINTAGE", "НОТ", "FAT"
обозначают только абстрактные понятия, и каж-
дый производитель интерпретирует их по-сво-
ему.
Главное, вы должны помнить, что датчик
является всего лишь одним из элементов электри-
ческой цепи, состоящей из усилителя, примочек, и
наконец самой гитары. Кроме того, разница в
звучании коротко- и длинномензурной гитар
довольно существенна. Трудно заставить
"Страт" звучать также как "Лес Пол", и никакие
датчики тут не помогут.
40

можно приоб
глава 2
В этом разделе вы найдёте информацию о том
кто, где и какие звукосниматели производит
Естественно, более подробно будет рассклоп»..^
о тех фирмах, чью продукцию
рести в наших магазинах.
	<53

Адрес
= Hollist
93111-2345,
факс: (805) 96
can/Basslines 5427
nta Barbara, CA
Тел: (805) 964-9610
49


Хамовнически
: A&I irode, ма
вал , 2 факс 95
>42-22-01, Email: order@c

Один из ведущих производителей звуко-
снимателей в мире. Сотрудничает с более
чем 75-ю компаниями, среди которых
Fender, Guild, Hamer, Jackson/Charvel,
ESP, Brian Moore и другие ...
Бьюкенена, Сеймур вдруг понял, что имен-
История фирмы: Сеймур Данкан
(Seymour W. Duncan) родился в Нью-
Джерси. Его детство и молодость выпали
на 50-е, 60-е годы прошлого столетия, как
раз на тот самый период, когда электро-
гитара постепенно завоёвывала свои по-
зиции в музыкальном мире. Гитарой Сей-
мур увлёкся благодаря своему дяде, кото-
рый открыл для него Чарли Крисчена, Чета
Эткинса и Леса Пола. Мальчик прогрес-
сировал довольно быстро, и ещё подрост-
ком играл в переполненных ночных клу-
бах. Во время одного из таких выступлений
у юного Сеймура полетел передний дат-
чик на его "Телекастере", и бедному пар-
ню пришлось доигрывать программу на
одном заднем (бриджевом) звукоснима-
теле. Как говорится в пословице "не было
счастья, да несчастье помогло". Изобре-
тательный юноша перемотал катушку при
помощи проигрывателя на скорости 33
1 /3 оборотов в минуту. С тех пор про-
гресс в гитарном мастерстве шёл нога в
ногу с постижением принципов работы
электрогитары. Сеймур не упускал не еди-
ной возможности обсудить с гитаристами
проблемы гитарного звука. После обще-
ния со звёздами вроде Леса Пола и Роя
но его гитара виновата в том, что он не
может добиться того звучания, которое
отличает настоящих мастеров. Именно с
этого момента Сеймур Данкан всерьёз и
надолго занялся гитарными звукоснимате-
лями. По предложению Леса Пола в конце
60-х Сеймур отправился в Лондон, где его
желание играть вдруг пересеклось с воз-
можностью продолжить свои экспери-
менты с датчиками в местном отделении
фирмы "Fender". Именно здесь он получил
возможность чинить и перематывать дат-
чики таким знаменитостям как Джимми
Пейдж, Джордж Харрисон, Эрик Клэптон,
Пит Тауншенд, Джими Хендрикс, Питер
Фрэмптон, а также своему кумиру Джеф-
фу Беку. Именно во время работы с Беком
Сеймур отшлифовал свои навыки в намот-
ке датчиков. Так что первый образец фир-
менного сеймуровского саунда можно
обнаружить на одном из ранних альбомов
Джеффа Бека. Благодаря своей работе в
Лондоне, Сеймур приобрёл огромное ко-
личество друзей и поклонников. По воз-
вращении в Штаты он обосновался в Ка-
лифорнии. Сеймур быстро наладил кон-
такты с авторитетами - Лео Фендером,
Лесом Полом и Сетом Лавером (изобре-
Telecaster
тателем хамбакера) и продолжил свои
эксперименты. Спрос на его датчики неук-
лонно рос, и в конце 1978 он совместно с
Кэти Картер Данкан основал собствен-
ную фирму "Seymour Duncan Pickups". На
сегодняшний день в ней работают около
60 сотрудников, каждый из которых вносит
свой вклад в дальнейшее совершенство-
вание технологии производства и улучше-
ние звучания звукоснимателей. Послед-
ний проект Сеймура - это серии Antiquity
и Antiquity II. Представленные в них датчи-
ки воспроизводят оригинальное звучание
и имеют вид звукоснимателей, выпускав-
шихся в 50-е, 60-е годы. Вообще Сеймура
Данкана характеризует желание помочь
музыкантам найти свой собственный ори-
гинальный саунд, который позволит им
раскрыть свою индивидуальность. Его
фирма производит звукосниматели для са-
мых уникальных и разносторонних гита-
ристов. Список клиентов "Seymour Dun-
can Pickups" впечатляет, приведём лишь
наиболее известные имена: Tom Hamilton
(Aerosmith), Joe Perry (Aerosmith), Brad
Whitford (Aerosmith),Buzz Feiten (Al
Jarreau, Stu Hamm), Dickey Betts (Allman
Brothers Band), Scott Ian (Anthrax), Bill
Frisell, Keith Wyatt, John Popper (Blues
Traveler), Duke Robillard, Gary Hoey,
Slash, Jerry Donahue (Hellecasters), Will
Ray (H ellecasters), John Jorgenson
(Hellecasters, Elton John Band), Steve Harris
(Iron Maiden), Dave Murray (Iron Maiden),
Jennifer Batten (Jeff Beck; Michael Jackson;
Solo), Greg Martin (Kentucky
Headhunters), Paul Stanley (Kiss), Lenny
Kravitz, Gary Rossington (Lynyrd Skynyrd),
Marty Friedman (Megadeth), Dimebag
Darrell Abbott (Pantera), Andreas Kisser
(Sepultura), Sheryl Crow, Steve Bailey, Lita
ford, Peter Frampton, Frank Gambale,
Jonny Lang, George Lynch, Blues
Saraceno, Scott Henderson, Bruce Kulick
(Union, Kiss, Grand Funk Railroad), Robben
Ford, Dweezil Zappa.
Vintage '54™ Tele Lead (STL 1)
Сопротивление: 7,2 кОм
Магниты: Alnico 5
Резонанс: 9 кГц
Достоверная копия переделанного Лео Фен-
дером в 1954 году заднего телекастеровского
датчика. Лучше использовать его вместе с перед-
ним датчиком STR-1. Передний датчик (STR 1)
поставляется с хромированной крышкой.
Hot Tele Lead (STL 2)
Сопротивление: 15,6 кОм
Магниты: Alnico 5
Резонанс: 5 кГц
Задний датчик с мощным выходом и ощутимым
сустейном.
Hot Tele Rhythm (STR 2)
Сопротивление: 9,7 кОм
Магниты: Alnico 5
Резонанс: 8 кГц
Передний датчик, который идёт в паре с преды-
дущей моделью. Поставляется с хромированной
крышкой.
Vintage for Broadcaster (STL 1 b)
Сопротивление: 7,6 кОм
Магниты: Alnico 5
Резонанс: 8,5 кГц
Копия заднего датчика, который стоял на ранних
"Телекастерах"периода 1948 г. Сам Фендер
называл эти инструменты "Broadcaster". Имеет
более широкие магнитоводы, изготовленные по
технологии "Dun-Aged". Имеется также парный
вариант переднего датчика.
Quarter Pound Tele Lead (STL 3)
Сопротивление: 17,4 кОм
Магниты: Alnico 5
Резонанс: 3,5 кГц
Задний датчик, по мощи сравнимый с хамбаке-
ром. Сило выходного сигнала обеспесивается
четвертьдюймовыми магнитоводами и специ-
альной намоткой.
43
Quarter Pound Tele Rhythm (STR 3)
Сопротивление: 1 1,8 кОм
Магниты: Alnico 5
Резонанс: 6,0 кГц
Передний датчик, идущий в паре с предыдущим.
Hot Tele Lead Stack
Сопротивление: 21,3 кОм
Магниты: Alnico 5
Резонанс: 6,0 кГц
Использование двух катушек и увеличение числа
витков в этом заднем датчике увеличивает
уровень выходного сигнала, не изменяя при
этом типичной для сингла звуковой характе-
ристики, а также обеспечивает эффект шумопо-
давления. Имеет 4-х проводной выходной ка-
бель.
Hot Tele Rhythm Stack
Сопротивление: 15,8 кОм
Магниты: Alnico 5
Резонанс: 7,3 кГц
Передний датчик, идущий в паре с предыдущей
моделью.
Alnico II Pro Tele Lead
Сопротивление: 6,2 кОм
Магниты: Alnico 2
Резонанс: 8,5 кГц
Задний датчик для наиболее требовательных по-
клонников фирменного телекастеровского звука.
Более мягкое магнитное поле материала Alnico2
позволяет струнам вибрировать более естест-
венно.
Alnico II Pro Tele Rhythm
Сопротивление: 8,1 кОм
Магниты: Alnico 2
Резонанс: 8,0 кГц
Передний датчик, идущий в паре с предыдущей
моделью. Комплектуется хромированной крыш-
кой.
Jerry Donahue Model
Сопротивление: 7,3 кОм
Магниты: Alnico 2
Резонанс: 6,6 кГц
По просьбе Джерри Сеймур воспроизвёл задний
датчик со старинного (52 года выпуска) "Телекас-
тера" Донахью. Были использованы магниты
Alnico 2 и специальная намотка, которая позво-
лила увеличить сустейн. Магнитоводы разной
высоты повторяют радиус скругления грифа и
обеспечивают чрезвычайно сбалансированную
отдачу струн.
Vintage Rhythm Stack
Сопротивление: 15,9 кОм
Магниты: Alnico 5
Резонанс: 7,3 кГц
Передний датчик, который должен дополнить зву-
чание и мощный выход задних моделей Vintage и
Hot Stack. Даёт старый телекастеровский звук при
отсутствии типичного для сингла шума. Комп-
лектуется хромированной крышкой и 4-х про-
водным выходным кабелем.
Tele Hot Rails
Сопротивление: 14,8 кОм
Магниты: керамика
Резонанс: 2,5 кГц
Задний хамбакер для телекастера. Имеет 4-х
проводный выходной кабель.
Tele Little '59
Сопротивление: 1 7,0 кОм
Магниты: керамика
Резонанс: 3,4 кГц
Гибридный задний датчик, который разработан
для гитаристов, играющих на "Телекастере"
рок. Объединяет в себе черты стандартного
телекастеровского датчика и хамбакера "'59
PAF". Может использоваться в паре с перед-
ними звукоснимателями Vintage Rhythm Stack
(STK-T1 n) или Hot Rhythm (STR-2).
44
Stratocaster
Vintage Staggered (SSL 1)
Сопротивление: 6,5 кОм
Магниты: Alnico 5
Резонанс: 10 кГц
поле, необходимое для равномерной отдачи
струн. Оладает тёплым звучанием с преоб-
ладанием средних частот.Есть версия с обрат-
ной намоткой и обратной полярностью (RW/
RP). Существует калиброванный комплект со
средним датчиком (RW/RP).
Quarter-Pound Flat (SSL 4)
Сопротивление: 6,9 кОм
Магниты: Alnico 5
Резонанс: 4,8 кГц
Точная копия оригинального стратовского дат-
чика, с тем же количеством витков и тем же маг-
нитным материалом. Есть версия для лево-
сторонней модели Страта, а также версия с
обратной намоткой и обратной полярностью
(RW/RW). Существует калиброванный комплект
со средним датчиком (RW/RP).
Hot (SSL 3)
Сопротивление: 16,4 кОм
Магниты: Alnico 5
Резонанс: 4,4 кГц
Более мощный датчик с более сильным магнитным
полем и большим количеством витков. Комп-
лектуется крышкой. Имеется версия (RW/RP).
Существует калиброванный комплект со сред-
ним датчиком (RW/RP).
Hot Rails (SHR 1)
Сопротивление: 16,9 кОм
Магниты: керамика
Резонанс: 3,5 кГц
Один из самых мощных датчиков, выпускаемых
этой фирмой. По сути дела - это хамбакер,
который помещается в посадочное место сингла.
Эта модель обеспечивает потрясающий сустейн
и плотный, жирный звук, так необходимый в
тяжелых стилях.
Vintage Flat (SSL 2)
Сопротивление: 6,6 кОм
Магниты: Alnico 5
Резонанс: 9,0 кГц
к
опия оригинального стратовского датчика,
только с магнитоводами одинаковой высоты.
то обеспечивает хорошо сбалансированное
Более чем вдвое превышает по мощности стан-
дартный стратовский датчик. Полированные
вручную четвертьдюймовые магнитоводы вмес-
те с мощной катушкой дают отличный сустейн.
Есть версия с обратной намоткой и обратной
полярностью (RW/RP). Существует калибро-
ванный комплект со средним датчиком (RW/
RP).
Quarter-Pound Staggered (SSL 7)
Сопротивление: 7 кОм
Магниты: Alnico 5
Резонанс: 4,8 кГц
Аналог предыдущей модели, только с магни-
товодами разной высоты. Есть версия с об-
ратной намоткой и обратной полярностью
(RW/RP). Существует калиброванный комплект
со средним датчиком (RW/RP).
Cool Rails (SCR 1)
Сопротивление: 9,4(neck), 10,3(bridge)
кОм
Магниты: керамика
Резонанс: 5,2(neck), 4,0(bridge) кГц
По конструкции напоминает Hot Rails, однако
ориентирован скорее на чистый звук. Более мо-
щен чем модели SSL-1 и STK-S2. Окажется по-
лезен гитаристам, желающим получить на сце-
не яркий сингловый звук. Прекрасно работает
в паре с мощным задним хамбакером.
Alnico II Pro Staggered (APS 1)
Сопротивление: 6,4 кОм
Магниты: Alnico 2
Резонанс: 9,0 кГц
Alnico II - специальный магнитный материал для
производства звукоснимателей. Обладая
более мягким магнитным полем, он даёт более
тёплые тембры. В результате струна колеблется
более естественно. Есть версия для левосто-
ронней модели Страта, а также версия с об-
ратной намоткой и обратной полярностью
(RW/RP). Существует калиброванный комплект
со средним датчиком (RW/RP).
Custom Staggered (SSL 5)
Сопротивление: 12,9 кОм
Магниты: Alnico 5
Резонанс: 4,9 кГц
Это сеймуровская версия стратовского датчика.
Он выглядит как SSL-1 и имеет характерное для
таких синглов звучание. Однако сильный магнит
и нестандартная обмотка обеспечивают более
мощный выход, более длинный сустейн и
большее количество обертонов. Есть версии с
отключением части катушки (tapped) и для
левосторонних Стратов. В комплект входит
крышка. Есть версия с обратной намоткой и
обратной полярностью (RW/RW). Существует
калиброванный комплект со средним датчиком
(RW/RP).
JB Jr. (SJBJ 1)
Сопротивление^,6(neck), 16,09(bridge) кОм
Магниты: керамика
Резонанс: 5,0(neck), 3,6(bridge) кГц
Этот датчик является ипостасью популярного
хамбакера JB в сингловых габаритах. Его ре-
гулируемые магнитоводы вполне достоверно
воспроизводят магнитное поле полноразмер-
ного хамбакера, позволяя при этом регули-
ровать звуковой баланс струн. Для хамбакеров
такого размера эта возможность впервые
реализована именно в этой модели. Рекомен-
дуется использовать либо полный комплект
таких датчиков, либо один задний в сочетании
с передним и средним модели Duckbucker. В
этом случае вы получите самый малошумящий
вариант Страта.
Alnico II Pro Flat (APS 2)
Сопротивление: 6,4 кОм
Магниты: Alnico 2
Резонанс: 9,0 кГц
Этот датчик объединил в себе катушку модели
APS-1 и магнитоводы одинаковой высоты. Такая
конфигурация могнитоводов обеспечивает сба-
лансированное магнитное поле, необходимое
при использовании современных струн и более
плоского грифа. Есть версия с обратной намоткой
и обратной полярностью (RW/RP). Существует
калиброванный комплект со средним датчиком
(RW/RP).
Custom Flat (SSL 6)
Сопротивление: 13 кОм
Магниты: Alnico 5
Резонанс: 4,8 кГц
Отличается от модели SSL-5 только магнито-
водами разной высоты. Есть версии с отключением
части катушки (tapped) и для Стратов под левую
руку. В комплект входит крышка. Есть версия с
обратной намоткой и обратной полярностью
(RW/RW). Существует калиброванный комплект
со средним датчиком (RW/RP).
Little '59 (SL59 1)
Сопротивление: 9,86(neck), 11,78(ЬпЬде)кОм
Магниты: керамика
Резонанс: 5,8(neck), 4,6(bridge) кГц
Этот датчик должен имитировать знаменитый
хамбакер PAF 59 в посадочном месте сингла.
Он обладает динамичной отдачей, а также воз-
можностью корректировать баланс струн при
помощи регулируемых магнитоводов.
Vintage Rails (SVR 1)
Сопротивление: 2,31 (neck), 2,67(bridge) кОм
Магниты: керамика
Резонанс: 8,5(neck), 7,8(bridge) кГц
Этот датчик имеет уникальную конструкцию с
одной заземлённой катушкой из двух, что по-
зволяет получить в хамбакере звучание сингла,
сохраняя при этом его преимущества по подав-
лению шумов и наводок.
46
George Lynch Li'l Screaming Demon (SLSD 1)
Сопротивление: 9,72(neck), 13,35(bridge) кОм
Магниты: керамика
Резонанс: 4,6(neck), 4,5(bridge) кГц
Подобно своему полноразмерному собрату
этот хамбакер сочетает мощный звук с лёгким
"стеклянным" тембром. Джордж Линч в свое
время искал мощный, богатый обертонами дат-
чик, который при уменьшении громкости легко
переходил бы на чистый звук. В результате
уникальное инженерное решение позволило
получить слегка различное магнитное поле на
обеих катушках, что в результате дало мощный
перкуссивный звук, который при этом нельзя
назвать слишком резким.
Duckbuckers (SDBR 1)
Сопротивление: 2,6(neck), 3,0(bridge) кОм
Магниты: керамика
Резонанс: 7,2(neck), 6,8(bridge) кГц
Этот датчик имеет шесть полностью регулиру-
емых магнитоводов. Сохраняя шумоподавля-
ющие свойства хамбакера, он при этом выдаёт
традиционный, фирменный стратовский саунд.
Classic LiveWire (LW-CS1)
Магниты: Alnico 2
Резонанс: 8,5 кГц
Классический стратовкий датчик с традиционным
звонким звуком. Поднятые высокие частоты
обеспечивают прозрачность саунда, который
нельзя при этом назвать слишком резким.
Classic Stack (STK-S1)
Сопротивление: 14,0(neck), 20,6(bridge)KOM
Магниты: Alnico 2
Резонанс: 6,4(neck), 6,0(bridge) кГц
рошо узнаваемый саунд старых стратокас-
ров был результатом узкосфокусированного
битного поля, создаваемого одной един-
ственной катушкой сингла. В данном случае
Classic Stack воспроизводит именно этот во-
стребованный многими звук. В конструкции
использованы две расположенные друг над
другом катушки и магнитоводы разной высоты.
В результате фирменный звук и никакого шума.
Hot LiveWire (LW-HS1)
Магниты: Alnico 2
Резонанс: 8,5 кГц
Термин "Hot" обозначает датчик с самым мощным
для данного модельного ряда выходом. Поэтому
возможно вам придётся убирать громкость на
гитаре, чтобы удержать такой звукосниматель
под контролем. В этом датчике усилены средние
частоты и он особенно хорош для соло в "тяжё-
лых" стилях.
Hot Stack (STK-S2)
Сопротивление: 13,2(neck), 19,9(bridge) кОлл
Магниты: керамика
Резонанс: 6,5(neck), 6,0(bridge) кГц
Мощный керамический магнит, окружённый дву-
мя катушками, даёт в результате сигнал с большей
силой тока. В результате - длинный сустейн, повы-
шенная чувствительность и дополнительная мощ-
ность на выходе, что так необходимо на сцене.
The Parallel Axis Stack (PA-STK1 n)
Создан в качестве дополнения к хамбакерам
Parallel Axis. В нём используется шумоподав-
ляющая конструкция с двумя расположенными
друг над другом катушками. Звук - чистый и
полноценный во всём диапазоне частот. Хорош
для ритма с чистым звуком и для блюзовых соло.
При его установке возможно потребуется неко-
торая подгонка гитара, поскольку его размеры
немного превышают стандартные.
Lipstick Tube (SLS 1)
Сопротивление: 4,3 кОм
Магниты: Alnico 6
Резонанс: 9,4 кГц
В этом звукоснимателе использованы магниты
Alnico и специальная намотка, позволяющая
получить характерное для этого типа датчиков
звучание. Кроме основной модели SIS 1, су-
ществует более мощная версия для задней
(бриджевой) позиции - SLS 1Ь, а также моди-
фикация с обратной намоткой и обратной по-
лярностью (RW/RP) для средней позиции - SLS
1 RW/RP.
Five-Two (SSL52-1)
Сопротивление: 6,7 кОм
Магниты: Alnico 2 и Alnico 5
Резонанс: 8,2 кГц
В этой модели для 3-х нижних струн исполь-
зованы магниты Alnico 5. Это позволяет добить-
ся более разборчивого звука в нижнем регист-
ре. С другой стороны для 3-х верхних струн ис-
пользованы магниты Alnico 2 В результате гита
рист получает тёплый и округлый звук в верхнем
диапазоне, не жертвуя при этом фирменным
стратовским саундом. Часто были слышны жа-
лобы на то, что внизу - "каша", а вверху -
"звон", особенно на заднем датчике. Звукосни-
матель Five-Two снимает эту проблему. Кроме
основной модели SSL52-I, существует более
мощная версия для задней (бриджевой) позиции
- SSL52-1Ь, а также модификация с обратной
намоткой и обратной полярностью (RW/RP) для
средней позиции - SSL52-1 RW/RP.
Хамбакеры
'59 Model (SH-1/TB59-1Ь)
Сопротивление: 7,43(neck) 8,13(bridge) кОм
Магниты: Alnico 5
Резонанс: 6,8(neck) 6,0(bridge) кГц
Самой главной особенностью старых датчиков
PAF был мягкий, округлый звук и своеобразный
сустейн. SH-1 сделан из таких же материалов, что
и первые хамбакеры Сета Ловера. Он выглядит и
звучит также, как его аналоги 59 года выпуска.
Существует вариант для 7-струнной гитары.
Original Trembucker
Сопротивление: 7,5(neck) 1 5,7(bridge) кОм
Магниты: Alnico 5
Резонанс: 6,9(neck) 4,5(bridge) кГц
Правильное расположение могнитоводов
улучшает баланс звучащих струн на гитарах,
оборудованных машинкой Floyd Rose или
подобными ей моделями с запирающимся по-
рожком.
Blues Saraceno Model (РА-ТВЗ)
Разработаный специально для Блюза Сарасе-
но, этот датчик обладает фирменным гибсонов-
ским звучанием и одновременно мощностью,
достаточной, чтобы удовлетворить потреб-
ности уникального стиля Блюза.
Alnico II Pro Humbucker (АРН-1)
Сопротивление: 7,6(neck) 7,85(bridge) кОм
Магниты: Alnico 2
Резонанс: 7,1 (neck) 6,7(bridge) кГц
После появления синглов Alnico II Pro многие
гитаристы захотели испытать те же ощущения,
но в хамбакерном варианте. Чтобы добиться
48
похожего звука пришлось использовать маг-
ниты Alnico 2 с нестандартной намоткой кату-
шек. В результате - тёплый звук и достаточный
сустейн.
JB Model (SH-4/TB-4)
Сопротивление: 16,4 кОм
Магниты: Alnico 5
Резонанс: 5,5 кГц
Полностью сбалансированные катушки дают
богатые обертона и мощный выход, обеспе-
чивая приличный сустейн и дисторшн. Можно
получить как теплые, мягкие тембры, так и жёст-
кий "роковый" звук. В сочетании с моделью
SH-2 в передней позиции образует любимую
комбинацию самого Сеймура. Обычно ставит-
ся в заднем (бриджевом) положении Есть вари-
ант для 7-струнной гитары.
Distortion Trembucker (РА-ТВ2)
Сопротивление: 21,3 кОм
Магниты: керамика
Резонанс: 3,8 кГц
Мощный керамический магнит и дополнитель-
ные витки катушки обеспечивают этому датчику
пронзительный певучий звук в верхнем регистре
и лязгающие низы. Это датчик для игры на иска-
жённом звуке. Обычно используется в заднем
(бриджевом) положении.
Pearly Gates (SH-PG1 /ТВ-PG 1 b)
Сопротивление: 7,3(neck) 8,5(bridge) кОм
Магниты: Alnico 2
Резонанс: 7,5(neck) 6,5(bridge) кГц
Изначально оригинальные датчики Pearly Gates
мотались для знаменитых гитар Les Paul Standart
$9 года, которые определили в своё время не-
отесанный, бунтарский саунд техасского блюз-
Р°ка. Являясь вариацией модели PAF, эти дат-
чики отличаются приятным, но немного грубо-
ватым звуком с заметным сустейном и яркими
верхами.
George Lynch Screamin' Demon (SH-12/TB-l 2)
Сопротивление: 1 0 кОм
Магниты: Alnico 5
Резонанс: 7,0 кГц
Этот датчик был разработан специально для
Джорджа Линча. Его звучание можно сравнить
с '59 Model, по сравнению с которым оно бо-
лее агрессивное и более перкуссивное, не не
грубое.
Original Parallel Axis Trembucker (PA-ТВ-1)
Это специальный передний (neck) датчик. Рас-
положение его магнитоводов точно соответ-
ствует положению струн.
Seth Lover Model (SH-55)
Сопротивление: 7,2(neck) 8,1 (bridge) кОм
Магниты: Alnico 2
Резонанс: 8,14(neck) 5,9(bridge) кГц
Эта модель была разработана Сеймуром сов-
местно с изобретателем хамбакеров Сетом
Ловером. Она собрана из тех же материалов
и компонентов, что и оригинальный датчик PAF
1955 года. Только крышка у него сделана не из
медного сплава (который "съедает" верха), а из
никеля. Звук напоминает оригинальные датчики
PAF.
Duncan Distortion (SH-6/TB-6)
Сопротивление: 12,7(neck) 16,6(ЬпЬде)кОм
Магниты: керамика
Резонанс: 6,5(neck) 5,5(bridge) кГц
Такой датчик имеет сильный выход и одновре-
менно хорошую разборчивость звука. Массив-
ный керамический магнит и мощные симмет-
ричные катушки способны обеспечить могучий
хэви саунд. Есть версия для 7-струнной гитары.
49
LiveWire Classic Humbucker (LW-CH1)
Магниты: Alnico 2
Резонанс: 10,5(neck) 7,5(bridge) кГц
Обладает широким звуковым спектром и богатым
сустейном. Его разборчивость позволяет вам ус-
лышать каждую ноту аккорда.
Classic Cover Humbuckers
Эта серия включает в себя обычные хамбакеры,
только с одним отличием: крышки из никелевого
сплава с покрытием из никеля или 24-каратного
золота.
Duncan Custom (SH-5/TB-5)
Сопротивление: 14,1 кОм
Магниты: керамика
Резонанс: 6,0 кГц
Датчик с хорошо сбалансированными мощным
выходом, сустейном и дисторшн. В нём акцен-
тированы средние и высокие частоты. Рекомен-
дуется использовать в качестве заднего (bridge)
звукоснимателя. Имеется вариант для 7-струнной
гитары.
LiveWire Metal Humbucker (LW-HMET)
Магниты: Alnico 5
Резонанс: 1,2 кГц
После появления активных хамбакеров Classic
LiveWire, гитаристы попросили воспроизвести
мощь датчика Duncan Distortion в активном ва-
рианте. Ответом на их просьбу стало появление
Metal LiveWire Humbucker. Он обладает мощным
саундом с преобладанием средних частот.
Full Shred (SH-10/ТВ-10)
Сопротивление: 7,4(neck) 14,6(bridge)KOM
Магниты: Alnico 5
Резонанс: 8,0(neck) 5,5(bridge) кГц
Датчик создан для рок-гитаристов, ищущих мак-
симально выразительный вариант саунда. Два
ряда регулирумых магнитоводов позволяют кор-
ректировать верха. Звучание идеально подходит
для игры скоростных риффов.
Custom Custom (SH-1 1 /ТВ-1 1)
Сопротивление: 1 4,4 кОм
Магниты: Alnico 2
Резонанс: 5,2 кГц
Этот звукосниматель является разновидностью
модели SH-5 Duncan Custom только с магнитом
Alnico 2. Такая модернизация позволила полу-
чить очень тёплые верха, более выразительную
середину и жирные низы. Резюме: традицион-
ный фирменный звук при более мощном выходе.
Jazz Model (SH-2)
Сопротивление: 7,72(neck) 7,9(bridge) кОм
Магниты: Alnico 5
Резонанс: 8,0(neck) 7,0(bridge) кГц
Такой датчик создан для гитаристов, которым
нужно играть быстрые джазовые пассажи с
качественным чистым звуком. При более ярком
звучании эта модель имеет небольшой выход-
ной сигнал и хорошо сочетается с большин-
ством других хамбакеров. Популярной комби
нацией является Jazz Model впереди и Duncan
Custom (SH-4) сзади. Существует модификация
переднего датчика для 7-струнной гитары.
Invader (SH-8)
Сопротивление: 7,2(neck) 16,8(bridge) кОм
Магниты: керамика
Резонанс: 8,0(neck) 5,0(bridge) кГц
Invader звучит также внушительно, как и выгля-
дит. Комбинация трёх больших керамических
магнитов, мощных катушек и 12-ти винтов обес-
печивает этот датчик избытком энергии на вы-
ходе. Есть версия и для 7-струнной гитары.
Stag Mag (SH-3)
Сопротивление: 16,2 кОм
Магниты: Alnico 2
Резонанс: 6,5 кГц
Универсальный датчик, обладающий как остро-
той сингла, так и теплотой хамбакера. Магни-
товоды разной высоты играют здесь решаю-
щую роль. При отключении одной катушки,
другая выдаёт фирменный стратовский саунд.
50
Dimebucker (SH-13)
Сопротивление: 1 6,25 кОм
Магниты: керамика
Резонанс: 5,1 кГц
Если вы знаете, что такое "Pantera", то поняли,
что речь идёт о фирменном убийственном саунде
гитариста Даймбега Даррела. В конструкцию
датчика SH-13 входят мощные керамические
магниты и стальные магнитоводы в форме поло-
сок. Секрет саунда Даррела в небольшой массе
металла в корпусе датчика. Это позволяет обес-
печить высокое сопротивление по постоянному
току и одновременно высокий пик резонансной
характеристики. В результате - мощный выход,
прозрачные верха, качающий бас и исключи-
тельная динамика. Это идеальный датчик для
тяжёлых стилей, который прекрасно работает как
с ламповыми усилителями, так и с усилителями на
микросхемах.
Custom 5 (SH-14)
Этот датчик появился в результате замены маг-
нитного материала в моделях SH-5 или SH-1 1 на
Alnico 5. Сточки зрения звучания - это компромис
между этими двумя звукоснимателями, резуль-
татом которого явился оптимальный баланс те-
плоты, мощи и разборчивости Можно считать
его разновидностью '59 Model (SH-1), только с
более глубокими низами и более мощным вы-
ходом.
Экзотика
Vintage Р-90 Soapbar
Сопротивление: 8,22(neck) 9,35(bridge) кОм
Магниты: Alnico 5
Резонанс: 4,3(neck) 3,8(bridge) кГц
Этот самый популярный гибсоновский сингл
впервые появился в 1937 году. Благодаря ши-
рокой катушке он имеет большое сопротивление
и мощную отдачу. Сеймур воспроизвёл эту модель
в мельчайших деталях, включая саунд, кон-
струкцию и внешний вид.
Hot Р-90 Soapbar
Сопротивление: 1 1,86(neck) 14,9(bridge) кОм
Магниты: керамика
Резонанс: 5,1 (neck) 4,/(bridge) кГц
Дополнительные витки катушки вкупе со специ-
альными керамическими магнитами дают более
мощный выход, а также увеличивают сустейн и
чувствительность. Как и в других моделях Soapbar,
здесь присутствуют регулируемые никелированью
магнитоводы, которые позволяют контролировать
отдачу каждой из струн в отдельности.
Vintage for Jazzmaster
Сопротивление: 7,75(neck) 8,4(bridge) кОм
Магниты: Alnico 5
Резонанс: 9,0(neck) 8,8(bridge) кГц
Идя навстречу пожеланиям трудящихся, Лео
Фендер выпустил в 1957 году гитару Jazzmaster,
мягкое звучание которой должно было удовлет-
ворить запросы джазовых гитаристов. Сеймур в
точности воспроизвёл стоявшие на ней датчики.
Причём передние имеют обратную намотку и по-
лярность (RW/RP), что при одновременной ра-
боте с задним звукоснимателем, позволяет полу-
чать эффект шумоподавления.
Custom Р-90 Soapbar
Сопротивление: 12,0(neck) 14,61 (bridge) кОм
Магниты: керамика
Резонанс: 4,5(neck) 3,5(bridge) кГц
Два специально разработанных керамических
магнита и особая конфигурация катушки позволя-
ют вам получить необыкновенно широкий диапа-
зон частот и максимальный выходной сигнал.
Передняя и задняя модификации специально
откалиброваны, чтобы скомпенсировать разницу
в характере колебания струн в этих двух позициях.
51
Vintage for Jaguar
Сопротивление: 6,5(neck) 6,8(bridge) кОм
Магниты: Alnico 5
Резонанс: 10,2(neck) 10,0(bridge) кГц
Каждая деталь звука, конструкции и внешнего
вида в точности повторяет оригинал. Здесь перед-
ние датчики также имеют обратную намотку и по-
лярность (RW/RP), что при одновременной рабо-
те с задним звукоснимателем, позволяет получать
эффект шумоподавления.
Hot for Jazzmaster
Сопротивление: 10,95(neck) 14,1 (bridge) кОм
Магниты: Alnico 5
Резонанс: 6,5(neck) 5,2(bridge) кГц
По виду этот звукосниматель напоминает мо-
дель Vintage for Jazzmaster, однако большее ко-
личество витков дает более мощный выход и бо-
лее широкий частотный диапазон, чем у стан-
дартного джазмастеровского датчика.
Vintage Mini Humbucker (SM-1)
Сопротивление: 6,54(neck) 7,57(bridge) кОм
Магниты: Alnico 5
Резонанс: 7,0(neck) 6,0(bridge) кГц
Этот датчик - точная копия минихамбакеров, ко-
торые устанавливались на гибсоновские гитары
Firebird и Les Paul. Он позволяет сохранять чистый
звук даже при большом уровне громкости.
Quarter-Pound for Jazzmaster
Сопротивление: 1 l,83(neck) 12,97(ЬпЬде)кОм
Магниты: Alnico 5
Резонанс: 5,2(neck) 5,0(bridge) кГц
Эта модель для тех гитаристов, кто хочет иметь
саунд с широким частотным диапазоном и высо-
ким уровнем выходного сигнала. В этих датчиках
используются толстые четвертьдюймовые магни-
товоды и специальная намотка.
Hot for Jaguar
Сопротивление: 1 1,5(neck) 12,31 (bridge) кОм
Магниты: Alnico 5
Резонанс: 5 J (neck) 4,5(bridge) кГц
Звукосниматели с более мощным выходом и бо-
лее широким диапазоном, нежели у стандартных
ягуаровских датчиков.
Quarter Pound for Jaguar
Сопротивление: 11,74(neck) 13,96(bridge) кОм
Магниты: Alnico 5
Резонанс: 4,8(neck) 4,0(bridge) кГц
Четвертьдюймовые магнитоводы и специальная
намотка обеспечивают максимальный выход и
широкий частотный диапазон. Этот датчик име-
ет больший сустейн, чем у моделей Vintage и Hot.
Custom Mini Humbucker (SM-2)
Сопротивление: 8,52(neck) 16,41 (bridge) кОм
Магниты: керамика
Резонанс: 9,0(neck) 4,0(bridge) кГц
Это модифицированная версия модели Vintage
(SM-1). Вместо Alnico 5 в данном слусае исполь-
зуются мощные керамические магниты (два в
переднем датчике и один в заднем).
Seymourized Mini Humbucker
Сопротивление: 6,29(neck) 11,6(bridge) кОм
Магниты: Alnico 5
Резонанс: 7,0(neck) 4,8(bridge) кГц
В этой модели в качестве магнитовода исполь-
зуется пластина из высокоуглеродистой стали,
которая контактирует с расположенным ниже
магнитом из материала Alnico 5. В результате
акцентируются средние частоты и улучшается
разборчивость звука.
Р-90 Stack (STK-P1)
Сопротивление: 6,8кОм
Магниты: керамика
Резонанс: 3,1 (neck) 3,0(bridge) кГц при
последовательном соединении
5,3(neck) 4,8(bridge) кГц при
параллельном соединении
В отличие от синглов Р-90 эта модель представ-
ляет собой хамбакер в том же корпусе. Здесь
используется патентованное техническое ре-
шение Stack, когда одна катушка располагается
над другой. Теперь гитарист может получить
фирменный саунд датчика Р-90 в совокупности
с шумоподавляющими свойствами хамбакера
52
Lipstick Tube Replacment Pickups for
Danelectro (SLD-lb, SLD-ln)
Сопротивление: 4,3 кОм
Могниты: Alnico 6
Резонанс: 9,4 кГц
Эти датчики представляют собой достаточно
точную копию оригиналов. В них использованы
магниты Alnico и специальная намотка. Перед-
ний датчик (SLD-ln) сделани в модификации
PW/RP.
Датчики для бас-гитар
Vintage for Р-Bass (SPB-1)
Сопротивление: 11,6 кОм
Магниты: Alnico 6
Резонанс: 1 1,6 кГц
В 1957 году Лео Фендер изменил конструкцию
датчика на модели Precision Bass. Так появились
две катушки, которые решили проблему шумо-
подавления. Кроме того, на каждую из струн
было решено выделить по два магнитовода.
Датчики Сеймура в точности повторяют тем-
бральные характеристики оригиналов.
Humbucker for Rickenbacker Bass (SRB-1)
Сопротивление: 9,0(neck) 8,3(bridge) кОм
Магниты: керамика (neck) Alnico 5(bridge)
Резонанс: 1 1,0(neck) 8,0(bridge) кГц
Хамбакеры имеют более мощный выход и бога-
тый частотный диапазон по сравнению со штат-
ными рикенбейкеровскими датчиками. Кроме
того, они не шумят. В их конструкции исполь-
зованы двойные керамические магниты и специ-
альная намотка.
Phase I & II Active 5- & 6-string Bass Soapbars
(ASB-5, ASB-6, ASB2-5, ASB2-6)
Среднее выходное напряжение: 200 mV
Питание: 9V
Потребление тока: 200 mA
Эти датчики были разработаны навстречу поже-
ланиям многих бас-гитаристов, находившихся в
поисках более смелого варианта саунда. Бла-
годаря использованию малошумящего преам-
па на дискретных транзисторах эти звукосни-
матели обладают теплым натуральным звуча-
нием, особенно в верхнем регистре. Средние
частоты преобладают, но при этом их нельзя
назвать резкими. Модификацию Phase I можно
использовать как замену датчиков Bartolini Р2
и Р4, a Phase 2 имеет те же габариты, что и
EMG-40 и EMG-45.
Vintage for Single Coil Р-Bass (SCPB-1)
Сопротивление: 14,14 кОм
Магниты: Alnico 5
Резонанс: 4,3 кГц
Когда Фендер в начале 50-х выбросил на рынок
P-Bass, его датчики очень походили на телекасте-
ровские, поскольку имели сверху плоскую черную
пластиковую пластину и черную обмотку вокруг
53
катушки. Модель SCPB-1 до малейших деталей
повторяет оригинал и меет то же яркое звучание.
Vintage for Jazz Bass (SJB-1)
Сопротивление: 9,2(neck) 9,5(bridge) кОм
Магниты: Alnico 5
Резонанс: 5 J (neck) 4,9(bridge) кГц
Этот датчик воспроизводит традиционное зву-
чание оригинальных звукоснимателей Jazz
Bass. Сингловая конструкция позволяет пере-
дать тёплые краски этого инструмента, не жерт-
вуя при этом разборчивостью. Передний датчик
делается в модификации RW/RP, что при одно-
временной работе с задним звукоснимателем
позволяет получить эффект шумоподавления.
Music Man Replacement System (SMB-4d,
SMB-5)
Питание: 9V
Потребление тока: 1,55 mA
Эти датчики для 4-х и 5-ти струнных бас-гитар
оборудованы мощными керамическими магни-
тами и 3-х полосным эквалайзером, что позво-
ляет выжать максимум из басов Stingray середи-
ны и конца 70-х. Шумоподавляющий звукосни-
матель имеет прекрасные тембровые характе-
ристики во всем диапазоне частот. При вытяги-
вании ручки громкости включается специаль-
ный режим эквалайзера, предназначенный для
играющих слэпом басистов.
Модификации SMB-4a, SMB-5a. В датчиках
оригиналных басов Stingray 1976 года исполь-
зовались магниты Alnico 5. Эти революционные
для своего времени инструменты до сих пор
популярны среди бас-гитаристов, играющих
метал, рок, блюз и фанк. Alnico 5 по сравнению
с керамикой позволяет получить более тёплые
низы и более разборчивые верха.
Pro-Active Series for 4-string Jazz/P-Bass
(APB-1, APJ-1, AJB-1, AJJ-1)
Магниты: керамика
Резонанс: 4-22(neck) 3-20(bridge) кГц
Активные датчики для инструментов Jazz и Preci-
sion позволяют получить от бас-гитары чистейший
сигнал. Крошечный преамп, находящийся внутри
датчика, питается от 9-ти вольтовой батареи.
Меньшее количество витков катушки, а, следо-
вательно, и меньшее сопротивление дают пре-
красно различимый сигнал без наводок и посто-
ронней окраски. В комплект входят регуляторы
громкости и тембров, а также гнездо под джек.
Hot for Р-Bass (SPB-2)
Сопротивление: 22,4(песк)кОм
Магниты: Alnico 5
Резонанс: 7,14(neck) кГц
Можно сказать, что это датчик SPB-1, только с
большим количеством витков, что дает более
мощный выход и акцентирует нижнюю часть
частотного диапазона. Две катушки включа-
ются по хамбакерной схеме, что позволяет ре-
шить проблему шумов.
Quarter-Pound for Р-Bass (SPB-3)
Сопротивление: 1 2,5(neck) кОм
Магниты: Alnico 5
Резонанс: 10,2(neck) кГц
Вообще пресиженовские датчики ориентиро-
ваны на музыкантов, которые стремятся иметь
максимально мощный выход и широкий частот-
ный диапазон. Утолщённые четвертьдюймовые
магнитоводы увеличивают магнитное поле и су-
щественно расширяют рабочий спектр звуко-
снимателя.
Active 5-string for Jazz Bass (AJB-5)
Магниты: керамика
Резонанс: 13,0(neck) 8,0(bridge) кГц
Такие датчики разрабатываются с учётом тре-
бований современных бас-гитаристов. Вообше
задний джазбасовский звукосниматель имеет
теплый и прозрачный саунд со сглаженными
54
верхами и мощным низом. Акцентированная
середина обеспечивает ту разборчивость,
которой знамениты так называеиые "vintage"-
звукосниматели, то есть датчики, которые де-
лались на заре гитаростроения. Передний
датчик имеет жирный саунд, при этом струна Е
звучит ярко и отчетливо. Полностью дискрет-
ный, малошумящий 9-ти вольтовый преамп
обеспечивает низкое выходное сопротивление
и образцовый динамический диапазон. Схема
потребляет очень мало, и батарейка может
выдержать до 2000 часов.
Нужно отметить, что модели S JB-5 и A JB-5 нельзя
установить на 5-ти струнный Fender Jazz Bass без
доработки. Это также касается инструментов
Fender Jazz Bass Plus V начала 90-х, а также Jazz
Bass Deluxe V, American Standart Jazz Bass V и
Standart Jazz Bass V, которые появились после
1995 года.
5-string Stack for Jazz Bass (S JB-5)
Сопротивление: 11,37(neck) 20,11 (bridge) кОм
Магниты: керамика
Резонанс: 5,1 (neck) 3,8(bridge) кГц
He очень мощный датчик, который хорошо ис-
пользовать вместе с системой Tone Circuits.
Hot for Jazz Bass (S JB-2)
Сопротивление: 15,02(neck) 16,6(bridge)KOM
Магниты: Alnico 5
Резонанс: 4,5(neck) 3,8(bridge) кГц
Более мощный датчик, чем S JB-1. По сравнению
со штатными звукоснимателями имеет более
богатые низы.
Classic Stack for Jazz Bass (STK-JI)
Сопротивление: 11,6(neck) 20,5(bridge)KOM
Магниты: Alnico 5
Резонанс: 8,0(neck) 7,0(bridge) кГц
Тот же великолепный саунд оригинальных дат-
чиков Jazz Bass, но при отсутствии присущего
синглам шума.
Quarter-Pound for Jazz Bass (S JB-3)
Сопротивление: 13,9(neck) 1 4,61 (bridge)
кОм
Магниты: Alnico 5
Резонанс: 4,3(neck) 3,9(bridge) кГц
модель была сконструирована для бас-
т°ристов, которым необходима сильная
атака. Магнитоводы большого диаметра по-
зволяют получить богатый звук с прекрасным
сустейном и отдачей.
Hot Stack for Jazz Bass (STK-J2)
Сопротивление: 1 7,8(neck) 25,2(bridge)кОм
Магниты: Alnico 5
Резонанс: 6,9(neck) 5,5(bridge) кГц
Стэковый датчик с мощным выходом. Количество
витков увеличено на 20%, при этом отсутствует
присущий всем синглам шум. Как и в классической
модели имеются калиброванные модификации
для переднего и заднего положений.
Hot for Single Coil Р-Bass (SCPB-2)
Сопротивление: 14,14(neck) кОм
Магниты: Alnico 5
Резонанс: 4,3(neck) кГц
Более сильные магниты и дополнительные витки
обмотки обеспечивают более мощный выход и
более убедительные басы, чем у оригинальной
модели.
Tone Circuits On-Board E.Q. for Bass
(STC-2, STC-3, STC-MM)
В этот темброблок входит 2-х или 3-х полосный
эквалайзер, регуляторы громкости, баланса, а
также специальный слэп-фильтр, который при
включении акцентирует басы, оконтуривает се-
редину и передаёт верха с достаточной долей
прозрачности. Это позволяет при частой смене
звукоизвлечения со слэпа на обычную паль-
цевую технику и наоборот не жертвовать ка-
чеством звука. Версия для баса "Music Man"
представляет собой 3-х полосный эквалайзер
для пассивных датчиков без регулятора балан-
са. Модификации STC-2 и STC-3 могут работать
как с пассивными, так и с активными звукосни-
мателями.
Quarter-Pound for Single Coil Р-Bass (SCPB-3)
Сопротивление: 1 1,81 (neck) кОм
Магниты: Alnico 5
Резонанс: 4,5(neck) кГц
Широкие четвертьдюймовые магнитоводы де-
лают этот датчик более чувствительным, чем
модель Hot (SCPB-2).
55
Lightnin' Rods Active 4-string Pickups for
Jazz Bass (APB-2Z APBJ-2Z AJB-2bz AJJ-2)
Магниты: Alnico 5
Резонанс: 6z8(neck) 5,03(bridge) кГц (J-
Bass) 6Z8 (P-Bass)
Эти активные звукосниматели для 4-х струнных
инструментов Jazz Bass, Precision Boss и комби-
нации Jazz-Precision делались в расчёте на со-
временных басистов, которым нравится тради-
ционный, привычный вид этих инструментов.
Глядя на магнитоводы традиционного дизайна,
никогда не подумаешь, что под крышкой звуко-
снимателя скрывается сложнейший, малошу-
мящий предусилитель на дискретных элемен-
тах.
Steve Bailey Fundamental Fretless Pickup
and Tone Circuit System (AJB-2ASB, AJB-
3ASB, ASB-2ASB, ASB-3ASB, STC-2ASBZ
STC-2PSB, STC-3ASB, STC-3PSB)
Датчики и системы Tone Circuit, специально
разработанные для Стива Бейли и специально
для безладового баса. Есть модификации как с
2-х полосным, так и с 3-х полосным эквалайзе-
рами.
67/70 и 70/74 Passive Single Coil Pick-
ups for 5-string Jazz Bass (SJB-5 67/70z
SJB-5 70/74)
Компромисс для тех, кто хочет играть на
5-струнном басу с традиционным звуком фен-
деровского Jazz Bass 62-го года выпуска.
Цифры означают расстояние в миллиметрах
между крайними струнами в районе переднего
Акустика
Mag Mic Acoustic Pickup
Сопротивление: 3,8 кОм
Резонанс: 16 кГц
Чувствительность микрофона: -35 dB
Диапазон: 20Гц - 20 кГЦ
Отношение сигнал/шум: 62 dB
Почему смешивают сигналы от магнитного зву-
коснимателя и микрофона? Да потому, что
магнитный датчик фиксирует колебания гитар-
ных струн, а микрофон точно воспроизводит
всю полноту и красоту акустического звучания
При смешивании получается более естествен-
ный, объемный звук акустической гитары. А что
касается модели Mag Mic, то это первый актив-
ный хамбакер, устанавливаемый в резона-
торном отверстии гитары, со встроенным мик-
рофоном и электронной схемой для смеши-
вания сигналов. Имеет регулируемые магнито-
воды.
Acoustic Tube (SA-1)
Этот датчик имеет стэковую шумоподавля-
ющую конструкцию и защиту от обратной свя-
зи Кроме того, его более низкое, чем у обычных
пассивных акутических датчиков сопротивле-
ние позволяет включать его напрямую в мик-
шеры, усилители и РА-системы. Также на нём
имеется ручка громкости, что даёт возмож-
ность оперативного контроля за уровнем сиг-
нала во время выступления. Эту модель следует
использовать только со струнами из магнитного
материала (например, с оплеткой из бронзы)
и заднего датчиков соответственно.
Perfect Timbre System (SA-2)
Этот активный блок состоит из самого совре-
менного высокочувствительного плёночного
пьезоэлемента и предусилителя, что позволяет
максимально естественно передать тембры
акустического инструмента. Предусилитель, по
размерам чуть больший чем питающая его
9-ти вольтовая батарейка, обладает превос-
56
ходными динамическими и частотными харак-
теристиками и имеет регулировки высоких и
средних частот, а также "presence". Сами про-
изводители считают, что это наиболее близкая
к микрофону схема подзвучки.
Sadducer
Для большинства пьезодатчиков, устанавлива-
емых под подставкой (струнодержателем), тре-
буется предусилитель, либо внешний, либо вре-
занный в обечайку гитары. Модели же Sadducer
преамп не требуется. В результате вы имеете
довольно мощный выходной сигнал и не какой
суеты с батарейками. Существуют стерео- и
моно- версии, а также модификации для
металических струн и нейлона.
Woody SC
Это простой и доступный датчик, который ус-
танавливается в резонаторное отверстие ги-
тары. Он представляет собой сингл в элегант-
ном узком корпусе. Звучание чистое и яркое,
хорошо защищённое от обратной связи.
Woody НС
Датчик сделан по шумоподавляющей стэковой
схеме. Как и два его собрата SC и XL, звуко-
сниматель Woody НС имеет выходной кабель
студийного качества и гнездо под джэк в метали-
ческом корпусе.
Woody XL
Самый сложный датчик семейства Woody. Он
имеет стэковую конструкцию, а также 6 регули-
руемых магнитоводов, что даёт вам возмож-
ность приспособиться к любому калибру струн
и радиусу скругления грифа. Как и другие
модели Woody, датчик XL имеет элегантный
кленовый корпус.
датчиков вывела Сеймура за рамки рынка
струнных инструментов. Ниже дан краткий спи-
сок инструментов, которые можно подзвучи-
вать звукоснимателями SoundSpot. Он конечно
не полный, поскольку может включать в себя
буквально сотни музыкальных инструментов,
имеющих вибрирующие поверхности.
Twin SoundSpot Classic
Может быть использован при подзвучке акусти-
ческих басов, бонго, бузуки, виолончелей, пиа-
нино, гитар типа "archtop", оуда (арабский
безладовый инструмент типа лютни), ситара и
т.д.
Twin SoundSpot NTX
Для акустических гитар с металическими стру-
нами.
Twin SoundSpot XL
Для контрабаса, виолончели, рояля, арфы, сита-
ра и т.д.
Big SoundSpot
Для классической гитары, дульсимера, губной
гармошки, калимбы и т. д.
Hot SoundSpot
Для конгов, мандолины, ручных барабанов и т.д.
Hot SoundSpot - Cymbal
Для подзвучки тарелок.
Violin SoundSpot
Специальный скрипичный датчик.
Banjo Soundspot
Модификация для подзвучки банджо.
Bass SoundSpot
Для контрабаса и виолончели.
SoundSpots Piezo Crystal Pickups
тличие от других точечных датчиков, каждый
звукоснимателей SoundSpot индивидуально
Доработан. Кроме специально отобранного
но вРИала' в этих Датчиках используется тех-
Виб°ГИЯ/ позволяющая снимать самые тонкие
рации с корпуса инструмента. Эта серия
57
Серия 'Antiquity'
Для тех, кто хочет иметь датчики, которые выглядят
и звучат ток, как будто их сделали 35 лет назад.
Хамбакеры
Humbucker 1014-01
Сопротивление: 7,8 кОм
Передний хамбакер, который выглядит и звучит
как хорошо известные датчики, разработанные
Сетом Ловером в 50-е годы. Эти звукосниматели
делаются в соответствии с традиционными
стандартами. Каждый имеет свой характер и
сопротивление по постоянному току, точно также
как и их исторические прототипы. Чтобы создать
вид датчиков, на которых играли 40 лет без
перерыва, никелированью крышки и магнитоводы
искуственным образом состарены. Такие зву-
косниматели собираются вручную в отдельном
помещении и имеют специальную маркировку.
Humbucker 1014-15
Сопротивление: 8,52 кОм
Задний хамбакер, который, как и модель 1014-
01, является точной копией звукоснимателя PAF,
разработанного Сетом Ловером в 1955 году. У
датчиков этой модели также наблюдается раз-
брос параметров, как и у оригиналов. Для зад-
него положения Сеймур решил увеличить коли-
чество витков катушки, что в результатет немно-
го увеличило уровень выходного сигнала. Эти
датчики также собираются вручную в отдель-
ном помещении и имеют специальную марки-
ровку.
Модификации Р-90
1034-61 Передний датчик 'Soapbar' с
черной рамкой
Сопротивление: 8,1 кОм
1034-62 Задний датчик 'Soapbar' с
черной рамкой
Сопротивление: 8,52 кОм
1034-63 Передний датчик 'Soapbar' с
рамкой кремового цвета
Сопротивление: 8,1 кОм
1034-64 Задний датчик 'Soapbar' с
рамкой кремового цвета
Сопротивление: 8,52 кОм
1034-65 Передний датчик 'Dog Ear'
Сопротивление: 8,1 кОм
1034-66 Задний датчик 'Dog Ear'
Сопротивление: 8,52 кОм
Два специально откалиброванных магнита Dun-
Aged Alnico II соединяются с металической
пластиной, которая передает магнитное поле
к 6-ти магнитоводам. Модификация "soapbar"
существует в версиях с рамками чёрного и кре-
мового цвета. Модификация "dog's ear" имеет
искусственно состаренную черную крышку. Все
модели обладают убедительным, фирменным
саундом.
Датчики для Стратокастеров
Custom Bridge for Strat 1024-01
Сопротивление: 9,7 кОм
Эта модель имеет большее количество витков,
чем у традиционных стратовских датчиков. Кры-
шки искусственно состарены. Катушки имееют
тот же тип намотки, что и на ранних моделях.
Texas Hot For Strat 1024-02
Сопротивление: 6,3 кОм
Каждый из этих звукоснимателей наматывается
вручную и тщательно собирается. Внимательное
отношение ко всем деталям обеспечивает этим
датчикам классический стратовский саунд.
Существует модификация RW/RP.
Датчики для Телекастеров
Neck Pickup for Telecaster 1024-21
Сопротивление: 7,6 кОм
Это полноценный передний телекастеровский
звукосниматель. Поставляется в комплекте с
искусственно состаренной крышкой. Выглядит и
звучит как свои предшественики начала 50-х
Bridge Pickup for Telecaster 1024-22
Сопротивление: 6,4 кОм
Задний телекастеровский датчик. Существует
модификация с приподнятыми магнитоводами для
3-й и 4-й струн (1955 Bridge Pickup for Telecasted
1024-27)
58
Датчики для других фендеровских
гитар
1034-01 Передний датчик для гитары
'Duo-Sonic'
Сопротивление: 6,3 кОм
1034-02 Задний датчик для гитары 'Duo-
Sonic*
Сопротивление: 6,3 кОм
1034-21 Передний датчик для гитары
'Jaguar*
Сопротивление: 6,8 кОм
1034-22 Задний датчик для гитары 'Jag-
uar*
Сопротивление: 6,8 кОм
1034-31 Передний датчик для гитары
*	Jazzmaster*
Сопротивление: 8,3 кОм
1034-32 Задний датчик для гитары
*	Jazzmaster*
Сопротивление: 8,3 кОм
Передний и задний звукосниматели имеют проти-
воположную намотку, поэтому при совместном
включении работают в шумоподавляющем ре-
жиме.
Датчики для лэп-стил и мандолин
1034-41 Передний датчик для лэп-стил
'Stringmaster*
Сопротивление: 8,87 кОм
1034-42 Тыльный датчик для лэп-стил
*Stringmaster*
Сопротивление: 8,87 кОм
Оба звукоснимателя имеют противоположную на-
мотку, поэтому при совместном включении рабо-
тают в шумоподавляющем режиме. Кроме того они
имеют традиционную конструкцию и без проблем
устанавливаются на старые инструменты.
1034-45 1950 Lap Steel (single)
Сопротивление: 7,6 кОм
Такие датчики частенько снимали с лэп-стил, чтобы
использовать в качестве заднего датчика на теле-
кастерах.
1034-51 Датчик для мандолины 'Fender*
^противление: 4,67 кОм
т сингл сделан так, чтобы его можно было
Доли°ВИТЬ 40 ЛЮ6УЮ РаРитетнУю электроман-
Датчики для бас-гитар
1044-01 Передний датчик для 'Jazz
Bass*
Сопротивление: 8,67 кОм
1044-02 Задний датчик для 'Jazz Bass*
Сопротивление: 8,97 кОм
Оба звукоснимателя имеют противоположную на-
мотку, поэтому при совместном включении рабо-
тают в шумоподавляющем режиме. Они без
проблем устанавливаются на старые басы и име-
ют искуственно состаренные черные крышки.
1044-11 Датчик для 'Precision Bass'
Сопротивление: 10,56 кОм
Обе катушки имеют противоположную намотку,
поэтому при совместном включении работают в
шумоподавляющем режиме. Датчики собираются
вручную с использованием традиционных при-
емов и имеют искуственно состаренные черные
крышки.
1044-12 Датчик для 'Precision Bass'
(raised А)
Сопротивление: 10,60 кОм
Как и у оригинала, под струной А магниты име-
ют высоту 0,625 дюйма. Обе катушки имеют
противоположную намотку, поэтому при сов-
местном включении работают в шумоподав-
ляющем режиме. Датчики собираются вручную
с использованием традиционных приемов и
имеют искуственно состаренные черные крыш-
ки.
1044-13 Датчик для 'Single Coil Precision
Bass*
Сопротивление: 7,3 кОм
Датчик для самых ранних моделей P-Bass. В нём
использованы 4 магнита Alnico, что позволяет
добиться традиционного звучания.
Кроме представленных выше датчиков сущест-
вует так называемая серия 'Antiquity II - The
60's Series', в которую входят звукосниматели,
которые должны воспроизвести звучание своих
предшественников середины 60-х. Их собира-
ют вручную в Санта-Барбаре с использова-
нием тех же материалов и тех же технологичес-
ких приёмов, что применялись при изготовлении
их прообразов. Естественно, на эти датчики
действует специальный прайс-лист.
59
O^iMarzio
Адрес: DiMARZIO, INC. 1388, Richmond
Terrace, Post Office Box 100387, Staten
Island, NY 10310
Ten: 800-221-6468
факс:718-720-5296
Дилер в России: Гранд M,
маг, "Мистерия', 109432, Москва,
ул. Трофимова, 9, тел: (095)279-3997
Один из популярнейших производителей
звукоснимателей. Датчики DiMarzio ставят

на свои инструменты такие производители
гитар как В.С. Rich, Baker, Epiphone, Fender,
Ibanez, Music Man, Parker Fly,Vigier, Zion.
Среди клиентов и эндорсеров (музыкантов,
официально рекламирующих тот или иной
товар) множество самых громких имён. При-
ведем лишь некоторые из них, указав заод-
но и модели датчиков, которые использует
каждый из этих гитаристов:
Reb Beach - Air Classic, Norton
James Byrd - Virtual Vintage, '54, YJM
David Chastain - PAF Pro, Al Di Meola
Bridge, Fast Track
Al Di Meola - Super Distortion, Al Di Meola
Neck, Al Di Meola Bridge
Buzzy Feiten - Air Classic Bridge, Virtual
Vintage Heavy Blues
Michael Lee Firkins - Air Classic, Air Norton
Ace Frehley - Super Distortion, PAF
Mike Fuller - Virtual Vintage 2.2, Virtual
Vintage Solo
Reeves Gabrels - The Chopper, Humbucker
From Hell, MegaDrive
Brett Garsed - Air Norton, Air Classic,
Virtual Vintage, Virtual T, FRED
Paul Gilbert - PAF Pro, Tone Zone,
Humbucker From Hell,
Super Distortion
David Grissom - Norton
Greg Howe - Air Classic, Fast Track 1,
Air Zone,
Steve Hunter - Virtual Vintage 2.1,
Virtu AL 2
Eric Johnson - HS-2, Elemental
Richie Kotzen - HS-2, Fast Track T, PAF Pro
Bruce Kulick - Super Distortion, HS-2
Jason Lamb - Evolution Bridge,
Humbucker From Hell, Fast Track
Sonny Landreth - The Cruiser, Fast Track 1,
PAF, Super Distortion, Virtual
Vintage 2.2, VirtAL 2 Neck
Yngwie J. Malmsteen - HS-3, YJM
Harvey Mandel - PH 192F, PH 155F
Eddie Martinez - VirtuAL 2 Neck, Virtual
Vintage Heavy Blues, PAF, FRED
Pat Martino - Steve's Special (Custom),
PH 161F
Brian May - Brian May Model
Larry Mitchell - PAF Pro, X2N, Tone Zone,
Virtual Vintage
Vinnie Moore - PAF Pro, Tone Zone,
Super 3, Fast Track 1
Steve Morse - Steve Morse Bridge,
Steve Morse Neck,
John Petrucci - Air Norton, Steve's Special,
Blaze 7-string
Lou Reed - FRED, Humbucker From Hell,
Virtual Vintage Blues
Joe Satriani - FRED, PAF Pro, PAF Classic
Billy Sheehan - Will Power Neck, Middle,
Model P, Model P, Model One
Alex Skolnick - Evolution Bridge,
Humbucker From Hell,
Andy Timmons - The Cruiser,Virtual Vintage 2.1,
Virtual Vintage 2.2,
Custom humbucker
David Torn - Humbucker From Hell,
Fast Track 1, MultiBucker
Steve Vai - PAF Pro, Evolution,
The Breed, Blue Velvet
Carl Verheyen - Virtual Vintage 2.1,
Virtual Vintage 2.2, VirtuAL 2
Leslie West - Fast Track 2, MegaDrive
Mark Whitfield - Custom
Dweezil Zappa - Class of '55, PAF Pro,
Tone Zone
Neil Zaza - Air Norton, Air Zone
60
Хамбакеры
Air Classic Neck Model (DPI 90 & F)
Сопротивление: 8,34 кОм
Магниты: Alnico 5
Вых. напряжение: 206 mV
Air Classic Bridge Model (DPI91 & F)
Сопротивление: 8,62 кОм
Магниты: Alnico 5
Вых. напряжение: 226 mV
Вместо простого копирования технических ре-
шений 50-х с использованием Alnico 2 или ис-
кусственно состаренных Alnico 5, была разра-
ботана технология, позволяющая добиться бо-
лее богатых обертонов и увеличить чувстви-
тельность к атаке медиатора. А это в свою оче-
редь позволяет получить больший контроль над
мельчайшими звуковыми нюансами. Такие зву-
косниматели можно ставить на любые электро-
гитары. Модификация DPI90 лучше работает
в переднем положении. Модель DPI 91 чуть
мощнее, и её можно использовать в сочетании
с синглами. Кстати, DP 191 неплохо будет рабо-
тать и у грифа, если сзади стоит более мощный
датчик, например Norton, Air Zone или Tone
Zone.
Air Norton (DPI93 & F)
Сопротивление: 1 2,58 кОм
Магниты: Alnico 5
Вых. напряжение: 270 mV
Этот звукосниматель ломает привычные пред-
ставления о гитарных датчиках. Он имеет жир-
Нь|й, мощный, но при этом совсем не грязный
Звук. Прекрасно сочетается с Tone Zone в
^аднем положении. Может быть установлена
риджевой позиции. При этом работает чуть
м®нее мощно.
Air Norton 7 (DP793)
Сопротивление: 1 7,50 кОм
Магниты: керамика
Вых. напряжение: 260 mV
7-струнная гитара становится всё более попу-
лярной, завоевывая все новые рубежи. Как
следствие, растут требования к качеству звука.
6-струнная версия датчиков Air Norton доказала
свою эффективность как в переднем, так и в
заднем положении. Поэтому было решено пере-
нести все преимущества этой модели на 7-струн-
ную гитару.
Air Zone (DPI 92 &F)
Сопротивление: 1 7,49 кОм
Магниты: Alnico 5
Вых. напряжение: 323 mV
Датчик DP 192 можно считать компромиссом меж-
ду Tone Zone и серией Air. Сохраняя все положи-
тельные черты эйрбакеров, он обладает мощным
низом и богатыми обертонами, присущими датчи-
кам Топе Zone. Он немного уступает Tone Zone
по мощности, зато превосходит его по чувстви-
тельности и управляемости. DPI92 прекрасно
работает с мощными усилителями, позволяя гита-
ристу максимально использовать возможности
предварительного усиления без излишней грязи
в конечном варианте звука. На чистом звуке имеет
приятные теплые тона, что позволяет джазовым
гитаристам использовать его в качестве перед-
него датчика.
61
Blaze 7-String Neck (DP 700)
Сопротивление: 15,80 кОм
Магниты: керамика
Вых. напряжение: 280 mV
Blaze 7-String Bridge (DP 702)
Сопротивление: 20,75 кОм
Магниты: керамика
Вых. напряжение: 380 mV
Озвучить 7-струнную гитару совсем не просто.
Многие гитаристы настраивают 7-ю струну в
*си" (или даже "ля"). При этом трудно добиться
убедительного звука на остальных струнах так,
чтобы не было грязи но 7-й. В хамбакерах Blaze
эта проблема решается путем настройки двух
катушек на разные частоты. В результате имеем
мясистые низы при ярких и чистых верхах. Ксати
передний датчик Blaze можно использовать и в
задней позиции, где менее мощный выход и
плотные низы делают аккорды более разбор-
чивыми. Именно такая схема была исполь-
зована на 7-струнке Ibanez, сделанной для
группы Korn.
Blaze Custom (DP 703)
Сопротивление: 1 6,00 кОм
Магниты: керамика
Вых. напряжение: 410 mV
Модель DP 703 появилась благодаря просьбам
выпустить сверхмощный задний датчик для
7-струнки. Увеличенная мощность и акцентиро-
ванная середина позволяют аккордам и соло
звучать очень круто, при этом 7-я струна воис-
тину впечатляет.
Bluesbucker (DP 163/163F)
Сопротивление: 1 0,23 кОм
Магниты: керамика
Вых. напряжение: 224 mV
Bluesbucker выглядит как стандартный хам-
бакер, но звучит как Р-90. А это означает, что
на любой гитаре с посадочными местами под
обычные хамбакеры можно теперь получить
саунд Р-90, причем с решенной проблемой
шумоподавления и без каких то бы ни было
переделок.
The Breed Neck Model (DP 165 & F)
Сопротивление: 10,14 кОм
Магниты: Alnico 5
Вых. напряжение: 325 mV
The Breed Bridge Model (DP 166 & F)
Сопротивление: 10,1 4 кОм
Магниты: Alnico 5
Вых. напряжение: 325 mV
Если вы обратили внимание, то последние не-
сколько лет Стив Вай появляется на сцене с
гитарой Jem, на которой присутствует слово
Pogo Просто Стив захотел иметь один инстру-
мент с жирным, классическим для хамбакеров
саундом, в отличие от других его инструментов
оборудованных более мощными и "визгливы-
ми" датчиками Evolution. Навстречу его пожела-
ниям и были предложены передняя и задняя
версии модели Breed. По сравнению с PAF.
стоящих на ранних версиях гитар Jem, звучание
Breed более мощное и густое.
Однако по сравнению с высокомощными дат-|
чиками, Breed при работе на перегруженном i
усилителе при слабой атаке позволяет получать
чистый звук.
62
DLX-90 (DP 164)
Сопротивление: 9,62 кОм
Магниты: керамика
Вых. напряжение: 290 mV
Оригинальный сингл-мыльница имеет уникальные
звуковые характеристики. Уверенный низ с почти
фортепианным тембром, а верхние ноты сохра-
няют плотность звучания даже в верхних пози-
циях. Разработчики попробовали добиться того
же удивительного сочетания, но уже в хамба-
кере. В результате получился очень ровный дат-
чик с почти равномерной частотной характе-
ристикой. В нэковой позиции он имеет округлый
звук, и слегка задиристый в бриджевой.
DLX Plus Neck Model (DP 162)
Сопротивление: 13,80 кОм
Магниты: керамика
Вых. напряжение: 380 mV
DLX Plus Bridge Model (DP 154)
Сопротивление: 1 7,28 кОм
Магниты: керамика
Вых. напряжение: 400 mV
Если вы ищете мощную мыльницу или минихам-
бакер, то эта модель для вас. При сильном выходе,
звук нельзя назвать слишком искаженным. Пе-
редняя модификация почти такая же мощная, как
и задняя. Естественно такой датчик уже нельзя
назвать аналогом мыльницы. Скорее его саунд
напоминает полноразмерный хамбакер.
DiMarzio Hot Minibucker (DP 198)
Сопротивление: 13,38 кОм
Магниты: керамика
Вых. напряжение: 240 mV
Причина, по которой первым мини-хамбакерам
не хватало мощности, крылась в недостатке места
Для магнитов и катушек внутри крышки датчика,
величение выходного сигнала приводило к по-
явлению грязи. В звукоснимателе DP 198 эти
проблемы были решены. И хотя его делали совсем
не для методической" музыки, он, со своей
нушительной серединой, очень неплохо рабо-
3tqT Н° ПерегРУ*енно“ усилителе. А вообще
скорее всего передний джазовый датчик.
DiMarzio Minibucker (DP 168)
Сопротивление: 1 2,08 кОм
Магниты: керамика
Вых. напряжение: 1 79 mV
Классический миниатюрный хамбакер - это
нечто среднее между синглом старого образца
и хамбакером PAF. В нем жертвуют мощностью,
но выигрывают в качестве звучания. Пусть вас
не пугает значение сопротивления - это доста-
точно тихий, богатый обертонами звукоснима-
тель, очень чувствительный к изменениям темб-
ров на усилителе.
Dual Sound (DP 101 & DP 101F)
Сопротивление: 13,68 кОм
Магниты: керамика
Вых. напряжение: 425 mV
Если в датчике Super Distortion при помощи
переключателя mini-switch была бы возмож-
ность переключать катушки из последователь-
ного режима в параллельный и наоборот, то
это и был бы звукосниматель Dual Sound. Коро-
че говоря, вы можете включать хамбакер и в
режиме сингла. В результате можно получить
некое подобие стратовского звука.
Evolution 7 (DP 704)
Сопротивление: 14,09 кОм
Магниты: керамика
Вых. напряжение: 420 mV
Сочетание дизайна Evolution и технологии
Virtual Vintage дало в результате 7-струнный
датчик, обладающий как убойным низом, так и
интенсивными верхами. В выходном сигнале
превалируют верха и верхняя середина, а низ
при этом звучит чисто, без грязи.
63
Evolution Neck Model (DP 158 & F)
Сопротивление: 1 3,04 кОм
Магниты: керамика
Вых. напряжение: 294 mV
Evolution Bridge Model (DP 159 & F)
Сопротивление: 1 3,84 кОм
Магниты: керамика
Вых. напряжение: 404 mV
Хамбакеры Evolution стали результатом двух-
летних усилий, направленных на удовлетворе-
ние запросов такого требовательного заказ-
чика, как Стив Вай. В итоге получились датчики
с плотным, агрессивным и мощным звучанием.
В конструкции была использована патентован-
ная конфигурация катушки, которая снимает
больше обертонов, чем обычный хамбакер
Хотя эти звукосниматели и делались специально
под Ibanez Jem, их тем не менее с успехом
можно ставить на Les Paul и подобные гитары с
вклеенным грифом. Изначально хамбакеры
Evolution конструировали в расчете на живые
выступления, однако практика пока-зала, что
они превосходно ведут себя и в сту-дии,
пробивая даже самое плотное и насыщен-ное
инструментами сведение.
FRED (DP 153 &F)
Сопротивление: 10,07 кОм
Магниты: Alnico 5
Вых. напряжение: 305 mV
Можно сказать,что датчик FRED - это PAF с более
мощным выходом и приподнятой серединой
частотной характеристики. Он чрезвычайно
удобен для гитаристов, играющих в трио (гитара-
бас-барабаны), и часто переключающихся с
ритма на соло и наоборот. FRED чрезвычайно
чувствителен к звукоизвлечению. Более сильный
удар медиатором увеличивает уровень пере-
груза без изменения режимов примочки или
усилителя. При включении гитары прямо в
усилитель, FRED позволяет управлять звуком
при помощи только гитарных регуляторов
громкости и тембров. Первоначально этот
датчик разрабатывался как прототип PAF с
поднятой серединой. После того, как один из
первых образцов попал к Джо Сатриани, тот
сумел оценить уникальные звуковые характе-
ристики этого датчика, а именно, способность
акцентировать средние частоты и верхние
обертона при работе на перегруженном усили-
теле. Сатриани использует FRED только в ка-
честве заднего датчики, но этот звукосниматель
также хорошо работает и как передний.
Humbucker From Hell (DP 156 & F)
Сопротивление: 5,82 кОм
Магниты: Alnico 5
Вых. напряжение: 226 mV
Этот датчик имеет стеклянный, характерный для
хорошего сингла саунд, с яркой медиаторной
атакой и теплыми глубокими тембрами. Но
поскольку это полноразмерный хамбакер, то
он обладает всеми качествами этого типа
звукоснимателей, то есть мощным выходом и
шумоподавляющими свойствами.
DiMarzio Multibucker (DP 157)
Сопротивление: 1 5,36 кОм
Магниты: керамика
Вых. напряжение: 380 mV

Multibucker объединяет синглы Fast Track 1 и
Chopper в один полноразмерном хамбакере
Fast Track 1 даёт классический сингловый звук,
The Chopper - чуть мощнее, а оба датчика вме-
сте обеспечивают внушительный хамбакерныи
звук. В результате вы имеете 6 различных
режимов работы датчика: последовательно,
параллельно, каждая катушка по отдельности,
а также последовательно и параллельно в
противофазе. Самый мощный и теплый звук в
последовательном режиме, самый мягкий И
чистый - в параллельном в противофазе.
64
Norton (DP 160 & F)
Сопротивление: 14,01 кОм
Магниты: Alnico 5
Вых. напряжение: 352 mV
Этот датчик выдает обертона, которые можно
ожидать только от сингла. Кроме того, он звучит
громче и имеет более богатую середину и низ,
чем старые хамбакеры. При стандартной ком-
бинации Les Paul - Marshall позволяет выделить
среднечастотный диапазон, и делает возможными
высокочастотные медиаторные флажолеты, чего
нельзя было добиться на хамбакерох старого
образца.
PAF (DP 103&F)
Сопротивление: 8,09 кОм
Магниты: Alnico 5
Вых. напряжение: 203 mV
Классический, фирменный, мягкий, певучий звук
- этими эпитетами и характеризуется датчик PAF.
Современная технология позволяет устранить не-
достатки, которыми грешили оригиналы (напри-
мер микрофонный эффект). Такие датчики можно
использовать как в переднем, так и в заднем
положении.
PAF 7 (DP 759)
Сопротивление: 8,14 кОм
Магниты: керамика
Вых. напряжение: 220 mV
7-струнная версия маломощного хамбакера,
подобного прототипам конца 50-х.
PAFPro(DP 151 &F)
Сопротивление: 8,40 кОм
Магниты: Alnico 5
Вых. напряжение: 300 mV
PAF Pro обладает самым прозрачным звучанием
среди всех современных классических хамбаке-
ров. Это позволяет ему сохранять свой саунд
Доже после цепи различных электронных обро-
°ток. Другие датчики теряются по пути через
многочисленные звукообрабатывоющие ус-
тройства. PAF Pro же обогащает, а не проти-
в°действует, действию приборов, через кото-
рые проходит его сигнал.
PAF Classic Neck (DP 194 & F)
Сопротивление: 8,55 кОм
Магниты: Alnico 5
Вых. напряжение: 200 mV
PAF Classic Bridge (DP 194 & F)
Сопротивление: 8,71 кОм
Магниты: Alnico 5
Вых. напряжение: 210 mV
Крышки хамбакеров вновь возвращаются. Они
предохраняют датчики от механических по-
вреждений, а также создают защитный экран
от наводок. Правда при этом происходит не-
большая потеря в атаке. Однако использо-
вание современных технологий позволяет вос-
произвести лучший датчик 50-х, причем без
всяких потерь в качестве звука.
Custom For Parker Fly Neck (PHWP 1)
Сопротивление: 15,98 кОм
Магниты: керамика
Вых. напряжение: 300 mV
Custom For Parker Fly Bridge (PHWP 2)
Сопротивление: 17,51 кОм
Магниты: керамика
Вых. напряжение: 334 mV
Оригинальный передний датчик для Parker Fly
делался на основе Air Norton, а задний - на
основе Tone Zone. Новые же модели Р1 и Р2 -
это звукосниматели сделанные специально для
этой гитары. При их создании использовались
современные технологии, что позволило полу-
чить датчики с превосходной динамикой и
широким частотным диапазоном.
65
Steve's Special (DP 161 & F)
Сопротивление: 1 7,89 кОм
Магниты: керамика
Вых. напряжение: 390 mV
Это мощный бриджевый хамбакер с необычным
для такого типа датчиков дизайном. В большинстве
мощных хамбакеров вся энергия сигнала для
большей эффективности сосредоточена в узкой
частотной полосе. В модели DP 161 сигнал рас-
пределяется в более широком диапазоне, так как
верха и низы вытягиваются, а середину наоборот
режут. Такой датчик хорош пр игре с чистым
овердрайвом на мощном усилителе. Также он
здорово работает при игре соло на усилителе
с выделенной серединой В этом случае датчик
режет середину, что позволяет сохранить чистой
первоначальную атаку медиатора. А это в свою
очередь не позволяет нотам сливаться при игре
легато, даже при сильном перегрузе.
Super 2 (DP 104&F)
Сопротивление: 8,20 кОм
Магниты: керамика
Вых. напряжение: 425 mV
Это хамбакер для тех, кто хочет иметь мощный
передний датчик. Такой звукосниматель повторяет
звучание Super Distortion с акцентированной верх-
ней частью частотного диапазона Он позволяет
добиться более чистого звучания пререгруженной
гитары с гибсоновской (короткой) мензурой и дву-
мя хамбакерами Кстати его можно использовать
и в качестве заднего датчика в комплекте с менее
мощным передним.
Super 3 (DP 152&F)
Сопротивление: 25,80 кОм
Магниты: керамика
Вых. напряжение: 435 mV
Можно сказать, что Super 3 - это Super Distor-
tion с поднятой серединой и обрезанными вер-
хами. Если вы играете через сильно перегру-
женный усилитель, у которого зарезана сере-
дина, то этот датчик для вас. Убранные верха
этого звукоснимателя позволяют выводить руч-
ки усилителя Treble и Presence на полную, а
мощная середина не даст вашей гитаре поте-
ряться среди других инструментов. Кроме того,
этот хамбакер прекрасно работает с дис-
торшн, позволяя эффективно использовать все
регуляторы примочки. Короче говоря, этот дат-
чик - рабочая лошадка гитаристов heavy metal.
Super Distortion (DP 100 & F)
Сопротивление: 13,68 кОм
Магниты: керамика
Вых. напряжение: 425 mV
Это датчик, с которого всё и началось. Множест-
во классических рок-гитарных трэков 70-80-х бы
ло записано при помощи этого звукоснимателя
При этом он совсем не устарел. Он по прежнему
является неотъемлемой составляющей саунда
таких разных гитаристов, как Al DiMeola, Frank
Gambale, Vinnie Moore и Ace Frehley. Это мощный
датчик с поднятой серединой, который в состоянии
перегрузить ваш усилитель. В заднем (бридже
вом) положении в сочетании с запирающей ма-
шинкой типа Floyd Rose, Super Distortion в состо-
янии выдать потрясающие низы.
Tone Zone (DP 155&F)
Сопротивление: 1 7,31 кОм
Магниты: Alnico 5
Вых. напряжение: 375 mV
Tone Zone достаточно мощен, чтобы попасть в
категорию мощных хамбакеров, но при этом он
имеет более широкий динамический диапазон
То есть сильная атака даёт мощный сигнал, бо-
лее слабая - тихий, чистый звук. Поскольку в
этом датчике задраны все частоты, создается
впечатление, что на усилителе появился ещё
один дополнительный набор регуляторов, и все
они выведены на максимум.
Tone Zone 7 (DP 755)
Сопротивление: 1 7,86 кОм
Магниты: керамика
Вых. напряжение: 385 mV
Это 7-струнная версия Tone Zone, но не просто,
а с использованием новых технологических ре-
шений, которые позволяют полноценно звучать
струне В (7-я струна) без ущерба для общего
саунда датчика.
66
Virtual PAF Neck Model (DP 196/196F)
Сопротивление: 7,96 кОм
Магниты: Alnico 5
Вых напряжение: 210 mV
Virtual PAF Bridge Model (DP 197/197F)
Сопротивление: 8,32 кОм
Магниты: Alnico 5
Вых. напряжение: 230 mV
Со времен первых электрогитар многое изме-
нилось, однако яркое и одновременно теплое
звучание лучших датчиков той поры по-преж-
нему в моде. Virtual PAF обладает лучшими ка-
чествами хамбакеров 50-х и начала 60-х. В чем
же отличие этих датчиков от моделей PAF и Air
Classic? Дело в том, что технология Virtual
Vintage позволяет датчику звучать более об-
ъемно. Это особенно сказывается на балансе
высоких и низких нот. Другое преимущество
этой технологии обнаруживается при отключе-
нии одной из катушек, когда датчик работает в
режиме сингла. В этой ситуации большинство
маломощных хамбакеров звучат довольно бед-
но, a Virtual PAF наоборот имеет теплый, более
убедительный саунд.
X2N (DP 102)
Сопротивление: 14,50 кОм
Магниты: керамика
Вых. напряжение: 510 mV
X2N
 это бескомпромиссный, прямолинейный
ГУм^°КеР БуДУчи самым сильным датчиком
Г2|°'он работает в любой ситуации, когда
уется максимальная мощность и сильный
РУз усилителя. Два сплошных плоских маг-
г т°в°Да обеспечивают равномерный, хорошо
чЕШ^КЗНсированн ый саунд.
Stratocaster
Blaze 7-string Middle (DP 701)
Сопротивление: 14,10 кОм
Магниты: керамика
Вых. напряжение: 200 mV
7-струнный сингл Blaze обладает плотным звуком
и дополняет хамбакеры Blaze. Его сопротивление
кажется великоватым для сингла, однако это не
мешает этому датчику прекрасно звучать во всем
диапазоне 7-струнной гитары.
Blue Velvet Neck Model (DP 1 70)
Сопротивление: 6,08 кОм
Магниты: Alnico 5
Вых. напряжение: 120 mV
Blue Velvet Bridge Model (DP 171)
Сопротивление: 7,05 кОм
Магниты: Alnico 5
Вых. напряжение: 153 mV
Это датчики для тех, кто любит настоящий сингло-
вый саунд. Кроме того, в них решена проблема
баланса звучащих струн. На старых датчиках маг-
нитовод для 3-й струны делался из расчета, что
эта струна имеет оплётку. В Blue Velvet в этом
смысле внесена корректировка. Кроме того,
они наматываются по новой технологии, кото-
рая позволяет усилить атаку при сохранении
типичного для сингла саунда.
The Chopper (DP 184)
Сопротивление: 9,1 9 кОм
Магниты: керамика
Вых. напряжение: 260 mV
Этот датчик продолжает идеологию Fast Track 1.
Он более громкий, с усиленными средними и
низкими частотами. Конструктивно он состоит из
двух узких, расположенных рядом катушек со
сплошными плоскими магнитоводами. Такой
звукосниматель хорошо использовать в ка-
честве заднего датчика для раскачки усилителя.
67
Class of '55 (DP 119)
Сопротивление: 5,75 кОм
Магниты: Alnico
Вых. напряжение: 110 mV
Этот датчик воспроизводит лучшие качества
старых синглов. Благодаря новым технологиям в
нем не возникает микрофонного эффекта. Этот
звукосниматель воспроизводит фирменный саунд
с прекрасной разборчивостью нот при работе че-
рез ламповые американские и английские усили-
тели. Такой хрустальный звук сток называемым
твэнгом (twang) оценят любители кантри
The Cruiser Neck Model (DP 186)
Сопротивление: 3,13 кОм
Магниты: керамика
Вых. напряжение: 140 mV
The Cruiser Bridge Model (DP 1 87)
Сопротивление: 5,75 кОм
Магниты: керамика
Вых. напряжение: 143mV
Сингловый звук и никаких наводок. Наверное
никогда не будет хамбакера, который звучит
как старый сингл, но Cruiser максимально бли-
зок к этому идеалу. Струны без оплетки звучат
очень похоже на сингл, а нижние струны с оп-
леткой - чуть плотнее, чем должно быть у на-
стоящего сингла. Это хорошо при игре много-
звучных аккордов, поскольку верхние и нижние
струны шире разнесены друг от друга по темб-
рам. Кроме того, притяжение магнитов на 40%
меньше стандартного, так что эти датчики мож-
но располагать ближе к струнам.
Fast Track 1 (DP 181)
Сопротивление: 5,72 кОм
Магниты: керамика
Вых. напряжение: 191 mV
Шумоподавляющая конструкция с двумя узки-
ми, стоящими рядом катушками И ПЛОСКИМИ
сплошными магнитоводами обеспечивает это.	Р1161
му датчику сингловый звук с рядом преиму HS-2(DPH6)
ществ. Сплошные магнитоводы предотвра Сопротивление. 14,97 кОм
щают провалы звука, которые случаются пр^ Магниты: Alnico 5
попадании струны между отдельными цилиндри. Вых. напряжение: 90 mV
ческими магнитоводами. Меньшее притяжени?
магнитов не препятствует естественной вибро
ции струн. Но более важны звуковые характе
ристики. Fast Track обладает типичным для синг
ла верхом, но более плотными низами. Кроме
того усилена динамика, этот датчик столь же
чувствителен как сингл, только звучит в два разе
громче. Его можно ставить на место любого и:
стратовских звукоснимателей, когда требуете
более мощный сингловый звук с эффектом шу
моподавления.
Fast Track 2 (DP 182)
Сопротивление: 1 7,53 кОм
Магниты: керамика
Вых. напряжение: 321 mV
Имеет ту же конструкцию, что Chopper и Fast Trad
1, выход в 3 раза превосходящий по мощност
средний сингл, а также сильно поднятую сере
дину. Это исключительно задний датчик, пред
назначенный для радикального перегруза уси
лителя Можно сказать, что это Super Distortia
или Super 3 в корпусе стратовского сингла. Ре
комендуется использовать в сочетании с 50Ц
кОмным регулятором громкости на гитаре. I
FS-1 (DP 110)
Сопротивление: 13,35 кОм
Магниты: Alnico 5
Вых. напряжение: 160 mV
Этот датчик в заднем положении дает
D
мощный выходной сигнал без ущерба для обше*1	частотной характеристике этого датчика ак
саунда 3-х синглового Страта. Если же вы реши”
установить его во всех трех позициях, то получи”
более агрессивный вариант сингловой гитар*
Уровень перегрузки, которую обеспечив^
такой звукосниматель, регулируется ручК%
громкости на гитаре.	1
Более теплый и чуть более мощный чем FS-1,
этот датчик превосходно работает как перед-
ний и средний в сочетании с полноразмерным
задним хамбакером. Его естественное звуча-
ние хорошо гармонирует с хамбакерами, де-
лаяя переключение с датчика на датчик более
плавным. Кроме того снимается проблема пе-
рехода от малошумящего хамбакера на шум-
ный сингл. Как и другие датчики серии HS эта
модель обладает шумоподавляющими свой-
ствами, что позволяет использовать ее при ра-
боте через мощные преампы и предваритель-
ные каскады в рэках и усилителях, в которых шум
звукоснимателя обычно многократно усилива-
ется.
HS-3 (DP 117)
Сопротивление: 23,72 кОм
Магниты: Alnico 5
боле* Вых. напряжение: 93 mV
центированы низы, а верх наоборот слегка при-
Д влен. Кроме того, шумоподавляющая кон-
Рукция делает его пригодным для исполь-
х ания в любой ситуации. Плавная звуковая
печи КТеРИСТИК° ЭТОГ° звУкоснимателя обес-
o6pQBaeT ПРИЯТНЫЙ мягкий овердрайв. Таким
более°М/ Н° СгРат°кастере этот датчик дает
мента зТЛЬ1Й ' ЧеМ ПРИНЯТО для такого инстру-
Р;о Track (DP 188)
°пРотивление: 8,15 кОм
в Нить|- керамика
1Х- Спряжение: 275 mV
Да гчик с привычным звучанием традиционного
хамбакера, который без труда устанавливается
на Сгратокастер. Две параллельные никелиро-
ванные пластины решают проблемы совмеще-
ния магнитоводов со струнами и провалов в
звуке. Это прекрасный задний блюзовый звуко-
сниматель. А в переднем и среднем положении
в сочетании с задним Fast Track 2 они обеспечат
внушительный хэви-метал саунд. Кроме того,
некоторые гитаристы считают его вполне снос-
ным передним джазовым датчиком.
Red Velvet (DP 174)
Сопротивление: 8,1 кОм
Магниты: Alnico 5
Вых. напряжение: 180 mV
Разница между звучанием классического стра-
товского заднего датчика и традиционным саун-
дом Бродкастера или Телекастера заключается
в атаке и разборчивости: Страт - жалящий и прон-
зительный, Телек - певучий. Red Velvet может и
то, и другое. Изначально этот датчик делался
как задний, однако его с успехом можно ис-
пользовать и в других положениях.
SDS-1 (DP 111)
Сопротивление: 8,68 кОм
Магниты: керамика
Вых. напряжение: 200 mV
Этот датчик выглядит как стратовский, но по зву-
чанию очень похож на лучшие образцы старых
"мыльниц". Регулируемые магнитоводы не так
сильно выходят из корпуса датчика как обыч-
ные, так что его можно разместить поближе к
струнам. По сравнению с другими синглами его
верха не выделяются, а низы более глубокие и
округлые. Если в звучании вашего заднего дат-
чика преобладают резкие верха и он не может
раскачать ваш усилитель, то SDS-1 поможет
разрешить эту проблему.
VirtuAL 2 Neck Model (DP 407)
Сопротивление: 6,98 кОм
Магниты: Alnico 2
Вых. напряжение: 128 mV
Каждый опытный гитарист знает, что магнитное
поле звукоснимателя - это одновременно и друг
и враг. Магнитоводы из Alnico 5 оказывают
сильное воздействие на гитарные струны. Если
они располагаются слишком близко, то вы
теряете сустейн и получаете проблемы с со-
68
69
хранением строя. В то же время Alnico 5 - это
существенный компонент фирменного стратов-
ского саунда 50-60-х.
Датчики серии VirtuAL 2 призваны разрешить
это противоречие. Использованный в них спе-
циальный сплав Alnico 2 имеет почти в 2 раза
меньшую силу магнитного притяжения, чем
Alnico 5, а технология Virtual Vintage помогает
решить проблему шумоподавления. Таким об-
разом, такие датчики имеют больший КПД,
поскольку их можно располагать ближе к стру-
нам, не боясь никаких отрицательных побочных
эффектов. Передний датчик VirtuAL 2 обладает
теплыми низами, открытой серединой и про-
зрачными верхами, что особенно хорошо при
игре на чистом звуке. При использовании пере-
грузки можно отметить богатые обертона и
певучие верхние ноты.
VirtuAL 2 Middle Model (DP 408)
Сопротивление: 7,45 кОм
Магниты: Alnico 2
Вых. напряжение: 125 mV
Средний звукосниматель имеет округлое зву-
чание, а также крайне чувствителен к меди-
аторной атаке и к положению кисти правой руки
в момент касания струны. Это позволяет доби-
ваться широкого разнообразия звучаний при
комбинации переднего и среднего звукоснима-
телей. Кроме того, этот датчик с его равномерной
частотной характеристикой прекрасно воспро-
изводит как аккорды, так и арпеджио, что дела-
ет его незаменимым при игре на чистом звуке.
VirtuAL 2 Bridge Model (DP 409)
Сопротивление: 9,1 1 кОм
Магниты: Alnico 2
Вых. напряжение: 145 mV
Задний звукосниматель VirtuAL 2 обладает повы-
шенной чувствительностью к медиаторной атаке
и разборчивостью, особенно на нижних струнах.
Если его расположить поближе к струнам, он дает
очень сырой, агрессивный звук. Слабое магнит-
ное поле придает звуку стеклянные оттенки, но
благодаря сплаву Alnico 2, он не становится по-
лым и легковесным. Общее звучание можно оха-
рактеризовать как очень плотное с преоблада-
нием низа и середины.
Virtual Vintage 2.1 (DP 401)
Сопротивление: 6,1 2 кОм
Магниты: Alnico 2
Вых. напряжение: 1 12 mV
Немного на свете счастливцев, кто может по-
зволить себе играть на хорошем Страте произ-
водства 50-х - начала 60-х годов. Модель 2.1
во всех отношениях может поспорить с леген-
дарными датчиками, которые стоят на таки
инструментах. Даже значения сопротивления
импеданса и индуктивности не отличаются oi
оригинала. Так что, попробуйте установить мо
дель 2.1 на любой хороший Страт, и вы ис-
пытаете ощущение игры на старом Стратокас-
тере, только уже без наводок и с меньше
воздействием магнитоводов на струны.
Virtual Vintage 2.2 (DP 410)
Сопротивление: 6,32 кОм
Магниты: Alnico 2
Вых. напряжение: 124 mV
Все мы знаем известных гитаристов,владеют*
Стратами 50-60-х годов выпуска. Конечй
никто из них и не думает менять, стоящие на ни
датчики, однако многие из них хотели бы, чтоб
задний звукосниматель был чуть теплее и звучД
чуть громче. Именно таким требованиям и уд#
летворяет модель 2.2. Кстати этот датчик мО*
но использовать в качестве как переднего, т4
и среднего. Он, как и модель 2.1, предназначу
для работы с регуляторами номиналом!
250КОм. Благодаря использованию матер*
ала Alnico 2, в целях увеличения мощности^Ч
можно располагать ближе к струнам.
70
Virtual Vintage '54 Neck Model (DP 405)
Сопротивление: 7,64 кОм
Магниты: Alnico 5
Вых. напряжение: 130 mV
Звукосниматель DP 405 предназначен для при-
дирчивых гитаристов, желающих, чтобы их инстру-
мент обладал приятными неподражаемыми темб-
рами самых древних Стратокастеров. Этот саунд
можно назвать звонким, но при этом обладающим
глубиной. Компрессия, которая возникает при
сильной атаке медиатором, особенно ощутима на
хорошем ламповом усилителе или примочке
"овердрайв*. Такой датчик рекомендуется исполь-
зовать с регуляторами 500 КОм.
Virtual Vintage '54 Bridge Model (DP 406)
Сопротивление: 7,86 кОм
Магниты: Alnico 5
Вых. напряжение: 137 mV
Как и нэковая модель (DP 405), задняя модифи-
кация датчика W '54 сделана по образцу ранних
стратовских звукоснимателей начала 50-х. По
звуку она чуть теплее и чуть громче, чем нэковая
версия.
Virtual Vintage Blues (DP 402)
Сопротивление: 8,28 кОм
Магниты: Alnico 5
Вых. напряжение: 145 mV
Все датчики серии Virtual Vintage практически
идентичны своим прототипам, которые устанав-
ливались на Страты до 1963 года. Разница лишь
в отсутствии паразитного шума. Сохраняется от-
дача, звук и все качества, которыми знамениты
стратовские датчики. Более того, воспроизведен
даже внешний вид таких синглов. Модель W Blues
помощнее стандартного DP 401. Она передает
медиаторную атаку в прегруженный усилитель
почти без потерь. Это качество можно исполь-
зовать в переднем положении, особенно если у
вас слабенькая гитара или тонкие струны. В пол-
ноценном инструменте такой датчик лучше ис-
пользовать в качестве заднего.
Virtual Vintage Heavy Blues (DP 403)
сопротивление: 9,08 кОм
Магниты: Alnico 5
“х. напряжение: 168 mV
Ьа| У°ДеЛЬ отличается от других датчиков Vir-
*П а9е не столько звуком или мощностью,
а сколько интенсивностью. Верхние ноты плот-
нее, а нижние - импульсивнее. Такой звукосни-
матель можно ставить во все 3 положения, но
лучше использовать как задний.
Virtual Vintage Solo (DP 404)
Сопротивление: 1 0,85 кОм
Магниты: Alnico 5
Вых. напряжение: 200 mV
Это мощный датчик для игры соло. Звук более
плотный и резкий, чем у остальных представи-
телей семейства Virtual Vintage. Изначально
разрабатывался как задний датчик, но джа-
зовые гитаристы могут использовать его в ка-
честве переднего. В заднем положении он
уплотняет звучание Страта, не делая его при
этом хамбакерным. При работе на перегру-
женном усилителе, убрав ручку громкости на
гитаре, этот датчик можно вывести на чистый
звук. Рекомендуется использовать в сочетании
с регулятором 500 КОм.
YJM (DP 217)
Сопротивление: 23,50 кОм
Магниты: Alnico 5
Вых. напряжение: 93 mV
Мальмстин захотел, чтобы его любимые дат-
чики HS-3 имели магнитоводы разной высоты.
Его желание было исполнено. Такие датчики
имеют более теплый звук по сравнению со стан-
дартным стратовским, и их можно ставить во
все 3 положения. Изменение высоты магнито-
водов слегка изменило саунд HS-3. Улучшилась
разборчивость, особенно на верхних струнах.
Сейчас Малмстин использует YJM в качестве
преднего датчика, a HS-3 как средний и задний.
Telecaster
The Chopper! (DP 384)
Сопротивление: 9,19 кОм
Магниты: керамика
Вых. напряжение: 260 mV
Это датчик, сохраняя звуковые характеристики
настоящего сингла, имеет при этом более мощ-
ный выход, больше средних и низких, а также
шумоподавляющую конструкцию. Используется
как стандартный телекастеровский бриджевый
датчик. Работает с традиционными для Телекас-
теров регуляторами 250 КОм. Если поставить
500 КОм, поднимутся верха и низы зазвучат
более звонко.
Fast Track Т (DP 381)
Сопротивление: 5,72 кОм
Магниты: керамика
Вых. напряжение: 191 mV
Это хамбакер с двумя узкими, расположенными
бок обок катушками, который устанавливается
в гитары Telecaster и Esquire. Датчик сохраняет
фирменный телековский саунд, но обеспечи-
вает более мощный выход и решает вопрос с
шумоподавлением. Этот датчик используется
в качестве заднего, делая звук Телекастера бо-
лее современным. Разные номиналы регуля-
торов на гитаре дают возможность получить
разные варианты звучаний. 250 КОм - более
теплый звук с кусачим верхом. 500 КОм или 1
МОм - больше твэнга.
Pre В-1 (DP 112)
Сопротивление: 14,23 кОм
Магниты: Alnico 5
Вых. напряжение: 1 70 mV
Этот сингл добавляет мяса в низ и середину зад-
него телекастеровского датчика. Сохранены
основы оригинального стил-гитарного саунда,
но при этом усилены середина и низ. Если при
сведении ваш Телекастер звучит слабовато, то
датчик Pre В-1 поможет снять эту проблему.
Twang King Neck Model (DP 1 72)
Сопротивление: 6,22 кОм
Магниты: Alnico 5
Вых. напряжение: 89 mV
Это передний датчик из специальной согласо-
ванной пары для Телекастера. Фирменный син-
гловый звук с улучшенным балансом отдачи В
комплект входит металлическая крышка.
72
Twang King Bridge Model (DP 173)
Сопротивление: 8,07 кОм
Магниты: Alnico 5
Вых. напряжение: 198 mV
Это задний датчик из согласованной пары для
Телекастера. Ручная сборка и особый способ
намотки позволяют добиться более мощной
атаки, не жертвуя при этом фирменным синг-
ловым саундом. Вообще этот датчик не имеет
какого-то исторического прототипа. Наобо-
рот, он объединяет в себе лучшие качества раз-
личных датчиков стоявших на гитарах Броад-
кастер и Телекастер выпуска 50-х, начала 60-х
годов. В комплект входит пластина для уста-
новки на гитару.
Virtual Т Bridge (DP 412)
Сопротивление: 7,40 кОм
Магниты: Alnico 2
Вых. напряжение: 161 mV
После появления датчиков для Стратокастеров,
сделанных по технологии Virtual Vintage, посы-
пались заявки на аналогичные звукосниматели
для Телекастеров. В результате задний датчик
Virtual Т объединяет в себе лучшие черты раз-
личных старых моделей для гитар Броадкастер
и Телекастер.
Virtual Т Neck (DP 411)
Сопротивление: 8,08 кОм
Магниты: Alnico 2
Вых. напряжение: 98 mV
Передняя модель Virtual Т имеет мягкий саунд
даже при полностью вывернутых ручках темб-
ров. Вопреки традиции этот датчик не имеет
металической крышки. Это было сделано в ин-
тересах качества звука.Всё-таки металический
экран существенно влияет на поведение маг-
нитного звукоснимателя.
Экзотика
Soapbar (DP 167 & D)
Сопротивление: 8,60 кОм
Магниты: керамика
Вых. напряжение: 270 mV
Почему многим гитаристам нравятся старые
"мыльницы" (soapbar)? Наверное потому, что
это самые нейтрально звучащие синглы. Высо-
кие ноты звучат достаточно плотно, чтобы не
потеряться в любом ансамбле. Низы - яркие, и
их тембр сохраняется при движении вверх по
грифу. А в данной модели ещё и поднята сере-
дина. Для этих датчиков существует две версии
корпусов: soapbar и dog-ear.
Virtual Р-90 (DP 169)
Сопротивление: 9,08 кОм
Магниты: керамика
Вых. напряжение: 280 mV
Хоть этот датчик по конструкции хамбакер, он
звучит как традиционный сингл Р-90. При этом
в нем, благодаря его хомбокерной природе,
решена проблема шумоподавления.
Virtual Hot Т Bridge (DP 413)
Сопротивление: 9,34 кОм
Магниты: Alnico 2
Вых. напряжение: 230 mV
^^которые любители Телекастеров хотят, что-
Сн аАний датчик звучал более мощно. Звуко-
HycroT6118 ^'г*иа1 Т имеет более сильный и
ЗВУК' как сингл с дополнительным коли-
еством витков.
73
Акустика
Acoustic Model (DP 130)
Acoustic Quick Mount (DP 132)
Сопротивление: 3,75кОм
Магниты: керамика
Это пьезодатчик, который можно расположить
в любом месте на гитарной деке. Благодаря
незатвердевающей липучке он легко устанав-
ливается, и также легко снимается. Каждая
акустическая гитара обладает собственным ба-
лансом высоких, средних и низких частот. Экс-
периментируя с местоположением этого звуко-
снимателя, вы можете добиться желаемого
варианта звучания. Его можно устанавливать
на гитарах как с металическими, так и с нейло-
новыми струнами.
Elemental (DP 134)
Сопротивление: 1,76 кОм
Магниты: керамика
Теплый, нейтральный звук без искусственной
окраски. Многие датчики имеют свой характер-
ный саунд, a Elemental только передает ес-
тественное звучание инструмента. Он чувстви-
телен к атаке и "распознает" разницу в звуча-
нии при движении правой руки по грифу. Этот
датчик легко устанавливается в резонаторное
отверстие и имеет возможность регулировки
баланса струн при помощи 12-ти магнитово-
дов. Кроме того, он оборудован ползунковым
регулятором громкости и 3-х метровым шнуром.
Предназначен для гитар с металическими стру-
нами.
Такой датчик обеспечивает ровный выходной
сигнал со средним уровнем. Шесть регулиру-
емых магнитоводов позволяют сбалансировать
отдачу каждой из струн. Он располагается в
резонаторном отверстии гитары и включается
в специальный акустический, либо в обычный
электрогитарный усилитель. Пружинный фикса-
тор делает возможным практически мгновен-
ную перестановку этого звукоснимателя с од-
ной гитары на другую. Этот датчик имеет за-
щиту от обратной связи и микрофонного эфек-
та. Предназначен для гитар с металическими
струнами.
Virtual Acoustic (DP 138)
Сопротивление: 6,02 кОм
Магниты: керамика
Virtual Acoustic сделан по той же технологии
что и датчики серии Virtual Vintage. Это малашу*
мящий (даже по сравнению с хамбакером|
звукосниматель, натурально передающий ди*
намику, тембры и индивидуальный характер
акустического инструмента. Устанавливаетсяв
резонаторное отверстие гитар с металически'
ми струнами.
74
Reference Acoustic (DP 139)
Сопротивление: 2,57 кОм
Магниты: керамика
Это необычный звукосниматель для акустичес-
кой гитары. Новые технологии позволяют скон-
струировать датчик, одновременно облада-
ющий высокой индуктивностью и низким сопро-
тивлением по постоянному току. В результате -
более открытый и объемный звук, чем у пьезо,
без проблем с балансом, возникающих при
игре вверх по грифу. Кроме того, у этой модели
практически отсутствует шум. Вся электроника
встроена в кленовый корпус. Регулируемые
магнитоводы калиброваны под стандартные
струны с бронзовой оплеткой. Новая система
крепления на трех точках позволяет устанав-
ливать этот датчик в резонаторном отверстии
гитары. Малошумяший кабель заканчивается
стандартным гнездом под джэк. Короче говоря,
это самый чувствительный датчик из тех моде-
лей, что устанавливаются в резонаторном от-
верстии гитары. Конечное качество звучания
этого звукоснимателя существенно зависит от
способа усиления его сигнала. Поэтому его
рекомендуется использовать совместно с хо-
рошим усилителем для акустических гитар или
hi-fi системой. Возможна также обработка
через внешний рэковый эквалайзер или процес-
сор.
Super Natural Plus (DP 136)
Сопротивление: 8,05 кОм
Магниты: керамика
Датчик Super Natural Plus выдает внятные верха
и плотные басы, да еще обладает защитой от
сетевой 50-герцовой наводки. Это позволяет
использовать его в реальной ситуации, где ос-
новную проблему представляют обратная
связь и слабый уровень сигнала. Корпус звуко-
снимателя выполнен из пластика под темный
палисандр. Датчик устанавливается в резона-
торном отверстии и имеет регулируемые магни-
товоды, а также ползунковый регулятор гром-
кости, позволяющий оперативно управлять
уровнем сигнала. Рекомендуется устанавли-
вать на дредноуты, у которых при подзвучке
выпирают басы. В этом случае этот звукосни-
матель уплотняет низ и подтягивает верх.
Super Natural (DP 135)
Сопротивление: 8,05 кОм
Магниты: керамика
Эта модель отличается от предыдущей только
отсутствием ползункового регулятора гром-
кости.
75
Датчики для бас-гитар
Model J (DP 123)
Сопротивление: 6,73 кОм
Магниты: керамика
Вых,-напряжение: 150 mV
При сохранении традиционного для Fender Jazz
Bass звука, этот звукосниматель обладает повы-
шенной мощностью и чувствительностью. Это
очень важно при сильно артикулированной иг-
ре пальцами или медиатором. В отличие от
традиционных джазбасовских датчиков, в осно-
ве этой модели лежит хамбакерная конструк-
ция: каждая из двух катушек снимает сигнал со
своей пары струн. В результате при шумопо-
давляюших свойствах датчика сохраняется
невысокое сопротивление.
Model ONE (DP 120)
Сопротивление: 1 1,31 кОм
Магниты: керамика
Вых. напряжение: 200 mV
Изначально этот датчик делался как замена
преднему звукоснимателю на басу Gibson ЕВ.
Но теперь он используется как супернизко-
мотелей для бас-гитар. Если послать сигнал с
Model One на колонку с 18-дюймовым дина-
миком, а сигнал с других датчиков на обычный
басовый аппарат, то вы получите саунд с гро-
моподобным низом и разборчивым, ярким вер-
хом. Пример такого использования этой модели
можно услышать у Билли Шихана (В. Sheehan).
Рекомендуется использовать в качестве перед-
него датчика на басах с узким грифом.
Model Р (DP 122)
Сопротивление: 1 1,3 кОм
Магниты: керамика
Вых. напряжение: 163 mV
Аккуратно воспроизводя саунд баса Fender
Precision, этот составной датчик мощнее и
плотнее по звуку, чем его фендеровский про-
тотип. В общем в нем преобладает середина,
что позволяет ему не теряться в самой плотной
записи и в самом шумном окружении.
SplitP (DP 127)
Сопротивление: 19,16 кОм
Магниты: керамика
Вых. напряжение: 250 mV
Каждая половина этого пресиженовского дат-
чика представляет собой полноценный хамба-
кер. Это позволяет расширить диапазон зву-
чания бас-гитары с одним звукоснимателем
(например Fender Precision) как в нижнем так и
верхнем направлении. Магниюводы в виде
пластин повышают чувствительность к атаке
при игре как пальцами так и медиатором В ре-
зультате этот датчик в состоянии воспроиз-
вести как самые тонкие динамические нюансы,
так и всю мощь современной бас-гитары. По-
частотная составляющая комплектов звукосни-
76
следнее особенно важно при игре на безла-
довых инструментах и при использовании со-
временных бас-гитарных усилителей.
Ultra Jazz (DP 149)
Сопротивление: 1 2,30 кОм
Магниты: Alnico 5 и керамика
Вых. напряжение: 250 mV
Этот датчик расширяет возможности бас-ги-
тары Jazz Bass. Кроме того, что он более мощен
и плотен по звуку, он еще обладает и шумопо-
давляющими свойствами. При традиционном
внешнем виде он имеет более широкий дина-
мический диапазон, обусловленный гибридной
магнитной структурой. Существуют передняя
(DP 147) и задняя (DP 148) модификации, а
также согласованный комплект (DP 149).
Ultra Jazz 5 (DP 549)
Сопротивление: 1 7,50 кОм
Магниты: Alnico 5 и керамика
Вых. напряжение: 250 mV
Это версия Ultra Jazz для 5-струнного баса,
сделанная по технологии Virtual Vintage. Су-
ществуют передняя (DP 547) и задняя (DP 548)
модификации, а также согласованный комплект
(DP 549). Важная деталь: размеры крышки Ultra
Jazz 5 не совпадают с фендеровскими, поэтому
ставить эти датчики на 5-струнный Fender Jazz
Bass без доработки нельзя.
Will Power Neck Model (DP 145)
Сопротивление: 1 2,5 кОм
Магниты: керамика
Вых. напряжение: 200 mV
Билли Шихан долгое время был большим по-
клонником датчика Model One. Позднее он был
модифицирован согласно пожеланиям этого
выдающегося басиста. Именно такой звукосни-
матель Билли использует на сцене. Он имеет
глубокий саунд, разборчивость в нижнем ре-
гистре, а 4-х выводная схема позволяет ис-
пользовать его в параллельном, разделенном
(split), и традиционном последовательном
режимах.
Will Power Middle Model (DP 146)
Сопротивление: 1 1,45 кОм
Магниты: керамика
Вых. напряжение: 1 75 mV
Эта модель появилась на свет в результате до-
работки датчика Model Р согласно пожела-
ниям Билли Шихана. В результате середина
стала более интенсивной, а верхние ноты стали
звучать плотнее.Она также используется Шиха-
ном на концертах.
I
77
PICKUPS
Адрес: EMG, INC 4394 Santa Rosa, CA
95402, USA Тел: 707-525-9941
факс: 707-575-7046
Дилеры в России: Слами и Ко, маг. 'Мир
Музыки", ул. Садовая-Триумфальная, д. 16,
тел. (095) 209-7450,209-2193,200-4411
Роб получил лицензию на предприни-
мательскую деятельность под вывеской
"Dirtywork Studios". В 1978 в связи с
перерасходом кредита название фирмы
пришлось поменять на "Overlend". Нако-
нец в 1983 году появилось собственно
"EMG, Inc". Надо сказать, что сами дат-
чики и ранее носили эту марку, которая
расшифровывается очень просто -
"электромагнитный генератор". В наши
дни современные модели EMG являются
образцом активных звукоснимателей, на
который ориентируются другие произво-
дители. На датчиках EMG играют такие
известные музыканты как: Dusty Hill (ZZ
Top), Larry Carlton, Steve Miller, Kirk
Hammett (Metallica), Jeff Ament (Pearl Jam),
Pete Townsend, George Harrison, Dave
Ellefson (Megadeth), Tom Hamilton
(Aerosmith), Keith Richard (Rolling Stones),
Steve Lukather (Toto), Bob Dylan, Gene
Simmons (KISS), David Gilmour (Pink Floyd),
Rick Savage (Def Leppard), Scott Ambush
(SpyroGyra), John Paul Jones, Zakk Wylde,
Rex Brown (Pantera), Dan Spitz (Anthrax),
Sean Yseult (White Zombie), Mark Knopfler,
Vernon Reid, James Hetfield (Metallica),
Prince, Brett Garsed, Michael Anthony (Van
Halen), John Entwistle (The Who), Jason
Newstead (Metallica), Wayion Jennings,
Nikki Sixx (Motley Crue), Les Claypool
(Primus)...
Ведущий производитель активных дат-
чиков и электроники.
История фирмы: В начале 70-х основа-
тель EMG Роб Тернер сконструировал
первый активный звукосниматель, и, таким
образом, произвел переворот в фунда-
ментальных основах дизайна датчиков.
Начинал он в родительском гараже, где
мастерил различные электронные устрой-
ства и ремонтировал усилители. Интерес
к датчикам проявился ещё в 1969 году,
однако в реальный бизнес это увлечение
оформилось лишь к апрелю 1976, когда
78
Хамбакеры
EMG 81
Сопротивление: 1 0 кОм
Магниты: керамика
Вых. напряжение: 1,25 V
EMG-81 - мощный датчик, созданный специ-
ально для сологитаристов. Он великолепно зву-
чит на сильном овердрайве, особенно если на
усилителе есть ручка "Master". Звукоснима-
тель обладает острейшей атакой и превос-
ходным сустейном. Он популярен среди тя-
желых гитаристов, таких как Кирк Хэммит
(Metallica) и Керри Кинг (Slayer).
EMG 85
Сопротивление: 10 кОм
Магниты: Alnico
Вых. напряжение: 1,25 V
Этот звукосниматель обладает полноценной
серединой при чистых и мощных низах. Длинный
сустейн позволяет полноценно звучать бендам,
Двойным бендам и вибрато. При мощном выхо-
де обеспечивается высокое качество дис-
оршн, необходимое для выразительной фра-
^Ровке при игре соло. Качественные низкие
п оты позволяют использовать его в качестве
задн0НеГ° Да™ика 8 комбинации с EMG-81 в
Мо ПОл°жении. Именно такую комбинацию
(Ozz ^О^нарУжить на гитарах Зака Уайлда
нообо о °Urne)‘ Стив Лукатер (Steve Lukather)
Датчик °Т ИСПОльзУет его в качестве заднего
Натуру На 5воей гитаре Ernie Ball "Luke".
п°пУлярнЬН“ЫЙ СОУНД 85'й модели сделал её
ои и среди блюзовых гитаристов В
частности она стоит на гитаре Guild Bluesbird,
на которой многие годы играл Бадди Гай (Buddy
Guy). Вообще EMG-85 лучше всего работает
на естественном овердрайве, который полу-
чается при перегрузке входного каскада гитар-
ного усилителя.
EMG 89
Сопротивление: 1 0 кОм
Магниты: Alnico
Вых. напр.: 0,85 V (1 сингл), 1,75 V (хамб.)
89-я модель - это два звукоснимателя в одном
корпусе, то есть сингл и хамбакер с двумя раз-
дельными выходами. Одним движением пере-
ключателя вы можете перейти с хамбакерного
саунда на сингловый. В режиме сингла звуча-
ние напоминает EMG SA, а в режиме хамба-
кера - EMG 85 Переключение можно осущест-
влять при помощи регулятора громкости типа
push-pull или же при помощи отдельного мини-
переключателя. Раздельные выходы обоих
датчиков позволяют обрабатывать каждый из
их сигналов при помощи дополнительных
специальных обработок EMG, таких как "SPC
Presence Control", "EXG Expander" или "PA2
preamp booster".
EMG 60
Сопротивление: 1 0 кОм
Магниты: керамика
Вых. напряжение: 1,4 V
Первоначально этот датчик делался как мини-
хамбакер для фендеровской гитары Tele-Elite
Model. Однако в дальнейшем EMG стала
выпускать его в полноразмерном хамбакерном
корпусе. Тем не менее его изначальная кон-
струкция с узкими катушками и керамическими
магнитами позволяет добиваться повышенной
чувствительности и отличной предачи высоких
частот. В этом звукоснимателе сочетается
атака сингла и мощь хамбакера. В нем гораздо
больше верхов, чем можно ожидать от обыч-
ного хамбакера. EMG60 - отличный передний
датчик для металистов и экстремалов. На-
пример его можно встретить на гитарах ESP
(модели JH-2 и JH-3) Джеймса Хэтфилда (James
Hetfield). Кроме того, он имеет прозрачный и
плотный звук при игре соло. Итак, это видимо
самый универсальный датчик в модельном ряде
EMG.
79
EMG-H
Сопротивление: 1 0 кОм
Магниты: керамика
Вых. напряжение: 0,85 V
Этот звукосниматель представляет собой сингл
EMG-S в хамбакерном корпусе. Он появился в
1974 году, когда техасскому мастеру Ньюману
Джонсу понадобился датчик без магнитоводов
для 5-струнной гитары Кейта Ричарда (Rolling
Stones). Был нужен звукосниматель с сингловым
саундом, но в корпусе хамбакера. В результате
получился отличный датчик для гитаристов, ко-
торым необходима дополнительная разбор-
чивость при игре аккордов и яркая сингловая
атака при игре соло. Существует разновид-
ность EMG-HA, в которой керамика заменена
но Alnico, что делает звучание звукоснимателя
более теплым.
Синглы
EMG-SA
Сопротивление: 1 0 кОм
Магниты: Alnico
Вых. напряжение: 0,85 V
Самый популярный среди датчиков EMG для
Стратокастеров кроме лучших черт ранних
фендеровских звукоснимателей обладает ещё
и более мощным выходом и акцентированной
серединой частотного диапазона.Звонкий са-
унд и увеличенный сустейн делают его более
разносторонним, чем обычный сингл. Внутрен-
ний предусилитель обеспечивает бесшумную
работу датчика. EMG-SA поставляется как в
отдельности, так и в составе темброблока на
Стратокастер.
EMG 91
Сопротивление: 10 кОм
Магниты: Alnico
Вых. напряжение: 1,4 V
EMG-S
Сопротивление: 1 0 кОм
Магниты: керамика
Вых. напряжение: 0,85 V
EMG-S имеет ту же конструкцию, что и ЕМС
SA, только в качестве магнита используется н|
Alnico, а керамика. В результате акцентирую^
высокие и средние-высокие частоты, звук ста|
новится более разборчивым, ярким и чувств1*!
тельным к атаке.
Это навесной звукосниматель для подзвучки
так называемых гитар "archtop", то есть гитар
с выпуклой декой. Он в два раза тоньше
обычного для EMG хамбакера, и устанав-
ливается у грифа. Естественный теплый саунд
в широком частотном диапазоне расширяют
возможности инструмента. В комплект входит
крепеж и миниатюрные регуляторы громкости
и тембра.
80

EMG-SV
Сопротивление: 5 кОм
Магниты: Alnico 5
Вых. напряжение: 1 z0 V
EMG-TC
Сопротивление: 1 0 кОм
Магниты: керамика
Вых. напряжение: 0,75 V(FTC) - 1,0 V(RTC)
Эти датчики обладают внешним видом и звуча-
нием классических синглов, однако лишены их
недостатков. Магнитоводы из Alnico 5 помо-
гают воспроизвести хорошо всем знакомый
саунд. В качестве прототипа был выбран
стратовский датчик образца 1959 года с пиком
резонансной характеристики в районе 3 кГц. В
результате EMG-SV дает перкуссивную атаку,
но при этом обладает не таким резким иска-
женным звуком и более мошным выходом. Это
первый датчик EMG, в котором установлен
совершенно новый предусилитель с уровнем
шума ниже -100 dB.
EMG-SAV
Сопротивление: 10 кОм
Магниты: Alnico 5
Также комплект для Телекастера, но уже на
основе керамических магнитов. В этом случае
на передний план выходят высокие частоты, а
средние уходят в тень. Задний датчик (RTC)
обладает традиционным звуком с очень острой
атакой. Передний (FTC) поможет сделать общий
саунд более округлым.
Каждый из комплектов EMG-Т и EMG-ТС кроме
датчиков включает заранее распаянные эле-
менты темброблока (трехпозиционный пере-
ключатель, регуляторы тембра и громкости), а
также инструкцию и схему.
Вых. напряжение: 1,0 V
В этом датчике объединены элементы дизайна
звукоснимателей SV (открытые магнитоводы) и
$А(предусилитель). Магнитоводы имеют оди-
наковую высоту и не выходят за пределы крыш-
ки датчика. Это позволяет приблизить звукосни-
матель на максимальное расстояние к струнам,
соответственно увеличить чувствительность и
выходную мощность.
EMG-T
Сопротивление: 10 кОм
Магниты: Alnico
Ком Напряжение: 0,75 V(FT) - 1,0 V(RT)
Тел ППект из ДВУХ Датчиков для установки на
стеР- В основе идеи использование
ЧТо °в nico и акцентировка средних частот,
эТо Лает звучание более теплым, особенно
С°еТСЯ пеРеДнего датчика (FT). Задний
звучит более традиционно.
81
EMG-JV
Датчики для бас-гитар
EMG-P
Сопротивление: I 0 кОм
Магниты: керамика
Вых. напряжение: 1,4 V
Это один из самых популярных бас-гитарных
датчиков. Он знаменит своей разборчивостью,
чувствительностью и естественностью звучания.
В основе конструкции - керамические магниты
и короткие катушки с незначительным сопро-
тивлением, но большой индуктивностью. По-
скольку катушки включены не последовательно
(как на пассивных датчиках), они дают гораздо
более богатые басы. Существуют разновид-
ности EMG-P для 5-ти и 6-ти струнных басов.
EMG-J
Сопротивление: 10 кОм
Магниты: керамика
Вых. напряжение: 1,1V
Датчик для моделей типа "Jazz Bass" с чистым
полноценным саундом. Конструкция ориги-
нальных фендеровских звукоснимателей не
позволяла полноценно воспроизводить басы.
В модели EMG-J этот недостаток устранён. Эти
датчики можно использовать и на 5-струнном
инструменте, хотя рекомендованная макси-
мальная ширина расположения струн состав-
ляет 70 мм. Существует модель EMG-LJ, ко-
торая немного длиннее ообычного EMG-J. Её
обычно используют в качестве заднего (брид-
жевого датчика).
Сопротивление: 2 кОм
Магниты: Alnico 5
Вых. напряжение: 0,85 V
Этот датчик выглядит и звучит как его исто-
рический прототип, лишь с одной оговоркой
EMG-JV не шумит. В его конструкции исполь-
зованы кок традиционные, так и современные
решения. Привычный магнитный материал
Alnico 5 соседствует с новейшим супермало-
шумящим предусилителем. Предназначен для
установки на инструменты типа Jazz Bass.
EMG-HB
Сопротивление: 10 кОм	I
Магниты: керамика	I
Вых. напряжение: 1,4 V
Сделанный для знаменитой серии SteinbergerI
L-2, этот звукосниматель представляет собой!
басовый датчик в корпусе гитарного хамбаке-1
ра. Он обладает хорошей отдачей в среднем!
диапазоне, мощными низами, а также хоро-1
шими тембрами одновременно с мощным!
выходом. Можно сказать, что его звучание чем I
то напоминает модель EMG-P. Однако следует I
иметь ввиду, что EMG-HB можно ставить только |
на 4-струнные басы с узким расположением!
струн (57 мм или меньше).
На основе этих базовых моделей фирма ЕМ^
выпускает различные датчики для 4-х, 5-ти и
6-ти струнных басов с различной шириной рас'
положения струн, соответственно в 3-х варион']
тах корпусов. Кроме того используется вариС,нТ
DC (Dual Coil) с параллельным расположение**
катушек, а также CS (Ceramic & Steel), в кот°1
ром над керамическими магнитами распол°1
гают металлический элемент.
Акустика
EMG-ACS
Сопротивление: 2 кОм
Этот датчик устанавливается в резонаторном
отверстии акустической гитары. Наличие регу-
лируемых магнитоводов позволяет корректи-
ровать отдачу каждой из струн. Предусилитель
находится в корпусе звукоснимателя и управ-
ляется миниатюрным регулятором громкости В
комплект входит кабель сделанный по техно-
логии Quick Connect.
АТ93/АТ125
Сопротивление: 3 МОм


к Датчики на основе пьезоэлемента,
на РЫе устанав™Ваются под подставку
мм °^лусе гитаРы- АТ93 имеет ширину 2,3
M4aAT12S Qi с	ну/
став £	°' ММ‘ ‘=сли толщина под-
Ции -И °ЛЬШе 2/9 мм. В основе конструк-
Использование 2-х слойной пьезо
плёнки. В отличие от пьезокристаллов, у
плёнки отсутствует резонанс в слышимой
области спектра, поэтому она звучит не
так резко, как кристаллы. Кроме того,
пленка располагается по всей длине
датчика, поэтому количество струн и их
расстояние друг от друга не имеет зна-
чения. Эти датчики входят в состав под-
звучивающих систем AS93U и AS125U.
Однако их можно использовать и отдель-
но, при этом входное сопротивление
вашего предусилителя должно быть хотя
бы 10 МОм.
Серия Select by EMG
Серия Select объединяет недорогие ак-
тивные датчики, в конструкции которых,
тем не менее, использованы технические
разработки фирмы EMG. Существует до-
вольно много различных моделей, кото-
рые подходят к наиболее распростра-
нённым типам гитар:
EMG-SES - обладают традиционным для
синглов саундом, хотя в конструкции
использована двухкатушечная схема с
шумоподавляющими свойствами.
EMG-SEHG - полноценный современный
малошумящий активный хамбакер с пре-
красными тембральными характеристи-
ками.
EMG-SEHB - басовый датчик на основе
двухкатушечной схемы, который помеща-
ется в корпусе гитарного хамбакера.
Подходит только для бас-гитар с узким
грифом (щирина расположения струн 57
мм или меньше).
EMG-SEP - малошумящий датчик для лю-
бых басов типа Precision.
EMG-SEJ - комплект звукоснимателей для
инструментов типа Jazz Bass.
EMG-SEPJ - комбинированный комплект
из одного SEP и одного SE J, позволяющий
современному бас-гитаристу в полной
мере использовать приёмы поп, слэп,
легато, а также двуручную технику.
82
83
Адрес: Fishman Transducers, Inc. 340-D
Fordham Road, Wilmington, Massachusets
01887-2113 U.S.A
Тел: 978.988.9199 факс: 978.988.0770
^иле^ывРосащ: Слами и Ко,
маг. 'Мир Музыки', ул.Садовая-Триум-
фальная, д. 16, тел. (095) 209-7450,
209-2193, 200-4411
Пассивные пьезодатчики
Пассивный звукосниматель позволяет ва^
включить свой инструмент прямо в усили-
тель, без помощи преампов и батареек.
AG-125 mAG-094
SBT--C (изображён на фото) - ставится на
акустические (в том числе классические)
гитары, а также на другие инстументы в
качестве временного (съёмного) элемента.
SBT-E - включает в себя гитарный джэк, что
подразумевает постоянную установку
ADT-100-S
этого датчика на инструмент.
SBLHE - имеет более длинный кабель с
джэком на конце, что бывает небходимо
при подзвучке рояля, пианино или других
инструментов.
Датчик для гитар типа ARCH ТОР
Начиная с 1980 года фирма выпускает
датчики и системы для подзвучки акус-
тических инструментов. Идя навстречу
самым смелым пожеланиям музыкантов,
компания Fishman постепенно завоевы-
вала репутацию уважаемого и надёжного
производителя, делающего подзвучива-
ющую технику самого высокого качества.
Продукция фирмы всегда привлекала к
себе внимание многих известных музы-
кантов, которым требовалось качествен-
ная, надежная и удобная подзвучка для
работы как на сцене, так и в студии. Среди
них: Ian Anderson, Jeff Chambers, Mary
Chapin Carpenter, Sheryl Crow, Def
Leppard, Ani DiFranco, Mark Egan, Gipsy
Kings, Ben Harper, John Hiatt, Jorma
Kaukonen, Johny Lang, Dave Matthews,
John McLaughlin, Rufus Reid, Pete
Townshend, Doc Watson и другие.

Это один из первых керамических датчи-
ков, устанавливаемых под подставку ги-
тары, которые получили самое широкое
распространение. AG-125 подходит для
большинства 6-струнных акустик, у кото-
рых расстояние между 1 -й и 6-й струнами
равняется 54 мм. Для 1 2-струнок, и других
гитар с более широким грифом сущест-
вует разновидность AGX-125. Кроме того
эти датчики делаются для подставок двух
размеров: толщиной 2,3мм (AG-094) и
толщиной 3,2 (AG-125).
SBT
Это универсальный датчик, устанавлива-
емый на инструменты с плоской декой. Его
естественная звукопередача давно снис-
кала ему признание гитаристов-клас-
сиков. Он выпускается в трёх вариантах:
В основе этого устройства - двойной кера-
мический пьезоэлемент, смонтированный
в подставке из чёрного дерева. В отличие
от электромагнитных звукоснимателей,
этот датчик более правдоподобно пере-
дает акустические тембры инструмента.
Кроме того, его установка вместе с джэ-
ком не требует хирургического вмеша-
тельства в конструкцию гитары.
Датчик для БАНДЖО
Этот звукосниматель обладает двумя важ-
ными преимуществами: он легко крепится
а инструмент безо всяких доработок и
Рекрасно передаёт уникальное звучание
банджо.
3?qPLE MICrODOT
пластТРИГГеР кРепится на барабанный
лили ИК С°вРеменные технологии позво-
Что 0^Меньшить его до такого размера,
Цию п СовеРШенно не влияет на вибра-
ю Ластика.
Это первый акустический триггер для под-
звучки ударных, который крепится непо-
средственно на корпусе (shell) барабана
(см. фото). Он состоит из датчика в алюми-
ниевом корпусе, гибкого кабеля и плотной
неопреновой крепёжной подушки.
М-1 00 и М-200 (мандолина)
Эти датчики для мандолины представляют
собой керамический пьезоэлемент, вмон-
тированный в регулируемую подставку из
чёрного дерева. Установка очень проста
- заменяется подставка и крепится джэк. В
модели М-200 джек фиксируется прямо на
корпусе мандолины при помощи специ-
ального зажима. Существует модифика-
ция М-200М, в комплект которой входит
микрофон Crown GLM-200.
84
85
V-100 и V-200 (скрипка, альт)
Датчики для скрипок и альтов, чья кон-
струкция позволяет точно и аккуратно
передать тембральные характеристики
инструмента, тонко реагируя на вибра-
цию струн и отсекая посторонние призву-
ки. Сам пьезоэлемент устанавливается в
боковую прорезь на скрипичной подстав-
ке для струн. Вариант V-100 оборудован
миниджеком, а версия V-200 включает
стандартный четвертьдюймовый джек
вместе с зажимом, который крепится пря-
мо на корпусе инструмента. Существует
модификация М-200М, в комплект ко-
торой входит микрофон Crown GLM-200.
С-100 (виолончель)
ВР-100 (контрабас)
Этот надёжный, проверенный временем
датчик для контрабаса по-прежнему!
пользуется огромной популярностью сре-
ди басистов. Его великолепная звуко-1
передача, мгновенная отдача и сбалан-1
сированный выход при игре в верхней и|
нижней частях грифа делают его неза-
менимым при работе как на сцене, так ив
студии. А при подмешивании микрофона;
его звучание становится просто беспо-
добным. Подкупает также потрясающа?
простота его установки на инструмент.!
Своим появлением он обязан Ларри;
Фишману, который будучи джазовым!
контрабасистом пытался соперничать^
клавишниками и гитаристами. Он смот
стерил этот датчик для своих нужд, однако)
слава о нём быстро распространилась»!
джазовых тусовках Нью-Йорка и Бастовал
и, в конечном счёте, привело к появлений!
как модельного ряда, так и самой фирм*!
Fishman. Это изделие и по сей день яВ’|
ляется примером того, что всё гениаЛИI
ное - просто.	В
Звукосниматель для виолончели, который
включает в себя патентованный навесной
крепёж, позволяющий полно передать
звучание этого выразительного инстру-
мента, при полном игнорировании посто-
ронних шумов и призвуков.
86
Магнитные датчики
серии 'Rare Earth'
Вообще электромагнитные звукоснима-
тели - не типичная продукция фирмы
Fishman. Выпускаться они стали недавно,
однако несмотря на это они обладают
рядом преимуществ. Во-первых они очень
просто устанавливаются в резонаторном
отверстии акустической гитары и, благо-
даря своей миниитюрной конструкции, не
влияют на звучание инструмента и не
мешают звукоизвлечению. Чтобы умень-
шить вес и улучшить звуковые харак-
теристики датчика разработчикам при-
шлось использовать крошечные, но доста-
точно мощные неодимовые магнитоводы,
которые прекрасно взаимодействуют со
струнами с оплёткой из бронзы или фос-
форной бронзы. (Неодим - редкоземель-
ный элемент. Отсюда название серии Rare
Earth, то есть "редкие земли").
Сингл Rare Earth
Считается, что это наиболее естественно
звучащий датчик этой серии. Его яркость
и 0тА°ча привлекают любителей сингло-
в°го саунда.
Хамбакер Rare Earth
От Датчик для тех, кто считает, что синглы
апсШ*К°М ШУМЯТ’ Переключатель "Brilli-
не ’ Расположенный на тыльной сторо-
п 3вУкоснимателя, позволяет немного
5b|^JbBblcOKMe в диапазоне 2-20 кГц, что
необходимо при игре пальцами.
Blend Rare Earth
Это комплект, в который входит высокока-
чественный активный хамбакер и миниа-
тюрный микрофон. В результате перкус-
сивная атака и сустейн электромагнит-
ного звукоснимателя дополняется объём-
ными, трёхмерными звуковыми характе-
ристиками микрофона. Кстати, микрофон
- миниатюрный, электретный, с гиперкар-
диоидной характеристикой, что позволяет
при максимальной громкости избегать
возникновения обратной связи. Его поло-
жение легко регулируется благодаря гиб-
кой ножке, на которой он находится. Ба-
ланс сигналов от датчика и микрофона
котролируется регулятором. При жела-
нии оба сигнала можно развести по
стерео-каналам.
Custom Blend Rare Earth
В этой модификации микрофон снимается,
и имеет два посадочных места так, что его
можно установить как внутри корпуса ги-
тары, так и снаружи.
87
Rare Earth Bass
Датчик для акустических басов, неболь-
шие размеры которого практически не
влияют на прохождение звука через резо-
наторное отверстие инструмента, а также
на технику звукоизвлечения бас-гита-
риста. Сам датчик и его активная электро-
ника находятся в едином корпусе. Вся
фурнитура для его временной установки
на инструмент входит в комплект этого
звукоснимателя.
Системы 'Powerbridge'
Фирма Fishman умудрилась использовать
свои наиболее удачные акустические тех-
нологии применительно и к электрогита-
рам. Установленные в машинки или стру-
нодержатели пьезоэлементы систем
Powerbridge позволяют вашей электро-
гитаре обрести новые акустические крас-
ки. Изначально предполагается, что сиг-
налы от пассивного датчика системы
Powerbridge и электромагнитных звуко-
снимателей гитары должны идти на раз-
ные усилители. Если же вы хотите их
смешивать, то фирма рекомендует ис-
пользовать устройства типа Powerchip,
Powermix или Power Pedal, естественно её
же собственного производства.
Rare Earth Banjo
TSV
Это новая версия активного хамбакера
для банджо. Подобно своему гитарному
собрату этот звукосниматель способен
гасить электромагнитные наводки. Сам
о
Как известно, Стратокастер - самая уни-
версальная из всех, до сих пор созданных
в мире электрогитар. Система TSV (two
stud vibrato - для машинки на двух болтах)
ещё более расширяет возможности этого
замечательного инструмента. Её можно
устанавливать на все Страты, которые
имеют расстояние между стойками ма-
шинки равное 2,1 87 дюйма.
датчик вместе с усилителем крепятся вну-
три корпуса на одном или двух (в зависи-
мости от конструкции инструмента) вну-
тренних металлических стержнях.
88
VMV
Мы все привыкли к звучанию и внешнему
облику классического Стратокастера.
Именно для таких инструментов и раз-
работана система VMV (vintage mount
vibrato), которая без каких-либо дополни-
тельных доработок устанавливается в
посадочное место машинки, крепящейся
6-ю шурупами. Расстояние между край-
ними шурупами должно равняться
56,38 мм, что является стандартом для
Стратов типа Vintage.
После того, как такая система впервые
была установлена на классический
Gibson Les Paul, сразу стало ясно, что та-
кая комбинация имеет большое будущее.
Уникальный звуковой контраст между
саундом системы Powerbridge и традици-
онным лес-половским звучанием застав-
ляет по-новому оценить критерии элек-
троакустического гитарного звука.
AST&VT
VS-50P


Эти системы делают звучание Телекас-
тера ещё более ярким. Версия VT (vintage
tele) предназначена для ранних, клас-
сических вариантов расположения зад-
него датчика и струнодержателя. А ва-
риант AST (american standart telecaster),
ставится на более современные (после
и года) гитары, на которых задний дат-
Ик на 1/8 дюйма сдвинут ближе к струно-
ДеР*ателю.
Это новая версия прежней системы
Powerbridge VS-1 OOP, которая устанав-
ливается в качестве замены машинок
типа Wilkinson. У VS-50P улучшена отдача
пьезоэлемента, а также устранены не-
которые конструктивные недостатки, ко-
торые прежде приводили к частому раз-
рыву струн.
89
Серия 'Acoustic Matrix*
Изначально система "Acoustic matrix"
была первым акустическим звукоснима-
телем, объединённым с миниатюрным
преампом. Предусилитель монтируется в
специальном гнезде под джэк (Switchjack)
и намеренно располагается как можно
ближе к датчику, чтобы предотвратить
падение уровня сигнала.
Датчик
Сам пьезоэлемент представляет собой
современный ко-полимерный сенсор раз-
работки фирмы Fishman. Он достаточно
правдоподобно передает вибрацию как
струн, так и гитарной деки. Существуют
два варианта размера: узкий (2,3 мм) и
широкий (3,2).
Преамп
Система "Acoustic Matrix" имеет следую-
щие модификации:
Acoustic Matrix Natural I
Эта версия предназначена для инстру-
ментов с хорошо сбалансированной
тембральной характеристикой, особенно
для гитар с небольшим корпусом или
моделей класса concert/auditorium. Такой
вариант подзвучки предпочитают сольные
исполнители и гитаристы, играющие паль-
цами.
Acoustic Matrix Natural II
Эта модель настроена на подавление
излишних басов в акутических гитарах
типа дредноут или джамбо. А вообще эта
система идеальна для игры на любых
инструментах, больших или маленьких,
особенно на сцене при большой мощ-
ности усиления звука.
Acoustic Matrix Professional
Эта, уже ставшая классикой, система
имеет ещё и темброблок, который встав-
ляется в окошко, вырезаемое в обечайке
гитары. Кроме 4-х полосного эквалайзера
он включает в себя переключатель фазы
для контроля за обратной связью, и индИ'
катор уровня заряда батарейки.
Предусилитель имеет низкоомный выход,
который согласуется практически с любым
усилителем, устройством типа direct box,
записывающей консолью или Р.А. сис-
темой. Все модификации питаются от
9-ти вольтовой батарейки, и монтируются
в корпусе Switchjack.
90
SH 420
Адрес: Shadow Elektroakustic, Josip
Marinic, Heuwaagstrasse, 2, D-91054
Erlangen, Germany, Тел: (49) 9131/88610
факс: (49)9131/201982
Дилеры в России: маг. 'Сент-Оноре*,
ВВЦ, павильон № 2, т. 181-95-11

фирма существует более 25 лет и извест-
на благодаря датчикам и системам под-
звучки акустических инструментов. Прав-
да в модельном ряде мы видим и традици-
онные электромагнитные звукоснимате-
ли. Продукция фирмы продается более
чем в 70-ти странах, а в 36-ти из них име-
ются авторизованные сервисные центры.
Среди музыкантов, рекламирующих изде-
лия Shadow, мы встречаем такие имена
как: Chet Atkins, Steve Morse, Jeff Baxter,
Kevin Eubanks, Atilla Zoller, Jim Hall, Tony
Franklin, David Becker.
Пассивные электромагнитные
датчики для акустических гитар
Сингл с мощным выходом. Смонтирован
в пластиковом корпусе и имеет возмож-
ность регулировки по высоте для оптими-
зации уровня выходного сигнала. В ком-
плект входят отключаемый 3,6-метровый
кабель и крепёжная пружина.
SH 430
Хамбакер, устанавливаемый в резонатор-
ном отверстии гитары. Смонтирован в
чёрном пластиковом корпусе и имеет
возможность регулировки по высоте для
оптимизации уровня выходного сигнала.
Укомплектован готовым к установке гнез-
дом под джэк и крепёжной пружиной.
SH 330
Г"	.^^ИИЦММЖИЦ||,.МД1|1..11 IIIH.I	3
Нгл, устанавливаемый в резонаторном
ОтвеРстии гитары, в котором, в целях
надстройки тембров, он может свободно
Ращаться. Сам датчик находится в кле-
°В°М корпусе и подключается при
п°мощи кабеля (3,6 м).
SH 430
Аналог предыдущей модели, но с одним
отличием. Добавлены регуляторы тембра
и громкости.
91
Активные электромагнитные
датчики для акустических гитар
Бриджевые пьезодатчики для
акустических гитар
SH 470
5Н 1990
Профессиональный датчик, устанавлива-
емый в резонаторном отверстии акусти-
ческой гитары. Кроме активного хамбаке-
ра, он содержит пьезоэлемент и встро-
енный конденсаторный микрофон. Также
имеет: отдельные преампы для хамбакера
и пьезо, регулятор громкости (Master), ре-
гулятор баланса хамбакер/пьезо, регуля-
тор громкости микрофона, переключа-
тель фазы для пьезо, посадочное место
для батарейки. В комплект входят вмон-
тированный в подставку пьезодатчик,
гнездо под джэк и крепёжная пружина.
SH 460
Аналог предыдущего датчика, только без
встроенного микрофона.
SH 450
Активный хамбакер, устанавливаемый в
резонаторном отверстии акустической ги-
тары. Имеет регуляторы тебра и громкости и
посадочное место для батарейки. В комплект
входят гнездо под джэк и крепёжная пружина.
Бриджевый датчик для акустической гитары
со стандартной прорезью для подставки
толщиной 2,3 мм. В комплект входят пье-
зодатчик смонтированный вместе с под-
ставкой, гнездо под джэк, кабель для со-
единения датчика с гнездом, оборудо-
ванный 3,5 мм миниджэком и дополни-
тельная подставка.
SH 091
Бриджевый датчик для акустической гитары,
смонтированный на подставке струнодер-
жателя. Предназначен для инструментов со
стандартной прорезью для подставки тол-
щиной 2,3 мм.
SH 091-5
Бриджевый датчик для акустической гитары,
смонтированный на подставке струнодер'
жателя. Подставка и пьезоэлемент рас'
полагаются под углом 1 1 градусов, чтоув^'
личивает уровень выходного сигнала и
улучшает динамический диапазон. ПреД
назначен для гитар с 5 мм прорезью в стрУ
нодержателе.
92
SH 1110
SH 066
Пьезоэлемент, устанавливаемый под
подставку струнодержателя. Имеет тол-
щину 1,8 мм и подходит для гитар со
стандартной шириной прорези под под-
ставку - 2,3 мм. В комплект входит гнездо
под джэк и соединительный кабель с
миниджэком (3,5 мм).
Профессиональный бриджевый датчик
для акустической гитары. Вмонтирован в
специальную подставку, с компенсиру-
ющими разницу в мензуре элементами.
Обладает мощным выходным сигналом в
диапазоне 20 - 30000 Гц и отличным
динамическим диапазоном. Идеально
подходит тем гитаристам, кто играет
пальцами. Предназначены для гитар с
8-ми мм прорезью в струнодержателе.
SH 095
Пьезоэлемент, устанавливаемый под
подставку струнодержателя. Имеет тол-
щину 1,8 мм и подходит для гитар со
стандартной шириной прорези под под-
ставку - 2,3 мм.
SH 066-9
Располагаются под углом 11 градусов
увеличивает
И Vni,....
Профессиональный бриджевый датчик
Дня акустической гитары. Вмонтирован в
специальную подставку, с компенсиру-
ющими разницу в мензуре элементами.
Л Аставка и керамические пьезоэлементы
>, ЧТО
уровень выходного сигнала
динамический диапазон.
рб3ь зны Для гитар с 9-ти мм про-
Ovhf ? стРУнодержателе (например
Пьезодатчики для классической
гитары
SH 1900
Самый популярный датчик для классичес-
кой гитары. Для его установки не тре-
буется ни дрель, ни паяльник. Пред-
ставляет собой подставку с пьезоэле-
ментом и регулятором громкости. Пред-
назначен для инструментов со стандарт-
ной прорезью для подставки толщиной 2,3
мм. В комплект входит кабель (3,6 м) с
держателем.
SH 097
Пьезоэлемент, устанавливаемый под под-
ставку струнодержателя классической ги-
тары. Имеет толщину 1,8 мм и подходит
для гитар со стандартной шириной про-
рези под подставку - 2,3 мм.
93
SH 076
Профессиональный бриджевый датчик
для акустической гитары. Мощные кера-
мические пьезоэлементы вмонтированы
непосредственно в подставку. Пред-
назначены для гитар с 8-ми мм прорезью
в струнодержателе.
SH 076-9
Профессиональный бриджевый датчик
для акустической гитары. Подставка и ке-
рамические пьезоэлементы располага-
ются под углом 1 1 градусов, что увели-
чивает уровень выходного сигнала и улуч-
шает динамический диапазон. Предназ-
начены для гитар с 9-ти мм прорезью в
струнодержателе.
SH 090-5
Бриджевый датчик для классической гита-
ры, смонтированный на подставке стру-
нодержателя. Подставка и керамические
пьезоэлементы располагаются под углом
1 ] градусов, что увеличивает уровень вы-
ходного сигнала и улучшает динамический
диапазон. Предназначен для инструмен-
тов со стандартной прорезью для под-
ставки толщиной 5 мм.
SH 060
SH 090
Бриджевый датчик для классической гита-
ры, смонтированный на подставке стру-
нодержателя. Предназначен для инстру-
ментов со стандартной прорезью для под-
ставки толщиной 2,3 мм.
Пьезоэлемент, который быстро устанав-
ливается прямо под подставку класси-
ческой гитары. Имеет толщину 1,8 мм и
подходит для гитар со стандартной шири-
ной прорези под подставку - 2,3 мм. При
помощи 30 см кабеля соединяется с гнез-
дом под джэк.
94
Бриджевые пьезодатчики для SH 920
мандолин и банджо
SH 925

Отдельные для каждой струны пьезоэле-
менты вмонтированы в подставку мандо-
лины, которая сделана из чёрного дере-
ва. Гнездо под джэк присоединено при
помощи 30 см кабеля. Устанавливается на
мандолину с выпуклой декой.
SH 926
Пьезобридж, аналогичный предыдущему,
только с минирегуляторами громкости и
тембра.
Пьезоэлемент для мандолины со встро-
енным регулятором громкости. В комплект
входят две подставки для мандолин как с
плоской, так и с выпуклой декой.
SH В1
Двойной датчик для банджо. Сами эле-
менты устанавливаются под ножками
струнодержателя. Гнездо под джэк при-
соединяется при помощи 30 см кабеля.
Пьезодатчики для духовых
SH 4001
Трансдюсер для саксофона и кларнета.
ЗН 930
Подставка дия 5-струнного банджо с дву-
Пьезоэлементами. В комплект входит
Опок О
Регулировок громкости и тембра, а
Та**е шнур (3,6 м).
95
Бриджевые пьезодатчики для
контрабаса, скрипки и
виолончели.
SH 941
Профессиональный датчик для
скрипки
двумя пьезоэлементами, которые уста
новлены по обе стороны
под крыльями
подставки
комплект
входят
выходное
В
с
SH 950
Профессиональный датчик для контра-
баса. Два элемента установлены по обе
стороны под крыльями подставки.
SH 951
Аналог предыдущей модели, только с
одним пьезоэлементом.
гнездо и шнур (3,6 м).
SH SV2
Датчик для скрипки, состоящий из двух
элементов - таблеток. Эти элементы мож
но установить как под самой подставкой
так и под её крыльями. В комплект входит
и гнездо под джэк.

SH SV1
Датчик для скрипки в форме таблетки. Сам
элемент можно установить как под самой
подставкой, так и под её крылом.
SH 3000
Быстроустанавливаемый датчик Дря
скрипки
Имеет регуляторы тембра
и гр ом*
SH 940
Кленовая подставка для скрипки со встро-
енным в её центр пьезодатчиком. В комп-
лект входит темброблок и кабель (3,6 м).
кости. Элемент клеится прямо на поД'
ставку. Клеящая плёнка и кабель (3,6
прилагаются.
96
SH 3001
Универсальные пьезодатчики.
SH 711
Быстроустанавливаемый датчик для
скрипки. Элемент клеится прямо на под-
ставку. Клеящая плёнка и кабель (3,6 м)
прилагаются.
Одиночный универсальный датчик - таблетка
диаметром 20 мм. В комплект входит 30 см
шнур и гнездо под джэк. Есть версия с гнездом
под мини-джек 3,5 мм (SH 721).
SH SCI
Датчик для виолончели, состоящий из двух
элементов в форме пуговиц. Эти элементы
устанавливаются подкрыльями подставки.
В комплект входит и гнездо под джэк.
SH 712
Двойной универсальный датчик. В комплект
входит гнездо под джэк, которое крепится на
липучке. Есть версия с гнездом под мини-джек
3,5 мм (SH 722).
SH 713
SH SB1
। контрабаса в форме пуговицы.
под крылом подставки. В ком-
плект входит выходное гнездо под джэк.
Сть Версия и с двумя элементами (SH SB2).
Датчик дл
Крепится
Тройной универсальный датчик. В комплект
входит гнездо под джэк, которое крепится на
липучке.
97
SH 714
Четыре датчика - таблетки. В комплект входит
гнездо под джэк, которое крепится на липучке.
SH 2000
Съёмный пьезодатчик в корпусе, в котором
также находятся регуляторы громкости и
тембра и выходное гнездо. В комплект входит
липучка и кабель 3,6 м.
SH 2001
Аналог предыдущей модели, только без
SH 730
регуляторов громкости и тембра.
SH 2500Е
Аналог модели SH 711, только с мини-джэком
(3,5 мм). Есть версия с кабелем 1,8 м и стан-
дартным джэком (SH 741)
SH 710
Одиночный точечный датчик. Идеален для ми-
ниатюрных инструментов. В комплект входит 30
см кабель и гнездо под джэк. Сам датчик и гнез-
до крепятся к инструменту при помощи двухсто-
роннего скотча. Существует версия с двумя
пьезоэлементами и моно-выходом (SH 720).
Сстационарный пьезодатчик, один из самых
популярных для установки внутри корпуса
акустической гитары. Подходит для всех видов
струнных инструментов.
SH 020
Профессиональный многофункциональный
пьезодатчик. Точно воспроизводит звучание
любого акустического инструмента.
98
Магнитные и пьезодатчики для
джазовых гитар.
Магнитные датчики для электро
и бас-гитар.
SH-AZ48
Навесной хамбакер для джазовой гитары
Разработан гитаристом Аттилой Золлером.
Крепится к концу грифа и находится в подве-
шенном состоянии между декой и струнами.
SH-AZ49
Стандартный хамбакер для джазовой гитары.
Разработан гитаристом Аттилой Золлером.
Аналогичен предыдущей модели, только
находится в привычном для гитарного датчика
корпусе с рамкой.
SH EQ5
Гитарный хамбакер со встроенным 5-ти по-
лосным эквалайзером. 7 минирегуляторов на
крышке звукоснимателя позволяют подстра-
ивать входной сигнал, выходной сигнал (master)
и 5 полос эквалайзера. Активная схема эква-
лайзера может быть как включённой, так и
выключенной. Кроме того, она может обраба-
тывать сигнал с других, установленных на этой
же гитаре, пассивных датчиков.
SH-980
SH 680
енными пьезоэлементами. Сам корпус под-
бавки выполнен из чёрного дерева. Подставка
Регулируется по высоте и соединена с гнездом
под джэк.
Мощный гитарный хамбакер, предназна-
ченный для работы с искажающими примоч-
ками типа distortion. Магнитоводы выполнены
в виде сплошных пластин. Существует активная
версия (SH 680-А).
SH 681 N (В)
Классический блюзовый хамбакер с открытыми
катушками и цилиндрическими магнитоводами
Существуют передняя (N) и задняя (В) разно-
видности. Задний (бриджевый) вариант датчика
чуть мощнее.
99
SH 660
SH 490JB

Стэковый хамбакер, то есть две катушки распо-
ложены друг над другом, что позволяет датчику
уместиться в корпусе из под сингла. Верхняя
катушка с магнитами Alnico, а нижняя без
магнитов, но имеет обратную намотку. В
результате датчик звучит как сингл, но без
характерного фона.
SH 661
Хамбакер с двумя узкими катушками. Имеет
размеры сингла, но звучит как классический
хамбакер. Есть вариант с крышкой (SH 662).
Басовый хамбакер для инструментов типа Jazz
Bass.
SH 499РВ
Басовый датчик с мощным выходом для инстру-
ментов типа Precision Bass.
SH 500
SH 663

Активный вертикальный хамбакер. Конструк-
тивно аналогичен модели SH 660, только имеет
закрытый корпус и встроенный мощный преамп.
Магнитный сингл для бузуки.
SH 520
Магнитный хамбакер для бузуки.
SH 669
Мощный сингл с ферритовыми магнитами и
традиционными цилиндрическими магнитово-
дами.
100
Струнодержатели с
Машинки с пьезоэлементами для
пьезоэлементами для
электрогитар.
SH 970
Струнодержатель для электрогитары с индиви-
дуальными пьезоэлементами для каждой стру-
ны.
SH 975
Струнодержатель для Телекастера с индиви-
дуальными пьезоэлементами для каждой стру-
ны.
$н 990-6
тРУнодержатель Tune-O-Moti с пьезоэлемен-
Для гитар типа Les Paul.
электрогитар.
SH 200
Машинка для Стратокастера типа Vintage
Tremolo с пьезоэлементами.
SH 100
Машинка для Стратокастера типа Fulcrum с
пьезоэлементами.
SH 250
Аналог SH 200, только со встроенным предуси-
лителем. Имеет 5-ти полосный эквалайзер,
активный буфер для смешивания сигналов от
пьезо и магнитных датчиков, регулятор громкости,
три регулятора тембров, перключатель фазы для
пьезо.
SH 150
Аналог SH 100, только со встроенным предуси-
лителем. Электронный блок такой же как у SH 250.
101
SH 064-9
Струнодержатели и подставки
с пьезоэлементами
для бас-гитар.
SH964
Профессиональная подставка с пьезо для
акустического баса. Устанавливается в 9-мм
прорезь. Есть версия для 5-ти струнного баса
(SH 065-9).
Струнодержатель для 4-х струнного баса с
пьезоэлементами. Есть версии для 5-ти, 6-ти и
7-ми струнных инструментов (SH 965, SH 966,
SH 967).
SH 960
Стандартный струнодержатель для 4-х струн-
ного баса с пьезоэлементами.
SH 064
Профессиональная подставка с пьезо для
акустического баса. Устанавливается в 8-мм
прорезь. Есть версия для 5-ти струнного баса
(SH 065).
102
Триггеры для подзвучки
барабанов.
SH SD1
Триггер для подзвучки ведущего |малого) ба-
рабана. Крепится прямо на пластик при помо-
щи двустороннего скотча. Соединяется кабе-
лем с гнездом под джэк.
SH SD2
Стерео-триггер для подзвучки ведущего
(малого) барабана. Один элемент крепится
прямо на пластик, а другой на обод. Соеди-
няется кабелем с гнездом под джэк.
SH SD3
Риггер для подзвучки тома. Крепится прямо на
ластик при помощи двустороннего скотча.
°единяется кобелем с гнездом под джэк.
SH SD5
Набор из 5-ти SH SD3 для подзвучки томов.
SH SD6
Профессиональный стационарный триггер для
подзвучки малого барабана. Устанавливается
внутри корпуса инструмента. Чувствительность
регулируется при помощи увеличения или
уменьшения давления сенсора на пластик.
SH SD7
Профессиональный стационарный триггер для
подзвучки тома. По конструкции аналогичен
модели SH SD6.
SH SD8
Профессиональный стационарный триггер для
подзвучки большого барабана. По конструк-
ции аналогичен модели SH SD6.
103
electronic
Синглы

Сингл с мощным выходом и хорошо разли-
чимыми низами и верхами.
-	I	II	.
Адрес: Schaller Electronics
An Der Heide 15, D-92353 Postbauer-Heng,
Germany. Тел: + 49(0)9180-9100,
факс:+ 49(0)9180-2600
Дилеры в России: Слами и Ко, маг. "Мир
Музыки , ул. Садовая- 1риумфальная, д. 16,
тел. (095) 209-7450, 209-2193, 200-4411
Авторитетный немецкий производитель
самой разнообразной фурнитуры для му-
зыкальных инструментов, в том числе и
звукоснимателей. Колки, машинки, стру-
нодержатели, датчики и пр. фирмы
"Schaller" можно встретить на инструмен-
тах с маркой "Fender", "Gibson",
"Ovation", "Paul Reed Smith", "Martin",
"Ernie Ball" и т.д.
S6 Adjustable
Аналог модели S6,
только с регулируемыми
магнитоводами.

История фирмы: В 1945 году, сразу после
Второй мировой войны, 22-летний Хель-
мут Шаллер открыл под Нюрнбергом
небольшую мастерскую. Он начал с са-
мого актуального в то время - с ремонта
радиоприёмников. Как и многие молодые
немцы он был очарован "страной равных
возможностей", и в середине 50-х ему
удалось несколько раз пересечь Атлан-
тику. Победное шествие рок-н-ролла не
оставило Хельмута равнодушным, и он
тоже не захотел оставаться в стороне.
Музыкант из него не получился, зато по-
лучился основатель известнейшей фир-
мы, продукция которой стала пользовать-
ся заслуженной популярностью в США.
На сегодняшний день клиентами "Schaller
Electronics" являются многие прослав-
ленные фирмы и популярнейшие музыкан-
S6 Vintage Custom
Все 6 магнитоводов в этом датчике имеют
разную высоту, что позволяет компенсировать
разницу в характеристиках звучания каждой из
струн. В результате - более мощная отдача,
особенно в верхнем диапазоне.
104
Это специальный задний |бриджевый) датчик с
большим количеством витков и 6 мм магнитами
Alnico. Это позволяет увеличить выходной
сигнал, особенно в диапазоне средних и высо-
ких частот.
Vintage Custom
Аналог модели S6 Vintage Custom, только
закрытый крышкой.
Single-Coil Humbucker
Мощный датчик со звучанием сингла и щумопо-
давляющими свойствами хамбакера.
Хамбакеры
2 in 1 (Neck) /2 in 1 (Bridge)
Сверхмощный хамбакер с 12-ю регулируемыми
магнитоводами. В передней (neck) и задней
(bridge) модификации строго соблюдена цент-
ровка магнитоводов относительно положения
струн.
Golden 50 (Neck) / Golden 50 (Bridge)
Аналог хамбакеров конца 50-х с магнитами
Alnico. Передняя (neck) модификация имеет
меньшее (7,4 кОм) сопротивление по сравне-
нию с задней (bridge) - 8,2 кОм. Это позволяет
компенсировать разницу в уровне выходных
сигналов.
Golden 50 Super (Neck)/Golden 50 Super (Bridge)
Этот хамбакер, обладающий богатым сустей-
ном и агрессивным звучанием, пользуется по-
пулярностью среди джазовых гитаристов.
105
Golden 50 Super Adjustable
Датчики для бас-гитар
JB6 (Neck) / JB6 (Bridge)
Аналог модели Golden 50 Super, только с
регулируемыми магнитоводами.
Датчики для инструментов типа Jazz Bass. По-
ставляются комплектом по 2 штуки.
РВ6
Hot Stuff
Мощный хамбакер для гитаристов, играющих
в тяжёлых стилях. В качестве магнитоводов
использованы два масивных бруска, которые
помогают избежать падения сигнала во время
Датчик для инструментов типа Precision Bass.
исполнения бендов.
JBX (Neck) / JBX (Bridge)
Л W-я



Басовые хамбакеры с регулируемыми магнито-
водами для инструментов типа Jazz Bass. Также
поставляются комплектом по 2 штуки.
106
РВХ
Басовый хамбакер с регулируемыми магнито-
водами для инструментов типа Precision Bass.
SA
Bassbucker
W3C
W-->



Активные датчики
Активный сингл.
HAI
Активный хамбакер.
JBA
Этот басовый датчик по конструкции анало-
гичен гитарному хамбакеру.

Басовый активный хамбакер для инструментов
типа Jazz Bass.
РВА
Басовый активный хамбакердля инструментов
типа Precision Bass.
107
Серия 'Vintage'
10/48
10/40


Плоский сингл в хромированном корпусе.
Звукосниматель для цитры. В комплект входит
10/44
Датчик для испанской гитары. Устанавливается
прямо на деке инструмента.
10/43
высокоэффективный датчик в хромированном
корпусе, темброблок и подвижный датчик. Есть
стерео - версия (10/48 Stereo) и вариант с
пьезоэлементом (10/49 Piezo).
10/70
Датчик для контрабаса в хромированном
корпусе с регулируемыми магнитоводами и
ручкой громкости.
Датчик для испанской гитары, который устанав-
ливается в резонаторном отверстии деки.
10/435
Аналог 10/43, только с подвижным тембро-
блоком.
108
Магнитные датчики для
акустических гитар
Пьезодатчики для акустических
гитар
Western
Oyster 721 (722)
Хамбакер со встроенным регулятором гром-
Пьезодатчик с гнездом. Крепится на дву-
кости, который устанавливается в резонотор-
ном отверстии гитары.
стороннем скотче.
Western 2


Oyster 723




зжж 7-
Хамбакер, который устанавливается в резона-
торном отверстии гитары. Имеет встроенный
регулятор громкости и 4-х позиционный пере-
ключатель, позволяющий изменять режимы
включения катушек звукоснимателя (хамбакер-
противофаза-сингл-выкл.).
Western 3

Упрощённый аналог двух предыдущих моделей
без встроенных регуляторов и переключателей.
Flat Western, Adjustable
Магнитный датчик, крепящийся прямо к грифу
акустической гитары, с движковыми регули-
руемыми магнитоводами.
Пьезодатчик в хромированном корпусе со
шнуром 3,6 м.
Oyster 724
Пьезодатчик в комплекте со стрэплоком.


109
Oyster 725 (726)
rhinline 3000
Двойной пьезодатчик с пассивным тембро-
блоком, шнуром 3 м и джэком.
Это пьезодатчик 749-й модели в комплекте с
заготовкой под подставку, которую можно по-
догнать в соответствии с требованиями кон-
Oyster 727 (728)
Аналог модели Oyster 723, только с пассивным
темброблоком, шнуром 3 м и джэком.
кретного музыканта.
Piezo 2000
Piezo Pickup 747 (749)
Пьезодатчик, который устанавливается под
задний порожек классической гитары. В комп-
лект входит джэк и гнездо с пуговицей для ремня.
Пьезоэлемент делается в двух вариантах: 67 мм
(модель 747) и 72 мм (модель 749).
Piezo Pickup 7475
Пьезодатчик для 3-х струнных инструментов,
например для балалайки. Есть вариант с джэком.
Это подставка для классической гитары с 6-ю
индивидуальными пьезоэлементами.
Датчик для скрипки
Пьезокерамический датчик для скрипки с
кабелем и регулятором тембра.
110

ic Products, 5561
Engineer Drive, Huntington Beech, CA
92649, USA Тел: 714-898-2776
факс: 714-893-1045
Дилер в России: А&Т Trade, мог. 119270
Хамовнический вал , 2 факс 956-26-98,
тел. 242-22-01, Email: order@attrade.ru
Производитель звукоснимателей, хорошо
известных нашим музыкантам благодаря
инструментам фирмы "Fender*.
История фирмы: Lace Music Produts, как
подразделение компании Actodyne
General Inc., была основана в 1979 году
Доном Лейсом старшим. Дело, начавше-
еся в семейном гараже, быстро превра-
тилось во вполне уважаемый в музыкаль-
ном мире бизнес. Дон Лейс ст. был круп-
ным специалистом по электромагнитным
устройствам вроде моторов, сирен, ра-
дио и т.д. В 1967 году компания Fender
пригласила его в качестве эксперта по
динамикам. Его знания пригодились и в
процессе организации производства зву-
коснимателей. Именно здесь, благодаря
общению с такими специалистами как Лео
Фендер и Дон Рэндалл, Дон Лейс был
очарован увлекательным миром музы-
кальной индустрии. В следующем деся-
тилетии он работал в качестве ведущего
специалиста в различных компаниях и
занимался клапанами, лампами, соле-
н°идами, электрошоком и другими техни-
ческими устройствами. И, наконец, в 1979
г°ду Лейс основал фирму "Actodyne
General Inc.*, которая занялась произ-
водством катушек индуктивности для полу-
проводниковых приборов. Рассматривая
различные возможности для расширения
бизнеса, Лейс обратил внимание на вы-
сокий процент брака, который в тот мо-
мент стал проблемой для фирмы "Fender*
при производстве их традиционных датчи-
ков. Вспомнив свою былую тягу к музы-
кальной индустрии, Лейс начал работать
над новым датчиком, который имел бы в
процессе производства низкий процент
брака. Он обратился к своим запатен-
тованным решениям, которые в своё
время использовал при работе над элек-
трошоком. К концу 80-х Лейс усовер-
шенствовал свой сингл, и показал его
Сету Лаверу (изобретателю хамбакера),
который в тот момент сотрудничал с фир-
мой "Fender". Там оценили новинку и ста-
ли комплектовать ей свои инструменты.
Датчики, известные как "Fender-Lace
Sensors*, появились на знаменитых моде-
лях "Strat Plus*. Сегодня их можно встретиь
и на других гитарах этой легендарной
фирмы. К сожалению 11 октября 1992
года Дон Лейс ушёл из жизни, но создан-
ная им фирма продолжает оставаться
среди лидеров индустрии. Среди её клиен-
тов такие известные музыканты как Eric
Clapton, Myron Dove (Santana), Skip
Dorsey (Britney Spears), Shawn Lane, Tom
Shepherd и другие.
111
Серия 'Lace Sensor Hot Gold'
Это полноценные синглы, причём абсолютно не
шумящие. Обладают той же разборчивостью,
что и датчики Gold, однако имеют более мощ-
ный выход. Одинаково успешно могут работать
как на чистом звуке, так и с примочками.
Модели с номиналом 6,0 кОм ставятся во все
3 положения, а с номиналом 13,2 - в заднее.
Есть версии Dually, то есть сдвоенные датчики :
6,0 кОм для преднего и заднего положения,
13,2 кОм - для заднего.
Серия 'Original Lace Sensor'
Seosor
Эти знаменитые датчики выпускаются с 1985
года. До 1996 года они ставились только на
инструменты фирмы "Fender". Теперь их можно
покупать напрямую у "Lace Music". Как и все
другие звукосниматели Lace Sensor, они имеют
защиту от сетевой 50-герцовой наводки. Па-
тентованная технология Lace Micro Matrix
Combs обеспечивает более широкий частот-
ный диапазон и лучший баланс отдачи струн,
чем у традиционных датчиков.
Gold Sensor
Сопротивление: 6 кОм
Классический (в стиле 50-х годов) сингл со звон-
ким, стеклянным саундом. Такие датчики стоят
на именных моделях Eric Clapton, JeH Beck и
Buddy Guy.
Silver Sensor
Сопротивление: 7,2 кОм
Сингл в духе 70-х с более мощным выходом и
акцентированной серединой. Может устанав-
ливаться во всех 3-х положениях.
Blue Sensor
Сопротивление: 13,27 кОм
Ещё более мощный выход и более тёплое зву-
чание в духе хамбакеров, выпускавшихся в
50-е годы.
Red Sensor
Сопротивление: 14,9 кОм
Самый мощный датчик серии Sensor. Его ставят
в заднее |бриджевое положение), когда необ-
ходим жирный хамбакерный звук.
Серия 'Lace Holy Grail'
HG 1000 (Neck)
Сопротивление: 1 1 кОм
HG 1500 (Bridge)
Сопротивление: 13,5 кОм
Эти вполне достоверные аналоги датчиков
середины 50-х обладают фирменным стратов-
ским саундом при полном отсутствии шумов.
Обычно в вертикальных хамбакерах за отсут-
ствие наводок приходится платить сужением
частотного диапазона. В звукоснимателях же
Holy Grail шумоподавляющие свойства обеспе-
чиваются без ущерба для высоких тембральны*
характеристик.
112
Серия жDually Lace Sensor*
I-лее Sensor
I ace Sensor
разборчивость. Кстати в стандартном хамба-
кере такое просто не возможно. Различие в
сопротивлении катушек сразу приводит к поте-
ре шумоподавляющего эффекта. В случае
датчиков Lace каждый из синглов - уже защищён
от шума, поэтому их можно комбинировать в
любых сочетаниях. В качестве магнитов в этих
датчиках используется бариевоферритовый
материал, как в модели Lace Sensor Red.
Lace Drop & Gain (Neck)
Сопротивление: 1 -я катушка - 5,9 кОм
2-я катушка - 8,9 кОм
Этот датчик имеет мощное, жирное звучание,
напоминающее PAF с дополнительной намот-
кой.
Сдвоенные версии датчиков серии Sensor. Их
можно использовать на инструментах типа Strat
Ultra, а также других моделях гитар. Существу-
ют модификации: Red-Blue Dually, Red-Silver
Dually, Blue-Gold Dually, Red-Red Dually,
Gold-Gold Dually.
Серия 'Drop & Gain'
Это первые датчики в истории, в которых была
произведена попытка обеспечить высокую
разборчивость при игре с высоким уровнем
искажений. Специально откалиброванные для
игры в пониженных вариантах строя (например
или D), и при экстремальных искажениях, что
типично для современных тяжёлых стилей, эти
звукосниматели тем не менее прекрасно рабо-
тают также в традиционном роке и блюзе. В
качестве технического решения использовано
более слабое магнитное поле, что позволило
компенсировать излишнюю перегрузку, со-
здаваемую ослабленным натяжением струн
пРи пониженном строе. Кроме того, катушки
имеют разное сопротивление: так в заднем
Датчике одна катушка (15,1 кОм) обеспечивает
мощный сигнал, а другая (9,0) - требуемую
Lace Drop & Gain (Brdge)
Сопротивление: 1-я катушка - 15,1 кОм
2-я катушка - 9,0 кОм
В этом датчике важную роль играет 2-я катушка,
которая располагается ближе к струнодержа-
телю. Именно она снимает высокие частоты,
которые помогают обеспечить этому звукосни-
мателю большую разборчивость.
Серия Часе 900*
PS900
Сопротивление: 14,30 кОм
Это аналог датчика Р-90, но без шума, наводок
и обратной связи. Современные технологии
позволяют обеспечить рекордно низкий уро-
вень шума при сохранении тембральных харак-
теристик типичных для сингла 50-х.
113
Серия 'Chrome Dome
Серия 'D
Эти звукосниматели обладают характерным
тёплым звучанием хамбакеров 50-х, которое
так популярно среди джазовых и блюзовых гита-
ристов.
Этот датчик, известный своим округлым, прият-
ным соундом, появился в результате модифи-
кации знаменитой модели Gold Sensor. В ней
поменяли магниты на более мощные, а затем
весь звукосниматель поместили в хромирован-
ный медный корпус. Также были внесены изме-
нения в конструкцию катушки. Это позволило
смягчить звучание, одновременно сделав его
более мощным.
D-100
Сопротивление: 9,84 кОм
Это передний датчик, который устанавливается
практически в любое стандартное отверстие
под хамбакер.
Серия 'California'
Датчики этой серии обладают как звонкими
стратовскими верхами, так и присущими хам-
бакеру низом и серединой. Несколько патен-
тованных решений обеспечивают уникальную
по сбалансированности отдачу струн.
D-150
Сопротивление: 9,70 кОм
Этот задний датчик даёт при перегрузке лампо-
вого усилителя удивительные обертона.
California Special
Сопротивление: 3,5 кОм
Серия 'Tele'
Такой сингл одновременно обладает как звон-
кими верхами, так и громоподобным низом.
California Convertible
Этот хамбакер позволяет включать его в самых
разных режимах, включая разделение катушек,
смену фазы, последовательные и параллельные
схемы.
TN-100 Tele (Neck)
Фирменный телекастеровский звук при отсут-
ствии шума. Передний датчик с хорошим
сустейном и плотным саундом.
Т-100 Tele (Bridge)
Традиционный фирменный звук при отсутствии
шума. Звонкий, кусачий задний датчик с хоро-
шей атакой.
Т-150 Tele (Bridge)
Более мощная версия датчика Т-100.
114
Серия 'TransSensor*
Серия 'Lace Hemi'
Датчики этой серии обладают пятикратным
преимуществом в отношении сигнал/шум, по
сравнению с традиционными датчиками, а так-
же повышенной мощностью при отсутствии ми-
крофонного эффекта.
FransSensor Humbucker
Теплота звучания PAF, но с более богатыми
верхами, задранной серединой и слегка при-
поднятыми низами. Можно использовать в
обоих положениях.
TransSensor Single
На выходе этого звукоснимателя вы получаете
смесь традиционного хамбакерного звука и фир-
менного синглового саунда. Звук настолько сба-
лансирован, что он легко пробивает любой ан-
самблевый микс, будь то блюз, рок, хэви-метал,
джаз или кантри. Сочетание мощного хамба-
керного звука с яркими, звонкими тембрами
сингла делают этот звукосниматель в своём роде
уникальным.
Прозрачность саунда, типичная для датчиков
60-х. При перегрузке этот датчик начинает
проявлять свойства хамбакера, сохраняя тем-
бральные характеристики сингла.
Серия 'Powered by Lace'
Одна из новинок фирмы "Lace Music" - много-
функциональный хамбакер на керамической
основе, по характеристикам напоминающий
PAF, но с более мощным выходом.
115
Магнитные датчики для
акустических гитар
Lace Acoustic Bronze
Этот датчик, устанавливаемый в резонаторном
отверстии акустической гитары, обладает пре-
красной отдачей в диапазоне средних частот,
а также великолепной разборчивостью. Его
уникальный дизайн позволяет с максимальной
достоверностью передавать звучание вашего
инструмента. Естественно, что он, как и другие
модели Lace, обладает шумоподавляющими
свойствами.
Lace Acoustic Bronze with volume control
Аналог предыдущей модели, только оборудо-
ванный регулятором громкости.
Lace Neo Acoustic
Это сдвоенный датчик с магнитами на основе
неодимового сплава. Это позволяет добиться
чистого, яркого звучания, так непохожего на
приевшийся всем сухой пьезо-саунд. В этом
звукоснимателе реализовано ассиметричное
магнитное поле, которое позволяет компен-
сировать разницу в звучании 1-й и 2-й струн
(струн без оплетки) в общем балансе выходного
сигнала.
Lace Dobro Sensor
Сопротивление: 4,1 кОм
Датчик для гитар добро был сконструирован
совместно с производителями этих инструмен-
тов. Теперь это единственный в мире звукосни-
матель для подобных гитар. Он обладает от-
личным балансом и чистотой звучания, позво-
ляя достоверно передавать тембральные хара-
ктеристики этого уникального инструмента.
Lace California Acoustic
Сопротивление: 4,0 кОм
Компактный дизайн, бесшумная работа в
сочетании с мощным выходным сигналом и
прекрасные тембральные характеристики
ставят этот датчик вне конкуренции.
I
Датчики для бас-гитар
Lace Sensor J-Bass
Бесшумные датчики для басов типа Jazz Bass.
Lace Sensor Р-Bass
Бесшумные датчики для басов типа Precision
Bass.
Trans Sensor Р-Bass
Датчики для басовтипа Precision Bass, акку-
ратно передающие характер инструмента.

Trans Sensor J-Bass
Датчики для басов типа Jazz Boss, аккуратно
передающие характер инструмента.
116
Адрес: render Musical Instruments
Corporation, 8860 E. Chaparral Road,
Suite 100 Scottsdale, AZ 85250
T e I e p h о n e : ( 4 8 0 ) 5 9 6 - 9 6 9 0
Fax: (480)596 1384
Дилер в Ррссщ; A&T Trade, маг. 119270
Хамовнический вал , 2 факс 956-26-98,
тел. 242-22-01, Email: order@attrade.ru
Легендарнейшая фирма, более 50-ти лет
производящая музыкальные инструменты,
главным образом электрогитары, а также
комплектующие и аксессуары к ним.
История фирмы: В начале 20-го века
музыканты, исполняющие кантри, блюз
или соул, обходились акустическими гита-
рами. Однако уже в 30-е годы джазовые
гитаристы ощутили необходимость уси-
лить звучание своих инструментов. Одна-
ко на их пути встали динамики и звукосни-
матели, которые при игре на больших
уровнях громкости образовывали обрат-
ную связь, то есть начинали работать не
как усилитель, а как генератор. В 40-е
годы калифорнийскому изобретателю
Лео Фендеру приходилось делать на
заказ в своей радио-мастерской гитары
и усилители к ним. В результате экспери-
ментов он обнаружил, что электрогитаре
совсем не обязательно иметь полый резо-
нирующий корпус. Так в 1951 году появил-
ся Broadcaster, прототип легендарных
Телекастеров. Чуть позже Telecaster стал
первой серийной электрогитарой с кор-
пусом из сплошной древесины. Далее свет
увидели Precision Bass (1951) и Stratocaster
(1954). Эти легендарные модели во мно-
гом и по сей день определяют лицо совре-
менной музыки. К сожалению, проблемы
со здоровьем заставили Лео Фендера
продать в 1965 году свою фирму медиа-
монстру CBS. И в последующие два
десятилетия компания бурно развивалась.
Однако неожиданно выздоровевший Лео
появлялся та м лишь в роли консультанта.
После 1972 года Фендер и созданное им
детище окончательно расстались. Лишён-
ная компетентного руководства фирма
уже не могла соответствовать прежним
высоким стандартам. В 1981 корпорации
CBS пришлось заменить менеджмент фир-
мы в попытке вернуть компании доброе
имя. Новое руководство предприняло ог-
ромные усилия по восстановлению утра-
ченных позиций, сделав акцент на повы-
шении качества и активизации исследо-
ваний и разработок. В 1985 году CBS
решила избавиться от непрофильных для
себя направлений и продала фирму груп-
пе инвесторов и сотрудников, под руко-
водством президента Fender Уильяма
Шульца. Так фирма вновь вернулась в
руки небольшой группы лиц, кровно заин-
тересованных в том, чтобы производить
качественные гитары и усилители. Однако
у них не оказалось ни зданий, не обору-
дования, а только торговая марка, патен-
ты и остатки комплектующих на складах.
Сначала гитары приходилось делать за
границей, однако позже пришлось по-
строить своё предприятие в городе Ко-
рона (Калифорния). Через некоторое
время появилась и вторая фабрика, на
этот раз в Мексике, для производства
более дешёвых моделей. В 1987 г. была
приобретена фирма Sunn, делавшая уси-
лители для таких звезд как The Who,
Hendrix и Rolling Stones. На её мощностях
в штате Орегон было возобновлено
производство фендеровских усилителей.
В 1991 году руководство, администрация,
дилерский и маркетинговый отделы пере-
брались в Скотсдейл (Аризона), откуда и
руководят различными подразделениями
фирмы, которые разбросаны не только по
штатам (Калифорния, Теннесси, Нью-
Йорк, Род Айленд), но и по всему миру
(Мексика, Англия, Германия, Франция,
118
Бельгия, Япония, Корея, Китай.) В 1995
году преобретается компания Guild, из-
вестная своими качественными, но доро-
гими инструментами, а затем в 1997 году
- De Armond, производителя звукосни-
мателей. Фирма Fender всегда шла на-
встречу пожеланиям музыкантов. Знаме-
нитый фендеровский Custom Shop (мас-
терская при фирме, работающая по инди-
видуальным заказам) обслуживает гита-
ристов, желающих изготовить или дора-
ботать инструмент или усилитель, в соот-
ветствии со своими пожеланиями. Трудно
даже перечислить количество звёзд в
разное время игравших на серийных или
заказных инструментах фирмы Fender.
Достаточно вспомнить модели, вы-
ходившие под её маркой (Telecaster,
Stratocaster, Mustang, Jaguar, Jazzmaster,
Precision Bass, Jazz Bass) и всё сразу
становится ясно.
Stratocaster
Vintage Noisless (Bridge)
Сопротивление: 9,8 кОм
Индуктивность: 3,0 Генри
Vintage Noisless (Neck/Middle)
Сопротивление: 9,8 кОм
Индуктивность: 3,0 Генри
Нешумящий фендеровский сингл на основе
магнитов Alnico 5. Современные технические
решения не повлияли на качество фирменного
звука. Ставится на модели American Deluxe, а
также на некоторые гитары производства
Custom Shop. Есть версия Left Hand для гита-
ристов играющих на левую сторону.
Hot Vintage Noisless (Middle/Bridge)
Сопротивление: 9,8 кОм
Индуктивность: 3,0 Генри
Нешумящий фендеровский сингл, который
ставится на модели American Deluxe Fat Strat.
Hot Vintage Noisless (Sambora Bridge)
Сопротивление: 9,8 кОм
Индуктивность: 3,0 Генри
Нешумящий фендеровский сингл, который
ставится на модели Sambora Strat и Classic
Player Strat.
Original 57/62
Репликация датчика той эпохи на основе Alnico
5, с магнитоводами разной высоты. Ставится
на модели American Vintage Stratocaster.
119
American Series (Bridge, Delta Tone)
Сопротивление: 7,3 кОм
Индуктивность: 3,9 Генри
American Series (Middle)
Сопротивление: 5,9 кОм
Индуктивность: 2,4 Генри
American Series (Neck)
Сопротивление: 5,9 кОм
Индуктивность: 2,4 Генри
Из-за своих магнитоводов разной высоты эти
датчики напоминают модели типа Vintage.
Однако магнитовод под 3-й струной опущен
ниже, что позволяет компенсировать перегруз,
возникающий при игре современных гитарис-
тов. Обратите внимание на бриджевый датчик,
оборудованный системой Delta Топе. От "О" до
"9" - это регулятор тембра. На "10" - все
пассивные элементы отключаются, позволяя
сигналу с датчика напрямую идти на вход
усилителя. В результате - более мощный сигнал
с усиленными басами и верхами. Такие датчики
ставятся на гитары American Series Stratocaster.
Кстати передняя версия (Neck) используется в
качестве заднего датчика на моделях American
Standart Strat.
Тех Мех (Bridge)
Сопротивление: 7,4 кОм
Индуктивность: 3,7 Генри
Тех Мех (Middle)
Сопротивление: 6,4 кОм
Индуктивность: 3,7 Генри
Тех Мех (Neck)
Сопротивление: 6,4 кОм
Индуктивность: 2,75 Генри
Датчики с дополнительным количеством витков,
что позволяет увеличить их выходную мощность.
Средний датчик (Middle) сделан с обратной
обмоткой и обратной полярностью, что во 2-м и
4-м положениях переключателя датчиков обес-
печивает шумоподавляющий эффект. Ставятся на
гитары Jimmy Vaughan Stratocaster.
Custom Shop Fat 50's (Bridge)
Сопротивление: 6,2 кОм
Индуктивность: 2,8 Генри
Custom Shop Fat 50's (Middle)
Сопротивление: 6,3 кОм
Индуктивность: 2,75 Генри
Custom Shop Fat 50's (Neck)
Сопротивление: 6,0 кОм
Индуктивность: 2,4 Генри
Продукция Fender Custom Shop, воспроизво-
дящая звукосниматели 50-х годов. Используется
материал Alnico 5 и магнитоводы разной высоты
Усилена отдача в нижнем регистре при сохра-
нении мягкой середины. Средний датчик (Middle)
сделан с обратной обмоткой и обратной поляр-
ностью, что во 2-м и 4-м положениях пере-
ключателя датчиков обеспечивает шумоподав-
ляющий эффект. Такие датчики ставятся на гитары
Custom Shop Showmaster.
120
Custom '54 (Bridge)
Сопротивление: 6,5 кОм
Индуктивность: 2,75 Генри
Custom '54 (Neck/Middle)
Сопротивление: 5,9 кОм
Индуктивность: 2,4 Генри
Продукция Fender Custom Shop но основе
Alnico 5 и магнитоводов разной высоты. Вос-
производят чистый, пробивной стратовский
звук, лежащий в основе стиля surf. Задний дат-
чик имеет более мощный, но при этом сба-
лансированный выходной сигнал. Такие звуко-
сниматели ставят на модели Custom Shop Dick
Dale и American Classic Stratocaster.
Custom '69 (Neck/Middle/Bridge)
Сопротивление: 5,8 кОм
Индуктивность: 2,2 Генри
Продукция Fender Custom Shop, которая
должна воспроизвести саунд эпохи "детей цве-
тов". В конце 60-х фирма Fender короткое вре-
мя производила датчики с не совсем обычной
для себя конструкцией, которые характеризо-
вались прозрачными верхами и пульсирующим
низом. Эти воссозданные звукосниматели ста-
вятся на модель Custom Shop '69 Stratocaster.
Texas Special (Bridge)
Сопротивление: 7,6 кОм
Индуктивность: 3,58 Генри
Texas Special (Middle)
Сопротивление: 6,5 кОм
Индуктивность: 2,6 Генри
Texas Special (Neck)
Сопротивление: 6,2 кОм
Индуктивность: 2,4 Генри
Продукция Fender Custom Shop, воссозда-
ющая звучание техасского блюза. Калибро-
ванные датчики с дополнительными витками
катушки обладают яркой серединой, ясными
верхами и плотным низом. Средний датчик
(Middle) сделан с обратной обмоткой и обрат-
ной полярностью, что во 2-м и 4-м положениях
переключателя датчиков обеспечивает шумо-
подавляющий эффект. Ставятся на гитары
Stevie Ray Vaughan, Bonnie Raitt, American Taxas
Special и разные модели, выпускаемые Fender
Custom Shop.
Telecaster
Vintage Noisless Tele (Bridge)
Сопротивление: 8,6 кОм
Индуктивность: 3,7 Генри
Vintage Noisless Tele (Neck)
Сопротивление: 12,0 кОм
Индуктивность: 4,0 Генри
Эти датчики звучат как их аналоги 60-х годов
выпуска, но при этом без сетевой 50-ти гер-
цовой наводки. Передний датчик имеет никели-
рованную крышку. Такие звукосниматели ста-
вят на гитары American Series Telecaster.
American Series Delta Tone Tele (Bridge)
Сопротивление: 7,0 кОм
Индуктивность: 2,99 Генри
American Series Delta Tone Tele (Neck)
Сопротивление: 7,65 кОм
Индуктивность: 2,4 Генри
В этих датчиках сочетаются традиционный
саунд и современные технические решения.
Имеется в виду система Delta Топе, когда от "0"
до "9" - это регулятор тембра, а на "10" - все
пассивные элементы отключаются, позволяя
сигналу с датчика напрямую идти на вход уси-
лителя. В результате - более мощный сигнал с
усиленными басами и верхами. Передний дат-
чик, как всегда, имеет никелированную крышку.
Такие звукосниматели ставят на гитары
American Series Telecaster.
121
Original Vintage Tele (Bridge)
Сопротивление: 7,2 кОм
Индуктивность: 3,27 Генри
Original Vintage Tele (Neck)
Сопротивление: 7,7 кОм
Индуктивность: 2,45 Генри
Эти датчики должны воспроизводить звучание
ранних Телекастеров. Поэтому их изготавли-
вают из тех же материалов и по той же техно-
логии, что и в 50-е годы. В качестве магнитного
материала используется Alnico 3. Задний
датчик монтируется на меднёной стальной пла-
стине, а передний закрыт никелированной
стальной крышкой. Такие звукосниматели ста-
вят на модели American Vintage, а также на про-
дукцию Fender Custom Shop.
Custom Shop Texas Tele (Bridge)
Сопротивление: 10,5 кОм
Индуктивность: 3,95 Генри
Custom Shop Texas Tele (Neck)
Сопротивление: 9,5 кОм
Индуктивность: 3,3 Генри
Продукция Fender Custom Shop на основе
материала Alnico 5 с дополнительными витками
на катушках. Задний датчик монтируется на
меднёной стальной пластине, а передний за-
крыт никелированной стальной крышкой. Такие
звукосниматели ставят на модели James Burton
Standart, Merle Haggard Tribute и American
Classic Telecaster.
No Caster Bridge
Сопротивление: 9,9 кОм
Индуктивность: 4,9 Генри
Продукция Fender Custom Shop на основе
Alnico 3 - датчик с более мощным выходом,
полученным благодаря дополнительным виткам
на катушке. Его характеризует типичный фен-
деровский жирный звук в среднем регистре.
Есть два варианта внешнего вида - как новый
(clean) и слегка состаренный (relic).
Хамбакеры
Тех Мех Humbucker (Bridge)
Классический хамбакер эпохи 50-х годов. Ста-
вится на модели "Fat" Strat и "Fat" Floyd Rose
Stratocaster.
Fender DH1 Humbucker (Neck)
Передний датчик с хорошо сбалансированным
хамбакерным звуком. Магнитоводы специально
расположены таким образом, чтобы его можно
было установить на большинство фендеровских
гитар.
122
Акустика
АСР-1
Высококачественный магнитный датчик для аку-
стических гитар, устанавливаемый в резона-
торном отверстии. Хамбакерная конструкция
обеспечивает шумоподавляющий эффект и хо-
рошую передачу акустических тембров.
Датчики для бас-гитар
Original Jazz Bass (Neck)
Сопротивление: 7,25 кОм
Индуктивность: 3,2 Генри
Original Jazz Bass (Bridge)
Сопротивление: 7,5 кОм
Индуктивность: 3,35 Генри
Датчики на основе Alnico 5 к самой популярной
модели бас-гитары должны воспроизводить зву-
чание начала 60-х. Ставятся на модели '62
American Vintage, Geddy Lee и многие джаз-
басы, выпускаемые Fender Custom Shop.
Original Precision Bass
Vintage Noisless Jazz Bass (Neck/Bridge)
Сопротивление: 12,0 кОм
Индуктивность: 4,5 Генри
Фирменное звучание джаз-баса начала 60-х,
только без шума. Такие датчики ставятся на
модели American Deluxe Jazz Bass. Есть версия
для 5-ти струнных басов.
Custom Shop Jazz Bass (Bridge)
Сопротивление: 7,4 кОм
Индуктивность: 3,25 Генри
Custom Shop Jazz Bass (Neck)
Сопротивление: 7,1 кОм
Индуктивность: 3,18 Генри
Датчики для джаз-баса на основе Alnico 5 с до-
полнительным количеством витков. Ставятся на
многие инструменты, выпускаемые Fender
Custom Shop.
Конструкция датчика для первой в мире бас-
гитары не изменилась за все эти годы. Устанав-
ливается на модели American Vintage и басы,
выпускаемые Fender Custom Shop.
123
Адрес:	Gibson Corporate,
309 Plus Park Blvd. Nashville, TN 37217
тел. (800)444-2766 (615)871-4500
факс. (615)889-5509
Дилер e	Petroshop, маг. ул.
Саянская 11, стр. 1, тел. 307-0208,
307-4892,305-8645
Одна из старейших в мире фирм, произ-
водящих музыкальные инструменты, а
также комплектующие и аксессуары к ним.
История: Орвилл Гибсон основал свою
фирму ещё в 19-м веке. Тогда он делал
акустические инструменты, главным об-
разом гитары. В 1935 году, вскоре после
появления первых прототипов электроги-
тар, на фирме начались работы по созда-
нию звукоснимателей. Первой ласточкой
оказался датчик для гавайской гитары,
который имел форму прямоугольного
бруска, расположенного непосредствен-
но под струнами. Это произошло в 1 936
году. Позже этот датчик был использован
для подзвучки гитар знаменитого джазо-
вого музыканта Чарли Крисчена. В 40-е
году фирма Gibson выпустила целую
серию звукоснимателей, лучшим из кото-
рых несомненно был Р-90 - мощный сингл
на основе Alnico 3 с регулируемыми
магнитоводами. В 1948 году 2 таких
датчика были установлены на модели
ES-300, что открыло перед гитаристами
большие возможности в выборе звучаний.
В 50-е годы президент компании Тед
Маккарти, инженер по образованию,
поставил перед Уолтом Фуллером и
Сетом Лавером задачу по созданию
звукоснимателя, защищённого от пара-
зитных наводок. Лавер начал работу в
1954 году, и уже через год он запа-
тентовал датчик с двумя катушками,
обладающий шумоподавляющим эффек-
том. В 1957 году такие звукосниматели
были впервые установлены на моделях Les
Paul Custom и Les Paul Standart. PU-490,
так официально называлась новинка,
представлял собой две катушки, намо-
танные в противофазе, одна из которых
имела регулируемые магнитоводы. В
качестве электромагнитной защиты была
использована металическая крышка.
Несмотря на то, что патент был зарегист-
рирован в 1959, гибсоновские хамбакеры
до середины 62-го года имели на нижней
пластине надпись "Patent Applied For". В
80-е годы, в связи ростом популярности
гитар Les Paul, было принято решение
воссоздать исторический хамбакер
"Patent Applied For". Так в 1990 году
появилась модель '57 Classic, воспроизво-
дящая звучание гибсоновских гитар конца
50-х. В 90-е годы компания продолжала
работать над дизайном датчиком, в ре-
зультате чего появилась целая серия но-
вых звукоснимателей.
124
Синглы
Р-90 'Super Vintage*
Знаменитый и первый из удачных гибсоновских
синглов, обладающий мощным выходным сиг-
налом и яркими верхами. Уже более 50-ти лет
эти датчики пользуются заслуженной популяр-
ностью среди гитаристов.
Р-100 'Vertical Vintage'
Конструктивно этот звукосниматель представ-
ляет собой две расположенные друг над другом
катушки, что позволяет получить более узкое
магнитное поле и подавить помехи.
Р-94
Это датчик Р-90 в хамбакерном корпусе. Таким
образом вы можете заменить хамбакер на
Р-94 не внося изменений в конструкцию гитары.
Существуют передняя (neck) и задняя (bridge)
версии. Р-94 имеет более мощный выход и
больший сустейн, чем обычный сингл.
Хамбакеры
'57 Classic
Классический гибсоновский хамбакер с тёплым,
полноценным звучанием, который должен во-
спроизводить саунд конца 50-х. В его кон-
струкции использован материал Alnico 2, регу-
лируемые магнитоводы на одной из катушек и
Утопическая крышка. Есть версия и без крыш-
ки.
'57 Classic Plus
Задняя (бриджевая) версия звукоснимателя '57
Classic, отличающаяся большим количеством
витков. В результате этот датчик чуть мощнее,
что позволяет мягко перегружать преамп.
Minihumbucker
Когда в 1969 году появилась модель Les Paul
Deluxe, на ней стояли минихамбакеры, которые
до этого появлялись только на гитарах
Epiphone. Комбинация маленьких размеров,
узкого магнитного поля и уникального дизайна
давали яркий мощный саунд при сохранении
шумоподавляющих свойств. Нынешняя модель
является воссозданием тех минихамбакеров с
использованием Alnico 2 и регулируемых маг-
нитоводов.
Modern Classic 490R (Neck), 490T(Bridge)
Эти датчики обладают тембральными характе-
ристиками схожими с '57 Classic, но имеют
слегка приподнятую верхнюю часть среднего
диапазона. Певучесть звучания обеспечивает
материал Alnico 2.
Modern Classic 498Т 'Hot Alnico*
В этом датчике использован материал Alnico 5
и специальная намотка катушки. В результате
- более мощный выход и акцентированные вер-
ха и середина. Это типичный роковый звуко-
сниматель.
496R 'Hot Ceramic'
Это мощный передний датчик с хорошим
сустейном. Использование керамических маг-
нитов позволяет поднять верха и улучшить раз-
борчивость.
500Т 'Super Ceramic*
Бескомпромиссный задний роковый датчик. Для
увеличения мощности в нем использована ке-
рамическая мульти-структура, которая к тому
же обогащает нижний регистр без ущерба для
верхов.
Angus Young Signature
Более 25 лет Ангус Янг играет на гитаре Gibson
SG. Теперь фирмОа с его помощью создала
звукосниматель идеально соответствующий его
стилю. Это задний хамбакер на основе Alnico
5 с согласованными катушками
125
Tony lommi Signature
Такие датчики стоят на гитарах Tony lommi
Gibson SG. В их конструкции использованы
полностью закрытые крышки. Такие звуко-
сниматели отличаются максимальным сустей-
ном, режущими верхами и сбалансированным
низом.
Фёдор Чернышёв

Фёдор Чернышёв,
Россия, Москва,
тел. 395-19-30

Burstbuckers
Такие датчики позволяют гитаристам выбрать
один из трёх вариантов звучания РАЕ, то есть
легендарного лесполовского саунда конца
50-х. С 1996 года они поставлялись только в
Японию. После 1999 года, благодаря отличным
характеристикам, их стали ставить на модели
Gary Moore Signature Les Paul, Class 5 Les Paul,
Custom Authentic '68 Les Paul Custom,
Custom Authentic '58 Les Paul Standart. При-
чиной вариации в звучании и тембров раз-
личных старых датчиков было несовершенство
технологии намотки. Сет Ловер говорил, что
они останавливали намотку на глаз, когда
катушка наполнялась проволокой, хотя это
нужно было делать по счётчику по достижении
5000 витков. Когда датчик состоит из двух
катушек с разным количеством витков, он зву-
чит слегка резковато. Именно это и воспро-
изведено в звукоснимателях Burstbuckers.
Существует три варианта таких датчиков:
Burstbucker 1 (IM57A-NH) - с чуть меньшим
количеством витков, и выходным сигналом
среднего уровня. Может быть использован в
обоих позициях.
Burstbucker 2 (IM57B-NH) - мощнее предыдущей
модели и лучше работает в качестве заднего
датчика.
Burstbucker 3 (IM57C-NH) - с чуть большим
количеством витков. Его также рекомендуется
использовать в заднем (бриджевом) положении.
Отечественный производитель звукосни-
мателей на заказ.
Фёдор Чернышев на профессиональном
музыкальном рынке работает с 1985 года.
Основное направление деятельности -
разработка и производство электромаг-
нитных звукоснимателей. Применяемые
им в этой области технологии и мировой
опыт аналогичных зарубежных фирм
позволяют создавать датчики практически
любой сложности и конструкции. Кроме
того, накопленный Ф. Чернышёвым бога-
тый опыт и наличие множества собствен-
ных оригинальных разработок позволяют
в случае необходимости улучшать харак-
теристики готовых звукоснимателей. Бла-
126
годаря тесному и многолетнему сотруд-
ничеству с производителями, удалось до-
стичь высочайшего качества и харак-
теристик используемых в производстве
материалов и комплектующих, а именно:
- обмоточный эмалированый
провод ТИП V-155-L производится из ав-
стрийской меди высшего класса, изоляция
провода выполняется из сложного поли-
эфира толщиной 0,002 мм (минимальная
толщина изоляции соответствует амери-
канской системе AWG. Используется
провод следующих сечений: 0,040 мм,
0,045 мм, 0,05 мм, 0,056 мм, 0,060 мм,
0,063 мм, 0,071 мм, 0,01 мм;
-	постоянные магниты анизотро-
пного типа 3-х модификаций: Alnico 2,
Alnico 5 (сплав алюминия, никеля, кобаль-
та, титана и меди), керамические магниты
(феррито бариевые, феррита стронцие-
вые), кунифе (медь, никель, железо);
-	магнитоводы из АЭРМКО (же-
лезо без примесей).
Работа со специальной американской ли-
тературой по гитарной тематике, а также
непосредственное изучение звукоснима-
телей (Bartolini, Lawrence, Fender, Gibson,
Schecter, DiMarzio) позволили Ф. Черны-
шёву разработать технологический про-
цесс производства электромагнитных зву-
коснимателей по качественным харак-
теристикам не уступающим лучшим зару-
бежным аналогам. Среди разнообразия
разрабатываемых и производимых звуко-
снимателей существует ряд базовых моде-
лей, параметры которых представлены в
таблице (см. стр. 128).
127
Тип звукоснимателя		задний хамбакер	передний хамбакер	задний хамбакер	передний хамбакер	задний хамбакер	передний хамбакер	задний хамбакер	передний хамбакер	басовый хамбакер (Music Man)	(Л (Л га CD ф * га ю га X «5 -0 га О о га ю >х I со	передний басовый хамбакер (J-Bass)	басовый хамбакер (Р-Bass)	сингл	LTJHMO	вертикальный хамбакер	задний хамбакер типа PAF	передний хамбакер типа PAF
Расст. между 1 -й и 6-й струнами (мм)		52	50	52	50	52	50	52	50	09	LD	56	60	52	52	52	50	50
Цвет пластмассы	С Л кость	+	4	+	4	4	4	4	4	дерево				4	4	4	хром метал хром.метал
	черная	+		4	4	+	4	4	4		4	4	4	4	4	4
	белая	4	•4*	4	4	4	4	4	4					4	4	4
Мат-ал корпуса		АВС	АВС	АВС	АВС	АВС	АВС	АВС	АВС		СП	АВС	ABC	ABC	ABC	ABC
Магниты	Размеры (мм)	4x12x57	4x12x57	6x12x60	6x12x60	d5x17 12шт.	d5x17 12шт	d6x17 12шт	d6x17 12шт.	h- 3 00 со т— X eg	н 3 00 00 X in о	d5x18 8шт.	3 00 00 ▼— X in	d5x17 6шт.	d5x17 6шт.	d5x21 6шт	64x12x57	d3x12x58
	Материал	Alnico 2	Alnico 2	керамика	керамика	Alnico 5	Alnico 5	Alnico 5	Alnico 5	Alnico 5	ю 8 С	Alnico 5	Alnico 5	Alnico 5	Alnico 5	Alnico 5	Alnico 5	Alnico 5
Эмалированый провод		s' - I	7.3	6,5	5,65	4,78	4,26		6,31	5,5	5,28	СО	5,5	6,55	2.2	2,6	1.7	5.1	4,78
	т tr О	10	9,5	10,4	9,37	о т—	10	11,06	CD	13,16	СО	CD	r—		6,45	6,2	со"	7,8
	Кол-во витков на одной катушке	7000	0009	0009	5500	0009	0009	6450	0009	6500	О О V—	9000	10000	7800	8350	11000	5500	5000
	Диаметр (мм)	0,063	0,063	ю о о	0,06	СО о о	90'0	900	0,063	900	СО о о	0,06	0,063	900	co о о	in 3 о	0,063	0,063
Модель		А2 (Bndge)	А2 (Neck)	F1 (Bridge)	F2 (Neck)	А12 (Bridge)	А12 (Neck)	А6 (Bridge)	А6 (Neck)	М8	аГ й О с m (Л CD	JBS (Neck)	PS	S1	S2		SV	ф CD Е СП	APAF(Neck)
128
Bartolini Pickups & Electronics
(Livermore, USA)


Авторитетный производитель звукосни-
мателей, известный в основном по бас-
гитарным датчикам.
История: Пэт и Билл Бартолини, зани-
мавшиеся усилителями и колонками, в
1973 году решили начать работу над зву-
коснимателями. До 1978 года их продук-
ция выпускалась под маркой "Hi-A*. В
1 977 году Бартолини изготовили свой
первый активный звукосниматель с эква-
лайзером. Кстати это был один из первых
хамбакеров большого размера. К концу
1980 года фирма освоила производство
вертикальных хамбакеров для акустичес-
ких гитар, Стратокастеров и бас-гитар
типа Jazz Bass. В начале 80-х, под влияни-
ем новых модных музыкальных направле-
ний, Бартолини создали мощные хамба-
керы для игры на искаженном звуке.
Датчики Бартолини пользуются хорошей
репутацией среди многих серьёзных про-
изводителей гитар и бас-гитар, среди ко-
торых Modulus Guitars, Zon Guitars,
Dean, Cort, Washburn, Pedulla, Fodera,
Tobias, Sadowsky, Warwick, Aria,
Ibanez, Samick и другие. На этих звуко-
снимателях играют Tuck Andress, Charlie
Hunter, Scott Ambush (Spyro Gyro), Jeff
Ament (Pearl Jam), Tim Bogert, Bootsy
Collins (Funkadelics), Mark Egan, Michael
Manring, Lou Reed, Ben Rietveld (Santana),
Sting, Mark White (Spin Doctors), Jeff Berlin,
Rudy Sarzo (Quiet Riot, Ozzy). Бартолини
производят звукосниматели практически
всех известных типов.
Хамбакеры
ZBS-50, ZBS-60, ZBS-70, ZBS-75, ZBS-80,
PBF-49, PBF-51, PBF-55, PBF-57, PBF-77,
V92C-N, V92C-B, V94-D, Е92С-В, 1 С,
1 СТА, ТХЕ, V88-C, V88-D, 1D-01, 1D-03.
Синглы для Стратокастера
V88S, 3XQ, ЗХ, 3XR, 3S, 3D-01, ZBSC-60
Датчики для джазовых гитар
5J, 5JNB
Хамбакеры для 7-струнных гитар
492С-В, 4СТА, 494-D, 4D-01, E494D,
Синглы типа Р-90
SBC, SB88-C, SB88-D, SB88K-N,
SB88K-B, Q-90, Q-90B
Датчики для акустич. гитар
ЗА, 3AV, E3AV
Датчики для бас-гитар J-Bass
9SU, 9J, 9К, 57J, 57К, 59 J, 59К
Датчики для бас-гитар Music Man
ММС-4, MMX-4, MME-4, 72ММ5Е,
72ММ5ЕК, 72MV5E, 72MV5EK,
72MV5C, 72MV5CX
Датчики для бас-гитар P-Bass
8S, 8SU, xx58S, xx58SU
Датчики для бас-гитар Rickenbacker
6RT, 6RC, 6JH
Датчики для других бас-гитар
ВВ4М, ВВ4Т, ВВ4Е, ВВ4ЕХ, ВВ4С, ВВ4СХ,
М34М, М34Т, М34Е, М34ЕХ, М34С,
М34СХ, W4C, W4CX, W4E,W4EX,
X44J, Х44К, ххВС5М, ххВС5Т, 72ВС5С,
72ВС5СХ, ххВС5С, а также датчики
серий BD, М4, М5, Х4, Р2, Р4 для 4-х,
5-ти и 6-ти струнных басов.
129
bARCU$-bERRy
Barcus-Berry (Califiornia, USA)
Distributed by МВТ International
P.O.30809, Charleston, SC 29417, tel
1-800- 845-1922, fax 1-800-874-5774
Один из известнейших производителей
датчиков и систем подзвучки акустических
инструментов.
История: Сорок лет назад один скрипач,
по имени Джон Берри решил усилить
звучание своего инструмента. Однако ни
микрофон, ни магнитный звукосниматель
по разным причинам не удовлетворили
музыканта. В поисках решения этой про-
блемы Джон Берри познакомился с Лесом
Баркусом, изобретателем и новатором в
области электроники. Совместными уси-
лиями они создали первый в мире пьезо-
датчик для музыкального инструмента.
Это послужило поводом для основания
компании Barcus-Berry. За более чем 30
лет существования фирмы Лес Баркус
разработал системы подзвучки практи-
чески для всех инструментов. Даже сей-
час, в возрасте почти 90 лет, его энту-
зиазм не иссяк. В 1994 году Лес и Джон
решили уйти на заслуженный отдых и
фирма была продана компании ВВЕ
Sound, Inc. Интересно, что эта компания,
бывшая дочерним электронным предпри-
ятием Barcus Berry, в 1985 году была при-
обретена Джоном Маклареном, бывшим
президентом музыкального отделения
CBS, и долгое время бывшим старшим
вице-президентом Yamaha International
Corporation. После 9-ти лет бурного рос-
та ВВЕ Sound поглотила своего создателя,
тот есть Barcus Berry. Нынешнее руко-
водстово фирмы продолжает традиции,
заложенные Джоном Берри и Лесом
Баркусом, что позволяет их продукции
сохранять ведущие позиции на музы-
кальном рынке. Изделия Barcus-Berry
пользуются хорошей репутацией. Среди
многочоисленных клиентов фирмы можно
обнаружить такие громкие имена как Eric
Clapton, Phil Collins, Chick Corea, Lionel
Ritchie, Axl Rose, Herbie Hancock, Billy Joel,
Paul McCartney, Bette Midler, Elton John,
Willie Nelson, Tony Bennett, Aretha Franklin,
Barbra Streisand, группы Eagles и
Queensryche.
Гитарные датчики
Model Disq-IS & Disq-OS
Пьезо датчики Disg-IS (для установки внутри
корпуса) и Disg-OS (для установки снаружи
корпуса) - это идеальные звукосниматели для
классической гитары и других инструментов с
плоской декой. Обе модели легко устанавли-
ваются и имеют мощный выходной сигнал без
обратной связи.
Model 1455 Insider
Высококачественный пьезодатчик, который
крепится внутри корпуса любого акустического
инструмента. Его богатый спектр и широкий ди-
намический диапазон отвечают профессио-
нальным требованиям. Датчик имеет защитный
экран от наводок.
Model 1457 Outsider
Этот пьезодатчик крепится на верхнюю часть
гитарной деки возле подставки. Вообще его
можно установить на любой инструмент с плос-
кой или выпуклой декой. Работает с любым
усиливающим устройством.
130
Model 1460/1460-N12
Датчики для других
инструментов
Model 4000 & 4020
Пьезоэлемент, устанавливаемый под порожек
любой 6-ти струнной гитары (1460-N 12 - версия
для 12-струнной гитары). В конструкцию вклю-
чена защита от обратной связи.
Model 'Maple Bar*
Электромагнитный датчик - сингл, устанавли-
ваемый в резонаторном отверстии акустичес-
кой гитары. Звукосниматель имеет кленовый
корпус, кабель (3,5 м) и джэк.
Датчики 4000 (для фортепиано) и 4020 (для
арфы) полностью воспроизводят частотный
диапазон этих инструментов с совершенным
амплитудным балансом. Они обеспечивают
полную изоляцию от посторонних призвуков от
клавишей и педалей. Обе модели поставляются
с преампами Barcus-Berry 4000XL.
Model 1320
131
Model 3100/3110
Model 3150
Пьезодатчик 3110 легко устанавливается на
любую стандартную скрипку, прямо на под-
ставку. Не требуется никаких дополнительных
отвестий или специального инструмента. Есть
версия для альта. Модель 3110 дополнительно
комплектуется преампом с эквалайзером
Пьезодатчик 3150 легко устанавливается на
контрабас, прямо на подставку. Не требуется
никаких дополнительных отвестий или специ-
ального инструмента. Модель 3150 дополни-
тельно комплектуется преампом с эквалай-
(3000а) и гнездом под джэк (31 ООр).
Model 3125
Пьезодатчик 3125 легко устанавливается на
любую стандартную виолончель, прямо на под-
ставку. Не требуется никаких дополнительных
отвестий или специального инструмента. Мо-
дель 3125 дополнительно комплектуется пре-
ампом с эквалайзером.
зером.
Model 2050
Триггер, являющийся прямым интерфейсом
между ударным инструментом и электронным
модулем. Это сверхтонкий датчик контактного
типа, который без труда закрепляется на плас-
тике. Будучи сверх легким, он не оказывает
демпфирующего воздействия на инструмент.
132
L R BaaasCo
l. i\. ouggs v,o.,
483 N Frontage Rd., Nipomo, CA 93444
tel 805- 929-3545, fax 805-929-2043
Американская фирма, производящая дат-
чики, подзвучивающие системы, преампы
и аксессуары для струнных инструментов.
История: Около 30-ти лет назад ос-
нователь фирмы Ллойд Бэггз бросил
занятия по виолончели и улёкся гитарой.
Его друг и партнёр по нахлыстовой ры-
балке Кристофер Паркенинг играл на
классической гитаре и это занятие показа-
лось Ллойду более привлекательным. В
1973 году он занялся ремонтом, доводкой
и модернизацией старых инструментов
Gibson и Washburn. Приобретя доста-
точный опыт, Бэггз открыл небольшую
фирму по ремонту и изготовлению гитар
на заказ, которую назвал L.R. Baggs.
Сделав свою первую гитару, Ллойд от-
правился с ней к своему кумиру Раю
Кудеру (Ry Cooder). В последствии на его
инструментах кроме Кудера играли такие
звёзды как Джексон Браун (Jackson
Browne) и Грехем Нэш (Graham Nash).
Именно во время работы с Кудером у
Ллойда возникла идея об использовании
пьезокерамического датчика для под-
звучки акустической гитары. Бэггз начал
работу над звукоснимателями в при-
городе Лос-Анджелеса безо всяких на-
дежд на коммерческий успех. Его первым
образцом стал LB-6. На раннем этапе
Ллойду помогли Лео Коггке (Leo Kottke),
Стивен Шихан (Steven Sheehan), Джеймс
Тейлор (James Taylor) и Кэти Маттеа (Kathy
Mattea), которые и стали его первыми
Серьёзными клиентами. Они дали хоро-
шие отзывы о датчиках и бизнес начал
Развиваться. Первой по-настоящему
большой удачей стало решение Роберта
Година использовать датчики LB-6 на
гитарах Seagull. Это положило начало
длительному и плодотворному сотрудни-
честву двух фирм. С тех пор L.R. Baggs
регулярно выпускает новые образцы вы-
сококачественного оборудования для
подзвучки гитар и других струнных инстру-
ментов. Список клиентов фирмы также
вырос и теперь в нём можно обнаружить
такие имена как John Anderson, Jackson
Browne, Peppino D'Agostino, Peter
Frampton, Vince Gill, Ben Harper, Dan
Hicks, Eric Johnson, Phil Keaggy, Robert Earl
Keen, Earl Klugh, Kentucky Headhunters,
Lenny Kravitz, Patty Larkin, Adrian Legg,
Mike Marshall, Kathy Mattea, Jean Luc
Ponty, James Taylor.
LB6
Уже более 15-ти лет этот пьезодатчик является
любимым звукоснимателем для многих профес-
сионалов экстракласса. Им пользуются Ben
Harper, Eric Johnson, Earl Klugh, Lenny Kravitz и
т. д. Сам датчик представляет собой подставку
с 6-ю встроенными пьезоэлементами. Кроме
того он оборудован системой защиты от обрат-
ной связи. LB6 имеет мощный выход и его можно
включать прямо в усилитель или примочку.
133
iBeam
Это плоский датчик, который крепится к планке
струнодержателя с внутренней стороны деки.
Он точно передает все нюансы звукоизвле-
чения, но при этом полностью защищён от об-
ратной связи. Этот звукосниматель в совер-
шенстве воспроизводит динамику и звучит как
студийный микрофон. Его предусилитель соб-
ран на дискретных элементах класса "А". Для
работы с таким датчиком рекомендуется ис-
пользовать высококачественный внешний уси-
Ribbon Transducer
Отличительной чертой этого пьезодатчика яв-
ляется тот факт, что он регирует не на давление,
а на вибрацию. Это позволяет избежать харак-
терного для аналогичных звукоснимателей су-
хого звука. Основным элементом в этом дат-
чике является сверхчувствительная 28-микрон-
ная плёнка, которая калибруется при помощи
лазерного луча. Такой сенсор работет по всей
длине гитарной подставки и не зависит от рас-
стояния между струнами. Этот датчик может
работать с большинством усилителей, примо-
чек и внешних преампов.
X-Bridge
Машинка для Стратокастера с пьезоэлемен-
тами. Позволяет получить акустический звук на
электрогитаре.
X-Bridge
Струнодержатель типа Tune-O-Matic с пьезо-
элементами.
литель.
Violin Pickup
Hex Pickups
Чтобы точно воспроизвести артикуляцию и
динамику при сольной игре на акустической ги-
таре в этом датчике использовано 6 пьезо-
элементов, по одному на каждую струну. Чув-
ствительные элементы расположены макси-
мально близко к струнам.
Подставка для скрипки с миниатюрным дат-
чиком. Звукосниматель имеет избирательную
чувствительность ориентированную на харак-
тер колебания струн. Он гасит посторонние им-
пульсы, снижая тем самым уровень нежела-
тельных призвуков и обратной связи.
UltraBass
Подставка для контрабаса с миниатюрным
датчиком. Изготовлена по тем же принципам,
что и скрипичный звукосниматель.
134
BiH Lawvcmcc
n.ll I	~
Bill Lawrence Designs,
613 East Broad Street, Bethlehem,
Pennsylvania, 18018, USA
tel 610- 974-9544, fax 610-974-9548
Небольшая фирма, производящая очень
качественные датчики для электро и бас-
гитар.
История: Билл Лоуренс (настоящее имя
Вилли Лоренц Стих) основатель этой
фирмы, но не только. Сначала он был
самым известным немецким джазовым
гитаристом, а впоследствии стал одним из
ведущих специалистов по звукоснимате-
лям, консультирующим разные компании,
включая Gibson. Какое-то время он сов-
местно с Дэном Армстронгом занимался
доводкой гитар многих рок-звёзд, в том
числе и Джими Хендрикса. Родился Лоу-
ренс в 1931 году в Ван-Хайде, небольшом
городке недалеко от Кёльна. В 14 лет во
время англо-американской оккупации он
впервые услышал записи знаменитых
джазовых музыкантов. Особенно его
поразили гитаристы Чарли Крисчен, Лес
Пол и Барни Кессел. Под их влиянием Билл
бросил занятия скрипкой и переключился
на гитару. Через некоторое время он уже
играл в небольшом составе по клубам для
солдат. Деньги в то время ничего не сто-
или. Максимальной ставкой за вечер были
50 сигарет. На них можно было выменять
еду. В 1948 Билл переехал во Франкфурт,
который в тот момент стал джазовой сто-
лицей Германии. К 1951 году он уже самый
известный в своей стране джазовый гита-
рист. Желание улучшить звучание своего
инструмента заставило Билла проявить
интерес к его конструкции, и более кон-
кретно к проблеме качества звукоснима-
телей. Со временем это вылилось в соз-
дание целого предприятия. В 1965 году
Билл Лоуренс, Натан Гроссман и Ицхак
Вайцман основали в Мюнхене Lawrence
135
Electrosounds. Это предприятие выпускало
датчики для различных производителей
гитар. В 1966 Вайцман выкупил у Грос-
смана его долю и заполучил в руки кон-
трольный пакет акций. В 1970 он ликвиди-
рует компанию, продаёт оборудование и
уезжает в Израиль. В этой ситуации Биллу
Лоуренсу ничего не остаётся как пере-
браться в США. Там он совместно с Дэном
Армстронгом открывает небольшую мас-
терскую. В 1972 ему удаётся устроиться
дизайнером на фирму Gibson. А в 1975
он совместно с Доном Редмоном учреж-
дает Lawrence Sound Research. Позднее
Лоуренс выкупает у партнера его долю и
в 1978 становится единоличным владель-
цем фирмы. В 80-е годы Билл стал жертвой
недобросовестных партнеров и имел
большие проблемы. Ему даже пришлось
вновь вернуться на фирму Gibson. Однако
с 1991 года дела наладились, и торговая
марка Lawrence стала синонимом ка-
чества и надёжности. Датчики Билла
Лоуренса - современные звукосниматели,
класс которых определяется богатым опы-
том и глубокими знаниями их создателя.
Синглы
Серия L-250
Серия L-280
Синглы для Стротов и Телекастеров с традици-
онным звуком, но с шумоподавляющим эффек-
том. Их слабое магнитное поле не препятствует
естественной вибрации струн.
Серия L-290
Это также малошумящие синглы, но обладаю-
щие более мощным выходом.
Хамбакеры
Серия L-500
L-490
Датчики для бас-гитар
J-45
L-450 (Alnico 3)
Р-46
L-465 (керамика)
Датчики для педал и лэп-стил
гитар
Серия L-700
Серия L-900
136
Фирма производит качественные звуко-
сниматели для наиболее распростра-
нённых типов электрогитар.
История: Джо Барден, как и некоторые
из его коллег не имеет специального тех-
нического образования. Интерес к дат-
чикам пробудился в нём после приобре-
тения своей первой гитары. Это был
Fender Telecaster 1967 года. Конструкция
инструмента стала занимать Джо гораздо
больше, чем собственно игра на нём.
Это пристрастие и предопределило даль-
нейшую судьбу Джо. В то время Барден
работал в музыкальном магазине в го-
роде Фэрфакс. Опыт общения со своим
собственным инструментом убедил Джо в
том, что штатные датчики Телекастера ог-
раничивают возможности этого инстру-
мента. Например, чтобы играть джаз на
переднем звукоснимателе, нужно чтобы
тот был помощнее. Узнав, что подобные
проблемы мучают и его кумира Дэнни
Гэттона, Джо решает сделать для него
особый датчик, который бы удовлетворял
требованиям этого незаурядного гитарис-
та. День, когда Джо удалось продемон-
стрировать Гэттону своё детище, круто
повернул жизнь Бардена. Так Джо в 23
года стал гитарным техником Дэнни Гэт-
тона. В результате сотрудничества с этим
гитаристом и при его поддержке продук-
ция фирмы, состоящей из одного челове-
ка, стала завоёвывать популярность сре-
ди музыкантов города Вашингтона, кото-
рые ставили устанавливать её на свои
Страты и Телекастеры. Однако Джо и не
Думал почивать на лаврах. Он решил
бросить вызов самому Лео Фендеру, а
именно решить проблему с наводками.
Все ранние Страты и Телекастеры не
были защищены от сетевых помех, но их
положительные качества заставляли гита-
ристов мириться с этим недостатком.
Изобретение хамбакера позволило ре-
шить проблему с шумом, но в ущерб
тембральным характеристикам. Бардену
удалось получить бесшумный датчик, по
звуку близкий к фендеровским моделям.
Кроме того, он устанавливался в стан-
дартные посадочные места без всякой
дополнительной доработки. Это был хам-
бакер с узкими, расположенными рядом
катушками, и двумя сплошными узкими
магнитоводами, которые с тех пор и изо-
бражаются на борденовском логотипе.
Ссылаясь на Гэттона, Джо стал предлагать
свои датчики всем подряд заезжим гастро-
лёрам. Барден использует обычные мате-
риалы и оборудование, его датчики не
запатентованы и любой может попытаться
их воспроизвести. Однако до сих пор это
никому не удавалось. Существует много
звукоснимателей с шумоподавляющим
эффектом, но только борденовские хам-
бакеры ближе всех приблизились к фир-
менному фендеровскому саунду. Так по-
чему же они известны только в узких
кругах? Во-первых они не дёшевы. Напри-
мер один стратовский датчик стоит 125
баксов. Во-вторых Барден не считает нуж-
ным тратиться на полноцветную рекламу.
А если вспомнить Гэттона, который дал
Джо путёвку в жизнь, то всё становится
ясно. Бардену видно на роду написано
оставаться в тени своих более напористых
конкурентов по бизнесу. Тем не менее его
датчики ставят на свои эксклюзивные
инструменты такие элитарные произво-
дители как Fender Custom Shop, Sadowsky,
Zion и Klein. А клиенты Джо, кроме
покойного Гэттона, это - Bonnie Raitt, Brad
Whitford (Aerosmith), Lou Reed, Michael
Fath, гитаристы из Los Lobos.
137
T-style - Danny Gatton Model
С этого звукоснимателя началась история бор-
деновских датчиков. Он первоначально делал-
ся для Дэнни Гэттона и тестировался им на всех
этапах разработки. Теперь это любимый датчик
многих профессиональных гитаристов, играю-
щих на Телекастерах. Этот датчик имеет сба-
лансированный выход по всем частотам, и бо-
лее мощный сигнал, чем штатные звукоснима-
тели. Кроме того, он обладает шумоподавля-
ющими свойствами. Существуют два варианта:
передний (neck) и задний (bridge).
S-Standart
Это аналоги модели S-Deluxe, только с плос-
кими магнитоводами и чуть менее мощным
выходом. Подразумевается, что на них можно
одеть стандартные стратовские крышки. Такие
звукосниматели позволяют пользоваться пре-
имуществами их звучания при сохранении
традиционного вида инструмента.
НВ
Это стандартного размера хамбакер с мощ-
ным выходом. Существуют передняя (neck) и
задняя (bridge) версии. НВ - универсален, его
можно использовать практически во всех сти-
лях.
Ту/оДопе
Это хамбакер НВ с отключаемыми катушками
Причем на нём можно получить сингловый са-
унд S-Deluxe с тем же уровнем выходного
сигнала. Во всех режимах датчик работает
бесшумно. Существуют передняя (neck) и
задняя (bridge) версии.
S-Deluxe

Lindy Fralin Pickups,
2015 West Laburnum Ave.,
Richmond, VA 23227 USA,
тел (804) 358-2699, факс (804) 358-3431
Это стратовские аналоги модели Danny Gatton.
Они обладают характерным для этой модели
звучанием, но имеют при этом более сбалан-
сированную частотную характеристику, повы-
шенную чувствительность и обладают шумопо-
давляющими характеристиками. Их магнито-
воды имеют дугообразный профиль, повторя-
ющий радиус скругления грифа.
Это небольшая компания из города Рич-
монд (штат Вирджиния), известная своей
качественной продукцией. Все звукосни-
матели производятся вручную с исполь-
зованием отборных материалов. Фирма
производит хамбакеры, датчики для Стра-
тов и Телекастеров, бас-гитар ( P-bass,
J-bass). Есть версии с увеличенным и
уменьшенным количеством витков. Про-
дукция Fralin Pickups неоднократно полу-
чала хорошие рецензии в специализи-
рованных музыкальных изданиях.
138
PICKUPS
Kent Armstrong Pickups (USA)
Distributed by WD Music Products, Inc.
4070 Mayflower Rd. Fort Myers, FL 33916
тел (941) 337-7575, фокс (941) 337-4585
Американский производителей датчиков
для различных типов гитар.
История: Кент начинал карьеру в мастер-
ской своего знаменитого отца Дэна Арм-
стронга в Нью-Йорке. В то время Дэн
вместе с Ампегом и Биллом Лоуренсом
работал над плексиглассовыми инстру-
ментами. В общении с этими замеча-
тельными мастерами своего дела Кент
приобретал первые знания и опыт. Все
вечера после школы он проводил в мас-
терской своего отца. Вскоре с его по-
мощью Кент на пару с Биллом Лоуренсом
открыли свою собственную мастерскую.
В 1971 году Дэн закрыл своё дело и
перебрался в Англию. Кент последовал за
своим отцом и поступил в британский
колледж. Там он не прекращал экспе-
рименты со звукоснимателями. По окон-
чании учёбы, отчаявшись найти работу,
Кент стал производить датчики по инди-
видуальным заказам по вполне прием-
лемым для такого вида продукции ценам.
Эта деятельность привела к тому, что вско-
ре он познакомился со многими ведущими
изготовителями элитарных инструментов.
В результатете все американские про-
изводители эксклюзивных джазовых гитар
стали предлагать своим клиентам датчики
Кента Армстронга. Сейчас Кент считается
одним из самых передовых дизайнеров в
своей отрасли. Его фирма производит
3000 датчиков ручной сборки в год, и ещё
1 000 ремонтирует. Большой спрос на его

продукцию привел к появлению массо-
вого модельного ряда под маркой WD.
Среди них хамбакеры самых популярных
моделей (PAF, Mini, Distortion), шумозащи-
щённые датчики для Стратов и Теле-
кастеров, синглы и хамбакеры для 7-струн-
ных гитар, звукосниматели для акусти-
ческих и бас-гитар, специальные датчики
для джазовых гитар, модели типа Р-90 и
им подобные, серии Split Tube (датчики
типа lipstick) и Burns Trisonic (известные по
гитарам Brian Мау).


Aero Instrument
#F240, Oceanside, CA 92054, USA
Aero Instrument производит заказные и
стандартные модели датчиков ручной
сборки для основных типов электро и бас-
гитар. Особой популярностью пользуются
бас-гитарные звукосниматели, например
модель изготовляемая для инструментов
Винсента Фодеры.
RAMTRACK
Ramtrack,
24900 Capitol, Redford
Ml 48239, USA
тел. (313) 538-1200 факс (313) 538-1255
Фирма производит гитары co сменными
блоками звукоснимателей. Это позволяет
гитаристу за несколько секунд без вся-
кого специального инструмента изменять
на своей гитаре конфигурацию датчиков.
139
Harmonic Design,
325 Jefferson, Bakersfield,
CA 93305, USA
факс (661) 322-2360
Ещё один авторитетный призводитель
стандартных и заказных датчиков для
электро и бас-гитар. Звукосниматели
Harmonic Design можно встретить на
инструментах, выпущенных под маркой
Ibanez, Schecter, Valley Art, Moon, Torres
и других менее известных фирм. На этих
датчиках играют John Scofield, Magic Slim,
Coco Montoya, Robert Junior Lockwood,
Neal Schon, Steve Hunter, Al Mckay, Bill
Frisell и др.
SINCE 1
Danelectro,
P.O. Box 73010 San Clemente, CA
92673, USA
тел. 949-498-9854, факс 949-369-8500
Kinman Guitar Electrix
3/28 Baldock Street, Moorooka
Queensland , Australia 4105
тел. +61-7-3892 3423
факс: +61-7-3848 4998
Австралийский инженер Крис Киннман
начал с того, что решил делать гитары.
Причём делать от начала до конца (по-
купал он только колки). Позднее его
внимание полностью переключилось на
звукосниматели. Намотав и починив само-
стоятельно сотни датчиков, Крис увлёкся
проблемой шумоподавления в синглах.
Ему удалось создать уникальную техно-
логию производства пассивных, нешу-
мящих синглов со стандартными (то есть
не отличающихся от традиционных значе-
ниями сопротивления и индуктивности) ха-
рактеристиками, которую он запатенто-
вал в США. Сейчас его небольшая,
расположенная в восточной Австралии
фирма занимается исключительно этими
звукоснимателями. Созданные Киннма-
ном станки по намотке катушек позволяют
добиваться потрясающих результатов
(например разброс величины индуктив-
ности в его датчиках не превышает 1,5%,
когда у других производителей нормой
считается 10%). Эти звукосниматели для
Стратов и Телекастеров получили призна-
ние таких известных гитаристов как Gary
Moore, Hank Marvin, Bonnie Raitt, Jackson
Brown, Michael Thompson, John Farrar и
многих других.
Старая фирма, прославившаяся в 60-е
годы своими недорогими гитарами сдат-
чиками типа lipstick. Сейчас по-прежнему
выпускает гитары и звукосниматели к ним,
примочки, комбики и различные аксессу-
ары.
140
Dean Markley Strings Inc.,
3350 Scott Blvd. #45, Santa Clara,
/'"'д	lie a
7ииэ4, USA
тел. 1-408-988-2456, факс 1-408-988-0441
Фирма, известная в основном как про-
изводитель струн и акссессуаров. Впро-
чем, она выпускает несколько моделей
звукоснимателей для акустических гитар:
электромагнитные, устанавливаемые в
резонаторном отверстии (Plus Pro Mag,
Gold Pro Mag, Grand Pro Mag), и пьезо
(Artist Transducer, Artist Kit, Sweet Spot).
Schatten Design
Schatten Design,
367 Ottawa Street South, Kitchener
Ontario Canada N2M 3P3
тел. (519) 742-3862, факс (519) 742-1843
Фирма, основанная Лесом Шаттеном,
производит высококачественные пьезо-
датчики для большинства акустических
инструментов, среди которых обычная
гитара, резонаторная гитара (добро),
гитара арчтоп, скрипка, альт, виолончель,
контрабас, банджо, мандолина, дульси-
мер, гавайская гитара, фортепиано,
ситар, калимба и т.д.
Rio Grande Pickups,
3526 East T.C. Jester Blvd., Houston,
Texas 77018, USA
тел. 713-957-0470, факс 713-957-3316
Джон Барт Уиттрок с 1972 года занимался
ремонтом и продажей старых, подержан-
ных инструментов. Свой первый датчик он
намотал ещё в 1978 году. В 1993 году
Уиттрок наладил производство высокока-
чественных звукоснимателей всех основ-
ных типов, выпускаемых под маркой Rio
Grande. На этих датчиках играют Billy
Gibbons (ZZ Top), Dusty Hill (ZZ Top), Ric
O'Casek (The Cars), Tom Pederson (Cheap
Trick), Rudolph Schenker (The Scorpions),
Huey Thomason (Lynyrd Skynyrd), Hershel
Yatovitz (Chris Isaak & Silvertone), Angus
Young (AC/DC) и другие.

SJ Ryder,
93 Washington Ave., Portland
ME 04101, USA
тел. 207-939-4848
Небольшая фирма, основанная в 1987.
Известна благодаря ремонту профес-
сиональных инструментов, а также произ-
водству электромандолин. Выпускает зву-
косниматели для акустических и электро-
гитар, мандолин и дульсимеров.
ЕРМ
ЕРМ Corporation,
#6 - 399 South Edgeware Road,
St. Thomas, Ontario, Canada, N5P 4B8
тел. (519) 633-5195, факс (519) 633-8314
Фирма производит высококачественные
пьезо и электромагнитные датчики, а так-
же системы подзвучки для акустических
141
Highlander Musical Audio Products,
870 Capitolio Way, Unit 3,
San Luis Obispo, CA 93401, USA
тел. 1 -805-547-1410, факс 1 -805-547-1228
Wolf Tone Pickups,
19230, Forest Park Drive NE H-126,
Lake Forest Park, WA 98155, USA
тел. (206) 664-6258
Основатель фирмы Вольф Маклоод ув-
лёкся датчиками ещё будучи сотрудником
фирмы Warmoth. Позднее совместно с
бывшим специалистом из Rickenbacker
Майклом Арнквистом он открыл своё де-
ло. Теперь Wolftone Pickups выпускает
качественные звукосниматели для элек-
трогитар.
Производитель высококачественных пье-
зодатчиков, микрофонов и систем под-
звучки для различных типов акустических
гитар и контрабаса. Изделиями этой фир-
мы пользуются Badi Assad, Pierre
Bensusan, Mary Chapin Carpenter, Ry
Cooder, David Crosby, Al Di Meola, Bob
Dylan, Peter Frampton, Chris Isaak, John
Paul Jones, Henry Kaiser, Leo Kottke, Greg
Lake, Michael Landau, Kenny Loggins, Steve
Miller, Joni Mitchell, Steve Morse, Graham
Nash, Paul Simon, Stephen Stills и другие.
ВЙО
ELECTRET TRANSDUCERS
B-Band Ltd,
Konttisentie 8 B, 40800 Vaajakoski,
Finland, тел.+358 (0)14-332-9050,
факс +358 (0)14-332-9001
TRANCE
Фирма, основанная в Финляндии в 1991
году, производит трансдюсеры для акус-
тических инструментов на основе мате-
риала EMFiT, разработанного известным
финским изобретателем Кари Кирьявай-
неном. Этот материал представляет
собой электретную плёнку, звуковые ха-
рактеристики которой выгодно отличают
её от аналогичных пьезоматериалов.
Пьезо обычно имеет тенденцию дополнять
передаваемый им звук своими собствен-
ными тембрами, a EMFiT работает скорее
как конденсаторный микрофон. В 2000
году B-Band Ltd. открыла своё отделение
в Лос-Анджелесе. Теперь её клиентами
являются такие звезды как Larry Carlton,
Scott Henderson, Steve Vai и многие другие.
Trance Audio Inc.,
Box 256, Santa Cruz,
CA 95061, USA
тел./факс (831)469-4699
Фирма производит трансдюсеры Acoustic
Lens и системы подзвучки для акустических
гитар на их основе. Эта технология позво-
ляет снимать колебания по 3-м измере-
ниям и затем суммировать их. В результате
система выдает довольно точную звуко-
вую картину вибрирующей гитарной деки.
Среди клиентов Trans Audio - Jackson
Browne, David Crosby, John Fogerty,
Bonnie Raitt, Ben Harper, Michael Hedges,
Brad Whitford (Aerosmith), Tom Waits, Richie
Sambora (Bon Jovi), Henry Kaiser и другие.
142
Jim Kaufman/Sunrise Pickup Systems,
15740 Staggs Street, Van Nuys,
CA 91406-1913, USA
тел. (818) 785-3428
Небольшая мастерская, более 20-ти лет
производящая электромагнитные датчики
для акустических гитар, а также преампы
и другие электронные устройства для них.
Wolff Erickson Incorporated,
Fountain Valley,
California, USA
тел. (714) 968-6586
Фирма была образована в 1991 году Гэри
Эриксоном и Стивом Вольфом. С этого
момента она занимается производством
гитар, сенсоров для акустических гитар и
машинок для электрогитар. Выпускаемый
ей сенсор Tone Hound имеет плоскую
частотную характеристику в диапазоне 2
Гц - 50 кГц, и поэтому звучит более естест-
венно чем пьезозвукосниматели. Среди
клиентов фирмы - Davey Jonstone (Eltone
John), Jerry Garcia (Greatful Dead), Alan
Holdsworth.
Pick-up The World
Pick-up The World Inc.,
131 E. Francisco St., P.O. Box 450,
La Veto, Colorado 81055, USA
тел. (719) 742-5303
Пьезодатчики, преампы и системы под-
звучки для струнных, духовых и ударных
инструментов.

Mighty Mite
3451 W. Commercial Avenue,
Northbrook, IL 60062, USA
факс (847) 498-5370
Производитель фурнитуры и аксессуаров
для электро и бас-гитар, в том числе и
звукоснимателей. Некоторые модели
таких датчиков устанавливаются на ги-
тары фирмы "Cort".
McIntyre
) Acoustic Pickups
kl I х n. I
McIntyre Pickups,
5618 E. Oak Island Dr. Oak Island,
NC 28465, USA
тел. (910) 278-5540 факс (910) 278-5565
Небольшая фирмочка, выпускающая
пьезодатчики для акустических инстру-
ментов (разных типов гитар, мандолин,
банджо, дульсимеров и т.д.).
Роберт Бенедетто - известный мастер,
более 30-ти лет изготавливающий джа-
зовые гитары (archtop) и скрипки. Теперь
его именные датчики по его же лицензии
выпускает отделение фирмы "Seymour
Duncan".
143
Alembic
Chicago Guitar
Alembic Inc.,

Company
3005 Wiljan Court, Santa Rosa,
CA 95407, USA
тел. 707-523-2611 факс 707-523-2935

Знаменитая фирма, основанная Роном и
Сюзан Викерманами более 30 лет назад.
Вначале она консультировала и плотно
работала со многими известными рок-
группами над различными аспектами зву-
ковых систем и живой записи. Это ка-
салось и инструментов, а значит и звуко-
снимателей. Кстати, Рон Викерман был
первым, кто ещё в далёком 1969 году
изготовил активный датчик для электроги-
тары. Позднее фирма стала известна
своими инструментами, особенно бас-
гитарами. Сейчас Alembic продолжает
выпускать звукосниматели и электронные
устройства для электро и бас-гитар.
К&К Sound System, Inc.,
935 S. Empire Blvd., Coos Bay,
OR 97420, USA
тел. 541 -888-3517факс 541 -888-4846
Образованная в 1984 году К&К Sound
System выпускает различное подзвучива-
ющее оборудование для акустических ин-
струментов, в том числе преампы, микро-
фоны, триггеры для ударных, а также пье-
зодатчики для различных типов гитар,
контрабаса, скрипки, банджо, пианино и
даже губной гармошки. Среди клиентов
фирмы - Brad Gillis (Night Ranger, Ozzy
Osbourne), Daniel Reyes (Cher), Dave
Samuels (Spyro Gyro), Dio Saucedo
(George Benson), Don Henley (The Eagles),
Graham Lear (Santana), Harvey Mason,
Lionel Hampton, Mike Mainieri, Rob "Snake"
Affuso (Skid Row) и другие.
dcago Guitar Company,
P.O. Box 828,
IL 60025, USA
тел. (847) 546-9461
Маленькая фирма, выпускающая датчики
для основных типов электро и бас-гитар.
Её основатель Крэг Хенди делает гитары
и датчики уже более 35 лет. В своей
работе он использует материалы и техно-
логии, которые слишком дороги для серий-
ного производства. Его датчики очень
популярны среди блюзовых музыкантов.

Barbera Transducer
Barbera Transducer Systems,
21 Louis Street, Staten Island,
NY 10304, USA
тел. (718)816-3025
Производитель высококачественных пье-
зодатчиков и систем для подзвучки для
струнных инструментов (скрипки, альта,
виолончели, контрабаса). В качестве
основного элемента используется под-
ставка струнного инструмента с установ-
ленными на ней несколькими датчиками.
ElectroKraft
tneкdoL11 с < / д i 14 t $
ElectroKraft/Amendolare Guitars,
P.O. Box 37210, Elmont
NY 11003, USA
Фирма выпускает датчики ручной сборки
для Стратов и Телекастеров. При их про-
изводстве используется технология ана-
логичная той, что применялась на фирме
Fender до 1965 года.
144
Linear Pickups

Linear Pickups,
P.O. Box 12703, Rochester,
NY 14612, USA
тел. (585) 663-2344 факс (585) 621-8132
Linear Pickups предлагает очень необыч-
ные датчики для электрогитар. В них на
каждую струну приходится магнитовод с
отдельной катушкой. То есть весь звуко-
сниматель представляет собой конструк-
цию из 6-ти отдельных минидатчиков.
Такая сборка помещается в посадочное
место под стандартный хамбакер. Кроме
того, эта фирма выпускает датчики в кото-
рых подобные магнитоводы с индивиду-
альными катушками могут перемещаться
вдоль соответствующих струн. Это от-
крывает перед гитаристом широкие воз-
можности для экспериментов со звуком.
Конечно это не все производители дат-
чиков. Существует ещё множество фирм,
фирмочек и просто мастеров, выпуска-
ющих звукосниматели. Среди них и до-
вольно известные, для которых датчики
являются не основной продукцией, на-
пример Graph Tech, Wilkinson, Fernandez,
Schecter или Gotoh. В этом справочнике
мы рассказали о наиболее известных,
интересных или экзотических производи-
телях, что позволит читателю оценить
общие тенденции в развитии этой любо-
пытной отрасли музыкального бизнеса.
Как и многое другое в нашей жизни, дви-
жение вперёд в ней происходит благодаря
увлеченным и талантливым одиночкам,
которые, опираясь на свои знания, опыт
и энергию, воплощают свои идеи и про-
двигают их на музыкальный рынок. Кстати,
тот факт, что в нашу страну завозится
очень немногое из того, что вы нашли в
этом справочнике, не должен сильно
Lollar Guitars,
P.O. Box 2450, Vashon
WA 98070, USA
тел. (206) 463-9838
Фирма занимается производством гитар
и звукоснимателей. Принимаются заказы
на изготовление любых самых необычных
моделей датчиков для любых инстру-
ментов.
огорчать наших музыкантов. Главное
иметь информацию об интересующей вас
фирме или конкретном изделии. Пока
наши люди имеют возможность "ездить за
бугор", пока работают почта и интернет,
вы всегда сможете заполучить то, на что
"запали". Было бы желание. Конечно, та
информация, которую вы найдете в этой
книжке, носит характер начальной, озна-
комительной. Продолжение работы над
этой темой будет зависеть только от ва-
шей активности. Пишите, задавайте во-
просы, это поможет нам определить со-
держание дальнейшего рассказа о дат-
чиках. Адрес можно найти в любом из
наших изданий. На всякий случай напом-
ним его ещё раз:
121248, Москва, а/я № 26
ИЛИ
hobby-centre@mtu-net.ru
Словарь специальных
терминов
Переменный ток. Электрический ток, который меняет
направление своего движение обычно 50 или 60 раз
в секунду (50-60 Гц, что является стандартом для сети
электропитания). На самом деле любой ток с час-
тотой отличной от 0 Гц считается переменным. Как
известно, диапазон звуковых частот определён в
пределах 20 Гц - 20 кГц, именно в нём и работают
все пассивные гитарные схемы.
Action	Высота струн над грифом. Регулируется анкерным
болтом, а также изменением высоты нулевого по-
рожка или элементов подставки (машинки).
Active pickup
Активный звукосниматель. Датчик со встроенной
электронной схемой, которая питается от батарейки.
Air	Это термин применительно к звукоснимателям
означает, что гитарист воспринимает отдачу датчика
как более выразительную, более живую, более
приятную на слух.
Alnico 2
Alnico 5
Анизотропный (то есть его поле имеет форму опре-
делённой направленности) магнитный материал,
состоящий из алюминия, никеля, кобальта и железа.
Довольно слабый по сравнению с современными
магнитами, но одновременно очень популярный
материал для производства звукоснимателей.
Изотропный (то есть его поле не имеет опре-
делённой направленности), более современный
магнитный сплав, ставший для изготовителей
датчиков индустриальным стандартом.
146
Attack
Bark
Bass
Bell tone
Bite
Buzz
Capacitance
Chime
Атака. Мгновенный всплеск напряжения на выходе
звукоснимателя, возникающий в момент звукоизвле-
чения (то есть касания струны медиатором или паль-
цем).
Звуковая характеристика, определяемая преобла-
данием средних частот в сочетании с сильной ата-
кой. Напоминает лай небольшой собаки.
Басы или часть диапазона ниже 200 Гц.
Вариант саунда, напоминающий звук церковного
колокола. Мощный, звонкий с преобладанием
средних частот.
Способность звука обратить на себя внимание в
первую очередь за счет своей атаки.
Высокочастотные наводки. Верхние гармоники
50-ти герцовой наводки, которые улавливаются
обмоткой звукоснимателя обычно от световых
приборов и т.д.
Емкость, то есть способность системы электрически
изолированных компонентов сохранять электри-
ческий заряд. Однако ёмкостью обладает и обмотка
катушки звукоснимателя, что оказывает сущест-
венное влияние на звучание датчика.
Термин, обозначающий способность датчика
объединить ноты созвучия на первых трёх струнах в
единый звук, по тембрам напоминающий звучание
большого колокола. Чаще всего ассоциируется с
высококачественными синглами фендеровского
типа.
147
Choking
Clean sound
Clean tone
Compression
Chunky tone
Coil
Это эффект пропадания звука струны при сильной
подтяжке в верхних позициях. Такая неприятность
случается от неправильной регулировки грифа,
особенно на гитарах фендеровского типа.
Чистый звук. То есть неискажённый выходной сигнал
с гитары, который не изменён никакими специ-
альными способами или средствами.
Чистый тембр без искажающих составляющих или
без чрезмерно акцентированных средних частот.
Компрессия. Преднамеренное ограничение динами-
ческого диапазона электронными средствами, в
целях предотвращения перегрузки входных каскадов
подключаемых устройств (например звукозапи-
сывающего оборудования). Проще говоря, выход-
ному сигналу гитары задают потолок, прыгнуть выше
которого ему не дают.
Характеристика, которой определяются звуковые
свойства датчика Р-90. Имеется в виду плотный,
громкий звук с хорошей атакой и резонансом в
более низкой части характеристики, чем у обычного
сингла.
Катушка. Основной компонент конструкции датчика.
Каждая катушка представляет собой проволоку,
намотанную вокруг магнитоводов. Толщина про-
волоки и количество витков определяют силу
выходного сигнала и его тембры. Чем больше витков,
тем сильнее сигнал и ниже тембр. Чем меньше
витков, тем слабее выходной сигнал и тем ярче саунд.
148
Coil splitting
Coil top
DC
Definition
Degaussing
Distortion
Dielectric coating
Отключение катушки. Работает только одна катушка
хамбакера в режиме сингла. Однако это не позво-
ляет до конца имитировать звучание сингла, потому
что катушки хамбакеров меньше, чем катушка синг-
ла. Чем мощнее хамбакер, тем лучше имитируется
сингл.
Разделение катушки. Из середины катушки делается
дополнительный вывод, позволяющий снимать с
датчика лишь часть его потенциальной мощности,
что расширяет диапазон звучаний звукоснимателя.
Постоянный ток. В пассивной гитарной схеме он
отсутствует.
Различимость. Свойство гитарного звука, которое
позволяет отличать его от других инструментов,
особенно в большом ансамбле. Как правило опре-
деляется тембральным балансом и динамическим
диапазоном.
Размагничивание. Гаусс - единица силы магнитного
притяжения, поэтому когда эта сила естественным
или искусственным образом ослабевает, говорят,
что произошло размагничивание. Почему то счита-
ется, что старые датчики со временем подвергаются
этому процессу.
Искажение. Когда уровень сигнала превышает
входные ограничения усилителя, то на его выходе
вместо синусообразной волны образуется волны
квадратной формы.
Изолирующее покрытие. Слой, покрывающий про-
волоку обмотки звукоснимателя, чтобы предотвра-
тить замыкание витков. В качестве изолирующего
материала используется эмаль, формвар или поли-
уретан.
149
Dynamic range
Feel
Gauss
Glass
Growl
Harmonic
High impedance
pickup
Hot pickup
Динамический диапазон. Измеряется уровнем
выходного сигнала, генерируемого датчиком при
мгновенной атаке медиатором.
Форма реакции датчика на различные движения
струн. Находится в прямой зависимости от динами-
ческого диапазона или атаки.
Гаусс - величина силы магнитного взаимодействия.
Его типичные значения для Alnico 5 - 1200 Гаусс, а
для Alnico 2 - 850 Гаусс.
Стекло. Термин, характеризующий усиленную атаку
и избыточную яркость звучания сингла.
Рычание. Звучание нижних струн при звукоизвле-
чении около струнодержателя, особенно харак-
терное для заднего датчика.
Гармоника, а именно частотная составляющая,
кратная частоте несущей электромагнитной волны.
Например, предположим, что несущая частота
равна 100 Гц, тогда частоты 200, 400, 800, 1600 Гц
и так далее будут её гармониками. Кстати, в
английском языке то же самое слово (то есть
harmonic) обозначает гитарный флажолет.
Высокоомный датчик. Большинство пассивных датчи-
ков являются высокоомными. Уровень их выходного
сигнала и тембры зависят от типа использованного
в конструкции магнита и количества витков в катуш-
ке. Такие звукосниматели не требуют дополни-
тельной электронной схемы для раскачки сигнала,
идущего на ваш усилитель.
Датчик с более мощным выходом. Обычно увеличе-
ние мощности идёт в ущерб тембральным харак-
теристикам звукоснимателя.
150
Hum
Humbucker
Ice-pick
Intelligibility
Impedance
In Phase
Низкочастотная наводка. 50-ти герцовые пара-
зитные составляющие, которые воспроизводятся
звукоснимателем. Их источником могут быть обмотки
блоков питания и т.д.
Хамбакер. Датчик состоящий из двух одинаковых
катушек, электрическое соединение которых позво-
ляет подавлять паразитный шум.
Существует три наиболее распространенных раз-
новидности такого типа звукоснимателей:
-стандартный (full-sized типа PAF): состоит из
двух расположенных рядом катушек, каждая со
своими магнитоводами.
-вертикальный (stacked): помещается в корпус
сингла. В таких датчиках используется один комплект
магнитоводов, на две катушки, одна из которых
спрятана под другой.
-компактный (thinline): недавнее изобретение.
Обе катушки располагаются рядом, но при этом сам
датчик помещается в отверстие под сингл.
Термин, определяющий резкое, с акцентом на вы-
соких частотах звучание сингла, вызванное слишком
сильной атакой. Приводит к звону в ушах и вре-
менному ухудшению слуха.
Способность гитарного саунда быть различимым и
понятым слушающей аудиторией.
Импеданс или сопротивление по переменному току,
значение которого зависит от частоты последнего.
Измеряется в Омах.
Такое соединение двух катушек звукоснимателя или
двух отдельных датчиков, при котором их выходные
сигналы имеют одинаковую полярность.
151
Inductance
Low impedance
pickup
Magnet aging
Magnet strength
Magnetic field
Magnets
Metal cover
Индуктивность. Мера, которой измеряется способ-
ность катушки генерировать ток заданной частоты.
Измеряется в Генри.
Низкоомный датчик. Такие датчики часто называют
"активными". Они дают более слабое магнитное
поле, и соответственно более слабый выходной
сигнал, который затем усиливается электронной
схемой. Самым известным производителем таких
звукоснимателей является фирма "EMG".
Старение магнитного материала. Ошибочное мне-
ние, что причина фирменного саунд старых звуко-
снимателей - в возрастной размагниченности их
магнитов, используется производителями в качестве
маркетинговой уловки. На самом деле магниты ста-
рых датчиков ничуть не слабее их современных ана-
логов.
Сила магнитного притяжения магнитного матери-
ала. Измеряется в Гауссах.
Магнитное поле. Невидимая сила, генерируемая
магнитным материалом, которая притягивает такие
металлы как железо или никель.
Магниты (постоянные магниты). Как правило сплавы
различных металлов, обладающие силой магнитного
притяжения.
Метопическая крышка звукоснимателя, обычно изго-
товляемая из бронзы или незильбера. Как правило,
она отрицательно сказывается на уровене сигнала,
его атаке, динамическом диапазоне. Хамбакеры и
передние датчики Телекастеров со снятыми крыш-
ками звучат мощнее и ярче.
152
Microphonics
Midrange
Noise
Noiseless pickup
Ohm
Out of phase
Микрофонный эффект. Когда микрофон заводится
в результате обратной связи, он генерирует мощ-
ный, режущий уши высокочастотный сигнал. Гитар-
ные датчики, если они специально не защищены,
ведут себя примерно также.
Диапазон средних частот, куда входят частоты от 500
Гц до 2 кГц. Самая важная составляющая саунда,
поскольку человеческое ухо наиболее чувствительно
именно в этой области спектра звуковых частот.
Шум. Электомагнитная наводка, которую воспроиз-
водит гитарный датчик. Её источником может быть
обмотка блоков питания или других устройств. Тогда это
50-герцовый шум. Но если его источник - радиопере-
дающая система, электроинструмент и т.д., то шум
является радиочастотным.
Бесшумный датчик. Имеется в виду сингл, способный
подавить до 98 процентов внешних наводок. Зачас-
тую это преимущество достигается в ущерб звуковым
характеристикам звукоснимателя.
Ом. Единица измерения сопротивления току, проте-
кающему через проводник.
Противофаза. Схема при которой две катушки или
два датчика соединены так, что протекающие в них
токи имеют противоположное направление. За счёт
этого они дают более яркий, но менее сильный сиг-
нал: часть частотного диапазона обрезается из-за
разности фаз. В результате получается интересное,
но довольно специфичное звучание.
153
Output level
Output socket
Overdrive
Parallel
Passive pickup
Phase
Уровень выходного сигнала. Это величина выдава-
емого датчиком сигнала в вольтах. Чем выше значе-
ние, тем мощнее выход. Датчики с сильным выходом
быстрее перегружают усилители. Кроме того, у них
меньше высоких частот, по сравнению с менее мощ-
ными датчиками.
Выходное гнездо под джэк на корпусе гитары.
Овердрайв. Перегрузка входного каскада уси-
лителя, когда последний перестаёт усиливать чистый
сигнал и начинает работать с искажениями. При
этом синусообразный сигнал со звукоснимателя,
перегружая схему усилителя, превращается в волну
квадратной формы. Сами датчики (за исключение
активных) не могут выдавать искажённый сигнал.
Параллельное включение звукоснимателей. При
стандартной стратокастеровской схеме оно соот-
ветствует положениям 2 и 4 пятипозиционного пере-
ключателя датчиков.
Пассивный звукосниматель. Датчик, состоящий толь-
ко из катушки и магнитов, без каких-то бы ни было
дополгительных схем и источников питания. Абсо-
лютное большинство существующих датчиков явля-
ются пассивными.
Фаза. Один из параметров электромагнитной вол-
ны, определяющий её взаимоположение с другой
или другими электромагнитными волнами. В контекс-
те гитарных датчиков сигналы от двух катушек либо
синфазны, либо находятся в противофазе. Другими
словами, полярность двух катушек (или датчиков)
либо совпадает, либо нет.
154
Pickup
Plastic cover
Pole pieces
Pot
Pot curve
Звукосниматель (датчик). Электромагнитный прибор,
в простейшей форме представляющий собой катуш-
ку с проволокой, внутри которой, находится постоян-
ный магнит. Его задача - превратить изменения маг-
нитного поля, вызванные движением струн, в элек-
трический сигнал.
Пластиковая крышка звукоснимателя. Поскольку
пластик прозрачен для магнитного поля, он является
идеальным материалом для крышки звукоснимателя.
Крышки выполняют не только декоративную функ-
цию, они также защищают катушку от возможных
внешних воздействий.
Магнитоводы. Это магниты, которые считывают ко-
лебания струн. В большинстве конструкций каждой
из струн соответствует один магнитовод. В некото-
рых датчиках используется один магнитовод, пред-
ставляющий из себя сплошной брусок из магнитного
материала. Это позволяет избежать падений уровня
выходного сигнала датчика, вызванных бендами.
Потенциометр. Переменный резистор, контро-
лирующий силу протекающего через него тока путём
изменения значения сопротивления.
Форма зависимости тока от сопротивления в потен-
циометре. Символ "К' означает "audio". Реакция
слухового аппарата человека на звуковое давление
имеет логарифмическую, а не линейную характерис-
тику. Поэтому на гитары лучше ставить потенци-
ометры типа "А", то есть логарифмические.
155
Presence
Punch
Q factor
Replicate
Resistance
Resonant peak
Характеристика яркости звука, которая по опреде-
лению Лео Фендера зависит не от положения резо-
нансного пика в области высоких частот, а от остро-
ты атаки, передаваемой гитарным датчиком. Даже
низкие ноты могут обладать этой характеристикой,
если их извлекают с достаточной атакой. Проще
говоря, чем мощнее атака, тем больше presence.
Однако если характеристика атака/резонанс тако-
ва, что звук становится слабеньким, то в этом случае
величина presence уменьшается. Нота, обладающая
этой характеристикой, даже при небольшой гром-
кости способна пробиваться сквозь звучание таре-
лок и других инструментов.
Способность звука пробиться сквозь звучание ан-
самбля. Для этого требуется сочетание мощной
середины с хорошей атакой.
Добротность. Отношение ширины частотного диа-
пазона к максимальному напряжению выходного
сигнала датчика. Имеет прямое отношение к таким
понятиям как динамический диапазон, атака и уро-
вень выходного сигнала. Считается, что для фирмен-
ного стратовского звука это отношение должно рав-
няться 2,5.
Точное и аккуратное воссоздание оригинала.
Сопротивление. Фактор, препятствующий проте-
канию тока через проводник. Измеряется в Омах.
Пик резонансной характеристики. Частота, при
которой датчик имеет наименьший импеданс или по-
другому - наиболее мощный выход. Один из опре-
деляющих параметров гитарного саунда.
156
Response
RW/RP
Scooped
Sensitivity
Series
Shielding
Shielded coble
Shimmer
Отдача. Электрическая и звуковая реакция звуко-
снимателя на атаку.
Обратная намотка и обратная полярность одного
из двух датчиков в шумоподавляющей схеме их
включения. Работает аналогично хамбакеру. По-
скольку в таком случае для полезного сигнала катуш-
ки работают синфазно, а для внешнего паразитного
шума они находятся в противофазе, то на выходе
сигнал складывается, а наводка вычитается. В стан-
дартной стратовской схеме это реализовано для
2-го и 4-го положений 5-ти позиционного переклю-
чателя датчиков.
Термин, которым характеризуется 2-е и 4-е положе-
ние переключателя на Страте или среднее положе-
ние на Телекастере. А точнее - это звучание с при-
давленной серединой или слабой атакой.
Чувствительность. Чем чувствительнее датчик, тем
более мощный сигнал от удара медиатором он выдает.
Последовательное соединение. Когда датчики вклю-
чаются один за другим как батарейки в блоке питания.
Экранирование. Заземлённый слой проводящей
краски, которой покрываются полости в корпусе
электрогитары для предотвращения попадания ра-
диочастотных помех в выходной сигнал инструмента.
Экранированный кабель. Используется в схеме
распайки датчиков для снижения в ней уровня
наводок.
Характеристика вибрации звука в верхней состав-
ляющей средней части регистра. Имеет эффект ауры
вокруг ноты, которую можно сравнить со звуком гон-
га или тарелки.
157
Shorted turns
Замыкание витков катушки. Происходит в результате
повреждения изолирующего покрытия проволоки.
Отрицательно сказывается на качестве и уровне
выходного сигнала.
Single	Сингл. Простейший вариант конструкции звукосни-
мателя. Обладает прекрасными тембральными
характеристиками, но не защищён от шумов и
наводок. Первые датчики были синглами, и многие
по-прежнему предпочитают их звучание всем ос-
тальным. Для многих термин "сингл" отождествляется
со стратовскими и телекастеровскими датчиками,
однако к ним относится и звукосниматель Р-90 фир-
мы "GIBSON", стоявший на первых "Лес Полах". Его
также ассоциируют с отверстием под этот датчик,
однако многие помещающиеся в него звукоснима-
тели являются хамбакерами, активными датчиками,
либо датчиками типа "LACE SENSOR".
Staggered poles Магнитоводы разной высоты, сгруппированные со-
ответственно форме скругления грифа и высоте
положения каждой из струн над корпусом гитары.
String rattle Нежелательные призвуки, вызываемые ударами
чересчур низко стоящих струн о лады.
Sweet tone Приятный тембр, который при минимуме режущих
слух составляющих звучит тем не менее ярко и живо.
Thick tone	Звучание ограниченное средней и нижней частями
диапазоном при мощной атаке.
Tone pot	Регулятор тембра. Для этой цели рекомендуется
использовать потенциометр типа "А" (с логарифми-
ческой характеристикой). Изменение тембра дости-
гается благодаря изпользованию конденсатора.
158
Transparency Прозрачность. Она обусловлена низким уровнем
сигнала в диапазоне 600 Гц - 1 кГц.
Turns count Количество витков катушки звукоснимателя. Для
стратокастеровского сингла образца 1960 года это
количество равно 8300 виткам.
Twang	Звучание, являющееся результатом комбинации
атаки и отдачи в области средних частот при звуко-
извлечении возле струнодержателя. Обычно ассоци-
ируется с басовым регистром и нижними струнами.
Является фирменной маркой инструментального
кантри.
Wax potting Заливка обмотки звукоснимателя воском. Помогает
избежать возникновения микрофонного эффекта.
Wire gauge Диаметр или толщина медной проволоки, которая
используется в качестве обмотки звукоснимателя.
Wiregram	Принципиальная схема. Электрическая схема, пред-
ставленная в виде диаграммы.
Woody	Звук, сосредоточенный в области средних частот
(около 500 кГц), с несильной атакой. Его никак нельзя
назвать ярким. Характерен для заднего датчика и для
звукоизвлечения около струнодержателя. Можно
сказать, что это некачественный twang.
uitarstudio"
://www.guitar.ru
всё о гитаре
Отмеченный многими призами и наградами, в том числе Национальной
Интернет Премией в номинации"Музыка", Guitar Studio является
ведущим гитарным ресурсом в русскоязычной части Интернета
Вопросы? Комментарии? ПИШИТЕ: ~
Общие вопросы: guitar@guitar.ru	Технические вопросы: alzcl@guitar.ru
Редакция: arzuin@guitar.ru	Реклама: rockit@guitar.ni
159
Справочник
Звукосниматели
Составитель: Смолин К.О.
ISBN 5-93477-026-8
9 785934 770267
Изд. лиц. № 066654 от 09.06.99. Подписано в печать 23.08.04. Формат 60x90/16. Бумага
офсетная. Гарнитура Футура Бук. Печать офсетная. Усл. печ. л. 10. Тираж 1 500 экз.
Заказ № 334.
Издатель Смолин К.О.: 121248, Москва, а/я 26.
E-mail: liobby-centre@mtii-net.nl
ОАО «Московская типография № 6», 1 15088, Москва, Южнопортовая ул., 24.
160
ХОББИ ЦЕНТР
УЧЕБНАЯ /1ИТЕРАТУРА, АУДИО И ВИДЕОШКО/lbl
ДЛЯ НАЧИНАЮЩИХ МУЗЫКАНТОВ
В Москве
нашу продукцию вы всегда помете найти в
нагазинах:
"Аккорд " (ул. Нижняя Масловка, 6)
"Братья Блюз" (Кутузовскийпр., 41)
"Московский Долл Книги "
"Мир Музыки" (ул. Садово-Триумфальная, 16)
"Мистерия" (ул. Трофимова, 9)
"Музыкальные технологии" (Коллсоллольскийпр, 28)
"Нотный мир " (Тверской бульвар, 9)
> "Симфония" (ул. Нагатинская, 27)
Более полную информацию о наших изданиях можно найти в
интернете по адресу: www.guitar.ru/hobby-centre/
Наш почтовый адрес: 121248, Москва, а/я 26
Наш E-mail: hobby-centre@mtu-net.ru
	Вт ч
у
!
4
1
•	-ч?
а
