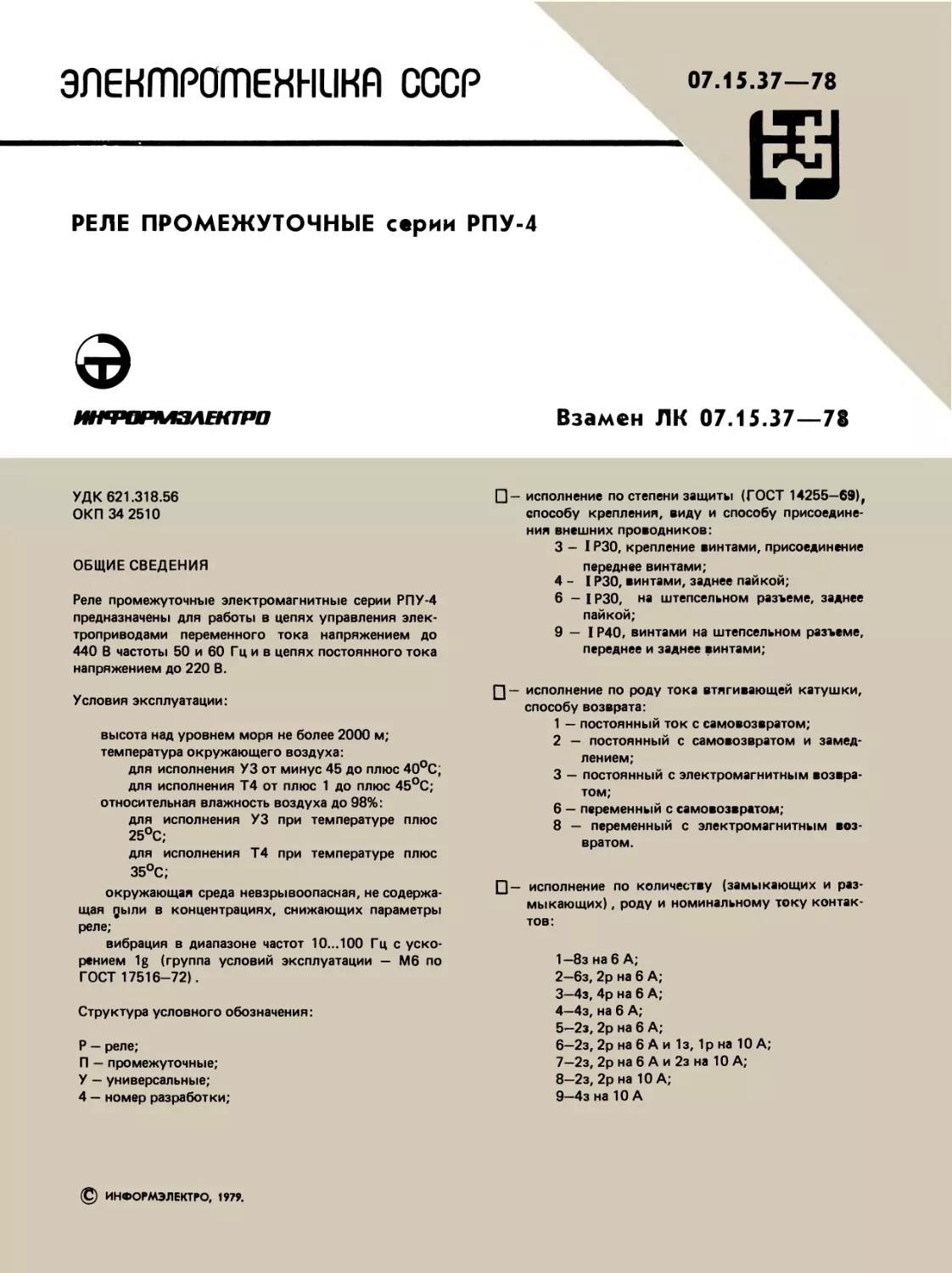

элЕктротЕннинп ссср
07.15.37—78
РЕЛЕ ПРОМЕЖУТОЧНЫЕ серии РПУ-4
©
ИНЯЮРМЭЛЕКТРП
Взамен ЛК 07.15.37—78
УДК 621.318.56
ОКП34 2510
ОБЩИЕ СВЕДЕНИЯ
Реле промежуточные электромагнитные серии РПУ-4
предназначены для работы в цепях управления
электроприводами переменного тока напряжением до
440 В частоты 50 и 60 Гц и в цепях постоянного тока
напряжением до 220 В.
Условия эксплуатации:
высота над уровнем моря не более 2000 м;
температура окружающего воздуха:
для исполнения УЗ от минус 45 до плюс 40°С;
для исполнения Т4 от плюс 1 до плюс 45°С;
относительная влажность воздуха до 98%:
для исполнения УЗ при температуре плюс
25°С;
для исполнения Т4 при температуре плюс
35°С;
окружающая среда невзрывоопасная, не
содержащая дыли в концентрациях, снижающих параметры
реле;
вибрация в диапазоне частот 10...100 Гц с
ускорением 1g (группа условий эксплуатации — Мб по
ГОСТ 17516-72).
Структура условного обозначения:
Р — реле;
П — промежуточные;
У — универсальные;
4 — номер разработки;
□ — исполнение по степени защиты (ГОСТ 14255—69),
способу крепления, виду и способу
присоединения внешних проводников:
3-1РЗО, крепление винтами, присоединение
переднее винтами;
4-1 РЗО, винтами, заднее пайкой;
6-1 РЗО, на штепсельном разъеме, заднее
пайкой;
9 — 1Р40, винтами на штепсельном разъеме,
переднее и заднее винтами;
[] — исполнение по роду тока втягивающей катушки,
способу возврата:
1 — постоянный ток с самовозвратом;
2 — постоянный с самовозвратом и
замедлением;
3 — постоянный с электромагнитным
возвратом;
6 — переменный с самовозвратом;
8 — переменный с электромагнитным
возвратом.
□ - исполнение по количеству (замыкающих и
размыкающих) , роду и номинальному току
контактов:
1-8зна6 А;
2-6з, 2р на 6 А;
3-4з, 4р на 6 А;
4—4з, на 6 А;
5-2з, 2р на 6 А;
6-2з, 2р на 6 А и 1з, 1р на 10 А;
7-2з, 2р на 6 А и 2з на 10 А;
8-2з, 2рна 10 А;
9-4зна 10 А
© ИНФОРМЭЛЕКТРО, 1979.

07.15.37—78
УЗ, Т4 — климатическое исполнение и категория
размещения по ГОСТ 15150-69 и ГОСТ 15543-70.
Реле климатического исполнения УЗ пригодны для
эксплуатации в климатических условиях,
соответствующих условиям эксплуатации исполнения ХЛ4.
Реле для внутрисоюзных и экспортных поставок
соответствуют ТУ 16-523.534т77.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальный и длительно
допускаемый ток контактов, А 6 и 10
Минимальный ток контактов, А 0,05
Номинальное напряжение
контактов, В:
постоянного тока 12...220
переменного тока 12...440
Номинальные рабочие токи
контактов на номинальные токи
6 и 10 А при номинальных
напряжениях, Ах:
постоянного тока с
индуктивной нагрузкой при X 0,05 с
12 В 6; 10
24 В 3; 6
48 В 1,5; 3
60 В 1,2; 2,5
110 В 0,6; 1,2
220 В 0,3; 0,6
постоянного тока с активной
нагрузкой
12 В 6; 10
24 В Г4; 8
48 В 2; 4
60 В 1,6; 3,2
110 В 0,8; 1,6
220 В 0,4; 0,8
переменного тока с
индуктивной нагрузкой с
коэффициентом мощности 0,4 при
характере восстановления напряжения
на контактах:
апериодическом
12-127 В 6; 10
220 В 2,5; 5,0
380 В 1,6; 2,5
колебательном
12-127 В 6; 10
220 В 0,6; 0,8
380 В 0,5; 0,6
переменного тока с активной
нагрузкой
12-127 В 6; 10
220 В 2; 5
380 В 1; 2,5
Допускаемые колебания напряжения
питания (от номинального) 0,8—1,1
Номинальные напряжения катушекхх, В:
постоянного тока (типовые
индексы 311...319; 324...325;
331...339; 411...419; 424;
425; 431 ...439; 611...615;
624; 625; 631...635; 911...919;
931...939) 12; 24; 48;
60; 110;220
переменного тока (типовые
индексы 361...369; 381...389;
461...469; 481...489; 661...665;
681...685; 961...969; 981...989) :
частоты 50 Гц 12; 24; 36; 110; 127;
220; 230; 240; 380; 400; 415
частоты 60 Гц 12; 24; 36; 110; 220;
380; 400; 440ххх
Номинальные токи катушек, А:
постоянного тока
(типовые индексы
311...319; 411...419,
611...615) 0,4; 0,5; 0,6; 0,8;
1,0; 1,25; 1,6
(типовые индексы
911...919) 2; 2,5; 3,2; 4,5; 6;
8; 10
переменного тока
(типовые индексы
364, 365, 464, 465, 664,
665, 964, 965) 1; 1,25; 1,6; 2;
2,5; 3,2; 4; 5; 6;
8; 10
Токи трогания катушек
постоянного тока (типовые индексы
315,415,615>Ш5),А 0,01; 0,016; 0,025
0,04; 0,06; 0,1; 0,16; 0,25
Допускаемые колебания тока
(от номинального)
катушек тока:
постоянного 0,8...1,2
переменного 0,85...1,05
Потребляемая мощность реле,
не более, Вт (В'А) :
постоянного тока с
самовозвратом 5
с электромагнитным
возвратом 6
переменного тока с
самовозвратом 12
с электромагнитным
возвратом 16
Собственное время включения и
отключения реле, не более, с:
постоянного тока 0,5 и 0,02
постоянного тока с
замедлением 0,09 и 0,15...0,25
переменного тока 0,03 и 0,02
2

Механическая износостойкость
реле, млн. циклов, не менее:
постоянного тока с
самовозвратом 16
переменного тока с
самовозвратом 10
постоянного и переменного
тока с электромагнитным
возвратом 1
Коммутационная
износостойкость см. рис. 1
Сопротивление изоляции, МОм,
не менее:
в холодном состоянии 50
в нагретом состоянии 10
после пребывания в условиях
повышенной влажности 1
Испытательное напряжение
изоляции, В 2000
Масса реле, кг:
РПУ-4-300, не более
типовые индексы
311...319; 324...325;
361...369 0,7
типовые индексы 331...339;
381...389 0,8
РПУ-4-400, не более
типовые индексы
411...419; 424; 425;
461...469 0,48
типовые индексы
431...439; 481...489
РПУ-4-бОО^е более
типовые индексы
611...615; 624; 625;
661...667; 631...635;
681...685
РПУ-4-900, не менее
типовые индексы
911...919; Э24...925;
961...969
типовые индексы
931...939, 981...989
.0,55
0,6
.0,75
.0,85
х' В режимах редких переключений при
напряжении 1,1 номинального контакты допускают
включение и отключение тока 1,1 номинального рабочего
при постоянном токе и 11 — при переменном токе.
хх) В реле с электромагнитным возвратом
один замыкающий контакт используется во
внутренней схеме; номинальное напряжение катушки
возврата соответствует напряжению втягивающей
катушки.
ххх' Номинальное напряжение для катушек
реле с типовым индексом 361...369, 461...469,
661...665,961...969.
Принципиальные схемы реле приведены на рис. 2.
Гарантийный срок службы реле 2 года (3 года для
реле, аттестованных государственным Знаком
качества) со дня пуска его в эксплуатацию и не
больше 2,5 лет со дня получения потребителем при
условии соблюдения условий эксплуатации,
транспортирования и хранения, установленных техническими
условиями и "Техническим описанием и
инструкцией по эксплуатации".
цикло
74,0
и,[)
10,0
8,0
6,0
ч"
4,0
«5,0
2,0
/5
1Ша
♦г
3f
11I-
№ Г
JH-Ыс
5 6
7
T И I
/ГЧл I
flrvpk/ Т1*
Жм
2 |
ГПТГТ
III I
у
1.И1 I
I8,
/III
ff /Nil
U A
mk
> tWI-Ш г
|SM^L
и m
A
r
M
гЧ
1 T>
№441
ШМ
I
mill ii
ГН ! Is
11
N
ill
II 1 II 1
002 Q04 01 02 0,4 10 2,0 4.0 A
a
млн циклов
/2,0
/00
8,0
6,0
5,0
4.0
3,0
2,5
2,0
1.5
Щ
■ Ul
Ж
"vf5^
xSPK
4I
z\
I
2\
/Г
I
ffit '
Sfc>
№
Lifl
И
\\v
Y\\
ill
V
£S
s
У
N1
5 \6
/ У
^ 1 И
ri-J
^U7
^РЙ
llll 1
L7
l/KI
a\
■4. ill
itIL
x>
i \r
41
ж
II Ml 1
/
1 1 1 lllll
8
7^
у
l^k
vK
in-Hi
~~J_ к
2f IjIUII
002 0,04 0,1 0,2 0,U 1.0 2,0 U.0 6,08,0 A
6
Рис.1. Коммутационная износостойкость контактов
на номинальный ток 6 А (а) и 10 А (б)
1 — нагрузка постоянного тока с Т 0,05 с 24 В;
2 - то же, 40 В (а) и 48 В (б); 3 - то же, 110 В;
4 — то же, 220 В; 5 — нагрузка переменного тока
с cos Y=0,35, 380 В; 6 - то же, 220 В; 7 - то же,
127В; 8-тоже,36В
КОНСТРУКЦИЯ
Реле имеют контактную систему в виде набора
плоских контактных пружин, зафиксированных консоль-
но в изоляционном корпусе и несущих на свободном
конце контакт—детали заклепочного типа с рабочей
поверхностью из серебра. Приводом для изменения
состояния контактов служит электромагнит
клапанного типа, закрепленный на изоляционном корпусе.
Контактная система и частично электромагнит закры-
3

07.15.37—78
3 0^70-fjffO-+fl50-f|
«чо—^ eo-p'izo-f ио-М
I J --L I
-tb-
'о-гГ5о^9о<13о-<:
?0-fl «О^ЮО-т-нОу1
7 о U о и
г о-р бо-у юо-рио-Р
-tb»
Ж
\%ь
\tb
/7 О-
L__T_._j
-—СН"»
ж
го-JJ Ho4J
17 О И О 18
бо-^тво-Unoll
Jo^To-Kflo-Keof:
ho-hTo^ttcbhso-U
17 о—± о 18
По—I M Olg
Гго-U 1<*оМ
Зо-K 15o*f\
vo-j-l teo-H
Ш
Ж
Ж
I Zo-+l ноЧ-l
17o_i Tj о 18
4o-H 160-H
{h18
и
2o^6oJ^o/i7i*o-rl
По П О 18
'o-ff "o-fl
Зо-Цто-Г-о" 15o4i
По-
{H*
2 о--<ч>б 10 о-^-о ft
30-^7 «C^,5
I—^
17 о о 18
ИГ
иг
ш
2о-<-06 10<y^f-olk
30—j-07 ПО—<Ol5
I I
17 О-
{^H"8
и
Г50-Ц
ш
77 O—I П О 18
130-rT
2o-f 60~^T-0W 1¥o-(-l
ДО—n70-<-o^ ISo-n
—•—<"-05 roo-^f-o iv
По-1 П о W
ш
ш
ш
—#-^-об loo-^f-o ;*
Зо—f<o7 110-/-015
Щ1
По—4 о 18
Л
Рис.2. Схемы принципиальные электрические реле серии РПУ—4 разных типовых индексов
1 - 311...911, 361, 461, 661, 961; Г/ - 312...912, 362, 462, 662, 962; Ш - 313...913, 363, 463, 663, 963; 1У - 314...914,
364, 464, 664, 964; У - 315...915, 365, 465. 665. 965; У1 - 331...931, 381, 481, 681, 981; УП - 332, 432, 632, 932,
382, 482, 682, 982; УШ -333,433,633, 933, 383,483, 683,983; 1Х-334, 434,634, 934, 384, 484.684, 984; Х-335,
435, 635, 935, 385, 485, 685, 985; Х1 - 324, 424, 624, 924; ХП - 316, 416, 916, 366, 466, 966; ХШ - 317, 417, 917,
367, 467, 967; Х1У - 318, 418, 918, 368,468, 968; ХУ - 319, 419, 919, 369, 469, 969; ХУ1 - 325, 425, 625, 925;
ХУП - 336, 436, 936, 386, 486, 98Q; ХУШ - 337, 437, 937, 387, 487, 987; Х1Х - 338, 438, 938, 388, 488, 988;
XX - 339, 439, 939, 389, 489, 989
ты прозрачным кожухом от случайного
прикосновения и попадания посторонних частиц. Нижняя
поверхность магнитопровода открыта для улучшения
теплоотвода. В электромагните реле постоянного
тока с замедлением на сердечнике внутри катушки
установлена медная гильза, обеспечивающая
замедленное спадание магнитного потока при отключе—
нии катушки и замедление отпускания якоря. В
реле с электромагнитным возвратом предусмотрена
защелка, фиксирующая якорь втягивающего
электромагнита в притянутом состоянии при
исчезновении напряжения на катушке.
Якорь втягивающего электромагнита возвращается
в исходное положение вторым электромагнитом,
который рассчитан (с целью уменьшения габаритов)
на кратковременную работу и включается через
собственный замыкающий контакт реле,
обеспечивая снятие напряжения питания с катушки возврата
сразу после отпускания якоря втягивающего
электромагнита.
Реле типа РПУ-4-400 (рис. 3, а) имеет плоские
выводы под присоединение внешних проводников
пайкой, а также посредством быстросъемных
соединителей.
Реле типов РПУ-4-300, РПУ-4-600, РПУ-4-900
(см. рис. 3, б, в, г) имеют ту же конструкцию, что и
реле РПУ-4—400. Реле с типовым индексом 300
установлено на основание, снабженное винтовыми
зажимами, реле с индексом 600 снабжено штепсельным
разъемом, с индексом 900 — установлено в корпусе
унифицированной системы релейной аппаратуры.
4

07.15.37—78
М4-7Н
55макс
"] П ITSfl II II
Ф|Гч Т mp"
УЫщУУ
1
"Ф"
ЫпШнИ
2 от в
C4i
TS-Я
'йЛ
+V4
Д
. 55макс
f*-*-
12
И
16
18
170
112
17*>
ire
178
6 6
v^ w
11
31
SI
71
91
til
131
151
Щ
<h <Ы
v W
<pi+5 + °'b
55*03
U) Ф ф (t) 0j
65 макс
Типовой индекс
411.
431.
311.
331.
611.
661.
911.
931.
..419, 424, 425, 461...469
..439, 481...489
..319, 324, 325, 361...369
..339, 381...389
..615, 624, 625, 631...635,
..667, 681...685
..919, 924, 925, 961...969
..939, 981...989
L, мм
98
114
127
143
111
135
165
Рис.3. Габаритные и установочные размеры реле
типов РПУ-4-400 (а), РПУ-4-300 (б), РПУ-4-600 (в),
РПУ-4-900Ш
5

07.15.37—78
ЗАПАСНЫЕ ЧАСТИ
ФОРМУЛИРОВАНИЕ ЗАКАЗА
Запасные части к реле не предусмотрены. По
договоренности между потребителем и изготовителем
могут поставляться кожухи и катушки.
При заказе реле необходимо указать: название и тип
реле; номинальное напряжение втягивающей
катушки; частоту; номер технических условий.
Пример. "Реле РПУ-4-464УЗ; 220 В; 50 Гц;
ГУ 16-523.534-77".
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: реле; 'Техническое
описание и инструкция по эксплуатации" на партию,
поставляемую в один адрес.
Изготовители— среднеазиатское
производственное объединение "Средазэлектроаппарат", г.
Ташкент, производственное объединение "Армэлектро—
аппарат", г. Ереван.
Каталог утвержден Всесоюзным
научно—исследовательским, проектно—конструкторским и
технологическим институтом релестроения (ВНИИР), г.
Чебоксары.
Составитель В.Е.Чеботарев
Редактор И.М.Мелешина
Техн. редактор В.В.Пономаренко
Корректор Е.Л.Орлова
1-20
Подписано к печати 26.03.79 Т-
Формат 60 х 90 1/8; Бумага офсетная
Тираж 8600
07701
Печать офсетная
Цена 6 коп.
Усл.печ.л. 0,75
Уч.изд.л. 0,74
Зак. 980
105856, ГСП, Москва, Е—37, Информэлектро
Отпечатано в отделе полиграфии с опытным производством
Москва, Е—123, ул. Плеханова, За
