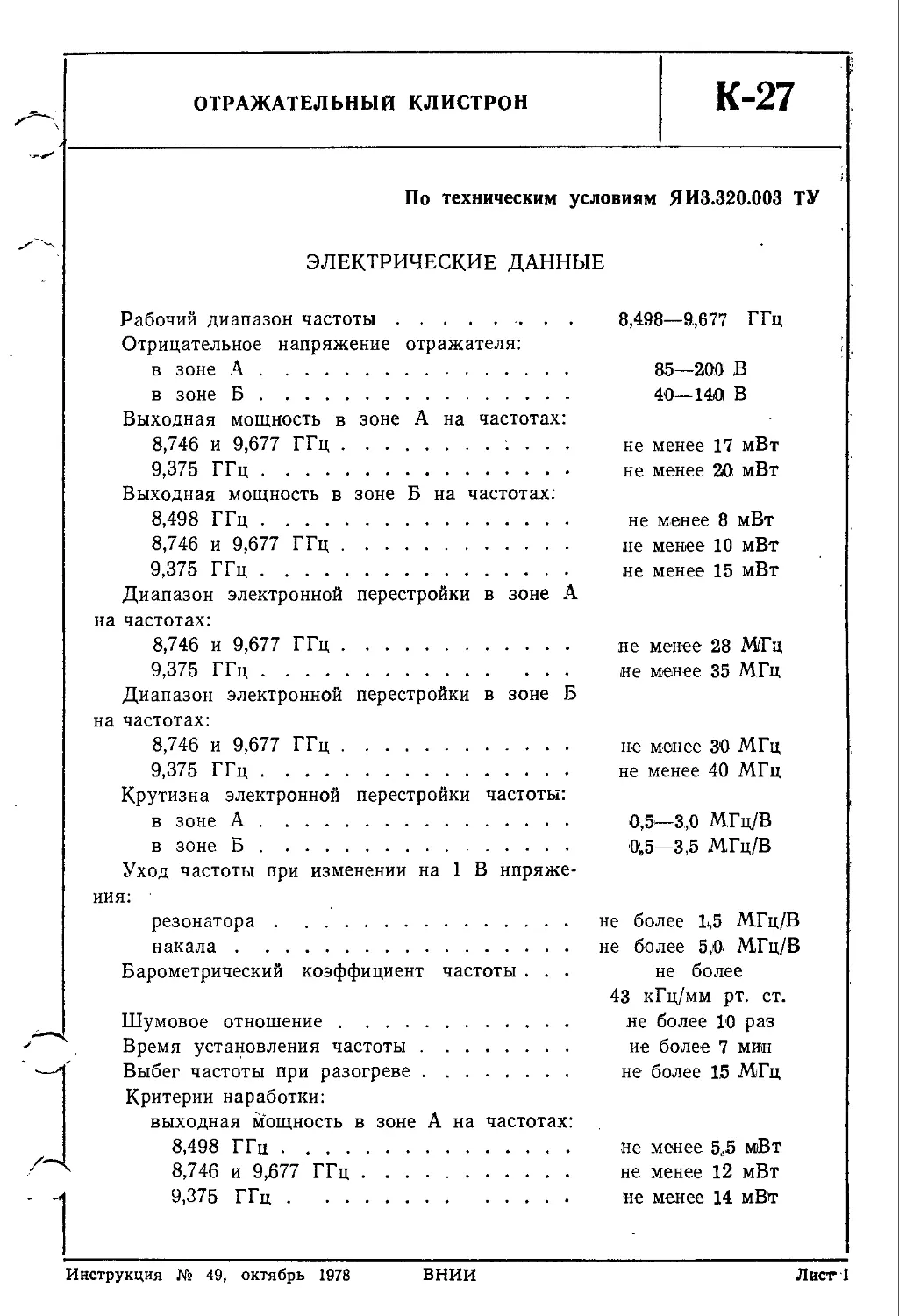

ОТРАЖАТЕЛЬНЫЙ КЛИСТРОН
К-27
По техническим условиям ЯИ3.320.003 ТУ
ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ
Рабочий диапазон частоты.................... 8,498—9,677 ГГц
Отрицательное напряжение отражателя:
в зоне А.................................... 85—209 В
в зоне Б................................. 40—140 В
Выходная мощность в зоне А на частотах:
8,746 и 9,677 ГГц.......................... не менее 17 мВт
9,375 ГГц.................................... не менее 20 мВт
Выходная мощность в зоне Б на частотах:
8,498 ГГц....................................... не менее 8 мВт
8,746 и 9,677 ГГц........................... не менее 10 мВт
9,375 ГГц.................................... не менее 15 мВт
Диапазон электронной перестройки в зоне А
на частотах:
8,746 и 9,677 ГГц.................................. не менее 28 МГц
9,375 ГГц.................................... не менее 35 МГц
Диапазон электронной перестройки в зоне Б
на частотах:
8,746 и 9,677 ГГц.................................. не менее 30 МГц
9,375 ГГц.................................... не менее 40 МГц
Крутизна электронной перестройки частоты:
в зоне А.................................... 0,5—3,0 МГц/В
в зоне Б................................. 0,5—3,5 МГц/В
Уход частоты при изменении на 1 В нпряже-
иия:
резонатора................................. не более 1,5 МГц/В
накала..................................... не более 5,0 МГц/В
Барометрический коэффициент частоты ... не более
43 кГц/мм рт. ст.
Шумовое отношение............................... не более 10 раз
Время установления частоты...................... ие более 7 мин
Выбег частоты при разогреве..................... не более 15 МГц
Критерии наработки:
выходная мощность в зоне А на частотах:
8,498 ГГц................................. не менее 5,,5 мВт
8,746 и 9,677 ГГц......................... не менее 12 мВт
9,375 ГГц................................. не менее 14 мВт
Инструкция № 49, октябрь 1978
ВНИИ
Лист 1
К-27
ОТРАЖАТЕЛЬНЫЙ КЛИСТРОН
выходная мощность в зоне Б на частотах:
8,746 и 9,677 ГГц не менее 7 мВт
9,375 ГГц не менее 10,5 мВт
' диапазон электронной перестройки в зоне
А на частотах:
8,746 и 9,677 ГГц не меиее 20 МГц
9,375 ГГц не меиее 25 МГц
диапазон электронной перестройки в зоне
Б на частотах:
8,746 и 9,677 ГГц не менее 21 МГц
9,375 ГГц не менее 28 МГц
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЭКСПЛУАТАЦИОННЫЕ ДАННЫЕ
Напряжение резонатора:
наибольшее 305 В
наименьшее 295 В
Отрицательное напряжение отражателя:
в зоне А: наибольшее 200 В
наименьшее 85 В
в зоне Б: наибольшее 140 В
наименьшее 40 В
Наименьшая выходная мощность в зоне А на
частотах:
8,498 ГГц............................................. 5,5 мВт
8,746 и 9,677 ГГц................................ 12 мВт
9,375 ГГц........................................ 14 мВт
Наименьшая выходная мощность в зоне Б на
частотах:
8,746 и 9,677 ГГц.......................... 7 мВт
9,375 ГГц.................................. 10,5 мВт
Наименьший диапазон электронной перестрой-
ки в зоне А на частотах:
8,746 и 9,677 ГГц.......................... 20 МГц
9,375 ГГц ................................. 25 МГц
Наименьший диапазон электронной перестрой-
ки в зоне Б на частотах:
8,746 и 9,677 ГГц ... ..................... 21 МГц
9,375 ГГц.................................. 28 МГц
УСТОЙЧИВОСТЬ ПРОТИВ ВНЕШНИХ ВОЗДЕЙСТВИЙ
Линейные нагрузки.................................. 50 g
Ударные нагру.зки при многократных ударах:
ускорение........................................... 35 g
длительность удара..................... 1—80 мс
Примечание. Остальные данные такие же, как у К-19-
.Инструкция № 49, октябрь 1978
ВНИИ
Лист 1
ОТРАЖАТЕЛЬНЫЙ КЛИСТРОН
К-19
По техническим условиям ЯИ3.320.003 ТУ
Основное назначение — работа в качестве гетеродина и маломощного
генератора в устройствах специального назначения.
ОБЩИЕ ДАННЫЕ
Катод — оксидный косвенного накала.
Оформление — металлическое с внутренним объемным резонатором.
Вывод энергии — коаксиальный.
Перестройка частоты — механическая медленная.
Вес наибольший — 60 г.
СХЕМА СОЕДИНЕНИЯ ЭЛЕКТРОДОВ С ВЫВОДАМИ
1 — резонатор,
корпус
2 — подогрева-
тель
4 — вывод энер-
гии
7 — подогрева-
тель
8 — катод
0 — отражатель
ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ
Рабочий диапазон частот....................... 9,174—9,524 ГГц
Напряжение накала................................. 6,3 В
Ток накала................................ 0,45—О',60 А
Напряжение резонатора............................ ЗЮЮ1, В
Ток катода................................ 15—32 мА
Изменение тока катода при недокале ... не более 15%
Отрицательное напряжение отражателя:
в зоне А ................................ 125—190 В
в зоне Б............................... 70—124 В
Инструкция № 49, октябрь 1978
ВНИИ
Лист 1
К-19
ОТРАЖАТЕЛЬНЫЙ КЛИСТРОН
Ток отражателя:
общий.....................................
ионный ................................
Выходная мощность в зоне А на частотах:
9,524 и 9,174 ГГц.........................
9,375 ГГц..............................
Выходная мощность в зоне Б на частотах:
9,524 и 9,174 ГГц.........................
9,375 ГГц..............................
Диапазон
в зоне
в зоне
Крутизна
зоне А .
КСВН .
КСВН при работе на рассогласованную па-
грузку ........................................
Отрицательный температурный коэффициент
частоты........................................
Сопротивление в цепи отражателя.............
Время подогрева.............................
Минимальная наработка.......................
Критерии:
выходная мощность в зоне А на частотах:
9,524 и 9,174 ГГц......................
9,375 ГГц..............................
выходная мощность в зоне Б на частотах:
9,524 и 9,174 ГГц......................
9,375 ГГц..............................
диапазон электронной перестройки:
в зоне А ................................
в зоне Б ..............................
электронной перестройки:
А................................
Б................................
электронной перестройки частоты в
не более 7 мкА
не более 2 мкА
не
не
не
не
менее
менее
менее
менее
не менее
не менее
17
20
10
15
мВт
мВт
мВт
мВт
28 МГц
25 МГц
не
не
более 3 МГц/В
не более 1,2
не более 2,5
менее 0,3 МГц/’ С
510 кОм
5 мин
4000 ч
не менее 17 мВт
не менее 20 мВт
не менее 10 мВт
не менее 15 мВт
не менее 28 МГц
не менее 25 МГц
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЭКСПЛУАТАЦИОННЫЕ ДАННЫЕ
Напряжение накала:
наибольшее ....
наименьшее ....
Напряжение резонатора:
наибольшее . ...
наименьшее ....
6,9
5,8
В
В
В
330
300' в
Инструкция № 49, октябрь 1978
ВНИИ
Лист 1
.ОТРАЖАТЕЛЬНЫЙ КЛИСТРОН К-19
Отрицательное напряжение отражателя: в зоне А: наибольшее 195 В наименьшее 124 В в зоне Б: наибольшее 125 В наименьшее 70 В Наибольший КСВН 1,3 Наибольшая температура корпуса . .... 170р С УСТОЙЧИВОСТЬ ПРОТИВ ВНЕШНИХ ВОЗДЕЙСТВИИ Температура окружающей среды: наибольшая 85° С наименьшая минус 60° С Относительная влажность при температу- ре 35° С до 9&% Вибропрочность: диапазон частот 10—2ЮОД Гц ускорение 12 g Виброустойчивость: диапазон частот . 5—2000 Гц ускорение 10 g УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ 1. Запрещается подача положительного напряжения на резонатор без наличия отрицательного напряжения на отражателе. 2. Недопустимо даже кратковременное появление бросков положитель- ного напряжения на отражателе. Питание клистрона должно быть таким, чтобы при любых условиях в режимах его эксплуатации напряжение на отражателе было всегда отри- цательным по отношению к катоду. 3. Конструкция ламповой панели и сопряжения клистрона с волновод- ным трактом должны исключать возможность искривления н поврежде- ния вывода высокочастотной энергии. Срок' сохраняемости . . 8 лет
Инструкция № 49, октябрь 1978
ВНИИ
Лист 2
К-19
ОТРАЖАТЕЛЬНЫЙ КЛИСТРОН.
ФЗ,5±0,15
