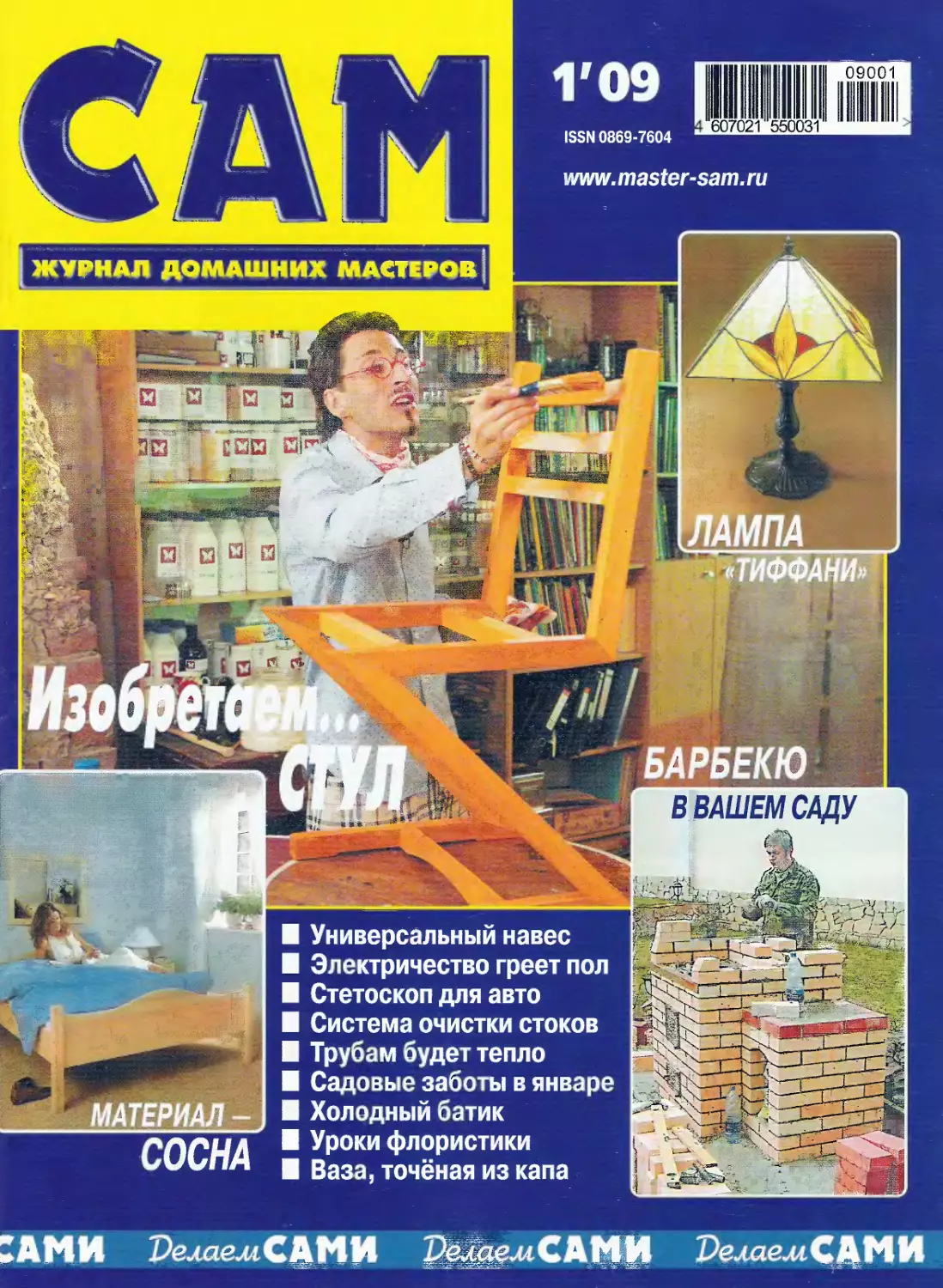

ЖУРНАЛ ДОМАШНИХ МАСТЕРОВ

1'09

ISSN 0869-7604

www. master-sam. ru

J

Л

В ВАШЕМ САДУ

 Универсальный навес

 Электричество греет пол

 Стетоскоп для авто

 Система очистки стоков

 Трубам б] цет тепло

 Садовые заботы в январе

 Холодный батик

 Уроки флористики

 Ваза, точёная из капа

МАТЕРИАЛ - j

СОСНА



ZAMI4 Релае^САМИ Pfefog-uCAMM Релаем(&М1Л
• СтеклоТехнологии

(495) 411-91-40

Стеклянные двери и перегородки

для офиса, квартиры и дома www.glasst6chm.iTi
К ЧИТАТЕЛЯМ ЖУРНАЛА «САМ»

Дорогие друзья!

Сегодня вы держите в руках обновлённый журнал «Сам» — заметно из-
менившийся внешне, более насыщенный и разносторонний, его объём
увеличился вдвое. Всё это сделано для того, чтобы читатель получал на-
иболее полную и добротную информацию.

Журналу «Сам» пошёл семнадцатый год, а многие из вас знают его ещё
с первых выпусков. Мы надеемся, что и в наступающем новом году «на-
шего полку» прибудет и круг приверженцев журнала расширится.

Все полюбившиеся читателю основные разделы и рубрики журнала
«Сам» сохраняются. Но увеличенный его объём позволяет значительно
расширить тематику публикаций. В этом году вас ждут и другие интерес-
ные материалы по новым для журнала «Сам» направлениям.

Например, обширные сведения о «домашних технологиях» для работы
с деревом, металлом и другими материалами, которыми пользуются мастера и умельцы на раз-
ных континентах Земли, вы узнаете о том, как это было в старину, у наших предков. Ведь не слу-
чайна поговорка: «Новое — это хорошо забытое старое». Мы поведём иллюстрированный рассказ
и о классике мебели различных эпох, и о приёмах и способах изготовления такого «антиквариата»
сегодня — по образу и подобию былого.

Думается, интересным для читателя будет вспомнить о замечательных образцах технического
творчества молодёжи советского периода (НТТМ 1967-90 г.г.), уровень которого как минимум на
порядок был выше сегодняшнего, а массовость такого творчества в Советском Союзе охватыва-
ла миллионы молодых людей. Их руками было создано великое множество интересных и полез-
ных технических устройств практического применения.

Планируется появление в журнале раздела «Интерьерные фантазии» — о самых разнообразных
предметах обстановки и украшения жилища, придуманных вашими единомышленниками со всех
концов света. Серьёзное внимание планируется уделить приусадебному хозяйству — садоводст-
ву и огородничеству. Найдёт место на страницах журнала и флористика.

Не будет забыта и тема «малой механизации» домашнего хозяйства и прежде всего — самосто-
ятельное изготовление несложных машин, механизмов, приспособлений для сада-огорода. Уго-
лок юного мастера предложит интересные поделки ребятам школьного возраста, а родителям
журнал подскажет, как сделать привлекательные и полезные игрушки для детей. Раздел «Мир ув-
лечений» познакомит вас с любопытными хобби жителей разных стран, в том числе — людей зна-
менитых. Полагаю, что не останутся без внимания и темы моделирования, технических придумок
рыболовов и туристов.

В журнале смогут поделиться своим опытом умелые хозяйки. Например, по созданию красивых
вещей и вкусных блюд, заготовке продуктов впрок.

Со страниц журнала можно будет узнать не только об интересных вещах, но и о людях, которые
их создают, и о том, как создают. И в этом деле редакция, конечно же, не обойдётся без активной
взаимосвязи с читателями. Будет здорово, если вы, изготовив интересный и полезный для дома
предмет, расскажете, как и из чего его создавали, как он устроен. Приложите его фотографии, эс-
кизы (или чертёж!), краткое описание. Расскажите немного о себе, желательна и фотография ав-
тора. И вышлите всё это в редакцию — в конверте или на электронный адрес. Порекомендуйте сде-
лать то же и своим друзьям по творчеству, которые также придумали и сделали нечто интересное.

Пишите нам также о том, какие новые темы и направления творчества и мастерства вы хотели
бы увидеть в журнале «Сам», какие статьи вам понравились больше и какие — не очень.

Новых вам творческих удач и свершений в Новом году!

ЮРИЙ СТОЛЯРОВ,
главный редактор
ИНФОРМ-ДАЙДЖЕСТ

 Mitex™2008.........................6

Плитонит грунт базовый.............6

Экономный GROHE TurboStat®.........7

	Винтовёрт с интеллектом...........7

	Теплоизолированные трубопроводы..... 14

ДЕКОРАТИВНЫЕ СТРАСТИ

	Изобретаем... стул ...............8

СТРОЙПЛОЩАДКА

	Универсальный навес............  12

	Локальная система очистки стоков.15

ПЕРЕЛИСТЫВАЯ «САМ»

	Снегопед — конь со снежной гривой .....18

В Дробилка для зерна................19

ПЕЧИ И ПЕЧУРКИ

	Очаги под открытым небом.........20

ДЕТАЛИ ИНТЕРЬЕРА

	Лампа в стиле Тиффани............60

ДОМАШНИЙ РЕМОНТ

	Тёплый пол с электроподогревом.28

ДЕЛАЕМ МЕБЕЛЬ

	Кровать из натуральной древесины ......31

СТОЛЯРНЫЕ ТЕХНОЛОГИИ

	Зеркало «Весёлый пингвин»......34

ЭЛЕКТРОНИКА В БЫТУ

	Электронный стетоскоп..........39

Новая
рубрика!

УРОКИ
ФЛОРИСТИКИ
даёт ведущий
флорист
компании
«PrestigeFLO WERS»,
выпускница
Канадской школы
флористов,
Анастасия Штриккер.

САМ-ГИИ 4J3

scan waleriy 29.12.2008 http://www.infanata.org/

ОСНАЩАЕМ МАСТЕРСКУЮ

	Универсальная станина........40

	Стыки без щелей..............48

УРОКИ ФЛОРИСТИКИ

	Оформляем каминную полку.....27

	Свеча на праздничном столе...43

НА САДОВОМ УЧАСТКЕ

	Январские заботы.............46

НАРОДНЫЕ ПРОМЫСЛЫ

Среди техник росписи по ткани выделяют горячий
и холодный батик, свободную роспись, росписи по
грунту (загустка), узелковый батик. Эти техники
могут комбинироваться между собой, таким
образом достигаются определенные эффекты.

ЧИТАТЕЛИ ПРЕДЛАГАЮТ

й Велосипед с импульсным приводом.50

НАРОДНЫЕ ПРОМЫСЛЫ

	Чаша, точёная из капа .........52

	Холодный батик.................56

ДИЗАЙН-ПРОЕКТ

	Плечики парчовые...........  .59

ХОЗЯЙКЕ НА ЗАМЕТКУ

Икра из кабачков.............  64

И тёрка будет чистой!..........64

И Соль против горечи.............64

ЧИТАТЕЛИ
ПРЕДЛАГАЮТ
велосипед
с импульсным
приводом.
Практично ли
это?
СТРОЙПЛОЩАДКА

На огороженном садовом участке
постройки типа сарайчиков
не обязательно должны иметь
все четыре стены.

Ведь основная функция
подобных сооружений —
укрытие содержимого
от осадков.

Французский пейзанин
Эмиль Белью построил навес
с тремя стенками-решётками.
Под таким навесом
можно укрыть и садовую технику
с аксессуарами, сложить дрова
или строительные материалы.

ПЕЧИ И ПЕЧУРКИ

С самого зарождения человеческого общества очаг
был центром, вокруг которого собирались люди.
Сейчас каких только типов и конструкций очагов
не встретишь на садовых участках. Наша страна —
многонациональна, у каждого народа свои вековые
традиции, отсюда и многообразие функциональных
особенностей очагов.
ИНфОРМ-ДАИДЖЕСТ

MITEX™ 2008

В период с 11 по 14 ноября 2008 г. в
Москве, в Центральном выставочном
комплексе «Экспоцентр» на Красной
Пресне прошла ежегодная инструмен-
тальная выставка Moscow Internetional
Tool Expo (MITEX™). В выставке приняли
участие более 300 компаний из 19 стран
мира.

Российский рынок инструмента (осо-
бенно строительного) — один из наибо-
лее динамично развивающихся рынков в
мире. Неудивительно, что он привлекает
пристальное внимание и интерес всех
крупнейших миро- _____________________

вых производите-
лей.

Производитель-

я (пецндлилнр

1 ли г1 Я г т.«

ноября 2009

Москва,
цвк “жспоцентт*"

Moscow International

м тех Tool Expo

ность,
ность,
ность и

безопас-
экономич-
эргономич-

Лл* -	---

2-t гО'ЛЧц

Следующая выставка состоится
в период с 10 по 13 ноября 2009 г.

" Лщ Js SA.... _



к

ность — характери-
стики современно-
го инструмента.
Репортаж с выстав-
ки читайте в следу-
ющем номере жур-
нала.

ПЛИТОНИТ ГРУНТ БАЗОВЫЙ

С июля 2008 г. компания «МС-Bauchemie Russia» предлагает новинку — готовый к примене-
нию грунтующий состав — праймер ПЛИТОНИТ Грунт Базовый, который предназначен для
предварительной подготовки различных оснований (стен, потолков, полов) из бетона, газобе-
тона, кирпича, штукатурки, гипсокартона и других материалов. Его основное назначение —
снижение впитывающей способности основы и предотвращение оттока воды из растворных
смесей. Это способствует формированию качественных покрытий и значительно ускоряет и
облегчает проведение дальнейших работ.

ПЛИТОНИТ можно наносить перед применением сухих строительных смесей, как на це-
ментной, так и на гипсовой основе. Перед выравниванием оснований с помощью штукатурок
и шпаклёвок, перед приклеиванием плитки, перед окрашиванием и оклеиванием обоями.

Продукт не требует предварительного приготовления. ПЛИТОНИТ выпускается в удобных
упаковках по 3 и 10 л и обладает длительным сроком хранения — до 24 мес.
ЭКОНОМНЫЙ СИОНЕ

TURBOSTAT®

Снизить потребление воды и электричества одновременно поз-
волят термостаты. Это устройства, предназначенные для автомати-
ческого поддержания заданной температуры воды, а также посто-
янного напора. Например, технология GROHE TurboStat® даёт воз-
можность принимать душ с постоянной температурой, даже если в
доме одновременно кто-то ещё пользуется водой.

«Так как термостаты быстро реагируют на изменения температу-
ры и напора воды, принятие душа занимает меньше времени, и в
результате экономятся вода и энергия на ее подогрев», - говорит
Алексей Ермолин, директор по маркетингу компании GROHE, веду-
щего мирового производителя санитарно-технической арматуры.

ВИНТОВЁРТ

С ИНТЕЛЛЕКТОМ

Разработка и производство акку-
муляторного инструмента Panasonic
осуществляется с учётом трёх ос-
новных задач: мобильности, высо-
кой мощности и удобства конструк-
ции. Компания считает, что эти три
направления являются наиболее
важными для удовлетворения
потребностей профессиональных
пользователей по всему миру.

Цифровая технология сцепления
у инструментов Panasonic позволя-
ет автоматически останавливать
ударный винтовёрт, не допуская
чрезмерного завинчивания шурупа
даже при нажатом выключателе.
Микрокомпьютер вычисляет глуби-
ну погружения инструмента, а сен-
сор определяет изменение скоро-
сти мотора между ударами.

Система зарядки (с защитой от
перезарядки) аккумулятора управ-
ляется таймером в зависимости от
температуры.
ИЗОБРЕТАЕМ...
СТУЛ

Знаменитый датский
архитектор и дизайнер мебели
Геррит Томас Ритвельд,
сын краснодеревщика,
родившийся в голландском
городке Утрехте в 1888 году,
решил придумать стул.
Но ведь придумать стул, —
это всё равно, что изобрести
сегодня велосипед. Однако
стул у Ритвельда получился
настолько необычным, что
позже был официально
включён в классику
современной мебели. И вот
сегодня мы с вами сделаем
такой же стул, но облегчённой
конструкции, всего
из 15 деталей. Мы будем
изготавливать его из бука,
а для покраски выберем самые
смелые цвета.

Берем брус из твёрдой древесины и
распускаем его на четырнадцать 700-
миллиметровых заготовок сечением при-
мерно 35x45 мм (фото 1). Затем получен-
ные заготовки доводим до чистового се-
чения 30x40 мм.

Но на достигнутом мы не останавлива-
емся! Полученные заготовки разделим
на шесть позиций: 1-я — ножки - - 2 шт.,
2-я — консоли = 2 шт,, 3-я - консоли
сиденья — 2 шт., 4-я — стойки спинки -~
2 шт., 5-я — стяжки спинки и ножек —
4 шт., 6-я — опорные стяжки под сиде-
нье — 2 шт. (фото 2, рис. 1).

Обратите внимание, что детали 1,2,3 и
4-я — одна — левая, а другая — правая!

А сидеть-то будем не на жёрдочках же!
Значит, делаем из фанеры толщиной
5 мм основание нашего шикарного мяг-
кого сиденья. Это уже 7 позиция, а дета-
лей — всего 15.

Почему разделили по позициям? Да
потому, что каждая позиция имеет свои
размеры и конфигурацию: у них «фигуры
разные».

Приступаем к приданию «фигурам» их
окончательных очертаний. Внимательно

смотрим на рисунки и сопоставляем
этапы перевоплощения деталей.

В первую очередь делаем ножки
(рис.1 поз.1). Берём две заготовки и

обрезаем их в размер — 450 мм. Они у
нас с одной стороны обрезаны под пря-
мым углом, а с другой (по стороне 40 мм)
под углом 22,5°. Ещё в ножках мы делаем
© Стяжка под сиденье — 2 шт.

® Ножка (правая и левая)— 2 шт.

товки и обрезаем их в размер 670 мм.
Потом по высоте 40 мм ассиметрично на
концах заготовки отмеряем уже знако-
мые 22,5° и — «вжик» циркуляркой
(фото 5).

На полученных срезах размечаем от-
верстия под шпонки. Кто хоть когда нибудь
делал отверстия под шпонки, знает как
трудна и ответственна такая операция. Но
эту работу удивительно легко сделать при
помощи ламельного фрезера (фото 6).

Не имеет смысла дальше рассказы-
вать об изготовлении оставшихся дета-
лей. Всё тоже самое. Но! Внимательно
смотрим на позиции 3 и 4.

Позицию 5 — наши замечательные
стяжечки, они же опорочки, под наши за-
мечательные спиночки — делаем с помо-
щью шаблона, выбирая радиус 900 мм. А
в торцах делаем отверстия под шпонки
(поз.5 на рис. 1) Одна стяжечка у нас как
бы лишняя, но это только кажется. Ей мы
«поручим» стягивать ножки нашего сту-
ла. Но, учтите, что высоту стяжки надо
подогнать под размер ножки. Ножка-то с
выборкой!

Сиденье — 1 шт.

выборку (фото 3), чтобы придать эле-
гантность и законченность «фигуре» и с
помощью ламельного фрезера выбира-
ем один паз в боковой плоскости ножки,

а второй — перпендикулярно плоскости
острого угла (фото 4).

Подошла очередь делать консоли (см.
рис. поз.2). Мы снова берём две заго-

Детали поз. 6 — самые простые.
Обычные бруски с отфрезерованными в
торцах всё теми же отверстиями под
шпонки.
Ах, да, не забыть сразу разметить и
просверлить отверстия, через которые
потом будем притягивать само сиденье к
каркасу! Можно не смотреть на чертёж, а
довериться своему вдохновенью!

Вот мы и завершился этот самый со-
кровенный этап — подготовку к сборке.
Все детали сделаны согласно чертежам,
отшлифованы и подогнаны. Ну как мож-
но собрать из груды совершенно разных
деталей нечто «конструктивистски со-
вершенное»?!

А вот как! Шпонки есть, клей есть, ки-
янка всегда под рукой. Собираем правую
и левую половины (фото 7). Надеюсь, вы

не забыли, что у вашего стула две поло-
вины: правая и левая. А вы что — все от-
верстия под шпонки сделали на боковых
плоскостях всех заготовок с одной сто-
роны? МО-ЛОД-ЦЫ! Ну, это не беда. Чуть
пострадает только внешний вид. Фрезе-
руйте отверстия насквозь! Вклеите
шпонки, отпилите и зашлифуете! Вот так!

Внимательно смотрите на чертёж. Разо-
брались? Продолжаем дальше.

С помощью специального колпачка на
бутылке с клеем аккуратно промазываем
все отверстия на деталях основания кар-
каса и забиваем в них шпонки (фото 8),
оставляя свободными, но промазанными
отверстия на сопрягаемых деталях!

Стягиваем правую и левую половины
струбцинами и даем клею высохнуть
(фото 9).

После того, как правая и левая части
каркаса высохли, обработаем их шлиф-
машинкой по всей поверхности и слегка
снимем фаски на верхних и нижних тор-

цах. И тут же, не останавливаясь (покой
нам только снится!), начинаем сборку
всего каркаса нашего «конструктивист-
ского стула». Как его только не называ-
ли — и №14, и «Steltman» и ещё, ещё...

Наступил черёд воссоединения двух
половин. «Как?» — спросите вы. Да про-
сто. У нас есть шесть замечательных

мостиков-стяжечек. И мы поможем им
выполнить их миссию. Снова берём в ру-
ки наш замечательный тюбик с клеем и
промазываем отверстия под шпунты в
торцах наших «мостиков». Хорошо про-
мазываем. Но в меру, чтоб не было под-
тёков (фото 10).

Промазать нам надо всего-то двенад-
цать отверстий и забить в каждое из них
шпонку (фото 11).

Затем так-же аккуратно промазываем
все отверстия в наших «мостиках» (поз.
5 и 6). И так же аккуратно стыкуем наши
пока ещё разрозненные части («два бе-
рега»), соединяя две разлученные поло-
винки (фото 12).

И вот последние, уверенные, но неж-
ные взмахи киянки... И, о чудо, вот он,
СТУЛ (фото 13 и 14) Хуже не будет, если
детали 1-4 вы сделаете большего
сечения.

Теперь дело только за сиденьем (поз.
7). Но эта деталь настолько проста, что
посмотреть на её чертёж можно только
один раз. Берите в руки лобзик с пилкой
для быстрого и чистого двустороннего
реза.

Конечно, если вы хотите сидеть на же-
стком, можно прикрутить к каркасу про-
сто отшлифованную (сами знаете для че-
го) фанеру (фото 15).

Но нет предела совершенству. Си-
деть надо с комфортом. А как? Элемен-
тарно! Фанеру надо обить! Для этого
нам понадобятся: ватин, поролон, ка-
кой есть под рукой, и умопомрачитель-
ная ткань, достойная нашего «конструк-
тивистского совершенства». Всё это
роскошество обрезаем под габарит на-
шего сиденья, и только ткань оставляем

с припуском (фото 15). Укладываем в
следующей последовательности —
ткань, ватин, поролон и сверху ставшую
уже родной фанеру. Встаём на этот
«гамбургер» всем своим весом и мето-
дично, степлером, равномерно натяги-
вая ткань, крепко-накрепко прибиваем
её к фанере (фото 16).

Но подождите. Воссоединять сиденье
и каркас ещё рано!

Берём самый яркий оранжевый цвет и
глизаль. Смешиваем их в соотношении 1
к 2. «Для чего глизаль?» — спросите вы. А
вот для чего! Мы же не просто столяры:
закрасили и всё. Мы декораторы. А гли-
заль сделает краску такой прозрачной,
что поможет сохранить ощущение того,
что стул сделан из дерева.

Далее мы методично, грань за гранью,
покрываем весь стул нашей замечатель-
ной полупрозрачной краской. Но фишка-
то в том, что нанеся краску на грань, мы
тут же начинаем как бы стирать её макло-
вицей (фото 17 и 18).

Сделав пару взмахов макловицей, мы
насухо её вытираем тряпочкой, снимая
излишки краски.

Как вам оранжевый цвет! Красота! Но
мы, конструктивисты, пойдём дальше.
Нам нужен эффект. Мы берём золотую
краску и капаем в неё немного красного
пигмента и снова разбавляем глизалью.

Но совсем немного. Получаем, как гово-
рят в народе, «червонное золото». И сно-
ва, грань за гранью, повторяем весь про-
цесс: краска, кисточка, грань, маклови-
ца, сухая тряпка.

Но у нас, авангардистов, должна быть
«изюминка». И мы оставляем не закра-
шенными боковые торцы стула. Мы сно-
ва берём чистый стаканчик и смешиваем
в нём белую перламутровую краску, гли-
заль и сиреневый пигмент с фиолетовым
оттенком. Тщательно перемешиваем.
Выливаем в ванночку и поролоновым уз-
ким валиком аккуратно, стараясь не за-
пачкать соседние грани, наносим нашу
лавандово-перламутровую красочку на
торцы стула (фото 19).

Вот он — конструктивистская реаль-
ность с авангардистским подтекстом.

Ваш МАРАТ КА
УНИВЕРСАЛЬНЫЙ НАВЕС

На огороженном садовом
участке постройки типа
сарайчиков не обязательно
должны иметь все четыре
стены. Ведь основная функция
подобных сооружений -
укрытие содержимого
от осадков. Французский
пейзанин Эмиль Белью
построил навес с тремя
стенками-решётками.

Под таким навесом можно
укрыть и садовую технику с
аксессуарами, сложить дрова
или строительные материалы.

Основой конструкции навеса служат
шесть стоек сечением 150x150 мм. Стой-
ки, как и поперечины с опорами конько-
вого бруса, можно выполнить сборными,
например, склеить или сколотить из до-
сок «пятидесяток». Составные элементы
только упрочнят конструкцию.

Стойки устанавливают с помощью ан-
керных элементов на бетонных блоках-
основаниях, которые имеют размеры
250x250x250 мм. Блоки можно отлить не-
посредственно в грунте, забетонировав
анкеры.

Конструкция приобретает жёсткость
после монтажа поперечин, брусьев об-
вязки, подкосов и укосин. Коньковый
брус опирается на три одноимённые
опоры, составленные из досок толщиной
50 мм. Схема соединения элементов по-
казана на рисунке.

Стропильная система и бруски обре-
шётки предназначены для тяжёлой кров-
ли из черепицы. В зависимости от раз-
меров плиток черепицы шаг крепления и
количество брусков обрешётки могут из-
мениться.

В данном варианте постройки обшивка
стен выполнена с зазором между доска-
ми. Это обеспечивает проветривание,
например, сена, находящегося под наве-
сом. При необходимости стены можно
обшить без зазоров, предусмотреть
дверь и окно.

Материал для постройки
следует брать сухой, простро-
ганный. Это в конечном итоге
снизит затраты на лакокра-
сочные материалы из-за
меньшего их расхода.

Для отделки и защиты кон-
струкции от влияния влаги
можно применить антисепти-
рующие декоративные соста-
вы на водной основе типа «Пи-
нотекс» или «Акватеке».

НЕОБХОДИМЫЕ ДЕТАЛИ

I №	Наименование	Кол-во	Размеры, мм	Материал
1	Стойка	6	150x150x2300	Сосна, ель
2	Поперечина	3	150x150x1800	—«—
3	Опора конькового бруса	3	150x150x770	—«—
4	Укосина	6	50x150x900	—«—
5	Подкос	6	50x80x650	—«—
6	—«—	4	50x80x550	—«—
7	Реборда	6	50x150x200	—«—
8	Брус обвязки	2	70x150x3800	—«—
9	Коньковый брус	1	70x15x3800	—«—
10	Стропила	18	60x80x1600	—«—
11	Ветровые доски	4	24x150x1600	—«—
12	Доски обшивки	14	24x200x1500	—«—
13	—«—	7	24x200x1350	—«—
14	Бруски обрешётки	8	24x40x3800	—«—
Приобрести книгу «Камины, печи, барбекю» можно
в книжных магазинах России или через почтовый магазин
по адресу: 129075, Москва, а/я 160, тел. (499)369-7442,
e-mail: post@novopost.com

Стоимость книги с учётом почтовых расходов:

по предоплате — 450 руб.; наложенным платежом — 480 руб.

Наши реквизиты:

р/с. 40702810602000790609 в АКБ «РосЕвроБанк» (ОАО),
г. Москва, к/с. 30101810800000000777, БИК 044585777,

ООО «Гефест-Пресс» ИНН 7715607068, КПП 771501001

Уважаемые читатели!

Издательство «Гефест-Пресс» приступило к выпуску
уникальной практической серии для умелых рук

«да» ши»

Первая книга серии — «Камины, печи, барбекю» уже
поступила в продажу. Всё, что вы в ней увидите, -
существует, живёт и действует, и что характерно —
сделано руками людей самых разных профессий,
возраста и опыта.

Книга рассказывает о создании домашних очагов

различного назначения — от простых каменок
или грилей до комбинированных печей

и изящных каминов.

Здесь — все подробности: от макетирования,
конструирования и дизайна до чётких порядовок,
технологии кладки и эксплуатации печей
и каминов. Материал изложен ясно и просто,
с множеством цветных фотографий, рисунков
и чертежей (объём книги — 208 стр.).


ТЕПЛОИЗОЛИРОВАННЫЕ

ТРУБОПРОВОДЫ

Прогресс не стоит на месте.

Раньше трубопроводы спасали
от российских морозов их заглублением в грунт
ниже его промерзания или пассивной,
часто кустарной теплоизоляцией.

Сегодня широкое распространение получили,
в том числе и в индивидуальных хозяйствах,
теплоизолированные трубопроводы промышленного
производства с активным обогревом.

Примером теплоизолированных трубопроводов для использо-
вания в сетях отопления, горячего и холодного водоснабжения,
транспортирующих воду с температурой до 95°С и давлением до
10 бар, является продукция корпорации Uponor, признанного ми-
рового лидера в производстве труб и комплектующих для систем
отопления, водоснабжения и канализации.

По способу прокладки такие трубопроводы предназначены как
для подземной бесканальной прокладки, так и прокладки в раз-
личных каналах и по поверхности земли. Теплоизолированные
трубопроводы — это полимерные трубы с пенополимерной теп-
ловой изоляцией, смонтированной в заводских условиях. Трубы
изготовлены обычно из сшитого полиэтилена РЕХ-а, теплоизоля-
ция — вспененный сшитый полиэтилен РЕХ с закрытыми ячейка-
ми. Защитный гофрированный кожух выполнен их полиэтилена
высокой прочности. Ассортимент трубопроводов включает
одно-, двух- и четырёхтрубное исполнение в одном кожухе. Дли-
на участков без стыков может достигать 500 м, трубопроводы —
гибкие, не подвержены коррозии, для их монтажа не требуется
специальное оборудование.

Редакция благодарит специалиста компании «Мегастрой»
Дмитрия Бурлакова за помощь в подготовке статьи.

Примеры
утеплённых трубопро-
водов в защитном
кожухе
с одной,
двумя
и четырьмя трубами
показаны
на фото 1-3.

Трубопровод
на фото 4
предназначен для хо-
лодного водоснабжения
и конструктивно вклю-

чает

саморегулирующийся
нагревательный кабель
с удельной мощностью
10 Вт/м и
температурный датчик.

Максимальная удель-
ная
мощность
греющего
кабеля
у трубопровода,
который вы видите
на фото 5,
достигает
25 Вт/м.

Труба может быть 075,
090 и 0110 мм.

Ж
ЛОКАЛЬНАЯ СИСТЕМА
ОЧИСТКИ стоков
За пределами больших населённых
пунктов, на дачных участках, в местах,
где отсутствуют инженерные сети
водоснабжения и канализации,
для очистки сточных вод, как правило,
используют локальные системы.

Рис. 1. На первом этапе сточные воды проходят через септик-
отстойник, в котором происходит осаждение взвешенных частиц.

Инженерное обо-
рудование дома в
сельской местнос-
ти часто причиняет
много хлопот его
владельцам, если с
самого начала
стройки не уделя-
лось достаточно
внимания, в частно-
сти, канализации —
отведению и очист-
ке сточных вод.

Канализация де-
лится на внутрен-
нюю, расположен-
ную в доме, и на-
ружную, размещае-
мую на участке,
прилегающем к до-
му. Внутренняя ка-
нализация состоит
из горизонтальных
трубопроводов, от-
водящих сточные

воды в пределах
одного этажа, и стояков, по которым во-
да сбрасывается с верхних этажей на
нижние и к выпуску из дома. Здесь сле-
дует соблюдать правила выбора диамет-
ров и уклонов горизонтальных участков,
размещения ревизий и прочисток.

Особенно много ошибок совершается
при удалении стоков из подвальных по-
мещений. В СНиПах чётко оговорено, что
канализация подвалов должна быть от-
делена от вышерасположенных этажей.
Для канализации в этих случаях приме-
няют отдельные автоматизированные
насосные станции.

Очистка бытовых сточных вод, содер-
жащих бактериальные и органические
загрязнения, соединения азота и фос-
фора может осуществляться методами

подземной фильтрации, если этому бла-
гоприятствуют местные грунтовые и гид-
рогеологические условия, или в специ-
альных установках, в которых нужные ус-
ловия создаются.

При применении сооружений подзем-
ной фильтрации сточные воды предвари-
тельно направляются в септик, в котором
осуществляется отделение взвешенных
частиц (органических и минеральных) и
разложение части органических загряз-
нений анаэробными бактериями.

Объём септика должен быть в 3 раза
больше суточного объёма сточных вод.
Так, если в доме четыре жителя, и каж-
дый потребляет по 250 л в сутки, общий
расход сточных вод составляет 1 м3 в
сутки, а объём септика при этом должен

быть 3 м3. Септик работает эффективнее,
если его объём составлен из 2-х или 3-х
камер, особенно если количество сточ-
ных вод более 1 м3 в сутки.

Сооружения подземной фильтрации
могут использоваться при глубине грун-
товых вод не менее 2,5 м. В водопрони-
цаемых грунтах (песок, супеси) обычно
применяют сооружения поглощающего
типа — фильтрующие колодцы (при рас-
ходе сточных вод до 1 м3/час) или поля
подземной фильтрации. В водонепрони-
цаемых грунтах — фильтрующие тран-
шеи и песчано-гравийные фильтры. Раз-
мещение фильтрующих колодцев и по-
лей фильтрации должно исключать воз-
можность загрязнения сточными водами
близлежащих колодцев и др.
Использование фильтрующих траншей
и песчано-гравийных фильтров сопряже-
но со значительными объёмами работ по
прокладке дренажных и оросительных
трубопроводов, обсыпке их щебнем и ус-
тройством песчаных фильтров. Очищен-
ная сточная вода собирается дренажами
на глубине около 2 м, так что в большин-
стве случаев её самотёчное отведение
невозможно и требуется устройство на-
сосной станции.

Необходимо учитывать, что верхняя
зона фильтрующего слоя довольно быст-
ро — через 3-4 года — заиливается (т.е.
забивается) взвешенными частицами,
содержащимися в сточных водах. Для
восстановления фильтрующей способ-
ности засыпки приходится раскапывать
оросительные трубы, демонтировать их
и затем заменять верхний слой фильтру-
ющего грунта или засыпки.

Эти трудности приводят к тому, что в
водопроницаемых грунтах предпочти-

тельнее применять установки глубокой
биологической очистки бытовых сточных
ВОД.

Выпускаемые российскими и иност-
ранными фирмами установки очистки
бытовых сточных вод по степени их очи-
стки могут быть подразделены на уста-
новки неполной очистки, полной биоло-
гической очистки и глубокой очистки. Ус-
тановки могут быть в виде аэротенков, в
которых очистка осуществляется плава-
ющими микроорганизмами активного
ила. Или в виде биофильтров, очищаю-
щих воду биоплёнкой, которая образует-
ся на пластмассовой, керамзитовой или
другой загрузке. Устройства могут быть
смешанного типа, в которых очистка осу-
ществляется и активным илом, и био-
плёнкой. Очистка в сооружениях проис-
ходит в аэробных условиях, в присутст-
вии кислорода воздуха, который может
подаваться принудительно с помощью
насосов или компрессоров.

Выбор установки очистки бытовых
сточных вод для конкретных условий
данной местности, её монтаж и ввод в
эксплуатацию под силу только специали-
стам. При этом надо уделить внимание
производительности установки — при-
мерно 250 л/сутки из расчёта на одного
человека. Полезный объём установки
должен быть не менее трёхкратной су-
точной производительности установки.

Установка должна быть доступна для
обслуживания непосредственно с по-
верхности земли, без спуска в колодцы.
Система аэрации должна быть простой и
надёжной, её энергопотребление — эко-
номически приемлемым.

Среди отечественных установок мож-
но отметить установку глубокой биологи-
ческой очистки «Тверь», которая изготов-
лена из пластмассы и стали, защищён-
ной многослойной антикоррозионной
изоляцией. Очистка стоков происходит в
анаэробных и аэробных условиях. Срок
Рис. 4. Устройство системы поглощения.

Выпуск канализации (А) из здания к отстойнику укладывается с уклоном не менее 1-2 см/м
в утрамбованной песчаной отсыпке. На длинных участках трубопровода необходимо уста-
навливать смотровую тубу или колодец. Отстойник (В) монтируется горизонтально на песча-
ном основании. Если грунтовые воды поднимаются выше дна отстойника, закрепите его на
бетонной плите основания полимерным канатом. При установке на большой глубине удлиня-
ют горловину отстойника. Распределительный колодец (С), оборудованный регулятором
притока воды и шибером, устанавливают на песчаном основании. Шибер устраивается во
избежание неравномерного разделения потока во время усиленного поступления стоков.
Равномерная нагрузка на всю площадь поля увеличивает срок эксплуатации системы и каче-
ство очистки. Распределительные трубы (D), соединённые с регулятором потока воды, укла-
дывают на песчаном основании с допустимым уклоном 5-10 мм/м. Фильтрующий слой (Е)
состоит из слоя щебня толщиной 30-40 см с размером фракций от 12 до 32 мм. Основание
траншей должно быть горизонтальным, выровненным, но не утрамбованным. Трубы можно
укладывать в одну общую траншею или в раздельные канавы (их можно прокладывать в раз-
ные стороны). Трубы-распылители (G) соединены с распределительными трубами и уложе-
ны отверстиями вниз в слое щебня с уклоном 5-10 мм/м. К противоположным концам труб-
распределителей с помощью гибких отводов присоединяют отрезки распределительных
труб. Их концы выводят выше поверхности снежного покрова в зимнее время года. После ук-
ладки трубы-распылители засыпают слоем щебня не менее 5 см, поверх которого укладыва-
ют фильтрующую ткань и делают обратную засыпку.

службы до капитального ремонта — не
менее 25 лет.

Система очистки сточных вод «Uponor
Sako» (Финляндия) успешно конкурирует
на российском рынке с десяток лет. Сис-
тема работает без применения электри-
чества и является разновидностью без-
напорной канализации. Септик, состоя-
щий из 3-х камер, которые соединены
лотками, сделан из толстостенного по-
лиэтилена. После предварительной очи-
стки в септике вода отводится через рас-
пределительный колодец на поля погло-
щения или в фильтрующую траншею, где
происходит её доочистка. Трубы обычно
прокладываются на глубине 1,5-2 м. Вы-
текающая из них вода небольшими пор-
циями впитывается в грунт.

СИСТЕМА ГРУНТОВОЙ ОЧИСТКИ
СТОЧНЫХ вод

Очистка сточных вод в установке
«Uponor Sako» происходит в два этапа.
Первый этап заключается в осаждении

Рис. 5. Устройство системы фильтрации.

Обозначения А-D, G см. на рис. 4 Фильтрующий
слой (Е) толщиной 80-90 см устраивают
из промытого песка с величиной частиц до 8 мм.
Выше размещают слой щебня с трубами-
распылителями. Коллекторные трубы (F) —
это дренажные трубы для отведения профильтро-
ванной сточной воды. Их укладывают в самом
нижнем слое щебня с уклоном 5-10 мм/м.
Вентиляция труб осуществляется при помощи

трубы, выведенной на поверхность. На конце
трубы устанавливают пробку для вентиляции
дренажного коллектора. Противоположные концы
коллекторных труб соединяют с коллекторным
колодцем. Коллекторный колодец (Н) устанавли-
вают вертикально с последующей засыпкой.

Очищенная вода (I) отводится
от коллекторного колодца к месту её сброса
по канализационной или ливневой трубе
самотёком или с помощью
дренажного насоса.

взвешенных частиц в отстойнике. От-
стойник состоит из отдельных камер, че-
рез которые протекают стоки бытовой
канализации. Лотки расположены таким
образом, чтобы сточные воды протекали
с наименьшей скоростью, благодаря че-
му в каждой камере происходит оседа-
ние грубодисперсных взвешенных час-
тиц на дно. Осветлённые сточные воды
отводятся через распределительный ко-
лодец и систему трубопроводов на поле
поглощения или в специально подготов-
ленный почвенный фильтр для дальней-
шей очистки.

Второй этап — почвенная очистка сто-
ков — может осуществляться двумя спо-
собами.

Поглощение стоков грунтом является
наиболее часто применяемым и эконо-
мичным способом очистки. Возможность
применения этого способа определяет-
ся способностью грунта поглощать сточ-
ные воды. В системе поглощения очист-

ка стоков происходит в слое щебня и ок-
ружающих его слоях грунта. Поле погло-
щения может быть единым (общим) или с
отдельными канавами.

Применяемые для устройства полей
фильтрации песок и щебень должны
иметь фракции определённых размеров.
Фильтрующий песок не должен быть
крупнее 8 мм.

Для отделения слоя грунта обратной
засыпки от слоя щебня и предотвраще-
ния засорения щебёночного слоя мелки-
ми частицами используют фильтрующую
ткань.

Вокруг канализационных труб, отстой-
ника и распределительного колодца не-
обходимо выполнить отсыпку песком или
отсевом с тщательным трамбованием.
Уклон перфорированной трубы распыли-
теля должен составлять 5-10 мм/м.

С полей поглощения (фильтрации)
предусматривают отвод поверхностных
вод. Система канализации должна иметь
вентиляцию с выводом вытяжной части
на крышу здания. Не допускается приме-
нение клапана для срыва вакуума.

К трубам-распылителям с помощью
гибких отводов присоединяют отрезки
распределительных труб, концы которых
выводят выше уровня поверхности зем-
ли и закрывают заглушками так, чтобы
они располагались выше снежного по-
крова в зимнее время года. Это увеличи-
вает очищающую способность системы и
позволяет проводить её проверку и об-
служивание. Вентиляция коллекторных
дренажных труб осуществляется при по-
мощи трубы ливневой канализации с её
выводом на поверхность земли. На конец
трубы устанавливают пробку для венти-
ляции дренажного коллектора.

(Продолжение в следующем номере журнала.)
Уважаемый читатель!

Взяв в руки этот номер
журнала «Сам», который
вдруг за один месяц «по-
правился» на целых 32
страницы и «похорошел»,
приодевшись в глянцевую
бумагу, вы наверное, по-
думаете: «А интересно,
каким был его первый но-
мер? О чём в нём писа-
ли?».

Первый номер журнала
«Сам» увидел свет в 1992
году. Отпечатан тира-

жом 200 тысяч экземпляров на га-

зетной бумаге в две краски. И хотя
объём журнала был всего 32 стра-
нички вместе с обложкой, в нём по-
местились самые разнообразные по

тематике статьи. Например, в мате-
риале «Авто-универсал своими рука-
ми» московский инженер П.Зак рас-
сказал о конструкции самодельного
автомобиля. Дополнили автомо-
бильную тему статьи «Дача-прицеп»
и «Гараж... на стене».

Большой интерес у читателей вы-
звали статьи В. Петровского из Уфы
«Микромотоцикл» и механика
В. Лукьяненко «Усадебный трактор —
из утиля».

Истории воздухоплавания с ис-
пользованием мускульной силы по-
свящён материал американцев

конструкцию

Сегодня мы описываем

такой машины, которая благодаря просто-
те изготовления доступна всем и может
получить широкое распространение.

Основой снегопеда служит трубчатая ра-
ма, напоминающая велосипедную, сзади
к ней шарнирно крепится опорная лыжа.

а спереди — рулевая колонка, через кото-
рую проходит рулевой вал. С валом жестко
соединен руль мотоциклетного или велоси-
педного типа, а к нижней его части шарнир-
но присоединена рулевая лыжа. Седло —-
«диванного» типа. Его можно изготовить
самостоятельно из подходящего по разме-
рам куска пенорезины или купить в спор-
тивном магазине.

Лучший материал для изготовления
рамы — стальные тонкостенные трубы
круглого или прямоугольного сечения,
соединяемые твердым припоем, сваркой или
на кницах (в случае применения прямо-
угольных труб или профилей). В ряде слу-
чаев, если позволяют размеры, можно ис-
пользовать старые велосипедные рамы.

Показанный на рисунке 1 размер А опре-
деляет пропорции снегопеда. Этот размер
подбирают опытным путем: он должен
соответствовать длине голени спортсмена,
находящейся под углом 80° по отношению

СНЕГОПЕД

конь

СО СНЕЖНОЙ
ГРИВОЙ

к бедру. Такое соотношение позволяет

легко и правильно выполнять повороты на
большой скорости. Если на снегопеде будут
кататься несколько спортсменов разного
роста, придется предусмотреть регулиров-
ку седла по высоте.

Чтобы иметь возможность пользоваться

снегопедом на снежной поверхности раз-
ной плотности, рекомендуем сделать два
комплекта .лыж: узкие и широкие. Для
этого проще всего применить водостой-
кую фанеру толщиной 3—4 мм, склёив
заготовки из четырех слоев, как показано
на рисунке 2. Башмаки крепления лыж к
раме — из стали, в соответствии с чер-
тежом (рис. 1). Нижняя поверхность дол-
жна быть покрыта пластиком или тонкой
латунью — для защиты от повреждений
и улучшения скольжения. Некоторые лю-
бители обтягивают лыжи металлическими
кантами наподобие слаломных.

Вспомогательные лыжи, которые при
езде на снегопедах надевают на ноги, из-
готовляются аналогичным способом. На
них устанавливают жесткое крепление лю-
бого типа, плотно прижимающее каблук
ботинка.

Снегопеды и лыжи обычно окрашивают
в оранжевый цвет: так их легче находить

М. Дрела и Д. Лангфорда «Полёт си-

лою мускулов».

Не были забыты умельцы, которые
своими руками делают ремонт в
квартире, любят мастерить, столяр-
ничать. Для любителей садоводов и
огородников предназначены статьи
«Теплица по-английски» и «Домашне-
му виноделу». Дано описание конст-
рукции небольшого садового доми-
ка-бунгало.

Поскольку первый номер журнала
«Сам» давно стал библиографичес-
кой редкостью, мы решили, уважае-
мые читатели, познакомить вас с
двумя небольшими материалами
этого номера, по нашему мнению
актуальными и сегодня.

Рис. 1. Общий вид снегопеда и детали:

I — передняя лыжаг 2 — крепление амортизатора, 3 — амортизатор, 4 — ограничиваю-
щий трос, S — ушко крепления амортизатора к раме. 6 — руль, 7 — седло «диванного
типа (от мопеда «Вёрховнка-4»), 8 — платформа крепления седла, 9 -- задняя стойка
рамы, 10 — задняя лыжа, 11 — башмак задней лыжи, 12 — амортизатор, 13 —ушко
крепления амортизатора передней яыжи; внизу показаны конструкция и размеры башма-
ков.
Рис. 2. Изготовление лыж:

А — основные размеры, Б — склейка заготовок,
В — загиб лыжи и& простейшем приспособлении
(хозяйственной лестнице).

Не спешите выбрасывать старый пы-
лесос: его мотор еще послужит вам в ка-
честве привода зернодробилки — незаме-
нимого помощника при подготовке корма
для птицы и другой домашней живности,
А также себе на кашу.

Принцип работы приспособления такой
же, как и у электрокофемолки: вращаю-
щаяся с большой скоростью металличе-
ская пластина-нож рассекает зерна до
тех пор, пока их величина не станет мень-
ше размера ячейки сита.

На основании — квадратном листе фане-
ры (10X 300X 300 мм) укрепляется свер-
ху электродвигатель так, чтобы вал выхо-
дил вниз на 35—40 мм. На его резьбовом
хвостовике с помощью втулки, шайб и гай-
ки устанавливается рабочий элемент дро-
билки — стальная пластина толщиной

Рис. I. Общий вид дробилки:

• — рукоятка заслонки. 2 — бункер, 3 — кожух элек-
тродвигателя, 4 — основание, 5 — бак.

ДРОБИЛКА
ДЛЯ ЗЕРНА

1—1,5 мм, размерами 15X210 мм. Осевое
отверстие в ней ложно быть выполнено
точно посредине ее длины, а передние кром-
ки по обе стороны от оси — заточены.

Рабочую камеру дробилки образует
кольцеобразный корпус с внутренним
0 220 мм и высотой 40 мм. Его сворачи-
вают из металлической полосы длиной
705 мм и шириной 60 мм. Оба ребра кольца
отгибают по периметру наружу, образуя
фланцы шириной 10 мм для крепления к
основанию и присоединения сита.

Выбирая для сита сетки или перфориро-
ванные диски с различным размером ячеек

Рис. 2. Дробильная камера (в ид снизу):
I ~ осиедавяе, 2 — корпус рабочей камеры, 3 — нож-
пластина, 4 — сетка.

Рис. 3.

А — вид спереди, Б — подрез пе-
редней лыжи из Т-образного про-
филя.

в рыхлом снегу. Чтобы не потерять снего-
пед при падении на длинном горном скло-
не, делается страховочное приспособле-
ние — прочный капроновый шнур длиной
5—8 м, соединяющий снегопед с поясом
водителя. Шнур убирается в специальный
кармашек или коробочку, прикрепляемую к
раме.

Учиться управлять снегопедом надо в
такой последовательности: спуск по прямой
на склоне, имеющем уклон 15—20°; освое-
ние поворота в сторону склона с последую-
щей остановкой поперек склона (уклон
тот же); освоение поворота «змейка» сна-
чала в сторону склона, затем в сторону от
склона, что трудней всего. Постепенно
можно переходить на более крутые склоны,
имеющие сложный профиль, но ни в коем
случае не кататься среди деревьев и круп-
ных камней: это очень опасно.

Г. АНУФРИЕВ,
инженер, мастер спорта

Рис. 3. Конструкция дробилки:

I — заслонка, 2 —- буккер, 3 — выключатель электро-
привода, 4 — кожух электродвигателя, 5 — втулка,
б — вал электродвигателя, 7 — |чайб«, б — гайка с
пружинной шайбой. 9 — нож-пластина, 16 — основа-
ние, н — корпус рабочей камеры, 12 — бак, 13 — эле-
неиты резьбового крепления сетки, И — дугообраз-
ные прокладки, 15 — сетка.

или отверстий, можно получать требую-
щуюся степень помола.

Зерно подается из бункера, закреплен-
ного на основании, через небольшое отвер-
стие, регулируемое пластинчатой заслон-
кой.

В качестве емкости для сбора дробле-
ного зерна можно использовать любую
кастрюлю или бак подходящего размера с
внутренним диаметром 260—300 мм. Для
фиксации дробилки достаточно с нижней
стороны основания установить три дере-
вянных штифта, размещенных через 120°.

А. РЕЗНИК,
г. Пологи,
Запорожская обл.

«САМ», 1'92	13
ОЧАГИ ПОД
ОТКРЫТЫМ
НЕБОМ

С самого зарождения
человеческого общества очаг
был центром, вокруг которого
собирались люди.

Сейчас каких только
типов и конструкций очагов
не встретишь на садовых
участках. Наша страна —
многонациональна, у каждого
народа свои вековые
традиции, отсюда
и многообразие
функциональных особенностей
очагов.

Выбор конструкции и типа уличного
очага зависит от вкуса хозяина, площа-
ди, выделенной для установки очага, от
того, какого рода блюда будут готовить-
ся, и конечно, от материальных возмож-
ностей владельцев участка.

Всё чаще на участках можно встретить
небольшие уличные русские печи, в ко-
торых кроме пода утепляют также и боко-
вые стенки, чтобы уменьшить потери
тепла и для сокращения расхода дров. В
традиционной русской печи «потолок»
варочной камеры (горнило, топливник)
так же, как и под, как правило, чуть при-
подняты к задней стенке, то есть распо-
ложены не горизонтально, а с неболь-
шим наклоном к листку. В уличной печи и
под, и «потолок» расположены горизон-
тально.

В отличие от простых очагов, в уличной
русской печи можно приготовить почти
любое блюдо. В ней томят, жарят, тушат,
коптят, пекут пироги, хлеб, лаваш. Можно
готовить шашлыки, люля-кебаб, печь ле-
пёшки, варить варенье, компоты и мно-
гое другое.

Любители азиатской кухни могут пост-
роить у себя на участке тандыр, несколь-
ко отличающийся от классического вари-
анта наличием дымовой трубы и дымо-
сборником.

Топливник тандыра имеет форму усе-
чённого конуса. Над топливником нахо-

Материалы подготовлены мастером-печником Евгением Гудковым.

дится вытяжная камера с металлической
дверкой. Через эту дверку и горловину
топливника в тандыр закладывают топ-
ливо, которое сгорает на колосниковой
решётке. Под горловиной подвешивают

продукты, предназначенные для жарки
или горячего копчения. Чтобы получить
продукты холодного копчения, на горло-
вину топливника, через проставку, уста-
навливают металлическую ёмкость с

опилками, кото-
рые при нагрева-
нии начинают
тлеть и выделяют
дым. Проставка
нужна для отвода
дымовых газов из
топливника. На
горловину танды-
ра устанавливают
сковороды, каст-
рюли, а для приго-
товления плова —
казаны. На горячих
стенках тандыра
готовят лепёшки.

Когда кто-то
произносит слово
«камин», мы обыч-
но представляем
себе очаг где-ни-
будь в гостиной,
сложенный из кир-
пича или с порта-
лом отделанным
мрамором. Но в
последнее время
камин стал не
только привлека-
тельным элемен-
том дома, но и
важной архитек-
турной составляю-
Азиатский тандыр и его разрез.

К Многим по душе придётся простой
очаг, выложенный методом сухой кладки
из природного камня без трубы,
но с поддувалом.

В Уличный камин-барбекю, сложенный
мастеровитым хозяином дачи, уже много
лет работает исправно. Камин сделан
из бетонных деталей. Для каждой
отливки изготавливалась индивидуаль-
ная опалубка. После сборки камин был
оштукатурен и покрашен. Поперечные
пазы имитируют кладку под «кирпич».

В На этом очаге можно приготовить
не только шашлык, но и плов. Очаг
расположен под металлической крышей
в непосредственной близости
от беседки.

Е : А такой очаг находится внутри двори-
ка при ресторане, и посетители могут
воочию наблюдать, как идёт процесс
жарки различных горячих блюд.

Н «Наш паровоз, вперёд лети!»
Прогуливаясь по выставке кузнечного
искусства, я сделал остановку.
Мимо такого уличного гриля не пройти.
щей при оформлении приусадебного
участка. К подобным «уличным» каминам
можно отнести, например, такие попу-
лярные очаги на открытом воздухе, как
гриль или барбекю.

Основное назначение этих очагов —
приготовление мясных и рыбных блюд на
огне или углях. Такой способ приготовле-
ния пищи напоминает нам первоистоки
развития человеческого общества, когда
у костра собирались людей, чтобы со-
греться и насытиться своей добычей
после охоты или рыбной ловли. Жарить
мясо или рыбу на открытом огне доверя-
лось не самому последнему члену общи-
ны, это было своего рода священнодей-
ствием. И сегодня также есть кудесники
шампуров и мангала, умеющие пригото-
вить еду необыкновенного вкуса.

Какую конструкцию очага выбрать? Где
же расположить будущий гриль? На эту
тему существует столько советов, что
мне приходится несколько повторяться,
говоря об увязке с планировкой участка.

Естественно, лучшее место для барбе-
кю — в углу участка, подальше от основ-
ной входной зоны. Правила устройства
таких очагов такие же, как и для печей:
основание из бетона, кладка из кирпича
или натурального камня (булыжники, ва-
луны), в топливнике — чугунная решётка
или попросту мангал. Сооружение защи-
щают от талых вод и атмосферных осад-
ков либо с помощью навеса, либо распо-
лагая очаг в беседке под крышей. А меб-
лировка вокруг очага во многом зависит
отличной фантазии.

Приведу два примера из рабочих буд-
ней товарищества мастеров печного де-
ла (www.pechnik-e.ru) по сооружению,
в общем-то, похожих, но совершенно
разных конструкций уличных очагов.

«ТАНЦУЕМ ОТ ПЕЧКИ...»

В этом случае сначала был сварен кар-
кас стен будущей беседки и основания
уличного очага, а затем после постройки
очага вокруг возвели беседку. Тут воис-
тину справедливо выражение «танцуем
от печки...». Как проходила стройка, по-
следовательность работ, основные тех-
нологические приёмы показаны на
фото 6-15.
Ш Рабочей
зоной в нашей
печи служит
варочная камера
с опорами
под вертел
и решётку.

ЕЕ После того,
как сформирова-
ли дымосборник
и начали выво-
дить трубу, мы
решили немного
увеличить в раз-
мерах столешни-
цы, чтобы было
больше площади
для размещения
кухонной утвари
и работы повара.

Внутри каркаса основание печи залили бетоном с
армированием. Поверх получившейся плиты на уровне
мощения пола тротуарной плиткой уложили один слой
гидроизоляционного покрытия (рубероид), и на этом
«холсте» начали «рисовать» будущую печь-камин. Надо
сказать, что заказчик желал иметь очаг, в котором мож-
но было бы жарить мясо (рыбу) на углях и готовить плов
в казане. По бокам от очага справа и слева предусмат-
ривались столешницы.

Мы выбрали для кладки очага шамотный кирпич. В
неответственных местах, таких, как, например, забутов-
ка или кладка дымосборника, использовали обычный
рабочий красный строительный кирпич марки М-150.
Е По конструкции очаг — это варочная печь с чугунной
плитой. Топливник расположен посередине. Дымовые
газы направляются влево и вправо в газоходы.

Е1 Учитывая, что будущая печь будет облицована пес-
чаником, в швы кладки через 10 см закладывали усики
из стальной проволоки 01 мм для крепления ими ме-
таллической сетки для штукатурных работ.

Работа спорится быстрее, когда есть под рукой по-
мощник.

Е1 На 12-м ряду кладки установили чугунную варочную
плиту размерами 410x710 мм.
D ’ Прототипом для описываемых в этой
статье уличных очагов послужил камин,
который был сложен в одном из
подмосковных дачных посёлков, (см.
рис. внизу).

Перекрытие портала камина сделано в
виде свода-арки. Топку можно
прикрывать заслонкой, как в русской
печи. Воздух для горения топлива
поступает через два поддувальных
канала и колосниковую решётку.

Печь в завершённом
виде. И уже неоднократно
в ней готовились

угощения.

Технология облицовки
печей природным камнем
была заимствована
у мастеров
из Финляндии.

l Внешнее оформление
беседки и самого очага
принадлежит нашему
уважаемому заказчику.
БЕСЕДКА БЫЛА ПЕРВИЧНА

Во втором случае «танцевали от бе-
седки», которая служила местом отдыха
в летнее время. К ней пристроили камин.
Раньше шашлыки готовили под откры-
тым небом на самом распространённом
мангале — металлическом коробе на
ножках. Вот только летом иногда случа-
ются дожди, и моему старшему брату
пришло на ум жарить, печь и коптить в
самой беседке. Но места в ней хватало

лишь для стола посередине и двух ска-
меек по краям, и поэтому мы решили вы-
нести камин за противоположную от вхо-
да стену.

Поскольку на предполагаемый очаг
планировалось до 470 штук кирпича, то
для основания вынули грунт на глубину
40 см и залили котлован бетоном. Про-
цесс возведения очага показан на фото
17-26.

ЕЕ ЕЕ Противоположную от входа стену
беседки (обшивку) демонтировали.

ЕЁ От грунта основание подняли на 2 ря-
да кладки. Кладку выложили только по
периметру, а внутри залили бетоном.
Ei Гидроизоляцию проложили не на
уровне грунта, а чуть выше, так как бе-
седка стояла на столбчатом фундаменте.
ЁН Нишу для хранения дров и пакета с
древесным углём не оставили откры-
той — во время кладки установили двухс-
творчатую стальную дверку.
Для футеровки топливника брали  * v
шамотный кирпич и -линяно песшныЬ
раствор.

Так как этот очаг предполагалось и ^пользовать и как камин,
то во избежание дымления из топливника трубу выкладыва-
ли в шесть кирпичей с внутренним сечением 260x260 мм.

В основном использовали
красный кирпич ст/.см^
отверстиями. Дл^кАадки
использовали дементно-
песчаный pt hop.

Всё готово для опробыаания камина. В нашем
уличном камине нет металлического мангала.
Уголь раскладывается на колесниках.

А для регулирования горения и сбора золы
. в боковой стене укрепили поддувальную дверку.
ОФОРМЛЯЕМ
КАМИННУЮ
ПОЛКУ

Дизайн, текст АНАСТАСИИ ШТРИККЕР

фото АННЫ ИВАНОВОЙ

Для реализации проекта нам потребуются:
2 ветки сосны, 4 новогодних шара,
ветка дендробиума, 3 шишки, проволока,
прозрачный скотч

II Крепим сосновые ветки на каминную
полку при помощи прозрачного скотча.
Постарайтесь его использовать
как можно меньше, чтобы вы смогли,
не прибегая к увеличению количества
цветов, его закрыть.

Е С помощью тонкой лески вешаем
новогодние шары на ветки.

Укладываем ветку дендробиума так,
чтобы закрыть место крепления веток
сосны.

Е1 Тейпируем розы с помощью
флористичекой тейп-ленты. В процессе
накручивания необходимо держать ленту
натянутой.

Е Укладываем розы, шишки
и новогодний шар.

Е Разжигаем камин, зажигаем свечи
выключаем свет... И вот оно -
волшебство Рождественской ночи.

талось в стебле, так как в этой компози-
ции у нас нет возможности применить
флористическую губку с водой.

СОВЕТЫ:

I Дендробиум продается в пробирке.
Вы можете укоротить стебель (по необ-
ходимости), но после этопо его стоит
снова вставить в пробирку. Только так
цветок сохранит свежесть.

 Тейп-лента — не липкая, но тепло ва-
шей руки позволит надежно закрепить
её на стебле. В данном
случае мы её использу-
ем для того, чтобы как
можно больше влаги ос-
ТЁПЛЫЙ ПОЛ

Благодаря тёплому полу

с электроподогревом
создаётся такой же комфорт,
как при установке тёплого пола
с водяным подогревом.

Однако пол с электроподогре-
вом имеет ряд преимуществ:
его конструкция занимает
меньше места
и функционирует бесшумно.
Такой тёплый пол
распространяет равномерное
тепло по всей комнате.

При любой системе тёплого
пола температура его
поверхности не должна
превышать 28°С. Это
необходимо, чтобы избежать
перегревов и проблем
«тяжёлых» ног, которые
возникают, когда подошвы
слишком припекает.

В действительности же
температура поверхности пола
не превышает 22-24°С,
что достаточно для получения
в комнате температуры
в 19-21 °C.



Ж

Тёплый пол с электроподогревом мож-
но использовать практически в любых
помещениях. В случае применения по-
добной системы нет необходимости по-
купать нагревательный котёл, трубопро-
воды и фитинги, а также не требуется
сложной установки, регулировки и наст-
ройки.

ЭНЕРГОПОТРЕБЛЕНИЕ

Благодаря хорошей теплоизоляции
современных строений электрические
тёплые полы с низкой температурой (как
система дополнительного, комфортного
обогрева) потребляют от 80 до 110 Вт/м2.
В случае применения тёплых полов в ка-
честве единственной системы обогрева
потрбляемая мощность увеличится до
120-150 Вт/м2.

Нагревательный кабель в изолирую-
щей оболочке (мат с нагревательным ка-

белем) обычно укладывают на теплоизо-
лирующий материал. Затем делают це-
ментную стяжку, которая будет служить
основанием для покрытия пола. Регули-
рование температуры может осуществ-
ляться по сигналам встроенных в пол или
наружных датчиков.

НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

При установке пола с электроподогре-
вом используют главным образом два
типа греющих электрических кабелей —
простой резистивный или саморегулиру-
ющийся. Второй тип отличается от пер-
вого тем, что в зависимости от темпера-
туры среды, в которой находится кабель,
сопротивление его полимерной изоля-
ции между жилами меняется, изменяя
тем самым тепловыделение.

Кабели чаще используют двужильные.
Экранированный кабель практически не

излучает электромагнитных волн. Само-
регулирующийся кабель реагирует на
малейший нагрев участков пола внешни-
ми источниками, например, нагрев пола
солнечным светом. При этом исключает-
ся любой перегрев в случае термической
блокировки теплового излучения стоя-
щей мебелью. Максимальная температу-
ра нагрева — 80°С.

Для удобства монтажа нагревательные
кабели могут быть в заводских условиях
закреплены на специальных матах. На-
гревательные маты изготавливают раз-
личной мощности, часто под конкретное
помещение.

ТЕПЛОИЗОЛЯЦИЯ

Изоляционные панели исключают пе-
редачу тепла межэтажному перекрытию.
Обычно на упаковке термоизоляционных
панелей указаны характеристики данно-
го материала. Толщина панели в 3-30 мм
обычно достаточна, чтобы получить на-
дёжный темрмоизолирующий слой. При
использовании панелей из относительно
дешёвого полистирола толщину панелей
увеличивают до 50 мм.

Термоизоляционные панели укладыва-
ют вплотную к стенкам. Клейкой лентой
закрывают все стыки между панелями,
чтобы не затекло цементное молочко при
устройстве стяжки. Делают периферий-
ную изоляцию между полом и стенками
из гибкой полиуретановой полосы. Она
служит ещё и для устранения так называ-
емых «термических мостиков», которые
ведут к ненужным теплопотерям.

МОНТАЖ

Разворачивают тепловые маты с грею-
щим кабелем. Делают это в соответст-
вии со схемой, которую обычно готовит
проектная строительная организация.
«Холодные» концы каждого теплового
мата подключают к соответствующим це-
пям электропитания в монтажных короб-
ках, расположенных в стенах комнат.

После установки арматурной сетки де-
лают бетонную стяжку. Как правило, мак-
симальная толщина стяжки не превыша-
ет 5 см. Если используют облицовку пола
из плитки, то кладут тощий раствор, на
котором хорошо держится кафель.

Систему тёплого пола можно исполь-
зовать при многих напольных покрытиях,
будь то керамика, искусственный или на-
туральный камень, а также ламинат.

П До установки теплоизоляции пол очи-
щают от пыли и устраняют любые неров-
ности поверхности. На пол укладывают
полиуретановые теплоизоляционные
панели.

В Эти панели покрыты полиэтиленовой
плёнкой, которая защищает их от ударов
и увеличивают герметичность. Квадрат-
ная сетка (10x10 см), нанесённая на лис-
тах, облегчает раскрой плит ручной пилой
на отрезки нужной длины.

Е1 Изоляционные панели раскладывают
на всей площади пола рядами или с пере-
крытием стыков вплотную к стенкам. Их
большие размеры (120x250 см) позволя-
ют покрыть площадь пола комнаты очень
быстро.

□ Для повышения герметичности между
панелями наклеивают непроницаемую
клейкую ленту на всех соединениях.
Клейкая лента служит также для того, что-
бы помешать проникновению цементного
молочка при укладке бетонной стяжки или
раствора при облицовке пола плиткой.

В Внизу стен по периметру комнаты фик-
сируют гибкую полиуретановую полосу.

КЗ Гибкую полосу тщательно сгибают в уг-
лу перехода от стены к полу, чтобы она за-
крыла на несколько сантиметров панели
термоизоляции. Крепят её сверху и к полу
строительным степлером так, чтобы це-
ментное молочко не смогло протечь меж-
ду щитами и в углах между стеной и полом.
Q Нагревательные маты раскладывают в
комнате без особенных затруднений. Шаг
кабеля определён на заводе в зависимос-
ти от мощности, который излучает 1 м2
площади нагревательного мата. Маты
разворачивают в соответствии с планом
установки и конфигурации комнаты.
El Нагревательные маты помещают в 20 см
от стен. Крепят их специальными скобками,
прижимая пластиковую решётку основы ма-
та к термоизоляционным панелям.

□ Собранные на заводе нагревательные
маты состоят из греющих кабелей, кото-
рые закреплены на пластиковой решётке.
Их механические свойства достаточны,
чтобы выдержать вес бетонной стяжки,
покрытия пола и другой нагрузки.

IE Когда при укладке матов доходят до
противоположной стены или препятствия,
которое надо обогнуть, пластиковую ре-
шетку разрезают. Остаток нагреватель-
ного мата разворачивают снова в проти-
воположном направлении или вокруг пре-
пятствия.

Ш Скрепки ставят через равные проме-
жутки между каждой петлей греющего ка-
беля. Последний должен прочно удержи-
ваться на изоляционных панелях и не ше-
велиться во время облицовки кафелем
или литья бетонной стяжки.

ЕЕ Чтобы соединить нагревательные ма-
ты с электрической цепью, на отрезках
пластиковой решётки прокладывают ка-
бельную линию. Скрепками прижимают
сам электрический кабель.

ЕЕ Каждый нагревательный мат заканчи-
вается «холодным» отрезком кабеля, ко-
торый используют для присоединения к
электрической цепи. Внизу стены его
вставляют в кабельный канал, обслужива-
ющий всю систему тёплого пола.

ЕЕ Концы «холодных» связей матов со-
единяют в монтажной коробке, встроен-
ной в стене, а затем с пультом управления
электрической системы тёплого пола. Та-
кие цепи должны быть оснащены диффе-
ренциальными устройствами защитного
отключения (УЗО) с током утечки 30 мА.

ЕЕ В каждой комнате ставят электронный
термостат для управления работой систе-
мы тёплого пола, который должен поддер-
живать заданную температуру при изме-
нении температуры воздуха, температуры
стен и внешних климатических условий.

ЕЕ Положение уложенных нагреватель-
ных матов должно обеспечивать комфорт-
ную температуру в комнате. Важно со-
блюдать план установки, рассчитанный
проектной строительной организацией.

ЕЕ При устройстве бетонной стяжки ис-
пользуют металлическую арматурную
сетку, которая предназначена для защи-
ты развернутых греющих матов. Ширина
арматурной сетки — 70 см.

ЕЕ Нагревательные маты не помещают
под мебелью кухни, в местах установки
ванны и в помещениях с санитарным и хо-
зяйственным оборудованием.

ЕЕ Предварительноебетонноепокрьпиедела-
ют лёгким—оно лучше ложится на металличе-
скую сетку. Бетон может быть заменён извест-
ковые	чтобы прямо на него уложить

плиточную облицовку.

ЕЕ Бетонную стяжку разравнивают до
нужного уровня правилом. После недель-
ной сушки при нормальной температуре
пол будет готов для дальнейшей работы.

ПО КАКОЙ ЦЕНЕ?

Стоимость тёплого пола во Франции
обходится приблизительно от 50 до
60 евро за м2. Затраты на строительство
тёплого пола с злетроподогревом с низ-
кой температурой в среднем на
3000 евро экономичней стоимости стро-
ительства других систем отопления (и

это без стоимости котельной) при техни-
ческом обслуживании в 180 евро в год.

Что касается эксплуатационных расхо-
дов, то они будут зависеть от выбранного
режима, тарифов, а также теплоизоля-
ции здания и региона, в котором нахо-
дится здание.
КОМПЛЕКТ

ДЛЯ МОНТАЖА
ЭЛЕКТРИЧЕСКОГО
ТЁПЛОГО ПОЛА:

П теплоизоляционные панели;

В мат с нагревательным кабелем;

□	скрепки;

□	«холодный» кабель;

В пульт управления;

В электронный термостат;

КРОВАТЬ
ИЗ НАТУРАЛЬНОЙ
ДРЕВЕСИНЫ

Мебель, сделанная
из древесины хвойных пород,
красива, практична и доступна
для изготовления домашними
умельцами. Предметы такой
мебели долго источают
приятный смоляной аромат
леса. А светлые оттенки
натуральной древесины
создают эффект
дополнительного освещения
помещения. Примером служит
кровать, которая подойдёт как
для одного человека, так и для
молодой супружеской пары.

Кровать сделана под матрас размера-
ми 1955x1295 мм. Реечное основание
под матрас — покупное. В мебельных
магазинах встречаются металлические
основания любых размеров на ножках и с
гнутыми фанерными планками. Каркас
кровати делают из строганных сосновых
досок шириной 120 мм и толщиной
24 мм, которые предварительно раскра-
ивают вдоль, получая заготовки шириной
57 мм.

Для изготовления кровати потребуют-
ся следующие материалы и фурнитура:

12 досок 57x24x1300 мм (изголовье и
изножье);

6 досок 57x24x2000 мм (боковины);

10 досок 57x24x550 мм (ножки);

2 бруска 40x40x1900 мм(опоры для ре-
ечного основания под матрас).

Кроме того, нужны 4 пары кроватной
фурнитуры; 6 болтов М6х70 мм; деревян-
ные шканты 08 мм; клей по дереву; шу-
рупы 05x55 мм (для крепления опорных
брусков); грунтовка; матовый лак.

Конструкция кровати и схема её сбор-
ки показаны на рис.1, шаблон для изго-
товления спинок - на рис.2. Последова-
тельность изготовления и отдельные тех-
нологические приёмы иллюстрируют
фото 1-13.
D Ножки кровати - клеёные. Каждую из
ножек набирают из двух досок толщиной
24 мм и одной «полудоски» толщиной
12 мм, раскроенной предварительно на
настольной дисковой пиле. Склеенные
между собой доски строгают до сечения
55x55 мм.

й Кромки и верхнюю часть ножек плавно
скругляют шлифовальной шкуркой или
шлифовальным утюжком.

Е1 Щиты для изголовья и изножья крова-
ти склеивают из шести узких досок на
шкантах с клеем. Доски сплачивают кром-
ками друг с другом. Отверстия, глубина
которых должна быть равна половине
длины шкантов, сверлят с шагом 150 мм с
помощью сверлильного кондуктора.

Р Нанося клей на контактирующие по-
верхности и шканты, доски постепенно
соединяют друг с другом.

£ Соединённые доски временно скреп-
ляют большими струбцинами, располагая
их на одинаковом расстоянии. Число
струбцин — не менее 5.

Q По своей изогнутой форме изголовье
и изножье кровати — одинаковые. Вы-
краивают их с помощью самодельного
шаблона (точнее полушаблона), изго-
товленного из картона (рис. 2). Разме-
тив по шаблону сначала одну, затем
другую половины деталей, их аккурат-
но выпиливают электролобзиком. Щи-
ты должны быть предварительно начи-
сто обработаны рубанком и отшлифо-
ваны.

В Готовые изголовье и изножье также
на шкантах с клеем соединяют с ножками
кровати. Отверстия под шканты следует
просверлить так, чтобы соединяемые де-

32

САМ 1* 2009

тали изнутри совместились заподлицо.
Собранные элементы временно, пока не
затвердеет клей, закрепляют на верста-
ке, используя для этого деревянные под-
кладки и клинья.

Е Криволинейные кромки изголовья и
изножья обрабатывают шлифовальной
шкуркой, плавно скругляя рёбра.

Е Каждую из боковин кровати набирают
из трёх досок шириной 57 мм, соединяя
их между собой опять же на клее и буко-
вых шкантах 0 8 мм. Отстрогав и отшли-
фовав боковины, к ним крепят кроватную
фурнитуру. Изнутри, ближе к нижней
кромке, к боковинам на клее и шурупах
крепят опорные бруски сечением
40x40 мм для реечного основания под
матрас.

ЕЕ Элементы кроватной фурнитуры для
угловых соединений кровати просто (без
врезания в древесину) крепят шурупами к
изголовью, изножью и боковинам. Соеди-
нив боковины с изголовьем и изножьем,
на опорные бруски боковин кладут рееч-

4

Форум «Дела домашние»
на www.master-sam.ru

Рис. 1. Конструкция и схема
сборки кровати.

£
ное основание под матрас, придающее
каркасу кровати дополнительную жёст-
кость.

Ш Чтобы купленное основание под мат-
рас сделать откидным, часть его метал-
лической рамы, что ближе к изголовью,
разрезают ножовкой по металлу. Аккурат-
но сняв напильником заусенцы на срезах,
основную и отрезанную части рамы со-
единяют друг с другом петлями
20x150 мм, карты которых прикрепляют к
раме шурупами-саморезами или на за-
клёпках с открываемым стержнем.

Уэ Из полосовой стали 20x5 мм делают
Г-образную опору под откидной элемент
металлической рамы и прикрепляют её (с
возможностью поворота) шурупами-са-
морезами. В опорные бруски вворачива-

ют под некоторым углом по три болта-
фиксатора, позволяющих фиксировать
откидной элемент металлической рамы в
различных положениях.

ИЗ Поверхности деревянной кровати
грунтуют, шлифуют и в два слоя покрыва-
ют матовым лаком. Уложив на опорные
бруски реечное основание, можно класть
на него матрас и стелить постельные при-
надлежности.
ЗЕРКАЛО
«ВЕСЁЛЫЙ ПИНГВИН»

Ребёнок вряд ли будет
возражать против
персонального зеркала в виде
очаровательного пингвина.
Размеры фигурки пингвина —
430x260 мм, а 17 деталей
можно выпилить из любой
доски.

Обычно, чтобы показать красоту во-
локна, я древесину не крашу, но в данном
случае раскрашенный «пингвин» будет
смотреться лучше. Сочетание черного и
белого и переход на теле от ярко жёлто-
го — сверху к более светлому — внизу
оживляет фигурку.

Ребро овала для зеркала покрыто про-
зрачным силиконовым герметиком, ко-
торый служит не только упругой проклад-
кой, но и препятствует дребезжанию
зеркала.

Если «пингвин» будет висеть в ванной
комнате, при изменении влажности дре-
весина будет разбухать и усаживаться,
поэтому нишу для зеркала желательно
сделать немного большего размера.

Чтобы сделать такое зеркало для свое-
го ребёнка, нужно выполнить следующие

операции. Для получения контура «пинг-
вина» увеличивают рисунок, приведён-
ный слева, до размеров 430x260 мм и пе-
реводят его на кальку. Помещают рису-
нок «пингвина» посередине доски, кла-
дут под него копирку и переводят контур
тела, лап и внутреннего овала.

Теперь, учитывая направление волок-
на, перекладывают рисунок и обводят
клюв и крылья. Сверлят отверстие внут-
ри овала для пилки лобзикового станка,
пропускают через него пилку и выпили-
вают овал.

Следующая работа — отфрезеровать
фальц для зеркала. Для этого использу-
ют фрезу для фальца 06 мм и, чтобы в
законченной фигуре «пингвина» зеркало
сзади не выступало, устанавливают на-
правляющую глубины на 10 мм.

Затем крепят заготовку лицевой сто-

роной вниз и фрезеруют заднюю сторону
контура овала за несколько проходов по
часовой стрелке, постепенно увеличивая
глубину до требуемой.

Проверяют размеры овала: зеркало
должно лежать свободно и при плотной
посадке оно может расколоться.

Выпиливают сначала контур тела.
Затем удаляют ненужную древесину из
зоны клюва и выпиливают глаз.

Нижнюю сторону глаза помечают, на-
пример, буквой В (позже ошибочно легко
зачистить нету сторону). Потом выпили-
вают лапки, отмечают их положение на
теле и задние стороны тоже помечают
буквой В.

До выпиливания клюва его совмещают
с телом и проверяют подгонку. Выпилив
клюв, распиливают его по линии и на
обеих деталях делают пометку В.
Каждое крыло до выпиливания совме-
щают с боковыми сторонами тела и про-
веряют подгонку. Если необходимо, ри-
суют контуры крыла еще раз.

Шкуркой №120, поставленной на шлиф-
машинку, уменьшают толщину крыльев
приблизительно на 2 мм и отмечают их
толщину на корпусе фигурки «пингвина».

И Переводят фигуру «пингвина»
на поверхность доски. Клюв переводят
на другом участке доски, располагая его
вдоль волокон.

3 Сверлят отверстие внутри будущего
овала, ...

и ... вставляют в него пилку
лобзикового станка...

Q ... и выпиливают овал так,...

И ... чтобы его можно было вынуть.

•> Устанавливают фрезу во фрезерную
машинку и выбирают фальц.

Зеркало должно свободно
вставляться в овал и ещё должен быть
небольшой зазор.

3 Вырезают фальц глубиной 10 мм.
Выпиливают фигурку «пингвина».

ЗВ Выпиливают ненужную древесину
в зоне клюва «пингвина».

ш Выпиливают глаз «пингвина».

, Обратную сторону глаза «пингвина»
помечают буквой В.

Затем плавно уменьшают толщину ла-
пок на 1 мм — на периферии и на 2 мм —
у тела и тоже отмечают толщину каждой
детали на фигурке «пингвина».

Отслеживая контур крыльев, шкуркой
№120 на барабанной шлифмашинке за-
чищают их по периметру. (Кроме той ча-
сти, которая стыкуется с телом.)

Размечают высоту отформованных
крыльев на боковых сторонах тела, затем
таким же способом скругляют лапы, сво-
дя каждую на конус к телу.

Располагая отметками высот лапок в
месте стыка с фигуркой пингвина, плав-
но зачищают его ребро по периметру, не
трогая мест стыка с крыльями и лапами.
При зачистке боковых сторон в зоне
клюва проверяют, чтобы они были зачи-
щены до одинаковой высоты. Между

лапами и под клювом «пингвина»по-
верхности зачищают мини-шлифма-
шинкой.

Размечают боковые стороны клюва,
где он соединяется с фигуркой пингвина,
и зачищают клюв до них, а кончик сводят
на конус.

Вручную, зачистным блоком, переходя
от шкурки №120 к №180, зачищают все
детали. Затем, чтобы получить гладкую

Выпиливают лапы «пингвина» и их то-
же помечают буквой В.

Q3 Размечают положение лап «пингвина».
D До выпиливания проверяют совпаде-
ние контуров тела и клюва.

Ei Выпиливают клюв «пингвина», поли-
нии распиливают его на две детали и их
обратные стороны помечают буквой В.

Q До выпиливания проверяют положе-
ние каждого крыла.

Ei На дисковом шлифовальном станке
снимают с крыльев по 2 мм.

ЕЕ На фигурке «пингвина» отмечают по-
ложение крыльев.

S3 На дисковом шлифовальном станке
зачищают лапы и отмечают их высоту на
фигурке «пингвина».

На цилиндровом шлифовальном стан-
ке крылу «пингвина» придают нужную
форму.

Щ Отмечают положение крыла на фигур-
ке пингвина.

Мини-шлифмашинкой формируют ла-
пу.

Отмечают положение лапы на фигур-
ке «пингвина».

Формируют шею фигурки «пингвина».

S3 Зачищают тело фигурки «пингвина» в
сторону лап.

Si Мини-шлифмашинка прекрасно зачи-
щает вогнутые кривые.

Проверяют скругление и совпадение
крыла с телом фигурки «пингвина».

Е До зачистки и сведения клюва на ко-
нус отмечают его положение на теле фи-
гурки «пингвина».

1 Опять кладут рисунок на тело фигурки
«пингвина» и переводят линии, по кото-
рым надо делать запилы.

Выпиливают деталь головы «пингви-
на» и остальные детали тела и гладко за-
чищают их кромки.
поверхность, изгибы на шее, между ла-
пами и центральный овал зачищают
шкуркой №180.

Взяв рисунок, проводят на фигурке
«пингвина» линии запилов, на лобзиковом
станке выпиливают остальные детали и
вручную зачищают их шкуркой №180.

Собирают все детали на куске фане-
ры размерами 6x305x510 мм и обводят
контур «пингвина». Выпиливают под-
ложку и шкуркой №180 слегка зачищают
ребро. Заднюю сторону покрывают гер-
метком, дают герметику высохнуть и
красят ребро подложки черной акрило-
вой краской.

Удаляют пыль со всех деталей. Затем,
чтобы увеличить время сушки, смешива-
ют белую краску с небольшим количест-
вом разбавителя.

Красят фигурку «пингвина» и обратную
сторону овала — зеркало будет отражать
неокрашенные поверхности. Затем дают
немного подсохнуть краске и протирают
её так, чтобы просвечивало волокно.

Также разбавляют жёлтую краску и
красят нижнюю деталь клюва, а потом
ещё более разбавленной жёлтой крас-
кой красят самую верхнюю часть белого

тела.

Ш Рисуют контур
фигурки «пингвина»
на подложке...

Ito ... и выпилива-
ют его.

И Заднюю сторо-
ну подложки по-
крывают гермети-
ком, ...

ЕЗ ... затем её
кромку и заднюю
поверхность по-
крывают черной
краской...

И ... до зачистки.
ЕВ Удалив пыль,
белой краской по-
крывают внутрен-
нюю поверхность
овала и лицевую
сторону фигурки
«пингвина».

Лапы фигурки

«пингвина» покрыва-
ют тёмно-серой крас-
кой и, как раньше,
протирают её, затем
чёрной краской кра-
сят крылья, боковые
детали, голову и верх-
нюю деталь клюва.

Горелкой обжига-

ют верхнюю часть детали глаза, но, что-
бы создать впечатление, что «пингвин»
смотрит назад, оставляют маленькую
часть не обожжённой. Обожжённую же
часть покрывают очень блестящим лаком
и оставляют его сушиться.

Так как при окрашивании волокно древе-
сины немного поднимается, слегка зачи-
щают все детали шкуркой №320 и стирают
мелкую пыль, а затем покрывают их мато-
вым или блестящим акриловым лаком, да-
ют ему высохнуть, ещё раз слегка зачища-
ют все детали и опять удаляют пыль.

Кроме глаза все детали затем покры-
вают ваксовой полировкой и натирают
фигурку до блеска.

Кладут зеркало на оставшуюся фане-
ру, обводят его карандашом и выпилива-
ют прокладку.

Собирают все детали на подложке и
чертят карандашом линию вокруг соеди-
няющихся деталей. Чтобы замаскиро-
вать любые зазоры, карандашные линии
обводят черным маркером.

Кладут фигурку «пингвина» лицевой
стороной на мягкую тряпку и по внутрен-
нему периметру овала наносят ровный,
тонкий слой силиконового герметика.
В Стирают
лишнюю жёл-
тую краску с
нижней детали
клюва ( пингви-
на)-.

В Смешивают
жёлтую краску
только для
верхней части
тела.

Q Красят го-
лову «пингви-
на» в чёрный
цвет.

ED Обожжён-
ную часть дета-
ли глаза «пинг-
вина» покрыва-
ют лаком с
сильным блес-
ком.

ЕВ Слегка за-
чищают все де-
тали ...

ЕВ.,.до лаки-
рования.

ЕЕ Наносят
ваксовую поли-
ровку на все
детали «пинг-
вина» и натира-
ют их до блес-
ка.

ЕЕ Используют
зеркало как
шаблон для из-
готовления
прокладки.

На подлож-
ке размечают
положение
клюва.

ЕВ На подлож-
ке черным мар-

кером обводят карандашные линии сты-
ковки крыльев с фигуркой «пингвина».

ЕЕ На внутреннюю сторону овала нано-
сят слой прозрачного герметика.

ЕЕ Вкладывают зеркало, затем фанер-
ную прокладку...

Аккуратно кладут зеркало в овал и ос-
торожно прижимают его. Затем смазыва-
ют силиконом заднюю сторону зеркала и
кладут на него фанерную прокладку. Она
должна лежать заподлицо с задней сто-
роной пингвина. Дают герметику высох-

S3 ... и приклеивают фигурку «пингвина»
к подложке.

ш Сначала смазывают клеем голову

«пингвина», потом детали клюва и плотно
прижимают их и, пока клей не застыл,
удаляют все его излишки.

нуть. наносят клей на заднюю сторону
фигурки и кладут его на подложку При-
клеивают оставшиеся детали на место и,
пока клей не застыл, удаляют все его из-
лишки и дают клею полностью высохнуть.

Для крепления кольца подвески зерка-
ла, зажав голову фигурки «пингвина»
между указательным и большим пальца-

S Находят нужное положение и сверлят
направляющее отверстие для крепления
кольца для подвески зеркала. Крепят
кольцо, поднимают фигурку «пингвина» и
вешают его на место.

ми, находят такое положение, при кото-
ром фигурка будет висеть вертикально.
Накалывают найденную точку шилом и
сверлят направляющее отверстие для
шурупа. Крепят шурупом D-образное
кольцо и вешают «пингвина» на стену.

Джон БЕРН, США
ЭЛЕКТРОНИКА В БЫТУ

ЭЛЕКТРОННЫЙ

СТЕТОСКОП

С помощью электронного
стетоскопа возможны
прослушивание и локализация
шумов, возникающих
в различных механических
устройствах, например,
в автомобильном двигателе.

Стетоскоп также позволит установить
источник постороннего шума, возникаю-
щего в жилом доме или другом помеще-
нии. К стетоскопу подключается чувстви-
тельный электретный микрофон и науш-
ники, при желании можно подключить
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

Поз. Номинал Примечание

R1 10 кОм Коричн., чёрн., оранж.

R2 100 кОм Коричн., чёрн., жёлт.

R3 22 кОм Красн., красн., оранж.

R4 2,7 кОм	Красн., фиолет., красн.

R5.R6 680 Ом Голуб., серый, коричн.

R7 50 кОм	Переменный резистор

R8___6,8 кОм Голуб., серый, красн.

R9 3 кОм	Оранж., чёрн. красн.

J10 75 кОм Фиолет., зелён., оранж.

С1 47 мкФ/16...50В

С2, С4 0,22 мкФ (224)	_

СЗ, С6, С7, С9 0,1 мкф(104)	______

С5 4,7 мкФ/16...50В 10мкФ/16...50В

08 100 мкФ/16...50В_________________

VD LED 05mm Светодиод 05 мм, крас-
ный_________________________________

VT ВС548 Возможная замена ВС547,
КТ3102Г1__________________ _________

DA МС34119Р __________ _____________

MIC Микрофон электретный

Earphone JACK К211 Разъём наушника

SW SS-8	Сдвиг, переключатель

Bat/snap______Разъём батареи________

Наушники____________________________

Socket DIP8	Панель микросхемы

А134 Плата печатная 46x28 мм

дополнительный внешний динамик с со-
противлением 8... 16 Ом.

Схема электронного стетоскопа пред-

ставляет однокаскадный микрофонный
усилитель, построенный на малошумя-
щем транзисторе VT по схеме с общим
эмиттером, регулятор уровня (R7) и инте-
грированный усилитель DA с необходи-
мыми стандартными цепями коррекции

R9, R10, С7, С9. Конденсаторы С2, СЗ —

| 0X2

OR8O)o О

+ C5

Рис. 1. Схема электрическая принципиальная.

GND

—О

Х4

- Audio

---О

хз

+VCC

Х1

+ Audio

Х2



разделительные,
С1, С5 и С8 —филь-
трующие по пита-
нию. При включен-
ном напряжении пи-
тания загорается
красный светодиод
VD, индицирующий
работу устройства.
Стетоскоп питается
от стандартной ба-

тарейки типа
«Крона».

Все входя-
щие в набор
компоненты
устанавлива-
ются на пе-
чатной плате
пайкой. Для
удобства мон-
тажа на плате
показано рас-
положение
элементов.

Для пре-
дотвращения
отслаивания то-
копроводящих
дорожек и пере-
грева элементов

Рис.2. Цоколевка элементов.

Переменным резистором
R7 устанавливается необ-
ходимая чувствительность
стетоскопа.

время пайки одно-

го контакта не должно превышать 2...3 с.

Для работы используйте паяльник мощ-
ностью не более 25 Вт. Рекомендуется
применять припой марки ПОС61М или
аналогичный, а также жидкий неактив-
ный флюс для радиомонтажных работ
(например, 30% раствор канифоли в эти-

ловом спирте).

Х40

ХЮ

Рис.З. Внешний вид печатной
платы.

ON/OFF

Никита КАКАШНИКОВ, г. Москва

Литература:

1. Описание «Электронный стетоскоп»

http://www.masterkit.ru/main/set.php?
num=469
СТАНИНА

Этот стол предназначен

для пиления длинных
и громоздких деталей,
например, таких, как стропила
или длинномерный
металлический профиль.

Для этого стол дополнен двумя
регулируемыми по высоте
подставками.

Главные детали стола сварены из
стальных уголков и труб прямоугольного
сечения. Для облегчения передвижения
стола, он установлен на четырёх колесах.

Подложка крышки стола из многослой-
ного пластика толщиной 19 мм покрыта
листами алюминия толщиной 5 мм, кото-
рые могут быть легко адаптированы для

установки портативных электроинстру-
ментов различных моделей.

Две подставки оснащены выдвижными
(в пределах 800 мм) основаниями, что
очень удобно при резке деталей в паке-
те. Подставки обеспечивают хорошую
устойчивость даже при работе с тяжелы-
ми и громоздкими деталями и могут быть
настроены так, чтобы резать широкие,
узкие или цилиндрические детали.

СТОЛ

Рамка крышки стола установлена на
четырёх ножках, которые изготовлены из
стальной трубы прямоугольного сечения
25x40 мм. Ножки соединены двумя низ-
корасположенными проножками, свя-
занные центральной продольной балкой.
Эти три детали представляют собой
стальные трубы прямоугольного сечения
20x40 мм.

При сборке стола рамку крышки кладут
сверху заподлицо с боковыми поверхно-
стями ножек и приваривают к ним. Рамка
из 4 стальных уголков с полками
25x25 мм собрана для внутренней за-
кладки крышки.

Каждая ножка заканчивается плоской
стальной пластинкой толщиной 6 мм с
просверленными отверстиями для уста-
новки управляемых колёс.

Нижняя полка (плита из многослойно-
го пластика толщиной 22 мм) привинчена

Устойчивые

и регулируемые по высоте
подставки сделаны в виде
треножников, сваренных
из стальных уголков.
Подставки можно легко
приспособить
для поддержки
материалов
любой формы.

к проножкам и к продольной балке и вы-
резана в углах под размер ножек.

Стол для пиления оснащён, кроме то-
го, промежуточной полкой. Многослой-
ный пластик толщиной 16 мм закреплён
на двух консолях сечением 10x30 мм. По-
следние привинчивают к ножкам на
удобной высоте.

Подложку крышки крепят в рамке сто-
ла при помощи винтов 05 мм. Три мон-
тажные верхние пластины зафиксирова-
ны такими же винтами, закручиваемыми
сверху. Центральная пластина в три раза
шире, чем две крайние. Она позволяет
крепить различные дисковые пилы бла-
годаря набору отверстий, который дол-
жен обеспечивать установку разных мо-
делей. Две другие одинаковые пластины
служат для поддержки распиливаемых
деталей, которые скользят по ним.

СУППОРТ

Суппорт представляет собой брусок
древесины сечением 80x80 мм со ско-
шенной внешней стороной. Сверху и
снизу его покрывают алюминиевыми
пластинами, закреплёнными винтами
05 мм с потайной головкой. Высоту суп-
порта определяют в зависимости от вы-
соты основания пилы для того, чтобы по-
лучить полный разрез заготовки.

Нижняя алюминиевая пластинка тол-
щиной 5 мм обеспечивает связь между
суппортом и столом. Для этого в ней не-

собранный стол. Колёсики привинчены к
приваренным к основаниям ножек
стальным пластинкам. Они облегчат
перемещение стола по мастерской,
а поставленные на тормоза —
удерживают на месте всю конструкцию
во время работы.

Закреплённая на кромке крышки стола
линейка позволяет откладывать
необходимые размеры прямо при
пилении, что очень удобно во время
работы.
лают два отверстия, предназначенные
для длинных болтов М10, головки кото-
рых заглубляют в глухих отверстиях
025x15 мм, просверленных в дереве.
Эти болты должны быть достаточно
длинными, чтобы быть стянутыми гайкой
под крышкой.

УСТРОЙСТВО ФИКСАЦИИ

Устройство фиксации деталей состоит
из двух стальных стержней, один из кото-
рых 010 мм приварен к пластине с осно-
ванием. Пластину вертикально закрепля-
ют на столе. Второй стержень - это пол-
зун 08 мм. Его назначение — скользить
параллельно первому. Для этого его со-
единяют с неподвижной частью двумя
регулируемыми кулисами, которые фик-
сируют в нужном положении с помощью
двух блоков со «скрипичными» винтами
(рис.З).

Основание с пластиной поддержки
крепят двумя винтами М8 к крышке стола
так, чтобы устройство фиксации при за-
жиме детали своей прямой прижимной

Устройство фиксации и поддержки
заготовок со своим скользящим
стержнем позволяет точно распилить
деталь.

Для резов деталей с косыми кромками
применяют скользящий стержень со
скошенным прижимом (покрашен в
красный цвет), который надежно
поддержит обрабатываемую деталь.

пластиной или прижимным скошенным
блоком точно скользило по суппорту.

Регулируемые кулисы делают из лис-
товой стали размерами 12x20x90 мм. В
них сверлят отверстия 010 мм и 08 мм
для прохода стержней устройств фикса-
ции, а по бокам в них делают резьбовые

		ПЕРЕЧЕНЬ,		ДЕТАЛЕЙ И МАТЕРИАЛОВ
I	Наименование деталей	Клл-зю			Материалы
стол
АА	Детали рамы	2	25x25x760		Стальной уголок
		2	25x25x340		-—»—
АВ	Ножки	4	20x40x550		Стальная труба
АС	Проножки	2	20x40x300		—»—
AD	Продольная балка	1	20x40x680		—»—
АЕ	Пятка	4	6x50x60		Листовая сталь
AF	Подложка крышки стола	1	19x335x755		Многослойн. пластик
AG	Центральная пластина стола	1	5x335x465		Листовой алюминий
АН	Крайние пластины стола	2	5x145x335		—»—
AI	Консоли поддержки	2	10x30x340		Ель
AJ	Средняя полка	1	16x340x640		Многослойн. пластик
АК	Нижняя полка	1	22x340x760		—»—
СУППОРТ
ВА	Корпус	2	80x80x400		Ель
ВВ	Соединительная пластина	2	5x80x140		Листовой алюминий
ВС	Верхняя пластина	2	5x100x420		—»—
СИСТЕМА РЕГУЛИРОВКИ
СА	Основание пластины	1	15x20x120		Листовая сталь
СВ	Пластина поддержки	1	15x70x80		—»—
СС	Неподвижный стержень	1	010x800		Стальной пруток
CD	Кулиса	2	12x20x90		Листовая сталь
СЕ	Скользящий стержень	2	08x350		Стальной пруток
CF	Плоский упор	1	8x25x75		Листовая сталь
CG	Блок фиксации	4	020x15		Стальной пруток
СН	Пластинка	1	15x20x50		Листовая сталь
CI	Скошенный блок	1	22x70x120		Ель
ПОДСТАВКА
DA	Штатив	2	021x4x240		Стальная труба
DB	Опоры	6	20x20x240		Стальной уголок
DC	Выдвижное основание	2	016x2x500		Стальная труба
DD	Пластина	1	15x65x105		Листовая сталь
DE	«\/»-образный упор	1	25x25x105		Латунный уголок
DF	Опорная пластина	1	20x20x120		Листовая сталь

Кроме того, необходимы: 4 управляемых колеса, два из которых с тормозом: 8 «скрипичных» винтов;
винты; болты с шайбами; 2 ручки; гайки и шайбы; 2 длинных болта М8х80 мм; два колёсика или подшипни-
ка 020 мм; лак; краска по металлу; смазка на основе силикона.

Подставка с «У»-образным упором
предназначена для резки
цилиндрических и профильных деталей.
В этом упоре детали надежно
заблокированы. Их легко пилить и
обрабатывать.

отверстия Мб для блокировки «скрипич-
ными» винтами.

ПОДСТАВКИ

Изготовление подставок начинают со
сварки стальной трубы, имеющей наруж-
ный 021 мм, в треножник с опорами из
стальных уголков с полками в 20 мм. В

верхней части трубы сверлят отверстие,
поверх которой приваривают гайку М8,
предназначенную для ручки винтового
зажима штатива — трубы 016 мм. Длину
штатива подбирают в зависимости от
выполняемых работ.

В опорной пластине подставки свер-
лят отверстия, каждое из которых пред-
назначено для монтажа поддержек для
работы с деталями различной формы.
Например, может быть установлен «V»-
образный упор для резания круглых, или
профильных заготовок. Для этого в ла-
тунном уголке с треугольном вырезом
сверлят отверстия, позволяющие зафик-
сировать уголок винтами и гайками на
опорной пластине. Для работы с широки-
OCHA

ТТЛ:

Рис. 1. Детали стола.

Покрытие (алюминий

Отверстия

Суппорт

Крайняя пластина
(5-мм алюминий

Пластина
65x15x105мм

Управляемый ролик нижняя полка
(многослойный

тег пог .и Гайка
755x335x19 мм (приварить)
(многослойный

пластик)

Сварной шов

Полка
(многослойный
пластик
толщиной 16 мм)

Уголок 25x25 мм

I

Уголок
20x20x240 мм

БолтМ6х15
с шайбой

Ручка винтового
зажима

«\/»-образный
упор (латунь,
уголок 25x25 мм)

пластик

Рис.2. Детали подставок.

ми и тяжёлыми деталями в опорной под-
держке из стального прутка 20x20 мм с
торцов устанавливают колесики или под-
шипники 020 мм, которые позволяют

легко продвинуть заготовку при её рас-
пиливании на части.

После изготовления стола сбивают
флюс в местах сварных швов. Затем
стальные детали обезжиривают и покры-

вают краской для металла. Алюминиевые
поверхности зачищают тонким абразив-
ном веществом для металлов и покрыва-
ют лаком. Остаётся покрыть кулисы сма-
зкой на основе силикона и станок готов.



ОСНОВНЫЕ ПРИНЦИПЫ:

Принцип равновесия. Составляя ком-
позицию, вам необходимо позаботиться о
её физическом и зрительном равновесии.
На каждом этапе работы проверяйте, ус-
тойчива ли ваша композиция. Чтобы до-
стичь зрительного равновесия, необходи-
мо сразу для себя определить её размер,
найти нужные пропорции и цвета состав-
ляющих частей и правильно выбрать мес-
то главной точки (куда взгляд зрителя об-
ращается в первую очередь). Должно со-
здаваться впечатление, что именно из
этой точки исходит вся аранжировка. Нуж-
но помнить о том, что ваша композиция —
трехмерна, что кроме передней, видимой,
части у неё есть ещё и задняя, и боковые.
Даже плоские аранжировки должны ос-
тавлять ощущение глубины и объёма.

Размер и пропорции. Сразу опреде-
литесь с размером будущей компози-
ции. Чтобы она смотрелась гармонично,
цветы не должны слишком сильно разли-
чаться по размеру. Ветки и листья долж-
ны быть соразмерны цветам, сама ком-
позиция — контейнеру, а вся аранжиров-
ка в целом — помещению, в котором она
будет находиться.

Цвет. Цветовая гамма — первое, на
что обращает внимание зритель. А удача
или неудача вашей композиции будет на-
прямую зависеть от правильного сочета-
ния цвета и оттенков.

Чем светлее, ярче и теплее цвет, тем
заметнее он в аранжировке. Чем темнее
и холоднее цвет, тем более подчинённое
место он занимает в композиции. Об
этом необходимо помнить при создании
крупных композиций, которые должны
быть заметны с большого расстояния. В
этом случае сиреневые и синие элементы
могут быть вовсе потеряны для зрителя.

Рекомендую вам не просто принять
предложенные правила, а критически от-
носясь к ним, постараться довериться
своей фантазии и внутреннему чутью.

Ваша композиция станет гармонич-
ной, когда все её элементы будут взаим-
но уравновешены. Этим тонким искусст-
вом вы наверняка овладеете, стоит толь-
ко немного попрактиковаться.

О материалах и технологиях, необхо-
димых для создания той или иной ком-
позиции, я буду рассказывать каждый
раз, когда это потребуется в конкретном
случае.

СВЕЧА НА РОЖДЕСТВЕНСКОМ СТОЛЕ

Ничто так не украсит рождественский
стол, весь уставленный праздничными
угощениями, как аранжировка с горящей
свечей!

Я решила отказаться от классических
рождественских тонов (красного и зелё-
ного) и сделать нежную зимнюю компо-
зицию из сочетания зелёных листьев, со-
сновых иголок, нежных роз с добавлени-
ем шишек и дендробиума. Хвоя и розы
наполнят комнату нежным благоуханием,
а стройная белая свеча осветит красоту
рождественского стола.

Материалы (фото1):

•	1 /2 флористической пены Oasis,
тарелка (либо флористическая чаша),

•	1 свеча,

11 роз (DOLCHE VITA),

2 ветки дендробиума (белого),

-1 /2 пучка зелени (салал),

2 небольшие сосновые ветки,

6 шишек,

8-10 маленьких новогодних шаров,
флористическая проволока,
деревянные палочки для шашлыка.

Совет: флористическая губка бывает
самых различных форм и размеров. Есть
виды, предназначенные для живых или
сухих цветов. Губка почти невесома, ре-

Намочите флористическую губку и поме-
стите её на тарелку. Возможно, вам при-
дётся подрезать углы губки так, чтобы
она плотнее прилегала к тарелке. Клади-
те губку надписью вверх (только в таком
положении цветы будут правильно насы-
щаться влагой).

жется так легко, что с помощью обычного
ножа простой кубик можно превратить в
самую затейливую фигуру. Губка очень
быстро (за 1 мин) впитывает воду, но по-
вторно смачивать ее нельзя, она теряет
свою структуру и не даст цветам, то ко-
личество влаги, которое им необходимо.

Чтобы смочить губку необходимо на-
брать воду в ведро и положить ее туда.
Вынимать губку следует только после то-
го, как она сама впитает воду и будет ле-
жать на дне. Наличие пузырьков с возду-
хом говорит о том, что губку вынимать из
воды рано. Никогда не давите на нее, пы-
таясь ускорить процесс впитывания.
Ветки салала с помощью секатора
необходимо разрезать на отрезки
нужной нам длины. Разрез надо делать
над листом под углом 45° (для того,
чтобы в будущем листья салала
не выпадали из губки)

Вставляем листья салала по всему
нижнему кругу губки так,
чтобы они закрыли тарелку.

Обмотайте шишку проволокой.

Подрежьте проволоку до нужной длины
и воткните в композицию.

Поверх «нижней юбки» салала вставляем
сосновые веточки, также по всему кругу.

Подрежьте розы и равномерно
распределите их
среди веточек салала и сосны.



Вставьте свечку в центр композиции так,
чтобы она вошла на 1/3 часть губки.

Ветки дендробиума необходимо
разрезать так, чтобы каждый бутон
имел стебель не меньше 3 см.

Распределите дендробиум равномерно
по всей композиции.

В оставшиеся незаполненные места
вставьте веточки сосны.

Наша композиция готова и прекрасно
украсит рождественский стол.

Палочки для шашлыка разрежьте
пополам. На каждую половинку наденьте
новогодний шарик так, чтобы он крепко
держался на палочке. Равномерно
распределите по композиции шишки
и шарики.
НА САДОВОМ УЧАСТКЕ

Уважаемый читатель!

В журнале «Сам» появилась постоянная рубрика, в которой будут
рассмотрены вопросы, посвящённые садово-огородной

ЯНВАРСКИЕ
ЗАБОТЫ

тематике.

В ней вы сможете найти ответы по садоводству, огородничеству,
цветоводству, выращиванию декоративных и лекарственных
растений. Мы расскажем также об устройстве дорожек,
площадок, водоёмов, различных постройках декоративного
и хозяйственного назначения на участке, об устройстве зон
отдыха с мангалами, барбекю и коптильнями, о домашних
заготовках, виноделии, различных кулинарных рецептах и т.д.
Убедительно просим читателей активно включиться в работу
по поиску новых тем для этой рубрики.

Кто-то расскажет о своей работе на пасеке, кто-то о работе
на скотном дворе или о содержании ваших домашних любимцев
в аквариумах, террариумах, клетках.

Короче, всё что касается ведения хозяйства —
не останется без внимания.

Большая просьба и к тем, кто захочет сотрудничать и делиться
своими успехами, изобретениями, приспособлениями с другими
читателями.

Описывая успехи в садоводо-огороднических делах, желательно
рассказывать в своих письмах о типе почвы, на которой вы
работаете, какие почвенные смеси и в каких пропорциях
готовите при посадке, глубине посадки, уходе за растениями.
Нелишним будет и упоминание о расположении участка:
окружён ли он лесом или полями, о направлении преобладающих
ветров (о «розе ветров») и тому подобные сведения. Это очень
важно для тех, кто захочет воспользоваться вашим опытом
для сравнения с результатами своего труда.

К рассказам об изобретениях, модернизированных орудиях
труда, постройках, электронных, электрических устройствах
и приборах мы просим прикладывать чертежи, эскизы и схемы,
а также фото изобретённых механизмов и машин.

Иногда они даже подробнее (если процесс изготовления снят по-
этапно) смогут рассказать о принципах работы устройства,
его назначении.

Не нужно стесняться, если эскизы или рисунки получатся
не очень красивыми — художники редакции подправят их.
Письма можно присылать напечатанными на пишущей машинке
и написанными от руки, а также отправлять по электронной почте.
За все опубликованные материалы, в том числе фото и рисунки,
будет выплачиваться авторский гонорар. Кроме того, в редакции
существует традиция — по итогам года проводить конкурс
«Лучший автор года» и лучшие авторы смогут получить ценные
призы и подарки.

В зимнее время большинство работ в
саду прекращается. Но только те садово-
ды не работают, кто не имеет возможно-
сти добраться по снегу до дачного участ-
ка или у кого дом — необогреваемый. Те
же хозяева, у которых имеются отапли-
ваемые дачи или коттеджи, а также сель-
ские жители работают на своих участках
круглый год.

Деревья, покрытые снегом, выглядят
очень красиво, но неровен час снег на-
мокнет, и тогда под его тяжестью ветви
могут обломиться. Есть и другая опас-
ность: днём пригретый солнцем снег
подтаивает, и если грянут морозы, ветви,
а следовательно и почки окажутся в ле-
дяном панцире и могут погибнуть. По-
этому необходимо удалять снег с дере-
вьев и кустарников.

Но если снег на ветвях — это беда, то
чем его больше под деревом, тем лучше.
Снег лопатой подбрасывают с дорожек
под деревья, кустарники и теплолюби-
вые культуры. Для задержания снега в
саду расставляют щиты, набрасывают
раскидистые ветви и лапник.

Внимательно осматривайте зимой кро-
ны плодовых деревьев. Возможно, ещё с
осени на ветвях сохранились мумифици-
рованные плоды, а это — источник садо-
вой гнили. А гусеницы боярышницы зиму-
ют на ветках в сухих листьях, собранных в
небольшие гнёзда. Очень прочно при-
креплены к веткам и гнёзда златогузки
(не путать с златоглазкой — нашим вер-
ным помощником в борьбе с тлёй).

Чтобы избавиться от засохших плодов
или гнёзд вредителей, можно сделать не-
сложное приспособление. Для этого круг-
лую металлическую щётку, применяемую
для зачистных и шлифовальных работ уг-
ловой шлифовальной машинкой или элек-
тродрелью, крепят на конце шеста и с по-
мощью этого приспособления убирают с
деревьев засохшие плоды и гнёзда гусе-
ниц Если это не удаётся, то гнёзда среза-
ют секатором вместе с веткой.

При удалении вредителей снег у
штамба утаптывается. Но не равномер-
но. Под кроны набрасывают ещё снега, а
вокруг штамба делают холмик и тща-
телыно всё утаптывают. В уплотнённом
снеге грызунам будет трудно подо-
браться к деревьям.

Если на участке есть гряды с садовой
земляникой, их также укрывают снегом и
создают из него валы для снегозадержа-
ния. Укрывают снегом и пригнуты к земле
стебли малины и ежевики. Засыпают их
полностью, не оставляя оголённых мест.

Если ветром растрепало обвязку во-
круг деревьев, кустарников и многолет-
них цветов, её подправляют.

Окучивают ветки крыжовника и сморо-
дины, перед этим разгибая их в стороны,
чтобы тяжёлый снег во время оттепели
не поломал их.

Окучивая растения снегом, садовод-
любитель часто допускает одну очень
опасную ошибку. Увлекшись работой, он
сгребает к дереву столько снега, что
почва вокруг него оголяется. Часто сов-
сем забывает и о землянике, высажен-
ной неподалёку, а главное — о самом же
дереве, о котором он так заботится. И
получается, что «голова в доме, а ноги на
улице». Не защищённая снегом почва
быстро и глубоко промерзает, и очень
часто до такой степени, что гибнет вся
корневая система плодового дерева. Та-

кое «окучивание» сохраняет надземную
часть дерева даже при морозе в - 40°С,
но всю подземную систему губит уже
при морозе уже -25°С.

Снег надо сгребать небольшим слоем
между деревьями и ягодными кустарни-
ками и большим слоем с дорожек, если
вблизи нет посадок взрослых плодовых
деревьев. Минимальный слой снега, ко-
торый должен остаться на поверхности
почвы, —15-20 см.

Если деревья окучивают в дни оттепе-
лей, то снег бывает плотным. Он хорошо
укладывается вокруг штамба, только
брать его надо понемногу, чтобы не по-
вредить веточки. В морозный же день
снег — рыхлый, и его надо уплотнять по
краю насыпанного конуса.

Те, кто заготовил подвой и привой осе-
нью, приступают к зимней прививке че-
ренком или методом улучшенной копу-
лировки.

Если луковицы цветочных культур или
клубни цветов хранятся на даче в погре-
бе, то их регулярно осматривают. Забо-
левшие отделяют от здоровых, больные
части вырезают и срезы присыпают зо-
лой или толчёным древесным углём.
Так же поступают и с луковицами, хра-

можно делать и в обогреваемых тепли-
цах, оранжереях или зимних садах.

Опытные садоводы ещё зимой начина-
ют планирование будущих посадок, что-
бы весной не решать в спешке, что и где
посадить. Необходимо соблюдать гра-
мотно спланированный севооборот. Это
относится и к овощным, и к декоратив-
ным растениям.

Зимой также пересматривают остав-
шиеся неиспользованными семена и по-
купают недостающие. В январе начинают
посев однолетников, которые имеют
длительный период от посева до цвете-
ния. Это — гвоздика Шабо, клубневая и
всегда цветущая бегонии. Почву для по-
сева или готовят сами с осени, или поку-
пают готовые смеси в магазине. Её слег-
ка утрамбовывают и поливают слабым
раствором марганцовки. На следующий
день производят посев.

Так что для хорошего хозяина-садово-
да работа найдётся и зимой, и летом.

Сергей ДЕМЕНТЬЕВ, Москва
(Рис.О .Шмелёва)

нящимися в холодильнике
или на тёплой лоджии.

Овощные культуры, хра-
нящиеся в погребе, также
нужно перебрать, отбрако-
вывая заболевшие или по-
ражённые гнилью. Напри-
мер, при появлении на
верхних листьях капусты
чёрных пятен или плесени
удаляют поражённые уча-
стки или полностью верх-
ний лист. Просматривают
всю законсервированную
продукцию и отбраковыва-
ют банки со вздувшимися
крышками или с помутнев-
шим рассолом.

В тёплом помещении
овощеводы-любители за-
нимаются выгонкой корне-
плодов, лука и других куль-
тур «на зелень» на подокон-
нике. Сеют семена огур-
цов, предназначенных для
выращивания в комнатных
условиях. Те же посевы

ЧУДО-ПЕЧЬ

ИСПОЛЬЗУЕТСЯ МЧС РОССИИ!

УСОВЕРШЕНСТВОВАННАЯ МОДЕЛЬ!
ОБЛАДАЕТ ПОВЫШЕННОЙ МОЩНОСТЬЮ (2,5 КВТ)!
Обогреет дом и дачу, приготовит пищу, поможет за-
щитить от неожиданных холодов склады, птичники,
теплицы. Легкая, компактная, экономичная, без копо-
ти и вредных для здоровья выбросов, потребляет
очень мало горючего и, главное - совершенно проста
и безопасна в эксплуатации!

Работает без дозаправки 16 часов.

Топливо: дизельное, керосин.

Расход - около 2 л в сутки!
Масса 6 кг, габариты
37x42x32 см.

Цена - 2450 руб. с оплатой при получении на почте.

Цена при заказе от 2 шт. - 2340 руб. за шт.

Сделать заказ Вы можете по телефонам:	|

8-800-2000-320 (зл.ник по России	|

БЕСПЛАТНЫЙ); 8(8332) 40-98-05,	а

57-31 -24.ЙЛИ написав по адресу:	|

610052, г.Киров, а/я 30, отдел 93. S
Теперь и для жителей Украины: 8-067-67-666-77;
ДОСТАВКА ПО РОССИИ БЕСПЛАТНО! WWW.ksin П1
Дополнительный почтовый сбор 6% от стоимости товара.

ОГРН 1074345028010 ООО «Мир комфорта», г.Киров, ул.Попова, 61, отдал 93.

Не требует трубы
дымохода и
вытяжки!

Произво-
дится в

по японской технологии.
стыки
БЕЗ
ЩЕЛЕЙ

Чтобы точно
обработать
и подогнать
стыки деталей,
например,
соединяемых
«на ус»,
без
универсального
приспособления
не обойтись.

С помощью
приспособления
можно подгонять
детали
и циркуляркой,
и рубанком.

Точные запилы «на ус». Направляемый «подрезной доской», рубанок легко срезает с молдинга тонкие слои
под углом 45°. Переставляемая линейка позволяет обрабатывать запилы с левой и с правой стороны.

Рано или поздно любой краснодерев-
щик сталкивается с проблемой подгонки
соединений «на ус». Делаете ли вы раму
для картины или соединяете молдинги,
если углы или длины деталей — неточны,
детали приходится подгонять. Конечно,
отрезной маятниковый станок или на-
стольная циркулярка могут помочь. Но
если вы работаете ножовкой, она поче-
му-то всегда «гуляет». И даже если ей пи-
лить в стусле, достаточно сложно реаль-
но запилить угол точно под 45°. Запил
под углом 90° тоже может стать пробле-
мой. После полотна пилы, ручной или
механической, получается достаточно
гладкая поверхность, но на торце запил
может быть не очень гладким.

Всех этих трудностей можно избежать
с помощью простого приспособления,
называемого «подрезной доской». На-
правляемый ей рубанок с заточенным,
как бритва, лезвием, установленным на
неглубокую глубину строгания, может
точно срезать тонкие слои (фото 1). И
даже торцы получатся с очень гладкой
поверхностью. Чтобы использовать одно
из таких приспособлений, прижмите об-

Приспособление
может служить
и верстачным
упором.
Чтобы
превратить
«подрезную
доску»
в верстачный
упор
для запиливания
под углом 90°,
снимите
переставляемую
линейку.

рабатываемую деталь к линейке, а руч-
ной рубанок положите на бок, подошвой
к ребру основания. Подведите деталь
встык к подошве рубанка и сделайте ею
несколько проходов вдоль рубанка.

Моя «подрезная доска» — переделан-
ный старый верстачный упор или распи-
ловочная доска. Я сделал эту комбина-
цию верстачный упор/ «подрезная дос-
ка» так, чтобы к ней можно было прижать
деталь при отпиливании (фото 2) или на

ней подстрогать концы заготовки. Одно
из полезных особенностей приспособле-
ния — съёмная линейка, с помощью ко-
торой можно делать запилы под углами
45° и 90°. Кроме того, линейку можно пе-
ревернуть и делать чистые запилы «на
ус» с правой и левой сторон.

«Подрезная доска» (см. рис.) состо-
ит из прямоугольного основания и ли-
нейки, треугольной линейки для запила
«на ус» и планки-упора, служащей как
Отверстие для установки линейки для запила
с противоположной стороны

Сборка «подрезном доски».

этого положил линейку на
основание и зажал приспо-
собление в верстачных ти-
сках. Затем положил руба-
нок боком и делал несколь-
ко проходов вдоль обоих
«подрезающих» рёбер. Так
как железка рубанка не за-
нимает всю ширину по-
дошвы, вдоль основания
получился фальц, который
будет определять правиль-
ную установку рубанка.
Очистив приспособление
от пыли, я отделал его мас-
лом и покрыл воском.

Чтобы приспособление
было устойчиво во время
использования, его упор
надо зажать в торцевых ти-
сках, Плотно прижмите де-
таль к линейке, крепко дер-
жите рубанок, и при выпол-
нении проходов тоже плот-
но прижимайте его к ребру
«подрезной доски».

При подрезке торцов
под прямым углом по пери-
метру доски сделайте над-
рез, который поможет убе-
речься от вырывов, а затем
прострогайте до надреза.
При подрезке запила под
углом 45°, вырывы стано-
вятся реальной пробле-
мой. И тут сделать множе-
ство тонких срезов помо-
жет «подрезная доска» в
«усовочном» режиме (фо-
то 1). Это очень пригодит-
ся, например, при подгон-

упор верстака и зажимной планкой. Все
детали сделаны из ДВП средней плотно-
сти. При сборке я учёл, что неподвижная
линейка будет воспринимать приличную
нагрузку. Поэтому к основанию я прикре-
пил её клеем и шурупами. Таким же спо-
собом прикрепил и упор. Сначала про-
сверлил и зазенковал отверстия для шу-
рупов. Затем выровнял каждую деталь
угольником и склеил и прижал их к осно-
ванию. Потом закрепил все детали на

месте шурупами для сухой штукатурки.

Съёмная линейка для запилов под 45°
прижимается к неподвижной линейке и
держится штифтом на плотной посадке.
В качестве штифта я использовал болт
Мб с отпиленной головкой. Затем циа-
криловым клеем прикрепил штифт в от-
верстии в линейке так, чтобы конец с фа-
ской выступал из нее на 12 мм. Из эсте-
тических соображений отверстие в ли-
нейке заглушил шкантом 06 мм. После

ке окантовки по периметру
фанерованной панели, когда расстояние
между нижними углами «усов» должно
точно равняться длине ребра панели. Так
как штифт линейки служит осью враще-
ния, вы можете немного отрегулировать
угол запила, разделив пополам не сов-
сем точный прямой угол. Для этого в
нужном месте между линейками вставь-
те бумажную прокладку.

Эдвард СПЕАС, КАНАДА
ЧИТАТЕЛИ ПРЕДЛАГАЮТ

ВЕЛОСИПЕД

С ИМПУЛЬСНЫМ
ПРИВОДОМ
Велосипед представляет
собой почти идеальное
средство передвижения.

Он прост по конструкции,
всегда готов к действию,
мобилен и не загрязняет
окружающую среду.

Однако есть у велосипеда
один очень существенный
недостаток, обусловленный
особенностями работы
кривошипно-шатунного
механизма педального
привода. Дело в том, что
при вращении привода
периодически появляются
положения педалей, когда
линия действия силы проходит
через центр их вращения.

Эти положения называются «мёртвы-
ми», потому что крутящий момент силы,
приложенной к педали, в них равен нулю
(так называемые «верхняя мёртвая точ-
ка» — ВМТ и «нижняя мёртвая точка» —
НМТ). Из-за этого в «мёртвых» положе-
ниях и в близких к ним ноги велосипе-
диста не совершают полезной работы,
даже если с той же силой давят на педа-
ли. Максимальный крутящий момент пе-
дальный привод развивает лишь в те мо-
менты, когда педали занимают горизон-
тальное или близкое к нему положение.
Получается, что велосипедист, вращая
педали, расходует свою энергию не
очень экономно, растрачивая некоторую
часть сил впустую.

Разумеется, это упрощённая схема,
реальная картина работы педального
привода выглядит несколько сложнее.
Да и за рулём велосипеда сидит не мане-
кен, а человек разумный. Любой мало-
мальски опытный велосипедист «налега-
ет на педали» только тогда, когда шатуны
привода занимают положение, близкое к
горизонтальному, а «мёртвое» положе-
ние проходит по инерции, практически
не прилагая никаких усилий.

правого шатуна с ведущей звёздочкой:

1 — правый шатун привода, 2 — вал каретки, 3 — ведущая звёздочка, 4 — втулка
свободного хода, 5 — аккумулирующая пружина, 6 — шайба, 7 — винт М4(3 шт.),
8 — фиксатор пружины (мягкая стальная проволока), 9 — клиновой болт крепле-
ния шатуна на оси, 10 — дополнительные отверстия для регулировки жесткости
аккумулирующей пружины.

Но даже такая упрощённая схема поз-
воляет прийти к очень обнадёживающему
выводу. Работу педального привода мож-
но улучшить и добиться более равномер-
ного распределения крутящего момента.
Причём сделать это довольно просто.
Достаточно в кинематическую схему вве-
сти пружину, аккумулирующую энергию в
тот момент, когда привод развивает мак-
симальный крутящий момент (велосипе-
дист в этот момент инстинктивно прила-
гает максимум усилий), и передать на-
копленную энергию на ведущую звездоч-
ку привода, когда положение педалей
приходится на «мёртвую» зону.

Общий вид конструкции привода с ак-
кумулирующей пружиной показан на
рис.1. Шатуны 1 педалей жёстко за-
креплены на валу каретки 2. Правый (по
ходу велосипеда) шатун соединяется с
ведущей звездочкой 3 с помощью пере-
ходной втулки 4. Соединение втулки со
звездочкой подвижное и выполнено та-
ким образом, что звездочка 3 имеет воз-

можность свободно поворачиваться на
угол ~40°-45°. Пружина 5 одним концом
крепится к штоку правого шатуна, а дру-
гим - к ведущей звездочке.

Работает привод следующим образом.
Предположим, правая педаль находится
в ВМТ. Чтобы тронутся с места, велосипе-
дист должен поставить правую ногу на
педаль и начать вращение привода. При
этом шатун 1 начинает поворачиваться
вместе с втулкой 4 и валом 2 по часовой
стрелке (на рис.1), сжимая пружину 5.
Так будет происходить до тех пор, пока

Пазы
на ведущей
звёздочке
привода
для
зацепления
с втулкой
свободного
хода.

Как видно из описания
принципа работы мо-
дернизированного при-
вода, конструктивному
изменению подвергает-
ся только соединение
ведущей звездочки с
правым шатуном, поэто-
му для подобной дора-
ботки подходит практи-
чески любая модель ве-
лосипеда.

Для этого понадобит-

шатун не повернётся на угол 40-45°. В
этот момент ведущая звёздочка войдёт в
зацепления с выступами втулки 4 и, при
дальнейшем вращении педалей, будет
передавать через цепь крутящий момент
на заднее колесо велосипеда. Велосипед
тронется с места и начнёт разгоняться.

По мере приближения правой педали к
НМТ крутящий момент, развиваемый
приводом, снижается, сжатая пружина 5
начинает распрямляться и высвобождать
накопленную энергию. При этом веду-
щая звёздочка опережает вра-

щение шатуна педали, продол-
жая разгонять велосипед за
счёт энергии, аккумулирован-
ной пружиной. Когда правая
педаль займёт положение в
НМТ, а левая в ВМТ, процесс
работы привода повторяется.

В установившемся режиме
движения пружина короткими
импульсами эффективно под-
талкивают ведущую звездочку,
когда педали проходят верх-
нюю и нижнюю мёртвые точки.
Такой режим работы позволяет

ся изготовить втулку свободного хода 4 с
внутренними выступами (рис.2), кото-
рую нужно приварить к шатуну. Послед-
ний следует предварительно отсоеди-
нить от ведущей звездочки и доработать,
как показано на рис.З. В соответствии с
рис.4 доработать придётся и ведущую
звёздочку, сквозные пазы в которой
должны точно совмещаться с внутренни-
ми выступами втулки 4. Пружина 5 пред-
ставляет собой один неполный виток из
пружинной проволоки 04-5 мм (рис.5).
Концы пружины в домашних условиях
можно изогнуть, если их предварительно
нагреть над газовой горелкой.

При точном изготовлении деталей
сборка модернизированного варианта
педального привода не вызывает особых
затруднений. Правый шатун в сборе с ве-
дущей звёздочкой крепится на валу ка-
ретки 2 обычным способом — с помо-
щью клина 9, При установке пружины
один её конец заводится в отверстие на
ведущей звездочке, а другой загнутый
конец охватывает верхний конец шатуна.
Фиксатор 8 — из мягкой проволоки. Что-
бы иметь возможность отрегулировать

комфортно и длительное время поддер-
живать высокие обороты вращения пе-
дального привода и передвигаться на
более высокой скорости.

Эффективность работы привода суще-
ственно зависит от жёсткости пружины,
которую необходимо индивидуально под-
бирать исходя из массы и физической
подготовки самого велосипедиста. Если
при подходе педали к ВМТ ведущая звёз-
дочка не опережает вращение шатуна, то
жёсткость аккумулирующей пружины на-
до повысить. И наоборот, если после про-
хода педалью ВМТ к ней приходится при-
кладывать заметное усилие, но это не
приводит к сжатию пружины и сцеплению

ведущей звездочки с выступами втулки,
то жёсткость пружины необходимо сни-
зить. Сделать это можно подбором диа-
метра пружинной проволоки.

При освоении езды на велосипеде с та-
ким приводом от велосипедиста потре-
буются определенные навыки. Так, при-
дётся привыкнуть к тому, что в момент
прохождения педалями ВМТ и НМТ сле-
дует приостановить или хотя бы несколь-
ко замедлить скорость вращения педа-
лей, давая возможность пружине отдать
накопленную энергию. Однако после
привыкания это не представляет каких-
либо затруднений и не вызывает ощуще-
ния дискомфорта.

жёсткость пружины, желательно предус-
мотреть в звёздочке несколько дополни-
тельных отверстий 10.

Экспериментальные ходовые испыта-
ния подтвердили экономичность и на-
дёжность работы привода. В ходе испы-
таний велосипед с модернизированным
приводом прошёл около 3500 км. Из наи-
более значимых положительных эффек-
тов по результатам проведенных испыта-
ний можно отметить, что по сравнению с
обычным велосипедом существенно
снижается утомляемость, особенно это
заметно в дальних поездках.

В. ЗЕЛЕНОЕ, г.Воронеж
(фото Максима Столярова)
ЧАША, ТОЧЁНАЯ ИЗ КАПА

Обработкой капа, изготовлением различных поделок из него я занимаюсь,
уже несколько лет. Но вот такой экземпляр попал ко мне в руки впервые.
Весом около 3 кг, диаметром приблизительно 250 мм и толщиной
около 70 мм. Но главное было не в его размерах, встречались мне капы

и более солидные. Самым неожиданным для меня было то,
что это был кап австралийского

Из книг я знал, что капы этой породы
отличаются очень плотной структурой и
удивительным по своей красоте рисун-
ком на срезе Не долго раздумывая, я
сразу решил, что сделаю из него деко-
ративную чашу, напоминающую по фор-

ме небольшую тарелку. А главным деко-
ративным эффектом в её отделке будет
контраст между натурально-естествен-

ной неровной поверхностью капа и отпо-

лированными до блеска срезами обра-
ботанных деталей.

Исходя из размеров имевшейся в мо-

ем распоряжении заготовки максималь-
ную глубину чаши можно было сделать
равной примерно 60 мм. Но начинать ра-
боту на токарном станке над изделиями

такого типа удобнее с обработки наруж-
ной поверхности и с проработки внешних
деталей. Поэтому сначала с плоской сто-
роны капа, примерно в центре, я ввинтил
мощный шуруп 08x70 мм с обрезанной
шляпкой (чуть больше, чем наполовину
его длины), чтобы можно было за него

закрепить заготовку в патроне токарного

станка, как показано на фото 3.

Сразу включать станок на большие
обороты ни в коем случае нельзя. Ещё не

обработанную и поэтому плохо сбалан-
сированную заготовку может сорвать с
крепления. Сначала нужно вручную про-

вернуть шпиндель станка и отрегулиро-
вать положение подручника (см. фото
3). Только после этого можно включить
станок на минимально возможные обо-

роты и приступить к черновой обработке.

Сначала узким 10-мм полукруглым
резцом-стамеской несколькими неглу-
бокими поперечными проходами я от-
торцевал центральную часть поверхнос-
ти выпуклой стороны капа. Затем 3-мм
отрезным резцом выточил цилиндричес-

кий выступ-ножку (040x4 мм), за кото-

рую заготовку чаши можно будет на сле-

дующем этапе работы закрепить в па-
троне токарного станка. С одной сторо-

ны, размеры этой цилиндрической ножки
определялись надёжным креплением за-
готовки в 4-кулачковом патроне моего

станка. А с другой, если бы я сделал нож-
ку больше, то чаша выбранного размера
и формы выглядела бы слишком тяжело-
весной.

Далее обработал нижнюю наружную
часть чаши. Здесь я не стал отступать
от традиций и сделал её округлой вы-
пуклой формы с плавным переходом к
утончающимся краям — классический
«гусек» двойной кривизны. Этот этап
работы не отличается особой сложнос-

тью, хочу лишь напомнить, что выпол-

нять его следует аккуратно, без спешки

и очень хорошо заточенным инстру-
ментом.
Особенно внимательным следует быть
при первых черновых проходах резца,
пока не будет снята и сглажена большая
часть неровностей на поверхности заго-
товки. Так как древесина капа отличается
исключительно высокой твердостью и

плотностью, при черновом точении даже
небольшие сколотые щепки могут трав-
мировать лицо и руки, поэтому лучше ра-
ботать в специальных защитных перчат-
ках и обязательно в очках.

Закончив проточку наружной поверх-

ности чаши, не снимая заготовку со
станка, тщательно прошлифовал все
срезанные резцом поверхности.
Этот этап работы также требует вни-
мания, аккуратности и осторожнос-
ти. Особенно при шлифовании по-
верхностей вблизи периферии заго-
товки чаши, где после резца могут
остаться очень острые кромки. По-

этому шкурку при шлифовании следует
держать не руками, а наклеить её на спе-
циальную колодочку из плотной порис-
той резины или пенопласта.

Завершив шлифование, я снял заго-
товку со станка и, перевернув её, закре-
пил в 4-кулачковом патроне за шейку
ножки, так как теперь предстояло обра-
ботать лицевую сторону будущей чаши.
Если заготовка — достаточно массив-
ная, её можно дополнительно поджать

П Капы встречаются самых разных раз-
меров и форм.

Н Так выглядит поверхность очищенно-
го от коры австралийского эвкалиптового
капа.

Е1 Заготовка закреплена в патроне то-
карного станка для обработки нижней вы-
пуклой стороны будущей чаши (первый
этап).

EL Вытачивание цилиндрического высту-

па-ножки, за кото-
рую заготовка ча-
ши будет крепить-
ся на следующем
этапе работы.

ЕI Проточку ниж-
ней стороны чаши
выполняют неглу-
бокими попереч-
ными проходами
резца в направле-
нии от центра к
периферии.

□ Так выглядит
нижняя сторона
чаши после завер-
шения первого
этапа работы.
ЕВ Чтобы не поранить
пальцы об острые
кромки, шлифование
«крыльев» лучше
выполнить

на выключенном

станке, наклеив шкурку
на небольшую
колодочку.

' Шлифование
центрального
углубления чаши.

с жёстким ворсом
от пыли

и мелких стружек.

со станка.

L 3 Законченная чаша.

ЕЕ Покрыть
готовое изделие
лаком также удобнее,
не снимая его

центром, придвинув заднюю бабку и ис-
пользовав отверстие, оставленное шуру-

Центральное
углубление чаши
выбирают неглубокими
поперечными
проходами резца
в направлении
от центра к краям.

Е Прежде чем
приступать
к заключительной
отделке,
все поверхности
следует тщательно
очистить кистью



В Шлифование нижней стороны чаши шкуркой на мягкой колодочке.

Е1 Следующий этап - черновая проточка верхней плоскости чаши.

EI Разметка и формирование пояска под крышку.

ЕЕ Проточка периферийной плоской части на лицевой стороне чаши.

пом. Но в данном случае этого не потре-
бовалось.

При обработке лицевой стороны я при-
держивался примерно такого же порядка
действий, как и при обработке тыльной


'  If.....

(нижней) стороны чаши. Сначала неглу-
бокими проходами резца проточил на
лицевой стороне площадку так, чтобы на
ней полностью исчезли следы естест-
венных природных неровностей капа и
площадка стала ровной. Затем острым
кончиком отрезного резца наметил по-
ложение пояска под крышку. (Когда я на-
чинал работу над чашей, подходящей за-
готовки для крышки чаши у меня ещё не
было, но в будущем я планировал её сде-
лать.)

Протачивая периферийную плоскую
часть лицевой стороны чаши, приходи-
лось постоянно следить за заточкой рез-
цов. Плотная древесина капа порази-
тельно быстро приводит режущую кром-
ку в полную негодность даже у резцов,
сделанных из самой высококачествен-
ной стали. Мне неоднократно приходи-
лось прерывать работу, чтобы восстано-
вить заточку.

Первый признак затупившейся режу-
щей кромки - из-под резца начинает вы-
ходить не стружка, а мелкая крошка. При
этом пройденная резцом поверхность
становится «матовой» и как бы «ворсис-
той». Хочу сразу заметить, что удалить
«ворсистость» поверхности шлифовани-
ем наждачной бумагой и тем более отпо-
лировать при дальнейшей обработке бу-
дет довольно трудно, так как займет
слишком много времени. Лучше следить
за заточкой инструментов и вовремя её
восстанавливать.

На заключительном этапе токарных
работ предстояло выбрать центральное
углубление чаши. Порядок работы при
этом примерно такой же, как и на всех
предыдущих - выбирать древесину из
центрального углубления следует неглу-

бокими поперечными проходами хорошо
заточенного резца в направлении от цен-
тра к краям. Главное - не пытаться уско-
рить работу, увеличивая глубину внедре-
ния резца вблизи центра чаши. Из-за
большой плотности и свилеватости дре-
весины капа это лишь увеличит вероят-
ность появления трудно устранимых под-
рывов.

Закончив токарные работы, не спеши-
те снимать выточенную чашу со станка,
так значительную часть отделочных ра-
бот удобнее выполнить непосредственно
на станке, сняв подручник. Шлифование
«крыльев» лучше выполнить на выклю-
ченном станке, наклеив шкурку на специ-
альную колодочку, чтобы не поранить
пальцы об острые кромки. А центральное
углубление — удобнее и быстрее
сделать, включив станок на средние обо-
роты. В заключение наклейте полоску
шкурки на любой круглый продолговатый
предмет диаметром примерно 5-7 мм,
например, карандаш, и вручную снимите
им ровную фаску с острых кромок по все-
му периметру «крыльев» чаши. Остаётся
жесткой кистью удалить пыль и мелкие
стружки, застрявшие в складках капа, и
можно считать основную работу над ча-
шей из капа законченной.

Для защиты своих изделий от влаги и
других атмосферных воздействий я
обычно использую прозрачные масля-
ные лаки. На мой взгляд, они лучше все-
го позволяют проявить и подчеркнуть ес-
тественную красоту древесины. В дан-
ном случае я использовал лак «Светлый
орех», который наносил в несколько при-
ёмов с интервалами для сушки.

Боб КАР, Канада

ЧУДО-СТИРАЛЬНАЯ
МАШИНКА НА ЛАДОНИ

ЕЩЕ СОВЕРШЕННЕЕ, КАЧЕСТВЕННЕЕ, НАДЕЖНЕЕ!
Лидер продаж - суперминиатюрная
ультразвуковая машинка, вес менее 500 г.

Абсолютно бесшумна!

 Перестирает горы белья в
емкостях любого объема.
 Не требует проточной воды!

• Сверхэкономична: потребляет
электроэнергии менее 20 Вт!

Обеспечивает высокое
качество стирки любой
степени за рязнённости!

 Отстирает любую габа-
ритную одежду (одеяло,
зимнюю одежду, ковер)!

-Очисти,, продезинфицирует
ткань, обновит ее цвет;



без механической деформации белья!

Отправляясь в поездку, на дачу или в де-
ревню - возьмите машинку с собой!

 Не оказывает неблагоприятных воздействий.
Товар сертифицирован! Соответствует ГОСТам!

Срок службы не менее 10 лет.

Цена с оплатой при получении на почте -1540 руб.
При заказе от 2 шт. цена -1440 руб. за шт.!

Сделать заказ Вы можете по телефонам: |
8-800-2000-820 (звонок др России	8

БЕСПЛАТНЫЙ); 8(8332) 40-98-05,	|

57-31-24. Или написав по адресу:	§

610052, г.Киров, а/я 30, отдел 93. s
Теперь и для жителей Украины: 8-067-67-666-77;
ДОСТАВКА ПО РОССИИ БЕСПЛАТНО! WWW.ksin.ni
Дополнительный почтовый сбор 6% от стоимости товара.
ОГРН 1074345028010 ООО «Мир комфорта», г.Киров, ул. Попова, 61, отдел 93.

КАК ДЕЛАЮТ
ДЕНЬГИ?

Производственное предприятие
«Киров-Стройиндустрия» предлагает более
100 наименовании оборудования для малого
и среднего бизнеса, для производства:

•	Стеновых и фундаментных блоков
из местного сырья (шлак, керамзит, арболит).
Себестоимость от 7 руб. при реализации 50 руб.;
• Газоблоков, пеноблоков, монолитного пенобетона;

•	Брусчатки (фигурной тротуарной плитки),
заборов, памятников.

Всегда в наличии полная технологическая линия
для строительства и благоустройства коттеджей, дач,
садовых домиков, гаражей, хозблоков и др!

Большой ассортимент по производственным мощнос-
тям (от семейного строительства до крупного бизнеса).
Стоимость оборудования от 7 до 200 тыс. руб!

Качество подтверждено семью патентами РФ!

Также предлагаем оборудование:

•	Плазменный аппарат для резки и сварки
(режет и сваривает любые металлы, камень,
бетон и т.п., работает на воде и водке!);

•	Флокатор - аппарат для нанесения
бархата на любую поверхность;

•	Коптильни для продуктов
и много других уникаль-
ных предложений!

Доставим оборудование
в любую точку России!!!
Организовать эти произ-	.

водства по силам каждому! www.ksin.ru

ДОСТАВКА ПО РОССИИ БЕСПЛАТНО!

Для получения БЕСПЛАТНЫХ каталогов с под-
робной информацией о нашем оборудовании
пишите по адресу: 610052, г.Киров, а/я 30,
Киров-Стройиндустрия, отдел 93. Телефоны в
г. Кирове: 8-800-2000-820 (звонок по России
БЕСПЛАТНЫЙ); 8(8332) 56-30-29, 57-31-24.

Тепе ь и я й У ’ ны: 8-067- 7-	-77

ОГРН 1034316523537 ООР°К1фов-Стройиндусгрияп г.Киров, ул.Попова, 61, отдел 93
холодный
БАТИК

Среди множества видов
техники росписи по ткани
выделяют горячий и холодный
батик, свободную роспись,
росписи по грунту (загустка),
узелковый батик. Эти техники
могут комбинироваться между
собой, таким образом
достигаются определенные
эффекты.

Остановимся подробнее на технике
холодного батика, который отличается от
классического индонезийского батика
тем, что в качестве контура, разделяю-
щего цветные плоскости, выступает не

расплавленный воск, а контурный со-

став. Этот состав можно купить в художе-
ственном салоне или приготовить само-

му. Профессионалы готовят резервиру-
ющий состав* для себя, учитывая цели
использования и свои предпочтения.

Цвет и толщину контура можно сделать

любыми. Толщина зависит от диаметра
носика трубочки и консистенции самого

резерва. Начинающим советуем выби-
рать трубочки среднего или большого
размеров (от 1, 3 мм), а контурный со-

Автор статьи — дизайнер

Елена Сапунова, является Лауреатом
премии «Перспектива-2007,2008»,
XV Всероссийской выставки-конкурса
«Дизайн-2007», а также призёром
ежегодной научной конференции
«Текстиль XXI века» — 2006-2008 гг.

став своей густотой должен напоминать
сгущенное молоко. При необходимости
сделать состав более жидким его можно
разбавить бензином или уайт-спиритом.
Придать цвет резерву можно с помощью
пигмента, но это довольно сложный про-
цесс и работа с таким резервом требует
навыка. Внимание, не путайте контур-
ный резервирующий состав и цвет-
ной контур, который накладывается
на батик по завершении росписи! Эти
разноцветные (или с эффектом блеска)
контуры продаются в тюбиках с носиком.
Они не удерживают краситель в рамках

обведенной плоскости, так как лежат

только на поверхности ткани и не прони-
кают внутрь её.

Для работы понадобятся деревянная
рама, ткань (тонкий хлопок или шёлк, ко-
торые не имеют в своем составе каких-

*Резервом называется специальный состав, который наносится на ткань с помощью стеклянной трубочки и помогает избежать растекания
красок.Резерв бывает различных цветов, однако чаще всего используют прозрачный.
либо синтетических волокон или нитей,
придающих эластичность ткани. Предпо-
чтение в выборе шёлка таковы: крепде-
шин, шифон, Эксельсиор, атлас, туаль).
Также необходимо обзавестись кистями
разного размера, канцелярскими кноп-
ками, мягким карандашом, стеклянными
трубочками для батика, большим шпри-
цем без иглы, баночками (подойдут пус-
тые контейнеры из-под йогуртов).

Отдельный разговор о красителях.
Они, как и резерв, продаются в специали-
зированных магазинах. Бывают краски в
виде порошка и в жидком виде. Для начи-
нающих советуем выбирать красители,
которые закрепляются на ткани при по-
мощи утюга, так как процесс фиксации
активного красителя требует большого
опыта и трудно применим в домашних ус-
ловиях. Инструкция по эксплуатации кра-
сок и их применению обязательно долж-
на прилагаться к набору красителей.

Разрабатывая эскиз (фото 1), который
будет выполняться в технике холодного
батика, можно дать волю фантазии.
Вдохновитесь! Выполните эскиз будуще-
го панно, платка или шарфа на плотной
бумаге карандашом или распечатайте в

натуральную величину маленький эскиз.

Пошаговое исполнение платка в техни-
ке холодного батика продемонстрирова-
но на фото 1-12. Эскиз будущего плат-
ка навеян архитектурой старой Праги.

Возьмите ткань, она должна быть чуть
больше рамы, а размеры эскизов — в точ-
ности совпадать с внутренними разме-
рами рамы. Туго натяните ткань на раму с
помощью канцелярских кнопок. Сначала
натягивается сторона по долевой нити
(по кромке). Кнопки накалываются через
2,5-3 см. Затем натягиваются обе сторо-
ны горизонтального направления по оче-
реди. Последней натягивается вторая
кромка. Ткань должна быть натянута как
на барабане. Бросьте на неё кнопку — она
должна отскочить. Помните, хорошо натя-
нутая ткань — 50% успеха!

Положите эскиз на стол. Сверху поло-
жите ткань, натянутую на раму, и переве-
дите все контуры на ткань с помощью
простого карандаша. По этим линиям бу-
дет прокладываться резерв (фото 2).

Наберите резерв в трубочку с помощью
шприца. Делать это, втягивая в себя, как
через соломинку, вредно для легких! Тря-
почкой вытирайте кончик трубочки во из-

бежание пятен. Трубочку с резервом надо
держать так, чтобы носик был перпенди-
кулярно расположен по отношению к тка-
ни. Раму надо обязательно поставить на
какие-либо подставки так, чтобы между
плоскостью стола или пола и тканью было
не менее 10 см (фото 3-5).

В иллюстрированном курсе по росписи
используется чёрный резерв, поэтому
все контуры останутся чёрными. Худож-
ники часто используют этот приём. Для
начинающих лучше пользоваться бес-
цветным резервом. Помните, что резерв-
ный контур — это линия разделения цвет-
ных плоскостей, поэтому необходимо
следить за тем, чтобы они были замкну-
ты, а резерв проходил на всю толщину
ткани во избежание некрасивых подтёков
красителя на ткани. Места разрыва линий
можно увидеть, если после высыхания
резерва посмотреть сквозь эту ткань на
свет. При необходимости на места раз-
рыва резерва можно положить резерв за-
ново. Обязательно обведите резервом по
внутреннему периметру рамы, чтобы из-
бежать грязных подтеков по краям.

Теперь можно приступить непосредст-
венно к росписи. Определите колорит
Hi



своей работы. Смешивайте краски!
Только сновные цвета, взятые из банки,
лишат работу индивидуальности. Для со-
ставления новых оттенков пригодятся
маленькие баночки. Красителей для пло-
скости 90x90 см, как в данном случае, по-
требуется совсем немного. Краски для
батика можно разбавлять обычной во-
дой, делая цвета более светлыми и неж-

ными.

Колористическая гамма платка, кото-
рый приведен в качестве примера, наве-
яна образом старого города. Это изум-
рудные шпили соборов, терракотовые
черепичные крыши, сложные оттенки би-
рюзы и охры, умбристые оттенки старого
камня.

«Вливайте» краски друг в друга с помо-
щью широкой кисти (фото 6-7) так по-
лучаются потрясающие акварельные эф-
фекты и красивые растяжки. Позволяйте

красителю плавно течь по ткани, «подго-
няя» цвет упругой кистью (фото 8-9) По
правилам сначала накладываются свет-
лые тона, а потом более насыщенные, но
это не всегда гак. Приступая к окрашива-
нию одной плоскости, не начинайте рас-

писывать другую
(фото 10-11)
Подсыхая, краси-
тель может образо-
вать некрасивый
подтёк на границе
с неокрашенной
поверхностью.

После полного

высыхания цвет
высветляется на
1,5-2 тона (фото
12). Сушка феном
ещё сильнее освет-
ляет цвет, поэтому
пробуйте краску на
ненужном лоскуте
той же ткани. Пере-
красить тёмный
цвет более свет-
лым невозможно, и

вообще перекрытие одного цвета другим
нежелательно, так как повторно нанесён-
ный краситель плохо фиксируется на во-
локне.

По завершении росписи, после полно-
го высыхания ткань снимают с рамы,

гладят утюгом в соответствии с инструк-
цией по фиксации выбранного вида кра-
сителя.

А теперь — наслаждайтесь своей ра-
ботой! (фото 13)

Елена САПУНОВА, Москва
ИН-ПРОЕКТ

ПЛЕЧИКИ
ПАРЧОВЫЕ

Чтобы превратить самые
обычные плечики в «изюминку»,
особые навыки не нужны.
Вы без труда сможете сделать
такие оригинальные презенты
своим друзьям, хотя потом
возможно вы не захотите
с ними расставаться! Так как
помимо эстетического удо-
вольствия они практичны.
Можете повесить на них
шёлковую блузку, кашемиро-
вый джемпер, либо просто
задекорировать ими стенку,

например - у зеркала
и развесить на них бусы,
шёлковые платки и бижутерию.

Для работы понадобятся (фото 1):

•	простая деревянная вешалка,

•	тонкий поролон,

•	куски тканей, различных по плотнос-
ти и расцветке,

•	всевозможные ленты, бусы, тесемоч-
ки, тонкая проволока (фото 2),

•	нитки и игла, ножницы, «горячий клей».

Оберните деревянную вешалку полос-
кой поролона (фото 3).

Вариант 1

Вырежьте из ткани всего 2 полоски: ши-
рина — 5 см, длина из расчёта длины де-
ревянной детали плюс 5 см. Каждую поло-
ску согните по длине пополам. Концам
придайте форму полукруга. Зафиксируйте
полоску крепкой ниткой или парой стяжек.
Прострочите детали лицевой стороной
ткани внутрь с припуском 1 см. Выверните
деталь на лицевую сторону. Необработан-
ные верхние края (1 см) заутюжьте внутрь
(фото 4).

Получившиеся чехлы наденьте на под-
готовленную вешалку (фото 5).

Возьмите декоративную ленту длиной
35см и на месте стыка двух чехлов завя-
жите красивый бант (фото 6).

Вариант 2

Возьмите кусок ткани шириной 10 см и
длиной около 40 см. Оберните вешалку,
а с помощью горячего клея соедините
края (фото 7).

Кстати, такие плечики будут крайне одежда не будет с них соскальзывать

функциональны. Благодаря бусинам (фото 9).

Анастасия СТОЛЯРОВА, Москва
ЛАМПА
В СТИЛЕ
ТИФФАНИ

Луис Комфорт Тиффани
(1848-1933) первоначально
изучал живопись. Совершая
учебные поездки, он однажды
оказался во Франции, где был
поражён великолепием
стеклянных окон собора
Шартрес, построенного в XII в.
Технология изготовления таких
стёкол и витражей в основном
оказалась утерянной.

Завороженный
выразительностью форм
цветного стекла, Тиффани начал
проводить опыты по его
изготовлению и ему удалось
получить стекло,
переливающееся цветами
радуги.

В стремлении к совершенству
он изыскивал различные
способы изготовления изделий,
в том числе с использованием
мелких кусочков цветного
стекла. Такая техника получила
название - техника Тиффани,
а об изделиях, полученных
в результате её применения,
стали говорить, что они сделаны
в стиле Тиффани.

Лампа, об изготовлении которой мы
расскажем, даёт тёплый и одновременно
живой свет. А не попытаться ли самому
смастерить её по образу и подобию ори-
гинала? Главное — проявить желание и
усердие в работе.

Во-первых, нужны инструменты для
обработки стекла, большинство из кото-
рых, как правило, имеются в арсенале
домашнего мастера. А именно (фото А):
стеклорез с колёсиком (1) и с ручкой гру-
шевидной формы (2) — для резки стекол
с большим усилием; стеклорезные (мож-
но использовать простые) клещи (3) —
для выкрашивания отдельных кусочков
□ Наносят на бумагу контуры одной из
боковых поверхностей лампы, как показа-
но на фото. Поверхность разбивают на де-
тали и обводят линии фломастером сред-
ней толщины.

В Вырезают детали шаблона, совершая
резы по внутреннему краю обозначенных
фломастером линий, то есть, оставляя
линии в обрезаемых частях бумаги.

EJ Чтобы стекло не выступало по углам
формы, крепят ограничительные планки.

□ Вырезанные детали крепят на одной
из сторон формы и проверяют, правильно
ли подогнаны друг к другу детали.

В Обозначают стрелками требуемое на-
правление рисунка стекла.

В Водостойким фломастером наносят
на стекло детали шаблона. Красные ли-
нии — это вспомогательные линии реза.

В Режут стекло по красным линиям на
отдельные участки.

Е1 Так выглядит один из участков стекла.
Напоминаем: внутренняя дуга ...

стекла; трёхточечные клещи (4) - для
ломки стекла точно по намеченной ли-
нии; стеклоломные клещи (5) или обыч-
ные пассатижи - для зачистки кромок не
совсем правильно обломанной заготов-

ки; ручная щётка (6); напильник по стек-
лу (7) — с грубой рабочей поверхностью
для зачистки кромок внутренних закруг-
лений; циркуль-кругорез по стеклу; за-
щитные очки.

Е1... может быть вырезана...

ЕЕ ... или выломана мелкими кусками или
целым сегментом.

Ш Прежде чем совершить очередной
рез, полностью удаляют с подложки ос-
колки стекла вплоть до мельчайших, кото-
рые могут привести к разрушению стек-
лянной заготовки. При этом осколки ни в
коем случае нельзя смахивать рукой —
для этого есть ручная щётка.

ЕЕ Вырезанные из стекла детали тща-
тельно шлифуют, постоянно проверяя, не
нарушена ли их форма.
ЕЕ] Отшлифованные дета-
ли подгоняют друг к другу.
Чтобы достичь их гармо-
ничного сочетания по цве-
ту, возможно, придётся
поменять одну на другую.

ЕБ Затем детали обрамля-
ют фольгой.

ЕЁ Обёрнутые фольгой бо-
ковые детали подгоняют
одну к другой...

ЕЕ ... и соединяют точеч-
ной пайкой.

ЕЕ Швы между деталями
грубо пропаивают.

ЕЕ Соединяют пайкой че-
тыре боковые детали лам-
пы.

Для изготовления
данной лампы
потребуется:
стёкла — четыре
стекла зелёного
цвета, стекло
красного цвета,
стекло жёлтого
цвета; фольга
шириной 5,5 мм;
припой 250 г;
каркас абажура;
шаблон лампы —
четырёхугольная
пирамида; ножка
лампы с основанием.

Чтобы не перепутать отдельные сегменты
или боковые детали при выполнении
последующих фаз процесса изготовления лампы,
их обозначают, например, цифрами или буквами
деталь Ns1 (зелёная), 4 шт.
деталь №2 (зелёная), 4 шт.
деталь Ns3a (жёлтая), 4 шт.
деталь №3 (зелёная), 4 шт.
деталь №1а (жёлтая), 4 шт.
деталь №5а (жёлтая), 4 шт.
деталь 2а (красная), 4 шт.
деталь 4а (красная), 4 шт.
деталь №4 (зелёная), 4 шт.

—35 —
ЕЕ Постоянно нанося
на места пайки жидкий
флюс,...

ЕЕ ... пропаивают все
внутренние швы.

ЕЪ Абажур устанавли-
вают в горизонтальное
положение, и, чтобы
исключить стекание
припоя при исполне-
нии декоративных
швов, в них заклады-
вают картон, который
залуживают.

Ш Слева направо по-
казаны детали, необ-
ходимые для крепле-
ния подвесной лампы
или торшера: шпилька
с гайкой, колпачок,
каркас абажура.

ЕЕ Изнутри подгоняют
каркас под форму лам-
пы, не скупясь на при-
пой, впаивая его во
все четыре шва.

ЕЗ Напаивают колпа-
чок. Чтобы его точно
подогнать, сквозь него
и каркас заранее про-
девают шпильку.

S3 Чтобы придать ла-
тунному колпачку эф-
фект патины, егооблу-
живают.

S3 На поверхность
лампы тряпкой нано-
сят патину. Работают
обязательно в кисло-
тостойких перчатках.

К подручным средствам относятся:
фломастер по стеклу (8) для тонких
штрихов; фломастер по стеклу (9) с бе-
лой краской; линейка (10); обычная
школьная кисть для нанесения флюса;
булавки для фиксирования деталей; за-
жимы; упаковочная клейкая лента; мед-
ная проволока; хозяйственные рабочие
перчатки из резины или пластика.

Для пайки потребуются: медная
фольга шириной — от 3,5 до 12 мм; оло-
во-свинцовый с низкой температурой
плавления припой (соотношение 60:40
соответственно); жидкий флюс для пай-
ки; паяльник мощностью не менее
75 Вт.

Кроме того, для работы в технике Тиф-
фани потребуется прочная и чистая под-

ложка, например, из толстой фанеры или
дерева.

Хорошо, конечно, иметь шлифовальную
машинку по стеклу (фото А,11), но этот
инструмент — сравнительно дорогой. Его
используют профессионалы, особенно
там, где требуется точная подгонка друг к
другу деталей из стекла. На этапе обуче-
ния можно обойтись и без него.
И ТЁРКА
БУДЕТ
ЧИСТОЙ!

Для приготовления многих
блюд используется чеснок,
который был компонентом
пищи ещё у строителей пи-
рамид. Но не всегда под ру-
кой, особенно в предпразд-
ничной суете, оказывается
чесночница — ступка или да-

вилка для зубчиков. Конечно, чеснок
можно натереть, воспользовавшись тёр-
кой, но больно низкий кпд у этого спосо-
ба, так значительное количество липкой
чесночной массы остаётся на тёрке. Что-
бы избежать этого, надо предварительно
на металлическую тёрку положить кусок
полиэтиленовой плёнки, например, от
пакета, и тереть чеснок прямо по плёнке.
Острые зубья тёрки проколят плёнку,
весь тёртый чеснок вместе с соком будет
на плёнке. Остаётся снять плёнку с чес-
ночной массой с тёрки, ножом снять с
плёнки чеснок, тёрка при этом остаётся
чистой.

СОЛЬ

ПРОТИВ
ГОРЕЧИ

Жареные баклажаны — очень пикант-
ная и вкусная закуска. Приготовить бак-
лажаны можно буквально за считанные
минуты. Но надо это сделать так, чтобы
не было горечи, часто присущей блюдам
из баклажанов.

Вымытые баклажаны надо порезать на
дольки, «кругляши» разложить на тарел-

ке и густо посыпать со-
лью. В течение 20-
25 мин из баклажанов
выделится горький сок,
который и впитается в
соль. Затем соль счища-
ют с долек ножом и жарят
баклажаны на раститель-
ном масле.

Подают жареные бак-
лажаны с помидорами,
зеленью и майонезом.

В. СКОВОРОДКИН,
Москва

ИКРА ИЗ КАБАЧКОВ

Предлагаю вам рецепт очень вкусной
кабачковой икры. Для приготовления
икры потребуется:

•	3 кг кабачков,

•	2 кг помидоров,

•	1 кг моркови,

»1 кг лука.

Морковь натрите на крупной тёрке.
Помидоры, лук, кабачки крупно

порежьте. Каждый овощ обжарьте
отдельно на подсолнечном масле
10-15 мин. Затем всё пропустите через
мясорубку, перемешайте, добавьте 2
столовые ложки соли, 4 столовые ложки
сахара и 2 столовые ложки уксуса.

Варите полтора часа постоянно
помешивая, чтобы икра не подгорела.
Горячую икру разложите в банки и
закатайте.

Лидия БЕЛЯКОВА,
г. Красногорск Московской обл.
уев, получат

CD-сборник

амины’

журнал Сам

журнал “Сам себе мастер”

журнал "Дом”

журнал “Советы профессионалов

348 руб

294 руб

330 руб

186 руб

КОТ

ОфМЯТ лодписку



Чтобы оформить подписку, зам необходимо:
- заполнить прилагаемую квитанцию
- перечислить деньги на указанный
расчетный счет через любое отделение
Сбербанка

-отправить копию квитанции об оплате
по адресу:1 •

129075, г. Москва, а/я 160
или по электронной почте
gefest@master-sam.ru
или по факсу (495) 689-96-85
Телефон: (495) 689-96-83

Платеж	Получатель: ООО “Гефест-Пресс”  КПП: 771501001	ИНН:7715607068  Р/счет: 40702810602000790609 в АКБ “РосЕвроБанк” (ОАО) г. Москва  БИК: 044585777 К/счет 30101810800000000777  Платеж
	ФИО /организация)
	Адрес доставки: Индекс	Область
	Город	Улица	  Дом	Корпус	Квартира	  Тел	  Плательщик (подпись)
Квитанция Кассир	Получатель: ООО “Гефест-Пресс”  КПП: 771501001	ИНН:7715607068  Р/счет: 40702810602000790609  в АКБ “РосЕвроБанк” (ОАО) г. Москва  БИК: 044585777 К/счет 30101810800000000777  Платеж
	ФИО (организация)
	Адрес доставки: Индекс	Область
	Город	Улица	  Дом	Корпус	Квартира	  Тел	  Плательщик (подпись)

Победители будут определяться по дате оплаты, указанной в квитанции.
Акция действительна до 1 марта 2009 года.
Главный редактор Юрий Столяров

РЕДАКЦИЯ:

Зам. главного редактора Владимир Бураков
Старший научный редактор

Владимир Ефанкин

Редакторы:	Сергей Дементьев

Сергей Мамонов
Виктор Куликов

Креативный директор Анастасия Столярова
Дизайн, цветокоррекция, вёрстка

Валерий Атамас

Директор по рекламе Георгий Киселёв

УЧРЕДИТЕЛЬ И ИЗДАТЕЛЬ -
ООО «Гефест-Пресс».

Адрес редакции:

127018, Москва, 3-й проезд Марьиной
Рощи, 40, стр. 1,15 этаж.

(Почтовый адрес редакции:

129075, И-75, Москва, а/я 160).

Телефон: (495) 689-9683.

Факс: (495) 689-9685.

E-mail: sam@master-sam.ru

Web: http://www.master-sam.ru/

Журнал зарегистрирован в Федеральном
агентстве по печати и массовым коммуникаци-
ям. Регистрационный номер ПИ №ФС 77-27583.
Распространяется по подписке и в розницу. Под-
писка по каталогам «Роспечать» и «Пресса Рос-
сии». Розничная цена — договорная.

Формат 57,8x841/8. Печать офсетная.
Общий тираж: 1-й завод — 27960 экз. Отпеча-
тан в типографии ООО «ОИД «Медиа-Пресса».
Адрес: 127137, г. Москва, ул. «Правды», д. 24,
тел.: 8 (499) 257-4542/4622. Заказ № 82538.

Отдел рекламы:

тел. (495) 689-9612, (495) 689-9685,
e-mail: reklama@master-sam.ru

Ответственность за точность и содержание
рекламных материалов несут рекламодатели.

РАСПРОСТРАНЕНИЕ - (	Итии

ЗАО «МДП «Маарт».	ЩИ

Генеральный директор Александр Малинкин
Менеджер проекта Виктория Орфанитская

Адрес: 117342, Москва, а/я 39;

тел. (495)744-5512;

e-mail: maart@maart.ru

Во всех случаях обнаружения полиграфиче-
ского брака в экземплярах журнала «Сам»
следует обращаться в ООО «Объединённый
издательский дом «Медиа-Пресса»
по адресу:

127137, Москва, ул. «Правды», 24, стр. 1.

Тел.: 8 (499) 257-4542/4622.

За доставку журнала несут ответственность
предприятия связи.

Подписка:ООО «Новая почта» (499) 369-7442.
Подписной индекс по каталогам:

«Роспечать» — 73350; «Пресса России» —29132.

Все права журнала защищены. Никакая
часть его не может быть воспроизведена
в какой бы то ни было форме
без письменного разрешения издателя.

© ООО «Гефест-Пресс»,
«Сам», 2009, №1 (169)

Ежемесячный популярный технический

журнал для семьи.

Издается с 1992 года.

АНОНС

В журнале «Сам» №2/2009 г. вы сможете познакомиться с широким кругом мате-
риалов на самые разные темы. Так, в рубрике «Стройплощадка» планируется помес-
тить статьи, посвящённые сооружению ограждения крыльца и системе очистки
стоков, а в рубрике «Домашний ремонт» материалы по переоборудованию
помещения кухни в ванную комнату.

Также в первый номер журнала «Сам» планируется поместить много других, инте-
ресных читателям материалов, таких как:

УГЛОВОЙ КАМИН С ЧУГУННОЙ топкой

Чтобы собрать и установить
этот угловой камин, не обяза-
тельно быть печником-професси-
оналом. Такая работа под силу
любому умельцу. Тем более, что
камин — сборный, состоящий из
готовой чугунной топки-вставки,
элементов трубы и декоративной
отделки, в качестве которой ис-
пользованы кафельные плитки.

РУКОТВОРНЫЕ ЗВЕРУШКИ

Игрушки для детей — это не
просто забава. Они для них луч-
шие друзья, с которыми малыши
делятся своими горестями и ра-
достями. Хотите, чтобы ваш ре-
бенок сохранил своего мягкого
друга на всю жизнь? Сшейте за-
бавных зверушек своими руками
вместе с ним.

В качестве материала для игру-
шек нужна мягкая кожа. Её можно
купить в магазине тканей. Более
экономный вариант: пустить вход
старую кожаную или замшевую
куртку, завалявшуюся в кладовке
или на чердаке.

ПЛОСКОВЫЕМЧАТАЯ РЕЗЬБА

Для украшения плоских по-
верхностей применяют плоско-
выемчатую резьбу, которая вклю-
чает гравирование или контурную
резьбу не только простых рисун-
ков или сложные узоры, но и изо-

бражения людей, животных, птиц или рас-
тений.

Выполнять такие узоры можно также
фрезерной машинкой. Но при работе фре-
зером будет сразу видно, что проходы
сделаны машинкой, а узорам не будет хва-
тать живости, присущей резьбе, сделан-
ной вручную хорошо заточенным инстру-
ментом.
