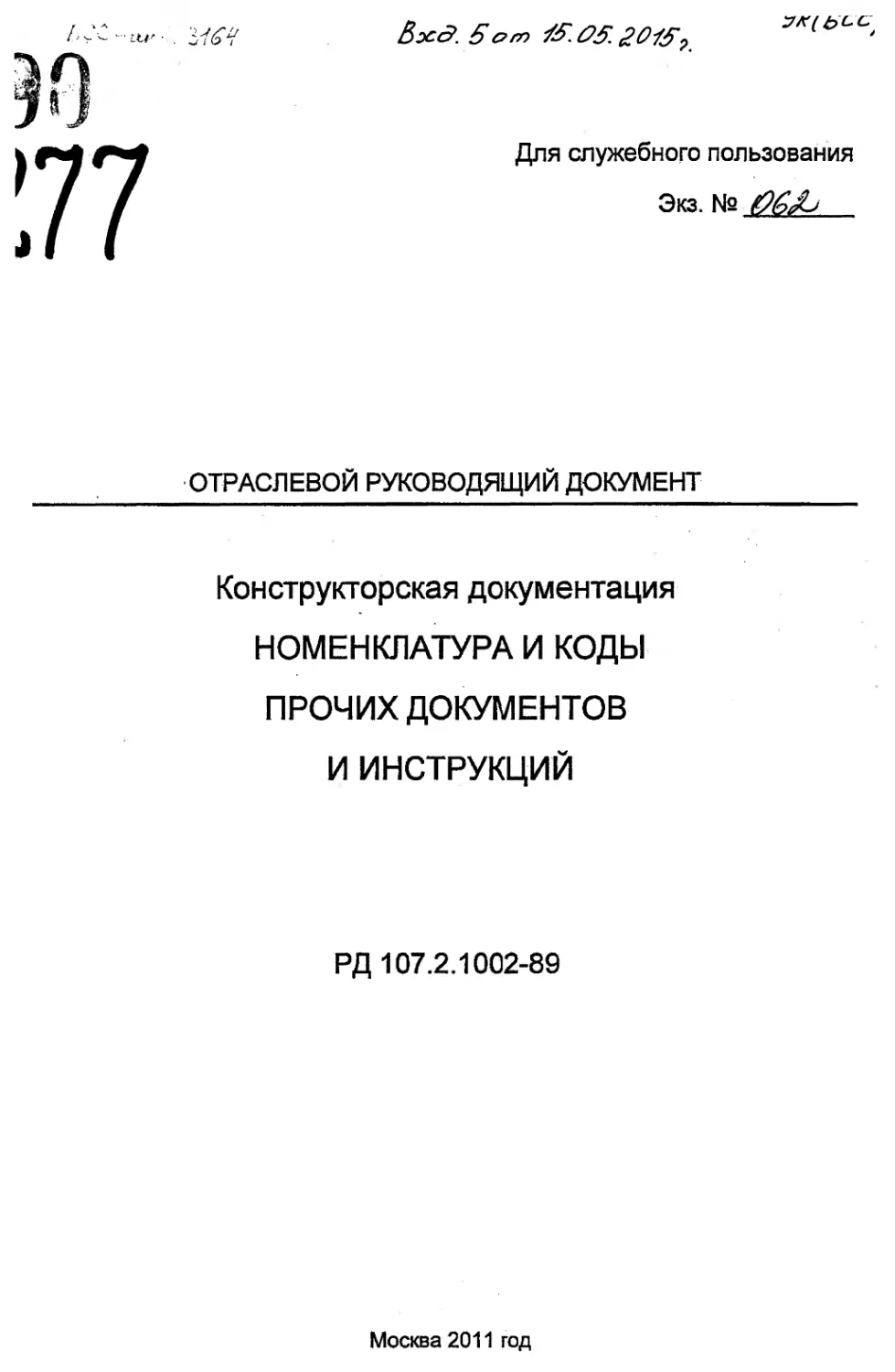

ОТРАСЛЕВОЙ РУКОВОДЯЩИЙ ДОКУМЕНТ
Конструкторская документация
НОМЕНКЛАТУРА И КОДЫ
ПРОЧИХ ДОКУМЕНТОВ
И ИНСТРУКЦИЙ
РД 107.2.1002-89
Москва 2011 год
Для служебного пользования
Экз. №
УДК 658.512.2 Группа Т52
ОТРАСЛЕВОЙ РУКОВОДЯЩИЙ ДОКУМЕНТ
КОНСТРУКТОРСКАЯ ДОКУМЕНТАЦИЯ
НОМЕНКЛАТУРА И КОДЫ ПРОЧИХ РД 107.2.1002-89
ДОКУМЕНТОВ И ИНСТРУКЦИЙ
ОКСТУ0002;.
Дата введения 01.07.90
Настоящий руководящий документ (РД) устанавливает номенклатуру и коды
наиболее характерных и широко распространенных в отрасли прочих конструк-
торских документов и инструкций.
РД разработан в соответствии и в развитие ГОСТ 2.102 и ГОСТ 2.601.
1 Номенклатура и коды прочих конструкторских документов и инст-
рукций
1.1 Номенклатура и коды прочих конструкторских документов и инструкций
приведены в таблице.
Наименования документов в таблице даны в том виде, в каком они должны
быть записаны на титульном листе и в основной надписи.
1.2 Прочие конструкторские документы и инструкции выполняются на фор-
мах и по правилам, установленным государственными стандартами Единой сис-
темы конструкторской документации (ЕСКД) и отраслевыми нормативно-
техническими документами (НТД).
1.3 . Если форма не регламентируется действующими НТД, то она устанав-
ливается разработчиком по согласованию с заказчиком с соблюдением требова-
ний стандартов ЕСКД.
При необходимости выпуска прочих конструкторских документов и инструк-
ций, не включенных в данный РД, разработчик направляет запрос Головной орга-
низации по стандартизации. Одновременно с этим запросом разработчик высы-
лает обоснование выпуска этих документов и предлагаемую форму, согласован-
ную с заказчиком.
Издание официальное Перепечатка воспрещена
Переиздание (октябрь 2011) с учетом изменений №№ 1-16
РД 107.2.1002-89
1.4 При необходимости содержание документа допускается разделять на
части. Каждую часть оформляют в виде самостоятельного документа.
Всем частям присваивают обозначение документа. Начиная со второй
части, к этому обозначению через точку добавляют порядковый номер (арабскими
цифрами), например: АБВГ.233631.033Д23, АБВГ.233631.033Д23.1,
АБВГ.233631.033Д23.2 и т.д.
1.5 (Исключен. Изм. № 9)
2
Т аблица
Код документа Наименование документа Определение Указания по исполнению доку- мента
И1 Инструкция по использо- ванию ЗИП Документ, содержащий указания по ис- пользованию ЗИП, связанных с ремон- том изделия на месте эксплуатации Кроме изделий по ГОСТ 18675
И1.1 Инструкция по использо- ванию группового ЗИП
И1.2 Инструкция по использо- ванию ремонтного ЗИП
И2 Инструкция по настройке Документ, определяющий содержание и методику работы по настройке и провер- ке изделия и его составных частей По РД 107.СКИП.0002.02
ИЗ Инструкция по поверке Документ, содержащий все сведения, не- обходимые для периодической поверки изделия поверочными органами
Д4 Комплект карт рабочих режимов Документ, содержащий данные для оценки режимов работы и правильности применения изделий электронной техни- ки, электротехники, квантовой электро- ники и средств измерений в радиоэлек- тронной аппаратуре при ее эксплуатации По ОСТ В 4Г 0.000.258 и РД В 319.01.09
РД 107.2.1002-89
Продолжение таблицы
Код документа Наименование документа Определение Указания по исполнению доку- мента
Д5 Нормы расхода запасных частей Документ, определяющий среднее ожи- даемое за определенный период экс- плуатации изделия количество замен за- пасных частей из-за отказов и выработки ресурса из расчета на одно изделие По ГОСТ 2.601
Д6 Нормы расхода материа- лов Документ, определяющий среднюю ожи- даемую за определенный период экс- плуатации изделия потребность в расхо- де материалов на одно изделие По ГОСТ 2.601
Д7 Маркировочный чертеж Документ, содержащий расположение элементов и их позиционные обозначе- ния и заменяющий непосредственную маркировку на изделии По ОСТ 4Г 0.005.232
Д8 Заключение о технологич- ности Документ, содержащий сведения о ком- плексном и частном показателях техно- логичности изделия и комплексных пока- зателях технологичности его составных частей По ГОСТ 14.201, ОСТ 107.15.2010
Д9 Перечень изобретений Документ, включающий номера всех ав- торских свидетельств на изобретения, использованные в данном изделии ПоРД 107.15.0003
РД 107.2.1002-89
Продолжение таблицы
Код документа Наименование документа Определение Указания по исполнению доку- мента
ИЮ И10.1 Инструкция по транспорти- рованию Инструкция по транспорти- рованию железнодорож- ным транспортом Документ, содержащий общие указания по креплению изделия на подвижном со- ставе, а также по защите изделия от климатических, механических и других воздействий во время перевозки По ГОСТ 2.601 Выпускаются в виде самостоя- тельного документа при необ- ходимости согласования каждой части в различных согласующих
И10.2 И1О.З И10.4 Инструкция по транспорти- рованию автомобильным транспортом Инструкция по транспорти- рованию водным транс- портом Инструкция по транспорти- рованию авиационным транспортом организациях. Утверждаются в комплекте с ИЮ (общая часть)
И11 Инструкция по обслужива- нию ... Документ, содержащий указания по пра- вилам эксплуатации изделия для от- дельных специалистов обслуживающего персонала (электрика, радиста, механика и т.п.) По ГОСТ 2.601
РД 107.2.1002-89
Q\
Продолжение таблицы
Код документа Наименование документа Определение Указания по исполнению доку- мента
Д12 Памятка по обращению Документ, содержащий изложенные в краткой форме сведения и указания по обращению с изделием, необходимые для его правильного функционирования в период эксплуатации По ГОСТ 2.601
И13 Инструкция по... Документ, содержащий специальные указания по защите обслуживающего персонала от вредных воздействий, спе- цифических для данного изделия (по ра- диационной безопасности, по защите от высокочастотных электромагнитных из- лучений и т.п.) По ГОСТ 2.601
И14 Инструкция по защите па- раметров Документ, содержащий указания и опре- деляющий методику и содержание работ по защите охраняемых специфических для данного изделия параметров
И15 Инструкция по упаковыва- нию Документ, содержащий сведения и ука- зания, необходимые для правильного и единообразного упаковывания изделия на предприятии-изготовителе По ГОСТ 2.418
Д16 Ведомость размещения ЗИП и имущества Документ, содержащий схему и другие данные о местонахождении ЗИП и та- бельного имущества изделия
РД 107.2.1002-89
Продолжение таблицы
Код документа Наименование документа Определение Указания по исполнению доку- мента
Д17 Ведомость эксплуатацион- ных КИП Документ, содержащий перечень КИП и сведения о них, необходимые при экс- плуатации и обслуживании изделия
Д18 Ведомость КИП ремонтной базы Документ, содержащий перечень КИП и сведения о них, необходимые при ре- монте изделия
Д19 Карты проверки Документ, содержащий данные проверки типовых элементов замены (ТЭЗ) при проведении регламентных работ в пери- од эксплуатации изделия
Д20 Формуляр... Документ, удостоверяющий гарантиро- ванные предприятием-изготовителем от- дельные параметры и технические ха- рактеристики изделия или его составной части и содержащий сведения по их экс- плуатации (например, формуляр шумно- сти, формуляр корпуса и т.п.) По ГОСТ 2.601
И21 Инструкция... Документ, включающий в себя указания, содержание и методику проведения раз- личных специальных работ, проверок и испытаний изделия (в том числе на про- межуточных пунктах, базах и складах) По ГОСТ 2.601
РД 1072.1002-89
00
Продолжение таблицы
Код документа Наименование документа Определение Указания по исполнению доку- мента
И22 Инструкция по размеще- нию изделия на объектах Документ, содержащий правила типового размещения изделия на объектах и спе- циальные требования к помещениям в части обеспечения размещения и нор- мального функционирования изделия
Д23 Технические требования Документ, содержащий общие техниче- ские требования, выполнение которых необходимо для производства изделия
Д24 Характеристика контроле- пригодности Документ, отображающий контролепри- годность изделия как свойство, характе- ризующее приспособленность изделия и его составных частей к проведению кон- троля параметров По ГОСТ 19838, ГОСТ В 27229
И25 Инструкция по консерва- ции и хранению Документ, содержащий общие указания по консервации и длительному хранению изделия в различных условиях
Д26 Сведения о драгоценных материалах Документ, содержащий сведения о нали- чии драгоценных материалов в состав- ных частях изделия По ГОСТ 2.608
Д27 Перечень... Документ, содержащий специальные сведения Разрабатывается по требова- нию заказчика
РД 107.2.1002-89
Продолжение таблицы
Код документа Наименование документа Определение Указания по исполнению доку- мента
Д28 Ведомость замен Документ, содержащий допустимые за- менители материалов и составных час- тей По РД 107.15.0003
Д29 Карта окраски Документ, содержащий указания по ок- раске изделия По ГОСТ 9.032
ДЗО Сведения о цветных ме- таллах Документ, содержащий сведения о нали- чии цветных металлов в составных час- тях изделия Разрабатывается по требова- нию потребителя
Д31 Химмотологическая карта Документ, содержащий сведения по обеспечению технически обоснованного назначения и рационального использо- вания масел, смазок и специальных жид- костей в изделии По ГОСТ 25549
И32 Инструкция по технологи- ческой тренировке Документ, содержащий сведения об ис- пытаниях, проводимых в процессе изго- товления и настройки изделий, с целью выявления и устранения скрытых дефек- тов и стабилизации параметров По РД 107.460000.010
ДЗЗ Данные проектирования Документ, содержащий данные о ком- плекте конструкторских документов на печатные платы По РД 107.460640.020
РД 107.2.1002-89
Продолжение таблицы
Код документа Наименование документа Определение Указания по исполнению доку- мента
Д34 Патентный формуляр Документ, характеризующий изделие в отношении охраны промышленной соб- ственности По ГОСТ 15.012 Включается в комплект конст- рукторских документов по дого- воренности разработчика и из- готовителя
Д35 Заключение о техническом уровне изделия Документ, содержащий сведения о тех- ническом уровне изделия По РД 107.15.2017
Д36 Ведомость изменений ссылочных документов Документ, содержащий сведения об из- менении обозначений ссылочных НТД По РД 107.15.0003
Д37 Ведомость комплекта кон- структорских документов Документ, определяющий полноту ком- плекта конструкторских документов стра- хового фонда По ГОСТ В 33.201
Д38 Карта технического уровня и качества продукции Документ, определяющий технический уровень и качество средств вычисли- тельной техники и др. По ГОСТ 2.116
Д39 Перечень НТД Документ, содержащий номенклатуру НТД, необходимых для разработки и производства изделия По ГОСТ В 33.202
Д40 Конструкторская докумен- тация программного обес- печения Документ содержащий конструкторскую документацию программного обеспече- ния, необходимого для функционирова- ния изделия Разрабатывается по требова- нию заказчика
РД 107.2.1002-89
(Измененная редакция, Изм. № 10,11,12,13,14,15).
Окончание таблицы
Код документа Наименование документа Определение Указания по исполнению доку- мента
Д41 Данные программы кон- троля Документ, содержащий данные програм- мы контроля, выполнение которых необ- ходимо для управления установками тестового контроля при производстве из- делия По ГОСТ 28388 ’
Д42 Данные программирования Документ, содержащий данные програм- мирования .различных видов микросхем, для управления программаторами при программировании микросхем 4 По ГОСТ 28388
ИЗЗ Инструкция по программ- мированию микросхем Документ, определяющий методику про- граммирования микросхем в составе из- делия и его составных частей По РД 107.СКИП.0002.02 без учета требований п. 3.4
РД 107.2.1002-89
РД 107.2.1002-89
Информационные данные
1. УТВЕРЖДЕН ГНТУ МРП
2. ВВЕДЕН В ДЕЙСТВИЕ директивным письмом ГНТУ от 22.01.79 № 017-
107/К/964 и переведен в категорию РД извещением об изменении № 9
от 29.08.89
3. Исполнители: Ю.И. Сказин, Е.М. Фиськин
4. ЗАРЕГИСТРИРОВАН ГОСМ за №ОР 3051 от 01.09.89
5. Проверен в 1989 г., периодичность проверки раз в 5 лет
5а. Взамен ОСТ 4Г 0.000.234, редакция 1-79
6. Ключевые слова: документация конструкторская, коды прочих конст-
рукторских документов и инструкций
7. АННОТАЦИЯ
Руководящий документ РД 107.2.1002 устанавливает номенклатуру и
коды прочих конструкторских документов и инструкций, широко приме-
няемых в отрасли и разрабатываемых в соответствии с ГОСТ 2.102,
ГОСТ 2.601.
РД позволяет упорядочить присвоение кодов прочим конструкторским
документам и инструкциям и упростить пользование этими документа-
ми.
8. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка Номер пункта, подпункта, перечисления, приложения
ГОСТ 2.102-68 Вводная часть, информационные данные
ГОСТ 2.116-84 Таблица
ГОСТ 2.418-2008 Вводная часть, таблица
ГОСТ 2.601-2006 Вводная часть, таблица, информа- ционные данные
ГОСТ 2.608-78 Таблица
ГОСТ 9.032-74
ГОСТ 14.201-83 н
ГОСТ 15.012-84
ГОСТ 18675-79 II
ГОСТ 19838-82 п
12
РД1072.1002-89
Обозначение НТД, на который дана ссылка Номер пункта, подпункта, перечисления, приложения
ГОСТ 25549-90 Таблица
ГОСТ 28388-89 н
ГОСТ В-33.201-89
ГОСТ В 33.202-89
ГОСТ В 27229-87
ОСТ В 4Г 0.000.258-85 W
ОСТ 4Г 0.005.232-80 и
ОСТ 107.15.2010-86 _Jf
РД 107.15.0003-88
РД 107.15.2017-89
РД 107.460000.010-89
РД 107.460640.020-88 n
РД 107.СКИП.0002.02-2010 if
РД В 319.01.09-94 11
9. ПЕРЕИЗДАНИЕ октябрь 2011 г. с изменениями 1 -16 по извещениям 4Г 6492
от 24.08.81, 4Г 7238 от 08.04.83, 4Г 7953 от 20.11.84, 4 от 14.07.86, 5 от
31.03.87, 6 от 27.05.88, 7 от 06.10.88, 8 от 06.07.89, 9 от 29.08.89, 10 от
14.08.90,11 от 25.05.92, 12 от 03.03.98, 13 от 22.04.2005,14 от 10.01.2008,15
от 26.09.2011,16 от 03.10.2011.
Ограничение срока действия снято извещением 9 от 29.08.89.
(Измененная редакция, Изм. № 10,11,12,13,15)
13
РД 107.2.1002-89
Лист регистрации изменений
Номер измене- НИЯ Номер листа (страницы) Номер доку- мента Под- пись Дата внесения изменения Дата введения измене- ния
изменен- ного заменен- ного нового аннулиро- ванного
16 Извещение № 16 от 03.10.2011 Учте но при пере зиздании
15
Bxd.S0/77 ‘fS. 0S.20"f57.
msec)
УТВЕРЖДЕНО
Листом утверждения
«#3» /0 2011 г.
ИЗВЕЩЕНИЕ 16
об изменении РД 107.2.1002-89
«Конструкторская документация.
Номенклатура и коды прочих документов и инструкций»
Дата введения с момента утверждения
Изм. Содержание изменения Лист 1 Листов 1
16
РД 107.2.1002-89 переиздан с учетом извещений 4Г 6492 от 24.08.81, 4Г 7238 от 08.04.83, 4Г 7953 от 20.11.84, 4 от 14.07.86, 5 от 31.03.87, 6 от 27.05.88, 7 от 06.10.88, 8 от 06.07.89, 9 от 29.08.89, 10 от 14.08.90, 11 от 25.05.92, 12 от 03.03.98, 13 от 22.04.2005, 14 от 10.01.2008, 15 от 26.09.2011.
Причина изменения Замена документа (шифр 01),
Указание о внедрении На заделе не отражается
Указание о внесении изменений Проставить штамп о замене по ОСТ 4.090.004 или сделать соответст- вующую запись
Приложения -
