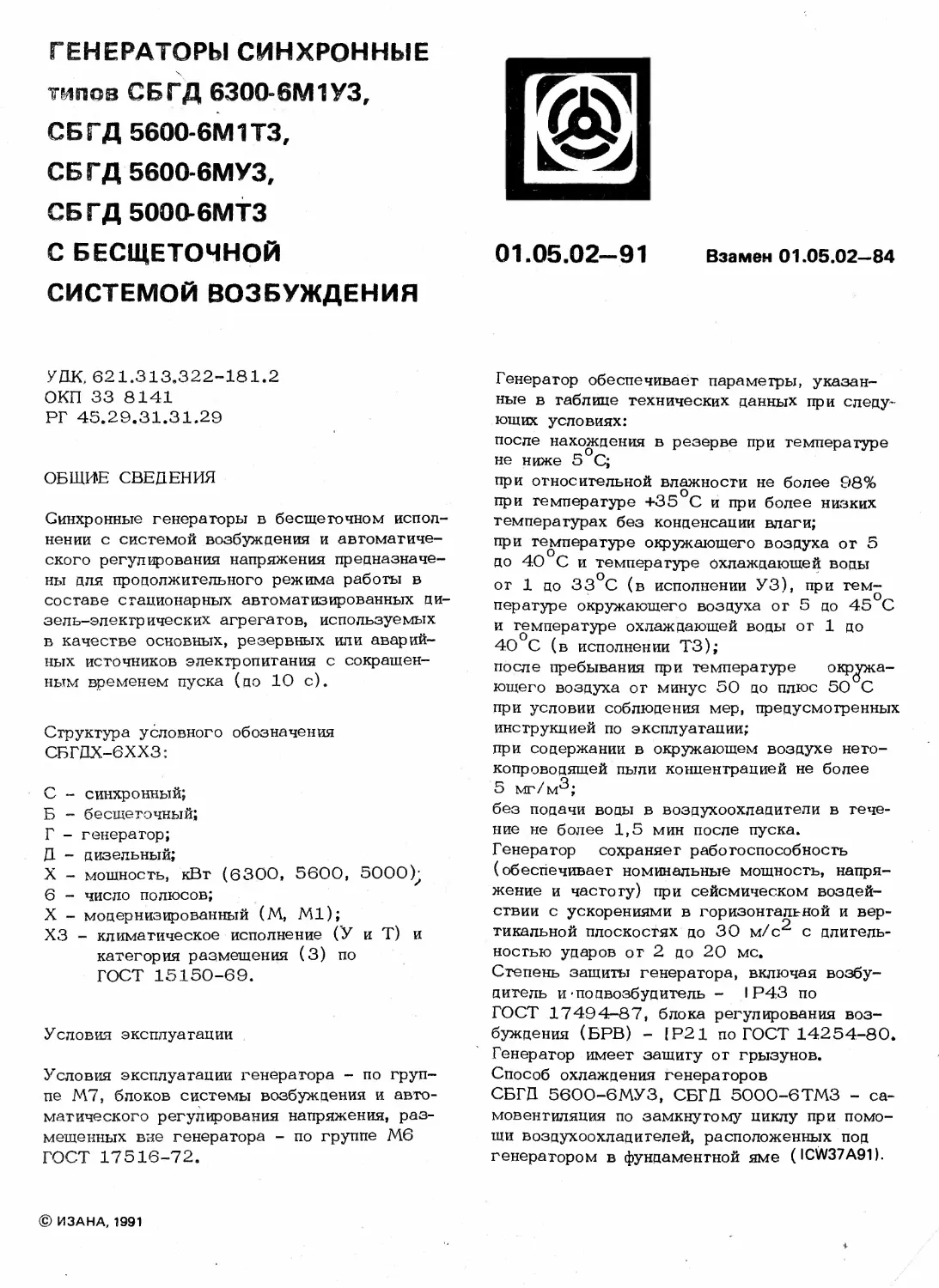

ГЕНЕРАТОРЫ СИНХРОННЫЕ
типов СБГД 6300-6М1УЭ,
СБГД 5600-6М1ТЗ,СБГД 5600-6МУЗ,
СБГД 5000-6МТЗ
С БЕС1ЦЕТОЧНОЙ
СИСТЕМОЙ ВОЗБУЖДЕНИЯУДК, 621.313.322-181.2
ОКП 33 8141
РГ 45.29.31.31.29ОБЩИЕ СВЕДЕНИЯСинхронные генераторы в бесщегочном испол¬
нении с системой возбуждения и автоматиче¬
ского регулирования напряжения предназначе¬
ны для продолжительного режима работы в
составе стационарных автоматизированных дн-
зель-электрических агрегатов, используемых
в качестве основных, резервных или аварий¬
ных источников электропитания с сокращен¬
ным временем пуска (до 10 с).Структура условного обозначения
СБГДХ-6ХХЗ;С - синхронный;Б - бесшеточный;Г - генератор;Д - дизельный;X - мощность, кВт (6300, 5600, 5000
6 - число полюсов;X - модернизированный (М, Ml);ХЗ - климатическое исполнение (У и Т) и
категория размещения (3) по
ГОСТ 15150-69.Условия эксплуатацииУсловия эксплуатации генератора - по груп¬
пе М7, блоков системы возбуждения и авто¬
матического регулирования напряжения, раз¬
мещенных вне генератора - по группе Мб
ГОСТ 17516-72.ш01.05.02—91 Взамен 01.05.02-84Генератор обеспечивает параметры, указан¬
ные в таблице технических данных при следу¬
ющих условиях:после нахождения в резерве при температуре
не ниже 5 С;при относительной влажности не более 98%
при температуре +35 С и при более низких
температурах без конденсации влаги;
при температуре окружающего воздуха от 5
до 40 С и температуре охлаждающей воды
от 1 до 33 С (в исполнении УЗ), при тем-Опературе окружающего воздуха от 5 до 45 С
и температуре охлаждающей воды or 1 до
40 С (в исполнении ТЗ);после пребывания при температуре окружа¬
ющего воздуха от минус 50 до плюс 50 С
при условии соблюдения мер, предусмотренных
инструкцией по эксплуатации;
при содержании в окружающем воздухе нето¬
копроводящей пыли концентрацией не более
5 мг/м^;без подачи воды в воздухоохладители в тече¬
ние не более 1,5 мин после пуска.Генератор сохраняет работоспособность
(обеспечивает номинальные мощность, напря¬
жение и частоту) при сейсмическом воздей¬
ствии с ускорениями в горизонтальной и вер¬
тикальной плоскостях до 30 м/с^ с длитель¬
ностью ударов от 2 до 20 мс.Степень защиты генератора, включая возбу¬
дитель и-под возбудите ль - I Р43 по
ГОСТ 17494-87, блока регулирования воз¬
буждения (БРВ) - [Р21 по ГОСТ 14254-80.
Генератор имеет защиту от грызунов.Способ охлаждения генераторов
СБГД 5600-6МУЗ, СБГД 5000-6ТМЗ - са¬
мое ен г ил яция по замкнутому циклу при помо¬
щи воздухоохладителей, расположенных под
генератором в фундаментной яме (ICW37A91).© ИЗАНА, 1991
Способ охлаждения генераторов
СБГД 6300-6М1УЗ, СБГД 5600-6М1ТЗ,-
самовентиляция по замкнутому циклу при
помощи пристроенных воздухоохладителей
(ICW37A81).Способ охлаждения возбудителя и подвозбуди-
теля - самовентиляция по -замкнутому циклу
(I СА31) за счет- напора, создаваемого венти¬
лятором генератора.Обозначение способа охлаждения - по
ГОСТ 20459-75.Генератор обеспечивает постоянную готов¬
ность к автоматическому пуску с принятием
нормальной нагрузки в любой момент времени.
Генератор обеспечивает без обслуживания не¬
прерывную, работу в течение 1600 ч И может
находиться в течение 1 года в рабочем резер¬
ве без обслуживающего персонала с периоди¬
ческим запуском дизель-генератора не реже
одного раза в 3 мес.Генератор соответствует требованиям техни¬
ки безопасности Г'ОСТ 12.2.007.0-75 и
ГОСТ 12.2.007.1-75.Генераторы изготовляются для внутрисоюзных
и экспортных поставок и соответствуют
ТУ16-512.500-83.Срок службы до капитального ремонта - не
менее 10 пет, полный срок службы - не ме¬
нее 30 лет.Вероятность безотказной работы за 1 ч -
0,99.Гарантийный срок эксплуатации в соответст¬
вии с ГОСТ 183-74.Гарантийный срок эксплуатации для генерато¬
ров, поставляемых на экспорт, устанавлива¬
ется 1 год со дня пуска в эксплуатацию, не
более 2 лет с момента проследования через
Государственную границу СССР.Гарантийный срок хранения - 3 года.ТЕХНИЧЕСКИЕ ДАННЫЕТехнические данные генераторов приведены
в табл. 1.4-7 пфун-Масса воздухоохладителей - 1450
даментной плиты - 2420+1 кг. Динамиче¬
ский момент инерции 1600 кг*м^.Таблица 1ПараметрНорма для типовСБГД бЗОО-6М1УЗ СБГД 5600-6М1ТЗ СБГД 5600-6МУЗ СБГД 5000-6МТЗНоминальная мощ¬
ность, кВ»А/кВт7875/63007000/56007000/56006250/5000Номинальное на¬
пряжение, В630063001050010500Номинальный ток
статора, А723642385344Номинальная часто¬
та вращения,
мин1000100010001000Номинальная часто¬
та электрического
тока, Гц50505050Коэффициент мощ¬
ности, о.е.	0,80,80,80,8Коэффициент по¬
лезного дейст¬
вия, %Масса, кг97,12770097,1+138096,996,828100+14002
КОНСТРУКЦИЯИсполнение генератора - горизонтальное на
двух подшипниках скольжения с фланцевым ра¬
бочим концом вала для соединения с дизелем
через эластичную муфту.Конструкция генератора позволяет произво¬
дить выем ротора без съема генератора с
фундамента.Смазка подшипников комбинированная - коль¬
цевая и циркуляционная от масляной системы
дизеля.Ротор возбудителя и подвозбудителя насаже¬
ны на вал генератора.Статор возбудителя закреплен на фундамент¬
ной плите, статор подвозбудителя - на стани¬
не возбудителя, диодный преобразователь
(блок вращающихся диодов) - на рогоре воз¬
будителя.Возбудитель и подвозбудитель закрыты разъ¬
емным кожухом, на боковой стороне которо¬
го размещены две колодки зажимов для под¬
ключения обмоток статоров возбудителя иподвозбудителя, автоматический выключатель
и панель выводов грелок возбудителя.На боковых стенках генераторов
СБГД 6300-6М1УЗ и СБГД 5600-6М1ТЗ
устанавливаются воздухоохладители. Статор
вместе в воздухоохладителями закрыт защит¬
ным воздухораспределяющим кожухом.Система автоматического регулирования вы¬
полнена в виде отдельного блока БРВ. Изоля¬
ция обмоток генератора и блока системы воз¬
буждения выполнена на основе электроизоля¬
ционных материалов нагревостойкостью не
ниже класса В по ГОСТ 8865-70. Обмотка
статора имеет термореакгивную изоляцию.
Изоляция обмоток возбудителя и подвозбуди-
геля - класса F.Генератор и возбудитель снабжены электро¬
нагревателями, которые включаются на время
бездействия.Габаритные, установочные и присоединитель¬
ные размеры генераторов приведены на рис.1,
блока регулирования БРВ - на рис.2.Панель электронагреба- \ ранель клеммобаям
темей4705+102700±8Панель электронагревателей.&Рис.1. Габаритные, установочные и присоединительные размеры генера¬
торов СБГД 6300-6М1УЗ и СБГД 5600-6М1ТЗ с возбудителем и под-
возбудителем (а) и СБГД 5600-6МУЗ и СБГД 5000-6МТЗ (б)3
блок бешать на стену
Массам 90кгРис.2. Габаритные, установочные и присоеди¬
нительные размеры блока регулирования воз¬
буждения БРВСИСТЕМА ВОЗБУЖДЕНИЯСистема возбуждения с генератором (см.
рис.1, 2) представляет собой замкнутую си¬
стему автоматического регулирования, содер¬
жащую два инерционных звена: синхронный
возбудитель и синхронный генератор.Система возбуждения построена по прин¬
ципу бесщеточного возбуждения. Питание всех
цепей осуществляется во всех режимах рабо¬
ты генератора от подвозбудителя. собранного
на постоянных магнитах.Возбуждение синхронного генератора обеспе¬
чивается синхронным возбудителем, выполнен¬
ным в виде обращенной синхронной машины,
через блок вращающихся диодов.Принцип регулирования выходного напряжения
генератора - автоматическое регулирование
по отклонению от заданной величины.
Устойчивость системы автоматического регу¬
лирования возбуждения обеспечивается введе¬
нием обратной связи по напряжению возбужде¬
ния возбудителя (AOS),Основные режимы генератора, обеспечиваемые
системой возбуждения: автономная работа;
параллельная работа с сетью; параллельная
работа с другими генераторами, имеющими од¬
нотипные регуляторы возбуждения; форсировка
возбуждения при различных коротких замыка¬
ниях в цепях нагрузки.Для обеспечения параллельной работы с сетью
предусмотрено введение максимального сгагиз-
ма. Параллельная работа генераторов между
собой мо.жет проводиться либо с уравнительны¬
ми соединениями, либо со статизмом, путемпостановки органов управления режимами рабо¬
ты в соответствующее положение (рис.З).QF2апIJ' S2АЙХТ1152324ЕРАХТ1/J2324Рис.З. Схема электрическая принципиальная
параллельной работы генераторов
QF1 - автомат генераторный; QF2 — автомат
шинный? GM - бесщеточный синхронный гене¬
ратор; А - блок регулирования возбуждения;51	- блок-контакт автомата генераторного ;52	- блок-контакт автомата шинного;ТА1, ТА2 - трансформатор тока; ЕР -уравнительные соединенияСистема возбуждения обеспечивает:1)	регулирование напряжения по астатической
или статической характеристикам;наклон статической характеристики может ре¬
гулироваться от О до 5% (номинальный
статизм, устанавливаемый при изготовлении
генератора 3%);2)	плавное изменение уставки напряжения в
пределах +5% от номинального значения с от¬
клонением 0,5% на любой нагрузке;3)	установившееся отклонение напряжения
от номинального - не более +2% при изме¬
нении тока нагрузки от О до 100% номи¬
нального с коэффициентом мощност i от 0,6
до 1 (при отстающем токе) и статизме ре¬
гуляторной характеристики приводного двига¬
теля не более 4% в установившемся тепловом
состоянии;4)	отклонение напряжения при любой уста¬
новившейся нагрузке - не более +1%;5)	отклонение напряжения в процессе прогре¬
ва в номинальном режиме - не более +1%от установленного в начале режима;6)	изменение напряжения не более чем на
25% номинального при сбросе 100%-ной
нагрузки по току с cos v? = 0,3-0,4. и на-
бросе 100%-ной нагрузки по току на ненагру-
женный генератор. Время восстановления на-4
пряжения с отклонением +2% - не более
2,5 с;7)	длительную параллельную работу генера¬
тора с сетью неограниченной мощности или
параллельную работу с генераторами, имею¬
щими однотипные системы возбуждения и ре¬
гулирования при соотношении мощностей 1:3
и 3:1;8)	возбуждение и гашение поля.Генератор выдерживает двухфазное и трехфаз¬
ное короткое замыкание в течение 5 с. Пос¬
ле отключения короткого замыкания напряже¬
ние генератора восстанавливается автомати¬
чески. Значение установившегося тока корот¬
кого замыкания - не менее трехкратного номи¬
нального.Состав системы возбуждения показан на схеме
электрической структурной рис„4.5)	UZ2 - управляемый оптронный выпрями¬
тель: преобразование переменного тока под-
возбудителя в ток возбуждения возбудителя;6)	панель лицевая PL : управление уставкой
напряжения и режимами генератора,
Параметры вышеуказанных трансформаторов
ТА1, ТА2 и TV приведены в табл.2.
Система возбуждения выполняет следующие
защитные функции:1)	ограничения напряжения генератора (OV);2)	ограничения токов короткого замыкания
генератора (ОА);3)	защиту генератора при понижении частоты
вращения (AFF ) приводного двигателя;4)	защиту генератора при длительной форси¬
ровке возбуждения (AF);5)	гашение поля при выходе из строя ротор¬
ного диода.Рис.4, Схема электрическая структурная системы возбужденияФункциональное назначение устройств систе¬
мы возбуждения следующее:1)	блок вращающихся диодов VZ1 : - преоб¬
разование переменного тока якоря возбудителя
в ток возбуждения генератора;2)	блок регулирования напряжения ARV :
регулирование возбуждения во всех режимах
генератора (Л/0 и защиты цепей системы
возбуждения генератора {AF, AFF);3)	трансформаторы тока ТА1, ТА2 : измере¬
ние тока нагрузки генератора;4)	трансформатор напряжения TV’ измере¬
ние выходного напряжения генератора и пита¬
ние цепей AR V:Таблица 2Трансформатор Линейное
тока, А	вторичное ПараметрыТип генератора	’	напряже- шунтание, ВТА1ТА2TVСБГД 6Э00-6М1УЗ5/1800/510075мВ,30СБГД5600-6М1ТЗ5/1800/510075мВ,30СБГД5600-6МУЗ5/1800/510075мВ,30СБГД5000-6МТЗ5/1400/510075мВ,3 05
Аппаратура системы возбуждения позволяет
проводить возбуждение и гашение поля гене¬
ратора как местное, так и дистанционное вруч¬
ную или автоматически.КОМПЛЕКТНОСТЬ ПОСТАВКИВ комплект поставки входят: генератор, воз-
будите ль. подвозбудитель, блок регулирования
возбуждения, устройство контроля и регистра¬
ции ФШЛ-501-00, термопреобразователи со¬
противления для измерения температуры воз¬
духа, масла и вкладышей подшипников, термо¬
метры сигнализирующие, патрубок к воздухо¬
охладителям (для генераторов
СБГД 5600-6МУЗ, СБГД 5000-6МТЗ), за-
пасные части и приспособления и эксплуатаци¬
онная документация.ФОРМУЛИРОВАНИЕ ЗАКАЗАВ заказе необходимо указать наименование
и тип генератора, номинальную мощность, номи¬
нальное напряжение, номинальную частоту вра¬
щения, номер технических условий.Приме регенератор типа СБГД 5600-6МУЗ,
5600 кВт, 10500 В, 1000 мин“"Ч
ТУ 16-512*500-8 З/'Разработчик - НИИ объединения
"Электросила'’, Ленинград.Изготовитель - ленинградское
произвоцственное электромашиностроительное
объединение "Электросила" имени С.М,.Кирова.Составители: А.З.Лесохин, Э.А.Дайховская,М.А.АврунинаТехн.редакгор О.Н.Битенькова
Корректор А.Ф.Леденева1-6-91136-121Сдано в набор 21.02.91 Подписано в печать 25,04.91
Формат 60x90 1/8 Бумага офсетная Печать офсетная
Усл.печ.л.0,75 Усл.кр.-отт.О,87 Уч.-иэц.л.0,7 Заказ 74-4105856 ГСП, Москва Е—37, Измайловский остров, ИЗАНА
Телефон редакции 165-48-27
Отпечатано в МП Информполиграф
J 11123, Москва Е-123, ул.Плеханова, За
