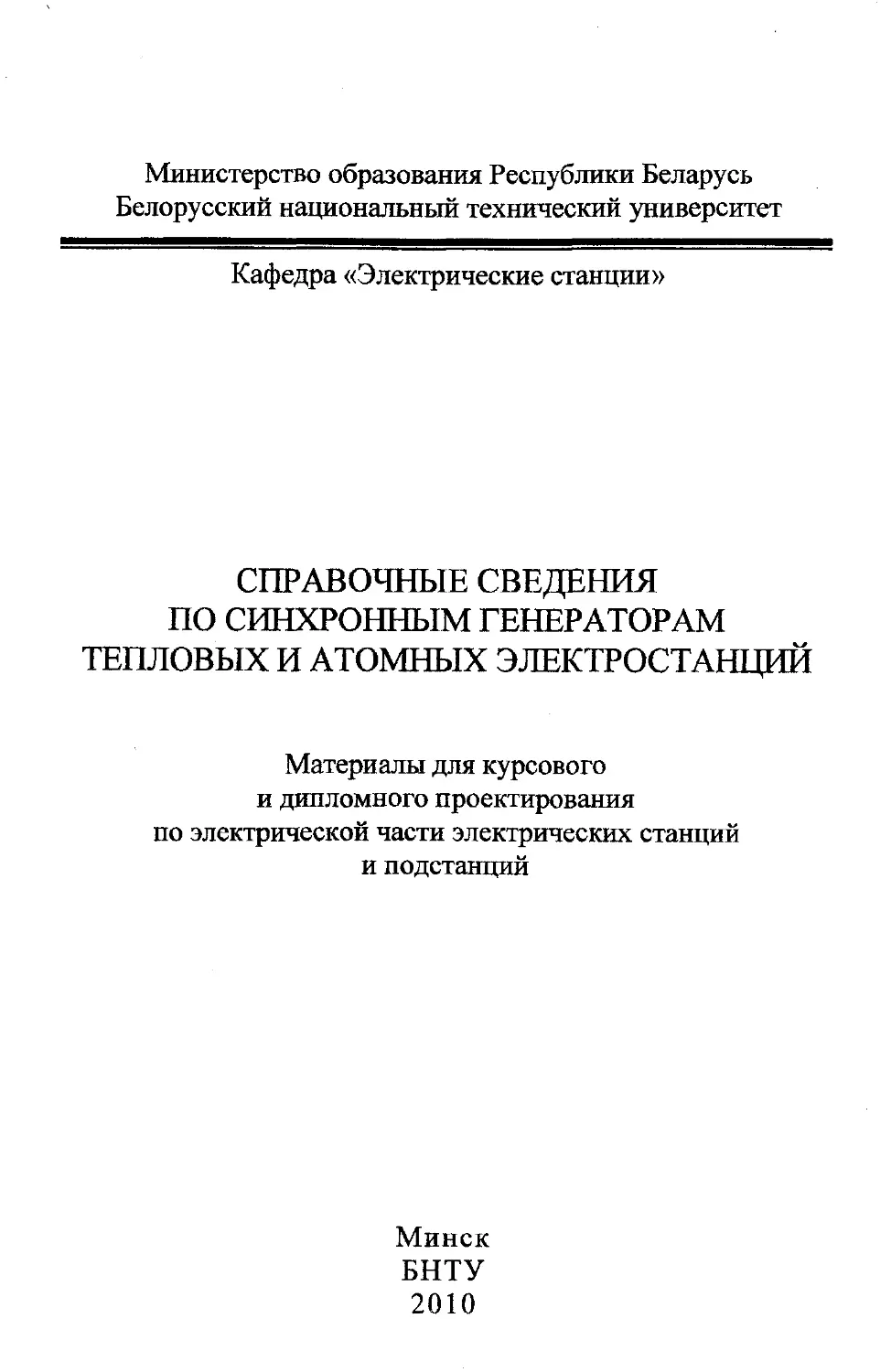

Министерство образования Республики Беларусь
Белорусский национальный технический университетКафедра «Электрические станции»СПРАВОЧНЫЕ СВЕДЕНИЯ
ПО СИНХРОННЫМ ГЕНЕРАТОРАМ
ТЕПЛОВЫХ И АТОМНЫХ ЭЛЕКТРОСТАНЦИЙМатериалы для курсового
и дипломного проектирования
по электрической части электрических станций
и подстанцийМинскБНТУ2010
УДК 621.313.322:378Л 47.091.313(03)
С 74Составитель
В. Н. МазуркевичРецензенты:В.Н. Сацукевич, М. И. ФурсановИздание содержит справочные данные по современным
синхронным генераторам, системам их возбуждения, схемам
подключения генераторов к сборным шинам и трансформато¬
рам, по оборудованию этих схем, схемам релейной защиты с
использованием микропроцессорных реле, схемам подключе¬
ния контрольно-измерительных приборов и системам тепло-
контроля.© БИТУ, 2010
1. КРАТКАЯ ХАРАКТЕРИСТИКА СИНХРОННЫХ
ГЕНЕРАТОРОВ И СВЕДЕНИЕ ПО ЗАМЕНЕ
ТУРБОГЕНЕРАТОРОВ С ВЫРАБОТАННЫМ
СРОКОМ СЛУЖБЫ НОВЫМИСинхронные генераторы предназначены для выработки электри¬
ческой энергии промышленной частоты 50 Гц на стационарных и
передвижных электростанциях. В качестве их приводного двигателя
могут использоваться гидравлические, паровые или газовые турби¬
ны, двигатели внутреннего сгорания (дизели).В настоящих материалах гидрогенераторы не рассматриваются.Основная масса турбогенераторов в России изготавливаются
концерном «Силовые машины» (заводом «Электросила» г. Санкт-
Петербург) [1], ОАО «Привод» г. Лысьва [2], НПО «Элсиб» г. Но¬
восибирск [10]. Этими организациями выпускаются генераторы
следующих типов:- Т, ТА - с косвенным воздушным охлаждением обмотки стато¬
ра и ротора и непосредственным охлаждением сердечника статора;-ТФ-с непосредственным воздушным охлаждением обмотки
ротора и сердечника ротора, с косвенным охлаждением обмотки
статора;-ТЗФ-с непосредственным охлаждением воздухом обмотки
ротора, сердечника статора и косвенным охлаждением обмотки ста¬
тора (по трехкошурной схеме);- ТЗФА - асинхронизированные турбогенераторы, имеющие на
роторе 2 обмотки возбуждения с непосредственной системой воз¬
душного охлаждения;- ТЗВ - с непосредственным охлаждением обмоток статора и ро¬
тора дисцилированной водой, с косвенным водяным охлаждением
активной стали сердечника с заполнением внутреннего пространст¬
ва генератора воздухом при атмосферном давлении;- ТВФ - с непосредственным водородным охлаждением обмотки
ротора по схеме самовентиляции и косвенным водородным охлаж¬
дением обмотки статора и непосредственным водородным охлаж¬
дением активной стали сердечника;-ТВВ-с непосредственным охлаждением обмотки ротора и
железа сердечника водородом и непосредственным охлаждением
обмотки статора водой;3
-ТВМ-с непосредственным охлаждением обмотки и железа
статора кабельным маслом, обмотки ротора - водой.Дополнительно в обозначений генератора буква «П» означает,
что генератор предназначен для сопряжения с паровой турбиной;
буква «Г» означает сопряжение генератора с газовой турбиной. В
последнем случае в поставку генератора входит упорный подшип¬
ник со стороны турбины, и по требованию заказчика тиристорное
пусковое устройство (ТГГУ).Турбогенераторы с воздушным охлаждением Т и ТА могут изго¬
тавливаться с замкнутой (3) или разомкнутой (Р) системой вентиля¬
ции. При разомкнутой системе вентиляции в поставку генератора
входит комплексная воздухоочистительная установка (КВОУ).Турбогенераторы марки Т (ОАО «Привод») могут быть выпол¬
нены в корпусном исполнении (К) или Э для контейнерных и пла¬
вучих электростанций.Турбогенераторы изготовляются в соответствии с ГОСТ по ин¬
дивидуальным заказам с указанием исполнения (в общепромыш¬
ленном, тропическом, экспортном исполнении). В комплект постав¬
ки входят: генератор заказанного типа, система возбуждения ука¬
занного в заказе типа, система охлаждения, запасные части и
монтажные приспособления.В настоящее время на электростанциях введенных в работу в
конце прошлого столетия сроки эксплуатации генераторов значи¬
тельно превышают назначенные сроки службы и их необходимо
заменить новыми. Но чтобы уменьшить затраты при модернизации
требуется чтобы новые генераторы устанавливались на сущест¬
вующие фундаменты и их мощность была выше чем у заменяемых.
Сведения о замене турбогенераторов старых серий и единой серии
ТВФ мощность от 25 мВт выработавших срок службы приводятся в
табл. 1.1 [10].Дизельные генераторы изготавливаются электротехническими
заводами и предназначаются для работы в составе стационарных,
передвижных, плавучих, контейнерных электростанций и аварий¬
ных агрегатов. Они имеют воздушные замкнутые или разомкнутые
системы охлаждения. Возбуждение дизельных генераторов может
быть статическое самовозбуждение или бесщеточное.4
Таблица 1.1ЗаменяемыетурбогенераторыНовые турбогенераторыЗавода «Электросила»НПО «Элсиб»Т2-25-2, ТВ-25-2,
ТВ2-30-2ТФП-25-2ТФ-25-2, ТФ-
32-2ТВ2-30-2ТФП-36-2-Т2-50-2, ТВ-50-2ТФП-55-2, ТЗФП-50-2ТФ-60-2ТВФ-60-2ТФП-60-2, ТЗФП-бЗ-2ТФ-60-2,ТФ-63-2ТВ2-100-2ТФП-110-2,ТЗФП-110-2ТФ-110-2ТВ2-150-2ТФП-160-2,
ТЗФП-160-2ТФ-160-2ТВФ-120-2ТФП-110-2,ТЗФП-110-2ТФ-110-2ТГВ-200ТФП-225-2-Буквы в марке дизельного генератора означают:Г - генератор;Д - дизельный;С - синхронный или со статической системой возбуждения;
В - вентилируемый;Б - бесщеточный;М - модернизированный;Ф - фланцевый.5
«лиIIЫЩИf-HоwГ4&я*8HJiяaлws>=3IS3■a.•3О<ОsbВяavв£VOaРасчетная ориен¬
тировочная цена,
тыс. у.е.Os54 |го130 |00осч215 |306 1310 |I 009970 |ОО(N1550 \1 1500 |I 2870 11I1111o.e.001,87 1ON1,775 |i111■2,02 |111СОс!111111xdo.e.0,175 |0,156 |0,185 |1I110,181 ]111i 0,277 |11!111o.e.0,11 |0,103 |ГОоо| 801Г0o'00o'0,12 |0,129 |(NО|0,13llTfОГО2o'00о"соО1 0,14 1in1Г>о1 0,176 1Г 0,198Г 0,201t Схема со¬
единения
обмоток</■><1£| A/Y/Y |1 A/V || A/V/A I£<1 A/V !1 A/V£<<1 A/V£<А/V |I А/V |>>>*t Номинальное
напряжение,
кВ1 6,3/10,5 |ОГОчсГ«погоV-1го"i 3,15/6,3/10,5 1| 6,3/10,5 |cTГО40»oCO*6,3/10,5 140сГго40o'ГО401 6,3/10,5 |6,3/10,5 |I 6,3/10,5 |j 6,3/10,5 |1 6,3/10,5 |6,3/10,5 |«Оo'10,5 |•Оо"loо"Полнаямощность,кВАГО003125 I3125 |5000 |5000Г 7500 |ОО«Л15000 |25000 |31250 1ОООООООо”3-78750 |31250500006250078750! 87500I 00001 iАктивнаямощность,кВт<Nоо[ 2500 I2500 || 4000 I| 4000 |I 0009 || 6000 || 12000 || 20000 |Г 25000 |I 32000 J| 32000 || 63000 |1 25000 I| 40000 |ОоооI 63000 IОооог-оооо00Типтурбогенератора-ГОАчfS1Г>ЙГО>>CN1«п<NГОУ*CS«Лгч1Н1Т-4-2УЗ 1| ТК-4-2РУЗ |го<чюIТК-6-2РУЗ 1| Т-12-2УЗ|Т-20-2УЗgU1ГО>»CN««п(N1с—1СОД<N(NГО•ингосоCN1<Nго1НСи1соCQCNго401оньс■СО>■гч1йн| ТТК-40-2УЗ-П(Г)сС■соОWOСС100>>1ГО40I ТТК-70-2УЗ-Г(П)/—VUS'кCSщ£6
Очii1| Примечание: ТТК-турбогенераторы с трубчатым корпусом, исполнения IP 54. |90'111>i11401 0,201 |СЧo'0,226 I•о>*><!*тг1 Ю,5 |»г»о"15,75 |соОооо1137500 1оооОС00<Nоооо00ОООооооочо-i ТТК-80-2УЗ-П(Г) ]1ТТК-110-2УЗ-П(Г) 1| ТТК-160-2УЗ-П(Г) 1АOil§we&4>4у=m«вмИ«ввяS4»3оняв0*ш§в3&£&ншоюао.310605745 11210ОО*Г)0000I 0UI 11880 IL 2730 I2750 |4675 I3520 || 6320 |t 4680 |6350 |00*п Г*
so1,85/2,07I1111СОСО(N2,731со«о(N11г-0,17/0,170,17/0,2111110,190,277 I10,26 |10,2231■чо0,12/0,1190,114/
1 0,131mo"0,145 I0,120 |0,135 I1 0,151оООо"0,136 |0,187 |СОо(No'0,153 |о"0,21 |«пД/YД/Y£<1 Л/V ]<<>*1 A/V>нД/Y |>ч£>ч»oo"CO401/1cTсоVOI 6,3/10,5 1I 6,3/10,5 !1 б,з !6,3/10,5/11 |1Г)о"<ооЛсо40юо6,3/10,5 |10,5 |о*15,75 |10,5 |15,75 |со750015000I 18750I 31250 i| 3750! 22500 |Ооо«п50000 |70590 |78750 |137500 |ОО8О200000 |137500 I188200 |(N1000912000ОооI 25000ооосоооо0036000 |40000 |Оооо4063000 |Оооо**н80000 1160000 |оооо160000 |-ТА-6-2УЗCO•<N<;HрГА-15-2/6,6ТЭ |ГГАП-25-2УЗ|ТФ-3-2УЗ |1ТФП-18-2ТЗ |со&■40СО1он| ТФП-40-2УЗ |[ТФ-60-2УЗ 1СО>»<ч1со40S©гоН|ТФГ(П)-110-2УЗ |(ТЗФП-80-2УЗ 1|ТФГ(П)-160-2УЗ |ТЗФП(Г)-110-2УЗ 1| ТЗФП(Г)-160-2У 3 |7
Продолжение табл. 2.1OnООо00Осм00см5040 |ОО7500 |ОоVO7950 |ооосм13120 |18500 |[ 24350 1! 29600 137000 |39000I 2850 |1 4670 |ОО00оосм1—1| 30000 |! 38000 |38500| 45600 |оо11111гпгпсм00о\40^1V©«осм'1ГПСПсм"СМ00Лсм"смOnо>■11I1100см'f111rj-огпo'onсмоЛ00inCMо"1ип»г>ГПo'1оГПo’ГПГПo'«ЛоЛСМсмo'1]111100гпo'VOсмCNосГ*Г)оГМОЧНОCMo'INогосмо"£ONо"ГГ)о"00т“НОсмrfсмоЛГПсмо"смо"смосмo'смГПогпоONo'40оOnо"г-г*но"Г"смо"1Л40смo'ONсмо"ооТГсмот?н£<£>н>>£>*>«£>*££ьь££$>>£>>£>•>>>*StV)*гГV)сГСПvo"1Г)o'V-Ч*Ti<s«г)«п00«посмосмосмсмясмсмоЛСП-«Оo'«п1лГосмт|-смCMсмсмГОоо00001Г)смО•/">00ОооV»СМооо•оооСПгпгмоосм0000**м88mCMоооVOГ"СП§00”3-оосм00001Г>ооо<г>см008ОON00001111000 11111000О«п00г-8*Г)г»гпоо00оо*г>смоо»пVOгпооON0000001 1111000 J1111000| 1330000 |(NооооСМгчооогпОоооСМООсмоооооCNоооо40оооосмсмоооосмСПоооо*Г)ГПоооооооооVO40ооS§ооооооооооооооогпчооооооооосмсмоооосмгпоооооооооооооооооооооосм-| ТЗФ-220-2УЗ |ГП>»СМ1гпVOее|ТВФ-120-2УЗ |1ТВФ-120-2УЗ |гп>>(NiООгм0CQНГПшо40СОр| ТВВ-220-2ЕУЗ |ГП>>ШсмосмтSрГП>см1о<пГП1соезIТВВ-500-2ЕКУЗ JГП>смочо401СОе| ТВВ-800-2ЕКУЗ 11ТВВ-1000-2УЗ 1ТВВ-1000-4УЗ
(1500 об/м)гп
1>>
см
1гп40fflрТЗВ-110-2УЗгп>»см1осмсмсонГП>*гмосмгп1согонТЗВ-800-2УЗгп>»см1ооот~*йрТЗВ-1000-4УЗ
(1500 об/м)1ТЗВ-1200-2УЗ j8
Турбогенераторы НПО «Элсиб»[10]Iоя9егЯоиОOsоооООinооо00111[11001 1,9951 2,111 2,43огч(NСОгч'2,32,4rf2,50 |Г-I 0.2941 0,352I 0,701гоo'ГЧo'40
■Г)о"1 6Г000о"го<Nо"00»“НГЧО40! 0,198| 0,223| 0,261I 0,1281—1оооо0,130,15 |0,18 !0,16 |><><<Г AA/VV 1ДД/YY IДД/YY |£>>Tj-00ОCN1 36,75 Нinо^“4СО406,3/10,5 |6,3/10,5 !6,3/10,5 |I 6,3/10,5 |о15,75 |СО188200 |353000 |588200 125000 |32000 |60000 |63000 I90000 |оОооОоооVOГ-НсчI 000091320000 |Оооооin31250 |оооо| 62500 || 78750 |оОооо| 137500 |1 188200 |-|ТВМ-160-2 |со>»СЧ1ОCNСО2егоГЧ1ооin£| ТФ-25-2 || ТФ-32-2 || ТФ-60-2 11ТФ-63-2 || ТФ-90-2 |[ТФ-110-2 ||ТФ-160-2 |9
3. ТЕХНИЧЕСКИЕ ДАННЫЕ ДИЗЕЛЬНЫХ ГЕНЕРАТОРОВ (F =10Используются на АЭС в качестве агрегатов надежного питания собственных нужд.
4. ПРИНЦИПИАЛЬНЫЕ СХЕМЫ
ПЕРВИЧНЫХ ЦЕПЕЙ ТУРБОГЕНЕРАТОРОВТрехфазные синхронные генераторы разных мощностей, разных
систем охлаждения, разного конструктивного исполнения имеют
разные схемы соединения фазных обмоток, разное количество вы¬
водов отдельных фаз, разные системы возбуждения.В их цепях в зависимости от структурных схем выдачи мощно¬
сти генераторные выключатели и разъединители могут устанавли¬
ваться или не устанавливаться.В цепях генераторов выключатели устанавливаются в случае
присоединения их к сборным шинам генераторного напряжения.В блочных схемах выключатели устанавливаются, если генераторы
соединяются с трехобмоточными трансформаторами или автотранс¬
форматорами, в укрупненных и обобщенных блоках, а также в случае,
если отпайкой от блока питается нагрузка на напряжении 6-10 кВ.Установка генераторных выключателей в других случаях должна
быть обоснована технико-экономически.Примеры схем принципиальных первичных цепей турбогенера¬
торов электростанций приведены на рис. 1,2.На рис. 1 приведены схемы цепей турбогенераторов мощностью
до 60 МВт. Фазные обмотки их могут соединяться звездой (Y) или
треугольником (А). Измерительные трансформаторы тока устанав¬
ливаются в линейных и нулевых выводах фазных обмоток. Транс¬
форматоры напряжения подключаются к линейным выводам фаз.
Чаще всего при этом могут использоваться один трехфазный
трансформатор типа НАМИ и один, составленный из трех однофаз¬
ных (3 * НОМ). Измерительные трансформаторы напряжения под¬
ключаются к выводам через разъединители и предохранители.Если первичным двигателем генератора является газовая турбина,
то для пуска агрегата может применяться тиристорное пусковое уст¬
ройство (ТПУ), питающее при пуске агрегата статорную обмотку ге¬
нератора переменным током регулируемой частоты. ТПУ подключает¬
ся через специальный трансформатор, запитанный от секции собст¬
венных нужд генератора (на рис. 1 а показано штриховыми линиями).Если генератор оборудуется тиристорной системой самовозбуж¬
дения, то трансформатор питания этой системы (ТЕ) подключается
к выводам генератора как показано на рис. 2а.11
Рис. 1:а - для генераторов со схемой соединения фазных обмоток Y (Рг< 60 МВт)
б — для генераторов со схемой соединения обмоток А (Рг< 60 мВт)Генераторы большой мощности (> 60 МВт) в большинстве слу¬
чаев имеют фазные обмотки, выполненные двумя параллельными
ветвями. Каждая из ветвей соединяется звездой или треугольником
и звезды между собой объединяются через трансформатор тока
(рис. 2).12
к PUSHк PUBHРис. 2:а - для генераторов 60-200 МВт с системой самовозбуждения и питанием
нагрузки отпайкой от блока; б — для блочных генераторов 300-1200 МВт с
системой независимого тиристорного возбуждения (место установки при
необходимости выключателя показано пунктирными линиями)13
Соединение генераторов с шинами генераторного распредуст-
ройства (ГРУ) или с блочными трансформаторами выполняется
комплектными пофазно-экранированными токопроводами. Измери¬
тельные трансформаторы тока линейных выводов фаз встраиваются
в токопровод, а в нулевых выводах - могут быть встроенными в то-
копровод или в корпус генератора. В случае установки их в токо-
проводе первичной обмоткой являются шины одной фазы обеих
ветвей фазных обмоток генератора (рис. 2). Встроенные в нулевые
выводы генератора трансформаторы тока устанавливаются в каж¬
дом выводе и могут иметь две или три вторичные обмотки (рис. 26).Трехфазные измерительные трансформаторы напряжения состо¬
ят из трех однофазных трансформаторов с заземленной первичной
обмоткой (ЗНОМ, ЗОМ).Подключаются трансформаторы напряжения к фазам токопрово-
да через втычные разъемы.В блочной схеме генератор-двухобмоточный трансформатор при
необходимости устанавливается генераторный выключатель. Место
его установки показано на рис. 26 пунктирными линиями.14
5. ГЕНЕРАТОРНЫЕ ВЫКЛЮЧАТЕЛИДля включения и отключения генераторов в их цепях устанавли¬
ваются специальные выключатели - генераторные выключатели. Их
особенностью является:- большие номинальные токи;- высокое содержание апериодической составляющей в токе от¬
ключения;-большие значения параметров восстанавливающегося напря¬
жения на контактах;-коммутация в режимах рассогласования фаз при ошибках во
время синхронизации, при выпадении генератора из синхронизма,
при работе защиты от потери возбуждения и др.;- высокие требования к механическому и коммутационному ресурсу.В наибольшей степени соответствуют всем техническим требо¬
ваниям элегазовые генераторные выключатели фирм АВВ и
AREVA. Но эти выключатели изготовляются на большие токи и
предназначены для генераторов мощностью свыше 200 МВт. Для
генераторов меньшей мощности продолжают использоваться мало¬
масляные генераторные выключатели серии МГТ-10, МГУ и др.,
хотя эти выключатели технически устарели. Появившиеся в по¬
следнее время вакуумные генераторные выключатели хотя и широ¬
ко рекламируются, но опыта эксплуатации не имеют, и их следует
применять с осторожностью.Фирмой АВВ и AREVA изготавливаются генераторные выклю¬
чатели и специальные генераторные комплексы (элегазовые генера¬
торные распределительные устройства - ЭГРУ). В состав ЭГРУ
входят: выключатель, разъединитель, заземляющие ножи, измери¬
тельные трансформаторы тока, устройства защиты от перенапряже¬
ний, конденсаторы, разъединитель для подключения тиристорного
пускового устройства (для газотурбинных генераторов). И хотя та¬
кое решение является наиболее технически совершенным, однако
стоимость такого комплекса практически в 2 раза превышает стои¬
мость раздельной установки того же оборудования. Кроме того, та¬
кие комплексы имеют только два встроенных трансформатора тока
с двумя или тремя сердечниками, мощности которых невелики. В
результате для питания вторичных цепей защит и устройств авто¬
матики, принятых в республике приходится дополнительно уста¬15
навливать трансформаторы тока, чем еще больше удорожается ус¬
тановка комплекса.В этой связи генераторные комплексы целесообразно устанав¬
ливать только при соответствующем технико-экономическом
обосновании.Технические данные современных генераторных выключателей
приведены в табл. 4.1.16
Технические данные генераторных выключателейТок термиче¬
ской стоимости
IJtla КА/С1 63/1 II 63/1 1j 100/1 |I 120/1 1120/1160/1200/1| 63/1 |t 120/1 |63/1 |275/11 45/3 I! 105/3iI Ю5/3 IГП4090/3Номинальный 1
ток включения
/вдл, КАГП4©ГП40j 3001 360 1360360ГПчоОCNГП40«ПГ"ГЧОosОOnГПООOsПредельный
сквозной ток
*'скв, КА-о40О40| 300 |360 |360360О40300 |О40500огч3001 320 |О40ОVOлигион^.
%‘ °1шг-V-J«г>г-V»Г**«Лг-V"VГ'1Г1*>40Г"оО11IЗзГП40гп40оОО<sогч160/1200гп40оСЧГП40*Г1г-гчЯ,ОOsгп40оosS3оо|>Г*-"СЧгп13/24 с
принуд.охл.24/38 с
принуд.охл.гдСЧ■Пos17/50 с при¬
нуд. охл.| 3,2; 4,0; 5,0 |6,3;9,5 (с
принуд, охл.)СЧо оЧ «п3,154,005,6|>СЧ00СЧСЧсч40ГПСЧ27,5 |счSO<нООгчV»оОТипвыключателейHEG1 1гпиоНЕСЗ/4 |НЕС5/6НЕС4/6генерат.компл.НЕС7/8генерат.-компл.|НЕС1 |[FKGl |jFKG2 |PKGо1ъМГУ-20ВГМ-15 jВГГ-10(вакуумный)МГТ-10Изго¬тови¬тельggy тёифVA3WвМифеоюо ишшпгоа
-ояоэкя Hdatmo^j17
6. КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ СОЕДИНЕНИЙ
ГЕНЕРАТОРОВ С РАСПРЕДЕЛИТЕЛЬНЫМИ
УСТРОЙСТВАМИ И СИЛОВЫМИ
ТРАНСФОРМАТОРАМИЭлектрическое соединение генераторов с распредустройствами и
силовыми трансформаторами может быть выполнено жесткими,
гибкими и комплектными токопроводами. Обычно жесткие и гиб¬
кие токопроводы применяются для генераторов до 60-100 МВт. Ре¬
комендации по их расчету и выполнению приведены в [5].При мощности генераторов больше 25-60 МВт соединение гене¬
раторов с повышающими трансформаторами осуществляется ком¬
плектными пофазно-экранированными токопроводами. Токопрово¬
ды выполняются с электронепрерывными экранами и включают в
себя монтажные блоки нулевых выводов генераторов, блоки линей¬
ных выводов, размещаемые в машинном зале и предусматриваю¬
щие возможность установки генераторного выключателя и разъе¬
динителя; блоки содержащие измерительные трансформаторы тока
и напряжения; блоки открытой части токопровода с отпайками к
трансформатору СН; блоки подсоединения токопроводов к трас-
форматорам. Охлаждение токопроводов до 15 кА естественное воз¬
душное, при больших токах - принудительное воздушное.Завод ОАО «Мосэлектрощит» изготавливает пофазно-экрани-
рованные токопроводы серий ТЕНЕ и ТЭНП - токопроводы генера¬
торные, пофазно-экранированные с электронепрерывными экранами,
с естественным (Е) или принудительным (П) охлаждением. По заказу
токопроводы могут быть укомплектованы блоками с генераторными
выключателями разных типов, встроенными: тороидальными транс¬
форматорами тока типов ТШ, ТШВ, ТШЛ, ТП1ЛО, ТПОЛ и др.;
трансформаторами напряжения ЗНОЛ, ЗНОЛП и др.; разрядниками
или ОПН, разъединителями типов РВПЗ-2, РВРЗ-2, РВРЗ-16, РР43-2
с приводами; проходными изоляторами ИП и др.Технические данные генераторных токопроводов приведены в
табл.6.1, 6.2 [6].18
Токопроводы комплектные пофазно-экранированные генераторного напряжения
ОАО «Завод Электрощит» (г. Москва)Удельные потери на
фазу при номиналь¬
ном токе, Вт/пог.м40\ 70 Iог-Г 160 11 240 1оГЧог**СП[ 370 11 450 11 450 || 490 1оГЧ1 40 11 30 11 40 1[ 70 |ошо001 150 1i 330 1| 330 1Ток термической
стойкости кА
(t = 3 сек)ю| 50i 50 |50 |ООт—Но04
1—1100 |1 0SI1 120| 230ОоI—1о•л1 150Г 220 || 220| 150[ 2201 360о«лооо1ЛТок электродина¬
мической стойко¬
сти, кА•'З-00СЧ^н128 |128 |250 |ооСП250 1! 375 || 300 1<лСП250 |375 п1 375 jj 560 || 560 |1 £££ I560 |900 |128 1250 |375 !ОоООоооОоОооооооооооS « jО«л«Лоооооооооооооо«лооо S йспоооо«лоОСПо404000оо»л1-Ноо^ R ОД я нГЧСИгнrf-1Л•л404040’-4-н^нгчсчгЧСП»л•ляО йX 3a Sb40О©оооООоооооооооооЯ 05 *SO1-Н1-Н*-Ч^н^н^н*“НГЧгчГЧ(NгчгчгчгчгчCNЯ Оиs 5о йя *«—н^н^н^н^н1—tккйS?йР=!|=:йекС5кщс=?SйЙ00о5t=5нжXXX&XхXхххXпопкк*>>>>>*>>>>г*>>SСО00ооо*ЛоV>о»Л<лооV)оо00о1Лооооогч■лоV)г-ог-юг-г-404040огч«лг-о.ГЧГ4*-нсчСПСЧСПСП1ЛгчспСП«л«лСПша\гчСПс1^н1оооооооооооооофооойоо»лоооооооооооооо>лооо*лооо«ЛооСПо404000оо1-Нооонот-НсптгmWJ4©'О40—*1-41-4гчгчгчСП<л*лгч■СП■Оооооооооооооооооок40401-Н*"Нт*тpH_ч(Nгчгчгчгчгчгчгчгчгч1*ЙЙpSЙишЙЙWйЙЙШЙЙЙЙщнаЯЭаЯдаяЯааа1X1аяааSажЛСПп<Т)Г)рm<т>ЛГ)(?)по<Т)(?)Г)0ннннннг4ньнннннннннн19
Продолжение табл. 6.1; 4оо II 320 1420 |520 I650 |720 1оо00850 1Г 830 1О00001390 1t 1370 140 1ОООО! 730 |1300 J1470 |2100 |240 1О00го1 50 1оо! 540 |ОГ"-4С>| 1380 |*п1 osi . jО<NО<NГ 120 |О2О(NГ 160 |О'О| 220 1220 |220 |О■4J-(NООГООоГО360 1| 0ZZ |I 0ZZ220 |220 |300 |220 |Г 120 |300 IОгчО<N1Г-»| 220 |'*$•1 SL£ j| 300 j! 300 |300 1300 |I 300 1оо■**оо( 560 1560 |560 |600 I750 |750 |1 006560 |г 560 ]560 |560 |750 |560 |300 |750 !300 |ООго560 |соI 5500 |I 6300 jI 7200 |ооО00ОООо\, 10000 I| 11250 !12500 |15000 |16000 |20000 |22000 |2000 13150 |3150 |Ооооооо00Оооо<ч24000 I5000 |Оооо(N1000 I3150 1оООС\оСРоо20000 |<N1 02 |ОCN1 20 |1 20 |1 20 |1 ог |1 20 |1 20 |I oz |1 20 || 0Z |81 « 11 VZ iГ~ к !Tt<ч1 К \1 к 124 |1 27 I1 27 |! 35 11Пго1 35 |1 ее 1V*)го-| ТЭНЕ-20-5500-375 УХЛ1| ТЭНЕ-20-6300-300 УХЛ1| ТЭНЕ-20-7200-300 УХЛ1| ТЭНЕ-20-8000-300 УХЛ 1| ТЭНЕ-20-9000-300 УХЛ1| ТЭНЕ-20-10000-300 УХЛ1 !| ТЭНЕ-20-11250-400 УХЛ1| ТЭНЕ-20-12500-400 УХЛ1I ТЭНЕ-20-15000-560 УХЛ 1 1| ТЭНЕ-20-1600-560 УХЛ1| ТЭНЕ-20-20000-560 УХЛ1| ТЭНЕ-20-22000-600 УХЛ1| ТЭНЕ-24-2000-750 УХЛ 1| ТЭНЕ-24-3150-750 УХЛ1 |! ТЭНЕ-24-3150-900 УХЛ 1 |I ТЭНЕ-24-10000-560 УХЛ 1 !| ТЭНЕ-24-18000-560 УХЛ1 !| ТЭНЕ-24-20000-560 УХЛ1 !| ТЭНЕ-24-24000-560 УХЛ1 ]| ТЭНЕ-27-5000-750 УХЛ1 || ТЭНЕ-27-20000-560 УХЛ1воого■ооо<пгоэгзн| ТЭНЕ-35-3150-750УХЛ1 || ТЭНЕ-35-9000-300 УХЛ1 || ТЭНЕ-35-10000-300 УХЛ1 1| ТЭНЕ-35-20000-560 УХЛ120
Окончание табл. 6.140f11111inОГЧсч220[ 220 11 ozz |I 220 11 240 I1 560[ 560 II 560 |1 5601 560 || 009m[ 18700 |! 23500 || 24000 || 29500 jОоinСПj ЗЗООО 1гчГЧL кI YZPZ•^ггчгч-HоVO«Л1оо|>001ГЧ11-Нно40■П1ооШспгч1TJ-гч1Ч£оNO«л1ооосчай^•4но401Оо<Пosсч*4£о40«л6
о
<п
»—1гп4g5о56
о
оСПгп■СЧ1оНернрЕ§21
Токопроводы комплектные пофазно-экранированные генераторного напряжения
ОАО «Завод Электропульт» (Санкт-Петербург)га40ЛщёСтойкость, электродина¬
мическая, кАОСГЧ1 128 )1 821 |250 ПГ 250 |от>гч«лг-СПГ 560 I560 1375 |560 1375 |i 300 |Г зоо IооСПоо1 560 _ . ]Г 560 || 560 |<ийОн>к3ооооооояооооооооооооССоv->«ЛоооооооооооJQ§дао1—*>—<оогп4000ооV)VJо40§ГЧсогпTt<Л401-нгчгчю4000г-н*»гчаК2оДо *гпi 2ооооооооооооооооогс &
й Ё4040гчСЧСЧгчгчгчгчгч(NгчгчгчГЧо &и 5ж Sт—t(Г-Нf-ц»-нf-H,—14—1?—1»нГ~ннннf-ннннннньнннн{-*>—иТ-Нcqч5ч51=55кXfc=J*(=?Xf=JXкX>>Xсв£к>»>»>»>»г*и*>*>>оооооо00ооо»лоо»поITiоооо404040CQ00ооСЧ>пV)«Лг-4040г-40ооСП1Г>■пОСЧ1Г411оГЧ1огч1огч(оСП1о<л<о?оСП1оfоСП1оСП1оСП1о1§1о«Л>1оо■ооооБоооооооооооооогчоооОоv>ооСП404000ооСПоо»-ч40V©оКлоСПт40г-н1—tгчгч*94000>—(гчн(N1СП1ооооооооооооооос5>ов4040гчСЧгчгчгчгчгчгчгчГЧгчгчгчяг .ЙййсйЙйййскЙссйсйййГ-*ооСПГ)ооГ)9оф9оо9оГ)99СПйнваЙЙЙЙйЙЁйЙщtiЙнйДэйSэжаээSэЕXэйяSSД22и2W2«22«22<?>ЛГ>ппосооо(Т)о<Т>ооГ)Г)пннннннннннннннннннн22
7. СИСТЕМЫ ВОЗБУЖДЕНИЯ ГЕНЕРАТОРОВ7.1. Системы возбуждения турбогенераторовДля питания обмоток возбуждения турбогенераторов изготавли¬
ваются следующие типы систем возбуждения:- системы тиристорные самовозбуждения - СТС;- системы тиристорные независимые - СТН;- системы диодные независимые - СДН;- системы бесщеточные диодные - СБД;- системы тиристорные самовозбуждения реверсивные - СТСР;-системы возбуждения резервных электромашинных агрега¬
тов - СВР.Все системы возбуждения комплектуются современной преобра¬
зовательной и коммутационной аппаратурой, микропроцессорными
системами регулирования, управления и защиты. Основное испол¬
нение систем-двухканальное со 100 % резервированием преобра-
зовательно-регулирующей части.По требованию заказчика системы возбуждения могут быть ос¬
нащены одноканальными тиристорными преобразователями и
двухканальными автоматическими регуляторами возбуждения.Питание тиристорного преобразователя в системах СТС осуще¬
ствляется от возбудительного трансформатора ТЕ, подключенного к
выводам обмотки статора генератора (рис. 4 и рис. 2а). Системы
независимого возбуждения (СТН, СДН, СБД) питаются от вспомо¬
гательного генератора (возбудителя) соединенного с валом ротора
основного генератора (рис. 5, 6 и рис. 1,26).Системы возбуждения обеспечивают следующие режимы работы
генераторов:- начальное возбуждение;- холостой ход;-включение в сеть методом точной синхронизации или само¬
синхронизации;-работу в энергосистеме с нагрузками и перегрузками в соот¬
ветствии с диаграммой мощности генератора;- форсировку возбуждения с заданной кратностью по напряже¬
нию и току;- разгрузку по реактивной мощности до значения cos <р=1;23
- развозбуждение при нарушениях в энергосистеме (с отрица¬
тельным потолочным напряжением не ниже 75 % положительного
потолочного напряжения;- гашение поля генератора;- электрическое торможение агрегата.В системах возбуждения предусматриваются следующие защи¬
ты:- цепей ротора от замыкания на землю;-цепей ротора от перенапряжений (посредством тиристорного
разрядника FV);-от перегрузки обмотки ротора (с интегральной характеристи¬
кой срабатывания);- от недопустимой длительности форсировки;- от короткого замыкания на шинах постоянного тока;- от повышения напряжения генератора на холостом ходу;- от потери возбуждения;-при пробое диодов вращающегося выпрямителя бесщеточных
систем;- максимально токовая защита, токовая отсечка, токовая дифза-
щита выпрямительного трансформатора и др.Большинство этих защит выполнена в отдельном двухканальном
микропроцессорном устройстве, на аналогичной автоматическому
регулятору возбуждения программно-аппаратной основе [1,2].На рис. 3 приведена структурная схема тиристорной системы
самовозбуждения. В схеме используются следующие обозначения:
AVR - автоматический регулятор возбуждения; КМ - контактор
начального возбуждения; QE - автомат гашения поля; FV -
тиристорный разрядник; UE - устройство начального возбуждения;
ТЕ - выпрямительный трансформатор; ТА, TV - измерительные
трансформаторы тока и напряжения генератора (G).На рис. 4 приведена структурная схема тиристорной независи¬
мой системы возбуждения. Она обладает важным преимуществом -
ее параметры не зависят от процессов, протекающих в энергосис¬
теме поскольку тиристорный выпрямитель генератора получает пи¬
тание от вспомогательного синхронного генератора (GE), вращаю¬
щегося на одном валу с главным генератором.24
Рис. 3. Структурная схема системы тиристорного самовозбужденияНа рис. 5 приведена структурная схема системы бесщеточной
диодной с тиристорным возбуждением возбудителя.Бесщеточный возбудитель представляет собой синхронный ге¬
нератор обращенного типа, якорь которого с обмоткой трехфазного
переменного тока и диодным выпрямителем жестко соединен с ро¬
тором турбогенератора. Обмотка возбуждения возбудителя распо¬
ложена на статоре возбудителя.25
Рис. 4. Структурная схема тиристорной независимой системы возбужде¬
ния: AVR - GE - автоматический регулятор возбуждения вспомогательно¬
го генератора; TV - GE - измерительный трансформатор напряжения
вспомогательного генератораРис. 5. Структурная схема бесщеточной диодной схемы с тиристорным
возбуждением возбудителя: AVR - 1, AVR - 2 - автоматические регулято¬
ры возбуждения основного и резервного каналов;С>81, QS2, QS3, QS4 -
разъединители; TAfl, TAG - датчики тока возбуждения возбудителя;ТЕ1,
ТЕ2 - выпрямительные трансформаторы26
7.2. Системы возбуждения дизельных генераторовДизельные генераторы оснащаются системами смешанного са¬
мовозбуждения (статическими диодно-тиристорными, в которых
осуществляется токовое компаундирование (с электрическим или
магнитным суммированием напряжения и тока статора)) или бес-
щеточными диодными с магнитоэлектрическими подвозбудителя-
ми (рис. 6).Рис. 6. Система возбуждения дизельных генераторов:
а - статическая система смешенного самовозбуждения; б—бесщеточная
диодная система; TS - трехобмоточный суммирующий трансформатор
с магнитным шунтом; VS — тиристор; РМ6 - магнитно-электрический
подвозбудитель; УД - диодный выпрямительПо данным референц-листов ОАО «Электросила» за период с
1988 по 2008 г. на работающих в разных странах мира 210 электро¬
станциях с системой возбуждения СТС работают 78 генераторов, с
системой СТН - 67, с системой СБД - 57, с системой СТСР - 17 ге¬
нераторов. Мощности генераторов различны от 15 до 1200 МВт.
Следовательно, все системы возбуждения генераторов до 800 МВт
используются в равной мере. И только для генераторов мощностью
800 МВт и более применяется исключительно система СБД.27
8. РЕЛЕЙНАЯ ЗАЩИТА ГЕНЕРАТОРОВ8.1. Защита генераторов работающих на сборные шиныГенераторы, работающие на сборные шины имеющие мощность
более 1 МВт и номинальное напряжение более 1 кВ согласно ПУЭ
должны иметь следующий набор защит:1) от многофазных замыканий в обмотке статора;2) от однофазных замыканий на землю в обмотке статора;3) от двойных замыканий на землю, одно из которых в статоре
генератора;4) от витковых замыканий в обмотке статора;5) от внешних КЗ;6) от перегрузки токами обратной последовательности (генера¬
торы более 30 МВт);7) от симметричной перегрузки статора;8) от перегрузки ротора (для генераторов с непосредственным
охлаждением проводников);9) от первого или второго замыкания на землю в обмотке ротора;10) от асинхронного режима с потерей возбуждения.На генераторах 1 МВт и менее требуется установка защит по
пунктам 1, 2, 3, 5, 7.Защиты статора и ротора выполняются раздельно. При этом мо¬
гут использоваться группы электромеханических или микропроцес¬
сорных реле (устройств), включающих в себя набор элементов, тре¬
бующихся для осуществления конкретных защит.В настоящей работе рассматриваются только защиты, выполнен¬
ные на микропроцессорных реле.При срабатывании защит от внутренних повреждений генерато¬
ра они действуют на отключение генераторного выключателя, ав¬
томата гашения поля возбуждения (АГП) и останов турбины.Защиты от внешних коротких замыканий (КЗ) действуют на от¬
деление секции шин генераторного распредустройства (ГРУ) к ко¬
торой подключен генератор с одной (меньшей) выдержкой времени,
а с другой (большей) - на отключение генератора.Отключение генератора предусматривается и при срабатывании
технологических защит турбины, так же дифзащиты секции шин
ГРУ.28
При выполнении защиты генераторов с помощью микропроцес¬
сорных реле необходимо чтобы при неисправности одного устрой¬
ства или потере его оперативного тока оставшиеся в работе обеспе¬
чивали защиту с достаточным быстродействием при всех видах по¬
вреждений. Поэтому защиты разносятся по разным реле -
применяется полное или частичное дублирование. Для мощных
генераторов применяется полное дублирование, для малой и сред¬
ней мощности - частичное. При этом необходимо питание взаимо-
резервируемых реле осуществлять от разных трансформаторов тока
(ТТ) и напряжения (ТН).Если питание реле оперативным током осуществляется от одной
аккумуляторной батареи - то разные реле подключаются к разным
шинкам оперативного тока через отдельные автоматические вы¬
ключатели.При наличии на выключателе двух соленоидов отключения-
каждое реле действует на отдельный соленоид.При отказе в отключении генераторного выключателя преду¬
сматривается устройство резервирования отказа выключателя
(УРОВ). УРОВ действует с выдержкой времени и производит от¬
ключение выключателей всех источников питания секции шин ГРУ,
к которой подключен генератор с отказавшим выключателем.Защиты ротора и регулирование возбуждения генератора в на¬
стоящее время выполняются отдельными микропроцессорными
устройствами, поставляемыми фирмами изготовителями генерато¬
ров. Завод «Электросила» комплектует системы возбуждения уст¬
ройством AVR и блоком защиты ротора типа МУЗА. Лысьвенский
турбогенераторный завод комплектует системы возбуждения авто¬
матическими цифровыми регуляторами напряжения типа КОСУР.На рис. 7 приведена схема расстановки защитных устройств
фирмы ALSTOM и распределение их по измерительным трансфор¬
маторам для защиты генераторов мощностью 60 МВт [8].Генератор подключен к сборным шинам ГРУ через генераторный
выключатель. Схема соединения обмотки статора-звезда (или тре¬
угольник). Генератор оборудован косвенной системой охлаждения.Измерительные ТТ установлены в каждой фазе и соединены
«звездой». На рис. 7 и других рисунках раздела условно показаны
ТТ в одной фазе.29
Защита от замыканий на землю обмотки статора генератора вы¬
полнена с использованием трансформатора тока нулевой последо¬
вательности (ТНП). Комплект КЗР-2 не подключен и включается
при замыкании на землю в роторе.Рис. 7. Расстановка защитнъгх устройств типа MICOM для генератора
мощностью до 60 МВт: AVR - автоматический регулятор возбуждения;
GE - возбудитель генератора; GR - ротор генератора; QE - автомат гаше¬
ния поля ротора30
Выполняемые функции используемых реле серии MICOM ука¬
заны в табл. 8.1Таблица 8.1Тип или серия
устройстваВыполняемая функцииПримечаниеMICOMP631Дифференциальная защита гене¬
раторов. УРОВМГСОМР342МТЗ с блокировкой по напряже¬
нию. Защита статора от замыка¬
ний на землю. Защита статора от
двойных замыканий на землю.
Защита от перегрузки. Токовая
защита обратной последователь¬
ности. Защита обратной мощно¬
сти. Форсировка возбуждения.
Защита от повышения напряже¬
ния. УРОВМожет быть реализо¬
вана дистанционная
защита и защита от
асинхронного режи¬
ма. Защита от замы¬
каний на землю вы¬
полняется с помощью
трансформатора тока
нулевой последова¬
тельности (ТНП)MICOM Р922Блокировка по напряжению МТЗ,
форсировка возбужденияКЗР-2Защита от второго замыкания на
землю в ротореПереносной ком¬
плект, подключае¬
мый при замыкании
на землю в одной
точке к выводам и
валу ротораAVRНачальное возбуждение. Синхро¬
низация (точная и самосинхрони¬
зация). Регулирование напряжения
по ПИД-закону. Ограничение то¬
ков ротора и статора по величине и
времени. Ограничение минималь¬
ного возбуждения в режиме недо-
возбуждения. Стабилизация коле¬
баний мощности генератора при
аварийных качаниях в энергосис¬
темеНа рис. 8 приведена схема расстановки защитных реле и распре¬
деление их по измерительным трансформаторам для защиты гене¬
ратора 60 МВт и более.Выполняемые функции конкретных реле перечисляются в табл. 8.231
Рис. 8. Расстановка защитных устройств типа MICOM
для защиты генератора мощностью 60 МВт и более32
Таблица 8.2Тип устройстваВыполняемые функцииПримечаниеMICOMP632Дифференциальная защита. УРОВMICOM Р342-1МТЗ с блокировкой по напряжению.
Поперечная дифзащита. Защита от
перегрузки по току статора Токовая
защита обратной мощности. Форси¬
ровка возбужденияМТЗ выполнено с бло¬
кировкой по напряже¬
нию обратной последо¬
вательностиMICOM Р342-2Дистанционная защита генератора.
Защита от перегрузки с тепловой
характеристикой. Токовая защита об¬
ратной мощностиMICOMP922Блокировка по напряжению МТЗ. Защи¬
та от повышения напряжения генерато¬
ра. Блокировка регулятора турбины по
частоте. Форсировка возбужденияФорсировка возбужде¬
ния выполняется по сни¬
жению напряжения пря¬
мой последовательностиБРЭ 1301
(ЗЗГ-11)Защита от замыканий на землю об¬
мотки статораAVRНачальное возбуждение. Синхрони¬
зация. Регулирование напряжения
генератора. Ограничение токов рото¬
ра и статора по величине и времени.
Ограничение минимального возбуж¬
дения в режиме недозбуждения. Ста¬
билизация колебаний мощности ге¬
нератора при аварийных качаниях в
энергосистемеМожет использоваться
точная или самосинхро¬
низацияМУЗАЗащита ротора от замыканий на зем¬
лю. Защита ротора от перегрузки с
интегральной характеристикой. За¬
щита от недопустимой длительности
форсировки возбуждения. Защита от
коротких замыканий в цепях возбуж¬
дения. МТЗ, токовая отсечка и диф¬
защита выпрямительного трансфор-
матора(ТЕ). Защита от превышения
допустимой темпера выпрямительно¬
го трансформатора(ТЕ). Защита от
повышения напряжения генератора
на холостом ходу. Защита от потери
возбуждения генератора. Защита от
асинхронного хода33
Генератор имеет две параллельные ветви обмотки статора и обо¬
рудован системой непосредственного охлаждения. Применена ти¬
ристорная система самовозбуждения (СТС). Трансформатор систе¬
мы возбуждения (ТЕ) подключён к выводам статора генератора до
генераторного выключателя. Автоматический регулятор возбужде¬
ния (AVR) и устройство защит системы возбуждения (МУЗА)-
производства завода «Электросила». Кроме микропроцессорных
реле серии MICOM для защиты обмотки статора от замыканий на
землю применено блок-реле БРЭ 1301 исполнения ЗЗГ-11. Приме¬
нено частичное дублирование защит.Выполняемые функции конкретных реле перечисляются в табл. 8.2.Защита генераторов, работающих на сборные шины, может быть
выполнена и по типовым решениям ООО «АББ Автоматизация»
г. Чебоксары [9]. Этой фирмой разработаны комплектные шкафы за¬
щит генераторов (ШЭЗГ) с применением микропроцессорных реле
(терминалов) серии REX 316*4, REG 216, REX5XX, SPACOM. Одно¬
временно шкафы являются устройствами нижнего уровня АСУ ТП.Для защит генераторов до 32 МВт включительно применяются
шкафы серии ШЭЗГ 11XX. Генераторы более 32 МВт защищаются
шкафами ШЭЗГ 21ХХ.На рис. 9 показан пример выполнения защиты генератора с не¬
посредственным охлаждением мощностью 60 МВт.Генератор имеет схему соединения обмоток - «двойная звезда» и
оснащен бесщеточной диодной системой возбуждения с тиристор¬
ным возбуждением возбудителя.Защиты в системе возбуждения не показаны.В шкафу установлено 2 комплекта защит. Применено частичное
дублирование защит.34
(■-> Я < >ШкафШЭЗГ2111
1 комплект защитШапопьнвиийаашпаПпгамияяпиЬвяидпяЗкищгаогпвродежиМГЗобрапнй после¬
довательностиКошршъшпряяанш
нужной ослкдаягелыюснУРШОЗащита статора от
замьвятй т землю" ДртспнцнняязтщпяMI3 &ккирсвкой ШтМНфшйвивдя*-шюспЗшцктогпслеринибяюаияЗашига рогара сгг
продавиЗщпхГогповыш-ЭвцигаГагинонв-ЭшфпаогпаняаиячасилыЗшилишонфш-нопшшЗшщгаогобрншойМШ1П0С1ИРис. 9. Выполнение защиты генератора мощностью 60 МВт
с помощью шкафа ШЭЗГ211135
7.2. Защита генераторов,
работающих в блоке с трансформаторамиГенераторы, работающие в блоке с повышающими трансформа¬
торами (автотрансформаторами) могут быть подключены к транс¬
форматорам непосредственно или через генераторный выключа¬
тель. Особенностью их технологической схемы является блочное
соединение котла и турбины.В этой связи на блоках создаются 4 системы электрической за¬
щиты: защиты генератора, блочного трансформатора, трансформа¬
тора собственных нужд, общие защиты блока. При срабатывании
они действуют на отключение выключателя генератора, если он ус¬
тановлен или выключателя блока, развозбуждение и отключение
АГП, отключение выключателей низшего напряжения трансформа¬
тора собственных нужд, остановку турбины, отключение котла [7].При остановке турбины от действия технологических защит или
от ключа управления должен быть автоматически отключен генера¬
тор (блок). В связи с этим необходимо предусматривать воздейст¬
вие некоторых технологических защит в цепи электрических защит
и действие всех электрических защит от внутренних повреждений в
цепи технологических защит котла и турбины.На энергоблоках с газотурбинными установками недопустим пе¬
реход генератора в двигательный режим. При его возникновении
генератор должен немедленно отключаться с помощью защиты об¬
ратной мощности. Кроме того на тиристорном пусковом устройстве
должна предусматриваться специальная защита, работающая в диа¬
пазоне частот 2-72 Гц.Согласно ПУЭ и руководящих указаний на блочных генераторах
должны быть установлены защиты от:1) замыканий на землю на стороне генераторного напряжения (в
зависимости от мощности и системы охлаждения либо защита по
напряжению 3 U0, имеющая мертвую зону со стороны нейтрали (для
блоков 3-160 МВт), либо 100 % защита от замыканий на землю в
остальных случаях);2) многофазных замыканий в обмотке статора и на его выводах - диф¬
ференциальная защита с током срабатывания меньше номинального;3) витковых замыканий в обмотках статора (поперечная дифза-
щита при наличии параллельных ветвей в обмотке статора);36
4) внешних КЗ - МТЗ с блокировкой по напряжению или дис¬
танционная защита;5) перегрузки токами обратной последовательности (для генера¬
торов 30 МВт и более). В зависимости от мощности и типа системы
охлаждения требуется одноступенчатая защита обратной последо¬
вательности, ступенчатая защита либо защита с зависимой от тока
выдержкой времени. Кроме того должна быть дополнительная сту¬
пень защиты с действием на сигнал;6) симметричной перегрузки статора (для генераторов меньше
200 МВт защита действует с независимой выдержкой времени на
сигнал, для более мощных - устанавливается защита от перегрузки с
зависимой от тока выдержкой времени и действием на отключение);7) перегрузки ротора для генераторов с непосредственным охла¬
ждением проводников (для генераторов до 160 МВт - защита имеет
независимую выдержку времени, большей мощности - с зависимой
от тока выдержкой времени. В последнем случае в цепь ротора ус¬
танавливается специальный датчик постоянного тока и реле БЭ -
1102 производства ЧЭАЗ);8) замыкания на землю обмотки ротора (обычно применяется
устройство с наложением напряжения низкой частоты);9) асинхронного режима с потерей возбуждения (обычно приме¬
няется реле сопротивления со специальной характеристикой).Для защит блочного трансформатора должны быть установлены:10) дифференциальная защита-от КЗ в обмотках и на выводах
трансформатора;11) газовая защита-от витковых замыканий в обмотках транс¬
форматора;12) защита от внешних КЗ и резервная от КЗ внутри трансформа¬
тора — МТЗ на стороне высшего напряжения (ВН) с блокировкой по
напряжению на стороне низшего напряжения (НН) трансформатора;13) защита от замыканий на землю в сети высшего напряжения.
Используется токовая защита нулевой последовательности, вклю¬
чённая на трансформаторы тока в нейтрали блочного трансформа¬
тора. Для работы в режиме с изолированной нейтралью (трансфор¬
маторы 110 и 220 кВ) дополняется защитой по 3 U0, включенной на
ТН шин, на которые подключаются блок, с контролем отсутствия
тока 3/0 в нейтрали трансформатора и срабатывания защиты на
смежном блоке с заземлённой нейтралью;37
14) защита от потери охлаждения системы ДЦ и Ц трансформато¬
ра. Защита контролирует ток нагрузки на трансформаторе и его тем¬
пературу и в зависимости от этих данных с различными выдержками
времени отключает блок в случае остановки всех охладителей;15) ускорение защит при неполнофазном режиме: специальная
высокочувствительная ступень зашиты нулевой последовательно¬
сти ускоряется по факту неполнофазного отключения выключателя;16) при наличии генераторного выключателя предусматривается
устройство сигнализации замыкания на землю на стороне НН блочно¬
го трансформатора (при отключенном генераторном выключателе);17) дифференциальная защита ошиновки высшего напряжения.Для защиты трансформатора собственных нужд блока требуютсяследующие защиты:18) защита от КЗ в обмотках и на выводах трансформатора -
дифференциальная защита;19) защита от витковых замыканий в обмотках ТСН - газовая;20) защита от внешних междуфазных КЗ и резервная от КЗ внут¬
ри трансформатора - МТЗ с блокировкой по напряжению или дис¬
танционная на сторонах ВН и НН трансформатора;21) защита от перегрузки с действием на сигнал.Общие защиты блока:22) общая дифзащита блока, охватывающая ошиновку стороны
ВН, трансформатор и генератор. Для блоков, имеющих генератор¬
ный выключатель с целью обеспечения селективности общей защи¬
ты блока с отдельными дифзащитами генератора и трансформатора
в защиту вводится выдержка времени 0,2-0,3 сек.Защиты по пунктам 1, 2, 3, 7, 8, 10, 11, 17, 18, 19 являются основ¬
ными от внутренних повреждений. При срабатывании они действуют
на отключение блока и останов турбины. В случае отказа выключа¬
теля блока (генераторного или при его отсутствии выключателя на
стороне ВН) блок должен отключаться от сети с помощью УРОВ.Резервирование защит от внутренних повреждений осуществля¬
ется общей дифзащитой блока (пункт 22).Резервирование защит смежных элементов (шин, линий, авто¬
трансформаторов и пр.) обеспечивается защитами по пунктам 4, 5,
12, 13. Резервные защиты блоков обычно имеют 2-3 выдержки вре¬
мени: защиты статора с первой выдержкой времени действуют на
деление шин, со второй отключается выключатель стороны ВН38
блока, с третьей производится полная остановка блока. Защиты ро¬
тора с первой выдержкой времени действуют на развозбуждение,
отключение АРВ, а со второй - на останов генератора и т. д.На турбогенераторах дополнительно должна предусматривать¬
ся защита от повышения напряжения, вводимая автоматически в
работу при холостом ходе блока и действующая на отключение
АГП. Кроме того предусматривается: блокировка регулятора «до
себя» при повышении и понижении частоты; реле обратной мощно¬
сти; автоматика по сбросу и набросу мощности на генератор.При выполнении защит блоков тепловых электростанций (ТЭС)
на микропроцессорных реле при мощностях генераторов до 300¬
500 МВт с целью уменьшения затрат применяется частичное дуб¬
лирование защит. В случае использования генераторов большей
мощности, а также при любой их мощности на АЭС все основные и
значительная часть резервных защит дублируются.Цепи газовой защиты блочных трансформаторов и трансформа¬
торов собственных нужд блоков, цепи технологических защит тур¬
бин подключаются на свободные дискретные входы микропроцес¬
сорных реле обычно резервных защит.На рис. 10 приведена схема расстановки защитных устройств
фирмы ALSTOM для защиты блока генератор-трансформатор мощ¬
ностью до 160 МВт.Блок не имеет генераторного выключателя. Нейтраль блока на
строке ВН может быть заземлена или разземлена. Применяется час¬
тичное дублирование защитных устройств. Резервные защиты рас¬
пределяются между двумя комплектами MICOM 342. Защита от
замыканий на землю статора выполняется по напряжению 3 U0. За¬
щиты ротора осуществляются устройствами системы возбуждения
и на рис. 10 не показаны. Измерительные ТТ установлены во всех
фазах и соединены по схеме полной звезды.39
Рис. 10. Схема подключения защитных устройств серии MICOM
фирмы Alstom для защиты блока генератор-трансформатор
мощностью до 160 МВт40
Распределение защит по комплектам указано в табл.8.3Таблица 8.3Тип устройстваВыполняемые функцииПримечание12. 3Р632-2Включено на ТТ вы¬
водов и нейтрали ГДифзащита генератораР342-1Включено на ТТ
нейтрали и ТН
генератораДистанционная защита. Защита от пере¬
грузки по току статора. Токовая защита
обратной последовательности. Защита
or асинхронного режима. Реле обратной
мощности. Форсировка возбужденияР342-2 Включено на
ТТ нейтрали и ТН
генератораДистанционная защита. Защита от
перегрузки с тепловой характеристи¬
кой. Токовая защита обратной последо¬
вательности. Реле обратной мощностиР922-1Включенона ТН генератораБлокировка по напряжению МГЗ ВН
блочного трансформатора. Защита от по¬
вышения напряжения генератора. Бло¬
кировка регулятора турбины по частоте.
Форсировка возбуждения по снижению U
прямой последовательностиВыполняется по
линейному напря¬
жению и U2. Способ
форсировки выби¬
рается по проектуPG2AПодключено к вы¬
водам и валу ротораЗащита ротора от замыканий на зем¬
лю. Защита ротора от перегрузки по
напряжению с независимой выдерж¬
кой времениМожет не устанав¬
ливаться если соот¬
ветствующие уст¬
ройства входят в
состав системы воз¬
бужденияР633+Р122-1 Вклю¬
чено на ТТ ВН,
выводов генератора,
ТТ стороны ВН,
ТСН, ТТ нейтрали
блочного ТДифзащита блока. МТЗ стороны ВН
блочного Т с блокировкой по напря¬
жению. Защита от замыкания на зем¬
лю со стороны ВН блочного Т. Уско¬
рение земляной защиты при неполно¬
фазном режиме. МТЗ стороны ВН
трансформатора СН с блокировкой по
напряжению.Р633-2Включено наТТ:ВН трансформато¬
ра, выводов генера¬
тора, ТТ встроен¬
ные в выводы ВН
ТСНДифзащита трансформатора. МТЗ
стороны ВН блочного Т с блокировкой
по напряжению. МТЗ генератора с
блокировкой по напряжению. МТЗ
стороны ВН ТСН с блокировкой по
использованием блокировки от защит
стороны 6 кВ41
Окончание табл. 8.3123МСОМР922-2
Включено на шин¬
ный ТН стороны ВНЗащита от замыканий на землю блока
с разземленной нейтральюMICOMP633
Включено на ТТ
стороны ВН и НН
ТСНДифзащита ТСН. МТЗ стороны ВН
ТСН с блокировкой по напряжению.
Защита ТСН от перегрузки с тепловой
характеристикой. МТЗ стороны НН
ТСН с блокировкой по напряжениюБлокировка по
напряжению вы¬
полнена от реле
Р922-3MICOM Р922-3
Включено на ТН
выводов НН ТСНБлокировка по напряжению МТЗ ВН и
НН ТСН. Сигнализация замыканий на
землю на стороне 6 кВ ТСН. Пуск
АВР секции. Грунтовая защита мак¬
симально!-о гапряженияБлокировка выпол¬
няется по линейно¬
му напряжению ии2MICOMP122-3
Включено на ТТ и
ТН выводов НН
ТСНМТЗ стороны НН ТСН с блокировкой
по напряжению. Блокировка токовой
защиты стороны ВН ТСН - логическая
дифзащита. Токовая защита от замы¬
каний на землю при заземлении ней¬
трали СН через резисторБлокировка от вну¬
треннего органа на¬
пряжения по линей¬
ному напряжениюMICOM Р922-4
Включено на ТН
секции 6 кВ СНГрупповая защита минимального
напряжения. Пуск АВР секции 6 кВ
СН. Сигнализация замыкания на зем¬
лю секции 6 кВ.На рис. 11 приведена схема подключения защитных устройств
серии MICOM фирмы ALSTOM для защиты блока генератор-
трансформатор мощностью более 160 МВт.Блок имеет генераторный выключатель и два выключателя на сто¬
роне высшего напряжения. Отпаечный трансформатор собственных
нужд имеет расщеплённую обмотку низшего напряжения. Генератор
выполнен с параллельными ветвями обмотки статора. Нейтраль выс¬
шего напряжения блочного трансформатора заземлена наглухо.Защиты выполнены с частичным дублированием. Дифзащита ге¬
нератора, трансформатора и ошиновки дублируются дифзащитой
блока не имеющей выдержки времени. Основные защиты генерато¬
ра выполнены на реле МЗСОМ Р343. Второй комплект защит вы¬
полняется на реле MICOM Р342.Защиты ротора выполнены в составе системы возбуждения и на
рис. 11 не показаны.42
Ooi ^—_J OWфирмы Alstom для защиты блока генератор-трансформатор
мощностью более 160МВт
В качестве резервной защиты трансформатора собственных
нужд (ТСН) - используется дистанционная защита, выполняющая
на реле MICOM Р449. Дифзащита дублируется токовой, включен¬
ной по схеме логической селективности.Распределение защитных функций между комплектами реле ука¬
зано в табл. 8.4.Таблица 8.4Распределение защитных функций между комплектами релеТип устройстваВыполняемые функцииПримечанияMICOM Р343
Включено на ТТ вы¬
водов и нейтрали Г,
ТН со стороны вы¬
водов и нейтрали ГПродольная дифзащита генератора.
Дистанционная защита. Защита от пере¬
грузки по току статора. Поперечная
дифзащита. Токовая защита обратной
последовательности. Защита от асин¬
хронного режима. Реле обратной мощно¬
сти. 100% защита статора от замыканий
на землю. Защита от несанкционирован¬
ного включения выключения генератора.
Форсировка возбужденияПри необходимо¬
сти могут быть
использованы ор¬
ганы наброса и
сброса мощностиMICOMP342
Включено на ТТ
выводов Г и ТН ГДистанционная защита генератора. За¬
щита от перегрузки с тепловой характе¬
ристикой. Токовая защита обратной
последовательностиЗащита от замыканий на землю по 31/о-
Реле обратной мощности. Форсировка
возбужденияСпособ форси¬
ровки выбирается
по проектуMICOMP922-1
Включено на ТН
генератораЗащита от повышения напряжения гене¬
ратора. Блокировка по напряжению МТЗ
со стороны нейтрали Г. Блокировка ре¬
гулятора турбины по частоте. Форсиров¬
ка возбуждения по снижению U прямой
последовательностиБлокировка по
напряжению вы¬
полняется по ли¬
нейному напря¬
жению и U2MICOM Р633-1
Включено на ТТ
встроенные в выво¬
ды ВН и нейтра¬
ли Т, выводы ТСН
и ТТ выводов ГДифзащита трансформатора. Дифферен¬
циальная защита обмотки ВН трансфор¬
матора от замыканий на землюMICOM Р633-2
Включено на ТТ
ВН и встроенные
выводы ВН трас-
форматораДифзащита ошиновки ВН трансформа¬
тора44
Окончание табл. 8.4Тип устройстваВыполняемые функцииПримечанияMICOMP121
Включено на ТТ
встроенные в выво¬
ды ВН и нейтрали ТМТЗ стороны ВН с блокировкой по на¬
пряжению. Защита от замыканий на
землю стороны ВН трансформатора.
Ускорение земляной защиты при непол¬
ноформатной режимеБлокировка по
линейному на¬
пряжению вы¬
полняется от реле
MICOM Р922-1MICOM Р922-2
Подключено к ТН
стороны НН транс¬
форматораБлокировка по напряжению МТЗ ВН
блочного трансформатора. Сигнализация
замыкания на землю на выводах и оши¬
новках ТБлокировка по
линейному на¬
пряжению и U2MICOMP634
Включено на ТТ
ВН блока, выводов
нейтрали Г, выво¬
дов ВНТСНДифзащита блока. МТЗ генератора с
блокировкой по напряжениюБлокировка по
напряжению вы¬
полняется от реле
MICOM Р 922MICOM Р 632
Включено на ТТ
стороны ВН, выво¬
дов НН ТСНДифзащита трансформатора СНМ1СОМР439-1,2
Включено на ТТ
стороны ВН и ТН
выводов НН ТСНДистанционная защита стороны ВН
ТСН. Токовое реле стороны ВН логиче¬
ской дифзащиты ТСНМ1СОМР449-1,2
Включено на ТТ и
ТН стороны НН
ТСНДистанционная защита стороны НН
ТСН. Блокировка токовой защиты сто¬
роны ВН - логическая дифзащита. Токо¬
вая защита от замыканий на землю при
заземлении нейтрали сети 6 кВ СН через
резистор. Защита от перегрузки стороны
НН ТСНБлокировка осу¬
ществляется от
внутреннего ор¬
гана напряжения
по линейному на¬
пряжениюMICOM Р922-3,4
Включено на ТН
секции 6 кВ СНГрупповая защита минимального напря¬
жения. Пуск АВР секции 6 кВ СН. Сиг¬
нализация замыканий на землю секций
6 кВ СННа блоках, мощностью 300 МВт и более, на всех блоках атомных
электростанций схемы защит выполняются с полным дублировани¬
ем основных и большей части резервных защит. Защиты при этом
выполняются в виде двух одинаковых комплектов, включенных на
разные трансформаторы тока и напряжения, разные аккумулятор¬
ные батареи и соленоиды отключения выключателя.45
Поскольку защиты генератора, трансформатора и ошиновки
дублируются, то общая дифзащита блока при этом не предусматри¬
вается.Защита ротора генератора от перегрузки выполняется с зависи¬
мой характеристикой на устройстве БЭ 1302 производства ЧЭАЗ.Защиты трансформаторов собственных нужд аналогичны приве¬
денному на рис. 11Защиты блоков могут быть выполнены с использованием шка¬
фов ШЭЗГ 12ХХ, 22ХХ, 25ХХ производства ООО «АББ Автомати¬
зация». Комплекс из шкафов ШЭЗГ 1211 и ШЭЗГ 1221 предназна¬
чены для защит блоков мощностью до 300 МВт, имеющих высшее
напряжение 110 или 220 кВ; ШЭЗГ 2211 и ШЭЗГ 2221 - для блоков
мощностью свыше 300 МВт с высшим напряжением 220 кВ и более.
Комплекс из шкафов ШЭЗГ 2511 и ШЭЗГ 2521 применяется для
защиты блоков мощностью свыше 300 МВт и высшим напряжением
500 кВ и выше.На рис. 12 приведена схема распределения защит блока мощно¬
стью 160 МВт между шкафами ШЭЗГ 1211 и ШЭЗГ 1221 и под¬
ключение их к измерительным трансформаторам.Генератор имеет две параллельные ветви обмотки статора, ос¬
нащён системой самовозбуждения. В его цепи установлен генера¬
торный выключатель. Нейтраль блока на стороне ВН может быть
заземлена или разземлена. В системе защит применяется частичное
дублирование. Защита от замыканий на землю обмотки статора вы¬
полняется по напряжению 3U0 и дублируется защитой с контролем
напряжения третьей гармоники.Защиты трансформатора собственных нужд блока выполняются
отдельным комплектом реле и на рис. 12 не показаны.46
ШЭЗГ1221 Шм*ШЭЗГ121147Рис. 12,Выполнение защиты блока генератор-трансформатор мощностью 160 МВт
с помощью шкафов ШЭЗГ1211 и ШЭЗГ1221.
9. КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ
СИСТЕМЫ ГЕНЕРАТОРОВКонтроль за режимом работы генераторов и их тепловым со¬
стоянием осуществляется с помощью контрольно-измерительным
приборов и автоматизированной системы теплоконтроля.Необходимые контрольно-измерительные приборы устанавлива¬
ются на блочном и центральном щитах управления блочных электро¬
станций (КЭС, ТЭЦ, АЭС) или на главном щите управления и щите
турбины не блочных ТЭЦ. По показывающим приборам дежурный
персонал осуществляет контроль за током нагрузки всех фаз, напря¬
жением, выдаваемой активной и реактивной мощностями, током и
напряжением ротора и возбудителя, количеством выработанной
энергии и др.. Кроме показывающих приборов предусматриваются
регистрирующие приборы и датчики активной и реактивной мощно¬
сти, передающие значение измеряемых мощностей к суммирующим
приборам и устройствам телемеханики или АСУ ТП.Минимальный объем оснащения генераторов контрольно¬
измерительными приборами указывается в «Руководящие указа¬
ния по объему оснащения тепловых электростанций контрольно¬
измерительными приборами, средствами регулирования, техноло¬
гической защиты, блокировки и сигнализации» и приведен в
табл. 9.1 (4, 5].Питание контрольно-измерительных приборов осуществляется
от измерительных трансформаторов тока и напряжения, установ¬
ленных в цепях генераторов. Схемы подключения измерительных
приборов к измерительным трансформаторам генератора, работаю¬
щего на сборные шины приведено на рис. 13а блочного генерато¬
ра-на рис. 14.48
Таблица 9.1ЦепиПеречень приборовСтатораАмперметр в каждой фазе, вольт¬
метр, ваттметр, варметр, счетчик
активной энергии, датчики актив¬
ной и реактивной мощности. Реги¬
стрирующие приборы: ваттметр,
амперметр, вольтметр (на Г
60 мВт и более)РотораАмперметр, вольтметр, вольтметр
в цепи основного и резервного
возбудителей. На генераторах
60 мВт и выше устанавливается
регистрирующий амперметрБлочного трансформатораНа стороне СН: амперметр, ватт¬
метр и варметр с двухсторонней
шкалойНа стороне ВН: амперметрПримечания1.Ha генераторах до 12 мВт в цепи статора устанавливается
1 амперметр.2. Перечисленные приборы устанавливаются на щитах управле¬
ния - БЩУ или ПДУ.При наличии БЩУ на ЦЩУ устанавливается ваттметр и варметр.Если нет БЩУ - на групповом щите турбины устанавливаются
ваттметр, частотометр в цепи статора и вольтметр в цепи возбуждения.На ЦЩУ устанавливают частотомер, суммирующие ваттметр и
варметр.3. В цепях статоров генератор мощностью больше 300 мВт уста¬
навливается осциллограф.4. В цепях генераторов устанавливаются 2 колонки синхрониза¬
ции (каждая содержит 2 вольтметра, 2 частотомера, синхроноскоп.49
9■n.Защита генератора—®—14j“i,-ahiLaj=u—50
к Т блока1■Л-i г“VJCT ■\~AJ\ L ГXJCJ "\хг~\ г)!iLaJ[ г“ТТKJU\zu -UC7=W-51Рис. 14
Все турбогенераторы имеют встроенные устройства для контро¬
ля теплового состояния активных частей и систем охлаждения.
Контролируются температура обмоток и активной стали статора,
холодного и горячего охлаждающего газа, охлаждающей воды в
газоохладителях и обмотке статора (при водяном охлаждении),
температуры опорных и уплотняющих подшипников, смазывающе¬
го масла и др.Измерение температур обмотки и активной стали производится
медными или платиновыми термопреобразователями сопротивления.
Для измерения температуры активной стали термопреобразователи
закладываются на дно паза, а у статоров с водяным охлаждением об¬
мотки-под пазовым клином [10]. Для измерения температуры меди
термопреобразователи закладываются между стержнями.Выводы от термопреобразователей присоединяются специаль¬
ными проводами к клемам коробки зажимов, установленной снару¬
жи корпуса генератора. Соединительные провода из корпуса выво¬
дятся через газоплотные проходные втулки. От коробки зажимов
кабели прокладываются к шкафу автоматизированной системы теп-
локонтроля. Автоматизированная система теплоконтроля осущест¬
вляет обход точек контроля с заданной периодичностью, измерения,
регистрацию, сравнение с уставками, сигнализацию отклонения от
заданных пределов. Шкаф автоматизированной системы контроля
температура может устанавливаться у генератора или на блочном
щите управления.Количество точек измерения температур статора зависит от дли¬
ны сердечника и способа охлаждения статорной обмотки. Для тур¬
богенераторов с косвенным охлаждением устанавливаются от 6 до
12 термопреобрзователей. В генераторах с длиной сердечника до Зм
закладывается шесть преобразователей: по одному на медь и актив¬
ную сталь каждой фазы. В генераторах с длиной сердечника свыше
Зм закладывают 12 преобразователей (три на дно паза и один между
стержнями на каждую фазу).52
В машинах с водяным охлаждением обмотки статора термообра-
зователи закладываются во все пазы статора на верхних стержнях
под клинья, а измерение температуры активной стали производится
в двух пазах на каждую фазу. На турбогенераторах мощностью
1000 МВт и более дополнительно термообразователи устанавлива¬
ют на лобовых дугах нижних стержней, в области наибольшей тем¬
пературы. Контроль температуры горячего дисциллята в каждой
гидровлической ветви статора осуществляется термообразователя-
ми, установленными в лобовых частях в штуцере соединения фто¬
ропластового шланга со сливным коллектором.53
СПИСОК ИСПОЛЬЗОВАННЫХ источников1. Номенклатурный каталог ОАО «Электросила», 2008.2. Номенклатурный каталог ОАО «Привод», 2003.3. Элегазовое генераторное распределительное устройство типа
НЕС, ABB Hiqh Voltage Technoloqic ltd, 2004.4. Крючков, И.П. Электрическая часть электростанций и под¬
станций: справочные материалы для курсового и дипломного про¬
ектирования / И.П. Крючков, Н.Н. Кувшинский, Б.Н. Неклепаев. -
М: Энергоатомиздат, 1989.5. Васильев, А.А. Электрическая часть станций и подстанций /A.А. Васильев, И.П. Крючков, Е.Ф. Наяшкова. - М: Энергоатомиз¬
дат, 1990.6. Токопроводы генераторного напряжения, сайт: enerqyland, info.7. Электрический справочник: в 4 т. / под общ. ред. проф. МЭИB.Г. Герасимова и др. - 9-ое изд. - М.: Издательство МЭИ, 2004. -
Т. 3: Производство, передача и распределение электрической энер¬
гии. - 904 с.8. Рекомендации по выбору защит электротехнического обору¬
дования с использованием микропроцессорных устройств концерна
ALSTOM - Киев: Август, 2000. - 140 с.9. Сборник докладов технического семинара. Релейная защита и
электроавтоматика электрических станций/М.: ЦПТИ ОРГРЭС,
2004. - 234 с.10. Справочник по ремонту турбогенераторов / под ред. Х.А. Бе-
кова, В.В. Барилло. - М.: ИПК госслужбы, ВИПКэнерго, 2006. -724 с.54
СОДЕРЖАНИЕ1. КРАТКАЯ ХАРАКТЕРИСТИКА СИНХРОННЫХ
ГЕНЕРАТОРОВ И СВЕДЕНИЕ ПО ЗАМЕНЕ
ТУРБОГЕНЕРАТОРОВ С ВЫРАБОТАННЫМСРОКОМ СЛУЖБЫ НОВЫМИ 32. ТЕХНИЧЕСКИЕ ДАННЫЕ СИНХРОННЫХ
ТУРБОГЕНЕРАТОРОВ 63. ТЕХНИЧЕСКИЕ ДАННЫЕ ДИЗЕЛЬНЫХ
ГЕНЕРАТОРОВ (F = 50 ГЦ) Ю4. ПРИНЦИПИАЛЬНЫЕ СХЕМЫПЕРВИЧНЫХ ЦЕПЕЙ ТУРБОГЕНЕРАТОРОВ 115. ГЕНЕРАТОРНЫЕ ВЫКЛЮЧАТЕЛИ 156. КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ СОЕДИНЕНИЙ
ГЕНЕРАТОРОВ С РАСПРЕДЕЛИТЕЛЬНЫМИ
УСТРОЙСТВАМИ И СИЛОВЫМИ ТРАНСФОРМАТОРАМИ 187. СИСТЕМЫ ВОЗБУЖДЕНИЯ ГЕНЕРАТОРОВ 237.1. Системы возбуждения турбогенераторов 237.2. Системы возбуждения дизельных генераторов 278. РЕЛЕЙНАЯ ЗАЩИТА ГЕНЕРАТОРОВ 288.1. Защита генераторов работающих на сборные шины 288.2. Защита генераторов,работающих в блоке с трансформаторами 369. КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕСИСТЕМЫ ГЕНЕРАТОРОВ 49СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 54
Учебное изданиеСПРАВОЧНЫЕ СВЕДЕНИЯ
ПО СИНХРОННЫМ ГЕНЕРАТОРАМ
ТЕПЛОВЫХ И АТОМНЫХ ЭЛЕКТРОСТАНЦИЙМатериалы для курсового и дипломного проектирования
по электрической части электрических станций и подстанцийСоставитель
МАЗУРКЕВИЧ Владимир НиколаевичТехнический редактор О.В. Дубовик Компьютерная верстка Д.А. Исаева Подписано в печать 19.11.2010.Формат 60x84 '/1Й. Бумага офсетная.
Отпечатано на ризографе. Гарнитура Таймс.Уел, печ. л. 3,25. Уч.-изд. л. 2,54. Тираж 100. Заказ 834.Издатель и полиграфическое исполнение:
Белорусский национальный технический университет.
ЛИ № 02330/0494349 от 16.03.2009.Проспект Независимости, 65. 220013, Минск.
Министерство образования
Республики БеларусьБЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ
ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТКафедра «Электрические станции»СПРАВОЧНЫЕ СВЕДЕНИЯ
ПО СИНХРОННЫМ ГЕНЕРАТОРАМ
ТЕПЛОВЫХ И АТОМНЫХ ЭЛЕКТРОСТАНЦИЙМинскБИТУ2010
