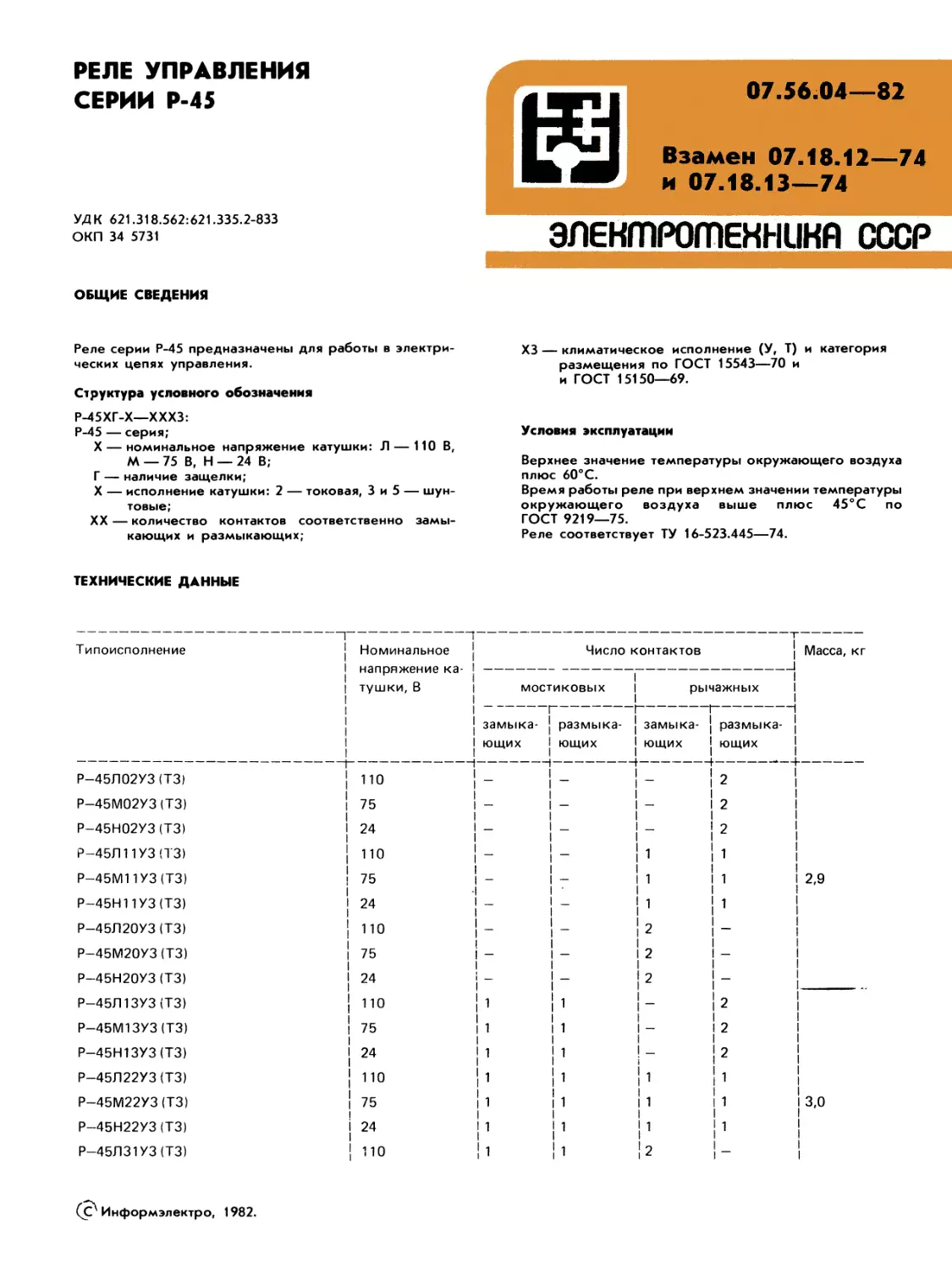

РЕЛЕ УПРАВЛЕНИЯ
СЕРИИ Р-45
УДК 621.318.562:621.335.2-833
ОКП 34 5731
ОБЩИЕ СВЕДЕНИЯ
Реле серии Р-45 предназначены для работы в
электрических цепях управления.
Структура условного обозначения
Р-45ХГ-Х—ХХХЗ:
Р-45 — серия;
X — номинальное напряжение катушки: Л — 110 В,
М — 75 В, Н — 24 В;
Г — наличие защелки;
X — исполнение катушки: 2 — токовая, 3 и 5 — шун-
товые;
XX — количество контактов соответственно
замыкающих и размыкающих;
ХЗ — климатическое исполнение (Уг Т) и категория
размещения по ГОСТ 15543—70 и
и ГОСТ 15150—69.
Условия эксплуатации
Верхнее значение температуры окружающего воздуха
плюс 60°С.
Время работы реле при верхнем значении температуры
окружающего воздуха выше плюс 45°С по
ГОСТ 9219—75.
Реле соответствует ТУ 16-523.445—74.
ТЕХНИЧЕСКИЕ ДАННЫЕ
~i г
Номинальное
напряжение
катушки, В
Типоисполнение
Р-45Л02УЗ (ТЗ)
Р-45М02УЗ (ТЗ)
Р-45Н02УЗ(ТЗ)
Р-45Л11УЗПЗ)
Р-45М11УЗ(ТЗ)
Р-45Н11УЗ(ТЗ)
Р-45Л20УЗ(ТЗ)
Р-45М20УЗ (ТЗ)
Р-45Н20УЗ (ТЗ)
Р-45Л13УЗ(ТЗ)
Р-45М13УЗ(ТЗ)
Р-45Н13УЗ(ТЗ)
Р-45Л22УЗ (ТЗ)
Р-45М22УЗ(ТЗ)
Р-45Н22УЗ (ТЗ)
Р-45Л31УЗ(ТЗ)
110
75
24
110
75
24
110
75
24
110
75
24
110
75
24
110
—f
Число контактов
мостиковых
г
замыка-
размыкающих | ющих
- | -
I -
! -
! ~
г
рычажных
замыка-
| ющих
| 1
I 1
J 1
I 2
I 2
! 2
I -
! -
j 1
I 1
j 1
|2
г"
размыка-
j ющих
! 2
I 2
!2
I 1
I 1
j 1
! 2
I 2
| 2
| 1
I 1
j 1
—
Масса, кг
2,9
3,0
(С1 Информэлектро, 1982.

07.56.04—82
Типоисполнение
Номинальное
напряжение
катушки, В
Число контактов
мостиковых

замыкающих

размыкающих
j
рычажных

замыкающих

размыкающих
Масса, кг
Р-45М31УЗ(ТЗ)
Р-45Н31УЗ(ТЗ)
Р-45Л42УЗ
Р-45М42УЗ
Р-45Н42УЗ
Р-45Г-2-11УЗ(ТЗ)
Р-45Г-2-12УЗ(ТЗ)
Р-45МГ-3-11УЗ(ТЗ)
Р-45МГ-3-12УЗ(ТЗ)
Р-45НГ-5-11УЗ(ТЗ)
Номинальный ток катушки реле типов Р-45Г-2-11 и
Р-45Г-2-12—10 А.
Гарантийный срок устанавливается 1 год со дня пуска
75
24
110
75
24
—
75
75
24
1
1
2
2
2
1
-
1
—
1
1
2
2
2
—
-
-
—
2
2
2
2
2
1
1
-
1
1
2
1
2
1
3.0
3,5
2,4
реле в эксплуатации, но не более 2 лет с момента
проследования их через государственную границу
СССР.
60 ±0,5
Зотб. 010А
Контактные бинты М5
ты и гайки N6
а
Габаритные, присоединительные и установочные размеры реле управления серии Р-45
а — с двумя контактами; б — с четырьмя контактами; в — с защелкой
2

07.56.04
6G±0t5
ЗотЬ. £ГСА7
Контактные бинты М5
и Винты N5
Б0±0,5
Контактные бинты М$
и гайки MB
3

07.56.04—82
КОНСТРУКЦИЯ
КОМПЛЕКТНОСТЬ ПОСТАВКИ
Реле состоит из магнитной системы клапанного типа,
контактов рычажного и мостикового типов,
установленных на панели. К магнитной системе реле относятся
ярмо, сердечник с катушкой и подвижный якорь.
Контакты реле по исполнению могут быть
замыкающими или размыкающими. Все типоисполнения реле
по конструкции аналогичны и отличаются только
количеством и исполнением контактов в зависимости от
назначения того или иного реле. Реле могут иметь
токовую катушку вместо катушки напряжения и, кроме
того, механическую защелку, удерживающую якорь во
включенном состоянии после срабатывания реле.
Габаритные, присоединительные и установочные
размеры приведены на рисунке.
В комплект поставки входят: реле; эксплуатационная
документация; запасные части.
ФОРМУЛИРОВАНИЕ ЗАКАЗА
При заказе необходимо указать наименование, типо-
исполнение реле и номер технических условий.
Например: «Реле управления типа Р-45М-22УЗ,
ТУ 16-523.445—74».
Изготовитель — харьковский
тяжмаш» имени В.И. Ленина.
завод «Электро-
Каталог утвержден НИИ завода «Электротяжмаш»,
г. Харьков.
