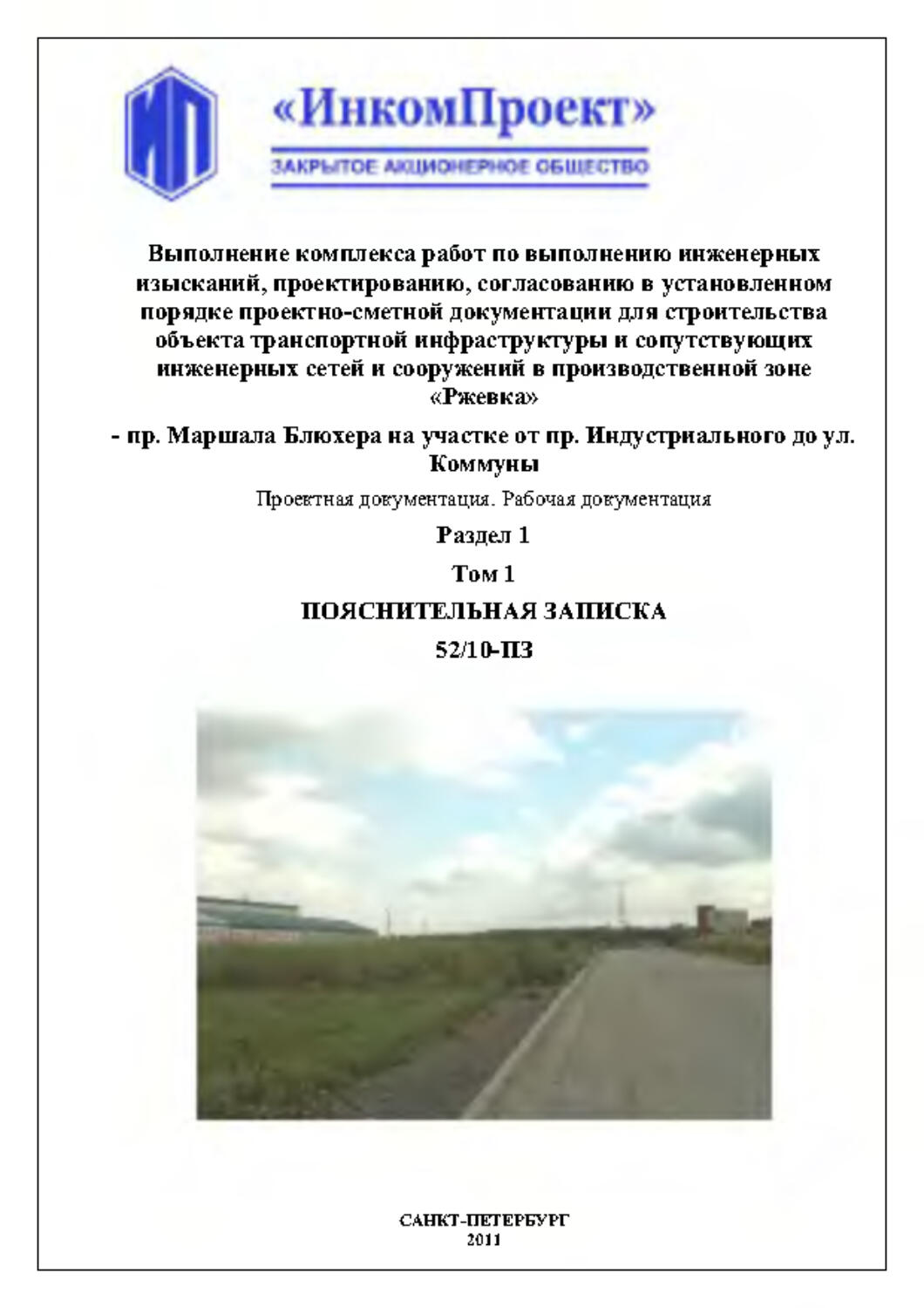

"ИнкомПроект" Закрытое акционерное общество. Том 1

ВЕДОМОСТЬ ССЫЛОЧНЫХ И ПРИЛАГАЕМЫХ ДОКУМЕНТОВ
Наименование

Теги: акции

Год: 2011

Похожие

Буржуазное общество в поисках стабильности

Акционерные общества и акционеры. Корпоративные и обязательственные правоотношения

Общество и хозяйство в Римской империи. Том 1

Современное общество. Общество риска, информационное общество, общество знаний

Текст

52/10-ПЗ.С
Изм. Кол.уч. Лист № док. Подпись Дата
Проспект Маршала Блюхера на участке от
Индустриального пр. до ул. Коммуны.
Стадия Лист Листов
Разработал Стрижко
04.11
Проверил Доценко
04.11 ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
Р
1
2
ГИП
Шашков
04.11
Н. контр. Доценко
04.11
Содержание
Взам. инв. №
Подп. и дата
Инв. № подп.
Согласовано
СОДЕРЖАНИЕ
Наименование
Страницы
Содержание
Состав проекта
Общие данные
Пояснительная записка
Пояснительная записка по РТП, ГРП и БКТП
Сводный план
Исходно-разрешительная документация:
Разрешительное письмо КГА №1-1-56897/9 от 29.09.2009
Задание на разработку рабочего проекта От 24.09.2010
Приложение к заданию на проектирование №2441р 5-1-3 от 22.09.2010
Согласования:
Градостроительный план земельного участка - проспект Маршала Блюхера
Градостроительный план земельного участка №47
Градостроительный план земельного участка №26
Письмо Невско- Ладожского бассейнового водного управления
Продление разрешительного письма КГА
Письмо КГА о переносе ГРП
Разрешительное письмо КГА на проектирование РТП и ГРП
Разрешительное письмо КГА на проектирование ТП
ГРП. Согласование главного архитектора КГА
БКТП. Согласование главного архитектора КГА
РТП. Согласование главного архитектора КГА
Согласование генпланов в УГ ГУВД
КГА ОПС
Акт УСПХ
СПб ГУ ЦКБ
СПб ГУ ЦКБ, прокладка газопровода по Анисимовской дороге
Согласование ООО «Акванорд»
Согласование ООО «Мебельный технопарк»
Комитет по природопользованию, охране ОС и обеспечению экологической
безопасности
Согласование Администрации Красногвардейского района
Комитет по благоустройству об устройстве технических тротуаров
Комитет по благоустройству и дорожному хозяйству
Согласование ГУП «Водоканал Санкт-Петербурга» филиал «Водоотведение»
Согласование ГУП «Водоканал Санкт-Петербурга» филиал «Водоснабжение»
ОАО «Ленэнерго» о переустройстве инж. сетей
ОАО «Ленэнерго». О принципиальном согласовании проектной документации
РТП и БКТП

Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10-ПЗ.С
2
Взам. инв. №
Подп. и дата
Инв. № подп.
ОАО «Ленэнерго». О согласовании перекладки КЛ 10кВ и защиты КЛ 110 кВ
Согласование СПб ГУП «ГОРЭЛЕКТРОТРАНС»
Согласование СПб ГУП «ГОРЭЛЕКТРОТРАНС»
ООО «ПЕТЕРБУРГГАЗ»
СПб ГУП «Ленсвет»
Согласование УГИББД
УГИБДД-согласование дорожного плана
УГИБДД-схема дислокация дорожных знаков
Согласования ОАО «СПб Электрические сети»
Согласование ОО УЭСП
Технические условия:
ТУ ООО «ПЕТЕРБУРГГАЗ»
Дополнение к ТУ ООО «ПЕТЕРБУРГГАЗ»
Технические условия СПб ГУП «Ленсвет»
ТУ СПб ГУП «ГОРЭЛЕКТРОТРАНС»
ТУ ГУП «Водоканал Санкт-Петербу рга»
Условия подключения ГУП «Водоканал Санкт-Петербурга»
ТУ ОАО «Антикор»
ТУ на проектирование строительства светофорного объекта
ТУ ОАО «Ленэнерго»
ТУ ОАО «СПб электрические сети»
Техническое задание на проектирование ГРП
ОАО «ТГК-1»
ГУП ТЭК
ОАО «Ростелеком»
ГУП Северный РТУ
Северо-Западный Телеком
Приложения:
Адресная инвестиционная программа на 2010 год и на плановый период 2011-
2012гг.
Копия свидетельства саморегулируемой организации

52/10-ПЗ-ОД
Изм. Кол.уч. Лист № док. Подпись Дата
Проспект Маршала Блюхера на участке от
Индустриального пр. до ул. Коммуны.
Стадия Лист Листов
Разработал Стрижко
04.11
Проверил Доценко
04.11 ОБЩАЯ ПОЯСНИТЕЛЬНАЯ ЗАПИСКА Р
1
4
ГИП
Шашков
04.11
Н. контр. Доценко
04.11
ОБЩИЕ ДАННЫЕ
Взам. инв. №
Подп. и дата
Инв. № подп.
Согласовано
ВЕДОМОСТЬ ЧЕРТЕЖЕЙ ОСНОВНОГО КОМПЛЕКТА
Лист
Наименование
Примечание
ТОМ 1
ПЗ -ОД
Общие данные
ПЗ
Пояснительная записка
ТКР.ЭС1-ПЗ Пояснительная записка по РТП, ГРП и БКТП
СП
Сводный план М 1:500
Технические решения , принятые в проекте, со ответствуют требованиям экологических ,
санитарно-гигиенических, противопожарных и других норм, правил, государственных стандартов и
обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении
предусмотренных проектом решений.
Главный инженер прое кта
/Шашков О.А./

Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10-ПЗ-ОД
2
Взам. инв. №
Подп. и дата
Инв. № подп.
ВЕДОМОСТЬ ОСНОВНЫХ КОМПЛЕКТОВ ЧЕРТЕЖЕЙ
Обозначение
Наименование
Примечан
ие
54/10-ПЗ
Пояснительная записка
Том 1
54/10-ТКР.АД
Автомобильная дорога
Том 3.1
54/10--ТКР.ЭН
Наружное электроосвещение
Том 3.2
54/10-ТКР.ОДД
Организация дорожного движения
Том 3.3
53/10-ТКР.ЭС
Электроснабжение. Перекладка кабельных линий Том 3.4
54/10-ТКР.СС
Системы связи
Том 3.5
54/10-ТКР.НВК
Наружные сети водоснабжения и канализации
Том 3.6
54/10-ТКР.ГСН
Наружные газопроводы
Том 3.7
54/10-ТКР.ТС
Тепломеханические решения тепловых сетей
Том 3.8
54/10-ПОС
Проект организации строительства
Том 5.1
ВЕДОМОСТЬ ССЫЛОЧНЫХ И ПРИЛАГАЕМЫХ ДОКУМЕНТОВ
Обозначение
Наименование
Примечани
е
Ссылочные документы
СНиП 3.06.03-85 Автомобильные дороги
СНиП 2.05.02-85 Автомобильные дороги
СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских
и сельских поселений
ОДН 218.046-01 Проектирование нежестких дорожных одежд
СП 82-101-98 Приготовление и применение растворов строительных
ГОСТ 9128-2009 Смеси асфальтобетонные дорожные, аэродромные и
асфальтобетон
ГОСТ 8736-93* Песок для строительных работ
ГОСТ 8267-93* Щебень и гравий из плотных горных пород для
строительных работ
ГОСТ 7473-94 Смеси бетонные. Технические условия
ГОСТ 26633-91* Бетоны тяжелые и мелкозернистые
ГОСТ 22245-90* Битумы нефтяные дорожные вязкие
ГОСТ 11955-82* Битумы нефтяные дорожные жидкие
СНиП 23-05-95* Естественное и искусственное освещение
СНиП 3.05.06-85 Электротехнические у стройства.
Постановление № 87
ГОСТ Р 21.1701-97 Правила выполнения рабочей документации
автомобильных дорог
№ 526
Решение ЛГИ от 17.07.78г.
Прилагаемые документы

Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10-ПЗ-ОД
3
Взам. инв. №
Подп. и дата
Инв. № подп.
№1-1-56897/9 от
29.09.2009
Разрешительное письмо КГА
От 24.09.2010 Задание на разработку рабочего проекта
№2441р 5-1-3 от
22.09.2010
Приложение к заданию на проектирование МЧС России
Согласования:
RU78136000-9426 Градостроительный план земельного участка - проспект
Маршала Блюхера
RU78136000-9639 Градостроительный план земельного участка №47
RU78136000-9643 Градостроительный план земельного участка №26
№Р6-28-2088 от
24.05.2010
Письмо Невско-Ладожского бассейнового водного
управления
От 22.10.2010
№1-1-60968/9 Продление разрешительного письма КГА
№1-4-22235/4 от
21.04.2011
Письмо КГА о переносе ГРП
№1-1-52752/4
от 14.09.2010 Разрешительное письмо КГА на проектирование РТП и
ГРП
№1-1-60820/4
от 21.10.2010 Разрешительное письмо КГА на проектирование ТП
Г.С.-3.1/21510 от
29.04.2011
ГРП. Согласование главного архитектора КГА
Г.С.-3.1/21324 от
15.03.2011
БКТП. Согласование главного архитектора КГА
Г.С.-3.1/21323 от
09.03.2011
РТП. Согласование главного архитектора КГА
Согласование генпланов в УГ ГУВД
от 01.11.2010
КГА ОПС
№ 14-01-4124/10-0-1от
01.11.2010
Акт УСПХ
От 25.10.2010 СПб ГУ ЦКБ
От 22.02.2011 СПб ГУ ЦКБ, прокладка газопровода по Анисимовской
дороге
От 23.03.2011 Согласование ООО «Акванорд»
От 02.02.2011 Согласование ООО «Мебельный технопарк»
№01-10850/10-0-1 от
02.12.2010
Комитет по природопользованию, охране ОС и
обеспечению экологической безопасности
№06-2793/10 от
14.12.2010
Согласование Администрации Красногвардейского района
№01-10-2612/11 от
12.04.2011
Комитет по благоустройству об устройстве технических
тротуаров
01-10-12448/10-2-1 от
10.12.2010
Комитет по благоустройству и дорожному хозяйству
№51/11-27-4168/10-0-1
от 30.11.2010 Согласование ГУП «Водоканал Санкт-Петербурга»
филиал «Водоотведение»

Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10-ПЗ-ОД
4
Взам. инв. №
Подп. и дата
Инв. № подп.
№50/16-27-9087/10-0-3
от 10.11.2010 Согласование ГУП «Водоканал Санкт-Петербурга»
филиал «Водоснабжение»
№КС/033/184 от
25.01.2011
ОАО «Ленэнерго» о переустройстве инж. сетей
№КС/033-08/1709 от
19.04.2011
ОАО «Ленэнерго». О принципиальном согласовании
проектной документации РТП и БКТП
№ КС/033-08/2466 от
03.11.2010
ОАО «Ленэнерго». О согласовании перекладки КЛ 10кВ
и защиты КЛ 110 кВ
1.20-211 от 01.11.10 Согласование СПб ГУП «ГОРЭЛЕКТРОТРАНС»
1.20-102 от 25.03.11 Согласование СПб ГУП «ГОРЭЛЕКТРОТРАНС»
№03-04/14-3277 от
12.10.2010
ООО «ПЕТЕРБУРГГАЗ»
№06-00/6956 от
28.12.10
СПб ГУП «Ленсвет»
От 25.10.2010 Согласование УГИББД
От 01.09.2010 УГИБДД-согласование дорожного плана
От 04.10.2010 УГИБДД-схема дислокация дорожных знаков
Согласования ОАО «СПб Электрические сети»
Согласование ОО УЭСП
Технические условия:
№02-04/11-1707 от
29.06.2010
ТУ ООО «ПЕТЕРБУРГГАЗ»
02-04/11-3252 от
14.10.2010
Дополнение к ТУ ООО «ПЕТЕРБУРГГАЗ»
№06-00/1686
от14.04.2010
Технические условия СПб ГУП «Ленсвет»
1.203-162 от 26.05.2010 ТУ СПб ГУП «ГОРЭЛЕКТРОТРАНС»
№19-14-9715/10-0-1 от
06.10.2010
ТУ ГУП «Водоканал Санкт-Петербурга»
№19-14-10064/10-0-1 от
13.10.2010
Условия подключения ГУП «Водоканал Санкт-Петербурга»
№3521 от 26.10.2010 ТУ ОАО «Антикор»
ТУ на проектирование строительства светофорного объекта
№10-7741
ТУ ОАО «Ленэнерго»
ТУ ОАО «СПб электрические сети»
Техническое задание на проектирование ГРП
2515/215/1-3/4-10 от
26.09.2007
ОАО «ТГК-1»
№21-10/20300-4987 от
24.12.2007
ГУП ТЭК
№16/1 ГТД от 08.04.2010 ОАО «Ростелеком»
№029 от 09.04.2010 ГУП Северный РТУ
№01-04/1769 от
04.05.2010
Северо-Западный Телеком
Приложения:

Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10-ПЗ-ОД
5
Взам. инв. №
Подп. и дата
Инв. № подп.
Адресная инвестиционная программа на 2010 год и на
плановый период 2011-2012гг.
№ СРО-П-012-115-05
от 20.01.2011
Копия свидетельства саморегу лируемой организации

Изм. Кол.уч. Лист № док. Подпись Дата
52/10--ТКР.ЭС1-ПЗ
Стадия Лист Листов
ГИП
Шашков
Р
1
10
Выполнил Стрижко
Н.контр. Доценко
ПОЯС НИТЕЛЬНАЯ ЗАПИСКА
Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриальн ого до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
Согласовано
Содержание Поя снительной Записки по РТП, ГРП и БКТП
1. РАСПРЕДЕЛИТЕЛЬНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ РТП..................................................... 2
2. РАСПРЕДЕЛИТЕЛЬНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ БКТП........................................3
3. ГАЗО РАСПРЕДЕЛИТЕЛЬНЫЙ ПУНКТ......... ..................................................................................................... 4
Технические решения, принятые в проекте, соответствуют требованиям
экологических, санитарно-гигиенических, противопожарных и других норм, правил,
государственных стандартов и обеспечивают безопасную для жизни и здоровья людей
эксплуатацию объекта при соблюдении предусмотренных проектом решений.
Главный инженер проекта
/Шашков О. А ./

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриальн ого до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
Распределительная трансформаторная подстанция РТП
Проект выполнен на основании Градостроительного плана RU78136000-9643 и в соответствие
с Заданием на выполнение комплексных работ по выполнению инженерных изысканий и
проектированию объекта: пр. Маршала Блюхера на участке от пр. Инду стриального до ул.
Коммуны.
В соответствии с градостроительным планом RU78136000-9643 на данном участке
разрешается размещение распределительных пу нктов и подстанций, трансформаторных
подстанций, центральных и индивидуальных тепловых пунктов.
Здание прямоугольное в плане размером 9,2х6,5 м, высотой 3,22м, одноэтажное без подвала
и чердака .
Материал стен - сборные железобетонные изделия.
Кровля имеет двускатный профиль с минимальным уклоном.
Температура воздуха внутри помещения принята -25С, согласно технических условий для
нормальной работы оборудования. Для расчета отопления в зимний период для
технологического подогрева оборудования РУ 10(6) кВ пр инята температу ра -30С.
Теплоноситель - воздух, источник - электроэнергия
Технико-экономические показатели РТП:
Площадь застройки - 59,8 м²
Строительный объем ~ 192,6 м³
Площадь участка -- 306 м²
Благоустройство прилегающей территории.
Территория РТП асфальтируется в местах технологических проездов автомобильного
транспорта, пешеходных тротуаров. Тротуары отделяются от проезжих частей с помощью
бортового камня. Устройство газона от края бортового ка мня тротуара на расстояние 1 м.
Размеры площадки: ширина 15,3 м
длина 20 м.
Вокруг площадки предусматривается устройство бортового камня БР 100.30.15.
Водоотвод с площадки осуществляется на прилегающую территорию и в прое ктируемые
дождеприемные колодцы ливневой канализации.
Подъезд к РТП осуществляется с пр. Маршала Блюхера
Конструкция площадки вокруг РТП :
Асфальтобетон песчаный плотный тип Г МI, ГОСТ 9128-2009 -- 4,0 см.
Асфальтобетон песчаный высокопористый МI, ГОСТ 9128-2009 -- 5,0 см.
Щебеночно-песчаная смесь ГОСТ 25607-2009
-- 30,0 см.
Песок мелкий ГОСТ 8736-93*
-- 40,0 см.
Геотекстиль «Typar» SF-40
Щебень гранитный ГОСТ 8267-93*
-- 20,0 см.
Средняя толщина
-- 99,0 см
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10-- ТКР.ЭС1-ПЗ
2

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриальн ого до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
Распределительная трансформаторная подстанция
2
Здание РТП состоит из блоков полной заводской готовности общей площадью 59,8 м .
Здание предназначено для размещения оборудования.
Блоки -- железобетонные сборные изделия, с окрашиванием в заводских условиях
фасадными красками.
Проемы и отверстия устраиваются в процессе изготовления РТП, их заполнение -- на
строительной площадке.
Ворота, двери и жалюзийные решетки изготавливаются из оцинкованной стали с
последующим окрашиванием в заводских условиях. Вход в объемный приямок оборудуется и
поставляется вместе с РТП.
Кровля двухскатная. Водоотвод наружный неорганизованный.
Фундамен т под здание -- монолитная ж. б. плита толщиной 300 мм по подушке из ГПС
толщиной 300 мм. Под плитой предусматривается подготовка из бетона класса В10
толщиной 100 мм.
Распределительная трансформаторная подстанция БКТП
Проект выполнен на основании письма КГА 1-1-60820/4 от 21.10.2010 и в соответствие с
Заданием на выполнение комплексных работ по выполнению инженерных изыска ний и
проектированию объекта: пр. Маршала Блюхера на участке от пр. Индустриального до ул.
Коммуны. В соответс твии с распоряжением КГА №3469 от 10.11.2010 об утверждении
градостроительного плана № RU78136000-10100 на данном участке разрешается размещение
распределительных пунктов и подстанций, трансформаторных подстанций, центральных и
индивиду альных тепловых пунктов.
Здание прямоугольное в плане размером 6,5х5,5м, высотой 3,13м, одноэтажное без подвала
и чердака .
Материал стен - сборные железобетонные изделия.
Кровля имеет двускатный профиль с минимальным уклоном.
Температура воздуха внутри помещения принята -25С, согласно технических условий для нормальной
работы оборудования. Для расчета отопления в зимний период для технологического подогрева
оборудования РУ 10(6) кВ принята температура -30С. Теплоноситель - воздух, источник -
электроэнергия
Технико-экономические показатели БКТП:
Площадь застройки - 32,5 м²
Строительный объем ~ 101,7 м³
Площадь участка -- 340,2 м²
Размеры площадки: ширина 21,0 м
длина 16,2 м.
Вокруг площадки предусматривается устройство бортового камня БР 100.30.15.
Ширина технологического проезда 5,5 м.
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10-- ТКР.ЭС1-ПЗ
3

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриальн ого до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
Водоотвод с площадки осуществляется на прилегающую территорию и в прое ктируемые
дождеприемные колодцы ливневой канализации.
Заезд предусматривается с пр. Маршала Блюхера.
Благоустройство прилегающей территории.
Территория БКТП асфальтируется в местах технологических проездов автомобильного
транспорта, пешеходных тротуаров. Тротуары отделяются от проезжих частей с помощью
бортового камня. Устройство газона от края бортового ка мня тротуара на расстояние 1 м.
Конструкция площадки вокруг БКТП:
Асфальтобетон песчаный плотный тип Г МI, ГОСТ 9128-2009 -- 4,0 см.
Асфальтобетон песчаный высокопористый МI, ГОСТ 9128-2009 -- 5,0 см.
Щебеночно-песчаная смесь ГОСТ 25607-2009
-- 30,0 см.
Песок мелкий ГОСТ 8736-93*
-- 40,0 см.
Геотекстиль «Typar» SF-40
Щебень гранитный ГОСТ 8267-93*
-- 20,0 см.
Средняя толщина
-- 99,0 см
Распределительная трансформаторная подстанция
2
Здание БКТП состоит из блоков полной заводской готовности общей площадью 32,5 м .
Здание предназначено для размещения оборудования.
Блоки -- железобетонные сборные изделия, с окрашиванием в заводских условиях
фасадными красками.
Проемы и отверстия устраиваются в процессе изготовления БКТП, их заполнение -- на
строительной площадке.
Ворота, двери и жалюзийные решетки изготавливаются из оцинкованной стали с
последующим окрашиванием в заводских условиях. Вход в объемный приямок оборудуется и
поставляется вместе с БКТП.
Кровля двухскатная. Водотовод наружный неорганизованный.
Фундамент под здание -- монолитная ж. б . плита толщиной 300 мм по подушке из ГПС
толщиной 300 мм. Под плитой предусматривается подготовка из бетона класса В10 толщиной
100 мм.
Газораспределительный пункт
Проект выполнен на основании письма КГА №1-4-22235/4 от 21.04.2011 и в соответствие с
Заданием на выполнение комплексных работ по выполнению инженерных изысканий и
проектированию объекта: пр. Маршала Блюхера на участке от пр. Индустриального до ул.
Коммуны.
Здание прямоугольное в плане размером 12,0х3,5м, высотой 3,3м, одноэтажное без подвала
и чердака .
Здание каркасное. Каркас -- металлический профиль. Фундамент -- монолитная плита.
Материал стен - сборные утепленные металлокассеты.
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10-- ТКР.ЭС1-ПЗ
4

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриальн ого до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
Кровля плоская.
Технико-экономические показатели ГРП:
Площадь застройки
- 42,0 м²
Строительный объем ~ 140,0 м³
Площадь участка -- 611,03 м²
Площадь территории под ГРП -- 510,3 м²
Размеры площадки: ширина 30,1 м
длина 20,3 м.
Вокруг площадки предусматривается устройство бортового камня БР 100.30.15.
Ширина технологического проезда 5,5 м.
Водоотвод с площадки осуществляется на прилегающую территорию и в прое ктируемые
дождеприемные колодцы ливневой канализации.
Заезд предусматривается с пр. Маршала Блюхера.
Благоустройство прилегающей территории.
Территория ГРП асфальтируется в местах технологических проездов автомобильного
транспорта, пешеходных тротуаров. Тротуары отделяются от проезжих частей с помощью
бортового камня. Устройство газона от края бортового ка мня тротуара на расстояние 1 м.
Конструкция площадки вокруг ГРП:
Асфальтобетон песчаный плотный тип Г МI, ГОСТ 9128-2009 -- 4,0 см.
Асфальтобетон песчаный высокопористый МI, ГОСТ 9128-2009 -- 5,0 см.
Щебеночно-песчаная смесь ГОСТ 25607-2009
-- 30,0 см.
Песок мелкий ГОСТ 8736-93*
-- 40,0 см.
Геотекстиль «Typar» SF-40
Щебень гранитный ГОСТ 8267-93*
-- 20,0 см.
Средняя толщина
-- 99,0 см
Газораспределительный пункт
2
Здание ГРП состоит из блока полной заводской готовности общей площадью 42 м .
Здание предназначено для размещения оборудования.
Блок -- прямоу гольное в плане размером 12,0х3,5м, высотой 3,3м, одноэтажное без подвала и
чердака здан ие.
Здание каркасное. Каркас -- металлический профиль.
Материал стен - сборные утепленные металлокассеты.
Кровля плоская. Водоотвод наружный неорганизованный.
Фундамент под здание -- монолитная ж. б . плита толщиной 300 мм по подушке из ГПС
толщиной 300 мм. Под плитой предусматривается подготовка из бетона класса В10 толщиной
100 мм.
ГРП устраивается на подушке из ГПС (V=31м³). Подушка из ГПС устраивается на
подсыпке из песка строительного, толщиной 70 см. (V=36м³).
Объем насыпи для устройства площадки с присыпными обочинами , площадью 510,3м³,
равен 226м³.
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10-- ТКР.ЭС1-ПЗ
5

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриальн ого до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
Мероприятия по обеспечению противопожарной безопасности
ГРП
Раздел «Перечень мероприятий по обеспечению пожарной безопасности» проекта
разработан ЗАО «ИнкомПроект».
Раздел разработан на основании:
Письмо КГА №1-4-22235/4 от 21.04.2011.;
топографическая съемка М 1:500, выполненная ООО «Полигон» в 2009 г.;
технические условия ООО «ПетербургГаз» от 29.06.2010 г. №02-04/11-1707;
дополнение к техническим условиям ООО «ПетербургГаз» от 29.06.2010
№02-04/11-1707
Градостроительного кодекса РФ;
Постановления Правительства РФ № 87 от 16.02.2008г;
ГОСТ 12.1.004-91 Пожарная безопасность. Общие требования;
СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских
поселений;
СНиП 21-01-97* Пожарная безопасность зданий и сооружений;
СНиП 2.01.02-85* Строительные нормы и правила. Противопожарные нормы;
ППБ 01-03 Правила пожарной безопасности в РФ;
ПБ 12-529-03 Правила безопасности систем газораспределения и газопотребления
Общие положения
Пожарная безопасность объекта должна обеспечиваться системами предотвращения
пожара и противопожарной защиты, в том числе организационно-техническими
мероприятиями.
Системы пожарной безопасности должны характеризоваться уровнем обеспечения
пожарной безопасности людей и материальных ценностей, а также экономическими
критериями эффективности этих систем для материальных ценностей, с учетом всех стадий
(научная разработка, проектирование, строительство, эксплуатация) жизненного цикла
объектов и выполнять одну из следующих задач:
Исключить возникновение пожара;
Обеспечить пожарную безопасность людей;
Обеспечить пожарную безопасность материальных ценностей;
Обеспечить пожарную безопасность людей и материальных ценностей одновременно;
Опасными факторами, воздействующими на людей и материальные ценности, являются:
Пламя и искры;
Повышенная температура окру жающей среды;
Токсичные проду кты горения и термического разложения;
Дым;
Пониженная концентрация кислорода.
К вторичным проявлением опасных факторов пожара, воздействующим на людей и
материальные ценности, относятся:
Осколки, части разрушившихся аппаратов, агрегатов, установок, конструкций;
Радиоактивные и токсичные вещества и материалы, вышедшие из аппаратов и установок;
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10-- ТКР.ЭС1-ПЗ
6

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриальн ого до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
Электрический ток, возникший в результате выноса высокого напряжения на
токопроводящие части конструкций, аппаратов, агрегатов;
Опасные факторы взрыва по ГОСТ 12.1.010, происшедшего вследствие пожара;
Огнету шащие вещества;
Проектом предусмотрены конструктивные , объемно-планировочные и инженерно-
технические решения, обеспечивающие в случае пожара:
1. Круговой проезд вокруг здания (шириной проезда от 5,5 до 6.5 м);
2. Возможность спасения людей;
3. Возможность доступа личного состава пожарных подразделений и подачи средств
пожаротушения к очагу пожара, а также проведения мероприятий по спасению
людей и материальных ценностей;
4. Противопожарные расстояния предусмотрены в соответствии с нормами:
- до от ГРП до БКТП нормативное 15м., предусмотрено проектом 38,3м;
- до склада ОМТС Трампарка №11 до ГРП нормативное 15м, предусмотрено проектом
50 м;
- от ГРП до ограждения территории Трампарка №11 нормативное 15м, предусмотрено
проектом 20м;
- от ГРП до перспективного крайнего рельса трампутей нормативное 15м,
предусмотрено проектом 34м;
- от ГРП до кромки проезжей части по пр. Маршала Блюхера нормативное 8м,
предусмотрено проектом 20м.
5. Организован подъезд (с пр. Маршала Блюхера) и беспрепятственный доступ
пожарных подразделений;
6. Электроосвещение и электрооборудование выполнено в соответствии с ПУЭ.
Современное электрооборудование имеет аппараты защиты от перегру зок и
короткого замыкания, обеспечено заземляющими устройствами .
7. Территория вокруг ГРП ограждена сеткой «рабица».
Краткая х арактерис тика объекта
Назначение ГРПБ - снижение давления газа с высокого P1 ≤1,2 МПа до Р2 = 0,15 МПа для
подачи газа на промышленную зону «Ржевка».
В соответствии с заданием проектом к установке принят блочный газорегуляторный
пункт (ГРПБ) с основной и резервной линией редуцирования, с регулятором Reval 182 Dy-
150мм., с одним выходом, производства ООО "Северная компания" г. Санкт-Петербург.
Описание объемно-планировочных и конструктивных решений, степени
огнестойкости и класса конструктивной пожарной опасности.
Категория технологического помещения ГРПБ по взрывопожаробезопасности А в
соответствии с НПБ 105-03, класс помещения В1а по ПУЭ.
Степень огнестойкости ГРПБ -- III в соответствии со СНиП 21.01 «Пожарная безопасность
зданий и сооружений». В соответс твии со СНиП 42-01 в блоке имеется естественная
вентиляция, обеспечивающая трехкратный воздухообмен в час. Приток воздуха осуществляется
через отверстия с жалюзийными решетками. Вытяжка осу ществляется дефлекторами,
установленными на крыше.
ГРПБ выполнен в соответствии с требованиями «Правил безопасности систем
газораспределения и газопотребления» ПБ 12-529.
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10-- ТКР.ЭС1-ПЗ
7

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриальн ого до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
Согласно СП 62.13330.2011 (СНиП 42-01-2002) п. 6.2.2 табл 5 требу емые расстояния до
зданий 15 метров, а до автомобильных дорог 8 метров. С учетом данного требования,
проектное расстояние:
-отГРПдоБКТП--38,3м.,
- от ГРП до ограждения территории Трампарка №11 -- 20м.,
- от ГРП до проезжей части пр. Маршала Блюхера -- 20,8 м.
Ширина технологического въезда предусматривает возможность проезда пожарных
автомобилей.
Всвязи с тем, что подземные газопроводы выполнены из полиэтилена, тушение горящих
труб проводят огнетушащими составами (
средствами), двуокисью углерода, пеной,
огнетушащими порошками, распыленной водой со смачивателями, кошмой. Тушить пожар
необходимо в противогазах марки В или кислородно-изолирующих противогазах по ГОСТ
12.4.121 и защитных костюмах по нормативной документации.
Молниезащита
В соответствии с РД 34.21.122-87 здание, ГРПБ относится по у стройству молниезащиты к
II категории. Для защиты здания ГРПБ от вторичных проявлений молнии предусматриваются
следующие мероприятия :
- металлические корпуса всего оборудования и аппаратов, установленных в здании
должны быть присоединены к металлическому каркасу здания;
- внутри здания между трубопроводами в местах их сближения на расстоянии менее 10 см
через каждые 20 м следует приваривать перемычки из стальной полосы 4x40;
- во фланцевых соединениях трубопроводов внутри здания следует обеспечить
нормальную затяжку не менее четырех болтов на каждый фланец.
Защиту от заноса высокого потенциала по внешним наземным коммуникациям выполнить
путем присоединения их на вводе в здание к заземлителю .
В качестве заземлителя проектом предусмотрена забивка электродов заземления - уголок
63x63x6 м длиной 3 м (верх на глубине 0,7 м от уровня планировки земли), соединенных
(посредством сварки) стальной полосой 6x40 мм, проложенной по периметру на расстоянии 1 м
от фундаментной плиты здания в земляной траншее на глубине 0,7 м от уровня планировки
земли.Все электрооборудование ГРПБ находится на балансе и в эксплуатации потребителя. Для
эксплуатации в штате предприятия должен быть ответственный за энергохозяйство с группой
по ЭБ не ниже IV и два электромонтера с группой не ниже III по ЭБ.
Меры безопасности
Все металлические части электроу становок должны быть заземлены путем присоединения
дополнительной жилой "РЕ", проложенной непосредственно от водно-распределительного
щитка ЩР.
Система заземления TN-C-S.
В целях защиты персонала от поражения электрическим током при прямом и косвенном
прикосновении предусмотрено защитное отключение за время не более 0,4 с (в соответствии с
время-токовыми характеристиками автоматов) для электроприемников и время не более 5 с для
распределительных сетей.
Также проектом предусмотрена система уравнивания потенциалов.
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10-- ТКР.ЭС1-ПЗ
8

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриальн ого до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
Все металлические элементы здания, контур повторного заземления, технологические
трубопроводы, должны быть присоединены к "ГЗШ".
В качестве "ГЗШ" используется шина ШМ 20x3 мм, распложенная в ящике "ГЗШ",
запираемого на ключ.
Контроль загазованности выполнен согласно требованиям СНиП 42-01-2002
"Газораспределительные системы" и "Правил безопасности систем газораспределения и
газопотребления" ПБ 12-529-03.
Контроль загазованности осуществляется по природному газу (метан) и оксиду углерода
(угарный газ).
Назначение первого вида контроля - предотвращение взрыва.
Второй вид контроля имеет целью предотвращение отравления угарным газом. В качестве
аппаратуры контроля выбран газоанализатор фирмы «Аналитприбор», модель СТМ-30.
Газоанализатор осуществляет измерение содержания метана и угарного газа, обеспечивает
раздельну ю для каждого канала измерения светодиодную и звуковую сигнализацию
превышения заданных порогов загазованности и неисправности канала измерения.
Задаются два порога срабатывания:
"Порог 1" для СН4 - 10% НКПР, для СО - 1ПДК, "Порог-2" для СН4 - 20% НКПР, для СО
- 5ПДК.
Для обеспечения взрывозащиты:
- выбраны приборы во взрывозащищенном исполнении;
- на цепях установлены блоки искрозащиты.
Монтаж приборов и электропроводок, а также устройство защитного заземления должны
быть выполнены согласно монтажно-эксплуатационным инструкциям, СНиП 3.05.06-85 и ПУЭ
гл. 1.7.
ГРПБ. Радиосвязь
Связь между ГРПБ и диспетчерским пунктом (ДП) ГРО "ПетербургГаз"
предусматривается по каналу GSM с использованием аппаратуры «КШ-ГРПБ». Связь
осуществляется в диапазоне 158-172 МГц. Ориентация антенны уточняется при монтаже,
исходя из условий радиовидимости.
Фидер прокладывается внутри трубы-мачты.
От выхода из мачты до ввода в помещение ГРПБ фидер должен быть защищен
металлическим уголком или проложен в тру бе.
Мачта заземляется подсоединением к общему контуру заземления и молниезащиты ГРПБ.
Защита радиотехнических устройств от прямых ударов молнии путем использования
мачты крепления антенны в качестве молниеприемника (высота мачты над антенной не менее
1,2 м). Защита модема от наведенных перенапряжений обеспечивается установкой разрядников
в шкафу модема (комплектная поставка).
Обслуживание газопроводов
Техническое обслуживание газопроводов должно производиться персоналом, про
шедшим соответству ющее обучение "Правил безопасности систем газораспределения и
газопотребления", и получившим лицензию Ростехнадзора, и решается заказчиком. До сдачи в
эксплуатацию предприятие должно заключить договор на техническое обслуживание.
Эксплуатирующей организации необходимо обеспечить страхование ответственности за
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10-- ТКР.ЭС1-ПЗ
9

Изм. Кол.уч. Лист № док. Подпись Дата
52/10--ПЗ
Стадия Лист Листов
ГИП
Шашков
Р
1
21
Проверил Федорова
Выполнил Стрижко
ПОЯС НИТЕЛЬНАЯ ЗАПИСКА
Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриального до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
Согласовано
СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ
1. ОСНОВАНИЕ ДЛЯ ПРОЕКТИРОВАНИЯ. ..............................................................................................................2
2. ИСХОДНЫЕ ДАННЫЕ И ИЗЫСКАНИЯ. ................................................................................................................2
3. ХАРАКТЕРИСТИКА РАЙОНА ПРОИЗВОДСТВА РАБОТ..................................................................................2
3.1. КЛИМАТ ...........................................................................................................................................................2
3.2. ХАРАКТЕРИСТИКА РАЙОНА ПРОЕКТИРОВАНИЯ ..............................................................................................3
3.3. ИНЖЕНЕРНО-Г ЕОЛОГИЧЕСКИЕ И ГИДРОЛОГИЧЕСКИЕ УСЛОВИЯ ....................................................................4
4. ОСНОВНЫЕ СВЕДЕНИЯ О ЛИНЕЙНОМ ОБЪЕКТЕ..........................................................................................5
5. ВЕРТИКАЛЬНАЯ ПЛАНИРОВКА ............................................................................................................................5
6. БЛАГОУСТРОЙСТВО..................................................................................................................................................6
7. ИЗЪЯТИЕ ЗЕМЕЛЬНЫХ УЧАСТКОВ .....................................................................................................................7
8. ЗДАНИЯ И СООРУЖЕНИЯ, ОБЕСПЕЧИВАЮЩИЕ ФУНКЦИОНИРОВАНИЕ ЛИНЕЙНОГО
ОБЪЕКТА ........................................................................................................................................................................7
9. КОНСТРУКЦИИ ДОРОЖНЫХ ОДЕЖД..................................................................................................................8
10. НАРУЖНОЕ ЭЛЕКТРООСВЕЩЕНИЕ...................................................................................................................12
11. ИНЖЕНЕРНЫЕ СЕТИ ...............................................................................................................................................14
12. ОРГАНИЗАЦИЯ БЕЗОПАСНОСТИ ДВИЖЕНИЯ ...............................................................................................17
13. ТЕХНИЧЕСКИЕ СРЕДСТВА ОРГАНИЗАЦИИ ДОРОЖНОГО ДВИЖЕНИЯ...............................................17
14. ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОЙ ПЛОЩАД КИ. ЭТАПНОСТЬ ПРОИЗВОДСТВА РАБОТ .................18
15. МЕРОПРИЯТИЯ ПО ОБЕСПЕЧЕНИЮ УСЛОВИЙ ЖИЗНЕДЕЯТЕЛЬНОСТИ С УЧ ЕТОМ
ПОТРЕБНОСТЕЙ ИНВАЛИДОВ И МАЛОМОБИЛЬНЫХ ГРУПП НАСЕЛЕНИЯ .....................................19
16. СМЕТНАЯ ДОКУМЕНТА ЦИЯ .................................................................................................................................20
17. ОСНОВНЫЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ .......................................................................21
Технические решения, принятые в проекте, соответствуют требованиям
экологических, санитарно-гигиенических, противопожарных и других норм, правил,
государственных стандартов и обеспечивают безопасную для жизни и здоровья людей
эксплуатацию объекта при соблюдении предусмотренных проектом решений.
Главный инженер проекта
/Шашков О.А../

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриального до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
1. ОСНОВАНИЕ ДЛЯ ПРОЕКТИРОВАНИЯ.
Проектная документация разработана ЗАО «ИнкомПроект» по заданию
СПбГУ«
Городское агентство по промышленным инвестициям» на
выполнение комплекса работ по выполнению инженерных изысканий и
проектированию объекта на основании адресной инвестиционной программы
на 2010 год и на плановый период 2011 и 2012 годов (Приложение 9 к Закону
Санкт-Петербурга «О внесении изменений в Закон Санкт-Петербурга на 2010
год и на плановый период 2011 и 2012 годов»; Приложение 21 к Закону
Санкт-Петербурга «О внесении изменений в Закон Санкт-Петербурга на 2010
год и на плановый период 2011 и 2012 годов»).
2. ИСХОДНЫЕ ДАННЫЕ И ИЗЫСКАНИЯ.
Исходными данными для разработки проектной документации являются:
- Разрешит ельное письмо КГА от 29.09.2009 №1-1-56897/9;
- Продление разрешительного письма от 22.10.2010 №1-1-60968/9;
- Задание на проектирование от 24.09.2010;
- Градостроительный план земельного участка №RU78136000-9426;
- Градостроительный план земельного участка №RU78136000-9442;
- Градостроительный план земельного участка №RU78136000-9443;
- Технический отчет по инженерно-геологическим изысканиям,
выполненным ЗАО «СИК «РОССИНКОМ» в 2010 году;
- Технический отчет по инженерно -геодезическим изысканиям,
выполненным ООО «ПОЛИГОН» в 2010 году;
- Отчет об имущественно-правовой инвентаризации объектов
недвижимости , выполненным ЗАО «РосГеоПроект» в 2010 году;
- Обоснование изъятия и предоставлени я земельных участков;
- Технический отчет по экологическим изысканиям, выполненным
ЗАО «ЛиК» в 2010 году.
- Технические условия инженерных ведомств Санкт-Петербурга.
3. ХАРАКТЕРИСТИКА РАЙОНА ПРОИЗВОДСТВА РАБОТ
3.1. Климат
Зона строительст в а характеризуется как зона II климатологического
района, подрайон II-В по СНиП 2.01.01.-82, приложение № 1, рис. 9.
Климат района характеризуется умеренно теплым летом и длительной
умеренно холодной зимой с оттепелями в декабре .
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10--ПЗ
2

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриального до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
Проектируемый участок проспекта Маршала Блюхера расположен на
территории производственной зоны «
Ржевка » и в перспективе после
строительства путепровода через железнодорожные пути будет осуществлять
транспортную связь между Красногвардейским и Калининским районом.
Данным проектом предусмотрено строительство проспекта Маршала Блюхера
на участке от Индустриального проспекта до улицы Коммуны.
3.3. Инженерно-геологические и гидрологические условия
По результатам выполненных работ, в пределах исследуемой толщи, до
глубины 4,0 м, выделено 3 инженерно-геологических элемента (ИГЭ).
ИГЭ -- 1 (t IV). Насыпной грунт сложен суглинком супесью с гнездами
песк а со строительным мусором до 15%. Вскрыт с дневной поверхности на
абсолютных отметках 11,4 -- 13,8 м. Установленная мощность изменятся от
1,6 до 3,3 м. Потери при прокаливании составляю т 8,0 %. Расчетное
сопротивление составляет 80 КПа. Согласно классификации, приведённой в
табл. 1-1 ГЭСН 81-02-01-2001 отнесен к группе 36 б.
ИГЭ -- 2 (ml IV). Супесь пылеватая пластичная серая с прослоями песка
пылеватого. Вскрыта под насыпными грунтами на глубине 0,4 -- 3,5 м, на
абсолютных отметках 10,5 -- 12,9 м. Установленная мощность изменяется от
0,7 до 2,2 м. Характеризуется следующими физическими показателями :
естествен ная влажность 23,0 %; плотность в естественн ом залегании 2,02
г/см3; коэффициент пористости 0,631 дол. ед.; показатель текучести 0,45 дол
ед. Расчетное сопротивление составляет 230 КПа . Согласно классификации,
приведённой в табл. 1-1 ГЭСН 81-02-01-2001 отнесена к группе 36 а.
ИГЭ -- 3 (lg III). Суглинок тяжелый пылеватый текучий коричневый.
Вскрыт под озерно- морскими супесями на глубине 1,7 -- 2,8 м, на абсолютных
отметках 7,4 -- 9,9 м. Установленная мощность изменяется от 2,0 до 3,6 м.
Характеризуется следующими физическими показателями: естественная
влажность 39,0 %; плотность в естественном залегании 1,82 г/см3;
коэффициент пористости 1,084 дол. ед.; показатель текучести 1,1 дол ед.
Расчетное сопротивление составляет 100 КПа. Согласно классификации,
приведённой в табл. 1-1 ГЭСН 81-02-01-2001 отнесен к группе 37 а
По характеру и степени увлажнения, согласно приложения №1 СНиП
2.05.02.-85, участок работ относится ко второму типу местно сти.
В гидрогеологическом отношении участок характеризуется наличием
горизонта грунтовых вод со свободной поверхностью и безнапорной
динамикой, приуроченного к прослоям песка пылеватого в супесях озерно-
морского генезиса и суглинках озерно-ледникового генезиса. Грунтовые воды
залегают на глубине 2,4 -- 2,8 м. от дневной поверхности, на абсолютных
отметках от 8,1 до 9,6 м. (август 2010 г.). Положение уровня грунтовых вод
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10--ПЗ
4

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриального до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
зависит от времени года и погодных условий. Максимальное повышение
уровня грунтовых вод, может ожидаться в периоды обильного снеготаяния,
выпадения жидких осадков.
По результатам химического анализа проб воды, отобранных на участке,
грунтовые воды неагрессивны по отношению к бетону нормальной
проницаемости, обладают высокой коррозионной агрессивностью по
отношению к свинцовой и средней степенью коррозионной агрессивностью к
алюминиевой оболочке кабеля.
Грунты в границах проектирования неагрессивны по отношению к
бетону нормальной проницаемости, обладают, средней коррозионной
агрессивностью к алюминиевым, высокой к свинцовой оболочке кабеля,
средней к стали.
Согласно таб. 3 СНиП 23-01-99, п.2.27. СНиП 2.02.01-83 нормативная
глубина сезонного промерзания равна 1,39 м. Согласно п.2.28. СНиП 2.02.01-
83 расчётная глубина сезонного промерзания составит 1,53 м.
По степени морозоопасности, в соответствии с СНиП 2.05.02-85
приложение 2 таб. 6,7,8, суглинки и супеси относятся к пучинистым грунтам
третьей группы.
4. ОСНОВНЫЕ СВЕДЕНИЯ О ЛИНЕЙНОМ ОБЪЕКТЕ
В соответствии с утвержденным проектом планировки территории
производственной зоны «
Ржевка» проектируемый участок проспекта
Маршала Блюхера является магистральной улицей общегородского значения
регулируемого движения с 4-ми полосами движения в каждом направлении.
Строительство предусмотрено в границах «
красных линий» улицы,
утвержденных проектом планировки территории производственной зоны
«Ржевка».
Трасса проектируемой улицы расположена с запада на восток. Длина
проектируемого участка составляет 904 метра и проходит от
Индустриального проспекта до перекрестка с круговым движением с улицей
Коммуны. Указанный перекресток также разрабатывается в рамках данного
проекта. Конструктивно проектируемая улица состоит из двух проезжих
частей шириной 14,5м, отделенных друг от друга разделительной полосой
шириной 3,0м. Ширина полосы движения согласно СниП 2.07.01-89* - 3,5м,
полоса безопасности 0,5м. С обеих сторон улицы расположены тротуары
шириной 3,0м, отделенных от проезжей части газонами, шириной 9-11м.
Ширина проектируемой улицы в «красных линиях » составляет 60 метров.
В газоне, с левой стороны по ходу пикетажа, расположены
проектируемые трамвайные пути с заходом в трамвайный парк №11.
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10--ПЗ
5

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриального до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
Трамвайные пути нанесены в соответствии с проектом ЗАО ИнкомПроект
«Трамвайный парк №11».
Параметры конструктивных элементо в улицы выбраны на основании
утвержденного проекта планировки территории производственной зоны
«Ржевка». Вблизи перекрестков с улицей Коммуны и с улицей Потапова
предусмотрено устройство остановок общественного транспорта.
Покрытие проезжей части, разделительной полосы и тротуаров
предусматривается асфальтобетонное.
Проектные решения увязаны с проектной документацией строительства
объектов:
- улица Коммуны на участке от Бокситогорской ул. до пр.Маршала
Блюхера, разработанным ЗАО «ИнкомПроект», шифр 53/10;
- улица Коммуны на участке от пр.Маршала Блюхера до ул. Химиков,
разработанным ЗАО «ИнкомПроект», шифр 54/10;
- улицей Головкинской на участке от пр.Маршала Блюхера до ул.
Коммуны, шифр 55/10.
5. ВЕРТИКАЛЬНАЯ ПЛАНИРОВКА
Продольный профиль улицы запроектирован с учетом минимизации
объемов земляных работ и максимального приближения проектных отметок к
прилегающей территории.
Минимальный радиус выпуклой вертикальной кривой - 4000м.
Минимальный радиус вогнутой вертикальной кривой - 6000м.
Продольный профиль составлен по оси дороги. Отметки продольного
профиля соответствуют оси дорожной конструкции. Продольный уклон
проектируемой улицы 0‰ -- 15‰.
Поперечный профиль дороги -- двускатный, от разделительной полосы,
поперечный уклон по проезжей части и тротуара 15-25‰. На участках, где
продольный уклон по оси проезжей части менее 4‰, предусматривается
создание по лотку пилообразного профиля с уклонами 4,5‰ для обеспечения
водоотвода.
Поверхностный водоотвод осуществляется в сеть проектируемой
ливневой канализации через проектируемые дождеприемные колодцы,
расположенные в лотках проезжей части.
Для отвода дождевых вод от трамвайных путей, с ПК3+46 по ПК6+21, в
тротуаре проложен водоотводный ло ток типа Maxi ON 110 со щелевой
решеткой. Длина укладки лотка 275м, размеры лотка в мм 1000×190×230,
соответственно длина, ширина и высота. Выпуск воды из лотка
осуществляется в колодцы дождевой канализации. С правой стороны вдоль
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10--ПЗ
6

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриального до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
трамвайного парка в тротуаре так же проложен водоотводный лоток типа Maxi
ON 110 (с ПК3+50 по ПК6+35).
Для предохранения проектируемого земляного полотна от дождевых и
грунтовых вод устраиваются следующие мероприятия:
1-
поверхностный водоотвод осуществляется в сеть проектируемой
ливневой канализации через проектируемые дождеприемные
колодцы, расположенные в лотках проезжей части.
2- устройство защитного водонепроницаемого экрана (из глины с
числом пластичности J > 27) по восточной границе кольца L=88м (см. план
организации рельефа). Ширина экрана 1.2м, глубина заложения экрана грунт
3,5м от проектной поверхности. Возвышение экрана над существующей
поверхностью 0,2м. При устройстве водонепроницаемого экрана, необходимо
предусмотреть мероприятия по водоотводу и осушению мест производства
работ.
6. БЛАГОУСТРОЙСТВО
Для строительства нового участка улицы Коммуны проектом
предусмотрен снос деревьев и кустарников. Возможн ость сноса зеленых
насаждений подтверждена актом УСПХ.
Новый газон устраивается слоем растительного грунта 20 см с посевом
семян газонных трав. На проектируемой улице предусмотрена посадка
деревьев и кустарников . Проект благоустройства согласо ван с УСПХ.
7. ИЗЪЯТИЕ ЗЕМЕЛЬНЫХ УЧАСТКОВ
В соответствии с отчетом об имущественно-правовой инвентаризации
объектов недвижимости, выполненным ЗАО «РосГеоПроект» в 2010 году,
изъятие земель не требуется .
Сведения о размере затрат на подготовку и освобождение территории,
определено отчетом «Обоснование изъятия и предоставления земельных
участков».
8. ЗДАНИЯ
И
СООРУЖЕНИЯ,
ОБЕСПЕЧИВАЮЩИЕ
ФУНКЦИОНИРОВАНИЕ ЛИНЕЙНОГО ОБЪЕКТА
Необходимость проектирования постов дорожно -постовой службы,
пунктов весового контроля, постов учета движения, постов
метеорологического наблюдения и мест размещения объектов дорожного
сервиса заданием на разработку проектной документации не предусмотрена.
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10--ПЗ
7

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриального до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
проводов. Так же предусмотрена установка нового шкафа питания типа ШРУ-
400, нового шкафа учёта типа ШКУ-400, прокладка питающих и групповых
кабелей, выполнение заземлений.
В соответствии с техническими условиями СПб ГУП «
Ленсвет»,
питающие кабели приняты медные, питающие - бронированные типа
ПвБбШв, групповые - кабели ПвВГ; провод СИП.
Шаг установки опор, угол наклона кронштейнов, высота установки,
мощность и количество светильников наружного освещения определены по
результатам светотехнического расчета и схемы расположения инженерных
сетей. Тип выбранных опор ОГС-1,0. На перекрестках с проектируемой
улицей Потапова и с Индустриальным проспектом, а также на участке от
перспективного резервного выезда из трамвайного парка №11 до
Индустриального проспекта для обеспечения возможности подвеса на
устанавливаемые опоры контактной сети городского электрического
транспорта предусмотрена установка опор ОКВ-22.
Подключение светильников предусмотрено проводом ВВГ 3
х1,5 с
помощью прокалывающих зажимов фирмы «ENSTO».
Коэф. мощности устанавливаемых светильников наружного освещения
cosϕ=0,85, tgϕ=0,62, т.к. светильники имеют индивидуальную компенсацию
реактивной мощности в соответствии с п.6.3.23 ПУЭ изд. 7 дополнительная
установка компен сирующих устройств не требуется.
Прокладка питаю щих кабельных линий предусмотрена в земле,
открытым способом, с разборкой существующих покрытий, на глубине не
мен ее 0,7 м в тротуаре, газоне.
Электропитание проектируемой сети наружного освещения
Головкинской улицы предусматривается от проектируемого пункта питания
«Головкинская улица».
Общая расчётная мощность пункта питания -- 45кВт.
Электропитание п/п осуществляется от РУ-0,4кВ ТП на проспекте
Маршала Блюхера.
Для учета электроэнергии проектом предусмотрена установка в
проектируемом пункте учета нового многотарифного счетчика электроэнергии
типа А1141 RAL-S-4Т Эльстер Метроника, подключенного через
трансформаторы тока Т-066 50/5-0,5S и ИКК, установленного в пункте учета.
Учет электроэнергии осуществляется по двум (день/ночь) тарифам.
Управление наружным освещением по проспекту Маршала Блюхера
централизованное, автоматическое. Сеть автоматики от пункта питания
предусмотрена кабелем ПвВГ 4х16мм² СИП2 3*16+1*25мм².
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10--ПЗ
13

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриального до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
11. ИНЖЕНЕРНЫЕ СЕТИ
Производство работ вблизи существующих инженерных сетей вести с
обязательным предварительным шурфованием для определения фактического
местоположения сетей. Вызов на место производства работ представителей
организаций -- владельцев инженерных сетей обязателен.
Электроснабжение
В соответствии с утвержденным проектом планировки территории
нежилой зоны «
Ржевка» и согласованной ОАО «
Санкт-Петербургские
электрические сети » схемой электроснабжения, в рамках данного проекта
осуществляется строительство одной распределительной трансформаторной
подстанции мощностью 8000кВА и одной трансформаторной подстанции,
обеспечивающей подключение конечных потребителей.
Здание РТП запроектировано в соответствии с типовым проектом 407 - 3
- 660.03 «Распределительная трансформаторная подстанция 10(6)/0,4 кВ с
двумя трансформаторами мощностью до 1000 кВА с ячейками КСО-6(10)-Э1
производства ОАО "
ПО Элтехника"», разработанным ГУП "
Проектный
институт ГИПРОКОММУНЭНЕРГО".
Здание ТП запроектировано в соответствии с типовым проектом 407 - 3 -
661.03 «Распределительный пункт 10(6) кВ с ячейками КСО-6(10) -Э1
производства ОАО ПО "Элтехника", совмещенный с трансформаторной
подстанцией 10(6)/0,4 кВ с двумя трансформаторами мощностью до 1000
кВА»,
разработанным
ГУП
"
Проектный
институт
ГИПРОКОММУНЭНЕРГО".
Электроснабжение РТП предусматривается на напряжение 10 кВ по двум
силовым линиям от двух незави симых источников - разных секций шин
проектируемой ПС 330/110/10 "Ржевская ". В связи с тем, что на настоящий
момент строительство РУ10кВ не завершено , питающие кабели проведены до
забора подстанции с резервом длины кабеля. Подключение кабеля к РУ 10кВ
будет осуществлено после его строительства.
Распределение электроэнергии в РТП номинальным напряжением 0,4 кВ
предусматривается от главного распределительного щита ГРЩ1. Понижение
напряжения с 10 кВ до 0,4 кВ осуществляется сухими силовыми
трансформаторами мощностью 1000 кВА.
Распределение электроэнергии в ТП номинальным напряжением 0,4 кВ
предусматривается от главного распределительного щита ГРЩ1. Понижение
напряжения с 10 кВ до 0,4 кВ осуществляется сухими силовыми
трансформаторами мощностью 1000 кВА.
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10--ПЗ
14

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриального до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
Для обеспечения бесперебойности питания электроприемников оба щита
ГРЩ1 приняты двухсекционным с устройством АВР двустороннего действия .
При исчезновении напряжения на одном из вводов питание нагрузок
переключается на неповрежденный ввод.
Для определения количества электроэнергии, подлежащего оплате (в том
числе при использовании зонных и многоставочных тарифов) для расчетов
между поставщиками и потребителями электроэнергии предусматривается
устройство АИИСКУЭ.
Проектом также предусмотрен вынос из проектируемой проезжей части
электрического кабеля 10кВ ОАО «Ленэнерго». Перекладка осуществляется
кабелем марки АПвПу2г 1х240/70. Переход через проезжую часть пр. маршала
Блюхера предусмотрен в асбестоцементных трубах d=150мм с закладкой
дополнительной резервной асбестоцементной трубы. Длина переложенного
кабеля составляет 550м.
Наружные сети водоснабжения
Для обеспечения гарантированного водоснабжения перспективных
абонентов по пр.Маршала Блюхера от пр. Индустриального до ул. Коммуны
необходимо проложить водовод D=500 мм.
Прокладка сетей во доснабжения по пр. Маршала Блюхера предусмотрена
из полиэтиленовых труб ПЭ100, поэтапно, открытым способом.
Пожарный гидранты предусмотрены на всем протяжении проектируемого
участка пр. Маршала Блюхера с интервалом 150м. Устройство гидрантов
предусмотрено в ж/б колодцах d=1.5м.
Глубина заложения трубопроводов и вертикальные уклоны выполняются
в соответствии с продольными профилями и со ставляет в среднем 2.0м
При проектировании коверов и колодцев отметки крышек приняты на
уровне проектируемого покрытия дорог и тротуаров.
Бытовая канализация
Для обеспечения гарантированного отвода бытовых стоков
перспективных абонентов по пр.Маршала Блюхера от пр. Индустриального до
ул. Коммуны необходимо проложить коллектор D=565 мм. Точкой
подключения является канализационный коллектор D=1200 мм проходящий
по проектируемой магистрали.
Прокладка коллектора бытовой канализации по пр. Маршала Блюхера
предусмотрена из полипропиленовых труб d=500, поэтапно, открытым
способом.
Глубина заложения трубопроводов и вертикальные уклоны выполняются
в соответствии с продольными профилями и со ставляет в среднем 4.0м
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10--ПЗ
15

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриального до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
При проектировании колодцев отметки крышек приняты на уровне
проектируемого покрытия дорог и тротуаров.
Ливневая канализация
Для обеспечения гарантированного отвода дождевых стоков территории
ПЗ «Ржевка» и перспективных абонентов по пр.Маршала Блюхера от пр.
Индустриального до Проектируемой магистрали необходимо проложить
коллектор D=678 мм. Точкой подключения является канализационный
коллектор D=1000 мм проходящий по Проектируемой магистрали.
Прокладка коллектора дождевой канализации по пр. Маршала Блюхера
предусмотрена из полипропиленовых труб d=678, поэтапно, открытым
способом.
Глубина заложения трубопроводов и вертикальные уклоны выполняются
в соответствии с продольными профилями и со ставляет в среднем 3,0м
Для обеспечения очистки дождевых сточных вод до ПДК разрешенной
для сброса в дождеприемый коллектор предусмотрена установка фильтр
патронов НПП «
Полихим» в дождеприемных колодцах).Количество и
характеристики представлен ы в спецификации.
При проектировании колодцев отметки крышек приняты на уровне
проектируемого покрытия дорог и тротуаров.
Тепловые сети
Согласно письма ГУП «ТЭК СПб» №21-10/20300-4987 от 24.12.2007
проектируемая территория находится вне зоны теплоснабжения ГУП «ТЭК
СПб».
Согласно письма Предприятия «Тепловая сеть» филиала «Невский» ОАО
«ТГК-1» №2515/215/1-3/4-10 от 26.09.2007 проектируемая территория
находится вне зоны теплоснабжения ОАО «ТГК-1».
Линии связи
Согласно письма ОАО «С-З Телеком» № 01-04/1769 от 04.05.2010 г. в
границах проектирования сооружения связи Петербургского филиала ОАО
«СЗТ» отсутствуют.
Согласно письма СЗФ ОАО «Ростелеком» (ТУ-4) №16/1 от 08.04.2010 в
границах проектирования нет сооружений и кабелей связи, находящихся на
балансе СЗФ ОАО «Ростелеком» (ТУ-4).
Наружные газопроводы
Согласно техническим условиям ООО «ПетербургГаз» данным разделом
проекта предусмотрено:
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10--ПЗ
16

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриального до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
- строительство газопровода среднего давления вдоль проспекта
Маршала Блюхера от точки врезки в существующий газопровод в районе
Бокситогорской улицы до проектируемого продолжения улицы Коммуны;
- строительство газопровода высокого давления вдоль проспекта
Маршала Блюхера от точки врезки в существующий газопровод в районе
Бокситогорской улицы до проектируемого ГРП;
- строительство ГРП высокого давления максимальным объемом
40000м3/ч
Прокладка
проектных
газопроводов
среднего давления
предусматривается бесканальн ая. Прокладка производится открытым
способом, за исключением перехода под Индустриальным проспектом, где в
связи с невозможностью закрытия либо существ енного ограничения движения
применен метод ГНБ.
Для защиты стального газопровода высокого давления от
электрохимической коррозии проектом предусмотрено строительство
установки защиты от электрохимической коррозии .
Для контроля и защиты проектируемых газопроводов предусматривается
установка контрольных трубок.
12.ОРГАНИЗАЦИЯ БЕЗОПАСНОСТИ ДВИЖЕНИЯ
Для обеспечения безопасности движения транспорта и пешеходов
проектом предусмотрено:
1. установка заниженных бортовых камней в зоне пешеходных
переходов;
2. установка дорожных знаков по постоянной дислокации, устройство
дорожной разметки;
3. наружное освещение в темное время суток.
13. ТЕХНИЧЕСКИЕ СРЕДСТВА ОРГАНИЗАЦИИ ДОРОЖНОГО
ДВИЖЕНИЯ
Установка дорожных знаков на постоянную дислокацию производится с
правой по ходу движения стороны на расстоянии не менее 0,5м от проезжей
части. Установка знаков производится без использования демонтированных
знаков.
Дорожные знаки приняты по ГОСТ Р 52290-2004, места их установки
намечены в соответствии с ГОСТ Р 52289-2004.
Металлические опоры под знаки приняты по типовому проекту 3.503.9-80
«Опоры дорожных знаков на автомобильных дорогах» марки СКМ 3.40 и
устанавливаются все новые.
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10--ПЗ
17

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриального до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
Согласно требованиям УГИБДД дорожные знаки предусмотрены на
оцинкованной подоснове из высокоинтенсивной пленки (тип Б).
Проектом предусмотрено выполнение дорожной разметки на проезжей
части согласно ГОСТ Р 51256-99, ГОСТ Р 52289-2004.
Отклонение размеров линий разметки не должно превышать: 1см по
ширине линии, 5см по длине штрихов и разрывов. Разметка не должна
выступать над проезжей частью более чем на 6мм.
Проектом предусмотрено строительство светофорного объекта на
перекрестке проспекта Маршала Блюхера с Индустриальным проспектом.
Проектом также предусмотрена закладка резервных труб через проезжую
часть для возможности последующего устройства без вскрытия покрытия
проезжей части светофорного объекта вызывного действия для резервного
выезда из трамвайного парка.
14. ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ. ЭТАПНОСТЬ
ПРОИЗВОДСТВА РАБОТ
Нормативный срок строительства составляет 13,5 месяцев, в том числе
подготовительный период 1,5 месяца.
К строительству разрешается приступать только после разработки и
утверждения Проекта производства работ (ППР) и получения разрешения на
производство работ в соответствующих инстанциях.
На время производства дорожных работ должен быть обеспечен
безопасный проход для пешеходов. На территории стройплощадки
необходимо установить указатели проездов и проходов. «Опасные зоны»
должны быть ограждены и по их границе выставлены предупредительные
знаки и надписи, видимые в любое время суток.
Место расположения строительной площадки должно способствовать
эффективной организации работы и быть максимально приближенным к месту
строительства объекта. На строительной площадке необходимо разместить
контейнеры для отходов и мусора, пожарные щиты, биотуалеты.
На период строительства водоснабжение строительной площадки
предусмотрено за счет привозной воды. Вода должна быть питьевого качества,
расфасованная в герметичные емкости. Численность работающих составляет
67 человек.
Для предотвращения выноса грязи колесами автосамосвалов на
прилегающие улицы при выезде автотранспорта со стройплощадки
предусматривается устройство мойки колес с оборотной очисткой.
Расположение мойки колес для каждого этапа показана на строительном
генеральном плане.
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10--ПЗ
18

Выполнение комплекса рабо т по вып олнению инженерных изыска ний, п роектированию, согласованию в
установленном порядке проектно-сметной документации для строительст ва объекта тра нсп ортной
инфраструктуры и сопутствующих инженерных сетей и сооружений в производственной зоне «Ржевка»
- пр. Маршала Блюхера на участке от пр. Индустриального до ул. Коммуны
Взам. инв. №
Подп. и дата
Инв. № подп.
Работы проводятся в 5 этапов, некоторые этапы предусматривают
наличие подэтапов.
1 этап. Работы ведутся на всем протяжении пр. Маршала Блюхера, за
исключением зон ы существующих подъездов к территории строй базы
«Сатурн» и ОАО «Федеральная Сетевая Компания ПС 330 кВ Ржевка».
Этап 1а. Работы ведутся в зоне разделительной полосы по
пр. Марш ала Блюхера, за исключением 3-х участков временных проездов для
обеспечения подъезда к территории строй базы «Сатурн» на этапе 2 и к
территории ОАО «Федеральная Сетевая Компания ПС 330 кВ Ржевка» на
этапе 3. Этап 1а выполняется в сроки, совместные с этапом 1.
Этап 2. Работы ведутся в зоне существующего подъезда к территории
строй базы «
Сатурн», с выходом на Индустриальный пр. Подъезд к
территории строй базы «Сатурн» осуществляется через временный проезд,
устроенный на этапе 1а.
Этап 3. Работы ведутся в зоне 2-х существующи х подъездов к
территории ОАО «Федеральная Сетевая Компания ПС 330 кВ Ржевка», с
выходом на Индустриальный пр. Подъезд к территории ОАО «Федеральная
Сетевая Компания ПС 330 кВ Ржевка» осуществляется по вновь построенной
проезжей части пр. Маршала Блюхера через временные проезды, устроенные на
эт апе 1а.
Этап 3а и 3б. Поочередно устраиваются выезды с территории ОАО
«Федеральная Сетевая Компания ПС 330 кВ Ржевка» на вновь построенную
проезжую часть пр. Маршала Блюхера. Этап 3а и 3б вып олняются в сроки,
совместные с этапом 3.
Этап 4. Работы ведутся в зоне временных про ездов чере з разделительную
полосу, устроенных на этапе 1а.
Этап 5. Работы ведутся в зоне разделительной полосы по
Индустриально му пр., для
обеспечения
левого
поворота
на
пр. Марш ала Блюхера.
15. МЕРОПРИЯТИЯ
ПО
ОБЕСПЕЧЕНИЮ
УСЛОВИЙ
ЖИЗНЕДЕЯТЕЛЬНОСТИ С УЧЕТОМ ПОТРЕБНОСТЕЙ
ИНВАЛИДОВ И МАЛОМОБИЛЬНЫХ ГРУПП НАСЕЛЕНИЯ
Для обеспечени я удобства передвижения престарелых людей и инвалидов
на механических колясках проектом в соответствии со СНиП 2.07.01-89* и
ВСН 62-91* предусмотрены следующие решения:
1. ширина тротуаров обеспечивает беспрепятственное движение
пешеходов и инвалидов в механических колясках;
Лист
Изм. Кол.уч. Лист № док. Подпись Дата
52/10--ПЗ
19
