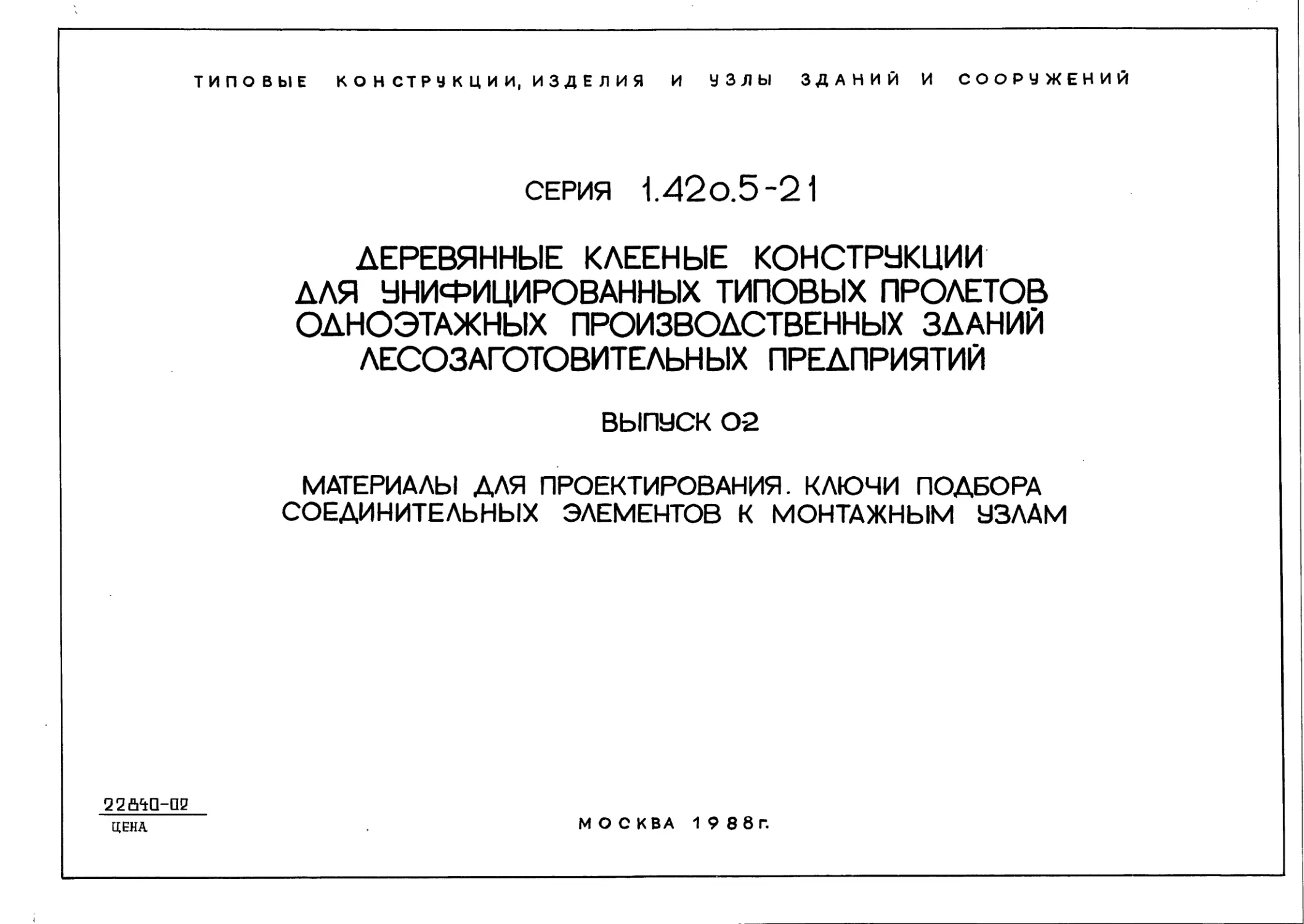

ТИПОВЫЕ К О Н СТР У К Ц И И, И 3 Д Е Л И Я И УЗЛЫ ЗДАНИЙ И СООРУЖЕНИЙ
серия 1.42о.5-21
ДЕРЕВЯННЫЕ КЛЕЕНЫЕ КОНСТРУКЦИИ
ДЛЯ УНИФИЦИРОВАННЫХ ТИПОВЫХ ПРОЛЕТОВ
ОДНОЭТАЖНЫХ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ
ЛЕСОЗАГОТОВИТЕЛЬНЫХ ПРЕДПРИЯТИЙ
ВЫПУСК 02
МАТЕРИАЛЫ ДЛЯ ПРОЕКТИРОВАНИЯ. КЛЮЧИ ПОДБОРА
СОЕДИНИТЕЛЬНЫХ ЭЛЕМЕНТОВ К МОНТАЖНЫМ УЗЛАМ
22a^g-pg
ЦЕНА
МОСКВА 1988 г.
ТИПОВЫЕ КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ И СООРУЖЕНИЙ
серия 1.42о.5-21
ДЕРЕВЯННЫЕ КЛЕЕНЫЕ КОНСТРУКЦИИ
ДЛЯ УНИФИЦИРОВАННЫХ ТИПОВЫХ ПРОЛЕТОВ
ОДНОЭТАЖНЫХ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ
ЛЕСОЗАГОТОВИТЕЛЬНЫХ ПРЕДПРИЯТИЙ
ВЫПУСК 0-2
МАТЕРИАЛЫ ДЛЯ ПРОЕКТИРОВАНИЯ. КЛЮЧИ ПОДБОРА
СОЕДИНИТЕЛЬНЫХ ЭЛЕМЕНТОВ К МОНТАЖНЫМ УЗЛАМ
Разработаны .
ЦН И И пром зданий
Гл. ИНЖЕНЕР ИНСТИТУТА В.В.Гранёв
Гл. ИНЖЕНЕР ПРОЕКТА А.А.ТоПОРКОЬ
Утверждены
Министерством лесном, целлюлозно-бумажной U ДЕРЕВО-
ОБРАБАТЫВАЮЩЕЙ ПРОМЫШЛЕННОСТИ СССР,
протокол от 10.07.5? л/106.
Срок действия - 01.01.93
МОСКВА 1988 г.
