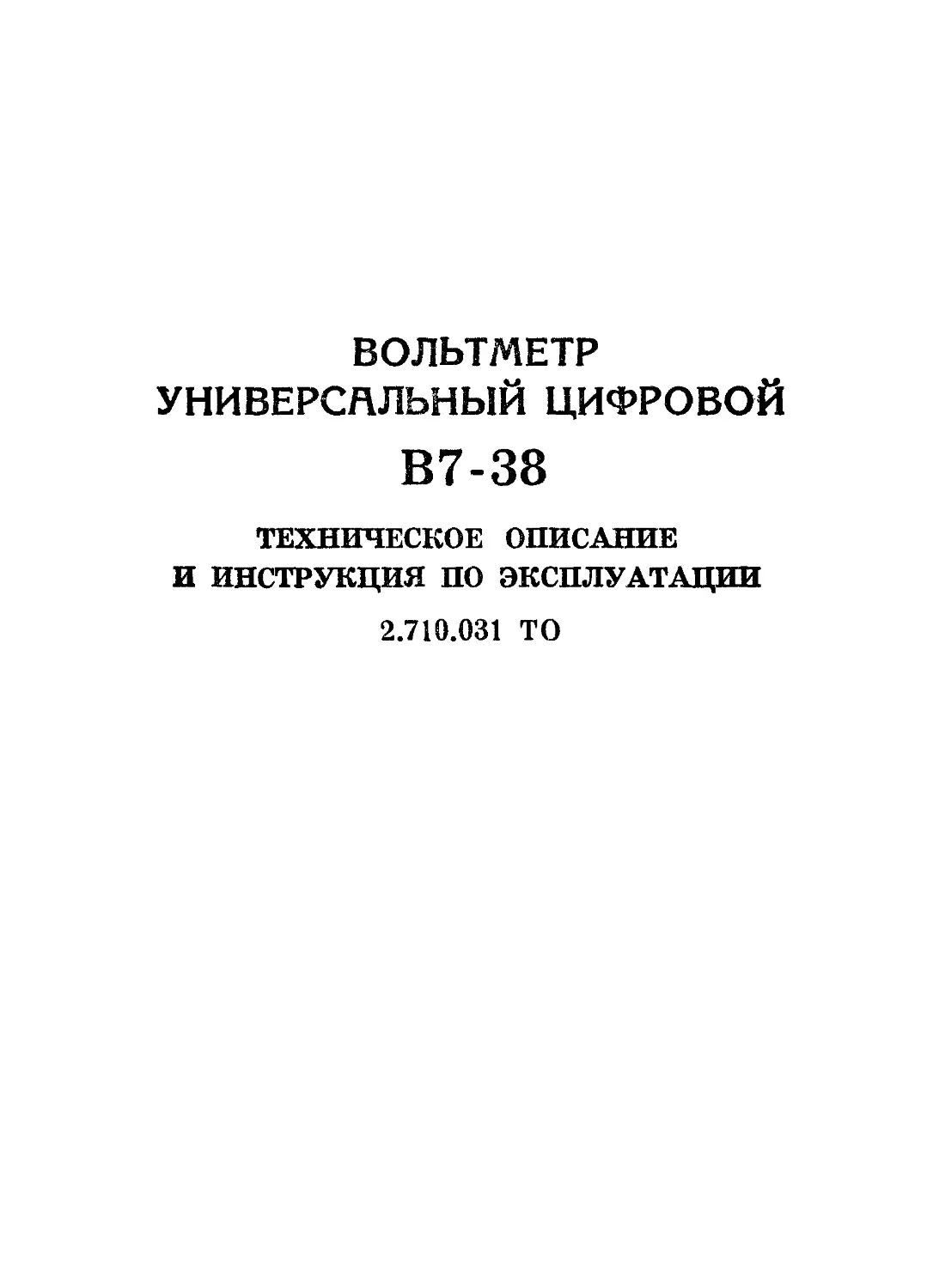

ВОЛЬТМЕТР
УНИВЕРСАЛЬНЫЙ ЦИФРОВОЙ
В7-38
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
2.710.031 ТО
ВОЛЬТМЕТР УНИВЕРСАЛЬНЫЙ ЦИФРОВОЙ
В7-38
Техническое описание и инструкция
по эксплуатации
. 2.710.031 ТО
2
СОДЕРЖАНИЕ
I. Введение ........................................ 4
2. Назначение .............................. 6
3. Технические характеристики..................... 6
4. Состав прибора....................................... 12
5. Устройство и работа прибора и его составных час-
тей .................................................. 13
6. Маркирование и пломбирование.......................... 23
7. Общие указания по эксплуатации ....................... 23
8. Указание мер безопасности ............................ 24
9. Подготовка к работе .................................. 25
10. Порядок работы.................................... 26
П. Характерные неисправности и методы их устранения .... 28
12. Техническое обслуживание ............................ 31
13. Поверка прибора...................................... 33
14. Правила хранения.................................. 50
15. Транспортирование ................................... 51
ПРИЛОЖЕНИЕ I. Вольтметр универсальный цифровой
В7-38. Схема электрическая
принципиальная
53
3
ПРИЛОЖЕНИЕ 2. Вольтметр универсальный цифровой В7-38
Перечень элементов ......................................... 54
ПРИЛОЖЕНИЕ 3. Вольтметр универсальный цифровой В7-38
Схема расположения элементов ............................... 56
ПРИЛОЖЕНИЕ 4. Щунт. Схема электрическая принципиаль1-
ная........................................................ 67
ПРИЛОЖЕНИЕ 5. Щунт. Перечень элементов.................... 68
ПРИЛОЖЕНИЕ 6. Намоточные данные трансформатора ............ 69
ПРИЛОЖЕНИЕ 7. Габаритные размеры .......................... 70
ПРИЛОЖЕНИЕ 8. Режимы работы элементов схемы.................71
4
I. ВВЕДЕНИЕ
I.I. Техническое описание и инструкция по эксплуатации
вольтметра универсального цифрового В7-38 предназначены для
изучения прибора, его характеристик и правил эксплуатации с
целью правильного обращения с прибором при зксплуатации и ремонте.
1.2. В настоящем описании приняты следующие сокращения и
обозначения:
- ТУ - технические условия;
- ППП - полупроводниковые приборы;
- ЭВП - электровакуумные приборы;
- U- - напряжение постоянного тока;
- - напряжение переменного тока;
- R - сопротивление постоянному току;
- АЦП - аналого-цифровой преобразователь;
- КИА - контрсльно-измерительвая аппаратура,
- АШ - автоматический выбор пределов измерения.
Внешний ввд
Рис.1
сл
6
2. НАЗНАЧЕНИЕ
2.1. Вольтметр универсальный цифровой В7-38 предназначен для
измерения основных электрических величин: напряжения постоянного
и переменного тока, сопротивления и силы тока.
2.2. Условия эксплуатации:
I) питание от сети 220+22В частотой 50+0,5 Гц;
2) относительная влажность до 80$ при температуре воздуха
до 298 К(+25°С);
3) окружающая температура: от 263 К до 313 К (от минус 10 до
плюс 40°С).
Нормальные условия эксплуатации:
I) напряжение сети 220+4,4 В, частотой 50+0,5 Гц, содержа-
нием гармоник до 5$;
2) относительная влажность воздуха 65+15$;
3) температура окружающей зреды +20+5 °C (293+5К);
4) атмосферное давление 100+4 кПа (750+30 мм рт.ст.).
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1. Прибор обеспечивает измерение напряжения, силы тока и
сопротивления в нормальных условиях в соответствии с данными,
приведенными в табл.1.
Прибор измеряет средневыпряьиенное значение переменного
напряжения, а проградуирован в среднеквадратических значениях,
7
Таблица I
Измеряемая величина Диапазон измерявши величин,В, к Огл, мА Пределы измере- ния, В, мА, кОм Пределы до- пускаемой ос- новной по- грешности, % Примеча- ние
Напряжение постоян- ного тока Г0“5-103 0,2; 2 + (0,04+0,02^)
20; 200 1000 + (0,07+0,02^)
Напряжеш-ie перемен- ного тока частотой 30 Гц - 40 Гц ГО^-ЗОО 0,2; 2; 20; 200; 300 +(1,5+0,!^)
Напряженке перемен- ного тока частотой 40 Гц - 60 Гц Ю“Ь-300 0,2; 2; 20; 200 + (0,4+0,05-^-) Кг $0,5$
300 +(0,5+0,4^-) Кг$ 0,8$
Напряжение перемен- ного тока частотой 60 Гц - 10 Kill Г0“5-300 0,2; 2; 20; 200 Un + (0,2:0,05^;) Кг$ 0,2$
300 +(С,2+С,4 •—) ’ * их Кг$0,5$
Напряжение перемен- ного тока частотой: 10 кГц - ГОС кГц 10 кГц - 20 кГц Г0"Ь-200 0,2; 2 +(0,2+0,1 ) Кг$0,5$
20; 200 +(0,5+0,!^)
1С“5-ЗС0 30,0 +(С,&+0,6^-) Кг4 0,5$
Сопротивление по- стоянному току Г0"5-2-Г04 0,2 +(0,07+0,1-^-)
2; 20 + (0,07+0,02jJ-)
200 + (0,07+0,02^-)
2000 + (0,15+0,02^)
2-ГО4 + (0,5+0,1 )
Ciuia постоянного •'ок а IG~5-2-Lj3 0,2; 2; 20; 200 + (0,25+0,02
8
Продолжение табл. I
Измеряемая величина Диапазон измеряемых величин, В, кОм, мА Пределы измере- ния, В, мА, кОм Пределы до- пускаемой ос- новной по- грешности, Й Примеча- ние
Сила переменного тока частотой 30 Гц - 40 Гц 1С“5- 2-I03 0,2; 2; 20; 200; ±(1,&ЮД77)
Сила переменного тока частотой 40 Гц - 20 кГц I3~b-2-I03 0,2; 2; 20; а.О; 2GCG + (С,5+С,05Й — 1Д4 0,5^
где: Кг - коэффициент гармоник;
U*,!*, R* показание прибора иля номинальное значение мерк
(при поверке) напряжения, сопротивления, силы тока;
Un, In, Rn ~ пределы измерения напряжения, сопротивления, силы
тока.
Примечания: I. Общее гнездо прибора допускает относительно зазем-
ляющего контакта напряжение постоянного или пере-
менного тока не более 500 В.
2. Пределу измерения 0,2 В, кОм соответствует поло-
жение запятой на первой лампе слева.
Пределу измерения 2 В, кОм соответствует положение
запятой на второй лампе слева и т. д.
На пределе 20000 кОм запятая не индицируется.
3. Измерение силы тока проводится с помощью выносного
щунта.
4. Постоянная составляющая напряжения при из’т-ро "л
напряжения переменного тока допускается че
более 600 В.
9
3.2. Предел допускаемой дополнительной погрешности измерения
(изменение показаний) при изменении температуры окружающего воз-
духа от нормальных до предельных значений в рабочем диапазоне тем-
ператур не превышает предела допускаемой основной погрешности на
каждые 10 К.
3.3. Входное активное сопротивление прибора:
I) при измерении напряжения постоянного тока 10+0,5 МОм;
2) при измерении напряжения переменного тока 1+0,05 МОм.
3.4. Входная емкость не превышает 100 ffS.
3.5. Сила входного тока при измерении напряжения постоянного
тока не превышает 0,5 нА.
3.6. Прибор выдерживает в течение I минуты перегрузку напря-
жением и силой постоянного и переменного тока в соответствии с
табл.2.
Таблица 2
Вход прибора Перегрузка напряжением, В
постоянное переменное среднеквадратическое
(/_ 1100 350
600 350
R 100 100
Вход шунта Перегрузка силой тока, мА
0,2 мА 10
2 мА 30
20 мА 100
200 мА 500
2000 мА 3000
10
3.7. Прибор обеспечивает ослабление внешних помех частотой
50+ 0,5 Гц при измерении напряжения постоянного тока:
I) нормального вида не менее 40 дБ при уровне помехи не
превышающем предела измерения Unj но не более 100 В;
2) общего вида не менее 80 дБ при неоимметрии входа I кСМ,
при напряжении помехи не более 250 В.
3.8. Выбор пределов измерения U-,U~,R, определение и
индикация полярности и индикация выхода за предел измерения
20 МОи при измерении сопротивления автоматические. При измере-
нии оилы тока выбор пределов измерения производится вручную.
Примечание. При измерении оилы тока необходимо
следить за тем, чтобы вольтметр нахо-
дился на пределе 0,2 В.
3.9. Время измерения не превышает:
I) I о при измерении напряжения и оилы постоянного тока и
сопротивления постоянному току на пределах 0,2; 2; 20; 200 кОл;
2) 3 о при измерении напряжения и силы переменного тока и
сопротивления постоянному току на пределе 2 МСМ;
3) 15 о при измерении сопротивления постоянному току на
пределе 20 МОл.
3.10. Прибор сохраняет свои характеристики в рабочих
условиях без калибровки в течение 12-ти месяцев.
3.II. Электрическая изоляция цепей питания прибора и обще-
го гнезда относительно заземляющего контакта выдерживает в
течение I минуты без пробоя в нормальных условиях испытательное
напряжение переменного тока частотой 50 1Ц, ореднеквадратическое
значение которого равно 1500 В.
11
Сопротивление изоляции указанных цепей прибора в нормальных
условиях не менее 20 МОм, при повышенной температуре не менее
5 МОм.
3.12. Прибор обеспечивает свои технические характеристики
после времени установления рабочего режима, равного 15 мин.
3.13. Прибор сохраняет свои технические характеристики
при питании его от сети переменного тока напряжением 220+22 В
частотой 50+0,5 Гц и содержанием гармоник до 5$.
3.14. Мощность,потребляемая прибором от сети при номинальном
напряжении, не превышает 10 ЕА.
3.15. Прибор допускает непрерывную работу в рабочих
условиях в течение времени не менее 24 часов, при сохранении своих
технических характеристик. При этом обеспечиваются нормальные
режимы ЭВП, ИЛИ, деталей и элементов в пределах норм стандартов
и ТУ на них.
3.16. Наработка на отказ не менее 17500 часов.
3.17. Габаритные размеры, мм, не более:
прибора 245x86x268;
транспортной упаковки 359x242x462;
3.18. Масса прибора не более 2 кг.
Масса прибора в транспортной упаковке не более 17 кг.
12
4. СОСТАВ ПРИБОРА
4.1. Состав прибора приведен в табл. 3
Таблица 3
Наименование Количество Примечание
I. Вольтметр универсальный цифровой В7-38 I
2. Вольтметр универсальный цифровой В7-38 Техничаское описание и инструкция по эксплуатации I 2.710.031 ТО
3. Вольтметр универсальный цифровой В7-38 Формуляр I 2.710.031 ФО
4. Щунт I 4.678.002-01
5. Кабель соединительный I Черный
6. Кабель соединительный I Красный
7. Щуп игольчатый 2 4.266.001
8. Вставка плавкая BHI-I 0.25А-250В 2
13
5. УСТРОЙСТВО И РАБОТА ПРИБОРА И ЕГО СОСТАВНЫХ
ЧАСТЕЙ
5.1. Принцип действия
5.I.I. Принцип действия прибора основан на преобразовании
измеряемой величины в пропорциональный ей интервал времени с
последующим преобразованием этого интервала в дискретную форму
и в цифровой код.
Измеряемые величины посредством делителя напряжения и
соответствующих преобразователей трансформируются в нормирован-
ное постоянное аналоговое напряжение.
АЦП осуществляет основную функцию преобразования нормирован-
ного аналогового напряжения в цифровой код.
Преобразование напряжения во временной интервал осуществляет-
ся методом двухтактного интегрирования.
Преобразователь представляет собой линейный преобра-
зователь средневыпрямленных значений, проградуированный в эффек-
тивных значениях.
Принцип действия преобразователя R/и. основан на пропуска-
нии известного стабильного тока через измеряемое сопротивление.
Преобразование^/ осуществляется путем выделения падения
напряжения, созданного измеряемым током, на калиброванном
сопротивлении шунта.
5.2. Структурная схема прибора
5.2.1. Структурная схема прибора приведена на рис.2
14
Структурная схема прибора
Рис. 2
15
5.3. Схема. электрическая принципиальная
5.3.1. Схема электрическая принципиальная вольшетра уни-
версального цифрового Б7-38 приведена в приложении I. Перечень
элементов приведен в приложении 2. Окема расположения элементов
приведена в приложении 3.
На плате прибора расположены следующие основные узлы:
входные делители, преобразователь , преобразователь R/(j_
АЦП, АВИ, устройство индикации и источник литания.
5.3.2. Входной делитель напряжения постоянного тока 31
(10 МОи) коммутируется посредством реле PI-2 и ключей AI и А2.
5.3.3. Входной делитель напряжения переменного тока
(I МСМ) выполнен на отдельных резисторах 51, 52, S3, 585 для
обеспечения необходимого частотного диапазона. Коммутация осу-
ществляется посредством реле PI-I и P3-I. CI, С44 - элементы
частотной коррекции.
5.3.4. Преобразователь выполненный на усилителях
MCI, МСЗ (приложение I), представляет собой однополупериодный
выпрямитель средневыпрямленных значений.
Для повышения входного сопротивления и масштабирования на
входе преобразователя введен масштабный усилитель с последова-
тельной 00С, тлеющий коэффициент передачи I или 10, коммути-
руемый ключами T2I и Т22.
Собственно преобразователь выполнен на усилителе МСЗ с
параллельной ОСС черев выпрямительные диоды Д7 и Д8. Использу-
ется положительная полуволна выпрямленного напряжения.
Для обеспечения большого динамического диапазона введена
глубокая 00С по постоянному току через 532, 533 и С20.
16
На выходе преобразователя включен фильтр никних частот 512
513, 518, 525, С4, С7, С8, CI2 для устранения пульсаций выпрям-
ленного напряжения. Элементы 56, 59, С6, Д2, ДЗ, Д4, Д1, РЮ,
575 выполняют функцию защиты.
5.3.5. Преобразователь £/у_ представляет собой стабилиза-
тор тока, выполненный на уоилителе МС2.
Величина тока определяется напряжением опорного источника
и эталонными резисторами 523, 526, 534, 545, 548, 549, 540 -
- 543, 519, 535, коммутация которых осуществляется с помощью
ключей Т38, Т39 и контактов реле P2-I.
Элементы CI6, CI7 и ключи TI8, TI9, Т28, Т29 позволяют ис-
пользовать неизолированный источник опорного напряжения.
Ключи Т7, Т8, TI7 и конденсатор С9 - элементы коррекции смеще-
ния нуля усилителя МС2.
Элементы 1’14, Т4, Тб, Т42, Д6 выполняют функцию защи-
ти от перегрузок.
5.3.6. Преобразователь Уу (приложения 4,5) представляет
собой выносной многопредельный шунт, подключаемый к входным
гнездам прибора.
5.3.7. АЦП включает в себя аналоговую часть, кварцевый
генератор счетных импульсов, делитель частоты и устройство
управления АЦП.
5.3.7.I. Аналоговая часть АЦП выполнена на элементах: МС4
(входной усилитель), МС7 (интегратор) и МС9 (компаратор).
Основные временные соотношения приведены на рис.З.
Перв-тй (фиксированный) такт интегрирования (диаграмма I
рис.З), в течение которого производится заряд интегрирующего
конденсатора С27 током, пропорциональным входному напряжению,
иавен 100 мс.
17
18
В момент времени Т/ замкнут ключ Т23.
По окончании интервала ТУ начинается второй такт интегриро-
вания Т2 (диаграмма 2 рис.З), заключающийся в разряде конденсатора
027 током, пропорциональным напряжению опорного источника (диаг-
рамма 3 рис.З), Поскольку скорость заряда конденсатора определяет-
ся величиной входного напряжения, а скорость разряда постоянна,
интервал Т2 , за время которого конденсатор С27 разрядится до ис-
ходного напряжения, будет пропорциональным входному значению на-
пряжения.
В момент времени Тг замкнуты ключи: ТЗЗ при положительной
полярности преобразуемого напряжения или Т24 - при отрицательной
полярности.
Источник опорного напряжения - отрицательной полярности, из-
менение полярности осуществляется переключением обкладок конден-
сатора C2I посредством ключей Т24 и ТЗЗ.
Злементы 522, 515, 516 служат дая коррекции входного тока
АЦП.
Запоминание напряжения смещения и дрейфа нуля осуществляется
за время между измерениями.
При этом замыкаются ключи Т32, А7, Т26. Конденсатор С24 заг-
ружается до напряжения смещения и дрейфа нуля усилителей. Конден-
сатор C2I заряжается до опорного напряжения. В момент времени
ТУ + Т2 , выделяемый компаратором МС9 (диаграмма 4 рис.З),
напряжение на конденсаторе С24 компенсирует смещение и дрейф
усилителей. Элементы 598, 599, 5100 служат дая коррекции погреш-
ности разнополярности.
Элементы 55, TI3, TI4 выполняют функцию защиты.
5.3.7.2. Кварцевый генератор счетных импульсов выполнен на
логических элементах МС6-2, МС6-3, работает в непрерывном режиме,
генерирует счетные импульсы частотой следования 200 кГц
(диаграмма 7 рис.З).
19
5.3.7.3. Делитель частоты (MCI) выполняет функцию пересчета
счетных импульсов и совместно с элементами MCI9-I и MCI9-2 формирует
последовательность тактовых импульсов Т/ (диаграмма I рис.З), опре-
деляющих частоту измерений прибора. Частота измерений выбрана равной
2,5 измерений в секунду для обеспечения нормальной работы устройства
АВИ, установления переходных процессов и нормального восприятия
семисегментной индикации.
Сброс делителя частоты синхронизирован с сетью (диаграмма 6
рис.З) посредством элементов Т49, MCII-2.
Элементы С43,Е91,МС12-4,МС8-4 предназначены да формирования
сигнала управления коррекцией смещения нуля усилителя преобразовате-
ля ®/и. Тз (диаграмма 8 рис.З).
5.3.7.4. Устройство управления АЦП выполняет еле,дующие функции:
I) фиксацию полярности (МСП-1);
2) формирование интервала Т<+Т2 посредством триггера, выполнен-
ного на элементах MC6-I, MC5-I (диаграмма 5 рис.З);
3) формирование сигнала для управления ключами полярности источ-
ника опорного напряжения (МС5-2, МС5-3).
Транзистор Т44 согласует выход компаратора с устройством управ-
ления АЦП.
Форма напряжения на транзисторе Т44 представлена на диаграмме
9 рис.З.
5.3.8. В приборе применен АВП следящего типа с использованием
реверсивного счетчика MCI5.
Дешифратор АВП преобразует двоичный код реверсивного счетчика
в код управления ключами выбора пределов и десятичной запятой и
выполнен на элементах: MCI6, MCI7, МС8-2, MCI8, Т52 , Т54.
Ограничение работы реверсивного счетчика на слежение осущест-
вляется посредством элементов МС18-2,3 Д18, R79, на вычитание -
i.!C8-3.
20
Установка режима работы реверсивного счетчика на сложение
или вычитание осуществляется посредством триггера №12-1,2,
который переключается импульсом Ту (вычитание) и 1800-ым импуль-
сом, выделенным с помощью элемента №13-3 (сложение).
В режиме сложения перенос реверсивного счетчика осуществля-
ется 20000-ым импульсом, в режиме вычитания - импульсом СБРОС
(Ту + Тг).
При подаче на вход скачка напряжения белее 1003 АБГ1 автомати-
чески переводится на предел 20 В сигналом с транзисторов Т45 и
Т46, минуя предыдущие пределы.
5.3.9. Коммутация пределов осуществляется посредством
изменения масштаба АЦП, входных масштабных делителей, масштаба
преобразователяи путем переключения токозадающих
резисторов в преобразователе •
При измерении напряжения постоянного тока замкнут ключ Л4.
Коммутация пределов измерения осуществляется в соответствии с
табл. 4.
Таблица 4
Предел измере- ния при- бора, В Состояние реверсив- ного счетчика Предел Ж, В Кус. вх.АЦП МС4 Вдел, вх.дел. Э1 Замкнутые ключи пределов
0,2 000 0,2 10 1:1 PI-2, Т34, T3I
2 100 2 I 1:1 PI-2, Т27, А6
20 010 0,2 10 1:100 Al, Т34, 731
200 110 2 I 1:100 Al, Т27, Аб
1000 001 2 I 1:1000 А2, Т27, А6
21
При измерении напряжения переменного тока замкнут ключ Т16^
коммутация пределов осуществляется в соответствии с табл.5
Таблица 5
Предел измере- ния при- бора, В Состояние реверсив- ного счетчика Предел АЦП, В Рдел, входного делителя Кус. MCI Замкнутые ключи пределов
0,2 ООО 2 1:1 10 PI, T2I, Т27, А6
2 100 2 1:1 I PI, Т22, Т27, А6
20 010 2 1:100 10 P3-I, Т27, А6, T2I
200 ПО 2 1:100 I P3-I, Т27, А6, Т22
300 001 2 1:1000 I Т27, А6, Т22
При измерении сопротивления замыкается ключ ТЗ, коммутация
пределов измерения осуществляется в соответствш с табл. 6.
Таблица 6
Предел измере- ния при- бора, к СМ Состояние реверсив- ного счет- чика Предел АЦП, В Ток через Ех, мА Замкнутые ключи пределов
0,2 ООО 0,2 I P2-I, Т34, T3I
2 100 2 I P2-I, Т27, А6
20 010 0,2 0,01 Т39, Т34, T3I
200 ПО 2 0,01 Т39, Т27, А6
2000 001 2 0,001 Т39, Т27, А6
20000 101 2 0,0001 Т27, А6
Коммутация пределов измерения силы тока осуществляется
вручную посредством внешнего шунта.
22
5.3.10. Устройство индикации включает в себя:
I) оемиоегментные индикаторные лампы JH, Л2;
2) дешифраторы индикаторных ламп МС2; для надежной работы
дешифраторов по сигналу ПЕРЕНОС (перевод информации счетчиков
в дешифратор) сначала останавливается кварцевый генератор
счетных импульсов (диаграмма 7 рис.З); осуществляется это
посредством элементов МС6-3, 559, С32.
5.3.II. Источник питания представляет собой сбычную схему
двухполупериодного выпрямления с последующей стабилизацией
выходных напряжений.
Источник питания вольтметра состоит из источников, данные
которых приведены в приложении 8.
Источник питания +I2B ообран по схеме компенсационного
стабилизатора напряжения, на регулирующем транзисторе Т47.
Оперное напряжение снимается со стабилитрона Д16.
Источник питания минус 12 В представляет собой стабилиза-
тор напряжения, выполненный интегральной микросхеме MCI4.
Регулировка выходного напряжения осуществляется резистором R67.
Намоточные данные трансформатора приведены в приложении 6.
5.4. Конструкция прибора
5.4.1. Прибор выполнен в малогабаритном пластмассовом корпусе,
состоящем из 4-х деталей: верхней и нижней крышек,
лицевой и задней панели. На лицевой панели расположены входные
клеммы, зона индикации и переключатель рода работ. На задней
панели расположены технологический разъем ШЗ, заземляющий контакт,
предохранители,кабель сети, ручка регулировки нуля. Орган калибровки
выведен под шлиц на задней панели. Скрепляется корпус четырьмя вин-
тами, расположенными на нижней крышке корпуса.
23
Все радиоэлементы расположены на одной печатной Плате. Габаритные
размеры прибора, прибора в транспортной упаковке приведены в при-
ложении 7.
6. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ
6.1. На лицевой панели прибора нанесены наименование, тип;на
задней панели номер и год выпуска.
6.2. Пломбирование прибора производится мастичными пломбами в
углублениях на нижней крышке (основное пломбирование) и на задней
панели в месте (дополнительное пломбирование). Дополнитель-
ное Пломбирование попользуется метрологической службой потребите-
ля при калибровке прибора.
6.3. Пломбирование шунта производится мастичными пломбами на
лицевой панели.
7. ОБЩИЕ УКАЗАНИЯ По ЭКСПЛУАТАЦИИ
7.1. Перед вводом прибора в эксплуатацию необходимо проверить
заполнение таблида формуляра "Сведения о хранении". Незаполнение
потребителем в Период гарантийного срока эксплуатации таблицы
"Сведения о хранении" является нарушением правил эксплуатации и
прекращает действие гарантийных обязательств.
7.2. При вводе в эксплуатацию после транспортирования и дли-
тельного хранения произведите проверку и аттестацию прибора в
соответствии с разделом 13. Предварительно выдержите прибор в нор-
мальных условиях не менее 24 часов.
7.3. Не допускайте отключения прибора от сети при наличии на
входе измеряемого напряжения.
При отказе Приборов в течение гарантийного орока ввиду необ-
ходимости проведения анализа причин отказов на специальной диаг-
ностической аппаратуре, а также из-за необходимости восстановления
защитных Покрытий после ремонта, прибор подлежит отправке почтовыми
посылками изготовителю за его счет. Исследование и ремонт приборов
осуществляется в 15-ти дневный срок с момента поступления на
24
завод-изготовитель.
7.4. При вводе прибора в эксплуатацию после его Пребытия
при пониженной температуре, выдержите Прибор в нормальных условиях
не менее 2 часов, после чего приступайте к эксплуатации.
8. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
ВНИМАНИЕ!
ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ПРИБОРА БЕЗ ЕГО ЗАЗЕМЛЕНИЯ
8.1. Пр степени защиты от поражения электрическим током
прибор относится к классу I.
8.2. К работе с прибором могут быть допущены лица,аттесто-
ванные для работы с напряжением до 1000 В, Прошедшие инструктаж
о мерах безопасности при работе с радиоизмерительннми Приборами и
изучившие техническое описание и инструкцию По эксплуатации.
8.3, При работе в помещении о Проводящими пОлами рабочее
место должно быть укомплектовано резиновым ковриком. Металлические
каркасы и основания столов, стеллажей, стульев должны быть зазем-
лены на ту же шину, что и Прибор.
8.4. Подключение прибора к Питающей сети необходимо Произво-
дить в следующем порядке:
- подключите прибор к шине защитного заземления;
~ вставьте вилку шнура питания Прибора в розетку сети
питания.
8.5. Отключение Прибора от сети необходимо Производить в
следующем порядке:
- отсоедините вилку шнура Питания прибора от сети;
- отсоедините прибор от шины защитного заземления.
25
При работе с другими приборами и при включении прибора
в состав установок клеммы защитного заземления соединить между
собой и с шиной защитного заземления в одной точке.
8.6. Запрещается при измерениях на общее гнездо подавать
потенциал относительно заземляющего контакта более 500 В.
8.7. Запрещается наличие постоянной составляющей более
600 В при измерении напряжения переменного тока.
8.8. Соблюдайте осторожность при регулировке и ремонте
прибора при питании от сети.
Предохранители Пр1 и Пр2 и выводы трансформатора Тр1
находятся под напряжением 220 В.
8.9. Производите замену предохранителя только в отключенном
от сети приборе.
8.10. Во избежание выхода прибора из строя категорически
запрещается снимать заглушку технологического разъема, подавать
на разъем или снимать с разъема какие-либо сигналы.
9. ПОДГОТОВКА К РАБОТЕ
9.1. Выньте прибор из упаковки, проверьте комплектность,
внимательно изучите техническое описание и инструкцию по эксплу-
26
атации.
9.2. Подключите прибор к сети
9.3. Включите прибор, установите переключатель работы в
одно из рабочих положений: U~ ,U~ ,£• По истечении времени
установления рабочего режима (15 мин) ручкой регулировки нуля
на задней панели, установите нуль прибопа в режиме измерения
напряжения постоянного тока, предварительно, закоротив входные
гнезда.
После этого прибор готов к работе.
Примечание. Отключение прибора от сети производится отсое-
динением вилки сетевого кабеля.
1О. ПОРЯДОК РАБОТЫ
10.1. Виды измерений прибора и диапазон измеряемых величин
приведены в табл. I.
10.2. Измерение напряжения постоянного тока:
I) переключатель рода работ установите в положение U- ;
2) подключите измеряемое напряжение при помощи соединитель-
ных кабелей к входным гнездам, причем при измерении напряжения
от заземленного источника рекомендуется общее гнездо прибора
соединять с заземленным полюсом источника.
При этом на табло прибора будет индицироваться число, соот-
ветствующее входному напряжению с учетом погрешности измерения.
10.3. Измерение напряжения переменного тока:
I) переключатель рода работ установите в положение ;
2) подключите измеряемое напряжение при помощи соединитель-
ных кабелей к входным гнездам, причем при измерении напряжения
от заземленного источника рекомендуется общее гнездо прибора
соединять с заземленным полюсом источника.
27
При этсм на табло прибора будет индицироваться число, соот-
ветствующее измеряемому напряжению с учетом погрешности измерения,
10.4. Измерение сопротивления постоянному току;
I) переключатель рода работ установите в положение В;
2) подключите измеряемое сопротивление при помощи соедини-
тельных кабелей к входным гнездам, причем, при измерении зазем-
ленного сопротивления общее гнездо соединять с заземленным
концам этого сопротивления.
При этсм на табло прибора будет индицироваться число, соот-
ветствующее измеряемому сопротивлению с учетом погрешности
измерения.
10.5. Измерение силы постоянного тока:
I) переключатель рода работ установите в положение If- ;
2) к прибору подключите шунт;
3) с помощью соединительных кабелей подключитесь в разрыв
исследуемой токовой цепи (выбор нужного предела измерения осущест-
вляется вручную на шунте). Измерения начинать с предела 2000 мА.
При этом на табло прибора будет индицироваться число,
соответствующее измеряемой величине тока с учетом погрешности
измерения.
Отсчет предела осуществляется на шунте. Необходимо следить,
чтобы вольтметр находился на пределе 0,2 В.
10.6. Измерение силы переменного тока проводите аналогично
измерению силы постоянного тока за исключением тоге, что переклю-
чатель рода работ следует установить в положение •
10.7. В случае выхода за предел в знаковом разряде зажига-
ется буква П и на табло означается цифра 20000.
10.8. При измерении напряжения и силы тока положительной
полярности знак полярности в знаковой разряде не светится.
28
II. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ
ИХ УСТРАНЕНИЯ
II.I. Перечень характерных неисправностей.
II.1.1. В табл.7 приводится перечень характерных неисправнос-
тей, а также рекомендуемые методы их выявления и устранения.
Таблица 7
Наименование неисправности, внешнее проявление и дополни- тельные признаки Вероятная причина неисправности Метод устранения
I. Не светится одна или несколько ламп I) неисправна соответ- ствующая лампа; 2) нет напряжения накала 0,85В на соответствующей лампе; 3) обрыв в цепи сет- ки соответствую- щей лампы. заменить лампу л *
2. Неправильнее свечение сегментов лампы I) замыкание в подво- дящих проводниках на плате; 2) замыкание алектро- дов внутри лампы; * **
3. Не меняются показания I) нет импульса ПЕРЕНОС; 2) нет очетных импуль- сов. * *
29
Продолжение табл.7
Наименование неисправности, внешнее проявление и дополни- тельные признаки Вероятная причина неисправности Метод устранения
4. Не производится I) неисправность счетчи-
автоматический выбор ка АВИ ; -И
пределов измерения 2) неисправность дешиф-
(АШ) ратора АВП; *
3) нет сигналов 1800-ый импульс,- 20000-ый импульс, Т1, СБРОС;
4) неисправность соот- ветствующих ключей масштабных преобра- зователей.
5. При измерении сиды Отсутствие контакта во Проверить соот-
тока показания соот- внешней цепи ветствующие цепи
ветствуют нулю. 6. Не измеряется напря- 1)нет управляющего
женив постоянного тока сигнала Т<; •м-
2)нет сигнала коррек- ции нуля Т-/+Т2 ; 5V
7. Не измеряется напря- Неисправность систе-
женив постоянного тока мы подключения опор-
ного напряжения. *
30
Продолжение табл. 7
Наименование неисправ- ности,внешнее проявле- ние и дополнительные признаки Вероятная причина неисправности Метод устране- ния
8. Не измеряется У~ I) неисправность преоб-
U- измеряется разователя; *
нормально 2) обрыв в цепи переклю- Проверить оост-
чателю рода работ ветствупцу» цепь
9. Не измеряется R, I) неисправность преоб-
У- измеряется разователя; *
нормально 2) обрыв в цепи пере - Проверить соот-
клшчателя рода работ ветотвукщую цепь
10. Погрешность при Неисправна система
измерении сспро- коррекции нуля
тивлений больше основной микросхемы МСЗ.
При ремонте узлов прибора, связанных с его разборкой, пользуй-
тесь указаниями п.П.2.
** - общий метод устранения неисправности: изучите схему и
принцип действия неисправной платы, узла, проверьте наличие,форму
и амплитуду импульсов или сигнала на входе и выходе указанных
узлов,режим их активных элементов, целостность и соответствие
номинальным значениям пассивных элементов. По результатам анализа
замените неисправный элемент.
Примечание . Разборку и сборку прибора, ремонт печат-
ной платы производите в нормальных усло-
виях, не допускайте попадания на плату
пыли и грязи, беритесь руками только за
торцы платы.
31
Соблюдайте требования по заците от стат-
электричества.
II.2. Порядок разборки прибора
II.2.1. Для выявления неисправности разборку прибора произ-
водите в следующем порядке:
I) обесточьте прибор, отсоединив кабели от сети и от источ-
ника сигнала;
2) открутите винты крепления, расположенные на нижней крышке
прибора;
3) снимите верхнюю крышку прибора;
4) открутите винты крепления платы вольтметра к нижней
крышке;
5) выньте плату совместно с лицевой панелью и задней стенкой
из нижней крышки прибора.
12. ТЕХНИЧЕСКОЕ аВСЛЛИВАНИЕ
12.1. Перечень и периодичность профилактических работ
I2.I.I. Техническое обслуживание прибора сводится к соблю-
дению правил эксплуатации, хранения, транспортирования, изложен-
ных в данном описании, к устранению мелких неисправностей, к
периодической калибровке и поверке прибора.
I2.I.2. При поверке приборе, в случае необходимости, про--,
водится калибровка приборе.
Калибровку следует проводить также после ремонта любого
узла.,
32
12.1.3. Не реже одного раза в год осуществляется поверка
в соответствии с разделал 13.
12.1.4. После окончания гарантийного срока и далее один
раз в год проводится контрольно-профилактический осмотр, при
котором проверяются органы управления, надежность крепления уз-
лов прибора, состояние лакокрасочных и гальванических покрытий
и производится продувка узлов прибора с целью удаления пыли,
грязи и т.п.
12.2. Калибровка прибора
12.2.I. Калибровка прибора проводится в нормальных условиях.
12.2.2. Обеспечьте доступ к органу калибровки, удалив
шайбу с уплотнительной замазкой из углубления на задней панели.
12.2.3. Подключите прибор к сети переменного тока в соот-
ветствии о п.3.13 ТО и дайте ему прогреться в течение времени
установления рабочего режима, равного 15 мин.
12.2.4. Произведите калибровку прибора при измерении U~t
с этой целью переключатель рода работ установите в положение U-,
на вход прибора подайте напряжение ±1,99 В от прибора BI-I2,
при этол на индикаторном табло прибора необходимо установить по-
казание, численно равное напряжению калибровки с помощью потен-
циометра 529.
12.2.5. Произведите калибровку так, чтобы среднее арифмети-
ческое показание на положительной и отрицательной полярности
было равно напряжению калибровки.
Установите шайбу и опломбируйте замазкой уплотнительной.
33
13. ПОВЕРКА ПРИБОРА
Настоящий раздел устанавливает метода и средства поверки
приборов типа В7-38, находящихся в эксплуатации, на хранении и
выпускаемых из ремонта.
13.1. Операции и средства поверки
I3.I.I. При проведении поверки должны производиться операции
и применяться средства поверки, указанные в табл.8,9.
Примечания:!. Вместо указанных в табл. 9. образцовых
и вспомогательных средств поверки
разрешается применять другие анало-
гичные меры и измерительные приборы,
обеспечивавшие измерение параметров
о требуемой точностью.
2. Образцовые (вспомогательные) средства
поверки должны быть исправны,поверены
и иметь свидетельства (отметки в
формулярах или паспортах) о госу-
дарственной или ведомственной поверке.
3. Периодичность поверки указана в
п. 12.1.3.
13.2. Условия поверки и подготовка к ней
13.2.1. Операция поверки выполняется в нормальных условиях
эксплуатации.
34
13.2.2. Перед проведением операций поверки необходимо
выполнить следующие подготовительные работы:
I) ознакомиться с разделами 10,13 настоящего технического
описания;
2) проверить комплектность прибора;
3) выполнить работы, оговоренные в разделе 9 настоящего ТО;
4) разместить поверяемый прибор на рабочем месте, обеспечив
удобство и безопасность работы и исключив попадание на него
прямых солнечных лучей;
5) соединить проводом клеммы защитного заземления образцовых
и вспомогательных средств поверки и поверяемого прибора с
шиной заземления;
6) собрать поверочную схему в соответствии с проводимой
операцией.
13.3. Проведение поверки
13.3.I. Произведите внешний осмотр при отключенном от сети
приборе.
При проведении внешнего осмотра должно быть проверено:
I) отсутствие механических повреждений, влияющих на точность
показаний прибора;
2) наличие и прочность крепления органов управления и комму-
тации, четкость фиксации их положений, наличие предохранителей;
3) чистота гнезд, разъемов и клемм;
4) состояние соединительных проводов и кабелей;
5) состояние лакокрасочных покрытий и четкость маркировок;
6) отсутствие отсоединившихся, слабо закрепленных элементов
схемы (определяется на слух при наклонах прибора);
При наличии дефектов прибор подлежит забракованию и направ-
лению в ремонт.
35
13.3.2. Проведите опробование прибора В7-38.
Для этого в режиме измерения сопротивления постоянному току
с помощью магазина сопротивления определите правильность инди-
кации циЬр во всех разрядах шкалы.
13.3.3. Проведите калибровку прибора В7-38 в соответствии с
п.12.2 настоящего ТО.
13.3.4. Определите основную погрешность измерения напряжения
постоянного тока с помощью прибора BI-I2.
Напряжение в поверяемых точках л предел допускаемой основной
погрешности, выраженный в единицах шйдаего разряда, приведена
в табл.8.
Подготовить прибор BI-I2 к работе в качестве источника ка-
либрованных напряжений.
Определение погрешности произведите экспериментально, пода-
вая на вход прибора сигнал, равный ( М>- поверяемая точка,
выбранная в соответствии с табл.8).
При этом возможны два случая:
I. Погрешность, полученная для данного прибора Д , меньше
допустимой погрешности Дд на единицу и более, в этом случае
прибор признают годным
Д я /Л - , (!)
где: д/, - показание прибора В7-38
При попеременной индикации двух соседних значений за Л4
принимается то, при котором погрешность наибольшая.
2. Погрешность Д (выраженная в единицах младщего разряда
прибора В7-38), полученная для данного прибора, равна целой
чаоти допустимой погрешности Дд . В этом случае декадой BI-I2,
соответствующей десятым долям одвнед даадшего разряда прибора
В7-38, увеличивают уровень выходного сигнала до первого переброса
36
последнего знака прибора В7-38, при этой погрешность определяется
оледудавм образом:
I) если погрешность прибора имеет отрицательный знак,
то А — Ni -No -Мг (2)
2) если погрешность прибора имеет положительный знак,
то Д = fii Н -No-Nz t3)
где: U2 - уровень выходного сигнала прибора BI-I2,
который необходимо добавить для первого переброса
последнего знака прибора В7-38, выраженный в десятых
долях единили младшего разряда прибора В7-38.
Если найденные погрешности меньше приведенной в табл. 8, то
погрешность прибора в данной поверяемой точке соответствует ТУ.
Примеры:
I. На пределе 2В поверяется точка 1,0000 В.На выходе BI-I2
1,0000 В, показания поверяемого прибора 10001 или 9999 знаков,
т.е. отличаются на I знак. Доцуок 8 знаков следовательно,
прибор 2 этой точке соответствует ТУ.
2. На пределе 0,2 В поверяется точка 0,02100 В. На выходе
BI-I2 устанавливают 0,02100 В, показание поверяемого прибора
при этом, например 2104 знаков. Последней декадой прибора BI-I2
по I мкВ, т.е. 1/10 от единица младшего разряда В7-38, добавляют
напряжение до первого появления следующего знака 5, например 0,7
единицы младшего разряда прибора В7-38. Погрешность прибора В7-38
в данном случае вычисляется следующим образом:
(знак погрешности положителен)
А = 2104+1-2100-0,7 = 4,3 знака,
т.е. находится в пределах допускаемой по табл. 8.
37
3. На пределе 0,2 В поверяется -точка 0,02100 В. На выходе
BI-I2 устанавливают 0,02100 В показание поверяемого прибора при
этом, например, 2096 знаков. Последней декадой прибора BI-I2 по
I мкВ, т.е. по 1/10 ст единицы младшего разряда Е7-38, добавляют
напряжение до первого появления следующего знака 3, например 0,2
единицы младшего разряда прибора В7-38. Погрешность прибора в дан-
ном случае вычисляют следующим образом(знак погрешности отрицате-
лен) :
Д = 2096-2100-0,2 = -4,2 знака .
Погрешность находится в пределах допускаемой.
Примечание. При отсчете показаний учитывать, что напряжение
на выходе BI-I2 устанавливается через 2-Зс после
его переключения.
13.3.5. Определите основную погрешность измерения напряжения
переменного тока в диапазоне от ICT® до 100 В о помощью прибора
BI-9. В диапазоне от 100 до 300 В с помощью прибора BI- 9 с блоком
усиления напряжения Я1В-22.
Напряжение в поверяемых точках и предел допускаемой основной
погрешности .выраженный в единицах младшего разряда, приведены в
табл. 8.
Основная погрешность определяется как разность показаний
поверяемого прибора и образцового.
Результаты поверки считаются удовлетворительными, если пог-
решность измерения напряжения переменного тока не превышает
значений, приведенных в табл. 8.
13.3.6. Определите основную погрешность измерения сопротивле-
ния постоянному току подключением ко входу прибора магазинов
сопротивлений.
Поверяемые точки, типы используемых магазинов сопротивления,
а также допускаемые значения основной погрешности, выраженные в
единицах младшего разряда, приведены в табл. 8.
38
Результаты поверки считаются удовлетворительными, если
погрешность измерения сопротивления постоянному току не превы-
шает величин, приведенных в табл.8.
13.3.7. Определите основную погрешность измерения силы
постоянного тока. Переключатель рода работы установить в поло-
жение U- . Подключите к прибору шунт.
Для определения основной погрешности на пределах 0,2 мА;
2 мА; 20 мА применяется прибор BJ-I2, используемый как калибратор
тока.
Проверка основной погрешности на пределах 200 мА и 2000 мА
проводится в соответствии со схемой, приведенной на рио.5.
Схема определения основной погрешности при
измерении силы постоянного тока
RT.R2 - резисторы типа 05-37 - IQBt-3,3 0м +10$
Рис.5
39
Поверяемые точки, тип образцовых резисторов Кобр, а также
величины допускаемых погрешностей выраженные в единицах
младшего разряда, приведены в табл.8.
Ток в цепи определяется отношением напряжения на Кобр к
этому сопротивлению.
Результаты поверки считаются удовлетворительными, если
погрешность измерения силы постоянного тока не превышает значе-
ний, приведенных в табл.8.
Примечание . Допускается установка тока в поверяе-
мой точке с отклонением +2%.
13.3.8. Основная погрешность измерения силы переменного тока
гарантируется схемой при удовлетворительных результатах поверки
по п.п. 13.3.5, 13.3.7 настоящего ТО, и если измеренная
индуктивность шунта на пределе 2000 мА не превышает 0,12 мкЕа.
13.4. Оформление результатов поверки
13.4.1. Положительные результаты поверки должны быть оформле-
ны путем:
I) клеймения поверенных оредстз измерений;
2) выдачи свидетельства о поверке установленной формы о
указанием в нем результатов поверки.
13.4.2. 0а приборы, не удовлетворявшие требованиям настоящих
методических указаний, выдается извещение о их непригодности ж
применению с записью в нем параметров, по которым приборы не
соответствуют техническим требованиям.
Номер Наименование операций,
пгаста производимых при поверке
раздела
поверки
Поверяемые
отметки
Т3.3.2
13.3.4
Внешний оомотр
Опробование
Определение метрологичес-
ких параметров
Калибровка прибора при
измерении (А—
Определение основной пог-
реЕнооти измерения напря-
жения постоянного тока
+1,9900 В
-1,9900 В
предел 0,2 В
±0,00002 В
±0,02100 В
+0,05000 В
±0,10000 В
+0,15000 В
+0,19900 В
Таблица 8
Допустимые значение погрешностей в £ единицах младшего разряда Средства поверки
образ- j новые вспомога- тельные
±3 BI-I2
+3 BI-I2 О
х4 BI-I2
±4,8 B1-I2
±6 BI-I2
+8 BI-T2
+10 BI-I2
+11,9 BI-I2
Номер пункта раздела поверка Наименование операций, производимых при поверке Поверяемые отметки
13.3.5 Определение основной пог- решности измерения напря- жения переменного тока Предел 2 В ±0,2100 В +1,000 В +1,9900 В Предел 20 В +2,1000 В +10,000 В ±19,900 В Предел 200 В ±199,00 В Предел 1000 В +1000,0 В Предел 0,2 В •частота 60 Гц 0,02100 В 0,10000 В
Продолжение табл. 8
Допустимые значения Средства поверки
погрешности в + еди- ницах младшего разря- да образ- цовые вспомога- тельные
+4,8 BI-I2
+8 W
+11,9 и
±5,4 п •
±П п
±17,9
±17,9 п
±9 W
+14 BI-9
+30 W
Номер пункта раздела поверки Наименование операций, производимых при поверке Поверяемые отметки
0,19000 В Частота 40 Гц 0,02100 В 0,1000 В 0,1900 В Частота 10 кГц 0,02100 В 0,10000 В 0,19000 В Частота 100 кГц 0,02100 0,10000 В
0,19000 В Частота 30 Гц 0,02100 В 0,10000 в 0,19000 В
Продолжение табл. 8
Допустимые значения Средства поверки
погрешности в + еда-
ницах младшего образце- вопомога-
разряда вне тельные
+48 BI-9
±18 BI-9
+50 W
+86 я
+14 BI-9
±30 W
±48 я
±24 BI-9
+40 W
+58 я
±51 ъ
±170 »»
±304 ♦»
Продолжение табл. 8
Номер Наименование операций, Поверяемые Допустимые значения Средства поверки
пункта раздела поверки производимых при поверке отметки погрешности в + единицах младшего разряда образ- цовые вспомога- тельные
Предел 2 В •
частота 30 Гц 1,900 В ±304 BI-9
частота 40 Гц BI-9
1,900 В частота 60 Гц +86 BI-9
1,900 В +48
частота 10 кГц BI-9
1,900 В ±48
частота 100 кГп
1,900 В +58 И
Предел 20 В частота 30 Гц 19,00 В +304 в
Номер пункта раздела поверки Наименование операций, производимых при поверке Поверяемые отметки
Предел 20 В Частота 60 Гц 19,00 В Частота 40 Гц 19,00 В Частота 10 кГц 19,00 В Частота 100 кГц 19,00 В Предел 200 В Частота 60 Гц 19 0 В
Частота 40 Hi 190,0 В Частота 30 Гц 190,0 Б
Продолжение табл. 8
Допустимые значения погрешности в + единицах младшего разряда Средства поверки
образ- цовые вспомога- тельные
±48 BI- 9
±86 BI- 9
+48 BI-9
±115 BI-9
±48 BI-9 ЯГВ-2'2
+86 BI-9
Я1В-22
±304
Номер пункта раздела поверки Наименование операций, производимых при поверке Поверяемые отметки
Частота 10 кГц 190,0В Частота 100 кГц 190,00 В Предел 300 В Частота 40 Гц 300 В Частота 10 кПх 300 В Частота 20 кГц 300 В Частота 30 Гц 300 В
Продолжение табл. 8
Допустимые значения погрешности в ± еди< ницах младшего разряда Средства поверки
образ- цовые вспомога- тельные
+48 BI-9 ЯЕВ-22
+115 BI-9 ЯЕВ-22
BI-9
+27 Я1В-22
±18 BI-9
ЯЕВ-22
+33 BI-9 ЯЕВ-22 BI-9
±48 ЯЕВ-22
Номер пункта раздела поверки Наименование операций, производимых при поверке Поверяемые отметки
13.3.6 Определение основной погреш- 0
ности измерения сопротивле- 0,021 кОм
ния постоянному току 0,1900 кОм 1,900 кОм, 19,00 кОм 190,0 кОм 1900 кОм
19,00 МОм
Продолжение табл. 8
Допустимые значение погрешности в ± единицах младшего разряда Средства поверки
Образ- цовые вспомога- тельные
+20 +21,4 Р327
+33 то же
+17,3 п
±17,3 п
+17,3 Р327
+32,4 (два
±115 последо- ватель- но) Р4002, Р4076
(соеди- нены после- дова-
Номер пункта раздела поверки Наименование операций, производимых при поверке Поверяемые отметки
13.3.7 Определение основной 0,1500 мА
погрешности измерения 1,900 мА
силы постоянного тока 19,00 мА
190,0 мА
1900 мА
Продолжение табл. 8
Допустимые значения погрешности в + едини- цах ^ыадшего разряда Средства поверки
образ- цовые вспомога- тельные
±51.4 тельно) BI-I2
±51,4 BI-I2
±51,4 BI-I2
±51,4 В7-38, Б&-7
±51,4 P32I I Ом В7-38, Б5-7
P32I 0,1 Ом
48
Основные технические характеристики средств поверки
приведены в табл.9.
Таблица 9
Наименование средотв поверю* Основные технические харак- теристики средств поверки Рекомен- дуемое средство поверки (ТИП) Приме- чание
Пределы измерения Погрешность
Прибор для поверки вольтметров, диффе- ренциальный вольтметр Прибор для поверки Диапазон нап- ряжений 1СГ5-103В Диапазон то- ков 10-5-102 мА Диапазон на- +(0,005%^+ + 5 мкВ) 0,01% +(0,015 + +0,001 # )% 1к +(0,1+0,005#*+ BI-I2
вольтметров пере- менного тока пряжений 1СГ4-Ю2В Диапазон частот 20Гц-100к1Ц; .0,005 ч < Uw } * BI-9
Блок усиления .Диапазон вы- +0,056% 400Гц-
напряжения Измеритель доброт- ходных напря- жений ЮО-ЗООЕ Диапазон час- тот 20Гц- 100 кГц Диапазон изме- -100 кГц ±0,1% 60-400 ГЦ +0,16% 4060Гц Я1В-22
ности рения индук- тивности 2,5чГн- -3,5 мкГн +3% E4-II
49
Продолжение табл.9
Наименование сред- ств поверки Основные технические характе- ристики средств поверки Рекомен- дуемое средство поверки (ТИП) При- меча- ние
Пределы измерения Погрешнссть
Универсальный цифро- Диапазон из- +(0,04+0,02 $7 Д
вой вольтметр меряемых нал- В7-38
ряжений псс-
тоянного тока
Магазин сопротивле- Диапазон соп-
НИЙ ротивлений 0-100к0м Диапазон со- противлений +0,0# Р327 2шт
IOkCm-IOMOm +0,052 Р4002
Диапазон со- противлений 1-10 МОм +0,022 Р40 76
Катушка злектри-
ческого сопротив-
ления 0,1 См; I См +0,022 P32I
Резистор ЮВт З.ЗСм +IQ2 С 5-37 2шт.
Источник питания О-ЗОВ;О-ЗА Б5-7
30
14. ПРАВИЛА ХРАНЕНИЯ
14.I. Прибор допускает кратковременное хранение сроком до
6 месяцев в упаковке предприятия-изготовителя при температуре
окружающего воздуха от 5 до 40°С и относительной влажности до 8($
при температуре 25°С.
Хранение приборов без упаковки следует производить при
температуре окружающего воздуха от 10 до 35°С и относительной
влажности до В($ при температуре 25°С.
В помещениях для хранения не должно быть пыли, паров кио-
лот и щелочей, агрессивных газов и других вредных примесей, вы-
зывающих коррозию.
51
15. ТРАНСПОРТИРОВАНИЕ
I5.I. Тара, упаковка и маркирование упаковки
I5.I.I. Комплект тары включает коробку упаковочную
и транспортный ящик.
15.1.2. В коробке упаковочной размещается прибор и принад-
лежности.
15.1,3. Перед упаковкой прибор должен быть просушен (выдержан
не менее 24 часов в помещении с относительной влажностью не более
6($ при температуре 293 + 5К (+20 +5°С1
15.1.4. Каждое упаковываемое изделие заворачивается в обер-
точную бумагу.
15.1.5. Стыки коробки упаковочной склеены полосками бумаги.
15.1.6. Коробка упаковочная помещается в транспортный ящик о
внутренними размерами 420x317x200 мм, изнутри застланный бумагой
битумной.
15.1.7. Слой гофрированного картона между дном ящика и короб-
кой должен быть 40 мм.
15.1.8. Свободные места между стенками транспортного ящика и
коробкой упаковочной заполняются картоном гофрированным.
15.1.9. Транспортный ящик маркируется и пломбируется:
I) основные надписи:
получатель;
место назначения;
2) дополнительные надписи:
брутто и нетто в килограммах;
размер грузового места в метрах;
количество мест;
отправитель;
место отправления.
52
15.2. Условия транспортирования
15.2.I. Транспортироваться прибор должен в упакованном состоя-
нии в закрытых железнодорожных вагонах, в закрытых кузовах автомо-
билей, триглах, герметизированных отсеках летательных аппаратов и
другими видами транспорта.
15.2.2. Ящики с упакованными изделиями должны быть надежно
закреплены, чтобы в пути не было смещения и ударов друг о друга.
15.2.3. Необходимо учитывать правила обращения с грузом, сог-
ласно предусмотренным знакам на ящиках:
ОСТОРОННО, ХРУПКОЕ;
ВЕРХ, НЕ КАНТОВАТЬ;
БОИТСЯ СЫРОСТИ.
15.2.4. Хранение приборов во время транспортирования должно
производиться в закрытых помещениях.
15.2.5. Условия транспортирования по части воздействия механи-
ческих и климатических факторов не должны превышать следугапих зна-
чений:
I) ударные нагрузки:
максимальное ускорение 30 м/с^>
число ударов в минуту 80-120;
2) повышенная температура 50°С ;
3) пониженная температура минус 50°С;
4) относительная влажность 98% при 35°С ;
5) атмосферное давление 84-106,7кПа(630-800 мм рт.ст.).
15.2.6. При повторном транспортировании прибора в процессе
эксплуатации потребителем упаковку прибора следует производить
согласно подразделу I5.I.
При ложе we /
Ичб ктЗ
Декооа г>ере счетно л
3D£
RSf
*Ц /Ъ
кшмг
mw
cr
с/г
CTlO
нс/
*/76456
ILL m т
0,30/^2 '
1 НС7
ЛР5«^'2/Б
£24
7 Л/ UB
22D
DC
DC
S3
-/ZV
к 566/7A
733 2ПЗС4 b
HC&-2
Hp/^2
HC/f~ /
&
к 5570/2
8 98c
*76
frCB 3
470
72! 38
De
21
293
ХД5/2А
8/0
/55/ДА 7
КТЗ/5Г
*736//
*73/ST
Zx^zrzx t7W<, -cs 1
t /2V
3
/Триера
условно
872
0,25A
oSi/fUO ОЗнРрс'те^ЗЛ'л/лл
-12V
c.5h£
Q
f/2
1DDk
*3e
82*
с/г
tf/O
£32
V7P
420
*49066
720
2030/5
4/9
Д *4PO6A
J?
2030/6 £4 Of 5
/<? r
> HC9 *240/456
HS4
1/50*
-3V
лез
*35354/8 623 2,5/8
В1
в
□
к 56/002
"леру/
НС6-_
КЗб/ЛАТ
*4522
-III
KP3O3O
Т1У
*0303/
Uli*
СЧЧ
MOD
ЛЗ
В 70
S6k
хозозт
-3v^-
Тб
/0301/
0,0Ч?нх
-IL.
г/730/6
УЛ
глзсъ
к/76442
Afc2
* 476/742
2V RZ?
2П5015 2
~3V
7
C7W7/1X
875
3,3х
дгг**<
c2
JV
t/3
уйз/Я
L ДЧ
MsiZ A
-3V
A?
C9
Л— о,68н*
глзо/S
jv.
1O°* ffg
8/V
22л
ПЦ
ызо/б
__4£_
*fi5/2A
-fZV :
4/0
*45/2 A gS7
726 глзо/Б
ИЙ
727
3x 2/730/5
2830/8
230
J/7*
“ 722
гпз/нБ
R35_
68
K72
44* ге
-/24
/ООк
/ООл
826
*8л8с
нсг
/СР5УУУ4/В
* аЗО
83 У
68D
МС5-/
K5S/DA9
7/25'2
XS6//7A9
257
2K2K
ЛУ8
887*
f5*
. Л
RvO
6,2/H
гее?
45
*c/$/y
45
*45225
гг£
/5м*
Л£У
27*
42 V
T/8
27730/5
C/7
258
У 7^
.PW
*73676
X56/TM2
-t2V
AK/3 3
К56/ЛД5
*56/4А 7
нс/9-2
*56/0/7
НС/9 з
к 56/ЛА?
PS6/7A
Ш1
н Цепь
2/ Т/3<тъ£ый 1 Г и 11 ну/16 с it
X) zo
<9 1SPD-U 1/млуЛбС ХГ 79
<S fS
гз . 2DODO-L/ иМЛс/РАГ j"L. 23
гг 22
17 Лере^рс _П_ 72
/5 15
19 Tlfpee J~l_ IV
75 /5
73 Сурспнблл 1/Н7Лру76С6' 73
7г 72
11 C/HXlp&7/7'7/?ep7i>r J~L 77
70 fO
Q — <^5Sv 9
S 8
7 - 72V /
Б S
5 -SV s
77 У
3 г 4 f2V 3 2
1 4/4s£f£/£/ 1
в
/<
P2/
__L с 45
е/в/н*
859
7/f'3‘/
НС/2-/
<5,
ti
лс/г-3
K55W7
/1С/2-2
XSSMA?
К 55/1 A 7
*56/2769
Х56/ОА9 IG) & } z/
нс/3 2
/2V
C37
лл,
/рБггб
6 fO
If e
K5&M6H
-ft*
HC/6
8
*S6fT”2
г^/г/Угг/шЬ.
*56'1141
KS6MA7
330
.421
/Д522Б
HCfl’4
MCf7 2
Ю
*56/fift7
2$,
>f2V
*75>
«3
AO.
42V
47
*3SfD55
HC/g-t
/О
*56/4/7
7C/8 2
*56/655
нс <7 3
*56/455
MCfg 3
22*
Г.468
£452га
^25_
*45225
пев г
*56/4/2
Г/С/7 /
к S6///55
*73/32
3 Р!
дге
fe/
7.5*
*69
S6r
Д/8
TVS _
*ДД26Б
-OH
^452^6
____ „ _ -~r'*~*£5226
P///>r'£7^'//e "*£>Л)
JC3/
ООйнк
C33
022гг< f!7j
4?30Bfi
т^г
/0303 r
s
7
S
//знедт/тту^ла^а/с/ iff .'/riep ба# J~L- 3
2
Pbnecf 1
- 4
^0CL(£/t/ s
ШЗ
1&
21
17
Д/6
KC5/5A t •
T//7 Г"
КТ5О2Г
C38
5О0гч*
*45226
prS
*46226
425
*45225
таз *78/56
мс/у
СР/У26626
(2.
C39
SOOh*
2>GV
50Hz
[кх[]^г
^,025A^--
Р^тлсросле^а Вь/&4?.ы Р3/>£>Я зебнг/е
/56/055 К5Б/ОА7 *56/ЛА 9 *56/402 Х56/Г/12 7 - f2V
79 -^2v
* /7646г * /76НД/ к 176 А/а г *56/126// 8 -/2V
/5 14V
6Р5УУУД/Б У ~/2v
. 7 + /2V
*563 УД/В 6 ~/2V
// f/2V
KP7WyffSB __ У -fgV
/О + 12V
Элементы Cl9*t (Э/О* могут отсутстВоЬатъ
npi/Hevcwc/A' /rocsnoMwa
*оЭ co5epti'e/'&n4o4cHf£wf ap&fo/scr ло^л *
4 к/мструщл/ а У нг- г>
Sof/ЛЛ AT’fi PHf 0
/*2н*йгб 4 mex*t/vcrго" ол&с*.
77C/U t/ *2 4/>e/JM?4/£/0 *ЛУ *£/p<D*/7>ep^'mt.£
прибора
^оло/омр/пр y/zz/lfepca/tosf&z/ це/фрг/ч&х/ £7 J S
Схено о/>е*трс/с'лс^ор рр4/^17^ле/а/!АА''гр
54
ПРИЛОЖЕНИЕ 2
ВОЛЬТМЕТР УНИВЕРСАЛЬНЫЙ ЦИФРОВОЙ В7-38
Перечень элементов
Поз. обоз- начение Наименование Кол. Примечание
Кл!,.. КлЗ Заиим 3
Пр1, Пр2 Вставка плавкая НП1-1 0,25А 250 В 2
25 Вилка штепсельная I
AI...A7 Плата Ключ 7
TI, 12 Транзистор 2П301Б1 I
65
Поз.обоз- начение Наименование Кол. Примечание
51 Резистор С2-29В-0,25-1 М0щ0,1%-1,0-А I
52 То яе С2-29В-0,062-8,98 кСМчЮ.гб^-Х.О-А I
S3 м 02-290-0,063-1,01 кСМ^О,1^-1,0-А I
54 п МЛТ-О,125-10 icQ.hfcM-A I
55 и ют-i-ioo кал±1$ I
вб и МЛТ-0,5-33 КСи±1$ I
57,
58 я МЛТ-0,125-10 кСМ+ТС^-А 2
59 W МЛТ-О,5-33 кСм±1($ I
510 я МЛТ-0,125-I кйл+Ш-А I
PII я 03-14-0,25-33 ЫСМ+20% I
512 п МЛТ-0,125-100 кСМдКЙ I
513 и МЛТ-О, 125-100 кСм+1($ I
514 и МЛТ-1-22 кСм+1($ I
515 и МЛТ-О, 125-1,5 МОл+10% I
516 м СПЗ-16а-220 кСм+20%-2-12,5 I
517 и МЛТ-О, 125-10 кСм+Ж-А I
518 п МЛТ-О, 125-100 КСМ+1С$ I
519 м ШТ-0,125-8,2 СМ±Ж-А 4.
520 tr МЛТ-О,125-Ю кСм+10$-А I
521 и МЛТ-О, 125-22 кСМ+10$ I
522 м МЛТ-О, 125-22 CM±W-A I
523 и 02-290-0,25-988 СЦ1Р,1%-1,0-А I
524 я МЛТ-О,125-2,2 КСМ±Щ?-А I
56
Поз.обоз- начение Наименование Кол. Примечание
525 Резистор МЛТ-0,125-100 к0и±1$ I
526 То же СПЗ-19а-0,5-10 СМ±20% I
527 И 02-293-0,125-280 I
528 п СПЗ-19а-0,5-1,5 kCM±2Q!S I
529 и СПЗ-196-0,5-100 СМ±20% I
ИЗО н МИ-0,125-1 кСМ+ВД-А I
531 11 СПЗ-19а-0,5-47 СМ+1СЙ I
532 It МЛТ-0,125-7,5 кСМ± 5% -А I
533 н МЛТ-0,125-5,6 KQn±I(^-A I
534 и С2-29В-0.25-98.8 кОл±0,1%-1,О-А I
535 н СПЗ-19а-0,5-150 кСМ+ГСЙ I
536 п СПЗ-19а-0,5-68 Ол+1($ I
537 н ЮТ-0,125-3,3 КСМ±1$-А I
538 и МЛТ-0,125-82 кОл±5$ I
539 и СПЗ-19а-0,5-47 кСМ+1($ I
540...
543 п СЭ-29В-0,25-2,21 МСМ+0,25^-1,0-1 4
544 и ГМТ-0,125-2,2 кСМ±1($-А I
545 и СПЗ-19а-0,5-680 СМ+20% I
546 п МЛТ-0,125-30 KCM+5J? I
547 II МЛТ-0,125-5,6 кСМ+1С$-А I
548 и С2-29В-0,125-887 кШ±0,25М,0-А I
549 11 СПЗ-19а-0,5-15 к0и±1$ I
550 и МШ-0,125-5,6 к0и+1($-А I
551 й МЛТ-0,125-91 кСЫ±5$ I
57
Поз. обоз- начение Наименование Кол. Примечание
552 Резистор МЛТ-0,125-470 Ои±1С$-А I
553 То же МЛТ-О,125-13 кОл+5% I
554 н МЛТ-0,125-27 KCM+I$ I
555 ft МЛТ-0,125-2,2 кОи+1($-А I
556 ft МЛТ-0,125-4,7 кСм+Ж-А I
557 ft МЛТ-0,125-100 кСЦ+Ж I
558 п МЛТ-0,125-4,7 кОм±1С$-А I
559 w МДТ-0,125-100 кал+1й? I
560 w C2-29B-0.I25-I кСМ+1%-1,0-А I
561 и МЛТ-0,125-7,5 1{0л± 5#-А I
562 w МЛТ-2-330 Сгл+1($ I
563 п МЛТ-0,125-68 кСм+1С£ I
564 н МЛТ-0,125-4,7 кСЦ^А I
565 ft С2-29В-0,125-2 Kta+I%-.I,Q-A I
566 n №-0,125-8,2 кОл±5^-А I
567 n СПЗ—0» 5—1» 5 X
568 II МЛТ-0,125-1,5 кал+5£-А I
569 W МЛТ-0,125-56 кСгл+1$ -
570 H МЛТ-0,125-56 ксм+тда т
571 H МЛТ-0,125-I кал±1С0-А I
572 n С2-29В-0,125-2,8 0л+1%-1,0-В .1
573 H ГАЛТ-О,125-3,9 кОм±1С^-А I
574 If МЛТ-0,125-33 кйл+ТС^ I
575 H МЛТ-0,125-3,3 кОл+1($-А I
576 w МЛТ-0,125-I Mta±IC$ I 1
58
Поз.обоз- начение Наименование Кол. Примечание
577 Резистор МЛТ-О,125-10 кСм+1$-А I.
Ш,
579 То же МЛТ-О,125-100 кОл+1$ 2
500 и C3-I4-0,25-82 МСМ+2$ I
581 и МЛТ-О, I25-I М0л+1$ I
582 11 МЛТ-О, 125-10 кОи+1$-А I
583 л МЛТ-О, 125-56 кСм+М I
584 II СПЗ-19а-0,5-150 KOt+2$ I
585 ч СПЗ-19а-0,5-150 Ол+20% I
587...
...589 11 МЛТ-О, 125-22 KOi+I$ 3
591 11 МЛТ-О, 125-220 кСм+М I
592 11 МЛТ-О, 125-100 кСгл±1$ I
593 И МЛТ-О,125-22 кСм+М I
594 11 МЛТ-О,125-100 KOi+I$ I
595 11 МЛТ-О, 125-220 01+1$ I
596 п МЛТ-О,125-13 к0м+5% I
597 11 МЛТ-О, 125-2,2 KOM+I05U I
598 н МЛТ-О, 125-22 СМ+1$ I
599 11 МЛТ-О, 125-470 kOi+I$ I
5100 и СПЗ-19а-0,5-150 kQ,i+20^ I
59
Поз.обоз- начение Наименование Кол. Примечание
CI Конденсаторы KT4-23-4/I5 I
С2 К73-17-630В-0,22 мкФ±Ю? I
С4 K73-17-633-0,22 I
С5 K73-I4-4 кВ-3900 пФ^ I
С6 K73-I7-25QB-0,047 мкФ±1С5» I
С7, С8 K73-I7-633-0,22 МкФ*2$ 2
С9 K73-I7-63B-0,68 мкФ^ I
СЮ K73-I7-63B-0,47 I
СП ВД-1-М47-5.6 пФ±Ю£-3 I
CI2 К73-17-633-0,22 МкадЗС^ I
CI3 K73-I7-250B-0,047 NKd^ICfS I
CI4 КД-1-М47-15 пФ±1С$-3 I
CI5 ВД-1-М1500-82 ПФ±1($-3 I
СЮ К73-17-633-0,68 мкФ^СЙ I
С17 K73-I7-63B-I.5 мкСа2($ I
CI9® КД-1-М47-1.2 n$i0,5 пМ I 0; 1,2 пФ
С20 К53-19Б-6, ЗВ-100 мкадгОД I
C2I K73-I7-63B-3.3 мкФзЗС^ I
С22 КД-1-М150О-82 лф±1£#-3 I
С23 КТ4-23-2.5/8 т
С24 K73-I7-633-I.5 мкФ±2С5? I
С25 К53-ЮБ-16В-33 шсФ±20% I
60
Поз.обоз- начение Наименование Кол. Примечание
Конденсаторы
026 К53-19Б-16В-22 мкф^ 20% I
027 K7I-7-0,30I мкФ+5% I
028 K53-I9H-I6B-33 мкФ+20% I
С29 K73-I7-63B-I,5 мкФц20% I
030 К73-17-63В-0,68 мкфц20^ I
C3I K50-I2-50B-200 мкФ I
032 ВД-.1-Н30-470 пФ^зо^З I
033 K73-I7-63B-0.22 мкФ^СЙ I
034 КД-1-М1500-22 пФь.10^-3 I
С36 K73-I7-250B-0,1 мкф^СЙ I
037 КД-1-Н30-470 пф+|$%-3 I
038,
039 K5Q-I2-25B-500 мкФ 2
040* КД-1-Н70-1500 пФ -3 I
041 К73-17-63В-0,68 мкФ^С^ I
042 ВД-.1-Н30-330 пф+|^3 I
043 ВД-1-НЗО-580 пф+|^ I
044 KM-56-M.I5OO-.IOOO ПФ±1($ I
045 К73-17-63В-0,68 мкф±1($ I
61
Поз. обоз- начение Наименование Код. Примечание
да ДИОД КД512А I
да....
Д4 Диод КД512А 3
да Стабилитрон КС191У I
да Стабилитрон KCI56A I
Д7.Д8 Диод КД522Б 2
Д9.Д10 Диод КД512А 2
дп Стабилитрон KCI39A I
Д12 Стабилитрон KCI68A I
даз Стабилитрон KCI39A I
Д14,
Д15 Диод КД522Б 2
дав Стабилитрон KC5I5A I
Д17,
дав Диод ВД522Б 2
дав.
дао Диодная матрица ВД906А 2
дат...
...Д27 Диод КД522Б 7
да Индикатор вакуумный
люминисцентннй ИВ-ЗА I
62
Поз.обоз- начение Наименование Кол. Примечание
MCI Микросхема К553УД1В I
МС2 То ке КР544УД1Б I
МСЗ " К553УД1В I
МС4 " КР544ВД1Б I
МС5 " K56UIA9 I
МС6 " К56Ш7 I
МС7 " КР544УД1Б I
МС8 " К561ЛП2 I
МС9 " КР14ОУД5Б I
МОП " К56ИМ2 I
MCI2 " К561ЛА7 I
MCI3 " К56Ш9 I
MCI4 " КР142ЕН2Б I
MCI5 " К561ИЕП I
MCI6 " К55Ж1 I
мег? MCI8... ” К561ЛЕ5 I
...МС20 " К561ЛА7 3
Пэ1 Резонатор ПВ-17БХ-200 кГц-Э2 I
PI Реле РВ-5А I
Р2,РЗ Реле РЭС-79 2
BI Переключатель П2К I
6»
Поз.обоз- начение Наименование Кол. Примечание
Т4 Транзистор КПЗОЗГ I
Тб То же КПЗОЗГ I
Т7,Т8 " 2П301Б 2
TI3.TI4 TI7... " КПЗОЗГ 2
...TI9 T2I... " 2П301Б 3
...124 Т26... " 2П301Б 4
...Т29 T3I... " 2П301Б 4
...Т34 " 2П301Б 4
Т36 " КТ361Г I
Т37 " КТ315Г I
64
Поз.обоз- начение Наименование Кол. Примечание
Т38 Транзистор 2П301Б I
Т39 То не КП305Д I
Т42 " КПЗОЗГ I
Т43 ” КТ315Г I
Т44 " КТ361Г I
Т458
Т46 ” КТ361Г 2
Т47 “ КТ502Г I
Т48 ” КТ815Б I
Т49 « ЮГ315Г I
T5I...T53 " КТ315Г 3
Т54 " КТ361Г I
Тр! Ттенсформатор I
ни Вилка 3.645.008 I
ив Вилка MPH8-I I
Э1 Микросхема К308НР6 I
32 Делитель тонкопленочный ДО-Ю4-1 I !
65
Поз,обоз- начение Наименование Кол. Примечание
Дк1... ...Дк5 ^egaMJ^P.gP-4e.Tg§a_ 5
MCI Микросхема К176ИЕ2 I
МС2 Микросхема К176ИД2 I
Л1 Индикатор вакданнй люминиспент--
ный ИВ-ЗА I
Вольтметр уеи/ереальмль' иирлеЗеО 87-38.
Схема рм/нмо/ммя р/гемемтаТ’.
Приложение 5
67
ПРИЛОЖЕНИЕ 4
Шунт. Схема электрическая принципиальная
К»!
,0.2” У
/62
.2' >
,20*Z
.200'^
Кл5.
гооо"^
-> Ш1
} Ш2
/?6
/.вг
R7
180
88
18
ШЗ
V- Подбирают при регулировании
R5-намотка бифилярная, скрученным проводом,
шаг скрутки 10 мм.
68
ПРИЛОЖЕНИЕ 5
Поз.обоз-
начение
И
52
ВЗ
Й4
55
56
57
58
59
Кй...
Кл5
Клб
Ш1-ШЗ
ШУНТ
Перечень элементов
Наименование
Резистор С2-29В-0,125-1,8к0м+0,1^-1,0-Б
То же 02-29B-0.I25-I80 0м+0,1%-1,0-Б
° С2-29В-0,125-18 Ой +0,255&-I,0-Б
Резистор конструктивный К = 0,9 Ом
То же К = 0,1 См
Резистор С2-29В-0,125-1,8кОй+0,1^-1,0-Б
То же 02-29В-0,125-180 Ом^ОД-Т.О-Б
" С2-29В-0,125-18 0м+0,25^-1,0-Б
” МЛТ-О,125-8,2 к0м+1С$-А
Зажим
То же
Штепсель
Кол.
I
I
I
I
I
I
I
I
I
5
I
3
Приме-
чание
Манганин
0 0,5 мм
£=150 мм
Манганин
0,8
£=121
ё ё
69
ЛНИКШНИЕ 6
/
2
3
Намоточные данные трансфорлатора Тр{
Магнитопровод И 12 х 20
Таблица I
Номер обмот- ки Номер выво- дов Число витков Диаметр провода НЭВ-2 , (ил) Uxt (В) Un (В) 1 »х (Л) (Л) Uucn (В)
Относи- тельно корпуса (В) Между обмот- ками (В)
I 1-2 2800 0,125 220 220 0.04С 1500 1500
жчпч in «чшп- 3 1114 Wnif — 1 33 экран
3000
экран
500
п 35-36 260 0,16 20,4 18,4 0,05 3000
ffi 5-6 300 0,25 23,6 20 0,12 0,5
1У 31-32 12 0,56 0,94 0,91
70
ПРИЛОЕЕНИЕ 7
ГАБАРИТНЫЕ РАЗМЕРЫ
Рио.1 Вольтметр универсальный
В7-38
Рио .2 Транспортная упаковка
71
ПРИЛОЖЕНИЕ 8
РЕЖИМЫ РАБОШ ЭЛЕМЕНТОВ СХЕМЫ
Контролируемые напряжения на контактах разъема Ш2 приведе-
ны в таблице.
Напряжения измерены на контактах разъема Ш2 вольтметра*
В7-22А, пульсации измерены милливольтметром ВЗ-48
№№ контактов разъема Ш2 Контролируемое напряжение, В Величина пульсаций, мВ
2; I +14,5 +10? 50
7; I -12,0 +5? 50
5;7 +5,5120? 200
9; 7 0,85 +10? •*
