„Утверждаю4
Начальник УОВС РККА
комбриг Власов
15 декабря 1938 г.
Военный комиссар
полковой комиссар Баю ко в
15 декабря 1938 г.

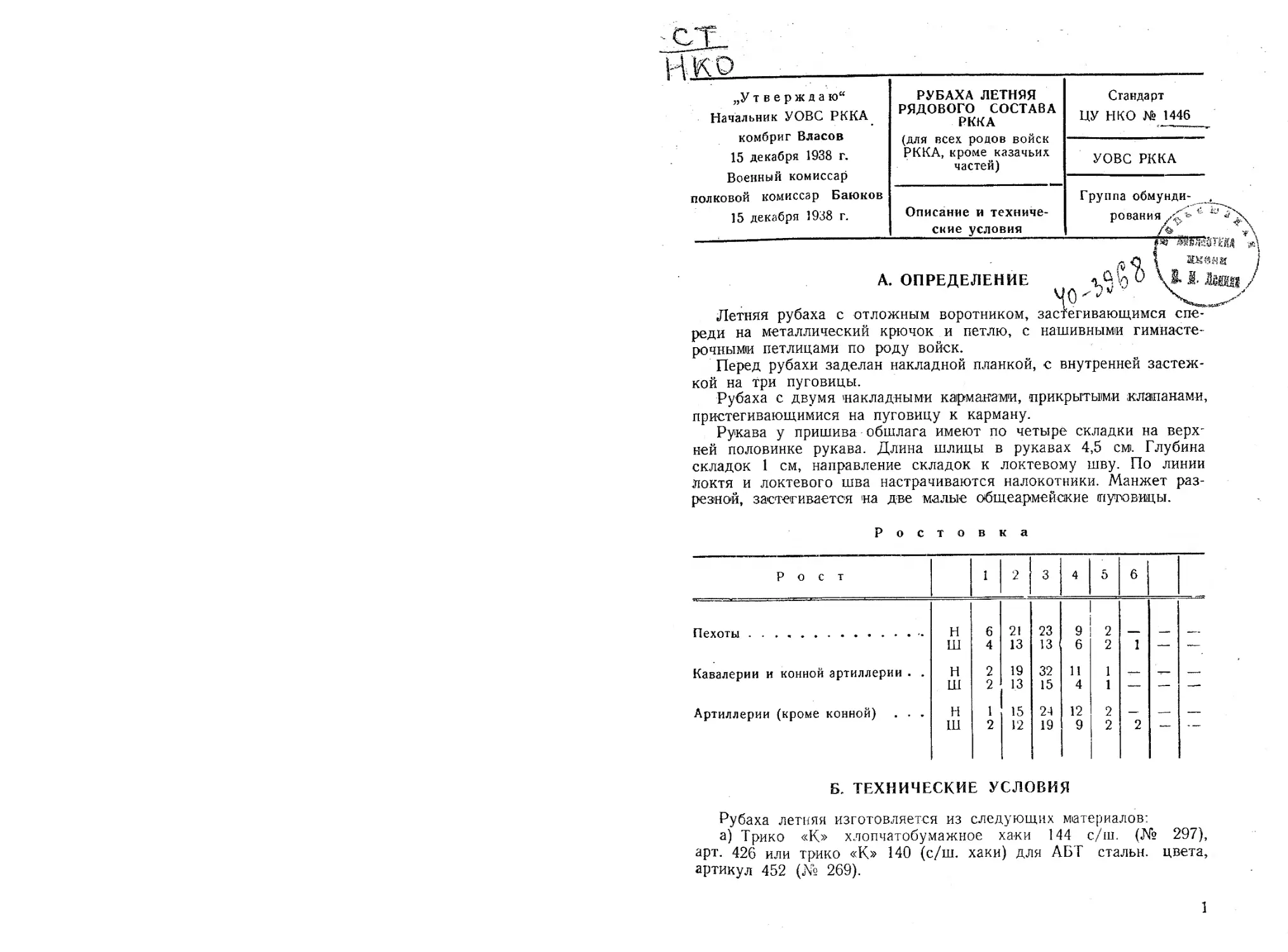

РУБАХА ЛЕТНЯЯ
РЯДОВОГО СОСТАВА
РККА
(для всех родов войск
РККА, кроме казачьих
частей)
Стандарт
ЦУ НКО № 1446
УОВС РККА
Описание и техниче-
ские условия
Группа обмунди-
рования
Av
А. ОПРЕДЕЛЕНИЕ
s . » V/
? К1
^0
застегивающимся спе-
реди на металлический крючок и петлю, с нашивными гимнасте-
рочнымм петлицами по роду войск.
Перед рубахи заделан накладной планкой, с внутренней застеж-
кой на три пуговицы.
Рубаха с двумя накладными карманами, прикрытыми клапанами,
пристегивающимися на пуговицу к карману.
Рукава у пришива обшлага имеют по четыре складки на верх^
ней половинке рукава. Длина шлицы в рукавах 4,5 см>. Глубина
складок 1 см, направление складок к локтевому шву. По линии
локтя и локтевого шва настрачиваются налокотники. Манжет раз-
резной, застегивается на две малые общеармейские (пуговицы.
Летняя рубаха с отложным воротником
Б. ТЕХНИЧЕСКИЕ УСЛОВИЯ
Рубаха летняя изготовляется из следующих материалов:
а) Трико «К» хлопчатобумажное хаки 144 с/ш. (№ 297),
арт. 426 или трико «К» 140 (с/ш. хаки) для АБТ стальн. цвета,
артикул 452 (№ 269).
1
<б) Бязь крашеная хаки 62,5 с/ш. (№ 693), артикул 28.
в) Пуговицы металлические созвездой черные малые, ОСТ 1438.
г) Пуговицы брючные металлические малые . диаметром 1,4 см?,
ОСТ 5370.
д) Крючок и. петля металлические малые, ОСТ 2560.
е) Тесьма крашеная 1,5 см ширины.
ж) Нитки хлопчатобумажные хаки, а для АБТ стального цвета
№ 30 в 6 сложений, ОСТ 8019; для пришивки пуговиц № 10 в
6 сложений.
з) Петлицы хлопчатобумажные рубашечные.
В. ДОПУСКИ
а) Составными допускаются: обшлаг из двух частей, шов-при-
ставка обшлага должен быть на нижней половинке, подманжет не
более как из 3 частей, подворотник поперечный из 2—4 частей.
б) При раскрое больших ростов допускается перемещение швов
из полочки на спинку.
В стане рубах внизу с боков можно вставлять по одному клину,
имеющему вверху острый угол. Ширина клина в готовом виде
должна быть: внизу не более 10 см, высота клина 25—30 см.
в) Воротник цельный, но кроится по поперечной нитке. Про-
кладка в стойку воротника и в концы кроится поперечная из бязи
или коленкора.
г) Разноцвет допускается в цвете хаки в подпетельнике и в
подворотнике.
Шитье
а) Пошивка летних рубах производится хлопчатобумажными
нитками № 30 в 6 сложений защитного цвета (ОСТ 8019).
б) Шитье производится машинным способом на универсальных
швейных машинах, оно должно быть прочным и аккуратным и
должно соответствовать настоящим техническим условиям и утвер-
жденному образцу.
Швы должны быть ровными, без пропусков, с правильной строч-
кой и концы швов строчек должны быть закреплены.
Закрепки могут быть произведены тройной обратной машинной
строчкой или спецмашиной.
в) Число стежков в 5 см машинного шва не должно быть пре-
вышено и уменьшено 20—25.
1. Заделка левой стороны разреза
а) Сложить подпетельник пополам и прострочить по сгибу на
расстоянии 0,2 см от края. Выметать на спецмашине или вручную
3 петли.
9
б) Обрезной -край подпетельника складывается с обрезным*
краем верхней планки и притачивается по линий разреза (с из-
нанки) швом шириной в 0,75 см*. Шов заложить на сторону й по
линии подпетельника шов прострочить.
Отлетной край подпетельника между петлями скрепить машин-
ной строчкой.
в) Верхняя .планка складывается по ширине подпетельника, пе-
репуская кант из планки на 0,3 см, для покрытия подпетельника и
по краю на 0,2 см прострочить. Свободный конец верхней планки
подгибается во внутрь на 1 см и по верху прострочить на 0,2 см
от края.
2. Заделка правой стороны разреза.
а) Правая сторона разреза переда обтачивается планкой по ли-
нии разреза (с изнанки), швом шириной в 0,75 см. Обрезной край
планки перегибается на лицевую сторону, покрывая собою шов
притачки плавки, с подгибом края внутрь на 0,75 см <и простра-
чивается на 0,92 см от подгиба. Ширина планки — 2,75 см.
б) Верхняя планка заканчивается внизу углом, стороны кото-
рого перегибаются внутрь по 1 см и строчкой 0,2 с.м пристра-
чиваются.
В нижней части планка прострачивается двумя сквозными попе-
речными строчками, скрепляющими нижнюю планку с верхней.
Строчки должны быть параллельны между собою и расстояние
между ними равняется 0,5 с ml
Верхняя строчка у свободного края верхней планки должна
иметь закрепку тройной обратной строчкой.
в) Места уступов на верхней и нижней планке должны быть
на расстоянии 0,75 см от швов приточки подпетельника и нижней
планки.
Пошивка карманов
а) Нагрудные карманы — накладные, причем передний край кар-
мана должен быть параллелен верхней планке и отстоять от нее
в 1-м и 2-м росте на 3 см, в З-эд и 4-м росте на 3,5 см, в 5-м
и 6-м росте на 4 см. Верхний край кармана подрубается строчкой
от края на расстоянии 1 см.
б) Стороны карманов должны быть прямыми. Нижние углы де-
лаются без закругления и боковые края кармана не должны высту-
пать из-под боковых краев клапанов. Карманы настрачиваются на
полочки с подгибом обрезных краев на 0,75 см строчкой 0,2 см
шириной.
в) Клапан к .переду рубахи притачивается на расстоянии 1 см от
кармана швом шириной в 0,5 см и по верху прострачивается на
расстоянии 0,5 см от края.
Концы карманов по ширине ' подрубки должгны быть заире-
плены двумя iMataHWbiMH строчками: 1-й то краю, 2-й та расстоя-
нии 0,4 ом от первой.
Верх внутреннего кармана (из коленкора или крашеной бязи)
перегибается на внутреннюю сторону на 2 см и строчкой по краю
загиба на 1,25 см прострачивается, причем карман внутренний вы-
краивается по верхнему карману и заделывается в левом кармане.
Края внутреннего кармана предварительно пристрачиваются по
краю верхнего кармана и вместе с ним подгибаются при настрочке
•последнего на стаи рубахи. Для застегивания внутреннего кармана
в шов притачки клапана вкладывается заранее приготовленная
петля, а на верх внутреннего кармана пришивается пуговица.
Длина петли в готовом виде 2,5 см.
Стачка боковых швов и гривенок верха
а) Боковые швы и гривенки верха стачиваются запошивочным
швом, выпуская спинку на 0,5. см, а полочку 1,5 см.
б) По верху боковые швы и гривенки настрачиваются швам ши-
риной в 0,5 см. Настрочка производится по спинке.
Пошивка рукавов и втачка,их в пройму
а) На верху локтевого шва с лицевой стороны вдоль его длины
пристрачивается на каждом рукаве по одному налокотнику ром-
бовидной формы с усеченными верхними и нижними углами.
б) Каждый налокотник состоит из двух равных частей, сшитых
вдоль стачным швом шириной в 0,5 см. При стачке половинок на-
локотник одновременно притачивается к первой строчке локтевого
Шва, причем сложенные вровень должны быть в сторону от шва.
в) Налокотники по верху к рукаву кругом настрачиваются ши-
риной 0,2 см от края подгиба, причем подгибается налокотник
внутрь на 1 см. Середина их нс настрачивается.
г) Верхняя половинка рукавов у пришива обшлага имеет
4 складки. Первая складка должна находиться от края иглицы (см.
табель мер по размерам), вторая, третья и четвертая друг от друга
на 2 см для всех ростов. Направление всех четырех складок —
к шлице.
д) Обшлага из двух слоев ткани обеими стенками должны за-
крыть нижние края рукавов на 1 см.
с) С лицевой стороны не должны быть видны строчки при-
тачки под обшлагом к рукаву.
ж) Готовые рукава втачиваются в проймы точно по надсечкам
швов в 1 см, причем верхняя и нижняя половинки посаживаются
между рассечками.
Обрезные края проймы обтачиваются полоской из коленкора
(в цвет материала верха).
Построение воротника
а) Воротник изготовляется из 2 слоев основного материала.
В подворотник по стойке и в конце прокладывается из поперечной
нитки коленкор или бязь. Стойка подворотника выстегивается на
машине долевыми строчками на расстоянии между дорожками в
0,75 см. Концы воротника стегаются зигзагообразно.
Воротник с подворотником обтачиваются выворотным швом ши-
риной в 1 см. Воротник вывертывается и по верху прострачивается
на расстоянии 0,2 см от края.
Подворотник втачивается в горловину швом шириной в 1 см.
б) По горловине воротник настрачивается на машине с подги-
бом -края внутрь на 1 см. таким образом, чтобы воротник был
несколько слабее подворотника, дабы в готовом виде и в после-
дующей носке он сохранял свою первоначальную форму.
Строчка располагается на 0,2 см от края, при этом воротник не
должен быть перекошен по отношению к подворотнику. Причем в
концах втачки воротника с левой стороны пришивается петля, а
с правой — крючок. Для крючка и петли у линии строчки прокалы-
ваются отверстия, в которые пропускаются крючок и петля. В каж-
дое ушко крючка и петли делается не менее 3—4 проколов, а сте-
белек прикрепляется 3—4 сквозными проколами. По изготовлении
воротника на концы его настрачиваются петлицы, которые распо-
лагаются параллельно отлету воротника на расстоянии 1,25 см от
края. Пристрочка производится в самими шов канта.
Нижние концы петлиц заделываются в подшивку за подво-
ротник.
в) По изготовлении воротника он должен обеими своими стей-
ками покрыть край горловины на 0,5 см. Концы воротника должны
строго соответствовать середине верхней планки.
Петлицы хлопчатобумажные по цвету рода войск.
г) Низ рубахи подгибается 'на 2 см, 0,75 см забоковывается
внутрь и прострачивается на расстоянии 1 см от края.
Распределение петель и пришивка пуговиц
а) Обметка петель и пришивка пуговиц может быть машинная
или ручная. Обметка петель должна быть ровной, достаточной ча-
стоты, без пропусков, с закрепленными концами.
Все петли сквозные имеют длину —- 2 см.
б) На рубахе •выметывается 9 петель, из них: 2 петли на кла-
пане, 3 петли на планке подпетсльника и 4 на манжетах.
1-я верхняя петля на планке обпшзается на расстоянии 1,5 см
от конца стачки воротника, а нижняя па расстоянии 9 см от
скрепки планок, а средняя петля па равном расстоянии между
2 петлями.
в) Пуговицы на планке пришиваются соответственно расположе-
нию нетель по длине, а но ширине на расстоянии 2 см от края.
Причем пуговицы на карманах пришиваются малого размера с крас-
ноармейской звездой, а на планке (правой стороны) пришиваются
металлические брючные пуговицы. Пуговицы пришиваются на
стойке (ножке), делая не менее 4 проколов в каждое отверстие.
Стойка обвивается 4—5 раз.
Форменные пуговицы пришиваются 5—6 проколами в ушко нит-
кой вдвое.
По* изготовлении летняя рубаха должна быть вся выутюжена,
очищена от концов ниток с лица и изнанки и проверена по та-
бели мер.
Правила приемки и метод испытаний
а) Отбор
проб.
Из различных мест партии отбирают по усмотрению приемщика
рубахи в количестве 10% числа изделий и партии.
В случае обнаружения более 10Vo осмотренных рубах, не со-
ответствующих техническим условиям, партия возвращается на под-
сортировку.
Результат вторичного осмотра 10°/о партии после подсортировки
является окончательным для приема или браковки партии в целом
или принятии его по особому соглашению.
б) М е т о д ис п ы тан и й.
Проверяются главные мерки (длина): ширина стана, длина рука-
вов и воротника, а остальные мерки на выдержку.
Сверяется правильность указанного размера или номер роста.
Проверяется по внешнему виду и качество шитья, т. е. правиль-
ность строчки, число стежков, расположение строчек, качество об-
метки петель, прочность пришивки пуговиц, их соответствие месту
петель, сшивка составных частей, пришивка крючков, закрепка, по-
становка карманов и клапанов, правильность пришивки планок, во-
ротников и манжет и складки .на рукаве. Если будет необходи-
мость в проверке ткани, ниток и пуговиц, проверка производится
способами, указанными в ВСТ 090, ОСТ 1-132, 1433 и 144L
Подобному испытанию может быть подвергнуто нс более 0,2%’
всей партии.
Упаковка
а) Летние рубахи складываются но 10 штук, .причем- каждая ру
баха складывается отдельно, рукава закладываются па сниику акку-
ратно разложенные и рубаха пополам перегибается так, чтобы по-
дол ее как раз приходился по липин воротника.
Воротник расправляется, он должен быть в застегнутом виде, и
карманы должны не перегибаться, а лежать ровно по ширине.
Сложенная таким образом во 10 штук -пачка неревязыв яетея в
2 местах бечевкой, которая при завязывании располагается попе-
6
рек длины пачки у ее концов примерно на Уз длины. В пачку
должны входить рубахи одного номера роста.
Увязка должна быть крепкая, чтобы пачки выходили плотные
и одинакового размера.
б) Пачки пакуются в тюки, которые зашиваются бечевкой, об-
вязываются крепкой веревкой, а при больших тюках затягиваются
обручным железом, под которые прокладывается толстая оберточ-
ная бумага, предохраняющая рубахи от пыли и загрязнения. В тюк
вкладывается перечень предметов с указанием номера упаковщика
и номера тюка, другой экземпляр перечня препровождается с до-
кументами или в них делается ссылка на номер тюка. Тюки плом-
бируются.
П р и м о ч а п и с. Допускаются
корзины и ящики.
и другие виды тары
Маркировка
а) На каждой рубахе сзади на внутренней стороне должно
быть клеймо фабрики с обозначением названия. швейной фабрики,
номера роста и клейма браковщика.
б) Каждая пачка снабжается ярлыком с указанием' номера ро-
ста, номера ВСТа, номера укладчика и номера браковщика и ко-
личество предметов.
в) На каждом упаковочном месте (тюка) маркируется название
фабрики, номер ВСТа, количество предметов, номер тюка и номер
упаковщика, оттиск которого может быть отмочен на пломбе.
Данный стандарт разработан опытно-технической швейной фаб-
рикой МГУЛПа.
ч
Начальник 7-го отдела военинженср 3-го ранга Лейкин.
Вряд. начальника
1-го отделения
военинженср
1-го ранга Воскресенский.
Старший инженер Харитонов.
7
4NW
Измерения в готовом виде на рубаху летнюю для рядового состава образца 1938 г.
С*П1Ш^ТГ1И ~ - мм I ~ НГППМ --ммммм^i "U *№« •* ' ' ' 1 1 ' • 1 l« - —
Наименование мест измерений
8
10
11
Длина спины от высшей точки плеча до низа •
Шири - а спины между рукавами...........
Длина переда от высшей точки гривенки
Д. ( I 1 Г I Д (1 е « • ♦ * * * • । •
Р<нсто-нис от высшей точки плеча до сере-
дины клапана ............................
Ширина груди между рукавами ♦...........
Ширина под проймой на 1 см ниже выреза
Ширина внизу в сложенном вдвое виде . .
Длина рукава от высшей точки оката до
мин же id • * • * • • « » « , • ♦
Ширина । у кава ио прямой (в сложенном
вдвое виде) .............................
Ширина рукава в локте (в сложенном вдвое
виде;.........................♦..........
Длина манжета . . . ;....................
Ширина манжета...........................
I
t
Расстояние от манжета до налокотника . , .
Длина воротника с угла на угол по прямой
(стойке) .................................
Ширина воротника посередине...............
Ширина воротника в концах по прямой . .
Длина кармана посередине..................
Ширина кармана вверху . .................. ;
Ширина кармана внизу......................
Длина клапана по пришиву..................
Ширина клапана посередине.............< .
I
Ширина клапана в концах...................
Планка. Длина от воротника до низа ....
Ширина планки.......................
Налокотник—длина посередине . ............
Ширина налокотника внизу • ...............
Литер-
ное обо-
значение
Роста
I II Ш IV V VI
I
i
Н
Ш
Н
Ш
Н
Ш
Н
ш
н
ш
н
ш
н
ш
н
ш
Н
Ш
Н
ш
4'2,6 !
44,6
77,6 i
78,1
20,5
21,2 \
I
I
42,4 :
58,5
jf
69
70,5 =
50
50.5
' I
20,2
20.9
20.6
2Ц1
I
13 !
13,25;
8
79
79,5 ।
43,3
45,3
79,8
t0,3
21,1
21,8
43,2 I
45,2
57 ;
59,5 ।
70 :
71,5 [
52
52,5 i
«
20,6 ;
21,3
21
21.5 |
13,25 I
13,5
8 ;
81
81,5
44,0
46,0
82
82,5
21,7
22,4
44
46
58
60,5
A
71
72,5
54
54,5
21
21,7
21,4
21,9
13,5
13,75
8
83
83,5
44,7
46,7
84.2
84,7
22,3
23
44,8
46,8
59
6i,5
72
73,5
56
56,5
21,4
22,1
21.8
2?,3
13,75
14
8
85
85,5
45,4
47,4
86,4
86,9
22,9
23,6
45,6
47,6
60
62,5
73
74,5
58
58,5
21,8
22,5
22,2
22,7 ’
14
14,25
8
87,5
49,2
89,1
24,6
49,6
65
76,5
60
23,1
23,3
14,5
8
Допускае-
мое откло-
нение в см
7
7.5
Л
33,5
39,75
9
8
13
12
13,5
12,25
6
3,75
31,5
32'
4,5
21
7,5
7,5
8
39,25
40,5
9
8
13
12
13,5
12,25
6
3.75
и
32
32,5
4,5
21
7,5
8
8,5
40
41,25
9
8
13.5
• Jf
12,5
14
12,75
6
3,75
33
33,5
4,5
21
7.5
8,75
9,25
40,75
42
9
8
13,5
12,5
14
12,75
6
3,75
33,5
34
4,5
21
7,5
9,5
10
41,5
42,75
9
8
14
13
14,5
13,25
6
3,75
34,5
35
4,5
21
7,5
10,75
44,25
9
8
14
13
14,5
13,25
6
3,75
35,7
4,5
21
7,5
± 0,25
± 1
± 0,25
± 0,25
+ 0,25
+ 0,25
+ 0,25
+ 0,25
± 0,25
Конструктор опытно-технической фабрики Трушин
Технолог Бобкова
t
I
9
t
В ы е м
Длина
Длина
длина
Длина
10
I
14
Инструкция к чертежам на летнюю рубаху для рядового состава РККА образца 1938 года
’ 1 _ ---“— — _ .. » ж._ . -. —1 >
Наименование мест измерении
Спинка
ростка от . .
до
по
по
скоса плеча от
линии
линии
линии
ширины
глубины
бокового
Выпуклость низа
Ширина
ростка
по линии скоса плеча
Ширина
швов рукава . .
спины на уровне
Ширина под проймой . .
Ширина по линии скоса низа
Расстояние 10—11 равно расстоянию
Закругление проймы. Линия 11—14 делит угол
10 “ 11 —12 пополам....................
Точка
15 находится на расстоянии .
Выем
бока
до скоса плеч
Глубина горловины
л и н и и
сечки
До
линии
линии
Вся длина
Ширина в
ммма
III
11
Ш
ш
спины .
ш
проймы . .
ш
среза . .
Ш
ш
’•5
Ш
«
локтевых
втачки
Буквен-
ное обо-
значение
Литерное
обозна-
чение
Ш
Ш
34
1
6
ш
2—10
« *
ширины груди и определение над
в пройме .......................
глубины проймы .
разреза переда . .
переда . .
переда . .
горловине
Ширина на уровне скоса плеч
4—10
11—14
15 — 16
III
И
ш
Ш
6,6
17,1
17,6
79,5
7,45
24,35
30,75
Oi
Наименование мест измерении
Буквен-
ное обоз-
начение
Литерное
обозначе-
ние
и
ш
IV
J
10
11
Скос разреза............................
Точка 19 находится посередине между . .
3-18
I
Выем горловины
19-20
Ш
14
Ширина
18
19
20
по линии груди
под проймой . .
внизу
находится посередине между н.п. . .
Выпуклость низа от
Расстояние 11
ния
— 12 равно расстоянию 4—5. Ли-
17 делит угол 13 — 12—11 пополам.
Выем проймы > .
Расстояние до выема бока . .
I
1
I
I
14
7-14
12 — 17
23,8
31
40
40,75
24,6
40,5
41
41,75
20
Ш и р и и а
«
Ш
Ш
1
)
<
г
J
/
Выем бока
Точка 21 находится посередине между п. п. .
9 — 10
Выпуклость плеча . .
Карман
Расстояние до переднего угла кармана
I
г
t
12
13
13
I
I
I
i
I
fl
i
Высота переднего края кармана (клапана) . .
Высота заднего края кармана (клапана) . .
I
Глубина ската от . .
13,3
14,2
I
До линии локтя от
I
ш
34
34,75
Вся длина рукава от
54
57
59
60
61
Ш
I
Выем середины низа
I
Ширина верхней половинки .
24,9
Ширина нижней половинки . .
14
Ш
Точка 8 находится посередине между точками .
« Скос оката локтевого шва .
I
I
1
9 Ширина в локте верхних половинок . .
Ш
10
Ш и р и на внизу верхних'пол о ви н ок
21
21,75
21
И
13
14
15
16
V
1
/
21
1
I
I
I
24
I
1
25
27
I
29
30
32
37
40
41
Наименование мест измерений
Точка 11 находится посередине между точками
Выпуклость шва
Расстояние для определения оката и надсечки
в р v ка ве...............................
Выем в пройме. Линия 2—24 делит угол 1-2 —
22 пополам ...........................
Расстояние по прямой до начала локтевого шва
Расстояние 14—16 равно расстоянию 1—2 . .
Скос локтевого шва . .
Припуск на шов
Отклонение локтевого шва от прямой , ,
Определение выема нижней половинки
Выем от .
Ширина в локте нижней половинки . .
Ширина внизу нижней половинки . .
Расстояние до первой складки . .
Глубина первой складки ........
Расстояние до второй складки . .
Глубина второй складки
Расстояние до третьей складки . .
Глубина третьей складки . -
Расстояние до четвертой складки . .
Глубина четвертой складки . .
Длина шлица
шлицы
шлицы
Построение налокотника . .
Точка 38 находится посредине между .
Выпуклость налокотника
Воротник
Длина воротника
Скос переднего конца . .
Буквен- Литер-
ние обо-ное обо-
значение! значение
2 — 13
2—24
14—15
15—19
3-17
10-25
26-27
i
I
i
Ш
0,3
3,75
0,75
8,8
0,5
17
17,25
»
Р о
29- 30
30-31
31-32
10-33
10-35
9-37
40—41
2
2
16
40
I
i
II
III
IV
VI
0,3
3.75
0,75
0,5
2
2
6
16
40,75
0,3
3,75
0,75
9
0,5
22,8
17,75
2
2
2
2
6
16
41,5
42,75
I
в
0,3
3,75
0,75
0,5
23,2 •
17,75
18
2
2
2
6
16
к
0,5
42,25
43,5
3,75
2,3
0,75
9,6
0,5
23,6
18
18,25
3
43 .
44,25
3,75
0,75
9,8
0,5
24,2
18,5
2
2
2
' 16
0,5
I
45,75
1
1
Наименование мест измерений
Буквен- Литер-
ное обо- ное обо-
значение! значение
II
ш
IV
VI
На втачку шва
Ширина от . ,
»
10
10
11
10
11
10
10
11
10
и
Удлинение конца *
5
Припуск на шов
3-8
0,5
0,5
0,5
0,5
Начало скоса воротника точки 7—9 соединяется
плавно кривой линией
*
6-9
8
8
Длина . .
А
30,5
29,5
30
Ширина .
18,5
Верхняя планка
10
Длина планки
Ширина вверху . .
Ширина внизу , .
Вырез внизу
Определение выступа
Выступ . .
Длина выреза . .
Ширина выреза
{ина .
I
*
I
I
I
34
9
2,5
5-6
34,5
9
4
III* Чг” л'Ч#,
для горловины
Планка
Л
нижняя и гульфик
I
i
।
।
i
i
1-10
0,75
0,75
30
30,75
32
33
Ширина . .
*
I
I
h • *
ч
*
J
Скос от прямой -
Длина от . .
i
t
«
15,5
16
16
16,5
16,5
Ширина вверху * .
।
I
i
15
15
14
14
14,5
14,5
15,5
15,5
16
16
Ширина
внизу
15
15
15,5
15,5
16
16 '
Клапан
с
Скос от
прямой
от
ирина
клапана
*
i
I
JlsN? n/nl
Mt'M
Наименование мест измерений
Буквен-
ное обо-
значение
Литер-
ное обо-
значение
in
1
I
c
IV
VI
Длина клапана
Точка 4
13,5
14
14
14,5
. 14,5
клапана
находится посередине между
точками
мыса от
Сбтачка проймы рукава
Длина обтачки
Ширина от . .
8,5
1-3
“ ноября 1938 года
Ш
Конструктор ОТФ Трушин
46
48
i
1
48
50
3,5
50
I
. 54
54
58
3,5
Рубаха летняя рядового состава РККА, Ст. ЦУ НКО № 1446
О» *
Рубаха летняя
Рубаха летняя рядовогосостава
№ 1446
л\: »<•
Рубаха летняя рядового состава РККА. Ст. ЦУ НКО
№ 1446
Рубаха летняя рядового состава РККА. Ст. ЦУ НКО
№ 1446
Рубаха летняя рядового состава РККА. Ст. ЦУ НКО
№ 1446
я
Уполномоч. Главлита от 26/XI! 1939 г. Заказ № 5556.
_ . . - _ • - I - — I -ш ГГ~И~^-J— п— -
. w । । । . . — ’ 1 ~
Центральная типография НКО Союза ССР имени Клима Ворошилова.
