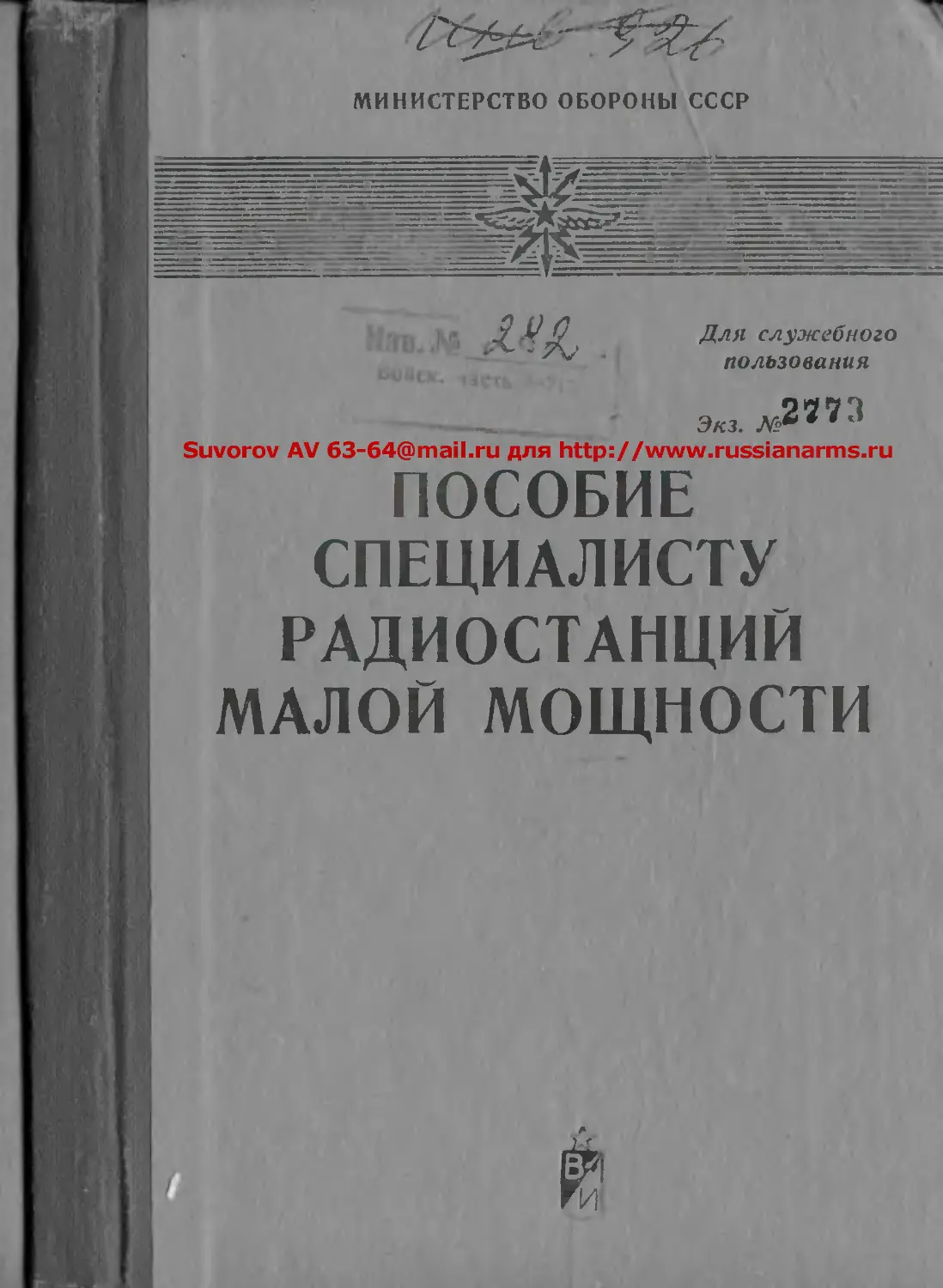

ПОСОБИЕ
СПЕЦИАЛИСТУ
РАДИОСТАНЦИЙ
МАЛОЙ МОЩНОСТИ
МИНИСТЕРСТВО ОБОРОНЫ СССР
Для служебного
пользования
Инв.№ Х^'_
Ьойск. часть 487 Г
Suvorov AV 63-64@mail.ru для http://www.russianarms.ru
ПОСОБИЕ СПЕЦИАЛИСТУ
РАДИОСТАНЦИЙ
МАЛОЙ МОЩНОСТИ
Ордена Трудового Красного Знамени
ВОЕННОЕ ИЗДАТЕЛЬСТВО
МИНИСТЕРСТВА ОБОРОНЫ СССР
МОСКВА — 1977
Настоящее Пособие- предназначено для солдат и сержантов войск связи,
эксплуатирующих радиостанции Р-123, Р-111, Р-107, Р-105м, Р 108м. Р-109м.
Стр.
СОДЕРЖАНИЕ
Глава I. Обшая характеристика УКВ радиостанций малой мощности. 5
Глава 2 Радиостанции Р-105м, Р-108м, Р-109м............................. 7
2.1.	Назначение и тактико-технические данные........................ —
2.2.	Состав радиостанции .	.................................... 10
2.3.	Структурная схема радиостанции................................ 11
23 1 Работа радиостанции на прием............................... 13
2,3.2.	Работа радиостанции на передачу.......................... 14
2.4.	Общее устройство н органы управления радиостанции............. 15
2.5.	Правила эксплуатации радиостанции............................. 19
2 5.1 Подготовка радиостанции к работе.......................... —-
2.5.2 Работа на радиостанции.................................... 21
2.5.3. Свертывание радиостанции................................. 23
2.6.	Техническое обслуживание радиостанции ......................... —
2.6 1 Регламентные работы, проводимые на радиостанции ...	—
2.6.2. Проверка радиостанции с помощью измерительных прибо-
ров ............................................................ 24
Глава 3. Радиостанция Р-107............................................ 28
3.1 Назначение и гактпко-технические данные . .	  —
3 2. Состав радиостанции . ........................................ 30
33. Структурная схема радиостанции................................. 32
3.3.1. Работа радиостанции на прием ............................ 33
3.3.2. Работа радиостанции на передачу.......................... 34
3	4. Общее устройство и органы управления радиостанции............ 35
3.5.	Правила эксплуатации радиостанции............................. 38
3.5.1. Подготовка радиостанции к работе.........................  —
3.5.2 Работа иа радиостанции.................................... 40
3 5.3 Свертывание радиостанции ................................. 41
3.6.	Техническое обслуживание радиостанции......................... 42
3.6 1. Регламентные работы, проводимые на радиостанции . . ., .	—
3.6.2. Проверка радиостанции с помощью измерительных прибо-
ров	.......................................... ......
Глава 4. Радиостанция Р-123...........................................  47
4.1.	Назначение и тактико-технические данные........................ —
4.2.	Состав радиостанции........................................... 49
4.3.	Структурная схема радиостанции................................ 50
4.3.1. Работа радиостанции иа прием............................. 51
4 3.2. Работа радиостанции па передачу.......................... 53
4.3 3. Автоматическая подстройка частоты......................... —
4.3.4. Кварцевый калибратор...................................   54
4.3.5. Дуплексное устройство..................................... —
4.3 6. Система автоматической настройки........................  55
1*	3
Стр.
4	4 Общее устройство и органы управления радиостанции............. 55
4.5.	Правила эксплуатации радиостанции.............................. 59
4.5.1.	Установка' радиостанции в объекте......................... —
4.5.2.	Подготовка	радиостанции	к	работе......................... —
4.5.3.	Работа на	радиостанции................................. 64
4.5.4.	Особенности	эксплуатации	радиостанции.................. 68
4.6.	Техническое обслуживание радиостанции Р-123 и переговорного
устройства Р-124	....................................... 70
4.6.1.	Регламентные работы, проводимые на радиостанции ....	—
4.6.2.	Проверка радиостанции Р-123 и переговорного устройства
Р-124 с помощью измерительных приборов......................... 71
Глава 5. Радиостанция Р-111	................................... 76
5.1.	Назначение и тактико-технические	данные........................ —
5.2.	Состав радиостанции........................................... 78
5.3.	Структурная схема радиостанции................................ 79
5.3.1	Задающий приемопередатчик...............................
5.3.2.	Трак г уси тения мощности и согласующее антенное устрой-
ство ............................................................ —
5.3.3.	Система автоматической настройки ........................ 80
5.3.4.	Низкочастотные выходы ................................... 84
5.4.	Общее устройство и органы управления радиостанции............. 89
5.5.	Правила эксплуатации радиостанции............................. 93
5.5.1.	Установка радиостанции в объекте.......................... —
5.5.2.	Подготовка радиостанции к работе......................... 94
5.5.3.	Работа на радиостанции.................................. 100
5.6.	Техническое обслуживание радиостанции........................ 103
5.6.1.	Регламентные работы, проводимые на радиостанции ....	—
5.6.2.	Проверка радиостанции с помощью измерительных прибо-
ров .......................................................... 104
Глава 6. Эксплуатация УКВ радиостанций на различной местности с
учетом распространения радиоволн и особенностей антенных систем НО
6.1.	Особенности распространения метровых волн...................... —
6.2.	Влияние местности на работу УКВ радиостанций................. 114
6.2	1. Ровная н	среднепересеченная	местность................... —
6.2.2.	Овраги.................................................   Н6
6.2.3.	Лесистая	местность...................................... 117
6.2.4.	Гористая местность .	. ............................... 118
6.2.5.	Населенные пункты...................................... 120
6.3.	Антенны УКВ радиостанций малой мощности и особенности их
применения в различных условиях .................................. 121
6.4.	Порядок и правила работы на УКВ радиостанциях малой мощ-
ности ............................................................ 129
4
Глава 1
ОБЩАЯ ХАРАКТЕРИСТИКА УКВ РАДИОСТАНЦИЙ
МАЛОЙ МОЩНОСТИ
Связь на ультракоротких волнах является одним из видов ра-
диосвязи, обладающих рядом специфических особенностей в отно-
шении распространения радиоволн, построения аппаратуры и ус-
ловий ее эксплуатации.
В практике войсковой радиосвязи используется участок УКВ
диапазона ог 10 до 1 м (30—300 МГц) и участок коротковолнового
диапазона от 15 до 10 м (20—30 МГц).
В силу ограничения дальности распространения ультракорот-
ких волн взаимное мешание радиостанций, расположенных за преде-
лами геометрической видимости, невелико, что позволяет исполь-
зовать одновременно большое число однотипных радиостанций.
Надежная связь обеспечивается при наличии геометрической види-
мости между пунктами расположения радиостанций.
Дальность связи между радиостанциями определяется не
только мощностью передатчика, но и участком используемого диа-
пазона, типом применяемой антенны, а также условиями работы.
В движении, когда используются ненаправленные штыревые
антенны и когда прием сигналов сопровождается помехами, проис-
хождение которых связано с самим фактом движения, дальность
связи обычно ограничена и составляет 5—15 км; на стоянках, ког-
да возможно применение высокоподнятых или направленных ан-
тенн, дальность связи увеличивается до 15—30 км.
Для радиостанций с мощностью передатчика от 1 до 10 Вт по
условиям распространения радиоволн используется весьма широ-
кий диапазон частот от 20 до 60 МГц.
Совершенствование УКВ радиостанций проводилось по пути
создания широкодиапазонных радиостанций, наиболее характер-
ными особенностями которых являются:
— высокая точность установки и стабильность рабочих частот,
обеспечивающие вхождение в связь без поиска и ведение связи
без подстройки;
5
—	наличие в комплекте радиостанций антенн не только круго-
вого, но и направленного излучения вдо.ю поверхности земли, что
дает возможность увеличить дальность н устойчивость радиосвязи,
а та '•>-» эффективнее бороться с помехами радиоприему;
—	простота настройки и сравнительно большое число рабочих
частот, что обеспечивает возможность маневра частотами связи;
—	применение частотной модуляции, позволяющей повысить от-
ношение напряжения сигнала к напряжению шумов на выходе
приемника;
—	возможность дистанционного управления радиостанцией с
помс'цыо вынесенного телефонного аппарата, а также ретрансля-
ция передач, если в данном пункте размещены две радиостанции;
—	обеспечение маневра несколькими предварительно подготов-
ленными рабочими частотами за счет запоминания углового поло-
жения органа установки частоты.
УКВ радиостанции с мощностью передатчика от 10 до 100 Вт
применяются для введения симплексной телефонной радиосвязи на
расстояния в несколько десятков километров и, как правило, явля-
ются возимыми.
Широкодиапазонные УКВ радиостанции с увеличенной мощ-
ностью от базовых радиостанций отличаются:
—	применением полной автоматизации настройки передатчика
на любую частоту диапазона;
—	наличием возможности автоматической настройки радио-
станции в целом на ряд заранее подготовленных частот;
—	введением устройств, обеспечивающих сопряжение радио-
канала с каналами, образованными другими устройствами связи.
Увеличение мощности и модернизация привели к созданию
новых радиостанций (Р-111 и Р-123) при сохранении прежних
принципов построения. Питание этих радиостанций осуществляется
or бортовой сети подвижных объектов, в которых они установлены.
в
источников питания. Функцию частотного модулятора выполняет
реактивный элемент (варикап). Возбудитель гетеродин в данной
схеме является основным каскадом приемопередатчика, определя-
ющим высокую стабильность частоты радиостанции.
Приемник радиостанции супергетеродинного типа с одним пре-
образователем частоты и автоматической подстройкой частоты
гетеродина по сигналу корреспондента включает двухкаскадный
усилитель напряжения высокой частоты, преобразователь (гете-
родин и смеситечь), четырехкаскадный полосовой усилитель на-
пряжения промежуточной частоты, амплитудный ограничитель,
дискриминатор и усилитель низкой частоты.
В приемнике используются АПЧ и реактивный элемент, пред-
назначенные для подстройки частоты приемника по изменяющейся
несущей частоте передатчика корреспондента.
Кроме перечисленных элементов в радиостанции имеется квар-
цевый калибратор, с помощью которого осуществляется проверка
градуировки шкалы радиостанции и его коррекция.
Общими элементами схемы, которые постоянно функционируют
при включении радиостанции как на прием, так и на передачу,
являются:
—	антенный контур;
—	возбудитель-гетеродин;
—	реактивный элемент;
—	усилитель колебаний низкой частоты — подмодулятор;
—	аккумуляторные батареи и преобразователь напряжения.
Настройка радиостанции на заданную частоту производится
общей ручкой УСТАНОВКА ЧАСТОТЫ, выведенной на переднюю
панель радиостанции, одновременно для приемника и передат-
чика-
2.3.1. Работа радиостанции на прием
При переходе радиостанции на прием (клапан на микротеле-
фонной гарнитуре отжат) питающие напряжения подаются на все
каскады приемопередатчика, за исключением усилителя мощности.
При приеме антенна преобразует электромагнитную энергию
радиоволн, излучаемую передатчиком корреспондента, в напря-
жение сигналов высокой частоты, которое усиливается двумя
каскадами усиления высокой частоты (1-й УВЧ и 2-й УВЧ) и по-
дается на смеситель.
В качестве гетеродина приемника используется возбудитель
передатчика, частота /в которого при работе на прием пони-
жается на 794 кГц. Напряжение с частотой гсг родина /г по-
дается на другой вход смесителя. В результа воздействш на
смеситель двух независимых высокочастотны? .олебаний на вы-
ходе его выделяется напряжение разностной, т. к называемой про-
межуточной частоты /Пч, равной 794 кГц.
Преобразован” е напряжение сигнала усиливается четырьмя
каскадами усиления промежуточной частоты и поступает на амп-
13
лнтудиып ограничитель, который устраняет паразитную амплитуд-
ную модуляцию сигнала, обусловленную действием внутренних
шумов, неравномерностью усиления различных частот в прием-
нике, а также внешними помехами. В результате иа выходе амп-
литудного ограничителя образуется переменное по частоте, но по-
стоянное по амплитуде напряжение промежуточной частоты. Это
напряжение подается па частотный детектор (дискриминатор), в
котором происходит детектирование частотно модулированного
сигнала.
Напряжение звуковой частоты, выделяющееся на нагрузке де-
тектора в результате детектирования, поступает на усилитель низ-
кой частоты (УПЧ), усиливается и подается па головные теле-
фоны.
Если частота передатчика корреспондента или частота наст-
ройки своего приемника отличаются от заданной, то па выходе
частотного детектора (благодаря расстройке) выделяется посто-
янное напряжение положительной или отрицательной полярности
(в зависимости от знака расстройки). Это напряжение подается
через развязывающий фильтр автоматической подстройки частоты
иа реактивный элемент (варикап), который изменяет частоту ге-
теродина так, что разность /с — /г сохраняется почти постоянной,
равной примерно 794 кГц (при сравнительно небольших расст-
ройках).
Контроль за градуировкой частоты приемопередатчика и ее
коррекция производятся при работе радиостанции на прием и ус-
тановке шкалы на специальную коррекционную риску, обозначен-
ную точкой, при этом напряжение колебаний от кварцевого калиб-
ратора подается на второй усилитель высокой частоты и иа пер-
вый усилитель промежуточной частоты. Как и при приеме сигна-
лов, воздействие на смеситель напряжений гетеродина и соответ-
ствующей гармоники колебаний кварцевого калибратора приво-
дит к образованию на выходе смесителя напряжения промежуточ-
ной частоты. Это напряжение и напряжение основной частоты
кварца (/кВ—^94 кГц) образуют биения, которые (после пх уси-
ления и детектирования) прослушиваются в телефонах приемника,
что позволяет с помощью подстроечного конденсатора сеточного
контура гетеродина уточнить его настройку.
2.3.2. Работа радиостанции на передачу
При работе радиостанции на передачу (клапан на микротеле-
фоиной гарнитуре нажат) питающие напряжения подаются па
возбудитель-гетеродин, усилитель мощности и усилитель низкой
частоты- Питание остальных каскадов приемопередатчика выклю-
чается.
Возбудитель колебаний передатчика преобразует подведенную
к нему энергию постоянного тока в энергию тока высокой частоты;
колебания усиливаются усилителем мощности, подводятся к ан-
тенне и излучаются в окружающее пространство.
4
14
Частотная модуляция передатчика осуществляется с помощью
реактивного элемента — варикапа, подключенного к части сеточ-
ного контура возбудителя.
Напряжение звуковой частоты от микрофона, усиленное мик-
рофонным усилителем и усилителем низкой частоты (подмодуля-
тором), подается на варикап, который, воздействуя на сеточный
контур возбудителя, вызывает изменение частоты высокочастотных
колебаний (в пределах ±5 кГц) по закону изменения напряжения
звуковой частоты.
2.4.	ОБЩЕЕ УСТРОЙСТВО И ОРГАНЫ УПРАВЛЕНИЯ РАДИОСТАНЦИИ
Приемник и передатчик радиостанции Р-105м (Р-108м, Р-109м)
объединены в одно целое — приемопередатчик, схемы и конструк-
ции которых тесно связаны между собой:
—	общим органом установки рабочей частоты;
—	единым возбудителем колебаний — гетеродином;
—	модулятором передатчика — реактивным элементом сис-
темы АПЧ приемника соответственно;
—	общим для приемника и передатчика антенным контуром,
— общим усилителем низкой частоты приемника — подмоду-
лятором передатчика.
Приемопередатчик радиостанции, преобразователь напряже-
ния и аккумуляторные батареи размещаются в пластмассовом
ранце, выполненном в виде плоской коробки. В верхней части
ранца расположены съемная ручка тля переноски радиостанций,
гнездо с антенным изолятором для подключения антенны, зажимы
ЛИНИЯ и КОРПУС для подключения двухпроводной линии и
противовеса, тумблер включения питания и разъем для подклю-
чения микротелефоиной гарнитуры.
Пылевлагозащищенность радиостанции обеспечивается резино-
вым!! уплотнительными прокладками как па крышках, так и па
передней панели приемопередатчика.
Особенностью радиостанции является блочно-узловая конст-
рукция и объемное выполнение монтажа. Каждый блок представ-
ляет собой технически завершенное изделие, а расчленение бло-
ков на более мелкие узлы облегчает ремонт радиостанции. Функ-
циональный узел содержит монтажную керамическую плату, на
которой методом пайки устанавливаются стержневые радиолампы,
радиодетали и контхрные катушки. Каскады тракта промежуточ-
ной частоты, ограничителя и внутреннего контура возбудителя гер-
метизированы. Надежность конструкции узлов и относительно
высокий срок службы радиоламп (более 2000 ч) обеспечивают
безотказную работу этих узлов в течение длительного срока экс-
плуатации.
Радиостанция состоит из следующих блоков (рис. 5):
—	блока высокой частоты 1, в котором смонтирована высоко-
частотная часть приемопередатчика;
—	блока промежуточной частоты 4, объединяющего основной,
трак г усиления и избирательности приемника;
15
—	блока низкой частоты 3, в котором смонтированы элементы
схемы усиления низкой частоты, дистанционного управления ра-
диостанцией и ретрансляции передач;
Рис. 5. Конструкция радиостанции Р 105м
(Р-108.М, Р 109м); общий вид 6ej раина:
1 — блок высокой частоты: 2 — передняя панель; 3 —
блок низкой частоты; 4 — блок промежуточной частоты
—	передней панели 2, конструктивно и схемно объединяющей
все блоки приемопередатчика;
—	преобразователя напряжения-
Каркасы блоков и передняя панель изготовлены из алюминие-
вого сплава методом литья под давлением. Монтаж блоков за-
щищен экраном. Межблочные соединения выполнены с помощью
разъемов, что облегчает регулировку и замену блоков в процессе
ремонта радиостанции.
16
На переднюю панель выведены следующие органы управления
(рис. 6):
—	ручки УСТАНОВКА ЧАСТОТЫ 4 и СТОПОР шкалы 3;
Рис. 6. Передняя панель и органы управления
приемопередатчика радиостанции Р-105м
(Р 108м, Р-109м):
/ — индикаторный прибор: 2 — сдвоенная ручка
НАСТРОЙКА АНТЕННЫ. 3 — ручка СТОПОР шка-
лы: 4 —ручка УСТАНОВКА ЧАСТОТЫ: 5 — отвер-
стия подстроечных триммеров; 6 — кнопка КАЛИБ-
РАТОР СВЕТ; 7 — тумблер включения АПЧ; 8—
накладка схемы дискриминатора; 9 — разъем под-
ключения мнкротечефонной гарнитуры; 10 — пере-
ключатель вида работы: 11— гнездо ограничителя;
12— микроскоп шкалы с защитным резиновым коль-
цом; 13 — ламлочкн подсвета шкалы; 14 — кнопка
ВЫЗОВ
— микроскоп 12 шкалы;
— сдвоенная ручка НАСТРОЙКА АНТЕННЫ 2 для грубой и
плавной настройки антенного контура;
17
—	индикаторный прибор / с тумблером АПЧ ТОК АНТ.—
АПЧ ОТК-Л- НАКАЛ 7 для индикации тока в антенне, включе-
'ния АПЧ и измерения напряжения накала;
—	переключатель РАДИО — СЛУ/К- ДИСТ.— ПР. РЕТР.
СВЕТ—ПЕР. РЕТР. 10 для изменения вида работы;
Рис. 7. Рабочий комплект радиостанции Р 105м (Р-108м, Р-!09м);
вид сзади
—	кнопка КАЛИБРАТОР СВЕТ 6 для включения кварцевого
калибратора и освещения шкалы;
—	кнопка ВЫЗОВ // для посылки вызова в линию;
—	разтем 9 подключения микрогелефоипоп гарнитуры;
—	заглушка отверстии КОРРЕКЦИЯ для коррекции шкалы
приемопередатчика в режимах ПРИЕМ (нижний триммер) и ПЕ-
РЕДАЧА (верхний триммер);
—	гпезла « + » и «—» дискриминатора, закрытые накладкой 8,
а также гнездо ОГР // для подключения измерительных прибо-
ров при регулировке и электрической проверке приемника-
Приемопередатчик в собранном виде устанавливается в перед-
ний отсек ранца и крепится шестью невыпадающими винтами.
В заднем отсеке ранца размещается аккумуляторная батарея
из четырех аккумуляторов КН-14, соединенных попарно металли-
ческими перемычками (рис. 7).
Отсеки закрываются водонепроницаемыми крышками на спе-
циальных защелках На передней крышке с внутренней стороны
помещена табличка с краткими правилами пользования радиостан-
цией.
18
2.5 ПРАВИЛА ЭКСПЛУАТАЦИИ РАДИОСТАНЦИИ
2.5.1.	Подготовка радиостанции к работе
Подготовка радиостанции к работе включает:
—	развертывание радиостанции;
—	проверку работоспособности и коррекцию градуировки час-
тоты приемопередат шка;
—	установку рабочей частоты и настройку радиостанции.
Для развертывания радиостанции необходимо:
—	поставить выключатель питания, раепотоженнып на верх-
н 1'1 стейке ранца, в положение ОТКЛ.;
—	отстегнуть четыре замка задней крышки ранца и открыть
крышку;
—	соединить аккумуляторы КН-14 попарно металлическими пе-
ремычками, подключить провода питания к зажимам аккумуля-
торных батарей, соблюдая полярность, п надежно затянуть гайки
торцевым ключом; установить аккумуляторы в задний отсек
(рис. 7), закрыть крышку ранца;
—	подключить разъем мпкротелефоипой гарнитуры к колодке
па ранце иди при необходимости к колодке на передней панели
радиостанции;
—	развернуть антенные системы.
При работе на ходу используется гибкая штыревая антенна вы-
сотой 1,5 м. Для ее развертывания следует сдвинуть все элементы
антенны к ее вершине, взвести замок антенны, вставить ее нако-
нечник в антенное гнездо и закрепить поворотом эксцентрического
замка. Если жесткость антенны недостаточна, отпустить замок ан-
тенны и отрегулировать натяжение с помощью специального регу-
лятора на антенне.
При работе на стоянке используется комбинированная штыре-
вая антенна, составленная из шести секций и гибкой штыревой ан-
тенны длиной 1,5 м. В этом случае применяется трехлучевой про-
тивовес, который подключается к зажиму КОРПУС и разворачи-
вается в сторону корреспондента.
При работе из автомобиля комбинированная штыревая антенна
устанавливается на специальный кронштейн, закрепляемый на
борту. Установка комбинированной штыревой антенны непосредст-
венно па антенный изолятор ранца при работе на ходу автомо-
биля запрещается.
Для обеспечения радиосвязи на большие дальности в сторону
корреспондента развертывают антенну бегущей волны длиной
40 м с включением на противоположном конце от радиостанции
трехлучевого противовеса.
Для проверки работоспособности и градуировки радиостанции
необходимо:
поставить выключатель питания в положение ВКЛ.;
—	установить переключатель вида работы в положение РА-
ДИО;
19
—	проверить по прибору напряжение аккумуляторной батареи,
установить тумблер АПЧ ТОК АНТ.—АПЧ ОТКЛ. НАКАЛ на
передней панели в положение АПЧ ОТ1(Л. НАКАЛ, при исправ-
ной и заряженной аккумуляторной батарее стрелка прибора дол-
жна находиться в пределах закрашенного сектора шкалы;
—	прослушать в телефонах нарастающий в первые 7—10 с ха-
рактерный шум, свидетельствующий о работоспособности прием-
ника;
—	нажать кнопку КАЛИБРАТОР СВЕТ; при этом подсвечи-
вается шкала, а шумы в телефонах пропадают, что указывает на
исправность кварцевого калибратора и каскадов тракта промежу-
точной частоты;
—	— совместить коррекционную точку шкалы, расположенную в
верхней части диапазона с визиром окуляра; поворачивая ручку
УСТАНОВКА ЧАСТОТЫ в обе стороны около коррекционной
точки, добиться нулевых биений в телефонах; если градуировка
нарушена, т. е. нулевые биения получаются на удалении от кор-
рекционной точки, большем удвоенной толщины риски, откоррек-
тировать градуировку, для чего: отвернуть заглушки нижнего кор-
рекционного винта; вновь установить шкалу на коррекционную
точку; вставить коррекционную отвертку в отверстие; осторожно
передвигая отвертку, нащупать шлиц коррекционного винта; вра-
щая винт, добиться пулевых биений в телефонах; иногда прихо-
дится поворачивать винт более чем на один оборот;
—	включить автоматическую подстройку частоты, установив
тумблер АПЧ ТОК АНТ. — АПЧ ОТКЛ. НАКАЛ на передней па-
нели в положение АПЧ ТОК АНТ.; открыть окно дискриминатора;
вновь добиться нулевых биений, прослушиваемых в телефонах гар-
нитуры; затем, подстраивая конденсатор на плате дискриминатора,
добиться минимального изменения частоты биений при включен-
ной и выключенной АПЧ; отпустить кнопку калибратора;
— закрыть окно дискриминатора и коррекционное отверстие
после коррекции градуировки. Если откорректировать градуи-
ровку, вращая коррекционный винт, не удается (коррекционные
винты радиостанций Р-105м, Р-108м и Р-109м из-за небреж-
ного обращения с аппаратурой нередко выходят из строя), необ-
ходимо:
—	лажать кнопку калибратора и, вращая ручку установки ча-
стоты около коррекционной точки, добиться нулевых биений в те-
лефонах;
—	определить поправку в шкале по разности частот, указыва-
емой визиром и обозначенной коррекционной точкой;
—	отпустить кнопку калибратора и установить заданную ра-
бочую частоту с учетом найденной поправки к шкале, после чего
застопорить шкалу.
Благодаря трансиверной схеме одновременно корректируется
градуировка как приемника, так и передатчика.
Установка рабочей частоты и настройка радиостанции благо-
даря общей шкале установки частоты, сопряженной настройки
20
передатчика и приемника, а также единому антенному контуру
свотится к настройке передатчика.
Для установки рабочей частоты и настройки приемопередат-
чика необходимо:
—	поставить тумблер АПЧ ТОК АНТ. —АПЧ ОТКЛ. НАКАЛ
на передней панели в положение АПЧ ТОК АНТ.;
—	переключатель вида работы поставить в положение РАДИО,
—	нажать кнопку КАЛИБРАТОР СВЕТ;
—	установить ручкой УСТАНОВКА ЧАСТОТЫ заданную ча-
стоту н зафиксировать шкалу ручкой СТОПОР, при установке ча-
стоты риску па шкале установить посередине между двумя лини-
ями визира;
—	отпустить кнопку КАЛИБРАТОР СВЕТ;
—	нажать клапан мпкротелсфоииой гарнитуры;
—	поставить переключатель грубой настройки антенны в одно
из положений п, вращая ручку плавйой настройки антенны,
добиться максимального отклонения стрелки прибора;
—	при работе на прием отпустить клапан микротелефоннон
гарнитуры.
2.5.2.	Работа на радиостанции
После развертывания радиостанции, включения питания, уста-
новки рабочей частоты и настройки антенны можно приступить к
ведению радиосвязи с корреспондентом.
При передаче нажать клапан на микротелефоннон гарнитуре
и говорить в микрофон нормальным голосом, внятно, не торопясь,
микрофон держать на расстоянии 2—4 см от рта.
При приеме отпустить клапан микротелефоннон гарнитуры и
слушать через головные телефоны появление сигнала корреспон-
дента сопровождается резким снижением или пропаданием шумов.
При сильных помехах приему поставить тумблер АПЧ ТОК
АНТ. — АПЧ ОТКЛ- НАКАЛ на передней панели в положение
АПЧ ОТКЛ. НАКАЛ, если это улучшит качество приема.
Для служебной связи с вынесенным пунктом к радиостанция
прокладывается двухпроводная соединительная линия, на противо-
положном конце которой подключается телефонный аппарат
ТАИ-43Р пли ТА-57. На радиостанции линия подключается к за-
жимам ЛИНИЯ и КОРПУС.
Для подготовки радиостанции к ведению служебной связи с
вынесенным пунктом необходимо:
—	подготовить радиостанцию к работе в режиме РАДИО;
—	поставить переключатель вида работы в положение СЛУЖ-,
при этом радиостанция одновременно находится на дежурном при-
еме в ожидании работы по радио;
—	нажать кнопку ВЫЗОВ и вызвать телефониста Вызов ра-
диста осуществляется вращением ручки индуктора телефонного
аппарата, а приемником вызова служит линейное реле радиостан-
ции.
21
Переговоры с вынесенным пунктом вести при нажатой микро-
телефонной гарнитуре. Во время переговоров будут прослуши-
ваться шумы приемника. Если на радиостанцию поступит вызов
радиокорреспондента, радист обязан немедленно прекратить пере-
говоры по проводной линии и перейти на работу по радио, устано-
вив переключатель вида работы в положение РАДИО.
Дистанционное управление радиостанцией ведется по двухпро-
во шоп линии длиной до 500 м, которой радиостанция соединяется
с телефонным аппаратом ТАИ-43Р или ТА-57. При этом прием и
передача, а также переключение ра шостаицпи с приема на пере-
дачу осуществляются через телефонный аппарат.
Для обеспечения дистанционного управления радиостанцией
необходимо:
—	подготовить радиостанцию к работе в режиме РАДИО;
—	поставить переключатель вида работы в положение ДИСТ.
Вести радиосвязь с вынесенного пункта, переводя радиостан-
цию с приема на передачу нажатием разговорного клапана микро-
телефонноп трубки телефонного аппарата (при переходе на прием
клапан отпускается).
Ретрансляция передач радиокоррсспонтентов осуществляется с
помощью двух радиостанций, которые развертываются на проме-
жуточном пункте, настраиваются на частоты соответствующих ра-
диолиний и соединяются между собой двухпроводной линией, под-
ключаемой к зажимам ЛИНИЯ и КОРПУС. При ретрансляции
рекомендуется использовать направленные антенны, ориентирован-
ные на соответствующих корреспондентов.
Расстояние между радиостанциями на пункте ретрансляции
должно быть не менее 25—30 м.
Перед работой необходимо проверить отсутствие взаимного
влияния радиостанций друг на друга, для чего одна из радиостан-
ций включается на передачу, а на приемнике другой проверяется
степень подавления (уменьшения) шумов. Если подавление шумов
значительно, радиостанции нужно разнести на расстояние более
100 м.
Установив связь с промежуточного пункта в режиме РАДИО
по каждому радйоиаправлению в отдельности и договорившись с
соответствующими корреспондентами, перейти к ретрансляции пе-
редач. Для этого при ведении связи оконечных корреспондентов
друг с другом через пункт ретрансляции находящийся на пункте
радист обязан следить (пользуясь гарнитурой одной из радиостан-
ций) за переговорами и переключателем вида работы одной из
радиостанций, устанавливая положение ПР. РЕТР. СВЕТ или
ПЕР. РЕТР., своевременно менять направление передачи на
пункте ретрансляции.
По окончании реитрансляции переключатель вида работы уста-
новить в положение РАДИО.
При работе необходимо помнить, что при установке переключа-
теля вида работы в положение ПР. РЕТР. СВЕТ радиостанция, на
которой производится переключение, работает на прием, а другая,
22
связанная с ней двухпроводной линией, на передачу. В положении
ПЕР. РЕТР. переключателя первая радиостанция работает на пе-
редачу, а вторая — на прием. При ретрансляции на предельных
расстояниях на каждой радиостанции должен находиться дежур-
ный радист.
2.5.3.	Свертывание радиостанции
Для свертывания радиостанции необходимо:
— сообщить корреспонденту об окончании радиосвязи;
—	выключить питание;
—	снять антенну, отсоединить дополнительные колена штыре-
вой антенны и уложить их в сумку радиста; для свертывания шты-
ревой антенны перегнуть рычаг, слегка развести звенья антенны or
тонкого конца к толстому, свернуть антенну кольцом, начав свер-
тывание с тонкого конца, после чего антенну вместе с противове-
сом, а также лучевую антенну, намотанную на рогульку, уложить
в сумку радиста;
—	свернуть м икротелефонную гарнитуру, для чего сдвинуть
дужки оголовья, сложить телефоны и обвить кабелем оголовья у
мест его сочленения с телефонами, уложить гарнитуру в сумку ра-
диста,
—	закрыть переднюю п за иною крышки ранца, закрыть за-
глушкой колодку для микротелефонной гарнитуры на верхней
стенке ранца, подогнать плечевые ремни.
2.6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ РАДИОСТАНЦИИ
2.6.1.	Регламентные работы, проводимые на радиостанции
Регламент № 1—ежедневное техническое обслуживание —
предусматривает:
—	детальный осмотр и чистку радиостанции без вскрытия бло-
ков и .монтажа;
—	проверку работоспособности радиостанции;
—	осмотр внешнего вида, чистку и смазку аккумуляторов.
Регламент № 2 — недельное техническое обслуживание —
включает выполнение работ регламента № 1 с проверкой работо-
способности аккумуляторов
Регламент № 3 — месячное техническое обслуживание— пре-
дусматривает выполнение объема работ регламентов № 1 и 2 с
проверкой эксплуатационной документации и ЗИП, профилактику
аккумуляторов без смены электролита и контрольных испытаний
Регламент № 5—полугодовое техническое обслуживание —
предусматривает выполнение работ регламентов № 1, 2, 3 со сме-
ной электролита в аккумуляторах, измерением тока в эквиваленте
антенны и чувствительности приемника.
23
Регламент № 6 — годовое техническое обслуживание — преду-
сматривает выполнение работ регламентов № 1, 2, 3 и 5 с кон-
трольным испытанием аккумуляторов и измерением:
—	погрешности градуировки и установки частоты радиостан-
ции;
—	девиации частоты передатчика;
—	чувствнтепьности модуляционного входа;
—	потребляемого тока аккумуляторов.
2.6.2. Проверка радиостанции с помощью измерительных приборов
Для проверки и испытания радиостанции с точностью, доста-
точной для эксплуатационных нужд, служит комплект измеритель-
ных приборов ИК-2, подробная инструкция по использованию ко-
торого привечена в заводском описании
Ток в эквиваленте антенны измерять с помощью термомилли-
амперметра А2 из комплекта ИК-2, для чего:
—	собрать схему (рис. 8, а);
—	включить радиостанцию на передачу и настроить ее по мак-
симальному отклонению стрелки термомиллиамперметра, при этом
величина тока должна быть не менее 140 мА при минимальном
напряжении аккумуляторов 4,8 В;
—	величину тока отдачи в эквивалент антенны измерять на
трех точках диапазона (средней и крайних);
—	мощность передатчика определить по формуле
P=I--R,
где Р— мощность передатчика, Вт;
I — ток в эквиваленте, А;
R— сопротивление эквивалента, равное 50 Ом.
Для измерения чувствительности приемника необходимо:
—	собрать схему (рис. 8, б);
—	включить радиостанцию и при включенной АПЧ настроить
ее на проверяемой частоте;
—	подать с ГСС ЧМ напряжение сигнала и настроить его на
частоту проверяемого приемника;
—	добиться минимальной величины остаточных шумов па
выходе приемника подстройкой ГСС и входных контуров радио-
станции;
—	включить модуляцию с частотой 1000 Гц и девиацией 5 кГц;
—	установить аттенюатором такое напряжение на входе радио-
станции, при котором на выходе будет выполняться соотношение
напряжения сигнала к напряжению шумов 10: 1, а звуковое напря-
жение на выходе приемника (на телефонах) поддерживать не ме-
нее 1 В;
—	отсчитать чувствительность приемника на лимбе аттенюа-
тора, которая должна быть не хуже 1 5 мкВ
Чувствительность измерять на крайних и средней частотах диа-
пазона,
24
— iJ/й/
измеритель Выхода
приемников
Рис. 8. Схемы проверки радиостан-
ции Р-105м (Р-108м, Р-109м) с по-
мощью измерительных приборов:
а — тока эквивалента антенны; б — чувст-
вительности приемника; в — погрешности
градуировки частоты передатчика; г —
погрешности градуировки частоты прием-
ника; д — девиации частоты передатчика:
е — чувствительности модуляционного вхо-
да; и — тока, потребляемого радиостан-
цией
7
25
Для измерения погрешности градуировки частоты передатчика \
необходимо:
—	собрать схему (рис. 8, в);
—	включить и настроить передатчик;
—	подготовить ИК-2 к работе, убедиться в наличии номиналь-
ного напряжения сигнала на входе измерителя частоты нажатием
кнопки КОНТРОЛЬ, при этом показания частотомера не должны
меняться;
—	по частотомеру отсчитать погрешность ..............калы;
если погрешность градуировки шкалы более 4 кГц, вращением оси
конденсатора КОРРЕКЦИЯ, расположенной пот верхней заглуш-
кон, добиться нулевых биений в телефонах кварцевою ка-
либратора ИК-2 и наименьшего показания стрелки частото-
мера.
Для измерения погрешности градуировки частоты приемника
необходимо:
—	собрать схему (рис. 8, г);
—	подготовить для работы ИК.-2, включить и настроить радио-
станцию;
—	нажать кнопку кварцевого калибратора радиостанции и по
шкале измерителя частоты отсчитать погрешность гра 4} ировки час-
тоты приемника.
При необходимости откорректировать частоты приемника н пе-
редатчика в верхней части шкалы диапазона, добиваясь нулевых
показаний частотомера вращением оси конденсатора КОРРЕК-
ЦИЯ, расположенной под нижней заглушкой.
Погрешность градуировки шкалы приемника и передатчика
измерять на крайних и средней частотах диапазона, кратных
1 МГц. Погрешность должна быть не более ±4 кГц. Если погреш-
ность более ±4 кГц, допускается коррекция шкалы с помощью
перемещения визира на низшей частоте диапазона (частота уста-
навливается по кварцевому калибратору радиостанции) и подстро-
ечного конденсатора КОРРЕКЦИЯ на высшей частоте диапазона.
Операции повторить несколько раз. Если погрешность градуировки
шкалы окажется выше нормы в среднем диапазоне, распределить
ее по диапазону.
Для измерения девиации частоты передатчика необходимо:
—	собрать схему (рис. 8, д);
—	подготовить кварцевый калибратор для измерения девиа-
ции;
—	включить и настроить радиостанцию в режиме передачи на
частоте, кратной 1 МГц;
—	расстроить передатчик на 25 кГц;
—	произвести перед микрофоном гарнитуры громкий звук «А»
и отсчитать величину девиации, которая должна быть не менее
5 кГц на крайних частотах диапазона.
Для измерения чувствительности модуляционного входа необ-
ходимо:
—	собрать схему (рис. 8, е);
26
—	включить н настроить радиостанцию в режиме передачи на
частоте, кратной 1 МГц,
—	подать от звукового генератора па третий контакт колодки
ранца через конденсатор 0,05 мкФ напряжение с частотой 1000 Гц;
—	установить напряжение звукового генератора такой вели-
чины, при которой стрелка прибора ИЧМ отклонится па 5 кГц;
—	замерить ламповым милливольтметром напряжение, опре-
деляющее чувствительность модуляционного входа, которое должно
быть 140±60 мВ па крайних частотах диапазона радиостанции.
Для измерения юка, потребляемого радиостанцией, необхо-
димо:
—	собрать схему (рис. 8, ж);
—	настроить радиостанцию на эквивалент антенны по макси-
мальному показанию индикаторного прибора;
—	произвести отсчет потребляемого тока по амперметрам,
включенным в цепи питания; при номинальном напряжении акку-
муляторов 4,8 В величина измеренных токов не должна превышать
0,85 А при приеме и 1,85 А при передаче.
27
Глава 3
РАДИОСТАНЦИЯ Р-107
3.1.	НАЗНАЧЕНИЕ И ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ
Широкодиапазонная переносная ультракоротковолновая симп-
лексная радиостанция Р-107 с дистанционным управлением и руч-
ной ретрансляцией предназначена для обеспечения беспоисковой
и бесподстроечной телефонной радиосвязи с частотной модуляцией
в тактическом звене управления Вооруженных Сил.
Радиостанция обеспечивает маневр четырьмя заранее подготов-
ленными рабочими частотами на любом участке диапазона за счет
запоминания углового положения органов установки частоты, при
этом настройка антенны выполняется вручную.
Диапазон рабочих частот радиостанции от 20 до 52 тМГц разде-
лен на два поддиапазона:
—	первый от 20 до 36 МГц;
—	второй от 36 до 52 МГц.
В указанном диапазоне имеется 1281 условно-фиксированная
частота связи с расстановкой по диапазону через 25 кГц.
Рабочие частоты обозначаются рисками и цифрами непосред-
ственно на шкале, общей для приемника и передатчика. Риски ус-
ловно-фиксированных частот в диапазоне радиостанции нанесены
через 25 кГц, а умножение цифры шкалы на 100 дает значение ра-
бочей частоты радиостанции в килогерцах.
Установка заранее подготовленных частот (ЗПЧ) производится
по собственному кварцевому калибратору и обеспечивает беспоис-
ковое вхождение в связь.	(
Радиостанция (рис. 9) комплектуется:
—	штыревой гибкой антенной высотой 1,5 м с использованием
корпуса радиостанции или трех лучей в качестве противовеса;
—	штыревой комбинированной антенной высотой 2,7 м, состоя-
щей из гибкой антенны и шести стержневых колен с использова-
нием противовеса из трех лучей; в ее комплект входят кабель
РК-75 длиной 10 м для работы из укрытий и кронштейн с аморти-
затором для крепления антенны на борту автомобиля;
28
—	антенной бегущей волны направленного действия длиной 40 м.
Двухсторонняя радиосвязь с однотипными радиостанциями в
условиях среднепересеченной местности в любое время года и суток
Рис. 9. Общий вид радиостанции Р-107
на любой условно-фиксированной частоте обеспечивается на рас-
стояниях:
—	при работе на штыревую антенну высотой 1,5 м — до 6 км;
—	при работе на комбинированную штыревую антенну высотой
2,7 м с противовесом — до 10 км;
—	при работе на антенну бегущей волны длиной 40 м в зави-
симости от высоты подвеса — 15—25 км.
Радиостанция допускает дистанционное управление через теле-
фонный аппарат ТАИ-43Р или ТА-57, вынесенный на расстояние
до 500 м, а также ручную ретрансляцию радиопередач при нали
чпи второго комплекта однотипной радиостанции.
29
Конструкцией радиостанции предусмотрена возможность веде-
ния служебных переговоров с посылкой и приемом вызова по про-
водной линии и одновременным прослушиванием вызова коррес-
пондента по радиолинии.
Питание радиостанции осуществляется от двух последователь-
но соединенных аккумуляторных батарей 2КНП-20, обеспечиваю-
щих непрерывную работу радиостанции в течение 12 ч при отноше-
нии времени приема к времени передачи 3: 1.
Масса рабочего комплекта радиостанции — не более 16,9 кг.
Габариты радиостанции с выступающими частями 375Х270Х
X 185 мм.
Радиостанция обслуживается одним радистом.
Время развертывания радиостанции:
—	при работе на штыревые антенны — до 5 мин (площадка
2 м2);
—	при работе на антенну бегущей волны — до 15 мин (пло-
щадка 600 м2) с учетом площади, необходимой для выбора нап-
равления на корреспондента.
Взаимные помехи соседних однотипных радиостанций практи-
чески отсутствуют при взаимном удалении радиостанций на рас-
стояние более 100 м и разносе рабочих частот на 100 кГц.
Радиостанция обеспечивает вхождение в связь без поиска и
ведение связи без подстройки приемника на любой условно-фикси-
рованной рабочей частоте, при перепадах окружающей темпера-
туры между работающими радиостанциями до 30° С. При больших
температурных перепадах производится проверка градуировки
шкалы и при необходимости коррекция ее по кварцевому калиб-
ратору радиостанции.
Радиостанция сохраняет полную работоспособность в любых
климатических условиях при температуре от —40 до +50° С и при
относительной влажности воздуха до 98%.
3.2.	СОСТАВ РАДИОСТАНЦИИ
Промышленный комплект (рис. 10), размещаемый в укладоч-
ном ящике, — это действующий комплект радиостанции с запас-
ным и вспомогательным имуществом, в состав которого (рис. 11)
входят:
—	рабочий комплект радиостанции, состоящий из приемопере-
датчика 5, размещенного в ранце 3 с заплечными ремнями, двух
аккумуляторных батарей 2КПП-20 4, штыревой антенны 12 дли-
ной 1,5 м, микротелефонной гарнитуры 7 и трехлучевого противо-
веса 11\
—	сумка радиста 2, в которой переносятся микротелефонная
гарнитура, антенна бегущей волны 1, шесть секций 10 для комби-
нированной антенны, трехлучевой противовес, три отвертки 9,
переносная лампа (фара) 13, изоляционная лента и осветитель-
ные лампочки 8.
30
Рис. 10. Составные части промышленного комплекта радиостанции Р-107:
/ —кронштейн крепления радиостанции: 2 — сумка радиста; 3 — техническая документа-
ция: 4 — укладочный ящик; 5 — рабочий комплект радиостанции; 6 — ремни для переноски
радиостанции; 7 — ларингофонная гарнитура; 8 — гибкая штыревая антенна; 9 — ЗИП ак-
кумуляторных батарей, запасные лампочки и ключ-отвертка; 10 — аккумуляторные батареи
2КИГ1 20; // — секции комбинированной штыревой ашенны; /2 — трехлучевой противовес;
/3— такелажная упаковка антенны бегущей волны: /4 — кабель РК-75 с наконечниками;
15 — кронштейн для крепления штыревой антенны
Рис. 11. Составные части действующего комплекта радиостанции
Р 107:
/ — антенна бегущей волны; 2 — сумка радиста; 3 — ранец радиостанции, 4 —
аккумуляторные батареи 2КНП-20 (в кассете); 5 — приемопередатчик: 6 — ремень
для переноски радиостанции; 7 — микротелефонная гарнитура; 8— изоляционная
лента и осветительные лампочки; 9 — отвертки; 10— секция комбинированной
штыревой антенны; // — трехлучевой противовес; 12 — гибкая штыревая антенна:
13 — переносная лампа (фара)
31
В состав' запасного и вспомогательного имущества входят
(рис. 10):
—	две аккумуляторные батареи типа 2КНП-20 10;
—	ларингофонная гарнитура 7;
—	антенна бегущей волны с кольями и оттяжками в брезенто-
вом чехле 13;
—	запасная штыревая антенна 8 длиной 1,5 м с шестью сек-
циями 11 для комбинированной антенны и противовесом 12;
—	кронштейн 1 для крепления радиостанции;
—	кронштейн 15 для крепления штыревой антенны;
—	ремни 6 для переноски радиостанции;
—	кабель 14 длиной 10 м с наконечниками;
—	ЗИП аккумуляторных батарей, запасные лампочки и ключ-
отвертка 9;
—	техническая документация 3;
—	укладочный ящик 4.
3.3. СТРУКТУРНАЯ СХЕМА РАДИОСТАНЦИИ
Приемопередатчик радиостанции собран по трансиверной схе-
ме. Общими элементами радиостанции, работающими в зависи-
мости от поддиапазона как при приеме, так и при передаче, явля-
ются: опорный кварцевый генератор (1-й гетеродин), тракт пер-
вой и второй промежуточных частот, генератор поиска, реактивный
элемент и усилитель низкой частоты (подмодулятор).
Структурная схема приемопередатчика радиостанции приве-
дена на рис. 12 (см. вкл. в конце книги).
Весь диапазон частот передатчика радиостанции р-азбит на два
поддиапазона: 20—36 МГц и 36—52 МГц. Каждый поддиапазон
имеет диапазонный возбудитель с реактивным элементом и усили-
тель мощности.
Установка частоты передатчика осуществляется как по шкале,
так и с помощью механизма заранее подготовленных частот, а
перестройка передатчика по диапазону — одной ручкой, при этом
одновременно перестраиваются опорный генератор, высокочастот-
ные контуры передатчика и механизм ЗПЧ. Переход с первого
поддиапазона на второй производится переключателем, коммути-
рующим цепи питания каскадов передатчика.
Передатчик радиостанции состоит из следующих каскадов:
—	диапазонного возбудителя I и II поддиапазонов;
—	усилителя мощности I и II поддиапазонов;
—	согласующего антенного устройства (САУ);
—	реактивного элемента I и II поддиапазонов;
—	подмодулятора (УНЧ) с амплитудным ограничителем;
—	микрофонного усилителя;
—	тракта частотной автоподстройки (ЧАП).
Приемник радиостанции Р-107 представляет собой супергете-
родин с двойным преобразованием частоты. Диапазон приемника
разбит на два поддиапазона (20—36 МГц и 36—52 МГц), причем
Я 9
каждый поддиапазой имеет усилитель высокой частоты и смеси-
тель. Перестройка приемника по диапазону осуществляется теми
же органами, что и для передатчика.
Приемник радиостанции состоит из следующих каскадов:
—	согласующего антенного устройства;
—	усилителя напряжения высокой частоты I и II поддиапазо-
нов;
—	первого гетеродина (опорного генератора) с диапазоном час-
тот 28—44 МГц;
—	первого смесителя I и II поддиапазонов;
—	усилителя напряжения первой промежуточной частоты
(8 МГц);
—	второго кварцевого гетеродина на частоту 8,5 МГц;
—	второго смесителя;
—	усилителя напряжения второй промежуточной частоты
(0,5 МГц), состоящего из пяти каскадов, последний из которых
является амплитудным ограничителем;
—	частотного детектора (дискриминатора);
—	усилителя низкой частоты.
।
3.3.1. Работа радиостанции на прием
При работе радиостанции на прием тангента микротелефонной
гарнитуры отжата, к выходу усилителя низкой частоты подклю-
чены головные телефоны (микрофон отключен). Питание подается
на все каскады приемопередатчика, за исключением диапазонного
возбудителя и усилителя мощности передатчика.
При приеме антенна преобразует электромагнитную энергию
радиоволн, излучаемую передатчиком корреспондента, в напряже-
ние сигналов высокой частоты. Это напряжение поступает через
согласующее антенное устройство на однокаскадный усилитель
высокой частоты и усиленное им — на первый смеситель.
Одновременно на первый смеситель поступает напряжение пер-
вого гетеродина (опорного генератора). В результате преобразова-
ния на выходе первого смесителя выделяется напряжение первой
промежуточной частоты 8 МГц, которое усиливается усилителем
первой промежуточной частоты с четырехконтурным фильтром
сосредоточенной селекции (ФСС) в анодной цепи и поступает на
вход второго смесителя.
Одновременно на второй смеситель подается напряжение вто-
рого гетеродина с частотой 8,5 МГц. В анодную цепь второго смеси-
теля включен шестиконтурный ФСС, настроенный на вторую про-
межуточную частоту 0,5 МГц. Напряжение второй промежуточной
частоты усиливается четырьмя каскадами усиления и подается на
ограничитель.
В тракте второй промежуточной частоты осуществляются основ-
ная избирательность сигнала и его усиление.
Ограниченное по амплитуде напряжение второй промежуточной
частоты подается на частотный детектор (дискриминатор),.
2
Зак. 4086дсп
33
Амплитудный ограничитель в тракге второй промежуточной
частоты служит для устранения паразитной амплитудной модуля-
ции и повышения помехозащищенности приема против импуль-
сных помех.
В результате детектирования частотно-модулпрованного сиг-
нала на нагрузке дискриминатора выделяется напряжение звуко-
вой частоты, которое усиливается усилителем напряжения низкой
частоты и подается на головные телефоны микротелефонной гар-
нитуры.
3.3.2. Работа радиостанции на передачу
Переход радиостанции на передачу осуществляется нажатием
тангеиты, при этом подключается микрофон и подается питание на
все каскады приемопередатчика, за исключением усилителя высо-
кой частоты приемника.
Диапазонный возбудитель является задающим генератором пе-
редатчика; генерируемые им колебания поступают па вход усили-
теля мощности, где усиливаются и через согласующее устройство
излучаются антенной. Стабилизация частоты диапазонного возбу-
дителя передатчика осуществляется с помощью системы частотной
автоподстройки (ЧАП) по сигналу опорного генератора.
В состав системы ЧАП входят диапазонные возбудители, высо-
кочастотные тракты задающего приемопередатчика, тракт первой
и второй промежуточных частот, частотный детектор, фильтр ниж-
них частот и реактивные элементы (частотные модуляторы), а
также генератор поиска.
Если частота диапазонного возбудителя равна своему номи-
налу и отличается от частоты опорного генератора на 8 МГц (ну-
левая расстройка), то на выходе первого смесителя выделяется
напряжение первой промежуточной частоты (8 МГц). После пре-
образования его во втором смесителе и последующего усиления
в тракте второй промежуточной частоты на выходе дискриминатора
управляющее напряжение отсутствует, система ЧАП 'Находится
в равновесии. В этом случае с выхода амплитудного детектора
усилителя промежуточной частоты на вход генератора поиска по-
дается запирающее напряжение, отключающее генератор поиска.
Если под действием дестабилизирующих факторов частота диа-
пазонного возбудителя отклоняется от номинального значения, на
выходе дискриминатора появится управляющее напряжение, вели-
чина и знак которого зависят от величины и знака расстройки.
Это напряжение через ФНЧ, воздействуя на реактивный элементг
автоматически уменьшает начальную расстройку диапазонного
возбудителя до величины, равной остаточной расстройке (±1,5 кГц),
характеризующей устойчивое состояние системы.
С такой же точностью будет поддерживаться номинальная час-
тота диапазонного возбудителя.
При включении радиостанции на передачу или воздействии
дестабилизирующих факторов первоначальная расстройка любого
34
из возбудителей может за очень короткий интервал времени выйти
за пределы полосы схватывания системы ЧАП. При этом отрица-
тельное запирающее напряжение, подаваемое на генератор поиска
с амплитудного детектора усилителя второй промежуточной час-
тоты, уменьшается, генератор поиска возбуждается и вырабаты-
ваемые им напряжения пилообразной формы подаются на реак-
тивный элемент возбудителя, осуществляя режим поиска.
Поиск заключается в уменьшении первоначальной максималь-
ной расстройки возбудителя до величины менее ±13—15 кГц, при
достижении которой происходит захват частоты диапазонного
возбудителя. В этом случае генератор поиска под воздействием
отрицательного запирающего напряжения прекращает свою ра-
боту, а номинальное значение частоты диапазонного возбудителя
поддерживается системой ЧАП с точностью остаточной рас-
стройки.
Частотная модуляция осуществляется с помощью реактивного
элемента, выполненного на полупроводниковых диодах и подклю-
ченного к сеточному контуру диапазонного возбудителя.
Напряжение звуковой частоты от микрофона предварительно
усиливается микрофонным усилителем, а затем усилителем низкой
частоты, используемым при передаче в качестве подмодулятора.
С выхода усилителя низкой частоты звуковое напряжение по-
дается па амплитудный ограничитель, ограничивающий макси-
мальную девиацию частоты передатчика, а затем на вход реактив-
ного элемента.
Реактивный элемент, воздействуя на сеточный контур возбуди-
теля, вызывает изменение его высокочастотных колебаний по за-
кону изменения напряжения звуковой частоты.
3.4 ОБЩЕЕ УСТРОЙСТВО И ОРГАНЫ УПРАВЛЕНИЯ РАДИОСТАНЦИИ
Особенностью радиостанции Р-107 является блочно-узловая
конструкция и объемное выполнение монтажа, что позволяет по-
лучить большей коэффициент заполнения, наименьшие габариты
и массу, максимальную жесткость и монолитность конст-
рукции.
Радиостанция состоит из следующих блоков (рис. 13):
—	блока высокой частоты 4-t
—	блока опорного генератора 3\
—	блока промежуточной частоты 6;
—	комбинированного блока 5;
—	блока питания 2;
—	передней панели 1 с блоком САУ.
Каркасы блоков и передняя панель изготовлены из алюминие-
вого сплава методом литья под давлением. Монтаж блоков за-
щищен экраном. Межблочные соединения выполнены с помощью
разъемов, что облегчает регулировку и замену блоков в процессе
ремонта радиостанции.
2*
35
Передняя панель является связывающим звеном между бло-
ками радиостанции, а ее горизонтальное расположение облегчает
установку частоты радиостанции.
Рис. 13. Конструкция радиостанции Р-107 (об-
щий вид без ранца):
1 — передняя панель с блоком САУ; 2 — блок питания;
3 — блок опорного генератора; 4 — блок . высокой ча-
стоты; 5 — комбинированный блок; 6 — блок промежу-
точной частоты
На переднюю панель выведены следующие органы управления
(рис. 14):
—	переключатель 20—36—36—52—КАЛИБР.25—КАЛИБР.250
7 поддиапазонов и включения кварцевого калибратора;
—	переключатель РАДИО—СЛУЖ- СВ.—ДИСТ. УПР.—
РЕТР., ПРД. ПРИЕМ 5 для изменения вида работы;
—	индикаторный прибор 1 с переключателем СВЕТ—2,4—60;
ТОК АНТ,—+ 2,4 УПР.. РЕТР. 12-,
—	переключатель НОМЕР ЗПЧ 1, 2, 3, 4—ПЛАВНО 1] зара-
нее подготовленных частот;
—	ручка НАСТРОЙКА АНТЕННЫ 2 настройки согласующего
антенного устройства;
36
—	микроскоп шкалы 10\
—	люк 9 механизма установки ЗПЧ;
—	ручка УСТАНОВКА ЧАСТОТЫ и стопор шкалы СТОПОР 8;
—	заглушка 3 отверстия КОРР. ЧАСТОТЫ;
Рис. 14. Передняя панель и органы управления приемопередатчика ра-
диостанции Р-107.
1 — индикаторный прибор: 2 — ручка НАСТРОЙКА АНТЕННЫ; 3 — заглушка
отверстия КОРР. ЧАСТОТЫ; 4 — колодка для подключения измерительных при-
боров; 5 — переключатель вида работы; 6 разъем для подключения микроте-
лефоиной гарнитуры; 7 — переключатель поддиапазонов и включения кварцевого
калибратора; 8—ручка УСТАНОВКА ЧАСТОТЫ со стопором; 9— люк механизма
ЗПЧ; 10— микроскоп шкалы с защитным резиновым кольцом; // — переключа-
тель ЗПЧ; 12 — переключатель индикаторного прибора; 13— тумблер ВКЛ.—
ОТКЛ. включения радиостанции; 14 — кнопка ВЫЗОВ; /5 — колодка ВНЕШ.
ПИТ. подключения внешнего источника питания; 16— клеммы ЛИНИЯ и
КОРПУС
—	колодка + ОГР. — 4 для подключения измерительных при-
боров при регулировке и проверке приемника;
—	разъем 6 подключения микротелефонной гарнитуры;
—	кнопка ВЫЗОВ 14 для посылки вызова телефонному або-
ненту;
—	тумблер ВКЛ.— ОТКЛ. 13 включения радиостанции;
—	клеммы ЛИНИЯ и КОРПУС 16 для подключения двухпро-
водной линии и противовеса;
—	колодка ВНЕШ. ПИТ. 15 подключения внешнего источника
питания.
Приемопередатчик радиостанции и аккумуляторные батареи
размещены в ранце, изготовленном из алюминиевого листа ме-
тодом штамповки. Передняя панель радиостанции закрывается
крышкой, а аккумуляторный отсек дверцей.
Пылевлагозащищенность радиостанции обеспечивается резино-
выми уплотнительными прокладками как на крышке передней па-
нели, так и на дверце аккумуляторного отсека.
37
3.5.	ПРАВИЛА ЭКСПЛУАТАЦИИ РАДИОСТАНЦИИ
3.5.1.	Подготовка радиостанции к работе
Подготовка радиостанции к работе включает:
—	развертывание радиостанции;
—	проверку работоспособности и коррекцию градуировки час-
тоты приемопередатчика;
—	установку рабочей частоты и настройку радиостанции.
Для развертывания радиостанции необходимо:
—	поставить тумблер ВКЛ.— ОТКЛ. на передней панели ра-
диостанции в положение ОТКЛ.;
—	установить переключатель вида работы в положение РА-
ДИО;
—	открыть крышку аккумуляторного отсека и установить в ак-
кумуляторный отсек аккумуляторы с навинченными цилиндричес-
кими гайками;
—	закрыть крышку аккумуляторного отсека;
—	развернуть штыревую антенну, вставить ее в гнездо антен-
ного изолятора и закрепить;
—	развернуть трехлучевой противовес, закрепив его наконечник
под зажим КОРПУС па передней панели;
—	подключить мнкротелефоипую гарнитуру к колодке на пе-
редней панели радиостанции.
Для проверки работоспособности радиостанции следует:
—	поставить тумблер ВКЛ.— ОТКЛ. в положение ВКЛ., при
исправных аккумуляторах и блоке питания стрелка прибора, рас-
положенного на передней панели, в положениях +2,4 В и —2,4 В
переключателя индикации должна находиться в пределах затем-
ненного сектора;
—	прослушать в головных телефонах гарнитуры появление ха-
рактерного шума, свидетельствующего о работоспособности при-
емопередатчика; шум с появлением сигнала в тракте приема исче-
зает.
Для проверки и коррекции градуировки частоты радиостанции
необходимо:
—	поставить переключатель диапазонов в положение КВ. КА-
ЛИБР. 250;
—	установить переключатель НОМЕР ЗПЧ в положение
ПЛАВНО;
—	вращая ручку УСТАНОВКА ЧАСТОТЫ, совместить риску
шкалы 360, 520, соответствующую верхним частотам I и II поддиа-
пазонов, с визиром микроскопа шкалы;
—	вывернуть заглушку КОРР. ЧАСТОТЫ;
—	вставить отвертку в отверстие для коррекции до попадания
в шлиц подстроечного конденсатора и вращать его до появления ну-
левых биений в головных телефонах гарнитуры.
Благодаря траисиверпости схемы одновременно корректируются
градуировка как приемника, так и передатчика.
38
Установка рабочей частоты и настройка радиостанции благо-
даря общей шкале установки частоты и сопряженной настройке
передатчика и приемника сводятся к настройке передатчика.
Для установки рабочей частоты и настройки приемопередатчика
необходимо:
—	переключатель НОМЕР ЗПЧ установить в положение
ПЛАВНО;
—	поставить переключатель индикации в положение СВЕТ —
2,4 для освещения шкалы;
—	поставить переключатель вида работы в положение РАДИО;
—	установить ручкой УСТАНОВКА ЧАСТОТЫ заданную час-
тоту и застопорить шкалу ручкой СТОПОР; при установке частоты
риску на шкале установить посередине между линиями визира;
—	поставить переключатель индикации в положение ТОК
АНТ. 1 или 2;
—	нажать тангеиту микротелефонной гарнитуры;
—	нажать ручку НАСТРОЙКА АНТЕННЫ и, вращая ее,
найти область наибольшего отклонения стрелки индикаторного
прибора; отпустить ручку НАСТРОЙКА АНТЕННЫ и, вращая ее,
добиться самого максимального отклонения стрелки прибора.
Точность установки частоты проверять по кварцевому калибра-
тору, для чего:
—	установить по шкале частоту, ближайшую к заданной, крат-
ную 250 кГц;
—	поставить переключатель диапазонов в положение КА-
ЛИБР. 250;
—	проверить точность установки частоты по нулевым биениям.
При необходимости откорректировать градуировку в такой по-
ел едов ател ыюстй:
—	вывернуть заглушку КОРР. ЧАСТОТЬЕ,
—	вставить в отверстие коррекционную отвертку и вращать
ее до появления нулевых биений;
—	поставить переключатель диапазонов в положение КА-
ЛИБР. 25;
—	отсчитать от выставленной частоты нужное число волн че-
рез 25 кГц (по нулевым биениям) для установки нужной частоты.
Для работы на заранее подготовленных частотах необходимо:
—	открыть крышку люка механизма ЗПЧ;
—	расстопорить ручку СТОПОР ручки НАСТРОЙКА ЧАС-
ТОТЫ;
—	поставить переключатель НОМЕР ЗПЧ в одно из четырех
положений (например, 1);
—	расстопорить механизм ЗПЧ, поворачивая по часовой стрел-
ке до упора стопорный кулачок запоминающего механизма;
—	вращать ручку НАСТРОЙКА ЧАСТОТЫ до западания ры-
чага в паз диска ЗПЧ;
—	повернуть стопорный кулачок на 90° против часовой стрелки
до упора и установить ручкой НАСТРОЙКА ЧАСТОТЫ заданную
частоту по шкале, а затем точнее — по калибратору;
39
—	контролируя установку частоты по калибратору, застопорить
ручкой СТОПОР шкалу, а затем, поворачивая по часовой стрелке
на 90° до упора соответствующий кулачок (например, 1), зафикси-
ровать механизм ЗПЧ на заданную частоту;
—	расстопорить ручку СТОПОР.
Для перехода с одной заранее подготовленной частоты на дру-
гую установить переключатель НОМЕР ЗПЧ в соответствующее
положение и вращать ручку УСТАНОВКА ЧАСТОТЫ до ее фик-
сации, затем настроить радиостанцию, для чего поставить пере-
ключатель диапазонов в положение 20—36 или 36—52 (в зависи-
мости от заданной волны ЗПЧ) и настроить антенну, как при
плавной установке частоты.
3.5.2.	Работа на радиостанции
После развертывания радиостанции, включения питания, уста-
новки рабочей частоты и настройки антенны можно приступить к
ведению радиосвязи с корреспондентом. При передаче нажать
тангеиту микротелефонной гарнитуры и говорить в микрофон нор-
мальным голосом, внятно, не торопясь; микрофон держать в верти-
кальном положении на небольшом расстоянии от рта.
При приеме отпустить тангеиту микротелефонной гарнитуры и
слушать через головные телефоны.
При работе на ходу радиостанцию надеть за спину.
Для служебной связи при работе радиостанции в качестве теле-
фонного аппарата с вынесенным пунктом радиостанция находится
одновременно на дежурном приеме в ожидании работы по
радио.
Для обеспечения служебной связи с вынесенным пунктом не-
обходимо:
—	соединить телефонный аппарат ТАИ-43Р или ТА-57 полевым
двухпроводным кабелем с клеммами радиостанции ЛИНИЯ и
КОРПУС;
—	включить фишку гарнитуры в колодку, расположенную на
передней панели радиостанции;
—	открыть верхнюю крышку ранца и поставить переключатель
вида работы в положение СЛУЖ. СВ.;
—	нажать на кнопку ВЫЗОВ и вызвать телефониста;
—	нажимая тангеиту микрофонной гарнитуры, вести перего-
воры; вызов радиста производится вращением ручки индуктора
телефонного аппарата.
Во время переговоров будут прослушиваться шумы приемника.
Если во время работы радиста по проводной линии на радиостан-
цию поступает вызов радиокорреспондента, радист должен перей-
ти на работу по радио, переводя переключатель вида работы из по-
ложения СЛУЖ. СВ. в положение РАДИО.
Для дистанционного управления радиостанцией с вынесенного
пункта и подготовки ее к работе необходимо:
40
—	соединить телефонный аппарат ТАИ-43Р или ТА-57 поле-
вым двухпроводным кабелем длиной не более 500 м с клеммами
радиостанции ЛИНИЯ и КОРПУС;
—	поставить переключатель вида работы в положение ДИСТ.
УПР.;
—	поставить переключатель индикации в положение +60;
—	вести радиосвязь с вынесенного пункта, переводя радиостан-
цию с приема па передачу, нажатием клапана микротелефонной
трубки (при переходе на прием клапан отпускается).
Для проведения ретрансляции передач необходимо:
—	соединить клеммы ЛИНИЯ и КОРПУС двух радиостанций
двухпроводным полевым кабелем;
—	подключить микротелефонную гарнитуру к управляющей ра-
диостанции;
—	поставить переключатель вида работы па обеих радиостан-
циях в положение ДИСТ. УПР.;
—	установить на управляемой радиостанции переключатель ин-
дикации в положение ТОК АНТ. 1.
Радист управляющей радиостанции постоянно прослушивает
работу приемников обеих радиостанций.
При вызове одного из радиокорреспондентов радист управляю-
щей радиостанции в зависимости от направления радиосвязи ус-
танавливает переключатель вида работы в положение ПРД. РЕТР.
или РЕТР. ПРИЕМ.
Если управляющая ратиостанция находится в непосредственной
близости от управляемой радиостанции (1,5—2 м), то при выборе
рабочих частот обеих радиостанций необходимо учитывать, что:
—	частота передатчика одной радиостанции должна отли-
чаться от частоты приемника другой радиостанции на ±3 МГц;
—	разность частот передающей и принимающей радиостан-
ций не должна быть равна 8 МГц и 16 МГц;
—	частота передающей радиостанции не должна быть вдвое
выше или вдвое ниже частоты принимающей радиостанции.
3.5.3. Свертывание радиостанции
Для свертывания радиостанции необходимо:
—	сообщить корреспонденту об окончании радиосвязи;
—	выключить питание радиостанции, установив тумблер
ВКЛ. — ОТКЛ. в положение ОТКЛ.;
—	снять и свернуть штыревую антенну; если использовалась
антенна бегущей волны, отключить ее, намотать на рогульку и
уложить в сумку радиста; отключить противовес;
—	отключить микротелефонную гарнитуру, свернуть ее и уло-
жить в сумку;
— закрыть верхнюю крышку ранца.
Примечание. Антенные системы и гарнитура перед свертыванием дол-
жны быть очищены от грязи.
41
3.6.	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ РАДИОСТАНЦИИ
3.6.1.	Регламентные работы, проводимые на радиостанции
Регламент № 1 —ежедневное техническое обслуживание — пре-
дусматривает:
—	проверку внешнего состояния и чистку радиостанции без
вскрытия блоков;
—	проверку работоспособности радиостанции;
—	осмотр внешнего вида, чистку и смазку аккумуляторов.
Регламент № 2 — недельное техническое обслуживание —
включает выполнение работ регламента № 1 с проверкой внешнего
состояния антенных систем и работоспособности аккумуляторов.
Регламент № 3 — месячное техническое обслуживание — пре-
дусматривает выполнение работ регламентов № 1 и 2, детальный
осмотр и чистку радиостанции без вскрытия блоков, проверку ра-
ботоспособности радиостанции во всех режимах, чистку и смазку
антенн, профилактику аккумуляторов без смены электролита и кон-
трольных испытаний, проверку эксплуатационной документации.
Регламент № 5 — полугодовое техническое обслуживание —
предусматривает провечение работ регламентов № 1, 2 и 3 с по-
краской антенн, сменой электролита в аккумуляторах, проверкой
ЗИП и измерением:
—	тока в эквиваленте антенны;
—	чувствительности приемника;
—	девиации частоты;
—	погрешности градуировки и установки частоты передатчика
и приемника.
Регламент № 6—годовое техническое обслуживание — преду-
сматривает проведение работ регламентов № 1, 2, 3 и 5 с конт-
рольными испытаниями аккумуляторов и измерением:
—	погрешности установки частоты с помощью механизма ЗПЧ;
—	чувствительности модуляционного входа;
—	тока, потребляемого радиостанцией.
3.6.2.	Проверка радиостанции с помощью измерительных приборов
Для проверки и испытания радиостанции с точностью, достаточ-
ной для эксплуатационных нужд, служит комплект измерительных
приборов ИК-2, милливольтметр ламповый ВЗ-З, два амперметра
М-55 (на 7,5 А), подробные инструкции по использованию которых
приведены в заводских описаниях.
Ток эквивалента антенны измерять с помощью эквивалента ан-
тенны и термомиллиамперметра А-2 из комплекта ИК-2, при этом
в эквиваленте заменяют два резистора по 100 Ом резисторами по
150 Ом, соединенными параллельно.
Для измерения необходимо:
— собрать схему (рис. 15, о);
42
г
Рис. 15. Схемы проверки радио-
станции Р-107 с помощью изме-
рительных приборов:
а — тока эквивалента антенны; б — чув-
ствительности приемника; в —девиации
частоты передатчика при модуляции от
микрофона: г — погрешности градуиров-
ки и установки; частоты передат-
чика: О — погрешности градуировки и
установки частоты приемника; е—
погрешности установки частоты и из-
мерения тока потребляемого радио-
станцией; ж — чувствительности моду-
ляционного входа
43
—	настроить передатчик на максимальный ток в эквиваленте
антенны;
—	отсчитать по прибору эквивалента антенны величину тока,
которая должна быть не менее 117 мА.
Измерять в трех точках каждого поддиапазона (на двух край-
них и средней) при номинальном напряжении аккумуляторов 4,8 В.
Мощность передатчика определять по формуле
P=PR,
где Р — мощность передатчика, Вт;
/	— ток эквивалента антенны, А;
R — сопротивление эквивалента (75 0м).
Для измерения чувствительности приемника с помощью комп-
лекта измерительных приборов ИК-2 необходимо:
—	настроить радиостанцию на проверяемой частоте на экви-
валент антенны и переключить ее на прием;
—	собрать схему (рис. 15, б);
—	подготовить ИК-2 для измерения чувствительности прием-
ника;
—	настроить ГСС-ЧМ на частоту, установленную в радио-
станции;
—	включить модуляцию ГСС-ЧМ, поставив тумблер МОД.—
ВКЛ. в положение ВКЛ.;
—	установить тумблер МОД. — НЕС. в положение МОД.;
—	установить ручкой УСТ. МОД. стрелку прибора на зеле-
ную риску (девиация 5 кГц);
—	настроить ГСС ЧМ па частоту приемника по максимальному
показанию измерителя выхода ВЗ-10А;
—	установить ручкой МКВ на ГСС-ЧМ напряжение 1,5 мкВ,
измеритель выхода ВЗ-10А покажет напряжение полезного сиг-
нала;
—	выключить модуляцию ГСС-ЧМ, измеритель выхода покажет
напряжение остаточных шумов; отношение ис/иш должно быть
не менее 10, а величина звукового напряжения — не менее 1 В.
Чувствительность приемника должна быть не хуже 1,5 мкВ.
Чувствительность приемника измерять на двух крайних и сред-
ней частотах каждого поддиапазона.
Для измерения девиации частоты передатчика при модуляции
от микрофона необходимо:
—	собрать схему (рис. 15, в);
—	настроить передатчик на проверяемой частоте на эквива-
лент антенны;
—	подготовить ИК-2 для измерения девиации частоты пере-
датчика;
—	произнести перед микрофоном радиостанции громко
«А»;
—	отсчитать по шкале измерителя частотной модуляции (пе-
реключатели РОД РАБОТЫ и ШКАЛЫ ИЧ ИД должны быть
44
в положении ИД) величину девиации передатчика, которая
должна быть не менее 5 кГц.
Измерять на трех частотах диапазона радиостанции.
Для измерения погрешности градуировки и установки частоты
передатчика необходимо:
—	выполнить коррекцию передатчика;
—	собрать схему (рис. 15,г);
—	подготовить комплект ИК-2 для измерений;
—	включить радиостанцию, установить частоту, кратную
1000 кГц, точно совмещая риски шкалы и визира, прогреть ра-
диостанцию в течение 15—20 мни;
—	настроить передатчик на максимальный ток в эквиваленте
антенны,
—	убедиться в достаточности связи радиостанции с кварцевым
калибратором ИК-2 путем нажатия кнопки КОНТРОЛЬ на бло-
ке КЧДЛВ;
—	отсчитать по шкале измерителя частоты величину и опре-
делить знак погрешности градуировки частоты, которая не
должна превышать ±6 кГц.
Измерять на крайних и средней рабочих частотах каждого
поддиапазона.
Для измерения погрешности градуировки и установки частоты
приемника необходимо;
—	собрать схему (рис. 15, <9);
—	включить радиостанцию и установить частоту, кратную
1000 кГц;
—	настроить приемник и прогреть его в течение 15—20 мин;
—	• включить кварцевый калибратор радиостанции;
—	отсчитать по шкале частотомера ИК-2 величину погреш-
ности градуировки и установки частоты приемника, она не
должна превышать ±6 кГц.
Измерять на двух крайних и средней частотах каждого
поддиапазона.
Для измерения погрешности установки частоты с помощью
механизма ЗПЧ необходимо:
—	собрать схему (рис. 15, е);
—	включить радиостанцию и установить частоту, кратную
1000 кГц;
—	установить частоту механизмом ЗПЧ по внутреннему
кварцевому калибратору;
—	настроить передатчик на максимальный ток в эквиваленте
антенны;
—	проверить установку частоты при вращении ручки УСТА-
НОВКА ЧАСТОТЫ по часовой стрелке и против часовой;
—	измерить погрешность установки частоты с помощью ме-
ханизма ЗПЧ аналогично измерению погрешности установки час-
тоты передатчика при плавной настройке, при этом величина по-
грешности не должна превышать ±2 кГц.
Измерять на верхних частотах поддиапазонов.
45
Для измерения чувствительности модуляционного входа необ-
ходимо:
—	собрать схему (рис. 15, ж)-,
—	подготовить измеритель частотной модуляции комплекта
ИК-2 для измерения девиации;
—	включить радиостанцию, установить частоту и настроить пе-
редатчик, нагруженный на эквивалент антенны;
—	подать напряжение частотой 800 Гц от звукового генератора
комплекта ИК-2 на модуляционный вход передатчика;
—	установить напряжение звукового генератора такой вели-
чины, при которой стрелка прибора измерителя частотной моду-
ляции отклонится па 5 кГц.
Величина звукового напряжения определяет чувствительность
модуляционного входа передатчика, которая должна находиться
в пределах 250± 150 мВ.
Измерять на крайних и средней частотах диапазона.
Для измерения тока, потребляемого радиостанцией, необхо-
димо:
—	собрать схему (рис. 15, е);
—	включить радиостанцию и настроить передатчик на макси-
мальный ток в эквиваленте антенны;
—	 произвести отсчет потребляемого тока по амперметрам,
включенным в цепи питания; при номинальном напряжении ак-
кумуляторов 4,8 В величина измеренных токов не должна превы-
шать 3 А при передаче и 1 А при приеме.
46
Глава 4
РАДИОСТАНЦИЯ Р-123
4.1.	НАЗНАЧЕНИЕ И ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ
Возимая ультракоротковолновая симплексная радиостанция
Р-123 с частотной модуляцией и электрическим полудуплексом
предназначена для обеспечения беспоисковой и бесподстроечной
телефонной радиосвязи между бронеобъектами в тактическом
звене управления Вооруженных Сил.
Радиостанция может быть включена в состав радиоузлов под-
вижных пунктов управления, командирских и командно-штабных
машин, использующих в качестве транспортной базы бронеобь-
екты.
Диапазон рабочих частот радиостанции от 20 до 51.5 МГц
разбит на два поддиапазона:
—	первый от 20 до 35,75 МГц;
—	второй от 35,75 до 51,5 МГц.
В указанном диапазоне имеется 1281 условно-фиксированная
частота связи с расстановкой по диапазону через 25 кГц.
Рабочие частоты обозначаются рисками и цифрами непосред-
ственно на шкале, общей для приемника и передатчика. Риски
условно-фиксированных частот в диапазоне радиостанции нане-
сены через 25 кГц, а умножение цифры шкалы на 100 дает зна-
чение рабочей частоты радиостанции в кГц.
С помощью механизма заранее подготовленных частот (ЗПЧ)
в радиостанции обеспечивается запоминание любых четырех ра-
бочих частот с возможностью быстрого перехода с одной часто-
ты на другую в процессе ведения связи.
Радиостанция (рис. 16) имеет штыревую антенну длиной 4 м,
составленную из четырех стальных колен. Настройка радиостанции
во всем диапазоне частот может осуществляться при любом числе
колен, а также на аварийную антенну (провод ЛПРГС дли-
ной 3 м), но при меньших дальностях связи.
Двухсторонняя радиосвязь с однотипными радиостанциями в
условиях среднепересечениой местности в любое время года п суток
47
на любой условно-фиксированной частоте обеспечивается на рас-
стояниях:
—	в движении на штыревую антенну высотой 4 м без шумопо-
давителя — до 20 км, с шумоподавителем — до 13 км;
—	на стоянке при работе обоих корреспондентов наштыревые
антенны с противовесами, поднятые на телескопической мачте вы-
сотой И м,— до 70 км.
Рис. 16. Общий вид радиостанции Р 123
При работе радиостанции Р-123 с радиостанциями Р-105м,
Р-108м, Р-109м и Р 107 дальность связи определяется радиусом
действия менее мощной радиостанции.
Радиостанция позволяет при соответствующем выборе рабочих
частот работать одновременно на одну антенну с однотипной ра-
диостанцией, при этом их приемопередатчики подключаются к
антенне через типовой блок неперестраиваемых антенных фильт-
ров. Рабочие частоты радиостанций выбираются в диапазоне от
20 до 27,5 МГц для одной радиостанции и от 37,5 до 51,5 МГц для
другой.
Мощность передатчика радиостанции не менее 20 Вт.
Девиация частоты — 4,5—7 кГц.
Чувствительность приемника радиостанции при отношении
сигнал/шум 10:1 при выключенном подавителе шумов не хуже
3 мкВ, при включенном не хуже 6 мкВ
Радиостанция обеспечивает следующие режимы работы:
—	дежурный прием;
	— телефонную связь симплексом;
	— телефонную связь электрическим полудуплексом.
Питание радиостанции осуществляется от бортовой сети броне-
объекта напряжением +13 или +26 В. в зависимости от чего
радиостанция Р-123 комплектуется различными блоками питания.
Непрерывная работа радиостанции на передачу не должна пре-
вышать 10 мин, при отношении времени приема к времени пере-
48
дачи 3: 1- Продолжительность работы в режиме дежурного приема
неограпнчена.
Радиостанция рассчитана на работу с шлемофоном, имеющим
электромагнитные ларингофоны и низкоомные телефоны; схема
радиостанции обеспечивает возможность самопрослушивания и
посылки тонального вызова.
Масса действующего комплекта радиостанции не более 42 кг.
Габариты приемопередатчика с амортизационной рамой — 428Х
Х239Х222 мм, блока питания с амортизацией — 210X166x220 мм.
Радиостанция обслуживается одним радистом.
4.2.	СОСТАВ РАДИОСТАНЦИИ
Промышленный комплект (рис. 17), размещаемый в укладоч-
ном ящике, — это действующий комплект радиостанции с запас-
ным и вспомогательным имуществом, в состав которого входят:
Рис. 17. Составные части промышленного комплекта радиостанции Р-123:
1 — кабель питания; 2 — нагрудный переключатель: 3 — блок питания; 4 — техническая
документация; 5 — приемопередатчик; 6 — ящик ЗИП; 7 — секции штыревой антенны;
8— разъем Р-124; 9 — ключ-отвертка; 10 — секции штыревой антенны в упаковке; 11— фи-
дер антенны; 12 — монтажный комплект антенного устройства
—	приемопередатчик 5;
—	блок питания 3;
—	секции 7 штыревой антенны;
—	монтажный комплект антенного устройства /2;
—	высокочастотный кабель — фидер антенны //;
—	кабель питания /.
В состав запасного и вспомогательного имущества входят:
— штыревая антенна 10 в упаковке;
—	нагрудный переключатель 2;
—	разъем Р-124 S;
49
—	ключ-отвертка 9 для установки ЗПЧ (крепится на кожухе
радиостанции);
—	ящик ЗИП 6\
—	техническая документация 4;
—	антенный фильтр и эквивалент антенны (поставляются по
особому заказу).
4.3. СТРУКТУРНАЯ СХЕМА РАДИОСТАНЦИИ
Приемопередатчик радиостанции собран по трансиверной схе-
ме с автоматической подстройкой частоты возбудителя.
Структурная схема радиостанции Р-123 приведена на рис. 18
(см. вкл. в конце книги).
Установка общей рабочей частоты передатчика и приемника
с одновременной перестройкой всех диапазонных контуров схемы
осуществляется ручкой УСТАНОВКА ЧАСТОТЫ, выведенной на
переднюю панель приемопередатчика. Весь диапазон частот ра-
диостанции разбит на два поддиапазона: 20—37,75 МГц и 37,75—
51,5 МГц.
Смена поддиапазонов обеспечивается без переключений в це-
пях высокой частоты приемопередатчика, для чего схема содер-
жит две независимые последовательности каскадов, каждая из
которых перестраивается в полосе частот одного поддиапазона.
Переключение с одного поддиапазона на другой производится с
помощью коммутации цепей накала электронных ламп.
В зависимости от положения нагрудного переключателя
ПРИЕМ — ПЕРЕДАЧА и переключателя поддиапазонов схема
радиостанции принимает вид:
—	супергетеродинного приемника с двойным преобразованием
частоты;
—	двухкаскадиого передатчика с отдельным частотным моду-
лятором и автоматической подстройкой частоты диапазонного
возбудителя по частоте первого гетеродина приемника.
Приемник радиостанции включает:
—	согласующее устройство;
—	усилитель высокой частоты I и II поддиапазонов (УВЧ);
—	первый преобразователь I и II поддиапазонов (первый ге-
теродин и первый смеситель I и II поддиапазонов);
—	усилитель первой промежуточной частоты (УПЧ I);
—	второй преобразователь (второй гетеродин и второй смеси-
тель) ;
—	фильтр сосредоточенной селекции;
—	трехкаскадный полосовой усилитель второй промежуточ-
ной частоты (УПЧ II);
—	амплитудный ограничитель;
—	частотный детектор (дискриминатор);
—	• двухкаскадиыи усилитель низкой частоты (предваритель-
ный УНЧ и выходной каскад УНЧ).
В приемнике используется подавитель шумов, облегчающий
оператору работу на радиостанции. Подавитель шумов состоит
50
из фильтра низких частот (ФНЧ), усилителя шума и выпрями-
теля.
Передатчик радиостанции состоит из следующих кас-
кадов:
—	возбудителя I или II поддиапазона;
—	усилителя мощности I или II поддиапазона;
—	трехкаскадпого подмодулятора;
—	каскада управления;
—	частотного мочулятора (реактивного элемента), функцию
которого выполняют полупроводниковые диоды (варикапы).
В радиостанции применяется двухкольцевая система автома-
тической подстройки частоты (АПЧ) диапазонных возбудителей
по частоте первого гетеродина приемника.
Система АПЧ включает:
—	ограничитель первого кольца АПЧ;
—	широкополосный дискриминатор (частотный детектор пер-
вого кольца АПЧ);
—	смеситель и ограничитель второго кольца АПЧ;
—	узкополосный дискриминатор (частотный детектор второго
кольца АПЧ).
Кроме перечисленных элементов в радиостанции имеются:
—	кварцевый калибратор для проверки градуировки частоты
радиостанции и ее коррекции;
—	дуплексное устройство, обеспечивающее автоматическое
переключение рачиостанцпи с приема >на передачу голосом опе-
ратора;
—	система индикации настройки согласующего устройства
и контроля питающих напряжений.
Общими элементами схемы, работающими при включении ра-
диостанции как на прием, так и на передачу, являются:
—	согласующее устройство;
—	УВЧ I или II поддиапазона;
—	первый гетеродин;
—	первый смеситель I или II поддиапазона;
—	усилитель первой промежуточной частоты;
—	второй преобразователь;
—	ограничитель;
—	дискриминатор;
—	усилители низкой частоты.
4.3.1.	Работа радиостанции на прием
При работе радиостанции на прием (тангеита нагрудного пе-
реключателя установлена в положение ПРМ.) антенна преобра-
зует электромагнитную энергию радиоволн, излучаемую передат-
чиком корреспондента, в напряжение сигналов высокой частоты.
Это напряжение через согласующее устройство в зависимости от
поддиапазона подается на вход усилителя высокой частоты.
51
Усиление высокочастотного сигнала осуществляется однокас-
кадным усилителем (УВЧ), напряжение сигнала с которого по-
ступает на первый смеситель.
Одновременно на смеситель подается напряжение от первого
гетеродина, имеющего плавную перестройку в полосе частот от
27, 875 до 43, 625 МГц.
На I поддиапазоне частота flr первого гетеродина выше ча-
стот принимаемого сигнала, а на втором ниже на 7,875 МГц.
В результате преобразования напряжений с частотой сигнала
/с и частотой первого гетеродина на выходе первого смесителя
выделяется напряжение первой промежуточной частоты
/пч =/1г —/С1 = 7,875 МГц па I поддиапазоне и
/1пч =/с2 —/1г = 7,875 МГц па II поддиапазоне.
Усиленное однокаскадным усилителем напряжение первой про-
межуточной частоты подается на второй смеситель На этот же
смеситель подается напряжение от второго кварцованного гетеро-
дина, частота которого /2пч =7410 кГц.
В результате преобразования на выходе второго смесителя
выделяется напряжение второй промежуточной частоты
/2ПЧ ==/1пч fir ~ 465 кГц.
Это напряжение через десятпконтурный фильтр сосредоточен-
ной селекции (ФСС) поступает на трехкаскадпын усилитель вто-
рой промежуточной частоты. ФСС обеспечивает избирательность
приемника по соседнему каналу, а основное усиление реализу-
ется в тракте второй промежуточной частоты.
С выхода последнего каскада усилителя напряжение с часто-
той /2Пч подается на амплитудный ограничитель, который уст-
раняет паразитную амплитудную модуляцию сигнала и повыша-
ет помехозащищенность приемника против импульсных помех.
Ограниченное по амплитуде напряжение второй промежуточ-
ной частоты поступает на частотный детектор (дискриминатор),
предназначенный для преобразования частот промодулирован-
ного напряжения в напряжение низкой (звуковой) частоты. С вы-
хода детектора напряжение звуковой частоты усиливается дву-
мя каскадами усиления низкой частоты и поступает на телефоны
шлемофона.
При отсутствии сигнала корреспондента на выходе фильтра
низких частот имеется напряжение низкочастотных составляющих
спектра собственных шумов приемника (до 200 Гц), которое уси-
ливается каскадом усилителя шума и поступает на выпрямитель
шумоподавителя. Выпрямленное напряжение запирает усилитель
низкой частоты. При появлении сигнала корреспондента собст-
венные шумы приемника подавляются и на выходе выпрямителя
шумоподавителя отсутствует запирающее напряжение. Усилитель
низкой частоты переходит в режим нормального усиления.
62
Регулировка порога срабатывания схемы шумоподавителя осу-
ществляется ручкой ШУМЫ, выведенной на переднюю панель
приемопередатчика.
4.3.2.	Работа радиостанции на передачу
При работе радиостанции на передачу (тангеита нагрудного
переключателя установлена в положение ПРД) питающие на-
пряжения подаются на все каскады приемопередатчика. Часть
каскадов приемника до второго смесителя участвует в работе си-
стемы автоматической подстройки частоты возбудителя.
Частота колебаний передатчика на каждом поддиапазоне за-
дается отдельным диапазонным возбудителем, колебания кото-
рого усиливаются по мощности и через согласующее устройство
подаются в антенну.
При передаче информации напряжение звуковой частоты от
ларингофонов шлемофона предварительно усиливается трехкас-
кадным подмодулятором и через каскад управления воздействует
на реактивный элемент, с помощью которого осуществляется ча-
стотная модуляция диапазонного возбудителя.
Контроль собственной передачи (самопрослушнвание) обеспе-
чивается через приемный тракт, при этом сигнал с усилителя
мощности передатчика поступает на вход усилителя высокой ча-
стоты приемника, усиливается и преобразуется так же, как и при
приеме сигналов корреспондента.
4.3.3.	Автоматическая подстройка частоты
Одним из условий, обеспечивающим беспоисковое вхождение
в связь и бесподстроечное ведение радиосвязи, является опреде-
ленное постоянство частоты передатчика. Для радиостанции Р-123
отклонение рабочей частоты от номинального значения не дол-
жно превышать ±5 кГц.
Получение такой стабильности рабочей частоты приемопере-
датчика наряду с параметрической стабилизацией достигается
применением системы грубой и точной автоматической подстрой-
ки частоты диапазонных возбудителей.
В схеме частотной автоподстройки используются тракты уси-
ления высокой и первой промежуточной частоты приемника.
Система грубой автоподстропки (первое кольцо АПЧ) дейст-
вует при больших изменениях частоты возбудителя в момент
включения «а передачу, при переключении диапазонов, при пере-
ходе с одной условно-фиксированной частоты на другую и т. д.
- При отклонении частоты возбудителя на 30—150 кГц от своего
номинала аналогично изменяется значение первой промежуточной
частоты, в результате чего на выходе частотного детектора первого
кольца АПЧ появится управляющее напряжение, величина и
знак которого зависят от величины и знака расстройки. Эго на-
пряжение, воздействуя через каскад управления на реактивный
53
элемент, уменьшает первоначальное отклонение частоты возбу-
дителя то величины 20—30 кГц.
Система точной автоподстройки (второе кольцо АПЧ) дейст-
вует при изменении частоты возбудителя в пределах ±30 кГц,
при этом на такую же величину изменяется значение про-
межуточной частоты на выходе смесителя второго кольца
АПЧ.
В результате детектирования на нагрузке частотного детек-
тора второго кольца АПЧ появится управляющее напряжение,
величина и знак которого зависят от величины и знака расст-
ройки. Это напряжение, воздействуя через каскад управления на
реактивный элемент, уменьшает отклонение частоты возбудителя
до величины порядка ±5 кГц.
4.3.4.	Кварцевый калибратор
Точность градуировки приемопередатчика радиостанции Р-123
зависит в основном от точности частоты первого гетеродина при-
емника.
Для контроля и коррекции частоты первого гетеродина в ра-
диостанции имеется собственный кварцевый калибратор с часто-
той самовозбуждения 7,875 МГц. Включение калибратора воз-
можно только в режиме дежурного приема, при этом контроль
градуировки осуществляется методом сравнения основной частоты
кварцевого калибратора с первой промежуточной частотой при-
емника, которая образуется в результате преобразования частоты
соответствующей гармоники кварца.
Проверка градуировки обеспечивается на десяти калибровоч-
ных точках, отмеченных на шкале радиостанции треугольниками
и прямоугольниками.
4.3.5.	Дуплексное устройство
При работе радиостанции в режиме электрического полудуп-
лекса управление переходом с приема па передачу осуществляет-
ся голосом оператора с помощью дуплексного устройства.
При отсутствии звукового давления на ларингофоны возбуди-
тель, усилитель мощности передатчика и ограничитель второго
кольца АПЧ заперты напряжением, подаваемым через релейную
схему от блока питания. При ведении разговоров напряжение
звуковой частоты с выхода третьего каскада подмодулятора по-
ступает на двухкаскадный усилитель низкой частоты дуплекс-
ного устройства. Усиленное напряжение низкой частоты выпрям-
ляется и подается на усилитель постоянного тока (УПТ), в ре-
зультате чего релейная схема выключается и снимается запира-
ющее напряжение с ламп передатчика и ограничителя второго
кольца АПЧ — радиостанция включается на передачу.
54
4.3.6.	Система автоматической настройки
Для увеличения оперативности связи в радиостанции приме-
нена система предварительной настройки четырех заранее подго-
товленных частот. Система позволяет вручную настроиться на
четыре рабочие частоты в любом поддиапазоне, зафиксировать
настройку с помощью запоминающего механизма и в дальней-
шем быстро переходить от одной частоты связи к другой с ис-
пользованием электропривода.
Система автоматической настройки включает:
—	механизм установки частоты;
—	механизм настройки согласующего устройства;
—	элементы электрической схемы автоматики и электропри-
вода.
Механизм установки частоты и механизм настройки согласу-
ющего устройства представляют собой две независимые подсис-
темы автоматической настройки, объединенные приводом от об-
щего электродвигателя.
4 4. ОБЩЕЕ УСТРОЙСТВО И ОРГАНЫ УПРАВЛЕНИЯ
РАДИОСТАНЦИИ
В комплект радиостанции входят;
—	приемопередатчик;
—	блок питания;
—	антенное устройство;
—	блок антенных фильтров.
Особенностью приемопередатчика радиостанции является
блочно-узловая конструкция и объемный монтаж (рис. 19), что
позволяет получить большой коэффициент заполнения, наимень-
шие габариты и массу, максимальную жесткость и монолитность
конструкции.
Приемопередатчик радиостанции состоит из следующих бло-
ков:
—	№ 1 — блока высокой частоты 7;
—	№ 2 — блока первого гетеродина приемника 6\
—	№ 3 — блока промежуточной частоты 5;
—	№ 4 — блока передней панели /;
—	№ 5 — блока согласующего устройства 2;
—	№ 6 — блока автоматики 3;
—	№ 7 — блока дуплекса 4
Каркасы блоков и передняя панель изготовлены из алюминие-
вого сплава методом литья под давлением. Электрический мон-
таж блоков выполнен на печатных схемах.
Пылевлагозащпщенность радиостанции обеспечивается уплот-
нителями в кожухах приемопередатчика и блока питания.
55
Передняя панель является связывающим звеном между бло-
ками радиостанции.
На нее выведены следующие органы управления и контроля
(рис. 20):
—	тумблер ПИТАНИЕ ВКЛ. — ВЫКЛ. 19 включения пита-
ния радиостанции;
Рис. 19. Конструкция приемопередатчика радиостанции Р-123 (об-
щнй вид без ранца):
/ — передняя панель: 2 — блок согласующего устройства: 3 — блок автома-
тики; 4 — блок дуплекса; 5 — блок промежуточной частоты: 6 — блок пер-
вого гетеродина приемника; 7 — блок высокой частоты
—	тумблер ШКАЛА ВКЛ. — ВЫКЛ. 21 включения лампочки
освещения шкалы;
—	переключатель ДУПЛЕКС — СИМПЛЕКС — Д. ПРИЕМ
вида работы 2;
—	кнопка ТОН. ВЫЗОВ 20\ при нажатии кнопки в режиме
«Симплекс — передача» происходит модуляция излучаемого сиг-
нала частотой 1000 Гц; в положении Д. ПРИЕМ переключателя
вида работы кнопка ТОН. ВЫЗОВ используется при проверке
частоты по внутреннему калибратору;
—	ручка ГРОМКОСТЬ 14 регулятора громкости; при враще-
нии ручки по часовой стрелке громкость возрастает, при враще-
нии против часовой стрелки— уменьшается до некоторого неболь-
шого уровня в крайнем положении;
—	ручка ШУМЫ 1 регулировки уровня шумов; при повороте
ручки по часовой стрелке шумы подавляются;
—	ручка УСТАНОВКА ЧАСТОТЫ 25, которой устанавлива-
ется рабочая частота по шкале;
66
—	крышка 16 люка механизма ЗПЧ; при открытой крышке
видны четыре винта фиксатора 5, с помощью которых специаль-
ным ключом фиксируются диски барабана при установке фикси-
рованных частот;
Рис. 20. Передняя панель н органы управления приемопередатчика радио-
станции Р-123:
/— ручка ШУМЫ; 2 — переключатель вида работы; 3—винт КОРРЕКТОР; 4— окно
шкалы; 5 —фиксатор механизма ЗПЧ; 6— отверстие патрона лампочки освещения;
7 — неоновый индикатор настройки антенны; 8 — фиксатор ручки НАСТРОЙКА АН-
ТЕННЫ; 9 — ручка НАСТРОЙКА АНТЕННЕ!; 10 — световое табло включения ЗПЧ;
// — крышка тумблеров переключения диапазонов ЗПЧ; 12 — индикаторный прибор;
13 — световое табло включения поддиапазона; 14 — ручка ГРОМКОСТЬ; 15— переклю-
чатель ЗПЧ; 16 — крышка люка механизма ЗПЧ; 17 — разъем Р-124 для подключения
нагрудного переключателя или переговорного устройства: 18 — разъем ПИТАНИЕ для
подключения кабеля питания; 19 — тумблер ПИТАНИЕ ВКЛ. — ВЫКЛ.; 20 — кнопка
ТОН. ВЫЗОВ; 21 — тумблер ШКАЛА ВКЛ. — ВЫКЛ. освещения шкалы; 22—переклю-
чатель индикаторного прибора; 23 — отверстие регулировки чувствительности дуплекс-
ного устройства; 24 — отверстие регулировки девиации частоты передатчика; 25 — ручка
УСТАНОВКА ЧАСТОТЫ; 26 — отверстие триммера калибровки частоты
—	переключатель ФИКСИР. ЧАСТОТЫ — ПЛАВНЫЙ ПОД-
ДИАПАЗОН 15 фиксированных частот; фиксированные частоты
выбираются установкой переключателя в одно из четырех поло-
жений— 1, 2, 3 или 4; при установке переключателя в положение
ПЛАВНЫЙ ПОДДИАПАЗОН I или II механизм установки ча-
стоты расфиксируется, что позволяет в плавном поддиапазоне
(первом или втором) проверить работоспособность радиостанции
при эксплуатации и контрольных испытаниях;
—	окно 4 шкалы, в котором высвечиваются два ряда цифр
(верхний ряд цифр относится к I поддиапазону, нижний ряд —
ко II поддиапазону) и два визира: короткий — визир центра
шкалы, длинный — подвижный визир (по подвижному визиру
устанавливается частота);
57
— четыре тумблера переключения поддиапазонов фиксиро-
ванных частот пот крышкой //и световые табло 10 и /<?; при ус-
тановке переключателем ФИКСИР. ЧАСТОТЫ — ПЛАВНЫЙ
ПОДДИАПАЗОН фиксированной частоты 1 на световом табло
номеров фиксированных частот загорается лампочка 1, а тумб-
лером, расположенным под лампочкой 1, можно выбрать частоту
на I или II подтиапазоне; при включении тумблера вверх (I под-
диапазон) на световом табло ПОДДИАПАЗОН загорается лам-
почка I, отсчет частоты в окне шкалы необходимо производить по
верхним делениям, при этом заданная частота устанавливается
ручкой УСТАНОВКА ЧАСТОТЫ при расфиксированном фикса-
торе 1 на барабане механизма ЗПЧ; аналогично устанавлива-
ются фиксированные частоты 2, 3 и 4.
При установке фиксированных частот необходимо помнить,
что в положениях переключателя фиксированных частот 1, 2, 3,
4 следует пользоваться соответствующими винтами-фиксаторами
1, 2, 3, 4 и тумблерами, расположенными под лампочками свето-
вого табло 1, 2, 3, 4;
—	ручка НАСТРОЙКА АНТЕННЫ 9 с фиксатором 8 поло-
жения элементов настройки для заданной частоты;
—	стрелочный индикаторный прибор 12 настройки антенной
цепи и контроля питающих напряжений;
—	неоновый индикатор 7 настройки антенны;
—	переключатель КОНТРОЛЬ НАПРЯЖЕНИЙ — РАБОТА 22
для контроля напряжений и индикации тока в антенне по стрелоч-
ному прибору; в положениях ПЕРЕДАЧА 600 В, 250 В, 150 В,
1,2 В контролируются напряжения передатчика, в положениях
ПРИЕМ 1,2 В, 6,3 В, 150 В — напряжения приемника, в положении
РАБОТА 1 (2) ток в антенной цепи; в положении БС — напряже-
ние бортсети; в положении ВЫКЛ. стрелочный прибор отключен;
—	отверстие для доступа к регулировочному винту КОРРЕК-
ТОР 3 механического корректора частоты, который предназначен
для регулировки положения подвижного визира;
—	отверстие 26 для доступа к триммеру КАЛИБРОВКА;
—	отверстия 23 для регулировки чувствительности дуплекс-
ного устройства РЕГ. ДУП. и 24 для регулировки глубины мо-
дуляции (девиации) РЕГ. ДЕВ.;
—	отверстие 6 патрона лампочки освещения шкалы.
Кроме того, на передней панели и кожухе расположены:
—	разъем Р-124 17 для подключения кабеля от переговорного
устройства Р-124;
—	разъем ПИТАНИЕ 18 для подключения кабеля от блока
питания;
—	гнездо высокочастотного разъема для подключения высо-
кочастотного кабеля (на правой стенке передней панели);
—	клемма 3 для соединения радиостанции с массой объекта;
—	ключ для фиксаторов диска барабана;
—	крышка (с левой стороны кожуха), закрывающая доступ
к выходу узкополосного дискриминатора.
58
Для безопасности оператора при работе на радиостанции в
движении вое органы управления и контроля, а также разъемы
утоплены внутрь передней панели приемопередатчика, которая
в нерабочем состоянии радиостанции закрывается специальной
крышкой.
4.5. ПРАВИЛА ЭКСПЛУАТАЦИИ РАДИОСТАНЦИИ
4.5.1. Установка радиостанции в объекте
Составные части радиостанции размещаются и закрепляются
в объекте на заранее подготовленных местах согласно установоч-
ному чертежу. Болты, крепящие составные части, завинчиваются
до упора для обеспечения надежного электрического контакта с
корпусом объекта; плохой электрический контакт может явиться
источником помех при работе радиостанции в движении.
Для монтажа антенного устройства необходимо укрепить
нижний, а затем верхний изоляторы, вставить амортизатор и за-
крепить его гайкой, подсоединить антенный ввод и установить
защитный колпак.
Соединительные кабели укладываются в предназначенные для
них места, крепятся скобами и винтами к бонка.м объекта; при
монтаже перегиб кабелей под острым углом не допускается.
Перед подключением соединительных кабечей необходимо вы-
ключить бортовую сеть, а тумблер ПИТАНИЕ ВКЛ. — ВЫКЛ.
на приемопередатчике установить в положение ВЫКЛ.
Соединить с помощью соединительных кабелей составные ча-
сти радиостанции между собой, подключить переговорное уст-
ройство и бортовую сеть. Принять необходимые меры по защите
кабелей от механических повреждении в процессе эксплуатации
радиостанции, особое внимание обратив на защиту кабеля пита-
ния.
4.5.2. Подготовка радиостанции к работе
Для подготовки к работе необходимо:
— установить антенну заданной высоты, для чего достать из
чехла нужное количество колен антенны, снять заглушку с амор-
тизатора, установить первое колено антенны и закрыть замок на-
жимом и поворотом штыря вправо; аналогично сочленить между
собой остальные колена и соединить их с первым коленом; при
установке антенны обратить особое внимание на надежность соч-
ленения колен антенны замками во избежание утери штырей при
движении объекта;
—	подключить колодку шнура нагрудного переключателя к
разъему Р-124 переговорного устройства;
—	подключить кабель переговорного устройства к разъему
Р-124 на радиостанции Р-123;
59
—	поставить переключатель переговорного устройства Р-124
в положение Р-123, если радиостанция Р-123 установлена в объек-
те, где нет переговорного устройства, колодку шнура нагрудного
переключателя шлемофона подключить к разъему Р-124 на радио-
станции Р-123;
—	надеть и подогнать шлемофон;
—	переключатель вида работы установить в положение
СИМПЛЕКС;
—	р\чку ШУМЫ регулятора шумов повернуть против ча-
совой стрелки до упора, т. е. на максимум шумов.
Для проверки работоспособности радиостанции необходимо:
—	включить радиостанцию, установив тумблер ПИТАНИЕ
ВКЛ. — ВЫКЛ. в положение ВКЛ., при этом загорается лампоч-
ка цд световом табло;
—	включить освещение шкалы, установив тумблер ШКАЛА в
положение ВКЛ.;
—	проверить подачу питающих напряжений на приемопередат-
чик, установить переключатель КОНТРОЛЬ НАПРЯЖЕНИЙ —
РАБОТА в положения ПРИЕМ —1,2 В, 6,3 В, 150 В и БС, про-
верить питающие напряжения приемника и напряжение борто-
вой сети;
—	перевести нагрудный переключатель в положение ПРД.;
—	проверить напряжения питания передатчика, положение
ПЕРЕДАЧА— 1,2 В, 150 В, 250 В, 600 В; при проверке питаю-
щих напряжении стрелка индикаторного прибора должна откло-
няться в пределах цветного сектора шкалы (при номинальном
напряжении бортсети); в положениях 600 В и 250 В переключа-
теля прибора при ненастроенной антенне стрелка может несколь-
ко не доходить до цветного сектора шкалы;
—	повторно проверить эти напряжения после настройки ан-
тенны; в режиме «Дуплекс — прием» в положениях 250 В, 600 В
стрелка прибора может находиться за пределами цветного сек-
тора;
—	установить переключатель прибора в положение РАБОТА
1 после проверки питающих напряжений.
Для проверки радиостанции в режиме «Прием» необходимо:
—	установить ручку ГРОМКОСТЬ вправо до упора (положе-
ние максимальной громкости); при вращении ручки уровень шу-
мов должен меняться;
—	установить переключатель ФИКСИР. ЧАСТОТЫ — ПЛАВ-
НЫЙ ПОДДИАПАЗОН в положение ПЛАВНЫЙ ПОДДИАПА-
ЗОН I,
—	вращая ручку УСТАНОВКА ЧАСТОТЫ, прослушать ра-
боту приемника по поддиапазону; при исправном приемнике в
телефонах шлемофона будет прослушиваться характерный шум,
который исчезнет с появлением сигнала в тракте приема;
—	проверить работоспособность подавителя шумов, для чего,
вращая ручку ШУМЫ по часовой стрелке, проконтролировать
60
уменьшение уровня шумов, вращая ручку ШУМЫ против часо-
вой стрелки, — увеличение шумов в телефонах;
—	установить переключатель ФИКСИР. ЧАСТОТЫ — ПЛАВ-
НЫЙ ПОДДИАПАЗОН в положение ПЛАВНЫЙ ПОДДИАПА-
ЗОН II и повторить предыдущие операции;
—	установить переключатель вида работы в положение ДЕЖ.
ПРИЕМ;
—	совместить подвижный визир с неподвижным, повернув
винт КОРРЕКТОР, вращая ручку УСТАНОВКА ЧАСТОТЫ, сов-
местить калибровочную точку, обозначенную на шкале треуголь-
ником или прямоугольником, с подвижным визиром шкалы;
—	нажать кнопку ТОН. ВЫЗОВ и, вращая ручку УСТА-
НОВКА ЧАСТОТЫ, добиться нулевых биений в телефонах шле-
мофона, при этом допускается смещение калибровочной точки от
риски визира не более 1/5 деления шкалы; при больших смеще-
ниях откалибровать частоту радиостанции.
Для проверки радиостанции в режиме «Передача» необхо-
димо:
—	поставить переключатель вида работы в положение
СИМПЛЕКС;
—	выдержав 2—3 мин (время прогрева лампы усилителя мощ-
ности), перевести тангепту нагрудного переключателя в положе-
ние ПРД.;
—	настроить ручкой НАСТРОЙКА АНТЕННЫ антенную цепь
по максимальному отклонению стрелки прибора и максималь-
ному свечению неоновой лампочки, при вращении ручки возможно
несколько максимумов отклонения стрелки индикаторного при-
бора; настройку проводить до получения наибольшего макси-
мума, который будет соответствовать оптимальной настройке,
при этом может потребоваться до 12 оборотов ручки НАСТРОЙ-
КА АНТЕННЫ; при малых показаниях индикаторного прибора
переключатель КОНТРОЛЬ НАПРЯЖЕНИЙ — РАБОТА поста-
вить в положение РАБОТА 2, соответствующее большей чувстви-
тельности прибора;
—	произнести громко «А» и прослушать передачу (проверка
самопрослушивания); проверять по всему диапазону;
—	нажать кнопку ТОН. ВЫЗОВ и прослушать сигнал тональ-
ного вызова;
—	проверить работоспособность передатчика на I поддиапа-
зоне, установив переключатель ФИКСИР. ЧАСТОТЫ — ПЛАВ-
НЫЙ ПОДДИАПАЗОН в положение ПЛАВНЫЙ ПОДДИАПА-
ЗОН I и повторив три последние операции.
Для проверки дуплексного устройства необходимо:
—	установить переключатель вида работы в положение
ДУПЛЕКС;
—	произвести счет до пяти, при произношении первой цифры
радиостанция автоматически должна включаться на передачу и
I оставаться в этом режиме до окончания счета, а в телефонах
должна прослушиваться без искажений собственная передача;
61
по окончании передачи радиостанция автоматически переключа-
ется на прием;
—	проверить работу дуплексного устройства па ПЛАВНОМ
ПОДДИАПАЗОНЕ II, повторив предыдущую операцию.
Для проверки автоматики радиостанции необходимо:
—	открыть крышку механизма ЗПЧ, повернув ручку крышки
против часовой стрелки (положение ОТК.Р.);
—	зафиксировать фиксаторы 1, 2, 3 и 4, для чего установить
паз фиксатора примерно на одной линии с кольцевым пазом на
барабане, фиксаторы затягивать специальным ключом, укреплен-
ным на кожухе радиостанции, закрыть крышку механизма ЗПЧ,
—	зафиксировать фиксатор ручки НАСТРОЙКА АНТЕННЫ,
вращая его по часовой стрелке до отказа;
—	поставить переключатель ФИКСИР. ЧАСТОТЫ — ПЛАВ-
НЫЙ ПОДДИАПАЗОН в положение 1 фиксированной частоты и
проверить работу механизма автоматики; после непродолжитель-
ной работы электродвигатель останавливается, прекращают вра-
щаться ручки УСТАНОВКА ЧАСТОТЫ и НАСТРОЙКА АН-
ТЕННЫ; устанавливая переключатель ФИКСИР. ЧАСТОТЫ —
ПЛАВНЫЙ ПОДДИАПАЗОН поочередно в положения 2, 3 и 4
фиксированных частот, проверить работу механизма автоматики;
—	выключить радиостанцию, установив тумблер ПИТАНИЕ
ВКЛ- — ВЫКЛ. в положение ВЫКЛ.
При проверке работы .механизма автоматики возможно безоста-
новочное вращение механизма настройки согласующего устрой-
ства (ручка НАСТРОЙКА АНТЕННЫ) в результате:
—	механических' воздействий на радиостанцию при движении
объекта, если переключатель ФИКСИР. ЧАСТОТЫ — ПЛАВНЫЙ
ПОДДИАПАЗОН находится в положении ПЛАВНЫЙ ПОДДИ-
АПАЗОН (I или II) и ослаблен фиксатор ручки НАСТРОЙКА
АНТЕННЫ;
—	выключения питания радиостанции в момент вращения меха-
низма согласующего устройства с последующим вращением ручки
НАСТРОЙКА АНТЕННЫ;
—	вращения ручки НАСТРОЙКА АНТЕННЫ при выключен-
ном питании радиостанции.
Для устранения безостановочного вращения необходимо:
—	выключить радиостанцию;
—	установить переключатель частот в положение той фиксиро-
ванной частоты, на которой не останавливается механизм наст-
ройки согласующего устройства в одном направлении (с легким
покачиванием ее вправо и влево), добиться западания зуба рычага
в паз иа кольце механизма (установка возможна в пределах 12
оборотов ручки);
—	затянуть фиксатор ручки НАСТРОЙКА АНТЕННЫ;
—	проверить правильность установки механизма согласующего
устройства, т. е. при включении питания радиостанции ручка НАСТ-
РОЙКА АНТЕННЫ не вращается.
62
Для исключения возникновения указанного явления необходимо
помнить, что:
—	фиксатор ручки НАСТРОЙКА АНТЕННЫ должен быть за-
тянут;
—	при эксплуатации переключатель установки частот всегда
должен находиться в одном из фиксированных положений (ФИК-
СНР. ЧАСТОТЫ 1, 2, 3, 4);
—	радиостанцию выключать только после прекращения враще-
ния механизма установки частоты и настройки согласующего уст-
ройства;
—	ручку Н ХСТРОЙКА АНТЕННЫ не вращать при выключен-
ной радиостанции.
Настройка радиостанции. Перед работой на связь радиостанцию
необходимо настроить на четыре заданные фиксированные час-
тоты, что обеспечит выбор заранее настроенных рабочих частот
для ведения связи. Настройка радиостанции проходит автомати-
чески при переключении радиостанции с одной фиксированной час-
тоты иа другую. Настройку радиостанции рекомендуется произво-
дить на стоянке.
Следует помнить, что надежность связи зависит от точной пред-
варительной установки и настройки заданных частот и от надеж-
ного фиксирования винтов-фиксаторов механизма ЗПЧ и фикса-
тора ручки НАСТРОЙКА АНТЕННЫ.
На пластине, укрепленной на передней панели, рекомендуется
записывать номер фиксированной частоты, фиксированную час-
тоту, помер поддиапазона и соответствующее положение тумблера,
например
№	1—230—1 — вверх;
№	2—360—II — вниз;
№	3—430—II — вниз;
№	4 — 270—I — вверх.
Для настройки радиостанции необходимо:
—	надеть и подогнать шлемофон;
—	поставить переключатель вида работы в положение СИМП-
ЛЕКС;
—	повернуть ручку ШУМЫ влево до упора, т. е. установить
максимальные шумы приемника;
—	поставить переключатель КОНТРОЛЬ НАПРЯЖЕНИЙ в
положение РАБОТА;
—	поставить тумблер ШКАЛА ВКЛ. — ВЫКЛ. в положение
ВКЛ.;
—	поставить тумблер ПИТАНИЕ ВКЛ. — ВЫКЛ. в положе-
ние ВКЛ.;
—	повернуть ручку ГРОМКОСТЬ вправо до упора, т. е. уста-
новить максимальную громкость;
—	установить переключатель ФИКСИР. ЧАСТОТЫ — ПЛАВ-
НЫЙ ПОДДИАПАЗОН в положение ПОДДИАПАЗОН I, вы-
ждать время, необходимое для отработки автоматики радиостан-
ции (остановки ручек);
63
—	открыть крышку механизма ЗПЧ и расфиксировать фикса-
тор 1, повернув его против часовой стрелки так, чтобы шлиц встал
перпендикулярно кольцевому пазу;
—	установить ручкой УСТАНОВКА ЧАСТОТЫ по шкале ра-
диостанции заданную частоту, совместив риску шкалы с подвиж-
ным визиром; зафиксировать винт-фиксатор и закрыть крышку
на лицевой панели; при затяжке фиксатора следить, чтобы не
сбилась установленная на шкале частота;
—	установить тумблером, расположенным под лампочкой 1, ди-
апазон, соответствующий заданной частоте;
—	нажать тангеиту нагрудного переключателя в положение
ПРД.;
—	расфиксировать фиксатор ручки НАСТРОЙКА АНТЕННЫ,
повернув его влево на 2—3 оборота, и ручкой НАСТРОЙКА АН-
ТЕННЫ настроить антенную цепь радиостанции на максимум от-
даваемой мощности по индикаторному прибору и неоновой лам-
почке; настраивать до получения наибольшего максимума; после
настройки антенны зафиксировать ручку фиксатором;
—	проверить модуляцию; при произношении громкого «А»
прослушать звук в телефонах шлемофона;
—	перевести радиостанцию в режим приема, отпустив рычаг
тангеиты нагрудного переключателя;
—	повторить операции для фиксированных частот 2, 3 и 4,
4.5.3. Работа на радиостанции
Радиостанция обслуживается одним оператором. При наличии
в бронеобъекте танкового переговорного устройства Р-124 радио-
связь может осуществляться с рабочего места командира машины
и одного из членов экипажа.
При работе на предельных дальностях с подавителем шумов
ручку ШУМЫ устанавливать в положение, при котором шумы по-
давляются не полностью; уровень шумов должен быть таким, чтобы
не утомлять оператора.
Работа на радиостанции может вестись в одном из трех режи-
мов: симплексном и дуплексном режимах, а также в режиме де-
журного приема.
Для работы в симплексном режиме необходимо:
—	поставить переключатель вида работы в положение СИМП-
ЛЕКС;
—	поставить переключатель ФИКСИР. ЧАСТОТЫ — ПЛАВ-
НЫЙ ПОДДИАПАЗОН в положение соответствующей фиксиро-
ванной частоты;
—	включить питание радиостанции и через 10—15 мин (15—
20 мин в зимнее время) начать работу;
—	установить после начала ведения связи (приема сигналов
корреспондента) уровень шумов ручкой ШУМЫ и уровень гром-
кости ручкой ГРОМКОСТЬ; следует помнить, что при повороте
64
ручки ШУМЫ вправо чувствительность приемника несколько ухуд-
шается и дальность связи уменьшается.
Переход с приема на передачу производится гангентой нагруд-
ного переключателя.
Для перехода на другую рабочую частоту установить переклю-
чателем ФИКСИР. ЧАСТОТЫ —плавный поддиапазон
соответствующий номер фиксированной частоты. Для уменьшения
помех соседним радиостанциям переходить с одной фиксирован-
ной частоты на другую необходимо в режиме «Прием».
В симплексном режиме возможна посылка тонального вызова
для передачи условных сигналов корреспонденту, для этого тан-
геиту нагрудного переключателя перевести в положение ПРД. и
нажать кнопку ТОН. ВЫЗОВ.
Контроль посылки вызова ведется по самопрослушивапию.
После посылки вызова тангенту нагрудного переключателя и кноп-
ку ТОН. ВЫЗОВ отпустить и слушать ответ корреспондента.
После окончания связи выключить питание радиостанции.
Для работы в дуплексном режиме нужна особая осторожность
и повышенная дисциплина оператора, так как каждое слово, про-
изнесенное оператором, автоматически включает передатчик и
излучается в эфир.
Для перевода радиостанции в дуплексный режим работы необ-
ходимо:
—	подготовить и настроить радиостанцию для работы в симп-
лексном режиме;
—	установить переключатель вида работы в положение ДУП-
ЛЕКС-
Радиостанция готова к работе в дуплексном режиме, но оста-
ется на приеме до тех пор, пока оператор молчит. Для перехода
на передачу оператору необходимо начать ясно, громким голосом
произносить слова. Речь должна быть плавной, так как при паузах
между словами, превышающих 0,5 с, передатчик автоматически
может выключиться и радиостанция перейдет на прием.
Поэтому работа на связь дуплексом требует определенных
навыков от оператора и определенного ритма речи; навыки легко
вырабатываются оператором после небольшой практики.
Связь дуплексом должна использоваться тогда, когда руки
оператора заняты, так как в этом случае радиостанция управ-
ляется голосом, что повышает оперативность ведения связи.
По окончании речи оператора (или корреспондента) их передат-
чики выключаются не мгновенно, а спустя примерно 0,5 с, что не-
обходимо для срабатывания автоматической системы дуплекса.
Поэтому отвечать корреспонденту следует не сразу, а после паузы
продолжительностью в 1 с.
Если во время передачи некоторые слова или фразы были про-
изнесены тихо или очень медленно (оператор допустил продолжи-
тельную паузу), передатчик автоматически выключается и радио-
станция перехотят на прием. Выключение сопровождается харак-
терным щелчком, слышимым в телефонах, и отсутствием самопро-
3 Зак 408Ьдсп	65
слушивания. В этом случае следует повторить громким, четким
голосом окончание фразы и при необходимости продолжить веде-
ние связи.
По окончании работы в режиме «Дуплекс» переключатель вида
работы перевести в положение СИМПЛЕКС, если связь окончена,
выключить питание радиостанции установив тумблер ПИТАНИЕ
ВКЛ. — ВЫКЛ в почожение ВЫКЛ.
Режим дежурного приема применяется в тех случаях, когда
необходимо длительное наблюдение зз радиосетью без перехода
на передачу, при этом сокращается расход энергии аккумулято-
ров, так как накаты всех ламп, не работающих в тракте прием-
ника, выключены.
Для перехода в режим дежурного приема необходимо:
—	подготовить и настроить радиостанцию для работы в ре-
жиме СИМПЛЕКС,
—	поставить переключатель вида работы в положение
Д ПРИЕМ.
Для перехода на передачу переключатель вида работы поста-
вить в положение СИМПЛЕКС и спустя 2—3 мин (время, необхо-
димое для прогрева ламп передатчика) начать передачу.
Работа на фиксированных частотах обеспечивает ведение ра-
диосвязи при движении объекта. При заранее настроенной радио-
станции переход с одной частоты на другую осуществляется в
режиме приема ручкой переключателя частот без дополнительных
операций настройки.
Допускается переход с одной фиксированной частоты па дру-
гую, не дожидаясь остановки системы автоматики в промежуточ-
ных (фиксированных) положениях переключателя ФИКСИР ЧАС-
ТОТЫ— ПЛАВНЫЙ ПОДДИАПАЗОН (например, переход с
частоты 1 сразу на частоту 4 без остановки на частотах 2 и 3).
Для работы в плавном диапазоне поставить переключатель
ФИКСИР. ЧАСТОТЫ —ПЛАВНЫЙ ПОДДИАПАЗОН в положе-
ние ПОДДИАПАЗОН I или II, после чего в режиме ПРИЕМ уста-
новить ручкой УСТАНОВКА ЧАСТОТЫ по шкале нужную частоту
связи. Расфиксировать ручку НАСТРОЙКА АНТЕННЫ, включить
радиостанцию на передачу и этой ручкой настроить передатчик
на максимальную мощность (настройку контролировать по индика-
торному прибору и неоновой лампочке), зафиксировать ручку
НАСТРОЙКА АНТЕННЫ. Радиостанция готова для работы на
установленной частоте.
Работа в плавном диапазоне не нарушает установки заранее
выбранных фиксированных частот. Прежде чем перейти с работы
в плавном диапазоне к работе на заранее подготовленной фикси-
рованной частоте, необходимо проверить фиксацию ручки НА-
СТРОЙКА АНТЕННЫ; при плохой фиксации возможна расстройка
антенной цепи; в этом случае после установки фиксированной
частоты подстроить передатчик ручкой НАСТРОЙКА АНТЕННЫ
Аварийная антенна — провод ЛПРГС длиной 3 м или другой
любой провод аналогичного качества — предназначена для обес-
66
печения связи на неоольшое расстояние при утере штыревых
антенн или при повреждении антенного изолятора.
Провод подключается к высокочастотному разъему радиостан-
ции и выбрасывается через отверстие объекта наружу. Во избежа-
ние замыканий на корпус машины или землю выброшенный конец
провода должен быть изолирован или хотя бы не зачищен от изо-
ляции.
Аварийная антенна позволяет поддерживать связь, когда:
—	оба корреспондента работают на аварийные антенны на
расстоянии до 2 км;
—	один корреспондент работает на аварийную антенну, а вто-
рой— на штыревую антенну высотой 4 м на расстоянии друг от
друга до 5 км.
Совместная работа двух радиостанций Р-123 на одну антенну
возможна как на передачу, так и на прием.
Выбор частот для ведения связи при совместной работе двух
радиостанций должен производиться в соответствии с таблицей,
приведенной в «Техническом описании Р-123».
Каждая радиостанция подключается высокочастотным кабелем
длиной 1 или 4,5 м к одной из фишек блока антенных фильтров.
Радиостанция, подключенная к фишке с шильдиком I, может ра-
ботать только на участке частот I поддиапазона, к фишке с шиль-
диком II — на участке II поддиапазона.
Настраивать антенные цепи радиостанции необходимо пооче-
редно: при настройке одной в режиме «Передача» вторая должна
быть настроена в режиме «Прием» во избежание возможных лож-
ных настроек.
При включении одной из радиостанций на передачу допуска-
ется отклонение стрелки индикатора второй радиостанции, нахо-
дящейся в режиме «Прием», на 1—2 деления. При смене рабочей
частоты одной из радиостанций вторую радиостанцию подстраи-
вать не требуется.
Для увеличения дальности действия радиостанции (в 2—3 раза
по сравнению со штыревой антенной высотой 4 м) в необходимых
случаях может быть использована УКВ антенна, поднятая на теле-
скопической мачте. Эта антенна состоит из штыря, трех противове-
сов, изолятора, полутелескопической мачты и антенного кабеля.
Антенна с противовесами через изолятор укрепляется на верхнем
конце полутелескопической мачты высотой 11 или 18 м. Эффектив-
ность антенны повышается при работе на II поддиапазоне радио-
станции.
Для работы радиостанции с поднятой на телескопической мачте
УКВ антенной необходимо:
—	отключить антенный кабель радиостанции от нижнего изо-
лятора штыревой антенны;
—	подключить фишку антенного кабеля повышенной антенны
с фишкой антенного кабеля радиостанции через переходное уст-
ройство;
—	подготовить и настроить радиостанцию (как указано выше).
3*	67
По окончании работы на связь необходимо:
—	свернуть антенну;
—	разъединить кабели;
—	антенный кабель радиостанции подключить к нижнему изо-
лятору штыревой антенны;
—	настроить радиостанцию на штыревую антенну заданной
высоты.
4.5.4. Особенности эксплуатации радиостанции
При организации радиосвязи следует учитывать возможность
помех со стороны мощных вещательных радиостанций от радио-
станций, работающих в диапазоне Р-123, и различных промышлен-
ных объектов. Воздействие помех проявляется в диапазоне радио-
станции неодинаково, поэтому при ведении радиосвязи на пре-
дельных расстояниях следует выбирать запасные частоты в раз-
личных участках диапазона.
Длительная работа в режимах «Дуплекс» и «Симплекс» допус-
тима при соотношении времени передачи и приема 1 :3, в режиме
дежурного приема длительность работы не ограничивается
Перед началом работы радиостанцию необходимо прогреть в
течение 10—15 мин в летнее и 15—20 мин в зимнее время в ре-
жиме «Симплекс—Прием».
Во избежание выхода из строя усилителя мощности передат-
чика включение радиостанции на передачу ранее чем через 2—
3 мин после начала прогрева не допускается.
Во избежание выхода из строя выходного каскада передатчика
производить настройку и работать при снятых штырях антенны
запрещается.
Для уменьшения расхода энергии аккумуляторов и предупреж-
дения перегрева радиостанции не следует работать непрерывно на
передачу более 10 мин.
Радиостанция обеспечивает нормальную работу в интервале
температур от —50 до +50° С и относительной влажности окружа-
ющего воздуха до 98%. Следует помнить, что емкость аккумулято-
ров бортсети при отрицательных температурах падает на 25—30%,
поэтому в зимних условиях, особенно при совместной работе двух
радиостанций Р-123, работать на передачу тотько при подзарядке
аккумуляторов и принимать меры по утеплению их в соответствии
с инструкцией по эксплуатации машины.
Во избежание перегрева элементов радиостанции перед работой
необходимо снять чехол с приемопередатчика и блока питания.
При длительном нахождении неработающей радиостанции в
условиях повышенной влажности перед началом работы произво-
дить просушку (самопрогрев) в течение 1 ч в режиме «Симплекс —
Прием», открыв крышку на лицевой панели.
Радиосвязь при движении объекта возможна только на фикси-
рованных частотах.
Периодически (один раз в месяц) проверять точность установки
68
частоты с помощью внутреннего калибратора. Проверять на
калибровочных точках с отметкой (рисках шкалы, отмеченных
треугольником или прямоугольником). На шкале имеется 10 ка-
либровочных точек, на каждой точке можно проверить калибровку
на обоих поддиапазонах (независимо от расположения калибро-
вочной отметки на риске шкалы). При отклонении калибровки бо-
лее 1/5 деления откорректировать шкалу.
Заранее подготовленная и настроенная радиостанция позволяет
переключением одной ручки перейти на другую фиксированную
частоту без дополнительной подстройки. Для этого оператор дол-
жен внимательно настроить радиостанцию (установить тумблеры,
переключатели, частоту, настройку антенной цепи, надежно зафик-
сировать положение органов настройки), при ведении связи сле-
дить за сохранением установленных положений органов настройки
(положением тумблеров и надежностью фиксации ручек).
Связь в дуплексном режиме возможна только в случаях дей-
ствительной необходимости (заняты руки оператора), так как слу-
чайно произносимые оператором слова будут передаваться в эфир,
что может привести к нарушению связи между другими корреспон-
дентами.
Радиостанция обеспечивает работу как с подавлением собствен-
ных шумов приемника, так и без него, хотя, как правило, работа
ведется с подавлением шумов. На предельных расстояниях реко-
мендуется вести связь без подавления шумов, так как подавитель
шумов несколько ухудшает чувствительность приемника.
Для продления срока службы лампочки оптического устройства
освещения шкалы необходимо после подготовки и настройки ра-
диостанции выключать тумблер ШКАЛА ВКЛ- — ВЫКЛ.
После установления радиосвязи рекомендуется проверять ис-
правность радиолинии не голосом, а тональным вызовом (кнопка
ТОН. ВЫЗОВ); в дуплексном режиме тональный вызов не работает.
В радиостанции применены два индикатора настройки антенной
цепи — стрелочный (индикаторный прибор) и световой (неоновая
лампочка). Антенную цепь необходимо настраивать по стрелоч-
ному прибору, так как он обеспечивает более точную настройку
на максимум тока. Неоновая лампочка в основном служит для
зрительного контроля работы на передачу: при некотором выборе
частот и высоты антенны неоновый индикатор может светиться
очень слабо, а при пониженном напряжении бортсети в начале ди-
апазона допускается отсутствие его свечения.
Вскрывать приемопередатчик в объекте разрешается только для
замены лампы ГУ-50 (отсутствие индикации тока в антенне).
Устранение других неисправностей приемопередатчика и блока
питания разрешается только в радиомастерской. В объекте разре-
шается устранять простейшие неисправности (выход из строя гар-
нитуры, замена предохранителей и др.).
При подключении бортсети к клеммам блока питания необхо-
димо соблюдать полярность согласно надписям на шильдиках пе-
редней панели (рис. 21).
69
Включение радиостанции на передачу без подключения антен-
ны (или эквивалента антенны) не допускается.
При хранении радиостанции на складе иди при длительных
перерывах в работе фиксаторы барабана (1, 2, 3 и 4) следует рас-
фиксировать, а переключатель частот поставить в положение
ПЛАВНЫЙ ПОДДИАПАЗОН (I или II).
Рис. 21. Передняя панель блока питания радиостанции Р-123
Во избежание перекоса и поломки соединительных разъемов
при сочленении винты кабеля питания вворачивать поочередно че-
рез 2—3 оборота до полной затяжки.
4.6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ РАДИОСТАНЦИЙ Р-123
И ПЕРЕГОВОРНОГО УСТРОЙСТВА Р-124
4.6.1.	Регламентные работы, проводимые на радиостанции
Регламент № 1 — ежедневное техническое обслуживание — пре-
дусматривает проверку внешнего состояния, профилактику радио-
станции и аппаратов переговорного устройства без вскрытия бло-
ков, проверку работоспособности радиостанций и переговорного
устройства в заданном режиме.
Регламент № 2 — недельное техническое обслуживание — вклю-
чает проведение работ регламента № 1.
Регламент №3—месячное техническое обслуживание — пре-
дусматривает выполнение работ регламентов № 1 и 2 с детальной
проверкой внешнего состояния, профилактикой радиостанции н
аппаратов переговорного устройства, проверку состояния и про-
70
филактпку соединительных кабелей и разъемов, проверку работо-
способности радиостанции и переговорного устройства во всех ре-
жимах, измерение точности установки частоты радиостанции по
внутреннему калибратору и проверку эксплуатационной докумен-
тации.
Регламент № 5 — полугодовое техническое обслуживание —
предусматривает выполнение работ регламентов № 1, 2 и 3 с изме-
рением девиации частоты передатчика и напряжения на выходе
усилительного тракта переговорного устройства.
4.6.2.	Проверка радиостанции Р-123 и переговорного
устройства Р-124 с помощью измерительных приборов
Для проверки радиостанции Р 123 и переговорного устройства
Р-124 непосредственно в бронеобъекте с точностью, достаточной
для эксплуатационных нужд, используются комплект измеритель-
ных приборов ИК-2, переходное устройство (заводское), эквива-
ленты антенны ЭА-123 и Э9-4, ламповый вольтметр В7-2А.
Для измерения мощности передатчика в эквиваленте антенны
необходимо:
—	собрать схему (рис. 22, а)\
—	включить радиостанцию в режиме «Симплекс», через 2—
3 мин перевести тангеиту нагрудного переключателя в положение
ПРД и настроить радиостанцию по максимальному показанию
индикаторных приборов радиостанции и эквивалента;
—	произвести отсчет величины тока в эквиваленте антенны и
подсчитать мощность передатчика по формуле
Р = 75-Р,
где Р—мощность, Вт;
/ — ток, А.
Мощность передатчика, определяемая с помощью эквивалента
антенны Э9-4 и лампового вольтметра В7-2А, подсчитывать по
формуле
где Р— мощность, Вт;
U — напряжение на эквиваленте, В;
R— сопротивление Э9-4, равное 75 Ом.
Измерять на крайних и средней частотах каждого поддиапа-
зона при напряжении бортсети 26 В. Мощность передатчика в
условном эквиваленте антенны должна быть не менее 20 Вт.
Для измерения девиации частоты передатчика необходимо:
—	собрать схему (рис. 22,6);
—	установить частоту, кратную 1 МГц, перевести радиостан-
цию на передачу п настроить по максимальному показанию инди-
каторного прибора;
71
72
Рис. 22. Схемы проверки радиостанции Р 123 с помощью измерительных приборов:
мощности передатчика в эквиваленте антенны; б —девиации частоты передатчика; в чувствительности приемника; г — напряжения
на выходе усилительного тракта переговорного устройства
—	подготовить кварцевый калибратор прибора ИК-2
для измерения девиации;
—	отпустить фиксатор (при работе на фиксирован-
ных частотах) и расстроить частоту передатчика на
±25 кГц относительно проверяемой частоты;
—	поставить переключатель вида работы и шкалы
ИЧ ИД в положение ИД;
—	надеть шлемофон; ларингофоны должны плотно
прилегать к горлу; произнести громкий и протяжный
звук «А» и отсчитать величину девиации по шкале при-
бора блока КЧД ЛВ комплекта ИК-2; девиация частоты
передатчика должна быть 4,5—7 кГц.
Измерять на двух крайних и средней частотах каж-
дого поддиапазона.
Для проверки точности установки частоты радиостан-
ции по внутреннему калибратору необходимо:
—	установить переключатель вида работы в поло-
жение Д. ПРИЕМ, переключатель частот — в положение
ПЛАВНЫЙ ПОДДИАПАЗОН I или II, включить ра-
диостанцию и прогреть ее в течение 30 мни;
—	установить по шкале частоту с отметкой кадиб-
ровки (риска с треугольником или прямоугольником);
—	нажать кнопку ТОН. ВЫЗОВ и медленным вра-
щением ручки УСТАНОВКА ЧАСТОТЫ добиться нуле-
вых биений в телефонах; при точной градуировке нуле-
вые биения получаются при совпадении риски шкалы
с визиром; отклонение частоты должно быть не более
±5 кГц (1/5 деления шкалы); проверять на всех ка-
либровочных точках;
—	поставить переключатель вида работы в положе-
ние СИМПЛЕКС;
—	установить частоту с отметкой калибровки, на ко-
торой имеются биения в режиме «Передача» (на каж-
дом поддиапазоне только две калибровочные точки):
—	перевести радиостанцию на передачу и враще-
нием ручки УСТАНОВКА ЧАСТОТЫ добиться нулевых
биений в телефонах; проверять па каждом поддиапа-
зоне; отклонение частоты должно быть не более ±5 кГц;
если отклонение превышает указанную норму, откор-
ректировать частоту.
Для измерения чувствительности приемника необхо-
димо:
—	настроить радиостанцию на проверяемой частоте
на эквивалент антенны;
—	собрать схему (рис. 22,в);
—	подготовить ИК 2 для измерения чувствительно-
сти приемника;
78
—	установить переключатель вида работы в положение
Д. ПРИЕМ;
—	установить максимальную громкость и максимальные шумы
приемника ручками ГРОМКОСТЬ и ШУМЫ;
—	через специальный высокочастотный кабель падать напря-
жение на вход приемника от ГСС-ЧМ более 10 мкВ (устанавли-
вается ручкой МКВ);
—	включить модулятор ГСС-ЧМ, поставив тумблер МОД.—
ВКЛ. в положение ВКЛ.;
—	поставить тумблер НЕС. — МОД. в положение МОД. и
ручкой УСТ. МОД- установить стрелку прибора на зеленую риску
(девиация 5 кГц);
—	настроиться ручкой УСТ. ЧАСТОТЫ на ГСС-ЧМ на макси-
мальное показание измерителя выхода ВЗ-10А;
—	установить ручкой ГРОМКОСТЬ приемопередатчика по из-
мерителю выхода ВЗ-10А напряжение 11 В;
—	выключить модуляцию ГСС-ЧМ и установить ручкой МКВ
по измерителю выхода напряжение шумов 1,1 В; положение ручки
МКВ покажет величину чувствительности приемника с выведен-
ным подавителем шумов, которая должна быть не хуже 3 мкВ.
Чувствительность приемника измерять на трех частотах каж-
дого поддиапазона, для чего:
—	установить минимальные шумы приемника, повернув ручку
ШУМЫ вправо до упора; установить ручкой МКВ величину напря-
жения, подаваемого от ГСС-ЧМ, в два раза большую номинальной
чувствительности;
—	включить модуляцию (девиация 5 кГц);
—	измерить напряжение звуковой частоты на телефонах, кото-
рое должно быть не менее 11 В, при этом чувствительность прием-
ника с подавителем шумов соответствует норме.
Измерять чувствительность приемника с подавителем шумов на
тех же частотах, что и при измерении чувствительности приемника
без подавителя.
Для измерения напряжения на выходе усилительного тракта
переговорного устройства необходимо:
—	собрать схему (рис. 22, г);
—	подключить шнуры шлемофонов абонентов к нагрудным
переключателям; во избежание акустической свя-зи между телефо-
нами и ларингофонами при ненадетых шлемофонах следить,
чтобы ларингофоны не лежали на телефонах;
—	установить регулятором аппарата \-1 максимальное усиле-
ние;
—	включить переговорное устройство, поставив переключа-
тель вида работы на аппарате А-1 в положение ВС (внутренняя
связь);
—	соединить переходное устройство с нагрудным переключате-
лем и шлемофоном аппарата А-1;
—	подать от звукового генератора прибора ИК-2 (гнездо 1:1)
напряжение 0,5 В частотой 1000 Гц на гнезда ЗГ переходного уст-
74
ройства; величину напряжения контролировать измерителем вы-
хода ВЗ-10А;
— измерить напряжение на телефонах шлемофона аппарата
А-1, переключив измеритель выхода ВЗ-10А на гнезда ЛВ ПР пе-
реходного устройства; усилительный тракт аппарата А-1 считается
исправным, если напряжение на телефонах будет не менее 10 В
при напряжении бортсети, равном 26 (13) В.
Соблюдая указанный порядок, измерить напряжение на выходе
усилительных трактов остальных четырех абонентских аппаратов.
Измерять напряжение на выходе усилительного тракта перего-
ворного устройства, а также проверять исправность ларингофонов
голосом путем передачи стандартной фразы: «Мы такого не ви-
дали невода» — вместо подачи звукового напряжения от генерато-
ра ИК-2. Отсчет напряжения на телефонах шлемофонов аппара-
тов А-1, А-2, А-3, А-4 и А-5 производить измерителем выхода
ВЗ-10А, подключенным к гнездам ЛВ ПР переходного устройства.
75
Глава 5
РАДИОСТАНЦИЯ Р-111
5.1.	НАЗНАЧЕНИЕ И ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ
Широкодиапазонная ультракоротковолновая симплексная- ра-
диостанция Р-111 с автоматизированной перестройкой на одну из
четырех заранее подготовленных частот предназначена для обес-
печения беспоисковой и беоподстроечной телефонной радиосвязи
с частотной модуляцией в тактическом звене управления Воору-
женных Сил.
Радиостанция обеспечивает работу с аппаратурой телекодовой
информации, дистанционное управление с выносного пункта управ-
ления и автоматическую ретрансляцию радиопередачи.
Диапазон частот радиостанции от 20 до 52 МГц разбит на два
поддиапазона:
—	первый от 20 до 36 МГц;
—	второй от 36 до 52 МГц.
В указанном диапазоне имеется 1281 рабочая частота связи с
расстановкой по диапазону через 25 кГц.
С помощью механизма заранее подготовленных частот (ЗПЧ)
в радиостанции обеспечивается запоминание любых четырех рабо-
чих частот с возможностью быстрого перехода с одной частоты на
другую в процессе ведения связи. Время автоматической перест-
ройки с одной ЗПЧ на другую не превышает 45 с.
Радиостанция (рис. 23) комплектуется штыревыми антеннами
высотой 3,4 м (АШ-3,4 м) и высотой 1,5—3 м с противовесами
1,25—3 м, поднятыми на телескопической мачте высотой И м.
При 100%-ной мощности передатчика радиостанция обеспечи-
вает дальность радиосвязи при работе:
—	обеих радиостанций в движении на АШ-3,4 м — до 25—
35 км;
—	одной радиостанции на стоянке с антенной, поднятой на
мачте, а другой радиостанции в движении — до 35—45 км;
—	обеих радиостанций на стоянке с антеннами, поднятыми на
телескопических мачтах, — до 50—60 км.
76
Источником питания служит бортовая сеть постоянного тока
с напряжением 26 В ±15%, при этом потребляемый ток должен
быть не более 20 А при работе на передачу, 7 А при работе на
прием и 2 А при работе в режиме дежурного приема.
Радиостанция монтируется в подвижных объектах.
Масса рабочего комплекта без источников питания и антенн не
более 100 кг.
Рис. 23. Общий вид радиостанции Р-111
Мощность передатчика радиостанции в эквиваленте антенны
(R = 75 Ом) не менее 75 Вт. Предусмотрена возможность пониже-
ния мощности до 20 и 1%.
Девиация частоты передатчика ±4 —7 кГц.
Чувствительность микрофонного входа на частоте 800 Гц при
девиации частоты 5 кГц 80—240 мВ, линейного входа — 800 мВ.
Стабилизация рабочей частоты параметрическая.
Суммарная погрешность градуировки и установки частоты при-
емопередатчика по шкале при температуре 20+5° С через 5 мин и
более с момента включения не превышает ±6 кГц; предусмотрена
автоматическая подстройка частоты передатчика по опорному ге-
нератору.
Проверка градуировки и ее коррекция возможны на любой ра-
бочей частоте по внутреннему кварцевому калибратору; после кор-
рекции погрешность установки частоты не превышает 1,5 кГц.
Погрешность повторной установки рабочей частоты передатчика
(приемника) автоматической системой заранее подготовленных час-
тот не превышает ±1,5 кГц.
Чувствительность приемника не хуже 1,5 мкВ при частоте
модулирующего сигнала 0,8 кГц, девиации частоты 5 кГц, напря-
жении сигнала на головных телефонах 1,5 В и отношении сиг-
нал/шум 10:1.
Полоса пропускания НЧ тракта 0,3—3,4 кГц.
Напряжение звуковой частоты, подаваемое на телефоны, регу-
лируется в пределах 0,5—13 В.
77
5.2.	СОСТАВ РАДИОСТАНЦИИ
Радиостанция выпускается в симплексном и сдвоенном симп-
лексном варианте, основным вариантом является симплексный
В комплект симплексного варианта (рис. 24) входят:
—	приемопередатчик 2;
Рис. 24 Составные части промыштеииого комплекта радиостанции Р-111:
7 — блок СЛУ с автоматикой; 2 — приемопередатчик; 3 — гемическая документация;
4— ящик ЗИП, 5 — блок питания усилителя мощности; 6 — комплект кабелей; 7 — ла-
рпнгофониый усилитель; 8 ~ микротелефонная гарнитура; 9 — сумка с инструментом 10 —
крышка передней панели приемопередатчика
—	блок согласующего антенного устройства 1 с системой авто-
матики;
—	блок питания 5 усилителя мощности;
—	комплект кабелей 6;
—	ларингофонный усилитель 7;
—	микротелефонная гарнитура 8;
—	сумка с инструментом 9;
—	ящик с запасным имуществом 4\
—	техническая документация 3.
В состав комплекта сдвоенного симплексного варианта входят:
—	два приемопередатчика;
—	блок сдвоенного САУ с автоматикой;
—	два блока питания усилителя мощности;
—	две микротелефонные гарнитуры;
—	два ларингофонных усилителя;
—	комплект соединитетьных кабелей;
—	техническая документация;
—	запасное имущество.
При установке радиостанции в командирских и командно-
штабных машинах возможно управление ею со специальное
пульта управления-
78
5.3.	СТРУКТУРНАЯ СХЕМА РАДИОСТАНЦИИ
Структурную схему радиостанции Р-111 (рис. 25, см. вкл. в
конце книги) условно можно разделить на следующие основные
узлы:
—	задающий приемопередатчик (блоки высокой и промежуточ-
ной частоты, опорный генератор);
—	тракт усиления мощности и согласующее антенное устрой-
ство (УМ и САУ);
—	система автоматической настройки (блоки автоматики УМ,
САУ и ЗПЧ);
—	низкочастотные выходы;
—	система электропитания.
5.3.1.	Задающий приемопередатчик
Задающий приемопередатчик радиостанции построен по тран-
сиверной схеме с автоматической подстройкой частоты диапазон-
ных возбудителей и предназначен для формирования сигналов с
частотной модуляцией в диапазоне рабочих частот радиостанции,
приема и обработки радиосигналов с частотной модуляцией н вы-
деления частотным детектором колебаний низкой частоты.
Задающий приемопередатчик является частотообразующим уст-
ройством радиостанции и по своей принципиальной схеме анало-
гичен приемопередатчику радиостанции Р-107, за исключением его
низкочастотной части и цепей управления.
5.3.2.	Тракт усиления мощности и согласующее
антенное устройство
Усилитель мощности (УМ) с перестраиваемым полосовым
фильтром служит для усиления мощности частотно-модулирован-
ных колебаний в рабочем диапазоне радиостанции до значений,
соответствующих номинальной мощности на выходе передатчика.
С помощью полосового перестраиваемого фильтра осуществляет-
ся ослабление побочных колебаний передатчика и улучшение ре-
альной избирательности приемника, которые необходимы в усло-
виях совместной работы радиосредсгв.
Согласующее антенное устройство (САУ) предназначено для
согласования выхода передатчика и входа приемника с антен-
ной в целях получения максимальной мощности излучения при
передаче и реализации требуемой чувствительности приемника при
приеме.
В качестве САУ используется перестраиваемый параллельный
контур с переменной емкостью связи. Образуя совместно с антен-
ной настраиваемую колебательную систему, САУ способствует по-
вышению фильтрации побочных колебаний па выходе передатчика
и избирательности высокочастотной части приемника.
САУ и его автоматика представляют собой блок, конструк-
тивно выделенный из приемопередатчика радиостанции.
79
УМ и САУ перестраиваются во всем диапазоне радиостанции
без коммутации, связанных с переключением поддиапазонов в за-
дающем приемопередатчике.
5.3.3.	Система автоматической настройки
Система автоматической.настройки включает следующие ос-
новные элементы:
—	систему заранее подготовленных частот (ЗПЧ) задающего
приемопередатчика;
—	автоматику усилителя мощности;
—	автоматику согласующего антенного устройства.
Система заранее подготовленных частот задающего приемопе-
редатчика обеспечивает механическое запоминание углового по-
ложения органов настройки с последующим их воспроизведением
после пуска автоматических устройств кнопками ЗПЧ.
Автоматика УМ и автоматика САУ по принципу своей работы
аналогичны.
Автоматика усилителя мощности содержит:
—	параметрический модулятор предварительного УМ;
—	амплитудный детектор (датчик);
—	реле переключения режимов работы автоматики (реле пе-
реключения режимов «Поиск — Слежение»);
—	амплитудный ограничитель;
—	усилитель управляющего напряжения (усилитель 1000 Гц);
—	фазочувствительиый каскад;
—	электромеханический привод.
Запуск автоматики УМ производится автоматически после отра-
ботки системы ЗПЧ или вручную, если эта система не исполь-
зуется. Настройка усилителя мощности и полосового фильтра про-
исходит в том случае, когда на вход УМ от задающего приемопе-
редатчика подаются колебания рабочей частоты.
Задача автоматики УМ состоит в поиске максимального зна-
чения напряжения на контуре предварительного усилителя мощ-
ности в процессе его непрерывной перестройки (в пределах всего
рабочего диапазона) и фиксации органов настройки в этом поло-
жении. После нахождения максимума система автоматики УМ
отключается.
При повторном включении автоматики УМ независимо от из-
менения рабочей частоты приемопередатчика автоматика вновь
выполняет все операции по настройке.
Настройка контура предварительного каскада усиления мощ-
ности осуществляется с помощью электромеханического привода
и механически сопрягается с настройкой оконечного каскада уси-
ления мощности и полосового фильтра.
Система автоматики УМ работает в двух режимах: поиска и
слежения, при этом напряжение постоянного тока для питания
электродвигателя формируется фазочувствительным каскадом.
80
Параметрический модулятор предварительного усилителя мощ-
ности (ПУМ) предназначен для изменения параметров контура
этого каскада в сравнительно узких пределах по закону измене-
ния непрерывного поискового сигнала, подаваемого от генератора
напряжением 50 В н частотой 800 Гц от бзока питания УМ
Элементы автоматики УМ от амплитудного детектора до фазо-
чувствительного каскада образуют цепь обратной связи.
Амплитудный детектор автоматики УМ используется в качестве
датчика сигнала на выходе предварительного усилителя мощности.
В результате параметрической модуляции с контура ПУМ сни-
маются и поступают на амплитудный детектор модулированные
по амплитуде высокочастотные колебания с частотой задающего
приемопередатчика. Огибающая этих колебании является управ-
ляющим сигналом в цепи обратной связи системы автоматической
настройки УМ.
Реле переключения режимов «Поиск — Слежение» предназна-
чены для коммутации управляющего напряжения на одном из вхо-
дов фазочувствительного каскада. В режиме «Поиск» это напря-
жение поступает иа амплитудный ограничитель с блока питания
УМ, а в режиме «Слежение» — с амплитудного детектора, свя-
занного с контуром предварительного усилителя мощности.
Амплитудный ограничитель выполняет функцию защиты цепей
обратной связи автоматики УМ от больших напряжений управ-
ляющего сигнала, поступающего с выхода амплитудного детек-
тора.
Усилитель напряжения 800 Гц служит для усиления управ-
ляющего напряжения, поступающего на один из входов фазочувст-
вительного каскада как в режиме поиска, так и в режиме точной
настройки.
Фазочувствительный каскад обеспечивает получение напряже-
ния, необходимого для управления электродвигателем. Полярность
выходного напряжения фазочувствительного каскада, обусловлен-
ная разностью фаз его входных напряжений, определяет направ-
ление вращения двигателя, а амплитуда управляющего сигнала,
имеющего одинаковую частоту с опорным напряжением, — ско-
рость его вращения
Независимо ог исходного положения органов настройки авто-
матика усилителя мощности начинает работать в режиме «По-
иск». В этом режиме контур предварительного УМ полностью рас-
строен относите 1ьно частоты возбуждения и на выходе амплитуд-
ного детектора управляющее напряжение практически отсутст-
вует. В этом случае через контакты реле переключения режимов
«Поиск — Слежение», амплитудный ограничитель и усилитель на-
пряжения на один из входов фазочувствитечьного каскада подается
напряжение с частотой 800 Гц от генератора блока питания УМ,
на другой вход фазочувствительного каскада— опорное напряже-
ние от того же генератора. Таким образом, амплитуды напряже-
ний на обоих входах фазочувствительного каскада одинаковы и
спорость вращения электродвигателя постоянна.
8J
Реверсирование электродвигателя осуществляется при сраба-
тывании концевых переключателей, при этом сдвиг по фазе между
напряжениями на входах фазочувствительного каскада изме-
няется на 180°, а следовательно, меняется и полярность напряже-
ния на его выходе, что приводит к изменению направления враще-
ния электродвигателя.
Первоначальное направление настройки контура предваритель-
ного усилителя мощности в режиме поиска, т. е. направление вра-
щения электродвигателя, зависит от предшествующего положения
концевых переключателей реверса. С приближением настройки
контура к частоте возбуждения увеличивается постоянная состав;
ляющая напряжения на выходе амплитудного детектора. Когда
она превысит установленное пороговое значение, срабатывает реле
переключения режимов «Поиск — Слежение», в результате чего
выход амплитудного детектора подключается к амплитудному ог-
раничителю. т. е. произойдет переключение автоматической систе-
мы из режима «Поиск» в режим «Слежение».
В режиме слежения для реверсирования и вращения двигате-
лем электромеханического привода в сторону резонанса контура
используется изменение фазы огибающей на выходе амплитудного
детектора. С подходом к настройке и особенно вблизи точной на-
стройки контура в спектре огибающей происходит перераспреде-
ление составляющих таким образом, что амплитуды второй и всех
четных гармоник увеличиваются, а амплитуды первой и всех не
четных гармоник уменьшаются.
В общем случае изменение амплитуды первой гармоники опре-
деляет скорость вращения двигателя электромеханического при-
вода в режиме слежения.
Так как вблизи точной настройки контура амплитуда первой
гармоники уменьшается, уменьшается напряжение на выходе фазо-
чувствительного каскада и скорость вращения электродвигателя
падает. При уменьшении этого напряжения ниже определенной
величины электродвигатель останавливается и система автома-
тики усилителя мощности выключается.
Автоматика согласующего антенного устройства начинает от-
работку лишь после того, как произведена настройка и сигнал
заданной рабочей частоты подается на вход САУ.
Включение автоматики САУ при использовании ЗПЧ или после
автоматической настройки УМ происходит также автоматически.
Возможно включение автоматики САУ вручную при изменении
значений ЗПЧ и при работе радиостанции в плавном диапазоне.
Автоматика САУ по сравнению с автоматикой УМ имеет прин-
ципиальную особенность: она содержит элементы кратковременной
памяти. В процессе перестройки согласующего антенного устрой-
ства, т. е. изменения положения его органов настройки и связи с
антенной, возможны несколько максимумов выходного сигнала.
Задача системы автоматики САУ состоит в том, чтобы из этих
максимумов выбрать наибольший. Для этой цели и служат эле-
менты памяти, позволяющие оценить величину каждого из мак-
62
спмумов, выбрать наибольший из Пих, зафиксировать настройку
и оптимальную связь САУ с антенной.
Таким образом, память автоматики САУ является кратковре-
менной и используется лишь в течение одного из циклов работы
системы.
Система автоматической настройки согласующего антенного
устройства содержит:
—	релейную схему коммутации и управления двигателями;
—	спусковое устройство (мультивибратор и реле);
—	усилитель-ограничитель;
—	схему запоминания — сравнения; *
—	антенные датчики;
—	электромеханический привод органов настройки.
Элементы блока автоматики САУ ог датчиков до релейной
схемы коммутации образуют цепь обратной связи, которая пред-
назначена для управления работой электромеханического при-
вода, являющегося исполнительным органом.
Непосредственное воздействие на САУ как на настраиваемый
элемент радиостанции осуществляется сигналом на частоте воз-
буждения, поступающим с выхода УМ (перестраиваемого полосо-
вого фильтра), причем при автоматической настройке САУ усили-
тель мощности работает с пониженной выходной мощностью.
Запуск автоматики САУ осуществляется вручную (с помощью
кнопки на передней панели приемопередатчика) или автомати-
чески по окончании настройки блока усиления мощности. Релейная
схема коммутации и управления двигателями запускает двига-
тели электромеханического привода контурного конденсатора
(Ск) и конденсатора связи (Ссв) с антенной. Одновременно вы-
полняется необходимая коммутация элементов системы автоматики
САУ при подготовке и выполнении всех циклов ее работы.
Антенный датчик является индикатором мощности, отдаваемой
передатчиком в антенну.
Работа автоматики САУ после включения распадается на ряд
циклов. Первый цикл состоит во вращении органов настройки САУ
из исходного положения до реверсирования двигателя контурного
конденсатора (Ск), ротор которого движется примерно в 13 раз
медленнее ротора конденсатора связи так, что в пределах времени,
необходимого для изменения емкости Ск от минимального до мак-
симального значения и наоборот, происходит более десяти полных
перестроек Сев.
Во время второго цикла емкость контурного конденсатора и
емкость конденсатора связи изменяются в максимальных преде-
лах, причем Ск проходит интервал своих изменений один раз.
Поэтому в результате амплитудного детектирования высокочастот-
ного сигнала в антенном датчике на его выходе последовательно
образуются импульсы напряжения различной величины. Вершина
наибольшего из импульсов соответствует оптимальному положе-
нию органов настройки САУ. Элемент памяти схемы запомина-
ния— сравнения в течение второго цикла осуществляет запоми-
83
Наине значения напряжения, соответствующего наибольшему им-
пульсу.
В течение третьего цикла полной перестройки с помощью кас-
када сравнения схемы запоминания — сравнения осуществляется
сравнение амплитуды импульсов, поступающих с датчика, со зна-
чением, заложенным в памяти системы. Момент совпадения мак-
симального импульса датчика с этим значением фиксируется в
схеме запоминания — сравнения. Напряжение с этой схемы запу-
скает мультивибратор. С помощью мультивибратора и реле после
момента совпадения происходит остановка двигателя контурною
коп щпсатора, т. е. фиксируется его оптимальное положение н ско-
рость вращения двигателя конденсатора связи уменьшается.
Далее производится доводка конденсатора связи при медлен-
ном вращении его двигателя в том же направлении до оптималь-
ного значения емкости связи, при котором схемой вырабатывается
команда на полную остановку и выключение автоматики. Таким
образом, память системы сохраняется в интервале от второго
цикла ее работы до последнего.
С повторным пуском автоматики САУ все циклы повторяются
вновь в тон же последовательности.
5.3.4. Низкочастотные выходы
Обработка сигналов корреспондента после дискриминатора за-
дающего приемопередатчика осуществляется в приемном тракте
низкочастотных выходов, который содержит:
—	первый усилитель низкой частоты (УНЧ-1);
—	подавитель шумов (ПШ);
—	второй усилитель низкой частоты (УНЧ 2) с регулятором
приемного уровня;
—	оконечные устройства.
Этот тракт обеспечивает:
—	усиление низкочастотного сигнала до уровня, необходимого
для работы оконечных устройств,
—	регулирование уровня низкочастотного сигнала для дости-
жения требуемой слышимости и разборчивости;
—	сопряжение радиоканала с другими каналами связи и дис-
танционное управление радиостанцией;
—	подавление шумов на выходе приемника при отсутствии сиг-
нала корреспондента;
—	прослушивание оператором своей работы и контроль ра-
боты корреспондента при ретрансляции
Первый УНЧ обеспечивает минимально необходимый уровеш
сигнала, который требуется при реализации предельной чувства
дельности приемника для нормальной работы оконечных устройств
регулирования приемного уровня в заданных пределах и устой-
чивого срабатывания приемников тонального вызова и управляю
щего сигнала.
84
Подавитель шу юв выполнен в виде активного сопротивления,
коммутируемого с помощью реле, управтяемого от тональных при-
емников. Включение этого сопротивления в низкочастотный тракт
примерно в десять раз уменьшает уровень сигната, подаваемого
на вход второго i НЧ
Уменьшение уровня шумов при отсутствии сигнала корреспон-
дента важно не только для повышения работоспособности опе-
ратора, находящегося на непрерывном дежурстве, но и для обес-
печения характеристик каналов связи, сопрягаемых с радиостан-
ции”!.
С появлением сигнала корреспондента, которому предшествует
тонатьнып вызов по радио иа частоте 2100 Гц или кратковремен-
ная посылка тонального управляющего сигната на той же частоте,
срабатывает приемник тонального вызова и выключает подави-
тель шумов.
Полная готовность приемника к нормальной работе наступает
практически не ботее через 1,5—2 с после перехода корреспон-
дента в режим передачи, т. е. нажатия оператором тангеиты или
кнопки вызова.
С окончанием работы корреспондента на передачу, которой
предшествует посылка управляющего сигнала на частоте 3000 Гц,
срабатывает приемник тонального сигнала, после чего включается
ПШ. Это происходит также за время не более 1,5—2 с.
При работе радиостанции на передачу прослушивание операто-
ром своей работы происходит при включенном ПШ. Громкость и
разборчивость прослушиваемого сигнала в этом случае оказыва-
ются достаточными. Самопрослушивание создает необходимые
удобства для работы оператора в условиях сильных акустических
шумов и является простейшей, хотя и не полной, проверкой работо-
способности радиостанции.
Возможна работа и без подавителя шумов. В этом случае его
отключают с помощью тумблера на передней панели приемопере-
датчика.
Формирование модулирующего сигнала в передатчике радио-
станции осуществляется в тракте, который содержит микрофон-
ный усилитель и подмодулятор с регулятором передающего
уровня.
Этот тракт обеспечивает:
—	усиление низкочастотного сигнала, поступающего от оконеч-
ных устройств, до уровня, необходимого для нормальной частот-
ной модуляции колебаний соответствующего диапазонного воз-
будителя;
—	регулирование передающего уровня в радиолинии путем из-
менения ветчины девиации частоты радиосигнала.
Микрофонный усилитель обеспечивает усиление низкочастот-
ного сигнала по напряжению примерно в 100 раз. При подаче на
вход напряжения не менее 80 мВ выходной уровень микрофонного
усилителя составляет не менее 0,8 В на нагрузке 600 Ом.
85
Регулятор передающего уровня предназначен для изменения
величины модулирующего напряжения, подаваемого на реактивный
элемент возбудителя.
Индикатором передающего уровня (девиации частоты радио-
сигнала) служит собственный приемник радиостанции, который
при передаче кроме индикации этого уровня используется для час-
тотной автоподстройки возбудителей и прослушивания своей ра-
боты.
Индикаторный (измерительный) прибор при контроле и регу-
лировании передающего уровня включается между первым УНЧ
и подавителем шумов.
При регулировке приемного уровня подавитель шумов выклю-
чается.
Автоматическая ретрансляция осуществляется с включенным
подавителем шумов при соединении обеих радиостанций, образую-
щих ретрансляционный пункт, двухпроводной линией.
При автоматической ретрансляции для переключения радио-
станций в пункте ретрансляции используются специальные управ-
ляющие сигналы, которые передаются перед началом передачи
информации в после ее окончания. Можно считать, что для авто-
матической ретрансляции используются два канала (информацион-
ный и управляющий) с общим радиотрактом, разнесенные по вре-
мени работы.
Разнесение каналов по времени необходимо, поскольку оба ка-
нала работают в пределах одной и той же полосы спектра моду-
лирующих колебаний. По управляющему каналу передаются то-
нальные сигналы для переключения радиостанций с приема на
передачу и наоборот. При каждом таком переходе работа управ-
ляющего канала кратковременна и сводится к образованию в за-
данном направлении (через ретранслятор) симплексного информа-
ционного канала.
Управляющий канал образуют следующие элементы:
—	генератор тонального вызова (ГТВ) и тонального сигнала
(ГТС) с реле времени радиостанции корреспондента;
—	подмодулятор радиостанции корреспондента;
—	радиотракты передатчика корреспондента и приемника ра-
диостанции ретрансляционного пункта, работающей с этим кор-
респондентом;
—	низкочастотный тракт приемника этой же радиостанции ре-
трансляционного пункта до подавителя шумов;
—	тональные приемники низкочастотных выходов радиостанции
ретрансляционного пункта;
—	релейная схема коммутации режимов радиостанции ретранс-
ляционного пункта, принимающей сигнал;
—	двухпроводная линия между радиостанциями ретрансля-
тора;
—	релейная схема коммутации режимов соседней радиостан-
ции ретрансляционного пункта, работающей с другим корреспон-
дентом.
86
Информационный канат после отработки управляющего канала
образуют следующие элементы:
—	передатчик радиостанции корреспондента;
—	приемный тракт радиостанции ретрансляционного пункта,
работающей с этим корреспондентом, до второго УНЧ включи-
тельно;
—	двухпроводная линия между радиостанциями ретрансля-
тора;
—	подмодулягор передатчика соседней (передающей) радио-
станции ретрансляционного пункта;
—	радиолиния к корреспонденту, радиостанция которого ве-
дет прием.
На любой из радиостанций ретрансляционного пункта можно
осуществлять контроль и прослушивание работы корреспондентов
с использованием оконечных устройств этих радиостанций и уст-
ройств для слуховой и визуальной сигнализации.
Генератор тонального вызова и тонального сигнала (ГТВ, ГТС)
предназначен для генерации колебаний на частотах 2100, 3000
и 800 Гц.
Колебания на частоте 2100 Гц образуют так называемый то-
нальный сигнал, который служит для посылки вызова и для со-
хранения радиостанции ретрансляционного пункта, принимающей
сигнал одного из корреспондентов, на приеме, а также для пе-
ревода соседней радиостанции ретранслятора из режима ожида-
ния на передачу.
Колебания на частоте 3000 Гц образуют так называемый
управляющий тональный сигнал, с помощью которого осущест-
вляется перевод радиостанции с передачи в режим ожидания.
При вызове по радиоканалу длительности посылки с частотой
2100 Гц и посылки измерительного сигнала с частотой 800 Гц
(для регулирования приемного и передающего уровней) опреде-
ляются продолжительностью нажатия кнопки на передней панели
приемопередатчика.
Длительность посылки тонального и управляющего сигналов
(1,5—2 с) выбирается с учетом времени срабатывания исполни-
тельных устройств радиостанции при ретрансляции и работе с по-
давителем шумов.
При автоматической ретрансляции одновременно осуществ-
ляется выключение и включение ограничивающего сопротивления
подавителя шумов, причем выключение этого сопротивления и вос-
становление нормального уровня низкочастотного напряжения на
выходе приемника радиостанции происходит при приеме тонального
вызывного сигнала (2100 Гц), а включение и подавление шумов
при отсутствии сигнала корреспондента — при приеме тонального
управляющего сигнала (3000 Гц).
Приемник тонального вызова (ПТВ) предназначен для приема
в низкочастотном тракте радиостанции тонального сигнала вызова
или приема посылки этого сигнала, необходимой для отключения
ограничивающего сопротивления ПШ и включения соседней ра-
диостанции ретрансляционного пункта па передачу.
Исполнительное реле ПТВ управляет реле ПШ. релейной схе-
мой режимов своей и соседней радиостанции (по двухпроводной
линии в режиме автоматической ретрансляции), запуском генера-
тора индукторного вызова (при поступлении вызова по радиока-
налу и передаче его в линию), а также включением звуковой и ви-
зуальной сигнализации.
Приемник тонального сигнала (ПТС) предназначен для приема
тональной посылки с частотой заполнения 3000 Гц, которая обо-
значает конец передачи корреспондента. Управляющий сигнал
включает сопротивление ПШ и возвращает обе радиостанции рет-
рансляционного пункта в режим приема (ожидания).
Входы тональных приемников соединены параллельно. С на-
чалом работы своей радиостанции на передачу для исключения
ложных срабатываний исполнительных реле входы тональных при-
емников от общего низкочастотного тракта приема отклю-
чаются.
Генератор индукторного вызова (ГИВ) предназначен для гене-
рирования колебаний частотой 16—50 Гц и напряжением 60 В
(на нагрузке 2 кОм), которые необходимы для посылки вызова
в проводную линию.
Запуск ГИВ осуществляется нажатием кнопки на передней па-
нели приемопередатчика при служебной связи по линии и от ПТВ
при ретрансляции вызова из радиоканала в линию.
Приемник индукторного вызова (ПИВ) представляет собой чув-
ствительное реле, обмотка которого питается от напряжения ин-
дукторного вызова, и служит для приема вызова из линии, ин-
дикации его на приемопередатчике радиостанции с помощью
средств визуальной и звуковой сигнализации и ретрансляции в ра-
диоканал.
При ретрансляции индукторного вызова в радиоканал от ПИВ
запускается генератор колебания тональных частот на частоте
2100 Гц.
Работа с линии осуществляется следующим образом:
—	передача в радиоканал — с линии в тракт подмодулятора
(регулятор передающего уровня, реактивный элемент возбуди-
теля) ;
—	прием из радиоканала — с выхода второго УПЧ в линию;
— служебная связь по линии — перадача (микротелефонная
или ларингофонная гарнитура — микрофонный усилитель — линия),
прием (линия — телефоны).
Вид работы блока низкочастотных выходов (дистанционное
управление, служебная связь, работа в радиоканале с обычными
оконечными устройствами и со специальной аппаратурой, регули-
ровка уровней, ретрансляция радиосигназов) определяется поло-
жением переключателя, расположенного на передней панели прие-
мопередатчика.
88
5.4.	ОБЩГГ. УСТРОЙСТВО И ОРГАНЫ УПРАВЛЕНИЯ РАДИОСТАНЦИИ
Радиостанция Р-111 представляет собой комплект, состоящий
из самостоятельных блоков, соединенных между собой кабелями.
В рабочий комплект радиостанции входят:
—	приемопередатчик;
—	согласующее антенное устройство с автоматикой;
—	блок питания усилителя мощности;
—	антенное устройство;
—	соединительные кабели.
Рис. 26. Конструкция приемопередатчика радиостанции Р-111 (об-
щин вид без ранца):
1 — блок задающего приемопередатчика: 2 — блок низкочастотных выходов;
3 — блок автоматики усилителя мощности; 4 — передняя панель; 5 — блок
усилителя мощности; 6 — блок питания задающего приемопередатчика
Приемопередатчик (рис. 26) состоит из следующих элементов:
— блока задающего приемопередатчика /;
—	блока НЧ выходов 2;
—	блока усилителя мощности 5;
—	блока автоматики усилителя мощности 3;
—	блока питания задающего приемопередатчика 3;
—	ранца (кожуха);
—	передней панели 4.
Ранец (кожух) приемопередатчика радиостанции представляет
собой сварной стальной корпус с вклепанным в верхней части
мощным радиатором, в котором имеются три отверстия для креп-
ления с помощью радиаторов охлаждения усилительных ламп бло-
89
ка УМ; при извлечении приемопередатчика из раина предвари-
тельно необходимо сиять радиаторы охлаждения.
Каркасы блоков приемопередатчика выполнены из алюминие-
вого сплава методом литья под давлением.
Рис. 27. Передняя панель и органы управления приемопередатчика радио-
станции Р-111:
1 — индикаторная лампочка ЗАЩИТА ВХОДА; 2 — высокочастотный разъем для под-
ключения САУ; 3 — переключатель режимов работы; 4 — индикаторный прибор; 5 — пе-
реключатель индикаторного прибора; 6 — кнопка УМ включения автоматики; 7 — индика-
торные лампочки настройки УМ и САУ; 8 — кнопка САУ включения автоматики; 9—
ручки ПРД и ПР регулировки передающего и приемного уровней; 10 — кнопка ВЫЗОВ;
II — индикаторные лампочки; 12 — тумблер ПШ подавителя шумов; 13 — кнопка установ-
ки плавного поддиапазона; /4 — кнопки установки ЗПЧ; /5 — индикаторные лампочки
ПРИЕМ и ПРД; 16 — накладка люка дискриминатора; /7 — переключатель поддиапазонов;
18 — лампочки подсвета шкалы; 19— микротумблеры переключения диапазонов ЗПЧ; 20 —
микроскоп шкалы с защитным резиновым кольцом; 21 — крышка люка и механизм
ЗПЧ; 22 — ручка УСТАНОВКА ЧАСТОТЫ. 23 — индикатор НОМЕР ЗПЧ; 24 — отвер-
стие для ручной установки ЗПЧ; 25 — отверстия ДИСКР и КОРР. ПРД. триммеров
коррекции дискриминатора и частоты передатчика; 26—разъем для подключения мик-
ротелефониой гарнитуры; 27 — клеммы ЛИНИЯ: 28 — разъем для подключения пульта
управления' 29 — переключатель вида работы; 30 — разъем АВТ. САУ для подключения
блока САУ с автоматикой; 31— тумблер ТЛК. — ОТКЛ. включения телекодового входа;
32— клемма подключения корпуса, 33— разъем БП для подключения блока пита-
ния УМ; 34 — крышка люка и ручка РУЧНАЯ НАСТРОЙКА УМ
Все блоки крепятся к передней панели, кроме блока питания
задающего приемопередатчика, который крепится к блоку НЧ
выходов и к косынке передней панели.
Передняя панель выполнена методом литья под давлением и
имеет углубления под все ручки органов управления приемопере-
датчика.
На лицевую сторону передней панели (рис. 27) выведены сле-
дующие органы управления:
90
—	ручка РУЧНАЯ НАСТРОЙКА УМ 34 (под крышкой люка);
—	высокочастотный разъем 2 для подключения САУ;
—	переключатель РЕЖ- РАБОТЫ — ОТКЛ.— ДЕЖ- ПР.—
МОЩНОСТЬ 1°/о — МОЩНОСТЬ 20% —МОЩНОСТЬ 100% 3 ре-
жимов работы;
—	переключатель БОРТ. СЕТЬ — НАСТР. САУ — НАСТР.
БУМ.—ПРД. УР — ПР. УР 5 индикаторного прибора ИНДИКА-
ТОР для контроля питающего напряжения, настройки согласую-
щего антенного устройства и блока усиления мощности, передаю-
щего и приемного уровней;
—	кнопка 6 включения автоматики УМ;
—	кнопка 8 включения автоматики САУ;
—	индикаторные лампочки 7 настройки УМ и САУ;
—	индикаторный прибор 4;
—	переключатель ВИД РАБОТЫ — 800 Гц — ТЛФ. — ДИСТ.
УПР. —СЛУЖ. СВЯЗЬ —АВТОМ. РЕТР. 29 вида работы;
—	кнопка ВЫЗОВ 10 для посылки вызова как по радиоканалу,
так и по линии;
—	тумблер ПШ 12 включения подавителя шумов;
—	четыре кнопки ПОДГОТ. ЧАСТОТ. 1, 2, 3, 4 14 для уста-
новки заранее подготовленных частот;
—	кнопка ПЛ. 13 для установки механизма ЗПЧ в положение
ПЛАВНО;
—	ручки ПРД. УРОВНИ ПР. 9 для регулировки приемного и
передающего уровней;
—	инкндаторные лампочки РАДИО и ЛИНИЯ 11;
—	клеммы ЛИНИЯ 27;
—	клемма КОРПУС 32;
—	индикаторные лампочки ПРИЕМ и ПРД. 15 для визуаль-
ного контроля перехода радиостанции с приема на пере-
дачу;
—	переключатель поддиапазонов 20—36, 36—52 17 и включе-
ния кварцевого калибратора 25, 250;
—	лампочки подсвета шкалы и индикации поддиапазонов 18;
—	накладка 16 люка дискриминатора с гнездами « + », «0»,
«—» для подключения измерительных приборов при технических
проверках и регулировках радиостанции;
—	четыре микротумблера 19 переключения подготовленных час-
тот по поддиапазонам;
—	микроскоп шкалы 20 визирования частоты и тумблер вклю-
чения лампочки подсвета шкалы;
—	крышка люка 21 механизма ЗПЧ;
—	ручка УСТАНОВКА ЧАСТОТЫ 22 для плавной установки
частоты;
—	отверстие 24 для ручной установки фиксированных частот
(закрыто заглушкой);
—	отверстия ДИСКР. и КОРР. ПРД. 25 дли коррекции дискри-
минатора и частоты передатчика;
—	индикаторная лампочка ЗАЩИТА ВХОДА /;
91
—	индикатор НОМЕР ЗПЧ 23;
—	тумблер включения ТЛК. 31 (закрыт заглушкой).
В нижней углубленной части передней панели расположены
разъемы 33 для подключения к приемопередатчику блока питания
усилителя мощности, 30 — блока САУ с автоматикой, 28— пульта
управления радиостанцией, 26 — микротелефонной гарнитуры.
Рис. 28. Передняя панель блока автоматики:
/ — высокочастотный переключатель антенн; 2 — кнопки контроля тока в ан-
тенне; 3 — индикаторный прибор для контроля тока в антенне; 4 — ручка
НАСТРОЙКА для настройки САУ (без крышки люка)
Лицевая сторона панели при транспортировке приемопередат-
чика закрывается крышкой.
Согласующее антенное устройство в зависимости от варианта
радиостанции может быть двух типов: первый — блок САУ с авто-
матикой, состоящий из согласующего антенного устройства яблока
автоматики САУ, соединенных между собой; второй — блок сдвоен-
ного САУ с автоматикой, состоящий из двух согласующих антен-
ных устройств и блока автоматики САУ.
Согласующее антенное устройство выполнено в виде отдельного
узла, состоящего из конденсаторов переменной емкости, катушек
индуктивности и моторно-редукторного устройства.
Моторно-редукторное устройство закрывается кожухом, имею-
щим люк для выхода ручки дублирующей ручной настройки.
Блок автоматики САУ совместно с антенным распределителем
размещен в отдельном литом каркасе, на переднюю панель кото-
рого выведены (рис. 28):
—	высокочастотный переключатель антенн 1 для переключе-
92
нпя работы как одной радиостанции на ту пли иную антенну, так
и двух радиостанций на одну или разные антенны;
—	индикаторный прибор 3;
—	две кнопки 2 контроля тока в антенне.
Рис. 29. Блок питания усилителя мощности:
1 — гнездо для контроля напряжения питания; 2 — предохранители; 3 — индикаторная
лампочка
Блок питания УМ собран на отдельном литом каркасе, три
боковые стенки которого выполнены ребристыми н являются ра-
диаторами охлаждения закрепленных на них транзисторов. Весь
каркас разделен на два отсека (верхний и нижний), в которых
размещены трансформаторы, дроссели фильтров, монтажные
планки и другие элементы схемы.
На передней панели расположены (рис. 29):
—	предохранители 2;
—	индикаторная лампочка 3 для сигнализации о повышении
напряжения питающей сети свыше 30 В;
—	гнездо 1 для контроля напряжения бортовой сети с помощью
измерительного прибора.
5.5.	ПРАВИЛА ЭКСПЛУАТАЦИИ РАДИОСТАНЦИИ
5.5.1.	Установка радиостанции в объекте
Составные части радиостанции размещаются и закрепляются
в объекте на подготовленных местах (рабочих столах) согласно
установочному чертежу. Болты, крепящие составные части, завин-
чивать до упора для обеспечения надежного электрического кон-
такта с корпусом объекта; плохой электрический контакт может
явиться источником помех при работе в движении.
О >
Соединительные кабели укладываются в предназначенные для
них места, крепятся скобками к соответствующим частям объекта.
Объект должен иметь надежное электрическое соединение всех
механически связанных частей, а также общую металлическую ши-
ну, тщательно припаянную в нескольких местах и электрически
соединенную со всеми клеммами КОРПУС радиостанции.
Штыревая антенна ЛШ-3,4 м для получения круговой диа-
граммы направленности должна располагаться в центре металличес-
кого кузова и иметь не более 200 мм соединительного кабеля до
разъема ШТЫРЬ на антенном распределителе.
К приемопередатчику радиостанции в зависимости от условий
работы подключаются микротелефонная или ларингофонная гарни-
тура со шлемофоном или другие оконечные устройства.
В объекте устанавливаются сначала составные части радио-
станции без подключения соединительных кабелей, при этом пере-
ключатель РЕЖ- РАБОТЫ радиостанции должен находиться в по-
ложении ОТКЛ., бортовая сеть на распределительном щите объ-
екта выключена.
Составные части радиостанции соединяются между собой и с
бортовой сетью с помощью соединительных кабелей. При правиль-
ном соединении кабелей, включении бортсети и установке переклю-
чателя ИНДИКАТОР на приемопередатчике в положение БОРТ.
СЕТЬ стрелка прибора должна находиться в закрашенном секторе.
5.5.2.	Подготовка радиостанции к работе
Для подготовки к работе необходимо:
—	поставить переключатель РЕЖ. РАБОТЫ на передней па-
нели приемопередатчика в положение ОТКЛ.;
—	включить фишку микротелефонной или шлемофонной гарни-
туры в колодку на передней панели радиостанции;
—	поставить переключатель вида работы на передней панели
приемопередатчика в положение ТЛФ.;
—	поставить переключатель прибора ИНДИКАТОР в положе-
ние БОРТ. СЕТЬ и проверить напряжение питания;
—	поставить переключатель антенного коммутатора (на антен-
ном распределителе) в положение ШТЫРЬ или ТЕЛЕСКОП в за-
висимости от условий предполагаемой работы.
При работе запрещается:
—	включать радиостанцию на передачу без подключенной ан-
тенны или ее эквивалента, а также при положениях МОЩНОСТЬ
20% и МОЩНОСТЬ 100% переключателя РЕЖ. РАБОТЫ ранее
чем через 2—3 мин после включения питания;
—	включать автоматику САУ при снятой заглушке ручки руч-
ной настройки САУ во избежание выхода из строя электромоторов
автоматики настройки САУ.
При переводе из потожения МОЩНОСТЬ 20% в положение
МОЩНОСТЬ 100% переключателя РЕЖ- РАБОТЫ и обратно про-
грев радиостанции не требуется.
94
Необходимо внимательно устанавливать заранее потготовпен-
ные частоты (фиксировать положенно тумблеров и механизма
ЗПЧ), так как при работе на заранее подготовленных частотах пе-
реход на другую заранее подготовленную частоту производится
нажатием одной кнопки без каких-либо дополнительных опе-
раций.
Во избежание выхода из строя транзисторов блока питания сле-
дует при подключении бортсети к радиостанции соблюдать необ-
ходимую полярность.
При совместной работе двух радиостанций в одном объекте на
одну антенну разнос их частот должен быть не менее ±10% часто-
ты, имеющей наибольшее номинальное значение.
Радиостанция обеспечивает вхождение в связь без поиска п
ведение связи без подстройки на любой частоте рабочего диапазона
при абсолютном перепаде температур между работающими радио-
станциями не более 30° С; при перепадах, больших 30° С, необхо-
димо установить рабочие частоты по внутреннему кварцевому ка-
либратору.
Для проверки работоспособности радиостанции следует:
—	переключатель РЕЖ. РАБОТЫ поставить в положение
МОЩНОСТЬ 20%;
—	проверить индикаторным прибором напряжение питания ра-
диостанции, для чего переключатель прибора ИНДИКАТОР поста-
вить в положение БОРТ. СЕТЬ;
—	нажать тангеиту микротелефонной гарнитуры и проверить
прослушивание своей передачи в телефонах (самопрослушивание);
при исправной радиостанции в головных телефонах гарнитуры
появляется характерный шум, который исчезает с появлением сиг-
нала в тракте приема.
Для проверки радиостанции в режиме «Прием» необходимо:
—	установить ручку ПР. УРОВНИ в положение максимальной
громкости (вправо до упора); при вращении ручки уровень шумов,
прослушиваемых в телефонах, должен меняться;
—	нажать кнопку ПЛАВНО на передней панели;
—	вращая ручку УСТАНОВКА ЧАСТОТЫ, прослушать ра-
боту приемника на обоих поддиапазонах (при исправном приемнике
в телефонах будет прослушиваться характерный шум либо работа
других радиостанций);
—	проверить работоспособность подавителя шумов; при уста-
новке тумблера ПШ в положение ВКЛ. уровень шумов должен
резко уменьшаться; после установки тумблера ПШ в положение
ВКЛ. радиостанция на 1,5—2 с переходит в режим передачи без
нажатия тангеиты, затем — в режим приема;
—	поставить переключатель КВ. КАЛИБР. — ДИАПАЗ. в по-
ложение 250;
—	установить по шкале радиостанции частоту, кратную
250 кГц;
—	вращая ручку УСТАНОВКА ЧАСТОТЫ, добиться нулевых
биений в головных телефонах гарнитуры; допускается смещение
95
риски шкалы относительно визира па 0,2—0,3 деления шкалы, в
противном случае откорректировать градуировку шкалы;
— проверить градуировку на нескольких частотах (в начале,
середине и конце шкалы радиостанции); при проверке установить
соответствие частоты опорного генератора рабочей частоте на
шкале; проверять градуировку шкалы на любом из поддиапазо-
нов, так как опорный генератор однодиапазонный и шкалы обоях
диапазонов совмещены в радиостанции Р-111, при включении
кварцевого калибратора приемопередатчик включается на I под-
диапазон и градуировка шкалы проверяется на этом поддиапа-
зоне.
Для проверки радиостанции в режиме «Передача» необходимо:
—	нажать кнопку ПЛАВНО на передней панели приемопере-
датчика;
—	поставить переключатель КВ. КАЛИБР. — ДИАПАЗ. в по-
ложение 20—36 (1 поддиапазон);
—	установить ручкой УСТАНОВКА ЧАСТОТЫ по шкале ра-
диостанции любое значение в начале поддиапазона;
—	нажать кнопку НАСТРОЙКА УМ; в исправной радиостан-
ции начнется автоматическая настройка усилителя мощности, при
этом на передней панели приемопередатчика загорается индика-
торная лампочка НАСТРОЙКА УМ; по окончании автоматической
настройки включается система настройки согласующего антенного
устройства, при этом индикаторная лампочка НАСТРОЙКА УМ
гаснет и загорается индикаторная лампочка НАСТРОЙКА САУ,
которая гаснет по окончании настройки согласующего антенного
устройства и, следовательно, радиостанции в целом;
—	проверить запуск автоматики настройки согласующего ан-
тенного устройства, для чего нажать кнопку НАСТРОЙКА САУ,
при этом загорится индикаторная лампочка НАСТРОЙКА САУ,
которая погаснет по окончании настройки согласующего антенного
устройства;
—	поставить переключатель прибора ИНДИКАТОР в положе-
ние НАСТР. БУМ.;
—	снять заглушку ручки РУЧНАЯ НАСТРОЙКА на передней
панели приемопередатчика;
—	включить радиостанцию на передачу, нажав таигенту мик-
ротелефонной гарнитуры;
—	вращая ручку РУЧНАЯ НАСТРОЙКА, по максимальному
отклонению стрелки индикаторного прибора убедиться в правиль-
ности настройки усилителя мощности;
—	перевести радиостанцию на прием, отпустив тангеиту микро-
телефонной гарнитуры;
—	снять заглушку ручки настройки согласующего антенного
устройства;
—	включить радиостанцию на передачу, нажав одну из двух
кнопок на блоке автоматики САУ, при этом к антенным цепям
подключится индикатор антенного тока на передней панели антен-
ного распределителя;
96
—	вращая ручки настройки согласующего антенного устрой-
ства, убедиться в настройке САУ на наибольший из максимумов
показании индикатора антенного тока;
—	перевести радиостанцию на прием, отпустив кнопку на
блоке автоматики САУ;
—	поставить на места заглушки ручек настройки САУ и УМ.
Внимание! Включать систему настройки САУ кноп-
ками НАСТРОЙКА САУ, НАСТРОЙКА УМ, а также кноп-
ками ПОДГОТОВЛ. ЧАСТОТЫ при снятой заглушке ручки
ручной настройки САУ категорически запрещается;
—	включить радиостанцию на передачу, нажав тангеиту мик-
ротслефоппоп гарнитуры;
—	произнести в микрофон громко «А» и проверить самопро-
сл ушивание;
—	перевести радиостанцию на прием, отпустив тангеиту мик-
ротелефоиной гарнитуры;
—	нажать кнопку ВЫЗОВ и прослушать тональный вызов в
телефонах микротелефонной гарнитуры;
—	повторить операции для частот в середине и конце I под-
диапазона;
—	поставить переключатель КВ. КАЛИБР. — ДИАПАЗ. в по-
ложение 36—52 (второй диапазон) и повторить проверку радио-
станции на трех точках второго диапазона.
Для проверки систем автоматики радиостанции необходимо:
—	открыть крышку люка механизма ЗПЧ задающего приемо-
передатчика;
—	специальным ключом проверить затяжку фиксаторов 1, 2,
3 и 4 ЗПЧ (фиксаторы должны быть повернуты по часовой стрел-
ке до упора);
—	перестроить радиостанцию на 1 ЗПЧ, для чего нажать
кнопку 1 ПОДГОТ. ЧАСТОТ и держать ее нажатой до установ-
• ления в окне индикатора НОМЕР ЗПЧ цифры 1, после чего кноп-
ку отпустить; в исправной радиостанции после отработки авто-
матики ЗПЧ задающего приемопередатчика (остановка ручки
УСТАНОВКА ЧАСТОТЫ) начнется автоматическая настройка
усилителя' мощности (горит сигнальная лампочка НАСТРОЙКА
УМ), а вслед за ним — автоматическая настройка САУ (горит
сигнальная лампочка НАСТРОЙКА САУ);
—	повторить операции для 2, 3 и 4 ЗПЧ, поочередно нажимая
кнопки 2, 3 и 4 ПОДГОТ. ЧАСТОТ.
Для настройки радиостанции в плавном диапазоне следует:
—	поставить переключатель РЕЖ. РАБОТЫ в положение
МОЩНОСТЬ 20%;
—	нажать кнопку ПЛАВНО на передней панели приемопере-
датчика;
—	установить ручкой УСТАНОВКА ЧАСТОТЫ заданное зна-
чение рабочей частоты по шкале радиостанции по кварцевому ка-
*/«4 Зак. 4086дсп	97
вибратору, для чего поставить переключатель КВ. КАЛИБР.—
ДИАПАЗ. в положение 250 (тля установки частот, кратных 250
кГц) или 25 (для всех остальных рабочих частот радиостанции)
и, вращая ручку УСТАНОВКА ЧАСТОТЫ в пределах 0,2—0,3 де-
тения шкалы, добиться нулевых биений в головных телефонах
микротелефонной гарнитуры;
—	установить переключатель КВ. КАЛИБР. — ДИАПАЗ. в
положение 20—36 или 36—52 в зависимости от требуемого под-
диапазона;
—	включить систему автоматической настройки усичителя
мощности, нажав кнопку НАСТРОЙКА УМ, при этом загорается
индикаторная лампочка НАСТРОЙКА УМ; по окончании наст-
ройки усилителя мощности включается система автоматической
настройки согласующего антенного устройства, при этом индика-
торная лампочка НАСТРОЙКА УМ гаснет, а вместо нее загора-
ется tиндикаторная лампочка НАСТРОЙКА САУ, которая гаснет
по окончании настройки согласующего антенного устройства;
—	поставить переключатель РЕЖ. РАБОТЫ в положение
МОЩНОСТЬ 1%, МОЩНОСТЬ 20% или МОЩНОСТЬ 100% в
зависимости от условий ведения радиосвязи.
При предельных дальностях связи и при необходимости вруч-
ную настроить усилитель мощности и САУ по индикаторам.
Настраивать УМ при работе радиостанции на передачу вра-
щением ручки РУЧНАЯ НАСТРОЙКА УМ на передней панели
(при снятой заглушке), а САУ — ручкой РУЧНАЯ НАСТРОЙКА
на блоке САУ (также при снятой заглушке). Вращением ручек
в ту или иную сторону добиваются максимального показания ин-
дикатора УМ и тока в антенне.
Для включения антенного датчика индикатора и радиостанции
на передачу при настройке САУ нажать соответственно кнопку
РС1 или РС2 на блоке автоматики САУ. Ручная настройка УМ
и САУ выполняется при пониженной (20%-ной) мощности.
Для установки заранее подготовленных частот необходимо:
—	поставить переключатель РЕЖ- РАБОТЫ в положение
МОЩНОСТЬ 1%;
—	открыть крышку люка механизма ЗПЧ;
—	специальным ключом проверить затяжку фиксаторов меха-
низма ЗПЧ (фиксаторы должны быть повернуты до упора по ча-
совой стрелке);
—	нажать кнопку 1 ПОДГОТ. ЧАСТОТЫ и держать ее нажа-
той до установления в окне индикатора НОМЕР ЗПЧ цифры 1
(в противном случае механизм ЗПЧ будет безостановочно вра-
щаться) ;
—	отпустить фиксатор 1 механизма ЗПЧ после отработки, по-
ворачивая ключ против часовой стрелки на 1/4 оборота;
—	установить заданное значение рабочей частоты (см. разд.
5.5.2 «Настройка радиостанции в плавном диапазоне»);
—	придерживая ручку УСТАНОВКА ЧАСТОТЫ (чтобы не
сбить и не изменить установленное значение рабочей частоты),
98
затянуть фиксатор 1, поворачивая ключ по часовой стрелке до
упора;
—	установить тумблером 1, расположенным под крышкой ДИ-
АПАЗОН на передней панели приемопередатчика, необходимый
для первой ЗПЧ поддиапазон;
—	повторить эти же операции для 2, 3 и 4 ЗПЧ;
—	 проверить правильность фиксации механизма ЗПЧ, для
чего вновь поочередно пройти все заранее подготовленные частоты
(нажатием кнопок ПОДГОТ. ЧАСТОТ) и убедиться, что при
этом сохраняются установленные значения рабочих частот;
—	при использовании кварцевого катибратора для установки
ЗПЧ необходимо его выключить, поставив переключатель КВ.
КАЛИБР. — ДИАПАЗ. в положение 20—36 или 36—52.
Для настройки радиостанции на заранее подготовленные ча-
стоты необходимо:
—	установить переключатель РЕЖ. РАБОТЫ в положение
МОЩНОСТЬ 20%;
—	через 1,5—3 мин после прогрева ламп усилителя мощности
передатчика нажать необходимую кнопку ПОДГОТ. ЧАСТОТ.;
дальнейшая настройка радиостанции выполняется автоматически
без участия оператора, при этом последовательно произойдет ус-
тановка механизма ЗПЧ в требуемое положение, настройка уси-
лителя мощности и настройка согласующего антенного устройства
(загораются индикаторные лампочки НАСТРОЙКА УМ и НАСТ-
РОЙКА САУ);
— по окончании настройки поставить переключатель РЕЖ.
работы в положение ДЕЖ. ПР., МОЩНОСТЬ 1%, МОЩНОСТЬ
100% или оставить без изменения.
При связи на предельные расстояния иногда необходима руч-
ная настройка усилителя мощности и САУ.
Настройку усилителя мощности производить в положении
МОЩНОСТЬ 20% переключателя РЕЖ. РАБОТЫ при включе-
нии радиостанции на передачу (нажатием тангеиты микротеле-
фонной гарнитуры) с помощью ручки РУЧНАЯ НАСТРОЙКА
(при снятой заглушке) по максимальному показанию индикатор-
ного прибора на передней панели приемопередатчика (переклю-
чатель прибора ИНДИКАТОР должен быть в положении НАСТР.
БУМ.). После настройки усилителя мощности заглушку поста-
вить на место.
Настройку согласующего антенного устройства также произво-
дить в положении МОЩНОСТЬ 20% при включении радиостан-
ции на передачу (нажатием одной из двух кнопок на блоке ав-
томатики САУ) с помощью ручки РУЧНАЯ НАСТРОЙКА (при
снятой заглушке на блоке САУ) по наибольшему максимуму по-
казаний индикатора антенного тока на антенном распределителе.
После настройки заглушку поставить на место.
Включать автоматическую настройку САУ при снятой заглуш-
ке запрещается.
%4*
99
5.5.3. Работа на радиостанции
Коррекция градуировки шкалы радиостанции производится,
если при проверке градуировки обнаружена ее частотная погреш-
ность, превышающая 0,2—0,3 деления шкаты.
Для коррекции градуировки шкалы необходимо:
—	включить питание радиостанции, поставив переключатель
РЕЖ. РАБОТЫ в положение ДЕЖ. ПР. (положение введено в
целях экономии энергии источников питания, корректировать
шкалу можно при любом положении данного переключателя),
—	• нажать кнопку ПЛАВНО па передней панели приемопере-
датчика;
—	установить по шкале частоту, кратную 250 кГц, ближай-
шую к заданной;
—	поставить переключатель КВ. КАЛИБР. — ДИАПАЗ. в по-
ложение 250;
—	отвернуть и снять заглушку КОРР. ПРД.;
—	вставить в отверстие отвертку до попадания ее в шлиц
подстроечного конденсатора;
—	вращая подстроечный конденсатор, добиться нулевых бие-
ний в головных телефонах микротелефонной гарнитуры;
—	завернуть заглушку КОРР. ПРД.;
—	выключить кварцевый калибратор, поставив переключатель
КВ. КАЛИБР. — ДИАПАЗ. в положение 20—36 или 36—52;
—	выключить питание радиостанции, поставив переключатель
РЕЖ. РАБОТЫ в положение ОТКЛ.
Регулировка уровней в радиолинии производится, если пред-
стоят работы со специальной оконечной аппаратурой с сопряже-
нием каналов связи пли для передачи и приема тслекодовон ин-
формации. В этом случае необходимо предварительно отрегули-
ровать уровни передачи и приема в радиостанции, для чего:
—	связаться с корреспондентом в режиме «ТЛФ.»;
—	предупредить корреспондента о посылке измерительного
уровня;
—	установить переключатель прибора ИНДИКАТОР в поло-
жение ПРД. УР. (передающий уровень);
—	установить переключатель ВИД РАБОТЫ в положение
800 Гц;
—	нажать кнопку ВЫЗОВ, при этом радиостанция включится
на передачу и по радиолинии будет передаваться тональный из-
мерительный сигнал с частотой 800 Гц;
—	отрегулировать ручкой ПРД. УРОВНИ передающий уро-
вень по показаниям индикаторного прибора на передней панели
приемопередатчика (стрелка прибора должна находиться на крас-
ной риске); после этого корреспондент должен отрегулировать
приемный уровень своей радиостанции;
.	— отпустить кнопку ВЫЗОВ;
—	поставить переключатель ВИД РАБОТЫ в положение
ТЛФ.; запросить установленным порядком корреспондента о ре-
100
улировке им приемного уровня и при необходимости повторить
посылку тонального измерительного сигнала;
—	поставить переключатель прибора ИНДИКАТОР в поло-
жение ПР. УР. (приемный уровень); запросить у корреспондента
измерительный уровень, после чего корреспондент должен дать
посылку тонального сигнала с частотой 800 Гц;
—	отрегулировать по индикаторному прибору ручкой ПР.
УРОВНИ приемный уровень по получению измерительного сиг-
нала от корреспондента (стрелка прибора должна находиться па
красной риске);
—	по окончании регулировки уровней приступить к работе в
требуемом режиме, если оконечная аппаратура подготовлена.
Для работы радиостанции в режиме «ТЛФ.» необходимо’
—	настроить радиостанцию в плавном диапазоне пли с ис-
пользованием заранее подготовленных частот;
—	поставит переключатель ВИД РАБОТЫ в положение
800 I ц;
—	поставить переключатель прибора ИНДИКАТОР в поло-
кение ПРД. УР. (передающий уровень);
—	нажать кнопку ВЫЗОВ, при этом радиостанция включится
ла передачу и по радиолинии будет передаваться тональный сиг-
нал с частотой 800 Гц;
—	при необходимости отрегулировать ручкой ПРД. УРОВНИ
передающий уровень по показаниям индикаторного прибора на
вредней панели приемопередатчика (стрелка прибора должна
।аходиться на красной риске);
—	поставить переключатель ВИД РАБОТЫ в положение
ГЛФ.;
—	нажать тангеиту микротелефонной гарнитуры (переход на
передачу) и говорить в микрофон нормальным голосом, внятно,
не торопясь;
—	отпустить тангеиту микротелефонной гарнитуры (переход
ia прием);
—	отрегулировать ручкой ПР. УРОВНИ уровень принимае-
мого сигнала по индикаторному прибору во время ответа коррес-
пондента и посылки им измерительного сигнала;
—	< при необходимости послать корреспонденту вызов, для чего
нажать кнопку ВЫЗОВ, при этом радиостанция включится на пе-
редачу и в радиолинию поступит сигнал тонального вызова
2100 Гц; при этом у корреспондента появятся звуковой и визу-
альный сигналы вызова (звенит звонок и загорается индикатор-
ная лампочка ВЫЗОВ РАДИО);
—	прн получении вызова от корреспондента на радиостанции
появятся звуковой и визуальный сигналы вызова (звенит звонок
и загорается индикаторная лампочка ВЫЗОВ РАДИО),
—	допускается работать с включенным подавителем шумов
(тумблер ПШ — ВКЛ.) или без него, при этом подавитель шумов
должен быть включен (выключен) у обеих совместно работаю-
щих радиостанций; подавитель шумов имеет время срабатывания
5 Зак 408Сдсп	101
1,5—	2 с, поэтому при включении радиостанции на передачу при
работе с подавителем шумов необходимо вы/ктать 2—3 с и только
после этого вести передачу;
—	по окончании связи выключить радиостанцию.
Для работы радиостанции в режиме дистанционного управле-
ния необходимо:
—	войти в связь с корреспондентом в режиме «ТЛФ.»;
—	отрегулировать приемный и передающий уровни радио-
станции;
—	подсоединить к клеммам радиостанции ЛИНИЯ полевым
двухпроводным кабелем телефонный аппарат ТА-57 или ТАИ-43Р;
—	поставить переключатель ВИД РАБОТЫ в положение
ДИСТ. УПР.;
—	нажимая (отпуская) разговорный клапан мнкротелефонной
трубки телефонного аппарата, переводить радиостанцию из пере-
дачу (прием);
—	при необходимости, вращая рукоятку индуктора телефон-
ного аппарата, послать вызов корреспонденту, при этом в радио-
станции звенит звонок и на передней панели приемопередатчика
загорается лампочка ВЫЗОВ ЛИНИЯ;
—	при приеме вызова от корреспондента в радиостанции зве-
нит звонок и загорается лампочка ВЫЗОВ РАДИО; в телефон-
ном аппарате также звенит звонок.
При дистанционном управлении возможна работа с включен-
ным подавителем шумов и без него.
Для работы радиостанции в режиме служебной связи необхо-
димо:
—	подсоединить телефонный аппарат ТА-57 или ТАИ-43Р к
зажимам радиостанции ЛИНИЯ полевым двухпроводным кабе-
лем;
—	включить питание радиостанции;
—	поставить переключатель ВИД РАБОТЫ в положение
СЛУЖ. СВЯЗЬ;
—	для вызова абонента нажать кнопку ВЫЗОВ, в телефонном
аппарате звенит звонок;
—	для вызова абонентом радиста вращать ручку индуктора
телефонного аппарата, при этом будет звенеть звонок радио-
станции и загорится лампочка ВЫЗОВ ЛИНИЯ;
—	нажимая тангеиту па мнкротелефонной гарнитуре и разго-
ворный клапан на мнкротелефонной трубке телефонного аппарата,
вести переговоры по линии.
Для автоматической ретрансляции следует:
—	с каждой из радиостанций, образующих ретрансляцион-
ный пункт, связаться с соответствующими корреспондентами в
режиме «ТЛФ.»; при работе радиостанций ретрансляционного
узла на одну общую антенну или при близком их расположении
(например, в одном объекте) разнос рабочих частот этих радио-
станций должен быть не менее ±10% от наибольшей используе-
мой частоты;
102
—	отрегулировать в каждой из радиолиний передающие и при-
емные уровни;
—	соединить клеммы ЛИНИЯ радиостанций двухпроводной
линией;
—	установить переключатель ВИД РАБОТЫ на обеих радио-
станциях в положение АВТОМ. РЕТР.;
—	включить на обеих радиостанциях ретрансляционного
пункта подавители шумов (тумблер ПШ — ВКЛ.) одновременно,
подавители шумов должны быть включены на обеих оконечных
радиостанциях типа Pill, иначе ретрансляции не будет;
—	контролировать во время ретрансляции работу радиостан-
ций и качество радиоканала; при удовлетворительной связи меж-
ду оконечными радиостанциями участие оператора (операторов)
ретрансляционного узла в управлении ретрансляцией не требу-
ется;
—	' по окончании ретрансляции перевести радиостанции в ре-
жим дежурного приема.
5.6.	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ РАДИОСТАНЦИИ
5.6.1.	Регламентные работы, проводимые на радиостанции
Регламент № 1—ежедневное техническое обслуживание —
предусматривает:
—	проверку внешнего состояния и профилактику приемопере-
датчика, блока питания, согласующего антенного устройства и
блока автоматики САУ без вскрытия блоков;
—	проверку работоспособности радиостанции в основном ре-
жиме.
Регламент № 2 — недельное техническое обслуживание —
включает выполнение работ регламента № 1.
Регламент № 3 — месячное техническое обслуживание — пре-
дусматривает выполнение работ регламентов № 1 и 2 с деталь-
ной проверкой внешнего состояния и профилактикой приемопере-
датчика, блока питания, САУ и блока автоматики САУ, проверкой
состояния и профилактикой соединительных кабелей и разъемов,
проверкой работоспособности радиостанции во всех режимах и
проверкой эксплуатационной документации.
Регламент № 5 — полугодовое техническое обслуживание —
предусматривает выполнение работ регламентов № 1, 2 и 3 с про-
веркой электровакуумных приборов, комплектности радиостан-
ции, профилактикой ЗИП и измерением:
—	мощности в эквиваленте антенны;
—	чувствительности приемника;
—	девиации частоты передатчика при модуляции через мик*
рофон;
	— чувствительности модуляционного входа;
—	девиации частоты передатчика со входа линейных клемм;
5*	103
—	погрешности градуировки и установки частоты передатчика;
—	погрешности электромеханической установки частоты ме-
ханизма ЗПЧ;
—	погрешности градуировки и установки частоты приемника.
Регламент № 6 — готовое техническое обслуживание — предус-
матривает выполнение работ регламентов № 1, 2, 3 и 5 с изме-
рением тока, потребляемого радиостанцией.
6.6.2.	Проверка радиостанции с помощью измерительных
приборов
Для проверки и испытания радиостанции при техническом
обслуживании используются:
—	эквивалент антенны Э9-4;
—	вольтметр ламповый ВК7-4;
—	измеритель частотной модуляции ИЧМ-5;
—	амперметр с наружным шунтом МЧ5М;
—	генератор стандартных сигналов Г4-6;
—	комплект приборов для измерения частоты и интервалов
времени ЧКЗ-4;
—	звуковой генератор ГЗ-ЗЗ;
—	гетеродинный волномер 44 1;
—	комплект измерительных приборов ИК-2.
Для измерения мощности передатчика в эквиваленте антенны
необходимо:
—	собрать схему (рис. 30,о); '
—	настроить передатчик на проверяемую частоту;
—	отсчитать величину напряжения по шкале лампового вольт-
метра ВК7-4 в положении МОЩНОСТЬ 100% переключателя
РЕЖ- РАБОТЫ и определить мощность передатчика по формуле
где Р — мощность в эквиваленте антенны, Вт;
U—напряжение на эквиваленте, В;
R	— сопротивление эквивалента (75 Ом).
Мощность измерять при автоматической и ручной настройке
передатчика на крайних и средней частотах каждого поддиапа-
зона станции при номинальном напряжении питания 26 В.
Для измерения тока, потребляемого радиостанцией, необхо-
димо:
—	собрать схему (рис. 30, а);
—	• настроить передатчик на полную мощность по максималь-
ному току в эквиваленте антенны;
—	измерить ток, потребляемый радиостанцией при напряже-
нии питания 26 В; при этом величина тока не должна превышать
20 А (полная мощность) при передаче, 7 А нри приеме и 2 А в
режиме дежурного приема.
104
гбв
Рис. 30. Схемы проверки радиостанции Р ! 11 с помощью измерительных при-
боров.
а — мощности передатчика в эквиваленте антенны и тока, потребляемого радиостанциеП;
б — чувствительности приемника; а — девиации частоты передатчика при модуляции через
микрофон; а — чувствительности с модуляционного входа
105
Для измерения чувствительности приемника необходимо:
—	настроить радиостанцию на проверяемую частоту на экви-
валент антенны и, поставив переключатель РЕЖ. РАБОТЫ в по-
ложение ДЕЖ- ПР., переключить ее на прием;
—	собрать схему (рис. 30, б);
—	настроить ГСС-ЧМ на частоту, установленную в радио-
станции;
—	включить модуляцию ГСС, поставив переключатель РОД
РАБОТ в положение ЧМ (частота модуляции 1000 Гц и девиа-
ция 5 кГц);
—	точно настроить ГСС на частоту, установленную в радио-
станции (по максимальному показанию измерителя выхода
ВЗ-10А);
—	установить аттенюатором ГСС напряжение 1,5 мкВ и запи-
сать показания измерителя выхода (показывает напряжение по-
лезного сигнала);
—	снять модуляцию ГСС, поставив переключатель РОД РА-
БОТ в положение НГ, при этом измеритель выхода показывает
напряжение остаточных шумов; одновременно ламповым вольт-
метром ВК7-4 контролировать постоянное напряжение на выходе
дискриминатора (на гнездах « + » и «—»), которое должно быть
равным нулю;
—	добиться ручкой МКВ генератора ЧМ отношения UdUm =
—10, отсчитать на верньере генератора ЧМ величину чувстви-
тельности приемника, которая должна быть не хуже 1,5 мкВ.
Чувствительность приемника измерять на крайних и средней
частотах каждого поддиапазона.
Для измерения девиации частоты передатчика при модуляции
через микрофон необходимо:
—	собрать схему (рис. 30, в);
—	настроить передатчик на проверяемую частоту на экви-
валент антенны;
—	настроить измеритель частотной модуляции ИЧМ-5 на ча-
стоту радиостанции;
—	включить радиостанцию на передачу, громко произнести
перед микрофоном звук «А» и отсчитать по шкале измерителя
частотной модуляции величину девиации частоты передатчика,
которая должна быть не менее 5 кГц, при этом в телефонах мик-
ротелефоннон гарнитуры должно быть прослушивание своей ра-
боты.
Девиацию измерять на двух крайних и средней частотах диа-
пазона радиостанции.
Для измерения чувствительности модуляционного входа необ-
ходимо:
—	настроить передатчик на проверяемую частоту на эквива-
лент антенны;
—	собрать схему (рис. 30, г);
—	настроить измеритель частотной модуляции ИЧМ-5 на ча-
стоту радиостанции;
106
—	поставить переключатель ВИД РАБОТЫ в положение
800 Гц, нажать кнопку ВЫЗОВ и ручкой ПРД. УРОВНИ уста-
новить пере тающий уровень, совмещая стрелку индикаторного
прибора с красной риской, при этом переключатель прибора ИН-
ДИКАТОР установить в положение ПРД. УР.;
—	подать на модуляционный вход передатчика (контакт 3
гнезда для подключения микротелефонной гарнитуры) напряже-
ние частотой 800 Гц от звукового генератора ГЗ-ЗЗ;
—	установить напряжение звукового генератора такой вели-
чины, чтобы стрелка измерителя девиации отклонилась на 5 кГц;
величина напряжения определяет чувствительность модуляцион-
ного входа передатчика и должна находиться в пределах 80—•
240 мВ.
Чувствительность измерять на крайних частотах каждого под-
диапазона при точной настройке передатчика.
Для измерения девиации частоты передатчика со входа ли-
нейных клемм необходимо:
—	настроить радиостанцию на эквивалент антенны на про-
веряемой частоте;
—	установить передающий уровень по прибору радиостанции;
—	собрать схему (рис. 31, а);
—	подать напряжение 800 мВ частотой 800 Гц на линейные
клеммы передатчика через эквивалент линии (рис. 31, б) от зву-
кового генератора;
—	поставить переключатель ВИД РАБОТЫ в положение
ДИСТ. УПР. и измерить девиацию частоты, которая должна быть
в пределах ±(4—7) кГц.
Девиацию измерять на двух крайних частотах каждого под-
диапазона при точной настройке передатчика.
Для измерения погрешности градуировки и установки частоты
передатчика необходимо:
—	собрать схему (рис, 31, в);
—	поставить переключатель ВИД РАБОТЫ в положение
ТЛФ.,
—	ио шкале радиостанции тщательно установить частоту, на
которой производится измерение;
—	настроить передатчик на эквивалент антенны;
—	отсчитать непосредственно измеряемую частоту на элект-
ронном частотомере 43-4 (из комплекта ЧКЗ-4) и определить
погрешность градуировки и установки частоты передатчика, ко-
торая не должна превышать ±6 кГц.
Погрешность измерять на двух крайних и средней рабочих час-
тотах диапазона.
Для измерения погрешности электромеханической установки
частоты механизма ЗПЧ необходимо:
—	собрать схему (рис. 31, в);
—	установить частоту радиостанции механизмом ЗПЧ по квар-
цевому калибратору;
—	настроить радиостанцию на проверяемую частоту^
107
a
в
2£6
Рис. 31. Схемы проверки радиостанции
б — эквивалент линии; в —
и — девиации частоты передатчика со входа линейных клемм:
иогрешности градуировки и установки частоты передатчика, погрешности электромехани-
ческой установки частоты механизма ЗПЧ; г — погрешности градуировки и установки
/ частоты приемника
—	проверить установку частоты при вращении диска ЗПЧ как
по часовой, так и против часовой стрелки;
—	измерить погрешность электромеханической установки час-
тоты механизма ЗПЧ с помощью частотомера; она не должна пре-
вышать ±1,5 кГц.
Погрешность измерять на верхней частоте II поддиапазона.
Для измерения погрешности градуировки и установки частоты
приемника необходимо:
—	тщательно установить частоту по шкале, настроить радио
станцию на эквивалент антенны и переключить ее на прием;
—	поставить переключатель ВИД РАБОТЫ в положение ТЛФ.;
—	собрать схему (рис. 31, г);
— измерить промежуточную частоту приемника гетеродинным
волномером 44-1;
— установить ручкой УСТАНОВКА ЧАСТОТЫ нулевое пока-
зание лампового вольтметра и измерить резонансную частоту дис-
криминатора; разность между первым и вторым значениями про-
межуточной частоты приемника тает величину и знак погрешности,
которая не должна превышать ±6 кГц.
Погрешность измерять на двух крайних и средней частотах
каждого поддиапазона.
109
Глава 6
ЭКСПЛУАТАЦИЯ УКВ РАДИОСТАНЦИИ НА РАЗЛИЧНОЙ
МЕСТНОСТИ С УЧЕТОМ РАСПРОСТРАНЕНИЯ
РАДИОВОЛН И ОСОБЕННОСТЕЙ АНТЕННЫХ СИСТЕМ
6.1.	ОСОБЕННОСТИ РАСПРОСТРАНЕНИЯ МЕТРОВЫХ ВОЛН
Основной особенностью ультракоротких волн по сравнению с
короткими, средними и длинными волнами является распростране-
ние их вдоль поверхности земли, иначе говоря, на распространение
ультракоротких волн ионосфера не влияет. Эти волны проходят
сквозь ионосферу, не отражаясь от нее и не возвращаясь на землю
как короткие, средние и длинные волны.
Исключение составляют волны небольшого участка диапазона,
примыкающего к 10 м, в пределах которого они могут распростра-
няться как вдоль поверхности земли, так и отражаясь от ионос-
феры. Предельная длина волны, отражаемая от ионосферы и при-
годная для связи, зависит от состояния ионосферы, которое в свою
очередь определяется степенью солнечной активности. Принято
считать, что предельная длина волны, способная отражаться от
ионосферы в дневные часы, для наиболее протяженных линий ра-
диосвязи составляет 10 м, чем и определяется граница диапазона
УКВ. В зависимости от состояния солнечной активности эта пре-
дельная длина волны колеблется от 14 до 7 м. Еще более короткие
радиоволны могут отражаться от так называемого спорадического
слоя ионосферы, находящегося на высоте около 120 км от поверх-
ности земли. Этот слой обладает нерегулярностью во времени,
почти не зависит от солнечной активности, но зависит от времени
года и суток.
Исследования показывают, что в течение коротких, но иногда
сравнительно частых промежутков времени существования спора-
дического слоя от него могут отражаться волны длиной 5—4 м.
Так как спорадический слон не обладает постоянством, он для
регулярной связи не используется, отражения от него могут
явиться причиной появления дальних станционных помех в УКВ
диапазоне. Летом и днем относительное количество таких помех в
метровом диапазоне волн больше, чем зимой и ночью. Длительные
110
наблюдения показывают, что общее количество этих помех быстро
уменьшается по мере укорочения длины волны.
Таким образом, отражения от ионосферы в метровом диапазоне
волн не играют существенной роли как в распространении самого
сигнала, так и в загрузке диапазона станционными помехами. Пос-
леднее обстоятельство особенно важно, ибо загрузка диапазона
станционными помехами привозит к значительному сокращению
дальности связи или ухудшению ее качества (как это бывает в
диапазоне коротких волн).
В диапазоне метровых волн загрузка рабочего диапазона час-
тот невелика и практически не влияет ни на дальность, ни на ка-
чество связи Это объясняется тем, что поверхностные радиоволны
распространяются на сравнительно небольшие расстояния, а ра-
диоволны, отраженные от ионосферы, почти отсутствуют.
Другая особенность ультракоротких волн состоит в том, что
поверхностная волна испытывает большое затухание, вследствие
чего опа распространяется на ограниченные, сравнительно неболь-
шие расстояния. При этом на метровых волнах значительное влия-
ние на величину напряженности электромагнитного поля в точке
приема оказывают изменение параметров почвы (особенно в пунк-
тах расположения радиостанций), а также рельеф местности и
растительный покров на трассе.
Параметры почвы — диэлектрическая проницаемость и электри-
ческая проводимость — характеризуют электрические свойства
земной поверхности и определяют величину ослабления напряжен-
ности поля на трассе.
Параметры почвы колеблются в очень широких пределах — от
диэлектрика (лед, сухой песок) до хорошего проводника (морс-
кая вода, влажная почва). Это объясняется тем, что благодаря на-
личию в почве солей проводимость ее меняется в зависимости от
влажности. В распространении же радиоволн вдоль поверхности
земли принимает участие в основном сравнительно тонкий поверх-
ностный слой, содержание влаги в котором в различных местах
непостоянно. Поэтому на одной и дой же трассе параметры почвы
на разных участках или на одном и том же участке, но в различ-
ное время могут быть совершенно различными.
Электрические свойства земной поверхности зависят также от
длины волны. Для метровых радиоволн морская вода и влажная
почва по своим свойствам приближаются к проводнику (особенно
в длинноволновом участке метрового диапазона), а песок и сухая
почва (особенно в коротковолновом участке метрового диапа-
зона)— к диэлектрику. Поэтому затухание метровых радиоволн
при распространении ндд морем значительно меньше, чем при рас-
пространении над сухой почвой.
При распространении радиоволн вдоль электрически неоднород-
ной поверхности, когда различные участки трассы имеют разные
параметры, влияние отдельных участков трассы неодинаково.
Установлено, что главную роль в ослаблении электромагнитного
поля играют концевые участки трассы, что имеет большое практи-
111
ческое значение, давая возможность при правильном размещении
радиостанции обеспечить максимальную дальность их действия.
Различного рода препятствия на трассе (неровности земной по-
верхности и местные предметы), а также растительный покров,
закрывающие прямую видимость между работающими радиостан-
циями, вызывают дополнительное затухание радиоволн. Однако
благодаря дифракции, т. е. способности радиоволн огибать встре-
чающиеся на пути их распространения препятствия, связь и в этих
случаях может быть устойчивой.
Если сравнивать величину ослабления напряженности электро-
магнитного поля на ровной трассе с величиной ослабления на
трассе с большим препятствием (холм, гора), то напряженность
поля за препятствием Может и не изменяться. Это объясняется тем,
что значительную часть расстояния радиоволны проходят не вдоль
земли, а в пространстве, где их энергия не поглощается. При это i
величина напряженности поля в месте приема зависит от располо-
жения конечных радиостанций относительно препятствия. Чем
ближе к подножию препятствия расположена одна из конечных
радиостанций, тем сильнее влияние препятствия и слабее напря-
женность поля в месте приема. Поэтому всегда следует стремиться
располагать радиостанцию дальше от препятствия, чтобы обеспе-
чить лучшую «видимость» на вершину препятствия.
Наличие леса в пункте приема дополнительно поглощает энер-
гию радиоволн и приводит к колебанию величины напряженности
поля при передвижении радиостанции с одного места на другое.
Последнее обстоятельство связано с тем, что в точку приема при-
ходит не только волна, распространяющаяся по линии трассы, но
и волны, отраженные от деревьев Величина напряженности поля в
месте приема в этом случае является результатом сложения пада-
ющей и нескольких отраженных волн с разными амплитудами и
фазами. Это явление, называемое интерференцией радиоволн,
необходимо всегда учитывать при эксплуатации радиостанций, вы-
бирая в пункте расположения место наилучшей слышимости кор-
респондента.
Интерференционный характер поля особенно сильно выражен
при работе на более коротких волнах метрового диапазона при
расположении радиостанций в редком лесу, на полянах и на опуш-
ках леса. При этом какой-либо закономерности в изменении вели-
чины напряженности поля не наблюдается, так как отдельные де-
ревья, которые могут явиться вторичными излучателями, располо-
жены на трассе хаотически.
Интерференция радиоволн наблюдается и при отражении ра-
диоволн от окружающих местных предметов или от поверхности
земли. В последнем случае отражение радиоволн возможно при
наличии высоко поднятых антенн или при расположении радио-
станций на возвышенностях, когда имеется просвет между линией
«прямой видимости» и рельефом местности (рис. 32).
В метровом диапазоне волн используются преимущественно
антенны, опущенные до земли, поэтому явление интерференции ра-
112
диово.тн за счет отражения их от поверхности земли встречается
сравнительно редко. Однако при выборе места расположения радио-
станций следует учитывать возможность уменьшения напряжен-
ности поля за счет интерференции прямой и отраженной от земли
радиоволн. Во избежание этого радиостанции следует располагать
таким образом, чтобы просвет между линией прямой видимости и
рельефом местности не превышал определенной величины, иначе
Рис. 32 Расположение радиостанций на высотах для полу-
чения значительных дальностей связи
отраженная волна может приходить в точку приема в противофазе
с прямой волной, что приведет к резкому уменьшению результи-
рующего значения напряженности поля в месте приема.
Еще одна особенность распространения радиоволн метрового
диапазона — это зависимость величины напряженности электро-
магнитного поля от состояния нижних слоев атмосферы (тропо-
сферы), которая проявляется лишь на трассах сравнительно боль-
шой протяженности (более 100 км). Поэтому при работе на УКВ
радиостанциях малой мощности на среднепересеченной местности,
когда дальности их действия сравнительно невелики, с влиянием
тропосферы можно не считаться, а при работе на морских и при-
брежных трассах, а также в горных районах, где дальность дейст-
вия УКВ радиостанций возрастает, необходимо учитывать влия-
ние нижних слоев атмосферы.
Влияние тропосферы сводится к огибанию распространяющи-
мися вдоль земли радиоволнами кривизны поверхности земли (ра-
диоволны как бы прижимаются к земле, траектория* их искрив-
ляется), что вызывается различием в коэффициентах преломления
соседних слоев воздуха. Искривление траектории радиоволн —
рефракция — приводит к изменениям величины напряженности
поля в месте приема. За счет рефракции радиоволн можно полу-
чить значительное увеличение дальности связи УКВ радиостан-
ций. Однако практическое использование этого явления требует
знаний характера изменения рефракционных условий на данной
трассе.
Установлено, что рефракция вызывает суточные и сезонные ко-
лебания величины напряженности электромагнитного поля в месте
приема, при этом, как правило, напряженность поля увеличивается
утром и вечером (в часы восхода и захода солнца) и уменьшается
днем. Рефракция более резко выражена в теплое время года (вто-
рая половина весны, лето, первая половина осени), особенно на
морских и прибрежных трассах.
113
Следует иметь в виду, что рефракция радиоволн’в тропосфере
вызывает не только суточные и сезонные изменения величины нап-
ряженности поля в месте приема, но и быстрые колебания уровня
сигнала (фединги), которые могут привести к кратковременному
прекращению связи.
Для повышения устойчивости связи на таких трассах следует
сокращать протяженность трасс и уменьшать величину просвета
между линией «прямой видимости» и рельефом местности.
Для обеспечения устойчивой и бесперебойной связи при работе
радиостанций на волнах метрового диапазона важен правильный
выбор места расположения радиостанций. Поскольку места распо-
ложения радиостанций обычно выбираются радистами, то знание
ими особенностей распространения радиоволн метрового диапа-
зона и умелое использование этих особенностей определяет в основ
ном устойчивость радиосвязи и возможность работы в самой слож-
ной обстановке или на дальностях, значительно превышающих
тактико-технические данные радиостанций.
6.2.	ВЛИЯНИЕ МЕСТНОСТИ НА РАБОТУ УКВ РАДИОСТАНЦИЙ
Уверенная связь иа предельных расстояниях, превышающих
гарантированную дальность действия УКВ радиостанций, обеспе-
чивается в том случае, когда радиостанции расположены умело с
учетом особенностей местности и окружающих местных предметов.
6.2.1.	Ровная и среднепересеченная местность
При работе на ровной и среднепересеченной местности основ-
ное влияние на напряженность электромагнитного поля в месте при-
ема, а следовательно, и на дальность действия радиостанций ока-
зывает состояние подстилающей поверхности на трассе. Предель-
ные характеристики дальности действия радиостанций Р-105м,
Таблица 2
Подстилающая поверхность	Дальность действия радиостанций, км
	P-I05.M	Р-ЮВм	Р-109м
Морская поверхность	27—35	35—40	50-60
Поверхность озер или рек с пресной	16—18	19—21	22—24
водой Ровная поверхность с влажной почвой	18—20	19—21 12—13	22-24
Среднепересеченная местность при рас-	11—12		13—14
положении радиостанции на открытых местах Промерзший грунт при слое снега	9—10	11-12	12-13
до 0,5 м Поверхность замерзших водоемов с	4-6	6-7	8-9
пресной водой (при расположении ра- диостанции на поверхности льда) Густой сплошной лес	6.5—7	7—7,5	7.5—8.5
114
Р-108м и P-I09.M при работе иа штыревую антенну высотой 2,7 м в
зависимости от состояния подстилающей поверхности приведены в
табл. 2.
В реальных условиях дальность радиосвязи может отличаться
от приведенных в табл. 2 значений, поскольку местность на трассе
Рис. 33. Расположение радиостанций на неоднородной почве
распространения радиоволн, как правило, неоднородна. Степень
приближения к указанным дальностям связи существенно зависит
от выбора места расположения.
Рис. 34. Расположение радиостанций при работе через замерзший
пресноводный водоем
Учитывая влияние концевых участков трассы на величину ос-
лабления напряженности поля, для получения больших значений
уровня сигнала в месте приема или соответственно больших даль-
ностей связи радиостанции следует располагать на возможно бо-
лее ровных участках или на возвышенностях. При резком различии
в параметрах почвы на трассе радиостанции следует располагать
на участках с лучшими параметрами, т. е. на более влажной почве
(рис. 33). Так, при работе через замерзшие водоемы с пресной во-
дой для обеспечения значительно больших дальностей, чем указано
в табл. 2, радиостанции лучше вынести на берег, а не располагать
их на льду (рис. 34). Необходимо помнить, что участок почвы, вли-
яющий на распространение радиоволн по трассе, невелик и изме-
ряется десятками метров.
П5
6.2.2.	Овраги
При работе радиостанции в овраге на склоне, ближнем к кор-
респонденту, или на дне оврага наблюдается постепенное уменьше-
ние напряженности поля, которое, как правило, почти полностью
восстанавливается при переносе радиостанции на обратный склон
оврага.
Рис. 35. Расположение радиостанций в оврагах при работе на шты-
ревые антенны
Быстрота убывания напряженности поля при спуске в овраг
зависит от крутизны скатов и глубины оврага: чем круче скаты и
больше глубина, тем сильнее уменьшается напряженность поля.
Обычно напряженность поля при опускании одной нз радиостаи-
Рис. 36. Расположение радиостанций в оврагах при работе на антенну бе-
гмцеп вощи
ций в овраг уменьшается в 5,5 раза на частоте 21.5 МГц и в 12 р и
на частоте 46 МГц, что в неблагоприятных случаях может привести
к уменьшению дальности действия радиостанций в 2,3 раза на
частоте 21,5 МГц н в 3,5 раза на частоте 4G МГц по сравнению с
дальностью действия при работе на ровной местности.
Для получения максимально возможных дальностей связи при
-расположении радиостанции в оврагах необходимо развертывать
нх на противоположных от корреспондента склонах оврагов и по
возможности ближе к краю оврага (рис. 35).
При длительной работе из оврагов для получения необходимой
дальности связи рекомендуется применять антенну бегущей волны
(рис. 36).
116
6.2.3.	Лесистая местность
Наличие леса на трассе вызывает дополнительное поглощение
и рассеивание радиоволн, а также интерференционный характер
электромагнитного поля. Последнее обстоятельство проявляется в
значительных колебаниях уровня сигнала от точки к точке, что
особенно характерно для редкого леса (расстояния между деревь-
ями 6—15 м), полян и опушек, и увеличивается с уменьшением
длины волны
При размещении радиостанций непосредственно в лесу погло-
щающее действие лесного массива сказывается таким же образом,
как и при работе над ровной поверхностью земли с параметрами,
соответствующими очень сухой почве. Дальность действия радио-
станций в лесу даже при правильном их размещении уменьшается
в 2—3 раза по сравнению с открытыми трассами, имеющими одина-
ковые параметры почвы, и значительно больше при неудачном раз-
мещении радиостанций в редком лесу, на опушках и полянах- Сле-
дует учитывать, что колебания уровня сигнала при работе радио-
станций в редком лесу возрастают по мере уменьшения длины
волны, а максимумы н минимумы уровня сигнала следуют через
расстояния, равные примерно половине длины волны. Например,
если величина напряженности поля в диапазоне радиостанций
Р 109м в редком лесу меняется в 3—5 раз, то в диапазоне радио-
станции Р-105м изменение величины напряженности поля доходит
до 14 раз, это может привести к резкому сокращению дальности
связи. Так как заранее учесть характер изменения уровня сигнала
при работе в редком лесу, на опушках и полянах невозможно, не-
обходимо в каждом конкретном случае выбирать место расположе-
ния радиостанций по наилучшей слышимости сигнала корреспон-
дента.
При размещении радиостанций перед границей леса выбирать
место их расположения необходимо с учетом того, что расстояния
между местами плохой и хорошей слышимости в этом случае мо-
гут достигать десятков метров. Это объясняется тем, что граница
леса является в данном случае как бы зеркалом, от которого могут
отражаться радиоволны, при этом они фокусируются при вогнутой
границе леса и рассеиваются при выпуклой.
Расположение радиостанций в густом лесу при расстоянии
между деревьями не более 2 м с точки зрения надежности связи
предпочтительнее, чем в редком лесу, на полянах и опушках леса.
Однако при правильном выборе места расположения радиостанций
на полянах и опушках леса можно получить почти такие же даль-
ности связи, как и на открытой местности.
Если на трассе имеется лесной массив, то его влияние «а даль-
ность действия практически не'сказывается при расположении ра-
диостанций на расстоянии более 500 м от леса.
При работе на штыревую антенну не следует размещать радио-
станции непосредственно у стволов деревьев (особенно в дождли-
вую погоду) с мощной густой и низкорасположенной кроной, так
117
как крона дерева будет экранировать радиостанцию, что приведет
к сокращению дальности связи.
При расположении радиостанций во влажном лесу (во время
длительных дождей) дальность связи сокращается в 2—2,5 раза
по сравнению с сухим лесом.
6.2.4.	Гористая местность
Мнение о том, что гористая местность представляет собой зна-
чительную, а в некоторых случаях и непреодолимую преграду для
распространения сигналов УКВ радиостанций, является необосно-
ванным. В гористой местности при правильном расположении ра-
диостанций (необязательно на командных высотах) можно полу-
чить такие же дальности связи (а иногда и большие), как и на
равнинной местности.
Опыт эксплуатации УКВ радиостанций малой мощности в го-
ристой местности позволяет сделать следующие выводы:
а)	дальность действия УКВ радиостанции в зависимости от
горных условий составляет:
—	20—22 км на трассах, имеющих одну горную вершину любой
высоты, при этом наибольший уровень сигнала наблюдается, когда
горная вершина имеет форму клина;
—	10—12 км на трассах с высотой гор менее 100 м, если радио-
станции развернуты не у их подножия;
—	9—10 км на трассах, имеющих несколько следующих один
за другим горных хребтов высотой 200—400 м (горные дефиле),
если радиостанции развернуты не у их подножия и работают на
штыревые антенны;
—	5—6 км на трассах, профиль которых имеет вид плавной
выпуклости;
—	4—5 км при расположении радиостанций в особо неблаго-
приятных условиях;
—	такую же величину, как и на среднепересеченной местности,
если один из корреспондентов расположен так, что ему видна вер-
шина самой высокой горы на трассе;
б)	дальность связи увеличивается в несколько раз при распо-
ложении радиостанций на командных высотах;
в)	связь улучшается, если корреспонденты имеют «прямую ви-
димость» на одну и ту ясе самую высокую горную вершину на
трассе;
г)	при ведении связи в движении по горным дорогам возможно
ее прекращение, чт вызывается появлением так называемых
«мертвых зон», обусловленных резким изменением профиля трас-
сы; это явление особенно сильно проявляется на предельных даль-
ностях, когда величина напряжения сигнала на входе приемника
мала.
Для выбора наивыгоднейших мест расположения радиостанций
при ведении радиосвязи в горных условиях рекомендуется:
—	выбирать конечные пункты так, чтобы трасса при работе
через хребты с острым гребнем или через отдельные горные вер-
шины клиновидной формы проходила через наивысшую точку
рельефа;
—	располагать радиостанции на трассах с клиновидным про-
филем и практически любой высотой вершины на любое удаление
от подножия горы, кроме сравнительно небольшой области (до
Рис. 37. Расположение радиостанций при наличии на трассе препятствий
клиновидной формы (оба корреспондента должны видеть вершину горы)
1 км от вершины) у самого подножия горы, где напряженность поля
сигнала минимальна, при этом ее величина за препятствием будет
несколько превышать значения напряженности поля над ровной
местностью на тех же расстояниях;
—	располагать радиостанции от подножия хребта на расстоя-
ние, примерно равное длине его склона, для получения наиболь-
шего уровня сигнала на входе приемника, что возможно при «пря-
мой видимости» между радиостанцией и гребнем хребта и при-
мерно одинаковыми параметрами почвы на всей трассе;
—	поднимать радиостанции на возвышенности, обеспечиваю-
щие лучшую «видимость» на вершину препятствия, что также уве-
личивает уровень сигнала иа входе приемника;
—	выбирать конечные пункты из тех соображений, чтобы трасса,
если между корреспондентами имеется несколько препятствий, про-
ходила через наивысшие точки вершины; наиболее благоприятным
в этом случае будет такое расположение радиостанций, при кото-
ром обеспечивается «прямая видимость» с обоих конечных пунктов
на наиболее высокую вершину трассы (рис. 37);
— избегать трасс, профили которых можно представить участ-
ками шаровидной формы, проходящими через конечные пункты
(рис. 38); последние выбирать таким образом, чтобы расположен-
ное между ними препятствие имело наименьший радиус кри-
визны, т. е. приближалось по форме к клину; несмотря на увеличе-
119
нне протяженности трассы, удаление радиостанций от подножия
препятствия на трассе приводит к возрастанию уровня сигнала в
месте приема;
— располагать радиостанции на командных высотах, при этом
дальность связи на УКВ радиостанциях может достигать 100 км и
более; при расположении радиостанций на командных высотах
возможно уменьшение уровня сигнала на входе приемника, это
Рис. 38. Расположение радиостанций при наличии па грассе препят-
ствия шаровидной формы (основная часть трассы должна идти по
воздуху)
имеет место при наличии оольших просветов между линией «пря-
мой видимости» и рельефом местности, вследствие чего происходит
интерференция прямого луча с лучом, отраженным от поверхности
земли, при этом уровень сигнала зависит от рефракционных усло-
вий, особенно на морских и прибрежных трассах;
— уменьшать величину просвета на трассах или сокращать
протяженность трасс для уменьшения влияния рефракционных ус-
ловий на устойчивость связи, так, при работе на радиостанциях
Р-105м просвет между линией «прямой видимости» и рельефом
местности не должен превышать 200 м для трасс протяженностью
порядка 100 км.
6.2.5. Населенные пункты
Электромагнитное поле в месте приема радиовотн метрового
диапазона в крупных городах имеет сильно выраженный интерфе-
ренционный характер, при этом величина уровня сигнала на входе
приемника радиостанций в большой степени зависит от места рас-
положения радиостанций и от характера окружающих строений.
При работе в большом городе радиостанции рекомендуется раз-
вертывать на площадях, в городских садах, парках и на пустырях,
размещая их во всех случаях возможно дальше от строений, про-
водов воздушных линий связи и электропередач, а также от ме-
таллических опор, мачт и т. п. таким образом, чтобы в направлении
на корреспондента было больше свободного пространства в непо-
средственной близости от места расположения радиостанции.
Если по условиям обстановки невозможно развернуть радио-
станцию на открытом пространстве (на площадях, пустырях, в
садах и т. п.), рекомендуется размещать ее на верхних этажах зда-
ний (но не под железной крышей), ближе к открытым проемам
(окнам, дверям), обращенным в сторону корреспондента, а также
120
на крышах высоких зданий. При этом следует помнить, что основ-
ным средством увеличения дальности и надежности радиосвязи яв-
ляется возможно больший подъем антенны над поверхностью зем-
ли. Не следует размещать радиостанции в узких улицах, переулках
или во дворах, окруженных высокими домами.
В населенных пунктах сельского типа радиостанции разверты-
вать в домах без железных крыш, а при наличии таких домов —
так, чтобы они не заслоняли направление на корреспондента.
6.3. АНТЕННЫ УКВ РАДИОСТАНЦИЙ МАЛОЙ МОЩНОСТИ
И ОСОБЕННОСТИ ИХ ПРИМЕНЕНИЯ В РАЗЛИЧНЫХ УСЛОВИЯХ
На эффективность антенн метрового диапазона волн оказывают
влияние характер местности, на которой развернуты радиостанции,
высота антенн над землей, а также окружающие антенну местные
предметы.
Штыревая антенна является
антенной поверхностного луча,
излучающей электромагнитную
энергию равномерно во все сто-
роны вдоль земной поверхности
и не излучающей в направлении
зенита. Диаграмма направленно-
сти вертикальной антенны, пока-
зывающая распределение элек-
тромагнитной энергии в простран-
стве, представляет собой пра-
вильную окружность в горизон-
тальной и лепесток в вертикаль-
ной плоскостях, при этом лепе-
сток направлен под некоторым
углом к земной поверхности, за-
висящим от свойств почвы и дли-
ны антенны. Удлинение антенны
до 3/4 X (длины волны) прижи-
мает лепесток к земле, дальней-
шее удлинение, наоборот, направ-
ляет основное излучение вверх
(рис. 39). Следовательно, приме-
нять антенну более 3/4 X не имеет
улучшению излучения (или приема) вдоль земной поверхности.
Практически в диапазоне УКВ радиостанций из штыревых антенн
лучшей является четырехметровая автомобильная антенна, кото-
рая по сравнению со штыревой антенной высотой 2,7 м эффектив-
нее в 1,5 раза.
Антенна бегущей волны имеет диаграмму направленности в го-
ризонтальной и вертикальной плоскостях при типовой подвеске на
высоте 1 м над поверхностью земли (рис. 40).
Направление наибольшего излучения антенны соответствует
121

1»К

Рис. 39. Диаграмма направленности
штыревых антенн в вертикальной
плоскости
смысла, так как это не ведет к
направлению развернутого от радиостанции ее провода, следова-
тельно, провод антенны бегущей волны должен быть всегда на-
правлен на корреспондента.
Разновидностью антенны бегущей волны является так называе-
мая Х-образная антенна (рис. 41), наивыгоднейшая высота подня-
тия которой составляет 0,G2 X. что для средней волны диапазона
Рис. 40. Антенна бегущей волны:
О — общий вид; б —диаграмма направленности а горизонтальной
плоскости; в —диаграмма направленности в вертикальной пло-
скости
всех УКВ радиостанций равно 5—6 м. Диаграмма направлен-
ности Х-образной антенны в горизонтальной плоскости имеет такой
же вид, что и у антенны бегущей волны, но в вертикальной плос-
кости более прижата к земле и имеет более широкий лепесток
главного максимума.
В качестве опоры для Х-образной антенны желательно приме-
нять деревянную мачту, при отсутствии которой использовать раз-
личные местные предметы (отдельно стоящие деревья, столбы, вы-
сокий забор и даже металлические опоры).
Х-образная антенна более эффективна, чем штыревая антенна
и антенна бегущей волны. Эффективность антенны, а следова-
тельно, и предельная дальность связи в значительной степени за-
122
висят от трассы, рельефа местности на трассе (он существенно не
влияет, если антенны располагаются на открытых площадках или
на возвышенности) и от состояния почвы в непосредственной бли-
зости от антенны. Установлено, что на влажных почвах более эф-
фективной является штыревая антенна, на сухих — антенна бегу-
щей волны, а л образная антенна эффективнее штыревой антенны
и антенны бегущей волны во всех случаях.
Из нетиповых антенн лучшими по сравнению с вертикальными
антеннами при работе в лесу являются антенны с горизонтальной
поляризацией, что объясняется меньшим поглощением радиоволн
горизонтальной потяризации при их распространении в лесу, где
растительность имеет преимущественно вертикальную структуру.
В качестве антенны горизонтальной поляризации применяется
поднятый на высоту 5—6 м симметричный полуволновой вибратор,
изготовленный из обычного провода и необходимого для симметри-
рования отрезка 75омного коаксиального кабеля РК-75 (или
РК-49) длиной 10 м (рис. 42). Горизонтальный полуволновой виб-
ратор растягивается между деревьями в направлении, перпендику-
лярном направлению на корреспондента, на возможно большей вы-
соте. При работе в лесу применение горизонтальных вибраторов,
поднятых на высоту 5—6 м, позволяет увеличить дальность связи
в 2—2,5 раза по сравнению с работой на штыревую антенну. При
отсутствии симметрирующего кабеля эффективность такой антенны
несколько снижается.
При выборе антенн следует руководствоваться тем, что чем
выше антенна поднята над землей, тем большим будет уровень
Напряженности электромагнитного поля. Кроме того, удатение ан-
123
тенны от земли снижает непроизводительные потери, благодаря
чему эффективность антенны повышается.
Учитывая характеристики и эффективность рассмотренных ан-
тенн, а также то, что под почвой на трассе понимается состояние
А
4
л
4
к зажиму корпус
Центральный,
пр oh од tpudepa
К гнезду анте, .ого
изолятора
Изолятор (оболочки кабеля не должны
замыкаться одна с другой)
Медный пробод (антенный
канатик) оплетка коаксиаль-
ного кабеля
Симметрирующее
устройстбо
(отрезок кабеля FK,
центральный пробод
не используется)
Изолятор
б
Кгнезду
антенного
изолятора
Провод
изолированный
К зажиму
КОРПУС
_ 600 _ Средняя болна
к диапазона
ср радиостанции
Вибратор
Рис. 42 Апюнца горизонтальной поляризации:
а — симметричный полуволновой вибратор нт кабеля РК: 6 — полуволновой вибратор
из изолированного провода; в — диаграмма направленности поднятого вибратора
в горизонтальной плоскости
подстилающей поверхности в месте расположения радиостанции
(основное влияние на эффективность антенны оказывает подсти-
лающая поверхность в непосредственной близости от нее), реко-
мендуется:
— применять антенну бегущей волны на сухих почвах, что
приводит к увеличению дальности связи до значений, равных или
124
даже больших дальности связи при работе на штыревую антенну
высотой 2,7 м на трассах с влажной почвой; при наличии на трассе
влажной почвы (например, в период весенней или осенней распу-
тицы) применять антенну бегущей волны не следует, так как в
этих случаях она менее эффективна, чем штыревая антенна высо-
той 2,7 м;
—	применять Х-образную антенну для увеличения дальности и
надежности связи на любых трассах, так как во всех случаях она
эффективнее штыревой антенны и антенны бегущей волны; наибо-
лее целесообразно применять ее для увеличения дальности и на-
дежности связи при работе на трассах с сухой почвой;
—	применять штыревую антенну для связи в горных условиях,
так как в этом случае антенна бегущей волны не дает заметного
выигрыша по сравнению со штыревой антенной, которая более
удобна и не является направленной в горизонтальной пло-
скости;
—	применять Х-образную антенну и штыревую антенну при
расположении радиостанции в лесу, при этом для увеличения даль-
ности действия радиостанции целесообразно применять горизон-
тальный полуволновой вибратор, поднятый на возможно большую
высоту.
Необходимо учитывать и то, что направленные антенны при
умелом использовании создают лучшие условия для обеспечения
скрытности управления войсками и борьбы с радиопомехами про-
тивника.
Для развертывания антенн УКВ радиостанций рекомендуется
выбирать ровное открытое или возвышенное место вдали от метал-
лических сооружений и других местных предметов во избежание
ухудшения эффективности антенны и искажения диаграммы на-
правленности. Ухудшение эффективности антенны при наличии
вблизи нее различного рода металлических сооружений объяс-
няется тем, что часть излучаемой антенной радиостанции (при
передаче) энергии тратится на возбуждение в металлических пред-
метах токов излучаемой частоты; вторичное же излучение электро-
магнитной энергии этими предметами приводит к искажению диа-
граммы направленности антенны, при этом на характеристики
штыревой антенны большее влияние оказывают вертикально рас-
положенные предметы (главным образом металлические провод-
ники), а на характеристики антенны бегущей волны и Х-образной
антенны — горизонтальные проводники (особенно если их направ-
ление совпадает с направлением провода антенны).
Влияние металлических проводников и местных предметов на
характеристики антенн возрастает при уменьшении расстояний
от них до антенны и практически незаметно при удалении от них
на расстояние, равное 3—4 рабочим волнам.
Не влияют на характеристики антенн деревянные строения с
нежелезными крышами, почти не влияют проводники, располо-
женные под землей (например, водопроводные трубы), значи-
тельно влияют строения с железными крышами.
125
Расположение антенны под железной крышей (с точки зрения
влияния ее на антенну) почти равносильно снижению антенны до
поверхности земли, так как железная крыша об шдает высокой
проводимостью, на ней выгодно развертывать только штыревые
антенны.
Большое влияние на эффективность и направленность антенн
оказывают большие здания городского типа с водопроводом, кана-
лизацией и электрическим освещением, и располагать антенны
внутри подобных зданий нежелательно. Если расположение стан-
ций в таких зданиях крайне необходимо, то антенны следует раз-
мещать у открытых в сторону корреспондента окон или дверей ча
возможно большей высоте.
При расположении радиостанций в различного рода укрытиях
(оврагах, окопах, блиндажах и т. п.) эффективность антенн зави-
сит от вида укрытия, степени закрытия ими антенн и близости про-
водов антенны от земли. Если радиостанция развернута в укрытии
так, что часть штыря возвышается над окружающей поверхностью,
то в излучении (и приеме) энергии участвует только выступаю-
щая над поверхностью земли часть штыря, т. е. эффективность ан-
тенны (а следовательно, и дальность связи) при этом уменьшается
тем больше, чем меньше выступающая часть штыря.
Для работы из укрытия (преимущественно по радионаправле-
нию) целесообразно применять антенну бегущей волны, при этом
радиостанцию следует располагать таким образом, чтобы большая
часть провода антенны бегущей волны выходила на поверхность
земли (рис. 36). В случае когда на поверхности земли оказы-
вается более 2/3 всей длины провода антенны, эффективность ан-
тенны уменьшается не более чем на 30%. Дальнейшее сокращение
находящейся на поверхности земли части антенны нежелательно,
так как приводит к более резкому уменьшению эффективности
антенны и, следовательно, к сокращению дальности уверенной
связи.
Если обеспечить наличие большей части антенны бегущей вол-
ны на поверхности земли невозможно, рекомендуется удлинить
провод антенны так, чтобы не менее 25—30 м его находилось на
поверхности земли. Во всех случаях расположения радиостанций
в укрытиях необходимо, чтобы провод антенны (в том числе и
ввод ее) проходил расстояние не меньше 0,5 м от земли.
Непосредственная близость грунта (особенно влажного) приво-
дит к резкому уменьшению эффективности антенны. Так, напри-
мер, расположение провода антенны бегущей волны непосредст-
венно на земле приводит к уменьшению дальности связи по срав-
нению с типовой подвеской в 2—2,5 раза для радиостанции Р-109м
и в 3—3,5 раза для радиостанции Р-105м. Однако достаточно уда-
лить провод от грунта на 40—50 см, как эффективность антенны
резко возрастает.
При работе из укрытий хороший эффект дает также примене-
ние вынесенной на поверхность земли штыревой антенны, которая
соединяется с находящимся в укрытии приемопередатчиком с по-
126
мощью коаксиального кабеля РК 75 или РК-49. Кабель должен
быть длиной не более 10—15 м, так как увеличение длины кабеля
до 25 м прпволит к уменьшению дальности действия радиостанции
примерно на 20%.
Фидерный способ питания антенн выгодно применять и для по-
вышения дальности связи при работе на высокоподнятую штыре-
вую антенну. Для укрепления антенны и противовеса в этом слу-
Рис. 43. Работа радиостанции на вынесенную штыревую
антенну
чае применяются местные подручные средства. При поднятии ан-
тенн у обоих корреспондентов на высоту 10 м можно увеличить
дальность связи примерно в 2 раза.
Рис. 44. Работа радиостанции на вынесенную Х-образную антенну
При питании вынесенной штыревой антенны через коаксиаль-
ный кабель необходимо его внутреннюю жилу подключить одним
концом к гнезду антенного изолятора (с помощью специального
наконечника), а другим — к самой антенне (рис. 43).
Металлическая оболочка кабеля подключается одним концом к
зажиму КОРПУС на ранце радиостанции, а другим — к типовому
противовесу, расположенному на поверхности земли под антенной.
Применение противовеса позволяет устранить возможность на-
ведения полем антенны токов высокой частоты на внешней обо-
127
Рис. 45. Примеры расположения радиостанции и антенн:
1 — работа на ннзкорасположенной лучевой антенне (внизу характеристика
направленности антенны); 2 — работа на штыревой антенне полной высоты:
3 — работа на штыревой антенне нз воронки; 4 — работа из блиндажа; 5 —
работа с лучевой антенной из окопа; 6 — работа с лучевой антенной нз
складки местности; 7 — работа с лучевой антенной при повышенном подвеши-
вании, 8—работа в условиях города
128
лочке кабеля. Если противовес отсутствует, его роль будет выпол-
нять внешняя оболочка кабеля, что приведет к искажению диаг-
раммы направленности антенны. При наличии противовеса коак-
сиальный фидер можно закапывать в землю или крепить на посто-
ронних предметах без изоляторов.
При работе радиостанции из укрытий на Х-образную антенну
последняя может соединяться с радиостанцией коаксиальным ка-
белем, как показано иа рнс. 44.
Примеры развертывания переносных УКВ радиостанций малой
мощности при работе в наиболее часто встречающихся условиях
войсковой эксплуатации приведены на рис. 45.
6.4. ПОРЯДОК И ПРАВИЛА РАБОТЫ НА УКВ
РАДИОСТАНЦИЯХ МАЛОЙ МОЩНОСТИ
Радиотелефонист (радист) обязан: знать состав п устройство
радиостанции, особенности ее работы в различных условиях; содер-
жать радиостанцию в исправном состоянии и подготовленной к ра-
боте; четко выполнять порядок установления связи и строго соблю-
дать дисциплину при ведении переговоров. При этом он руководст-
вуется правилами, перечисленными ниже.
Для ведения связи радисту сообщаются радиоданные, содер-
жащие:
—	позывные всех радиостанций (корреспондентов), которые
будут поддерживать между собой связь; позывной — это условное
наименование радиостанции, назначаемое на определенный срок;
—	основные и запасные рабочие частоты;
—	радиосигналы, т. е. условные обозначения в виде цифр или
слов, соответствующие тем или иным действиям или сведениям.
Если рабочая частота выделяется двум радиостанциям, то они
образуют радионаправление, а несколько радиостанций, работаю-
щих на общей рабочей частоте, образуют радиосеть. Например, ра-
диостанции командира мотострелковой роты и командиров взво-
дов образуют радиосеть, в которой радиостанция командира роты
является главной.
В сети разрешается вести переговоры двум радиостанциям, ос-
тальные в это время должны находиться па приеме. При необходи-
мости передачи информации для всех одновременно (циркуляр-
ная передача) главная радиостанция вызывает всех корреспонден-
тов посредством циркулярного позывного.
Установление радиосвязи. В назначенное время радист развер-
тывает радиостанцию, устанавливает заданную рабочую частоту и
включает радиостанцию на прием. Радиостанция находится в ре-
жиме дежурного приема до получения вызова от главной или дру-
гой радиостанции сети.
Вызов корреспондента всегда производится по указанию коман-
дира- При этом радист сначала произносит позывной корреспон-
дента, а затем называет свой, например: «Сокол, я — Орел. Сокол,
я — Орел. Сокол, я—Орел. Как слышно? Прием». При хорошей
129
слышимости и налаженной связи позывной корреспондента не обя-
зательно повторять трижды. Радист вызываемой радиостанции
должен ответить: «Орел, я — Сокол. Слышу хорошо (удовлетвори-
тельно, слабо). Прием».
При слабой слышимости принимают меры к ее улучшению. Учи-
тывая особенности распространения ультракоротких волн, следует
попробовать переменить место расположения радиостанции. При
сильных помехах по установленному сигналу надо перейти на за-
пасную рабочую частоту. При вызове и ведении переговоров необ-
ходимо говорить в микрофон полным голосом, не повышая его до
крика, который может исказить, ухудшить радиопередачу.
По ультракоротковолновым радиостанциям малой мощности ве-
дутся прямые телефонные переговоры, связанные с управлением
боевой деятельностью подразделений. Но возможна также пере-
дача цифровых или словесных радиограмм. После установления
связи радист запрашивает корреспондента: «Сокол, я — Орел. При-
мите радиограмму». Получив согласие, он переходит па передачу,
читает перед микрофоном текст радиограммы внятно и нетороп-
ливо, чтобы корреспондент успел записать ее. По окончании пере-
дачи радист просит дать квитанцию, т.е. подтверждение о принятии
радиограммы. Корреспондент отвечает: «Орел, я — Сокол. Радио-
грамма принята полностью». Или «Полностью не принял. Повто-
рите последние две группы».
Цифровые группы радиограммы передаются так| 32645 — трид-
цать два шестьсот сорок пять. При плохой слышимости можно пе-
редавать каждую цифру отдельно. При необходимости передаю-
щий требует обратной проверки, т. е. полной передачи радио-
граммы принимавшим радистом. Очередность передачи радиограм-
мы устанавливается по их важности.
Ультракоротковолновые радиостанции малой мощности имеют
относительно небольшой радиус действия. При нахождении вблизи
линии фронта их работа может быть перехвачена противником.
Поэтому очень важно при ведении связи соблюдать радиодис-
циплину. Правила переговоров по радио должны строго соблю-
даться. Работа на передачу должна ограничиваться лишь необхо-
димыми случаями, производиться с помощью сигналов или радио-
грамм.
Прп переговорах по радио называть номера частей и фамилии
должностных лиц, открыто передавать сведения о боевой обста-
новке запрещается.
130
ПОСОБИЕ СПЕЦИАЛИСТУ РАДИОСТАНЦИЙ МАЛОЙ МОЩНОСТИ
Редактор Б. Ф. Кузьмин
Технический редактор М В, Федорова
U ___________ Корректор М, Г. Тихонова
Сдано в набор 15.7.76 г.	Подписано в печать 10.3.77 г.
Формат 60x90/w. Псч. л. В’А. Усл. печ. л. 8,25+3 вкл. l’/з печ. л. 1,5 усл. печ. л.
Изд № 6/3326дсп
Зак. 4086дсп
Установка частоты
Заказ 405бдсп
Рис. 12. Структурная схема радиостанции
I
12. Структурная схема радиостанции Р-107
2
fct = 20-35,75МГц J
Рис. 18. Структурная схема радиоста

3
Антенны
Телескоп. Штыревая
Блок усилителя мощности
I
БОВ.ЮООГц
от Блока пит. УМ
hacmp
ПолосоВой
фильтр
Парам
чес/
моду/,
Схема
запоминания
сравнения
ПредВа
У/
от САУ
pjem N-2
Блок автоматики УМ
Выкл
Блок автоматики САУ
пр.-пер.
Начало
МультиБиБ-
ратор и реле
при первом
цикле
Р
пере
низ
слел
Конец
настр.
f  Ант  I
У датчик к
Распределитель |
Усилитель-
ограничитель
Заказ 4086дсп
Схема САУ
Ссв (для одной Pl ст.)

Ручная
настройка
Релейная схема
коммутации и управления
двигателями
САУ
Начало
настройки
САУ
Оконечный
УМ
Ампл1
н
demt
(dan
Ручная настройка
ФазочуВст-
(i и тельный
каскад
Усилитель
(ООО Гц
А .митудный
ограничи-
тель
Поиск
Релейная
схема
запуска
Блок
питания
УМ
Бль
пит
при,
переда
настр. БУМ
Блок Высокой частоты
25кГц
мощности
Вых. контур
I ьых. контур
 передатчика
Вх. контур
приемника
Калибр.
УВЧ
поддиапазон
УМ
I
поддиапазон
Диапазонный
ЙозЪудитель
I под-
РеактиЙн.
элемент
да
250кГц
ЧАП
1-й
смеситель
I под
1под. го+звмгц
Калибр.
Плод. 36+52 МГц
УВЧ
Л
поддиапазон
ЧАП
Калибр
Нагрузочный
контур
смесителей
Ъпч = вмгц
1-й
смеситель
11 под.
ФНЧ
коммутации
режимов
РеактиЙн.
элемент
Диапазонный
Возбудитель
Н под.
Вх. кон тур
приемника
Вых. контур
передатчика
УМ
Пер уровень
Установки
частоты—
Подмоду-
ля тор.
+2EB
УМ
Система
ЗПЧ
От пульта
управления
Рис. 25. Структурная схема радиостанции Р-111
