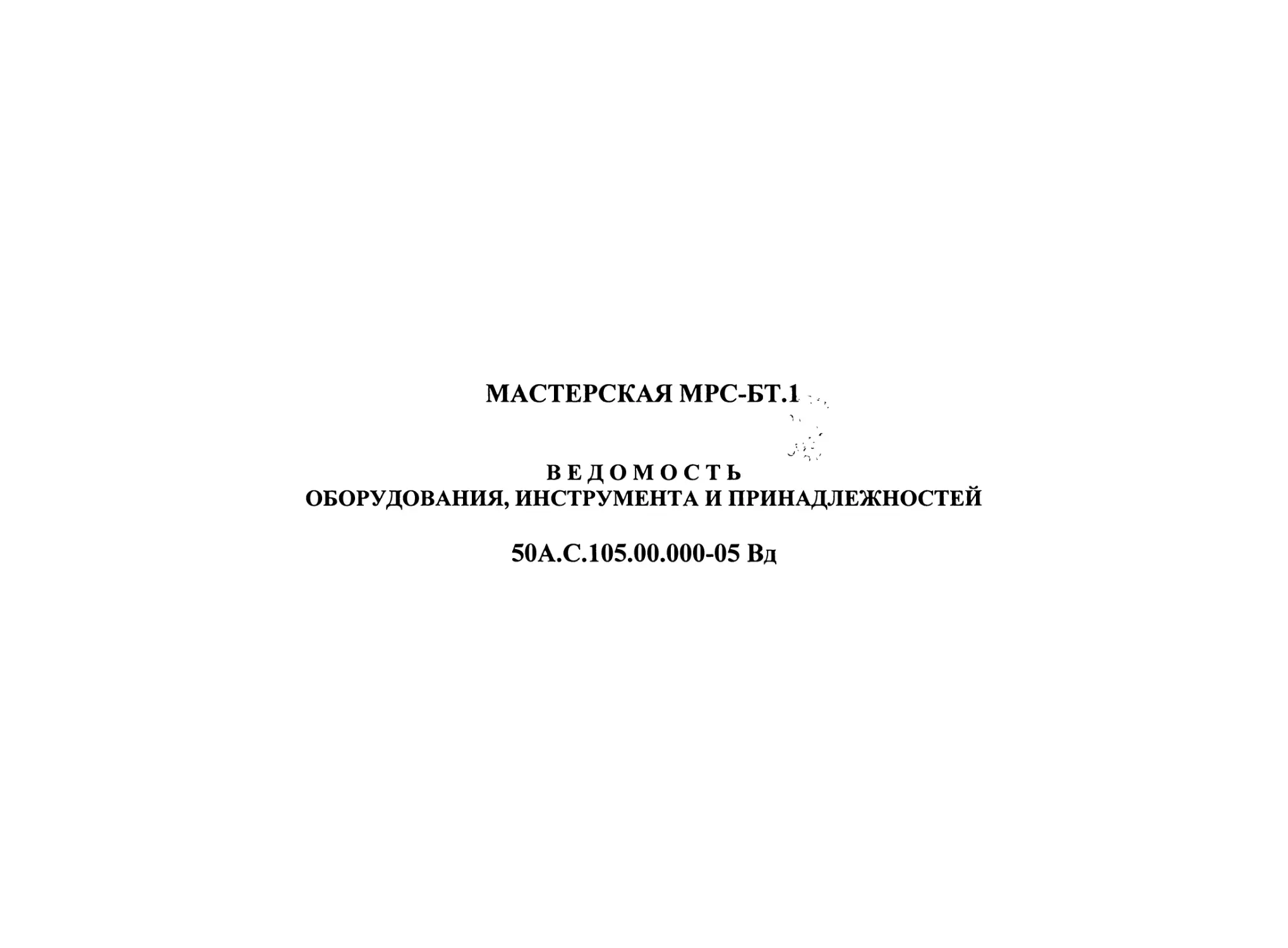

МАСТЕРСКАЯ МРС-БТ.1
ОБОРУДОВАНИЯ, ИНСТРУМЕНТА И ПРИНАДЛЕЖНОСТЕЙ
50А.С.105.00.000-05 Вд
СО ДЕРЖАНИЕ
1. ОБОРУДОВАНИЕ, ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ ОБЩЕГО НАЗНАЧЕНИЯ......................................3
1.1. Оборудование общего назначения............................................1................3
1.1.1 Средства связи и сигнализации..........................................1................3
1.1.2. Средства защиты от оружия массового поражения.........................,.................3
1.1.3. Средства вентиляции и обогрева......................................................... 3
1.1.4. Бытовое оборудование....................................................................3
1.1.5. Шанцевый инструмент.....................................................................4
1.1.6. Принадлежности мастерской.............................................।.................4
1.2. Электрооборудование мастерской............................................................. 5
1.3. Производственное оборудование и инструмент общего назначения............................... 7
1.3.1. Грузоподъемное оборудование.............................................................7
1.3.2. Сварочное оборудование..................................................................7
1.3.3. Заправочное оборудование и тара.........................................................8
1.3.4. Инструмент и принадлежности для слесарных, монтажно-демонтажных и регулировочных работ.9
1.3.5. Измерительный инструмент...............................................................11
1.3.6. Режущий инструмент.....................................................................11
1.3.7. Комплект приборов, инструмента и материалов слесаря-электрика..............................13
1.4. ЗИП оборудования мастерской............................................................... 15
1.5. Запасные части и материалы............................................................... 16
2. ОБОРУДОВАНИЕ И ИНСТРУМЕНТ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ..............................J................19
2.1. Универсальные специальные приспособления и инструмент общего назначения для войскового ремонта.19
2.2. Специальные приспособления и инструмент для войскового ремонта об. 172 и машин на его базе.22
2.3. Специальные приспособления и инструмент для войскового ремонта об. 219 и машин на его базе.24
2.4. Специальные приспособления и инструмент для войскового ремонта об. 765 и 675............. 24
3. ЭКСПЛУАТАЦИОННАЯ ДОКУМЕНТАЦИЯ..................................................'................24
2
Обозначение ГОСТ, ТУ Наименование Ед. изм о CQ 1 о Место укладки Примечание
ТУ37.165.341-2005 Шасси автомобиля Урал - 43203-1712-31 к-т. 1 ! ТРМ-80 для Т-90С
50А.КМ4320.00.000 Кузов-фургон КМ-4320М к-т. 1 На шасси • 1 1
1. ОБОРУДОВАНИЕ, ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ ОБЩЕГО НАЗНАЧЕНИЯ
1.1. Оборудование общего назначения i
1.1.1.Средства связи и сигнализации 1
Радиостанция Р-173 к-т. 1 В кузове •
Аппаратура внутренней связи и коммутации Р-174 куда входит: к-т. 1
- блок БВ-2 шт. 1 На правой стенке кузова, внутри
• - блок БВ-5 шт. 1 В кабине шасси •
ВКЗ.608.010 - прибор МТ-2со шнуром шт. 1 В шкафу для имущества • L= 1,2 м
ВКЗ.608.010-01 - прибор МТ-2 со шнуром шт. 1 В шкафу для имущества • L=2,2 м
947.82.01.000 ТУ Шлемофон летний ТШ-4, тип Л1 шт. 2 В шкафу для имущества ►
ОСТ ВЗ-4266-79 Кобура ракетницы шт. 1 В шкафу для имущества •
ОСТ ВЗ-4264-79 Флажок сигнальный желтый шт. 1 Ящик №25. •
ОСТ ВЗ-4264-79 Флажок сигнальный красный шт. 1 Ящик №25 • •
ОСТ ВЗ-4268-79 Патронташ для сигнальных патронов шт. 2 В шкафу для имущества
793563.20.250 Чехол антенны шт. 1 На антенне ф
1.1.2. Средства защиты от оружия массового поражения 1 1 1
ВА.9712.000 ТУ Установка фильтровентиляционная автомобильная агрегатированная ФВУА- 100А-24’ к-т. 1 На передней панели кузова, снаружи i
Радиометр-рентгенметр ДП-5В к-т. 1 На полке левого верстака
ТУ27-10-5650 Автомобильный комплект для специальной обработки военной техники ДК-4Д - 1 г'\ На крыше кузова 1 При отправке в кузове
50А.С.011.14.590 Чехол для ДК-4Д 1' - Шкаф для имущества
ТУ22-6098-85 или ТУ22-2820-73 Огнетушитель О ПУ-2 или ОУ-2 л * шт. ‘ ) 1 .• : 2 1 шт. - в кабине; 1 шт. -в кузове 1 •
50А.С.053.20.020 Клапан ДК-4Д доработанный шт. 1 В ящике ДК-4Д •
• 1.1.3. Средства вентиляции и обогрева
ТУ37.001.382-79 Отопительно-вентиляционная установка ОВ-65 к-т. 1 На передней панели кузова
Электровентилятор ДВ-3 шт. 2 1шт.-правая стенка кузова; 1шт.- левая стенка кузова • __к_
1.1.4. Бытовое оборудование
50А.С.075.05.000 Шкаф для имущества шт. 1 В кузове, слева 9
I
3
Обозначение ГОСТ, ТУ Наименование Ед. изм Кол-во Место укладки ► Примечание
50А.С.053.29.000 Гамак подвесной шт. 3 Шкаф для имущества • •
793563.27.000 Стул складной шт. 2 В левом верстаке 9
50А.С.053.32.000 Скамейка шт. 1 В кузове •
ТУ400-6-315-75 Бачок для питьевой воды шт. 2 Шкаф для имущества • Емкость 2 л
Арт.2467НМЗ Кружка эмалированная (алюминиевая) или пластмассовая термостойкая шт. 1 Шкаф для имущества • Вместимость 0,375 л
Арт.2467НМЗ Чайник эмалированный (алюминиевый) шт. 1 Шкаф для имущества • Вместимость 3-5 л
793572.20.751 Крючок-вешалка шт. 2 На задней панели •
1.1.5. Шанцевый инструмент
ГОСТ 18578-73 Топор строительный в сборе А2 или АЗ шт. 1 В кабине водителя • Из комплекта шасси
ОСТ ВЗ-4259-79 Пила поперечная шт. 1 В кабине водителя •
ОСТ ВЗ-4257-79 Лопата саперная шт. 1 На двери кузова 9 Из комплекта шасси L=1100 мм
ОСТ ВЗ-4256-79 Лом ЛО-24 шт. 1 На двери кузова 9
1.1.6. Принадлежности мастерской
50А.С 105.21.000 Верстак шт. 1 В кузове слева 9
50А.С.075.22.000 Верстак шт. 1 В кузове справа •
50А.С.006.32.000 Стол выносной складной шт. 1 В кузове •
50А.С.006.14.100 Ящик инструментальный шт. 23 В кузове •
50А.С.009.10.360 Стеллаж для банок шт. 1 В нише силовой • установки, слева
50А.С.009.20.400-01 Ящик для спец, ключей шт. 1 На левом верстаке •
50А.С.075.08.150 Ящик для спец, ключей шт. 1 На полу кузова справа *
МАК.3901005 Ключ к замкам люков кузова шт. 2 1 шт.-в кабине; • 1шт.- ящик №30 •
ОСТ ВЗ-4269-79 Сумка для документов шт. 1 В шкафу для имущества 4
ОСТ ВЗ-1546-72 Аптечка медицинская шт. 1 В шкафу для имущества 9
ГОСТ 10597-80 Кисть флейцевая КФ-50 или КФ-25 шт. 1 Ящик №30 •
Арт. 2062 Щетка-сметка шт. 1 Ящик №30 <
ТУ25.11.968-77 Ареометр АЭ-1 с пипеткой шт. 1 Ящик№1 • от 1100 до 1300 кг/мЗ
ГОСТ215-73Е Термометр ртутный ТЛ-2 1 -А 1 шт. 1 Ящик Ksl • от - 30 °C до + 70°С
Уровнемерная трубка ТЛ-11-1 шт. 1 Ящик № L * L=185мм
ГОСТ 12.4.013-85Е Очки защитные тип О или ЗП с бесцветными стеклами шт. 1 Ящик №30 •
Щетка для чистки напильников шт. 1 Ящик №30 •
50А.С.011.14.590 Пенал для шлифовальных кругов шт. 1 На верстаке правом 9
793563.14.008 Ручка для молотка шт. 2 Ящик №9 •
4
Обозначение ГОСТ, ТУ Наименование Ед. изм о CQ £ о Место укладки Примечание
ГОСТ 4997-75 <овер диэлектрический шт. 3 На полу кузова • 1000x800x6 мм
ТУЗ 8-105504-72 "Терчатки диэлектрические пара 1 Ящик №23 ♦
50А.С.009.14.350 1енал для бутылок шт. 1 На верстаке правом • i 1
ГОСТ 20010-74 Перчатки резиновые технические К20Щ200нПм1 N 3 пара 1 Ящик №23 * Тип 1, разм.З
ГОСТ 12.4.010-75 Рукавицы брезентовые пара 3 Ящик №22 < Тип В
ГОСТ 5375-79 Сапоги резиновые пара 1 Ящик №22 • Размер 41-45
ГОСТ 12.4.038-78 Костюм мужской размер 53 длина П к-т. 1 Ящик №22 < 1
ОСТ ВЗ-4278-79 Коврик брезентовый или из ткани Т-1М шт. 2 Ящик №22 • 1 1620x1000 мм
793563.14.450 Мешок для метизов шт. 10 Ящик №30 • 1
793563.14.560 Сумка под ветощь шт. 2 •1 шт.-ящик 1шт.- • шкаф для имущества • 1
50А.С.025.14.120 илиТУ- 22-117-4-81 Таганок шт. 1 Ящик №22 * ► 1
ТУ78-515-80 или 52.07.00.000-0сб Лампа паяльная бензиновая ЛП-1,6 Ml или ЛП-2 шт. 1 В нише силовой # установки, слева 1 Объем 1-2 л । ।
793563.14.480 Паяльник красной меди угловой 1йт., ,' 1 Ящик №1 •
50А.С.009.20.460 Штора съемная правого люка шт. 1 ; В шкафу для имущества 4
7407.000 Палатка ПБ-74, в которую входит: к-т. 1 1
7407.010 - намет левый шт. 1 В кузове слева • 1
7407.020 - намет правый шт. 1 В кузове слева • 1
7407.120 - сумка для кольев шт. 1 В правом верстаке * 1
ПБ-00-25сб-1 - портфель для оконных вставок шт. 1 За палаткой * 1
50А.С.011.50.100-01 - стойка шт. 14 В кузове •
50А.С.011.50.110-01 - стойка (труба нижняя 50А.С.011.50.120-01 и труба верхняя 50А.С.011.50.130- шт. 6 В кузове • 1
ПБ-00-20С6-01 - стойка центральная шт. 1 В кузове • 1 1
ПБ-00-18С6 - оттяжка со штропкой шт. 14 В палатке * г "
50А.С.011.50.300 - клин большой в сборе шт. 14 В сумке для кольев • 1
6Д1-2x2000 - ремень шт. 4 На палатке * 25x2000мм
ПБ-00-125 - оконная вставка шт. 6 В портфеле • ।
1.2. Электрооборудование мастерской ।
ЙРУФ.526354.002-04 Генератор синхронный трехфазный типа ЕСС5-62-4У2 шт. 1 В нише силовой установки 4 400 В, 12 кВт
ГОСТ 5813-76 Ремень клиновый 2 кл. 11-21x14x1650 шт. 3 На генераторе <
50А.С.006.80.000 Выпрямитель шт. 1 Настил ниши СУ 4
50А.С.105.10.000-01 Щит главный шт. 1 Настил ниши СУ •
5
Обозначение ГОСТ, ТУ Наименование Ед. изм. Кол-во Место укладки Примечание
ТУ 25-0413.0074-83 Прибор контроля изоляции Ф4106А шт. 1 На передней панели * кузова
50А.С.063.39.000 Блок резисторов шт. 1 Настил ниши СУ •
50А.С.053.07.050 Трансформатор понижающий шт. 1 Настил ниши СУ ♦
50А.С. 105.07.250 Панель ввода и вывода шт. 1 Ниша СУ, справа •
ТУ16-529.357-78 Аккумуляторная батарея 6СТЭН-140М шт. 2 Ниша СУ, справа •
793563.37.000 Постель аккумуляторная шт. 1 Ниша СУ, справа *
793563.20.560 Корзина для аккумулятора шт. 2 Ниша СУ, справа а
50А.С.053.07.080 Щит светомаскировки шт. 1 Над дверью <
Станок сверлильной шт. 1 На правом верстаке •
Заточной станок шт. 1 На правом верстаке • 220 В, 250 Вт
793563.19.100 Светильник переносной СП-1 шт. 1 Ящик №4 • j".
50А.С.009.07.020 Светильник ГМ шт. 2 Ящик № 3 •
ГОСТ 7219-83 Паяльник электрический ЭПСН-100/220 шт. 1 Ящик№ 30 *
50А.С.006.07.550 Заземлитель с кабелем шт. 1 На двери • L=5 м
50А.С.006.07.550 Заземлитель с кабелем шт. 1 На полке правого верстака L=25 м
50А.КМ 131.20.050 Чехол для кабеля с заземлителем шт. 1 На двери •
7402.07.150 Коробка переносная шт. 1 В шкафу для имущества *
50А.С.053.07.300 Кабель соединительный для подюночения мастерской к постороннему источнику питания шт. 1 На полке ниши СУ, справа S=6 кв.мм; L=25 м
50А.С.053.07.310 Кабель соединительный для подключения к внешней сети шт. 1 На полке ниши СУ, справа S=6 кв.мм; L=2,5 м
4ОА.С.012.07.220 Кабель соединительный для подключения электроинструмента шт. 1 Ящик № 37 9
793572.26.450 Провод “+” шт. 1 На полке ниши СУ, w справа
793572.26.460 Провод шт. 1 На полке ниши СУ, а справа
50А.С.009.07.010 Провод № 60 для соединения аккумуляторных батарей шт. 1 На АБ I
6
Обозначение ГОСТ, ТУ Наименование Ед. изм. Кол-во Место укладки Примечание
1.3. Производственное оборудование и инструмент общего нэдначе|£я
1.3.1. Грузоподъемное оборудование
50А.С.075.33.000 Крановая установка, куда входит: к-т. 1
50А.С.075.33.020 - стойка стрелы шт. 1 На крыше кузова *
50А.С.075.33.020-01 - стойка стрелы шт. 1 На крыше кузова <
50А.С.075.33.070 - оголовок шт. 1 В кузове ♦
50А.С.075.33.800 - полиспаст шт. 1 В кузове •
50А.С.075.33.3В0 - приспособление для разгрузки передних рессор шт. 4 Ящик № 39 •
50А.С.075.33.610 - трос оттяжка шт. 1 Правый подкузовной ящик Г— .
50А.С.075.33.550 -роликтроса лебедки шт. 1 На переднем бампере •
Подставка для подъема кран-стрелы шт. 1 Правая надколесная ниша < *
ПЧ.00.000 Или ЧПУ сб-Б Приспособление Чалочное, куда входит: к-т. 1 Правый задний угол t
ИЧ.00.050 jjrnf - - захват для ПМП и опорных катков шт. 1 Ящик №39 *
ПЧ.00.020А.-01 - строп шт. 2 То же *
ПЧ.00.001 - крюк шт. 3 То же •
ПУ-сбаА Универсальная подставка под агрегаты> в нее входят: к-т. 1 •
ПУ-01сбаА - стойка левая шт. 1 Правый задний угол ♦
ПУ-02сбаА - стойка правая шт. 1 Правый задний угол •
ТО-62а С62 - труба в сборе *Й1Т. 1 Ящик на верстаке №40 9
ГОСТ 397-79 - шплинт 5x60-019 шт. 4 Ящик на верстаке №40 •
ТО-62а-6 - труба соединительная шт. 2 Ящик на верстаке №40 •
1.3.2. Сварочное оборудование
МАТУ.683159 ТУ г Универсальный инверторный сварочный источник ФЕБ-315 «Магма», куда входит: к-т. 1 В нише СУ, слева •
- кабель с зажимом шт. 1 В нише СУ, слева 9 S=35 кв.мм; L=15m
- кабель с электродержателем “+” шт. 1 В нише СУ, слева < S=35 кв.мм; L=15w
- горелка “Агни-03 М” со шлейфом шт. 1 В нише СУ, слева •
50А.С.105.14.004 Штуцер шт. 1 Ящик № 4 •
ГОСТ 12.4.035-78 Щиток НН-С-702У1 или щиток РН-С-702У1 шт. 1 Ящик №38 •
7
Обозначение ГОСТ, ТУ Наименование Ед. изм Кол-во Место укладки Примечание
ГОСТ 949-73 Баллон для аргона шт. 1 На левом верстаке •
ГОСТ 6268-78 Редуктор БКО-50 понижающий для работы с аргоном шт. 1 Ящик №4 •
ГОСТ 23949-80 Электрод вольфрамовый ЭВЧ-03-75 или электрод вольфрамовый ЭВЛ-03-75 шт. 10 Ящик №4 •
ГОСТ 23949-80 Электрод вольфрамовый ЭВЧ-04-75 или электрод вольфрамовый ЭВЛ-04-75 шт. 10 Ящик №4 •
ГОСТ 9467-75 Электроды Э-42-У ОНИ-13/5 5-3,0 или электроды Э- 42А-УОНИ-13/55-3,0 кг. 5 Ящик №19 *
ГОСТ 9467-75 Электроды Э-42-УОНИ-13/55-4,0 или электроды Э-42-УОНИ-13/55-5.0 или электроды Э-42А-УОНИ-13/55-4,0 или Электроды Э-42А-УОНИ-13/55-5,0 кг. 10 Ящик №19 •
ГОСТ 1052-75 « Электроды Э10Х20Н9Г6С-НИИ-48Г-4,0 или электроды Э10Х20Н9Г6С-НИИ-48Г-5,0 кг. 5 Ящик №17 9
ГОСТ 9467-75 Электроды Э-50А-УОНИ-13/55-4,0 или Электроды Э-50А- УОНИ-13/55-5,0 кг. 10 Ящик №17 ♦
ГОСТ 7871-75 Проволока сварочная 3,15-СвАМгб кг. 1 Под настилом левого верстака
ГОСТ 18698-79 Рукав резинотканевый напорный Г (IV) - 10-9-21 шт. 1 Полка левой ниши СУ • диам. 9 мм внутр., L=9...10m
ГОСТ 9356-75 Рукав резиновый, 1-6,3-6,3 шт. 1 Ящик №36 • диам. 6,3 мм внутр., L= 1м
5903-С614-10 Хомутики к кислородным рукавам шт. 4 _Ящик№]_/ диам. 25 мм
5903-С614-11 Хомутики к кислородным рукавам шт. 4 Ятпик №1 * диам. 11 мм
50А.С.011.14.500 Чехлы для электродов шт. 6 ЯщикС^ГЛг 19 •
1.3.3. Заправочное оборудование и тара
ОСТ 1406-72 Малогабаритный заправочный агрегат МЗА-З в сумке 155.28.721сб шт. 1 Ящик №23
53.012 Шланг с раздаточным краном шт. 1 Ящик №23 • ; Из комплектаМЗА-З
ГОСТ 8043-75Е Шприц 320-3 для керосина шт. 1 Ящик №7 • '
ОСТ ВЗ-4260-79 Ведро заправочное шт. 1 Правый подкузовной ящик • Вместимость Юл.
ОСТВЗ-4261-79 Воронка заправочная с фильтром для ведра шт. 1 В заправочном ведре I
.793563.14.250 Ведро брезентовое шт. 1 В заправочном ведре 1 I Вместимость Юл.
ОСТ ВЗ-4282-79 Бачок для пластичной смазки или бачок пластмассовый шт. 5 Стеллаж для банок * ।
ОСТ 6-19-298-78 Воронка полиэтиленовая для заправки паяльной лампы шт. 1 Ящик №4 •
ГОСТ 17000-71 Банка БН-0,5 полиэтиленовая (для буры) шт. 1 Ящик №4 • 1
8
Обозначение ГОСТ, ТУ Наименование Ед. изм Кол-во Место укладки Примечание
793563.14.150 Ванна моечная шт. 1 В левом верстаке *
793563.14.200 Ванна моечная шт. 1 То же <
ОСТ ВЗ-4258-79 Шприц-пресс плунжерный шт. 1 Ящик №7 < Вместимость 0,32 л
ОСТ ВЗ-4279-79 Шланг шприц-пресса шт. 1 Ящик №7 •
172.95.229 или 432.91.243 Штуцер переходной к шлангу шприц-пресса шт. 1 Ящик №7 • । । ।
155.28.674сб Стержень шприц-пресса шт. 1 Ящик №7 4 1
54.28.1499 Штуцер переходной к шлангу шприц-пресса шт. 1 На шланге • 1 1
ГОСТ 10117-80 Бутылка IV -К- 500 с пробкой шт. 2 В пенале < 1
Арт. ВЛ-106-16 Ерш бутылочный шт. 1 Ящик №7 f
ГОСТ 5105-82 Канистра стальная КС-20 шт. 1 Левый подкузовной ящик! Емкость 20 л -из комплекта шасси
ГОСТ 5105-82 Канистра стальная КС-10 шт. 1 В нише СУ слева • 1 Емкость 10 л- из i комплекта шасси
1.3.4. Инструмент и принадлежности для слесарных, монтажно-демонтажных и регулировочных работ 1 1
50А.С.006.14.450 Сумка для ключей, в ней уложено: шт. 1 Ящик №9 •
ГОСТ 2839-80Е - ключи гаечные двусторонние: шт. j
7811-0002С1Ц15Хр шт. 1 Ящик №9 • । 4 5,5x7
7811-0003С1Ц15Хр шт. 1 Ящик №9 • I 8x10
7811-0007С1Ц15Хр шт. 1 Ящик №9 • 12x13
7811-0021С1Ц15Хр шт. 1 Ящик №9 • 12x14
7811-0023С1Ц15Хр шт. 1 Ящик №9 • 4 17x19
7811-0025С1Ц15Хр шт. 1 Ящик №9 • । 22x24
155.28.1878 - ключ торцовый двусторонний шт. 1 Ящик №9 • 1 7x8
54.28.045-1 - ключ торцовый двусторонний шт. 1 Ящик №9 • I А 10x12
54.28.040-1 А - ключ торцовый двусторонний шт. 1 Ящик №9 • I 4 11x14
50А.С.006.14.001 - ключ торцовый двусторонний шт. 1 Ящик №9 * А 13x14
701-85-397 - ключ торцовый двусторонний шт. 1 Ящик №9 • А 17x19
34.28.664 - ключ торцовый двусторонний шт. 1 Ящик №9 < J 17x22
54.28.054-1А - поводок к ключам шт. 1 Ящик №9 • 0=10 мм; L= 180мм
50А.С.006.14.440 Сумка для инструмента, в ней уложено: шт. 1 Ящик №9 • 1
ГОСТ 5547-86Е - плоскогубцы комбинированные 7814-0252Ц15Хр или 7814-0254Ц15Хр шт. 1 Ящик №9 • L= 160-200 мм
ГОСТ 7282-75 - кусачки торцовые 7814-0128 1Н12Х1 или кусачки боковые 7814-0406 1Н12Х1 шт. 1 Ящик №9 • । * L=200 мм 1
9
Обозначение ГОСТ, ТУ « Наименование * Ед. изм Кол-во Место укладки । - । Примечание
ГОСТ 21010-75 - отвертка 7810-0431КД21Хр с диэлектрической ручкой шт. 1 Ящик №9 1 L=200 мм; S=0,5mm
ГОСТ 17199-71Е - отвертка 7810-0395КД21Хр с накладными щечками или отвертка 7810- 0324КД21Хр шт. 1 1 1 Ящик №9 i L=200 мм; S= 1,2мм
ОСТ ВЗ-4280-79 - шплинтовыдергиватель шт. 1 Ящик №9 4
ГОСТ 7211-86Е - зубило слесарное 2810-0187Хим. оке. прм или 2810-0219 Хим. оке. прм. шт. 1 Ящик №9 =60°; В=16-20мм L= 160-200 мм
ГОСТ 7212-74Е - крейцмейсель слесарный 2814-0011 Хим. оке. прм. шт. 1 Ящик №9 1 • i 1 =60°; В=5мм L= 160 мм
ГОСТ 7214-72Е - бородок 7851-0155 Хим. оке. прм. шт. 1 Ящик №9 л 1 0=2 мм, L=200mm
ГОСТ7214-72Е - бородок 7851-0191 Хим. оке. прм. шт. 1 Ящик №9 0=8 мм, L=200mm
ГОСТ 7213-72 - кернер 7843-0043 Хим. оке. прм. шт. 1 Ящик №9 •1 0=6.3 мм, L= 160мм
793563.14.002 - чертилка стальная шт. 1 Ящик №9 V • 0=4 мм, L=200mm
ГОСТ 882-75 - щуп, набор N 4, класс точности 2 шт. 1 Ящик №9
793563.14.001 - выколотка стальная шт. 1 Ящик №9 J W 0=12 мм, L=200mm
793563.14.090 - выколотка медная шт. 1 Ящик №9 0= 10 мм, L=150mm
ГОСТ 2839-80Е Ключи гаечные двусторонние:
7811-0041С1Ц15Хр шт. 2 Ящик №33 • 27x30
7811-0043С1Ц15Хр шт. 1 Ящик №33 1 32x36
» 7811-0045С1Ц15Хр шт. 1 Ящик №33 W 1 41x46
ГОСТ23Ю-77Е Молоток слесарный с ручкой 7850-0053 (7850-0054) С1Ц15Хр шт. 1 ► Ящик №9 1 * 1 500 г (600 г)
793563.14.100 Молоток латунный или медный шт. 1 Ящик №9 • 400г... 600г
58668-С601 Ключ фрикционный с двумя наставками С601-1 и С601-2 и тремя сменными головками: 01-9 (S=32); 01-10 (S=36); 01-11 (S=38) к-т. 1 Ящик №33 1 < • 1
58668-С611А Реверсивный коловоротный ключ воротком к-т. 1 Ящик №33 л 1
54.28.1541 Ключ торцовый двусторонний шт. 1 Ящик №33 * 19x24
703.85.125 Ключ торцовый двусторонний шт. 1 Ящик №33 * 22x27
54.28.116С6-А или 54.28.611-А Ключ торцовый двусторонний шт. 1 Ящик №33 1 1 32x36
ГОСТ 7275-75 Ключ разводной шт. 1 Ящик №33 1 « 1 ширина зева 30-46 мм
793572.06.058 Вороток шт. 1 Ящик №33 1 1 • । 0=10 мм; L=300mm
т
10
Обозначение ГОСТ, ТУ Наименование Ед. изм Кол-во Место укладки Примечание
ГОСТ 17199-71Е Отвертка с накладными щечками 7810-0397КД21Хр шт. 1 Ящик №33 • L=250 mm;S=1,6 мм
ГОСТ 2310-77 Молоток слесарный с ручкой 7850-0055С1Ц12Хр шт. 1 Ящик №33 • 800 г
В20-С6А Выколотка шт. 1 Ящик №33 «
ГОСТ 4045-75Е Тиски слесарные 7827-0258 (7827-0262) шт. 1 Верстак правый < Ширина губок (80-140 мм)
793563.14.005 или 793563.14.005- 01 Губки алюминиевые для тисков шириной губок (80-140 мм) шт. 2 На тисках *
ОСТ ВЗ-4255-79 Кувалда шт. 1 У ниши СИЛОВОЙ | установки,слева 6 КГ
ОСТ ВЗ-4262-79 Ломик шт. 1 На боковой панели верстака правого
1.3.5. Измерительный инструмент
50А.С.105.08.150 Сумка для измерительного инструмента, в ней уложено: шт. 1 Ящик №12 •
ТУ206УССР-49-77 - метр складной металлический или линейка металлическая 300-500 мм шт. 1 Ящик №12 <
ГОСТ 166-80 - штангенциркуль ШЦ-1-125-0,1 шт. 1 Ящик №12 9
1.3.6. Режущий инструмент
ГОСТ 17270-71Е Рамка ножовочная 6920-0001Н12X1 шт. 1 Ящик №12 9 L=300 мм
ГОСТ 6645-86 Полотно ножовочное 2800-0006Р9 для металла шт. 20 Ящик №12 <
ГОСТ 7210-75 Ножницы 2809-0004Ц15Хр ручные для резки металла шт. 1 Ящик №12 9 L=250 мм
50А.С.009.14.430 Сумка для сверл, в ней уложены: шт. 1 Ящик №12 •
ГОСТ 10902-77 - сверла спиральные с цилиндрическим хвостовиком, средней серии, исполнения 1:
2300-0141 шт. 2 Ящик №12 • 0 = 2 мм
2300-0148 шт. 2 Ящик №12 • 0 = 2,5 мм
2300-7525 шт. 2 Ящик №12 • 0 = 3,3 мм
2300-7551 шт. 2 Ящик №12 9 0 = 4,2 мм
2300-7561 шт. 2 Ящик №12 г 0 = 4,5 мм
2300-6173 шт. 2 Ящик №12 0 = 5,0 мм
2300-6177 шт. 2 Ящик №12 9 0 = 5,2 мм
2300-0185 шт. 2 Ящик №12 9 0 = 6,5 мм
2300-0186 шт. 2 Ящик №12 9 0 = 6,7 мм
2300-0187 шт. 2 Ящик №12 9 0 = 7,0 мм
2300-0200 шт. 2 Ящик №12 ♦ 0 = 8,5 мм
2300-0203 шт. 2 Ящик №12 • 0 = 9,0 мм
- 2300-0210 шт. 2 Ящик №12 • 0 = 10,2 мм
11
Обозначение ГОСТ, ТУ Наименование Ед. изм Кол-во Место укладки Примечание
2300-0321 шт. 2 Ящик №12 * 0= 10,8 мм
2300-0219 шт. 1 Ящик №12 • 0 = 12,0 мм
2300-0220 шт. 1 Ящик №12 • 0 = 12,5 мм
- 2300-0226 шт. 1 Ящик №12 * , 0 = 14,0 мм
50А.С.006.14.400 Сумка для метчиков, в ней уложено: шт. 1 Ящик №12 •
ГОСТ 3266-81 - метчики машинно-ручные для метрической резьбы: i
2621-1155 Н4 шт. 1 Ящик №12 • М6х1
1 2621-1221 Н4 шт. 1 Ящик №12 ♦ М8х1,25
2621-1213 Н4 шт. 1 Ящик №12 • М8х1
2621-1435 Н4 шт. 1 Ящик №12 • М10х1,5
- 2621-1419 Н4 шт. 1 Ящик №12 * М10х1
2621-1515 Н4 шт. 1 Ящик №12 • M12xl,75
2621-1499 Н4 шт. 1 Ящик №12 • M12xU5
2621-1555 Н4 шт. 1 Ящик №12 М14х1,5
2621-1619 Н4 шт. 1 Ящик №12 • М16х2
2621-1611 Н4 шт. 1 Ящик №12 • М16х1,5
2621-1731 Н4 шт. 1 Ящик №12 • М20х2,5
2621-1715 Н4 шт. 1 Ящик №12 • М20х1,5
2621-1803 Н4 шт. 1 Ящик №12 М24х1,5
2621-1943 Н4 шт. 1 Ящик №12 М3 0x2
50А.С.009.14.420 Сумка для плашек, в ней уложено: шт. 1 Ящик №12 •!
- плашки круглые для метрической резьбы: 1
2650-1573 шт. 1 Ящик №12 • М6х1
• 2650-1617 шт. 1 Ящик №12 • M8xU5
2650-1677 шт. 1 Ящик №12 • М10х1,5
2650-1745 шт. 1 Ящик №12 • М12х1,75
2650-2031 шт. 1 Ящик №12 • М16х2
2650-2127 шт. 1 Ящик №12 •• М20х2,5
ГОСТ 9740-71 - плашки круглые для метрической резьбы с мелким шагом: 1
2650-1625 шт. 1 Ящик №12 • М8х1
2650-1693 шт. 1 Ящик №12 • М10х1
2650-1761 шт. 1 Ящик №12 • M12xl,25
2650-1797 шт. 1 Ящик №12 • М14х1,5
2650-2037 шт. 1 Ящик №12 • М16х1,5
2650-2143 шт. 1 Ящик №12 • М20х1,5
12
Обозначение ГОСТ, ТУ Наименование Ед. изм Кол-во Место укладки i 1 Примечание
2650-2233 шт. 1 Ящик №12 • М24х1,5
2650-2361 шт. 1 Ящик №12 • М30х2
50А.С.006.14.600 Вороток раздвижной универсальный шт. 1 Ящик №12 ♦ Квадрат 3,6...8 мм 7,4...16 мм
ГОСТ 22394-77 ГОСТ 22396-77 Воротки для круглых плашек: Ящик №12
6910-0152 шт. 1 Ящик №12 • । 0 нар=20,0 мм
6910-0161 шт. 1 Ящик №12 • 0 нар=25,0 мм
6910-0162 шт. 1 Ящик №12 • 0 нар=30,0 мм
6910-0163 шт. 1 Ящик №12 • 1 0 нар=38,0 мм
6910-0164 шт. 1 Ящик №12 • , 0нар=45,О мм
6910-0165 шт. 1 Ящик №12 * 0 нар=55,0 мм
6910-0166 шт. 1 Ящик №12 • 0 нар=65,0 мм
793563.14.550 Сумка для напильников, в ней уложено: шт. 1 Ящик №12 •
ГОСТ 1465-80 - напильники тупоносые плоские 1
2820-0026 шт. 1 Ящик №12 • । N l,L=300 мм
2820-0027 шт. 1 Ящик №12 • ! N 2, L=300 мм
2820-0030 шт. 1 Ящик №12 • 1 N 5, L=300 мм
ГОСТ 1465-80 - напильники полукруглые 1
2822-0120 шт. 1 Ящик №12 • ! N2,L=150 (200)
2822-0.141 шт. 1 Ящик №12 • N 1, L=300 мм
2822-0143 шт. 1 Ящик №12 • ! N 2, L=300 мм
2822-0145 шт. 1 Ящик №12 • N 3, L=300 мм
ГОСТ 1465-80 - напильник круглый 2822-0067 шт. 1 Ящик №12 • N 2, L=300 мм
ГОСТ 1465-80 - напильник круглый 2822-0068 шт. 1 Ящик №12 • N 3, L=300 мм
ГОСТ 1465-80 - напильник трехгранный 2821-0077 шт. 1 Ящик №12 • N 2, L=300 мм
ГОСТ 6476-80 - напильник трехгранный остроносый 2833-0001, исполнение 1, с двойной насечкой для затачивания пил по дереву шт. 2 Ящик №12 9 L=150 мм
793563.14.510 Ручка к напильнику шт. 10 Ящик №12 • L=121mm; 0=32мм
1.3.7. Комплект пиборов, инструмента и материалов слесаря-электрика
793563.19.010А Ящик электрика, в нем уложено: шт. 1 Ящик №8
ТУ25-04-3303-77 - прибор комбинированный Ц-4353 шт. 1 Ящик №8 • Без электропитания
Арт.56552 - пробник автомобильный шт. 1 Ящик №8 •
793563.19.290 - паяльник электрический шт. 1 Ящик №8 * 24 В, 65 Вт
793563.19.200А - подставка комбинированная под паяльник шт. 1 Ящик №8 *
793563.19.150 - кабель переходный с розеткой ШР-51 шт. 1 Ящик №8 • L=425 мм
13
Обозначение ГОСТ, ТУ Наименование Ед. изм Кол-во 1 1 1 Место укладки t । Примечание
793563.19.100 - светильник переносной СП-1 шт. 1 Ящик №8 ♦
ГОСТ 427-75 - линейка металлическая или пластмассовая кг. 1 Ящик №8 • I L=3 00-500 мм
ГОСТ 19113-84 - канифоль сосновая кг. 0,025 Ящик №8 • В мешке для метизов
793563.14.450 - мешок для метизов шт. 1 Ящик №8 Под канифоль
ГОСТ 21931-76 - припой ТЗА ПОС 40 или Пк8 ПОС 40 кг. 0,1 Ящик №8 •
ГОСТ 16214-86 - лента изоляционная ПВХ 15x0,20 или прорезиненная ГОСТ 2162-78 круг 1 Ящик №8 1 4 1 Округа =70-100; 0,125+0,Зкг
ГОСТ 6456-82 - шкурка шлифовальная на бумажной основе, стеклянная м2 0.1 Ящик №8 1 Зернистость 8-12
ГОСТ 5009-82 1 - шкурка шлифовальная на тканевой основе, электрокорундовая м2 0,15 Ящик №8 Зернистость 8-12
793563.19.060 Сумка для ключей, в ней уложено: Ящик №8
ГОСТ 2839-80Е - ключи гаечные двусторонние 1
• 7811-0002С1Ц15Хр шт. 1 Ящик №8 • 1 5,5x7
7811-0003С1Ц15Хр шт. 1 Ящик №8 • 8x10
7811-0021С1Ц15Хр шт. 1 Ящик №8 • 12x14
7811-0023С1Ц15Хр шт. 1 Ящик №8 « 17x19
7811-0025С1Ц15Хр шт. 1 Ящик №8 • 22x24
793563.19.009 - ключ гаечный двусторонний шт. 1 Ящик №8 9x11
793563.19.003А - ключ торцовый двусторонний шт. 1 Ящик №8 9 : 1 8x9
793563.19.004 - ключ торцовый двусторонний шт. 1 Ящик №8 9 10x12
793563.19.005 - ключ торцовый двусторонний шт. 1 Ящик №8 ♦ 11x14
793563.19.006 - ключ торцовый двусторонний шт. 1 Ящик №8 1 17x19
793563.19.007 - ключ торцовый двусторонний шт. 1 Ящик №8 • 17x22
ГОСТ 7275-75 - ключ гаечный разводной 7813-0034 шт. 1 Ящик №8 е । S=30 мм
793563.19.370 - ключ раздвижной шт. 1 Ящик №8 <
793563.19.390 - вороток шт. 1 Ящик №8 4
793563.19.070 Сумка для инструмента, в ней уложено: шт. 1 Ящик №8 J 1
ГОСТ 5547-86Е - плоскогубцы комбинированные 7814-0252Ц15Хр или 7814-0254Ц15Хр шт. 1 Ящик №8 • > L=160...200 мм
ГОСТ 7283-86 t - круглогубцы 7814-0113ИЦ15Хр или 7814-0114ИЦ15Хр шт. 1 Ящик №8 9 L=125...16O мм
ГОСТ 7282-75 - кусачки торцовые 7814-0128 1Н12Х1 или кусачки боковые 7814-0406 1Н12Х1 шт. 1 » Ящик №8 9 L=200 мм
ГОСТ 21010-75 - отвертка 7810-0431 КД21Хр с диэлектрической ручкой шт. 1 Ящик №8 9 L=200mm; S=0,5 мм
ГОСТ 17199-71Е - отвертка 7810-0308 с диэлектрической ручкой шт. 1 Ящик №8 9 L= 160мм; S=0,6 мм
ГОСТ 1465-80 - напильник полукруглый 2822-0121 (2822-0129) шт. 1 Ящик №8 • N3, L= 150 (200) мм
1
14
Обозначение ГОСТ, ТУ Наименование Ед. изм. Кол-во Место укладки Примечание
ГОСТ 1513-77Е АРТ.1063 П/15 - надфиль плоский тупоносый 2828-0036 шт. 1 Ящик №8 • N 6 L=80 мм
ГОСТ 1465-80 - напильник плоский 2820-0062 (2820-0067) к-т 1 Ящик №8 / N2, L=150 (200)мм
1.4. ЗИП оборудования мастерской
ЗИП генератора ЕСС5-62-4У2 к-т 1 Ящик №4 <
ЗИП сверлильного станка к-т 1 Ящик № 25 •
ЗИП агрегата заправочного малогабаритного МЗА-З к-т 1 сМЗА •
ЗИП фильтровентиляционной установки ФВУА-100А-24 к-т 1 Ящик № 25 *
ЗИП радиостанции к-т 1 Ящик № 23 •
ЗИП аппаратуры внутренней связи и коммутации Р-174 (вставка плавкая ВП1-1 В2,0 250В) шт. 5 Ящик № 25 •
ЗИП паяльной лампы согласно паспорта к-т 1 В ручке паяльной лампы •
ГОСТ 2456-82 Брусок шлифовальный БП 20x16x150 шт. 1 Ящик № 30 •
ГОСТ 1182-72 Лампа МО-24-40 шт. 3 Ящик №4 •
ГОСТ2023-76 Лампа А-24-21 шт. 10 Ящик № 25 < К светильникам кузова 24 В, 21 Вт
ТУ 16-535.853-79 Лампа ТН-28-5 шт. 5 То же •
ГОСТ 2023-76 Лампа А24-1 шт. 3 То же •
ГОСТ 2239-79 Лампа Б220-60 шт. 6 То же <
ТУ 16-535.853-79 Лампа ТН-28-10 шт. 15 То же •
ГОСТ 16214-86 Провод БПВЛЭ 1,5 мм2 м2 10 Ящик № 3 <
ГОСТ 23182-78 Провод БПВЛЭ 2,5 мм2 м2 10 Ящик № 3 •
ТУ 16-522.091-76 Плавкая вставка на 10А к предохранителю ПР-2У4, 220 В, 15 А шт. 10 Ящик № 3 •
ТУ 16-522.091-76 Плавкая вставка на 35 А к предохранителю ПР-2У4,220 В, 60 А шт. 10 То же •
ТУ 16-522.001-76 Предохранитель ПВ-10 (ЮА) шт. 10 То же •
ТУ 16-522.001-76 Предохранитель ПВ-20 (20А) шт. 10 То же •
ГОСТ 5813-76 Ремень приводной П-21x14-1650 шт. 3 Ящик № 36 *
ГОСТ 2424-83 Круг шлифовальный ПП 175x20x32 шт. 4 2 шт. - в пенале; • 2 шт. - на заточном станке •
15
Обозначение ГОСТ, ТУ Наименование Ед. изм Кол-во Место укладки — Примечание
Ключ для ниппельного кольца (ключ радиусный) шт. 1 Ящик №25 * Из к-та ФВУА
Ключ для коррекции прибора ДНМП-100 (ключ ТДМ) шт. 1 Ящик №25 • Из к-та ФВУА
ЗИП вентилятора к-т. 2 Ящик №25 •
• ЗИП отопителя ОВ-65 к-т. 1 Ящик №25 •
ЗИП автомобиля УРАЛ-4320 согласно паспорта к-т. 1 В кузове и кабине *
1.5. Запасные части и материалы
или ГОСТ 397-79 >олт стяжного универсального хомута или шплинт 6,3x25.019 шт. 30 Ящик №20 •
4Д4-1 5амка стяжного универсального хомута шт. 30 Ящик №20 ♦ 1
4Д2-14 Лента стяжного универсального хомута шт. 30 Ящик №20 ♦ 1 1 1
МН4152-62 Хольца медно-асбестовые: Ящик №20 • 1
12x16 шт. 25 •
14x20 шт. 25 * 1
16x20 шт. 25 •
18x24 шт. 25 •
20x26 шт. 25
22x28 шт. 25 •
22x30 шт. 25
24x30 шт. 25 1
27x33 . шт. 25 • i
27x35 шт. 25 9
33x39 шт. 25 3 1
ГОСТ 6402-70 Шайбы: Ящик №20 1
• 4Т65Г01 9 шт. 50 • 1
4 65Г01 9 шт. 50
5Т 65Г 01 9 шт. 50 *
5 65Г01 9 шт. 50 9 1
6Т65Г01 9 шт. 50 9
« 6 65Г01 9 шт. 50 9 1 1
8Т65Г01 9 шт. 50 1 1
8 65Г01 9 шт. 50 9 !
• 10Т65Г01 9 шт. 50 9
10 65Г01 9 шт. 50 0 1
12Т65Г01 9 шт. 50 9 1 1
12 65Г01 9 шт. 50 1
16Т65Г01 9 шт. 50 0 1
16
Обозначение ГОСТ, ТУ Наименование Ед. изм Кол-во Место укладки Примечание
16 65Г01 9 шт. 50
20Т65Г01 9 шт. 50 $ 1
24Т65Г01 9 шт. 50
ГОСТ 397-79 11 плинты: Ящик №20 ।
1,6x12-019 шт. 20 Г 1
2x14-019 шт. 20 <
2x16-019 шт. 20 /
2,5x20-019 шт. 20 л
2,5x25-019 шт. 20 1
3,2x16-019 шт. 20 0 1
3,2x20-019 шт. 20 f
3,2x32-019 шт. 20 • 1
4x20-019 шт. 20 • '
4x36-019 шт. 20 •
4x40-019 шт. 20 • 1
6,3x20-019 шт. 20 •
ГОСТ 779870 Болты: Ящик №20
М6х20.58.019 шт. 30 •
М8х25.58.019 шт. 30 •
М8х45‘.58.019 шт. 30 9
М10х20.58.019 шт. 30 9 '
ГОСТ 17473-80 Винты: Ящик №20
М4х8.58.019 шт. 30 • ।
М4х16.58.019 шт. 30 *' ।
М5х10.58.019 шт. 30 •
• М5х30.58.019 шт. 30 •
М6х20.58.019 шт. 30
ГОСТ 5915-70 Гайки: Ящик №20
М4.4.019 шт. 50 *
М5.4.019 шт. 50 f
М6.4.019 шт. 50 •
М8.4.019 шт. 50
М10.4.019 шт. 50 9
17
Обозначение ГОСТ, ТУ Наименование Ед. изм Кол-во 1 Место укладки । । Примечание
ТУ 38-005-6016-79 Лукава: Шкаф для имущества, в сумке для ветоши ;
40У8-13 м 2
40У12-13 м 0,5
40У16-7 м 2 •
40У18-13 м 2 •
40У25-7 м 1 •
40У27-7 м 2 •
40У42-7 м 1 1
40У48-3 м 1 9 1
40У70-3 м 0,5 •!
40У90-1 м 0,5 4
ГОСТ 792-67 Проволока низкоуглеродистая качественная: Под настилом левого верстака
КО-0,5 кг. 0,5
КО-0,8 кг. 0,5 <
КО-1,6 кг. 1 •
КО-2 кг. 1 9
КО-3 кг. 1 9
ГОСТ 481-80 Паронит ПМБ: Ятшне№31
0,6мм шт. 1 Ящик №31 • ; 400x330
2 мм шт. 1 Ящик №31 9 400x330
t 3 мм шт. 1 Ящик №31 • 400x330
ГОСТ 9347-74 Картон прокладочный кг. 1 Ящик №31 < 0,5...0,8 мм
ГОСТ 2850-80 Картон асбестовый КАОН кг. 1 Ящик №31 • 3...5 мм
ГОСТ 1779-83 Шнур асбестовый ШАОН кг. 0,5 Ящик №4 • | 0= 3...5 мм
ГОСТ 6456-82 Шкурка шлифовальная на бумажной основе, электрокорундовая или Шкурка шлифовальная на тканевой основе, электрокорундовая м2 2 Ящик №31 • 1
ГОСТ 5009-82
ТУ38-5-1206-68 Резина листовая кг. 0,8 Ящик №38 • толщина 3 мм
ГОСТ 2456-82 Лента изоляционная поливинилхлоридная ПВХ круг 2 Ящик №25 *
Припой ПК8 ПОС 40 кг. 0,5 Ящик №30 •
Канифоль сосновая кг. 0,2 Ящик №30 •
ТУ 14-1-3470-82 Жесть белая Лист 1 Ящик №31 • ' 512 х 712 мм
ГОСТ 6102-78 Ткань асбестовая АТ4 Лист 1 Ящик №38 • B=U,24...U,5 мм; 1000x1040 мм
ГОСТ 8429-77 Бура техническая кг. 0,1 Ящик №4 •
18
Обозначение ГОСТ, ТУ Наименование Ед. изм. Кол-во Место укладки Примечание
2. ОБОРУДОВАНИЕ И ИНСТРУМЕНТ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ
2.1. Универсальные специальные приспособления и инструмент общего назначения для войскового ремонта БТВТ
КС-5С6 Ключ радиусный шт. 1 Ящик № 32 • 0=48-70
КС-6С6 Ключ радиусный шт. 1 Ящик № 32 • 0=80-125
КС-ЗСб Ключ специальный шт. 1 Ящик № 11 •
КС-4С6В или НГУ-4 Ключ специальный (комплект головок сменных, удлинителей, воротков), в составе: к-т 1 На полке левого верстака Комплектуется в местах эксплуатации
- «ццпс металлический шт. 1
- ключ^рещетка шт. 1
- удлинитель^гацый шт. 1 L=>06
- удлинитель малыЙ\ шт. 1 И125
- удлинитель средний шт. 1 /£=210
- удлинитель большой шт. 1 / L=250
- вороток шт. 1 (3/4”)
- вороток шт. 1 (3/4”)
- карданчик шт. 1 / (3/4”)
- головка S=50mm шт. 1
- головка S=46mm шт. 1
- головка S=41 мм шт. 1
- головка S=38mm шт. 1
- головка S=36mm шт. 1 7
- головка S=34mm чщт. 1
- головка S=32mm шт> 1
- головка S=30mm шт.
- головка S=28mm шт. 1 4
- головка S=24mm шт. 1
- головка S=22mm шт. 1 / у
- головка S=19mm шт. 1 / (1/2”)
- головка S=17mm шт. (1/2”)
- головка S=14mm шт. /1 • (1/2”)
- головка S=12mm шт. / 1 (1/2”)
- головка S=11мм пи/ 1 (1/2”)
- головка S=10mm п(т. 1 (1/2”)
КС-30 Ключ к гайке червячного колеса кривошипа ленивца об. 172 шт. 1 Ящик №16 •
432.95.315сб-1 Ключ к зажимной пробке ступицы ведущего колеса шт. 1 Ящик №16 •
19
Обозначение ГОСТ, ТУ Наименование Ед. изм о о 1 1 1 Место укладки Примечание
434.95.146 или 432.95.199сб1 Слюч-рычаг шт. 1 Ящик №41 •
УК-20сбА Заставка для направления торсионного вала шт. 1 Правый задний угол
432.95.239 <руглогубцы для снятия стопорных колец шт. 1 Ящик №14 • :
175.95.023С6-1 <люч к болтам крепления КП, втулки балансира, амортизатора и крышки бортовой передачи шт. 1 Ящик №41 • S=36x41
175.95.068сб Подставка под люч 175.95.023сб-1 шт. 1 Правый задний угол 9
05Т.080.000 Ipecc винтовой к-т. 1 Ящик №32 •
<омплект проставок к винтовому прессу: Ящик Я°32
ПГ-02.01С61 - удлинитель большой шт. 1 Ящик №32 •
ПГ-02.02С61 - удлинитель средний шт. 1 Ящик №32 • i
ПГ-02.06С6 - удлинитель малый шт. 1 Ящик №32 •
ПГ-02.06-1 - диск малый шт. 1 Ящик №32 •
ПГ-02.07-1 - диск средний шт. 1 Ящик №32 •
ПГ-02.08-1 - диск большой шт. 1 Ящик №32 * |
ПГ-02-23 - диск упорный шт. 1 Ящик №32 •
ПГ-02-24 - диск упорный шт. 1 Ящик №32 •
219-93-С6125 или 730.93x6164 Трос для натаскивания гусеничной ленты шт. 1 Правый подкузовной ящик •
432.95.200сб-1 Труба шт. 1 Правый задний угол • I
432.95.265 Труба - шт. 1 Правый задний угол •
ВП-сбБ Выставочное приспособление шт. 1 Ящик №11 • :
УК1сб-Б Универсальное приспособление к-т. 1 В ниши СУ, справа •
УК1-1Б - ступица шт. 1 В ниши СУ, справа < ,
УК1-2 - захват шт. 3 В ниши СУ, справа *
УК1-4 - шайба специальная шт. 3 В ниши СУ, справа •
УК1-5 - шайба специальная шт. 3 В ниши СУ, справа •
УК1-8 - болт Ml0x60 шт. 1 В ниши СУ, справа •
УК1-9 - гайка М10 шт. 1 В ниши СУ, справа #
УК1-10 - болт Ml2x40 шт. 3 В ниши СУ, справа •
УК2сб-Б Универсальное приспособление к-т. 1
УК2-1С6Б - траверса шт. 1 В ниши СУ, справа •
УК2-2С6А - захват большой шт. 2 Ящик №29 •
УК2-ЗС6 - захват средний шт. 2 Ящик №29 9
УК2-4С6А - обойма в сборе шт. 1 Ящик №29 *
Ц-14С6 - цепь для стягивания захватов шт. 1 Ящик №29 /
I
20
Обозначение ГОСТ, ТУ Наименование Ед. изм Кол-во Место укладки Примечание
УК-ЗсбГ Универсальное приспособление к-т. 1 В нише левого верстака1
УКЗ-1С6 - захват в сборе шт. 2 На УК-ЗсбГ •
УКЗ-1А - диск шт. 1 На УК-ЗсбГ *
УКЗ-З - гайка специальная шт. 1 На УК-ЗсбГ *
У КЗ-4 - винт шт. 1 На УК-ЗсбГ «
У КЗ-5 - траверса шт. 1 На УК-ЗсбГ -
УКЗ-6 - диск упорный шт. 1 Ящик №10 •
У КЗ-10 - диск упорный шт. 1 Ящик №10 «
УКЗ-12 - диск упорный шт. 1 Ящик №10 4
У КЗ-22 - диск упорный шт. 1 Ящик №10 <
УК-бсбБ Универсальное приспособление для выпрессовки штифтов, пальцев, осей, торсионных валов, куда входит: к-т. 1 1 1
УК6-1 - труба шт. 1 Ящик №11 • I
УК6-2 - винт шт. 1 Ящик №11 < 1
УК6-3 - шайба упорная шт. 1 Ящик №11 *
УК6-4 - гайка шт. 1 Ящик №11 •
УК6-5 - наконечник шт. 1 Ящик№11> • 1
УК6-6 - наставка шт. 1 Ящик №11 • 1
УК6-9 - наконечник шт. 1 Ящик №11 • 1
У Кб-10 - наконечник шт. 1 Ящик №11 * 1 1
УК6-12 - наконечник шт. 1 Ящик №11 •
УК6-13 - наставка шт. 1 Ящик №11 •
УК8сбЕ Универсальное приспособление к-т. 1 i 1
УК8-1С6 - рама в сборе шт. 1 Ящик №35 • 1
УК8-10 - наконечник сменный шт. 1 Ящик №35 • 1
УК8-14 - наконечник сменный шт. 1 Ящик №35 • i 1 1
УК8-16 - наконечник сменный шт. 1 Ящик №35 • । 1
УК8-18 1 - наконечник сменный шт. 1 Ящик №35 • 1
УК8-19 - втулка упорная шт. 1 Ящик №34 • i
УК8-20 - труба упорная шт. 1 Ящик №34 9 1
УК8-21 - кольцо шт. 1 Ящик №35 * 1
УК8-26 - удлинитель шт. 1 Ящик №35 1
УК8-27 - наконечник сменный шт. 1 Ящик №35 • 1
УК8-28 - наставка шт. 1 Ящик №35 «
УК8-29 - кольцо упорное шт. 1 Ящик №35 •
УК8-30 - труба упорная шт. 1 Ящик №34 •
УК8-47А - наконечник сменный шт. 1 Ящик №35 • 1
21
Обозначение ГОСТ, ТУ Наименование Ед. изм Кол-во Место укладки । Примечание
УК8-51 - наконечник сменный шт. 1 Ящик №35 •
УК8-52 - наконечник сменный шт. 1 Ящик №35 •
УК8-53 - наконечник сменный шт. 1 Ящик №35
УК8-55А - наконечник сменный шт. 1 Ящик №35 9 I
УК8-56А - наконечник сменный шт. 1 Ящик №35 •
УК8-57 - наконечник сменный шт. 1 Ящик №35
УК8-58 - наконечник сменный шт. 1 Ящик №35
175.95.110 - наконечник сменный шт. 1 Ящик №35 • 1
175.95.114 - втулка упорная шт. 1 Ящик №34
50А.С.056.02.020 Комплект к заправочным и сливным пробкам изделий БТВТ, в составе: шт. 1 Ящик №5 •
50А.С.056.02.030 - чехол шт. 1 Ящик №5
50А.С.056.02.021 - ключ 27x27 шт. 1 Ящик №5 •
50А.С.056.02.022 - ключ 14x20 шт. 1 Ящик №5 •
50А.С.056.02.023 - вороток шт. 1 Ящик №5
50А.С.056.02.024 - удлинитель шт. 1 Ящик №5 •
Комплект приспособлений и инсрумента для ремонта механизма заряжания общего назначения
432.95.426 Болт для выпрессовки паразитных втулок шт. 2 Ящик №21 •
432.24.013-2 Болт стопорный шт. 2 Ящик №21 •
434.23.108 Болт стопорный шт. 2 Ящик №21 ♦
216-100-сб129 Ключ шт. 1 Ящик №6 •
432.95.393сб Приспособление для выпрессовки штифтов механизма поворота конвейера шт. 1 Ящик №16 •
Комплект приспособлений и инсрумента для ремонта узлов силовой передачи и силовой установки общего назначения
434.95.023сб Ключ для гайки подсоединения трубопровода к нагнетающему насосу шт. 1 Ящик №16 •
КС-25 Ключ торцовый шт. 1 Ящик №27
432.90.066 Отвертка шт. 1 Ящик №6 •
2.2. Специальный приспособления и инсрумент для войскового ремонта об.172 и машин на его базе
Комплект приспособлений и инструмента для ремонта узлов ХЧ
175.95.024-2 Болт шт. 2 Ящик №27 4
175.95.049 Втулка направляющая шт. 1 Ящик №1 •
54.28.211сб Ключ к гайкам опорных катков шт. 1 Ящик №11 •
172.95.060сб Ключ-наставка для гаек ВК шт. 1 Ящик №15 9
613.28.50сб-А Ключ динамометрический шт. 1 Ящик на полу №41 •
К-9 Конус шт. 1 Ящик №1 •
К-12 Конус шт. 1 Ящик №1 •
175.95.043сб-2 Наставка шт. 1 Ящик №15 •
175.95.056сб-1 Приспособление шт. 1 Ящик №41 9
22
Обозначение ГОСТ, ТУ Наименование Ед. изм Кол-во Место укладки i Примечание
175.95.004С6-1 Приспособление для снятия и установки коробки передач, куда входит: к-т. 1 1
175.95.005С6-1 - полукольцо шт. 1 Правый задний угол •
175.95.009 - кронштейн шт. 1 На передней стенке • 1
54.28.892 - петля шт. 1 Ящик №15 • 1 1
175.95.096 - болт шт. 2 Ящик №15 9
175.95.120 - болт шт. 1 На петле • 1 1
175.95.010 - болт шт. 2 На полукольце •
ГОСТ 5918-73 - гайка М20х1,5 шт. 1 На петле • 1 1
520.02.07-02 - гайка М24х1,5 шт. 2 На полукольце * 1 1
ГОСТ 397-79 - шплинт 4x40-019 шт. 2 На полукольце • i
ГОСТ 397-79 - шплинт 5x45-019 шт. 1 На петле • 1
т
Комплект приспособлений для ремонта силовой установки и силовой передачи об. 172
155.06.015 Болт шт. 3 Ящик №5 • ।
Болт М8 шт. 3 Ящик №21 • 1
330-100-4 Ключ для гаек анкерных шпилек шт. 1 Ящик №10 •
172.95.003сб Ключ коллекторный шт. 1 Ящик №15 •
175.95.098 Ключ шт. 1 Ящик №27 •
175.90.014 Ключ накидной шт. 1 Ящик на полу №41 • ।
vi72.95.064c6 Ключ к пробке муфты коленчатого вала шт. 1 Ящик №27 • ।
КС-28 Ключ специальный шт. 1 Ящик №27 < ।
КС-29 Ключ специальный шт. 1 Ящик №27 •
175.95.151 Ключ шт. 1 Ящик №27 *
172.95.009 Ключ шт. 1 Ящик №21 • 1
172.91.056сб Приспособление для центровки двигателя с гитарой шт. 1 Ящик №21 •
172.91.046сб-2А или 172.95.126сб Приспособление для проворачивания коленчатого вала шт. 1 Ящик №14 < । I
54.28.189сб Приспособление для проверки момента пробуксовки фрикциона вентилятора: шт. 1 । ।
- рычаг для проверки момента пробуксовки фрикциона вентилятора шт. 1 Ящик №40 • । । ।
172.91.053сб - динамометр шт. 1 Ящик №27 • 1
172.91.203 сб-А Рычаг для проверки момента пробуксовки фрикциона вентилятора (динамометр из состава приспособления 54.28.189сб) шт. 1 На боковой панели е правого верстака
175.95.117 Рычаг стопорения ступицы привода СГ шт. 1 Ящик №27 9 •
175.95.008сб Сухарик 3,2 шт. 1 Ящик №21 < 1
т
23
Обозначение ГОСТ, ТУ Наименование Ед. изм Кол-во Место укладки Примечание
175.95.009сб Сухарик 2,7 шт. 2 Ящик №21 •
175.95.063сб Установка центровочного приспособления на СГ и привод: к-т. 1 Ящик №21 •
- 172.95.032 сб стрелка шт. 1 Ящик №21 *
- 172.95.033сб стрелка шт. 1 Ящик №21 •
172.91.141 Щуп для контроля кольцевого зазора шт. 1 Ящик №21 *
175.91.013 Щуп для контроля кольцевого зазора шт. 1 Ящик №21 • 1 1
172.91.153 Щуп для контроля кольцевого зазора шт. 1 Ящик №21 9 I
2.3 Специальные приспособления и инструмент для войскового ремонта об. 219 и машин на его базе I !
219-100-360 Выколотка шт. 1 Ящик №26 •
434.95.022сб Ключ для демонтажа и монтажа защитных чехлов гидроамортизаторов шт. 1 Ящик №16 • । 1
К-6 Конус шт. 1 Ящик№1 9 1
219-100-сб275 Переходник шт. 1 Ящик №26 •
Приспособление для проверки натяжения гусеницы: шт. 1 Ящик №26 •
216.93.226 - клин шт. 2 Ящик №26 • 1
219-93-сб156 - отвес шт. 2 Ящик №26 • 1
219-100-сб242 или 432.95.241сб-1 Струбцина шт. 1 Ящик №16 •
219-100-414 Упор шт. 1 Ящик на полу №41 «
219-100-сб201 Захват в сборе шт. 1 Ящик на полу №41 • 1
219-100-сб233 Ключ шт. 1 Ящик №39 •
ГОСТ 1481-84 Болт технологический М20х100 шт. 4 Ящик №28 • 1
2.4. Специальные приспособления и инсрумент для войскового ремонта об. 765 и 675
Комплект приспособлений и инсрумента для ремонта узлов ходовой части об. 765 и 675
765-35-21 или 675.35.14, 675.35.15 Клин или Скоба, болт шт. 1 Ящик №10 * ।
КС-26сбБ Ключ к пробке ведущего колеса шт. 1 Ящик №13 *
765-93-сб190 Ключ трещетка шт. 1 Ящик №10 * 1
К-7 Конус шт. 1 Ящик№1 •
765-100сб-102 Обойма шт. 1 Ящик №10 •
К-10 Конус шт. 1 Ящик№1 < 1
К-11 Конус шт. 1 Ящик№1 «
765-100-сб118 Приспособление шт. 1 Ящик №10 • 1 . .... . 1
765-93-сб170 Съемник шт. 1 Ящик №10 • 1
УК-12сбВ Приспособление для выпрессовки втулок балансиров шт. 1 Ящик №41 * 1
700-48-156 Штырь шт. 2 Ящик №10 • 1 J ,
3. Эксплуатационная документация
50А.С. 105.00.000 РЭ V Мастерская МРС-БТ.1 Руководство по эксплуатации шт. 1 Шкаф для имущества, в сумке для документов
24
Обозначение ГОСТ, ТУ Наименование Ед. изм. о CQ i Место укладки Примечание
50А.С. 105.00.000-05 Вд -(• Мастерская МРС-БТ.1 Ведомость оборудования, инструмента и принадлежностей шт. 1 Шкаф для имущества, в сумке для документов
4* Формуляр мастерской шт. 1 То же •
4320-390235 РЭ -V Автомобили УРАЛ-4320-10, УРАЛ-4320-31 их модификации. Руководство по эксплуатации. шт. 1 То же t
МАТУ .683159.007 4" МАГМА-315. Источник для дуговой сварки. Руководство по эксплуатации шт. 1 То же *
МАТУ.683159.007 ФО 4- МАГМА-315. Источник для дуговой сварки. Формуляр шт. 1 То же 9
ИФ1.100.024 ТО 4" Радиостанция Р-173. Техническое описание и инструкция по эксплуатации шт. 1 То же 4
ИФ 1.100.024 ФО -4- Радиостанция Р-173. Формуляр шт. 1 То же •
ИЛАЕ.563414.018 РЭ Батареи аккумуляторные свинцовые стартерные 6СТС-140А необслуживаемые. Руководство по эксплуатации шт. 1 То же *
+ Инструкция по применению единых комплектов универсальных приспособлений и специальных ключей при войсковом ремонте бронетанкового вооружения и техники шт. 1 То же •
ИРУФ.526354.002-04 ПС f Генератор синхронный трехфазный типа ЕСС5-62-4У2. Паспорт шт. 1 То же <
ИРУФ.526.554.002 ТО Генераторы синхронные трехфазные серии ЕСС5. Техническое описание и инструкция по эксплуатации шт. 1 То же 1
ВА 9712.000 ТО Установка фильтровентиляционная автомобильная агрегатированная ФВУА- 100А. Техническое описание и инструкция по эксплуатации. шт. 1 То же »
ВА 9712.000 ФО Установка фильтровентиляционная автомобильная агрегатированная ФВУА- 100А. Формуляр. шт. 1 То же 9
Л Отопительно-вентиляционные установки типа ОВ 65 и ОВ 95. Руководство по эксплуатации v шт. 1 То же >
И 37.373.074-83 — Отопительно-вентиляционные установки типа ОВ 65 и ОВ 95. Инструкция по размещению на объекте шт. 1 То же 1
ВК 1.600.018 ПС Аппаратура внутренней связи и коммутации Р-174.Паспорт шт. 1 То же f
Ба.722.040 ПС Ф4106. Прибор контроля изоляции. Паспорт шт. 1 То же 1
Станки точильные МД-125, МД-150С, МД-150Ф, МД-175Ф, МД-200Ф, МД- 3225 А, МД-150/200К. Руководство по эксплуатации шт. 1 То же *
Комплектовку произвел
(подпись мастера комплектовочного участка)
Комплектовку проверил
(подпись ОТК)
25
