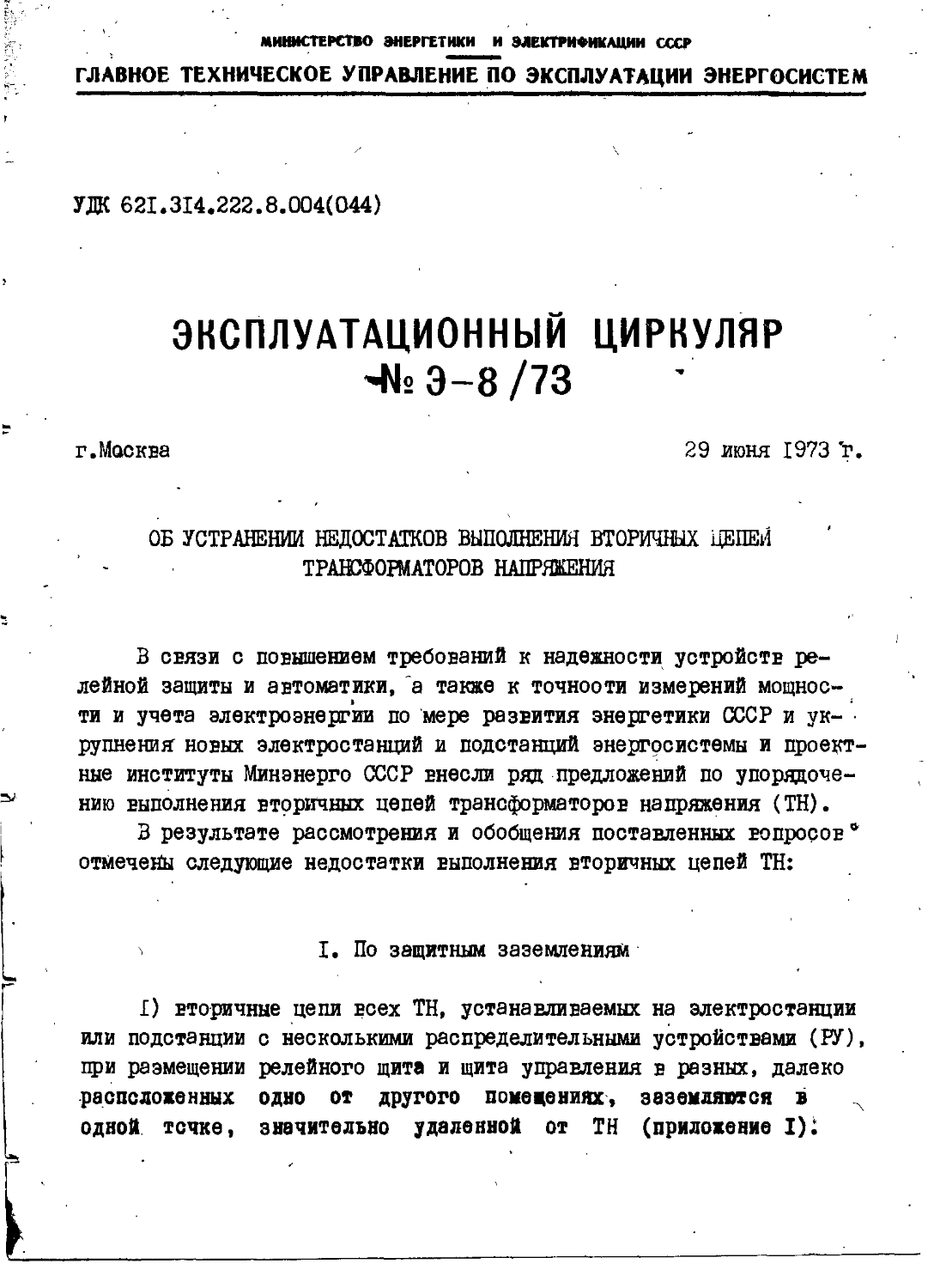

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР
ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ
УЛК 621.314.222.8.004(044)
ЭКСПЛУАТАЦИОННЫЙ ЦИРКУЛЯР
-№Э-8/73
г.Москва 29 июня 1973 "г.
ОБ УСТРАНЕНИИ НЕДОСТАТКОВ ВЫПОЛНЕНИЯ ВТОРИЧНЫХ ЦЕПЕЙ
ТРАНСФОРМАТОРОВ НАПРЯЖЕНИЯ
3 связи с повышением требований к надежности устройств
релейной защиты и автоматики, а также к точности измерений
мощности и учета электроэнергии по мере развития энергетики СССР и ук- •
рупнения новых электростанций и подстанций энергосистемы и
проектные институты Минэнерго СССР Енесли ряд предложений по
упорядочению выполнения вторичных цепей трансформаторов напряжения (ТН).
В результате рассмотрения и обобщения поставленных вопросов *
отмечены следующие недостатки выполнения вторичных цепей ТН:
^ I. По защитным заземлениям
I) Еторичные цепи всех ТН, устанавливаемых на электростанции
или подстанции с несколькими распределительными устройствами (РУ),
при размещении релейного щита и щита управления в разных, далеко
расположенных одно от другого помещениях, заземляется в
одной точке, значительно удаленной от ТН (приложение I).

- 2 -
Вследствие этого, как правило, не обеспечивается действие
автоматических выключателей (автоматов), защищающих ТН при замыканиях
на землю в их вторичных цепях;
2) ввиду удаленности глухого заземления от ТН непосредет-*
венно у ТН устанавливаются пробивные предохранители (ПП). Однако
они существенно понижают надежность устройств релейной защиты в
связи с возможностью перекрытия их разрядных промежутков при к.з.
на землю е пределах территории РУ. При таком перекрытии'во вто-"
ричной цепи ТН появится посторонний ток (часть тока
к.з.,ответвляющегося из заземляющего контура), создающий большое падение
напряжения е заземленном проводе между ТН и панелями релейной
защиты» вследствие чего напряжение на этих панелях может
значительно отличаться от напряжения на выводах ТН. По этой причине
защита может неправильно подействовать или отказать;
3) е ряде случаев (в основном на ТН 500 кВ), когда ТН
защищен автоматами, включенными во все три фазы вторичной .цепи,
глухое заземление устанавливается на щите на фазе 6 , а ПП - на
нулевом проводе у ТН. При этом перекрытие разрядного промежутка ПП
вызывает отключение автомата. Если это произойдет при к.з. на
землю е пределах территории РУ, то защита, которая должна
отключать повреждение, может оказаться выведенной из действия
устройством блокировки при нарушении исправности вторичных цепей ТН,
сработавшим при отключении автомата.
2. По разводке вторичных цепей ТН
На многих электростанциях и подстанциях кабельные соединения
во вторичных цепях ТН выполнены неправильно - с применением
раздельной разводки заземленных и незаземленных проводов жилами
разных кабелей (примеры такого выполнения цепей напряжения
приведены в приложении I). Вследствие этого имеют место следующие
недостатки:
1) из-за значительного возрастания индуктивного
сопротивления кабелей, сумма токов в жилах которых не равна нулю, потеря
напряжения в них, как правило, превышает допустимые величины;
2) е жилах разных кабелей, по которым к защите подведены

- 3 -
заземленные и незаземленные провода цепей напряжения, при
замыканиях на землю в сетях 1Ю кВ и выше наводятся неодинаковые
продольные э.д.с. токами в заземляющем контуре и токами нулевой
последовательности линий, параллельно которым проложены кабели
цепей напряжения. Разность этих продольных э.д.с. при значительной
протяженности кабелей и их прокладкв по разным трасоам может
вызвать значительное искажение векторной диаграммы напряжений,
поданных на защиту.
По этой причине в одной из энергосистем на подстанции, где
незаземленные провода подводились к защите через блок-контакты
разъединителей, а заземленные - непосредственно на щит жилами
другого кабеля (примеры такого выполнения разводки вторичных
цепей ТЛ приведены в приложении I), произошло неправильное
отключение сразу трех линий 154 кВ направленными отсечками;
3) при использовании для цепи напряжения 3U0 кил разных
кабелей, когда один из выводов этой цепи присоединен
непосредственно у ТН к заземленной фазе /} цепи обмоток ТН, соединенных
в звезду, возрастает напряжение небаланса 3U0H^ в этой цепи щ
величину падения напряжения в сопротивлении жилы кабеля фазы 6.
Это может вызвать отказ органов направления токовых защит нулевой
последовательности линий при удаленных замыканиях на землю, а в
случае малой величины сопротивления нулевой последовательности
системы - и при более близких повреждениях. - •
Кроме того, во многих случаях из-за значительной потери
напряжения в цепи 3 Ц, ТН на напряжение НО кВ и выше возможно
неправильное выведение из действия защиты линий устройствами
блокировки КРБ-12 при замыканиях на землю на стороне высшего
напряжения ТН (приложение 2).
3. По контролю исправности цепей напряжения
на панелях защиты
Контроль исправности вторичных цепей ТН, осуществляемый с
помощью устанавливаемых на панелях зашиты устройств КРБ-II и
КРБ-12, реагирующих на напряжение нулевой последовательности,
неудовлетворителен по следующим причинам:

1) в результате несовершенства устройств КРБ-П и КРБ-12
не обеспечивается предотвращение ложной работы защиты при
устойчивых к.з. трех и двух фаз на нуль во вторичной цепи ТН;
2) применение устройств КРБ-П и КРБ-12 приводит к усложнению
и понижению надежности вторичных цепей ТН в связи с необходимостью
зашиты обмоток"ТН, соединенных в звезду, двумя автоматами и
шунтирования одного из них конденсатором бЪльшоЯ»дакости
(см.приложение'2) J
3) емкость указанных выше конденсаторов обычно принимается
порядка 3-5 мкФ, что'значительно меньше'требуемой. Это может
послужить причиной одновременного ложного срабатывания нескольких s
комплектов защиты.
4. По защите ТН автоматами
I) в связи с тем, что отдельные участки вторичных цепей ТН
напряжением ПО кВ и выше часто тлеют большую протяженность
(например, цепи синхронизации на электростанциях), чувствительность
автоматов, защищающих ТН, как правило, недостаточна для
ликвидации к.з. в конце этих участков;
2)" автоматы, защищающие соединенные в звезду, вторичные
обмотки* ТН типа НКФ, установленных на линиях электропередачи, могут
срабатывать при снятии напряжения с линии из-за броска тока во
вторичной цепи. Вследствие этого воздажен отказ защиты линии при
неуспешном АПВ;
3) из-за отсутствия автомата в цепи ЗЦ, ТН на напряжение
35 кВ и ниже в сетях с малым током замыкания на_ землю устойчивые
к.з. в этой цепи могут приводить к выходу из строя ТН при
однофазных замыканиях на землю в указанных сетях.
5. По схемам включения ТН
I) в применяемых для ТН 110-220 кВ типовых схемах вторичных
цепей предусматривается установка'двух автоматов: двухполюсного
в фазах а и с и трехполюсного - в нуле и проводах и и ср , прокла-

- 5 -
даваемых от замкнутых вершин разомкнутого треугольника. При, такой
расстановке автоматов ухудшаются условия для действия устройств
блокировки, выполненных на принципе сравнения напряжений обмоток
ТН, соединенных в звезду, с напряжениями обмоток, соединенных в
разомкнутый треугольник (такие устройства блокировки установлены
в защитах ДфЗ-401, ДфЗ-501, ДФЗ-503 и ДЗ-400, ДЗ-501, ДЗ-502,
ДЗ-503), так как они могут отказывать з работе и не блокировать
защиту при одновременном отключении автоматов даже при наличии
конденсатора, шунтирующего полюс автомата в нуле (например, при
устойчивых к.з. на нулевой провод двух фаз а и б' или бис).
В типовых схемах вторичных цепей ТН 500 кВ обычно
предусматривается два автомата - один трехполюсный в цепи обмоток,
соединенных в звезду, и второй -двухполюсный в проводах,
присоединенных к замкнутым вершинам разомкнутого треугольника. При такой
схеме в случае применения защит с устройствами блокировки КРБ-11,
КРБ-12 повышается вероятность отказа этих устройств и ложного
действия защиты при нарушении исправности вторичных цепей ТН.
Для ТН 330 кВ обычно применяется одна из указанных типовых
схем вторичных цепей. Так как на линиях 330 кВ устанавливаются
защиты как с устройствами блокировки, сравнивающими напряжение
двух обмоток ТН каждой фазы, так и с устройствами НРБ-II, КРБ-12,
реагирующими на напряжение нулевой последовательности, то либо те,
либо другие устройства блокировки в зависимости от примененной'
схемы вторичных цепей ТН имеют повышенную подверженность ложным
действиям;
2) при заземлении фазы 6 и обусловленной применением устройств
КРБ-П; КРБ-12 установке автоматов в фазах а, сив нуле в случае
устойчивого к.з. фазы б на нуль после отключения автомата в нуле
напряжение между фазой а ( с ) и нулем повышается до линейного.
Вследствие этого в энергосистемах были случаи ложного действия
включенной на фазные напряжения защиты от повышения напряжения ВЛ
330-500 кВ;
3> применение проектными институтами Минэнерго СССР различных
типовых схем соединения вторичных обмоток ТН на напряжение 35 кВ
и выше в разомкнутый треугольник приводит к ненужной
разнотипности схем, затрудняющей эксплуатацию;
4) при отключении автоматов во вторичных цепях ТН, установ-

ленных на открытом РУ, защита''может длительное время оставаться
без напряжения,~так как из-за удаленности автоматов от щита
восстановление питания нагрузки ТН связано с большими потерями
времени (особенно в зимних условиях). В то же время отключение
автоматов в большей части случаев происходит в результате
неустойчивых к.з. (в основном из-за-ошибок персонала при работе в цепях
напряжения)., и при быстром включении автоматов исправность
вторичных цепей ТН может быть сразу же восстановлена.
6. В обеспечении резервирования питания вторичных цепей ТН
1) при ремонте или выходе из строя ТН, присоединенного к .'
линии электропередачи, его вторичная нагрузка обычно
переключается на ТН другой линии. При этом в случае отключения этой другой Ъ
линии может отключиться и линия, работающая без ТН, из-за исчез-.- х
новения напряжения с ее зашиты; ^
2) при необходимости отключения одного из ТН двойной системы
шин для обеспечения питания его нагрузки обычно требуется
производить операции разъединителями - либо переводить все
присоединения на ту систему шин, где ТН остается в работе, либо объединять
системы шин через развилки разъединителей отдельных присоединений
(приложение 3).
При этой в РУ напряжением 35 кВ и выше нарушается фиксация
присоединения элементов к шинам, что вызывает
необходимость-выполнения операций в защите шин.
7. В обеспечении точности учета электроэнергии
В ряде случаев точность работы расчетных счетчиков не
отвечает требованиям ПУЭ и других директивных материалов вследствие
того, что фактические погрешности ТН превышают допустимые,
соответствующие высшему классу точности ТН. Наиболее часто это имеет
место в, следующих случаях:
I) когда нагрузка ТН типа НКФ 110-220 кВ превышает допустимую
при работе в классе точности 05(400 В-А), на пример, при питании

- 7 -
от вторичных цепей ТН кроме счетчиков и измерительных приборов
более трех панелей защиты 113-157, ПЗ-158, ПЗ-159 или более шести
панелей защиты ГО-2, или более шести панелей защиты ЭПЗ-16Э6-67;
V 2) при питании от ТН типа НТЫИ-6 более четырех счетчиков
(например, счетчиков линяй, отходящих от шин 6 кВ электростанций
или подстанций) эти ТН, как правило, выходят из класса точности
0,5 (потребление одной обмотки счетчика, включенной на линейное
напряжение, по данным Ленинградского электромеханического завода, ,
составляет 6 В»А).
Для устранения перечисленных недостатков выполнения
вторичных цепей ТН Главное техническое управление по эксплуатации
энергосистем предлагает:
1. Приблизить по возможности к ТН глухое защитное заземление
его вторичных цепей и отказаться от применения дополнительного
заземления через Ш. Для этого следует:'
I). на действующих электростанциях и подстанциях установить
защитные заземления в соответствии с рекомендациями,
приведенными в приложениях I и 3;
2) при проектировании новых электростанций и подстанций
предусматривать установку глухого заземления вторичных цепей ТН-
на ближайшей к ТН сборке зажимов. При этом должны приниматься' «fe-
ры, исключающие возможность длительного объединения вторичных
цепей двух ТН (см.приложение I). До разработки новых типовых
чертежей вторичных цепей ТН, необходимых при выполнении этих
требований, установку защитных заземлений допускается предусматривать
в соответствии с указаниями п.1,1.
2. Устранить на действующих электростанциях и подстанциях
и не допускать в проектах раздельную разводку заземленных и неза-
земленных проводов цепей напряжения жилами разных кабелей. При
этом следует руководствоваться рекомендациями, приведенными в
приложении I.
Для снижения величин продольных ».д«с, наводящихся в жилах
кабелей токами в заземляющем контуре и токами нулевой
последовательности линий, принимать следующие меры:
I) ограничить применение блок-контактов разъединителей
.для переключения цепей напряжения*присоединений РУ с ТН одной
^системы шин на ТН другой системы шин, допуская их использование

- 8 -
только в распределительных устройствах 6-35 кВ. В РУ напряжением
НО кВ и'выше перейти на схемы с реле-повторителями положения
разъединителей;
2) применять в РУ с напряжением НО кВ и выше во
вторичных цепях ТН кабели только в металлической оболочке и заземлять
оболочку с обоих концов каждого кабеля. При наличии
соединительных муфт оболочки кабелей по обе стороны•каждой из муфт должны
быть электрически соединены между собой.
Кабели в цепях основных и дополнительных обмоток ТН по всей
длине от шкафа ТН до щита должны прокладываться рядом.
Ранее проложенные в этих РУ кабели, не имеющие металлшес-
кой оболочки, могут быть оставлены во вторичных депях ТН только
в тех случаях, когда будет установлена проверкой (измерениями)
невозможность неправильного действия защиты под влиянием
продольных э.д.с.
3. Перейти как на действующих электростанциях и-подстанциях,
так и при проектировании на модернизированные устройства блоки- ■
ровки КРБ-12 с использованием для них в качестве второго источника
питания обмоток ТН, соединенных в разомкнутый треугольник. В
устройства блокировки КРБ-П, находящиеся в эксплуатации, также
внести изменения, обеспечивающие им второе питание от
дополнительных обмоток ТН. При этом следует руководствоваться рекомендациями
приложения 2. Конденсатор, шунтирующий автомат, должен быть
исключен из схемы вторичных цепей ТН.
На действующих электростанциях и подстанциях разрешается
временно сохранить существующие схемы включения устройств КРБ-П
и КРБ-12, блокирующих защиту линий при шунтировании автомата
конденсатором, емкость которого должна быть выбрана в
соответствии с рекомендациями, приведенными в приложении 2. Устройства
КРБ-П и КРБ-12, действующие только на сигнал (например, при
пуске всех ступеней дистанционной защиты по току обратной
последовательности) , могут быть оставлены без изменений и после
демонтажа конденсатора, шунтирующего автомат, при наличии
сигнализации отключения автоматов во вторичных цепях ТН.
4. Принять для .улучшения защиты ТН следующие меры:
I) заменить ранее установленные на действующих
электростанциях предохранители во вторичных цепях ТН, питающих устройства

-9-
рёлейной защиты, автоматически выводящиеся из действия при
нарушениях исправности цепей напряжения (например, с помощью устройств
блокировки КРБ-П, КРБ-12), автоматами АП-50.
11а остальных ТН также рекомендуется заменить предохранители
1 автоматами. Однако, если нет .необходимости в блокировании защит,
при неисправностях цепей напряжения допускается сохранить защиту7
ТН предохранителями;
2) применять е цепи обмоток ТН, соединенных в ЗЕезду,
автоматы с электромагнитными и тедловыми расцепителями.При
недостаточной чувствительности теплоЕого расцепителя к удаленным к.з.
е протяженных цепях, питающихся от шинок на щите (например, в
цепях синхронизации или измерительных приборов), или при
недопустимости отключения с выдержкой времени теплового расцепителя - •
(см.приложение 3) устанавливать в этих цепях неселективные
автоматы с электромагнитными и тепловыми расцепителями.
На действующих электростанциях и подстанциях допускается
применять при условии обеспечения необходимой чуЕСТЕительности
автоматы только с электромагнитными расцепителями как в шкафу ТН,
так и на щите в цепях удаленных нагрузок (неселектиЕНые автоматы);
3) выполнять отстройку от бросков тока автоматов ТН типа '
НКФ, присоединенных к ^линиям, согласно рекомендациям, приведенным
в приложении 3; -
4) устанавливать автоматы только с тепловыми
расцепителями е цепях 3UQ ТН на напряжение 35 кВ и ниже в сетях с малым .
током замыкания на землю при разводке этих цепей по панелям от- . .
дельных присоединений или при наличии в этих цепях кабелей
длиной более Юм.-'
На ТН, находящихся в эксплуатации, допускается вместо
автоматов устанавливать предохранители.
5. Перейти на новые схемы ТН на напряжение 35 кВ и выше с
защитой их основных и дополнительных обмоток отдельными автомата-
,ми. При этом должны выполняться рекомендации, приведенные в
приложении 3, -а также производиться модернизация устройств
блокировки КРБ-12,, КРБ-11 (см.приложение 2).
Разрешение на перестановку автоматов на щит в случаях,
указанных в приложении 3, должно оформляться решением ЦС P3AIJ.,
утвержденным главным инженером энергосистемы.

- - 10 -
6. Выполнять для улучшения резервирования питания вторичных
цепей ТН следующие мероприятия:
1) предусматривать для резервирования питания нагрузки ТН,
присоединенных к линиям электропередачи, установку ТН«на шинах РУ,
выполненных по полуторной схеме и.схеме шины-автотрансформатор.
При схеме многоугольника следует устанавливать ТН на автотрансфор-'
маторах, а при отсутствии автотрансформаторов - на
трансформаторах блоков генератор-трансформатор. При расширении электростанций
и установке в РУ со схемой многоугольника автотрансформатора ТН
должен быть переключен на автотрансформатор;
2) устанавливать во вторичных цепях ТН двойной системы
шин переключатели или рубильники для перевода нагрузки с одного
ТЯ на другой в соответствии с рекомендациями, приведенными в
приложении 3. При этом должна производиться модернизация блокировок
КРБ-II, КРБ-12 (см.приложение 2).
7. Устанавливать' отдельные ТН для питания расчетных
счетчиков при нагрузке ТН (подключенных к шинам 6-220 кВ), превышающей
мощность ТН в высшем классе точности. Кроме расчетных счетчиков,
к этим ТН могут подключаться другие нагрузки (измерительные
приборы, устройства автоматики, релейной защиты и пр.), если
суммарная нагрузка ТН будет не более допустимой при его. работе в высшем
классе точности.
8. Объем и сроки внесения изменений во вторичные цепи- ТН^
во исполнение данного Эксплуатационного циркуляра>на каждой
действующей электростанции и подстанции должны устанавливаться
соответствующими предприятиями энергосистем.
9. Отменить с выходом, настоящего Эксплуатационного циркуляра
действие п.4-22 Сборника директивных материалов, Электрическая
часть ("Энергия", 1971).
Заместитель начальника
Главтехуправления,
главный специалист-электрик
Ф.СИНЬЧУГОВ

- li -
Приложение I
ОСОБЕННОСТИ ШШЛНЕНИЯ ВТОРИЧНЫХ ЦЕПЕЙ ТН
А. Защитное заземление
В применяемых в настоящее 'Еремя схемах вторичных цепей ТН с
целью упрощения схем синхронизации и сокращения количества
переключающих контактов и жил кабелей в этих цепях предусматривается -
прокладка общей заземленной шинки, (в 600),объединяющей
заземляемые выводы всех ТН, установленных на данной электростанции или
подстанции. Во избежание неправильных действий защиты для Есех
ТН устанавливается общее глухое заземление н одной точке на этой
шинке (см.п.4-22 Сборника директивных материалов. Электрическая
часть. "Энергия", 1971). В связи с удаленностью глухого
заземления- вторичные обмотки каждого ТН дополнительно заземляются через
ПП (рис.1).
Недостатки такого выполнения защитных заземлений вторичных
обмоток ТН отмечены' в данном Эксплуатационном циркуляре. Для устра--
нения этих недостатков необходимо приблизить глухое заземление, к
ТН и отказаться от применения ПП.
Наиболее целесообразно глухое заземление устанавливать
непосредственно на' зажимах ТН или для большего удобства
эксплуатации на ближайшей от него сборке зажимов. При этом во избежание
неправильных действий защиты из-за ответвления в цепи напряжения
токов из заземляющего контура (при сварочных работах или к.з.
на землю е пределах территории РУ) необходимо отказаться от
объединения заземлений отдельных ТН общей шинкой и обеспечить
невозможность соединения между собой вторичных цепей разных ТН.
Глухое заземление должно устанавливаться вблизи ТН ео всех
случаях при отсутствии переключения питания цепей напряжения на
другой ТН, например вблизи ТН, присоединенных к генератору, к
третичной обмотке автотрансформатора, к одинарной системе шин и
т.п.
При двойной системе шин для переключения вторичной'нагрузки

Рис.1. Пример неправильного выполнения разводки цепей
напряжения на блочных электростанциях:
а- схема разводки цепей напряжения; 5 - векторная
диаграмма напряжений трансформатора блока: о -
потенциальная диаграмма ТН 220 кВ; РЗИ - устройство релейной
защиты и измерений; УС - устройство синхронизации;
РСХе - реле синхронизации выключателя блока

-13 -
с одного ТН на другой без объединения их вторичных цепей потре-т
буется выполнение взаимной блокировки реле-повторителей положения
шинных разъединителей на каждом присоединении и переключение
контактами этих реле заземленных проводов, что в некоторых случаях
может привести к увеличению количества реле-повторителей.
При установке глухого заземления непосредственно.у ТН не
следует также допускать объединения заземленных проводов разных
ТН при синхронизации ео избежание больших погрешностей в работе
устройств синхронизации из-за возможного ответвления в
заземленную фазу тока из заземляющего контура (например,при электросварке).
Автоматическая синхронизация с помощью устройств,в которых
предусмотрено объединение заземленных фаз двух ТН.должна
производиться через разделительные или фазоповоротные трансформаторы.
Для это! цели рекомендуется использовать однофазные
трансформаторы Т-74 (220/127 В в качестве фазоповоротных и 127/127 В в
качестве разделительных). -
При отсутствии автоматических синхронизатороЕ разделение
заземленных фаз, подводимых к схеме ручной синхронизации от двух
ТН, может быть выполнено-без разделительных трансформаторов.
Поскольку при полном разделении вторичных обмоток разных ТН,
питающих общие цепи напряжения, требуется изменение схемы
переключения цепей напряжения отдельных, присоединений, установка,
глухого заземления вблизи ТН может быть затруднена„
При наличии таких затруднений на действующих электростанциях
и подстанциях,- а также вновь проектируемых объектах до
разработки, новых типовых панелей, отвечающих требованиям данного
Эксплуатационного циркуляра, допускается:
1) в случаях, когда-кабели от всех ТН разных РУ выведены
на общий релейный щит, сохранить общую для всех указанных .ТН
заземленную на этом щите шинку. Заземленные непосредственно у ТН
выводы их вторичных обмоток,питающие автономные цепи напряжения,
присоединяться к этой шинке не должны;
2) устанавливать для всех ТН каждого ГУ одно общее заземление
на своем релейном щите "в случаях, когда на электростанции или
подстанции имеется деэ или более Ш с отДельными релейными щитами
(рис.2). Общая заземляющая шинка при этом может быть сохранена
только в пределах_отдельных релейных щитов. Объединение заземлен-

- 14 -
Рис.2. Пример правильного выполнения разводки цепей
напряжения на блочных электростанциях:
а - схема разводки цепей напряжения; б -
потенциальная диаграмма Тп 220 кВ, РЗИ - устройство релейной
защиты и измерений; PCX* - реле синхронизации
выключателя блока

- 15 -
ных шинок разных РУ для целей синхронизации не рекомендуется по
указанным выше причинам;
3) демонтировать 1уШ, глухое заземление вторичных
обмоток которых вынесено на релейный щит.
Примечание . При установке глухого заземления на щите
(согласно пп.1 и 2) в проводах цепи, соединяющей это
заземление о ТН, не должно быть никаких коммутационных и защитных
аппаратов (рубильников, переключателей, автоматов,
предохранителей и др.). Сечение соединительных проводов в этой цепи
(по меди) должно быть не менее 4 мм?.
Б. Разводка вторичных цепей ТН
На рис.1 и 3,а показаны примеры неправильного выполнения
кабельных связей во вторичных цепях ТН с раздельной разводкой
заземлении* и незаземленных проводов жилами разных кабелей. На
рис.1 заземленный провод 6 от дополнительных обмоток каждого ТН
220 кВ, соединенных в разомкнутый треугольник, подводится на
релейный щит отдельно от-незаземленных проводов н , и , ф по
жиле фазы 6 кабеля, проложенного от основных обмоток ТН на
щит; заземленный провод 6 от релейного щита подводится к
устройству синхронизации УС на НЦУ отдельно от незаземленного провода
Ср (по другим кабелям). На рис.3,а заземленная фаза 6
подводится к нагрузке ТН отдельно от фаз й ис .
Недостатком выполнения разводки вторичных цепей ТН является
также и то, что при производстве автоматической синхронизации на
выключателе В (см.рис.1), кроме возрастания погрешностей
измерения напряжения на центральном щите управления (ЩЦУ) из-за
увеличения потери напряжения в жилах кабелей, будет работать с
повышенной погрешностью и,автоматический синхронизатор. При точной
синхронизации это нежелательно, особенно на генераторах с АРВ
сильного действия..
При правильном выполнении разводки вторичных-цепей ТН
обеспечивается равенство нулю суммы токов в жилах каждого кабеля
этих цепей (см.рис.2 и 3,6 ). При этом'нокиючветоя повышение
индуктивного сопротивления цепей напряжения и уменьшается разность
продольных э.д.о.,наводящихся в жилах кабелей токами заземляющего

- 16 -
Рис.3. Схема переключения вторичных цепей TS. блок-
контактами разъединителей:
а- неправильное выполнение схемы: б"- правильное
выполнение схемы; Рв - рубильник; РЗИ - устройство
релейной защиты и измерений

- 17-
коитура и токами нулевой последовательности линий.
Величина этой ревности э.д.о. будет зависеть только от
симметрии расположения жьл в кабеле. Так, в обычных»
несимметрированных кабелях,согласно данным Днецроэнерго , она составляет не
более 15-20£ наведенной продольной э.д.с.
Дш выполнения этого условия необходимо отказаться от
отдельной разводки заземленных проводов с помощью заземленной шинки
/600 ж не допекать разделения по жилам разных кабелей как двух- -
проводных, так и трехпроводных или четырехпроводных цепей, по
которым подается напряжение к тем или иным устройствам, панелям,
приборам, переключателям и пр. (например, нельзя подавать питание
на удаленный вольтметр по жилам разных кабелей).
При этом следует:
1) не объединять, заземленные жилы кабелей, проложенных на
шит от основных обмоток, соединенных в звезду,и от
дополнительных обмоток, соединенных в разомкнутый треугольник, ТН на
напряжение 110 кВ и выше о тем, чтобы исключить влияние тока
нагрузки в заземленной фазе В основных обмоток на величину
напряжения небаланса в цепн.ЗЦ,;
2) подавать заземленную фазу $ вторичной цепи ТН в схему
синхронизации так же, как и неваэёмлеяные фазы, - через контакты
переключателей или промежуточных реле отдельных присоединений
(реле РСХ^на риб.2, где уотройотво синхронизации может
попользоваться для синхронизации другого блока, работающего на шины
другого W);
3) переключать заземленную фазу 8 в ответвлении на очетчжки
\ (см.приложение 3) контактами реле-повторителей положения
разъединителей так же, как и фазы а ж с ;
4) при переключении цепе! напряжения о одноге ТН 6-35 кВ^ на
другой блок-контактами разъединителей каждый из этих блок-контак-
, тов включать во вторичные цепи ТН двумя жилами одного
контрольного кабеля (см.ржа*3,5).
На действующих электростанциях и подстанциях допуокаетоя
оставить без изменений ранее выполненную общую разводку цепей
напряжения ТН на напряжения 6-35 иВ по»блок-контактам
разъединителей и индивидуальные кабели от них к ооответотвуюшим приоо-
s единениям (см.рио.3,0), если обеопечнвается достаточная
чувствительность автоматов при повреждениях д цепях напряжения и ве-

18-
личина потерь напряжения во вторичных цепях ТН не превышает
допустимой согласно ПГЭ (действительные величины потерь напряжена*:
должны быть измерены);
5) предусматривать при проектирована для ТН на напряжение
35 кВ и выше прокладку отдельных кабелей от основных в
дополнительных обмоток ТН до щита. На действующих электростанциях и
подстанциях допускается использование для' этих цепей общего кабеля.
Приложение 2
КОНТРОЛЬ ИСПРАВНОСТИ ВТОРИЧНЫХ ЦЕПЕЙ НА ПАНЕЛЯХ ЗАЩИТЫ
ЛИНИЙ 35-330 кВ С ПОМОЩЬЮ УСТРОЙСТВ, РЕАГИРУВДИХ
НА НАПРЯЖЕНИЕ НУЛЕВОЙ ПОСЛЕДОВАТЕЛЬНОСТИ
А. Применяемые устройства блокировка КРБ-П, КРБ-12
Для обеспечения наиболее высокой эффективности работы
устройств блокировки«реагирующих на напряжение нулевой последователь
ности.в "Руководящих указаниях по релейной защите.Вып.3" (Госэнер
гоиздат,1961) рекомендуется при заземлении во вторичной цепи ТН .
фазы в устанавливать для защиты вторичных обмоток ТН,соединённых
в звезду,два автомата - один двухполюсный в фазах а и с , а
второй в нуле - и аунтироввм последний конденсатором емкостью
3-5 мкФ. Такая емкость недостаточна, так как в охучае обрыва
вторичной цепи ТН (например, при отключении автомата в фазах а
и с ) обеспечивается работа только одного комплекта блокировка
КРБ-П. При подключении х ТН двух устройств КРБ-П или более
для обеспечения жх срабатывания при обрыве вторичной цепи ТН
требуется соответствующее увеличение емкости конденсатора.
Для обеспечения эффективности работы устройств КРБ-П,
КРБ-12 при устойчивых однофазных х.з. во вторичной цепа ТН
необходимо еще большее увеличение емкости, так как при «том через

- 19 -
конденсатор подается питание не только на устройства блокировки,
а и на междуфвзную нагрузку ТН, соединенную с нулем через зако-
ротку. В этом случае при полном использовании мощности ТН типа
НКФ в классе точности I потребуется установка конденсатора емкостьк
60-70 мкФ. При такой емкости через конденсатор на неисправные
вторичные,цепи ТН может поступать ток до 1,ЗА, что.намного
превышает номинальные токи отдельных элементов цепей напряжения
комплектов защиты и может привести к значительному развитию
повреждений на панелях защиты.
Таким образом, принципиальное несовершенство устройств
блокировки КРБ-П, КРБ-12 приводит при их использовании к
существенному понижению надежности вторичных цепей ТН.
При необходимости использования устройств блокировки,
реагирующих на напряжение нулевой последовательности, емкость
конденсаторов для обеспечения необходимой чувствительности и
быстродействия устройств КРБ-11 и КРБ-12 должна быть соответственно 14 и
12 мкФ на каждые 100 В-А междуфазной нагрузки ТН (наибольшей из
трйГмеждафазных^агрузок S^g , Sfc ~$са )«~~ВсГ избежание
чрезмерного завышения емкости не следует устанавливать конденсатор
емкостью более 70 мкФ, допуская отказы в действии устройств
блокировки в редких режимах питания нагрузки двух ТН от одного ТН
(например, при переходе на одну систему шин или при ремонте THi
одной из двух систем шин).
Необходимо иметь в виду, что при устойчивом замыкании на
нуль фаз а и 6 или в и С ,а также всех трех фаз после отключения
автомата устройства блокировки окажутся зашунтированннми закорот-л
тюй и не подействуют. При устойчивом замыкании на нуль фаз а и с'
для обеспечения надежного действия устройств блокировки пришлось'
бы увеличить емкость конденсатора до неприемлемых величин (на
каждые 100 В* А междуфазной нагрузки ТН до 25 мкФ для устройства
КРБ-11 и до 17 мкФ для устройства КРБ-12). Такое увеличение
емкости, как правило, недопустимо.
Б. Усовершенствование устройств КРБ-il, КРБ-12
Отмеченные выше недостатки устройств КРБ-11, КРБ-12
обусловлены тем, что для их действия требуется питание от поврежденных

-го-
вторичных цепей ТН после отключения защищающих его автоматов.Эти
недостатки могут быть устранены использованием дополнительных
обмоток ТН, соединенных в разомкнутый треугольник, в качестве
второго источника питания при отсутствии напряжения на панелях
защиты вследствие отключения автоматов, На этом основаны
приведенные ниже рекомендуемые способы модернизации устройств- КРБ-П,.
КРБ-12. '
Следует, однако, иметь в виду, что предлагаемая
модернизация не обеспечивает блокирования защиты при потере питания ТН со
стороны первичной обмотки (например, при ошибочном отключении
разъединителя'ТН или при к.з. на стороне высшего напряжения
трансформаторного устройства ТН типа НДЕ). В этих случаях для
предотвращения ложных действий защиты могут приниматься дополнительные ■
меры,такиеf как применение блокировки защиты по току обратной
последовательности (если это не приведет к недопустимому загруб-
лению защиты) или ограждение ошиновки высшего напряжения
трансформаторного устройства ТН типа НДЕ и др.
Устройство КРБ-12 должно быть модернизировано и включено в
соответствии со схемой рис.4, предложенной Теплоэлектропроектом.
Для этого нужно заменить резистор Ra резистором с вдвое меньшим
српротивлением и изменить схему внутренних соединений устройства".
Технические данные резисторов, устанавливаемых в поставляемых
ЧЭАЗ устройствах КРБ-12 в Отдельном кожухе и в комплекте
дистанционной защиты ПЗ-2, приводятся ниже в таблице.
Отдельно поставляемые устройства КРБ-12 предназначены для
использования при номинальном напряжении дополнительных обмоток
ТН ЮО/ЗВ (в сетях 35 кВ). При номинальном напряжении
дополнительных обмоток ТН 100 В (в сетях напряжением.110 кВ и выше)
суммарное сопротивление резисторов /?, и Я.^в цепи ЗУ_ должно
с грет и
быть увеличено в три раза.
Устройства КРБ-12 в комплекте дистанционной защиты ПЗ-2
могут дрпользоваться только при номинальном напряжении
дополнительных обмоток ТН Ю0 В.
При включении модернизированного устройства КРБ-12 по схеме
рис,4 в нормальном режиме и при междуфазных к.з. на стороне bhc-i
швго напряжения ТН н.с, создаваемая
токомIQliдополнительной обмотки ТН в цепи разомкнутого треугольника, будет урав-

От ТН через контакты
реле - побторителей
а)
4ZZ
Кзащите
1(—*~На сигнал
tffa"
5)
Г с *ie
Рис.4. ГДодернизированная схема устройства КРБ-12:
О - потенциальная диагра;даа ТН; б- схема; 5- д;;сграмма токов в нормальном режиме;
Обмоткл W^ м Wc вклпчеы: параллельно для обеспечения терштческой устойчивости при обрыве
двух с^з
П

- 22-
Место
установки
резистора
В
отдельном

устройстве КРБ-12
В комплекс
те защиты
ПЗ-2
Обозначение
резистора
на рис.4
«с
«г
о
пгрег
ч
Л
«г
о
пгрег
Заводское
обозначение
резистора
к
"рег
24R
257?
27R
26R
Тип

резистора
ПЭВ-15
ПЭВ-15
ПЭВР-20
ПЭВ-10
ПЭВ-10
ПЭВ4П)

Сопротивление
резистора, Ом; •
1000
1000
430
0-300
• 1300
1300
юоо
.0-600*90
новежвать и.о., создаваемую током lQ в нуле основных обмоток
ГО, соединенных в звезду, а при потере питания со стороны
основных обмоток ГО (например, из-за отключения автоматов) устройство'
блокировки подействует благодаря наличию питания на обмотке \ЛС .
При примннении такой схемы включения устройство КРБ-12
действует при обрывах любой из трех фаз и нулевого провода и при
любых устойчивых и неустойчивых к.з. в цепях основных обмоток ГО,
сопровождающихся отключением автоматов. Кроме того,
контролируется целость провода н в цепи напряжения ЗЦ,, подающегося на
панели защиты через контакты реле-повторителей положения шинных
разъединителей. При этом для защиты обмоток ГО, соединенных в
звезду, может быть установлен один автомат вместо двух и не
требуется шунтирования какого-либо его полюса конденсатором.
Компенсирующая обмотка Wz в цепи 3 1)0 предотвращает
срабатывание устройства блокировки при замыканиях на землю на стороне
высшего напряжения ГО. Благодаря этому схема рис.4 может
применяться на линиях напряжением как НО - 330 хВ, так и 35 кВ.
Необходимо иметь в виду, что действие компенсирующей
обмотки, включенной на напряжение 3 00 ТН на напряжение ПО кВ я выше,
в ряде случаев может быть неэффективным из-за повышенной потери
напряжения в цепи 3Ug при замыкании на землю на стороне высшего
напряжения ТН (в некоторых энергосистемах имели место случаи
неправильного Срабатывания устройств КРБ-12 при замыканиях на •
землю в сетях на напряжение ПО кВ и выше).

<- 23 -v
Такое положение возмржно при большой нагрузке цепи 3U0 ,
например- при питании от ТН большого количества реле направления
мощности нулевой последовательности. При разводке цепи 3U0 по- .
разным кабелям (см.рио.1) потеря напряжения дополнительно
увеличивается вследствие возрастания индуктивности этой цепи и ее
отрицательное действие на эффективность компенсации напряжения
нулевой последовательности в устройствах КРБ-12 может усугубляться
значительной разностью наведенных продольных э.д.с.
Для предотвращения' неправильного выведения из действия
защиты линий устройствами КРБ-12 при замыканиях на землю в сетях
напряжением 110 кВ и выше кабели цепи 31/0 должны прокладываться
в соответствии с указаниями п.2 на стр.8 данного
Эксплуатационного циркуляра и иметь сечение жил, при котором потеря напряжения
в указанных условиях не превышает 3%.
На действующих электростанциях и подстанциях, где устройства.
КРБ-12 используются для'блокировки.защиты линий ПО кВ и выше,
должна быть проверена действительная величина потери напряжения
в цепях от ТН до панелей защиты (расчетом или измерениями). Если
величина потери напряжения превышает напряжение срабатывания
устройства КРБ-12 и невозможна быстрая замена кабеля в цепи 3U0f
имеющего заниженное сечение жил, то устройства КРБ-12 должны -
быть дополнены деблокирующими токовыми реле нулевой
последовательности.
Устройство КРБ-П может использоваться при включении по
одной из схем рис.5 (предложенн Твплоэлектропроектом), приведенных
для различных схем включения ТН, срответствующих потенциальным
диаграммам, показанным на рис.5.
В схеме на рис.5,а сравниваются напряжения двух вторичных
обмоток ТН фазы б. Реле РН включено на разность токов,создаваемых
в конденсаторах сравниваемыми напряжениями.Емкостные
сопротивления конденсаторов пропорциональны соответствующим фазным
напряжениям, показанным на потенциальной диаграмме.Поэтому при исправных
цепях напряжения в нормальном режиме, а также при между фазных
к.з. в сети со стороны высшего напряжения ТН обеспечивается
равенство встречных токов е реле РН и напряжение на реле РН равно
нулю. При нарушении исправности цепей напряжения (например,
при обрыве проводов е фазе а или с или при отключении автомата
в цепи основных обмоток ТН, соединенных в звезду) равновесие

- 24 -
От ТН через контакты
ф репе- повторителей •
а)
г-.т-
а o-j |Ь
еда#1—п
«НН>-Н—JH
От Т/1 через контакты
репе - повторителей.
б)
-0-+
т-п
-0-4-
чн
«к
КРИ/
0/77 /Л vawa контакты
реле-повторителей
6)
:ч
|рт„ т
\№-Н
Z. I
Рис.5. Варианты схемы включения устройства КРБ-11
на напряжение осноеных и дополнительных обмоток ТН
и потенциальные диаграммы ТН:
а.- схема go сравнением напряжений фазы 6 вторичных
обмоток ТН, соединенных в звезду (V£„ ), и обмотки,
соединенной в разомкнутый треугольник (V*^ ); 6 -
схема с подпиткой от обмоток ТН, соединенных е ш-
зомкнутый треугольник при'заземлении фазы о ; о -
схема с подпиткой от обмоток ТН, соединенных в
разомкнутый треугольник при заземлении нуля

КРб-11
l_
От ТН через контакты реде-
■ побторшпелей
J
и"]
[РН
U,
ад
РЧ
РН . Wg „
«hrf „
—11 ifc. Яд сигнал
Phcv6. Схема включения устройства КРБ-П,
дополненного реле
«»
160
сравниваемых напряжений нарушается я реле РН срабатывает.
На схеме ряс5,б" устройство КРБ-П включено так, что в
нормальном режиме на него поданы симметричные фазные напряжения и
напряжение на рале РН равно нулю. При обрыве любого из
подведенных х устройству КРБ-11 проводов реле РН срабатывает. При
отключении автомата в цепи основных обмоток ТН реле РН также срабатыт
вает благодаря оставшемуся питанию от выводов н и и цепи
разомкнутого треугольника.
Схема на рис.5,в построена по тому же принципу, что и схема
на рис.5,IP. Отличие заключается только в том, что у ТН
заземлен нуль, а не фаза б.
Для предотвращения блокировки аащиты вследствие появления
напряжения нулевой последовательности при к.з. на землю в
защищаемой сети в схемах на рис.5 предусмотрено токовое реле нулевой
последовательности РТ0 , включаемое в нулевой провод трансформв- '
торов тока линии.
При включении устройства КРБ-11 по схемам рис.5 оно не
контролирует исправность заземленного провода (фазы б или нуля), что

допустимо при отсутствии в нем контактов каких-либо
коммутационных аппаратов.
В схемах на рис.5, бяЬ контролируется целость провода н в с
цепи 3U0 , а в схеме на рис. 5, а такой контроль отсутствует.
Для осуществления схемы рис.5,а требуется установка
одного дополнительного конденсатора и небольшое изменение внутренних
соединений устройства КРБ-П. Для осуществления схем рис.5,/Гиб
необходима установка одного дополнительного конденсатора без
изменений внутренних соединений устройства КРБ-1Х. <=
При применении схемы рис.5,а нагрузка на ТН от устройства
блокировки несколько меньше, чем при применении схем рио.5,5и 6.
На рис.6 приведен предложенный Тулэнерго вариант
модернизации устройства КРБ-П путем дополнения его реле РНС (типа
PH-55/I60), сравнивающего напряжения двух обмоток одной фазы ТН. е
Этот способ может применяться при времени действия блокируемой
защиты не менее 40-50 мс.
Приложение 3
ЗАЩИТА И СХЕМЫ Ш НА НАПРЯШИЕ 35 кВ И ВШЕ
А. Особенности защиты вторичных обмоток ТН;соедивенных
в звезду г"
Короткие замыкания во вторичных цепях ТН должны
ликвидироваться автоматами с коэффициентом чувствительности не ниже 1,5.
Однако в связи о тем,что применяемые для защиты ТН автоматы AD-50
не выпускаются о кратностью тока срабатывания электромагнитных
расцепит елей менее 3,5, их уставка может превышать номинальный <-
ток ТН в 7 раз и более, поскольку нагрузка ТН может удваиваться
при питании от него вторичных цепей другого ТН, выведенного в
ремонт. Вследствие этого ток срабатывания электромагнитных рас-
цепителей может достигать больших значений. Так., доя зашиты ТН

-27-
типов НКФ-IIO я НКФ-220, включенных на чинны, может потребоваться
5 автомат с уставкой электромагнитного раоцепитвдя 87,5А (кратность
тока срабатывания расцепителя 3,5 при номинальном токе 25А), При
таких уставках автомат не обеспечивает отключения к.з. в конце
протяженных участков вторичных цепей ТВ.
Чувствительность автоматов к удаленным к.з».может быть
значительно повышена путем дополнения их тепловыми расцевятелями,
надежно срабатывающими при токах, превышающих номинальный в 1,35-
1,7 раза. Однако тепловой расцепитель работает о большой
выдержкой времени, во многих случаях неприемлемой при ликвидации к.з.
во вторичных цепях ТН»
Допустимость ликвидации удаленных я.8. с помощью тепловых
расцепителей; имеющих выдержку времени, должна оцениваться по
величине напряжения на панелях защиты при междуфазном к.з. в конце
зоны отсечки (электромагнитного расцепителя) автомата. Бели при
токе к.з., равном максимальному току срабатывания
электромагнитного расцепителя (с учетом разброса), междуфазное напряжение на
I панелях релейной защиты снижается не более чем до 0,9 номивадь-
Ц ного, то более удаленные к.з. допустимо-отключать с выдержкой
времени, т.е. с помощь» теплового расцепителя. Бели же в
указанном случае междуфавное напряжение на защите будет ниже 0,9
номинального, то для ликвидации удаленных повреждений нужно установить
в протяженных цепах неселективные автоматы.
Следует учитывать, что применение тепловых расцепителей
„. вместе с юектромагннтннми целесообразно и для повышения
чувствительности автоматов к внутриаппаратным повреждениям.
Во вторичных цепях ТН типа НКФ, присоединенных к линиям
электропередачи, могут возникать значительные броски тока (до
50-60 А и более), обусловленные разрядом емкости линии черев ТН.
Для предотвращения отказов защиты линий после неуспешного АПВ ~
вследствие отключения автоматов в цикле АПВ из-за этих бросков
* тока следует:
1) предусматривать в проектах установку автоматов с
тепловыми я. электромагнитными расщепителями. Для отоярсНЬда от бросков
тока последние должны иметь уставку порядка 80-100 А.
Эффективность такой отстройки должна проверяться при наладке;
2) провести на действующих электростанциях и подстанциях

-28-
испытания для проверки отстройки автоматов от бросков тока. Если £
отстройка не обеспечена и при загрублении электромагнитных расце-
пителей автоматов недопустимо снижается их чувствительность, то
для увеличения тока к.а* необходимо заменить существующий кабель
между ТН и шитом кабелем с большим сечением. Прокладка нового
кабеля должна быть произведена в возможно короткий срок. )
■ ■ «
Б. Особенности схем ТН
Схемы ТН на напряжение 35 кВ и выше рекомендуется выбирать
на основе примеров их выполнения, приведенных на рис.7,8,9,10. «
При этом следует:
1) устанавливать для защиты вторичных обмоток ТН,
соединенных в звезду ив разомкнутый треугольник, отдельные автоматы.
Благодаря этому обеспечивается надежное действие устройств
контроля исправности вторичных цепей ТН, выполняемых с использованием
дополнительных обмоток ТН, соединенных в разомкнутый треугольник,, ^
в качестве второго источника их питания. 1
Применение, трехполосного автомата в цепи основных обмоток ТН
(автомат Ш на схемах рис.7-Ю) исключает возможность
неправильных действий защиты от повышения напряжения линий 330-500 кВ.
Ори отсутствии этой защиты в цепи основных обмоток ТН,
находящихся в эксплуатации, могут быть оставлены два автомата;
2) обеспечить подогрев шкафов ТН, расположенных на открытых
17, что необходимо для надежной работы находящихся в них
автоматов;
3) применять с целью унификации и упрощения эксплуатации
единую схему соединения вторичных обмоток однофазных ТН в
разомкнутый треугольник,показанную на рис.7,8,9,10.
Для ТН, находящихся в эксплуатации, вопрос о целесообразности £
перехода на эту единую схему - должен быть решен ЦС РЗАИ
энергосистем;
4) разрешать МС РЗАИ предприятий энергосистем переносить
автоматы, защищающие ТН, из его шкафа на щит с целью более
быстрого, восстановления питания цепей напряжения защиты элементов
открытых РУ в следующих случаях; ^

К счетчикам
через контакты
репе- ообторите-
лей или через
переключатель
fHHJ
Нп T^f^
SPf
■ —I H отбстВленшо
"ST _ f ZTH на счетчики
rULnn КуЗалентт
сигнал прибора*
Ric.'7. Схема ТН 35 кВ при двойной системе шив:
а - схема; 6 - потенциальная диаграмма; IPS-5PS - рубильники
to
со

- 30 -
ЛВС
ЛК ЯК Я1
т
■*ни
ц
TW
На

сигнет
1Л^>1
ftf*
v4
т
fr
На
сигнал
4J^M-J
А
ФИП
№\п
^>-^V^
v V
Knept-
'мюча-
телю
2ТН
От
гтн;
ш
гпр
A^cb-f
. - ,,J. сигнал
И удаленным
приНоран v а)
йгс.8. Схема ТН на напряжете ПО кВ ж вше при
двойной сяотеме ешн (заземление вблизи ТЮ:
а - охема; 5 - потенциальная диаграмма» IPS', 2^г
-рубильники; 1ЦР, 2ЛР - переключатели} «ИП -
фиксирующий измерительный прибор

- 31-
J) В С
//а
сигнал
Кшинкам
гтн
■cb^AJ [^W^
с Je$*M Кудапенным
сигнал n„agopaji
а)
Й1С.9. Схема ТН на напряжение 110 кВ и выше щя двойной, системе '
шин (заземление на релейном щите): ">
а- схема; &- потенциальная диаграмма; IP6-AP6- рубильники;
ФИЛ - фиксирующий измерительный прибор,
а) если не требуется быстрого автоматического вывода из
действия зашиты линий для предотвращения ее ложных орабатываний при
повреждении цепей напряжения;
б) если ложное действие зашиты при нарушении исправности
вторичных цепей между ТН и автоматами не может привести в опасным
нарушениям нормального режима работы энергосистемы или какого-
либо ее участка*
Щя перестановке автоматов на шит в шкафу ТН должен быть
установлен либо автомат, имеющий только тепловой
расщепитель,либо предохранители типа Пр или НПН,надежно защищающие кабель и от-

32 -
К удаленным приборам
через переключатель
(при сгеме тюгоугвтним)
Рис.10. Схема ТН, присоединенного к BI 330-500 KB:
а- схема] 6 - потенциальная диаграмма; IP?t 2PS-
рубильники; ФИП - фиксирующий измерительная' прмобр

-33-
4
отроенные по времени от электромагнитных расцештелей автоматов»
перенесенных на щит.В последнем случае рубильники в шкафу ТН
могут быть демонтированы;
5) предусматривать переключение нагрузки с одного ТН на
другой (резервны!) о перерывом ее питания (с помощью рубильников
или переключателей)-. Для этой цеди при установке глухого
заземления вблизи ТН должны применяться переключатели» исключающие
возможность объединения заземленных проводов разных ТН» например,
типа ПК73 (переключатели ШР, 2ПР на схеме рис.8).
При установке глухого заземления на щите для двух и более
ТН при двойной системе шин переключение нагрузки о одного ТН на
другой допекается с помощью рубильников (см.рис.7 и 9);
6) в тех случаях, когда в цепях напряжения расчетных
счетчиков допуотима потеря напряжения до 0,5? (на межоистемных линиях
электропередачи при подключении счетчиков к ТН класса точности I
и на линиях, питающих потребителей электроэнергии),
предусматривать их питание от общих шинок напряжения на щите, если не
требуется сечение жил основного кабеля от ТН до щита более £20 мм .
При необходимости прокладки кабеля с жилами сечением более 120 шг
для питания расчетных счетчиков следует прокладывать отдельный
кабель (см.рисЮ). Ори подключении указанных расчетных счетчиков
к ТН, находящимся в эксплуатации, допускается прокладка
отдельного кабеля для счетчиков при меньшем сечении жил основного
кабеля, если потеря напряжения в нем превышает 0,5? (как,например,
В схеме рио.7).
При подключении расчетных счетчиков межоистемных линий
электропередачи к ТН класса точности 0,5 (например, к ТН 110-220 хВ)
на них должно подаваться питание по отдельному кабелю, так как в
указанных случаях потеря напряжения в цепи расчетных счетчиков не
должна быть более 0,25?*
Расчетные очетчики линий, получающие питание но отдельному
кабелю от малонагруженннх ТН на шинах» должны при переводе линии
о одной системы шин на другую переключаться на другой ТН с
помощью реле-повторителей или неракаючателей (ыг.рио.7).
