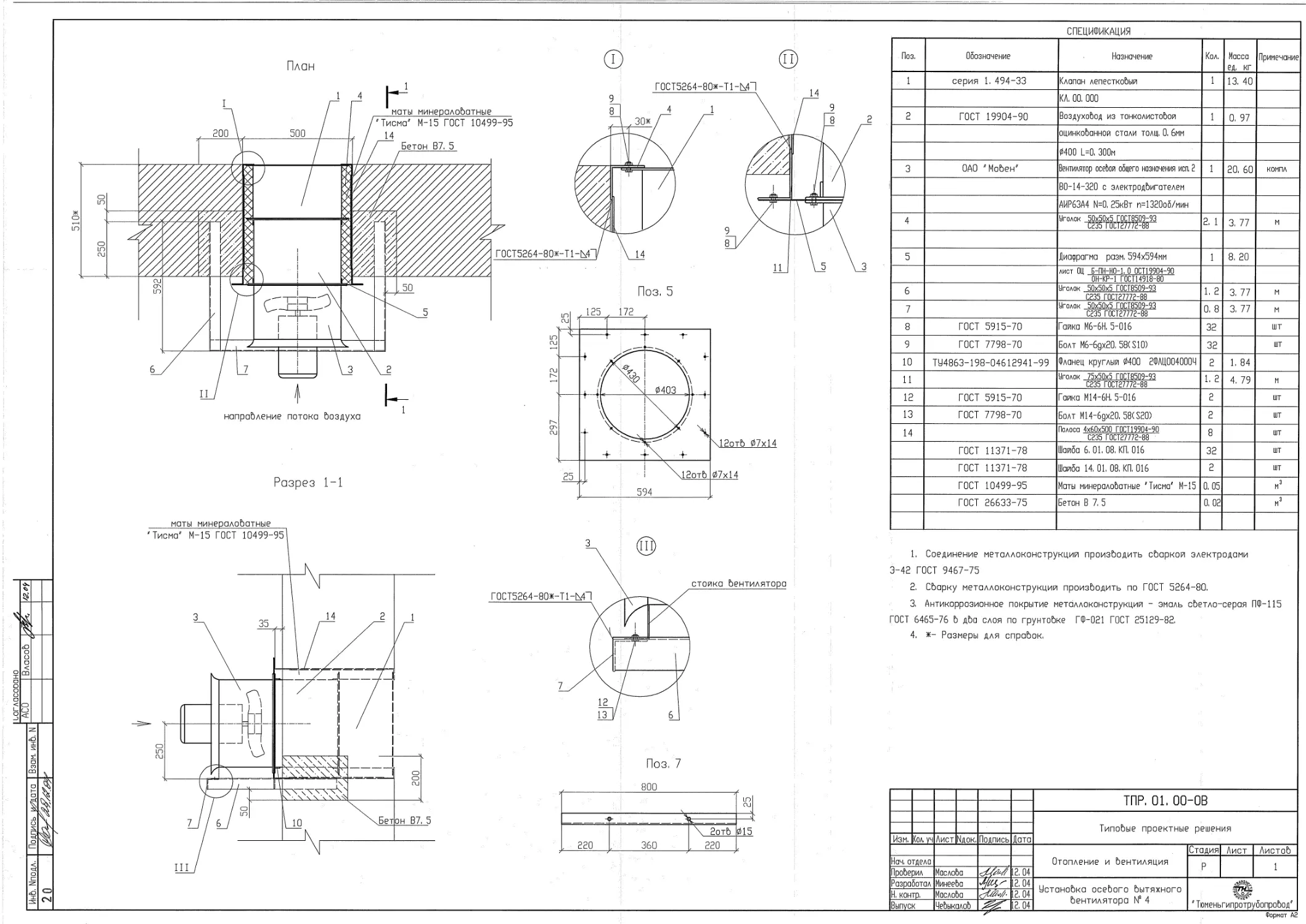

План
СПЕЦИФИКАЦИЯ
Поз.	Обозначение	Назначение	Кол,	Масса ед. кг	Примечание
1	серия 1. 494-33	Клапан лепестковый	1	13. 40
		КА. 00, 000
2	ГОСТ 19904-90	Воздуховод из тонколистовом	1	0, 97
		оцинкованной стали толщ, 0, 6мм
		0400 1_=0. 300м
3	ОАО 'Мовен"	Вентилятор осевой общего назначения исп, 2	1	20. 60	компл
		ВО-14-320 с электродвигателем
		АМР63А4 N=0. 25кВт п=1320об/мин
4		Уголок 50x50x5 Г0СТ8509-93	2, 1	3, 77	м

5		Диафрагма разм, 594x594мм	1	8, 20
		лист 0Ц Б-ПН-НО-1, 0 0СТ19904-90 ОН-КР-1 Г0СТ14918-80
6		Уголок 50x50x5 Г0СГ8509-93 0235 Г0СТ27772-88	1, 2	3, 77	м
7		Уголок 50x50x5 Г0СТ8509-93 0235 Г0СТ27772-88	0, 8	3, 77	м
8	ГОСТ 5915-70	Гайка М6-6Н, 5-016	32		шт
9	ГОСТ 7798-70	Болт М6-6дх20, 58(810)	32		шт
10	TU4863-198-04612941-99	Фланец круглый 0400 2ФАЦ004000Ч	2	1, 84
И		Уголок 75x50x5 Г0СТ8509-93 0235 Г00Т27772-88	1. 2	4, 79	м
12	ГОСТ 5915-70	Гайка М14-6Н. 5-016	2		шт
13	ГОСТ 7798-70	Болт М14~6дх20, 58(820)	2		шт
14		Полоса 4x60x500 ГОСТ 19904-90 0235 Г00Т27772-88	8		шт
	ГОСТ 11371-78	Шайба 6,01,08, КП, 016	32		шт
	ГОСТ 11371-78	Шайба 14, 01, 08, КП, 016	2		шт
	ГОСТ 10499-95	Маты минераловатные 'Тисма' М-15	0, 05		м3
	ГОСТ 26633-75	Бетон В 7, 5	0, 02		м3

1.	Соединение металлоконструкции производить сваркой электродами
3-42 ГОСТ 9467-75
2,	Сварку металлоконструкции производить по ГОСТ 5264-80,
3,	Антикоррозионное покрытие металлоконструкции - эмаль светло-серая ПФ-115
ГОСТ 6465-76 в два слоя по грунтовке ГФ-021 ГОСТ 25129-82,
4,	ж- Размеры для справок,
						ТПР. 01. оо-ов

						Типовые проектные решения

Изм,	Кол. уч	Лист	Идок,	Подпись	Дата
						Отопление и вентиляция	Стадия	Лист	Листов
Нач, отдела							Р		1
Проверил		Маслова			12, 04
Разработал		Минеева			12, 04	Установка осевого вытяжного вентилятора № 4	' Тюменьгипротрубопровод'
Н, контр,		Маслова			12. 04
Выпуск		Чевыкалов			12, 04
Формат А2
ИнЬ. Мподл, I ПодписьХдата | Взам, инв, N
СПЕЦИФИКАЦИЯ
Поз,	Обозначение	Наименование	Количество									Масса ед., кг	Приме- чание
			01	02	03	04	05	06	07	08	09
		Ррегистр
1		Tnvfin 108x4. 0 ГОСТ 8732-78 |руоа Б Ст4сп Г0СТ8731-74	L	L	L	L	L	L	L	L	L	10. 20	м

2	ГОСТ 3262-75	Труба стальная водогазопроводноя	0,5	0,5	0,5	0,5	0,5	0.5	0,5	0, 5	0, 5	1.50	м
		020x2, 5
		Заглушка 0110	10	10	10	10	10	10	10	10	10	0. 42	шт.
3		Аист Б-ПН-0-4 Г0СТ19903-74 С235 ГОСТ 27772-88

		Крепление регистра
4		цгплпк 50x50x5 Г0СТ8509-93 олок С235 гост 27772_88	2, 35	2. 35	2, 35	2, 35	2, 35	2, 35	2, 35	2, 35	2, 35	3. 80	м

5		Ртрпу 012-А-Ш ГОСТ 5781-82 , _оЧП иер СтЗсп ГОСТ 5781-82 L’d0U	6	6	6	6	6	6	6	6	6.	0. 23	шт,
6	ГОСТ 24137-80	Хомут 115-ВСтЗсп-Ц9хр,	10	10	10	10	10	10	10	10	10	0. 34	шт.
7	ГОСТ 5915-70	Гайка М12-6Н, 58,016 (S18)	20	20	20	20	20	20	20	20	20	0. 02	шт,
8	ГОСТ 11371-78	Шайба А, 12, 01, 08кп, 016	20	20	20	20	20	20	20	20	20	0.01	шт,

1-1
N	Обозначение	L	Li	Масса, кг	Площадь окрашивания мг
01	Р5-01	1000	700	73 :	2, 20
02	Р5-02	1500	1200	98	3,00
03	Р5-03 J	2000	1700	124	3, 90
04	Р5-04	2500	2200	149	4. 75
05	Р5-05	3000	2700	175	5. 60
06	Р5-06 i	3500	3200	200	6.45
07	Р5-07 :	4000	3700	226	7. 30
08	Р5-08 :	4500	4200	251	7, 65
09	Р5-09 :	5000	4700	277	9, 00
1,Сворку металлоконструкции производить по ГОСТ 5264-80, сварка трубопроводов
- ГОСТ 16037-80, Сворку производить электродами типа 342 по ГОСТ 9467-75,
2,Антикоррозионное покрытие металлоконструкции и трубопроводов окрасить
краской КО-814 ГОСТ 11066-74 в два слоя по грунтовке Ф71-03К ГОСТ 9109-81,
3.Площадь окрашивания (мг) дана для отопительного приборо и крепления,
						ТПР. 02. ОО-ОВ

						Типовое проектное решение

Изм,	Кол. уч,	Лист	Мдок,	Подпись	Дата
						Отопление и вентиляция	Стадия	Лист	Листов
Нач, отдела							Р		1
Проверил		Маслова			12. 04
Разработал		Ефимов			12.04	Регистр из 5-ти рядов	' Тюменьгипротрубопровод'
Н. контр,		Маслова			12,04
Выпуск		Аристархов			12.04
Формат А2
Регистр
СПЕЦИФИКАЦИЯ
Поз,	Обозначение	Наименование	Количество									Масса ед. / КГ	Приме- чание
			01	02	03	04	05	06	07	08	09
		Регистр
1		Tnvfin 108x4, 0 ГОСТ 8732-78 |руоа Б Ст4сп Г0СТ8731-74	L	L	L	L	L	L	L	L	L	10. 20	м

2	ГОСТ 3262-75	Труба стальная бодогазопрободная	0.4	0,4	0,4	0,4	0,4	0,4	0,4	0,4	0.4	1.50	м .
		020x2. 5
		Заглушка 0110	8	8	8	8	8	' 8	8	8	8	0.42	шт.
3		Лист Б-ПН-0-4 ГОСТ 19903-74 С235 ГОСТ 27772-88

		Крепление регистра
4		Цгплпк 50x50x5 Г0СТ8509-93 уголок С235 гост 27772_88	3.8	3,8	3,8	3,8	3,8	3,8	3,8	3,8	3.8	3. 77	м

5		г™ 012-A-1I1 ГОСТ 5781-82 , р СтЗсп ГОСТ 5781-82 L’"U	4	4	4	4	4	4	4	4	4	0. 23	шт.
6	ГОСТ 24137-80	Хомут 115-ВСтЗсп-Ц9хр,	8	8	8	8	8	8	8*	8	8	0. 34	шт.
7	ГОСТ 5915-70	Гайка М12-6Н, 58,016 ($18)	16	16	16	16	16	16	16	16	16	0. 02	шт.
8	ГОСТ 11371-78	Шайба А, 12, 01. 08кп. 016	16	16	16	16	16	16	16	16	16	0.01	шт,

MhL Иподл. Подписки дата Взам, инв. N
N	Обозначение	L	L.	Масса, кг	Площадь окрашивание мг
01	Р4-01 :	1000	700	59	2.2
02	Р4-02	1500	1200	79	2,9
03	Р4-03 ;	2000	1700	100	3.6
04	Р4-04	2500	2200	120	4.3
05	Р4-05	3000	2700	141	4.9
06	Р4-06	3500	3200	161	5.6
07	Р4-07	4000	3700	181	6.3
08	Р4-08	4500	4200	202	7.0
09	Р4-09	5000	4700	222	7.6
1,Сборку металлоконструкции производить по ГОСТ 5264-80, сварка трубопроводов
- ГОСТ 16037-80, Сборку производить электродами типа 342 по ГОСТ 9467-75,
2,Антикоррозионное покрытие металлоконструкции и
краской КО-814 ГОСТ 11066-74 в два слоя по грунтовке
З.Площадь окрашивания (мг) дана для отопительного
трубопроводов окрасить
Ф/1-03К ГОСТ 9109-81,
приборо и крепления,
						ТПР. 02. 01-0В

						Типовое проектное решение

Изм,	Кол, уч,	Аист	Ыдок.	Подпись	Дата
						Отопление и вентиляция	Стадия	Аист	Листов
Нач, отдела							Р		1
Проверил		Маслова			01.05
Разработал		Ефимов			01,05	Регистр из 4-ти рядов	^5=4-4^ "Тюменьгипротрубопробод'
Н. контр,		Маслова			01,05
Выпуск		Аристархов			01,05
Формат А2
СХЕМА РУЧНОГО УПРАВЛЕНИЯ КЛАПАНОМ ДЕФЛЕКТОРА С ПОЛА
Стакан
Несущая кострукция
Патрубок
узла прохода
Клапан
Пристрелить
дюбель-гвоздями
Пристрелить
дюбель-гвоздями
Пристрелить
дюбель-гвоздями
5
61
7
Поз, 3
5
6
71
2]
Стена
35*
Поз. lj 2
350*
180*
о
о
о
СХЕМА КРЕПЛЕНИЯ
КРОНШТЕЙНА К НЕСУЩИМ КОНСТРУКЦИЯМ
о
о
со
о
I-
о
О
Несущая кострукция
, 25
z30
Пристрелить
дюбель-гвоздями
Пригруэы опустить на
1, 5 м от пола
Отв 08 для
дюбель-гвоздеи
Г0СТ5264-8ОС2-М
20
012
25
СПЕЦИФИКАЦИЯ
Поз,	Обозначение	Назначение	Кол,	Масса ед. кг	Примечание
1		Цгплпк 50x50x5 Г0СТ8509-93 илок С235 гост 27772_88	2	4, 13

2		цгплпк 50x50x5 Г0СТ8509-93 □лок С235 госу 27772_88	2	3. 40

3		Цгплок 50x50x5 Г0СТ8509-93 нголок С235 гост 27772_88	2	1, 60

4	серии 1, 494~27в. 1	Ролик С1, 030, 001	4	0. 90
5	ГОСТ 7798-70	Болт М10х75-6дх75. 58(316)	2	0, Ю
	ГОСТ 7798-70	Болт М10х120-6дх75, 58(316)	1	0,11
6	ГОСТ 5915-70	Гайка М10-6Н, 58, 016 (316)	6	0,02
7	ГОСТ 11371-78	Шайба А, 10, 01, 08кп. 016	3	0, 01
8	ГОСТ 3070-88	Канат стольной двойной свивки типаТК	30	2, 10	м
		04, 5мм
9		Tnv6n 57x3, 5 ГОСТ 10704-91 |руои В-СтЗсп ГОСТЮ705-80	0,5	2, 30	м
					-
\112
СХЕМА
КРЕПЛЕНИЯ КРОНШТЕЙНА К СТЕНЕ
ОБЩИЕ УКАЗАНИЯ
Стена
Пристрелить
дюбель-гвоздями
105
, 25
1, Кронштейны с роликами
устанавливаются по месту после
разводки
электрических и технологических коммуникации.
2. Кронштейны пристрелить к несущим кострукциям и стенам,
ПЦ52-1, дюбель-гвоздями,
монтажным пистолетом
342 по ГОСТ 9467-75*.
3,	Сварку металлоконструкции производить электродами типа
4.	Трубу 057x3.5 для пригрузов разрезать на две части, и просверлить отв. 010 для стального троса,
5,	Антикоррозионное покрытие металлоконструкции -змаль светло-серая ПФ-115 Г0СТ6465-76(2, 2мг)
в два слоя по грунтовке ГФ-021 ГОСТ 25129-82 (1, 1мг),
6.	В скобках дан размер для поз. 2
7,	* - размер для справок,
ТПР. 03. оо-ов
Типовые проектные решения
Изм.
Кол, уч.
Лист
Идок,
Подпись
Дата
Нач, отдела
Проверил
Разработал
Н, контр,
Выпуск
Маслова
Ефимов
Маслова
Аристархов
12,04
12.04
12,04
12,04
Отопление и вентиляция
Стадия
Р
Лист
Листов
Ручное управление
клапаном дефлектора

" Тюменьгипротрубопровод"
Формат А4хЗ
Схема узла управления
СПЕЦИФИКАЦИЯ
Марка поз.	Обозначение	Наименование	Кол.	Масса ед. кг	Приме- чание
1	15с52нх9м	Клапан запорный стальной
		фланцевый Ду32, Ру 6. 3 МПа	2	15. 70	шт
	11Б27П1	Кран шаровой муфтовый
2		Ду25, МПа Ру 1. 6	4	0. 54	шт
3		Ду20, МПа Ру 1. 6	1	0. 29	шт
4		Ду 15, МПа Ру 1. 6	1	0. 14	шт
5	МПЗ-У-6	Манометр	4		шт
	ТУ25-02. 180335-84; 1. 5
6	ТМ14-2-4-01 уст. 1	Отборное устройство	4		шт
7	ЗК14-2-4-01	Отборное устройство угловое	2		шт
8	ТТУ4 2260 103	Термометр	1		шт
9	ТТП5 2260 103	Термометр	2		шт
10	2П285100	Оправа для термометра	2		шт
И	2У285100	Оправа для термометра угловая	1		шт
	ЗК4-126-95	Закладная для термометра
12	уст. Обо—60—20—10—1	Для прямой оправы	2		шт
13	уст. Обо—61-20-10-1	Для угловой оправы	1		шт
14	ТС-569. 00. 000-08	Грязевик	2	16. 30	шт
	5. 903-13 в. 5
	ГОСТ 3262-75	Труба стальная водогазопроводная
		025x2.8	1	2. 02	м
		Труба 38x2. 8 ГОСТ 10704-91 В-20 Г0СТ10705-80	2	2. 02	м

1, Антикоррозионное покрытие трубопроводов узла управления краска
БТ—177 ГОСТ 5631-79 в два слоя по грунтовке ГФ-021 ГОСТ 25129-82*,
Изоляция - шнур теплоизоляционный ШТН—I-МВ 150-200-40 ТУ 36-1622-33-89,
Покровный слои - ткань конструкционная Т-10-80(100) ГОСТ 19170-73*.
						ТПР. 04. 00-0В

						Типовое проектное решение

Изм.	Кол, уч	Лист	Идок.	Подпись	Дата
						Отопление и вентиляция	Стадия	Лист	Листов
Нан. отдела							Р		1
Проверил		Маслова			12, 04,
Разработал		Шубина			12. 04.	Схема узла управления	' Тюменьгипротрубопровод'
Н. контр.		Маслова			12. 04
Выпуск		Чевыкалов			12, 04,
Формат АЗ
