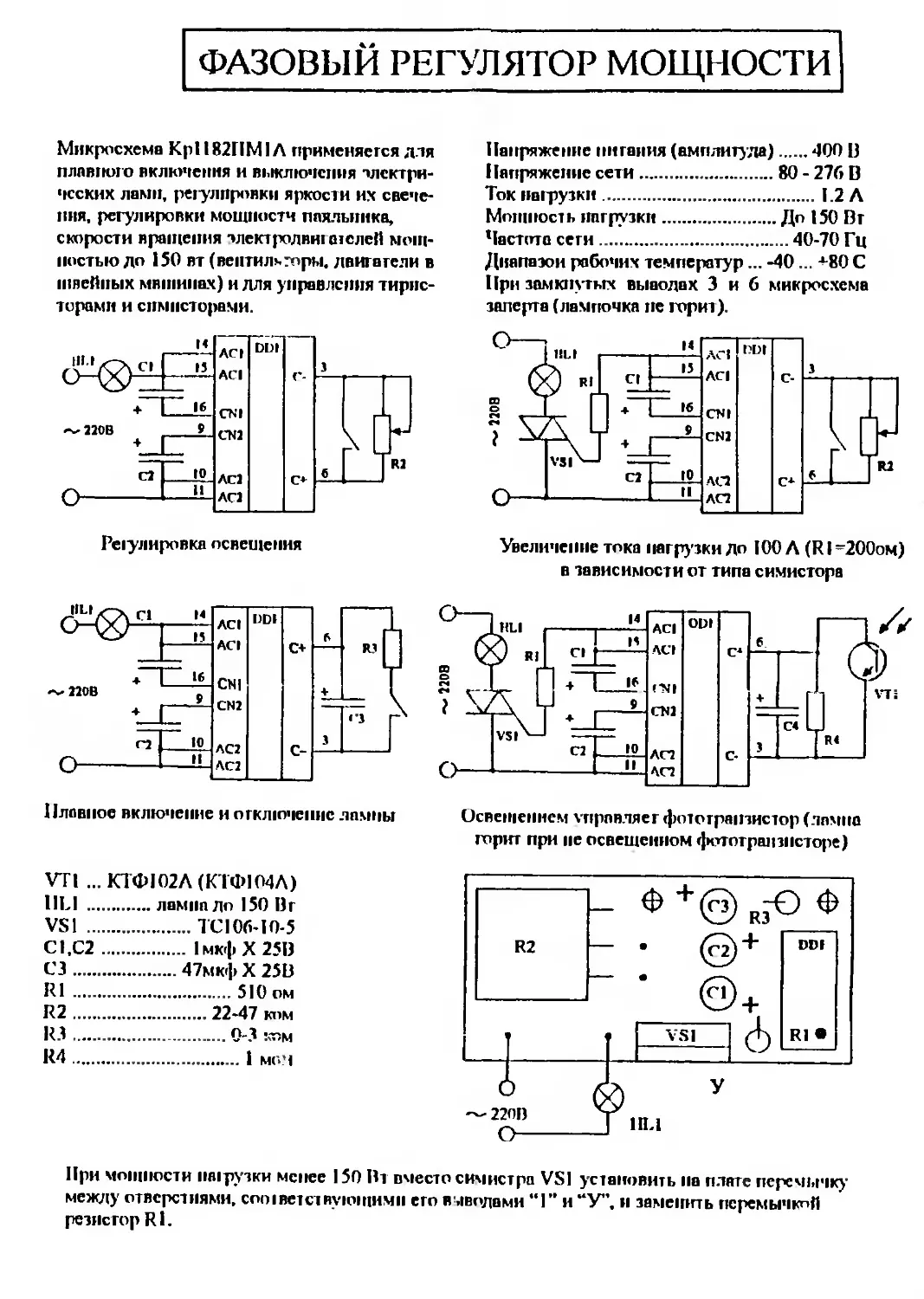

ФАЗОВЫЙ РЕГУЛЯТОР МОЩНОСТИ
Микросхема КрП82ПМ1А применяется для
плавного включения и выключештя злсктри-
чсских ламп, регулировки яркости их свече-
ния, регулировки мощности паяльника,
скорости вращения злсктролвитотслей мощ-
ностью до 150 вт (вентиляторы. двигатели в
швейных мвшинах) и для управления тирис-
торами и епмнеторами.
Панряжение питания (амплитуда) .... 400 В
Напряжение сети...............80 - 276 В
Ток нагрузки......................1.2	А
Мощность нагрузки.............До 150 Вт
Частота сети..................40-70 Гц
Диапазон рабочих температур... -40 .. +80 С
При замкнутых выводах 3 и 6 микросхема
заперта (лампочка не торит).
Ретулнровка освещения
Увеличение тока нагрузки до 100 A (RI=200om)
в зависимости от типа симнетора
Плавное включение и отключение лампы
Освещением управляет фототрапзистор (лпмпо
торит при не освещенном фототранзнсторе)
VTI ... КТФ102А (КТФ104А)
11L1 .....лампа до 150 Вг
VSI ..........TCI06-IO-5
С1.С2.......... 1мкфХ25В
СЗ...........47мкф X 25В
R1.................510	ом
R2..............22-47	ком
R3................0-3 ком
R4..................1	мо.ч
При мощности нагрузки менее 150 Вт вместо симистра VS1 установить на плате перемычку
между отверстиями, соответствующими его выводами “1” и “У”, и заменить перемычкой
резистор R1.
