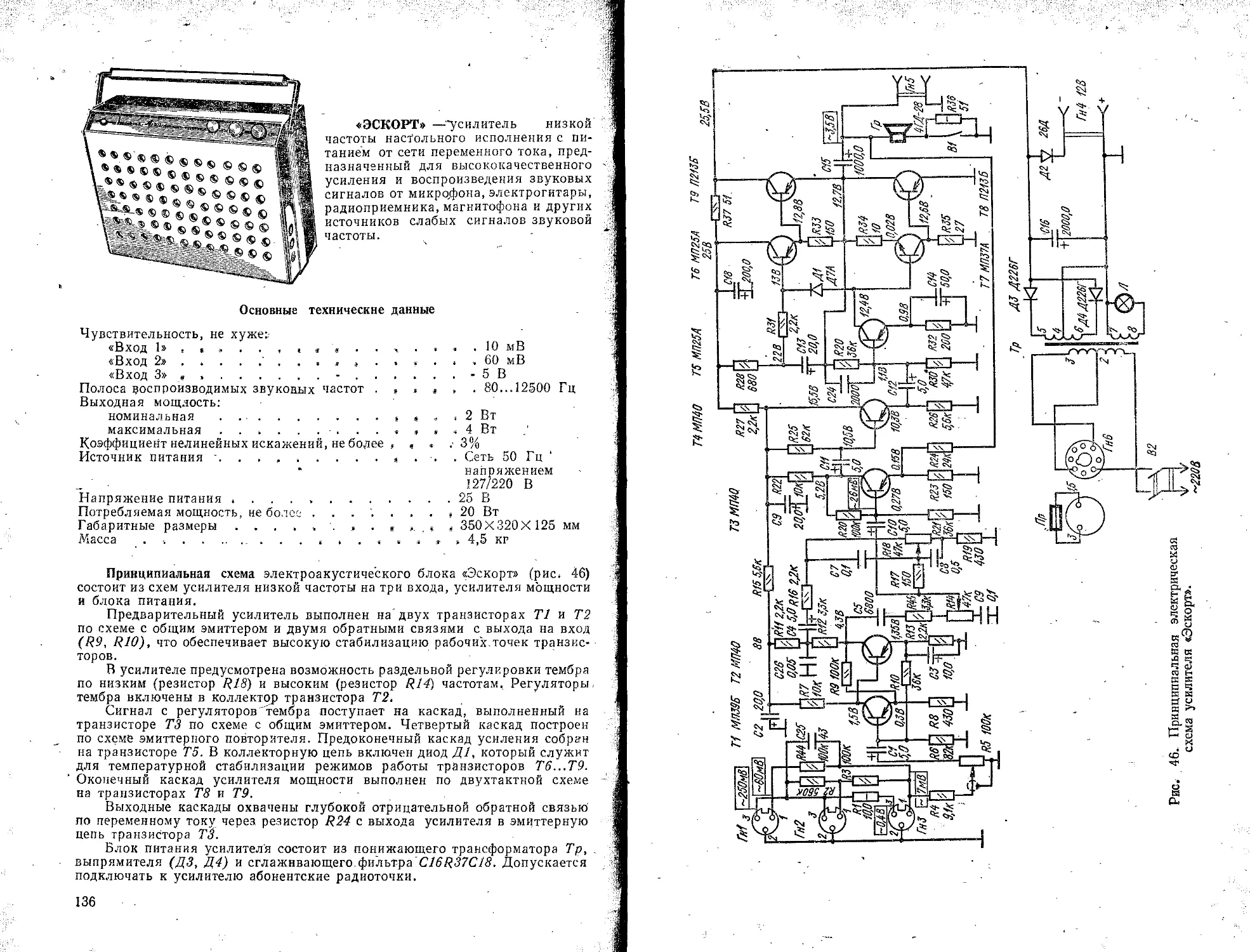

♦ЭСКОРТ» —-усилитель низкой
частоты настольного исполнения с пи-
танием от сети переменного тока, пред-
назначенный для высококачественного
усиления и воспроизведения звуковых
сигналов от микрофона, электрогитары,
радиоприемника, магнитофона и других
источников слабых сигналов звуковой
частоты.
Основные технические данные
Чувствительность, не хуже:.
«Вход 1»	....... 10 мВ
«Вход 2»	60 мВ
«Вход 3» . ..................-...............- 5 В
Полоса воспроизводимых звуковых частот	80...12500 Гц
Выходная мощность:
номинальная	.  ....................., ... 2 Вт
максимальная .......... It. 4 Вт
Коэффициент нелинейных искажений, не более , , . . 3%
Источник питания . ........ , . . . Сеть 50 Гц
•	напряжением
127/220 В
Напряжение питания ..............................25 В
Потребляемая мощность, не более ........ 20 Вт
Габаритные размеры ........ .	, 4 350X320X 125 мм
Масса . .............................    .	„ , . 4,5 кг
Принципиальная схема электроакустического блока «Эскорт» (рис. 46)
состоит из схем усилителя низкой частоты на три входа, усилителя мощности
и блока питания.
Предварительный усилитель выполнен на'двух транзисторах У/ и Т2
по схеме с общим эмиттером и двумя обратными связями с выхода на вход
(R9, R10), что обеспечивает высокую стабилизацию рабочих.точек транзис-
торов.
В усилителе предусмотрена возможность раздельной регулировки тембра
по низким (резистор RL8) и высоким (резистор R14) частотам, Регуляторы,
тембра включены в коллектор транзистора Т2.
Сигнал с регуляторов тембра поступает на каскад, выполненный на
транзисторе ТЗ по схеме с общим эмиттером. Четвертый каскад построен
по схеме эмиттерпого повторителя. Предоконечный каскад усиления собран
на транзисторе Т5. В коллекторную цепь включен диод Д1, который служит
для температурной стабилизации режимов работы транзисторов Тб...T9.
Оконечный каскад усилителя мощности выполнен по двухтактной схеме
на транзисторах Т8 и T9.
Выходные каскады охвачены глубокой отрицательной обратной связью
по переменному току через резистор R24 с выхода усилителя в эмцттерную
цепь транзистора ТЗ.
Блок питания усилителя состоит из понижающего трансформатора Тр, .
выпрямителя (ДЗ, Д4) и сглаживающего,фильтра C16R37C18. Допускается
подключать к усилителю абонентские радиоточки.
136
Рис. 46. Принципиальная электрическая
схема усилителя «Эскорт».
Конструкция и детали. Конструктивно усилитель выполнен в виде
одного функционального блока с блоком питания и акустической системой.
Все основные органы управления выведены на верхнюю лицевую, а гнезда —
на правую боковую панель. Усилитель выполнен на печатной плате из фоль-
гированного гетинакса (рис. 47).
Рис. 47. Расположение узлов и деталей на плате усилителя «Эскорт».
В усилителе применены: резисторы R1—типа МЛТ-1, R5— типа
ТКД, R14, R18 — типа ВК, R36 — типа МЛТ-1, остальные — типа ВС-
0,125; конденсаторы С5, С24— типа КСО, С6...С8, С26— типа МБМ,
С25 — типа КТ-1, остальные — типа К50-3.
Данные силового трансформатора приведены в табл. П4 приложения 1,
