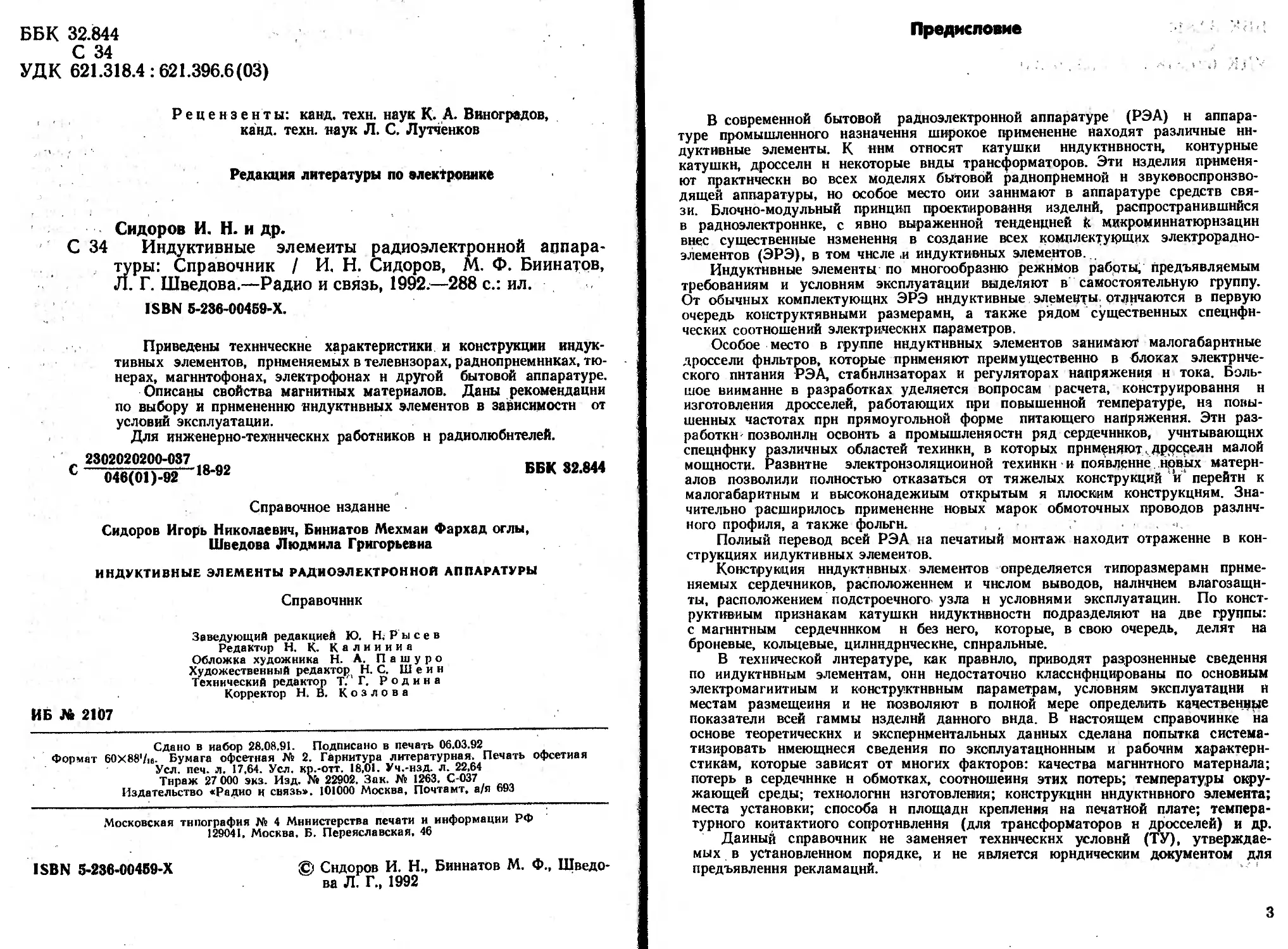

                    ББК 32.844
С 34
УДК 621.318.4:621.396.6(03)
Рецензенты: канд. техн, наук К. А. Виноградов,
канд. техн, наук Л. С. Лутченков
Редакция литературы по электронике
Сидоров И. Н. и др.
С 34 Индуктивные элементы радиоэлектронной аппара-
туры: Справочник / И. Н. Сидоров, М. Ф. Биинатов,
Л. Г. Шведова.—Радио и связь, 1992.—288 с.: ил.
ISBN 6-236-00459-Х.
Приведены технические характеристики и конструкции индук-
тивных элементов, применяемых в телевизорах, раднопрнемннках, тю-
нерах, магнитофонах, электрофонах н другой бытовой аппаратуре.
Описаны свойства магнитных материалов. Даны рекомендации
по выбору и применению индуктивных элементов в зависимости от
условий эксплуатации.
Для инженерно-технических работников н радиолюбителей.
2302020200-037
С 046(01)-92 ,8"92
ББК 32.844
Справочное издание
Сидоров Игорь Николаевич, Биниатов Мехмаи Фархад оглы,
Шведова Людмила Григорьевна
ИНДУКТИВНЫЕ ЭЛЕМЕНТЫ РАДИОЭЛЕКТРОННОЙ АППАРАТУРЫ
Справочник
Заведующий редакцией Ю. Н. Р ы с е в
Редактор Н. К. Калинина
Обложка художника Н. А. П а ш у р о
Художественный редактор Н. С. Шеин
Технический редактор Т.' Г. Родина
Корректор И. В. Козлова
ИБ № 2107
Сдано в набор 28.08.91. Подписано в печать 06.03.92
Формат 60X88716. Бумага офсетная № 2. Гарнитура литературная. Печать офсетная
Усл. иеч. л. 17,64. Усл. кр.-отт. 18,01. Уч.-изд. л. 22,64
Тираж 27 000 экз. Изд. № 22902. Зак. № 1263. С-037
Издательство «Радио и связь». 101000 Москва, Почтамт, а/я 693
Московская типография № 4 Министерства печати и информации РФ
129041, Москва, Б. Переяславская, 46
ISBN 5-236-00459-Х	© Сидоров И. Н., Биннатов М. Ф„ Шведо-
ва Л. Г., 1992
Предисловие
В современной бытовой радиоэлектронной аппаратуре (РЭА) н аппара-
туре промышленного назначения широкое применение находят различные ин-
дуктивные элементы. К ним относят катушки индуктивности, контурные
катушкн, дроссели н некоторые виды трансформаторов. Эти изделия применя-
ют практически во всех моделях бытовой радиоприемной н звуковоспроизво-
дящей аппаратуры, но особое место оии занимают в аппаратуре средств свя-
зи. Блочно-модульный принцип проектирования изделий, распространившийся
в радиоэлектронике, с явно выраженной тенденцией к микроминиатюризации
внес существенные изменения в создание всех комплектующих электрорадно-
элементов (ЭРЭ), в том числе ,и индуктивных элементов.
Индуктивные элементы по многообразию режимов работы, предъявляемым
требованиям и условиям эксплуатации выделяют в’ самостоятельную группу.
От обычных комплектующих ЭРЭ индуктивные элементы отличаются в первую
очередь конструктивными размерами, а также рядом существенных специфи-
ческих соотношений электрических параметров.
Особое место в группе индуктивных элементов занимают малогабаритные
дроссели фильтров, которые применяют преимущественно в блоках электриче-
ского питания РЭА, стабилизаторах и регуляторах напряжения н тока. Боль-
шое внимание в разработках уделяется вопросам расчета, конструирования н
изготовления дросселей, работающих при повышенной температуре, на повы-
шенных частотах прн прямоугольной форме питающего напряжения. Этн раз-
работки- позволили освоить а промышленности ряд сердечников, учитывающих
специфику различных областей техники, в которых применяют. дроссели малой
мощности. Развитие электроизоляционной техники и появление новых матери-
алов позволили полностью отказаться от тяжелых конструкций и перейти к
малогабаритным и высоконадежным открытым я плоским конструкциям. Зна-
чительно расширилось применение новых марок обмоточных проводов различ-
ного профиля, а также фольги.
Полный перевод всей РЭА на печатный монтаж находит отражение в кон-
струкциях индуктивных элементов.
Конструкция индуктивных элементов определяется типоразмерами приме-
няемых сердечников, расположением и числом выводов, наличием влагозащн-
ты, расположением подстроечного узла н условиями эксплуатации. По конст-
руктивным признакам катушкн индуктивности подразделяют на две группы:
с магнитным сердечником н без него, которые, в свою очередь, делят на
броневые, кольцевые, цилиндрические, спиральные.
В технической литературе, как правило, приводят разрозненные сведения
по индуктивным элементам, они недостаточно классифицированы по основным
электромагнитным и конструктивным параметрам, условиям эксплуатации н
местам размещения и не позволяют в полной мере определить качественные
показатели всей гаммы изделий данного вида. В настоящем справочнике на
основе теоретических и экспериментальных данных сделана попытка система-
тизировать имеющиеся сведения по эксплуатационным и рабочим характери-
стикам, которые зависят от многих факторов: качества магнитного материала;
потерь в сердечнике и обмотках, соотношения этих потерь; температуры окру-
жающей среды; технологии изготовления; конструкции индуктивного элемента;
места установки; способа и площади крепления на печатной плате; темпера-
турного контактного сопротивления (для трансформаторов н дросселей) и др.
Данный справочник не заменяет технических условий (ТУ), утверждае-
мых в установленном порядке, и не является юридическим документом для
предъявления рекламаций.
3
Раздел первый.
Общие сведения
Индуктивные элементы являются обязательными элементами основных
функциональных блоков радиоприемников, магнитол, тюнеров, радиол, стерео-
раднол и других радиоприемных устройств бытовой РЭА. Онн определяют
практически все основные технические характеристики указанных изделий: доб-
ротность, надежность, устойчивую работу в различных условиях эксплуата-
ции. К изготовлению индуктивных элементов предъявляются жесткие техниче-
ские требования, которые обеспечивают их качество и минимальные магнитные
потери. Применяемые магнитные материалы с учетом экономических факторов
должны обладать определенными и необходимыми свойствами: высокой маг-
нитной проницаемостью в сильных электрических полях, имеющих переменные
значения; малыми потерями на вихревые токи и перемагничивание; высокой
технологичностью при изготовлении; невысокой стоимостью и др.
Конструкция сердечников, выпускаемых отечественной промышленностью,
применяемых в катушках индуктивности, дросселях н других индуктивных эле-
ментах, унифицирована по типоразмерам, имеет регламентированные характе-
ристики и апробирована в реально существующих изделиях. Номенклатура сер-
дечников и магнитопроводов широка, достаточна для комплектации существу-
ющей РЭА, но не обеспечивает потребности новой РЭА.
1.1. Основные термины и определения
Броневая катушка индуктивности — катушка индуктивности, обмотка ко-
торой расположена внутри броневого сердечника.
Взаимная индукция — электромагнитная нидукцня, вызванная изменением
сцепляющегося с контуром магнитного потока, обусловленного электрическими
токами в других контурах.
Динамическая взаимная индуктивность—скалярная величина, равная пре-
делу отношения приращения потокосцепления взаимной индукции одной ин-
дуктивной катушкн к приращению тока в другой катушке, когда последнее
приращение стремится к нулю.
Добротность катушки индуктивности — отношение индуктивного сопротив-
ления катушки индуктивности к ее активному соцротнвленню.
Индуктивная связь — связь электрических цепей посредством магнитного
тока.
Индуктивное сопротивление — реактивное сопротивление, обусловленное
индуктивностью цепи и равное произведению индуктивности н угловой ча-
стоты.
Индуктивная катушка — элемент электрической цепи, предназначенный для
использования индуктивности.
Катушка индуктивности — индуктивная катушка, являющаяся элементом
колебательного контура н предназначенная для использования ее добротности.
Кольцевая катушка индуктивности с сердечником — катушка индуктивно-
сти, сердечник которой имеет форму кольца.
4
Магнитная индукция — векторная величина, характеризующая магнитное по-
ле и определяющая силу, действующую на движущуюся заряженную частицу со
стороны магнитного поля. Магнитная индукция численно равна отношению
силы, действующей на заряженную частицу, к произведению заряда н скорости
частицы, если направление скорости таково, что эта сила максимальна и имеет
направление, перпендикулярное векторам силы и скорости, совпадающее с по-
ступательным перемещением правого винта прн вращении его от направления
силы к направлению скорости частицы с положительным зарядом.
Магнитный поток —- поток магнитной индукции.
Магнитная постоянная — постоянная, равная в СИ 4л-IO-’ Гн/м.
Магнитное поле — одна из двух сторон электромагнитного поля, характе-
ризующаяся воздействием на движущуюся электрически заряженную частицу
с силой, пропорциональной заряду частицы и ее скорости.
Магнитомягкий материал — магнитный материал с коэрцитивной силой по
индукции не более 4 кА/м.
Магнитотвердый материал — магнитный материал с коэрцитивной силой
не менее 4 кА/м.
Магнитный сердечник катушки индуктивности — деталь или сборочная еди-
ница из магнитного материала, предназначенная для сосредоточения в ней маг-
нитного потока.
Намагничивание — процесс, в результате которого под воздействием внеш-
него магнитного поля возрастает намагниченность магнитного материала.
Намагниченность — векторная величина, характеризующая магнитное со-
стояние вещества, равная пределу отношения магнитного момента элемента
объема вещества к этому элементу объема, когда последний стремится к нулю.
Начальная индуктивность катушки — значение индуктивности, определенное
при условиях отсутствия влияния собственной емкости, изменения начальной
проницаемости сердечника и собственной индуктивности.
Неподстраиваемая катушка индуктивности — катушка индуктивности, ин-
дуктивность которой постоянна.
Номинальная индуктивность — значение индуктивности, являющееся исход-
ным для отсчета отклонений.
Нетля магнитного гистерезиса по индукции — замкнутая кривая, выража-
ющая зависимость магнитной индукции материала от амплитуды напряжен-
ности магнитного поля при периодическом достаточно медленном изменении
последнего.
Перемагничивание — процесс, в результате которого под воздействием внеш-
него магнитного поля направление вектора намагниченности магнитного мате-
риала меняется на противоположное.
Подстраиваемая катушка индуктивности—катушка индуктивности, индук-
тивность которой может быть изменена в заданных пределах.
Подстроечный сердечник катушки индуктивности — деталь, обеспечивающая
возможность изменения индуктивности катушки без изменения числа витков
обмотки.
Размагничивание — процесс, в результате которого под воздействием внеш-
него магнитного поля уменьшается намагниченность магнитного материала.
Собственная индуктивность катушки — отношение потокосцепления самоин-
дукции катушки индуктивности к току, протекающему через нее.
Собственная емкость катушки индуктивности—электрическая емкость, со-
ставляющая с ее индуктивностью резонансный контур иа частоте собственного
резонанса и измеряемая иа концах обмотки катушки.
Сопротивление переменному току катушки индуктивности— суммарное со-
противление катушки индуктивности, последовательно включенной в цепь пере-
менного тока при данной частоте и значении тока.
Тангенс угла магнитных потерь—отношение мнимой части к действитель-
ной части комплексной магнитной проницаемости.
5
Температурный коэффициент добротности катушки индуктивности (ТКД)—
отношение относительного изменения добротности катушки индуктивности к
интервалу температур, вызвавшему это нэмененне.
Температурный коэффициент индуктивности катушки (ТКИ)—отношение
относительного изменения индуктивности к интервалу температур, вызвавшему
это изменение.
Температурный коэффициент катушки индуктивности (ТКК) —отношение
относительного изменения эффективной индуктивности катушки к интервалу
температур, вызвавшему это изменение.
Точка Кюри — критическая температура, выше которой ферромагнетик ста-
новится парамагнетиком.
Чашка броневого сердечника — полый цилиндр с основанием из магнит-
ного материала. Цилиндр может составляться из отдельных деталей.
Электромагнитная индукция — явление возбуждения электродвижущей
силы в контуре прн нзменеини магнитного потока, сцепляющегося с ним.
Электродвижущая сила (ЭДС) —скалярная величина, характеризующая
способность стороннего поля и индуктированного электрического поля вызывать
электрический ток.
Электромагнитная энергия — энергия электромагнитного поля, слагающая-
ся нз энергий электрического и магнитного полей.
Эффективная индуктивность катушки — значение индуктивности, опреде-
ленное с учетом влияния собственной емкости, собственной индуктивности н
изменения начальной проницаемости сердечника.
Эффективный путь магнитной линии ферритового (магнитодиэлектрическо-
го) сердечника— значение пути, равное отношению квадрата первой постоянной
к второй постоянной ферритового (магнитоднэлектрического) сердечника.
1.2. Условные обозначения
Электротехнические параметры
А — коэффициент перекрытия катушкн индуктивности в процентах
Al —коэффициент индуктивности (индуктивность на один виток)
Льб.п — коэффициент индуктивности катушкн без подстроечника
Льс.п — коэффициент индуктивности катушкн с подстроечником
а(п) —отклонение величины индуктивности, обусловленной технологи-
ческим процессом изготовления катушек, в процентах
В — магнитная индукция
Вшах — максимальная магнитная индукция на частной петле гистерези-
са в поле с напряженностью Нт
В, — магнитная индукция прн насыщении
Со —собственная емкость катушкн
Ср — резонансная емкость
Ск — резонансная емкость катушки
Е — модуль Юнга
f — частота тока
Н — напряженность магнитного поля
На —амплитудное значение синусоидального магнитного поля
Нв —коэрцитивная сила
Нтах — максимальная напряженность магнитного поля
Кын — коэффициент магинтомеханической связи
L —индуктивность
Ln — номинальное значение индуктивности
Сер —среднее значение индуктивности катушки без подстроечника
4 — эффективная длина силовой линии магнитного поля в сердеч-
нике
6
Q — добротность сердечника (катушки)
Qotb — относительная добротность сердечника
Qm —- механическая добротность сердечника
QK — добротность резонансного контура
Qw — добротность эталонной катушкн с сердечником
ТКЧ — температурный коэффициент резонансной частоты
ТКН« — температурный коэффициент коэрцитивной силы
ТКИ — температурный коэффициент индуктивности
ТККмм — температурный коэффициент коэффициента магнитомеханнческой
связи
Ум.а — магнитная проводимость зазора
Км.р — магнитная проводимость рассеяния
z — параметр, определяющий зависимость изменения сопротивления
от диаметра провода н частоты
Ro —сопротивление провода постоянному току
/?Об —сопротивление потерь в обмотке
Rc.c.a — сопротивление потерь в сердечнике с зазором
2?м.с — магнитное сопротивление сердечника
Лм.и — магинтиое сопротивление подстроечника
L' — минимально допустимое значение индуктивности катущки без
подстроечника
L" — максимально допустимое значение индуктивности катушкн без
ткм
подстроечника
— температурный коэффициент начальной магнитной проницае-
мости
рн — начальная магнитная проницаемость
Рс.б.з — магнитная проницаемость сердечника без зазора
рп — магнитная проницаемость подстроечника
а — относительный температурный коэффициент магнитной прони-
11 цаемостн
Р — температурный коэффициент начальной магнитной проница-
емости
е> — угловая частота
бл — коэффициент потерь на гистерезис
Ор — механическая прочность на растяжение
Осж —механическая прочность на сжатие
Окр —механическая прочность на кручение
0изг — механическая прочность на изгиб
Конструктивные размеры
D — наружный диаметр сердечника
d — внутренний диаметр сердечника
F(s) — площадь поперечного сечення
Л — высота сердечника
d — диаметр жилы обмоточного провода катушкн
dBn — внутренний диаметр катушкн
dB — наружный диаметр катушки
da — диаметр подстроечника
kc —коэффициент секционирования
I —длина обмотки на каркасе
h — длина участка соприкосновения подстроечника с первой чашкой
/2—длина участка соприкосновения подстроечника со второй чашкой
1В —длина подстроечника
7
>	•'1 . 'ri t -—толщина обмотки f •.
-	fl JM-H fc X n — ЧИСЛО ЖНЛ
оиэп и t —толщина обмотки ><
«!'.«’  ; pz — число витков > r
•	ТОМЛо 9Ну. n-нгц	i; ,гщ ,	„	'
Параметры сердечников с прямоугольной петлей гистерезиса
,щ soqn	Нт	— напряженность	поля	трогания
Нф	—напряженность	поля	финиша
и	~~ напряженность	поля	записи
i	Ht	*4 напряженность	поля	считывания
I	— амплитуда импульса	тока
1с —коэрцитивный ток	I
'и । Zp — амплитуда импульса тока разрушения
hi । |щн — амплитуда импульса тока полной записи
жп jr -i-амплитуда импульса тока считывания
t — длительность импульса
tT —Длительность фронта импульса
uVx — амплитуда сигнала неразрушенной единицы
>’н." Myt — амплитуда сигнала неразрушенного нуля
ь нда.<1 у <_ амплитуда выходного сигнала
tg6/ps —относительный тангенс угла потерь
Ф —магнитный поток (вольт-секуидная площадь сигнала)
Ф max — максимальный магнитный поток
1 “'* и ф/—магнитный поток помехи
ДФ — приращение магнитного потока
1OI 1
ОЛ	j f	I ,	,;l • ('	,	'
1.3. Классификация индуктивных элементов
Индуктивные элементы, применяемые в РЭА, классифицируются по раз-
личным признакам: конструктивным, функциональному назначению, применяе-
мым магнитным материалам, рабочей частоте, электрической схеме и др.
Катушки индуктивности для аппаратуры связи по конструктивным при-
знакам подразделяются на два типа: с магнитным сердечником и без него.
В свою очередь, катушки индуктивности с магнитным сердечником подразде-
ляются на броневые, кольцевые и цилиндрические. Катушки индуктивности без
магнитного сердечника подразделяются на кольцевые, спиральные и цилиндри-
ческие.
Индуктивные элементы из ферритов и магнитодиэлектрнков: сердечники,
подс'троечникн, чашки, магниты и другие изделия различных конфигураций,
подразделяют на подгруппы: из магнитомягких марганец-цинковых ферритов;
нз магнитомягких ферритов, кроме маргаиец-цинковых; из ферритов с прямо-
угольной петлей гистерезиса (ППГ); из сверхвысокочастотных ферритов; из
магнитострикционных ферритов; из магнитотвердых ферритов. Изделия из
магнитодиэлектриков подразделяются на три подгруппы: из прессованного по-
рошкообразного альсифера; из прессованного порошкообразного карбонильного
железа; из прессованного порошкообразного пермаллоя.
Функциональное назначение. Этот классификационный признак является ос-
новным для дросселей фильтров, катушек индуктивности, катушек фильтров
нижних частот. Он характеризует основные функции, выполняемые индуктив-
ным элементом в электрической схеме конкретных узлов РЭА.
Рабочая частота. Это главный признак индуктивного элемента, который
определяет ряд характеристик радиоэлектронного блока, узла, в котором ои
работает. По этому признаку индуктивные элементы могут быть классифици-
рованы на элементы, работающие на пониженной частоте (ниже 50 Гц); про-
мышленной частоте (50 Гц); повышенной промышленной частоте (400, 1000Гц);
повышенной частоте (до 10 000 Гц); высокой частоте (свыше 10 000 Гц).
«
Электрическая схема. Индуктивные элементы по данному признаку под-
разделяются на одно-, двух- н многообмоточные. В однообмоточных элемен-
тах кроме электромагнитной связи между обмотками существует еще и непо-
средственная электрическая связь. Такой индуктивный элемент не имеет галь-
ванической развязки. Двухобмоточный индуктивный элемент имеет две обмот-
ки, которые электрически не связаны друг с другом.
Конструктивные признаки. Это основные классификационные признаки ин-
дуктивных элементов, в основе которых лежат конструкция магнитопровода,
его форма и технология изготовления.
Конструктивно сердечники индуктивных элементов подразделяются на бро-
невые, стержневые н тороидальные. Дроссели фильтров в зависимости от кон-
струкции применяемого магннтопровода подразделяются соответственно на
броневые, стержневые н тороидальные.
Магнитопроводы сглаживающих фильтров характеризуются наличием не-
магнитного (воздушного) зазора, что позволяет достичь больших значений
нндуктнвиости, а также значительно уменьшить степень изменения индуктивно-
сти дросселя при изменении тока в обмотке.
В (зависимости от вида электромагнитного материала и технологии изго-
товления сердечника дроссели делятся на пластинчатые (шихтованные), лен-
точные (внтые) и прессованные (илн литые). Следует заметить, что сердечни-
ки из ферритов и магнитоднэлектрнков находят наиболее широкое применение
в индуктивных элементах бытовой РЭА. Классификация и система обозначе-
ний изделий нз ферритов н магнитоднэлектрнков тесно связаны с классифи-
кацией и обозначениями индуктивных элементов.
Деление индуктивных элементов на изделия с магнитными сердечниками
и без них является удобным, так как позволяет учитывать их конструктивные
особенности. Кроме того, целесообразно выделять индуктивные элементы, на-
пример катушкн индуктивности с отводами, многообмоточные с заданным ко-
эффициентом связи, нелинейные, дроссельные, для генераторных контуров, ли-
ний задержек и др.
В целях микроминиатюризации бытовой РЭА ведутся работы по созданию
индуктивных элементов для интегральных микросхем — это спиральные катуш-
кн на тонких и толстых пленках, плоские спиральные проволочные катущйн, а
также катушкн с планарными выводами на базе классических катушек индук-
тивности. Новые виды катушек индуктивности могут быть отнесены к само-
стоятельной классификационной группе.
Изделия нз ферритов н магннтодиалектриков подразделяются на дебять
классификационных подгрупп. Шесть подгрупп занимают изделия нз ферритов
н трн подгруппы — изделия из магнитоднэлектрнков. Одновременно в научио-
техннческой литературе принята система сокращенных обозначений, позволя-
ющая в буквенно-цифровой форме представить все типы изделий из ферритов
и магнитоднэлектрнков, выпускаемых отечественной промышленностью.
Сокращенные обозначения изделий нз ферритов составляют нз пяти эле-
ментов раздельно для классификационных подгрупп. Сокращенные обозначе-
ния изделий из ферритов I, II, IV н VI классификационных подгрупп при-
ведены в табл. 1.1, нзделнй нз ферритов III н V класснфикацноирцх под-
групп —в табл. 1.2.
Сокращенные обозначения изделий из магнитоднэлектрнков составляют нз
пяти элементов. Их состав приведен в табл. 1J3.
Для изделия III классификационной подгруппы 5-й элемент обозначает
порядковый номер нзделнй, разработанных нз одной н той же марки феррита.
Для изделий I, II н IV классификационных подгрупп нз марок ферритов,
предназначенных для поглощения электромагнитной энергии, 2-й элемент не
указывают. Для изделий I, II и IV классификационных подгрупп из марок
ферритов, являющихся первоначальными с данной величиной магнитной про-
ницаемости нли предназначенных для данной длины волны, 4-й элемент не
указывают.
9
о
Таблица 1.1
Сокращенные обозначения изделий из ферритов
I, II, IV и VI классификационных подгрупп
Классифика- ционная подгруппа изделия	Наименование вида изделия	1-й элемент— магнитный материал (феррит)	2-й элемент— основной параметр марки феррита	З-й элемент- назначение марки феррита н (или) ее основного состава	4-й элемент- отличие марки феррита но свойствам от нредндущей	5-й элемент — поряд- ковый номер раз- работки (вид исполнения) или буква, отражающая исполнение изделия по определенному стандарту
I, и	Низкочастотные марганец-цин- ковые для слабых магнитных полей	М	Начальная магнитная проницае- мость	нм	1; 2; 3 ...	1; 2; 3 ... А, Б, В ...
	Низкочастотные никель-цин- ковые для слабых магнитных полей			НН
	Низкочастотные ннкель-цин- ковые для перестройки частоты' Марганец-цинковые плотные (твердые)			ннп мт
	Ннкель-цинковые	плотные (твердые)			нт
	Марганец-цннковые монокри- сталлические			мк
	Высокочастотные ннкель-цин- ковые для слабых магнитных полей			вн
	Высокочастотные лнтнй-цнн- ковые для слабых магнитных полей		Начальная магнитная проницае- мость	ВЛ	1
	Высокочастотные никелевые и никель-цинковые для перестрой- ки частоты			ВНП
	Высокочастотные барий-ко- бальтовые со структурой фер- росплава			ВБФ
	Низкочастотные ннкель-циико- вые для сильных магнитных полей			ННС
I, П	Низкочастотные марганец-цин- ковые для сильных магнитных полей	М	Магнитная проницае- мость	нмс	1; 2; 3 .		1; 2; 3 ... А, Б, В ...
	Высокочастотные ннкель-цнн- ковые для сильных магнитных полей			вне
	Низкочастотные марганец-цин- вые для импульсных магнит- ных полей			нми
	Низкочастотные ннкель-цннко- вые для импульсных магнитных полей		Импульсная магнитная проницае- мость	нни
	Высоко,частотные никель-цинко- вые для импульсных магнитных полей			ВНИИ	... - 		- —.	:	' - t «>>3
	Высокочастотные лнтнй-цннко- вые для импульсных магнитных полей	. Ь - I . iS-r.	1 ♦	вли • з ф< о-Ьч* Он
to
Окончание табл. 1.1
Классифика- ционная подгруппа изделия	Наименование вида изделия	1-й элемент— магнитный материал (феррит)	2-й элемент— основной параметр марки феррита	З-й элемент- назначение марки феррита и (илн) ее основного состава	4-й элемент— отличне марки феррита по свойствам от предыдущей	5-й элемент — доряд- кошй номер раз- работки (вид исполнения) или буква, отражающая исполнение изделия по определенному стандарту
IV	Сверхвысокочастотные полн- кристаллические	м	Первона- чальная длина вол- ны, для которой иашла при- менение данная марка фер- рита, см	сч	1; 2; 3 ...	1; 2; 3 ... А, Б, В ...
	Сверхвысокочастотные моно- кристаллические
				СЧК
	Сверхвысокочастотные анизо- тропные полнкрнсталлическне
				СЧА
	Антнферромагиетнкн монокри- сталлические
				АФМК
	Бариевые изотропные		Максималь- ное значе- ние произ- ведений остаточной индукции на коэрци- тивную силу, кДж/м3	БИ	Значение коэрцитив- ной силы по намаг- ниченности, кА/м
	Бариевые анизотропные
				БА

VI	Стронциевые изотропные			СИ

	Стронциевые анизотропные			СА
	Кобальтовые анизотропные			КА
Сокращенные обозначения изделий из ферритов
III и V классификационных подгрупп
Таблица 1.2
Классн- фякаци- онная подгруппа изделия	1-й элемент— магнитный материал (феррит)	2-й элемент — порядковый номер базового состава феррита по принадлежности к системе ферритов (литий-натр ииюй, магний-марганцевой и т. д.)	З-й элемент — порядковый номер модификации базового состава феррита	4-й элемент — принадлежность к классификацион- ной группе	5-й элемент — порядковый номер исполнения изделия из одной и той же марки феррита III классифика- ционной подгруппы илн порядк-пый номер разра- ботки (вид нспилисяия) изделия из одной и той же марки феррита V класси- фикационной подгруппы
Т11	к		00, 01, 02 ...	П
	м	1; 2; 3 ... 9			1; 2-
V				С
оо 	-					 _	^агнитодн- Хсистемой \ (кро- \ фер- \ эле- Чиой Чйг \в
14
Промышленностью изготавливаются изделия из ферритов н магннтоди-
электриков, типы которых обозначаются в соответствии с принятой системой
условных обозначений.
Условные обозначения изделий из ферритов н магиитоднэлектрнков (кро-
ме кольцевых сердечников III классификационной подгруппы изделий из фер-
ритов) прн заказе и в конструкторской документации составляют нз пяти эле-
ментов. Условные обозначения кольцевых сердечников III классификационной
группировки изделий из ферритов составляют из шести элементов. Для коль-
цевых сердечников III классификационной подгруппы изделий нз ферритов
5-м элементом является ток полного возбуждения.
В условное обозначение изделий I н II классификационных подгрупп из-
делий из .ферритов в некоторых случаях вводится иомер группы точности раз-
меров. Этот номер записывается римской цифрой после основных размеров
изделия. В условное обозначение изделий I н II классификационных подгрупп
изделий нз ферритов с разомкнутым магннтопроводом прн наличии зазора
входит значение коэффициента индуктивности, которое записывается после
порядкового номера исполнения изделия н отделяется от последнего чертой.
В условное обозначение изделий III класснфнкацнонной подгруппы изделий из
ферритов иногда входит номер группы (I, II, III...) этих изделий по пара-
метрам. Этот номер записывается после порядкового номера исполнения изде-
лия и отделяется от последнего чертой. В условное обозначение изделий
IV классификационной подгруппы изделий из монокристаллических ферритов
входит иомер группы точности размеров н степень шероховатости поверхности.
Таблица 1.4
Условное обозначение изделий из ферритов и магннтоднэлектриков
(кроме кольцевых сердечников III классификационной группы)
изделий из ферритов)
1-й элемент	2-й элемент	3-й элемент	4-й элемент	5-й элемент
Сокращен- иое наиме- нование изделия	Сокращенное обозначение изделия	Шифр изделия	Основные размеры изделия	Обозначение стандарта на изде- лие конкретного типа
Таблица 1.5
Условное обозиачеиие кольцевых сердечников
III классификационной группы изделий из ферритов
1-й элемент	2-й элемент	З-й элемент	4-й элемент	б-й элемент	6-й элемент
Сокращен- ное наиме- нование изделия	Сокращен- ное обозна- чение изделия	Шифр изделия	Внешний диаметр сердечни- ка, мм	Ток полно- го возбуж- дения, мА	Обозначе- ние стан- дарта иа изделие конкретно- го типа
Примечание. Шифр изделия характеризует тип изделия, а в сочетании с основными раз-
мерами образует типоразмер изделия.
15
Таблица 1.6
Шифр и основные размеры изделий из ферритов и магнитодиэлектриков,
применяемых в унифицированных индуктивных, элементах
Наименование изделия	Номер рисунка	Шифр изделия	Основные размеры изделия, входящие в обозначение
Кольцевой сердечник	1.1	к	Dxdxh
Кольцевой магнит	1.1	к	Dxdxh
Стержень прямоугольного се- чения	1.2	с	BxSXL
Стержень круглого сечения	13	с	DxL
Стержневой сердечник кругло- го сечення	из	с	DXL
Стержневой магнит круглого сечення	13	с	DXL
Стержневой подстроечный сер- дечник	13	ПС	DxL
Трубчатый сердечник	1.4	т	DxdxL
Трубчатый магнит	1.4	т	DxdxL
Трубчатый подстроечный сер- дечник	1.4	пт	DxdxL
Резьбовой подстроечный сер- дечник	1.5	ПР	DxSxL
Пластина	1.6	п	BxSxL
Пластинчатый сердечник	1.6	п	BxSxL
Пластинчатый магнит	1.6	п	BxSxL
Диск	1.7	д	Dxh
Дисковый сердечник	1.7	д	Dxh
Дисковый магнит	1.7	д	Dxh
П-образный сердечник	1.8	пп	ItXlXS
Замкнутый П-образиый сердеч- ник прямоугольного сечення	1.9	ппп	lixixs
Замкнутый П-образный сердеч- ник прямоугольного сечення	1 10	пп	It X ixs
П-образный сердечник кругло- го сечення	1.11	ПК	IXD
Замкнутый П-образный сердеч- ник круглого сечення	1.12	ПК	IXD
Замкнутый П-образный сердеч- ник круглого сечеиня	1.13	пкп	IXD
Ш-образный сердечник	1.14	ш	ioxS
Замкнутый Ш-образный сер- дечник	4.15	ш	ioxs
Замкнутый Ш-образный сер- дечник	1.16	шп	X S
О-образный сердечник	1.17	0	LXBxSxl
И-образный сердечник	1.18	н	LXBxS
Е-образиый сердечник	1.19	Е	LxBxS
Г-образный сердечник	1.20	г	LXBXS
Броневой цилиндрический сер- дечник	1.21	Б	D
Чашка броневого сердечника	1.22	ч	D
Чашечный сердечник со сквоз- ным пазом	1.23	БЧ	Dx2h
16
Окончание табл. 1.6
Наименование изделия	Номер рисунка	Шифр изделия	Основные размеры изделия, входящие в обозначение
Чашка со сквозным пазом	1.24	ч	Dxh
Чашечный сердечник с двумя	1.25	БЧ	Dx2h
закругленными пазами Чашка с двумя закругленными	1.26	Ч	Dxh
пазами			Dx2h
Чашечный сердечник с двумя	1.27	БЧ
сквозными пазами
Чашка с двумя сквозными па-	1.28	Ч	Dxh
замн
Карбонильный чашечный сер- дечник	1.29	СБ	D илн D—2H
Карбонильный броневой ци-	1.30	СБ	D нлн D—2H
линдрнческнй сердечник Карбонильная чашка броневого сердечника	1.31	ЧГ	D илн D—H
Карбонильная гладкая чашка	1.32	ЧГ	D нли D—H
Карбонильная чашка с резьбой	1.33	ЧР	D нли D—H
Гантельный сердечник	1.34	Гт	DxdxL
Сфера	1.35	Сф	D
Сегментный магнит	1.36	с.	RxrXaXL
Рамочный сердечник	1.37	р	LxBxSxlXb
Кубообразный сердечник	1.38	КБ	DXL
Броневой блочный сердечник	1.39	ББ	Dxn
Блочная чашка	1.40	ЧБ	DXn
Сердечник магнитной головкн	1.41	мг	1; 2; 3 ...
Многоотверстный сердечник (с	1.42	Бс	LxBxS
взаимно перпендикулярными отверстиями)			d/di—^/Пг
Многоотверстный сердечник (с	1.43	Тр	DxS
отверстиями в одной плоско- сти)			d/d1...—И1/л2
Многоотверстный сердечник (с	1.44	Тр	LxBxS
отверстиями в одной плоско- сти)			d/d1.. ,—nv'n2
Миогоотверстиая линейка	1.45	Л	LxBxS
			d/dt.. .—njnz
Многоотверстная пластина	1.46	Пм	LxBxS
			d/dj...—nx/n2
Сердечник отклоняющей ка-	1.47	ОС	1; 2; 3 ...
Сердечники, магниты, пласти- ны, лннейкн н другие изделия сложной конфигурации	—	Ж	1; 2; 3
17
Таблица 1.7
Зависимость рабочего диапазона частот от материала сердечника
Рабочий диапазон частот, МГц	Сердечник
	Материал	Марка
(0,1...10)-10-3	Альснфер	ТЧ-90
(0.1...10) io-3	>	ТЧ-60
(0,1...10) • 10-3	>	ТЧ-65
(10...100)-ю-3	»	ВЧ-Э2
(Ю...МХ))-10~3	>	ВЧ-22
(10.,.100).10-3	»	ВЧК-22
0,5... 10(30)	Карбонильное железо	Р-10
0,05 ...1,0	То же	ПС
(0,1 ...&0О) - 1€к-3	Феррит	2000НМ
(0,1...800)  10-3	»	2000НМ1
(0.1...800)  10-3		1500НМЗ
0,2...3,0		700НМ
1.0...100	»	50ВЧ2
1,0... 100	х>	30ВЧ2
1,0. 100		20ВЧ
1,0. 100		20ВЧ2
Этот номер записывают через интервалы римской цифрой после основных раз-
меров изделия. Для изделий V классификационной подгруппы вместо основных
размеров зиписывают порядковый номер изделия по стандарту или ТУ иа из-
делие конкретного типа. В условное обозначение нзделнй VI классификацион-
ной подгруппы изделий из ферритов входит обозначение направления, вдоль
которого свойства материала изделия соответствуют марке, указанной в сокра-
щенном обозначении изделия. Направления обозначают: И — во всех направ-
лениях свойства одинаковы, В — вдоль высоты или толщины, Р — вдоль ра-
диуса, П — параллельно одному любому диаметру кольцевого изделия.
Таблица 1.8
Зависимость рабочего диапазона частот
от конструкции н материала сердечника
Диапазон частот, кГц	Индуктивность, Гн	Предельная добротность	Конструкция н мате* риал сердечника
(1 ... 50)10» (1 ... 30)-103	(0,05 ... 0,3)-100 (0,5 ... 20).10-е	200...250 100...150	Катушкн иа кера- мических каркасах со специальной на- моткой
(0,3 . .. 10). 103 (0,1 ... 5).10» (0,1 ... 5)-10s	(1 ... 3)-10-в (5 ... 10). 10-е (15 ... 30)-10-е	200...250 350 400	Катушкн с броне- выми сердечника- ми типа Б из фер- рита марок 20ВЧ2, 30ВЧ2; 50ВЧ2 н типа СБ из карбо- нильного железа
18
1 » si '!	!) '
Окончание табл. 1. 8
Диапазон частот, кГц		Индуктивность, Гн		Предельная добротность	Конструкция и материал сердечинка
(0,5 .	.. 3)‘1О3	(50 ...	100)-10»	1000	Катушки с броне-
(0,2 .	.. 1)103	(200 ...	300). 1о-»	1000	вым сердечником
(0,05	... 1)10»	(0,5 ..	1)-10-»	1000	типа Б из феррита
(0,05 .	. S, 0,5).10»	(2 ..	3)-10»	900	марки 700НМ
1	зоо	(5 ...	10).10-»	900	' "	- • i> 	< >, Катушкн с броне-
1	... 100	(50 ...	100).10-»	800	вымн сердечника-
1	..,>50	(200 ...	300)-10-»	600	мн нз феррита Ма-
1	10	(0,5	... 1)	300	рок 2000НМ,
1	...» 10 / • ?, /: • * i*i	2 .	.. 3	100	2000НМ1, 150ОНМ1, 150ОНМЗ нлн то- роидальным из альсифера и' фер- ритов тех же ма- рок
i
Условное обозначение изделий из ферритов и магннтодиэлектриков (кроме
кольцевых сердечников Ш классификационной подгруппы изделий нз ферри-
тов) приведено в табл. 1.4, кольцевых сердечников III классификационной
подгруппы изделий нз ферритов — в табл. 1.5.
Шифры и основные размеры изделий нз ферритов н магнитоднэлектрнков
унифицированных конструкций по ГОСТ 22187—76 приведены в табл 1.6.
Важным параметром в классификации индуктивных элементов является
рабочий диапазон частот, который определяет не только тип и марку мате-
риала, но и конструкцию сердечника. Значения рабочего диапазона частот в
зависимости от материала сердечника приведены в табл. 1.7.
Зависимость рабочего диапазона частот от конструктивного исполнения
сердечника приведена в табл. 1.8 Параметры, указанные в табл. 1.7 и 1.8,
могут быть использованы при расчетах параметров катушек индуктивности
с магнитными сердечниками кольцевой, цилиндрической и броневой кон-
струкции.
Основные конструктивные исполнения унифицированных изделий из ферри-
тов и магнитодиэлектриков и основные размеры, входящие в обозначения этих
изделий, приведены на рис. 1.1—1.47.
. а
Рис. 1.1. Сердеч-
ник кольцевой ти-
па1 К
Рис. 1.2. Сердечник стержне-
вой прямоугольного сечения
типа С
Рис. 1.3. Сердечник
стержневой круглого
сечеиия типа С
19

Резьба с шагом s
Рис. 1.4. Сердечник
трубчатый подстроеч-
ный типа ПТ
Рнс. 1.5. Сердечник резь-
бовой подстроечный ти-
па
Рнс. 1.6. Сердечник
пластинчатый типа П
ПР
Рнс. 1.9. Сердечник замкнутый
П-образный прямоугольного
сечения типа ПП
Рнс. 1.10. Сердечник замкну-
тый П-образный прямоуголь-
ного сечения типа ППП
Рис. 1.11. Сердечник
П-образный круглого
речения типа ПК
Рис. 1.12. Сердечник П-
образный замкнутый
круглого сечения типа
ПК
Рис. 1.13. Сердечник П-
образный замкнутый
круглого сечения типа
ПКП
20
Рис. 1.15. Сердечник
замкнутый Ш-образный
типа Ш
Рнс. 1.14. Сердечник
Ш-образный типа Ш
Рис. 1.16. Сердечник
замкнутый Ш-образный
типа ШП
Рнс. 1.17. Сердечник О-
образный типа О
Рнс. 1.18. Сердечник
Н-образный типа Н
Рнс. 1.19. Сердечник Е-
образиый типа Е
Рис. 1.20. Сердечник
Г-образный типа Г
Рис. 1.22. Чашка броне-
вого сердечника типа Ч
Рнс. 1.21. Сердечник
броневой цилиндриче-
ский типа Б
21
Рис. 1.23. Сердечник
чашечный со сквозь
ным пазом типа БЧ
Рис. 1.24. Чашка со
сквозным пазом типа
Ч
Рис. 1.25. Сердечник ча-
шечный с двумя закруг-
ленными пазами типа
БЧ
Рис. 1.26. Чашка с
двумя закругленными
пазами типа Ч
Рис. 1.27. Сердечник ча-
шечный с двумя сквоз-
ными пазами типа БЧ
Рис. 1.28. Чашка с
двумя сквозными па-
зами типа Ч
22
Рис. 1.29. Сердечник карбо-
нильный чашечный типа СБ,
вид а
Вид В
Рис. 1.30. Сердечник карбо-
нильный чашечный типа СБ,
вид б
Рис. 1.31. Карбонильная чаш-
ка броневого сердечника типа
ЧГ, вид а
Рис. 1.32. Карбонильная глад-
кая чашка типа ЧГ. вид б
Рис. 1.33. Карбонильная чашка с
резьбой типа ЧР
Рис. 1.34. Сердечник гаитель
ный типа Гт
23
Рис. 1.36. Сегментный магнит типа Сг
Ppc. 1.35. Сердечник сфе-
рический типа Сф
Рис. 1.37. Сердечник рамоч-
ный типа Р
Рис. 1.38. Сердечник кубооб-
разный типа КБ
U	. - и.
Рис. 1.39. Сердечник броневой
блочный типа ББ
D
Рис. 1.40. Чашка блочная та
па ЧБ

Рис. 1.41. Сердечник магнитной го-
ловки типа МГ
24
Рис. 1.42. Сердечник многоотверст-
ный (с взаимно перпендикулярными
отверстиями) типа Бс
Рис. 1.43. Сердечник многоотверст-
ный круглый (с отверстиями в од-
ной плоскости) типа ТР
Рис. 1.44. Сердечник многоотверст-
ный овальный (с отверстиями в од-
ной плоскости) типе Тр
Рис. 1.45. Многоотверстная ли-
нейка типа Л
Рис. 1.46. Многоотверстная
пластина типа Пм
Рис. 1.47. Сердечник откло-
няющей катушки типа ОС
1.4и Основные параметры
К числу основных параметров, характеризующих технический уровень и
качественные показатели индуктивных элементов, например катушек индуктив-
ности, . и используемых при инженерных расчетах, относятся: индуктивность,
диапазон рабочих частот, добротность, температурный коэффициент индуктив-
ности, коэффициент перестройки, интервал рабочих температур, параметры
используемых материалов и комплектующих изделий (проводов, сердечников,
магнитопроводов н т. п.), коэффициент перекрытия и др.
Индуктивность. Ток, протекающий по электрической цепи, создает маг-
нитный поток, который при изменении величины тока изменяется, прн этом
возникает электродвижущая сила самоиндукции. Если электрическая цепь вы-
полнена в виде катушки, то линии общего магнитного потока окружают все
25
внткн, замыкаясь вокруг них. При отсутствии магнитных материалов в цепи
потокосцепление пропорционально протекающему току, умноженному на ко-
эффициент, величина которого зависит от числа витков, размеров и формы
электрической цепи. Этот коэффициент, называемый коэффициентом индуктив-
ности, характеризует способность электрической цепи препятствовать измене-
нию электрического тока, протекающего по цепи. Для всех индуктивных эле-
ментов величина индуктивности является обязательным нормируемым пара-
метром. При наличии в цепи магнитного материала магнитный поток катушки
замыкается через него и прямолннейнаи зависимость между потоком и намаг-
ничивающим током приобретает форму кривой намагничивания. В этом случае
индуктивность катушки становится величиной, зависящей от намагничивающего
тока. В бытовой и промышленной РЭА применяются катушки с индуктивностью
от сотых долей микрогенрн до сотен генрн.
Индуктивность катушек с замкнутыми сердечниками нз магнитного одно-
родного материала
LH = 4jtSa(j)W2 рн-10“8//Эф,
где Аи — номинальное значение индуктивности; рн — начальна и магнитная про-
ницаемость; 5Эф — эффективное сечение сердечника, см2; /Эф — эффективная
длина магнитной линнн, см; И7 — число витков.
Индуктивность катушек с зазором в магнитной цепи при постоянном рас-
сеянии
4л № Зэф-Ю-8
4/Мн-Ь /з/Мз
где рн — начальная магнитная проницаемость; ра —магнитная проницаемость
зазора, равная единице; h—длина магнитной лннни в сердечнике, см; 13 —
длина- магнитного пути в зазоре, см; /=/1+/э—общая длина магнитной лннин.
Индуктивность катушек без магнитных сердечников цилиндрической кон-
струкции с навивкой в один слой
LH=-n2D2llW/,
где D — диаметр катушки, см; W — число витков; / — длина катушки, см;
k — поправочный коэффициент (£='1 ... 0,09 при Р//=0,01 .... 500), учитыва-
ющий взаимное влияние витков намотки.
Индуктивность катушек с погрешностью 2... 5% длиной /== (0,5 ... 5)D
равна
0,2П2Ц72
11	9DH-20/ ’
где / — длина катушки, см; D — диаметр катушки, см; W — число витков.
Индуктивность катушек без магнитных сердечников с погрешностью
2... 5% длиной l^D[2 равна
0,1 ZW2
£ -----------
4D-J-11/
Индуктивность катушек без магнитных сердечников, намотанных на ди-,
электрическом каркасе в виде кольца, равна
£н = 6,3 И?2 (D — Vd2—d2)-10-»,
где W — число витков; D— диаметр кольца, см; d — диаметр витка, см.
Индуктивность катушки без магнитного сердечника, намотанного на ди-
электрический каркас в виде кольца с «/<0,1 £>, равна
26
Индуктивность многослойных цилиндрических катушек без магнитных сер-
дечников
0,08 D2 W2
'-и-зиср+эй + юг
где Dcp — средний диаметр намотки, см; h — высота намоткн, см; t~ толщина
намотки, см.
Эта формула справедлива при условии, что £>ср, h н t имеют одни по-
рядок значений и при этом погрешность расчета не превышает 1%.
Индуктивность катушкн без магнитного сердечника, намотанной на ди-
электрический каркас в виде кольца, равна
LH = 14,5Dcp IT2.[ig (8 Dcp/dcp)-0,8]-10-s,
где Dcp —средний диаметр кольца, см; dcp — средний диаметр витка, см; W —
число витков.
Приведенные выше формулы справедливы при расчетах индуктивности ка-
тушек для низких частот. Для определения индуктивности катушек на высоких
частотах указанные формулы рекомендуются дли приближенных расчетов с по-
следующей экспериментальной проверкой и технологической подгонкой.
Результаты, полученные при расчетах по формулам, указанным выше, при-
водятся к номинальным значениям индуктивности в соответствии с рядами
предпочтительных чисел по ГОСТ 8032—84 со знаменателем не менее 1,03.
Индуктивность дросселей сглаживающих фильтров
Т„=1,26цГэф U72 Scfec-10-«/lc,
где р,эф—эффективное значение магнитной проницаемости; W—число вит-
ков; Sc — площадь сечения стали магнитопровода, см2; kc — коэффициент за-
полнения стали магнитопровода; /0—средняя длина магнитной силовой ли-
нии, см.
Допускаемые сочетания индуктивности и тока подмагничивания дросселей
приведены в табл. 1.9.
Дроссели фильтров имеют одну или две обмотки — основную н компен-
сационную, которые при необходимости могут соединяться последовательно
так, чтобы направления их намагничивающих сил совпадали (согласное соеди-
нение) или были направлены навстречу друг другу (несогласное соединение).
При согласном соединении индуктивность дросселя увеличивается, прн несоглас-
ном — уменьшается.
Сочетания параметров по ГОСТ 17597—78 для двухобмоточных дросселей
фильтров прн последовательном соединении обмоток в табл. 1.9 отмечены зна-
ком +, прн параллельном соединении обмоток — знаком X, для дрос-
селей с одной обмоткой — знаком 0. Значения индуктивности прн номинальных
токах подмагничивания, указанные в табл. 1.9, также равны номинальным.
Сочетания номинальных значений индуктивности н тока подмагничивания при
последовательном соединении обмоток соответствуют сочетаниям параметров
при нх параллельном соединении.
Сочетания индуктивности н тока подмагничивания унифицированных дрос-
селей типов Д1-Д69 приведены в табл. 1.10а—1.10в, сочетания индуктивности
и тока подмагничивания унифицированных дросселей типов Д101—Д179—
в табл. 1.11, сочетания индуктивности и тока подмагничивания унифицирован-
ных дросселей типов Д201Т — Д274Т — в табл. 1Л2.
При расчетах основных параметров катушек индуктивности определяются
минимальное н максимальное значения индуктивности, которые зависят от кон-
струкции и технологии их изготовления. Значения технологического разброса
индуктивности для некоторых типоразмеров сердечников приведены в табл.
1-13 и 1.14.
27
Л
Ef
И
Допускаемые сочетания индуктивности и тока подмагничивания дросселей по ГОСТ 17597—78
Ток подмагничивания. А
000*088	X
ооо'оог	XX
000'091	XX
000'881	хх+х
000'001	хх+х+
000* 08	хх+х+х
000*89	ХХ4-Х + Х +
000*08	хх+х+х+х
000'08	хх+х+х+х+
ООО*18	ХХ+Х+Х+Х+Х
000*88	ХХ+Х+Х+Х+Х+
000*08	х + +Х+Х+Х+Х
000*91	хх+х+х+х+х+х+
008'81	хх+х+х+х+х+х+х
000'01	ХХ+Х+Х+Х+Х+Х+Х+
000'8	хх+х+х+х+х+х+х+х
008*9	хх4-х + х + х + х + ххх + х +
000*8	XXхх+х+х+х+х+х+х+х
000'8	х х+х+х+х+х+х+х+х+х+
081*8	хх+х+х+х+х+х+х о оо о о
008*8	хх+х+х+х+х+х+х+х+х+х± о о © о о о с
000*8	xx+x+x+x + x + x+x+x"tx + x"tx оооооооо
009*1	+ + + + + 0.+ 0 0.+ 0 0.+ 0 0.+ 0 0.+
038* 1	1	[_	+0+0+0+0 + '	о о* о о сГ
000'1	xx+x+x+x+x+x+x’tx'tx'tx-tx'tx+x оооооооооооо
008*0	хх+х+х+х+х+х+хч:х+х+х+х+х+х+++± оооооооооооооооо
088*0	хх+х+х+х+х+х+х±х+х+х±х+х+х++±+ оооооооооооооооо
881’0	1	1 i 1	1 к +о +© +о +о +о +о ++++ ” “ •	© о o' o' о o'о o'о
Индуктив- ность, Гн	о с о 6о 6о с о о с с о о*с с o’ do с е о с‘с с с - oi г; in
28
Таблица 1.10а
Сочетания индуктивности и тока подмагничивания унифицированных дросселей
типов ДЗ-Д7, Д12-Д1В, Д21-Д24, Д31-ДЗЗ, Д40-Д42, Д51, Д64, Д66
Ток подмаг-	Индуктивность, Гн
ничиваиия, А	0,05	0,08	0,30	0,60	1,2	2,5	5,0	10,0	| 17.0	20,0
0,02 0,04 0,05 0,06 0,07 0,075 0,09 0,10 0,12 0,13 0,14 0,16 0,18	Д66	Д64	ДЗ	Д4	Д5 Д12	Д6 Д13 Д21	Д7 Д14 Д22 Д31 Д40	Д15 Д23 Д32 Д41	Д42	Д24 ДЗЗ Д51
Таблица 1.106
Сочетания индуктивности и тока подмагничивания унифицированных дросселей
типов Д1—Д69 (за исключением указанных в табл. 1.10а и 1.10в)
Индуктивность, Ги
Ток под-
магничи- свания, А	0.00125|о.0020		0,0025	0,008	0,020^0,08		0,1б|о, 30		0,60	1.20	2,50	5, о| 10,0
0,20									ди	Д20	ДЗО		Д50
0,22							Д2
0,26											Д39
0,28								ДЮ	Д19	Д29		Д49
0,30					Д61
0,32						Д1
0,40							Д9	Д18	Д28	Д38	Д48
0,51									Д37
0,56	Дбз		Д65		Д55	Д8	Д17	Д27		Д47
0,80						Д16	Д26	Д36	Д46
1,00				Д68			Д35
1,10					Д54	Д25		Д45
1,20										Д57
1,40						Д34
1.60							Д44
2,00		Д67
есть табл. 1.10 в
29
Таблица 1.10в
Сочетания индуктивности и тока подмагничивания унифицированных
дросселей типов Д43, Д52, Д53, Д56, Д58—Д62, Д69
	Индуктивность, Гц
ничивания, А	0,0005	| 0,0043	|	0,005	0,01	0,02	0,05	0,08	40,0
2,2 2.5 2,9 3,0 4,4 5,6 10,0 12,5 16,5 0,035	Д60 Д56	Д59	Д69	Д52	Д61 Д53	Д62	Д43	Д58
Минимальное значение индуктивности без подстроечника определяется по
следующей формуле
_ 100
Lmin — Lu Ю0+(Л+я)/2 ’
где Тн — номинальное значение индуктивности, мкГн; А — коэффициент пере-
крытия, %; а — допустимый технологический разброс индуктивности при из-
готовлении, %
Если коэффициент подстройки катушки индуктивности задан менее ±3%,
то допустимый технологический разброс индуктивности может быть увеличен
до значении, равного разности между коэффициентом перекрытия и удвоенным
коэффициентом подстройки.
Максимальное значение индуктивности катушки без подстроечника
I~max = Lmtn [(100 —J-<z)/100].
Среднее значение индуктивности катушкн без подстроечника
l-cp==(^-mfn rl-max)/2-
Приведенные формулы для определения индуктивности применяются при.
расчетах катушек, намотанных вплотную изолированным проводом круглого
сечения. Погрешность при этом не превышает 2... 3%. Индуктивность кату-
шек, намотанных круглым проводом с шагом, выражается более сложной за-
висимостью [31]. В этом случае учитывается разница в индуктивности и во
взаимной индуктивности между витками обмотки, выполненной проводом круг-
лого сечения и тонкой узкой лентой.
Добротность. В соответствии с ГОСТ 20718—75 н сведениями, приведен-
ными в § 1.1 настоящего справочника, добротность катушки индуктивности
без сердечника определяется отношением <о£ к сопротивлению катушки пере-
менному току. Обозначается добротность буквой Q. В технической литературе
применяется термин номинальная добротность, которая определяется как зна-
чение добротности при номинальной индуктивности, являющееся исходным для.
отсчета отклонений. Часто встречается также термин удельная добротность ка-
тушки — отношение добротности катушкн индуктивности на заданной частоте,
к объему ее конструкции.
30
Таблица 1.11 Сочетании индуктивности и тока подмагничивании дросселей “	. типов Д1О1-Д179 .	Индуктивность, Гн	1.3	Д148 Д162
		0,65	ОО xf СО Г** 9 5 5 5
		0,32	чф	со	О	СО СЧ	со	О	Г" 5	5	5	5	5
		0,16	ю со со ио о сч —< СЧ СО чф Ю Ь- EJ KJ ЕЗ
		80*0	00 чф СЧ СЧ чф Q0 — о-6;сОч}*юь 5 5^^555
		0,04	о СО	Ь-	СО	—	—	со	Р	с О	О	—<	СЧ	СО	тф	R	Г, 5	5	5	5	5	55 5
		0,02	£»ОСЧООСЧОО С q — сч со тр Ф Ф 55955555
		10*0	—'	LQ	-<	О	О	—<	Ю	СО О	О	—«	—	СЧ	чф	ио	ф rjeJrlrlrlrzfrTftl
		1 0,005	^OCOOOO^NCQ о — — СЧ^ЮСОГ*
		0,0025	О^Ь-фСОССЬ О —< СЧ со ю о ь-
		0,0012	СО	Ф	со	СЧ	ю	о —	сч	со	Ю	Ф	N 555555
		9000*0	Ю	(**-	—<	Чф	Щ СЧ	со	ю	с Е^	Е^	Е(	ES
		0,0003	О со со ЦЭ со 5 5 5
		0,00015	Д149
	Ток намагни-	< к S я в и V	000050—1 —1 СЧ СО	Ф О*: СЧ СС Ф —• -< СЧ 31
I
СМ
ef
s
ч
о
Н
Сочетания индуктивности и тока подмагничивания унифицированных
дросселей типов Д201Т—Д274Т
Индуктивность, Гн 					СЧ	f-f-t- t-l-f- В- LpCO —’ or*. смсЪтг ioioo г* см см см см см см см rjriri е^еОТ е^
	со о	hhh hhh Ь О СО см О 00 со — СМсО ^1йио со СМ СМ СМ СМ см см см гОТМ-	*3
	0,16	Д273Т
	X о о	ср СМ 00 1О СО —<U)IM lO CM О —1 — CM СО	ср r- смсм см см см смечем CM CM ЦЧЧ E(E(t=[ EJC[
	о <э	LO — г"^ r? CM О OO co О — — CM CO	LOCO см см см см смечем см см tTj E^E^E^ E^EOT EOT
	ю с о о	f- 1-1-1- Ы-t- HHH * oion — o>r- ЮЛО о — —-<м счео-^ <м стсчй C'lCtC'i счсчсч EJ E[E(E( EfE[E(
	0,0025	COCF5LO OIOOO CO CM OO— CM CO CO ТГЮСО ем ем ем смечем смечем E(t3C( EJEJEJ E[K[Ef
	0,0006	Д269Т
	0,0003	hhh HHH НЬ cmoo”* — o>r* ЮСО — oo OO—1 CM CM CO	lO	COCO CM CM CM CM CM CM CM CM CM CM r}E^l r(E3E3 E^Kt r[E3
	0,00015	— S COOOO CO	СЧО oo —’ cm CM COЮСО CM CM CM CM CM СЧ СЧ СЧСЧ E^ E^t^El E3E3 E^
Ток подмаг- ничивания, А		2 — 8 сч$ё> S2S 885? 88lo oo oo o"o"o’' (DOO CO — — СМСОЧ* сослсч coin too — — CM CO LQ
32
Таблица 1.13
Значения технологического разброса индуктивности катушек типа СБ
Величина зазора /3, мм	Технический разброс индуктивности а, %, для сердечников типоразмеров
	СБ-9а		СБ-12а		СБ-23-1 1а|СБ-23-17а
	Индуктивность, мкГн
	меиее 0,5	более 0,5	менее 0,5	более 0,5	более 1,0	более 1,0
0 0,5 0.7	4 14	7 18	5 15	9 18	4 12	4 10
Таблица 1.14
Значения технологического разброса индуктивности катушек типа Б
Марка мате- риала сердечника	Величина зазора /з, мм
20ВН	0,5
20ВН	0,7
20ВН	1,0
50ВН	0.5
50ВН	0,7
50ВН	1,0
Технологический разброс индуктивности а, %, для сердечников типоразмеров
Б9	БИ	Б14	Б18	Б22
3	2	4	4	4
—	3 {	5	5	5
			6	6	6
4	3	6	5	6
		4	8	7	8
	—	10	9	10
В [31] даны практические рекомендации по добротности катушек индук-
тивности в зависимости от различных параметров. Установлено, что доброт-
ность катушек индуктивности находится в пределах 50 .. . 500. Величина доб-
ротности изменяется с частотой и имеет максимум при определенной частоте.
Лучшая добротность однослойных катушек цилиндрической конструкции полу-
чается при соотношении 1/D—0,5... 1,0. Величина добротности катушек зави-
сит от частоты, геометрических размеров и конструкции катушки, а также от
числа витков и типа провода. Величина добротности возрастает с увеличением
размеров однослойных катушек примерно пропорционально ]/D, а у много-
слойных— весьма незначительно. У многослойных катушек конструкция обмот
ки является особенно критичной и качество ее намотки особенно важно. Для
этих катушек рекомендуется использовать провода типов ЛЭШО, ЛЭЛО, ЛЭЗ,
ЛЭТ, так как это дает возможность получить более высокую добротность на
частотах до 2 МГц.
Отклонения индуктивности и добротности от расчетных значений, вызыва-
емые разбросом параметров сердечников и обмоточных проводов, а также ус-
ловиями измерения, определяемыми величиной тока через катушки и потерями
в измерительном конденсаторе колебательного контура, практически всегда
устанавливаются экспериментальным путем.
2 Зак. 1263	33
Добротность катушки индуктивности
— (1--М,
Лоб-| Rc.c.s \ Ср4-С0 /
где Ср — резонансная емкость катушки; Со — собственная емкость катушки;
Лоб — сопротивление потерь в обмотке; Лс.с.э — сопротивление потерь в сер-
дечнике с зазором; W — число витков; L — индуктивность катушки.
Резонансная емкость катушки
Cp=l/<oU,
где го — угловая частота, Гц.
Сопротивление потерь в сердечнике с зазором
Rc.c.g — toL tgfic.c.a-
где w — угловая частота, Гц; L — индуктивность, Гн; tg бс.с.з — тангенс угла
потерь сердечника с зазором.
Для сердечников с зазором без подстроечннка тангенс угла потерь опре-
деляется по следующей формуле:
, , п о . I !е
tg6c.6.n = O.8>lL — с ------------- •
\ Ае ) Р-с.б.з
В [14, 21] экспериментально получены значения основных зависимостей
добротности от частоты и числа витков, марки материала сердечника, величи-
ны зазора. Построены графические и числовые номограммы, которые позволя-
ют значительно упростить теоретические расчеты.
Ориентировочные значения собственной емкости катушек индуктивности с
броневыми сердечниками нз марганец-цннковых ферритов с многослойной об-
моткой при соотношении doIJ7>Z- приведены в табл. 1.15.
Ориентировочные значения отношения tg бс.б.з-Юв/цс.б.з в зависимости от
частоты броневых сердечников из ферритов марки 700НМ приведены в
табл. 1.16 и в зависимости от частоты и напряженности магнитного поля для
броневых сердечников нз феррита марки 1500НМЗ приведены в табл. 1.17.
Предельно допустимые значения указанного отношения для сердечников типа
Б из феррита марки 2000НМ1 приближенно находят, утроив соответствующие
значения для феррита 1500НМЗ.
Для сердечников с зазором и с подстроечником тангенс угла потерь опре-
деляется по следующей формуле
, с	/.	,, Г. . _________(1еМе)п (tg 6n/Pn)_______1
tg О с.с.п - : tg Ос.б.п О +। +	. i . , , л.л ’
L (ZeMe)c (tg oc р.з/Цс.б.з) (• + • /А2) J
где Ze — эффективная длина силовой линии магнитного поля в сердечнике;
ц„— магнитная проницаемость подстроечиика; Ае— эффективное сечение; А-
коэффициент перекрытия катушкн индуктивности, %; tg6n—тангенс угла по
терь в подстроечнике; tg6c.c.n—тангенс угла потерь сердечника с подстроен
ником; tg 6с.б.п — тангенс угла потерь сердечника без подстроечннка
tg 6с.б.з — тангенс угла потерь сердечника без зазора; Цс.б.з— магнитная пр(
ницаемость сердечника без зазора; (1е/Ае)„=<21п/п<1^; dn — диаметр подстр<
ечника, см; 1„ — длина подстроечннка, см.
Сопротивление катушки индуктивности постоянному току Лс определяет
ся по следующей формуле:
Ло = 3,5-10-5 «(„) W (йвн + <*и)/л d2,
где в(П)=1+1п п/50 1п 3; о(П)—коэффициент, учитывающий увеличение длин
обмотки провода в зависимости от числа жил провода; п — число жнл пр'
вода;
34
Таблица 1.15
Значения собственной емкости катушек индуктивности типа Б
из маргаиец-цииковых ферритов с многослойной обмоткой (пФ)
Типоразмер сердечника	Провод ЛЭШО (ЛЭЛО)		Провод ПЭМ-2 (ПЭВ-2)
	1-я секция	2-я секция	1-я секция	2-я секция
Б9	сл Ьэ				11...16
БИ	6-7	—	13...18	—
Б14	7...Э	4...6	16 .22	6...8
Б18	9... 12	5...7	24-27	9...11
Б22	12...17	5-8	30...45	10-15
БЗО	15-25	7.10	40...55	13...18
Б36	20...30	9...14	50...60	'	18...22
Б48	30...35	I3...16	55-65	20—25
Таблица 1.16
Зависимость отношения тангенса угла потерь к магнитной проницаемости
от частоты для броневых сердечников из ферритов марки 700НМ
Частота f. МГц	Отношение 1 °в^с.б.з	Частота f. МГц	Отношение '^с.б.з’О’^с.б.з
0,02	3,6	0,60	18,0
0.05	4,6	0,70	21,0
0,10	5,4	0,80	25,0
0,15	6,3	0,90	28,0
0,20	7,8	1,00	32,0
0,25	8,4	1,50	58,0
0,30	9,9	2,00	100
0,40	12,0	2,50	166
0,50	15,0	3,00	250
Таблица 1.17
Значения отношения tgfic.C.a/Pc.O.a в зависимости от частоты
и напряженности магнитного поля для броневых сердечников
из феррита марки 1500НМЗ
Напряжен- ______________________________Частота f, кГц
посте магнит- ного поля Н, А/м	25	50	75	100	150	200	250	300	350	400	450	500	600	700	800
0.8	4	5	5	6	7	8	9,3	11	13	17	22	32	42	55	80
2,0	7	8	8	9	11	13	15	17	18	20	30	40	53	68	82
4,0	10	11	12	13	15	17	20	25	30	37	43	50	60	72	85
8,0	14	15	16	17	19	2!	25	31	39	42	47	52	70	80	90
2*
35
Лнач	Рис. 1.48. Эквивалентная схема ка-
э—rvv^-\—1------------—о	тушки индуктивности
fl	Cq	б
------41----------
Сопротивление потерь в обмотке Лоб. катушек индуктивности с сердечни-
ком, имеющим зазор, рассчитывается по эмпирической формуле.
Добротность катушек, работающих в диапазоне частот до 5 кГц, находят
по формуле
q=6,28/ад,
где j — частота, кГц, L — индуктивность, Гн; R — сопротивление провода по-
стоянному току:
„	3,5-10~-6 а(п) т.н Нн)
In п	1	W _____________
+	dH=dBH+7^y do—V3+o,27d0.
Собственная емкость индуктивных элементов. Индуктивные элементы пред-
ставляют собой сложную схему, состоящую из индуктивностей, сопротивлений
и распределенных емкостей. Собственная емкость катушки индуктивности с
сердечником равна сумме емкости между сердечником н обмоткой, межвнтко-|
вых емкостей и емкости между катушкой и экраном. Величина и схема соеди-(
нений этих емкостей зависит от конструкции индуктивного элемента, вида и
конструкции обмотки, конструкции экрана н ряда других факторов. Собствен-
ная емкость катушки в виде эквивалентной схемы изображаетси сосредоточен-!
ной емкостью, которая справедлива для низкочастотного диапазона. На высоки»
частотах собственная емкость индуктивных элементов является величиной по-|
стоянной.
Рассматривая эквивалентную схему катушки индуктивности, представлен-!
ную на рнс. 1.48, где LKa4— начальная индуктивность катушки, Лаф—эффек-|
тивное сопротивление катушки, С„—собственная емкость катушкн, Qc—проч
водимость потерь в собственной емкости [21], можно установить влияние соб-i
ственной емкости катушки на индуктивность. Значение эквивалентной индук-|
тивности
д_________^-няч____
1	(о2 £нач Со
где <о — частота угловая.
Для схемы, показанной иа рис. 1.48, эквивалентное сопротивление катушки
определяется по следующей формуле:
/?зф + 0с<02/4ч
Rk	(1 —со2 Гнач Со)2 '
где /?3ф—эффективное сопротивление катушки, Ом; to — угловая частота, Г На
Лнач — начальная индуктивность катушкн, Ги.
Преобразуя последние два выражения, можно вывести формулу для ом
ределення собственной емкости, сделав некоторые допущения. Из приведенные
выражений следует, что собственная емкость катушки, ее индуктивность и э<Я
фективное сопротивление связаны между собой. Величина собственной емкости
значительно влияет на основные параметры катушки индуктивности: при Л
36
увеличении увеличивается индуктивность и сопротивление. Формула имеет сле-
дующий вид:
„	_____LKt—£щ______
4л £«ач (/!-/?) *
где Lui и Ькг — индуктивность катушек на частотах fi и /г; LKa4 — начальное
значение индуктивности катушки, Гн.
В технической литературе приводится множество формул эмпирического
характера для расчета Со как для катушек с сердечником, так и без него.
Собственная емкость катушкн создается за счет существующей разности по-
тенциалов между различными частями индуктивного элемента, существенно за-
висит от емкости между намоточными проводами, емкости между корпусом
(экраном) н катушкой, емкости между выводами, емкости, создаваемой близ-
корасположенными металлическими частями. Поэтому все эмпирические форму-
лы справедливы только при соответствующих ограничениях и применяются для
конкретных катушек определенной конструкции.
Собственная емкость катушек находится в широком диапазоне:
(3... 5)  10~12... (100 ... 150) -IO-*2 Ф. У однослойных катушек значение Со
составляет несколько пикофарад, а у многослойных много больше и зависит
от конструкции.
Лучшие характеристики катушек индуктивности обеспечиваются при наи-
меньших значениях собственной емкости. Это достигается рядом технологиче-
ских приемов. Пропитка и обволакивание катушек увеличивает Со на
20... *30%. Уменьшить Со можно путем секционирования обмоток. При оп-
тимальном расстоянии между секциями, равном длине намотки секции, собст-
венная емкость катушки практически равно Со одной секции.
Температурный коэффициент индуктивности. В соответствии с определени-
ем по ГОСТ 20718—75 температурный коэффициент индуктивности есть отно-
шение относительного изменения индуктивности к интервалу температур, вы-
звавшему это изменение. Данный параметр относится к числу важнейших, ха-
рактеризующих качественные показатели индуктивных элементов, и представ-
ляет собой меру обратимого изменения индуктивности в результате изменения
температуры при отсутствии изменения индуктивности во времени. Величина
температурного коэффициента индуктивности (ТКИ) рассчитывается на 1 °C.
Температурный коэффициент индуктивности катушек с магнитными сер-
дечниками
у „ PI^-начг —Тнача
^-начг (1	Ь)2 Тнач2 Со) &Т
где £иач1 и Тначг — начальная индуктивность катушки при температурах Tt н
Гг; Л7’=Г2—Ti —разность температур, °C; со — угловая частота.
На ТКИ оказывает существенное .влияние изменение температуры, при этом
изменяются линейные размеры как самой катушки, так и намоточного провода;
эффективное значение длины провода и собственная емкость катушки, разме-
ры экрана. Влияют также марки материалов, которые применяются при изго-
товлении каркасов катушек, экранов, сердечников и проводов.
Температурный коэффициент индуктивности катушки является сложным
техническим параметром, расчеты которого осуществляются по различным ма-
тематическим формулам, учитывающим температурный коэффициент проница-
емости сердечника, температурный коэффициент диэлектрической постоянной
материалов, применяемых для изготовления составных частей катушек, темпе-
ратурные коэффициенты обмоток и собственной емкости катушки; учитывается
также тепловое расширение.
Температурный коэффициент магнитной проницаемости сердечника ТКЦ
является основным в определении ТКИ. Если рассчитывать ТКИ кольцевого
37
замкнутого индуктивного элемента, то в формуле коэффициент магнитной про-
ницаемости сердечника приравнивается к температурному коэффициенту на-
чальной магнитной проницаемости, который определяется по следующей фор-
муле:
ГК Ни = (Нн2 Нн1)/Нп1 ^Т,
где рН1 и рН2 — начальная магнитнаи проницаемость сердечника соответствен-
но при температуре Tt и Тг\ ЛТ — разность температур.
Для кольцевых сердечников, изготавливаемых из магнитодиэлектриков,
температурный коэффициент начальной магнитной проницаемости является ве-
личиной нормируемой и приводится при рассмотрении конкретных изделий в
настоящем справочнике. Для изделий из ферритов применяется относительный
температурный коэффициент начальной проницаемости ад:
— ТКцн/|Лн — (Мн2~Р-н1/Мн
где ТК„
И)
— температурный коэффициент начальной магнитной проницаемости;.
Цн — начальная магнитная проницаемость.
Температурный коэффициент магнитной проницаемости сердечника с ло-
кальным немагнитным зазором, не вносящим дополнительного рассеяния и рас-
пределенных емкостей,
ТКЦ =ТК„ Рэкп/Рн'
где рЭкк — оптимальная эквивалентная магнитная проницаемость сердечника.
В [21] приведены рекомендации по определению температурных коэффици-
ентов диэлектрической проницаемости, теплового расширения и обмотки, кото-
рые оцениваются добавочной величиной температурного коэффициента, равной
(20.. .30)100 1/°С.
Геометрическая составляющая ТКИ определяется добавочной величиной,
равной (5 ... 10) • 10 е 1/°С.
Увеличение ТКИ за счет изменения распределения тока по сечению провс
да выражается через добротность индуктивного элемента:
ТКИ/ —(1,5-2/Q)-10-®.
За счет улучшения технологии намотки катушек тонким проводом с шаго!
или применения в качестве проводника тонкой ленты эта составляющая ТКГ
может быть значительно уменьшена и доведена до (2 . .. 5)-ilO-® 1/°С (31, 23]
На суммарную величину ТКИ оказывает влияние температурный коэффи
циент ТКИе. который определяется изменением собственной емкости за сче
изменения под воздействием температуры параметров каркаса, шага намотю
и диэлектрической постоянной. Последний параметр влияет наиболее сущест
венно. В [33] приведена формула для вычисления рассматриваемого коэффн
циента:
ТКИе==ТКе Со/Ср.
где ТК е — температурный коэффициент диэлектрической проницаемости ка]
каса; Со—собственная емкость катушки; Ср — резонансная емкость контур
в который включена катушка.
При использовании керамических каркасов с ребрами значение TKI
может быть уменьшено до 2-10~в 1/°С.
Влияние экрана на изменение ТКИ может колебаться в значительных пр
делах. Выявлена зависимость изменения размеров экрана и размеров катушг
при изменении температуры окружающей среды. По данным [21, 213] -прн и
пользовании медных и алюминиевых экранов ТКИ находится в диапазо!
(20...40)-10-® 1/°С. При общем стремлении к уменьшению ТКИ в даннс
случае необходимо увеличивать отношение диаметра экрана к диаметру к
38
тушкн, которое при оптимальной конструкции лежит в пределах от 2 до 3,
а в качестве материала экрана необходимо использовать медненную керамику
или ннвар.
В ['21] при определении параметров индуктивных элементов, например ка-
тушек индуктивности, большое значение имеет явление «возврата», т. е. от-
носительное необратимое изменение индуктивности катушки после воздействия
температурных факторов. В число требований на катушку относительное изме-
нение индуктивности не задается, так как предполагается, что все необратимые
изменения учитываются стабильностью параметров (индуктивности) во времени.
Для катушек с ферритовыми броневыми сердечниками необратимое изменение
индуктивности должно обязательно учитываться при конструировании и изго-
товлении. Явление «возврата» служит хорошим критерием качества исполнения
катушек. Величина «возврата» зависит как от конструкции и материала сер-
дечника, так и от конструкции н технологии изготовления катушки в целом.
Необратимое изменение индуктивности катушек РЭА составляет
0,1... 0,5%.
Временная нестабильность катушек. Относительное изменение индуктивности
за определенное время, вычисляемое в процентах и обозначаемое буквой К,
называется нестабильностью катушек: K = ALh/ALk. Нестабильность индуктив-
ности зависит от изменения проницаемости сердечника, собственной емкости,
взаимного расположения обмоткн и сердечника во времени под воздействием
изменения механических и климатических факторов. Это положение справедли-
во для катушек с магнитными сердечниками. У катушек без магнитных сер-
дечников временная нестабильность определяется только конструктивными по-
стоянными и технологией изготовления, изложенными при рассмотрении пара-
метров L, Q и ТКИ. В технической литературе часто встречается термин «дез-
аккомодация», отражающий существенное влияние на временную нестабиль-
ность катушек наряду с магнитным старением.
Дезаккомодацня представляет собой уменьшение проницаемости магнитных
материалов во времени под влиянием различных факторов: электромагнитных,
механических или температурных. Величина дезаккомодации обозначается бук-
вой D и определяется по следующей формуле:
. 100о/о<
^1
где Li—индуктивность, измеренная через 1 мин после размагничивания, Гн;
L2 — индуктивность, измеренная через 24 ч после размагничивания. Гн.
У броневых сердечников
_Рэкв_ ioo%
i-i	Ин
Международной электротехнической комиссией рекомендуется использо-
вать наряду с величиной дезаккомодации коэффициент дезаккомадацин:
L-1 Вакв l°gio (^г/G)
где Li — индуктивность, измеренная через время tt после размагничивания, Гн;
Lz — индуктивность, измеренная через время t2 после размагничивания, Гн;
Раки — эквивалентная проницаемость сердечника.
15. Указания по эксплуатации
Индуктивные элементы: катушки индуктивности, контурные катушки, дрос-
сели и другие изделия, а также сердечники и магнитопроводы из ферритов н
магнитодиэлектрнков, эксплуатируются в составе различной РЭА бытового и
39
промышленного назначения во всех климатических зонах страны прн воздейст-
вии на них комплексных механических и климатических факторов. Все индук-
тивные элементы, выпускаемые промышленностью, относятся к группе самосто-
ятельных изделий, на которые распространяются требования ГОСТ 16962—71
«Изделия электронной техники и электротехники. Механические н климатиче-
ские воздействия. Требования и методы испытаний», а также ГОСТ 15150—69
«Машины, приборы и другие технические изделия. Исполнения для различных
климатических районов».
Индуктивные элементы сохраняют свои параметры в пределах норм, уста-
новленных техническими заданиями на их разработку или ТУ в течение сроков
службы и сроков сохраняемости при воздействии климатических факторов. Эти
изделия предназначаются для эксплуатации, хранения н транспортирования в
диапазоне от верхнего до нижнего значений климатических факторов, при этом
дополнительно к диапазонам климатических факторов, в пределах которых при
эксплуатации обеспечивается работоспособность изделий, могут быть установ-
лены один или несколько более узких диапазонов климатических факторов, в
пределах которых обеспечивается более жесткий диапазон отклонений пара-
метров. В пределах этих диапазонов в ряде случаев устанавливается несколько
значений одного и того же фактора при предъявлении требований в отношении
различных этапов эксплуатации или отдельных технических характеристик, на-
пример несколько значений верхней и эффективной температур прн различных
ресурсах или сроках службы. Иногда указываются допустимые в процессе
эксплуатации отклонения параметров от их первоначальных значений.
Учитывая экономическую и техническую целесообразность, индуктивные
элементы изготавливаются в исполнениях, пригодных для эксплуатации в не-
скольких районах и местах размещения, которые указаны в соответствующих
таблицах справочника. Они могут эксплуатироваться в макроклиматических
районах и местах размещения, отличающихся от тех, для которых предназна-
чены изделия, если климатические факторы в период эксплуатации не выхо-
дят за пределы номинальных значений, установленных для данных изделий
Например, индуктивные элементы вида климатического исполнения УХЛ4 в лет-
ний сухой период могут эксплуатироваться в условиях УХЛ2.
Если рассматриваемые изделия эксплуатируются в условиях, где значения
климатических факторов выходят за пределы установленных номинальных зна-
чений, то сроки службы и другие параметры не гарантируются. Поэтому про-
мышленностью изготавливаются изделия, которые предназначаются для эксплу-
атации в нескольких макроклиматических районах и местах размещения иля
же для хранения в нескольких условиях попеременно в течение разных сро-
ков; в этих случаях сочетания различных условий эксплуатации нли хранения
со сроками пребывания в этих условиях указываются дополнительно.
Индуктивные элементы по существующей классификации относятся к груп-
пе изделий электронной техники (Приложение 2 к ГОСТ 1696'2—71) и явля-
ются, как правило, комплектующими изделиями для различной РЭА. Условия
эксплуатации, транспортирования и хранения комплектующих изделий устанав
ливаются более жесткими, к ним предъявляются также более жесткие техни-
ческие требования, чем к аппаратуре, в которой они применяются. Для конк-
ретных типов или групп изделий указывается несколько значений одного я
того же воздействующего фактора при установлении требований в отношения
отдельных технических характеристик. Указываются, например, несколько зна<
чений верхней температуры при различных продолжительностях иаработкя
изделия на отказ; разные степени жесткости для одного и того же вида ме-
ханических нагрузок при установлении требований по прочности и устойчи
вости.
В технически обоснованных случаях к индуктивным элементам предъявля
ются требования по воздействующим факторам более жесткие, чем указан!,
в справочнике, которые соответствуют принятым в государственных стандарта!
Если при эксплуатации изделия не подвергаются воздействию каких-либо кл1
40
магических или механических факторов, то требования по воздействиям этих
факторов не предъявляются. Если индуктивные элементы разрабатываются для
конкретного объекта и по выполняемым функциям и характеристикам пригод-
ны только для данной аппаратуры, то предъявляемые к индуктивным элемен
там требования могут отличаться от указанных в настоящей главе и уста-
навливаются исходя из условий работы индуктивного элемента на Данном объ-
екте.
В некоторых случаях к изделиям, рассматриваемым в справочнике, по
техническим соображениям невозможно или нецелесообразно предъявлять же-
сткие требования и тогда с учетом возможных мер индивидуальной или общей
защиты в аппаратуре (амортизации, термостатирования, герметизации) к ним
предъявляются менее жесткие требования. При этом меры защиты обеспечи-
вают возможность применения индуктивного элемента (разработанного по по-
ниженным требованиям) в условиях, соответствующих заданной степени жест-
кости.	,
Индуктивные элементы изготавливаются в климатических исполнениях для
эксплуатации в одном или нескольких макроклиматических районах страны.
Эти исполнения имеют буквенное или цифровое обозначение, перечень этих
обозначений приведен в табл. 1.18, и соответствуют принятым в ГОСТ
15150—69. Изделия в этих исполнениях в зависимости от места размещения
в воздушной среде и на высотах до 4300 м изготавливают по категориям раз-
мещения, которые, в свою очередь, подразделяются на укрупненные и дополни-
тельные. Характеристика и обозначение категорий размещения изделий при-
ведены в табл 1.19.
Для изделий, предназначенных для эксплуатации только в невоздушной
среде и (или) при атмосферном давлении менее 53,8 кПа (400 мм рт. ст.),
в том числе на высотах более 4300 м, понятие категории размещения не приме-
няют на всех стадиях эксплуатации. Если одно и то же изделие предназначено
для эксплуатации как в воздушной среде на высотах до 4300 м, так н в не-
воздушной среде и (нли) прй атмосферном давлении менее 53,3 кПа, в том
числе на высотах более 4300 м, то понятие категории размещения изделий при-
меняют только на стадии эксплуатации в воздушной среде на высотах до
4300 м.
Важным признаком классификации изделий по эксплуатационным характе-
ристикам является разделение на группы видов аппаратуры, в которых при-
меняются эти изделия, и разделение их на группы в зависимости от понижен-
ного атмосферного давления. Состав групп по видам аппаратуры, в которых
находят применение индуктивные элементы, приведен в табл. 1.20.
Зависимость рабочих значений атмосферного давления от высоты над
Уровнем моря и обозначение групп пониженного давления приведены
в табл. 1.21,
Термин «вид климатического исполнения» включает следующие понятия
(их сочетание): исполнение, категория и группа по пониженному давлению.
Например, вид климатического исполнения УХЛ204а.
Приведенные в табл. 1.18 и 1.19 исполнения и категории и их сочетания,
используемые при изготовлении изделий следующих видов исполнений: У4 и
ХЛ4; У4.1 и ХЛ4.1; У4.2 и ХЛ4.12; Т4; Т4.1; Т4.2; ТС2.1; ОЗ; 03.1, не при-
меняются, так как изделия этих видов климатических исполнений удовлетворя-
ют требованиям, предъявляемым соответственно к изделиям следующих видов
климатических исполнений: УХЛ4; УХЛ4.1; УХЛ4..2; 04- 04.1; 04 2; ТС2; ВЗ;
В3.1.	......
Цифровые обозначения, приведенные в табл. 1.18, применяются исключи-
тельно для обработки данных на ЭВМ. В скобках приведены обозначения,
принятые в некоторых странах.
Характеристики видов и значений климатических и механических факто-
ров, отражающие условия эксплуатации изделий, подразделяются по степеням
41
Таблица 1.18
Перечень макроклиматических районов и категорий размещении изделий
Климатическое исполнение изделий	Обозначения			Краткая характеристика макроклиматического района
	буквенные		цифровые
	рус- ские	латин- ские
Изделия, предназначен- ные для эксплуатации на суше, реках, озерах Для макроклиматическо-	У	N	о	Средняя из ежегодных абсо-
го района с умеренным климатом Для макроклиматических	УХЛ	NF	1	лютных максимумов температу- ра воздуха равна или ниже +40'°C, а средняя из ежегод- ных абсолютных минимумов температура воздуха равна или выше —45 °C К макроклиматическому райо-
районов с умеренным н холодным климатом Для макроклиматическо-	ТВ	TH	2	ну с холодным климатом отно- сятся районы, в которых сред- няя из ежегодных абсолютных минимумов температура возду- ха ниже —45 °C Сочетание температуры, рав-
го района с влажным тропическим климатом Для макроклиматическо-	тс	ТА	3	ной нли выше +20 °C, и отно- сительной влажности, равной или выше 80%, наблюдается примерно 12 или более часов, в сутки за непрерывный пе- риод от 2 до 12 мес. в году Средняя из ежегодных абсо-
го района с сухим тропи- ческим климатом Для макроклиматических	т	Т	4	лютных максимумов темпера- тура воздуха выше +40°C и районы, которые не отнесены к макроклиматическому району с влажным тропическим клима- том Температура +20 °C и выше
районов как с сухим, так и с влажным тропиче- ским климатом Для всех макроклимати- ческих районов на суше, кроме макроклиматиче- ского района с очень холодным климатом	о	и	 5	прн относительной влажности 80% и выше илн температура +40°С и выше
42
Окончание табл. 1.18
Климатическое исполнение изделий	Обозначения			Краткая характеристика макроклиматического района
	буквенные		цифровые
	рус- ские	латин- ские
Изделия, предназначен- ные для эксплуатации в макроклиматических рай- онах с морским клима- том Для макроклиматическо-	м	м	6	К макроклиматическому району
го района с умеренно хо- лодным морским клима- том Для макроклиматическо-	тм	мт	7	с умеренно холодным морским климатом относятся моря, оке- аны и прибрежнан территория в пределах непосредственного воздействия морской воды, расположенные севернее 30е северной широты или южнее 30° южной широты К макроклиматическому райо-
го района с тропическим морским климатом, в том числе для судов ка- ботажного плавания или иных, предназначенных для плавания только в этом районе Для макроклиматических	ом	ми	8	ну с тропическим морским кли- матом относятся моря, океаны и прибрежная территория в пределах	непосредственного воздействия морской воды, расположенные между 30° се- верной широты и 30° южной широты Среднемесячное значение отно-
районов как с умеренно холодным, так и с тропи- ческим морским клима- том, в том числе для су- дов неограниченного рай- она плавании Изделия, предназначен-	в	W	9	сительной влажности в сочета- нии с предельным значением температуры для категории из- делий 1, 2, 5 равно 100% при +35 °C, для категории изделий 1.1 прн продолжительности воз- действия 4 мес. в году равно 98% при +35 °C; для катего- рии 2.1, 5.1, 3, 3.1,	4 равно 98% прн 35 °C, для категории 4.1 —80% при 25 °C К макроклиматическому райо-
иые для эксплуатации во всех макроклиматических районах на суше и на море, кроме макроклима- тического района с очень холодным климатом (все- климатическое исполне- ние)				ну с очень холодным клима- том относятся районы, где средняя минимальная темпера- тура ниже —60 °C
43
Окончание табл. 1.19
Таблица 1.19
Характеристика и обозначение категорий размещения аппаратуры
и индуктивных элементов
Характеристика
укрупненных категорий
Обоз-
начение
Характеристика
дополнительных категорий
Обоз-
начение
Характеристика
укрупненных категорий
Обоз-
начение
Характеристика
дополнительных категорий
Обоз-
начение
Длн эксплуатации на открытом воз-
духе (воздействие совокупности кли-
матических факторов, характерных
для данного макроклиматического
района)
ы
Ч' V '
Для эксплуатации под навесом или
в помещениях (объемах), где колеба-
ния температуры и влажности возду-
ха несущественно отличаются от ко-
лебаний на открытом воздухе и име-
ется сравнительно свободный доступ
наружного воздуха, например в па-
латках, кузовах, прицепах, металли-
ческих помещенних без теплоизоля-
ции, а также в оболочке комплектно-
го изделия категории 1 (отсутствие
прямого воздействия солнечного из-
лучения и атмосферных осадков)
Для эксплуатации в закрытых поме-
щениях (объемах) с естественной
вентиляцией без искусственно регули-
руемых климатических условий, где
колебания температуры и влажности
воздуха и воздействие песка и пыли
существенно меньше, чем на откры-
том воздухе, например в металличе-
ских с теплоизоляцией, каменных,
бетонных, деревянных помещениях
(отсутствие воздействия атмосферных
осадков, прямого солнечного излуче-
ния, существенное уменьшение ветра,
существенное уменьшение нли отсут-
ствие воздействия рассеянного сол-
нечного излучения и конденсации
влаги)
Дли эксплуатации в помещениях
(объемах) с искусственно регулиру-
емыми климатическими условиями,
например в закрытых отапливаемых
и вентилируемых производственных и
других, в том числе хорошо вентили-
руемых подземных помещениях (от-
сутствие воздействия прямого солнеч-
ного излучения, атмосферных осад-
ков, ветра, песка и пыли наружного
воздуха; отсутствие или существен-
1
3
44
Для хранения в процессе
эксплуатации в помещениях
категории 4 и работы как в
условиях категории 4, так и
(кратковременно) в других
условиях, в том числе на
открытом воздухе
Для эксплуатации в каче-
стве встроенных элементов
внутри комплектных изделий
категорий 1; 1.1; 2, конструк-
ция которых исключает воз-
можность конденсации вла-
ги на встроенных элементах
(например, внутри РЭА)
Для эксплуатации в нерегу-
лярно отапливаемых поме-
щениях (объемах)
Для эксплуатации в поме-
щениях с кондиционирован-
ным или частично кондицио-
нированным воздухом
1.1
2.1
3.1
4.1
ное уменьшение воздействия рассеян-
ного солнечного излучения и конден-
сации влаги)
Для эксплуатации в помещенних
(объемах) с повышенной влажностью
(например, в неотапливаемых н не-
вентилнруемых подземных помещени-
ях, в том числе шахтах, подвалах, в
почве, в таких судовых, корабельных
и других помещениях, в которых воз-
можно длительное наличие воды нли
частая конденсация влаги на стенах
и потолке, в частности, в некоторых
трюмах, в некоторых цехах текстиль-
ных, гидрометаллургических произ-
водств н т. п.)
5
Для эксплуатации в качест-
ве встроенных элементов
внутри комплектных изделий
категории 5, конструкция ко-
торых исключает возмож-
ность конденсации влаги иа
встроенных элементах (на-
пример, внутри РЭА)
5.1
Таблица 1.20
Состав групп РЭА с индуктивными элементами
Труп- па	Вид аппаратуры	Условия эксплуатации	Категория размещения (табл. 1.19)
I	Радиовещательные и телевизионные при- емники, радиолы, магнитолы (радиопри- емная часть), магнитофоны, видеомагни- тофоны, телевизионные камеры, музы- кальные центры, магннторадиолы, маг- нитофоны-приставки, диктофоны, элект- рофоны, электропроигрыватели, ЭПУ, уси- лители звуковой частоты, тюнеры, тюне- ры-уснлнтелн, акустические системы и агрегаты, абонентские громкоговорители, приемники трехпрограммные проводного вещания	В жилых помеще- ниях	4.2
II	Автомобильные радиовещательные при- емники и приставки КВ-диапазона	В автомобилях (встроенные в ку- зов)	2
III	Телевизионные приемники, видеомагни- тофоны, телевизионные камеры, электро- фоны, радиолы, магнитолы, имеющие специальные приспособления для пере- носки	На открытом воз- духе. Не рассчита- ны для работы в условиях движе- ния	1.1
IV	Радиовещательные и телевизионные при- емники, магнитолы, магнитофоны, видео- магнитофоны, телевизионные камеры, диктофоны, электрофоны	На открытом воз- духе. Рассчитаны для работы в ус- ловиях движения (на ходу в салоне автомобиля и т. п.)	1.1
45
Таблица 1.21
Зависимость рабочих значений атмосферного давления
от высоты над уровнем моря с распределением по группам
пониженного давления
Высота над уровнем моря, тыс. м	Атмосферное давление				Обозначение групп пони- женного давления
	ннжнее значение		среднее значение (по ГОСТ 4401-81)
	кПа	мм рт. ст.	кПа	|	мм рт. ст.
1,0	.86,6	650	89,9	674
2,0	73,3	550	79,5	596	—
2,4	70,0	525	75,6	567	а
3,0	64,0	480	70,1	526	—
3,5	60,0	450	65,8	493	б
4,0	56,0	420	61,1	462
4,3	53,3	400	59,3	445	в
5,0	48,0	360	54,0	405	—
6,0	42,0	315	47,2	354	—
7,0	36,7	275	41,1	308	—
8,0	31,3	235	35,6	267	—.
9,0	28,0	210	30,8	231	—
9,4	26,7	200	29,0	218	г
10,0	24,3	182	26,5	199	—
12,0	18,0	135	19.4	145	—.
14,4	12,0	90	13,3	100	д
15,0	10,7	80	12,1	91	—
16,0	8,6	64	10,4	78	—
18,0	6,4	48	7,6	57	—
20,0	4,4	33	5,5	41	е
26,0	2,0	15	2,2	16	ж
31,-0	1,0	7,5	1,0	7,7
34,0	6 -ю-1	5	6-10-'	5	3
45,8	1,3-10-'	1	1,3-10-'	1	и
63,6	1,3-10-2	10-'	1,3-10-2	10-'	к
91,7	1,3-ю-4	ю-»	1,3-ю-4	10-3	л
200	1,3-10-7	10-»	1,3-ю-7	10-6	м
Космос	1,3 -10-'°	10 9	1,3-ю-'°	10-9	н
Средний	1,3-10-'»	10-'2	1,3-10-'3	10-12	О
КОСМОС
Дальний	1,3-1 о-'4	Ю-'з	1,3-ю-'4	ю-'3	п
космос
жесткости. Связь между степенями жесткости по влажности воздуха и испол-
нениями изделий приведена в табл. 1.22.
Факторы климатических воздействий. Нормальные значения температурь
окружающего воздуха, отражающие условия эксплуатации изделий, привело
ны в табл. 1.23. Для изделий исполнения У, которые по условиям эксплуата-
ции могут иметь перерывы в работе при эпизодически появляющихся темпера-
турах ниже —40 °C, нижнее значение рабочей температуры в технически обое
кованных случаях принимается равным —40 °C. Для изделий исполнения ТВ
в некоторых областях с субтропическим климатом нижиее предельное значеии
принимается равным —10 °C.
46
Таблица 1.22
Связь между степенями жесткости по влажности воздуха
и исполнениями изделий
Степень жесткости по влажности воздуха	Климати- ческое исполнение	Категория размещения	Характеристика категории размещения
I	У, хл, тс	4; 4.1; 4.2	Для работы в помещениях с искусствен- но регулируемыми климатическими ус- ловиями (например, в закрытых, отапли- ваемых и вентилируемых производствен- ных помещениях)
	тс	2; 3	Для работы в закрытых помещениях без искусственно регулируемых климати- ческих условий; в кожухе комплектного устройства (аппаратуры), под навесом
	тс	1	Для работы на открытом воздухе
II	У, хл	1.1	Переносные изделия для кратковремен- ной работы на открытом воздухе
III	У, хл	3	Для работы в помещениях без искусст- венно регулируемых климатических ус- ловий и несущественных колебаний тем- пературы и влажности
IV	У, хл	1; 2	Для работы на открытом воздухе; в по- мещениях, где колебания температуры и влажности воздуха несущественно от- личаются от колебаний на открытом воз- духе; в кожухе аппаратуры (комплект- ного устройства), предназначенной для работы на открытом воздухе
V	У, хл	5	Для работы в помещениях с повышен- ной влажностью, включая подвалы, не- вентилируемые подземные, некоторые судовые, некоторые производственные помещения
VI	т, тв,тм, ом, о, в	4.2	Для работы в помещениях лаборатор- ного типа, капитальных жилых и т. п.
VI	м	3.4	Для работы в помещениях без нскусст-
VII	Т, ТВ, тм, ОМ, О, в		венно регулируемых климатических ус- ловий и несущественных колебаний тем- пературы и влажности; в отапливаемых (или охлаждаемых) и вентилируемых помещениях
VII	м	1.2	Для работы на открытом воздухе или под навесом
VIII	Т, ТВ, тм, ом, о, в	1, 2, 5	Для работы иа открытом воздухе, под навесом, в помещениях без искусственно регулируемых климатических условий, в кожухе комплектного изделия, предназ- наченного для работы на открытом воз- духе, во влажных помещениях
47
Таблица 1.23
Значения рабочей температуры окружающего воздуха
при эксплуатации индуктивных элементов
	—	- 	Температура воздуха прн эксплуатации, °C
О * О ф	Категория разме-	Рабочие значения			Предельные рабочие значения
f 5	щення изделий
		верх- нее	нижнее	среднее	верхнее	ннжнее
i4s
у	1; 1 1; 2; 2.1; 3	+40	—45	+10	+45	—50
	3 1	4-40	—10	+10	+45		0
	5; 5.1	+35	—5	+10	+35		-5
хл	1; 1.1; 2; 2.1; 3	+40	—60	+10	+45	—60
	3.1	+40	—10	+10	+45		10
	5; 5.1	+35	— 10	+10	+35		10
УХЛ	1; 1.1;' 2; 2.1; 3	+40	—60	+10	+45	—60
	3.1	+40	—10	+10	+45		10
	4	+35	+ 1	+20	+40	+ 1
	4.1	+25	+10	+20	+40	+ 1
	4.2	+35	+10	+29	+40	+ 1
	5; 5.1	+35	—10	+ 10	+35	—	10
ТВ	1; 1.1; 2; 2.1; 3; 3.1	+45	+1	+27	+50'	+1
	4	+45	4-1	+27	+50	+ 1
	4.1	+25	4-10	+20	+40	Ч~1
	4.2	+45	+10	+27	+45	+ 10
	5; 5.1	+35	+1	+ 10	+35	+ 1
т, тс	1; 11; 2; 2.1; 3; 3.1	+45	— 10	+27	+55	—	10
	4	+45	+1	+27	+55	+1
	4.1	+25	+10 +10	+20	+40	+ 1
	4.2	+45		+27	+45	4-10
	5; 5.1	+35	+ 1	+ю	+35	ч	-1
	1; 1.1; 2; 2.1	+45	—60	+27	+55		60
и	4	+45 +25	+ 1	+27	+55	ч	-1
	4.1		+ 10	+20	+40	ч	г-1
	4.2	+45	+10	+27	+45	ч	-1
	5; 5.1	+35	—10	+ 10	+35	—	10
	1; 1.1; 2; 2.1;	+40					40
м	' 3; 5; 5.1		—40	+ 10	+45	—
	4; 3.1	+40	— 10	+20	+49	—	10
	4.1	+ 35	+15 + 1	+20	+40	+1
	4.2	+40		+20	+40	+1
тм	1; 1.1; 2; 2.1; 3; 5; 5.1	+45	+ 1	+27	+45	+1
	4	+45	+1	+27	+45	+ 1
	4.1	+25	+ 10	+20	+40	+1
	4.2	+45	+1	+27	+45	+1
ом	1; 1.1; 2; 2.1; 3; 5; 5.1	+45	—40	+27	+45		40
	4; 3.1 4.1	+45 +35	—10 + 15	+27 +20	+45 +40	ч	10 -1 	т-Г—
48
Окончание табл. 1.23
! Климатическое исполнение	Категория разме- щения изделий	Температура воздуха при эксплуатации, °C
		Рабочие значения			Предельные рабочие значения
		верх- нее	нижнее	среднее	верхнее	ннжнее
в	1; 1.1; 2; 2.1; 3	+45	-60	+27	+55	—60
	3.1; 4	+45	— 10	+27	+55	—10
	4.1	+25	+10	+20	+40	+1
	4.2	+45	+1	+27	+45	+1
	5; 5.1	+45	-40	+27	+45	—40
Таблица 1.24
Сочетания рабочих значений относительной влажности
и температуры при эксплуатации изделий электронной техники
Климатиче- ское испол- нение	Категории размещения изделий	Среднемесячное значение относительной влажности в наиболее теплый н влажный период, %, н продолжительность действия, мес.
		Прн /—20 °C	Продол- житель- ность	Верхнее значение прн f==25°C
УХЛ	4; 4.1; 4.2	65	12	80
У, УХЛ	1; 2	80	6	100
(ХЛ)	1.1	80	2	98
	2.1; 3; 3.1	80	6	98
	5	90	12	100
	5.1	90	12	98
тс	1	65	12	100, 1=10 °C
	1.1; 2; 3; 3.1	65	12	100, 1 = 10°С
	4; 4.1; 4.2	65	12	80
	5	90	12	100
	5.1	90	12	98
ТВ, т, о,	1; 2; 5	90, 1=27 °C	12	100, 1=35°С
в, тм, бм	1.1	90, 1=27 °C	4	98, 1=35 °C
	2.1; 5.1	90, 1=27 °C	12	98, 1=35 °C
	3; 3.1; 4	80, 1=27 °C	12	98, 1=35 °C
ТВ, Т, О, в	4.1	65	12	80
тм, бм	4.2	80, 1=27 °C	3	98, 1=35 °C
м	1; 2	90	6	100
	1.1	90	2	98
	2.1	90	6	98
	3; 4; 3.1	80	6	98
	4.1	65	12	80
	4.2	80	2	98
	5	90	12	100
	5.1	90	12	98
49
Рабочие значения влажности воздуха (сочетания относительной влажности
и температуры) приведены в табл. 1.24, в которой указаны также степени же-
сткости по относительной влажности. Для встроенных элементов, предназна-
ченных для внутреннего монтажа в аппаратуре (комплектных изделиях), кон-
структивное оформление которой исключает возможность конденсации влаги
на этих элементах, вместо указанных в табл. 1.24 верхних значений относи-
тельной влажности 100% с конденсацией влаги указывают верхнее значение
98% без конденсации влаги. Среднемесячное значение влажности использует-
ся при оценке возможных в течение срока службы и хранения изменений па-
раметров изделий, связанных со сравнительно длительными процессами.
Таблица 1.25
Степени жесткости по температуре воздуха при эксплуатации изделий,
транспортировании и хранении
Воздействующий фактор	Температура	Степень жесткости
Верхнее значение
Температура воздуха или другого газа	40 (313)	1
при эксплуатации, °C (К)	45 (318)	II
	50 (323)	III
	55 (328)	IV
	60 (333)	V
	70 (343)	VI
	85 (358)	VII
	1>00 (373)	VIII
	125 (398)	IX
	155 (428)	X
	200 (473)	XI
	250 (523)	XII
	315 (588)	XIII
	400 (673) 500 (773)	XIV XV
Нижнее значение
	+ 1 (274)	I
	—5 (268)	II
	—10 (263)	III
	—25 (248)	IV
	—30 (243)	V
	—40 (233)	VI
	—45 (228)	VII
	-60 (213)	VIII
	-85 (188)	IX
Верхнее значение
Температура воздуха или другого газа	+50 (323)	I
при транспортировании и хранении, °C (К)	+60 (333)	п
Нижнее значение
	—50 (223)	I
	—60 (213)	II
	-85(188)	III
50
Таблица 1.26
Степени жесткости по относительной влажности внешней среды
при эксплуатации изделий, их транспортировании н хранении
Верхнее значение относительной влажности, %, при /=25 °C и более ннзкнх температурах	Среднемесячные значения относительной влажности, %, в наиболее теплый и влажный период н продолжительность нх воздействия в течение года
	Прн /=20°С	Продолжи- тельность, мес.	Степень жесткости
80 без конденсации влаги	65	12	I
98 без конденсации влаги	80	2	II
98 без конденсации влаги	80	6	III
100 с конденсацией влаги	80	6	IV
100 с конденсацией влаги	90	12	V
98 при 35 °C и более низких темпе-	80% при 27 °C	3	VI
ратурах без конденсации влаги
98 при 35 °C и более низких тем-	80% при 27 °C	12	VII
пературах без конденсацнн влаги
100 при 35 °C и более низких тем-	90% при 27 °C	12	VIII
пературах с конденсацией влаги
Примечание. При более высоких температурах относительная влажность ниже.
Степени жесткости по температуре внешней среды, отражающие условия
эксплуатации изделий электронной техники и электротехники, приведены в
табл. 1.25.
Установленные для изделий электронной техники степени жесткости по от
носительной влажности при среднемесячных температурах приведены в
табл. 1 .‘26.
Степени жесткости по пониженному и повышенному давлению воздуха по
ГОСТ 16962—71 приведены в табл. 1.27.
Таблица 1.27
Степени жесткости по давлению воздуха при эксплуатации изделий
Воздействующий фактор	Давление	Степень жесткости
Пониженное атмосферное давление, мм рт. ст. (Па)	525 (70 000) 400 (53 600) 200 (26 630) 90 (12 000) 15 (2000) 5 (666) 1 (133,32) 10-' (13,332) 10 3 (1,333) 10~6 (0,00013)	I II III IV V VI VII VIII IX X
Повышенное давление воздуха нли дру- гого газа, кгс/см2 (Па)	1,5 (148 599) 3 (297 198)	I II
51
Таблица 1.28
Виды механических воздействующих факторов и значения их характеристик
Воздействующий фактор	Параметры			Степень жесткости
	Диапазон частот, Гц	Максимальное уско- рение, g (м/с2)	Длительность удара, мс
Вибрационные на-	1...35	0,5 (4,91)	—	I
грузки	1...60	1 (9,81)	—	II
	1...60	2 (19,6)	—	III
	1....80	5 (49,1)	—	IV
	1...100	1 (9,81)	—	V
	1...200	5 (49,1).	—.	VI
	1...2O9	10 (98,1)	—	VII
	1...600	5 (49,1)		VIII
	1...600	10 (98,1)	—	IX
	1...1000	10 (98,1)	—.	X
	1...2000	5 (49,1)	—	XI
	1-2000	10 (98,1)	—	XII
	1—2000	15 (147)	—	XIII
	1...2ЮОО	20 (196)	—	XIV
	1...3000	20 (196)	—	XV
	1 ...5090	10 (98,1)	—	XVI
	1...5000	20(196)	—	XVII
	1 ...5090	30 (294)	—	XVIII
	1...5090	40 (392)	—	XIX
	100..5000	40 (392)	—	XX
Многократные	—	15 (147)	2...15	I
ударные нагрузки	—	40 (392)	2...10	II
	—	75 (735)	2-6	III
	—	150 (1471)	1...3	IV
Одиночные удар-	.		4(39)	40...60	I
ные нагрузки	—	20 (196)	20...50	II
	—	75 (735)	2.„6	III
	—	150 (1471)	1...3	IV
	—	500 (4905)	1...2	V
	—	1000 (9810)	0,2... 1	VI
	—	1500 (14710)	0,2—0,5	VII
	—	3000 (29 400)	0,2-0,5	VIII
Линейные (цент-			10 (98,1)	—	I
робежные) нагруз-	—	25 (245)	—	II
ки	—	50 (491)	—	III
	—	100 (981)	—	IV
	—	150 (1471)	—	V
	—	200 (1962)	—	VI
		500 (4905)		VII
52
Таблица 1,29
Длительность удара дли ряда ускорений при механических нагрузках
Степень жесткости	Ускорение, g	Длительность удара, мс	Общее число ударов
I	15	2..15	10000
II	40	2...10	10000
ш	75	2...6	4000
IV	150	1...3	4000
Факторы механических воздействий. К индуктивным элементам и изделиям
электронной техники, предназначенным для функционирования в условиях воз-
действия механических нагрузок, предъявляются требования по прочности и
устойчивости при воздействии этих нагрузок. К изделиям, не предназначенным
для функционирования в условиях воздействия механических нагрузок, предъ-
являются требования только по прочности при воздействии этих нагрузок.
Виды механических воздействующих факторов и степень жесткости, в
обобщенной форме отражающие условия эксплуатации, приведены в табл. 1 28.
Для всех приведенных в таблице диапазонов частот амплитуда вибрации не
превышает 10 мм. В технически обоснованных случаях н при наличии данных
по характеристикам случайной вибрации при эксплуатации к изделию могут
предъявляться требования по воздействию случайной вибрации взамен требо-
ваний по вибрационным нагрузкам, указанным в данной таблице. Степени же-
сткости XVI.. . XX по вибрационным нагрузкам применяются для изделий
миниатюрных и сверхминиатюрных конструкций. При этом следует иметь в
виду, что степень жесткости XX по вибрационным нагрузкам применяется в
технически обоснованных случаях в качестве дополнительного требования к
другим степеням жесткости.
Нормированным значениям ускорений, приведенным в табл. 1.28, соответ-
ствуют нормированные значения длительности удара в зависимости от резо-
нансных частот изделий. Значения длительности удара для выборочного ряда
ускорений приведены в табл. 1.29.
Раздел второй.
Магнитные материалы
2.1. Общие сведения
В большинстве индуктивных элементов в качестве сердечников и магнито-
проводов используются унифицированные изделии, изготавливаемые промыш-
ленностью из электротехнических сталей, ферритов и магнитодиэлектриков.
В катушках индуктивности аппаратуры связи применяются сердечники из
марганец-цинковых ферритов, карбонильного железа, ннкель-цннковых ферри-
тов, пермаллоя и других магннтомягких н магнитотвердых ферритов. В дрос-
селях фильтров применяются ленточные броневые и стержневые магнитопро-
воды нз электротехнических сталей н ферритов. Магнитные сердечники позво-
ляют снизить массу и объем индуктивных элементов при сохранении достаточ-
но больших значений индуктивности и добротности.
53
В зависимости от области применения и конкретных условий эксплуата-
ции к материалам сердечников и магнитопроводов предъявляются определен-
ные требования, позволяющие противостоять механическим и температурным
воздействиям, сохранять работоспособность сердечников при повышенной влаж-
ности и во всех случаях климатических воздействий обеспечивать достаточный
запас электромагнитных параметров. Так, материалы магнитопроводов дрос-
селей фильтров должны обладать высокой магнитной проницаемостью в силь-
ных переменных магнитных полях, иметь малые потери на вихревые токи и
перемагничивание с тем, чтобы обеспечить допустимый нагрев сердечника при
достаточно больших значениях магнитной индукции. Применяемые магнитомяг-
кие материалы при работе в переменных полях должны обладать наименьши-
ми суммарными потерями, большой индукцией насыщения и более узкой пет-
лей гистерезиса.
Перечисленные ранее требования к индуктивным элементам, сердечникам,
магнитопроводам и материалам трудно совместимы друг с другом и практи-
чески не могут быть реализованы в одном материале, поэтому в конкретных
условиях применяется большое количество разнообразных магнитных материа-
лов и окончательный выбор может быть сделан путем всестороннего их срав-
нения.
Магнитомягкие материалы характеризуются высоким значением начальной
и Максимальной проницаемости и малой коэрцитивной силой. Эти главные
свойства определяют их применение в качестве магннтопровода в различных
устройствах. Кроме того, область применения магнитомягких материалов опре-
деляется формой петлн гистерезиса и индукцией насыщения. Магнитомягкие
материалы обладают способностью намагничиваться до насыщения в слабых
магнитных полях (высокая магнитная проницаемость) и имеют малые потери
на перемагничивание.
Магнитотвердые материалы обладают большой удельной энергией в полез-
ном воздушном зазоре, которая имеет высокие значения при большей остаточ-
ной индукции и коэрцитивной силе материала. Магнитные потери для магни-
тотвердых материалов существенной роли не играют, так как намагничивание
происходит один раз. Процессы намагничивания магнитотвердых материалов
такие же, как и магнитомягких, и отличаются лишь количественным соотноше-
нием процессов, происходящих в магнитном материале (смещения границ и
вращения). По [21] в магнитомягких материалах намагничивание происходит
в основном за счет смещения границ, что требует меньших затрат энергии по
сравнению с затратами энергии на процессы вращения частиц. В магнитотвер-
дых материалах намагничивание в основном обусловливаетси процессами вра-
щения частиц. Магнитомягкие и магнитотвердые материалы имеют примерно
одинаковые форму петли гистерезиса, индукцию насыщения и остаточную ин-
дукцию. Отличаются эти материалы коэрцитивной силой. Магнитомягкие мате-
риалы имеют узкую петлю гистерезиса с небольшой коэрцитивной силой, кру-
тую кривую намагничивания, т. е. обладают высокой проницаемостью в сла-
бых магнитных полях. Магнитотвердые материалы имеют широкую петлю гис-
терезиса с большой коэрцитивной силой. Для них характерен пологий подъем
кривой намагничивания, т. е. они обладают низкой проницаемостью в сла-
бых полях.
Большую группу материалов составляют магнитодиэлектрики, которые
представляют собой конгломерат нз порошка ннзкокоэрцитивного ферромагне-
тика, содержащего железо, частицы которого механически связаны между собой
диэлектриком. Магнитодиэлектрикн изготавливаются на основе различных маг-
иитомягких материалов. Наибольшее распространение получили магнитоди-
электрики на основе карбонильного железа, альснфера, пермаллоя, молибдено-
вого пермаллоя и др. Магнитодиэлектрикн из карбонильного железа мало под-
вержены влиинию температуры, старению, обладают незначительными поте-
рями. Сердечники из карбонильного железа применяются на частотах, не пре-
вышающих 30... 50 МГц, в катушках и дросселях средней стабильности. Маг-
нитодиэлектрикн вследствие сильного внутреннего поли размагничивания обл&-
54
дают малыми потерями на вихревые токи и гистерезис и высокой стабильно-
стью проницаемости прн изменении напряженности поля. Изделия нз магнита-
диэлектриков технологичны при изготовлении.
Особое место среди высокочастотных материалов, используемых для изго-
товления сердечников для индуктивных элементов, занимают ферриты, кото-
рые представляют собой соединения сложных окислов железа с добавлением
в кристаллическую решетку атомов двухвалентных металлов. Твердые раст-
воры феррита никеля и феррита цинка, взятые в определенных пропорциях,
образуют класс никель-цинковых ферритов, и соответственно твердые раство-
ры феррита марганца н феррита цинка образуют класс марганцево-цинковых
ферритов. В качестве двухвалентных металлов используются также литий, ко-
бальт, свинец, кадмий и др.
Ферриты обладают высокой магнитной проницаемостью и большим удель-
ным сопротивлением. По механическим свойствам ферриты близки к керамике.
Магнитные свойства ферритов сильно зависят от частоты и напряженности
магнитного поли. Механические воздействия могут явиться причиной необра-
тимого изменения магнитных свойств сердечника.
Диэлектрическая проницаемость ферритов достигает нескольких сотен еди-
ниц, но с повышением частоты она резко падает. Так, в диапазоне радиоча-
стот она составляет 20 ..40, а на сверхвысоких частотах — 10. На радиоча-
стотах наиболее часто применяют никель-цинковые, марганцево-цниковые и
литий-цинковые ферриты. На высоких частотах примениют литнй-цинковые
ферриты, обладающие невысоким значением магнитной проницаемости
(100... 200). В диапазонах ДВ и СВ используют ферриты с магнитной прони-
цаемостью, равной 600 . .. 2000, в диапазоне КВ — 50 ... .200 и УКВ — 5 ... 20.
Коэффициент температурной нестабильности катушек с ферритовыми сер-
дечниками в 2... 10 раз выше, чем аналогичных катушек с сердечниками из
карбонильного железа. У ферритов температурный коэффициент магнитной про-
ницаемости может быть как положительным, так и отрицательным, причем
его значение может меняться при переходе от одного температурного интерва-
ла к другому. Прн температурах выше 100 ... 200°C магнитные свойства фер-
ритов пропадают.
Из ферритов изготавливают сердечники цилиндрической, кольцевой, стерж-
невой и броневой конструкций. Назначение всех сердечников определяется
маркой и диапазоном рабочих частот феррита. Так, из ферритов марок
1500НМ1, 1500НМЗ, 2000НМ1 и 2000НМЗ, рабочий диапазон которых ограни-
чен частотой 0,8 МГц, изготавливают сердечники: цилиндрические — для под-
страиваемых н постоянных катушек индуктивности; кольцевые — для дросселей
и трансформаторов; броневые — для высокодобротных индуктивных элементов.
Из феррита марки 700НМ, рабочий диапазон частот которого лежит в преде-
лах 0,'3... 3 МГц, изготавливают кольцевые сердечники дли дросселей и
трансформаторов, а также броневые — для высокодобротных катушек и кон-
турных трансформаторов. Из ферритов марок 20ВЧ2, 30ВЧ2, 50ВЧ2 изготав-
ливают сердечники, используемые в области частот до 100 МГц: цилиндриче-
ские для подстраиваемых воздушных катушек; кольцевые для дросселей и
контурных трансформаторов; броневые длн высокодобротиых катушек.
Технические характеристики н электромагнитные свойства ферритов зави-
сят от химического состава, использованного сырья и метода его технологиче-
ской обработки. Изделия из порошков окислов изготавливают методами: прес-
сования, лнтьи под давлением, выдавливанием на мундштучных прессах, вы-
тачиванием из спрессованных сырых заготовок.
2.2. Сталь электротехническая. Основные параметры
Классификация и марки тонколистовой электротехнической стали, изго-
тавливаемой в виде листов, рулонов и лент, приведены в табл. 2.1.
55
Таблица 2.1
Классификация и марки тонколистовой электротехнической стали
Обозначение марки стали		Класс	Суммарная массовая доля легирующих элементов	Группа
по ГОСТ 21427.0-75	ранее установ- ленное
1211	эн	1	0,8... 1,8	1
1212	Э12	1	0,8...1,8	1
1213	Э13	1	0,8-1,8	1
1311	Э21	1	1,8. .2,8	1
1312	Э22	1	1,8. ..2,8	1
1313	—	1	1,8-2,8	1
1411	Э31	1	2,8-3,8	1
1412	Э32	1	2.8...3,8	1
1413	ЭЗЗ	1	2,8...3,8	1
1511	Э41	1	3,8...4,8	1
1512	Э42	1	3,8—4,8	1
1513	Э43	1	3,8-4,8	1
1514	Э43Л	1	3,8... 4,8	1
1521	Э44	1	3,8-4,8	2
1561	Э45	1	3,8—4,8	6
1562	Э46	1	3,8-4,8	6
1571	Э47	1	3,8... 4,8	7
1572	Э48	1	3,8...4,8	7
2011	Э0100	2	До 0,5	1
20'12	ЭОЗОО	2	До 0,5	1
2013	—-	2	До 0,5	1
2014	—	2	До 0,5	1
2111	Э1000	2	0,5-0,8	1
2112	Э1000ДА	2	0,5-0,8	1
2211	Э1300	2	0,8...2,1	1
2212	—	2	0,8. .2,1	1
2311	Э2200	2	1,8...2,8	1
2312	—	2	1,8...2,8	1
2411	Э3100	2	2,5...3,8	1
2412	—	2	2,5-3,8	1
2413			2	2,5-3,8	1
2414	—	2	2,5-3,8	1
2421		2	2,8-3,8	2
3311	3411	3	1,8...2,8	1
3412	Э320	3	2,8...3,8	1
3413	ЭЗЗО	3	2,8...3,8	1
3414	ЭЗЗОА	3	2,8...3,8	1
3415		3	2,8...3,8	1
3404	—	3	2,8...3,8	0
3405	—	3	2,8...3.8	0
3406	—	3	2,8...3,8	0
3407		3	2,8...3.8	0
3408	—	3	2,8...3.8	0
3421	Э340	3	2,8...3,8	2
3422	Э350	3	2,8...3,8	2
3423	Э360	3	2,8...3,8	2
3424	Э360А	3	2,8...3,8	2
3425	Э360АА	3	2,8...3,8	2
3471	—	3	2.8...3,8	7
3472	—	3	2,8...3,8	7
56
Тонколистовой электротехнической стали присвоено условное обозначение
в виде цифрового кода. В условном обозначении цифры означают: первая —
класс по структурному состоянию н виду прокатки; вторая— содержание крем-
ния; третья — группу по основной нормируемой характеристике; четвертая —
порядковый номер типа стали. Вместе первые три цифры в обозначении мар-
ки означают тип стали. В табл. 2.1 приведено также ранее применяемое обо-
значение марок стали.
Тонколистовая электротехническая сталь подразделяется:
а)	по структурному состоянию и виду прокатки на классы:
1	— горячекатаная изотропная,
2	— холоднокатаная изотропная,
3	—холоднокатаная анизотропная с ребровой текстурой;
б)	по суммарной массовой доле легирующих элементов:
О — с суммарной массовой долей легирующих элементов до 0,5% включи-
тельно (нелегированная);
1	— с суммарной массовой долей легирующих элементов свыше 0,5 до
0,8% включительно;
2	— с суммарной массовой долей легирующих элементов свыше 0,8 до
1,8% включительно (кроме стали марок 2211, 2213);
3	— с суммарной массовой долей легирующих элементов свыше 1,8 до
2,8% включ.;
4	— с суммарной массовой долей легирующих элементов свыше 2,8 до
3,8% включ. (кроме стали марок 24Ц, 241'2, 2413, 2414);
5	—с суммарной массовой долей легирующих элементов свыше 3,8 до
4,8% включ.;
в)	по основной нормируемой характеристике на группы:
0 — удельные потери при магнитной индукции 1,7 Тл н частоте 50 Гц
^1.7/5о)!
1—удельные потери при магнитной индукции 1,5 Тл и частоте 50 Гц
(^i,5/5o);
2	— удельные потери при магнитной индукции 1,0 Тл н частоте 400 Гц
(^l,0/40(3 для горяче- или холоднокатаной изотропной стали и удельные по-
тери прн магнитной индукции 1,5 Тл и частоте 400 Гц (/’1,5/400) для холод-
нокатаной анизотропной стали;
6	— магнитная индукция в слабых магнитных полях при напряженности
поля 0,4 АУм (В0>4);
7	— магнитная индукция в средних магнитных полях при напряженности
поля 10 А/м (В10) или 5 А/м (В5).
Для изготовлении магнитопроводов дросселей ленточного типа широко
применяется тонколистовая анизотропная холоднокатаная электротехническая
сталь марок 3311, 3411, 3412, 3413, 3414, 3415, 3404, 3405, 3406, 3407, 3408,
3471 и 3472, которая подразделяется: по видам продукции на лист, рулонную
сталь, ленту резаную; по точности прокатки по толщине на нормальной точ-
ности — Н, повышенной точности — П; по точности изготовления по ширине
на нормальной точности н повышенной точности—III; по неплоскостности на
классы 1 и 2; по серповидиости (для рулонной стали и ленты) на нормальной
точности н повышенной точности — С; по виду покрытия на без покрытия
(с металлической поверхностью), без электроизоляционного покрытия — БП, с
электроизоляционным термостойким покрытием — ЭТ, с изоляционным покры-
тием, не ухуушающим штампуемость, — М (мягкое); по коэффициенту запол-
нения стали с покрытием на группы А и Б; по уровню остаточных напряже-
ний: с нормированными напряжениями — ОН и без нормированных напря-
жений.
Нормированные размеры листовой стали, выпускаемой промышленностью,
приведены в табл. 2.2. Рулонную сталь изготовляют толщиной 0)27; 0,30; 0)35;
0,50; 0,80 мм и шириной 650; 700; 750; 800; 860 и 1000 мм. Резаную ленту
изготовляют толщиной 0,27; 0,30; 0,135; 0,50 мм, шириной 90; 170; 180; 190;
57
Таблица 2.2
Нормированные размеры листовой электротехнической стали
Предельные отклонения, мм	Длина листов при ширине, мм
Толщина, мм	нормал ьное	повышенное	650 '	700	750 1	800	860	1000
0,27	±0,02	±0,01	1500	1500	1500	1500	1500	—
0,30	±0,02	±0,01	1500	1500	1500	1500	1500	2000
0,35	±0,03	±0,02	1500	1500	1500	1500	1500	2000
0,50	+0,03 —0,04	+0,02 —0,03	1500	1500	1500	1500	1500	2000
0,80	±0,05	—	—	—	1500	—	—	—
Таблица 2.3
Магнитные свойства тонколистовой анизотропной холоднокатаной
электротехнической стали
Толщина» мм	Марка стали	Удельные магнитные потери, Вт,/кг, ие более			Магнитная индукция, Тл, не менее, при напряженно- сти магнитного поля, А/м
		р 1,0/50	Р1.7/60	р1.7/50	100	2500
0,27	3408					1,14	1.74	—
0,27	3405	—	.—	1,38	1,61	—
0,27	3406		—	1,27	1,62	—
0,27	3407	—			1,20	1,72	——
0,27	3414	—	1,03	—	—-	1,85
0,30	3404	—			1,50	1,60	.—
0,30	3405	—	—	1,40	1,61	—
0,30	3406	—	 "	1,33	1,62	—
0,30	3407	—	— .	1,26	1,72	——
0,30	3408	—			1,20	1,74	—
0,30	3413	—	1,19	1,75	1,58	1,85
0,30	3414	—	1,03	1,50	1,60	1,88
0,30	3415	—	0,97	1,40	1,61	1,90
0,35	3404	—.	—	1,60	1,60	•
0,35	3405	—	—	1,50	1,61	—
0,35	3406	—	—	4,43	1,62	.—
0,35	3407	—	—	1,36	1,72	—
0,35	3408	—	—	1,30	1.74	—-
0,35	3411	—	1,75	——	—	1,75
0,35	3412	—	1,50	1,90	——	1,80
0,35	3413		1,30	1,60	1,58	1,85
0,35	3414	—.	1,1»	1,50	1,60	1,88
0,35	3515	—.	1,03	—	1,61	1,90
0,50	3411	 1	2,45	—	—	1,75
0,50	3412	—	2,10	—	——	1,80
0,50	3413	—	1,75	—	—-	1,85
0,50	3415	—	1,50	——	—	1,88
0,80	3411	4,0	—	—	——	1,75
58
Таблица 2.4
Магнитные свойства электротехнической стали марок 3471 и 3472
Марка стали	Толщина, мм	Магнитная индукция, Тл. не менее, прн напряженности магнитного поля 5 А/м
3471	0,50	0,14
3472	0,50	0,16
3471	0,35	0,17
3472	0,35	0,19
200; 240; 250; 300; 325; 360; 400; 465 и 500 мм. Предельные отклонения по
толщине стали даны в табл. 2.2.
Магнитные свойства тонколистовой анизотропной холоднокатаной электро-
технической стали приведены в табл. 2.3. Здесь же указано соответствие ма-
рочного состава стандарту СЭВ. Магнитные свойства стали марок 3471 и
3472 в зависимости от толщины приведены в табл. 2.4. Магнитные свойства
ленты нз стали марок 3413, 3414 и 3415 соответствуют нормам, приведенным
в табл. 2.3.
При заказе и в конструкторской документации применяется условное обо-
значение электротехнической стали.
Например, лист толщиной 0,80 мм, шириной 750 мм, длиной 1500 мм,
нормальной точности прокатки, нормальной точности изготовления по ширине,
без покрытия с металлической поверхностью, из стали марки 3311:
Лист 0,80Х750Х'1500-Н-'3311 ГОСТ 21427.1—83
Например, лист толщиной 0,50 мм, шириной 700 мм, длиной 1500 мм, по-
вышенной точности прокатки, нормальной точности изготовления по ширине,
с неплоскостиостью класса 2, без электроизоляционного покрытия, с коэффи-
циентом заполнения А, из стали марки 3413:
Лист 0,50Х700Х1500-П-2-БП-А-3413 ГОСТ 21427.1—83.
Например, лента толщиной 0,30 мм, шириной 250 мм, нормальной точно-
сти прокатки, повышенной точности изготовления по ширине, нормальной точ-
ности по серповидности, с неплоскостиостью класса 2, с электроизоляционным
термостойким покрытием, с коэффициентом заполнения группы Б, из стали
марки 3412:
Лента 0,30Х250-Н-Ш-2-ЭТ-Б-34112 ГОСТ 21427.1—83.
Наряду с анизотропной тонколистовой холоднокатаной электротехнической
сталью широко применяется также изотропная электротехническая сталь, вы-
пускаемая промышленностью в виде листов, лент и рулонов. Сталь марок
2011, 2012, 2013 н 2014 изготовляют без термической обработки иа магнитные
свойства. Сталь марок 2111, 2112, 2211 и 2212- получают в термически обра-
ботанном состоянии с соответствующими магнитными свойствами, а по требо-
ванию потребителя — без термической обработки. Сталь марок 2311, 2312, 2411,
2412, 2413 и 2421 получают в термически обработанном состоянии с соответ-
ствующими магнитными свойствами.
Тоиколнстовой изотропной холоднокатаной электротехнической стали при-
своено условное обозначение, которое применяется прн заказе и в конструк-
торской документации. Например, лист толщиной 0,65 мм, шириной 750 мм,
длиной 1500 мм, нормальной точности прокатки, нормальной точности иЗго-
>
59
товлеиия по ширине, с иеплоскостностью класса 2, термически обработанный,
без покрытия, с коэффициентом заполнения группы Б, из стали марки 2211:
Лист 0.65Х750Х1500-Н-2-ТО-Б-2211 ГОСТ 21427.2—83.
Например, рулонная сталь толщиной 0,35, шириной 1000 мм, повышенной
точности прокатки, повышенной точности изготовления по ширине, повышенной
точности по серповидное™, с иеплоскостностью класса 1, термически обрабо-
танная, с термостойким электроизоляционным покрытием, улучшающим штам-
пуем ость, с коэффициентом заполнения группы А, из стали марки 2412.
Рулон 0,35X1000-П-Ш-С-1-ТО-ТШ-А-.24112 ГОСТ 21427.2—83.
Например, лента толщиной 0,50 мм, шириной 250 мм, повышенной точности
прокатки, нормальной точности изготовления по ширине, повышенной точно-
сти по серповидное™, с иеплоскостностью класса 2, термически обработанная,
с термостойким покрытием, не ухудшающим штампуемость, с коэффициентом
заполнения группы Б, из стали марки 2314:
Лента 0,50ХЙ50-П-С-2-ТО-М-Б-2311 ГОСТ 21427.2—83.
Магнитные свойства изотропной электротехнической стали марок 2011,
2012, ,2013, 2014 без термической обработки с заданными магнитными свойства-
ми, а также марок 2111, 21112, 2211, '2212, 13311, 2312, 2411, 2412, 2413, 242|
Таблица 2.5
Магнитные свойства тонколистовой изотропной холоднокатаной
электротехнической стали
Марка стали	Толщина, мм	Категория проката	Удельные магнитные потерн, Вт/кг, не более		Магнитная индукция. Тл, не менее, при напряжен- ности магнитного поля, А/м
			Р1 .0/50	Р1,0/50	1000	25000
2011	0,65			3,8	9,0	1,48	1,60
2011	0,50	800-50-6	3,5	8,0	1,49	1,60
2012	0,65	800-65-6	3,6	8,0	1,50	1,62
2012	0,50	650-50-6	2,9	6,5	1,50	1,62
2013	0,65	700-65-6	3,1	7,0	1,53	1,64
2013	0,50	560-50-6	2,5	5,6	1,54	1,65
2014	0,50	500-50-6	2,2	5,0	1,52	1,62
2111	0,65	1000-65-5	4,3	10,0	1,45	1,58
2111	0,50	800-50-5	3,5	8,0	1,46	1,58
2112	0,65	800-65-5	3,5	8,0	1,46	1,59
2112	0,50	600-50-4	2,6	6,0	1,46	1,60
2211	0,65	700-65-5	3,0	7,0	1,40	1,56
2211	0,50	580-50-5	2,6	5,8	1,40	1,56
2212	0,65	630-65-5	2,6	6,3	1,42	1,58
2212	0,50	500-50-5	2,2	5,0	1,42	1,60
2311	0,65		2,5	5,8	1,36	1,52
2311	0,50	440-50-5	1,9	4,4	1,38	1,54
2312	0,65	560-65-5	2,4	5,6	1,38	1,54
2312	0,50	400-50-5	1,75	4,0	1,40	1,56
2411	0,50	360-50-4	1,6	3,6	1,37	1,49
2411	0,35	300-35-4	1,3	3,<0	1,37	1,50
2412	0,50	310-50-4	1,3	3,1	1,35	1,50
2412	0,35	270-35-4	1,15	2,7	1,35	1,50
2413	0,50	290-50-4	—	2,9	1,35	1,50
2413	0,35	250-35-4	—	2,5	1,35	1,50
2421	0,28		19,5	10,7	1,35	1,47
60
Таблица 2.6
Значения плотности, удельного электрического сопротивления
и магиитиой индукции тонколистовой изотропной холоднокатаной
электротехнической стали
Марка стали	Толщина, мм	Массовая доля кремния. %	Плотность стали, кг/м’ 		Магнитная индук- ция, Тл, ие меиее, при напряженности магнитного поля, А/м			Удельное электрическое сопротивле- ние. ОМ'ММ*/м
				5000	10 000	30 000
2011	0,50	До 0,4 включ.	7850	1,70	1,80	2,02	0,14
2011	0,65	До 0,4 включ.	7850	1,70	1,80	2,02	0,14
2012	0,50	До 0,4 включ.	7850	1,72	1,82	2,02	0,14
2012	0,65	До 0,4 включ.	7850	1,72	1,82	2,02	0,14
2013	0,50	До 0,4 включ.	7850	1,75	1,85	2,05	0,14
2013	0,65	До 0,4 включ.	7850	1,74	1,85	2,05	0,14
2014	0,50	До 0,4 включ.	7850	1,72	1,82	2,05	0,14
2014	0,65	До 0,4 включ.	7850	1,66	1,75	2,00	0,14
2111	0,50	Свыше 0,4 до 0,8 включ.	7820	1,67	1,78	2,00	0,17
2112	0,50	Свыше 0,4 до 0,8 включ.	7820	1,68	1,77	2,02	0,17
2112	0,65	Свыше 0,4 до 0,8 включ.	7820	1,67	1,77	2,02	0,17
2211	0,50	Свыше 0,8 до 1,8 включ.	7800	1,65	1,76	2,00	0,25
2211	0,65	Свыше 0,8 до 1,8 включ.	7800	1,65	1,73	1,96	0,25
2212	0,50	Свыше 0,8 до 1,8 включ.	7800	1,68	1,77	2,00	0,25
2212	0,65	Свыше 0,8 до 1,8 включ.	7800	1,67	1,77	2,00	0,25
2311	0,50	Свыше 1,8 до 2,8 включ.	7750	1,64	1,74	1,96	0,40
2311	0,65	Свыше 1,8 до 2,8 включ.	7750	1,62	1,72	1,96	0,40
2312	0,50	Свыше 1,8 до 2,8 включ.	7750	1,66	1,74	1,96	0,40
2312	0,65	Свыше 1,8 до 2,8 включ.	7750	1,64	1,72	1,96	0,40
2411	0,35	Свыше 2,8 до 3,8 включ	7650	1,60	1,70	1,95	0,50
2411	0,50	Свыше 2,8 до 3,8 включ.	7650	1,60	1,73	1,96	0,50
2412	0,35	Свыше 2,8 до 3,8 включ.	7650	1,60	1,70	1,95	0,50
2412	0,50	Свыше 2,8 до 3,8 включ.	7650	1,60	1,70	1,95	0,50
2413	0,35	Свыше 2,8 до 3,8 включ.	7650	1,60	1,70	1,95	0,50
2413	0,50	Свыше 2,8 до 3,8 включ.	7650	1,60	1,70	1,96	0,50
2421	0,28	Свыше 2,8 до 3,8 включ.	7650	1,55	1,65	1,90	0,50
с термической обработкой с заданными магнитными свойствами приведены в
табл. 2.5.
Основными характеристиками электротехнической стали являются: удель-
ные магнитные потери при магнитной индукции 1,5 Тл и магнитная индукция при
напряженности магнитного поля 2500 А/м. Анизотропия магнитной индукции
при указанной напряженности ие превышает для стали с массовой долей крем
ния до 1,8% —0,13 Тл, свыше 1,8% — 1,6 Тл.
Для стали марки 2421 значения удельных магнитных потерь 19,5 и
10,7 Вт/кг, приведенные в табл. 2.5, получены при магнитной индукции, рав-
ной 1,0 и 0,75 Тл и частоте 400 Гц. Значения плотности н удельного электри-
ческого сопротивления изотропной тонколистовой электротехнической стали в
зависимости от массовой доли кремния и магнитной индукции в полях 5000,
10 000 и 30 000 А/м приведены в табл. 2.6.
Горячекатаная изотропная тонколистовая электротехническая сталь изго-
тавливается в виде листов 30 стандартизованных типоразмеров. Листы из ста-
ли марок 1411, 1412, 141В, 1511 всех толщин изготовляют шириной 700, 750,
800, 860 н 1000 мм, листы толщиной 0,50 мм — шириной 600 мм. Остальные
типоразмеры изготавливаемых листов приведены в табл. 2.7.
61
Таблица 2.7
Размеры горячекатаной тонколистовой изотропной электротехнической стали
Длина листов, мм, при ширине, мм
ММ	500	530	600	670	700	750	800	860	1000
0,10	—			600			720	750
0,20	—	- —	.—	—	720	750	—
0,22	—	—	—	—	720	750	—
0,35	—	—	—	.—	—	1500	.—	—.	1000
0,35	—	—	—	—	-—	—	—			2000
0,20	—	—	—	—	1400	1500	—	—
0,22	—	—	—	—	14(М)	1500	—	—	—
0,50	1500	1590	1200	1340	1400	1500	1600	1720	2000
0,50	—	—	1500	-—	—
0,50	—	—	1800	—	—	—							,
0,65	—	—	1500	1340	—	1500	—	1720
1,00	—	—	—	1340	—	1500	—	1720	2000
Магнитные свойства изотропной тонколистовой
электротехнической стали горячей прокатки
Таблица 2.8
Марка стали	Толщина, мм	Удельные потери, Вт/кг, не более		Магнитная индукция, Тл, при напряженности магнит- ного поля, А/м, не менее
		Р1,0/50	Р1.5/50	1000	2500	5000	10 000	30 000
1211	1,00	5,8	13,4			1,53	1,63	1,76	2,00
1211	0,50	3,3	7,7	—	1,53	1,64	1,76	2,00
1212	1,00	5,4	12.5	—	1,53	1,62	1,76	2,00
1212	0,65	3,4	8,0	—	1,50	1,62	0,75	1,98
1212	0,50	3,1	7,2	—	1,50	1,62	1,75	1,98
1213	1,00	4,7	10,7	—	1,50	1,62	1,75	1,98
1213	0,65	3,2	7,5	—	1,50	1,62	1,75	1,98
1213	0,50	2,8	6,5	—	1,50	1,62	1,75	1,98
1311	0,50	2,5	6,1	—	1,48	1,59	1,73	1,95
1312	0,50	2,2	5,3	—	1,48	1,59	1,73	1,95
1313	0,50	2,1	4,6	—.	1,48	1,59	1,73	1,95
1411	0,50	2.0	4,4	—	1,46	1,57	1,72	1,94
1411	0,35	1,6	3,6	—	1,46	1,57	1,71	1,92
1412	0,50	1,8	3,9	——	1,46	1,57	1,71	1,92
1412	0,35	1,4	3,2	—	1,46	1,57	1,71	1,92
1413	0,50	1,55	3,5	—	1,48	1,59	1,73	1,94
1413	0,35	1,35	3,0	—	1,48	1,59	1,73	1,94
1511	0,50	1,55	3,5	1,30	1,46	1,57	1,70	1,90
1511	0,35	1,35	3,0	1,30	1,46	1,57	1,70	1,90
1512	0,50	1,40	3,1	1,29	1,45	1,56	1,69	1,89
1512	0,35	1,20	2,8	1,29	1,45	1,56	1,69	1,89
1513	0.50	1,25	2,9	1,29	1,44	1,55	1,69	1,89
1513	0,35	1,05	2,5	1,29	1,44	1,55	1,69	1,89
1514	0,50	1,15	2,7	1,29	1,44	1,55	1,69	1,89
1514	0,35	0,90	2,2	1,29	1,44	1,55	1,69	1,89
Г>2
Магнитные свойства горячекатаной изотропной тонколистовой стали сведе-
ны в табл. 2.8—2.11. Плотность н удельное электрическое сопротивление стали
даны в табл. 2.12.
Наибольшее применение имеет холоднокатаная анизотропная электротехни-
ческая стальная лента марок 3411, 3421, 3422, 3423, 3424 н 3425, которая
подразделяется на термически обработанную — ТО, без термической обработки
(нагартованную) — БТО, с термостойким электроизоляционным покрытием
ЭТ н без покрытия — БП. Размеры стальной ленты н минимальная масса ру-
Таблица 2.9
Магнитные свойства горячекатаной изотропной тонколистовой
электротехнической стали марки 1521
Толщина, мм	Удельные потери, Вт/кг, ие более		Магнитная индукция, Тл, при напряжен- ности поля, А/м
	р0,75/400	₽1,0/400	600	1000	2600
0,35	10,75	19,5	1.21	1,30	1,44
0,22\	8,00	14,0	1,20	1,29	1,42
0,20 \	7,20	12,5	1,20	1,29	1,42
0,10	6,00	10,5	1,19	1,28	1,40
Таблица 2.10
Магнитные свойства горячекатаной изотропной
электротехнической стали марок 1561 и 1562
Марка стали	Толщина, мм	Магнитная индукция, Тл (мкТл), при напряженности магнитного поля, А/м, ие менее
		0,2	0,4	0,8
1561	0,35	0;00010 (100)	6,00022 (220)	0/00065 (650)
1561	0,20	0,00010 (100)	0,00023 (230)	0,00060 (600)
1562	0,35	0,00012 (120)	0,00028 (280)	0,00076 (760)
1562	0,20	0,00012 (120)	0,00030 (300)	0,00075 (750)
Таблица 2.11
Магнитные свойства горячекатаной изотропной
электротехнической стали марок 1571 и 1572
Марка стали	Толщина, мм	Магнитная индукция. Тл, при напряженности магнитного поля, А/м, не менее
		10 1	20	50	70 |	100	200	500	1000
1571	0,20	0,030	0,10	0,38	0,58	0,66	0,90	1,18	1,29
1571	0,35	0,035	0,14	0,48	0,61	0,77	0,92	1,21	1,30
1572	0,20	0,040	0,14	0,48	0,62	0,74	0,92	1,20	1,29
1572	0,35	0,045	0,17	0,57	0,71	0,87	1,02	1,25	1,30
63
Таблица 2.12
Значения плотности и удельного электрического сопротивления
горячекатаной тонколистовой изотропной электротехнической стали
Марка стали	Содержание кремния, %	Плотность стали, кг/м3		Удельное электрическое сопротивле- ние, Ом’мм2/м
		травленой	иетравленой
1211, 1212, 1213	0,8...1,8	7800	7750	0,25
1311, 1312, 1313	1,8...2,8	7750	7700	0,40
1411, 1412, 1413	2.8...3.8	7650	—	0,50
1511, 1512, 1521, 1513, 1514, 1561, 1562, 1571, 1572	3.8...4.8	7550		0,60
лона в зависимости от марки стали приведены в табл. 2.13. Магнитные свой-
ства ленты приведены в табл. 2.14. Теоретическая масса 1 м ленты, рассчи-
танная прн плотности стали 7,65 г/см3, приведена в табл. 2.15.
Стальной электротехнической ленте присвоено условное обозначение, кото-
рое применяется прн заказе и в конструкторской документации.
Таблица 2.13
Размеры и масса стальной ленты
Ширина	Масса рулона, кг, не меиее, при толщине леиты, мм
	0,05	0,08	|	0,15	0,20
ленты, мм	Марка стали
	3421, 3422. 3423, 3424, 3425			3411, 3421
5,0	0,08	0,10	0,20	-
6,5	0,10	0,15	0,30	-—,
8,0	0,10	0,20	0,30	—
10,0	0,35	0,50	1,80	—
12,0	0,45	1,20	2,00	——
12,5	0,45	1,20	2,00	—.
15,0	0,50	1,40	3,50	—
16,0	0,60	1,50	4,00	—.
20,0	0,70	1,80	5,0	—
25,0	0,90	2,30	6,0	—
28,0	1,00	2,60	6,0	—
30,0	1,10	2,60	6,0	—
32,0	1,10	3,0	6,0	—
35,0	1,25	3,0	6,0	—
40,0	1,40	3,5	7,0	10,0
50,0	—.	4,0	9,0	—
64,0	.—.	6,0	15,0	——
71,0	—	6,5	16,0	—
80,0	.—	—.	18,0	—
240,0	—	—	—	120,0
64
Таблица 2.14
Магнитные свойства холоднокатаной анизотропной электротехнической
стальной ленты (ГОСТ 21427.4—78)
Марка стали	Толщина, мм	Удельные потери. Вт/кг. ие бол^е		Коэрцитив- ная сила Нс, А/см, не более	Магинтиая индукция. Тл. при напряженности магнитного поля, А/м, ие более
		Р1,0/400	Р1,5/400		40	80	200	400	1000	2500
3421	0,20					0,28	0,50	0,85	1,10	1,35	1,45	1,70
3421	0,15	10,0	23, о\	0,34	0,50	0,80	1,10	1,30	1,45	1,70
3421	0,08	10,0	22,0 '	. 0,36	0,40	0,75	1,10	1,25	1,45	1,70
3421	0,05	10,0	21,0	. 0.36	0,40	0,75	1,10	1,25	1,45	1,70
3422	0,15	9,0	20,0	0,32	0,60	0,95	1,25	1,40	1,55	1.75
3422	0,08	8,5	19,0	0,32	0,55	0,90	1,25	1,35	1,55	1,75
3422	0,05	8,5	19,0	0,36	0,55	0,90	1,25	1,35	1,55	1,75
3423	0,15	8,0	19,0	0,26	0,80	1,10	1,40	1,55	1,65	1,82
3423	0,08	7,5	17,0	0,28	0,80	1,05	1,40	1,50	1,65	1,82
3423	0,05	—	17,0	—	0,80	1,05	1,40	1,50	1,65	1,82
3424	0,15	—	18,0	—	0,80	1,10	1,40	1,55	1,65	1,82
3424	0,08	—	16,0	—-	0,80	1,10	1,40	1,55	1,65	1,82
3424	0,05	7,5	16,0	0,32	0,80	1,10	1,40	1,55	1,65	1,82
3425	0,15	—.	17,0	—	1,10	1,35	1,50	1,65	1,75	1,82
3425	0,08	—	15,0	—	1,05	1,30	1,50	1,65	1,75	1,82
3425	0,05	.—	15,0	—-	1,05	1,30	1,50	1,65	1,75	1,82
3411	0,20	1,5 при Р1. 5/50	2,2 при ^1,7/50	0,28	0,50	0,85	1Д0	1,35	1,45	1,70
Таблица 2-15
Теоретическая масса 1 м стальной ленты холоднокатаной электротехнической
Ширина леиты, мм	Масса 1 м ленты, г, при толщине, мм			Ширина ленты, мм	Масса 1 м ленты, г. прн толщине» мм
	0,05	0,08	0,10		0,05	0,08	0.10
5,0	1,91	3,06	3,83	18,0	6,89	11,02	13,77
5,6	2,14	3,43	4,28	20,0	7,65	12,24	15,80
6,3	2,41	3,86	4,82	22,4	8,67	13,71	17,14
6,5	2,49	3,98	4,97	25,0	9,56	15,80	19,13
7,1	2,72	4,35	5,43	28,0	10,71	17,14	21,31
8,0	3,06	4,90	6,12	30,0	11,49	18,36	22,96
9,0	3,44	5,51	6,89	32,0	12,24	19,58	24,48
10,0	3,83	6,12	7,65	35,0	13.58	21,73	27,16
11,2	4,28	6,85	8,57	40,0	15,30	24,48	30,60
12,0	4,59	7,34	9,18	45,0	17,21	27,54	34,43
12,5	4,78	7,65	9,56	50,0	19,13	30,60	36,25
14,0	5,36	8,57	10,71	56,0	21,42	34,27	42,84
15,0	5,74	9,18	11,48	64,0	24,10	38,62	48,20
16,0	6,12	9,79	12,24	71,0	27,16	43,52	54,32
3
Зак. 1263
65
Например, лента толщиной 0,08 м, шириной 40 мм, термически обработан-
ная, с термостойким электроизоляционным покрытием, нз стали марки 3422:
Лента 0,08X10-ТО-ЭТ-13422 ГОСТ 21427.4—78.
То же, толщиной 0,15 мм, шириной 64 мм, термически обработанная, без
покрытия, нз стали марки 3424:
Лента 0.15Х64-ТО-БП-3424 ГОСТ 21427.4—78.
То же, толщиной 0,05 мм, шириной 40 мм, без термической обработки,
нз стали марки 3421:
Лента 0.05Х40-БТО-3421 ГОСТ 21427.4—78.
Наряду с рассмотренными марками электротехнической стали промышлен-
ностью выпускается нелегнрованная тонколистовая электротехннчесая сталь и
ленты марок 10832, 20832, 11832, 21832, 10848, 20848, 11848, 21848, 10864,
20864, 11864, 21864, 10880, 20880, 11'880, 121880, 10895, 20895, 11895, 21895.
В обозначении марки стали цифры означают: первая — класс по структурному
состоянию и виду прокатки: 1 — горячекатаная изотропная; 2 — холодноката-
ная изотропная; вторая—тип по содержанию кремния: 0 — сталь нелегнро-
ванная без нормирования коэффициента старения; 1 — сталь нелегнрованная с
нормированным коэффициентом старения; третья — группа по основной нор-
мируемой характеристике; 8 — коэрцитивная сила; четвертая и пятая — количе-
ственное значение основной нормируемой характеристики для 8-й группы ука-
зывается значение коэрцитивной силы в целых единицах А/м.
Рассматриваемой электротехнической стали выпускаемой в виде листов и
ленты, присвоено условное обозначение, которое применяется в конструктор-
ской документации и прн заказе.
Например, лента холоднокатаная нормальной точности по толщине н ши-
рине, обрезная, нагартованная, толщиной 1,0 мм, шириной 15 мм из нелегн-
рованнон электротехнической стали марки 20880, 2-й группы поверхности:
Лента Н-1,0X15/20880-2 ГОСТ 3836—83.
Например, лист холоднокатаный нормальной точности, улучшенной плоско-
стности, с обрезной кромкой, толщиной 2,0 мм, шириной 760 мм и длиной
1450 мм из нелегнрованной электротехнической стали марки 10864:
Лист Б-ПУ-0-2,0X760X1450 ГОСТ 19903—74/10864 ГОСТ 3836—83.
Например, лист холоднокатаный нормальной точности, улучшенной плоско-
стности, с обрезной кромкой, толщиной 2,0 мм, шириной 760 мм и длиной
2000 мм из нелегнрованной электротехнической стали марки 20848, 1-й группы
поверхности, с контролем внутренних дефектов:
Лист Б-ПУ-0-1,0Х1250 X 2000 ГОСТ 19904—74/20848-1-У ГОСТ 3836—83.
Магнитные свойства холоднокатаной анизотропной электротехнической
стальной ленты приведены в табл. 2.14. Контролируемой характеристикой яв-'
ляется коэрцитивная сила.
2.3.	Железо карбонильное радиотехническое. Основные параметры
Карбонильное радиотехническое железо принадлежит к группе магнитных-
материалов, обладающих высоким значением начальной и максимальной прони-
цаемости и малой коэрцитивной силой, имеет узкую петлю гистерезиса с кру-
тым подъемом кривой намагничивания, т. е. принадлежит к магннтомягкиМ!!
материалам, объединенным в группу магннтоднэлектрика.
Промышленностью карбонильное железо выпускается в виде порошка а
частицами сферической формы, слоистой структуры, нз которого нзготавлива+Т
66
Таблица 2.16
Физико-химический состав порошков карбонильного железа
Марка железа	Химический состав , %					Средний диаметр частиц, мкм
	Углерод	Азот	Кислород	Железо	Фосфор
Р-10	0,8...1,2	0,7...1,0	0,8...1,2	97,70.. .96,60		3,5
Р-20	0,7...0,9	0,6...0,9	0,8...1,2	97,90.. .97,00		2,5
р-100	0,8...2,0	0,7...1,2	0,8...1,2	97,65.. .96,45	0,05...0,15	1,5
Р-108Ф	0,8...1,0	0,7...1,2	0,8...1,2	97,65.. .96,45	0,05...0,15	1,5
Пс	0,6...0,8	0,5...0,8	0,8...1,2	98,10...97,2	—	2,2
ют сердечники катушек индуктивности. В технической литературе такие порош-
ки называются первичными. Первичное железо обладает высокодисперсными
свойствами. Выпускается также фосфатированный порошок, обладающий по-
вышенными магнитными характеристиками. Фосфатированное железо получают
обработкой первичного порошка ортофосфорной кислотой для создания иа ча-
стицах изоляционной пленки фосфата железа, обеспечивающей повышенную
стабильность электромагнитных параметров сердечников катушек индуктив-
ности.
Физико-химический состав порошков карбонильного железа приведен в
табл. 12.16. Углерод, азот, кислород в первичных порошках находится в основ-
ном в связанном состоянии в виде карбида железа i(Fe3C), нитрида (Fe«N) и
окисла железа (Fe2O3). Технологический процесс получения первичного железа
заключается в переработке железосодержащего сырья в пентакарбонил желе-
за, который, в свою очередь, является продуктом взаимодействия окиси угле-
рода и активного железа прн повышенном давлении 460... 200 атм и повы-
шенной температуре 150... 200 °C. Активное железо получают при восстанов-
лении железной руды чистым водородом. Технологический процесс .получения
порошка основан на термическом разложении пентакарбонила железа при тем-
пературе 250 °C в присутствии газообразного аммиака. В результате терми-
ческого разложения получают железные частицы сферической формы диамет-
ром от 1,5 до 8 мкм. В [21] вторичный порошок получают также спеканием
первичного порошка с избытком кислорода с порошком с избытком углерода
в такой пропорции, чтобы кислород н углерод прн спекании вступили в реак-
цию и улетучились. Такой вторичный порошок называется восстановленным
карбонильным железом (ВКЖ).
В качестве изолирующих материалов используются полистирол, бакелито-
вая смола, жидкое стекло, которыми покрывают отдельные частицы одним или
двумя слоями и тем самым изолируют друг от друга. Как отмечалось ранее,
более высокие и стабильные электромагнитные характеристики карбонильное
железо получает в результате применения метода предварительной изоляции
фосфорной пленкой. Образующаяся на поверхности частиц железа пленка фос-
фата железа обладает хорошей адгезией, .высокой механической прочностью н
Достаточно хорошими изолирующими свойствами.
Изделия из карбонильного железа обеспечивают сохранение своих электро-
магнитных параметров при эксплуатации в интервале рабочих температур
—60 ... +100 °C.
Карбонильное железо марки Р-10 применяется в аппаратуре, работающей
в диапазоне частот до 10 МГц, марок Р-20 н ПС — в диапазоне частот до
20 МГц, а марок Р-100 и Р-100Ф — до 100 МГц.
Технические характеристики нзделнй нз карбонильного железа рассмотре-
ны в последующих разделах. Область применения н конструктивные особенно-
сти нзделнй из карбонильного железа приведены в табл. 2.17.
3*
67
Таблица 2.17
Применяемость изделий из карбонильного железа
и их конструктивное исполнение
Марка железа	Предель- ная час- тота , МГц	Область применения	Конструктивное исполнение сердечника
Р-10	10	Сердечники подстраиваемых катушек индуктивности резо- нансных контуров Сердечники постоянных кату- шек индуктивности и в качест- ве подстроечников катушек без магнитных сердечников	Броневой цилиндрический, с замкнутой и разомкнутой маг- нитной цепью Трубчатый, стержневой, глад- кий и резьбовой
Р-20	20	Сердечники подстраиваемых катушек индуктивности резо- нансных контуров Сердечники постоянных кату- шек индуктивности и в качест- ве подстроечников катушек без магнитных сердечников	Броневой цилиндрический, с замкнутой и разомкнутой маг- нитной цепью Трубчатый, стержневой, глад- кий и резьбовой
Р-100	100	Сердечники катушек индуктив- ности избирательных контуров Сердечники постоянных кату- шек индуктивности и в качест- ве подстроечников катушек без магнитного сердечника для из- бирательных контуров	Броневой, цилиндрический Цилиндрический
Пс	20	Сердечники катушек индуктив- ности, дросселей, высокочастот- ных трансформаторов	Кольцевой (тороидальный)
вкж	1	Подстроечннки катушек индук- тивности без магнитных сер- дечников	Цилиндрический
Электромагнитные параметры порошкообразного карбонильного железа
отечественных и зарубежных марок представлены в табл. 2.18. Общие электро^
магнитные характеристики стержневых н кольцевых сердечников, изготавли-
ваемых из карбонильного железа, приведены в табл. 2.19. Нормированные зна-
чения параметров для марок Р-10, Р-20 н Пс получены при частоте 5 МГц,
для марок Р-100 н Р-100Ф — прн частоте 50 МГц.
68
00
сч
со
Я
S
«о
со
Н
Электромагнитные параметры порошкообразного карбонильного железа
Температурный коэффи- циент начальной прони- цаемости	1/°С			8888? 2222^ 111111111111 йо 1Лсой5 +	1 <N
|	Коэффициент потерь	]	ВТ & «о		ю СЧ—«.*•*** ОООО >ОсмсЧОЬ*СО’^ОЮ1ЛСООСс|СОСО • : : • счсблсо—^сч *-счм»счсч ^осчсо 1Л io LO КЭ о о с? © о О О СЧ О ф" —* Ф о о" СЧ СО с? со ФООО
	вч-Ю", 1/Гц		1 со^-счеоФО’—сч^-хсо —Го—00 ™ О
	ъ 7 •о		1 1/э	©1Л1Л	о СОСЧ— СЧ	10 е0	СЧ со ° ° ° t-.o 3 °- 8 2 S 8 2 £ !2 °' < 2 S сч вл© — о ооо о tn из о о©о ф'-фобео o’td е>~~о	“	°." оо	о	о<м
		мкм/Л	ift’i'io	ю ьГ^-оос»	« «со—. сч	«Осо	-ч-in со оо сч со io 1Л : : “З.Ч.соиэ :<Эсо — г^«сч<$< : :сч — —Ч'ООиэ'^—«*тгсч'«“гО1ПСч"С0 cqoowc	oo	—ГгС — — —	—	СЧ
Начальная —ж»! п т»		5ь И Sa Иё sis	—•о—'	сошсо	сч^о*л»г •"! *"!	’"'1 ю —о со *"?	—• tj S е> сч о еч с •—।	—*	—4—оф	—4—4<о—аС	12 60
« i		железа	Sri Т^ТТ oiaj-ro U — X оУ aao.cuXcQUi<Xu —XXuhq^Scu
69
о>
еч
л
=f
X
<5
Л
Общие электромагнитные параметры стержневых н кольцевых сердечников
нз карбонильного железа
	Пс	Ю 10 ®	~	°	Ф о	<и	<и	->	— § S	|	§	ч	- <N о>	О.	<§ ю <g	Й —	о>	,<1>	v X к X
железа	Р-100Ф	О	—	*°	о сч	°-	“	—-	10 о	о	—*	сч	сч	о	—; -	-	ф-	<	2-	8 £	о
а для карбонильного	Р-100	1	°	«	§	8 2	8-	-	-	°	~ —	—"	о	>0	*0 io	52 О'	°’.	о	О	10 —'	о
X а о X	Р-20	|	о	—	°	о •чф	1О,	”“1	LO О	*”	сч	СО	О	*“1 ci	сч	o’	in	О	ю	о сч"	СЧ	?.	« *—	ф>
	OI-d	о	ш	о ю	о	—	ю	со	о	~ оо	О	:	:	• -7	СЧ	О	О	О	1Л	io со"	со	сч"	•“!	04 —•	о
	ft н ф X й сх л	Д	к	(D	’ ей	S	И	• %?	' К OJ о	2	х	5 ° 2	®	3	2 2	5 ® Е о,	X	2 = 5	®	± .	©• о я 'Ou	и	-	о £ х	*5	ь	§ н	-е-&£	S §ё	L»	S§5	Ox	g*0	gc4o,2- ж s	5 ж а °<Ь	4 A S	s	RoS	= 2	® ~	=	«	S %,	b . « 2	„ £	S»	£	_ 	H®-	_ H	3	£2	2.0 S	5v	®S«O	fc<c	a®	xo	=	x •	2° Sb	x°	4 ° с	о	£	o~	<u e	o.xoa.Eo 4 E	S S	s	=3	Sy	X -r	X	30 So	S<u	f-	<j <u	x=	x<o	=	fc2®£7 н rv 5 03	s к tc л s£? s	к x	5 ь ^4- x	«x	= «s	x	-e- о.	-e- =	-s-3	&	у	• j3 <y S <D	Ef ®	r*v ci	f*>, CX ГУ prt	►—। F"" £ or	«О.ЯФ	B2^Ka	•©*£	io £f =KS<DO X Ф	A° ®	S 2 S	О	£ F-	2	S Ф	<y	ДС£> Ho	-O' ft с	Л к O	Q.	.Q В	ь5°	3 Ф	О д	о 1 О= Oxs	t*5 c	Haxml
70
2.4.	Альсифер. Основные параметры
Магннтодиэлектрик, получаемый в результате сложного технологического
процесса из сплава алюминия, кремния н железа, которые дозированы в стро-
гом процентном соотношении н от которых зависят электромагнитные парамет-
ры, называется альсифером Сторонние примеси, и особенно примесь углерода,
оказывают сильное влияние на свойства альсифера. Оптимальным сплавом для
изготовления высококачественного порошка является сплав, который содер-
жит кремний от 9 до 11% н алюминий от 6 до 8%. Прн этом обеспечиваются
следующие основные требования, предъявляемые к сплавам; незначительная
величина отношения максимальной и начальной проницаемости, высокое удель-
ное сопротивление и хорошая размельчаемость. Примеси углерода вызывают
увеличение потерь на гистерезис, начальных потерь н изменяют температурную
зависимость магнитной проницаемости. Содержание прнмеси углерода в сплаве
ие должно превышать 0,03%.
Специальный технологический процесс получения сплава, его розлива н
охлаждения обеспечивает получение не только необходимых фнзнко-химиче-
ских свойств альенфера, но н необходимых структурных и механических ха-
рактеристик. Полученные отливки после активного охлаждения размалывают в
шаровых мельницах до порошкообразного состояния с диаметром частиц до
100 мкм. Рассев порошка по величине зерен определяет в дальнейшем приме-
нение альенфера в готовых изделиях. Из порошка с более крупными зернами
изготавливают сердечники индуктивных элементов, работающих в области
низких частот, а из порошка, размеры зерен которого менее 50 мкм, — сер-
дечники, используемые в области высоких частот.
После размалывания, рассева и термической обработки порошкообразный
альсифер смешивается с неорганическим диэлектриком, необходимым для изо-
ляции зерен и позволяющим производить термообработку при высоких темпе-
ратурах. В качестве изоляции (применяются: жидкое стекло, тальк, стекло-
эмаль, хромовый ангидрид и др Изоляция стеклоэмалью имеет существенные
преимущества, так как обеспечивает большую механическую прочность н тем-
пературную стабильность изделий. Процентное содержание изолирующих доба
вок определяет марку альсифера н его магнитные свойства. Для альенфера,
работающего в области низких частот, изолирующие добавки не превышают
0,7... 1,5%, в области высоких частот — 5 ... 9%.
Изделия из альенфера получают методом прессования с последующей тер-
мической обработкой для снятия напряжений.
Промышленностью изготавливаются радиочастотные марки альенфера, при-
меняемые для РЭА, и альсиферы для аппаратуры проводной связи. Из аль-
сифе,ров изготавливают сердечники для катушек индуктивности, дросселей и
трансформаторов. У альсиферов, предназначенных для использования в каче-
стве сердечников катушек радиоаппаратуры (Р), нормируется только величина
общего относительного тангенса угла потерь, а у предназначенных для исполь-
зования в качестве сердечников индуктивных элементов проводной связи (П)—
коэффициенты потерь. Альсифер марок Р и П применяется в соответствии с
техническими характеристиками и нормируемыми параметрами. Система обо-
значений и классификация изделий нз альсифера приведены в гл. 1.
Изделия из альсифера имеют гарантированные стабильные параметры в те-
чение двух лет после изготовления. Так, относительное изменение начальной
магнитной проницаемости ие превышает 1%. Изделия из альенфера обеспечи-
вают гамма-процентный срок сохраняемости в условиях хранения ПО ГОСТ
21493 -76 при вероятности, равной 0,95, в течение 10 лет.
Сердечники обладают высокой устойчивостью к смене температур от —60
До 4-125 °C, к пониженному атмосферному давлению до 600 Па, к относитель-
ной влажности воздуха до 98% при температуре +35 °C и ниже без конденса-
ции влаги.
Основные электромагнитные параметры альсиферов в общем виде, уста-
новленные техническими условиями по ГОСТ 8763 —77, приведены в табл. 2.20.
71
Таблица 2.20
Основные электромагнитные параметры альсиферов по ГОСТ 8763—77
Значения параметров для сердечников нз альсиферов марок
Электромагнитные параметры		ТЧ90	1 ТЧ60	ТЧК55	ВЧ32	ВЧ22	| ВЧК22
Начальная магнитная проницаемость		79...91	53...63	48...58	28...33	19.. .24	19...24
Тангенс угла маг- нитных потерь tqS-103 прн на- пряженности маг- нитного поля Н а и частоте /= = 100 кГц, не бо- лее	Для сердечников с на- ружным диаметром от 15 до 24 мм включительно при На = 8 А/м	83,9	27,7	27,7	10,0	4,7	4,7
	Для сердечников с на- ружным диаметром от 36 мм и более при На — = 4,8 А/м	83,5	27,4	27,4	9,9	4,6	4,6
Температурный ко- эффициент началь- ной магнитной проницаемости	В интервале температур 20...70 °C	С —1600|	С—1400|	От —150 до +50	С-12501	С-12001	От —50 до +50
	В интервале температур 2О...6О°С	—	—	От —450 до +150	—	—	От —150 до +150
Коэффициент потерь на гистерезис 6л*104 м/А, не более		1,1	0,81	0,81	0,38	0,5	0,5
Коэффициент потерь на вихревые токи 6.-Ю9, 1/Гц, не более		—	—	—	—	25	25
Сл>
Таблица 2.21
Электромагнитные параметры альсиферов для аппаратуры проводной связи
Марка	Начальная магнитная проницае- мость Цн	Температурный коэффициент начальной проницаемости в-10®. 1/°С, при температуре 20...70 °C	Коэффициент потерь, не более				Рабочий диапазон частот f, кГц, не более
			6г* 10®		6ч* 10®	6д*10®
			мкм/А	1/Э
ТЧ-90П	82...94	-600	87	7	1000	3	10
ТЧ-60П	55...65	—400	62,5	5	250	2	10
ТЧК-55П	50.. .60	От -150 до +150	62,5	5	250	2	10
ВЧ-32П	30.. .34	—250	25	2	85	1,2	100
ВЧ-22П	20...24	-200	15	1,2	12	1,2	100
ВЧК-22П	20...24	От -50 до +150	15	1,2	12	1,2	100
I
I
Таблица 2.23
Электромагнитные параметры альсиферов марок РЧ и ФИ
Марка	Начальная магнитная проницаемость %	Температурный коэффициент начальной прони- цаемости р • 1 0 •, 1/°С	Коэффициент потерь
			6Г-1<Р		6Ч. 10», 1/Гц	«Д’10'
			мкм/А	1/Э
РЧ-6	6	—100	3,6	0.2	2	0,4
РЧ-9	9	—100	9,6	0,8	3	0,7
ФИ	20...24	±150	42	3,4	30	1,0
Электромагнитные параметры альсиферов для аппаратуры проводной связи
по [21] даны в табл 2.21. Электромагнитные параметры альсиферов для РЭА
(с индексом Р) приведены в табл. 2.22. Электромагнитные параметры альси-
феров марок РЧ и ФИ, применяемых в радиоаппаратуре, представлены в
табл. 2.23.
2.5.	Аморфные магнитные сплавы. Основные параметры
К специальным магнитным материалам, созданным в последние годы и ос-
военным промышленностью, относятся металлические сплавы с аморфной струк-
турой, которые обладают повышенными электромагнитными свойствами, техно-
логичностью при изготовлении и позволяют получить экономию на 20... 25%
в массе и уменьшить габариты сердечников. Аморфные магнитные сплавы и
изделия из них находят широкое применение в качестве магнитомягкого мате-
риала магнитопроводов и сердечников различных магнитных преобразователей,
магнитных усилителей, элементов магнитной памяти, трансформаторов, индук-
торов, магнитных головок, экранов и других электромагнитных изделий.
Аморфные магнитные сплавы обладают комплексом уникальных физико-
химических н электромагнитных свойств, которые превышают аналогичные
свойства кристаллических сплавов. Это высокие прочностные, магнитные, кор-
розийно-стойкие свойства, значительные удельные сопротивления и низкий тем-
пературный коэффициент, хорошие технологические характеристики. Свойства
аморфных магнитных сплавов можно варьировать, изменяя химический состав
сплава и используя термическую илн термомагннтную обработку. Все аморф-
ные сплавы достаточно технологичны при обработке. В процессе изготовления
нз аморфных магнитных сплавов получают ленты микронной толщины в боль-
ших количествах не требующие дополнительного проката.
Аморфные магнитные сплавы переходных металлов с металлоидами явля-
ются магнитомягкими материалами, обладающими высокими значениями на-
чальной и максимальной магнитной проницаемости (рВач, Ртах), индукции на-
сыщения (Вв), удельного электрического сопротивления (,р), а также малой
коэрцитивной силой (Нс). Прн этом наиболее перспективны аморфные магнит-
ные сплавы на основе железа и никеля (Fe—iNi), кобальта и железа (Со—Fe),
имеющие нанлучшне значения перечисленных характеристик.
Основные физические, механические и электромагнитные свойства лент из
аморфных магнитных сплавов, выпускаемых промышленностью методом быст-
рой закалки, приведены в табл. 2.24 и 2.25.
Значения максимальной магнитной проницаемости, указанные в табл. 2.25,
соответствуют трем различным режимам термической магнитной обработки
(ТМО): первая цифра соответствует свойствам прн закалке из расплава, сред-
няя— после термической обработки с отпуском в вакууме при 300 °C в тече-
ние 1,5 ч, нижняя — после ТМО, оптимальные режимы которой специфичны
75
Таблица 2.24 Физические и механические характеристики аморфных магнитных сплавов	Предел	прочности (У, мПа-КН	sags 1 । — СО —
	Твердость	ни иаласи} Ну. МПа	ШЙ§
	Удельное	сопротивление р, (Ом-м).Ю«	«F СОСО СЧ СО СЧ •—4 *—Ч	T— —« —4
	Максимальная пабпчая	температура Тр max- °C	О О ЮШ I | Й1Л СЧ сч | |
	cd с со С С Е Я и	Кюри 0, °C	8§88+14<
	Температура	кристаллизации Ткр, °C 		•^кп^-^до
	Плотность	V, кг/м’	b* b— w t4* Ь*« Ь*°
	Марка сплава		*?<!*?*?•<<! Q. d ci. d d d EUgUCU x^x^x* юл TF 00 xr о — сч
Таблица 2.25 Основные электромагнитные свойства аморфных магнитных сплавов	Ко » ;.фнииент прямоугольиости Br!Bs ПРВ ИА'	§	in СО to 00 СЧ Ю	Г-О Ю Ь- СО О Ю О °«Г Ь*	’фи} ОСООООФОО	осэ \	те
		00	sggglss 11-0 000000*0 1 1 ОО	фО
	Максимальная Н ЛЛ .ТI. Г» Г л»,	h и	niiiii.j I £288828 1 |K 'n 88 CO —’ — CO ь*	сч co
	Коэрцитивная сила Не, AJm		o> co ojcoe^offi	© w счоо co -Ф —< CO CH co © to o’	~	™ о
	Индукция	5 S к X X W 3 3 3 в	JO	co	0§ CO 8co ©	О	о	wT»-?
	« с ft Ц Е С « й С 1		<	<	°?	*?	<<	i	< ft;	d,	&	ft	cud	и	d co	<	Й	oo	x	о x	x	x£	2	& m	in	tf	xr	© ’Ф	*-*	•— *r	co	°*r	О	—СЧ	Г-	00
76
для каждой марки сплава, ТМО для 45НПР-А, 85КСР-А отпуск в продольном
поле 1,2... 1,6 кА/м прн температуре '300°C в течение 1,5 ч; для 44НМР-А,
94ЖСР-А отпуск в продольном поле 800 А/м прн '365 °C в течение 2 ч с по-
следующим охлаждением до 100 О,С со скоростью 1|5 °С/мин; для 24КСР-А,
10НСР-А — после обработки в поперечном и продольном поле.
По электромагнитным свойствам аморфные магнитные сплавы превосходят
электротехнические стали н пермаллои. Большинство из ннх обладает петлей
гистерезиса с высокой прямоугольностью. Магнитные потери в .переменном поле
частотой 100 кГц (для лучших сплавов) прн малых уровнях индукции ниже
потерь кристаллических сталей и составляют в среднем 0,1 Вт/кг при частоте
1000 Гц и индукции 0,1 Тл.
По механическим свойствам аморфные магнитные сплавы превосходят кри-
сталлические стали. Это их свойство широко используется для производства
магнитных головок. Очень важным обстоятельством, стнмулнрующнм быстрое
внедрение аморфных магнитных сплавов в качестве материалов для магннто-
проводов, сердечников, экранов и других изделий, является необязательность
отжига прн изготовлении из них готовых изделий.
Для получения оптимальных свойств аморфных магнитных сплавов при-
меняют термическую (ТО) или термомагннтную (ТМО) обработку, которая
гораздо проще, чем для пермаллоя, и даже может осуществляться на воздухе.
Сплавы 85КСР-А обладают петлей гистерезиса с высокой прямоугольностью
и рекомендуются для применения в ячейках памяти различных электронно-вы-
числительных устройств. Сплав 45НПР-А после ТМО используется для сердеч-
ников, работающих в диапазоне частот до 50 кГц.
Использование аморфных магнитных материалов вместо пермаллоев повы-
шает технологичность индуктивных элементов, а вместо ферритов — нх удель-
но-весовые характеристики, стабильность и помогает достичь значительных ре-
зультатов в мнкромнннатюрнзации конструкций.
Из аморфных магннтомягкнх сплавов (АМС) разработаны н находят при-
менение витые кольцевые (ВК) сердечники для катушек индуктивности и транс-
форматоров аппаратуры радиосвязи, проводной связи, источников вторичного
электропитания, работающих в диапазоне частот до 0,2 МГц.
2.6.	Пермаллои. Основные параметры
В РЭА, аппаратуре проводной связи, электротехнических устройствах, где
используются индуктивные элементы, широкое применение имеют пермаллои,
обладающие высокими электромагнитными свойствами, проверенные в эксплу-
атации и хорошо технологически отработанные в промышленном производстве,
В соответствии с классификацией магнитных материалов к пермаллоям от-
носятся железо-никелевые сплавы, легированные различными присадками; крем-
нием, хромом, молибденом, медью и др. Эти сплавы имеют высокую магнит-
ную проницаемость, высокое удельное электрическое сопротивление, малую
коэрцитивную силу и значительное магнитное насыщение, которые в большей
степени определяются процентным содержанием никеля в сплаве. А это, в
свою очередь, определяет область применения пермаллоев. Установлено [21],
что магнитная проницаемость пермаллоя растет, а индукция насыщения умень-
шается с уменьшением процента содержания никеля. Это же обстоятельство
делит пермаллои иа две группы; низко- и высокоиикелевые.
У высокоиикелевых пермаллоев удельное электрическое сопротивление
мало, поэтому нх рекомендуется применять в устройствах, работающих в по-
стоянных полях. Они более чувствительны к механическим нагрузкам и удар-
ным воздействиям, требуют более сложной термической обработки. Индукция
насыщения у высокоиикелевых пермаллоев в 1,5... 2 раза меньше, чем у низ-
коиикелевых,
У ннзконикелевых пермаллоев магнитное насыщение и удельное элект-
рическое сопротивление существенно выше и поэтому их применяют в устрой-
77
ствах, работающих в слабых постоянных полях, а также в переменных магнит-
ных полях повышенных частот. Качество пермаллоев находится в прямой зави-
симости от легирующих компонентов, а также от технологии производства.
В промышленности применяют разнообразные способы получения пермаллоев
с четко заданными свойствами и параметрами.
Как правило, плавку пермаллоевых сплавов проводят в вакууме, приме-
няют холодную прокатку листов, нз которых методом штамповки изготавлива-
ют детали различной конфигурации или разрезают листы на ленты. Готовые
штампованные детали подвергают сложной термической обработке с последую-
щим нанесением изоляционного слоя. Чаще всего применяется оксидирование
поверхности деталей прн термообработке. Ленту, полученную нз рулонов н ли-
Таблица 2.26
Группы и марки прецизионных магнитомягких
железоникелевых сплавов
Группа сплава	Марка сплава	Основные магнитные свойства
1	79НМ, 80НХС, 81НМА, 83НФ	Наивысшая магнитная проницаемость в слабых полях
2	50НХС	Высокая магнитная проницаемость и повышенное удельное сопротивление
3	45НП, 50Н	Повышенная магнитная проницаемость и повышенная индукция технического насыщения
4	50НП, 68НМП, 34НКМП, 35НКХСП, 40НКМП, 79НМП, 77НМДП, 65НП	Прямоугольная петля гистерезиса. Ани- зотропия магнитных свойств
5	27КХ 49КФ 49К2Ф, 49К2ФА	Высокая магнитная индукция техниче- ского насыщения
6	47НК, 47НКХ, 64Н, 40НКМ	Низкая остаточная магнитная индукция и постоянство магнитной проницаемости. Сплавы обладают анизотропией магнит- ных свойств
7	79НЗМ, 68НМ	Высокая магнитная проницаемость прн однополярном намагннчиванин. Сплавы обладают анизотропией магнитных свойств
8	16Х, 36КНМ	Высокая коррозионная стойкость
78
Таблица 2.27
Размеры холоднокатаных лент железо-никелевых сплавов
и предельные отклонения по толщине
«.—		 Толщина, мм	Предельное отклонение по толщине, мкм, при точности прокатки		Ширина, мм	Длина, м, не более
	нормальной ’	высшей		в рулонах	в отрезках
~— 	 	" 0,00'15	±0,15		20	10	’' ——
0,0015	±0,15	—-	30	10	— 1
0,0015	±0,15	—-	40	10	—.-
0,0020	±0,20	—	20	10
0,0020	±0,20	—	30	10	—
0,0020	±0,20	—	40	10	—.
0,0030	±0,30	—,	20	10 »	»| II
0,00'30	±0,30	—	30	10	9	"1II *
0,0030	±0,30	—	40	10	—-
0,0050	±0,59		30	10	***'
0,0050	±0,59	———	40	10	, II—
0,0050	±0,59	—	70... 100	10	II
0,01	±1,0	——	70... 100	20
0,02	-3,0	—	5. .100	30	—>>
0,05	—8,0		5.. .250	30	II *
0,08	—10	—	5...250	20	—
0,10	—20	— 10,0	5.. .250	20
0,15	—20	— 10,0	10...250	20	2
0,29	—30	—15,0	10...250	20	2
0,25	—30	—15,0	10. .250	20	2
0,35	40	—20,0	1О...250	10	2
0,50	—50	-25,0	10. .250	6	2
0,70	—69	—	20...250	1	1
0,89	—70	—	20...250	1	1
1,0	—90	,—	100...250	1	1
1,5	—НО		100...250	1	1
2,0	— 130		Ю0...250	1	1
2,5	—160		250	1	1
стой, покрывают в некоторых случаях тонким слоем окислов кремния, магния
и алюминия, а также применяют технологический процесс катафареза или спо-
соб осаждения этих окнслов из суспензий, жидкой фазой которых является
легко испаряющаяся жидкость. Из подготовленной таким образом ленты изго-
тавливаются сердечники и магнитопроводы, которые затем подвергаются от-
жигу.
Группы и марки прецизионных магнитомягких железо-никелевых сплавов
приведены в табл. 2.26.
Свойства пермаллоевых сплавов в производстве обеспечивают: для первого
класса — метод открытой выплавки; для второго класса — выплавка в вакуум-
ных печах или метод отбора; для третьего класса —специальный метод вы-
плавки.
Размеры холоднокатаных лент железо-никелевых сплавов н предельные
отклонения по толщине даны в табл. 2.27. Магнитные свойства холоднокатаной
леиты с наивысшей магнитной проницаемостью в слабых магнитных полях
приведены в табл. 2.28.
79
Окончание табл. 2.29
Класс	Толщина, мм	Магнитная проницаемость				Коэрцитивная сила		Индукция > технического Я насыщения, Тл (10-4 Гс> Я _	 J
		в поле 0,08 А/м		максимальная
		мГн/м	Гс/Э	мГн/Э |	Гс/Э	А/м |	э
		Не менее				Не более
I	1,0 1.5	63	50 000	250	200 000	1,2	0,015	0,50	у
I	2,0	63	50 000	250	200 000	1,2	0,015	0,50	1
II	0,02	63	50 000	190	150 000	2,0	0,025	0,50
	0,05	63	50 000	250	200000	0,8	0,01	0,50
	0,1 0.2	88	70 000	310	250 000	0,64	0,08	0,50	1
III	0,02	88	70 000	210	170 000	1,6	0,02	0,50	1
	0,05	125	100 000	380	300 000	0,56	0,007	0,50	t
	0,(0 0,20	150	120 000	440	350 000	0,4	0,005	0,50	у  i
ж  4 Таблица 2.30
Магнитные свойства холоднокатаной ленты марки 81 НМД
при намагничивании в переменных полях
Класс	Толщина, мм	Амплитудная магнитная проницаемость в поле 0, на частотах, не менее						1 А/м
		1 кГц		10 кГц		100 кГц		1 МГц
		мГн/м	Гс/Э	мГн/м	Гс/Э	мГн/м	Гс/Э	мГн/м	Гс/Э
	0,02	—	-—	56	45 000	23	18 000	3,8	3000
Т I	0,05	—	—	23	18 000	5	4000	1,0	800
	0,10	44	35 000	11	9000	—.		™,	11»1
	0,20	19	15 (ММ)	5	4000		~—	—	Т"
	0,02	88	70 000	75	60 000	25	20 000	4,4	3500
III	0,05	100	80 000	28	22 000	6	4500	1,2	1000
	0,10	56	45 000	14	18000
	0,20	25	20 000	7	5500		•—		1 (ё
82
Таблица 2.31
Магнитные свойства холоднокатаной ленты с высокой магнитной
проницаемостью и повышенным удельным
электрическим сопротивлением
Класс	Толщина,	Магнитная проницаемость				Коэрцитивная сила		Индукция технического насыщения, Тл (10-4 Гс). не менее
		начальная		максимальная
	мм	мГн/м	Гс/Э	мГн/м	Гс/Э	А/м	Э
		Не менее				Не более
1	0,005 0,01 0,02 0,05 0,08 0,10 0,15 0,20 0,25 0,35 0,'50 0,80 1,0	1,25 1.6 1.9 2,5 2,5 3,1 3,1 3,8 3,8 4,0 4,0 3,8 3,8	1000 1300 1500 2000 2000 2500 2500 3000 3000 3000 3200 3000 3000	10 12,5 19 25 25 31 31 35 35 38 38 25 25	8000 10 000 15000 20 000 20 000 25 000 25 000 28 000 28 000 30 000 30 000 20 000 20 000	56 40 20 16 16 13 13 10 10 8 8 10 10	0,70 0,50 0,25 0,20 0,20 0,16 0,16 1,12 0,12 0,10 0,10 0,12 0,12	1,00
11	0,02 0,05 0,10 0,20 0,25 0,35 0,50	3,8 3,8 3,9 3,9 4,4 4,4 4,4	3000 3000 3100 3100 3500 3500 3500	31 31 35 35 44 44 44	25 000 25000 28 000 28 000 35000 35 000 35 000	12 12 10 10 8 8 8	0,15 0,15 0,12 0,12 0,10 0,10 0,10	1,0
Магнитные свойства холоднокатаной ленты марки 81НМА прн намагничи-
вании в постоянных н переменных полях приведены в табл. 2.29. Магнитные
свойства холоднокатаной ленты марки 81НМА при намагничивании в перемен-
ных полях представлены в табл. 2j30.
Магнитные свойства холоднокатаной ленты марки 50НХС с высокой маг-
нитной проницаемостью и повышенным удельным электрическим сопротивле-
нием приведены в табл. 2.31. Магнитные свойства холоднокатаной ленты с вы-
сокой магнитной проницаемостью н повышенной индукцией технического насы-
щения даны в табл. 2.32.
Магнитные свойства холоднокатаной ленты с прямоугольной петлей гисте-
резиса приведены в табл. 2.33, а с учетом толщины ленты 0,03 мм — в
табл. 2.34.
Магнитные свойства холоднокатаной ленты с высокой индукцией техниче-
ского насыщения приведены в табл. 2.136, а с высокой остаточной индукцией н
постоянством магнитной проницаемости — в табл. 12.36.
Магнитные свойства холоднокатаной ленты марки 63НФ при намагничи-
вании в постоянных н переменных полях представлены в табл. 12.37.
Общие электромагнитные параметры низко- н высоколегированных пермал-
лоев приведены в табл. 2.38.
83
Таблица 2.32
Магнитные свойства холоднокатаной ленты с высокой магнитной
проницаемостью и повышенной индукцией технического насыщения
Марка ленты	Класс	Толщина, мм	Магнитная проницаемость				Коэрцитивная сила		Индукция технического насыщения» Тл (10-4 Гс), не меиее
			начальная		максимальная
			мГн/м	| Гс/Э	мГн/м| Гс/Э		А/м	1 э
			Не менее				Не более
50Н	I	0,05 0,08 0,10 0,15 0,20 0,25 0,35 0,50 0,80 1.0 1,5 2,0 2,5	2,5 2,5 2,9 2,9 з.з 3,3 3,8 3,8 3,8 3.8	2000 2000 2300 2300 2600 2600 3000 3000 3000 3000	25 25 31 31 38 38 44 44 38 38	20 000 20 000 25000 25 000 30 000 30 000 35 000 35 000 30 000 30 000	20 20 16 16 12 12 10 10 12 12	0,05 0,25 0,20 0,20 0,15 0,15 0,12 0,12 0,15 0.15	1,50
			3.5	2800	31	25 000	13	0,16
50Н (50НУ)	II	0,10 0,15 0,20 0,25 0,35 0,50 0,80 1,0 1,5 2,0	3,8 3,8 4,4 4,4	3000 3000 3500 3500	38 38 44 44 56 56 50 50 44 44	30 000 30000 35000 3500 45 000 45000 40000 40 000 35 000 35 000	14 14 12 12	0,18 0,18 0,15 0,15	1,50
			5,0	4000			10	0,12
			3,8 3,8	3000 3000			12 12	0,15 0,15
50Н	111	0,05 0,10 0,20	12,5	10 000	75	60 000	0,4	0,05	1,52
45Н	I	0,10 0,15 0,20 0,25 0,35 0,50 0,80 1,0 1.5 2,0 2,5	2,5	2000	25	20000	24	0,30	1,50
			3.1	2500	29	23 000	20	0,25
			3,5	2800	31	25 000	16	0,20
Таблица 2.33
Магнитные свойства холоднокатаной ленты
с прямоугольной петлей гистерезиса
Марка стали	Класс	Толщина, мм	Максимальная магнитная проницаемость		Коэрцитивная сила		Индукция техничес- кого насы- щения, Тл (10~* Гс)	Коэффициент прямоуголь- иостн в поле 800 А/м
			мГн/м|	Гс/Э	А/м '	9
			Не	менее	Не	более
		0,005	19	15 000	40	0,50		0,80
50НП		0,01	25	20 000	32	0,40	1,50	0,83
	I	0,02	50	40 000	20	0,25		0.85
		0,05	50	40000	18	0,28		0,85
		0,10	50	40 000	18	0,28		0,85
		0,01	44	35000	20	0,25		0,87
50НП	11	0,02	75	60 000	15	0,18	1,50	0,92
(50НПУ)		0,05	75	60 000	15	0,18		0,90
		0,10	75	60 000	15	0,18		0,90
		0,01	75	60 000	15	0,18		0,91
50НП	III	0,02	95	75 000	13	0,16	1,52	0,94
		0,05	100	80 000	11	0,14		0,94
		0,005	19	15000	80	1,0		0,90
		0,01	44	35 000	24	0,30		0,92
		0,02	50	40000	16	0,20		0,90
		0,05	75	60000	12	0,15	1,50	0,87
	I	0,10	125	100 900	8	0,10		0,85
		0,20	150	120 000	6,4	0,08		0,85
34НКМП		0,25	150	120 000	6,4	0,08		0,85
		0,35	150	120 000	6,4	0,08		0,85
		0,50	150	120000	6,4	0,08		0,85
		0,01	50	40000	16	0,20		0,92
	11	0,02	80	65 000	11	0,14	1,50	0,94
		0,05	94	75 000	10	0,12		0,92
		0,10	160	125 000
34НКМП	II	0,20 0,25 0,35	230	180 000	6,4	0,08	1,50	0,90
		0,50
		0,005	19	15 000	80	1,0		0,90
		0,01	38	30000	24	0,30
		0,02	50	40 000	16	0,20		0,85
		0,05	75	60 000	12	0,15
35НКХСП	1	0,10	125	100 000	8	0,10	1,30
		0,20
		0,25 0,35	150	120000	6,4	0,08		0,80
		0,50
84
85
Окончание табл. 2.33
Марка стали	Класс	Толщина, мм	Максимальная магнитная проницаемость		Коэрцитивная сила		Индукция техничес- кого насы- щения, Тл <10—4 Гс)	Коэффициент прямоуголь- ностн в поле 800 А/м
			мГн/м| Гс/Э		А/м |	э
			Не менее		Не более
35НКХТП	11	0,01 0,02 0,05 0,10 0,20 0,25 0,35 0,50	63 100 250	50 000 80 000 100 000	16 12 4,8	0,20 0,15 0,06	1,30	0,92
			380	300 000	4,0	0,05
40НКМП	I	0.01 0,02 0,05 0,10	125 250 380 500	100 000 200 000 300 000 400000	6,4 4,0 3,2 2,4	0,08 0,05 0,04 0,03	1,35	0,93 0,93 0,92 0,93
	II	0,01 0,02 0,05 0,10	250 500 625 750	200 000 400 000 500 000 600000	4,8 2,4 1,6 1,6	0,06 0,03 0,02 0,02	1,35	0,94
68НМП	1	0,02 0,05 0,10 0,20	125 250 280 280	100 000 200 000 220 000 220000	8,0 5,6 4,0 4,0	0,10 0,07 0,05 0,05	1.15	0,90
	II	0,02 0,05	250 500	200 000 400 000	4,0 3,2	0,05 0,04		0,90 0,92
		0,10	750	600 000	2,4	0,03		0,93
		0,20
	III	0,02	380 650	300000 600 000	3,2 2,4	0,04 0,03		0,92
		0,05
		0,10	1000	800 000	1,6	0,02		0,93 :
		0,20
65НП	I	0,02 0,05 0,10	88 125 250	70 000 100 000 200 000	6,4 3,2 2,8	0,08 0,04 0,035	1,30	0,90 *
		0,20	310	250 000	2,4	0,03
		0,35	380	300 000
		0,50
Таблица 2.34
Магнитные свойства холоднокатаной ленты толщиной 0,003 мм
с прямоугольной петлей гистерезиса
Марка ленты	Класс	Коэрцитивная сила		Остаточная индукция, Тл <10-< Гс), не мене*	Коэффициент прямоуголь- ное™ в поле 800 А/м, не менее
		А/м	э
		Не f	олее
79НМП	I	9,6	0,12	0,6	0,90
77НМДП	I	7,2	0,09	0,5	i -0,90
Т а блица 2.35
Магнитные свойства холоднокатаной ленты с высокой индукцией
технического насыщения
Марка ленты	Класс	Толщина, мм	Индукция, Тл (10~4 Гс), при напряженности маг- нитного поля, А/м			Коэрцитивная сила		Магнитная прони- цаемость
			В4			А/м	э	мГн/м '	Гс/Э
			Не мейее			 Не более		Не менее
27КХ	I	0,20 0,35 0,70		1,8	2,15	—		—,
49К2ФА	I	0,1 0,2		2,2	-	140, 120	1,75 1,50	6,9	5500
	II	0,1	1,8	2,2	— 	80	1.0	—
		0,15 0,2	1,85			48	0,6
44К2ФА	П	0,25.. .0,7	1,85	2,2		48	0,6		-
	III	0,05 0,1	1,8 2,0	2,1 2,2		40 30	0,5 0,38	—й
49К2Ф	I |о,1..,О,7			—•	2,25	160	2,0
	И	0,1...0,7			2,25	160	2,0	0,88 в поле 0,8 А/м	700 в поле 0,01 А/м
87
Таблица 2.36
Магнитные свойства холоднокатаной ленты с низкой остаточной	'!
индукцией н постоянством магнитной проницаемости
Марка ленты	Класс	Толщина, мм	Начальная проницаемость		Отношение максимальной проницаемости к начальной	Коэффициент прямоуголь- ности в поле 800 А/м (Ю Э)	Температурный коэффициент прони- цаемости, %
			мГн/м	Гс/Э			начальной	макси- мальной
			Не менее		Не более	Не более	Не менее
47НК	I	0,01 0,02 0,10	1,1	900	1.15	0,05	0,06	0,06
	(I	0,01 0,02 0,10	1,4	1100	1,15	0,05	0,06	0,06
47НКХ	1	0,02 0,10	1,9	1500	1,2	0,05	0,03	0,03
64 Н	1	0,01 0,02 0,10	2,5	2000	1,2	0,07	0,06	,<V; 0,06 У •
	11 .	0,01 0,02 0,10	2,7	2200	1,2	0,07	0,06	0,06 < 1
40НКМ	I	0,01	2,3	1800	1,2	0,07	—	f
•' §
Таблица 2.37
Магнитные свойства холоднокатаной ленты марки 83НФ
при намагничивании в постоянных н переменных полях
	г S	Магнитная проницаемость в (0,001 Э) для частоты				поле 0,08 А/м не менее		Температурный коэф- фициент проницае- мости. % °C.			технн- сыще-	о :
Класс	Толщина,	I кГц		10 кГц		100 кГц		не более				Ч .5
		мГн/м	Гс/Э	мГн/м	Гс/Э	мГн/м	Гс/Э	20,,о80	—20... ...20	-40.-. ...20	xS	.. 1 xt- 	i!
1	0,02 0,05 0,10	44 50 63	35 000 40 000 50 000	31	25 000	31 —	25 000	1 1 1	—	—	0,60л -н
88
Окончание табл. 2.37
Класс	Толщина, мм	Магнитная проницаемость в поле 0,08 А/м (0,001 Э) для частоты, не менее						Температурный коэф- фициент проницае- мости. % °C, не более			Индукция техни- ческого насыще- ния, Тл (10-4 Гс)
		1 кГц		10 кГц		100 кГц
		мГн/м	Гс/Э	мГн/м	Гс/Э	мГн/м	Гс/Э	20... . . .80	—20... . . .20	—40.. . . . .20
	0,02	44	35 000			—	31	25000	0,3	0,5	0,7
II	0,05	50	40000								0,60
				——.	——•	—	——	0,5	0,5
	0,10	63	50 000	38	30 000	—	—			0,8
	0,02	63	50 000						44	35 000
III	0,05	75	60 000	—	—	—	—	0,5	—	0,8	0,60
	0,10	88	70 000	56	45 000	—	—		-—
Таблица 2.38
Электромагнитные параметры пермаллоев
Начальная магнитная проницае- мость, цн	Максималь- ная магнит- ная проница- емость, Цтах	Коэрцитивная сила //с		Магнитная . индукция В»		Удельное электриче- ское сопро- тивление р, Ом-мм2/м
		А/м	Э	Тл	кГс
1000...4000	Малолегированные пермаллои 15000... I 6...32 I 0,07... 11,3...1,6 ...60 000 1	1 ...0,4 |				13...16	0,45...0,9
Высоколегированные пермаллои
15 ООО... ...35000	70000... ...220000	1...4	0.012... ...0,05	0,7... ...0,75	7...7,5	0.50...0.65
2.7.	Магнитомягкие ферриты. Основные параметры
К многочисленной группе магнитных материалов, изготавливаемых на ос-
нове различных окислов металлов со свойствами ферромагнетиков, относятся
магнитомягкие ферриты, которые в зависимости от области применения подраз-
деляются иа термостабильные низкочастотные ферриты для слабых магнитных
полей; термостабильиые высокочастотные ферриты для слабых магнитных по-
лей; нетермостабильиые низкочастотные марганец-цинковые ферриты дли сла-
бых магнитных полей; термостабильные ферриты для импульсных магнитных
полей; ферриты с высокой индукцией, высокодобротные для сильных магнит-
ных полей; ферриты для контуров, перестраиваемых подмагничиванием; фер-
риты для широкополосных согласующих трансформаторов.
Магиитомягкие ферриты характеризуются высокими магнитными свойства-
ми и в первую очередь высоким удельным электрическим сопротивлением.
К основным электромагнитным характеристикам ферритов относятся: кривая
намагничивания и петля гистерезиса в постоянных полях, а также характе-
89
Таблица 2.39
ристики, описывающие их свойства в переменных полях: начальная магнитная
проницаемость, относительный тангенс угла потерь при заданных значениях на-
пряженности поля и частоте, прн которой тангенс угла потерь возрастает
до 0,1. Свойства ферритов контролируются, как правило, в переменных полях.
Высокое удельное электрическое сопротивление магннтомягких ферритов обус-
ловливает небольшую величину вихревых токов, что дает возможность исполь-
зовать этот материал, не разделяя его на тонкие пластины.
Во многих случаях учитывается зависимость свойств магннтомягких фер-
ритов от температуры через относительный температурный коэффициент маг-
нитной проницаемости. Изделия из магннтомягких ферритов в разрабатывае-
мой и модернизируемой аппаратуре применяются исключительно в режимах и
условиях эксплуатации, установленных государственными стандартами илн ТУ.
Широкое применение в индуктивных элементах аппаратуры связи получили
магиитомягкие ферриты из никель-цинковых и марганец-цинковых сплавов. Ни-
кель-цинковые сплавы 'представляют собой твердые растворы феррита никеля и
феррита цинка, смешанные в определенных соотношениях, а марганец-цинко-
вые—твердый раствор феррита марганца н феррита цинка. Используемое
для изготовления мапиитомягких ферритов сырье и технологические процессы
его переработки оказывают решающее значение на химический состав и элект-
ромагнитные свойства. Применяемые способы изготовления ферритов анало-
гичны технологии изготовления керамических изделий. Составленная в опреде-
ленной пропорции смесь окнслов спекается в печах, после ферритизации и'
формовки. При этом окислы .вступают в реакцию и образуют твердые раство-
ры ферритов с определенной структурой.
Магнитомягкие ферриты включают: 60НН, 100НН, I200HH, 200НН2, ЗООНН,
400ИН, 600НН, 700НМ, 1000НН, 1000НМ, 1000НМЗ, 1500НМ, 1500НМ1,
I500HM3, 2000НН, 2000HMI, 200НМ, 2000НМ, 3000HM, 4000НМ, 6000НМ,
1100НМИ, ЗООННИ, 350ННИ, 55НН,	3000HMC,	1500НМ2, 2000НМЗ,
4000НМС, 10000НМ, 600НМИ2, 20ВЧ, 130ВЧ2, 60ВЧ, 50ВЧ2, 100ВЧ, 150ВЧ,
20ВЧЙ
Из магнитомягких ферритов изготовляют сердечники н магиитопроводы
броневой, цилиндрической и кольцевой конструкций. Конкретные конструкции
изделий из ферритов рассмотрены в соответствующих разделах справочника. .
Механические свойства ферритов .подобны свойствам керамических изде-
лий. Самыми опасными видами деформации являются растяжение и изгиб.-?
Значения пределов прочности ферритов имеют широкий разброс между партиен
ями изделий и зависят от размеров сердечников и, как было сказано ранее,
от температуры окружающей среды и других воздействующих факторов. Ори-т
ентировочно можно считать, что для всех магннтомягких ферритов, кроме вы-
сокочастотных никель-цинковых ферритов, значение предела прочности иа из-
гиб составляет 130 МПа, иа растяжение в 2... 2,5 раза меньше, чем «а изгиб,
а на сжатие в 10... 15 раз выше, чем на растяжение. Значение предела проч-?,
пости иа изгиб высокочастотных никель-цннковых ферритов, имеющих большую'
пористость, ориентировочно равно ,10... 15 МПа.
С уменьшением размеров изделий из ферритов снимается дефектность
структуры и за счет этого предел прочности их увеличивается. Прн повышен- ’
иых температурах прочность ферритов прн растяжении н изгибе снижается,^
при пониженных — растет. Прн повышенной относительной влажности у магий*9’'
томягких ферритов наблюдается увеличение тангенса угла потерь, при насы-
щении изделий капельной влагой, а также при 'высоких частотах, когда отно^
сительно -велики потери на вихревые токи.
Группа термостабильных низкочастотных ферритов, включающая в свои4
состав марганец-цинковые ферриты марок 700НМ, 1000НМЗ, 1500HMU(
15О0НМЗ, 2000НМ1 н 2000НМЗ, характеризуется целым комплексом ней*-, ле^з
важных электромагнитных параметров: высокой начальной магнитной прон^ч
цаемостью в заданной полосе частот; малыми значениями постоянной гистервф)
зиса; высокой добротностью в заданной полосе частот; малыми значениями <nfr'
90
Основные электромагнитные параметры магнитомягких ферритов
Марка феррита	Начальная магнитная проницаемость цн	tge (цн. 10-). не более, при			а-КР, град-1, в интервале температур, °C
		f. МГц	^тах — — 0,8 А/м	Ятах= — 8А/м	-60...+20	+20—+125
20000НМ	15000—25000	0.01	20	30	0—1,5	—4),5-+0,75
10000НМ	8000...15 000	0,02	35	90	0—2,0	0-1,5
6000НМ1	4800.„8000	0,03	10	30	0...1.5	0-1,5
6000НМ	4800...8000	0,03	40	75	—	—
4000НМ	3500-4800		35	60	—	—
ЗОООНМ	2500...3500		35	60	2,0-3,0	1,0-2,0
2000НМ	1700-2500		15	45	0-3,5	—1.0-+3.5
2000НН	1800...2400		85	270	1.5...3,7	—0,6...+4,5
150ОНМ	1200...1800	0,10	15	45	2,5-4,5	—0,5...+5,0
1000НМ	800...1200		50	150	2,0-6,0	.—
юоонн	800...1200		22	75	2,5-7,5	—
600НН	500-800		12	25	6Д..15.0	—
400НН1	320-480		18	25	25,0-30,0	—6,0...—8,0
400НН	350.. .500		18	50	5,0-15,0	—
100НН	80...120	7,0	125		30,0-90,0
носительиого температурного коэффициента магнитной проницаемости в рабо-
чем интервале температур.
Термостабнльные низкочастотные ферриты 'находят применение в слабых
полях в изделиях, работающих в диапазоне частот до 3 МГц.
Основные электромагнитные параметры магннтомягких ферритов, применя-
емых в слабых и сильных полях, а также работающих в импульсных режимах,
приведены в табл. 2.39 и 2.40.
Значения магнитной индукции и температурного коэффициента магнитной
индукции в интервале температур —70... +90 “С при различных значениях 'на-
пряженности постоянного магнитного поля для низкочастотных ферритов при-
ведены в табл. 2.41.
Классификационная группа термоетабильных 'высокочастотных ферритов
включает в свой состав никель-цинковые ферриты марок I20BH, I30BH, 50ВН,
ЮОВН и '1500ВН. Ферриты этой группы характеризуются высокой добротно-
стью в диапазоне частот до 150 МГц, малыми значениями постоянной гистере-
зиса и относительного температурного коэффициента магнитной проницаемости
в рабочем интервале температур и незначительной временной нестабильностью
начальной магнитной проницаемости при длительном воздействии повышенных
температур и длительном хранении.
Значения магнитной индукции н температурного коэффициента магнитной
индукции в интервале температур —70... +90 °C при различных значениях
напряженности постоянного магнитного поля для высокочастотных ферритов
приведены в табл. 2.42.
Состав группы иетермостабильиых низкочастотных марганец-цннковых
Ферритов для слабых магнитных полей определяется следующими марками:
1000НМ, 1500НМ, 2000НМ, ЗОООНМ, 4000НМ, 10000НМ, 3000НМ1,
ЗД00НМ1, отличительной особенностью которых является высокое значение
начальной магнитной проницаемости. Нетермостабнльные низкочастотные мар-
91

Таблица 2.40
Электромагнитные параметры высокопроницаемых магиитомягких ферритов
Марка феррита	Максималь- ная магнит- ная прони- цаемость |Лтах	Параметры петли гистерезиса при //max=800 А/М			Критическая частота 1ир, МГц, прн tg 6		Точка Кюри 0. °C, не ниже	Удельное электрическое сопротивле- ние р, Ом*м
		В, Тл	Вг, Тл	"с, А/м
					0,1	0,02
20000НМ	35000	0,35	0,11	2,0	0,005	.—	НО	0,01
1'ООООНМ	17 000	0,35	0,11	4,0	0,05	0,02	но	0,01
6000НМ1	10 000	0,35	0,09	8,0	0,10	0,03	125	0,1
6000НМ	10 000	0,35	0,11	8,0	0,005	—	ПО	0,1
4000НМ	7000	0,35	0,13	8,0	0,10	0,005	125
эооонм	3500	0,35	0,12	12,0	0,10	0,002	140	0,5
2000НМ	3500	0,35	0,13	24,0	0,50	0,05	200
2000НН	2500	0,38	0,11	24,0	0,6	0,1	200
1500НМ	1800	0,35	0,11	20,0	о,6	0,2	200
1000НМ	7000	0,25	0,12	8,0	0,1	—	70	10
liOOOHH	3000	0,27	0,15	20,0	0,4	—	110	10«
600НН	1600	0,31	0,14	32,0	1,5	0,7	ПО	10‘
400НН1	1400	0,28	0,16	48,0	6,0	3,9	300	10s
400НН	поо	0,25	0,12	64,0	3,5	1,5	120	ю4
100НН	850	0,44	0,29	56,0	30,0	15,0	300	108
ганец-цинковые ферриты широко применяются в слабых и сильных полях в
диапазоне частот до нескольких сотен килогерц: в дросселях, магнитных ан- :
теинах, катушках индуктивности, в устройствах, где иет особых требований
к температурной стабильности начальной магнитной проницаемости. Из ука-
занных марок ферритов изготавливаются кольцевые, броневые, стержневые,
трубчатые. Ш-, П-, Е-образные сердечники и сердечники шля отклоняющих
систем телевизоров. ".
Значения магнитной индукции и температурного коэффициента магнитной
индукции в интервале температур —70...+85X2 при различных значениях иа-"
Таблица 2.41
Основные электромагнитные параметры термостабильных
низкочастотных ферритов
Марка феррита . /	Магнитная индукция В» Тл, при напряженности посто- янного магнитного поля. А/м				Температурный коэффициент магнитной индукции  ;108, 1/°С, при напря- в • ди жеиности постоянного магнитного поля, А/м
	40	80	240	800	40	80	240	800
/ 2000НМ1	0,165	0,244	0,312	0,340	±114	— 1540	—2760	—3200
1500НМ1	0,146	0,240	0,320	0,350	—	.—	—	—
1500НМЗ	0,148	0,250	0,350	0,380	+1690	—750	—2750	—3200
1000НМЗ	0,100	0,200	0,290	0,334	+ 1880	—281	—2460	—2960'
700НМ	0,040	0,124	0,356	0,394	+780	+2820	—1385	—2000
92
Таблица 2.42
Основные электромагнитные параметры термостабнльных
высокочастотных ферритов
Марка феррита	Магнитная индукция В, Тл, при напряженности постоянного магнитного поля, А,/м		Температурный коэффициент дв индукции	•10’, IfC, прн напряженности постоянного магнитного поля, А/м
	240	800	240	800
20ВН			0,041			±305
зовн		0,068	—	±3130
50ВН		0,189	—	±1980
10ОВН	0,040	0,265	+3600	±1180
пряженности постоянного магнитного поля иетермостабнльных низкочастотных
марганец-цинковых ферритов приведены в табл. 2.43.
Изменения начальной магнитной проницаемости маргаиец-цииковых ферри-
тов при воздействии механических напряжений обратимы. После снятия напря-
жений значение начальной магнитной проницаемости сразу возвращается к
значению, несколько превышающему исходное, но с течением времени это пре-
вышение исчезает.
В группу иетермостабнльных низкочастотных никель-цинковых ферритов
для слабых магнитных полей входят ферриты марок UOOHH, 400НН, 400НН1.
600НН, 1000НН и 2000НН.
Ферриты этой группы применяются в разнообразной РЭА и аппаратуре
связи, работающей в слабых и сильных полях в диапазоне частот до 30 МГц,
где не предъявляются требования к температурной нестабильности начальной
магнитной проницаемости. Из иетермостабнльных никель-цинковых ферритов
изготавливаются сердечники различных конструктивных исполнений: броневые,
кольцевые, трубчатые, стержневые, Ш-, П-образиые и др.
Электромагнитные параметры иетермостабильиых низкочастотных никель-
цинковых ферритов для интервала температур —70...+90°C при различных
значениях напряженности постоянного магнитного поля приведены в табл. 2.44.
Рассматриваемые марки ферритов характеризуются тем, что после воздействия
Таблица 2.43
Основные электромагнитные параметры иетермостабнльных
низкочастотных ферритов
Марка феррита	Магнитная индукция В. Тл, прн напряженности посто- янного магнитного поля, А/м				Температурный коэффициент магнитной нндукцин	-10», 1/°C, при напря- женности постоянного магнитного поля, А/м
	40	80	240	800	40	80	240	800
юоонм	0,206	0,290	0,340	0,370
2000НМ	0,179	0,287	0,366	0,394	+800	—1500	—2300	—
зооонм	0,250	0,320	0,360	0,370	±560	—3750	—4900	—5400
4000НМ	0,260	0,320	0,366	—	—296	—3700	—4860
6000НМ	0,270	0,308	0,345	0,355	—3620	—5620	—6100	—6400
93
Таблица 2.4-
Основные электромагнитные параметры нетермостабнльных
низкочастотных ферритов
Марка феррита	Магнитная индукция В, Тл, при напряженности постоянного магнитного поля, А/м				Температурный коэффициент магнитной J индукции-10е, 1/°С, при В • At/ напряженности постоянного магнитного поля, А/м
	40	80	240	800	40	80	240	800
100НН			0,142	0,266	0,360			+7750	+3600	±520
400НН	0,046	0,100	0,230	0,250	±232	±106	—2240	—4100
600НН	0,070	0,160	0,270	0,310	±1970	±1250	—2620	—4000
1000НН	0,095	0,167	0,226	0,270	—590	—2390	—3230	—5050
2000НН	0,154	0,200	0,236	0,250	—4600	—4770	—4700	—7060
пониженных температур начальная магнитная проницаемость уменьшается, а
после воздействия повышенных температур, как правило, увеличивается. Be-,
личина этих изменений зависит от исходного состояния феррита перед воздей-1
ствнем температуры.
После воздействия сильных магнитных полей и механических ударов иепо-j
средственно по сердечнику у ферритов этой группы может наблюдаться снижен
ние начальной магнитной проницаемости, подобно эффекту порогового поля
для высокочастотных термостабильных иик-ель-цинковых ферритов Длительно-
воздействие повышенных температур в слабых переменных магнитных поля:
ие вызывает существенных изменений начальной магнитной проницаемости.
Марки никель-цинковых ферритов: 1300ННИ, 1300ННИ1, 350ННИ, 450ННИ
1000ННИ, 1100ННИ, а также марганец-циикового феррита 1100НМИ входя:
в группу термостабильиых ферритов для импульсных магнитных полей. Ферри-(
ты этих марок применяются в импульсных трансформаторах, которые служат:
для преобразования сигналов и изменения полярности, для согласования элек-<
трических цепей, для размножения импульсов и др. Сердечники различных кон-sj
структивных исполнений обеспечивают передачу импульсов без искажений за
счет -высокой импульсной проницаемости при заданных режимах импульсов?
малых потерь на вихревые токи и гистерезис, а также за счет высокой темпе-
ратурной стабильности импульсной магнитной проницаемости в широком ин-
тервале температур.
Температурный коэффициент импульсной магнитной проницаемости зависни
от импульсного поля. Минимальное значение этого коэффициента наблюдается
в оптимальном импульсном поле, значения которого приведены в табл. 2.45.
Таблица 2.45
Значения оптимального импульсного поля
Марка феррита	зоонни	300ННИ1	11HH0SS	4 50ННИ	ооонни	иоонни	1100НМЙ
Значения опти- мального импульс- ного поля, А	160	64	80	240	64	80	80 1
94
Чувствительность импульсной магнитной проницаемости к статическим ме-
чаНическим напряжениям зависит от напряженности импульсного магнитного
поля. При значении импульсного поля, большего или равного оптимальному
зНачению, чувствительность максимальна.
При воздействии различных внешних факторов значительные изменения
импульсной магнитной проницаемости могут наблюдаться только прн исполь-
зовании их в слабых импульсных полях. Нестабильность импульсной магнитной
проницаемости при этом можно оценить по нестабильности начальной магнит-
ной проницаемости в слабых синусоидальных полях низкочастотных марганец-
цинковых и никель-цниковых ферритов с близкими значениями начальной маг-,
нитной проницаемости.
В средних и сильных магнитных полях нестабильность импульсной маг-
нитной проницаемости при воздействии внешних факторов практически отсут-
ствует.
Классификационная группа ферритов с высокой индукцией для сильных
магнитных полей содержит в своем составе следующие марки: 2000НМС,
2000НМС1, 2500НМС1 и 0ОООНМС. Ферриты этой группы обладают малыми
значениями магинтиых потерь в сильных магнитных полях в диапазоне частот,
принятых в телевизионной технике, повышенными значениями магнитной ин-
дукции при высоких температурах окружающей среды. Из этих ферритов из-
готавливаются Ш- и П-образные сердечники строчных, корректирующих н си-
ловых трансформаторов для черно-белых и цветных телевизоров.
Большая группа магнитомягких ферритов относится к числу специальных
ферритов для контурных катушек, перестраиваемых подмагничиванием. Эта
группа ферритов включает высокочастотные никель-цинковые ферриты следу-
ющих марок; 10ВНП, 35ВНП, 55ВНП, 60ВНП, 65ВНП, 90ВНП, 150ВНП,
200ВНП и ЗООВНП Ферриты указанных марок имеют обычную петлю гистере-
зиса и обладают большим коэффициентом перестройки по частоте, малым тан-
генсом угла магнитных потерь в диапазоне частот до 250 МГц в широкой
области высокочастотной индукции. В спектах комплексной магнитной прони-
цаемости для этих ферритов наблюдаются две области дисперсии: инзко- и
высокочастотная.
Значение действительной составляющей комплексной диэлектрической про-
ницаемости для этих ферритов лежит в пределах 8... 11. Значения магнитной
индукции и температурного коэффициента магнитной индукции в интервале
Таблица 2.46
Основные электромагнитные параметры специальных ферритов
для контуров, перестраиваемых подмагничиванием
Марка феррита	Магнитная индукция В. Тл. при напряженности постоянного магнитного поля				Температурный коэффициент магнитной индукции АВ-10е/В-ДС/, 1/°С, при напряженности постоянного магнитного поля, А/м
	40	80	240	800	40	80	240	800
ювнп					-	0,015							+ 1250
35ВНП	0,005	0,010	0,032	0,200						„
55ВНП	—	—		0,330	.—				—
60ВНП	—	—	0,108	0,350	—	—	+9250	±2900
65ВНП	—		—	0,320	—-
90ВНП	0,010	0,032	0,190	0,320
150ВНП	0,032	0,150	0,294	0,320	—	—	—	—
200ВНП	—	0,130	0,289	0,357	—	+7250	±3700	—1930
ЗООВНП	0,030	0,070	0,200	0,290	+ 1510	±1190	—2070	—3340
95
Таблица 2,f
Значения коэффициентов перестройки по частоте
и амплитудной нестабильности магнитной проницаемости
Марка феррита	10ВНП	35ВНП	55 ВНП	60ВНП	65ВНП	90ВНП	150ВНП	200ВНП	300ВНП 1
Коэффициент пе- рестройки по ча- стоте К/ Коэффициент амп- литудной неста- бильности магнит- ной проницаемости Ка-«0“	1,7 0,07	2,5 0,08	3,5 0,5	3,3 0,5	3,8 0,5	5,5 0,2	7,0 9,0	9,0 10,0	11,0 12,0
температур — 7О...+9ОЧС при различных значениях напряженности постоян-
ного магнитного поля приведены в табл. 2.46.
Справочные значения коэффициента перестройки по частоте при измене,
нии напряженности постоянного магнитного поля от 0 до 14 400 А/м и коэф-
фициента амплитудной нестабильности магнитной проницаемости при измене-
нии напряженности магнитного поля от 0 до 0,5 Нс приведены в табл. 2.47,
Для сердечников широкополосных согласующих трансформаторов приме-
няются высокочастотные иикель-цинковые ферриты следующих марок: 50НВС,
90НВС и !300НВС. Ферриты этих марок имеют перетянутую форму петлн ги«
стерезиса, малые значения тангенса угла магнитных потерь в широком днапач
зоне частот (до 30 МГц) и индукцию до 0,05 Тл, а также малые значений
амплитудной нестабильности магнитной проницаемости. Значения магнитной
нидукции при различной напряженности постоянного магнитного поля приведем
ны в табл. 2.48.
Ферриты этой группы, так же как и высокочастотные термостабнльные
никель-цинковые ферриты, даже при кратковременном воздействии магнитны*
килей с напряженностью, большей пороговых значений, необратимо переходя*
в состояние с низшей добротностью.
Таблица 2.41!
Значения магнитной нндукцни специальных ферритов
для широкополосных согласующих трансформаторов
Марка феррита	Магнитная индукция В, Тл, прн напряженности постоянного магнитного поля, А/м	|
	40	80	240	800
50ВНС	0,003	0,005	0,016	0,170 Я
90В НС	0,004	0,010	0,033	0,280
200ВНС	0,012	0,024	0,184	0,310 g
ЗООВНС	0,017	0,036	0,230	0,320
96
Значения пороговых полей, А/<м, для ферритов марок:
50В НС....................................640
90В НС....................................400
200ВНС ..................................160
ЗООВНС.....................................96
2.8.	Магнитотвердые ферриты. Основные параметры
В соответствии с принятой классификацией изделия из магиитотвердых ма-
териалов характеризуются большой удельной энергией в полезном воздушном
пространстве (зазоре), которая тем больше, чем больше остаточная индукция
и коэрцитивная сила материала. Магнитотвердые материалы применяются для
изготовления постоянных магнитов, гистерезисных двигателей и устройств маг
нитной записи, работа которых основана на использоваиин магнитной энергии,
возникающей между полюсами магнита.
Постоянные магниты, изготавливаемые из феррита бария и феррита ко-
бальта, имеют ряд важных преимуществ по сравнению с металлическими маг
нитами:
значительно более высокое удельное электрическое сопротивление до
103 Ом-м (у металлических 10~7 Ом-м), что позволяет применять их при вы-
соких частотах практически без заметных потерь;
более высокую коэрцитивную силу //с=1240 кА/м (.3000 Э) против
40... 48 кА/м (500 .. 600 Э), что позволяет широко применять их в разомк
нутых цепях н размагничивающих полях;
при изготовлении изделий из феррита бария используются дешевые и не-
дефицнтные исходные материалы;
позволяют создавать совершенно новые магнитные системы, которые ие
могли быть выполнены с помощью металлических магнитов (магнитные муфты,
магнитострикционные фильтры, магнитные подшипники, эластичные магниты
и т. д.);
в связи со значительно меньшей плотностью (2,7-И О’... 4,7-IO3 кг/м3) маг
ниты из феррита бария и феррита кобальта имеют сравнительно небольшую
массу;
ферриты бария и ферриты кобальта позволяют решать широкий круг на-
учно-технических вопросов, связанных с созданием н применением различных
приборов СВЧ-диапазона.
Современные магнитотвердые материалы имеют Вг=0,2...1,3 Тл (2000..
13000 Гс) и /7с=4-103... 240 А/м 50...3000 Э). Наиболее высокой Н,- об-
ладают материалы из мелких однодоменных порошков. Кроме того, сущест-
венными параметрами магнитотвердых материалов являются механическая
прочность, обрабатываемость, плотность, электросопротивление, стабильность
свойств и стоимость. Стабильность свойств магнитотвердых материалов харак-
теризуется постоянством параметров во времени и возвратом их в первона-
чальное состояние после устранения внешних воздействующих факторов.
К группе магнитотвердых материалов, из которых изготавливаются маг-
ниты, относятся следующие подгруппы ферритов:
бария изотропные............ 1БИ, 1БИ1, 1БИ2
бария анизотропные .... 2БА, 2БА1, 2БА2, ЗБА, ЗБА2
кобальта анизотропные . . .	1,5КА, 2КА
Эффективность использования магнитотвердых материалов определяется в
значительной степени качеством иамагничиваиия систем с постоянным магни-
том. Обычно намагничивание выполняется после сборки системы. При этом
напряженность намагничивающего поля превышает примерно в 5... 7 раз но-
4
Зак. 1263
97
минальное значение Нс. Из-за наличия потоков рассеяния, магнитного сопротив-
ления, воздушного зазора н других факторов намагничивание осуществляется
в поле, напряженность которого достигает 8-103 А/м (10 000 Э).
Благодаря перечисленным свойствам магниты из феррита бария и ферри-
та кобальта находят широкое применение в различных отраслях промышлеи
ности.
Кроме указанных ферритов постоянные магниты изготавливают из спла
вов альии, альииси, альнисити и альнико, получаемых с помощью литья. Спла-
вы, полученные литьем, обрабатывают шлифованием иа абразивных стайках
или ультразвуком.
Бариевые и кобальтовые ферриты получают путем смешения порошков
окислов и последующего их спекания при температуре до 1100 °C. Затем по-
лученную массу дробят и размалывают до частиц с размерами 1,5 мкм. Из
полученного порошка изготавливают детали прессованием с последующим спе-
канием при температуре 1200 ‘'С.
Дли изготовления анизотропных .магнитов производится мокрый помол.
Прессовка ведется в магнитном поле. Полученную заготовку сушат и спекают
при температуре 1200 °C. Обработку деталей производят абразивами или ульт-
развуком.
Для гистерезисных двигателей применяют ковкие сплавы типа комоль,
вако, кунифе, кунико, нихром. Эти сплавы выпускаются промышленностью в
виде листов, труб и прутков
Пластинчатые магниты из феррита бария марки 1БИ. Пластинчатые маг-
ниты изготавливают в виде квадратов со стороной 6 мм и высотой 4,5 мм
Масса таких сердечников не превышает 0,8 г.
При намагничивании деталей в замкнутой цепи полем напряженностью ие
меиее 560 кА/м (7000 Э) магниты имеют магнитную индукцию в центре тор-
цевой поверхности не меиее 0,059 Тл (590 Гс). Из других важных параметров
можно выделить остаточную индукцию бг=0,19 Тл (1900 Гс); коэрцитивную
силу по индукции Нсв=128 А/м (1600 Э); коэрцитивную силу по намагничен-
ности /Л 1 = 264 А/м (3300 Э); максимальную удельную магнитную энергию,
равную 3,18 кДж/м3.
Прочность магнитов иа растяжение, сжатие, изгиб и кручение обеспечи-
вается в пределах 235... 3675 кг/смг при температурах —100 ... +100 °C. Проч-
ность -на растяжение при температуре —50 “С равна 284 кг/см2, при темпера-
туре + 20 °C—>254 кг/см2, при температуре +100 °C —1235 кг/см*; прочность на
сжатие при температуре —100 °C равна 13675 кг/см2, при температуре + 100 °C—
2205 кг/см2.
Рассматриваемые магниты пуедиазиачены для работы в интервале темпе-
ратур —65...+85°C в настольных ЭВМ, эксплуатируемых в условиях:
относительная влажность воздуха при температуре +40 °C без конденса-
ции влаги до 98%;
многократные удары с ускорением до 150 g;
вибрация в диапазоне частот 5... 2500 Гц с ускорением до 18g.
Кольцевые магниты из феррита бария марки 2БА1. Кольцевые магниты
с прямоугольной формой сечения изготавливают для работы в индуктивных
элементах с амплитудным значением синусоидального магнитного поля
8... 100 кА/м. Внутренний диаметр колец выбирается из ряда: 8, 10, 12, 14,
16, 18, 20, 22, 24, 26, 28, 30, >32, 136, 138, 40, 42, 46, 50 и 60 мм. Наружный
диаметр колец в зависимости от внутреннего диаметра выбирается из ряда:
20, 24, 25, 30, 132, 34, 36, 40, 45, 50, 60, 70, 80, 90 н 100 мм. Высота кольца:
4,5; 5,0; 5,5; 6,0; 6,5; 7,0; 7,5; 8,0; 9,0; 9,5; 10,0 мм.
Основные технические характеристики
Остаточная магннтиая индукция . . . 0,28...0,33 Тл (2800...3300 Гс)
Максимальная удельная магнитная энергия 7,18- 1О3...9,95- 1О3 Дж/м3
98
Коэрцитивная сила
по намагниченности, не меиее .
по индукции ........................
Напряженность магнитного поля в центре
на оси магнита:
после намагничивания полем напряжен-
ностью ие меиее 800 кА/м (10000 Э)
после размагничивания полем 200 кА/м
(1.8-10А..2.5-1Ю₽ Гс-Э)
304 кА/м (3800 Э)
196...240 кА/м (2450...3000 Э)
8... 100 кА/м
6...75 кА/м
Условия эксплуатации
Температура окружающей среды .	. .	—|60...+200^’С
Относительная влажность воздуха при
температуре +40 °C.................................. 98%
Атмосферное давление воздуха . .	.	.До 0,666 кПа (5 мм рт. ст.)
Многократные удары с ускорением . .	До 1*50 g
Одиночные удары с ускорением ...	До 500 g
Лииейиые (центробежные) нагрузки с уско-
рением ................................. До 50 g
Вибрационные нагрузки в диапазоне ча-
стот 5...2500 Гц с ускорением ....	До 18 g
Раздел третий.
Катушки индуктивности
В соответствии с принятой в радиоэлектронике, электротехнике и связи тер-
минологией, установленной в государственных и ведомственных стандартах, к
катушкам индуктивности относятся элементы колебательного контура, пред-
назначенные для использования их электромагнитных параметров. Как отмеча-
лось ранее, катушки индуктивности находят широкое применение в разнооб-
разных системах и комплексах РЭА, при этом конструктивио-техинческие
требования к индуктивным элементам в силу их многообразия приводят к не-
обходимости разрабатывать все новые и новые типоразмеры и конструктивные
исполнения. Но опыт показывает, что нецелесообразно стремление создавать
катушки индуктивности для каждого частного случая, так же как и созда-
вать катушки единой конструкции, рассчитываемые на самые жесткие условия
эксплуатации.
В справочнике рассматриваются унифицированные и стандартизованные ка-
тушки индуктивности с ферритовыми броневыми сердечниками, катушки индук-
тивности с воздушным подстроечником, катушки индуктивности без магнит-
ных сердечников, а также типоразмеры применяемых сердечников и подстроеч-
ников. Катушки индуктивности с магнитными сердечниками изготавливают на
кольцевых, цилиндрических или броневых конструкциях, определяющих их тип.
Катушки без сердечников изготавливают кольцевыми нлц цилиндрическими.
3.1.	Катушки индуктивности типа Б
Катушки индуктивности с броневыми сердечниками типа Б изготавливают
«о конструкторской документации предприятия изготовителя для РЭА и аппа-
ратуры проводной связи, работающей в диапазоне частот до 3 МГц. Номиналь-
ное значение индуктивности катушек лежит в пределах 10-40-®... 100 Гн.
Рассматриваемые конструкции катушек индуктивности имеют зазор в магнит-
ной цепи ие менее 0,2 мм.
4*
99
Таблица 3.|
Классификация условных обозначений катушек индуктивности типа Б
Сокращенное наименование катушки ин- дуктивности	Типоразмер сердечника	Конструктивное назначение		 -I Число выводов
ки	Б9	Индексы
	БИ Б14 Б18	1 — влагозащищеиная конструкция, для печатного монтажа, подстройка со стороны, противоположной выводам	4
	Б22 БЗО Б36 Б48	2	— влагозащищеиная конструкция для печатного монтажа, подстройка со стороны выводов 3	-1- влагозащищеиная конструкция для объемного монтажа, подстройка со стороны выводов 4	— открытая конструкция для печатно- го монтажа с подстройкой со сторо- ны, противоположной выводам 5	— открытая конструкция для печатно- го монтажа с подстройкой со сторо- ны выводов	8
Основные параметры катушек индуктивности (типа Б в общей форме в
зависимости от рабочего диапазона частот, индуктивности и предельной доб-
ротности приведены в табл. 1 8
В качестве магнитного материала для сердечников катушек индуктивности J
типа Б применяют марганец-цинковые ферриты марок 700НМ, 1500НМЗ, 1
2000НМ, 2000НМ1, Г500НМ1, которые в наибольшей степени удовлетворяют
указанным требованиям.
Катушки индуктивности типа Б подразделяют на 2 группы. Катушки ин-
дуктивности 1-й группы подвергают дополнительным термотреннровкам в coot- 1
ветствни с утвержденным в установленном порядке технологическим процес- 1
Значения иидуктивиости катушек типа Б в зависимости от величины
		,—___ Инду КТИВИОСТЬ*
Тип сердечника	0,2		0	.3	0.4
	Чпах	Lmin	^тах	Lmtn	^тах	I'm tn
Б9 БП Б14 Б18 Б22 Б26 БЗО Б36 Б48	14-10-» 66-10-» 0,2 1,0 4,0 13,0 45,0 71,0 710	0,8-10-в 1,6-10-в 3,2-10-в 1410-е 90-10-в 0,3-10-8 0,7-10-8 0,8-Ю-з 4-Ю-з	11,4-10-8 50- Ю-з 0,2 0,7 3,2 10 35 53,0 480	0,6-10-в 1,2-Ю-з 2,3-10-в 10-10-в 73-10-в 0,2-Ю-з 0,6-10-8 0,6-10-8 2,8-10-8	9-Ю-3 40- IO-3 0,13 0,6 2,6 8,0 29,0 43,0 360	0,5-IO-» 1,010-е 2,0-10-8 8,3-10-8 59- 10-е 0,2-10-» 0,5-10-» 0,6-Ю-з 2-10-8
100
сОм нзготовлеиня. Изменение индуктивности и течение срока сохраняемости со-
ставляет ±0,6% и в период минимальной наработки ие превышает 1,5%; ка-
тушки индуктивности 2-Й группы дополнительным термотренировкам не
подвергают. Изменение индуктивности в течение срока сохраняемости составля-
ет ±1,0% и в период минимальной наработки не превышает 3,0%.
Катушкам индуктивности типа Б с броневыми сердечниками из марганец-
цинковых ферритов присвоено условное обозначение, которое применяется в
конструкторской документации.
Пример записи в чертежах базовой конструкции катушкн индуктивности
с сердечником типа БЗО, влагоэащищенной, для печатного монтажа, с под*
стройкой со стороны, противоположной выводам, с четырьмя выводами:
КИ-БЗО-1.4.
Классификация условных обозначений катушек индуктивности типа Б при-
ведена в табл. 3.1
При выборе катушки индуктивности для конкретных условий эксплуата-
ции в первую очередь решается вопрос, из какого магнитного материала бу-
тет изготовлен сердечник. Вид и марка материала определяются рабочим диа-
пазоном частот, указанным в табл. 1.7. Типоразмер ферритового броневого
сердечника выбирается в зависимости от величины заданной индуктивности из
табл. 3.2.
Исходными основными параметрами, необходимыми для выбора (нлн рас-
чета) катушек индуктивности типа Б, являются: индуктивность, диапазон ра-
бочих частот, зазор сердечника, добротность, интервал рабочих температур,
температурный коэффициент индуктивности, коэффициент перекрытия. Коэффи-
циент подстройки, соответствующий выбранному типоразмеру сердечника н
гаданиому зазору, определяется из табл. 13.3. Одновременно выбранный сер-
течник проверяется на соответствие заданным требованиям и по коэффициен-
ту подстройки, и ТКИ. Величина ТКИ находится в прямой зависимости от
эквивалентной магнитной проницаемости: ТКИ = Ка(1, Мэк». Относительный
температурный коэффициент начальной магнитной проницаемости ац выбира-
ется по табл. 3.4 в зависимости от применяемого для нзготовлеиня чашек сер-
дечника магнитного материала. Коэффициент пропорциональности К учитывает
дополнительные составляющие ТКИ и несоответствие между параметрами ча-
шек и сердечников, он зависит от индуктивности катушки и определяется по
табл. 3.5.
Значения магнитной проницаемости цЭкв в зависимости от величины зазора
по [31] приведены в табл. 36.
Таблица 3.2
зазора а сердечниках нэ феррита марок 700НМ, 1500НМ1, 1500НМЗ
Гн, при зазоре, мм
	0.5		0.6		1	,0
	^тах	^min	^тах	Lmln	1'тах	Lmin
	7,0-10-» 33,5-10-» 0,1 0,5 2,3 6,8 24,0 35,0 300	0,5-10-» 0,8-IO-» 1,7-10-е 7-10-е 51-10-е 0,2-10-8 0,4-10-» 0,4-Ю-з 1,7-10-з	0,1 0,4 2,0 6,1 21,0 31,0 270	1,5-10-е 6-10-е 45-10-е 0,2-Ю-з о,з.ю-« 0,3-10-» 1,5-Ю-з	76-Ю-з 0,3 0,4 4,2 16,0 23,0 250	1,0-10-е 4-10-е 32- Ю-е -0,1-10-3 0,3-10-8 0,3-10-8 1,4-Ю—з
101
Таблица 3.3
Значение коэффициента подстройки сердечников типа Б
из марганец-цииковых ферритов
Зазор,	Коэффициент подстройки А, %, для						сердечников
ММ	Б9	Б11	Б14	Б18	Б22	Б26	БЗО	Б36	Б48
0,2	30	30	20	15	15	18	15	11	8
0,3	35	35	28	20	23	25	22	15	10
0,4	38	42	33	24	28	32	28	21	12
0,5	43	48	38	27	35	40	33	25	15
0,6	—	—	42	30	42	48	42	27	20
1,0	—	—	60	—	60	65	60	—	—
Таблица ЗА
Электромагнитные параметры чашек сердечников типа Б
для катушек индуктивности
Марка феррита	Начальная магнитная проницае- мость Цн	Относительный температур- ный коэффициент началь- ной магнитной прони- цаемости		tg6/nH-10’, не более
				прн Нд, А/м		При f. МГц
		“и10’	в интервале температур, ®с	0.8(10 мЭ)	8(100 мЭ)
700НМ	500.„850	0...+2.5 -0,8...+1,2 -0,2...+1,4 —0,2...+1,2 —0,2...+1,0 —0,2...+1,2 -0,6...+0,6 —0,1...+ 1,0 —0,1...+0,8 0...+ 1.0 —0,2...+1,5 —0,2...+0,8 —0.2...+0.7 —0,2...+1,5 1,5 -0,1...+ 1,0 —0,1...+0,8 0....+ 1.0	+20...—60 +20...+70 +20...+155 +20...—60 +20...+70 +20...+155 +20...+60 +20...+70 +20...+50 +20...—10 +20...—60 +20...—20 +20...+70 +20..+155 +20...+60 +20...+70 +20...+50 +20...—10	80	25 15 15 20 45 45 45	3
1000НМЗ	700... 1200			10		0,1
				5
1500НМ2 1500НМ1 1500НМ1 1500НМ1	Не менее 1200 1200... 1700 1200... 1700 1200...1700
				15 15 15 10 10 5 5
1500НМЗ	1200... 1800				25
					15
2000НМ	1200.„2500			15	45
2000НМ1
102
Величина зазора в сердечнике типа Б из ферритов марок 700НМ,
I500HM3, 2000НМ1 определяется рядом, представленным втабл. 3.7.
Ориентировочные значения ТКИ катушек типа Б с сердечниками из фер-
рита марки 2000НМ1 даиы в табл. 3.8. Значения ТКИ катушек индуктивности
типа Б с сердечниками из феррита марки 1500НМ13 приведены в табл. 13.9, ка-
тушек индуктивности типа Б с броневыми сердечниками из феррита марки
700НМ — в табл. 3.10
Конструкции катушек индуктивности типа Б унифицированы по габарит-
ным и установочным размерам, расположению подстроечного узла, располо-
жению и числу выводов, по входящим деталям и материалам. Внешний вид,
Таблица 3.5
Зависимость коэффициента К от индуктивности катушки
И н ду ктнвность катушки, мГн	<5	5...15	>15
к	1,3	1,5	2,5
Таблица 3.6
Значения магнитной проницаемости сердечников типа Б в зависимости
от величины зазора в сердечниках из ферритов Мп—Zn
Значения Цэкв для сердечника
мм'	Б9	Б11	БИ	Б18	Б22	Б26	БЗО	Б36	Б48
0,2	62	72	72	97	112	117	140	133	164
0,3	47	54	56	70	84	84	105	100	122
0,4	38	43	46	56	70	65	85	80	97
0,5	34	37	39	45	60	55	70	66	83
0,6	—	—	35	39	52	47	62	58	73
1,0	—	—	25	27	39	32	45	42	53
Таблица 37
Значения величины зазора для сердечников типа Б
Типоразмер сердечнику	Зазор, мм
Б9	0,3; 0,5
Б11	0,3; 0,5
Б14	0,3; 0,6
Б18	0,2; 0,4; 0,6; 0,8
Б22	0,2; 0,3; 0,5; 0,8
БЗО	0,2; 0,3; 0,5; 0,8; 1,0
Б36	0,2; 0,3; 0,5; 1,0
Б48	0,2; 0,4; 0,6
103
Таблица 3.8
Температурный коэффициент индуктивности катушек с сердечником
нз феррита марки 2000НМ1 (zfcTKHHO6, 1/°С)
Типораз- мер сердеч- ника	Зазор сер- дечника, мм	ац = 1,0- 10-е			ац = 0,8- 10-в
		Т=+70...—10 °C			Т=+20...+50'С
		L= 10- 10-е .. ...5.10-3 Гн	£=5.10-3... ...15-10-3 Гн	£=15- 10-3... ...100 Гн	L=10.10-e... ...5.10-3 Гн	£ = 5.10-3... ...15-10-3 Гн	£=15-10-3... ...100 Гн
Б9	0,3	1 75				70	v 0
Б9	0,5	50			о»	50	-м.
Б11	0,3	75	—	——	70	—	—
БИ	0,5	50	—				50
Б14	0,3	85	100	140	80	90	120
Б14	0,6	75	75	100	70	75	80
	0,2	140	150	240	120	130	190
	0,4	90	100	150	75	80	ПО
	0,6	75	80	120	70	75	90
	0,8	60	65	100	60	65	75
	0,2	150	170	280	130	150	220
	0,3	120	140	210	НО	120	170
	0,5	100	НО	150	90	100	120
	0,8	75	85	120	75	80	100
	0,2	200	220	350	150	180	280
	0.3	150	160	260	130	150	210
БЗО	0,5	НО	120	170	100	НО	140
	0,8	80	90	130	75	80	100
	1,0	75	80	120	70	75	90
	0,2	200	220	330	150	170	270
	0,3	150	160	250	120	140	200
DOO	0,5	ПО	120	170	90	100	140
	1,0	75	80	100	70	75	90
	0,2	230	260	410	190	200	330
Б48	0,4	140	150	240	120	130	190
	0,6	120	130	180	90	100	140

Таблиц а 3.9
Температурный коэффициент индуктивности катушек с сердечником
из феррита марки 1500НМЗ (±ТКИ-ПТ, IfC)
Типоразмер сердечника	Зазор сер- дечника, мм	ац=1,0-10-е			Цц=0.8-10-6
		Т=+70...-10 ’С			7=+20...+50 °C
		L =10.10-5... ...5-10-3 Гн	£=5-10-з... ...15-10-3 Гы	£=15.10-3... .100 Гн	£=10-10-6... ...5-10-3 Гн	£=5- 10-3... ...15-10 Гн	£ = 15- 10-3... ...100 Гн
Б9 Б9 БН Б11 Б14 Б14 Б18 Б22 БЗО Б36 Б36 Б36 Б36 _ Б48 о ел .		0,3 0,5 0,3 0,5 0,3 0,6 0,2 0,4 0,6 0,8 0,2 0,3 0,5 0,8 0,2 0,3 0,5 0,8 1,0 0,2 0,3 0,5 1.0 0,2 0,4 0,6	70 50 70 50 80 70 120 75 70 60 130 НО 90 75 150 130 100 75 70 150 120 90 70 190 120 90	90 75 130 80 75 65 150 120 100 80 180 150 НО 80 75 170 J4O 109 75 200 130 100	120 80 .190 НО 90 75 220 170 120 100 280 210 140 100 90 260 200 140 90	( 330 лк’йы 190 140	130 100 150 100 150 100 240 150 110 90 260 200 140 120 330 250 170 130 НО 320 240 160 120 и	с 240 180	170 120 260 170 120 100 300 230 160 130 380 290 190 140 130 380 290 190 “120 270 200	250 170 430 250 180 150 500 400 270 210 630 480 320 230 210 600 450 300 200 740 430 320
Таблица 310 Значения температурного коэффициента индуктивности катушек с сердечниками из феррита марки 700НМ (zhTKK-lO'5, If С)	СО 1 О СЧ II *	Г=+20...—60 °C	н J 00 Г ’ ’ ••’S-0IX XSl=7	1 1 1 1 1 1 8888 888 8888 8888888 © co cm cm in co cm <D co cm oo cd см о in 1 i ...	«,«» t	i	'	'	;i > i / <	1 ' z 	”	it qB li :
			L=5-10-3 1...15-10-3 1 Гн	1 1 1 1 1 18888 CO CM — —	88^888^ 8888888 CO CM—' CO CM— — tDCOCM— <D co CM
			L=10X xio-e... ...5-10-3 Гн	QOinOQ © ООО О ООО OOOO OOOOOOO •П — Г-CM 00 CM — 00 CO	—	QO — iD	«Ч-сП Г-in	CO CM	CM CM M* — — — — — — CO — —	—	CM CM —•	CO CM —	—<	*4? CO CM —	in CO CM
	9 - 0 I • > ‘ 1 =Т|П	Т=+20...+1В5 °C	/.= 15-10-3... ...100 Гн	I | | । | | SSSS8—SK8SS SS$S>SS5? •••IS	co — — — CO CM — CO CM — — зф CO CM — ID co CM
			/.=5-10-3... ...15-10-3 Гн	1 11 1 1 Ii?§sssgg88g ggsgggg
			HJ s-01 -S'" ••9-0101=7	OtnOKDOin QOiDtD ООО OOOQ QOQQ OOQ OO CM CO CM OO CD CM co t<. Iх- CO О	0 CD	О G tO
	СО 1 О сч 3 я* в d		0.08—	 •“«	||	/.= 15-10-3.. ...100 Гн	111111 !§§§!§§	!§§§§§§
			/.=5-10-3... ... 15- 10-3 Гн	I 1 I 1 1 1 §§SS£g8S§®8 S§§8 882
			ta CO	n HJ я-01 -S'"	<5 g	Ss •9-01-01=7	so	§§ 	5’	2’	Б9	0,3	90 Б9	0,5	75 Б11	0.3	100 Б11	0,5	75 Б14	0,3	110 Б14	0,6	75 0,2	160 Rio	0,4	100 b18	0,6	85 0,8	75	SRS 8SS» ^SSoo SKc^ w-.—eq-- cm — — CO iD co CO in OO 0 CM co in 0 CM CD 00'0	000— 000 —	Q О О CO	О	<O CO to co	co O	CO	CO COCO «	tT Щ	Ш	илизиз	CO
106
маркировка, габаритные и установочные размеры катушек индуктивности со-
ответствуют требованиям нормативно-технической документации, утверждаемой
в установленном порядке. Унифицированы также массогабаритиые характери-
стики. Промышленностью изготавливается 12 базовых конструкций 28 типо-
размеров.
Конструкция и размеры броневых сердечников из ферритов установлены
государственным стандартом.
Конструкция катушек индуктивности типа Б. Катушки индуктивности типа
Б состоят из переменных и постоянных составных частей, определяющих 12 ба-
зовых конструкций. Варианты исполнения конкретных катушек индуктивности
и их номенклатура зависят от переменных составных частей и в первую оче-
редь от намоточных данных, которые определяют основные параметры катушек
индуктивности. В конструкцию катушек входят: основание, корпус, втулки, вин-
ты, катушки, чашки, подстроечник, изоляционные трубки.
Общий вид, габаритные н установочные размеры катушек индуктивности
типов КИ-Б9-1.4; КИ-Б11-1.4 приведены иа рис. 13.1 и в табл. 3.11, типов
КИ-Б14-1.4; КИ-Б18-1.4; КИ-Б22-1.4; КИ-БЗО-1.4 — иа рис. 3.2 и в табл. 3.11,
типов КИ-Б9-2.4 и КИ-Б11-12.4— на рис. 3.3 н в табл. 3.11.
Таблица 3-11
Габаритные и установочные размеры катушек индуктивности типа Б
Тип катушки индуктив- ности	Размеры, мм									Масса, г» не более
	&пгах	Н max	h	А	Л,	2^2	D	О»	Hi
КИ-Б9-1.4	14,0	20,4	3,0	10,0	7,5	2,5	—			—	5,5
КИ-Б11-1.4	15,6	19,6	3,7	10,0	10,0	2,5	—	—	—	7,5
КИ-Б14-1 4	19,1	20,5	3,7	12,5	2,5	—	—	—	—	12
КИ-Б18-14	23,5	23,9	3,7	17,5	5,0	—	—	—.	—	22
КИ-Б22-1.4	27,5	27,5	3,7	20,0	5,0	10,0	—	—	—	35
КИ-БЗО-1.4	36,5	37,1	3,7	25,0	5,0	12,5	М2,5	2,9	-—	75
КИ-Б9-2.4	14,0	12,9	3,0	7,5	3,75	—	—	6,0	16,4	5,2
КИ-Б11-2.4	15,6	14,3	3,0	10,0	5,0	2,5	—	6,0	15,6	7,5
КИ-Б 14-2.4	19,1	16,0	3,7	12,5	2,5	6,25	—	5,5	16,0	10,5
КИ-Б 18-2.4	23,5	18,2	3,7	17,5	5,0	8,75	7,5	8,0	20,2	22
КИ-Б22-2.4	27,5	21,1	3,7	20,0	5,0	10,0	7,5	8,0	23,6	33
КИ-БЗО-2.4	36,5	29,6	3,7	25,0	5,0	12,5	9,0	9,5	31,1	77
КИ-Б 14-2.8	19,1	16,0	3,7	15,0	10,0	10,0	—	5,5	16,0	10,5
КИ-Б 18-2.8	23,5	18,2	3,7	17,5	12,5	12,5	7,5	8,0	20,2	22
КИ-Б22-2.8	27,5	21,1	3,7	22,5	17,5	12,5	7,5	8,0	23,6	33
КИ-БЗО-2.8	36,5	29,6	3,7	30,0	20,0	20,0	9,0	9.5	33,1	77
КИ-Б36-3.8	41,5	39,0	—	32,0	-—.		—	—	—	143
КИ-Б48-3.8	55,0	48,3	—	45,0	—	—	—	—	•—	340
КИ-Б14-4.4	17,5	18,1	3,7	12,5	2,5	6,25	——	—	21,8	8,5
КИ-Б 18-4.4	21,5	21,2	3,7	17,5	—	8,75	—	—	24,9	17
КИ-Б22-4.4	25,5	24,7	3,7	20,0	5,0	10,0	—	—	28,4	27
КИ-БЗО-4.4	34,0	33,4	3,7	25,0	—	12,5	М2,5	2,9	37,1	64
КИ-Б9-5.4	12,5	10,9	3,0	7,5	3,75	—	6,0	—	14,4	3,5
КИ-Б11-5.4	14,0	12,3	3,0	10,0	5,0	2.5	5,5	—	13,6	6,0
КИ-Б14-5.4	17,5	14,0	3,7	12,5	2,5	6,25	5,5	5,5	14,0	8,5
КИ-Б 18-5.4	21,5	16,2	3,7	17,5	5,0	8,75	7,5	8,0	18,2	7
КИ-Б22-5.4	35,5	19,1	3,7	22,0	5,0	10,0	7,5	8,0	21,2	28
КИ-БЗО-5.4	34	27,6	3,7	25,0	5,0	12,5	9,0	9,5	31,1	65
107

Рис. 3.1. Конструкции катушек индуктив-
ности типов КИ-Б9-1.4, КИ-Б11-1.4:
I — подстроечник; 2 — корпус; 3, S — чашки;
4 — катушка: в — основание; 7 — трубка изоляци-
онная
108

Рис. 3.2. Конструкция квтушек ин-
дуктивности типов КИ-Б14-1.4,
КИ-Б18-1.4, КИ-Б22-1.4, КИ-БЗО-1.4:
1 — подстроечиик; 2 —втулка; 3 —корпус;
4, 6 — чашки; 5 — катушка;	7  основа
ние; 3 — трубка изоляционная
109
Рис. 3.3. Конструкция катушек индуктивно-
сти типов КИ-Б9-2.4 и КИ-Б11-2.4:
I — корпус; 2, 4 — чашки; 3 — катушка; 5 — ос-
нование; 6 — подстроечиик; 7 — трубка изоляци-
онная
КО
Рис. 3.4. Конструкция катушек ин-
дуктивности типов КЙ-Б14-2.4,
КИ-Б18-2.4, КИ-Б22-2.4, КИ-БЗО-2.4:
/ — корпус; 2, 4 — чашки; 3 —катушка;
5 — основание; 6 — втулка, 7 — подстроеч-
иик; 8 —трубка изоляционная
111
Рис. 3.5. Конструкция катушек ин-
дуктивности типов КИ-Б14-2.8,
КИ-Б18-2.8. КИ-Б22-2.8, КИ-БЗО-2.8:
I — корпус; 2, 4 — чашкн; 3 — катушка;
5 — основание; 6 — втулка; 7 — подстроен-
иик; 8 — трубка изоляционная
112
8
A
Разметка для крепления
Рис. 3.6. Конструкция катушки ин-
дуктивности типа КИ-Б36-3.8:
1 — подстроечник; 2 — втулка; 3 — основа-
ние; 4, 5 — чашки; 6 — катушка; 7 — кор-
пус; 8— втулка изоляционная
113

Рис 3.7. Конструкция катушки ин-
дуктивности типа КИ-Б48-3.8:
1 — подстроечиик; 2 — втулка; 3 — основа-
ние; 4, 6 — чашки; 5 — катушка; 7 — кор-
пус; 8 — винт
114
max
1
Рис. 3.8. Конструкция катушек ин-
дуктивности типов КИ-Б 14-4.4,
КИ-Б 18-4.4, КИ-Б22-4 4, КИ-БЗС-4.4:
1 — подстроечиик; 2 — втулка; 3. 5 — чаш-
ки; 4 — катушка; 6 — основание
115
2,S±0,2
'0±0,2
Рис. 3.9. Конструкция катушек индуктивно-
сти типов КИ-Б9-5.4, КИ-Б11-5.4:
7,3 — чашки; 2— катушка; 4 — основание; 5 —
подстроечник; 6 — трубка изоляционная
116
А + 0,2	,	втах
Рис. 310. Конструкция катушек ин-
дуктивности типов КИ-Б14-5.4,
КИ-Б18-5.4, КИ-Б22-5.4, КИ-БЗО-5.4:
I, 3 чашки; 2 — втулка. 4 — катушка;
5 — сердечник; 6 — основание
117
Общий вид, габаритные и установочные размеры базовой конструкции ка-
тушек индуктивности типов КИ-Б 14-2.4; КИ-Б18-'2.4; КИ-Б22-2.4; КИ-БЗО-2.4
приведены на рис. '3.4 и в сводной табл. 3.11, типов КИ-Ы4-2.8; КИ-Б18-2.8-
КИ-Б22-2.8; КИ-БЗО-2.8 — на рис. 3.5 н в сводной табл. В.М, типа КИ-Б36-3.8—-
на рис. 3.6 и в сводной табл. 3.11, типа КИ-Б48-13.8—на рис. 3.7 и в табл. 3.11
типов КИ-Б14-1.4; КИ-Б18-4.4; КИ-Б22-4.4; КИ-Б130-4.4 — на рис. 3.8 и в свод-
ной табл. 3.11, типов КИ-Б9-5.4; КИ-Б 11-5.4 — иа рис. 3.9 и в сводной
табл. 3.11, типов КИ-Б14-5.4; КИ-Б'18-5.4; КИ-Б22-5.4; КИ-БВО-5.4 — на
рис. 3.10 и в сводной табл. 3.11.
Общий внд и номинальные размеры каркасов катушек индуктивности типа
Б приведены на рис. 3.11 ив табл. 3.1.2.
Общий внд и номинальные размеры подстроечннков катушек индуктивно-
сти типа Б приведены на рис. 3.1'2 и в табл. 3.1В.
Общий вид и номинальные размеры переходных втулок подстроечннков
катушек индуктивности типа Б, соответствующих ряду сердечников типа Б,
приведены на рнс. 3.13 и в табл. 3.14.
Таблица 3,12
Конструктивные размеры каркасов катушек индуктивности типа Б
Обозначение катушки	Типораз- мер сер- дечника	Номер рисунка	Размеры, мм
			D	1 d	d,	•и	1 Л	1 5
AB7.804.001 АВ7.804.002	Б9	3.11,0 3.11,6	7,4	3,9	5,0	3,5	2,70 1,15	0,40
АВ7.804.001-01 АВ7.804.002-01	Б11	3.11,0 3.11,6	8,9	5,7	5,8	4,3	3,50 1,55
АВ7.804.001-02 АВ7.804.002-02	Б14	3.11,о 3.11,6	11,5	6,0	7,2	5,5	4,40 1,92	0,55
АВ7.804.001-03 АВ7.801.002-03	Б18	3.11,о 3.11,6	14,8	7,6	8,8	7,1	5,90 2,65	0,60
АВ7.804.001-04 ЛВ7.804.002-04 АВ7.804.003	Б22	3.11,0 3.11,6 3.11,8	17,8	9,4	10,6	9,1	7,80 3,57 1,46	0,65
АВ7.804.001-05 АВ7.804.002-05 АВ7.804.003-01	БЗО	3.11,о 3.11,6 3.11,8	24,5	12,8	14,2	12,5	11,10 5,20 2,25	0,70
АВ7.804.001-06 АВ7.804.002-06 АВ7.804.003-02	Б36	3.11,о 3.11,6 3.11,8	29,8	16,2	17,9	14,5	12,90 6,05 2,62	0,80
АВ7.804.001-07 АВ7.804.002-07 АВ7.804.003-03	Б8	3.11,0 3.11,6 3.11,8	39,4	20,4	22,5	20,5	18,90 9,05 4,12
118
Рис. 3.11. Конструкция каркасов катушек индук-
тивности:
а — односекцнонные; б — двухсекционные; в — многосек-
цнонные
Рис. 3.12. Конструкция подстроечннков катушек индуктивности типа Б:
а — для катушек типоразмеров Б9 и БИ / —втулка, 2 — сердечник; 3 — компаунд; б — для
катушек типоразмеров Б14, Б18, Б22, БЗО, Б36, Б48: / — втулка; 2 — сердечник
Рис. 3.13. Конструкция втулок подстроечииков:
а — для катушек типоразмеров Б9 и Б|1; б — для катушек типоразмеров
Б14, Б18, Б22, БЗО, Б36. Б48
11»
Рис. 3.14. Конструкция оснований катушек индук-
тивности:
« — для катушек типоразмеров Б9, БП, Б14, Б18, Б22,
БЗО; 1 — вывод; 2 — основание; б — для катушек типо-
размеров Б9, БИ, Б14, Б18, Б22, БЗО с резьбовой втул-
кой; 1 — пресс-матернал; 2 — вывод; 3 — втулка; в — для
катушек типоразмеров Б9: I — вывод: 2 - пресс-мате-
риал; г — для катушек типоразмеров БЦ: / — вывод;
2 — пресс-матернал; д — для катушек типоразмеров Б18,
Б22, БЗО: /—вывод; 2 — пресс-материал; е — для кату-
шек типоразмеров Б14: / — вывод; 2 — пресс-материал;
ж — для катушек типоразмеров Б18, Б22, БЗО; / — вы-
вод; 2 — пресс-материаил: з — Для катушек типоразме-
ров Б14; /—вывод; 2 — пресс-матернал; и — Для кату-
шек типоразмеров Б36; 1 — лепесток; 2 — пресс-матерн-
ал; к — для катушек типоразмеров Б48: / — лепесток;
2 — пресс-материал
Таблица 3.13
Конструктивные размеры подстроечников катушек индуктивности типа Б
Обозначение подстроечника	Типораз- мер сер- дечника	Размеры, мм
		Номер рисунка	D	D,	d	L	1
АВ6.660.001	БЭ				0,56	10
\В6 660.002	Б9	3.12,<г	М3	1.8	0,8		4
АВ6.660.003	Б11				0,8
АВ6.660.004	Б11				1,0	11
ХВ6 660 005	Б14		6	2,95	М2.2Х0.5	8,5	2
ХВ6 660 006	Б18		6	2 95	М2,2X0 5	8,5	2
\В6 660.097	Б22		8	4,35	М3,5ХО,5	10,5	2,5
ХВ6.660.008	Б22		7	4,35	М2,2X0,5	10,5	4,5
ХВ6.660.009	БЗО	3.12.6		5,20	М4,5Х0,5		5
ХВ6.660 009	Б36			5,20	М4,5Х0,5	1R к	5
АВ6 660.010	БЗО			5,20	М3,5X0,5		7
\B6 660011	БЗО			5,20	М2,2X0,5		7
АВ6.660.012	Б48		12	7,25	Мб,0X0,5	20	8
Общий вид и номинальные размеры оснований герметизированных и негер-
метизированных катушек индуктивности типа Б приведены на рис. 3.14 и в
табл. 3.15.
Общий внд и габаритные размеры корпусов герметизированных и откры-
тых конструкций катушек индуктивности типа Б приведены на рис. 3.15 и в
табл 316
Таблица 3.14
Конструктивные размеры переходных втулок подстроечников
катушек индуктивности типа Б
Обозначение втулок	Типораз- мер сер- дечника	Номер рисун- ка	Размеры, мм
			D	Dt	d	L	1
АВ7 860.001	Б9				0,56
ЛВ7.860002 А В7.860.002	Б9 Б11	3.13,я	МЗхО,5	1,8	0,8 0,8	10	4
АВ7 860.003	Б11				1,0	11
\ В7.860.004	Б14		6	2,95	М2,2X0,5	8,5	2
АВ7.860004	Б18		6	2,95	М2,2X0,5	8,5	2
АВ7.860 005	Б22		7	4,35	М3,5X0,5	10,5	2,5
АВ7.860.006	Б22		7	4,35	М2,2X0,5	10,5	4,5
\ В7.860.007	БЗО	3,13,6		5,20	М4,5Х0,5	15,5	5,0
ЛВ7.860.007	Б36			5,20	М4,5Х0,5	15,5	5,0
ХВ7 860008	БЗО			5,20	М3,5X0,5	15,5	7,0
АВ7.860.009	БЗО			5,20	М2,2X0,5	15,5	7,0
А В 7.860.010	Б48		12	7,25	Мб,0X0,5	20,0	8,0
122
Таблица 3.15
Основные размеры оснований катушек индуктивности
типа Б унифицированного ряда
Типоразмер сердечника	Номер рисунка	Размеры, мм
		В	D		L	h
Б9		12,5	9,4		—
Б11	3.14, а	14,0	11,4		—
Б14		17,5	14,4	14,0	—	8,5
Б18		21,5	18,5		—
Б22		25,5	22,1		—
БЗО	3 14,6	34,0	31,3		—
Б9	3.14,6	12,5	9,4	10,0	12.0	8.0
Б11	3.14, г	14,0	11,4	8,0	17,0	8,0
Б14	3.14,е	17,5	14,4	6,5	14,0	—
Б18		21,5	18,5	8,5		—“
Б22	3.14, д	25,5	22,1	9,0		—,
БЗО		34,0	31,3	12,5	17,0	—
Б14	3.14,3	17,5	14,4	6,5		—
Б18		21,5	18,5	8.5	14,0	—.
Б22	3.14,яс	25,5	22,1	9,0		—
БЗО		34,0	31,3	12,5	17,0	—
Б36	3.14, и	38,5	36,3	15,0	20,0	—
Б48	3.14, к	53,0	48,8	15,0	22,0	—.
Таблица 3.16
Основные размеры корпусов катушек индуктивности
типа Б унифицированного ряда
Типоразмер сердечника	Номер рисунка	Размеры, мм
		В	в.	н	h
Б9		12,5	14,0	18,0	8,5
БИ	о. 1 э, и	14,0	15,6	17,0	9,5
Б14		17,5	19,1	18,0	11,5
Б18	2 1 с /г	21,5	23,5	21,5	13,0
Б 22	0.1 э, О	25,5	27,5	25,0	16,6
БЗО		34,0	36,5	34,0	22,0
Б9		12,5	14,0	10,5	8,5
БИ		14,0	15,6	11,5	9,5
Б14		17,5	19,1	13,5	11,5
Б18	0.1 о, а	21,5	23,5	15,8	13,8
Б22		25,5	27,5	18,6	16,6
БЗО		34,0	36,5	24,0	22,0
Б36	3.15, г	38,5	41,5	29,0	25,5
Б48	3.15, д	53,0	55,0	39,0	36,4
123
Вив /
Рис. 3.15. Конструкция корпусов катушек индуктивности типа Б:
„ — для нетушек типоразмеров Б9, БИ; б —для катушек типоразмеров Б14, Б18, Б22, БЗО;
в — для катушек типоразмеров Б9. БИ» Б14, Б18, Б22, БЗО; г — для катушек типоразмеров
Б36: I - втулка, 2 — пресс-матерчал; б -для катушек, типоразмеров Б48: /—втулка, 2 —
пресс-материал
124
125
Таблица 3.17
Конструктивные размеры броневых сердечников из ферритов
Типоразмер сердечника	Размеры, мм				Масса, г, не более
	а,	dt	2Л,	2/12
Б6	6,65	1,0	5,4	3,6	0,7
Б9	9,3	2,0	5,4	3,6	1,14
БИ	11,3	2,0	6,0	4,4	2,04
Б14	14,3	3,0	8,5	5,6	4,12
Б18	18,4	3,0	10,7	7,2	9,2
Б22	22,0	4,4	13,6	9,2	15,8
Б26	26,0	5,4	16,3	11,0	27,2
БЗО	30,5	5,4	19,0	13,0	39,0
Б36	36,2	5,4	22,0	14,6	71,2
Б42	43,1	5,4	29,9	20,3	122,6
Б48	48,7	7,3	31,8	20,6	180,0
В катушках индуктивности типа Б применяют выпускаемые промышлен-
ностью броневые сердечники из различных марок ферритов, которые в соот-
ветствии с принятой классификацией обозначают также буквой Б. В обозна-
чении броневого сердечника число, стоящее за буквой, показывает приблизи-
тельное значение наружного диаметра в миллиметрах. Броневой сердечник со-
стоит из двух чашек и подстроечного сердечника. Подстроечные сердечники
по конструкции подразделяют иа стержневые, трубчатые и резьбовые.
Рис. 3.16. Конструкция сердечника
катушек индуктивности типа Б
126
Рис. 3.17. Конструкция чашки сер-
дечника типа Б
Конструктивные размеры чашек броневых сердечников ряда Б из ферритов
127
Рис. 3.18. Подстроечники катушек
индуктивности типа Б:
а — стержневой цилиндрический; б —
трубчатый; в — резьбовой
В соответствии со стандартизованным рядом конструкция и основные раз-
меры броневого сердечника (без подстроечника) приведены на рис. 3.16 и в
табл. 3.17. Конструкция и основные размеры чашек броневых сердечников типа
Б приведены на рис. 3.17 и в табл. 3.18.
Общий вид, конструкция и основные размеры подстроечных сердечников,
применяемых в катушках индуктивности типа Б, приведены на рис. 3.18 и в
табл 3.19—-3.21. Рекомендуемые сочетания чашек и подстроечников в броне-
вых сердечниках указаны в табл. 3.22. Расчетные геометрические параметры
бр< нсвых сердечников приведены в табл. 3.23.
Таблица 3.19
Конструктивные размеры подстроечных сердечников
типа ПС для сердечников ряда Б
Типоразмер сердечника	Размеры, мм		Типоразмер сердечника	Размеры, мм
				d	1
ПС0.5Х5	0-5-0.1 .>	5±0,2	ПС3.5Х13	3,5_о, ю	13±0,4
ПСО8Х5	О,8_о 16	5±0,2	ПС3.9Х15	3,9_о,1б	15±0,4
ПС 1X6		6 ±0,2	ПС4.2Х17	'l'2-o.ie	17±0,4
ПС 1,3X8	‘ '8-0,12	8±0,3	ПС4.5Х15		15±0,4
ПС2.2Х8	2,2-0,12	8±0,3	ПС4.5Х17	4 >5 — о, 1 в	17±О,4
ПС 1,8X10'	1 -8-0.12	10±0,3	ПС4.5Х21		21 ±0,5
ПС2.2ХЮ	2,2-0,12	1О±0,3	ПС4.5Х25		25±0,6
ПСЗ,2Х11	8>2-o,ie	11 ±0,4	ПС6Х25	б.О-о.ю	25±0,6
128
Таблица 3.20
Конструктивные размеры трубчатых сердечников типа ПТ
из ферритов для сердечников ряда Б
Типоразмер сердечника	Размеры, мм
	d	d,	1
ПТ2,2Х0,»Х8 ПТ2,2X0,8ХЮ ПТЗ,5X1,2X13	СЧ сч ® «ММ © © О 1 1 1 СЧ СЧ Ю сч сч со 		0,8±0,08 0,8±0,08 1,2±0,1	8±0,3 10±0,3 13±0,4
ПТ4.5Х 1,5X16 ПТ4,5Х1,5Х18 ПТ4,5X1,5X20 ПТ4,5X1.5X23	4,5_ 0,! в	1,5±0,1	16±0,4 18±0,4 20±0,5 23±0.5
ПТ6Х 1.8X24	6 0 й, 1 в	1,8±0,1	24±0,5
Таблица 3.21
Конструктивные размеры резьбовых подстроечников типа ПР
нз ферритов для броневых сердечников ряда Б
сердечника		*	s I		° 1	b		Г
ПР2.2ХО,45Х8 ПР2.2Х0,45X10	2 > 2 - 0.2 2,2 0,2 5	1.6	0,45	8±0,3 10±0,3	1 .0	0.4	1,0	0,2
ПРЗ,5X0,6X12	3,5.0 з	2,7	0,6	12+0,4	1,7	0.6	1,5	0.3
ПР4Х0.5Х12	4.5 оз	2.3
ПР4,5Х0,5'" 15 ПР4.5Х0.5Х18 ПР4,5X0,5X21 ПР4,5X0,5X25	4  5 - о, з	3,75	0,5	15+0,4 18±0,4 21 ±0,5 25 ±0,6	2,5	1,0	1,5	0,5
ПР5Х0.3Х15 ПР5ХО5Х18 ПР5Х0.5Х21 ПР5Х0.5Х25	5-о»з -0,37	4,25	0,5	15_г0 4 18+0 4 21+0 5 25 + 0.6	2,5	1,0	1,5	0,5
ПР6Х0.5Х25	Ь~0,3 -0,38	5,25		25+0 6	3,0		2,0
5
Зак 1263
129
Таблица 3.22
Сочетания чашек и подстроечннков, рекомендуемые
для применения в броневых сердечниках типа Б
Типоразмер сердечника	Типоразмер подстроечннка
	гладкого	'	трубчатого	резьбового
Б6	ПС0.5Х5	—	—
Б9	П СО,8X5 П СО,5X5	—	—
Б11	ПС0.8Х5 ПС 1X6	—	—
Б14	ПС1.8Х8 ПС2.2Х8	ПТ2.2ХО.8Х8	ПР2,2X0,45X8
Б18	ПС 1.8ХЮ ПС2.2ХЮ	ПТ2,2X0,8ХЮ	ПР2,2X0,45ХЮ
Б22	ПС3.2ХИ ПС3.5Х13	ПТЗ,5X1,2X13	ПРЗ,5X0,6X12 ПР4Х0.5Х12
Б26	ПС3.9Х15 ПС4.5Х15	ПТЗ,5Х1,5Х16	ПР4,5Х0,5Х15 ПР5ХО.5Х15
БЗО	ПС4.2Х17 ПС4.5Х17	ПТ4,5Х 1,5X18	ПР4,5X0,5X18 ПР5ХО.5Х18
Б36	ПС4.5Х21	ПТ4,5X1,5X20	ПР4,5X0,5X21 ПР5Х0,5Х21
Б42	ПС4.5Х25	ПТ4,5X1.5X23	ПР4,5X0,5X25 ПР5Х0.5Х25
Б48	ПС6Х25	ПТ6Х 1,8X24	ПР6Х0.5Х25
Чашечные сердечники катушек индуктивности типа Б из ферритов, приме-
няемые в настоящее время, имеют более 20 исполнений М2000НМ-15,
М2000НМ-16, М2000НМ22, M1500HMU6, М1500НМ2-6, М1500НМЗ-2,
М1500НМЗ-19,	М1000НМЗ-12.	M1000HMI3-4,	М700НМ-9,	М700НМ-12,
М700НМ-8, М700НМ-11. М20ВЧ-5, МВ0ВЧ-4, М50ВЧ2-2, М50ВЧ-8 и др.
Катушки индуктивности типа Б во влагозащищенной конструкции, а так-
же катушки невлагозащищеииых конструкций, устанавливаемых в герметизиро-
ванные узлы аппаратуры, обеспечивают сохранение полной работоспособности
и всех параметров в пределах номинальных значений при эксплуатации их в
следующих условиях эксплуатации:
Условия эксплуатации катушек индуктивности типа Б
Температура окружающей среды .	.	.	—60. +85 °C
Предельная повышенная рабочая темпера-
тура окружающей среды	.	.	+85°C
130
Предельная пониженная рабочая темпера-
тура окружающей среды..................
Трехкратное циклическое воздействие тем-
пературы окружающей среды ....
Относительная влажность воздуха при
температуре 4-35 °C без конденсации влаги
Атмосферное давление воздуха ....
Пониженное атмосферное давление . .
Вибрационные нагрузки в диапазоне частот
1...1000 Гц с ускорением...............
Многократные удары при длительности
ударов до 10 мс с ускорением ....
Одиночные удары с ускорением
Линейные (центробежные) нагрузки с уско-
рением ................................
Иней с последующим оттаиванием .
Минимальная наработка катушек в услови-
ях эксплуатации и режимах, установлен-
ных ТУ ................................
—60 °C
—60..85 °C
98%
660...8660 Па
(5...650 мм рт. ст.)
666 Па (5 мм рт. ст.)
До 10 g (98,1 м/с2)
До 40 g (392 м/с2)
До 500 g (4905 м/с2)
До 10' g (98.1 м/с2)
1 цикл
10000 ч
Броневые сердечники типа Б, изготовленные из ферритов марок 2000НМ-15,
2000НМ-16, М1500НМ1-6 и 1500НМ2-6, предназначены для работы в интер-
вале температур —60... 4-1.25 °C и диапазоне частот до 1 МГц. Основные
электромагнитные характеристики образцовых катушек индуктивности, изготов-
ленных на этих сердечниках, приведены в табл. 3.24.
Броневые сердечники типа Б из феррита марки 1500НМЗ предназначены
1ля работы в интервале температур —60... 4-155 °C и диапазоне частот до
1 МГц. Начальная магнитная проницаемость чашек из феррита марки
1500НМЗ не менее 1200. Относительный тангенс угла потерь при частоте
100 кГц и напряженности поля: для сердечников Б14, Б18, Б26. Б22, БЗО,
Б36, Б48 0,8 А/м '(10 мЭ) ие более 5-10 ®; для сердечников Б6, Б9, Б'П
Таблица 3.23
Геометрические параметры броневых сердечников типа Б
1ипоралмер сердечника	Внешний объем сердечника Гв, см’	Объем внут- реннего сво- бодного про- странства сердечника Уис, см3	Объем материала сердечника Ум, см8	Эффективная длина маг- нитной ли- няя /е, СМ	Эффективная площадь поперечного сечения Ле, СМ2	Эффек- тивный объем Ve, СМ8
Б6	0,19	0,05	0,12	1,04	0,07	0,073
Б9	0,42	0,12	0,21	1,26	0,11	0,139
Ы 1	0,66	0,20	0,40	1,54	0,18	0,277
Б14	1,46	0,38	0,84	1,89	0,28	0,529
Б18	2,85	0,93	1,71	2,49	0,48	1,195
Б22	5,17	1,68	3,06	3,04	0,69	2,100
Б26	8,65	2,74	5,22	3,60	1,01	3,440
БЗО	13,89	4,52	8,43	4,41	1,46	6,440
Б36	22,64	7,24	14,17	5,40	2,20	11,900
Б42	43,62	15,20	26,44	6,17	2,48	15,300
Б48	52,29	18,50	32,09	6,92	3,74	25,880
5*
131
Таблица 3.24
Основные электромагнитные характеристики образцовых катушек типа Б
на сердечниках из ферритов марок М2000НМ-15, М2000НМ-16,
М1500НМ1-6, М1500НМ2-6
Типоразмер сердечника	Образцовая катушка без подстроечника		Образцовая катушка с подстроечником		Частота измерения f, МГц
	Добротность катушки Q	Резонансная емкость катушкн Ск, пФ	Добротность катушкн Q, не менее	Относитель- ная магнит- ная прони- цаемость Цотн, не менее
Б6			—	—	—	—
Б9	—	—	—	—	-—-
Б11	—	—	——	—	——
Б14	52±8%	350±2%	80	3,7	0,7
Б18	52±8%	350±2%	80	3,7	0,7
Б22	62±8%	355±2%	70	4,8	0,7
Б26	67±8%	375±2%	60	5,5	0,7
БЗО	67—8%	375±2%	30	7,5	0,7
Б36	67±8%	375±2%	30	7,5	0,7
Б48	90±8%	422±2%	40	11,0	0,6
Таблица 3.25
Основные электромагнитные характеристики образцовых катушек
индуктивности типа Б с подстроечником и без подстроечника
из феррита марки М1500НМЗ-2
Типоразмер сердечника	Образцовая катушка без подстроечника при f=700 кГц		Образцовая катушка с подстроечником
	Резонансная емкость катушки Ск, пФ	Добротность катушкн Q, не менее	Относительная магнит- ная проницаемость Цотн, не меиее
Б6				„	___
Б9	—	—	-
Б11	—	—•	—
Б14 Б18	350±2%	52±8%	1,9...2,0 2,5...2,8
Б22	355±2%	62±8%	2.8...3.9
Б26 БЗО	375±2%	67±8%	4.5...5.1 5,9...6,4
Б36	415±2%	70±8%	5,8
Б48	320±2%	90±8%	6,2...6,4
132
Таблица 3.26
Основные электромагнитные характеристики катушек индуктивности
типа Б с сердечниками и подстроечникамн из ферритов
марок 700НМ, 1000НМЗ, 1500НМЗ, 2000НМ1
Типораз- I мер сер- | дечника	Коэффициент индуктивно- сти чашек с зазором Al, нГя	Эквивалент- ная магнит- ная прони- цаемость Цэкв	Зазор чашек 6, мм
			700НМ	1000НМЗ	1SOOHM3	2000НМ I
Бб	25±1,25	33,7	—	0,35	0,35	—
Б9	25±0,75	26,2	0,43	0,55	0,55
	40±2,0	42	0,26	0,27	0,27	—_
	60±6,0	63	0,13	0,15	0,16	0,16
Б11	40±2,0	38,8	0,53	0,55	0,57
	60±3,0	58	0,3	0,3	0.3	0,32
	100±10,0	103	—	0,12	0,13	0,14
	40±1,2	22	0,95	1,03	1,1
Б14	100±3,0	56	0,26	0,27	0,27	—
	160±16,0	90	0,14	0,14	0,14	0,20
	60±1,8	25	1,0	.
Б18	100±3,0	41	0,52	0,55	0,56	—
	160*4,8	65	0,27	0,32	0,32	0,32
	250*25	102	0,15	0,18	0,18	0,18
	100	36	0,84	0,89	0,9
Б22	160	57	0,45	0,5	0,51	0,51
	250	90	0,23	0,3	0,31	0,32
	400	140	0,15	0,18	0.18	0,2
	160	46	0,75	0,75	0,8
Б26	250	72	0,45	0,5	0,51	0,51
	400	116	0,21	0,27	0,3	0,3
	630	182	—	—	0,17	0,18
БЗО	160	44	0,8	0,85	0,97	0,97
	250	69	0,52	0,53	0,55	0,56
	400	112	0,3	0,3	0,3	0,3
	630	224	—	0,15	0,16	0,16
Б36	400	77	.—	0,55	0,59	0,6
	630	121	—	0,29	0,34	0,35
	1000	193	—	0,15	0,16	0,19
	630	98			0,55	0,58	0,58
Б48	1250	194	-—	0,23	0,24	0,25
	1600	249	—	0,20	0,20	0,20
133
Таблица 3.27
Технические характеристики подстроечников катушек
индуктивности типа Б
Типораз- мер сер- дечника	Марка феррита		Размеры подстро- ечияка до опрессов- ки, мм			Относи- тельная магиитиая проницае- мость ^отн» не менее	Доброт- ность под- строечин- ка Q, не меиее	Измеритель- ная катушка
	сердечника	подстроеч- ника						Резонансная емкость Ск	Добротность (?±8 %
			D	d	L
Б9	700НМ	700НМ	1	—	6		—	—	__
Б11			1	—	6	—	—	—	—
Б14			1,8 2,2	0,8 0,8	8 8	1,9 2,0	65	350 350	52 52
Б18			1,8	0,8	10	2,5	80	—	—
Б22			3,2 3,5	1,2 1,2	12 12	3,0 4,1	75	355 355	65 65
Б26			3,9 4,5	1.5 1,5	15 15	4,4 5,1	60 55	375	67
БЗО			4.2 4,5	1,5 1,5	17 17	6,0	55 50
Б6	юоонмз 1500НМЗ 2000НМ1	1500НМЗ	0,5	—	5	—	—	—	—
Б9			0,5 1,1	—	5 5	—	—	—	—
Б11			1.1	—	5	—	—	—	—
Б14			1.8 2.2	0,8 0,8	8 8	1,9 2,1	70	350	52
618			1,8 2,2	0,8 0,8	10 10	2,5	80	350	52
Б22			3,2 3,5	1,2 1,2	12 12	3,0 3,1	75 70	375	65
Б 26			3,9 4,5	1,5 1,5	15 15	4,6 5,1	60 55	375	67
БЗО			4,2 4.5	1,5 1,5	17 17	6,0 6,6	65 60	—	—
Б36			4,5	1,5	19	6,0	70	415	70
Б48			6,0 6,5	1,8 1.8	22 22	6,0 6,4	75 80	320	90
134
Таблица 3.28
Значения коэффициента индуктивности катушек типа Б
с чашками без зазора

Типоразмер сердечника	Коэффициент индуктивности чашек без зазора Al, нГн
	700НМЗ	I 1000НМЗ	1500НМЗ	2000НМ1
Б6		500	630
Б9	520	680	900	1060
Б11	570	759	1000	1200
Б14	1030	1370	1850	2200
Б18	1509	2000	2750	5100
Б22	1700	2300	3200	4000
Б26	2200	3000	4300	5400
БЗО	2350	3250	4700	6000
Б36	—	4700	6800	8400
Б48	—	6000	8700	11 300
0,8 А/м (10 мЭ) не более 10-10 6 и соответственно при 80 А/м (100 мЭ) ие
более 15-10 6 и ие более 25-10-®. Относительный температурный коэффициент
начальной магнитной проницаемости в интервале температур: 4-20... 4-155 °C
лежит в пределах 0,2 ... 1,5- 10®;	+20...—60 °C — 0,2-10~® ... 1,5-10'®;
-420 ... +70°C — 0,2- 10 е ... 0.7- 10~e
Основные технические характеристики образцовых катушек индуктивности
с подстроечииками и без них приведены в табл. 3.25.
Броневые сердечники типа Б из ферритов марок М700НМ-11, М1000НМЗ-12,
М1500НМЗ-19, М2000НМ1-22 предназначены для работы в широком интервале
температур в диапазоне 0,6 .. 3 МГц. Основные электромагнитные параметры
катушек индуктивности с сердечниками и подстроечииками из ферритов марок
700НМ, 1000НМЗ. 1500НМЗ, 2000НМ1 приведены в -табл. 3.26.
Основные технические характеристики подстроечников катушек индуктив-
ности типа Б- из ферритов марок 700НМ, 15000НМЗ, 1500НМЗ и 2000НМ1, а
также зависимость их от конструктивных параметров приведены в табл. 3.27.
Значения коэффициента индуктивности катушек, чашки которых собраны
без зазора, приведены в табл. '3.28. Для всех указанных в табл. 3.28 марок
ферритов допускаемые отклонения AL для сердечников, собранных из двух ча-
шек с нулевым зазором, одинаковы и равны 4-,25 ...—30%.
3.2.	Катушки индуктивности типа СБ
Катушки индуктивности с броневыми сердечниками из карбонильного желе-
за и никель-цинковых ферритов в соответствии с принятой классификацией под-
разделяют в зависимости от признака: иа влагозащищенные и иевлагозащищен-
ные, с замкнутой магнитной цепью и с разомкнутой магнитной цепью, с печат-
ным или с объемным монтажом и др. На рис. 1.29—1.31 показаны конструкции
карбонильного чашечного сердечника, карбонильного броневого цилиндрическо-
го сердечника и разновидности карбонильных чашек. Особенностью конструкции
катушек типа СБ является наличие экрана, представляющего собой металличе-
ский кожух или нанесенный электрическим способом иа пластмассовый корпус
катушки слой меди. Применяются также катушки с экраном из посеребренного
или никелированного алюминия (или латуни), изготовленные методом обратного
выдавливания илн вытяжкой.
135
Экранирование катушек индуктивности производится для зашиты от внеш-
них электрических и магнитных полей, а также для ограничения поля катушек
в определенном объеме. Экранирующее воздействие определяется отношением
напряженности внешнего поля при наличии экрана к напряженности поля без
экрана. Эффективность экранирования увеличивается прн увеличении частоты
переменного поля, толщины экрана и с уменьшением удельного сопротивления
материала экрана. Экранирование вызывает уменьшение индуктивности, доброт-
ности и возрастание собственной емкости катушки.
Катушки индуктивности с карбонильными и ферритовыми броневыми сер-
дечниками типа СБ находят широкое применение в РЭА и аппаратуре связи,
работающей в диапазоне частот до 60 МГц. Катушки индуктивности изготавли-
вают 14 типоразмеров, которые, в свою очередь, подразделяют на три основных
вида А, Б и В. Катушки индуктивности типа А изготавливают в двух вариан-
тах: 1 и 2. Их отличительная особенность состоит в том, что оии предназначены
для печатного монтажа и имеют подстройку со стороны, противоположной вы-
водам катушки: Катушкн типа Б изготавливают для объемного монтажа. Ка-
тушки типа В применяют для печатного монтажа с подстройкой со стороны вы-
водов катушки.
Общий вид, конструкция, габаритные и установочные размеры катушек ин-
дуктивности типа А вида 1 с броневыми сердечниками из карбонильного железа
типа СБ приведены на рис. 3.19 и в табл. 3 29
Общий вид, конструкция, габаритные и установочные размеры катушек
индуктивности типа А вида 2 с броневыми сердечниками из карбонильного же-
леза типа СБ приведены на рис. 3.20 и в табл. 3.29.
Общий вид, конструкция, габаритные и установочные размеры влагозащи-
щениой конструкции катушки типа СБ для объемного монтажа (исполнение Б)
приведены иа рис. 3.21 и в табл. 3.29.
Общий вид, конструкция, габаритные и установочные размеры катушек ин-
дуктивности для печатного монтажа (исполнение В) с сердечниками из карбо-
нильного железа и ферритов приведены иа рис. 3.22 и в табл. 3.29.
Общий вид и конструкция невлагозащищенных катушек индуктивности типа
СБ для печатного и объемного монтажа с сердечниками из карбонильного же-
леза и феррита по ГОСТ 10983—75 приведены на рис. 3.23 и 3.24.
Катушкам индуктивности типа СБ присвоено условное обозначение, кото-
рое применяется при заказе и в конструкторской документации. Условное обоз-
начение катушки состоит из начальных букв катушки индуктивности (КИ), типа
Таблица 329
Конструктивные размеры высокочастотных катушек индуктивности
с карбонильными броневыми сердечниками типа СБ
Типоразмер катушки ин- дуктивности	Номер рисун- ка	Размеры, мм									Масса, г, не более
		В	И	h	Л,	А	-41	да		D
СБ-9а-А	3.19	13,9	20,6	3,7	—	7,5	10,0	2,5	0,5			15
СБ-9а-В	3.22	13,9	13,1	3,5	2,6	7,5	10,0	2,5	0,5	7,0	10
СБ-12а-А	3.19	17,2	27,0	5,0	—	12,5	12,5	1,75	0,8	—	18
СБ-12а-В	3.22	17,2	17,0	5,5	4,5	12,5	12,5	1,75	0,8	9,5	15
СБ-126-А	3.19	17,2	27,0	5,0	—	12,5	12,5	1,75	0,8	—	18
СБ-126-В	3.22	17,2	17,0	5,5	4,5	12,5	12,5	1,75	0,8	9,5	15
СБ-12а-Б	3.21	20,0	22,7	—	—	14,0	14,0	—	М2,5	—	19
СБ-126-Б	3.21	20,0	22,7	—	—	14,0	14,0	—	М2,5	—	19
СБ-23-11 а-А	3.20	29,5	30,0	5,0	—	20,0	20,0	4,10	0,8	—	47
СБ-23-Па-Б	3.21	31,6	24,5	—	—	25,0	25,0	—	М2,5	—	51
136
Вариант 1
Вариант 2
At 0,2 т \A2iQ,2
1
В
Рис. 3.19. Конструкция малогабарит-
ной катушки индуктивности типа А,
вариант 1:
1 — заглушка; 2 — корпус; 3 — основание;
4 — сердечник, 5 — катушка; 6 — основа-
ние
Рис. 3.20. Конструкция катушки ин-
дуктивности типа А, вариант 2:
I — заглушка; 2 -- основание; 3 — экран;
4 — катушка, 5 — сердечник; 6 — корпус
137
Вариант В
Рис. 3.22. Конструкция катушек ин-
дуктивности типа СБ, вариант В:
I — экран; 2 — прокладка; 3 — катушка;
4— сердечник; 5— основание
Рис. 3.21. Конструкция катушек ин-
1— экран; 2 —прокладка; 3 —катушка;
4 — сердечник; 5 — основание
138
Bui Б Вариант I
Вид Б Вариант Л
Рис. 3.23. Конструкция кату-
шек индуктивности типа СБ,
вид Б, варианты I и II:
I — основание; 2 — экран; 3 — винт;
4 — катушка; 5 — сердечник
катушки (СБ), номинального зиачеиия индуктивности, типа катушки и обозначе-
ния стандарта или технических условий. Например, катушка индуктивности с
сердечником из карбонильного железа типа СБ-12а, для печатного монтажа, с
подстройкой со стороны, противоположной выводам катушки, и индуктивностью
15 мкГи обозначается:
Катушка индуктивности КИСБ-12а-А-15,0. Характеристики и электромагнит
ные параметры карбонильного радиотехнического железа рассмотрены во втором
разделе справочника. Они соответствуют требованиям ГОСТ 13610—79.
На рис. 3.19 приведена конструкция влагозащищенной катушки индуктивно
сти с экраном из латуни, залитой со стороны основания эпоксидным компаун-
дом. Кроме того, влагозащита обеспечивается конструкцией основания и каркаса,
изготавливаемых из пресс-материалов. Данная катушка индуктивности относится
к малогабаритным конструкциям, применяющимся для печатного монтажа с сет-
139
Вид сверху Вариант 2
Вид Б
кой 2,5 мм. На рис. 3.20 показала катушка индуктивности обычного конструк-
тивного исполнения. Так же как у первой катушки, вверху корпуса предусмотре-
на заглушка, позволяющая подстраивать катушку индуктивности в процессе экс-
плуатации. В качестве намоточного провода для катушек индуктивности типа
СБ применяют провода марок ПЭВ-2, ПЭМ-2, ЛЭШО диаметром 0,05... 1,0 мм.
Конструкция катушек индуктивности в большей степени определяется при-
меняемыми в них сердечниками, конструкция которых определена ГОСТ
10983—75. Броневые карбонильные сердечники типа СБ подразделяют на два
исполнения: а — с замкнутой магнитной цепью и б — с разомкнутой магнитной
цепью. Каждый сердечник типа СБ состоит из двух чашек и подстроечника.
В зависимости от конструкции чашек сердечники типа СБ изготавливают в двух
140
Рис. 3.25. Конструкция сердечников
катушек индуктивности типа СБ из
ферритов, исполнение а, варианты 1
и 2:
/ — чашка без резьбы; 2 — чашка с резь-
бой; 3 — подстроечиик
Рис. 326. Конструкция сердечников
катушек индуктивности типа СБ из
ферритов, исполнение б, варианты
1 и 2:
/ — чашка без резьбы; 2—чашка с резь-
бой; 3 — подстроечиик
141
Рис. 3.27. Конструкция чашек с резь-
бой из карбонильного железа, вари-
анты 1 и 2
Рис. 3.28. Конструкция чашек без
резьбы для сердечников из карбо-
нильного железа типа СБ, исполне-
ние а, варианты I н II
142
Таблица 3.30
Конструктивные размеры карбонильных броневых сердечников
типа СБ исполнения а
Типоразмер исполнения	Вариант исполнения	Размеры, мм						Типоразмер чашки		Номер под- строечннка	Масса, г, не более
		D	rf,	dt	<1л	2Н	2h	с резьбой	без резьбы
СБ-ба	1	6,5	4,9	3,0			6,4	4,0	ЧР-6	ЧГ-ба	0	1,3
СБ-9а	1	9,6	7,5	4,6	—	7,6	4,2	ЧР-9	ЧГ-9а	1	2,5
СБ-12а	1	12,3	10,0	6,0	—	11,0	8,2	ЧР-12	ЧГ-12а	2	5,0
СБ-18а	2	18,0	14,0	9,0	16,0	14,8	10,4	ЧР-18	ЧГ-18а	3	16,5
СБ-23-11а	2	23,0	18,5	10,0	21,0	11,4	6,2	ЧР-23-5	ЧГ-23-5а	4	20,0
СБ-23-17а	2	23,0	18,0	11,0	21,0	17,4	12,0	ЧР-23-8	ЛГ-23-8а	5	30,0
СБ-28а	2	28,0	22,0	13,0	26,0	23,4	17,0	ЧР-28	ЧГ-28а	6	50,0
СБ-34а	2	34,0	27,0	13,5	30,8	28,4	20,4	ЧР-34	ЧГ-34а	7	81,0
Таблица 3.31
Конструктивные размеры карбонильных броневых сердечников
типа СБ исполнения б
Типораз- мер сер- дечника	Вариант исполне- ния	Размеры, мм						Типоразмер чашки		6 О,СЬ«| <и ь 5С £ Чх		Масса, г, не более
		D	dt	dt	dt	2Я	2h	с резьбой	без резьбы
										О X	5- х О 9 Е ф
Сб-бб		6,5	4,9	3,0			6,4	4,0	ЧР-6	ЧГ-бб		0	1,1
Сб-96	1	9,6	7,5	4,6	—	7,6	4,2	ЧР-9	ЧГ-96		1	2,4
Сб-126		12,3	10,00	6,0	—	н,о	8,6	ЧР-12	ЧГ-126		2	4,8
Сб-236	2	23,0	18,5	10,0	21,0	11,4	6,2	ЧР-23-5	Ч Г-236		4	19,7
Таблица 3.32
Конструктивные размеры чашек с резьбой нз карбонильного железа
для сердечников типа СБ
Типоразмер чашки v резьбой	Вариант исполне- ния	Размеры, мм
		D	di	dt	dt	d.	н	h	ht	ь	Я,	Я2	я»	С
ЧР-6		6,5	4,9	3,0	М2	—	3,0	2,0	1,0	1,0	0,3	—	0,5	0,3
ЧР-9	1	9,6	7,5	4,6	М3	—	3,6	2,1	1,2	1,5	0,3	—	0,7	0,3
ЧР-12 ЧР-18	—	12,3 18,0	10,0 14,0	6,0 9,0	М4 М5	16,0	5,3 7,2	4,1 5,2	1,7 1,5	2,0	0,3 0,5	-	—	0,9 0,8	0,3
ЧР-23',5 ЧР-23-8	2	23,0 23,0	18,5 18,0	10,0 11,0	М7Х0.75 То же	21,0 21,0	5,5 8,5	3,1 6,0	2,5 3,5	з?о	0,7 0,7	1,0	0,9 1.3	0,4
ЧР-28		28,0	22,0	13,0	М8Х1	26,0	11,5	8,5	4,0	3,о	0,9		1,3
ЧР-34		34,0	27,0	13,5	М8х 1	30,8	14,0	10,2	5,5	5,0	0,8	1,6	1,7
143
вариантах: 1 — с двумя прорезями для выводов обмоточного провода; 2 — с че-
тырьмя прорезями для выводов.
Общий вид, конструкция и основные размеры карбонильных броневых сер-
дечников типа СБ приведены на рис. 3.25 (исполнение «а») и в табл. 3.30. Кон-
струкция и размеры сердечников исполнении «б» приведены на рис. 3.26 и в
табл. 3.31.
Общий внд, конструкция и размеры чашек с резьбой для сердечников типа
СБ приведены на рис. 3.27 и в табл. 3.32. Общий вид, конструкция и размеры
чашек без резьбы для сердечников типа СБ
исполнения «а» приведены на рнс. 3.28 и в
табл. 3.33. Общий вид, конструкция и разме-
ры чашек без резьбы для сердечников типа
СБ исполнения «б» приведены на рис. 3.29
и в табл. 3.34.
Констркуция и размеры подстроечных сер-
дечников из карбонильного железа для сер-
дечников типа СБ приведены на рис. 3.30 и
в табл. 3.35.
Допуски на резьбу чашек н подстроечин-
ков типа СБ даны в табл. 3 36.
Справочные данные о геометрических па-
раметрах карбонильных броневых сердечни-
ков типа СБ, рассчитанных по номинальным
размерам сердечников исполнения А, приве-
дены в табл. 3.37.
Электромагнитные параметры порошко-
образных карбонильного желза марок Р-10,
Р-20, Р-100, Р-ЮО-Ф, Пс и ВКЖ рассмотре-
ны в гл. 2.
EZ.
Рис. 3.29. Конструкция чашек
без резьбы для сердечников из
карбонильного железа типа
СБ, исполнение б, варианты I
и П
Рис. 3.30. Конструкция резьбового под-
строечиика для сердечников типа СБ
144
Таблица 3.33
Конструктивные размеры чашек без резьбы из карбонильного железа
для сердечников типа СБ исполнения а
Типоразмер чашек без резьбы	Вариант исполне- ния	Размеры, мм
		D	d,	da	d.	d.	И	h	ftt	b	R,	R>	Rs	c
ЧГ-ба	1	6,5	4,9	3,0	2,2	—	3,0	2,0	1,0	1,0		—	0,5
ЧГ-9а		9,6	7,5	4,6	3,2	-—	3,6	2,1	1,2	1,5	o,3	—•	0,7	0,3
ЧГ-12а		12,3	10,0	6,0	4,2	—	5,3	4,1	1,7	2,0		—
ЧГ-18а		18,0	14,0	9,0	5,2	16,0	7,2	5,2	1,5	2,0	0,5		0,9
ЧГ-23-5а		23,0	18,5	10,0	7,2	21,0	5,5	3,1	2,5	2,0	0,7
ЧГ-23-8а	2	23,0	18,0	п,о	7,2	21,0	8,5	6,0	3,5	3,0	0,7	l.o	1,3	0,4
ЧГ-28а		28,0	22,0	13,0	8,2	26,0	11,5	8,5	4,0	3,0	0,9		1,3
ЧГ-34а		34,0	27,0	13,5	8,2	30,8	14,0	10,2	5,5	4,0	0,9		1,7
Таблица 3.34
Конструктивные размеры чашек без резьбы из карбонильного железа
дли сердечников типа СБ исполнения б
Типоразмер чашек без резьбы	Вариант исполне- ния	Размеры, мм
		D	d,	d*	d.	И	h	Л,	b	R.	R,	Rs
ЧГ-бб		6,5	4,9	2,2			3,0	2,0	1.0	1,0	0,3		0,5
ЧГ-96	1	9,6	7,5	3,2	—	3,6	2,1	1.2	1,5	0,3			0,7
ЧГ-126		12,3	10,0	4,2	—	5,3	4,1	1.7	2,0	0,3			0,9
ЧГ-236	2	23,0	18,5	7,2	21,0	5.5	3,1	2,5	2,0	0,5	1,0	0,9
Таблица 3.35
Конструктивные размеры подстроечных сердечников
из карбонильного железа для сердечников типа СБ
Номер	Размеры, мм
подстроен ника
	d	dt			ь	h	С
0	М2		7.9		0,8	0,4	0,7
1	М3	2,3	8,0	I ,и	1,6	0,4	0,7
2	М4	3,0	11,5		2.0	0,8
3	М5	3,5	13,5		3,0	1.0
4	М7Х0.75	5,5	13,0		3,5	1.2
5	М7Х0.75	5,5	19,0	1,5	3,5	1,2	1,1
6	М8Х1	6,5	25,0		5,0	1,5
7	М8х1	6.5	30,0		5,0	1,5
145
Таблица 3.36
Допуски на резьбу чашек и подстроечных сердечников
из карбонильного железа для сердечников типа СБ
Типораз- мер чашки	Номер подстро- ечного сердечника	Обозна- чение резьбы	Предельное отклонение диаметра резьбы чашки					Предельное отклонение диаметра резьбы подстро- ечного сердечника
			иижиее			верхнее		верхнее			нижнее
			наружный	внутрен- ний	средний |	X ф X X со х	средний	наружный	внутрен- ний		средний |	наружный	средний
ЧР-6	0	М2	0	0	0	4-0,115	4-0,115	0	0	0	—0,100	—0,112
ЧР-9	1	М3				4-0,18	+0,16				—0,15	—0,18
ЧР-12	2	М4				4-0,23	4-0,16				—0,15	—0,20
ЧР-18	3	М5				+0,23	+0,16				—0,20	—0,20
Ч Р-23-5	4	М7х0,75				+0,25	+0.20				—0,32	—0,265
ЧР-23-8	5	М7Х0.75				+0,25	+0,20				—0,32	—0,265
ЧР-28	6	М8х1				+0,25	+0,20				—0,35	—0,345
ЧР-34	7	М8Х I				+0,25	+0,20				—0,35	—0,345
Таблица 3.37
Геометрические параметры карбонильных броневых сердечников
типа СБ исполнения А
Типоразмер сердечника	Внешний объем	Объем намоточного пространства Vb, см3	Объем, зани- маемый материалом сердечника. Vh, см8	Средняя длина пути магнитной лнннн /ер, см	Средняя площадь сечення Sep, сма
СБ-6	0,21	0,0047	0,14	1,31	0,110
СБ-9	0,55	0,115	0,37	1,60	0,230
СБ-12	1,31	0,410	0,75	2,49	0,300
СБ-18	3,76	0,940	2,50	3,37	0,740
СБ-23-11	4,75	1,180	3,10	2,93	1,100
СБ-23-17	7,23	1,920	4,60	4,04	1,140
СБ-28	14,40	4,200	9,00	5,44	1,700
СБ-34	25,80	8,750	15,60	6,80	2,300
146
Основные параметры катушек СБ
Температурный коэффициент индуктивности
в диапазоне температур —60...+85 °C с сер-
дечником из карбонильного железа марок:
МР-20...............................
МР-100..............................
Электрическое сопротивление изоляции меж-
ду обмоткой и экраном:
в нормальных климатических условиях,
ие меиее ...........................
при воздействии температуры +85 °C,
не менее ..........................
при влажности 100% и температуре
+35 °C, ие менее....................
при воздействии инея с последующим
оттаиванием, ие менее ..............
при воздействии пониженного атмосфер-
ного давления, ие менее ....
Номинальное значение индуктивности .
Собственная емкость.....................
Диапазон рабочих частот.................
Коэффициент перекрытия..................
Технологический разброс индуктивности
Добротность катушек индуктивности в за-
висимости от частоты ...................
Нестабильность индуктивности при нормаль-
ных климатических условиях, не более . .
Подстройка индуктивности................
Величина изменения индуктивности и доб-
ротности в процессе эксплуатации
—60-Ю“6...+200-10-6 1/К
—201- 1О-6...+16О- ю-6 Ж
100 МОм
5 МОм
1 МОм
1 МОм
10 МОм
0,3... 1000! мкГи
5...5O пФ
к..60 МГц
1б...37%
4... 10%
60...280
±0,3%
±5%
±1,5...10%
Каждый типоразмер катушек индуктивности типа СБ характеризуется опре-
деленными значениями коэффициента индуктивности и коэффициента витков.
Значения AL и а приведены в табл. 3.38.
Для различных вариантов исполнения катушек индуктивности на определен-
ную индуктивность используют каркасы катушек в одно-, двух-, трех- и четы-
рехсекциониом исполнении. Общий вид, конструкция и основные размеры карка-
сов катушек индуктивности типа СБ приведены иа рис. 3.31 и в табл. 3.39.
Таблица 3.38
Значения коэффициентов индуктивности и витков катушек
индуктивности типа СБ
hits	СБ-9а	СБ-12а	СБ-126	СБ-23-11а	СБ-23-116	СБ-23-17а	СБ-28а	СБ-34а
а	7,1...8,9	7,6...8,2	8,5... ...10,6	4,8...5,8	5,4...6,9	5,3	5,1	5,1
	19,8... ...12,6	17,3... ...15,1	13,8... ...8,9	43,5... ...29,7	34,3... ...21,0	35,7	38,5	38,5
147
Таблица 3.39
Размеры каркасов катушек индуктивности типа СБ '1
Типоразмер катушки индуктивности	Номер рисун- ка	Размеры, мм
		Н	h	D	' 1	+ |	S1
СБ-9	3.31,о 3.31,6 3.31,о 3.31,6 3.31,в 3.31,г 3.31,0 3.31,6 3.31.в 3.31,0 3.31,6 3.31,в 3,31,г 3.31,0 3.31,6 3.31,в 3.31 ,г	4,0	3,2 1,4 7,0 3,25 2,0 1,37 4,8 2,1 1 >2 15,6 4,7 4,8 3,45 18,6 8,9 5,66 4,0	7 А	4,7	5,5	0,4
СБ-12		8,0		9,8	6,2	7,2	""Т oj
СБ-23-11		6,0		18,3	10,2	11,4	0,6
СБ-28		16,8		21,8	13,2	14,6
СБ-34		20,2		26,8	13,7	16,0	0,8
Рис. 3.31. Конструкция каркасов катушек индук-
тивности типа СБ:
а — одиосекциоиная; б — двухсекционная; в — трехсек-
цкоииая; г — многосекциоииая
Условия эксплуатации катушек индуктивности типа СБ
Температура окружающей среды . . .	—6О...+6О°С
Предельная повышенная рабочая темпера-
тура окружающей среды.................. +60 °C
Предельная пониженная рабочая темпера-
тура окружающей среды.................. -+>0°С
Смена температур	............. —6О...+6О°С
Относительная влажность воздуха:
для герметизированных катушек при
температуре +35 °C без конденсации
влаги.................................. 98%
148
для иегерметизированных катушек при
температуре 4-25 °C без конденсации
влаги ..............................
Атмосферное давление воздуха или друго-
го газа.................................
Вибрационные нагрузки в диапазоне частот
5...2500 Гц с ускорением................
Многократные удары при длительности уда-
ров ие менее 3 мс с ускорением . . . .
Одиночные удары при длительности ударов
не меиее 2 мс с ускорением..............
Линейные (центробежные) нагрузки с уско-
рением .................................
85%
0,667 .2197 кПа
(5 мм рт ст.... 3 кгс/см2)
До 10 g (98,1 м/с2)
До 50 g (491 м/с2)
До 150 g (1'471' м/с2)
До 50 g (491 м/с2)
3.3.	Катушки индуктивности типа ФМ
Микромодульные катушки индуктивности типа ФМ с кольцевыми сердечни-
ками из ферритов и карбонильного железа применяют в индуктивных элементах
РЭА и аппаратуры средств связи, работающих в диапазоне частот 1... 15 МГц.
Номинальная индуктивность катушек определяется размерным рядом и находит-
ся в пределах 1 ... 2500 мкГи. В качестве основания, на котором распаивается
катушка индуктивности, принята унифицированная керамическая плата с 12 па-
зами с размерами 9,5x9,5 мм.
Катушкам индуктивности присвоено сокращенное обозначение, которое со-
стоит из начальных букв названия катушки и букв ФМ, обозначающих, с ферри-
товым сердечником, микромодульные. При заказе и в конструкторской докумен-
тации применяется условное обозначение, которое состоит из слов «Катушка ин-
дуктивности», сокращенного обозначения, номинальной индуктивности, номеров
выводов платы, к которым подключаются выводы катушки, и номера стандарта
или ТУ.
Пример записи катушки индуктивности в конструкторской документации с
номинальной индуктивностью 2,5 мкГн и номерами выводов 1—4:
Катушка индуктивности КИФМ 2,5 мкГн I—4.
Общий вид, конструкция, габаритные и установочные размеры герметизиро-
ванных микромодульных катушек индуктивности приведены иа рис. 3.32 и в
табл. 3.40.
Конструктивно микромодульная катушка индуктивности состоит из основа-
ния, кольцевого сердечника и защитного колпачка. После сборки и распайки вы-
водов катушки индуктивности заливают эпоксидным компаундом и закрывают
металлическим защитным колпачком, на котором указывают: порядковый но-
мер, соответствующий индуктивности по табл. 3>40, и вариант цоколевки, кото-
рый обозначается следующим образом: 1—4 (4), I—5 (5) или 1—8 (8).
Основание катушки индуктивности покрывают нитроэмалью, иа которую на-
носят маркировку: год и месяц изготовления и клеймо ОТК.
Масса катушек индуктивности не превышает значений, указанных в табл
3.40.
Выводные концы катушек индуктивности подключают к пазам I—4, I—5
или 1—8 керамической платы вида 10-1, что оговаривается в конструкторской
документации.
В качестве сердечников в катушках индуктивности используют кольцевые
сердечники из ферритов марок Р-20, 100HHI и 2000НН1, основные характери-
стики которых рассмотрены ниже.
Электромагнитные параметры катушек индуктивности, измеренные до за-
ливки в микромодуль, приведены в табл 3 41. Оин обеспечиваются конструкцией
и свойствами материала ферритовых сердечников. У катушек индуктивности, за-
литых в микромодуль, изменение индуктивности ие превышает ±5%, добротио-
149
3.40
Таблица
Конструктивные размеры катушек
индуктивности типа ФМ
Рис. 3.32. Конструкция герме-
тизированных микромодульных
катушек индуктивности типа
ФМ:
/ — плата керамическая; 2 — ка-
тушка с сердечником; 3 — колпа-
чок (экран)
Порядко- вый иомер катушки	Номинал индуктивно- сти, МкГн
1	1,00
2	1,25
3	1,60
4	2,00
5	2,50
6	3,15
7	4,00
8	5,00
9	6,30
10	8,00
11	10,0
12	12,5
13	16,0
14	20,0
15	25,0
16	31,5
17	40,0
18	50,0
19	63,0
20	80,0
21	100,0
22	160,0
23	250,0
24	400,0
25	630,0
26	1000,0
27	1600,0
28	2500,0
Размеры,			мм	Масса, г. не более
Н	D	в	*
3,0	6,6	9,7	0,3	0,35
3,8 3,8 3,8 3,8	6,6			0,40
4,5	6,9		35 |
4,3	7,2	9,5	О*	0,41
сти не более минус 25% для номиналов 1 ... 100 мкГн и минус 20% для номина-
лов 160... 2500 мкГн относительно величин, измеренных до заливки. Увеличение
добротности катушек индуктивности после заливки в условный модуль не лими-
тируется. Отклонения действительной величины индуктивности от номинальной
в зависимости от группы номиналов индуктивности приведены в табл. 3.41.
Условия эксплуатации катушек индуктивности типа ФМ
Температура окружающей среды
Предельная повышенная рабочая темпера-
тура окружающей среды...................
Предельная поиижеииая рабочая темпера-
тура окружающей среды...................
Смеиа температур .	.............
Относительная влажность воздуха при
температуре +35 °C без конденсации влаги
Атмосферное давление воздуха . .	.	.
—60...+85 °C
+85 °C
-60°С
—60...+85 °C
98%
0,667...304 кПа
(5 мм рт. ст.... 3 кгс/см2)
150
I
Предельное пониженное атмосферное дав-
ление, ие меиее .......................
Вибрационные нагрузки в диапазоне частот
10....2000 Гц с ускорением.............
Многократные удары при длительности уда-
ров не менее 5 мс с ускорением .
Одиночные удары при длительности ударов
не меиее 3 мс с ускорением ............
Линейные (центробежные) нагрузки с уско-
рением ................................
Минимальная наработка иа отказ катушек
залитых в микромодуль, в установленных
режимах эксплуатации, не менее .
Срок сохраняемости ....................
666,6 Па
До 16 g (147 м/с2)
До 40 g (392 м/с2)
До 150 g (1470 м/с2)
До 50 g (491 м/с2)
5000 ч
12 лет
Условия эксплуатации сердечников МР-20-5
Температура окружающей среды
Смена температур	..............
Относительная влажность воздуха при
температуре 4-35°C без конденсации влаги
Пониженное атмосферное давление возду-
ха, ие меиее ..........................
Повышенное давление воздуха (или друго-
го газа), ие более ....................
Вибрационные нагрузки в диапазоне частот
5...5000 Гц с ускорением...............
Многократные удары при длительности уда-
ров не меиее 5 мс с ускорением
Одиночные удары с ускорением ...
Линейные (центробежные) нагрузки с уско-
рением ................................
Срок 95%-ной сохраняемости при хранении
по ГОСТ 21493—76 ......................
—60...4-85 °C
—6О...4-85СС
98%
666,7 Па (5 мм рт. ст.)
297 кПа (3 кгс/см2)
До 40 g (392 м/с2)
До 150 g (1472 м/с2)
До 3009 g (29 430 м/с2)
До 500 g (4900 м/с2)
13 лет
В микромодульных катушках индуктивности типа ФМ применяют кольце-
вые сердечники из карбонильного железа марки Р-20 исполнения 5, имеющих
влагозащиту. Эти сердечники предназначены для работы в интервале температур
—60... 4-85 “С на частотах до 20 МГц в изделиях электронной техники и элек-
тротехники, на которые распространяются требования к стойкости воздействий
механических и климатических факторов по ГОСТ 25467—82.
Сердечникам присвоено сокращенное обозначение в соответствии с принятой
классификацией: МР-20-5. Условное обозначение при заказе и в конструкторской
документации состоит из слова «сердечник», сокращенного обозначения, типо-
размера сердечника, стандарта или ТУ. Пример условного обозначения сердеч-
ника: сердечник МР-20-5 К5ХЗХ 1,5.
Устойчивость сердечников к воздействию внешних факторов обеспечивается
свойствами магиитодиэлектрика, а также конструкцией катушкн индуктивности
с учетом выполнения указаний по применению и эксплуатации.
Электромагнитные параметры сердечников из карбонильного железа марки
Р 20 исполнения 5 приведены в табл. 3.42. а их конструктивные размеры —
в табл. 3.43.
Кольцевые термостабильиые сердечники из феррита марки 2000HMI, при-
меняемые в катушках индуктивности типа ФМ, предназначены для работы в
интервале температур —10... 4-70 °C в слабых синусоидальных полях напря-
женностью не более 14,4 А/м (180 мЭ). Сердечники сохраняют свои параметры
151
Таблица 3.41
Электромагнитные параметры микромодульных катушек
индуктивности типа ФМ
Марка материала сердечника	Группы но- миналов ин- дуктивности	Предель- ное от- клонение индуктив- ности, %	Доброт- ность Q, ие менее	Частота измерения доброт- ности, МГц	Температурный коэффи- циент индуктивности ТКИ, 1/°С, в интервале температур
					—60...+20 °C	+20...+85 °C
Р-20	1,0...2,5	±10	45	15	±1,0-ю-3	±1,0-1 о-3
	3.15...16.0			5
	20...50			2,5
100НН1	63... 10	±5	25	2,5
	160...630		45	1,0
2000НМ1	1000...2500	±ю	15	0,1	±7,5-10-®	±3,7- 1О-3
Таблица 3.42	Таблица 3.43
Основные электромагнитные параметры кольцевых сердечников из карбонильного железа марки Р-20 исполнения 5			Конструктивные размеры кольцевых сердечников из карбонильного железа марки Р-20 исполнения 5

		Темпера- турный	Типоразмер	Размеры,		ММ	is
Типоразмер сердечника	Начальный коэффици-	коэффици- ент маг- нитной проиицае-	сердечника	D	d	h	Масса не бол
	ент индук- тивности Af Н‘ нГн	интервале температур — 60... ±85°С, агмн.10'. 1/°С. не более	К5ХЗХ1 К5ХЗХ1.5	5-01в	З+о.ia 3+o.ia	1±0,1 1,5±0,1	0,08 0,12
КбхЗх I К5ХЗХ1.5	1,1 ±20% 1,7±15%	250 300
при эксплуатации в тропических условиях при герметизации элементов и узлов
РЭА.
Кольцевым сердечникам из феррита марки 2000НМ1 присвоено условное
обозначение, которое применяется при заказе и в конструкторской документа-
ции. Пример записи сердечника в конструкторской документации:
Сердечник М2000НМ1-К5ХЗХ 1,5.
152
Из выпускаемых промышленностью сердечников в рассматриваемых катуш-
ках индуктивности применяются три типоразмера.
Основные технические характеристики катушек индуктивности ФМ
Начальная магнитная проницаемость коль-
цевых сердечников из феррита марки
2000НМ1.................................
Относительный температурный коэффициент
начальной магнитной проницаемости в ин-
тервале температур:
+30...—10 °C........................
+2О...+5О°С.........................
+20...+70 °C........................
Относительный тангенс угла потерь при ча-
стоте 0,1 МГц и напряженности поля:
0,8 А/м (10 мЭ), не более .	. .	.
8 А/м (100 мЭ), ие более .	. .	.
2000+6®»
iuuu—300
-J0.il-10-6...+ 1,0-io-6
-J0,l-10-e„+o,8-10-6
-Д1 • 10-в.„+1Х). Ю-®
1610-®
43-10-®
Общий вид и конструктивные
ников из феррита марки 2000НМ1
размеры кольцевых термостабильных сердеч-
приведены на рис. 3.33 и в табл. 3.44.
Таблица 3.44
Конструктивные размеры кольцевых
термостабильных сердечников
из феррита марки 2000НМ1
Типоразмер сердечника	Размеры, мм			Масса, г, ие более
	D	d	h
К4х2,5х1,2	4,0±0,2	2,5±0,1	1,2±0,15	0,05
К5х 3X1,5	5,0±0,2	3,0±0,1	1,5±0,15	9,10
К7Х 4X1,5	7,0±0,3	4,0±0,2	1,5±0,15	0,22
К7х4х2	7,0±0,3	4,0+0,2	2±0,15	0,30
Рис. 3.33. Конструкция
кольцевого термоста-
бильного сердечника из
феррита марки 2000НМ1
Условия эксплуатации кольцевых термостабильных
сердечников из феррита марки 2000НМ1
Температура окружающей среды
Предельная повышенная температура ок-
ружающей среды при герметизации в соста-
ве узлов РЭА..................
Предельная пониженная температура окру-
жающей среды при герметизации в составе
узлов РЭА...............................
Относительная влажность воздуха при
температуре +40 °C без конденсации влаги
Вибрационные нагрузки в диапазоне частот
5. ..2500 Гц с ускорением...............
Многократные удары с ускорением . .
Одиночные удары с ускорением ....
Линейные (центробежные) нагрузки с уско-
рением	........................
— Ю...+70°С
До +85 °C
-60°
98%
До 18 g (176 м/с»)
До 150 g (1470 м/с»)
До 500 g (49 Ю м/с»)
До 100 g (981 м/с»)
153
Кольцевые сердечники из феррита марки 100НН1 предназначены для рабо-
ты в интервале температур —50...+ 120 °C в диапазоне частот до 4 МГц в
РЭА и аппаратуре средств связи.
В настоящее время промышленностью эти сердечники не выпускаются. Тех-
нические характеристики приводятся для справки.
Основные параметры
Относительный температурный коэффициент
начальной магнитной проницаемости в ин-
тервале температур:
+2О...+Г00°С.......................... 5-10-6...48-10-6
—50...+20°С........................... 90-10-в...300-10-6
Начальная магнитная проницаемость при:
+25 °C........................................... 100+20
+ 120°С, не менее..................... 65
Добротность при частоте 1 МГц, не меиее	50
В катушках индуктивности типа ФМ применяется один типоразмер кольце-
вого сердечника К7Х4Х2.
Пример записи сердечников в конструкторской документации:
Сердечник М100НН1-2-К7, 3X4, 2X2.
Условия эксплуатации
Температура окружающей среды . .	.	—50...+120°С
Относительная влажность воздуха при тем-
пературе +40 °C без конденсации влаги	98%
Атмосферное давление......................До	666,7 Па (5 мм рт. ст.)
Вибрационные нагрузки в диапазоне частот
5...250О Гц с ускорением......................... До	18 g
Многократные удары с ускорением	До 150 g
Одиночные удары с ускорением .	.	.	До 160 g
3.4.	Микромодульные катушки индуктивности типов МНИ, МКИП,
МКИ-3, МКИП-3
Микромодульные катушки индуктивности с броневыми малогабаритными
сердечниками типа Ч предназначены для работы в диапазоне частот до 2 МГц
в цепях переменного и постоянного тока при токе нагрузки 1 ... 5 мА различных
радиотехнических и радиоэлектронных систем и устройств. В соответствии с кон-
структорской документацией, утвержденной в установленном порядке, катушки
индуктивности изготавливают двух типов: микроэлемеитные МКИ, МКИП и
микромодульные МКИ-3, МКИП-3. Оба типа катушек индуктивности подразде-
ляют иа постоянные и переменные, а типа МКИ-3 и МКИП-3 изготавливают за-
литыми эпоксидным компаундом или другими герметизирующими состазами.
Катушкам индуктивности присвоено сокращенное обозначение, которое со-
стоит из букв: МКИ, МКПИ, МКИ-3 и МКИП-3, где М — обозначает микроэле-
ментные или микромодульные; КИ — катушки индуктивности; П — переменные;
3 — залитые. Микромодульиым и микроэлемеитным катушкам индуктивности
присвоено условное обозначение, которое применяется при заказе и в конструк-
торской документации. Условное обозначение состоит из слов «катушка индук-
тивности», сокращенного обозначения типа, номинальной индуктивности в мкГн
н стандарта или ТУ.
Пример условного обозначения микромодульиой переменной залитой катуш-
ки индуктивности с индуктивностью 3150 мкГн: катушка индуктивности
МКИП-3-3150 мкГн.
154
Таблица 3.45
Конструктивные размеры катушек индуктивности типов МКИ,
МКИП, МКИ-3, МКИП-3
Тип катушкн индуктивно- сти	Пределы но- минальных значений индуктивно- сти катушек, мкГн	Размеры, мм				Масса, г, не более
		Нтах	h	в	В,
МКИ МКИП МКИ МКИП МКИ мки-з МКИП-3 МКИП-3 мки мки-з мкип-з	1...8	11,0	9,8	9,7	9,85	1.5
	1O...315	13,0	11,0			1,8
	400...2500 1...8 10...315 1...8 10...315
		22,0 24,0 22,0	14,5 16,5 14,5	11,2	—	3,5 3,8 3,5
		24,0	16,5			3,8
	400..2500
мки-з, МКИП-3	3150...63 000	24,0	16,5	Н,2	—	5,0
мки-з, мкип-з	100000... ...315000	28,0	20,5	Н.2	—	6,2
Микромодульные катушки индуктивности распаивают на керамической плате
вида 2а-2, 10-1 или на специальных платах, являющихся деталями катушек ин-
дуктивности. Выводные концы катушек индуктивности типа МКИ, МКИП под-
ключают к пазам 1—4 платы 2а-2 или к пазам 1-7 и 7-10, что оговаривается в
конструкторской документации. Выводные концы катушек индуктивности типа
МКИ-З и МКИП 3 подключают к выводам 1—4 платы согласно рис. 3.33.
Общий вид, габаритные и установочные размеры катушек индуктивности
типов МКИ, МКИП, МКИ-3 н МКИП-3 приведены на рис. 3.34, а, б и в табл.
3.45. Масса катушек индуктивности не превышает значений, указанных
в табл. 3.45.
Номинальная индуктивность и пределы изменения индуктивности подстроеч-
ным сердечником (пределы регулировки) катушек типов МКИП и МКИП-3 при
ведены в табл. 3.46.
Температурный коэффициент индуктивности катушек индуктивности типов
МКИ, МКИП в составе условных микромодулей и катушек индуктивности типов
МКИ-3, МКИП-3 в зависимости от групп пределов номинальных индуктивно-
стей приведен в табл. 3.47.
Значения добротности катушек индуктивности, измеряемые на определенных
частотах, приведены в табл. 3.48.
Допустимое отклонение индуктивности катушек типов МКИ и МКИП нахо-
дится в пределах ±5% от номинальной индуктивности, указанной в табл. 3.46.
Сердечники катушек индуктивности состоят из двух чашек и одного резьбо-
вого подстроечника. Общий вид и размеры сердечников типов Ч и ПР приведе-
ны на рис. 3.35 и в табл. 3.49. Эти сердечники изготавливают из феррита марки
1000НМЗ. Они предназначены для работы в интервале температур •—60...
+ 70 °C и диапазоне частот до 2 МГц в малогабаритных радиоприемниках, экс-
влажности воздуха до 98% и температуре
плуатируемых при относительной
+40 °C.
155
Таблица 3,46
Номинальная индуктивность и пределы изменения индуктивности
подстроечииком катушек типов МКИП и МКИП-3
Значение L, мкГн	Пределы изменения индуктивности подстроеч- ииком, мкГн		Значение L, мкГн	Пределы изменения индуктивности подстроеч- ииком, мкГн
	Верхний, не менее	Нижний, не более		Верхний, ие менее	Нижний, ие более
1,00	1,10	0,90	250	275	225
1,25	1,37	1,12	315	346	284
1,60	1,76	1,44	400	440	360
2,0	2,20	1,80	500	550	450
2,50	2,75	2,25	630	700	560
3,15	3,46	2,84	800	880	720
4,00	4,40	3,60	1000	1109	900
5,00	5,50	4,50	1250	1370	1120
6,30	7,00	5,60	1600	1760	1440
8,00	8,80	7,20	2000	2200	1800
10,0	11,0	9,00	2500	2750	2250
12,5	13,7	11,2	3150	3460	2840
16,0	17,6	14,4	4000	4400	3600
20,0	22,0	18,0	5000	5500	4500
25,0	27,5	22,5	6300	7000	5600
31,5	34,6	28,4	юооо	11 000	9000
40,0	44,0	36,0	16000	17600	14400
50,0	55,0	45,0	25 000	27 500	22 500
63,0	70,0	56,0	40 000	44 000	36 000
80,0	88,0	72,0	63 000	70 000	56 000
100	ПО	90,0	100 000	110 000	90 000
125	137	112	160 000	176000	144 000
160	176	144	250 000	275 000	225000
200	220	180	315 000	346 000	284 000
Таблица 3.47
Значения температурного коэффициента индуктивности катушек
типов МКИ, МКИП, МКИ-3, МКИП-3
Пределы номинальных значений индуктивности, мкГи	Температурный коэффициент индуктивности ТКИ. 10е, IfC
	—60 °C...+20 СС	+20 °С...+85“С
1...315	±550	—250... ±600
400...1000	350...+500	—350....±500
1250...315000	—290...±800	—200...+809
156
Основные технические характеристики сердечников из феррита
марки 1000НМЗ
Индуктивность на частоте 465 кГц, не менее
Добротность при частоте 465 кГц, не менее
Относительный температурный коэффициент начальной
магнитной проницаемости:
для комплекта ЧМ1000НМЗ группы А при темпера-
туре — 10...4-50 °C, ие более....................
для комплекта ЧМ1000НМЗ группы Б при темпера-
туре —60. ,.-|-70 °C, не более...................
276 мкГн
120
1,6-ю-«
30- ю-6
Примеры записи сердечников в конструкторской документации
Сердечник ЧМ1000НМЗ-4-А. Чашка 4tM1000HM3 4-А. Подстроечиик
М1000НМЗ-А.
Рис. 3.34. Конструкция микромодульных катушек индуктивности типов МКИ.
МКИП, МКИ-3, МКИП-3
/ — плата керамическая; 2 — подстроечиик; 3~ катушка; 4 — сердечник; 5- кожух
157
	Значения добротности катушек индуктивности			Г а б л и ц а 3.48
Номинальная	Добротность	Добротность Q после установки	Добротность Q после механнче-	Частота измере-
индуктивность.	Q, не более	на печатные	скнх н клнматн-	ння добротности
мкГн		платы, не менее	ческнх нспыта-	f, МГц
			ЯИЙ, не менее
1,00				16
1,25				14
1,60				12
2,00				11
2,50 3,15	70	66	56	10 9
4,00				8
5,00				7
6,30				6,3
8,00				5,6
10,0				5,0
12,5				4,6
16,0				4,0
20,0	80	76		3,5
25,0			64	3,0
31,5				2,8
40,0	1			2,2
50,0				2,0
63,0				1.8
80,0	70	66	56	1,5
100				1,3
125	60	57	48	1,2
160				1,1
200				1,0
250	50	47	40	0,9
315				0,8
400				0,55
500				0,50
630				0,45
800				0,40
1000	80	76	64	0,35
1250				0,31
1600				0,28
2000				0,25
2500				0,225
3150		85		0,20
4000	90		72	0,175
5000				0,14
6300				0,125
10 000				0,10
16 000	50	47	40	0,08
25 000				0,064
40 000				0,05
63 000				0,02
100 000 160 000	30	28	24	0,016 0,013
250 000				0,011
315 000				0.010
158
Рис. 3.35. Конструкция сердечников кату-
шек индуктивности типов МКИ, МКИП,
МКИ-3, МКИП-3:
а — сердечник броневой малогабаритный типа Ч;
б — подстроечиик резьбовой
В катушках индуктивности применяют также броневые малогабаритные сер-
дечники типа Ч из феррита марки 50ВЧ2-2. Эти сердечники предназначены для
работы в интервале температур —60... +120 °C в диапазоне частот до 50 МГц.
Общий вид и габаритные размеры броневых чашечных сердечников из фер-
рита марки 50ВЧ2-2 приведены на рис. 3.35 и в табл. 3.50.
Таблица 3.49
Конструктивные размеры чашек и подстроечников из феррита 1000НМЗ
Сердечник в сборе	Размеры, мм						Масса, г, не более
	D	d	dt	а	h	L
Чашка 41	6,1	5,1	2,9	4,4	1,1			0,15
Чашка Ч2	6,1	5,1	2,9	4,4	1,8	—	0,16
Подстроеч- иик	Специаль ная резьба 2,3X0,5	—	—	1,2	0,5	9,0	0,16
Таблица 3.50
Конструктивные размеры чашек и подстроечников малогабаритных
броневых сердечников из феррита марки 50ВЧ2
Обозначение чашек	Размеры чашек, мм						Размеры подстроечников мм
	D	d	d,	Н	ft	а	L	D
ч,	6,1	5,1	2,9	4,4	1,1	1,5	9,0	СпМ 2,3x0,5
Ча	6,1	5,1	2,9	4,4	1,8	1.5	9,0	СпМ 2,3X0,5
Чз —			8,8	6,8	3,7	4,0	1,0	1,0	12,0	2,8
159
Основные технические характеристики сердечников
Начальная магнитная проницаемость .	.	50±10
Относительный температурный коэффици-
ент начальной магнитной проницаемости в
интервале температур:
—60...+20°С.......................... —Э1О-6...+7'1О-6
+20...+125 °C, не более ....	10-10~6
Величина добротности чашек измеряется на
стандартной катушке при частоте 10 МГц и
равна при диаметре чашки:
£>=6,1 мм............................ 80
£>=8,8 мм............................ 90
Относительная магнитная проницаемость
подстроечников при частоте 10 МГц и раз-
мерах подстроечника:
£>=2,3 мм............................ 2,1...2,6
£>=2,8 мм, £=12 мм................... 3,5...4,0
Добротность подстроечников при частоте
10 МГц и размерах подстроечника:
£>=2,3 мм, £=9 мм, не меиее ...	65
£>=2,8 мм, £=12 мм, не менее .	.	75
Примеры записи сердечников в конструкторской документации:
Сердечник М50ВЧ2-2. Чашка Ч1М50ВЧ2-2. Подстроечник Ч]М50ВЧ2-2.
Пределы номинальных значений индуктивности катушек, точность изготовле-
ния и пределы регулирования индуктивности приведены в табл. 3.51.
Таблица 3.51
Пределы номинальных значений индуктивности катушек,
точность изготовления и пределы регулирования индуктивности
Тип катушки		«			-  — Пределы номиналь- ных значений индуктивности катушек, мкГн	Точность изготов- ления катушек индуктивности, мкГн	Пределы регулиро- вания катушек индуктивности, мкГн
мки, мки-з	1...8	+ (0,05—0,4)
мки, мки-з	10.315	±(0,5..15,75)
мки, мки-з	400 2500	±(20-125)
мки-з	3150...63 000	+ (157,5-315)	—
мки-з	100 000 .315 000	± (500 1575)	—-
МКИП, МКИП 3	1 ..8	-—	±(0,1.0,8)
мкип, мкип з	10.. 315	—	+ (1-3,15)
МКИП. МКИП-3	400...2500	—	±(40.250)
мкип-з	3150.. .63 000	—	±(315-630)
МКИП-3	100000.315 000	—	±(1000-3150)
Условия эксплуатации катушек индуктивности
типов МКИ. МКИП. МКИ-З. МКИП-3
Температура окружающей среды .	.	—60...+850
Предельная повышенная рабочая темпера-
тура окружающей среды............................. +85	°C
Предельная пониженная рабочая темпера-
тура окружающей среды............................. —60	°C
160
Смена температур	.............
Относительная влажность воздуха при тем-
пературе +40 °C и ниже без конденсации
влаги .................................
Атмосферное давление воздуха
Вибрационные нагрузки в диапазоне частот
5...5009 Гц с ускорением ....
Многократные удары с ускорением .	.
Одиночные удары с ускорением . .	,	.
Линейные (центробежные) нагрузки с ус
корением ...........................
-60 ..+85 0
98%
666,7 Па ...304 кПа
(5 мм рт. ст. ... 3 кгс/см2)
До 40 g (392 м/с2)
До 75 g (735 м/с2)
До 150 g (1470 м/с2)
До 150 g (1470 м/с2)
3.S.	Катушки индуктивности типа ВП
В магнитных элементах РЭА и радиотехнической аппаратуры, а также ап-
паратуры проводной связи широко применяют катушки индуктивности без маг-
нитных сердечников двух видов; неподстраиваемые и подстраиваемые. Непод-
страиваемые катушки индуктивности изготавливают иа заданные номинальные
значения индуктивности и добротности Эти катушки имеют жесткие требования
по ТКИ и стабильности, которые определяют их конструкцию и материал кар-
каса.
Катушки с подстраиваемой индуктивностью изготавливают в двух исполне-
ниях: влагозащищенные и невлагозащищенные. Материалом для каркаса служит
керамика или пресс-материал ДСВ. В качестве подстроечников применяют глад-
кие сердечники из ферритов марок 100НН, 600НН, 20ВН2 (20ВЧ2), 50ВН2
(50В 42).
Катушки индуктивности типа ВП предназначены для работы в диапазоне
частот до 50 МГц Значения индуктивности катушек без сердечника колеблются
от долей до сотен микрогенри. Для иеподстраиваемых катушек индуктивность
по заданному номиналу обеспечивается с точностью до 0,3%. Для подстраивае-
мых катушек обеспечивается плавная подстройка в пределах 10... 30% от номи-
нальной в обе стороны. Величина добротности катушек без магнитного сердеч-
ника зависит от многих факторов: конструктивного исполнения, марки провода,
числа витков, геометрических размеров и частоты. Она определяется отношением
о>£ к сопротивлению катушки переменному току. Добротность изменяется с ча-
стотой н имеет максимум при определенной частоте. Катушки индуктивности
имеют добротность 80 500 Лучшая добротность у однослойных цилиндричес-
ких катушек. Величина добротности возрастает с увеличением размеров одно-
слойных катушек. В катушках с подстроечником, добротность которых снижает-
ся за счет введения подстроечника, используются тонкожильные провода. Доб-
ротность катушек на кольцевом каркасе меньше, чем у одно- и многослойных
катушек на цилиндрическом каркасе. Добротность катушек повышается прн
применении плоских проводов. Цилиндрическая катушка с экраном не подверже-
на влиянию внешнего электромагнитного поля.
Основные расчетные зависимости электромагнитных параметров катушек
индуктивности без магнитного сердечника рассмотрены в гл. I. При расчете
определяется форма каркаса, на который наматывается провод Практически
применяются две формы каркасов: кольцевая и цилиндрическая. Форма каркаса
выбирается в зависимости от индуктивности стабильности, ТКИ, нелинейных
искажений и процента подстройки. Катушки с кольцевыми каркасами применяют
в тех случаях, когда необходимо получить достаточно большие величины ин-
дуктивности и малые нелинейные искажения. Размер каркаса и его конструкция
проектируются исходя из заданных габаритов катушки и в соответствии с раз-
мерами подстроечных сердечников. В качестве намоточного провода используют
ЛЭШО, ЛЭЛО, ЛЭВ, ЛЭТ
6
Зак. 1263
161
В настоящее время применяют катушки индуктивности без магнитного сер
дечника с каркасами из вакуум-плотной керамики, пластифицированного поли
этилена среднего давления или пресс-материала марки ДСВ.
Изготавливают катушки как для объемного, так н для печатного монтажа
Катушка на керамическом каркасе представляет собой цилиндр, на которьц
намотан провод и внутри которого размещен резьбовой подстроечиик. Общи!
внд и габаритные размеры экранированной катушки индуктивности на керамиче
ском каркасе во влагозащищенном и невлагозащищенном исполнениях приводе
иы на рис. 3.36. Такие катушки работают в диапазоне частот до 50 МГц. И)
индуктивность находится в пределах 0,3... 100 мкГн. Добротность катушек, из
меренная на частоте 30 МГц, обеспечивается в пределах 120... 240. Значение
подстройки лежцх.,6 пределах 18 ...20%.
Рнс. 3.36. Конструкция подстраиваемой
катушки индуктивности с керамически
каркасом:
а — влагозащищенная: / — колпачок; 2 — подстроечиик; 3 — катушка; 4 — экран, 5 — основ!
ние; б — неалагозащищениая: / — подстроечиик; 2— катушка иа керамическом каркас*
3 — экран металлический; 4 -- виит; 5 — основание
162
Рис. 3.37. Конструкция подстраиваемой катушки
с каркасом из пресс-материала с кольцевым под-
строечником типа ВПК:
/ — направляющий стержень; 2 — каркас; 3 — кольцевой
сердечник; 4 — вывод
Рис. 3.38. Конструкция катушек иидуктивиости с
однослойной обмоткой типа ВП:
/ — подстроечиик; 2— каркас катушки; 3 — обмотка;
4 — пресс-материал
Хорошими электромагнитными параметрами характеризуются катушки ин-
дуктивности без сердечника влагозащищенного исполнения с подстроечником в
виде магнитных колец. Общий вид подстраиваемой катушки с каркасом из
пресс-материала марки ДСВ приведен на рис. 3.37. Индуктивность подстраива-
ется перемещением по резьбе внутреннего отверстия направляющего стержня
из пресс-материала, на конце которого закреплено кольцо из феррита марки
Таблица 3.52
Конструктивные размеры катушек индуктивности типов ВП1, ВП2, ВПВ, ВПН
Тип катушки Индуктивно- сти	Размеры, мм					Масса, г, не более
	А	А,	Н	в	h
КИВП1 КИВП2 КИВПВ кивпн	7.5	7,5	22,5	II.5	3,5	4,0	’
	15 7,5	—	35 28,5	22,6	5 5	8,4 7,5
6*
163
шек типа ВПЗ приведены на
7ВН (7ВЧ). Индуктивность этих катушек обеспечивается в пределах 0,3...
1,0 мкГн. Добротность, измеренная на частоте 50 МГц, находится в пределах
280 ... 300. Значение подстройки лежит в пределах 18... 20%.
Катушки индуктивности с однослойной обмоткой цилиндрической конструк-
ции с подстроечным сердечником из феррита марки 20ВН (20ВЧ2) относят к
первому типу. Общий вид, габаритные и установочные размеры катушек индук-
тивности типа ВП1 приведены на рнс. 3.38 и в табл. 3.52. Катушки индуктивно-
сти с однослойной обмоткой цилиндрической конструкции с подстроечным сер-
дечником стержневого типа из феррита марки 100НН или 600НН относят ко
второму типу. Общий вид, габаритные н установочные размеры катушек индук-
тивности типа ВП2 приведены иа рис. 3 38 и в табл. 3.52. Многослойные катуш-
ки с подстроечными сердечниками из ферритов марок 100НН и 600НН состав-
ляют третий тип — ВИЗ. Общий вид, габаритные и установочные размены кату-
рис. 3.39 и в табл. 3.53.
Намоточные данные катушек индуктивности
типа ВИ, соответствующие ряду номинальных зна-
чений индуктивности, и электрическое сопротив-
ление постоянному току приведены в табл. 3.54.
Основные электромагнитные параметры кату-
шек индуктивности типов ВШ, ВП2 и ВПЗ при-
ведены соответственно в табл. 3.55, 3.56 и 3.57.
Общий вид и конструктивные размеры под-
строечников и сердечников, применяемых в катуш-
ках индуктивности типа ВП, приведены на рис
3.40 и в табл. 3.58.
Предельные значения индуктивности при
крайних положениях подстроечного сердечника
в табл. 3.55—3.57.
Катушкам индуктивности без магнитного сер-
дечника с подстроечником присвоено условное
обозначение, которое состоит из букв и цифры,
обозначающих катушку индуктивности высокоча-
стотную с подстроечником и тип катушки. В тех-
нической литературе встречается другое условное
обозначение: катушка индуктивности воздушная
с подстроечником [35]. Катушкам индуктивности

Таблица 3.53
Конструктивные размеры катушек
индуктивности типов ВПЗ, ВПК
Тип катушки индуктивности	Размеры, мм					Масса, г, не более
	А	-и,	н	В	h
кивпз	7,5		22,5	11,5	3,5	5,0
кивпк	17,5	10,0	27,5	12,5	5,0	10,0
Рис. 3.39. Конструкция катушек индуктивности с
многослойной обмоткой типа ВПЗ:
/ — подстроечиик; г—сердечник стержневой; 3 — кая
кас. 4 — обмотка; 5 — пресс-материал
164
Таблица 3.54
Намоточные данные катушек индуктивности типа ВП
Индуктив- ность, мкГи	Марка материала подстроен- ника	Число витков	1 Марка и диаметр провода, мм	Сопротивле- ние постоян- ному току. Ом
0,12 0,16		3,0 3,5	ЛЭШО 0,51	1.г . ;1Р ) ! 0,04
0,20		4,0	ЛЭШО 0,41 <	J О 1	й.
0,25		4,5		1 0-05 7."'
0,32		5,0	ЛЭШО 0,35	0,06
0,40	20ВН	6,0	ПЭЛО 0,35
0,50		6,5
0,63		7,5
0,80		9,0
			ПЭЛО 0,31	• _...
1,00		10,0		0,14
1,25		11,5 12,5		0,17
1,60			i
2,00 2,50		14,5 16,5	ПЭЛО 0,20	0,20 0,70
3,15		19,0		0.80
4,00 5,00 6,30	20В 42	21,0 24,0 26,0	ПЭЛО 0,15 ПЭЛО 0,15
				1,0 1,5

8,00		30,0	ПЭЛО 0,08	2.0
10,00		34,5		7,0
12,5		34,0	ЛЭШО, ЛЭЛО 21X0,07	0,5
16,0		40		0,8
20,0		45
25,0 31,5		50 56	ЛЭШО, ЛЭЛО 21X0,05	1.5

40,0	100НН	63		2,0
50,0		71
63,0 80,0		79 88	ЛЭШО, ЛЭЛО 15X0,05	2,5 7,0
100,0		98	ЛЭШО, ЛЭЛО 10X0,05	8,0
125,0		НО	ПЭЛО 0,23	9,0
160,0		122	ПЭЛО 0,20	12,0
200,0		136	ПЭЛО 0,18	14,0
250,0	60ОНН	151
315,0 400,0		176 195	ПЭЛО 0,15	16,0 19,0
500,0		215	ПЭЛО 0,14	21,0
12,5		34	21X0,07 ЛЭШО, ЛЭЛО	0,5
16,0		40	21X0,05 ЛЭШО, ЛЭЛО	0,6
20,0		45		0,8
25,0 31,5	100НН	50 56	ЛЭШО, ЛЭЛО 21X0,05	1,1 1.5
165
Окончание табл. 3.54
М f	чЛ Индуктив- ность. мкГи	Марка материала подстроеч- ннка	Число витков	Марка и диаметр провода, мм	Сопротивле- ние постоян- ному току. Ом
40,0 50,0		63 71	ЛЭШО, ЛЭЛО 15X0,05	2,0 2,3
63,0	100НН	79	ЛЭШО, ЛЭЛО 10Х0,05‘	2,5
80,0		88		7,0
100,0		98		9,0
125,0 160,0		НО 122	ПЭЛ О 0,18	12,0 14,0
200,0 250,0	6О0НН	136 151	ПЭЛ О 0,15	16,0 18,0
315,0		176	ПЭЛ О 0,14	21,0
400,0 500,0		195 605	ПЭЛО 0,12	24,0 27,0
Таблица 3.1
Основные электромагнитные параметры катушек индуктивности типа ВП1
Индуктивность Lt мкГи			Добротность Qmax при Гном	Частота f, МГц, при Qmax	Распайка иа клеммы
Номинальная	Подстроечник в верхнем положении	Подстроечник в положении упора
0,12	0,11	0,14	95		1—2
0,16	0,14	0,19	100		1—3
0,20	0,17	0,23			1—2
0,25	0,21	0,29	105	30	1—4
0,32	0,26	0,37			1—2
0,40	0,32	0,47			1—2
0,50	0,41	0,59			1—4
0,63	0,51	0,74			1—4
0,80	0,68	0,94		26	1—4
1,00	0,80	1,18	НО	22	1—3
1,25	1.17	1,45		17	1—4
1,60	1,45	1,85			1—4
2,00	1,75	2,40			1—3
2,50	2,30	2,90		16	1—3
3,15	2,60	3,60	120		1—3
4,00	3,50	4,30	ПО		1—2
5,00	4,30	5,50	100	10	1—2
6,30	5,20	7,00	100	9,5
8,00	6,80	9,15	95		1—2
10,00	8,80	11,40	90	8.5
166
Таблица 3.56
Основные электромагнитные параметры катушек индуктивности типа ВП2
с обмоткой, выполненной проводами ЛЭШО, ЛЭЛО, ЛЭЛО
Индуктивность. мкГн			Число витков	Марка и диаметр провода, мм	Добротность Отах "Г” ^-ном	Частота при Стах • МГц	Марка подстрок ечинка
Номинальная	Подстроен- иик в верхнем положении	Подстроен- иик в поло- жении упора
12,5	6,5	14	34	ЛЭШО 28X0,07	85	0,60
16,0 20,0	8,7 11,0	19 24	40 45	ЛЭЛО 21X0.07	90
25,0	13,6	30	50		115		юонн
33,5 40,0	16,5 20,0	38	56	ЛЭШО 21X0,05	125	1.00
		48	63
50,0	28,5	60	71		120
63,0 80,0	34,0 44,0	82 104	79 88	ЛЭШО 15X0,05	НО	0,80
100,0	54,0	127	98	ЛЭЛО 10X0,05		0,85
125,0	68,0	159	ПО	ПЭЛО 0,23	40	0,16
160,0	86,0	200	122	ПЭЛО 0,20	45	0,18
200,0 250,0	110,0 130,0	248 304	136 151	ПЭЛО 0,18	50	0.20	600НН
315,0 400,0	175,0 220,0	405 505	176 195	ПЭЛО 0,15	55	0,22
500,0	265,0	620	215	ПЭЛО 0,14	60	0,25
присвоено также сокращенное обозначение, которое применяется при заказе и в
конструкторской документации. Сокращенное обозначение включает в себя ус-
ловное обозначение, тнп катушки индуктивности и номинальное значение индук-
тивности, а также обозначение стандарта или ТУ, по которым производится
изготовление и поставка катушек индуктивности заказчику.
Рис. 3.40. Конструкция подстроечников катушек индуктивности типа ВП:
1±0,5
а — подстроечник в сборе; б — сердечник из феррита
167
1 ‘ V 1  ‘	ryn ,	„ __
Таблица 3.57
НИИ* ОН»и«>^к «И > «V	..	'-bi* »	I
Основные электромагнитные параметры катушек индуктивности типа ВПЗ
с обмоткой, выполненной проводами ЛЭШО, ЛЭЛО, ПЭЛ О
Индуктивность, мкГн				Число витков	Марка и диаметр провода, мм	Доброт- ность Отах	Частота f при Отах, МГц <	Марка лодстроеч - иика
0 Е с с 3	1 i 1	Под строен - ник в верх- нем положе- нии	Лодстроеч- ник в поло- жении упора
12,5		6,9	14	34	ЛЭШО 21X0,07	95	1,0
16,0		9,2	19	40	ЛЭШО 21X0,05	105
20,0 25,0		11,5 14,2	24 30	45 50	ЛЭЛО 21X0,05	120 130	1,5
31,5 40.0		18,0 22,0	38 48	56 63	ЛЭШО 21X0,05 ЛЭШО 15X0,05	125	1.2	100 НН
50,0		30,5	60	71	ЛЭЛО 15X0,05	115
63,0		37,0	82	79	ЛЭЛО 10X0,05
80,0		47,0	103	88	ЛЭЛО 10X0,05	115	1,0
100,0		57,0	126	98	ЛЭШО 10X0,05	125
125,0 160,0		70,0 88,0	159 194	110 122	ПЭЛ О 0.18	50	0,35
200,0		109,0	242	136	ПЭЛО 0,15	55	0,35	боонн
250,0		137,0	300	151		60
315,0		182,0	404	176	ПЭ Л О 0,14		0,40
400,0 500,0		224,0 282,0	495 605	195 215	ПЭЛО 0,12	70	0,50
Таблица 3.58
Конструктивные размеры подстроечннков и ферритового сердечника
катушек индуктивности типа ВП
Обозначение подстроечннка и сердечника	Размеры, мм						Масса, г, не более
	D	d	L	1	ft	b
;	л КИВП-Пр Сердечник M20BH-4 С Сердечник М100НН-2 С Сердечник М600НН-3 С	М5х0,5	О Q	14	12	1	3	‘ 1,1
							0,4
168
Таблица 3.59
Дополнительные электрические параметры катушек индуктивности типа ВП
Обозначение катушки	Допустимое эффективное значение тока, А	Сопротивление постоянному току. Ом
ВЙ1-0,125 ВП 1-0,160 ВП 1-0,200 ВП 1-0,250 ВП1-0.315 ВШ-0,400 ВП 1-0,500 ВП 1-0,630 ВП 1-0,800 ВП 1-1,000 ВШ-1,250 ВП1-1.600 ВП 1-2,000 ВП 1-2,500 ВП 1-3,150 ВП 1-4,000 ВП 1-5,000 ВП2-0.125 ВП2-0.160 ВП2-0.200 ВП2-0.250 ВП2-0.315 ВП2-0.400 ВП2-0.500 ВП2-0.630 ВП2-0.800 ВП2-1,000 ВП2-1,250 ВП2-1,600 ВП2-2.000 ВП2-2.500 ВП2-3.150 ВП2-4.000 ВП2-5.000 ВП2-6.300 ВП2-8.000 ВП2-10,00 ВЙЗ-12,50 ВПЗ-16,00 ВПЗ-20,00 ВПЗ-25,00 ВПЗ-31,50 ВПЗ-40,00 ВПЗ-50,00 ВПЗ-63,00	0i,260	0,04
	0,150	0,06 £	1 -л г > £ 1 * с -	- о
		0,08 1 !='
	0,060	0,14
		Of 0,17	О, (К о.<=,е
		J 0,20 0,70	с, ц
	0,023
		0,80
		1,00 0,04 0,04
	0,260 0,260
	0,150	0,06
		0,08
	0,060	0,14
		0,17
		0,20 0,70
	0,023	0,80 1,00 1,50 3,20 oao 3,20
	0,010 0,010
	0,080	0,50
	0,063	0,80
	0,040	1,50
		2,00
		2,50
169
Окончание табл. 3.59
Обозначение катушки	Допустимое эффективное значение тока, А	Сопротивление постоянному току. Ом
ВПЗ-80,00 ВПЗ-100,0 ВПЗ-125,0 ВПЗ-160,0 ВПЗ-250,0 ВПЗ-315,0 ВПЗ-400,0 ВПЗ-500,0	0,010	7 9 12
		14
		16
		18
Пример сокращенного обозначения и записи в конструкторской документа*
ции катушек индуктивности с многослойной обмоткой с подстроечником из фер-
рита марки 600НН и индуктивностью 315 мкГн;
Катушка индуктивности ВПЗ-315.
Катушки индуктивности типа ВП сохраняют свои параметры после всех ме-
ханических и климатических воздействий, указанных в условиях эксплуатации.
Изменение индуктивности ие превышает ±2%, а добротности ±10%. Собствен-
ная емкость катушек индуктивности около 3 пФ; ТКИ ие более ±(50±50)Х
ХЮ-6 1/°С в интервале температур —60... +85 °C; предельные значения индук-
тивности —0,12... 500-10-3 мкГн (интервал по ряду R10, ГОСТ 8032—84).
Дополнительные электрические параметры катушек индуктивности типа ВП
приведены в табл. 3.59.
Условия эксплуатации катушек индуктивности типа ВП
Температура окружающей среды	—60...+85 °C
Предельная повышенная рабочая темпера- тура окружающей среды			+86 °C
Предельная пониженная рабочая темпера- тура окружающей среды			—60 °C
Смена температур (циклическое воздейст- вие) 		—60...+85 °C
Транспортирование при	температуре, не ниже		—60 °C
Относительная влажность воздуха при тем- пературе +40 °C без конденсации влаги	98%
Атмосферное давление воздуха ....	666,5 ...0,3X106 Па
(5	мм рт. ст.... 3 кгс/см2)
Предельное повышенное атмосферное дав- ление воздуха или другого неагрессивного газа		Не более 3 кгс/см2
Предельное пониженное атмосферное дав- ление воздуха 		666 Па (5 мм рт. ст.)
Вибрационные нагрузки в диапазоне частот 5... 1000 Гц с ускорением		До 10 g (98,1 м/с2)
Многократные удары с ускорением . .	До 40 g (392 м/с2)
Одиночные удары с ускорением	До 500 g (4905 м/с2)
Линейные (центробежные) нагрузки с уско- рением 		До 25 g (245 м/с2)
3.6.	Катушки индуктивности типа ОБ
В аппаратуре средств связи в предыдущие годы широко применялись ка-
тушки индуктивности типа ОБ, изготавливаемые промышленностью для исполь-
зования в качестве ЗИП в изделиях электронной техники и электротехники ста-
рых разработок в диапазоне частот до 1000 кГц (1 МГц). Унифицированный
ряд катушек индуктивности с броневыми сердечниками типа ОБ изготавливают
по конструкторской документации предприятия-изготовителя РЭА.
Зависимости рабочего диапазона частот от конструкции и материала сердеч-
ника приведены в табл. 1.8. Одновременно установлена зависимость от предель-
ного значения добротности.
В качестве магнитного материала для сердечников катушек индуктивности
типа ОБ применяют марганцево-цииковые ферриты марок 2000НМ, 2000НМ1 и
1500НМ2, которые обеспечивают необходимые технические требования.
Конструкция катушек индуктивности имеет ряд существенных недостатков,
которые устранены в базовых моделях катушек индуктивности ряда Б и СБ,
рассмотренных выше. Учитывая нетехнологичность катушек типа ОБ и прекра-
щение их выпуска и применения в новых разработках РЭА, нет необходимости
останавливаться на рассмотрении их конструкции, параметров и технических ха-
рактеристик. Одновременно в действующей нормативно-технической документа-
ции приводятся сведения о применяемых в катушках ОБ сердечников этого рЯ- •*
да, представляющих интерес для специалистов, занимающихся эксплуатацией"
аппаратуры проводной связи.
В качестве сердечников катушек индуктивности типа ОБ применяют чашки
и подстроечиики, предназначенные для работы в элементах аппаратуры, экс-
плуатирующихся в интервале температур —60... +125 °C и при воздействии на
элементы механических и климатических факторов по ГОСТ 25467—82. Стой- 1
кость чашек и подстроечников к воздействиям внешних факторов обеспечивает-
ся свойствами ферритовых чашек и подстроечников, оговоренными в ТУ, а так-
же конструкцией индуктивных элементов с учетом выполнения указаний по при-
менению и эксплуатации.	<•’
Таблица 3.60
Рекомендуемые сочетания чашек и подстроечников
ферритовых сердечников типа ОБ
Типоразмер сердечника	Типоразмер чашки	Типоразмер подстроечника
ОБ-12	ОБ-12	ПС2,7-10,5 ПСЗХ12
ОБ-20	ОБ-20	ПСЗ,9Х13,5 ПС4.3Х14
ОБ-ЗО	ОБ-ЗО	ПС4.9Х20 ПС5.4Х21
ОБ-36	ОБ-36	ПС7Х18 ПС7.5Х21
ОБ-48	ОБ-48	ПС9Х22.5 ПС9.6Х26
17|
При применении чашек и подстроечников в катушках индуктивности стати-
ческие и динамические напряжения не должны превышать значений 500 кПа
(5 кгс/сма). Отклонение значения начальной магнитной проницаемости материа-
ла чашки и подстроечника при этом ие превышает ±5%.
Чашки и лодстроечники, предназначенные для использования в аппаратуре,
эксплуатируемой в условиях соляного тумана, атмосферных конденсированных
осадков (иней, роса), плесневых грибков, применяют при условии принятия спе-
циальных мер защиты чашек и подстроечников или герметизации индуктивных
элементов, в которых эти чашки и подстроечники установлены.
-- Чашки и подстроечники сохраняют свою работоспособность в составе эле-
ментов аппаратуры в течение 50000 ч.
Высокое качество чашек и подстроечников гарантируется предприятием-из-
готовителем в течение 15 лет со дня изготовления при соблюдении потребителем
условий и правил эксплуатации, хранения, транспортирования и монтажа.
Сочетания чашек и подстроечников, рекомендуемые для применения в бро-
невых сердечниках катушек индуктивности типа ОБ, приведены в табл. 3.60.
Чашки броневого сердечника ОБ изготавливают двух типов: двухпазовые
шлифованные и нешлифованные 10 типоразмеров и однопазовые шлифованные
одного типоразмера. Подстроечники изготавливают одного типа 10 типоразме-
ров.
Конструкция и основные размеры чашек броневых сердечников типа ОБ
приведены иа рис. 3.41 и в табл 3.61—3.63.
Рис. 3.41. Конструкция сердечнике
броневого типа ОБ из ферритов ма-
рок 2000НМ, 2000НМ1, 1500НМ2:
а —чашка двухпазовая; б — чашка одно-
пазовая; в — подстроечник
172
О
с©
05
SJ.
X
о
05
(-
Конструктивные размеры шлифованных двухпаэовых чашек броневых
сердечников типа ОБ I и II классов точности
Масса, г. ие более		О С© СО СО - * - — — г- г* сч счсчГ’.Г'-счсчсосоо
Размеры, мм	а:	1© t© СП О СЧ СЧ 1© 1© 1© ю ОО О О — — — — —- — сч сч
	О	о о ° с> <э о о о ©_с^ — — со со со с© со" со ф ф
	•е	1© 1© 1©1©о ООО 1©1© — —* Сч" СЧ Ф Ф Ф ф ю Ю
		1©	1©	__ —’	СЧ	~СЧ сч	ОЭ	СО	Ф	С©Ф Ф	о	о о <5	о	o'	о"	о о +1	41	-Н 44-Н	-Н	44	41	414 1©	1©	t©l©CO	со	_	счсч ~	1	.ссГ	о	со	оо	— — ф ф ф ф	— —
	4?	ZS сч — сч—' сч сч со 5 о" ООО о о с 5 41 4144 41 41 41 4 * - Г- ОО 00 1© 1© СЧ СЧ IO ООО о	сч со оеГ 44-Н с© со ; о о
		1© L-.r —<С. —«XiCOC4CNjcoC4 со сч со 1© 1©	Ф о О Ch О о О •п ~ ^ф^© ьГ	- ~ с©
	ха	СЧ СМ СП СЧ СО	Ф О ^оо	jjo о jj Д4 О С 414-1 41415-Ы 5 5 +1 + со со —- «сч	z ОС О <£ о> С» ~ t2 t2 04
	ха	2azi”o§u^ 0	°Ч. otici 11 Ж1 О -	г~" сч S с? 'Г S -4 О —4 —-
	•ха	со tn со	№CCqc*J « 2 §ЙЯ 8 8 S §5? сч сч
Класс 1	О s S ’Е	>—Ч	1—«	►—ч	»—ч
Типораз- I	мер чашки J	2 2 888 8 8 8 S3 из ta lataia ю из из из из О О ООО ОО О ОО
сч о СО се		» р 1 Э5 •	1 Масса	о № “§ ию	2,5	2,5
X X ч 40				й? . t	1,65	1,65
се				Q*	СО	СО
					$9.	, -СО tji
					СО	с©
		0 сердечника №, 1500НМ2			сч	сь>
			ы	' f	Л О' +1 t©	f 1ЯОГ.Э о 44 1©
		ж чашки иринев4м к 2000НМ, 2000Н			ф	ф"
				JC	о* 41 й	сч о о 44 ч>
	>1 шлифованной однопазом сочности из ферритов маро!		Размеры, м	ТЭ	1© о” -н i© со	tn eq — 00 со
				ха	сч о 44 С© <©	с q+o»2 °’0,3
		пивные размер! I и II классов 1			с©	tncn
				ха	41 2	ОО + 1 ф о

		констру» типа ОБ		и	С© ? СО	Е * 0 г» т д‘0+^1
			Класс I	точно- сти	1—ч	—«
			Типораз- I		ОБ-12	ОБ-12
173
ф
СО
S
Конструктивные размеры нешлифованных чашек броневых сердечников типа ОБ
I и II классов точности нз ферритов марок 2000НМ, 2000НМ1, 15000НМ2
	/пасса, г, ие меиее	СО		8,6	25,0	ф	ф ф	ф xf-	xf		гн
Размеры, мм	к	сь о		' ф см	ф			ф~ см
	<3	00		ф сч	со			ф
	с	co		ф см"	!	че<			ф ф"
	•с	—	СМ—^СМСМ^СОСМСО Ф	Ф	о	о	о	о	о	о -н-н.-н-н-н-н-н-н х!^	х!^	ф	О	Ф	Ф.	Ф	Ф т^х^ффффсГо						СО Ф о о" +1 +1 °0 °0 см см
	4?	С н Ф	•* О *§•	5?-	00 о о	11	I I +“	41	-И	ф	J	тН НН тс е» г- Z-	сч сч <£	г-"	<<	2	2					00	1 ф ф’ +1 +1 а> 2
	•О	Ф	1Л «—	СМ—	—-	СО	СМ	СМ о" о	оо	Ф	2 ® = -н	+1	4-1	+1	т	+1 Ф	Ф	xj*	Ф	Ф ~	хг	ф СО	CQ				СМ	со о	ф“ +1	+1 о>	о		сч_ М о © -н -н © ©
	ТЭ	с> с + со ф	СМ СО	СМ	СО	«	COX’ <=<=	2	2	2	+ + 1	-Н	+1	НН	4-!	J ст	—	—	«Т,	сч сГ	о	—	2				ф о' н 00 ф	xj* CD О О -н -н 8 8
	ТЭ	«	°.”	*	«	to ©	о о	О	С	2- -н	X1	+1	-Н	+1	Тт X	*	®	о>	tS	ст о	Ф	ь*	ь*	см	см				ф с +	00 о -н 8	оо ем ф « -Н +1 о Ф
	W	СО с + СО	1ЛМ	Ф	оь	[Ч. oo S JJ	—О S S- S 81 - g g й « ст				ооо +° 8	о ст 41 41 5 °?
1	j 6 га X я R В* Ь О о	1	7^	*”*	—ч	*”*	7^	1—4				1—4
	т я _ х О ф я Е S = 5 "	сч ИЗ о		ф см СО о	3 ta О	& ta О	ф со сД О	00 XJ* О
174
Таблица 3.64
Основные электромагнитные параметры подстроечников сердечников типа ОБ
из ферритов марок 2000НМ, 2000НМ1, 1500НМ2
Типоразмер подстроечника	Измерительная катушка без подстроечника		Измерительная катушка с подстроечвиком
	Добротность Q	Резонансная емкость С, пФ	Добротность Q. не менее	Кажущаяся магиитиаи проницаемость Цкаж
ПС2,7X10,5	60±10%	300±2%	90	3,7	* S3
ПСЗХ12
ПСЗ,9X13,5	65±10%	390±2%	70	5,3
ПС4.3Х14
ПС4.9Х20	75±Ю%	350±3%	35	6,0
ПС5.4Х21
ПС7Х18	80,0±10%	420±3%	40	6,5
ПС7.5Х21
ПС9Х22.5	П0±10%	420±3%	50	8,5
ПС9.6Х26
Таблица 3.65
Конструктивные размеры подстроечников броневых
сердечников типа ОБ из ферритов марок 2000НМ,
2000НМ1, 1500НМ2
Типоразмер подстроеч- ника	Размеры, мм		Масса, г, ие более
	d	1
ПС2,7X10,5	2’7-0,06	Ю.б—о.го	0,46
ПСЗ,9Х13,5	3,9_о, 08	13,5—024	1.10
ПС4.9Х20	4>9-0,08	20,0—0> 28	2,60
ПС7Х18	7.0-0,10	18,О—о.24	5,00
ПС9Х22.5	9’°—0,10	22,5—0.28	9,50
175
Основные электромагнитные параметры броневых сердечников типа ОБ, из-
готавливаемых из ферритов марок 2000НМ, 20ООНМ1 и 1500НМ2, и параметра
ферритов приведены ни^е.
Основные электромагнитные параметры подстроечннков сердечников типа
ОБ сведены в табл. 3.64. <<,	>
Чашкам и подстроечннкам сердечников типа ОБ присвоено условное обозна-
чение, которое Применяется при заказе и в конструкторской документации. Ус-
ловное обозначение чашек при заказе состоит нз слова «чашка», сокращенного
обозначения, типоразмера, обозначения>класса точности, указания обработки
(только для шлифованных чашек) и обозначения стандарта илн ТУ. При заказе
чашки типа ОБ-12 однопазовой в обозначении указывается «однопазовая».
Условное обозна тение подстроечнй^ов при заказе состоит из слова «пОдстро-
ечник», сокращенного обозначения, типоразмера, обозначения класса точности
(только для поДстрбечникЬв, указанных в табл. 3.65) и обозначения стандарта
или ТУ. . 1
I	..V.- t 1 \	t ’’
Электромагнитные параметры броневых сердечников типа ОБ
из ферритов марок 200(Щр1, 2000НМ1, 1500НМ2
Относительный температурный коэффициент магнитной
проницаемости ar(X Х108. 1/°С:
для феррита марки 2000НМ1 в интервале температур:
—10 ...+20 °C •..................................... 0...+ 1
+20... +50 °C .	. ...........................—0,1...+0,8
+20...+70°С...................................—0.1..+1
для феррита марки 1500НМ2 в интервале темпера-
тур +20..+60 °C..................................—0.6...+0.8
Относительный тангенс угла магнитных потерь
1р6/р.нХ10®, не более, иа частоте 100 кГц:
при НА— 0,8 А/м:
для ферритов марок 2000НМ, 2000НМ1 ...	15
для феррита марки И500НМ2..................... 5
прн НА =8 А/м:
для ферритов марок 20ЮОНМ, 2000НМ1 ...	45
для феррита марки 15О0НМ2..................... 20
Основные параметры ферритов марок 2000НМ, 2000НМ1,
1500НМ2 для чашек и подстроечников сердечников типа ОБ
Относительный температурный коэффициент начальной
магнитной проницаемости arfl ХЮ®, 1/°С:
для феррита марки 2000НМ1 в интервале температур:
+ 10. .+20 °C...................................
+20... +50°С .	..................
+20.. +70 °C..................................
для феррита марки 1500НМ2 в интервале темпера-
тур +2O...+6OrfC . ..............................
Относительный таигеис угла магнитных потерь
Igfiii/liHXlO6, не более:
при амплитудном значении напряженности перемен-
ного магнитного поля /У л =0,8 А/м:
для феррита марки 2000НМ........................
для феррита марки 2000НМ1 . .	...
для феррита марки 15ЮОНМ2.....................
при амплитудном значении напряженности магнит-
ного поля НА=8 А/м:
для ферритов марок 20КЮНМ, 2000НМ1 . .
для феррита марки 1500НМ2.....................
—0,3. .+1,3
—0,3...+1,1
—0,3...+1,3
—0,78...+1,04
10,5
10,5
6,5
58,5
26,0
176
Таблица 3.66
Конструктивные размеры подстроечннков 1 и II классов броневых
сердечников типа ОБ из ферритов марок 2000НМ, 2000HMI, 1500НМ2
Типоразмер подстроечннка	Класс точности	Размеры, мм		Масса, г, не более
		*
ПСЗХ12	I II I II I II I II I и	3,04:0,20 3,04:0,25 4,3±0,20 4,3±0,25 5,44:0,30 5,4±0,40 7,5441,40 7,54:0,50 9,64:0,50 9,64:0,60	12,04:0,5 12,04:0,6 14,04:0,5 14,04:0,6 21,04:1,0 21,04:1,2 21,04:1,0 21,04:1,2 26,04:1,0 26.04:1.2	0,46
ПС4.3Х14				1.1
ПС5.4Х21				 п вг, 2,6”
ПС7.5Х21				5
ПС9.6Х26				9,5
Чашкам и подстроечиикам сердечников типа ОБ присвоено сокращенное
обозначение, соответствующее принятой классификации: М2000НМ-17.
М2000НМ1-8, М1500НМ2-2, где М —феррит; 2000, 1500 — начальная магнитная
проницаемость; НМ — магнитомягкий низкочастотный марганцево-цинковый для
слабых полей; 1, 2 — отличие феррита по свойствам от других марок ферритов
с начальной магнитной проницаемостью 2000 и 1500 соответственно; 17, 8, 2 —
порядковый номер разработки изделий из ферритов марок 2000НМ, 2000НМ1 и
I500HM2.
Примеры условного обозначения сердечников:
Чашка М2000НМ1-8 ОБ-12. Чашка М2000НМ-17 ОБ-12. Подстроечиик
М2000НМ-17 ПС2,7X10,5.
Конструктивные размеры подстроечннков I и II классов броневых сердечни-
ков типа ОБ из ферритов марок 2000НМ, 2000НМ1, 1500НМ2 приведены к
табл 3.66.
Условия эксплуатации сердечников типа ОБ
Температура окружающей среды
Повышенная предельная температура окру-
жающей среды...........................
Пониженная предельная рабочая температу-
ра окружающей среды....................
Смена температур	.............
Повышенная рабочая температура окружа-
ющей среды.............................
Относительная влажность воздуха при тем-
пературе 4-35 °C и ниже без конденсации
влаги .................................
Атмосферное давление:
рабочее .	.	................
предельное ........................
Повышенное давление воздуха или другого
газа...................................
Вибрационные нагрузки в диапазоне частот
5,..1000 Гц с ускорением...............
Одиночные удары с ускорением
Многократные удары с ускорением .
Линейные (центробежные) нагрузки с уско-
рением ................................
—60...4-125°С
4-125 °C
—60 °C
—60. .4-125 °C
4-60 °C
98%
0,0013 Па (10"6 мм рт, ст.)
1’2 кПа (90 мм рт. ст)
294 кПа (3 кгс/см2)
До 10’ g (98,1 м/с2)
До 15 g (1'4 7 м/с2)
До 10 g (98.1 м/с2)
До 15 g (1'47 м/с2)
177
Раздел четвертый.
Дроссели
4.1.	Общие сведения
В соответствии с установленной терминологией дросселями называются ста-
тические электромагнитные устройства, используемые в электрических цепях,
как правило, в качестве индуктивных сопротивлений. Различают несколько раз-
новидностей дросселей. К числу основных относятся дроссели переменного тока,
называемые также индуктивными катушками, сглаживающие дроссели электри-
ческих фильтров и дроссели насыщения. Дроссели используют как в цепях пере-
менного тока (индуктивные катушкн н дроссели насыщения), так и в цепях, в
которых кроме переменной имеется и постоянная составляющая напряжения или
тока (сглаживающие дроссели). Магнитный поток в сердечнике дросселя опре-
деляется током нагрузки и практически ие зависит от приложенного к цепи на-
пряжения. Кроме того, дроссели разделяют:
по виду вольт-амперной характеристики — на линейные (ненасыщенные) и
нелинейные (насыщенные);
по возможности изменения величины индуктивности — на регулируемые и
нерегулируемые;
по виду регулировки — на дроссели, регулируемые путем изменения величи-
ны воздушного зазора или путем изменения тока подмагничивания;
по назначению — иа балластные, токоограничнвающие (реакторы), сглажи-
вающие и регулирующие.
В отличие от трансформаторов, включаемых, как правило параллельно ис-
точникам питающего напряжения, дроссели обычно включаются последовательно
с другими элементами электрических цепей. Дроссели широко применяют в ра-
диоэлектронной, радиотехнической и электротехнической аппаратуре и установ-
ках в качестве балластных и токоограничивающих сопротивлений, для регулиро-
вания и стабилизации напряжения и тока, для сглаживания пульсаций выпрям-
ленного напряжения и в некоторых других случаях.
Общим признаком для всех типов дросселей является то, что все они пред-
ставляют собой катушки с ферромагнитным сердечником или магнитопроводом.
Дроссели переменного тока имеют одну обмотку, обтекаемую переменным то-
ком. Сглаживающий дроссель, также имеет одну обмотку, но обтекается пульси-
рующим выпрямленным током. Дроссель насыщения имеет две обмотки, одна
из которых обтекается переменным, а вторая — постоянным током.
Особое место занимают дроссели высокой частоты, которые имеют большую
индуктивность прн минимально возможной собственной емкости. Для обеспече-
ния в высокочастотном дросселе необходимого соотношения между индуктивно-
стью и собственной емкостью используют сердечники из феррита, каркасы и
обмоточные провода возможно малых диаметров, прогрессивные виды намотки.
Последние применяют в дросселях, работающих в пироком диапазоне частот.
Однослойную обмотку в этом случае делают сначала плотно — виток к витку,
переходя затем на намотку с постепенно увеличивающимся шагом. При Много-
слойной намотке для той же цели часть секций делают с меньшим числом вит-
ков.
Диаметр провода ограничивается либо технологией изготовления дросселей,
либо допустимой плотностью тока. Для определения собственной емкости одно-
слойного дросселя малого диаметра с рядовой намоткой используют эмпиричес-
кое соотношение CO—3D„, где Do — диаметр каркаса.
К числу унифицированных неуправляемых дросселей относят дроссели мало-
мощные в микроэлемеитном и микромодульном исполнениях, размеры основания
которых не превышают 10X10 мм, высотой не более 20 мм. Их электромагнит-
ные параметры находятся в пределах: ток /=1... 5 мА, напряжение {/=0,1...
178
Таблица 4.1
Основные параметры дросселей фильтров типа Д
Типоразмер дросселя	Типоразмер сердечника	Энергоем- кость Д02/2, Дж	Индуктив- ность L, Ги	Ток подмаг- ничивания /», А	Переменное наприжеиие Umax» В
Д1-Д7	6X12,5	0,004	0,08...5	0,32...0,04	1...14
Д8-Д15	8X16	0,013	0,08... 10	0,56...0,05	1...20
Д66	10ХЮ	110-S	0,05	0,02	0,5
Д16-Д24	10X20	0,025	0,08...20	0,8...0.05	2...35
Д59	12X16	0,018	0,0043	2,9	0,5
Д25-ДЗЗ	12X25	0,05	0,08..20	1,1...0,07	2...35
Д34-Д42	16X16	0,08	0,08... 17	1,4...0,09	2...35
Д60	16X20	0,025	0,0905	10	0,25
Д43-Д51	20X20	0,18	0.08...20	2,2...0,14	2...35
Д57	20X40	0,4	1.2	0,8	20
Д52	25X40	0,8	0,01	12,5	2
Д62	32X40	0,16	0,05	2,5	8
100 В, добротность Q=1 ... 100, индуктивность L=1 ...2500 мкГн, температурный
коэффициент индуктивности ТКИ= (1...8)-10~3...3-10-4. Микромодульные дрос-
сели могут работать в цепях постоянного тока. При большой энергоемкости ис-
пользуют унифицированные дроссели на броневых ленточных магнитопроводах.
Основные параметры этих дросселей приведены в табл. 4.1.
4.2.	Унифицированные дроссели фильтров типа Д
Унифицированные дроссели фильтров выпрямителей типа Д предназначены
для работы на низкой частоте в РЭА различного назначения, в том числе в
устройствах электропитания вычислительной техники. Дроссели конкретных ти-
поразмеров в зависимости от заданных условий эксплуатации изготавливают
с учетом различных воздействующих факторов: механических, климатических,
биологических и др. В обобщенной форме значения и виды механических воз-
действующих факторов в соответствии с требованиями ГОСТ 16862—71 и
ГОСТ 15150—69 приведены в гл. I. Основные параметры дросселей фильтров
выпрямителей в соответствии с требованиями ГОСТ 17597—78 рассмотрены
в § 1.4 и табл. 1.9—1.12.
Характеристика и обозначение категорий размещения индуктивных элемен-
тов приведены в табл. 1.19. В табл. 1.20 приведены сведения о составе групп
РЭА с дросселями фильтров с указанием условий эксплуатации.
Значения рабочей температуры окружающего воздуха при эксплуатации
дросселей фильтров приведены в табл. 1.23. Выбор сочетаний рабочих значений
относительной влажности и температуры при эксплуатации дросселей фильтров
типа Д производится по табл. ’.24. Степени жесткости по температуре окру-
жающего воздуха, по относительной влажности внешней среды, по давлению
воздуха приведены в табл. 1.25—1.27.
Долговечность дросселей при эксплуатации в нормальных климатических
условиях составляет: для дросселей типономиналов от Д1 до Д179—20 000 ч
срок сохраняемости 15 лет, для дросселей типономиналов от Д201 до Д274 — от
10 до 12 лет соответственно.
Конструкция и размеры. Габаритные, установочные и присоединительные
размеры низкочастотных дросселей типа Д, их масса и применяемые типоразме-
ры магнитопроводов приведены в табл. 4.2 и 4.3.
179
Таблица 4.2
Конструктивные размеры дросселей фильтров выпрямителей типа Д
Типоразмер магнитопровода	Номер рисун- ка	Испол- нение	Размеры, мм
			А	1 л-		ь	1 "	*	L
ШЛ6Х6.5	4.1	УХЛ	12	—	28	16	30	4	29	М2,5
ШЛ6Х12.5			18		34	19
ШЛ8Х16	4.2		25	22	42	23	38	4	36	М3
шлюхю	4.3		20	28 35	40	22	47	5,5	45	М3
ШЛ10X20			30		50	27
ШЛ12Х16			25				56		52
ШЛ 12X25			35		60	32
ШЛ 16X16			30	46	59	31,5	72	6,5	68	М4
ШЛ 16X20			35		63	33,5
ШЛ20Х20	4.4		40	58	71	37,5	88	—	82	5,5
ШЛ20Х40			60		91	47,5
ШЛ25Х4О				72	100	55	108		102
ШЛ32Х4О			70	92	116	63	140		129	6,5
ШЛ6Х6.5	4.5	в	12	—	34	19	33	4	35	М2,5
ШЛ6Х12.5			18		40	22
ШЛ8Х16 ШЛЮХЮ	4.6		25	22	48	26	41		42
			20	28	46	25	50	6,5	51	М3
ШЛ 10X20			30		56	30
ШЛ 12X16			25	35			59		58
ШЛ 12X25			35		66	35
ШЛ 16X16			30	46	65	34,5	75	7,5	74	М4
ШЛ 16X20			35	46	59	36,5	75	7,5
ШЛ 32X40			70	92	122	66	144	12	135	Мб
180
Продолжение табл. 4.2
Типоразмер магиитопровода	Номер рисун- ка	Испол- неиие	Размеры, мм
			А 1	At	В	6	" 1	ft 1	/-	а
ШЛ6Х6.5	4.7	УХЛ	12	—	28	16	30	4	29	М2,5 S 1 J
ШЛ6Х8			14		30	17
ШЛ8Х8	4.8		18	22	34	19	38		36
ШЛ8Х12.5			22		38	21
ШЛ 10X12,5	4.9		22	28	42	23	47	5,5	45	М3 I
ШЛ 10X20			30		50	27
ШЛ 12X25			35	35	60	32	56		52
ШЛМ2ОХ25			40	46			72	6,5	68	М4
ШЛМ25Х25	4.10		46	58	66	35	88	—	82	5,5
ШЛ6Х6.5	4.11	в	12	—	34	19	33	4	35	М2,5
ШЛ6Х8			14		36	20
ШЛ8Х8	4.12		18	22	40	22	41		42
ШЛ8Х12.5			22	22	44	24	41	4	42	М2,5
ШЛЮХ 12,5			22	28	48	26	47	5,5	45	М3
ШЛ 10X20			30		56	30
ШЛ 12X25			35	35	66	35	59	6,5	58
							75	7,5	74	М4
ШЛМ20Х25			40	46
ШЛМ25Х25			46	58	72	38	92	10	88	М5
ШЛ5Х5	4.13	т	12	—	25	14	27,5 33,5	4	29 33	М2,5
ШЛ5Х8			14		28	15,5
ШЛ5ХЮ			16		30	16,5
ШЛМ8ХЮ
ШЛМ8Х12.5			18		32	18
шлмюхю	4.14		17	19,5			41		41
ШЛМ1ОХ12.5			19,5		35	19,5
181
Окончание табл. 4.2
Типоразмер магнитопровода	Номер рисун- ка	Испол- нение	Размеры, мм
			А	В	А,	ь	Н	h	L	d
ШЛМ10Х20	4.14	т	27	19,5	42	23	41	4	41	М2,5
ШЛМ12Х12.5	‘			22	24	40	21	51	7	50	М3
ШЛМ12Х16			25		43	23
ШЛМ16Х16				31	46	25	62		59	М4
ШЛМ16Х25			35		56	30
ШЛМ16Х32			42		62	33
ШЛМ20Х25			40	43			77	8	75
ШЛМ2ОХ32			46		68	36
ШЛМ25Х32			50	55	76	40	94	10	89	М5
ШЛМ25Х40			60		84	44
Отечественная промышленность изготавливает более 150 типономиналов
унифицированных дросселей типа Д индуктивностью 0,15 мкГн...4О Гн при то-
ках подмагничивания 50 мА ... 25 А. Дроссели работают на частотах 50 ... 1000 Гц
при допустимой переменной составляющей напряжения 0,1 ...70 В. Более 70 ти-
пономиналов отличаются очень малым падением напряжения (0,15... 7 В) и
предназначены для работы в полупроводниковых выпрямителях. Индуктивность
этих дросселей 0,15 мкГн ... 1,3 Гн при токах подмагничивания соответственно
25... 0,2 А. Дроссели, выпускаемые с компенсационной обмоткой и без нее, мо-
гут работать в условиях интенсивных механических и тяжелых климатических
воздействий, в том числе в условиях тропического климата . Для установки на
L	я
Рис. 4.1. Конструкция дросселей
Д1—Д7, Д55, Д63—Д65, Д67, Д68,
исполнение УХЛ
Рис. 4.2. Конструкция дросселей
Д8—Д15, Д54, исполнение УХЛ
182
Рис. 4.3. Конструкция дросселей
Д16-Д42, Д56, Д58-Д61, Д66, Д69,
исполнение УХЛ
Рис. 4.4. Конструкция дроссёлев
ДЗЗ—Д53. Д57, Д62. исполнение
УХЛ
Рис. 4.5. Конструкция дросселей
Д1— Д7, Д55, Д63—Д65, Д67, Д68,
исполнение В
Рис. 4.6. Конструкция дросселей
Д8—Д54, Д56—62, Д66, Д69, испол
некие В
Рис. 4.7. Конструкция дросселей
Д101—Д108, исполнение УХЛ
Рис. 4.8. Конструкция дросселей
Д109—Д123, исполнение УХЛ
183

(IP1
Рис. 4.9. Конструкция дросселей
Д124—Д161, Д179, исполнение УХЛ
глубиной h
Рнс. 4.11. Конструкция дросселей
Д101—Д108, исполнение В
Рнс. 4.10. Конструкция дросселе
Д162—Д178, исполнение УХЛ
Рис. 4.12. Конструкция дросселей
Д109—Д179, исполнение В
Рис. 4.13. Конструкция дросселей
Д201Т—Д227Т, Д201В—Д227В
Рис. 4.14. Конструкция
Д228Т—Д274Т, Д228В
дросселей
-Д274В
184
Таблица 43
Перечень дросселей типа Д, их масса и применяемые магннтрпрово^ы
Типоразмер дросселя	Типоразмер магиитопровода	Номер рисунка	Исполнение	Масса, г, не более
Д1-Д7, Д67, Д68	ШЛ 6X12,5	4.5	» в	75
		4,1	УХЛ	60
Д8-Д15, Д54	ШЛ8Х16	4.6	в	190
		4.2	УХЛ	160
Д16—Д24, Д68	ШЛ 10X20	4.6	в	360
		4.3	УХЛ	300
Д25-ДЗЗ, Д56	ШЛ 12X25	4.6	в	540
		4.3	УХЛ	480
Д34—Д42, Д61, Д69	ШЛ16Х16	4.6	в	740
		4.3	УХЛ	650
Д43—Д51, Д53	ШЛ20Х20	4.4	В, УХЛ	1200
Д52	ШЛ 25X40	4.4	В, УХЛ	3200
Д55, Д63-Д65	ШЛ6Х6.5	4.5	в	50
		4.1	УХЛ	40
Д57	ШЛ20Х40	4.4	В, УХЛ	2100
Д59	ШЛ12ХЮ	4.6	в	395
		4.3	УХЛ	350
Д60	ШЛ16Х20	4.6	в	850
		4.3	УХЛ	750
Д62	ШЛ32Х40	4.6	в	5650
		4.4	УХЛ	5000
Д66	ШЛ юхю	4.6	в	270
		4.3	УХЛ	180
185
Окончание табл. 4..
Типоразмер дроссели	Типоразмер магиитопровода	Номер рисунка	Исполнение	Масса, г, 3 ие более
Д101— дюз	ШЛ6Х6.5	4.11	в 1	50	|
		4.7	УХЛ |	40
ДЮ4—ДЮ8	ШЛ6Х8	4.11	в I	60
		4.7	УХЛ 1	50
ДЮ9—Д115	ШЛ8Х12.5	4.12	В	100
		4.8	УХЛ 1	90
Д116—Д123	ШЛ8Х12.5	4.12	В	155
		4.8	УХЛ 1	130
Д124—Д1Э2	ШЛЮХ 12,5	4.12	В '	220
		4.9	УХЛ	200
ДЮЗ—Д143	ШЛ ЮХ20	4.12	в	360
		4.9	УХЛ	300
Д144-Д156, Д179	ШЛ12Х25	4.12	В	550
		4.9	УХЛ	490'
Д157—Д168	ШЛМ20Х25	4.12	в	1050
		4.9	УХЛ	880
Д169—Д178	ШЛМ25Х25	4.12	В	1650
		4.10	УХЛ	1450
Д201—Д209	ШЛ5Х5	4.13	т	>	40
Д210—Д214	ШЛ5Х8			42
Д215-Д219	ШЛ5ХЮ			46
Д220—Д223	ШЛМ8ХЮ			76
Д224-Д227	ШЛМ8Х12.5			86
Д228—Д231	шлмюхю	4.14	т	134
Д232—Д235	ШЛМ10Х12.5			153
Д236-Д237	ШЛМЮХ20			210
Д238—Д243	ШЛМ12Х12.5			254
Д244—Д247	ШЛМ12ХЮ			310
Д248-Д251	ШЛМ16Х16			460
Д252—Д255	ШЛМ16Х25			660
Д256—Д259	| ШЛМ 16X32			735
Д260-Д263	1 ШЛМ20Х25			1156
Д264—Д267	I ШЛМ20Х32			1290
Д268—Д271	1 ШЛМ25Х32			2270
Д272—Д274	| ШЛМ25Х40			2680
186
печатных платах н в конструкциях с интегральными микросхемами применяют
дроссели кабельного типа, типа «шпуля» и др. Дроссели кабельного типа пред-
назначены для работы на частоте до 10 кГц, имеют индуктивность 2... 5 мкГн
при токах подмагничивания 0,1 ...0,5 А.
Выбор унифицированного дросселя для сглаживающего фильтра осущест-
вляется по табл. 4.4. Если не удается подобрать дроссель по указанной табли-
це, то его рассчитывают.
Допускаемые сочетания индуктивности н тока подмагничивания дросселей
по ГОСТ 17597—78 приведены в табл. 1.9. Для двухобмоточных дросселей
фильтров прн последовательном соединении обмоток эти сочетания отмечены
знаком +, при параллельном соединении обмоток — знаком X, для дросселей
с одной обмоткой — знаком о. Значения индуктивности при номинальных токах
подмагничивания, указанные в таблице, также номинальны.
Сочетания индуктивности и тока подмагничивания унифицированных дрос-
селей Д1—Д69, Д101—Д179, Д201Т—Д274Т приведены в табл. 1.10—1.12.
В табл. 4.4 в правом верхнем углу каждой клетки указана цифра, обозна-
чающая типоразмер магнитопровода. Для дросселей с номерами выше ста эти
цифры обозначают: 1—ШЛ6Х6.5; 2 — ШЛ6Х8; 3 — ШЛ8Х8; 4 — ШЛ8Х12.5;
5 —ШЛЮХ 12,5;	6—ШЛ 10X20;	7 —ШЛ 12x25;	8 —ШЛМ20Х25;	9 —
ШЛМ25Х25. Для дросселей с номерами менее ста цифры в правом углу обозна-
чают: 1—ШЛ6Х6.5; 2 —ШЛ6Х12.5; 3 —ШЛ8Х16; 4 —ШЛЮХЮ; 5 —
ШЛЮХ20; 6 — ШЛ12Х16; 7 — ШЛ12Х25; 8 — ШЛ16Х16; 9 — ШЛ 16X20;
10 —ШЛ20Х20; 11—ШЛ20Х40; 12 —ШЛ25Х40; 13 —ШЛ32Х40.
Общий вид дросселей типа Д броневой конструкции на магннтопроводах
типа ШЛ и ШЛМ (всего 233 тнпономинала, 26 типоразмеров) н габаритные
размеры приведены на рис. 4.1—4.14. Дроссели закрепляют в блоках фильтров
выпрямителей с помощью винтовых соединений.
Дроссели изготавливают в двух климатических исполнениях: всеклиматиче-
ском, включая тропическое исполнение, и в исполнении для умеренного и холод-
ного климата. В конструкторской документации всеклиматнческое исполнение
обозначается буквой «В», исполнение для умеренного и холодного климата —
буквами УХЛ. Конструкция дросселей обеспечивает их надежную работу в те-
чение всего заданного срока службы и гарантирует необходимый запас электри-
ческой прочности изоляции обмоток и работоспособность при механических и
климатических воздействиях при повышенных влажности и температуре. Конст-
рукции дросселя включает: магнитопровод, катушку с проводом, обойму и
устройство крепления. Катушка дросселя выполнена методом бескаркасной на-
мотки и состоит из гильзы, намоточного провода, ленты с лепестками для под-
пайки отводов намоточного провода и изоляционной ленты.
Электрические параметры. Основные электрические параметры дросселей
рассмотрены в § 1.4. Допускаемые сочетания индуктивности и тока подмагничи-
вания даны в табл. 1.9—1.12.
Электрические и электромагнитные параметры дросселей типоразмеров
Д1—Д69, ДЮ1—Д179, Д201Т—Д274Т приведены в табл. 4.5—4.8.
Сопротивление изоляции между секциями обмотки дросселя и корпусом, а
также между секциями обмотки приведены в табл. 4.9.
Значения испытательных напряжений при проверке дросселей на электриче-
скую прочность приведены в табл. 4.10.
Электрические схемы соединений дросселей с компенсационной обмоткой и
без нее приведены на рнс. 4.15. Дроссель Д60 имеет три обмотки (выводы 1—2,
3—4 и 5—6 соответственно). Каждая обмотка имеет сопротивление 0,015 Ом.
В табл. 4.5 значения индуктивностей дросселей Д1 ... Д61 даны при согласном
соединении всех обмоток.
Допускаемые отклонения индуктивности дросселей при номинальном типе
подмагничивания лежат в пределах —10... +60%.
Таблица 4.4
Унифицированные дроссели фильтров выпрямителей
Ток подмагничивания, А
Индуктивность, Гв	0,02	0,035; 0,2	0,04; 0,28	0,05; 0,4	0,06; 0,56	0,07; 0,8	0,075; 1,1	0,09; 1,6
0,005; 0,0025		—	—	—		—	—•	3 ДЮ9 0,295
0,008; 0,005	—•	—	—	—		2 ДЮ4 1,02	3 дно 0,52	4 ДИ8 0,484
0,01		—	—	1 ДЮ1 1.7	2 Д105 1,77	3 Д1Н 1,32	4 ДН9 0,825	5 Д129 0,643
0,02	—•	—	1 Д102 3,17	2 Д106 3,70	3 ДН2 2,37	4 Д120 2,0	5 Д1Э0 1,57	6 Д142 1,2
0,05; 0,04	4 Д66 1.1	1 дюз 5,9	2 ДЮ7 8.2	3 ДПЗ 5.9	4 Д121 3,8	5 Д131 2,78	6 Д143 2,26	8 Д157 0,68 7 Д179 1,48
0,08		2 ДЮ8 15,3	3 ДП4 12,3	4 Д122 8,15	5 Д132 5,63	7 Д144 2,14	8 Д158 1,35	9 Д171 1,02
0,16	—	3 ДИ5 21,9	4 Д123 14,6	6 ДЮЗ 6,6	7 Д145 4,09	8 ' Д159 2,85	9 \ Д172 1,94
0,3; 0,32	—•	5 Д124 17,8	6 Д134 13,4	7 Д146 8.2	8 Д160 6,15	9 ДПЗ 4,52		—
0,6; 0,65	—•	6 Д135 28,7	7 Д147 19,2	8 ' Д161 11,9	9 Д174 8,5	<•—1	—•	—
1,2; 1,3	—	7 Д148 34,5	8 Д162 22,44		—	—•	К	2 Д5 300	—
2,5	—	““	—		К	2 Д6 455		—	—
5		—	К	2 Д7 1023	—		К	3 Д14 220		—
10	—	—	—•	К	3 Д15 1109	—•	К	5 Д23 628		—
17	—	—•	-—"	—		—	•вив	К	8 Д42 675
20	—	—	—•	К	5 Д24 1056	—	К	7 ДЭЗ 800	—	—
40 QD _	 СО	—	К	5 Д58 3000		—•	—	—	—	—
Продолжение табл. 4.4
О		- -  - Индуктивность, Гн	Ток подмагничивания. А
	0,1; 2,2		0,12; 3,2		0,13; 4,5		0,14; 6,3		0,16; 9		0,18; 12,5		0,2; 18		0,22; 25		0,26
0,00125; 0,00015	—		—		—		—		—		—		—		7 Д149 0,0034		—
0,002; 0,0003	—				—		—		—		6 Д136 0.012		7 Д150 0,0075		8 Д163 0,0053		—
0,0025; 0,0006	—		—		—		5 Д125 0,04		6 Д137 0,032		7 Д151 0,017		8 Д164 0,01		9 Д175 0,0075		*—
0,0043; 0,0012	—		4 ДП6 0,115		5 Д126 0,083		6 Д138 0,07		7 Д152 0,0378		8 Д165 0,0242		9 Д178 0,02		—		—
0,005; 0,0025	4 ДН7 0,234		5 Д127 0,179		6 Д139 0,152		7 Д153 0,096		8 Д166 0,05		9 Д177 0,063		—		—		—-
0,008; 0,005	5 Д128 0,336		6 Д140 0,284		7 Д154 0,184		8 Д167 0,116		9 Д178 0,085		—		—		—		—
0,01; 0,01	6 Д141 0,54		7 Д155 0,338		8 Д168 0,245		—		—		—		—		—		—
0,02; 0,02	7 Д156 0,715		9 Д169 0,5		Г 1 —
0.05; 0,04		9 Д170 0,277		—		—		—		—		—		—
0.08; 0,08		1 Д64 12		—•		—		—		—		—		—		—		—
0,16; 0,16		—		—				—		—		—		—		К	2 ДЗ 35,5
0,3; 0,32		—		—		—		—•		К	2 дз 63,5		—		—		—		—
0,6; 0,65		—		К	2 Д4 120		—		—		—		—		К	3 дн 80		—		—
1,2; 1,3		—		—		—		К	3 Д12 132		—		—		К	з Д20 63		—		—
2,5		К	3 Д13 220		—		—		К	5 Д21 , 152		—		—		К	7 Д30 139		—		К	8 Д39 85
5		К	5 Д22 290		—		1		К	7 Д31 200		—		К	8 Д40 185		—		—		—
10		К	7 Д32 410		—		К	8 Д41 350		—		—		—		к ю Д50 200		, —.		—
- 20 S		—		—		—		К	10 Д51 440		—		—		—		——		—
Продолжение табл. 4.4
Зак. 1263
Ток подмагничивания, А
Индуктивность, 1н	0,28	0,32	0,4	0,51	0,56	0,8	1	1,1	1,4
0,00125; 0,00015	—	—	—		1 Д63 0,12		—	—	—
0,0025; 0,0006					1 Д65 0,36	—			—
0,008; 0,005	—	—	—	—		—	2 Д68 1,1	—	—
0,02	—	—	—	—	К	1 Д55 4,2	—	—	К	з Д54 2,08
0,08	—	К	2 Д1 19			К	з Д8 8,6	К	5 дю 4,65		К	7 Д25 4,0	к Д34 2,6
0,16			К	3 Д9 19	—	К	Е Д17 10,6	К	7 Д26 7,0	К	Е Д35 5,3		—
0,3; 0,32	К	3 ДЮ 33	—	К	5 Д18 19		К	1 Д27 14	К	8 Д36 10,54		К	10 Д45 7
0,6; 0,65	К	5 дю 36	—	К	7 Д28 28	К	8 Д37 22		К	10 Д48 15		—	—
1,2; 13	К	7 Д29 57.5	—	К	8 Д38 39		К	10 Д47 37	К н Д57 26	—	—	—
2,5		—	К	10 Д48 51	—	—	—	—	—	—
5	Д	10 Д49 130	——	—	““	—	—	—	—	—•
8
Ток подмагничивания, А
Индуктивность, Ги	1.6	2	2,2	2.5	2,9	3	4,4	5,6	10	12,5	16,5
0,0005	—	—	—	—	—		—		К	9 Д60 0,015	—	Д56 0,017
0,002; 0,0003	—	2 Д67 0,4	—	—	—	—	—	—•	—	—	—
~ 0,0043; 0,0012 5	—	—•	—“		6 Д59 0,3	—	—	—•	—	—	—
Ток подмагничивания,
16,5	1		1							1
S‘5I |	1		12 Д52 0,086					1		1
О	1		1							1
9*9	|	8 Д69	0,17	1					1		1
	1		1	к ю Д53	0,35			1		1
СО	1		1	К	8 Д61	0,6	I		1		!
б‘г |	1		1					1		1
IQ С4	1		1			13 Д62	0,55	1		1
|	2,2	1		1					к ю Д43	1,85	1
С4	1		1					1		1
<D	1		1							о ^1”
Индуктивность, Гн	0,005; 0,0025		10*0	С- С с	> 5	0,05; 0,04		§ с		0,16
Примечание. В числителе приведен номер дросселя. В знаменателе — активное сопротивление основной обмотки, Ом. В правом верх-
нем углу каждой клетки — типоразмер сердечника. В левом верхнем углу означает К наличие компенсационной обмотки. Для дрос-
селей с номерами выше ста пользоваться внутренними рядами цифр для токов и индуктивностей.
194
Таблица 4.5
Основные электромагнитные параметры дросселей типоразмеров Д1—Д69
Типономииал дросселя	Типоразмер магиитопро- вода	Индук- тивность при номи- нальном токе, Ги	Номи- нальный ток под- магничи- вания, А	Макси- мальное значение перемен- ного иа* пряже- ния. В	Сопротивле- ние обмоток. Ом
					Выводы
					1—2	3—6
Д 1-0,08-0,032		0,08	0,320	1	19,0	0,95
Д2-0,16-0,22		0,16	0,220	3	35,5	1,50
ДЗ-0,3-0,16		0,30	0,160	4	63,5	3,50
Д 4-0,6-0,12	ШЛ 16X12,5	0,60	0,120	5	120	6,50
Д5-1,2-0,075		1,2	0,075	8	300	16,5
Д6-2,5-0|,06		2,5	0,060	11	455	24,0
Д7-5-0.04		5,0	0,040	14	1023	133,0
Д8-0.08-0.56		0,08	0,560	1	8,60	0,48
Д9-0,16-0,4		0,16	0,400	3	19,0	1,00
Д 10-0,3-0,28		0,30	0,280	4	33,0	3,00
Д 11-0,6-0,2	ШЛ8Х16	0,60	0,200	5	80,0	4,00
Д12-1.2-О.14		1,2	0,140	8	132,0	7,00
Д13-2,5-0,1		2,5	0,100	11	220,0	10,0
Д 14-5-0,07		5,0	0,070	14	535,0	54,0
Д15-10-0.05		10,0	0,050	20	1100,0	120,0
Д 16-0,08-0,8		0,08	0,800	2	4,65	0,26
Д17-0,16-0,56		0,16	0,560	3	10,6	0,56
Д 18-0,3-0,4		0,30	0,400	4	19,0	1,26
Д19-0,6-0,28		0,60	0,280	5	36,0	3,00
Д 20-1,2-0,2	ШЛ 10X20	1,2	0,200	8	63,0	3,5
Д21-2,5-0,14		2,5	0,140	11	152,0	8,2
Д 22-5-0,1		5,0	0,100	14	290,0	36,0
Д23-10-0,07		10,0	0,070	20	628,0	84,0
Д24-20-0.05		20,0	0,050	35	1056,0	141,0
Д25-0,08-1,1		0,08	1,100	2	4,00	0,15
Д26-0,16-0,8		0,16	0,800	3	7,00	0,35
Д27-0,3-0,56		0,30	0,560	4	14,0	0,70
Д 28-0,6-0,4		0,60	0,400	5	28,0	1,5
Д29-1,2-0,28	ШЛ 12X25	1,2	0,280	8	57,5	3,0
ДЗО-2,5-0,2		2,50	0,200	11	139,0	7,0
Д31-5-0.14		5,0	0,140	14	200,0	23,5
Д32-10-0,1		10,0	0,100	20	410,0	56,0
Д33-20-0,07		20,0	0,070	35	800,0	100,0
Д34-0,08-1,4		0,08	1,400	2	2,6	0,15
Д 35-0,16-1		0,16	1,000	3	5,3	0,30
Д 36-0,3-0,8	ШЛ16Х16	0,30	0,800	4	10,5	0,60
Д37-0.6-0.51		0,60	0,510	5	22,0	1,25
Д 38-1,2-0,4		1,20	0,400	8	39,0	2,20
Д39-2,5-0,26		2,50	0,260	11	85,0	5,0
Д 40-5-0,18		5,0	0,180	14	185	26,0
7*
195
Продолжение табл. 4.5
Типоиомииал дросселя	Типоразмер магиитопро- вода	Индук- тивность при номи- нальном токе, Ги	Номи- нальный ток под- магничи- вания, А	Макси- мальное значение перемен- ного на- пряже- ния, В	Сопротивле- ние обмоток. Ом
					Выводы
					1—2	3-6
Д41-10-0,13	ШЛ16Х16	10,0	0,130	20	350	50,0
Д42-17-0,09		17,0	0,090	35	675	95,0
Д43-0,08-2,2		0,08	2,200	2	1,85	0,076
Д 44-0,16-1,6		0,16	1,600	3	3,70	6,22
Д 45-0,3-1,1		0,30	1,100	4	7,0	0,35
Д46-0.6-0.8		0,60	0,800	5	15,0	0,89
Д47-1,2-0,56	ШЛ 20X20	1,20	0,560	8	37,0	1,69
Д 48-2,5-0,4		2,50	0,400	11	51,0	2,70
Д49-5,0-0,28		5,0	0,280	14	130,0	13,0
Д 50-10-0,2		10,0	0,200	20	200,0	20,0
Д51-20-0,14		20,0	0,140	35	440,0	49,0
Д52-О.О1-12.5	ШЛ25Х40	0,01	12,5	2	0,086	—
Д53-0,02-4,4	ШЛ2ОХ2О	0,02	4,40	2	0,35	0,02
Д54-0,02-1,1	ШЛ8Х16	0.02	1,10	0,5	2,08	0,10
Д55-0.02-0.56	ШЛ6Х6.5	0,02	0,560	0,25	4,20	0,20
Д56-0,0005-16,5	ШЛ 12X25	0,0005	16,50	0,25	0,017	—
Д57-1,2-0,8	ШЛ 20X40	1,20	0,800	20	26	2,60
Д58-40-0.035	ШЛ 10X20	40,0	0,035	35	3000	300,0
Д59-0,0043-2,9	ШЛ12Х16	0,0043	2,900	0,5	0,300	_—
Д60-0.0005-10	ШЛ 16X16	0,0005	10,0	0,25	0,015	0,015
Д61-0,02-3	ШЛ16Х16	0,02	0,300	3	0,60	0,085
Д62-О.05-2.5	ШЛ 32X40	0,05	2,5	8	0,55	—
ДбЗ-0,00125-0,56	ШЛ 6X6,5	0,00125	0,560	0,1	0,12	—.
Д64-0,08-0,1	ШЛ6Х6.5	0,08	0,100	0,1	12,0	—
Д65-0,0025-0,56	ШЛ6Х6.5	0,0025	0,560	0,5	0,36		-
Д66-0,05-0,02	ШЛ16Х10	0,05	0,020	0,5	1,1
Д67-0,002-2	ШЛ6Х12.5	0,002	2,000	0,1	0,4	,—
Д68-0,008-1	ШЛ6Х12.5	0,008	1,000	0,25	1,1	—
Д69-0,005-5,6	ШЛ 16X16	0,005	5,600	1.0	0,17	—
1
Таблица 4.6
Основные электрические параметры дросселей типоразмеров Д101—Д179
Типоиомииал дросселя	Типоразмер магиитопро- вода	Индуктив- ность при номинальном токе, Ги	Номи- нальный ток под- магничи- вания, А	Макси- мальное значение перемен- ного напряже- ния, В	Сопротив- ление обмотки. Ом
Д101-0.01-0.4		0,01	0,40	12	1,70
Д 102-0,02-0,28	ШЛ6Х6.5	0,02	0,28	16	3,17
Д 103-0,04-0,2		0,04	0,20	24	5,90
196
Продолжение табл. 4.6
Типоиомииал дросселя	Типоразмер магиитопро* вода	Индуктив- ность при номинальном токе, Ги	Номи- нальный ток под- магничи- вания, А	Макси* мальиое значение перемен* кого напряже- ния, В	Сопротив- ление обмотки. Ом
Д 104-0,005-0,8		0,005	0,80	12	1,02
Д 105-0,01-0,56		0,01	0,56	16	1,77
Д 106-0,02-0,4	ШЛ6Х8	0,02	0,40	24	3,70
Д 107-0,04-0,28		0,04	0,28	32	8,20
Д 108-0,08-0,2		0,08	0,20	44	15,3
Д 109-0,0025-1,6		0,0025	1,60	12	0,295
Д 110-0,005-1,1		0.005	1,10	16	0,52
Д111-0,01-0,8		0,01	0,80	24	1,32
Д 112-0,02-0,56	ШЛ8Х8	О',02	0,56	32	2,37
Д 113-0,04-0,4		0,04	0,40	50	5,90
Д114-0,08-0,28		0,08	0,28	72	12,3
Д115-0,16-0,2		0,16	0,20	84	21,9
Д116-0,0012-3,2		0,0012	3,20	12	0,115
Д117-0,0025-2,2		0,0025	2,20	16	0,234
Д118-0,005-1,6		0,005	1,60	24	0,484
Д119-0,01-1,1	ШЛ8Х12.5	0,01	1,10	32	0,825
Д 120-0,02-0,8		0,02	0,80	44	2,0
Д121-0,04-0,56		0,04	0,56	58	3,80
Д122-0,08-0,4		0,08	0,40	82	8,15
Д120-0,16-0,28		0,16	0,28	100	14,6
Д 124-0,32-0,2		0,32	0,20	10	17,8
Д 125-0,0006-6,3		0,0006	6,30	12	0,04
Д 126-0,0012-4,3		0,0012	4,30	20	0,083
Д 127-0,0025-3,2		0,0025	3,20	28	0,179
Д 128-0,005-2,2	ШЛЮХ 12,5	0,005	2,20	40	0,336
Д129-0.01-1.6		0,01	1,60	60	0,643
Д 130-0,02-1,1		0,02	1,10	78	1,57
Д131-0,04-0,8		0,04	0,80	78	2,78
Д 132-0,08-0,56		0,08	0,56	100	5,63
Д133-0,16-0,4		0,16	0,40	100	6,60
Д 134-0,32-0,28		0,32	0,28	100	13,4
Д 135-0,65-0,2		0,65	0,20	100	28,7
Д136-0,0000-12,5		0,0003	12,50	90	0,012
Д 137-0,0006-9	ШЛ 10X20	0,0006	9,00	12	0,032
Д 138-0,0012-6,3		0,0012	6,30	16	0,07
Д 139-0,0025-4,5		0,0025	4,50	24	0,152
Д 140-0,005-3,2		0,005	3,20	32	0,284
Д 141-0,01-2,2 Д 142-0,02-1,6	ШЛ 10X20	0,001 0,02	2,20 1,60	50 82	О; 54 1,2
Д143-0,04-1,1		0,04	1,10	100	2,26
197
fa <о -<ь 2 СП	tifafafatitifafafafafafa			Д162-1,3-0,28 Д163-0,0003-25 Д164-0,0006-18 Д165-0,0012-12,5 Д166-0.0025-9	Д157-0,04-1,6 Д158-0,08-1,1 Д159-0,16-0,8 Д 160-0,32-0,56 Д161-0,65-0,4	fafafafafafafafafafafatati СЛСЛСЛСЛСЛСЛСЛ4м4м4м.и4м4м		Типономинал дросселя
	76-0,0012-18 77-0,0025-12,5 78-0,005-9	оэк> — о ©jbjbpdjbj Q fa fa — ОО < 5 СП ф 00 Ф- S.Ojbj- ’“JC С iIp g оо •— да fa 1	7)0 СП D 00 *4 ЭОО §2S х> 4м т* ОСД.05 W
						СП Сл 4м СО NO ►— О 6666666< ’3'2’8*8*8'8'81 wfa ?=а>* сл	D 00 СП СЛ 4м О Q0 СП W — О 5^ СЛ ND О Оо -VoPppp л Оо^'Й*00 л
ШЛ12X25	ШЛМ25Х25			ШЛМ25Х25	ШЛ20Х25	ШЛ 12X25		Типоразмер магнитопро- вода
0,01	о ор оооооо <эо о 8888’® 85’8*2*82’8 Сл ND •— О	СЛ СЛ ND СП			ОО Оф — "8’88§“ сльо да S	ррррр СП W —Ф О СП N0 СП 00 4»	о © орр.® дар •— о о о © 82888|83ъ’®’В’5& СТЮ	— сл		X °sX Н 2 OS О X о )з П tt X я -1x5 я = §s? 3
6,30	— — nd CD ND 00 СЛ О О •— •— КЭС*Э4^СП ОСЛООСЛОО*-® ND ND СЛ из 00000)0000000			— — ND О ND 00 СЛ О О СЛ О О ND О О О О 00	О О О J— — £ сл оо — Ф о о о о о	— ND NDW4mCH«DNDOOOOOOOO ND ND СЛ СО О СЛ О Q NO ND 4м СЛ 00 OOOCDOOOOOCCOOO		я	2	н	X м	к	о	as	м X	-1	х	h	d- S	х	О-	о х	я	х	я	2 £2 Е в J>	®	t	®	1
100	ООССООООООООО			ND ND — — О ООО NO О о	100 100 100 100 100	О СП СЛ СО ND — — ООООО OOOK54mO)KDOOOOOOO		X	э	£	S as	я	го	х	as	>  •О 3 " £ S S я	а	о	г	g	и	й •	¥	n	Е	О	I вл =§»®
1,48	ООО О оо	— о о о о О о О О СЛ Сл О О ND СЛ ND ООСЛЮО	ND^ND*J	4м *— СЛСО -q	М	СЛО СЛ			.	ND ООО О NO О ООО 4м СЛ ND — О Фм •— сл ND W	— СП NO — о О — 00 СО СП о сл СЛ СЛ 00	СО и- ООООООООАфСо^ЬО 2Ws;2R222°,'m”wot 5828^^58	'°* 00 Слф.		Сопротив-' леиие обмотки, Ом
о
1
л
Й
а
§
8
Таблица 4.7
Основные электромагнитные параметры дросселей типоразмеров Д201Т—Д274Т
Типономинал дросселя	Типоразмер магиитопровода	Параллельное соединение обмоток				Последовательное соединение обмоток
		Индуктив- ность при номинальном токе, Гн	Номинальный ток поди а г* ничивання, А	Максималь- ное значение напряже- ния, В	Сопротив* ленив обмотки, Ом	Индуктив- ность при номиналь- ном то- ке, Ги	Номиналь- ный ток подмаг- ничива- ния, А	Макси- мальное значение перемен- ного на- пряже- ния, В	Сопротив- ление обмотки, Ом
Д201Т		0,00015	3,2	0,0126	0,017	0,0006	1,6	0,0252	0,068
Д202Т		о;оооз	2,2	0,0168	0,029	0,0012	1,1	0,0336	0,116
Д203Т		0,0025	0,80	0,0487	0,325	0,01	0,4	0,0974	1,3
Д204Т		0,005	0,56	0,068	0,765	0,02	0,28	0,136	3,06
Д205Т	ШЛ5Х5	о;о4	0,20	0,196	6,2	0,16	0,1	0,392	24,8
Д206Т		0,08	0,14	0,277	11,6	0,3	0,07	0,554	46,4
Д207Т		0,00015	4,50	0,0155	0,023	0,0006	2,2	0,031	0,092
Д208Т		0,0003	3,20	0,210	0,04	0,0012	1,6	0,042	0,16
Д209Т		0,0025	1,10	0,061	0,545	0,01	0,56	0,122	2,18
Д210Т		0,005	0,80	0,0912	0,84	0,02	0,40	0,182	3,36
Д211Т	ШЛ5Х8	0,04	0.28	0,258	6,75	0,16	0,14	0,516	27.0
Д212Т		(Х08	0,20	0,364	12,4	0,3	0,10	0,728	49,6
Д213Т		0,00015	6,30	0.0191	0,016	0,0006	3,20	0,0382	0,062
Д214Т		0,0003	4,50	0,0286	0,035	0,0012	2,20	0,0572	0,14
Д215Т		ОДОгб	1,60	0,91	0,38	0,1	0,80	0,182	1,52
Д216Т	Ш Л 5X10	0,095	1,10	0,124	0,70	0,02	0,56	0,284	2,8
Д217Т		0,04	-0,48	0,355	6,43	0,16	0,20	0,706	25,7
Д218Т		0,08	0,20	0,5	13,4	0.3	0 14	1,0	53,6
Д219Т		0,6	0,10	1,34	110,0	2,5	0,05	2,68	440,0
Д220Т Д221Т Д222Т	ШЛ8ХЮ	0,00015 0,0903	9,0 6,3	0,03 0,041	0,013 0,028	0,0006 0,0012	4,5 3,2	0,06 0,084	0,053 0,11
		0,0025	2,2	0,121	0,268	0,01	1,1	0,242	1,07
§ Д223Т		0,005	1,6	0,168	0,55	0,02	0,8	0.336	2,2
200
Продолжение табл. 4.7
Типоиоминал дросселя	Типоразмер магиитопровода	Параллельное соединение обмоток				Последовательное соединение обмоток
		Индуктив- ность при номинальном токе, Гн	Номинальный ток подмаг- ничивания, А	Максималь- ное значение напряже- ния, В	Сопротив- ление обмотки, Ом	Индуктив- ность прн номиналь- ном то- ке, Ги	Номиналь- ный ток подмаг- ничива- ния, А	Макси- мальное значение перемен- ного на- пряже- ния, В	Сопротив- ление обмотки. Ом
Д224Т Д225Т Д226Т Д227Т	ШЛМ8Х12.5	0,04 0,08 0,6 1,2	0,56 0,40 0,14 0,10	0,51 0,73 1,91 2,5	4,1 8,8 68,0 137,0	0,16 0,3 2,5 5,0	0,28 0,2 0,07 0,05	1,02 1,46 3,82 5,0	16,4 35,2 272,0 548,0
Д228Т Д229Т Д23ОТ Д231Т	ШЛМ10ХЮ	0,00015 0,0003 0,0025 0,005	12,5 9,0 3,2 2,2	0,039 0,058 0,169 0,209	0,008 0,02 0,174 0,288	0,0006 0,0012 0,01 0,02	6,3 4,5 1,6 1,1	0.079 0,115 0,338 0,418	0,033 0,08 0,696 1,15
Д232Т Д233Т Д234Т Д235Т	ШЛМ 10X12,5	0,04 0,08 0,6 1,2	0,8 0,56 0,2 0,14	0,7 0,933 2,6 3,65	3,04 5,9 ' 42,3 96,5	0,16 0,3 2,5 5,0	0,4 0,28 0,1 0,07	1,4 1,87 5,2 7,5	12,2 23,6 169,0 386,0
Д2Э6Т Д237Т	ШЛМ10Х20	0,00015 0,0003	18,0 12,5	0,058 0,079	0,006 0,011	0,0006 0,0011	9,0 6,3	0,115 0,158	0,0252 0,044
Д238Т Д239Т Д24ОТ Д241Т Д242Т Д243Т	ШЛМ12Х12.5	0,0025 0,005 0,04 0,08 0,6 1,2	4,5 3,2 1,1 0,8 0,28 0,2	0,244 0,331 0,912 1,35 3,41 4,79	-	0,137 0,203 1,96 4,25 33,2 64,5	0,01 0,02 0,16 0,3 2,5 5,0	2,2 1,6 0,56 0,4 0,14 0,1	0,438 0,662 1,82 2,7 6,82 9,58 /	0,548 0,812 7,84 17,0 133,0 258,0 ,, , • •
Д244Т Д245Т Д246Т Д247Т	ШЛМ12Х16	0,00015 0,0003 О',0025 0,0045	25,0 18,0 6,3 4,5	0,1 0,108 0,33 0,446	0,0066 0,0137 0,115 0,232	0.0006 0,0012 0,01 0,018	12,5 9,0 3,2 2,2	0.2 0,216 0,66 0,892	0,0265 0,0548 0,46 0,928
Д248Т		0,04	1,6	1,31	1,3	0,16	0,8	2,62	5,2
Д249Т Д25ОТ Д251Т	ШЛМ16Х16	0,08 0,6	1,1 0,4	1,86 5.06	2,57 25,8	0,3 2,5	0,56 0,2	3,72 10,12	10,3 103,0
		1,2	028	.7.09	44,0	5,0	0,14	14,18	176,0
Д252Т Д253Т Д254Т		0,00015	35,0	0,108	0,00292	0,0006	18,0	0,216	0,0117
	ШЛМ16Х25	0,0003 0,0025	25,0 9,0	0,151 0,47	0,0062 0,055	0,0012 0,01	12,5 4,5	0,302 0,94	0,0248 0,22
Д255Т		0,005	6,3	0,648	0,109	0,02	3,2	1,3	0,436
Д256Т Д257Т Д258Т Д259Т		0,04	2,2	1,77	0,77	0,16	1,1	3,54	3,08
	ШЛМ16ХЭ2	0,08 0,6	1,6 0,56	2,72 7,09	1,84 14,6	0,3 2,5	0,8 0,28	5,44 14,2	7,35 58,4
		1,2	0,4	9,65	27,5	5,0	0,2	19,3	110,0
Д26ОТ Д261Т Д262Т		0,00015	50,0	0,144	0,0019	0,0006	25,0	0,288	0,0076
	ШЛМ20Х25	0,0003	35,0	0,216	0,0043	0,0012	18,0	0,432	0,0172
		0ДО25	12,5	0,632	0,04	0,01	6,3	1,26	0,16
Д263Т		0,005	9,0	0,915	0.077.	0,02	4,5	1,83	0,308
Д264Т		0,04	32	— 2,65	0,6	0,16	1,6	5,3	2,4
Д265Т Д266Т	ШЛМ2ОХ32	0,08 0.6	2,2 0,8	3,68 9,92	1,25 11,3	0,3 2,5	1,1 0,4	7,36 19,6	5,0 45,2
Д267Т		1.2	0,56	13,9	20,1	5,0	0,28	27,8	80,4
Д268Т Д269Т Д270Т		0,0003	50,0	0,302	0,0024	0,0012	25,0	0,604	0,0096
	ШЛМ25Х32	0,0006 0,005	35,0 12,5	0,432 1,2	0,0052 0,0372	0,0025 0,02	18,0 6,3	0,864 2,4	1,0208 0,149
Д271Т		0,01	9,0	1,75	0,081	0,04	4,5	3,5		0,324
Д272Т		0,08	3,2	5,41	0,73	0,3	1,6	10,8	2,92
Д273Т g Д274Т	ШЛМ25Х40	0,16 1,2	22 0,8	7,45 18,7	1,52 10,6	0,6 5,0	1,1 0,4	14,9 37,4	6,08 42,4
Таблица 4,
Предельные значення индуктивности и тока подмагничивания
дросселей типа Д
Типоразмер дросселя	Индуктивность, Ги		Ток подмагничивания, А я
	mtn	max	min	max 1
Д1-Д69	0,00125	40,0	0,02	16,5
Д101-Д179	0,00015	1,3	0,20	25,0 Я
Д201Т—Д274Т	0,00015	1,2	0,10	50,0
Таблица 4.9
Значення сопротивления изоляции дросселей типа Д
Проверяемый участок изоляции	Сопротивление изоляции, МОм
	В нормаль- ных климати- ческих условиях	При повы- шенной тем- пературе (+85 °C)	При повышенной влаж- ности (до 98%)
			Кратковре- менное воздействие	Длительное воздействие
Между секциями обмотки н	10000	20	20	2
корпусом Между секциями обмотки	1000	5	5	1
Таблица 4.10
Значения испытательных напряжений дросселей типа Д
Место приложения испыта- тельного напряжения	Испытательное напряжение, В
	Нормальные климатические условия	Условия пониженного атмосферного давления (6-10-1 кПа)
Между секциями обмоток и	2000	350
магнитопроводом Между секциями обмоток	500	350
Рис. 4.15. Электрические принципиальные схемы дросселей:
а—с компенсационной обмоткой (3—6): б — дроссель Д60; в — без компеисацнонной об-
мотки; г-дроссели Д201Т - Д274Т, ДЮН, ДНН. Д14Н-Д17Н. Д20Н, Д21Н, Д24Н, Д34Н.
Д37Н. Д38Н, Д41Н, Д42Н. Д54Н, Д58Н, ДИОН, Д1ПН, Д114Н, Д115Н. ДН8Н. Д119Н
Д122Н. Д123Н. Д126Н. Д127Н, Д131Н, ДИОН, Д141Н, Д157Н
202
Условия эксплуатации дросселей типа Д
Температура окружающей среды
Относительная влажность воздуха, при тем-
пературе +40 °C и ниже без конденсации
влаги............................. ...
Атмосферное давление воздуха:
пониженное.........................
повышенное.........................
Циклическое воздействие температур:
для дросселей исполнения УХЛ
для дросселей исполнения В
Вибрационные нагрузки с ускорением:
для дросселей Д1—Д179 в диапазоне
частот 1...2500 Гц.................
для дросселей Д201Т—Д274Т в диапа-
зоне частот 5...5000 Гц............
Одиночные удары длительностью ударов
0.2...1 мс с ускорением:
для дросселей Д1—Д179 .	.	.	.
для дросселей! Д201Т—Д274Т .
Многократные удары длительностью ударов
1...3 мс с ускорением:
для дросселей Д1—Д179 .	.	. .
для дросселей Д201Т—Д274Т .
Уровень звукового давления ....
Срок службы, не менее..................
—60..+85 °C
98%
До 6-10-1 кПа (5 мм рт. ст.)
До 2 атм.
-60...+85 °C
—6О...+ 14О°С
До 20 g (196 м/с2)
До 40 g (392 м/с2)
До 500 g (4900 м/с2)
До 1'00 g (980 м/с2)
До 100 g (980 м/с2)
До 150 g (1470 м/с2)
До 140i дБ
10000 ч
4.3.	Дроссели ключевых стабилизаторов
Дроссели на кольцевых сердечниках типа К используют в устройствах филь-
трации РЭА различного технического назначения, н в первую очередь в стаби-
лизаторах импульсного напряжения. Дросселям ключевых стабилизаторов при-
своено условное обозначение, которое состоит из буквенно-цифрового индекса.
Например, дроссель Д13-16 расшифровывается следующим образом: Д—дрос-
сель, 13 (первое число)—порядковый номер разработки, 1 (второе число) —
типоиомииал дросселя, б — буква обозначает бескорпусиое исполнение. Для
всеклнматнческого исполнения в условное обозначение дросселя добавляется
буква В.
Условное обозначение дросселей ключевых стабилизаторов применяется при
заказе и в конструкторской документации при применении их в составных изде-
лиях. Дроссели изготавливают по конструкторской документации н технологии,
утвержденным в установленном порядке. Различают два конструктивных испол-
нения, восемь типоразмеров и двадцать типономиналов дросселей этого типа.
Общий внд, габаритные и установочные размеры дросселей типа Д13 в корпус-
ном н бескорпусном исполнениях, а также электрическая схема приведены на
рис. 4.16 и в табл. 4.11.
Дроссели применяют в устройствах фильтрации выходного напряжения им-
пульсных стабилизаторов, работающих в диапазоне частот 0,05... 200 кГц; рас-
считаны на индуктивность 0,0005 ...5 мкГн и ток подмагничивания 0,5... 16 А.
Дроссели в корпусном исполнении применяют в жестких климатических условиях
эксплуатации.
Дроссели обеспечивают устойчивую работу в диапазоне частот до 200 кГц
как прн синусоидальной, так и при прямоугольной форме кривой напряжения.
Дроссели, применяемые в фильтрах выпрямителей или в качестве индуктивного
элемента для защиты от помех, а также в других электрических цепях, ограни-
чены напряжением, не превышающим 500 В. В некоторых случаях допускается
203
Таблица 4.
Конструктивные размеры дросселей ключевых стабилизаторов типа Д13
Типоиоминал дросселя	Типоразмер сердечника	Размеры, мм				Масса, ие боле
			D	L	А
Д13-1		7,5	—	15	10	5
Д13-16		6	12,5	—	—	3,5
Д13-2 Д13-26	К10Х6ХЗ	7,5 6	12,5	15	10	5 3,5
Д13-3		7,5	—	15	10	5
Д13-36		6	12,5	—	—	3,5
Д13-4		10	—	17	11,25	8
Д13-46 Д13-5	К10Х6Х4.5	8 10	13	17	11,25	4,5 8
Д13-56		8	13	—	—	4,5
Д13-6		И	—	18	12,5	10
Д13-66		9	15	_—	—	5.5
Д13-7	К12X5X5,5	11		-	18	12,5	10
Д13-76		9	15		—	6.5
Д13-8		11	—	18	12,5	10
Д13-86		9	15	—	—	6,5
Д13/9		11	—	19	15	12
Д13-96		9	16	—	—	6,5
Д13-10	К13Х7Х5	11	——	19	15	12
Д13-106		9	16	—	—	6,5
Д13-11		11	—	19	15	12
Д13-116		9	16		—	6,5
Д13-12		12	—	22	17,5	25
Д13-126		10,5	20,5	—	—	14
Д13-13	К17ХЮХ6,5	12			22	17,5	25
Д13-136		10,5	20,5			14
Д13-14		12	—	22	17,5	25
Д13-146		10,5	20,5	—	—	14
Д13-15		15,5	—	29	22,5	40
Д13-156 Д13-16	К19X11X4,8	12 15,5	24	29	22,5	18 40
Д13-166		12	24	—	—	18
Д13-17		13	—	30	25	45
Д13-176 Д13-18	К24Х 13X5,2	11,5 13	28	30	25	28 45
Д13-186		Н,5	28	—	—	28
Д13-19		16	—	36	30	60
Д13-196		14	32	—	—	45
Д13-20		16		36	30	60
Д13-206		14	32	—	—	45
Д13-21	К27Х 15X5,2	16	—	36	30	60
Д13-216		14	32	.—	—	45
Д13-22		16	—	36	30	60
Д13-226		14	32			45
204
Рис. 4.16. Дроссели ключевых стабилизаторов:
а — бескорпусное исполнение; б — корпусное исполнение; в — электрическая схема дросселя
двойной ток подмагничивания, но в течение времени, не превышающего 20 с.
Следует иметь в виду, что при использовании дросселя на половинный ток его
индуктивность увеличивается в два раза. Дроссели применяют также в схемах
при токе подмагничивания меньше номинального значения.
Электрическая прочность изоляции между корпусом и каждой из обмоток
дросселя определяется напряжением постоянного тока, не превышающим 250 В.
Сопротивление изоляции дросселей между корпусом и каждой из обмоток со-
ставляет 5000 МОм (для дросселей бескорпусного исполнения — не менее
100 МОм). Индуктивность дросселей при номинальном токе подмагничивания
соответствует нормам, приведенным в табл. 4.12 и 4.13.
Как указано в условиях эксплуатации, минимальная наработка дросселей в
нормальных условиях эксплуатации составляет 60 000 ч. Электрические парамет-
ры дросселей в течение минимальной наработки в пределах времени, равного
минимальному сроку сохраняемости, приведены в табл. 414. Предельно допусти-
мые значения электрических параметров дросселей даны в табл. 4.15.
К дросселям типа Д13 предъявляют повышенные требования по надежно-
сти. Так, минимальная наработка иа отказ при эксплуатации в диапазоне тем
ператур —60 ... +80 °C составляет 80 000 ч, а в диапазоне температур —60 ...
+75 °C — 100 000 ч.
Дроссели в бескорпусном исполнении применяются в составе гибридных ин-
тегральных микросхем в блоках и аппаратуре, обеспечивающих герметизацию и
защиту дросселей от воздействия влаги, морского тумана, плесневых грибов,
инея, росы, пониженного и повышенного давления.
Масса дросселей ие превышает значений, указанных в табл. 4.11. Выводы
дросселей в местах их присоединения выдерживают без механических поврежде-
ний воздействия растягивающей силы, направленной вдоль оси провода, ие
имеющего жесткой заделки 4,9 Н (0,5 кгс); трехкратного скручивания иа угол
поворота 180° для одножильных проволочных выводов; трехкратного воздейст-
вия изгибающей силы.
205
Таблица 4.12
Основные электромагнитные параметры ключевых дросселей
стабилизаторов типа Д13
-------------------------------------------------------7
Номинальные параметры дросселя при последовательном
соедииеиии обмоток при /и=100 кГц
Типоиомииал	Перемен-			Сопротив-	л	к '	о
	мая сое-	Ток НОД-	Индуктив-	ление об-	о		Ч Р X.
дросселя	тавляющая	магничи-	ность L,	моток		ф л	2° хС
	напряже-	ваиия А,	мкГн, не	постоян-	о	н ь	О х “s
	ния г/Эф,	не более	менее	ному току, г, Ом	i	и о 6	ь о с £ ® п '
						О Ф Е	3" V сх_Г
Д13-1, Д13-16	20	0,5	0,315	0,90	30	60	0,8
Д13-2, Д13-26	10	1,0	0,08	0,25	20	40	1,0
Д13-3, Д13-36	2	4,0	0,005	0,03	20	40	8,0
Д13-4, Д13-46	20	1,0	0,2	0,4	10	40	1,0
Д13-5, Д13-56	5	4,0	0,0125	0,06	10	45	5,0
Д13-6, Д13-66	34	0,5	1,25	1,5	10	70	0,4
Д13-7, Д13-76	30	1,0	0,315	0,70	10	40	0,7
Д13-8, Д13-86	9	4,0	0,02	0,05	10	30	5,6
Д13-9, Д13-96	34	0,5	2,0	1,6	20	70	0,3
Д13-10, Д13-106	34	1,0	0,5	0,6	20	40	0,4
Д13-11, Д13-116	10	4,0	0,0315	0,05	10	30	2,2
Д13-12, Д13-126	34	0,5	3,15	1,5	10	120	0,2
Д13-13, Д13-136	34	1,0	0,8	0,8	10	100	0,3
Д14-14, Д13-146	15	4,0	0,05	0,05	30	40	2,0
Д13-15, Д13-156	34	1,0	1,25	0,9	15	200	0,2
Д13-16, Д13-166	34	4,0	0,05	0,1	10	100	1,0
Д.13-17, Д13-176	34	1,0	2,0	1,2	20	200	0,1
Д13-18, Д13-186	34	4,0	0,125	0,13	10	70	0,9
Д13-19, Д13-196	34	1,0	5,0	1,8	10	350	0,1
Д13-20, Д13-206	34	4,0	0,315	0,15	30	90	0,5
Д13-21, Д13-216	10	16,0	0,2	0,02	40	60	2,2
Д13-22, Д13-226	25	8,0	0,08	0,05	20	80	1,0
Для рассматриваемых дросселей важное значение имеет правильная распай-
ка выводов при соблюдении следующих требований: минимальное расстояние от
корпуса дросселя до места пайки должно быть ие менее 2 мм; при пайке мон-
тажных проводов к выводам дросселей не допускается затекание флюса и при-
поя иа защитное покрытие; длительность пайки не должна превышать 5 с при
мощности паяльника не более 60 Вт; отгиб выводов, перепайка выводов более
двух раз не допускается; сечение монтажных проводов ие должно превышать
1,0 мм2; прн пайке внешнего монтажа к одному контактному вывод}' допускает-
ся подпайка не более трех проводов, в том числе выводов навесных элементов.
Схема распайки выводов дросселей приведена на рис. 4.16, в.
Основные электромагнитные параметры дросселей типа Д13 приведены в
табл. 4.12 и 4.13.
Дроссели ключевых стабилизаторов применяют исключительно при гермети-
зации узлов и сборочных единиц РЭА. Дроссели могут работать без дополнитель-
ной защиты не более 4 суток.
Минимальный срок сохраняемости дросселей корпусного исполнения при
хранении их в отапливаемом хранилище или в хранилище с регулируемой влаж-
ностью и температурой составляет 25 лет. Минимальный срок сохраняемости
206
Таблица 4.13
Индуктивность дросселей при параллельном
и последовательном включениях обмоток
Тнпономииал дросселя	Индуктивность при после- довательном соединении обмоток Lo, мкГн, не менее (при 7о=0)	Индуктивность прн парал- лельном соединении обмо- ток L, мкГн, не меиее (при
Д13-1, Д13-16	0,500	0,125
Д13-2, Д13-26	0,200	0,05
Д13-3, Д13-36	0,020	0,005
Д13-4, Д13-46	0,500	0,125
Д13-5, Д13-56	0,0315	0,0078
Д13-6, Д13-66	2,0	0,5
Д13-7, Д13-76	0,500	0,125
Д13-8, Д13-86	0,0315	0,0078
Д13-9, Д13-96	3,150	0,7875
Д13-10, Д13-106	1,259	0,3125
Д13-11. Д13-116	0,080	0,020
Д13-12, Д13-126	5,800	1,450
Д13-13, Д13-136	2,000	0.50
Д13-14, Д13-146	0,125	0,031
Д13-15, Д13-156	5,500	1,375
Д13-16, Д13-166	0,350	О,'0875
Д13-17, Д13-176	5,000	1,250
Д13-18, Д13-186	0,315	0,0787
Д13-19, Д13-196	7,000	1,750
Д13-20, Д13-206	0,315	0,0787
Д13-21, Д13-216	0,050	0,0125
Д13-22, Д13-226	0,200	0,050
Электрические параметры дросселей типа Д13
в течение минимальной наработки
Таблица 4.14
Параметр дросселя, единица измерения	Нормы иа параметры в течение
	минимальной наработки	минимального срока сохраняемости
Электрическая прочность, В	125	150
Индуктивность дросселя относительно значений, приведенных в табл. 4.13, %	70	85
Сопротивление изоляции между корпу- сом и каждой из обмоток, МОм, не ме- иее	2	10
207
Таблица 4.15
Предельно допустимые параметры дросселей типа Д13
Электромагнитные параметры дросселя	Значение
Переменная составляющая напряжения относительно значения, приведенного в табл. 4.12	1,1 4Л,Ф
Частота переменной составляющей отно- сительно номинального значения часто- ты /ном	2/ном

дросселей бескорпусного исполнения: у потребителя в упаковке предприятия-из-
готовителя— 10 лет, а без упаковки в нормальных климатических условиях — не
более двух месяцев; в аппаратуре на печатных платах при условии покрытия их
двумя слоями лака марки ЭП-730— 15 лет.
Общие сведения о минимальном сроке сохраняемости дросселей приведены
в табл. 4.16.
Значения переменной составляющей напряжения на дросселе в зависимое
от частоты приведены в табл, 4.17.
Таблица 4.16
Сроки сохраняемости дросселей типа Д13
Место хранения	Минимальный срок сохраняемости, лет
	в упаковке изготовителя		в составе незащищенной аппаратуры и ЗИП
Отапливаемое хранилище	10	25	15	20	25
Неотапливаемое хранилище	7	17	10	14	17
Хранилище с регулируемой влажностью	7	17	10	14	17
Навес	7	17	8	10	13
Открытая площадка	—	—	8	10	13
208
Таблица 4.17
Значения переменной составляющей напряжения
на дросселе в зависимости от частоты
Типономинал дросселя	Переменная составляющая напряжения на дросселе при последовательном соединении обмоток, В иа частоте /, кГЦ
	1 1 5		10	20	40	50	200
Д13-1, Д13-16	2,0	9,0	18,0	30,0	48,0	58,0	58,0
Д13-2, Д13-26	1,0	5,0	10,0	17,0	26,0	33,0	33,0
Д13-3, Д13-36	0,4	2,0	4,0	7,0	10,0	12,0	12,0
Д13-4, Д13-46	1,8	6,0	12,0	20,0	30,0	40,0	62,0
Д13-5, Д13-56	0,6	3,0	6,0	9,0	15,0	18,0	18,0
П13-Л Д13-66	4,0	25 0	50,0	60,0	80,0	100,0	100,0
П13-7, Д13-76	2,8	14,0	18,0	24,0	36,0	44,0	57,0
Д13-8, Д13-86	0,6	3,0	6,0	9,0	12,0	15,0	15,0
Д13-9, Д13-96	6,0	23,0	46,0	70,0	104,0	130,0	150,0
Д13-10, Д13-106	1,6	8,0	16,0	16,0	22,0	28,0	40,0
Д13-11, Д13-116	0,8	4,0	8,0	13,0	14,0	16,0	16,0
Д13-12, Д13-126	12,0	60,0	120,0	160.0	180,0	200,0	200,0
Д13-13, Д13-136	4,0	25,0	50,0	80,0	96,0	120,0	120,0
Д13-14, Д13-146	1,6	8,0	16,0	25,0	25,0	31,0	31,0
Д13-15, Д13-156	6,4	32,0	64,0	85,0	85,0	107,0	150,0
Д13-16, Д13-166	0,4	2,0	4,0	8,0	8,0	10,0	34,0
Д13-17, Д13-176	8,0	40,0	80,0	160,0	160,0	200,0	220,0
Д13-18, Д13-186	0,4	2,0	4,0	4,0	6,0	10,0	34,0
Д13-19, Д13-196	6,0	30,0	60,0	60,0	80,0	100,0	200,0
Д13-20, Д13-206	3,0	15,0	30,0	30,0	48,0	60,0	100,0
Д13-21, Д13-216	0,6	3,0	6,0	7,5	8,0	10,0	10,0
Д13-22, Д13-226	1,0	5,0	10,0	18,0	20,0	25,0	25,0
Условия эксплуатации дросселей типа Д13
Температура окружающей среды .	. .	—6O...+85 °C
Повышенная температура среды:
рабочая............................................ 4-85	°C
предельная..................................... 4-70	°C
Пониженная температура среды:
рабочая............................................ —60	°C
предельная.......................... —60 °C
Смена температур от предельной понижен-
ной температуры среды до максимальной
температуры дросселя.................... —60...4-1'35°C
Относительная влажность воздуха при тем-
пературе 4-36 °C и ниже без конденсации
влаги................................... 98%
Атмосферное пониженное давление:
рабочее................................... 1,33-	10~,s гПа
(1О~13 мм рт. ст.)
предельное................................ 1,33-	1О~13 гПа
(10-13 мм рт. ст.)
Повышенное рабочее давление ....	297,198 кПа (3 кгс/см2)
Вибрационные нагрузки в диапазоне частот
1...5000 Гц с ускорением...................... До	40 g (392 м/с5)
209
Акустический шум в диапазоне частот .
Уровень звукового давления .	.	.	.
Многократные удары:
пиковое ударное ускорение . .
длительность действия ..............
Одиночные удары:
пиковое ударное ускорение . .	.	.
длительность действия ..............
Линейные (центробежные) нагрузки с уско-
рением ..................................
50... 10 000 Гц
160 дБ
До 150 я (1471 м/с2)
1...3 мс
До 1000 g (9810 м/с2)
0,2...1 мс
До 500 g (4905 м/с2)
4.4. Дроссели на магнитопроводах из пластин пермаллоя и
электротехнической стали
Дроссели иа магннтопроводах из пластин пермаллоя и стали по ГОСТ <
20249—80 предназначены для использования в РЭА и аппаратуре связи, I
работающей в диапазоне частот до 1 МГц, в зависимости от применяемого маг-1
нитного материала. Дроссели изготавливают на магнитопроводах типов ШУ и
ШП. Дросселям присвоено условное обозначение, которое применяется при зака-Ч
зе и в конструкторской документации. Условное обозначение исполнения дроссе-1
ля состоит из: буквенного индекса сокращенного наименования дросселя соглас- '
но табл. 4.18; цифрового индекса типа дросселя согласно табл. 4.18; цифрового
индекса вида конструктивного исполнения дросселя согласно табл. 4.18; поряд-
кового номера исполнения по ТУ.
Конструкция дросселей рассчитана на максимальные рабочие напряжения I
или максимальные рабочие потенциалы между выводами, а также между экра-I
ном (кожухом) или арматурой крепления и каждым из выводов дросселя. Их
значения приведены в табл. 4.19. Конструкция дросселей, их габаритные и уста-
новочные размеры приведены на рис. 4 17—4.29 и в табл 4.20. Изготавливают
дроссели по конструкторской документации, оформленной по ГОСТ 2.113—75
с учетом нормативно-технической документации, используемой на предприятии.
Масса дросселей не превышает значений, указанных в табл. 4.20.
210
Таблица 4.18
Система условных обозначений дросселей из пластин
пермаллоя и электротехнической стали
Буквенный индекс (сокращенное наименование)	Цифровое Яндекс		Размер магиито- провода	Способ монтажа	Наличие экрана	Макси- мальное число выводов
	Тип	Вид конст- руктивного исполнения
Ц Др)	1	1	2,5x5	Печатный с ша- гом, кратным 0,5 мм	—	6
		3	4X5			8
		4		Печатный с ша- гом, кратным 2,5 мм
		5			+
		6	4X8		—
		7			+
		25	5x4	Печатный с ша- гом, кратным 1,25 мм	—
		9	5x6,3	Печатный с ша- гом, кратным 2,5 мм	—
		10			+
		11	5X10	Печатный с ша- гом, кратным 2,5 мм	—
		12			+
		13	6X12,5		—
		14			+
мдр)	2	15	7X7	Объемный сверху	—	10
		16		Печатный с ша- гом, кратным 2,5 мм	+
		17	7X15	Объемный сверху	—
		18		Печатный с ша- гом, кратным 2,5 мм	+
		19	12X15	Объемный сверху	—
		24
		20		Объемный снизу	+
		21	17x20	Объемный сверху	—
		22		Объемный снизу	+
		23	20x26	Объемный сверху	—
211
Таблица 4.19
Максимальные значения рабочих напряжение
между выводами дросселей
Обозначение дросселя	Максимальное рабочее напряжение (Ураб (эффективное значение) илн максимальный рабочий потенциал* В* между выводами, между экраном или арматурой крепления и каждым из выводов
ДрЫ; Др1-3; ДрН-25	100
Др1-4; Др1-5; Др1-6; Др1-7; Др1-9; ДрЫО; Др1-11; Др 1-12; ДрЫЗ; Др1-14	150
Др2-15; Др2-16; Др2-17; Др2-18; Др2-20; Др2-22	'	170
Др2-21; Др2-23; Др2-24; Др2-19	250
Таблица 4.20
Конструктивные размеры дросселей на магнитопроводах
из пластин пермаллоя и стали
Обозначение дросселя	Размеры, мм							Масса, г ие более
	н	В	h	ь	А	At	Номер рисунка
Др1-1	27	11	9	11	6	8	4.17	7
Др 1-3	27,1	23,5	7,3	14,6	18	9	4.18	14
Др1-4	24	18,5	5	16,5	15	10	4.19	22
Др 1-6	24	18,5	5	20,5	15	15	4.19	27
ДР1-5	29,7	21,9	4,7	18,9	15	10	4.20	25
Др1-7	29,7	21,9	4,7	22,9	15	15	4.20	30
Др1-9	27	20,5	5	18,5	15	12,5	4.19	36
ДрЫО	31,7	23,9	4,7	20,4	15	12,5	4.20	40
ДрЫ1	27	20,5	5	23,5	15	17,5	4.19	45
ДР1-12	31,7	23,9	4,7	25,4	15	17,5	4.20	50
ДР1-13	31	26,5	4,5	26,5	20	20	4.22	65
Дрб-14	36,5	29,9	3,5	29,9	20	20	4.23	70
Др2-15	39,5	37,5	—	23,5	16	13,5	4.24	75
ДР2-16	35,1	34,4	4,6	34,4	27,5	20	4.25	85
Др2-17	39,5	37,5	—	31,5	16	21,5	4.24	НО
Др2-18	43,1	34,4	4,6	34,4	27,5	20	4.25	130
Др2-19	49	47	—	42	36	—	4.27	240
Др2-20	55,1	47	7,6	47	20	30	4.28	280
Др2-21	61	56	—	59	35	44	4.29	570
Др2-22	62,5	59	6	59	25	40	4.28	610
ДР2-23	72	66	—	70	40	53	4.29	1000
Др2-24	47	47	—	46	36	35	4.26	260
212
Условия эксплуатации дросселей типа Др
Температура окружающей среды
Смена температур.....................
Максимальная повышенная температура
дросселей с учетом перегрева обмоток .
Относительная влажность воздуха при тем
пературе +35 °C и ниже без конденсации
влаги ...............................
Пониженное атмосферное давление:
для группы эксплуатации 1 . .
для группы эксплуатации 2 . ,
Повышенное давление воздуха или другого
газа (кротче агрессивного) ....
Вибрационные нагрузки с ускорением:
в диапазоне частот 1...600 Гц .
в диапазоне частот 1...2000 Гц .
в диапазоне частот 1...ЭООО Гц . .
Многократные удары с ускорением:
при длительности ударов 2... 10 мс .
при длительности ударов 1...3 мс .
Одиночные удары с ускорением:
при длительности ударов 1...2 мс .
при длительности ударов 0.2...1 мс .
Линейные (центробежные) нагрузки с уско
рением ..............................
Акустические шумы:
в диапазоне частот...................
с уровнем звукового давления . .
—60...+85 °C
—6О...+85°С
+ 155 °C
98%
53 600 Па (400 мм рт. ст.)
666 Па (5 мм рт. ст.)
До 297 198 Па (3 кгс/см2)
До 10 g (98,1- м/с2)
До 10 g (98,1- м/с2)
До 20 g (196 м/с2)
До 392,4 м/с2
До 1471 м/с2
До 4905 м/с2
До 9810 м/с2
До 10g (98,1 м/с2)
50...10000 Гц
До 150 дБ
But) А
Рис. 4.18. Конструкция дросселя типа Др1-3:
/ — прокладка; 2 — компаунд; 3 — пластина; 4 — колпачок;
5 — катушка; 6 — основание; 7 — компаунд
213
Рис. 4.19. Конструкция
дросселей типов Др1-4,
Др1-6, Др1-9, ДрЫ1:
1 — катушка; 2 — пластина;
3 — клии
Разметка для крепления
Рис. 4.20. Конструк-
ция дросселей типов
Др1-5, Др1-7, ДрЫО,
ДрЫ2:
I — кожух; 2 — катушка:
3 — пластина; 4 — осно-
вание; 5 — клии; 6-
компаунд; 7 — заливоч-
ный материал
214

I
Рис. 4.21. Конструкция дросселей типа Др1-25:
/ — катушка; 2 — пластина; 3 — пластина
SIZ'D
дросселей типа Др1-13:
/ — катушка; 2 — пластина; 3 — клии
215
Рис. 4.23. Конструк-
ция дросселей типа
Др!-14:
1 — кожух; 2 — заливоч-
ный материал; 3 — ка-
тушка; 4 — пластина:
5 — клин; 6 — основа-
ние; 7 — заливочный ма-
териал; 8 — винт
Разметка для крепления
Рис. 4.24. Конструкция дросселей ти-
пов Др2-15, Др2-17:
1.2— рамка; 3 —катушка; 4 — магиито-
прсвод; 5 — клин, 6 — прокладка; 7, 8.
9— винт, шайба, гайка
216
Разметка Оля крепления
Рис. 4.25. Конструкция дросселей типов Др2-16, Др2-18:
/ — кожух; 2 — компаунд; 3 — магнитопровод; 4 — прокладка;
5 — катушка; 6 — клин; 7 — основание; 8 — компа у ид
Рис. 4.26. Конструкция дрос-
селя Др2-24
1 — рамка; 2 — катушка; 3 — плас-
тина; 4 — клии; 5 — прокладка;
6 — скоба
217
Разнетка для крепления
Рис. 4.27. Конструкция дроссе-
лей типа Др2-19:
/. рамка: 2 —катушка; 3 - плас-
тина; 4 — клии; 5 —прокладка,
6 _ угольник
Рис. 4.28. Конструкция дроссе-
лей типа Др2-2и. Др2-22.
I — кожух; 2 — прокладка: 3 —
пластина; 4 клин; S — катушка,
6 — основание; 7, # -  компаунд
218
1
Рис. 4.29. Конструкция дрос-
селей типов Др2-21, Др2-23:
1 — рамка; 2 — пластина; 3 — ка-
тушка; 4 — клин; 5 —рамка; 6 —
прокладка; 7 — угольник
Основные параметры дросселей типа Др. Максимальное рабочее напряжение
1/рав (эффективное значение) или максимальный рабочий потенциал дросселей
не превышает 170 В. Максимальное испытательное напряжение зависит в боль-
шей степени от условий их проведения. Так, в нормальных климатических усло-
виях испытательное напряжение достигает 1800 В.
Электрическое сопротивление изоляции между гальванически не связанными
обмотками, а также между корпусом или арматурой крепления дросселей в ус-
ловиях повышенной влажности зависит от величины рабочего напряжения и
устанавливается в пределах 1 ... 3 МОм. Сопротивление изоляции в течение ми-
нимальной наработки находится также в указанных пределах.
Затухание несогласованности дросселей при проектировании выбирают из
следующего ряда: 14; 16,5; 20; 22,4; 24,3; 25,8; 28; 30; 33,5; 40 дБ. Допускаемые
отклонения величин затуханий дросселей устанавливают в конструкторской до-
кументации.
Электромагнитные параметры дросселей находятся в прямой зависимости от
применяемых для изготовления магнитопроводов магнитных материалов. Элек-
тромагнитные параметры применяемых марок электротехнической стали и пер-
маллоев рассмотрены в гл. 2. В обобщенной форме электромагнитные парамет-
ры электротехнической стали и пермаллоев приведены в табл. 4.21. При проекти-
ровании и изготовлении дросселей может возникнуть необходимость проверки
магнитных параметров как уже готовых магнитопроводов, так и материала, из
которого эти магиитопроводы изготовлены. К таким параметрам относятся: на-
чальная, эффективная, относительная проницаемости, тангенс угла потерь, коэф-
фициент потерь и температурный коэффициент магнитной проницаемости.
2! 9
Таблица 4.21
Электромагнитные параметры электротехнической стали и пермаллоев
Наименование магнитного материала	Начальная магнитная проницае- мость ^н	Макси- мальная магнитная проницае- мость ^тах	Коэрцитивная сила Нс		Магнитная индукция прн насыщении Вв, Тл (кГс)	Удельное электри- ческое сопротив- ление р. Ом-мм*/м
			Ь/м	Э
Электротехниче- ская сталь Пермаллой:	200. .600	300.. 8000	10...64	0,12... ...0,8	2,0 (20)	0,25.. 0,6
иизконикелевый	1000... ...4000	15 000... .. .60 000	6...32	0,070... ...0,40	1,3...1,6 (13.-16)	0,45...0,9
высокоиикеле- вый	15 000. . . ...35 000	70 000... ...220000	1. .4	0,012... ...0,05	0,7...0,75 (7.0,75)	0,5..0.65
Таблица 4 22
Конструктивные размеры пластин типа Шу
Типоразмер пластины	Размеры, мм
	/	1,	*	Я	L
Шу-2	2	2	7	9	8
Шу-2,5	2,5	2,5	8,5	11	10
Шу-3	3	3	9,5	12,5	12
Шу-4	4	4	12	15,5	16
Шу-5	5	5	15	19,5	20
Шу-6	6	6	18	23	24
Шу-8	8	8	24	31	32
Шу-10	10	10	30	38	40
Шу-5а	5	3	15	19,5	16
Таблица 4.23
Конструктивные размеры пластин магиитопроводов типа Шп
Типоразмер пластины	Номер рисун- ка	Размеры, мм
			О	Л |			Л.	-	А			Л
Шп-7	4.31	7	6,5	20	30	30	0,3	27			—	1,6	2
Шп-7а	4.31	7	5,5	20	30	28	0,3	27		—	1,6	2
Шп-12	4.32	12	9	30	42	42	0,5	36	—	3,2	1,6	2,5
Шп-17	4.33	17	10,5	38	55	55	0,5	47	47	3,2	1,8	3
Шп-20	4.33	20	12,5	45	65	65	0,5	56	56	4,2	1,8	3
Шп-23	4.33	23	14	51	74	74	0,5	63	63	4,2	2	4
Ши-29	4.33	29	13,5	56	85	85	1	75	75	4,2	2,9	5
Шп-34	4.33	34	17	68	102	102	1	91	91	5,5	2,9	5
220
Таблица 4.24
Конструктивные размеры магнитопроводов типов ШУ и ШП
дросселей типа Др
Типоразмер	Типораз-	L.	в.		н.			•S'	S		₽х
магиито- провода	мер пластины	мм	мм	мм	мм	мм	Zo. ем	см*	о» см’	с» см3	хюЛ см2
ШУ-2Х2.5	Шу-2	8,0	2,5	5	9	1,74	2,04	0,05	0.1	0,11	0,141
ШУ-2Х4	Шу-2	8,0	4,0	5	9	1,74	2,34	0,08	0,1	0,18	0,197
ШУг2,5ХЗ,2	Шу-2,5	10,0	3,2	6,25	11,25	2,14	2,41	0,08	0,15	0,22	0,233
ШУ-2.5Х5	Шу-2,5	10,0	5,0	6,25	11,25	2,14	2,77	0,12	0,15	0,34	0,304
ШУ-ЗХ4	Шу-3	12,0	4,0	7,5	13,5	2,57	2,79	0,12	0,22	0,37	0,368
ШУ-ЗХб.З	Шу-3	12,0	6,3	7,5	13,5	2,57	3,19	0,18	0,22	0,59	0,483
ШУ-4Х5	Шу-4	16,0	5,0	10	17	3,43	3,44	0,20	0,4	0,76	0,678
ШУ-4Х8	Шу 4	16,0	8,0	10	17	3,43	4,04	0,31	0,4	1,22	0,895
ШУ-5Х6.3	Шу-5	20,0	6,3	12,5	21,5	4,3	4,15	0,31	0,62	1,51	1,080
ШУ-5ХЮ	Шу-5	20,0	10,0	12,5	21,5	4,3	4,89	0,49	0,62	2,40	1,471
ШУ-5аХ4	Шу-5а	16,0	4,0	11.5	20,5	3,69	3,19	0,2	0,34	0,89	0,571
ШУ-6Х8 ШУ-6Х12.5	Шу-6	24	8 12,5	15	25	5,35	4,94 5,84	0,47 0,74	0,89	2,69 4,2	1,583 2,101
ШУ-8ХЮ ШУ-8Х16	Шу-8	32	10 16	20	34	6.87	6,24 7,44	0,79 1,27	1,59	6,08 9,73	2,930 3,850
ШУ-10X12,5 ШУ-10Х16	Шу-10	40	12,5 16	25	41	8,6	7,64 8,34	1,24 1,59	2,49	11,5 14,72	4,700 5,520
ШУ-10X20	Шу-10	40	20	25	41	8,6	9,14	1,98	2,49	18,4	6,272
ШП-7Х7	Шп-7	30				6,4	5,10	0,48	1,29	4,47	1,897
ШП-7аХ7	Шп-7а	28	7	20	30	6,2	4,82	0,48	1,09	4,33	1,751
ШП-7Х15	Шп-7	30	15			6,4	6,67	1,04	1,29	9,57	3,143
ШП-12Х12	Шп-12	42	12	30	42	9,68	7,69	1,43	2,69	14,62	5,168
ШП-12Х15			15				8,29	1,78		18,27	5,969
ШП-17Х17 ШП-17X20	Шп-17	55	17 20	38	55	12,4	10,51 11,11	2,87 3,38	3,97	37,71 44,37	8,743 9,741
ШП-2ОХ20	Шп-20	65	30	45	65	14,64	12,21	3,97	5,61	61,80	12,460
ШП-20Х26			26				13,41	5,17		80,34	15,964
ШП-23Х23	Шп-23	74,0	23,0	51	74	16,62	13,98	5,26	7,11	92,84	16,105
ШП-23Х29			29,0 32,0				15,18	6,63		117,10	18,697
ШП-29Х29 ШП-29Х32	Шп-29	85,0		56	85	18,5	16,28 16,86	8,37 9,24	7,53	164,94 181,99	21,011 22,396
ШП-34Х34	Шп-34	102	34,0	68	102	22,1	19,2	11,51	11,53	273,97	31,361
Вопросы измерения параметров магнитных материалов и готовых изделий, а
также рекомендуемые для измерения параметров индуктивных элементов прибо-
ры подробно рассмотрены в [21].
Рабочие затухания дросселей соответствуют следующему ряду: 0,1; 0,2; 0,3;
0,5; 0,7; 1,0; 2,0; 3,0; 5,0 дБ. Затухания асимметрии дросселей соответствуют
следующему ряду: 30; 35,5; 40,45; 50; 56; 60 дБ.
В качестве магнитопроводов применяют стержневые конструкции типов ШУ
н ШП из пластин пермаллоя и стали по ГОСТ 20249—80. Магнитопроводы типа
ШУ набирают в пакеты из пластин типа Шу, отличающихся тем, что имеют
уширенное основание и высоту h стержней в 3; 3,16; 3,4; 3,5; 5 раз больше ши-
рины окна. Магиитопроводы типа ШП набирают в пакеты из платин типа Шп,
имеющих постоянный зазор ht и высоту среднего стержня h больше ширины
221
Rtf
2om6.d
(l+2l,)
L
Направление
проката
(1+21,)
L
1 Рис. 4.31. Конструкция пласти-
ны магнитопровода типа Щп
с двумя пазами
НапраВмти
прокат
X
I
f Рнс 4.32. Конструкция пласта-
~-|К |д| ны магнитопровода типа Шп
с двумя отверстиями
222
|f |4 | kunl.d
(1+2L,)
НапраВл1ни»
проката
А/
L

Рис. 4.33. Конструкция пласти-
ны магнитопровода типа Шп
с четырьмя отверстиями
окна. Конструктивные размеры пластин типа Шу приведены на рис 4.30 и в
табл. 4.22. Конструктивные размеры пластин типа Шп приведены на рнс. 4.31—
4.33 и в табл. 4.23. Стандартизованные конструктивные и геометрические разме-
ры магнитопроводов типов ШУ и ШП даны в табл. 4.24.
Условное обозначение пластин прн заказе и в конструкторской доку мен гании
состоит нз слова «Пластина», типоразмера пластин, марки материала и его тол-
щины, а также обозначения государственного стандарта Обозначение магннто
провода прн заказе и в конструкторской документации состоит нз слова «Магни-
топровод», типоразмера магнитопровода и обозначения государственного стан-
дарта. Пример условного обозначения:
Магнитопровод ШП-34x34 ГОСТ 20249—80
Величины В, Г, Е, Ж, Б, К, D, S, указанные на рис. 4.30—4.33, размеры
заусенцев на острых кромках и шероховатость поверхностей указываются на
рабочих чертежах деталей, утверждаемых в установленном порядке. Направле
вне проката приведено для анизотропных магнитных материалов. Минимальная
площадь поперечного сечения Sc, объем магннтопровода Ус рассчитаны без уче-
та коэффициента заполнения ферромагнитным материалом.
4.S.	Дроссели фильтров выпрямителей типа ДВЧ2
Дроссели фильтров выпрямителей типа ДВЧ2 предназначены для работы в
устройствах электропитания РЭЛ и аппаратуры средств связи, эксплуатация
которой предусматривается в различных климатических зонах от умеренно хо
□одной до тропической. Дроссели типа ДВЧ2 применяют в низковольтных схемах
выпрямителей, работающих на повышенных частотах (до 100 кГц).
Промышленностью изготавливаются унифицированные дроссели одного типа
7 типоразмеров, 42 типономиналов. Общий вид, габаритные и установочные
размеры дросселей типа ДВЧ2 приведены на рис. 4.34 и в табл. 4 25. Электриче-
ская схема дросселя и расположение выводов для установки в аппаратуре при
ведены на рис. 4.35. Дроссели применяют в схемах с печатным и объемным мои
тажом.
Никзочастотным дросселям присвоено сокращенное обозначение, которое
состоит нз трех букв н одной цифры. Буквы ДВЧ означают, что это дроссель на
223
Таблица 4.2!
Конструктивные размеры дросселей фильтров выпрямителей типа ДВЧ2
Типоразмер магиитопровода	Типовоминал дросселя	Размеры, мм								Масса» г, не более
		4 1	4. |			°	«1	Н
ОЛ 10X16-6,5	ДВЧ2-1—ДВЧ2-6	25	20	2,7	6,5	5	4	17	9,5	24
ОЛ 12X20-6,5	ДВЧ2-7—ДВЧ2-12	32	27,5	3,2	6,5	5	4	18	13	36
ОЛ 12X20-10	ДВЧ2-13- ДВЧ2-18	32	27,5	3,2	6,5	5	4	21	13	45
ОЛ 16X28-8	ДВЧ2-19- ДВЧ2-24	38	32,5	4,5	8	6	5	20	15,5	58
ОЛ20Х32-Ю	ДВЧ2-25-ДВЧ2-30	48	40	4,5	9,5	7	6	25	19,5	115
ОЛ20Х32-16	ДВЧ2-31-ДВЧ2-36	48	40	4,5	9,5	7	6	30	19,5	140
ОЛ20Х32-28.5	ДВЧ2-37—ДВЧ2-42	48	40	4,5	9,5	7	6	43	19,5	225
Разметка для крепления:
объемный монтаж
224
Таблица 4.26
Электромагнитные параметры дросселей фильтров выпрямителей типа ДВЧ2
Параллельное
соединение
Типономниал
Типоразмер
Последовательное
соединение
К . ё2 X X	е	ta X	О X X а.	ЮМ кГн	« 3 X X г;	« к Ж X	ёе' S °	яная	2 к
г;			с	х ЭЕ	ге	кГ X		ф	ч
Ж ® Ой те	CQ			Ч .	X X	о W с: в	o'g	2	m «
о о с ° 1-1 о	щая	Инд	ноет	= S xg	Ж о X	ТОК иичи	Сопр ине Ом	Пер(	С ОСТ
В эф
S
дросселя
Ч ЗЕ X
£ s
магиитопровода
2
ДВЧ2-1	ОЛ 10X16-6,5	0,50	0,6	0,350	25	2,000	0,3	1,40	50
ДВЧ2-2	ОЛЮХ16-6.5	0,30	0,8	0,150	18	1,250	0,4	0,60	36
ДВЧ2-3	ОЛ 10X16-6,5	0,20	1,0	0,150	13	0,800	0,5	0,50	26
ДВЧ2-4	ОЛ 10X16-6,5	0,03	2,5	0,015	6	0,125	1,2	0,06	12
ДВЧ2-5	ОЛ 10X16-6,5	0,08	1,5	0,040	9	—		—	—
ДВЧ2-6	ОЛ 10X16-6,5	0,05	2,0	0,020	7	—	—	—	«
ДВЧ2-7	ОЛ 12X20-6,5	0,50	0,8	0,150	22	2,000	0,4	0,60	44
ДВЧ2-8	ОЛ 12X20-6,5	0,30	1,0	0,100	18	1,250	0,5 1	0,40	36
ДВЧ2-9	ОЛ 12X20-6,5	0,20	1,2	0,070	15	0,800	0,6	0,30	30
ДВЧ2-10	ОЛ 12X20-6,5	0,03	3,0	0,013	6	0,125	1,5	0,05	12
ДВЧ2-11	ОЛ 12X20-6,5	0,08	2,0	0,030	9	—	—	—	——
ДВЧ2-12	0Л 12X20-6,5	0,05	2,5	0,015	8	—	—
ДВЧ2-13	ОЛ 12X20-10	0,50	1,0	0,100	30	2,000	0,5	0,40	60
ДВЧ2-14	О Л12X20-10	0,30	1,2	0,090	24	1,250	0,6	0,36	48
ДВЧ2-15	ОЛ 12X20-10	0,20	1,5	0,050	19	0,800	0,8	0,20	38
ДВЧ2-16	ОЛ 12X20-10	0,03	4,0	0,010	8	0,125	2,0	0.04	16
ДВЧ2-17	О Л12X20-10	0,08	2,5	0,017	12	—	—	.—	—
ДВЧ2-18	ОЛ 12X20-10	0,05	3,0	0,015	10	—	—			—
ДВЧ2-19	ОЛ 16X28-8	0,50	1,2	0,080	32	2,000	0,6	0,35	64
ДВЧ2-20	О Л16X28-8	0,30	1,5	0,05	24	1,250	0,8	0,20	48
ДВЧ2-21	ОЛ 16Х28-8	0,20	2,0	0,03	19	0,800	1,0	0,12	38
ДВЧ2-22	ОЛ 16X28-8	0,03	5,0	0,015	7	0,125	2,5	0,95	14
ДВЧ2-23	ОЛ 16X28-8	0,08	3,0	0,020	12	—
ДВЧ2-24	О Л16X28-8	0,05	4,0	0,016	10	—	—
ДВЧ2-25	ОЛ20Х32-10	0,50	1,5	0,050	23	2,000	0.8	0,20	46
ДВЧ2-26	ОЛ20Х32-10	0,30	2,0	0,030	17	1,250	1.0	0,10	34
ДВЧ2-27	ОЛ20Х32-10	0.20	2,5	0,020	14	0,800	1,2	0,08	27
ДВЧ2-28	ОЛ20Х32-10	0,03	6 0	0,005	6	0,125	3,0	0,02	12
ДВЧ2-29	ОЛ20Х32-10	0,08	4,0	0,010	9	—
ДВЧ2-30	ОЛ20Х32-10	0,05	5,0	0,008	7	—
ДВЧ2-31	ОЛ20Х32-16	0,50	2,0	0.050	14	2,000	1,0	0,200	29
ДВЧ2-32	ОЛ20Х32-16	0,30	2.5	0,020	12	1,250	1,2	0,080	24
ДВЧ2-33	ОЛ20Х32-16	0,20	3,0	0,015	10	0,800	1,5	0,050	19
ДВЧ2-34	ОЛ20Х32-16	0,03	8,0	0,006	4	0,125	4,0	0,030	7
ДВЧ2-35	ОЛ20Х32-16	0,08	5,0	0,010	6	—	—			„ 1
ДВЧ2-36	О Л20X32 16	0 05	6,0	0,007	5	—			.—	—
ДВЧ2-37	ОЛ20X32-28.5	0,50	2,5	0,060	22	2,000	1,2	0,240	44
ДВЧ2-38	ОЛ20Х32-28.5	0,30	3,0	0,020	18	1,250	1,5	0,080	37
ДВЧ2-39	ОЛ20Х32-28.5	0.20	4,0	0,013	14	0,800	2,0	0,050	28
ДВЧ2-40	ОЛ20Х32-28.5	0,03	10,0	0,004	5	0,125	5,0	0,014	1 i
ДВЧ2-41	ОЛ20X32-28,5	0,08	6,0	0,020	14	——			—
ДВЧ2-42	ОЛ20Х32-28.5	0,05	8,0	0,005	7	—	—	|	—
8 Зак. 1263
225
Таблица 4.27
Предельно допустимые значения напряжения переменных
составляющих на дросселях типа ДВЧ2
Типоиомииал дроссели	Значение максимального переменного напряжения. В, при соедннеинн
	последовательном		параллельном
	На 30 кГц	На 100 кГц	На 30 кГц	На 100 кГц
ДВЧ2-1	75	83	36	42
ДВЧ2-2	54	60	27	30
ДВЧ2-3	30	43	20	22
ДВЧ2-4	18	20	9	10
ДВЧ2-5	—	—	13	15
ДВЧ2-6	—	—	И	12
ДВЧ2-7	66	73	33	37
ДВЧ2-8	54	60	27	30
ДВЧ2-9	45	50	22	25
ДВ 42-10	18	20	9	10
ДВ42-Н	—	—	13	15
ДВЧ2-12	—,		12	13
ДВЧ2-13	90	100	45	50
ДВЧ2-14	72	80	36	40
ДВ42-15	57	62	28	31
ДВ42-16	24	27	12	13
ДВЧ2-17	—	—	18	20
ДВ42-18	—	  	15	17
ДВ42-19	96	107	48	53
ДВЧ2-20	72	80	36	40
ДВ42-21	57	63	28	32
ДВ42-22	21	23	10	И
ДВЧ2-23	—	—	18	20
ДВЧ2-24	—			15	17
ДВЧ2-25	135	130	67	75
ДВЧ2-26	102	113	51	56
ДВЧ2-27	81	90	40	45
ДВЧ2-28	36	40	18	20
ДВ42-29	—	я			25	27
ДВ42-30	_—.	—	21	23
ДВ42-31	170	190	85	95
ДВ42-32	140	157	70	78
ДВЧ2-33	114	125	57	63
ДВЧ2-34	42	47	21	23
ДВ42-35	—	—	33	56
ДВЧ2-36	—	——	28	30
ДВЧ2-37	260	290	130	145
ДВЧ2-38	219	240	109	120
ДВЧ2-39	165	183	82	92
ДВ42-40	63	70	32	35
ДВЧ2-41	—	—	84	90
ДВЧ2-42	—	—	42	46
226
Расположение вь/вовов дросселей.
Рис. 4.35. Расположение выво-
дов дросселей типа ДВЧ2 и
электрическая схема
объемный монтаж
повышенную частоту, а цифра 2 означает конструктивное исполнение. При зака-
зе и в конструкторской документации применяется условное обозначение дрос-
селя. Пример условного обозначения:
Дроссель ДВЧ2-7МВ, где ДВЧ2 — сокращенное обозначение дросселя; 7 —
порядковый номер типономинала; М — модернизированный; В — всеклиматичес-
кое исполнение.
Условия эксплуатации дросселей типа ДВЧ2
Температура окружающей среды
Температура перегрева обмоток дросселя
(максимальная) .........................
Смена температур........................
Относительная влажность воздуха при тем-
пературе +35 °C н ниже без конденсации
влаги ..................................
Атмосферное давление воздуха .
Повышенное давление воздуха или другого
газа (кроме агрессивного)...............
Вибрационные нагрузки в диапазоне частот
1...5000 Гц с ускорением................
Многократные удары:
длительность ...........................
ускорение ..........................
Одиночные удары:
длительность ...........................
ускорение ..........................
Линейные (центробежные) нагрузки с уско-
рением .................................
Акустические шумы:
в диапазоне частот .................
с уровнем звукового давления .
—60...+85 °C
+55 °C
—6О...+85°С
98%
800...5 мм рт. ст.
(7,8 кПа...666 Па)
До 297 198 Па (3 кгс/см2)
До 30 g (294 м/с2)
1...3 мс
До 1'50 g (1471 м/с2)
0,2... 1 мс
До 1000 g (9810 м/с2)
До 200 g (1962 м/с2)
50... 10 000 Гц
До 150 дБ
8*
227
Электромагнитные параметры дросселей фильтров выпрямителей типа ДВЧ2
приведены в табл. 4.26. Допустимое отклонение индуктивности, указанной в
табл. 4.26, не превышает 20%. Максимально допустимые напряжения перемен-
ных составляющих иа дросселях приведены в табл. 4.27. Испытательное напря-
жение изоляции между обмотками не превышает 1500 В
В низковольтных дросселях типа ДВЧ2 применяют тороидальные магнито-
проводы типа ОЛ из электротехнических сталей и магнитодиэлектриков, выпол-
ненных методом навивки из леит определенной ширины
Конструкция дросселей и технология их изготовления обеспечивают мини-
мальную наработку на отказ до 10 000 ч, а срок сохраняемости дросселя превы-
шает 12 лет.
4.6.	Низкочастотные дроссели фильтров выпрямителей типа Д11
Дроссели фильтров типа Д11 применяют в устройствах электропитания РЭА,
работающей в диапазоне частот переменной составляющей 50 ... 1000 Гц и по-
стоянной составляющей тока 0,02... 25 А. Индуктивность дросселей обеспечива-
ется в широком диапазоне 0,00015... 40 Гн.
Промышленностью изготавливаются дроссели одного типа, 19 типоразмеров,
189 типономнналов, в число которых включены модернизированные дроссели,
имеющие индекс М. Изготавливают дроссели в двух климатических исполнениях:
УХЛ и В.
Дросселям присвоено условное обозначение, которое применяется при заказе
и в конструкторской документации. Условное обозначение состоит из буквенно-
цифровых индексов. Пример условного обозначения дросселя:
Дроссель Д11 МВ, где Д — сокращенное обозначение типа дросселя; 11 —
условный номер разработки; М—модернизированное исполнение дросселя; В —
обозначение всеклиматического исполнения.
Общий вид, габаритные и установочные размеры низкочастотных дросселей
фильтров выпрямителей типа Д11 приведены иа рис 4.1—4.14. Электрические
схемы дросселей всех типоразмеров представлены на рис. 4.15
Конструктивные размеры низкочастотных дросселей типа Д11 приведены в
табл. 4.28.
Конструктивные размеры модернизированных низкочастотных дросселей
типа Д11М приведены в табл. 4.29. Здесь, а также в табл. 4.28 рассмотрены
дроссели, обмотки которых выполнены проводом круглого сечения. Обмотки
дросселей типономнналов Д11-136, Д11-137, Д11-149—Д11-152, Д11-163—
Д11-166, Д11-175, Д11-176 выполнены медиой лентой. Их конструктивные раз-
меры приведены в табл. 4.30.
Таблица 4.28
Конструктивные размеры низкочастотных дросселей
фильтров выпрямителей типа ДП
Типоразмер магнито- провода	Номер рисун- ка	Исполне- ние	Размеры, мм								Масса, г, ие более
			В	Ь	л	д.	н	/,		h
ШЛ6Х6.5 ШЛ6Х8 ШЛ6Х12.5	4.5	в	34 36 40	19 20 22	12 14 18	—	33	35	М2,5	4	50 60 75
ШЛ6Х6.5 ШЛ6Х8 ШЛ6Х12.5	4.1	УХЛ	28 30 34	16 17 19	12 14 18	—	30	29	М2,5	—	40 50 60
228
Окончание табл. 4.28
Т ипоразмер магнито* провода	Номер рисун- ка	Исполне- ние	Размеры, мм								Масса, г ие более
			в	ь 1	А 1	Д,	н	L	d	*
Ц1Л8Х8 Ц1Л8Х 12.5 Ц1Л8Х16	4.6	в	40 44 48	22 24 26	18 22 25	22	41	43	М2,5	4	100 155 190
ШЛ8Х8 Ц1Л8Х12.5 ШЛ8Х16	4.2	УХЛ	34 38 42	19 21 23	18 22 25	22	38	37	М2,5	—	90 130 160
шлюх W ШЛЮХ 12,5 ШЛ Г0Х20	4.6	в	46 48 56	25 26 30	20 22 30	28	50	51	М3	6,5	220 280 360
шлюх ю ШЛЮХ12.5 ШЛ 10X20	4.4	УХЛ	40 42 50	22 23 27	20 22 30	28	47	45	М3	—	180 200 300
ШЛ12Х16 ШЛ 12X25	4.6	в	56 66	30 35	25 35	35	59	58	М3	6,5	395 490
ШЛ12ХЮ ШЛ 12X25	4.4	УХЛ	50 60	27 32	25 35	35	56	52	М3	—	350 490
ШЛ16ХЮ ШЛ 16X20	4.6	в	65 69	34,5 36,5	30 35	46	75	74	М4	7,5	750 850
ШЛ 16X16 ШЛ 16X20	4.4	( УХЛ	59 63	31,5 33,5	30 35	46	72	68	М4	—	650 750
ШЛ20Х20 ШЛ 20X40	4.4	УХЛ. в	71 91	37,5 47,5	40 60	58	88	82	5,5	—	1200 2100
ШЛ25Х40	4.4	УХЛ, в	100	55	60	72	108	102	5,5	—	3200
ШЛ32Х40	4.6	в	122	66	70	92	144	135	Мб	12	5650
ШЛ32Х40	4.4	УХЛ	116	63	70	92	140	129	6,5	—	5000
ШЛМ20Х25	4.6	в	66	35	40	46	75	74	М4	7,5	1050
ШЛМ2ОХ25	4.4	УХЛ	60	32	40	46	72	68	М4	—	880
ШЛМ25Х25	4.4	УХЛ, в	66	35	46	58	88	82	5,5	—	1450
229
Таблица 4.29
Конструктивные размеры модернизированных низкочастотных
дросселей типа Д11М
Типоразмер магнито* провода	Номер рисун- ка	Исполне- ние	Размеры, мм							Масса* г, не более
			В	ь	А	Л»	К		d
ШЛ8Х8	4.2	УХВ, в	34	18	18	22	38	37	М2,5	90
ШЛ8Х12.5			38	20	22					130 1603
ШЛ8Х16			42	23	25
ШЛ 10X20	4.4	УХЛ, в	50	27	30	28	47	45	М3	300
ШЛ16Х16			59	31,5	30	46	72	68	М4	650
ШЛ 20X20			71	37,5	40	58	88	82	5,5	1200
ШЛ20Х40			91	47,5	60					2100
Перечень магнитопроводов броневой ленточной конструкции приведен в
табл. 4.31.
Основные электромагнитные параметры дросселей типа Д11 при последова-
тельном и параллельном соединениях обмоток приведены в табл. 4.32. Испыта-
тельное напряжение постоянного тока при проверке электрической ярочностй
изоляции между обмотками и корпусом составляет 2000 В При этом сопротив-
ление изоляции между обмотками и корпусом равно 1000 МОм. Допустимое от-
клонение индуктивности дросселей, указанной в табл. 4.32, не превышает минус
10%. Область резонансных частот для типоразмеров ШЛ20, ШЛМ25 и ШЛ25
находится в пределах 20... 1000 Гц для консольного крепления и 1200... 2000 Гц
для горизонтального крепления. Для остальных типоразмеров дросселей резо-
нансная частота превышает 2500 Гц.
Возможная замена модернизированных и немодернизированных дросселей
приведена в табл. 4.33.
Таблица 4.30
Конструктивные размеры дросселей типа Д11 с обмотками
из медной ленты (Д136, Д137, Д149—152, Д163—Д166, Д175, Д176)
Типоразмер магннтопро- вода	Номер рисун- ка	Исполне- ние	Размеры, мм								Масса г г, не более
			В	ь	А	А,	Н	L		h
ШЛ 10X20	4.6	в	56	32	30	28	50	51	М3	6,5	390.
ШЛ 10X20	4.4	УХЛ	50	29	30	28	47	47	М3	—	ззо!
ШЛ 12X25	4.6	в	66	37	35	35	59	61	М3	6,5	600,
ШЛ 12X25	4.4	УХЛ	60	34	35	35	56	58	М3	—	540
ШЛМ20Х25	4.6	в	66	37	40	46	75	74	М4	7,5	1150
ШЛМ20Х25	4.4	УХЛ	60	34	40	46	72	71	М4	—-	970
ШЛМ25Х25	4.4	УХЛ, в	66	37	46	58	89	82	5,5	—	1550.
Таблица 431
Перечень магиитопроводов, применяемых в низкочастотных дросселях
фильтров выпрямителей типа Д11
Типоразмер дросселя	Типоразмер магнито- провода	Типоразмер дросселя	Типоразмер магнито- провода	Типоразмер дросселя	Типоразмер магнито- провода
Д1	ШЛ6Х12.5	Д20	ШЛ 10X20	Д38МВ	ШЛ 16X16
Д1В	ШЛ6Х12.5	Д20М	ШЛ 10X20	Д39	ШЛ16Х16
Д2	ШЛ 6X12,5	Д20В	ШЛ 10X20	Д39В	ШЛ16Х16
Д2В	ШЛ6Х12.5	Д20МВ	ШЛ 10X20	Д40	ШЛ 16X16
дз	ШЛ6Х12.5	Д21	ШЛ 10X20	Д40В	ШЛ16Х16
дзв	ШЛ6Х12.5	Д21М	ШЛ 10X20	Д41	ШЛ16Х16
Д4	ШЛ6Х12.5	Д21В	ШЛ 10X20	Д41М	ШЛ 16X16
Д4В	ШЛ6Х12.5	Д21МВ	ШЛ 10X20	Д41В	ШЛ 16X16
Д5	ШЛ6Х12.5	Д22	ШЛ 10X20	Д41МВ	ШЛ 16X16
Д5В	ШЛ 6X12,5	Д22В	ШЛЮХ 20	Д42	ШЛ16Х16
Д6	ШЛ6Х12.5	Д23	ШЛ 10X20	Д42М	ШЛ16Х16
Д6В	ШЛ6Х12.5	Д23В	ШЛ 10X20	Д42В	ШЛ16Х16
Д7	ШЛ6Х12.5	Д24	ШЛ 10X20	Д42МВ	ШЛ16Х16
Д7В	ШЛ6Х12.5	Д24М	ШЛ 10X20	Д43	ШЛ 20X20
Д8	ШЛ8Х16	Д24МВ	ШЛ 10X20	Д43М	Ш Л 20X20
Д8В	ШЛ8ХЮ	Д25	ШЛ 12X25	Д43В	ШЛ 20X20
Д9	ШЛ8ХЮ	Д25В	ШЛ 12X25	Д43МВ	ШЛ20Х20
ДЭВ	ШЛ8ХЮ	Д26	ШЛ 12X25	Д44	ШЛ20Х20
ДЮ	ШЛ8ХЮ	Д26В	ШЛ 12X25	Д44М	ШЛ 20X20
Д10М	ШЛ8ХЮ	Д27	ШЛ 12X25	Д44В	ШЛ 20X20
Д10МВ	ШЛ8Х16	Д27В	ШЛ 12X25 1	Д44МВ	ШЛ20Х20
ДИ	ШЛ8ХЮ	Д28	ШЛ 12X25	Д45	ШЛ 20X20
ДИВ	Ш Л 8X16	Д28В	ШЛ 12X25	Д45М	ШЛ2ОХ20
Д11МВ	ШЛ8Х16	Д29	ШЛ 12X25	Д15В	ШЛ20> 20
Д12	ШЛ8Х16	Д29В	ШЛ 12X25	Д45МВ	Ш Л 20X20
Д12В	ШЛ8Х16	ДЗО	ШЛ 12X25	Д46	ШЛ20Х20
Д13	ШЛ8Х16	ДЗОВ	ШЛ 12X25	Д46М	ШЛ 20X20
Д13В	ШЛ8Х16	Д31	ШЛ 12X25	Д46В	ШЛ 20X20
Д14	ШЛ8Х16	Д31В	ШЛ 12X25	Д46МВ	ШЛ 20X20
Д14М	ШЛ8Х16	Д32	ШЛ 12X25	Д47	ШЛ 20X20
Д14В	ШЛ8Х16	Д32В	ШЛ 12X25	Д47М	ШЛ2ОХ2О
Д14МВ	ШЛ8Х16	ДЗЗ	ШЛ 12X25	Д47В	ШЛ20Х29
Д15	ШЛ8Х16	ДЗЗВ	ШЛ 12X25	Д47МВ	ШЛ2ОХ2О
Д15М	ШЛ8Х16	Д34	ШЛ16Х16	Д48	ШЛ 20X20
Д15В	ШЛ8Х16	Д34М	ШЛ 16X16	Д48М	ШЛ20Х29
Д15МВ	ШЛ8Х16	Д34В	ШЛ 16X16	Д48В	ШЛ20Х20
Д16	ШЛ 10X20	Д34МВ	ШЛ 16X16	Д48МВ	ШЛ20Х20
Д16М	ШЛ 10X20	Д35	ШЛ16Х16	Д49	ШЛ 20X20
Д16В	ШЛ 10X20	Д35В	ШЛ 16X16	Д49М	ШЛ 20X20
Д16МВ	ШЛ 10X20	Д36	ШЛ16Х16	Д49В	ШЛ 20X20
Д17	ШЛ 10X20	Д36В	ШЛ16Х16	Д49МВ	ШЛ20Х20
Д17М	ШЛ 10X20	Д37	ШЛ 16X16	Д50	ШЛ 20X20
Д17В	Ш Л10X20	Д37М	ШЛ16Х16	Д50М	ШЛ 20X20
Д17МВ	ШЛ 10X20	Д37В	ШЛ16Х16	Д50В	ШЛ 20X20
Д18	ШЛ 10X20	Д37МВ	ШЛ16Х16	Д50МВ	ШЛ 20X20
Д18В	Ш Л10X20	Д38	ШЛ16Х16	Д51	ШЛ 20X20
Д19	ШЛ 10X20	Д38М	ШЛ16Х16	Д51М	ШЛ20Х20
Д19В	ШЛ 10X20	Д38В	ШЛ 16X16	Д51В	ШЛ 20X20
231
230
Продолжение табл. 4.31
41 	 Типоразмер дросселя	Типоразмер магнито- провода	Типоразмер дросселя	Типоразмер магннто- провода	Типоразмер дросселя	Типоразмер магнито- провода
Д51МВ	ШЛ20Х20	ДЮ4	ШЛ6Х8	Д122МВ	ШЛ8Х12.5
Д52	ШЛ25Х40	Д104В	ШЛ6Х8	Д123	ШЛ8Х12.5
Д52В	ШЛ25Х40	ДЮ5	ШЛ6Х8	Д123М	ШЛ8Х12.5
Д53	ШЛ 29X20	Д105В	ШЛ6Х8	Д123В	ШЛ8Х12.5
Д53М	Ш Л 20X20	ДЮ6	ШЛ6Х8	Д123МВ	ШЛ8Х12.5
Д53В	ШЛ 20X20	Д106В	ШЛ6Х8	Д124	ШЛЮХ 12,5
Дьзмв	Ш Л 20X20	ДЮ7	ШЛ6Х8	Д124В	ШЛЮХ 12,5
Д54	ШЛ8ХЮ	Д107В	ШЛ6Х8	Д125	ШЛЮХ 12,5
Д54М	ШЛ8Х16	ДЮ8	ШЛ6Х8	Д125В	ШЛ 10X12,5
Д54В	ШЛ8Х16	ДЮ8В	ШЛ6Х8	Д126	ШЛЮХ 12,5
Д54МВ	ШЛ8ХЮ	ДЮ9	ШЛ8Х8	Д126М	ШЛ8ХЮ
Д55	ШЛ 6X6,5	Д109В	ШЛ8Х8	Д126В	ШЛЮХ12.5
Дбьв	ШЛ6Х6.5	ДНО	ШЛ8Х8	Д126МВ	ШЛ8Х16
Д56	ШЛ 12X25	ДНОМ	ШЛ8Х8	Д127	ШЛЮХ 12,5
Д56В	ШЛ 12X25	Д1ЮВ	ШЛ8Х8	Д127М	ШЛ8Х16
Д57	ШЛ20Х40	дпомв	ШЛ8Х8	Д127В	ШЛЮХ 12,5
Д57М	ШЛ20Х4С	Д111	ШЛ8Х8	Д127МВ	ШЛ8ХЮ
Д57В	ШЛ 20X40	ДН1М	ШЛ8Х8	Д128	ШЛ8Х12.5
Д57МВ	ШЛ 20X40	Д111В	ШЛ8Х8	Д128В	ШЛЮХ 12,5
ДбЬ	ШЛ 10X20	ДН1МВ	ШЛ8Х8	Д129	ШЛЮХ 12,5
Д58М	ШЛ 10X20	ДН2	ШЛ8Х8	Д129В	ШЛЮХ 12,5
Д58В	ШЛ 10X20	Д112В	ШЛ8Х8	Д130	ШЛЮХ 12,5
Д58МВ	ШЛ 10X20	ДИЗ	ШЛ8Х8	Д130В	ШЛЮХ 12,5
Д59	ШЛ12Х16	днзв	ШЛ8Х8	Д131	ШЛЮХ 12,5
Д59В	ШЛ12Х16	Д114	ШЛ8Х8	Д131М	ШЛ8ХЮ
Д60	ШЛ 16X20	Д114В	ШЛ8Х8	ДЮШ	ШЛЮХ 12,5
Д60В	ШЛ 16X20	Д114М	ШЛ8Х8	Д131МВ	ШЛ8Х16
Д61	ШЛ16Х16	ДН4МВ	ШЛ8Х8	Д132	ШЛЮХ 12,5
Д61В	ШЛ16Х16	ДН5	ШЛ8Х8	Д132В	ШЛЮХ 12,5
Д62	ШЛ32Х40	Д115М	ШЛ8Х8	Д133	ШЛ 10X20
Д62В	ШЛ32Х40	Д115В	ШЛ8Х8	Д133В	ШЛ 10X20
Д63	ШЛ6Х6.5	ДН5МВ	ШЛ8Х8	Д134	ШЛ 10X20
Д63В	ШЛ6Х6.5	Д116	ШЛ8Х12.5	Д134В	ШЛ 10X20
Д64	ШЛ6Х6.5	Д116В	ШЛ8Х12.5	Д135	ШЛ 10X20
Д64В	ШЛ6Х6.5	ДИ7	ШЛ8Х12.5	Д135В	ШЛ 10X20
Д65	ШЛ6Х6.5	Д117В	ШЛ8Х12.5	Д136	ШЛ 10X20
Д65В	ШЛ6Х6.5	ДН8	ШЛ8Х12.5	Д136В	ШЛ 10X20
Д66	шлюхю	Д118М	ШЛ8Х12.5	Д137	ШЛ 10X20
Д66В	ШЛЮХЮ	ДН8В	ШЛ8Х12.5	Д137В	ШЛ 10X20
Д67	ШЛ6Х12.5	Д118МВ	ШЛ8Х12.5	Д138	ШЛ 10X20
Д67В	ШЛ6Х12.5	Д119	ШЛ8Х12.5	Д138В	ШЛ 10X20
Д68	ШЛ6Х12.5	Д119М	ШЛ8Х12.5	Д139	ШЛ 10X20
Д68В	ШЛ 6X12,5	Д119В	Ш Л 8X12,5	Д139В	ШЛ ЮХ20
Д69	ШЛЮХЮ	Д119МВ	ШЛ8Х12.5	Д140	ШЛ 10X20
Д69В	ШЛЮХ 16	Д120	ШЛ8Х12.5	Д140М	ШЛ 10X20
ДЮ1	ШЛ6Х6,5	Д120В	Ш Л 8X12,5	Д140В	ШЛ ЮХ20
Д101В	ШЛ 6X6,5	Д121	ШЛ8Х12.5	Д140МВ	ШЛ 10X20
Д102	ШЛ6Х6.5	ДЮШ	ШЛ8Х12.5	Д141	ШЛ 10X20
Д102В	ШЛ6Х6.5	Д122	ШЛ8Х12.5	Д141М	ШЛ 10X20
ДЮЗ	ШЛ6ХД5	Д122М	ШЛ8Х12.5	Д14Ш	ШЛ 10X20
Д103В	ШЛ6ХД5	Д122В	ШЛ8Х12.5	Д141МВ	ШЛ 10X20
232

Окончание табл. 4.3)
Типоразмер дросселя	Типоразмер магнито- провода	Типоразмер дросселя	Типоразмер магнито- провода	Типоразмер дросселя	Типоразмер магнито- провода
Д142	ШЛ 10X20	Д155	ШЛ 12X25	Д167	ШЛМ20Х25
Д142В	ШЛ 10X20	Д155В	ШЛ 12X25	Д167В	ШЛМ20Х25
Д143	ШЛ 10X20	Д156	ШЛ 12X25	Д168	ШЛМ2ОХ25
Д143В	ШЛ 10X20	Д156В	ШЛ12Х25	Д168В	ШЛМ2ОХ25
Д144	ШЛ 12X25	Д157	ШЛМ2ЮХ25	Д169	ШЛМ25Х25
Д144В	ШЛ 12X25	Д157М	ШЛ16Х16	Д169В	ШЛМ25Х25
Д145	ШЛ 12X25	Д157В	ШЛМ20Х25	Д170	ШЛМ25Х25
Д145В	ШЛ 12X25	Д157МВ	ШЛ16Х16	Д170В	ШЛМ25Х25
Д146	ШЛ12Х25	Д158	ШЛМ2ОХ25	Д171	ШЛМ25Х25
Д146В	ШЛ 12X25	Д158В	ШЛМ2ОХ25	ДИШ	ШЛМ25Х25
Д147	ШЛ 12X25	Д159	ШЛМ20Х25	Д172	ШЛМ25Х25
Д147В	ЩЛ12Х25	Д159В	ШЛМ20Х25	Д172В	ШЛМ25Х25
Д148	ШЛ 12X25	Д160	ШЛМ2ОХ25	Д173	ШЛМ25Х25
Д148В	ШЛ12Х25	Д160В	ШЛМ2ОХ25	Д173В	ШЛМ25Х25
Д149	ШЛ12Х25	Д161	ШЛМ20Х25	Д174	ШЛМ25Х25
Д149В	ШЛ 12X25	Д161В	ШЛМ20Х25	Д174В	ШЛМ25Х25
Д150	ШЛ 12X25	Д162	ШЛМ20Х25	Д175	ШЛМ25Х25
Д150В	ШЛ 12X25	Д162В	ШЛМ20Х25	Д175В	ШЛМ25Х25
Д151	ШЛ 12X25	Д163	ШЛМ20Х25	Д176	ШЛМ25Х25
Д151В	ШЛ 12X25	Д163В	ШЛМ20Х25	Д176В	ШЛМ25Х25
Д152	ШЛ 12X25	Д164	ШЛМ20Х25	Д177	ШЛМ25Х25
Д152В	ШЛ 12X25	Д164В	ШЛМ20Х25	Д177В	ШЛМ25Х25
Д153	ШЛ 12X25	Д165	ШЛМ20Х25	Д178	ШЛМ25Х25
Д153В	ШЛ 12X25	Д165В	ШЛМ20Х25	Д178В	ШЛМ25Х25
Д154	ШЛ 12X25	Д166	ШЛМ20Х25	Д179	ШЛ12Х25
Д154В	ШЛ12Х25	Д166В	ШЛМ20Х25	Д179В	ШЛ12Х25
Таблица 4.32
Основные электромагнитные параметры низкочастотных дросселей
фильтров выпрямителей типа Д11
• Г • ’	Последовательное соедннеиие				Параллельное соединение
					g			Д		*
	к §	О	п		с о		X о			ч
Типоразмер	о Н «и	в «	о	Ф X	J3 н		ее се	О о о	ф	л
дросселя	Индуктивное номинальном подмагинчив; ния Гн	Номинальны подмагничнв ния, А	Переменная ляющая В эф	Омическое сопротнвлеи обмотки, Ом	Индуктивное номинальном	I 1 к X X	Номинальны подмагничнв имя, А		Переменная ляющая Вэф	Омическое сопротнвлеи? обмотки, Ом	О О X I ф о о. ф X Л
Д1	0,08	0,32	1	19,95									0,00409
Д2	0,16	0,22	3	37			—	—	—	0,00387
ДЗ	0,3	0,16	4	67			—	—	—	0,00384
Д4	0,6	0,12	5	126,5			—	—	—	0,0043
Д5	1,2	0,075	8	316,5				—	—.	0,0033
Д6	2,5	0,06	11	479			—	—	—	0,0045
233
Продолжение табл. 4.31
	Последовательное соединение				Параллельное соединение				1 " -и»
	X	м о	а я		X	8	а я ь		м I Ч Л
Типоразмер	Л F ,	к-	£	ф	л ь .		8		X 1
дросселя	Индуктивное' номинальном подмагннчнвг ннй Гн	Номинальны! подмагничива ния, А	Переменная < ляющая Яэф	Омическое сопротнвлен» обмотки, Ом	Индуктивное' номинальном подмагничивЕ иня, Гн	Номинальны! подмагничива иия, А	Переменная i ляющая Вэф	Омическое сопротивлеии обмотки. Ом	Энергоемкост

Д7	5,0	0,04	14	1081	—	—			—	0,004 1
Д8	0,08	0,56	1	8,3	—		—		0,0125 4
Д9	0,16	0,4	3	13,9	—	—	—	—.	0,01281
ДЮ	0,3	0,28	4	33	—	—.	—	—	0,0117
Д10М	0,315	0,28	4	31,6	0,08	0,56	2	7,9	0,0123
дп	0,6	0,2	5	73	—	—	—.	—	0,012 .
ДИМ	0,63	0,2	6	71,1	0,16	0,4	4	17,77	0,0126
Д12	1,2	0,14	8	139	—	—	—	—	0,0117
Д13	2,5	0,1	11	230	—	—	—	—	0,0125?
Д14	5,0	0.07	14	582					—	0,0122
Д14М	5,0	0,07	16	580	1,25	0,14	8	145	0,0122
дю	10.0	0,05	20	1220	—	—	—	—	0,0125 -
ДЮМ	10,0	0,05	22	1126	2,5	0,1	11	281,5	0,0125
ДЮ	0,08	0,8	2	4,23	—	—	«,—	—	0,0256’
ДЮМ	0,08	0,8	2	4,27	0,02	1,6	1	1,067	0,0256
Д17	0,16	0,56	3	10,8	—		—	—	0,0251
Д17М	0,16	0,56	3	7,57	0,04	1,12	1,5	1,892	0,0251
Д18	0,3	0,4	4	19,4	—	—	, l».l		0,024 ’
ДЮ	0,6	0,28	5	33	—	—			—	0,0235
Д20	1,2	0,2	8	68,6	—	—	—	—	0,024
Д20М	1,25	0,2	8	60,7	0,315	0,4	4	15,175	0,025
Д21	2,5	0,14	11	149	—	—	—	—	0,0245
Д21М	2,5	0,14	11	142,6	0,63	0,28	5	35,65	0,0245
Д22	5,0	0,1	14	304,6	—	—	—	—	0,025
Д23	10,0	0,07	20	690	—	—	—	—	0,0245
Д24	20,0	0,05	35	1110	—	—.	—	—	0,025
Д24М	20,0	0,05	35	1093	5	0,1	17	273,25	0,025
Д25	0,08	1,1	2	4,2	—	——		—	0,0484
Д26	0,16	0,8	3	7,36	—	—	—	—	0,0512
Д27	0,3	0,56	4	14,7	—	—			0,047
Д28	0,6	0,4	5	25,13	——	—	—		0,048
Д29	1,2	0,28	8	60,5	—	—.	—.	—	0,047
ДЗО	2.5	0,2	11	136,2	4—	—		—	0,05
Д31	5,0	0,14	14	216,7	—	—	—	—	0,049
Д32	10,0	0,1	20	466		—	—		0,05
дзз	20,0	0,07	35	900	—	—				—	0,049
Д34	0,08	1,4	2	2,65	—	—	—		0,0784
Д34М	0,08	1,6	6	2,24	0,02	3,15	3	0,56	0,1024
Д35	0,16	1,0	3	5,19	—	—		—	0,08
Д36	0,3	0,8	4	9,2	——•	—	—	—	0,096
Д37	0,6	0,51	5	25,5	—	—	—	—	0,078
Д37М	0,63	0,56	8	17,35	0,16	1,12	4	4,337	0,0988
Д38	1,2	0,4	8	40,2	—			-—	—.	0,096
Д38М	1,25	0,4	12	35,35	0,315	0,8	6	8,837	0,1
-
234
Продолжение табл. 4.32
Последовательное соединение Параллельное соединение
Типоразмер дросселя		ИНДУ КТНВИЮТ1> при номинальном токе подмагничива- ния Гн	Номинальный ток подмагничива- ния, А	Переменная состав- ляющая Вэф	Омическое	сопротивление обмотки. Ом	Индуктивность при номинальном токе ПОПМАГИИЦЫПЯ.	ння, Гн	Номинальный ток подмагничива- ния, А	, Переменная состав- ляющая Вэф	Омическое	сопротивление обмотки. Ом	Энергоемкость, Дж
Д39.	2,5		0,26	11	79											0,084
Д40	5,0		0,18	14	211		—		—	—			0,081
Д41	10,0		0; 13	20	392		—		—	—			0,0845
Д41М	10,0		0,13	22	373		2,5		0,26	11	93,25		0,0845
Д42	17,0		0,09	35	692		—		—	—			0,0688
Д42М	20,0		0,1	35	514		5,0		0,2	17	128,5		0,10
Д43.Д43М	0,08		2,2	2	1	,926	—		—	—			0,1936
Д44, Д44М		),16	1,6	3		3,92	_—		—.	-—		—	0,2048
Д45, Д45М	0,3		1,2	4		7,35	—.		—	—			0,1815
Д46, Д46М	0,6		0,8	5	15,89		—		—	—			0,192
Д47, Д47М		1,2	0,56	8	38,69		—		—	—			0,188
Д48, Д48М	2,5		0,4	11	53,7		—		—	—			0,20
Д49, Д49М		5,0	0,28	14	143		—		—	—			0,196
Д50, Д50М	10,0		0,2	20	220		—		—	—			0,20
Д51, Д51М	20,0		0,14	35	489		—		—	—			0,196
Д52	0,01		12,5	2	0	,086	,—		—	—			0,7812
Д53, Д53М	0,02		4,4	2		0,37	—		—	—			0,193
Д54	0,02		1,1	0,5		2,08	—		—	—			0,0121
Д54М	0,02		1,12	0,7		1,68	0,005		2,25	0,3	0,42		0,0125
Д55	0,02		0,56	0,25		4,43	—		—	—			0,0031
Д56	0,0005		16,5	0,35	0,015		—		—	—			0,068
Д57, Д57М		1,2	0,8	20	28,6		—		—	—			0,384
Д58	40,0		0,035	35	2858		—		—	—			0,0245
Д58М	40,0		0,035	40	2666		10		0,07	20	666,5		0,0245
Д59	0,0043		2,9	0,5		0,3	—		—.	—			0,018
Д60	0,0005		10,0	0,25	0,093				—	—			0,025
Д61	0,02		3,0	3,0		0,6			—	—			0,09
Д62	0,05		2,5	8		0,55			—-				0,1562
Д63	0,00125		3,56	0,1		0,12	—		II 				0,00019
Д64	0,08		0,1	0,1	14		—		—	—			0,0004
Д65	0,0025		0,56	0,5		0,33			—	—			0,00039
Д66	0,05		0,02	0,5	1	,077			—	—			0,00001
Д67	0,002		2,0	0,1		0,4	.-1 —		—	—			0,004
Д68	0,008		1,0	0,25		1.4			—	—			0,004
Д69		0,005	5,6	1,0	0,219		—		—	—		—	0,0784
ДЮ1	0,01		0,4	1,15	1	,56			—				0,0008
Д102		0,02	0,28	0,2	3,17		—		—	—			0,00078
дюз		0,04	0,2	0,25	5,9				—	—			0,0008
Д104	0,005		0,8	0,15	1	,08			—	—			0,0016
ДЮ5	0,01		0,56	0,2	1	,77			—	—			0,0156
Д106	0,02		0,4	0,25	3,84				—	—			0,0016
ДЮ7		0,04	0,28	0,35	9,0				—	—.			0,00157
ДЮ8	0,08		0,2	0,5,	15,3				—	—			0,0016
ДЮ9		0,0025	1,6	0,15	0,25				—	—			0,0032
235
Продолжение табл. 4.32
Окончание табл. 4.32
Типоразмер дросселя	Последовательное соединение						Параллельное соединение						л ь 8 X 2 8 U
	Индуктивность при номинальном токе подмагничива- ния, Гн	х о		е « оз		Омическое сопротивление обмотки. Ом	Индуктивность прн номинальном токе подмагничива- ния, Гн	Номинальный ток подмагничива- ния. А	е
		с а X « X X 3 С X	подмагничива- ния, А						Переменная составляющая		Омическое	сопротивление обмотки. Ом
				t	Я X- 5 2 № а у я 3-5 -* о *4 Q
													О. ф X О)
дно	0,005	1	.1	0,2		0,48					—				0,00302
дном ДИ!	0,005 0,01	1,12 0,8		0,2 0,3		0,488 1,2	0,0012	2,25	0,1		о,	122	0,0031 0,0032-
Д111М ДН2	0,01 0,02	0,8 0,56		0,3 0,35		1,17 2,3	0,0025	1,6	0,15		0,292		0,0032. 0,0031
ДНЗ	0,04	0,4		0,6		6,1	—	—	—				0,0032
ДН4	0,08	0,28		0,8		10,9	—	—	—				0,0031
Д114М	0,08	0,28		0,8		10,6	0,02	0,56	0,4		2,65		0,0031
ДН5	0,16	0,2		1,0		22,5	-—	—	——				0,0032
Д115М	0,16	0,2		1,2		20,7	0,04	0,4	0,6		5,175		0,0032;]
ДН6 Д117 ДН8	0,0012 0,0025 0,005	3,2 2,2 1,6		0,1 0,15 0,25		0,13 0,218 0,484	—		—				0,0061 , 0.006051 0,0064
Д118М	0,005	1,6		0,25		0,484	0,0012	3,15	0,13		0,	121	0.0064
ДП9	0,001	1.1		0,35		0,82	—	—					0,006
Д119М	0,001	1,12		0,35		0,822	0,0025	2,25	0,1	7	0,205		0,0062
Д120	0,02	0,8		0,5		1,81	—	—					0,0064
Д121	0,04	0,56		0,7		3,4	 	—					0,0062
Д122	0,08	0,4		1	.0	7,4		-—					0,0064
Д122М Д123	0,08 0,16	0,4 0,28		1,0 1,2		7,21 12,9	0,02	0,8	0,5		1,	802	0,0064 0,0062
Д123М	0,16	0,28		1,4		12,7	0,04	0,56	0,7		3,	175	0,0062
Д124	0,32	0,2		2,0		17,8	—	—					0,0064
Д125	0,0006	6,3		0	,1	0,042	—	—					0,0119
Д126	0,0012	4,5		0,15		0,083	—	—					0,012
Д126М	0,0012	4,5		0,15		0,10	0,0003	9	0,07		0.025		0,012
Д127 Д127М	0,0025 0,0025	3,2 3,15		0,2 0,2		0,21 0,23	0,0006	6,3	0,1		0,057		0,0128 0,0124
Д128	0,005	2.2		0,3		0,42	—	—					0,0121
Д129	0,01	1	,6	0,4		0,65	—	—					0,0128
Д130	0,02	1	,1	0,7		1,54	—	—					0,012
Д131	0,04	0,8		0,8		2,7	—	—					0,0128
Д131М	0,04	0,8		0,8		3,2	0,01	1,6	0,4		0,8		0,0128
Д132	0,08	0,56		1	,2	5,95	—	—					0,0125
Д133	0,16	0,4		2,0		6,75	—	—					0,0128
Д134	0,32	0,28		2,5		15,2	-—	——•					0,0125
Д135	0,65	0,2		4,0		27,1	—.	—					0,013
Д136	0,0003	12,5		С	,1	0,0124	—	—					0,023
Д137	0,0006	9,0		С	>,15	0,033		—					0,0243
Д138	0,0012	6,3		0,2		0,068	—	—					0,0238
Д139	0,0025	4,5		0,3		0,164	—	—					0,025
Д140	0,005	3,2		0,4		0,32	—	—					0,0256
Д140М	0,005		5,12	0,4		0,301	0,0012	6,3	0,2		0,075		0,0248
236
	Последовательное соединение				Параллельное соединение
Типоразмер дросселя	Индуктивность при номинальном токе подмагннчнва ния, А	Номинальный ток подмагничива- ния, А	Переменная составляющая Веф	Омическое сопротивление обмотки, Ом	Индуктивность прн номинальном токе подмагннчнва ния. А	Номинальный ток подмагничива- ния, А	Переменная составляющая Вэф	Омическое сопротивление обмотки, Ом	Энергоемкость, Дж
Д141 Д141М Д142 Д143 Д144 Д145 Д146 Д147 Д148 Д149 Д150 Д151 Д152 Д153 Д154 Д155 Д156 Д157 Д157М Д158 Д159 Д160 Д161 Д162 Д163 Д164 Д165 Д166 Д167 Д168 Д169 Д170 Д171 Д172 Д173 Д174 Д175 Д178 Д177 Д178 Д179	0,01 0,01 0,02 0,04 0,08 0,16 0,32 0,65 1,3 0,00015 0,0003 0,0006 0,0012 0,0025 0,005 0,01 0,02 0,04 0,04 0,08 0,16 0,32 0,65 1,3 0,0003 0,0006 0,0012 0,0025 0,005 0,01 0,02 0,04 0,08 0,16 0,32 0,65 0,0006 0,0012 0,0025 0,005 0,04	2,2 2,25 1,6 1.1 0,8 0,56 0,4 0,28 0,2 25,0 18,0 12,5 9,0 6,3 4,5 3,2 2,2 1,6 2,25 1.1 0,8 0,56 0,4 0,28 25,0 18,0 12,5 9,0 6,3 4,5 3,2 2,2 1,6 1,1 0,8 0,56 25,0 18,0 12,5 9,0 1,6	0,6 0,6 0.8 1,2 2,0 2,5 4,0 6,0 8,0 0,1 0,15 0,2 0,3 0,4 0,6 0,8 1,2 2,0 2,4 3.0 4,0 6,0 8,0 п.о 0,2 0,3 0,4 0,6 0,8 1,2 2,0 2,5 4,0 5,0 8,0 10,0 0,4 0,6 0,8 1,0 1,7	0,6 0.627 1,22 2,53 1,97 4,09 7,6 17,6 33,1 0,0034 0,0075 0,017 0,0378 0,096 0,17 0,338 0,715 0,65 1,10 1,35 2,74 6,29 10,8 20,1 0,0053 0,1 0,0212 0,05 0,12 0,245 0,277 0,5 1,02 1,94 4,52 8,5 0,0075 0,02 0,0532 0,085 1,48	0,0025 0,01	4,5 4,5	0,3 1.2	0,157 0,275	0,0242 0,0253 0,0256 0,0242 0,0256 0,025 0,0256 0,025 0,026 0,046 0,0486 0,046 0,0486 0,0495 0,05 0,0512 0,0484 0,0512 0,101 0,0484 0,0512 0,05 0,052 0,05 0,093 0,097 0,093 0,101 0,099 9,101 0,102 0,096 0,102 0,0968 0,102 0,102 0,187 0,194 1,195 0,2025 0,0512
237
Таблица 4.33
Рекомендуемая замена модернизированных
и немодернизированиых дросселей типа Д11
Типоразмер модернизированного дросселя	Типоразмер заменяемого дросселя		Типоразмер м агнитопровода
	при параллельном соединении обмоток	прн последователь- ном соединении обмоток
ДН5М	ДНЗ; Д66	ДН5	ШЛ8Х8
ДН4М	ДН2	ДН4	ШЛ8Х8
Д111М	Д109	Д1Н	ШЛ8Х8
ДНОМ		ДНО	ШЛ8Х8
Д123М	Д121	Д123	ШЛ 8X12,5
Д122М	Д120	Д122	ШЛ8Х12.5
Д119М	ДШ	Д119	ШЛ8Х12.5
Д118М	дне	ДН8	ШЛ8Х12.5
Д15М	Д13	Д15	ШЛ8Х16
Д14М	Д12	Д14	ШЛ8ХЮ
Д11М	Д9	ДИ	ШЛ8Х16
ДЮМ	Д8; Д132	ДЮ; Д124	ШЛ8Х16
Д131М	Д129	Д131	ШЛ8Х16
Д54М	Д128	Д54; Д130	ШЛ8ХЮ
Д127М	Д125	Д127	ШЛ8Х16
Д126М	——	Д126	ШЛ8Х16
Д58М	Д23	Д58	ШЛ 10X20
Д24М	Д22	Д24	ШЛ 10X20
Д21М	Д19; Д135	Д21	ШЛ 10X20
Д20М	Д18; Д134	Д20	ШЛ 10X20
дим	Д143	Д17; ДЮЗ	ШЛ 10X20
Д16М	Д142	Д16	ШЛ 10X20
Д141М	Д139	Д141	ШЛ 10X20
Д140М	Д138	Д140	ШЛ 10X20
Д42М	Д40	Д42	ШЛ 16X16
Д41М	ДЭ9	Д41	ШЛ 16X16
Д38М	Д36; Д160	Д38; Д162	ШЛ 16X16
Д37М	Д35; Д159	Д37; Д161	ШЛ16Х16
Д34М	Д61	Д34; Д158	ШЛ16Х16
Д157М	Д168	Д157	ШЛ16Х16
Д43М	——	Д43	ШЛ20Х20
Д44М	—	Д44	ШЛ20Х20
Д45М		Д45	ШЛ 20X20
Д46М	——	Д46	ШЛ20Х20
Д47М	——	Д47	ШЛ20Х20
Д48М	—	Д48	ШЛ20Х20
Д49М	—	Д49	ШЛ20Х20
Д50М		Д50	ШЛ20Х20
Д51М	——	Д51	ШЛ 20X20
Д53М		Д53	ШЛ 20X20
Д57М		Д57	ШЛ20Х40
238
Условия эксплуатации дросселей типа Д11
Температура окружающей среды
для исполнения УХЛ.....................
для исполнения В ...................
Температура перегрева обмоток дросселя
Смена температур:
для исполнения УХЛ......................
для исполнения В ...................
Повышенная рабочая температура окружа-
ющей среды..............................
Атмосферное пониженное давление
Вибрационные нагрузки в диапазоне частот
10'. ..2500 Гц с ускорением.............
Многократные удары при длительности
ударов 1...3 мс с ускорением .	.	.	.
Одиночные удары при длительности ударов
1...2 мс с ускорением...................
Уровень звукового давления (относительно
2-10~5 Па)..............................
Линейное (центробежное) ускорение
Минимальная наработка в предельно допу-
стимых режимах, не менее .	.	.	.	.
/
—60...+ 140°С
—60...+85° С
—6О...+ 14О°С
До +55 °C
—60...+85 °C
—6О...+ 14О°С
85 °C
0,67-103 Па (5 мм рт. ст.)
До 20 g (196 м/с?)
До 100 g (981 м/с»)
До 500 g (4906 м/с»)
До 150 дБ
До 100 g (981‘ м/с»)
20000 ч
4.7.	Дроссели типа ДПМ
Высокочастотные дроссели постоянной индуктивности с ферритовыми сер-
дечниками используют в устройствах РЭА широкого применения. Дроссели из-
готовляют для эксплуатации только в районах с холодным и умеренным клима-
том. Промышленностью выпускаются дроссели трех типоразмеров, 84 тнпономи-
налов, рассчитанных на определенное сочетание индуктивности, добротности и
тока нагрузки.
Высокочастотным дросселям типа ДПМ присвоено условное обозначение,
которое применяется при заказе и в конструкторской документации. Условное
обозначение дросселя состоит из слов «Дроссель высокочастотный», сокращенно-
го обозначения, максимальной силы тока в амперах, индуктивности в микроген-
ри, допускаемого отклонения индуктивности в процентах и обозначения стандар-
та или ТУ. Пример условного обозначения дросселя:
Дроссель высокочастотный ДПМ-0,1-35+5%.
В сокращенном обозначении дросселя буквы ДПМ обозначает: Д — дрос-
сель; П—промышленный; М—модернизированный.
Общий вид, габаритные, установочные и присоединительные размеры дрос-
селей приведены на рис. 4.36 и в табл. 4.34.
Масса и коэффициент удельной материалоемкости высокочастотных дроссе-
лей не превышает значений, указанных в табл. 4.34.
Дроссели выдерживают без механических повреждений пайку выводов на
расстоянии ие менее 5 мм от корпуса. Выводы, включая места их присоедине-
ния к дросселю, выдерживают без механических повреждений воздействие рас-
Рис. 4.36. Конструкция высоко-
частотных дросселей типа
ДПМ
239
Таблица 4.34
Конструктивные размеры высокочастотных дросселей типа ДПМ
\ Типономниал дросселя	Размеры, мм				Масса, г, не более	Коэффициент удельной мате- риалоемкости
	L	1	1 D	d
ДПМ-З-1 ДПМ-3-2 ДПМ-2,4-3 ДПМ-2,4-4 ДПМ-1,2-5 ДПМ-1,2-6 ДПМ-0,6-7 ДПМ-0,6-8 ДПМ-0,6-9 ДПМ-0,6-10 ДПМ-0,6-11 ДПМ-0,6-12 ДПМ-0,4-13 ДПМ-0,4-15 ДП М-0,,4-16 ДПМ-0,4-18 ДПМ-0,4-20 ДПМ-0,2-22 ДПМ-0,2-25 ДПМ-0,2-30 ДПМ-0,1-35 ДПМ-0,1-40 ДПМ-0,1-43 ДПМ-0,1-50 ДПМ-0,1-56 ДПМ-0,1-60 ДПМ-0,1-68 ДПМ-0,1-75 ДПМ-0,1-80 ДПМ-0,1-91 ДПМ-0,1-100 ДПМ-0,1-112 ДПМ-0,1-125 ДПМ-3-3 ДПМ-3-4 ДПМ-2,4-5 ДПМ-2,4-6 ДПМ-1,2-8 ДПМ-1,2-10 ДПМ-0,6-16 ДПМ-0,4-25 ДПМ-0,4-30 ДПМ-0,2-40 ДПМ-0,2-50 ДПМ-0,2-60 ДПМ-0,1-120	62	11,5	3,8 3,8 3,6 3,6 3,4 3,4 3,6 3,6 3,35 3,3 3,3 3,3 3,3 3,3 3,2 3,2 3,2 3,1 3,1 3,1 3,1	0,6	0,7 .	1,166 0,438 0,269 0,194 0,156 0,125 0,106 0,092 0,082 0,074 0,067 0,061 0,057 0,049 0,046 0,040 0,037 0,063 0,030 0,025 0,021 0,018 0,017 0,015 0,013 0,012 0,011 0,0098 0,0092 0,008 0,0074 0,0066 0,0059 0,462 0,333 0,267 0,214 0,158 0,126 0,079 0,051 0,042 0,032 0,025 0,021 . Q.OH
					0,76 ' 0,78
					0,7
					0,75 0,78 0,75 0,7 0,7
			3,0		0,7
					0,7
	64	13,5	4,4	0,65	1,2
			4,2
			4,0
				0,6
			4,2
			3,8
			3,7
			3,6
240
Окончание табл. 4.34
Типоиомннал дросселя	Размеры, мм				Масса, г, не более	Коэффициент удельной мате- риалоемкости
	L		D '	d
ДПМ-0,1-130 ДПМ-0,1-140 ДПМ-0,1-150 ДПМ-0,1-160 ДПМ-0,1-180 ДПМ-0,1-200	64	13,5	3,6	0,6	1,2	0,0097 0,009 0,008 0,008 0,007 0,0063
ДПМ-3-5 ДПМ-3-6 ДПМ-3-8 ДПМ-3-10 ДПМ-3-12			5,1			0,444 0,357 0,263 0,210 0,175
ДПМ-2,4-16 ДПМ-2,4-20			4,7			0,132 0,105
ДПМ-1,2-25 ДПМ-1,2-30			4,5			0,084 0,070
ДПМ-0,6-40 ДПМ-0,6-50 ДПМ-0,6-60			4,4			0,053 0,042 0,035
ДПМ-0,4-80 ДПМ-0,4-100 ДПМ-0,4-112 ДПМ-0,4-125	72	21,5	4.3	0,8	2,0	0,026 0,021 0,019 0,017
ДПМ-0,2-140 ДПМ-0,2-150 ДПМ-0,2-160 ДПМ-0,2-180 ДПМ-0,2-200 ДПМ-0,2-224 ДПМ-0,1-240 ДПМ-0,1-250 ДПМ-0,1-280			4,2			0,015 0,014 0,013 0,012 0,011 0,0004 0,0068 0,0084 0,0075
ДПМ-0,1-315 ДПМ-0,1-355 ДПМ-0; 1-400 ДПМ-0,1-430 ДПМ-0,1-450 ДПМ-0,1-470 ДПМ-0,1-500			4,1			0,0067 0,0059 0,0053 0,0049 0,0047 0,0045 0,0042
тягивающей силы не более 0,5 кгс, приложенной вдоль оси дросселя. Дроссели
могут подвергаться воздействию тепла, возникающего при температуре пайки
(260+5 °C), в течение 6 с. Основные электромагнитные параметры высокоча-
стотных дросселей типа ДПМ приведены в табл. 4.35.
241
Таблица 4.35 Основные электромагнитные параметры высокочастотных дросселей типа ДП1Ц
Тнпономннал дросселя	Индуктивность		Сила тока, А, не более	Сопротивле- ние постоян- ному току. Ом. не более	Добротность, ие менее 4
	Номинал мкГн	Допуск, % (±мкГн)
ДПМ-3-1	1	(4)	3	0,05	25 1
ДПМ-3-2	2	(4)	3	0,06	20
ДПМ-2,4-3	3	(4)	2,4	0,09	25
ДПМ-2,4-4	4	±10	2,4	ОД	20
ДПМ-1,2-5	5	±10	1,2	0,3	25
ДПМ-1,2-6	6	(4)	1,2	0,4	25
ДПМ-0,6-7	7	±5	0,6	0,45	30
ДПМ-0,6-8	8	±5	0,6	0,50	30
ДПМ-0,6-9	9	±5	0.6	0,4	30
ДПМ-0,6-10	10	±5	0,6	0,4	25
ДПМ-0,6-11	11	±5	0,6	0,45	35 I
ДПМ-0,6-12	12	±5	0,6	0,45	35
ДПМ-0,4-13	13	±5	0,4	0,9	35
ДПМ-0,4-15	15	±5	0,4	1,0	35
ДПМ-0,4-16	16	±5	0,4	1,0	30
ДПМ-0,4-18	18	±5	0,4	1,2	35
ДПМ-0,4-20	20	±5	0,4	1,5	30
ДПМ-0,2-22	22	±5	0,4	1,3	50
ДПМ-0,2-25	25	±5	0,2	1,3	60
ДПМ-0,2-30	30	±5	0,2	1,5	60
ДПМ-0,1-35	35	±5	0,1	2,5	30
ДПМ-0,1-40	40	±5	0,1	2,6	30
ДПМ-0,1-43	43	±5	0,1	2,6	35
ДПМ-0,1-50	50	±5	0,1	3,0	30
ДПМ-0,1-56	56	±5	0,1	3,8	30
ДПМ-0,1-60	60	±5	0,1	4,0	80
ДПМ-0.1-68	68	±5	0,1	5,7	40
ДПМ-0,1-75	75	±5	0,1	5,8	60
ДПМ-0,1-80	80	±5	0,1	6,0	80
ДПМ-0,1-91	91	±5	0,1	9,0	40
ДПМ-0,1-100	100	±5	0,1	9,5	80
ДПМ-0,1-112	112	±5	0,1	10,0	80
ДПМ-0,1-125	125	±5	0,1	10,5	80
ДПМ-3-3	3	(4)	3	0,06	35
ДПМ-3-4	4	±10	3	0,07	25
ДПМ-2,4-5	5	±10	2,4	0,1	35
ДПМ-2,4-6	6	(4)	2,4	0,1	30
ДПМ-1,2-8	8	±5	1.2	0,2	30
ДПМ-1,2-10	10	±5	1,2	0,25	30
ДПМ-0,6-16	16	±5	0,6	0,5	35
ДПМ-0,4-25	25	±5	0,4	0,7	40
ДПМ-0,4-30	30	±5	0,4	0,8	35
ДПМ-0,2-40	40	±5	0,2	2,0	70
ДПМ-0,2-50	50	±5	0,2	2,2	65
ДПМ-0,2-60	60	±5	0,2	2,4	65
ДПМ-0,1-100	100	±5	0,1	10,4	40
ДПМ-0,1-130	130	±5	0,1	8,5	35
242
Окончание табл. 4.35
Тнпономннал дросселя	Индуктивность		Сила тока, А, не более	Сопротивле- ние постоян- ному току. Ом, ие более	Добротность, ие меиее
	Номинал мкГн	Допуск, % (±мкГн)
ДПМ-0,1-140	140	±5	0,1	8,5	80
ДПМ-0,1-150	150	±5	0,1	14,0	35
ДПМ-0,1-160	160	±5	0,1	4,5	35
ДПМ-0,1-180	180	±5	0,1	15,5	35
ДПМ-0,1-200	200	±5	0,1	16,5	35
ДПМ-3-5	5	±10	3	0,07	70
дпм-з-6	6	(4)	3	0,075	65
ДПМ-3-8	8	±5	3	0,08	55
ДПМ-3-10	10	±5	3	0,085	25
ДПМ-3-12	12	±5	3	0,09	40
ДПМ-2,4-16	16	±5	2,4	0,14	40
ДПМ-2,4-20	20	±5	2,4	0,15	30
ДПМ-1,2-25	25	±5	1,2	0,3	50
ДПМ-1,2-30	30	±5	1,2	0,35	40
ДПМ-0,6-40	40	±5	(Х6	0,6	50
ДПМ-0,6-50	50	±5	0,6	0,65	40
ДПМ-0,6-60	60	±5	0,6	0,7	40
ДПМ-0,4-80	80	±5	0,4	1,1	70
ДПМ-0,4-100	100	±5	0,4	1,2	60
ДПМ-0,4-112	112	±5	<Х4	1,3	60
ДПМ-0,4-125	125	±5	0,4	1,4	50
ДПМ-0,2-140	140	±5	0,2	2,8	90
ДПМ-0,2-150	150	±5	0,2	2,5	70
ДПМ-0,2-160	160	±5	0,2	2,5	85
ДПМ-0,2-180	180	±5	0,2	3,2	100
ДПМ-0,2-200	200	±5	0,2	3,4	100
ДПМ-0,2-224	224	±5	0,2	3,7	1О0
ДПМ-0,1-240	240	±5	0,1	5,0	30
ДПМ-0,1-250	250	±5	0,1	5,1	100
ДПМ-0,1-280	280	±5	0,1	5,5	100
ДПМ-0,1-315	315	±5	0,1	7,5	100
ДПМ-0,1-355	355	±5	0,1	8,0	100
ДПМ-0,1-400	400	±5	0,1	10,5	30
ДПМ-0,1-430	430	±5	0,1	14,2	30
ДПМ-0,1-450	450	±5	0,1	14,5	80
ДПМ-0,1-470	470	±5	0,1	15,3	30
ДПМ-0,1-500	500	±5	0,1	15.5	80
Условия эксплуатации дросселей типа ДПМ
Температура окружающей среды . . .	—6О...+85°С
Смена температур........................ -ДХ>...+85 °C
Пониженная температура при транспорти-
ровании, ие меиее....................... —60 “С
Относительная влажность воздуха при тем-
пературе +35 °C и ниже без конденсации
влаги................................... 85%
Атмосферное давление воздуха ....	666,7...297 198 Па
(5 мм рт. ст.... 3 кгс/см2)
243
Вибрационные нагрузки в диапазоне частот
1...КЮ0 Гц с ускорением................
Многократные удары:
при длительности........................
с ускорением .......................
Одиночные удары:
при длительности ....
с ускорением .......................
Линейные (центробежные) нагрузки с уско-
рением ................................
Наработка дросселей при нормальных ре-
жимах эксплуатации, ие менее . . . .
Срок 95%-иой сохраняемости . . . .
Интенсивность отказов в течение 500 ч при
достоверности 0,6......................
До 10 g (981 м/с2)
2...10 мс
До 40 g (392 м/с2)
1...Э мс
До 150 g (1470 м/с2)
До 20 g (196 м/с2)
7500 ч
10 лет
До 2,5-10-6 1/ч
4.8.	Высокочастотные дроссели типа Д
Высокочастотные дроссели постоянной индуктивности типа Д, изготовляе-
мые на сердечниках из магиитомягких ферритов, применяют в различной РЭА и
аппаратуре средств связи при эксплуатации в герметизированных узлах и сбо-
рочных единицах, работающих в диапазоне частот до 100 кГц.
Промышленностью изготавливаются дроссели одного типа, четырех типо-
размеров, 15 типономиналов в соответствии с конструкторской и технологиче-
ской документацией, утвержденной в установленном порядке Высокочастотные
дроссели сокращенно обозначают буквой Д. Дросселям присвоено также услов-
ное обозначение, которое применяется прн заказе и в конструкторской докумен-
тации. Оно состоит нз слов «Дроссель высокочастотный», сокращенного обозна
чення, типоразмера, максимальной силы тока в амперах, индуктивности в мнк-
рогенри, допустимого отклонения индуктивности в процентах н обозначения
стандарта или ТУ. Пример условного обозначения высокочастотного дросселя:
Дроссель высокочастотный Д2-0,3-18±5.
Общий внд н габаритные размеры высокочастотных дросселей типа Д при-
ведены на рис. 4.37 и в табл, 4.36.
Масса дросселей не превышает значений, указанных в табл. 4.36.
Основные электромагнитные параметры высокочастотных дросселей типа Д
приведены в табл. 4.37.
Конструкция высокочастотных дросселей типа Д при соблюдении условий
эксплуатации обеспечивает нормальную работу в течение 10 000 ч. Сохраняе-
мость дросселей, вмонтированных в защищенную аппаратуру, гарантируется в
течение 12 лет. Дроссели устойчивы к воздействию повышенных климатических
и механических факторов, а также морского тумана, плесневых грибов, росы
и инея.
Выводы дросселей, включая места нх присоединения, выдерживают без ме-
ханических повреждений воздействие растягивающей силы, направленной вдоль
оси, до 2 кгс. Выводы выдерживают также трехкратный изгиб на расстоянии
не меиее 5 мм от корпуса дросселя. Распайка выводов производится паяльни-
Рис. 4.37. Конструкция высо-
кочастотных дросселей типа Д
244
Таблица 4.36
Конструктивные размеры высокочастотных дросселей типа Д
Тнпоиомииал дросселя	Размеры, мм				Масса, г, ие более
	*	О	1	L
Д1-1,2-1±10	0,6	3,60	13,6	75	1.0
Д1-1,2-2±10	0,6	3,60	13,6	75	1,0
Д1-1,2-3±10	0,6	3,60	13,6	75	1.0
Д1-1,2-4±5	0,6	3,60	13,6	75	1.0
Д1-0,1-4±5	0,6	3,25	13,6	75±2	0,9
ДЬ0,1-5±5	0,6	3,40	13,5	75	0,9
ДЫ,2-5±5	0,6	3,60	13,5	75±2	1,0
Д1-0,1-6±б	0,6	3,25	13,6	75	0,9
Д1-0,6-6±5	0,6	3,60	13,6	75±2	1.0
Д1-0,6-7±5	0,6	3,50	13,6	75	1.0
Д1-0,1-8±5	0,6	3,35	13,6	75	0,9
Д1-0,6-8±5	0,6	3,50	13,5	75	1.0
Д1-0,1-9±5	0,6	3,25	13,6	75±2	0,9
Д1-0,6-9±5	0,6	3,50	13,6	75	1,0
Д1-0,1-10±5	0,6	3,35	13,6	75±2	0,9
Д1-0,6-10±б	0,6	3,50	13,5	75	1,0
Д1-0,15-11±5	0,6	3,50	13,5	75	1,0
Д1-0,1&-12±5	0,6	3,40	13,6	7.5	0,9
Д1-0,15-13±5	0,6	3,40	13,6	75±2	0,9
Д1-0,15-15±5	0,6	3,40	13,6	75	0,9
Д1-015-16±5	0,6	3,40	13,5	75±2	0,9
Д1-О,15-18±5	0,6	3,40	13,5	75±2	0,9
Д1-О,15-2О±5	0,6	3,40	13,5	75±2	0,9
Д1-О,1-22±5	0,6	3,30	13,6	75	0,9
Д1-0,1-25±5	0,6	3,30	13,6	75	0,9
Д1-0,1-28±5	0,6	3,30	13,6	75	0,9
Д1-0,1-30±5	0,6	3,30	13,6	75	0,9
Д1-0,1-35±5	0,6	3,30	13,6	75	0,9
Д1-0,1-40±5	0,6	3,25	13,5	75±2	0,9
Д1-0,1-43±5	0,6	3,25	13,5	75±2	0,9
Д1-0,1-50±5	0,6	3,25	13,6	75	0,9
ДЬ0,1-56±5	0,6	3,25	13,6	75	0,9
Д1-О,1-63±5	0,6	3,25	13,6	75	0,9
Д1-О,1-68±5	0,6	3,25	13,5	75±2	0,9
Д1-0,08-82±5	0,6	3,25	13,5	75	0,9
Д2-2-1±10	0,8	5,20	17,6	75	2,1
Д2-2-2±10	0,8	5,20	17,6	75	2,1
Д2-2-3±10	0,8	5,20	17,6	75	2,1
Д2-2-4±10	0,8	5,20	17,6	75	2,1
Д2-2-5±10	0,8	5,20	17,6	75	2,1
Д2-1,2-6±5	0,8	5,0	17,6	75	2,0
Д2-1,2-7±5	0,8	5,0	17,6	75	2,0
Д2-0,3-8±5	0,8	4,8	17,6	75	1,8
Д2-1,2-8±5	0,8	5,0	17,6	75	2,0
Д2-О,3-9±5	0,8	4,8	17,6	75	1,8
Д2-1,2-9±5	0,8	5,0	17,6	75	2,0
Д2-0,3-10±5	0,8	4,8	17,6	75	1,8
Д2-1,2-1О±5	0,8	5,0	17,6	75	2,0
Д2-0,6-11±5	0,8	4,9	17,6	75	1.9
245
Продолжение табл. 4.36
Тнпономннал дросселя	Размеры, мм				Масса, г, не более
	d	D	1	Ь
Д2-0,3-12±5	0,8	4,8	17,6	75	1,8
Д2-О,6-12±5	0,8	4,9	17,6	75	1.9
Д2-0,6-13±5	0,8	4,9	17,6	75	1,9
Д2-0,3-15±5	0,8	4,8	17,6	75	1.8
Д2-0,6-15±5	0,8	4,9	17,6	75	1.9
Д2-1,2-15±5	0,8	4,9	17,6	75	1.9
Д2-0,6-16±6	0,8	4,9	17,6	75	1.9
Д2-0,3-18±5	0,8	4,8	17,6	75	1,8
Д2-0,6-18±5	0,8	4,9	17,6	75	1,9
Д2-О,3-2О±5	0,8	4,8	17,6	75	1,8
Д2-1-20±5	0,8	4,85	17,6	75	1,8
Д2-0,3-22±5	0,8	4,8	17,6	75	1,8
Д2-0,3-24±5	0,8	4,8	17,6	75	1,8
Д2-0,15-27±5	0,8	4,7	17,6	75	1,7
Д2-0,15-30±5	0,8	4,7	17,6	75	1,7
Д2-0,15-33±5	0,8	4,7	17,6	75	1,7
Д2-0,15-36±5	0,8	4,7	17,6	75	.1.7
Д2-0,15-39±5	0,8	4,65	17,6	75	1,7
Д2-0,15-43±5	0,8	4,65	17,6	75	1,7
Д 2-0,15-47 ±'5	0,8	4,65	17,6	75	1,7
Д 2-0,15-51 ±5	0,8	4,65	17,6	75	.1.7
Д2-0,1-56±5	0,8	4,6	17,6	75	1,7
Д2-0,1-62±5	0,8	4,6	17,6	75	1,7
Д2-О,1-68±5	0,8	4,6	17,6	75	1,7
Д2-0,1-75±5	0,8	4,6	17,6	75	1,7
Д2-0,15-82±5	0,8	4,6	17,6	75	1,7
Д2-0,1-91±5	0,8	4,6	17,6	75	1,7
Д 2-0,1-10О±5	0,8	4,6	17,6	75	1,7
Д2-0,1-110±5	0,8	4,55	17,6	75	1,7
Д2-0,1-120±5	0,8	4,55	17,6	75	1,7
Д2-О,1-13О±5	0,8	4,55	17,6	75	1,7
Д2-0,1-150±5	0,8	4,55	17,6	75	1,7
Д2-0,1-160±5	0,8	4,55	17,6	75	1,7
Д2-0,1-180±5	0,8	4,55	17,6	75	1,7
Д2-0,1-200±5	0,8	4,55 '	17,6	75	1,7
Д2-О,1-22О±5	0,8	4,55	17,6	75	1,7
Д3-3-1О±5	1,0	7,40	22,1	75	3,6
ДЗ-1,6-15±5	1,0	7,25	22,1	75	3,6
ДЗ-О,6-ЗО±5	1,0	6,90	22,1	75	3,5
ДЗ-1,О-51±5	1,0	6,90	22,1	75	3,5
Д 3-0,3-100±5	1,0	6,80	22,1	75	3,4
ДЗ-0,15-150±5	1,0	6,70	22,1	75	3,4
Д3-О,15-22О±5	1,0	6.65	22,1	75	3,4
Д3-О,1-24О±5	1,0	6,00	22,1	75	3,4
ДЗ-0,1-270±5	1,0	6.С0	22,1	75	3,4
ДЗ-0,1-Э00±5	1,0	6,60	22,1	75	3,4
ДЗ-О,1-ЗЗО±5	1,0	6,60	22,1	75	3,4
ДЗ-0,1-360±5	1,0	6,55	22,1	75	3,4
ДЗ-0,1-390±5	1,0	6,55	22,1	75	3,4
Д3-О,1-43О±5	1,0	6,55	22,1	75	3,4
Д3-О,1-47О±5	1,0	6,55	22,1	75	3,4
246
Окончание табл. 4.36
Тнпономннал дросселя	Размеры, мм				Масса» г» ве более
	*	D	1	L
Д4-1,6-5±5	0.8	5,10	13,6	75	2Д
Д4-1,2-1О±5	0.8	4Д5	13,6	75	2,1
Д4-О,1-91±5	0.8	4.55	13,6	75	2,0
Д4-О.ЫОО±5	0.8	4,55	13,6	75	2,0
Д4-0,1-110±5	0,8	4.55	13,6	75	2,0
Таблица 4.37
Основные электромапопмые параметры высокочастотных дросселей типа Д
Тнпономннал дросселя	Иддзптвность		Сила така. А. ве более	Зощюпме ши постояв* ному ТОКУг Ом, ве более	Дрфмлдестъ. ве менее
	Ном ккал, мкГн	Допуск. %
Д1-1,2-1±10	I	±10	1,20	0.10	25
Д1-1,2-2±10	2	±10	1,20	0,14	25
Д1-1,2-3±10	3	±10	1,20	0,17	25
Д1-1,2-4±1.0	4	±1О	1,20	0,21	25
Д1-0,1-4±б	4	±5	0.10	2,20	30
Д1-1,2-5±10	5	±10	1,20	0,35	25
Д1-0,Г-5±5	5	±5	0.10	1.35	30
ДГ-0,6-6±5	6	±5	0.60	0,40	30
Д1-0,1-6±5	6	±5	0,10	2.40	30
Д1-О,6-7±5	7	±5	0,60	0,45	30
Д1-О.6-8±5	8	±5	0.60	0,50	30
Д1-0,1-8±5	।	8	±5	0.10	1,00	35
Д1-0,6-9±5	9	±5	0,60	0,55	30
ДК0,1-9±5	9	±5	0,10	2,80	35
Д1-0,6-10±5	'	10	±5	0.60	0,80	30
Д 1-0,1-104:5	10	±5	0,10	1,20	35
Д1-0,15-Г1±5 I	11	±5	0,15	1,20	35
Д1-О,15-12±5	12	±5	0,15	1,25	35
Д1-0,15-13±5	13	±5	0,15	1.30	35
Д1-0,15-16±5	16	±5	0,15	1,50	35
Д1-0,15-154:5	15	±5	0,15	1.45	35
Д Г-0,15-184:5	18	±5	0.15	1,65	35
Д1-0,15-204:5	20	±5	0,15	2.40	35
Д 1-0,1-224:5	22	±5	0.10	4,00	30
Д1-0,1-25±5	25	±5	0,10	4,50	30
Д1-0,1-284:5	28	±5	0,10	5.70	30
Д1-0,1-304:5	30	±5	0,10	6.00	30
Д1-0,1-354:5	35	±5	0.10	6,50	30
Д1-0,1-404:5	40	±5	0.10	8,00	30
Д1-0,1-434:5	43	±5	0.10	8,00	35
Д1-0,1-504:5	50	±5	0.10	11,00	30
Д1-0,1-564:5	56	±5	0.10	11,50	30
Д1-0.1-634:5	63	±5	0.10	12,50	30
247
Продолжение табл. 4.37
Типоиомииал дросселя	Индуктивность		Сила тока. А, ие более	Сопротивле- ние постоян- ному току. Ом, не более	Добротность, ие менее
	Номинал, мкГи	Допуск, %
Д1-0,1-68±5	68	±5	0,10	10,50	40
Д1-0,08-82±5	82	±5	0,08	13,50	40
Д2-2-1±10	1	гЬ 10	2.00	0,Р4	30
Д2-2-2±1О	2	±10	2,00	0,06	30
Д2-2-3±10	3	±10	2,00	0,08	30
Д2-2-4±10	4	±10	2,00	0,095	30
Д2-2-5±10	5	±10	2,00	0,11	30
Д2-1,2-6±5	6	±5	1,20	0,18	30
Д2-1,2-7±5	7	±5	1,20	0,20	30
Д2-0,3-8±5	8	±5	0,30	0,47	30
Д2-1,2-8±5	8	±5	1,20	0,23	30
Д2-0,3-9±5	9	±5	0,30	0,152	30
Д2-1,2-9±5	9	±5	1,20	0,25	30
Д2-0,3-10±5	10	±5	0,30	0,55	30
Д2-1,2-10±5	10	±5	1,20	0,27	30
Д2-0,6-11 ±5	11	±5	0,60	0,36	35
Д2-0,3-12±5	12	±5	ОДО	0,62	35
Д2-о,е-12±5	12	±5	0,60	0,38	35
Д2-0,6-13±5	13	±5	0,60	0,42	35
Д2-О,3-15±5	15	±5	0,30	0,78	35
Д2-0,6-15±5	15	±5	0,60	0,48	35
Д2-1,2-15±5	15	±5	1,20	0,45	40
Д2-О,6-16±5	16	±5	0,60	0,50	35
Д2-0,3-18±5	18	±5	ОДО	0,84	35
Д2-0,6-18±5	18	±5	0,60	0,53	35
Д2-0„3-20±5	20	±5	0,30	0,91	35
Д2-1,0-20±5	20	±5	1,00	0,55	40
Д2-О,3-22±5	22	±5	0,30	0,97	35
Д2-0,3-24±5	24	±5	0,30	1,00	40
Д2-0,1'5-27±5	27	±5	0,15	1,60	40
Д2'-0,15-30±5	30	±5	0,15	1,70	40
Д2-0,15-33±5	33	±5	0,15	1,80	40
Д2-О,15-36±5	36	±5	0,15	1,95	40
Д2-0,15-39±5	39	±5	0,15	2,80	40
Д2-0,15-43±5	43	±5	0,15	1,85	40
Д2-0,15-47±5	47	±5	0,15	3,00	40
Д2-0,15-51±5	51	±5	0,15	3,20	40
Д2-0,1-56±5	56	±5	0,10	4,70	40
Д2-О,1-62±5	62	±5	0,10	5,10	40
Д2-О,1-68±5	68	±5	0,10	5,50	40
Д2-0,1-75±5	75	±5	0,10	6,00	40
Д2-0,15-82±5	82	±5	0,15	7,70	40
Д2-0,1-91±5	91	±5	0,10	8,30	40
Д2-0,1-100±5	100	±5	0,10	11,30	40
Д2-0,1-110±5	НО	±5	0,10	12,10	40
Д2-0,1-120±5	120	±5	0,10	12,90	40
Д 2-0,1- 13О±5	130	±5	0,10	20,00	35
Д2-0,1-150±5	150	±5	0,10	22.00	35
Д2-О,1-160±5	160	±5	0,10	23,00	35
Д2-0,1-180±5	180	±5	0,10	25,00	35
248
Окончание табл. 4.37
Типономннад дросселя	Индуктивность		Сила тока. А, не более	Сопротивле- ние постоян- ному току, Ом, не более	Добротность, не менее
	(Номинал, мкГн	Допуск. %
Д2-0,1-200±5	200	±5	0,10	28,00	35
Д2-0,1-220±Б	220	±5	0,10	30,00	35
ДЭ-3-10±5	10	±5	3,00	0,10	25
ДЗ-1,6-15±5	15	±5	1,60	0,20	40
Д3-0,6-30±5	1 30	±5	0,60	0,72	30
ДЗ-1,0-51!±5	51	±5	1,00	0,93	30
ДЗ-0,3-100±5	100	±5	0,30	2,60	30
ДЗ-0,15-150±5	150	±5	0,15	4,90	30
Д3-0,15-220±5	220	±5	0,15	11,00	30
ДЗ-0,1-240±5	240	±5	0,10	12,00	30
ДЗ-0,1-270±5	270	±5	0,10	13,00	30
Д3-0,1-300±5	300	±5	0,10	14,00	30
ДЗ-О,1-ЗЗО±5	330	±5	0,10	19,00	30
Д4-к6-5±5	5	±5	1,60	0,15	30
Д4-1,2-10±5	10	±5	1,20	0,40	30
Д4-О,1-91±5	91	±5	0,10	11,00	40
Д4-0,1-100±5	100	±5	0,10	12,00	40
Д4-0,1-110±5	ПО	±5	0,10	20,00	40
ком мощностью 60 0т в течение 3... 5 с на расстоянии не менее 5 мм и не более
10 мм от корпуса дрбсселя.
Электромагнитное параметры дросселей в течение срока сохраняемости прн
их хранении в нормальных климатических условиях обеспечиваются в пределах:
изменение индуктивности не более ±5% от величины, указанной в табл. 4.37;
изменение добротности не более —20% от величины, измеренной до испытания.
Ток нагрузки на высокочастотные дроссели ограничен значениями, установлен-
ными в табл. 4.37. /у1акснмально допустимый потенциал между выводом и кор-
пусом дросселя не превышает 250 В.
Условия Эксплуатации высокочастотных дросселей типа Д
Температура окружающей среды
Смена температур:.......................
Относительная влажность воздуха при тем-
пературе 4-35 °C й ниже без конденсации
влаги	J .....................
Атмосферное давление воздуха . . .	.
Пониженное атмосферное давление . .
Повышенное давление воздуха илн другого
газа, кроме агрессивного................
Вибрационные нагрузки в диапазоне частот
1...1000 Гц с ускорением................
Многократные удары:
при длительности .......................
с ускорением , .....................
Одиночные удары:
при длительности .......................
с ускорением .......................
Линейные (центробежные) нагрузки с уско-
рением	।......................
Ресурс .................................
—60...4-85 °C
-6О...4-85°С
98%
666,7...297 198 Па
(5 мм рт. ст. ...3 кгс/см2)
До 5 мм рт. ст.
До 3 кгс/см2
До 10 g (98,1 м/с2)
2... 10 мс
До 40 g (392 м/с2)
1...3 мс
До 150 g (1470 м/с2)
До 25 g ('248 м/с2)
15000 ч
249
4.9.	Дроссели фильтров выпрамителей типа Д всемлиматического
Дросселя фильтров выпрямителей типа Д шдуктммюстыо 0,00015... 5 Гн,
имеющие рабочий диапазон частот переменной составляаяк* 50... 5000 Гц н по-
стоянную составляющую тока 0,05... 50 А. предназначены для работы в устрой-
ствах электропитания РЭА различного назначения. Дроссели изготовляют во
всеклиматическом исполнении одного типа, семи типоразмера», 74 тнпономнна-
лов.
Дросселям присвоено сокращенное обозначение. При заказе и в конструк-
торской документации применяется условное обозначение, которое состоит из:
сокращенного обозначения типа дросселя Д; условного трехзначного цифрового
номера; варианта конструктивного исполнения модернизированного дросселя;
обозначения всеклиматического исполнения В; обозначения стандарта нли ТУ.
Пример условного обозначения дросселя:
Дроссель Д250НВ.
Дроссели изготовляют в соответствии с конструкторской и технологической
документацией предприятия-изготовителя, утверждаемой в установленном по-
рядке. Общий вид, габаритные и установочные размеры дросселей приведены на
рис. 4.13. 4.14. 4 15,г. 4.38, 4.39 и в табл. 4.38.
________L	_	Jj

Таблица 4.38
Конструктивные размеры низкочастотных дросселей фильтров
выпрямителей типа Д всеклиматического исполнения
Типоразмер магиитопровода	Размеры, мм								Масса, г, ие более
	В	Ь	А	А		1	d	л
ШЛ5Х5	25	14	12±0,2			27,5	29	М2,5	4	40
ШЛ5Х8	28	15,5	144-0,2	—	27,5	29	М2Л	4	42
ШЛ5ХЮ	30	16,5	16+0,2	—	27,5	29	М2,5	4	46
ШЛМ8Х10	30	16,5	16±0,2	—•	33,5	33	М2,5	4	76
ШЛМ8Х12.5	32	18	18±0,2	—	33,5	33	М2,5	4	86
шлмюхю	32	18	17±0,2	19,5	41	41	М2,5	4	134
ШЛМ1ОХ12,5	35	19,5	19,5±0,2	19,5	41	41	М2,5	4	153
ШЛМ 10X20	42	23	27±0,2	19,5	41	41	М2,5	4	210
ШЛМ 12X12,5	40	21	22±0,2	24	51	50	М3	7	254
ШЛМ12Х16	43	23	25±0,2	24	51	50	М3	7	310
ШЛМ16Х16	46	25	25±0,2	31 ±0,2	62	59	М4	7	460
ШЛМ16Х25	56	30	35±0,2	31+0,2	62	59	М4	7	660
ШЛМ16Х32	62	33	42+0,2	31+0,2	62	59	М4	7	735
ШЛМ20Х25	62	33	40+0,2	43+0,2	77	75	М4	8	1165
ШЛМ20Х32	68	36	464-0,2	43+0,2	77	75	М4	8	1290
ШЛМ25Х32	76	40	50+0,2	55+0,2	94	89	М5	10	2270
ШЛМ25Х40	84	44	60+0,2	55±0,2	94	89	М5	10	2680
Масса низкочастотных дросселей типа Д не превышает значении, указанных
в табл. 4 38
Выводы дросселей выдерживают воздействие растягивающей силы, не пре-
вышающей 5 кгс.
Условия эксплуатации дросселей типа Д всеклиматического исполнения
Температура окружающей среды
Повышеннаяя рабочая температура окружа-
ющей среды.............................
Смена температур......................
Температура перегрева обмоток дросселя в
рабочем режиме при переменной составля-
ющей 100 В, не более ..................
Относительная влажность воздуха прн тем-
пературе 4-40 °C и ниже без конденсации
влаги .................................
Атмосферное давление воздуха ....
Энергоемкость дросселей................
Вибрационные нагрузки в диапазоне частот
1...2500 Гц с ускорением...............
Одиночные удары:
прн длительности ......
с ускорением ......................
Многократные удары:
при длительности .	.	.	.	.
с ускорением ......................
Уровень звукового давления	.	. .	.
—60... 4-85 °C
4-85 °C
—60... 140 °C
4-55 °C
98%
0,67-10-3 Па. .297 198 Па
(5 мм рт. ст. ...3 кгс/см2)
7-10-4...4050-10-4 Дж
До 40 g (392 м/с2)
1 ...3 мс
До 1000 g (9810 м/с2)
1...	5 мс
До 150 g (1470 м/с2)
До 140 дБ
251
Таблица 4.39
Основные электромагнитные параметры дросселей фильтров
выпрямителей типа Д всеклиматического исполнения
Типовоминал дросселя	Типоразмер магиитопровода	Параллельное соединение				Последовательное соединение
		Переменная составляю- щая напря- жения В эф	Индуктив- ность при номинальном токе, Ги	Номи- нальные ток под- магничи- вания, А	Омиче- ское со- противле- ние обмо- ток, Ом	Переменная составляю- щая напря- жения Вэф	Индуктив- ность при номиналь- ном то- ке, Гн	Номи- нальный ток под- магничи- вания, А	Омиче- ское со- противле- ние обмо- ток, Ом
Д201В	ШЛ5Х5	0.0126	0,00015	3,2	0,025	0,0252	0,0006	1,6	0,1
Д2О2В	ШЛ5Х5	0,0168	0,0003	2,2	0,045	0,0336	0,0012	1 > 1	0,18
Д2ОЗВ	ШЛ5Х5	0,0487	0,0025	0,8	0,35	0,0974	0,01	0,4	1,4
Д2О4В	ШЛ5Х5	0,068	0,005	0,56	1,07	0,136	0,02	0,28	4,3
Д205В Д206В Д2О7В Д2О8В Д209В	ШЛ5Х5 ШЛ5Х5 ШЛ5Х5	0,196 0,277 0,0155	0,04 0,08 0,00015	0,2 0,14 4,5	9,5 17,75 0,047	0,392 0,554 0,031	0,16 0,3 0,0006	0,1 0,07 2,2	38 71 0,19
	ШЛ5Х5 ШЛ5Х5	0,021 0,061	0,0003 0,0025	3,2 1,1	0,082 0,95	0,042 0,122	0,0012 0,01	1,6 0,56	0,33 3,8
Д210В Д211В	ШЛ5Х8 ' ШЛ5Х8	0,0912 0,258	0,005 0,04	0,8 0,28	1,22 10,65	0,182 0,516	0,02 0,16	0.4 0,14	4,9 42,6
Д212В Д213В Д214В	ШЛ5Х8 ШЛ5Х8	0,364 0,0191	0,08 0,00015	0,2 6,3	20,05 0,032	0,728 0,0382	0,3 0,0006	0,1 3,2	80,2 0,13
	ШЛ5Х8	0,0286	0,0003	4,5	0,06	0,0572	0,0012	2,2	0,24
Д215В Д216В Д217В Д218В Д219В Д22ОВ Д221В	ШЛ5ХЮ ШЛ5ХЮ ШЛ5ХЮ ШЛ5ХЮ ШЛ5Х10 ШЛМ8ХЮ	0,0911 0,124 0,353 0,5 1,34 0,0301	0,0025 0,005 0,04 0,08 0,6 0,00015	1,6 1,1 0,4 0,28 0,1 9	0,51 0,86 10,22 19,27 147,5 0,02	0,1822 0,248 0,706 1 2,68 0,0602	0,01 0,02 0,16 0,3 2,5 0,0006	0,8 0,56 0,2 0,14 0,05 4,5	2,05 3,45 40,9 77,1 590 0,082
	ШЛМ8Х10	0,0418	0,0003	6,3	0,04	0,0836	0,0012	3,2	0,162
Д222В	ШЛМ8ХЮ	0.121	0,0025	2,2	0,267	0,242	0,01	1,1	1,47
Д223В	ШЛМ8ХЮ	0,168	0,005	1,6	0,65	0,336	0,02	0,8	2,6
Д224В	ШЛМ8Х12,5	0,51	0,04	0,56	5,47	1,02	0,16	0,28	21,9
Д225В Д226В Д227В	ШЛМ8Х12.5 ШЛМ8Х12.5 ШЛМ8Х12.5	0,73 1,91  2,5	0.08 0,6 1,2	0,4 0,14 0,1	12,17 79,6 175,17	1,46 3,82 5	0,3 2,5 5	0,2 0,07 0,05	48,7 318,4 700,7
Д228В	1 ШЛМЮХЮ	0,0396	0,00015	12,5	0,014	0,0792	0,0006	6,3	0,056
Д229В	ШЛМ10Х10	0,0576	0,0003	9	0,032	0,1153	0,0012	4,5	0,13
Д230В	ШЛМЮХЮ	0,169	0,0025	.3,2	0,24	0,338	0,01	1,6	0,96
Д231В	ШЛМЮХЮ	0,209	0,005	2,2	0,5	0,418	0,02	1.1	2
Д232В	ШЛМЮХЮ,5	0,7	0,04	0,8	3,04	1,4	0,16	0,4	12,16
Д233В	ШЛМ10Х12.5	0,933	0,08	0,56	7,49	1,866	0,3	0,28	29,98
Д234В	ШЛМЮХ12.5	2,6	0,6	0,2	51,9	5,2	2,5	0,1	207,8
Д235В	ШЛМ 10X12,5	3,65	1.2	0,14	Ю,,5	7,3	5	0,07	438
Д236В	ШЛМ 10X20	0,0576	0,00015	18	0,008	0,1152	0,0006	9	0,032
Д237В	ШЛМ 10X20	0,0792	0,0003	12,5	0,018	0,1584	0,0012	6,3	0,075
Д238В	ШЛМ 12X12,5	0,244	0,0025	4,5	0,207	0,488	0,01	2,2	0,83
Д239В	ШЛМ12Х12.5	0,331	0,005	3,2	0,3	0,662	0,02	1.6	1.2
Д24ОВ	ШЛМ 12X12.5	0,912	0,04	1,1	2,1	1,824	0,16	0,56	8,4
Д241В	ШЛМ 12X12.5	1,35	0,08	0,8	5	2,7	0,3	0,4	20
Д242В	ШЛМ12Х12,5	3,41	0,6	0 28	40,9	6,82	2,5	0,14	163,6
Д243В	ШЛМ 12X12,5	4,79	1.2	0,2	68,9	9,58	5	0,1	275,7
Д244В	ШЛМ12Х16	0,1	0,00015	25	0,011	0,2	0,0006	12,5	0,045
Д245В	ШЛМ Г2Х16	0,108	0,0003	18	0,024	0,216	0,0012	9	0,097
Д246В	ШЛМ12Х16	0,33	0,0025	6,3	0,17	0,66	0,01	3,2	0,69
Д247В	ШЛМ12Х16	0,446	0,0045	4,5	0,26	0,892	0,018	2,2	1,05
Д248В	ШЛМ16Х16	1,31	0,04	1,6	1,35	2,62	0,16	0,8	5,4
Д249В	ШЛМ16Х16	1,86	0,08	1,1	3	3,72	0,3	0,56	12
Д250В	ШЛМ16Х16	5,06	0,6	0,4	33,47	10,12	2,5	0,2	133,9
Д251В	ШЛМ16Х16	7,09	1,2	0,28	58,1	14,18	5	0,14	232,5
Д252В	ШЛМ16Х25	0,108	0,00015	35	•0,003	0,216	0,0006	18	0,014
Д253В	ШЛМ 16X25	0,151	0,0003	25	0,007	0,302	0,0012	12,5	0,03
Д254В	ШЛМ 16X25	0,47	0,0025	9	0,077	0,94	0,01	4,5	0,31
Д255В	ШЛМ 16X25	0,648	0.005	6,3	0,17	1,296	0,02	3,2	0,68
Д256В	ШЛМ16Х32	1,77	0,04	2,2	0,95	3,54	0,16	1.1	3,8
Д257В	ШЛМ16Х32	2,72	0,08	1,6	2,27	5,44	0,3	0,8	9,1
Д258В	ШЛМ 16X32	7,00	0,6	0,56	15,2	14,18	2,5	0,28	61
Д259В	ШЛМ 16X32	9,65	1,2	0,4	33	19,3	5	0,2	132
Д260В	ШЛМ20Х25	0,144	0,00015	50	0,0019	0,288	0,0006	25	0,0076
Д261В	ШЛМ20Х25	0,216	0,0003	35	0,005	0,432	0,0012	18	6,022
Д262В	ШЛМ20Х25	0,632	0,0025	12,5	0,071	1,264	0,01	6,3	0,284
Д263В	ШЛМ20Х25	0,915	0,005	9	0,115	1,83	0,02	4,5	0,46
Д264В	ШЛМ2ОХ32	2,65	0,04	3,2	0,73	5,3	0,16	1,6	2,92
g> Д265В	ШЛМ 20X32	3,68	0,08	2,2	1,397	7,36	0,3	1,1	5,59

Окончание табл. 4.39
Я
§
а
с
S
СЧ со	сч со	сч со	СЧ со	со	SJ	§	о	§
X	X	X	X	X	X	X	X	X
8	8	to сч	to сч	ю еч	из СЧ	ю сч	in сч	ш £i
Я			я	я	S		Я	Я
ч	ч	ч		ч	ч	ч	Ч	Ч
а	а	В	в	а	в	в	В	В
254
Основные электромагнитные параметры дросселей фильтров выпрямителей
типа Д всеклнматнческого исполнения при параллельном и последовательном
соединениях обмоток приведены в табл. 4.39. Индуктивность дросселей при но-
минальном токе подмагничивания не превышает значений, приведенных в
табл. 4.39, при этом допустимое отклонение индуктивности составляет до 30%.
Испытательное напряжение постоянного тока при проверке электрической проч-
ности изоляции между секциями обмотки не превышает 500 В, а между секция-
ми обмотки и корпусом 2000 В. Сопротивление изоляции не менее 5 МОм.
Минимальная наработка в предельно допустимых режимах эксплуатации
обеспечивается конструкцией дросселей и технологией их изготовления .предель-
но до 20 000 ч. Минимальный срок сохраняемости дросселей прн их хранении в
отапливаемом хранилище с регулируемыми влажностью н температурой или во
всех местах хранения дросселей, вмонтированных в защищенную аппаратуру
обеспечивается в течение 15 лет.
В табл 4.39 указано значение переменной составляющей для измерения ин-
дуктивности дросселя прн частоте источника питания, равной 50 Гц. Конструк-
ция дросселей допускает увеличение переменной составляющей в рабочем режи-
в 5, 15, 30, 40, 60, 80, 100 раз прн частоте источника питания 50, 400, 1000,
2000, 3000, 4000, 5000 Гц соответственно.
Величина переменной составляющей в рабочем режиме не превышает
100 В, прн этом температура перегрева дросселей не превышает 55 °C.
Допустимое отклонение индуктивности дросселей на частоте 5000 Гц ие
превышает:
минус 10% для дросселей: Д206, Д207, Д210. Д211, Д212, Д215, Д217,
Д222, Д224, Д225, Д230, Д232, Д233, Д238, Д244, Д246... Д249, Д257, Д260,
Д264;
минус 30% для дросселей: Д201 .. Д204, Д208, Д213, Д214, Д216, Д218,
Д220, Д221, Д223, Д226... Д229, Д231, Д234.. Д237, Д239 .. Д243, Д245,
Д250... Д256, Д258, Д261 ... Д263, Д266 ... Д271, Д273, Д274;
минус 50% для дросселей: Д205, Д209, Д219, Д259, Д265, Д272.
95%-ным ресурс в предельно допустимых условиях эксплуатации равен
25 000 ч.
Сопротивление изоляции при повышенной относительной влажности кратко-
временно может снижаться до 0,5 МОм.
Сопротивление обмотки дросселя постоянному току при температуре +20 °C
приведено в табл. 4.39.
4.10.	Дроссели фильтров выпрямителей телевизоров
В большинстве ламповых и лампово-полупроводннковых телевизоров, нахо-
дящихся в эксплуатации у населения, применяют низкочастотные дроссели филь-
тров выпрямителей унифицированных н неунифицированных конструкций. В по-
лупроводниковых телевизорах современных конструкций дроссели фильтров,
как правило, не используют, так как этн телевизоры имеют малые питающие
напряжения Телевизоры ранних выпусков содержат дроссели, специально разра
ботанные для каждой модели.
Основные технические характеристики и электромагнитные параметры дрос-
селей фильтров выпрямителей для унифицированных телевизоров приведены
н табл. 4.40.
В устройствах электропитания унифицированных моделей телевизоров
УЛПЦТ-59-П, УЛПЦТ-61-П, УЛПТ-67-I-l и многих других применяют только
унифицированные дроссели. В дросселях фильтров выпрямителей наиболее часто
используют магнитопроводы броневого типа. Обозначения унифицированных
дросселей состоят из следующих элементов: первый элемент — две буквы
«Др» — дроссель; второй элемент — двухзначное нли однозначное число — индук-
тивность в генри; третий — трехзначное число — номинальный ток подмагничи-
вания в амперах.
255

Основные данные дросселей фильтров выпрямителей
унифицированных телевизоров
Индуктив-	ИОСТЬ, Гн	1 1	сч©	rt<O с$ф	1 0,22
Сопротивле- ние обмотки	постоянному току» Ом	Ю 1П СП о	CD h* 00 СО	47 75	30 25	ффсчсчфФФФ
Марка провода и диаметр» мм		ПЭЛ 0,21 ПЭЛ 0,21	ПЭЛ 0,21 ПЭЛ 0,21	ПЭЛ 0,31 ПЭЛ 0,17	ПЭЛ 0,27 ПЭЛ 0,18	сч сч ” — Ф~ ф о'фС О о ф
Число	витков	1500 750	1500 750	1220 570	1000 400	3888 сч ь- Фоо		1675 2350 730 2350
Номер	обмотки		— —
Типоразмер	магнито- провода	X (О а. с	БЛ16X25	Б Л16X32	Ш16X24	1 1	сч X «о S >>	УШ22Х25 УШ 12X20 УШ 12X20
Типоиомииал	дросселя		1	Др-2ЛМ	1	Др-1,2-0,16 Др-0,4-0,34	1	Др-0,4-0,38 Др-5-0,08 Др-0,4-0,34 Др-5-0,08
Модель	телевизора	УНТ-35		УНТ-47/59 УЛПТ-61-11 УЛТ-59, УЛТ-61	УЛТ-5О-Ш-2 ЭУЛПТ-50-Ш ЗУЛПТ-5О-ПН	УЛПТ-67-Ы	УНТ-47-111.1		УЛПЦТ-59-П УЛПЦТ-61-11
256
Таблица 4.41
Основные данные дросселей фильтров выпрямителей
иеуннфицированных телевизоров
Наименование телевизора	Типоразмер магнитопро- вода	Число витков	Марка провода н диаметр, мм	Сопротивле- ние обмот- ки, Ом
«Верховнна»	УШ 16X24	2100	ПЭЛ 0,23	120
	УШ12Х18	3500	ПЭЛ 0,14	330
«Верховнна-А»	УШ16Х24	2100	ПЭЛ 0,23	120
«Верховина-Б»	УШ12Х18	3200	ПЭЛ 0,14	320
«Весна»	УШ 1'6X18	3200	ПЭЛ 0,14	310
«Весна-М»	УШ16Х18	3200	ПЭЛ 0,14	310
«Волна»	Ш12X18	3000	ПЭЛ 0,15	300
«Волхов-А»	Ш16Х36	1300	ПЭЛ 0,29	60
	УШ16Х27	1600	ПЭЛ 0,27	55
«Волхов-Б»	УШ 16X27	1600	ПЭЛ 0,27	55
«Воронеж-1»	УШ 16X24	2900	ПЭЛ 0,25	75
«Енисей-2»	Ш2ОХ28	1800	ПЭЛ 0,25	71
«Еннсей-Э»	ПЛ 6X25-30	1900+60	ПЭЛ 0,25	120+0,4
«Заря»	УШ 16X27	1600	ПЭЛ 0,27	55
«Заря-2»	УШ 16X27	1600	ПЭЛ 0,27	55
«Заря-М*	УШ 16X27	1600	ПЭЛ 0,27	55
«Заря-2А»	УШ16Х27	1600	ПЭЛ 0,27	55
«Знамя-58»	Ш20Х25	3500	ПЭЛ 0,31	НО
«Знамя-58М»	Ш20Х25	3500	ПЭЛ 0,31	ПО
«Концерт-А»	Ш16X32	1300	ПЭЛ 0,29	50
«Концерт-Б»	Ш16X32	1300	ПЭЛ 0,29	50
«Неман-1»	УШ 16X24	. 2000	ПЭЛ 0,25	75
«Неман-2»	УШ 16X24	2000	ПЭЛ 0,25	75
«Неман-3»	УШ 16X24	2009	ПЭЛ 0;25	75
«Раднй»	УШ 16X32	2200	ПЭВ-1 0,25	100
«Радий-А»	УШ12Х18	3500	ПЭВ-1 0,14	330
	ШЛ 10X20	3500	ПЭВ-2 0,14	370
«Раднй-Б»	ШЛ 15X25	2500	ПЭВ-1 0,25	100
	ШЛ 10X20	3500	ПЭВ-2 0,14	370
«Рекорд»	Ш Л15X25	2500	ПЭВ-1 0,25	100
	УШ 16X24	2300	ПЭЛ 0,23	120
« Рекор д-А»	УШ 16X24	2300	ПЭЛ 0,23	120
«Рекорд-Б»	УШ 16X24	3000	ПЭЛ 0,2	180
	УШ 16X24	3000	ПЭЛ 0,2	180
«Рекорд-12»	УШ19Х19	2800	ПЭЛ 0,27	70
	УШ 16X24	2000	ПЭЛ 0,25	95
«Рубнн»	УШ12Х18	2250-	ПЭЛ 0,18	130
«Рубнн-А»	УШ 12X18	2250	ПЭЛ 0,18	130
«Рубнн-102»	УШ12Х18	3500	ПЭВ-1 0,14	330
«Рубнн- 102А»	УШ12Х18	3500	ПЭВ-1 0,14	330
«Рубнн-102Б»	УШ12Х18	3500	ПЭВ-1 0,14	330
«Рубнн-102В»	УШ12Х18	3500	ПЭВ-1 0,14	330
«Рубин-201»	УШ 16X32	2000	ПЭВ-2 0,25	35
«Рубнн-202»	УШ 16X32	2000	ПЭВ-2 0,25	35
«Сигнал»	Ш16X32	1300	ПЭЛ 0,29	60
«Сигнал-2»	Ш16X32	1300	ПЭЛ 0,29	60
«Спутник» «Спутник-61»	УШ 16X27 УШ16Х27	1620 1620	ПЭЛ 0,27 ПЭЛ 0,27	55 55
9
Зак. 1263
257
Окончание табл. 4.4!
Наименование телевизора	Типоразмер магнитопро- вода	Число витков	Марка провода и диаметр, мм	Сопротивле- ние обмотки, Ом
«Старт»	Ш 27X30	2050	ПЭЛ 0,31	70
«Старт-21»	ШЛ 15X25	3250	ПЭЛ 0,29	100
«Старт-В»	ШЛ 15X25	1830	ПЭЛ 0,35	45
«Старт-ЗМ»	ШЛ 15X25	1830	ПЭЛ 0,35	45
«Темп-3»	Ш19Х30	1800	ПЭЛ 0,29	56
«Темп-6»	УШ 19X28	1800	ПЭЛ 0,29	60
«Темп-бМ»	УШ19Х28	1800	ПЭЛ 0,29	60
«Темп-7»	УШ 19X28	1800	ПЭЛ 0,29	60
Таблица 4.42
Конструктивные размеры унифицированных дросселей
фильтров выпрямителей телевизоров
Обозначение дросселя	Размеры, мм
	А	^1	Н	h	В	А,	Ь
Др-1,2-0.16	42	24	46	41	49	34	0,8
Др-О,4-0,34	42	21	53	45	55	38	0,8
Др, 2,5-0,38	62	33	78	71	82	60	1.0
Др-5-0,08	42	24	46	41	49	34	0.8
Основные технические характеристики и электромагнитные параметры дрос-
селей фильтров выпрямителей для неунифицнрованных телевизоров приведены
в табл. 4.41.
Общий вид, габаритные и установочные размеры унифицированных дроссе-
лей фильтров выпрямителей с магпитопроводом броневого типа приведены на
рис. 4.40 и в табл. 4.42.
Рис. 4.40. Конструкция дросселей
фильтров выпрямителей с броневым
магннтопроводом для телевизоров
В цепях малой энергоемкости постоянного тока применяют микроэлементные
дроссели типов МКИ, МКИП, ИФМ. Прн большей энергоемкости используют
унифицированные дроссели на сердечниках типа ШЛ. Эти дроссели имеют
обычно компеисацнонную обмотку с отводами. Основные параметры указанных
дросселей приведены в табл. 4.1.
258
Раздел пятый.
Контурные катушки
Подавляющее большинство бытовой и промышленной РЭА, в том числе те-
левизоры цветного н черно-белого изображения, стационарные, переносные, мик-
роминиатюрные н автомобильные радиоприемники, магнитолы и т. д., имеют в
соответствующих блоках и узлах контурные катушки, катушкн полосовых филь-
тров, корректирующие дроссели и другие элементы, от качества которых зависит
устойчивая работа аппаратуры в целом.
5.1. Контурные катушки телевизоров
В телевизорах для селекции и преобразования высокочастотных сигналов в
сигналы промежуточной частоты применяются ПТК (переключатели телевизион-
ных каналов) и СК (селекторы каналов), в которых установлены контурные ка-
тушкн: антенные, гетеродинные, УВЧ сеточные, базовых смесителей, коллектор-
ные УВЧ и др. Частоты телевизионных каналов, которые обеспечиваются при
приеме изображения и звука СК, ПТК н другими узлами телевизоров, приведе-
ны в табл. 5.1.
Таблица 5.1
Частоты телевизионных каналов метрового и дециметрового
диапазонов телевизионного вещания
Условное обозначе- ние частот	Номер канала	Несущая частота, МГц		Номинальная частота гете- родина, МГц	Средняя частота (полоса частот), МГц
		изображения	звука
I	1	48,75	56,25	87,75	53
	2	59,25	65,75	97,25	63,5
	3	77,25	83,75	115,25	80,5
II	4	86,25	91,75	123,25	88,5
	5	93,25	99,75	131,25	99,75
	6	175,25	181,75	213,25	178,5
	7	183,25	189,75	221,25	186,5
	8	191,25	197,75	229,25	194,5
III	9	199,25	205,75	237,25	202.5
	10	207,25	213,75	245,25	210,5
	11	215,25	221,75	253,25	218,5
	12	223,25	229,75	261,25	226,5
	21	471,25	477,75			470... 478
	22	479,25	485,75	—	478...486
	23	487.25	493,75	—	486... 494
IV	24	495,25	501,75	—	494 ... 502
	25	503,25	509,75	—	502 ...510
	26	511,25	517,75	—	510 ...518
9*
259
Окончание табл. 5.1
Условное обозначе- ние частот	Номер канала	Несущая частота. МГц		Номинальная частота гете- родина, МГц	Средняя частота (полоса частот), МГц
		изображения	звука
	27	519,25	525,75			518...526
	28	527,25	533,75	—	526... 534
	29	535,25	541,75	—	534 ...542
IV	30	543,25	549,75	—	542... 550
	31	551,25	557,75	—	550 ...558
	32	559,25	565,75	—	558... 566
	33	567,25	573,75	—	566 ...574
	34	575,25	581,75	—	574 ... 582
	35	583,25	589,75			582... 590
	36	591,25	597.75	—	590... 598
	37	599,25	605,75	—	598 ... 606
	38	607,25	613,75	—	606 ...614
	39	615,25	621,75	—	614...622
	40	62'3,25	629,75	—	622... 630
V	41	631,25	637,75		630 ... 638
	42	639,25	645,75	—	638... 646
	43	647,25	653,75	—	646-654
	44	655,25	661,75	—	654... 662
	45	663,25	669,75	——	662... 670
	46	671,25	677,75	—	670... 678
	47	679,25	685,75	—	678... 686
	48	687,25	693,75		686... 694
	49	695,25	701,75	—-	694 ... 702
	50	703,25	709,75	—	702... 710
	51	711,25	717,75		710 ...718
	52	719,25	725,75	—	718... 726
	53	727,25	733,75	—	726 ... 734
	54	735,25	741,75	,—	734... 742
	55	743,25	749,75		742 ...750
	56	751,25	757,75	—	750... 758
	57	759,25	765,75	—	758... 766
	58	767,25	773,75	—	766... 774
	59	775,25	781,75	—	774 ... 782
	60	783,25	789,75	—	782... 790
Моточные данные контурных катушек, входящих в состав ПТК и СК теле-
визоров цветного и черно-белого изображения, приведены в табл. 5.2—5.4.
Моточные данные фильтров н контуров, применяемых в унифицированных
телевизорах цветного и черно-белого изображения, приведены в табл. 5.5 н 5.6.
В контурных катушках телевизоров УЛПЦТ-59-П, УЛПЦТ-61-11 применены
сердечники типа СЦР-Г, телевизоров УПИМЦТ-61-С-1, УПИМЦТ-67-С-1,
4УПИЦТ-51, УПИЦТ-32-IV— сердечники типа МЗО ВН-13 ПР4Х0.7Х8; телеви-
зоров ЗУСЦТ-51, ЗУСЦТ-61 —сердечники типа 13ВЧ-1сс 2,8x8; телевизоров
УСТ-61 —МР-20 РМ6 0,75x10; телевизоров УПИТ-16-1У-5— МРСБ-12а; в боль-
шинстве других телевизоров черно-белого изображения в контурных катушках
использованы сердечники типа СЦР-1.
260
								Таблица 5.2
	Моточные данные контурных катушек блоков ПТК, ПТК-4. ПТК-5.
		ШК-5/7, ПТК-3, ПТК-10, ПТК-10Б, ПТК-11, ПТК-11Д
	Антенная		УВЧ	сеточная	Гетеродинная		Сеточная		Анодная
га Ж	So	Диаметр	о 5	Диаметр	° й	етр >Да,	о са	етр Да,		етр Да.
а «в		провода.	5S	провода.	ч S	Ж £	е5 О Г* М	я 2	4g	и 2
° га X х		мм		мм	= * X са	Я	Чис BHTI	«0.1 Чв Я	Чис вит»	st»
1	3	0,51	32	0,51	13	0,31	18	0,31	19	0,31
2	3	0,51	26	0,51	11	0,31	13	0,31	14	0,31
3	2	0,51	18	0,51	10	0,31	11	0,31	11	0,31
4	2	0,51	16	0,51	9	0,31	9	0,31	10	0,31
5	2	0,51	15	0,51	7	0,51	9	0,51	9	0,51
6	1	0,8	5	0,41	3	0,8	3	0,41	3	0,41
7	1	0,8	5	0,51	3	0,8	3	0,51	3	0,51
8	1	0,8	4	0,8	3x2	1	3	0,8	3	0,8
9	1	0,8	4	0,8	3	1	3x2	0,51	3x2	0,51
10	1	0,8	3	0,41	3	1	2	0,41	2	0,41
11	1	0,8	3	0,41	3	0,8	2	0,8	2	0,51
12	1	0,8	3	0,8	2	1	2x2	0,51	2x2	0,51
Примечание.		Катушки контуров		намотаны проводом типа ПЭВТЛ-				илн ПЭЛ.
Таблица 5.3
Моточные данные контурных катушек селектора каналов типа СК-М-15
Номер канала	Антенная		Связи входа УВЧ		Коллекторная УВЧ		Базовая смесителя		Гетеродинная
	Число виткоа	Диаметр провода, мм	Число витков	Диаметр провода, мм	Число витков	Диаметр провода, мм	Число витков	Диаметр провода. мм	Число витков	Дмаметр провода, мм
1	28	0,41	8	0,41	14	0,41	15	0,41	12	0,41
2	23	0,41	7	0,41	11	0,41	12	0,41	10	0,41
3	16	0,41	6	0,41	8	0,41	8	0,41	8	0,41
4	15	0,41	5	0,41	7	0,41	7	0,41	7	0,41
5	13	0,41	4	0,41	6	0,41	6	0,41	6	0,41
6	5	0,51	1	0,41	4	0,64	4	0,64	3	0,59
7	4	0,41	1	0,41	3	0,31	3	0,31	3	0,64
8	4	0,41	1	0,41	3	0,41	3	0,41	2	0,31
9	4	0,59	1	0,59	3	0,51	3	0,51	2	0,41
10	3	0,41	1	0,51	3	0,74	3	0,74	2	0,59
11	3	0,51	1	0,51	2	0,31	2	0,31	2	0,74
12	3	0,59	1	0,51	2	0,59	2	0,59	2X2	0,41
Примечание. Катушки контуров намотаны проводом типа ПЭЛ.
261
Таблица
Моточные данные контурных катушек селектора каналов
типа СК-М-20 переносных телевизоров
Номер канала	Антенная		Связи входного контура		Коллекторная полосового фильтра		Базовая смесителя		Гетеродинная
	Чило витков	Диаметр провода. мм	Число витков	Диаметр провода, мм	Число витков	Диаметр провода, мм	Число витков	Диаметр провода, мм	Число витков	Диаметр провода, мм
1	8	0,31				7	0,23	7	0,23	11,5	0,23
2	11,5	0,23	—	—	10,5	0,23	10,5	0,23	17	0,23
3	5	0,31	—		6	0,31	5	0,31	12	0,31
4	5	0,41	—	—	4	0,31	4	0,31	11	0,31
5	6,5	0.31	—-	—	10,5	0,25	11,5	0,23	10	0,31
6	0,5	0,51	2,5	0,41	0.5	0,51	0,5	0,51	4	0,51
7	0,5	0,51	2,5	0,41	0,5	0,51	0,5	0,51	3	0,31
8	0,5	0,51	2,5	0,41	0,5	0,51	0,5	0,51	3	0,41
9	3,5	0,31	2,5	0.41	3,5	0,51	3,5	0,51	3	0,41
10	0,5	0,51	1,5	0,41	0,5	0,51	0,5	0,51	3	0,51
11	0,5	0,51	1,5	0,41	0,5	0,51	0,5	0,51	2	0,31
12	3	0,51	1.5	0,41	2	0,41	2	0,31	2	0,41
Примечание. Катушки контуров намотаны проводом марки ПЭВ-1.
Таблица 5.5
Основные данные фильтров и контуров телевизоров
цветного изображения
Условное обозначение по схеме		Число витков	Марка и диаметр провода, мм	Индуктивность без учета влияния экрана и сердеч» иика. мкГн
фильтра	| катушки
1Ф1	Теле L1 L2	визоры УЛП. 65 65	ЦТ-59-11, УЛПЦТ-61-П ПЭВТЛ-2 0,14 ПЭВТЛ-2 0,14	! 17,3... 20,1 17,0... 19,9
1Ф2	L3 L4 L5	31 + 10 9 15	ПЭВТЛ-2 0,15 ПЭВТЛ-2 0,33 ПЭВТЛ-2 0,15	6,8... 8,0 5,4 ... 6,3 1,7... 2,2
1ФЗ	L6 L7	13 8	ПЭВТЛ-2 0,35 ПЭВТЛ-2 0,35	1,3... 1,6	1 0,6	S
1Ф4	L8 L9 L10	9 3 22	ПЭВТЛ-2 0J4 ПЭЛШО 0,14 ПЭЛШО 0,14	1,2 0,6 3,4 ...4
262
Продолжение табл. 5.5
Условное обозначение по схеме		Число	Марка и диаметр провода, мм	Индуктивность без учета влияния экрана и сердеч- ника, мкГн
фильтра	катушки
1Ф5	L11	6	ПЭВТЛ-2 0,31	0,5
	L12	5	ПЭВТЛ-2 0,47	0,5
1Ф6	L13	4	ПЭВТЛ-2 0,47	0,4
1Ф7	L14	8	ПЭВТЛ-2 0,23	0,7
	L15	6	ПЭВТЛ-2 0,41	0,4
	L16	54-9	ПЭВТЛ-2 0,12	2,0... 2,5
1Ф8	L17	7,5	ПЭВТЛ-2 0,41	0,6
	L18	15	ПЭВТЛ-2 0,41	1,2 ... 1,5
1Ф9	L19	27	ПЭВТЛ-2 0,23	4,0 ... 4,8
	L20	75	ПЭВТЛ-2 0,14	25,4
1ФЮ	L21	10	ПЭВТЛ-2 0,41	0,7
	L22	44-4	ПЭВТЛ-2 0,41	0,5
Телевизоры УПИМЦТ-61-С-П, УПИМЦТ-61-С-1,
4УПИЦТ-51, УПИЦТ-32-IV
	L1	6	ПЭВ-1 0,28	0,34
	L2	6	ПЭВ-1 0,28	0,34
	L3	6	ПЭВ-1 0,28	0,34
	L4	6	ПЭВ-1 0,28	0,34
	L5	6	ПЭВ-1 0,28	0,34
	L6	6	ПЭВ-1 0,28	0,34
	L7	6	ПЭВ-1 0,28	0,34
	L8	6	ПЭВ-1 0,28	0,34
УМ-1-1	L9	6	ПЭВ-1 0,28	0,34
	L10	6	ПЭВ-1 0,28	0,34
	L11	6	ПЭВ-1 0,28	0,34
	L12	6	ПЭВ-1 0,28	0,34
	L13	—	—	1
	L15	—-.	—	8
	L16			100
	L17		—.	100
	L18	—	—	20
	L1	6	ПЭВ-1 0,23	0,34
	L2	6	ПЭВ-1 0,23	0,34
УМ-1-/	L3	6	ПЭВ-1 0,23	0,34
	L4	6	ПЭВ-1 0,23	0,34
	L5	6	ПЭВ-1 0,23	0,34
263
Окончание табл. 5.5
Условное обозначение по схеме		Число витков	Марка и диаметр провода, мм	Индуктивность без учета влияния экрана и сердеч- ника. мкГн
фильтра	катушки
	L1	6	ПЭВ-1 >0,23	0,34
УМ-1-4	L2	6	ПЭВ-1 0,23	0,34
	L3	6	ПЭВ-1 0,23	0,34
	L4	—	—	1
Телевизоры ЗУСЦТ-51, ЗУСЦТ-61
Модуль pa- 1	1.311	1	7	I ПЭВ-1 0,35	I	0,4
диоканала (	1.3L2	|	7	I ПЭВ-1 0,35	1	0,4
Телевизоры 2УСЦТ-51, 2УСЦТ-61
	1.1L1	30	ПЭВ-1 0,14	0,5
	1.1L2	30	ПЭВ-1 0,14	0,5
Модуль ра-	1.1L3	8	ПЭВ-1 0,31	0,8
диокаиала	1.1L4	8	ПЭВ-1 0,31	0,8
	1.1L8	10	ПЭВ-1 0,31	0,9
Таблица 5.6
Основные данные фильтров, контуров и корректирующих
дросселей телевизоров черно-белого изображения
Условное обозначение по схеме		Число витков	Марка н диаметр провода, мм	Индуктивность без учета влияния экрана н сердеч- ника, мкГн
фильтра, модуля	катушки, дросселя
	Телевизоры УНТ-47-111, УЛТ-47-111,
		УЛТ-50-III	ЗУЛПТ-50-1Н
2Ф1	2L1	13	ПЭЛ 0,2	1,8
	2L2	8	ПЭЛ 0,2	0,8
				м
2Ф2	2L3	11	ПЭЛ 0,2	1,4
	2L4	10	ПЭЛ 0,2	1,2
	2L5	10	ПЭЛ 0,2	1.2
2ФЗ	2L6	11	ПЭЛ 0,2	0,92
	2L7	11	ПЭЛШО 0,25	0,92
2Ф4	2L8	14	ПЭЛ 0,2	1,8
	2L9	8	ПЭЛ 0,2	0,8
		L10	130	ПЭЛШО 0,12	80
—_	L11	137	ПЭЛШО 0,12	90
		L12	45	ПЭЛ 0,12	13,3
	L13	103	ПЭЛШО 0,12	46
—	L14	143	ПЭЛШО 0,12	100
264
Продолжение табл. 5.6
Условное обозначение по схеме		Число витков	Марка и диаметр провода, мм	Индуктивность без учета влияния экрана и сердеч- ника, мкги
фильтра, модули	катушки, дросселя
Телевизоры УНТ-47159, УЛТ-59-11, УЛТ-61-П, 2УЛПТ-61-11
Ф201	L2O2	50	ПЭВ-2 0,14	7,4
Ф202	L203	40	ПЭЛШО 0,14	7,5
	L204	40	ПЭЛШО 0,14	7,5

	L2O5	21+20	ПЭЛШО 0,18	7,8
Ф203	L206	17+17	ПЭЛШО 0,18	5,1
	L207	16	ПЭЛШО 0,16	1,8
Ф301а	L319	14	ПЭВ-1 0,33	0,9
	L320	14	ПЭВ-1 0,33	0,9
	L301	11	ПЭЛШО 0,14	2,1
ФЭ01	L301a	4	ПЭЛШО 0,14	0.6
	L3O2	4	ПЭВ-1 0,14	0,5
	L3O2a	4	ПЭВ-1 0.Г4	0,5
	L364	10	ПЭВ-1 0,14	1.2
ФЗО2	L3O3	29	ПЭЛШО 0,14	4,2
	L305	7	ПЭВ-1 0,14	0,9
	L306	5	ПЭВ-1 0.14	0|,6
ФЗОЗ	L3O7	10	ПЭВ-1 0,14	1,2
	L308	5	ПЭЛШО 0,14	0,9
	L3O9	8	ПЭВ-1 0,14	0,7
ФЭ04	L310	16	ПЭЛШО 0,14	1,5
	L311	4	ПЭЛ 0,14	0,5
	L312	7	ПЭЛШО 0,14	1.2
Ф305	L313	10	ПЭВ-1 0,14	1.2
	L314	4,5	ПЭЛШО 0,14	0,7
	L315	4,5	ПЭВ-1 0,14	0,7
	L31®	57	ПЭЛШО 0,14	8,4
Ф306	L316	15	ПЭЛ 0,33	0,9
	L317	4+4	ПЭЛ 0,33	0,5
	Телевизор «Электрон-215» (УПТ-61)
2Ф1	2L1	15	ПЭВ-1 0,23	0,8
	2L2	11	ПЭВ-1 0,23	0,5
265
Продолжение табл. 5.6
Условное обозначение по фене		Число витков	Марка н Диаметр провода, мм						 Индуктивность без учета влияния [ экрана н сердеч- ника, мкгн
фильтра, модуля	катушкн, дросселя
	2L3	5	ПЭВ-1 0,23	0,2
2Ф/	2L4	11	ПЭВ-1 0,23	0,5
	2L5	13	ПЭВ-1 0,23	0,7
2ФЗ	2L6	5	ПЭВ-1 0,23	0,2
	2L7	5	ПЭВ-1 0,23	0,2
2Ф4	2L8	4	ПЭВ-1 0,23	0,2
	2L9	4	ПЭВ-1 0,23	0,2
	2L10	9	ПЭВ-1 0,23	0,4
2Ф5	2L11	2	ПЭВ-1 0,23	Oui
	2L12	2	ПЭВ-1 0,23	0.1
	2L13	6	ПЭВ-1 0,23	о,з i
/Фо	2L14	10	ПЭВ-1 0,23	0,4 г
	2L15	10	ПЭВ-1 0,23	0,5
	2L16	5	ПЭВ-1 0,23	0,2
2Ф/	2L17	5	ПЭВ-1 0,23	0,2
	2L18	10	ПЭВ-1 0,23	0,5
	2L20	39	ПЭЛШО 0,14	7,6
/Фо	2L21	32	ПЭЛШО 0,14	5
	2L22	41	ПЭЛШО 0,14	7,6
/ФУ	2L23	44	ПЭЛШО 0,14	7,8
	2L24	41	ПЭЛШО 0,14	7,6
2ФЮ	2L25	34	ПЭЛШО 0,14	5,1
	2L26	16	ПЭЛШО 0,14	1.8
	Телевизоры УЛПТ-47-1П, УЛПТ-50-111
	2L1	7	ПЭВ-2 0,23	0,3
Фильтр со-	2L2	16	ПЭВ-2 0,23	0,8
средоточеи-	2L3	13	ПЭВ-2 0,23	0,7
иой селек-	2L4	10	ПЭВ-2 0,23	0,5
цин	2L6	10	ПЭВ-2 0,23	0,5
	2L7	12	ПЭВ-2 0,23	0,6
КО-1	2L8	10	ПЭВ-2 0,23	0,5
КО-2	2L9	11	ПЭВ-2 0,23	0,5
КО-3	2L11	13	ПЭВ-2 0,23	0,7
КО-4	2L12	80	ПЭЛШО 0,2	15,6
266
Продолжение табл. 5.6
Условное обозначение по схеме		Число ВИТКОВ	Марка и диаметр провода, мм	Индуктивность без учета влияния экрана и сердеч- ника, мкГн
фильтра, модуля	катушки, дросселя
КО-5	2L13 2L16	40 21+20	ПЭЛШО 0,15 ПЭЛШО 0,18	7,6 7,8
КО-6'	2L17	16	ПЭЛШО 0,18	2,9
	2L18	17	ПЭЛШО 0,18	2,9
		Телевизор ЛТП-59-11
К2-1	L2-1 L2-2	10 11	ПЭЛ Q.35 ПЭЛО 0,64	0,6 0,7
К2-2	L2-3 L2-4	9 12	ПЭЛ 0,35 ПЭЛО 0,64	0,6 1.2
	L2-5	9	ПЭЛО 0,64	0.6
К2-3	L2-6	12	ПЭЛ 0,35	0,9
		12	ПЭВ-2 0,35	0,9
	L2-7	10	ПЭЛО 0,64	0,7
К2-4	L2-8	7	ПЭЛ 0,35	0,5
		7	ПЭВ-2 0,35	0,5
	L2-9	12	ПЭЛ 0,35	1.6
К2-5	L2-10	5+10	ПЭЛ 0,35	1.8
	L2-11	—	ПЭЛ 0,23	0,3
КЗ-1	L3-1	78	ПЭЛО 0,23	65
	L3-2	110	ПЭЛО 0,23	125
КЗ-З	L3-3	124	ПЭЛО 0,23	160
	L3-4	72	ПЭЛО 0,23	57
К5-1	L5-1	36	ПЭЛО 0,23	12,5
К5-2	L5-2	22	ПЭЛО 0,23	5
	L5-3	21	ПЭЛО 0,23	5
	L5-5	14	ПЭВ-2 0,23
К5-3	L5-6	15	ПЭЛ 0,23
		15	ПЭВ-2 0,23	—
267
Продолжение табл. 5.6
Условное обозначение по схеме		Число витков	Марка и диаметр провода, мм	Индуктивность без учета влияния экрана и сердеч- ника, мкГн
фильтра, модуля	катушки дросселя
Телевизоры ЛТП-59-11-1, ЛТП-61-11-1, ЛТП-61-11-2
2К0-1	2L1 2L2	10 20	ПЭЛШО 1,0 ПЭЛШО 0,64	0.7 1.4
QVA О	2L3	10	ПЭЛ 0,35	0,6
ZAv-z	2L4	10	ПЭЛ 0,64	0J
OVA Q	2L5	9	ПЭЛ 0,35	0,6
2l\V‘O	2L6	11	ПЭЛ 0,35	0,7
	2L7	9	ПЭЛО 0,64	0,6
2K0-4	2L8	12	ПЭЛ 0,35	0,9
		12	ПЭВ-2 0,35	0,9
	2L9	10	ПЭЛ 0,64	0,7
2KO-5	2L10	7	ПЭЛ 0,35	0,5
		7	ПЭВ-2 0,35	0,5
О VA ft	2L11	12	ПЭЛ 0,35	1,6
ZAV-D	2L12	5+10	ПЭЛ 0,35	1,8
OVA 1	3L1	78	ПЭЛ 0,23	65
	3L2	ПО	ПЭЛО 0,23	125
—	ЗДр!	173	ПЭЛО 0,15	160
—	ЗДр2	115	ПЭЛО 0,15	73
5K0-1	5L1	36	ПЭЛО 0,23	12,5
tUf Л О	5L2	22	ПЭЛО 0,23	5
0Av-z	5L3	21	ПЭЛО 0,23	5
	5L4	45	ПЭЛО 0,21	8,3
ftVA Q	5L5	15	ПЭЛ 0,2	0,2
o Av-o	5L6	17	ПЭЛ 0,2	2,2
		17	ПЭЛО 0,2	2,2
	Телевизоры ЛТП-61-11-2, ЛТП-61-П-3 (еТемп-209»)
	2L1	77	ПЭВ-1 0,15	45
	2L2	51	ПЭВ-1 0,15	28
		2L3	9	ПЭВ-1 0,15	1,2
—		9	ПЭЛШО 0,15	1.5
	2L4	9	ПЭЛ 0,15	1.5
—	2L5	20	ПЭВ-1 0,15	2,8
—	2L20	36	ПЭВ-1 0,31	5,5
268
Окончание табл. 5.6
Условное обозначение по схеме		Число витков	Марка и диаметр провода, мм	Индуктивность без учета влияния экрана и сердеч- ника, мкГи
фильтра, модуля	катушки дросселя
Телевизор УСТ-61
—	2L1	20	ПЭВ-1 0,23	1.3
—	2ДР2	196	ПЭЛШО 0,23	120
—	2ДрЗ	243	ПЭЛШО 0,23	140
Телевизор УПИТ-16-1У-5
—	1L1	17	ПЭВ-1 0,2	2,1
—	1L2	31	ПЭВ-2 0,2	5,9
——	1L3	20	ПЭВ-2 0,2	2,4
——	1L4	9	ПЭВ-2 0,2	0,8
—	1L5	30	ПЭВ-2 0,2	2,5
—	1L6	11+3	ПЭВ-2 0,2	1,5
—	HL7	5+6+3	ПЭВ-2 0,2	1
—	1L8	10	ПЭВ-2 0,2	0,9
—	1L9	7+23	ПЭВ-2 0,2	2,5
—	НЛО	15	ПЭВ-2 0,2	1
—	1L11	30	ПЭВ-2 0,2	2,5
—	1L12	8	ПЭВ-2 0,2	0,7
Таблица 5.7
Моточные даннные фильтров и индуктивностей
телевизоров УЛ ПЦТ-59-11-10/11
Условное обозначение по схеме		Обозначение выводов	Число витков	Марка и диаметр провода, мм	Тип намотки	Индуктивность, мкГн
фильт- ра	катуш- ки
1Ф1	L1 L2	1—7 5-7	65 65	ПЭПТЛ-1' 0,14 То же	Рядовая То же	17,25... 20.94 17,02... 1,9
1Ф2	L3 L4 , L5	1—2 5-6 7—4	41, отвод от 31 17+17 15	ПЭЛШО 0,12 То же »	Рядовая Бифиляриая Рядовая	6,75 ...7,95 5,42 ...6,3 1,73 ...2,2
1ФЗ	L6 L7	1—7 2—7	13 18	ПЭВТЛ-2 0,41 То же	Рядовая То же	Ь,32... 1,62 0,6
1Ф4	L8 L9 L10	4—8 6—8 8-7	10 з+з 22	ПЭВТЛ-2 0,14 ПЭЛШО 0,14 То же	Рядовая Бифиляриая Рядовая	1,20 0,6 3,39... 3,95
269
Продолжение табл. 5.7
Условное обозначение по схеме		Обозначение выводов	Число витков	Марка и диаметр провода, мм	Тип намотки	Индуктивность, мкГн
фильт- ра	катуш- ки
1Ф5	L11 L12	3—8 1—6	6 5	ПЭВТЛ-2 0,31 ПЭВТЛ-2 0,47	Рядовая То же	0,5 0,3
1Ф6	L13	8—4	1+4	ПЭВТЛ-2 0,47	Рядовая	0,4
1Ф7	L14 L15	2—8	8 5	ПЭВТЛ-2 0,23 ПЭВТЛ-2 0,41	Рядовая То же	0,3 ол
1Ф8	L16 L17 L18	И—к и—к н—к	14, отвод от 9 7,5 15	ПЭВТЛ-2 0,12 ПЭВТЛ-2 0,41 То же	Рядовая То же >	2,0... 2,46 0,6 1,24... 4,75
1Ф9 1Ф10	L19 L21	4—6 н—к	27 10	ПЭВТЛ-2 0,23 ПЭВТЛ-2 0,41	Рядовая То же	4,0 ...4,75 0.7
1Ф10	L22a L226	н—к н—к	3, отвод от 2 3, отвод от 2	ПЭВТЛ-2 0,41 То же	Бифидяриая Бифиляриая	0,2 <\2
2Ф1	L3	1—7	16	ПЭВТЛ-2 0,44	Рядовая	1,35 .. 1,58
2Ф2	L4 L5	1—6 6—3	43 28	ПЭВТЛ-1 0,12 То же	Рядовая То же	14... 17 5,92 ...6,88
2ФЗ	L6 L11	И—к и—к	123, от- вод от 56	ПЭЛШО 0,12	«Универ- саль»	19,64 ...24
2Ф4	L16	и—к	113, от- вод от 52	ПЭЛШО 0,12	«Уиивер- саль»	80,8... 93,8
2Ф5	L7 L9 L17	н—к	109,5	ПЭВТЛ-1 0,12	Рядовая	36,48 ...40,32
2Ф5	L8 L10	и—к	90	ПЭВТЛ-1' 0,12	Рядовая	23,88 ...31,82
2Ф6 2Ф7	L14 L15	2-8 7—8	28 14	ПЭВТЛ-1 0,33 То же	Рядовая То же	4,98... 6,08 1,16 „1,34
270
Окончание табл. 5 7
Условное обозначение по схеме		Обозначение выводов	Число витков	Марка и диаметр провода, мм	Тип намотки	• 1 Индуктивность. мкГи
фильт- ра	катуш- кн
—	2L1	Н—к	18, отвод от 11	ПЭВТЛ-2 0,33	Рядовая	(и—с) 0,8 (и—К) 1,7 „.2,2
—	2L2 3L1 8L2 8L3	и—к 1—2 3—6 2—4	18 3300 515 520	ПЭВТЛ-2 0,33 ПЭВТЛ-11 0,12 ПЭВ-2 0,33 ПЭВ-2 0,23	Рядовая Виавал Рядовая То же	1.78 ... 2,08 46 500 ...53 500 1842... 2И8 2437 ...2803
—	8L4	2—7 5—7	240 300	ПЭВ-1 0,23 То же	Рядовая То же	367... 4'23 886... 1020
—	8L5	3-5 5-1	350 800	ПЭВ-2 0,18 То же	Рядовая То же	772... 888 4442... 5168
Моточные данные и индуктивность фильтров и контурных катушек телеви-
зоров УЛПЦТ-59-II-iq/l 1 приведены в табл. 5.7.
Моточные данные и основные электромагнитные параметры контуров и
корректирующих дросселей телевизоров ЗУЛПТ-50-1П-1 приведены в табл. 5.8.
5.2. Контурные катушки радиоприемников
Разнообразные индуктивный элементы, применяемые в радиоприемниках,
классифицируют по признакам конструктивного исполнения и функционального
назначения. Иидуктивйые элементы используют: в резонансных контурах, кон-
турах блоков УКВ, во входных контурах, в смесителях частоты, в контурах ге-
теродина, в дросселях фильтров, в устройствах коррекции частотной характери-
стики и других функциональных узлах. По конструктивным признакам контурные
катушки радиоприемников делят на два основных типа: катушки с магнитными
сердечниками (кольцевые, цилиндрические и броневые); катушки без магнитных
сердечников (кольцевые и цилиндрические). Выделяют также катушки контуров
с отводами, многообмоточные с заданным коэффициентом связи, нелинейные,
лроссельные и др.
Контурные катушки приемно-усилительной аппаратуры работают в условиях
внешних воздействующих факторов, распространяющихся иа бытовую РЭА по
ГОСТ 15150—69 и ГОСТ 16962—71.
Современные бытовые радиоприемники высшей, первой и второй категорий
сложности работают в следующих диапазонах принимаемых частот (волн): ДВ
(длинные волны) 150... 408 кГц (2000... 735,5 м); СВ-1 (первый растянутый
средневолновый диапазон) 525... 1300 кГц (571... 231 м); СВ-2 (второй растя-
нутый средневолновый диапазон) 1300... 1605 кГц (231 .186,9 м); КВ-1 (пер-
вый коротковолновый диапазон) 3,95... 6,2 МГц (79,9... 48,5 м); KJ^2 (второй
коротковолновый диапазон) 5,95 ... 6,25 МГц (50,5 ... 48,4 м); КВ-3 (третий ко-
ротковолновый диапазон) 7,07 ... 7,38 МГц (42,5 ... 40,6 м ); КВ-4 (четвертый ко-
ротковолновый диапазон) 9,35 ...9,85 МГц (32,1 ...30,6 м); КВ-5 (пятый коротко-
волновый диапазон) 11,6... 12,1 МГц (25,8... 24,6 м); УКВ (ультракоротковолно-
вый диапазон) 65,8 ... 73,0 МГц (4,56... 4,11 м).
271
Таблица 5.8
Основные данные контуров и корректирующих дросселей
телевизор» ЗУЛ ПТ-50-111-1
Условное обозначе- ние по схеме	Наименование индуктивного элемента	Обозначение сердечника	Вид обмотки	Число витков	Марка и диаметр провода, мм	Индуктив- ность, мкГи	Сопротивле- ние обмот- ки, Ом
1L70	Катушка согласующая	СЦР-1	Рядовая однослойная	12	ПЭЛ 0,25	2,2	0,9
2L1	Катушка анодная	СЦР-1	То же	13	ПЭЛ 0,2	1,8	0,8
2L2	Катушка режекторная	СЦР-1	>	8	То же	0,8	0,9
2L3	Катушка сеточная	СЦР-1	»	11		1,4	• 0,75
2L4	Катушка режекторная	СЦР-1		10		1,2	0,9
2L5	Катушка режекторная	СЦР-1	»	10		1,2	0,9
2L6	Катушка анодная	СЦР-1	Рядовая в два	11		0,92	0,8
			провода		ПЭЛШО 0,25
2L7	Катушка сеточная	СЦР-1	То же	11		0,92	0,9
2L8	Катушка анодная	СЦР-1	Рядовая однослойная	14	ПЭЛ 0,2	1.8	0.8 0,8
2L9	Катушка детекторная	СЦР-1	То же	8	То же	0,8
2L12	Катушка режекторная	СЦР-1	»	45	ПЭЛ Q.12	13,3	1,5
2Др1	Дроссель корректирую-	ВС-0,25-1 МОм±	«Уннверсаль»	112	ПЭЛШО 0,1'2	80	4,0
	щий коричневый	±20%		137	То же	90	4,3
2Др2	Дроссель корректирую- щий желтый	ВС-0,25-1' МОм	То же
							2,8
2ДрЗ	Дроссель корректирую- щий красный Дроссель корректирую-	ВС-0,25-36 кОм	»	103		46
2Др4		ВС-0,25-1,5 МОм		143	»	100	5,5
	щий белый Катушки:				ПЭВ-2 0,12	10,4 мГн
3L1	стабилизирующего	СЦР-1	Внавал	1300			63
5L1	сеточная (базовая)	СЦР-1	Рядовая однослойная	35	ПЭЛ 0,2 ПЭЛШО 0,12	7,3	Менее 1
5L2	анодная (коллектор-	СЦР-1	То же	46		10,6	5,0
5L3	ная) связи	СЦР-1	>	ч	11	То же	1,6	1,3
5L4	детекторная	ь f СЦР-1	Рядовая в два слоя	19x2	»	2,25	2,0
		. ЫЯЫ -					is*
Таблица 5.9
273
Основные данные катушек контуров радиоприемника «Ленинград-ООб-стерсо»
Наименование катушки <	Обозначение по схеме	Номер вывода	Марка н диаметр провода, мм	Число витков	Индуктив- ность, мкГи, ±10%
Антенная УКВ	L1	1—2	ПЭВ-1 0,23	9,23	—
Входная УКВ	L2	5-4-5	ММ 0,5	0,75+3,5	—
УРЧ (Блок УКВ-1-1С)	L3	1-2-3	ММ 0,5	2,5+1,75	—
Гетеродинная УКВ ФПЧ-ЧМ	L4	1-2	ММ 0,5	6,25	—
	L5	1—2-3	ПЭВ-1 0,12	6,5+9,15	3,55
	РВК-1С (А2)
Входная 1 КВ-5	L1	1-3	ПЭВТЛ-1 0,18	9,25	0,87
Входная 2 КВ-5	L2	1-3	ПЭВТЛ-1 0,18	9,25	0,87
Катушка связи	—	4-5	ПЭВТЛ-1 0,1	7,35	——
Гетеродинная КВ-5	L3	1—5-2—3	ПЭВТЛ-1 0,18	3,75+3,25+1,25	0,94
Катушка связи	—	3—4	ПЭВТЛ-1 0,1	1,25	—
Входная 1 КВ-4	L4	1-3	ПЭВТЛ-1 0,18	12,25	1,56
Входная 2 КВ-4	L5	1—3	ПЭВТЛ-1 0jl8	12,25	1,56
Катушка связи			4-5	ПЭВТЛ-1 0,1	6,25	—
Гетеродинная КВ-4	L6	1—5—2—3	ПЭВТЛ-1 0,18	4,75+4,25+1,25	1,36
Катушка связи	—	3-4	ПЭВТЛ-Г 0.1	1,25	—
Входная 1 КВ-3	L7	1—3	ПЭВТЛ-1 0,18	16,25	2,56
Входная 2 КВ-3	L8	1-3	ПЭВТЛ-1 0,18	16,25	2,55
Катушка связи Входная 1 КВ-2 Входная 2 КВ-2 Катушка связи Гетеродинная КВ-3 Катушка связи Гетеродинная КВ-2 Катушка связи ФПЧ-1 (1,84 МГц)	L10 L11 L9 L12 L13	4-5 1-3 1-3 4—5 | R о	3	ПЭВТЛ-1 0,1 ПЭВТЛ-1 0,18 ПЭВТЛ-1 0,18 ПЭВТЛ-1 0,1 ПЭВТЛ-1 0,18 ПЭВТЛ-1 0,1 ПЭВТЛ-1 0,18 ПЭВТЛ-1 0,1 ЛЭП 5X0,06	10,25 19,25 19,25 10,0 5,75+5,25+1,25 1,25 8,75+5,25+1,25 1,25 15X4	2,12 3,6 3,6 2,16 1,75 2,64 30
		3—4 1 К О Q
		1 — wc 1 1 1 со ь с
ФПЧ-2 (1,84 МГц)	L14	1—3	ЛЭП 5X0,06	15X4	ЗС
ФПЧ-3 (1,84 МГц)	L15	1-3	ЛЭП 5X0,06	15X4	30
Катушка связи	—	4 “—“5	ПЭВТЛ-1 0,08	3	—
Окончание табл. 5.9
274
Наименование катушки <	Обозначение по схеме	Номер вывода	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкГн *10%
	Блок КСДВ (А5)
Входная КВ-1	L1	1—3	ПЭВТЛ-1 0,15	32	7
		4—5	ПЭВТЛ-1 0,15	2
УРЧ КВ-1	L2	1—2—3	ПЭВТЛ-1 0,15	224-10	7
		4-5	ПЭВТЛ-1 0,15	2	——
УРЧ СВ-2	L3	1—2—3	ЛЭП 5X0,06	82+10	75
		4-5	ПЭВТЛ-1 0,12	9	—
УРЧ СВ-1	L4	1—2—3	ЛЭП 5X0,06	134+10	194
		4-5	ПЭВТЛ-1 0,12	9	__
УРЧ ДВ	L5	1—3	ПЭВТЛ-1 0,08	134X3	35010
		4-5	ПЭВТЛ-1 0,08	17
Гетеродинная второго преобразователя	L6	1—2-4—3	ПЭВТЛ-1 0,15	34+7+3	16
		5-3	ПЭВТЛ-1 0,15	1,5
Гетеродинная КВ-1	L7	1-2-3-4	ПЭВТЛ-1 0,15	18+3+3	5,3
		3—5	ПЭВТЛ-1 0,15	1,5	——
Гетеродинная СВ-2	L8	1-2-3-4	ЛЭП 5X0,06	44+15,5+4,5	36
		3—5	ПЭВТЛ-1 0,15	2,5	——
Гетеродинная СВ-1	L9	1-2-3—4	ЛЭП 5X0,06	80+15,5+4,5	90
		3-5	ПЭВТЛ-1 0,12	2,5	—
Гетеродинная ДВ	L10	1-2-3—4	ЛЭП 5X0,06	90+25,5+4.5	289
		3-5	ПЭВТЛ-1 0,12	2,5		-
ФПЧ-АМ-1	L11	1-3	ПЭВТЛ-1 0,06	794	6500
Дроссель	L12	- 1—2	ПЭВТЛ-1 0,31	3	4
Дроссель	L13	1-2	ПЭВТЛ-1 0,31	3	4
	Магнитнь	ie антенны Д>	Ви СВ
Антенная СВ-1	L2	1-2	ЛЭШО 8X01,07	29	75
Антенная СВ-2	L1	1—2	ЛЭШО 8X0,07	52	194
Катушка связи		3—4	ПЭВТЛ-1 0,15	6	——
Катушка связи с внешней антенной	L4	1—2	ПЭВТЛ-1 0,15	8	5,5
Антенная ДВ	L3	1—2	ЛЭШО 8X0,07	198	3500
Катушка связи	L5	3-4	ПЭВТЛ-1 0,15	64	80
№				1 -- - •
Блок УПЧ-АМ-ЧМ (А4)
ФПЧ-АМ-1 ФПЧ-ЧМ-1 Дискриминатор АМ-1 Катушка связи Дискриминатор АМ-2 Катушка ДД ЧМ-1 Катушка связи Катушка ДД ЧМ-2 ФСС-АМ-2 ФСС-АМ-3 Катушка связи ФСС-АМ-1 Катушка связи ФСС-ЧМ-1 Катушка связи ФСС-ЧМ-2 Катушка связи ФСС-ЧМ-3 Катушка связи ФСС-ЧМ-4 Катушка связи ФСС-ЧМ-5 Катушка связи ФСС-ЧМ-6 Катушка связи Дроссель ВЧ Дроссель НЧ Катушка восстановителя частоты Катушка полосового фильтра Катушки каскадов подавления поднесущей частоты ^3 Примечание. Катушки контуров 3, 4, 6 бло	L1 L2 L3 L4 L5 L6 L8 L9	1—3 1—3 1—2—3 4-5 1—2—3 1—3 4—5 1—2-3 1—3 1—3 4 2 5	ЛЭП 5X0,06 ПЭВТЛ-1 0,15 ЛЭП 3X0,06 ПЭВТЛ-1 0,1 ЛЭП 3X0,06 ПЭВТЛ-1 0,15 ПЭВТЛ-1 0,1 ПЭВТЛ-1 0,15 ЛЭП 5X0,06 ПЭВТЛ-1 0,1 ПЭВТЛ-1 0,1 ПЭВТЛ-1 0,1 ПЭВТЛ-1 0,1 ПЭВТЛ-1 0,15 ПЭВТЛ-1 0,12 ПЭВТЛ-1 0,15 ПЭВТЛ-1 0,12 ПЭВТЛ-1 0,15 ПЭВТЛ-1 0,12 ПЭВТЛ-1 0,15 ПЭВТЛ-1 0,12 ПЭВТЛ-1 0,15 ПЭВТЛ-1 0,12 ПЭВТЛ-1 0,15 ПЭВТЛ-1 0,12 ПЭВТЛ-1 0,08 |ПЭВ-2 0,15 (48) ПЭВТЛ-1 0,08 ПЭВТЛ-1 0,12 ПЭВТЛ-1 0,12 ПЭВТЛ-1 0,08 ПЭВТЛ-1 0,08 доводом, а затем расш	38+37+37 20 56+56 41 56+56 15 7 8+8 47X3 84 37,5+2,5 84 37,5+2,5 5+3 3 8 3 8 3 8 3 8 3 5+3 3 794 1	210+120 272 476+35 822 1350 2900 швают в схгтнггствии	240 7 240 240 3,9 4,4+4,4 325 120
	L7 L10 L11 L12 L13 L14 L15 L16 Б 1 L1 Блок ci L1 L2 L3, L4 L5, L6 ка А4 иаматыв	* 1-3 “ 4-2-5 1-2-3 4-5 1—2 4-5 1-3 4-5 1—3 4—5 1—3 4-5 1-2-3 4—5 1-3 лок УЗЧ (А6) I 1-2-3 •ереодекодера 1—5 4—2-3 3-2 1-4 3-4 нот двойным п			120 3,9 3?9 ’ 3,9 3,9 3,9 3,9 6500 65 870 3000 4500 55 000 со схемой.
Таблица 5.10
Основные данные катушек контуров радиоприемника «Салют-001 >
Обозна- чение по схеме	Наименование катушки	Номер вывода	Марка и диаметр провода, мм	Число витков	Индук- тивность. мкГн
L1	Входная УКВ	Бл( 1—2—3	ж УКВ (А1) ММ-0,5	0,25+5,75	0,3
1.2	Катушка связи с	3—4	ПЭВ-1 0,12	7,5	—
L3	антенной УРЧ	1—2—3— 4	ММ-0,5	0,1+0,15+4,75	0,28
L4	Гетеродинная ФПЧ-ЧМ	1—3-4	ММ-0,5	0,75+4,25	0,28
L5		1—2	ПЭВ-1 0,12	21,5	4,8
L6	Катушка связи	3-4	ПЭВ-1 0,12	4,5	—
Блок ВЧ-АМ (А2)
L5.1	Антенная ДВ	1—2	ПЭВ-2 0,12	9X15	—
L5.2	Катушка связи	3—4	ПЭВ-2 0,12	10	—.
L2.2	Катушка связи с	1—2	ПЭВ-2 0,12	9X15	—
L2.1	внешней антенной	3-4	ПЭВ-2 0,12	33	.—
L3.1	Антенная СВ-2	1—2	ЛЭШО 10X0,07	36+1	—
L3.2	Катушка связи	3-4	ПЭВ-2 0,12	2	-—
L1	Катушка связи с	1—2	ПЭВ-2 0,12	10	—
L4.1	внешней антенной Антенная СВ-1	1—2	ЛЭШО 10X0,07	50+1
L4.2	Катушка связи	3-4	ПЭВ-2 0,12	4	—
L6	Входная КВ-1	1—2	ЛЭП 3X0,06	7X4	8,0
L7.1	Входная КВ-1	1-2	ЛЭП 3X0,06	(7X3)+6	8,0
L7.2	Катушка связи	3—4	ПЭЛ Л О-2 0.1	4	—-
L7.3	Катушка связи	5-6	ПЭЛЛО-2 0,1	2	—-
L8.1	Входная СВ-2	1—2	ЛЭП 3X0,06	(25X2) +(26X2)	130
L8.2	Катушка связи	3—4	ПЭЛЛО-2 0,1	12	—
L9.1	Входная СВ-1	1—2	ЛЭП 3X0,06	42X4	320
L10.1	Входная ДВ	1—2	ПЭВ-2 0,1	175X4	810
L9.2	Катушка связи	3—4	ПЭЛЛО-2 0,1	4X4	—
L10.2	Катушка связи	3—2	ПЭЛЛО-2 0,1	ЮХ4	—
L11.1	Гетеродинная	1—2—3	ПЭВ-2 0,12	25+23	25
L11.2	КВ-2 - КВ-5	4—5	ПЭЛЛО-2 0,1	4X4	—
L12.1	Гетеродинная КВ-1	1-2—3	ПЭВ-2 0,12	12+14	7,0
L12.2		4-5	ПЭЛЛО-2 0,1	2,5+3	—
L13.1	Гетеродинная СВ-2	1—2—3	ПЭВ-2 0,12	52+25	70
L13.2		4—5	ПЭЛЛО-2 0,1	5+4	—
L14.1	Гетеродинная СВ-1	1-2-3	ПЭВ-2 0,12	50+3?	110
L14 2		4—5	ПЭЛЛО-2 0,1	4+4	—
L15.1	Гетеродинная ДВ	1—2—3	ПЭВ-2 0,12	192+84	960
L15.2		4—5	ПЭЛЛО-2 0,1	15+15	—
L16.1	Детектор AM	1—2	ПЭВ-2 0,1	27+(26X3)	170
L16.2	Катушка связи	3—4	ПЭЛЛО-2 0,1	2	—
L17.1	ФПЧ-ЧМ	1—2	ПЭВ-2 0,1	88+20	160
L17.2	Катушка связи	3—4—5	ПЭЛЛО-2 0,1	10+10	—
276
Окончание табл. 5.10
Обозна- чение по схеме	Наименование катушки	Номер вывода	Марка н диаметр провода, мм	Число витков	Индук- тивность, мкГн
L1.1	Входная КВ-2	Бл 1—2	ок кв (АЗ) ПЭЛЛО 0,11	27	7,73
1.1.2	Катушка связи	3—4	ПЭВ-1 0,12	3	—
L2.1	Входная КВ-3	1—2	ПЭЛЛО 0,18	25	5,15
L2.2	Катушка связи	3—4	ПЭВ-1 0,12	3	—
L3.1	Входная КВ-4	1—2	ПЭЛЛО 0,27	19	3,9
L3.2	Катушка связи	3-4	ПЭВ-1 0,12	2	—
L4.1	Входная КВ-5	1—2	ПЭЛЛО 0,27	14	2,23
L4.2	Катушка связи	3—4	ПЭВ-1 0,12	2	—
L5	УРЧ КВ-2	1—2—3	ПЭЛЛО 0,18	17+13	8,0
L6	УРЧ КВ-3	1—2—3	ПЭЛЛО 0,18	14+11	6,0
L7	УРЧ КВ-4	1—2—3	ПЭЛЛО 0,27	12+12	4,0
L8	УРЧ КВ-5	1-2-3	ПЭЛЛО 0,27	7+8	2,0
L9.1	Гетеродинная КВ-2	1—2	ПЭЛЛО 0,18	21	4,0
L9.2		3—4	ПЭВ-1 0,12	2	—
L10.1	Гетеродинная КВ-3	1—2	ПЭЛЛО 0,18	18	3,0
L10.2		3—4	ПЭВ-1 0,12	2	—
L11.1	Гетеродинная КВ-4	1—2	ПЭЛЛО 0,27	15	2,0
L11.2		3—4	ПЭВ-1 0,12	1	—
L12.1	Гетеродинная КВ-5	1—2	ПЭЛЛО 0,27	12	1,5
L12.2		3—4	ПЭВ-1 0,12	1	—
L13	ФПЧ-АМ-1	1—2	ЛЭП 5X0,06	14X4	50
L14.1	ФПЧ-АМ-2	1—2	ЛЭП 5X0,06	14X4	50
L14.2	Катушка связи	3-4	ПЭВ-1 0,12	4X4	—
L1.1	ФПЧ-АМ	Блок / 1—2—3	1ПЧ-АРУ (А4) ЛЭП 3X0,06	56+56	180
L1.2	Катушка связи	4—5	ПЭВ-2 0,1	15	—
L2	Дискриминатор	1—2—3	ЛЭП 3X0,06	56+56	160
L401	АПЧ-АМ ФПЧ-ЧМ-1	Блок 1—2	УПЧ-ЧМ (А5) ПЭВ-2 0,15
L402	Катушка связи	3—4	ПЭВ-2 0,1	—	—
L403	ФПЧ-ЧМ-2	1—2	ПЭВ-2 0,15	—	—
L404	Катушка связи	3—4	ПЭВ-2 0,1	—	—
L405	Детектор ЧМ	1-2—3	ПЭВ-2 0,15	—	—
L406	Катушка связи	4—5	ПЭВ-2 0,1	—
Т1	Трансформатор	Бло 2—1	к ПН-15 (А7) ПЭВТЛ-1 0,1	300	65±
	преобразователя	4—3	ПЭВТЛ-Г 0,1	21	±20%
	напряжения	6—5	ПЭВТЛ-1 0,1	12
277
Таблица 5.1 [
Основные данные катушек контуров радиоприемника «Рига-104>
Обозна- чение по схеме	Наименование катушкн	Номера выводов	Марка и диаметр провода, мм	Число витков	Индук- тивность, мкГн
		Блок УКВ (У1)
L1	Антенная УКВ	1—2	ПЭВ-1 0,23	0,25
L2	Входная УКВ	3—4—5	ММ 0,5	4,25 отвод от 0,75	—
L3	УВЧ	1—2—3	ММ 0,5	4,25 отвод от 2,5	—
L4	Гетеродинная	1—2	ММ 0,5	6,25	—
L5	ФПЧ	1— 2—3 Маг/i	ПЭВ-1 0,12 итная антенна	15,75 отвод от 6,5 .... 11	1	. 1	3,55
L1	Аитеииая СВ	1—2	ЛЭШО 10X0,07	40	200
L2	Катушка связи	3—4	ПЭВ-2 0,12	5	—
L4	Антенная ДВ	1—2	ПЭВ-2 0.1'2	142	2000
L5 L3	Катушка связи Катушка связи с	3—4	ПЭВ-2 0.12	12	—.
	внешней антенной	1—2 Bj	ПЭВ-2 0.12 ок РЧ (УЗ)	50
L3	Фильтр кольцевого	5—6	ПЭЛО 0,1	27X4	140
L1+L2	смесителя	2—1 4—3	ПЭВ-2 0,1	(5X4)+(5X4) двойным проводом
L5	Гетеродинная КВ 75 м	3—4—5	ПЭЛО 0,15	24, отвод от 17	5,3
L4	Катушка связи	1—2	ПЭВ-2 0,12	3	—
L5	Гетеродинная КВ 60 м	3—4—5	ПЭЛО 0,15	20, отвод от 14	4'0
L4	Катушка связи	1—2	ПЭВ-2 0,12	3	—
L5	Гетеродинная КВ 49 м	3—4—5	ПЭЛО 0,15	18, отвод от 13	з,2
L4	Катушка связи	1—2	ПЭВ-2 0,12	3
L5	Гетеродинная КВ 4'1 м	3—4—5	ПЭЛО 0,15	15, отвод от 11	2,2
L4	Катушка связи	1—2	ПЭВ-2 0,12	2	——
L5	Гетеродинная КВ 31 м	3—4—5	ПЭЛО 0,38	11, отвод от 8	1,3
L4 L5	Катушка связи Гетеродинная КВ 25 м	1—2 3—4—5	ПЭВ-2 0,12 ПЭЛО 0,38	2 10, отвод от 7	1,0
L4	Катушка связи	1—2	ПЭВ-2 0,12	2	—
L2	Коллекторная УВЧ КВ 75 м	1—2—3	ПЭЛО 0.15	28, отвод от 8	7,5
L3	Катушка связи	4—5—6	ПЭВ-2 0,12	4, отвод от 2	—
L2	Коллекторная УВЧ КВ 60 м	1—2—3	ПЭЛО 0,15	24, отвод от 6	5,3
L3	Катушка связи	4—5—6	ПЭВ-2 0,12	4, отвод от 2	—
L2	Коллекторная УВЧ КВ 49 м	1—2—3	ПЭЛО 0,15	23, отвод от 7	5,2
278
Продолжение табл. 5.11
Обозна- чение по схеме	Наименование катушкн	Номера выводов	Марка и диаметр провода, мм	Число витков	Индук- тивность, мкГн
L3	Катушка связи	4—5—6	ПЭВ-2 0,12	4, отвод от 2	—
L2	Коллекторная УВЧ КВ 41 м	1—2—3	ПЭЛО 0,15	20, отвод от 6	3,6
L3	Катушка связи	4—5-6	ПЭВ-2 0,12	4, отвод от 2	—
L2	Коллекторная УВЧ КВ 31 м	1—2—3	ПЭЛО 0,33	14, отвод от 4	2,0
L3	Катушка связи	4—5—6	ПЭВ-2 0,12	4, отвод от 2	—
L2	Коллекторная УВЧ КВ 25 м	1—2—3	ПЭЛО 0,38	13, отвод от 3	1,5
L3	Катушка связи	4—5—6	ПЭВ-2 0,12	4, отвод от 2	——
L1	Входная КВ 75 м	1—2—3	ПЭЛО 0,15	28, отвод от 21	6,7
L1	Входная КВ 60 м	1—2—3	ПЭЛО 0,15	23, отвод от 17	5,0
L1	Входная КВ 49 м	1—2—3	ПЭЛО 0,15	21, отвод от 15	4,2
L1	Входная КВ 31 м	1—2—3	ПЭЛО 0,38	12, отвод от 8	1,5
L1	Входная КВ 25 м	1—2—3	ПЭЛО 0,38	11, отвод от 8	1,1
L1	Дроссель ДВ	1—2	ПЭВ-2 0,12	65+65+0+0	137
L1	Дроссель СВ	1-2	ПЭВ-2 0,12	зо+зо+о+о	32
L6	Гетеродинная ДВ	1-2—3- 4	ЛЭ5Х0.06	39X4, отвод от 19 и 140	280
L5	Катушка связи	5—6	ПЭЛО 0,1	0+6+6+0	—
L6	Гетеродиинвя СВ	1-2-3- —4	ЛЭ5Х0.06	23X4, отвод от 70 и от 80	120
L5	Катушка связи	5-6	ПЭЛО 0,1	0+5+5+0	-—
L2	Коллекторная УВЧ-ДВ	1—2—3	ПЭВ-2 0,12	(143X3)+60, отвод от 330	2470
L3	Катушка связи	4-5	ПЭЛО 0,12	0+0+0+25	—
L4		6-7	ПЭЛО 0,12	0+0+0+25	—
L2	Коллекторная УВЧ-СВ	’1—2—3	ПЭВ-2 0,12	(48ХЗ)+0, отвод от 90	206
Й.	Катушка связи	4-5	ПЭЛО 0,1	0+0+0+12	—
L4		6—7 Бм	ПЭЛО 0,1' ж УПЧ (У4)	0+0+0+12
L1	ФСС-ЧМ-1	1—2—3— —4	ПЭВ-2 0,15	8+8+8+0, отвод от 5 н от 8	3,8
L2	ФСС-ЧМ-2	1-2-3	ПЭВ-2 0,15	6+6+6+0, отвод от 12	2,1
L3	ФСС-ЧМ-3	1—2—3	ПЭВ-2 0,15	6+6+6+0, отвод от 12	2,1
L5	ФСС-ЧМ-4	1—2—3	ПЭВ-2 0,15	8+8+8+0, отвод от 8	3.8
L6	Катушка связи	4—5	ПЭВ-2 0,15	0+1+0+0	—
L12	Коллекторная ПЧ-ЧМ-2	1—2—3	ПЭВ-2 0,15	10+11+11+0, отвод от 11	5,8
L13	Катушка связи	4-5	ПЭВ-2 0,15	0+2+0+0	 .—
L15	Коллекторная ПЧ-ЧМ-3	1—2—3	ПЭВ-2 0,15	10+11+11+0, отвод от 10	 5,8
279
Окончание табл. б. 11
Обозна- чение по схеме	Наименование катушки	Номера выводов	Марка и диаметр провода, мм	Число витков	Индук- тивность, мкГн
L16 L17	Катушка связи Коллекторная дробного детектора Катушка связи Диодная дробного детектора ФСС-АМ-1 ФСС-АМ-2 Катушка связи ФСС-АМ-3 Катушка связи ФСС-АМ-4 Коллекторная ПЧ-АМ-2 Коллекторная ПЧ-АМ-3 Катушка связи Трансформатор	4—5 1 2 3	ПЭВ-2 0,15 ПЭВ-2 0,12 ПЭВ-2 0,12 ПЭВ-2 0,12 ЛЭ 5X0,06 ЛЭ 5X0,06 ПЭВ-2 0,1 ЛЭ 5X0,06 ПЭВ-2 0,1 ЛЭ 5X0,06 ПЭВ-2 0,1 ПЭВ-2 0,1 ПЭВ-2 0,1 ПЭВ-2 0,1 ПЭЦ-2 0,1	0+2+04-0 10+10+110+0, отвод от 12 о+ю+о+о 7+O+O+7 ,0+6+7+0 31X4, отвод от 83 31X4 6, отвод от 2,5 и 5 31X4 6, отвод от 2,5 и 5 31X4 26X4 28X4 29X4 106 (60+106)+294	5,8 .— 5,8 > 230
L18 L21		4—5 3 2 1
L4 L7 L8 L9 L10		1 О Q
		О СЛ I NS СП Illi 1 ЙО со о» 1	1 ‘			230 230
L11 L14 Ц9 L20 Т		—4 1—2 1—2 1—2 3—4 1—2 3—4—5			230 140 140
					н я Т ft п
	1	1		' d t ‘ 1а; 4 - >0 s ivp- 1J н4 С *’	Г » Г 1
280
Таблица 5.12
Основные данные катушек контуров радиоприемника «ВЭФ-202»
1 Обозна- чение по схеме	Наименование катушки	Номер вывода	Марка н диаметр провода, мм	Число витков	Индук- тивность, мкГн
L1	Входная КВ 25 м	1—2—3	ПЭЛШО 0,18	16, отвод от 1Ю	2,7
L2	Катушка связи	4—5	ПЭЛШО 0,18	3	—
L3	Входная КВ 31 м	1—2—3	ПЭЛШО 0,18	212, отвод от 12	4,7
L4	Катушка связи	4—5	ПЭЛШО 0,18	6	—
L5	Входная КВ 44 м	1—2—3	ПЭЛШО 0,1	27, отвод от 21	7,0
L6	Катушка связи	4-5	ПЭЛШО 0,18	3	—
L7	Входная КВ 49 м	1—2—3	ПЭЛШО 0,1	35, отвод от 21	10,6
L8	Катушка связи	4—5	ПЭЛШО 0,18	2	——
L9	Входная КВ 52.. 75 м	1—2—3	ПЭЛШО 0,1	31, отвод от 23	9,25
L10	Катушка связи	4-5	ПЭЛШО 0,18	4	•—
L11	Катушка внешней антенны	1—2	ПЭВ-1 0,12	30	130
L12	Входная СВ	1—2	ЛЭШО 10X0,07	(1'3X3)+14	250
L13	Катушка связи	3—4	ПЭЛШО 0,18	5	—
L14	Входная ДВ	5—6	ПЭВ-1 0,1	(37X4)+38	3000
L15	Катушка связи	7—8	ПЭЛШО 0,18	9	—
L17	Гетеродинная КВ 25 м	1—2—3	ПЭЛШО 0,18	14, отвод от 8	—Т-
L16	Катушка связи	4—5	ПЭЛШО 0,18	3	—
L19	Гетеродинная КВ 31 м	1-2—3	ПЭЛШО 0,18	17, отвод от 3	—
L18	Катушка связи	4—5	ПЭЛШО 0,18	3	—
L21	Гетеродинная КВ 41 м	1—2—3	ПЭЛШО 0,1	23, отвод от 4	5,3
L20	Катушка связи	4-5	ПЭЛШО 0,18	3	—
L23	Гетеродинная КВ 49 м	1—2—3	ПЭЛШО 0,1	27, отвод от 4	7,0
L22	Катушка связи	4—5	ПЭЛШО 0,18	3	—
L25 i	Гетеродинная КВ 52...75 м	1—2—3	ПЭЛШО 0,1	25, отвод от 4	6,8
L24	Катушка связи	4—5	ПЭЛШО 0,16	4	—
L27	Гетеродинная СВ	1—2—3	ЛЭ 4X0,06	25X4, отвод от 20	120
L26	Катушка связи	fl	ПЭЛШО 0,16	10	—
L29	Гетеродинная ДВ	1—2—3	лэ 4X0,06	50X4, отвод от 30	450
L28	Катушка связи	4—5	ПЭЛШО 0,18	15	—
L30	Катушка фильтра	1—2	ЛЭ 4X0,06	170	660
L31	ФСС-1	1—2—3	ЛЭ 7X0,06	70, отвод от 60,5	118
L32	ФСС-П	1—2	ЛЭ 7X0,06	70	118
L33	ФСС-Ш	1—2	ЛЭ 7X0,06	70	118
L34	ФСС-IV	1—2	ЛЭ 5X0,06	76	118
L35	Катушка связи		fl	ПЭЛШО 0,1	4	—
L36	ФПЧ-1	1—2	ЛЭ 5X0,06	104	270
L37	ФПЧ-П	1—2	ЛЭ 5X0,06	104	270
L38	Катушка связи	3—4	ПЭЛШО 0,1	10	—
£39	ФПЧ-Ш	1—2	ПЭВ-1 0,1	104	260
L40	Катушка связи	3—4	ПЭЛШО 0,1	104	—
281
	Основные данные катушек контуров радиоприемника «Океан-221»						Таблица 5,13
Обозна- чение no схеме	Вывод	Число витков	Марка и диаметр провода, мм	Индуктив- ность, мкГн	Частота	Доброт- ность	Типоразмер сердечника
					настройки. МГц
			Блок AM
Li	н-к	20	ПЭВ-1 0,18	31	1	100	М400Н 10X20
L2	Н1-К1	25	ПЭВ-1 0,18	91	1	120
L3	Н2-К2	15	ПЭВ-1 0,18
L5	Н1-К1	1Э5„ отвод от 54	ПЭВ-2 0,14	1'100	042	100
L4	Н2-К2	45	ПЭВ-2 0,14				М6ООНН-ЗС
L6.1	HU-K1	156	ЛЭП 3X0,06	190	0,7	75
							2,8X12
L6.2	Н2-К2	17	ПЭВ-2 0,125				М60ОНН-ЗС
L7.1	Hl—К1	700	ПЭВ-2 0,1	410	0,2	60
							2,8X12
L7.2	Н2-К2	60	ПЭВ-2 0,1				М600НН-ЗС
L8	н-к	144, отвод от 108	ПЭВ-2 0,125	200	1	50
L9	Н-К	264, отвод от 132	ПЭВ-2 0,125	670	0,7	45	2,8X12 М600НН-ЗС
							2,8X12
LIO	Н-К	40, отвод от 33	ПЭВ-2 0,126	15	7,6	90	М10ОНН-2
Lll.l	Н1-К1	40	ПЭВ-2 0,125	15,8	7,6	80	М100НН-2С
							2,8X12
Lil .2	Н2—К2	2,5	ПЭВ-2 0,125		7,6		М100НН-2С
L12	Н—К	28	ПЭВ-2 0,125	9,4		85
							2,8X12
L14	Н-К	22, отвод от 19	ПЭВ-2 0,125	8,5	7,6	75	М100НН-2С
L16.1	H1S-K1	22	ПЭВ-2 0,125	7,6	7,6	75	2,8X12 М100НН-2С
							2,8X12
L16.2	Н2-К2	2	ПЭВ-2 0,12
L17	Н-К	18	ПЭВ-2 0,12	6,2	7,6	75	М100НН-2С
				- fe.	Ч*.-		2,8X12
							- -	4Й-»т -

L13	н-к	110	ПЭВ-2 0,12	135	0,465	55	М400НН-5
							10X7, 1X12
L15.1	H1I-K1	76, отвод от 38	ПЭВ-2 0,12	70	—	40	М600НН-ЗС
							2,8X12
L15.2	Н2-К2	36 (0+04-0+36)					М4О0НН-5 10X7, ,1X2
			Блок УКВ
Ll.l	НИ-К1	9,5	ПЭВТЛ-1				М13ВЧ1-1
							С2,8Х8
LI .2	Н2-К2	51/4 отвод от 37/8	Проволока медная 0.5 мм		70	100
L2	н-к	300	ПЭВТЛ-1 0,1
L3	н-к	41/4, отв. от 11/8	ММ 0,5		70	100	М13ВЧ-1-1
							С2.8Х8
L4	н-к	51/4, отв. от 7/8	ММ 0,5		70	100	Латунный
L5	н-к	20	ПЭВТЛ-1 0,14
L6.1	Н1-К1	21„5	ПЭВТЛ-К		10	80	М100НН-2
L6.2	Н2-К2	3,5	0,125		10	80	С2,8Х12
			ДЧ1	И
	Н-К	10,4	ПЭВТЛ-2	1,2	10		М100НН-2
			0,18				С2.8Х12
			ПН-15				*
T	1-2	300	ПЭВТЛ-2 0,1	6ОХ103	12ХЮ-2	115	М2000НМ1-16Б18
1—2		(150+1'50)
3—4	3-4	21
5-6	5—6	12
283
Антенны ДВ, СВ~/ и СВ~2
L5.1	L5.2 L2 ДВ
ОЛП
СВ

ДВ
„ св-2 _
1 2,3 4 7 2 4 3,2 1
Катушки контуров блока УКВ
2 о о 3
О
1 о____о 4
2Г olj
о
7 [о__oj 4
Катушки блока
ВЧ-АМ
L11.2
L12.2
LU2
£/4.2
L15.1
_ LS.2
3 LJB.2
L11.2
4 4Z7.2
контуров радиоприемника «Салют-001»
Рис. 6.1. Распайка
выводов катушек
По о|4
5 °
2 LS__
I о о 4
5 о
2 о о 3
* О О 3
5 о
1 2_22
о 4
2 °
3L°___
Катушки блока КВ
2 47
3 LB
-
5 о
°13
Катушки УПЧ-AM и УПЧ-ЧМ
284
Антенна ДВ
Катушки контуров Клона
PKB-lc (А2)
L2;LS;L8; L11;L15
LJ; L6;L9;L12
Катушки контуров Клона УПЧ-АМ-ЧМ (Аи)
Катушки контуров Клока КСДВ (А5)
Катушки стереовекодера
Цоколевка катушек
Клоков А2;АЬ;Аб
Рис. 5.2. Распайка выводов катушек контуров и трансформаторов звуковой ча
стоты радиоприемника «Ленинград-006-стерео»
285
Таблица 5.14
Основные данные катушек контуров радиоприемника <Спидола-232>
Обозна- чение по схеме	Марка н диаметр провода, мм	Число витков	Типоразмер сердечника	Индуктив- ность, мкГн
L1	ПЭВ-1 0,125	Блок. У1-1 СВ1 6,5	5/ 1  М6ООНН-ЗСС	;	62
L2	ПЭВ-2 4X0060	4X20, отвод	М6О0НН-ЗСС
LI L2	ПЭВ-1 0,125 ПЭВ-2 4X0,060	от 65,5 Блок У1-1 СВ2 6,5 4X20, отвод	2,8X12 М60ОНН-ЗСС	62
LI L2	ПЭВ-1 0,1'25 ПЭВ-2 4X0,060	от 65,5 Блок У1-2 ДВ 12,5 4X44, отвод	2,8X12 М60ОНН-ЗСС	280
L1	ПЭВТЛ 0,1'25	от 146,5 Блок У1-3 52 м 27, отвод от 7,5	2,8X12 М100НН-2СС	7
L2 L3	ПЭВ-1 0,125 ПЭВ-1 0,125	15,5 4,5	2,8X12
L4	ПЭВТЛ 0,125	26,5 отвод от 19,5	М100НН-2СС	6,7
Ы	ПЭВТЛ 0,125	Блок У1-4 49 м 24, отвод от 7,5	2,8X12 i М100НН-2СС	5,7
L2	ПЭВ-1 0,125	6,5	2,8X12
L3	ПЭВ-1 0,125	4,5	к - •" г  • 1
L4	ПЭВТЛ 0,1'25	22,5 отвод от 19,5	М1Ю0НН-2СС	5
L1	ПЭВТЛ 0,125	Блок У1-5 41 м 20, отвод от 5,5	2,8X12 М1Ю0НН-2СС	. ?. • ч 3,7
L2	ПЭВ-1 0,125	6,5	2,8X12
L3	ПЭВ-1 0,1'25	4,5
L4	ПЭВТЛ 0,125	18,5, отвод от 14,5	М1О0НН-2СС	3,3
L1	ПЭВТЛ 0,125	Блок У1-6 31 м 15, отвод от 4,5	2,8X12 М100НН-2СС	2,2
L2	ПЭВ-1 0,125	6,5	2,8X12 г
L3 L4	ПЭВ-1 0,125 ПЭВТЛ 0,125	4,5 14,5, отвод от 10,5	М10ОНН-2СС	2
			2,8X12
286
Окончание табл. 5.14
Обозна- чение по схеме	Марка и диаметр провода, мм	Число витков	Типоразмер сердечника	Индуктив- ность, мкГн
{ 4*	* ы	ПЭЛЛО 0,27	Блок У1-7 25 м 12, отвод от 3,5	М100НН-2СС	1,5
L2 L3 L4	ПЭВ1- 0,125 ПЭВ-1 0,1*25 ПЭВТЛ 0,126	5,5 3,5 11,5, отвод от 9,5	2,8X12 М100НН-2СС	1,3
Ы	ПЭВ-2 0,2	Блок У2 МА 9	2,8X1'2
L2	ПЭВ-2 0,1'25	4X37+30		2600
L3	ПЭВ-2 0,2	5	М400НН-10X200
L4	ЛЭШО 10X0,07	3X13+9		225
L5	ПЭВ-2 0,125	30		130
L1	г ' i ПЭВ-2 4X0,063	Блок УЗ 4X49	М600НН-ЗСС	400
L2	ПЭВ-2 5X0,065	3X28	2,8X12 М40ОНН ЮХ7.ГХ12 То же	85
L3	ПЭВ-2 5X0,063	3X39	>	200
L4	ПЭВ-2 5X0,063	3X39	>	220
L5	ПЭВ-2 5X0,063	3X39	»	220
L6	ПЭВ-1 0,1	3X31	>	135
L7	ПЭВ-1 0,1	3X29	»	120
L8	ПЭЛШО 0,1	3X29	>	—
Моточные данные катушек контуров радиоприемника высшей категории
сложности «Ленинград-006-стерео», предназначенного для приема радиовеща-
тельных станций с AM в диапазоне ДВ, СВ, КВ и программ с ЧМ в диапазоне
УКВ моно- и стереофонического вещаиия, приведены в табл. 5.9.
Прием в диапазонах ДВ и СВ ведется на две встроенные магнитные антен-
ны, а в диапазонах КВ и УКВ — иа штыревую телескопическую антенну. Для
удобства поиска станции и настройки диапазон СВ разбит иа два поддиапазона.
Моточные данные катушек контуров радиоприемника высшей группы слож-
ности «Салют-001», предназначенного для приема РВ станций с AM в диапазо-
нах ДВ, СВ, КВ и с ЧМ в диапазоне УКВ, приведены в табл. 5.10.
Моточные данные катушек контуров радиоприемника пераой группы слож-
ности «Рига-104», работающего в диапазонах ДВ, СВ и КВ, приведены в
табл. 5.11.
Моточные данные катушек контуров радиоприемника второй группы слож-
ности «ВЭФ-202», работающего в диапазонах ДВ, СВ и КВ, приведены
в табл. 5.12.
Моточные данные катушек контуров радиоприемника «Океаи-221», работаю-
щего в диапазонах ДВ, СВ, КВ и УКВ, приведены в табл. 5.13.
Моточные данные катушек контуров радиоприемника «Спидола-232», рабо-
тающего в диапазонах ДВ, СВ и КВ, приведены в табл. 5.14.
Схемы распайки выводов катушек контуров радиолриемииков «Салют-001»
и «Ленннград-ООб-стерео» приведены иа рис. 5.1 и рис. 5.2
287
