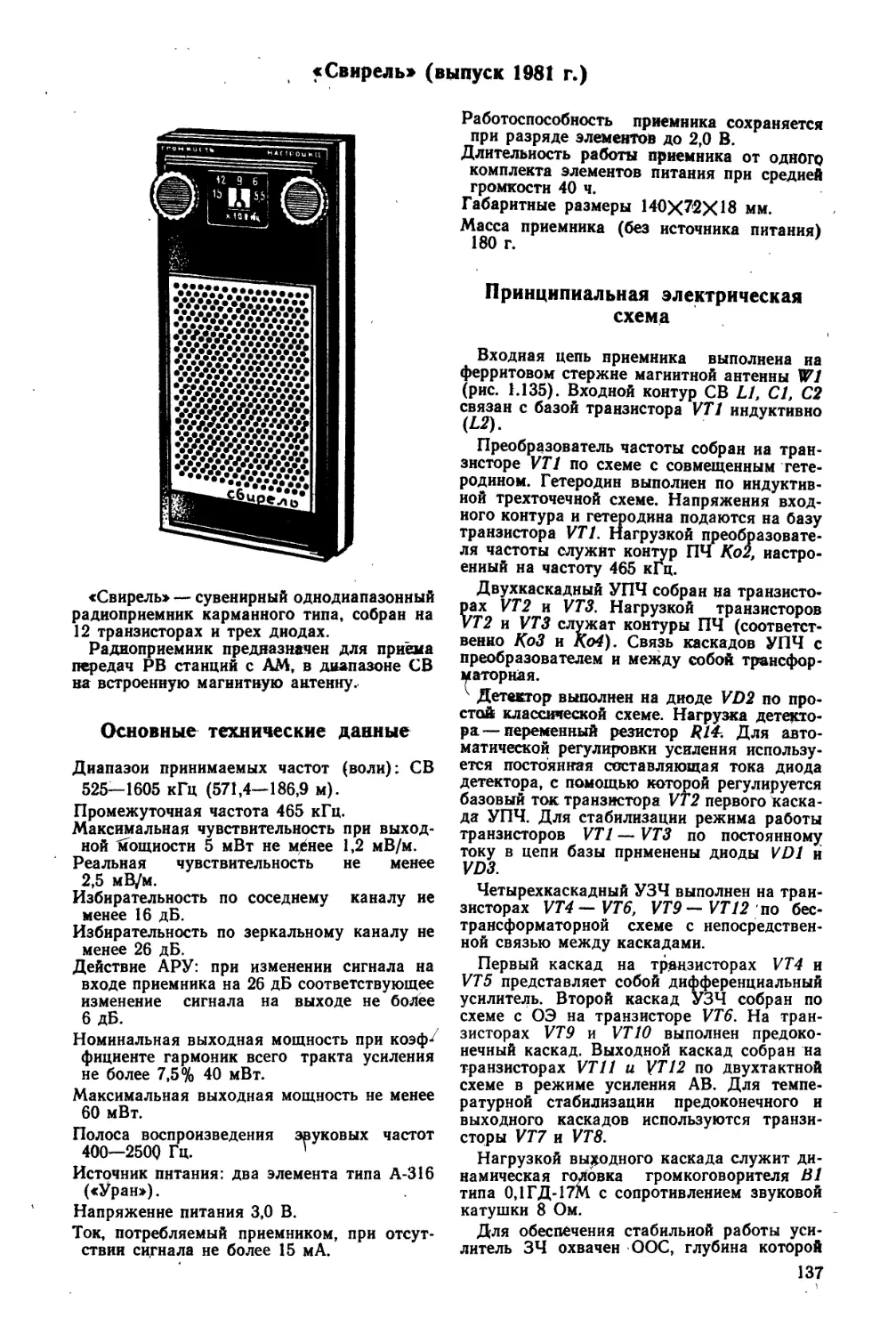

«Свирель» (выпуск 1981 г.)
«Свирель» — сувенирный однодиапазонный
радиоприемник карманного типа, собран на
12 транзисторах и трех диодах.
Радноприемиик предназначен для приёма
передач РВ станций с AM, в диапазоне СВ
на встроенную магнитную антенну.
Основные технические данные
Диапазон принимаемых частот (воли): СВ
525—1605 кГц (571,4—186,9 м).
Промежуточная частота 465 кГц.
Максимальная чувствительность при выход-
ной Мощности 5 мВт не менее 1,2 мВ/м.
Реальная чувствительность не менее
2,5 мВ/м.
Избирательность по соседнему каналу ие
менее 16 дБ.
Избирательность по зеркальному каналу не
менее 26 дБ.
Действие АРУ: при изменении сигнала на
входе приемника на 26 дБ соответствующее
изменение сигнала на выходе не более
6 дБ.
Номинальная выходная мощность при коэф^
фициенте гармоник всего тракта усиления
не более 7,5% 40 мВт.
Максимальная выходная мощность не менее
60 мВт.
Полоса воспроизведения звуковых частот
400—2500 Гц.	'
Источник питания: два элемента типа А-316
(«Уран»).
Напряжение питания 3,0 В.
Ток, потребляемый приемником, при отсут-
ствии сигнала не более 15 мА.
Работоспособность приемника сохраняется
при разряде элементов до 2,0 В.
Длительность работы приемника от одного
комплекта элементов питания при средней
громкости 40 ч.
Габаритные размеры 140X72X18 мм.
Масса приемника (без источника питания)
Принципиальная электрическая
схема
Входная цепь приемника выполнена на
ферритовом стержне магнитной антенны W1
(рис. 1.135). Входной контур СВ LI, Cl, С2
связан с базой транзистора VT1 индуктивно
Преобразователь частоты собран на тран-
зисторе VT1 по схеме с совмещенным гете-
родином. Гетеродин выполнен по индуктив-
ной трехточечной схеме. Напряжения вход-
ного контура и гетеродина подаются на базу
транзистора VT1. Нагрузкой преобразовате-
ля частоты служит контур ПЧ Ко2, настро-
енный на частоту 465 кГц.
Двухкаскадный УПЧ собран на транзисто-
рах VT2 и VT3. Нагрузкой транзисторов
VT2 и VT3 служат контуры ПЧ (соответст-
венно КоЗ и Ко4). Связь каскадов УПЧ с
преобразователем и между собой трансфор-
маторная.
Детектор выполнен на диоде VD2 по про-
стой классической схеме. Нагрузка детекто-
ра— переменный резистор R14-. Для авто-
матической регулировки усиления использу-
ется постоянная составляющая тока диода
детектора, с помощью которой регулируется
базовый ток транзистора VT2 первого каска-
да УПЧ. Для стабилизации режима работы
транзисторов VT1 — VT3 по постоянному
току в цепи базы применены диоды VD1 и
VD3.
Четырехкаскадный УЗЧ выполнен на тран-
зисторах VT4—VT6, VT9—VT12 по бес-
трансформаторной схеме с непосредствен-
ной связью между каскадами.
Первый каскад на транзисторах VT4 и
VT5 представляет собой дифференциальный
усилитель. Второй каскад УЗЧ собран по
схеме с ОЭ на транзисторе VT6. На тран-
зисторах VT9 и VT10 выполнен предоко-
нечный каскад. Выходной каскад собран на
транзисторах VT11 и VT12 по двухтактной
схеме в режиме усиления АВ. Для темпе-
ратурной стабилизации предоконечного и
выходного каскадов используются транзи-
сторы VT7 и VT8.
Нагрузкой выходного каскада служит ди-
намическая головка громкоговорителя В1
типа 0,1 ГД-17М с сопротивлением звуковой
катушки 8 Ом.
Для обеспечения стабильной работы уси-
литель 34 охвачен ООС, глубина которой
137
518 VT5
55* КТ315Б
VT5 VT6
-----	87361Б
fl75*f
47/f [
flf4
i 120К <
\r1422k
+71 УТ9
! KTJf9S(^
'822 47
017
10,0
079
'10,0
V77
87315Б
VT8
873158(1
+09^
823
Ik
1+1,5 +2.4
/ 824 30
0,1ГД-1?П
0,578 1+ OB
'	58
Sf
KT815A
82830k
Рис. 1.135. Принципиальная электрическая схема радиоприемника «Свирель»
определяется резистором R21 и цепью R2Q,
€19.
Симметрия ограничения выходного сигна-
ла УЗЧ осуществляется подбором сопротив-
ления резистора R15, а необходимая чувст-
вительность — подбором сопротивления ре-
зистора R20. Частотная характеристика в
области высоких частот корректируется
конденсатором С20.
Режимы работы по переменному току
транзисторов приведены в табл. 1.33.
Таблица 1.33
Уровни напряжений сигнала в контрольных
точках радиоприемника «Свирель»
Контрольная точка	Напряжение сигнала	Условия измерения
База VT1	3—7 мкВ 100—	^вых —0,2 В; /?н = 8 Ом;
База VT2	140 мкВ	/ = 465 кГц;
База VT3	1,2—1,5 мВ	/тг = 30%; Г =1000 Гц; РГ—max
База VT4	20—30 мВ	^вых-0,57 В;
База VT6	200—300 мВ	RH = 8 Ом; Г =1000 Гц; РГ —max
П р и м е ч	а н и е. При настройке радиопри-
емника и измерениях вольтметр и электронный
осциллограф подключают к КТ7 и КТ6.		нагрузке в точках
Конструкция и детали
Корпус радиоприемника выполнен из цвет-
ного ударопрочного полистирола. Шкала и
органы управления .приемника — ручка на-
стройки и ручка регулятора громкости —
расположены на передней лицевой панели
корпуса и имеют соответствующие обозна-
чения. Шкала проградуирована в сотнях
килогерц. Внутри корпуса к передней стен-
ке крепится динамическая головка громко-
говорителя. Монтаж схемы приемника вы-
полнен на печатной плате, изготовленной из
фольгированного пластика. Электромонтаж-
ная схема печатной платы приведена на
рис. 1.136.
Радиоприемник настраивается на частоту
принимаемой станции с помощью двухсек-
ционного блока конденсаторов переменной
емкости с твердым диэлектриком типа
КПП-2Х4/165 пФ.
Магнитная антенна выполнена на ферри-
товом сердечнике марки 400НН диаметром
8 и длиной 63 мм.
Катушки контуров гетеродина и ФПЧ на-
мотаны на трехсекционных каркасах. Каж-
дая из катушек помещена в ферритовые
чашки марки М1000НМЗ размером 6,IX
Х4,0 мм, а затем вместе с контурным кон-
денсатором закрыта алюминиевым экраном.
Настраивают катушки резьбовыми подстро-
ечными сердечниками из феррита марки
1000НМЗ размером МЗХ8 мм. Намоточные
данные катушек контуров приведены в
табл. 1.34, а распайка выводов катушек
контуров показана на рис. 1.137.
138
а>
<0
Рис. 1.136. Электромонтажная схема печатной платы радиоприёмника «Свирель>
Рис. 1.137. Распайка выводов катушек контуров
(вид снизу) радиоприемника «Свирель»
Антенна СВ
L1 L2
В радиоприемнике применены узлы и де-
тали следующих типов: резисторы R14 типа
СПЗ-ЗаМ-0,025; остальные типа МЛТ-0,125;
конденсаторы Cl, СЗ — типа КПП-2Х
Х4/165 пФ; С2, С6 типа КТ4-23; С5, С7, С9,
С12, С14 — С16, С18, С20 типа К10-7В; С8,
СЮ, СИ, С13, С17, С19, С21, С22 типа
К53-22; Ко2, КоЗ, Ко4, С4 типа К22-5.
Катушка, гетеродина	Катушка ФПЧ '
Катушки ФПЧ
Таблица 1.34
Намоточные данные катушек контуров радиоприемника «Свирель»
Катушка	Обозна- чение по схеме	Номер вывода	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкГн.
Антенная СВ	L1	1-2	ПЭВТЛ-1 0,15	100	490±15
Катушка связи	L2	3—4	ПЭВТЛ-1 0,15	6	—
Гетеродинная СВ	L1	3—2—1	ПЭВТЛ-1 0,09	1094-3	340±15
Катушка связи	L2	4—5	ПЭВТЛ-1 0,09	6	—
ФПЧ-1 (Ко2)	L1	1—3	ПЭВТЛ-1 0,09	98	260±15
Катушка связи	L2	4-5	ПЭВТЛ-1 0,09	2	—W
ФПЧ-2 (КоЗ)	L1	1—3	ПЭВТЛ-1 0,09	98	260±15
Катушка связи	L2	4-5	ПЭВТЛ-1 0,09	2	—
ФПЧ-3 (Ко4)	L1	1—3	ПЭВТЛ-1 0,09	494-49	260±15
Катушка связи	L2	4—5	ПЭВТЛ-1 0,09	49
