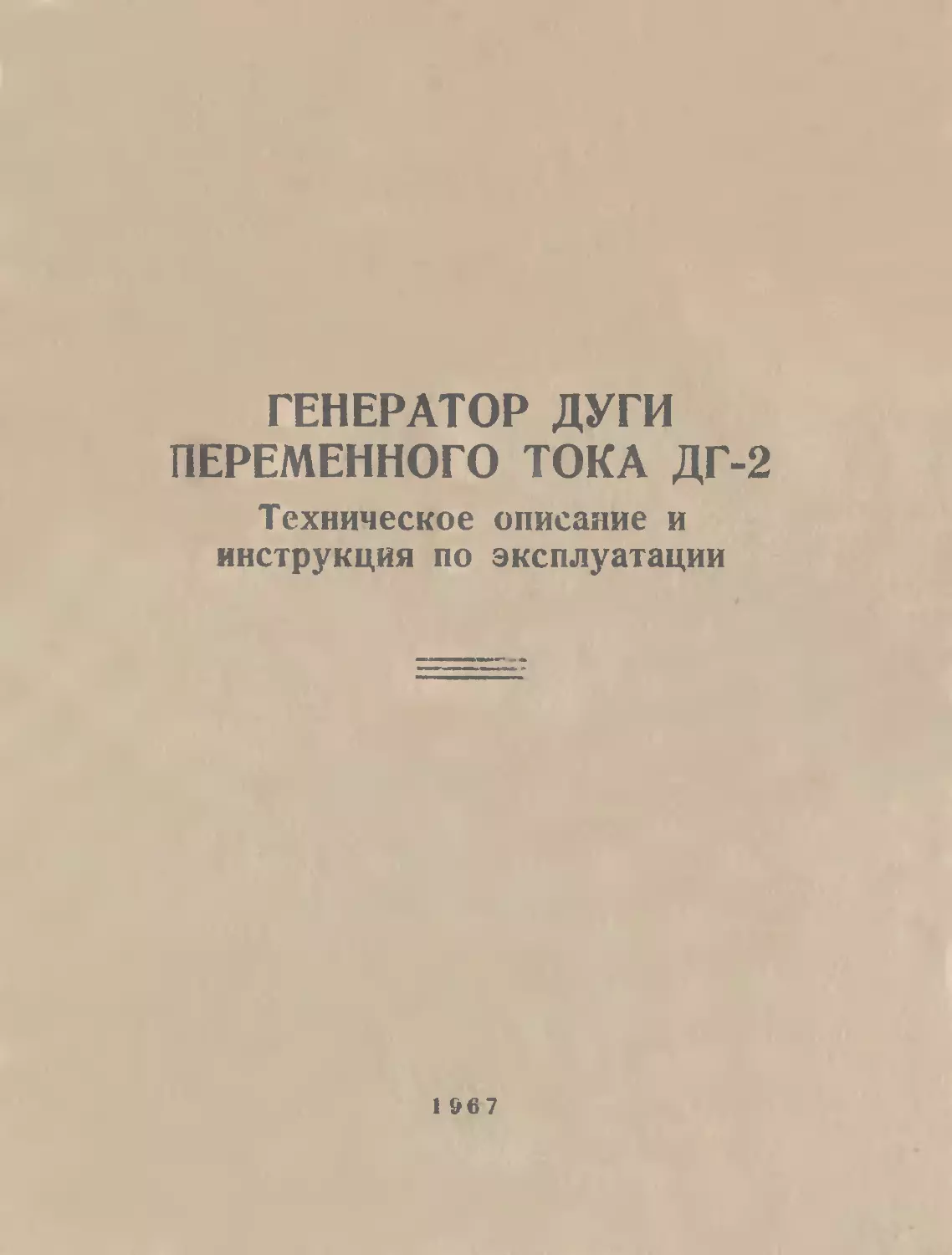

ГЕНЕРАТОР ДУГИ ПЕРЕМЕННОГО ТОКА ДГ-2
Техническое описание и инструкция по эксплуатации
1 &67
ВНИМАНИЕ!
1. Перед включением заземлить генератор и штатив.
2. После выключения генератора перед сменой электродов закоротить электроды штатива между собой или на корпус.
СОДЕРЖАНИЕ:
Стр.
А. ТЕХНИЧЕСКОЕ ОПИСАНИЕ .................................
1.	Генератор дуги переменного тока ДГ-2 ............5
Назначение .......................................5
Технические данные	 5
Состав изделия , .................................6
Принцип работы генератора ........................G
Конструкция . . ...............................  12
II.	Штатив ШТ-9	.................. .... 15
Назначение и технические данные .................15
Состав изделия	  15
Принцип работы и конструкция ....................15
Размещение и монтаж	 17
Б. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ .... 13
Состав обслуживающего персонала .................18
Указания по технике безопасности ...... 13
Порядок установки генератора ....................19
Подготовка к работе .............................19
Порядок работы	  20
Настройка и контроль работы .....................23
Объем и периодичность контрольно-профилактических работ	 25
Характерные неисправности и методы их устранения . 26
Перечень электрических элементов ................29
Таблица проводов жгута .	...... 32
Принципиальная схема генератора ..... Электромонтажная схема генератора ..............
А. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
I. ГЕНЕРАТОР ДУГИ ПЕРЕМЕННОГО ТОКА ДГ-2
НАЗНАЧЕНИЕ
Генератор дуги переменного тока ДГ-2 предназначен для воз» буждения дуги или низковольтной искры между электродами штатива при количественном и качественном спектральном анализе и других спектрально-аналитических работах.
Генератор рассчитан на работу в закрытом помещении при следующих климатических условиях: температуре 25° ± 10е С, влажности 65±15% и атмосферном давлении не менее 400 мм рт. ст.
Примечание: в тропическом исполнении генератор рассчитан на работу в закрытом помещении при следующих значениях климатических факторов: aj температуре — до 55° С;
б) влажности — до 95% (при 35° С);
в) высоте над уровнем моря — до 1.000 м.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Генератор работает от сети переменного тока 220в, 50 гц при колебаниях напряжения в пределах 190	230в и частоты ± 2%.
Потребляемая мощность — до 5 квт.
Генератор имеет две цепи:
а)	цепь питания дуги переменным током низкого напряжения (220в);
б)	цепь поджига дуги высокочастотным искровым разрядом высокого напряжения малой мощности (цепь активизатора).
, В цепи 220в имеются:
— две ступени емкости 0,25 мкф и 12,25 мкф;
5
— две ступени регулирования тока дуги:
I ступень — от 2 до 6а (пределы регулирования сопротивления последовательно cot диняемых при этом секций реостата 20 -т 80 ом).
II ступень—от 6 до 10а (пределы регулирования сопротивления параллельно соединяемы’ при этом секций реостата — 5 -? 20 ом).
Примечание: возможна 111 ступень — от 10 до 20а при включении цэполнительного реостата на 11 ом 15а*.
При работе на I ступени пределы измерения тока дуй» 0 -г 10а, погрешность и :меррния ± 0,15а.
При работе на II и III ступенях пределы измерения тока дуги 0 — 20а, погрешность ± 0,25а.
В цепи активизатора имеются:
— 2 ступени емкости: 5400 пф и 19800 пф;
—	2 ступени индук ивности- 5 мкгн и 162 мкгн (в первичной обмотке высокочастотного трансформатора);
—	2 ступени индуктивности: 100 мкгн и 200 мкгн (во вторичной обмотке высикбчастотного трансформатора);
— высоковольтный трансформатор, повышающий напряжение до 3,6 кв (в режиме холостого хода); пределы регулирования тока в первичной обмотке трансформатора — 0 -г 0,6а.
Вес генератора — 87 кг.
Габаритные размеры — 560 X 645 X 1150 мм.
СОСТАВ ИЗДЕЛИЯ
В состав изделия входят:
а)	генератор дуги переменного тока ДГ-2;
б)	комплект ЗЙП'а к генератору;
в)	транспортный ящик.
ПРИНЦИП РАБОТЫ ГЕНЕРАТОРА (см. принципиальную схему генератора)
При подключении генератора к сети 220в загорается контрольная неоновая лампа Л1.
Включение прибора производится кнопкой «ПУСК» кнопочной станции КС1 (или кнопочной станции дистанционного управления КС2). При этом срабатыгзот реле Р по цепи' сеть 220в, блокировочный контакт БК1 дверцы генератора, обмотка реле Р, контакт 1 штепсельного разъема «К КНОПКЕ», кнопка «СТОП'»
•) Дополнительный реостат в комплект поставки не входит.
б
кнопочной станции КС2, контакт 2 штепсельного разъема «К КНОПКЕ», кнопка «ПУСК s кнопочной станции КС1, кнопка «СТОП» этой же станции, контакт 1 штепсельного разъема «К ШТАТИВУ», блокировочный контакт БК2 штатива, контакт 3 штепсельного разъема «К ШТАТИВУ», сеть 220в.
При работе без кнопки дистанционного управления в гнезда 1 и 2 штепселя «К КНОПКЕ» должна быть вставлена специальная перемычка.
Срабатывая, реле Р самоблокируется своими верхними (по схеме) контактами, что позволяет отпустить кнопку «ПУСК». Блокировочные контакты БК1 и БК2 при открывании дверцы генератора или крышки штатива размыкают цепь питания реле Р. Для повторного включения необходимо закрыть дверцу и нажать кнопку «ПУСК» на кнопочной станции КС1 или КС2.
Плавкие предохранители Пр1, Пр2 и ПрЗ защищают элементы схемы от случайных коротких замыканий.
Генератор может работать в трех режимах:
1)	дуговом;
2)	низковольтной искры (искра I или искра II);
3)	высокочастотном.
Дуговой режим — это режим дуги переменного тока с активи-затором. Дуговой разряд переменного тока напряжением 220в 50 гц между металлическими электродами не может поддерживаться самостоятельно по следующим причинам:
1. Напряжения 220в недостаточно для пробоя промежутка между анализируемыми электродами.
2. При пробое промежутка поджигающей искрой зажигается дуга. Однако в силу того, что каждый полупериод напряжение питающей сети на электродах меняет свое направление, наступает момент, когда напряжение падает ниже величины, необходимой для поддержания горения дуги, и дуга гаснет.
Таким образом, для начала процесса горения дуги и последующего его поддержания в каждом полупериоде питающего напряжения дуга должна поджигаться высоким напряжением повышенной частоты, подводимым от активизатора (искрового генера тора малой мощности). Активизированная высокочастотным током дуга, которую в дальнейшем будем называть дугой переменного тока, поддерживается достаточно устойчиво.
Функции высокочастотного тока не ограничиваются только чоджиганием дуги. Токи высокой частоты, по существу, управляют разрядом дуги: достаточно стабильное действие активизатора обусловливает устойчивый разряд дуги и, наоборот, перебои в
7
высокочастотном питании приводят к уменьшению стабильности дуги.
Перед включением прибора в дуговой режим необходимо вставить на плате переключений ГГ1 перемычку II-III и установить переключатель Пн («ИСКРА—ДУГА») в положение «ДУГА».
При срабатывании реле Р напряжение 220в поступает на клеммы «ДУГА—ИСКРА» через реостат R6, пакетный переключатель Пк, амперметр Л2, конденсатор С4 и через предохранитель 7р2, конденсатор» СЗ, ножевой переключатель Пн, вторичную обмотку трансформатора Тр2.
Одновременно напряжение 220в подается на первичную обмотку высоковольтного трансформатора Тр1 активизатора через предохранитель ПрЗ, конденсатор С1, ножев'ой переключатель Пн, конденсатор С2, реостат R2, прерыватель*, амперметр А1 (при работе без прерывателя в гнезда «ПРЕРЫВАТЕЛЬ» должна быть вставлена перемычка). Ток в первичной обмотке трансформатооа Тр1 регулируется реостатом R2 и контролируется амперметром А1.
Проходные конденсаторы Cl, С2, СЗ и С4 предназначены для подавления радиопомех, создаваемых генератором.
Активизатор (высокочастотный генератор) работает следующим образбм: от вторичной обмотки трансформатора Тр1 заряжаются конденсаторы С9 через сопротивления R3 и R4, перемычку II-III и первичную обмотку высокочастотного трансформатора Тр2.
Параллельно конденсаторам С9 через первичную обмотку трансформатора Тр2 подключен разрядный промежуток вспомогательного разрядника РП. Когда напряжение на конденсаторах С9 станет равным его пробивному напряжению, разрядник пробьется. конденсаторы разрядятся через первичную обмотку трансформатора Тр2 (сопротивление разрядника после пробоя имеет весьма малую величину) и в контуре, образованном конденсаторами С9 и индуктивностью первичной обмотки трансформатора Тр2, возникают колебания, которые трансформируются и поступают на клеммы «ДУГА—ИСКРА» через конденсатор С6. К этим клеммам двумя высоковольтными кабелями присоединяется штатив, в котором происходит пробой аналитического промежутка между испытуемыми электродами.
При пробое аналитического промежутка штатива высокочастотным напряжением активизатора происходит ионизация промежутка, что создает условия для прохождения через него тока дуги.
Прерыватель в комплект поставки не входит.
8
Величина тока дуги регулируется реостатом R6 и контролируется амперметром А2. Реостат состоит из двух секций, включаемых последовательно или параллельно при помощи переключателя Пк. При последовательном включении секции реостата ток дуги может регулироваться в пределах от 2 до 6а, при параллельном соединении секций — от 6 до 10а (при этом к амперметру А2 тем же переключателем Пк подключается шунт R7 н пределы измерения амперметра расширяются до 20а, в этом случае показания прибора необходимо удваивать). При работе с током дуги 10	20а для уменьшения нагрева реостата R6 необхо-
димо подключать к клеммам «РЕОСТАТ» дополнительный реостат на 11 ом, 15а. Работать с током более 10а без подключения дополнительного реостата не рекомендуется.
При помощи сопротивления R5 и конденсатора С7 расширен рабочий диапазон в сторону малых токов дуги. Конденсатор С7 во время пробоя аналитического промежутка разряжается через сопротивление R5, что увеличивает стабильность горения дуги при малых токах.
Момент пробоя промежутка зависит от тока в первичной цепи трансформатора Тр 1 и величины разрядного промежутка вспомогательного разрядника РП (от величины тока в первичной цепи трансформатора Тр1 зависит скорость заряда конденсаторов С9, а от величины промежутка вспомогательного разрядника — напряжение на конденсаторах С9, при котором он пробивается).
Варьируя величину искрового промежутка вспомогательного разрядника РП и ток питания высоковольтного трансформатора Тр1, можно перемещать момент возникновения поджигающего импульса относительно фазы питающего дугу напряжения 220в Момент поджига определяет длительность вспышек дуги в скважность их (скважность — отношение периода повторения к длительности повторяющегося процесса, в данном случае — вспышки дуги).
Так, например, возникновение поджигающей, искры в фазе fi (см рис. 1) вызовет длительную вспышку ti и короткую паузу Ъ. Если же поджиг произойдет в фазе Ь, то длительность вспышки будет Ъ, а паузы — t«
ta + h
n ti + Ь
Отношения —т-------и
ti
ta
---характеризуют скважность дуги
в рассмотренных случаях.
Как видно из рис. 1, Ь + 1з (равное Ь + t<) есть период повто-
рения. Поскольку ti > ta, ТО
ti + ts
tl
ta + t«
Рис. 1. Измс1 vn„e длительности вспышек и пауз дуги при различных фазах поджигающего импульса. f1 и G — фазы поджигающего импульса; t, и tj — длительность вспышек дуги при зажигании ее в этих фазах; t3 и — соответ '*l'nvi/Mnu(3 ПЯУэи »«awnv плпьнпиаиц гтд/ги
Изменение скважности вспышек дуги переменного тока сказь1. вается на условиях возбуждения спектра.
Увеличение искрового промежутка между электродами вспомогательного разрядника приводит к уменьшению длительностц вспышек дуги. При этом скважность увеличивается, а эффективный ток в цепи дуги (показания амперметра А2) уменьшается, хотя сопротивление в цепи питания дуги остается постоянном-Если же, наоборот, поддерживать постоянным значение тока Дуги (меняя величину сопротивления реостата R6 в цепи дуги), то тогда при изменении скважности будет меняться ток в разрядном контуре дуги во время вспышки.
Естественно, что такие изменения режима дуги должны повлиять на характер возбуждения спектра, на условия испарения вещества из электродов и на воспроизводимость интенсивностей спектральных линий.
Режим низковольтной искры — это импульсный разряд с повышенной плотностью тока, позволяющий возбуждать искровые спектральные линии. Для перехода на этот режим необходимо ножевой переключатель Пн установить в положение «ИСКРА», при этом параллельно конденсатору С6 подключается конденсатор С5, а число витков вторичной обмотки трансформатора уменьшается (индуктивность около 100 мкгн), чем достигается повышение плотности тока в аналитическом промежутке. В остальном принципиальная схема работы генератора остается такой же, как и в дуговом режиме. При необходимости число витков вторичной обмотки трансформатора может быть еще уменьшено, для чего в трансформаторе предусмотрен дополнительный отвод.
Описанный режим низковольтной искры называется первым искровым режимом (ИСКРА I).
Для перехода на второй искровой режим (ИСКРА II) необходимо дополнительно установить на плате переключений П1 перемычку I-II. Этот режим характеризуется большим количеством света.
Высокочастотный режим — это такой режим работы генератора, в котором к аналитическому промежутку штатива подводится высокочастотная энергия непосредственно и только из колебательного контура активизатора (в практике спектрального анали* за такой источник света обычно называют «высокочастотной искрой», но правильнее называть «искра малой энергии» или «маломощная искра», так как достижение определенной частоты и строгое поддержание ее в данном случае несущественно).
В этом режиме цепь питания дуги током низкой частоты (цепь 220в) отключена: высоковольтные кабели А и Б отключаются
11
в генераторе от клкм;л «Д  А—ИСКР ^» и подключаются к клеммам «ВЫСОКАЯ ЧАСТО А» В связи с этим в аналитическом промежутке возникает только поджигающая искра. Интенсивность ее невелика, но минимальные повреждения, наносимые таким разрядом образцу, и возможность локализации искры на небольших участках пробы определяют целесообразность ее применения.
В этом режиме емкость колебательного контура увеличивается подключением конденсаторов С8 параллельно конденсаторам С9 (перемычки на плате переключений устанавливаются в положение 1V-VIII и V-IX), а индуктивность — подключением катушки индуктивности L последовательно с первичной обмоткой трансформатора Тр2 (перемычки устанавливаются в положение II-VI и III-VII). Сопротивления R3 и R4 закорачиваются (перемычка устанавливается в положение I-II).
КОНСТРУКЦИЯ
Конструктивно генератор выполнен в виде шкафа, который можно передвигать по полу на роликах. Общий вид генератора приведен на рис. 2.
На лицевой панели генератора установлены амперметры А1 и А2, кнопочная станция КС1 («ПУСК.—СТОП») и сигнальная лампа Л1. Там же находится рукоятка «ПЕРЕКЛЮЧЕНИЕ РЕОСТАТА» переключателя пределов регулировки тока д\ги ГГк Дверца на передней стенке генератора обеспечивает доступ к плате с высоковольтными элементами, на которой (путем установки соответствующих перемычек и переключения высоковольтных кабелей) производится переключение режимов работы прибора. Там же установлен вспомогательный разрядник РП, величину разрядного промежутка которого можно устанавливать по шкале с помощью микрометрического винта и фиксировать стопорной гайкой. П'ри открывании дверцы блокировочная кнопка БК1 отключает прибор от сети, предохраняя тем самым работающих с прибором от поражения электрическим током.
Для облегчения проведения ремонта задняя стенка и верхняя часть генератора выполнены съемными.
Все высокочастотные элементы схемы смонтированы на деревянной плате и помещены в экранированный отсек корпуса для предотвращения распространения радиопомех, создающихся при работе генератора.
Для защиты электросети от помех применена проходные конденсаторы. Выходящие высоковольтные кабели А 1 соединяющие генератор со штативом, экранированы, и их экр<’ны при помощи
12
Рис. 2. Генератор ДГ-2.
13
накидной гайки соединяются с корпусом генератора. Для заземления прибора в левой нижней части его корпуса предусмотрена клемма «ЗЕМЛЯ».
С левой стороны прибора расположена рукоятка «ТОК ДУГИ.» реостата R6, регулирующего ток дуги, и рукоятка «ТОК ТРАНСФОРМАТОРА» реостата R2, регулирующего ток в первичной обмотке трансформатора Тр1 активизатора. На передней стенке прибора расположена рукоятка «ИСКРА—ДУГА? ножевого переключателя режимов работы Пн.
С правой стороны прибора находятся плавкие предохранители Пр1, Пр2 и ПрЗ, клеммы «РЕОСТАТ» для присоединения дополнительного реостата, гнезда «ПРЕРЫВАТЕЛЬ» для присоединения прерывателя и трехконтактные штепсели «К КНОПКЕ» и «К ШТАТИВУ». Штепсель «К КНОПКЕ» служит для подключения кнопочной станции дистанционного управления КС2, которая позволяет включать и выключать генератор на расстоянии до 3 м.
Штепсель «К ШТАТИВУ» предназначен для включения кабеля питания и блокировки штатива.
Данные обмоток трансформаторов
Высоковольтный трансформатор Тр1:
I обмотка — 1540 витков, провод ПЭВ-2 0,55 мм,
II обмотка — 28000 витков, провод ПЭВ-2 0,1 мм
Высокочастотный трансформатор Тр2:
I обмотка — 10 витков, провод ПСД	2,44 мм,
II обмотка — 100 витков, провод ПСД	2,02 мм.
(отводы от 35-го и 50-го витков).
14
II.	ШТАТИВ ШТ-9
НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ДАННЫЕ
Штатив ШТ-9 позволяет использовать для целей спектрального анализа металлические и угольные электроды.
Он обеспечивает крепление как цилиндрических электродов (диаметром до 35 мм), так и образцов различной формы толщиной до 35 мм.
Вес штатива — 13,7 кг.
Габаритные размеры — 270 X 350 X 390 мм
СОСТАВ ИЗДЕЛИЯ
В состав изделия входят:
а)	штатив ШТ-9;
б)	комплект ЗИПа к штативу;
в)	транспортный ящик.
ПРИНЦИП РАБОТЫ И КОНСТРУКЦИЯ
Штатив (см. рис. 3) состоит из корпуса и крышки с механизмом. Испытуемые электроды закрепляются в держателях штатива и могут перемещаться в вертикальном и горизонтальном направлениях. Перем щение нижнего электрода в горизонтальном направлении осуществляется вращением маховичка, а верхнего электрода — вращением гайки с накаткой; маховичок и гайка расположены внутри штатива, поэтому горизонтальные перемещения электродов могут быть произведены лишь при открытой крышке штатива.
Вертикальное перемещение одновременно верхнего и нижнего электродов осуществляется вращением верхнего маховичка, а перемещение только верхнего электрода — вращением нижнего маховичка. Оба маховичка расположены снаружи на крышке штатива. Там же (справа) расположен маховичок запора крышки.
15
Эталонный электрод закрепляется в верхнем держателе, а испытуемый образец —.в губках тисков, перемещающихся при вращении специального маховичка. Расстояние между электродами устанавливается по прилагаемым калиброванным пластинкам. В целях создания лучших условий для пробоя аналитического промежутка на одной из губок тисков установлена ионизирующая игла.
Для проверки рабочего положения электродов служит проекционное устройство, вмонтированное в корпус штатива. Свет от лампочки Л2, питающейся от трансформатора ТрЗ, параллельным пучком освещает электроды, изображение которых проектируется на щель спектрографа. Проверку положения электродов относительно щели спектрографа (относительно оптической оси) можно производить только при закрытой крышке штатива. Включение лампочки проекционного устройства осуществляется тумблером В, установленным в корпусе штатива.
В комплект прибора входит переходная труба, в которую устанавливается конденсорная линза*. Если используется конденсор малого диаметра, то он устанавливается в переходную трубу со своей оправой. Конденсоры большого диаметра устанавливаются без оправы.
Для выключения генератора при открывании дверцы штатива с целью защиты работающего от поражения электрическим током в корпусе штатива установлена блокировочная кнопка БК2. Последняя вместе с трансформатором проекционного устройства устанавливается в специальном отсеке корпуса. Конструкция штатива обеспечивает защиту от распространения радиопомех.
Для удаления газов, образующихся при разряде; в корпусе штатива имеются отверстия, закрытые сетками. Кабели от генератора к держателям электродов проходят через втулки в крышке и зажимаются накидными гайками, находящимися на самих кабелях. Наконечники кабелей присоединяются к держателям электродов и зажимаются винтами. Винт, крепящий верхний электрод, при работе сильно нагревается. Для его отвертывания в комплект штатива входит бородок.
Данные обмоток трансформатора ТрЗ
I обмотка — 5500 витков, провод ПЭВ-2	0,07 мм.
II обмотка — 110 витков, провод ПЭВ-2	0,31 мм.
•) В комплект поставки не входит
16
РАЗМЕЩЕНИЕ И МОНТАЖ
а)	при работе штатив следует устанавливать под вытяжным устройством вентиляционной системы;
б)	штатив крепится на рельсе спектрографа специальным винтом, находящимся в нижней части корпуса.
Рис. 3. Штатип Ш 1 -В
2—6583
17
Б. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
СОСТАВ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА
Изделия* обслуживаются одним человеком. К работе с ними допускаются только лица, хорошо изучившие техническое описание и инструкцию по эксплуатации. Любой ремонт должен производиться только опытным электромехаником.
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Во время обслуживания приборов необходимо выполнять следующие правила:
а)	при работе изделий в них возникают высокие напряжения, поэтому прикосновение к токоведущим частям категорически запрещается; открывать дверцы генератора и штатива для переключения режимов, а также производить какой-либо ремонт можно только при выключенном генераторе и отсоединенной цепи питания;
б)	перед включением необходимо надежно заземлить генератор и штатив;
в)	посл< выключения генераюри, перед сменой электродов, для разряда конденсаторов необходимо закоротить электроды штатива между собой или на корпус;
г)	свет дуги и искры вреден для глаз, поэтому рекомендуется пользоваться очками; для работы пригодны обычные прозрачные очки, так как стекло задерживает ультрафиолетовое излучение;
д)	для удаления газов, образующихся при разряде, помещение должно быть оборудовано вентиляционной системой;
• е) при работе электроды могут нагреваться до высокой температуры, поэтому неосторожное прикосновение к ним может вызвать сильные ожоги.
•) В дальнейшем под словом «Изделия» следует понимать комплект, состоящий из генератора ДГ-2 и штатива ШТ-9
18
ПОРЯДОК УСТАНОВКИ ГЕНЕРАТОРА
а)	изделие вынуть из транспортной упаковки и снять консервирующую смазку;
б)	подкатить генератор к месту работы;
в)	закрепить штатив на рельсе под вытяжным вентиляционным устройством;
г)	заземлить генератор и штатив;
д)	присоединить к штепселю генератора «К ШТАТИВУ* 3-контактную штепсельную вилку с проводом от штатива;
е)	присоединить к штепселю генератора «К КНОПКЕ» 3-контактную штепсельную вилку с проводом от кнопки дистанционного управления; в случае работы без этой кнопки в гнезда 1 и 2 штепселя «Д« КНОПКЕ» установить специальную перемычку, находящуюся в ЗИПе;
ж)	установить в гнезда «ПРЕРЫВАТЕЛЬ» специальную перемычку из ЗИПа (в случае работы без прерывателя);
з)	установить плату с тисками на изоляторы в штативе и закрепить винтами; установить ионизирующую иглу;
и)	соединить генератор со штативом высоковольтными кабелями, пропустив их через проходные втулки крышки штатива и зажав накидными гайками, находящимися на кабелях; наконечники кабелей присоединить к держателям электродов и зажать винтами;
к)	установить на штатив трубу для конденсора.
ПОДГОТОВКА К РАБОТЕ
а)	установить ножевой* переключатель Пн, а также перемычки на плате П1 в требуемое положение — в зависимости от режима работы (высоковольтные кабели подключить к клеммам «ВЫСОКАЯ ЧАСТОТА» или «ДУГА—ИСКРА») ;
б)	с помощью рукояток «ТОК ДУГИ» и «ТОК ТРАНСФОРМАТОРА» ввести полное сопротивление реостатов, вращая указанные рукоятки до упора в направлении стрелок МЕНЬШЕ».
в)	переключатель «ПЕРЕКЛЮЧЕНИЕ РЕОСТАТА» установить в положение «80 ом—10а»;
г)	установить требуемую величину разрядного промежутка вспомогательного разрядника и надежно застопорить микрометрический винт стопорной гайкой;
д)	укрепить электроды (эталонный электрод — в верхнем держателе штатива, а испытуемый образец — в губках тисков) и установить требуемый межэлектродный промежуток (с помощью калиброванной пластинки);
19
е)	установить рабочее положение электродов штатива относи-тельно оптической оси спектрографа (с помощью посекционного устройства);
ж)	соблюдая фазировку, подключить провод питания генератора к сети переменного тока напряжением 220в (при этом загорится сигнальная лампа);
з)	нажатием кнопки «ПУСК» включить генератор.
ПОРЯДОК РАБОТЫ
Для получения дугового режима ножевой переключатель Пн необходимо установить в положение «ДУГА», а высоковольтные кабели А и Б подключить к клеммам «ДУГА—ИСКРА». После включения генератора рукояткой «ТОК ТРАНСФОРМАТОРА» установить по амперметру А1 требуемый ток в первичной обмотке высоковольтного трансформатора. После возникновения разряда в аналитическом промежутке рукояткой «ТОК ДУГИ» установить ток требуемой величины (от 2 до 6а). Если нужно получить ток свыше 6а, установить переключатель Пк «ПЕРЕКЛЮЧЕНИЕ РЕОСТАТА» в положение «20 ом—20а». Для работы с токами свыше 10а необходим дополнительный реостат.
Чтобы ослабить воздействие большого тока дуги на электроды и уменьшить их нагревание, в некоторых случаях необходимо создавать перерывы в горении дуги, что очень просто выполняется прерывателем, включаемым в гнезда «ПРЕРЫВАТЕЛЬ». Применять прерыватель рекомендуется при анализе легкоплавких сплавов, тонких проволок и т. д.
Дуговой режим обеспечивает диапазон токов от 2 до 20а. Это позволяет возбуждать спектры металлов, сплавов, порошкообразных и иных проб. Увеличение тока дуги до 20а позволяет возбуждать спектры наименее летучих составляющих руд и минералов, огнеупорных порошкообразных проб в угольных электродах. Для обнаружения малых содержаний примесей в металлах необходимо ток дуги снизить до 10 -г 15а.
Анализы стали, чугуна и сплавов на медной основе производятся при токах дуги около 3—5а.
При анализах сверхчистого и чистого алюминия ток дуги должен быть 5а (при этом необходимо работать с прерывателем). При анализе алюминиевых и цинковых сплавов ток дуги снижают до 2а. Межэлектродный промежуток вспомогательного разрядника в этом случае устанавливают таким образом, чтобы через разрядник в каждый полупериод тока проходил один или два разряда — этим условиям отвечает промежуток 0,8 -г 1,1 мм. Такая величина промежутка рекомендуется обычно при. работе
2о
с токами дуги до За. Уменьшение промежутка приводит к появлению беспорядочного количества разрядов в каждый полупериод тока. Ток в цепи питания трансформатора не должен превышать 0,25а.
При работе с током от За и выше промежуток в разряднике устанавливают 0,5	0,7 мм.
В практической работе целесообразно контролировать скважность дуги. Наиболее просто ее можно оценивать посредством визуального наблюдения в колеблющемся или вращающемся зеркале. Точность визуальной оценки можно повысить, если наклеить на зеркало достаточно четко вычерченную шкалу с делениями через 1—2 мм.
При определении примесей, содержащихся в малых концентрациях, лучше возбуждать спектры дугой с малой скважностью^ когда длительность вспышек будет равна или даже превышать длительность пауз. В этом случае будет происходить значительный местный разогрев электродов и чувствительность анализа увеличится.
Для анализа большинства металлических сплавов, когда не требуется определять малые содержания, более благоприятными будут режимы дуги с большой скважностью, когда длительность вспышек в 4—5 раз короче пауз между ними Величину тока дуги во время вспышек можно при этом значительно повысить. При таких режимах тепло, выделившееся на электродах в момент вспышки, за время’удлиненной паузы успеет в значительной степени распределиться по всей массе электродов. В результате не будет происходить сильного местного разогрева, снизится разрушение электродов и уменьшится блуждание дуги. Все это благоприятно сказывается на воспроизводимости результатов. Переход к таким режимам при анализе сталей и алюминиевых сплавов позволяет повысить точность определения всех элементов в 1,5—2 раза. Площадь пятна поражения разрядом сокращается при этом в 2—3 раза.
При анализе гальванических покрытий, а также при локальном анализе, когда нужно по возможности сократить площадь и глубину поражения разрядом, предпочтительнее будут режимы с укороченными вспышками и пониженной величиной тока во время вспышек.
Для получения искрового режима необходимо переключателе Пк установить в положение «80 ом—10а», ножевой переключатель Пн — в положение «ИСКРА». Переход от дугового режима к режиму «ИСКРА I» при необходимости может осуществляться ножевым переключателем Пн без отключения прибора от сети. Пр»
21
искровом режиме межэлектродныи промежуток вспомогательного разрядника РП устанавливают от 0,9 до 1,2 мм, ток питания трансформатора — 0,1 4- 0,2а.
Искровые режимы можно получить при 50 или 35 витках вторичной катушки высокочастотного трансформатора Тр2. Наиболее «мягкий» режим, отличающийся промежуточным характером спектра, получается при полном включении катушки (100 витков); по мере уменьшения числа витков характер разряда делается более «жестким», т. к. интенсивность искровых линий увеличивается, а дуговых — уменьшается. Кроме того, при переходе к более «жестким» режимам уменьшается повреждение поверхности пробы, что важно при анализе готовых изделий, но в то же время уменьшение числа витков во вторичной катушке высокочастотного трансформатора затрудняет зажигание искры при больших промежутках между электродами. Нормальный искровой режим обеспечивается на 50 витках, что и осуществлено в приборе-Если требуется увеличить энергию разряда в искровом режиме, можно подключить к гнездам X-XI на плате переключений ГН дополнительную емкость порядка 10-г 30 мкф; однако включение большой емкости при увеличении интенсивности всего спектра усиливает интенсивность дуговых линий несколько больше, чем искровых.
Работа во втором искровом режиме, характеризуемом увеличенным количеством света, должна производиться" при промежутке разрядника 0,4 4- 0,5 мм и токе, в цепи питания трансформатора 0,3 4- 0,6а. Для получения этого режима необходимо на плате переключений установить перемычки в гнезда I-II и II-III.
При количественном анализе в режиме низковольтной искры промежуток вспомогательного разрядника и ток питания трансформатора активизатора следует подобрать такими, чтобы в каждый полупериод напряжения сети возникали один или два разряда.
Режим высокочастотной искры применяется при анализе изделий малых размеров. Высокочастотная искра наносит ничтожные повреждения на поверхности анализируемого объекта, поэтому она применяется для анализа готовых изделий и тонкой проволоки, для контроля покрытий и т. д. Для получения такого режима необходимо произвести на плате переключений соответствующие переключения перемычек (согласно принципиальной схеме), а высоковольтные кабели А и Б подключить к клеммам «ВЫСОКАЯ ЧАСТОТА». Межэлектродный промежуток вспомогательного разрядника должен быть 1 4- 1,3 мм, ток питания трансформа
тора — 0,5 4- 0,6а; аналитический промежуток — 0,8 4- 1,3 мм в зависимости от материала анализируемой пробы. В искровом ж высокочастотном режимах включать прерыватель не требуется.
В целях создания лучших условий для прохождения разряда как во вспомогательном, так и в аналитическом промежутках, целесообразно применять ионизирующие иглы: две на промежуток вспомогательного разрядника и одну — в аналитический промежуток штатива. Острия игл располагаются с диаметрально противоположных сторон промежутка на середине его высоты и должны быть направлены к промежутку. Расстояние между острием иглы и электродами должно быть таким, чтобы не возникало разрядов как между острием и электродом, так- и между остриями игл.
Режим работы генератора — повторно-кратковременный-
—	при анализах с токами от 2 до 10а — 5 4-10 минут работы, 2—3 минуты перерыва (при токе 5 4- 10а время непрерывной работы должно быть не более 7 минут);
—	при анализах с токами от 10 до 20а — 3 минуты работы  3 минуты перерыва.
После часа работы следует сделать длительный перерыв для охлаждения прибора (не менее одного часа). При непрерывной работе генератор и штатив перегреваются и могут выйти из строя.
НАСТРОЙКА И КОНТРОЛЬ РАБОТЫ
Для стабильного горения дуги очень важно соблюдать регулярность поджига. Следовательно, от высокочастотного контура (активизатора) необходимо получать максимально стабильный разряд. Если питающее напряжение поддерживается постоянным и конденсатор С9 заряжается регулярно, то процессы во вспомогательном разряднике РП определяют собой условия возникновения дуги. Для регулярного поджига дуги необходимо соблюдать ряд условий:
а)	необходимо возможно строже сохранять требуемое расстояние между рабочими поверхностями электродов вспомогательного разрядника, так как непостоянство промежутка между ними приводит к изменению пробивного напряжения и к смещению момента зажигания дуги, поэтому после установки промежутка необходимо надежно застопорить микрометрический винт. Устанавливая величину промежутка, необходимо исключать мертвый ход винта, для чего установку промежутка производить, вращая винт только в одном направлении. В связи с постепенным изменением нулевого положения вспомогательного разрядника после зачисток его рабочих поверхностей необходимо производить пе
риодическую проверку нуля и в случае ухода восстанавливать нулевое положение шкалы (при отсутствии зазора между рабочими поверхностями) с последующим ее стопорением стопорным шнтом;
б)	необходимо следить за сохранением строгой параллельности между рабочими поверхностями разрядника (допустима непа-раллельность плоскостей дисков между собой не более 0,03 мм);
в)	необходймым условием хорошей работы разрядника является чистота разрядных поверхностей и отсутствие на них выступов и углублений;
г)	при нагревании разрядника до высокой температуры понижается напряжение пробоя и смещается момент зажигания дуги. В связи с этим не следует чрезмерно увеличивать ток питания трансформатора, если это не вызывается особой необходимостью;
д)	задержки в выведении продуктов разряда из межэлектродного промежутка разрядника приводят также к понижению напряжения пробоя; поэтому более стабильным будет режим с небольшим числом цугов (разрядов) в полупериод и с более продолжительными паузами между вспышками, при этом возникают более благоприятные условия для лучшей деионизации искрового промежутка и охлаждения электродов разрядника;
е)	в генераторе и штативе должно быть обеспечено отсутствие утечек тока, наблюдать которые можно в затемненном помещении, включив только высокочастотный контур генератора (активиза-тор) без зажигания дуги; при этом в неплотных контактах хорошо заметно искрение, а в местах утечек — свечение тихого пячпяча.
В исправном генераторе посредством изменения величины межэлектродного промежутка вспомогательного разрядника и тока, питающего высоковольтный трансформатор, можно получать разнообразное число разрядов, хорошо повторяющееся каждый полупериод питающего тока. Контроль устойчивости числа разрядов во времени удобно выполнить, наблюдая изображение искры (дуги) в колеблющемся или вращающемся зеркале, а также на слух.
Контроль с помощью зеркала заключается в следующем. Приводя зеркало рукой в колебательное движение, наблюдают изображение искры (дуги) в аналитическом промежутке. При достаточном размахе колебаний зеркала можно получить временную развертку процессу горения искры (дуги). В зеркале будут наблюдаться группы искорок, разделенные темновыми паузами. Каждая группа искорок соответствует одному полупериоду питающего напряжения переменного тока, т. е. времени 0,01 сек. Режим необхо димо отрегулировать так, чтобы получить одинаковое число еди-
14
'ичных разрядов в течение одного полупериода напряжения. Луч • ше всего добиваться одного разряда за полупериод.
Контроль на слух заключается в том, что установление постоянного числа разрядов сопровождается появлением чистого тона звучания искры (дуги) как в межэлектродном промежутке вспомогательного разрядника, так и в аналитическом промежутке. Если горение отрегулировано на один разряд за полупериод, то будет слышен довольно низкий тон; если несколько увеличить ток или уменьшить искровой промежуток разрядника так. чтобы число разрядов за полупериод беспорядочно менялось от одного до двух, то будет слышен неровный звук разрядов, хорошо отличный от предыдущего. Если довести число разрядов до двух, то снова можно услышать чистое звучание, но более высокого тона.
Воспроизводимость результатов анализа всегда лучше, когда генератор отрегулирован на устойчивое число разрядов за полупериод. Работу генератора можно счита п> удовлетворительной, ес 1и в течение 7—10 минут непрерывной работы число разрядов за полупериод напряжения остается постоянным.
ОБЪЕМ И ПЕРИОДИЧНОСТЬ КОНТРОЛЬНО-ПРОФИЛАКТИЧЕСКИХ РАБОТ
Для длительной исправной работы генератора необходимо через каждые 500 часов работы зачистить очень мелкой наждачной бумагой вольфрамовые диски вспомогательного разрядника. Не след} ет сошлифовывать много металла, достаточно удалить тонкий слой поверхности электрода. Можно допустить наличие небольшого числа поражений, проникающих особенно глубоко в толщу диска. После подшлифовки разрядника необходимо проверить параллельность его дисков, затем обыскрить в течение 15—20 минут (так как разряд между свежезачищенными электродами менее стабилен) и только после этого пользоваться генератором.
Рекомендуется в генераторе и штативе не реже двух раз в год поджимать все крепежные детали и контакты, протирать спиртом токоведущие и изолирующие детали, а также жгуты проводов для снятия отложений.
Чистку штатива необходимо производить не реже, чем через 24 часа работы.
26
ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
При нормальной эксплуатации генератор и штатив могут долго работать без существенных нарушений режима. Случайные повреждения отдельных элементов схемы могут вызвать прекращение его работы. Некоторые возможные неисправности и способы их устранения приведены в таблице:
£ d •О с	Неисправность	Вероятная причина	Способы устранения
1	2	3	4.
1	| Сигнальная лампа не горит Реле не включается.	Отсутствует напряжение в сети. Обрыв в шнуре питания.	J странить причину отсутствия напряжения. Отремонтировать шнур.
2	Сигнальная лампа горит, реле не включается.	Неплотно закрыта дверца генератора или штатива. При отсутствующей кнопке дистанционного управления не установлена перемычка в гнезда 1, 2 штепселя «К КНОПКЕ». Неисправна или сгорела катушка реле. Неисправен кнопочный пост управления КС1.	Закрыть дверцу. Установить перемычку Отремонтировать или заменить реле. Отремонтировать кно почный пост.
3	Сигнальная лампа горит, стрелка амперметра А1 отклоняется стргтга ампермет pa А2 или не отклоняется или отклоняется незначительно, дуга не В'вникает, между Электр» да ми	возни- кает только поджигающая искра.	Сгорел претсхранитель Пр2. П.тох'й контакт (или обрыв) в реостате R6 или переключателе Пк. Слишком большой промежуток между электродами штатива.	Заменить предохранитель. Отремонтировать реостат или переключатель. Проверить и отрегулировать аналитический! промежуток.
26
11 2 I 3
4
Плохие контакты у зажимов электродов в штативе.
Зачистить и хорошо закрепить винтами на-кенечники высоковольтных кабелей на держателях электродов.
Сигнальная лампа горит, стрелка амперметра А1 отклоняется, стрелка амперметра А2 не отклоняется, отсутствует искра в межэлектродном промежутке вспомогательного разрядника и дуга в аналитическом промежутке.
Слишком большой промежуток между электродами вспомогательного разрядника.
Не установлены соответствующие перемычки на плате переключений.
Обрыв во вторичной обмотке трансформатора Тр1 или в пер вичной обмотке трансформатора Тр2.
Проверить и отре-ули ровать промежуток.
Установить перемычки.
Отремонтировать транс форматоры.
5
6
Сигнальная лампа горит, стрелка амперметра А! не отклоняется, стрелка амперметра А2 отклоняется, дуги в аналитическом промежутке нет.
Перегорел предохранитель ПрЗ.
Отсутствует перемычка в гнездах <ПРЕРЫ ВАТЕ ЛЬ».
Переключатель Пи находится в промежуточном положении
Плохой контакт в токосъемнике реостата R2 или обрыв его обмотки.
Обрыв в первичной об мотке трансформатора Тр1.
Заменить предохранитель.
Установить перемычку.
Установить переключатель в необходимое крайнее положение.
Отремонтировать реостат.
Отремонтировать трансформатор.
Проекционное устройство в штативе не работает.
Перегорел предохранитель Пр1.
Сгорела лампа Л2
Вышел из строя тумблер В.
Обрыв в обмотках трансформатора ТрЗ.
Заменить предохранитель.
Заменить лампу.
Отремонтировать или заменить тумблер.
Отремонтировать трансформатор.
1	2	3	4
7	Радиопомехи, создаваемые генератором и штативом, выше нормы.	Ослабли контакты в пружинящем устрой стве задней стенки или дверцы генератора, а также дверцы штатива. Нарушен контакт в местах соединения генератора и штатива с экраном высоковольтного кабеля.	Отремонтировать пружинное устройство. Восстановить коит'”,т
Примечание: для снятия платы с высоковольтными элементами при ремонте имеется специальный торцовый ключ, входящий в комплект ЗИПа прибора.
28
ПЕРЕЧЕНЬ ЭЛЕКТРИЧЕСКИХ ЭЛЕМЕНТОВ
Обозначения	ГОСТ, ТУ, нормаль, чертеж	Наименование и тип	Основные данные, номинал	Количество	Примечание
1	2	3	4	5	6
R1	ГОСТ 6562-53	Сопротивление ВС-0,25-1-0,22-11	220 ком	1
R2	С2.5.643.007	Реостат		1
R3	ГОСТ 6562-53	Сопротивление ВС-10-3-0,1-11	130 ком	1
R4	ГОСТ 6562-53	Сопротивление ВС-10-3-0 12-11	120 ком	1
R5	ГОСТ 6513-62	Сопротивление ПЭ-15-39 ом ± 10%	39 ом	1
R6	Ю-4360.042	Ре стат		1
R7	Ю 48 10.046	Сопротивление		1
R8 Cl - С4	ГОСТ 6760-62	Сопротивление Конденсатор КБП-Ф-500 40-1 ± 20%	1 МКф	1 4	Устанавливается по необходимости
СЗ	ГОСТ 6118-59	Конденсатор КБГ-МН-2-600-4 ± 10%	12 мкф	3	Соединены параллельно
СП	ГОСТ 6118 59	Конденсатор КБГ-МН-3-600-2 X 0,5 ± 10%	0,25 мкф	1 •	Соединен последовательно
С7	ГОСТ 6118-59	Конденсатор КБГ-МН .-600 2 ± 10%	2 мкф	1
С8	ГОСТ 11155-65	Конденсатор KCO-13-5000-A-1800-II	14400 пф	8	Соединены параллельна
1	2	3	4	5	1	6
С9	ГОСТ 11155-65	Конденсатор КСО-13-50ГГ A-1800-D	5400 пф	3	Соединены параллельно
L	Ю-48 12 023	Катушка		1
Л1	ГОСТ 9005-59	Лампа неоновё ТН-0,3		1
Л2	ГОСТ 2204-65	Лампа накале на пня МНЗ,5в— ',26а		1
Tpl	Ю-43.69.012	Трансформатор		1
Тр2	Ю-43.69.011	Трансформат р высокочастотный		1
ТрЗ	Ю-43.il 4.005	Трансформат р		1
Пк	ГОСТ 8523-57	Переключатель пакетный ППЗ-25/Н2		1
Пн	6.618.001	Переключатель		1
В	НИО.360.606	Тумблер ТВ2-0, 60 вт		1
БК1	НАЗ.604.007 Сп	Кнопка однополюсного включения HAG 360.011		1
БК2	ТУМ.ОББ.526.112-56	Кнопка 5К		1
КС1	ГОСТ 2492-61	Кнопочный пост управления KCI-12		1
КС2	ГОСТ 2492-61	Кнопочный пост управления КМЗ-2		1
А1	ГОСТ 8711-60	Амперметр ЭЗО	О-1 а	1
А2	ГОСТ 8711-60	Амперметр ЭЗО	0—10а	1
Р	СТУ 45-1792-64	Реле ЭП41Б-30-220		1
РП	Ю-48.90.018	Разрядник		1
КП1	Ю-48.90.035	Перемычка		Б	См таблицу переключений
