непосредственно на эти оси. Поэтому резисторы для регуляторов тембров в ра-
диоле «Симфония-ООЗ» (см. рис. 3.2) выбраны с более длинной осью: R6 типа
СПЗ-7а-470к-А-50-ОС и R7 тина СПЗ-7а-2,2М-А-50-ОС-5.
В шасси радиоприемника отсутствует выключатель сети и клавиша Сеть, ко-
торые в радиоле «Симфония-003» расположены в блоке питания. На передней
панели шасси радиоприемника установлена розетка Ш17 (см. рис. 3.2) для под-
ключения осветительной арматуры отсека ЭПУ. Размеры шкалы радиолы не-
сколько больше, а ее клавиши и ручки управления изготовлены из черного по-
листирола и имеют декоративную отделку алюминием: клавиши с вкладышами,
ручки регуляторов громкости тембров и ручка настройки с колпачками, а ручки
Магнитная антенна и Полоса с кольцом (см. рис. 3.1).
Особенности монтажа блока питания радиолы «Симфония-ООЗ» видны из
рис. 3.5. Все элементы блока питания смонтированы на стальном основании.
Диоды Д2—Д5 расположены на общей гетинаксовой пластине, а конденсаторы
СЮ и СИ установлены на основании блока на изоляционных прокладках. Мо-
точные данные силового трансформатора приведены в приложении 5. Клавиша
Сеть выведена на лицевую панель радиолы и по выполнению аналогична осталь-
ным клавишам радиолы.
Для удобства при налаживании и ремонте радиолы шасси радиоприемника
и блок питания радиолы установлены на общем деревянном основании (доске),
которое вставляется и закрепляется в ящике радиолы. Основание имеет вырезы,
акрытые картонной крышкой, для обеспечения доступа к печатному монтажу
блоков радиоприемника при налаживании и ремонте радиолы. На картонной
крышке наклеена алюминиевая фольга, соединенная проводником с шасси ра-
диоприемника и экранирующая печатный монтаж радиоприемника.
Ящик радиолы «Симфония-ООЗ», в котором расположены шасси радиоприем-
ника, блок питания и ЭПУ, собран из фанерованных шпоном деталей, изготов-
ленных из столярной плиты толщиной 16 мм. Ящик имеет габариты (без но-
жек): 795 X 525 X 375 мм Шасси радиоприемника и блок питания радиолы, за-
крепленные на доске, расположены в верхней части ящика (см. рис. 3.1) Диполь
УКВ закреплен внутри ящика над шасси радиоприемника. В нижней части ящи-
ка, в отсеке ЭПУ, расположено электропроигрывающее устройство ЭПУ уста-
новлено в ящике на деревянном основании в виде коробки, которое для удоб-
ства при проигрывании грампластинок может вручную выдвигаться из отсека.
Величина выдвигания этого основания с ЭПУ ограничивается специальным
упором, установленным на днище ящика При выдвигании основание движется
по двум направляющим пластмассовым рейкам, закрепленным на днище ящика.
При транспортировании радиолы основание закрепляется двумя винтами через
отверстия в днище ящика В днище ящика имеются также отверстия, через ко-
торые при налаживании и ремонте радиолы отвинчиваются винты, удерживаю-
щие ЭПУ на основании Для устранения повреждения при транспортировании
радиолы ЭПУ дополнительно крепится к основанию двумя винтами через отвер-
стия, расположенные по краям металлической панели ЭПУ
На днище ящика, под основанием ЭПУ, установлены розетки Ш13, Ш14 и
Ш15 (см рис 3.2) для подключения кабелей ЭПУ. В отсеке ЭПУ, справа от
электропроигрывающего устройства, имеется свободное место, которое может
быть использовано для хранения грампластинок
Отсек ЭПУ закрывается крышкой на шарнирах (рис. 3 1), выполненной также
из столярной плиты При проигрываний грампластинок крышка открывается
вниз и фиксируется в горизонтальном положении с помощью специального дер-
жателя При открытой крышке отсек ЭПУ освещается, так как при этом замы-
каются контакты выключателя В6 и загорается лампочка Л6. Для этого лампоч-
ка и выключатель монтированы на общем пластмассовом основании и установ-
лены в отсеке ЭПУ на передней рейке ящика (между верхним и нижним отсе-
ками) так, что при закрывании крышка отсека ЭПУ нажимает на толкатель вы-
ключав тя В6 и размыкает контакты этого выключателя
Ручка крышки отсека ЭПУ и ручка, с помощью которой выдвигается осно-
вание с ЭПУ из отсека, выполнены из черного полистирола и имеют декоратив-
ный алюминиевый вк *ады п Вырезы в ящике для клавиш радиоприемника и
блока пиония радиг 1ы имею1 декоративные оамки, выполненные также из чер-
ного полистирола. В ящике радиолы вырез для шкалы радиоприемника закрыт
64
д€ ративными алюмини выми реш ами. Ящик радиолы установлен на деревян-
ных ножках (с квадратным сечением), юторые крепятся к днищу ящика так
, как и в радиоле ^Симфония-2 .
Ящик каждой звук* вой колонки радиолы «Симфония-ООЗ» имеет следующие
I 11рнты (без подставки): 350 X 740 X 285 мм. Изменились и размеры акустиче-
ских резонаторов в звуковой колонке, один из них имеет размеры 122Х190Х
_< мм, другой — 2’36X190 285 мм. В связи с этим изменились и размеры
' рстии, соединяющих объемы резо1 аюров с основным объемом звуковой ко-
ти 'ки. Отверстие, соединяющее резонатор с большими размерами, имеет диа-
м 22 мм, а резона^ор с меньшими размерами — диам тр 30 мм. Высота обо-
^тверстий (толщина горизонгальн- и перегородки звуковой колонки) — 10 мм.
В элементы фильт; (в. Cl, С2, СЗ и Др (см. рис. 2.27) установлены на метал-
.-ш ческой пластине и расположены в звуковой колонке на горизонтальной пере-
ы родке резонатор в
В звуковой колонке отсутствует стойка для дополнительного крепления зад-
ней стенки, так как площадь задней стенки звуковой колонки уменьшена, в pc-
s' тьтате чего эта стенка имеет достаточную жесткость. Ящик звуковой колон-
радиолы «Симфония-ООЗ» установл н на двух деревянных подставках высо-
и 50 мм Поэтому высота звуковых кол шок ча подставках в радиоле «Сим-
4 шия-003» такая же, как и ящика (на ножках), в котором расположены шасс^
хиоприемника, ЭПУ и блок питания.

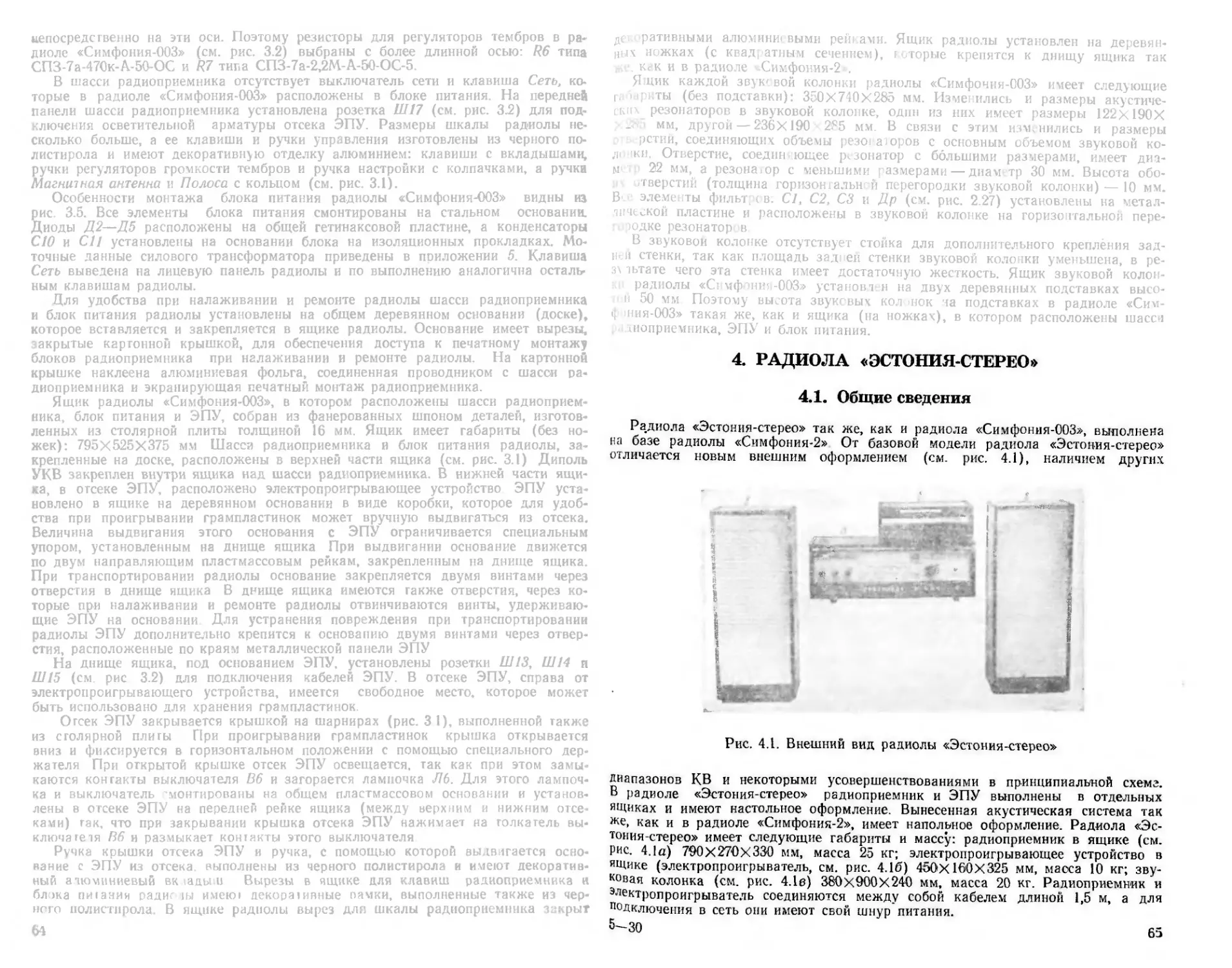

4.	РАДИОЛА «ЭСТОНИЯ-СТЕРЕО»
4.1.	Общие сведения
Радиола «Эстония-стерео» так же, как и радиола «Симфония-ООЗ», выполнена
на базе радиолы «Симфония-2» От базовой модели радиола «Эстония-стерео»
отличается новым внешним оформлением (см. рис. 4.1), наличием других
Рис. 4.1. Внешний вид радиолы «Эстония-стерео»
Диапазонов КВ и некоторыми усовершенствованиями в принципиальной схеме.
В радиоле «Эстония-стерео» радиоприемник и ЭПУ выполнены в отдельных
ящиках и имеют настольное оформление. Вынесенная акустическая система так
же, как и в радиоле «Симфония-2», имеет напольное оформление. Радиола «Эс-
тония-стерео» имеет следующие габариты и массу: радиоприемник в ящике (см.
рис, 4.1а) 7'90 X 270X 330 мм, масса 25 кг; электропроигрывающее устройство в
ящике (электропроигрыватель, см. рис. 4.16) 450X160X325 мм, масса 10 кг; зву-
ковая колонка (см. рис. 4.1в) 380 x900 X 240 мм, масса 20 кг. Радиоприемник и
электропроигрыватель соединяются между собой кабелем длиной 1,5 м, а для
подключения в сеть они имеют свой шнур питания.
Б'ЗО	65

Блок ПЧ
Конт
16
15
L,
3
Запись
ёлок УКВ
—декодера
До
КОН&
Конт
Ш5.
С6
6
Индикатор
настройки
Диполь
УКВ
13
18
4
Конт.
_7_
Z
11
12
лгр
7
JL3
5_-
<
9
ЬЛОККСДБ
Ш1
200,0
Блок АП
Ком
г
Злектпоопро-
огрызешь
УаЗс
6с
02
'*15
Д2 9.
6Е1П
я
тч
в/г^__г
£>6оспроиз6.
Вилка
электро-
проигрывателя
лб
1
3
5
Конт.
1Z
2_
j
V
5_
L
т
т
82р8
62; 6
С2,1
82;?
В1Ш-%±
КОН/.
л-Е
7Г
"3^82,20
^=Л2;6
8Z;Z9
82,31
_д_
 17
8Д14
Гжз1
83;9
VZ6
гН
3
В1 т
,7Й±
Ы 2*-^"°-
ЪС1 4*15
ВП;9 •
8/1,12
В2;9
Б2;И
5
82,4
4
JL-
18
19
20
Конт.
16
Л1£Н
ю
ДГ_
СТЕРЕО
20 R31.QM
Нагнит-
ная
антенне
адх jS®.
КЗнт.
Ш1
3
5
2
Д—
K0N7.
JP2

-Вилки
электро-
проигрывателя
___.	2206
КДетпь 1278
—''SOfq
Рис. 4.2. Принципиальная схем!
Рассмотрим основные отличия радиолы «Эстония-стерео» от базовой модели
радиолы «Снмфония-2». Схемы функциональных блоков радиолы «Эстоиия-сте;
рео», в которых имеются значительные отличия в принципиальной схеме или 1
монтаже, будут приведены при рассмотрении этих блоков. Схемы остальных бло
ков радиолы «Эстония-стерео» или полностью соответствуют схемам * блоков рз
диолы «Симфония-2», или же имеют отличия, которые будут отмечены ниже
4.2.	Особенности электрической схемы радиолы
« Эстония-стерео »
В принципиальной схеме радиолы «Эстония-стерео» (см. рис. 4.2), а такж!
в схемах ее функциональных блоков по сравнению с аналогичными схемам!
радиолы «Симфония-2» можно отметить следующие основные особенности.
В связи с введением в радиоле «Эстония-стерео» других пределов поддиапЯ
зонов КВ, а именно КВШ 41,1—55,0 м и KBIV 55,0—75,9 м, в ее блоке КСД)
изменены индуктивности и емкости во входных, УВЧ и гетеродинных контура!
этих диапазонов (см. рис. 4.3). Кроме этого, в принципиальной схеме бло^
КСДВ произведен и ряд дополнительных изменений, связанных с некоторым
усовершенствованиями принципиальной схемы радиолы «Эстония-стерео». Та
для увеличения ослабления частот равных промежуточной частоте тракта А
сигналов изменено включение фильтров ослабления промежуточной частот
(см. рис. 4.3). Параллельный контур L17C21, настроенный на частоту 465 кГ
препятствует проникновению напряжения этой частоты из входных цепей I
первую сетку лампы (Л1) УВЧ. А последовательный контур L22C32, также и.
строенный на частоту 465 кГц, отводит на землю токи этой частоты, проника!
щие в цепь первой сетки лампы Л2 (гептодной части) смесителя.	'
Для снижения уровня фона на выходе радиолы изменены коммутация в а
реключателе ВЦ блока КСДВ и соединение этого блока с трактом НЧ. При р
66
? „т i,om
bo \Q	„
бЛОКЬ’НЧ
ГроньД
GD । кость । к-
(Cmepeo- 1	Ь—Ск
баланс) 1 к
mg
7 Г/7 Ц1-31
68
Ч> Я5-1
4?0к
R8S
470к
Тембр
р
Тембр
rft
Конт.
2
1
4
10
9
19
И_
18
1HL
П
JT
35
7
□Г
_j2_
5
12
Конт.
29
Ж
32
34
33
30
23
25
3
28
27
Левый
IP? канал raz—~—~
и Звуковая
~ колонка
I— (левого
2 канала)
Ш6
___I Правый
_____ канал
^7 -
&
22
вз -
№
Л2ЛЗ;4
j&j-
36
JU.
Ц]7 Конт\
чг ш колонка
7Г 1 (правого
7< ~21 канала)
82
^-/ЛЧ
чинг
14
20
7L
21
10
JS_
39
\лкб
ia Музыка Речь
в Г 01
~~7Й)
МН6.3 МН6,3
4авс)
~5ав^'
7Г'
~3с^
~2с^
4авс'‘
~0в^
Ос''
Л7
Ш8
1a <
mR“ r
JP9 »O О'Я?
ДРП‘0,65
Лвтодстпройка.
~$$~\мнб,з
, 84
Автп.
1а]4авс
ЯоНг
UI3
1а
1с
-Zg_
2с
питания
6а
\4o6c
5a6c
Освещение . XX _
шкалы	мн 6,3
'-&М15,3
7с
\Вс
\0а
Зс
4уву.
5а6с
ба
6с
7а
7С
вс
0а
03
Ос
me
пр
ШвММШЮсмь
Ъ| О“П» 2208
1”7в-гм50Гц
W
Jj
радиолы «Эстония-стерео»
боте радиолы «Эстония-стерео» в монофоническом режиме в блоке КСДВ кон-
тактами переключателя В11 параллельно соединяются входы обоих каналов
тракта НЧ, т. е. до регуляторов стереобаланса и громкости (см, рис. 4.2). В
радиоле же «Снмфония-2» (и «Симфония-003») в этом случае замыкаются вхо-
ды УНЧ, т. е. после регуляторов стереобаланса и громкости. Поэтому в радио-
ле «Эстония-стерео» при работе в монофоническом режиме входное сопротивле-
ние тракта НЧ несколько ниже, чем в радиоле «Симфония-2». Но благодаря
этому в радиоле «Эстония-стерео» исключено три проводника, соединяющих в
радиоле «Симфония-2» блок КСДВ с трактом НЧ, а следовательно, и уменьшена
возможность наводок на проводники, подключенные ко входу тракта НЧ.
В радиоле «Эстония-стерео» осуществляется коммутация сигнала, поступаю-
щего с выхода дробного детектора на вход блока стереодекодера. Для чего кон-
такт 1 блока стереодекодера соединен с контактом 20 переключателя В11 блока
КСДВ (см. рис. 4.2). Сигнал с выхода дробного детектора поступает на вход
блока стереодекодера только при включенном переключателе В111 т. е. при вклю-
ченном в радиоле стереофоническом режиме. Это исключило шунтирование вы-
хода дробного детектора тракта ПЧ входом блока стереодекодера при работе
радиолы в диапазоне УКВ в монофоническом режиме, так как в радиоле «Эсто-
ния-стерео» к выходу дробного детектора в этом случае подключен тракт НЧ с
параллельно соединенными каналами. Поэтому при работе радиолы в диапазоне
УКВ в режиме приема мопопередач для того, чтобы по индикатору Стерео убе-
диться, -принимает ли радиола моно- или стереопрограмму, необходимо включать
переключатель В11 блока КСДВ.
В блоке КСДВ радиолы «Эстония-стерео» исключены резисторные делители
в цепи записи на магнитофон и включены в этой цепи только последовательно
резисторы R12, R17 (см. рис. 4.3) по 240 кОм. Это дало возможность несколько
Увеличить сигналы, подаваемые для записи на магнитофон, но и создало воз-
67
p 17
П80В,
УКВ
Л1
6МП
RZ
130
C13 Q,Ottl
—г, I чов
2L^^13100K_
7\
4
Q7B VIZ
+SOB
“fi” 44 I
йп^
75 I Хлг
^iZ?(TA
_L П^гт
T £
1
Л2
6И1П
\RB
[гд
-3,5В
Pj5f
\S800
•10
in
СВ
ВЗ
\И5\
13
KSI
B6
B4
B5,
510
RlB 970k
дв\
C2_
30
I ^s.C1Z
2 ^0,0^
•____z
>L2r ^CS 6^25
_.	Bi6r\ _1L _j
I’CJy	T
0,05
ИЖ ii
C1 ii
1000 //
R3
330k
+6.5B7
„ 100k\
ДР
\23
В
\3Z
2315
/4
ss
B-rJO
KBW
L39
L33
B10
ml
6 1012_
R3
15k
2^17
ШОк
272Я31
£00
S-Z5
У10
£9Z
037 12
S-Z5____
029
290
—rto"
7Ш?
№Lci5
юо -fovLez
130
23
039
77-15
LZ3
32 L,3Z
Все переключатели 6 положении "Выключено"
Рис. 4.3. Принципиальная схема блока КСДВ радиолы «Эстония-стерео»
R11 1,5k
031
izo-
ввв
К£Ш

on

32

ййй^’
>C1T
'6-Z5
LZ8 S
09
8-30
сю
9~15
^rj
czzi.
0.097 т
__«й
131 yi

0381.
0,033 0033 -r
68
мощность шунтирования соответствующих цепей в радиоле (выходов детекто-
ров AM или ЧМ сигналов, выходов блока стереодекодера или ЭПУ) в случае
применения для записи магнитофона с небольшим сопротивлением входа запи-
си от радиовещательного приемника. Сигнал для записи на магнитофон подается
на контакты 1, 4 гнезда Ш2 Запись, см. рис. 4.2. Для этого гнездо соединено
проводниками с контактами 6 и 3 блока КСДВ. Воспроизведение же записи с
магнитофона осуществляется при подаче сигнала с магнитофона (с его линейного
выхода) на контакты 3, 5 гнезда ШИ (Воспроизв. и звукосниматель),
соединенного экранированными проводниками с контактами 18 и 19 блока КСДВ
(см. рис. 4.2). С гнезда ШИ сигнал после коммутации блока КСДВ (переклю-
чатели В10 и ВИ) подается на вход тракта НЧ. В это же гнездо подключается
и соединительный кабель от электропроигрывателя радиолы. Использование од-
ного и того же гнезда для воспроизведения с подключаемого магнитофона и
электропроигрывателя радиолы исключает их одновременное подключение, а
следовательно, и шунтирование входов тракта НЧ радиолы одновременно выхо-
дами магнитофона и электропроигрывателя.
Для улучшения работы стереоиндикатора (более четкого срабатывания) в
блоке стереодекодера радиолы «Эстония-стерео», в отличие от блока стереоде-
кодера радиолы «Симфония-2» (см. рис. 2.14), произведены следующие измене-
ния: емкость конденсатора С9 увеличена до 390 пФ; резисторы R22, R23 уста-
новлены типа ВС-0,125 (величина сопротивления осталась без изменения); тран-
зисторы ТЗ, Т4 установлены типа КТ315Б и изменена полярность включения
диода Д5.
Блок питания в радиоле «Эстония-стерео» выдает напряжения только для
питания схемы радиоприемника, так как ЭПУ радиолы получает питания от
трансформатора, установленного в электропроигрывателе. Отличия от базовой
модели в схеме блока питания, принципиальная схема которого приведена на
рис. 4.4, в основном обусловлены введением дополнительного низковольтного


Д2~Д5
Д2265
ШЗ
у<1{1^270В',150мА)
\<1о(+260В,10мА)
\<2Ц+220В;30мА)
К2с(+230В;4,5мА)
$<За(+22ОВ;20мА)
НК 4аВс\ М6ДВА
+<Да8с] ( 6,6А/
j?Kta (М4А)
Ч 6с Ш
гК 7а Ьмв)
4 7Z?
1
жв
КЗ 1г.
4
Д1
7 KI1W16
I /
1276
5
Лорекшо-
41} то ОЛЬ
нонам е-
/ЛЯ Cc-jU
1Л6 vy-
Рис. 4.4. Принципиальная схема блока питания радиолы «Эстония-стерео»
£КЛ
^№№>)
выпрямителя (Д2—Д5) для питания накала лампы первых каскадов блока УНЧ
(аналогично схеме блока питания радиолы «Симфония-003»). Выпрямитель со-
бран по мостовой схеме на диодах типа Д226Б с фильтрующим конденсатором
С10 большой емкости К50-3-12В-1000 мкФ. Переменное напряжение на этс ' вы-
прямитель подается с дополнительной обмотки. 17—18 силового трансформатора
Тр. Питание накала первой лампы (Л1) в блоке УНЧ постоянным напряжением
(6,3 В), снимаемым с контактов ОЬ, Ос розетки Шз блока питания, позволило
Дополнительно уменьшить уровень фона на выходе радиол^ «Эстония-стерео».
В блоке питания за счет увеличения числа витков в обмотке 9—И силового
трансформатора увеличено переменное напряжение на контактах 6а и 7а розет-
ки ШЗ (до 14 В). Это увеличило скорость движения стрелки-указателя при мо-
69
торной настройке на станцию в радиоле. Кроме этого, в блоке питания устанем
лен выключатель В2 типа ВК2, выключающий напряжение питания радиол
(клавиша ВЛ77). Переменный резистор R1 применен типа СП-0,4.
Как отмечалось, ЭПУ в радиоле «Эстония-стерео» расположено в отдельно
ящике (электропроигрывателе). Для получения переменного напряжения 127 I
необходимого для работы двигателя ЭПУ, в электропроигрывателе применен aq
тотраисформатор Тр (рис. 4.5), так как электропроигрыватель радиолы питаете]
непосредственно от сети.
11/1
ШЗ
1Z7B
г разно- 4 у
прием- 2^-л
гшу ««I
81
пере ключ
напряжен,
сети
U/5
Z203
I од
± л
Qi) мн аз
BZ -
(4^ (*>	i
1,17 ^08: \
Шч кан.
(с красной
меткой) |
I ШЗ	।
tji-----г
i
\цо2гг
_________и-эпу-згс
леВ.кан.
СдТПЬ
2206
1176
-ЗО/ц
шг
Нм 015А	С?? Яр (Метка кнопки	;
’	Т ос включения питания ।
электропроигрывателя—
АО
6ел.,Г,3^р
R1 М
здг-ч
нпГ,'°


Рис. 4.5. Принципиальная схема электропроигрывателя радиолы
«Эстония-стерео»
По этой же причине в электропроигрывателе имеется и свои выключателе
напряжения питания (В2) и переключатель сетевого напряжения (Bl). С авто
трансформатора также снимается напряжение 6,3 В для питания индикатор;
(Л) включения питания в электропроигрывателе. Индикатором служит лампоч
ка накаливания типа МН6,3—0,22.
В радиоле «Эстония-стерео» применено электропроигрывающее устройств*
типа П-ЭПУ-52С, отличия которого от П-ЭПУ-32С отмечались при описании ра
диолы «Симфония-ООЗ». В радиолах «Эстония-стерео» первых выпусков устанав
ливалось электропроигрывающее устройство типа П-ЭПУ-32С с дополнительна
вмонтированной искрогасящей цепочкой.
Электропроигрывающее устройство в ящике электропроигрывателя подключу
но к гнездам ШЗ, Ш4 и Ш5, что позволяет при налаживании и ремонте вынут
ЭПУ из ящика. К гнездам ШЗ, Ш4 подключен экранированный кабель, с по
мощью которого при воспроизведении грамзаписи сигнал подается с электро
Рис. 4.6. Электрическая схема звуковой
колонки радиолы «Эстония-стерео»
проигрывателя в гнездо звукоснимд
теля радиоприемника.
В звуковых колонках акустичес
кой системы радиолы «Эстония-стс
рео», в отличие от радиолы «Симфс
ния-2», в качестве среднечастотног
громкоговорителя применен динам!
ческий диффузорный круглый громкт
говоритель (динамическая головк
прямого излучения) типа 4ГД-28
частотой основного (механическогс
резонанса, равной 9'0 Гц. ОсновнЫ
электроакустические параметры гро!
когозорителя приведены в прилож]
нин 3. Для подачи на этот громк]
говоритель (Гр2, рис. 4.6) необход]
мого напряжения звуковых част|
он подключен к отводу автотрай
форматора Тр, так как номиналы^
70
электрическое сопротивление громкоговорителя типа 4ГД-2В составляет 4,5 Ом
(на частоте 1000 Гц). В звуковой колонке радиолы «Эстония-стерео» применены
конденсаторы следующих типов: С/—С4 — К 5-0-3-350-50 мкФ, С5 — МБГО-2-300-1
мкФ.
4.3.	Особенности конструкции и монтажа радиолы
«Эстония-стерео »
Из функциональных блоков радиолы, в монтаже которых произведены наи-
более значительные изменения, необходимо отметить блок КСДВ и блок питания
радиолы.
В блоке КСДВ радиолы «Эстония-стерео» (рис. 4.7) по сравнению с соответ-
ствующим блоком базовой модели изменен порядок расположения элементов на
плате блока и его печатный монтаж, изменена нумерация контактов для под-
ключения блока к остальной схеме радиолы, а в некоторых переключателях
блока использованы другие контакты для коммутации. Кроме этого, на плате
блока КСДВ установлены две экранирующие перегородки, устраняющие влия-
ние друг на друга элементов контуров гетеродина, УВЧ и входных цепей диапа-
зонов ДВ, СВ и КВ. Моточные данные катушек блока КСДВ радиолы «Эсто-
ния-стерео» приведены в приложении 5. В блоке КСДВ также отсутствуют гнез-
да, которые в радиоле «Симфония-2» служат для подключения кабелей ЭПУ.
В шасси радиоприемника отсутствует выключатель сети (он установлен в
блоке питания радиолы). Регуляторы тембров закреплены на передней панели
шасси на уровне регулятора громкости, а их ручки одеты непосредственно на
оси регуляторов. Индикатор Стерео расположен рядом с индикаторами Музыка и
Речь. Гнезда для подключения электропроигрывателя и магнитофона применены
типа СГ5 и расположены на задней рейке шасси радиоприемника.
Клавиши узла коммутации системы АПЧ радиоприемника действуют неза-
висимо друг от друга и имеют металлические толкатели (аналогично клавишам
переключателя блока КСДВ), которые при нажатии замыкают соответствующие
контакты выключателей системы АПЧ.
Все клавиши, выведенные на лицевую сторону шасси радиоприемника, изго-
товлены из светлой ударопрочной пластмассы и имеют цилиндрическую форму.
С торца каждой клавиши вставлен декоративный вкладыш с указанием назна-
чения данной клавиши. Ручки регуляторов тембров, громкости и ручка настрой-
ки выполнены из темной ударопрочной пластмассы и имеют декоративный кол-
пачок с хромированным покрытием. Ручка поворота магнитной антенны МА и
ручка регулятора Полоса также выполнены из темной пластмассы и относитель-
но своих осей работают как рычаг, что облегчает визуальный контроль их по-
ложения.
Элементы блока питания радиолы «Эстония-стерео» (рнс. 4.8) так же, как и
радиолы «Симфония-2», смонтированы на стальном основании. Но конструкция
основания и порядок расположения элементов принципиальной схемы значитель-
но изменены (аналогично блоку питания радиолы «Симфэния-ООЗ»).
Диоды Д2—Д5 низковольтного выпрямителя блока питания смонтированы на
общей гетинаксовой пластине. Электролитический конденсатор СЮ для изоляции
его корпуса от основания блока установлен на изоляционной прокладке. Из бло-
ка питания исключено гнездо, используемое в радиоле «Симфония-2» для подачи
переменного напряжения 127 В в ЭГТУ радиолы. Моточные данные силового
трансформатора приведены в приложении 6. Клавиша ВКЛ выключателя напря-
жения сети, установленного в блоке питания, по выполнению аналогична осталь-
ным клавишам радиолы.
Шасси радиоприемника и блок питания установлены в общем ящике, изго-
товленном из клееной фанеры (боковые стенки) и столярной плиты (крышка и
днище). Для увеличения прочности ящика деревянные детали дополнительно со-
единены между собой с помощью металлических угольников. В днище ящика
имеется вырез, обеспечивающий доступ к печатному монтажу блоков радиопри-
емника. Вырез закрыт крышкой из листового алюминия, которая одновременно
является и экраном. Снаружи на днище ящика закреплен диполь УКВ. С ли-
цевой стороны в вырезе ящика (см. рис. 4.1), в котором размещается шкала ра-
71
Рис. 4.7. Монтажная схема блока КСДВ радиолы «Эстония-стерео»
72
диоприемни-ка, установлены декоративные хромированные рейки. Клавиши ра-
диоприемника проходят через отверстия в передней панели ящика, в которых
запрессованы декоративные втулки из темной пластмассы. Ящик радиоприем-
ника установлен на резиновых ножках. Ящик электропроигрывателя радиолы
«Эстония-стерео» изготовлен из клееной фанеры (днище — из столярной плиты).
Д2-Д5
Рис. 4.8. Расположение элементов и узлов в блоке питания радиолы «Эстония-
стерео»
Трансформатор электропроигрывателя, его переключатель напряжения сети и
предохранитель смонтированы на металлической пластине, закрепленной на дни-
ще ящика. Через вырез в днище ящика электропроигрывателя имеется доступ
к переключателю напряжения сети и предохранителю, установленному в специ-
альном подвижном держателе.
Кнопка включения питания электропроигрывателя установлена в ящике на
верхней панели. Кнопка выполнена из красной пластмассы и подсвечивается ин-
дикаторной лампочкой при включении выключателя B2t с которым кнопка со-
единяется с помощью толкателя. Выключатель и переключатель напряжения се-
ти в электропроигрывателе установлены таких же типов, что и в блоке питания
радиоприемника. Моточные данные трансформатора электропроигрывателя при-
ведены в приложении 5. Сердечник трансформатора — УШ 12X16, пластины ко-
торого изготовлены из стали Э41 с толщиной листа 0,5 мм.
Крышка электропроигрывателя изготовлена из клееной фанеры, закреплена
на шарнирах и в поднятом положении фиксируется специальным устройством.
С лицевой стороны ящика электропроигрывателя закреплены декоративная пла-
стина из прозрачной пластмассы и декоративная хромированная рейка (см.
рис. 4.1).
Конструкция ящика звуковых колонок акустической системы радиолы «Эсто-
ния-стерео» не отличается от конструкции звуковых колонок радиолы «Симфо-
ния-2». Моточные данные автотрансформатора, примененного для подключения
громкоговорителя Гр2 (типа 4ГД-28), приведены в приложении 5. Сердечник
трансформатора —УШ 16x24, пластины которого выполнены нз стали Э41 с тол-
щиной листа 0,5 мм. Звуковые колонки установлены на деревянных подставках
(высотой около 15 мм).
73
