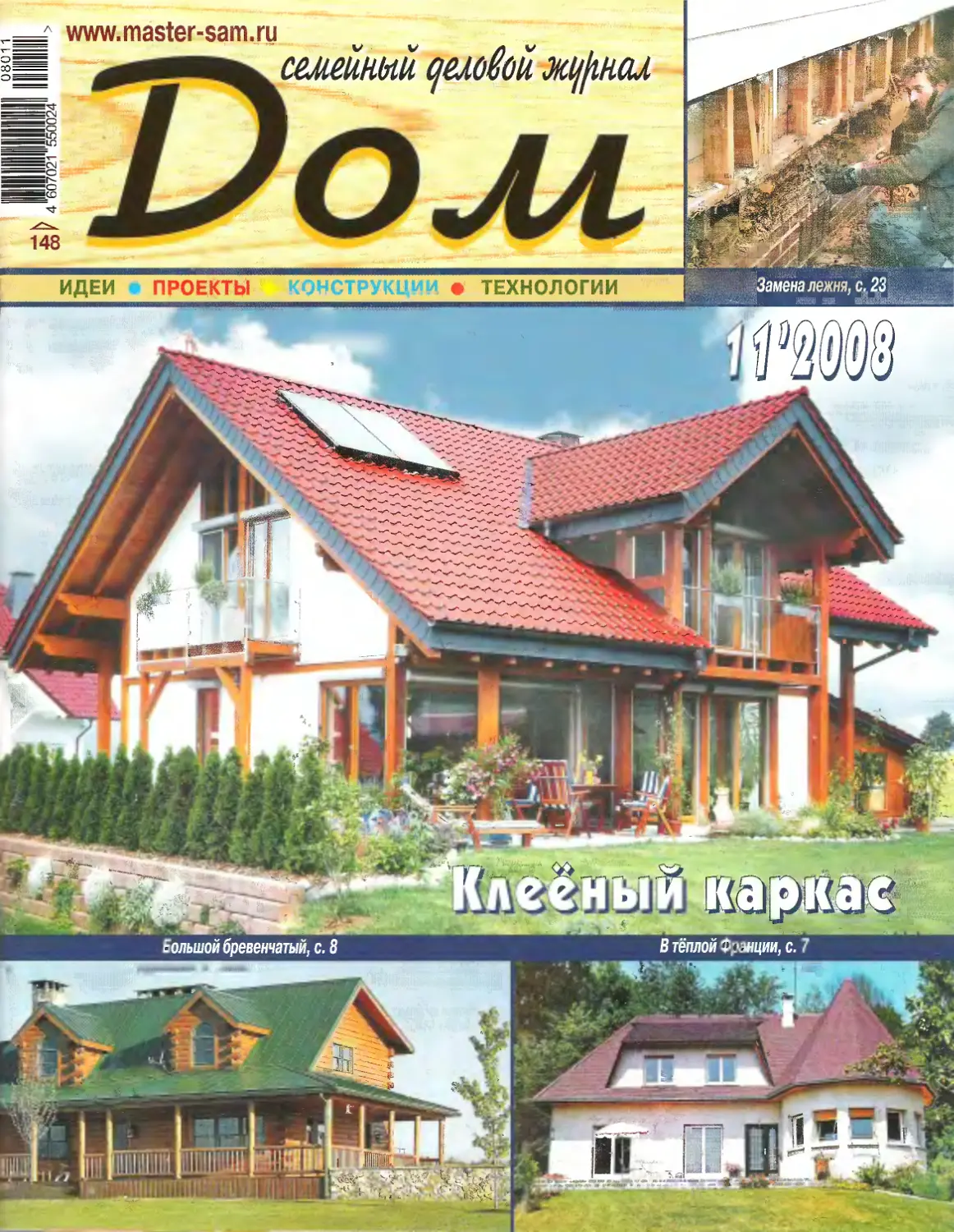

ИДЕИ • ПРОЕКТЫ КОНСТРУКЦИИ * ТЕХНОЛОГИИ
A»*1
заменалежня, 21
www.master-saiT ru
| ^^^^^семинык деловой.лс^нол
IDoja,
застройщика
Фирма Futura Massivhaus строит дома, используя.материалы и техни-
ческую оснастку исключительно известных изготовителей. Вот лишь не-
которые примеры: пористый кирпич для стен — от фирмы Wienerberger,
ванны — от Villeroy&Boch, системы горячего водоснабжения — от фирмы
Valliant, современнейшие системы отопления от Buderus, системы дымо-
вых труб — от Schiedel.
Мансардный этаж
2
«Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
В разнообразии домов фирмы Futura можно убе-
диться, ознакомившись с её каталогами. Кроме по-
казанных и уже реализованных,компания может раз-
работать проект с учётом пожеланий застройщиков.
При этом индивидуальный проект будет стоить при-
мерно столько же, сколько и типовой.
Помимо участия в разработке проекта застрой-
щик может также собственноручно отделать дом вну-
три — полностью или частично. Но в любом случае
фирма поддержит застройщика и, естественно, по-
может в приобретении отделочных материалов. Она
будет контролировать весь ход строительства: от
рытья котлована до окончания внутренней отделки, в
том числе, производимой силами застройщика. Все
эти возможности можно реализовать и при строи-
тельстве дома Futura «Genial». Фирма гарантирует
качественное изготовление фундамента, коробки с
подвалом и мансардным этажом, который заказчик
самостоятельно может обустроить как жилое поме-
щение. Здание завершает простая двускатная кры-
ша с наклоном скатов 42°.
Крытая терраса на первом этаже и лоджия на вто-
ром, просторный эркер в зоне гостиной и окна со
стеклопакетами — это далеко не весь перечень того,
что обязательно будет сделано в доме. Фасады, кро-
ме того, будут утеплены высокоэффективной тепло-
изоляцией, оштукатурены и окрашены в белый цвет.
А при желании застройщика кирпичные стены можно
оставить неоштукатуренными.
Общая площадь:
мансардного этажа — 49,4 м2;
первого — 62,8 м2.
Первый этаж: 1 — прихожая; 2 — холл;
3 — душ-туалет; 4 — кухня; 5 — терраса;
6 — гостиная; 7 — столовая.
Мансардный этаж: 1 — холл; 2 — ванная-туалет;
3,4 —детские; 5 — спальня родителей.
Подвальный этаж: 1 — коридор;
2...4 — подвальные помещения.
Qom, который
мы выбираем
Поддержит застройщика... .2
С учётом потребностей....4
Сюрприз в конце дороги..7
Нескончаемый отпуск....8
Практичный и стильный.... 12
«Правильный» дом......14
Большой дом
на узком участке......18
Пехнояогия малой стройки
Новая крыша.........20
Семоит
Замена лежня..........23
реконструкция
Проект от «Фазенды».26
Еокругдома
Сад на крыше..........28
1Повые строительные
материалы
Композитная
металлочерепица
CLEO..................31
Пластиковые
сетки.................32
ЕЛолезно знать
Сухо и комфортно......34
Строительные
хитрости..........37, 39
Еоветы практиков
Сварка — ликбез
для начинающих........38
Маленькая история
о шведской «родне»....44
&
Аэродинамика парной......40
еечи и камины
Простая, как молоток.............48
www.master-sam.ru «Дом» 1Г08 3
scan waleriy 03.11.2008 http: //vrvrw. infanata. org/
С учётом
Немецкая фирма Voema строит до-
ма с учётом потребностей и финансо-
вых возможностей заказчика. Высоко-
качественные деревянные клеёные
конструкции с искусно выполненными
соединениями надёжно служат заст-
ройщикам в течение длительного вре-
мени.
Экологически чистые материалы, в
частности, дерево, хлопок, пробковые
и древесноволокнистые плиты, целлю-
лоза способствуют созданию ком-
фортных условий проживания.
Высокотехнологичное производст-
во конструкций дома и их элементов в
сочетании с фирменным «ноу-хау»
позволяют строить деревянные кар-
касные дома, сравнимые по своей доб-
ротности и длительности службы с до-
мами фахверковой конструкции.
Дома модели Pro Centura предлага-
ются фирмой Voema в различных вари-
антах. Один из наиболее привлека-
тельных — вариант «1_», в котором жи-
лая площадь дома составляет 153 м2.
Уют этого жилища ощущается уже
при входе: снаружи — навес над
крыльцом и надёжная защита от непо-
годы, внутри — светло и просторно.
Кухня расположена в углу дома, что
даёт определённые преимущества:
укороченный путь к входной двери и на
террасу, а также вид на улицы.
Рис. 1. Планировка дома Pro Contura «Ь>.
Первый этаж:
1 — прихожая 12 м2; 2 — туалет 2 м2; 3 — кабинет 10 м2;
4 — гостиная 42 м2; 5 - столовая; 6 — кухня 11 м2;
7 — терраса.
Мансарда:
1 —холл 6 м2; 2,3—детские 13и 15м2;4 —спальня 19м2;
5 — балкон; 6 — гардеробная 8 м2; 7 — ванная 15 м2;
8 — лестничная площадка; 9 — балкон.
4 «Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
В мансарде окна высотой
во всю стену.
В доме любого варианта
в ванной установлено
современное оборудование.
Столовая-гостиная с кухней
разделены лишь
низким прилавком.
Кухня и гостиная-столовая разде-
лены лишь невысоким прилавком,
удобным при сервировке блюд для
подачи на стол во время званых ужи-
нов, а в будни можно за ним быстро и
без хлопот позавтракать.
Большие окна в гостиной-столовой
открывают панорамный вид на окружа-
ющий дом природный ландшафт и при-
носят в помещение много солнечного
света и тепла.
На нижнем этаже имеются кабинет
площадью чуть более 10 м2 и неболь-
шой туалет для гостей.
В мансарду ведёт лестница, с пло-
щадки которой видна улица с подъезд-
ной дорогой и газон с декоративным
кустарником. А наверху вас ждёт нечто
интересное, а именно открытая в по-
мещение до самого конька деревянная
стропильная конструкция.
Обе детские комнаты (13 и 15 м2)
имеют выход на балкон, вынесенный за
пределы фасада здания.
Такой же балкон имеется и в боль-
шой хозяйской спальне, расположен-
ной во фронтоне над гостиной. К
спальне примыкает отдельная гарде-
робная площадью 8 м2.
В помещениях мансарды также
светло благодаря высоким, простира-
ющимся вплоть до крыши, окнам.
Внешность дома подкупает эле-
гантностью. Ограждения балконов, из-
готовленные из нержавеющей стали и
стекла, приятно контрастируют с ош-
тукатуренными поверхностями стен
дома и окружающей растительностью.
Фронтоны строения красивы благода-
ря их отделке натуральным сланцем,
который, как известно, долговечный
материал.
Рис. 2. Планировка дома Pro Contura «XL».
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08
5
Первый этаж:
1 — прихожая; 2 — туалет;
3 — кухня;
4 — гостиная-столовая;
5 — кабинет.
Рис. 3. Планировка дома Pro Contura «М».
Мансарда:
1 — холл;
2 — ванная;
3—детская;
4 — спальня;
5 — гардеробная;
6 — балкон.
Технические характеристики
модельного ряда жилых домов Pro Contura
!Вариант «М» Вариант «L» Вариант «XL»
Размеры в плане, м 9,5x10,3 10,5x11,5 13,2x12,6
Жилая площадь, м2: 85
нижнего этажа 73 77
верхнего 65 76 101
Общая жилая площадь, м2 138 153 186
Наклон скатов крыши, град. 35 35 35
Высота боковых ниш мансарды, м 1,30 1,30 1,30
В отличающийся благородством об-
щий ансамбль удачно вписываются со-
временные полукруглые рольставни
серебристо-серого тона.
Различные варианты домов Pro
Contura отличаются друг от друга
прежде всего планировкой помещений.
Так, подробно рассматриваемый здесь
вариант «I.» площадью 153 м2 можно
уменьшить, создав вариант «М» площа-
дью всего лишь 138 м2. Вариант «XI»,
напротив, более просторен (186 м2) и
имеет три детские комнаты, библиоте-
ку, достаточно большой кабинет и пр.
По индивидуальному проекту фирма
может построить для вас уменьшенный
дом варианта «S» или же наоборот ва-
рианта люкс «XXL».
Дерево, штукатурка и стекло — бла-
городная комбинация материалов ис-
пользуется во всех вариантах модель-
ного ряда Pro Contura. Здесь всё из на-
туральных материалов, будь то колон-
ны, открытая стропильная конструкция
или прочные деревянные перекрытия.
Дома Pro Contura от фирмы Voema —
это проекты, разработанные для заст-
ройщиков, желающих жить в условиях
здоровой среды и красивого дизайна
Широкое остекление фасада
зрительно объединяет зону
гостиной-столовой с террасой.
Интерьер спальни прост,
но очень удобен.
Из неё есть выход на балкон.
На террасе уютно также,
как и в доме.
6
«Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
Этот дом построен на окраи-
не леса и появляется неожидан-
но в конце пустынной дороги.
Кажется, что он сошёл с иллюст-
раций из книжки сказок Шарля
Перро. Такое зрительное вос-
приятие обусловлено массивной
кровлей, покрытой красной че-
репицей, и ротондой с пирами-
дальной крышей, которая укры-
вает гостиный зал. «Нахлобучен-
ную» на дом крышу так и хочется
поднять, как это делают с кры-
шами игрушечных домиков, и
посмотреть, что там находится
внутри.
Если посмотреть на план ком-
нат, то станет ясно — хозяева
дома при составлении проекта
прежде всего заботились, чтобы
жилые помещения отвечали тем
требованиям, которые их инте-
ресуют.
В правой части здания — зона
отдыха с большой (более 25 м2)
нависающей антресолью на вто-
ром этаже, расположенной над
столовой и открытой в сторону
гостиной.
На антресоли можно обору-
I Технический отсек
Туалет
Ьан> ая _
комната
гадовка- -
Спальня
H1HIHHHI
Коридор
Спальня
Спальня
Антресоль
Дымоход
камина
Второй этаж
Свод
гостиного
зала
Туалет
довать большую игровую дет-
скую комнату, поставить тен-
нисный стол и гимнастические
снаряды с тренажёрами или
большой бильярдный стол и
т.д. Попасть на антресоль мож-
но по широкой с поворотным
маршем лестнице, располо-
женной вдоль глухой стены ро-
тонды. .
Вторая лестница находится
в глубине дома и предназначе-
на для сообщений между «зо-
ной дня» нижнего этажа и «зо-
ной ночи» второго, где нахо-
дятся три спальни, ванная ком-
ната и туалет.
Спальня хозяев дома — на
первом этаже и имеет широ-
кую застеклённую дверь с вы-
ходом на террасу точно так же,
как и соседняя комната, кото-
рая оборудована под кабинет.
Дом оснащён самыми новы-
ми сантехникой и современ-
ным электрооборудованием,
часть которого работает в ав-
томатическом режиме. Для
этого на втором этаже здания
оборудован технический отсек.
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08
7
НЕСКОНЧАЕМ 1Й ОТПУСК
Деннис и Шэри Мерри — сторонники активного от-
дыха. То они охотятся в разных частях света, то ката-
ются на горных лыжах или уезжают в северные штаты
ловить рыбу. А ещё они любят верховую езду и гольф.
И долгое время им было просто некогда заняться обу-
стройством собственного дома. Но какой это будет
дом, у супругов никогда не было сомнений. По словам
Шэри, традиционный бревенчатый сруб — это именно
то, что соответствует их натурам.
Участок под своё жилище супруги искали вдали от
проторённых дорог. И после двух лет поисков и пере-
говоров Деннис и Шэри смогли приобрести 15 акров*
бывшей фермы около г. Клирфилда (штат Пенсильва-
ния). Это место показалась им идеальным не только
для всего семейства (к этому времени у них уже под-
росла дочка Алейна), но и для их четырёх лошадей,
пяти спаниелей английской породы Springer и кошки.
Здесь было достаточно места для большого дома, ко-
нюшни и всевозможных подсобных помещений.
Супруги выбрали в качестве исходного для своего
дома проект компании Kuhns Bros Log Homes, кото-
рый назывался «клирфилдский план», и в течение не-
Зала включает в себя кухню, столовую и гостиную.
В гостиной расположен камин, украшенный при-
родным камнем (плитняком). Украшением её явля-
ется и изготовленное в XIX столетии кресло-качал-
ка — фамильная реликвия Денниса. Супруги любят
ставить его поближе к окнам и, сидя в нём, любо-
ваться панорамой гор Аллегени.
* Акр (англ, acre) — земельная мера, применяемая в ряде стран,
использующих английскую систему мер (например, в Великобри-
тании, США, Канаде, Австралии и др. Соответствует 0,405 га
(40,5 соток). Изначально обозначал площадь земли, которую
можно обработать в день парой быков.
8 «Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
В доме всё прочно
и надёжно. Просту-
пи лестницы в при-
хожей сделаны из
«полубрёвен», пе-
рила имеют диа-
метр 150 мм, баля-
сины — 50, а стой-
ки — 200 мм.
скольких месяцев занимались доработкой его, пока план не
приобрёл приемлемый для супругов вид.
Деннис прожил в Клирфилде всю жизнь и ему были хоро-
шо известны местные строители. Он обратился к одному из
них — Уэйну Ниперу, поскольку слышал о нём много хоро-
ших отзывов, с просьбой взять на себя миссию генерально-
го подрядчика.
По словам Денниса, у Уэйна был не очень приятный опыт
строительства срубов и он не горел желанием браться за
возведение ещё одного дома подобного рода. Дело в том,
что одна из фирм, взявшаяся обеспечить его стройматери-
алом, сорвала все планы, свалив на стройплощадке три гру-
зовика брёвен, которые бригаде Уэйта потом пришлось сор-
тировать целых три недели.
Но, удовлетворившись обещанием, что компания
Kuhn Bros будет придерживаться более дружественной
политики в отношении к строителям, Уэйн согласился
взяться за возведение жилища супругов Мерри. И стро-
ительство началось.
Трёхуровневый дом площадью 400 м2 расположен в жи-
Любимым элемен-
том Шэри в столо-
вой является дро-
вяной камин, выло-
женный из кирпича
ручной работы.
Отец Шэри сделал
небольшие полоч-
ки над окнами из
древесины, взятой
со старой фермы,
чтобы расположить
здесь семейные
реликвии. Обеден-
ный стол размера-
ми 135x270 см и
шесть скамеек из-
готовлены таким
образом, чтобы
они сочетались с
брёвнами стен.
Светильники напо-
минают старые
масляные лампы.
V’j
Брёвна белой сосны формируют все наружные стены,
даже торцевые, которые можно увидеть на чердаке.
Ковёр с бахромой и шерстяное покрывало добавляют
красок бревенчатой постройке. Интерьер разнообра-
зят и настольные лампы из кованого железа и старин-
ное дубовое кресло-качалка.
г/
ч
вописной местности недалеко от высокого крутого обры-
ва у небольшой реки Клирфилд-Крик. Обширные откры-
тые пространства вокруг фермы чередуются с лесными
массивами, что создаёт идеальные условия для конных
прогулок.
Первый этаж занимают помещения, где семья часто
собирается вместе. Обширная зала вмещает в себя гости-
ную с камином, отделанным диким камнем-плитняком,
кухню и столовую. На кухне есть ещё один дровяной ка-
мин, выложенный из кирпича ручной выделки. Такие ками-
ны были обязательной деталью интерьера старых фер-
мерских домов. Из кухни через прихожую, расположенную
в задней стороне дома, можно пройти в хозяйскую спаль-
ню, туалетную и ванную комнаты.
Кабинет Денниса находится справа от
залы и из его окна можно любоваться
красочной панорамой гор. Кроме того, в
этой части первого этажа имеется ван-
ная комната и помещение, представляю-
щее собой сочетание хранилища для
спиртных напитков с прачечной, откуда
через задние двери можно выйти на
большую веранду и в обширный внутрен-
ний дворик, предназначенный для при-
ёма гостей. Для этой цели супруги устро-
или здесь небольшую крытую летнюю
кухню.
Все помещения на втором этаже име-
ют высокие «кафедральные» потолки
(перекрытие второго этажа отсутствует).
Именно здесь уединяется десятилетняя
дочка Алейна, в распоряжении которой
спальня с ванной комнатой и окнами на
три стороны. Из этих окон можно любо-
ваться красивыми видами.
По висячей галерее легко пройти в
гостевую зону с комнатой, в которой до-
машний кинотеатр, и второй спальней.
По словам Уэйна, галерея в этом доме
является одной из самых уникальных
среди тех, которые ему приходилось де-
лать, — она проходит над всей залой в
виде деревянного мостика, перекинуто-
го из комнаты в комнату.
10 «Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
А в подвале работа ещё не завершена. По словам Денни-
са, две трети всего нижнего яруса будет занимать помеще-
ние, украшенное охотничими трофеями, которые супруги
добыли во время своих путешествий по свету, а оставшуюся
треть займут помещения для занятий спортом и хранения
снаряжения для охоты и турпоходов.
Основным источником обогрева дома служит система
тёплого пола, смонтированная под дубовым настилом в
большей части жилища. Его дополняют два камина. Подсоб-
ные помещения, ванные комнаты и кухня отделаны керами-
ческими плитками.
Хотя дом был выстроен в соответствии с планом, но
супруги Мери, прожив в нём несколько лет, внесли ряд
корректив в отношении использования жилища. По
словам Шэри, им всегда казалось, что главным поме-
щением для приёма гостей в их доме должна быть зала.
Однако время показало, что главным центром сравни-
тельно немноголюдных застолий стала кухня.
По словам супругов, их план по меблировке дома за-
ключался в том, чтобы приобретать мебель постепенно,
по мере необходимости. По их словам, они искренне
рады, что поступили именно так, и настоятельно реко-
мендуют всем такой подход.
Шэри также рассказывает, что когда она ведёт ма-
шину по старой проселочной дороге, её всегда разби-
рает любопытство — какой сюрприз ждёт за очередным
поворотом? И строя дом, она хотела, чтобы их жилище
представляло собой подобный сюрприз в конце изви-
листой просёлочной дороги.
В итоге узкий проезд длиной почти полмили, кото-
рый ведёт от пригородного шоссе, специально делает
Приятно посидеть вечером на крытой веранде, лю-
буясь великолепными видами, открывающимися на
долину реки Клирфорд-Крик.
Благодаря декоративной укладке бетона
на террасе, предназначенной для приёма
гостей, создаётся впечатление, что он
выложен плитняком. В летней кухне рас-
положена высокопроизводительная пли-
та, мойка с полным набором приспособ-
лений и встроенный в углу и работающий
на древесном угле гриль.
U-образный поворот, чтобы панорама дома,
стоящего на вершине холма, открывалась,
когда этого совсем не ждёшь.
Кроме того, подъезд к дому обсажен сере-
бряными клёнами, которые должны вырасти в
ближайшие годы, сотней елей Дугласа, белы-
ми соснами и декоративными грушевыми де-
ревьями. Картину дополняют обустроенные
лужайки и клумбы для цветов.
Супруги Мерри в полной мере наслажда-
ются своим жилищем. По словам Денниса,
деревянный семейный дом стал элементом его мировоз-
зрения, сформированного длительным опытом общения с
природой. Дом стал центром, вокруг которого сосредоточи-
лась его жизнь — в кругу семьи и друзей. Шэри полностью с
ним согласна. По её мнению, деревянный дом оказался пра-
вильным выбором для семьи. Он даёт возможность радо-
ваться той жизни, которая им по душе. И хотя отпуск супру-
ги по прежнему проводят в разъездах, но когда они бывают
дома и просыпаются в своём уютном бревенчатом жилище,
у них возникает такое ощущение, что лучший из отпусков
всё ещё продолжается.
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08
11
Внешний вид. Этот небольшой од-
ноэтажный дом с мансардой имеет
стильный и представительный вид: все
его фасады выглядят эффектно несмо-
тря на отсутствие дорогостоящего де-
кора. Особую привлекательность дому
придаёт портик на четырёх колоннах
над главным входом и расположенная
с противоположной стороны садовая
терраса.
Планы. Компоновка помещений ра-
циональна и удобна. Отсутствие кори-
доров позволило увеличить долю по-
лезной площади и организовать на
этажах дома 6 жилых комнат. Коэффи-
циент эффективности использования
площади очень высок — 0,8 (рассчиты-
вается путём деления жилой площади
на общую).
Со стороны главного фасада распо-
ложены два входа (рис. 1). Один из них
в соответствии с требованиями совре-
менных норм и правил устроен в ко-
тельную. Другой, основной вход, ведёт
в прихожую с гардеробом, встроенным
под лестницей. Из прихожей открыва-
ется вид на каминную, а из неё — на
двусветное пространство столовой и
кухни.
При желании каминную и кухню-
столовую можно изолировать друг от
друга, отстроив под несущей балкой
стенку с проёмом. Из столовой есть
летний выход на террасу и участок. Че-
рез небольшой холл слева от прихожей
можно пройти в спальню, санузел или
котельную. Лестница на мансарду за-
нимает центральное место между ка-
минной и кухней-столовой.
В центре мансардного этажа
(рис. 2} — небольшой холл, из которо-
го можно пройти в любую из трёх спа-
лен и санузел.
Размеры. Размеры внутренних сто-
рон основного двухэтажного объёма —
6,7x6,7 м. Общая площадь всех помеще-
ний — 101,2 м2, площадь жилых поме-
щений — 78,3 м2. Общая площадь пер-
вого этажа — 56,0 м2, жилая — 42,9 м2.
Высота помещений 1 -го этажа — 2,8 м.
Общая площадь мансарды — 45,2 м2,
жилая — 35,4 м2. Высота потолков ман-
сарды переменная, так как отсутствует
чердачное перекрытие.
Дом и участок. Компактные габа-
риты дома позволят сэкономить тер-
риторию участка и гармонично, без на-
рушения нормативов вписать дом да-
же в шесть соток. Привлекательность
любого из фасадов, наличие двух вхо-
дов (главного «тёплого» и садового
«летнего») и рациональное расположе-
ние окон упростят «привязку» к участку
дома и решение проблемы его «вжив-
ления» в ландшафт.
Внутреннее пространство. Не-
смотря на скромные габариты, дом из-
нутри воспринимается впечатляюще.
Основа его интерьеров — камин, лест-
ница, эффектное, «перетекающее» из
комнаты в комнату, пространство пер-
вого этажа и двусветное, с высокими
окнами пространство кухни-столовой.
(Подробнее об интерьерах дома пла-
нируется рассказать в другой статье.)
12
«Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
Рис. 1. План 1-го этажа:
1 — крыльцо главного входа; 2 — тамбур и гардеробная 5,6 м2;
3 — столовая/кухня 14,6 м2,4 — каминная 18,3 м2; 5 — спальня
10 м2; 6 — санузел 1,8 м2; 7 — котельная 5,7 м2; 8 — терраса.
Рис. 2. План мансарды:
1 — холл 6,0 м2; 2 — открыто вниз;
3 — санузел 3,8 м2; 4 — спальня 12,2 м2;
5 — спальня 13,0 м2; 6 — спальня 10,2 м2.
Способность к изменениям. Если
со временем семье потребуется что-то
изменить в доме, есть возможность
его увеличить или перепланировать и
провести необходимое переустройст-
во экономно, без ухудшения качества
архитектуры и нарушения удобства
передвижений.
Конструкции и материалы. Фун-
даменты и перекрытия просты в изго-
товлении: фундаменты — из монолит-
Вид дома со стороны садовой террасы.
ного железобетона, перекрытия — де-
ревянные по балкам и лагам. Материал
для стен — блоки из пенобетона, что
удешевляет расходы на отделку и ми-
нимизирует расходы на отопление.
Крыша — простая, двускатная. Ориги-
нальные деревянные конструкции её
каркаса позволят избежать дополни-
тельных расходов на отделку после
монтажа.
Строительство дома не потребует
применения тяжелой техники. Необхо-
димы лишь элементарные строитель-
ные, плотницкие и столярные инстру-
менты и умение пользоваться ими.
Бригада даже «ленивых» строителей
легко соберёт «коробку» за один се-
зон.
Дом практичен и в эксплуатации.
Он нуждается лишь в традиционном
уходе и требует минимальных затрат
на отопление. При сезонном прожива-
нии систему отопления надо запол-
нить антифризом, а на зиму лишь
слить воду из водопровода и плотно
закрыть окна и двери.
Архитектурно-проектное бюро
«ИНВАПОЛИС»
Консультации, каталоги
Проекты жилых домов: готовые,
индивидуальные, эксклюзивные
Проекты реконструкции загородных
домов: перепланировки, пристройки,
надстройки, стилевое обновление
• Проекты освоения и реконструкции
участков; ландшафтный дизайн
- Проекты интерьеров
. Сметы и строительство
Тел./факс: (495) 618-83-28,
8-916-142-92-95,
8-916-573-45-70
invapolis@yandex.ru
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08 13
А.Семёнов
Автор статьи пытается дать свои,
не всегда очевидные ответы на
«вечные вопросы» домостроения:
где находится разумная граница
между функциональностью
и эстетикой здания, между
возможностями, которые дают
современные технологии,
и чувством меры, сиюминутными
желаниями и потребностями
завтрашнего дня?
Не претендуя на истину в последней
инстанции, хочу определить основные
системные требования к «правильно-
му» загородному дому с точки зрения
здравого смысла и представлений о
естественном ходе вещей. Некоторые
из этих требований в явном или неяв-
ном виде «прозвучали» в различных
публикациях, но попытки свести их в
единую систему мне неизвестны.
Соотношение объёмов дома. Ес-
ли вы задумали построить новый дом
для себя и своих детей, подумайте,
сколько людей будет в нём жить, и чём
они будут заниматься, сколько друзей
или родственников может приехать к
ним в гости и сколько автомобилей при
этом может оказаться на участке и ве-
щей — в вашем доме?
Имея это в виду, давайте посмот-
рим, что сейчас нам предлагают в ка-
честве эталонов загородного дома
(это, в основном, проекты архитектур-
ных мастерских Европы). Откроем, на-
пример, наугад любой диск «Готовые
проекты 2007» фирмы «LANS
Development» или серию домов, при-
веденных на сайте www.integral-p.ru.
Слов нет, многие из предлагаемых
домов симпатичны. Но жить в них, по-
моему, нельзя. В первую очередь пото-
му, что это жильё рассчитано не для
постоянного проживания, а для прият-
ного уикенда. Планировка хоть и про-
думанна, но соотношение объёмов
подсобных и жилых помещений, рав-
ное примерно 1:10, не выдерживает
никакой критики.
«Жилые помещения» включают все
функциональные зоны, необходимые
для жизнеобеспечения человека, а
«подсобные помещения» — это сумма
объёмов для хранения вещей, начиная
от гаража с его полками, антресолями
и т.д. и заканчивая заранее спланиро-
ванными отсеками для встроенных
шкафов и гардеробных, а также под-
вальными помещениями. Попробуем
разобраться с этими объёмами.
Для чего нужны подсобные поме-
щения в загородном доме? Чтобы
удобно разместить ручные садовые
инструменты, тачку, газонокосилку, ве-
лосипеды. А ещё нужно место для ку-
хонной утвари, набора согревающей,
охлаждающей, моющей и чистящей
техники, а также техники для стирки,
сушки и глаженья белья.
А завтра, может быть, вам захочется
иметь два типа газонокосилок, снего-
уборочный агрегат, машинку для об-
резки кустов, аппарат для размельче-
ния и утилизации веток, мотоблок или
мопед—при нынешней динамике жиз-
ни в этих желаниях ничего удивитель-
ного нет. А ещё возможны различные
увлечения, например, спорт. Хорошо,
если это будет альпинизм, горные лы-
жи или дайвинг (экипировка не займет
много места). А если это будет винд-
серфинг или дельтапланеризм? Или
вы станете заядлым рыболовом и за-
хотите купить лодку с мотором?
Если всё это учесть, то соотноше-
ние объемов подсобных и жилых поме-
щений в загородном доме, равное не
менее 2:5 (а еще лучше — 1:2), не по-
кажется преувеличенным.
Почему не нужна гостиная? Что
может являться центром притяжения
семьи в загородном доме? Это, конеч-
но, не телевизор, поскольку младшее
поколение не смотрит его вместе со
старшим из-за разности приоритетов.
Да и у людей одного поколения нет
единства мнений в этом вопросе. А,
кроме того, в загородном доме чисто
психологически хочется отгородиться
от городской суеты, в том числе и от
телевизора с постоянной и уже надо-
евшей рекламой.
Обеденный стол теперь также не
всегда является центром объединения
всей семьи из-за различия в распо-
рядке дня у разных поколений (почти у
каждого имеется свой личный график).
То же можно сказать и о совместных
посиделках у камина.
А для чего вообще тогда нужна гос-
тиная в традиционном смысле этого
слова? Ну, может быть, если только для
редких встреч старых друзей? Но из-за
хронической занятости собрать их
вместе не так-то просто. А молодёжь
«тусуется» чаще на стороне.
Я думаю, что при планировании не
очень большого дома можно пойти по
другому пути. За счёт уменьшения
площади гостиной увеличить, напри-
мер, количество и размеры индивиду-
альных комнат, где есть вместитель-
ные встроенные шкафы и достаточно
места для письменного стола с ком-
пьютером, ТВ-тюнером, спутниковым
14
«Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
Интернетом, GPRS или 3G (для которо-
го запланировано место). Здесь же
можно сделать традиционный книжный
стеллаж, установить мольберт и так да-
лее. То есть попытаться максимально
удовлетворить индивидуальные запро-
сы каждого члена семьи на выделен-
ной ему территории.
Гараж. Никто не будет отрицать, что
за последние годы в крупных городах
России происходит почти поголовная
автомобилизация населения. Судя по
тенденции, возможно в скором буду-
щем к вам могут приехать в гости пять
человек на пяти автомобилях. И где
разместить на участке все эти транс-
портные средства?
Даже если у вас и есть гараж на два
места, то никакого особенного альтру-
изма не будет, если вы также позаботи-
тесь об авто ваших гостей или родст-
венников. Для этого даже нет необхо-
димости строить гостевой гараж — до-
статочно простого навеса.
Получается, что оптимальное коли-
чество штатных машиномест, защи-
щённых от дождя и снега, должно быть
не менее чем п+1, где п — количество
спальных комнат в доме. Причём гараж
и навес желательно расположить ря-
дом с домом, а не в дальнем углу участ-
ка, куда надо бежать под проливным
дождём, перетаскивая вещи, малень-
ких детей, коляски и пакеты с мусором.
«Правильный» вход в дом. Нам по-
стоянно приходится учитывать особен-
ности климата. Например, необходимо
исключить возможность того, чтобы
подтаявший снег с крыши «сползал»
на ступеньки главного входа в дом или
перед въездом в гараж. Можно, конеч-
но, установить на кровлю снегозадер-
жатели или систему подогрева крыш и
ступенек, но это вызовет дополни-
тельный расход электроэнергии. Со-
гласитесь, что для автономного заго-
родного дома — это явный перебор.
Кроме того, необходимо минимизиро-
вать вероятность возникновения суг-
робов на крыльце, дорожках и подъез-
дах при метелях.
Поэтому, прежде чем выбирать про-
ект дома и ориентировать его по сто-
ронам света, посмотрите, например, в
феврале месяце, где на участке наме-
тает больше сугробов. Это необходимо
для того, чтобы определить, какой вы-
брать проект, как обустроить вход в
дом, где необходимо установить сне-
гозадержатели и так далее.
Цоколь дома должен быть высо-
ким. Моя главная ошибка при проекти-
ровании и строительстве своего пер-
вого дома была связана с тем, что его
цоколь оказался недостаточно высо-
ким. Правда, тогда, в 1979 году, он ка-
зался мне нормальным. Но прошли го-
ды. Траву порой мы не скашивали,
опавшую листву иногда не убирали, и
оставались они под снегом до весны и
естественным образом превращались
со временем в почву. И по прошествии
всего каких-то 15 лет дом слегка
«врос» в землю.
Понятно, что высокий бетонный цо-
коль может вызвать нарушение про-
порций дома. Но и здесь есть выход.
Чтобы фундамент глубокого заложе-
ния, для устройства которого отрыва-
ется котлован, сделать одновременно
пропорциональным и высоким, следует
грунт из котлована использовать для
формирования искусственного холма
вокруг дома. Даже непонятно, почему
это не практикуется повсеместно (хотя
на эту тему и были публикации). Это же
так рационально: в результате возведе-
ния небольшого искусственного холма
подошву фундамента можно располо-
жить несколько выше расчётной глуби-
ны промерзания, так как расчёт следу-
ет вести от поверхности холма (явная
экономия на земляных работах). Кроме
того, этот метод может оказаться по-
лезным на участках с высоким уровнем
грунтовых вод, а на искусственно со-
зданном рельефе можно создать выра-
зительные элементы ландшафтного
дизайна. Есть и чисто практическая
сторона дела. Например, облегчается
создание условий для естественного
отвода осадков в дренаж и т.п.
«Стекаемость» ограждающих
конструкций. Попадающая на фасады
во время дождя вода должна беспре-
пятственно стекать с них. Исходя из
этого правила, можно сформулиро-
вать несколько требований к дому.
1. Цоколь должен быть западаю-
щим относительно первого этажа, а
сам первый этаж—западающим отно-
сительно второго этажа и т.д. (при раз-
личных типах поэтажной внешней от-
делки).
2. Проверить, как вода стекает с
ограждающих конструкций, очень
просто — достаточно взять поливоч-
ный шланг и направить струю на стену
с нескольких направлений, а затем по-
смотреть, сколько воды осталось в
швах, трещинах, стыках и т.д. Если во-
да остаётся, то рано или поздно это
приведёт к разрушению материала
стены (особенно в горизонтальных
элементах конструкций).
3. Карнизы и стрехи должны высту-
пать относительно стен дома не менее
чем на 70-90 см для стен высотой до
3,0-3,5 м.
4. Целесообразно отказаться от
балконов и лоджий (особенно в дере-
вянных домах), так как их постоянно
будет заливать косыми дождями или
засыпать снегом. Современная гидро-
изоляция может, конечно, выдержать
несколько лет, но естественный ход
вещей всё равно приведёт к протеч-
кам и гниению древесины — ну, не ве-
рю я в гидроизоляцию со сроком год-
ности 20 и более лет и всё тут! Более
того, опыт показывает, что балконы и
лоджии практически не востребованы
в загородном доме. Исключением мо-
гут быть лишь случаи, когда с них от-
крывается красивая панорама.
С чего начать строительство?
Любое строительство начинается с
доставки и складирования стройма-
териалов. Это было и будет всегда.
После закладки фундамента и возве-
дения цоколя строительство в боль-
шинстве случаев далее продолжает-
ся в классической последовательно-
сти, то есть снизу вверх. Когда меся-
цами возводятся стены, завезённые
цемент, брус или доски (даже уло-
женные в штабеля), инструмент,
оконные рамы и двери — всё это на-
до накрывать.
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08
15
Вид дома со стороны жилого модуля
Исходя из этого строительство на
участке целесообразно начать с того
строения, которое можно быстро воз-
вести полуиндустриальным способом
(например, из сварных металлоконст-
рукций) и которое на первом этапе
можно использовать в качестве скла-
да. Чаще всего это будущий гараж.
Описание проекта. Теперь перей-
дём от теории к практике. При разра-
ботке проекта дома, показанного на
рисунках, были, по возможности, уч-
тены требования, о которых сказано
выше. Это проект дома эконом-класса.
Постройка представляет собой сово-
купность трёх модулей: жилого дома,
бани и гаража. Все модули выполнены
в едином стиле и отделаны таким об-
разом, чтобы доминировала контраст-
ная цветовая гамма из двух составля-
ющих: в окраске нижнего этажа — по-
лутона с использованием светло-серо-
го, светло-бежевого или светло-сала-
тового оттенков; в окраске мансарды с
кровлей «под дранку», дверей, окон и
ставней — насыщенный коричневый
цвет.
Пластичность и мягкость объёмов, а
также гармоничность восприятия дома
с любого направления достигается за
счёт применения полувальмовой кры-
ши с единым углом наклона всех её
плоскостей (рис. на с. 16,18). Внеш-
нее покрытие вентилируемых фасадов
1-го этажа — из АЦЭИДа с последую-
щим покрытием цветной штукатуркой,
а фасадов мансарды - из сайдинга или
из вагонки «в четверть». Практически
глухие боковые фасады позволяют
осуществить «посадку» дома в сущест-
вующую плотную застройку.
Площадь модулей составляет: жи-
лой дом—104м2; гараж —39 м2; ба-
ня — 26 м2.
Особенности пространственной
композиции. Данные эскизы прежде
всего нужны, чтобы показать концеп-
цию проекта. Главный смысл в том,
чтобы была возможность гибкого реа-
гирования на потребности заказчика,
особенности местоположения строе-
ний и ориентации их по сторонам све-
та при нескольких уровнях адаптации
На первом уровне для оптимально-
го размещения дома на участке это до-
стигается возможностью «вращения»
всех строений относительно точки «О»
(см. план первого этажа).
Второй уровень адаптации даёт воз-
можность изменения размеров как са-
мих строений, так и «зазоров» между ни-
Со стороны внутреннего дворика расположена
небольшая уютная веранда.
ми (при условии сохранения простран-
ственной доминанты — жилого модуля).
И, наконец, последний уровень
адаптации позволяет корректировать
взаимное расположение и внутреннюю
планировку функциональных объёмов
внутри жилого и банного модулей.
Разрыв между отдельными строе-
ниями даёт возможность поэтапного
строительства, начиная с гаража и пе-
ренесения сроков строительства бани
на неопределённое время. Кроме того,
шумы и запахи из гаража благодаря
этому разрыву не проникают в жилые
помещения, а разорванные фундамен-
ты модулей — более надёжны, чем
единый фундамент для такого растяну-
того комплекса строений.
Особенности планировочных ре-
шений. За основу в проекте дома вы-
брана небольшая базовая конструкция
размерами 6,3x8,7 м и дополненная
боковыми пристройками и эркером,
которые позволяют повысить прост-
ранственную жёсткость первого этажа
за счёт изломанности линий стен из
пенобетонных блоков.
16
«Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
План первого этажа: 1 — столовая, совмещённая с каминной;
2 — комната общего назначения; 3 — кухня; 4 — прихожая;
5 — гараж; 6 — баня; 7—веранда; 8 — тамбур; 9 — навес для автомашин.
План мансарды: 1,2 — спальни;
3 — комната общего назначения;
4 — коридор; 5 — санузел; 6 — крыша.
Первый этаж состоит из одного боль-
шого помещения, объединяющего ка-
минную, кухню, столовую, помещения
свободного назначения (спальни или
кабинета), а также большой пристрой-
ки. В последней расположены прихо-
жая, котельная и санузел. Пристройка
играет также роль транзитной зоны для
жилого и вспомогательных модулей.
В результате гостиная, как специ-
ально выделенное помещение, отсут-
ствует. Есть просто место вокруг ками-
на, где стоят несколько кресел.
Лестница намеренно оставлена от-
крытой — она играет роль элемента
интерьера.
Отдельное небольшое помещение —
пока вы относительно молоды и здоро-
вы — может использоваться в качестве
кабинета или комнаты для пожилых
родственников. Но пройдёт время, и
подниматься по лестнице на второй
этаж вам станет всё труднее и это по-
мещение в итоге превратится уже в ва-
шу спальню. Кроме того, один или два
человека могут комфортно жить лишь
на первом этаже, который можно изо-
лировать от мансарды. В проекте пре-
дусмотрено утеплённое перекрытие,
которое опускается на петлях в лест-
ничный проём, чтобы исключить утечку
тепла на второй этаж.
В мансарде расположены две
спальни и одно помещение свободно-
го назначения, а также санузел и пра-
чечная. Во многих местах заранее пре-
дусмотрены ниши для вместительных
встроенных шкафов. Веранда для чте-
ния, чаепития или приёма гостей также
устроена в нише и защищена лёгким
противосолнечным навесом.
Тамбур при входе со стороны дво-
рового фасада обязателен. Это связа-
но с тем, что дверью на лужайку, как
правило, пользуются чаще, чем входом
в дом со стороны главного фасада. Оба
входа выполнены таким образом, что-
бы исключить возможность возникно-
вения сугробов перед ними. Автомоби-
ли и проход к ним защищены от атмо-
сферных осадков.
Конструктивные особенности.
Все размеры несущих стен кратны 30 см
плюс толщина шва, так как при их воз-
ведении планируется использовать пе-
нобетонные блоки размерами
59x30x20 см. С внешней стороны пре-
дусмотрены вентилируемые фасады с
утеплителем из минваты толщиной не
менее 50 мм.
Наклон всех элементов крыши ра-
вен 45°, что сделано для простоты рас-
чётов геометрических сопряжений.
Материалы Расчётные коэффициенты ; Гипсокартон i (сухая штукатурка) Пенобетон :: (плотностью 400 кг/м3) ; Минвата : (минплита)
Паропроницаемости, мг/(м-ч-Па) : 0,075 0,2-0,25 ( 0,35-0,4
Теплопередачи, Вт/(м2-С°) : 3,5 ! 2,2-2,4 i 1
Утепление мансарды и крыши плани-
руется выполнить из минваты толщи-
ной 15 см.
Расчётное сопротивление теплопе-
редаче (R) составляет: стен первого
этажа — не менее 2,9 (м2-С°)/Вт;
стен мансарды и крыши — не менее
2,8 (м2С°)/Вт. Это удовлетворяет тре-
бованиям СНиП П-3-79 для Москов-
ской области.
Стены 1-го этажа представляют со-
бой многослойную конструкцию со
ступенчато повышающимся расчёт-
ным коэффициентом паропроницае-
мости материалов (в направлении от
внутреннего объёма к внешней по-
верхности) и сочетающую набор слоёв
с различным коэффициентом тепло-
передачи (см. таблицу).
Заключение. При разработке про-
екта были по возможности максималь-
но учтены положения, высказанные в
первой части статьи. Но, как известно,
на пути воплощения любой теории
встаёт порой масса трудностей. И
проект, конечно, не идеален. Напри-
мер, «полуторный» гараж, куда можно
поставить два относительно неболь-
ших автомобиля (и то только «вале-
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08
17
том», когда один автомобиль въезжает в
гараж передом, а другой — кормой), по-
лучился таким вынужденно из-за необхо-
димости сохранения размеров гаража,
который находится в подчиненном поло-
жении относительно дома. Сделать из
этого гаража полноценный двухместный
можно лишь при условии пропорцио-
нального увеличения размеров всех
строений не менее чем в 1,2 раза.
Соотношение объёмов «подсобные
помещения»/«жилые помещения» (даже
с учётом заранее запланированных
встроенных шкафов) составляет пример-
но 3/10, что явно недостаточно.
В доме запроектировано не самое
удачное взаимное расположение функ-
циональных зон. Так, например, кухня
располагается далеко от санузла, что
подразумевает растянутость коммуни-
каций.
Веранда ориентирована на юго-за-
пад и несмотря на лёгкий навес на ши-
роте Москвы после полудня там в июле
от палящего солнца нет спасения.
Существует проблема отопления ба-
ни от единого котла из-за разрывов
между строениями.
Недостаточный уровень инсоляции
спальни второго этажа, окно которой вы-
ходит на главный фасад, должен быть
компенсирован устройством мансардно-
го окна.
Все эти недочёты оставляют, однако
надежду, что статья (или её отдельные
фрагменты) станет предметом обсуж-
дения и сможет способствовать более
внятному оформлению концепции
«правильного» индивидуального домо-
строения. Это надо сделать, главным
образом, для того, чтобы лет эдак че-
рез 20-40 детям или внукам тех, кто
сейчас вкладывает средства в строи-
тельство загородных домов, тратит на
это время и нервы, не пришлось разме-
щать объявление примерно следующе-
го содержания: «Продаётся коттедж со
всеми удобствами на кирпичный бой и
дрова. Способ доставки - «самовы-
воз». По простой причине — коттедж
морально и эстетически устарел ещё
на этапе строительства в первом деся-
тилетии XXI века.
Е. Капустян, канд. архитектуры, советник РААСН
Большой дом
" -LJ—J-I-1 - — LLJ.lJ.UJJ_. —JJJ. Л J_J-_ 1,-Ц __^U.L..... . J.UJL^.-.. . . ULJJ-JL J _JJJ._J.LIJ.. J^-.J...J--JLU-IJ.JJ.UJJJ.JJWJJUJ.
на узком участке
При покупке половины земель-
ного участка, либо при разделе соб-
ственности участок может оказать-
ся узким. Чтобы построить на нём
комфортный и красивый дом, в ко-
тором может разместиться семья
из 5-6 человек, нужен план в виде
вытянутого прямоугольника. При
этом наиболее красивые торцевые
фасады (рис. 1) должны быть обра-
щены к свободному пространству.
Ширина такого плана не должна
быть меньше 6,6 м по внутреннему
размеру. Такая ширина является
минимальной для удобного распо-
ложения помещений, необходимых
для комфортной жизни.
Рассмотрим подробно проект
дома. Габариты дома в плане —
7,4x10,4 м (по наружным размерам
в кирпичном или блочном варианте),
а с учётом веранды — 7,4x13,4 м.
Общая площадь дома — 120 м2 (без
цокольного этажа). Такая площадь
позволяет устроить в нём пять жи-
лых комнат хороших пропорций и
все необходимые подсобные поме-
щения.
Дом используется для постоян-
ного проживания. При желании со-
кратить затраты на отопление, мож-
но жить и отапливать печкой только
первый этаж. Для этого на нём раз-
мещены все необходимые помеще-
ния (рис. 2а): тамбур 1,7 м2, прихо-
жая 6,7 м2, санитарный узел 2,1 м2,
кухня-столовая 12,3 м2 с выделен-
ным обеденным местом, раскры-
вающимся в гостиную, гостиная
20,0 м2, спальня 10,0 м2 и веранда
10,0 м2. Печь можно совместить с
камином, обращённым в гостиную.
Внутренняя лестница располо-
жена при входе в дом. Из тамбура
ведёт марш наверх, а из прихожей
(под верхним маршем) — вниз в цо-
кольный этаж или подвал. С целью
сохранения в доме тепла все мар-
ши лестницы огорожены стенками.
Перед входом в цокольный этаж ус-
тановлена дверь. Таким образом,
тёплый воздух не уходит через ле-
стницу.
Планировка дома экономична,
так как его объём имеет простую
прямоугольную форму без заглуб-
лений и выступов, увеличивающих
периметр стен. Рационально устро-
ен верхний этаж — в виде полуман-
сардного. Наружные стены подни-
маются в нём не на всю высоту, а
только на 1,5 м над уровнем пола.
Небольшой скос потолка, который
при этом образуется по одной из
сторон спален, не создаёт не-
удобств и не портит интерьер — под
ним хорошо разместить кровать.
Высота помещений первого и
полумансардного этажей от пола
до потолка — 2,7 м. На верхнем (по-
лумансардном) этаже (рис. 26)
расположены три спальни: 15,3;
12,1 и 10,0 м2, просторный санитар-
ный узел 4,0 м2, коридор 9,0 м2 и
балкон над верандой 13,1 м2 (остек-
лённый или открытый).
Дом может иметь цокольный
этаж (рис. 2в) с высотой помеще-
ний 2,2 м от пола до потолка. На
участке с уклоном часть цокольного
этажа окажется заглублённой и тог-
да фундамент делают с уступом. В
зависимости от направления скло-
на участка выбирают такое распо-
18 «Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
Рис. 1.
Фасады дома
без цокольного этажа.
I Mwillmlm
Проект можно использовать для
строительства дома из кирпича,
мелких блоков, из бруса или брев-
на. При любых материалах фасады
отделывают лицевым кирпичом или
оштукатуривают. Деревянные дома,
кроме того, можно облицовывать
вагонкой или сайдингом (с про-
кладкой утеплителя). Все чертежи
проекта выполнены с учётом ис-
пользования любого из указанных
стеновых материалов.
Рабочие чертежи домов со стена-
ми из бруса, блоков и кирпича мож-
но приобрести в архитектурной мас-
терской (лицензия № 100213).
а
Первый этаж: 1 — веранда; 2 — там-
бур; 3 — прихожая; 4 — санитарный
узел; 5 — кухня/столовая; 6 — гости-
ная; 7 — спальня.
ложение дома, при котором въезд в га-
раж совпадёт с уровнем земли. В цо-
кольном этаже устроены гараж, мас-
терская, хозяйственные помещения,
котельная, прачечная, сауна/баня и
санитарный узел с душем. Внутренние
габариты гаража — 5,1x3,6 м.
В планировке дома учтена возмож-
Второй (полумансардный) этаж:
1...3 — спальни; 4 — коридор;
5 — санитарный узел; 6 — балкон.
ность установить в нём только по одно-
му канализационному и водопроводно-
му стояку и устроить выход канализа-
ции в септиктолько в одном месте. Сто-
яки расположены в санитарном узле
рядом с унитазом. К ним подсоединены
санитарные приборы на всех этажах,
включая цокольный, и мойка в кухне.
в
Цокольный этаж:
1 — котельная; 2 — тамбур;
3 — сауна/баня; 4 — санитарный
узел; 5 — гараж; 6,7—кладовые.
Контактный тел.:
(495)612-79-31,612-83-86,
8-916-156-34-04 (моб.),
e-mail: nkapustian@gmail.com
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08
19
Технология малой стройни
В.Овчинников
НОВАЯ КРЫША
Окончание.
Начало в журнале «Дом» №7... 10 за 2008 г.
Снова о защите. Рассмотрим вопросы защиты строения
от дождя более детально (рис. 18). Очевидно, что открытая
часть ската может быть и не такой уж большой и составлять
всего 0,5,..0,8 м (при длине ската «L» = 2,5 м). Защиту же
вскрытого фрагмента крыши можно обеспечить довольно
просто — закрыть проём плёнкой или рубероидом.
А вот ещё один способ, который мы с успехом применили.
Вместо плёнки использовали листы ондулина, предназна-
ченные для кровельных работ. В данной ситуации этот мате-
риал оказался исключительно удобным. Как только набегала
тучка, мы подавали из мансарды листы и подсовывали их
под фартук из рубероида. Защита строения обеспечивалась
вполне надёжная.
Для сокращения времени, в течение которого потолок от-
крыт, большую часть деталей и узлов нужно заготавливать
предварительно, пока крыша ещё не разобрана. Например,
для обрешётки крыши дома с размерами в плане 6x6 м нуж-
но отторцевать около 50 длинных досок и нарезать столько
же «коротышей —доборов» по 1,5 м каждый. Чтобы прикре-
пить доски к стропилам, необходимо забить более 1500
гвоздей.
Сэкономить время работ можно и путём исключения из
технологического цикла некоторых операций. Например, ес-
ли в месте стыка основной доски обрешётки с «добором» к
боковой грани стропила прибить брусок, то нет необходимо-
сти торцевать доски. Причём это позволяет не только сокра-
тить трудозатраты, но и, что не менее важно, — избежать
растрескивания торцов досок обрешётки (рис. 19).
Рис. 19.
Стыковка досок
обрешётки:
1 — стропило;
2,4 — доски
обрешётки;
3 — гвозди;
5 —дополнительный
брусок.
Один из наиболее эффективных методов, позволяющих
резко сократить длительность рабочего цикла, — установка
обрешётки готовыми щитами. Для этого доски на земле в
удобных условиях собирают в щиты, которые затем подни-
мают на крышу и крепят к стропилам. Выражаясь научным
языком, используется один из известных изобретательских
приёмов — «принцип предварительного исполнения» [2].
При использовании «щитового» способа нет нужды раз-
ворачивать доски (что на крыше весьма неудобно), не нуж-
но их взаимно ориентировать и подгонять при торцевании
(фото 9). В результате работы ускоряются в несколько раз.
Чтобы сформировать щит, достаточно двух поперечин, в
качестве которых можно использовать любые обрезки пило-
материалов подходящих сечений. Щит необязательно де-
лать жёстким. Достаточно вбить по одному гвоздю в каждое
пересечение досок обрешётки с поперечинами — этого
вполне достаточно, чтобы поднять сборку к месту установки.
Поднятый на скат щит фиксируют относительно уже уста-
новленного фрагмента обрешётки в нескольких точках, по-
сле чего каждую доску прибивают к стропилам по отдельно-
сти. По окончании монтажа поперечины можно снять (для
этого крепёжные гвозди не следует забивать до конца), а
20
«Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
Щитовой способ. Двое рабочих устанавливают обрешёт-
ку на большой фрагмент крыши.
Демонтаж бокового ската старой крыши.
В левой части снимка — начальная стадия работ: демон-
тирована старая кровля и обрешётка. Боковые стропила
шарнирно закреплены на «переломе» и свободно лежат
на обрешётке из жердей.
На переднем плане — скат полностью подготовлен к на-
бивке обрешётки (нижние концы стропил соединены с
опорными досками).
Сверху видны свесы фартука из рубероида, уложенного
под промежуточный прогон.
можно и не отсоединять — помех они не создадут, а вот щи-
ты будут зафиксированы жёстче.
Найдутся скептики, которые скажут, что щиты тяжело
поднимать. Что ж, давайте прикинем. Для мансардного ска-
та высотой 2,5-2,8 м требуется 11-13 штук досок сечением
25x150 мм при разреженной обрешётке. Если из этих мате-
риалов изготовить два щита, то каждый из них будет весить
около 100 кг. Так неужели два крепких мужичка не смогут за-
тащить такой вес на крышу по направляющим? Во всяком
случае, этот способ мы опробовали и убедились в его целе-
сообразности.
Эту технологию набивки обрешётки щитами можно не-
сколько усовершенствовать. Например, если к доскам щита
сверху прибить рубероид, то одновременно с монтажом об-
решётки получится готовая защита от осадков. Монтаж та-
ких модулей делают так, чтобы рубероид вышерасположен-
ного щита перекрывал щит под ним, как чешуйка. Чтобы не
порвать рубероид при подъёме зыбкого щита, материал
сначала крепят скобками только к верхней доске, а после
крепления модуля к стропилам соединяют с другими доска-
ми и этого, и соседних щитов. Такая подкровельная гидро-
изоляция позволяет не торопиться с укладкой основного
кровельного материала.
Если же рубероид предполагается использовать в каче-
стве основного кровельного покрытия, то после крепления
всех обтянутых им щитов по скату крыши раскатывают поло-
сы наружного слоя рубероида (перпендикулярно коньку).
Закрепив стыки полос лентой, получают надёжное двух-
слойное кровельное покрытие.
Надеюсь, читатели не осудят меня за столь длинный экс-
курс по возможным вариантам защиты строения от дождя
во время ремонта крыши — вопрос этот крайне важный. Од-
нако вернёмся к реконструируемой крыше.
Шарнирные соединения. Прежде всего, мы решили,
что соединяться боковые стропила с коньковыми будут на
промежуточном прогоне шарнирно. По поводу опор нижних
концов стропил, мы рассматривали разные варианты. В ито-
ге решили соединить новые стропила с общей продольной
опорой, в качестве которой использовали две доски сечени-
ем 50x150 мм, уложенные на концы балок перекрытия сту-
пенькой, соответствующей углу наклона старых стропил
(рис. 20).
Таким образом, мы выбрали следующий алгоритм дейст-
вий, позволяющих с минимальным риском сформировать
новый боковой скат ломаной крыши. Сначала верхние концы
боковых стропил шарнирно соединяем на промежуточном
прогоне с коньковыми стропилами. Нижние концы при этом
пока свободно свисают, опираясь на старую кровлю. Парал-
лельно с этим через проёмы во фронтонах под крышу заво-
дим опорные доски и скрепляем их с балками перекрытия.
После этого приступаем к демонтажу кровли, предвари-
тельно предусмотрев меры по защите строения от дождя.
При таком способе монтажа важно проследить, чтобы
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08
21
Рис. 20. Конструкция бокового ската: 1 — стена дома;
2 — балка перекрытия; 3 — старое стропило;
4 — старая обрешётка; 5 — подкладочная
технологическая доска; 6 — старая кровля; 6,9 —
новые стропила; 8 — промежуточный прогон; 10 —
ось шарнира (гвоздь); 11 — опорные доски.
Реконструкция крыши завершена.
Рис. 21. Схема доработки помещения мансарды: 1 —
новое стропило; 2 — старое стропило; 3 — стойка кар-
каса боковой стены мансарды; 4 — временная техноло-
гическая стойка; 5 — прогон; 6 — балка перекрытия.
внешние рёбра новых стропил располагались строго в ство-
ре. Тогда будет меньше подгонки. Желательно также, чтобы
сечения старых и новых стропил не отличались друг от дру-
га. Для сокращения продолжительности работ монтировать
боковые стропила целесообразно параллельно с установ-
кой опоры. В качестве шарниров, соединяющих коньковые и
боковые стропила, могут служить гвозди длиной 150 мм (см.
рис. 20).
На фото 10 показан один из рабочих моментов по заме-
не бокового ската крыши.
Завершающие операции. Закончив монтаж, мы пере-
несли фронт работ внутрь мансарды (рис. 21). Старые
коньковые скаты разбирать не стали. Левый же боковой скат
крыши по существу был уже разобран. Так что основные ра-
боты выполнили на правой стороне крыши. Здесь удалили
стропила, демонтировали шифер старой кровли, убрали
временные стойки и установили постоянные, которые затем
использовали не только для поддержки длинных стропил, но
и в качестве элементов каркаса, формирующего боковые
стенки мансарды. Основной горизонтальный силовой
элемент этого каркаса — уложенный на балки перекрытия
прогонный брус сечением 150x150 мм.
Доработку карнизов и заделку фронтонов по согласова-
нию с заказчиком мы перенесли на следующий строитель-
ный сезон, решив совместить эту работу с отделкой дома
сайдингом.
ЛИТЕРАТУРА
1. В.Овчинников. «Стройте без ошибок», журнал «Дом» №3 за
2001 г.
2. В.Овчинников. «Стройте творчески или как рождаются хит-
рости», журнал «Дом» №4—6 за 2007 г.
3. В.Овчинников, В.Сергеев. «Какувеличить полезную пло-
щадь», журнал «Дом» №8 за 2005 г.
4. В.Овчинников, В.Сергеев. «Была баня — стал дом», журнал
«Дом» №10 за 2005 г.
5. В.Овчинников, В.Сергеев. «Из простого хозблока - дачный
коттедж», журнал «Дом» №12 за 2005 г.
6. В.Овчинников. «О блочном монтаже каркаса», журнал «Дом»
№10 за 2000 г.
7. В.Овчинников. «Шаблон мансардной крыши», журнал «Дом»
№8 за 1999 г.
22
«Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
Немногие строители берутся за ремонт построек,
пострадавших от воды и насекомых. Поэтому авто-
ру без труда удалось получить подряд на такую
работу. Но превращение полусгнившей трухи в
прочную и долговечную конструкцию оказалось
сложной инженерной задачей, которую, впрочем,
его бригада успешно решила.
Ремонт
Б. Филипс (Канада)
Замена лежня
Случай, о котором пойдёт речь, до-
вольно часто сопровождает моменты
«жизни строения», когда оно переходит
от одного владельца к другому. Одна
дама приобрела дом, хорошо выгля-
девший внешне, но по прошествии не-
которого времени обнаружила под-
гнивший участок стены. Вызванный
для обследования здания строитель-
ный инспектор выявил обширную гниль
и под обшивкой. Но самое главное —
под воздействием влаги и термитов
пришёл в полную негодность деревян-
ный лежень сечением 100x250 мм.
Приглашённая для исправления си-
туации бригада строителей последо-
вательно, фрагмент за фрагментом за-
менила лежень и спасла строение от
полного разрушения.
Основную часть работы специалис-
ты выполнили с помощью путевых (же-
лезнодорожных) домкратов грузо-
подъёмностью Юти стоек. А для под-
держания конструкции перекрытия ис-
пользовали компактные, но мощные
обычные гидравлические домкраты.
Грузоподъёмность всех домкратов за-
ведомо превосходила требуемую,
обеспечив солидный запас устойчиво-
сти и прочности строения на время
проведения работ.
Действовала бригада так. Сначала
строители сняли верхние ряды досок
обшивки стены, чтобы освободить
стойки каркаса. Затем к их верхним
концам прикрепили опорный пояс —
доску сечением 50x250 мм. Чтобы этот
технологический элемент выдержал
давление домкратов, а нагрузка рас-
пределялась равномерно, пояс при-
вернули к каждой стойке каркаса стены
мощными шурупами-«глухарями» с
квадратной головкой.
Каждую секцию стены длиной
360-420 см строители поднимали дву-
Так выглядел угол стены после вскрытия обшивки.
мя путевыми домкратами, интервал
между которыми при этом не превы-
шал 210-240 см. Домкраты установи-
ли на деревянные подушки из отрез-
ков досок сечением 50x250 мм, уло-
женных на плотно утрамбованный
грунт.
Работающие совместно с домкра-
тами составные стойки строители сби-
ли из досок сечением 50x100 мм (рис.
1). При подъёме первой секции стены
верхние концы стоек зафиксировали
под опорным поясом гвоздями под уг-
лом. Впоследствии в стойках сделали
вырезы, обеспечивающие лучший кон-
Форум «Дела домашние» на www.master-sam.ru «Дом» 1Г08
23
Рис. 1. Чтобы снять нагрузку с фун-
дамента, к стойкам каркаса стены
прикрепили опорный пояс из доски
сечением 50x250 мм. Совместно с
составными стойками и домкратами
эта технологическая конструкция
позволила разгрузить подлежащую
замене опорную часть строения.
Опорный пояс
прикреплён
к стойкам
каркаса стеньг
шурупами
с квадратной
головкой
Накладка
Составная
стойка
Поставленные под
углом дрмкраты
приподнялидом над
фундаментом. Рас-
стояние 40-45 см от
дома не Столько
обеспечивает бе-
зопасный пЬдъём,
но и позволяет ра-
ботать в этом про-
странстве.
Рычаг домкрата
Подкладки
распределя-
ют нагрузку
на утрамбо-
ванный грунт
Интервал
40-45 см
«Пятка»
домкрата
такт подпорок и опорного пояса.
С каждым качком рычага домкрат
поднимал стойки не более чем на 5 мм.
Главное было приподнять дом ровно
настолько, чтобы удалить пришедший
в негодность фрагмент лежня. Как
только домкраты приняли на себя на-
грузку от строения, каждую лагу пола
строители подпёрли снизу отрезками
бруса сечением 50x100 мм. Перед уда-
лением очередного фрагмента лежня
эти подпорки вбивали на место и
Стойка
каркаса
стены
Рис. 2. Составной элемент. Новый лежень
из пропитанного пиломатериала собран из
двух досок сечением 50x250 мм с промежу-
точными прокладками между ними.
Лаги
н ф
й *
скрепляли с подкладочными досками
гвоздями под углом.
Обеспечив опору и для стены, и для
пола, можно было приниматься за уда-
ление негодных частей конструкции.
Хотя в основном гниль затронула толь-
ко лежень, замены потребовали и неко-
торые другие элементы. Прежде всего,
это коснулось прибитой к лежню доски
сечением 50x100 мм, на которую опи-
рались своим вырезами лаги (рис. 2).
Здесь пришлось много поработать но-
жовкой по металлу, которой рабочие
спиливали гвозди,
стягивающие ле-
жень с этой про-
дольной лагой.
Освобождённый
от нагрузки фраг-
мент лежня рабочие
заменяли практиче-
ски сразу, чтобы
строение не остава-
лось длительное
время вывешенным
на домкратах.
Старый лежень
представлял собой
массивный брус се-
чением 100x250 мм.
Замену же ему со-
брали из двух досок
сечением 50x250 мм
С прокладками меж- Подпорки из бруса 50x100 мм позволили снять нагруз-
ду ними из ТОГО же ку, которую оказывают на фундамент лаги.
материала. При этом использовали
только качественный пиломатериал
камерной сушки (высушенный и до, и
после пропитки), практически не даю-
щий усадки.
После замены сгнивших элементов
конструкции бригада перенесла фронт
работ в полуподвал под домом. К счас-
тью, там ничего не надо было удалять,
однако требовалось провести некото-
рые ремонтные работы. Например,
под просевшие балки перекрытия нуж-
но было установить подпорки, а от-
24 «Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
Вентиляция нижних частей строения. Смонтированное на бетонной плите но-
вое крыльцо имеет вентиляционные отверстия для отвода влаги. Нижняя
часть дома защищена фартуком из оцинкованной стали. После ремонта и
проведения профилактических мероприятий по предотвращению рецидивов
«заболевания», дом конструктивно стал таким же надёжным, как и в день его
постройки.
дельные лаги связать перемычками.
Что касается удобства работ, то с
задней стороны дома проблем с раз-
мерами проёма под строением не воз-
никло. А вот под главным фасадом
можно было только проползти. Чтобы
обеспечить пространство для работы,
пришлось вырыть траншею глубиной
примерно 20 см и шириной достаточ-
ной для того, чтобы в неё пролез чело-
век. Для этого собрали деревянный ло-
ток с легко скользящим по грунту ме-
таллическим дном. К обоим концам
этих салазок прикрутили рым-болты
для каната. Рабочий забирался под
дом, затаскивал за собой лоток, запол-
нял его грунтом, после чего напарник
вытягивал гружёные салазки наружу.
По завершении основных работ
бригада предприняла ряд мер, позво-
ляющих избежать рецидивов «заболе-
вания» строения. Прежде всего, обра-
ботали фундамент против термитов.
Кроме того, над чёрным полом рассте-
лили плёнку, перекрывающую проник-
новение грунтовой влаги в конструк-
цию. А вокруг дома оборудовали дре-
нажную траншею с засыпанной грави-
ем перфорированной трубой, конец
которой вывели на 12 м от здания.
В конце концов, хозяйка продала
этот дом, но на этот раз она была уве-
рена в том, что новые владельцы не
унаследуют её проблем.
К/ К ДЕЛАЮТ
ДЕНЬГИ?
С января 2009 года журнал «Дела-
ем сами» объединяется с журналом
«Сам», объём которого таким обра-
зом увеличивается вдвое — до 68
страниц.
Все основные рубрики журнала
«Делаем сами» войдут в журнал
«Сам», займут примерно половину
его увеличенного объёма.
Подписавшись на журнал «Сам»,
Вы будете получать и публикации
уже полюбившейся Вам тематики
«ДС», и новые, не менее интересные
материалы по тематике журнала
«Сам». Среди них — статьи россий-
ских и зарубежных авторов по ре-
монту, благоустройству и расшире-
нию жилища, сооружению садовых
и надворных построек, изготовле-
нию оригинальной мебели, оснаще-
нию домашней мастерской, работе
с металлом и деревом, постройке
печей и каминов и др.
По просьбе читателей большое
внимание будет уделено садово-
огородным делам, выращиванию и
заготовке впрок фруктов и овощей,
изготовлению домашних вин. В жур-
нале «Сам» смогут поделиться опы-
том меж собой умелые хозяйки. На-
пример, по созданию красивых ве-
щей и вкусных блюд для дома, для
семьи, и ещё многого другого.
Заметно изменится и оформле-
ние журнала «Сам» — теперь он бу-
дет печататься на глянцевой бумаге,
с лакированной обложкой и в не-
сколько увеличенном формате.
Подписка на журнал «Сам»
началась с 1 сентября.
Про »хкл иное предприятие
«Киров-Стройиндустрия» предлагает более
100 наименовании оборудования для малого
и среднего бизнеса, для производства:
* Стеновых и фундаментных блоков из местного
сырья (шлак, керамзит, арболит).
Себестоимость от 7 руб. при реализации 50 руб.;
• Газоблоков, пеноблоков, монолитного пенобетона;
• Брусчатки (фигурной тротуарной плитки),
заборов, памятников.
Всегда в наличии полная технологическая линия
для строительства и благоустройства коттеджей, дач,
садовых домиков, гаражей, хозблоков и др!
Большой ассортимент по производственным мощнос-
тям (от семейного строительства до крупного бизнеса).
Стоимость оборудования от 7 до 200 тыс. руб!
Качество подтверждено семью патентами РФ!
Также предлагаем оборудование: |
• Плазменный аппарат для резки и сварки g
(режет и сваривает любые металлы, камень, g
бетон и т.п., работает на воде и водке!); g
• Флокатор-аппарат для нанесет п g
бархата на любую поверхность; / ^т •’ 5
• Коптильни для продуктов
и много других уникаль- .
ных предложений!
Доставим оборудование 1
в любую' очк" России!!!
Организовать эти произ- . .
водства по силам каждому! www.Ksin.ru
ДОСТАВКА ПО РОССИИ БЕСПЛАТНО!
Для получения БЕСПЛАТНЫХ каталогов с под-
робной информацией о нашем оборудовании
пишите по адоесу: 610052, г.Киров, а/- 30,
Киров- Отрой. ия, с 177. Т.п: ныв
г. Кирове: d-iAk-2 I ? i -мчспы
О1СП.тА1НЧИ|; Т •' - 57-3J-U.
Та и. л ЖКЧ1 .т.м Уг, wt: '-‘»"7-'7-СГ -
ОГРН 1034316523537 ООО “Клюв-Стройиндустрия" г. Киров, ул .Попова, 61, отдел 77
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08
25
Реконструкция
Проект от «Фазенды»
В доме имелась холодная тёмная веранда с самым
обычным потолком, обшитым вагонкой.
Переделывали холодную веранду в тёплую кухню, а получи-
лась не просто «функциональная зона для приготовления пи-
щи», а место, которое можно долго разглядывать и всё время
находить что-то новое.
Как мы знаем, повторение — мать учения.
Можно ли запомнить увиденное однажды?
Можно! Как? А как в школе, помните?
Чтобы закрепить материал, его надо
повторить. Теперь лучшие проекты каждого
месяца телепрограммы «Фазенда» —
подробно в нашем журнале и
на сайте www.master-sam.ru.
На сей раз мы представляем вам
проект дизайнера Олега Заярского.
С трёх сторон элементы стропильной системы обили
доской. Благодаря такой обшивке невзрачные балки
стали массивными и красивыми.
На разных дачах всегда есть одинаковые проблемы. Од-
на из них - низкий потолок на веранде или в мансарде. На
примере проекта вы узнаете, как низкий потолок сделать
высоким, не разрушая при этом дом.
На веранде мы сделали потолок прозрачным, благодаря
чему он стал визуально выше. После удаления старой об-
шивки между стропилами укрепили фольгированный утеп-
литель. Затем каждое стропило обшили обрезными доска-
ми и покрасили отколерованным в оранжевый цвет лаком —
получились яркие балки.
К горизонтальным балкам перекрытия вместо привычной
вагонки прикрепили листы прозрачного поликарбоната, а
над получившимся потолком установили несколько источ-
ников света. Эти нехитрые действия превратили потолок в
настоящее украшение интерьера.
Другой «изюминкой» проекта стала оригинальная ме-
бель, об изготовлении которой нам рассказал её автор —
дизайнер Олег Заярский.
— Мне давно хотелось сделать необычную кухню, в кото-
рой сочетались бы казалось несовместимые стили и мате-
риалы: грубые балки и современный акриловый прозрачный
потолок; большое, во всю стену окно, создающее иллюзию
присутствия в цветущем саду, и «средневековая» мебель,
изготовленная собственными руками. На мой взгляд, всё
получилось очень органично.
Способ обработки поверхности древесины, который ис-
пользован в нашем случае, называется рустикацией. При
кажущейся сложности такой фактуры для её получения не
требуется специального инструмента, а также времени и
средств.
Благодарим наших друзей: организаторов, дизайнеров
и мастеров программы «Фазенда»
за помощь в подготовке статьи.
26
«Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
бруски 40x40 мм.
Используем струбцины и специальный
Обрабатываем всю по-
С помощью карчетки (ме-
влагостойкий клей для дерева.
таллической щетки), уста-
8
Карчетку ведём вдоль
древесных волокон,
освобождая поверхность
от мягких слоев.
Оставляем нетронутыми
и гладкими места,
где потом планируем
наклеить поталь
(тонкую фольгу).
верхность готового из-
делия шлифовальной
машинкой.
Снова слегка шлифуем изделие.
Покрываем изделие двумя слоями
антисептика, колерованного «под тик».
новленной на болгарку,
«состариваем» древесину.
Наносим слой
прозрачного
При сборке мебели
используем саморезы
и латунные стержни
для маскировки шурупов.
Головки саморезов
углубляем на 3 см
в древесину, а затем
вклеиваем в отверстия
латунные стержни.
полуглянцевого лака.
После высыхания лака
слегка шлифуем всё
изделие, формируя
приятные глазу
потертости.
Покрываем изделие
ещё двумя слоями
лака, одновременно
вклеивая, где нужно,
поталь.
Вот такой получился стул
для главы семейства,
больше
напоминающий трон
Смотрите программу «Фазенда» каждое воскресенье в 11:20 на Первом канале!
Вокруг дома
САД НА КРЫШЕ
Плоская кровля жилых и общественных зданий перестаёт быть
«сборщицей» пыли и песка. Сегодня это уже не просто конст-
рукция, защищающая здание от осадков. Возрастающая цена
земельных участков заставляет проектировщиков и строите-
лей изыскивать любые способы эффективного использования
каждого квадратного метра площади застройки.
Одна из возможностей рационально-
го использования площади усадьбы —
создание «зелёной крыши» дома, что
позволяет на занимаемой зданием
площади обустроить зону отдыха. В
этом случае не пропадёт ни один квад-
ратный метр участка. Кроме того, экс-
плуатируемая кровля может придать
жилищу новые эстетические качества.
Однако озеленение кровли приво-
дит к значительным дополнительным
нагрузкам на конструкцию крыши. Сле-
довательно, создавая многослойную,
предназначенную для озеленения
кровлю, необходимо заранее позабо-
титься о том, чтобы перекрытие было
надёжным с учётом веса того оборудо-
В. Страшнов, Москва
вания, которое будет дополнительно
установлено. Необходимо также пре-
дусмотреть, чтобы на эксплуатируемой
кровле не застаивалась вода, выса-
женные растения не гибли от недостат-
ка или переизбытка влаги, конструкция
выдерживала нагрузку и вся система
была удобной для эксплуатации.
Сегодня сады и зоны отдыха на пло-
ской крыше для современного кот-
теджного и загородного малоэтажного
строительства перестали быть дико-
винкой. Озеленённая терраса, сад из
цветов и вьющихся растений, лёгкие
шатровые навесы, шезлонги, низкие
столы и стулья образуют декоративный
интерьер «зелёной» крыши, которая
становится полезной площадью, до-
полняющей площадь земельного уча-
стка.
Несомненно, что один из доводов в
пользу устройства «зелёных» кровель —
создание оптимального температурно-
го режима в помещениях, находящихся
под таким перекрытием. Амплитуда су-
точных и сезонных колебаний темпера-
туры в доме значительно уменьшается.
Летом слой почвы защищает кровлю от
перегрева, зимой — от потерь тепла.
Кроме того, «зелёная» кровля является
хорошей шумоизоляцией.
К сожалению, площадь таких садов
по ряду причин ограничена. Не исклю-
чается, что «висячий» сад, как подоб-
ные сооружения называли в Древнем
Египте, может быть больших или мень-
ших размеров, но чаще всего его раз-
меры находятся в пределах 6,0x6,0 м и
целиком зависят от габаритов дома,
на крыше которого он располагается.
Наиболее удобен вариант планиро-
вочного решения, когда для зелёных
насаждений сооружают настил — об-
щий для двух находящихся рядом и
примыкающих друг к другу строений,
например, не только на крыше жилого
дома, но и над гаражом или хозяйст-
рядом гаража.
Рис. 2. Общий вид дома с «зелёной» крышей»
с примыкающим к нему гаражом.
28
«Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
Х^РИТУВЛ
ТЕХНОЭ/ИСТ
ЦЕ/ИЕНТНО-
гиитЛ
ПЕРЕКРЫТИЯ
•ЗЕИЕЕИ^ КРОВЛЯ
Е=ЕТОН
ГЕОТЕКСТИЛЬ
ПВХЛ^ЕХАЕЬЛНЛ
ГЕОТЕКСТИЛЬ
ЦЫ4ННТПО~ПЕСЧ4*ИТ
стян+ки
ГИИТИ ПЕРЕКРЫТИЯ
Рис. 4. Устройство покрытия крыши на участ-
ках, предназначенных для растительных на-
саждений и площадок с твёрдым мощением.
П/ИСТИНЖХ.Д'М кгегиннкяогр/^4ЕНи>1
гииткл
ГЕОТЕКСТИЛЬ
венным помещением (рис. 1,2). Такое
соседство позволяет организовать вы-
ход на зелёную крышу со второго ман-
сардного этажа.
Плоская крыша, обустроенная для
отдыха, в целях безопасности требует
ограждения. Его устраивают по пери-
метру площадки. Ограждение высотой
от 75 до 120 см делают из металла
(стальной или алюминиевый профиль).
Стойки ограждения крепят (приварива-
ют) к закладным пластинам бетонной
плиты перекрытия (рис. 3).
Высокое ограждение не только
обеспечивает безопасность людей, на-
ходящихся на крыше, но и служит деко-
ративным украшением дома. Решётка
ограждения обвивается стеблями рас-
тений, что создаёт живой экран, защи-
щающий сад от ветра.
Создание подобных кровель с насы-
пным грунтом для растений и уложен-
ной керамической или бетонной плит-
кой, по которой можно ходить, позво-
лило бы по-иному взглянуть на архи-
тектуру малоэтажного дома и создать
жилище с новыми функциональными
возможностями.
Благодаря современным научно-
техническим разработкам появились
специальные материалы, представля-
ющие собой плиты из минеральной ва-
ты на основе горных базальтовых по-
род. Важная особенность этих матери-
алов заключается в том, что плиты из
них негорючи и применение их повы-
шает пожарную безопасность строе-
ния. Благодаря низкой теплопроводно-
сти (0,034-0,036 Вт/ м-К) они позволя-
ют добиться минимальной толщины пе-
рекрытий.
Плиты легки, что практически не
увеличивают нагрузку на несущие кон-
струкции крыши. Высокая паропрони-
цаемость (0,5 мг/м-ч-Па) их обеспечи-
вает беспрепятственную диффузию
пара, а значит снижает вероятность на-
мокания утеплителя и способствует
благоприятному климату в помещени-
ях, расположенных под кровлей. Высо-
кое сопротивление материала дефор-
мациям гарантирует, что в течение дли-
тельного времени кровельный настил
сохранит свою форму.
Плиты, пропитанные гидрофобизи-
рующими добавками, обладают низким
водопоглощением. Можно не опасать-
ся, что утеплитель намокнет во время
монтажа и потеряет свои свойства. Та-
кое перекрытие имеет и хорошие звуко-
изоляционные свойства, подтвержден-
ные соответствующими испытаниями.
Плиты стойки к биологическим воздей-
ствиям, и экологически безвредны, что
подтверждают санитарно-эпидемио-
логическое заключение гигиенического
сертификата.
Специалисты разработали несколь-
ко вариантов покрытий, позволяющих
создавать на крыше дома не только
полноценный сад, но и прогулочную
площадку.
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08
29
Так называемый «пирог»
для зелёной кровли состоит
из нескольких слоёв, благо-
даря которым плоское пере-
крытие становится надёжной
крышей, местом для произ-
растания цветов, растений и
площадкой для хорошего от-
дыха на открытом воздухе.
Строительно-монтажные ра-
боты по созданию такой
кровли (планировка, укладка
покрытия, установка ограж-
дения и тому подобное)
обойдутся примерно в
1000-2000 руб. за 1 м2. Об-
щая же сумма затрат зависит
от стоимости и качества при-
меняемого материала по-
крытия, например, будет ис-
пользована керамическая ли
или бетонная плитка, асфальтобетон или какой-либо дру-
гой материал (рис. 4).
Перед укладкой покрытия на железобетонную плиту пе-
рекрытия наносят цементно-песчаную стяжку, образующую
уклон. Первым укладывают рулонный гидроизоляционный
битумно-полимерный материал, вторым — геотекстиль, за-
тем — теплоизоляционные полистирольные плиты. Укладку
Рис. 5. Сад на крыше дома и гаража.
завершают ещё одним слоем
геотекстиля, на котором со-
оружают дренажную систему
под растительный слой грунта.
В тех зонах, где предпола-
гается устройство пешеход-
ной дорожки или площадки
для отдыха, вместо дренаж-
ной системы укладывают
плитку или асфальтобетон.
На площадку с жёстким по-
крытием можно поставить
стол, скамью или шезлонг.
Вдоль дорожки и по периме-
тру могут быть установлены
напольные светильники, со-
здающие декоративный под-
свет цветам и растениям.
Для защиты от солнца и
дождя на крыше монтируют
навесы. Их конструкция (см.
рис. 3,5) состоит из круглых и прямоугольных металличес-
ких труб. Навесы можно опереть на стойки ограждения.
Сверху металлическую конструкцию накрывают цветной
тентовой тканью.
Если площадь плоской кровли — небольшая, то наиболее
оптимальный вариант — устройство качалки с навесом в ок-
ружении зелени, высаженной в горшки.
Не знаете, как правильно?
Хотите поделиться опытом?
Добро пожаловать
на ФОРУМ*
www. master-sam. ru
Самые интересные советы и идеи
будут опубликованы на страницах
наших журналов:)
Новые строительные материалы
Композитная металлочерепица
Композитная металлочерепица от-
носится к новому поколению кровель-
ных материалов. Благодаря дополни-
тельному покрытию из каменной крош-
ки она выглядит как высококачествен-
ная керамическая черепица, сохраняя
в то же время отличительные достоин-
ства стального покрытия.
Примером композитной металлоче-
репицы может служить черепица CLEO,
сочетающая простоту и элегантность
типичного средиземноморского стиля.
Выпускает её южнокорейская фирма
Roser. Фирма применяет технологию
покрытия листов стали сплавом алю-
цинк (алюминий — 55%, цинк —
43,4%, кремний — 1,6%), за счёт кото-
рого металл практически не подвержен
коррозии. Кроме того, устойчивость к
коррозии увеличивают и несколько
слоёв специального защитного покры-
тия. Такая многослойность увеличива-
ет долговечность черепицы, а камен-
ная крошка на поверхности значитель-
но снижает шум дождя. Жить под такой
кровлей приятно и комфортно.
Применяют металлочерепицу Roser
CLEO в малоэтажном и многоэтажном
строительстве при возведении новой и
реконструкции старой кровли с углом
наклона скатов от 12 до 90°.
Долговечность. Благодаря алю-
цинковому сплаву срок службы чере-
пицы ROSER CLEO — более 50 лет. Из-
за нулевого водопоглощения она не
боится резких перепадов температур и
выдерживает любое количество цик-
лов замораживания/оттаивания, а по-
тому может без ограничений эксплуа-
тироваться в российских климатичес-
ких условиях. Материал устойчив к
УФ-излучению и сохраняет цвет в тече-
ние всего срока службы. Специальная
форма черепицы и метод фиксации
позволяет выдерживать высокую меха-
ническую и ветровую нагрузку. Для
усиления надёжности кровельной сис-
темы в местах основных ветровых и
снеговых нагрузок производитель
предлагает широкий выбор дополни-
тельных комплектующих.
Лёгкий вес. Черепица ROSER
CLEO, обладая великолепными проч-
ностными характеристиками, по весу
легче натуральной черепицы в 6 раз.
Это намного снижает нагрузку на кон-
струкцию и кроме того позволяет ис-
пользовать кровельный материал
ROSER для реконструкции поверх уже
существующей кровли. Усиление конст-
рукции кровли при этом не требуется.
Рис. 1. Структура композитной
металлочерепицы:
1 — прозрачное защитное
покрытие (акрилат);
2 — гранулы натурального камня;
3 — акриловый грунт;
4 — защитное покрытие;
5 — алюцинковый сплав GalvalumeB;
6 — стальной лист;
7 — алюцинковый сплав GalvalumeB;
8 — защитное покрытие.
Арабика
Лесной
орех
Осенний
каприз
Терракота
Рис. 2. Цветовые решения
черепицы CLEO
Безопасность. Благодаря малому
весу, надёжному креплению к основа-
нию и экологичности всех компонен-
тов черепицу ROSER CLEO можно от-
нести к самым безопасным кровель-
ным материалам.
Эстетика. Благодаря своему про-
филю композитная металлочерепица
ROSER CLEO придаёт кровле особый
привлекательный облик, напоминаю-
щий о крышах построек Средиземно-
морья. Цветовая палитра этой черепи-
цы представлена четырьмя цветовыми
решениями, что позволяет покупате-
лю воплотить свой художественный
замысел.
Удобство монтажа. Композитную
черепицу ROSER CLEO можно резать,
гнуть, придавать ей любую форму, не-
обходимую для монтажа кровли.
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08
31
Новые строительные
материалы
Группа компаний «Славрос» представляет собой ряд моло-
дых, динамично развивающихся предприятий. Основное на-
Пластиковые сетки
правление их деятельности - производство геосинтетических
материалов: геотекстиля, геосинтетических материалов для ук-
репления грунта, дренажных решёток, одноосных и двуосных
геосеток, геомембран
СЕТКИ ДЛЯ СТРОИТЕЛЬСТВА
Геотекстиль — это специальный материал, произведён-
ный из синтетических волокон. Существуют несколько раз-
новидностей геотекстиля: тканые и нетканые полотна (гео-
ткани и дорнит). Геотекстиль используют при строительстве
и ремонте железных и автомобильных дорог, разделения
фракций, для дренажа и т.д.
Геосинтетические материалы «СЛАВРОС» предназначе-
Устройство подъ-
ездных путей Плас-
тиковые сетки «Слав-
рос-СД» используют
при устройстве вре-
менных и технологи-
ческих дорог для про-
езда техники к объек-
там строительства.
Вместо выемки слабо-
го грунта и замены его
привозным материалом можно при-
менить многослойное армирование
гранулированного материала. По-
лучившийся композит образует жё-
сткую платформу, способную воспринимать высокие нагруз-
ки от автомобилей и строительной техники.
ны, прежде всего, для обеспечения надёжного функциони-
рования транспортных магистралей. Эту продукцию также
можно использовать и в гражданском строительстве при
возведении природоохранных сооружений и т.п.
Применение геосинтетических материалов — это значи-
тельное упрощение технологии строительства. При этом
можно уменьшить расход традиционных дорожно-строи-
тельных материалов, сократить сроки строительства и объ-
ёмы земляных работ.
Кладочная сетка для эффективного кирпича
Эту пластиковую сетку применяют при кладке кирпича
чтобы предотвратить падение раствора в пустоты стены. Ру-
лон сетки раскатывают на каждом ряду кладки перед нанесе-
нием раствора. При этом обеспечивается плотный контакт
предыдущего ряда с последующим.
Изготовлен-
ные из полипро-
пилена методом
экструзии они
имеют ряд пре-
имуществ перед
металлическими
стеклотканевыми
сетками: не ржа-
веют, легки, хими-
чески инертны.
Сетки для армирования бетонных стяжек
При использовании сеток для армирования бетонных
стяжек предотвращается образование трещин во всех сме-
сях, дающих естественную усадку. Применяют сетки при
строительстве бассейнов, спортзалов, парковок. Отличи-
тельные черты — сетка быстро трансформируется под лю-
бой контур ба-
зовой поверх-
ности, не кор-
родирует, хо-
рошо сочетает-
ся с токопрово-
дящими ком-
муникациями,
пластиковыми
трубами и пр.
Штукатурные сетки
Сетки в штукатурных и шпаклёвочных
работах защи- ________________
щают поверх- I
ность от растре- ВШв
скивания, увели- I
чивают механи- I
ческую проч- ]
ность покрытия. <
В строительстве —
их используют * ^53'-’'" lv
для армирова- А’
ния внутренней и
внешней штукатурки, ремонта полов при
их выравнивании, для армирования ос-
новы перед укладкой плитки.
32
«Дом» 11’08 Форум «Дела домашние» на www.master-sam.ru
СЕТКИ ДЛЯ ПРИУСАДЕБНОГО ХОЗЯЙСТВА
Пластиковые сетки «Славрос» для сада и ландшафтной
архитектуры изготавливают из полиэтилена низкого и высо-
кого давления, полипропилена и их композитов. Уникальная
технология производства безузловых сеток методом экс-
трузии позволяет выпускать большой ассортимент изделий
с различными показателями по размеру ячеек, размерам
рулона, толщине сетки и её прочности. Благодаря этому
сетки находят самое разнообразное применение в приуса-
дебном хозяйстве.
Заборы, ограждения
Заборы «Славрос» использу-
ют для ограждения жилых тер-
риторий, садовых и земельных
участков, спортивных и детских
игровых площадок и т.д. Такие
заборы имеют небольшой вес,
что значительно облегчает про-
цесс их транспортировки и ус-
тановки.
Опора для вьющихся растений
Материалы для ограждений
долговечны (благодаря специаль-
ным добавкам они не разрушаются
под воздействием солнечного све-
та и перепадов температур), проч-
ны, не гниют и не ржавеют, не нуж-
даются в покраске, не препятству-
ют распространению радиоволн.
Садовые решётки «Слав-
рос» применяют в вертикаль-
ном озеленении в качестве
идеальной опоры для вью-
щихся и лазающих растений:
плетистых роз, плюща, кле-
матисов и пр.
Решётки легко крепить к
вертикальным конструкциям.
Они удобны в использовании,
не изменяют своих свойств в
диапазоне температур от -50
до +60°С, рассчитаны на мно-
горазовое применение, не за-
метны в зелени растений.
Беседки и арки
Садовые решётки
можно использовать
для возведения арок
и беседок. Они поз-
воляют легко заде-
корировать стены
зданий, заборы или
соорудить верти-
кальную клумбу.
Шпалерная сетка
Шпалерная сетка — новин-
ка в ассортименте сеток «Сла-
врос». Она позволяет по-но-
вому взглянуть на выращива-
ние однолетних культур, осо-
бенно таких, как огурцы, го-
рох, фасоль и даже кабачки.
Загоны и вольеры
Пластиковые ре-
Защита саженцев от грызунов
Пластиковая сетка защищает ство-
лы молодых деревьев от зайцев, коз и
грызунов. Это первый специальный
материал для подобной цели. Сетку
крепят на стволе пластиковыми хому-
тами или проволокой. Выпускают и са-
мозакручивающуюся сетку
для деревьев и кустарников
с низкой и узкой кроной.
шётки «Славрос»
применяют при
строительстве заго-
нов для небольших
домашних животных
(свиней, овец, коз,
собак и пр.). При по-
лувольном содер-
жании птиц (кур, гу-
сей, уток и даже
страусов) пластиковые сетки
идут на устройство вольеров
на фермах и в частных по-
дворьях. Легко возводимые
конструкции загонов и волье-
ров не требуют больших за-
трат. Они прочны, долговечны
и безопасны для животных.
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08
33
Полезно знать
М. Розенбаум (США)
СУХО И КОМФОРТНО
Случаи из практики, о которых
рассказывает автор, помогут
разобраться в причинах
различных ситуаций,
связанных с повышенной
влажностью в жилище.
Однажды меня пригласила к себе супружеская пара, у ко-
торых была сильная течь на потолке кухни их нового дома.
Между строителями и архитектором согласия по поводу
этой проблемы не было. По версии прораба во всём была
виновата пароизоляция, уложенная в конструкцию потолка
по настоянию архитектора. Тот никак не хотел с этим согла-
шаться, хотя другого объяснения выдвинуть так и не смог.
Чтобы определить источник увлажнения, мне не потребо-
валось и минуты. На потолке кухни были смонтированы
шесть углублённых светильников. Гнёзда для них работали
подобно вытяжным трубам, перемещая влажный воздух из
кухни на чердак, где пар конденсировался на холодной кон-
струкции крыши и в результате вода просачивалась вниз на
листы сухой штукатурки потолка.
Когда всем стало понятно, что происходит на самом де-
ле, участники спора согласились с тем, что светильники
нужно герметизировать.
Основа лечения — правильный диагноз. Большинство
проблем, связанных с повышенной влажностью в жилище,
вызвано неконтролируемым движением воздуха или влаги.
Когда я приезжаю на объект, то первым делом прошу, что-
бы мне досконально описали происходящее явление и пыта-
юсь понять, что конкретно происходит, в какой части дома, в
какое время года и как долго этот процесс продолжается. По-
следнее обстоятельство крайне важно, так как многие про-
блемы являются следствием цепной реакции, которая следу-
ет за тем или иным изменением в конструкции, планировке
или оснащении дома, будь то новая кухня, печь или окно. Лю-
бое нововведение может существенно изменить влажность
или же создать новые каналы для перемещения воздуха.
Следующий шаг — тщательное изучение строения. До-
мовладелец может обратиться ко мне из-за чего-то вполне
очевидного, например, интенсивной конденсации на окнах.
Однако я стараюсь обнаружить и другие признаки, указыва-
ющие на более широкий масштаб проблемы, а потому взял
себе за правило начинать исследование с фундамента, а за-
вершать коньком крыши.
Для обследования жилища я использую несколько при-
боров. Прежде всего это цифровой термометр, с помощью
которого удобно измерять температуру чердаков, трубо-
проводов и т.п. Для измерения относительной влажности я
использую пращевой вентиляционный психрометр. Возду-
ходувная дверь — ещё одно устройство, без которого я с
трудом представляю свою деятельность по обследованию
жилища. И, наконец, бесценным моим помощником служит
Пращевой психрометр
Пращевой
вентиляционный
психрометр яв-
ляется самым
простым прибо-
ром для измере-
ния относитель-
ной влажности
воздуха. Основа его — два термометра: один — «сухой», а
другой — «влажный» (его колба обернута тканью, пропитан-
ной дистиллированной водой). Измерения при помощи
пращевого психрометра производят следующим образом.
При помощи специальной пипетки смачивают «влажный»
термометр, затем укрепленные в оправе термометры при-
водят во вращательное движение вокруг стержня и через
3-5 минут производят отсчёт. Поток воздуха охлаждает кол-
бы обоих термометров по-разному. Относительную влаж-
ность вычисляют по таблицам на основании различий в по-
казаниях «сухого» и «влажного» термометров.
Основными преимуществами пращевых психрометров
являются их стоимость и портативность. К недостаткам
следует отнести неточность измерений в руках неопытного
пользователя.
влагомер, предназначенный для измерения содержания
влаги в древесине и других материалах в процентах от их су-
хого веса.
34
«Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
Воздуходувная дверь
На протяжении более 20
лет Миннеаполисская возду-
ходувная дверь является, по-
жалуй, единственным в мире
диагностическим устройст-
вом, позволяющим быстро и
точно определить строитель-
ную целостность здания.
При обследовании жилища
устройство герметично уста-
навливают во входной двер-
ной проём и с помощью
встроенного в «дверь» мощ-
ного вентилятора создают разность давлений между внеш-
ней средой и ограждающим контуром строения. Это вызы-
Герметичность строения оценивают по двум парамет-
рам: скорости воздушного потока и перепаду давления.
Для фиксирования конкретных мест утечки воздуха ис-
пользуют дымовой карандаш.
вает просачивание воздуха через любые неплотности, на-
рушающие строительную целостность здания. Встроенные
в устройство измерительные приборы позволяют точно из-
мерить перепад давления и скорость воздушного потока.
на основании этих параметров и делают заключение о сте-
пени герметичности ограждающего контура строения.
Конкретные «проблемные» места ищут с помощью ин-
фракрасной камеры или так называемого «дымового каран-
даша», представляющего собой пластиковую бутылочку,
содержащую химические вещества, которые при соедине-
нии с воздухом вырабатывают видимый невооружённым
глазом дымообразный газ.
Ознакомиться с устройством воздуходувной двери и
способами работы с ней можно на вебсайте www.energy-
conservatory.com.
Повышенная влажность в отдельных помещениях жи-
лища — результат неконтролируемого движения воз-
духа внутри строения:
1 — люк; 2 — стена; 3 —дымоход; 4 — окно; 5 — венти-
ляционный стояк; 6 — светильник.
Случай №1. Изморозь, подтёки и ледяные наросты.
Владельцы дома, возведённого три года назад, обратились
ко мне потому, что не могли разобраться с причинами воз-
никновения зимой изморози на чердаке, подтёков на рас-
положенном ниже потолке, а также ледяных наростов на
крыше.
Дом был оснащён системами принудительного воздуш-
ного отопления с газовым подогревом и центрального кон-
диционирования. Изоляция здания представляла собой по-
крытые крафт-бумагой стекловолоконные маты. Никаких
дополнительных мер по обеспечению пароизоляции приня-
то не было. Над спальнями второго этажа располагались
два отделённых друг от друга чердачных помещения. Ещё
один чердак имелся над гаражом.
Ледяные наросты образуются из-за нагрева внутренней
стороны крыши, что вызывает таяние лежащего на кровле
снега. Талая вода начинает стекать вниз по крыше и вновь
замерзать на тех участках, где температура поверхности
ниже точки замерзания (как правило, на свесе). Сами по се-
бе ледяные наросты не так страшны. Беда в том, что они за-
держивают стекающую по скату воду. Заканчивается это
тем, что вода просачивается внутрь здания через любые
щели и зазоры в кровле.
Классическим решением для предотвращения образо-
вания ледяных наростов является изолирование и (или)
вентилирование крыши. Поскольку софиты, на первый
взгляд, обеспечивали эффективное проветривание крыши, я
начал искать на чердаке источники тепла, которые могли бы
нагревать скаты. В один из тех дней, когда температура за ок-
ном была существенно ниже точки замерзания, на чердаке,
расположенном над одной из спален второго этажа, термо-
метр показал около 8 °C, а над другой — чуть более 4 °C.
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08
35
Тепловые потери на пути в жилое прост-
ранство. Трубы отопления были плохо
изолированы, вследствие чего темпера-
тура на чердаке значительно превышала
температуру наружного воздуха, что и
привело к образованию ледяных нарос-
тов на крыше.
Температура на чердаке должна была
лишь чуть превышать температуру
наружного воздуха. Здесь же всё
способствовало образованию мощ-
ных ледяных наростов. Я начал ис-
кать источники просачивания тёпло-
го воздуха на чердак.
Прежде всего я увидел, что боко-
вые стены мансарды были недоста-
точно изолированы от скатов крыши.
В качестве утепли геля здесь были ис-
пользованы стекловолоконные маты,
прикреплённые к внутренней стороне
стен с помощью ленты для обмотки
трубопроводов. Люк на чердак над
гаражом и вовсе не имел изоляции,
хотя был оснащён нащельниками.
Стекловолоконная изоляция не была защищена с холод-
ной стороны. Хотя такая практика укладки утеплителя широ-
ко распространена, эффективность волокнистой изоляции
существенно снижается, когда её монтируют открыто. Тёп-
лый воздух по внутренней стороне боковых стен поднимает-
ся вверх и перемещается на чердак, а его место внизу зани-
мает холодный воздух. Причём стекловолокно движению
воздуха не препятствует. Представляя собой отличный воз-
душный фильтр, оно постепенно загрязняется и, разумеет-
ся, существенно теряет свои теплоизолирующие свойства.
Ведь именно воздух, составляющий 98% от объёма волок-
нистых материалов, является теплоизолятором.
Однако в нашем случае главная причина проблем была
иного происхождения. Располагавшиеся на чердаке трубы
отопления не были изолированы. Причём стальные трубы
были совсем «голыми», а гибкие подводки имели стеклово-
локонную изоляцию толщиной 25 мм, чего было явно недо-
статочно для трубопровода, по которому перемещается го-
рячий пар. Кроме того, были плохо герметизированы прохо-
ды труб отопления через перекры-
тия, что способствовало проникно-
вению тёплого воздуха из подвала на
чердак. В результате водяные пары
на холодной крыше конденсирова-
лись, а затем влага замерзала. Нуж-
но было выяснить, каким образом
влажный воздух попадает на чердак.
С помощью психрометра я
выяснил, что относительная влаж-
ность в доме составляла 50%. Можно
было предположить, что зимой она
была в пределах 35-40%. Проведён-
ная с помощью воздуходувной двери
проверка показала, что скорость воз-
душного потока составляла 2375 куб.
футов в минуту при перепаде давле-
Низкая температура наружного воздуха
плюс высокая влажность внутри жилища.
Конденсацию на этом окне можно было
бы предотвратить, снизив относительную
влажность внутри дома, либо повысив
теплотехнические характеристики окна
или же осуществив и то, и другое.
ния 50 паскалей. Это типично для
зданий, при строительстве которых
не было принято специальных мер по
обеспечению герметичности ограж-
дающего контура. Обследуемый дом
был даже немного лучше среднеста-
тистического жилища с системой
принудительного воздушного отопле-
ния. Всё говорило в пользу того, что в
доме должна регистрироваться бо-
лее низкая влажность воздуха.
Таким образом, у меня возникли
подозрения, что где-то находится
ещё один довольно мощный источник
влажности. Вентиляторы в ванной
комнате, сушилка и вытяжной колпак
кухонной плиты выбрасывали воздух
в атмосферу. Главным же «виновником»оказался увлажни-
тель. Хотя он и был установлен на низких значениях, вла-
дельцы дома сообщили мне, что устройство лишь недавно
работает в таком режиме. Это давало основание предпола-
гать, что ранее в этом жилище уровень относительной влаж-
ности превышал 60%. Часть этого влажного воздуха непо-
средственно просачивалась на чердак. Более эффективного
способа увлажнения чердака трудно было придумать.
Прежде всего я порекомендовал хозяевам отключить
центральный увлажнитель, а затем обмазать все трубы на
чердаке латексной мастикой, после чего хорошенько их изо-
лировать. В простейшем варианте можно было просто по-
крыть трубы целлюлозой — измельченными и пропитанны-
ми антипиреном (замедлителем огня) старыми газетами.
В жилых помещениях я порекомендовал также закрыть
трубы с помощью, например, коробов из фанеры или
тонколистового металла, а, кроме того, тщательно уп-
лотнить все отверстия, через которые проведены водо-
проводные, канализационные газовые трубы и электро-
проводка. Я посоветовал защитить
волокнистые маты с внутренней
стороны боковых стен мансарды
листами сухой штукатурки, утеп-
лить двери и люки, ведущие на чер-
дак. Помимо прочего, предложил
смонтировать в ванной комнате
вентилятор, выбрасывающий воз-
дух наружу, и герметизировать тру-
бы в подвале.
Такая довольно интенсивная «те-
рапия» должна была не только суще-
ственно облегчить состояние «боль-
ного», но и значительно сократить по-
требляемую энергию.
Окончание следует
36
«Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
Строительные хитрости
Фронтоны, сложенные из тех же брёвен, что и сте-
ны дома, в строительной практике — явление доволь-
но редкое. И вот почему! В такой конструкции бревен-
чатые фронтоны должны быть для крыши несущими, а
крыша, в свою очередь, должна надежно связывать
фронтоны через «конёк». Однако требуется огромный
опыт, чтобы возвести крышу, прочно «сидящую» на го-
ризонтальных брёвнах фронтона.
Дело в том, что свежесрубленные брёвна дают
сильную усадку, связанную с усыханием древесины
(усадка может составлять 50...60 мм на 1 м высоты
стены). Причём следует учесть, что в проекции фрон-
тон представляет собой треугольник с наивысшей
точкой под коньком. Именно треугольная форма обус-
ловливает разную степень усадки: наибольшая — под
коньком, наименьшая (или её отсутствие) — у свеса.
По сути дела, разная степень усадки со временем мо-
жет изменить крутизну ската крыши — из 12:12 она
станет, скажем, 11:12.
Если это не учесть, крышу «поведёт», верхние вен-
цы стен может вытолкнуть наружу, а кровля начнёт
протекать. И это далеко не все возможные проблемы.
нами. Стропила же на коньковом брусе в таких случаях кре-
пят внахлёст, соединив их шарнирно осью-болтом (рис. 1).
Однако это ещё не решает всех проблем. Другая
задача состоит в том, что по мере уменьшения кру-
тизны ската не допустить сталкивания со стен верхних
венцов. Для этого стропила нельзя, как обычно, при-
бивать гвоздями непосредственно к брёвнам. Пона-
добятся специальные крепёжные скобы, которые
обеспечат достаточную прочность соединений и од-
новременно позволят стропилам смещаться относи-
тельно стен дома.
Как вариант, можно скрепить стропила со стенами
жёстко, исключив тем самым возможность их сколь-
жения вниз (рис. 2). Но в этом случае надо оставить
зазор между стропилами на коньке. Тогда при усадке
фронтонов стропила будут смещаться навстречу друг
другу вверху, смыкая при этом зазор. Недостаток та-
кого решения — сложности с гидроизоляцией настила
поверх зазора.
Наконец, нельзя забывать о проходных элементах.
При устройстве дымовых, вентиляционных и прочих
труб, проходящих через кровлю, нужно учитывать
Поворотные стропила
Рис. 2.
Скользящие стропила
Рис. 1.
Стропила
Соедините стропила на коньке шарнирно, чтобы
они могли поворачиваться по мере осадки стен.
Фронтон из гори-
зонтально уло-
женных брёвен.
Крепёжные скобы позволяют
стропилам смещаться отно-
сительно брёвен верхнего
венца по мере усадки стены.
Бревно
верхнего
венца
Коньковый брус об-
режьте под крутиз-
ну ската с учёта
усадки
фронтона.
Крепление стропил к коньку
должно обеспечивать
возможность
их скольжения.
По мере осадки стены зазор между
стропилами смыкается.
Стропила закреплены на
бревнах верхнего венца
так, чтобы они не скользи-
ли, а поворачивались от-
носительно него.
Поэтому, если уж вы решили делать бревенчатые
фронтоны, следует предусмотреть целый ряд мер,
позволяющих избежать возможных неприятностей.
Начнём с того, что основным несущим элементом крыши
должен быть коньковый брус. При необходимости его «са-
жают» на промежуточные стойки с винтовыми домкратами,
позволяющими регулировать высоту стоек по мере того, как
конёк будет опускаться вместе с дающими усадку фронто-
движение крыши вниз. Если не оставлять с верхней
стороны трубы зазор, то по мере усадки фронтонов
крыша снесёт любую трубу. Это же следует помнить и
при монтаже водосточных систем.
И, наконец, последний совет. Чтобы не усложнять
конструкцию крыши, но получить при этом единооб-
разный внешний вид постройки, фронтоны лучше сде-
лать каркасными, а потом обшить их блок-хаусом.
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08
37
Советы практиков
Р. Ибрагимов
Сварка - ликбез для начинающих
В былые времена, когда возникала
необходимость в сварке металла — за-
борчик на даче поставить, ворота и по-
лочки в гараже сделать, отопление в
доме провести — приглашался опыт-
ный сварщик «Дядя Вася», у которого
был (в зависимости от ситуации) или
тяжеленный самодельный трансфор-
матор, или огромный и шумный ди-
зельный сварочный агрегат. Так как
альтернатив не было, то и выбирать не
приходилось — сварщики были на вес
золота и соответственно за свою рабо-
ту имели хорошее вознаграждение.
Но на дворе уже XXI век и техноло-
гии последние 10-15 лет не стояли на
месте. Сегодняшний рынок предлагает
потребителю доступные аппараты со-
вершенно нового поколения — лёгкие,
компактные, но при этом полноценные
и мощные. Ассортимент оборудования
довольно большой, и можно напрочь
запутаться в непонятных цифрах на
ценниках и аппаратах. Поэтому хочу
дать читателям некоторые советы по
выбору и приобретению сварочного
аппарата, а также провести некий «ма-
стер-класс» по основам сварочного
дела для тех, кто впервые сталкивается
с необходимостью использовать эти
технологии в быту самостоятельно.
Выбор аппарата. Для начала до-
вольно важное замечание. Многие на-
чинающие сварщики приобретают ап-
парат для эпизодических работ по до-
му, абсолютно не имея опыта работы.
Так вот, если ваша главная цель — мак-
симально эффективная работа при ми-
нимальных навыках, вам нужен инвер-
тор. Эти агрегаты малогабаритны, ве-
сят не более 8-10 кг и вполне сносно
работают при несильном понижении
напряжения в сети (что, к сожалению, у
нас далеко не редкость). Главное же
достоинство инверторов — благодаря
высокому КПД и небольшой потребля-
емой мощности их можно подключать к
бытовой сети, что совершенно недопу-
стимо для классических аппаратов.
Правда, есть и минусы — инверторы
довольно дороги и небезотказны. По-
этому целесообразно выбирать аппа-
рат с наибольшим сроком гарантии,
поскольку ремонт инвертора под силу
не каждому радиоинженеру.
Инвертор — сложное электронное
устройство, которое повышает быто-
вую частоту тока с 50 Гц до 150-300 кГц,
что позволяет использовать для полу-
чения нормального тока сварки совсем
крошечный трансформатор.
Другой вариант — классический
трансформатор с диодным мостом на
выходе. Аппараты этого класса непри-
хотливы к сети, а благодаря примитив-
ности конструкции довольно надёжны.
Минусы представителей этого вида
оборудования — они тяжеловаты (не
менее 20...30 кг), требуют определён-
ных (хотя бы начальных) навыков рабо-
ты, а самое главное—не могут работать
«от розетки» (требуется подключение к
автоматам не меньше 32 А на 220 в).
Выбор, конечно, за вами — как ви-
дите, здесь есть альтернативы.
Обязательно обратите внимание на
два самых важных параметра свароч-
ного аппарата. Обычно их указывают
либо на самом оборудовании (на спе-
циальной табличке), либо в паспорте
изделия. Первый — максимальный
сварочный ток, который измеряется в
амперах. Его величина напрямую вли-
яет на то, какой электрод вы сможете
использовать и металл какой толщины
сваривать. Второй — продолжитель-
ность включения (ПВ), указываемая в
процентах. Эта величина влияет на то,
как долго вы сможете работать с аппа-
ратом на максимальном токе. Напри-
мер, при ПВ, равном 100%, вы сможе-
те варить на максимальном токе без
ограничений. А вот при ПВ=50% после
парочки сожжённых электродов вам
придётся делать «передышку», чтобы
дать аппарату остыть.
Безусловно, между этими двумя па-
раметрами есть связь. Например, ес-
ли при максимальном токе 160 А ПВ
равно 50%, то при токе 90 А ПВ уже бу-
дет 100%.
Следует заметить, что сварочный
ток бывает переменным и постоян-
ным. При постоянном токе горение
электрода более стабильно, что поз-
воляет добиваться лучшего качества
шва. И инвертор, и выпрямитель выда-
ют постоянный ток.
При выборе сварочного оборудова-
ния предпочтение следует отдавать
38
«Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
Строительные хитрости
аппаратам с максимальным ПВ.
Что же касается величины макси-
мального тока, то тут надо учиты-
вать следующее: чем выше заяв-
ленный максимальный ток, тем до-
роже аппарат. Другое дело, какой
именно максимальный ток вам ну-
жен.
Так, для бытовых работ по дому
и гаражу вполне достаточно элект-
рода 03 мм (в просторечии —
«тройка»). Стандартный ток для
этого электрода — 80...90 А. И ес-
ли ваш круг задач решается этим
электродом, который позволяет
сваривать изделия из металла тол-
щиной 2-4 мм, то достаточно при-
обрести аппарат с максимальным
током около 120...140 А, что обес-
печит «комфортную» сварку, а при
необходимости и резку.
Более толстый электрод («чет-
верка») уже требует тока 130... 150
А. Так что если вы планируете сва-
ривать изделия из металла толщи-
ной более 4-5 мм, то стоит заду-
маться о покупке более мощного
сварочного аппарата — на
160...180А.
О сварочных электродах и их
выборе мы ещё поговорим, а пока
завершим наш экскурс в мир со-
временного сварочного оборудо-
вания и подведём некоторые ито-
ги.
Итак, самое главное, чем следу-
ет руководствоваться при выборе
сварочного аппарата — это круг
задач, который вы хотите решать с
его помощью. Во вторую очередь
нужно ориентироваться на бюд-
жет. Современный рынок предла-
гает множество разнообразных
марок сварочных аппаратов (осо-
бенно инверторов). Чтобы не запу-
таться в выборе, ориентируйтесь
по основным характеристикам —
максимальному току и ПВ. Кон-
кретных моделей рекомендовать
не буду, лишь посоветую быть ос-
торожнее в выборе продуктов из
«поднебесной».
Продолжение следует
Пружинный
зажим
Саморез для
гипсокартона
Для склейки соединений «на ус» мож-
но использовать обычный пружинный за-
жим. Просверлите в его губках отверстия
и вверните в них саморезы для гипсокар-
тона, острые кончики которых удержат
склеенные детали в нужном положении
до тех пор, пока клей не высохнет.
Разделить помещения две-
рью, поворачивающейся вокруг
центральной оси - нетрудноВерхняяперемь|чкаKOp-^
Конструкция такой двери показа-
на на рисунке.
В полу и нижней перемычке
проёма двери выбрано гнездо
для подшипникового узла. Верх-
няя и нижняя оси — резьбовые
шпильки. На нижней оси снизу
подшипник зафиксирован уста-
новочными винтами, а сверху —
гайкой. Нагрузка на подшипник
передаётся через большую плос-
кую шайбу.
Ось самоориентирующегося
подшипника может отклоняться,
что облегчает установку двери.
Целесообразно также не завора-
чивать установочные винты и за-
вести на место подшипниковый
узел в сборе. Шурупы крепления
располагают так, чтобы при от-
крытой двери их не было видно.
При установке двери верхнюю
ось сначала опускают в отвер-
стие, просверленное в верхнем
ребре дверного полотна, а затем
через отверстие ось поднимают
отвёрткой и фиксируют шкантом.
Резьбовая шпилька
М16x75 мм
Латунная втулка
[. Верхняя перемычка
Г рамы двери
Пол
Регулировочный зазор
Установочные винты
Шкант
016 мм
Отверстие
016x80 мм
Стопор
(по обеим сторонам двери)
Шайба
Отверстие
016 мм
Резьбовая шпилька М16х125 мм
Высоту установки
/двери регулируют
гайкой и шайбой
Самоориентирую-
щийся закрытый
подшипник
Нижняя
перемычка
рамы, двери
Порог
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08 39
Баня
Ю. Хошев
В предыдущих статьях мы рассмат-
ривали изотермическую баню, все эле-
менты которой имеют одну и ту же тем-
пературу, кроме тела человека, которое
нагреться выше 40°С не может по чисто
физиологическим причинам. В реаль-
ности печь, пол, стены и потолок бани
имеют разные температуры. При этом в
бане всё перемешивается за счёт пото-
ков воздуха. Но при всей запутанности
картины можно выделить основные
процессы, позволяющие понять суть
происходящего.
Рассмотрим частный, но очень на-
глядный пример чёрной бани (дымной
сауны), схема которой приведена на
рис. 1. При протопке бани холодный
воздух от двери по полу поступает к
очагу, нагревается и в виде смеси с ды-
мовыми газами поднимается вверх, рас-
стилается по потолку и выходит наружу
через верх двери. Такая траектория на-
зывается вентиляционной приточно-вы-
тяжной кривой и является разомкнутой
(замыкается вне помещения).
Рис. 1. Динамика воздушных потоков
в чёрной (курной) бане: 1 — открытый
очаг из камней; 2 —дверь; 3 — венти-
ляционный поток при открытой две-
ри; 4 — циркуляционный поток; 5 —
застойная зона.
Если прикрыть дверь, то потоки воз-
духа не исчезнут, поскольку причиной
их возникновения является очаг, на-
гревающий воздух. Получившаяся при
этом траектория движения воздуха (в
том числе и дыма) называется рецир-
куляционной кривой и является замк-
нутой. Именно циркуляционные потоки
приводят к задымлению помещения, а
также к нагреву стен и полов нисходя-
щими потоками горячего воздуха и
дыма. При протопке очага с открыты-
ми дверями нельзя ходить по помеще-
нию, размахивая руками, поскольку
возникающее при этом перемешива-
ние воздуха тотчас нарушает ламинар-
но текущие вдоль потолка потоки дыма
и помещение полностью задымляется.
В реальных условиях циркуляцион-
ные и вентиляционные потоки воздуха
обычно существуют одновременно.
Для понимания банных процессов глав-
ным является циркуляционный поток.
Зная его траекторию в помещении,
можно расположить приточные и вы-
тяжные отверстия так, чтобы полно-
стью «разомкнуть» при необходимости
циркуляционную кривую и организо-
вать эффективную вентиляцию.
В помещениях бань обычно имеет-
ся одна или несколько застойных зон
(под полками тоже), движение воздуха
в которых может быть создано лишь
дополнительными факторами — пере-
движением людей, взмахами веников,
вентиляторами и т.п.
Протопив баню, погасив очаг и за-
крыв дверь, мы уже не видим клубов
дыма — их нет. Но циркуляционные по-
токи не исчезают, поскольку раскалён-
ные камни нагревают воздух так же,
как пламя очага. Если плеснуть воду на
камни, то и горячий увлажнённый воз-
дух будет двигаться по циркуляцион-
ной траектории. В отличие от задым-
ленного воздуха горячий увлажненный
воздух, достигая холодного пола, мо-
жет не только охлаждаться, но и осу-
шаться за счёт конденсации.
Если охлаждение воздуха на полу
компенсируется последующим нагре-
вом над камнями, то осушение воздуха
ничем не компенсируется (если только
не «поддавать» на камни постоянно).
Поэтому как ни увлажняй однократны-
ми «поддачами» движущийся в чёрной
бане воздух, всё равно он через
два-три оборота неминуемо осушит-
ся. Это говорит о том, что чёрная баня
с мощным тепловыделением и холод-
ным полом способна давать мощные
волны горячего пара, распространяю-
щиеся на весь объём бани, но в то же
время быстро исчезающие. Без «под-
дач» такая баня является сухой.
Эти соображения лежат в основе
теории чёрных бань и курных изб, но
могут быть распространены и на бани
современных типов.
В качестве исходной модели выбе-
рем схему современной сухой высоко-
температурной сауны с холодным полом
(рис. 2). Сауна содержит вместо очага
металлическую печь с металлически-
ми экранами (кожухом), образующими
калориферный нагреватель воздуха, и
каменкой для «поддачи». Раскалённые
стенки печи создают в калориферном
зазоре вертикальный поток воздуха,
распространяющий тепло от печи (и
пар от каменки) по всему объёму бани.
40 «Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
Предположим, что общий объём са-
уны равен 10 м3, причём 7,5 м3 из них
заняты циркулирующим воздухом, а
2,5 м3 — застойными зонами, печью и
другими неподвижными предметами.
Примем также, что мощность нагрева
воздуха равна 20 кВт, имея в виду, что в
металлических печах мощность тепло-
отдачи в воздух сравнима с мощнос-
тью, выделяющейся в топке печи от го-
рения дров или нагрева ТЭНов.
Печь забирает холодный воздух от
пола с температурой 20°С, нагревает
его до температуры 100°С и направля-
ет к потолку. Исходя из теплоёмкости
воздуха скорость циркуляционного по-
тока составит 900 кг/час, а в бане нахо-
дится всего 7,5 кг движущегося возду-
ха. Это означает, что весь воздух в сау-
не 120 раз в час проходит около печи,
нагревается, увлажняется (при «подда-
чах»), а затем по потолку и стенам
(сверху вниз) достигает пола, охлажда-
ется, осушается (выделяет конденсат в
виде росы) и вновь поступает к печи
для нагрева.
Этот режим, который и называется
сухой высокотемпературной сауной,
стал возможным в результате внедре-
ния в банную практику металлических
печей с мощной теплоотдачей. Харак-
терной чертой этого режима является
невозможность постоянного накапли-
вания влаги в воздухе, а также невоз-
Рис. 2. Динамика воздушных потоков
в модельной бане: 1 — металличес-
кая печь с каменкой; 2 — циркуляци-
онный поток воздуха; 3 — микроцир-
куляционый поток воздуха, недости-
гающий пола (с учётом преград); 4 —
поток пара из каменки, подмешива-
ющийся в циркуляционный поток;
5 — вентиляционное отверстие; 6 —
вытяжной поток воздуха; 7 — приточ-
ный поток воздуха; 8 — металличес-
кий экран (кожух).
можность сохранения высокой влаж-
ности воздуха.
Действительно, для получения в са-
уне объёмом 10 м3 воздуха с абсолют-
ной влажностью 0,05 кг/м3 необходимо
истратить 0,5 кг воды. Стандартный ки-
пятильник мощностью 1,3 кВт выдаёт
столько пара за 20 мин. Но за это вре-
мя увлажняющийся воздух успевает
пройти около пола 40 раз, каждый раз
осушаясь. Так что высокая влажность
воздуха здесь не может быть достигну-
та. Даже если 0,5 кг воды испарить
«мгновенно», то есть за несколько се-
кунд, в каменке с большой мощностью
парообразования, всё равно после
кратковременного «парового толчка»
через минуту вся вода окажется на полу.
На рис. 3 представлена типичная
диаграмма осушения воздуха в сауне.
Увлажнённый воздух (например, с тем-
пературой 70°С и абсолютной влажно-
стью 0,08 кг/м3), соответствующий ис-
ходной точке 1, в процессе циркуляци-
онного движения в бане охлаждается
на полу сначала до 50°С без конденса-
ции (участок 2), а затем до температу-
ры 30°С с выделением росы (участок 4),
а потом нагревается около печи до ис-
ходной температуры 70°С (участок 5).
Замыкание цикла (переход отточки 6 к
точке 1 на участке 7) требует увлажне-
ния воздуха с 0,03 кг/м3 до 0,08 кг/м3, и
если этого не происходит, воздух оста-
ётся сухим.
Снизим скорость циркуляции, для
чего погасим печь. При этом получим
нечто похоже на протопленную «чёр-
ную баню» с открытой каменкой, с той
лишь разницей, что размер каменки у
металлической печи обычно значи-
тельно меньше, чем в чёрной бане.
Предположим, что мощность камен-
ки по нагреву воздуха составляет 2 кВт.
Это означает, что скорость циркуляции
сокращается со 120 раз до 12 раз в
час. То есть характерное время осуше-
ния увеличивается с 0,5 до 5 минут.
При таком довольно приличном време-
ни человек уже отчётливо чувствует
длительное увлажнение воздуха. Такая
баня считается влажной, поскольку при
длительных увлажнениях воздуха ха-
Рис. 3. Диаграмма состояния возду-
ха в выделенном объёме, переме-
щающемся вдоль циркуляционной
кривой: 1 — исходная точка состоя-
ния (метеоточка у потолка бани); 2 —
охлаждение без конденсации паров
воды из воздуха; 3 — теоретическая
зависимость плотности насыщенно-
го пара от температуры; 4 — охлаж-
дение с конденсацией паров воды из
воздуха; 5 — нагрев воздуха около
печи; 6 — метеоточка конца цикла
без увлажнения; 7 — увлажнение
воздуха паром, поступающим из ка-
менки при «поддаче».
рактерным становится потоотделение
в форме потения.
Поскольку линейные скорости пе-
ремещения воздушных масс при по-
гасшей печи сокращаются (с 0,1...1,0
до 0,01...0,1 м/сек), появляется воз-
можность «вручную» воздействовать
на потоки воздуха с помощью веника.
Здесь имеются в виду известные тра-
диционные банные операции «разгона
пара» по стенам и потолку и «посадки
пара» на пол, обеспечивающие при не-
обходимости быстрое осушение воз-
духа, чтобы сделать пар «лёгким».
А теперь прикроем каменку тепло-
изолированной термостойкой крыш-
кой и тем самым ещё сильней снизим
скорость циркуляции воздуха в бане.
Предположим, что мощность теплоот-
дачи каменки при этом снизится до
0,5 кВт. Кратность циркуляции снизится
до 3 раз в час, а линейные скорости воз-
душных потоков—до 0,001.. .0,01 м/сек.
Это уже практически неподвижный
воздух. Вся баня будет представлять
собой единую застойную зону, движе-
ние воздуха в которой полностью оп-
ределяется движениями веника и пе-
ремещениями людей.
Если в этих условиях увлажнить
Форум «Дела домашние» на www.master-sam.ru «Дом» 11’08 41
воздух, то высокая влажность будет
сохраняться до 20 минут, а при полной
изоляции каменки — ещё дольше. Это
значит, что воздух можно увлажнять не
только мощной «поддачей» на камни,
но даже и медленным накапливанием
пара в воздухе за счёт испарений
влаги с тела человека или воды с тёп-
лого пола. Такая баня считается пре-
дельно влажной (даже паровой) и не
способной к быстрому изменению ме-
теопараметров. Характерным приме-
ром такой бани с практически непо-
движным воздухом является хамам —
традиционная восточная паровая баня.
Таким образом в бане, как и в зем-
ной атмосфере, метеорологическая
обстановка будет определяться тем,
имеются или нет крупномасштабные
перемещения воздуха. Если сильных
подвижек воздуха нет, то погода будет
формироваться исключительно мест-
ными явлениями нагрева, испарения и
конденсации. Но если потоки воздуха
возникают, то они могут принести с со-
бой те метеоусловия, которые возник-
ли может быть очень далеко от этой ме-
стности. Так, дожди в Финляндии ско-
рее всего обуславливаются процесса-
ми испарения где-нибудь в Атлантике,
а не в самой Финляндии, и приносятся
перемещающимися циклонами.
Применительно к человеку это оз-
начает, что бани с неподвижным воз-
духом являются малоконтрастными и
влажными, поскольку испарение пота
(влаги) с кожи приводит к постепен-
ному накапливанию влаги в воздухе
вокруг тела человека точно так же, как
в непроветренном помещении. Появ-
ление же воздушных потоков делает
баню контрастной, малопредсказуе-
мой, способной давать и мощные вол-
ны жгучего пара, и быстро осушаться.
То есть баня с подвижным воздухом
может быть и паровой (преимущест-
венно кратковременно), и сухой (дол-
говременно) в зависимости от прост-
ранственного распределения метео-
условий вдоль траектории воздушных
потоков.
Неподвижность воздуха в бане оз-
начает, что в ней могут находиться не-
перемешивающиеся между собой от-
дельные застойные зоны с разными
метеопараметрами. Например, если в
хамаме обогреваемый пол мокрый и
имеет температуру 55°С, то около него
формируется застойная зона воздуха с
температурой 55°С и абсолютной
влажностью 0,1 кг/м3, (относительная
влажность —100%).
В то же время на высоте 1 м от пола,
где на каменных лежаках (может быть,
и мокрых) с температурой 40°С лежат
люди (может, и потные) с температу-
рой кожи 40°С, процессы испарения и
конденсации формируют иную застой-
ную зону с температурой 40°С и абсо-
лютной влажностью 0,05 кг/м3 (с отно-
сительной влажностью воздуха 100%
для 40°С). А наверху у свода потолка с
температурой, например, 30°С форми-
руется своя застойная зона с абсолют-
ной влажностью воздуха 0,03 кг/м3 (с
относительной влажностью воздуха
100% для 30°С).
Таким образом, неподвижность воз-
духа создаёт условия для относитель-
ной влажности 100% во всём объёме
такого модельного хамама. В отличие
от изотермического модельного сосу-
да (макета турецкой бани), о котором
мы уже говорили в предыдущих публи-
кациях, посвящённых теоретическим
аспектам банных процессов, здесь от-
носительная влажность воздуха 100%
может быть достигнута и в неизотер-
мическом сосуде с разными темпера-
турами в разных застойных зонах.
Гигрометр в такой неподвижной ба-
не мало что может сказать парильщи-
ку. А вот распределение «точек росы»
воздуха в объёме бани сразу одно-
значно определит всю метеообстанов-
ку в ней. Так, даже в отсутствие пото-
ков воздуха возникает диффузионный
поток молекул воды в неподвижном
воздухе из зон с высокой «точкой ро-
сы» (с высокой абсолютной влажнос-
тью воздуха) в зоны с низкой «точкой
росы» (низкой абсолютной влажнос-
тью воздуха). Но поскольку воздух во
всех зонах до предела насыщен водой
(всюду имеет относительную влаж-
ность 100%), то это приводит к её кон-
денсации в зонах с низкой абсолютной
влажностью воздуха в виде росы (в том
числе и на телах людей) и в виде тума-
на (дымки).
Если же возникают потоки воздуха,
то они резко усиливают проникнове-
ние высоковлажных объёмов воздуха в
холодные зоны с возникновением
«клубов пара». Аналогичная картина
наблюдается при возникновении над
тёплыми водоёмами ночных туманов в
холодном воздухе.
Обратим внимание, что воздух с
относительной влажностью 100% (до
предела насыщенный парами воды)
тем не менее способен «испарять» (в
смысле принимать) воду, но только
нагретую до температур более высо-
ких, чем температура воздуха, и при
этом обязательно образуется туман.
Это объясняется тем, что около по-
верхности воды имеется тонкий по-
граничный слой воздуха, температура
и абсолютная влажность которого вы-
ше, чем у окружающего воздуха. Пары
воды из него диффундируют в окру-
жающий воздух и там конденсируют-
ся.
Неподвижность воздуха в бане все-
гда создаёт у поверхности воды (будь
то у мокрой полки или у потной кожи)
застойные зоны с относительной
влажностью 100%. Потоки же воздуха
разрушают или перемешивают застой-
ные зоны. Поэтому появление движе-
ния воздуха может снизить относи-
тельную влажность, а может и «повы-
сить» её, что физически означает об-
разование росы или тумана.
Проанализировать возможные по-
следствия появления потоков воздуха
в бане можно с помощью модельных
умозрительных перемещений выде-
ленного объёма воздуха вдоль воз-
можных траекторий. Имея в виду, что
абсолютная влажность воздуха в изо-
лированном выделенном объёме по-
стоянна вне зависимости от факта ох-
лаждения или нагрева воздуха в нём,
нетрудно предугадать, будет ли воздух
в выделенном объёме увлажняться или
осушаться при нарушении изоляции
(то есть при контакте воздуха с эле-
42 «Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
ментами бани, имеющими ту или иную
температуру.
Если «точка росы» воздуха будет ни-
же температуры элемента бани (пола,
полки, потолка и тела человека), то про-
изойдёт испарение воды (если она
есть) с поверхности элемента и увлаж-
нение воздуха. И наоборот, если «точка
росы» воздуха выше температуры эле-
мента, то происходит конденсация во-
дяных паров из воздуха и его осушение.
Анализ будет сложнее, если опери-
ровать понятием относительной влаж-
ности воздуха, которая изменяется с
изменением температуры воздуха в
выделенном объёме. В этом случае бу-
дут полезны конденсационные кривые,
соответствующие постоянным «точкам
росы» (постоянным абсолютным влаж-
ностям) воздуха (рис. 4). По извест-
ным температуре и относительной
влажности воздуха необходимо опре-
делить местоположение метеоточки А,
и если она располагается ниже кон-
денсационной кривой, то будет наблю-
даться испарение воды с поверхности
элемента, а если выше — пары будут
конденсироваться на поверхность эле-
мента.
Так, метеоточка А на рис, 4, соот-
ветствует испарению воды с элемен-
тов с температурами 50°С (и выше) и
конденсации водяных паров на эле-
ментах с температурой 40°С (и ниже).
Охлаждение и нагрев воздуха в вы-
деленном объёме соответствуют пере-
мещению точки А по кривой А^г, а по-
тому не изменяют результатов выпол-
ненного выше анализа. Указанные кри-
вые могут быть использованы при ана-
лизе банных процессов по результатам
измерения температуры и относитель-
ной влажности воздуха гигрометром.
Основной вывод из вышеприведён-
ных рассуждений следующий. Необхо-
димо учитывать, что воздух на холод-
ных элементах бани не только охлаж-
дается, но и осушается. Это, в общем-
то — тривиальное заключение. Тем не
менее оно очень часто недооценивает-
ся при проектировании и строительст-
ве бань. Прежде всего, по той причине,
что основным параметром бани оши-
бочно полагают температуру, а не
влажность воздуха.
Действительно, чем горячее воздух,
тем до более высокой температуры на-
гревается полок бани или, скажем, ме-
дальон на теле. Но если турецкую, на-
пример, баню залповым образом про-
ветрить, то вернуть прежние метеоус-
ловия для человека без повторного ув-
лажнения воздуха не удастся, хотя
температура воздуха тотчас поднимет-
ся до прежних значений за счёт мас-
сивного тёплого пола и стен. При низ-
ких же температурах бани (ниже
60-80°С) без увлажнения воздуха жа-
ры в бане не добиться.
Осушение же воздуха на холодных
элементах не компенсируется про-
Рис. 4. Конденсационные кривые —
теоретические зависимости относи-
тельной влажности воздуха (по гиг-
рометру) от температуры воздуха
(по сухому термометру) при разных
фиксированных «точках росы» возду-
ха (указаны числами у кривых).
стым нагревом от печи — необходимо
столь же постоянно и увлажнять воздух
(например, «поддачами» или увлажне-
нием горячего потолка в русской бане).
Если охлаждение воздуха определя-
ется соотношением температур возду-
ха и холодного элемента, то осушение
воздуха — соотношением «точки росы»
воздуха и температуры холодного эле-
мента. Скорость же осушения опреде-
ляется разностью абсолютной влажно-
сти воздуха и плотностью насыщенного
пара при температуре холодного эле-
мента. А так как плотность насыщенно-
го пара изменяется с температурой
очень сильно (экспоненциально), то
скорость осушения воздуха на холод-
ном элементе со снижением его тем-
пературы растёт быстрее, чем ско-
рость охлаждения воздуха.
Поэтому наличие сверххолодных
элементов (например, ледяных полов)
оказывает более сильное влияние на
влажность, нежели на температуру
воздуха в бане. Это может привести к
тому, что иная баня неплохо «держит
температуру», но «не держит жар» в
том смысле, что «не держит пар».
Бани, которые «не держат пар», на-
зывают сухими саунами. В сухих сау-
нах обязательно имеется холодный
элемент, осушающий воздух (либо
имеется приточная вентиляция, пода-
ющая сухой воздух). Циркуляция воз-
духа в сауне повышает эффективность
осушения воздуха на холодном эле-
менте, поскольку подаёт на холодную
конденсирующую поверхность боль-
шее количество влажного воздуха.
В финских сухих саунах циркуляция
воздуха достигается за счёт мощного
восходящего воздушного потока у го-
рячих стенок металлической печи. По-
этому в России сухими саунами (или
просто саунами) условно именуют ба-
ни с мощной металлической печью и
холодным полом, которые «не держат
пар» в том смысле, что увлажнённый
любым образом воздух тотчас осуша-
ется.
К баням, которые «держат пар», от-
носят хамамы и русские белые бани,
поскольку они не имеют холодных эле-
ментов или, во всяком случае, посто-
янных мощных циркуляционных пото-
ков. В русских парных белых банях с
закрытой каменкой предусмотрена
возможность быстрого осушения воз-
духа в бане с помощью веника, на-
правляющего горячий влажный воздух
на холодный пол («посадка пара»), а
также быстрого увлажнения воздуха в
бане с помощью «поддач».
Литература
1. Сауна. Гигиеническая баня для дачни-
ка и садовода, М.: «Издательство АСТ»,
2004.
2. Теория бань. Учебник, М.: «Книга и
бизнес», 2006.
3. Б.А. Семенченко, Физическая метео-
рология, М.: Аспект-Пресс, 2002 г.
Форум «Дела домашние» на www.master-sam.ru «Дом» 1Г08 43
Советы практиков
Маленькая история
о шведской «родне»
Удивительные вещи порой происхо-
дят! Служит тебе вещь, служит и вдруг:
бац — сломалась! И ладно бы разговор
шёл о сложной бытовой технике, а то ведь
речь — о крышке унитаза!
Служила эта «шведская красавица» ве-
рой и правдой вместе со своим братом —
унитазом. Но если тот «ладно скроен и
крепко сшит», то сестра дала слабину и
треснула.
Казалось бы, какая беда: пошёл и купил
новую. Но вот тут и начались проблемы.
Шведский дизайн — штука тонкая, изыс-
канная. Недаром самый престижный кон-
курс среди промышленных дизайнеров
проводится компанией «Электролюкс»
(пишу по-русски, чтобы не подумали, мол,
это — скрытая реклама). И как следствие,
дизайн крышки шведского унитаза рази-
тельно отличается от аналогичного в дру-
гих странах. Форма крышки — прямо-
угольная, повторяющая контур ободка
унитаза. Того, под который может загля-
нуть только специальный утёнок.
Пошел я по магазинам и рынкам — нет
такой крышки. Мудрый консультант-про-
давец посоветовал взять универсальную,
подходит к любому унитазу. Предложение
звучало разумно. Да и не воду же с неё,
простите, пить. Тем более временно, пока
не найду оригинальную. Но настораживал
один момент. И даже не форма. А распо-
ложение отверстий и расстояние между
ними, через которое крышка крепится к
унитазу. Но продавец наседал, и все вре-
мя говорил волшебное слово — «универ-
сальная». Я сдался. Пошел к кассе. Выло-
жил кровных 150 рублей и счастливый по-
мчался домой... Это было только начало.
Ну ладно, с формой смириться можно.
А вот крепить нельзя. Толщина керамики
унитаза в зоне отверстий на 10 мм превы-
шала длину универсальных пластмассо-
вых болтов нового набора.
Г. Киселёв, Москва
Оп-па, приплыли! Сливай воду! Да и
расстояние между отверстиями на те же
10 мм у оригинала больше, чем в универ-
сальном наборе.
И снова дизайнеры из Швеции на вы-
соте. Думают не только о том, что должно
быть красиво. Но и о том, как обслужи-
вать. А «изюминка», извините за этот тер-
мин в отношении унитаза, в том, что
крышка — быстросъёмная, чтобы и хозяй-
ка, и хозяин могли легко демонтировать
её для проведения профилактических ра-
бот: помыть, почистить и крышку, и сам
унитаз. Ай да молодцы! Вот это забота о
людях!
И вот эти детали, представляющие из
себя симбиоз петли и конусообразного
цилиндра с пластичным оребрением,
спасли положение. К тому же, эти детали
имеют конусообразное сквозное отвер-
стие, средний диаметр которого совпада-
ет с диаметром универсальных болтов.
Для обеспечения установки новой уни-
версальной крышки и нивелирования раз-
бросов посадочных размеров с унитазом
мы просто отрезаем от старых «симбио-
тических» шведских деталей верхнюю
часть с петлями и вставляем в них с неко-
торым усилием наши отечественные уни-
версальные болты. Стыкуем болты с паза-
ми универсальной крышки и легким дви-
жением руки вставляем полученную кон-
струкцию в штатные крепёжные отверстия
унитаза. И всё! Самое главное, мы испра-
вили недостаток отечественного изделия,
сохранив придумку шведов — быстро-
съёмность крышки!
Но у вас возникнет законный вопрос: а
куда исчезла разница в 10 мм между DT-
У. Универсальный набор.
2. Отрезаем петлю
от «симбиотической» детали.
3. Вставляем отечественные болты
во втулки, образовавшиеся
после обрезки петель
от «симбиотической» детали.
4. Универсальная отечественная
крышка с «симбиотической» деталью
готова к установке.
5. «Легким движением руки...»
6. ...иготово.
44
«Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
Впервые в России!
Издательство «Гефест-Пресс» начинает выпуск
уникальной практической серии
для умелых рук
да» сдшь
Первая книга серии — «Камины, печи,
барбекю» уже поступила в продажу.
Всё, что вы в ней увидите, — реально
существует, живёт и действует,
и что характерно —
сделано руками людей
самых разных профессий,
возраста и опыта.
Книга рассказывает
о создании домашних очагов
различного назначения —
от простых каменок или грилей
до комбинированных печей
и изящных каминов.
Здесь — все подробности:
от макетирования,
конструирования и дизайна —
до чётких порядовок, технологии кладки и эксплуатации печей
и каминов. Материал изложен ясно и просто,
с множеством цветных фотографий, рисунков
и чертежей (объём книги — 208 стр.).
Книги серии посвящены раз-
личным видам самодеятельного
технического и прикладного твор- 1
чества и мастерства в домашних
условиях.
Серия выделяется среди других
изданий подобной направленности
_____________ “Тчц, барбекю»
---------------
тщательностью подготовки, конст-
руктивной и технологической досто-
верностью, широтой и новизной пуб-
ликуемого опыта.
Авторы книг — мастера и умельцы
со всех континентов Земли — рас-
сказывают о своих находках и дости-
жениях при самостоятельном строи-
тельстве домов, гаражей, теплиц, ко-
лодцев, беседок, печей, каминов,
барбекю и иных сооружений; ремон-
те и реконструкции дома, квартиры,
конструировании и изготовлении
оригинальных устройств и приспо-
соблений для домашней мастерской,
садового участка.
В серию входят и книги, в которых
сконцентрирован наиболее интерес-
ный опыт занятий различными на-
родными промыслами, декоратив-
но-прикладным искусством.
Серия рассчитана на широкий круг
читателей, стремящихся своими ру-
ками, с наименьшей затратой денеж-
ных средств решать домашние про-
блемы, создавать необходимые ве-
щи, использовать для этого доступ-
ные, «домашние» технологии.
В серии планируются
и готовятся к печати книги:
♦ Дома и домики — своими руками
(доступные проекты и конструкции)
♦ Свой дом: из чего строить
♦ Инженерное оборудование дома
♦ Бани, сауны,бассейны
♦ Интерьер нашего дома (мебель
своими руками)
♦ Домашняя мастерская
♦ Постройки вокруг дома (беседки,
барбекю, теплицы, погреба, ко-
лодцы, перголы, детские пло-
щадки и др.)
♦ Камины и печи (2-й выпуск)
Все книги иллюстрированы цвет-
ными фотографиями и рисунками,
чертежами и схемами, выходят в
твердых лакированных обложках,
формат 200x257 мм. Достойный
подарок домашнему мастеру!
О выходе этих книг в свет будет
сообщать наш журнал.
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08
45
КУТЮРЬЕ
ОКОННЫХ ДЕЛ
Давно это было, так давно,
что уж никто и не помнит когда
чья-то умная голова придумала
сделать отверстия в стенах
своих примитивных жилищ,
чтобы наполнить их солнечным
светом и чистым (тогда ещё)
воздухом.
И вот сегодня мы с вами уже
говорим об «умных» окнах,
экологически чистом профиле,
специальных стёклах и целых
оконных системах.
И фирма «VEKA», отмечающая
десятилетие своей
деятельности в РОССИИ,
в этом деле, пожалуй, —
кутюрье!
27 июня 2008 года была проведена
пресс-конференция, посвященная деся-
тилетнему юбилею деятельности «VEKA»
в России, на которой с удовлетворением
были отмечены успехи компании. Это и
строительство в 2000 году первого заво-
да в городе Троицке Московской облас-
ти. И первые 2000 тонн профиля «VEKA».
И увеличение объёмов выпуска к 2008
году, пожалуй, лучшего в Европе окон-
ного профиля «VEKA» — до 65 000 тонн.
А количество рабочих мест на заводах
компании в Троицке —270 и в Новоси-
бирске—120.
Но самая впечатляющая цифра 140
миллионов евро — это оборот компании
VEKA за 2007 год. И в этом заслуга «VEKA
RUS» — локомотива, движущей силы ев-
ропейской группы концерна, в которой
темпы роста, объёмы производства и про-
даж в 2007 году впервые превысили объё-
мы продаж в Германии.
Да, есть чем гордиться господам Ийозе-
фу Лео Бекхофф, Андреасу Хиллебранд,
Рене Хаарун и их российским коллегам Ан-
дрею Таранушичу, Сергею Ельникову.
Честно говоря, я рассчитывал полу-
Слева направо: Руководитель отдела маркетинга «VEKA RUS» Сергей Ельников, Гене-
ральный директор «VEKA RUS» Ийозеф Лео Бекхофф, финансовый директор «VEKA
AG» д-р Андреас Хиллебранд, коммерческий директор «VEKA RUS» Андрей Таранушич.
чить отрицательный ответ на вопрос:
«Господин Ельников, а где можно посмо-
треть первое установленное в РОССИИ
окно из профиля «VEKA». Но ответ после-
довал незамедлительно: «Первое окно
из профиля «VEKA» установлено партнё-
ром компании «VEKA» — компанией «Ок-
на Хоббит» в 1995 году и его можно не
просто посмотреть, но и пощупать и да-
же сфотографировать, чтобы показать
своим читателям».
Следующий вопрос был, пожалуй, не
совсем тактичен: «А кто ваш старейший
Первое окно из профиля «VEKA»,
изготовленное и установленное
компанией «Окна Хоббит» в 1995 году.
Съёмка — июль 2008 года.
Завод «Окна Хоббит» в г. Люберцы.
партнёр в России?». Ответ опять про-
звучал незамедлительно: «Конечно,
компания «Окна Хоббит». Нас связыва-
ют очень крепкие, проверенные време-
нем отношения», — сказал господин Та-
ранушич. — С самого прихода «VEKA» в
Россию компания работает бок о бок с
компанией «Окна Хоббит». Первый
склад, первый учебный центр, первые
шаги — всё происходило на производст-
венной базе и при поддержке компании
«Окна Хоббит».
Но мне хотелось разговорить юбиля-
ров и увести их от сухих цифр отчётов и я
задал вопрос про жизнь, тем более, что
пресс-конференция проходила перед
финальной игрой Кубка Европы: «Уважа-
емый господин Бекхофф. Как вы расце-
ниваете шансы вашей сборной в финале
Кубка Европы в игре с испанцами?» Но
господин Бекхофф оказался любителем
футбола, его знатоком. Выразив собо-
лезнование по поводу вылета нашей ко-
46
«Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
манды и заметив, что для немецкой сбор-
ной наши были бы куда интереснее, как
соперники, он с уверенностью, как и по-
добает настоящему патриоту, подчерк-
нул, что победа будет за ними! Ну, с кем
не бывает.
Потом были ещё вопросы и об утили-
зации пластиковых окон, и о построен-
ном для этой цели заводе-автомате в
Германии, и о том, что такой завод может
появиться и в России, и о разработках
новых конструкций профилей, и о пре-
словутом содержании свинца в профиле.
Здесь надо особо подчеркнуть, что ника-
кого свинца, приносящего вред организ-
му человека, в профилях «VEKA» нет!
А потом всех повезли на завод. Всё
четко, выверено, продуманно с немец-
кой скрупулезностью и педантичностью.
Завод работает как швейцарский хроно-
метр! Стандарты качества на самом вы-
соком уровне!
На следующий день мой путь был пре-
допределён — Люберцы, завод фирмы
«Окна Хоббит». Я сдался перед очарова-
нием и осведомленностью практически
во всех вопросах представительниц
пресс-службы компании «Окна Хоббит».
Экскурсия по заводу, подразделениям
компании, столовой повергли меня в лег-
кий транс. Такого я увидеть не ожидал.
Самое современное оборудование,
полная автоматизация и информатиза-
ция производства, разработанная сами-
ми сотрудниками. Каждый заказ можно
проследить от момента оформления и до
установки на каждом этапе производст-
ва. Полный электронный архив всех зака-
зов, начиная с самого первого (титаниче-
ская работа по переводу бумажных мас-
сивов). Именно поэтому не составило
труда найти первое установленное окно.
Чистота, порядок, слаженность работы
всех подразделений. Каждый отвечает
конкретно за свой участок работы. Теку-
честь кадров — минимальная, возмож-
ности карьерного роста — огромные.
Директор по производству компании
«Окна Хоббит» Игорь Астафьев уделил
более трёх часов корреспонденту, отве-
чая на его коварные вопросы. И об объё-
мах производства, и о технологиях, и о
столь разнообразном ассортименте вы-
пускаемой продукции (пластик, дерево,
алюминий), о системе качества, о благо-
творительных программах, о социальных
гарантиях работников компании «Окна
Хоббит».
А какая столовая в компании «Окна
Хоббит»! Поварихи, красавицы-женщи-
ны, готовят так, что пальчики оближешь.
И надо отметить, посещают столовую
все, от генерального директора до убор-
щицы, порою стоя в общей очереди и об-
суждая самые разнообразные вопросы.
Уезжал корреспондент с такими мыс-
лями: «Только тогда, когда достигнуто
взаимопонимание, работа идёт в коман-
де, строго выполняются все условия, до-
говоренности, самые высокие стандар-
ты, привлекаются самые современные
технологии, можно добиться таких впе-
чатляющих результатов. И у партнёров
«VEKA» и «Окна Хоббит» это получилось
на все 100%.
. И в выигрыше мы, ПОТРЕБИТЕЛИ!
Чувствуется, что «VEKA» — на ВЕКА!»
Г.КИСЕЛЁВ, Москва
797-87-87
ЛЮБАЯ КОНФИГУРАЦИЯ В ЗАВИСИМОСТИ ОТ ВАШЕЙ ФАНТАЗИИ
О К НМ 13 ПВХ, АЛЮМИНИЯ ДЕРЕВА (КРАС НОЕ ДЕРЕВО ЛИСТВЕННИЦ,. СОСНА}
БЕСПЛАТНО ВЫЕЗД НА ЗАМЕР, м.ч г.т»1 i ii.im - г и' .. < лик ни ....
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08
47
Печи и камины
И. Левашов, г. Владимир
Простая,
как молоток
Создание печи начинается задол-
го до того, как положен первый кир-
пич. И чем раньше приступить к под-
готовительным работам, тем боль-
ших ошибок можно избежать.
До начала строительства в первую
очередь необходимо сформулиро-
вать требования к будущему отопи-
тельному прибору. А они во многом
связаны с назначением дома — будут
ли дом эксплуатировать зимой или
нет? А если да, то постоянно или на-
ездами? От этого зависит мощность
возводимой печи, а значит — и её
размеры. Зависит от этого и конст-
рукция отопительного прибора. Что
это будет — камин или печь? Если
печь, то нужна ли ей плита, духовка,
лежанка? Ясно, что при различном
решении этих вопросов по-разному
решается и подбор комплектующих, и
заготовка материалов.
Следующий вопрос — размеще-
ние очага. Не зря говорят, что «танце-
вать нужно от печки». То есть очаг дол-
жен определять расположение перего-
родок, дверных проёмов и так далее, а
не наоборот. Печь, как правило, «не хо-
чет» вписываться в планировку, разра-
ботанную без учёта её установки. Нужно
предварительно выяснить, не помеша-
ют ли, например, будущие перегородки
доступу к чисткам и задвижкам? Как бу-
дут защищены от перегрева стены и пе-
рекрытия? Не помешают ли балки при
прохождении перекрытий дымовой тру-
бой? Где пройдёт труба сквозь крышу и
удобно ли потом будет к ней подобрать-
ся? Стоит заранее продумать, в какую
сторону будет «смотреть» камин, куда
открываться дверца топки, задвижки,
чистки?
Важен вопрос отделки очага, кото-
рый тоже должен быть окончательно
решён до начала строительства. Какой
будет отделочный материал: готовый
набор для портала, изразцы, плитка,
облицовочный кирпич, дикий камень,
штукатурка или некая комбинация из
перечисленного? Здесь, как и во всём,
следует соразмерять свои желания с
возможностями. Если к этому подойти'
серьёзно, то из проекта могут «вдруг»
исчезнуть изразцы, как и двухместная
лежанка и так далее. Иногда, правда,
что-то может, наоборот, появиться.
При выборе конструкции и компо-
новки отопительного прибора не нужно
«привязываться» к терминам и на них
настаивать, иначе может возникнуть
путаница. Например, «шведку» очень
часто в деревнях называют «голланд-
кой». У разных авторов книг по печам
одно название иногда обозначает со-
вершенно разные конструкции. А неко-
торые мастера могут долго расписы-
вать преимущества «канальной» или
«колпаковой» системы, делая при этом
примерно одно и то же.
Не поддавайтесь магии больших
или малых чисел. КПД — более 90%,
конечно, может вызвать уважение к пе-
чи и её создателю, но, скорее всего,
тут вкралась неточность. Заверения в
том, что некая печь из трёх сотен кир-
пичей легко обогреет избу в 50 м2,
должны вызвать настороженность. Не-
которые мастера «не любят» большие
сложные печи или просто «забывают» в
расчётах материалы, необходимые для
фундамента и трубы.
Средняя печь может весить около 5 т
и более. Поэтому, фундамент необхо-
димо строить надёжный, а рассчиты-
вать его нужно исходя из конкретной
Следует заранее удостовериться, что
балки не помешают прохождению
трубы в потолочных перекрытиях.
48
«Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
Рис. 2. Порядовки печи
Комплект для макетирования печей - 600 полистироловых кирпичиков в масштабе 1:5 с инструкцией и всеми необходимыми мелочами - поможет вам сконструировать любую печь.
Получить комплект можно, выслав 400 р. по почте на имя Атамас Ирины Викторовны по адресу: 143400, Моск, обл., г. Красногорск-2, а/я 62. Каждые 200 кирпичиков д . 1нител но
можно купить за 130 р. (Возможен заказ наложенным платежом-500 р.за комплект и 160 р. за доп. 200 шт., тел. (499)369-7442) Тел. для справок (495) 561-3025,8-905-578-39-62
Форум «Дела домашние» на www.master-sam.ru «Дом» 11 ’08 49
Главный редактор
Ю.С. Столяров
РЕДАКЦИЯ:
В.Л. Тихомиров (заместитель
главного редактора);
Б.Г. Борзенков, Н.В.Бубнов,
А.П.Фадеев (научные редакторы);
В.Н. Куликов (редактор).
И.М.Воронкова (дизайн, верстка,
цветокоррекция)
Учредитель к издатель -
ООО «ГЕФЕСТ-ПРЕСС»
Адрес редакции: 127018, Москва,
3-й проезд Марьиной Рощи, д. 40,
стр. 1,15-й этаж.
Почтовый адрес редакции:
129075, Москва, И-75, а/я 160.
Тел.: (495) 689-9616
Факс: (495) 689-9685
http://www.master-sam.ru
e-mail: dom@master-sam.ru
Журнал зарегистрирован в Федеральном
агентстве по печати и массовым коммуни-
кациям.
Регистрационный номер ПИ № ФС 77-27584
Подписка по каталогам «Роспечать» и «Пресса
России».
Розничная цена — договорная.
Формат 84x1081/16. Печать офсетная.
Тираж: 1-йзавод—53160экз. Отпечатан
в типографии ООО ИД «Медиа-Пресса».
Адрес: 127137, г. Москва, ул. «Правды», д. 24.
Тел.: 8(499)257-4542/4622. Заказ 82034.
Отдел рекламы:
(495)689-9612, 689-9685
Ответственность за точность и содержание
рекламных материалов несут рекламодатели.
Распространение — ЗАО «МДП «МААРТ»
Тел.: (495) 744-5512
e-mail: maart@maart.ru
www.maart.ru ,
Генеральный директор А.В. ‘
Малинкин
Адрес: 117342, г. Москва, а/я 39.
Во всех случаях обнаружения полиграфичес-
кого брака в экземплярах журнала «Дом» сле-
дует обращаться в ООО ИД «Медиа-Пресса» по
адресу:
127137, Москва, ул. «Правды», 24.
Тел.: 8(499)257-4542/4622.
За доставку журнала несут
ответственность предприятия связи.
Все права журнала защищены. Ника-
кая его часть не может быть воспро-
изведена в какой бы то ни было фор-
ме без письменного разрешения из-
дателя.
© ООО «ГЕФЕСТ-ПРЕСС»
«ДОМ», 2008, №11 (148)
Ежемесячный семейный деловой журнал.
Издается с 1995 г.
грунтовой ситуации. По объёму фунда-
мент может даже превзойти саму печь
(если цоколь дома — высокий), но это не
должно пугать — такова техническая не-
обходимость.
Экономия на фундаменте может сто-
ить очень дорого. Недостаточно проч-
ный фундамент приводит к трещинам в
печи, которые практически невозможно
потом устранить. (Отдельный «привет»
любителям всевозможных подпорок из
брёвен под лаги и подобным экспери-
ментаторам.)
Есть ещё один способ «завалить»
печь — начать копать большой, доброт-
ный погреб после её сооружения. Заяв-
ление о том, что «у одного мужика было
сделано так» в страховых компаниях не
рассматривают!
Не сочтите мои рассуждения слиш-
ком мрачными, но нужно помнить, что
печь — это «источник повышенной по-
жарной опасности»!
Предусмотреть в небольшой статье
все случаи совершенно нереально, по-
этому пора переходить к описанию кон-
кретного проекта. Предлагаемая конст-
рукция печи не догма, а лишь руководство
к действию — проект чаще всего прихо-
дится корректировать, сообразуясь с
обстановкой.
Свою печь с камином я назвал «Хам-
мер» (в плане она действительно напо-
минает молоток). Для её постройки не-
обходимо запастись терпением и «бол-
гаркой» с алмазным диском.
Печь с камином построена в неболь-
шом деревенском домике (около 30 м2),
который используют под дачу. Располо-
женная почти в центре комнаты печь де-
лит дачу на кухню и жилую комнату. Ва-
рочная камера над плитой развёрнута в
сторону кухни, а камин — в сторону ком-
наты. Так как домик зимой не эксплуати-
руется, требования к мощности печи ми-
нимальные — она должна согревать дом
лишь поздней осенью и весной во время
нечастых наездов. Кроме того, на плите
можно что-то сварить и согреть чайник,
если выключили электричество или кон-
чился в баллоне газ. Камин же должен
радовать глаз, вентилировать комнату и
участвовать по мере сил в отоплении.
Места примыкания печи к стенам и пе-
рехода трубой потолочных перекры-
тий следует тщательно защитить от
перегрева.
Для строительства печи с камином
было использовано два сорта кирпича:
отделочный с рельефным рисунком на
лицевой грани, сделанный в г. Ярослав-
ле, и рядовой «боголюбский» (сделан-
ный в пос. Боголюбове Владимирской
обл.). В «ярославском» кирпиче имеют-
ся три небольших отверстия.
Дверца топки установлена на длин-
ной стороне печи, вдоль которой распо-
ложена топка. Чтобы было удобнее за-
кладывать в печь дрова, внутренние уг-
лы кирпичей, примыкающих к дверце,
срезаны.
Топочное отверстие камина перекры-
то перемычкой, сделанной из «ярослав-
ского» кирпича, положенного на раствор
на ребро и стянутого тремя шпильками
М14, пропущенными в отверстия. Под
камина также сформирован из этого
кирпича, положенного на ребро, и имеет
небольшой напуск в передней части.
Задвижку летнего хода можно
«спрятать» в варочной камере.
50
«Дом» 11 ’08 Форум «Дела домашние» на www.master-sam.ru
Чистки
должны быть установлены так, чтобы
ими было удобно пользоваться.
Печная часть очага и труба сложена
из «боголюбского» кирпича, а наруж-
ная стенка каминной части — из «яро-
славского». Из-за нехватки последне-
го перевязку угла между каминной и
печной частями пришлось сделать с
минимальным перекрытием кирпичей
в соседних рядах.
Толщина стенок трубы до перекры-
тия и при его переходе — 250 мм. По-
сле перекрытия и до оголовка внут-
реннее сечение трубы составляет
250x250 мм, хотя планировалось —
250x130 мм. Сделано это было по
просьбе хозяйки дома, которая счита-
ет, что тяга в печи с большой трубой
всегда лучше. Зонт над оголовком вы-
полнен из кирпича, поставленного
«домиком».
Площадь дома — небольшая, что
вынудило «спрятать» задвижки, чтобы
не цепляться за них во время топки.
Задвижку летнего хода я «спрятал» в
варочной камере, а чтобы она не ме-
шала приготовлению пищи — поднял
её над плитой повыше. Каминную за-
движку утопил в стенке печи, идущей
вдоль стены дома.
Небольшие размеры печи с ками-
ном привели и к «урезанию» внутрен-
них параметров. Например,сведены к
минимуму размеры хайла камина и вы-
сота дымовой камеры. Как показал
первый опыт эксплуатации — это не
ухудшило тягу.
Несмотря на глобальное потепле-
ние зимы с морозами в России возвра-
щаются с завидным постоянством и
задерживаются надолго. Поэтому на-
чинать строить печь желательно в мае-
июне, а не в сентябре-октябре. Это
позволит высушить печь естественным
путём, что намного предпочтительнее
принудительной сушки.
Облицовочный кирпич во время ра-
боты приходилось много пилить «бол-
гаркой», что, конечно же, увеличило
время строительства. Нетерпение, как
мне кажется, было вознаграждено. По-
лучилась простая и надёжная — как
молоток — печь.
Тем, кто захочет сделать что-то по-
добное, предлагаю порядовки и сече-
ния печи. И желаю удачи.
Контактный телефон:
8-915-753-1293
Сооружение трубы — завершающий этап строительства.
