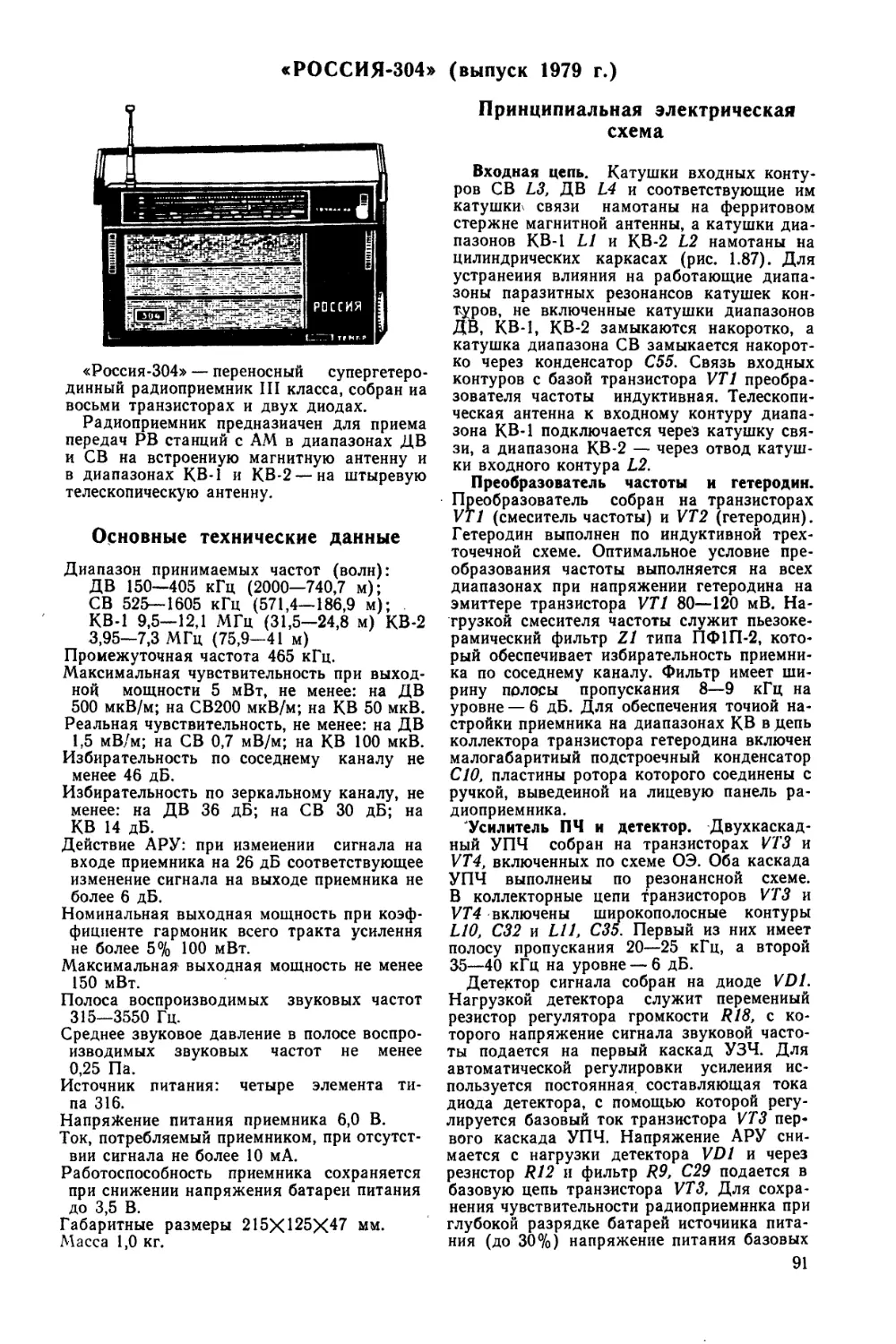

«РОССИЯ-304» (выпуск 1979 г.)
«Россия-304» — переносный супергетеро-
динный радиоприемник III класса, собран иа
восьми транзисторах и двух диодах.
Радиоприемник предназначен для приема
передач РВ станций с AM в диапазонах ДВ
и СВ на встроенную магнитную антенну и
в диапазонах КВ-1 и КВ-2—на штыревую
телескопическую антенну.
Основные технические данные
Диапазон принимаемых частот (волн):
ДВ 150—405 кГц (2000—740,7 м);
СВ 525—1605 кГц (571,4—186,9 м);
КВ-1 9,5—12,1 МГц (31,5—24,8 м) КВ-2
3,95—7,3 МГц (75,9—41 м)
Промежуточная частота 465 кГц.
Максимальная чувствительность при выход-
ной мощности 5 мВт, не менее: на ДВ
500 мкВ/м; на СВ200 мкВ/м; на КВ 50 мкВ.
Реальная чувствительность, не менее: на ДВ
1,5 мВ/м; на СВ 0,7 мВ/м; на КВ 100 мкВ.
Избирательность по соседнему каналу не
менее 46 дБ.
Избирательность по зеркальному каналу, не
менее: на ДВ 36 дБ; на СВ 30 дБ; на
КВ 14 дБ.
Действие АРУ: при изменении сигнала на
входе приемника на 26 дБ соответствующее
изменение сигнала на выходе приемника не
более 6 дБ.
Номинальная выходная мощность при коэф-
фициенте гармоник всего тракта усиления
не более 5% 100 мВт.
Максимальная выходная мощность не менее
150 мВт.
Полоса воспроизводимых звуковых частот
315—3550 Гц.
Среднее звуковое давление в полосе воспро-
изводимых звуковых частот не менее
0,25 Па.
Источник питания: четыре элемента ти-
па 316.
Напряжение питания приемника 6,0 В.
Ток, потребляемый приемником, при отсутст-
вии сигнала не более 10 мА.
Работоспособность приемника сохраняется
при снижении напряжения батареи питания
до 3,5 В.
Габаритные размеры 215X125X47 мм.
Масса 1,0 кг.
Принципиальная электрическая
схема
Входная цепь. Катушки входных конту-
ров СВ L3, ДВ L4 и соответствующие им
катушки связи намотаны на ферритовом
стержне магнитной антенны, а катушки диа-
пазонов КВ-1 L1 и КВ-2 L2 намотаны на
цилиндрических каркасах (рис. 1.87). Для
устранения влияния на работающие диапа-
зоны паразитных резонансов катушек кон-
туров, не включенные катушки диапазонов
ДВ, КВ-1, КВ-2 замыкаются накоротко, а
катушка диапазона СВ замыкается накорот-
ко через конденсатор С55. Связь входных
контуров с базой транзистора VT1 преобра-
зователя частоты индуктивная. Телескопи-
ческая антенна к входному контуру диапа-
зона КВ-1 подключается через катушку свя-
зи, а диапазона КВ-2 — через отвод катуш-
ки входного контура L2.
Преобразователь частоты и гетеродин.
Преобразователь собран на транзисторах
VT1 (смеситель частоты) и VT2 (гетеродин).
Гетеродин выполнен по индуктивной трех-
точечной схеме. Оптимальное условие пре-
образования частоты выполняется на всех
диапазонах при напряжении гетеродина на
эмиттере транзистора VT1 80—120 мВ. На-
грузкой смесителя частоты служит пьезоке-
рамический фильтр Z1 типа ПФ1П-2, кото-
рый обеспечивает избирательность приемни-
ка по соседнему каналу. Фильтр имеет ши-
рину полосы пропускания 8—9 кГц на
уровне — 6 дБ. Для обеспечения точной на-
стройки приемника на диапазонах КВ в цепь
коллектора транзистора гетеродина включен
малогабаритный подстроечный конденсатор
СЮ, пластины ротора которого соединены с
ручкой, выведенной иа лицевую панель ра-
диоприемника.
Усилитель ПЧ и детектор. Двухкаскад-
ный УПЧ собран на транзисторах VT3 и
VT4, включенных по схеме ОЭ. Оба каскада
УПЧ выполнены по резонансной схеме.
В коллекторные цепи транзисторов VT3 и
VT4 включены широкополосные контуры
L10, С32 и Lil, С35. Первый из них имеет
полосу пропускания 20—25 кГц, а второй
35—40 кГц на уровне — 6 дБ.
Детектор сигнала собран на диоде VD1.
Нагрузкой детектора служит переменный
резистор регулятора громкости R18, с ко-
торого напряжение сигнала звуковой часто-
ты подается на первый каскад УЗЧ. Для
автоматической регулировки усиления ис-
пользуется постоянная составляющая тока
диода детектора, с помощью которой регу-
лируется базовый ток транзистора VT3 пер-
вого каскада УПЧ. Напряжение АРУ сни-
мается с нагрузки детектора VD1 и через
резистор R12 и фильтр R9, С29 подается в
базовую цепь транзистора VT3, Для сохра-
нения чувствительности радиоприемника при
глубокой разрядке батарей источника пита-
ния (до 30%) напряжение питания базовых
91
цепей преобразователя частоты (VT1 и
VT2), первого и второго каскадов УПЧ
(VT3 и VT4) стабилизировано при помощи
селенового стабилитрона VD2, обеспечиваю-
щего опорное напряжение 1,5±0,1 В.
Усилитель звуковой частоты. Трехкаскад-
ный УЗЧ собран на транзисторах VT5—
VT8. Первый каскад УЗЧ выполнен на тран-
зисторе VT5 по резистивной схеме, а вто-
рой— на транзисторе VT6. В коллекторную
цепь транзистора VT6 включен согласую-
щий трансформатор Т1, со вторичной обмот-
ки которого напряжения, сдвинутые по фазе
на 180°, подаются на базы транзисторов
VT7 и VT8 выходного каскада. Выходной
каскад УЗЧ собран на двухтактной транс-
форматорной схеме, работающей в режиме
АВ. Напряжение смещения на базы транзи-
сторов VT7 и VT8 выходного каскада сни-
мается с делителя R27, R30 и R31, через
который протекает эмиттерный ток транзи-
стора VT6. Это напряжение автоматически
регулируется при изменении температуры
окружающей среды с помощью терморези-
стора R30. Кроме того, такая схема обеспе-
чивает малый ток покоя выходного каскада
УЗЧ. Нагрузкой выходного каскада служит
92
динамическая головка громкоговорителя В1
типа 0,5ГД-37 с сопротивлением звуковой
катушки 8 Ом.
Таблица 1.13
Уровдо напряжений сигнала в тракте усиления радиоприемника < Россия-304»
Контрольная точка	Напряжение сигнала	Условия измерения
База VT1 База VT3 База VT4	2—3 мкВ 10—20 мкВ 300—500 мкВ	£7вых~200 мВ; 8 Ом; РГ—max; /=465 кГц; т=30%; F=1000 Гц
БазаТУб База VT6	20—25 Вм 150—200 мВ	В» RH=8 Ом; РГ—max; F= 1000 Гц
Примечание. Напряжение гетеродина на 82 в диапазонах ДВ и СВ 100—120, на КВ 80—90 мВ.

Рис. 1.87. Принципиальная электрическая схема радиоприемника «Россия-304»
Рис. 1.88. Схема расположения узлов и деталей на печатной плате радиоприемника «Россия-304»
<	93
Рис. 1.89. Электромонтажная схема печатной платы радиоприемника < Россия-304»
Для коррекции частотной характеристики
два последних каскада УЗЧ охвачены ча-
стотно-независимой обратной связью. На-
пряжение обратной связи снимается со вто-
ричной обмотки выходного трансформатора
и через резисторх R24 подается в базовую
цепь транзистора VT6. Коррекция частотной
характеристики в области высоких звуковых
частот осуществляется с помощью конден-
саторов С43, С50 и С51.
В приемнике предусмотрена возможность
подключения малогабаритного телефона ти-
па ТМ-4. При подключении телефона гром-
коговоритель автоматически отключается.
Режимы работы транзисторов по перемен-
ному току приведены в табл. 1.13.
Конструкция и детали
Корпус радиоприемника выполнен из
цветного ударопрочного полистирола. Шка-
ла и все органы управления расположены
на лицевой панели приемника и имеют со-
ответствующие обозначения. Шкала програ-
дуирована в метрах. Ручки включения, вы-
ключения питания приемника и регулятора
громкости находятся слева, а ручки настрой-
ки, точной подстройки радиоприемника и пе-
реключателя диапазонов — справа. Телеско-
пическая антенна, гнезда для подключения
наружного заземления и малогабаритного
телефона расположены на верхней и боко-
вой сторонах корпуса радиоприемника.
В корпусе радиоприемника размещена пе-
чатная плата, укрепленная на алюминиевой
раме, и динамическая головка громкогово-
рителя. Монтаж радиоприемника выполнен
94
Рис. 1.90. Электромонтажная схема печатной пла-
ты блока ПЧД радиоприемника «Россия-304»
Рис. 1.91» Кинематическая схема верньерного уст-
ройства радиоприемника «Россия-304»
Рис. 1.92. Схема расположения контактов переклю-	Катушки ФПЧ
чателя типа П2К
на печатной плате, изготовленной из фольги-
рованного гетннакса. Второй каскад УПЧ и
детектор смонтированы на отдельной печат-
ной плате в виде самостоятельного блока
ПЧД, закрытого латунным экраном. После
настройки и проверки основных параметров
блок ПЧД устанавливается на общую пла-
ту приемника. Электромонтажные схемы
платы п блока ПЧД показаны на рис. 1.88—
1.90.'
Радиоприемник настраивается на частоту
принимаемой радиостанции с помощью.бло-
ка КПП-2 емкостью .4—240 пФ.
Трансформаторы НЧ
3 [ГГ=ЙИ
7
Рис. 1.93. Распайка выводов катушек контуров и
трансформаторов 34 (вид снизу) радиоприемника
«Россия-304»
Таблица 1.14
Намоточные данные катушек контуров радиоприемника «Россия-304»
Катушка	Обозна- чение по схеме	Номер вывода	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкГн
Входная КВ-1	L1	1—3	ПЭВТЛ-0,23	5+6,25	1,2+10%
Катушка связи		3—4	ПЭВТЛ-0,12	2,75
Антенная катушка связи	LCB	2-5	ПЭВТЛ-0,12	3,75 <	—
Входная КВ-2	L2	1—2—4—3	ПЭВТЛ-0,23	12,5+6+6,75	5,2+10%
Антенная СВ	L3	1-2—3	ПЭВТЛ-0,12	80+8	460+10%
Антенная ДВ	L4	1—2—3	ПЭВТЛ-0,12	275+20	4900+10%
Гетеродинная КВ-1	L5	1—2—з—4	ПЭВТЛ-0,23	3,9+4,85+0,5	1,1 + 10%
Катушка связи		4—5	ПЭВТЛ-0,23	1
Гетеродинная КВ-2	L6	1-2-3-4	ПЭВТЛ-0,23	5,9+12,85+0,75	3,9+10%
Катушка связи		4—5	ПЭВТЛ-0,23	2,5	3,9±10%
Гетеродинная СВ	L7	1-5-2-3	ЛЭ 3X0,06	89,5+1,5+2	180+10%
Катушка связи	«1 	4-3	ПЭВТЛ-0,12	8,5	——
Гетеродинная ДВ	L8	1—5—2-3	ЛЭ 3X0,06	135,5+2,5+3	430+10%
Катушка связи	ми»	4-3	ПЭВТЛ-0,12	11,5	**
ФПЧ-1	L9	1 -4-3	ПЭВТЛ-0,12	35+35	120+10%
ФПЧ-2	L10	1—3	ПЭВТЛ-0,12’	36X2	120+10%
Катушка связи	—	5-4	ПЭВТЛ-0,12	15
ФПЧ-3	L11	1-3	ПЭВТЛ-0,12	35+30	120+10%
Катушка связи	—	4—5	ПЭВТЛ-0,12	30+68
Дроссель	L	1-3	ПЭВТЛ-0,12	20X3	90+10%
95
Кинематическая схема верньерного уст-
ройства показана на рис. 1.91. В приемнике
применен переключатель диапазонов типа
П2К, схема расположения контактов пере-
ключателя П2К показана на рис. 1.92.
Входные контуры диапазонов ДВ и СВ
намотаны на ферритовом стержне марки
400НН диаметром 8 и длиной 160 мм. Ка-
тушки контуров гетеродина ДВ, СВ, конту-
ров ФПЧ и дросселя намотаны на трехсек-
ционных каркасах, каждая из них помеще-
на в чашки из феррита марки 600НН. Ка-
тушки контуров гетеродина и входных це-
пей диапазонов КВ намотаны на гладкие
цилиндрические каркасы. Настройка конту-
ров ДВ, СВ, ФПЧ осуществляется г подстро-
ечными сердечниками из феррита марки
600НН, а контуров КВ — из феррита марки
100НН. Намоточные данные катушек конту-
ров указаны в табл. 1.14. Распайка выводов
катушек контуров показана на рис. L93.
Трансформаторы Т1 и Т2 по конструкции
одинаковы. Сердечники их собраны из пла-
стин пермаллоя марки 50Н типа Ш4, тол-
щина набора 6 мм. Намоточные данные Т1
и Т2 приведены в табл. П.1 и П.2 Прило-
жения.
В радиоприемнике применены узлы и де-
тали следующих типов: резисторы R18 ти-
па СПЗ-4ВМ, R16 типа СПЗ-16, R30 типа
ММТ-136, остальные R типа ВС-0,125; кон-
денсаторы С2, С4, С6, С8, С12, С13, С16,
С20, С21, С25, С39, С41, С43, С48, С53 типа
КТ-1а; СЗ, С7, С14, С17 типа КТ-4; С5, СИ,
С18, С22, С23, С28, СЗО, СЗЗ, С36, С38, С50,
С51 типа КЮ-7В; С15, С26, С32, С35 типа
ПМ-2; С27, С29, С34, С37, С40, С42, С44,
С46, С49, С52 типа К50-6; Cla, С16 — блок
КПЕ-5 с подстроечными конденсаторами
С1в — С1е.
