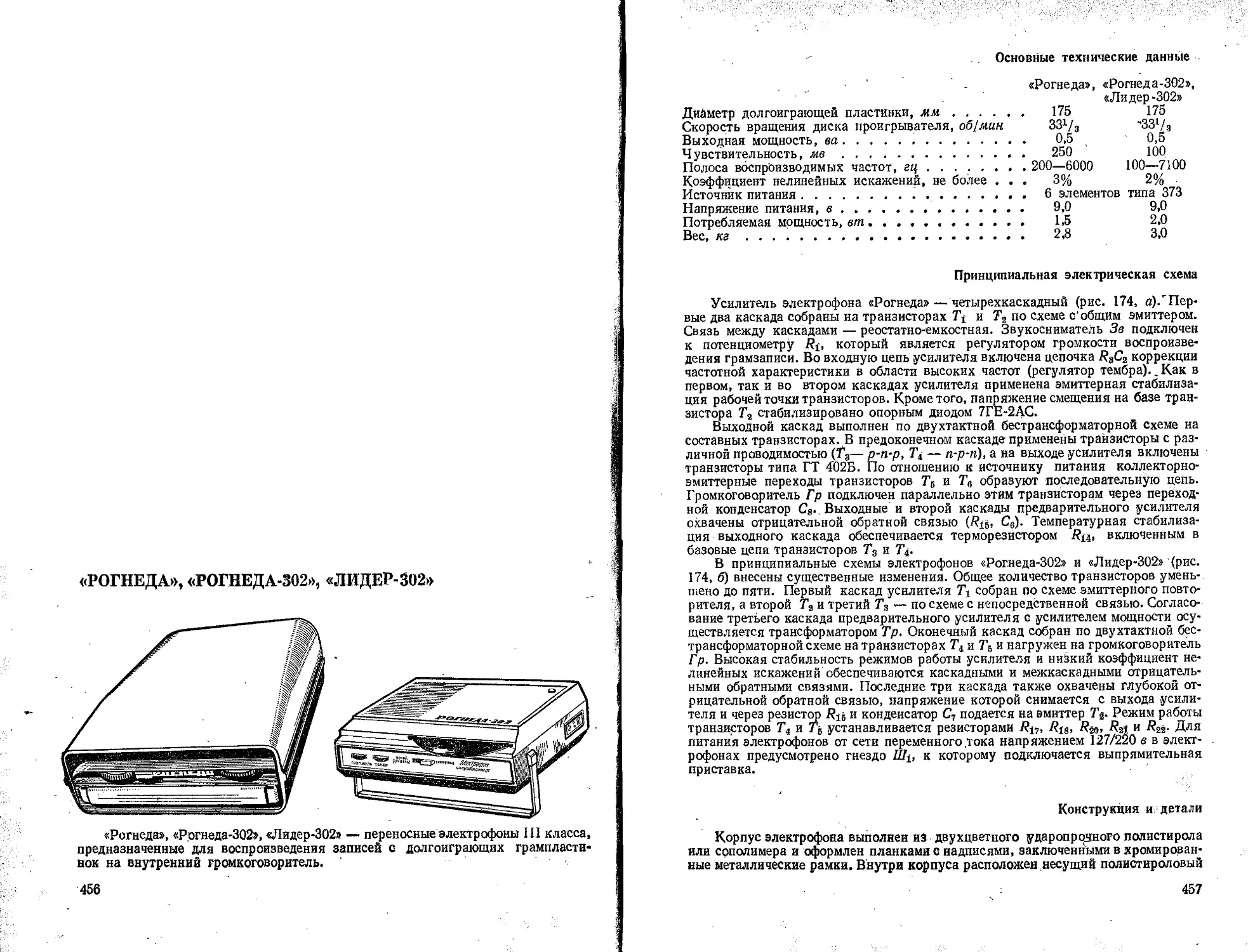

«РОГНЕДА», «РОГНЕДА-302», «ЛИДЕР-302»
«Рогнеда», «Рргнеда-302», «Лидер-302» — переносные электрофоны III класса,
предназначенные для воспроизведения записей с долгоиграющих грампласти-
нок на внутренний громкоговоритель.
456
Основные технические данные
«Рогнеда», «Рогнеда-302»,
«Ли дер-302»
Диаметр долгоиграющей пластинки, мм........... 175	175
Скорость вращения диска проигрывателя, об/мин	331/3	'331/а
Выходная мощность, ва........................   0,5	0,5
Чувствительность, мв ..............	250	100
Полоса воспроизводимых частот, гц.......... 200—6000	100—7100
Коэффициент нелинейных искажений, не более ...	3%	2%
Источник питания............... ........... 6 элементов типа 373
Напряжение питания, в......................	9,0	9,0
Потребляемая мощность, вт. . . , .  ........ 15	2,0
Вес, кг .................... .	2,8	3,0
Принципиальная электрическая схема
Усилитель электрофона «Рогнеда» — четырехкаскадный (рис. 174, ^/Пер-
вые два каскада собраны на транзисторах Tt и Т2 по схеме с‘общим эмиттером.
Связь между каскадами — реостатно-емкостная. Звукосниматель Зв подключен
к потенциометру Rt, который является регулятором громкости воспроизве-
дения грамзаписи. Во входную цепь усилителя включена цепочка /?3С2 коррекции
частотной характеристики в области высоких частот (регулятор тембра). _ Как в
первом, так и во втором каскадах усилителя применена эмиттерная стабилиза-
ция рабочей точки транзисторов. Кроме того, напряжение смещения на базе тран-
зистора Т2 стабилизировано опорным диодом 7ГЕ-2АС.
Выходной каскад выполнен по двухтактной бестрансформаторной схеме на
составных транзисторах. В предоконечном каскаде применены транзисторы с раз-
личной проводимостью (Т3— р-п-р, Ti — n-p-ri), а на выходе усилителя включены
транзисторы типа ГТ 402Б. По отношению к источнику питания коллекторно-
эмиттерные переходы транзисторов Т8 и Тг, образуют последовательную цепь.
Громкоговоритель Гр подключен параллельно этим транзисторам через переход-
ной конденсатор С8., Выходные и второй каскады предварительного усилителя
охвачены отрицательной обратной связью (Ra, С0). Температурная стабилиза-
ция выходного каскада обеспечивается терморезистором Ra, включенным в
базовые цепи транзисторов Ts и Tt.
В принципиальные схемы электрофонов «Рог.неда-302» и «Лидер-302» (рис.
174, б) внесены существенные изменения. Общее количество транзисторов умень-
шено до пяти. Первый каскад усилителя Tt собран по схеме эмиттерного повто-
рителя, а второй Т3 и третий Т3 — по схеме с непосредственной связью. Согласо-
вание третьего каскада предварительного усилителя с усилителем мощности осу-
ществляется трансформатором гр. Оконечный каскад собран по двухтактной бес-
трансформаторной схеме на транзисторах Ts и Т6 и нагружен на громкоговоритель
Гр. Высокая стабильность режимов работы усилителя и низкий коэффициент не-
линейных искажений обеспечиваются каскадными и межкаскадными отрицатель-
ными обратными связями. Последние три каскада также охвачены глубокой от-
рицательной обратной связью, напряжение которой снимается с выхода усили-
теля и через резистор Rn и конденсатор С7 подается на эмиттер Т3. Режим работы
транзисторов Г4 и Tt устанавливается резисторами RiT, Rts, R3l), R3t и /?22. Для
питания электрофонов от сети переменного .тока напряжением 127/220 в в элект-
рофонах предусмотрено гнездо lilt, к которому подключается выпрямительная
приставка.
Конструкция и детали
Корпус электрофона выполнен из двухцветного ударопрочного полистирола
или сополимера и оформлен планками с надписями, заключенными в хромирован-
ные металлические рамки. Внутри корпуса расположен несущий полистироловый
457
Tf МП41А
Тг МП41А	Ts МП40А T5 ГТ402
a
Фис. 174. Принципиальная электрическая схема электрофонов «Рогнеда» (а), и «Рогнеда-302» «Лидер-302» (б).
каркас, на котором установлены основные узлы: УНЧ, плата электропройгрываю-
щего устройства, динамический громкоговоритель, батарейный отсек. Усилитель
электрофонов «Рогнеда-302» и «Лидер-302» собран на печатной плате (рис. 175).
Рис. 175. Расположение деталей и узлов
на. плате электрофонов «Рогнеда-302»
и «Лидер-302».
Все органы управления выведены
на переднюю стенку электрофонов.
Для установки и снятия грампла-
стинок в корпусе имеется специ-
альная приемная щель. Автомати-
ческое выталкивание грампласти-
нок из приемной щели, включение
и выключение источника питания,
спускание и подъем звукоснима-
теля обеспечивается специальным
кулачковым механизмом, который
управляется головкой звукоснима-
теля при попадании ее иглы на
выводную канавку проигрываемой
пластинки. При нажатии кнопки
«Стоп» в любой момент электрофон
выключается и пластинка из щели
выталкивается.
В электрофоне «Рогнеда» при-
менены : резисторы Rt, R3 — типа
СП, 7?ю, R13 — типа СПЗ, Ru — ти-
па КМТ, остальные резисторы —ти-
па МЛТ-0,25; конденсаторы Са—ти-
па КД, Св, Сю —типа БМ, остальные — типа К50-6; электродвигатель—типа
ДРВ-0,14 звукосниматель — типа ГЗК-661а.
В электрофонах «Рогнеда-302» и «Лидер-302» применены: резисторы R?,
/?10, Ru> Ris> Rio — типа СП, RSi, R23 — типа УЛИ, остальные резисторы — типа
МЛТ-0,25; конденсаторы С8 — типа К50-6, СБ — типа КТ, С6, Св—типа БМ-2,
остальные"—типа К50-6; электродвигатель—типа ДЛФ-1; .звукосниматель —
типа ГЗК-661а,
