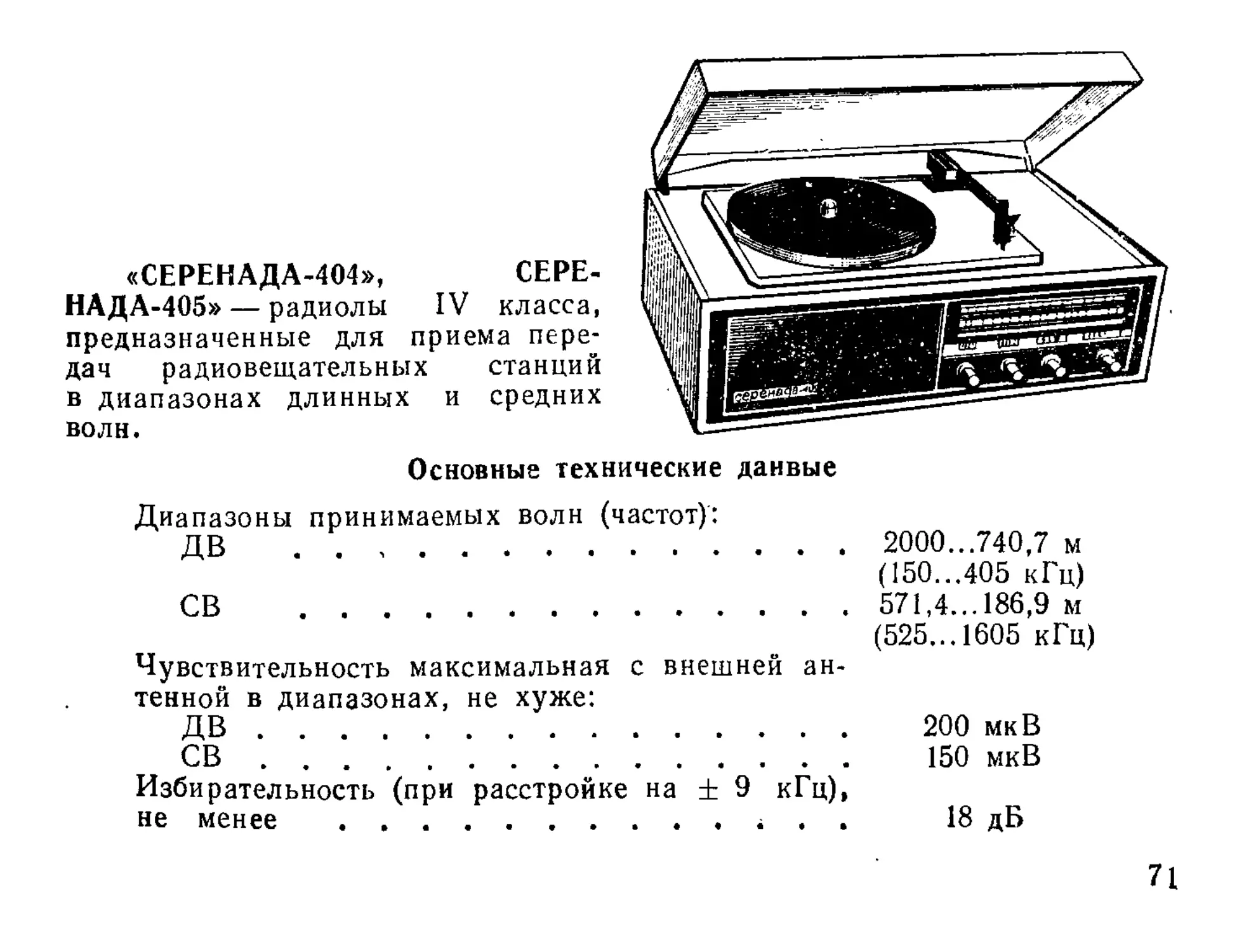

«СЕРЕНАДА-404»,	СЕРЕ-
НАДА-405» — радиолы IV класса,
предназначенные для приема пере-
дач радиовещательных станций
в диапазонах длинных и средних
волн.
Основные технические данвые
Диапазоны принимаемых волн (частот):
ДВ ................................................. 2000...740,7 м
(150...405 кГц)
СВ .............................................. 571,4... 186,9 м
(525... 1605 кГц)
Чувствительность максимальная с внешней ан-
тенной в диапазонах, не хуже:
ДВ.................................................. 200	мкВ
СВ.................................................. 150	мкВ
Избирательность (при расстройке на ± 9 кГц),
не менее ..............................  .	.	18 дБ
71
гель в положении «Звукосниматель»)
Ослабление сигнала зеркального канала в диа-
пазонах ДВ и СВ, не менее . ...............
Промежуточная частота......................
Действие АРУ:
, при изменении сигнала на входе приемника
на 26 дБ изменение напряжения на выходе
приемника, не более . . . -...............
Полоса воспроизводимых звуковых частот
Выходная мощность:
номинальная ...............................
Максимальная ...........................
Источник питания...........................
20 дБ
465 ±2 кГц
Напряжение питания . . ...................
Габаритные размеры .......................
Масса.....................................
Ю дБ
100...4000 Гц
1 Вт
1,5 Вт
Сеть 50 Гц
127, 220 В
22 В
446х286х 196 мм
9 кг
Принципиальная схема. Входные цепи диапазонов ДВ и СВ — одиноч-
ные резонансные контуры, индуктивно связанные с антенной (рис. 24). На-
ружная антенна подключается к контурам через конденсатор С1.
Преобразователь частоты выполнен по схеме с отдельным гетеродином
(V4 — гетеродин, VI — смеситель). Гетеродин собран по схеме индуктивней
трехточки. Напряжение сигнала подается на базу, а напряжение гетеродина—
на эмиттер транзистора смесителя. Нагрузкой смесителя является широко-
полосный контур L8C11 и пьезокерамичёский фильтр В1.
Рис. 25. Расположение узлов и деталей иа плате радиол «Серенада-404», «Се-
ренада-405»
Усилитель промежуточной частоты двухкаскадный. Первый каскад
(V2) выполнен по реостатной схеме, второй (УЗ) — по резонансной схеме.
Нагрузкой каскада служит широкополосный контур L14C23.
Детектор выполнен по последовательной схеме на диоде V8, Часть по-
стоянной составляющей детекторного тока используется для создания напря-
жения АРУ, которое через резистор R24 подается на базу транзистора УПЧ
(V2), Нагрузкой детектора служит резистор переменного сопротивления
R28, который к Диоду подключается через двойной П-образный фильтр
(C2SR26C29R27).
73
Усилитель низкой частоты трехкаскадный. Первый каскад (V5) выпол-
нен по реостатной схеме. Второй каскад (V6) — эмиттерный повторитель, ко-
торый гальванически связан с третьим каскадом (V7). Нагрузкой каскада
служит трансформатор Т2. Усилитель низкой частоты охвачен глубокой
отрицательной обратной связью (R38C37). Регулировка тембра осуществля-
ется резистором R29.
Блок питания предназначен для работы радиолы от сети переменного
тока напряжением 127, 220 В. Двухполупериодный выпрямитель выполнен
на диодах V10...V13. Напряжение на транзисторах VI... V4 стабилизировано
стабилитроном V9. Это позволяет уменьшить изменение коэффициента уси-
ления тракта ПЧ и повысить температурную стабильность этих каскадов.
Конструкция и детали. Конструкция радиолы блочная. На шасси укреп-
лены монтажная плата и блок конденсаторов переменной емкости. На задней
стенке шасси установлены гнезда антенны, «Заземление», переключатель
напряжения сети и колодка питания.
Шасси установлено в деревянный полированный корпус. Органы управ-
ления (переключатель диапазонов, ручки настройки, регулятора громкости
и тембра) расположены на лицевой панели приемника. Катушки контуров —
секционные с сердечниками из феррита марки 600НН и размерами 2,8 X 12мм.
Схема радиолы собрана на печатной плате из фольгированного гетннак-
са. Расположение узлов н деталей на плате показано на рис. 25.
В радиолах применены: резисторы R36 — типа ВС-0,5, R28, R29, R44 —
типа СПЗ, R39, R40—типа МЛТ-2, остальные—типа ВС-0,25а; конденсаторы
С1, СИ, С23 —типа ПМ, С2, С4, CIO, С17...С20, С34 — типа КТ-1, С14,
9. Данные катушек индуктивности радиолГ «Серенада-404»,
«Серенада-405»
Обозначение по схеме	Катушка	Номер вывода	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкГ ± 10%	Номер распайки (прил. 6)
L1 L2 L3	Антенная СВ Антенная СВ Связи	1—2 3—4 5—6	ПЭВ-1 0,12 ПЭВ 5X0,06 ПЭВ-1 0,12	420 . 186 8	520	76
L4 L5 L6	Антенная ДВ Антенная ДВ Связи		ПЭВ-1 0,09	1500 690 28	5200
			ПЭВ-1 0,12
L12 L13	Связи Гетеродинная ДВ	1—2 3—4—5		1,5 80+40	155	77
L10 L11	Связи Гетеродинная ДВ			2,5 150+90	570
L7	Фильтра ПЧ	1—2		255	430	78
L8 L9	ФСС Связи		ПЭВ 5X0,06	129 75	230	79
		3—4	ПЭВ-1 0,12
L14 L15	ФПЧ Связи	1—2 3—4		129 150		80
С15, С21, С26, С32, С35, С36, С38...С40, С44 — типа К50-12, остальные —
типа КЮ-7В.
Данные катушек индуктивности приведены в табл. 9, а трансформато-
ров — в табл. ПЗ я П4“приложения 1.
