Номинальное звуковое давление, Па . .	0,35
Диапазоны принимаемых частот (волн):
ДВ, кГц (м)........... 150,0—405,0(2000,0—740,7)
СВ, кГц (м)............ 525,0—1605,0 (571,4—186,9)
Реальная чувствительность при выход-
ной мощности 50 мВт, мкВ, в диапазонах:
ДВ.................................... 200
СВ.................................... 160

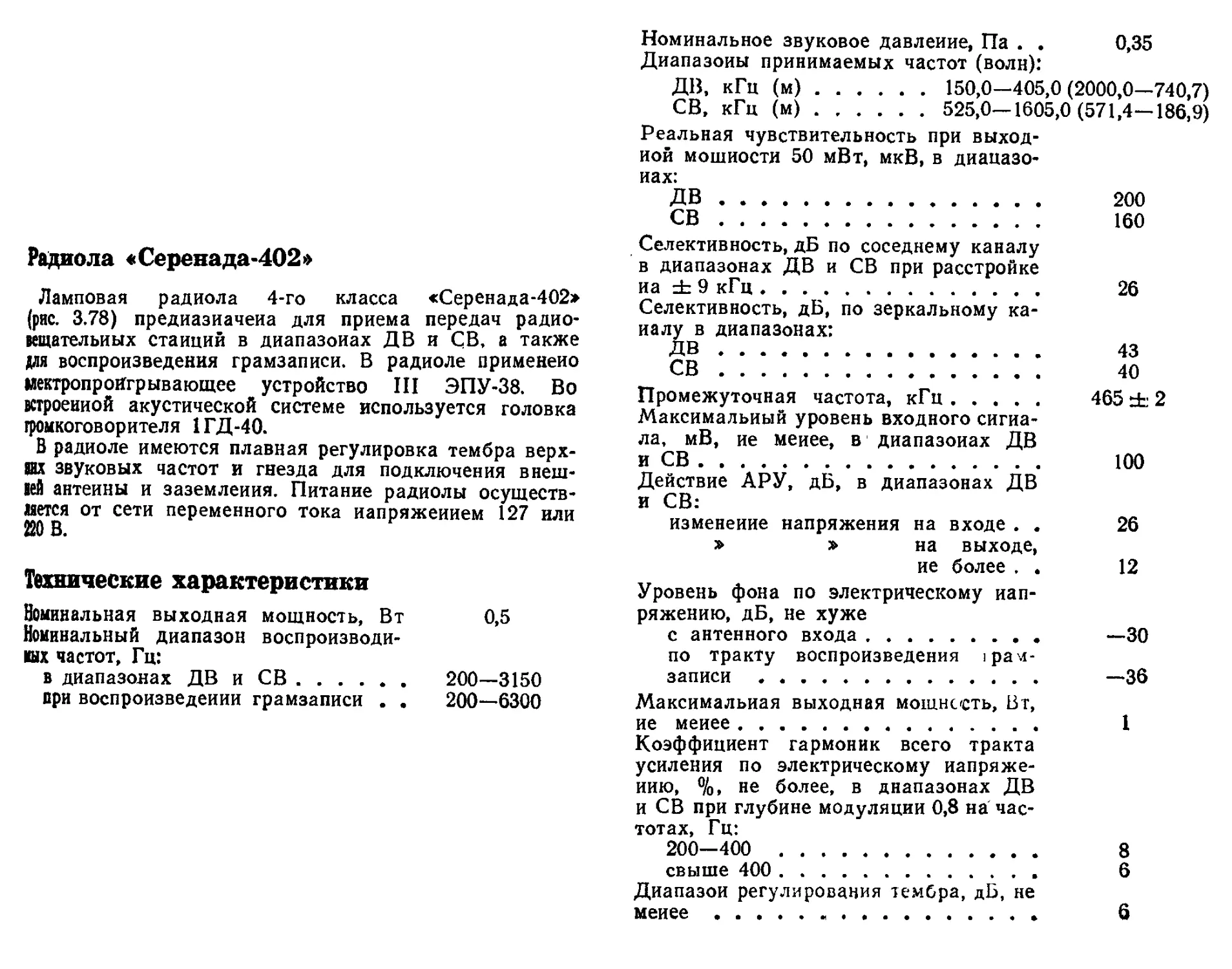

Радиола «Серенада-402»
Ламповая радиола 4-го класса «Серенада-402» (рис. 3.78) предиазиачеиа для приема передач радиовещательных станций в диапазонах ДВ и СВ, а также для воспроизведения грамзаписи. В радиоле применено мектропроИгрывающее устройство III ЭПУ-38, Во встроенной акустической системе используется головка тромкоговорителя 1 ГД-40.
В радиоле имеются плавная регулировка тембра верх-Шх звуковых частот и гнезда для подключения внеш-ией антенны и заземления. Питание радиолы осуществляется от сети переменного тока напряжением 127 или 220 В.
Технические характеристики
Номинальная выходная мощность, Вт Ноиинальный диапазон воспроизводимых частот, Гц:
в диапазонах ДВ и СВ.............
При воспроизведении грамзаписи . .
0,5
200—3150
200—6300
Селективность, дБ по соседнему каналу в диапазонах ДВ и СВ при расстройке на ± 9 кГц................................ 26
Селективность, дБ, по зеркальному каналу в диапазонах:
ДВ..................................... 43
СВ..................................... 40
Промежуточная частота, кГц.........	465 ±2
Максимальный уровень входного сигнала, мВ, ие меиее, в диапазонах ДВ и СВ............................... 100
Действие АРУ, дБ, в диапазонах ДВ и СВ: изменение напряжения на входе . .	26
»	» на выходе,
ие более . .	12
Уровень фона по электрическому напряжению, дБ, не хуже
с антенного входа................ —30
по тракту воспроизведения ipavi-
записи .............................. —36
Максимальная выходная мощность, Вт, ие меиее............................ 1
Коэффициент гармоник всего тракта усиления по электрическому напряжению, %, не более, в диапазонах ДВ и СВ при глубине модуляции 0,8 на частотах, Гц:
200—400 ................................ 8
свыше 400 .............................. 6
Диапазон регулирования тембра, дБ, не меиее..................................... 6
Потребляемая мощность от сети переменного тока, Вт
при радиоприеме.................... 35
при воспроизведении	грамзаписи . .	50
Габаритные размеры радиолы, мм . . . 206X447X290
Масса, кг............................. 10
Принципиальная схема
Входные цепи радиолы (рис. 3.79) представляют собой одиночные контуры. На входе антенной цепи установлен фильтр-пробка L1C1. Лампа Л1 выполняет
регулировки тембра верхних звуковых частот. Выходной каскад построен на лампе ЛЗ.
Режимы электронных ламп по постоянному току I чувствительность в контрольных точках радволы приведены соответственно в табл. 3.39 н 3.40.
Конструкция
Конструктивно радиола является настольным м> риантом.
Электропроигрывающее устройство расположено I верхней части корпуса. На передней панели уставов-
Рис, 3.79. Принципиальная схема радиолы «Сереиада-402»
функции преобразователя частоты: гептодиая часть используется как смеситель, триодная — как гетеродин. Усилитель промежуточной частоты — одиокаскадный, выполнен на гептодиой части лампы Л2. Селективность по соседнему каналу обеспечивается фильтрами ПЧ (ФПЧ), находящимися в анодных цепях каскадов смесителя и УПЧ (Л1 и Л2). Детектор сигнала и АРУ общий, выполнен на полупроводниковом диоде Д1 по обычной схеме параллельного диодного детектора. На триодной части лампы Л2 выполнен предварительный УНЧ. В анодной цепи этого каскада находится цепочка
лены головка громкоговорителя и шкала приемник» Здесь же расположены ручки управления.
Монтаж радиолы выполнен на одной печатной план (рис. 3.80). Конструктивной базой радиоприемная радиолы является металлическое шасси, на которой установлены печатная плата, блок конденсаторов пера меиной емкости, выходной трансформатор и трансфер матор питания. На шасси размещено также верньери шкальное устройство радиолы.
В табл. 3.41 приведены данные трансформатора радиолы.
Таблица 3.39
Обозначение лампы		Тип лампы	Напряжение, В, иа выводах ламп
	по схеме		/	2	3	4	5		7	8	9
Л1		6И1П	80	—0,86	0	0			170	-17	88	-17
Л2		6И1П	80	—0,4	0,85	0	—.	170	0	33	0
ЛЗ		6П14П	—	0	4	0	—	0	210	175	175
Примечание., Измерения производятся относительно шасси радиолы.
Таблица 3.40
Точки подачи контрольного сигнала	Чувствительность, мВ	Параметры испытательного сигнала и условия измерений
ЛЗ, вывод 2	350	Г =1000 Гц; £/вых = 0,63 В; регулятор Громкость в положении максимума
Л2, вывод 9	44
Л2, вывод 2	8,0	f = 465 кГц; F = 1000 Гц; m = 0,3; £/вых = 0,63В; генератор подключается через конденсатор С = 0,033 мкФ; регулятор Громкость в положении максимума
Л1, вывод 2	0,1
Рис. 3.30. Монтажная схема печатной платы радиолы «Серенада-402>
Разборка и сборка радиолы
Для разборки необходимо: отсоединить от радиолы колодку шнура питания; снять заднюю стенку; снять
Таблица 3.41
Наименование трансформатора я обозначение по схеме	Обозначение выводов	Число витков	Марка и диаметр провода, мм	Тип сердечника
Выходной Гр/	1—2 3—4	2500 62	ПЭЛ 0,15 ПЭЛ 0,59	УШ 16X24
Питания Тр 2	Н1—01 01-К1 Н2—К2 НЗ-К.З	754 522 986 39	ПЭЛ-031 ПЭЛ 0,2 ПЭЛ 0,2 ПЭЛ 1,0	УШ 22X33
два колпачка, прикрывающих головки винтов на верхней раме, и отвинтить вннты; осторожно повернуть верхнюю раму вместе с ЭПУ н крышкой на 50—60° вверх от лицевой панели до тех пор, пока рама ие зафиксируется в нужном положении.
При замене головки громкоговорителя необходимо: сиять ручки управления радиолы; сиять стрелку; отвернуть четыре гайки, крепящие отражательную доску к кронштейнам; сиять отражательную доску вместе с лицевой панелью и отпаять провода от головки громкоговорителя.
Сборку следует производить в следующем порядке: установить лицевую панель вместе с отражательной доской на место; завернуть четыре гайки на винты, находящиеся на отражательной доске; установить стрелку; отпустить верхнюю раму с крышкой и ЭПУ так, чтобы болты вошли в отверстия на кронштейнах и в пазы на боковинах; пододвинуть боковины вплотную к лицевой панели, после чего завинтить вннты и сверху надеть на них колпачки; поставить заднюю стенку; надеть ручки на оси регуляторов и переключателя; подсоединить к радиоле колодку шнура питания.
