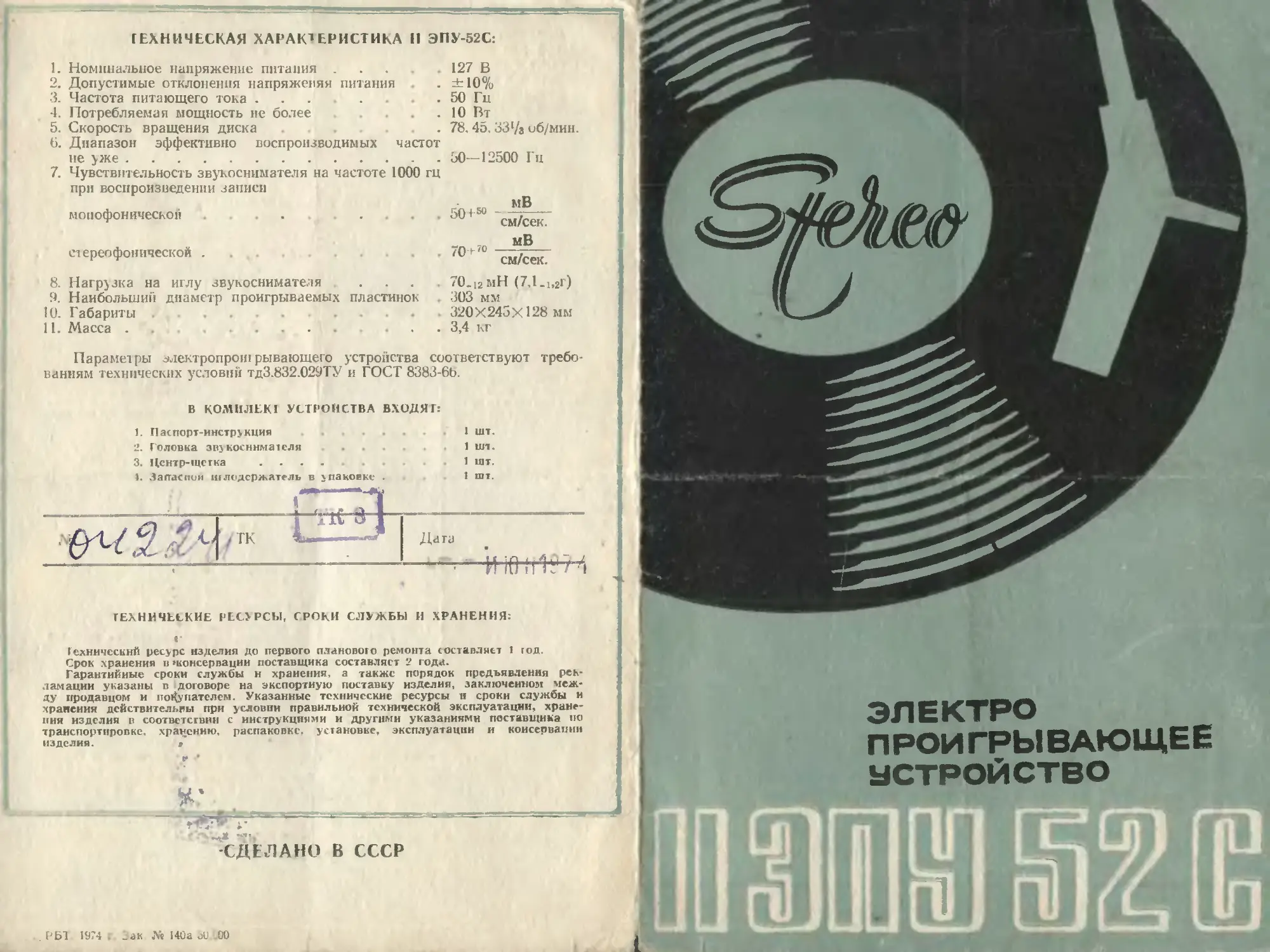

ГЕАНИЧЕСКАЯ ХАРАКТЕРИСТИКА II ЭПУ-52С
1.	Номинальное напряжение питания .... 127 В
2.	Допустимые отклонения напряжения питания . ± 10%
3.	Частота питающего тока ...	.	. 50 Гн
•1 Потребляемая мощность не оолее	. 10 Вт
5.	Скорость вращения диска	.78 45. 33l,а об,мин.
6.	Диапазон эффективно воспроизводимых частот
не уже........................................ .	50—12Й00 Гн
7.	Чувсч вительность звукоснимателя на частоте 100° гц
при воспроизведении записи
„ мВ
монофонической .	.	.	.	иО*50 смд.е""
- -п мВ
стереофонической .	.	. /0+'° см/сек ’
8.	Нагрузка на шлу звукоснимателя ...	70_|2мН (7,l.i,2г)
9.	Наибольший диаметр проигрываемых пластинок , 303 мм
10.	Габариты	320 X 245 X128 мм
11.	Масса .	.	............. ... 3,4 кг
Параметры электропрошрывающего устройства соответствуют требо-
ваниям технических условий тд3.832.029ТУ и ГОСТ 8383-бЬ.
В КОМПЛЕКТ УСТРОЙСТВА входят
1. Паспорт инструкция	1 шт.
2. Головка звукоснимателя	1 ни.
3. Центр-щетка ....	.	1 шт.
1. Запасной иглодержатель в упаковке .	1 шт.
ТЕХНИЧЕСКИЕ РЕСУРСЫ, СРОКИ СЛУЖБЫ И ХРАНЕНИЯ:
Технический ресурс изделия до первого планового ремонта составляет 1 год.
Срок хранения в «консервации поставщика составляет 2 года.
Гарантийные сроки службы н хранения, а также порядок предъявления рек-
ламации указаны в договоре на экспортную поставку изделия, заключенном меж-
ду продавцом и пог{у пателем. Указанные технические ресурсы и сроки службы и
хранения действительны при условии правильной технической эксплуатации, хране-
ния изделия в соответствии с инструкциями и другими указаниями поставщика по
транспортировке, хранению, распаковке, установке, эксплуатации и консервации
изделия.	*
СДЕЛАНО R СССР
РЫ 1974 t Зак № 140а jU .00
ЭЛЕКТРО
П РОИ ГРЫ ВАЮЩЕ Е
УСТРОЙСТВО
Удали! е два винта сверху панели, чтобы па-
нель свободно качалась на пружинах.
Переключите радиолу для проигрывания пла-
стинок так, как указано в инструкции пользова-
ния радиолой.
Снимите с головки звукоснимателя предохра-
нительный щиток.
Для смены головки звукоснимателя снимите
звукосниматель с опоры. Придерживая рукой ко-
нец звукоснимателя, потяните головку на себя. Ус-
тановку головки производите в обратном порядке.
Для проигрывания пластинок с записью вида
МШ (78 об/мин.) поверните рычажок головки до
упора так, чтобы зеленый квадрат с цифрой 78
на поверхности рычажка находился вверху.
Для проигрывания пластинок с записью вида
МУ н С (45 н 33 об/мии.) рычажок головки по-
верните на 180° в обратном направлении до упора.
До включения устройства установите переклю-
чатель скоростей так, чтобы ручка находилась
против числа, соответствующего скорости враще-
ния пластинки.
Придерживая за ручку, осторожно снимите
звукосниматель с опоры и установите иглу звуко-
снимателя над начальной канавкой пластинки ин-
тересующей Вас записи. При этом конец иглы дол-
жен находится на высоте не менее 5 мм над
пластинкой.
Высоту иглы звукоснимателя над пластинкон
можно регулировать винтом внутри втулки, поды-
мающей звукосниматель, с помощью отвертки ши-
риной не более 2,5 мм.
Включите устройство плавным перемещением
ручки «ПУСК» в направлении стрелки.
Переведите ручку «АВТОСТОП» в положение
«СТОП», если желаете остановить устройство, не
ожидая автоматического выключения его.
При повторном проигрывании пластинки поло-
жите звукосниматель легко на опору и только пос-
ле этого снова отведите его до начальной канав-
ки записи, иначе автостоп может отказать в ра-
боте, и переместите ручку «ПУСК» в направлении
стрелки. Если желаете, чтобы устройство авто-
матически ие выключалось при проигрывании пла-
стинки, до установки звукоснимателя над пластин-
кой переведите ручку «АВТОСТОП» в поло-
жение «ВЫКЛ.».
Поставьте дополнительный центр «а ось диска,
если желаете проигрывать пластинки с отверсти-
ем размером днам. 38 мм в центре.
1
Дополнительный центр одновременно является
щеткой для чистки пластинок. Переведите ручку
«ПУСК» в направлении стрелки, ие снимая звуко-
сниматель с опоры, и во время движения пластин-
ки прочистите ее. Остановите устройство переме-
щением ручки «АВТОСТОП» в положение «СТОП».
УХОД ЗА УСТРОЙСТВОМ И УСТРАНЕНИЕ
ПРОСТЕЙШИХ НЕИСПРАВНОСТЕЙ
Неисправность |	Способ устранения
Износ или скол иг-
лы, при воспроизве-
дении грамзаписи
слышны искажения.
Замените ш ло держатель головки.
Для этого отвинтите гайку крепле-
ния прижима и снимите прижим
вместе с иглодержателем. Замените
иглодержатель. Установку иглодер-
жателя производите в обратном по-
рядке.
При включении уст-
ройства диск не
вращается или слы-
шен акустический
шум работающего
устройства.
Смажьте подшипник электродвигателя маслом индустриаль-
ным 12 ГОСТ 1707-58. Для смазки подшипников переключа-
тель скоростей установите на 33 об/мин., переместите ручку
«ПУСК» в направлении стрелки и снимите диск устройства.
Осторожно введите 4—5 капель в
подшипник в верхнем кронштейне
электродвигателя. Для смазки ниж-
него подшипника введите 4—5 ка-
пель масла через специальную
трубку в панели около ступенчато-
го кулачка.
«Плавание» звука.
Смажьте подшипник ролика и под-
шипник диска смазкой Ц И АТ И М-201
или техническим вазелином. Уда-
лите грязь с рабочей поверхности
резинового ролика, осн двигателя и
внутренней рабочей части диска,
смоченной в спирте (одеколоне)
мягкой тряпочкой. При необходимо-
сти отрегулируйте с помощью ре-
гулировочного винта высоту рсзи-<
нового ролика по отношению середины одной нз ступеней
осн мотора. Для установки диска на место переместите ручку
АВТОСТОП» в положение «СТОП» и поставьте диск.
ЧТОБЫ НЕ ИСПОРТИТЬ ЭЛЕКРОПРОИГРЫВАЮЩЕЕ УСТРОЙСТВО:
а)	не проигрывайте слишком изношенные, пыльные и имеющие трещины, а также
игранные стальной иглой пластинки;
6)	не останавливайте диск рукой и не меняйте пластинки прн его вращении;
в)	не поднимайте звукосниматель высоко вад пластинкой; не заводите его за опору,
а также за центр пластинки;
г)	не разбирайте головку звукоснимателя:
д)	оберегайте головку звукоснимателя от случайных ударов, не трогайте иглу рукой;
е)	подъем и опускание иглы на пластинку производите плавно и с помощью микро-
лифга:
ж)	учтите, что устройство предусмотрено для работы при температуре окружающего
воздуха от 4-15°С до т40°С и относительной влажности не бояее 60%;
з)	при транспортировании радиолы установите переключатель скоростей на «45»,
переведите ручку «АВТОСТОП» в положение «СТОП», положите звукосниматель
на опору и легким нажатием на него закрепите звукосниматель в опоре. Припод-
нимите диск до положения, прн котором услышите щелчок. Укрепите панель уст-
ройства двумя винтами (см. рисунок в начале инструкции).
