УХОД ЗА ЭПУ
Соблюдайте; осторожность в обращении с ЭПУ и особенно с головкой звукоснимателя.
Не останавливайте диск рукой, не меняйте пластинки при его вращении.
Не проигрывайте слишком изношенные, пыльные и треснувшие, а также игранные стальной иглой пластинки.
Для обеспечения надежной работы ЭПУ необходимо периодически (не более чем через 100 часов работы) производить смазку подшипника электродвигателя, оси фрикционного ролика, поз. 1, осей шкивов редуктора, поз. 2, 3, в ремонтной мастерской за счет владельца или самостоятельно.
Смазку производить маслом изопарафиновым или индустриальным 12.
Смазку оси диска производить смазкой ЦИАТИМ-201 или техническим вазелином.
Перед смазкой удалите грязь и старое масло с рабочих поверхностей фрикционного ролика, осей, шкивов и диска мягкой тряпочкой, смоченной в техническом спирте или одеколоне.
НЕ ДОПУСКАЙТЕ попадания масла на резину (рабочие поверхности шкивов и фрикционного ролика) и иа насадку оси двигателя
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Завод-изготовитель гарантирует нормальную работу ЭПУ в течение 1 года со дня продажи потребителю при условии соблюдения потребителем правил эксплуатации и хранения в соответствии с руководством по эксплуатации завода-изготовителя.
№	ОТК/Дата	'
ЭЛЕКТРОПРОИГРЫВАЮЩЕЕ УСТРОЙСТВО
ВНИМАНИЕ!
При покупке электропроигрывающего устройства (ЭПУ) требуйте проверки его работоспособности.
Проверьте комплектность ЭПУ.
Прежде чем включить ЭПУ, внимательно ознакомьтесь с настоящим руководством по эксплуатации (РЭ).
КОМПЛЕКТНОСТЬ -1. Плата ЭПУ 1 шт. 2. Головка П1-ГЗК-662
		1 шт.
3. Щетка-центр		1 шт.
4. Руководство	КО	экс-
плуатации		1 шт.
5 Упаковка	(при	по-
ставке в	торговую
сеть)		1 шт.
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
В ЭПУ имеются части, находящиеся под опасным напряжением. Во избежание несчастных случаев монтаж и подключение ЭПУ к радиоаппаратуре должен производ квалифицированный специалист
КРАТКОЕ ОПИСАНИЕ
Электропроигрывающее устройство третьего класса 1П-ЭПУ-38М-01 ГОСТ 18631—73 предназначено для электрического воспроизведения монофонических (возможно и стереофонических) граммофонных пластинок всех форматов по ГОСТ 5289—73. ЭПУ устанавливаются в электропроигрывателях, электрофонах, радиолах и другой комбинированной радиоаппаратуре бытового назначения.
Электропроигрывающее устройство имеет:
—	съемную монофоническую пьезокерамическую головку типа ГЗК;
—	устройство ручного микролифта, позволяющее поднимать и опускать звукосниматель в любом месте грампластинок без выключения ЭПУ.

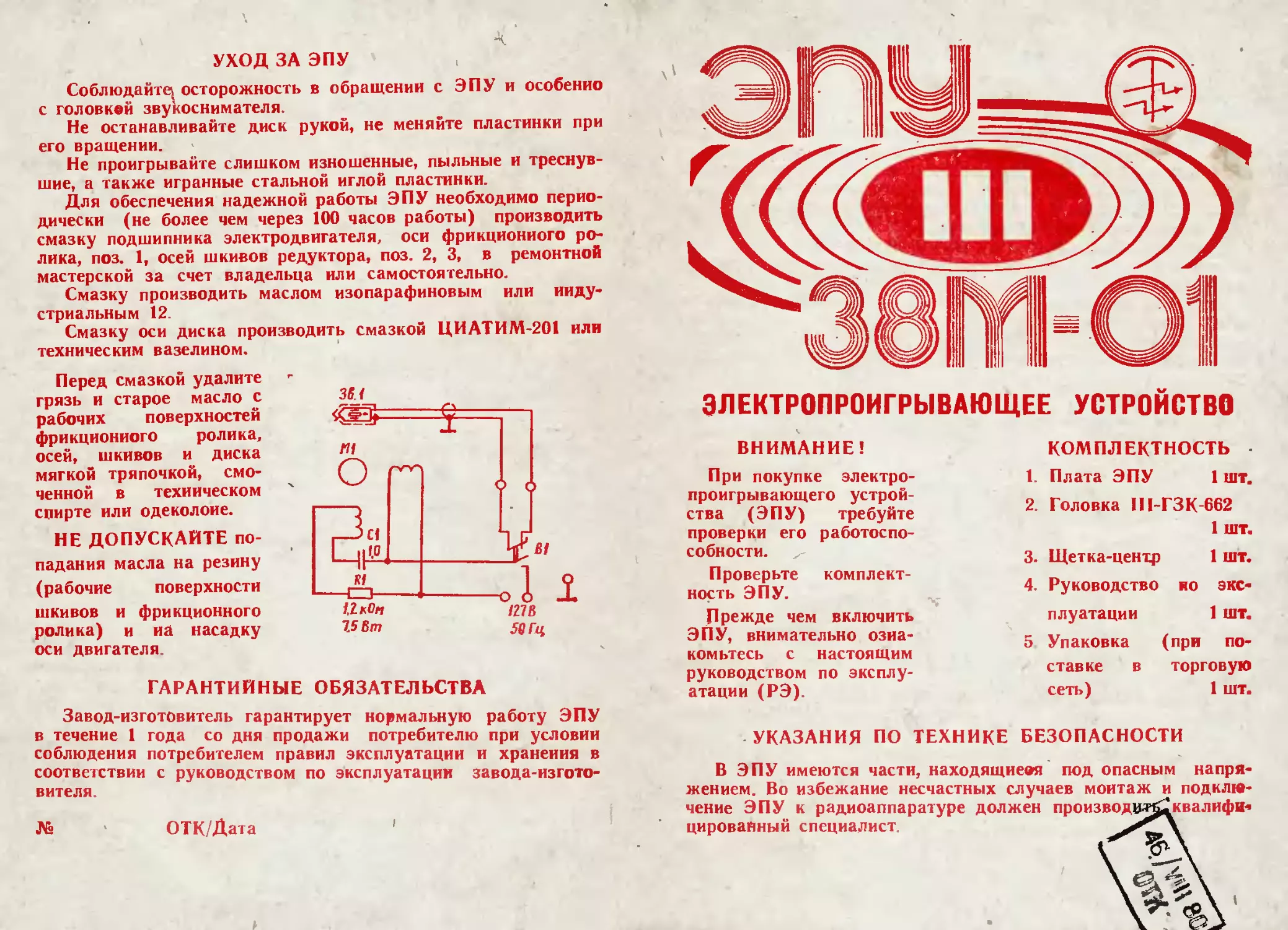

Внешний вид, расположение и назначение элементов управления показаны на рисунке.
1.	Фрикционный ролик.
2.	Шкив на 45 об/мин.
3.	Шкив на 33 об/мин.
4.	Ось электродвигателя.
5.	Ручка микролифта.
6.	Звукосниматель.
7.	Ручка выключения ЭПУ.
8.	Ручка переключения частоты вращения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Частоты вращения грампластинок, номинальные значения, об/мин., 33’/з 45,11.
Прижимная сила иглы звукоснимателя, мН (г), 58+12 (5,9+1-2).
Номинальный диапазон воспроизводимых частот, не уже 504-10000 Гц.
Чувствительность, не менее 50 мВ/см/с.
Относительный уровень рокота, не хуже -30 дБ.
Коэффициент детонации, %, не более 0,25+o.os
Питание ЭПУ осуществляется от сети переменного тока с номинальным напряжением 127 В частотой 50 Гц, допускаемое отклонение напряжения от номинального значения не более ztlOf/o.
Потребляемая мощность, не более 12 Вт.
Габаритные размеры, не более 115X285X206 мм.
Масса без упаковки, не более 2,6 кг.
ПОДГОТОВКА ЭПУ К РАБОТЕ
Если ЭПУ вмонтировано в радиоаппаратуру' отвинтите два винта, крепящие ЭПУ в транспортном положении, до свободного качания ЭПУ на амортизирующих пружинах.
Снимите диск и очистите внутреннюю рабочую поверхность его от пыли.
Для обеспечения нормальной работы автостопа после транспортирования ЭПУ:
—	при необходимости поставьте рычаги автостопа в исходное положение;
—	звукосниматель заведите за центр диска и положите на стойку.
Осторожно вставьте головку в тонарм, предварительно сняв защитный колпачок.
Чтобы воспроизвести грамзапись:
—	установите ручку поз. 8 переключателя частоты вращения грампластинки в положение, соответствующее частоте вращения проигрываемой грампластинки;
—	положите пластинку на диск. При проигрывании грампластинок с отверстием диаметром 38 мм установите на шпиндель диска центр-щетку;
—	ручку поз. 5 поднимите вверх до упора;
—	снимите звукосниматель со стойки и установите его иад началом грамзаписи;
—	включите ЭПУ, передвинув ручку поз. 7 в положение «пуск»;
—	опустите ручкой поз. 5 звукосниматель, повернув ручку на себя до упора.
Для проигрывания нестандартных пластинок необходимо звукосниматель до установки его над началом записи завести за центр диска. В этом случае автостоп не сработает и выключение ЭПУ следует производить ручкой включения.
ВНИМАНИЕ! Не допускайте переключения частоты вращения грампластинки при включенном ЭПУ, так как это может привести к порче фрикционного ролика приводного механизма.
Окончив проигрываняе, убедитесь в том, что ЭПУ выключено, переведите ручку поз. 8 в положение 0.
