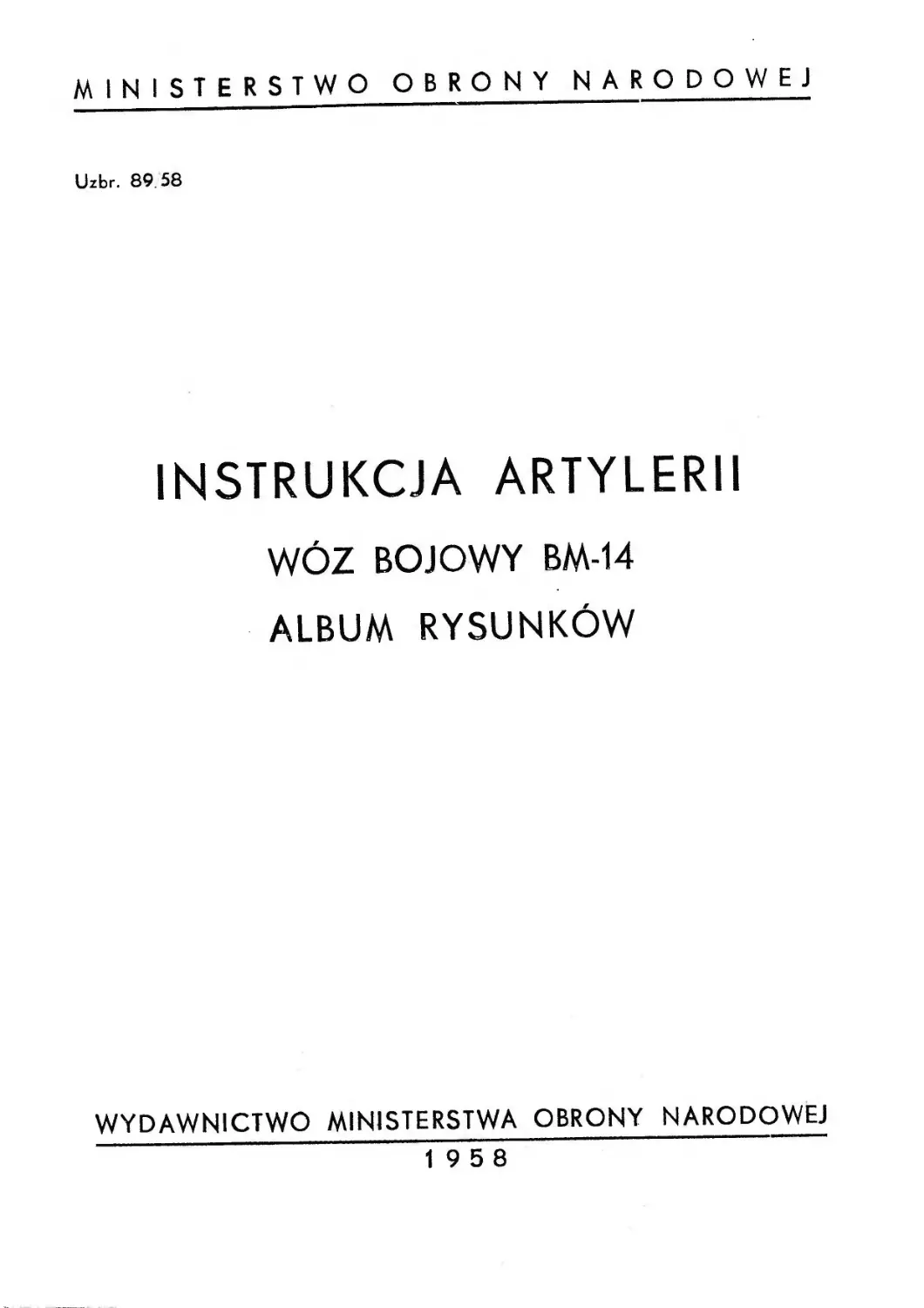

MINISTERSTWO OBRONY NARODOWEJ
Uzbr. 89.58
INSTRUKCJA ARTYLERII
WÓZ BOJOWY BM-14
ALBUM RYSUNKÓW
WYDAWNICTWO MINISTERSTWA OBRONY NARODOWEJ
TREŚĆ
Rys. 1. Wóz bojowy BM-14................................................ 5
Rys. 2. Wóz bojowy BM-14................................................ 5
Rys. 3. Wóz bojowy BM-14................................................ 6
Rys. 4. Wóz bojowy BM-14 w położeniu marszowym.......................... 6
Rys. 5. Lufa............................................................ 7
Rys. 6. Dźwignia stykowa................................................ 8
Rys. 7. Rygiel przedni................................................ 9
Rys. 8. Rygiel tylny.................................................... 9
Rys. 9. Schemat rozmieszczenia luf na ostojnicy (widok z tyłu) ... 10
Rys. 10. Ostojnica.......................................................11
Rys. 11. Oś ostojnicy (przekrój)....................................... 12
Rys. 12. Rama obrotowa...................................................13
Rys. 1.3. Rama obrotowa (widok z góry) (wklejka)
Rys. 14. Rama obrotowa (przekrój)........................................15
Rys. 15. Rama obrotowa (przekrój) widok z tyłu...........................16
Rys. 16. Loże górne z kołem ślimakowym...................................17
Rys. 17. Łoże dolne..................................................... 18
Rys. 18. Mechanizm kierunkowy (wklejka)
Rys. 19. Mechanizm podniesieniowy (przekrój).............................20
Rys. 20. Nakrętka (z poprzeczką) mechanizmu podniesieniowego ... 23
Rys. 21. Napęd mechanizmu podniesieniowego (przekrój) (wklejka)
Rys. 22. Odciążacz (kąt podniesienia 0°).................................25
Rys. 23. Siedzenie.......................................................26
Rys. 24. Osłona kabiny...................................................27
Rys. 25. Osłona zbiorników benzynowych...................................28
Rys. 26. Błotniki........................................................29
Rys. 27. Podnośnik ......................................................30
Rys. 28. Podnośnik (przekrój)............................................31
Rys. 29. Instalacja przewodów (widok z boku i fragmenty zespołów)
(wklejka)
Rys. 30. Instalacja przewodów (widok z góry) (wklejka)
Rys. 31. Instalacja przewodów elektrycznych (widok z tyłu od strony
lewej i od strony prawej (wklejka)
Rys. 32. Skrzynka łączeniowa..........................................33
Rys. 33. Przyrząd do prowadzenia ognia (widok ogólny).................34
Rys. 34. Przyrząd do prowadzenia ognia................................37
Rys. 35. Przycisk dźwigniowy..........................................38
Rys. 36. Wyłącznik ...................................................39
Rys. 37. Skrzynka bezpiecznikowa.................................... 40
Rys. 38. Klucz........................................................40
Rys. 39. Elektromagnes.................................................41
Rys. 40. Mechanizm spustowy............................................41
Rys. 41. Mechanizm rozdzielczy (wklejka)
Rys. 42. Mechanizm rozdzielczy (widok z przodu)........................43
Rys. 43. Tablica wtykowa............................................. 44
Rys. 44. Osłona .......................................................4$
Rys. 45. Schemat obwodu elektrycznego przyrządu do prowadzenia ognia 46
Rys. 46. Bęben przenośny...............................................47
Rys. 47. Bęben przenośny (przekrój)....................................49
Rys. 48. Przycisk bojowy (przekrój)....................................50
tRys. 49. Wyłącznik blokujący..........................................51
Rys. 50. Złącza wtykowe................................................52
Rys. 51. Bęben przenośny...............................................53
Rys. 52. Zasadniczy schemat instalacji elektrycznej do zapłonu ładunku
miotającego pocisku (wklejka)
Rys. 53. Wspornik celownika ......................................... 55
Rys. 54. Mechanizm pochyleń............................................56
Rys. 55. Celownik .....................................................57
Rys. 56. Kątomierz działowy............................................58
Rys. 57. Urządzenie oświetlające „Lucz-2“ .............................59
Rys. 58. 140 mm rakietowy pocisk obrotowy odłamkowo-burzący M-14-OF
(przekrój)..............................................................60
Rys. 59. Ładunek zapalający pocisku M-14-OF............................61
Rys. 60. Dno z dyszami i przegroda pocisku M-14-OF (przekrój) ... 61
Rys. 61. Zapłonnik elektryczny........................................ 61
Rys. 62. Skrzynia do pocisków M-14-OF (widok ogólny)...................62
Rys. 63. Ułożenie pocisków M-14-OF w skrzyni...........................62
Rys. 64. Znakowanie pocisków M-14-OF...................................63
Rys. 65. Zapalnik W-14 (widok ogólny)..................................63
Rys. 66. Zapalnik W-14 (przekrój) . 64
Rys. 67. Klucz do nastawiania zapalnika................................65
Rys. 68. Zapalnik W-14.................................................65
Rys. 69. Zapalnik W-14.................................................66
Rys. 70. Klamra do sprawdzania równoległości lufy......................67
Rys. 71. Sprawdzian do wystawania przedniego rygla.....................67
Rys. 72. Tarcza do sprawdzania przyrządów celowniczych ..... 67
Rys. 73. Schemat umocowania wozu 'bojowego BM-14 na platformie
kolejowej...............................................................68
Rys. 74. Układ smarowania wozu bojowego BM-14 (wklejka)
Rys. 75. Przybory......................................................69
Smarowanie wozu bojowego BiM-14 ....................................70
f
Rys. 1. Wóz bojowy BM-14:
1 __lufa, 2 — ostojnica, 3 — rama obrotowa, 6 — mechanizm podniesienie wy,
7 __ odciążacz, 9 — przyrządy celownicze, 10 — osłona kabiny, 11 — osłona
zbiornika benzynowego, 12 — podnośnik, 14 — siedzenie, 15 błotnik
Rys. 2. Wóz bojowy BM-14:
1 — lufa, 2 — ostojnica, 3 — rama obrotowa, 9 — przyrządy celownicze,
10 — osłona kabiiny, 11 — osłona zbiornika benzynowego, 12 — podnośnik,
14 — siedzenie, — 15 błotnik
Rys. 3. Wóz bojowy BM-14:
1 — lufa, 2 — ostojnica,
3 — rama obrotowa, 4 —
łoże górne, 5 — mechanizm
kierunkowy, 6 — mecha-
nizm podniesieniowy, 8 —
łoże dolne, 9 — przyrządy
celownicze, 10 — osłona ka-
biny, 12 — podnośnik, 13 —
wspornik podnośnika, 15 —
błotnik
Rys. 4. Wóz bojowy BM-14 w położeniu marszowym
tu-
Rys. 5. Lufa:
a — dźwignia stykowa opuszczona, b — dźwignia stykowa podniesiona,
1 — dźwignia stykowa (zesp. 03-3), 2 — rygiel przedni (03-36), 3 — rygiel
tylny (03-32), 4 — jarzmo (03-9), 5 — wspornik (03-4)
Rys. 6. Dźwignia stykowa:
2 — rurka ,(03-13), 3 — żebro i(03-14), 4 — widełki (03-12), 5 — styk (03-25),
6 — ochraniacz (03-30), 7 — wkręt, 8 — podkładka izolująca (03-31), 9 — tu-
lejka izolująca (03-24), 10 — tuleja izolująca (03-27), 11 — podkładka (03-28),
1'2 — końcówka (03-3), 13 — pierścień zabezpieczający (03-50), 14 — przewód,
15 — zawleczka, 16 — oś, (03-15), 17 — wkręt (03-16), 18 — wspornik (03-1),
19 — oś, (03-17), 20 — przegub (03-18), 21 — przegub i(03-ł20), 22 — oś (03-21),
23 — wspornik (03-10), 24 — sprężyna (03-19), 25 — nakrętka łącząca (03-49),
26 — króciec (03-2), 27 — rurka (22-32), 28 — podkładka (03-26), b — prze-
cięcie, d i e — ucha, f — otwór
Rys. 7. Rygiel przedni:
1 — dźwignia (03-36), 2 — dźwignia (03-39), 3 — oś (03-38), 4 — oś (03-40),
5 — oś (03-40), 6 — kadłub (03-8), 7 — rura (03-6), 8 — korek (03-7), 9 — oś
(03-37), 10 — rygiel (03-35), 11 — suwak (03-41), 12 — sprężyna (03-42),
13 — śruba (03-43), 14 — podkładka (03-46), 15 — podkładka centryczna
(03-45), 16 — podkładka (03-32), 17 — zawleczka, 18 — podkładka (03-44),
19 — zawleczka, a — skos przedni, b — skos tylny, c — występ, d — po-
wierzchnia kulista
Rys. 8. Rygiel tylny:
1 — kadłub rygla tylnego (03-5), 2 — rygiel (03-32), 3 — oś (03-17), 4 — sprę-
żyna (03-33), 5 — kołek (03-34), 6 — wkręt, a — koniec dolny, b — rękojeść
rygla
Przekrój AA
Rys 9 Schemat rozmieszczenia luf ina ostojnicy (widok z tylu).
4 — iarzmo (03-9), 5 — wspornik lufy (03-4), 72 — listwa numerowana
(0-62-0-77) 73 — tuleja (gwintowana (04-33), 74 — podkładka (0-57), 75 pod-
kładka, 76 — śruba, 78 — wkręt
'Imrrnwanie
8
Rys. 10. Ostojnica:
1 — jarzmo (04-3, 04-4), 2 — jarzmo (04-2, 04-1), 3 — rama (04-6), 4 — pod-
pórka (04-10, 04-2'1), 5 — zastrzały (04-17, 04-18, 04-19, 04-20), 6 — rozporka
(04-22, 04-23, 04-24), 7 — króciec (04-28), 8 — wspornik (04-13, 04-14, 04-34,
04-35, 04-36), 9 — ukośnica (04-32), 10 — ukośnica (04-31), 11 — płyta z listwą
(04-29, 04-30), 12 — tuleja gwintowana (04-33), 44 — listwa (0-32), 46 — po-
krywa (02-284), 47 — płask do sprawdzania (02-255), 48 — podkładka zabez-
pieczająca, 49 — śrufba, 50 — kołek, a — otwór gwintowany
Rys. 111. Oś ostojnicy (przekrój):
12 — płyta łożyska (04-29), 13 — nakrętka kaptura, (0-6), 14 — podkładka ustalająca (0-11), 15 — złącza
(0-29), 16 — łożysko ostojnicy prawe (0-12), 17 — podkładka (0-7), 18 — pokrywa łożyska (02-90), 19 — wkład-
ka górna (02-261), 20 — strzemię górne (0-8), 21 — oś ostojnicy (0-5), 22 — strzemię górne (0-8), 23 — po-
krywa łożyska (02-90), 24 — wkładka górna (02-261), 25 — podkładka (07), 26 — łożysko ostojnicy lewe
(0-28), 27 — wpust, 26 — wkładka dolna (02-260), 29 — łożysko lewe (02-53), 30 — kołek (02-262), 31 —
strzemię dolne (0-9), 32 — strzemię dolne (0-9), 33 — wkładka dolna (02-260), 34 — kołek (02-762), 35 — ło-
żysko prawe (02-53), 36 — śruba, 37 — kołek stożkowy (0-16), 38 — nakrętka, 39 — podkładka zabezpiecza-
jąca, 40 — śruba, 41 — podkładka zabezpieczająca, 42 — śruba, 43 — podkładka zabezpieczająca, b — koł-
nierz, c — otwór
10!
Rys. 12. Rama obrotowa:
1 — pierścień z krzyżakiem (02-65, 02-66, 02-67, 02-68), 2 — podnośnik
przedni, 4 — wspornik mechanizmu podniesieniowego (zesp. 02-06), 10 — pod-
nośnik boczny, 12 — wspornik ostojnicy prawy (zesp. 02-07), 13 — wspornik
ślimaka prawy (zesp. 02-04), 22 — wspornik ostojnicy lewy (zesp. 02-08),
101 — pokrywa (02-315)
Rys. 13. Rama obrotowa (widok z góry):
1 — pierścień z krzyżakiem (02-65, 02-66, 02-67, 02-68), 2 — podnośnik przedni, 3 — opora (02-95), 4 — wspornik me-
chanizmu podniesieniowego (zesp. 02-05), 5 — klamra (02-71), 6 — wspornik odciążacza (02-73), 7 — pokrywa (02-205),
8 — zasuwa (02-208), 9 — osłona zabezpieczająca (02-82, 02-87), 10 — podnośnik boczny, 11 — wspornik podnośnika
i ustalacza (zesp. 02-03), 12 — wspornik ostojnicy prawy (zesp. 02-07), 13 — wspornik ślimaka prawy (zesp. 02-05),
14 — pokrywa (02-286), 15 — wkręt, 16 — podkładka sprężynująca, 17 — pokrywa (02-272), 18 — nakrętka, 19 —
podkładka sprężynująca, 20 — wspornik ślimaka lewy (zesp. 02-08), 21 — wspornik rękojeści mechanizmu podnie-
sieniowego (zesp. 02-09), 22 — wspornik ostojnicy lewy (zesp. 02-08), 23 — wspornik do umocowywania podstawy
celownika w położeniu marszowym (02-88), 24 — zamek, 26 — rękojeść (02-218), 27 — sprężyna (02-217), 28 — wi-
dełki (02-223), 29 — wkręt (02-323), 30 — pierścień (02-222), 31 — kołek cylindryczny, 32 — wpust czółenkowy,
33 — zębatka (02-221), 34 — pierścień uszczelniający (02-22'3), 35 — śruba podnośnika (02-215), 36 — rygiel (02-226),
37 — przetyczka cylindryczna, 38 — kołek (02-224), 39, — pięta oporowa (02-225), 40 — kołek, 41 — ustalacz
(02-229), 42 — rygiel (02-321), 43 — śruba (02-231), 44 — tuleja (02-89), 45 — śruba podnośnika (02-230), 46 — smarow-
nica, 47 — jarzmo (02-232), 48 — jarzmo (02-227), 49 — śruba (02-281), 50 — podkładka sprężynująca, 51 — podkładka
(02-281), 52 — podkładka (02-282), lOil — pokrywa (02-315), 102 — podkładka ustalająca (02-320), a — rowek, c —- ro-
wek, d — kanalik, e — otwór, f — gniazdo, g — króciec, h — miseczka, i — płytka
; Rys. 14. Rama obrotowa {przekrój):
opora (02-95), 5 — klamra (02-71, 02-71), 9 — osłona zabezpieczająca (02-82,
t), 48 — smarowniczka, 53 — rolka pionowa (zesp. 02-16), 54 — rygiel
183), 55 — śruba, 56 — podkładka ustalająca, 57 — półpanew dolny (02-260),
U podkładka ustalająca, 5'9 — śruba, 60 — pokrywa łożyska (02-90),
i- półpanew górny (02-261), 62 — rolki poziome (zesp. 02-17), 63 — oś
68), 64 — drut zawlekowy, 65 — śruba (02-271), 66 — podkładka (02-70),
- rolka (02-138), 68 — łożysko rolkowe stożkowe, 69 — uszczelnik (02-273),
r nakrętka (02-139), 71 — tuleja (02-269), 72 — wkręt, 73 — tuleja mimo-
)wa (02-150), 74 — nakrętka (02-1'52), 75 — zawleczka, 76 — oś (02-148),
7 pierścień wojłokowy (02-151), 78 — korek (02-146), 79 — łożysko kulko-
joprzeczine, 80 — pierścień (02-145), 81 — kadłub (02-142), 82 — pierś-
(02-144), 83 — łożysko kulkowe oporowe, 84 — pierścień (02-149),
- zatrzask (02-147), 86 — pokrywa (02-143), 87 — korek (02-262),
i — smarowniczka (zesp. 02-26), a — kryza, b — kołnierz, i — ściąg
Rys. 15. Rama obrotowa (przekrój) widok z tyłu:
12 — wspornik ostojnicy prawy (zesp. 02-07), 15 — wkręt, 16 — podkładka sprężynująca, 88 — śruba (02-228),
89 — podkładka sprężynująca, 90 — pokrywa (02-257), 91 — nakrętka, 92 — pokrywa (02-256), 93 — pokrywa
(02-251), 94 — tuleja (02-249), 95 — oś (02-285), 96 — pokrywa (02-284), 97 — płask do sprawdzania (02-255), 98 —
śruba, 99 — podkładka zabezpieczająca, 100 — kołek stożkowy, f — płytka, g — płytka, I — klamra, ł —
otwory gwintowane, n — otwór
Przekrój / Z
26
10
9
8
25
6 5
.niacza (02-14), 7 — wkręt, 8
podkład-
podkładka
25
Celowniki
łoża dolnego
ustalająca, 24
kołek stożkowy, 26
stożkowy
Umocowanie loża górnego na dolnym
2!
22
23
20
Rys. 16.' Łoże górne z kołem
ślimakowym:
1 — celownik poprzeczny 02-2), 2 —
celownik podłużny (02-1), 3 — wspor-
nik (0-26), 4 — pierścień (02-8), 5 —
żebro (02-310), 6 — przycisk uszczel-
ka sprężynująca, 9 — pierścień usz-
czelniający (02-18), 10 — pierścień
(P2-40), 11 — koło ślimakowe (02-13),
12 — bieżnia (02-9), 13 — drut, 14 —
śruba (02-15), 15 — płytka (02-11), 16 —
blacha (02-5), 17 — celownik krzyża-
ka (02-3), 18 — oiporek (02-12), 19 —
piasta (02-4), 20 — ściąg (02-7), 21 —
śruba, 22 — nakrętka, 23 — podkładka
(0-33),
kołek
Umocowanie łoża
dolnego na podwoziu
samochodowym
Rys. 17. Loże dolne:
1 — celownik podłużny (09-3), 2 — celownik poprzeczny (09-4), 3 — płytka (02-11), 4 — krzyżak (02-3), 5 — ce-
lownik tylny (09-5), 6 — wspornik sygnału „Stop“ (09-6), 7 — wspornik (09-11), 8 — arkusz blachy tylny (09-19),
9 — kątownik (09-7), 10 — piasta (02-4), 11 — arkusz blachy prawy (0-10), 12 — śruba, 14 — arkusz blachy
lewy (0-36), 15 — jarzmo (0-22), 16 — rozpora celownika (0-20), 17 — klocek (0-3, 0-4), 18 — korytko (0-1, 0-2).
19 — rozpora (0-21, 0-26, 0-27, 0-30), 20 — płytka (0-24), 21 — nakrętka, 22 — celownik (09-4)
Rys. 18. Mechanizm kierunkowy:
1 — ślimak (02-158), 2 — kadłub ślimaka (zesp. 02-18), 3 — wkrętka (02-166), 4 — czop prawy (02-159), 5 — podkładka (02-179), 6 — podkładka sprężynująca, 7 — za-
wleczka, 8 — nakrętka (02-177), 9 — kamień ślizgowy (02-161), 10 — wkręt ustalający (02-163), 11 — podkładka ustalająca (02-162), 12 — nakrętka (02-174),
13 — kołek (02-169), 14 — półpierścień zabezpieczający (02-170), 15 — tuleja z nacięciami (02-167), 16 — łożysko (02-165), 17 — podkładka samoustalająca
(02-164), 18 — .nakrętka kapturowa (02-168), 19 — łożysko oporowe, 20 — tuleja rozporowa (02-17'5), 21 — łożysko kulkowe poprzeczne, 22 — podkładka uszczel-
niająca (02-172), 23 — podkładka (02-171), 24 — nakrętka (02-173), 25 — zawleczka, 26 — nakrętka lewa (02-178), 27 — tuleja łącząca (02-186), 28 — nakrętka (02-176),
29 — czop lewy (02-160), 30 — pierścień uszczelniający (02-180), 31 — kołek cylindryczny, 32 — podkładka (02-239), 33 — zawleczka, 34 — widełki (02-241), 35 — swo-
rzeń (02-242), 36 — mimośród (zesp. 02-12), 37 —- kulka, 38 — kołek (02-243), 39 — sprężyna (02-243), 40 — wkręt (02-244), 41 — pierścień oporowy (02-245), 42 — na-
krętka (02-238), 43 — kadłub (02-240), 44 — uszczelka (02-287), 46 — ogranicznik (02-237), 47 — sprężyna talerzowa (02-288), 48 — pierścień oporowy (02-246),
49 — podkładka (02-235), 50 — tuleja (02-236), 51 — wodzik (02-233), 52 — tuleja (02-234), 53 — kołek cylindryczny, 54 — koło ślimakowe (02-13), 55 — podkładka
sprężynująca, 56 — śruba, 57 — osłona (zesp. 02-21), 58 — smarowniczka, 59 — nakrętka, 60 — wpust kształtowy, 61 — wałek, (02-252), 62 — wałek (02-250),
63 — pokrętło (zesp. 02-11), 64 — kołek (02-258), 65 — wał (02-248), 66 — kolek (02-258), 67 — przegub (zesp. 02-20), 68 — przegub (zesp. 02-20), a — szyjka lewa,
b — szyjka prawa, c — rowek wpustowy, d — otwór boczny, c — występ, f — powierzchnia kulista, g — powierzchnia kulista, k — stożek, n — kołnierz, ś — końcówka
Rys. 19. Mechanizm podniesieni©wy (przekrój):
kadłub (06-11), 2 — śruba podniesieniowa (06-1:2), 4 — kołnierz (06-4)
— poprzeczka i(06-3), 8 — naśrubnica (zesp. 06-1), 10 — śruba, 11 — pod-
Umocowanie poprzeczki
kładka sprężynująca, 12 — czop (0-49), 13 — pierścień (06-38), 14 — oś (06-39),
15 — pierścień uszczelniający (06-14), 16 — pokrywa (06-13), 17 — drut
zawlekowy, 18 — śruba (06-20), 19 — łożysko kulkowe poprzeczne jedno-
rzędowe, 20 — pierścień (06-16), 21 — tuleja (06-17), 22 — łożysko kulkowe
poprzeczne dwurzędowe, 23 — pierścień {06-15), 24 — wpust pryzmatyczny,
25 — koło zębate stożkowe (06-18), 26 — nakrętka koronowa (06-19), 27 — za-
wleczka, 28 — smarowniczka, 29 — pokrywa lewa (06 32), 30 — podkładka
oporowa (06-28), 31 — podkładka sprężynująca, 32 — wkręt, 33 — wkrętka
(06-25), 34 — wpust pryzmatyczny, 35 — koło zębate stożkowe (02-115),
36 — podkładka (02-117), 37 — podkładka sprężynująca, 38 — śruba, 39 — osło-
na górna (zesp. 06-3), 40 — wkręt, 41 — nakrętka. 42 — podkładka spręży-
nująca, 43 — osłona dolna (zesp. 06-4), 44 — tuleja (06-24), 45 — wkręt,
46 — podkładka sprężynująca, 47 — pierścień uszczelniający (02-118), 48 — po-
przeczka (06-31), 49 — pierścień uszczelniający (06-29), 50 — łożysko rolkowe
stożkowe, 51 — koło zębate stożkowe (06-21), 52 — wpust, 53 — wałek (06-22),
54 — tuleja (06-23), 55 — pokrywa dolna (06-36), 56 — przekładka (06-37),
57 — wkręt (06-30, 58 — drut zawlekowy, 59 — wkrętka (06-27), 60 — pod-
kładka (06-26), 01 — kołek cylindryczny, 62 — drut zawlekowy, 63 — pokrywa
(06-36), 64 — przekładka (06-35), 65 — pokrywa prawa (06-33), 66 — wałek
(02-112), 67 — nakrętka okrągła, 68 — podkładka zabezpieczająca (02-121),
69 — tuleja (02-114), 70 — pierścień uszczelniający (02-118), 71 — drut zawle-
kowy, 72 — śruba (02-119), 73 — pokrywa (02-111), 74 — tuleja (02-116), 75— po-
krywa (02-113), 76 — wpust pryzmatyczny, 77 — koło zębate stożkowe
(02-115), 78 — czop (0-48), 79 — podkładka, 80 — śruba (0-51), 81 — drut
zawlekowy, 82 — śruba, 83 — podkładka sprężynująca, 84 — przetyczka
(0-52), 85 — widełki (02-187), 86 — oś (02-190), a — występ, b — powierzchnie
czopowe, c, d — czopy, e — rowek pierścieniowy, k — wspornik
Rys. 20. Nakrętka (z poprzeczką) mechanizmu podniesieniowego:
4 — kołnierz (06-4), 5 — sworzeń (06-5), 6 — poprzeczka (06-3), 7 — kadłub
(06-1), 8 — naśrubnica (zesp. 06-1), 9 — wkręt, g — otwór
f?3a
Rys. 21. Napęd mechanizmu podniesieniowego ('przekrój):
12 — wspornik rękojeści mechanizmu podniesieniowego (zesp. 02-09), 13 — wspornik ostojnicy lewy (zesp. 02-08), 14 *— pokrywa (02-286), 28 — smarowniczka, 36 — pod-
kładka (02-117), 37 — podkładka sprężynująca, 38 — śruba, 40 — wkręt, 41 — nakrętka, 42 — podkładka sprężynująca, 50 — łożysko kulkowe stożkowe, 67 — na-
krętka okrągła, 68 — podkładka zabezpieczająca, 69 — tuleja (02-114), 70 — pierścień uszczelniający (02-118), 71 — drut zawlekowy, 72 — śruba (02-119),
73 — pokrywa (02-111), 74 — tuleja (02-116), 75 -— pokrywa (02-113), 84 — przetyczka (02-258), 85 — widełki (02-187), 87 — podkładka (02-104), 88 — oś (24-4),
89 — rączka (02-107), 90 — rękojeść (zesp. 24-1), 91 — oś (24-9), 92 — nakrętka (24-8), 93 — oś (24-7), 94 — podkładka, 95 — chwy.t (24-5), 96 — kołki stożkowe,
97 — tuleja (02-280), 98 — sprężyna (02-279), 99 — wał (02-276), 100 — tuleja (02-278), 101 — wspornik (02-210), 102 — kołek (02-214), 103 — płytka (02-213),
104 — śruba, 105 — podkładka sprężynująca, 106 — ogranicznik (zesp. 02-23), 107 — kołek cylindryczny, 108 — widełki (02-202), 109 — kołek stożkowy, 110 — kołek
stożkowy, 111 — tuleja łącząca (02-276), 112 — przetyczka (02-258), 115 — podkładka sprężynująca, 116 — wkręt (02-134), 117 — pierścień (02-129), 118 — tuleja (02-135),
119 — przegub (02-188), 120 — wałek przegubowy (zesp. 02-15), 121 — zawleczka, 122 — sworzeń (02-259), 123 — przegub (02-187), 123a — kamień ślizgowy (02-189),
124 — kadłub (02-110), 125 — wałek (02-112), 126 — koło zębate stożkowe (02-115), 127 — wpust pryzmatyczny, 128 — wpust pryzmatyczny, 129 — koło zębate stożkowe
(02-115), 130 — kadłub (02-127), 131 — rączka (02-128), 132 — śruba (02-133), 133 ------podkładka zabezpieczająca (02-130, 02-312), 134 — podkładka (02-131), 135 — pod-
kładka (02-130, 02-312), 136 — wałek (02-112), 137 — pierścień (02-277), 138 — wkręt, 139 — wkręt, 140 — kołek stożkowy, 141 — śruba, 142 — podkładka sprężynująca,
143 — osłona dolna (02-253), 144 — osłona górna (02-254), 145 — tuleja (02-274), 146 — podkładka, 147 — wkręt, a — tuleja (02-209), b —• rowek podłużny, c — gniazdo
stożkowe, d — stożek, e — rowek, k — płytka
Rys. 22. Odciążacz (kąt .podniesienia 0°):
1 — pokrywa (0'5-6), 2 — podkładka (05-11), 3 — ogranicznik (05-10), 4 — pier-
ścień (05-5), 5 — poprzeczka (zesp. 05-4), 6 — czop (0'5-15), 7 — drut zawle-
kowy, 8 — śruba (05-24), 9 — występ (05-7), 10 — ogranicznik (05-12),
LI — pierścień .(05-8), 12 — uszczelka (05-21), 13 — widełki (05-19), 14 — pod-
kładka, 15 — zawleczka, 16 — sworzeń (05-17), 17 — kamień ślizgowy (05-3),
18 — klamra (05-18), 19 — dno (05-2), 20 — tuleja (05-3), 21 — podkładka
(05-23), 22 — prowadnica pochwy (05-25), 23 — pochwa wewnętrzna (zesp.
05-1), 24 — sprężyna (05-22), 25 — gniazdo łożyska (05-20), 26 — łożysko kul-
kowe oporowe, 27 — tuleja łącząca (zesp. 05-2), 28 — pochwa zewnętrzna,
29 — wkręt, 30 — śruba, (05-24), 31 — czop (05-15), 32 — podkładka sprę-
żynująca, .33 — śruba (0-51), 34 — czop (0-50), 35 — podkładka sprężynująca,
36 — śruba, 37 — wpust, 38 — korek, 106 — wspornik odciążacza (02-73),
a — otwór, b — rowek podłużny, c — otwór, d — przecięcie
to
Rys. 23. Siedzenie:
1 — rura podłużna (10-46, 10-47), 2 — zacisk (zesp. 10-5), 3 — podpórka
oporowa (zesp. 10-1), 4 — rękojeść (zesp. 10-8), 5 — zamek (zesp. 10-6),
6 — przycisk (10-76), 7 — zamknięcie drewniane (zesp. 10-7), 8 — ustalacz
(10-69), 9 — wpust (10-68), 10 — kadłub (10-66), 11 — sprężyna (10-67),
12 — kołek cylindryczny, 13 — wkręt ustalający, 14 — korek (10-70),
16 — sprężyna z klockiem (10-77), 17 — guzik (30-2'5), 18 — materac sie-
dzenie (zesp. 31-10), 19 — nakładka, 20 — pas, 21 — klamry, 22 — łopata,
a — skrzynia prawa, b — skrzynia lewa, c — ścięcie, d — rowek
Rys. 24. Osłona kabiny:
1 — tarcza górna (01-4), 2 — tarcza boczna prawa (01-5), 3 — korek (01-22),
4 — zawiasa (zesp. 01-2), 5 — rama (zesp. 01-4), 6 — klamra (01-17),
7 — zamknięcie tarcz (zesp. 01-5), 8 — wkręt, 11 — tarcza boczna lewa (01-5),
12 — korek (01-20), 13 — tarcza przednia lewa (01-8), 14 — zasuwka (01-3),
15 — tarcza przednia prawa (01-7), 16 — haczyk lewy (01-66), 17 — uchwyt
(01-18), 18 — haczyk prawy (01-65), c — szczelina obserwacyjna
Tarczo do osłony odsJajnika
benzynowego zbiornika
Rys. 25. Osłona zbiorników benzynowych:
1 — tarcza zbiornika prawa {zesp. 20), 2 — gardziel z pokrywą (zesp. 20-4),
3 — śruba, 4 — ścianka boczna (20-13), 5 — zatrzask (20-15), 6 — pokrywa
(20-14), 7 — tarcza zbiornika lewa (zesp. 21), 8 — pokrywa (21-5), 9 — wkręt,
10 — ściana boczna (21-2), 1'2 — pokrywa (21-4), 13 — tarcza (zesp. 17)
Rys. 26. Błotniki:
1 — błotnik prawy (zesp. 11), 2 — przedni wspornik błotnika (zesip. 01-7, 01-8),
3 — środkowy wspornik błotnika (zesp. 26), 4 — tylny wspornik błotnika
(zesp. 23, zesp. 25), 5 — osłona (11-9), 6 — kątownik (0-3(1), 7 — błotnik
lewy (zesp. 12), 8 — klamerka, 9 —'podnóżka
w
o
16
!7
f7~~-
f8
18
!9
podkładka (0-15), 15
rękojeść (zesp.
15-6), 16
podkładka, 17 — nakrętka,
klocek (0-3), 25 — korytko (0-1), 26
ra-
31 — śruiba, 48 — ucha (15-5), 63 — sma-
rna podwozia samochodowego, 27 — śruba,
28 — jarzmo (zesp. 18), 29 — rura łącząca
2
19
26
H
22
27
18 — zawleczka, 19 — oś (13-8), 20 — opo-
rek (0-56), 21 — oporek (15-9), 22 — pod-
kładka sprężynująca, 23 — nakrętka, 24 —
(0-18), 30
podkładka sprężynująca,
rowniczka, 75 — podnóżek
29-----
25----
20
27
Rys. 27. Podnośnik:
1 — celownik podłużny (09-3), 2 — chwyt-
ka rękojeści (1'5-1), 3 — podnośnik (zesp.
15), 5 — wspornik podnośnika (zesp. 13,
zesp. 14), 6 — zatrzask podnośnika (zesp.
07), 7 — rękojeść zatrzasku (07-3), 8 —
sprężyna (07-4), 9 — zderzak, 10 — płytka
(09-8), 11 — śruba, 12 — nakrętka, 14 —
28
A a
37
49
6?
Rys. 28. Podnośnik (przekrój):
głowica
— cy-
34
33
32
(15-54),
(15-29),
— za-
(15-33),
(15-6),
644
72
32
70
2 — chwytka rękojeści (15-1), 15 — rękojeść (zesp. 15-6), 32 — tuleja
33 — taśma (15-38), 34 — .podkładka, 35 — zawleczka, 36 — sworzeń
37 — zapadka, 38 —/koło zapadkowe (15-23), 39 — smarowniczka, 40
wieczka, 41 — nakrętka, 42 — podkładka (15-34), 43 — podkładka
44 — poprzeczka (15-22), 45
40
4/
39
49
38
73
36
74
b
wm
e3 ss 57
60 . sd
Przekrój AA
38
o
33
36 ~
66
podkładka (15-32), 46 — głowica
47 — końcówka (1'5-12), 48 — ucho (15-5), 49 — kadłub (zesp. 15-2), 50
linder (zesp. 15-3), 51 — żebro górne (15-7), 52 — śruba podnośna (15-21),
53 — wkręt ustalający, 54 — tuleja oporowa (15-30), 55 — płyta oporowa
(15-13), 56 — czop (15-17), 57 — pięta kulista (15-16), 58 — nakrętka (15-15),
59 — wkręt, 60 — wpust (15-31), 61 — żebro dolne (15-8), 62 — zawleczka,
63 — smarowniczka, 64 — sprężyna (15-26), 65 — sworzeń (15-25), 66 — wkręt
(15-46), 67 — wkręt, 68 — podkładka sprężynująca, 69 — płytka (19-37),
70 ‘— śruba, 71 — nakrętka, 72 — kołek stożkowy, 73 — pierścień uszczel-
niający (15-35), 74 — tuleje (15-51), a — kanaliki, b — rękojeść
Przekrój b-b Przekrój a-t,
Rys. 29. Instalacja przewodów (widok z boku i fragmenty zespołów).
1 — przyrząd do prowadzenia ognia, 2 — kabel dolny (zesp. 22-1), 3 — .pancerz ochronny łączący akumulator z przyrządem do prowadzenia ognia_ (zesp. 22-2), 4 — pancerz ochronny łączący przyrząd do prowa-
dzenia ognia z gniazdkiem wielokolkowym (zesp. 22-3), 5 —- wspornik (22-38), 6 — jarzmo (22-40), 7 — bateria akumulatorów, 8 — Kta ________ 1 9 ~ rura i4czeniowa prawa (zesp. 22-8), 10 — rura łączeniowi
lewa (zesp. 22-10), 11 — nakrętka (22-1), 12 — skrzynka łączeniowa (zesp. 22-7), 13 — nakrętka złączna (00-10), 14 — tulejka Plomba, 16 — śruba, 17 — podkładka gumowa (22-39), 18 — podkładki
sprężynująca, 19 — nakrętka, 20 — nakrętka, 21 — podkładka sprężynująca, 22 — śruba, 23 — kołnierz, (22 48), 24 — tulejka tuu- h nakrętka (00-12), 26 — podkładka sprężynująca, 27 — wkręt
Rys. 30. Instalacja przewodów (widok z góry):
1 __ przyrząd do prowadzenia ognia, 3 — pancerz ochronny łączący akumulator z przyrządem do prowadzenia ognia (zesp. 22-2), 4 — metalowy pancerz łączący
przyrząd do prowadzenia ognia z gniazdkiem wielokołkowym (zesp. 22-3), 7 — .bateria akumulatorów, 9 — rura łączeniowa prawa (zesp. 22-), 10 — rura łącze-
niowa lewa (zesp. 22410), 12 — skrzynka łączeniowa (zesp. 22-7), 20 — nakrętka, 21 —podkładka sprężynująca, 22 — śruba, 27 — gniazdko wielokolkowe (zesp. 0-21),
28 — żółty przewód łączący biegun ujemny akumulatora z „masą" (zesp. 22-13), 29 —• jarzmo (22-47), 30 — pierścień (22-43), 31 — śruba, 41 — zielony przewód
łączący zacisk K przyrządu z „masą", 42 — przewód czerwony łączący zacisk „+“ przyrządu z zaciskiem „+“ akumulatora
Widok z tyłu
Widok i boku
32
3k
37 22
- 21
'22
23
Rys. 31. Instalacja przewodów elektrycznych
(widok z tylu od strony lewej i od strony
prawej):
2 — kabel dolny (zesp. 22-1), 9 — prawa rura
łączeniowa (zesp. 22-8), 10 — lewa rura łącze-
niowa (zesp. 22-10), 11 — nakrętka (22-1), 12 —
skrzynka łączeniowa (zesp. 22-7), 21 — podkładka
sprężynująca, 22 — śruba, 32 — jarzmo (22-36),
34 — ir,traka (22-32), 35 — nakrętka (03-49), 36 —
kapturek śrubowy (22-37), 37 — pierścień (22-3),
38 — 'kołnierz (22-44), 39 — obejma (22-45),
40 — pierścień (>22-46)
Przekrój AB CD
Rys. 32. Skrzynka łączeniowa:
1 — kadłub (22-12), 2 — króciec (22-13), 3 — płytka (22-20), 4 — nakrętka specjalna (22-14), 5 — płyta (22-16),
6 — powłoka preszpainowa (22-15), 7 — nakrętka (22-18), 8 — podkładka (22-19), 9 — wkręt (22-17), 10—pod-
kładka preszpanowa (22-22), 11 — wkręt (22-23), 12 — pokrywa (22-21), 13 — wkręt
cc
co
Rys. 33. Przyrząd do prowadzenia ognia (widok ogólny):
1 — mechanizm rozdzielczy (zesp. 09), 2 — płyta, 3 — wkręt z główką (zesp.
09-22), 9 — przycisk dźwigniowy (zesp. 05), 10 — wyłącznik (zesp. 02),
11 — skrzynka bezpiecznikowa (zesp. 04), 14 — wskaźnik (00-13), 28 — osłona,
(zesp. 08), 52 —klucz (zesp. 00-1), a — rękojeść rozruchowa mechanizmu
rozdzielczego
co
Cl
25 25
a
b
Rys. 34. Przyrząd do prowadzenia ognia:
a — widok przyrządu bez podstawy, b — widok przyrządu z podstawą,
1 — mechanizm rozdzielczy (zesp. 09), 2 — kołek, 3 — wkręt, 4 — mechanizm
spustowy (zesp. - 07), 5 — kołek, 6 — elektromagnes (zesp. 06), 7 — wkręt,
8 — kołek, 9 —• przycisk dźwigniowy (zesp. 05), 10 — wyłącznik (zesp. 02),
11 — skrzynka bezpiecznikowa (zesp. 04), 14— kotwiczka (06-1), 15 — wkręt,
16 — podkładka, 18 — wtyczka wielkokołkowa (zesp. 10), 19 — płyta po-
średnia (00-3), 20 — wkręt, 23 — sprężyna (00-9), 24 — wkręt (00-8), 25 —
wkręt, 26 — zapadka (07-1), 27 — koło zapadkowe (09-9), 28 — osłona (08-18),
31 — żarówka, 62 — klucz (zesp. 00-1)
z w b
Rys. 35. Przycisk dźwigniowy:
31 — kołek cylindryczny, 32 — podkładka (05-4), 33 — podkładka (05-9),
34 — przekładka (05-22), 35 — podkładka (05-23), 36 — nakrętka, 37 — zwie-
rak (zesp. 05-3), 38 — przekładka (05-21), 39 — zabierak (05-20), 40 — płyta
stykowa (zesp. 05-1), 41 — przekładka (05-15), 42 — rączka (05-19), 43 — oś
(05-17), 44 — kadłub (05-5), 45 — podkładka łącząca (zesp. 05-5), 46 — wkręt,
47 — szczotka (05-8), 48 — dźwignia (05-11), 49 — sprężyna (05-18), a — opo-
rek (05-6), b — styk zapłonowy (05-2), c — styk zapasowy (05-2), d — otwór
gwintowany, e — dźwigienka, f — dźwigienka, g — przycisk (05-12), h — ząb,
i — rowek, j — styk blokujący (05-2)
Rys. 36. Wyłącznik:
50 — wałek (02-12), 51 — ustalacz (02-10), 52 — kadłub (02-11), 53 — kołek
cylindryczny, 54 — podkładka (02-14), 55 — płyta stykowa (zesp. 02-1),
56 — podkładka (02-13), 57 — podkładka, 58 — nakrętka, 59 — płytka (02-8),
60 — kwadrat (02-7), 61 — styk (02-3, 02-4)
Pokrywa 82 zd/ęta
Rys. 37. Skrzynka bezpiecznikowa:
78 — wkręt, 79 — nakrętka, 80 — podkładka (04-11), 81 — wkręt, 82 — ka-
dłub (04-7), 83 — płytka, 84 — podkładka (04-10), 85 — gniazdo (04-6),
86 — ogranicznik (04-8), 87 — zacisk (04-9), 88 — pokrywa (04-2), 89 — łań-
cuszek (zesp. 04-1), 90 — nit (04-3)
Rys. 38. Klucz:
62 — klucz (zesp. 00-1), a —- rowek, b — podtoczenie
pierścieniowe, c — wycięcie, d — haczyk
Rys. 39. Elektromagnes:
115 — szkielet, 116 — płytka (06-15), 117 — oś (06-4), 118 — czop (06-2),
119 — kołek, i20 — płytka (06-3), 121 — wkręt, 122 — ogranicznik (06-14),
123 — kotwica (06-1), 124 — kątownik górny (06-12), 125 — kątownik dolny
(06-13), 126 — kołek cylindryczny, 127 — wkręt, 128 — kołek
Rys. 40. Mechanizm spustowy:
128 — klocek (07-6), 129 — płytka klocka (07-0), 130 — kołek, 131 — klocek
(07-9), 132 — sprężyna (07-8), 133 — tuleja (07-2), 134 — zapadka (07-1),
135 — oś (07-10), a — ząb, b — ząb
Przekrój b-b
Przekrój b-b
Przekrój a-a
Rys. 41. Mechanizm rozdzielczy;
136 — przekładka gumowa <09-90), 137 — przekładka <09-69), 138 — pierścień sprężynujący (09-77), 139 — przekładka (09-76), 140 — pierścień stykowy (zesp. 09-20),
141 — przekładka (09-75), 142 -— przekładka <09-76), 143 — tuleja izolacyjna (09-74), 144 — zabierak (09-78), 145 — tuleja <09-72), 146 — wkręt, 147 — wkręt z główką
(zesp. 09-22), 148 — podkładka <0B-95), 149 — rękojeść rozruchowa (09-18), 150 — daszek (09-86), 1>51 — kadłub (09-49), 152 — pierścień (09-71), 153 — wkręt,
154 — pierścień kierunkowy (09-93), 155 — nit (09-96), 156 — przekładka (09-73), 157 — pierścień stykowy (zesp. 09-19), 158 — wkręt, 161 — płyta (09-1), 162—wkręt
(09-70), 163 — styk doprowadzający (zesp. 09-10), 164 — styk doprowadzający (zesp. 09-11), 166 — wkręt, 167 — koło zapadkowe (09-9), 169 — płytka ze stykiem
(zesp. 09-5), 170 — wkręt, 171 — wkręt, 172 — rolka (09-94), 173 — sprężyna napinająca (09-66), 174 — nakrętka, 175 — kolumienka (09-2), 176 — wkręt,
177 — zabierak (09-11), 178 — krzywka (09-13), 179 — tarcza rozdzielcza (zesp. 09-19), 180 — nóż stykowy (09-38), 181 — pierścień doprowadzający prąd (09-36),
182 — podkładka (09-33), 183 — oś, (09-15), 192 — łożysko kulkowe, a — styk niepracujący, c — koniec wygięty, d — styk (09-18), g — styk (09-18)
co
f98 f50
196 !58 !97
f6f b
f98
Przekrój A AB
Rys. 42. Mechanizm rozdzielczy
(widok z przodu);
149 — rękojeść rozruchowa (zesp.
09-18), 150 — daszek (09-86), 151 —
kadłub (09-49), 158 — wkręt, 161 —
płytka (09-1), 183 — oś (09-15),
187 — pierścień sprężynujący, 185 —
pierścień sprężynujący (09-85), 186 —
szybka ochronna (09-84), 187 —
oprawka (zesp. 09-16), 188 — .skala
(zesp. 09-21), 189 — wkręt, 190 --
podkładka, 191 — tuleja (09-80),
192 — łożysko kulkowe, 193 —rur-
ka izolacyjna (09-48), 196 — skala
(09-92), 197 — pierścień ustalacza
(09-91), 198 — loporek (09-89),
b — gniazda
44
Rys. 43. Tablica wtykowa:
199 — płyta stykowa (10-3), 200 — płyta stykowa (10-2)
Wzdfuz PP
Przewody
do skrzynki
łączeniowej
Przewody
do baterii
akumiu/aforów
Przewody do
gniazdka
wielokołkowego
Rys. 44. Osłona:
-01 osłona, 202 — tablica wtykowa (zesp. 08-3), 205 — wkręt
C5
Bezpiecznik i pudło
do wstawek zabezpieczających 8
3
<»o
O
® o
Połpierscien rozdzielczy
Elektromagnes
Przycisk
dźwigniowy
5
i4
Wyłącznik
Rys. 45. Schemat obwodu eloktryczncgo przyrządu
do prowadzenia ognia:
1-6, 8-12 i 14 — przewody, 13 — pierścień dopro-
wadzający prąd (09-36)
Rys. 46. Bęben przenośny.
1 — bęben (zesp. 0-12), 2 — rękojeść (zesp. 0-8), 3 — wyłącznik blokujący
(zesp. 0-7), 4 — gniazdko wielowtykowe (zesp. 0-23), 5 — kabel (0-112),
6 — szkielet
Ry.s. 47. Bęben przenośny (przekrój):
1 — bęben (zesp. 0-12), 5 — kabel (0-112), 7 —przycisk (zesp. 04), 8 — tuleja
(0-108), 9 —; podkładka (0-104), 10 — klamerka (0-97), 11 — krzyżak lewy
(0-100), 12 — tuleja (0-102), 13 — przekładka (0-103), 14 — tarcza lewa (0-99),
15 — tarcza prawa (0-98), 16 — krzyżak prawy (0-101), 17 — przekładka
(0-105), 18 — tuleja (0-109), 19 — podkładka (0-107), 20 — pierścień gwinto-
wany (0-106), 21 — klucz (zesp. 00-1), 22 — jarzmo (0-38), 23 — kolek cy-
lindryczny, 24 — kołek cylindryczny, 25 — ustalacz (0-37), 26 — sprężyna
(0-45), 27 — tuleja prowadząca (0-46), 28 — tuleja pośrednia (0-39), 29 — rę-
kojeść (0-42), 30 — ustalacz (0-40), 31 — nakrętka (0-41), 32 — nakrętka
(0-44), 33 — sprężyna (0-45), 34 — nakrętka okrągła (0-41), 35 — pokrywa
(zesp. 011), 36 — tuleja (0-48), 37 — przewód (0-111), 39 — śruba, 40 — po-
krywa (zesp. 010), 41 — wkręt, 61 — kwadrat (zesp. 05), 65 — kadłub (0-27),
. 73 — wałek (0-29), a — koniec kabla, b — koniec kabla, c — kołnierz,
d — kołnierz, e — główka gwintowana, f — kwadrat, g — wycięcie pochyłe,
h — rowek podłużny, 4 — stożek
Widok w k/erunku strzałki ń
Rys. 48. Przycisk bojowy (przekrój):
42 — klocek (0-118), 43 — przekładka (0-125), 44 — sprężyna (0-126), 45 — klo-
cek (0-127), 46 — przycisk (0-123), 47 — oś (0-121), 48 — kadłub przycisku
(0-122), 49 — pierścień uszczelniający (0-124), 50 — zwierak (zesp. 0-18),
51 — podkładka, 52 — nakrętka, 53 — wkręty, 54 — sprężyna (0-126),
55 — podkładka (0-130), a — styk pierścieniowy (0-lil5), b — tuleja (0-114),
c — styk (0-116)
Przekrój AA
Rys. 49. Wyłącznik blokujący:
59 — podkładka, 60 — nakrętka, 61 — kwadrat (zesp. 05), 62 — podkładka
(0-30), 63 — kątownik (0-22), 64 — pierścień uszczelniający (0-31), 65 — .ka-
dłub (0-27), 67 — wkręt specjalny (0-28), 68 — wkręt, 69 — płytka (0-18),
70 — styk (0-23, 0-24), 71 — płytka (0-21), 72 — kołek cylindryczny, 73 — wa-
łek (0-29), 74 — nit, a — wytoczenie stożkowe
Rys. 50. Złącza wtykowe:
81 — wtyk, 82 — wkręt, 83 — tuleja, 87 — podkładka, 88 — pierścień uszczel-
niający, 89 — tuleja, 93 — tuleja, 94 — pancerz metalowy, 95 — nakrętka
złączna, 99 — pokrywa, 104 — gniazdo wtykowe, 105 — pierścień uszczelnia-
jący, 106 — pokrywa, 107 — gniazdo wtykowe, 96 — kadłub wtyki, 97 — na-
krętka złączna
Rys. 51. Bęben przenośny:
108 — tarcza (0-110), 109 — pas nośny (0-62), 110 — klamerka, 111 — ściągacz
(zesp. 0-13), 112 — podkładka, 113 — śruba
Bęben
przenośny
Wyłącznik przenośnego
Bojowy 'przycisk
przenośnego bębna
Połączenie sztekkero
----------------- —o-
f9
Przycisk Bezpiecznik
dźwigniowy , topikowy
Rys. 52. Zasadniczy schemat instalacji elektryc: -j do zapłonu ładunku miotającego pocisku
Ul
cn
Rys. 53. Wspornik celownika:
1 — zawleczka, 2 — nakrętka, 3 — główka, 4 — wspornik (08-2), 5 — rękojeść (0'8-30), 6 — łańcuszek (08-31),
7 — nakrętka, 8 — zawleczka, 9 — śruba, 10 — podkładka (08-28), 11 — stożek (08-29), 12 — śruba, 13 — po-
krywa kadłuba (08-20), 14 — kołek cylindryczny, 15 — kołek (08-17), 16 — kadłub (zesp. 08-2), 17 — śru-
ba, 18 — smarowniczka, 19 — pokrywa kadłuba, 20 — podkładka sprężynująca, 21 — półpanew górna
(08-24), 22 — Wkręt (08-34), 24 — sworzeń (08-18), 25 — półpanew dolna (08-1'5), 26 — kamień prze-
gubowy (08-14), 27 — uszczelka (08-19), 28 — wał (08-12), 29 — dźwignia (08-16), 30 — kamień prze-
gubowy (08-14), 31 — półpanew dolna (08-15), 32 — półpanew górna (08-24), 33 — uszczelka (08-23), 34 —
wkręt, b — otwór
W
Rys. 54. Mechanizm pochyleń:
16 — kadłub (zesp. 08-2), 28 — wał (08-12), 29 — dźwignia (08-16), 35 — kołek
stożkowy, 36 — mimośród (0-43), 37 — nakrętka (0-47), 38 — podkładka zabez-
pieczająca (0-89), 39 — cięgło (0-37), 40 — wkręt, 45 — kuliste promieniowe
łożysko kulkowe, 46 — wkręt (0-45), 47 — oś łożyska (0-47), 48 — podkładka,
49 — śruba, b — okno, c — okno, g — nadlew
ca
Rys, 56. Kątomierz działowy:
1 — pryzmat obiektywu,; 2 — oprawa pryzmatu, 3 — ślimak, 4 — wycinek ślimacznicy, 5 — obsada do pry-
zmatu obiektywu, 6 — pryzmat odwracający, 7 — obsada do pryzmatu odwracającego, 8 — soczewki obiektywu,
9 _ pryzmat dachowy, 10 — ślimacznica, 11 — soczewki okulara, 12 — ślimak, 13 — płytka ogniskowa z krzyżem,
a — wyżłobienie stożkowe, b haczyk
Rys. 55. Celownik:
1 — kadłub celownika, 2 —
tuleja ze ślimacznicą, 3 — ka-
dłub z osią, 4 — rękojeść, 5 —
.nakrętka, 6 — pokrętka, 7 —
swoirzeń zaciskowy, 8 — sprę-
żyna, 9 — ślimak, 10 — obsa-
da kątomierza działowego,
11 — wkręt uistawczy, 12 —
inakrętka, 13 — wspornik po-
ziomnicy poprzecznej; 14 —
podstawa poziomnicy, 15 —
wspornik osi wskaźnika, 16 —
pudło poziomnicy podniesień,
17 — pierścień z podziałkami,
18 — pokrętka ślimaka, 19 —
wyłącznik itulei mimośrodowej,
2Ó — kapturek, 21 — osłona
poziomnicy, 22 — luk zębaty
celownika, 23 — podkładka
sprężynująca, 24 — kołek,
25 — wkręt, 2'6 — przycisk,
27 — sprężyna, 28 — wkręt,
29 — zatrzask kątomierza
działowego, 30 — ślimak, 31 —
koło zębate, 32 — oś koła zę-
batego, 33 — sprężyna, 34 —
ślimacznica, 35 — ślimak, 36 —
sprężyna, 37 — tuleja mimo-
środowa, 38 — wkręt ustala-
jący, 39 — nakrętka, 40 —
wkręt zabezpieczający, 41 —
wkręt ograniczający, 42 —
podkładka, 43 —- sprężyna,
44 — bęben celownika, 45 —
śruba prowadząca, 46 — wkręt
47 — zawleczka, 48 — kołek,
49 — .nakrętka, 50 — wkręt,
51 — pięta, 52 — wkręt
Rys. 57. Urządzenie oświetlające „Łucz-2“:
cji 1 — latarka do oświetlenia .siatki kątomierza, 2 — wspornik zdejmowany, 3 — latarka do oświetlania poziom-
nicy poprzecznej i podniesień, 4 — wspornik, 5 — latarka do oświetlania skal kątomierza działowego i skal)
bębna celownika, 6 — przewód, 7 — wtyczka, 8 — wyłącznik, 9 — pudło, 10 wspornik
CT>
1.4
Rys. 58. 140 mm rakietowy pocisk wirowy odłamkowo-burzący M-14-OF (przekrój):
1 — zapalnik, 2 — skorupa, 3 — dno, 4 — ładunek kruszący, 5 — pobudzacz dodatkowy, 6 — komora, 7 -
z dyszami, 8 — przegroda, 9 — ładunek miotający, 10 — ładunek zapalający, 11 — zapłonnik‘elektryczny,
wkręt zabezpieczający, 13 — tekturowe i metalowe pierścienie
- dno
12 —
10
Rys. 59. Ładunek zapalający po-
cisku M-14-OF:
10 — ładunek zapalający, 14 —
tarcza zabezpieczająca, a — folia
aluminiowa, b — łapka
Rys. 60. Dno z dyszami i przegroda pocisku
M-14-OF (przekrój):
7 — dno z dyszami, 8 — przegroda, 15 — wkręt
zabezpieczający, 16 — pierścień kartonowy,
17 — pierścień metalowy, a — otwór do klucza,
b — wytoczenie pierścieniowe, c — otwór dyszy
Rys. 61. Zapłonnik elektryczny:
18 — izolatory, 19 — styk, 20 — zapłon-
nik prochowy, 21 — sprężyna, 22 — koń-
cówka, 23 — kadłub zapłonnika,
d — ścięcia
Rys. 62. Skrzynie do pocisków M-14-OF (widok ogólny):
15 — zawleczka, 16 — zamek
Rys. 63. Ułożenie pocisków M-14-OF w skrzyni
Rys. 65. Zapalnik
W-14 (widok ogól-
ny)
Rys. 64. Znakowanie
pocisków M-14-OF
OF-9^9
21
PP-9
FG-IH
3^-58-361
3^-58-361
5-57- 361
TS~€O
2-58-21
Przekrój C OSO
Rys. 66. Zapalnik W-14 (przekrój):
1 — kadłub, 2 — kolek nastawiacza, 3 — nastawiacz opóźniacza, 4 — pierś-
cień nastaw1 acza, 5 — nakrętka nastawiacza, 6 — podkładka skórzana,
7 — podkładka, 8 — tuleja opóźniacza, 9 — tuleja dociskająca, 10 — wzmac-
niacz prochowy, 11 — podkładka, 12 — głowica, 13 — rygiel odśrodkowy,
14 — sprężyna rygla odśrodkowego, 1'5 — miseczka, 16 — tuleja dociskowa,
17 — iglica, 18 — sprężyna, 19 — przepona, 20 — podkładka, 21 — rygiel
bezwładnikowy, 22 — sprężyna, 23 — miseczka, 24 — obsada spłonki zapa-
lającej, 25 — ispłonka zapalająca JWD-5, 26 — podstawa obsady, 27 — zasło-
na, 28 — sprężyna, 29 — sprężyna, 30 — osłona, 31 — urządzenie boczno-
uderzeniowe, 32 — kapturek zabezpieczający, 33 — zawleczka, 34 — taśma,
35 ?.— osłona ładunku pobudzającego, 36 — ładunek pobudzający, 37 — pod-
kładka, 38 — spłonka pobudzająca TAT-1, 39 — pokrywa, 40 — pierścień
G) W momencie ładownia
(kapturek zdjęty)
Rys. 67. .Klucz do nastawiania zapalnika
b) Wczasie strzału
(do chwili uzbrojenia się
rygli odśrodkowych)
C) Na forze
( w położeniu uzbrojonym)
Rys. 68. Zapalnik W-14:
13 — rygiel odśrodkowy, 14 — sprężyna rygla odśrodkowego, 18 — sprężyna,
21 — rygiel bezwładnikowy, 2'2 — sprężyna, 23 — miseczka, 27 — zasłona,
28 — sprężyna zasłony, 29 — sprężyna
Po zetknięciu z przeszkodo
(J) działanie reakcyjne
Nastawo na „O"
Nastawa no„ Z °
b) działanie
bezwładnikowe
Rys. 69. Zapalnik W-14:
9 tuleja dociskowa, 10 — wzmacniacz prochowy,
zyina, li9 — ]-------- f'r" -
— iglica, 18 — sprę-
________^-.w^*x.wvVy 17
90 Prz^P°iaa> 25 .spłonka zapalająca, 26 — podstawa obsady,
9 sprężyna obsady, 31 — urządzenie boczno-uderzeniowe, 36 — ładunek
pobudzający, 38 — spłonka pobudzająca
Rys. 70. Klamra do
sprawdzania równo-
ległości lufy
Rys. 71. Sprawdzian do wystawania przedniego
rygla
fS75
Rys. 72. Tarcza do sprawdzania
przyrządów celowniczych
Odciągi. wykonuje się
z drutu 5 + 6 mm
wg GOST 3282 ~^6.
Każdy odciąg powinien
być skręcony z Q drutów
Rys. 73. Schemat umocowania wozu bojowego EM-14 na platformie kolejowej
Rys. 74. Układ smarowania wozu bojowego BM-14
Rys. 75. Przybory:
1 — rozładownik (zesp. 30-11), 2 — szczotka wyciora (zeisp. 30-16), 3 — drążek
wycior a (zesp. 39)
Smarowanie wozu bojowego BM-14
Sposób smarowania Nr na sche- macie Ilość punk- tów na wozie Miejsce smarowania
1 2 3 4
Smarownicą tłokową przez smarowniczki kuliste 1 S 3 Smarem działowym Łożyska rolek pionowych zespołu obrotowego
33 2 2 Czopy kadłuba mechanizmu podnie- sieniowego
33 3 1 Łożyska śruby podnośnej mecha- nizmu podniesieniowego
Smarownicą tłokową przez smarowniczki kulkowe 4 1 Łożyska stożkowego koła zębatego
33 5 1 Łożyska stożkowego koła zębatego
33 6 3 Śruby podnośników zespołu obroto- wego
Smarownicą tłokową z wę- żem przez smarowniczki kulkowe 8 6 Rolki poziome
Smarownicą tłokową przez smarowniczki kulkowe 9 2 Łożyska osi ostojnicy
33 10 1 Sprężyna i wał mechanizmu podnie- sieniowego
33 11 1 Wał pokrętła mechanizmu kierun- kowego
33 12 2 Łożyska kadłuba wspornika
’3 13 1 Łożyska stożkowego koła zębatego
53 14 3 Ślimak i łożyska ślimaka
33 15 4 Podnośniki
Szmatką przepojoną sma- rem 16 1 Mimośród
Wyciorem 21 16 Przewód lufy
Sposób smarowania Nr na sche- macie Ilość punk- tów na wozie Miejsce smarowania
1 2 3 4
Szmatką przepojoną sma- rem 22 1 Bieżnia
*» 23 1 Wspornik (płaski)
•> 24 1 Śruba podnośnika
•» 25 2 Przeguby
26 1 Ustalacz
*9 27 2 Oś, śruba i nakrętka podpórki
Odkręcić nakrętkę i nało- żyć smar 28 2 Łożyska mechanizmu pochyleń
Szmatką przepojoną sma- rem 31 1 Celownik
99 32 1 Kolo zębate ślimakowe
99 33 2 Części .zatrzasku rury podnośników i sprężyna
Smarownicą z końcówką do smaru płynnego 7 Ol 3 ejem wrzecionowym Rękojeść i gniazda podnośników
99 r 17 2 Osie rękojeści mechanizmów wyce- lowania
99 18 2 Tuleje i trzpień wspornika
99 19 48 Części rygla przedniego i tylnego, przeguby i osie dźwigni stykowych
99 20 1 Części wewnątrz odciążacza
99 29 6 Czopy i nakrętki poprzecznie mecha- nizmu podniesieniowego
99 30 8 Czopy odciążacza
1. Wszystkie pozostałe trące się powierzchnie mie pokazane na schemacie
smarować smarem działowym a zimą mieszanką smaru działowego i oleju
wrzecionowego. To samo dotyczy powierzchni nie malowanych.
2. Dźwignię stykową smarować cienką warstwą smaru działowego.
3. Kategorycznie zabrania się smarować podkładkę tekstolitową 03-31 i części
znajdujące się wewnątrz dźwigni.
4. Zaciski wszystkich akumulatorów smarować cienką warstwą wazeliny
technicznej.
5. Kątomierz działowy z wyjątkiem części optycznej smarować cienką war-
stwą oleju wrzecionowego.
