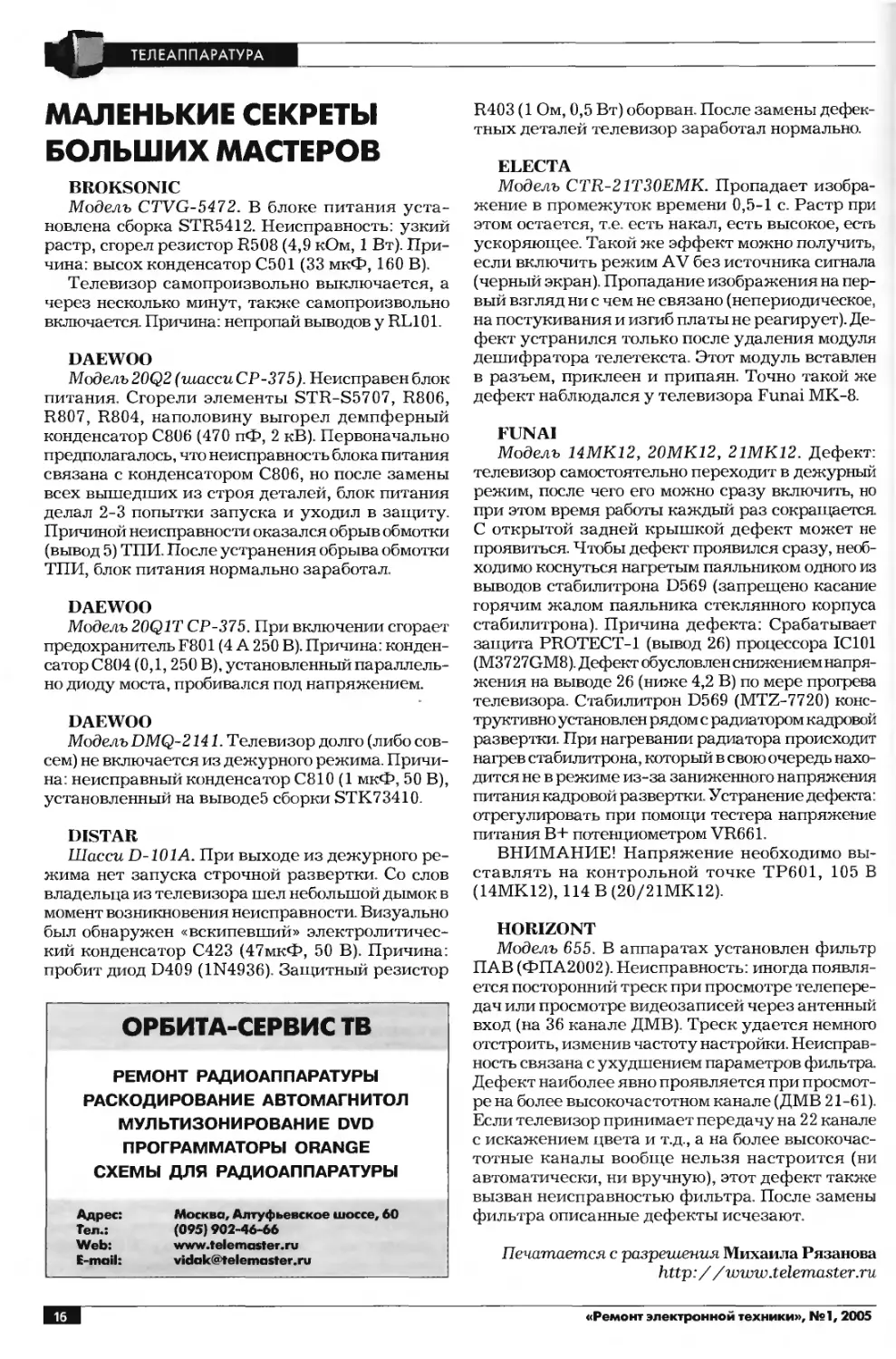

ТЕЛЕАППАРАТУРА
МАЛЕНЬКИЕ СЕКРЕТЫ
БОЛЬШИХ МАСТЕРОВ
BROKSONIC
Модель CTVG-5472. В блоке питания установлена сборка STR5412. Неисправность: узкий растр, сгорел резистор R508 (4,9 кОм, 1 Вт). Причина: высох конденсатор С501 (33 мкФ, 160 В).
Телевизор самопроизвольно выключается, а через несколько минут, также самопроизвольно включается. Причина: непропай выводов у RL101.
DAEWOO
Модель 20Q2 (шасси СР-375). Неисправен блок питания. Сгорели элементы STR-S5707, R806, R807, R804, наполовину выгорел демпферный конденсатор С806 (47 0 пФ, 2 кВ). Первоначально предполагалось, что неисправность блока питания связана с конденсатором С806, но после замены всех вышедших из строя деталей, блок питания делал 2-3 попытки запуска и уходил в защиту. Причиной неисправности оказался обрыв обмотки (вывод 5) ТПИ. После устранения обрыва обмотки ТПИ, блок питания нормально заработал.
DAEWOO
Модель 20Q1T СР-375. При включении сгорает предохранитель F801 (4 А 250 В). Причина: конденсатор С804 (0,1,250 В), установленный параллельно диоду моста, пробивался под напряжением.
DAEWOO
Модель DMQ-2141. Телевизор долго (либо совсем) не включается из дежурного режима. Причина: неисправный конденсатор С810 (1 мкФ, 50 В), установленный на выводеб сборки STK73410.
DISTAR
Шасси D-101A. При выходе из дежурного режима нет запуска строчной развертки. Со слов владельца из телевизора шел небольшой дымок в момент возникновения неисправности. Визуально был обнаружен «вскипевший» электролитический конденсатор С423 (47мкФ, 50 В). Причина: пробит диод D409 (1N4936). Защитный резистор
ОРБИТА-СЕРВИС ТВ
РЕМОНТ РАДИОАППАРАТУРЫ РАСКОДИРОВАНИЕ АВТОМАГНИТОЛ МУЛЬТИЗОНИРОВАНИЕ DVD ПРОГРАММАТОРЫ ORANGE СХЕМЫ ДЛЯ РАДИОАППАРАТУРЫ
Адрес:	Москва, Алтуфьевское шоссе, 60
Тел.:	(095) 902-46-66
Web:	www.telemoster.ru
E-mail:	vidak@telemaster.ru
R403 (1 Ом, 0,5 Вт) оборван. После замены дефектных деталей телевизор заработал нормально.
ELECTA
Модель CTR-21T30EMK. Пропадает изображение в промежуток времени 0,5-1 с. Растр при этом остается, т.е. есть накал, есть высокое, есть ускоряющее. Такой же эффект можно получить, если включить режим AV без источника сигнала (черный экран). Пропадание изображения на первый взгляд ни с чем не связано (непериодическое, на постукивания и изгиб платы не реагирует). Дефект устранился только после удаления модуля дешифратора телетекста. Этот модуль вставлен в разъем, приклеен и припаян. Точно такой же дефект наблюдался у телевизора Funai МК-8.
FUNAI
Модель 14МК12, 20МК12, 21МК12. Дефект: телевизор самостоятельно переходит в дежурный режим, после чего его можно сразу включить, но при этом время работы каждый раз сокращается. С открытой задней крышкой дефект может не проявиться. Чтобы дефект проявился сразу, необходимо коснуться нагретым паяльником одного из выводов стабилитрона D569 (запрещено касание горячим жалом паяльника стеклянного корпуса стабилитрона). Причина дефекта: Срабатывает защита PROTECT-1 (вывод 26) процессора IC101 (M3727GM8). Дефект обусловлен снижением напряжения на выводе 26 (ниже 4,2 В) по мере прогрева телевизора. Стабилитрон D569 (MTZ-7720) конструктивно установлен рядом с радиатором кадровой развертки. При нагревании радиатора происходит нагрев стабилитрона, который в свою очередь находится не в режиме из-за заниженного напряжения питания кадровой развертки. Устранение дефекта: отрегулировать при помощи тестера напряжение питания В+ потенциометром VR661.
ВНИМАНИЕ! Напряжение необходимо выставлять на контрольной точке ТР601, 105 В (14МК12), 114 В (20/21МК12).
HORIZONT
Модель 655. В аппаратах установлен фильтр ПАВ (ФПА2002). Неисправность: иногда появляется посторонний треск при просмотре телепередач или просмотре видеозаписей через антенный вход (на 36 канале ДМВ). Треск удается немного отстроить, изменив частоту настройки. Неисправность связана с ухудшением параметров фильтра. Дефект наиболее явно проявляется при просмотре на более высокочастотном канале (ДМВ 21-61). Если телевизор принимает передачу на 2 2 канале с искажением цвета и т.д., а на более высокочастотные каналы вообще нельзя настроится (ни автоматически, ни вручную), этот дефект также вызван неисправностью фильтра. После замены фильтра описанные дефекты исчезают.
Печатается с разрешения Михаила Рязанова http://www.telemaster.ru
