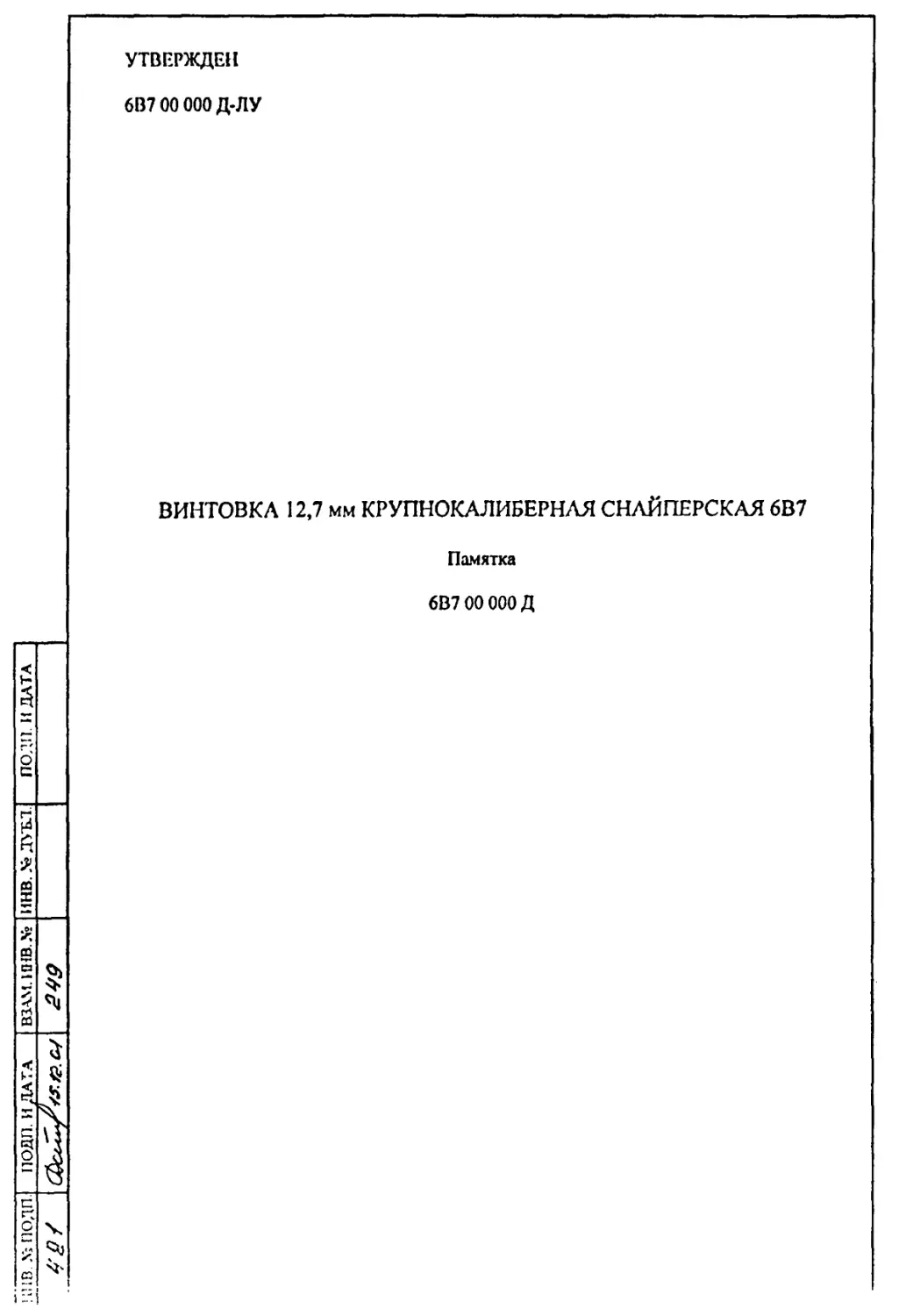

УТВЕРЖДЕН
6В7 00 000Д-ЛУ
ВИНТОВКА 12,7 мм КРУПНОКАЛИБЕРНАЯ СНАЙПЕРСКАЯ 6В7
Памятка
6В7 00 000Д

ИНВ.МПОДП. ПОДЛ. И ДАТА B3.AMIiMB.Jfe ЛНВ.Х?ДУБЛ. ПОДЛ. И ДАТА	СПРАВ*	" ПЕРВ. ПРИМЕМ.
I ОБЩИЕ СВЕДЕНИЯ
Винтовка 6В7 предназначена для выполнения огневых задач по поражению легко
бронированного и небронированного вооружения и военной техники на дальностях до
1000 м, а также открыто расположенной живой силы в СИЗ (средства индивидуальной
защиты), одиночных, групповых целей (гранатометных и пулеметных расчетом ИТУР) и
других технических средств на дальностях до 1500 м.
Конструкция винтовки магазинная с ручной подачей патронов при перезаряжании.
Управление осуществляется рукояткой перезаряжания и спусковым крючком
вручную. Подающий механизм ползункового типа, жестко соединенный с рукояткой
перезаряжания.
Запирание канала ствола осуществляется поворотом затвора и совмещением
боевых упоров затвора с боевыми упорами казенника.
Механизм спусковой - куркового типа, работающий от энергии боевой пружины,
позволяет вести только одиночный огонь.
Для наведения винтовки на цель используют: механический прицел, оптический
прицел, прицел ночно) о видения, оптикоэлектронный прибор управления огнем.
В связи с конструктивными изменениями винтовки, проводящимися заводом-
изготовителем, при обслуживании изделия пользоваться руководством по эксплуатации
на данное изделие.
Номер изделия указан на обложке руководства по эксплуатации.
Настоящая памятка не заменяет Руководство по эксплуатации и не является
основой для изучения винтовки.
			6В7
—			6В7 00 000Д
тмлист №докум.	ПОДП.	ДАТА
РАЗРАБ. Зайцев			ЛИТ. ЛИСТ листов
ПРОВЕР. Журавлев			Винтовка 12,7 мм	О	2	8
Н.БЮРО Негруленко		ПЧс	,	крупнокалиберная	АЛП
НКОИГР. Данилова		т	снайперская 6В7
УТВ.	Курзенков			Памятка
2 РАЗБОРКА ВИНТОВКИ
ВНИМАНИЕ! В ПРОЦЕССЕ ЭКСПЛУАТАЦИИ ВИНТОВКА МОЖЕТ
ПОДВЕРГАТЬСЯ НЕПОЛНОЙ И ПОЛНОЙ РАЗБОРКЕ. ПОЛНАЯ РАЗБОРКА
ПРОИЗВОДИТСЯ В ПОРЯДКЕ, ИЗЛОЖЕННОМ В РУКОВОДСТВЕ ПО
ЭКСПЛУАТАЦИИ.
Разборку винтовки производить для чистки, смазки, осмотра, замены и ремонта
частей и механизмов.
2.1	. Основные правила по мерам безопасности и предосторожности.
2.1.1 Не допускать к работе лиц, не изучивших устройство винтовки, правил по
эксплуатации и не усвоивших свои обязанности, правил обращения с боеприпасами, а
также требований по мерам безопасности.
2.1.2 Не заряжать винтовку при наличии в стволе смазки и посторонних
предметов.
2.1.3 Пользоваться исправными принадлежностями, которыми укомплектована
винтовка.
2.1.4 Нс применять излишних усилий, которые могут привести к повреждению.
✓
2.2	Неполная разборка.
ВНИМАНИЕ! ПЕРЕД РАЗБОРКОЙ РАЗРЯДИТЬ ВИНТОВКУ, УБЕДИВШИСЬ,
ЧТО ПОДВИЖНЫЕ ЧАСТИ НАХОДЯТСЯ В ПЕРЕДНЕМ ПОЛОЖЕНИИ.
Неполную разборку производить в следующем порядке.
2.2.1 Отделить магазин.
2.2.2 Огделить приклад.
2.2.3 Извлечь из коробки с казенником затвор для чего:
- ручку перезарядки отвести назад до отказа и поднять вверх;
ТМ ЛИСТ МДОКУМ. ПОДЛ. ДАТА
6В7 00 000Д
лист
3
- извлечь затвор.
2.2.4 Извлечь из коробки с казенником ручку перезарядки движением вниз-вперед*
вниз.
2.2.5 Отделить рукоятку в сборе. '
2.2.6‘ Предохранитель повернуть вниз до упора и извлечь его из коробки. Отделить
механизм спусковой.
2.2.7 Из паза для тяги извлечь тягу спусковую.
3	ЧИСТКА И СМАЗКА ВИНТОВКИ
3.1	После разборки почистить и смазать все детали.
3.2	Чистку и смазку винтовки производить с применением раствора РЧС (раствор
чистки ствола) и смазки РЖ ТУ 38-1011315-90.
ИНВХ»ПОДП ПОДЛ И Д АТА	ВЭА.М, ИНВ.>ё ИНВ.№ДУБЛ	ПОДЛ- И ДАТА
4	СБОРКА ВИНТОВКИ
ВНИМАНИЕ» ПРИ СБОРКЕ ВИНТОВКИ ОБРАЩАТЬ ВНИМАНИЕ НА
СООТВЕТСТВИЕ НОМЕРОВ ДЕТАЛЕЙ И СБОРОК С НОМЕРОМ ДАННОЙ
ВИНТОВКИ.
Сборку винтовки после неполной разборки производить в следующем порядке:
4.1	В паз для тяги установить тягу спусковую узким концом, вырезы при этом
должны быть направлены вниз.
4.2	Подсоединить рукоятку в сборе, зафиксировав ев фиксатором спусковой
скобы.
4.3	Установить механизм спусковой, зафиксировав его предохранителем.
4.4	Установить ручку перезарядки движением вверх-назад до упора и вверх.
4.5	Установить затвор в коробку с казенником винтовки, для чего:
-	личинку затвора выдвинуть вперед до упора по отношению к раме;


РСМ	лист	№ДОКУМ.	подл.	ДАТА
6В7 00 000Д
ЛИСТ
4
ИНВ.ЛгПОДП. ПОДЛ. И ДАТА BlAM.HHB.te ИНВ.№ДУБЛ. ПОДИ И ДАТА
Ус? У	а/
•	установить стержень рамы затвора в соответствующее отверстие коробки с
казенником;
*	затвор совместить с отверстием в коробке с казенником и сместить его вперед до
упора;
4.6	Повернуть ручку перезарядки вниз и движением вперед дослать затвор в
переднее положение.
4.7	Установить приклад в коробку с казенником и, зафиксировать его фиксатором.
4.8	Установить магазин.'
5	ПОДГОТОВКА ВИНТОВКИ К СТРЕЛЬБЕ
Подготовка винтовки к стрельбе производится с целью обеспечения безотказной
работы ее во время стрельбы.
Для подготовки винтовки к стрельбе выполнить следующее:
•	произвести неполную разборку винтовки (при необходимости произвести полную
разборку по Руководству по эксплуатации);
-	произвести чистку винтовки;
•	осмотреть винтовку в разобранном виде;
•	собрать винтовку, тщательно смазав все ее подвижные части;
•	осмотреть винтовку в собранном виде на предмет качества сборки;
6В7 00000Д
<М|Л11Ш| №ДОКУМ.|ПОДИЯДАТА
лист
5
- проверить патроны на отсутствие помятостей гильз, трещин на корпусе и на дне
ИНВ.К2П0ДП. ПбДп.ИДАТЛ |ВЗА.М.ИИВ№ ИНВ.ХгДУБД. ПОДП. И ДАТА
гильзы, качки пуль в гильзах, зеленого налета или ржавчины на капсюле..Патроны с
указанными дефектами к стрельбе нс допускаются;
-	проверить магазины на отсутствие помятостей на стенках;
-	предохранитель винтовки перевести в положение "ПР";
-	разложить сошки.
-	снарядить магазин патронами и установить его на винтовку;
6 ПРОВЕДЕНИЕ СТРЕЛЬБЫ
Стрельба из вин топки производится с упора в правое плечо.
] ]равая рука находится на рукоятке в сборе, а левая либо на магазине, либо на
пластмассовой накладке задней части коробки ствольной.
Наведение винтовки на цель производится через прицельные устройства.
Перед стрельбой перевести винтовку из походного положения в боевое.
Для производства стрельбы предохранитель винтовки установить в положение
"ОГ". Правой рукой за ручку перезарядки движением вверх-назад и вперед-вниз дослать
патрон из магазина в патронник.
Осуществить наведение на цель.
Затаить дыхание, плавным нажатием на спусковой крючок произвести выстрел.
Для производства очередного выстрела произвести перезаряжание винтовки.
					6В7 00 000 Д	ЛИСТ
						6
	лист	№ДОКУМ.	ПОДП.	ДАТА
1 РАЗРЯЖАНИЕ ВИНТОВКИ
Для разряжания винтовки выполнить следующее:
-	отделить магазин от винтовки;
•	за ручку перезарядки отвести подвижные части в заднее положение;
-	проверить отсутствие патрона в патроннике визуально через экстракционное
окно;
-	за ручку перезарядки подвижные части поставить в переднее положение;
-	предохранитель винтовки перевести в положение "ПР";
8 ИСПОЛЬЗОВАНИЕ ЗАПАСНЫХ ЧАСТЕЙ
8.1 Запасные части, прилагаемые к винтовке, устанавливать без пригонки.
8.2 Запасные части, имеющие номер винтовки, устанавливать на
соответствующую вн i гговку.


tw	лист	К«ДОКУМ.	поди.	ДАТА
6В7 00 000 Д
ЛИСТ
7
ИНВ.ХгПОДП. ПОДПИДАТА ВЗАМ.ИНВ К» ИНВ.ЛеДУБ! ПОДП. И ДАТА
^7	__________________________
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
Изм.	Номера листов (страниц)				Всего листов (стра- ниц) в докум.	№ доку- мента	Входящий номер сопроводитель- ного документа и дата	Подпись	Дата
	Изме- нен- ных	Заме- нен- ных	Новых	Изъя- тых
г 1							О
					6В7 00 000 Д	лист 	8

тм	лист	№ДОКУМ.	ПОДП.	ДАТА
