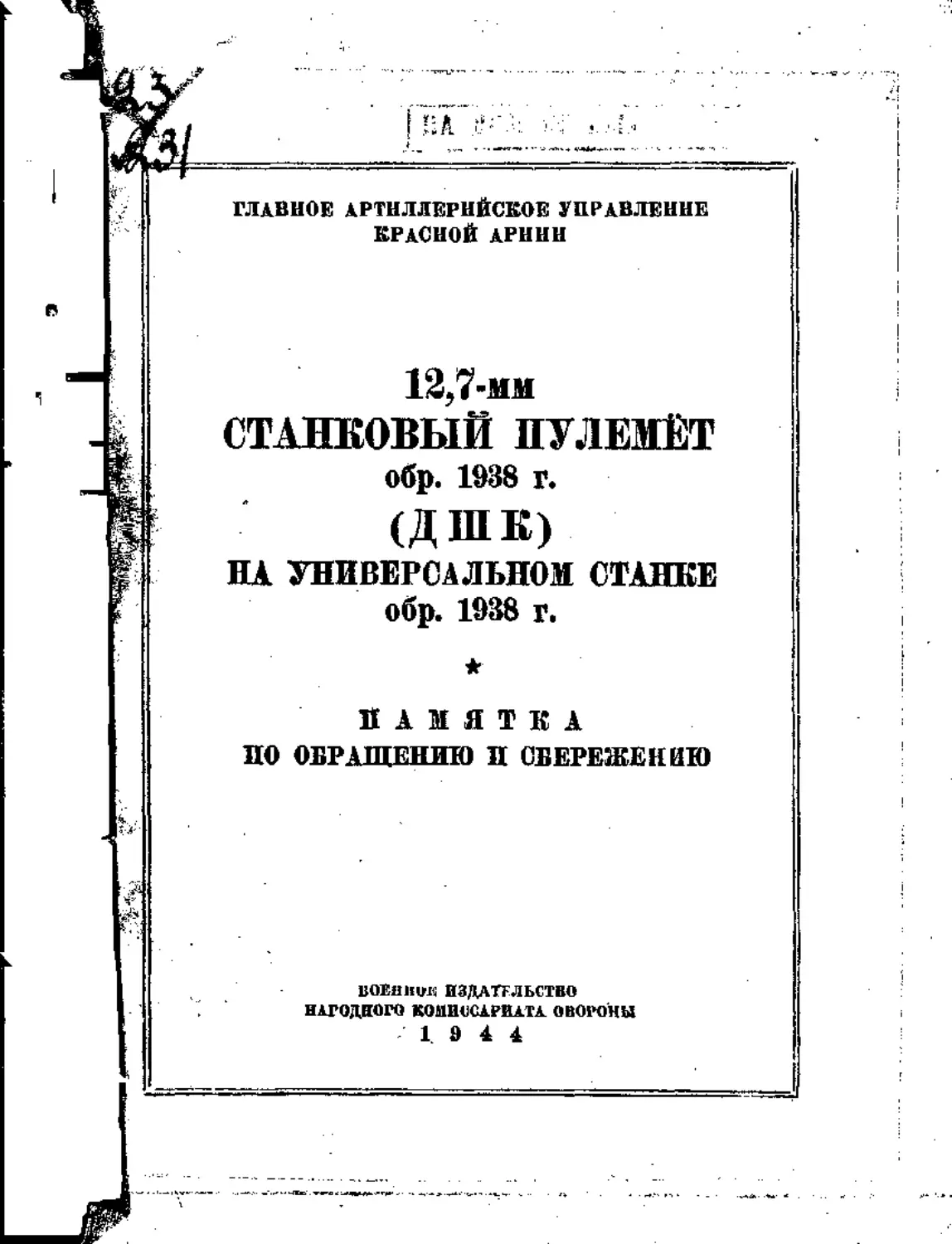

ГЛАВНОЕ АРТИЛЛЕРИЙСКОЕ УПРАВЛЕНИЕ
КРАСНОЙ АРМИИ
12.Т-ММ
СТАЛКОВЫЙ ПУЛЕМЁТ
обр. 1938 Г.
(ДШК)
НА УНИВЕРСАЛЬНОМ СТАНКЕ
обр. 1938 г.
ПАМЯТКА
ПО ОБРАЩЕНИЮ II СБЕРЕЖЕНИЮ
ВОЕіІІІІЛ; ИЗДАТЕЛЬСТВО
НАГОДИОГО КОМИССАРИАТА ОВОРОНЫ
• 1 И 4

ГЛАВНОЕ АРТИЛЛЕРИЙСКИЕ УПРАВЛЕНИЕ
КРАСНОЙ АРМИИ
12,7-мм
СТАНКОВЫЙ ПУЛЕМЁТ
обр. 1938 г.
(ДШК)
НА УНИВЕРСАЛЬНОМ СТАНКЕ
обр. 1938 г.
ПАМЯТКА
ПО ОБРАЩЕНИЮ И СБЕРЕЖЕНИЮ
(Издание 2-е, дополненное)
ВОЕННОЕ ИЗДАТЕЛЬСТВО -
НАРОДНОГО КОМИССАРИАТА ОБОРОНЫ
19 4 4

■А
■ J'
■л ■-.■■
%
ОБЩИЕ СВЕДЕНИЯ
12,7-міі станковый пулемёт обр. 1938^
зктл'ровп на принципе отвода газов, Запира/ие ствола
затвором осуществляется боевыми упорами, перемещай-
щимися в горизонтальной плоскости. Питание пулемёта
латронами производится посредством барабанного
приёмника н металлической звеньевой нерассыпной ленты.
Охлаждение ствола воздушное. Привел открытый рамочный:
^ijfc--
Рис- I. 12,7-мм стартовый пулемёт обр. 1938 г., "у;таігозле!таый из
универсальном станке обр. 1938 г. для стрельбы по вазегіиым' целям
{вид с п р а в з):
ІТ ~ ствол пувЕаёіа; й —станок; 3 —щаг; 4 — ствО-ты&я коробка; Б —
открытый прицел; 6 — вогы efasua; 7 — иагазпн-коробна для сатроііиоіі леп.
?ы; Э—осноэапие муіяют е мудяяоГі; 9 —дульный тормоз; 10 —переднее
ирепленно пуяіыЧгл; 15 — влднее кргплепие пулемет*

Кроме того, пулемету придаётся зенитный привел
,(обр. 1938 г. или 1941 г.). Предельная дальность полёта
пули до 7 000 м. Пулемёт устанавливается на
универсальном станке обр. 1938 г. По наземным целям стрельба
производится со станка, установленного на колёсах;
положение для стрельбы — сидя или лежа. По зенитным целям
стрельба производится со станка, поставленного в зеыиг-
•пое положение, стоя и с колена.
12,7-мм пулемёт обр. 1938 г. является мощным огневые
средством пехотных подразделений и используется л,.-;;<
стрельбы по зенитным и бронетанковым целям, пулемсм-
пым гнёздам, полковым и противотанковым пушка а
противника. Основной огонь из пулемёта—стрельба
короткими очередями по 2—5 выстрелоз, но можно вести и*
непрерывную стрельбу.
Для стрельбы из пулемёта применяются 12,7-мм
патроны с бронебойной пулей Б-30, а также
броиебоішо-зажигательной пулей Б-32 и БС-41.
ОСНОВНЫЕ ДАННЫЕ ПУЛЕМЁТА
Кал-ибр .; ; . ; ........ 5 12,7 мы
Вес тела пулемета .......,.; 34 кг
Вес станка (без щита и наплечника) . . , 102 кг
Вес щита ; * 24,5 кг
Вес ленты с патронами и коробкой .... 12,35 кг
Вес наплечника >...,..-... г""* 3 кг
Общий вес системы ...;;* около 180 кг
Практическая скорострельность ..... 125 выстрелов в мішугу
Начальная скорость . ■ . * 830—850 и/сек
Прицельная дальность : . ; 3500 и
Пробивная способность пуля Б-30 , . . -. Броня толщиной 15 мч.
на дистанции 500 м и под
углом встречи 905
НЕПОЛНАЯ РАЗБОРКА И СБОРКА ПУЛЕМЕТА
Неполная (частичная) разборка производится бойцом,
обслуживающим пулемёт, с целью: осмотра пулемёта при
подготовке его к стрельбе и после стрельбы, замены
деталей, положенных при пулемёте в носимом запасе,
3

Рис ёа. 12,7-ш станковый пулемёт обр. 1938 г., установленный на
^еиверсальнои станке обр. 1938 г. для стрельбы по зенитный далям
с зенитный прицелом обр. 1938 г.:
it — тало вуяемЭта В собрааном виде: 2 — ставов; 3 — коровка для патрои-
аоіі аенііл; Э — передний кольцевое вивяр аеаитного прицела; 10—еад^
шій виелр веввшого прицела; 11— иачлечшія
4

Ряс, 26. 12,7-ым Станковый пулемёт обр, 1938 г., установленный на
универсальном станке обр. 1S33 г. с эеялтным прицелом обр. 1941 г.
для стрельбы по зенитным целям (вид слева),
ООог-іиеаае частей пулемета то з;е, чтгі и ип рас. На
5

іустрапсйия некоторых задержек во время стрельбы* JiaeF-
яи и смазка пулемёта.
Неполная разборка может производиться на станке'йла
ил специальной подставке.
Для неполной разборки необходимо:'
!, Установить предохранитель 23 (рис. 3) на «Огонь» и
ослабить на один оборот зажимы цапф пулемёта на стайке.
Рис. 3, Тсао пхле-ыёта в собранном виде*
4— открытый придай; 12~ ствол в собранной виде; 13 —ствольная нв-
poCttii в собранном виде; 14 — заты.иышк в собранном виде; 15 — приёч-
щіт: т. ооОр&шшм виде; 16 —газовая naswpa е регулятором; 17 —шшрав-
ЛЯЮ0ІЯІІ поршня; 18~ оеповпігпе ыушкп о цушкой; 19 — дульный тормоз;
20 — загеориа.'і рала а собранном виде: 21 — рычаг-оодав^тел!>; 22 — еяуе-
хпояя іісро6кі>; 23 — предохранитель; £4—чеча аатшіыііікп; 25
—замыкатель епзола
2. Нажав указательными пальцами обеих рук на
крючен спускового рычага 30 (рис. 4), спустить вперё'д
подвижную систему с шептала.
Рис. 4. Зятнлыгак в собранном
виде:
26 — остов здтылыіяха: 2? —
рукоятка затыльника; 28 — буфар
эдтвора; 29 — буфсіі затворной
рямы; 30 — спусковой рычаг;
31 — ось с пускового пычяга
в

"3. Разъединить направляющую поршня Со стволом:
'Для этого встать впереди боевой оси, спиной к дульной
части пулемёта, упереться левой ногой в боевую ось,
взяться обеими руками за направляющую поршня 17 (см:
рис, 3), оттянуть её доотказа на себя, вращать справа
налево до тех пор, пока упор направляющей поршня не
выйдет из соответствующего паза 36 в стволе (ркс, 5),
Рис. 2. Ствол Е собранном шідс:
19 — нуліліьііг тормоз; 32 — ствол; 33 — регулятор газовой каморы; 34 —
осповаиие ыущки, 36 — предохранитель ь;уіш:іі; 36 —фигурный паз для
jnorn и.шуіш.'піющсіі портил; 37 — ленточная рсаьОа Дли чь:-\иасмая
сісола со ствовьпай коробкой
Рис. в. Затвор а затворная рама:
17 — направляющая поршня (надвинута на поршень); 33 — затвор!
39 — удиршш;: 40 — злгвори&и рама,; 41—родни аадеражі
и толкнуть всю подвижную систему назад до выхода
ролика задержки 41 (рис. 6) затворной рамы из своего
гнезда в ствольной коробке.
4. Вывинтить соединительный болт заднего крепления
пулемёта.
5. Вынуть чеку затыльника;
6. Снять собранный затыльник, для чего лёгкими
ударами деревянного или медного молотка отделить его от
ствольной коробки, поддерживая рукой.
7

7 Вынуте собранную спусковую коробку 22 (см:
рис. 3).
8. Вынуть подвижную систему из ствольной коробки
"13 (см. рис. 3).
9. Снять затвор 38 (рис. 6) и отделить от затвора удар-
пик н боевые упоры.
Сборка производится в обратном порядке;
ОБРАЩЕНИЕ С ПУЛЕМЁТОМ И СТАНКОМ
Данный раздел разработан для пулемёта с зенитным
прицелом обр. 1938 г. В настоящее время пулемётам
придаются зенитные прицелы обр. 1941 г,, поэтому в конце
памятки даются краткие сведения по обращению с эгим
прицелом.
Установка пулемёта на станок (рис. 7 и 8)
1. Установить качающуюся часть станка в
горизонтальном положении и закрепить её зажимами грубой
вертикальной и горизонтальной наводки, действуя на
рукоятки 54 и 63.
2. Снять со станка щит 49.
3. Отвинтить болты 55 намёток цапфенных гнёзд 59:
4. Откинуть намётки цапфенных гнёзд.
5. Подать рукоятку перезаряжания 47 вперед до-
стказа.
6. Вывинтить болт заднего крепления пулемёта из
ползуна, действуя ш рукоятку 50.
7. Двум «омерйм расчёта взять тело пулемёта с
дульной и казённой части и наложить его на станок так,
чтобы цапфы пулемета легли в цапфенные гнёзда верхнего
стола станка, а отверстия проушин спусковой коробки
пришлись против отверстия на ползуне.
8. Завести в отверстия проушин спусковой коробки и
ползуна болт заднего крепления и завинтить его за
рукоятку 50 доотказа.
9. Закрепить цапфы пулемёта намётками:
•4

Рис 7, Станок обр, 1938 г. Вид справа:
42 — стол е|''ап,;а; 43—потн еталка; 44 — вертлюг; 45 — качающаяся
Часть; 46 — механизм тонкой вертикальной наводки; 47 — рукоятка пере-
заряжания; 48—ход станка; 49 —щит станка: 50 — рукоятка аадоегіі
зфеплсііия пулемёта; 51 — ссдло-подлокотншш; 52 — сошшпі задней ноги;
53 — коробка; 64 — рукоятка заясныа горизонтальной наводни; 55—етяж-
ізыо болты намёток; 56 — завёртка щии; 57— завёртка передних ног;
58 — зажим основания ссдло-иодло потников- 59 — цапфенное гнездо;
SO — придельное ошго для открытого пррщтаа; 61 —ось качающейся части
«ШЛИ»
Рнс. S. Станок обр. 1938 г. Ввд слева {щит я коробка сняты):
УЗ — рукоятка аиспма гру joii ворт-лкадьноіі ігаводіш; 64 — ру кодам
зажизм гонкой вертикально 3 ішводки
9
ІІ2.7 м/м ст.міі;'ігіг.іП пулемет»

10. Поставить щит 49 и опустить вниз рукоятки заверь.
ток 69. ( ,
Снятие пулемета со станка (рис. 7 и 8)
Т. Установить качающуюся часть станка в горизонталь*
ком положении и. закрепить её зажимами грубой
вертикальной и горизонтальной наводки, действуя на рукоятки
5,4 к 63,
2. Вывинтить болты 55 наметок цапфенных гнёзд 59;
3. Откинуть намётки цапфенных гнёзд.
4. Вывинтить болт заднего крепления пулемёта из
ползуна, действуя на рукоятку 50.
5. Отделить пулеиё'т от станка (двум номерам расчёта
взяться за тело пулемёта с дульной к казённой части) а
положить на подставку или ^брезент.
6. Ввинтить болт заднего крепления з ползун и
закрепить намётки.
Перевод станка из наземного положения в зенитное
(рис. 7, 8, 9 и 10)
Перевод станка в зенитное положение производится
б 7ри этапа (приёма).
Для перевода станка в зенитное положение пулемётный
расчёт выполняет следующие действия.
Первый этап л
Наводчик:
а) переводит предохранитель 23 (см. рис. 3) на «Стоп»;"
б) откидывает рукоятку стопора задней ноги вниз;
в) затягивает рукоятку зажима горизонтальной
наводки 54;
г) ударом ноги поворачивает завёртку 57 передних ног.
и освобождает зажим передних ног.
Помощник наводчика:
а) сводит обе части седла-подлокотшков 51 вместе и
закрепляет их;
б) затягивает рукоятки 63 и 64 зажимов грубой и
тонкой вертикальной наводки,
2Р

Рис. S. Зенитный прицел обр. 1938 г.,
установленный на пулемёт (без заднего
вазира):
65 — пткшій Еронттейн-ееддо; 66 — яомут;
67— тяга; 88 —верхний ' Бронштейн; 89 —
Оарашек; 70 — передний кольцевой визир;
71—завертка о рукояткой; 72 — груз-отвее;
7^3 — каретка; 74 — прижимной винт; 75 —
дистанционная лииеш:а; 76 — матка; 77 —
гайка матищ 78—кропшггАз лкнейкн; 79—
регулировочный винт; 80 — рукоятка при.
водп; 81—ручка рушники привода
Рнс. 10. Задний вгізир
зенитного прицела обр.
1938 г. в собранном заде:
82 — плаяка для
крепления заднего впзпра Я
прицельной рамке; 83 —
барашек; 84 — большой
кронштейн .заднего визира;
85 — малый крошпіейн
задпего визира; 86 —
держатель диоптра; 87 —
диоптр.
И

Прицельный устанавливает зенитный прицел, для чего;
а) если на пулемёте не установлен нижний кронштейн-
седло 65 прицела, то ставит его на пулемёт, вводя его
задние выступы в пазы ствольной коробки, и крепит его
хомутом 66;
б) вынув из футляра верхний кронштейн прицела с
дистанционной линейкой и кареткой, накладывает нижний
конец тяги 67 на палец оси 61 качающейся части станка
и закрепляет его крючком;
- в) вкладывает задний выступ верхнего кронштейна 68
в выем заднего выступа кронштейна-седла 65 и
осаживает верхний кронштейн вниз, наблюдая за тем, чтобы
передний выступ верхнего кронштейна вошёл в гнездо
переднего выступа кронштейна-седла, после чего
закрепляет верхний кронштейн барашками 69,
Подносчики патронов: снимают щит и кладут его
s сторону.
Второй этап
Наводчик:
а) упирается одной ногой в сошник 52 задней ноги
станка;
б) берётся обеими руками за рукоятки 27 затыльника
fc.M. рис. 4);
в) помогает ставить систему в треножное положение,
нажимая ногой на сошник станка и поднимая тело
пулемёта за рукоятки на себя и вверх.
Помощник наводчика:
а) помогает подносчику отводить переднюю левую ногу
станка в сторону;
б) надевает наплечник на станок.
Прицельный:
а) поднимает задний визир с прицельной рамкой вверх
я откидывает малый кронштейн 85 заднего визира
с диоптром 87;
б) помогает подносчику отводить переднюю правуіа
ногу станка в сторону;
12

в) устанавливает передний' кольцевой визир 70 на
зенитный придел и затягивает рукоятку завёртки 71;
г) устанавливает кольца визира в горизонтальное
положение.
Подносчики патронов:
а) берутся за колёса хода станка; -
б) поднимают систему на заднюю ногу в вертикальное
положение;
в) поддерживая одной рукой станок в вертикальном
положении, другой рукой отводят передние ноги в
стороны;
г) опускают станок на передние ноги;
'д) помогают наводчику поджать заднюю ногу:
■Третий этап
Наводчик:
а) закрепляет заднюю ногу поворотом рукоятки
стопора на себя;
б) проверяет регулировку установки наплечника па
станке (установка наплечника регулируется заранее);
в) занимает своё место под наплечником и грубо
наводит пулемёт в направлении, указанном командиром;
г) после окончания работ номерами расчёта переводит
чредохранитель 23 (см, рис 3) на «Огонь»;
д) окончательно заряжает пулемёт и ставит
подвижную систему на шептало при помощи рукоятки
перезаряжания.
Помощник наводчика:
а) открепляет зажим грубой вертикальной наводки,
действуя на рукоятку G3;
б) ставит две коробки с патронными лентами слева от
пулемёта и отпирает крышки (не откидывая их);
в) становится около коробки с лентой спереди и слева
от наводчика;
г) проверяет крепление коробки С лентой на
кронштейне и исправность защёлки большой крышки (малая
крышка при стрельбе откидывается вверх).
.13

Прицельный:
а) Отпускает прижимной винт 74 каретки зенитного
прицела на полоборота или на полный оборот;
б) отпускает зажим горизонтальной наводки, действуя
па рукоятку 54;
й) правой рукой обхватывает ручку 81 рукоятки
привода зенитного прицела.
Подносчики патронов: отделяют ход с колёсами от
стола станка, причём оба подносчика выполняют
следующие операции: правый подносчик левой рукой
поддерживает ход с колёсами, правой руко£ отжимает
рукоятку замка хода (внизу стола станка) и отбрасывает
замок с накладкой вниз; левый подносчик
поддерживает правой рукой ход с колёсами. Лёгким рывком
оба подносчика освобождают ход с колёсами, относят
код с колёсами в сторону и готовят (или подносят) ко-
робки с патронными лентами, проверяя правильность
укладки лепт.
Перевод станка из зенктного положения в наземное
(рис. 7, S, 9 и 10)
Для перевода станка в наземное положение пулемёт-'
пый расчёт производит следующие действия.
Первый этеп
Наводчик:
а) переводит предохранитель на «Стоп»;1
б) ставит пулемёт в горизонтальное положение по на=
правлению задней ноги (затыльник — на сошник ноги);
в) откидывает рукоятку стопора задней ноги вниз;
г) берётся обеими руками за рукоятки затыльника и
по мере готовности других номеров наклоняет систему
вперёд на колёса. , _
Помощник наводчика:
а) затягивает рукоятки 63 и 64 зажимов грубой а
тонкой верт_и?:альной наводки;
б) снимает со станка наплечник»
Н

Прицельный:
а) зажимает рукоятку 54 зажима горизонтальной
паводки;
б) складывает кольцевой визир, снимает его з
укладывает в футляр;
в) снимает верхний кронштейн прицела е
дистанционной линейкой и кареткой, для чего откидывает крючок
тяги и отделяет верхний кронштейн от пулемёта,
выдвигая его вверх, снимает тягу с пальца оси качающейся
части станка и укладывает верхний кронштейн с дисгагі?
ционной линейкой и кареткой в футляр.
Задний внзир и нижний кронштейн-седло 65 с хомутом
56 остаются на. пулемёте как в походном положении, так
и при стрельбе по наземным целям. Снимаются они
только при чистке и разборке пулемёта.
Для снятия заднего визира и нижнего кронштейна-
седла с хомутом необходимо:
а) отвинтить барашек 83 и спять планку 82 и задний
визир, выдвигая его вперёд; поставить планку 82 обратао
и навинтить барашек 83;
б) отвинтить зажимную гайку болта хомута 66,
откинуть откидной болт влево, откинуть накидку и снять
хомут с пулемёта;
в) вложить хомут в собранном виде в футляр;
г) отделить нижний кронштейн-седло 65 от пулемёта
и уложить в футляр.
Подносчики патронов:
а) присоединяют к станку ход с колёсами я
закрепляют егс\;
б) наклоняют систему вперёд и ставят её на колёса."
■ Второй этап
Наводчик:
а) зажимает ноги после их сведения;
б) разводит в стороны седло-подлокотники;
в) ложится за пулемёт; ' ." "

Помощник наводчика:
а) освобождает зажим грубой вертикальной наводки^
аействуя на рукоятку 63;
б) поворачивает завёртку 57 передних ног. и зажимает
ноги станка;
в) занимает своё место левее наводчика:
Прицельный:
а) освобождает зажим горизонтальной наводки,
действуя на рукоятку 54;
б) занимает своё место правее наводчика.
Подносчики патронов:
а) надевают щит и закрепляют его;
б) собирают порожние патронные ленты и укладываю?
ііх в пустые коробки;
в) готовят боеприпасы для стрельбы:
В отдельных случаях перевод станка из одного
положения в другое может быть выполнен расчётом аз трёх
человек. В этом случае обязанности подносчиков
выполняют прицельный и помощник наводчика.
Если имеется время, то рекомендуется к станку,
установленному на треноге, подвешивать груз для создания
большей устойчивости системы при стрельбе по зенит-»
ным целям.
Подвешивание груза производится следующим ел
кэбом: к средней части ног станка, где имеются выступы
для прижима передних ног, прикрепляются концы
верёвок или крючки, скреплённые брезентом или другим
материалом; на подвязанный брезент укладываются
различные тяжёлые предметы или подручный материал (песок,
гемля, дёрн л пр.) общим весом 60—100 кг.
Заряжание пулемёта
Перед заряжанием пулемёта затворная рама должна
находиться в крайнем переднем положении. Коробка с
патронной лентой должна быть прикреплена к
кронштейну станка с левой стороны пулемёта;
lfi.

Щля заряжания пулемёта необходимо:
а) нажать Еіа защёлку крышки приёмника и открыть
крышку;
б) откинуть вправо направляющую .планку патронной
ленты;
в) наложить на барабан приёмника патронную ленту с
патронами так, чтобы первый .патрон лёг в верхнее
гнездо барабана;
г) взяться правой рукой за свободный конец ленты,
а левой прижать ленту к барабану и резким движением
провернуть барабан вместе с патронами доотказа вправо;
д) закрыть крышку приёмника на защёлку;
' е) отвести за рукоятку перезаряжашя 47 (см. рис. 7)
затворную раму в заднее положение так, чтобы шептало
заскочило за боевоіі взвод затворной рамы.
Установка открытого прицела
для наземной стрельбы
Для установки открытого прицела необходимо:
а) поднять прицельную рамку, поставив её в
положение, перпендикулярное к оси пулемёта;
б) обхватив рукой хомутик прицела, нажать на
защёлка хомутика и поставить хомутик на требуемое деление
шкалы прицельной рамки (для точной установки
хомутика необходимо вращать маховичок ходового винта
прицельной рамки; установку следует производить по
верхнему срезу хомутика, совмещая его с соответствующей
- риской шкалы прицельной рамки)1;
к .. в) вращая головку винта хомутика прицела, устала-
■...' вить целйк на требуемое деление шкалы хомутика:
Наводка пулемёта в цель при наземной стрельбе
Для наводки пулемёта s цель необходимо:
а) установить пулемёт в направлений цели и углубить
г .'" сошник станка в грунт;
s. %;: * В пулемётах довоенного изгетэ&аигоя ирицельцая рамка имела
-.: Ш два ходовых ввнта.
-- ;І
■' £ «12.7 и/я станковый пулемет» 17

б) открепив зажимы грубой вертикальной н гЩИШи
тяльной наводки, грубо навести пулемёт в цель по уста-
новлечному прицелу, после чего закрепить зажимы *;
в) уточнить вертикальную наводку при помощи
механизма тонкой наводки и закрепить его.
Выверка зенитного прицела обр. J938 г;
Зенитный прицел выверяется по наземному открытому
прицелу при установках последнего на деления «8» и «20».
Так как прицельная рамка открытого прицела для
учёта деривации при стрельбе, доставлена с наклоном
влево, то при выверке зенитного прицела необходимо
целніі открытого прицела прн установках «S» а «20»
передвигать на некоторую величину вправо.
При выверке зенитного прицела предварительно
определяются эти поправочные установки целика, так
называемые «выверочный целик 8» и «выверочный целик 20»;
Выверочные целики определяются следующим образом-
{имеется в виду, что пулемёт приведем к нормальному
бою):
1. Установить в вертикальном положении тонкиіі-шест
(веху) высотой до 3 м на расстоянии 100 м от пулемёта
{пулемет да станке может находиться в положении для
наземной кліі зенитной стрельбы).
2: Установить пулемёт на станке в направлении на
тест (веху) так, чтобы цапфы пулемёта были
расположены горизонтально,
3. Установить хомутик наземного прицела под риск;/
«2» прицельной шкалы, а целик — на то деление шкалы
хомутика, при котором пулемёт был приведен к
нормальному бою («0» или какое-либо другое деление).
4. Пользуясь прорезью целика и мушкой, навести
пулемёт в верхнюю часть шеста (вехи) и при указанных
і В пулемётах довоенного изготовлення предварительно открыта
а щита прицельное окно для стрельбы с открытым прицелом ила
ир5щелыгае окно для стрельбы с одтвчееішн прицелом,
33

выше установках хомутика и целика закрепить все
механизмы.
5. Переместить хомутик наземного прицела под риску
«8» прицельной шкалы. При этом линия прицеливания
при наблюдении через прорезь целика и мушку
сместится вправо от вертикальной плоскости шеста (вехи), так
как прицельная рамка имеет наклон влево.
6. Перемещая целик маховичком по ходовому ванту
вправо, не сбивая при этом пулемёт, совместить линию
прицеливания с шестом (вехой), т. е. отметиться
целиком по шесту (вехе). Полученную при этом установку
целика («выверочный целик 8») записать,
7. Переместить хомутик наземного прицела под риску
«20» прицельной шкалы; при этом линия прицеливания
снова сместится вправо от вертикальной плоскости
шеста (вехи).
8. Снова отметиться целиком по шесту (вехе), как
указывалось в п. 6. Полученную при этом установку
целика («выверочный целик 20») записать.
9. Проверить положение пулемёта,— не сбился ли он
ари выполнении описанных действий; для этого
переместить хомутик наземного прицела под риску «2»
прицельной шкалы и, установив целик на то деление, при
котором пулемёт был приведен к нормальному бою,
проверить положение линии прицеливания по
первоначальной наводке.
Если окажется, что линия прицеливания совпадает с
шестом (вехой), то определёнными «выверочными
целиками 8 и 20» можно пользоваться при выверке зенитного
прицела. Если указанного совмещения не получилось, то
следует произвести определение «выверочных целиков 8
и 20» более тщательно и аккуратно, не сбивая
пулемёт.
«Выверочные целики 8 и 20» можно определять также
по прямым стволам деревьев, углам зданий, столбам
телеграфной и телефонной связи, достаточно удалённым от
пулемёта, При этом фон местности не должен затемнять
13

вертикальную линию, по которой производится
определение «вьшерочных целиков 8 и 20».
В войсковых частях, имеющих стрельбища пли тиры,
рекомендуется изготовить щит с чёрной вертикально!"!
полосой (шириной до 5 см) на белом фоне для
определения «выверочных целиков 8 и 20»,
После определения выверочных целиков нужно
выверять зенитный прицел: навести пулемёт по наземному,
открытому прицелу и по зенитному прицелу в ясно
видимую точку, удалённую не менее чем на I 000—! 500 м;
после этого проверить, совпадает ли линия
прицеливания, проходящая через диоптр заднего визира н центр
переднего кольцевого визира, при установках последнего
ил «8» и на «20», с линией прицеливания наземного
прицела, установленного на те же дистанции, т„ е. «8»
іі «20», при выверочных целиках «8» и «20». Если
не совпадает, то произвести регулировку зенитного
прицела.
Зенитный прицел в вертикальной плоскости
регулируется вращением гайки матки 77 в матке 76 {см, рис. 9),
с предварительным отжатием контргайки; после
регулировки зенитного прицела в вертикальной плоскости
контргайку снова закрепить.
Зенитный прицел в горизонтальной плоскости
регулируется перемещением матки 76 в боковом направлении
относительно верхнего кронштейна 68 при помощи
регулировочного винта 79 (см. рис. 9).
По выполнении указанных действий необходимо
проверить, правильно ли выверен прицел. Если окажется, что
зенитный прицел выверен недостаточно точно, то
повторить его регулировку.
При совпадении прицельных линий зенитного и
наземного прицелов по удалённой точке при установках на «8»
и «20» зенитный прицел считается выверенным при
условии, что пулемёт приведен к нормальному бою до
выверки зенитного прицела.
20

Наводка пулемёта в цель при зенитной стрельбе
1. Входными данными для стрельбы по зенитным
целям являются:
а) дальность до цели;
б) скорость полёта цели.
2. Входные данные определяются п учитываются
следующим образом:
а) дальность до цели определяется специальными
дальномерами или на-глаз; дальность до цели
устанавливает прицельный на дистанционной линейке;
б) скорость полёта цели определяется на-глаз по типу
самолёта; соответственно скорости полёта цели
выбирают точку на кольце (или в промежутке между кольцами).
По установленным входным данным зенитный прицел
автоматически решает следующие задачи:
а) строятся угловые упреждения в наклонной
плоскости курса цели, т. е. делаются поправки на перемещение
дели за время полёта пули до встречи её с целью;
б) строятся углы прицеливания соответственно
дальности до цели;
в) производится изменение угла прицеливания в
зависимости от угла возвышения.
Станок пулемёта в зенитном положении допускает
ведение стрельбы по зенитному прицелу при углах
возвышения до 7&—85е.
Кольца переднего визира у зенитного прицела обр;
1938 г. рассчитаны на следующие скорости самолёта:
иераае (наружное) — на 400 км/час
второе — ііа 300 »,
третье .— на 200 »
четвертое — на 100 *:
Пятое кольцо используется для выверки зенитного
прицела в для стрельбы по наземным целям.
При стрельбе по зенитным целям, движущимся со
скоростью 600 км/час, наводка производится по воображае-
21

■мой окружности, отстоящей от наружного кольца па
расстоянии, равном промежутку между кольцами.
При пикировании самолёта на пулемёт кольца ставятся
перпендикулярно пулемёту (отвес вводится в держатель),
а стрельба ведётся через пятое, центральное кольцо.
При пикировании не в направлении на пулемёт,кольца
также устанавливаются перпендикулярно пулемёту, но
стрельба ведётся с учётом раккурсов, т, е. учитывается
уменьшение видимой длины фюзеляжа. Например, если
фюзеляж виден укороченным вдвое, то и скорость
самолёта считается вдвое меньшей, в связи с чем и
выбирается соответствующее кольцо.
Производство стрельбы
Обхватив обеими руками ручки затыльника, указатели*
нымн пальцами обеих рук (или одной руки) плавно
нажимать на крючок -спускового рычага, подавая его на
себя доотказа.
Непрерывная стрельба из пулемёта будет
продолжаться до прекращения нажатая на крючок спускового
рычага или до израсходования патронов в ленте.
Прекращение стрельбы и разряжанне пулемёта
Для прекращения стрельбы надо перестать нажимать
на спусковой крючок, затем поставить предохранитель на
«Стоп» и разрядить пулемёт; для этого;
а) открыть крышку приёмшка;
б) взяться обеими руками за патронную ленту, поднять
её кверху и отделить от приёмника;
в) откинуть приёмник вверх в, качая рычаг-подаватель,
повернуть барабан приёмника на полный оборот; прл
этом патроны, извлекаемые из барабана приёмника,
подхватывать рукой, не допуская их падения на землю;
г) осмотреть барабан и патронник, проверить, не
осталось ли в 'Них патрона, опустить приёмник и крышку
приёмника вниз;
і%

к) поставить" предохранитель на «Огонь»!
е) произвести контрольный спуск подвижной Системы
С шептала;
ж)..собрать патронную ленту я уложить её в коробку;
з) покрыть пулемёт чехлом, если предполагается
длительный перерыв в стрельбе,
Набивка патронных лент патронами
Патронные ленты снаряжают патронами вручную или
при помощи специальной машинка.
При набивке патронных лент вручную необходимо:
а) осмотреть патроны и отложить дефектные;
б) на ровном месте разостлать ленту так, чтобы задние
рожкн звеньев были обращены к снаряжающему ленту;
в) взять патрон в левую руку и, положив его на зев
задних рожек звена, большим пальцем или ладонью
вдавить заднюю часть патрона между рожками, наблюдая
за тем, чтобы подгибы задних рожек были расположены
в кольцевой выемке гильзы;
г) ладонью правой руки вдавить патрон между
передними рожками звена.
ОСМОТР ПУЛЕМЁТА В СОБРАННОМ ВИДЕ
И ПОДГОТОВКА ЕГО К СТРЕЛЬБЕ
Порядок осмотра и подготовки пулемёта к стрельбе
следующий:
1. Проверить крепление ствола со ствольной коробкой,
подтянут ли замыкатель ствола и совпадают ли риски
ствола и ствольной коробки, прочно ли закреплён
дульный тормоз на стволе, прочно ли закреплён регулятор
газовой каморы, подтянута ли гайка регулятора.
2. Проверить сцепление заднего упора направляющей
поршня со стволом, правильность сборки приёмника,
правильность сборки затыльника пулемёта и спусковой
коробки со ствольной коробкой, безотказность работы
прицельных приспособлений, взаимодействие деталей
23

пулемета, обводя за рукоятку перезаряжадия затворную
раму назад доотказа. Осмотреть патронные ленты.
3. Проверить исправность действия ролика задержки
затворной рамы. При доходе затворной рамы в крайнее
переднее положение ролик задержки лод действием двух
■пружин должен прижиматься своей верхней
поверхностью к ствольной коробке и перескакивать через
вкладыш в ствольной коробке, чем и тормозит ^ьатворную
раму как при доходе её в крайнее переднее положение,
так и при отскоке её назад. При использовании пулемёта
необходимо тщательно наблюдать за исправны:.*
состоянием задержки отскока затворной ра-мы, так как явление
отскока затворной рамы в момент разбития капсюля
весьма опасно при затяжных выстрелах — может привести к
разрыву пулемёта. ....
ЗАДЕРЖКИ, НАИБОЛЕЕ ЧАСТО ВСТРЕЧАЮЩИЕСЯ
ПРИ СТРЕЛЬБЕ, И СПОСОБЫ ИХ УСТРАНЕНИЯ
1. Осечка: отвести подвижную систему назад и
выбросить патрон-осечку.
2. Поломка бойка или недостаточный выход бойка за
плоскость дна чашечки: разрядить пулемёт и заменить
боёк.
3. Осадка возвратно-боевой пружины или поломка, её:
разрядить пулемёт и заменить возвратно-боевую пружину.'
4. Неотражение стреляной гильзы вследствие
неполного отхода подвижной системы назад: разрядить пулемёт,
и произвести неполную разборку его; прочистить
подвижные детали пулемёта или удалить обильную смазку,
зачистить поднятый металл заусенцев, смазать пулемёт
тонким слоем ружейной смазки, отделить регулятор газо*
вой каморы и прочистками удалить пороховой нагар.
При повторных задержках регулятор газовой каморы
переставить на большее отверстие.
5. Поломка отражателя или ударника: заменить
сломавшиеся детали.
24

6. Провисание рычага-подавателя приёмника: разрядить
пулемёт и устранить неисправность в мастерской части:
7. Захват стреляной гильзы затворной рамой
вследствие недостаточного отхода подвижной системы назад:'
откинуть приёмник, отвести подвижную систему назад я
извлечь из-под затворной рамы захваченную гильзу, а из
патронника боевой патрон; дослать подвижную систему;
вперёд; опустить приемник.
8. Осадка пружины выбрасывателя: поставить
запасную.
9. Неизвлечение стреляной гильзы из патронника
вследствие износа зацепа выбрасывателя или поломки
его: откинуть приёмник, отвести подвижную систему,
■назад; если стреляная гильза не извлекается, то удалить
её из патронника при помощи шомпола со стороны дула,
предварительно убедившись в том, что в патроннике
находится стреляная гильза, а -не патрон-осечка. Вынуть
из канала ствола шомпол. Заменить выбрасыватель.
10. Пробитие капсюля:
а) большой выход бойка за плоскость дна чашечки
затвора: разрядить пулемёт, произвести неполную
разборку, проверить выход бойка; при ненормальном выходе
бойка поставить запасный;
б) высокая наковальня гильзы патрона: перезарядить
пулемёт и продолжать стрельбу;
П. Неподача патронов приёмником:
а) недоворот барабана приёмника при неполном отходе
подвижной системы назад (пропуск патрона): отвести
подвижную систему назад и продолжать стрельбу;
б) недоворот барабана приёмника вследствие износа"
перемычек храповика барабана, износа зуба рычага
подавателя, осадки пружины зуба рычага подавателя, износа
зуба защёлки барабана, осадки пружины защё/лки
барабана: осмотреть приёмник и обнаруженный дефект
устранить, заменив неисправные детали запасными.
12. Заклинение патрона в окне приёмника вследствие
ослабления посадка фиксатора на основании приёмника:'
25

откинуть приёмник и вынуть заклиненный патрон; если
необходимо, заменить фиксатор.
13. Заклгшение патронной ленты с патронами при
входе в приёмник:
а) непопадание пули -патрона в гнездо на барабане:
откинуть крышку приёмника, снять ленту а вынуть из неё
заклиненный патрон;
б) излом или вывёртывание соединительной пружины
звена ленты: заменить ленту или удалить неисправные
звенья ленты.
14. Выпадание капсюля из гильзы три выстреле .вслед-
чУі'Ёие утопания бойка за плоскость дна чашечки тела
затвора: разрядить пулемёт; заменить затвор; если нет
запасного затвора, то заменить боек и извлечь из стволь-
s-ofi коробки выпавший из гильзы капсюль.
J 5. Поперечный обрыв гильзы вследствие большого
зазора между обрезом пенька ствола и дном чашечки
-затвора: извлечь остаток гильзы из патронника прибором
для извлечения гильз. Если поперечные отрывы
повторятся, то прекратить стрельбу и поставить запасные
боевые упоры (повышенные).
16. Перегиб патрона при входе в патронник: откинутй
приёмник, вынуть защемлённый патрон, отведя подвиж-1
иую систему за рукоятку назад.
17. Перегиб патрона в приёмном окне основания
приёмника: разрядить пулемёт; поставить запасную защёлку
основания приёмника.
ПРОВЕРКА БОЯ ПУЛЕМЁТА
Для проверки боя пулемёта из каждого ствола
производится 8 выстрелов с прицелом «2» и целиком «О» по
мишени, установленной на расстоянии 100 м (для пулемё*
гоб изготовления периода военного времени запасные
стволы не положены). Огонь одиночный. Мишекь с
чёрным кругом диаметром 20 см. Бой пулемёта считается
нормальным, если не менее 6 пробоин вместилось в
контрольный круг диаметром 20 см, расположенный выше
25

точки прицеливания на 7 си. Разрешается передвигать
предохранитель мушки вправо или влево от его среднего
положения относительно основания мушки, но не более
чем на 3—4 мм в каждую сторону.
После вывинчивания или завинчивания мушки во время
пристрелки гайку мушки затянуть. По окончании пра-
стрелки не разрешается перемещать мушку с
предохранителем.
ЧИСТКА И СМАЗКА ПУЛЕМЁТА
Пулемёт должен содержѳться всегда в полном порядке
и чистоте. Это достигается бережным обращением с
пулемётом, а также своевременной и умелой чисткой л сглаз-
кой его.
Чистку пулемёта, -состоящего на вооружении
подразделения, производить:
а) после учений, службы и занятий в поле без
стрельбы—немедленно по окончании службы или занятий;
б) после стрельбы боевыми или холостыми патронами—'
немедленно по окончании стрельбы; при этом тут же на
стрельбище {в поле) вычистить и смазать канал ствола,
для чего поставить затворную раму на шептало спусковой
коробки и предохранитель—на «Стоп»; по возвращении со
стрельбы (учения) произвести полную чистку пулемёта;
в) в боевой обстановке ежедневно, для чего использовать
всякое затишье боя.
Смазку пулемёта производить немедленно после его
чветки.
В морозы, если 'нечищенный пулемёт вносится в тёплое
помещение, необходимо сразу же приступить к чистке я
смазке пулемёта, так как при отпотевании ржавление
деталей, покрытых пороховым нагаром, происходит
значительно сильнее, а ржавчина в канале ствола, на поршне, в
газовых путях и на затворе влечёт за собой, отказ в работе
пулемёта.
Все обтирочные и смазочные материалы должны быть
диеты и доброкачественны.
21

Для чистки и смазки пулемета применяются?
а) щёлочный состав или содовый раствор—для очист-
ки от порохового нагара канала ствола и деталей,
подвергающихся действию пороховых газов;
б) ружейная смазка—для смазывания канала ствола В
деталей пулемёта после чистки;
в) зимняя ружейная смазка — для смазывания всех
подвижных механизмов пулемёта и соприкасающихся с ними
поверхностей неподвижных детален в холодное время
года; эта смазка обеспечивает исправную работу механизмов
пулемёта только при температуре не ниже минус 30°С;
зимняя ружейная смазка выпуска 1943 г. обеспечивает
работу автоматики до температуры минус 45° С;
г) смазка № 21—густая, светложёлтого цвета, похожая
на вазелин; употребляется для смазывания всех деталей
пулемёта в большие морозы; обеспечивает исправную
работу механизмов при морозах до минус 40е С; при
температурах ниже минус 40° С к смазке нужно подмешивать
от 10 до 20*/о керосина;
д) чистые и мягкие тряпки или хлопчатобумажные
концы—для чистки, обтирки и смазки деталей пулемёта, и
пакля, очищенная от кострики,—для чистки канала ствола;
е) керосин—для разжижения сгустившейся на деталях
смазки и для удаления складской (густой) смазки с
деталей;
ж) смесь из 80Ѵо обезвоженного керосина и 20%
веретённого масла — для промывания и смазки трущихся
деталей в боевой обстановке в зимних условиях при
отсутствии смазки № 21 или зимней ружейной смазки;
смазывать этой смесью каналы стволов запрещается; в этом
случае канал ствола следует смазывать чистым
веретённым маслом.
При смазывании деталей необходимо кусочек чистой
ветоши пропитать соответствующей смазкой, отжать её,
а затем обтереть ею детали пулемёта так, чтобы смазка
покрыла поверхности деталей ровным тонким слоем. При
употреблении смазки № 21 следить, чтобы на деталях да
оставалось комков смазки.
28

КРАТКИЕ СВЕДЕНИЯ ПО ОБРАЩЕНИЮ
С ЗЕНИТНЫМ ПРИЦЕЛОМ обр. 1941 г.
L ^~ь
Значение колец переднего
визира
В зенитном прицеле
обр. 1941 г. кольца
переднего визира (рис. И)
соответствуют
следующим скоростям самолёта:
первое (наружное) — 500 им/час
второе — 375 »
третье — 230 »
четвертое —125 »
Рис, 11. Передний внзир зенит-'
пого прицела обр. 1941 г.;
1 — кдльыа; 2 — груз-отвес;
3 — центральная агулка.
' Кроме того, можно стрелять и по самолётам,
движущимся со скоростью до 625 км/час, вынося точку
прицеливания за наружное кольцо на расстояние, равное
промежутку между кольцами.
Постановка зенитного прицела обр. 1941 г: на пулемёт
(в первый раз;
1. Установить задний
визир (рис. 12) на рамку
наземного прицела, закрепив
его на рамке прижимной
планкой 4 с винтом. Пра
этом крепёжная планка
5 заднего визира
накладывается на рамку
наземного прицела со стороны,
обращенной к дулу пуле-
Р,и2пр^ГобГ^Г"Г нёт*. ™к- «обы верхняя
поперечина рамки вошля
пслішія планка; 6 —■ диоптр» » ВЬфеЗЫ ИЗ П.МііКе О.
29

Pus:. 13, Хомут зешп-
цсго прицела обр.
1941 г.:
V — вороток; 8 — от-
s:".;>jiou ео.тг; 9—гаёка
Рііг. !і. С/ьёмия часть зешпчтго при-'
цела обр. 1941 г.:
10 — Kf-cfirHTc-iiii, 1 I — диетііиаііоииая ла-
«сііі;а; 12 — гаретка; 13 — з(ц<а-;<н;; 14 —
!;и:і:ы; IS —ОСЬ
2. Надеть на ствол пулемёта хомут (рис. 13) зенитного",
прицела так, чтобы площадка с «ласточкиным хвостом» и
вороток 7 были слева. Закрепить хомут с помощью от-
кйдкого болта 8 и гайки Э.
3. Соединить съёмную часть (рис. 14) прицела (крон-
штейн 10 с дистанционной линейкой 11 и кареткой 12)
с хомутом, надев кронштейн на выступ (в виде
«ласточкина хвоста») хомута, и закрепить зажимным воротком
хомута.
4. Поставить передний визир в пнездо на каретке до
упора (так, чтобы груз-отвес был слева) и закрепить его
воротком 13 каретки.
5. Установить длину прицельной линии (т. е.
расстояние между передней стороной диоптра заднего визира а
задней стороной центральной втулки переднего визира)
по установочной линейке, прилагаемой к прицелу, длина
которой должна равняться 271,2 мм при каретке,
поставленной на деление «18».
При зтом передний визир должен быть установлен
вертикально, смещение колец относительно их оси качания
должно быть обращено в сторону заднего визира,
SO

При измерении установочная линейка должна одной
стороной касаться центральной втулки переднего визира,
а другой стороной—-диоптра 6 (см. рис. 12) заднего визира.
Снятие зенитного прлиела обр. 1941 г;
е пулемёта
Сиять передний визир и съёмную часть прицела. Хомут
оставить на стволе. Задний визир только сложить.
Снятые части прицела уложить в деревянный футляр.
Выверка зенитного прицела обр, 1Ѳ4І Ѵі
Выаерка распадается па два этапа.
Первый этап. Установить дистанционную линейку
параллельно оси канала ствола (в выверочное положение).
Для этого отвинтить гайки оси 15, проходящей через
передний конец линейки, и опустить линейку до совмещения
риски «В» (что значит «выверка») на торце линейки с
указателем на кронштейне.
Навести пулемёт, приведённый к нормальному бою, по
наземному прицелу без каких-либо установок прицела я
целика в удаленную точку и закрепить механизмы. После
этого указатель каретки установить на деление «5» и
регулировкой заднего визира по вертикали и по
горизонтали добиться, чтобы нулевая линия зенитного прицела
была направлена в точку наводки.
Затем указатель каретки установить на деление «18s ц
регулировкой линейки по вертикали и по горизонтали (не
трогая заднего визира) добиться, чтобы в-этом положении
пулевая линия зенитного прицела была направлена в
точку паводки.
Регулировка линейки по горизонтали производится
вращением шайбы с накаткой на нижней планке кронштейна
орицела. После окончания горизонтальной выверки шайбу
Затянуть двумя гайками.
Регулировка линейки по вертикали производится
двумя винтзми 14 в передней части кронштейна, после чего
31
