Магнитофон „ЯУЗА-5“
Краткая техническая характеристика. Магнитофон предназначен
для двухдорожечной записи и воспроизведения на ферромагнитной
ленте и позволяет производить запись с микрофона, звукоснимателя,
приемника и трансляционной сети. Используются две скорости движения
ленты. Переход с одной дорожки на другую осуществляется переста-
новкой и переворачиванием катушек с лентой. Имеется двусторонняя
ускоренная перемотка.
Скорость записи и воспроизведения 19,05 и 9,53 см/сек. Продол-
жительность непрерывной записи и воспроизведения при емкости
катушек 250 м 19,05 см!'сек 22 мин, при скорости 9,53 см/сек
45 мин на каждой дорожке. Выходная мощность 1,5 вт. Выходное
102

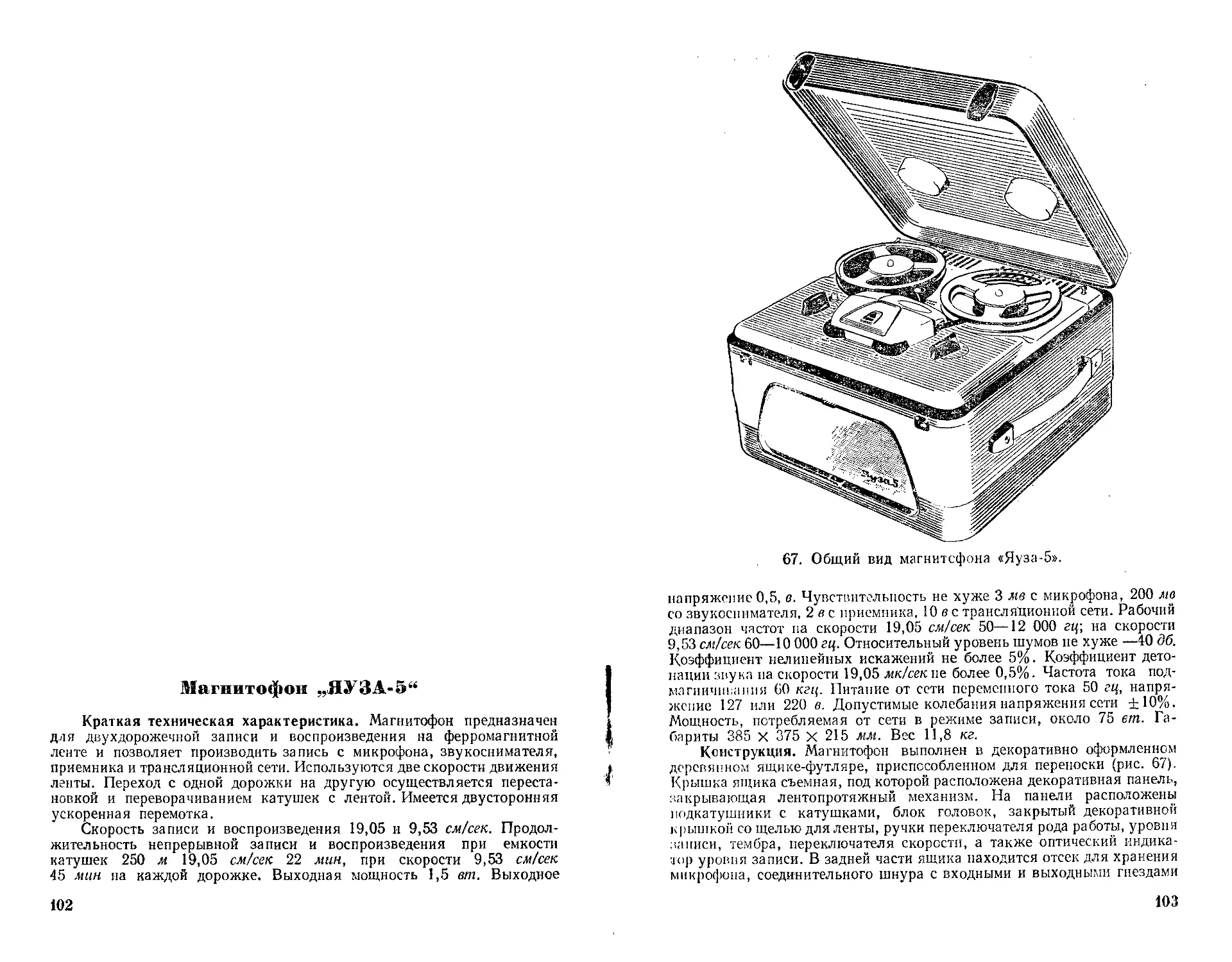

67. Общий вид магнитофона «Яуза-5».
напряжение 0,5, в. Чувствительность не хуже 3 мв с микрофона, 200 мв
со звукоснимателя, 2 вс приемника, 10 вс трансляционной сети. Рабочий
диапазон частот па скорости 19,05 см/сек 50—12 000 гц\ на скорости
9,53 см/сек 60—10 000 гц. Относительный уровень шумов не хуже —40 дб.
Коэффициент нелинейных искажений не более 5%. Коэффициент дето-
нации звука па скорости 19,05 лгк/се/сне более 0,5%. Частота тока под-
магничивания 60 кгц. Питание от сети переменного тока 50 гц, напря-
жение 127 или 220 в. Допустимые колебания напряжения сети ±10%.
Мощность, потребляемая от сети в режиме записи, около 75 вт. Га-
бариты 385 X 375 X 215 мм. Вес 11,8 кг.
Конструкция. Магнитофон выполнен в декоративно оформленном
деревянном ящике-футляре, приспособленном для переноски (рис. 67).
Крышка ящика съемная, под которой расположена декоративная панель,
закрывающая лентопротяжный механизм. На панели расположены
подкатушники с катушками, блок головок, закрытый декоративной
крышкой со щелью для ленты, ручки переключателя рода работы, уровня
записи, тембра, переключателя скорости, а также оптический индика-
тор уровня записи. В задней части ящика находится отсек для хранения
микрофона, соединительного шнура с входными и выходными гнездами
103
68. Кинематическая схема лентопротяжного механизма магнито-
фона «Я уза-5»:
1 — левый узел; 2 — электродвигатель с насадкой; 3 — промежуточный
ролик; 4 — ролик перемотки; 5 — правый узел; 6 — лента; 7 — на-
правляющие стойки; 8 — стирающая головка; 9 — универсальная го-
ловка; 10 — резиновый пасик; И — ведущий вал со шкивом; 12 — уни-
версальный ролик; 13 — маховик ведущего узла.
усилителя, переключатель сетевого напряжения с предохранителем.
На передней стенке ящика укреплены два динамических громкогово-
рителя типа 1ГД-9, на боковой— ручка для переноски магнитофона.
Механизм смонтирован на плате, которая через резиновые амор-
тизаторы закреплена на внутренних стойках футляра. К этой же плате
прикреплен усилитель.
Лентопротяжный механизм. Приводится в движение электро-
двигателем типа АД-5, имеющим на валу двухступенчатую насадку
2 для обеспечения двух скоростей движения ленты (рис. 68). При записи
и воспроизведении вращение от электродвигателя передается на ма-
ховик ведущего узла 13 через обрезиненный ролик 3 переключателя
скорости. Маховик ведущего узла, представляющий собой массивный
диск, резиновым пасиком 10 связан с правым узлом 5, осуществляю-
щим подмотку ленты. Натяжение ленты обеспечивается подтормажи-
ванием левого узла. Ферромагнитная лента прижимается к ведущему
валику обрезиненным прижимным роликом 13. Переход с одной ско-
рости на другую производится благодаря вертикальному перемещению
обрезиненного ролика переключателя скоростей, при этом в верхнем
положении он связывается с насадкой на валу электродвигателя,
имеющей большой диаметр. В нижнем положении обеспечивается
скорость 9,53 см/сек. Ускоренная перемотка влево производится сме-
щением левого узла (укрепленного на рычаге) до сцепления обрезинен-
104
кого подкатушника с насадкой на валу дви гателя. При ускоренной пере-
мотке вправо аналогично происходит скрещение правого узла (также
укрепленного на рычаге) до сцепления гчравого подкатушника с про-
межуточным роликом 4 и насадкой на вя»лу двигателя. При установке
переключателя рода работы в положен vie Стоп производится тормо-
жение боковых узлов рычагами с фетрсзвыми накладками. Переклю-
чатель связан с различными узлами лентопротяжного механизма,
тягами и рычагами.
Для более плавного движения ленТ'ы на блоке головок имеются
две жестко укрепленные направляющие стойки и две подвижные, отво-
дящие ленту от головок при перемотке.
Электрическая схема. В магнитофоне применен универсальный
четырехкаскадный усилитель на лампах пальчиковой серии (рис. 69).
Предварительный усилитель состоит из трех каскадов на лампах JJ1
типа 6Ж1П и двух половинках лампы </72 типа 6Н1П. Выходной каскад
выполнен на лампе Л5 типа 6П14П. Длт£ обеспечения записи с микро-
фона, звукоснимателя или приемника на входе усилителя имеете;;
делитель напряжения на сопротивлениях R20, R21, /?гг- Сигнал с входа
подается через переключатель /716 и конденсатор С4 на управляющую
сетку лампы Лх. Индикатором уровня записи служит лампа Л3 типа
6Е5С. Чувствительность индикатора уровня подбирается потенцио-
метром /?18. Уровень записи регулируется потенциометром /?7 в цепи
сетки второго каскада предварительного усилителя. Качество звуча-
ния и тембр регулируются потенциометром /?23 в цепи сетки выходного
каскада. Им же регулируется громкость слухового контроля при
записи.
При воспроизведении универсальная головка через переключа-
тель /716 и емкость С4 подключается к сетке первой лампы предвари-
тельного каскада усиления, а при записи ~ к выходу третьего каскада.
Усиленный сигнал попадает на выходной каскад, анодной нагрузкой
которого является трансформатор с двумя динамическими громко-
говорителями. На выходе в гнезда Выход 1 может быть включен внеш-
ний громкоговоритель с сопротивлением катушки 3—5 ом. Внутрен-
ние громкоговорители при этом отключаются. С помощью гнезд Выход
2 предварительный усилитель магнитофона может быть подключен
к внешнему усилителю. Для коррекции частотной характеристики
усилителя в схеме предусмотрены корректирующие цепочки R$ С9 £2
С14/?19С15 и	которые переключаются при переходе с одной
скорости ленты на другую. Генератор высокой частоты собран на лампе
Лх типа 6П14П по схеме с индуктивной связью. Частота колебаний
генератора 60 кгц. Величина тока подмагничивания генератора может
регулироваться конденсатором С1о. Анодные и сеточные цепи усили-
теля питаются от селенового выпрямителя В2 типа АВС-80-260.
Для уменьшения фона переменного тока накал первой лампы
предварительного усилителя питается от отдельного селенового вы-
прямителя В3-АВС-ЗО-27. Нити накала остальных ламп питаются
переменным током. На рис. 70 приведена электрическая схема усили
теля магнитофона «Яуза-5» последних выпусков.
Неисправности лентопротяжного механизма. Отсутствие под-
мотки ленты при записи и воспроизведении может быть вызвано обры-
вом правого узла или сходом его со шкива правого узла. Для замены
пасика нужно снять плату головок с узлом прижимного ролика и уста-
новить пасик. Причиной плохой подмотки лепты может быть ослаб-
ление фрикционного сцепления в боковых узлах. Следует разобрать
105
69. Электрическая схема магнитофона «Яуза-5».
70. Электрическая схема магнитофона «Яуза-5» последних выпусков.
правый и левый узлы подкатушников и очистить фетровые шайбы от
масла или заменить их. Детонация звука может быть вызвана слабым
прижимом ленты прижимным роликом к ведущему валу или попа-
данием масла под ролик. Масло с прижимного ролика удаляется тря-
почкой, смоченной бензином.
Замедленное движение ленты вправо объясняется сильным подтор-
маживанием левого узла. Узел нужно несколько растормозить. При
разрегулировке тормозов левого и правого узлов возможно образо-
вание петель ленты. Для регулировки тормозов необходимо устано-
вить переключатель рода работы в положение Стоп, немного осла-
бить два винта, крепящие основание стойки тормоза, и сдвинуть
стойку к боковому узлу так, чтобы фетровые накладки тормозных
рычагов легко прижимались к подкатушпнку. Фетровые накладки
тормозных рычагов необходимо периодически протирать тряпочкой,
смоченной в бензине.
Технические данные узлов. Электродвигатель типа АД-5: питается
от сети переменного тока частотой 50 гц напряжением 127 в, потребляе-
мая мощность 35 вт, скорость вращения 1460 об!мин.
Головка ГУ: толщина набора сердечника 2,5 мм-, ширина переднего
зазора 8 мк-, ширина заднего зазора 100 лж; число витков обмотки
2 X 2500 ПЭЛ 0,05.
Головка ГС: толщина набора сердечника 3 мм; ширина переднего
зазора 200 мк-, число витков обмотки 300 ПЭВ 0,12; ток стирания 30 ма.
Трансформатор Тр±: обмотка 1 — 2000 витков ПЭЛ 0,18; обмотка
II— 100 витков ПЭЛ 0,59.
Трансформатор Тр2: обмотка I— 755 витков ПЭВ 0,35; обмотка
II— 1035 витков ПЭВ 0,41; обмотка III— 2050 витков ПЭВ 0,16;
обмотка IV— 2 х 30 витков ПЭВ 1,0; V — 52 витка ПЭВ 0,31.
Дроссель Др: 3500 витков ПЭВ 0,14.
Катушки: L{ — 2000 витков ПЭВ 0,12; £2— 300 витков ПЭВ 0,18;
L3 — 330 витков ПЭВ 0,1; La— 80 витков ПЭВ 0,25.
