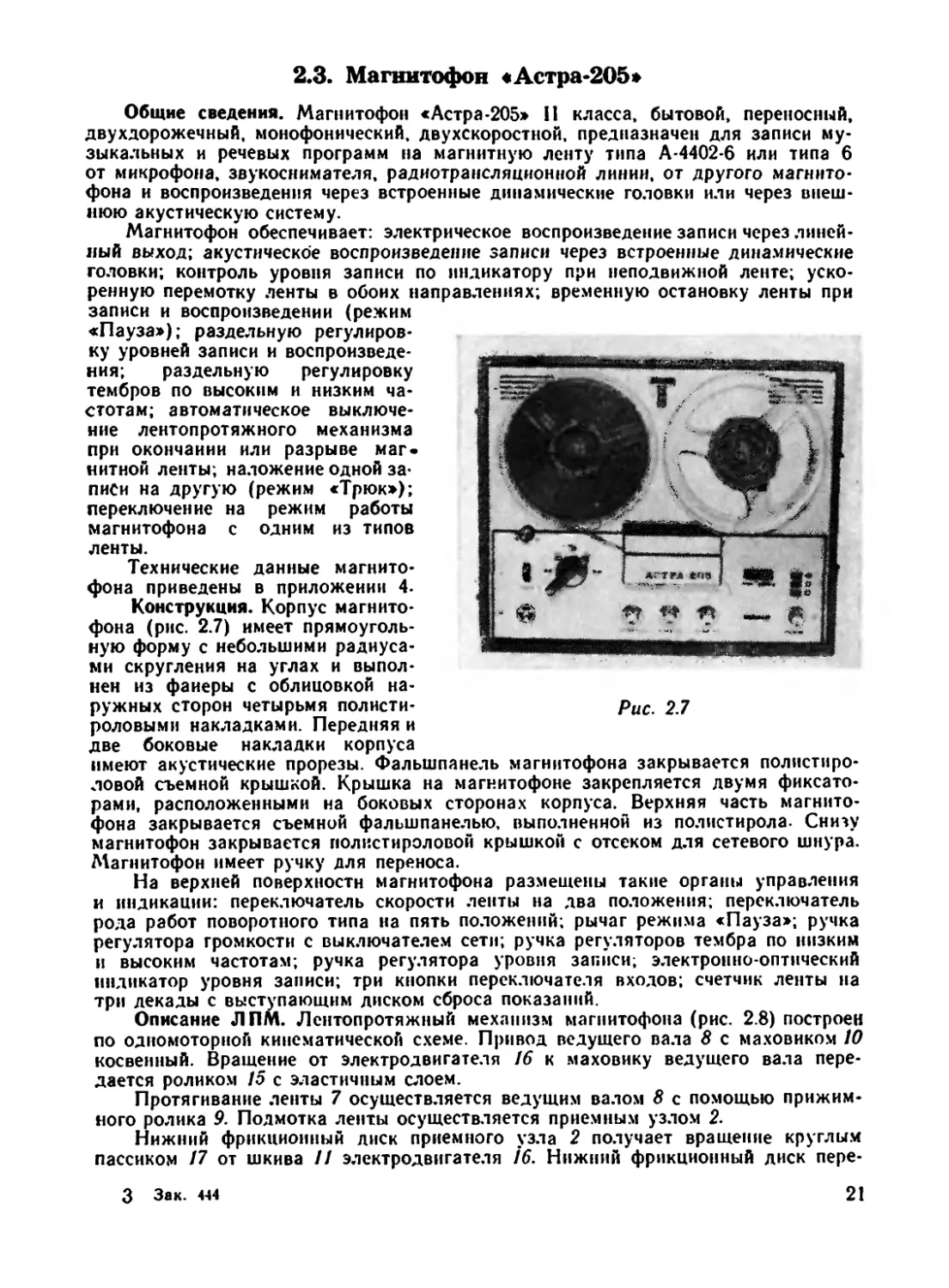

2.3.	Магнитофон «Астра-205*
Общие сведения. Магнитофон «Астра-205» II класса, бытовой, переносный,
двухдорожечный, монофонический, двухскоростной, предназначен для записи му-
зыкальных и речевых программ на магнитную ленту типа А-4402-6 или типа 6
от микрофона, звукоснимателя, радиотрансляционной линии, от другого магнито-
фона и воспроизведения через встроенные динамические головки или через внеш-
нюю акустическую систему.
Магнитофон обеспечивает: электрическое воспроизведение записи через линей-
ный выход; акустическое воспроизведение записи через встроенные динамические
головки; контроль уровня записи по индикатору при неподвижной ленте; уско-
ренную перемотку ленты в обоих направлениях; временную остановку ленты при
записи и воспроизведении (режим
«Пауза»); раздельную регулиров-
ку уровней записи и воспроизведе-
ния; раздельную регулировку
тембров по высоким и низким ча-
стотам; автоматическое выключе-
ние лентопротяжного механизма
при окончании или разрыве маг-
нитной ленты; наложение одной за«
писи на другую (режим «Трюк»);
переключение на режим работы
магнитофона с одним из типов
ленты.
Технические данные магнито-
фона приведены в приложении 4.
Конструкция. Корпус магнито-
фона (рис. 2.7) имеет прямоуголь-
ную форму с небольшими радиуса-
ми скругления на углах и выпол-
нен из фанеры с облицовкой на-
ружных сторон четырьмя полисти-	рис. 2.7
роловыми накладками. Передняя и
две боковые накладки корпуса
имеют акустические прорезы. Фальшпанель магнитофона закрывается полистиро-
ловой съемной крышкой. Крышка на магнитофоне закрепляется двумя фиксато-
рами, расположенными на боковых сторонах корпуса. Верхняя часть магнито-
фона закрывается съемной фальшпанелью, выполненной из полистирола. Снизу
магнитофон закрывается полистироловой крышкой с отсеком для сетевого шнура.
Магнитофон имеет ручку для переноса.
На верхней поверхности магнитофона размещены такие органы управления
и индикации: переключатель скорости ленты на два положения; переключатель
рода работ поворотного типа на пять положений; рычаг режима «Пауза»; ручка
регулятора громкости с выключателем сети; ручка регуляторов тембра по низким
и высоким частотам; ручка регулятора уровня записи; электронно-оптический
индикатор уровня записи; три кнопки переключателя входов; счетчик ленты на
три декады с выступающим диском сброса показаний.
Описание ЛПМ. Лентопротяжный механизм магнитофона (рис. 2.8) построен
по одномоторной кинематической схеме. Привод ведущего вала 8 с маховиком 10
косвенный. Вращение от электродвигателя 16 к маховику ведущего вала пере-
дается роликом 15 с эластичным слоем.
Протягивание ленты 7 осуществляется ведущим валом 8 с помощью прижим-
ного ролика 9. Подмотка ленты осуществляется приемным узлом 2.
Нижний фрикционный диск приемного узла 2 получает вращение круглым
пассиком 17 от шкива 11 электродвигателя 16. Нижний фрикционный диск пере-
з Зак. 444
21
дает вращение подкатушиику через капроновый вкладыш и фетровое кольцо*.
Натяжение ленты в тракте обеспечивается подающим узлом /. Подтормаживание
подкатушника при сматывании ленты с. катушки происходит за счет трения
фетрового кольца на подкатушнике по неподвижному капроновому диску, уста-
новленному на оси узла 1.
В режиме «Перемотка вперед» подкатушник получает вращение от элек-
тродвигателя 16 через пассик 6 и диск бокового узла 2, который в этот момент
поднимается специальным рычагом, связанным тягой с переключателем рода ра-
бот, до соприкосновения трех эластичных пластмассовых вставок с подкатушеч-
ником.
Режим «Перемотка назад» осуществляется аналогично режиму «Перемотка
вперед», только вращение подающему узлу 1 от двигателя 16 передается через
промежуточный ролик /5.
Тракт протягивания ленты состоит из четырех направляющих колонок, две
из которых регулируются по высоте; стирающей головки /2; универсальной го-
ловки 13 с юстировкой по накло-
Рис. 2.8
ну; фетрового лентоприжима с эк-
раном 14.
Охват универсальной головки
лентой обеспечивается входящей
стойкой 18. Лента к универсаль-
ной магнитной головке прижимает-
ся фетровой подушкой.
Торможение подкатушников-
осуществляется колодочными тор-
мозами из фетра и изгибающими-
ся резиновыми стержнями, пред-
назначенными поворачивать под-
катушники для выбора петли в
тракте.
При настройке ЛПМ произво-
дятся следующие регулировки: ре-
гулировка боковых узлов по осе-
вому люфту; регулировка положе-
ния рычага приводного ролика; ре-
гулировка усиления прижима пру-
жины приводного ролика к шкиву
электродвигателя и маховику; ре-
гулировка хода рычага отвода
тормозной планки; регулировка положения тормозной планки относительно про-
межуточного рычага; регулировка усилия пружины тормоза; регулировка дли-
ны тяги отвода приводного ролика; регулировка двух направляющих колонок
по высоте; юстировка универсальной магнитной головки; регулировка упора ры-
чага «Пауза»; регулировка длины тяги рычага «Запись»; регулировка положе-
ния ограничителя рычага прижимного ролика; регулировка положения фикса-
тора переключателя рода работ.
Возможные неисправности ЛПМ. При включении магнитофона в режим
«Воспроизведение» наблюдается «плавание звука». Причинами этой неисправ-
ности могут быть:
1.	Язычок тормозной скобы касается подкатушника подающего узла, для
чего необходимо подрегулировать тормоза.
2.	Затирание подкатушника подающего узла на оси. Следует смазать под-
шипник оси, при этом недопустимо попадание смазки на фрикционный диск.
3.	Затирание прижимного ролика, промежуточного ролика, для чего необхо-
димо смазать соответствующие оси.
При работе магнитофона в режимах «Запись» и «Воспроизведение» наблю-
дается слабая подмотка ленты. Причиной неисправности может быть износ фетра
подкатушника приемного узла. Для устранения неисправности следует заме-
нить прокладку, при этом тщательно ее обезжирить.
При отсутствии перемоток влево или вправо необходимо проверить пассик
перемотки и, если нужно, заменить новым. Причиной этой неисправности может
22
Сыть также касание язычка тормозной скобы приемного узла или подающего
(для устранения неисправности следует отрегулировать тормоза) или подкатуш-
пик одного из боковых узлов задевает за каучуковый вкладыш нижнего диска
(устранить дефект следует подкладыванием регулировочных шайб под соответ-
ствующий подкатушник).
Электрическая схема. Электрическая схема магнитофона (рис. 2.9) выпол-
нена на электронных лампах и полупроводниковых приборах, электрический мон-
таж — на печатных платах. Схема состоит из универсального усилителя, вход-
ных цепей, усилителя мощности, генератора стирания и подмагничивания, схемы
индикатора уровня записи, блока питания.
Универсальный усилитель собран на трех электронных лампах. Первый кас-
кад—на лампе Л1 типа 6С62Н (нувистор). В режиме воспроизведения напря-
жение с универсальной головки через переключатель ПЗ и разделительный кон-
денсатор СЗ подается на сетку лампы Л1. Второй вывод головки заземляется
через контакты этого же переключателя.
Усиленное лампой Л/ напряжение подается далее через разделительный кон-
денсатор С4 на делитель из резистора RII и переменного резистора /?/2, который
регулирует уровень записи в режиме «Записью С делителя через переключатель
ПЗ сигнал подается на сетку лампы Л2 типа 6Н2П, усиливается и через конден-
сатор С8 подается далее на сетку второй половины той же лампы.
Частотная коррекция осуществляется с помощью частотнозависимой отрица-
тельной обратной связи, напряжение которой снимается с анода второй поло-
вины лампы Л2 и подается в цепь катода первой половины лампы.
На скорости 9,53 см/с коррекция осуществляется резисторами R23, R2/, кон-
денсаторами СП, С9 и дросселем L1.
Цепочка R23, СП создает подъем в области низких частот. Конденсатор С9
я дроссель L1 образуют резонансный контур, настроенный на частоту 12,5 кГц.
Полное сопротивление резонансного контура на этой частоте минимально (резо-
нанс напряжений), а общее усиление максимально. Резистор R21 регулирует
подъем усиления на высоких звуковых частотах. Чем меньше сопротивление, тем
больше подъем.
На скорости 4,76 см/с частотнозависимая обратная связь создается элемен-
тами СП, R20, R30, CI6 и L1, Конденсатор С16 и дроссель Lf образуют резо-
нансный контур, настроенный на частоту 6,3 кГц—верхняя граничная частота,
воспроизводимая магнитофоном на данной скорости.
С анода второй половины лампы Л2 через разделительный конденсатор CI2
сигнал подается на делитель R26, R27 и далее на линейный выход. Параллельно
сигнал через переключатель ПЗ поступает на цепочку регулятора тембра низких
звуковых частот, состоящую из элементов R31, R32, R33, С17, С18, а затем на
цепочку регулятора тембра высоких частот, состоящую из элементов С20, R39,
С21, R40, R4L Переменный резистор R41 является регулятором громкости, с
движка которого сигнал поступает на вход усилителя мощности, собранного на
семи транзисторах.
Каскад на транзисторе Т2 типа МП41А собран по схеме эмиттерного повто-
рителя и служит для создания высокоомного входа усилителя мощности.
Каскады на транзисторах ТЗ типа МП41А и Т4 типа МП37А с непосредствен-
ной связью между каскадами усиливают сигнал по напряжению. Переменный ре-
зистор R50 выбирает рабочую точку усилителя. При настройке усилителя необ-
ходимо с помощью R50 добиться на коллекторе транзистора Т8 напряжения, рав-
ного половине напряжения источника питания, что соответствует условию полу-
чения максимальной мощности.
Предоконечный каскад собран на транзисторах Т5 типа МП40А и Тб типа
МП37А, имеющих разную проводимость. При помощи переменного резистора
7?56 устанавливается начальный ток оконечного каскада, собранного на тран-
зисторах Т7 и Т8 типа П601АИ, что необходимо для получения минимальной ве-
личины нелинейных искажений.
Усилитель охвачен глубокой отрицательной обратной связью, образуемой
цепью R55, С27. Нагрузкой являются две динамические головки типа 1ГД36,
подключенные к выходу усилителя через разделительный конденсатор СЗО и кон-
такты переключателя П6 разъема Внешний громкоговоритель. При подключении

23
\ С26Ш ДМЦн
РП ЗС
RW
1
СЮ
Тб
R56
Плат гп
7 6
12
Рис. 2.9
бнещн гр.
ДЗл
Л226
R07
ПЮн
1856
83
—Л6638
hlO
МП37А
657 893^665
1ДН 47
I V20t0 20,0.
80.033 C!1±.15tt)
Е1Н\МП
R61
07
' 12
MPttfA
878ЧД8
100 -108
ТО ‘
МЛ37А
27
76

^5
Запись
L
2_
3
13
И
15
16
22
23
2И
Мн
ппе
^3П1
СНтЗО 2

20,0^
22
837 д,.
\№0K«t‘
J RM н
М.35В
23j
,^,Л ij
С® С22 I
1Ш
\R73
\Ш
\R7U
внешних акустических систем внутренние динамические головки отключаются кон-
тактами переключателя П6.
В режиме записи переключателем ПЗ коммутируются вход универсального
усилителя и цепи коррекции, т. е. электрическая схема переключается в режим
«Запись». При этом RI2 выполняет роль регулятора уровня записи. Элементами
обратной связи в режиме записи на скорости 9.53 см/с являются СЛЗ. R29, С14,
R24, С9 и LI, а на скорости 4,76 см/с — С13, R29, С14, R34, R35, С16 и LL
Для прослушивания записываемого сигнала напряжение через конденсатор
CI2 и резистор R28 подается на регуляторы тембра, громкости и вход усилителя
мощности, т. е. при записи можно регулировать тембр и громкость прослушивае-
мого сигнала.
Входные цепи магнитофона состоят из делителей на резисторах Rl, R4, R5,
R2 и переключателя /72. Схема подсоединения к источникам сигнала и соедини-
тели выполнены согласно рекомендациям ГОСТ 12368—66.
Схема индикатора уровня записи собрана на электронной лампе ЛЗ типа
6ЕЗП и полупроводниковом диоде Д2 типа кд<0|-А. К универсальному усили-
телю схема подключается через переключатель ПЗ, резистор R37, конденсатор
С19 и диод Д2. Время срабатывания (интеграции) индикатора определяется по-
стоянной времени цепочки С22, R38 и равно примерно 250 ме Время обратного
хода определяется постоянной времени цепочки С22, R42.
Генератор стирания и подмагничивания собран на транзисторе Т1 типа
ГТ402А и трансформаторе Тр2. Колебательный контур образуется индуктив-
ностью обмоткн 5—6 трансформатора Тр2, индуктивностью стирающей магнитной
головки и емкостью конденсатора С2. Частота генерации 60 кГц. Величина тока
подмагничивания регулируется подстроечным конденсатором С/. Резистор R76
является эквивалентом стирающей головки при наложении записи на запись.
Магнитофон питается от сети переменного тока через силовой трансформатор
Тр1. Ламповая часть схемы получает выпрямленное напряжение с моста, со-
бранного на диодах Д1—Д6 типа Д226. Транзисторная часть схемы получает
выпрямленное напряжение с моста, собранного на диодах Д7—Д10 типа Д22Е.
Стабилизатор напряжения собран на транзисторах Т10 и ТИ типа МП40А. T9
типа П213Б и стабилитроне ДН типа Д814Д.
Для сглаживания пульсации в универсальном усилителе служат электроли-
тические конденсаторы С/5. СЮ, С5 и резисторы R3o, R18.
Технические данные некоторых основных узлов. Электродвигатель КД-6-4
приводится в описании магнитофона «Юпитер-201-стерео».
Магнитная универсальная головка имеет индуктивность 0,7—1 Г, ЭДС —
2.5 мВ, ток записи —0,1 мА. ток подмагничивания — 0.5 мА. рабочий зазор —
3 мкм. Магнитная головка стирающая имеет рабочий зазор 200 мкм, индуктив-
ность 1,3—2.2 мГ.
