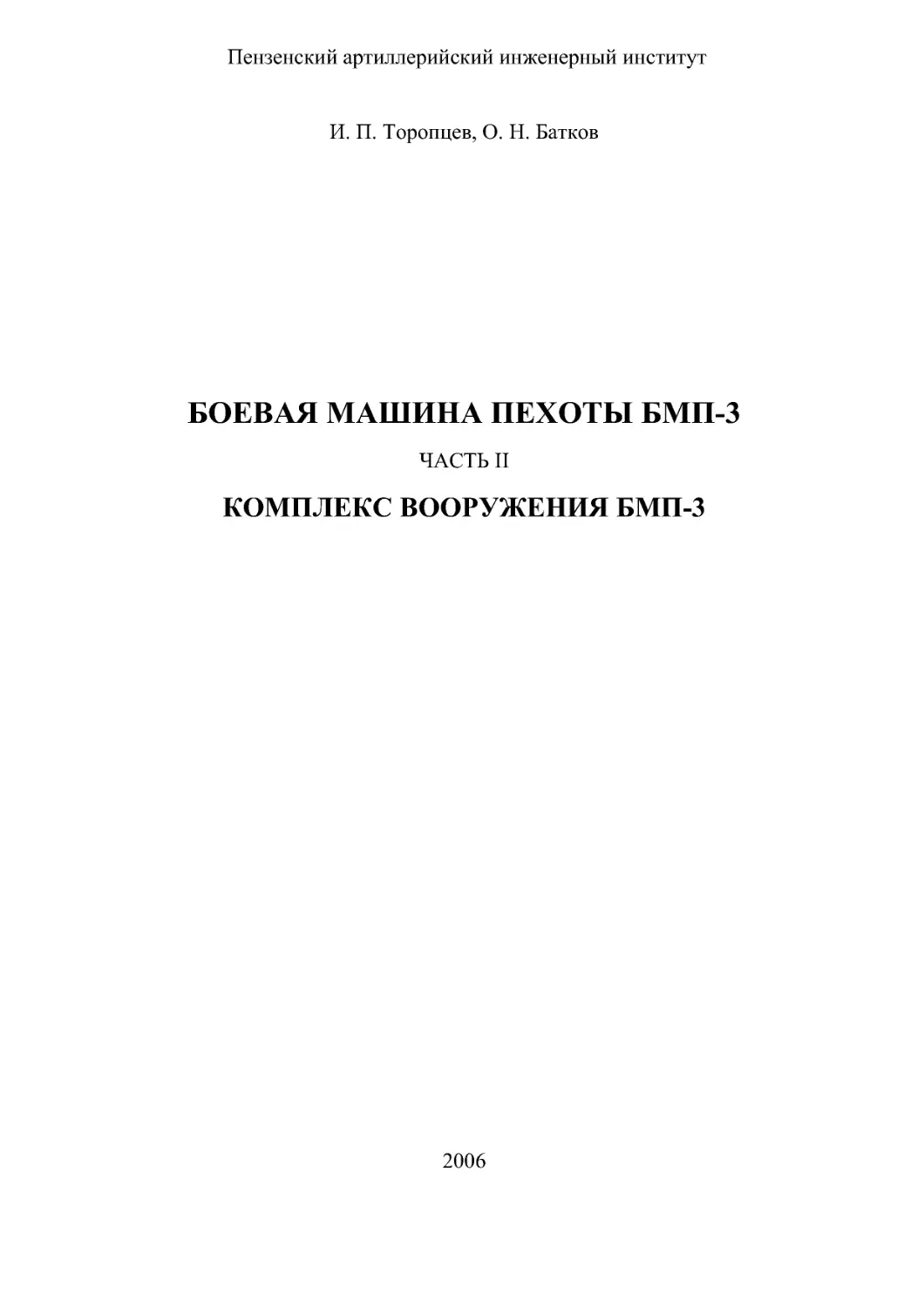

Пензенский артиллерийский инженерный институт
И. П. Торопцев, О. Н. Батков
БОЕВАЯ МАШИНА ПЕХОТЫ БМП-3
ЧАСТЬ II
КОМПЛЕКС ВООРУЖЕНИЯ БМП-3
2006

1
Пензенский артиллерийский инженерный институт
И. П. Торопцев, О. Н. Батков
БОЕВАЯ МАШИНА ПЕХОТЫ БМП-3
ЧАСТЬ II
КОМПЛЕКС ВООРУЖЕНИЯ БМП-3
Допущено МО РФ в качестве учебного пособия
для курсантов вузов ГРАУ МО РФ,
обучающихся по всем специальностям
Пенза
2006

2
УДК 623.438
ББК 68.513.13
Т61
Рецензенты:
Торопцев И. П.
Т61
Боевая машина пехоты БМП-3: учеб. пособие: в 3 ч. – Ч. II . Комплекс
вооружения БМП-3 / И. П. Торопцев, О. Н. Батков.
–
Пенза: ПАИИ,
2006. - 120 с.: ил.
Изложены сведения о составе, компоновке, устройстве и действии составных эле-
ментов артиллерийской части блока вооружения БМП-3.
Предназначено для использования курсантами в учебном процессе, а также офице-
рами-выпускниками института на первичных войсковых должностях.
УДК 623.438
ББК 68.513.13
 Торопцев И. П., Батков О. Н., 2006
 ПАИИ, 2006

3
ВВЕДЕНИЕ
Требования современного общевойскового боя и опыт боевого приме-
нения БМП-1 и БМП-2 определяют следующие свойства боевых машин ново-
го поколения:
-
высокая маневренность и подвижность;
-
защищенность от ОМП;
-
способность поражения бронированных целей на максимальной даль-
ности;
-
возможность эффективной борьбы не только с наземными, но и воз-
душными целями;
-
разрушение сооружений оборонительного типа;
-
способность уничтожения живой силы и огневых средств противника,
расположенных на господствующих высотах, на обратных скатах холмов, в
лесах и глубоких ущельях.
Боевые характеристики БМП-3 во многом позволяют эффективно ре-
шать эти и другие огневые задачи.
Комплекс вооружения БМП-3 включает: блок оружия, систему автома-
тического заряжания (САЗ), систему управления огнем, электроспецоборудо-
вание комплекса вооружения.
По сравнению с БМП-1 и БМП-2 вооружение БМП-3 обеспечивает сле-
дующие основные преимущества в решении огневых задач:
-
возможность уничтожения укрытой живой силы;
-
борьба с целями, имеющими высокую степень бронирования (до
550 мм по нормали);
-
возможность ведения прицельного огня десантом;
-
возможность поддержки своих войск ведением навесной стрельбы.

4
1. БЛОК ОРУЖИЯ
Основу комплекса вооружения БМП-3 составляет оружие, объединен-
ное в единый стабилизируемый в двух плоскостях блок оружия, в состав ко-
торого входят (рис.1):
Рис.1. Блок оружия:
1 - орудие 2А70; 2 - пушка 2А72; 3 - пулемет ПКТ
-
100-мм орудие – пусковая установка 2А70 (1);
-
30-мм автоматическая пушка 2А72 (2);
-
7,62-мм пулемет ПКТ (3);
-
механизмы наведения.
Кроме этого оружия, установленного в башне, машина имеет две авто-
номные пулеметные установки (справа и слева от механика – водителя по
бортам машины).
В десантном отделении установлены пять шаровых установок для веде-
ния огня десантом из автоматов: по две на каждом борту и одна в корме на
задней двери машины.
В качестве вспомогательного оружия в комплексе вооружения преду-
смотрена унифицированная система постановки дымовых завес «Туча»
(902 В) на шесть пусковых установок для гранат 3Д6.
1.1. 100-мм орудие – пусковая установка 2А70
1.1.1. Устройство орудия
100-мм орудие нарезное низкой баллистики (V0=250 м/с) предназначено
для стрельбы выстрелами унитарного заряжания с осколочно-фугасным сна-
рядом ОФ32 (ОФ70) и пуска противотанковых ракет 9М117.

5
Стрельба из орудия ведется в автоматическом режиме «СЕРИЯ» или в
ручном режиме. Подача и досылание выстрела в каморную часть ствола про-
исходит механизированно или вручную, а запирание канала ствола, отпира-
ние, извлечение из каморы стреляной гильзы и отражение ее происходит ав-
томатически.
Принцип действия 100-мм орудия основан на использовании энергии
подвижных частей.
Живучесть ствола не менее 500 выстрелов. 2А70 предназначено для ре-
шения следующих огневых задач:
-
уничтожение живой силы и огневых средств, расположенных на мест-
ности как открыто, так и в укрытиях полевого типа;
-
борьба с бронированными целями противника;
-
разрушение оборонительных сооружений как долговременного типа
(ДОТ), так и полевого типа (ДЗОТ) управляемыми и неуправляемыми снаря-
дами;
-
борьба с вертолетами на дальностях до 4000 м;
-
подавление и уничтожение артиллерии противника.
Общее устройство 100-мм орудия показано на рис.2.
Орудие состоит из следующих основных частей:
-
агрегат ствола 1;
-
казенник 2;
-
обойма 3;
-
ограждение 4;
-
затвор 5;
-
ударно-спусковой механизм 6;
-
направляющие 7;
-
пружина затвора 8.
Агрегат ствола служит для крепления изделия на носителе и функцио-
нального объединения отдельных частей изделия.
Агрегат ствола включает в себя:
-
ствол;
-
противооткатные устройства;
-
колпак.
Ствол (рис.3) представляет собой трубу, в которой снаряду сообщается
поступательное и вращательное движение с определенной начальной скоро-
стью и в определенном направлении.
Тип ствола – моноблок. Внутренняя полость трубы называется каналом
ствола. Канал ствола состоит из направляющей и каморной частей. Направ-
ляющая часть имеет 40 нарезов, вьющихся слева вверх направо. Нарезы слу-
жат для придания снаряду вращательного движения. Каморная часть гладкая,
имеет форму усеченного конуса и предназначена для размещения гильзы с за-
рядом и запоясковой части снаряда.

6
Рис.2 . Общий вид и составные части орудия 2А70:
1- агрегат ствола; 2- казенник; 3- обойма;
4- ограждение; 5- затвор;
6- ударно-спусковой механизм;
7- направляющие;
8- пружина затвора

7
Рис.3. Ствол:
1-шпонка; А-резьба для навинчивания казенника; Б-опорная поверхность;
В - кольцевые поверхности; Г-шестигранник с площадкой для квадранта;
Д-резьба для навинчивания поршня; С - упорная поверхность для заднего сальника
Снаружи ствол имеет: в казенной части - резьбу А для навинчивания ка-
зенника; шпоночный паз со шпонкой 1 для исключения проворота заднего
сальника гидротормоза; две полированные поверхности для размещения зад-
него С и переднего Б сальников; резьбу Д (между полированными поверхно-
стями) для навинчивания поршня гидротормоза; две кольцевые поверхности В
для крепления муфты соединения орудия с пушкой; в дульной части - шести-
гранник Г с площадкой.
В резьбе под поршень имеется паз для фиксатора поршня.
На передней кольцевой поверхности слева выполнены две лунки под де-
тали крепления муфты.
Шестигранная форма дульной части обеспечивает вывинчивание ствола
из казенника при демонтаже орудия.
Верхняя площадка в дульной части служит для установки квадранта
(для проверки уровня жидкости в гидротормозе, например, ствол горизонти-
руется).
Противооткатные устройства (ПОУ) – часть артиллерийского орудия,
предназначенная для упругого соединения ствола с носителем, торможения
откатных частей при откате и накате, возвращения откатных частей в исход-
ное (после отката) положение и удержания их в этом положении при всех до-
пускаемых орудием углах возвышения ствола.
ПОУ включают в себя:
-
преобразователь энергии – тормоз отката;
-
преобразователь энергии – тормоз наката;
-
аккумулятор энергии – накатник.
Все три указанные выше элемента функционально и конструктивно
объединены, поэтому ПОУ 100-мм орудия – ПУ 2А70 считают совмещенны-
ми.

8
При этом тормоз отката и тормоз наката имеют общие элементы, и в
дальнейшем по тексту эту часть ПОУ будем называть гидротормозом.
Гидротормоз предназначен для торможения откатных частей орудия
при откате и накате.
В состав гидротормоза входят (рис. 4):
-
кожух 1;
-
поршень 2;
-
передний и задний сальники 3,4;
-
гайка 5.
В качестве рабочей жидкости в гидротормозе используется дизельное
топливо А- 0,2 (ГОСТ 305-82). Объем заправки 6,5±0,1 л.
Как заменители дизельного топлива могут использоваться керосин (ТУ
38.401-58 -8-90) или топлива (Т-1, ТС-1 ГОСТ 10227 -86).
Кожух 1 представляет собой цилиндрическую деталь сложной формы.
Он является опорой ствола и служит для направления его движения при отка-
те и накате, а также для крепления его на носителе.
Снаружи кожух имеет в задней части резьбу А для навинчивания обой-
мы, а в средней – резьбу В под гайку 5, которая служит для крепления изделия
в бронемаске; в передней части – резьбу Ж под гайку поджатия переднего
сальника, горловину Г для заправки гидротормоза рабочей жидкостью, коль-
цевой выступ Е для упора в бронемаску носителя и паз Д под шпонку, исклю-
чающую проворот кожуха в бронемаске, паз для фиксатора обоймы Б.
Рис.4. Гидротормоз:
1-кожух; 2- поршень;3 - передний сальник; 4 –задний сальник; 5 – гайка;
А – резьба для навинчивания обоймы; Б – паз для фиксатора обоймы;
В – резьба для навинчивания гайки 5; Г – заливная горловина;
Д – паз для шпонки бронемаски; Е – кольцевой выступ; Ж – резьба;
К – отверстие для фиксатора поршня; Р – паз для шпонки; П – отверстие фиксатора;
М – паз для стопорения гайки

9
Внутренняя поверхность кожуха имеет специальный профиль, обеспе-
чивающий совместно с поршнем и накатником преобразование имеющейся
формы импульса пороховых газов в желаемую форму импульса силы отдачи.
Поршень 2 служит для обеспечения совместно с кожухом необходимых
законов торможения подвижных частей при откате и накате.
Поршень навинчивается на ствол и фиксируется на нем с помощью спе-
циального фиксатора, на переднем торце поршня имеются глухие отверстия
для стержней накатника. Сальники 3,4 обеспечивают герметизацию внутрен-
ней полости кожуха. Каждый имеет на внутренней и наружной поверхностях
по две выточки соответственно под уплотнительные кольца.
Кроме того, задний сальник имеет: отверстия на переднем торце для
стержней накатника; паз Р для шпонки, исключающей проворот сальника на
стволе; отверстие П для фиксатора обоймы.
Гайка 5 служит для крепления переднего сальника в кожухе.
Внутри гайка имеет резьбу для навинчивания на кожух. На переднем
торце гайки расположены три резьбовых отверстия для винтов колпака и паз
для фиксатора пробки заливной горловины кожуха. От самоотвинчивания гай-
ка фиксируется стопорной планкой.
Колпак 7 (рис.2) вместе с установленной в нем пропитанной смазкой
войлочной прокладкой служит для предохранения от повреждений передней
полированной и неокрашенной поверхности ствола. Колпак крепится к перед-
ней гайке кожуха с помощью трех винтов.
Двадцать четыре пружины 1 (рис.5), надетых на стержни 2 с шайбами 3,
расположенных вокруг ствола и поджатых поршнем, образуют накатник.
Накатник служит для возвращения откатных частей в крайнее переднее
положение и удержания их в этом положении при всех углах возвышения
ствола.
Рис.5. Накатник:
1 – пружины; 2 – стержни; 3 - шайбы

10
Казенник представляет собой деталь сложной конфигурации и служит
для размещения и крепления элементов затвора изделия 2А70. Детали казен-
ника показаны на рис.6. Внутри казенник имеет: резьбу Д для соединения со
стволом, вертикальный паз Г с направляющими выступами У для затвора, два
наклонных паза Т для экстракторов. На наружных боковых стенках пазов
имеются два симметричных выступа С для сведения экстракторов, на внут-
ренних стенах пазов имеются два симметричных выступа Б для разведения
экстракторов.
Сверху на казеннике расположено отверстие Е для фиксатора.
Справа и слева на казеннике имеются: два глухих отверстия В для креп-
ления казенника на ограждении при снятии и установке ствола, сквозное от-
верстие М для оси экстракторов 2. С правой стороны отверстие М расширено
для вхождения головки оси экстракторов.
Снизу казенник имеет: два паза Р для направляющих 7 (рис.2), запрессо-
ванный палец 7 со штырем 8 для крепления кронштейна пружин затвора, паз Ф
для соединения с буфером ударно-спускового механизма. На пальце 7 имеется
отверстие Н под выколотку для снятия и установки пружины затвора.
Сзади казенник имеет два отверстия П с резьбой М12 для крепления
устройства для искусственного отката.
Экстракторы правый 5 и левый 6 служат для выбрасывания стреляной
гильзы и удержания затвора в открытом положении. В казеннике экстракторы
установлены на оси экстракторов 2. Экстракторы имеют: опорные поверхно-
сти Ж под фланец гильзы, выступы 3, которыми затвор удерживается в откры-
том положении, пружины 3 с колпачками 4 для подпружинивания экстракто-
ров, выступы К, с которыми взаимодействует затвор для выбрасывания гиль-
зы. На боковых поверхностях экстракторов имеются выступы И и Л для све-
дения и разведения экстракторов.

11
Рис.6. Казенник:
1 – казенник; 2 – ось экстракторов; 3 – пружина экстрактора; 4 – колпачок; 5,6 – экстракторы; 7 – палец; 8 – штырь; Б – разводящий выступ;
В – глухое отверстие; Г – паз для затвора; Д – резьба для соединения со стволом; Е – отверстие для фиксатора; Ж – опорные поверхности;
З – выступы для удерживания затвора; И – сводящий выступ; К – выбрасывающие выступы; Л – разводящий выступ;
М – отверстие для экстракторов; Н – отверстие для выколотки; П – отверстие для крепления тягового устройства при искусственном откате;
Р – пазы направляющих; С – сводящий выступ; Т – паз для экстрактора; У – направляющие для затвора;
Ф – паз для соединения с буфером

12
Обойма (рис.7) служит для крепления составных частей изделия 2А70.
Рис.7. Обойма:
2 – фиксатор; 12 – ось направляющей; 13 – обойма;
А – резьбовое отверстие для стопорения обоймы;
Б – направляющие выступы для установки изделия 2А72;
В - резьбовые отверстия для крепления гиротахометра;
Г - резьбовые отверстия для крепления ограждения;
Р – резьбовые отверстия для осей направляющих;
С – отверстия для крепления кронштейна с изделием 6П7;
Т – пазы для направляющих;
У – паз для ударно - спускового механизма
Внутри обойма имеет резьбу для навинчивания на кожух. Сверху и на
боковых поверхностях имеются четыре резьбовых отверстия Г для фиксато-
ров ограждения 4 (рис.2). Справа и слева имеются два резьбовых отверстия
для осей 12 направляющих. Кроме того, справа имеются направляющие высту-
пы Б для установки изделия 2А72 и резьбовое отверстие А для фиксатора 2. Справа и спе-
реди расположены резьбовые отверстия В для крепления кронштейна гирота-
хометра стабилизатора вооружения БМП.
Слева и спереди имеются отверстия С для крепления кронштейна изде-
лия 6П7 (7,62-мм пулемета).
Снизу обойма имеет: два паза Т для направляющих 7 (рис.2), паз У для
размещения ударно-спускового механизма 6 (рис.2).
Ограждение 4 (рис.2) представляет собой П-образную сварную конст-
рукцию, которая закрывает зону перемещения подвижных частей орудия.
Ограждение (рис.8) крепится к обойме (рис.7) при помощи четырех
фиксаторов 7, ввинчиваемых в отверстие Г на обойме.

13
Рис.8. Ограждение:
7 – фиксатор ограждения; 8 – ограждение;
К – резьбовые отверстия для крепления устройства закрывания крышки дальномера;
Л – пазы для фиксации рукоятки;
М - резьбовые отверстия для ввинчивания фиксаторов 2 при снятии ствола;
Н – отверстие для крепления изделия по-походному;
И – отверстие для оси рычага ручного дублера электроспуска изделия 2А72;
Е – отверстие для крепления планки кольцевого выключателя;
П – цапфа; Ж – отверстия для крепления уравновешивающего груза;
З – проушины для установки механизма перезарядки изделия 2А72
Сверху ограждение имеет: упор с отверстием Н для крепления изделия
на носителе по-походному, два резьбовых отверстия К для крепления устрой-
ства закрывания крышки дальномера.
Справа на ограждении имеются: отверстие И для оси рычага ручного
дублера электроспуска изделия 2А72, проушины З для установки механизма
перезарядки изделия 2А72, два резьбовых отверстия Е для крепления планки
кольцевого выключателя, цапфа П и четыре резьбовых отверстия Ж для креп-
ления уравновешивающего груза.
Справа и слева на ограждении имеются два резьбовых отверстия М для
фиксаторов 2 (рис.7), ввинчиваемых в ограждение для крепления казенника
при снятии и установке ствола на носителе.
Слева на ограждении имеются пазы Л для фиксации рукоятки ударно-
спускового механизма в положении ПРЕДОХРАНИТЕЛЬ или ОГОНЬ.
Затвор служит для запирания и отпирания ствола изделия.
Затвор (рис.9) состоит из клина затвора, рычага затвора, бойка, пружин
затвора и направляющих.
Клин затвора 1 представляет собой призматическую деталь сложной
конфигурации.
Внутри клин затвора имеет: отверстие Н для выхода бойка 2, отверстие
Г для рычага затвора 3, два отверстия В для пружин затвора, сквозное отвер-
стие З для оси рычага затвора 4.

14
Спереди клин затвора имеет: выступы П, которыми затвор удерживается
на экстракторах в открытом положении, профильные выступы М, которые
взаимодействуют с экстракторами для выброса гильзы, паз Л для ударника,
паз И для захода рычага датчика положения клина.
На боковых поверхностях клина затвора расположены открывающие
выступы К.
Рычаг затвора служит для передачи от ударника к бойку энергии, необ-
ходимой для разбития капсюльной втулки выстрела.
Рычаг затвора имеет: отверстие Д для оси рычага затвора, технологиче-
ское отверстие Е, выступ Б для взаимодействия с бойком, выступ Ж для взаи-
модействия с ударником 15 (рис.11).
Боек 2 предназначен для накола капсюльной втулки выстрела и разме-
щается в гнезде клина затвора.
Пружины затвора (рис.10) служат для закрывания затвора. Они вклю-
чают в себя: кронштейн 4, две направляющих 1, два штока 2, две пружины 3 и
два замыкателя 5.
Каждая направляющая представляет собой трубку, снаружи которой
имеются: резьба для ввинчивания в кронштейн и кольцевой буртик А для опо-
ры в кронштейн.

15
Рис.9. Затвор:
1 – клин затвора; 2 – боек; 3 – рычаг затвора; 4 – ось рычага затвора; Б – выступ для взаимодействия с бойком;
В – отверстие для пружины затвора; Г – отверстие для рычага затвора; Д,З – отверстия для оси рычага затвора;
Е – технологическое отверстие; Ж – выступ для взаимодействия с ударником; И – паз рычага датчика положения клина;
К – отпирающие выступы; Л – паз для ударника; М - профильные выступы; Н – отверстие для бойка;
П – выступы для удерживания затвора на экстракторах

16
Рис.10. Пружины затвора:
1 – направляющая; 2 – шток; 3 – пружина затвора; 4 – кронштейн; 5 – замыкатель;
А – кольцевой буртик; Б – лыски для замыкателя; В – отверстие для выколотки;
Г – резьбовые отверстия для направляющих; Д – отверстие для посадки на штырь
Шток вместе с направляющей служит для размещения пружины. На
штоке имеются две лыски Б для замыкателя 5.
Замыкатель 5 служит для крепления пружины на направляющей и штоке.
Ударно-спусковой механизм служит для управления работой изделия.
Детали и сборочные единицы механизма показаны на рис.11. В состав
ударно-спускового механизма входят:
-
корпус;
-
два электромагнита;
-
датчик положения клина;
-
датчик отката;
-
буфер;
-
шептало;
-
ударниковый механизм;
-
рукоятка.
Корпус 9 является основанием для сборки составных частей ударно-
спускового механизма.
В корпусе имеются два отверстия В для осей направляющих и крепления
корпуса в обойме орудия (рис.12). На левой стороне корпуса расположена элек-
трическая вилка 10 (рис.11) для подсоединения кабеля. Кроме того, в корпусе
установлены два электромагнита, закрепленные штифтом 2 (рис.12). Отверстие
в штифте служит для крепления ручных дублеров электромагнитов.
Датчик положения клина предназначен для контроля положения клина
затвора (рис.12). Он состоит из рычага 13, плунжера клина 12, пружины дат-
чика 11 и неподвижного контакта, расположенного в отверстии Б корпуса.

17
Датчик отката предназначен для контроля положения подвижных частей
орудия (рис.12). Он состоит из толкателя плунжера 1, плунжера буфера 14,
пружины датчика 11 и неподвижного контакта, расположенного в отверстии
А корпуса.
Буфер 14 (рис.11) служит для исключения жесткого удара при поста-
новке подвижных частей на шептало.
Буфер неразборный и представляет собой полый цилиндрический кор-
пус, в котором имеется набор тарельчатых пружин. Через корпус буфера про-
ходит винт, на который, сжимая пружины, навинчена втулка. От самоотвин-
чивания втулка зафиксирована штифтом. Зацепы А на втулке служат для со-
единения буфера с казенником.
Шептало (рис.11) с пружиной 6, а также упор 5 (рис.12), якорь 8 с пру-
жиной 3 и электромагнит образуют механизм шептала, предназначенный для
удержания подвижных частей в заднем (после отката) положении и их сброса.
В корпусе шептало закреплено осями. Конструкция шептала неразборная.

18
Рис. 11. Ударно – спусковой механизм:
1, 2 – рычаги; 3 – шток; 4 – пружина направляющей; 5 – шептало; 6 – пружина шептала; 7 – ось шептала; 8,11 – ось; 9 – корпус;
10 – вилка электрическая; 12 – пружина ударника; 13 – плунжер; 14 – буфер; 15 – ударник; 16 – пружина; 17 – фиксатор; 18 – рычаг;
19 – фиксатор рукоятки; 20 – рукоятка; А – зацепы для соединения с казенником; Б – зацеп для фиксирования рукоятки

19
Рис.12. Корпус ударно-спускового механизма:
1 – толкатель плунжера; 2 – штифт; 3 – пружина электроспуска; 4,6,7 – ось; 8,9 – якорь;
10 – шептало ударника; 11 – пружина датчика; 12 – плунжер клина; 13 – рычаг;
14 – плунжер буфера; А – отверстие для плунжера буфера;
Б – отверстие для плунжера клина; В – отверстие для крепления корпуса в обойме
Ударник 15 (рис.11), пружина ударника 12, плунжер 13, а также шепта-
ло ударника 10 (рис.12), якорь 9 с пружиной 3 и электромагнит образуют
ударниковый механизм, предназначенный для производства выстрела. Фикса-
тор 17 служит для предотвращения отскока затвора при закрывании.
Ударник 15 и фиксатор 17 закреплены в корпусе осью 11.
Рукоятка 20 (рис.11) предназначена для ручного открывания и закрыва-
ния затвора, взведения ударника и перевода его в положение ПРЕДОХРАНИ-
ТЕЛЬ или ОГОНЬ.
На одном конце рукоятки при помощи двух втулок закреплены подпру-
жиненная накладка, перемещающаяся в продольном направлении. На наклад-
ке имеется зацеп Б, предназначенный для фиксирования рукоятки на огражде-
нии в положении ПРЕДОХРАНИТЕЛЬ или ОГОНЬ.
К рукоятке приварен вал, на котором при помощи фиксатора рукоятки 19 за-
креплены два штока 3 с пружинами 4, рычаг 18, рычаг левый 1 и рычаг правый 2.
Штоки с пружинами служат для подпружинивания направляющих 7
(рис.2).
Рычаг 18 служит для взведения ударника и удержания его в положении
ПРЕДОХРАНИТЕЛЬ. Кольцевой буртик на рычаге предназначен для ограни-
чения угла поворота рукоятки. Правый 2 и левый 1 рычаги служат для откры-
вания и закрывания затвора вручную.

20
1.1.2. Взаимодействие частей и механизмов изделия 2А70
а) Исходное положение составных частей изделия
Исходное положение составных частей и механизмов изделия перед за-
ряжанием следующее:
1) подвижные части находятся в крайнем переднем положении;
2) затвор закрыт;
3) рукоятка затвора находится в положении ОГОНЬ;
4) ударник сброшен.
б) Взаимодействие частей и механизмов при заряжании
Для заряжания изделия необходимо:
1) открыть затвор и взвести ударник, для чего движением назад вывести
зацеп накладки рукоятки из паза ограждения и перевести рукоятку вниз до
упора, а затем установить ее в положение ПРЕДОХРАНИТЕЛЬ;
2) дослать в камору выстрел с помощью механизма заряжания или вруч-
ную – затвор закроется.
При повороте рукоятки из положения ОГОНЬ до положения ПРЕДО-
ХРАНИТЕЛЬ рычаг, находящийся на валу рукоятки, проворачивая ударник,
сжимает пружину ударника и при дальнейшем движении рукоятки вниз выво-
дит ударник с фиксатором из-под затвора. Одновременно с этим рычаги руко-
ятки своими собачками подхватывают затвор за отпирающие выступы и пере-
мещают его вниз, сжимая пружину затвора. Опускаясь, затвор выжимает ры-
чаг датчика положения клина, замыкая его цепь. В нижнем положении затвор
профильными выступами взаимодействует с выступами на экстракторах и по-
ворачивает их на оси. При этом за счет взаимодействия боковых выступов на
экстракторах и казеннике экстракторы разводятся в стороны. В конце поворо-
та зацепы на экстракторах оказываются над выступами затвора и при возвра-
щении рукоятки в положение ПРЕДОХРАНИТЕЛЬ удерживают затвор в
нижнем положении.
Ударник при этом поджат передней плоскостью затвора и разобщен с
шепталом ударника.
При досылании выстрела в камору фланец гильзы подхватывает экс-
тракторы за опорные площадки и выводит их из зацепления с затвором, пово-
рачивая на оси. За счет взаимодействия выступов на экстракторах и на казен-
нике экстракторы сводятся, плотно прижимаясь к гильзе.
Затвор под действием пружины перемещается вверх, закрывая канал
ствола. При этом затвор освобождает рычаг датчика положения клина, размы-
кая его цепь и готовя цепь электроспуска. Ударник удерживается рычагом в
положении ПРЕДОХРАНИТЕЛЬ, фиксатор на ударнике заходит под затвор,
препятствуя его отскоку вниз при ударе в верхнем положении.
Для производства выстрела необходимо:
1) перевести рукоятку в положение ОГОНЬ, при этом ударник встанет
на шептало ударника;
2) нажать на кнопку стрельбы на пульте управления, при этом произой-
дет выстрел, подвижные части откатятся и будут удерживаться в заднем по-
ложении шепталом.

21
При нажатии на кнопку стрельбы якорь электромагнита, перемещаясь
вверх, выводит шептало ударника из-под ударника, который под действием
пружины проворачивается на оси и через рычаг затвора наносит удар по бой-
ку. Боек выходит из отверстия в затворе и накалывает капсюльную втулку –
происходит выстрел.
Под действием давления пороховых газов на дно гильзы подвижные
части скатываются назад. При этом происходит следующее: поршень, пере-
мещаясь совместно со стволом, воздействует на пружины накатника и сжима-
ет их. Одновременно вступает в действие гидротормоз. Работа тормоза осно-
вана на изменении зазора между поршнем и профильной поверхностью кожу-
ха, через который из одной полости тормоза в другую перетекает жидкость. В
результате гидравлического сопротивления перетеканию жидкости через из-
меняющийся зазор формируется сила тормоза отката.
Буфер затвора выжимает толкатель плунжера и замыкает цепь датчика
отката; направляющие расходятся с казенником и под действием пружины пе-
реводятся вверх.
В конце отката буфер заходит за шептало с небольшим перебегом, и к
моменту постановки подвижных частей на шептало рычаг шептала становит-
ся на упор, а шептало под действием своей пружины проворачивается на оси
вверх и удерживает подвижные части в заднем положении за торец буфера.
Возврат подвижных частей происходит автоматически при переводе из-
делия на угол заряжания, при этом произойдет накат, затвор откроется, гильза
экстрактируется. Продолжая накатываться, открытый затвор набегает перед-
ней плоскостью на ударник, взводит его и одновременно нажимает на рычаг
датчика положения клина, замыкая его цепь.
В конце наката вступает в действие гидротормоз, а буфер освобождает
толкатель плунжера, размыкая цепь датчика отката.
Циклограмма работы изделия представлена на рис.13.
в) Взаимодействие частей механизмов при закрывании затвора
с помощью рукоятки
Исходное положение частей:
1) подвижные части находятся в крайнем переднем положении;
2) затвор открыт и удерживается экстракторами в нижнем положении;
3) рукоятка – в положении ПРЕДОХРАНИТЕЛЬ.
Для того чтобы закрыть затвор, необходимо расфиксировать рукоятку,
перевести ее в положение ОГОНЬ, а затем вернуть рукоятку в исходное поло-
жение – затвор закроется.
При переводе рукоятки в положение ОГОНЬ собачки на рычагах руко-
ятки проворачиваются, встречаясь с экстракторами, и проходят под ними, а
затем под действием подпружиненных гнетков возвращаются в исходное по-
ложение.
При переводе рукоятки в положение ПРЕДОХРАНИТЕЛЬ (рис.8) со-
бачки встречаются с экстракторами и проворачивают их на оси, выводя из за-

22
цепления с затвором. Затвор под действием пружины перемещается вверх, за-
крывая канал ствола.
Циклограмма работы изделия 2А70
Работа частей и механизмов
орудия
Ход подвижных частей, мм
Величина отката
320...350
Замыкание цепи датчика
отката
37
Работа гидротормоза
100
О
Т
К
А
Т
Перевод направляющих
173
Постановка подвижных
частей на шептало
313
Работа гидротормоза
270
Открывание затвора
43
116
Экстракция
43
27
Размыкание цепи датчи-
ка отката
37
Взведение ударника
32
Н
А
К
А
Т
Замыкание цепи датчика
клина
7
Рис. 13. Циклограмма
1.2 30-мм автоматическая пушка 2А72
30-мм автоматическая пушка предназначена для подавления или унич-
тожения танкоопасной живой силы на дальностях до 1500 м, поражения сла-
бобронированных целей на дальностях до 2000 м, а также для борьбы с верто-
летами на дальностях до 4000 м.
1.2.1. Устройство пушки
Пушка 2А72 представляет собой автоматическое оружие, в котором до-
сылание снаряда, запирание канала ствола, производство выстрела, отпирание
канала ствола, извлечение стреляной гильзы и отражение ее, подача патрон-
ных лент осуществляются автоматически.
Пушка закрепляется на носителе неподвижно и состоит из следующих
основных частей (рис.14):
-
ствол 1;

23
-
амортизатор 2;
-
ствольная коробка 3;
-
казенник 4;
-
затвор 5;
-
пружина возвратная 6;
-
винт перезарядки 7;
-
затыльник 11;
-
отражатель 12;
-
механизм перезарядки.
Ствол (рис.15) предназначен для придания патрону поступательного и
вращательного движения с определенной начальной скоростью и в опреде-
ленном направлении. Масса ствола составляет 36 кг. Направляющая часть
имеет 16 нарезов постоянной крутизны с шагом нарезов 715, 5 мм.
На заднем торце ствола имеются два выступа, которые поверхностями А
обеспечивают безударное запирание и отпирание канала ствола. Поверхности
Б обеспечивают постоянный зеркальный зазор. Отверстие В предназначено
для фиксации ствола фиксатором 2 (рис.22) с целью исключения его самопро-
извольного вывинчивания из казенника. Упор Г воздействует на амортизатор
при откате ствола. Две лыски Д ствола выполнены под ключ для свинчивания
ствола с казенником.
Втулки 8 и 9 (рис.14) предназначены для обеспечения движения ствола
при откате с целью улучшения точности стрельбы.
Амортизатор 2 (рис.14) предназначен для уменьшения усилия отдачи за
счет поглощения энергии отката ствола, для осуществления наката ствола, ко-
торый используется для работы автоматики изделия, а также для торможения
ствола в выкате.
Амортизатор (рис.16) состоит из кожуха 1, поршня 8, сальника 2, блоков
наружных 4 и внутренних колец 3.
Кожух 1 служит для защиты пружины от загрязнения, а также для на-
правления движения поршня 8 и ствола. Пазы В кожуха служат для его фик-
сации в маске БМП. При помощи резьбы Г кожух соединяется со ствольной
коробкой. Для вращения кожуха в нем выполнены восемь пазов Б под ключ.
Отверстие А предназначено для разборки амортизатора.

24
Рис.14. Общее устройство 30-мм автоматической пушки 2А72:
1 - ствол; 2 - амортизатор; 3 - коробка ствольная; 4 - казенник; 5 - затвор; 6 - пружина возвратная;
7 - винт перезарядки; 8 - втулка задняя; 9 - втулка передняя; 10 - стопор; 11 - затыльник;
12 - отражатель; 13 - ось затыльника

25
Рис.15. Ствол 2А72:
Д-лыска; В-нарезная часть; Г-упор; Д-патронник; Е-скат;
А,Б - поверхности; В-отверстие
Внутри кожуха 1 располагается поршень 8, на котором, чередуясь меж-
ду собой, находятся тридцать четыре наружных 4 и тридцать четыре внутрен-
них 3 кольца, а также фрикцион 5.
Кольца 3 и 4 составляют кольцевую пружину. Предварительное поджа-
тие пружины осуществляется между фланцем поршня 8 и фланцем сальника
2. Для герметизации амортизатора служат уплотнительные кольца 6, 7. Коль-
цо 10 служит для удержания поршня от перемещения после сборки амортиза-
тора. Для обеспечения усилий амортизатора при необходимости используются
компенсаторы (до 6 шт.).
При выстреле ствол своим упором перемещает поршень 8. При этом
происходит сжатие пружины. После отката ствол под действием пружины
воздействует на упор ствола и перемещает его вперед. Пройдя исходное по-
ложение, ствол, продолжая движение по инерции, переходит в выкат. При
этом казенник, перемещая сальник, осуществляет сжатие пружины и тормо-
жение выката. Поршень через кольцо 10 упирается в кожух, жестко связанный
со ствольной коробкой.
Торможению выката способствует фрикцион 5, перемещающийся вме-
сте с сальником. После того как энергия ствола погасится в выкате, он под
действием сжатой пружины возвращается в исходное положение.
Ствольная коробка (рис.17) предназначена для направления движения
затвора и ствола с казенником, подвода патронных лент, а также для разме-
щения и соединения составных частей пушки.

26
Рис.16. Амортизатор:
1 - кожух; 2 - сальник; 3 - кольцо внутреннее; 4 - кольцо наружное; 5 -фрикцион;
6 - кольцо; 7 - кольцо; 8 - поршень; 9 - компенсатор; 10 –кольцо; А - отверстие;
Б,В -пазы;Г-резьба

27
Рис. 17. Ствольная коробка:
1 – рычаг; 2 – накладка; 3 – пружина; 4 – штифт; 5 – ось рычага; 6 – ось крышки; 7 – пружина защелки; 8 – пальцы фиксирующие;
9 – крышка; 10 – переключатель; 13 – штифт; 14 – ручка; 15 – коробка; 16 – фиксатор; 17 – основание упора; 18 – штифт; 19 – серьга;
20 – планка левая; 21 – заклепка; 22 – планка правая; 23 – штифт; 24 – шайба; 25 – фиксатор; 26 – пружина;
27 – автошептало; 28 – ось; 29 – пружина; 30 – основание; 31 – защелка крышки; 32 – упор; 33 – пружина;
34 – втулка; 35 – защелка противоотскока; 36 – упор боковой; 37 – заклепка; 38 – торсион; 39 – флажок; 40 – ось флажка; 41 - пружина

28
Ствольная коробка состоит из собственно ствольной коробки 15, пере-
ключателя подач 10, ручки 14, основания 30, механизма останова, основания
17 упоров и рычага 1.
Собственно ствольная коробка 15 представляет собой штампованную
конструкцию, на которой крепятся крышки 9 (рис.17) для направления и фик-
сации патронных лент. Сверху к коробке прикреплена пружина 3 для фикса-
ции рычага подачи.
Ко дну коробки приклепаны:
1) левая планка 20, являющаяся направляющей для винта перезарядки;
2) правая планка 22 и боковой упор 36, служащие для направления фик-
сации механизма останова.
Левая и правая планки являются направляющими для планки отражателя.
В передней и задней частях левой планки выполнены винтовые пазы,
при помощи которых происходит поворот поводка винта перезарядки для
расцепления его соответственно с казенником и остовом затвора. Между вин-
товыми пазами выполнен косой паз, по которому движется ромбовидный вы-
ступ Б (рис.28) поводка 2 винта перезарядки.
Под задней частью левой планки 20 размещен торсион 38, играющий
роль «обратного» клапана.
Направляющие У (рис.19) ствольной коробки предназначены для на-
правления и съема звена.
Выступ Н предназначен для фиксации электроспуска. Направляющие М
служат для крепления пушки на установке. По направляющим К происходит
откат и накат казенника и затвора. Выемки П предназначены для извлечения
патрона с линии досылки при разряжании пушки. При помощи выступа И
происходит фиксация переключателя подачи.
Направляющие Д предназначены для подачи патрона на линию досылания.
Переключатель 10 (рис.18) предназначен для переключения подачи. Он
представляет собой сварную конструкцию, в которой поверхности Г предна-
значены для выключения пальцев подачи в одном из приемных окон при забе-
ге каретки подачи за очередной патрон. Поверхность Д переключателя, взаи-
модействуя с ответной поверхностью ствольной коробки Ж (рис.19), обеспе-
чивает направление движения переключателя, которое ограничивается упором
Е переключателя. Поверхности Ж взаимодействуют с клапанами 1 (рис.31)
механизма блокировки.
Ручка 14 (см. рис.17,18) служит для фиксации переключателя 10 в од-
ном из рабочих положений.
Механизм останова (рис.20) предназначен для фиксации ствола защел-
кой 35 (см. рис.18) противоотскока в переднем положении перед выстрелом, а
также для удержания автошепталом 27 остова затвора в крайнем заднем по-
ложении до момента прихода ствола с казенником в переднее положение.

29
Рис.18. Детали ствольной коробки:
1 - рычаг; 4 - штифт,- 5 - ось рычага; 7 - пружина защёлки; 8 - пальцы фиксирующие;
10 - переключатель; 11 - вилка; 12 - пружина; 13 - штифт; 14 - ручка; 15 - коробка;
16 - фиксатор; 17 - основание упора; 18 -штифт; 19 - серьга; 27 - автошептало;
29 - пружина; 30 - основание; 31 -защелка крышки; 33 - пружина; 34 - втулка;
35 - защелка противоотскока; 41 - пружина; А - перья; Б - отверстие;
В - цапфы; Г, Д, Ж -поверхности; Е - упор
В конце наката ствола с казенником защелка противоотскока под дейст-
вием пружины западает за казенник и торцом А препятствует его перемеще-
нию в откат. Выключение защелки противоотскока для очередного отката
осуществляется остовом затвора в конце его наката.
При откате остов затвора, воздействуя на автошептало, сжимает пружи-
ну. После прохождения остовом затвора автошептала последнее под действи-
ем пружины повернется и торцом Б будет удерживать остов в крайнем заднем
положении до прихода ствола в переднее положение. В этот момент казенник
переместит подвижную планку 1 (рис.32) отражателя 2, которая, взаимодейст-
вуя с выступом 3 (см. рис.20) автошептала, выключит его, давая возможность
остову совершить очередной накат.
Серьга 19 (см. рис.17,18) предназначена для снятия очередного пода-
ваемого патрона из звена и подачи его по линии досылания. Серьга с помо-
щью фиксатора 25 крепится на основании ствольной коробки (см. рис.18).
А1БВ
Е

30
Рис.19. Коробка ствольная 2А72:
6 - ось крышки; 9 - крышка; 36 - упор боковой; А - резьба;
Б, В, Г,Е,3, Л, С, Р - отверстия; Д, К, М, У - направляющие; Ж - поверхность;
И,Н -выступы;П-выемка;Т,X -пазы
Рычаг 1 (см. рис.18) предназначен для приведения в действие механизма
подачи пушки. Перья А рычага взаимодействуют с казенником при его накате.
При этом рычаг поворачивается на оси 5 и цапфами В (см. рис.18) перемещает
каретку подачи вниз.
Казенник является частью пушки, воспринимающий нагрузку от вы-
стрела через боевые упоры затвора и обеспечивающей работу механизмов ав-
томатики.
Казенник ( рис.21) имеет четыре боевых упора Б, воспринимающих на-
грузку при выстреле.
Поверхности Б (рис.22) казенника взаимодействуют с рычагом подачи.
Резьбовой частью В отверстия казенник свинчивается со стволом и фиксиру-
ется фиксатором 2. Пазами Д казенник перемещается по направляющим К (см.
рис.19) ствольной коробки. Поверхность К казенника взаимодействует с вы-
ключателем при откате. При откате казенник поверхностью Л поднимает ка-
ретку подачи. Выступом Ж (см. рис.22) казенник перемещает подвижную
планку отражателя. Торец казенника, прилегающий к поверхности З, взаимо-
действует с торцом А (см. рис.20) защелки 35 противоотскока. Поверхность И
(рис.23) определяет направление движения отражаемой гильзы.

31
Рис.20. Механизм останова:
27 - автошептало; 28 - ось; 29 - пружина; 30 - основание; 35 - защелка противоотскока;
А,Б -торцы;В–выступ
Рис.21. Казенник 2А72:
1-казенник; 2-фиксатор; 3-штифт; Б - упоры; В-окно гильзовыводное
Затвор предназначен для запирания и отпирания канала ствола (см.
рис.23). Он имеет четыре боевых упора А (рис.25), которые входят в зацепле-
ние задними поверхностями с упорами казенника при запирании и восприни-
мают силу давления пороховых газов, действующих на дно гильзы.

32
Рис.22. Казенник 2А72:
1-казенник; 2-фиксатор; 3-штифт; А-упор; Б, З, И, К, Л-поверхности;
В- резьбовая часть; Г-отверстие; Д-паз; Е-скос; Ж- выступ
В гнездах Д располагаются два экстрактора 1 (см. рис.23), которые
предназначены для извлечения стреляных гильз. Экстракторы имеют возмож-
ность перемещаться в своих гнездах вместе с пружинящими разрезными
кольцами 10, выполняющими роль фрикциона. Затвор крепится к остову 6
(рис.24) затвора цапфами 4, которые фиксируются штифтами 9. Поверхности
Е экстракторов взаимодействуют с винтовыми выступами ствола при запира-
нии и отпирании, а поверхности А – с поверхностями Б ствола (рис.15) в кон-
це запирания для обеспечения постоянного зеркального зазора.

33
Рис.23. Затвор:
1 - экстрактор правый; 2 - затвор; 3 - боек; 4 - цапфа; 5 - ось; 6 остов затвора; 7 - пружина;
8 - защелка затвора; 9 - штифт; 10 - кольцо; 11 - штифт; 12 - экстрактор левый; А - зацепы

34
Рис.24. Детали затвора:
1 - экстрактор правый;- 2 - затвор; 3 - боек; 4 - цапфы; 5 - ось; 6 -остов затвора; 7 - пружина; 8 - защелка затвора;
9 - штифты; 10 - кольца; 11 - штифты; 12 - экстрактор левый; А, Б,В, Е - поверхности; Г -торец; Д - лунка

35
Рис.25. Затвор 2А72:
А-боевые упоры; Б-выступ; В-зуб; Г-паз; Д-гнездо; Ж, Е-отверстия
Поворот затвора при запирании и отпирании осуществляется за счет
взаимодействия криволинейных пазов Г (см. рис.25) с цапфами 4 (см. рис.24).
Выступом Б (см. рис.25) затвора отражается стреляная гильза. Через отверстие
Е зеркала затвора осуществляется выход бойка 3 (см. рис.24), жестко закреп-
ленного в остове 6.
Остов затвора (рис.26) предназначен для перемещения затвора относи-
тельно коробки, для его поворота при запирании и отпирании канала ствола, а
также при приведении в действие отдельных механизмов пушки.
Пазами И остов затвора перемещается по направляющим ствольной ко-
робки. Выступ З предназначен для удержания остова затвора автошепталом
при накате ствола. Плоскостью К остов затвора удерживается на шептале. По-
верхностью Д выжимается защелка противоотскока. Выступ Л взаимодейст-
вует с рычагом датчика счетчика остатка патронов (СОП). Выступ В служит
упором для защелки затвора при его фиксации. Поверхность В (см. рис.24)
защелки 8 взаимодействует в конце отката затвора с выключателем 9 (рис.29),
в результате чего защелка выходит из зацепления с зубом В (см. рис.25) и за-
твор получает возможность развернуться относительно остова затвора для от-
пирания канала ствола. В процессе наката затвора торец Г (см. рис.24) защел-
ки 8 удерживает затвор от поворота. Поверхность Б защелки также при накате
затвора взаимодействует с поверхностью К (см. рис.22) казенника, в результа-
те чего защелка выжмется и освободит затвор, давая ему возможность повер-
нуться относительно остова при запирании.

36
Рис.26. Остов затвора:
А-лунка; Б, Г,Ж-отверстия; В,З,Л-выступы; Д-поверхность;
Е-гнездо; И-пазы; К-плоскость
Пружина возвратная (рис.27) предназначена для возвращения затвора в
переднее положение, сообщения затвору энергии, необходимой для запирания
канала ствола и накола капсюля-воспламенителя.
Пружина возвратная представляет собой сборку, состоящую из собст-
венно пружины 3, штока 4, трубки 5, направляющей 6, шайбы 1 с кольцом 2.
Винт перезарядки предназначен для взведения подвижных частей при
заряжании и устранения задержек типа «осечка», «пропуск подачи» и др.
Винт (рис.28) состоит из планки 5, на которой установлен винт 1 с по-
водком 2, пружины 3 и втулки 4.
Затыльник (рис.29) предназначен для размещения механизма подачи,
электроспуска, выключателя и спускового механизма. Детали затыльника по-
казаны на рис.30.
Затыльник крепится к ствольной коробке осью затыльника, которая бло-
кируется фиксатором.
Основной деталью затыльника является собственно затыльник 26 (см.
рис.29), на котором закреплены другие детали.
В пазу Д размещается шептало 16 (см. рис.30), которое прокачивается
на оси 17. Зацеп П шептала удерживает остов затвора в крайнем заднем поло-
жении, а выступ Н шептала взаимодействует с плечом 3 упора 10 шептала.
.
Рис. 27. Пружина возвратная:
1 – шайба; 2 – кольцо; 3 – пружина возвратная; 4 – шток; 5 – трубка;
6 – направляющая; А - фланец

37
Рис.28. Винт перезарядки:
1 - винт; 2 - поводок; 3 - пружина; 4 - втулка;
5-планка;6-шайба;7-штифт;А,Б -выступы
В пазу С затыльника на оси размещается упор 10 шептала. Упор шепта-
ла через плечо Л подпружинен плунжером 15, который одновременно являет-
ся фиксатором рычага 24.Третье плечо К упора шептала, взаимодействуя с ос-
товом затвора при откате, выводит упор шептала из зацепления с шепталом
для обеспечения забега остова затвора за шептало.
Рис.29. Затыльник 2А72:
1 - ось пальцев; 2 - пружина пальцев; 3- пальцы подачи; 4 – клапан левый (правый);
5 - каретка подачи; б - тяга; 9 - выключатель; 11 - электроспуск; 13 - ось электроспуска;
26- затыльник; А - паз; Б, Ж -поверхности

38
Рис.30. Детали затыльника:
7 – фиксатор; 8 – стержень; 10 – упор шептала; 12 – толкатель; 14 – ось; 15 – плунжер; 16 – шептало; 17 – ось шептала; 18 – штифт;
19 – штифт; 21 – плунжер с пружиной; 22 – стопор; 23 – рычаг спусковой; 24 – рычаг; 25 – ось рычага; 26 – затыльник; 27 – предохранитель;
Д,С,Т, - пазы;Ф–поверхность;В,Г,Е,И,М,Р,Ц –отверстия;З,К,Л,Х –плечи;Н–выступ;П–зацеп;У-выемка

39
Кроме того, в затыльнике на оси 25 закреплен спусковой рычаг 23, пред-
назначенный для поворота упора шептала толкателем 12 вручную или толка-
телем электроспуска.
В отверстии М затыльника размещается предохранитель 27, на котором
закреплен рычаг 24. Предохранитель и рычаг служат для исключения выстре-
ла при случайном нажатии на спусковой рычаг. В положении ПР (предохра-
нитель) поверхность Ф рычага располагается в зазоре между задней стенкой
корпуса и спусковым рычагом и препятствует прокачиванию спускового ры-
чага. Одновременно плечо Х предохранителя взаимодействует с плечом К
упора шептала, не давая последнему прокачнуться. При повороте рычага в
положение ОГ (огонь) одновременно выходят из взаимодействия поверхность
Ф рычага со спусковым рычагом и плечо Х предохранителя с упором шепта-
ла. При дальнейшем воздействии на спусковой рычаг рукой или толкателем
электроспуска он может свободно прокачиваться и через толкатель 12 прока-
чивать упор шептала.
Кроме того, в затыльнике выполнены:
-
отверстие Г под фланец возвратной пружины;
-
отверстие В под ось электроспуска;
-
отверстие Е под фиксатор 7, удерживающий винт перезарядки при
стрельбе от вращения;
-
отверстие И под стержень 8;
-
отверстие Ц под плунжер 21 с пружиной, который фиксирует возврат-
ную пружину, удерживая ее в затыльнике.
К затыльнику осью 13 электроспуска (см. рис.29) присоединяется меха-
низм подачи, который предназначен для подачи патронов на линию досыла-
ния. Основной деталью механизма подачи является каретка подачи 5, пред-
ставляющая собой штампосварную конструкцию, к которой на осях 1 пальцев
присоединены подпружиненные пружинами 2 пальцев пальцы подачи 3. По-
верхности Б пальцев взаимодействуют с поверхностями Г (см. рис.18) пере-
ключателя 10 при переключении подачи. Пазами А (см. рис.29) каретка взаи-
модействует с цапфами В (см. рис.18) рычага 1.
Внутри каретки находится механизм блокировки. Детали механизма
блокировки и схема их взаимодействия представлены на рис.31. Во время
стрельбы правый 2 или левый 1 клапан ( в зависимости от включенной пода-
чи) поджат к патрону и переключателю подачи пружиной 4, взаимодейст-
вующей через тягу 5 и рычаг 3. После прохождения последнего патрона через
левый клапан 1 последний освобождается и дает возможность рычагу 3 пере-
меститься из положения I в положение II. Тяга 5 под действием пружины 4
развернется и произойдет разобщение спускового рычага с электроспуском.
При этом на линии досылания остается последний патрон, что дает возмож-
ность продолжения стрельбы без перезарядки. Для продолжения стрельбы не-
обходимо переключить подачу. При этом переключатель переместит правый
клапан 2 и рычаг 3 из положения II в положение I, разворачивая при этом тягу
5 и сжимая пружину 4. Тяга 5 вернет спусковой рычаг в исходное положение,
при котором возможно взаимодействие рычага с электроспуском.

40
К корпусу затыльника осью 13 (см. рис.29) электроспуска крепится вы-
ключатель 9, который предназначен для выключения защелки затвора в конце
отката затвора.
На оси 13 закреплен электроспуск 11. Электроспуск предназначен для
дистанционного управления работой спускового механизма.
Отражатель предназначен для перемещения стреляной гильзы из затво-
ра на линию отражения (см. рис.32). Планка 1 предназначена для перемеще-
ния отражателя казенником. При откате скос Е (рис.22) казенника взаимодей-
ствует с поверхностью В (см. рис.32) планки и перемещает ее до упора в за-
тыльник, после чего поверхность Г планки опускается в выемку ствольной
коробки и происходит расцепление казенника с планкой. После расцепления
планка остается на месте, а казенник продолжает идти в откат.

41
Рис.31. Схема взаимодействия деталей механизма блокировки:
1 - клапан левый; 2 - клапан правый; 3 - рычаг; 4 - пружина; 5 - тяга; 6 - рычаг спусковой

42
Рис.32. Отражатель:
1 - планка; 2 - отражатель; 3 - ось отражателя;
А, Б, В, Г, Л, Е, Ж - поверхности
При накате казенника выступ Ж (см. рис.22) взаимодействует с поверх-
ностью Б (см. рис.32) планки и увлекает ее за собой. Закрепленный на планке
отражатель 2 поверхностью Е взаимодействует с нижним боевым упором
стоящего на автошептале затвора. В результате взаимодействия отражатель
поднимается вверх и поверхностями А переместит гильзу из затвора на линию
отражения.
При переходе в переднее положение планка поверхностью Д оси отража-
теля выключает автошептало и начинается накат затвора, который нижним бое-
вым упором воздействует на поверхность Ж отражателя и опускает его.
1.2.2. Взаимодействие частей и механизмов пушки
а) Положение перед заряжанием:
1) ствол с казенником находятся в крайнем переднем положении;
2) затвор заперт;
3) защелка затвора фиксирует затвор от поворота, а остов затвора – от
сдвига назад;
4) отражатель прижат к планке;
5) боек выходит за зеркало затвора;
6) переднее перо рычага подачи поднято вверх;
7) каретка подачи находится в крайнем нижнем положении;
8) пальцы подачи включены;
9) защелка противоотскока западает за казенник на размер фаски;
10) автошептало выключено выступом оси отражателя;
11) шептало поднято;
12) упор шептала удерживает шептало от опускания;
13) обе патронные ленты вставлены в приемники и зафиксированы фик-
сирующими пальцами;
14) цепь питания электроспуска обесточена.

43
б) Работа частей и механизмов пушки при заряжании
Для производства перезарядки вращаем винт ручной перезарядки по ча-
совой стрелке.
При этом происходит следующее:
1) винт, ввинчиваясь в поводок, тянет его назад;
2) перемещаясь назад, поводок взаимодействует с винтовым пазом
ствольной коробки и поворачивается по часовой стрелке на угол 30
0
, при этом
его передний выступ входит в зацепление с остовом затвора 2 (рис.33);
3) при дальнейшем вращении винта поводок увлекает за собой остов за-
твора и вместе с ним казенник со стволом, а также сцепленные со стволом
планку 12 с отражателем 13, при этом сжимается возвратная пружина 15;
4) в начале своего движения казенник 3 преодолевает тормозящее уси-
лие защелки противоотскока 11 и утапливает его на полную глубину;
5) двигаясь назад, казенник своими поверхностями Е взаимодействует с
поверхностями Д каретки подачи и поворачивает ее вверх;
6) поворачиваясь вверх, каретка подачи, взаимодействуя с цапфами Ж
рычага 9, поворачивает его, при этом переднее перо К рычага опускается и за-
падает за выступ И казенника;

44
Рис.33. Схема взаимодействия частей и механизмов пушки:
1 – каретка подачи; 2 – остов затвора; 3 – казенник; 4 – ствол; 5 – поршень; 6 – пружина ствола; 7 – кожух; 8 – сальник;
9 – рычаг; 10 – коробка ствольная; 11 – защелка противоотскока; 12 – планка; 13 – отражатель; 14 – автошептало;
15 – возвратная пружина; 16 – упор шептала; 17 – шептало; 20 – затвор; Б, В, Р – выступы; Г, Д, Е, З – поверхности;
Ж–цапфа;К–перо;Л,С,Т –фаски;М,У –скосы;Н–бурт;П-выемка

45
7) каретка подачи поворачивается вверх до тех пор, пока ее поверхность
Г не вступит во взаимодействие с горизонтальной поверхностью З казенника.
При дальнейшем движении казенника назад каретка подачи остается непод-
вижной в крайнем верхнем положении;
8) вместе с кареткой вверх перемещаются пальцы подач. Встречая на
своем пути патрон, пальцы подачи поджимаются и, пройдя под действием
своей пружины патрон, западают за него;
9) переместившись назад на расстояние 9 мм, выступ Р оси отражателя
освобождает автошептало 14 и оно под действием своей пружины прижимает-
ся к остову затвора;
10) дойдя до крайнего заднего положения, планка 12 с отражателем 13
останавливаются. При этом передний конец планки становится напротив вы-
емки ствольной коробки;
11) при дальнейшем движении казенника назад он взаимодействует с
фаской С планки и утапливает ее передний конец в выемку на ствольной ко-
робке, что позволяет казеннику беспрепятственно двигаться назад;
12) переместившись назад на расстояние 265 мм, ствол с казенником и
остовом затвора встречают на своем пути выключатель 9 (см. рис.29), кото-
рый взаимодействует с защелкой 8 (см. рис.24) затвора, казенником 3 и вы-
ключает защелку затвора;
13) пройдя расстояние, равное 270 мм, ствол 4 своим буртом Н через
поршень 5 вступает во взаимодействие с пружиной 6 ствола и останавливает-
ся. Вместе со стволом останавливается казенник. Остановка ствола происхо-
дит вследствие того, что защелка 19 к этому моменту уже выключена и сцеп-
ления затвора с казенником нет, а поводок винта перезарядки воздействует на
остов затвора;
14) при дальнейшем вращении винта перезарядки остов затвора про-
должает двигаться назад, относительно неподвижного казенника и сцепленно-
го с ним затвора. При этом вследствие взаимодействия криволинейных пазов
затвора с цапфами происходит отпирание затвора;
15) после отпирания затвор вместе с остовом движется назад;
16) пройдя расстояние, равное 256 мм, остов затвора встречает на своем
пути выступ В упора 16 шептала и, взаимодействуя с ним, выводит упор шеп-
тала из зацепления с шепталом 17;
17) освобожденное шептало взаимодействует своим выступом Б с осто-
вом затвора и опускается, пропуская его;
18) одновременно выемка П остова затвора становится против автошеп-
тала 14, которое под действием пружины западает в нее;
19) при дальнейшем движении назад остов затвора освобождает шепта-
ло и оно поднимается вверх. К этому моменту остов затвора освобождает упор
16 шептала, и он под действием своей пружины западает за шептало 17;
20) при дальнейшем вращении винта его задний торец вывинчивается из
поводка и остов затвора прекращает движение назад. При каждом обороте
винта остов затвора перемещается назад на величину шага винта и снова воз-
вращается под действием пружины (слышны характерные щелчки).

46
После появления таких щелчков необходимо изменить направление вра-
щения винта. При этом происходит следующее:
1) задний торец винта ввинчивается в поводок и тянет его вперед;
2) двигаясь вперед, поводок освобождает остов затвора и он под дейст-
вием возвратной пружины движется вперед;
3) дойдя до автошептала 14, остов затвора останавливается, а поводок
продолжает движение вперед до встречи его переднего выступа с казенником;
4) поводок толкает казенник вместе со стволом вперед;
5) на расстоянии 265 мм от переднего положения казенник освобождает
выключатель 9 (см. рис.29) и защелку 8 (см. рис.24) затвора;
6) защелка затвора под действием своей пружины поворачивается, и пе-
редний конец западает за торец затвора 20, фиксируя его от поворота и про-
дольного скольжения;
7) на расстоянии 190 мм от переднего положения казенник встречается с
планкой 12 и увлекает ее вперед;
8) фаска Т планки взаимодействует со скосом У выемки ствольной ко-
робки 10, вследствие чего ее передний конец поднимается, прижимается к ка-
зеннику и в таком положении планка вместе с казенником двигаются вперед.
Вместе с планкой движется и отражатель 10;
9) на расстоянии 150 мм выступ И казенника встречается с передним
пером К рычага 9 и поворачивает его против хода часовой стрелки;
10) поворачиваясь, рычаг 9 цапфой Ж взаимодействует с кареткой пода-
чи 1 и перемещает её вниз, а вместе с ней и пальцы подачи;
11) пальцы подачи в том приемном окне, где включена подача, начина-
ют перемещать первый патрон в ленте вниз к оси ствола;
12) второй патрон в ленте, выбрав зазор, поджимает фиксирующие пальцы;
13) при недоходе на 116 мм начинается съем звена с первого патрона в
ленте, который заканчивается при недоходе казенника до переднего положе-
ния на 46 мм;
14) после снятия звена подающие пальцы продолжают подачу патрона и
снятие с него звена патронной ленты вниз к оси ствола. Вместе с первым зве-
ном продолжает двигаться второй патрон в ленте;
15) при движении второго патрона со звеном фиксирующие пальцы ута-
пливаются и, пропустив патрон, западают за него;
16) при недоходе на 28 мм задний конец отражателя 13 вступает во
взаимодействие с затвором, вследствие чего передний конец отражателя под-
нимается вверх;
17) при недоходе на 6 мм выступ Р оси отражателя взаимодействует с
передним концом автошептала, поворачивает его и расцепляет с остовом за-
твора, который под действием возвратной пружины смещается вперед на 1,5
...2 мм и останавливается на шептале 17;
18) при недоходе казенника на 15 мм поводок вступает во взаимодейст-
вие с винтовым пазом ствольной коробки и к моменту прихода казенника в
переднее положение (до упора в торец сальника 8) поворачивается на угол 30
0
против часовой стрелки и выходит из зацепления с казенником;

47
19) при приходе казенника в переднее положение защелка противоот-
скока 11 под действием своей пружины западает за казенник;
20) при дальнейшем вращении винта перезарядки поводок перемещает-
ся вперед до тех пор, пока передний торец винта не выйдет из зацепления с
резьбой поводка. В дальнейшем при каждом обороте слышны характерные
щелчки. Вращение необходимо прекратить.
в) Взаимодействие частей и механизмов пушки при стрельбе и в мо-
мент ее прекращения
Открытие огня осуществляется нажатием на кнопку стрельбы пульта
управления или на спусковой рычаг. При этом происходит следующее:
1) спусковой рычаг через толкатель12 воздействует на упор 16 (см.
рис. 33) шептала, поворачивает его и выводит из зацепления с шепталом 17;
2) шептало под действием момента, возникающего от давления поджа-
того возвратной пружиной остова затвора, опускается вниз и освобождает ос-
тов затвора;
3) под действием возвратной пружины остов затвора с затвором начина-
ет ускоренное движение вперед;
4) затвор встречает находящийся на линии досылания патрон и досыла-
ет его в патронник;
5) при движении затвор воздействует на передний конец отражателя и
опускает его;
6) при недоходе на 30 мм остова до переднего положения задний конец
защелки затвора встречается с казенником, защелка выключается и ее перед-
ний торец освобождает затвор перед запиранием;
7) при дальнейшем движении затвора вперед экстракторы 1 (см. рис.24),
12 взаимодействуют с поверхностями А на двух выступах ствола, и затвор на-
чинает плавно разворачиваться, а его боевые упоры заходят за боевые упоры
казенника;
8) дальнейший разворот осуществляется за счет цапф 4 (см. рис.23) затво-
ра, которые взаимодействуют с криволинейными пазами Г (см. рис.25) в затворе;
9) одновременно с началом разворота экстракторы вступают во взаимо-
действие с закраиной гильзы патрона и раздвигаются в стороны;
10) при повороте затвора на угол 100
экстракторы западают в проточку
гильзы за счет взаимодействия экстракторов с казенником;
11) при повороте затвора на угол 150
экстракторы взаимодействуют с
поверхностями Б (см. рис.15) на выступах ствола, вследствие чего затвор по-
сле поворота на полный угол смещается назад на 0,8 мм и прижимается к бое-
вым упорам казенника;
12) при недоходе на 10 мм остова затвора до переднего положения он
утапливает защелку противоотскока 11 (см. рис.33);
13) одновременно с разворотом затвора на полный угол остов затвора
приходит в крайнее переднее положение. При этом происходит западание пе-
реднего конца защелки 19 затвора за затвор, а заднего – за казенник.
В конце наката остова затвора происходит накалывание капсюля – вос-
пламенителя патрона бойком, связанным с остовом затвора. При этом проис-
ходит следующее:

48
1) под действием силы давления пороховых газов ствол с казенником
начинают откатываться назад, сжимая возвратную пружину;
2) на пути отката ствола, равном 270 мм (до момента встречи буртика Н (см.
рис.33) ствола с поршнем 5 амортизатора), происходит взаимодействие механиз-
мов автоматики пушки, аналогичное взаимодействию при заряжании пушки;
3) пройдя расстояние, равное 270 мм, ствол сжимает пружину 6 ствола и
продолжает откатываться вместе с казенником, остовом затвора и запертым
затвором. При этом взаимодействие элементов пушки аналогично их взаимо-
действию при заряжании.
Погасив скорость, ствол с казенником начинают двигаться вперед. При
этом:
1) дойдя до автошептала 14, остов затвора останавливается, а казенник с
затвором продолжают движение вперед;
2) при перемещении затвора вперед относительно остова затвора его
криволинейные пазы взаимодействуют с цапфами остова затвора, вследствие
чего затвор отпирается;
3) после отпирания затвор останавливается, а казенник со стволом про-
должают двигаться вперед, происходит экстракция гильзы;
4) при дальнейшем движении казенника вперед взаимодействие меха-
низмов автоматики пушки аналогично взаимодействию при заряжании, за ис-
ключением того, что отражатель 13, поднимаясь вверх, выталкивает гильзу из
экстракторов в гильзоотводное окно казенника;
5) при недоходе на 6 мм казенника до переднего положения выключает-
ся автошептало выступом Р оси отражателя и освобождает остов затвора;
6) под действием возвратной пружины остов затвора с затвором начи-
нают ускоренное движение вперед, досылая очередной патрон и выталкивая
стреляную гильзу через гильзоотводное окно В (см. рис.21) казенника вперед;
7) пройдя в крайнее переднее положение, казенник идет в выкат, сжимая
через сальник 8 (см. рис.33) пружину 6 ствола, передний конец которой удер-
живается поршнем 5 и кожухом 7;
8) пройдя в выкате расстояние в 10 мм, казенник гасит свою энергию
ударом в ствольную коробку;
9) после удара в ствольную коробку казенник идет назад и, встречая на
своем пути защелку противоотскока 11, останавливается;
10) в случае, если спусковой рычаг нажат, цикл работы автоматики по-
вторяется до момента отпускания рычага;
11) после отпускания спускового рычага и прихода остова затвора с ка-
зенником и со стволом в крайнее заднее положение упор 16 шептала под дей-
ствием своей пружины западает за шептало 17. После выключения автошеп-
тала 14 остов затвора смещается вперед на 1,5...2,0 мм и останавливается на
шептале.
г) Взаимодействие элементов автоматики пушки после израсходования
патронов
После того как последний патрон в одной из лент начнет подаваться на
линию досылания, происходит следующее:

49
1) патрон освобождает клапан в том приемном окне, из которого велась
стрельба, который в свою очередь освобождает рычаг и тягу;
2) под действием пружины тяга 5 (см. рис.31) поворачивается по часо-
вой стрелке и поворачивает спусковой рычаг на угол 200
. При этом толкатель
электроспуска попадает в выемку на спусковом рычаге, вследствие чего он
поворачивается и освобождает упор шептала, который западает за шептало.
Стрельба прекращается. При этом на линии досылания остается патрон.
Для возобновления стрельбы необходимо переключить подачу. При
этом происходит следующее:
1) поворачиваясь, переключатель подачи взаимодействует своим скосом
с фаской того клапана, где в приемном окне находится патрон;
2) клапан под воздействием переключателя перемещается назад, вслед-
ствие чего поворачивается рычаг;
3) рычаг воздействует на тягу и поворачивает ее на 200
против часовой
стрелки и вместе с ней спусковой рычаг. При этом выемка спускового рычага
уходит из-под толкателя электроспуска, вследствие чего толкатель электро-
спуска получает возможность взаимодействия со спусковым рычагом;
4) при израсходовании патронов и в другой ленте взаимодействие меха-
низмов автоматики аналогично описанному выше, т.е . по окончании стрельбы
части останавливаются на шептале, а на линии досылания остается патрон.
Патрон может быть расстрелян при нажатии на спусковой рычаг с помощью
ручного дублера.
1.3. 7,62-мм пулемет ПКТ
1.3.1. Устройство пулемета
7,62-мм пулемет (рис.34) предназначен для поражения живой силы про-
тивника и для подавления небронированных и легкобронированных целей и
огневых точек противника.
Пулемет 1 (рис.34) состоит из следующих основных частей:
-
ствола 2;
-
ствольной коробки 3;
-
затворной рамы 44;
-
возвратно-боевой пружины 5;
-
затвора 6 с ударником 7, защелки 8;
-
электроспуска 9.
Пулемет 22 (рис.35) установлен в маске 1 слева от орудия 2А70. Уста-
новка пулемета состоит из люльки 12 с направляющей Г, с передним и задним
ползунами 14,43, чеков 18,21, амортизатора, механизма выверки, лотков 9, 24,
гильзозвеньеотвода 42, уплотнения 20, механизма ручной перезарядки 23.
Герметизация амбразуры пулемета обеспечивается подпружиненным
сферическим уплотнением, собранным в обойме 19 и закрепленным болтами к
маске 1. Подвижная конструкция уплотнения не препятствует продольным
перемещениям пулемета при стрельбе.
На обойме 19 установки закреплено ограждение 7, предохраняющее че-
хол от прогорания при нагревании ствола.

50
Рис.34. 7,62-мм пулемет ПКТ:
1 – пулемет; 2 – ствол; 3 – ствольная коробка; 4 – затворная рама; 5 – возвратно – боевая пружина;
6 – затвор; 7 – ударник; 8 - защелка; 9 – электроспуск

51
Рис.35. Установка ПКТ и система питания ПКТ:
1 – маска; 2, 3 – гайки; 4, 6, 13 – пружины; 5, 16, 44, 57 – кронштейны; 7 – проушина; 8, 53, 55 – крышки; 9 – лоток; 10 – фиксатор;
11 – вилка; 12 – люлька; 14 – ползун задний; 15 – тяга; 17 – ограждение; 18, 21 – чеки; 19 – обойма; 20 – уплотнение; 22 – пулемет;
23 - механизм перезарядки; 24 – лоток; 25 – ограждение; 26 – звеньесборник; 27, 36 – втулки; 28, 40 – ролики; 29 – каркас;
30, 33 – магазины; 31, 51 – ручки; 32, 34, 37, 56 – стопоры; 35 – чека; 38 – крышка; 39, 41 – кожухи; 42 – гильзозвеньеотвод;
43 – ползун передний; 44, 47, 48, 49 – втулки; 46 – крестовина; 50 – винт; 52 – поддон; 54 – защелка; 58 – болт;
В, Г – направляющие; Д – обойма; Е – звенья; Ж - канал

52
Люлька 12 служит для крепления пулемета. Передним концом люлька
через кронштейн 5 гайками 2 крепится к маске, задним концом – через меха-
низм выверки и кронштейн 44 к обойме Д орудия.
Для обеспечения перемещения пулемета при откате и накате с обеих
сторон люльки имеются прямоугольные направляющие В и Г, на которые со-
ответствующими пазами установлены передний 43 и задний 14 ползуны. В
боковых стенках ползунов имеются отверстия, с помощью которых чеками 18
и 21 крепится пулемет.
Амортизатор предназначен для поглощения энергии отката пулемета
при выстреле, для возвращения пулемета после выстрела в исходное положе-
ние и для удержания его в этом положении на любом угле возвышения или
склонения. Амортизатор включает в себя переднюю 4 и заднюю 6 пружины,
закрепленную болтом 58 и гайками 3. Болт 58 проходит через проушину 7 на-
правляющей и отверстие в переднем ползуне.
Механизм выверки предназначен для корректировки положения пуле-
мета в процессе согласования линии визирования прицела-прибора наведения
(ППН) и оси канала ствола пулемета.
Механизм выверки состоит из винта 50, крестовины 46 и втулок 45, 47,
48, 49 с головками под ключ.
Винт 50 одним концом закреплен в отверстие люльки, другим – втулка-
ми 47 и 49 фиксируется в отверстие крестовины 46, крестовина резьбовыми
наконечниками втулок 45 и 48 фиксируется в отверстиях кронштейна 44.
При вращении втулок 47 и 49 происходит перемещение люльки с пуле-
метом по высоте, при вращении втулок 45 и 48 – по горизонту.
Механизм ручной перезарядки предназначен для удобства взведения
подвижных частей пулемета и включает в себя тягу 15 с рукояткой и возврат-
ную пружину 13. Тяга 15 установлена в кронштейне 16, закрепленном на
люльке, и с помощью вилки 11 и фиксатора 10 связана со штатной рукояткой
перезарядки пулемета.
1.3.2. Система питания пулемета ПКТ блока оружия
Система питания пулемета предназначена для размещения патронной
ленты, подвода ее к приемному окну пулемета, отвода и сброса стреляных
гильз и лент пулемета и звеньев пушки 2А72.
Система питания состоит из каркаса 29 с звеньесборником 26, верхнего
30 и нижнего 33 съемных магазинов, направляющих кожухов 39 и 41, лотков
9, 24, гильзозвеньеотвода 42 и поддона 52.
Магазины 30 и 33 предназначены для укладки патронных лент, разме-
щены соответственно в нижнем и верхнем отсеках каркаса 29. Магазины ана-
логичны по конструкции и представляют собой открытые коробки, разделен-
ные на четыре отсека. От самопроизвольного перемещения магазины фикси-
руются стопорами 32, 34.
Для облегчения подачи ленты на боковых стенках магазинов закрепле-
ны ролики 28 (в верхнем магазине – четыре ролика, в нижнем – три). Для

53
удобства извлечения магазинов предусмотрены ручки 31. Верхний магазин
вмещает ленту с 950 патронами, нижний – с 1000 патронами.
Поддон 52 предназначен для сбора гильз и лент, отводимых от пулеме-
та, размещен между гильзозвеньесборником 26 и отсеками для магазинов. Для
извлечения поддона предусмотрены ручки 51.
Втулка 36 с чекой 35 и втулка 27 предназначены для установки ограж-
дения 25, изолирующего оператора от зоны перемещения орудия.
Для удаления гильз и звеньев на задней стенке гильзозвеньесборника пре-
дусмотрен лючок со съемной крышкой 55, а для доступа к патронной ленте пуш-
ки – лючок со съемной крышкой 53 в днище гильзозвеньесборника. В закрытом
положении крышка 55 фиксируется стопорами 56, крышка 53 – защелками 5.
Кожухи 39, 41 с направляющими роликами 40 и лотки 24, 9 служат для
подвода патронной ленты от магазина к приемному окну пулемета на всем
диапазоне углов перемещения блока оружия. Лотки 9, 24 закреплены к люльке
12, кожухи 41, 39 шарнирно соединены соответственно с лотком 24 и с крыш-
кой 38 и между собой.
На лотке 9 шарнирно закреплена крышка 8, удерживающая ленту от
сползания в систему питания.
Крышка 38 шарнирно закреплена в верхней части отсека каркаса и име-
ет направляющие ролики.
В рабочем (закрытом) положении крышка фиксируется стопором 37.
В кожухах 39, 41 размещается отрезок ленты с 50 патронами.
Гильзозвеньеотвод 42 через кронштейн 57 закреплен на люльке 12 и
имеет два канала для отвода гильз и звеньев в поддон. По каналу Ж отводятся
гильзы, по каналу Е – звенья.
1.4. Механизмы наведения
1.4.1. Механизм поворота башни
Механизм поворота башни предназначен для вращения башни с помо-
щью электромеханического или ручного привода.
Механизм поворота состоит из редуктора 10 (рис.36) поворота башни с
электродвигателем 9, люфтовыбирающего устройства 3, редуктора 14, ручно-
го привода, карданной передачи.
Редуктор поворота башни крепится при помощи пальца 31 на крон-
штейне 2, который закреплен на опорном кольце башни в средней части пе-
реднего сектора. Выходная шестерня 7 входит в зацепление с зубчатым вен-
цом 30 нижнего погона шариковой опоры башни. Люфтовыбирающее устрой-
ство 3 предназначено для обеспечения беззазорного зацепления выходной
шестерни с зубчатым венцом. Болт 5 люфтовыбирающего устройства одним
концом при помощи валика 4 шарнирно соединен с кронштейном 2, а другим
свободно входит в отверстие прилива А корпуса редуктора. Пружина 6, воз-
действуя на корпус, обеспечивает постоянное поджатие выходной шестерни к
зубчатому венцу. Редуктор работает в двух режимах: в моторном – с приво-
дом от электродвигателя 9 и в ручном – с приводом от рукоятки 15.

54
Рис.36. Механизм поворота башни:
1, 12 – пробки; 2,22 – кронштейны; 3 – люфтовыбирающее устройство; 4 – валик;
5 – болт; 6,11 – пружины; 7 – выходная шестерня; 8 – электромагнит; 9 – электродвигатель;
10 – редуктор поворота башни; 13, 25, 27, 29 – карданы; 14 – редуктор ручного привода;
15, 20 – рукоятки; 16 – толкатель; 17, 18 – контактные кольца; 19 – контакт; 21 – маховик;
23 – штепсельный разъем; 24, 28 – валы; 26 – опора;
30 – зубчатый венец нижнего погона башни; 31 – палец; А - прилив
Для обеспечения переключения режимов работы в редукторе преду-
смотрена зубчатая муфта торцового зацепления с приводом от электромагнита
8, а для исключения поломок деталей при перегрузках – сдающее звено фрик-
ционного типа.
Необходимый момент пробуксовки сдающего звена и зацепление полу-
муфт зубчатой муфты обеспечены поджатием пружины 11 пробкой 12.
Пробка 1 закрывает отверстие, предназначенное для установки клина
при проверке полного люфта моторного привода.
Редуктор 14 ручного привода закреплен на корпусе стопора колпака
слева от наводчика-оператора. Редуктор 14 двухскоростной с приводом от ру-

55
коятки 15 маховика 21. Переключение скорости поворота башни обеспечива-
ется перемещением рукоятки 20 в одно из двух фиксированных положений: от
себя – меньшая скорость, на себя – большая скорость.
Для управления электроспуском спаренного пулемета в маховике уста-
новлены контактные кольца 17,18, а в рукоятке 15 – контактное устройство,
включающее в себя контакт 19 и подпружиненный толкатель 16.
Электропитание к контактным кольцам подводится через штепсельный
разъем 23, замыкание контакта 19 с контактными кольцами 17,18 осуществля-
ется при нажатии на торец толкателя 16.
Карданная передача обеспечивает кинематическую связь редуктора 14
ручного привода с редуктором 10 поворота башни.
Карданная передача состоит из валов 24,28 и вала в подшипниковой
опоре 26. Валы между собой и с хвостовиками редукторов 10 и 14 соединены
карданами 13,25, 27,29.
При включении стабилизатора электромагнит 8 выключает зубчатую
муфту редуктора 10, переключая редуктор на работу от моторного привода, и
подключает электрическую цепь питания электродвигателя 9.
Управление режимом работы электродвигателя осуществляется пультом
управления оператора или командира. При повороте пульта вправо или влево
крутящий момент от электродвигателя через моторную ветвь редуктора 10 пе-
редается на выходную шестерню 7; последняя, обкатываясь по зубчатому
венцу 30, поворачивает башню вправо или влево в сторону поворота пульта.
При выключении стабилизатора электромагнит обесточивается, зубча-
тая муфта, включаясь, переключает редуктор на работу от ручного привода, и
электродвигатель выключается.
При вращении рукоятки 15 крутящий момент через редуктор 14 ручного
привода и карданную передачу передается на ручную ветвь редуктора пово-
рота башни и далее, через выходную шестерню 7, на зубчатый венец 30. Баш-
ня при этом поворачивается в сторону, соответствующую направлению вра-
щения рукоятки 15.
1.4.2. Подъемный механизм
Подъемный механизм предназначен для наведения блока оружия в вер-
тикальной плоскости с помощью электромеханического или ручного привода
и размещен слева от блока оружия.
Подъемный механизм состоит из редуктора 9 (рис.37) с электродвигате-
лем 7 и маховиком 6 ручного привода и сектора 2.
Редуктор в сборе с электродвигателем и маховиком 6 через кронштейн
11 закреплен на плите 12, приваренной к башне. Необходимая жесткость ус-
тановки обеспечивается тягами 3, 10, 22. Выходная шестерня редуктора вхо-
дит в зацепление с сектором 2, предназначенным для передачи вращения от
выходной шестерни к блоку оружия и закрепленным на маске 1.

56
Рис.37. Подъемный механизм:
1 – маска; 2 – сектор; 3, 10, 22 – тяги; 4 – электромагнит; 5 – штепсельный разъем;
6 - маховик; 7 – электродвигатель; 8 – пробка; 9 – редуктор; 11 – кронштейн; 12 – плита;
13, 14 – контактные кольца; 15 – контакт; 16 – втулка; 17 – рукоятка; 18 – клавиша;
19 – крышка; 20 – шестерня; 21 – вал-шестерня; 23 – торсион; 24 – гайка;
25 – тарельчатая пружина
Редуктор работает в двух режимах – моторном (с приводом от электро-
двигателя 7) и ручном (приводом от рукоятки маховика 6). Для обеспечения
переключения режимов работы в редукторе предусмотрено переключающее
устройство с приводом от электромагнита 4, работающее по принципу под-
пружиненной зубчатой муфты с торцовым зацеплением, а для исключения
поломок деталей редуктора при перегрузках – сдающее звено, работающее по
принципу конусной фрикционной муфты. Необходимый момент срабатыва-
ния сдающего звена обеспечен поджатием тарельчатых пружин 25 гайкой 24.

57
Пробка 8 закрывает отверстие, предназначенное для установки клина
при проверке полного люфта моторного привода.
Выходная шестерня выполнена из двух частей – вал-шестерни 21 и шес-
терни 20. Беззазорное зацепление выходной шестерни с сектором 2 обеспечива-
ется закручиванием шестерни 20 торсионом 23 относительно вал-шестерни 21.
Для управления электроспусками пушки 2А72 и орудия 2А70 в махови-
ке установлены контактные кольца 13, 14, а в рукоятке 17 – контакт 15, кото-
рый через подпружиненную втулку 16 кинематически связан с клавишей 18.
Электрическое питание к контактным кольцам подводится через штепсельный
разъем 5. Замыкание контакта с контактными кольцами осуществляется нажа-
тием на клавишу 18. Случайное нажатие на клавишу 18 исключает подпружи-
ненная крышка 19.
При включении стабилизатора электромагнит выводит из зацепления
зубчатые венцы переключающего устройства, переключает редуктор на рабо-
ту от электродвигателя 7.
Управление режимом работы электродвигателя осуществляется пультом
управления командира или оператора. При отклонении рукояток пульта от се-
бя или на себя включается электродвигатель 7, крутящий момент от электро-
двигателя через моторную ветвь редуктора передается на выходную шестер-
ню: сектор взаимодействует с выходной шестерней, поворачивает блок ору-
жия вверх или вниз.
При выключении стабилизатора электромагнит обесточивается, пружи-
на переключающего устройства вводит его зубчатые венцы в зацепление, ре-
дуктор переключается на работу от ручного привода.
При вращении рукоятки по часовой стрелке блок поворачивается вверх,
при вращении рукоятки против часовой стрелки – вниз.
2. СИСТЕМА АВТОМАТИЧЕСКОГО ЗАРЯЖАНИЯ
Система автоматического заряжания включает в себя механизм заряжа-
ния 100-мм орудия 2А70 и систему питания 30-мм автоматической пушки
2А72.
2.1. Механизм заряжания
Механизм заряжания (МЗ) служит для размещения двадцати двух 100-
мм выстрелов, их хранения, транспортирования, выбора при стрельбе необхо-
димого типа выстрела, подачи выбранного выстрела на линию досылания, до-
сылки его в канал ствола и удаления стреляной гильзы из боевого отделения.
Он обеспечивает автоматический и полуавтоматический режимы заряжания
пушки.
Тип механизма – электромеханический.
МЗ состоит из следующих основных узлов (рис.38):
-
конвейер (1);
-
механизм загрузки (2);
-
досылатель (3);

58
-
механизм выброса (4);
-
электрооборудование.
Рис.38. Механизм заряжания:
1 - конвейер; 2 - механизм загрузки; 3 -досылатель; 4 – механизм выброса
2.1.1. Устройство составных частей МЗ и принцип их действия
Конвейер предназначен для размещения двадцати двух выстрелов и их
перемещения на линию выдачи, с которой происходит захват выстрела меха-
низмом загрузки.
Конвейер состоит из следующих основных узлов: каркас 11 (рис.39),
кронштейны 10 с роликами, погонное устройство 18, редуктор 3 поворота
конвейера, стопорное устройство 7 конвейера, редуктор 20 с датчиком 21 но-

59
мера лотка (ДНЛ-088), ручной привод 4 конвейера, конечный выключатель 5
наличия выстрела на линии выдачи.
Каркас 11 конвейера предназначен для размещения двадцати двух вы-
стрелов и размещён под полом 17 боевого отделения.
Выстрелы укладываются в лотки 9 каркаса, и фланец гильзы фиксирует-
ся в пазах подпружиненных упоров 6.
С помощью кронштейнов 10 через ролики 13 и беговые дорожки 14 по-
гонного устройства 18 каркас конвейера подвижно соединён с полом 17 бое-
вого отделения.
Редуктор 3 поворота конвейера с приводом от электродвигателя 2 пред-
назначен для перемещения соответствующих лотков на линию выдачи, закре-
плён на полу боевого отделения слева от сиденья командира.
Передача вращения от редуктора 3 к зубчатому венцу 19 конвейера
осуществляется через выходную шестерню 6 (рис.40).
В конструкции редуктора предусмотрены:
1) сдающее звено 5 фрикционного типа, служащее для предохранения
деталей редуктора от поломок при возникновении перегрузок. Регулировка
момента пробуксовки сдающего звена осуществляется гайкой 8;
2) стопорное устройство с приводом от рукоятки 3, служащее для со-
единения редуктора с конвейером (эксцентриковая рукоятка 3 заведена в
клипсы 4) при вращении редуктора от электродвигателя и для отсоединения
редуктора от конвейера (рукоятка выведена из клипс 4) в случае вращения
конвейера ручным приводом;
3) тормозное устройство с приводом от электроспуска 2, служащее для
остановки вращающихся частей редуктора при выключении электродвигателя.

60
Рис.39. Конвейер:
1, 35 - электроспуски; 2 - электродвигатель; 3 – редуктор поворота конвейера; 4 - ручной привод;
5 - конечный выключатель наличия выстрела на линии выдачи; 6, 12 - упоры; 7 - стопорное устройство; 8 - накладка; 9 - лоток;
10 - кронштейн; 11 - каркас; 13, 38 - ролики; 14 - беговая дорожка; 15, 23 - шестерни; 16 - шестигранник; 17 - пол; 18 - погонное устройство;
19 - зубчатый венец; 20 - редуктор ДНЛ; 21 - ДНЛ; 22, 26 - пружины; 24 - пружина контактная; 25 - шарик; 28, 32 - тяги; 30, 40 - рычаги;
31, 37 - упоры; 33, 41 - конечные выключатели; 34 - стопор; 36 - втулка; 39 - копир А - выступ

61
Рис.40. Редуктор поворота конвейера:
1 - электродвигатель; 2 - электроспуск; 3 - рукоятка; 4 -клипсы; 5 - сдающее звено;
6 - шестерня; 7 - тормозная колодка; 8 - гайка; 9 - рычаг; 10 - шток
Стопорное устройство 7 (см. рис.39) конвейера с приводом от электро-
спуска 35 выполнено в общем корпусе с конечным выключателем 33 и предна-
значено для стопорения каркаса 11, когда лоток 9 находится на линии выдачи.
Стопорное устройство размещено на полу боевого отделения за сидень-
ем наводчика-оператора.
Электроспуск шарнирно соединён с подпружиненным стопором 34, ры-
чагом 30 и тягами 28, 32.
Конечный выключатель 33 предназначен для выдачи сигналов в блок
БУ-088 о положении подпружиненного стопора.
Редуктор 20 с датчиком 21 номера лотка (ДНЛ-088) предназначены со-
ответственно для передачи вращения от зубчатого венца 19 погонного устрой-
ства 18 к выходному валу датчика номера лотка и для выдачи в блок БУ-088
номера лотка 9, находящегося на линии выдачи. Редуктор с датчиком номера
лотка шарнирно закреплён на полу боевого отделения слева от сиденья ко-
мандира. Шестерня 23 редуктора удерживается в зацеплении с зубчатым вен-
цом погонного устройства пружиной 22.
Ручной привод 4 конвейера (шестерня 15 с шестигранником 16 под
ключ в подшипниковой опоре) предназначен для вращения конвейера вруч-
ную ключом-трещоткой при расстопоренных редукторе поворота конвейера и
конвейере, размещён на полу боевого отделения слева от редуктора поворота
конвейера. Шестерня 15 входит в зацепление с зубчатым венцом 19 погонного
устройства.
Конечный выключатель 5 наличия выстрела на линии выдачи, состоя-
щий из подпружиненного копира 39 с рычагом 40, упора 37 с роликом 38 и
конечного выключателя 41, предназначен для выдачи сигнала в блок БУ-088 о

62
наличии выстрела, находящегося на линии выдачи в лотке 9 конвейера. Ко-
нечный выключатель наличия выстрела на линии выдачи размещён на полу
боевого отделения справа от окна выдачи.
2.1.2. Работа конвейера
Исходное положение конвейера и органов управления:
-
рукоятка 3 (рис.40) стопора редуктора поворота конвейера установлена
в клипсы 4 – редуктор соединен с конвейером;
-
электродвигатель 1, электроспуск 2 редуктора поворота конвейера и
электроспуск 35 (см. рис.39) стопорного устройства конвейера обесточены,
при этом: редуктор поворота конвейера заторможен тормозным устройством,
конвейер застопорен стопорным устройством - стопор 34 и втулка 36 находят-
ся в отверстии накладки 8;
-
рукоятка 21 (рис.46) выбора типа боеприпасов на прицеле 1К13-2 ус-
тановлена в положение «0100» или «Н100», или переключатель ТИП (поз. 14
на рис.54) пульта командира (ПП – 088) находится в положении «0100» или
«Н100»;
-
переключатель РЕЖИМ МЗ (поз. 16 на рис.58) пульта оператора
(ПЛ-088) установлен в одно из положений (АВТ., СЕРИЯ, ЗАГР., РАЗГР.),
тумблер 13 МЗ включен.
Нажать кнопку МЗ (поз. 6 на рис.59) на ПУ (оператора или командира).
Внимание! При нахождении переключателя РЕЖИМ МЗ на пульте ПЛ-
088 в положении АВАР. переключателя АВАРИЙНОЕ ДУБЛИРОВАНИЕ в
положении КОНВ. для работы конвейера необходимо нажать кнопку МЗ на
пульте ПЛ-088.
При отсутствии запрещающих сигналов ток подается на электроспуск 2
(см. рис.40), шток которого, воздействуя через рычаг 9 на тормозное устройст-
во, растормаживает редуктор поворота конвейера.
Одновременно ток подается на электроспуск 35 (см. рис.39) стопорного
устройства 7 и на реверс электродвигателя редуктора 3 поворота конвейера
(для облегчения вывода стопора 34 из отверстия накладки 8).
Конвейер начинает поворачиваться в обратном направлении до упора
накладки 8 во втулку 36, освобождая стопор 34, а шток электроспуска 35, вы-
водя стопор 34 через рычаг 30 и тяги 28, 32 из отверстия накладки 8, рассто-
поривает конвейер. Перемещаясь вверх, стопор 34 нажимает на шарик 25, ко-
торый через контактную пружину 24 включает конечный выключатель 33, пе-
реключая электродвигатель 2, а следовательно, и конвейер на вращение в
прямом направлении, при этом накладка 8 отжимает втулку 36 вверх. Враще-
ние передается с зубчатого венца погонного устройства через редуктор на вы-
ходной вал датчика 21 номера лотка (ДНЛ), датчик номера лотка вырабатывает
соответствующий сигнал и выдает его в блок БУ-088 .
При повороте конвейера рычаг 40, попадая на выстрел и поворачиваясь,
через копир 39 и упор 37 воздействует на шток конечного выключателя 41, ко-

63
торый, включаясь, выдает сигнал в блок БУ-088 о наличии выстрела в лотке
конвейера.
При подходе выстрела к окну выдачи на расстояние примерно 1/3 шага
конвейера с блока БУ-088 подается сигнал на обесточивание электроспуска 35
стопорного устройства конвейера и электродвигателя 2, далее конвейер враща-
ется по инерции.
Стопор 34 под действием пружины 26 поджимается к накладке 8 и сколь-
зит по ней до попадания вместе со втулкой 36 в отверстие накладки, фиксируя
выстрел на линии выдачи. Конечный выключатель 33 подает команду на от-
ключение электродвигателя и электроспуска редуктора поворота конвейера;
шток электроспуска, воздействуя через рычаг 9 (см. рис.40) на тормозное уст-
ройство, обеспечивает торможение редуктора поворота конвейера.
В случае повышенного сопротивления повороту конвейера, последний
может не довернуться по инерции до положения стопорения; для исключения
этого через 0,3 с после остановки электродвигателя, если не поступает сигнал в
блок БУ-088 с конечного выключателя стопорного устройства 7 (см. рис.39) о
стопорении конвейера, электродвигатель включается вновь, обеспечивая дово-
рот конвейера до положения стопорения. После этого по сигналу конечного
выключателя блок БУ-088 выдает команду на отключение электродвигателя и
электроспуска редуктора поворота конвейера.
Перемотка конвейера вручную осуществляется вращением шестерни 15
ручного привода ключом-трещоткой при расстопоренных редукторе 3 поворота
конвейера (эксцентриковая рукоятка выведена из клипсы) и конвейере (стопор
34 воздействием на рычаг 30 выведен из отверстия накладки 8, упор 31 заведен
за выступ А рычага 30).
2.1.3. Механизм загрузки
Механизм загрузки предназначен для захвата выстрела из конвейера,
подъема его на линию заряжания, направления и подачи выстрела в канал
ствола орудия 2А70 при досылании и размещен перед орудием.
Механизм загрузки состоит из направляющей 8 (рис.41) привода захва-
та, захвата, конечного выключателя 3 положения захвата на линии заряжания,
упоров 2, 16, 18, 26, 27, конечного выключателя 32 положения орудия 2А70 на
линии заряжания, ограничителя 4.

64
Рис.41. Механизм загрузки:
1, 17 - корпуса; 2, 10, 16, 18, 21, 26, 27, 33, 34 - упоры; 3, 32 - конечные выключатели;
4 - ограничитель схватывания лапок; 5 - цепная передача; 6 - натяжная звездочка;
7 - ведущая звездочка; 8 - направляющая; 9, 15, 19, 40 - рычаги; 11 - продольная каретка;
12 - пружина; 13 - левая лапка; 14 - правая лапка; 20 - продольная направляющая;
22, 25, 28, 36, 37, 38, 39 - ролики; 23, 42 - кронштейн; 24 - вертикальная каретка;
29 - редуктор; 30 - электроспуск; 31 - электродвигатель; 35- стопор; 41 - цепь;
В - окно; Г - поверхность
Направляющая 8 предназначена для перемещения захвата и крепления к
ней узлов механизма загрузки, снизу закреплена к полу 17 (см. рис.39), сверху
–
к крыше башни.
Захват предназначен для захвата выстрела из лотка 9 конвейера с линии
выдачи, подачи его на линию заряжания и для направления выстрела при до-
сылании.
Вертикальная каретка 24 (см. рис.41) жестко соединена с продольной
направляющей 20. Ролики 22, 25, 28 каретки 24 и ролик 39 продольной на-
правляющей обеспечивают подвижное соединение захвата с пазами верти-
кальной направляющей.
В боковых пазах продольной направляющей через ролики 36, 37 под-
вижно закреплена продольная каретка 11, предназначенная для перемещения
выстрела (закрепленного в лапках 13, 14) по продольной направляющей 20.
На продольной направляющей закреплены:
-
подпружиненные рычаги 40, предназначенные для фиксации выстрела
(от осевого смещения) при подъеме его на линию досылания;

65
-
упор 21 для поворота стопора 35 при открытии лапок;
-
упор 16 для закрытия лапок при захвате выстрела;
-
окно В для ручного раскрытия лапок путем нажатия на стопор 35;
-
подпружиненный рычаг 19 для предохранения выстрела от выпадания
из канала ствола орудия в случае неполного досылания;
-
двуплечий рычаг 9 для фиксации продольной каретки в исходном по-
ложении.
На продольной каретке закреплены:
-
подпружиненные лапки 13, 14 для захвата выстрела из лотка конвейе-
ра и удержания его в процессе заряжания. Левая лапка 13 имеет упор 34,
обеспечивающий при взаимодействии со стопором 35 фиксацию лапок в за-
крытом положении, и упор 33, обеспечивающий во взаимодействии с упором
16 вертикальной направляющей закрытие лапок. Правая лапка 14 имеет ролик
38, взаимодействующий с поверхностью Г лапки 13;
-
упор 10 для фиксации продольной каретки 11 в исходном положении.
Привод захвата предназначен для перемещения захвата по направляю-
щей 8 и состоит из цепной передачи 5 и редуктора 29 подъема.
Цепная передача состоит из цепи 41, двух корпусов 1, 17 со звездочка-
ми, кронштейна 42, с помощью которого цепь соединена с кронштейном 23
вертикальной каретки 24.
Редуктор 29 подъема с приводом от электродвигателя 31 служит для пе-
редачи вращения от электродвигателя на цепную передачу 5 и крепится к вер-
тикальной направляющей.
Передача вращения от редуктора к цепи осуществляется через ведущую
звездочку 7, необходимое натяжение цепи обеспечивается поворотом редук-
тора 29 в пазах вертикальной направляющей.
Ограничитель 4 (см. рис.41) предназначен для исключения самопроиз-
вольного закрытия лапок при подъеме пустого захвата в крайнее верхнее по-
ложение за счет взаимодействия ограничителя 4 с лапкой 14 в крайнем верх-
нем положении.
2.1.4. Работа механизма загрузки
Исходное положение механизма загрузки и органов управления:
-
захват находится в 10-320 мм над уровнем пола;
-
редуктор 29 подъема заторможен;
-
лапки 13, 14 захвата раскрыты;
-
продольная каретка 11 находится в заднем положении и зафиксирована
рычагом 9, взаимодействующим с упором 10;
-
выстрел находится в конвейере на линии выдачи;
-
разряженное орудие 2А70 находится на угле заряжания, нажат конеч-
ный выключатель угла заряжания, клин затвора открыт (конечный выключа-
тель клина замкнут на корпус);
-
рукоятка выбора типа боеприпасов на ППН установлена в положение
«0100» или «Н100», или переключатель ТИП на пульте командира ПП-088 на-

66
ходится в положении «0100» или «Н100» (при включенном стабилизаторе с
места командира);
-
переключатель РЕЖИМ МЗ на пульте ПЛ-088 установлен в одно из
положений (АВТ., СЕРИЯ), тумблер МЗ включен.
При нажатии кнопки МЗ на ПУО одновременно подается питание на
электроспуск 30 и электродвигатель 31. Шток электроспуска, втягиваясь, рас-
тормаживает тормоз редуктора 29 (см. рис.41) подъема.
Вращение от электродвигателя 31 через редуктор 29 и ведущую звез-
дочку 7 передается на цепную передачу 5, которая опускает захват.
После прохождения нижними кромками лапок 13, 14 оси выстрела упор
33 лапкой 13 набегает на упор 16 вертикальной направляющей, лапка 13 раз-
ворачивается и, взаимодействуя с роликом 38, разворачивает лапку 14, лапки
закрываются и охватывают выстрел. Одновременно (при повороте лапки 13)
упор 34 лапки 13, воздействуя на скошенную поверхность стопора 35, отжи-
мает его и становится на стопор 35, фиксируя лапки 13, 14 в закрытом поло-
жении.
При подходе к крайнему нижнему положению захват нажимает на ры-
чаг 15 конечного выключателя. Конечный выключатель срабатывает и пере-
ключает электродвигатель редуктора подъема на реверс. Захват с выстрелом
перемещается по вертикальной направляющей на линию досылания.
При выходе захвата на линию досылания рычаги 9, 40 отжимаются лот-
ком механизма выброса.
Рычаг 9 освобождает упор 10, продольная каретка 11 получает возмож-
ность перемещаться вперед, а рычаг 40 освобождает фланец выстрела. Вы-
стрел получает возможность перемещаться относительно продольной каретки
при досылании его досылателем.
При выходе захвата на линию досылания продольная каретка нажимает
на рычаг конечного выключателя 3, выключаются электродвигатель и элек-
троспуск редуктора механизма подъёма, редуктор затормаживается, выдаётся
сигнал на досылание выстрела, досылатель перемещает продольную каретку с
выстрелом к орудию.
При перемещении продольной каретки 11 в переднее положение стопор
35 взаимодействует с упором 21 и, поворачиваясь, освобождает упор 34 лапки
13. Под действием пружин и веса выстрела лапки раскрываются. Под дейст-
вием досылателя выстрел, отжимая рычаг 19, перемещается в канал ствола, а
пружина 12 возвращает продольную каретку в исходное положение. Рычаг 9,
взаимодействуя с упором 10, стопорит продольную каретку 11 в исходном по-
ложении.
После досылки выстрела в канал ствола орудия закрывается клин (раз-
мыкается конечный выключатель клина), механизм досылателя включается на
реверсе. После возвращения подвижных частей досылателя в исходное поло-
жение (размыкается конечный выключатель досылателя) электроспуск 30
включается, растормаживает редуктор механизма подъёма, а электродвига-
тель 31 включается на опускание захвата вниз. Захват приходит в исходное
положение.

67
2.1.5. Досылатель
Досылатель предназначен для досылки выстрела из захвата механизма
загрузки в канал ствола орудия, закреплён на вертикальной стенке в задней
части башни.
Досылатель состоит из редуктора 4 (рис. 42), досылающего элемента 14,
двух направляющих кожухов 1, 6, конечного выключателя 3.
Редуктор 4 досылателя с приводом от электродвигателя 2 предназначен
для придания досылающему элементу 14 возвратно-поступательного движения.
Рис. 42. Досылатель:
1, 6 – кожухи; 2 – электродвигатель; 3 – конечный выключатель; 4 – редуктор;
5, 15 - упоры; 7 – ролик; 8 – фиксатор; 9 – колпачок; 10 – контргайка; 11 – гайка;
12 – сдающее звено; 13 – крышка; 14 – досылающий элемент; 16, 19 – выступы;
17,18–цепи;20–клоц;21–упор
В редукторе предусмотрено сдающее звено 12 фрикционного типа, пре-
дохраняющее детали редуктора и электродвигателя от поломок при возникно-
вении перегрузок. Регулировка момента пробуксовки сдающего звена 12 осу-
ществляется контргайкой 10. Для доступа к сдающему звену предусмотрена
крышка 13.
Досылающий элемент состоит из двух цепей 17, 18 с ограниченной сво-
бодой каждой цепи в одном направлении. Передние концы цепей соединены

68
между собой с помощью клоца 20. На клоце 20 установлен упор 21, взаимо-
действующий при досылании с выстрелом.
Выступ 19 клоца 20 ограничивает перемещение досылающего элемента
при обратном ходе, выступ 16 взаимодействует с упором 15 конечного вы-
ключателя 3. На конечном звене одной из цепей установлен ролик 7, который
при досылании взаимодействует с упором 5 и исключает выход цепей из на-
правляющих кожухов 1, 6.
Конечный выключатель 3 предназначен для подачи сигнала о нахожде-
нии досылающего элемента в исходном положении и отключения электродви-
гателя 2 при возвращении досылающего элемента в исходное положение по-
сле досылания выстрела.
Два подпружиненных фиксатора 8 служат для стопорения цепей досы-
лателя в исходном положении, исключая отскок цепей при возврате их в ис-
ходное положение. Конструкция досылателя обеспечивает выдвижение и об-
ратный ход досылающего элемента от усилия руки.
2.1.6. Работа досылателя
Исходное положение досылателя и органов управления:
- электродвигатель 2 досылателя и конечный выключатель 3 выключены;
-
цепи досылающего элемента 14 размещены в кожухах 1, 6; клоц 20 за-
фиксирован фиксаторами 8.
Рукоятка выбора типа боеприпасов на ППН установлена в положение
«0100» или «Н100» или переключатель ТИП на пульте командира ПП-088 на-
ходится в положении «0100» или «Н100», тумблер МЗ включён.
После подачи выстрела механизмом загрузки на линию досылания по-
даётся сигнал на включение электродвигателя досылателя.
Вращение от электродвигателя через редуктор 4 передаётся цепям до-
сылающего элемента, звенья цепей на выходе из редуктора располагаются па-
раллельно друг другу, образуя жёсткий элемент. Упором 21 досылающий эле-
мент воздействует на выстрел и досылает его в канал ствола орудия. Клин
орудия закрывается, датчик положения клина орудия подаёт сигнал на реверс
электродвигателя досылателя, и досылающий элемент возвращается в исход-
ное положение. Клоц 20 выступом 16 воздействует на упор 15 конечного вы-
ключателя, конечный выключатель отключает электродвигатель 2.
2.1.7. Механизм выброса
Механизм выброса предназначен для удаления гильз из башни наружу
машины, закреплён на крыше башни в заднем секторе.
Механизм выброса состоит из редуктора 5 (рис. 43) с приводом от элек-
тродвигателя 11, лотка 12, торсионного устройства 17 с системой тяг и рыча-
гов, успокоителя 16 и ограждений 7, 13.
Редуктор 5 механизма выброса предназначен для поднятия (опускания)
лотка 12 выброса гильзы и для открывания (закрывания) крышки 3 люка вы-
броса.

69
В конструкции редуктора предусмотрены:
-
сдающее звено 6 (рис. 44) фрикционного типа для предохранения де-
талей электродвигателя 1 редуктора от поломок при возникновении перегру-
зок. Регулировка сдающего звена обеспечивается гайкой 2, которая стопорит-
ся контргайкой 3;
-
сигнализирующее устройство (микровыключатели 8, 9, копиры 7, 10)
для выдачи сигнала в блок БУ-088 на отключение электродвигателя и выброс
гильзы;
-
хвостовик 5 для привода механизма выброса вручную с помощью клю-
ча 8×10.
Лоток 12 (см. рис. 43), шарнирно закреплённый на кронштейне 22, пред-
назначен для направления вылета экстрактированной гильзы в люк 4 выброса.

70
Рис.43. Механизм выброса:
1 – тяга; 2 – проушина; 3 – крышка люка выброса; 4 – люк; 5 – редуктор; 6, 10 – зацепы; 7, 13 – ограждение; 8 – упругий элемент;
9 – трос; 11 – электродвигатель; 12 – лоток; 14 – ось; 15 – пружина; 16 – успокоитель; 17 – торсионное устройство; 18, 24 – втулки;
19, 21 – проушины; 20, 26 – рычаги; 22, 29 – кронштейны; 23 – торсион; 25, 27 – упоры; 28 - труба

71
Торсионное устройство предназначено для передачи крутящего момента
от редуктора к лотку и люку выброса.
Один шлицевой конец торсиона 23 через переходную втулку 24 соеди-
нён с выходным валом 4 (см. рис. 44) редуктора, другой – со шлицевой втул-
кой 18 (см. рис. 43) трубы 28, подвижно закреплённой во втулках кронштейна
29. Проушинами 21 и рычагом 20 труба 28 торсионного устройства соединена
с проушинами 19 лотка 12, а рычагом 26 и регулируемой тягой 1 – с проуши-
ной 2 люка выброса.
Рис.44. Редуктор механизма выброса:
1 – электродвигатель; 2 – гайка; 3 – контргайка; 4 – выходной вал редуктора;
5 - хвостовик; 6 – сдающее звено; 7, 10 – копиры; 8, 9 - микровыключатели
Успокоитель 16, поджатый пластинчатой пружиной 15, предназначен
для направления вылета гильзы по оптимальной траектории, размещён под
лотком выброса, закреплён на оси 14 кронштейна на крыше башни.
Подвижное ограждение 7, служащее для исключения попадания гильз в
десантное отделение при стрельбе из орудия 2А70 при неработающем меха-
низме выброса, расположено между боевым и десантным отделениями.
Верхняя часть матерчатой шторки подвижного ограждения закреплена
на зацепах 6, нижняя часть – на зацепах 10 пола боевого отделения.
Поднятие шторки вверх при заряжании ПТУР обеспечивается вручную;
в исходное положение шторка опускается под действием упругих элементов
8, закреплённых внутри полотна шторки.

72
Подпружиненные тросы 9 шторки воспринимают усилие удара экстрак-
тируемой гильзы.
Неподвижное ограждение 13, предназначенное для исключения отскока
экстрактируемой гильзы в сторону оператора, закреплено на обечайке люка
выброса.
2.1.8. Работа механизма выброса
В исходном положении крышка 3 люка выброса закрыта, лоток 12 прижат
к крыше башни, органы управления на прицеле 1К13-2, пульте ПЛ-088 (ПП-088)
и ПО (ПК) установлены в положения, соответствующие режиму работы МЗ.
После выстрела по сигналу с блока БУ-088 включается электродвига-
тель 11, вращение через редуктор 5 передаётся на торсионное устройство 17 и
далее к крышке 3 люка выброса 4 и лотку 12.Крышка 3 открывается, а лоток
опускается в нижнее положение.
Открывание крышки люка выброса ограничивается упором 25, опуска-
ние лотка – трубой 28 торсионного устройства, на которую лоток ложится
упорами 27.
При полностью открытом люке выброса и опущенном лотке сигнализи-
рующее устройство редуктора отключает электродвигатель и подаёт сигнал на
снятие откатных частей орудия с шептала, которые идут вперёд, клин затвора
открывается, гильза экстрактируется и по лотку 12 удаляется наружу машины.
После вылета гильзы по сигналу с конечного выключателя клина с за-
держкой 0,6 с электродвигатель включается на реверс. Крышка 3 люка выбро-
са закрывается, лоток 12 возвращается в исходное положение.
После возвращения элементов механизма выброса в исходное положе-
ние сигнализирующее устройство отключает электродвигатель.
2.1.9. Режимы работы механизма заряжания
Механизм заряжания может работать в следующих режимах: «Исход-
ный», «Автомат», «Аварийный», «Загрузка», «Разгрузка».
Работа механизма заряжания в режиме «Исходный»
На пульте наводчика-оператора (ПЛ-088) переключатель РЕЖИМ МЗ
установлен в положении ИСХ..
При включении тумблера МЗ на ПЛ-088 цепь досылателя должна втя-
нуться, конвейер – встать на стопор (если захват не находится в зоне конвейе-
ра). Если захват находится в зоне орудия, то при нажатии кнопки МЗ на ПО
(ПК) захват должен занять исходное положение, люк выброса – закрыться
(если он был открыт).
В случае наличия в канале ствола орудия стреляной гильзы (клин затво-
ра закрыт, откатные части орудия на шептале находятся в заднем положении)
при нажатии кнопки МЗ орудие приводится на угол заряжания, открывается
люк выброса, откатные части снимаются с шептала и идут в переднее поло-

73
жение, происходит экстракция гильзы через люк выброса. После экстракции
гильзы люк выброса закрывается.
Работа механизма заряжания в режиме «Автомат» при заряжании
неуправляемыми выстрелами
Цикл работы механизма заряжания начинается, если на прицеле 1К13-2
или на пульте командира (ПП-088) (если стабилизатор включён с места ко-
мандира) установлен необходимый тип выстрела (Н100, 0100), все подвижные
элементы механизма заряжания находятся в исходном положении, клин ору-
дия открыт; на пульте ПЛ-088 переключатель РЕЖИМ МЗ – в положении
АВТ., тумблеры МЗ и СПУСКИ включены, тумблер ПРИВОД на ПО (ПК) – в
положении ВКЛ.; в конвейере есть выбранный тип выстрела, в память логиче-
ского устройства МЗ внесены сведения о наличии выбранного типа.
ВНИМАНИЕ! Механизм заряжания может работать в режиме «Авто-
мат» и при выключенных тумблерах ПРИВОД и СПУСКИ на ПО (ПК), при
этом орудие 2А70 приводится на угол заряжания вручную.
Если подвижные элементы не находятся в исходном положении, то при
включении тумблера МЗ на ПЛ-088 цепь втягивается, конвейер устанавливает-
ся на стопор, если захват не находится в зоне конвейера. Если захват находится
в зоне конвейера, то при нажатии кнопки МЗ на ПО в начале цикла захват под-
нимается до исходного положения и конвейер устанавливается на стопор.
При нажатии кнопки МЗ на ПО орудие идёт на угол заряжания, а кон-
вейер перемещает на линию выдачи выбранный тип выстрела. Захват опуска-
ется вниз, захватывает выстрел и подаёт его на линию досылания.
Досылатель досылает выстрел в канал ствола орудия, закрывается клин
орудия, цепь досылателя возвращается в исходное положение.
Захват идёт в исходное положение, орудие приводится на угол прицели-
вания. После выстрела орудие идёт на угол заряжания, открывается люк вы-
броса, части снимаются с шептала, гильза экстрактируется в люк выброса,
люк закрывается.
Цикл работы механизма заряжания заканчивается.
Работа механизма заряжания в режиме «Автомат»
при заряжании орудия ПТУР
Цикл работы механизма заряжания начинается, если на прицеле 1К13-2
рукоятка выбора типа боеприпаса установлена в положение У, переключатель
РЕЖИМ МЗ на пульте ПЛ-088
–
в положение АВТ., все подвижные элементы
механизма заряжания – в исходном положении, клин орудия открыт; на ПЛ-
088 тумблеры МЗ и СПУСКИ включены; на ПО тумблер ПРИВОД находится
в положении ВКЛ..
При нажатии кнопки МЗ на ПО орудие идёт на угол заряжания ПТУР, а
захват – в верхнее положение. ПТУР досылается в канал ствола орудия.
При нажатии кнопки ГОТОВ на пульте ПЛ-088 захват идёт в исходное
положение, а орудие – на угол прицеливания. После выстрела орудие идёт на

74
угол заряжания (0°), открывается люк выброса, части снимаются с шептала,
гильза экстрактируется в люк выброса, люк выброса закрывается.
Работа механизма заряжания в режиме «Серия»
В режиме «Серия» механизм заряжания работает аналогично работе в
режиме «Автомат».
Цикл начинается после установки переключателя РЕЖИМ МЗ на ПЛ-
088 в положение СЕРИЯ и нажатия кнопки МЗ на пульте ПО и повторяется до
перевода переключателя РЕЖИМ МЗ на ПЛ-088 в другое положение или до
полной выработки боекомплекта данного типа.
Работа механизма заряжания в режиме «Аварийный»
Пооперационная работа МЗ начинается после установки на пульте ПЛ-
088 переключателя РЕЖИМ МЗ в положение АВАР., переключателя АВА-
РИЙНОЕ ДУБЛИРОВАНИЕ в положение нужной операции (КАРЕТКА
ВВЕРХ, КАРЕТКА ВНИЗ, ДОС. ВПЕРЁД, ДОС. НАЗАД, ЛЮК ЗАКР., ЛЮК
ОТКР.) и нажатия кнопки МЗ на ПЛ-088.
Работа механизма заряжания при установке переключателя в положение
КОНВ. происходит при включенном тумблере МЗ на ПЛ-088 (ПП-088) и на-
жатии кнопки МЗ на ПЛ-088.
Кнопка МЗ должна удерживаться в нажатом положении до конца операции.
Работа механизма заряжания в режиме « Загрузка»
Цикл работы механизма заряжания начинается, если все подвижные
элементы механизма заряжания находятся в исходном положении, на прицеле
1К13-2 или на пульте ПП-088 установлен необходимый тип выстрела (0100,
Н100), переключатель РЕЖИМ МЗ на пульте ПЛ-088 установлен в положение
ЗАГР., тумблер МЗ на ПО (ПК) включён, захват поднимается в верхнее поло-
жение (для удобства загрузки боеприпасов), конвейер подает на линию за-
грузки (выдачи) пустое гнездо. Загрузка выстрелов производится вручную.
После укладки выстрела нажимается кнопка МЗ. Конвейер поворачивается на
один шаг или до очередного незагруженного лотка, а цифра остатка данного
типа выстрела на табло пультов ПЛ-088 и ПП-088 увеличивается на единицу.
При смене типа загружаемых боеприпасов нужно установить переклю-
чатель выбора типа боеприпасов в нужное положение. Операция повторяется
необходимое число раз.
После загрузки боекомплекта нажимается кнопка ГОТОВ на пульте ПЛ-
088, захват опускается в исходное положение.
Работа механизма заряжания в режиме «Разгрузка»
Цикл начинается, если на прицеле 1К13-2 или на пульте ПП-088 уста-
новлен необходимый тип выстрела (0100, Н100), переключатель РЕЖИМ МЗ
на пульте ПЛ-088
–
в положении РАЗГР., тумблер МЗ включён.

75
При нажатии кнопки МЗ на ПО (ПК) захват идёт в верхнее положение
(для удобства разгрузки боекомплекта), конвейер подаёт на место выдачи не-
обходимый тип выстрела.
Выстрел из конвейера извлекается вручную. Вторично нажимается
кнопка МЗ, конвейер подаёт на линию выдачи следующее гнездо. Цифра ос-
татка данного типа выстрела на табло пультов ПЛ-088 и ПП-088 уменьшится
на единицу.
При смене выгружаемого типа выстрела переключатель выбора типа бо-
еприпасов устанавливается в нужное положение.
После разгрузки боекомплекта нажимается кнопка ГОТОВ на пульте
ПЛ-088, при этом захват идёт в исходное положение.
Режим «Разгрузка» используется также для ручного заряжания орудия.
3. СИСТЕМА УПРАВЛЕНИЯ ОГНЕМ
Система управления огнем (СУО) БМП-3 представляет собой комплекс
взаимосвязанных автоматических и электронных приборов, обеспечивающих
экипажу с малыми затратами времени и высокой точностью выполнение сле-
дующих операций:
-
поиск, обнаружение и опознавание целей;
-
измерение дальности до них;
-
вычисление и ввод углов прицеливания и бокового упреждения;
-
стабилизацию и наведение оружия и полей зрения прицелов и прибо-
ров наблюдения;
-
производство выстрела;
-
пуск ракеты и управление ею на траектории.
3.1. Состав системы управления огнем
В состав системы управления огнем входят: прицел-прибор наведения
1К13-2, прибор ППБ-2, прицел 1ПЗ-10, прибор ТКН-3МБ, прибор ТНП3ВЭ01-
01, стабилизатор 2Э52, дальномер 1Д16, изделие 1В539, датчик крена, датчик
скорости и датчик курсового угла.
3.1.1. Прицел-прибор наведения lK13-2
Прицел-прибор наведения (ППН) предназначен для выполнения сле-
дующих задач:
-
ведения наблюдения из БМП;
-
поиска, обнаружения, опознавания цели с места и с ходу в ночном ре-
жиме (режим "Н");
-
поиска, обнаружения, опознавания цели с места и с ходу в дневных ус-
ловиях, а также в сумерки и ночью при подсветке местности осветителем ОУ-
5-1 (режим "Д");
-
обеспечения стрельбы с превышением траектории ПТУР над линией
визирования;

76
-
обеспечения прицельной стрельбы с места и с ходу из орудия 2А70 не-
управляемыми снарядами, из пушки 2А72 и спаренного пулемета ПКТ в днев-
ное время;
-
обеспечения прицельной стрельбы с места и с ходу из орудия неуправ-
ляемыми выстрелами и из спаренного пулемета ПКТ в ночных условиях.
ППН сочетает в себе функции прибора наведения в цель управляемой
ракеты и дневного прицела и имеет два основных режима работы – дневной
("Д") и ночной ("Н"). Принцип действия ППН в режиме "Д" при наведении
управляемой ракеты в цель основан на использовании встроенной лучевой
системы.
Принцип действия ППН в режиме "Н" основан на усилении (в пассив-
ном режиме "П") или преобразовании (в активном режиме "А") отраженного
от наблюдаемого объекта и фона естественного света (режим "П") или света,
создаваемого инфракрасным прожектором (режим "А").
ППН состоит из следующих основных узлов:
-
блока оптико-механического (БОМ) с блоком зеркала;
-
блока управления;
-
блока электрического;
-
гироскопического датчика угла;
-
преобразователя напряжения.
Блоки ППН соединены между собой кабелями через соответствующие
штепсельные разъемы.
Блок оптико-механический (БОМ) с блоком зеркала предназначен для
наблюдения и прицеливания в дневном и ночном режимах и формирования
поля управления полета управляемой ракеты, размещен перед люком навод-
чика-оператора.
БОМ овальными пазами фланца 31 (рис.45) установлен на шпильки в
крыше башни и соединен через прокладку 32 с фланцем 33 блока зеркала.
В крышке блока зеркала установлен влагопоглотитель.
На передней панели БОМ расположены следующие органы управления:
1) рукоятка 15 (см. рис.45) "Н" и "Д" переключения ночного и дневного
режимов работы;
2) ручка 28 ВЫВЕРКА ПУ для ввода в визирный канал призмы выверки
при работе системы контроля выверки оси нулевых команд и линии прицели-
вания дневного визирного канала;
3) рукоятка 12 ШТОРКА для введения в визирный канал ППН шторки.
Шторка вводится при наличии фоновых засветок, мешающих наблюде-
нию, в сумерки и дневное время и в случае длительных внешних засветок. В
нерабочем состоянии шторка должна быть закрыта;
4) рукоятка 11 ФИЛЬТРЫ для ввода светофильтров. Положения Д, П1, П2,
А соответствуют дневному, пассивным и активному ночным режимам работы;
5) ручка 19 ЯРКОСТЬ К для регулировки яркости подсветки ночных
шкал в ночном режиме и подсветки сетки в дневном режиме;
6) ручка 16 ЯРКОСТЬ Н для регулировки яркости изображения при ра-
боте в ночное время;

77
Рис.45. Блок оптико-механический:
1 - блок зеркала; 2 - индикатор; 3, 4, 7, 24, 25, 29 - светодиоды;
5, 8, 22, 23, 27 - переключатели; 6 - патрон осушки; 9, 10 - рычаги;
11, 12, 15, 21 - рукоятки; 13 - наглазник; 14 - окуляр; 16, 19, 20, 28 - ручки;
17, 18 - кнопки; 26, 34 - винты; 30 - блок оптико-механический; 31 - фланец БОМ;
32 - прокладка; 33 - фланец блока зеркала; 35 - кронштейн; 36 - налобник
7) рукоятка 21 для ввода в поле зрения необходимой дистанционной
шкалы;
8) ручка 20 для ввода углов прицеливания;
9) переключатели 5 ССЗ и 8 У - технологические, должны быть посто-
янно выключены;
10) переключатель 22 ОБОГРЕВ для включения электрообогрева за-
щитного стекла системы стабилизации зеркала (ССЗ) и окуляра;

78
11) переключатель 23 ЗИМА - ЛЕТО для корректировки работы прибора
в зависимости от времени года;
12) кнопка 17 ВОЗВРАТ для прекращения работы ППН и возврата его
систем в исходное состояние;
13) светодиод 25 НОЧЬ для индикации ночных режимов работы;
14) светодиод 7 У для индикации работы ППН в режиме пуска ПТУР;
15) светодиод 24 ОБОГРЕВ для индикации работы электрообогрева ССЗ
и наружной линзы окуляра;
16) светодиод готовности в поле зрения окуляра для индикации готов-
ности систем ППН к работе в режиме пуска ПТУР. Индикация готовности од-
новременно является и индикацией отсутствия излучения. В том случае, когда
мощность излучения ниже заданного уровня, индикация готовности в поле
зрения окуляра начинает мигать;
17) светодиод ПЕРЕГРЕВ для индикации перегрева охлаждающей жид-
кости в блоке излучения;
18) выверочные винты 26 (с выводом под ключ) для выверки прицель-
ной марки ночных каналов по горизонту и вертикали;
19) выверочные винты 31 призмы для согласования оси нулевых команд
и линии прицеливания по горизонтали и вертикали. Концы винтов выведены
снизу БОМ под ключ;
20) переключатель 27 для установки необходимой дальности;
21) кнопка 18 ВВОД Д для введения установленной дальности (индика-
тор КМ 2 для индикации вводимой в прибор дальности используется в работе
в режиме "Превышение" (превышение поля управления над линией визирова-
ния));
22) светодиод 4 ССЗ для индикации включения ССЗ;
23) светодиод Г.ССЗ для индикации готовности ССЗ к работе.
Окуляр 14 предназначен для наблюдения местности и цели. Для предохра-
нения наблюдателя от травмирования на окуляре 14 закреплен наглазник 13.
Налобник 36 предназначен для фиксации положения головы наблюдателя
и закреплен в кронштейне 35. Он регулируется по глубине за счет паза в
кронштейне и фиксируется рычагами 9, 10.
Виды поля зрения из ППН при стрельбе баллистическими снарядами
(рукоятка 21 в положении "030" ("Б30") или "0100" ("Н100")) для прицельной
стрельбы из пушки, орудия и спаренного с ними пулемета представлены в ви-
де шкал
1) шкала "Б30" (рис. 46, а) для стрельбы бронебойно-трассирующим сна-
рядом из пушки. Штрих шкалы с оцифровкой "2" соответствует дальности
200 м. Неоцифрованные штрихи, расположенные между оцифрованными, со-
ответствуют дальностям 400, 800, 1200, 1600, 2000 и 2400 м;
2) шкала "030" для стрельбы осколочно-фугасным (ОФ) снарядом из
пушки. Штрих с оцифровкой "2" соответствует дальности 200 м. Неоцифро-
ванные штрихи, расположенные между оцифрованными, соответствуют даль-
ностям 400, 800, 1200, 1600, 2000 и 2400 м;

79
3) шкала "Н100" для стрельбы ОФ снарядом с неконтактным взрывате-
лем из 100-мм орудия. Неоцифрованные штрихи соответствуют дальностям
200, 400, 800, 1200, 1600, 2000 и 2400 м. Нулевой штрих служит для выверки
линии прицеливания;
4) шкала "0100" для стрельбы ОФ снарядом с контактным взрывателем
из 100-мм орудия, содержащая только нулевой штрих.
Углы прицеливания для стрельбы ОФ снарядом с контактным и некон-
тактным взрывателем отрабатываются приводом ВН вооружения по сигналам
изделия 1В539;
5) шкала для стрельбы из пулемета (буквой не обозначена). Длинный
штрих, расположенный между оцифрованными делениями "4" и "8", соответ-
ствует дальности 600 м;
6) прицельная марка и штрихи боковых поправок для наведения на цель;
7) индексы для установки углов прицеливания по шкалам.
Знаки в поле зрения ППН при стрельбе управляемыми снарядами (ру-
коятка 21 (см. рис.45) в положении "У") предназначены:
1) прицельная марка (рис.46, б) для наведения на цель управляемого
снаряда;
2) выверочные штрихи для контроля выверки оси нулевых команд поля
управления относительно линии прицеливания дневного визирного канала
ППН;

80
а
б
Рис.46. Виды поля зрения ППН 1К13-2:
а – дневного режима работы; б - для блока оружия
пулемёта

81
3) поправочные штрихи для корректировки при стрельбе неуправляе-
мыми снарядами;
4) шкала для стрельбы из пулемета;
5) индикация готовности ППН к работе в режиме "Д" и индикация от-
сутствия излучения.
Блок управления, обеспечивающий управление работой системы стаби-
лизации и наведения зеркала блока зеркала, размещен на стенке магазина ПКТ
перед сиденьем наводчика-оператора.
Блок электронный, предназначенный для обеспечения питания электро-
схемы ППН и управления его работой, размещен слева от оператора на боко-
вом листе башни.
Датчик угла гироскопический, предназначенный для выдачи сигнала
пропорционального углу поворота башни относительно корпуса машины,
размещен за сиденьем оператора на крыше башни.
Преобразователь напряжения, предназначенный для питания ППН при
работе в режиме стрельбы ПТУР, размещен на магазине ПКТ справа от на-
водчика-оператора.
3.1.2. Прибор ППБ-2
Прибор ППБ-2 перископический предназначен для обеспечения стрель-
бы по наземным целям с места и с ходу из блока оружия, для обзора воздуш-
ного пространства, поиска целей и обеспечения стрельбы по ним из пушки с
места в дневное время суток наводчиком-оператором.
Прибор ППБ-2, размещенный в шахте справа от прицела 1К13 -2, за-
креплен шаровой поверхностью трубы 1 (рис.47) в шаровых опорах 2, 7, со-
единенных с шахтой 6 через шпильки гайками.
Головка 20 прибора герметично закрыта обогревным защитным стеклом
4. Обогрев защитного стекла включается (выключается) автоматически в зави-
симости от температуры окружающего воздуха. Электропитание к прибору
подводится через штепсельный разъем 24. На передней стенке головки разме-
щен (ввернут) патрон 42 осушки. В нижней части прибора размещен узел под-
светки 32 шкал, включается подсветка тумблером СПУСКИ на пульте ПЛ-088 .
Наблюдение осуществляется через окуляр 14, снабженный наглазником 11.
В оправу окуляра могут вставляться сменные светофильтры, которые
служат для повышения контрастности при наблюдении в солнечную погоду и
при значительной дымке.
Налобник 8 с помощью кронштейна 33 крепится на опоре 7 и регулиру-
ется по глубине за счет паза на кронштейне 33, фиксируясь болтами.
Дистанционные шкалы сетки прибора предназначены:
1) шкала "ПКТ" (рис.48) для стрельбы из спаренного пулемета. Боль-
шие штрихи обозначены цифрами "8", " 12", "16", "20", которые соответству-
ют дальностям 800, 1200, 1600 и 2000 м. Малые штрихи соответствуют даль-
ностям 600, 1000, 1400 и 1800 м;

82
Рис.47. Установка прицела ППБ-2:
1 – труба; 2, 7 – шаровые опоры; 3, 41 – крышки; 4 – защитное стекло; 5 – колпак; 6 – шахта; 8 – налобник; 9 – вал; 10, 27, 38 – рычаги;
11 – наглазник; 12 – стяжка; 13, 31, 46, 49 – болты; 14 – окуляр; 15 – узел подсветки; 16 – тяга; 17 – ось; 18 – маска; 19 – ось;
20 - головка прибора; 21 – манжета; 22 – лента; 23, 37 – пружины; 24 – штепсельный разъем; 25, 39 – прокладки; 26, 33, 47 – кронштейны;
28 – механизм натяжения; 29 – ролик; 30, 48 – контргайки; 32 – лампа подсветки; 34 – поводок; 35, 45 – шкивы; 36 – рукоятка;
40 – корпус; 42 – патрон осушки; 43 – сальник; 44 – стержень; А, Б - упоры

83
2) шкала "30" для стрельбы из пушки 2А72. Большие штрихи обозначе-
ны цифрами "10", "20", "30", "40", которые соответствуют дальностям 1000,
2000, 3000 и 4000 м. Малые штрихи соответствуют дальностям 500, 2500 и
3500 м. Острие пики соответствует дальности 1500 м;
3) шкала "100" для стрельбы из орудия 2А70. Большие штрихи обозна-
чены цифрами "4", "8"12", "16", "20", которые соответствуют дальностям 400,
800, 1200, 1600, 2000 м. Малый штрих соответствует дальности 200 м;
4) шкала "1" для ввода боковых поправок при стрельбе из пушки 2А72.
Цена деления шкалы - 0-05.
Ракурсные кольца 2 для ввода углов упреждения при стрельбе по воз-
душным целям, летящим со скоростями 50, 150, 200 м/с при ракурсе цели 4/4,
обозначены цифрами "50", "150" и "200" соответственно.
Рис. 48. Вид поля зрения прицела ППБ-2:
1 – шкала; 2 – ракурсные кольца
Головная часть прибора закрыта защитным колпаком 5 (см. рис.47) и
крышкой 3 с приводом от рукоятки 36.
Защитный колпак закреплен на шахте болтами, герметичность установ-
ки обеспечивается манжетой 21 и прокладкой 25. Окно, закрытое крышкой 41,
предназначено для доступа к патрону осушки 42.
Крышка 3 через стержень 44 и корпус 40 привода закреплена на шахте,
герметичность установки обеспечивается сальником 43 и прокладкой 39.
При переводе рукоятки 36 вверх и влево до упора крышка открывается и
под действием пружины 37 фиксируется в углублении паза корпуса. При пе-
реводе рукоятки до упора вправо и вниз крышка закрывается.

84
Кинематическая связь прибора с блоком оружия осуществляется через
параллелограммный привод, ленточный привод и ось 19.
Параллелограммный привод состоит из регулируемой с помощью стяж-
ки 12 (при ослабленных болтах 13) тяги 16, рычага 10, закрепленного на валу
9 подшипниковой опоры 7, оси 17, закрепленной на маске 18.
Ленточный привод состоит из двух шкивов 35, 45, механизма натяжения
28 и ленты 22. Шкив 35 закреплен на валу 9 подшипниковой опоры 7. Шкив
45 установлен на выходной оси 19 прибора.
Механизм натяжения 28 состоит из двух рычагов 38, 27 с зубчатыми сек-
торами, находящимися в зацеплении, кронштейна 26, пружины 23, роликов 29.
Пружина 23 воздействует на рычаги 38, 27, которые натягивают ленту
22 через установленные на их концах ролики 29.
Для согласования линии визирования прибора предусмотрены механиз-
мы выверки по горизонтали и вертикали.
Механизм выверки по горизонтали включает в себя кронштейн 47, упор
Б и болты 46, 49 с контргайками 48.
Механизм выверки по вертикали включает в себя поводок 34, упор А
шкива 35 и болты 31 с контргайками 30.
Выверка прибора обеспечивается ввинчиванием или вывинчиванием
болтов 31 при ослабленных контргайках 30.
3.1.3. Прицел 1П3-10
Дневной прицел 1П3-10 предназначен для обзора воздушного простран-
ства и поиска воздушных целей, слежения за воздушными целями и наведения
пушки на них при стрельбе с места, поиска наземных целей и наведения блока
оружия на них при стрельбе с места и с ходу.
Прицел 1П3-10 закреплен шпильками и гайками в крыше башни перед
люком командира.
На панелях и стенках корпуса прицела размещены:
-
корпус 1 (рис.49) с ввернутым в него патроном осушки, предназначен-
ным для постоянной осушки оптических элементов;
-
осветители 15, 19 для подсветки неподвижной и подвижной сеток со-
ответственно;
-
вал 2 для обеспечения выверки линии визирования прицела по гори-
зонтали за счет перемещения сетки при ослабленной гайке 3 цангового зажи-
ма. Для поворота вала и отвинчивания (завинчивания) гайки в ЗИП преду-
смотрены специальные ключи;
-
направляющая 6 налобника с кареткой 5 для смещения налобника
вправо или влево (в положение, удобное для командира) относительно окуляра.
Фиксация налобника осуществляется гайкой 4 винтового зажима. Фиксация
налобника в удобном положении по глубине осуществляется при помощи за-
щелки 16 (входит в зацепление с пазами стержня налобника) и ручки 18;

85
-
ручка 8 ПЕРЕКРЕСТИЕ для установки дальности до цели путем со-
вмещения подвижного штриха с соответствующим штрихом неподвижной
сетки;
-
тумблер 9 ПОДСВЕТКА СЕТКИ для включения подсветки сеток;
-
ручка 11 СВЕТЛО - ТЕМНО для регулировки яркости ламп подсветки
сеток;
-
вал 17 привода головной призмы прицела;
-
ручка 14 для переключения увеличений из положения 4
×
в положение
1,2
×
и обратно. Увеличение 4
×
предусмотрено для стрельбы по наземным це-
лям, увеличение 1,2
×
-
для стрельбы по воздушным целям;
-
рукоятка 7 для смены светофильтров (нейтрального, специального,
оранжевого). Нейтральный светофильтр предназначен для снижения яркости
фона при стрельбе по воздушным целям, специальный - для защиты глаз коман-
дира от лазерного излучения, оранжевый - для увеличения контрастности цели;
-
тумблер 10 ОБОГРЕВ для включения обогрева защитного стекла го-
ловной части прицела и глазной линзы окуляра при температуре окружающе-
го воздуха не выше 5
0
С;
-
окуляр 13 для наблюдения за местностью или воздушным пространст-
вом и прицеливания.
Окуляр имеет кольцо, с помощью которого обеспечивается установка
резкости, величина которой в диоптриях считывается по кольцевой шкале от-
носительно неподвижной риски на фланце корпуса окуляра.
На задней стенке пульта расположена вилка для подключения кабеля
электропитания прицела.
При наблюдении в окуляр в поле зрения видны (рис.50):
-
неподвижная сетка с перекрестием ракурсных колец, ракурсными
кольцами, дистанционными шкалами и шкалой боковых поправок;
-
подвижная сетка с горизонтальным штрихом.
Ракурсные кольца предназначены для ввода углов упреждения при
стрельбе из пушки 2А72 по воздушным целям, летящим со скоростью 50, 150
и 250 м/с при ракурсе цели 4/4, и имеют оцифровку "50", "150" и "250" соот-
ветственно.
При увеличении 1,2
×
видны все ракурсные кольца, при увеличении 4
×
-
только центральное ракурсное кольцо с оцифровкой "50".
Дистанционные шкалы неподвижной сетки прицела предназначены:
1) шкала "30" для стрельбы из пушки 2А72.
Большие штрихи шкалы обозначены цифрами "4", "8", "12" и так далее
до "40", что соответствует дальностям 400, 800, 1200 и далее через 400 м до
4000 м. Малые штрихи соответствуют промежуточным дальностям 600, 1000,
1400 м и т.д.;
2) шкала "100" для стрельбы из орудия 2А70. Штрихи шкалы обозначе-
ны цифрами "2", "4", "6" и так далее до "40" при увеличении 1,2
×
и до "16" при
увеличении 4
×
, что соответствует дальностям 200, 400, 600 и далее через 200 м
до 4000 м при увеличении 1,2
×
и до 1600 м при увеличении 4
×
;
3) шкала "ПКТ" для стрельбы из спаренного пулемета ПКТ.

86
Рис.49. Прицел 1П3-10:
1 – корпус головки; 2, 17 – валы; 3, 4 – гайки; 5 – каретка; 6 – направляющая; 7 – рукоятка;
8, 11, 14, 18 – ручки; 9, 10 – тумблеры; 12 – пульт; 13 – окуляр; 15, 19 – осветители;
16 – защелка; 20 – патрон осушки; 21 – корпус

87
Увеличение 1,2
×
Увеличение 4
х
Рис.50. Вид поля зрения прицела 1П3-10
Штрих подвижной сетки

88
Большие штрихи шкалы обозначены цифрами "4", "8", "12", "16" и "20",
что соответствует дальностям 400, 800, 1200, 1600 и 2000 м. Малые штрихи
соответствуют промежуточным дальностям 200, 600, 1000 м и т.д .
Нулевые деления дистанционных шкал расположены на одной горизон-
тальной линии, обозначены знаком "0" и служат для согласования оптической
линии визирования прицела с осями каналов стволов пушки, орудия и пуле-
мета. При совмещении подвижного горизонтального штриха с нулевыми де-
лениями дистанционных шкал и при пересечении этой линии с вертикальным
штрихом неподвижной сетки образуется перекрестие, определяющее нулевое
положение оптической линии визирования прицела.
Перекрестие, образуемое пересечением горизонтального и вертикально-
го штрихов, предназначено для наведения оружия в цель, находящуюся на
данной дистанции.
Шкала предназначена для ввода боковых поправок при стрельбе из ору-
дия 2А70. Цена деления шкалы 0-05 .
Точка пересечения горизонтальной риски с вертикальным штрихом яв-
ляется геометрическим центром ракурсных колец. Вправо и влево от ракурс-
ного кольца "50" расположены горизонтальные штрихи, являющиеся продол-
жением горизонтальной риски.
3.1.4. Стабилизатор вооружения
Стабилизатор вооружения 2Э52 предназначен для использования в со-
ставе системы управления огнем (СУО) для стабилизации и наведения воору-
жения в вертикальной и горизонтальной плоскостях и позволяет совместно с
другими составными частями СУО вести эффективную стрельбу неуправляе-
мыми боеприпасами по наземным целям с ходу, с места и на плаву через при-
цел 1К13-2 (режим "Автомат"), по воздушным целям с места через прицелы
1П3-10, ППБ-2 (режим "Полуавтомат") и управляемыми боеприпасами с места
через прицел 1К13-2 (режим "Управляемый").
Кроме того, стабилизатор обеспечивает:
-
дублированное управление с места командира в режиме "Полуавтомат"
и в режиме "Автомат";
-
командирское целеуказание в горизонтальной плоскости;
-
приведение блока оружия в вертикальной плоскости на углы заряжа-
ния0и25°;
-
обвод препятствий (воздухозаборной трубы и прибора наблюдения
ТНП-350Б механика-водителя ).
В состав стабилизатора входят следующие основные приборы:
-
гиротахометр 5 (рис.51) вертикального наведения (ГТ ВН);
-
гиротахометр 6 горизонтального наведения (ГТ ГН);
-
прибор 3 целеуказания (ЦУ);
-
прибор 15 приведения;
-
датчик 16 положения;
-
пульт 9 управления наводчика-оператора (ПО);

89
-
пульт 25 управления командира (ПК);
-
блок 20 управления;
-
усилитель 22 мощности горизонтального наведения;
-
усилитель 26 мощности вертикального наведения;
-
преобразователь ПT-200Ц-V (см. поз. 18 на рис.51);
-
электродвигатель 17 вертикального наведения;
-
электродвигатель 19 горизонтального наведения.
На этом же рисунке показаны конечные выключатели ограничения уг-
лов возвышения и склонения блока оружия, которые выдают сигналы в стаби-
лизатор при подходе блока оружия к упорам.
Рис.51. Компоновка стабилизатора 2Э52 в башне:
1, 2, 8, 10, 13, 21, 24 – кронштейны; 3 – прибор ЦУ; 4, 14 – зубчатые колеса;
5 - гиротахометр ВН; 6- гиротахометр ГН; 7 – контрольная площадка;
9 – пульт управления наводчика-оператора; 11, 12 – конечные выключатели;
15 – прибор привидения; 16 – датчик положения; 17, 19 – электродвигатели;
18 – преобразователь; 20 – блок управления; 22 – усилитель ГН; 23 – колпак;
25 – пульт управления командира; 26 – усилитель ВН

90
Гиротахометры 5, 6 ГТ ВН и ГТ ГН предназначены для выработки элек-
трических сигналов, пропорциональных угловым скоростям блока оружия и
башни соответственно.
ГТ ВН и ГТ ГН болтами закреплены на кронштейне 8, установленном на
обойме орудия 2А70.
Прибор 3 ЦУ предназначен для выработки электрического сигнала, со-
ответствующего углу рассогласования между направлениями линий визиро-
вания прицела 1К13-2 и прибора ТКН-3МБ. Прибор ЦУ закреплен болтами
через кронштейн 2 на крыше башни. Зубчатое колесо 4 прибора ЦУ входит в
зацепление с зубчатым венцом погона люка командира.
Прибор приведения 15 служит для выдачи сигнала, пропорционального
углу поворота башни. Конструкция прибора приведения аналогична конст-
рукции прибора ЦУ. Прибор закреплен бонками на кронштейне верхнего по-
гона башни слева от блока оружия. Зубчатое колесо 14 входит в зацепление с
зубчатым венцом погона башни.
Датчик 16 положения блока оружия, предназначенный для выдачи сиг-
нала, пропорционального углу возвышения (склонения) блока оружия, закре-
плен болтами к левой опоре блока оружия. Вал датчика муфтой связан с левой
цапфой блока оружия.
Пульты 9, 25 управления оператора и командира предназначены для
управления стабилизатором и конструктивно выполнены одинаково. ПК 25
закреплен болтами через кронштейн 24 на усилителе 22 ГН. ПО 9 закреплен
болтами через кронштейн 10 на подъемном механизме блока оружия.
Все органы управления и сигнализации, расположенные на пультах
управления (рис.59), предназначены:
1) тумблер 15 ПРИВОД для включения и выключения стабилизатора и
СУО, тумблер ПРИВОД на пульте управления командира для переключения
управления на пульт командира;
2) тумблер 14 РЕЖИМ для переключения режимов работы "Автомат" и
"Полуавтомат" СУО и стабилизатора.
ВНИМАНИЕ! Режим работы СУО "Управляемый" включается пере-
ключателем, расположенным на оптико-механическом блоке ППН;
3) тумблер 16 ГОТОВ для переключения подъемного и поворотного
механизмов с моторных ветвей на ручные, т.е . для отключения работы приво-
дов блока оружия и башни без выключения СУО тумблером ПРИВОД;
4) ручки 12, 17 БАЛАНС ВН, БАЛАНС ГН для устранения уводов по
вертикали и горизонтали в режиме "Полуавтомат".
ВНИМАНИЕ! В режимах "Автомат" и "Управляемый'' ручки БАЛАНС
не действуют;
5) ручки 13, 19 пультов управления для наведения блока оружия (пово-
ротом ручек в вертикальной плоскости) и для наведения башни (поворотом
корпуса пульта в горизонтальной плоскости). С увеличением угла поворота
увеличивается скорость наведения. Перебросочная скорость башни в режиме
"Автомат" задается поворотом корпуса на максимальный угол и дополнитель-
ным приложением усилия к рукояткам пульта в сторону дальнейшего поворо-
та корпуса пульта;

91
6) светодиоды 8, 9 ПРИВОД ВН, ПРИВОД ГН для сигнализации вклю-
чения приводов блока оружия и башни;
7) светодиоды 11, 10 ПЕРЕГРУЗКА ВН, ПЕРЕГРУЗКА ГН для сигна-
лизации о перегрузках электродвигателей ВН и ГН соответственно;
8) светодиоды 5, 4, 3 АВТ., ПАВ, ПТР для сигнализации включения
СУО в режимы "Автомат","Полуавтомат" и "Управляемый".
Кнопки 7, 1, 6, 2, 18 на ручках пультов управления предназначены:
-
кнопка 2А70, 2А72 для включения электроспусков орудия 2А70 или
пушки 2А72;
-
кнопка ПКТ для включения электроспуска пулемета ПКТ;
-
кнопка МЗ для управления механизмом заряжания;
-
кнопка Д для измерения дальности;
-
кнопка КОНТР. для включения контроля (не задействована).
Наименования кнопок показаны на планке корпуса пульта управления.
Блок управления 20 (см. рис.51) предназначен для суммирования, усиле-
ния сигналов управления приводами ВН и ГН, а также для коммутации цепей с
целью обеспечения режимов работы стабилизатора. Блок управления закреплен
на кронштейне 21, размещенном справа спереди от сиденья командира.
Усилитель 22 мощности ГН предназначен для усиления сигнала управ-
ления электродвигателем привода ГН и закреплен на кронштейне над блоком
управления.
Усилитель 26 мощности ВН служит для усиления сигнала управления
электродвигателем привода ВН через кронштейн 1 и закреплен на наклонном
листе башни над усилителем мощности ГН.
Преобразователь 18 напряжения ПТ-200Ц-V предназначен для преобра-
зования постоянного напряжения 27 В в переменное трехфазное напряжение
36 В 400 Гц, необходимое для питания гиротахометров, прибора ЦУ, прибора
приведения, датчика положения, прицела 1К13-2, датчика крена, изделия
1В539. Преобразователь закреплен под поликом командира с помощью шпи-
лек и гаек.
Электродвигатель ЭДМ-20 (см. поз. 17 на рис.51) является исполнитель-
ным двигателем привода вертикального наведения (привод ВН) и закреплен
на подъемном механизме.
Электродвигатель ЭДМ-46В (см. поз. 19 на рис. 51) является исполни-
тельным двигателем привода горизонтального наведения (привода ГН) и за-
креплен на поворотном механизме.
3.1.5. Дальномер 1Д16
Дальномер предназначен для измерения дальности до подвижных и не-
подвижных целей. Он обеспечивает:
-
одновременное измерение дальности до первых трех целей, находя-
щихся в створе излучения, отстоящих друг от друга на расстоянии не менее
130 м, при условии, что они не перекрывают друг друга более чем на 2/3 (см.
рис.50). Цели, попавшие в створ излучения, находящиеся на одном расстоя-

92
нии от машины или расположенные на расстоянии менее 130 м друг от друга,
считаются за одну цель;
-
двухступенчатое стробирование дальности (положения 1400 и 2400 м),
т.е . определение дальности до целей в выбранном интервале дальности. При
среднем положении тумблера 5 (рис.52) СТРОБ. на пульте управления (ис-
ходное положение) дальномер обеспечивает измерение дальности до первых
трех целей, попавших в створ излучения, при условии их разрешения в преде-
лах от 500 м и далее; при положении тумблера СТРОБ. "1400" - от 1400 м и
далее; при положении тумблера СТРОБ. "2400" - от 2400 м и далее. Стробиро-
вание расширяет возможности выбора наводчиком-оператором количества
целей, позволяет отсекать часть пространства, в котором остается заведомо
ложная цель, тем самым повышая достоверность правильного измерения.
Режим работы дальномера: серия в 240 излучений в течение 4 ч с после-
дующим перерывом в 2 ч при частоте излучений не более 1 раза в 6 с. При
этом обеспечивается 20 пар повторных измерений через 3 с.
Информация об измеренной дальности, количестве целей, диапазоне
стробирования высвечивается на блоке индикации приемопередатчика, сохра-
няется неизменной до следующего измерения при включении и выключении
всех имеющихся потребителей тока.
Дальномер состоит из приемопередатчика, электроблока 23, пульта
управления 29, блока индикации 28, защитного стекла 18 (рис.54).
Приемопередатчик предназначен для формирования светового импуль-
са, излучения его в направлении цели, для приема и регистрации отраженных
от целей световых импульсов, преобразования их в электрические сигналы. В
приемопередатчике имеется визир 21, предназначенный для согласования ли-
нии визирования приемопередатчика с линией визирования прицела 1К13-2.
Визир обеспечивает прямое изображение местности и имеет подсветку
для работы в ночное время. Для поглощения влаги из приемопередатчика ус-
тановлен патрон осушки 23.
На задней стенке корпуса приемопередатчика расположены герметич-
ные штепсельные разъемы. Приемопередатчик расположен снаружи машины
над кожухом орудия 2А70.
Приемопередатчик 25 закреплен гайками 20 на плите 4 через амортиза-
торы 22. Элементы крепления приемопередатчика закрыты съемными колпач-
ками 5, которые закреплены на плите 4 винтами. Для доступа к визиру 21 и
патрону осушки 23 предусмотрен колпачок 6, который установлен с помощью
петель-шарниров на плите и закреплен на ней винтами; для доступа к патрону
осушки 24, расположенному на оправе приемопередатчика, имеется крышка 3.
Плита 4 с приемопередатчиком 25 закреплена на стенках корпуса 16 и
может быть снята при необходимости доступа к штепсельным разъемам
приемопередатчика. Корпус 16 с помощью конической поверхности фланца
27 установлен на сферический палец 26 передней опоры 14 и закреплен бол-
тами к планке 28 передней опоры.
Кронштейны 30, 45 корпуса 16 через крестовины 34, 41, пальцы 32, 43,
установленные в крестовины 34, 41, и оси 37 соединены с задней опорой 12.

93
Рис.52. Пульт управления и блок индикации дальномера 1Д16:
1, 4, 5, 6 – тумблеры; 2 – кнопка; 3, 8 – лампочки; 7, 9, 10 - индикаторы

94
Рис.53. Примеры определения дальности до целей

95
Рис.54. Установка приемопередатчика:
1 – заслонка; 2 – корпус; 3 – крышка; 4 – плита;5 – колпачок; 6 – колпак; 7 – ручка; 8 – ограждение 2А70; 9 – масленка; 10 – ось;
11, 15 - наконечники; 12 – опора задняя; 13, 38 – тяги; 14 – опора передняя; 16 – корпус; 17 – тросик; 18 – стекло защитное; 19 – ушко;
20 – гайка; 21 – визир; 22 – амортизатор; 23, 24 – патроны осушки; 25 – приемопередатчик; 26 – палец; 27 – фланец; 28 – планка;
29, 33, 42, 46 – винты выверочные; 30, 45 – кронштейны; 31, 35, 40, 44 – болты; 32, 43 – пальцы; 34, 41 – крестовины; 36, 37, 39, 47 – оси; 48 - замок

96
Крестовины 34, 41 и пальцы 32, 43 зафиксированы болтами.
Петли передней опоры 14 соединены осями 36, 39 с тягами 13, 38, вто-
рые концы которых ввернуты в маску 9 и закреплены осями 10.
В резьбовые отверстия крестовины 34, 41 и пальцев 32, 43 ввернуты вы-
верочные винты 29, 33, 42, 46, буртики которых установлены в проточках
кронштейнов 30, 45 и крестовин 34, 41. Выверочные винты 29, 46 служат для
выверки приемопередатчика в вертикальной плоскости (одновременное враще-
ние винтов 29, 46 в одну сторону); выверочные винты 33, 42 - для выверки в
горизонтальной плоскости (одновременное вращение винтов 33, 42 в разные
стороны). Выверка производится при ослабленных болтах 31, 35, 40, 44.
Подпружиненная заслонка 1 предназначена для предохранения защитно-
го стекла 18 от механических воздействий и загрязнения в походном положе-
нии, установлена на оси 47, закрепленной в проушины, ввернутые в корпус 2.
Заслонка 1 тросиком 17 соединена с ручкой 7 замка 48, закрепленного
винтами к ограждению 8 орудия 2А70. Один конец тросика 17 заведен за ось
ушка 19 и закреплен с помощью резьбовой втулки и болта. Второй конец тро-
сика 17 пропущен внутри наконечников 11, 15, установленных в приливах
корпуса 16 и в маске 9, и закреплен в ручке 7. Для исключения повреждения
тросика имеется оболочка, закрепленная на наконечниках и защищенная от
влаги полихлорвиниловой трубкой.
Электроблок предназначен для формирования питающих напряжений,
необходимых для функционирования дальномера, обработки информации,
поступающей из приемопередатчика, и выдачи ее на блок индикации и в из-
делие 1В539, регистрации количества целей. Электроблок установлен слева от
сиденья командира и закреплен болтами к кронштейну.
Пульт управления (см. рис.52) предназначен для включения дальномера,
задания ему необходимого режима работы и закреплен слева от наводчика-
оператора болтами к кронштейну подбашенного листа.
На панели пульта управления расположены:
-
тумблер 4 ПИТАНИЕ для включения дальномера;
-
лампочка 3 для сигнализации о работе дальномера;
-
тумблер 1 РАБОТА - ПОДСВЕТКА для включения дальномера в ре-
жим замера дальности (положение РАБОТА) и включения подсветки сетки
визира приемопередатчика (положение ПОДСВЕТКА).
-
тумблер 6 ЦЕЛЬ и тумблер 5 СТРОБ. для выбора необходимой цели и
режима стробирования соответственно.
- к нопка 2 САМОКОНТРОЛЬ - для проверки работоспособности прибора.
Блок индикации предназначен для визуального отображения информа-
ции об измеренной дальности до выбранной цели в метрах (индикатор 10
ДАЛЬНОСТЬ), о количестве целей в створе излучений (индикатор 7 ЦЕЛЬ), о
выбранном диапазоне стробирования (индикатор 9 СТРОБ.) и готовности
дальномера к работе (лампочка 8 ГОТОВ). Блок индикации закреплен слева от
наводчика-оператора на кронштейне рядом с пультом управления.

97
Защитное стекло 18 (см. рис.54) с резиновой уплотнительной манжетой
предназначено для защиты оптики приемопередатчика от пыли, грязи, влаги и
закреплено на корпусе болтами.
При нажатии кнопки САМОКОНТРОЛЬ на пульте управления на инди-
каторе СТРОБ. в зависимости от положения тумблеров ЦЕЛЬ и СТРОБ. долж-
ны высветиться цифры в соответствии с табл.1.
Таблица 1
Тестовая таблица
Положение тумблера СТРОБ
Цель
среднее положение
положение "1400"
положение "2400"
1
2
3
40
5
1000+
−
40
5
3000 +
−
40
5
5000 +
−
40
5
3000 +
−
40
5
5000 +
−
40
5
7000 +
−
40
5
3000 +
−
40
5
5000 +
−
40
5
7000 +
−
Принцип действия дальномера основан на измерении времени прохож-
дения светового импульса, излученного приемопередатчиком до цели и об-
ратно. Измеренный временной интервал пересчитывается в дальности до цели
и выдается на блок индикации (высвечивается в метрах) и в изделие 1В539 (в
двоичном коде).
3.1.6. Изделие 1В539
Изделие 1В539 предназначено для обеспечения отработки стабилизато-
ром углов прицеливания и упреждения при стрельбе с места и с ходу из ору-
дия и пушки в зависимости от следующих факторов:
1) дальности до цели, измеренной дальномером или введенной вручную
переключателем 4 (рис.55) и потенциометром 5;
2) изменения дальности до цели за счет движения машины с учетом
курсового угла между направлением движения машины и направлением оси
канала ствола орудия (пушки);
3) относительной угловой скорости перемещения цели;
4) бокового крена оси цапф блока оружия;
5) отклонения от номинальных условий стрельбы: температуры воздуха
Тв и заряда Тз, атмосферного давления Н, начальной скорости снаряда 100-мм
орудия за счет разброса партий зарядов ∆Vоп и настрела пушки N.
За нормальные условия стрельбы приняты: температура воздуха
Тв = 15°С, температура заряда Тз = 15°С, атмосферное давление Н = 100 кПа
(750 мм рт.ст.), начальная скорость снаряда за счет разброса партий зарядов
∆Vоп = 0%инастрелаN(тыс.) =0.
Изделие 1В539 служит также для выработки постоянных углов прице-
ливания и углов упреждения орудия при стрельбе ПТУР с места и с ходу.

98
Рис.55. Изделие 1В539:
1 – крышка; 2 – панель управления; 3 – блок регулировок;
4 – переключатель АВТ-Д; 5, 7, 9, 10, 11, 12 – потенциометры;
6 – тумблер; 8 – замок; 13 – планка; 14 – пружина; 15 - шильдик
Изделие 1В539 закреплено слева от командира на кронштейне.
На панели управления 2 (см. рис.55) изделия 1В539 расположены:
-
переключатель 4 АВТ. – Д. для ввода дальности вручную дискретно от
0 до 3000 м с дискретностью 1000 м;
-
тумблер 6 ДАТЧИК КРЕНА для включения датчика крена;
- потенциометр 5 Д. для ввода дальности вручную плавно от 0 до 1000 м.
Потенциометры 12 "Н",7 "Тв", 9 "Тз", 11 " ∆Vоп", 10 "N" для ввода по-
правок на отклонения условий стрельбы от нормальных:
-
по атмосферному давлению Н;
-
температуре воздуха Тв;
-
температуре заряда Тз;
-
начальной скорости снаряда за счет разброса партии зарядов ∆Vоп;
-
настрела из пушки (орудия) N.

99
Панель управления закрывается крышкой 1, в закрытом положении
крышка фиксируется замком 8 ползункового типа. Расфиксированная крышка
открывается под действием пружины 14.
В верхней части панели управления расположен блок регулировок 3, в
который входят подстроечные резисторы, оси которых выходят на лицевую
панель управления. Блок регулировок закрывается планкой 13 с герметизи-
рующей прокладкой. На внутренней стороне откидной крышки 1 приклеен
шильдик 15 с описанием назначения каждого из подстроечных резисторов.
Назначение резисторов:
-
резисторы R20, R24 - для выверки дальномера с прицелом 1К13-2 в
вертикальной и горизонтальной плоскостях соответственно;
-
резисторы R22, R25 - для выверки пушки с прицелом 1К13-2 в верти-
кальной и горизонтальной плоскостях соответственно;
-
резисторы R26, R27 - для выверки орудия с прицелом 1К13-2 в верти-
кальной и горизонтальной плоскостях соответственно.
3.1.7. Датчик крена
Датчик крена предназначен для выдачи в изделие 1В539 сигнала, величи-
на которого зависит от угла крена оси цапф блока оружия, т.е. вырабатывает
поправку к углу бокового упреждения на крен оси цапф блока оружия. Датчик
крена закреплен на кронштейне крыши башни слева от люка командира.
3.1.8. Датчик скорости
Датчик скорости (тахогенератор) предназначен для выдачи в изделие
1В539 сигнала, пропорционального скорости движения машины. Датчик за-
креплен болтами на корпусе трансмиссии, вал датчика соединен с помощью
резиновой муфты с валиком привода от выходного вала трансмиссии.
3.1.9. Датчик курсового угла
Датчик курсового угла (потенциометр) предназначен для изменения
сигнала с датчика скорости (по величине и полярности) в зависимости от угла
поворота башни относительно направления движения машины, т.е . для изме-
нения введенной в вычислитель дальности.
3.1.10. Работа комплекса вооружения
Работа комплекса вооружения описана относительно следующего ис-
ходного состояния машины и составных частей комплекса вооружения, под-
готовленных к работе с места наводчика-оператора:
1) корпус машины: все крышки люков корпуса закрыты, зеркала задне-
го вида опущены, защитные крышки прицелов 1К13-2, 1ПЗ-10, прибора
ППБ-2 и дальномера 1Д16 открыты;
2) двигатель УТД-29 запущен;
3) башня и блок оружия сняты со стопоров;

100
4) орудие 2А70 разряжено, клин затвора открыт, рукоятка перезаряжа-
ния установлена в положение ОГОНЬ;
5) механизм заряжания: захват находится в исходном (нижнем) поло-
жении;
6) пушка 2А72: патроны лент заведены за подающие пальцы, подвиж-
ные части находятся в переднем положении и поставлены на предохранитель
(предохранитель устанавливается в положение ОГОНЬ перед стрельбой);
7) пулемет ПКТ: патрон ленты заведен за зацепы извлекателя, подвиж-
ные части находятся в переднем положении и поставлены на предохранитель
(предохранитель устанавливается в положение ОГОНЬ перед стрельбой);
8) пульт управления командира (ПК): тумблер ПРИВОД выключен;
9) пульт ПП-088 командира: все органы управления выключены;
10) пульт управления оператора: включен тумблер ПРИВОД, тумблер
ГОТОВ выключен, тумблер РЕЖИМ находится в положении АВТ.; горят све-
тодиоды АВТ., ПРИВОД ГН, ВН, сигнализирующие о включении стабилиза-
тора в режим "Автомат";
11) прицел 1К13-2 (ППН): горят светодиоды "ССЗ" и "Г.ССЗ", сигнали-
зирующие о включении ППН; переключатель режимов установлен в положе-
ние Д. - днем или Н. - ночью (горит светодиод НОЧЬ на ППН); шторка откры-
та; переключатель ФИЛЬТРЫ установлен в положение Д. - днем или П1 , П2,
А -ночью, в зависимости от освещенности; рукоятка выбора типа боеприпасов
установлена в любое положение, кроме У. (не горит светодиод "У" на ППН);
тумблер ЗИМА - ЛЕТО установлен в положение ЛЕТО (при температуре ок-
ружающего воздуха ниже 5°С - в положение ЗИМА); тумблер ОБОГРЕВ
включен при температуре окружающего воздуха ниже 5°С; ручки ЯРКОСТЬ
К и ЯРКОСТЬ Н повернуты против часовой стрелки до упора;
12) пульт ПЛ-088 оператора: включен тумблер МЗ (горит светодиод
МЗ, сигнализирующий о включении механизма заряжания); включен тумблер
СПУСКИ (горит светодиод СПУСКИ, сигнализирующий о включении цепей
электроспусков блока оружия); переключатель РЕЖИМ МЗ установлен в по-
ложение АВТ. или СЕРИЯ; не горит светодиод ПАЗ, сигнализирующий об от-
сутствии сигнала "А"; не горит светодиод ЛЮКИ ОТКР., сигнализирующий о
закрытии крышек люков корпуса; не горит светодиод ПЕРЕЗАР., сигнализи-
рующий о нахождении подвижных частей пушки 2А72 в заднем положении;
переключатель ОТСЕЧКА установлен в любое положение; на табло ТИП го-
рит индикация, соответствующая положению рукоятки выбора типа боепри-
пасов на ППН; на табло ОСТАТОК горит число оставшихся боеприпасов дан-
ного типа; тумблер АЗИМУТ включен; тумблер ПРОЖ. включен при уста-
новленном переключателе режимов на ППН в положение Н и переключателе
ФИЛЬТР - в положение А и открытой крышке осветителя ОУ-5-1
-
горит све-
тодиод ПРОЖ.;
13) пульт управления дальномера: включен тумблер ПИТАНИЕ (горит
лампа ПИТАНИЕ, сигнализирующая о включении питания цепей дальноме-
ра); тумблер РАБОТА - ПОДСВЕТКА установлен в положение РАБОТА,
тумблеры ЦЕЛЬ и СТРОБ. установлены в среднее положение;

101
14) блок индикации дальномера: горит лампа ГОТОВ, сигнализирую-
щая о включении дальномера; на индикаторе ДАЛЬНОСТЬ горят цифры
"0000"; на индикаторах ЦЕЛЬ и СТРОБ. информация отсутствует;
15) изделие 1В539: включен тумблер ДАТЧИК КРЕНА, переключатель
Д. находится в положении АВТ., потенциометрами Н, ∆Vоп, N, Тз, Тв введены
поправки на отклонения от нормальных условий стрельбы.
Работа комплекса вооружения в режимах "Автомат" и "Управляемый"
При наведении блока оружия
При движении машины, когда комплекс работает в режиме "Автомат"
или "Управляемый", обеспечиваются:
-
стабилизация линии визирования ППН за счет сохранения гироскопа-
ми зеркала ППН и гироскопического датчика угла неизменным своего поло-
жения в пространстве;
-
стабилизация блока оружия (относительно линии визирования ППН) за
счет сохранения неизменным своего положения в пространстве гироскопами
стабилизатора.
При отклонении ручек и корпуса ПО происходит наведение на цель ли-
нии визирования ППН. Возникающие при этом углы рассогласования между
линией визирования ППН и блоком оружия поступают в виде электрических
сигналов с датчика положения блока оружия и с датчиков углового положе-
ния зеркала ППН в блок управления стабилизатора и через усилители мощно-
сти на электродвигатели подъемного и поворотного механизмов, которые по-
ворачивают блок оружия и башню в сторону уменьшения углов рассогласова-
ния, т.е. блок оружия отслеживает стабилизированную линию визирования
ППН, сохраняя положение блока оружия относительно линии визирования
ППН неизменным.
Отслеживание блоком оружия линии визирования ППН при неоткло-
ненных ручках или корпусе ПО (при возникновении углов рассогласования во
время движения машины) происходит аналогично.
При измерении дальности
Измерение дальности до цели наводчик-оператор производит нажатием
кнопки Д на левой ручке ПО после наведения центрального угольника ППН
на цель. Сигнал с кнопки Д поступает в изделие 1В539, где производится об-
нуление предыдущей дальности и согласование линии визирования приемо-
передатчика и ППН. Сигнал измеренной дальности поступает в дальномер и
далее в приемопередатчик, происходит излучение мощного светового импуль-
са в сторону цели. После приема отраженного от цели импульса на цифровом
индикаторе дальности в блоке индикации высвечивается дальность до цели в
метрах.
При отпускании кнопки Д измеренная дальность поступает в изделие
1В539, которое в соответствии с ней, а также в соответствии с данными, по-
стоянно поступающими с датчиков крена, собственной скорости машины,
курсового угла и медленно меняющимися параметрами, вручную введенными

102
в изделие 1В539 (Тв, Тз, N, ∆Vоп, Н), вырабатывает сигналы, пропорциональ-
ные углам прицеливания и упреждения, в зависимости от типа выбранного
боеприпаса.
Эти сигналы поступают в блок управления стабилизатора и через уси-
лители мощности на электродвигатели подъемного и поворотного механиз-
мов, которые доворачивают блок оружия и башню на соответствующий угол.
При стрельбе из пушки 2А72 и пулемета ПКТ
Стрельба из пушки 2А72 ведется при установке рукоятки выбора типа
боеприпасов на ППН в положение "030" или "Б30". В блоке КУ-088 формиру-
ется сигнал на переключение подачи патронных лент и подготавливаются цепи
срабатывания электроспуска пушки. Механизм переключения подачи подклю-
чает патронную ленту с соответствующим типом боеприпаса, происходит под-
ключение электрических цепей механизма подтяга системы питания пушки.
Производство выстрела происходит при нажатии кнопки стрельбы на
правой ручке ПУО. Длина очереди зависит от положения рукоятки ОТСЕЧКА
на пульте ПЛ-088: в положении "1" происходит одиночный выстрел, в поло-
жении КОР. - короткая очередь с временной отсечкой (стрельба прекратится,
если кнопку отпустить раньше), в положении ДЛ. стрельба происходит до тех
пор, пока нажата кнопка стрельбы. При этом с датчика СОП (счетчика остав-
шихся патронов) пушки сигналы поступают в блок БУ-088 и на пульты ПЛ-
088 и ПП-088, на табло ОСТАТОК обоих пультов изменяется число остав-
шихся снарядов данного типа.
Стрельба из пулемета ПКТ ведется при нажатии кнопки стрельбы на левой
ручке ПУО. Длина очереди зависит от продолжительности нажатия кнопки.
При стрельбе из орудия 2А70 неуправляемыми боеприпасами
в режиме "Автомат"
Стрельба из орудия 2А70 неуправляемыми боеприпасами ведется при
установке рукоятки выбора типа боеприпасов на ППН в положение "0100"
или "Н100". При этом произойдет подключение электрических цепей меха-
низма заряжания и электроспуска орудия.
При нажатии кнопки МЗ на правой ручке ПУО стабилизатор (на время
заряжания орудия) отключается от слежения за зеркалом ППН, с блока управ-
ления стабилизатора через усилитель мощности ВН на электродвигатель
подъемного механизма поступает сигнал, определяющий величину угла заря-
жания. Подъемный механизм разворачивает блок оружия на угол заряжания.
При этом снимается напряжение с электромагнита редуктора привода ВН, ко-
торый переключает редуктор привода ВН с моторной ветви на ручную. Таким
образом, производится стопорение блока оружия на угле заряжания (пример-
но 0°) за счет самоторможения редуктора привода ВН на ручной ветви. Кон-
вейер подает на линию выдачи выбранный тип выстрела.
Захват опускается на выбранный выстрел, захватывает его и перемещает
на линию досылания, где происходит досылание выстрела в орудие. При сво-
ем движении выстрел воздействует на экстракторы, и затвор закрывается. По

103
сигналу закрытия клина убирается цепь досылателя, захват возвращается в
исходное положение, и подается напряжение на электромагнит редуктора и
электродвигатель привода ВН. Привод ВН переключается в режим слежения
за зеркалом ППН и приводит блок оружия в согласованное положение с лини-
ей визирования ППН (с учетом углов упреждения и прицеливания).
При нажатии кнопки стрельбы на правой рукоятке ПО и при наличии
сигнала разрешения в стабилизаторе напряжение поступает на электромагнит
ударно-спускового механизма орудия - происходит выстрел.
После выстрела откатные части орудия ставятся на шептало. В блоке
БУ-088 формируется сигнал приведения орудия на угол выброса. Привод ВН
приводит блок оружия на угол выброса и переключается на ручную ветвь.
Блок БУ-088 подает напряжение на электродвигатель механизма выброса, от-
крывается люк выброса, по сигналу "Люк открыт" подается напряжение на
электромагнит шептала орудия. Откатные части орудия начинают двигаться
вперед, открывается клин орудия, и гильза экстрактируется в открытый люк
выброса. В переднем положении откатных частей в БУ-088 вырабатывается
сигнал на закрытие люка выброса и включение электромагнита редуктора
привода ВН. Привод ВН переходит в режим слежения за линией визирования
ППН.
Если переключатель РЕЖИМ МЗ на пульте ПЛ-088 находится в положе-
нии АВТ., то для заряжания следующего выстрела необходимо нажать кнопку
МЗ на правой ручке ПУО. Если переключатель РЕЖИМ МЗ находится в поло-
жении СЕРИЯ, то последующие циклы заряжания происходят автоматически
до израсходования боеприпасов данного типа или пока переключатель РЕЖИМ
МЗ не будет переведен в другое положение, или рукоятка выбора типа боепри-
пасов на ППН не будет установлена в положение "030" , "Б30", "У".
При стрельбе из орудия 2А70 управляемыми выстрелами
Стрельба из орудия управляемыми боеприпасами в режиме "Управляе-
мый" ведется при установке рукоятки выбора типа боеприпасов на ППН в по-
ложение "У". На ППН загорится светодиод "У", в поле зрения появится инди-
кация готовности работы ППН, на ПЛ-088
-
индикация "У" и на ПО загорится
светодиод ПТР.
Заряжание орудия ПТУР производится после нажатия кнопки МЗ на пра-
вой ручке ПО, при этом захват поднимается в верхнее положение, орудие при-
ходит на угол заряжания ПТУР (примерно 25°), подъемный и поворотный ме-
ханизмы переключаются на ручную ветвь. Наводчик-оператор производит за-
ряжание орудия с помощью механизма досылания и нажимает кнопку ГОТОВ
на пульте ПЛ-088
-
захват опускается в исходное положение, включается элек-
тромагнит редуктора привода ВН, и привод ВН возвращает блок оружия в со-
гласованное с линией визирования ППН положение, в результате чего подается
сигнал разрешения стрельбы. Поиск цели и наведение прицельного угольника
на цель производятся при помощи ПО. Приводы ВН и ГН отслеживают поло-
жение зеркала ППН. При нажатии кнопки стрельбы на правой ручке ПО сраба-
тывает ударно-спусковой механизм орудия, одновременно подается сигнал

104
"Пуск" в ППН. Лазер ППН выходит на режим. Боек ударно-спускового меха-
низма орудия бьет по толкателю индуктора в поддоне ПТУР, после воспламе-
нения вышибного заряда под действием пороховых газов снаряд начинает дви-
гаться по каналу ствола. После вылета из ствола снаряд попадает в поле управ-
ления ППН, по командам которого аппаратура снаряда, воздействуя на рули,
удерживает его относительно оси лазерного луча до попадания в цель.
Наводчик-оператор, изменяя положение ручек и корпуса ПО, обеспечи-
вает удержание прицельного угольника на цели до ее поражения снарядом.
При встрече снаряда с целью сминается обтекатель блока рулевого при-
вода и замыкается электрическая цепь подачи напряжения на электродетона-
тор предохранительно-исполнительного механизма, который срабатывает,
инициирует взрывчатое вещество, что приводит к подрыву кумулятивного
заряда боевой части.
После попадания снаряда в цель или при необходимости прерывания
цикла работы ППН (в случае падения снаряда и т.д .) нажатием кнопки ВОЗ-
ВРАТ система ППН приходит в исходное положение. После появления в поле
зрения индикации готовности работы ППН можно производить следующий
выстрел.
Стрельба ПТУР с превышением дальности производится после установ-
ки дальности до цели рукояткой на ППН и нажатием кнопки ВВОД Д.
Работа комплекса вооружения в режиме "Полуавтомат"
Переключение комплекса в режим "Полуавтомат" происходит при пере-
воде тумблера АВТ. - ПАВ на ПО из положения АВТ. в положение ПАВ.
При движении машины, когда комплекс работает в режиме "Полуавто-
мат", стабилизация блока оружия и линии визирования прибора ППБ-2 и при-
цела 1П3-10 (кинематически связанных с блоком оружия) обеспечивается за
счет сохранения гироскопами стабилизатора неизменным своего положения в
пространстве.
При отклонении ручек и корпуса ПО (ПК) происходит наведение блока
оружия (и соответственно линий визирования прицелов ППБ-2 и 1П3-10) на
цель.
При стрельбе из блока оружия в режиме "Полуавтомат" следует учиты-
вать, что изделие 1В539, дальномер и ППН не задействованы; замер дально-
сти производится по дальномерной шкале прибора ТКН-ЗМБ или с помощью
штрихов боковых поправок прицелов ППБ-2 или 1П3-10;
Стрельба с места командира ведется при включенном тумблере ПРИ-
ВОД на ПК, включенных тумблерах СПУСКИ и МЗ на пульте ПП-088. Выбор
типа боеприпасов осуществляется переключателем ТИП на пульте ПП-088.
При целеуказании
После разворота люка командира на цель с помощью прибора ТКН-
ЗМБ, при нажатии на кнопку на левой рукоятке прибора ТКН-ЗМБ подается
команда на переброс башни в сторону линии визирования прибора
ТКН-3МБ.

105
При этом цепи наведения ПО и ПК отключаются от ППН. При целеука-
зании гироскопический датчик угла отключается от привода ГН блока оружия
и зеркала ППН и механически арретируется в нулевом положении. Привод ГН
подключается к прибору целеуказания и разворачивает башню в сторону
уменьшения угла рассогласования между положением люка командира и бло-
ком оружия в горизонтальной плоскости, а привод ГН зеркала ППН отслежи-
вает положение башни. Таким образом, башня, а затем и линия визирования
ППН (в режиме "Автомат") или прибора ППБ-2 (1П3-10) (в режиме "Полуав-
томат") согласуются с линией визирования прибора ТКН-3МБ.
При нажатии кнопки "Удержание" (около левой рукоятки прибора ТКН-
3МБ) люк командира удерживается в определенном положении относительно
корпуса машины независимо от вращения башни.
3.2. Комплекс электроаппаратуры 6ЭЦ088
Комплекс электроаппаратуры 6ЭЦ088 предназначен для управления ра-
ботой электрооборудования вооружения и других систем, установленных в
боевом отделении, а также для коммутации и защиты электрических цепей
электрооборудования боевого отделения.
Комплекс 6ЭЦ088 включает в себя блок управления БУ-088, пульт ле-
вый (наводчика-оператора) ПЛ-088, пульт правый (командира) ПП-088, ко-
робку защиты КЗ-088, датчик номера лотка ДНЛ-088.
Все приборы комплекса 6ЭЦ088 на машине соединены кабельным ком-
плектом.
Принцип действия комплекса основан на преобразовании сигналов, по-
ступающих с органов управления и соответствующих концевых выключате-
лей, в сигналы, необходимые для управления исполнительными элементами
(электромагнитами и электродвигателями).
3.2.1. Блок управления БУ-088
Блок управления БУ-088 предназначен для управления исполнительными
механизмами и коммутации электрических цепей электрооборудования бое-
вого отделения. Через амортизаторы 1, 2 (рис.56) блок управления закреплен
на кронштейне между сиденьями наводчика-оператора и командира.
Подвод электропитания к блоку осуществляется посредством штепсель-
ных разъемов 3, 4, 5, 6, 7, 8 (см. рис.56).
3.2.2. Пульт левый (наводчика-оператора) ПЛ-088
Пульт левый (наводчика-оператора) ПЛ-088 предназначен для управле-
ния вооружением, механизмом заряжания и другими системами с места на-
водчика-оператора и выдачи световой сигнализации о их работе. Пульт левый
ПЛ-088 установлен слева от наводчика-оператора на наклонном листе башни.
Соединение пульта с кабельными узлами бортовой сети осуществляется с по-
мощью штепсельных разъемов Ш1, Ш2 (поз. 9, 15 на рис.57).

106
На лицевой панели пульта расположены следующие органы управления
и сигнализации:
-
тумблер СПУСКИ (поз. 28) для подготовки цепей электроспусков бло-
ка оружия, включения светодиода СПУСКИ, сигнализации открытого поло-
жения люков корпуса ЛЮКИ ОТКР., подсветки ППБ-2 и выдачи сигнала для
включения электродвигателя нагнетателя;
-
тумблер ПРОЖ. (поз. 6) для включения прожектора ОУ-5-1;
-
тумблер ФАРА (поз. 10) для включения фары ФГ-126;
-
тумблер АЗИМУТ (поз. 26) для включения подсветки азимутального
указателя наводчика-оператора и включения светильника КЛСТ-64 подсветки
рабочего места наводчика-оператора;
Рис. 56. Блок управления БУ-088:
1, 2 – амортизаторы; 3, 4, 5, 6, 7, 8 –штепсельные разъемы; 9 – корпус; 10 - крышка

107
-
тумблер МЗ (поз. 13) для подготовки электроцепей механизма заряжания
орудия 2А70, включения светодиода МЗ (поз. 12), световой индикации ТИП,
ОСТАТОК (поз. 21);
-
переключатель ОТСЕЧКА (поз. 22) с положениями 1, КОР., ДЛ. для вы-
бора режимов стрельбы из пушки 2А72;
-
переключатель РЕЖИМ МЗ (поз. 16) с положениями ЗАГР., РАЗГР.,
ИСХ., АВТ., СЕРИЯ, АВАР. для выбора режима работы механизма заряжания;
-
переключатель АВАРИЙНОЕ ДУБЛИРОВАНИЕ (поз. 8) под опломби-
рованной крышкой с положениями КОНВ., КАРЕТКА ВНИЗ, КАРЕТКА
ВВЕРХ, ДОС. ВПЕРЕД, ДОС. НАЗАД, ЛЮК ОТКР., ВЫБРОС, ЛЮК ЗАКР.
для пооперационного включения элементов механизма заряжания в аварийном
режиме;
-
кнопка ПЕРЕЗАР. (поз. 24) для выдачи команды на перезарядку пушки
2А72;
-
кнопка СЧЕТ (поз. 20) для установки на световом табло ОСТАТОК чис-
ла загружаемых патронов в лентах пушки 2А72 типа 30-0 или 30-Б в режиме
ЗАГР.;
-
кнопка ПЕРЕМОТКА (поз. 19) для включения электродвигателя меха-
низма подтяга при укладке патронных лент с патронами типа 30-0, 30-Б в систе-
му питания 2А72 в режиме ЗАГР.;
-
кнопка КОНТРОЛЬ (поз. 18) для проверки остатка 30-мм патронов
смежного типа или для контроля типа 100-мм выстрела, находящегося в конвей-
ере на линии выдачи в зависимости от положения переключателя смены сеток на
прицеле 1К13-2 или переключателя ТИП на пульте ПП-088;
-
кнопка ГОТОВ (поз. 17) для приведения захвата МЗ в исходное положе-
ние после окончания работы в режимах ЗАГРУЗКА и РАЗГРУЗКА и для про-
должения цикла работы МЗ в режиме заряжания ПТУР;
-
кнопка МЗ (поз. 14) для пооперационного управления работой МЗ в ре-
жиме АВАР.
Тумблеры ВЫТЯЖ. ВЕНТ. (поз. 2) и ОБОГРЕВ СТЕКЛА (поз. 4) на ма-
шине не задействованы.
Пульт ПЛ-088 обеспечивает следующую световую информацию о меха-
низме заряжания и других системах:
-
светодиод ПАЗ (поз. 30) сигнализирует о срабатывании системы коллек-
тивной защиты;
-
светодиод ЛЮКИ ОТКР. (поз. 29) сигнализирует об открытом положе-
нии одного из люков корпуса (механика-водителя или десанта);
-
светодиод СПУСКИ (поз. 27) сигнализирует о включении тумблера
СПУСКИ и подаче напряжения питания;
-
светодиод ПЕРЕЗАР. (поз. 25) сигнализирует о том, что пушка 2А72 не
взведена, подвижные части пушки 2А72 находятся в переднем положении;
-
светодиод ПРОЖ. (поз. 5) сигнализирует о включении прожектора
ОУ-5-1;
-
светодиод МЗ (поз. 12) сигнализирует о готовности электроцепей меха-
низма заряжания и включении световой индикации ТИП, ОСТАТОК;

108
-
светодиоды ТИП на табло 21 сигнализируют о типе выстрела, выбранно-
го наводчиком-оператором или командиром для работы или контролируемого
(0-100, Р-100, У-100, 0-30, Б-30);
-
светодиоды ОСТАТОК на табло 21 сигнализируют о количестве ос-
тавшихся патронов (выстрелов) выбранного типа в конвейере (0-22) или в
лентах (0-799) в зависимости от положения переключателя 14 (рис.58) на
пульте командира.
Светодиоды ВЫТЯЖ. ВЕНТ . (поз. 1 на рис.57) и ОБОГРЕВ СТЕКЛА
(поз. 3) на машине не задействованы.
Подсветка надписей на лицевой панели пульта ПЛ-088 обеспечивается
лампами 7, 11, 23.
Рис.57. Пульт левый:
1, 3, 5, 12, 25, 27, 29, 30 – светодиоды; 2, 4, 6, 10, 13,26, 28 – тумблеры;
7,11, 23 – лампы подсветки панели; 8, 16, 22 – переключатели;
9, 15 – штепсельные разъемы; 14, 17, 18, 19, 20, 24 – кнопки;
21 – табло световой индикации

109
3.2.3. Пульт правый (командира) ПП-088
Пульт правый (командира) ПП-088 предназначен для управления воору-
жением, механизмом заряжания и другими системами с места командира и вы-
дачи световой сигнализации о их работе.
Пульт правый ПП-088 установлен на наклонном листе башни.
Соединение пульта с кабельными узлами бортовой сети осуществляется с
помощью штепсельных разъемов 9, 10, 16, 22 (см. рис. 58).
На лицевой панели пульта расположены следующие органы управления и
сигнализации:
-
тумблеры СПУСКИ (поз. 29), МЗ (поз. 17);
-
переключатель ОТСЕЧКА (поз. 24), кнопки ПЕРЕЗАР. (поз. 27), КОН-
ТРОЛЬ (поз. 20), ГОТОВ (поз. 18). Назначение данных органов управления
аналогично соответствующему органу управления пульта левого (наводчика-
оператора) ПЛ-088;
-
тумблеры ОГОНЬ (поз. 21), ВЫХОДИ (поз. 19) для включения свето-
вых табло ОГОНЬ, ВЫХОДИ на щитках управления спусками ПКТ в отделе-
ниях управления и десанта;
-
тумблер АЗИМУТ (поз. 23 на рис.58) для включения подсветки азиму-
тального указателя;
-
тумблер ДЕБЛОК (поз. 4) под опломбированной крышкой для снятия
блокировки работы стабилизатора и цепей стрельбы изделий 2А72, 2А70, 902В
при открытых люках корпуса и переключения включенных светодиодов ЛЮ-
КИ ОТКР. (поз. 29 на рис.57 на пульте левом (наводчика-оператора) ПЛ-088 и
поз. 3 на рис.58 на пульте правом (командира) ПП-088) в "мигающий" режим;
-
переключатель ТИП (поз. 14) с положениями 30-Б, 30-0, 100-Р, 100-0 для
выбора типа оружия и типа снаряда при включенном тумблере ПРИВОД (поз. 15
на рис.59) на пульте ПК управления стабилизатором с места командира;

110
Рис.58. Пульт правый (командира) ПП-088:
1, 7, 13, 25 – лампы подсветки панели; 2, 3, 12, 15, 26, 28 – светодиоды;
4, 17, 19, 21, 23, 29 – тумблеры; 5 – крышка кнопки ПО; 6 - крышка кнопки ЗО;
8, 14, 24 – переключатели; 11, 18, 20, 27 – кнопки;
9, 10, 16, 22 – штепсельные разъемы; 30 – табло световой индикации
-
переключатель 902В (поз. 8 на рис. 58) с положениями ЛЕВ. 1, ЛЕВ. 2,
ЛЕВ. 3, ПРАВ. 1, ПРАВ. 2, ПРАВ. 3, ВЫКЛ. для выбора пусковой установки
системы 902В;
-
кнопка ПУСК 902В (поз. 11) для замыкания цепей пуска системы
902В;
-
кнопки ПО и ЗО под опломбированными крышками 5 и 6 для включе-
ния системы ППО соответственно обитаемого и моторно-трансмиссионного
отделений.

111
Рис.59. Пульт управления:
1,2,6,7,18–кнопки;3,4,5,8,9,10,11 –светодиоды;
12, 13, 17, 19 – ручки; 14, 15, 16 – тумблеры
Пульт ПП-088 обеспечивает следующую световую сигнализацию:
-
светодиоды МЗ (поз. 12), ПАЗ (поз. 2), ЛЮКИ ОТКР. (поз. 3), СПУС-
КИ (поз. 28), ПЕРЕЗАР. (поз. 26). Назначение данной световой сигнализации
аналогично соответствующей сигнализации пульта левого (наводчика-
оператора) ПЛ-088;
-
светодиод КОНТРОЛЬ 902В (поз. 12) сигнализирует об исправности це-
пей пуска системы 902В при наличии дымовых гранат в пусковых установках;
-
светодиоды ТИП и ОСТАТОК (поз. 30). Назначение световой индика-
ции аналогично приведенному в пульте ПЛ-088 .
Подсветка надписей на лицевой панели пульта правого (командира) ПП-
088 обеспечивается лампами 1, 7, 13, 25 подсветки панели.
3.2.4. Коробка защиты КЗ-088
Коробка защиты КЗ-088 предназначена для защиты электрических це-
пей приборов комплекса электроаппаратуры 6ЭЦ088 и функционально свя-
занных с ним других приборов машины от токов перегрузки и короткого за-
мыкания.

112
Коробка защиты КЗ-088 через амортизаторы крепится на кронштейне
перед сиденьем командира.
Соединение коробки с кабельными узлами бортовой сети осуществляет-
ся с помощью штепсельных разъемов 2, 3, 5, 6 (рис.60).
На лицевой панели коробки расположены:
-
автоматы ДПЛ (поз. 9), МЗ (поз. 8), ВЕНТ. (поз. 7) защиты электриче-
ских цепей двигателя подтяга ленты, двигателя переключения подачи, двига-
теля перезарядки, двигателей механизма заряжания, двигателя вентилятора
соответственно под защитной планкой 11;
-
предохранители защиты электрических цепей ПР1...ПР25 расположе-
ны под крышкой 4. Крышка шарнирно установлена на лицевой панели и за-
креплена винтами. На лицевой панели с наружной стороны крышки нанесены
надписи с номиналами предохранителей, с внутренней стороны на табличке
указано назначение предохранителей;
-
светодиоды 1 предназначены для сигнализации о неисправности или
отсутствии соответствующих предохранителей.
Рис.60. Коробка защиты КЗ-088:
1 – светодиоды; 2, 3, 5, 6 – штепсельные разъемы;
4 – крышка с номиналами предохранителей; 7, 8, 9 – автоматы защиты;
10 – амортизатор; 11 – защитная планка

113
3.2.5. Датчик номера лотка ДНЛ-088
Датчик 21 (рис.39) номера лотка ДНЛ-088 предназначен для формиро-
вания кода номера лотка конвейера, находящегося на линии выдачи. В сборе с
редуктором 20 датчик закреплен на полу боевого отделения слева от сиденья
командира. Соединение датчика с кабелем блока БУ-088 осуществляется по-
средством штепсельного разъема.
3.2.6. Схема работы блока управления БУ-088
Схема управления режимами работы блока оружия предназначена для
обеспечения режимов стрельбы из орудия 2А70 одиночными выстрелами, из
пушки 2А72 - одиночными выстрелами, очередью из восьми выстрелов и длин-
ной очередью при нажатии кнопки электроспуска пушки на пульте управления
наводчика-оператора (командира) или клавиши на рукоятке подъемного меха-
низма, а также для обеспечения стрельбы из пулемета при нажатии кнопки
электроспуска ПКТ на пульте управления наводчика-оператора (командира)
или толкателя рукоятки поворотного механизма (рис.36).
Схема управления работой пушки 2А72 обеспечивает работу пушки
2А72 серией выстрелов (ДЛ. или КОР.) и одиночными выстрелами патронами
типа 30-0 и 30-Б, счет остатка патронов каждого типа, а также работу пушки
2А72 в режиме "Перезаряд" в случае ее несрабатывания.
При нажатии кнопки электроспуска пушки на ручке пульта управления
или клавиши на рукоятке подъемного механизма (переключатель 1 – КОР. –
ДЛ. установлен в положение КОР.) включаются электромагнит шептала пуш-
ки, электродвигатель подтяга ленты (ДПЛ). При срабатывании электромагнит
шептала снимает подвижные части пушки с шептала. Производится стрельба,
темп стрельбы в этом случае обеспечивается автоматикой самой пушки. При
каждом выстреле подвижные части пушки во время движения назад и вперед
замыкают и размыкают конечный выключатель отката (ДЗП). При этом в бло-
ке БУ-088 формируется импульс, который поступает на счетчик остатка вы-
стрелов типа 0 или Б и счетчик заданной длины очереди.
После отсчета восьми импульсов отката на выходе схемы счетчика за-
данной длины очереди формируется сигнал, блокирующий схемы управления
электромагнита шептала пушки, ограничивая тем самым очередь восьмью вы-
стрелами. Через (0,65±0,15) с после окончания очереди отключается электро-
двигатель подтяга ленты ДПЛ (задержку его выключения обеспечивает реле
времени блока БУ-088).
В режиме ДЛ. (переключатель 1 – КОР. – ДЛ. установлен в положение
ДЛ.) при нажатии кнопки электроспуска пушки стрельба происходит анало-
гично предыдущему режиму, за исключением того, что длина очереди, а сле-
довательно, и количество выстрелов в очереди, определяются временем нажа-
тия на кнопку электроспуска пушки, так как сигнал блокировки стрельбы на
выходе счетчика, ограничивающего длину очереди, появляется в этом режиме
только при отпускании кнопки электроспуска пушки.

114
В режиме стрельбы одиночными выстрелами (
переключатель
1 – КОР. – ДЛ. установлен в положение 1) при нажатии кнопки или клавиши
электроспуска ведется стрельба одиночными выстрелами. Ограничение оче-
реди одним выстрелом обеспечивает схема счетчика заданной длины очереди
блока БУ-088. Электродвигатель подтяга ленты ДПЛ включается и отключа-
ется так же, как и во всех вышеперечисленных режимах.
Передача управления работой МЗ и вооружения (кроме режима "У")
командиру осуществляется включением тумблера ПРИВОД на пульте управ-
ления командира. Если включены стабилизатор и тумблер ПРИВОД на пульте
управления командира ПК, в блоке БУ-088 происходит блокировка цепей
электроспусков пушки и пулемета на органах ручного наведения. В схеме
привода происходит отключение кнопок электроспусков пульта управления
наводчика-оператора и подключение к цепям стрельбы кнопок электроспус-
ков пульта управления командира. В этом случае установка типа выстрела,
длины очереди 30-мм пушки производится на пульте ПП-088.
При нажатии на кнопку 2А70, 2А72 (РСТКБ) одновременно с электро-
магнитом шептала срабатывает электродвигатель подтяга лент либо в направ-
лении подтяга ленты типа Б, либо в направлении подтяга ленты типа О, в за-
висимости от выбранного для работы типа.
Схема перезарядки предназначена для перезарядки пушки 2А72.
Перезарядка осуществляется подачей команды при нажатии на кнопку
ПЕРЕЗАР. с узла задания команд на включение двигателя перезаряда в на-
правлении возврата подвижных частей пушки 2А72 до постановки их на сто-
пор (шептала). Для обеспечения надежной постановки пушки на стопор (шеп-
тала) двигатель должен после замыкания контактов датчика ДЗП работать в
том же направлении еще в течение 0,8-1,2 с (время выдержки).
Затем происходит реверс двигателя перезарядки в течение 14-18 с (вре-
мя выдержки) для возврата механизма перезаряда в исходное положение.
Счетчики остатка патронов типа 30-0 и 30-Б предназначены для учета
расхода патронов типа 30-0 и 30-Б в процессе стрельбы пушки 2А72 и хране-
ния информации о количестве оставшихся в лентах патронов при отключении
питающего напряжения.
Схема управления работой счетчиков остатка патронов типа 30-0 или
30-Б обеспечивает подключение того или иного счетчика в зависимости от
выбранного типа патрона для сложения счетных импульсов в режиме "Загруз-
ка" или вычитания импульсов ДЗП в основном режиме стрельбы пушки 2А72.
Узел переключения типа предназначен для управления электродвигате-
лем механизма переключения лент с патронами типа 30-0 или 30-Б. Узел пе-
реключения типа формирует управляющий сигнал для включения электродви-
гателя механизма переключения типа в течение выдержки времени при вклю-
чении комплекса или при изменении типа патрона переключателем ТИП.
Электрическая схема управления системой 902В позволяет производить
запуск дымовых гранат как одиночно, так и очередями.

115
3.2.7. Схема работы электрооборудования механизма заряжания
Электрооборудование механизма заряжания состоит из исполнительных
электродвигателей и электромагнитов, установленных в механизмах конечных
выключателей и датчиков, дающих информацию о положении подвижных
частей механизмов, органов управления и индикации, расположенных на
пультах ПЛ-088 и ПП-088, ПО и ПК стабилизатора 2Э52 и приборе 1К13-2.
Энергоснабжение исполнительных элементов и схемы управления и их
защита от перегрузок и коротких замыканий обеспечивается коробкой защиты
КЗ-088.
Электрооборудование механизма заряжания обеспечивает заряжание
орудия 2А70 типами Н100 и 0100 в режимах АВТОМАТ, СЕРИЯ и АВА-
РИЙНОЕ ДУБЛИРОВАНИЕ, загрузку и разгрузку конвейера, перевод испол-
нительных механизмов в исходное положение, а также индикацию выбранно-
го типа и его количества в конвейере.
Управление работой механизмов осуществляется по сигналам конечных
выключателей, датчиков и органов управления.
При управлении с места наводчика-оператора выбор типа производится
переключателем баллистик на блоке оптико-механическом (БОМ) прибора
1К13-2.
При управлении от командира выбор типа осуществляется переключа-
телем ТИП на пульте правом командира ПП-088. Так как заряжание изделия
2А70 осуществляется на фиксированном угле УЗОФ или УЗУ, то соответст-
вующая команда в начале цикла МЗ подается в блок управления стабилизато-
ра 2Э52.
Выбор лотка конвейера с типом, установленным переключателем балли-
стик ПБ (БОМ 1К13-2) или переключателем ТИП (ПП-088), производится с по-
мощью датчика ДНЛ-088, внутри которого между светодиодами и фотодиодами
находится кодирующий диск, вращающийся синхронно с конвейером.
При установке переключателя РЕЖИМ МЗ (ПЛ-088) в положение
АВАР. исполнительные механизмы включаются на время нажатия кнопки МЗ
(ПЛ-088).
При работе в режиме 100-Н или 100-0 с места наводчика-оператора (ко-
мандира) необходимо установить переключатель смены сеток на прицеле-
приборе наведения 1К13-2 (переключатель ТИП - на ПЛ-088) в положение
100-Н или 100-0.
Включить тумблеры МЗ и СПУСКИ на пультах ПЛ-088 (или ПП-088).
На пультах ПЛ-088 и ПП-088 загорится световая сигнализация МЗ и на
сигнальных табло высветится индикация выбранного типа выстрелов, их ос-
таток, а также световая сигнализация СПУСКИ.
Цепи стрельбы подготовлены к работе.
После проведения цикла заряжания цифра остатка данного типа на
пультах ПЛ-088 и ПП-088 уменьшится на единицу.
В режиме "У" переключатель смены сеток на прицеле 1К13-2 устано-
вить в положение"У", на пультах ПЛ-088 и ПП-088 высветится индикация

116
"У". Включить на пульте ПЛ-088 тумблеры СПУСКИ и МЗ, загорится свето-
вая сигнализация СПУСКИ и МЗ. Работа схемы стрельбы в режиме "У" ана-
логична работе в режимах 100-Н и 100-У, при этом кнопку ПУСК на ПО не-
обходимо держать нажатой до выброса гильзы.
3.3. Блокировка стабилизатора, цепей стрельбы, цепей управления
системой 902В. Режим "Плав."
Блокировки срабатывают автоматически, для включения режима
"Плав." на щитке водителя предусмотрен тумблер "Плав." .
Блокировка стабилизатора отключает стабилизатор при открытых люках
механика-водителя, передних десантников, люках десантников кормового от-
деления, при подаче команды ПАЗ, установке блока оружия или башни на
стопор.
При открытых люках или при подаче ПАЗ отключаются электромагни-
ты подъемного и поворотного механизмов, при этом приводы ВН и ГН пере-
ключаются на ручное управление. При установке блока оружия на стопор от-
ключается электромагнит подъемного механизма, управление электроприво-
дом ГН сохраняется.
При установке башни на стопор отключается электромагнит поворотно-
го механизма, управление приводом ВН сохраняется.
При открытых люках механика-водителя, передних десантников и лю-
ках десантников кормового отделения обесточиваются цепи стрельбы из пуш-
ки 2А72, орудия 2А70, спаренного ПКТ и цепи управления системой 902В.
Стрельба из ПКТ автономных установок возможна.
При нажатии кнопки МЗ на ПУО (ПУК) обесточиваются цепи стрельбы
из блока оружия до окончания цикла заряжания.
Блокировка цепей управления системой 902В предназначена для отклю-
чения цепей пуска дымовых гранат при открытых люках корпуса.
ВНИМАНИЕ! Блокировка стабилизатора при открытых люках, блоки-
ровка цепей стрельбы или цепей управления системой 902В в случае необхо-
димости могут быть сняты включением тумблера ДЕБЛОК. на пульте ПП-088.
При этом следует убедиться в безопасности членов экипажа и десантников.
Режим "Плав." стабилизатора обеспечивает обвод блоком оружия опас-
ных зон (прибора ТНП-350Б, воздухозаборной трубы в поднятом положении)
при повороте боевого отделения во время преодоления водных преград. Ста-
билизатор включается в режим "Плав." при получении сигналов с концевого
выключателя поднятой воздухозаборной трубы или с концевого выключателя
установленного прибора ТНП-350Б.

117
Библиографический список
1. Боевая машина пехоты БМП-3.Техническое описание. -3 38 с.
2. Боевая машина пехоты БМП-3.Инструкция по эксплуатации. - 232 с.
3. 100-мм орудие – пусковая установка. Техническое описание и инст-
рукция по эксплуатации. 2А70.00.000.ТО. -118 с.
4. 30-мм автоматическая пушка. Техническое описание и инструкция по
эксплуатации. 2А72.00.000.ТО. - 118 с.

118
ОГЛАВЛЕНИЕ
Введение..............................................................................
3
1. Блок оружия......................................................................
4
1.1. 100-мм орудие – пусковая установка 2А70............................... 4
1.2. 30-мм автоматическая пушка 2А72........................................ 22
1.3. 7,62-мм пулемет ПКТ......................................................... 49
1.4 . Механизмы наведения........................................................
53
2. Система автоматического заряжания....................................
57
2.1 . Механизм заряжания..........................................................
57
3. Система управления огнем...................................................
75
3.1 . Состав системы управления огнем.........................................
75
3.2 . Комплекс электроаппаратуры 6ЭЦ088.................................... 105
3.3 . Блокировка стабилизатора, цепей стрельбы, цепей управления
системой 902В. Режим «Плав.»...... ......... ......... ......... ......... ... 116
Библиографический список.......................................................
117

119
Учебное издание
Тропцев Иван Петрович
Батков Олег Николаевич
БОЕВАЯ МАШИНА ПЕХОТЫ БМП-3
ЧАСТЬ II
КОМПЛЕКС ВООРУЖЕНИЯ БМП-3
Учебное пособие
Редактор С. О. Логанова
Технический редактор Т.В .Фролова
Корректор Е. Н. Локтева
_______________________________________________________________
Подписано в печать
.
Формат 60х90/16.
Бумага офсетная. Печать офсетная.
Усл. печ. л. 7,50 . Уч.- изд. л. 8,32 .
Изд.No 517.Зак.No
. Бесплатно.
Для внутриведомственной продажи.
Типография ПАИИ
