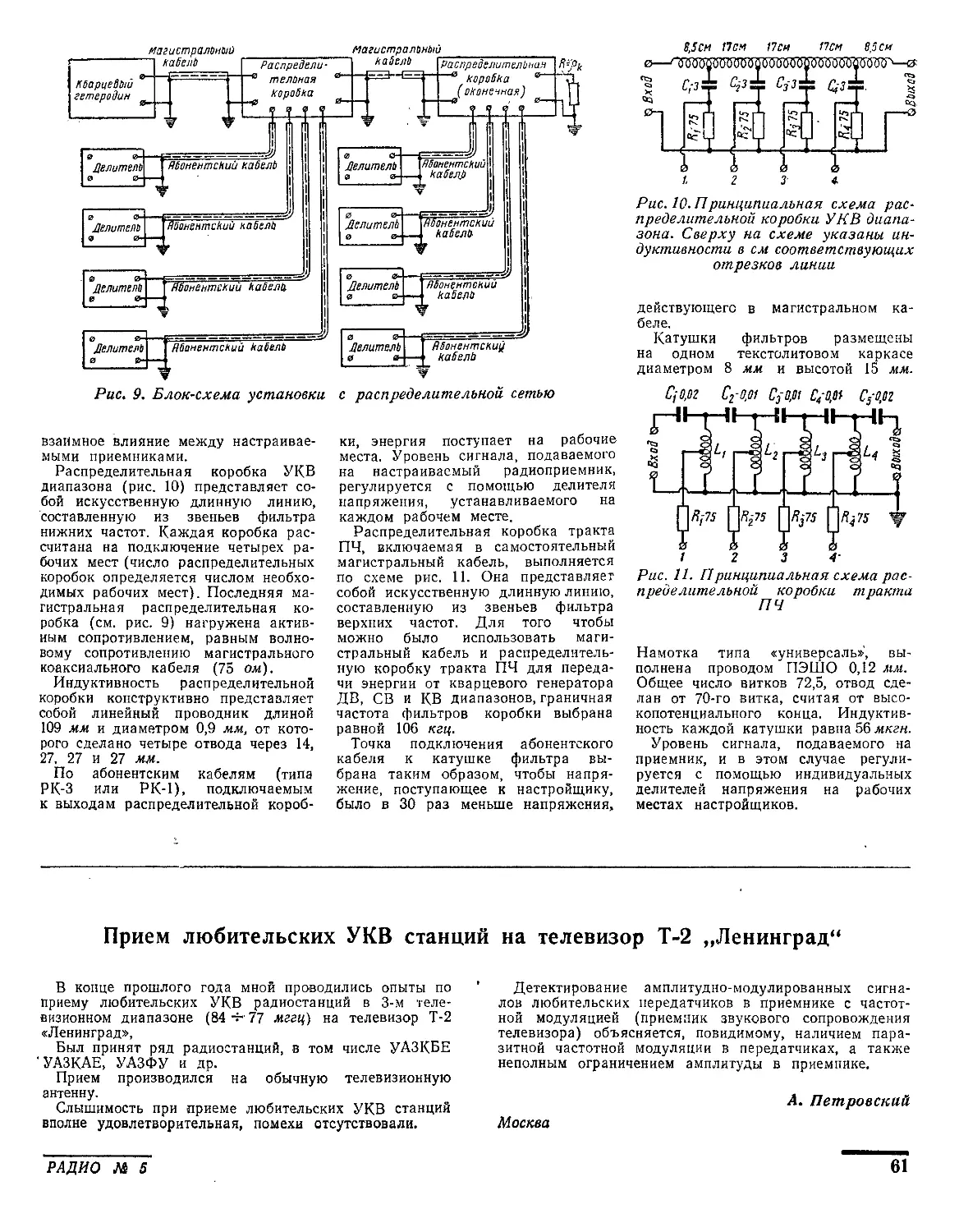

Рис. 9. Блок-схема установки с распределительной сетью
взаимное влияние между настраивае-
мыми приемниками.
Распределительная коробка УКВ
диапазона (рис. 10) представляет со-
бой искусственную длинную линию,
составленную из звеньев фильтра
нижних частот. Каждая коробка рас-
считана на подключение четырех ра-
бочих мест (число распределительных
коробок определяется числом необхо-
димых рабочих мест). Последняя ма-
гистральная распределительная ко-
робка (см. рис. 9) нагружена актив-
ным сопротивлением, равным волно-
вому сопротивлению магистрального
коаксиального кабеля (75 ом).
Индуктивность распределительной
коробки конструктивно представляет
собой линейный проводник длиной
109 мм и диаметром 0,9 мм, от кото-
рого сделано четыре отвода через 14,
27, 27 и 27 мм.
По абонентским кабелям (типа
РК-3 или РК-1), подключаемым
к выходам распределительной короб-
ки, энергия поступает на рабочие
места. Уровень сигнала, подаваемого
на настраиваемый радиоприемник,
регулируется с помощью делителя
напряжения, устанавливаемого на
каждом рабочем месте.
Распределительная коробка тракта
ПЧ, включаемая в самостоятельный
магистральный кабель, выполняется
по схеме рис. 11. Она представляет
собой искусственную длинную линию,
составленную из звеньев фильтра
верхних частот. Для того чтобы
можно было использовать маги-
стральный кабель и распределитель-
ную коробку тракта ПЧ для переда-
чи энергии от кварцевого генератора
ДВ, СВ и КВ диапазонов, граничная
частота фильтров коробки выбрана
равной 106 кгц.
Точка подключения абонентского
кабеля к катушке фильтра вы-
брана таким образом, чтобы напря-
жение, поступающее к настройщику,
было в 30 раз меньше напряжения,
В,Sen 17 см 17 СИ	17 См	В,5 См
Рис. 10. Принципиальная схема рас-
пределительной коробки УКВ диапа-
зона. Сверху на схеме указаны ин-
дуктивности в см соответствующих
отрезков линии
действующего в магистральном ка-
беле.
Катушки фильтров размещены
на одном текстолитовом каркасе
диаметром 8 мм и высотой 15 мм.
CjOfiB Сг-0,01 C3-B,B1 С/ЦМ СуО,В2
7	2	3	4-
Рис. 11. Принципиальная схема рас-
пределительной коробки тракта
ПЧ
Намотка типа «универсаль», вы-
полнена проводом ПЭШО 0,12 мм.
Общее число, витков 72,5, отвод сде-
лан от 70-го витка, считая от высо-
копотенциального конца. Индуктив-
ность каждой катушки равна 56 мкгн.
Уровень сигнала, подаваемого на
приемник, и в этом случае регули-
руется с помощью индивидуальных
делителей напряжения на рабочих
местах настройщиков.
Прием любительских УКВ станций на телевизор Т-2 „Ленинград"
В конце прошлого года мной проводились опыты по
приему любительских УКВ радиостанций в 3-м теле-
визионном диапазоне (84 -г 77 мггц) на телевизор Т-2
«Ленинград»,
Был принят ряд радиостанций, в том числе УАЗКБЕ
'УАЗКАЕ, УАЗФУ и др.
Прием производился на обычную телевизионную
антенну.
Слышимость при приеме любительских УКВ станций
вполне удовлетворительная, помехи отсутствовали.
Детектирование амплитудно-модулированных сигна-
лов любительских передатчиков в приемнике с частот-
ной модуляцией (приемник звукового сопровождения
телевизора) объясняется, повидимому, наличием пара-
зитной частотной модуляции в передатчиках, а также
неполным ограничением амплитуды в приемнике.
А. Петровский
Москва
