ПРИЕМНИК БС-2
Приемник БС-2, выпущенный заводом «Химрадио», полностью питается от сети переменного тока. По схеме это — регенератор с одним каскадом низкой частоты (0-V-1), более совершенный, чем ФП-2.
Для работы приемника необходим следующий комплект ламп: две СО-118 и кенотрон ВО-125 (можно ВТ-14 или ВО-116).

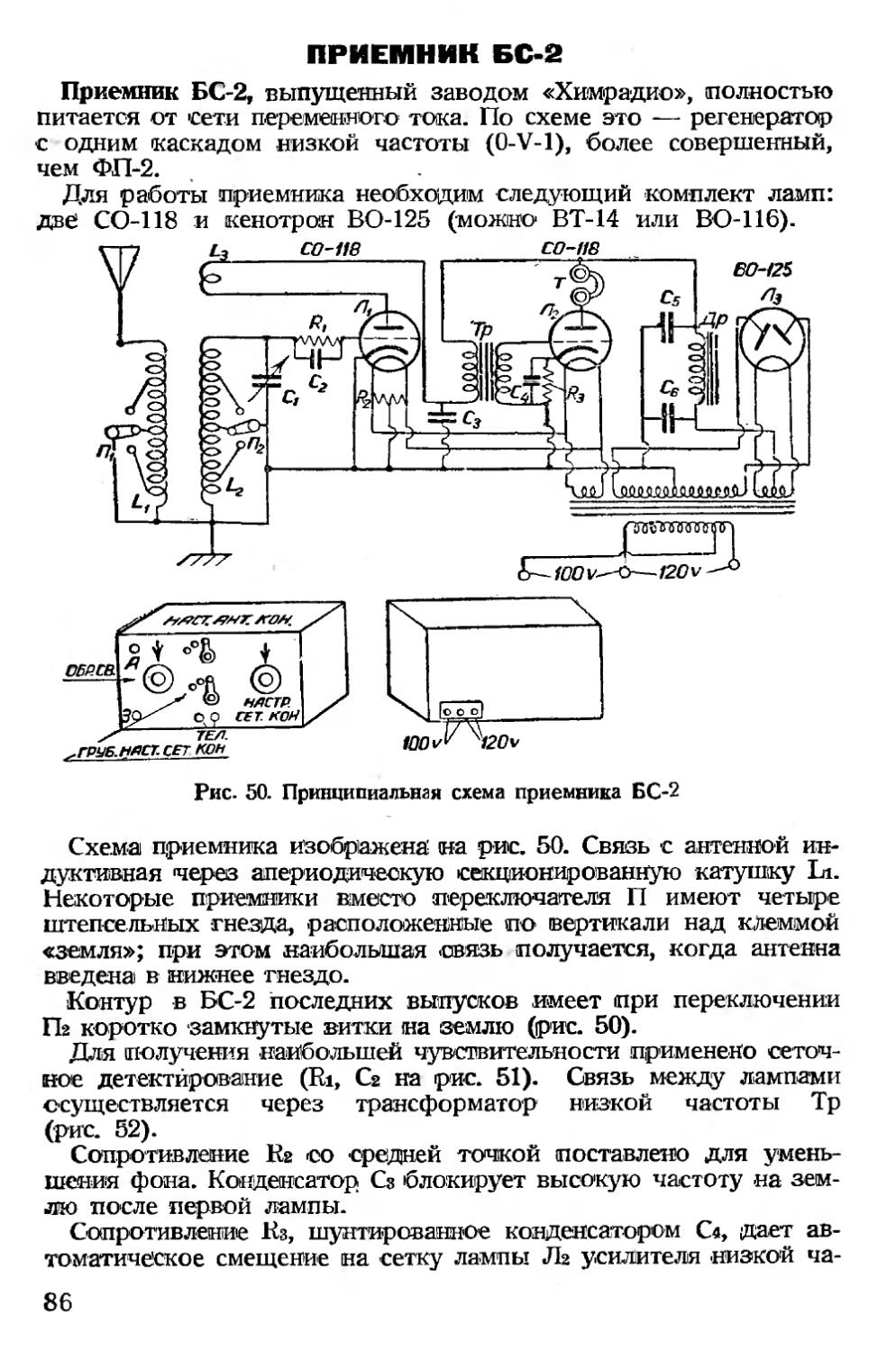

Рис. 50. Принципиальная схема приемника БС-2
Схема приемника изображена' на рис. 50. Связь с антенной индуктивная «через апериодическую секционированную катушку Li. Некоторые приемники вместо переключателя П имеют четыре штепсельных гнезда, расположенные по вертикали над клеммой «земля»; при этом наибольшая .связь получается, когда антенна введена в нижнее гнездо.
Контур в БС-2 последних выпусков имеет при переключении Па коротко замкнутые витки на землю (рис. 50).
Для получения наибольшей чувствительности применено сеточное детектирование (Ri, Сг на рис. 51). Связь между лампами осуществляется через трансформатор низкой частоты Тр (рис. 52).
Сопротивление Кг со средней точкой поставлено для уменьшения фона. Конденсатор Сз блокирует высокую частоту на землю после первой лампы.
Сопротивление Кз, шунтированное конденсатором Сз, дает автоматическое смещение на сетку лампы Лг усилителя низкой ча-
86
Рис. 51. Расположение деталей приемника БС-2 сверху
стоты. Конденсаторы Сэ и Се с дросселем Др являются фильтром выпрямителя.
Рис. 52. Расположение деталей "приемника ЬС-2 на дне
87
Данные детаяей
Контурная катушка БС-2 намотана на цилиндрическом каркасе из картона диаметром 67 мм и длиною в 100 мм L1? катушка для апериодической связи антенны — с замкнутым контуром L2. Катушка Li имеет 90 витков с отводами от 23, 38, 53, 90 витков.
Катушка сеточного контура имеет выводы от 30, 64, 103, 173 витков.
Подвижная катушка обратной 'Связи Бз помещена внутрь каркаса, на котором намотаны катушки Li и L2, и имеет 40 витков.
Секция в 15 витков, расположенная между катушками Li и L2 на каркасе (рис. 51), является частью контурной катушки Бг.
Все катушки намотаны проволокой ПЭ, диаметром 0,2 мм. Последние выпуски контурных катушек БС-2 имеют по три вывода у апериодической и сеточной катушек.
Силовой трансформатор
В последних выпусках трансформаторов намотка произведена на трех отдельных секциях. На двух -крайних секциях наматывается повышающая обмотка по 1750 гаитков' ПЭ, диаметром 0,17—0,19 мм, а на среднем каркасе намотан-а из ПЭ, диаметром 0,4—0,45 мм, сетевая обмотка в 700 витков с выводом ют 500 витка.
Накальные обмотки кенотрона и ламп (со средними точками) имеют по 24 витка; в первом случае провод диаметром 1,0 мм, а во втором — 1,5 мм.
Трансформатор низкой частоты имеет отношение 1 :3.
Дроссель для сглаживания выпрямленного тока имеет примерно около 4 000 витков провода ПЭ, диаметром 0,17, 0,19 м.
Ki =’ 1 мегом, R2 — 50 ом, с выводом ют средней точки;
Rs = 1 000 ом;
Ci = 500 см, Сг=150 см, Сз = 825 см; С4—-5 000 см; Cs и Се имеют каждый около 2 мкф.
Неисправности приемника
Приемник БС-2 является частым гостем радиомастерских, причем нельзя сказать, какие детали чаще всего портятся, так как выбывают из строя почти все одинаково.
Наиболее серьезными и достаточно характерными для приемника БС-2 являются: пробой конденсаторов фильтра Се и Cs и сгорание сетевого трансформатора, что обычно требует полной перемотки обмоток. В последних выпусках БС-2 силовые трансформаторы секционированы, что улучшило качество их и значительно облегчило ремонт; конденсаторы фильтра рассчитаны на повышенное напряжение, и поэтому заметно снизился их пробой.
88
