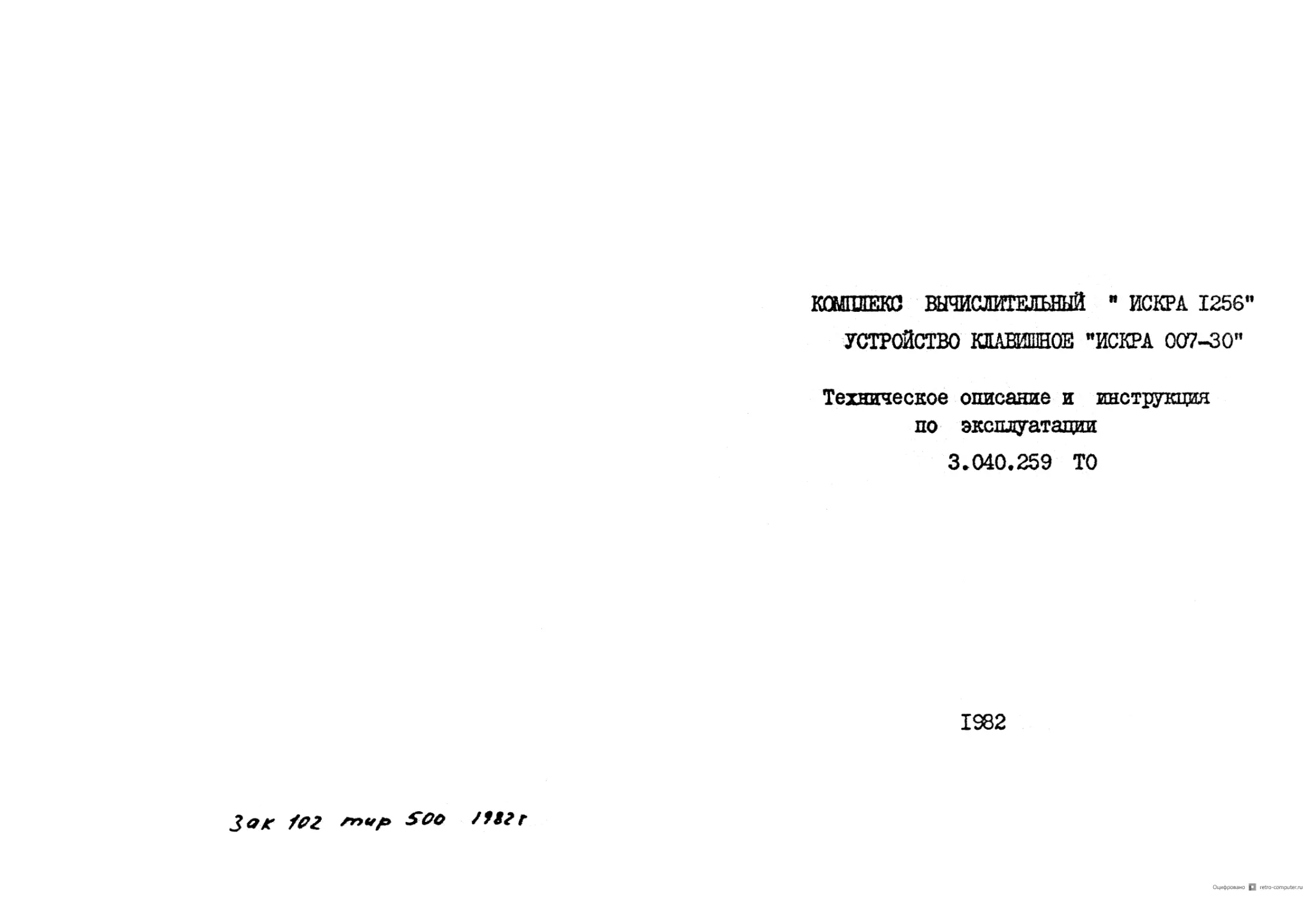

Текст
" ИСКРА 1256”
и
УСТРОЙСТВО КЛАЕ
ЗОЕ "ИСКРА 007-30"
Техническое описание и инструкция
по эксплуатации
3.040.259 ТО
1982
I* ВВВДЕНИЕ
1.1. Настоящее техническое описание и инструкция по эксплуата-
ции предназначены для изучения принципа работы, технических
характеристик и вопросов, связанных с эксплуатацией Устройства
клавишного "Искра 007-30" 3.040*259-
2. НАЗНАЧЕНИЕ
2*1* Устройство клавишное "Искра 007-30" (в дальнейшем УК
"Искра 007-30") 3*040.259 предназначено для формирования кодов
клавиш и ввдачи их в инициирующий процессор ( в дальнейшем -
процессор) или в технические средства, работающие по интерфейсу
ввода-вывода.
2.2 . УК "Искра 007-30" изготовляется в исполнениях 1,2,3 или
4.
7 Исполнение I - УК "Искра 007-30" 3.040.259 используется для
работы с процессором интерпретирующим "Искра 1256" 3*050*187.
Исполнение 2 - УК "Искра 007-30" 3.040.259-01 используется
для работы с процессором интерпретирующим "Искра-126” 3.050.186.
Исполнение 3 - УК "Искра 007-30" 3*040*259-02 используется
для работы с процессором интерпретирующим "Искра 1256"
3.050.187-02 в составе "Тренажера для обучения навыкам прог-
раммирования на АЛГОЛе".
Исполнение 4 - УК "Искра 007-30" 3.040.259-30 используется для
работы с процессором интерпретирующим "Искра 1269”.
2.3 * УК "Искра 007-30" рассчитано на эксплуатацию в стационар-
ных условиях при температуре окружающей среды от +10 до +35° С,
относительной, влажности воздуха 80% при 35°С и более низких темпе-
ратурах без конденсации влаги, атмосферном давлении 630...
800 мм рт.ст.
3. ТЕХНИЧЕСКИЕ ДАННЫЕ
3.1. Обмен информацией по магистрали ввода-вывода (МВВ)
осуществляется побайтно с использованием универсальных команд
(см. табл.1), передаваемых процессоре?/. к УК "Искра 007-30" и уни-
версальных состояний (см.табл.1), устанавливаемых УК "Искра 007-
30" на соответствующих шинах магистрали.
3*2. УК "Недра 007-30" обеспечивает защиту от повторного
обмена информацией при одном нажатии клавиши.
3.3. При одновременном нажатии двух клавиш в МВВ передается
код одной 'из них.
3.4. Напряжение питания ,8, +5 - 0,25.
3.5. Потребляемая мощность Вт, не более 8.
3.6. Усилие нажатия на клавишу, Н, не более 1,4.
3.7. Габаритные размеры мм, не более 520x72x185.
3.8. Масса, кг, не более 3,5.
4. СОСТАВ ИЗДЕЛИЯ
4.1. Основными составными частями УК "Искра 007*30" являются,
блок интерфейсный клавиатуры 3.055.149 и устройство клавишное
3.040.261/
5. УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
5.1. Блок интерфейсный клавиатуры обеспечивает формирование
кодов клавиш и выдачу их в процессор интерпретирующий "Искра 1256"
или "Искра 126" по интерфейсу ввода-вывода, а также выполнение
команд процессора согласно табл.1.
5.2. Описание интерфейса ввода-вывода приведено в техническом
описании процессора интерпретирующего "Искра 1256” 3.050.187 ТО
и процессора интерпретирующего "Искра 126" 3.050.186 ТО.
6. УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ
ИЗДЕЛИЯ
6.1. Описание работы клавишного устройства.
6.1.1. Клавишное устройство ( в дальнейшем клавиатура) представ-
ляет собой шифратор матричного типа"8х14".
3зависимости от исполнения каждому элементу матрицы т.е.
клавишному блоку 3.040.213, соответствует определенное наименова-
ние и код, формируемый при нажатии клавиши этого клавишного блока
(см.приложение I).
6Л.2. 8 качестве контактного элемента клавишного блока исполь-
зован геркон, й исходном положении постоянный магнит, укрепленный
на подвижной части блока, расположен выше геркона, контакт геркона
разомкнут. При нажатии геркон попадает в зону действия магнитного
поля, контакт замыкается. При отпускании возвратная пружина
возвращает клавишу в исходное состояние.
6.2. Описание работы блока интерфейсного клавиатуры (Б® Кл).
6.2.1. Описание БИФ Кл дается по схеме электрической структур-
ной (см.рис.1) и схеме электрической принципиальной 3.055.149 33
(«.рис. 2). ? / <
6.2.2. БИФ Кл содержит следующие функциональные узлы:
магистральный элемент (МЭ) /J1 7... j)I0/;
схе< управления МЭ (СхУИЭ) /J> I2.4J)22.2, D 22.4/-,
дешифратор команд (ДОК) /7)1.1 ...j}1.3,2> 4.2^7)5.2,7)11,2) 20.4/;
схему контроля адреса (СхКА) /1)3.2,Т) 13.3,2)16.1/;
схему выбора регистра клавиатура (СхВРг.Кл)/7)4.3,7) 6.3 JJ2I.2,
7)34.1/;
шифратор клавиатуры (ШКл)/2)4.1,1> 6.2 J)5. 4,1) 17, JI4, J 15,р18,
р!9,2)20.3, 7)22.3,2>24,329...])33,2)22.1, j)I2.2, 7)3. IJ25/;
схему формирования состояний (СхФС) /2)27,1)28, 1)3.1,1) 5.2, JJI3.I,
J) 20.1,7)23.2, 1,^34.2,2)23.4/ ~
триггер команда " Разрешить-запрос” (ТгРЗ) -/7)16.2/;
триггер команда " Вндать байт " (Тг2Б ) / 7)26.2;
триггер "Клавиша нажата" - ТгНКл /7)26.1)..
6.2.3. МЭ предназначен для энергетического сопряжения информа-
ционной магистрали ввода-вывода (ИМВВ) и УК "Искра 007-30".
6.2.4. -ДОК служит для расшифровки команд БИФ Кл. Перечень
команд, их кодировка и реализация приведены в. табл.1.
6.2.5. СхУМЭ служит для коммутации магистралей МЭ в соответствии
со следующими логическими условиями:
Запись - 3MI: =ЗрМК
ЗМ2: ="1" - запись отсутствует для2?7...2)9
ЗМ2: = ВУС для J7I0
ЗМЗ: = Hita л ВС
Считывание - (ЖЕ: « НКлдВС для2)7..Л)9
(ЖЕ: = HKflftBCvByC для 2)10
СчМ2: = ”1" дляJ7...2)10
СЧМ2: = "О" для 7)10 считывание отсутствует
(ЖЗ: ="0" - считывание отсутствует,
где ЗрИК - сигнал с третьего разряда магистрали комавд
НКл - сигнал нажатия любой клавиши
УС, ВУС, ВС см .табл.1.
Таблица I
MKdB I швв Г i мсвв J ! Реализация команды ! !
Наименование ! команды 1 Код } Тип 1 LZ-H i информации 1 д 1 Состояние ! у ’ i Код
I. Установить связь (0) ЛАУ (01) Команда выполнена (2) на ШЗЗ выставляется физи- ческий адрес устройства.При совпадений его с ^АУ клавиа- туры Ы*» функционально под- ключается к магистрали ввода- вывода.При несовпадении- отключается от магистрали.
Команда выполнена, есть запрос прерывание (6) на Данное состояние формируется, если на шине ’’Запрос” был установлен сигнал Запрос”, свидетельствующий о том,что код нажатой клавиши сформирован.
2. Начальная уста- новка (I) Команда выполнена >(2) БИ*? приводится в исходное состояние, устанавливается нижний регистр.
3. Разрешить запрос на прерывание (2) Команда выполнена (2) БИФ подготавливается к формиро- ванию сигнала ’’Запрос” на шине ’’Запрос”, который выставляется после выполнения команды “выдать байт”, следующий за данной -КОМАНДОЙ-
4. Ввдать байт (Д) Команда выполняется (I) ЬИФ подготавливается к формиро- ванию кода клавиши, которая бу- дет нажата после данной команды. Если команде ”Задать байт” пред- шествовала команда ’’Разрешить запрос на прерывание”, то после
_ ^продолжение табл, I
МКВВ Наименование! команды ! ! Код! имвв Тип информации ысвв ' i1^Aj Состояние ! Код -! Реализация команды 1
сформирования кода нажатой кла- виши на шине ’’Запрос” выстав- .ляется сигнал ’’Запрос”. Код нажатой клавиши будет сформирован и в случае,если команды ’’Разрешить запрос на пре- рывание” не оыло, сигнал ’’Запрос” в этом случае не выставляется.
5. Задать состояние (4) Код нажатой клавиши Команда выполнена (2) Код нажатой клавиши сформирован и задается на ИМВВ.Коды кла- вишного устройства приведены в приложении I.
Команда ’ выполнена (2) Предыдущая команды выполнена.
( Команда выполняется (I) После команды 4 ’’Рыдать байт” клавиша еще не нажата или код нажатой клавиши еще не сформирован.
6. Выдать уточ- ненное состоя- ние (Р) : Ко.манда выполнена (2) ПО ИМВВ передается состояние клавиши J1AT Ьр»ШЗВ=”1” - латинский алфавит (клавиша нажата) 8рИМВВ-"0" - русский алфавит I клавиша отпущена)
Авария (0) Состояние "Авария” выдается в случае прихода в ЪИФ по ШШЗ ко- ,манды, не указанной в настоящей г .
о Примечание. Коды приведены в шестнадцатиричной системе счисления.
г
Pud Схема электрическая структурная д/юка
интерреисмоео маРиатурь/.
6.2.6. СхКл по команде “Установить связь” обеспечивает срав-
нение передаваемого по ИМЕВ физического адреса устройства(ФАУ)
со значением, заданным на БИФ Нл (для УК “Искра 007*30" код,
соответствующий ФАУ, равен 01.
При совпадении ФАУ с заданным на БИФКл кодом по сигналу
ВЫЗОВ в СхКА запоминается проключение УК "Искра 007*30" (подклю-
чение БИФКл к МВБ): сигнал ТгА =1.
Сброс проключения происходит по НУ или по команде УС при
ФАУ#1.
6.2.7. СхФС обеспечивает формирование сигналов состояния по
командам БИФКл в соответствии с табл.1.
6.2.8. Сигнал "ЗАПРОС" формируется по нажатой клавише при
наличии разрешения запроса, переданного предварительно в БИФКл
из процессора.
Сигнал "Ответ" формируется через X. =200 нс после прихода
сигнала "ВЫЗОВ" при наличии проключения (ФАУ=1).
6.2.9. Временная диаграмма обмена информацией между процес-.
сором и предварительно проключенным УК "Искра 007-30" представ-
лена на рис.З.
6.2.10. УК "Искра 007-30” имеет два рабочих регистра:верхний
и нижний. Выбор регистра осуществляется клавишами НИЖНИЙ РЕГИСТР
и ФИКО в исполнении I или SHIFT и SHIFT LOCK . в исполнении 2,3,4
в соответствии с диаграммой, представленной на рис. 5.
Схема электрическая функциональная выбора регистра клавиа-
туры приведена на рис.4.
Описание работы схемы переключения регистра дано для исполне-
ния I.
В исходном положении по команде "Начальная установка" и при
отпущенных клавишах триггер Тг установлен в положение "I" ор ин-
формации кода клавиши в положение лог."О".
При нажатии клавиши НО1ИИ РЕГИСТР 8р кода клавиши устанавли-
вается в состояние лог"1" на время нажатия клавиши.
При нажатии клавиши ФИКС триггер Тг переходит в состояние "О”,
а в 8р кода клавиши устанавливается лог."1".
Обратный переход осуществляется нажатием и отпусканием кла-
виши НИЖНИЙ РЕГИСТР или по начальной установке.
Световой индикатор выбранного регистра горит при нажатии на
клавишу НИ/йНИИ РЕГИСТР на время нажатия и после нажатия клавиши
2У1КС до сброса по начальной установке или нажатию и отпусканию
клавиши НИЖНИЙ РЕГИСТР.
з
J3EL - ''мнанЪа&шмныо1'
ITi ' "командаSwawiHajuni запроснаф>у1>&£&м/ё?
Нах атаму еастаямма ма&ли eaanfanr^ye-
мизшй у/ю&ш ег/гмам.
т
til—S
£&#£
о-
ъ
HiLS^eg^
Puc.k Схема элемрииемая ФумАуима^мат?
fatftya. уегае ту a wafaa/ny/M/
Рис. е. Диаграмма ра Реш/ м^ага
//ижнийрег ает/з а
УК ’’Искра 007-30” в исполнениях 2,3 и 4 позволяет в верхнем
регистре оперировать русским и латинским алфавитом. С этой
целью введен переключатель с фиксацией "ЛАТ". При отпущенном
состоянии переключателя обеспечивается работа с русским алфавитом,
при нажатом - с латинским алфавитом.
6.2.11. Шифратор клавиатуры ШКл.
Работа ШКл излагается в соответствии со схемой функциональ-
ной электрической шифратора клавиатуры, приведенной на рис.б.
Горизонтальные и вертикальные шины устройства клавишного (УК)
3.040.261 представляют собой матрицу. В каждом узле матрицы
расположен геркон клавиши, один контакт которого соединен с гори-
зонтальной шиной, другой - с вертикальной*
В исходном состоянии счетные входы счетчика горизонталей (СчГ)
и счетчика вертикалей (СчВ) открыты и на них поступает сигнал
I МГц.Дешифратор-ДС счетчика горизонталей СчГ открыт и на его
горизонтальных шинах (ГШ) поочередно появляется лог."0" При нажа-
тии клавйшичерез геркон, "пересекаемый" определенной горизонталь-
ной шиной сигнал лог."0" попадает на соответствующую вертикаль ши-
фратора (ВШ) клавиатуры. На выходе схемы сборки вертикальных шин
(Сб-ВШ) появляется ”1”.Триггер горизонталей (ТгГ) устанавливается
в "I" и блокирует вход СчГ, на его выходе при этом сформирован
4 разрядный код Ш, который поступает по 4,5,6,7 разрядам инфор-
мационной магистрали. Запускается задержка " " в формирователе
логического уровня (ФЛУ1). СЧВ с частотой 1МГц изменяет адрес на
коммутаторе вертикалей (КВ). На информационные входы КВ заведены
вертикальные шины шифратора клавиатуры. Когда адрес на КВ сов-
падает с номером Воссоединенной с герконом нажатой клавиши,ТгВ
устанавливатся в положение "I” и блокирует СчВ, тем самым фикси-
руя на выходе его 3 разрядный код ВШ, который поступает по 1,2,3
разрядам информационной магистрали.
Если ТгГ устанавливается в "I” по кратковременной помехе на ВШ,
то после задержки Т-12 мс ФЛУ1 при отсутствии "I" на выходе Сб.ВШ
триггер ТгГ сбрасывается "0".СчГ разблокируется и поиск нажатой
клавиши возобновляется. ^ЛУ2 предназначена для исключения повтор-
ной выдачи кода, вызываемой дребезгом контакта геркона при отпуска-
нии клавиши.
6.3. Конструкция УК "Искра 007-30". УК "Искра 007-30" конструк-
тивно законченное изделие,имеющее в своем составе:
клазилно.е поле, набранное из 108 клавишных блоков,
блок интерфейсный клавиатуры, скомпанованные на спеттиял^ных
печатных платах размером 145x450 и 280x100мм.
Эти платы крепятся на кронштейнах к нижнему кожуху. Сверху
они закрываются кожухом, в который снизу вставлена декоративная
панель из ударопрочного полистирола. Кожух УК "Искра 007-30"
выполнен из сплава АМц-м. УК "Искра 007-30" имеет выходной разъем
типа РП15-32 ШВК для подключения к процессору.
Блок клавишный (одиночный ) содержит в себе геркон и постоянный
кольцевой магнит.
Корпус блока клавишного выполнен из ударопрочного полистиро-
ла‘ На блоках клавишных51... 585 и5108... 5110 знаки и надписи
помещаются в виде вкладышей,изготовленных на фотобумаге и закштых
стеклом. На блоки клавишныеJ86...J107 текст помещается в виде
сменного вкладыша рядом с блоками.
В состав УК "Искра 007-30" входят также микропереключатель
"РЕ5ЕГ" и диод световой AJU02 НМ, которые установлены на своих
кронштейнах и крепятся к блоку интерфейсному клавиатуры.
УК "Искра 007-30" 3.040.253-01, 3.040.253-02 и 3.040.253-03
помимо этого имеет переключатель "ЛАТ", расположенный на левой
стороне клавишного поля.
Внешний вид клавишного поля УК "Искра 007-30 в исполнениях
I, 2, 3 и 4 представлен на рис. 7.
7. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ
7.1. УК "Искра 007-30" имеет планку, на которой нанесена
маркировка следующего содержания;
а) надпись "Сделано в СССР" ;
б) условное обозначение;
в) номер изделия;
г) год внпуска.
7.2. УК "Искра 007-30" имеет также планку с названием
"Искра 007-30"
7.3. Пломбирование УК "Искра 007-30" производится согласно
упаковочному чертежу.
7.4, Нарушение пломб потребителем в течение срока гарантии
не допускается.
7.5. Распломбирование для проведения гарантийного ремонта
и последующее пломбирование осуществляется только представителем
завода-изготовителя.
8. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
8.1. Осмотр и ремонт УК "Искра 007-30" допускается производить
только при отключенном питании.
8.2. Обслуживающий персонал должен пройти инструктаж до техни-
ке безопасности.
9. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ
9.1. УК "Искра 007-30" должно быть подключено к процессору
интерпретирующему "Искра 1256", "Искра 126" или "Искра 1269"
через выходной разъем РП15-32,установленный.
на выходном жгуте УК "Искра 007-30".
10. ПОРЯДОК РАБОТЫ
10.I. Работа с УК "Искра 007-30" изложена в документах:
"Процессор интерпретирующий "Искра 1256". Техническое опи-
сание и инструкция по эксплуатации. Приложение. Инструкция по
программированию 3.050.187 ТО.
"Процессор интерпретирующий " Искра 126". Техническое описа-
ние и инструкция по эксплуатации. Приложение. Инструкция по прог-
раммированию. 3.050.186 ТО.
"Тренажер для обучения навыкам программирования на АЛГОЛе.
Техническое описание и инструкция по эксплуатации. Приложение.
Руководство по программированию" 1.320.128 ТО. Приложение.
Процессор интерпретирующий "Искра 1269".Техническое опи-
сание и инструкция по эксплуатации. Приложение. Инструкция по
программированию".
II. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ
ИХ УСТРАНЕНИЯ
II.I. Наиболее вероятные неисправности и методы их
устранения сведены в табл.2
Таблица 2
Наименование неисправ- ! кости, внешнее проявле-! ние и признаки I Вероятная ! Метод ! Примечание причина (устранения I
При нажатии клавиши сигнал на выходном разъеме отсутствует Неисправен геркон блока клавишного Заменить блок клавишный
12.
ЙИЧЕСКОЕ ОБСЛУЖИВАНИЕ
12.I Обслуживание УК "Искра 007-30" осуществляется специаль-
но подготовленным оператором, имеющим право на техническое обслу-
живание.
12.2. Обслуживание УК "Искра 007-30" должно производиться в по-
мещении, гарантирующем защиту изделия от воздействия пыли, брызг,
агрессивной среды и электромагнитных полей.
13. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
13.1. Транспортирование и хранение УК "Искра 007-30"
осуществляется в транспортной таре, разработанной на техническое
средство (ТС), в состав которого входит и данное устройство.
13.2. Требования, предъявляемые к транспортированию и хране-
нию технического средства и входящих в его состав блоков, излага-
ются в техническом описании ТО (например, для комплекса вычисли-
тельного "Искра 1256" они сведены в 1.320.118 ТО).
Приложение I
КОДУ УСТРОЙСТВА КЛАВИШНОГО "ИСКРА 007-30"
Номер блока ! г Наименование клавиши — ! . . ...... । Код (разряды) ! !
кла- ! для 1 I для 1 ДЛЯ ! для ! ! 1 ! 1 1 1 1
видно- -йсподне-йсполне- !исподне-!исполне-! 7 1 6 15 1 4 1 31 2 ! II
го ! ния I 1 ! НИЯ 2 1 НИЯ 3 ! ния 4 ! 1 ! 1 1 1 ! I
51 0 0 0 0 0 0 0 0 0 0 0
-22 I I I I 0 0 0 0 0 0 I
'3 2 2 2 2 0 0 0 0 0 I 0
£4 3 3 3 3 0 0 0 0 0 I I
55 4 4 4 4 0 0 0 0 I 0 0
об 5 5 5 5 0 0 0 0 I 0 I
£7 6 6 6 6 0 0 0 0 I I 0
58 7 7 7 7 0 0 0 0 I I I'
59 8 8 8 8 0 0 0 I 0 0 0
510 9 9 9 9 0 0 0 I 0 0 I
£11 • • • • 0 0 0 I 0 I 0
512 «•* ЕХР(- — BACK- 0 0 0 I 0 T I
513 + SQR + SAVE + 0 0 0 I I 0 0
514 LOG( / / SKIP / 0 0 0 I I 0 I
515 * ABS6 * * LOAD <- 0 0 0 I I I 0
516 1 . 1 i i t J tr 1 0 0 0 I I I I
517 + ; add + 4- icon + 0 0 I 0 0 0 0
518 I f IAND | I TRUE I. CONVERT 1 0 0 I 0 0 0 I
519 2 II 2BACKUP 2 NOT 2С0РУ " 0 0 I 0 0 I 0
520 3 3 BIN iAi # 3DATA 0 0 I 0 0 I I
521 4 я 4 BOOL # 4 4 DEF 0 0 I 0 I 0 0
522 5 % »C0M % » ( )R 5> % 0 0 I 0 I 0 I
523 6 & 6C0W£fW6 AND 6DRAW£ 0 0 I 0 I I 0
524 7 9^ 7DATA r 7 pp 7END' 0 0 . I 0 I- I I
525 8 с 8DEFFN C 8 ( 8F0R ( 0 0 I I 0 0 0
526 9 ) 9DEFFN') 9 ) 9FN ) 0 0 I I 0 0 I
527 0 , я ODIM JT 0 FALSE OFRAMEJT 0 0 I I 0 I 0
528 ~END = ~~ -GOSUB= 0 sO I I 0 I I
£29 • * .'KEVIN * • * ! PRINT * 0 0 I I I 0 0
5 30 • .REWIND> • > • TO > 0 0 I I I 0 I
5 31 •THEN < <7 •SGNC. c 0 0 I I I I 0
532 / 7 /TRACE ? / ? / kBSf 0 0 I I I I I
Номер !_______Наименование клавиши_______! Код (разряды)______I
блока ! для ! для ! для i для 1 I Г ' I ! ГТ !
клавиш-!исполне-!исполне-!исподне-!исполне~! 7 I 6 J о ! 4! 3 !2f I!
ного ? ния I ! ния 2 I ния 3 I ния 4 ! t ! ! ! ! ! !
533 534 l/vPAL’fi. NAMBER STMT COMMENT HALL&TTP INT ( 0 0 I I 0 0 0 0 .0 0 0 0 0 I
£35 Зн RUN D-k ?DN" 0 I 0 0 0 I 0
S36 SIN CLEAR TRAN ? 0 I 0 0 0 I T
£37 cos LIST EDIT 0 I 0 0 I 0 0
538 TAN PRINT ERASE 0 I 0 0 I 0 I
539 ARC гр LOAD LIST , 0 I 0 0 I I 0
£40 НУР РГ SAVE TAPE 0 I 0 0 I I I
541 LN HBS ARC e , SUPPRES > 0 I 0 I • 0 0 0
S42 ЕХРШ TAN( A RECORD г N. 0 I 0 I 0 0 I
543 ( А SIN ( f = 0 I 0 I 0 I 0
544 ) SQR COS( ) ) 0 I 0 I 0 I I
£45 И J йр0* J й J йООГО J 0 I 0 I I 0 0
£46 ц ЦИКЛ цОЮ c U C 4 IF C 0 I 0 I I 0 I
£47 У и у (jOSUBy * u УINPUTu 0 I 0 I I I 0
£48 к к К к K^ET K 0 I 0 I I I I
£49 еселекг ZCOTOZ E £ g light g 0 I I 0 0 0 0
£50 н м HHE^T H N H MOVEN 0 I I 0 0 0 I
551 г G HEX PRINT i 1 it Г G rNtXT q 0 I I 0 0 I 0
5 52 ш с U) n c Ш c wN₽L0Tc 0 I I 0 0 I I
5 53 щ 3 щхмп^ Ш, □ ^ORlGlNn 0 I I 0 I 0 0
£54 3 2 oINPUT 3 z 3PEN г 0 I I 0 I 0 I
£55 X НЕХ XlNT( H X H хРьотн 0 I I 0 I I 0
556 ф F <EmXTF Ф ‘ F фРРОТЕСТр 0 I I 0 I I I
557 ы ВЫВОД bl 0N V bl V bi READ у 0 I I I 0 0 0
£58 в ВВОД в w в w gRE^W 0 I I I 0 0 I
559 А V дРАСКд A A ARESTOREA 0 I I I 0 I 0
£60 п ПЕРЕХ npRiwrusp П P pRETURN p 0 I I I 0 I I
561 р R poiA> P R pSCALE a 0 I I I I 0 0
£62 0 0 0REM 0 0 0 QSELECT 0 I I I I 0 T X
S63 л Ь jlPE.WMB^ Л b Л STEP u 0 I I I I I 0
£64 д D Д RES D Д г nSTOP D 0 I I I I I I
£65 ж -\Г * RESTORE^ ж V ^STRETCHy I 0 0 0 0 0 0
566 э RETURN 4 3EQU/V 0 IMPS gTHEN \ I 0 0 0 0 0 I
567 ЧПЕЧАТЬ 4 ROTATEл 4SIN( A I 0 0 0 0 I 0
17
Номер блока клавиш* кого f 1 для !исполне 1 НИЯ I Наименование клавиши ! Г для i для ! для I -Лсподне*!исподне*’исполне-! ! ния 2! ния 3 ! кия 4 ! _..КоА...СразряД“)} TT 12! I 1 1 I! _l
7 ! 6 ! ! 5 I I 4 ! 3 ! I
5 68 с 5 С$Е6ЕС^ С £ c cos <5 I 0 0 0 0 I I
5 69 м STR ( MSKIPM И м MrAN< M I 0 0 0 I 0 0
5 ?0 И I : n5GNfi и I HARC I I 0 0 0 I 0 I
5 71 т стоп Т5ТЕРТ т т TEXP(T I 0 0 0 I I 0
5 72 ь Ь5ТОР х Ь х bL0&(* I 0 0 0 I I I
573 Б б5ТЯ(В б 8 ^OQRC B I 0 0 I 0 0 0
5 74 ю и / Ю ТАВ (с Ю & H)RND q I 0 0 I 0 0 I
5 75 * 6 ? я^о(q Я q „TURN Q I 0 0 I 0 I 0
76 ПРОГР. £1м7ка$е ехес CONTIN I 0 0 I 0 I I
£77 СЧЕТ CONTINUE TRACE LIST I 0 0 I I 0 0
578 СБРОС BAC*s/*ce RON CLEAR I 0 0 I I 0 I
579 ОСТАН hal,jstep debug RUN I 0 0 I I I 0
580 С1 ЙбгЕхЬ пс/стс / .1N F OHEPATOPDE/jt‘£ ♦ I 0 0 I X I I
581 лист RECALL DELETE. I 0 I 0 0 0 0
582 ПУСК CR / UP CR/UP EXECUTE I 0 I 0 0 0 I
583 СИМВОЛ* INSERT char I 0 I 0 0 I 0
584 » ERASE DISPLAY ♦ I 0 I 0 0 I I
585 рвд EDIT RECALL I 0 I 0 I 0 0
586 4 4 UNTIL I 0 I 0 I 0 I
587 — - DO I 0 I 0 I I 0
588 ~' CALbWH/6E I 0 I 0 I I I
589 i f W I 0 I I 0 0 0
590 — -Л*- * вводе I 0 I I 0 0 I
591 GOTO I 0 I I 0 I 0
S92 rf/~ SU8ROU7tHE ^0 PROCEDURE P/t function S' VAUUE o/o I 0 I I 0 I I
S93 ^/2 >'/i I 0 I I I 0 0
S94 ^/5 2.9/o Return '2 SW7TCH 3/5 STOP Ч'Л wr 5/5 «&“- 2'/2 I 0 I I I 0 I
595 19Д Ws I 0 I I - I I 0
596 г°/5 Н'/ц I 0 I I I I I
597 ^/6 5?5 I I 0 0 0 0 0
598 22/7 «/« » 7V- FORMATf '? BOObEAN Qt/o PROGRAM s/8 BEGIN 67б I I 0 0 0 0 I
S99 23/8 7//7 I I 0 0 0 I 0
5'100 ^/9 878 I I 0 0 0 I I
$101 ^/10 979 END 979 I I 0 0 1 0 0
5102 &/ц 1°7lO IF w/10 I I 0 0 I 0 I
$103 27/12 H/l1 THEN 11711 I I 0 0 I I 0
Номер ! Наименование клавиш 1 Код (разряди)
блока Г“для Т для"! для ! для I |д * ( 7}ч •
клавиш-!исполне-£сполне-!неполно-’исполне-17 16 !5 ' 4 !3 12 и
5104 28/13 ^12 CONTINUE ELSE 12/12 I I 0 0 I I
SI05 29/14 I3/i3 FOR I3/13 I I 0 I 0 0- 0
5106 30/i5 14/14 14/ T4 I I 0 I 0 0 I
SI07 ВСТАВКА I5/l5 STEP 15/15 I I 0 I 0 I 0
3108 RESET RESET RESET RESET I I 0 I 0 I I
SI09 нианий РЕГИСТР SHIFT SHIFT SHIFT — — — — —
SII0 ФИКСАЦИЯSHIFT LOCK SHiFT LOCK SHIFT LCCi - - — - —
5Ш — ЛАТ — ЛАТ
Примечание. Восьмой бит каждого кода клавиши
"О"- верхний регистр
"I" - нижний регистр
устанавливается в зависимости от сос-
тояния клавиш:
для исполнения I
"ВЕРХНИЙ РЕГИСТР" и "ФИКСАЦИЯ"
для исполнения 2, 3 и 4
"SHIFT " л "SHIFT LOCK".
Состояние клавиши 1П("ЛАТ) передается
с клавишного устройства в 8 разряд
шин информационной магистрали
ввода-вывода по команде ВУС:
"I" - латинский алфавит (клавиша
нажата)
"0я - русский алфавит(клавиша отпу-
щена) .
Перечень элементов к рис. 2 . 3.055.149 ПЭЗ
Поз. .... Наименование Кол. Примечание
CI Конденсаторы ISO-6~1-I6B-5O мкФ I
C2-CI8 K2C-I-H9O-0.I мкФ 17 Допускается зам.
на конденсатор К10У-5-Н50-0,1мкФ
CIS КДС-1-ЬГ75-30С пФ ± 20? I
С 20 КЛС-1-Н90-0.015 мкФ I
C2I K50-6-I-I6B-5 мкФ I
С22 КЛС-1-4Г75-100 пФ I
С23 КДС-1-«75-ь150 пФ I
К5 0-6-1-168-5 мкФ I
Микросхемы
j) I,j)2 Й58 ЛАЗ 2
D3 П55ЛИ1 I
Н КГ55ЛАЗ I
j)5 К158ЛА1 I
J)6 К155ЛН1 I
P7-J)IO КГ55Ш4 4
К155ВДЗ I
j).I2 К155ЛИ1 I
1)13 К155ЛА4 I
<14, PI5 И55ИЕ7 2
J) 16 КТ55ТМ2 I
7)17 К155ТЛГ I
j)I8 J19 Ш55ВД4 К155КП7 I I
<20 КГ55ЛШ I
<21 К155ЛА7 I
<22 КЕ55ЛАЗ I
<23 КГ55ЛИ1 I
<24 К155ЛА2 I
<25 К155АП I
<26 „ KI55TM2 I
<27... J 32 К155Ш 6
j33, 7)34 KI55TM2 2
RI...58 ЙадЬзо <Ы ± logo CT7II3-77 8
R9 МЛТ-0,125-100 CM ilOSW T7II3-77 I
RIO МЛТ-0.125-4300M ♦ 10% Г0СТ7113-77 I
Eli ШП-0.125-820М 110% ГОСТ 7113-77 I
RI2 МЛТ-0,125-100 CM tIO?TOCT7II3-77 I
VI.. .V5 Диод КД522А 5
СОДЕРЖАНИЕ
Лист
I. Введение 3
2Назначение 3
3. Технические данные 3
4. Состав изделия 4
5. Устройство и работа изделия 4
6. Устройство и работа составных частей изделия 4
7. Маркирование и пломбирование 16
8. Указания мер безопасности 16
9. Подготовка изделия к работе 16
10. Передок работы 16
Нехарактерные неисправности и методы их устранения 17
12,Техническое обслуживание 17
13. Правила хранения .и транспортирования 17
Приложение I 18
Рис 6 Фунхциана/гьмм схема шифратора
&Л Внешний бид мм я УК - Uc^ Ш^"-Ж'н
Оцифровано Q rstro-computer.nj
---L
с
X.U ________
*.«/__НАШ _____3
—Ъ L
гц> OSZ_______L
км/ 9РИН88 8
ml_____SA. ____!А
KiyzZ.,7.^____tL
<а<- f —а.
и/л . *,.__VL.
к.иО__________
ta{---7------«
л»2------- 2.
г.я<........
г /э г ИежН РШсгр. 19
12
K3(-
2f
ВыЗСв &&
1PMKBB
грмьв
19
"
Ю
8
-1121
01ГГЛ
<Ч\
-зт
<7
~И9
23___fJLfte.—у к. зв
------>к 38
с5.--/5------ук ч/
?6___12_____
Ц
51---/2.----^К.52
Q----2------}к. чг
4г-—\--------
а—5----------»»
15!---i------
I j >к.^
f—г-----------><«
2L----1------
---£_____~>К 4tg
.22JLP.M.C8B, g
/В Лд/*АА к
^«3
127
01
A7
K.M
/5
OS
-2)28
04
2L
Д
-M
76
06
•ГЗЗ
to
-JMT2
•96.2
T
0<
Ji
Ы
-929
to__________62
.2L
15
U
06
(N
51
-126,1
09
1Z
to
Ml
02
11
H
«I
L8
м»
£
и
to
b
to
Al
Ю
ЧН
АГ
Ы5
06-
Ич' 2
46*
«г/.
ни-
нп
54
19
-иг
51
«F
1T rtf
1——
j. BAM—т^-Л
ItZMMr-zryyj
vg
•^KS9
^.SS
Ш1 ^-CZI
15
В
OS
if
из
-921 ‘03.4
-133 -923
-911
•H6.1
k.v 4
К.Ю / 8даый прсВед "p
-___ZT
А:сг..сг
_________И1
04
-9162
5
1
-J31
-932
OS
ft
5!
66
65
19
89
31
03 \
-952
Л
01
01
9
>c
n
О
31
-913.1
(И\
At \05
33
-05.2
03
90
11
=U*^3
»5
OS
-913.1
‘9206
У Контакт 24микросхемы Iff, кс чтакт /6
Микросхем /74,915,918, 919, Кднтакт 14
остальных микросхем подключить к
шине питаний *5&
Контакт 72 микросхемы 1НГ контакт 8
Микросхем 974,915,918. 919. контакт 7
остальных микросхем t подключить к
шине „ Одщий провод
2 Конденсаторы с СВ по с 78 установить
на шины питания У каждого элемента
Рис 2 Схема ЗлектрическаЯ принципиальная 5.0SS. 349
Ъхока интерфейсного УК,, искра 007-30"
