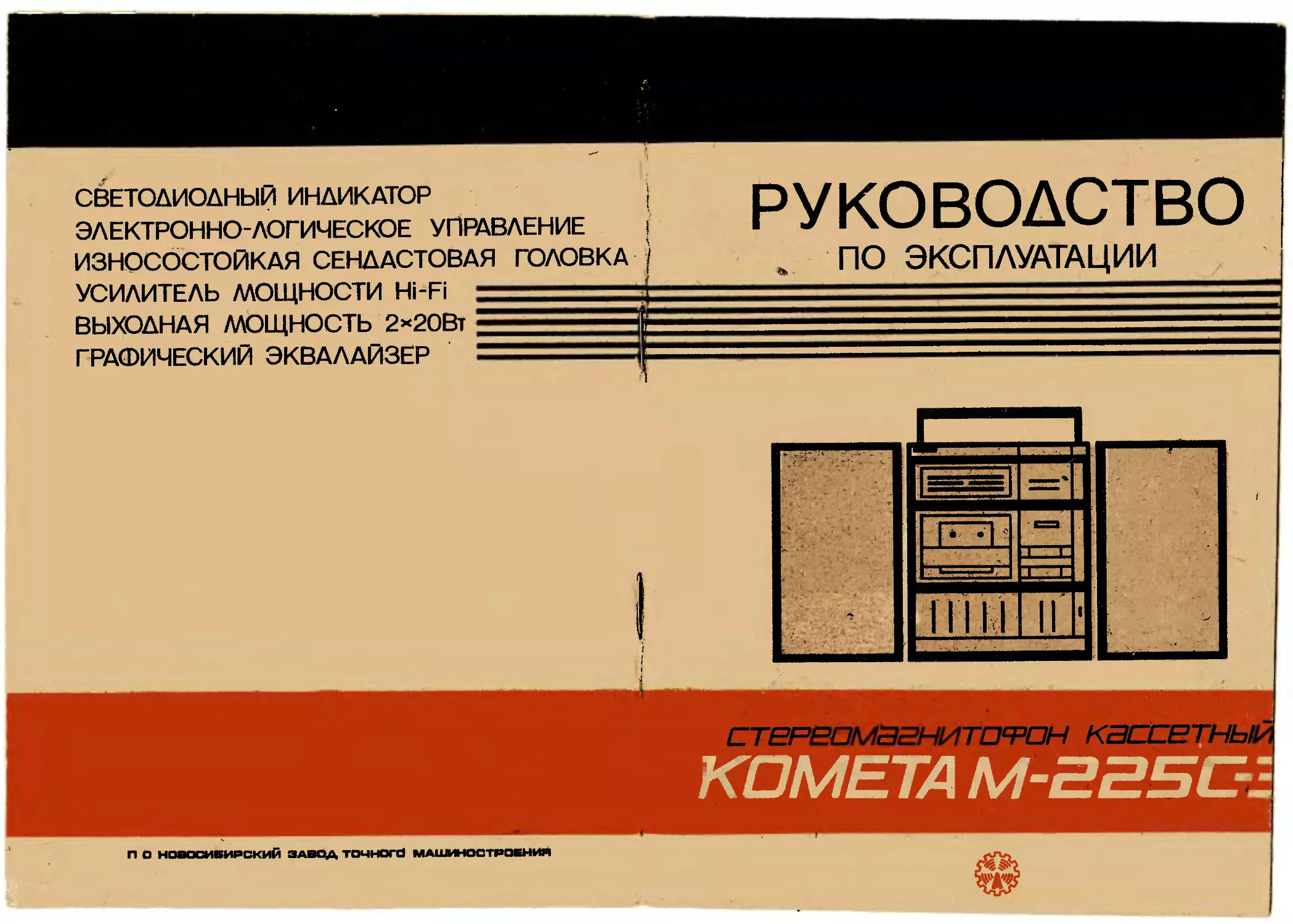

СВЕТОДИОДНЫЙ ИНДИКАТОР j
ЭЛЕКТРОННО-ЛОГИЧЕСКОЕ УПРАВЛЕНИЕ j
ИЗНОСОСТОЙКАЯ СЕНДАСТОВАЯ ГОЛОВКА i
УСИЛИТЕЛЬ МОЩНОСТИ Hi-Fi ------ z4
ВЫХОДНАЯ МОЩНОСТЬ 2«20Вт .....
ГРАФИЧЕСКИЙ ЭКВАЛАЙЗЕР ' "-------Г.ЗЕ
П О НОВОСИБИРСКИЙ ЗАВОД ТОЧНОГО МАШИНОСТРОЕНИЯ
РУКОВОДСТВО
„ ПО ЭКСПЛУАТАЦИИ
стереомаанито^рон кассвгньп/
КОМЕТА M-SS5C-
ВНЕШНИЙ ВИД СТЕРЕОМАГНИТОФОНА КАССЕТНОГО
«КОМЕТА М-125С-3»
1. Световая нзнель. 2. Индикатор включения сети и режима «усилители
мощности». 3. Индикатор включении перемотки ленты назад. 4. Индика-
тор включения нормального хода ленты. 5. Индикатор включения режима
«временный останов». 6. Индикатор включения режима «запись». 7. Ин-
дикатор включения перемотки ленты вперед. 8. Индикатор включения си-
стемы шумопонижения. 9. Индикаторы уровня записи и воспроизведения.
10. Регуляторы уровня записи. 11. Счетчик контроля расхода ленты.
12. Кнопка установки нуля счетчика. 13. Клавиша включения перемотки
ленты назад. 14. Клавиша включения нормального хода ленты. 15. Клави-
ша включения перемотки ленты вперед. 16. Клавиша включения режима
«запись*. 17. Клавиша остановки ленты. 18. Клавиша включения режима
«временный останов*. 19. Кнопка включения сети. 20. Регуляторы уровня
воспроизведения. 21. Кнопка открывания ьмышки блока переключателей.
22. Гнездо подключения .чаушников. 23. Кнопка переключения режимов
«магнитофон»—«усилитель мощности». 24 Кнопка включения коррекции
для ленты с рабочим слоем «Fe?O3*. 25. Кнопка включения коррекции для
ленты с рабочим слоем «СгО2". 26 Кнопка включения системы шумопо-
нижения. 27. Кнопка включения стереомнкрофона. 28. Гнездо подключе-
ния стереомик' офопа.. 29. Крышка блока переключателей. 30. Регуляторы
тембра графического екпалайзера. 31. Клавиша открывания кассетоприсм-
инка для извлечения кассеты. 32. Кассета. 33. Кассетопрнемник.
Рис. 1
1. ОБЩИЕ УКАЗАНИЯ
При покупке стереомагнитофона кассетного «Комета М-225С-3» (да-
лее— магнитофон) требуйте проверки его работоспособности. Проверьте
наличие гарантийного и отрывного талонов и убедитесь в том, что в
гарантийном и отрывном талонах па магнитофон поставлен штамп ма-
газина, разборчивая подпись или штамп продавца, дата продажи.
Убедитесь в сохранности пломб на магнитофоне. Проверьте комплект-
ность магнитофона согласно разделу 2 «Комплект поставки».
При покупке магнитофона в комплекте с акустическими стигмами
проверьте наличие и сохранность пломб на акустических системах. Озна-
комьтесь с разделом 8 «Гарантийные обяза'.сльства».
Помните, что при утере гарантийного талона Вы лишаетесь права на
гарантийный ремонт.
Отрывной талон на гарантийный ремонт вырезается работниками
обслуживающей организации при гарантийных ремонтах в течение гаран-
тийного срока эксплуатации только после того, как работа фактически
выполнена.
Замена вставок плавких и работы по уходу за магнитофоном ремон-
том не считаются.
После перевозки магнитофона в зимних условиях необходимо перед
включением дать ему прогреться до комнатной температуры не менее
3 часов.
После распаковывания магнитофона на лицевую панель установите
крышку откидную, закрывающую блок переключателей.
Перед включением магнитофона в сеть внимательно ознакомьтесь с
настоящим руководством по эксплуатации, с назначением и расположе-
нием органов управления и гнезд для внешних соединений. Если напря-
жение сети 220 В отличается от номинального значения, включайте маг-
нитофон через регулируемый автотрансформатор, а если напряжение сети
изменяется скачкообразно, применяйте стабилизатор напряжения.
В магнитофоне предусмотрен контроль записываемых и воспроизводи-
мых сигналов по обоим каналам с помощью наушников типа ТДС
или аналогичных (с номинальным сопротивлением 8 или 16 Ом), или
акустических систем с предельной долговременной мощностью не менее
25 Вт, номинальным сопротивлением I пли 8 Ом. Применение акустичес-
ких систем с поминальным сопротивлением менее 4 Ом не допускается.
Рекомендуется применять микрофоны с сопротивлением 200 Ом.
Магнитофон должен эксплуатироваться при температуре от 10 до
40°С.
Помните, что магнитофон — сложный бытовой прибор, требующий бе-
режного обращения. Оберегайте магнитофон от ударов, пыли и сырости.
Не оставляйте включенный магнитофон без присмотра.
При длительном перерыве в работе с магнитофоном не оставляйте
вилку сетевого шнура в розетке.
Магнитофон обеспечивает заданные параметры при применении кас-
сет типа МК-60 с -рабочим слоем из гамма окиси железа Fe2Os или
хромдиоксида СгО2 (далее — тип I и тип II).
Помните, что в кассетах типа МК-60-5, МК-60-6 намотана лента
тип I, в кассете МК-60-7 лента тип II.
1
Кассеты рекомендуется хранить в футлярах в вертикальном положе-
нии иа расстоянии не менее 1 м от нагревательных приборов в месте, за-
щищенном от воздействия прямых солнечных лучей.
Перед установкой в магнитофоне следует повернуть одну из катушек
кассеты до устранения провисания ленты..
Не рекомендуется на включенном магнитофоне оставлять кассеты
длительное время.
Не допускается применение нерекомендуемых типов лент.
2. КОМПЛЕКТ ПОСТАВКИ
Магнитофон . . . . .
Кассета MK-G0 7 (МК-00 5, ЛТК 00 0) A ' •
Крышка блока переключателей . кк S-» .' .
Кабель соединительный (кабель 1) для шЯ^дкмёния к ли-
нейному входу, выходу н микрофонному входу
Кабель соединительный (кабель 2) для записи от радиотран-
сляционной линии ..............................
Шнур сетевой ........
Вставка плавкая ВПТ-6-7 (IA для сети) . . . .
Вставка плавкая ВПБ-6-10 (2А) ......
Руководство по эксплуатации ....................
Упаковка магнитофона ........
Акустическая система «Комета 25АС-225» . . . .
Упаковка акустических систем ...............
I шт.
1 шт.
1 шт.
1 шт.
I шт.
1 шт.
1 шт.
2 ц±
1 шт.
1 компл.
2 шт.
1 компл.
Примечания: 1. Допускается поставлять магнитофоны без акустичес
ких систем. 2. Допускается комплектовать магнитофоны другими акусти
ческими системами с сопротивлением 4 или 8 Ом и предельной долговре-
менной мощностью не менее 25 Вт.
3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
•Скорость движения магнитной ленты 4,76 см/с.
Среднее отклонение скорости движения магнитной ленты
от номинального значения — не более ±2,0%.
Взвешенное значение детонации — не более ±0,2%.
Полный эффективный частотный диапазон и эффективный
частотный диапазон воспроизведения:
для ленты тип I не уже 40—12500 Гц;
для ленты тип II не уже 40—14000 Гц.
Коэффициент третьей гармоники на линейном выходе
не более 2,5 %.
Полное невзвешенное отношение сигнал/шум — не менее
46 дБ.
Полное взвешенное отношение сигнал/шум:
для ленты тип I не менее 50 дБ;
для ленты тип II не менее 54 дБ.
Полное взвешенное отношение сигнал/шум с включенной
2
динамической системой шумопонижения для ленты тип П—
не менее 59 дБ.
Отношение сигнала к стертому сигналу — не менее 60 дБ.
Рассогласование амплитудно-частотных характеристик
стереоканалов на линейном выходе в диапазоне частот от 250
до 6300 Гц не более 3 дБ.
Эффективный диапазон частот усилителя в пределах не-
‘равномерности ±3 дБ, не уже 40—16000 Гц.
Пределы регулирования тембра пятиполосного эквалай-
зера не менее ±7 дБ.
Номинальное полное сопротивление нагрузки на выходе
для подключения акустических систем не менее 4 Ом.
Выходная мощность, ограниченная искажениями 10%,
20t? Вт.
Время звучания в одну сторону кассеты типа:
МК-60 — 30 мин.
МК-90 — 45 мин.
Время срабатывания автостопа — не более 5 с.
Мощность, потребляемая от сети, не более 55 В-А.
Масса магнитофона без упаковки — не более 7,5 кг.
Габаритные размеры магнитофона не более:
без упаковки 329X270X181 мм;
в упаковке 352 X 246X425 мм.
Сведения о суммарной массе драгоценных материалов,
цветных металлов и их сплавов:
золото — 0,200 г;
серебро — 0,766 г;
алюминий и алюминиевые сплавы— 1202,8 г;
медь и сплавы на медной основе — 484,7 г;
цинк и цинковые сплавы — 494,8 г.
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Будьте осторожны! В работающем магнитофоне имеется
опасное для жизни напряжение 220 В.
Во избежание несчастных случаев категорически запре-
щается включать "магнитофон при снятых деталях корпуса.
Перед заменой предохранителей в магнитофоне не за-
будьте вынуть вилку из розетки электросети.
Не применяйте самодельные предохранители. Это может
привести к выходу магнитофона из строя.
Не производите профилактические работы при включен-
ном в сеть магнитофоне.
Не допускается закрывать вентиляционные отверстия во
избежание перегрева магнитофона.
3
Предупредительные знаки и надписи требований безопас-
ности нанесены на задней стенке магнитофона.
Не оставляйте неработающий магнитофон включенным
в сеть.
Не рекомендуется оставлять без присмотра работающий
магнитофон.
5. КРАТКОЕ ОПИСАНИЕ МАГНИТОФОНА
5.1. Краткое описание конструкции.
Магнитофон соответствует требованиям ГОСТ 24863-87
к магнитофонам 2 группы сложности и требованиям техни-
ческих условий 2.941.042 ТУ.
Магнитофон бытовой унифицированный стационарный
кассетный односкоростной стереофонический предназначен
для записи и воспроизведения речевых и музыкальных про-
грамм с применением кассет МК-60 и МК-90.
Применение в магнитофоне износоустойчивой сендасто-
вой магнитной головки, пятиполосного эквалайзера и Hi — Fi
усилителя мощности позволило повысить стабильность па-
раметров и реализовать высокое качество записи и воспро-
изведения.
Рабочее положение магнитофона —- вертикальное.
5.2. Расположение и назначение органов управления и
соединительных гнезд показано на рис. 1 и рис. 2. Соедини-
тельные кабели и схемы их распайки, приведены на рис. 3.
5.3. Магнитофон имеет следующие функции и устройства:
воспроизведение;
запись от микрофона, электропроигрывателя, высокоча-
стотного устройства (в том числе тюнера), трехпрограммного
приемника проводного вещания, магнитофона, электрофона,
радиовещательного и телевизионного приемников, радио-
трансляционной линии, усилителя звуковой частоты;
перемотку ленты вперед и назад;
автоматический останов при окончании ленты или закли-
нивании ленты в кассете;
возможность временного останова;
возможность работы с различными типами лент (тип I и
тип II);
электронное (псевдосенсорное) управление лентопротяж-
ным механизмом (далее •— ЛПМ);
включение любого режима ЛПМ в любой последователь-
ности;
механический счетчик расхода ленты;
возможность подключения наушников;
сис!ема Шумопонижения;
блокировка от случайного включения режима «запись»;
демпфированный кассетоприемник;
работа магнитофона в режиме «усилитель мощности»;
световая панель отображения (индикации): уровня запи-
си и воспроизведения;
включения питания, системы шумопонижения;
включения режимов: «запись», «усилитель мощности»,
•«временный останов»;
включения режимов работы ЛПМ: «нормальный ход лен-
ты», «перемотка ленты вперед», «перемотка ленты назад».
6. ПОДГОТОВКА К РАБОТЕ
И ПОРЯДОК РАБОТЫ С МАГНИТОФОНОМ
Для доступа к кнопкам ВКЛ., <' с- J » , «СгОг», «FeaOj»,
• СЮРЕ » и гнездам « х< » откройте крышку
(см. рис. 1, поз. 29), нажав кнопку
При отсутствии необходимости пользования вышеуказан-
ными органами управления крышка должна быть закрыта.
6.1. Включение и выключение магнитофона.
Магнитофон включается в сеть переменного тока частотой
50 Гц напряжением 220 В с допустимым отклонением ±10%.
Перед включением магнитофона в сеть убедитесь, что
кнопка « (Т) » (см. рис. 1) находится в отжатом положе-
нии. Присоедините сетевой шнур к сетевому гнезду магнито-
фона и включите его в розетку электросети. Нажмите кноп-
ку « (7) » > на световой панели должен засветиться инди-
катор • « (7) » . Если индикатор « (7) ** мерцает, это
означает, что магнитофон включен в режим «усилитель мощ-
ности». Для перевода его в режим «магнитофон» отожмите
кнопку «сюреи .
Для выключения магнитофона необходимо повторно на-
жать кнопку « ф >у , а шнур сетевого питания отсоединить
5
bt розЬТкн электросети. Повторное включение магнитофона
допускается производить через 5—7 секунд.
6.2. Установка и снятие кассеты.
,6.2.1. Магнитофон имеет кассетоприемник закрытого типа.
Установка и снятие кассеты осуществляется только пос-
ле нажатия клавиши *@)>> (см. рис. !)•
6.2.2. Для установки кассеты в кассетоприемник откройте
его, нажав клавишу (см. рис. 1), сориентируйте
кассету передней (утолщенной) частью вниз, введите ее в
кассетоприемник до упора и закройте его. Нажмите кнопку
счетчика для приведения его к нулевому показанию.
6.2.3. Для извлечения кассеты из кассетоприемника на-
жмите клавишу (см.рис. 1),выньте кассету. Для
удобства рекомендуется брать ее большим и средним пальца-
ми за боковые стенки.
Если кассетоприемник не сработал, то необходимо до-
слать его до полного закрывания и извлечь кассету, нажав
клавишу « ». При смене кассет рекомендуется нажать
кнопку счетчика для-приведения его к нулевому показанию.
6.2.4. При установке кассеты с магнитной лентой тип I
нажмите кнопку включения коррекции «Fe2O3» (см. рис. 1).
При установке кассеты с магнитной лентой тип II на-
жмите кнопку «СгО2 (см. рис. 1).
6.3. Воспроизведение.
6.3.1. Включите магнитофон и установите кассету как
указано в п. п. 6.1 и 6.2.
Схема возможных соединений магнитофона при воспро-
изведении приведена на рис. 4.
6.3.2. Для прослушивания фонограмм через акустические
системы подключите их к гнездам «ПК «ЛК» (см. рис. 2).
Нажмите клавишу «—£>» , при этом на световой пане-
ли должен засветиться индикатор «—(см. рис. 1).
Регуляторами УРОВЕНЬ ВОСПРОИЗВЕДЕНИЯ и
«63 Гц», «330 Гц», «2000 Гц», «6300 Гц», «15 00Ь Гц» добейтесь
желаемого звучания.
6
Необходимо помнить, что акустическая система, подклю-
ченная к левому каналу, должна находиться слева от слуша-
теля, а акустическая система, подключенная к правому кана-
лу,— справа от слушателя. Причем для получения хорошего
стереоэффекта необходимо акустические системы разнести на
расстояние 2—3 метра.
Накладки и шурупы для крепления акустических систем
на стену-находятся в кармане для укладки шнура или за-
креплены на акустических системах.
6.3.3. Для прослушивания фонограмм через внешний уси-
литель звуковой частоты (магнитофон, проигрыватель) не-
обходимо один конец кабеля 1 (см. рис. 3) подключить к
линейному выходу (см. рис. 2)., второй — к соответ-
ствующему входу усилителя звуковой частоты.
Включите режим воспроизведения как указано в л. 6.3.2.
6.3.4. Для прослушивания фонограмм через наушники
подключите их к гнезду » (см. рис. 1). Регуляторами
УРОВЕНЬ ВОСПРОИЗВЕДЕНИЯ и <63 Гц», «330 Гц»,
«2000 Гц», «6300 Гц», «15000 Гц» добейтесь желаемого зву-
чания.
6.3.5. Для временной остановки движения ленты нажмите
клавишу « » , при этом на световой панели должен за-
светиться индикатор <<с (у) ** • Повторное нажатие клавиши
отключает режим «временный останов».
6.3.6. Для уменьшения уровня шумов при воспроизведении
включите систему шумопонижения, нажав кнопку'. »
при этом должен светиться индикатор « г—J >’ (см. рис. 1).
Система шумопонижения работает только при воспроиз-
ведении и отключена при отжатой кнопке .
Примечание. При срабатывании автостопа из-за заклинивания ленты
в кассете запрещается повторное нажатие клавиши ♦ —{> » во из-
бежание наматывания ленты на ведущий вал и ее повреждения. Реко-
мендуется кассету снять, подмотать ленту на приемный узел, установить
кассету в магнитофон и продолжить работу.
7
6.4. Запись.
6.4.1. Для подготовки магнитофона к записи включите
магнитофон и установите кассету как указано в п. п. 6.1 и 6.2.
Нажмите клавишу . Для включения р е ж и м а
«запись» нажмите клавишу и, нс отпуская ее,
клавишу « £> » , при этом должны засветиться индика-
торы включения соответствующих режимов (см. рис. 1).
Примечание. Для сохранения фонограммы от случайного стирания
удалите у кассеты предохранительный упор в левом углу (для рабочего
положения) с тыльной стороны кассеты.
После удаления предохранительного упора клавиша »
(см. рис. 1) не будет включать режим «запись» с этой стороны кассеты
и странпе ценной фонограммы исключается.
Если у вас возникнет необходимость стереть старую фонограмму и
произвести запись новой на магнитную ленту, находящуюся в кассете с
удаленным предохранительным упором, то заклейте отверстие липкой
лентой и произведите запись.
6.4.2. Установка номинального уровня записи.
Номинальный уровень записи устанавливается регулято-
рами УРОВЕНЬ ЗАПИСИ по индикаторам КОНТРОЛЬ
УРОВНЯ (см. рис. 1). При самом большом уровне устанав-
ливаемого сигнала не должны светиться индикаторы
«+1 дБ».
Примечание. При установке уровня записи необходимо учитывать,
что промышленность выпускает большое количество лент, имеющих па-
раметры, отличные от параметров лент, на которых настраивается маг-
нитофон. Следовательно, для установки уровня записи, обеспечивающего
наиболее качественную запись, рекомендуется сделать несколько пробных
записей с различными уровнями.
6.4.3. Для записи с электропроигрывателя, магнитофона,
тюнера или другого источника с выходным уровнем 0,5 В
подготовьте магнитофон как указано в п. 6.4.1.
Для записи стереофонических программ необходимо под-
ключить соединительный кабель 1 в соответствии со схемой
соединений (см. рис. 5) к гнезду магнитофона *f_^» (см-
рис. 2) и выходному гнезду источника записываемого сигнала.
Установите номинальный уровень записи как указано в
п. 6.4.2 и, нажав клавишу « » , произведите запись.
6.4.4. Для записи монофонической программы с радио-
8
Трансляционной линии подготовьте магнитофон как указано
в п. 6.4.1. Подключите соединительный кабель 2 (см. рис. 3)
к входному гнезду магнитофона, а двухполюсной
вилкой к розетке радиотрансляционной линии (см. рис. 5).
Установите уровень записи как указано в п. 6.4.2 и, нажав
клавишу « . произведите запись.
• Примечания: 1. При записи по пп. 6.4.3 и 6.4.4 кнопка ВКЛ. (см.
рис. 1) должна находиться в отжатом состоянии.
2. Для получения фонограммы более высокого качества с расширен-
ным диапазоном рабочих частот рекомендуется использовать импортные
кассеты с лентой на основе Fe2O3 и СгО2.
3. Рекомендуется применять микрофоны типа МД-52Б-СН или
МКЭ-П-СН.
6.4.5. Для записи с микрофона подготовьте магнитофон
как указано в п. 6.4.1. Подключите стереомикрофоны к гнезду
«|S)» (см. рис. 1) в соответствии со схемой соединений
при записи (см. рис. 5). Нажмите кнопку В КД. Установите
номинальный уровень записи и, нажав клавишу <с Л ,
произведите запись. В процессе записи для устранения воз-
буждения от микрофонного эффекта необходимо установить
регуляторы УРОВЕНЬ ВОСПРОИЗВЕДЕНИЯ и регулято-
ры графического эквалайзера в нижнее положение или от-
ключить акустические системы от гнезд «ПК ЛК».
6.4.6. Для записи с радиовещательного, телевизионного
приемников, усилителя низкой частоты и электрофона подго-
товьте магнитофон как указано в п. 6.4.1. Подключите ка-
бель 1 к гнезду * >> и к выходному гнезду вышеперечис-
ленной аппаратуры. Нажмите кнопку ВКЛ. Установите номи-
нальный уровень записи и, нажав клавишу с< (у) » , про-
изведите запись. Прослушивание записываемого сигнала
производится па наушники или акустические системы.
6.5. Стирание.
Стирание происходит автоматически при каждой новой
записи.
При необходимости стереть старую запись, не производя
новой, включите магнитофон на запись, отсоединив кабели
9
Схема соединений
при воспроизведении
Схема соединений при записи
от входных гнезд. Регуляторы уровня записи поставьте в
положение, соответствующее минимальному уровню и, нажав
клавишу «Q» , произведите стирание.
6.6. Перемотка ленты.
Для перемотки ленты вперед нажмите клавишу перемотки
вперед «->0 » . Для перемотки ленты назад нажмите кла-
вишу перемотки назад «<<-» . При этом должен засве-
титься индикатор соответствующей перемотки (см. рис. 1).
Остановка движения ленты осуществляется нажатием
клавиши « (g) »
По окончании ленты в кассете магнитофон автоматически
через несколько секунд переводится в режим остановки.
6.7. Работа магнитофона в режиме «усилитель мощности».
Подключите к магнитофону соединительным кабелем 1
устройство, сигнал с которого предполагается усилить, руко-
водствуясь схемой соединений (см. рис. 5). Откройте крышку
поз. 29 рис. 1 и нажмите кнопку « йННЦ ».
Регуляторы УРОВЕНЬ ЗАПИСИ установите в такое по-
ложение, которое соответствует требованиям п. 6.4.2.
Регуляторами УРОВЕНЬ ВОСПРОИЗВЕДЕНИЯ, «63 Гц»
10
«330 Гц», «2000 Гц», «6300 Гц», «15000 Гц» добейтесь желае-
мого звучания.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1. Уход за магнитофоном.
Содержите магнитофон в чистоте, периодически проти-
райте наружные части магнитофона сухой и чистой фла-
нелью, или ватой.
Для обеспечения параметров и длительной эксплуатации
магнитофона систематически перед началом работы промы-
вайте тракт (поверхности головок, тонвал, прижимной ро-
лик) тампоном из мягкой безворсовой ткани, увлажненной
спиртом. При этом запрещается пользоваться металлически-
ми предметами (отверткой, пинцетом).
Работоспособность магнитофона проверяйте с помощью
кассеты, входящей в комплект магнитофона.
Заводская смазка трущихся частей лентопротяжного ме-
ханизма обеспечивает работу магнитофона на протяжении
гарантийного срока.
Впоследствии при необходимости, но не реже чем через
500 часов работы магнитофона рекомендуется производить
смазку в ремонтной мастерской. Места смазки, ее тип и мар-
кировка указаны на кинематической схеме магнитофона
(см. приложение).
7.2. Замена вставки плавкой.
Если включение магнитофона не произошло как указано
в п. 6.1,проверьте наличие, исправность вставки плавкой
ВПТ-6-7 (1А) и ее контакт с держателями.
Для чего выключите магнитофон, отсоедините сетевой шнур
от гнезда, отверните винт, снимите крышку (см. рис. 2), из-
влеките вставку плавкую, подожмите держатели и установите
новую вставку.
7.3. Если фонограмма воспроизводится с искажениями
или отсутствует, проверьте наличие и исправность вставок
плавких ВПБ-6-10 (2А) в цепи питания усилителя мощности
как указано в п. 7.2.
Работы, выполняемые при техническом обслуживании,
ремонтом не считаются.
' 8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Стереомагнитофон кассетный «Комета М-225С-3» соот-
ветствует утвержденному образцу.
11
УЧЕТ РЕМОНТОВ
Дата Содержание выполненной работы Наименование и тип замененной детали Фамилия и подпись радиомеханика
14
ПО «КОМЕТА»
Действителен по заполнении
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
В ТЕЧЕНИЕ ПЕРВОГО ГОДА ГАРАНТИИ
Корешок отрывного талона на гарантийный ремонт
в течение первого года гарантии
Изъян . __* 199 я. Радиомеханик ___
Заполняет предприятие-изготовитель
Стереомагнитофон кассетный «Комета М-225С-3|
Дата выпуска
_ Т 1 *1—, •* *
» ., 14/; «
Представитель ОТК предприятия-изготовителя — *
штвызЦЭТК
п Адрес для возврата талона на предприятие-изготовитель:
о. 630015, г. Новосибирск, ул. Королева, 40, «Комета-сервис».
° Заполняет торговое предприятие
к
" Дата продажи_____________________________________
к число, месяц прописью, год
Ч
Продавец_______________________________________-
подпись или штамп
Штамп магазина
Действителен по заполнении
Заполняет ремонтное предприятие
Гарантийный номер изделия _____________________________
Причина ремонта. Наименование и номер по схеме заменен-
ной детали или узла
Дата ремонта___________________________________________
число, месяц прописью, год
Подпись и Ф. И. О. лица,
производившего ремонт
Подпись владельца изделия, подтверждающая ремонт
Штамп ремонтного предприятия с указанием города.
Вид стереомагнитофона «Комета JK-225C-3>
со стороны задней стенки
I. Гнездо для подключения сетевого шнура. 2. Крышка для доступа
вставкам плавким 13ПБ-6-)0. 3. Винт для крепления крышки. 4. Гнездо для
подключения внешних громкоговорителей .правого и левого каналов.
5. Гнездо линейною входа. 6. Гнездо линейного выхода.
Рис. 2
Соединительные кабели 1, 2 и схемы распайки
Рис.’ 3 '
Уважаемый покупатель!
Техническое обслуживание магнитофонов в течение гарантийного сро«
ка эксплуатации производится как ремонтными предприятиями Минбыта,
так и силами постоянных представительств объединения в технически!
центрах, созданных в гг. Москве, Ленинграде, Новосибирске, Ташкенте,
Киеве. Нижнем Новгороде, Харькове.
Адреса предстааигельств:
11г. Москва, ул. 2 Тверская Ямская, 20, т. 251-63-24
2) г. Ленинград, В. О. Средне-Гаванский проспект, 10, т. 217-0S49.
3) г. Новосиби! ск, пр. Дзержинского, 7, т. 77-31-59;
4) г. Ташкент, ул. Лисунова 17,.
5) . г. Киев, пр. Победы, 68/1, т. 446-82-86.
в) г. Нижний Новгород, ул. Совнаркомовская, 13. магазйн 25.
7) г. Харьков, ел. 23 августа, 6, т. 32 13-70.
Тим. ПО «Комета». Зак. 2077-91, т. 30000
Приложение
схемА. электрическая принципиальна
КОМЕТА М-225С-3
СТЕРЕОМАГНИТОФОН КАССЕТНЫМ
" lA Xl
С2-К6-
Eofipet. АЧХ бхаеЛЧ
-15 и
Рег чорагз
.....-...................i. J
\ E2
p»ir
s/<
Усилитель предоконечный 5.052.067
---; >щчции < /
—1
— -<<-?r.^/W|T
'*№*!!*
-6jZi ##*«,•! Д*| //
<t/5Я |5
О
МОг
|—1 С'Ки!ий\ 2|
tZ-Xi?-------<
/пмрм
Блок усилителей входных
2 057 ОКО
ймдпхг
ХР/ /27 '-:Л-
е> R2.Z > ЧроГюнп ’вс-сир АК
°
№0з О-ОНЕ
SSL,
:<t57 X/73
DA5Z
Уровень боспротМЛК
р-е]Ст|
KI 5Ш78
4.S5225
К Г 515 0
I 65Гц
а ~РГК1Ч
+ 15 8
IL
~15В
tzxsv
Фопнц<]1,оател1
1*4258
S7 Ш-Ъ
VD2‘i <
(DD1 DD7 14
К/ 8158 о >1
КГ.%№
Vi)2
I Блок управления 5./3ffP58^
Блок пАранс tpupM а I пори
KT 805 AH
скорости
Транзистору
.б
«' t-3!
5 ;~2?.’И| j
F,7 fW-fO
Mu^pOCX^rfbl
'OB billц
„FlU-Zflh"
бем± Цбетная
„П'З- 2 Ao
□
IB
Ы-Ш
1,006-/0
ZA 2
KW6,XW7
Диоды
tZ-Fl'3
впьь-Ю
/
ЕПГ^у^П--» t)SB
-15В
3C-a.2f! Зр.г!1&21
65
вхл.?/7«- Wo
- •—Б
К/502, КГ50\ КТ315,КТ36/ ХГ6/'1,!СГ815, К/81)5 АН
КТ310! KT8/6,mi7
'Дастата
Шу мо по да Житель динамический | j
2.061021 I
Магнитные голооки
Вид со сторэны ооятажа
Нунерац/н/ ьиТжЖЫЗ ислсТна
п -г
220 J.
] ! Уродень МспроилС ПК
УТ 11
k Т8158
А7Т
2й()
К г502h
1И
IQ
!3
R4
130к
га
^1
гас
Я'
°
!я
•ва
ta
/?Д5_7
iBUzjf
Го к лпиги;
06
!ЙД«ш1
-/58
Рсг перуго
IE3G3ISSiS
\1ЫЖ>'2М
I -Я«5.«
. /Чспмзноб^т
^уроВия tP<^Z
|\
'l kfe
1г^т‘?5В*'
• \ -Л?>В
I
yeoiiufi
Блок индикации 5 032.070-01
|/w /Cj Jsm| /№• I |
--LL-ib-—=—- !
_____£qg. M_______11
U'bU U I* I? |.' ;
Б пок '
переключателей
5.289009
va7'f
-Е1
М
' Ji
,,^1:
ддБ
-О дБ
1 Р&ичд ПК
2 ВМ унд К К
5 Общий
Ч 6/58
ч
, НЗВ
. К°рРс* MX Н
XS8
Сг. -/51 От <hAD/. 5 L
Ком (л 7 7
CZ 0 9
-/5В 3 5
XS5 —
-758*-
-«8-е-
Qi
iw в.
о—
УП5 550
.СЗ.ЧБ «55 yg/ЧУ
1-Г/4
иг/г. ути
-58
vf'3 ->
—И-
W16K,
—тм-
W5 ,,
VU№ Я
—H-
;7дБ
ом
-!№‘
..-1Ж
„М| ;
-iSiPi ।
-H-
m.. vnzh .
vrie.. mo_ XMo/h)'
К Г 5/07/
R60 Wiis,
сз—У
^>дг1д
560
Wl22^
MDU^.
5мк*16в
КРнк Чнв
Блок комдинироИанный 2.052-082-'-О 2
Плота автоматики
5.159.045 03
ЬклЗМ
©
0D6J
К13:.ЛЛЧ>
Шйг-?ЛЙ
*ЮВ1^2В) 1
.......
КЛг№]
Ч ЭШ о
1 ибш
обл
1„_ jjM *5<
Аин вых ЛК Б
Лин^ыхКК 3
\ Общий 2
Корс/Ус 1
g -
+tVBb^
5В
I
у I
X T.4Q2d
___А |
й7«?».
Х.Л..
₽3 £//?6Я«*
8 Kf'< £'
А
-А?6 , „
г^В ,jf
М5225Ф
—
0,01 мк ‘
HI
Плата коммутации
5.282.П7 6
< I ькопЛкм
ЕТяхоодаТ-п
сг____
Smk * /66
i т
R2
ПЛОК
1 питания
2.087156
МЮмЫОЛ
/ / Ком
3 4 l/G^OU ' А/57"
7 7 И/2 8
oo&t
--* i 5й
k'110.009
т
-/5 8
Б>ыхсд ЛК
н15В
Была д ПК
fr—XPIOi
Ьча peg«» 4 иг
f~3"5-----i--------±zizz
it J4' fSi> I
' ?iz” mr f
тьн™1
;»иа frgC
_L X-w?
илитель мощности
2.052.079
КГ315Б
L...T^’?3
£26
R20
Ю0
- 77,5 f,
I Плате упра/нкпия (2 .
; лбигителя 5.139.061 П.Чк.Сы
2 у Г~
VZJ/_
КСМ/А
\ Ток покоя
I । ^Т9
____I |*Г805ЛЙ
. JX-+/Z56
Г , WI0
Ноименобанис и тан м 71 з 1 A‘f Куда 45 6х 46 о дат А 7 Г да IHtf Е2 15 G1 -S.4-L |ц |Hj{
Релисторы С5-КМ8 МЛТ 7/Я1 : 11 '5 А’6.3. RH t, R 2 !Ч,/> 5 А 24,.¥25 R27 - — КУ5, ...
СП 3-23 ' - А ЗД/?65 К 80 .-.
СЛЗ-38а СПЗ~38 <Г” ~ т* J.7 — — то кг — — . . —
СПЗ-38 8 СП 3-38 г НЬндмсаторь} КД~/ Г —— - -— — — 1/,tlO.R2?,/l3O R56, С$5. сзь сг 05.. С8,ат...СК а,сз — — — -1Ш
КТ-! К31-И _ К 53-19 К50-35 — _£3 '"L -—- СЧ5...СЧ8 С35, С36 сг — С!,С5. CS С//...СП — —
К50-1Ь С/., с 9 CI...C9. |С9. СИ Х^сЛ.с/з.аьщсг/, с 21 С 29 п,с2,а,ио, С15. С.1Ь а, сб, С7 сг С/, СО. С 6 СЮ, С/2
К 73- 9 CIZIIXC22,C26,C28 C32...C39CilCRt,at с/.а я св., сю С25. .ач С2..С15
R10-74, — С5,С6 С1 С1..'.С8,СН... СЮ, С 38.. С90,СЧ9,С50 сз,си СЗ.СЧ, С37, С38 М,С5, С8.. CW С5.С1/ С1 сз.сь.с/, С9, СН,СМ
К73-17 Перемкяат/я, — СЗП С31,С</2, с'/3 — сп.. его. сг/.. его — CI SA1 сг.сю — —
П2К Розетка ПИп-.КГ-9Б — XSI. XS' SA ХИ Х51...Х$Ь,Х88.Х39 — XSl ..XS3 XS/,XSZ XS/..XSI XS2...XS7 SAt.SA^ XS/,X32
Ьилка ПНП-КГ-И9. ХР2. ХР6 Р ХР1 ХР,'.. ХР XPI хрн, хр/г ХР6 ХР/ ХР7.ХР 6 ХР2 ХР2 ХР»„ХРб
Вилка ХР
Саединител 0НЦ~БГ ХР/ х$ч XS7 XS2X
Jteneerri&K ГОСТ /681)0-7 S ХРЬ.ХР XPI..XP 3 XPI ХРЮ XPI.XPZ XPI..A ’4 - ХР/, ХР4 Jl 7
M
ФД256 fl/1/08.
Остальные резисторы типа С1-4
t'2-ЫН
ЯЛ307
e,/25Sm
онцьг
КД522-
Резисторы
0,25 6т 0,5 t>m 1 Ып
КС 135,КС 156, КД20ЯКДЮ5
Д8№Ц КСЮ
Разъёмы
7 ftm
ОНп-КГ.-. Р50 ОНП-КГ.-ЬЫ
Переключатели
Вид со~апороны установки элемента#
ПКн-91 П2К
K157XV3
KD&2EH
K15X4;U.Xl519m,
KiSHhlt, И5Ч7Ы1,
К 553 У Д 2.
Структур,^ суимы
пикр'оыхем
/. Напряжения на схеме могут отличаться о/п
указанных на ±20%
2. В отде /юных выпусках могут быть непринципиальные
изменения электрической схемы и монтажа.
МУ микрофонаий усилитель
ПУ - предварительный усилитель
Un - напряжение питания
5 Входное сопротивление вольтметра постоянного
тока - 10 МОм, переме иного -1М0м.
4 Напряжения измерены вольтметром B1-2U.
5. Постоянные напряжения, обозначенные:
- измерены 6 режиме воспроизведения, *
~ измерены 6 режиме записи,
— измерены 6 режиме усилителя мощности.
ь.Переменные напряжения измерены на частоте У00Гц.
z Нумерация элементов схемы, их Выдодод и разъеме#
показана д соответствии со сборочными чертежами их узле#.
в. Переключатель =S2~SA1.1 изображён # отжатом положении,
= 92 ~9А I.?-# нажатом положении, что соответствует режиму Гег 0}.
я Переключатели ~S2 ~S/\2 и -=S2-SA5 изображены 7
отжатом положении, что соотЬетсспбует отключённым
СШП и включённому режиму „ магнитофон" соотдетстбенно.
ю.Но схеме обозначены направления прохождения сигнала
# режиме доспроиздедения „ б режиме записи
н В случае применения в магнитофоне импортных двигателей 5Нс9И или
EG-550 HD-9F вместо двигамлж ДПЧР-0,16-2, исключается плата 5.159.061
(AI-/-E1), а жгут с разъёма А1+Е1 ХМ рсспаян непосредстхлю на двигатель
согласно полярности двигателя
Схема кинематическая стереомагнитофона „Комета М-225С-5
I Счетчик 2.780008
2 двигатель ДП 90-0.16-2-9-Д20-У2
ТУ 16-52.9680-86
3 Ремень приводной 8.390.090.
9. Ролик перемотки 6 206098-0!
5 Рычаг 8.332 289
6 Узел доковой 9.030.006
7 Ролик перемотки 6 206 098
В. Ремень 8390099
9. Ролик перемотки 6.206.098-02
Ю. Пружина 8383. !97
11 Электромагнит 6.650009
12. Электромагнит 6650.009-0/
13. Узел доковой ‘/.030.003-02
19. Тормоз 6260.027
15. Кассетоприемник 6086002
16. Демпфер 6283 006
17. Каретка 6200.02!
18 Маховик 6320.093
19. Головка магнитная ЗС!22! 3253.097ТУ
20 Пружина 8.380.070
21. Головка магнитная ЗД29.8Ю 3253.068
22 Электромагнит 6 6500/0
23 Ролик подмотки 6206530
2k Ролик прижимной 6206/63
25. Пружина 8.383.085
26 Ремень 8390.096
М.Блок управления 5.159.058
Масло
Механизм изображен в положении „ Останов
Смазка
турбинное ТЗО ГОСТ32-79
ЦИЯТИМ-201 ГОСТ6267-71/
Д2Ч Блок индикации 5.032.070-01
Я7~1. Усилитель предоконечный 5.032.071
К2“2 Блок индикации 5.052.070
А 7-2 Усилитель продононечный 5.05Z.071
08
А1*£1.Плата управления двигателя
5.73906/
А5. Блок комбинированный 2.052.082-02
08
Ток записи '-‘ЗбОмЬ
+I5JB
-J5B +15В -15В ^15В
^е“!..Сг'
^SBH5j
„Ее” „С12
4^8 '-ZfiB
СЗО
гЁЛЛ
0,558
0,ЗмВ
ЕЗ Плата коммутации 5 282.076.
1-И58]
НС-0
R77
о,3мв
&в о
2280мВ
08 |
'О.ъмв 5
}*тг C2S
VT3
0,758 5.
^ОВ £
XS/
VT6
О О
iZ58\
~06~|
г,о:г.Роиз^.ПК4
120мВ
Уровень IcenPouiS.JlK
Л'|А~
^5Ё1 -/51
~225иВ
С1Блок питания 2.G&7.156
52. Блок переключателей 5289.0&9
А6 Шунопода^итмь дшиагмче&шй 2067021
ДЗ. Блок усилителей входных 2.0Ъ2.080
