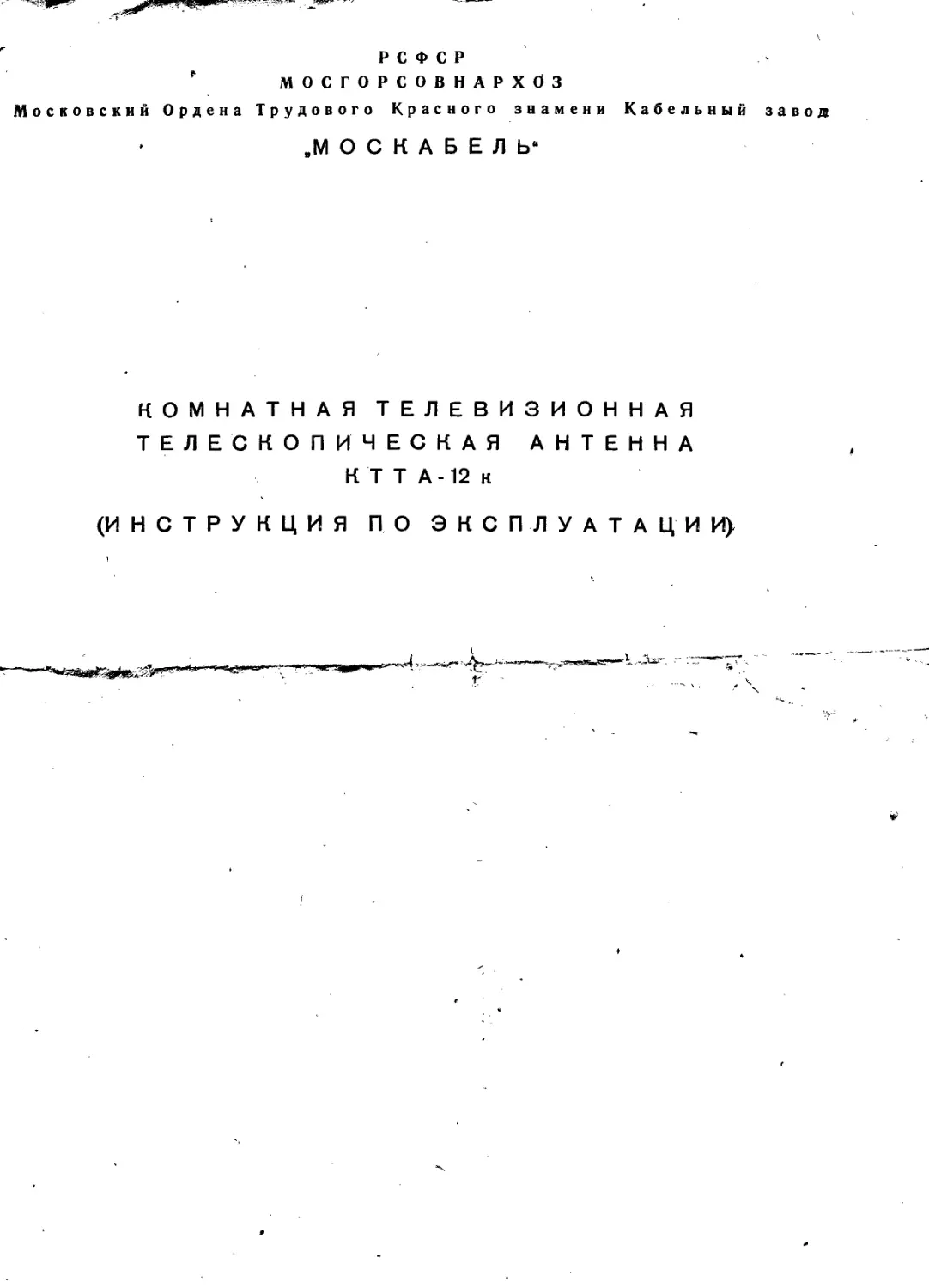

, _Я5ВУУ - - '	——
РСФСР
*	МОСГОРСОВНАРХ03
Московский Ордена Трудового Красного знамени Кабельный завод
.МОСКАБЕЛЬ*
КОМНАТНАЯ ТЕЛЕВИЗИОННАЯ
ТЕЛЕСКОПИЧЕСКАЯ АНТЕННА
К Т Т А -12 к
(ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
1.	КРАТКОЕ ОПИСАНИЕ
Комнатная телевизионная антенна КТТА-12 к, выполнена в виде симметричного вибратора телеско-
пической конструкции с согласующе-симметрируюшим устройством.
Длина каждого уса вибратора может быть изменена в пределах 330— 1 430 мм. Изменением длины
вибратора можно настроить антену на любой из 12-ти телевизионных каналов, принятых в СССР.
Вибратор антенны подключен к фидеру из коаксиального кабеля через симметрирующую катушку, намо-
танную из того же кабеля. Входное сопротивление настроенной антенны около 75 ом. Примерная длина
каждого уса вибратора приведена в таблице № 1.
Номера телевизионных каналов	Длина каждого уса вибратора в мм
1	2	1	з
1	1430	—
2	1050
3	750	—
4	680	—
5	630	—
6	330—400	1 150
7	> »	1 100
8	» »	1050
9	Э	)>	1 000
10	» »	950
11 '	» »	900
12	» »	850
	А • и
Практически длина каждого уса подбивается опытным		путем по наилучшему качеству приема.
Таблица № 1 дает приближенные данные уса соответствующего наилучшему согласованию антенны
с фидером. При„приеме программ от 6—12 канала антенна может давать направленный прием, если
расположить усы по углом около 120’ и длину уса выбрать как указано в графе 3 таблицы № 1. В этом
случае антенна даст наиболее сильный прием если линия, которая делит угол между усами пополам
будет ориентирована по направлению прихода сигнала. При настройке антенны or6—12 канала и выборе
Рис. № 1
длины усов от 330— 400 мм смотреть таблицу № 1 графу 2, наиболее сильный прием получается при
горизонтально расположенных усах перпендикулярно направлению на принимаемую станцию.
Телескопическая телевизионная антенна модель КТТА—12 к состоит: -
1.	а) и б)—металлических трубок (усов вибратора)
2.	Основания антеннь!
3.	Пластмассовой головки
4.	Ручки антенны
5.	Кабеля с согласующе-симметрирующим устройством
6.	Штеккера	'	•*
Подключение антенны к телевизору производится кабелем 5) с помощью нормализованного штеккера 6).
Для включения в другие телевизоры, к которым штеккер 6) не подходит, рекомендуется присоединить
штеккер, прилагаемый к телевизору. Качественный прием да комнатную антенну можно получить, уста-
навливая ее в различных местах—на шкафу, на подоконнике, на полке, подвешивая к потолку, на стену,
оконный переплет и в других положениях, которые допускаются конструкцией антенны.
II.	УСТАНОВКА АНТЕННЫ И ПРАВИЛА ЕЕ ЭКСПЛУАТАЦИИ
комнатная телескопическая телевизионная антенна КТТА-12 к для удобства транспортировки и
хранения изготовлена со съемными «усами» вибратора и упакована в две коробки: в одной собранное
основание с соединительным шнуром (кабелем), а в другой два «уса» вибратора. Перед включением
и установкой антенны следует ее собрать, для чего необходимо:
1.	Полностью отвинтить ручку антенны и отнять одну половинку корпуса.
2.	На каждую ось, установленную в гнезде корпуса, надеть по «усу» с расчетом, чтобы винт,
укрепленный на конце jyca, был размещен внутри корпуса.
3.	С помощью винтов прикрепить к «усам» концы гибкого провода.
4.	Надеть половинку корпуса и закрепить его с помощью болта и ручки.
^тело:
й раздвинуть их на длину, соответствующую
средйеи длийё прййймаёмбй волны (см. таблицу № 1). Во избежание нарушения контакта и деформации
усов, трубки раздвигать плавно, без рывков.
6.	Вставить штеккер 6) в гнездо «антенна» телевизора. Там где имеется два гнезда «антенна», исполь-
зовать гнездо, рекомендуемой инструкцией прилагаемой к телевизору.
7.	Включить телевизор и после прогрева кинескопа и ламп добиться наилучшего приема изображе-
ния и звука соответствующим подбором места установки антенны, расположения и угла наклона «усов»
антенны.
8.	Необходимо следить, чтобы трубки антенны не соприкасались со стенами или какими либо
предметами.
9.	При вращении антенны, или при включении ее в телевизор надо следить, чтобы кабель не
закручивался и не изгибался, так как это вызовет его преждевременную порчу.
10.	По окончании приема рекомендуется не менять положения антенны и оставить направление и
длину расположения трубок в установленном порядке, при котором было зафиксировано наилучшее изо-
бражение на экране. В крайнем случае «усы» сдвинуть в короткое положение и поставить их вертикально.
При предъявлении претензий заводу ссылайтесь на «номер контролера ОТК. номер упаковщика и дату
выпуска. Претензии без даты продажи антенны магазином и печати, заводом не принимаются.
Адрес завода: Москва, Е-24, 2-ая Кабельная улица дом 2 завод «Москабель»
Номер штампа* ОТК
Дата выпуска_____i с
Номер упаковщика____
£отн
j из
Дата продажи магазином.
к

печать магазина
