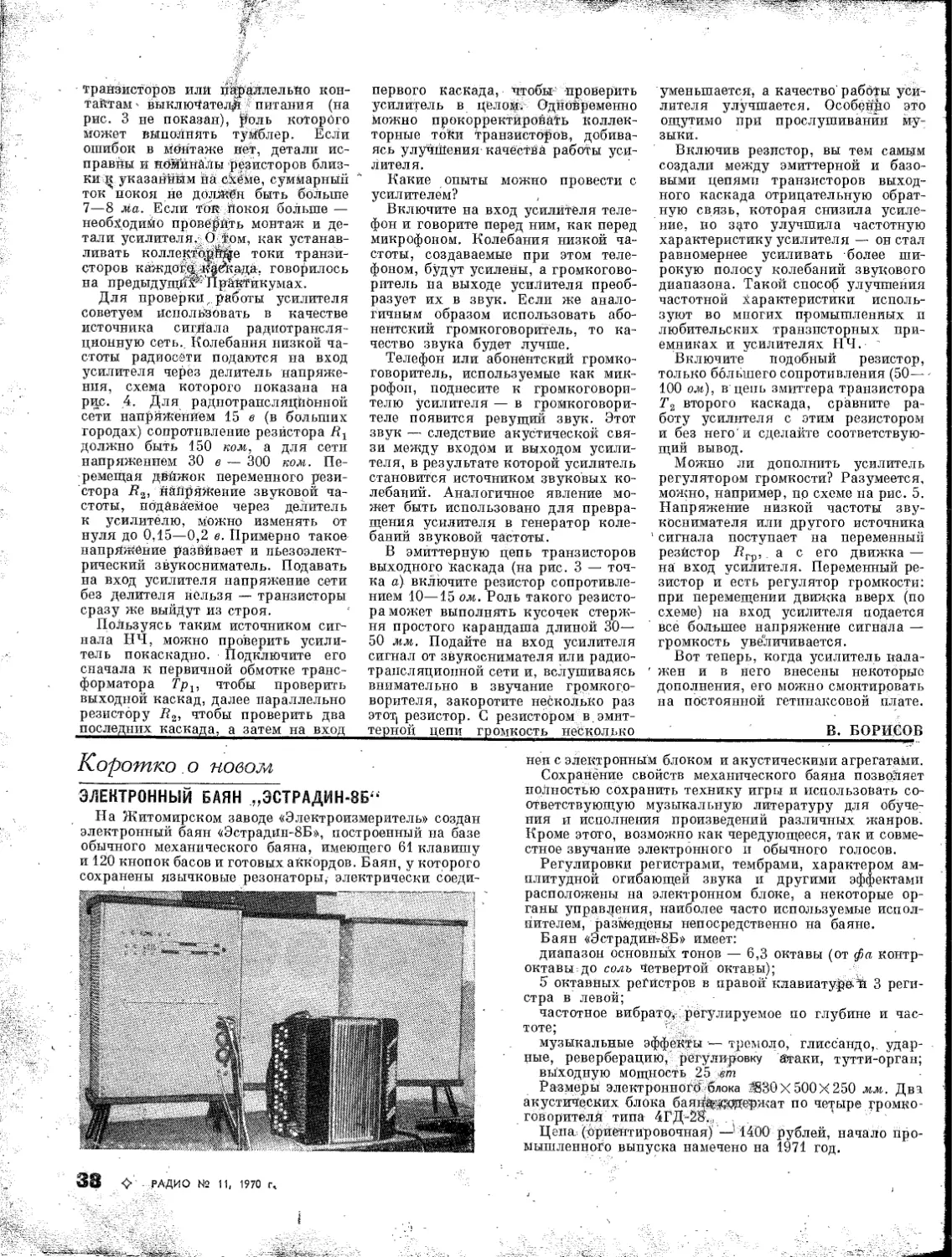

транзисторов или параллельно кон-
тактам - выключателЛ питания (на
рис. 3 не показан), роль которого
может выполнять тумблер. Если
ошибок в монтаже нет, детали ис-
правны и номиналы резисторов близ-
ки к указанным на схеме, суммарный
ток покоя не должен быть больше
7—8 ма. Если ток покоя больше —
необходимо проверить монтаж и де-
тали усилителя. О Том, как устанав-
ливать коллекторов токи транзи-
сторов каждого^ каскада, говорилось
на предыдущйХ'’'Практикумах.

Для проверки работы усилителя
советуем использовать в качестве
источника сигнала радиотрансля-
ционную сеть.. Колебания низкой ча-
стоты радиосети подаются на вход
усилителя через делитель напряже-
ния, схема которого показана на
рис. 4. Для радиотрансляционной
сети напряжением 15 в (в больших
городах) сопротивление резистора
должно быть 150 ком, а для сети
напряжением 30 в — 300 ком. Пе-
ремещая движок переменного рези-
стора /?2, Напряжение звуковой ча-
стоты, подаваемое через делитель
к усилителю, можно изменять от
нуля до 0,15—0,2 в. Примерно такое
напряжение развевает и пьезоэлект-
рический звукосниматель. Подавать
на вход усилителя напряжение сети
без делителя нельзя — транзисторы
сразу же выйдут из строя.

Пользуясь таким источником сиг-
нала НЧ, можно проверить усили-
тель покаскадно. Подключите его
сначала к первичной обмотке транс-
форматора Тр1, чтобы проверить
выходной каскад, далее параллельно
резистору Н2, чтобы проверить два
последних каскада, а затем на вход

первого каскада, чтобы проверить
усилитель в целом. Одновременно
Можно прокорректировать коллек-
торные тойи транзисторов, добива-
ясь улучшения качества работы уси-
лителя.

Какие опыты можно провести с
усилителем?

Включите на вход усилителя теле-
фон и говорите перед ним, как перед
микрофоном. Колебания низкой ча-
стоты, создаваемые при этом теле-
фоном, будут усилены, а громкогово-
ритель па выходе усилителя преоб-
разует их в звук. Если же анало-
гичным образом использовать або-
нентский громкоговоритель, то ка-
чество звука будет лучше.

Телефон или абонентский громко-
говоритель, используемые как мик-
рофон, поднесите к громкоговори-
телю усилителя — в громкоговори-
теле появится ревущий звук. Этот
звук — следствие акустической свя-
зи между входом и выходом усили-
теля, в результате которой усилитель
становится источником звуковых ко-
лебаний. Аналогичное явление мо-
жет быть использовано для превра-
щения усилителя в генератор коле-
баний звуковой частоты.

В эмиттерную цепь транзисторов
выходного Каскада (на рис. 3 — точ-
ка а) включите резистор сопротивле-
нием 10—15 ом. Роль такого резисто-
ра может выполнять кусочек стерж-
ня простого карандаша длиной 30—
50 мм. Подайте на вход усилителя
сигнал от звукоснимателя или радио-
трансляционной сети и, вслушиваясь
внимательно в звучание громкого-
ворителя, закоротите несколько раз
этот, резистор. С резистором в. эмит-
терной цепи громкость несколько

уменьшается, а качество'работы уси-
лителя улучшается. Особенно это
ощутимо при прослушивании му-
зыки.

Включив резистор, вы тем самым
создали между эмиттерной и базо-
выми цепями транзисторов выход-
ного каскада отрицательную обрат-
ную связь, которая снизила усиле-
ние, но здто улучшила частотную
характеристику усилителя — он стал
равномернее усиливать более ши-
рокую полосу колебаний звукового
диапазона. Такой способ улучшения
частотной характеристики исполь-
зуют во многих промышленных и
любительских транзисторных при-
емниках и усилителях НЧ.

Включите подобный резистор,
только большего сопротивления (50—
100 ом), в цепь эмиттера транзистора
Т2 второго каскада, сравните ра-
боту усилителя с этим резистором
и без него'и сделайте соответствую-
щий вывод.

Можно ли дополнить усилитель
регулятором громкости? Разумеется,
можно, например, пр схеме на рис. 5.
Напряжение низкой частоты зву-
коснимателя или другого источника
сигнала поступает на переменный
резйстор 7irp,. а с его движка —
на вход усилителя. Переменный ре-
зистор и есть регулятор громкости:
при перемещении движка вверх (по
схеме) на вход усилителя подается
все большее напряжение сигнала —
громкость увеличивается.

Вот теперь, когда усилитель нала-
жен и в него внесены некоторые
дополнения, его можно смонтировать
на постоянной гетпнаксовой плате.

В. БОРИСОВ

Коротко. о новом

ЭЛЕКТРОННЫЙ БАЯН „ЭСТРАДИН-8Б4*

На Житомирском заводе «Электроизмеритель» создан
электронный баян «Эстрадин-8Б», построенный на базе
обычного механического баяна, имеющего 61 клавишу
и 120 кнопок басов и готовых аккордов. Баян, у которого
сохранены язычковые резонаторы, электрически соеди-

нен с электронным блоком и акустическими агрегатами.

Сохранение свойств механического баяна позволяет
полностью сохранить технику игры и использовать со-
ответствующую музыкальную литературу для обуче-
ния и исполнения произведений различных жанров.
Кроме этото, возможно как чередующееся, так и совме-
стное звучание электронного п обычного голосов.

Регулировки регистрами, тембрами, характером ам-
плитудной огибающей звука и другими эффектами
расположены на электронном блоке, а некоторые ор-
ганы управления, наиболее часто используемые испол-
нителем, размещены непосредственно на баяне.

Баян «Эстрадий>8Б» имеет:

диапазон основный тонов — 6,3 октавы (от фа контр-
октавы до соль четвертой октавы);

5 октавных регистров в правой клавиатуре-% 3 реги-
стра в левой;

частотное вибрато, регулируемое по глубине и час-
тоте;

музыкальные эффекты -— тремоло, глиссандо,, удар-
ные, реверберацию, регулировку атаки, тутти-орган;

выходную мощность 25 вт

Размеры электронного* блока ®30Х 500X250 мм. Два
акустических блока бая1га-чсаде'ржат по четыре громко-
говорителя типа 4ГД-28.,

Цепа, (ориентировочная) —' 1400 рублей, начало про-
мышленного выпуска намечено на 1971 год.
