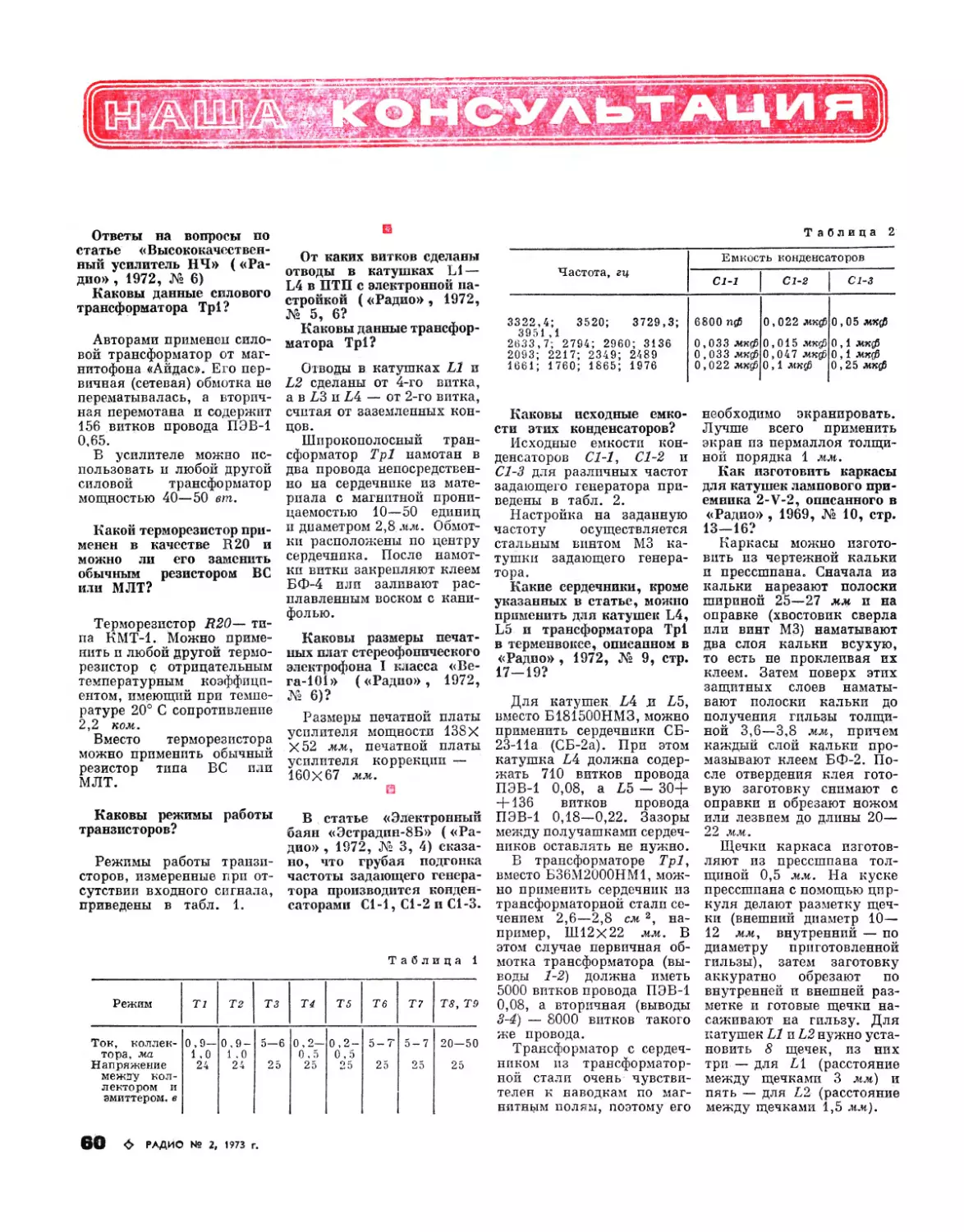

Ответы на вопросы по
статье «Высококачествен-
ный усилитель НЧ» («Ра-
дио» , 1972, № 6)

Каковы данные силового
трансформатора Тр1?

Авторами применен сило-
вой трансформатор от маг-
нитофона «Айдас». Его пер-
вичная (сетевая) обмотка не
перематывалась, а вторич-
ная перемотана п содержит
156 витков провода ПЭВ-1
0,65.

В усилителе можно ис-
пользовать н любой другой
силовой трансформатор
мощностью 40—50 вт.

Какой терморезистор при-
менен в качестве R20 и
можно ли его заменить
обычным резистором ВС
или МЛТ?

Терморезистор R20— ти-
па КМТ-1. Можно приме-
нить и любой другой термо-
резистор с отрицательным
температурным коэффици-
ентом, имеющий при темпе-
ратуре 20° С сопротивление
2,2 ком.

Вместо терморезпстора
можно применить обычный
резистор типа ВС пли
МЛТ.

Каковы режимы работы
транзисторов?

Режимы работы транзи-
сторов, измеренные при от-
сутствии входного сигнала,
приведены в табл. 1.

О

От каких витков сделаны
отводы в катушках L1 —
L4 в ПТП с электронной на-
стройкой («Радио», 1972,
№ 5, 6?

Каковы данные трансфор-
матора Тр1?

Отводы в катушках L1 и
L2 сделаны от 4-го витка,
а в L3 и L4 — от 2-го витка,
считая от заземленных кон-
цов.

Широкополосный тран-
сформатор Тр1 намотан в
два провода непосредствен-
но на сердечнике из мате-
риала с магнитной прони-
цаемостью 10—50 единиц
п диаметром 2,8 мм. Обмот-
ки расположены по центру
сердечника. После намот-
ки витки закрепляют клеем
БФ-4 пли заливают рас-
плавленным воском с кани-
фолью.

Каковы размеры печат-
ных плат стереофонического
электрофона I класса «Ве-
га-101» («Радио», 1972,
№ 6)?

Размеры печатной платы
усилителя мощности 138 X
Х52 мм, печатной платы
усилителя коррекции —
160x67 мм.

И

В статье «Электронный
баян «Эстрадин-8Б» («Ра-
дио» , 1972, № 3, 4) сказа-
но, что грубая подгонка
частоты задающего генера-
тора производится конден-
саторами Cl-1, С1-2 и С1-3.

Таблица 2

Частота, гц	Емкость конденсаторов
	С1-1	С1-2	С1-3
3322,4;	3520;	3729,3;  3951,1	6800 пф	0,022 мкф	0,05 мкф
2633,7; 2794; 2960; 3136	0,033 мкф	0,015 мкф	0,1 мкф
2093; 2217; 2349; 2489	0,033 мкф	0,047 мкф	0,1 .мкдб
1661; 1760; 1865; 1976	0,022 мкф	0,1 мкф	0,25 мкф

Режим

Т2 ТЗ

Таблица 1

Т4 Т5 Тб Т7

Т8, T9

Ток, коллек-
тора, ма

Напряжение
между кол-
лектором и
эмиттером, в

0,9- 0,9-

1,0 1,0

24	24

0,5

25

5-7 5-7

25	25

20-50

25

Каковы исходные емко-
сти этих конденсаторов?

Исходные емкости кон-
денсаторов Cl-1, С1-2 и
С1-3 для различных частот
задающего генератора при-
ведены в табл. 2.

Настройка на заданную
частоту осуществляется
стальным винтом М3 ка-
тушки задающего генера-
тора.

Какие сердечники, кроме
указанных в статье, можно
применить для катушек L4,
L5 и трансформатора Тр1
в терменвоксе, описанном в
«Радио» , 1972, № 9, стр.
17-19?

Для катушек L4 л L5,
вместо Б181500НМЗ, можно
применить сердечники СБ-
23-Иа (СБ-2а). При этом
катушка L4 должна содер-
жать 710 витков провода
ПЭВ-1 0,08, a L5 - 30+
+ 136 витков провода
ПЭВ-1 0,18—0,22. Зазоры
между получашками сердеч-
ников оставлять не нужно.

В трансформаторе Тр1,
вместо Б36М2000НМ1, мож-
но применить сердечник из
трансформаторной стали се-
чением 2,6—2,8 см 2, на-
пример, Ш12Х22 мм. В
этом случае первичная об-
мотка трансформатора (вы-
воды 1-2) должна иметь
5000 витков провода ПЭВ-1
0,08, а вторичная (выводы
3-4) — 8000 витков такого
же провода.

Трансформатор с сердеч-
ником из трансформатор-
ной стали очень чувстви-
телен к наводкам по маг-
нитным полям, поэтому его

необходимо экранировать.
Лучше всего применить
экран пз пермаллоя толщи-
ной порядка 1 мм.

Как изготовить каркасы
для катушек лампового при-
емника 2-V-2, описанного в
«Радио» , 1969, № 10, стр.
13—16?

Каркасы можно изгото-
вить пз чертежной кальки
и прессшпана. Сначала из
кальки нарезают полоски
шириной 25—27 мм и на
оправке (хвостовик сверла
пли винт М3) наматывают
два слоя кальки всухую,
то есть не проклеивая их
клеем. Затем поверх этих
защитных слоев наматы-
вают полоски кальки до
получения гильзы толщи-
ной 3,6—3,8 мм, причем
каждый слой кальки про-
мазывают клеем БФ-2. По-
сле отвердения клея гото-
вую заготовку снимают с
оправки и обрезают ножом
или лезвием до длины 20—
22 мм.

Щечки каркаса изготов-
ляют пз прессшпана тол-
щиной 0,5 мм. На куске
прессшпана с помощью цир-
куля делают разметку щеч-
ки (внешний диаметр 10—
12 мм, внутренний — по
диаметру приготовленной
гильзы), затехМ заготовку
аккуратно обрезают по
внутренней и внешней раз-
метке и готовые щечки на-
саживают на гильзу. Для
катушек L1 и L2 нужно уста-
новить 8 щечек, пз них
три — для L1 (расстояние
между щечками 3 мм) и
пять — для L2 (расстояние
между щечками 1,5 мм).
Для катушек £3 и £4 не-
обходимо установить 5 ще-
чек. Расстояние между щеч-
ками 1,5 мм.

Для подгонки индуктив-
ности катушек внутри кар-
каса размещают феррито-
вый сердечник диаметром
2,7 мм и длиной 10—12 мм
К сердечнику клеем закреп-
ляют нитку, за которую в
процессе налаживания сер-
дечник можно вытянуть из
каркаса.

□

По каким данным можно
собрать силовой трансфор-
матор для цветомузыкаль-
ной приставки («Радио» ,
1972, № 4, стр. 60)?

Для этого силового тран-
сформатора можно приме-
нить Ш-образный сердеч-
ник с сечением среднего
срежня 9 сл<2 и площадью
окна 8,8 см2. Из типовых
сердечников наиболее под-
ходит УШЗОхЗО с окном
площадью 10 см2 илиШ25Х
Х40 с окном 9,4 см2.

Сетевая обмотка содер-
жит 1250 витков провода
ПЭВ-1 0,31, обмотка пи-
тающая низковольтный вы-
прямитель — 57 витков про-
вода ПЭВ-1 0,1, а высоко-
вольтный выпрямитель —
246 витков провода ПЭВ-1
°’8- и

Какими мерами можно
уменьшить уровень фона с
частотой сети и фона, воз-
никающего при подключе-
нии усилителя электроаку-
стического агрегата из до-
ступных деталей ( «Радио» ,
1972, № 3) к выходу прием-
ника, телевизора или магни-
тофона?

Можно ли, с целью рас-
ширения полосы пропус-
каемых частот, применить
в агрегате транзисторы
П605 и П606?

Уровень собственного фо-
на усилителя электроаку-
стического агрегата, соб-
ранного в соответствии с ре-
комендациями приведенны-
ми в статье, должен быть не
более минус 40 дб до уров-
ня максимальной выходной
мощности, то есть не более
1—2 мва. Такой уровень
фона может прослушивать-
ся на расстоянии до 1 м
от акустических колонок

и только при отсутствии
сигнала.

Значительное превыше-
ние этого уровня фона сви-
детельствует о неправиль-
ном подборе транзисторов,
резисторов пли конденсато-
ров фильтра. Нельзя, на-
пример, применять транзи-
сторы, имеющие разброс по
вольтамперным характери-
стикам более чем на ±5%,
электролитические конден-
саторы емкостью меньше
1000 мкф пли с различны-
ми номиналами емкости. Во
всех этих случаях повыше-
ние уровня фона объясняет-
ся нарушением баланса
моста, образованного тран-
зисторами и конденсаторами
фильтра.

Повышение уровня фона
при подключении входа
усилителя к выходу при-
емника, телевизора пли маг-
нитофона можно считать
нормальным явлением, так
как усилитель в равной ме-
ре усиливает сигнал и фон
того устройства, к которо-
му он подключен. Поэтому
для уменьшения уровня фо-
на необходимо более тща-
тельно подбирать детали
усилителя электроакусти-
ческого агрегата, а также
использовать его совместно
с теми устройствами, кото-
рые имеют малый собствен-
ный фон. К таким устрой-
ствам относятся приемники
и телевизоры с сетевым пи-
танием II и III классов, а
также все приемники с ба-
тарейным питанием. Маг-
нитофоны, как правило, то-
же имеют малый собствен-
ный фон.

Таблица 4

Параметры фильтров	ФПШ-011	ФП1П-013	ФИШ-015	ФШП-017
Средняя частота полосы пропускания, кгц	465±2	465±2	465±2	465+2
Ширина полосы пропускания на уровне минус 6 дб, кгц	7,0-10,5	9,5—13,5	7,0-10,5	9,5—13,5
Неравномерность затухания в полосе пропускания, дб, не более	1	1	1	1
Избирательность по соседнему каналу при расстройке на ±9 кгц, дб, не менее Нагрузочные сопротивления, ком	12	9	12	9
со стороны входа	2	2	2	2
со стороны выхода Размеры, лис	1	1	1	1
диаметр	8,5	8,5	6	6
высота	9	9	7	7
Вес, г	2,5	2,5	1,5	1,5
Цвет корпуса	Красный	Зеленый	Красный	Зеленый

Примечание. Вход фильтра обозначен цветной меткой.

Таблица 3

Обозначе- ние по схеме	Режим'работы	Напряжение, в, электродов				на выводах ламп
		1	2	3	6	7	8	9
Л1(6Н1П)	Воспроизведе- ние	45	—	—	35	—	+ 0,25	-
	Запись	43	—	—	3i	—	+ 0,25	—
Л2(6Н1П)	Воспроизведе- ние	55	—	1,25	90	—	+ 1,15	—
	Запись	50	—	1 ,25	85	—	+ 1,15	—
ЛЗ(6П14П)	Воспроизведе- ние	—	—	+ 6,0	—	210	—	215
	Запись	—	—	+ 5,5	—	200	—	205
Л4(6Н1П)	Запись	205	—	—	205	—	—	—

Применение транзисто-
ров П605 и П606 в данном
усилителе, как и в других
любительских низкочастот-
ных конструкциях, неже-
лательно, так как они пред-
назначены для работы на от-
носительно высоких часто-
тах. Но главная причина,
почему не рекомендуется
применять эти транзисторы
в усилителях НЧ, заклю-
чается в том, что для них
очень опасны запирающие
напряжения между базой
и эмиттером, превышающие
2—3 в. Такие напряжения
возникают во многих уси-
лителях НЧ при работе с
выходной мощностью даже
меньше максимальной. В
связи с этим реальный срок
службы транзисторов П605
и П606 в усилителях НЧ во
много раз меньше гаранти-
рованного. Транзисторы же
П213А и им подобные вы-
держивают запирающие-на-
пряжения до 15—20 в и мо-
гут работать во всех уси-

лителях практически не-
ограниченное время.

О

Каковы режимы работы
ламп магнитофона « Яуза-6»
(«Радио », 1968, № 12,
стр. 22-24)?

Напряжения на электро-
дах радиоламп магнитофо-
на «Яуза-6» приведены в
табл. 3.

□

Можно ли в портативном
транзисторном приемнике
( «Радио» , 1970, № 3, 4, 6)
применить пьезокерамиче-
ские фильтры типов ФП1П-
011, ФП1П-013, ФП1П-015,
ФШП-017?

Эти фильтры предназна-
чены для применения в
трактах промежуточной ча-
стоты радиовещательных
транзисторных приемников.
Они аналогичны известным
радиолюбителям фильтрам
ПФ1П-1 и ПФ1П-2, но отлп-
