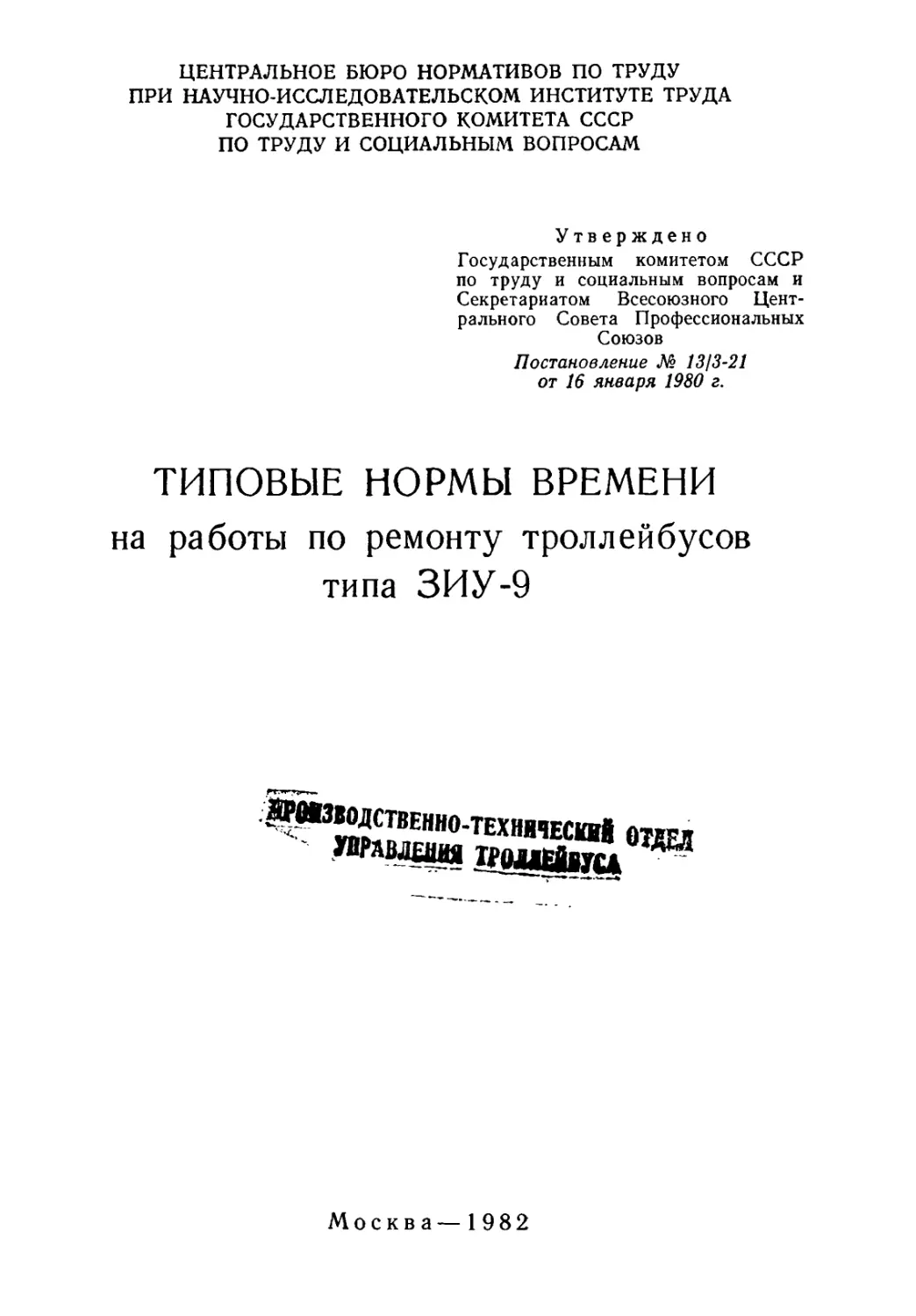

ЦЕНТРАЛЬНОЕ БЮРО НОРМАТИВОВ ПО ТРУДУ
ПРИ НАУЧНО-ИССЛЕДОВАТЕЛЬСКОМ ИНСТИТУТЕ ТРУДА
ГОСУДАРСТВЕННОГО КОМИТЕТА СССР
ПО ТРУДУ И СОЦИАЛЬНЫМ ВОПРОСАМ
Утверждено
Государственным комитетом СССР
по труду и социальным вопросам и
Секретариатом Всесоюзного Цент-
рального Совета Профессиональных
Союзов
Постановление № 13/3-21
от 16 января 1980 г.
ТИПОВЫЕ НОРМЫ ВРЕМЕНИ
на работы по ремонту троллейбусов
типа ЗИУ-9
^?3!!‘!СТВЕНН0-ТЕХ|,МЕСИЙ 0TSFJ!
ХПРАВЛ£Дйя
Москва— 1982
Типовые нормы времени на работы по ремонту троллейбусов типа ЗИУ-9.
Сборник содержит нормы времени на работы по ремонту механического,
пневматического, гидравлического, электрического оборудования и кузова
троллейбусов типа ЗИУ-9.
Типовые нормы времени утверждены Постановлением Государственного
комитета СССР по труду и социальным вопросам и Секретариатом Всесоюз-
ного Центрального Совета Профессиональных Союзов № 13/3-211 от 116 января
1980 г.
Настоящий сборник разработан Республиканским центром по научной
организации труда и управления производством (<Укркоммуноргтруд>) Мини-
стерства жилищно-коммунального хозяйства Украинской ССР при участии
нормативно-исследовательских организаций министерств жилищно-коммуналь-
ного и коммунального хозяйства РСФСР, Белорусской ССР, Армянской ССР,
Молдавской ССР, Узбекской ССР, Казахской ССР под методическим руковод-
ством Центрального бюро нормативов по труду.
Нормы времени рекомендуются для применения на предприятиях городско-
го электротранспорта независимо от их ведомственного подчинения.
Замечания и предложения по настоящему сборнику просьба направлять
по адресу: 103012, г. Москва, К-12, пл. Куйбышева, 1, ЦБНТ.
© Научно-исследовательский институт труда
«Государственного комитета СССР по труду и социальным вопросам
(НИИ труда), 1982
ОБЩАЯ ЧАСТЬ
Настоящие типовые нормы времени рекомендуются для норми-
рования труда рабочих, занятых на работах по ремонту троллей-
бусов типа ЗИУ-9 в ремонтных мастерских и цехах, входящих в
состав депо или троллейбусных (трамвайно-троллейбусных) уп-
равлений независимо от их ведомственного подчинения. Кроме то-
го, типовые нормы времени могут быть использованы для опреде-
ления трудоемкости ремонтов, планирования численности рабочих
и установления нормированных заданий. Вагоноремонтные заво-
ды и мастерские, находящиеся на самостоятельном балансе, мо-
гут применять типовые нормы времени, если условия выполнения
работ по ремонту троллейбусов на предприятии совпадают с при-
веденными в сборнике.
В основу разработки данного сборника норм времени положе-
ны следующие материалы:
фотохронометражные ’наблюдения и технические расчеты;
результаты анализа организации труда;
типовые технологические процессы ремонта агрегатов и узлов
троллейбусов типа ЗИУ-9, разработанные научно-исследователь-
ским и конструкторско-технологическим институтом городского
хозяйства МЖКХ Украинской ССР;
паспорта, чертежи, описания по устройству, уходу и эксплуа-
тации троллейбусов.
Нормы времени-пяны_по операциям в человеко-часах на .еди-
ницу объема работы, указанную в параграфах, независимо от
+числа исполнителей, кроме случаев выполнения работ рабочими
различных разрядов или профессий, когда даются нормы времени
для каждого исполнителя.
Типовыми нормами времени учтено время на подготовитель-
но-заключительные работы, обслуживание рабочего места, отдых
и личные надобности.
В нормах учтены затраты времени на изготовление шплинтов,
прокладок, уплотнений, мелкие слесарно-пригоночные и регулиро-
вочные работы, выполняемые в процессе сборки, установку и пе-
ремещение подмостей, приготовление покрасочных и шпаклевоч-
ных составов при выполнении малярных работ, переноску и? об-
служивание сварочного агрегата, а также на перемещение мате-
риалов и деталей на расстояние до 30 м, кроме предусмотренных
в сборнике случаев, для которых установлены нормы.
Смазка агрегатов и механизмов после ремонта в нормах вре-
мени не учтена.
з
Наименование профессий и разряды работ установлены в со-
ответствии с Единым тарифно-квалификационным справочником
работ и профессий рабочих: выпуски 1, 2, 33, 40, утвержденные
постановлениями Государственного комитета Совета Министров
СССР по вопросам труда и заработной платы от 14 января
1969 г., № 24; от 21 января 1969 г., № 22; от 28 октября 1968 г.,
№ 344; от 15 августа 1968 г., № 254; от 7 октября 1968 г., № 311;
от 11 апреля 1969 г., № 148 и выпуск 3, утвержденный постанов-
лением Государственного комитета Совета Министров СССР по
вопросам труда и заработной платы и Государственного комитета
Совета Министров СССР по делам строительства от 28 января
1969 г., № 8/34. С внесением изменений и дополнений в указанные
тарифно-квалификационные справочники работ и профессий ра«
бочих наименования профессий, разряды работ, указанные в дан-
ном сборнике, должны соответственно изменяться.
Выполнение работ рабочими не тех разрядов, которые указа-
ны в сборнике, не может служить основанием для каких-либо из-
менений типовых норм.
До введения типовых норм времени необходимо привести ор-
ганизационно-технические условия на производственных участках
в соответствие с запроектированными в нормах и осуществить
производственный инструктаж рабочих.
При внедрении на предприятиях более совершенной, чем это
предусмотрено в типовых нормах, организации труда, техноло-
гии выполнения работ, оснастки и т. п., повышающих производи-
тельность труда рабочих, следует разрабатывать местные нормы
методом технического нормирования и вводить в установленном
порядке.
ОРГАНИЗАЦИЯ ТРУДА
Основными видами работ по ремонту троллейбусов являются:
подъем кузова троллейбуса; выкатка мостов; снятие кузовного
оборудования; разборка мостов и агрегатов кузовного оборудова-
ния; очистка, мойка, продувка деталей и узлов оборудования;
сборка агрегатов и узлов оборудования, испытание и обкатка;
общая сборка троллейбусов (установка оборудования в кузове,
под кузовом и на крыше, подкатка мостов, контроль .сборки, регу-
лировка и испытание оборудования); опускание кузова троллей-
буса; окраска троллейбуса внутри и снаружи.
Ремонт троллейбусов включает работы, которые выполняются
или непосредственно на троллейбусах, или на специализирован-
ных участках (отделения, мастерские).
К работам, выполняемым непосредственно на троллейбусах,
относятся такие, как устранение неисправностей тормозной и дру-
гих систем, незначительных повреждений агрегатов и узлов без
их снятия и разборки, а также работы по снятию агрегатов, узлов
и систем, требующих ремонта и установки их после ремонта. Эти
работы выполняются комплесными бригадами в составе слесарей
по ремонту подвижного состава, слесарей-электриков по ремонту
электрооборудования, электросварщиков, маляров, стекольщиков
и т. д.
На специализированных участках проводится разборка, ре-
монт и сборка отдельных агрегатов, узлов и приборов, а также
изготовление запасных деталей. К таким специализированным-
участкам относятся: кузовной, агрегатный, кузнечно-рессорный,
слесарно-механический, сварочно-термический, пневматический,
электротехнический, столярный, обойный и малярный. Ремонтные
работы на этих участках проводятся специализированными брига-
дами.
Работы по ремонту троллейбусов организуются круглосуточ-
но. В ночную смену в первую очередь ремонтируются троллей-
бусы, требующие ремонта с небольшим объемом работ (случай-
ные и заявочные ремонты).
Очередность ремонта троллейбусов устанавливается в соот-
ветствии с графиком выпуска их на линию. Плановые ремонты
троллейбусов проводятся в соответствии с планами-графиками
системы планово-предупредительных ремонтов в основном в днев-
ную смену.
Все работы по ремонту троллейбусов проводятся на специаль-
но оборудованных рабочих местах.
Так, работы по снятию и установке агрегатов и узлов произ-
водятся на постах, оборудованных смотровыми канавами и подъ-
емными устройствами. Разборка и сборка агрегатов и узлов про-
изводится на слесарных верстаках с параллельными тисками. Для
выпрессовки (запрессовки) подшипников, втулок и других дета-
лей применяются верстачные прессы и различные съемники. Про-
мывка и очистка отдельных деталей производится в ванне с про-
мывочной жидкостью, которая размещается рядом с верстаком и
столиком с ящиками для хранения обтирочного материала. Ба-
лансировка карданных валов производится на специальных стан-
ках. Для проверки отремонтированных и собранных агрегатов
применяются соответствующие стенды и приборы.
Для снятия и установки агрегатов и узлов троллейбусов,
а также транспортировки их к рабочим местам применяется подъ-
емно-транспортное оборудование. Перечень и характеристика обо-
рудования приведены в Приложении 1.
К рабочим местам подводится сжатый воздух для очистки де-
талей перед сборкой и для подключения пневмоинструментов.
При разборке троллейбуса, его агрегатов и узлов детали
укладываются в корзины или контейнеры с последующей установ-
кой их на рольганги или транспортеры моечной машины.
На рабочих местах размещается специальная документация:
инструкционные карты организации труда;
инструкции по уходу за оборудованием, передовым приемам
труда, технике безопасности и т. д.
Ниже приведены типовые схемы организации основных рабо-
чих мест, разработанные «Укркоммуноргтрудом» МЖКХ Украин-
ской ССР (рис. 1—5).
Рис. 1. Схема организации рабочего места разборки, ремонта и
сборки кузова троллейбуса
1 — шкаф для запасных деталей; 2 — верстак; 3 — тумбочка для
инструмента; 4— тумбочка-стеллаж для деталей; 5 — сверлильный
станок; 6 — заточный станок; 7 — гильотинные ножницы; 8 — нож-
ницы роликовые; 9 — канава; /0 —домкрат; 11—козловой кран;
12—-камера для обдува сжатым воздухом
Рис. 2. Схема организации рабочего места разборки, ремонта и
сборки заднего моста и его узлов
1 — камера для обдувки сжатым воздухом; 2—ванна моечная; 3—
стеллаж; 4 — верстак; 5 — пресс гидравлический; 6 — станок свер-
лильный; 7 — тумбочка-стеллаж для деталей и инструмента; 8 —
шкаф для запасных деталей; 9 — стенд для разборки и сборки ре-
дуктора; 10 — стенд для разборки и сборки задних мостов; 11 —
стенд для испытания задних мостов; 12 — электротельфер; 13 —
стенд для установки рессор; 14 — стеллаж для рессор; 15— пло-
щадка для собранных задних мостов
Рис. 3. Схема организации рабочего места разборки, ремонта и
сборки низковольтной аппаратуры и высоковольтного оборудования
1 — стенд для испытания; 2 — стеллаж; 3 — кран-укосина; 4 — стенд
для разборки и сборки; 5 — настольный сверлильный станок; 6 —
стол специальный; 7 — тумбочка для инструмента; 8 — стол-стел-
лаж для готовых деталей; 9 — тумбочка-стеллаж для готовых де-
талей; 10 — верстак; 11 — камера для обдува сжатым воздухом;
12 — станок токарный; 13 — электротельфер
Рис. 4. Схема организации рабочего места разборки, ремонта и сборки пневма-
тического оборудования
1 — стенд для испытания пневмооборудования; 2 — стеллаж; 3 — шкаф для за-
пасных деталей; 4 — тумбочка для инструмента; 5 — верстак; 6 — стол-камера
для обдува сжатым воздухом
Рис. 5. Схема организации рабочего места окраски кузова
I — камера для обдува сжатым воздухом; 2 — камера для снятия старой
краски; 3—ящик с ветошью; 4 — бак с растворителем; 5 — камера для
грунтовки; 6 — камера для шпаклевки; 7 — передвижные стеллажи; 8 —
сушильная камера; 9 — тумбочка для лакокрасочных материалов; 10 —
тумбочка для инструмента; 11— камера для первичной окраски; 12 —
камера для вторичной окраски; 13 — канава
И © 1^1 10
Перед началом работы рабочие получают наряды или норми-
рованные задания, чертежи и указания бригадира или мастера
по выполнению работы.
В соответствии с полученным заданием рабочие подготавли-
вают свои рабочие места: получают необходимый инструмент,
устанавливают приспособления, знакомятся с чертежами и доку-
ментацией и т. д. Запасные части и материалы доставляются к ра-
бочим местам подсобными рабочими в соответствии с планами-
графиками ремонта трамвайных вагонов, путем использования
внутрицехового транспорта (тележек, электрокар и др.).
Для бесперебойного снабжения рабочих мест необходимыми
(Материалами и запчастями работа склада увязывается со смен-
ностью работы производственных подразделений.
Профилактическое обслуживание, наладку и ремонт техноло-
гического оборудования, подъемно-транспортных средств, меха-
низмов и аппаратуры проводят отделы главного механика пред-
приятий.
Все рабочие места содержатся в соответствии с правилами
промышленной санитарии и гигиены. Все закрытые помещения,
работы в которых связаны с выделением газов, паров, пыли, из-
лишнего тепла, оборудуют общей, а в отдельных рабочих зо-
нах— местной принудительной вентиляцией. Помещения обору-
дуются также устройствами для естественного проветривания.
Общеобменная вентиляция в помещениях совмещается с отопле-
нием и подачей в рабочую зону теплого воздуха с температурой
не ниже 16° С и не выше 20° С. Ворота в мастерских и цехах обо-
рудуются тепловыми завесами.
Освещенность производственных помещений и отдельных ра-
бочих мест регламентируется санитарными нормами проектиро-
вания промышленных предприятий. Светильники необходимо рас-
полагать так, чтобы лучи света не попадали в глаза работающих
и хорошо освещали рабочее место. Напряжение тока в освети-
тельной сети осмотровых канав и в переносных лампах устанав-
ливается 36 В.
НОРМАТИВНАЯ ЧАСТЬ
Раздел I. ОБЩАЯ РАЗБОРКА И СБОРКА
ТРОЛЛ ЕЙ БУСА
Глава 1. РАЗБОРКА ТРОЛЛЕЙБУСА
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
1 § 1. ПОДЪЕМ КУЗОВА Установить троллейбус ТРОЛ 1 ЛЕЙБУСА И Тролллейбус 1 ВЫКАТКА М( Слесарь - элек- ЭСТОВ 3 0,06
2 в зону ремонта. Опу- стить токоприемники и закрепить на трол- лей буге * Выключить автоматиче- 1 То же трик по ре- монту элек- трооборудо- вания То же 3 0,04
3 ский выключатель уп- равления, компрессор, отопление, освещение, аккумуляторную ба- тарею. Установить ру- коятку реверсора в нейтральное положе- ние Выпустить сжатый воз- 1 > Слесарь по ре- 2 0,07
4 дух из пневматической системы Вариант I Открепить от кузова троллейбуса передний мост, установленный: а) на реактивных штан- гах. Снять продольную промежуточную тягу, реактивные штанги, тяги ограничителя хо- да, датчик спидометра 1 Передний мост монту под- вижного со- става То же 3 1,8
* Груз водителя в нормах не учтен.
10
| № п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
и отсоединить шланги воздушной магистрали, упругие элементы пнев- моподвески, амортиза- торы, тягу регулятора положения кузова 1,37
б) на рессорах. Снять 1 Передний Слесарь - элек- 3
продольную промежу- \^0ЧЩЮ_ТЯ£Х;3 ТЯГИ ОГ- раничителя хода, дат- чик спидометра и от- соединить шланги воз- душной магистрали, упругие элементы пневмоподвески, амор- тизаторы, тягу регуля- тора положения кузо- ва, рессоры от кузова Открепить от кузова мост трик по ре- монту элек- трообору- дования 2,0 у/
5 1 Задний мост Слесарь по ре- 3
троллейбуса задний монту подвиж-
мост, снять тяги огра- ничителя хода, кардан- ный вал и отсоеди- нить амортизаторы, уп- ругие элементы пнев- моподвески, шланг воз- душной магистрали, тяги регуляторов поло- жения кузова, тяги ручного тормоза, рес- соры от кузова ного состава
6 Поднять кузов: а) стационарными дом- 1 Троллейбус То же 3 0,74
кратами. Поочередно выкатить передний и задний мосты на коле-
сах, установить под ку- зов подставки, опу- стить на них кузов 1,5 *
б) переносными домкра- 1 То же > 3
тами. Переместить
электродомкраты и балки к троллейбусу. Подключить электро-
домкраты к электросе- ти. Выставить электро-
домкраты, установить балки, поднять кузов. Поочередно выкатить передний и задний мо- сты, на колесах. Уста-
новить под кузов под-
11
№ п/п Наименование операций и содержание работы Количество узлов или деталей | на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
7 8 9 10 ставки, опустить на них кузов. Убрать электро- домкраты и балки Вариант II Ослабить крепление ко- лес, открепить и от- соединить от кузова троллейбуса передний мост, установленный: а) на реактивных штан- гах б) на рессорах Установить канавный домкрат под переднюю часть кузова. Поднять кузов, снять колеса, опустить передний мост на специальные тележ- ки и выкатить. Уста- новить подставки, опу- стить на них кузов троллейбуса Ослабить крепление ко- лес, открепить и от- соединить задний мост от кузова троллейбуса Переместить канавный домкрат под заднюю часть кузова, поднять кузов, снять колеса, опустить задний мост на специальные тележ- ки и выкатить. Уста- новить подставки, опу- стить на них кузов 1 1 1 1 1 Передний мост То же Задний мост То же Слесарь по ре- монту подвиж- ного состава То же 3 3 3 3 3 1,9 1,47 0,44 2,2 0,49
\/ § 2. МЕХАНИЧЕСКОЕ ОБОРУДОВАНИЕ
11 Открепить и снять: карданный вал 1 Вал Слесарь по ре- 3 0,42
J 12 продольную промежу- 1 Тяга монту подвиж- ного состава То же 0,13
13 точную тягу продольную тягу сошки 1 То же > 3 0,13
14 реактивную штангу в 4 Штанга ре- 3 0,22
сборе с кронштейнами нижнюю (верхнюю) активная
12
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
U 15 тягу ручного тормоза переднюю 1 Тяга перед- няя Слесарь по ре- монту подвиж- ного состава 2 0,07
. • 16 тягу ручного тормоза среднюю (длинную) 1 Тяга сред- няя То же 2 0,13
- 17 тягу ручного тормоза заднюю 2 Тяга задняя 2 0,08 4
18 оттяжную пружину 1 Пружина 2 0,02
19 регулировочную стяжку 1 Стяжка 2 0,04
20 вал передний в сборе с рычагами и кронш- тейнами 1 Вал перед- ний 2 0,18
21 вал промежуточный с рычагами и кронштей- нами 1 Вал проме- жуточный » 2 0,12
22 вал задний с рычагами, кронштейнами, коро- мыслом и шарнирной вилкой 1 Вал задний 2 0,15
23 механизм стояночного тормоза в сборе 1 Тормоз » 2 0,27
24 колонку рулевого управ- ления в сборе с руле- вым колесом и карда- ном 1 Рулевая ко- лонка 3 0,23
25 рулевой механизм в сбо- ре 1 Рулевой ме- ханизм 3 0,36
26 рычаг гидроусилителя с кронштейном в сборе 1 Рычаг 3 0,1 '
27 кронштейн штока гидро- усилителя рулевого уп- равления 1 Кронштейн » 3 0,1
28 тормозную педаль и привод управления тормозными кранами 1 Комплект 3 0,25
29 пусковую педаль с крон- штейном и тягами 1 То же 3 0,1
30 переднее колесо 2 Колесо 2 0,1 - ?
31 заднее колесо наружное 2 То же » 2 0,1
32 заднее колесо внутреннее 2 » 2 0,05"
33 тягу ограничителя хода, дополнительный буфер, втулки и профильные резиновые кольца 6 Ограничи- тель хода » 3 0,1
34 редуктор дверного меха- низма 3 Редуктор » 3 0,28' -
35 рычажный механизм стеклоочистителя 2 Стеклоочи- ститель 2 0,1 '
36 штангоуловитель 2 Штангоуло- витель » 2 0,09 < .
13
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
37 кронштейн крепления рессоры 6 Кронштейн Слесарь по ре- монту подвиж- ного состава 3 0,22
38 Выпрессовать втулку рес- сорного пальца из кронштейна рамы 2 » » 3 0,09 7.
§ 3. ПНЕВМАТИЧЕСКОЕ И ГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ
39 Открепить и снять: гидравлический аморти- 6 Амортизатор Слесарь по ре- 2 0,13
40 затор насос гидроусилителя с 1 Насос монту подвиж- ного состава То же 3 0,16
41 бачком в сборе гидроусилитель рулевого 1 Гидроусили- > 3 0,15
42 управления шланг воздушной маги- 5 тель Шланг » 3 0,07
43 страли манометр 2 Манометр > 2 0,05 <
44 упругий пневматический 6 Элемент » 3 0,3 ,
45 элемент подвески тягу регулятора положе- 3 Тяга > 2 0,Ь
46 ния кузова регулятор положения ку- 3 Регулятор > 3 0,2
47 зова тормозной цилиндр 4 Цилиндр » 3 0,15
48 тормозной кран 2 Кран > 3 0,23
49 противозаморажива- 1 Противоза- 2 0,14
50 тель влагомаслоотделитель 1 моражива- тель Влагомасло- > 2 0,1
51 регулятор давления воз- 1 отделитель Регулятор > 2 0,12
52 духа мотор-компрессор 1 Компрессор » 4 1,03
53 редуктор давления 1 Редуктор > 2 0,05
54 буксирный клапан 1 Клада н > 2 0,05
55 обратный клапан воз- 2 То же » 2 0,05
56 душного резервуара воздушный резервуар 4 Резервуар > 2 0,2
57 трубопроводы и армату- 1 Комплект > 3 3,5
58 ру пневмосистемы § 4. ЭЛ1 Под машиной: Открыть крышку моторо- ЕКТРО 1 ОБОРУДОВ/ Коробка 1НИЕ Слесарь-элек- 3 . z 0,13
вводной коробки, от- соединить наконечники трик по ремон-
14
1 1 № п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
59 проводов ТЯГОВОГО электродвигателя, вы- тянуть провода Открепить и снять тяго- 1 Электродви- ту электрообо- рудования Слесарь по ре- 4 0,38
60 вый электродвигатель Д К-207-Г-3 (ДК-210А-3) Отсоединить провода, от- крепить и снять: индуктивный шунт 1 гатель Шунт монту подвиж- ного состава Слесарь-элек- 3 0,3
61 ИШ-12А пуско-тормозной реостат 1 Реостат трик по ремон- ту электрообо- рудования То же 3 1,1
62 КФ-51Г регулировочный реостат 1 То же 3 0,4
63 ЯС-42 регулировочный реостат 1 > 3 0,1
64 КФ-62А печь обогрева салона 1 Печь 3 0,14
65 генератор Г-263 (Г-263А) 1 Генератор 3 0,55
66 вспомогательный элек- 1 Электродви- 3 0,48
67 тродвигатель ДК-659Г (ДК-661А-1) групповой реостатный 1 гатель Контроллер > 4 1,13
68 контроллер ЭКГ-20Б-1 электродвигатель ком- 1 Электродви- 3 0,72
69 прессора ДК-408В электродвигатель гидро- 1 гатель То же > 3 0,22
70 усилителя рулевого уп- равления Г-732А аккумуляторную батарею 1 Батарея > 2 0,26
71 9 НКЛБ-70 звуковой сигнал С 101 2 Сигнал 2 0,09
72 датчик спидометра 1 Датчик 2 0,06
73 МЭ-301Б На крыше: Отсоединить провода от 1 Троллейбус > 3 0,11
74 радиореакторов, осно- вания и штанг токо- приемников Открепить, снять с кры- 2 Штанга Слесарь по ре- 3 0,34
75 ши штангу токоприем- ника основание токоприемника 2 Основание монту подвиж- ного состава То же 3 0,3
76 радиореакторы ИК-8Б-3, 1 Комплект Слесарь-элек- 3 0,32
ИК-9Б-3, ИК-НА в сборе с рамой трик по ремон- ту электрообо- рудования *
15
№ п/п Наименование операций и содержание работы I Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7 .
77 радиореакторы ИК-20А в сборе с рамой 1 Комплект Слесарь-элек- трик по ремон- ту электрообо- рудования 3 0,3
В кабине:
78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 Открепить панель при- боров, отсоединить провода, снять панель Отсоединить провода, открепить и снять: панель управления выключатель управления вспомогательных цепей ВУ-222А автоматический выклю- чатель АК63-2М для защиты цепей аккуму- ляторной батареи и электродвигателя уси- лителя рулевого уп- равления коробку с предохрани- телем на 600 В регулятор давления АК-11Б автоматический выклю- чатель АВ-8А-1 печь обогрева кабины электровентилятор кало- рифера обогрева каби- ны панель ПР-119с реле вре- мени РЭВ-816 панель управления печа- ми контакторную панель ТП-94В контроллер управления КВП-22Б ножной переключатель фар П-39 электродвигатель стекло- очистителя МЭ-221Б реле-регулятор РР-361А (РР-363) 1 1 4 2 5 1 1 1 2 1 1 1 1 1 2 1 Панель при- боров Панель Выключа- тель То же Коробка Регулятор Выключа- тель Печь Электровен- тилятор Панель То же Контроллер Переключа- тель Электродви- гатель Реле А АЛ А АААа* ААААААА 2 2 3 3 2 3 3 3 3 3 3 3 3 2 3 4 0,46 0,56 0,14 0,19 0,1 0,1 0,19 0,14 0,3 0,16 0,3 1,15 0,56 0,09 0,12 0,1 t
В салоне
Отсоединить провода, от- крепить и снять: я
16
Наименование операций О ® X X О Единица объема Профессия tf -а s о Л
№ п/п и содержание работы Колич ' узлов детал< на Mai работы Разря работь 11орма времег чел.-ч
1 2 3 4 5 6 7
94 электродвигатель приво- 3 Электродви- 3 0,26 '
да дверного механизма Г108 А гатель
95 реле открывания дверей 6 Реле Слесарь-элек- 3 0,08
РКС-З (РС-509) трик по ремон- ту электрообо- рудования •
96 концевой выключатель 6 Выключа- » 3 0,1 ' -
97 открывания и закры- вания двери КЭ-42 тель
выключатель аварийного 3 То же » 3 0,04 ' '
открывания дверей ПП-45
98 кнопку сигнальную 5К 3 Кнопка » 2 0,06 -
99 плафон освещения под- 3 Плафон » 2 0,07. Г/
ножки
100 плафон освещения двер- 2 То же » 2 0,07 "
101 ного проема плафон освещения сало- 12 » » 2 0,07 '
на
102 клеммную коробку тяго- 1 Коробка 3 0,18
вого электродвигателя
Наружное освещение и сигналы
103 Открепить, отсоединить 2 Фара » 3 0,06
провода, снять фару ФГ-122В
104 Открепить и снять стек- 2 Фонарь » 2 0,03
ло нижнего переднего фонаря габаритного
105 огня и поворота, вы- нуть лампы, отсоеди- нить провода
Открепить и снять осно- 2 » > 2 0,04
вание нижнего перед- него фонаря габарит-
106 ного огня и поворота Открепить и снять стек- 2 Фонарь бо- » 2 0,03 >
107 ло бокового фонаря указателя поворота, вынуть лампу, отсо- единить провода ковой
Открепить и снять осно- 2 То же » 2 0,04
108 вание бокового фона- ря указателя поворота
Открепить и снять стек- 4 Фонарь га- 2 0,03 '
ло фонаря габаритно- баритный
го огня, вынуть лам- 2 Заказ 474 производи IQP1 аэ fiJS- «пси а ода ci 17
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
109 НО 111 112 113 пу, отсоединить про- вода Открепить и снять осно- вание фонаря габарит- ного огня Открепить и снять стек- ла заднего фонаря, вы- нуть лампы, отсоеди- нить провода Открепить и снять осно- вание и прокладку зад- него фонаря Отсоединить провода, от- крепить и снять: лампу и патрон заднего маршрутного указате- ля лампу и патрон передне- го маршрутного указа- теля 4 2 2 1 2 Фонарь га- баритный Фонарь зад- ний То же Лампа То же Слесарь-элек- трик по ремон- ту электрообо- рудования То же » > 2 2 2 2 2 0,04 0,091 0,06, 0,08 0,08 /? С
Глава 2. СБОРКА ТРОЛЛЕЙБУСА
№ п/п Наименование операций и содержание работы Количество узлов или деталей । на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
§ 5. ЭЛЕКТРООБОРУДОВАНИЕ
Наружное
освещение
и сигналы
114
115
Установить и закрепить,
присоединить провода
проверить в работе:
патрон и лампу передне-
го маршрутного указа-
теля
Лампа
патрон и лампу задйего
маршрутного указателя
То же
Слесарь-элек-
трик по ремон-
ту электрообо-
рудования
То же
2 0,1 <
2 0,1
2
1
18
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
116 Установить прокладку и основание заднего фо- наря, закрепить 2 Фонарь задний Слесарь-элек- трик по ремон- ту электрообо- рудования 2 0,06
117 ► Присоединить провода, установить лампы, проверить в работе, закрыть задний фо- нарь стеклами 2 То же То же 2 0,12
118 Установить и закрепить основание фонаря га- баритного огня 4 Фонарь га- баритный » 2 0,04
119 Присоединить провода, установить лампу, про- верить в работе, за- крыть фонарь габарит- ного огня стеклом 4 То же > 2 0,05
120 Установить и закрепить основание бокового фонаря указателя по- ворота 2 Фонарь бо- ковой > 2 0,04
121 Присоединить провода, установить лампу, про- верить в работе, за- крыть стеклом боковой фонарь указателя по- ворота 2 То же > 2 0,05
122 Установить и закрепить основание нижнего пе- реднего фонаря габа- ритного огня и пово- рота 2 Фонарь » 2 0,04 .
123 Присоединить провода, установить лампу, про- верить в работе, за- крыть стеклом нижний фонарь переднего га- баритного огня и по- ворота 2 То же > 2 0,05
124 Присоединить провода, установить, закрепить, проверить в работе фа- ру Ф Г-122В 2 Фара > 3 0,13
125 Отрегулировать свет фар на троллейбусе В салоне: 1 Троллейбус > 3 0,25
126 Установить и закрепить клеммную коробку тя- гового электродвига- теля J 1 Коробка » 3 0,24
19
*- № п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
2 3 4 5 6 7
127 Установить прокладку, основание, закрепить, присоединить провода, установить лампу, про- верить в работе, за- крыть стеклом: плафон освещения сало- на 12 Плафон Слесарь-элек- трик по ремон- 2 0,1
128 плафон освещения двер- 2 То же ту электрообо- рудования То же 2 0,1
129 кого проема плафон освещения под- 3 2 0,08
130 ножки Установить, закрепить, присоединить провода, проверить в работе: кнопку сигнальную 5К 3 Кнопка 2 0,06
131 выключатель аварийного 3 Выключа- 3 0,07
132 открывания дверей ПП-45 концевой выключатель 6 тель То же 3 0,12
133 открывания и закрыва- ния двери КЭ-42 реле открывания дверей 6 Реле 3 0,16
134 РКС-3 (РС-509) электродвигатель приво- 3 Электродви- 3 0,28
135 да дверного механиз- ма Г-108А В кабине Установить и закрепить присоединить провода, проверить в работе: реле-регулятор РР-361А 1 гатель Реле » 4 0,13
136 (РР-363) электродвигатель стекло- 2 Электродви- 3 0,12
137 очистителя МЭ-221Б ножной переключатель 1 гатель Переключа- 2 0,13
138 фар П-39 контроллер управления 1 тель Контроллер » 3 0,84
139 КВП-22Б контакторную панель 1 Панель 3 1,5
140 ТП-94В панель управления печа- 1 То же 3 0,39
141 ми панель ПР-119 с реле 1 3 0,21
времени РЭВ-816
20
№ п/п Наименование операций и содержание работы о Ьк ® S £ £ s® а £ « Ч = О « S Единица объема работы Профессия Разряд работы Норма времени, чел.-час. 1
03
1 2 3 4 5 6 7
142 электровентилятор кало- 2 Электровен- Слесарь-элек- 3 0,4 ..
рифера обогрева каби- ны печь обогрева кабины тилятор трик по ремон- ту электрообо- рудования
143 1 Печь То же 3 0,2
144 автоматический выклю- 1 Выключа- 3 0,22
чатель АВ-8А-1 тель
л 45 регулятор давления 1 Регулятор > 3 0,11
АК-ИБ
146 коробку с предохрани- 5 Коробка 2 0,11 /
телем на 600 В
147 автоматический выклю- 2 Выключа- 3 0,22
чатель АК63-2М для защиты цепей аккуму- ляторной батареи и электродвигателя уси- лителя рулевого управ- ления тель
148 выключатель управления 4 То же 3 0,2
вспомогательных цепей ВУ-222А
149 панель управления 1 Панель » 2 0,65
150 Установить панель при- 1 То же 2 0,51
боров, присоединить
провода, проверить в работе, закрепить па-
нель
На крыше:
Поднять на крышу, уста-
новить и закрепить: Слесарь по ре-
151 основание токоприемника 2 Основание 3 0,45 .
монту подвиж- состава
152 штангу токоприемника 2 Штанга То же 3 0,55
153 радиореакторы ИК-8Б-3, 1 Комплект Слесарь-элек- 4 0,45
154 ИК-9Б-3, ИК-НА в сборе с рамой радиореакторы ИК-20А трик по ремон- ту электрообо- рудования
1 То же Го же 4 0,43
155 в сборе с рамой Присоединить провода к 1 Троллейбус 3 0,22
радиореакторам, осно- ванию и штангам то-
коприемников
156 Проверить давление то- 1 То же » 5 0,3
коприемников на кон- тактный провод, отре- гулировать на троллей- бусе
Под машиной: Установить, закрепить,
21
Наименование операций О ъ ® s а : Единица s’ и <3 ас
Ф I j объема Профессия ч 3
№ п/п и содержание работы ; яч« ч .$ (П <L> « Ч а । работы i J Разря работ s £ 7 н* ж g-s
1 2 3 4 5 6 7
присоединить провода проверить в работе: Датчик Слесарь-элек-
157 датчик спидометра 1 2 0,1
трик по ремон- ту электрообо-
рудования
158 звуковой сигнал С101 2 Сигнал То же 2 0,12
159 аккумуляторную бата- 1 Батарея 2 0,28
рею 9 НКЛБ-70
160 электродвигатель гидро- 1 Электро- > 4 0,37
161 усилителя рулевого управления Г-732А двигатель
электродвигатель ком- 1 > > 4 1,14
162 прессора ДК-408В групповой реостатный 1 Контроллер > 4 1,53
163 контроллер ЭКГ-20Б-1 вспомогательный элект- 1 Электродви- > 4 0,58
родвигатель ДК-659Г (ДК-661А-1) гатель
164 генератор Г-263 (Г-263А) 1 Генератор 4 0,83
165 печь обогрева салона 1 Печь 3 0,2
166 регулировочный реостат 1 Реостат » 3 0,12
167 КФ-62А регулировочный реостат 1 То же » 3
0,51
168 ЯС-42
пускотормозной реостат 1 > » 3 1,6
169 КФ-51Г индуктивный шунт 1 Шунт > 3 0,4
ИШ-12А
170 Установить и закрепить 1 Электродви- Слесарь по ре- 5 0,6
тяговый электродвига- гатель монту подвиж-
тель Д К-207-Г-3 (ДК-210А-3) ного состава
171 Затянуть провода, под- 1 Коробка Слесарь-элек- 4 0,16
соединить наконечники трик по ремон-
172 к клеммам коробки, закрыть мотороввод- ную коробку крышкой ту электрообо- рудования
Произвести проверку 1 Троллейбус Го же 6 1,2*
правильности работы электросистемы трол- > 4 1,2
лейбуса и регулировку перед пробным выез-
дом
* Здесь и в дальнейшем, где указаны две нормы, работу выполняют два
человека.
22
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
§ 6. ПНЕВМАТИЧЕСКОЕ И ГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ
173 Установить и закрепить: трубопроводы и армату- 1 [комплект [слесарь по ре- 3 4,5
174 ру пневмосистемы воздушный резервуар 4 Резервуар монту подвиж- ного состава То же 2 0,24
175 обратный клапан воз- 2 Клапан > 2 0,05 ,
176 душного резервуара буксирный клапан 1 То же > 2 0,05
177 редуктор давления 1 Редуктор 2 0,06
178 мотор-компрессор 1 Компрессор > 4 1,24
179 регулятор давления воз- 1 Регулятор » 2 0,13
180 духа вл агом асл оотделитель 1 Благом асло- 2 0,11
181 противозаморажива- 1 отделитель Противоза- » 2 0,18
182 тель тормозной кран 2 моражива- тель Кран > 3 0,32
183 тормозной цилиндр 4 Цилиндр » 3 0,17
184 регулятор положения ку- 3 Регулятор 3 0,21 ~
185 зова тягу регулятора положе- 3 Тяга » 2 0,1
186 ния кузова упругий пневматический 6 Элемент 3 0,4
187 элемент подвески манометр 2 Манометр » 2 0,06
188 шланг воздушной маги- 5 Шланг » 3 0,08
189 страли гидроусилитель рулевого 1 Гидроусили- 3 0,18
190 управления насос гидроусилителя с 1 тель Насос 3 0,17
191 бачком в сборе гидравлический аморти- 6 Амортизатор » 2 0,25
192 затор Проверить работу пнев- 1 Троллейбус > 4 1,3
матического оборудо- вания, испытать на плотность соединения, устранить утечки воз- духа на троллейбусе z //
§ 7. МЕХАНИЧЕСКОЕ ОБОРУДОВАНИЕ
193 Запрессовать втулку в 2 Кронштейн Слесарь по ре- 3 0,14
кронштейн рамы, раз- монту подвиж-
вернуть отверстие под рессорный палец ного состава
23
Наименование операций О ь. £ X Я О S ° ® о 3 Единица объема Профессия 53 со О сЗ S СО
.в ~Е и содержание работы X g ч я работы 5 3* P.S О <и Ч
£ ^£5 = СО eg CU Q. ,2 с. о ►Д я з*
1 2 3 4 5 6 7
Установить и закрепить:
194 кронштейн крепления 6 Кронштейн Слесарь по ре- 3 0,23
рессоры монту подвиж- ного состава 3 0,24 -
195 штангоуловитель 2 Штангоуло- То же
витель 2 0,11
196 рычажный механизм 2 Стеклоочи- 0,32.
стеклоочистителе?! ститель 3
197 редуктор дверного меха- 3 Редуктор
низма
198 резиновые профильные 6 Ограничи- 3 0,15
кольца, втулки, допол- нительный буфер, тягу тель хода
ограничителя хода
199 заднее колесо внутрен- 2 Колесо » 2 0,08
нее
200 заднее колесо наружное 2 То же > 2 0,12
201 переднее колесо 2 > 2 0,12
202 пусковую педаль с крон- 1 Комплект » 3 0,12
штейном и тягами
203 тормозную педаль и при- 1 То же » 3 0,3
вод управления тор- мозными кранами Кронштейн
204 кронштейн штока гидро- 1 > 3 0,1
205 усилителя рулевого уп- равления Рычаг 0,1
рычаг гидроусилителя с 1 > 3
206 кронштейном в сборе рулевой механизм в 1 Рулевой > 4 0,57
207 сборе механизм
колонку рулевого управ- 1 Рулевая » 4 0,3
ления в сборе с руле- вым колесом и карда- колонка
ном
208 механизм стояночного 1 Тормоз » 3 0,33
209 тормоза в сборе вал задний в сборе с 1 Вал задний » 3 0,15
210 рычагами, кронштей- нами, коромыслом и шарнирной вилкой 0,12
вал промежуточный в 1 Вал проме- » 3
211 сборе с рычагами и кронштейнами жуточный 0,18
вал передний в сборе с 1 Вал перед- » 3
рычагами и кронштей- ний
нами
212 регулировочную стяжку 1 Стяжка » 3 0,04
213 оттяжную пружину 1 Пружина » 3 0,02
214 тягу ручного тормоза 2 Тяга задняя » 3 0,13
заднюю
24
с Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
215 тягу ручного тормоза 1 Тяга сред- Слесарь по ре- 3 0,19
среднюю (длинную) няя монту подвиж- ного состава
216 тягу ручного тормоза 1 Тяга перед- То же 3 0,14
217 переднюю няя
реактивную штангу в 4 Штанга ре- 3 0,23
сборе с кронштейна- ми — нижнюю (верх- нюю) продольную тягу сошки активная
218 1 Тяга » 3 0,23
V219 продольную промежуточ- 1 То же 3 0,2
220 ную тягу
карданный вал Отрегулировать: 1 Вал » 3 0,5
221
затяжку подшипников 1 Троллейбус » 4 0,4
222 ступиц передних колес угол сходимости перед- 1 То же » 4 0,45
223 них колес
затяжку подшипников 1 » » 4 0,2
вала двуплечего рыча- га при отсоединенных рулевых тягах
224 ножной пневматический 1 Тормоз > 5 0,56
225 тормоз с проверкой на ходу
привод стояночного тор- 1 Тормоз 5 0,35
моза
226 работу дверного меха- 3 Механизм » 3 0,48
низма и створок две- рей
§ 8. УСТАНОВКА МОСТОВ И ОПУСКАНИЕ КУЗОВА ТРОЛЛЕЙБУСА
227
Вариант I
Поднять кузов:
а) стационарными дом-
кратами. Убрать под-
ставки, поочередно за-
катить передний и
задний мосты на ко-
лесах, выставить их.
Опустить кузов на
мосты
б) переносными домкра-
тами. Переместить
электродомкраты и
балки к троллейбусу.
Подключить электро-
домкраты к электро-
1 Троллейбус Слесарь по ре- монту подвиж- ного состава 3 0,92
1 То же То же 3 1,8
25
в £ Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
сети. Выставить элек- тродомкраты, устано- вить балки, поднять кузов. Убрать под- ставки. Поочередно закатить передний и задний мосты на ко- лесах, выставить их. Опустить кузов на мосты, убрать элек- тродомкраты и балки
228 Закрепить к кузову трол- лейбуса задний мост. Присоединить рессоры к кузову, тяги ручного тормоза, тяги регуля- торов положения кузо- ва, шланг воздушной магистрали, упругие элементы пневмопод- вески, амортизаторы и установить тяги ограничителя хода, карданный вал 1 Задний мост Слесарь по ре- монту подвиж- ного состава 3 2,7
229 Закрепить к кузову трол- лейбуса передний мост: а) на реактивных штан- гах. Присоединить тягу регулятора поло- жения кузова, амор- тизаторы, упругие эле- менты пневмоподвес- ки, шланги воздушной магистрали и устано- вить реактивные штан- ги, продольную про- межуточную тягу, тя- ги ограничителя хода, датчик спидометра 1 Передний мост То же 3 2,2
б) на рессорах. Присо- единить рессоры к ку- зову, амортизаторы, упругие элементы пневмоподвески, тя- гу регулятора поло- жения кузова, шлан- ги воздушной магист- рали и установить продольную промежу- точную тягу^_> датчик спидометра тяги, ог- раничителя хода 1 То же 3 1,8
26
Наименование операций ество или гй ШИНУ Единица объема Профессия «=( з X 6 яч X ОТ
Is и содержание работы Z я Ч СО работы к £ 2*0 go •s щ Р* B.S о ° ч
£ £ а ™ от 0. а Ж я яг
1 2 3 4 5 6 7
Вариант II
230 Установить канавный 1 Задний мост Слесарь по ре- 3 0,43
домкрат под заднюю монту подвиж-
часть кузова, поднять кузов троллейбуса, убрать подставки. На ного состава
специальных тележках закатить и выставить задний мост. Опустить кузов на мост 3,16
231 Присоединить и закре- 1 То же То же 3
пить задний мост. Под- нять кузов, установить и закрепить задние ко- леса. Опустить кузов 0,43
232 Переместить канавный 1 Передний 3
домкрат под перед- нюю часть кузова. мост
Поднять троллейбус, убрать подставки. На
специальных тележках закатить и выставить передний мост. Опу- стить кузов на мост
233 Присоединить и закре-
пить к кузову перед- ний мост: 2,2
а) на реактивных штан- 1 То же » 3
гах 1,8
б) на рессорах 1 » 3
234 Поднять кузов, устано- 1 > 2 0,29
новить и закрепить на мост передние колеса. Опустить кузов, затя-
нуть крепление колес
Раздел II. РЕМОНТ МЕХАНИЧЕСКОГО
ОБОРУДОВАНИЯ
1 № п/п Наименование операций и содержание работы ° >» ® S я О Чд. S 2 s о а 5 СП Л § g « S нм >» R Д Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
§ I. Разборка на узлы ПЕРЕ ЦНИИ МОС1 Г
1 2 Очистить передний мост от грязи, протереть Открепить и снять: 1 Передний мост Слесарь по ре- монту подвиж- ного состава 1 0,24
рессору в сборе 2 Рессора То же 0 3' 0,15
'• 3 левую тягу рулевой трапеции в сборе 1 Тяга » - 3- 0,18
Ч 4 правую тягу рулевой трапеции в сборе 1 То же » 3 0,08
' 5 рычаг тяг рулевой тра- пеции с кронштейном в сборе 1 Рычаг 3 0,14
6 ступицу в сборе с тор- мозным барабаном и подшипниками 2 •Ступица » ’'-С'' 4 * 0,18
7 тормозной рычаг и раз- жимной кулак в сборе 2 Рычаг 3 0,11
8 Вывернуть масленки из осей тормозных коло- док и бобышки суп- порта Открепить и снять: 2 Суппорт » ) ' бН / 2 0,05
9 стяжную пружину, тор- мозные колодки в сбо- 2 Комплект 3 0,07
10 ре сальник и суппорт в сборе с поворотного кулака 2 Суппорт » р- 7 2 з , 0,19
11 крышку шкворня, шкво- рень, распорную втул- ку, уплотнительное 2 Кулак > .9* Д < w 4 0,16
28
| № п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
V12 < 13 14 v- 15 S16 v 17 18 кольцо, регулировоч- ную и установочную шайбы, упорный под- шипник, снять пово- ротный кулак в сборе с передней оси Разборка узлов Левая тяга рулевой трапеции Открепить и снять с тя- ги левый рычаг руле- вой трапеции Свернуть гайки, снять пружины, щитки, на- кладку Расшплинтовать, отвер- нуть корончатую гай- ку, выбить стяжной болт, отвернуть и снять левый наконечник Отогнуть усики стопор- ной шайбы, отвернуть контрящую и специ- альную с конусом гай- ки, вывернуть тягу из трубы Свернуть с тяги спе- циальную с конусом гайку, снять стопорную шайбу, свернуть контр- гайку Вывернуть масленку, снять контрящую про- волоку, вывернуть пробку, вынуть пружи- ну, 2 шаровых пальца, проставочное кольцо, сухари Вывернуть масленку, расшплинтовать и вы- вернуть пробку, вы- нуть пружину, шаро- вой палец, две опор- ных пяты из левого наконечника 1 1 1 1 1 1 1 1 Рычаг Тяга Наконечник Тяга » Наконечник Слесарь по ре- монту подвиж- ного состава То же » ? » J » ? •' *• 4 3 ' 4 4 4 4 4 0,04 0,02 0,04 0,04 0,02 0,11 0,10
29
| № п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
19 20 21 22 23 24 25 26 27 28 Правая тяга рулевой трапеции Открепить и снять с тя- ги правый рычаг руле- вой трапеции Свернуть гайку, снять пружину и щиток го- ловки Расшплинтовать, отвер- нуть корончатую гай- ку, выбить стяжной болт, отвернуть и снять правый наконеч- ник Отогнуть усики стопор- ной шайбы, отвернуть контрящую и специ- альную с конусом гай- ки, вывернуть из тру- бы левый наконечник Свернуть с левого нако- нечника специальную с конусом гайку, снять стопорную шайбу, свернуть контргайку Вывернуть масленку, расшплинтовать и вы- вернуть пробку, вы- нуть пружину, шаро- вой палец, две опор- ных пяты из правого наконечника Рычаг тяг рулевой трапеции в сборе с кронштейном Открепить и снять огра- ничительный болт по- ворота двуплечего ры- чага Открепить и выбить ры- чаг продольной руле- вой тяги, снять приз- матическую шпонку Открепить и снять сто- порную пластину, вы- вернуть регулировоч- ную гайку Открепить и снять ниж- нюю крышку, проклад- ку 1 1 1 1 1 1 1 1 1 1 Рычаг Тяга Наконечник > > > Болт Рычаг Кронштейн Крышка г)- Слесарь по ре- монту подвиж- ного состава То же о » - V J » 0-9/ ? » ^^45- > г я ; > » •? * > » t) 0 2 о 4 3 - 4 4 4 4 3 3 3 3. 0,04 0,01 0,04 0,04 0,02 0,10 0,02 0,05 0,04 0,05 0
30
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
29 30 31 32 33 34 35 36 37 38 39 40 Расшплинтовать, откре- пить и выпрессовать вал рычага, вынуть двуплечий рычаг, рас- порную втулку, внут- реннюю обойму верх- него роликоподшипни- ка, наружную обойму нижнего роликопод- шипника Спрессовать с вала внут- реннюю обойму нижне- го роликоподшипника Выпрессовать из крон- штейна наружную обойму роликоподшип- ника и сальники Ступица в сборе с тормозным барабаном Вывернуть шпильки крепления колес Открепить и снять кор- пус сальника Открепить и снять тор- мозной барабан Выпрессовать наружные обоймы подшипников № 7611 и № 7614 Спрессовать с правой ступицы ведущую ше- стерню привода датчи- ка спидометра Корпус сальника Выпрессовать сальник из корпуса Тормозной рычаг Вывернуть пробку фик- сатора, вынуть пружи- ну и шаои* Открепить и снять чер- вяк Открепить и снять крыш- ку, вынуть шестерню 1 1 1 2 2 2 2 1 2 2 2 2 Кронштейн Вал Кронштейн Ступица То же Барабан Ступица Шестерня Сальник Рычаг Червяк Шестерня * 3 Слесарь по ре- монту подвиж- ного состава То же » 0~ » 0 - о » о - ' f » » Э • г' ' 2 » ' ' О'- (- » •9 • '*/ 4 4 4 2 3 3 4 3'. 3 2 3 3 - о,1 0,03 0,08 0,09 0,07 0,1 0,08 0,05 0,03 0,03 0,06 0,06
31
и/и d\f Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
Суппорт //
41 42 Открепить и выбить две оси тормозных КОЛО- ДОК Открепить и снять крон- штейн тормозного ци- линдра 2 2 Суппорт Кронштейн Слесарь по ре- монту подвиж- ного состава То же с . - У'р 3 v 3 ' 0,09 0,06
Поворотный кулак
43 44 Вывернуть масленки из верхней и нижней проушин поворотного кулака Спрессовать кольцо с цапфы поворотного кулака 2 2 Кулак Кольцо » ."К < - 2 3 < 0,03 0,05
Мойка и дефектовка деталей
45 X Промыть детали перед- него моста после раз- борки Дефектовать детали 1 1 Комплект То же » о > » * - / 1 4 0,6 0,29
Ремонт
Пробка головки рулевой тяги
47 Зачистить заусенцы в па- зах под ключ, калиб- ровать резьбу 3 Пробка 2 0,05
Палец шаровой
48 Зачистить сферу и ко- нус, калибровать резь- бу, прочистить отвер- стие под шплинт 4 Палец » л 2 0,04
Наконечник рулевой тяги
49 Калибровать резьбы под пробку и масленку 3 Наконечник 2 0,06
Труба рулевой тяги Z
50 Калибровать резьбу с двух сторон 2 Труба 2 0,1
32
№ п/п 1 Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
51 Левая тяга рулевой трапеции Калибровать резьбы под пробку, трубу, маслен- ки 1 Тяга Слесарь по ре- монту подвиж- ного состава 2 0,1
Ступица
52 Калибровать резьбу в отверстиях под болты и шпильки 2 Ступица То же 6- 26, / 2 0,17
Суппорт тормозных колодок
53 54 х 56 57 Калибровать резьбу в четырех отверстиях М 14 и в отверстии М10Х1, зачистить за- боины и заусенцы. Выправить суппорт Выпрессовать втулки, запрессовать новые Приварить края втулок к суппорту Зачистить наплывы пос- ле приварки и развер- нуть отверстия во втул- ках Выпрессовать втулку под привод датчика спидо- метра, запрессовать новую, развернуть 2 2 2 2 1 Суппорт То же » » Втулка » s' Электросвар-^ щик ручной сварки Слесарь по ре- монту подвиж- ного состава То же 9. д? сч СО ^00 со 00 . V - 0J2 6,09 0,06 • от.Г 0-05'
Болт крепления суппорта
58 Калибровать резьбу Ml 6, прочистить отверстие под шплинт 8 Болт » О- /J, Э 1 0,03
Кулак разжимной Электросвар- щик ручной to 3
Наварить выработанные места 2 Кулак 0,2
60 61 Обточить на токарном станке после наварки Калибровать резьбу Втулка кулака поворотного 2 2 То же CodpKH Токарь Слесарь по рё- монту подвиж- ного состава 3 2 0,12 0,05
62 Разметить отверстия под сверление 4 Втулка То же о эу ? 2 0,02
3 Заказ 474
с • 2 Наименование операций и содержание работы Количество узлов или деталей . на машину Единица объема работы Профессия Разряд работы Норма времени, 1 чел.-час.
1 2 3 4 5 6 7
63 64 Просверлить отверстия Прорубить смазочные ка- навки 4 4 Втулка » Сверловщик Слесарь по ре- монту подвиж- ного состава 2 2 0,05 0,07
Кулак поворотный
65 66 Выпрессовать втулки под штырь, запрессовать новые, развернуть и подогнать под ось Зачистить заусенцы, ка- либровать резьбы 2 2 Кулак То ж< !. О'гд 0- '3 3 ' 2 0,3 0,11
Гайка поворотного кулака
67 Зачистить заусенцы, ка- либровать резьбу М39Х2 4 Гайка То ж< 1 0,04 /
Шпилька крепления колеса -
68 Калибровать резьбу 12 Шпилька » 0- /'.у 1 0,03,
Крышка ступицы
69 Зачистить заусенцы в от- верстиях и по краям 2 Крышка > й-03,2. 1 0,03
Тормозной рычаг *
70 Выпрессовать втулку, за- прессовать новую, раз- вернуть 2 Втулка > Л-оЗ, ! 3 - 0,07
Тормозная колодка
71 72 73 74 75 Открепить и снять су- харь Открепить и снять с ко- лодки тормозные нак- ладки, установленные: на заклепках на болтах Выпрессовать втулку, за- прессовать новую, раз- вернуть отверстие, по- догнать под ось Зачистить заусенцы, ка- либровать резьбу Наложить и закрепить накладки к тормозной колодке: 4 4 4 4 4 Сухарь Колодка То же » » » > » > » // ? О- <£, 9 О о ч 2 2 2 2 з. 1 0,02 0,05. 0,08. 0,1 . 0,02
№ п/п \ Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы 1 Норма 1 времени, чел.-час.
1 2 3 4 5 6 7
76 77 78 X 80 81 82 83 84 85 86 ’ 87 * 88 ,89 болтами заклепками Установить, подогнать и закрепить сухарь к тормозной колодке Пара тормозных колодок Обточить на токарном станке накладки тор- мозные, снять фаски Накладка тормозной колодки Разметить под сверление: для 6 заклепок для 4 болтов Просверлить последова- тельно ступенчатые от- верстия с плоским дном: под заклепки под болты Гайки, колодки Калибровать резьбу Пружина колодок Выправить кольца с двух сторон Сборка узлов Скомплектовать детали по комплектовочной ведомости Обдуть детали сжатым воздухом, протереть Поворотный кулак Нагреть и напрессовать кольцо на цапфу по- воротного кулака Ввернуть масленки в резьбовые отверстия верхней и нижней про- 4 4 4 2 8 8 8 8 32 2 1 1 2 2 Колодка » Сухарь Комплект Накладка То же > Гайка Пружина Комплект То же Кольцо Кулак Слесарь по ре- монту подвиж- ного состава То же о - о Токарь Слесарь по ре- монту подвиж- ного состава То же $2, у » О-ЗЗЛ * й - 6* > £ - $ » О-оЗ.Л » О-И' > !>-!)<?J » 0~ 9'0 3 3- 3^ 3 2 2 2 2 2 1 3, 1 4 2 0,12 ’ 0,09 о 0,03 0,1 Д 0,03 ' - / 0,02 _ 0,07 0,05 / 0,0U: 0,03 о 0,26 0,39 0,06 ~ - 0,04
с с’ £ Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма | времени, чел.-час.
1 2 3 4 5 6 7
ушин поворотного ку- лака и прошприцевать их
Суппорт
90 Установить и закрепить 2 Кронштейн Слесарь по ре- 3 * 009
кронштейн тормозного монту подвиж-
цилиндра ного состава ' > -
91 Установить и закрепить 2 Суппорт . То же 3 , 0,1
две осн тормозных ко- лодок
Тормозной рычаг
92 Установить шестерню, 2 Шестерня 0- /04 3 0,08
установить и закрепить крышку с/ '>
93 Установить и закрепить 2 Червяк 0- ю.ч 3 0^08
червяк 4/ Z
94 Установить шарик и пру- 2 Рычаг » 3 0,05
жину, ввернуть * проб- ку фиксатора , -
Корпус сальника
95 Запрессовать сальник в 2 Сальник 3 , 0,04
корпус
Ступица в сборе
с тормозным барабаном ! < z 0
96 Напрессовать на правую 1 Шестерня 0-93 9 3 0,06
ступицу ведущую ше- стерню привода дат- чика спидометра
97 Нанести смазку, запрес- 2 Ступица > 0- /3,7 4 б,(Й
совать наружные обфй- мы подшипников № 7614 и № 7611 । •< ~
98 Установить и закрепить 2 Барабан » /*^ а 3 V 0,12
тормозной барабан
99 Установить и закрепить 2 Ступица > 3 0,07
корпус сальника j ‘
100 Ввернуть шпильки креп- 2 > 0. ь 2 0,09
ления колес
Рычаг тяг рулевой трапеции в сборе с кронштейном ✓. -1 *
101 Напрессовать на вал дву- 1 Вал > 1 4 0,04
плечего рычага внут- »
। № n/п Наименование операций и содержание работы о >, ® X = о X 2 = оЗ S О <4 а ° и о а X Единица объема работы Профессия Разряд работы Норма времени, чел. час.
1 2 3 4 5 6 7
102 103 104 105 106 107 108 109 реннюю обойму ннжне- *го роликоподшипника Запрессовать сальники в верхнюю и нижнюю проушины кронштейна Установить двуплечий рычаг и вал рычага в кронштейн, устано- вить на вал рычага распорную втулку и напрессовать на шей- ку оси до упора в то- рец распорной втулки внутреннюю обойму верхнего роликопод- шипника Запрессовать в верхнюю проушину кронштейна наружную обойму ро- ликоподшипника Запрессовать в нижнюю проушину кронштейна наружную обойму ро- ликоподшипника, на- ложить прокладку и нижнюю крышку, за- крепить Установить шайбу и ко- рончатую гайку, за- крепить вал, зашплин- товать Ввернуть регулировочную гайку, отрегулировать затяжку подшипников, установить стопорную пластину, зафиксиро- вать болтами положе- ние ^стопорной пласти- ны и регулировочной гайк!и Установить призматиче- скую шпонку, устано- вить и закрепить ры- чаг продольной руле- вой тяги Выставить и закрепить ограничительный болт поворота двуплечего рычага 1 1 1 1 1 1 1 1 Кронштейн То же > Вал Кронштейн Рычаг Болт Слесарь по ре- монту подвиж- ного состава То же > л-о* Э » о ’ $ з * ''-'Ji' > D - Л -J } > ; ' > е- f 4 4' 4 4 3 > 4 . 4 3 , 0,05 0,09 0 04 0,1 0,04 0.1 0,07 0,04
№ п/п Наименование операций и содержание работы ° >» Е х х о s оЭ х 5 4 Л "g-ga О « <и я & >»< X Единица объема работы Профессия Разряд работы Норма | времени, чел.-час. 1
1 2 3 4 5 6. 7
Правая тяга рулевой
трапеции ,г _г ' Z
НО Установить и запрессо- 1 Наконечник Слесарь по ре- 4 0,14
вать до упора в дно монту подвиж-
правого наконечника ного состава
опорную пяту, вста- вить шаровой палец,
вторую опорную пяту, пружину, ввернуть пробку, отрегулировать усилие зажатия шаро- вого пальца, зашплин- товать, ввернуть мас- ленку
111 Навернуть на трубу тя- 1 Тяга То же 4 0,14
ги правый наконечник в сборе. Навернуть на левый наконечник до
упора контргайку, одеть стопорную шай- бу, навернуть спе-
циальную гайку с ко- нусом, ввернуть в тру- бу тяги левый наконеч- ник, выставить межосе- вое расстояние 767 мм. Навернуть на конус- ную часть трубы спе- циальную гайку, пере- двинуть стопорную шайбу, законтрить гай- кой, загнуть усики шайбы
112 Установить стяжной болт, 1 Наконечник a-о :. < 4 0,02
навернуть корончатую гайку, закрепить пра-
вый наконечник, за- шплинтовать
ИЗ Одеть на шаровой палец 1 Тяга > 4 0,03
щиток, обжать по на- конечнику, одеть пру- жину щитка, навернуть гайку
114 Установить и закрепить 1 Рычаг 3, & 4 0,05
на тягу правый рычаг рулевой трапеции
Левая тяга рулевой
трапеции
115 Установить и прессо- 1 Наконечник > о 'А Л 4 0,14
вать до упора в дно i
№ е/п i Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма 1 времени, чел.-час.
1 2 3 4 5 6 7
левого наконечника опорную пяту, вста- вить шаровой палец, вторую опорную пяту, пружину, ввернуть пробку, отрегулировать усилие зажатия шаро- вого пальца, зашплин- -
товать ввернуть мас- ленку 2-/0,9
116 Установить в головку тя- 1 Тяга Слесарь по ре- 4 0,15
ги сухари, проставоч- монту подвиж-
ное кольцо, 2 шаро- вых пальца, пружину, ввернуть пробку, отре- ного состава
гулировать усилие за- жатия шаровых паль- цев й законтрить проб- ку проволокой, ввер- ( ф
нуть. масленки ' С. -
117 Навернуть на тягу гай- 1 То же 4 0,14
ку, одеть стопорную шайбу, навернуть спе- циальную гайку с ко-
нусом, трубу тяги, ле- вый наконечник. Вы- ставить расстояние
между осями шаровых пальцев 838 мм, навер-
нуть на конусную . часть трубы специаль- ную гайку, передви- нуть стопорную шайбу, законтрить гайкой, за- -
118 гнуть усики шайбы » л
Установить * стяжной 1 Наконечник 4 6,02
болт, навернуть корон- чатую гайку, закрепить левый наконечник, за-
119 шплинтовать ♦
Одеть на шаровые паль- 1 Тяга > ОоЬ.6 4 0,05
цы накладку, щитки, обжать по трубе, одеть пружины, навернуть
120 гайки
Установить и закрепить 1 Рычаг > & 4 0,05
на тягу левый рычаг рулерой трапеции
Сборка переднего
моста
121 Установить в отверстие 1 Ось ~ Л ' * —
_с i Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
i 2 3 4 5 6 7
122 123 124 125 126 127 128 передней оси под шкво- рень специальный ко- нус с сектором 37°, на- нести риски на наруж- ной поверхности оси Установить поворотный кулак в сборе на пе- реднюю ось, устано- вить упорный подшип- ник, шкворень, устано- вочную и регулировоч- ную шайбы, уплотни- тельное кольцо, рас- порную втулку,, отре- гулировать монтажный зазор 0,14-02 мм, за- крепить шкворень, установить и закре- пить крышку Установить и закрепить суппорт в сборе и саль- ник на поворотный кулак Вставить в нижние ко- нусные отверстия по- воротного кулака спе- циальные линейки, сов- местить средние части линеек, выставить суп- порты колес парал- лельно. Перенести риски с передней оси на торец проушины каждого поворотного кулака Установить и закрепить: тормозные колодки в сбо- ре и стяжную пружи- ну разжимной кулак и тор- мозной рычаг в сборе Ввернуть масленки в оси тормозных коло- док и в бобышку суп- порта Установить и закрепить: ступицу в сборе с тор- мозным барабаном и подшипниками, отрегу- лировать затяжку под- шипников и зазор меж- 2 2 2 2 2 2 2 Кулак Суппорт Кулак Комплект Рычаг Суппорт Ступица П- / Слесарь по ре- монту под- вижного со- става То же 0- -5” » 0'0? £ » % / 5 & » > '4 д » $ . /7 5 з 4 4 4 3 ' 4 2 4 0,22 0,25 0,06 <>' . : 0,12 0,13 6,05 0,5 ' 1^
№ п/п . i Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
129 130 131 ду тормозными наклад- ками и барабаном рычаг тяг рулевой трапе- ции с кронштейном в сборе левую тягу рулевой тра- пеции в сборе правую тягу рулевой тра- пеции в сборе 1 1 1 Рычаг Тяга » Слесарь по ре- монту подвиж- ного состава То же £ » £ 4 4 4 0,18 г 0,2 0,09
132 рессору в сборе 2 Рессора » Р- ЗЛ-Г*' 4 0,25
- М7Г § 2. РЕССОРА ПЕРЕДНЯЯ
Разборка
133 134' 135 Очистить от грязи, про- мыть рессору Установить рессору в приспособлении, отвер- нутц гайки болтов, снять распорные втул- ки, разобрать на лис- ты : Открепить и снять на- кладки с листов рессо- ры № 1 и № 2 2 2 2 Рессора » » Слесарь по ре- монту подвиж- ного состава Рессорщик по обработке го- рячего метал- ла То же 1 3 3 0,1 0,12 0,09
Мойка и дефектовка деталей
136 137 Выварить листы в ван- не •. промыть горячей водой, протереть Дефек^говать и сортиро- вать листы 2 2 Комплект То же Слесарь по ре- монту подвиж- ного состава Рессорщик по обработке го- рячего метал- ла 1 4 0,1 - 0,07
Ремонт
Рессора
138 Править листы рессоры в горячем состоянии 2 Рессора То же 3 2 о,1- 0,1
‘ Jlutr рессоры № 5
139 Срубить заклепку, снять хомут, установить но- вый, приклепать 4 Хомут 3. 2 0,08 0,08
Xs п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма 1 времени, чел.-час.
1 2 3 4 5 6 7
140 141 142 143 144 145 146 147 148 149 150 Болт стяжной Калибровать резьбу Гайка стяжного болта Калибровать резьбу Болт крепления рессоры Калибровать резьбу Гайка болта крепления рессоры Калибровать резьбу Сборка Скомплектовать детали по комплектовочной ведомости Обдуть детали сжатым воздухом, протереть Установить и закрепить накладки на листы рессоры № 1 и № 2 Смазать листы графит- ной смазкой, собрать по размерам на стяж- ной болт, сжать, про- верить правильность прилегания, установить болты крепления, за- вернуть гайки Осмотреть, проверить за- зор между листами, прилегание рабочих концов, проверить рес- сору на прогиб Произвести двухкратную осадку рессоры нагруз- кой, снять нагрузку, проверить остаточную деформацию Окрасить рессору 2 2 4 4 2 2 2 2 2 2 2 Болт Гайка Болт Гайка Комплект >> Рессора То же » Слесарь по ре- монту подвиж- ного состава То же Рессорщик по обработке го- рячего метал- ла То же > Маляр 1 1 1 1 3 1 3 3 4 4 2 0,3 0,3 0,02 0,02 0,04 0,07 0,1 0,21 0,08 0,14 0,08 р
.с g Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
§3. ШТАНГА РЕАКТИВНАЯ Разборка I вер: княя» ниж НЯЯ (ЛЕВАЯ, ПРАВ АЯ)
151 Очистить от грязи, про- тереть 4 Штанга Слесарь по ре- монту подвиж- ного состава 1 0,04
152 Открепить и сиять пе- редний кронштейн ре- активной штанги 4 Кронштейн То же 3 0,17
153 Открепить и снять зад- ний кронштейн верх- ней реактивной штан- ги 1 То же 3 0,34
154 Открейить и снять зад- ний кронштейн нижней реактивной штанги 2 3 0,17
155 •» Выпрессовать шарнир шаровой в сборе Мойка и дефектовка деталей 8 Шарнир 3 0,02
• 156 Промыть детали 2 Комплект 1 0,08
157 Дефектовать детали Ремонт Штанга реактивная в сборе 2 То же > 4 0,15
158 Вырубить сварочный шов соединения головки штанги с трубой. Вы- бить поврежденную головку 8 Головка » 1 0,1
159 Зачистить торец трубы штанги и пазы от оста- тков сварочного шва 4 Штанга » 1 0,05
160 Запрессовать и выста- вить в трубе новую го- 8 Г оловка « 3 0,07
161 ловку Приварить головку штан- ги к трубе по пери- метру 8 То м<е Электросвар- щик ручной сварки 3 0,06
162 Зачистить сварочный шов и основной металл от окалины и наплы- вов 4 Штанга Слесарь по ре- монту подвиж- ного состава 1 0,07
| № п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
I 2 3 4 5 6 7
163 164 Шарнир шаровой в сборе Разобрать шаровой шар- нир, очистить сфериче- ский палец и сегменты от резины, зашерохо- вать Обезжирить, покрыть лейконатом сфериче- скую поверхность ша- рового пальца и сег- ментов, просушить. Установить в пресс- форму, заполнить сы- рой резиной. Произве- сти предварительную опрессовку вручную, проверить правильность заполнения пресс-фор- мы резиной. Вулкани- зировать шаровой шар- нир в сборе, обрезать облой резины 8 8 Шарнир То же Слесарь по ре- монту подвиж- ного состава Ремонтиров- щик резиновых изделий 3 3 0,12 0,27
165 166 167 168 169 170 Сборка Скомплектовать детали по комплектовочной ведомости Обдуть детали сжатым воздухом, протереть Запрессовать шаровой шарнир в штангу Установить и закрепить передний кронштейн реактивной штанги Установить и закрепить задний кронштейн верхней реактивной штанги Установить и закрепить задний кронштейн нижней реактивной штанги 2 2 8 4 1 2 Комплект То же Шарнир Кронштейн 3> Слесарь по ре- монту подвиж- ного состава То же » » 3 1 3 3 3 3 0,08 0,1 0,02 0,19 0,38 0,19
§ 4. ЗАДНИЙ МОСТ
171
Разборка на узлы
Очистить от грязи зад-
ний мост в сборе с
подрамником и рессо-
Мост
Слесарь по ре-
монту подвиж-
ного состава
1 0,53
1
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чсл.-час.
1 2 3 4 5 6 7
172 173 174 175 176 in ’ 178 179 180 181 182 рами. Слить масло с редукторов колес и главной передачи Установить задний мост на стенд. Открепить и выбить центральные шпильки. Снять под- рамник, рессоры в сбо- ре Открепить и снять крыш- ку крлесного редукто- ра в. сборе Вынуть полуось в сбо- ре из балки заднего моста Открепить и снять води- ло . Открепить и снять тор- мозной щнт Открепить и снять тор- мозной барабан Открепить и снять сто- порные планки, отвёр- ; нуть гайку полуоси, снять с поворотной • цапфы шестерню ко- ронную в сборе с опо- рой, * ступицу колеса в сборе, распорную втул- ку, копмлект регулиро- вочных шайб , Спрессовать с поворот- ной цапфы внутреннюю обойму роликоподшип- ника; MSZ 7322 (иди № 7522), кольцо уплот- нительное с маслоуЛо- вительным щитком Открепить и снять пово- ротную цапфу, выбить штифты Снять стяжную пружи- ну, стопоры и ролики, отвернуть стопорные болтЫ, вынуть ОСИ, сиять тормозные ко- лодки Открепить и снять тор- мозной рычаг с раз- жимного кулака i • 1 2 2 2 2 2 2 2 2 2 2 Мост Крышка Полуось Водило Щит Барабан Ступица Цапфа < То же Комплект Рычаг Слесарь по ре- монту подвиж- ного состава То же $ - 9$' г » - - ^9 1 » э-сЗ, / » Z3.'/ » <9-07? » * 1 » 0- Ъ (")- / s' 3 3 3 3 3 3 3 3 3 3 3 0,81 0,07 0,02 0,07 0,04 0,07 0,18 0,06 0,1 0,1 0,08
f 4 | № п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
183 184 185 186 187 188 189 190 Снять разжимной кулак, открепить и снять под- шипники разжимного кулака Открепить и снять ре- дуктор главной переда- чи Снять балку заднего мо- ста со стенда Разборка узлов Крышка колесного редуктора Снять уплотнительное кольцо, открепить и снять планку стопор- ную,! плиту ударную, регулировочные про- кладки, заглушку с прокладкой Полуось Снять с полуоси кольца стопорные, солнечную шестерню Водило в сборе Снять’ уплотнительное кольцо, выпрессовать оси сателлитов, вы- нуть регулировочные шайбы, сателлиты, фиксирующие шарики. Вынуть из сателлитов роликоподшипники, распорные кольца. По- метить детали Шестерня коронная с опорой Вынута стопорное коль- цо, снять опору корон- ной шестерни с труб- ками в сборе Спрессовать внутреннюю обойму роликопод- шипника MSZ 7302 (или № 7222) с опоры 2 1 1 2 2 2 2 2 Кулак Редуктор Балка Крышка Полуось Водило Опора То же Слесарь по ре- монту подвиж- ного состава То же < » ^-0^ ? » ''3J » 2. > 0-Л?. Ч » 0- » & ~ ?' Л 3 3 2 3 3 4 3 4 0,06 0,28 0,05 0,07 0,04 0,14 0,03 0,07
№ п/п Наименование операции и содержание работы О !>. н « х и Ч— Я и 00 4 «5 “22* о „ (У сч Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
191 '192 193 194 195 1 196 197 198 199 200 201 202 Ступица колеса Вывернуть 16 шпилек М10 из ступицы коле- са Вывернуть из ступицы сливную пробку, снять уплотнительное кольцо Открепить и снять сто- порные планки, вы- прессовать 12 шпилек крепления колеса из отверстий фланца Выпрессовать два на- правляющих диска из ступицы Выпрессовать сальнид и наружные обоймы ро- ликоподшипников MSZ 7322 (или № 7522), MSZ 7302 (или № 7222) Кольцо уплотнительное с маслоуловительным щитком Открепить и снять мас- лоуловительный щиток, вынуть кольцо уплот- нительное Цапфа поворотная Снять уплотнительное кольцо с поворотной цапфы, выпрессовать сальник Подшипник разжимного кулака Вывернуть масленку и установочный винт Выпрессовать сальники Балка заднего моста Вывернуть пробку Вывернуть 10 шпилек крепления редуктора главной передачи Вывернуть сапун * 2 2 2 2 2 2 2 4 4 1 1 2 Ступица Пробка Ступица То же Щиток Цат)фа Подшипник То же Пробка Балка Сапун 0- <2,3 Слесарь по ре- монту подвиж- ного состава То же '/ * ^06$ » Ь • /9 У » 0- ML, У 2 2 2 3 4 3 3 2 3 2 2 2 0,16 0,02 0,12 / 0,05 0,12 0,08 0,03 0,02 0,04 0,01 0,12 0,02
'к * Наименование операций и содержание работы Количество узлов или деталей иа машину Единица объема работы Профессия Разряд работы I Норма времени, чел.-час.
1 2 3 4 5 6 ; 7
ate Мойка и дефект о в ка > деталей Промыть детали заднего 1 Комплект 6 Слесарь по ре- П' 0,4 >
(2Й4/ моста после разборки Дефектовать детали 1 То же монту подвиж- ного состава То же л - Г 4 0,5
/ 205 Ремонт Ступица Калибровать резьбы в 2 Ступица » / 1 2 0,18
206 отверстиях ступицы Зачистить забоины и за- 2 То же » д-г>9^ 1 ч /л 0,09
— 207 диры на торцовых и посадочных поверхно- стях Расточить под наплавку 2 i Токарь - 3 0,21
посадочные места под наружные обоймы ро- ликоподшипников Наплавить посадочные 2 » Электросвар- 3 a, j: 0,31
места под наружные обоймы роликоподшйп- ” ников Расточить посадочные 2 . щик на полу- автоматиче- ских машинах Токарь ), . • 3 С 0,4
г oSc месте, под наружные обоймы роликоподшип- ников до номинального размера • Тормозной барабан. Растопить тормозной ба- 2 Барабан > г • ' • 3 0,4
211 рабан до ремонтного размера • Полуось Зачистить забоины на 2 1 Полуось Балка & Слесарь по ре- 1ч 0,13
212 шлицах, калибровать резцы Балка заднего моста Калибровать резьбу в 1 монту подвиж- ного состава То же Л-^7 7 2 0,13
213 отверстиях под шпиль- ки Ml2 крепления ре- дуктора главной пере- дачи Калибровать резьбу в 1 То же » 1 2 0,2
отверстиях под болты М20 крепления цапфы
с: • сГ £ 1 Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма I времени, чел.-час.
2 3 4 5 6 7
V 214 J 215 216 217 218 ’219 221 / 223 Калибровать резьбу в от- верстиях под пробки Калибровать резьбу в от- верстиях под болты М12 крепления под- шипников разжимного кулака Тормозная колодка Срубить заклепки, снять тормозные накладки Выпрессовать втулки, запрессовать новые, развернуть, подогнать под ось Собрать тормозную ко- лодку с накладками Накладка тормозной ; колодки Установить накладку в кондуктор, сверлить последовательно 9 сту- пенчатых отверстий с плоским дном под зак- лепки, снять накладку Пара тормозных колодок Обточить на токарном станке накладки тор- мозные, снять фаски: Подшипник разжимного кулака Выпрессовать втулки разжимного кулака, запрёссовать новые ; Ку^ак разжимной : Шлифовать две опорные шейки по диаметру до одного из ремонтных размеров Шестерня солнечная Зачистить забоины на шлицах 1 1 4 * 4 4 8 2 4 2 2 Балка То же Колодка То же Накладка Комплект ' Подшипник Кулак Шестерня Слесарь по ре- монту подвиж- ного состава То же 0-0^3 » 0- ✓ » . X / Ж 1/ » А - г - * С* Токарь 0-/4 *2 Слесарь по ре- монту подвиж- ного состава Шлифовщик Слесарь по ре- монту подвиж- ного состава 2 2 2 3 3 3 3 3 3 1 0,04 0,14 , / 0,06 - - ' 0,12 0,09 • 0,03 . - 0,13 0,1 0,11 0,02
4 Заказ 474
49
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд | работы Норма времени, чел.-час.
1 2 3 4 5 6 7
224 225 226 227 228 229 230 231 Щит тормоза Выправить и зачистить Шпилька колеса Калибровать резьбу Сателлит Зачистить забоины на зубьях Сборка узлов Скомплектовать детали по комплектовочной ведомости Обдуть детали сжатым воздухом, протереть Балка заднего мост# Ввернуть сапун Ввернуть 10 шпилек крепления редуктора главной передачи Ввернуть пробку 2 24 6 1 1 2 1 1 Щит Шпилька Сателлит Комплект То же Сапун’ Балка Пробка ; - OS '' Слесарь по ре- монту подвиж- ного состава То же * » » О- 6 » Q-fj » -5'53~Г * 0 ' О , 5 1 1 1 3 1 2 2 2 0,05 0,02 0,02 0,4 0,5 0,03 0,14- 0,02
232 233 Подшипник разжимного кулака Запрессовать сальники Ввернуть установочный винт и масленку 4 4 Подшипник То же 3 2 0,05 0,03
234 Цапфа поворотная Запрессовать сальник, установить уплотни- тельное кольцо на по- воротную цапфу 2 Цапфа' 3 0,05
235 Кольцд уплотнительное с маслоуловительным щитком Вставить кольцо уплот- нительное, установить и закрепить маслоуло- вительный щиток 2 Щиток > £ - / з 3 6,1
236 Ступица колеса Запрессовать наружные обоймы роликоподшип- ников MSZ7322 (или 2 Ступица b о 4 0,24 /
50
№ п/п Наименование операций и содержание работы 1 Количество х а Ч — я 5 S3 а ч га о га s t- н со ф га >»«=( я Единица объема работы Профессия \ Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
237 238 239 240 . № 7522), MSZ7302 (илн № 7222) и саль- ник Запрессовать два на- правляющих диска Запрессовать в отвер- стия ; фланца 12 шпи- лек крепления колеса, установить и закре- пить стопорные план- ки Установить уплотнитель- ное кольцо, ввернуть в ступицу сливнук! проб- ку Ввернуть в ступицу ко- леса 16 шпилек М10 2 2 2 2 Ступица » Пробка Ступица Слесарь по ре- монту подвиж- ного состава То же ZL/££ 3 2 2 2 0,06 0,14 0,03 0,18
Шестерня коронная с опорой
241 242 Напрессовать на опору внутреннюю обойму ро- ликоподшипника MSZ 7302 (или № 7222) Установить опору корон- ной шестерни с труб- ками в сборе, вста- вить стопЪрное кольцо 2 2 Опора То же <>- // 2 4 4 0,08 0,04
Водило в сборе
243 Подсобрать сателлиты, установить распорное кольцо и два ролико- подшипника в каждый и вставить в корпус водила совместно с ре- гулировочными шайба- ми, забить оси с фик- сирующими шариками. Проверить работу уз- ла, установить на кор- пус уплотнительное кольцо 2 Водило • 4 0,17
Полуось
244 Установить на полуось солнечную шестерню, кольца стопорные 2 Полуось 4 0,05
о-дг
51
| № н/п Наименование операций u содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
Крышка колесного
редуктора
. 245 Установить в закрепить 2 Крышка Слесарь по ре- 3 0,08
заглушку с проклад- монту подвиж-
кой, регулировочные прокладки, плиту удар- ную, планку стопор- ную, установить уплот- нительное кольцо ного состава
Сборка заднего моста -
246 Установить балку зад- 1 Редуктор То же 4 0,34
него моста на стенд,
установить и закре- пить редуктор главной —
передачи Цапфа
247 Забить штифты, устано- 2 » 0- >- 5 4 0,12
вить и закрепить по- воротную цапфу о -м г /
j 248 Установить на балку 2 Кулак » 4 0,08
подшипники разжимно-
го кулака и разжим- ной кулак, закрепить болтами предваритель-
f но
J 249 Установить и закрепить 2 Рычаг » 3 0,08
/ 250 тормозной рычаг На разжимной кулак и
Отрегулировать легкость 2 Кулак 0-10,2 4 0,07
вращения разжимного кулака в подшипни- ках, затянуть болты крепления окончатель- но
251 Установить тормозные 2 Комплект . » 0- 4 0,12
колодки на прилив картера заднего моста, закрепить
Установить на колодки
ролики и стопоры, под- вести колодки к раз- жимному кулаку, уста- новить стяжную пру-
жину
252 Подогреть в масляной 2 Кольцо » О-**. S 4 0,04
ванне, установить • и напрессовать на цап- фу .кольцо уплотни- тельное в сборе с мас- лоуловительным щит-
ком >.? Ь
52
П/Ц 5X Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
V 253 Подогреть в масляной 2 Ступица Слесарь по ре- 4 0,03 .
ванне и установить на монту подвиж-
цапфу внутреннюю обойму роликоподшип- ника MSZ 7322 (или № 7522), установить ного состава
комплект регулировоч- ных шайб, распорную
втулку, ступицу коле- са, шестерню коронную в сборе с опорой, за- вернуть гайку полуоси. Отрегулировать затяж-
z ку подшипников сту-
пицы колеса подбором регулировочных шайб, .установить болты и
стопорные планки Барабан 0,08 -
254 Установить и закрепить 2 То же 9-/0, ч 3
тормозной барабан 0,07
255 Отрегулировать зазор 2 То же О-/0.Л 4
межку тормозными на- кладками и барабаном 0,07
256 Установить и закрепйть 2 Щит » о-э?,1 3
тормозной щит 0,12
257 Установить и закрепйть 2 Водило 4
водило 0,03
258 Установить полуось в 2 Полуось » 0- ОУ У 4
сборе в балку заднего
моста 0,08
259 Устанбвить и закрепить крыщку колесного ре- дуктора Залить масло в редук- 2 Крышка » 3
260 1 Мост О- 0 5.Л 1 0,12
торы колес и главной передачи 0,54
- 261 * Установить задний мост 1 То же 0* 59,У 4
на испытательный стенд, произвести об-
катку и испытание со- гласно ТУ 0,96
; 262' Установить на ''сборочный 1 о- у a у 4
M стенд подрамник, рес- соры в сборе, задний мост. Совместить от- верстия, вставить цент-
ральные шпильки, за- крепить
;53
/ - , *
№ п /п 1 Наименование операций и содержание работы Количество узлов или деталей иа машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
I 2 3 4 5 6 7
/ 263 264 > 265 ’ 266 V 267 - 268 269 § 5. РЕДУК' Разборка на узлы Установить редуктор на специальный стенд, за- крепить. Очистить от грязи, протереть Открепить и выпрессо- вать стакан подшипни- ка в сборе с ведущей конической шестерней, снять регулировочные прокладки Отогнуть края стопорной планки, вывернуть бол- ты М5Х12, снять сто- порную планку и на- правляющую пластину в сборе со стойки под- Шипника Отогнуть края стопор- ных планок, вывернуть болты. Специальным ключом вывернуть сто- порные кольца. Выпрес- совать роликоподшип- ники MSZ 7302 (или № 7216), снять диффе- ренциал в сборе Открепить и снять со специального стенда Картер главной пере- дачи . Разборка узлов Стакан подшипника в сборе с ведущей конической шестерней Установить стакан под- шипника в сборе и за- крепить в приспособле- нии. Расшплинтовать, отвернуть корончатую с буртиком гайку, спрессовать ведущий фланец, снять шпонку и штифт Открепить и снять крыш- ку в сборе, прокладку крышки, уплотнитель- пос кольцо с проклад- кой ГОР TJ 1 1 1 1 1 1 1 РАВНОЙ ПЕ Редуктор Стакан Редуктор Дифферен- циал Картер Фланец Крышка РЕДАЧИ Слесарь по ре- монту подвиж- ного состава То же » > » » > 2 3 3 4 2 3 3 0,09 0,16 0,05 0,24 0,04 0,08 0,05
54
Л с % Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия 1 п Разряд работы я X я 2 <у гг 52 ’• I й У
I 2 3 4 5 6 7
270 271 Отстопорить, отвернуть И снять гайку, шайбу стопорную, диск с но- сиком. Выпрессовать из стакана ведущую - коническую шестерню в сборе. Снять кониче- ский роликоподшипник MSZ7303 (или №7314), регулировочные про- кладки, распорную втулку, наружную обойму конического ро- ликоподшипника MSZ 7323 (или № 7616) Выпрессовать из стакана наружную обойму ко- нического роликопод- шипника № MSZ7303 (или № 7314) и мас- лоотбойное кольцо 1 1 Стакан То же Слесарь по ре- монту подвиж- ного состава То же 3 3 0,24 * 0,07
V- 272 Крышка Выпрессовать сальник 1 Крышка 2 0,02
V 273 Ведущая коническая шестерня в сборе Спрессовать конический роликоподшипник MSZ 7323 (или 7616) 1 Шестерня 4 0,06'
V 274 v 275 Дифференциал Установить в приспособ- ление, отстопорить бол- ты, открепить и снять ведомую шестерню Отогнуть края стопорных планок, вывернуть и снять стяжные болты, стопорные планки, мас- лоотражательную планку. Разобщить чашки дифференциала, вынуть полукрестови- ны, шестерни полуосей и шайбы, диски и сателлиты 1 1 Дифферен- циал 3 4 0,1 0,24
t 276 Картер главной передачи Вывернуть 8 шпилек 1 Картер 2 0,04
55
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия 1 Разряд работы Норма времени, чел.-час.
I 2 3 4 5 6 7
277 Мойка и дефектовка Промыть детали редукто- 1 Комплект Слесарь по ре- 1 0,26
278 ра после разборки Дефектовать детали 1 То же монту подвиж- ного состава То же 4 0,38
279 Ремонт деталей Ведущая коническая шестерня Изолировать отверстие 1 Шестерня Электросвар- 3 0,2
-э 280 под шплинт асбестом или i забить штифт. Направить шейку под гайку корончатую Проточить шейку и на- 1 То же щик на полу- автоматиче- ских машинах Токарь 3 0,24
281 резать резьбу под гай- ку корончатую Прочистить отверстие 1 » Сверловщик 2 0,02
282 под ; шплинт сверлом. Снять фаски Гайка корончатая Калибровать резьбу 1 Гайка Слесарь по ре- 1 0,02
283 Сателлит Выпрессовать втулку из 4 Сателлит монту подвиж- ного состава То же 4 0,08
284 сателлита, запрессо- вать новую, подогнать по Полукрестовине Прокладки регулировочные Шлифовать на станке 1 Комплект Шлифовщик 3 0,14
< 285 ДиСк сателлита Вынуть конусообразную 4 Диск Слесарь по ре- 2 0,03
' 286 сферу, зачистить Сборка узлов Скомплектовать детали 1 Комплект монту подвиж- ного состава То же 4 0,15
'4 287 по комплектовочной ведомости Обдуть детали сжатым 1 То же 1 0,17
воздухом, протереть
56
№ П/П Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 о 3 4 5 6 7
Картер главной передачи
и 288 Ввернуть 8 шпилек 1 Картер Слесарь по ре- монту подвиж- ного состава 2 0,05
Дифференциал
[ ' 289 и 290 Подобрать шайбы шесте- рен полуосей, собрать дифференциал ’предва- рительно. Проверить вращение шестерен, определить зазоры, ра- зобщить чашки диффе- ренциала. Подбором шайб отрегулировать вращение шестерен по- луосей, собрать диф- ференциал окончатель- но, установить под болты маслоотража- тельную и стопорные планки. Загнуть края стопорных планок Установить и закрепить ведомую шестерню, за- стопорить болты про- волокой попарно 1 1 Дифферен- циал Шестерня То же » 4 4 0,41 0,13
Крышка
V 291 Запрессовать сальник 1 Крышка 3 0,03
Ведущая коническая шестерня
У 292 Нагреть в масле кониче- ский роликоподшипник MSZ7323 (или №7616), напрессовать на вал 1 Шестерня 4 0,07
Стакан подшипника в сборе с ведущей конической шестерней
1 293 294 Подсобрать стакан, за- прессовав маслоотбой- ное кольцо и наруж- ную обойму роликопод- шипника MSZ7303 (или № 7314) Установить ведущую ко- ническую шестерню в приспособление, надеть наружную обойму ко- 1 1 Стакан » 4 4 0,08 0,37
57
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
нического роликопод- шипника MSZ 7323 (или 7616), распорную втулку, регулировочные прокладки, подсобран- ный стакан, кониче- ский роликоподшипник MZS7303 (или №7314), диск с носиком, шайбу стопорную. Навернуть гайку подшипника, за- тянуть и застопорить ее, загнув усики сто- порной шайбы. Прове- рить вращение шестер- •
ни в стакане
V 295 Установить прокладку и 1 Крышка Слесарь по ре- 3 0,07
уплотнительное кольцо, монту подвиж-
прокладку крышки, крышку в сборе и за- ного состава
крепить 0,12
V 296 Установить шпонку и 1 Фланец То же 4
штифт, напрессовать ведущий фланец, на- •
вернуть корончатую с буртиком гайку, затя- нуть и зашплинтовать. Снять стакан в сборе с приспособления
Сборка редуктора главном передачи
297 Установить картер глав- 1 Картер > 2 0,04
ной передачи на спе- циальный стенд, закре-
пить •
\ 298 Установить в картер I Дифферен- » 4 0,3
главной передачи диф- ференциал в сборе, на- циал
греть в масле и запрес- совать роликоподшип- ники MSZ 7302 (или 7216). Ввернуть спе-
циальным -ключом сто- порные кольца 0,18
V 299 Установить регулировоч- 1 Стакан » 4
ные прокладки, запрес- совать стакан подшип- s
ника в сборе с веду- щей конической ше- s'
стерней, закрепить
58
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 3 4 5 6 7
предварительно четырь- мя гайками
300 Отрегулировать зацепле- 1 Редуктор Слесарь по ре- 4 0,35
ние конических шесте- монту подвиж-
рен перемещением диф- ференциала пр.и помо- ного состава
щи стопорных колец и изменением толщины регулировочных про- кладок стакана
301 Произвести беззазор- 1 То же 4 0,15
ную регулировку ро- ликоподшипников диф- ференциала и прове- рить правильность ре- гулировки при помощи
стального кольца
302 Установить на шпиль- 1 Стакан 4 0,05
ки пружинные шайбы, навернуть гайки, закре-
пить окончательно ста-
кан в сборе
1 303 Поставить на стопор- 1 Редуктор 4 0,08
ные кольца стопорные планки и загнуть края
V 304 Установить на стойку 1 4 0,05
подшипника направля- ющую пластину в сбо-
ре, стопорную планку, закрепить болтами М5Х12, загнуть края
стопорной планки 0,05
; 305 Открепить и снять со 1 » 2
специального стенда
редуктор главной пере- дачи в сборе
§6 . РЕССОРА ЗАДНЯЯ
Разборка
306 Очистить от грязи, про- 2 Рессора Слесарь по ре- 1 0,09*
мыть рессору монту подвиж- ного состава
307 Установить рессору в 2 Ушко Рессорщик пс > 3 0,16-
приспособление. Отвер- обработке го-
нуть гайки, выбить рячего метал-
стремянку, снять на- кладку, открепить и снять накладное ушко, ла
59
1 ! № п/п Наименование операции и содержание работы количество злрв или еталей а машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
X >4 =
1 2 3 4 5 6 7
308 Вывернуть из пальца масленку, открепить и выбить палец, снять левую и правую щеки серьги 2 Рессора Рессорщик по обработке го- рячего метал- ла 3 0,06
309 Открепить и снять втул- ки распорные, откре- пить и выбить стяжной болт, разобрать рессо- ру ня листы Монка и дефектовка детален 2 То же То же 3 0,11
310 Выварить листы в ван- не, промыть горячей водой 2 Комплект Слесарь по ре- монту подвиж- ного состава 1 0,11
311 Дефектовать и сортиро- вать детали Ремонт Накладное ушко 2 » Рессорщик по обработке го- рячего метал- ла 4 0,06
312 Выпрессовать из ушка две изношенные втул- ки 2 Ушко Слесарь по ре- монту подвиж- ного состава 3 0,04
313 Расточить отверстие под ремонтные втулки до 0 48 Аз 2 То же Токарь 3 Д08
314 Запрессовать две ре- монтные втулки в от- верстие ушка с двух 2 Слесарь по ре- монту подвиж- ного состава 3 0,05
315 сторон Расточить и развернуть запрессованные втулки до номинального раз- мера Лист № 1 рессоры 2 Токарь 3 0,1
316 Сверлить отверстие под фиксирующий штифт и развернуть 2 Лист Сверловщик 3 0,08
317 Запрессовать ремонтный фиксирующий штифт Лист рессоры № 5 2 » Слесарь по ре- монту подвиж- ного состава 3 0,04
318 Срубить заклепку, снять 4 Хомут Рессорщик по 4 2 0,08 0,08
№ п/п Наименование операций и содержание работы Количество узлов или деталей ’ , на машину Единица• объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 з 4 5 6 7
319 320 321 322 323 324 325 326 \ 327 328 хомут, установить но- вый, приклепать Стремянка накладного ушка Калибровать резьбу Болт стяжной Калибровать резьбу Накладка для стремянки Зачистить забоины Накладка рессорная нижняя Зачистить забоины Сборка рессоры Скомплектовать детали по комплектовочной ведомости Обдуть детали сжатым воздухом, протереть Смазать листы графит- ной ! смазкой, собрать по размерам на стяж- ной болт Сжать подсобранный комплект листов, про- верить правильность прилегания, установить распорные втулки, бол- ты крепления, завер- нуть гайки, собрать рессору в приспособле- нии Установить левую и пра- вую щеки серьги, уста- новить и закрепить палец, ввернуть мас- ленку Установить и закрепить накладное ушко, план- ку и стремянку на- кладного ушка 2 2 2 2 2 2 2 2 2 2 Стремянка Болт Накладка То же Комплект; t То же Рессора ; То же . х> Ушко обработке го- рячего метал- ла Слесарь по ре- монту подвиж- ного состава То же Рессорщик по обработке го- рячего метал- ла То же » » > 1 1 1 1 3 1 3 3 3 3 0,04 0,02 0,05 0,03 0,03 0,06 0,07 0,14 0,09 0,16
61
u/ii «я Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы X 6 СО X о S * =Г !•*
1 ‘ 2 3 4 5 6 7
329 Осмотреть, проверить зазор между листами, прилегание рабочих концов, проверить рес- сору на прогиб 2 Рессора Рессорщик по обработке го- рячего метал- ла 3 0,07 '
330 Произвести двухкратную осадку рессоры на- грузкой, снять нагруз- ку, проверить остаточ- ную деформацию 2 То же То же 4 0,13 7 > '
331 Окрасить рессору § 7. Разборка на узлы 2 КАРД АННЫЙ ВА. Маляр И 2 0,06. . j у .
332 Очистить от грязи, про- тереть 1 Вал Слесарь по ре- монту подвиж- ного состава 1 0,1
333 Освободить хомуты крепления защитной муфты и сдвинуть ее до упора в масленку. Свернуть обойму саль- ника, снять вилку шли- цевую в сборе, кольцо уплотнительное, кольцо сальника, обойму саль- ника, защитную муфту, стяжные хомуты Разборка узлов Вал в сборе 1 Вилка шли- цевая То же 3 0,6.
334 Снять контровочную про- волоку, вывернуть бол- ты, снять две крышки подшипников. Выпрес- совать подшипники № 804707. Снять фла- нец-вилку, две обой- мы сальника и уплот- нительные кольца с ши- пов крестовины 1 Фланец 3 0,07
335 Снять контровочную про- волоку, вывернуть бол- ты, снять две крышки подшипников. Выпрес- совать подшипники № 804707. Вынуть кре- стовину из отверстий 1 Крестовина » 3 0,07
62
е £ Наименование операций и содержание работы С ь. ® X X и х х « а Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
X ч о X X Ч св о « S М К d >.е(Х
1 2 3 4 5 6 7
336 вала, снять с шипов две обоймы сальника и уплотнительные коль- ца Вилка шлицевая Снять контровочную про- 1 Фланец- Слесарь по ре^ 3 0,07
337 волоку, вывернуть бол- ты, снять две крышки подшипников. Выпрес- совать подшипники № 804707. Снять фла- нец-вилку, две обоймы сальника и уплотни- тельные кольца с ши- пов крестовины Снять контровочную про- 1 вилка Крестовина монту подвиж- ного состава То же 3 0,07
338 волоку, вывернуть бол- ты, снять две крышки подшипников. Выпрес- совать подшипники № 804707. Вынуть кре- стовину из отверстий фланец-вилки, снять с шипов две обоймы сальника и уплотни- тельные кольца Вывернуть масленку I Масленка 2 0,02
339 Крестовина Вывернуть масленку и 2 Крестовина » 2 0,03.
340 сапун Мойка и дефектовка деталей Промыть детали кардан- 1 Комплект » 1 0,18
341 ного вала, протереть Дефектов<ить детали 1 То же 4 0,13
342 Ремонт Вилка шлицевая Установить и приварить 1 Вилка Электросвар- 2 0,06
343 диск в отверстие вил- ки Срубить наплывы 1 То же щик ручной сварки Слесарь по ре- 2 0,05
монту подвиж- ного состава
63
‘№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 о 3 4 5 6 7
344 Калибровать резьбу М10, зачистить заусенцы на резьбе ЗМ100 и подоб- рать обойму сальника Крестовина 1 Вилка Слесарь по ре- монту подвиж- ного состава 2 0,09
345 Прочистить и продуть отверстия, калибровать резьбу М10 в отвер- стиях крестовины 2 Крестовина То же 2 0,04
346 Высверлить электро- дрелью сломанную масленку, нарезать резьбу Сборка узлов 2 Масленка » 2 0,12
347 Скомплектовать детали по комплектовочной ведомости 1 Комплект * » 4 0,07
348 Обдуть детали сжатым воздухом, протереть Крестовина 1 То же » 1 0,06
349 Ввернуть сапун и мас- ленку Вилка шлицевая 2 Крестовина » 3 0,04
350 Ввернуть масленку 1 Вилка » 2 0,03
351 Одеть на два шипа кре- стовины уплотнитель- ные кольца и обоймы сальника, завести кре- стовину в отверстия шлицевой вилки. Сма- зав подшипники № 804707, по о v вредно запрессовать их в от- верстия, установить и закрепить крышки под- шипников, законтрить болты проволокой 1 Крестовина » 4 0,09
352 Одеть на два шипа кре- стовины уплотнитель- ные кольца и обоймы сальника, завести фла- нец-вилку отверстиями на шипы крестовины. Смазав подшипники № 804707, поочередно запрессовать их в от- 1 Фланец- вилка » 4 0,09
64
№ п/п Наименование операций и содержание работы | Количество ! узлов или деталей на машину Единица объема работы Профессия Разряд работы 1 Норма времени, чел.-час. |
1 2 3 4 5 6 7
верстия фланец-вилки. Установить и закрепить крышки подшипников, законтрить болты про- волокой
Вал в сборе
353 354 Одеть на два шипа кре- стовины уплотнитель- ные «кольца и обоймы сальника, завести кре- стовину в отверстия вилки вала. Смазав пофшипники № 804707 поочередно запрессо- вать их в отверстия вилки. Установить и закрепить крышки под- шипников, законтрить болты проволокой Одеть ;на два шипа кре- стовины уплотнитель- ные кольца и обоймы сальника, завести фЛа- нец-вилку отверстия на шипы крестовины. Сма- зав подшипники № 8р4707, поочередно запрессовать их в от- верстия фланец-вилки. Установить и закре- пить ' крышки подшиа- никор, законтрить бол- ты проволокой 1 1 Крестовина Фланец- вилка Слесарь по ре- монту подвиж- ного состава То же 4 4 0,09 0,09
Проверка карданного вала на биение
355 356 Частично собрать кар- данной вал с вилкой шлицевой и установить на • приспособление. Проверить вал на бие- ние : Снять . шлицевую вилку, править карданный вал под прессом 1 1 Вал 4 4 0,07 0,1
5 Заказ 474
65
№ п/n Наименование операций н содержание работы : Количество | узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 з 4 5 6 7
Балансировка карданного вала
357 358 Очистить посадочные ме- ста фланцев, уложить карданный вал на стойки балансировоч- ного стола и закрепить болтами к фланцам приспособления. Ба- лансировать карданный вал, подобрать пласти- ны и закрепить прово- локой Приварить балансиро- вочные пластины к ва- лу 1 1 Вал То же Слесарь по ре- монту подвиж- ного состава Электросвар- щик ручной сварки 4 3 0,12 0,05
Сборка карданного вала
359 Одеть на защитную муфту стяжные хому- ты и установить ее на шлицевую вилку до упора в масленку. Установить карданный вал на сборочный стенд. На шлицевой конец вала последова- тельно надеть обойму сальника, кольцо саль- ника, кольцо уплотни- тельное. Покрыть шли- цы слоем смазки. Сов- местив метки, устано- вить на вал шлицевую вилку. Заправить в обойму сальника коль- цо сальника и кольцо уплотнительное, навер- нуть обойму на конец шлицевой вилки. Пере- двинуть защитную муфту, вставить в два стяжных хомута шплинты, закрепить защитную муфту, раз- вести концы шплинтов 1 > Слесарь по ре- монту подвиж- ного состава 4 0,09
Наименование операций й содержание работы ° ® S к О х 2s® а Е « ч «J ® О W 2 Единица объема работы Профессия 5S си о х я = Я
Q М О Я & К го \О Я eg CU Си
i 2 3 4 5 6 7
§ 8. РУЛЕВАЯ КОЛОНКА
Разборка на узлы
360 361 362 363 364 365 Очистить от грязи, про- тереть Установить рулевую ко- лонку на стенд. Откре- пить и снять техноло- гический хомут, снять карданный шарнир в сборе, защитный чехол Откренить и снять 2 контактных устройст- ва Сигнала в сборе. Вынуть подвижные контакты и пружины Вывести из зацепления и снять кнопку сигнала, контакты кнопки боль- шой^ малый, пружи- ну. Отсоединить про- вод,, открепить и снять основание кнопки Открепить и спрессовать рулевое колесо, снять сегментную шпонку, шайбу упорную Вынуть вал рулевого уп- равления в сборе из кожуха, снять со, стен- да кожух вала в сборе 1 1 1 1 1 1 Колонка То же * » Колесо ру- левое Вал Слесарь по ре- монту подвиж- ного состава То же » » 1 3 3 3. 3 3 0,05 0,04 0,03 0,03 0,03 0,02
Разборка узлов
Карданный шарнир i в сборе
366 367 Открепить и снять пере- ходник, шпонку Снять•стопорные кольца подшипников, выбить игольчатые подшипни- ки из вилок, вынуть крестовину, вывернуть масленку 1 1 Карданный шарнир То же » 3 3 0,04 0,08
Вал рулевого управления в сборе
368 Вынуть пружину 1 Вал 3 0,01
.с с % Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
369 Кожух вала в сборе Открепить втулку шли- цевую и снять, сверг нуть регулировочную гайку, вывернуть мас- ленку 1 Кожух Слесарь по ре- монту подвиж- ного состава 3 0,04
370 371 Мойка и дефектовка Промыть детали Дефектовать детали 1 1 Комплект То же То же » 1 4 0,06 0,05
Ремонт
372 Крестовина кардана Калибровать резьбу под масленку, прочистить и продуть каналы 1 Крестовина 2 0,02
373 374 Вал рулевого управления Калибровать резьбу Зачистить 2 контактных кольца 1 1 Вал » 2 1 0,02 0,03
375 [Кожух вала Калибровать резьбы под контактное устройство, регулировочную ганку, масленку 1 Кожух 2 0,06
376 377 Сборка узлов Скомплектовать детали по комплектовочной ведомости Обдуть детали сжатым воздухом, протереть 1 1 Комплект То же » 4 1 0,04 0,03
378 Карданный шарнир в сборе Ввернуть в крестовину масленку и вставить в вилки кардана, уста- новить игольчатые подшипники, стопорные кольца. Набить по- лость крестовины смаз- кой, проверить рабо- ту собранного узла 1 Карданный шарнир 4 0,14
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час. |
1 2 3 4 5 6 7
379 380 381 382 383 384 385 386 Установить на переход- ник шпонку, кардан- ный шарнир, закрепить болтом Вал рулевого управления в сборе Вставить пружину Кожух вала в сборе Ввернуть масленку, на- вернуть регулировоч- ную гайку, установить и закрепить втулку шлицевую Сборка рулевой колонки Установить кожух вала в сборе на стенд. Вста- вить вал рулевого уп- равления в сборе в кожух Одеть на вал шайбу упорную, поставить сегментную шпонку, установить и закре- пить рулевое колесо Установить и закрепить основание кнопки, под- соединив провод. Уста- новить малый и боль- шой контакты с пру- жиной и кнопкой сиг- нала. Набить масленку смазкой, проверить легкость вращения вала в кожухе Вставить пружины и подвижные контакты, установить и закре- пить 2 контактных уст- ройства сигнала в сборе Одеть защитный чехол. Заполнив полость пе- реходника смазкой, установить карданный шарнир в сборе и закрепить технологи- ческим хомутом 1 1 1 1 1 1 1 1 Карданный шарнир Вал Кожух Вал Колесо ру- левое Колонка То же » Слесарь по ре- монту подвиж- ного состава То же » » » » 4 4 4 4 4 4 4 4 0,05 0,02 0,06 0,02 0,03 0,05 0,03 0,05
U/U5K Наименование операций и содержание работы = Я55 Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
К н £>,й л £
1 2 3 4 5 6 7
387 Отрегулировать осевой зазор при помощи ре- гулировочной гайки и шлицевой втулки, за- фиксировать шлицевую втулку винтом 1 Колонка Слесарь по ре- монту ’подвиж- ного состава 4 0,08
388 Окрасить рулевую ко- лонку 1 То же Маляр 2 0,06
§ 9. РУЛЕВОЙ механизм
389 Разборка на узлы Очистить от грязи, про- Рулевой Слесарь по ре- 1 0,14
тереть, слить масло из картера, промыть керо- сином механизм монту подвиж- ного состава
390 Открепить и спрессовать сошку Открепить крышку бо- ковую, вынуть зубча- тый сектор с крышкой в сборе и регулировоч- ным винтом 1 Сошка То же 3 0,07
391 1 Зубчатый сектор » 3 0,12
392 Открепить и снять сто- порную пластину, вы- вернуть регулировоч- ную гайку со штиф- том, открепить и вы- прессовать крышку нижнюю в сборе, вы- нуть винт в сборе с гайкой-рейкой и внут- , ренними обоймами подшипников № 263706 Разборка узлов Винт с гайкой-рейкой 1 Винт 3 0,08
393 Открепить и снять при- жимы направляющих, направляющие, из- влечь 102 шарика из спирального канала пары винт-гайка 1 То же 3 0,11
394 Спрессовать внутренние обоймы подшипников № 263706, снять гайку- рейку 1 3 0,05
70
е £ Наименование операций и содержание работы I Количество узлов или деталей 1 на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
Вал сектора в сборе с крышкой боковой
395 396 Отвернуть контргайку, снять с вала крышку боковую в сборе, снять с крышки прокладку уплотнительную и вы- прессовать игольчатый подшипник № 943/45 Спилить наплавленный металл, вывернуть за- порную гайку, извлечь регулировочный винт и упорную шайбу 1 1 -Крышка Вал сектора Слесарь по ре- монту подвиж- ного состава То же 3 3 0,1 0,08
Крышка нижняя
397 Выпрессовать шайбу уплотнительную с рези- новым кольцом и на- ружную обойму под- шипника № 263706, снять прокладку уп- лотнительную 1 Крышка х> 3 0,05
Картер
398 Выпрессовать два иголь- чатых подшипника № 943/45, опорную шайбу, сальники, на- ружную обойму под- шипника № 263706, вывернуть шпильки 1 Картер 3 0,07
Мойка и дефектовка деталей
399 400 Промыть детали руле- вого механизма, про- тереть Дефектовать детали 1 1 Комплект То же » 1 4 0,09 0,09
Ремонт
Картер рулевого механизма *
401 Установить картер на планшайбу, расточить отверстие под ремонт- ную втулку с бурти- ком 1 Картер Токарь 3 0,12
U/U^f Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
402 403 404 405 406 407 408 409 410 411 412 413 414 Запрессовать втулку до упора в бурт Установить картер на планшайбу, расточить отверстие во втулке до 0 55±0’013 Вал сектора Исправить центра, зачи- стить от забоин Шлифовать шейки вала . до 0 44,85-0’05 перед нанесением гальваниче- ского покрытия Шлифовать шейки вала под игольчатые под- шипники до 0 45-0’013 после нанесения галь- ванического покрытия Изолировать отверстие под шплинт , графито- стеклянной пастой или установить медную за- глушку Заплавить резьбу под гайку рулевой сошки Обточить наплавленную поверхность до 0 32,92-0’17, снять фас- ку на торце, проточить канавку, нарезать ; резьбу МЗЗХ 1,5 в упор Прочистить отверстие под шплинт сверлом и ' зенковать Калибровать резьбу МЗЗХ1,5 Сборка узлов Скомплектовать детали по комплектовочной ведомости Обдуть детали сжатым . воздухом, протереть Картер Запрессовать в картер наружную обойму под- 1 1 1 1 1 1 1 1 1 1 1 1 1 Картер То же Вал То же » » » » » Комплект То же Картер Слесарь по ре- монту подвиж- ного состава Токарь Слесарь по ре- монту подвиж- ного состава Шлифовщик » Слесарь по ре- монту подвиж- ного состава Электровиб- ронаплавщик Токарь Сверловщик Слесарь по ре- монту подвиж- ного состава То же » 3 4 1 3 4 2 3 3 2 2 4 1 4 0,04 0,1 0,06 0,1 0,1 0,03 0,1 0,12 0,02 0,04 0,1 0,07 0,1
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы : Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
шипника № 263706, сальники, опорную шайбу, два игольча- тых подшипника № 943/45, ввернуть шпильки
Крышка нижняя
415 Запрессовать наружную обойму подшипника № 263706 и шайбу уплотнительную с ре- зиновым кольцом, установить прокладку уплотнительную 1 Крышка Слесарь по ре- монту подвиж- ного состава 4 0,08
Вал сектора в сборе с крышкой боковой
416 417 418 419 Вложить в отверстие сектора упорную шай- бу, регулировочный винт, ввернуть запор- ную гайку, отрегулиро- вать осевой люфт ре- гулировочного винта запорной гайкой Приварить запорную гай- ку Зачистить место сварки от шлака и брызг , Запрессовать в крышку боковую игольчатый подшипник № 943/45, надеть уплотнительную прокладку, навернуть крышку на регулиро- вочный винт, напрессо- вать подшипник на шейку зубчатого сек- тора, навернуть контр- гайку 1 1 1 1 Вал сектора То же Крышка То же Электросвар- щик ручной сварки Слесарь по ре- монту подвиж- ного состава То же 4 3 1 4 0,08 0,03 0,02 0,12
Винт с гайкой-рейкой
420 Предварительно смазав, вставить винт в гайку- рейку, заполнить спи- ральный канал шари- ками, заполнить на- правляющие шарика- 1 Винт » 4 0,15
73
№ п /п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд ' работы Норма времени, чел.-час.
1 2 3 4 5 6 7
421 422 423 424 425 426 ми, вставить их в гай- ку-рейку, установить и закрепить прижим, проверить легкость вращения винта Напрессовать внутренние обоймы подшипника № 263706 Сборка рулевого механизма Установить картер ру- левого механизма в приспособление, вста- вить в картер винт в сборе с гайкой-рейкой и внутренними обой- мами подшипников № 263706, установить и закрепить нижнюю крышку в сборе, ввер- нуть регулировочную гайку со штифтом, от- регулировать гайкой затяжку конических подшипников, устано- вить и закрепить сто- порную пластину Установить в картер зуб- чатый сектор с крыш- кой в сборе, игольча- тым подшипником и регулировочным вин- том так, чтобы сред- ний зуб сектора во- шел в среднюю впади- ну гайки-рейки, закре- пить крышку, прове- рить и отрегулировать зацепление зубчатого сектора с гайкой-рей- кой при помощи регу- лировочного винта Установить в картер со стороны сошки опор- ную шайбу, запрессо- вать сальник Залить в картер масло, подать сжатый воздух, испытать Напрессовать и закре- пите OAIIIKV 1 1 1 1 1 1 Винт То же Зубчатый сектор Картер То же Сошка Слесарь по ре- монту подвиж- ного состава То же » > 4 4 4 3 2 4 0,06 0,18 0,15 0,05 0,09 0,08
пить сошку
74
<№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел. час.
1 2 3 4 5 6 7
427 Окрасить картер рулево- го механизма § 10. ПРОДОЛЬ Разборка 1 »НАЯ I Картер 1РОМЕЖУТ( Маляр ИНАЯ ТЯГА 2 0,09
428 Очистить от грязи, про- тереть 1 Тяга Слесарь по ре- монту подвиж- ного состава 1 0,05
429 Свернуть гайки, снять пружины и щитки 1 То же То же 3 0,02
430 Вывернуть масленки, снять контрящую про- волоку, вывернуть пробки, вынуть пружи- ны, ‘ шаровые пальцы сухари, упорную пробку Мойка и дефектовка деталей 1 » 4 0,2
431 Промыть детали про- дольной промежуточ- ной тяги, протереть Дефектовать детали Ремонт Палец шаровой 1 Комплект 1 0,06
432 1 » 4 0,05
433 Зачистить сферу и ко- нус, калибровать резь- бу, прочистить отвер- стие? под шплинт , Тяга 2 Палец 2 0,04 <
434 Калибровать резьбы под пробки и масленки Пробка 1 Тяга » 2 0,1
435 Зачистить заусенцы в па- зах под ключ, калибро- вать резьбу Сборка продольной промежуточной тяги 2 Пробка » 2 0,05
436 Скомплектовать детали по комплектовочной ведомости 1 Комплект 4 0,05
। № п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
437 Обдуть детали сжатым воздухом 1. Комплект Слесарь по ре- монту подвиж- ного состава 1 0,07
438 Вставить и запрессовать упорную пробку, вста- вить пружину^ сухари, шаровые пальцы, ввер- нуть пробки, отрегули- ровать усилие зажа- тия шаровых пальцев, законтрить пробки про- волокой, ввернуть мас- ленки 1 Тяга То же 4 0,28
439 Одеть на шаровые паль- цы щитки, обжать по трубе, одеть пружины, навернуть гайки 1 То же 4 0,05
§ 11. ПРОДОЛЬНАЯ ТЯГА СОШКИ
1 440 Разборка Очистить от грязи, про- тереть 1 Тяга Слесарь по ре- монту подвиж- ного состава 1 0,05
441 Свернуть гайку, снять пружину и щиток 1 » То же 3 0,01
442 Вывернуть масленку, снять контрящую про- волоку, вывернуть пробку, вынуть пру- жину, шаровой палец, сухари, упорную проб- ку Мойка и дефектов к а деталей 1 > *4 0,10
443 Промыть детали про- дольной тяги сошки, протереть 1 Комплект 1 0,05
444 Дефектовать детали Ремонт Палец шаровой 1 То же > 4 0,04
445 Зачистить сферу, конус, калибровать резьбу, прочистить отверстие под шплинт 1 Палец > 2 0,04
№ п/п Наименование операций и содержание работы оличество злов или еталей а машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
л =
1 2 3 * 4 5 6 7
446 Тяга Калибровать резьбу под 1 Тяга Слесарь по ре- 2 0,05
447 пробку и масленку ч Пробка Зачистить заусенцы в па- 1 Пробка монту подвиж- ного состава То же 2 0,05
448 зах под ключ, калиб- ровать резьбу Сборка продольной тяги сошки Скомплектовать детали 1 Комплект > 4 0,04
449 по комплектовочной ведомости Обдуть детали сжатым 1 То же 1 0,05
450 воздухом Вставить и запрессовать 1 Тяга 4 0,14
451 упорную пробку, вста- вить пружину, сухари, шаровой палец, ввер- нуть пробку, отрегули- ровать усилие зажа- тия шарового пальца, законтрить пробку проволокой, ввернуть масленку Одеть на шаровой па- 1 То же 4 0,03
лец щиток, обжать по трубе, одеть пружину, навернуть гайку
§ 12. РЫЧАГ ГИДРОУСИЛИТЕЛЯ С КРОНШТЕЙНОМ В СБОРЕ
Разборка
452 Очистить рычаг гидро-
усилителя с кронштей-
ном в сборе от грязи,
протереть
453 Открепить и снять 2
крышки, открепить и
выбить палец, отсоеди-
нить рычаг от крон-
штейна
1 Рычаг Слесарь по ре- монту подвиж- ного состава 1 0,02
1 То же То же 3 0,08
№п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
454 Мойка и дефектовка детален Промыть детали после 1 Комплект Слесарь по ре- 1 0,03
455 разборки Дефектовать детали 1 То же монту подвиж- ного состава 4 0,03
456 Ремонт Рыяйг гидроусилителя Калибровать резьбу под 1 Рычаг > 2 0,02
457* стопорный болт । 'Кронштейн Калибровать резьбу под 1 Кронштейн 2 0,04
458 масленки « Выпрессовать втулки, за- 1 » 3 0,2
459 прессовать новые, раз- вернуть, подогнать под палец. Просверлить от- верстия для прохода смазки ' —- 1 Сборка Скомплектовать детали 1 Комплект » 3 0,03
460 по • комплектовочной ведомости Обдуй детали сжатым 1 То же » 1 0,02
461 воздухом, протереть; Установить в кронштейн 1 Рычаг > 3 0,1
рычаг гидроусилителя, вставить палец, закре- пить, установить и за- крепить 2 крышки
§ 13. МЕХАНИЗМ СТОЯНОЧНОГО ТОРМОЗА
Разборка
462 Очистить от грязи, про- 1 Механизм Слесарь по ре- 1 0,04
тереть Открепить и снять: монту подвиж- ного состава
463 хомут и чехол 1 Чехол То же 3 0,02
464 рычаг . привода тяг тор- 1 Рьйаг х> 3 0,07
мозной системы, крон- штейн и сектор
465 стопорную защелку 1 Забелка 1 » 3 0,05
Е Наименование операций и содержание работы личество . юв или :алей » машину Единица объема работы Профессия gg Q. О рма !мени, г.-час.
i ° n и « X X Л <я О, а К ® Sr
1 2 3 4 5 6 7
466 стержень в сборе с пру- 1 Стержень Слесарь по ре- 3 0,04
жнной монту подвиж- ного состава
Мойка и дефектовка •
467 Промыть детали 1 Комплект То же 1 0,1
468 Дефектовать детали 1 То же » 4. 0,08
Сборка
469 Скопмлектовать детали 1 > 3 0,06
по комплектовочной ведомости
470 Обдуть детали сжатым 1 » 1 0,09
воздухом Установить и закрепить: 0,05
471 стержень в сборе с пру- 1 Стержень » 3
жиной
472 стопорную защелку 1 Защелка » 3 0,07
473 сектор, кронштейн и ры- 1 Р^ачаг » 3 0,09
чаг привода тяг 0,04
474 чехол и хомут 1 Чехол » 3
§ 14. РЕДУКТОР ОТКРЫВАНИЯ ДВЕРЕЙ
475 Разборка на узлы Очистить от грязи, снять 3 Редуктор Слесарь по ре- 1 0,1 .
476 крышку люка, слить смазку, промыть, про- тереть ^Открепить и снять муф- 3 Муфта монту подвиж- ного состава То же 3 0,04
477 ту в сборе, шпонку Вывернуть винты, откре- 3 Редуктор 3 0,14
478 пить н снять вал-коле- со с крышкой редукто- ра в сборе, вал-шестер- ню в сборе с червяч- ной шестерней и фрик- ционом Открепить и снять крыш- 3 Червячный 3 0,13
479 ки, выпрессовать чер- вячный вал в сборе с подшипниками, вы- нуть сальник Разборка узлов Корпус редуктора Ввернуть отдушину. От- 3 вал । Корпус 3 0,04 '
№ п/п - Наименование операций и содержание работы Количество узлов или деталей на машину , _ Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
480 крепить и снять крыш- ку верхнюю Выпрессовать из корпу- са две наружные обой- мы роликоподшипников 3 Корпус Слесарь по ре- монту подвиж- ного состава 3 0,05
Червячный вал в сборе
481 Спрессовать с вала два роликоподшипника 3 Вал То же 3 0,06
Вал-шестерня в сборе
482 Спрессовать с вала ро- ликоподшипники, снять червячную шестерню, фрикцион, шпонку, упорный шарикопод- шипник, тарельчатые пружины, диск 3 Вал-шестер- ня 3 0,08
Вал-Колесо с крышкой редуктора в сборе
483 484 Вывернуть шпильки и три регулировочных винта, открепить и снять крышку ниж- нюю, вынуть сальник Выпрессовать из крышки редуктора вал-колесо, два шарикоподшипника с втулкой распорной, наружную обойму ко- нического роликопод- шипника 3 3 Крышка Вал-колесо 3 3 0,1 0,12
Мойка и дефектовка деталей
485 486 Промыть детали, проте- реть Дефектовать детали 3 3 Комплект То же 1 4 0,14 0,1
Ремонт
Корпус редуктора :
487 Калибровать резьбу в от- верстиях под винты и отдушину 3 Корпус > 2 0,17
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд 1 работы Норма времени, чел.-час.
1 2 3 4 5 6 7
488 489 Крышка редуктора Калибровать резьбу в отверстиях под винты и шпильки Выпрессовать втулку, за- прессовать новую 3 3 Крышка То же Слесарь по ре- монту подвиж- ного состава То же 2 4 о,1 . 0,06
490 • Отдушина Калибровать резьбу, про- чистить и продуть от- верстия 3 Отдушина 2 0,02
491 492 Сборка узлов Скомплектовать детали по комплектовочной ве- домости ОбдутЬ детали сжатым воздухом, протереть 3 3 Комплект То же » 3 1 0,12 0,08
493 494 Корпус редуктора • Запрессовать в корпус две наружные обоймы роликоподшипников : Установить и закрепить крышку верхнюю, ввер- нуть; отдушину 3 3 Корпус То же 4 3 0,06 0,05
495 Червячный вал в сборе Напрессовать на вал два роликоподшипника 3 Вал 4 0,07
496 .Вал-шестерня в сборе Установить иа вал диск, тарельчатые пружины, упорный шарикопод- шипник, шпонку, фрик- цион, червячную ше- стерню; напрессовать роликоподшипники 3 Вал-шестер- ня 4 0,1 *
497 Вал-колесо с крышкой редуктора в сборе Запрессовать в крышку редуктора наружную обойму конического роликоподшипника, два шарикоподшипника с 3 Вал-колесо » 4 0,15
6 Заказ 474
81
Ns п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
498 распорной втулкой, вал-колесо Установить крышку ниж- нюю и сальник, за- крепить. Ввернуть три регулировочных винта и шпильки 3 Крышка Слесарь по ре- монту подвиж- ного состава 3 0,12 У *
Сборка редуктора открывания дверей
499 500 501 502 Установить в корпус ре- дуктора червячный вал в сборе с подшипника- ми, запрессовать. Отре- гулировать вращение, установить сальник и крышки, закрепить Установить вал-шестерцю в сборе с червячной : шестерней и фрикцио- ном, вал-колесо с крыш- кой редуктора в сборе, закрепить винтами Установить шпонку, уста- новить и закрепить муфту в сборе Залить смазку до уров- ' ня, установить крышку люка, закрепить. Про- верить и испытать ре- , дуктор, отрегулировать ; работу фрикциона 3 3 3 3 Червячный вал Редуктор Муфта Редуктор То же > » 4 4 3 4 0,16 0,18 0,05 0,15 ' У J
§ 15. МЕХАНИЗМЫ ОТКРЫВАНИЯ И ЗАКРЫВАНИЯ ДВЕРЕЙ
Разборка на узлы Открепить и снять: 0,06
503 коромысло 2 Коромысло Слесарь по ре- монту подвиж- ного состава 2
504 рычаг 'редуктора перед- ней двери I 1 Рычаг То же 2 0,03
505 лягу управления дверьми 5 Тяга 2 0,03
506 рычаг дверной створки Разборка узлов . Тяга 5 Рычаг 2 0,08
507 Открепить и свернуть •: с тяги вилки 5 Тяга 2 0,08
82
U/U o|\f Наименование операций и содержание работы 1 Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
Мойка и дефектовка
деталей
508 Промыть детали меха- 1 Комплект Слесарь по ре- 1 0,12
низмов открывания монту подвиж-
дверей ного состава 0,1
509 Дефектовать детали 1 То же То же 4.
Ремонт
Тяга управления дверьми
510 Калибровать резьбу с 5 Тяга 2 0,07
двух сторон
Вилка -
511 Калибровать резьбу 10 Вилка » 2 0,03 <
Сборка узлов
512 Скомплектовать детали 1 Комплект 3 0,!
i по комплектовочной ве- домости 0,1
513 Обдул? детали сжатым 1 То же 1
воздухом Тяга 0,09
514 Навернуть на тягу и 5 3
закрепить вилки <
Сборка механизмов
открывания
и закрывания дверей Установить и закрепить: ' 0,09
515 ркчаг дверной створки 5 Рычаг » 3
516 тягу управления дверьми 5 Тяга т> 3 0,04
517 рычаг редуктора перед- 1 Рычаг 3 0,04
ней двери 0,07
518 коромысло 2 Коромысло » 3
519 Отрегулировать работу 1 Троллейбус 3 0,3
механизмов открыва- ния и закрывания две-
рей ; /
§ 16. ШТАНГОУЛОВИТЕЛЬ
520 521 Разборка на узлы Очистить от грязи, про- тереть Снять;канат с барабана 2 2 Шт а нго -уло- витель 1 Канат Слесарь по ре- монту подвиж- ного состава То же 1 3 0,07 0,08
^0 / 83
I № п/п Наименование операций и содержание работы Количество узлов или деталей 1 на машину Единица объема работы Профессия > Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
522 523 Открепить и снять та- релку, намоточный ба- рабан в сборе с меха- низмом защелок, крыш- ку штангоуловителя Снять пружину выклю- чающей защелки, выве- сти из зацепления ме- ханизм защелок и вы- : нуть из намоточного барабана 2 2 Штангоуло- витель Механизм защелок Слесарь по ре- монту подвиж- ного состава То же 3 3 0,09 У 0,06
Разборка узлов
Намоточный барабан в сборе
524 Открепить, выбить из на- моточного барабана шайбу и главную пру- жину 2 Барабан 3 0,08
Крышка штангоуловителя в сборе
525 Открепить и снять крыш- ку внутреннюю, вынуть ; пружину натяжную 2 Крышка 3 0,08
Механизм защелок в сборе
526 527 528 Высверлить заклепки, вы- бить вал из основания механизма Открейить и снять вы- ключающую защелку Выбить штифт и ось, снять главную защелку 2 2 2 Вал Защелка То же » 3 3 3 0,13 0,04 0,08
Мойка и дефектовка деталей
529 530 Промыть детали штанго- уловителя, протереть Дефектовать детали 2 2 Комплект 1 4 0,12 0,14
Ремонт
Тарелка
531 Выпрессовать втулку из • тарелки, запрессовать 2 Тарелка 3 0,12
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
новую, развернуть от- верстие
Крышка штангоуловителя
532 533 534 535 536 Выпрессовать втулку нз крышки, запрессовать новую, развернуть от- верстие Калибровать резьбу М5 в отверстиях Вырубить сварные швы, снять храповик, уста- новить новый, закре- пить' штифтом Приварить храповик к барабану в четырех местах . Расточить по сварке до 0 8}1 мм, торцевать 2 2 2 2 2 Крышка То же Храповик То же Барабан Слесарь по ре- монту подвиж- ного состава То же Электросвар- щик ручной сварки Токарь 3 2 3 2 3 0,12 0,05 0,27 0,07 , 0,2 .
Гдивная защелка
537 538 539 Зачистить поверхность зуба’ под сварку Наплавить поверхность зуба Шлифовать зуб по шаб- лону в размер • 2 2 2 Защелка То же » Слесарь по ре- монту подвиж- ного состава Электросвар- щик ручной сварки Шлифовщик 1 2 2 0,08 - 0,07 0,12
540 541 ^борка узлов Скомплектовать детали по комплектовочной ве- домости Обдуть сжатым возду- хом, протереть 2 2 Комплект То же Слесарь по ре- монту подвиж- ного состава То же 3 1 0,07 0,1
Механизм защелок в сборе
542 Установить на основание механизма главную защелку, ось, забить штифт Установить и закрепить выключающую защел- 2 Защелка 3 0,07
543 2 То же » 3 0,05
544 КУ । Забить в основание в$л, установить заклепки, расклепать, зачистить 2 Вал > 3 0,09
Жп/л Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
545 Крышка штангоу ловите ля в сборе Установить в крышку 2 Крышка Слесарь по ре- 3 0,1
546 пружину натяжную, крышку внутреннюю, закрепить Намоточный барабан в сборе Установить в барабан 2 Барабан монту подвиж- ного состава То же 3 0,15
547 главную пружину, шай- бу, Закрепить Сборка штангоуловителя Установить, в намоточ- 2 Механизм » 3 0,07
.548 ный ‘барабан и ввести в зацепление механизм защёлок, установить пруЖину выключаю- щей‘защелки • Установить намоточный 2 защелок ШтангоулЬ- » 3 0,14
549 барабан в сборе с ме- ханизмом защелок на крыщку штангоулови- теля, ввести в зацеп- ление с натяжной пру- жиной, установить та- релк!у, закрепить Испытать штангоулрви- 2 витель То же » 3 0,07
550 телы • Установить канат на ба- 2 Канат ' 3 0,08
551 рабан Окрасить штангоулови- тель; 2 Шт а нгоуло- Маляр 2 0,06 ,
* вите ль
§17. КОЛЕСА И ШИНЫ
552 ; Разборка Отвернуть колпачок с вентиля, выпустить нз камеры воздух 6 Колесо Слесарь по ре- монту подвиж- ного состава 2 0,03
553 Отжать бортовое кольцо, выпресовать замочнре, вынуть бортовое. По- вернув колесо, снять шину, вынуть из нее ободную ленту и ка- 6 То же То же 2 0,19 ,
меру ;
1 № п/п Наименование операций и содержание работы 1 Количество узлов или деталей на машину Единица объема работы Профессия Разряд ' работы Норма времени, чел.-час.
1 2 3 4 5 6 7
554 555 Сборка Пересыпать камеру таль- ком, вложить в шину камеру, ободную ленту. Надеть шину на обод и вставить вентиль в паз обода. Установить бортовое и замочное кольца в замочную ка- навку Накачать шину до нор- мального давления и навернуть на вентиль колпачок 6 6 Колесо То же Слесарь по ре- монту подвиж- ного состава То же 2 2 0,22 z ~ 0,06
^87
Раздел 111. РЕМОНТ КУЗОВА
Глава 1. РАБОТЫ ПО РЕМОНТУ ВНУТРЕННЕГО
КУЗОВНОГО ОБОРУДОВАНИЯ
u/u W Наименование узлов и деталей Количе- ство узлов или деталей на машину Единица объ- ема работы Наименование операций
открепить и снять . установить и закрепить
Профессия
слесарь по ремонту подвижного состава
Разряды работ
2 1 2
Нормы времени, чел.-час.
1 2 3 4 5 1 1 6
§ 1. ДВУХМЕСТНОЕ СИДЕНИЕ (682-6841010-10)
1 2 3 Спинка Подушка Каркас 6 6 6 Спинка Подушка i Каркас 1 |>‘ОЛЛ),06^ к-^0,04 / А f ed /0,16/ Г 0,08 5 0,05' < ' 0,21
§ 2. ДВУХМЕСТНОЕ СИДЕНИЕ (682-6841110, 6841111, 6841120, 6841121, 6841129) с>. 36 ?
4 Спинка 6 Спинка о50,06 0,08
5 Подушка 6 Подушка :0,05<3 4 ''10,07 ,
6 Каркас 6 Каркас ДЦЗ(< z.jO.18
§ 3. ПОЛУТОРАМЕСТНОЕ СИДЕНИЕ (682-6841060, 6841090)
7
8
9
Спинка
Подушка
Каркас
Спинка
Подушка
Каркас
р^/'0,05./ /I 0ДМГ
L_q? Л),04 ✓ у/Jj / 0,05 с
Ем7,Д12 ^0,15 *
§ 4. ОДНОМЕСТНОЕ СИДЕНИЕ (682-6831010-10, 6831011-10)
10 Спинка 3 Спинка 6 <? *’ 30,05 | 0,97 о
11 Подушка 3 Подушка з-^лО,О4 dj у 0,05 о
12 Каркас 3 Каркас 0-Х 0,1. 4 3 L , 0,14 г
88
2
Наименование узлов и деталей Количе- ство узлов или деталей на машину Единица объ- ема работы Наименование операций
открепить и снять установить и закрепить
Профессия
слесарь по ремонту подвижного состава
Разряды работ
2 1 2
Нормы времени» чел.-час.
2 3 4 5 1 1 6
§ 5. СИДЕНИЕ ВОДИТЕЛЯ
13 Подушка 1 Подушка, ? 0,02 0,02 о-d f, 2
-14J Спинка 1 Спинка t>-o г 90,05 0,07 /
15 Каркас сидения 1 Каркас 0,06 о з.
16 Основание 1 Основание 0,13 о?.
№ п/п Наименование узлов и деталей Количество узлов или деталей на машину Единица объ- ема работы Наименование операций '
срезать зачис- тить ♦ и подогнать приварить
Профессия
газорезчик слесарь по ремонту подвижно- го состава электро- сварщик ручной сварки
Разряды работ
2 1 1 2 1 з
Нормы времени, чел.-час.
1 2 3 4 5 * 1 6 1 7
17 18 19 20 21 §6. А Фланец Кронштейн Распорка Ушко крепления спинки к каркасу Планка крепления кар- каса к надколесному куполу lPMAT 17 18 14 40 8 УРА СИДЕН Фланец Кронштейн Распорка - Ушко * Планка Ий . _ 0,08 ^0,06 ?*0,07 ' 0,04 0,09 0,05 ; /0,05 >0,05 '^0,04 -•0,05 0,08 0,09 0,08 0,08 0,07
♦ Норма времени включает затраты времени на зачистку до и после свайки.
09
С а Наименование узлов и детален Количество узлов или деталей на машину Единица объема работы Наименование операций
открепить и снять установить и закре- пить
Профессия
слесарь по ремонту подвижного состава
Разряды работ
2 1 2
Нормы времени, чел.-час.
1 '2 3 4 5 1 6
§ 7. ПОРУЧНИ И ОГРАЖДЕНИЯ САЛОНА
22 Потолочные поручни ле- вого борта 1 Комплект • ’ 0,52 0,74
23 Потолочные поручни правого борта 1 То же 0,34 0,5
24 Стойка левого борта задней площадки 1 Стойка ; 0,3 0,43
25 Перегородка правой стойки передней двери 1 Перегородка f 0,12 0,16
26 Стоика правая передней двери 1 Стойка ’ 0,15 0,19
27 Стойка левая средней двери 1 То же 0,35 0,51
28 Перегородка правой стойки средней двери 1 Перегородка 0,12 0,17
29 Стойка правая средней двери 1 Стойка 0,23 0,32 9
за Перегородка левой стой- ки задней двери 1 Перегородка 0,12 0,17
31 Стойка левая задней двери 1 Стопка 0,3 0,42
32 Стойка правая задней двери 1 То же 0,2 0,29
33 Поручень ограждения задних окон 1 Поручень 0,15 0,21
34 Ограждение бокового заднего окна 1 Ограждение -0,13 0,18
35 Поручень левый перед- ней площадки 1 Поручень 0,12 0,17
36 Поручень разделитель- ный средней двери 1 » 0,17 0,22
37 90 Поручень разделитель- ный задней двери е 1 ; 0,18 0,24 X '/Л
*c £ Наименование узлов и деталей Количество узлов или детален на машин) Еединица объема работы Наименование операций
открепить и снять установить и закрепит»
Профессия
слесарь по ремонту подвижного состава
Разряды работ
2 1,3
Нормы времени, чел.-час.
1 2 3 4 5 1 6
§ 8. ДВЕРИ САЛОНА
38 Двери салона 5 Дверь '' 0,34 1 L 0,71
39 Кронштейн 10 Кронштейн 0,05гЛ/ ’ 0,09
40 Ролик 5 Ролик 0,03//. Г 0,04
41 Упор 5-2305-61-А 5 Упор 0,04/2 0,06
421 Петля 20 Петля 0,04/я . 0,08
43 Кожа, планка и уплот- 5 Комплект 0,4 0,86
нители створок
44 Держатель, боковой уп- 5 То же 0,14^ 0,35
лотнитель
45 Упор 5-2305-62 5 Упор 0,04 Ч7- ' 0,06
46 . Ручка 5 Ручка 0,02^ 0,03
№ п/п Содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
47 48 49 Ремонт Править створку дверей Править ^ал двери Зачистить створку двери в местах облома пе- тель 10 5> 10 Створка Вал Створка Слесарь по ре- монту под- вижного со- става То же 3 3 Г 0,29 0,13 0,05
91
№ п/п Наименование узлов и деталей Количество узлов или деталей на машину Единица объема работы Наименование операций
открепить и снять установить и закре- пить
Прос >ессия
слесарь по ремонту подвижного состава
Разряды работ
3 1 : з
Нормы времени, чел.-час.
I 2 3 4 5 1 6
50 51 52 53 Окно боковое салона / Окно кабины водителя Кронштейны Прокладки, ручка § 9. ОКНУ 10 1 11 11 Окно То же Комплект / л То же # j 0,ОТ|/ 0,09, % 0,14 з-о,оа 0,15г 0,15 0,17 0,07 F t
с: с £ Содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
Ремонт
S4 Зачистить и выправить посадочный выступ под уплотнение 11' Оконный проем Слесарь по ре- монту под- вижного со- става 3 0.1’/,/
55 Править погнутости 11 Рама То же 3 0,14
92
u/u W * Наименование узлов и деталей Количество узлов или деталей на машину Единица объема работы Наименование операций
~ установить открепить и$акре- и снять пи^ь
Профессия
слесарь по ремонту подвижного состава
Разряды работ
2 1 1 3
Нормы в чел. времени, -час.
1 2 3 4 5 1 1 6
§ 10. КАБИНА ВОДИТЕЛЯ
56 Перегородка в сборе 1 Перегородка ' 0,65 0,78
57 Кронштейн огнетушителя 1 Кронштейн 0,04 0,06
58? Рельс верхний 1 Рельс 0,11 0,22
59 Дверь 682-2810063 1 Дверь о;о4 0,06
60 Кронштейн перегородки 5-1900-93, 5-1900-89 6 Кронштейн ✓ i 0,03 0,1
61' Касса 682-8211022 1 Касса 0,09 0,12
62 Брусок 682-1810031 1 Брусок 0,06 0,08
63 Ручка двери 2 Ручка 0,03 0,06
64 Втулки, ролики 1 Комплект 0,21 0,3
65 Вешалка для одежды 1 Вешалка 0,03 0,04
66 Ширма 1 Ширма 0,03 0,04
67 Противосолнечный ко- 1 Козырек 0,08 0,13
68 зырек Фирменная заводская табличка 1 Габлнчка 0,02 0,03
£ с £ Содержание работы Количество узлов или деталей на машину Единица объема работы профессия Разряд работы Норма времени, чел.-час.
2 3 4 5 6 7
69 70 Ремонт Калибровать резьбу в уголке Калибровать резьбу в пластине 1 1 Уголок Пластина Слесарь по ре- монту под- вижного со- става То же 2 2 0.04 0,03
93
Количество узлов или деталей на машину Единица объ- ема работы Наименование операций
№ п/п Наименование узлов и деталей
открепить и снять установить и закрепить
без свер- ления со сверлением
Профессия
слесарь по ремонту подвижного состава
Разряды работ
3 1 3
Нормы времени, чел.-час.
1 2 3 4 5 1 I 6 1 1 7 С
§ 11. ВНУТРЕННЯЯ ОБШИВКА И. ОБЛИЦОВКА
71 Потолок салона и кабины водителя Законцовки 5-0002-71 1 Комплект 1,09 1,32 2,63 7
72 Кант ППР-005 1 То же 0,28 1,4
73 Облицовка люка - 4 Облицовка^. Ct 0,13 S Z/;0,22 0,32 о.
74 Облицовочные .профили потолка 1 Комплект 3,91 5,93 9,41 5
73 Листы обшивки иотолка салона пластиковые 1 То же 1,48 3,12 4,23*
76 Облицовочные профили кабины водителя 1 0,24 0,55 0,83 г
77 Листы обшивки потолка кабины води-деля плас- тиковые Обшивка бортов салона и кабины водителя 1 » * . 0,33 0,62 0,8 '
78 Законцовки 5-0002-71 1 0,4 0,71 t 1,06^
79 Кант ППР-005 1 » 0,11 0,54' ——
вот Облицовочные профили правого борта 1 » 1,46 2,22 3,16
81 Опоры сидений ' 1 » 0,15 0,35 —
82 Облицовочные профили листов задней пло- щадки 1 0,41 0,69 1,11
83 Заглушка 682-5000612 1 Заглушка - 0,08 0,12 0,19
84 Облицовочные профили левого борта 1 Комплект ’1,34 1,8 2,76
85 Листы обшивки заднего борта 1 То же 0,09 0,22 0,38
86 Листы обшивки правого борта 1 0,71 1,63 2,62'
87 Листы обшивки левого борта 1 1,0 2,15 4,16 1,29
88 Листы общивки кабины водителя 1 0,59 0,85
89 Дверца шкафа дверного 'з Дверца 0,2 0,25 ✓ —
механизма / * <'
94
с % Наименование узлов и деталей Количество узлов или детален на машину Единица объ- ема работы Наименование операций
открепить и снять установить и закрепить
без с вер. лекия со сверлением
Профессия
слесарь по ремонту подвижного состава
Разряды работ
2 1 1 3 1 3
Нормы времени, чел.-час.
1 2 3 4 5 1 1 6 7
90 91 92 93 94 Крышка люка габарит- ного огня Крышка маршрутного указателя Рамка для правил поль- зования троллейбусом Держатель молотка Табличка «При аварии разбить стекло молот- ком» 4 2 Г 5 5 Крышка - “ Го же Рамка Держатель Таблична - 0,07 г 0,19 0,04^ Д02 .0,02, У 0,13: , 0,42 0,06 0,03 0,03 Z |\ 1 Г 1
№ п/п Содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
Ремонт
95 Править дверцу шкафа дверного механизма 3 Дверца Слесарь по ре- монту под- вижного со- става 2 ? 0,05 >
§ 12. НАДКОЛЕСНЫЙ КУПОЛ
Разборка
96 Открепить и снять рези- новый коврик 4 Коврик Слесарь по ре- монту под- вижного со- става 2 0,1 .
Ремонт
97 Изготовить резиновый 4 Го же То же 2 0,15
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
98 99 109 101 > 102 коврик: разметить, вы- резать Изготовить купол: раз- метить, вырезать лист купола и две полосы, зачистить по контуру, согнуть и подогнать, собрать под сварку Прихватить и сварить купол Обезжирить и грунто- вать внутреннюю по- ‘ верхность купола Заменить купол: срубить и снять поврежденный купол, подогнать, ус- тановить и приварить новый купол, зачис- тить Сборка Установить и закрепить резиновый коврик 4 4 4 4 4 Купол То же Коврик Слесарь по ре- монту подвиж- ного состава Электросвар- щик ручной сварки Маляр Слесарь по ре- монту под- вижного со- става Электроснвр- щик ручной сварки Слесарь по ре- монту под- вижного со- става 3 3 2 2 3 3 07. 0,3' 0,14 0,7 0,7 0,4
Il/U otf Наименование узлов и деталей Количество узлов или деталей на машину Единица объ- ема работы Наименование операций
открепить и снять разобрать собрать установить и закрепить
Профессия
. слесарь по ремонту подвижного состава
Разряды работ
2 1 2 1 -2 1 2
Нормы времени, чел.-час.
1 2 3 4 5 1 6 1 . 7 1 8
§ 13. ВЕНТИЛЯЦИОННЫЙ люк
103 Люк в сборе 4 Люк
104 Подъемный рычаг в сбо- 8 Рычаг
Ре
0,12 — —> 0,19
0,11 0,08 0,13 0Д7
№ п/п Наименование узлов >1 деталей Количество узлов или деталей на машину / Единица объ- ема работы Наименование операций
открепить и снять разобрать собрать 1 установить и закрепить
Профессия
слесарь по ремонту подвижного состава
Разряды работ
2 1 । 2 1 ! 2 1 2
Нормы времени, чел.-час.
1 2. 3 4 5 6 7 8
юа 106 107 Окантовка, уплотнитель люка Ручка Петля 4 4 8 Комплект Ручка Петля з 0,14 0,05 4^ <5 п /, * 0,35 —4 —-• —м 0,13» i ,0,08 (
№ п/п Содержание работы Количество узлов или деталей на машину • Единица объема работы Профессия Разряд работы ' Норма 1 Времени, чел.-час.
1 ' 2 3 4 5 6 7
Ремонт •
108 109 110 Заменить негодную пру- жину, установить но- вую Заменить ось рычага Выпрессовать негодную заклепку, установить новую, расклепать 8 16 16 Пружина Ось Заклепка Слесарь по ре- монту под- вижного со- става Го же » » 3 3 3 0,03 0,04 0,06
97
Глава 2. РАБОТЫ ПО РЕМОНТУ НАРУЖНОГО
КУЗОВНОГО ОБОРУДОВАНИЯ
Наименование операции
и <и к 1 л
хэ я к л
& 5 п чэ
X о X Q. с* >. я я с
Наименование X >> Единица объема работы Профессия
узлов н деталей □ узлов 1 машш слесарь но ремонту подвижного состава
Я Я Разряды работ
,с X 5 е; Я 2 i 1 2 । ! 2 1 1 2
Нормы времени, чел .-час.
1 2 3 4 S 1 1 6 1 1 7 | I 8
§ 14. ЗЕРКАЛА
111 112 113 Зеркало наружное в сборе Кронштейн крепления наружного зеркала Зеркало внутреннее в сборе 2 2 11 Зеркало Кронштейн Зеркало 6,06 о'озГ 0,03 0,06 0,0< 0,07 г- 0,06 0,09 0,0^ 0,05
№ п/п Содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
Ремонт
114 Калибровать резьбу, 2 Кронштейн Слесарь по ре- 2 0,02
шпильки монту под- вижного со-
става
115 Заменить шпильку креп- 2 То же То же 2 0,06
ления кронштейна: срубить изношенную,
установить и прива- рить новую шпильку, Электросвар- 3 0,06
зачистить щик ручной сварки
> Наименование узлов и деталей Количест- во узлов или деталей на машину Единица объ- ема работы Наименование операций
открепить и снять установить и закрепить
Про4 )ессия
слесарь г подвижно io ремонту го состава
Разря; хы работ
*В 2 1 3
g Нормы времени, чел.-час.
1 2 3 4 5 L в
§ 15. ПОДНОЖКИ
116 Подножка передняя 1 Подножка 0,3 I 0,71
117 Подножка средняя 11 То же 0,4 > 0,93
118 Подножка задняя 1 » 0,34 1 < 0,8
№ п/п Содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Наименование узлов
передняя подножка средняя подножка задняя 1 подножка
Нор ни, МЫ В[ чел.- >еме- час.
1 2 3 4 5 6 7 | 8 | 9
Ремонт 7 <
1194- Зачистить листы под- 3 Комп- Слесарь по ре- 1 0,13 0,18 0,15
ножки от коррозии лект монту под-
вижного става со- #5
120 Править листы поднож- 3 То же Правильщик 2 0,08 0,12 0,09
121* ки Вырубить поврежденный — 100 мм вручную Слесарь по ре- 2 0,1 0,1 0,1
участок сварочного монту под-
шва, разделать под вижного со-
122 \ сварку става
/Наложить сварочный — 100 мм Электросвар- 3 0,09 0,09 0,09
шов на поврежденный щик ручной
123 V , участок сварки 0,06 0,06 0,06
Зачистить сварочный — 100 мм Слесарь по ре- 1
шов монту под-
124 ^^Фазметить и вырезать ^резиновые коврики 3 Комп- вижного става То же со- 2 0,1 0,12 0,08
лект , т i 4
125 Изготовить новую под- ►
ножку: размерить, вы- 3 Поднож- 2 0,18 0,26 0,24
резать, зачистить по ка
U/U Содержание работы Количество узлов или деталей на м а ш ин у Единица объема работы Профессия Разряд работы Наименование узлов
передняя подножка средняя подножка задняя подножка
Нор ни, >мы в чел.- реме- чае.
1 2 3 4 5 6 7 ; 1 ? 1 9
126. 127 контуру, подогнать, собрать под сварку Прихватить и приварить Заменить подложку: срезать поврежденную, подогнать, .приварить и зачистить ндвую 3 3 Поднож- ка То же Электросвар- щик ручной сварки Г азорезчик Слесарь по ре- монту под- вижного со- става Электросвар- щик ручной сварки 3 2 2 3 о,1 0,16 0,16 э- 0,16 0,14 0,24 0,24 0,24 0,12 0,2 0.2 0,2
№ п/п Наименование узлов и деталей Количество узлов или деталей на машину Единица объема работы Наименование операций
1 открепить и снять разобрать ,собрать устано- вить и за- крепить
Профессия
слесарь по ремонту подвижного состава
Разряды работ
2 1 1 2 1 3 I 1 3
Нормы времени, чел.-^ас.
1 2 3 4 5 1 1 6 1 1 7 1 .8
128 129 j Передний буфер Задний буфер (правый и левый) 5 16. в 1 2 УФЕР Буфер То же 0,25 0,17 0,1 0,13, —4 0,33' 0,2»
5 £ Содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
130 131\ 132 133 Ремонт Калибровать резьбу на шпильке Заменить пластину бу- фера: срубить пласти- ну, зачистить по кон- туру, приварить шпи- льку, подогнать по месту пластину и при- варить Заменить кронштейн бу- фера: срубить кронш- тейн, разделать под сварочный шов, при- варить кронштейн к крылу буфера Нагреть крыло буфера, отрихтовать 16 8 2 2 Шпилька Пластина Кронштейн Крыло Слесарь по ре- монту под- вижного со- става То же Электросвар- щик ручной сварки То же Слесарь по ре- монту под- вижного со- става То же 2 2 2 3 3 3 0,03 Д 0,12 0,12 0,1; * 0,1 . 0,38
№ п/п Наименование узлов и деталей Количество узлов или деталей на машину Единица объема работы Наименование операции
открепить и снять установи^^-"*'’’ ч и адирйшть
Профессия
слесарь по ремонту подвижного состава электро- сварщик ручной сварки
Разряды работ
2 ' 1 3 1 3
Нормы времени в чел.-час.
1 2 3 4 5 ' 1 G 1 1 7
134 135 136 137 138 § 17. НАРУ Законцовка подоконного профиля Подоконный декоратив- ный профиль Законцовка нижнего профиля Нижний профиль деко- ративный Облицовочный профиль колёсного проема ЖНАЯ 8 24 16 12,9 4 1 ОБШИВКА Законцовка 1 пог. м Законцовка Lnoe. м Профиль КУЗОВА 0,01 е 0,08 Л// 0,04 0^ 0,16 ' Л ' . 0,02 . . - 4-^ 0,12 0,07 °’*5 0,28 1 1 1 1 1 Sib
Наименование операции
открепить и снять установить и закрепить
Профессия
Наименование узлов и деталей О УЗЛОВ ИЛ1 на машину Единица объема работы слесарь п< подвижного ) ремонту ) состава электро- сварщик ручной сварки
л Разряды работ
е *Е S Ч 2 1 3. I 3
4 о 5 Нормы времени в чел.-час.
1 2 3 4 5 6 1 7
1391 Водосточный желоб 22,2 1 пог. М 0,08 С- 0,13 с —
Левый борт
1401 141 142} 143% 144* 145 146 147 148 Листы обшивки: 682'5401892 682-5401890, 682-5401898 682-5401894, 682-5401900 682-5401904 682-5401864, 682-5401860, 682-5401838, 682-5401832 682-5401446 Накладка 682-5401406 Крышка люка Правый борт Г 3 3 li И 3 1 Г 7 Лист То же > Накладка Крышка 0,38 0,34^. 0,35^ 0,26 0,21 0,28 0,3 0,22 0,06 0,33 1 0,29^ 0,3^ 0,23 0,18 0,2 . 0,24 0,19. 0,13 0,33 ? 0,29 0,3 £ 0,23 0,18 0,2 /> 0,24 0,19
149 150 151' 152 153 154 155 156 157 158 159, 160 Листы4 обшивки: 682-5401430, 682-5401910 682-5401424, 682-5401400 682-5401402 682-5401422 682-5401447 682-5401468 682-5401420 Лист наддверный передней двери Лист наддверный зад- ней и средней дверей Крышка люка Крышка люка аккуму- ляторных батарей Держатели маршрутного указателя 2 21 1 1 1 1 1' 2 4 1 1 Лист » > > > Крышка То же Комплект 0,35 с 0,34 с 0,22. 0,29 0,32 0,12 0,07 0,12 0,14 ✓ « 4 0,06 . 0,07/ 0,03 0,3 . 0,29/ 0,19 0,2 <0,22 0,1 '0,06 0,13 '0,17 Г2 '0,13 /0,15 ' ’ 0,05 0,3 0,29 о 0,19 0,2 0,22 0,1 0,06 0,13 0,17
Передний фронт
161 Эмблема завода 1. Эмблема 0,05 с; 0,07 —н
№ п/п 1 Наименование узлов и деталей Количество узлов или деталей па машину Единица объема работы Наименование операции
открепить и снять установить и закрепить
Профессия
слесарь пс подвижного электро- > ремонту сварщик состава ручной сварки
Р азряды работ
2 1 1 3 I 1 3
Нормы времени в чел.-час.
1 2 3 4 5 1 1 6 i 1 7
162 Передний правый лист 1 Лист 0,5 с -0,61 0,61 с
163 Передний левый лист 1 То же 0,61 , 0,72 0,72 :>
164 Ступенька 2 Ступенька 0,04^^ 0,05</
165 Ручка Задний фронт 1 Ручка 0,05 0,08
166 Лист 682-5600060 1 Лист 0,64 0,5 0,5
167 Лист 682-5600040, 682-5600041 2 То же 0,57 j 0,45, 4 У 0,45 /
168 Лестница Г Лестница 0,17* 0,22 —
| № п/п Содержание работы I Количество 1 узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
169 170 171 г 172 Ремонт Промыть декоративные уплотнители Править декоративные профили Изготовить листы: раз- метить, вырезать, за- чистить: листы простой конфигу- рации 682-5401424, х 682-5401400 682-5401892 682-5401890, 682-5401898, 682-5401904 листы сложной конф» гурацин 682-5401430, 682-5401910, 682-5401894, 682-5401900 1! 1 7 4 Комплект То же Лист Го же Слесарь по ре- монту под- вижного со- става Жестянщик 1 а 3 4 0,27. 2,3 0,38 0,47
№ п/п Содержание работы количество злов или сталей а машину Единица объема работы Профессия Разояд работы Норма 1 времени, ' чел.-час.
ХЧ X
1 2 3 4 5 6 7
173 лист наддверный задней и средней дверей 2 Лист Жестянщик 4 0,1
174 лист наддверный перед- ней двери 1 » 4 0,08
175 Обезжирить, покрыть преобразователем ржавчины, нанести на внутреннюю поверх- ность наружной об- шивки противошум- ную мастику 1! Кузов Маляр 2 1,3
X? п/п Содержание работы Профессия Раз- ряд рабо- ты Листы площадью
до 0,75 м2 от 0,75— 1,5 м2 свыше 1,5 м2
Нормы времени на 1 лист, чел.-час.
1 2 3 4 5 1 1 6 1 1 7
§ 18. ЛИСТЫ НАРУЖНОЙ ОБШИВКИ КУЗОВА НЕМЕРНЫЕ
Правка листов
176 Выправить лист на мес- Жестянщик 3 0,12 0,19 0,26
те, без снятия с кузо- ва
Замена листов
177 Вырезать поврежденный Газорезчик 3. 0,2 0,3 0,45
лист
178 Разметить, вырезать, вы- Жестянщик 4 0,23 • 0,33 0,75
править и зачистить
179 Установить и приварить Слесарь по 2 0,35 0,55 0,8
новый лист к каркасу ремонту
кузова подвиж- ного сос- тава
Электро- 3 0,35 0,55 0,8
сварщик ручной сварки
Примечание. В приложении 2 даны схемы наружной обшивки кузова.
№ п/п -I Характеристика детали Наименование операций
снять править изготовить устано- вить
Профессия
слесарь по ремонту подвижного состава электро- сварщик ручной снарки
Разряды работ
2 1 3 1 3 | 3 1 3
Нормы времени, чел.-час.
1 2 3 1 4 1 5 | 6 1 7
§ 19. ДЕТАЛИ КАРКАСА КУЗОВА
1801 Простая конфигурация длиной до 1000 мм 0,08. 0,12 0,33 0,22, 0,22
181 длиной от ♦ 1000 мм до 1500 мм 0,1 0,28 0,55 0,3/ 0,3
182 длиной свыше 1500 мм; Сложная конфигурация: 0,1 0,43 0,7 0,4 0,4
183 длиной до 1000 мм 0,11 0,19 0,55 0,3 0,3
184;. длиной от 1000 мм до 1500 мм 0,15 0,39 < » 0,9 0,42 0,42 с
185 длиной свыше 1500 мм 0,15 0,65 0,2 0,5^ >0,5
Примечание. К простой конфигурации относятся прямолинейные де-
тали с открытым сечением, к сложной — прямолинейные детали с закрытым се-
чением и криволинейные детали с открытым сечением.
я £
Наименование
узлов и деталей
Количество узлов или деталей на машину Единица объема работы Наименование операций
открепить и снять установить и закрепить
Профессия
слесарь по ремонту подвижного состава электро- сварщик ручной сварки
Разряды работ
2 1 3 I 1 3
Нормы времени, чел.-час.
3 4 5 1 6 1 7
§ 20. КРЫША
Листы наружной обшив-
ки крыши:
z 186 682-5700017 3 Лист
v 187 682-5700019 3 То же
I
I 1,0
2
0,9
0,88
0,9
г г 0,88
Наименование операций
открепить и снять установить и закрепить
Профессия
Наименование узлов и деталей (О УЗЛОВ ИЛ1 а машину Единица объема работы слесарь по подвижного ремонту состава электро- сварщик ручной сварки
" к Разряды работ
.е ез S я 2 1 3 1 3
, Нормь времени, ^л.-час.
1 / 2 - 4 ) — 7 Г 5 ; 6 7 ' У
к 188 189 ' 190 191 192| 193 С У 682-5700014 682-5700018 682-5700025 Дуга ограничения хода штанг Ограждение Поручень ограждения 4 2 1 и 2 1 Лист То же Дуга Ограждение Поручень ' /Л 0,4 ^,25 0,7 0,13 <2, 0,07 0,16 0,4^/ 0,34^ 0,65^ 0,17 0,09. 0,21г ।। । in СЛ <>
Дорожки на крыше:
Секция «А»
194 195 196 Профили 682-5700280, 682-5700202 Коврик 682-5700204 Планки 682-5700226, 682-5700214 1 1 1! Комплект Коврик Комплект 0,17 0,04 0,14 0,19 0,06 0,24 0,24
Секция «Б>
197 198 199 Профили 682-5700230, 682-5700206 Коврик 682-5700208 Планки 682-5700226, 682-5700218 1 1 1 То же Коврик Комплект 0,13о 0,03* 0,1 С 0,16 0,05 0,14 0,14
Секция «В»
20Q 20Г 202’ Профили 682-5700230, 682-5700210 Коврик 682-5700212 Планки 682-5700226, 682-5700222 и 1) 1\ То же Коврик Комплект 0,14 0,04 0,12 0,17 0,06 0,2 0,2
1* р* f 1
№ п/п Содержание работы | Количество узлов или деталей , на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час. 1
1 2 3 4 5 6 7
203 204, 205 200 207 208 20? 21Q 21Г 212/ Ремонт Заварить место повреж- дения стыков листов крыши, зачистить Вырезать ремонтную за- плату, подогнать по месту повреждения, приварить по перимет- ру, зачистить Обезжирить, покрыть преобразователем ржавчины и грунтом внутреннюю поверх- ность листов крыши. Заменить окантовку ду- ги ограничения штанг Калибровать резьбу вин- та планки Править профили: в приспособлении на плите Изготовить резиновый коврик и пробить в коврике отверстия 0 6 мм под винты крепления планок: коврик 682-570020 коврик 682-5700208 коврик 682-5700212 100 мм 100Х 10Q мм I 2 52 1 1 1 1 1 Шов Заплата Комплект Окантовка Винт Комплект Го же Коврик Го же » Электросвар- щик ручной сварки Слесарь по ре- монту под- вижного со- става То же Электросвар- щик ручной сварки Маляр Слесарь по ре- монту под- вижного со- става То же Правильщик вручную То же Слесарь по ре- монту под- вижного со- става Го же to to to to to оо ьа 05 Л3 1 - - • 0,06 0,061 0- 0,15 0- 0,15 с> 2,15 / 0,08 0,01! 0,11) 0,17 0,15 0,11. 0,1
§ 21. ОСНОВАНИЕ КУЗОВА J
213 214 Открепить и снять крон- штейн подвески тяго- вого двигателя I Установить и закрепить кронштейн подвески тягового двигателя 4 4 Кронштейн То же Слесарь по ре- монту под- вижного со- става То же 3 3 0,19 0,34
107
№ п/п Содержание работы : Количество ! узлов или деталей 1 на машину Единица объема работы Профессия Разряд работы Норма ; времени, чел.-час.
1 2 3 4 5 6 7
215 216 217 218 219 220 221 Ремонт Заменить кронштейн переднего регулятора положения кузова: срубить изношенный, установить, подогнать и приварить новый кронштейн Заменить* пластину ру- левого механизма: сру- бить изношенную, ус- тановить, подогнать и приварить новую пла- стину Заменить уголок креп- ления пола салона: срубить изношенный, установить, подогнать и приварить новый уголок Заменить стойку осно- вания: срубить изно- шенную, установить, подогнать и приварить новую стойку Заменить пластину опо- ры рулевого механиз- ма: срубить изношен- ную, установить, по- догнать и приварить новую пластину Заменить опору пневмо- элемента задней подве- ски: срезать изношен- ную, зачистить по кон- туру, установить, подо- гнать и приварить но- вую опору к основанию кузова, зачистить Ремонт опоры пневмо- элемента задней под- вески с усилением Разместить и вырезать две косынки 1 1 10 1 Г 4 4 Кронштейн Пластина Уголок Стойка Пластина Опора Комплект Слесарь по ре- монту под- вижного со- става Электросвар- щик ручной сварки Слесарь по ре- монту под- вижного со- става Электросвар- щик ручной сварки Слесарь по ре- монту под- вижного со- става Электросвар- щик ручной сварки Слесарь по ре- монту под- вижного со- става Электросвар- щик ручной сварки Слесарь по ре- монту под- вижного со- става Электросвар- щик ручной сварки Газорезчик Слесарь по ре- монту под- вижного со- става Электросвар- щик ручной сварки Слесарь по ре- монту подвиж- ного состава 3 3 3 31 3 * 3 3 3 3 3 3 3 3 2г 0,18 0,18 0,2 Г 0,21' 0,19 , 0,19 0,25 0,25 0,2 0,2 0,15 < 0,15 4 0,15 0,08 С
№ п/п Содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
222 Вырезать поврежденный 4 Опора Газорезчик 3 0,09
— участок опоры, уста- новить косынки с двух сторон опоры, подо- гнать, приварить, за- чистить § 22. БР ызговики Слесарь по ре- монту под- вижного со- става Электросвар- щик ручной сварки 3 3 0,09 0,09 3 & л
223 Открепить и снять брыз- говик 4 Брызговик Слесарь по ре- монту под- вижного со- става 2 0,11;
224 Установить и закрепить брызговик Ремонт 4 Го же То же 3 0,19
225‘ Изготовить брызговик 4 » » 2 0,22
226 Изготовить планку брыз- говика 4 Планка » 2 0,1
Глава 3. СТОЛЯРНЫЕ РАБОТЫ
§ 23. крышки ЛЮКОВ ПОЛА и помосты
227 7 Крышка люка над тяго- 1' Крышка
вым двигателем
228 Крышка люка над пе- Г То же
редним мостом
0,09 0,32 1,03 0,12 '
0,07 0,22 0,54 0,09
109
Н а и м енованй^Мераций
Наименование узлов и деталей 1 или ту Единица открепить и снять разобрать 1 собрать устано- j пить и закре- пить
ga объема работы Профессия
столяр
« я Разряды работ
2 1 3 1 3 1 3
£ о о Нормы времени, чел.-час.
1 2 3 4 5 1 6 1 7 1 8
229 J 230 231 232 233 234 235 236 237 238 Крышка люка над зад- ним мостом Крышка люка над печью Крышка лючка над пе- редними кронштейна- ми задней подвески Крышка люка над комп- рессором Крышка лючка над компрессором Помост задний левый 682-5102100 Помост задний правый 682-5102750 Помост задний левый 682-5102150, правый 682-5*102700 Помост передний левый 682-5102350 Помост передний пра- вый 682-5102300 1 1 2 1 2 1' 1; 2 Г Г Крышка » » Помост 0,07 0,04 0,031 0,04 0,03 0,371 0,39 0,32 0,15 0,19 « S 1 1 1 Т 1 Т о о о 0.5 0,25 0,26 —ч —1 » 0,09 0,05 0,0*4 0,05 0,04 0,58 0,66 0,53, 0,35 0,45
| № п/п Наименование узлов и деталей Количество узлов или детален на машину Единица объема работы Наименование операций
устано- открепить изготовить вить и за- и снять крепить
Профессия
столяр
Разряды работ
2 | 1 3 1 1 3
Нормь 1 времени, « гел.-час.
1 2 3 4 5 1 1 6 1 7
§ 24. ПОЛ САЛОНА И КАБИНЫ ВОДИТЕЛЯ
239 Окантовочный пола профиль 1 Комплект 1,28 11,57
240 Резиновый и настил пола релиновый 1 То же 2/3 7,44
110
№ п/п Наименование узлов и деталей Количество узлов или деталей на машину Единица объема работы Наименование операций . устано- открепигь изготовить вить и sa- il снять крепить
Профессия
столяр
Разряды работ
2 1 3 I 3
Нормь 1 времени, « 1ел.-час.
1 2 3 4 5 1 1 6 1 1 7
241 Щит пола задний левый 682-5102016 1 Щит '4 0,22 0,36 '0,44
242 Щит пола задний пра- вый 682-5102050 1 0,2 0,34 0,43
243 Щит пола 682-5102022 1! 0,43 0,53 0,87
244 Щит пола 682-5102010 1’ 0,15 - 0,22 °,3 . ,,
245 Щит пола 682-5102052 2 * № > 2 0,11 0,15^3 0,22 4
246 Щит пола 682-5102042 1 0,13 0,36 0,28 .
247 Щит пола левый 682-5102028 1. . 0,26 0,38 0,54
248 Щит пола правый 682-5102014 Г » ч 0,26 0,38 0,54
249 Щит пола левый 682-5102068 г z 0,38 0,47 0,8
250 Вставка 682-5102054 г Вставка 0,05 0,1 0,09
251 Щит пола правый 682-5102012 1 Щит 0,3 0,45 0,63 0,24 А
252 Щит пола 682-5102032- 10 2 » ? «2 0,11 ZZo,16
253 Щит пола 682-5102762 1 » 0,15 0,28 0,3 <
254 Щит пола 682-5102048 1 0,07 0,14 0,13
255 Щит пола передний пра- вый 682-5102040 г 0,17 0,27 0,35
256 Щит пола передний ле- вый 682-5102034 1 0,25 0,43 0,53
257 Щит пола передний пра- вый 682-5102038 1 0,21 0,4 0,45
258 Щит пола 682-5’102062 1 0,08 0,14 0,13
259 Пластина 682-5102024, 682-5102026 4 Пластйна р <0,05 0,08 0,09
№ п/п Содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норм В времени, чел.-час.
1 2 3 4 5 6 7
Ремонт Разметить и вырезать резиновый коврик, пробить в нем отверс-
Ill
№ п/п Содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы | Норма времени, чел.-час.
1 2 3 4 5 6 7
тия под установку ручки крышки люка:
260 тягового двигателя 1 Коврик Столяр 3 0,15
261 над передним мостом 1 » » 3 0,1
262 над задним мостом 1 » » 3 0,09
263 над компрессором Г 3 0,06
264 над печью г » » 3 0,06
265 Править крышку лючка 4 Крышка Правильщик 2 0,02
над компрессором, над передними кронштей- нами задней подвески вручную
266 Править окантовочный 1; Комплект Го же 2, 1,35
профиль пола салона . и кабины водителя
267 Промазать стыки щитов Г » Маляр 2 0,35
противошумной мас- тикой
268 Грунтовать нижнюю т > Го же 2 0,67
часть щитов пола
269 Разметить и вырезать 1 Столяр 3 1,15
резиновый и релиновый
настил пола к
§ 25. ПОДУШКИ СИДЕНИЙ
270 Собрать из готовых дета- лей на клею и гвоздях основание подушки си- кдення: водителя 1» Сидение Слесарь L 3 0,13
271 одноместного 3 » 3 0,13
272 полутораместного 2 » » 3 0,14
273 двухместного Собрать из готовых де- талей на клею, шуру- пах и гвоздях основа- ние подушки спинки сидениия: 12 » *» 3 0,16
274 водителя 11 » Столяр 3 0,17
276 одноместного 3 » 3 0,15 .
276 полутора местного 2 » » 3 0,18
277 двухместного 12 » 3 0,2 ,
Глава 4. ОБОЙНЫЕ РАБОТЫ
с Содержание работы Профессия 1 Разряд работы Наименование соединений
! водителя одно- местного полутора- местного о
HopMi душь si врем су (спин ени на ку), че.’; 1 по- [.-час.
1 о 3 4 1 6 1 1 7 1
§ 26. ПОДУШКИ СИДЕНИЙ у 7 у Г
278\ ёпять чехол / Обойщик 1' V; 0,07 0,08 0,1 0;11
279 } Заменить губчатую ре- зину Разметить, вырезать н То же 1 0,08 0,08 од 0,11
280 \ 2 0,2 0,21 0,25 0,3
2816 . вшить чехол . Одеть чехол, закрепит^/ » 2 / 0,22? 0,25 0,29 0,33
§ 27. СПИНКИ
СИДЕНИЙ
282 Снять чехол, кант Обойщик 1 ^0,07 0,07 0,08 0,09
283 Заменить ‘покрытие из мебельной ваты . То же 1 0,08 0,08 0,09 о;1
284 Разметить, вырезать * и сй1ить чехол, кант » 2 : 0,18 0,2 0,23 0,27
285 Одеть чехой, кант, за- крепить. 2 0.2 у- 'fJ 0,22 / 0,26 0,28^ ф
№ п/п Содержание работы Количеств© узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
I 2 3 4 5 6 7
§ 28. ЧАСТИЧНЫЙ РЕМОЙТ
286 Нашить заплату на че- хол: 5X5 см 1 Заплата Обойщик 2 0,03
287 ЮХЮ см — То же То же 2 0,07
288 20X20 см Зашить разрывы чехла — » > 2 0,12
вручную:
289 до 5 см — Шов > 2 0,1
290 от 5 до 10 см — То же 2 0,12
291 от 15 до 25 см — > » 2 6Д 5
<^8 Заказ-474
11.*)
№ п/п Содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
292 Подорвать отстававший край подушки от ос- нования, зачистить по- душку и основание, нанести на основание и отстававший край подушки слой клея, приклеить подушку к основанию сидения Подушка Обойщик 1 0,08
293 Распушить слежавшую- ся и выравнять сбив- шуюся мебельную ва- ту, дополнить ватой впадины — Спинка > 1 0,04
294 Разметить, вырезать и сшить шторку кабины водителя 1 Шторка t 2 0,12
7 295 Разметить, вырезать и сшить уплотнители дверные 5 Уплотни- тель » 2 - 0,22
v296 Разметить, вырезать и сшить чехол ручного тормоза 1 Чехол » 2 0,11
297 Разметить, вырезать и сшить чехол рулевого управления » То же t 2 0,06
298 Разметить, вырезать и сшить пылезащитные чехлы тормозных ци- линдров ; Г Комплект 2 0,37
Глава 5. СТЕКОЛЬНЫЕ РАБОТЫ
Хе п/п Наименование стекол Количество на машину Наименование операций
выемка 1 установка
Профессия
стекольщик
Разряды работ
2 1 \ 3
Нормы времени, чел.-час.
] 2 3 4 1 5
§ 29. ОКНА САЛОНА И КАБИНЫ ВОДИТЕЛЯ
299 | Стекло ветрового окна I 4 I 0,28
300 Стекло бокового салона 10 0,12 / ) J
I нижнее | I
114
№ п/п Наименование стекол Количество на машину Наименование операций
выемка 1 1 установка
> * Профессия
стеколыцик .
Разряды работ
2 1 4 г
Нормы времени, ч£л.-час.
1 2 3 4 1 5
301 302 303 304 305 306 307 308 309 310 Стекло боковое салона верхнее подвижное и неподвижное Стекло переднего марш- рутного указателя Стекло заднего марш- рутного указателя Стекло двери салона Стекло двери и перего- родки кабины водите* ля Стекло среднее перего- родки кабины водите- ля Стекло левое кабины во- • дителя верхнее Стекло левое кабины во- дителя нижнее под- вижное и неподвиж- ное Стекло правое кабины водителя Стекло рамки правил пользования троллей- бусом 20 1 1 12 • 3 1 1 2 1 1 0,07 0,11 0,07 0,05 Й 0,17^^? 0,19 0,11 0,08 7 /Г 0,11 0,03 . 0,13 < 0,2 0,15 0,13 /. 0,25 0,31 0,26 0,15 0,19 0,03
Глава 6. МАЛЯРНЫЕ РАБОТЫ
№ п/п ! Содержание работы Профессия Разряд работы Места окраски
наружная поверхность внутренняя поверх. ность
Крыша и оборудо- вание Обшивка
Нормы времени. чел.-час.
1 2 3 4 6 1 6 1 7
§ 30. ОКРАСКА КУЗОВА
Смочить старую краску
смывкой и очистить
скребком:
8*
115
№ п/п Содержание работы Профессия Разряд работы Места окраски
наружная поверхность внутренняя поверх- ность
Крыша и оборудо- вание Обшивка
Нормы времени, чел.-час.
1 2 3 4 5 1 6 1 7
311, всю поверхность Маляр 1 4,5 5Д 1,5
312 до 20% Шлифовать наждачной шкуркой: То же 1 0,9 1,Ь 0,3
313 всю поверхность 2 , 0,74 0,85 0,25
314 до 20% » 2 0,15 0,17- 0,05
315 Обдуть сжатым возду- хом, обезжирить, про- тереть ветошью всю поверхность Грунтовать всю поверх- ность грунтом: »х 1 0,74 0,85 0,25
316 кистью » 2 2,38 2,72 0,8
317 краскор асп ылителем Шпаклевать неровности и завалы: 2 0,24 0,27' 0,08
318 ДО 10% : » 2 0,15 0,17 ’ 0,05
319 до 20% 2 0,42 t 0,48 0,14
320 Шпаклевать всю поверх- ность » 2 1,5 1,7 0,5
321 Шлифовать наждачной шкуркой всю поверх- ность после шпаклев- ки I 3 0,75 0,85 0,25
322 Протереть ветошью всю поверхность перед вы- явительной окраской Окрасить для выявле- ния дефектов всю по- верхность: » 1 0,85
323 кистью 2 — 2,72 —•
324 краскораспылителем Выправить дефектные места шпаклевкой, шлифовать наждач- ной шкуркой: » 2 0,27
325 до 10% 2 — 0,17 ——
326 до 20% » 2 — 0,48 ——
327 Протереть ветошью пе- |1ед первой Окраской Окрасить /пентафтале- вой эмалью первый 1 0,75 0,85 0,25
328 раз: кистью » 3 3,6 - 4,08 1,1
329 краскораспылителем 3 ’ 0,9 Г,02 0,42
330 Зачистить наждачно! шкуркой после первой окраски 2 0,25
э № п/п Содержание работы Профессия Разряд работы Места окраски
наружная поверхность внутренняя поверх- ность
крыша н оборудо- вание обшивка
Нормы времени, чел.-час.
1 2 3 4 5 1 6 1 1 7
331 332 333 Протереть ветошью Окрасить пентофталевой эмалью второй раз: кистью краскораспылителем Маляр 1 4 4 3,6 0,9 . 4 1 ,08 ,02 ,, 0,25 1,1 0,42
№ п/и Содержание работы Профессия Разряд работы Норма времени на 1 машину, чел.-час.
1 2 3 4 5
§ 31. ОКРАСКА ВНУТРЕННЕГО ОБОРУДОВАНИЯ
334
Зачистить
шкуркой,
наждачной Маляр
протереть,
грунтовать, окрасить
каркасы сидений, воз-
духопровод, отопле-
ние, нагревательные
приборы, ящики сопро-
тивлений
2 3,9
§ 32. ОКРАСКА НИЗА КУЗОВА, КОЛЕСНЫХ ДИСКОВ,
АККУМУЛЯТОРНОГО ЯЩИКА, ПОДНОЖЕК
335
Зачистить наждачной
шкуркой протереть,
грунтовать, окрасить
низ кузова, колесные
диски, внутреннюю и
наружную поверхность
аккумуляторного ящи-
ка, подножки
Маляр
11,3
§ 33. ЖИВОПИСНЫЕ РАБОТЫ
336
Написать
номер
внутри
ружи
по трафарета#
троллейбуса
Маляр
салона и сна-
2 0,88
Раздел IV. РЕМОНТ ПНЕВМАТИЧЕСКОГО
И ГИДРАВЛИЧЕСКОГО ОБОРУДОВАНИЯ
Глава 1. НАПОРНАЯ СИСТЕМА
№ п/п 1 Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
§ 1. КОМПРЕССОР ЭК-4
; 1 Разборка на узлы Обдуть сжатым возду- 1 Компрессор Слесарь по ре- 1 0,02
хом» протереть монту под- вижного сос- тава
2 Отвернуть спускную пробку, слить масло 1 То же То же 1 0,06
3 Отсоединить компрессор от электродвигателя и снять 1 > > 3 0,13
d Вывернуть воздухоочи- ститель, угольник воз- духоочистителя клапан предохранительный, клапан обратный, от- крепить воздушный шланг 1 > 4 од
5 Открепить и снять крыш- ку картера с проклад- кой 4 Крышка > 4 0,06
6 Открепить и снять са- пун в сборе с крышкой )1 Сапун > 4 0,06
7 Открепить и снять кла- панную коробку с про- кладкой Клапанная коробка » 4 ОД
а Открепить и снять пор- шень с шатуном 2 Поршень с шатуном 4 ЮД4
9 Открепить и вынуть ко- ленчатый вал 1 Вал > 4 0,16
118
№ п/п и Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 о 3 i 4 5 6 7
Разборка узлов
Корпус
/10 ill Л 2 Открепить и снять кры- шку и прокладку бло- ка шестерен Вынуть маслоуказатель, вывернуть шпильки, отвернуть пробку, винт стопорный, выпрессо- вать. эксцентриковую ось,‘ вынуть блок ше- стерен Открепить и снять блок цилиндров L 1; 1 Крышка Корпус Блок Слесарь монту жного ва То же по ре- подви- соста- 4 4 ’ 4 0,04 •а,15 0„1
Клапанная коробка
ла 14 Отвернуть крышки, вы- вернуть стаканы, вы- нуть клапаны Разобрать клапан нагне- тательный или всасы- вающий il 4 Клапанная коробка Клапан 4 <4 0,15 0,04-
Шатунно-поршневая группа
15 Снять i поршневые коль- ца, вынуть два стопор- ных кольца, выпрессо- вать палец, снять пор- шень 2 Поршень с шатуном 4 0J6
Сапун в сборе
16 Открепить и снять шай- бу пружинную, верх- нюю часть, сетку, ниж- нюю часть, прокладку 1 Сапун 14 0,05
Коленчатый вал
1Г7 Вынуть стопорное коль- цо, спрессовать крыш- ку, шестерню, подшип- ник 1 Вал 4 0,19
Клапан предохранитель- ный
18 Отвернуть контргайку и винт, вынуть толка- 1 Клапан Слесарь монту по. ре- под- 4 0,08
№ п/п Наименование операций и содержание работы I Количество узлов или деталей | на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
3 2 3 4 5 6 7
тель и пружину, снять обойму, вынуть шарик, вывернуть седло вижного со- става *
Клапан обратный
19 Вывернуть пробку, снять прокладку, вынуть пружину и клапан, снять кольцо 1 Клапан То же 4 W
Воздухоочиститель
20 21 Открепить и отделить от штуцера Два воздухо- очистителя Вынуть замковую пру- жину, дно, крышку, верхнюю часть, сетку, набивку, пружину 4 2 Комплект Воздухоочи- ститель » » 3 3 0,09 0,018
Мойка и дефектовка деталей
22 23 Промыть детали комп- рессора, протереть Дефектовать детали 1 1 Комплект То же » 1 4 0,2 0,3
Ремонт
Корпус
24 Калибровать резьбы кор- пуса. 1 Корпус » 2 0,31
Блок шестерен
26 26 Заменить шестерню ЭК-4.01.013: спрессо- вать шестерню, раз- вернуть отверстие, на- прессовать шестерню Заменить втулку ЭК-4. 01.015: выпрессовать втулку, развернуть от- верстие, запрессовать втулку , 1 1 Шестерня Втулка » » 15 5 0,15 0,24
Коробка клапанная
27 Седло нагнетательного или всасывающего клапана припилить, шлифовать и прите- реть с клапаном 4 Клапан » 5 0,23
120
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
‘28 Й9 ао '31 32 30 34 35 36 37 38 ‘39 Клапан припилить, шли- фовать и притереть с седлом клапана Шатунно-поршневая группа Выплавить старый баб- бит, лудить и залить шатун в специальном приспособлении Подготовить шатун к расточке: запилить торцы шатуна и крыш- ки, установить и за- крепить прокладки * и крышку ' Расточить шатун на то- карном станке;, обто- чить торцовые поверх- ности с двух сторон Пришабрить шатун по шейке коленчатого ва- ла, прорубить смазоч- ные канавки Выпрессовать втулку, за- прессовать и развер- нуть новую втулку, за- чистить шатун Коленчатый вал Калибровать резьбу Проточить и шлифовать шейки коленчатого ва- ла Клапан обратный Вырезать прокладку Вырубить просечкой кольцо Воздухоочиститель Калибровать резьбу при- соединенного штуцера Калибровать резьбу угольника 4 11 2. 2 2 2 1 1 1 1 1 1 Клапан Шатун Та же > » Вал То же Проклад- ка Кольцо Штуцер Угольник Слесарь по ре- монту по- движного со- става То же » Токарь Слесарь по ре- монту под- вижного сос- тава То же » Токарь Слесарь по ре- монту под- вижного сос- тава^ То же » > 5 3 И 4 14 2 4 2 2 2 2 0.23 *0,33 0,13 0,14 0,33 0,17 0,07 0,38 0,01 0,01 0,02 0,0»2
121
с: с £ Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
40 41 42 43 44 145 46 /47 48 ‘49 50 51 Калибровать резьбу шпильки Калибровать резьбу штуцера фильтра Вырезать прокладку Сборка узлов Скомплектовать детали по комплектовочной ведомости Обдуть сжатым возду- хом,: протереть Корпус Вставйть блок шестерен, запрессовать эксцент- риковую ось, завер- нуть винт стопорный, пробку, шпильки, вста- вить маслоуказатель Установить и закрепить блок цилиндров Установить и закрепить крышку и прокладку блока шестерен Клапанная коробка Собрать клапан всасы- вающий или нагнета- тельный, испытать Вставить клапаны,Г за- вернуть стакан, навер- нуть крышки Шатунно-поршевая группа Соединить поршень с шатуном, запрессо- вать палец, вставить два стопорных коль- ца, припилить, подо- гнать и одеть поршне- вые кольца Сапун в сборе Установить и закрепить прокладку, нижнюю 2 1 2 1 J 1 1 1 4 1 2 1 Шпилька Штуцер Проклад- ка Комплект То же Корпус Блок Крышка Клапан Коробка Поршень с шатуном Садун Слесарь по ре- монту под- вижного сос- тава То же » » » » » » » » » 2 2 V. 4 1 4 4 /4 4 4 4 4 0,02 0,02 оде оде 0,05 0,23 0,13 0,06 0,14 О.,16 0,44 0,09
122
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы 1 Норма времени, чел.-час.
1 2 3 4 о 6 7
часть, сетку, верхнюю часть, шайбу
Коленчатый вал
•52 Напрессовать подшип- ник, шестерню, крыш- ку, вставить стопорное кольцо 1 Вал Слесарь по ре- монту под- вижного сос- тава 4 0,29
Клапан предохранительный
53 Установить кольцо, кла- пан, । пружину, поста- вить прокладку, завер- нуть пробку 1 Клапан «г То же 4 0,0&
Воздухоочиститель
54 55 Установить дно, верх- нюю часть, сетку, пру- жину, набивку, вста- вить замковую пружи- ну Соединить н закрепить два воздухоочистителя соединительным шту- цером ’ 2 1 Комплект То же » 3 3 0,1 ' ОД
Сборка компрессора
56 57 58 59 60 61 62 Запрессовать и закре- пить коленчатый вал Установить н закрепить поршень с шатуном Установить и закрепить прокладку и клапан- ную коробку Установить и закрепит^ прокладку и крышку картера Установить и закрепить прокладку и крышку с сапуном Завернуть угольник, воз- духоочиститель, кла- пан предохранитель- ный, клапан обратный, надеть и закрепить воздушный шланг Соединить компрессор с электродвигателем 1 2 .1 , 1 1 I' ► : Г Вал Поршень с шатуном Коробка Крышка Сапун Компрессор То же » » » » 4. 4 4 4 4 4 4 0,2 •0,25 0,15 0,09 0,09 0,12 0.18
12$
№ п/п Наименование операции и содержание работы | Количество узлов или деталей [ на машину Единица объема работы Профессия Разряд работы Норма времени, чел. час.
1 2 3 4 5 6 7 ;
Обкатка и испытание
ьз 64 Залить масло в комп- рессор, проверить уро- вень Произвести обкатку, ис- пытание и регулировку компрессора по ТУ 1 1 Компрессор Го же Слесарь по ре- монту под- вижного со- става То же 2 6 0,07 0,4
Окраска
66 Окрасить компрессор, замыть табличку 1 Маляр 2 0jU5
-
§ 2. ПРОТИВОЗАМОРЛЖИВАТЕЛЬ
ъъ Разборка Вывернуть указатель 1! Противоза- Слесарь по ре- 3 0,05 5- .
уровня, слить жид- кость, снять с головки указателя кольцо моражива- тель монту под- вижного со- става
67 Открепить и снять кор- пус, вывернуть из кор- пуса штуцер в сборе, снять кольцо 1 Корпус То же 3 0,06
68 Вынуть из выточки ста- кана уплотнительное кольцо, выбить штифт, снять диск-маховик, отвернуть и снять гай- ги, снять кольцо уп- лотнительное, вытолк- нуть из футорки за- порную иглу, кольцо, вывернуть дроссель Мойка и дефектовка деталей 1 Стакан • 3 0,08 0-
69 Промыть детали проти- возамораживатель об- дуть воздухом 1 Комплект 1 0,07 0 V
>70 Дедектовать детали Ремонт I То же 4 0,06-''^
71 Калибровать резьбы кор- пуса противозамора- живателя 1 Корпус 2 0,04.) О
124
Наименование операций о . £ = X Единица S 6
9 *71 Д объема Профессия Е( Д
№ п/п и содержание работы Колич узлов детал на ма> работы СК н 0.0 о о Л3 03 \ С- о.' Норма времен чел. ч<
1 2 3 4 5 6 7
Сборка
72 Ввернуть в футорку Т Стакан Слесарь по ре- 4 0,1 =
дроссель, установить монту под-
кольцо, закрепить гай- вижного со-
ками, одеть на дрос- сель диск, забить штифт, установить в выточку стакана коль- цо, вставить в гнездо футорки кольцо, за- порную иглу 11 Корпус става
7.3 Одеть на штуцер кольцо То же 4 0,05
уплотнительное, ввер- нуть штуцер, соеди- нить и закрепить кор- пус и стакан
74 Залить в противозамора- 11 Противоза- » 4 0,07 л-05. /
живатель жидкость, моражива-
одеть на головку ука- зателя кольцо, ввер- нуть указатель, отрегу- лировать тель
3. ВЛАГОМАСЛООТДЕЛИТЕЛЬ
75 Разборка Вынуть из выточки флан- 1 11 1 Влагомас- Слесарь по ре- 3 0,06 О - 7 5 ,5
V6 ца уплотнительное кольцо, отвернуть две гайки, снять корпус в сборе со стягивающе- го стержня, вынуть из корпуса упорные коль- ца Отвернуть со стержня лоотдели- тель Стягиваю- монту под- вижного со- става То же 3 0,04
77 гайку, снять проклад- ку, фланец фильтра, вынуть уплотнительное кольцо Мойка и дефектовка деталей Промыть детали влаго- 11 щий стер- жень Комплект » 1 0,04 9 , 2.
78 маслоотделнтеля, об- дуть воздухом Дефектовать детали 1 То же 4 0,05
125
Наименование операций ество или ей на 1У Единица объема Профессия d 3 S о Я X Я
и содержание работы X п X работы к н Q. О 2 <U S’ £ X
Е е; 2 2 Э О m S Я п я я о 2
£ >,r( X Du с. X
1 2 3 4 j 5 6 7
Ремонт
79 Калибровать резьбы стя- ‘1 Стержень Слесарь по ре- 1 0,Юб
гивающеро стержня монту под- вижного со- става
8(0 Калибровать резьбу гай- 2 Гайка То же 1 Я02* ;
ки
Сборка
Скомплектовать детали •1 Комплект 3 0,06 *
по комплектовочной ведомости
<82 Вставить во фланец уп- '1 Стягиваю- 3 0,04 ;
лотнительное кольцо, щий стер-
установить и закре- пить на стягивающем жень
стержне фланец филь- тра, прокладку, гайку :0,07 л
33 Установить в корпус 1 Влагомас- 3
фильтра упорные коль- лоотдели- *
ца, одеть корпус на стягивающий стержень, тель , L
завернуть две гайки и J ।
закрепить фильтр в
корпусе, вставить в выточку фланца уп-
лотнительное кольцо
Глава 2. МАГИСТРАЛЬ И АРМАТУРА
№ п/п • Наименование операций и содержание работы j Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
§ 4. РЕЗЕРВУАР ВОЗДУШНЫЙ
Ремонт
«4
Калибровать резьбы ре-
зервуара
Резервуар
Слесарь по ре-
монту под-
вижного сос-
тава
0,08
с
126
с £ Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы. Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
85 Гидроиспытание Заглушить отверстия, гидроиспытать, зачис- тить табличку, клей- мить 14 Резервуар Слесарь по ре- монту под- вижного сос- тава 4 <0,17
«б Окраска Окрасить резервуар, за- мыть табличку 4 То же Маляр 2 0,1
§ 5. УПРАВЛЕНИЕ СЛИВНЫМ КРАНИКОМ
•87 Разборка Расшплинтовать, снять шайбы, вынуть тягу в сборе, рассоединить, снять кронштейн Ремонт 4 Управление сливным краником Слесарь по ре- 3 .0,1
монту вижного тава под- сос-
«8 Править тягу Сборка * 4 Комплект То же 2 0,08
ЗУ Установить кронштейн, соединить тяги, вста- вить в отверстия, одеть шайбы, шплин- товать 4 Управление сливным краником » / , 3 0,09
§ 6. СЛИВНОИ КРАНИК
Разборка Расшплинтовать, выпрес- 4 Краник Слесарь по ре- 3 0,05
91 совать ось, снять ры- чаг, отвернуть гайку, вынуть шарик, пружи- ну, прокладку Мойка и дефектовка деталей Промыть детали сливно- 4 i Комплект монту вижного тава То же под- сос- II 0,02
92 го краника Дефектовать детали 4 То же > 4 0,0й
127
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы 11орма времени, чсл.-час.
1 2 3 4 5 6 7
Ремонт
93 Калибровать резьбы кор- пуса и гайки 4 Комплект Слесарь по ре- монту под- вижного сос- тава 2 0,05
Сборка
94 Установить на гайку прокладку, вставить в корпус пружину, ша- рик, завернуть гайку, установить рычаг, за- прессовать ось, шплин- товать 4 Краник То же 3 0,07
§ 7. ОБРАТНЫЙ КЛАПАН РЕЗЕРВУАРА
95 Разборка Обдуть сжатым возду- 2 Клапан Слесарь по ре- 1 0,02
хом, протереть монту вижного тава под- сос-
96 Вывернуть из корпуса седло, снять уплотни- тельное кольцо, вы- нуть пружину, рези- новый клапан Мойка и дефектовка деталей ' 2 То же То же 3 0,07
97 л Промыть детали обрат- ного клапана 2 Комплект 1 0,03 / г’/
98 Дефектовать детали Ремонт 2 То же » 4 0,03
99 Калибровать резьбу кор- пуса , Сборка 2 Корпус 2 0,02
ПОО Вставить в корпус рези- новый клапан, пружи- ну, одеть уплотнитель- ное кольцо, ввернуть седло, испытать и от- регулировать 2 Клапан > 4 0,08
128
№ п/п > , Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд •работы Норма времени, чел.-час.
1 2 3 4 5 6 7
§ 8. ШЛАНГИ ГИБКИЕ
Разборка
Я 01 Открепить и снять два хомута, две проклад- ки, кольцо прокладоч- ное, штуцер, наконеч- ник, гайку 5
Ремонт
Л 02 Вырубить просечкой кольцо прокладочное из кожи 5
403 Разметить и отрезать шланг Сборка 5
104 Надеть на наконечник гайку и шланг, уста- . новить прокладку, хо- мут и закрепить бол- том, надеть противо- положный конец шлан- га на штуцер, уста- новить прокладку, хо- мут, закрепить, испы- тать 5
Шланг Слесарь по ре- монту под- вижного сос- тава ,2 0,06
Кольцо То же 2 0,01
Шланг > 1 0,03
То же > 2 0,12
Глава 3. ТОРМОЗНОЕ ОБОРУДОВАНИЕ
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
J 2 3 4' 5 6 7
§ 9. ЦИЛИНДР ТОРМОЗНОЙ
Разборка
105,.
Отвернуть гайку штока
и вилку, открепить и
снять муфту защитную
i и крышку, вынуть
пружину, выпрессо-
вать поршень
4 Цилиндр Слесарь по ре- 4 0,14
монту под-
вижного сос-
тава
9 Заказ 474
129
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 5 6 7
,106 Вывернуть трубку на- правляющую, вынуть шток, выпрессовать вкладыш, открепить и снять шайбу, пружи- ну, манжету, сальник и поршень 4 Поршень Слесарь по ре- вижного сос- монту под- тава 4 0,13
107 Вынуть кольцо замочное, шайбу, сальник, сетку, выпрессовать втулку, набивку Мойка и дефектовка деталей 4 Крышка То же 4 * 0,09
108 Промыть детали тормоз- ного цилиндра 4 Комплект » 1 0,06
1109 Дефектовать детали Ремонт 4 То же > 4 0,07
ДНО Калибровать резьбу пор- шня 4 Поршень > 2 0,08
.1111 Править шток, калибро- вать резьбу 4 Шток > 2 0,04
,112 Калибровать резьбу гай- ки направляющей тру- бки поршня 4 Трубка » 2 QJ04
1113 Калибровать резьбу ци- TTTJTJ ТТЛ о 4 Цилиндр > 2 0,02
1111.4 линдра Калибровать резьбу вил- 4 Вилка » 2 0,03
115 ки Вырезать фетровый саль- ник 4 Сальник » 2 0,02
1116 Калибровать резьбу крышки Сборка 4 Крышка > 2 0,05
117 Скомплектовать детали по .комплектовочной ведомости 4 Комплект » 3 0,05
118 Запрессовать набивку, втулку, поставить сет- ку, сальник, шайбу, кольцо замочное 4 Крышка » 4 0Д2
119 Установить и закрепить поршень, сальник, ман- жету, пружину, шай- бу, запрессовать вкла- дыш, вставить шток, завернуть трубку на- правляющую 4 Поршень » 4 0,17
130
Хе п/п Наименование операций и содержание работы О р X я о ч— х ««« g i в ч w ,4 (П о св Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
120 Запрессовать поршень, 4 Цилиндр Слесарь по ре- 4 0,21
вставить -пружину, ус- монту под-
тановить и закрепить вижного сос-
крышку, муфту за- щитную, навернуть гайку, закрепить вилку тава
Испытание
'12Ц Установить на стенд, 4 Го же То же 5 0,06
подключить, испытать, протереть
§ 10. ТОРМОЗНОЙ КРАН
122 Разборка Обдуть сжатым возду- 2 Кран Слесарь по ре- 1 0,05
/ • 123 хом, протереть Открепить и снять че- 2 То же монту вижного тава То же под- сос- 3 0,35
124 хол, крышку, тягу, вывернуть регулиро- вочный болт, выпрессо- вать ось, вынуть ры- чаг, отсоединить и снять крышку в сборе с клапанами и кон- тактной коробкой, ди- афрагму в сборе, воз- вратную пружину, вы- нуть стакан с уравно- вешивающей пружи- ной, открепить и снять крышку выпускного отверстия Вывернуть стержень, 2 Комплект 3 0,08
125 снять шайбы, два ко- нуса, седло, пружину, трубку Мойка и дефектовка деталей Промыть детали тормоз- 2 То же > I 0,07
126 ного крана Дефектовать детали 2 > > 4 0,1
9*
131
। № п/п i Наименование операций и содержание работы I Количество узлов или деталей 1 на машину | Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
1127 1128 1129 130 131 132 133 Ремонт Калибровать резьбы кор- пуса тормозного кра- на Заменить клапан крана Калибровать резьбы крышек Заменить диафрагму Сборка Скомплектовать детали по комплектовочной ведомости Надеть на стержень шайбы, трубку, пру- жину, седло, два кону- са и закрепить Установить в корпус ста- кан с уравновешиваю- щей пружиной, воз- вратную пружину, диафрагму в сборе, совместить отверстия крышки в сборе и кор- пуса, закрепить; отре- гулировать ход вы- пускного клапана; ус- тановить крышку вы- пускного отверстия; совместить отверстия рычага и корпуса, за- прессовать ось, за- шплинтовать, соеди- нить тягу с рычагом, ввернуть регулировоч- ный болт, одеть и за- крепить крышку; че- хол, отрегулировать и испытать 2 2 2 2 2 2 2 Корпус Комплект То же Диафрагма Комплект То же Кран Слесарь по ре- монту под- вижного сос- тава То же » » 2 4 2 2 3 4 4 0,08 0,1 0,06 0,12 0,06 0,09 0,7
132
Глава 4. ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ
№ п/п Наименование операций и содержание работы ° « s х Q X Г. Я Ч л ° m и л Ш г» kJ х Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
§ 11. РЕГУЛЯТОР ПОЛОЖЕНИЯ КУЗОВА
134 Обдуть сжатым возду- 3 1 эегулятор ( Злесарь по ре- 11 0,03
135 1135 хом, протереть Отсоединить и снять ры- чаг, вывернуть фикса- тор вала, вынуть вал привода, снять с вала уплотнительное коль- цо, сальник, кулачок снять со штифта Вывернуть пробку, снять уплотнения, вынуть об- ратный клапан, пружи- ну, впускной клапан 2-ой ступени, втулку распорную, седло впускного клапана 2-ой ступени, пружину и клапан впускной 1-ой ступени; отвернуть фильтр, вынуть плун- жер, снять с плунжера два резиновых уплот- нительных кольца 3 ] 3 Вал при- вода * Корпус монту под- вижного сос- тава Го же > 3 3 0,08 0,111 р
* 137 138 Мойка и дефектовка деталей Промыть детали регу- лятора положения ку- зова Дефектовать детали 3 3 Комплект То же > 1 4 0,08 0,06
139 Ремонт Заменить изношенный штифт приводного ва- ла: разметить, кернить, сверлить отверстие, фрезеровать паз, за прессовать новый штифт Заменить латунные втул- ки корпуса: высвер- лить старые втулки, запрессовать и развер нуть новые до номи- нального размера 3 1 Вал Сверловщик Фрезеровщик 2 2 2 0,07 0,07 0,07
140 3 Корпус Сверловщик Слесарь по ре монту под- вижного сос тава 2 2 0,12 0,12 7
133
П/U ohf Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
Сборка
11411 Скомплектовать детали 3 Комплект Слесарь по ре- 3 0,05
по комплектовочной монту под-
ведомости вижного сос- тава
1142 Одеть на плунжер два 3 Корпус То же 4 0,15
резиновых уплотнения, вставить в корпус плунжер в сборе, ввер- нуть фильтр, устано- -
вить в корпус впуск- ной клапан 1-ой ступе- ни, пружину, седло впускного ' клапана 2-ой ступени, втулку
распорную, впускной клапан, пружину, об" ратный клапан, одеть на пробку уплотнения и ввернуть Вал приво- -
143 Одеть на вал привода 3 > 4 олз
кулачок, сальник, уп- лотнительное -КОЛЬЦО, установить вал приво- да в корпус так, что- бы паз плунжера сов- пал с кулачком, ввер- нуть фиксатор, устано- вить и закрепить ры- чаг, смазать регулятор Испытать регулятор по- да
144 3 Регулятор > 4 ол
ложения кузова на стенде
§ 12. АМОРТИЗАТОР
Разборка
145 Очистить от грязи, про- 6 Амортиза- Слесарь по ре- 11 0,03
тереть амортизатор тор монту под- вижного сос- тава
.146 Открепить ц вынуть б То же То же 4 0,06
шток в сборе, слить амортизационную жид- кость
134
t3 с £ Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, 1 чел.-час.
, 1 2 3 4 5 6 7
147 Расшплинтовать, откре- 6 Шток Слесарь по ре- 4 0,08
148 пить и снять две пру- жины, два клапана, поршень с кольцами, крышку, корпус саль- ника в сборе, откре- пить и вывернуть шток из верхней головки цилиндра Мойка и дефектовка деталей Промыть детали амор- 6 Комплект монту под- вижного сос- тава То же 11 ОДЗ
149 тизатора Дефектов ать детали 6 То же в 4 0,04
1150 Ремонт Заменить сальник, перед 6 Сальник в 4 0,05
151 установкой смазать смазкой ЦИАТИМ-201 и графитом Заменить изношенную 6 Комплект в 4 0J11
152 втулку крышки, калиб- ровать резьбу штока Калибровать резьбы кор- 6 Корпус в 2 0,08
153 пуса Калибровать резьбы 6 Головка в 2 0,05
154 верхней гайки Сборка Скомплектовать детали 6 Комплект в 4 0,01
155 по комплектовочной ведомости Одеть на шток поршня 6 Шток в 4 од
156 корпус сальника в сборе, крышку, пор- шень с кольцами, два клапана, две пружи- ны, закрепить и ввер- нуть шток в верхнюю головку цилиндра, за- шплинтовать Залить в цилиндр амор- 6~ Амортиза- в 4 0,09
тизационную жид- кость, установить и за- крепить шток в сборе, испытать тор
№ п/п Наименование операций и содержание работы • Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
§ 13. ПНЕВМАТИЧЕСКИЙ УПРУГИЙ ЭЛЕМЕНТ
157 Разборка Вывернуть пробку, от- б Упругий Слесарь по ре- 3 0,09
крепить и снять крыш- ку, два фланца, рези- нокордную оболочку, поршень, открепить и вынуть из нижнего фланца буфер Мойка и дефектовка деталей элемент монту под- вижного сос- тава
158 Промыть детали упруго- го элемента 6 Комплект То же 1 0,02
159 Дефектовать детали Ремонт б То же » 4 о„оз
160 Заменить болты верхне- го фланца: срезать го- ловки, выбить болты, установить и прива- рить новые б Фланец » Электросвар- щик ручной сварки Слесарь по ре- монту под- вижного сос- тава 2 2 0,09 0,09
161 Калибровать резьбы поршня б Поршень 2 0,05
1162 Наложить заплату на поврежденное место резинокордной оболоч- ки, испытать после ре- монта Сборка 11 Заплата Ремонтиров- щик резино- вых изделий 4 0,22
>163 Скомплектовать детали по комплектовочной ведомости б Комплект Слесарь пр ре- монту под- вижного сос- тава 3 0,02
1164 Установить и закрепить буфер в нижнем флан- це, одеть на поршень резинокордную обо- лочку, установить и закрепить два фланца, крышку, ввернуть пробку б Упругий элемент То же 3 0,12
№ п/п Наименование операций и содержание работы Количество у^пов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
§ 14. РЕГУЛЯТОР ДАВЛЕНИЯ
.165 Разборка Открепить и снять крыш- 1 Редуктор Слесарь по ре- 4 0,08
166 ку редуктора в сборе, вынуть из крышки ди- афрагму, диск, пружи- ну в сборе с подпятни- ком, отвернуть гайку, вывернуть регулиро- вочный винт Вывернуть из корпуса 1 Корпус монту под- вижного сос- тава То же 4 0,02
Т67 проходник, снять про- кладку, вынуть пружи- ну, клапан Мойка и дефектовка деталей Промыть детали редук- 1 Комплект > 1 0,02
166 тора давления, обдуть сжатым воздухом, про- тереть Дефектов ать детали I То же > 4 0,02
1169 Ремонт Калибровать резьбы 11 Корпус > 2 0,04
176 корпуса Сборка Вставить в корпус редук- 1 То же > 4 ода
U71 тора клапан, пружину, прокладку, ввернуть проходник Установить крышку пру- 11 Редуктор > 4 ода
1172 жину в сборе с под- пятником, диск, диа- фрагму; совместить крышку с корпусом, закрепить, ввернуть регулировочный винт, закрепить гайкой, от- регулировать § 15, Разборка Очистить от грязи, про- . ГИДГ 1, ЮУСИЛИТЕ. Гидроуси- ЛЬ Слесарь по ре- 1 0,04
мыть литель монту подвиж- ного состава
137
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы <• Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
173 Отсоединить и снять трубки, отвернуть крышку, вынуть шток в сборе, снять пор- шень 1; Гидроусили- тель Слесарь по ре- монту под- вижного сос- тава 3 0,23
1714 Открепить и снять крышку золотника, корпус, вынуть золот- ник в сборе; отсоеди- нить крышку корпуса шарниров, отстопорить и вынуть две пружи- ны, ограничитель пру- жины, четыре сухаря, два шаровых пальца, масленку Мойка и дефектовка деталей 1 Распре- делитель То же 3 0,3
1Щ5 Промыть детали гидро- усилителя л Комплект » 1 .0,1
176 Дефектовать детали Ремонт 1 То же > 4 0,05
/1177 Калибровать резьбу штока '1 Шток » 2 0,02
K/l|7« V Заменить кольцо порш- ня Поршень > 4 0,32
179 Заменить кольцо, пру- жину плунжера зо- лотника ’1 Комплект > 4 0к62
1180 Калибровать резьбу ша- рового пальца 2 Палец > 2 0,03
1181 Калибровать резьбу вин- та хомута уплотните- ля шарового пальца Сборка 2 Винт 2 0J02
IjW Скомплектовать детали по комплектовочной ведомости 11 Комплект > 3 Р,05
Установить в корпус шарниров два пальца, четыре сухаря, ограни- читель пружины, две пружины, ввернуть стопорные винты, ог- раничительные пробки, масленку; установить в корпус золотник, со- единить крышку с кор- пусом, закрепить 11 Распреде- литель > 4 0,32
IM
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 6 4 5 6 7
1184 «И Напрессовать на шток поршень, вставить в цилиндр, установить и закрепить крышку, проверить перемеще- ние штока, соединить и закрепить цилиндр с распределителем, уста- новить трубки, испы- тать И Гидроуси- литель Слесарь по ре- монту под- вижного сос- тава 4 0,26
185 Окраска Окрасить гидроусилитель -1 > Маляр 2 0,1
§ 16. насос: гидроусилителя
166 Разборка Очистить от грязи, про- тереть 1s Насос Слесарь по ре- 1 0,04
монту вижного тава под- сос-
1187 Расшплинтовать, отвер- нуть гайку, снять шай- бу, полумуфту, втул- ку, выбить шпонку 1 То же То же 3 0,02
188 Открепить и снять крыш- ку бачка, два фильтра, бачок с коллектором, крышку насоса в сбо- ре, распределительный диск, статор, ротор с лопастями, выпрессо- вать вал с подшипни- ком, вынуть из гнезда корпуса проставку, выпрессовать сальник, игольчатый подшипник 1 • - 3 0,52
1189 Спрессовать с вала под- шипник, снять шайбу I Вал > 3 0,03
Ш) Вынуть из крышки насо- са золотник, пружину, вывернуть седло с ре- гулировочными про- кладками, вынуть ша- рик, направляющий стержень, две пружи- ны 11 Золотник » 3 0,07
139
№ п/п Наименование операций и содержание работы >личество лов или талей машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
* СП О) я >> I
1 2 3 4 5 6 7
Мойка и дефектовка деталей
1Ш ilO2 Промыть детали насоса гидроусилителя Дефектовать детали 11 11 Комплект То же Слесарь по ре- монту под- вижного сос- тава То же 11 4 0,1 0,12
Ремонт
193 1194 195 196 Калибровать резьбы, за- чистить канавку Калибровать резьбы крышки, зачистить ка- навку Калибровать резьбы ва- ла и гайки, прочистить отверстие под шплинт Притереть шлифованные поверхности корпуса, ротора, статора, рас- пределительного диска, лопастей, подогнать по чистоте обработки и размерам 11 н н 11 Корпус Крышка Комплект То же > > > 2 2 2 5 0,07 0,04 0,03 0,85
Сборка
197 198 1199 200 201 Скомплектовать детали по комплектовочной ведомости Продуть сухим сжатым воздухом внутренние каналы и отверстия Сопрягаемые поверхно- сти перед сборкой про- тереть и смазать мас- лом, применяемом для гидроусилителя Обжать седло шариком; установить в золотник пружину, направляю- щий стержень, шарик, одеть регулировочные прокладки, ввернуть седло в золотник Испытать перепускной клапан на стенде, от- регулировать проклад- ками 1 1 1 1 1 э > Золотник Клапан э > ’ 4 1 1 4 5 0,09 0,03 0,05 ОД 1 0,08
140
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, । чел.-час.
1 2 3 4 5 6 7
202 ‘ Остановить в крышку 1 Крышка Слесарь по ре- 4 0,08
насоса пружину и зо- монту под-
лотник в сборе, про- вижного сос-
верить перемещение золотника, испытать г подсобранную крыш- тава
ку на утечку воздуха
Одеть шайбу, напрессо- 1 Вал То же 4 0,04
, вать на вал подшипник
204 ! Запрессовать в корпус 11 Насос > 4 0,0
угольчатый подшип- ник, сальник, устано-
вить проставку, запрес- совать вал в сборе с подшипником, устано- вить и закрепить ста- ( тор, ротор с лопастя- ми, распределительный
t диск, крышку насоса в сборе, бачок с коллек- тором, два фильтра,
J г крышку бачка 0,03
2Q5 Установить на вал шпон- 11 То же 4
ку, надеть на втулку t полумуфту, навернуть
гайку, закрепить, за- шплинтовать. • Прове-
( рить вращение вала насоса
t Испытание
206 Установить гидронасос 1 4 0,1
на стенд, подключить, е испытать
Окраска *
007 Окрасить наружную по- 1- Маляр' 2 од.1
s, верхпость резервуара
§ 17. БУКСИРНЫЙ КЛАПАН
1 208 1* ъ * Разборка Отвернуть колпачковую гайку, вынуть про- ( кладку, вывернуть штуцер из корпуса, вынуть шарик 1 Клапан Слесарь монту вижного става по ре- под- СО- 2 0,03
/ 141
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
209 210 Мойка и дефектовка деталей Промыть детали клапана Дефектовать детали 1 1 Комплект То же Слесарь по ре- монту под- вижного сос- тава То же 1 4 ЯЛ1 0,01
2111 212 Ремонт Калибровать резьбы штуцера Калибровать резьбы кор- 1 1> Штуцер Корпус » > 2 2 0,04 0,04
210 Калибровать резьбу гай- ки 11 Гайка > 2 0,01
214 Сборка Вставить в корпус ша- рик, ввернуть штуцер, вставить в гайку про- кладку и навернуть на резьбовый конец кор- пуса, отрегулировать 1 Клапан > 3 S OJ05
§ 18. РЕГУЛЯТОР ДАВЛЕНИЯ АК-115
215 Разборка Открыть замок, снять ко- 1 Регулятор Слесарь по ре- 4 0J1.1
жух, вывернуть труб- ку и штцер, открепить и снять мембрану, рас- шплинтовать и вынуть валик, снять пружины и коромысло давления монту под- вижного сос- тава 0,04
216 Открепить и снять по- движный и неподвиж- ный контакты Мойка и дефектовка деталей 1 То же То же 3
217 Очистить и протереть де- тали 1 Комплект > 1 0,05
210 Дефектовать детали Ремонт 1 То же » 4 0,03
219 Заменить мембрану: от- крыть замок, снять ко- жух, вывернуть труб- 1 Регулятор давления » 4 0,16
142
№ п/п 1 Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма । времени, чел.-Час.
1 2 3 4 5 6 7
220 ку и штуцер, откре- пить и снять мембра- ну, установить и за- крепить новую, завер- нуть штуцер и трубку, одеть кожух, закрыть замок, испытать Заменить пружину, от- 1 Регулятор Слесарь по ре- 4 одз
2211 крыть замок, снять ко- жух, расшплинтовать и вынуть валик, снять пружины, коромысло, установить коромысло, пружины, валик, шплинт, одеть кожух, закрыть замок Вырезать из резины ме- 1 давления Мембрана монту под- вижного сос- тава То же 2 0,01
22? мбрану Зачистить и полировать 11 Регулятор Слесарь-элект- 4 0,03
223 подвижный и непод- вижный контакты, по- догнать плотность при- легания Сборка Скомплектовать детали 11 давления Комплект рик по ремон- ту электрообо- рудования Слесарь по ре- 3 0,03
224 по комплектовочной ведомости Установить коромысло, 11 Регулятор монту под- вижного сос- тава То же 4 0,17
225 пружины, валик, шплинт, закрепить штуцер и трубку, уста- новить кожух, закрыть замок Установить и закрепить II давления То же Слесарь-элект- 4 0,08
226 подвижный и непод- вижный контакты, про- верить прилегание, ус- тановить крышку кор- пуса, закрепить за- щелку Испытание Закрепить регулятор на . 11 , > рик по ремон- ту электрообо- рудования Слесарь по ре- 5 0Д5
испытательном стенде, соединить провода, от- регулировать, испы- тать; отсоединить про- вода, открепить, уста- новить кожух и за- крыть замок монту под- вижного сос- тава
РазделУ ; ~Р-Е Б О Р У Д (ГВ А Н И Я
ГАава 1. РЕМОНТ ЭЛ ЙКТРЩЕВШЧТЕЛ ЕЙ 5*
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
§ 1. ТЯГОВЫЙ ЭЛЕКТ Разборка на узль£^ РОДВ| ПАТЕЛЬ Д| С-207-Г-3 (ДК-21 ОА-3) f
с.<1 Установить электродви- гатель в камеру, об- дуть сжатым возду- хом, протереть Открепить и спрессовать с вала фланец, снять шпонку Электро- двигатель Слесарь-элект- рик по ремон- ту электрообо- рудования (1 . ОД 2
2 Фланец То же 3 0,13
,3 Открепить и снять венти- ляционный патрубок, открепить кожух кол- лекторов люка, вы- нуть щетки, открепить и снять наружные крышки подшипников, открепить подшипни- ковый щит со стороны привода и выпрессо- вать в сборе с якорем .1, Электро- двигатель » 3 0,44
,,-4 Выпрессовать из щита со стороны привода якорь Якорь > 3 0,15
., 5 Открепить подшипнико- вый щит со стороны коллектора, выпрессо- вать подшипниковый щит в сборе со щетко- держателями Щит > 3 0,24
144
•Н с £ Наименование операций и содержание работы | Количество узлов или деталей намашину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
Разборка узлов
Подшипниковый щит со стороны коллектора Открепить и снять пере- мычки между щетко- держателями, откре- пить и снять с под- шипникового щита кронштейны щеткодер- жателей и щетки Открепить и снять с кронштейна щетко- держатели Выпрессовать из щита наружную обойму под- шипника 4 1 2 11 щ)гг К^н штейн Щит Слесарь-элект- рик по ремон- ту электрообо- рудования То же » 3 3 3 ОДД 0.05 Г>,4 0,03
Подшипниковый щит со стороны привода
Выпрессовать из щита наружную обойму подшипника 11 То же > 3 0,03
Якорь
по &***' 1 uu*** р2 Спрессовать обойму ^подшипника, втулку и снять внутреннюю крышку подшипника с вала якоря со сторо- ны коллектора Спрессовать обойму под- шипника, втулку и снять внутреннюю крышку подшипника с вала якоря со сторо- ны привода Спрессовать с вала яко- ря вентилятор Остов 11 И 11 Якорь t То же у > » 3 3 3 ,0,12 ,0,06 /0,06
•?^tl4<fl/13 Л9^м14 Разизолировать межка- тушечные соединения, рассоединить, вытя- нуть выводные прово- да, втулки Открепить и снять глав- ный полюс, выпрессо- вать железо полюса 11 4 Остов '" а Полюс > » 3 3 0,5^7 0,12
10 Заказ 474
145
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица * объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
<—115 Открепить и снять до- бавочный полюс, вы- прессовать железо по- люса Мойка и дефектовка деталей 4 Полюс Слесарь-элект- рик по ремон- ту электрообо- рудования 3 0,Ш
.16 Промыть, протереть де- тали 11 Комплект . То же 1 0,45
, 17 Дефектовать, маркиро- вать детали Ремонт Якорь 11 То же > ’ 4 0,35
* 1». Проверить якорь на от- сутствие межвитковых замыканий Ч Екорь iZ 6 0,1
Срубить и снять с обмот- ки якоря бандажи и \ подбандажную изоля- цию То же |/ 2 0,27
./ 20 Выпрессовать из пазов якоря клинья / '1 f > V 3 11,2
21 <Г' Распаять петушки кол? лектора, выбить концы секций из петушков, разогреть якорь в пе- ки, вынуть из пазов 35 секций Л > \! 3 2,3
4/ 22 Очистить пазы якоря от остатков изоляции, снять изоляцию на- жимных шайб 1 > к х> 2 1£
аз ft' Z' i/ Открепить и спрессовать коллектор / в сборе, снять шпонку с вала (Обмерка якоря) 1 Коллектор М - 4 0,25
24 Загрузить, секции в вЛн- ну с Каустической со- дой, прокипятит#, про- мыть в протадйой во- де, нейтрализовать кау- стик, обжечь \ Снять наружную иЪоля- ляцию с секции, разо- брать па 5 отдельный шинок, снять изоляцию шинок 1 Комплект » 2 0,45 х
3(5 Секция 2 0,2
146
| МЪ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд- ' работы Норма времени, чел.-час.
1 2 3 4 5 6 7
4^ 26' Рихтовать, зачистцть за- усенцы, лудить вывод- ные 1^>нцы в 0анне Формовать 5/шинок по шаблон^ выгнуть вы- воды V /л /j-28 ИзолироваД 5 шинок ** стеклолентой, собрать ‘ в секцию \ Изолировать \ секцию ' 1 стеклолентой \по всему • периметру 30 Проверить сопротивление изоляции секции на пробой _____ 35 35 • 35 35 35
Катушка главного и дополнительного полюсов Л<лг 31 Проверить катушку на -отсутствие межвитко- . « вых замыканий У 1b *<*432 Очистить катушку от эпоксидной смолы а) катушка без межвитковых 4 . ' замыканий Срезать негодную изоля- \ цию, очистить от за- полнителя, проверить крепление выводов Изолировать катушку стеклолентой, выво- ды — лакотканью и стеклолентой, изолиро- вать катушку кипер- ной лентой, проверить установочные размеры /И JJ5 Пропитать в лаке, су- шить, очистить от на- 1 t плывов лака Изготовить вывод ка- тушки, паять наконеч- ник ’ Отпаять негодный вы- вод катушки, подсое- динит^ новый, паять, изготовить под вывод прокладку из микани- та, установить под вы- вод, закрепить !2 ос ос а ос а
Секцйя 1 Слесарь-элект- рик по ремон- ту электрообо- рудования 4 0,18
То же / То же 3 0,2 7,0
I > 3 0,35 1‘. '
. * J 3 0,4 '-п
> > 6 0,08
Катушка ✓ , $ 0,08 Л б'-'
То же , 2 0,15 2 2
Катушка > 4 0Д8 / -• /
То же » 4 0,55 Z?
» » 2 0Д5 >. 2
Вывод г В 0,08 -
То же 4 0,1 ''
10*
147
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 Z 7
за у f 39 £)^ *0 42 :*> 43 i>~ 44 ’ Г ' • П] Проверить катушку на отсутствие межвитко- вых замыканий Покрыть катушку дуго- стойкой эмалью, су- шить б) катушка с меж- витковыми за- мыканиями Намотать обмотку ка- тушки, связать Заготовить изоляцию, изолировать катушку тафтяной лентой, пра- вить, пропитать в ла- ке, сушить, очистить от наплывов лака концы проводов Изготовить из листовой меди трубку, устано- вить на вывод, обжать, изготовить из микани- та прокладки под вы- воды и уложить, заго- товить изоляцию, изо- лировать катушку сте- клолентой Изготовить из миканита прокладку, наложить сериесную катушку на шунтовую, связать, наложить выравнива- ющий слой замазки, установить чулки на выводы, изолировать катушку и выводы стеклолентой и стекло- микалентой Пропитать в лаке, • су- шить, очистить от на- плывов лака р и меча н и е. Перед п^ 8 8 112 112 112 4 8 ^нктом Катуш^р •/* То же* > 40 выполни Слесарь-элект- рик по ремон- ту электрообо- рудования То же • > > > » » ются работы, п 6 2 4 4 4 2 а) [реду/м 0,08/) 6 0,08 р 47 0,46 0,35 f, 2. 0,65 7,<? 0,72 7’ <f? 0,70 л < 3-.6 'Ч, 'Р ass
кые пунктом 33, после пункта 44 —пунктами 36—39.
148
1 № п/п 1 Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
44* 46 47 48 49 /г 3£*50 51 ihl, 52 *ЧМ 53 Железо главного и добавочного полюсов Опилить и зачистить края вмятин, выжигов и кратеров, вырубить подплавления и про- жоги, опилить, прове- рить и калибровать резьбу Очистить поверхность от эпоксидной смолы Остов Калибровать резьбу в . отверстиях остова Подшипниковый щит со стороны, коллектора Калибровать резьбу в от- верстиях подшипнико- вого щита Кронштейн ' щеткодержателя Выпрессовать доврежден- ный палец щеткодер- жателя, запрессовать новый Щеткодержатель Открепить и, снять ось крепления пружин, 2 втулки храповые, 2 оси с собачкой в сборе, распорную втулку и 2 пружинных нажим- ных пальца Щеткодержатель зачи- стить, калибровать резьбу Установить и закрепить 2 нажимных пальца, распорную втулку, 2 втулки храповые, 2 оси с собачкой в сборе и ось крепления пружин Отрегулировать давление нажимных пальцев на щетки 8 8 1 1 4 4 4 4 4 Полюс То же Остов Шит Палец Щеткоде^-^ жатель То же » 1 Слесарь-элект- рик по ремон- ту электрообо- рудования То же > > > > » » » 4* Cd СаЗ оо Q5 w ,сс о: — о,1 i>.<f О,4&7 ~одз] 0,04 0, /4 0,4 £ . п 0,1 '>.7 0,5 2, 0 0,1
149
№ п/п 1 • Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 /л " 4 5 6 7
54 Сборка узлов Скомплектовать детали 1 Комплект Слесарь-элект- '3 0,1
55 по комплектовочной ведомости Обдуть сжатым возду- То же рик по ремон- ту электрообо- рудования То же 1 0,1
56 хом, протереть детали Коллектор Установить изоляцион- 1 Коллектор > 5 0,4
57 ный цилиндр, внутрен- ний изоляционный ко- нус, коллекторные пла- стины, наружный изо- ляционный конус, на- жимную шайбу, намо- тать бандаж, испытать на пробой коллектор- ные пластины Якорь Установить шпонку на 1 То же 4 0,2
58 вал якоря, напрессо- вать коллектор в сбо- ре Заготовить изоляцию па- 1 Комплект 1 > 2 0,6
59 зов и лобовых частей якоря Пропилить петушки, на- 1 Коллектор » - Ч 0,9
60 греть, лудить Разметить по шагу . же- Г Якорь •г > 6 4,1
61 лезо якоря и коллек- тора, уложить 35 сек- ций, пазовую и лобо- • вую изоляцию,?4 забить выводы в пеТушки коллектора, установить текстолитовые клинья в пазы, пробрить со- противление' изоляции секций тгносительно железа яКоря, отсут- ствие межвитковых за- мыканий/ устранить неисправности - Наложить временный 1 То же > 4 0,4
. 62 бандаж на головки секций, паять бандаж Торцевать выступающие 1 > S Токарь . 3 0,25
из петушков концы секций
150
с « Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
—
Л/4* 5^ ы 65 ,66 67 68 69 70 71 72 731 74 Паять петушки коллек- тора с подогревом па- яльной лампой / или газовой горелкой:' с проверкой на межвит- ковое замыкание после пайки без проверки на межвит- ковое замыкание после пайки Паять петушки коллек- тора электропаяльни- ком: с проверкой на межвит- ковое замыкание после пайки без проверки на межвит- ковое замыкание после пайки Под прессовать коллектор через нажймную шай- бу, закрепить на валу якоря Установит^'якорь в авто- клав, пропитать в лав- ке, сушйть Распаять/ провод, снять временный бандаж Заготовить скобки и изоляцию, наложить изоляцию на головки секций, намотать бан- дами Обрезать и загнуть скоб- ку, паять бандажи электропаяльником, от- кусить переходные ^проволоки Проточить цилиндриче- / скую поверхность кол- / лектора, обточить по г петушкам, шлифовать Продорожить коллектору снять фаски, прошли- фовать поверхность, отполировать Проверить ’ изоляцию между железом якоря и обмоткой на пробой, 1 1 1 1 1 1 1 1 1 1 1 1 Коллектор То же > ? > > Якорь То же > > > » Слесарь-элек- трик по ре- монту электро- оборудова- ния То же > > > > > > Токарь Слесарь-элек- трик по ре- монту электро- оборудова- ния То же 4 4 4 4 " 4 2 3 4 4 4 4 6 1,3 0,97 1,85 1,55 0,2 0,15 0,1 0,6 0,6 0,25 0,8 0,38
151
U/U б\’ Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
отсутствие межвитко- вых замыканий, со- противление изоляции относительно желёза якоря
75 Нагреть,^ покрыть железо якоря и лобовые части обмотки эмалью, су- шить 1 Якорь Слесарь-элект- рик по ремон- ту электрообо- рудования 2 0,08
. 76 Установить . внутреннюю жрышку подшипника на вал, нагреть в маслин- ной ванне внутреннюю обойму подшипника, напрессовать втулку и внутреннюю обойму подшипника на вал * якоря со стороны кол- лектора 1 То же То же 5 0,14 <7
77 Напрессовать на вал яко- ря вентилятор 1 » > 4 0,1
78 Установить внутреннюю крышку подшипника на вал, нагреть -в масля- ной ванне внутреннюю обойму подшипника, напресовать внутрен- нюю обойму подшипни- ка и втулку на вал якоря со стороны при- вода Остов 1 » 5 0,14
79 Очистить остов внутри и снаружи, промыть, окрасить '+ Остов Маляр 2 0,82
80 Обезжирить железо глав- ного полюса + Полюс Слесарь-элек- трик по ре- монту электро- ния 2 0,079-
81 Обезжирить железо до- бавочного полюса 4Д То же То же 2 0,06 • «<
82 Напрессовать катушку главного полюса на железо полюса, залить эпоксидной смолой, су- шить 4 Л- 4 0,22
83 Напрессовать катушку добавочного полюса на железо добавочного полюса, залить эпок- сидной смолой, сушить 4 J > » 4 0,22
152
.к с £ Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
84 85 86 87 Установить и закрепить главный полюс в сборе в остов Установить и закрепить добавочный полюс в сборе в остов Установить изоляцион- ные втулки в остов, затянуть провода и со- единить их с вывода- ми катушек, соединить выводы катушек меж- ду собой, заизолиро- вать соединения, по- крыть лаком Проверить омическое' со- противление и электри- ческую прочность ка- тушек полюсов, поляр- ность главных и доба- вочных полюсов' V 4 1 1 Полюс То же Остов Тр же Слесарь-элек- трик по ре- монту электро- оборудова- ния То же » » 4 4 4 6 0,07 5 0,055, 0,45 0,25
Подшипниковый щит со стороны привода
88 Запрессовать в подшип- никовый щит наруж- ную обойму подшипни- ка 1 Щит » 5 0,05
Подшипниковый щит со стороны коллектора
89 90 91 Запрессовать в подшип- никовый щит наруж- ную обойму подшип- ника Установить и закрепить на корнштейн щетко- держатели Установить и закрепить шетки и кронштейны щеткодержателей на подшипниковый щит, установить и закре- пить перемычки между щеткодержателями 4 1 2 1 То же Кронштейн Щит , • 5 4 4 0,05 0,07; 0,12
-
/ J
15а
| № п/п 1 Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
~ 92 93 94 95 96 97 98 Сборка тягового электродвигателя Установить остов на место сборки, устано- вить и запрессовать подшипниковый щит со стороны коллектора в остов и закрепйть Напрессовать на якорь подшипниковый щит со стороны привода, уста- новить и закрепить на- ружную крышку под- шипника Установить в остов якорь с подшипниковым щи- том, запрессовать, за- крепить щит к остову, установить и закрепить наружную крышку подшипника со сторо- ны коллектора. Установить щетки в щет- кодержатель, отрегули- ровать давление и при- тереть щетки Установить и закрепить вентиляционный патру- бок и кожух коллек- торного люка Установить электродви- гатель в сборе на стенд, подключить провода, проверить работу под напряжением, записать данные, снять со стен- да, маркировать Подогнать шпонку, уста- новить шпонку на вал, установить и напрес- совать фланец, закре- пить 1 1 1 1, 1 1 1 Щит^ ЯкорЬ . Электро- 4J двигатель > > > Фланец Слесарь-элек- трик по ре- монту электро- оборудова- ния То же > » » » 5 5 5 4 4 6 4 0,38 0,23 0,3 0,15 0,1 1,0 0,17
2. ВСПОМОГАТЕЛЬНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ ДК-659Г (ДК-661А I)
99 Разборка на узлы Установить электродви- 1 Электро- Слесарь-элек- 1 0,1
/ гатель в камеру, об- дуть сжатым возду- хом, протереть двигатель трик по ре- монту электро- оборудова-
154
1- № п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
2 3 4 5 6 7
100 V Открепить и спрессо- вать с вала якоря фланец, снять шпон- ку с вала 2 Фланец Слесарь-элек- трик по ре- монту электро- оборудова- ния 3 0,06 <
101 X Открепить и снять кожух вентилятора, открепить и спрессовать колесо вентилятора, снять шпонку с вала 1 Вентиля- . тор То же 3 од
102 / \ Открыть крышку коллек- торного люка, вынуть щетки, открепить и снять соединительные провода, вентиляцион- ный патрубок, крышку подшипника со сторо- ны коллектора, откре- пить подшипниковый щит со стороны приво- да, вынуть якорь в сборе из остова 1 Электро- двигатель t ' з 0,15
103 Открепить и снять под- шипниковый щит со стороны коллектора в сборе с остова * Разборка узлов Якорь 1 Щи?’ » 3 0,05
104 Открепить и- снять на- ружную крышку под- шипника, спрессовать с вала якоря подшип- никовый щит 1 Го же То же 3 0,05
105 Спрессовать с вала яко- ря подшипники, снять внутренние крышки подшипников 1 Якорь » 3 0,12
106 Проверить якорь на от- сутствие межвитковых замыканий Подшипниковый щит со стороны коллектора 1 То же 7” > 6 0,05
107 Открепить и снять пере- мычки между щетко- держателями, щетки и траверсу со щеткодер- жателями с подшипни- кового щита 1 Щит 3 0,07
, 155
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы 1 Норма времени, чел.-час.
I 2 3 4 ‘ 5 6 7
108 ' ч Открепить и снять щет- кодержатель с травер- сы Остов 4 1 Щетко- держа- тель Слесарь-элек- трик по ре- монту электро- оборудова- ния 3 0,08
109 -г Разизолировать межка- тушечные соединения выводных проводов, рассоединить, вынуть выводные провода 1 Остов То же 3 0,15
110 Открепить и снять глав- ный полюс, изоляцион- ную прокладку, вы- прессовать железо по- люса 4 Полюс > 3 0,06 0 ?
111 Л Открепить и снять доба- вочный полюс, изоля- ционную прокладку, выпрессовать железо полюса 4 < То же > 3 0,06
112 Собрать изоляционные прокладки Мойка и дефектовка '1 Комплект > 2 0,03
113 Промыть, протереть де- тали То же 1 0,12 /
114 Дефектовать, маркиро- вать детали Ремонт Якорь а) без межвитко- вых замыканий 1 » г г 4 0,1
115 Срубить скобки, размо- тать и снять бандажи, снять подбандажную изоляцию \ 1 Ь 4 0,12
116 Расчистить петушки, лу- дить, паять концы сек- ций обмотки к петуш- кам коллектора б) с м е ж в и т к о- выми замыкания- м и 1 Якорь У А . 4 0,07 Л /г.
17 Выбить клинья из пазов якоря, установить > 1 к Якорь Слесарь-элек- трик по ре- 3 1,0
156
.в , 1 Наименование операций и содержание работы I Количество узлов или деталей 1 на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
2 3 4 5 6 7
якорь в индукционную катушку, нагреть, вы- нуть концы секций из петушков, вынуть 27 секций из пазов якоря монту электро- оборудова- ния
117 выполняются работы,
Примечание. Перед пунктом
ные пунктом 115.
предусмотрен-
1118 Наложить на коллектор 1 Якорь То же 3 0,22—
бандаж, открепить и спрессовать коллектор в сборе/ снять шпон- ку с вала якоря 3
г? Снять изоляцию с нажи- 1 » 0,12
мных шайб, очистить
р? пазы якоря от лака Заготовить провод, на- 27 Секция » 4 0,07 >' /, 39
1 —J мотать секцию на шаб- лоне, снять и связать ♦ 0,08
Заготовить изоляцию, 27 » 3
и уложить между про- водниками, связать, формировать секцию 0,03 о,^(
Пропитать секцию .в ла- 27 2
ке, ху шить
Зачистить концы секции 27 » 4 0,05 .'.3<
1Й4\ от наплывов лака,' лу- дить
Заготовить изоляцию, 27 » 3 0,16 4 «2*
й. изолировать секцию по всему периметру о
Катушка главного ч
и добавочного полюсов
125 Проверить катушку на 8 Катушка 6 0,07 0,5 £
отсутствие межвитко- вых замыканий
а) катушка без
межвитковых замыканий
126 Срезать наружный слой 8 » 4 0,08
изоляции, очистить от заполнителя
♦ 127 Изолировать катушку 8 » 3 0,3
главного и добавоч- ного полюсов, пропи- тать в лаке, сушить, очистить от наплывов
лака
157
с Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия ч. Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
128 129 13(Г Изолировать шинки из медной пластины, лу- дтиь, изготовить из провода выводы, на- конечники, установить и припаять выводы, подложить прокладки под выводы, изолиро- вать катушку главного и добавочного полю- сов микалентной и ки- перной лентой Проверить катушку на отсутствие межвитко- ».-аьи^замыканий Покрыть катушку дуго- стойкой эмалью * : : Оо оо оо V Катушка То же • Слесарь-элек- трик по ре- монту электро- оборудова- ния То же > 4 6 2 0,7 0,07 0,5(> 0,08 O.C'f
131 132 6) катушка с меж- витковыми / зам ь!к а н и я Jft и Намотать \катушку глав- ного по)поеа на шаб- лон, евяЦть,/ снять с шаблона \ / Намотатькатушку _ .до- бавочного /полюса на шаблон, связать, снять с шаблона \ 4 1/ 4 4 > 4 4 O.&'f 0,51.2-3 у 0,26 /№ <3.2-
Примечание. Перед пунктом 131 выполняются работы, предусмотренные
пунктом 126, после пункта 132 — пунктами 1274-130.
133
Железо главного
и добавочного >
\полюсов /
Опилитц и зачастить
края ^мятин, рыжигов
и кратеров, вырубить
подплаЦле^Хя и прожо-
ги, опи.^ить, проверить
и калибровать резьбу
л \
ОстЬв
134 Калибровать резьбу в
отверстиях остова
Слесарь-элек- трик по ре- монту электро- оборудова- ния 3 аз
То же 3 0,3
158
Я 2 Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
j 135 ♦ 136 137 «4138 139 140 В? Траверса щеткодержателя Выпрессовать из травер- сы щеткодержателя поврежденный палец, установить новый, за- прессовать Сборка узлов Скомплектовать детали по комплектовочной ведомости Продуть сжатым возду- хом протереть детали Коллектор Установить . изоляцион- ный цилиндр, внутрен- ний изоляционный ко- йУс, коллекторные пла- стины, наружный изо- ляционный конус, нало- жить бандаж, испы- тать на пробой кол- лекторные пластинц» Якорь Установить шпонку на вал якоря, напрессо- вать коллектор р сбо- ре Заготовить изоляцию па- зов, лобовых < частей якоря и изоляцию на- жимных шайб,,покрыть лаком Пропилить петушки, на- греть, лудить ' Разметить по шагу желе- зо якоря и коллектора, уложить 27 секций, па- зовую и лобовую изо- ляцию, забить выводы в петушки ('колектораг 0 установить ^екстолито- t вые клиньй в пазы, проверить /сопротивле- ние изоляции секций 'относительно железа якоря, отсутствие меж- 4 1 1 1 1 1 1 Палец Комплект То же Коллектор То же Комплект Коллектор Якорь Слесарь-элек- трик по ре- монту электро- оборудова- ния То же > в » > » > 4 1 Гб 5 2 4 6 0,04 О, <£ г 0,1 0,1 0,35 0,2 • 0,6 0,8 3,8
15'
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
из '144 J45 US, 147 148 149 L50 Г51 152 ж '153 154 витковых замыканий, устранить неисправно- сти Наложить временный бандаж на головки сек- ций, паять бандаж Обрубить выходящие концы секций из пе- тушков Паять петушки коллек- тора электропаяльни- ком Паять петушки коллек- тора с подогревом коллектора газовой го- редкой или -йяяльннс/и лампой Подпрёссовать коллек- тор через нажимные шайбы, закрепить на валу якоря Установить якорь в авто- клав, пропитать в лаке, сушить Распаять провод, снять временный бандаж Заготовить изоляцию, наложить изоляцию, намотать бандажи Обрезать и загнуть скоб- ки, паять бандажи электропаяльником, от- кусить переходные про- волоки Приточить цидиндрнче- "Ускую поверхность ^ол- 1 лекторя" поверху; ;Под- хСреая¥ь торцы (пегуш^ \ков, шлифовать Продорожить коллектор, снять фаски, прошли- фовать поверхность, отполировать Проверить изоляцию между железом якОря и обмоткой на пробой, отсутствие межвитко- вых замыканий, сопро- тивление изоляции от- носительно железа яко- 1 1 1 1 1 1 1 1 1 1 i . 1 1 * Якорь То же Коллектор Якорь То же » 1 * » Слесарь-элек- трик по ре- монту электро- оборудова- ния То же » » » » » » Токарь Слесарь-элек- трик по ре- монту электро- оборудова- То же 4 3 4 4 } 2 3 4 4 4 4 6 0,25 0,2 1,0 0,46 0,2. 0,15 0,1 0,45 0,4 0,15 i 0,6 0,35
ря
160
"с % Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия | Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
155 >156 <157 158 159 160 161 У Н62 1/ 163 Ч Нагреть, покрыть железо якоря и лобовые части обмотки эмалью, су- шить Установить внутренние крышки на вал якоря^ /нагреть' ‘в~ масляннои \ванне ^ подшипники, установить ir напрев совать на вал якоря Остов Установить изоляционные прокладки, е напрессо- вать катушку главного полюса на железо по- люса Установить изоляционные прокладки, напрессо- вать катушку добавоч- ного:' полюса на желе- зо полюса Установить и закрепить главный полюс в сборе в остов Установить и закрепить добавочный полюс в сборе в остов Затянуть выводные про- вода, соединить катуш- ки полюсов между со- бой и выводами, заизо- лировать межкатушеч- ные соединения и со- единения выводных проводов, покрыть ла- ком Проверить омическое со- противление и электри- ческую прочность кату- шек, полярность глав- ных и добавочных по- люсов Подшипниковый щит со. стороны коллектора Установить и закрепить щеткодержатель на траверсу ч 1 у 4 4 к 4 А 1 1 4 Якорь Полюс То же Остов То же Щеткодер- жатель Слесарь-элек- трик по ре- монту электро- оборудова- ния То же » » 2 ' К . 4 . 4 Гб 4 0,08 0,15 С /0 0,07 0,07; 0,04 4 0,04 i 0,3 0,15 0,1 <
1 Заказ 474
161
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час,
I 2 3 4 5 6 7
164 У Установить и закрепить траверсу со щеткодер- жателями на подшип- никовый щит, устано- вить щетки установить и закрепить перемычки между щеткодержате- лями 1 Щит Слесарь-элек- трик по ре- монту электро- оборудова- ния 4 0,08
/ 165 V 166 167 168 169 170 171 Сборка электродвигателя Установить и напрессо- вать подшипниковый щит со стороны кол- лектора на вал якоря, установить и закрепить наружную крышку подшипника Установить якорь в сбо- ре в остов, закрепить подшипниковый щит со стороны коллектора Напрессовать на вал яко- ря щит со стороны привода, установить и закрепить наружную крышку подшипника, закрепить подшипни- ковый щит Установить щетки в щет- кодержатели, присоеди- нить провода, отрегу- лировать и притереть щетки Установить и закрепить коллекторный люк, установить и закрепить вентиляционный патру- бок Подогнатц шпонку, уста- новить шпонку на вал, установить, напрессо- вать и закрепить рабо- чее колесо вентилято- ра, установить и закре- пить кожух вентилято- ра Подогнать шпонку, уста- новить шпонку на вал, установить и напрес- совать на вал фланец 1 1 1 1 1 1 2 Якорь То же Щит Электро- двигатель То же » Фланец То же » » > » » 5 4 5 4 4 4 к 0,08 0,2 0,1 0,08 0,05 0,15 0,12
162
с й Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
172 Установить электродви- гатель в сборе на стенд, подключить провода, проверить работу под напряже- нием, записать данные, снять со стенда, мар- кировать 1 Электро- двигатель Слесарь-элек- трик по ре- монту электро- оборудова- ния /Зе его $ 1,0
§ 3. ЭЛЕКТРОДВИГАТЕЛЬ Д К-408 В КОМПРЕССОРА
173 Разборка на узлы Установить электродви- 1 Электро- Слесарь-элек- 1 0,1
174 гатель в камеру, об- дуть сжатым возду- хом, протереть Открепить и спрессовать 1 двигатель Шестерня трик по ре- монту электро- оборудова- ния То же 3 0,14
175 с вала якоря шестер- ню ц втулку дистан- ционную, снять шпон- ку с-вала якоря Снять крышку со сторо- 1 Электро- 3 0,15
176 ны коллектора, вынуть щетки, открепить и снять наружную крыш- ку подшипника, шайбу прижимную, подшип- никовый' щит со сторо- ны коллектора; отсо- единить провода от щеткодержателей Открепить и снять крыш- 1 двигатель Якорь » 3 0,09
177 ку манжеты, наруж- ную крышку подшип- ника, выпрессовать якорь в сборе из осто- ва Разборка узлов Якорь Снять с вала якоря со 1 То же » 3 0,03
178 стороны коллектора внутреннюю крышку иодшипника Снять с вала якоря со 1 » » 3 0,1
11* стороны привода внут- реннюю крышку под- шипника, спрессовать 163
№ п/п 1 I Наименование операций и содержание работы I Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
179 180 внутреннюю обойму подшипника и втулку Вынуть из внутренней крышки подшипника сальник Проверить якорь на от- сутствие межвитковых замыканий 1 1 Крышка Якорь Слесарь-элек- трик по ре- монту электро- оборудова- ния То же 2 6 0,02 0,05
Подшипниковый щиг со стороны коллектора
181 182 183 Открепить и снять щетки и траверсу со щетко- держателями с под- шипникового щнта Открепить и снять щет- ' кодержатель с травер- сы Выпрессовать из под- шипникового щита подшипник 1 2 1 Щит Щеткодер- жатель Щит » » 3 3 3 0,07 0,07 0,04
Наружная крышка подшипника
184 Вынуть манжету из крышки подшипника 1 Крышка 3 0,02
Остов
185 186 187 188 Разнзолировать межка- тушечные соединения и соединения вывода катушек с выводным проводом, рассоеди- нить, вынуть провода Открепить и снять с осто- ва полюс, изоляцион- ную прокладку, вы- прессовать железо по- люса Собрать изоляционные прокладки Выпрессовать из остова наружную обойму под- шипника 1 4 1 1 Остов Полюс Комплект Остов > 3 3 2 3 0,15 0,05 0,02 0,04
Мойка и дефектовка
189 Промыть, протереть де- тали 1 Комплект » 1 0,12
164
№ п/п Наименование операции и содержание работы | Количество узлов или детален на машину Единица объема работа Профессия Разряд работы I (орма времени, чел.-час.
1 2 3 4 5 6 . 7
190 Дефектовать, маркиро- 1 Комплект Слесарь-элек- 4 0,1
вать детали трик по ре- монту электро- оборудова- ния
Ремонт
Якорь
а) без м еж в и т но-
вых замыканий
91 Срубить скобки, размо- 1 Якорь . То же 4 0,1
тать и снять бандажи, снять подбандажную изоляцию
92 Расчистить петушки, лу- 1 То же » 4 0,07
дить, паять концы сек- ций обмотки к петуш- кам коллектора
б) с межвитков ы- м и замыканиями
193 Выбить клинья из пазов 1 > 3 1,2
якоря, установить якорь в индукционную катушку, нагреть, вы- нуты концы секций из. петушков, вынуть 45 секций из пазов якоря *
Примечание. Перед пунктом 193 выполняются работы, предусмотрен-
ные пунктом 191.
194 Наложить на коллектор 1 Коллектор Слесарь-элек- трик по ре- монту электро- оборудова- ния 3 0,2
бандаж, открепить и спрессовать коллектор, снять шпонку с вала якоря
95 1 Снять изоляцию с на- жимных шайб, очи- стить пазы якоря 1 Якорь То же 3 0,11
Заготовить провод, на? мотать секцию на шаб- лоне, снять и связать 45 Секция » 4 0,06 ,
W Заготовить изоляцию, уложить между про- водниками, связать, формовать секцию 45 То же » 3 0,08 ,
198 Пропитать секцию в ла- • ке, сушить 45 » 2 0,02 165
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия * Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
Д&9 ЖП Зачистить концы секции от наплывов лака, лу- дить Заготовить изоляцию, изолировать секцию по всему периметру 45 45 Секция То М Слесарь-элек- трик по ре- монту электро- оборудова- ния То же 4 3 0,03 0,12
201 202 203 204 205 206 207 208 Катушка полюса Проверить катушку на отсутствие межвитко- вых замыканий: а) катушка без межвитковых замыканий Срезать наружный слой изоляции, очистить от заполнителя Изолировать катушку, пропитать в лаке, су- шить, очистить от на- плывов лака Изготовить шинки из медной пластины, лу- дить, изготовить из проводов выводы, за- чистить концы, паять наконечники, устано- вить и припаять выво- ды, изолировать ка- тушку лакотканью и киперной лентой Проверить катушку на отсутствие межвитко- ковых замыканий Покрыть катушку дуго- стойкой эмалью б) катушка с меж- витковыми за- мыканиями Намотать катушку полю- са на шаблон, снять с шаблона, связать Формовать катушку в приспособлении 4 4 4 4 4 4 4 4 Катушка То же > » 6 4 3 4 6 2. 4 4 0,06 0,2 0,15 0,6 0,07 0,06 0,2 0,07
Примечание. Перед пунктом 207 выполняются работы, предусмотрен-
ные пунктом 202, после пункта 208 — пунктами 2034-206.
166
№ п/п 1 Наименование операции и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма м времени, Чел.-час.
1 2 3 4 5 6
209 Железо полюса Опилить и зачистить 4 Полюс Слесарь-элек- 3 0,25
края вмятин, выжегов и кратеров, вырубить подплавления и про- жоги, опилить, прове- рить и калибровать резьбу Остов трик по ре- монту элек- трооборудо- вания
210 Калибровать резьбу в отверстиях остова Траверса щеткодержателя 1 Остов То же 3 0,25
211 Выпрессовать из травер- сы щеткодержателя по- врежденный палец, установить новый, за- прессовать Сборка узлов 2 Палец 4 0,04
212 Скомплектовать детали по комплектовочной ведомости 1 Комплект 3 0,1
213 Обдуть сжатым возду- хом, протереть детали Коллектор 1 То же 1 0,1
214 Установить изоляцион- ный цилиндр, внутрен- ний изоляционный ко- нус, коллекторные пла- стины, наружный изо- ляционный конус, на- ложить бандаж, испы- тать на пробой коллек- торные пластины Якорь 1 Коллектор - » 6 0,35
215 Установить шпонку на вал якоря, напрессо- вать коллектор в сборе 1, То же 5 0,15
Заготовить изоляцию пазов, лобовых частей якоря и изоляцию на- жимных шайб, покрыть лаком 1 Комплект 2 0,65
Пропилить петушки, на- 1 греть, лудить 1 Коллектор 4 0,6
167
U/1I (itf Наименование операций ,п содержание работы. Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма 1 времени, чел.-час.
i 2 3 4 5 6 /
218 2^) 222 223 m 225' 226. 227 228 Разметить по шагу же- лезо якоря и коллек- тора, уложить 45 сек- ций, пазовую и лобо- бую изоляцию, забить выводы в петушки коллектора, устано- вить текстолитовые клинья в пазы, прове- рить сопротивление изоляции секции отно- сительно железа якоря, отсутствие межвитко- вых замыканий, устра- нить неисправности Наложить временный бандаж на головки секций, паять бандаж Обрубить выходящие концы секций из пе- тушков Паять петушки коллек- тора электропаяльни- ком Паять петушки коллек- тора с подогревом кол- лектора газовой горел- кой или паяльной лам- пой Подпрессовать коллек- . тор через нажимные шайбы, закрепить на валу якоря Установить якорь в ав- токлав, пропитать в лаке, сушить Распаять провод, снять временный бандаж Заготовить скобки, под- бандажную изоляцию, наложить изоляцию на якорь, намотать бан- дажи Обрезать и загнуть скобки, паять бандажи электропаяльником, от- кусить переходные про- волоки Проточить цилиндриче- скую поверхность кол- лектора поверху, под- резать торцы петуш- ков, шлифовать 1 1 1 1 1 1 1 1 1 1 1 Якорь f То же » Коллектор Якорь То же । > Слесарь-элек- трик по ре- монту элек- трооборудо- вания То же Токарь 6 4 3 4 4 4 2 3 4 4 4 0,39 0,25 0'15 1,0 0,46 0,2 0,15 0,1 0,4 0,27 0,15.
168
*e £ Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
129 230 231 232 233 234 235 236 Продорожить коллектор, снять фаски, прошли- фовать поверхность, отполировать Проверить изоляцию между железом якоря и обмоткой на пробой, отсутствие межвитко- вых> замыканий, сопро- тивление изоляции от- носительно железа якоря Нагреть, покрыть железо якоря и лобовые ча- сти ' обмотки эмалью, сушить Установить на вал яко- ря со стороны коллек- тора внутреннюю крышку подшипника Напрессовать на вал яко- ря Со стороны приво- да втулку, установить во Внутреннюю крыш- ку Подшипника саль- ник ; и установить на вал , якоря, нагреть в масляной ванне внут- реннюю обойму под- шипника, установить и напрессовать на вал якоря Остов Установить изоляцион- ные прокладки, напрес- совать катушку полю- са на железо полюса Установить и закрепить полюс в сборе в остов Затянуть выводные про- вода, соединить катуш- ки полюсов между со- бой и выводами, за- изолировать межкату- шечные соединения и соединения выводных проводов, покрыть ла- ком 1 1 1 1 1 4 4 1 Якорь То же » » Полюс То же Остов Слесарь-элек- трик по ре- монту элек- трооборудо- вания То же » » » 4 6 2 5 5 4 4 4 0,55 0,35 0,08 0,1 0,12 0,07 0,04 0,2
16»
№ п/п Наименование операций и содержание работы S S X и s " = ф з Z ® л Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
237 Проверить омическое со- 1 Остов Слесарь-элек- 6 0,12
противление и электри- трик по ре-
ческую прочность ка- монту элек-
тушек, полярность по- трооборудо-
ЛЮСОВ вания
238 Установить и запрессо- 1 То же То же 5 0,05
вать в остов наруж- ную обойму подшипни-
ка
Подшипниковый щит со стороны коллектора
239 Установить и запрессо- 1 Щит » 5 0,05
вать подшипник в подшипниковый щит
240 Установить и закрепить 2 Щеткодер- » 4 0,08
на траверсу щеткодер- жатель жатель
241 Установить и закрепить 1 Щит » 4 0,1
траверсу со щеткодер- жателями на подшип- никовый щит, устано- вить и соединить щет- ки со щеткодержате- лем
Наружная крышка
подшипника
242 Установить и закрепить 1 Крышка » 3 0,03
манжету в наружную крышку подшипника
Сборка электродвигателя
компрессора *
243 Установить и напрессо- 1 Якорь » 5 0,07
вать на вал якоря со стороны коллектора
подшипниковый щит, установить и закрепить шайбу прижимную, на-
ружную крышку под- шипника
244 Установить и запрессо- 1 То же 5 0,11
вать якорь в сборе в остов, установить и закрепить наружную крышку подшипника, крышку манжеты
170
| № п/п Наименование операций и содержание работы Количество узлов или деталей па машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
245 Установить щетки в щет- кодержатели, присо- единить провода, отре- гулировать и прите- реть щетки 1 Электро- двигатель Слесарь-элек- трик по ре- монту элек- трооборудо- вания 4 0,08
246 Установить и напрессо- вать на вал якоря дистанционную втулку, подогнать и устано- вить шпонку, устано- вить и напрессовать шестерню 1 Шестерня То же 5 0,2
247 Установить электродви- гатель в сборе на стенд, подключить про- вода, проверить рабо- ту под напряжением, записать данные, снять со стенда, маркиро- вать 1 Электро- двигатель 6 0,5
248 Установить и закрепить крышку со стороны коллектора 1 То же 3 0,04
§ 4. ГЕНЕРАТОР Г-263 (Г-263А)
249 Разборка на узлы Обдуть сжатым возду* 1 Генератор Слесарь-элек- 1 0,05
250 хом, протереть Спрессовать и открепить 1 То же трик по ре- монту элек- трооборудо- вания То же 3 0,08
! 251 муфту, снять с вала шпонку, диск, крыль- чатку вентилятора Окрепить и снять пояс 1 Пояс 3 0,04
252 люка Открепить и снять крыш- 1 Крышка 3 0,15
253 ку выпрямителя, от- соединить провода, снять и разобрать вы- воды Открепить от радиаторов 1 Генератор 3 0,06
254 выводы обмоток стато- ра и диодов Снять и разобрать щет- 1 Щеткодер- 3 0,15
кодержатель со щетка- ми жатель
1М
U/и w Наименование операций и содержание работы о «я х Q X 2а=ёэ i m t- я О г*> qj Я Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 , 3 4 5 6 •7
255 256 257' 258 259 260 261 262 263, Открепить и снять гай- ку, контршайбу, саль- ник. Вывернуть стяж- ные болты, выпрессо- вать якорь в сборе, спрессовать с вала якоря щит подшипни- ка со стороны вентиля- тора, вынуть статор из щита подшипника с выпрямителем в сборе Разборка узлов Якорь. Спрессовать с вала яко- ря дистанционные втулки Щит подшипника с выпрямителем в сборе Открепить и снять диод, слюдяную прокладку, изоляционную втулку, контршайбу Открепить и снять ра- диаторы со щита Открепить, снять и разо- брать сальник, выпрес- совать подшипник Щит подшипника со стороны вентилятора Открепить, снять и разо- брать сальники, вы- прессовать подшипник Мойка и дефектовка детдлей Промыть, протереть дета- ли Дефектовать, маркиро- вать детали Ремонт Статор Проверить статор на от- сутствие межвитковых замыканий 1 1 6 1 1 1 1 1 1 Генератор Якорь Диод Щит То же > Комплект То же Статор Слесарь-элек- трик по ре- монту элек- трооборудо- вания То же » 3 3 3 3 3 3 1 4 6 : 0,2 0,04 0,02 0,04 0,06 0,08 0,07 0,06 0,06
172
» <5. Й £ - Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
264 Разрезать шнур увязки, отпаять перемычки 1 Статор Слесарь-элек- трик по ремон- ту Электрообо- рудования 3 0,1
265 т> Выбить клинья из пазов, установить статор в индикатор, нагреть, вынуть обмотку Очистить железо стато- ра от лака, изоляции Заготовить изоляцию па- зов железа статора Г .0 п » (/ » ✓ Комплект Го же » 3 2 3 0,69 0,69 0,15
268 Отрезать шинку по раз- меру,, согнуть и формо- вать на шаблоне 74 Секция 4 0,03
269 Зачистить заусенцы, лу- дить концы секции в ванне 74 ' То же 4 0,04
JiZO Заготовить изюляцию, изолировать секцию по всему периметру 74 4 » * » 3 0,02
271 Изготовить и уложить в пазы железа статора изоляционные патроны Ь Комплект » 3 2,18
Ж Уложить секции в пазы статора согласно схе- ме, установить тексто- литовые клинья в пазы Статор 4 3,7
273 Проверить сопротивление изоляции относительно железа статора, отсут- ствие межвитковых за- мыканий, правильность собранной схемы, не- исправности устранить 1 То же .6 0,13
274 Установить статор в ав- токлав, пропитать в ла- ке, сушить Очистить от наплывов лака выводные концы 1 х> 0,1
275 1 » » 3 0,1
276 Отрезать по размеру межфазную перемычку, зачистить концы, лу- дить, одеть чулок 6 Перемычка » 4 0,1
277 Соединить обмотку ста- тора в три фазы, со- гласно схеме, устано- вить и припаять вы- водные концы, изоли- ровать и увязать , об- мотку статора Г Статор 5 0,2
173
„к Е £ Наименование операций и содержание работы Количество узлов или деталей 1 на машину Единица объема работы Профессий Разряд работы Норма времени, чел.-час.
1 о 3 4 5 6 7
278 2J9 Проверить изоляцию между железом стато- ра и обмоткой на про- бой, отсутствие меж- витковых замыканий, сопротивление изоля- ции обмотки относи- тельно железа статора Г Статор Слесарь-элек- трик по ремон- ту электрообо- рудования 6 0,13
Нагреть, покрыть статор дугостойкой эмалью, сушить Якорь 1 То же Маляр - 2 0,05
280 Проверить якорь на от- сутствие межвитковых замыканий г Якорь Слесарь-элек- трик по ремон- ту электрообо- рудования 6 0,04
281 Отпаять и спрессовать два кольца коллектора, удалить из канавки вкладыш 1 То же То же 4 0,15
282 Снять с вала якоря сто- порное кольцо, разо- гнуть контршайбу и снять гайку f? » » 3 0,04
283 Нанести метки на вал якоря и баланса, спрес- совать два баланса, снять две шпонки с вала 1 » 4 0,15
284 Снять с железа якоря прокладку, центрирую- щий штифт, срезать и удалить обмотку воз- буждения 1 » » 4 0,04
285 Очистить железо якоря от изоляции, лака г » 2 0,15
286 Заготовить изоляцию, изготовить изоляцион- ный каркас с Каркас 3 0,12
287 Установить изоляцион- ный каркас на железо • якоця, намотать обмОт- ку, наложить бандаж 1 Якорь » 4 0,43
288 Проверить сопротивление изоляции относительно железа якоря, отсут- ствие межвитковых за- мыканий, устранить неисправности 1 То же 6 0,1
174
.к "е Наименование операций и содержание работы I Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
289 Установить якорь в ав- токлав, пропитать в ла- ке, сушить 1 Якорь S Слесарь-элек- трик по ремон- ту электрообо- рудования 2 0,05
290 Очистить от наплывов лака, лудить выводные концы 1 » То же 4 0,08
291 Отрезать по размеру пе- ремычку, зачистить концы, лудить, одеть чулок 2 Перемычка 4' » 4 0,05_.
292 Припаять к выводным концам обмотки якоря две перемычки, изоли- ровать, завести в ка- навку, закрепить вкла- дышем 1 Якорь 4 0,06
293 Установить на вал якоря центрирующий штифт и прокладку, подог- нать и установить две шпонки 1 ' То же 4 0,07
294 Установить и напрессо- вать два баланса, уста- новить на балансире» вочный станок, отба- лансировать, снять со станка 1 » 5 0,28
295 Нагреть, покрыть дуго- стойкой эмалью, су- шить 1 Маляр : 2 0,05
296 Напрессовать два коллек- торных кольца, паять к коллекторным коль- цам две перемычки 1 Слесарь-элек- трик по ремон- ту электрообо- рудования 0,09
297 Проточить цилиндриче- скую поверхность кол- лекторных колец, снять ^фаски, шлифовать 1 » Токарь 4 0,15
298 Проверить изоляцию между железом якоря и обмоткой на пробой, отсутствие меж витко- вых замыканий, сопро- тивление изоляции от- носительно железа 1 , » Слесарь-элек- трик по ремон- ту электрообо- рудования 6 0,12
299 якоря Установить и закрепить на вал якоря контр- гайку, установить сто- порное кольцо Р » То же 4 0,05
175
№ п/п Наименование операций и содержание работы Количество узлов или деталей па машину Единица объема работы Профессия Разряд работы Норма ' времени, чел.-час.
1 2 3 4 5 6 7
300 Проверить биение поса- дочных шеек под под- шипники, накатать ро- ликом изношенные шейки, проточить на- катанные шейки под посадку подшипников 1 Якорь Токарь 4 0,13
301 302 Щит подшипника с выпрямителем в сборе Собрать временную схе- му выпрямителя и про- верить Калибровать резьбу клеммы радиатора 1 1 Выпрями- тель Клемма Слесарь-элек- трик по ремон- ту электрообо- рудования То же. 5 3 0,25 0,02
303 < 304 Сборка узлов Скомплектовать детали по комплектовочной ведомости Обдуть сжатым возду- хом, протереть детали 1 1 Комплект То же 3 1 0,1 0,1
305 Щит подшипника со стороны вентилятора Запрессовать подшипник, собрать, установить и закрепить сальники 1 Щит » 5 0,1
306 307 308 Щит подшипника с выпрямителем в сборе Запрессовать подшипник, собрать, установить и закрепить сальник -- Установить и закрепить радиаторы на щит Установить слюдяную прокладку, диод, изо- ляционную втулку, контршайбу, закрепить 1 1 6 Диод » 5 5 5 0,08 0,04 0,02 г
309 Якорь Напрессовать на вал яко- ря дистанционные втулки 1 Якорь 5 0,05
176
J8 Й. Наименование операций и содержание работы оличество злов или сталей а машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
>>Е( =
2 3 4 5 6 7
I S10 311 312 О 313 314 315 316, Сборка генератора Установить статор в щит подшипника с выпря- мителем в сборе, на- прессовать на вал яко- ( ря щит подшипника со стороны вентилято- ра, ’завести якорь в । отверстие статора и i запрессовать, ввернуть стяжные болты, отцен- , триррвать статор и якорЬ>, закрепить, на- прессовать дистанцион- ную j втулку на койец якорного вала, устано- . вить сальник, контр- шайбу, гайку и закре- пить’ Собрать и установить щеткодержатель с щет- ками Закрепить к радиаторам выводы обмоток стато- ра и; диодов Собрать и установить выводы, присоединить провода, установить и закрепить крышку выпрямителя Установить и закрепить поя© люка Установить на вал крыЛьчатку вентилято- ра, Диск, шпонку, на- прессовать и закре- пить’; муфту Установить генератор на стенД, испытать, отре- гулировать совместно с реле; зарядки, снять со стенда, маркировать , 1 1 1 1 1 1 Г Генератор- Щеткодер- жатель Генератор. Крышка i Пояс Генератор То же Слесарь-элек- трик по ремон- т}г электрообо- рудования То же » » » 5 5 • 5 5 4 5 6 0,26 0,18 0,08 0,15 0,04 0,09 0,5
i 5. ЭЛЕКТРОДВИГАТЕЛЬ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ
Г-732А
317 Разборка на узлы Установить электро двига- 1 Электро- Слесарь-элек- 1 0,05
тель) в камеру, обдуть сжатым воздухом, про- тереть двигатель трик по ремон- ту электрообо- рудования
12 Заказ 474
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
318 319 320 321 322 323 324 325 326 Открепить и спрессовать с вала якоря муфту ;Открепить и снять крыш- ку коллекторного люка, 2 крышки вентилято- ров, открепить и спрес- совать два вентилято- ра, снять с вала яко- ; ря две шпонки •Вынуть щетки из щетко- ; держателей, открепить и сцять соединитель- ные рровода Открепить и спрессовать i с вала якоря подшип- никовый щит со сторо- ны коллектора Открепить и вынуть из остова якорь в сборе, спрессовать с вала якори подшипниковый щит в сборе i Разборка узлов Подшипниковый щит со стороны коллектора Открепить и снять с подшипникового щцта щетки и траверсу со щеткодержателями Открепить и снять с тра- версы щеткодержатель Открепить и снять крыш- ки подшипников, вы- нуть сальник, выпрес- совать подшипник из щита Подшипниковый щит со стороны привода Открепить и снять крыш- ки подшипников, вы- нуть сальник, выпрес- совать подшипник из щита * 1 1 1 1 1 1 4 1 1 Электродви- гатель » Якорь Щит Щеткодер- жатель Щит I То же Слесарь-элек- трик по ремон- ту электробо- рудования То же » » » » 3 3 3 3 3 3 3 3 3 0,04 0,12 0,05 0,1 0,1 0,04 0,06 0,05 0,09
178
"с Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
327 .328 329 330 331 332 333 334 335 Остов Разизолировать межкату- шечные соединения и соединения вывода ка- тушек с выводным про- водом, рассоединить, вынуть провода Открепить и снять полюс, выпрессовать железо полюса Собрать изоляционные прокладки Мойка и дефектовка деталей Промыть, протереть де- тали Дефектовать, маркиро- вать детали Ремонт Якорь Проверить якорь на от- сутствие межвитковых замыканий: а) якорь без меж- витковых замы- кай и й Срубить скобки, размо- тать и снять бандажи, снять подбандажную изоляцию Расчистить петушки, лу- дить, паять концы сек- ций обмотки к петуш- кам коллектора б) якорь с^межвит- ковыми 'замыка- ниями Выбить клинья из пазов якоря, \Z установить якорь в индукционную катушку, нагреть, вы- нуть концы секций из петушков, вынуть 18 секций из пазов якоря 1 4 1 1 1 1 1 1 1 Остов Полюс Комплект То же Якорь То же » Слесарь-элек- трик по ремон- ту электрообо- рудования То же » » 3 3 2 1 4 6 4 4 3 0,1 0,05 0,01 0,11 < од 0,06 0,08 0,07 0,8
предусмотрен*
Пр имечание. Перед пунктом 335 выполняются работы,
ные пунктом 333.
12*
179
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
1 2 3 4 5 6 7
336 Наложить на коллектор бандаж, открепить и спрессовать коллектор, снять с вала якоря шпонку 1 Коллектор Слесарь-элек- трик по ремон- ту электрообо- рудования 3 0,15
337 Снять изоляцию с на- жимных шайб, очи- стить пазы якоря 1 4 Якорь То же 3 0,08
338 Заготовить провода, на- мотать секцию на шаб- лоне, снять и связать 18 Секция » 4 0,04
339 Заготовить изоляцию, уложить между про- водниками, связать, формовать секцию 18) То же » 3 0,06
340 Пропитать секцию в ла- ке, сушить Зачистить концы секции от наплывов лака, лу- дить 1*Г' » 2 0,02
341 18^ » » 4 0,03
342 Заготовить изоляцию, изолировать секцию по всему периметру Катушка полюса 18 » » 3 0,1
343 Проверить катушку на отсутствие межвитко- вых замыканий а) катушка без м еж витковых замыканий 4 Катушка » 6 0,06
344 Срезать наружный слой изоляции, очистить от заполнителя 4 То же » 4 0,15
345 Изолировать катушку, перед пропиткой су- шить, пропитать в лаке, сушить, очи- стить от наплывов лака 4 » 3 0,12
346 Изолировать места у выводов, паять нако- нечники, наложить бан- даж 4 » 4 0,12
347 Проверить катушку на отсутствие межвитко- вых Замыканий 4 » 6 0,04
348 Покрыть катушку дуго- стойкой эмалью б) катушка с меж- витков ым и за- мыканиями 4 2 0,05
180
£ Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
I 2 3 4 5 6 7
349 Намотать катушку по- люса на шаблон, снять с шаблона, связать 4 Катушка Слесарь-элек- трик по ремон- ту электрообо- рудования 4 0,2
350 Формовать катушку в приспособлении 4 То же . 4 0,06
Примечание. Перед пунктом 349 выполняются работы, предусмотрен-
пунктом 344, после пункта 350 — пунктами 3454-348.
451 Железо полюса Опилить и зачистить края вмятин, калибро- вать резьбу 4 Полюс Слесарь-элект- 3 0,12|
рик монту рообо НИЯ по ре- элект- рудова-
^2 Остов Калибровать резьбу в 1 Остов То же 3 0,15
353’ отверстиях остова Траверса щеткодержателя Заменить поврежденный 4 Болт 4 0,04
354 изоляционный болт на траверсе щеткодержа- теля Сборка узлов Скомплектовать детали i; Комплект » 3 0,1
355 по комплектовочной ведомости Продуть сжатым возду- 1 То же 1 0,1 .
356 хом, протереть детали Коллектор Установить изоляцион- 1 Коллектор 6 0,3
ный цилиндр, внутрен- ний изоляционный ко- нус, коллекторную втулку, коллекторные пластины, наружный изоляционный конус, наложить бандаж, ис- пытать на пробой кол- лекторные пластины
18 1
U/U W Наименование операций и содержание работы I Количество узлов или деталей 1 на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час.
I 2 3 4 5 6 7
357 358 359 360 361 362 363 364 365 366 367 Якорь Установить шпонку на вал якоря, напрессо- вать коллектор в сбо- ре Заготовить изоляцию па- зов, лобовных частей якоря и изоляцию на- жимных шайб, покрыть лаком Пропилить петушки, на- греть, лудить Разметить по шагу же- лезо якоря и коллек- тора, уложить 18 сек- ций в пазовую и ло- бовую изоляцию, за- бить выводы в петуш- ки, установить клинья в пазы, проверить со- противление изоляции относительно железа якоря, отсутствие меж- витковых замыканий, устранить неисправно- сти Наложить временный бандаж на головки секций, паять бандаж Обрубить выходящие концы секций из пе- тушков Паять петушки коллек- тора электропаяльни- ком Паять петушки кол- лектора с подогревом коллектора газовой го- релкой или паяльной лампой Подпрессовать коллек- тор через нажимные шайбы, закрепить на валу якоря Установить якорь в ав- токлав, пропитать в лаке, сушить Распаять провод, снять временный бандаж 1 1 1 1 1 I 1 1 1 1 1 । Контроллер г Комплект Коллектор Якорь То же » 1 Коллектор V Якорь То же! Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же » » » 5 2 4 6 4 3 4 4 4 2 3 0,12) 0,45 0,5 3,5 0,2 о,ь 0,9 0,4 0,18 » 0,15 0,1
М2
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину 1 Единица объема работы Профессия Разряд работы । Норма времени, чел.-час
I 2 3 4 5 6 7
368 369 370 371 372 373 374 375 376 377 Заготовить скобки,, под- бандажную изоляцию, наложить изоляцию на якорь, намотать бан- даж Обрезать и загнуть скоб- ки, паять бандажи электропаяльником, от- кусить переходные проволоки Проточить цилиндриче- скую поверхность кол- лектора поверху, под- резать торцы петуш- ков, шлифовать Продорожить коллек- тор, снять фаски, про- шлифовать поверх- ность, отполировать Проверить изоляцию ме- жду железом якоря и обмоткой на пробой, отсутствие межвитко- вых замыканий, сопро- тивление изоляции от- носительно железа якоря Нагреть, покрыть желе- зо якоря и лобовые части эмалью, сушить Калибровать резьбу ва- ла якоря Остов Установить изоляцион- ные прокладки, напрес- совать катушку полю- са на железо полюса Установить и закрепить полюс в сборе на ос- тов Затянуть выводные про- вода, соединить ка- тушки полюсов между собой и выводами, за- изолировать межкату- шечиые соединения и соединения выводных проводов, покрыть ла- ком .0 1 1 1 ' 1J Г 1 4 • 4 1 ? Якорь То же у » У 2> » » Полюс То же Остов Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же Токарь Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же » » » » 4 4 4 4 6 2 3 4 4 4 0,4 0,25 0,15 0,22 0,3 0,08 0,1 0,07 0,04 0,2
Е й Наименование операций и содержание работы ество или 2 и типу Единица объема работы . Профессия Разряд работы Норма ! времени, чел.-час
s с * узлов дета л на ма
1 2 3 4 5 6 7_
378 Проверить омическое со- противление и электри- ческую прочность кату- шек, полярность полю- сов Подшипниковый щит со стороны коллектора , о Остов Слесарь-элект- рик по ре- монту элект- рооборудо- вания 6 • 0,12
379 Запрессовать подшип- ник, наложить смазку, установить прокладки, сальник крышки под- шипника, закрепить Установить и закрепить на траверсу щеткодер- жатель 1 Щит То же 5/ о,11!
380'. 4 Щеткодер- жатель » 3 0,07
381 Установить и закрепить к подшипниковому щи- ту траверсу со щетко- держателями и щетка- ми Подшипниковый щит со стороны привода ; 1 Щит » 4 0,05
382, Запрессовать подшип- ник, наложить смазку, установить прокладку, сальник, крышки под- шипников, закрепить Сборка электродвигате- ля усилителя рулевого управления 1 То же 5. 0,12
383 Напрессовать на вал яко- ря подшипниковый щит со стороны при- вода на вал якоря, ус- тановить якорь в сбо- ре в остов, закрепить 1 Якорь ✓ > 5 0,12
384 Установить и напрессо- вать подшипниковый щит со сторону кол- лектора на вал якоря, закрепить 1 Электро- двигатель 5 0,12
385. Установить щетки в щет- кодержатель, присое- динить провода, отре- гулировать и притереть 1 То же 4 0,08
ja X Наименование операций и содержание работы Количество узлов или деталей | на машину | Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 1 2 3 4 5 6 7
386 Напрессовать вентилято- 1 Электродви- Слесарь-элект- 5 0,15/
ры на вал якоря и за- гатель рик по ре-
крепить, установить и монту элект-
.. - закрепить крышки вен- рооборудо-
тиляторов вания
^87- 588 Подогнать шпонку, на- прессовать муфту на вал якоря, закрепить Установить электродви- гатель в сборе на 1 То же То же 5i 0,06
1 » в 0,5
стенд, подключить про- вода, проверить рабо- ту под напряжением, •
/записать даннце, снять хо стенда, маркировать Установить и закрепить «
-зю 1 Крышка » 3 0,03
крышку коллекторного люка
в. Электродвигатель привода дверного механизма г-ювл
5961 Разборка на узлы Установить электродви- гатель в камеру, об- дуть сжатым возду- хом, протереть 3
.391 Спрессовать с вала электродвигателя фла- нец, снять шпонку с вала 3
392 Открепить и снять крыш- ку смотрового люка, • прокладку, отсоеди- нить провода, снять 2 щетки 3/
393 Открепить и снять крыш- ку с сальником, отра- жательную шайбу со стороны коллектора 3
394 Открепить и спрессовать подшипниковый щит со стороны коллектора, вынуть якорь в сборе, спрессовать с якоря подшипниковый щит со стороны привода 3
Электродви- гатель То же Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же 1 3 0,05 0,04^
» » 3 0,05
Электро- двигатель » 3 0,04
Якорь 3 0,06
185
с £ Наименование операций и содержание работы Количество- узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 г 6 7
Разборка узлов
395 Остов Отпаять перемычку ка- тушки полюсов» откре- пить и снять полюс с остова, выпрессовать железо полюса 6 Полюс Слесарь-элект- рик по ре- монту элект- рооборудо- вания 3 0,09
396 Подшипниковый щит со стороны привода Открепить и снять внут- реннюю крышку под- шипника вместе с саль- ником, отражательную шайбу, выпрессовать подшипник из щита, вывернуть масленку 3 Щит Го же 3 0,09
397 398 Подшипниковый щит со стороны коллектора Открепить и снять внут- реннюю крышку под- шипника вместе с саль- ником, отражательную шайбу, выпрессовать подшипник из щита, вывернуть масленку Открепить и снять щет- кодержатель 3 6 То же Щеткодер- жатель 3 3 0,09 0,02
399 400 Мойка и дефектовка деталей Промыть, протереть де- тали Дефектовать, маркиро- вать детали 3 3 Комплект То же » 1 4 0,05 0,05
Ремонт
401 Якорь Проверить сопротивление обмотки якоря и отсут- ствие межвитковых за- мыканий а) без межвитко- вых замыканий 3 Якорь 6 0,06
186
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чсл.-час
1 9 3 4 5 6 7
402 403 Срезать бандаж, прове- рить качество пайки секций к петушкам Расчистить петушки, лу- дить, паять концы сек- ций обмотки к коллек- торным пластинам 3 3 Якорь То же Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же 4 4 .0,1 . 0,08
Примечание. После пункта
пунктами 418-4-422.
403 выполняются работы, предусмотренные
404 б) смежвитковыми замыканиями Выбить клинья из пазов, з.) Якорь Слесарь-элект- 3 0,74 4
установить якорь в иц- рик ^по ре-
дуктор, нагреть, вы- монту элект-
бить концы секций из рооборудо-
петушков, вынуть 20 секций из пазов якоря, вания
очистить пазы железа якоря от лака, изоля- ции
Примечание. Перед пунктом 404 выполняются работы, предусмотрен-
ные пунктом 402.
405' Заготовить изоляцию па- 3 Комплект Слесарь-элект- 3 0,15
зов якоря рик по ре- монту элект- рооборудо- вания
406 Намотать секцию на ша- блоне, связать тафтя- ной лентой, снять с шаблона, наложить временный бандаж, растянуть на растяж- ном станке, формовать 60 " Секция То же 4 0,22
407 Пропитать в лаке, су- шить 60. То же 2 0,03
40» Зачистить концы от на- плывов лака, лудить 60 » • 4 0,08
409 Снять временный бан- даж, проверить пра- вильность чередования концов, одеть чулки, изолировать секцию по лобовым частям 60 » > 4 0,12
187
№ п/л 1 Наименование операции и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, 1 чел.-час
I 2 3 4 5 6 7
410 411 412 413 414 415 416 417 418 419 420 Изготовить и уложить в пазы железа якоря изоляционные патроны Пропилить петушки, на- греть, лудить Проверить коллектор на отсутствие межламель- ного замыкания Разметить по шагу же- лезо якоря и коллекто- ра, уложить 20 секций, завести выводы обмо- ток в петушки коллек- тора, установить текс- - толитовые клинья в пазы, проверить сопро- тивление изоляции от- носительно железа яко- ря, отсутствие меж- витковых замыканий, неисправности устра- нить Наложить временный бандаж Паять коллектор в ван- не с нагревом в печи, очистить от наплывов припоя, отрезать вы- ступающие концы сек- ций из петушков Паять петушки коллекто- ра электропаяльником Снять временный бандаж с лобовых частей Установить якорь на баи- дажировочный станок, наложить изоляцию и бандаж из киперной ленты, закрепить шну- ром Установить якорь в авто- клав, пропитать в лаке, сушить Проточить цилиндриче- скую поверхность кол- лектора поверху, под- резать торцы петуш- ков, шлифовать 3 . 3 3 3 3 3 3 3? 3 3 3 Комплект Коллектор * То же > Якорь То же Коллектор То же Якорь » » Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же » » » » » Токарь 4^ О О Саз V 0,75 0,3 0,05 2,16 0,2£ 0,48 0,9 6,15 0,13 0,19 0,16
188
, 1 — № п/п Наименование операций и содержание работы Количество узлов или детален на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
2 ’3 4 5 6 7
в g 8 8, Г ГУ. Ц f . 8 S Продорожить коллектор, снять фаски, отшлифо- вать поверхность, от- полировать проверить изоляцию ме- жду железом якоря и обмоткой на пробой, отсутствие межвитко- вых замыканий, сопро- тивление изоляции от- носительно железа яко- ря 1 Катушка полюса \ (статора) Проверить катушку на ] отсутствие межвитко- / вых замыканий Намотать катушку полю- са на шаблонеУсвязать тафтяной лентой, снять с шаблона, формовать Пропитать в лаке, су- шить ♦ Зачистить концы катуш- ки »от наплывов лака, лудить Одеть чулки (трубочки), изолировать катушку кнперной лентой, оп- рессовать по форме железа полюса Пропитать в лаке, су- шить Проверить катушку на отсутствие межвитко- вых замыканий Подшипниковый щит со стороны привода Калибровать резьбу в отверстиях щита Подшипниковый щит со • стороны коллектора Калибровать резьбу в от- верстиях щита .9 6 л 6 л 6 6 6' 6 6 3 3 Якорь » 0 Катушка и То же > * » Щит То же Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же V » » 4 6 6 4 2 4 4 2 6 3 3 0,28 - °-’2' Ль 0,06 & 0,24 0,14; 0,07 0,18 0,08 0,05 0,07 0,06
189
1 11/U otf Наименование операций и содержание работы Количество узлов или деталей па машину Единица объема работы Профессия Разряд работы ' Норма времени, чел.-час
1 2 3 4 5 6 7
432\ 4331 434 43& 436 437 438 439 440 441 Выпрессовать изношен- ную изоляционную втулку из щита, уста- новить новую, запрес- совать Калибровать резьбу стяжной шпильки Щеткодержатель Выпрессовать из щетко- держателя ось рычага, снять рычаг, пружину рычага Наплавить медью выра- ботанные места щетко- держателя Опилить наплавленные места щеткодержате- ля до номинальных размеров, калибровать резьбу Собрать рычаг, пружи- ну рычага, установить на щеткодержатель и запрессовать ось рыча- га Сборка узлов Скомплектовать детали по комплектовочной ведомости Продуть сжатым возду- хом, протереть детали Остов Напрессовать катушку на железо полюса. Уста- новить и закрепить по- люс в остове Припаять перемычку ка- тушки полюса. Прове- рить омическое сопро- тивление, электричес- кую прочность кату- шек, полярность полю- сов , .6 6 6 6 6 6 3 3 6 6 Втулка Шпилька Щеткодер- жатель То же » Комплект То же Полюс То же Слесарь-элект- рик по ре- монту элект- рооборудо- ► вания То же » Газосварщик Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же » » 4 3 3 3 3 4 3 1 4 6 0,04 0,03 0,04 0,05 0,07 0,05 0,1 0,1 0,06 0,1
190
Я Е & Наименование операций и содержание работы оличество злов или еталей а машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
Подшипниковый щит со стороны привода
442 Заложить смазку в под- шипник, запрессовать в подшипниковый щит, установить и закрепить наружную и внутрен- нюю отражательные шайбы, наружную и внутреннюю крышки подшипников в сборе с сальниками, ввернуть масленку 3 Щит Слесарь-элект- рик по ре- монту элект- рооборудо- вания 5 0,1
Подшипниковый щит со стороны коллектора
443 444 Заложить смазку в под- шипник, запрессовать в подшипниковый щит, установить и закрепить внутреннюю отража- тельную шайбу и внут- реннюю крышку под- шипников в сборе с сальником, ввернуть масленку Установить и закрепить •щеткодержатель 3 6 То же Щеткодер- жатель То же 5 4 0,1 0,03
Сборка электродвигателя привода дверного механизма
445 446 447 Напрессовать на вал яко- ря подшипниковый щит со стороны при- вода и установить в остов, установить и на- прессовать подшипни- ковый щит со стороны коллектора, отцентро- вать якорь, поставить шпильки, закрепить щиты Установить и закрепить отражательную шайбу со, стороны коллектора, крышку с сальником Установить две щетки в щеткодержатели, при- соединить провода, от- регулировать давление и притереть щетки 3 3 3 Электро- двигатель То же » » 5 4 4 0,1 0,05 0,08
191
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
448 449 450 451 Установить на вал элект- родвигателя шпонку, установить и напрессо- вать фланец Установить электродви- гатель на стенд, испы- тать, снять, маркиро- вать Установить и закрепить крышку смотрового люка Окрасить электродвига- тель 3 3 3 3 Электро- двигатель >> Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же » Маляр 5 6 4- 2 0,04 0,12 0,02 0,03
§ 7. ЭЛЕКТРОДВИГАТЕЛЬ ГРУППОВОГО РЕОСТАТНОГО КОНТРОЛЛЕРА
ПЛ-072Д
452 Разборка на узлы Обдуть сжатым возду- 1 Электро- Слесарь-элект- 1 0,03
453 хом, протереть Открепить и спрессовать 1 двигатель То же рик по ре- монту элект- рооборудо- вания То же 3 0,06
454 с вала электродвигате- ля шестерню Открепить и снять 2 на- 1 » 3 0,05
455 ружные крышки под- шипников и крышку коллекторного люка, вынуть щетки из щет- кодержателей Открепить соединитель- 1 » » 3 0,05
456 ные провода, снять две щетки Открепить и спрессовать 1 Щит 3 0,06
457 подшипниковый щит со стороны коллектора в сборе с щеткодержа- телями Выпрессовать якорь в 1 * Якорь » 3 0,03
458 сборе из остова Разборка узлов Снять две шпильки, 1 Щит 3 0,07
спрессовать с вала якоря подшипниковый щит со стороны приво- да
192
u/u W Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7 '
459 Спрессовать с вала яко- ря два подшипника, снять две внутренние крышки подшипника, открепить и снять крыльчатку вентилято- ра Остов 1 Якорь Слесарь-элект- рик по ре- монту элект- рооборудо- вания * 3 0,1
460 Открепить и снять сое- динительные и выводя- щие провода 1 Остов - То же 3 0,06
461 Открепить и снять по- люс с остова 1 То же » 3 0,03
462 Выпрессовать железо по- люса Мойка и дефектовка деталей 2 Полюс » 3 0,04
463 Промыть детали, проте- реть 1 Комплект 1 0,1
464 Дефектовать, маркиро- вать детали Ремонт Якорь 1 То же .4 0,15
465 Проверить якорь на от- сутствие межвитковых замыканий: а) без межвитко- вых замыканий 1 Якорь 6 0,05
466 Снять бандаж и изоля- цию, проверить качест- во пайки секций к пе- тушкам 1 То же 4 0,09
467 Расчистить петушки, лу- дить, паять концы сек- ций к коллекторным пластинам 1 » 4 0,1
П ные пу римечание. После п; шктами 485-?490. б) с межвитковы- мизамыканиями ункта 465 выполня ются работы, I 1редуск ютрен-
468 Установить якорь в ин- дуктор, нагреть, вы- бить концы секций из петушков, вынуть 15 секций из пазов якоря 1 » » 3 0,7
193
1 № п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
469 Очистить пазы железа якоря от лака и изоля- ции 1 Якорь Слесарь-элект- рик по ре- монту элект- рооборудо- вания 2 0,5
Примечание. Перед пунктом 468 выполняются работы, предусмотрен-
ные пунктом 466.
470 Заготовить изоляцию па- 1 > Комплект Слесарь-элект- 3 0,15
471 зов якоря Намотать секцию на ша- 15 Секция рик по ре- монту элект- рооборудо- вания То же 4 0,2
472 блоне, связать тафтя- ной лентой, снять с шаблона, наложить временный бандаж, растянуть на растяж- ном станке, формовать Пропитать в лаке, су- 15 Го же 2 0 ✓ 0,03
473 шить Зачистить концы от На- 15 » 4 0,08
474 плывов лака, лудить Снять временный бан- 15 » 3 0,11
475 даж- проверить пра- вильность чередования концов, изолировать выводы секции и лобо- вых частей Изготовить и уложить в 1 Комплект 3 0,6
476 пазы железа якоря изоляционные патроны Пропилить петушки, на- 1 Коллектор 4 0,3
477 греть, лудить Проверить коллектор на 1 То же 6 0,05
478 отсутствие межламель- ного замыкания Разметить по шагу желе- 1 Якорь 6 2,05
зо якоря и коллектора, уложить 15 секций, за- вести выводы обмоток в петушки коллектора, проверить сопротивле- ние изоляции относи- тельно железа якоря, отсутствие межвитко- вых замыканий, неис- правности устранить / 1
194
№ п/п > Наименование операций и содержание работы Количество узлов или деталей 1 на машину Единица объема работы • Профессия Разряд работы Норма времени, чсл.-час
1 3 4 5 6 7
479 480 481 482 483 484 485 486 487 488 Наложить временный бандаж Паять коллектор в ван- не с нагревом в печи, . очистить от наплывов припоя, отрезать вы- ступающие из петуш- ков концы секций Паять петушки коллекто- ра электропаяльником Снять временный бандаж с лобовых частей Установить якорь на бан- дажировочный станок, наложить изоляцию, намотать бандаж Паять бандажи паяльни- ком Установить якорь в ав- токлав, пропитать в ла- ке, сушить Проточить цилиндриче- скую поверхность кол- лектора поверху, под- резать торцы петуш- ков, шлифовать Продорожить коллектор, снять фаски, отшлифо- вать поверхность, от- полировать Проверить изоляцию ме- жду железом и обмот- кой на пробой, отсут- ствие межвитковых за- мыканий, сопротивле- ние изоляции относи- тельно железа якоря 1 1 1 1 1 1 1 1 1 1 Якорь Коллектор То же Якорь То же » >> » >> Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же » » » » Токарь Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же 4 4 4 3 4 4 2 4 . 4 6 0,25 0,4 0,9 0,15 0,17 0,13 0,18 0,15 0,25 0,1
489 ' 490 Катушка полюса Проверить катушку на отсутствие межвитко- • вых замыканий Намотать катушку полю- са на шаблоне, связать тафтяной лентой, снять с шаблона, формовать 2 2 Катушка 6 4 0,06 0,2
13*
195
№ п/п 1 Наименование операции и содержание работы ество или шину Единица объема работы Профессия Разряд работы L Норма времени, । чел.-час 1
Колич узлов детали [ на ма
1 2 3 4 5 6 7
491 Пропитать в лаке, су- 2 Катушка Слесарь-элект- 2 0,12
шить рик по ре- монту элект- рооборудо- вания
492 Зачистить концы катуш- 2 То же То же 4 0,06
ки от наплывов лака, лудить
493 Одеть чулки, изолировать 2 » 3 0,15
* катушку киперной лен- той, .опрессовать по форме железа полюса
494 Пропитать в лаке, су- 2 » » 2 0,07
шить
495 Очистить от наплывов лака, одеть наконечни- ки, паять в ванне Проверить катушку на 2 » 4 0,1
496 2 Слесарь-элект- 6 0,06
отсутствие межвитко- рик по ре-
вых замыканий монту элект- рооборудо-
вания
Подшипниковый щит со стороны привода
497 Калибровать резьбу 2 Шпилька То же 3 0,04
шпильки
Сборка узлов
498 Скомплектовать детали 1 Комплект 3 0,1
по комплектовочной ве- домости
499 Продуть сжатым возду- 1 То же 1 0,12
хом, протереть детали
Остов 4
500 Напрессовать катушку на 2 Полюс » 4 0,05
железо полюса
501 Установить и закрепить 2 То же 4 0,04
полюс в сборе в остов
502 Затянуть выводные про- 1 Остов 4 0,1
вода, соединить катуш-
ки полюсов между со- бой и выводами, заи-
золировать Межкату- шечные соединения и соединения выводных проводов
196
Е С Наименование операций и содержание работы Количество, узлов или детален * на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
7 1 2 3 4 5 6 7
503 Проверить омическое со- 1 Остов Слесарь-элект- 6 0,08
504 противление и электри- ческую прочность ка- тушек, полярность по- люсов Якорь Установить и закрепить 1 Якорь рик по ре- монту элект- рооборудо- вания То же 5 0,12
505 крыльчатку вентилято- ра, одеть две внутрен- ние крышки подшипни- ков, нагреть в маслин- ной ванне два подшип- ника, напрессовать на вал якоря Напрессовать на вал 1 То же 5 0,1
506 якоря подшипниковый щит со стороны приво- да, установить две шпильки Сборка электродвигателя Установить и запрессо- 1 » 5 0,05
507 ‘ вать в остов якорь в сборе Установить, запрессовать 1 ' Щит » 5 - 0,08
508 и закрепить подшипни- ковый щит в сборе со стороны коллектора Установить две щетки в 1 Электро- » . 4 0,07
509 щеткодержатели, при- соединить провода, от- регулировать давление и притереть щетки Установить и закрепить 1 двигатель То же 4 0,07
510 крышку коллектора и две наружные крышки подшипников Установить и напрессо- 1 » » 5 0,08
511. вать на вал электро- двигателя шестерню закрепить Установить электродви- 1 » »• 6 0,15
512 гатель на стенд, испы- тать, снять, маркиро вать Окрасить электродвига 1 » Маляр 2 0,05
тель -
197
№ п/п' Наименование операций и содержание работы о * >> ® = В Единица объема работы Профессия Разряд работы 11орма времени, чел.-час
sr s о узлов детал на ма
1 2 3 4 5 6 7
513 514 515 516 517 518 519 520 j 8. ЭЛЕКТРОВЕНТИЛЯ' Разборка на узлы Установить электровен- тилятор в камеру, об- дуть сжатым воздухом, протереть Открепить и снять ко- жух вентилятора, крон- штейны кожуха и крыльчатку Открепить и вынуть вин- ты, разобрать электро- двигатель на две поло- вины, отсоединить вы- воды, снять половинку корпуса со стороны привода, вынуть якорь из половинки корпуса со стороны коллектора, снять с якоря кожа- ные и маслоотража- тельную шайбы, вы- нуть две щетки и на- жимные пружины из щеткодержателей Разборка узлов Корпус со стороны коллектора Извлечь из корпуса ших- тованный магнитопро- вод Открепить и снять ка- тушку магнитопровода Срубить заклепки и снять щеткодержатель с корпуса, отпаять щетку Срубить заклепки и снять крышку подшип- ника, втулку подшип- ника, звездочку и вой- лочный сальник с кор- пуса Открепить и снять кон- тактную шпильку ГОР К/ 2 2 2 2 2 4 2 2 КЛОРИФЕРЛ Электро- вентиля- тор То же Электро- двигатель Магнито- провод Катушка Щеткодер- жатель Корпус Шпилька L ОБОГРЕВА К/ Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же » » » » » КБИНЬ 1 3 3 3 3 3 3 3 >1 0,05 0,06 0,06 0,02 0,02 0,04 0,06 0,02.
198
№ п/п 1 Наименование операции и содержание работы о >, 04 s X § © я S Единица объема работы Профессия Разряд работы 11орма времени, чел.-час
>»=( =
1 2 3 4 5 6 7
. 521 Корпус со стороны привода Срубить заклепки и 2 Корпус Слесарь-элект- 3 0,06
522 снять крышку подшип- ника, втулку подшип- ника, •звездочку, вой- лочный сальник Открепить и снять кон- 2 Шпилька рик по ре- монту. элект- рооборудо- вания То же 3 0,02
523 тактную шпильку Мойка и дефектовка деталей Промыть, протереть де- 2 Комплект » 1 0,02
' 524 тали Дефектовать, маркиро- 2 То же 4 0,04
525 вать детали Ремонт Якорь Проверить якорь на от- 2 Якорь 6 0,05
526 сутствие межвитковых замыканий а) без межвитко- в ых замыканий Срезать бандаж, про- 2 То же 4 од
527 верить качество пайки • секций к петушкам Расчистить петушки, лу- 2 » 4 од
дить, паять концы сек- ций к коллекторным пластинам -
527 выполняются работы, предусмотрен-
Примечание. После пункта
ные пунктами 5414-545.
528
б) с межвитков ы-
ми замыканиями
Установить якорь в ин-
дуктор, нагреть, вы-
бить клинья, выбить
концы секций из пе-
тушков, вынуть 11 сек-
ций из пазов якоря,
снять втулки обмотко-
держателей. Очистить
пазы железа якоря от
лака, изоляции
2 Якорь
Слесарь-элект-
рик по ре-
монту элект-
рооборудо-
вания
0,67
Примечание. Перед пунктом 528 выполняются работы, предусмотрен-
ные пунктом 526. '
1199
С 2 Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 . 4 5 6 7
529 530 531 532 533 534 535 356 537 539 Заготовить изоляцию па- зов якоря Намотать секцию на шаб- лоне, связать тафтяной лентой, снять с шабло- на, наложить времен- ный бандаж, растянуть на растяжном станке, формовать Пропитать в лаке, су- шить Зачистить концы от на- плывов лака, лудить Снять временный бан- даж, проверить пра- вильность чередования концов, одеть чулки, изолировать секцию по лобовым частям Изготовить и уложить в пазы железа якоря изоляционные патроны Пропилить петушки, на- греть в печи, лудить Проверить коллектор на отсутствие межламель- ных замыканий Разметить по шагу же- лезо якоря и коллекто- ра, уложить 11 секций, завести выводы обмо- ток в петушки коллек- тора, установить текс- толитовые клинья в пазы, проверить сопро- тивление изоляции от- носительно железа яко- ря, отсутствие межвит- ковых замыканий, не- исправности устранить Паять коллектор в ван- не, с нагревом в печи, очистить от наплывов припоя, отрезать вы- ступающие концы сек- ций из петушков Паять петушки коллек- тора электропаяльни- ком 2 22 22 22 22 2 2 2 2 2 2 Комплект Секция То же » Комплект Коллектор То же Якорь Коллектор То же Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же » » » 3 4 2 4 3 3 4 6 6 4 4 0,15 0,2 0,03 0,08 ’ 0,12 0,75 0,3 0,05 1,98 0,26 0,77
200
Наименование операции ество, или ?й шипу Единица объема Профессия s °
. л с и содержание работы Z « ч s ~ О W S ® л га работы R Н Q.O <П \Э RJ а 2 S ” S.S •. О СХ 5
£ О. СХ -ИГ
. 1 2 3 4 5 6
540 Снять временный бандаж 2 Якорь Слесарь-элект- 3 0,15
г с лобовых частей ' рик по ре- монту элект- рооборудо- вания
541 Установить якорь на бан- 2 То же То же 4 0,3
дажировочный станок, наложить изоляцию и бандаж из киперной ленты, закрепить шну- ром , 0,03
J542 Установить якорь в ав- токлав, пропитать ла- ком, сушить Проточить цилиндриче- 2 » 2
543 2 Токарь 4 0,1 6,22
скую поверхность кол- лектора поверху, под- резать торцы петуш- ков, шлифовать Про дорожить коллектор, снять фаски, отшлифо-
544 2 Слесарь-элект- 4
рик по ре-
вать поверхность, по- монту элект-
лировать рооборудо-
вания
545 Проверить изоляцию 2 То же 6 0,06
между железом якоря и обмоткой на пробой, отсутствие межвитко- вых замыканий
Катушка полюса
546 Намотать катушку полю- 2 Катушка 4 0,13
са на шаблон, связать
547 тафтяной лентой, снять с шаблона, формовать 0,02
Установить катушку в 2 То же 2
548 автоклав, пропитать лаком, сушить
Зачистить концы катуш- 2 4 0,04
. 549 ки от наплывов лака, лудить 0,08
Припаять выводные кон- 2 » 4
цы, одеть чулки, изо- лировать катушку ки- перной лентой, опрес- совать по форме желе-
550 . за полюса
Установить в автоклав 2 2 0,03
катушку, пропитать лаком, сушить
201
№ п/п Наименование операций и содержание работы Количество узлов или деталей па машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 . 4 5 6 7
551 Проверить катушку на отсутствие межвитко- вых замыканий Сборка узлов 2 Катушка Слесарь-элект- рик по ре- монту элект- рооборудо- вания 6 0,03
552 Скомплектовать детали по комплектовочной ве- домости 2 Комплект Го же 3 0,08
553 Продуть сжатым возду- хом, протереть детали Корпус со стороны коллектора 2 То же » 1 0,07
554 Установить и закрепить контактную шпильку 2 Шпилька 3 0,02
555 Установить в корпус вой- лочный сальник, звёд- дочку, втулку подшип- ника. Установить и приклепать крышку подшипника 2 Корпус 4 0,08
556 Установить в корпус щеткодержатель, при- клепать 4 Щеткодер- жатель » 4 0,06
557 Установить и закрепить на шихтовальный маг- нитопровод катушку магнитопровода 2 Катушка 4 0,03
558 Установить в щеткодер- жатель пружину, щет- ку, припаять к вывод- ным концам, зафикси- ровать щетку разжим- ным пинцетом Корпус со стороны привода 4 Щеткодер- жатель 4 0,03
559 Установить и закрепить контактную шпильку 2 Шпилька » 4 0,02
560 Установить в корпус вой- лочный сальник, звез- дочку, втулку подшип- ника, установить, при- клепать крышку под- шипника 2 Корпус » 4 0,08
202
| № п/п Наименование операций и содержание работы Количество, узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
I 9 3 4 5 6 7
561 562 563 564 - 565 - 566 I 567 Сборка электровентиля- тора калорифера обогре- ва кабины Одеть на вал якоря ко- жаные и маслоотража- тельную шайбы. Сма- зать вал якоря, устано- вить в корпус со сто- роны коллектора, уста- новить корпус со сто- роны привода, присое- динить выводы. Соеди- нить две половинки корпуса и закрепить винтами Установить и закрепить крыльчатку, кронштей- ны кожуха и кожух вентилятора Установить электровейги- лятор на стенд, испы- тать, маркировать, снять со стенда Окрасить электровенти- лятор • . § 9. &ЛЕКТРОДВИГА' Разборка на узлы Установить электродви- гатель в камеру, об- дуть'сжатым воздухом, протереть Открепить и снять с электродвигателя ре- дуктор стеклоочисти- теля в сборе Открепить и вынуть вин- ты, разобрать электро- двигатель на две поло- вины, отсоединить вы- воды, снять половинку корпуса со стороны привода. Вынуть якорь из половинки корпуса со стороны коллектора. Снять с якоря кожа- ные 1 и маслоотража- тельйую шайбы, вы- 2 2 2 2 ГЕЛЬ 2 2 2 Электро- двигатель Электровен- тилятор То же СТЕКЛООЧК Электродви- гатель Редуктор Электродви- гатель Слесарь-элект- рик по ре- монту элект- .рооборудо- вания То же » Маляр 1СТИТЕЛЯ МЭ-! Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же » 5 4 6 2 221Б 1 3 3 0,1 0,08 0,25 0,04 0,05 0,04 0,06 /♦
203
№ п/п Наименование операций н содержание работы Количество узлов или деталей на»машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
путь две щетки и две нажимные пружины из щеткодержателей •
Разборка узлов
Корпус со стороны коллектора
568 569 570 571 Извлечь из корпуса магнитопровод Открепить и снять ка- тушку магнитопровода Срубить заклепки и снять щеткодержатель с кор- пуса, отпаять щетку Срубить заклепки и сиять крышку подшип? ника, втулку подшип- ника, звездочку и вой- лочный* сальник с кор- пуса 2 4 2 2 Магнито- провод Катушка Щеткодер- жатель Корпус Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же » * » 3 3 3 3 0,02 0,02 0,04 0,06
Корпус со стороны привода -
572 Срубить заклепки и снять крышку подшипника, втулку подшипника, звездочку и войлочный сальник 2 Корпус > 3 0,06
Редуктор стеклоочистителя
573 574 575 576 577 Открепить и снять щет- кодержатель Открепить и снять регу- лировочный винт и ша- рик Открепить и снять крыш- ку редуктора Выпрессовать из корпуса редуктора зубчатое ко- лесо и червяк Выпрессовать из зубчато- го колеса ось 2 2 2 2 2 Щеткодер- жатель Регулиро- вочный винт Редуктор То же Ось > » 3 3 3 '3 3 0,02 0,03 0,05 0,02 0,04
204
е: с 2 Наименование операции и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чсл.-час
1 2 3 4 5 6 7
Мойка и дефектовка деталей •
578 579 Промыть, протереть де- тали Дефектовать, маркиро- вать детали 2 2 Комплект То же Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же 1 4 0,08 0,07
Ремонт
Якорь
580 581 582 Проверить якорь на от- сутствие межвитковых замыканий: а) без межвитко- вых замыканий СрезатЬ бандаж, прове- рить качество пайки секции к петушкам Расчистить петушки, лу- дить, паять концы об- мотки секции к кол- лекторным пластинам 2 2 2 Якорь То же » 6 4 4 0,05 0,1 0,1
582 выполняются работы, предусмотрен-
Примечание. После пункта
ные пунктами 596—600.
ч 583
б) с межвитковыми
'1 замыканиями
Выбить клинья из пазов,
устав 0ВИТЬ4Н4ОрЬ'-В--й?Г-
. дуктор, - -наврет*, вы-
бить концы секций из
петушков, вынуть 11
секций из пазов якоря,
снять втулку обмотко-
держателей. Очистить
пазы, железа якоря от
лака, изоляции
2
Якорь Слесарь-элект- 3 0,67
рик по ре- . монту элект- рооборудо- вания
Примечание. Перед пунктов 583 выполняются работы, предусмотрен-
ные пунктом 581.
584 |3аготовить изоляцию па-
Комплект
зов якоря
Слесарь-элект-
рик по ре-
монту элект-
рооборудо-
вания
0,15
205
№ п/п Наименование операций и содержание работы Количество узлов или ♦ детален па машину Единица объема работы Профессия Разряд | работы Норма времени, чел. час
1 2 3 4 5 6 у
585 Намотать секцию на шаблоне, связать таф- тяной лентой, нало- жить временный бан- даж, снять с шаблона, растянуть на растяж- ном станке, формовать 22 Комплект Слесарь-элект- рик по ре- монту элект- рооборудо- вания 4 0,2
586 Пропитать в лаке, су- шить 22 То же То же 2 0,03
587 Зачистить концы от на- плывов лака, лудить 22 » » > 4 0,08
588 Снять временный бан- даж, проверить пра- вильность чередования концов, одеть чулки, изолировать секцию по лобовым частям 22 » » 3 0,12
589 Изготовить и уложить в пазы железа якоря изоляционные патроны 2 » » 3 0,75
590 Пропилить петушки, на- греть печи, лудить 2 Коллектор » 4 0,3
591 Проверить коллектор на отсутствие межламель- ных замыканий 2 То же » 6 0,05
592 Разметить по шагу желе- зо якоря и коллектора, уложить 11 секций, за- вести выводы обмоток в петушки коллектора, установить текстолито- вые клинья в пазы, проверить сопротивле- ние изоляции относи- тельно железа якоря, отсутствие межвитко- вых замыканий, неис- равнЬсти устранить^ Паять j коллектор -в van* HU i-дарревом^о-ттечи; очистить от наплывов припоя, отрезать вы- ступающие из петуш- ков концы секций 2 Якорь » 6 1,98
593 2 Коллектор » 4 0,26
594 Паять петушки коллекто- ра электропаяльником 2 То же 4 0,77
595 Снять временный бандаж с лобовых частей 2 Якорь » 3 0,15
206
£ 1 Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
2 3 4 5 6 7
596 Установить якорь на 2 Якорь Слесарь-элект- 4 0,3 "
бандажировочный ста- рик по ре-
нок, наложить изоля- монту элект-
цию и бандаж из ки- рооборудо-
перной ленты, закре- пить шнуром вания 0,03
597 Установить якорь в авто- 2 Го же То же 2
598 клав, пропитать лаком, сушить 0,1
Проточить цилиндриче- скую поверхность кол- лектора поверху, под- резать торцы петуш- ков, шлифовать Продорожить коллектор, снять фаски, отшлифо- 2 Токарь 4
0,22
599 2 > Слесарь-элект- 4
рик по ре-
вать поверхность, от- полировать монту элект- рооборудо-
вания
600 Проверить изоляцию ме- 2 > То же - 6 °»1
жду железом якоря и обмоткой на пробой, отсутствие межвитко- вых замыканий
Катушка полюса
601 Намотать катушку полю- са на шаблон, связать тафтяной лентой, снять с шаблона, формовать 4 Катушка 4 0,21
602 Установить катушку в 4 То же 2 ‘0,02
, автоклав, пропитать лаком, сушить 0,04
603 Зачистить концы катуш- 4 4
ки от наплывов лака, лудить 0,08
604 Припаять выводные кон- цы, одеть чулки, изо- лировать катушку ки- перной лентой, опрессо- вать ; по форме железа 4 4
полюса 0,03
605 Установить катушку в 4 х> 2
606 автоклав, пропитать лаком, сушить 0,05
Проверить катушку на 4 6
отсутствие межвитко- вых замыканий
207
JZ ~сГ % Наименование операций и содержание работы Количество узлов или деталей на машину _ Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
607 608 609 610 611 612. 613 614 615 616 617 Корпус со стороны привода Калибровать резьбу в от- верстиях корпуса Сборка узлов Скомплектовать детали по комплектовочной ведомости Продуть сжатым возду- хом, протереть детали Редуктор стеклоочистителя Запрессовать ось в зуб- чатое колесо Смазать зубчатое коле- со и червяк, запрессо- вать в корпус редук- тора Установить и закрепить крышку редуктора Установить в корпус ша- рик и поджать его ре- гулировочным винтом Установить и закрепить щеткодержатель Корпус со стороны ' привода Установить в корпус вой- лочный сальник,, втул- ку подшипника, звез- дочку, приклепать кры- шку подшипника Корпус со стороны коллектора Установить в корпус вой- лочный сальник, втул- ку подшипника, звез- дочку, крышку под- шипника, приклепать Установить в корпус щеткодержатель, при- клепать 2 2 2 2 2 2 2 2 2 2 2 Корпус Комплект То же Ось Редуктор То же Регулиро- вочный винт Щеткодер- жатель Корпус То же Щеткодер- жатель Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же » » » » » » » » 3 3 1 5 5 4 4 4 4 4 4 0,03 0,08 0,07 0,03 0,03 0,05 0,04 0,03 0,08 0,08 0,06
208
№ п/п I Наименование операций и содержание работы Количество узлов или деталей I на машину | Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
618 619 620 621 622 ^23 624 Установить и закрепить на магнитопровод ка- тушку Установить *в щеткодер- жатель пружину, щет- ку, припаять к вывод- ным концам, зафикси- ровать щетку разжим- ным пинцетом Установить и закрепить в корпус катушку маг- нитопровода в сборе Сборка электродвигателя стеклоочистителя Одеть на вал якоря ко- жаные и маслоотража- тельную шайбы, сма- зать вал якоря и уста- новить в корпус со сто- роны коллектора, уста- новить корпус со сто- роны привода, вывести через отверстие кор- пуса выводные концы. Соединить две поло- винки корпуса и за- крепить винтами Установить и закрепить редуктор стеклоочисти- теля на электродвига- теле Установить электродви- гатель на стенд, испы- тать, отрегулировать работу редуктора, за- крепить регулировоч- ной контргайкой, «мр- инрпвптп, снять со стенда Окрасить электродвига- тель 4 2 2 2 2 2 2 Катушка Щеткодер- жатель Магнито- провод Электро- двигатель » » Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же > » > Маляр 4 4 4 5 4 6 2 0,03 0,03 0,02 0,1 0,08 0,1 0,04
209
Глава 2. РЕМОНТ ЭЛЕКТРОАППАРАТУРЫ
J № и/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, 1 чел.-час
1 2 3 4 5 6 7
§ 10. КОНТАКТОРНАЯ ПАНЕЛЬ ТП-94В
625 Разборка на узлы 1 Панель Слесарь-элект- 3 0,2
Доставить панель к
626 стенду, установить и закрепить Отсоединить наконечники 1 То же рик по ре- монту элект- рооборудо- вания То же 3 2,5
627 проводов от аппаратов контакторной панели, открепить и снять жгут Снять х контактора Ду- гогасительную камеру: контактор КПП-113 5 Камера » 3 0,01
628 контактор КПД-НОЕ ; 4 То же » 3 0,02
629 Открепить п снять с па- нели: •дугогасительную катуш- 5 Катушка •3 0,02
630 ку контактора КПП-113 в сборе контактор КПП-113 5 Контактор 3 0,09
631 дугогасительную катущ- 4 Катушка 3 0,02
632 . ку контактора : КПД-НОЕ контактор КПД-НОЕ ; 4 Контактор » 3 0,09
633 реле РТ (РЭВ-571) 1 1 Реле » 3 0,03
634 реле РМТ (РЭВ-830) ‘ 1 То же 3 0,05
635 реле РУ (Р-52Б-3) 1 »- » 3 0,09
636 реле Р{Н (РЭВ-827) 1 » 3 0,05
637 реле РВ1 (РЭВ-816) 1 3 0,07
638 шунт 715 ШСМ 1 Шунт » 3 0,0>
639 резистор ПЭВ-75 • 1 Резистор 3 0,04
640 (7,5 кОм) предохранитель 3 Предохрани- 3 0,07
641 рткреп(ить и сиять с da- 2 тель Кронштейн » 3 0,08
642 • нели {кронштейн Разборка узлов Контактор КПП-ИЗ. Открепить и снять глдв- 5 Контактор Слесарь-элект- 3 0,04
i ный {подвижный и це- 1 подвижный контакты] i i рик по ре- монту элект- рооборудо- вания
210
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы * Профессия Разряд работы Норма времени, чел.-час
1 о 3 4 6 7
643 Открепить и снять с кон- тактора блокировку в сборе 10 Блокировка Слесарь-элект- рик по ре- монту элект- рооборудо- вания 3 0,04
644 Открепить и снять подъ- емную катушку с яр- ма, снять якорь Контактор КПД-ИОЕ 5 Контактор То же 3 0,05
645 Открепить и снять глав- ный подвижный и не- подвижный контакты 4 Го же 3 - 0,04
646 Открепить и снять бло- кировку с контактора 4 Блокировка » 3 0,07
647 Открепить и снять подъ- емную катушку с яр- ма, снять якорь Реле максимального тока РТ типа РЭВ-571 4 Контактор » 3 0,08
648 Открепить и снять с ре- ле неподвижный кон- такт! 2 Контактор » 3 . 0,03
649 Открепить и снять с ре- ле якорь в сборе 1 Реле 3 0,02
650 Открепить и снять с якоря подвижный мос- тиковый контакт 1 Мостиковый контакт . » 3 ! 0,03
651 Открепить и снять с сер- дечника катушку Реле минимального напряжения PH типа РЭВ-827 1 Катушка » 3 . 0,03
- 652 Открепить и снять с ре- ле шпильку с непод- вижным контактом 4 Контакт » 3 . 0,04 . •<.)
653 Открепить и снять с ре- ле якорь в сборе и ка- тушки в сборе 1 Реле 3 : о.оз
654 Открепить и снять с якоря мостиковый кон- такт 2 Мостиковый контакт > 3 I 0,03
655. Открепить и снять с сердечника катушку ' 2 Катушка 3 ' 0,04
14*
211
с й Наименование операций и содержание работы оличество злов или еталей а машину Единица объема работы Профессии Разряд работы . Норма времени, чсл.-час
>> X
1 2 3 4 5 6 7
Реле ускорения РУ типа Р-52Б-3
656 657 658 Открепить и снять с ре- ле неподвижные кон- такты в пластмассовом изоляторе, пружину, катушки в сборе, якорь Открепить и снять с сердечника катушку Открепить и снять с пластмассового изоля- тора неподвижный кон- такт 1 3 2 Реле Катушка Контакт Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же 3 3 3 0,12 0,04 0,03
Реле минимального тока РТМ типа РЭВ-830
659 660 661 662 Открепить и снять с ре- ле шпильку с непод- вижным контактом Открепить и снять с ре- ле якорь в сборе и ка- тушку в сборе Открепить и снять с яко- ря мостиковый контакт Открепить и снять с сер- дечника катушку 4 1 2 1 То же Реле Мостиковый контакт Катушка » 3 3 3 3 0,04 0,03 0,03 0,04
Реле времени РВ1 . типа РЭВ-816
663 664 665 666 Открепить и снять с ре- ле цшильку с непод- вижным контактом Открепить и снять с ре- i ле якорь в сборе и ка- тушку в сборе ’Открепить и снять с ре- ле мбстиковый контакт Открепить и снять с сер- дечника катушку 4 1 2 1 Контакт Реле Мостиковый контакт Катушка » 3 3 3 3 0,04 0,03 0,03 0,04
Мойка и дефектовка деталей
667 668 Промыть, протереть де- * тали Дефектовать, маркиро- . вать^детали 1 1 Комплект То же » » 1 4 0,72 0,6
212
с: ~с £ 1 Наименование операций н содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
2 3 4 5 6 7
Ремонт Доска панели
669 Вырубить и зачистить выгоревшие места па- нели, залить эпоксид- ной смолой, сушить, обработать, сверлить отверстия 1 Панель Слесарь-элект- рик по ре- монту элект- рооборудо- вания 3 0,85
670 Расчистить на панели вы- горевшие места, зачис- тить шкуркой, шпакле- вать, шлифовать, • ок- расить с двух сторон 1 То же Маляр 2 3,0
671 Окрасить панель с лице- вой стороны нитро- эмалью 1 2 0,8
672 Окрасить панель со сто- роны монтажа прово- дов 1 > » 2 0,8
473 Написать на панели обо- значения аппаратов 1 » <3 0,32
674 Написать обозначения шпилек на панели со стороны монтажа про- водов 1 » 3 0,55
213
to 1 " 1
№ п/п Наименование узлов и дета* лей, содержание работы Единица объема работы Профессия
1 2 3 4
Контакторы
675 676 677 678 679 Подъемная катушка Проверить катушку на отсутствие межвитко- вых замыканий а) катушка без межвитковых замыканий Срезать наружную изо- ляцию, проверить изо- ляцию обмотки, изоли- ровать на выводах, на- ложить два слоя изо- ляции Произвести двойную про- питку в лаке, сушить Очистить катушку от на- плывов лака, зачистить контактные зажимы, лудить Проверить катушку на отсутствие межвитко- вых замыканий б) катушка с меж- витковыми за- мыканиями Катушка То же » » Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же »
Ргзряд работы КПД-НОЕ КПП-113
количество уз- лов или дета- лей на машину норма време- ни, чел.-час. количество уз- лов или дета- лей на машину норма време- ни, чел.-час.
s В 7 8 9
6 4 0,07 5 0,07
4 4 0,12 5 0,12
2 4 0,1 5 0,1
4 4 0,07 5 0,07
6 4 0,07 5 0,07
№ п/п Наименование узлов и дета- лей, содержание работы Единица объема работы Профессия
1 2 3 4
680 681 Перемотать катушку, изолировать по слоям, изолировать на выво- дах Лудить выводные концы, припаять контактные зажимы, наложить два слоя изоляции Катушка То же Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же
Примечание. После пункта 681 выполняются работы,
Главные контакты
682 Произвести замер номи- нальных размеров, об- работать подгоревшую поверхность, притереть калибровать резьбу Контакт Слесарь-элект- рик по ре- монту элект- • рооборудо- вания
Дугогасительная камера
683 Разобрать дугогаситель- ную камеру, очистить внутреннюю часть от нагара, помыть, проте- реть, собрать Дугогасительная катушка Камера То же
684 Проверить на отсутствие межвитковых замыка- ний: Катушка
Разряд работы КПД-ПОЕ КПП-113
количество уз- лов или дета- лей на машину норма време- ни, чел.-час. количество уз- лов или дета- лей на машину норма време-
ни, чел.-час.
5 6 7 8 9
4 4 0,15 5 0,15
4 4 0,08 5 0,08
предусмотренные пунктами 677^-679
4 8 0,08 10 0,08
4 4 0,12 5 0,12
6 4 0,05 5 0,05
ьэ
35
№ п/п Наименование узлов и дета- лей, содержание работы Единица объема работы Профессия Разряд работы КПД-ИОЕ КПП-ПОЕ
количество уз- лов или дета- лей на машину норма време- ни, чел.-час. количество уз- лов или дета- лей на машину норма време- ни, чел.-час.
‘ I 2 3 4 5 6 7 8 9
685 686 687 688 689 а) без нарушений наружной изо- ля ц и и Пропитать катушку в ла- ке, сушить Очистить катушку от на- плывов лака, зачистить контактные зажимы, лудить Проверить катушку на отсутствие межвитко- вых замыканий Разобрать дугогаситель- ную катушку, очистить от копоти и нагара де- тали, протереть, по- крыть лаком, сушить, собрать б) с нарушением наружной изо- ляции Перемотать катушку, изолировать по слоям, изолировать на выво- дах Катушка То же » » Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же » » 2 4 6 4 4 4 4 4 4 0,1 0,07 4 0,05 0,17 5 0,2
Примечание. После пункта 689 выполняются работы, предусмотренное пунктами 685—687.
217
D/U Наименование узлов и дета- лей, содержание работы Единица объема работы Профессия
1 2 3 4
r 690 Лудить выводные концы, Катушка Слесарь-элект-
691 припаять контактные зажимы, наложить два слоя изоляции Блокировка Открепить и снять с бло- Мостиковый рик по ре- монту элект- рооборудо- вания То же
692 кировки мостиковый контакт и пружину Разобрать блокировку, контакт Контакт »
693 снять неподвижный контакт Зачистить и отполиро- То же »
694 вать контакт Отпаять поврежденный .»
695 контакт, установить и припаять новый кон- такт Установить неподвижный » »
696 контакт, собрать бло- кировку Установить и закрепить Мостиковый »
697 мостиковый контакт и пружину Отрегулировать рассто- контакт Контактор »
яние, ход и давление контактов блокировки
Разряд работы КПД-11ОЕ кпп-пз
количество уз- лов или дета- лей на машину норма време- ни, чел.-час. количество уз- лов или дета- лей на машину норма време- ни, чел.-час.
5 6 7 8 9
4 4 0,07 — —
4 8 0,01 20 0,01
4 8 0,01 40 0,01
4 32 • 0,02 80 0,02
4 32 0,06 80 0,06
4 8 0,02 40 0,02
4 8 0,02 20 0,02
5 4 0,06 0,1
*
218
№ п,'п Содержание работы Единица объема работы Профессия Разряд работы
1 2 3 4 5
698 Катушка реле Проверить катушку на Катушка Слесарь-элект- 6
отсутствие межвитко- вых замыканий: 1 а) катушка без межвитковых замыканий рик по ре- монту элект- рооборудо- вания
699 Срезать наружную изо- ляцию, проверить изо- ляцию обмотки, изоли- ровать на выводах, на- ложить два слоя изо- ляции, намотать бан- даж, покрыть лаком То же То же 4
700 Произвести двойную про- питку в лаке, сушить » » 2
701 Очистить катушку от на- плывов лака, зачистить контактные зажимы, лудить » » 4
РЭВ-571 РЭВ-830 Р-52Б-3 РЭВ-827 РЭВ-816
х 6 6
X >> S’ о 3* ~ и р" о S*
4 \о ХЯ X е; X ч® = ’= чо х»х X <9U’ н?и X г?Ю X -X ч
S 5Г X £ п* л ¥ х X зг Д ГН у
А. о ° 4 о ? * О 2 -
« Я X X х узл грех ени £§. ИНЭ1 и X узл Гро, г X
о то « х х гво на X х 2 <и а 1 х X а о X X
Г > . X •** X О •»* X О •** X ft X
£ X то X ’х то * X то 2 "S то то
п * г S ч г- та а ли* ал р, 4
о £ о g О X о о S о о §
Rf X ТО ‘X г(
6 7 8 9 10 11 12 13 14 15
Реле
1 0,04 1 0,04 3 0,04 2 0,04 1 0,04
1 0,15 1 0,15 3 0,15 2 0,15 1 0,15
1 0,08 1 0,08 .3 0,08 2 0,08 1 0,08
1 0,06 1 0,06 3 0,06 2 0,06 1 0,06
613
Примечание. После пункта 704 выполняются работы, предусмотренные пунктами 7004-702,
086
705 706 707 708 709 — № п/н
Подвижный (неподвиж- ный) контакт Зачистить и отполиро- вать контакт Отпаять поврежденный контакт на шпильке, установить и припаять новый контакт Отпаять поврежденный контакт на мостиковом контакте, установить новый контакт, припа- ять Срубить поврежденный контакт с якоря, уста- новить и припаять но- вый контакт Рихтовать пластину мос- тикового контакта i го Содержание работы
’“I Й ® й » « ° S О tr О v * * е £» X * Ж О 4 W Единица объема работы
Слесарь-элект- рик по ре- монту элект- рооборудо- вания То же » » » л Профессия
КЗ 4* 4ь 4^ сл Разряд работы
ЬО | 4^ ф» ОО о Количество узлов или деталей на троллейбус I РЭВ-571 |
О -° 1 -° ъ <? О О 05 о Ю ' СЛ 4ж -4 Норма времени, чел.-час.
ND I 4^ 0О 00 Количество узлов или деталей на троллейбус РЭВ-830 |
-° 1 -° -° Р . S । . S 2 CD Норма времени, чел.-час.
1 »О | кэ ф. © Количество узлов или деталей на троллейбус
1 S 1 8 2 Норма времени, чел.-час.
ЬО I 4^ 4^ 00 Количество узлов или деталей на троллейбус РЭВ-827 I
0,04 0,06 0,05 0,02 Норма времени, чел.-час.
КЗ 1 4^ 4L X Количество узлов или деталей на троллейбус РЭВ-816
о О о о р ' р Ъ "° ГО С'| со з; | Норма времени, чел.-час.
№ п/п Наименование операций и содержание работы Количество узлов или 1 деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
710 711 712 713 714 715 716 717 718 . 719 720 721 Сборка узлов Скомплектовать детали по комплектовочной ведомости Продуть сжатым возду- хом, протереть детали Реле времени PBI типа РЭВ-816 Установить и закрепить на сердечник катушку реле Установить и закрепить на якорь реле мостико- вый контакт Установить и закрепить на основание реле ка- тушку и якорь в сборе Установить и закрепить на реле шпильку с не- подвижным контактом Отрегулировать раствор, контактное нажатие и притирание контактов Установить реле на стенд, подсоединить провода Проверить на пробой сопротивление изоля- ции катушки, сопро- тивление изоляции между контактами и корпусом Проверить полярность катушки, работу реле под напряжением, на- строить согласно ТУ Зафиксировать положе- ние регулируемых де- талей краской, марки- ровать, снять со стен- да Реле минимального тока РТМ типа РЭВ-830 Установить и закрепить на сердечник катушку реле 1 1 1 2 1 4 1 1 1 1 1 1 Комплект То же Катушка Мостиковый контакт Реле Контакт Реле То же » » Катушка Слесарь-элек- . трик по ремон- ту электрообо- рудования То же » » » » » » 3 1 4 4 4 4 5 5 6 6 3 4 0,07 0,3 0,06 0,04 0,05 0,05 0,12 0,07 0,08 0,15 0,04 0.06
221
№ и/п Наименование операции и содержание работы Количество узлов или деталей и а машину Единица объема работы Профессия Разряд работы f 1орма времени, чел.-час
1 2 3 4 5 6 7
722 Установить и закрепить на якорь реле мости- ковый контакт 2 Мостиковый контакт Слесарь-элект- рик по ре- монту элект- рооборудо- вания 4 0,04
723 Установить и закрепить на основание реле ка- тушку и якорь в сборе 1 Реле То же 4 0,05
724 Установить и закрепить на реле шпильку с не- подвижным контактом 4 Контакт 4 0,05
725 Отрегулировать раствор, контактное нажатие и притирание контактов 1 Реле 5 0,12
726 Установить реле на стенд, подсоединить провода 1 То же 5 0,07
727 Проверить сопротивление изоляции катушки, сопротивление изоля- ции между контактами и корпусом 1 » 6 0,03
728 Проверить полярность катушки, работу реле под напряжением, на- строить согласно ТУ 1 6 0,15
729 Зафиксировать положе- ние регулируемых де- талей краской, марки- ровать, снять со стен- да Реле ускорения РУ типа Р-52Б-3 1 3 0,04
730 Установить и закрепить в пластмассовом изо- ляторе неподвижный контакт 2 Контакт » 4 0,05
731 Установить и закрепить на сердечник катушку 3 Катушка » ' 4 0,06
732 Установить и закрепить на основание катушки в сборе, якорь, пружи- ну и неподвижные кон- такты в пластмассовом изоляторе 1 Реле » 4 0,15
733 Отрегулировать раствор, контактное нажатие и притирание контактов 1 То же 5 0,07
734 Установить реле на стенд, подсоединить провода 1 » 5 0,07
222
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица. объема работы . Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
735 Проверить на пробой 1 Реле Слёсарь-элек- 6 0,15
сопротивление изоля- трик по ремон-
ции катушек, сопротив- ту электрообо-
ление изоляции между контактами и корпусом рудования 0,2
736 Проверить полярность 1 То же* То же 6
катушек, работу реле под напряжением, на- строить согласно ТУ 0,04
737 Зафиксировать положе- 1 » » 3
ние регулируемых де- талей краской, марки-
ровать, снять со стенда
Реле минимального
напряжения PH
типа РЭВ-827
738 Установить и закрепить 2 Катушка 4 0,06
на сердечник катушку
739 Установить и закрепить 2 Мостиковый 4 0,04
на якорь реле мости- ковый контакт контакт
740 Установить и закрепить 1 Реле » 4 0,05
на основание реле ка- тушку и якорь в. сборе
741 Установить и закрепить 4 Контакт » 4 0,05
на реле шпильку с не- подвижным контактом
742 Отрегулировать раствор, 1 Реле 5 0,12
контактное нажатие и притирание контактов
743 Установить реле на 1 То же » 5 0,07
стенд, подсоединить провода
744 Проверить сопротивление 1 » 6 0,08
изоляции катушки, сопротивление изоля- ции между контакта- ми и корпусом
745 Проверить полярность 1 » 6 0,15
катушек, работу реле под напряжением, на- строить согласно ТУ
746 Зафиксировать положе- 1 3 0,04
ние регулируемых де- талей краской, марки-
ровать, снять со стенда 4
223
U/U ohf Наименование операций и содержание работы Количество узлов или деталей । на машину Единица объема работы Профессия Разряд работы Норма времени, чсл.;час
1 2 3 4 5 6 7
Реле максимального тока РТ типа РЭВ-571
747 748 749 750 751 752 753 754 755 Установить и закрепить на сердечник катушку Установить и закрепить на якорь мостиковый контакт Установить и закрепить на основание реле ка- тушку в сборе и якорь в сборе Установить и закрепить на реле неподвижный контакт Отрегулировать раствор, контактное нажатие и притирание контактов Установить реле на стенд, подсоединить Провода Проверить сопротивле- ние изоляции катушки, сопротивление изоля- ции между контактами и корпусом Проверить полярность катушки, работу реле под напряжением, на- строить согласно ТУ Зафиксировать положе- ние регулируемых де- талей краской, марки- ровать, снять со стенда 1 1 1 2 1 1 1 1 1 Катушка Мостиковый контакт Реле Контакт Реле То » Слесарь-элек- трик по ремон- ту электрообо- рудования То же » » » » » » 4 4 4 4 5 5 6 6 3 0,06 0,04 0,05 0,04 0,1 0,07 0,06 0,15 U,04
Контактор КПД-ПОЕ
756 757 758 Собрать, установить и закрепить на ярмо подъемную катушку, якорь Установить и закрепить на контактор блоки- ровку Установить и закрепить на контактор главный подвижный и непод- вижный контакт 4 4 4 Контактор Блокировка Контактор » 4 4 4 0,15 0,09 0,06
224
№ п/п Наименование операций и содержание работы Количество узлов или | деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
759 Отрегулировать раствор, контактное нажатие и притирание главного подвижного и непод- вижного контактов Контактор КПП-113 4 Контактор Слесарь-элек- трик по ремон- ту электрообо- рудования 5 0,12
760 Собрать, установить и закрепить на ярмо подъемную катушку, якорь 5 То же То же 4 0,13
761 Установить и закрепить на контакторе блоки- ровку 10 Блокировка э 4 0,07
762 Установить и закрепить на контактор главный подвижный, и непод- вижный контакты 5 Контактор 4 0,06
763 Отрегулировать раствор, контактное нажатие и притирание главного подвижного и непод- вижного контактов Испытание и наладка контактора 5 То же » 5 0,12
764 Установить контактор на стенд, подсоединить провода 9 5 0,07
765 Установить расстояние между главными и вспомогательными кон- тактами. по ТУ 9 > 6 0,14
766 Проверить на пробой расстояние между главными контактами, состояние изоляции согласно ТУ 9 I » 6 0,14
767 Установить напряжение срабатывания настрой кой возвратной пружи- ны по ТУ : 9 > » 6 0,1
768 Зафиксировать краской положение регулиро- вочного болта, марки- ровать, снять со стенда г 9 L 3 0,05
225
Наименование операций о > р X я Xs® - Единица 1 объема Профессия tf 3 х о я х я
a с и содержание работы 5 о я s ч р ! работы х н Q. О п© sgr Нч
% о со и те Е( я । я со СХ £Х 2 ао X д з*
1 2 3 4 5 6 7
Изготовление жгута
769 Поместить бухту прово- 1 Жгут Слесарь-элек- 4 1,2
дов на верстак, наре- зать согласно перечню, зачистить, лудить кон- цы, маркировать Закрепить наконечники, трик по ремон- ту электрообо- рудования 2,6
770 1 То же То же 4
паять в ванне, марки- ровать • 1,7
771 Собрать провода в жгут, 1 > > 3
бандажировать, по- крыть бандаж лаком
Сборка контакторной
панели
772 Установить и закрепить кронштейн на панели Установить и закрепить 2 Кронштейн > 3 0,1
на панели:
773 реле РТ (РЭВ-571) 1 Реле > 4 0,64
774 реле РМТ (РЭВ-830) 1 То же > 4 0,07
775' реле РУ (Р-52Б-3) 1 » » 4 0,12
776 реле PH (РЭВ-827) 1 » 4 0,07
777 реле РВ (РЭВ-816) 1 » 4 0,1
778 шунт 75 ШСМ 1 Шунт » 4 0,09
779 резистор ПЭВ-75 1 Резистор » 4 0,06
(7,5 кОм) 0,08
780 предохранитель 3 Предохрани- » 4
тель
781 контактор КПД-ИОЕ 4 Контактор » 4 0,12
782 дугогасительную катуш- 4 Катушка » 4 0,05
ку контактора КПД-НОЕ
783 контактор КПП-113 5 Контактор > 4 0,11
784 дугогасительную катуш- ку конкатора КПП-113 Установить на контакто- 5 Катушка » 4 0,05
ре дугогасительную ка- меру: -
785 контактор КПД-НОЕ 4 Камера > 4 0,03
786 Контактор КПП-113 5 То же » 4 0,03
787 Установить и закрепить 1 Панель » 4 3,0
жгут, присоединить на- конечники провода к аппаратам контактор- ной панели
788 Установить панель на 1 То же » 6 1,25
стенд, подсоединить провода, проверить па- нель на диэлектриче- скую прочность, прове-
226
№ п/п 1 Наименование операций и содержание работы о и ч я S а ч s о СП <и Я а Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7_^
рить правильность и очередность включения контакторов, работу реле, маркировать, снять со стенда
§ 11. ПАНЕЛЬ ПР-119
789 Разборка на узлы Установить панель в ка- 1 Панель Слесарь-элек- 1 0,05
- меру, обдуть сжатым воздухом, протереть трик по ремон- ту электрообо- рудования
790 Установить панель на стенд, • отсоединить провода, снять реле РЭВ-816 с панели Разборка узлов 1 Реле То же 3 0,07
Примечание. Нормы времени на разборку реле см. пп. 6634-666. 7
Мойка и дефектовка
деталей
791 Промыть, протереть де-
тали
792 Дефектовать, маркиро-
вать’детали
Ремонт
Реле РЭВ-816
1 Комплект Слесарь-элек- 1 0,1
1 То же трик по ремон- ту электрообо- рудования То же 4 0,08
Примечание. Нормы времени на ремонт реле см. пп. 6984-702, 705—
707, 709 (по гр. 15).
793 Сборка узлов Скомплектовать детали 1 Комплект Слесарь-элек- 3 0,04
по комплектовочной ведомости трик по ремон- ту электрообо- рудования
794 Продуть сжатым возду- хом, протереть Реле РЭВ-816 1 То же То же 1 0,05
Примечание. Нормы времени на сборку узлов реле см. пп. 7124-720.
15* 227
№ п/п Наименование операций и содержание работы Количество ♦ узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
795 796 Сборка панели Установить и закрепить на панель реле . РЭВ-816, подсоединить провода Установить панель на стенд, подсоединить провода, проверить ди- электрическую проч- ность, работу реле, от- соединить провода, снять со стенда, мар- кировать 1 , 1 Реле Панель Слесарь-элек- трик по ремон- ту электрообо- рудования То же 4 6 0,12 0,2
§ 12. ГРУППОВОЙ РЕОСТАТНЫЙ КОНТРОЛЛЕР ЭКГ-20Б-1
797 Разборка на узлы Установить контроллер в 1 Контроллер Слесарь-элек- 1 0,1
камеру, обдуть сжатым воздухом, протереть трик по ремон- ту электрообо- рудования 0,48
798 Установить контроллер на стенд, отсоединить концы проводов от клеммы аппаратов 1 То же То же 3
799 Открепить и снять шес- терни с контроллера 1 » 3 0,4
800 Открепить и снять с па- нели кулачковый эле- мент (тип КЭ-42, КЭ-54, КЭ-61) 21 Элемент 3 0,05
801 Открепить и снять кулач- ковый вал в сборе 1 Кулачковый вал > 3 0,25
802 Открепить и снять резис- тор ПЭ-75 2 Резистор » 3 0,05
803 Открепить и снять элек- тродвигатель ПЛ-072Д 1 Электродви- гатель > 3 0,11
804 Открепить и снять реле СР (типа РМ-3000) 1 Реле » 3 0,04
805 Открепить и снять жгу- ты проводов Разборка узлов Реле СР (типа РМ-3000) 1 Контроллер » 3 0,15
806 Открепить и снять с ос- нования реле якорь в сборе и катушку в . сборе 1 Реле » 3 0,03
228
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия । Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
807 Открепить и снять с ос- нования реле шпильку с неподвижным кон- тактом 4 Контакт Слесарь-элек- трик по ремон- ту электрообо- рудования 3 0,04
808 Открепить и снять с яко- ря мостиковый контакт 2 Мостиковый контакт То же 3 0,04
809 Открепить и снять с яр- ма реле катушку, снять сердечник Кулачковый вал 1 Катушка > 3 0,04
810 Спрессовать с вала 2 подшипника, откре- пить и снять 22 кулач- ковых и 24 дистанци- онных шайбы Кулачковый элемент КЭ-61 1 Кулачковый вал > 3 0,3
811 Открепить и снять шунт, 2 фигурные шайбы, пружину, толкатель, выпрессовать ось, снять с неподвижного эле- мента вращающий ры- чаг с подвижным кон- тактом Кулачковый элемент КЭ-42 12 Элемент > 3 0»!
812 Выпрессовать ось, снять с неподвижного * эле- мента рычаг с подвиж- ным мостиковым кон- тактом, пружину Кулачковый элемент КЭ-54 8 > > 3 0,03
813 Выпрессовать ось, снять с неподвижного эле- мента рычаг с подвиж- ным мостиковым кон- тактом, пружину Мойка и дефектовка деталей 1 > > 3 0,04
814 Промыть, протереть де- тали 1 - Комплект > 1 0,3
229
с g Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7__
815 Дефектовать, маркиро- 1 Комплект Слесарь-элек- 4 0,25
вать детали трик по ремон- ту электрообо-
рудования
Ремонт
Катушка реле
816 Проверить* катушку на 1 Катушка То же 6 ож
отсутствие межвитко- вых замыканий
а) кату ш к а без
межвитковых за- мыканий
817 Срезать наружную изо- ляцию, проверить изо- ляцию обмотки, изоли- ровать на выводах, на- ложить два слоя изо- ляции, намотать бан- даж, покрыть лаком Произвести двойную про- 1 То же » 4 Д15 0,08
818 1 > > 2
питку в лаке, сушить 0,06
819 Очистить катушку от наплывов лака, зачис- тить контактные зажи- мы, лудить Проверить катушку на 1 > > 4
0,06
820 1 » 6
отсутствие межвитко-
- вых замыканий б) катушка с меж-
витковыми за- мыканиями
821 Намотать катушку на 1 » 4 0,8
каркас, изолировать по слоям, изолировать на выводах - 0,08
822 Лудить выводные концы, 1 > > 4
припаять контактные зажимы, наложить два слоя изоляции, нало- жить бандаж, покрыть лаком
Примечание. После пункта 822 выполняются работы, предусмотренные
пунктами 8184-820.
823 Подвижный (неподвижный) контакт Зачистить и отполиро- 8 Контакт Слесарь-элек- 4 0,04
вать контакт трик по ремон- ту электрообо-
рудования
230
— № п/п Наименование операций и содержание работы о >» ® s S « K’S 3 s 54S о о л Единица объема работы Профессия Разряд работы Норма времени, чел.-час
2 3 4 5 6 7
824 Отпаять поврежеденный контакт на шпильке, установить и припаять новый контакт 4 Контакт. Слесарь-элек- трик по ремон- ту электрообо- рудования 4 0,06
825 Отпаять поврежденный контакт на мостиковом контакте, установить и припаять новый кон- такт 4 То же То же 4 0,05
826 Рихтовать пластину мос- тикового контакта Кулачковый вал 4 Мостиковый контакт » 2 0,02
827 Отрихтовать вал, калиб- ровать резьбу Кулачковая шайба 1 Вал » 3 0,08
828 Зачистить заусенцы, ско- лы на кулачковой шай- бе Кулачковый элемент КЭ-61 Вращающий рычаг 22 Шайба > 3 0,03
829 Спилить расклепанную часть оси, выпрессо- вать ось, снять ролик с рычага 12 Рычаг > 3 0,04
830 Установить на рычаг но- вый ролик, запрессо- вать ось, расклепать 12 То же > 4 0,06
831 Зачистить и отполиро- вать контакт 12 Контакт > 4 0,08
832 Открепить и снять с ры- чага контактодержа- тель 12 Контакто- держатель » 4 0,02
833 Отпаять негодный кон- такт, установить но- вый, припаять Установить и закрепить контактодержатель на рычаг Корпус элемента 12 Контакт » 4 0,1
834 . 12 Контакто- держатель > 4 0,03
835 Зачистить и- отполиро- вать контакт 12 Контакт » 4 0,08
836 Открепить и снять с кор- пуса контактодержа- тель 12 Контакто- держатель > 4 0,02
231
с £ Наименование операций и содержание работы I Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы s ° 5 «7 « у • ° о. О I и з1
1 2 3 4 5 6 7
837 Отпаять негодный кон- такт, установить но- вый, припаять 12 Контакт Слесарь-элек- трик по ремон- ту электрообо- 4 0,1
838 Установить и закрепить контактодержатель на корпус Кулачковый элемент КЭ-42 Рычаг 12 Контакто- держатель рудивания То же 4 0,03
839 Снять с рычага мостико- вый контакт, пружину 8 Мостиковый контакт 4 0,01
840 Спилить расклепанную часть оси, выпрессо- вать ось, снять ролик Установить на рычаг ро- лик, запрессовать ось, расклепать 8 Рычаг 3 0,04
841 8 То же 4 0,06
842 Зачистить и отполиро- вать контакт 16 Контакт 4 0,04
843 Отпаять поврежденный контакт, установить новый, припаять Рихтовать пластину мос- тикового контакта 16 То же 4 0,06
844 8 Мостиковый контакт 2 0,02
845 Установить на рычаг пружину, мостиковый контакт Корпус элемента 8 То же > 4 0,02
846 Зачистить и отполиро- вать контакт 16 Контакт 4 0,04
847 Открепить и снять с кор- пуса неподвижный кон- такт 16 То же 4 0,03
848 Отпаять поврежденный контакт, установить новый, припаять Установить и закрепить на корпус неподвиж- ный контакт 16 > 4 0,06
849 16 » 4 0,04
232
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
850 851 852 853 854 855 856 857 858 859 860 86f 1 Кулачковый элемент КЭ-54 Рычаг Спилить расклепанную часть оси, выпрессо- вать ось, снять 2 ро- лика Открепить и снять с ры- чага 2 фигурные шай- бы, толкатель, пружи- ну, мостиковый кон- такт Зачистить и отполиро- вать контакт Срубить с мостикового контакта спаренный контакт, установить новый, расклепать Установить и закрепить на рычаг толкатель, пружину, 2 фигурные шайбы и мостиковый контакт Установить на рычаг 2 ролика, запрессовать ось, расклепать Корпус элемента Зачистить и отполиро- вать контакт Открепить и снять с кор- пуса неподвйжный контакт Отпаять поврежденный контакт, установить новый, припаять Установить и закрепить на корпус неподвиж- ный контакт Сборка узлов Скомплектовать детали по комплектовочной ведомости Продуть сжатым возду- хом, протереть детали 1 1 4 4 1 1 4 4 4 4 1 1 Рычаг То же Контакт То же Рычаг То же Контакт То же > > Комплект То же Слесарь-элек- трик по ремон- ту электрообо- рудования То же » > > » » > > > 3 3 4 4 4 4 4 4 4 4 3 1 0,04 0,03 0,04 0,08 0,05 0,06 0,04 0,03 0,06 0,05 0,15 0,17
233
/
u/u w Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 л 7
862 Кулачковый элемент КЭ-54 Установить на корпус 1 Элемент Слесарь-элек- 4 0,06
элемента пружину, ры- чаг, запрессовать ось, закрепить трик по ремон- ту электрообо- рудования
863 Отрегулировать контакт- ный зазор Кулачковый элемент КЭ-42 1 То же То же 5 0,1
864 Установить на корпус элемента пружину, ры- чаг, запрессовать ось, закрепить 8 > > 4 0,05
865 Отрегулировать контакт- ный зазор Кулачковый элемент КЭ-61 8 > .> 5 0,1
866 Установить на корпус элемента вращающий рычаг, установить и закрепить толкатель, пружину, 2 фигурные шайбы, шунт, запрес- совать ось, закрепить Отрегулировать контакт- ный зазор Кулачковый вал 12 > > ' 4 0,12
867 12 > > 5 0,1
868 Установить, напрессовать и закрепить 24 дистан- ционные и 22 кулачко- вые шайбы, напрес- совать на вал 2 под- шипника, окрасить эмалью Реле СР (типа РМ-3000) 1 Кулачковый вал 5 0,35
869 Установить на сердечник катушку, установить и закрепить катушку на ярме 1 Катушка > 4 0,06
870 Установить и закрепить на якорь мостиковый контакт 2 Мостиковый контакт >• 4 0,05
234
J п/u w Наименование операций и содержание работы Количество - узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
871 Установить и закрепить на основание шпильку с неподвижным кон- тактом 4 Контакт Слесарь-элек- трик по ремон- ту электрообо- рудования 4 0,05
872 Установить и закрепить на основание катушку в сборе и якорь в сбо- 1 Реле То же 4 0,05
873 ре Отрегулировать раствор, контактное нажатие и притирание контак- тов 1 То же > 5 од
874 Установить реле на стенд, подсоединить провода 1 > > 5 0,07
875 Проверить сопротивле- ние изоляции катушки, сопротивление изоля- ции между контактами и корпусом 1 » 6 0,06
876 Проверить полярность катушки, работу реле под напряжением, на- строить согласно ТУ 1 Реле > 6 0,15
877 Зафиксировать положе- ние регулируемых де- талей краской, марки- : ровать, снять со стенда Сборка группового реостатного контроллера 1 То же > 3 0,04
878 Установить и Закрепить на раму контроллера реле СР (типа . РМ-3000) 1 > > 4 0,06
879 Установить и закрепить на раму контроллера кулачковый вал в сборе Установить и закрепить на панель контроллера кулачковый элемент (тип КЭ-42, КЭ-54, КЭ-61) 1 Кулачковый вал > 4 0,32.
880 21 Элемент » 4 0,06
881 Отрегулировать прилега- ние и давление Кулач- ковых элементов к кулачковым шайбам 1 Контроллер > 5 0,6
235
Наименование операций 2 >* ®а S ° 5 <u So В Единица объема Профессия tf з К о я X ГО
5. е и содержание работы ± я ч 2 ± о го S 5 Ч Е- работы К (- сх о н \О о £
% О п <и <я X >» «=( ж ГО да Си Q. ~ сх <и Хит
1 2 3 4 5 6 7
882 Установить и закрепить 1 Контроллер Слесарь-элек- 5 0,6
шестерни на контрол- трик по ремон-
лер, отрегулировать ту электрообо-
зацепление рудования 0,15
883 Установить и закрепить 1 Электро- То же 4
электродвигатель ПЛ-072Д двигатель
884 Установить и закрепить 1 Контроллер » 4 0,07
жгуты проводов 0,06
885 Установить и закрепить 2 Резистор » 4
резистор ПЭ-75
886 Подсоединить концы 1 Контроллер' 5 0,6
проводов к аппаратам контроллера согласно монтажной схемы
Регулировка и испытание
контроллера
887 Проверить, отрегулиро- 1 То же » 6 0,6
вать ход и правиль- ность срабатывания
кулачковых элементов кулачкового вала -- 0,15
888 Проверить диэлектри- 1 » » 6
ческую прочность изо- ляции на пробой, со-
противление цепи от- носительно корпуса
§ 13. КОНТРОЛЛЕР УПРАВЛЕНИЯ КВП-22Б
889 Разборка на узлы Установить контроллер 1 Контроллер Слесарь-элек- 1 0,1
890 в продувочную камеру, продуть сжатым воз- духом, протереть Открепить и снять го- 1 Головка трик по ремон- ту электрообо- рудования То же 3 0,08
891 ловку реверсивного ва- ла Открепить и снять с 2 Рейка » 3 0,05
892 контроллера рейку хо- дового и тормозного валов в сборе Открепить и снять с 1 Контроллер » 3 0,04
контроллера пружину и стопор храпового ме- ханизма *
236
J3 'с £ 1 Наименование операций и содержание работы Количество >. tj — s s’S з я г- « О Я S П 4) Я >> Е( X 1 1 1 Единица объема работы Профессия Разряд работы Норма времени, чел.-час
2 3 4 5 6 7
893 Открепить и снять с 1 Рейка Слесарь-элек- 3 0,05
894 контроллера рейку ре- версивного вала в сбо- ре Рассоединить привод 1 Вал трик по ремон- ту электрообо- рудования То же 3 0,04
895 тормозного вала, от- крепить и снять крыш- ки подшипников Открепить и снять с ра- 1 Контроллер 3 0,15
896 мы контроллера 2 шпильки, ходовой, тормозной и реверсив- ный валы в сборе Разборка узлов Ходовой и тормозной валы Рассоединить тормозной 2 Вал > 3 0,04
897 вал с ходовым валом Ходовой вал Спрессовать с вала под- 1 То же 3 0,12
898 шипник, открепить и снять шестерню, 3 ку- лачковых и 5 дистан- ционных шайб Тормозной вал Спрессовать с вала под- 1 > 3 0,1
899 шипник; открепить и снять втулку привода тормозного вала, 2 ку- лачковых и 3 дистан- ционных шайбы Реверсивный вал Открепить и снять с ва- 1< > 3 0,13
ла рычаг привода тор- мозного вала, зубча- тый сектор, 4 кулачко- вые изоляционные шайбы в сборе с сег- ментами и 3 дистанци- онные шайбы
237
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы S о Св X « S фу * » • £ схо X ® р*
1 2 3 4 5 6 7
900 Рейка ходового и тормозного валов Открепить и снять с рей- 10 Элемент Слесарь-элек- з • 0,05
П ки кулачковый элемент (типа КЭ-42) Кулачковый элемент КЭ-42 римечание. Нормы времен [и на разбс трик по ремон- ту электрообо- рудования >рку кулачково) го ЭЛ( ►мента
см. п., 901 812. Рейка реверсивного вала Открепить и снять с рей- 4 Элемент Слесарь-элек- 3 0,04
902 ки шунт, и пальчико- вый элемент Мойка и дефектовка деталей Промыть, протереть де- 1 Комплект трик по ремон- ту электрообо- рудования » 1 0,25
903 тали Дефектовать, маркиро- 1 То же > 4 0,2
904 вать детали Ремонт Кулачковая шайба с сегментом Зачистить сегмент кулач- 4 Шайба > 4 0,08
905 ковой шайбы от нага- ра, отшлифовать Открепить и снять не- 4 Сегмент > 3 0,1
906 годный сегмент Изготовить новый сег- 4 То же > 4 0,25
907 мент Установить и закрепить 4 > > 4 0,15
908 сегмент на кулачковую шайбу, подогнать Зачистить заусенцы, ско- 4 Шайба > 3 0,03
909 лы на кулачковой шайбе Кулачковая шайба ходового и тормозного валов Зачистить заусенцы, ско- • 5 То же > 3 0,03
лы на кулачковой шайбе
238
Кв п/п Наименование операций н содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
910 Пальчиковый элемент Произвести замер номн- 4 Элемент Слесарь-элек- 4 0,08
911' нальных размеров, об- работать контактную поверхность, притереть Заменить негодный кон- 4 Контакт трик по ремон- ту электрообо- рудования То же 4 0,07
П такт Кулачковый элемент КЭ-42 римечание. Нормы време ни на рем онт кулачково] ГО ЭЛ( t >мента
см. пп 912 8394-849. Ходовой, тормозной и реверсивный валы Отрихтовать вал 3 Вал Слесарь-элек- . 1 . 3 0,08
913 Рама Выпрессовать из рамы 2 Рама трик по ремон- ту электрообо- рудования То же 5 0,15
914 подшипник скольже- ния, запрессовать но- вый, развернуть до номинального размера Калибровать резьбу 2 Шпилька 3 0,1
915 шпильки Калибровать резьбу в 2 Рама > 3 0,15
916 корпусе рамы Сборка узлов Скомплектовать детали 1 Комплект » 3 0,2
917 по комплектовочной ведомости Продуть сжатым возду- 1 То же > 1 0,15
918 хом, протереть детали Рейка реверсивного вала Установить и закрепить 4 Элемент > 4 0,06
П] на рейку пальчиковый элемент, шунт Кулачковый элемент КЭ-42 римечание. Нормы време] 1и на сбор >ку кулачковой ) эл< >мента
см. п. п. 864, 865.
239
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 ’ 2 3 4 5 6 7
919 920 Рейка ходового и тормозного валов Установить и закрепить на рейку кулачковый элемент Реверсивный вал Установить и закрепить на вал рычаг привода тормозного вала, 4 ку- лачковые шайбы в сбо- ре с сегментами, 3 дистанционные шайбы, зубчатый сектор 10 1 Элемент Вал Слесарь-элек- трик по ремон- ту электрообо- рудования То же 4 4 0,08 0,18
921 Тормозной вал Установить и закрепить на вал 2 дистанцион- ные и 3 кулачковые шайбы, втулку приво- да тормозного вала, установить и напрес- совать подшипник 1 То же » 5 0,15
922 Ходовой вал Установить и закрепить на вал 5 дистанцион- ных и 3 кулачковых шайбы, шестерню, ус- тановить и напрессо- вать на вал подшипник 1 » » 5 0,18
923 Тормозной и ходовой валы Соединить ходовой вал с тормозным валом, контролировать разме- ры 1 > > 5 0,1
924 Сборка контроллера управления Установить 2 рамы, за- вести и установить ре- версивный вал в сборе, ходовой и тормозной валы в сборе, устано- вить 2 шпильки, стя- нуть 1 [ Контроллер 5 0,23
240
| № п/п Наименование операции и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 Л 5 6 7
925 Соединить привод тор- 1 Вал Слесарь-элек- 4 0,06
мозного вала, устано- трик по ремон-
вить и закрепить ту электрообо-
крышки подшипников рудования 0,08
926 Установить и закрепить 1 Рейка То же 4
на контроллер рейку реверсивного вала в сборе
927 Отрегулировать приле- 1 Контроллер » 5 0,25
гание и давление паль- чиковых элементов на
сегменты кулачковых шайб
928 Установить и закрепить 1 То же » 4 0,06
на контроллер стопор храпового механизма и пружину
929 Установить и закрепить 2 Рейка » 4 0,1
на контроллер рейки
ходового и тормозного валов в сборе
930 Отрегулировать прилега- 1 Контроллер » 5 0,45
ние и давление кулач- ковых элементов на кулачковые шайбы
931 Установить и закрепить 1 Головка > 4 0,12
головку реверсивного вала
Регулировка
и испытание контроллера
932 Проверить, отрегулиро- 1 Контроллер » 6 0,48
вать ход и правиль- ность срабатывания
кулачковых элементов ходового и тормозного валов •
933 Проверить, отрегулиро- 1 То же > 6 0,2
вать ход и правиль-
ность срабатывания пальчиковых элементов
реверсивного вала
934 Проверить диэлектриче- 1 » > 6 0,15
скую прочность изоля- ции на пробой, сопро-
тивление цепи относи- тельно корпуса
16 Заказ 474
241
u/u w Наименование операций и содержание работы Количество узлов или деталей на машину Единица , объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
§ 14. ТОКОПРИЕМНИК РТ-6И
Разборка на узлы
,935 Ослабить натяжение на 2 Тяга Слесарь-элек- 3 0,2
тяжных пружин тяги, трик по ремон-
открепить и снять две ту электрообо-
крышки подшипников, выпрессовать ось, снять с токоприемника две тяги в сборе рудования
936 Ослабить натяжение пружин упора, выпрес- совать ось, снять с то- коприемника вилку пружинного буфера в сборе Отсоединить провод, от- 2 Вилка То же 3 0,1
937 2 Головка > 3 0,09
938 крепить и снять с то- коприемника головку токоприемника в сборе Штанга
Открепить провод, откре- 2 > 3 0,14
пить и снять две крышки подшипников, выпрессовать ось, снять с основания то- коприемника штангу ।
Разборка узлов Основание токоприемника
939 Открепить и снять крыш- 2 Основание 3 0,08
ку, гайку, корпус с ос- нования токоприем-
ника
940 Спрессовать с опоры две 2 Опора > 3 0,12
внутренние обоймы ко- нических подшипников, дистанционную втулку Корпус
941 Выпрессовать из корпу- 2 > 3 0,09
са две наружные обой- мы конических под-
шипников
Тяга
942 Открепить и снять с тя- 2 Тяга > 3 0,15
ги пружину, винтовую пробку, регулировоч-
ную тягу и корпус шарнира
242
№ п/п Наименование операций и содержание работы Количество узлов илй деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
943 Выпрессовать из корпуса шарнира радиально- сферический двухряд- ный подшипник Вилка пружинного буфера 4 Шарнир Слесарь-элек- трик по ремон- ту электрообо- рудования 3 0,04
944 Открепить и снять с вил- ки две гайки, пружину, сферическую шайбу, пружину, регулировоч- ную гайку с тягой Головка токоприемника 2 Вилка То же 3 0,05
945 Открепить и снять с дер- жателя и токоприемни- ка хомут, резиновую втулку, контактную разрезную втулку, го- ловку токоприемника 2 Держатель > 3 0,12
946 Открепить и снять с го- ловки токоприемника две щеки, контактную вставку, вкладыш, про- кладку, сферический держатель, пяту, щет- ку, пружину Штанга 2 Головка > 3 0,08
947 Открепить и снять со штанги два хомута, открепить держатель нижней штанги и снять верхнюю штангу 2 Штанга > 3 0,1
948 Снять с верхней штанги изолятор 2 То же > 3 0,02
949 Открепить и снять с нижней штанги вилку 2 » > 3 0,05
950 Выпрессовать из вилки радиально-сферический двухрядный подшип- ник 4 Подшипник 3 0,04
951 Вытянуть из вилки про- вод Мойка и дефектовка деталей 2 Вилка » 3 0,03
952 Промыть, протереть де- тали 2 Комплект » 1 0,1
16*
243
a- с £ Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 __7
953 Дефектовать, маркиро- вать детали Ремонт 2 Комплект Слесарь-элек- трик по ремон- ту электрообо- рудования 4 0,18
Верхняя штанга
954 Рихтовать верхнюю штангу, обмотать стек- лолентой в два слоя, окрасить дугостойкой эмалью 2 Штанга То же 3 0,42
Нижняя штанга
' 955 956 Выпрессовать из нижней штанги поврежденную ось, запрессовать но- вую Рихтовать штангу, окра- сить дугостойкой эмалью 2 2 Ось Штанга » > 4 3 0,11 0,2
Вилка штанги
957 Рихтовать вилку 2 Вилка > 3 0,12
$ Головка токоприемника
958 Калибровать резьбу пя- ты, сферического дер- жателя, вкладыша 2 Головка * » 3 0,1
Вилка пружинного * буфера
959 960 Калибровать резьбу вил- ки, регулировочной гайки Произвести 3-х кратное испытание пружины под нагрузкой в тече- ние 2-х минут каждое 2 2 Комплект Пружина » 3 4 0,15 0,12
Тяга
961 Калибровать резьбу пробки, регулировоч- ной тяги, корпуса шар- нира Произвести 3-х кратное испытание пружины под нагрузкой в тече- ние 2-х минут каждое 4 Комплект » 3 0,25
962 4 Пружина > 4 0,12
244
с £ 1 Наименование операций и содержание рдботы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы 1 Норма времени, чел.-час
2 . 3 4 5 6 7
Основание токоприемника
963 Калибровать резьбу опо- ры, корпуса Сборка узлов 2 Комплект Слесарь-элек- трик по ремон- ту электрообо- рудования 3 0,19
964 Скомплектовать детали по комплектовочной ведомости 2 То же То же 3 , 0,15
965 Продуть сжатым возду- хом, протереть детали Штанга 2 1 0,2
966 Затянуть в вилку провод 2 Вилка 4 0,05
967 Запрессовать в вилку радиально-сферический двухрядный подшип- ник 4 Подшипник 5 0,08
968 Затянуть в нижнюю штангу провод, уста- новить и закрепить вилку пружинного бу- фера 2 Штанга 4 0,07
969 Затянуть в верхнюю штангу и изолятор провод, установить изолятор на верхнюю штангу Головка токоприемника 2 То же » 4 0,04
970 Установить и закрепить на пяте пружину, щет- ку, сферический дер- жатель, прокладку, вкладыш, контактную вставку, две щеки 2 Головка 4 0,12
971 Установить и закрепить на держатель головку токоприемника, кон- тактную разрезную втулку, резиновую втулку, хомут 2 Держатель 4 0,15
245
H/U obf Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
972 Вилка пружинного буфера Установить и закрепить 2 Вилка Слесарь-элек- 4 0,08
973 на вилку регулировоч- ную гайку с тягой, пружину, сферическую шайбу, пружину, 2 гайки Тяга Запрессовать в корпус 4 Шарнир трик по ремон- ту электрообо- рудования » 5 0,08
974 шарнира радиально- сферический двухряд- ный подшипник Установить и закрепить 4 Тяга » 4 0,18
975 корпус шарнира, регу- лировочную тягу, вин- товую пробку, пружи- ну Основание токоприемника Запрессовать в корпус 2 Корпус » 5 0,15
976 две наружные обоймы конических подшипни- ков Напрессовать на опору 2 Ойора » 5 0,22
977 внутреннюю обойму конического подшипни- ка, дистанционную втулку, внутреннюю обойму конического подшипника, закрепить Установить на опору 2 Основание > 4 0,08
978 корпус, установить и закрепить крышку Сборка токоприемника Затянуть провод в го- 2 Головка » 4 0,14
ловку токоприемника, установить и закре- пить провод к держа- телю, головку токо- приемника в сборе на штангу
246
№ п/п Наименование операций и содержание работы Количества узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
979 Установить на основание 2 Штанга Слесарь-элек- 4 0,2
токоприемника штангу, трик по ремон-
совместить и запрессо- ту электрообо-
вать ось, установить и закрепить две крышки подшипников, провод рудования
980 Установить на основание 2 Вилка То же 5 0,18
токоприемника вилку
пружинного буфера в сборе, совместить, за-
прессовать и закрепить ось, установить в про- резь на штаиге тягу регулировочной гайки, отрегулировать и затя- нуть пружины
981 Установить на основание 2 Тяга 5 0,27
токоприемника две тя- ги в сборе, совместить, запрессовать « закре- пить ось, установить и
закрепить две крышки подшипников, устано-
вить на ось натяжных пружин натяжные пру- жины, отрегулировать и затянуть пружины
982 Проверить сопротивле- 2 Токоприем- > 6 0,16
ние изоляции токопри- емника на пробой ник
§ 15. ПАНЕЛЬ УПРАВЛЕНИЯ
983 Разборка Снять высоковольтный 1 Предохра- Слесарь-элект- 3 0,01
984 предохранитель Снять низковольтный 7 нитель То же рик по ремон- ту электрообо- рудования То же 3 0,01
985 предохранитель Отсоединить провода, от- крепить и снять: жгут в сборе с колодкой 2 Жгут > 3 0,09
986 разъема шунт амперметра 1 Шунт > 3 0,05
987 переключатель 1 Переклю- > 3 0,06
чатель
247
№ п/п Наименование операций и содержание работы о > н S х о ® OJ = о 3 s й 4 2 ± О «J S 5 г; н О Г> О) я Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
988 прерыватель электромаг- нитный 1 Преры- ватель Слесарь-элек- трик по ремон- ту электрообо- рудования 3 0,05
989 звонок 2 Звонок То же 3 0,06
990 выключатель (тумблер) Мойка и дефектовка деталей 19 Выключа- тель 3 0,06
991 Промыть, протереть де- тали 1 Комплект > 1 0,05
“992 Дефектовать, маркиро- вать детали Ремонт 1 То же » 4 0,12
993 Зачистить держатель вы- соковольтного предо- хранителя 2 Держатель > 3 0,02
994 Зачистить держатель низковольтного предо- хранителя 14 То же > 3 0,02
995 Заменить негодный дер- жатель высоковольт- ного предохранителя 2 » » 3 0,03
996 Заменить негодный дер- жатель низковольтного предохранителя 14 > > 3 0,03
997 Заменить перегоревшую вставку высоковольт- ного предохранителя 1 Предохра- нитель > 3 0,04
998 Заменить перегоревшую вставку низковольтно- го предохранителя 7 То же > 3 0,03
999 Припаять отпаявшийся конец провода на ко- лодке разъема жгута 1 Провод » 4 0,01
1000 Отпаять поврежденный жгут от колодки разъ- ема Изготовление жгута панели управления 2 * Жгут > 4 0,1
1001 Поместить бухту прово- дов на верстак, наре- зать согласно перечню, зачистить, лудить концы, маркировать 2 То же » 4 1,02
248
u/u ад Наименование операций и содержание работы 2 > 5 s я f > Я 2**5 3 ® о то S 5 то ь Единица объема работы Профессия Разряд работы Норма времени, чел.-час
П <и ТО >» < X
1 2 3 4 5 б 7
1002 Закрепить наконечники, паять в ванне, марки- ровать 2 Жгут Слесарь-элек- трик по ремон- ту электрообо- рудования 4 1,65
1003 Собрать провода в жгут, бандажировать 2 > То же 3 1,35
1004 Припаять провода жгута к колодке разъема Сборка 2 > > 4 0,18
1005 Скомплектовать детали по комплектовочной ведомости 2 Комплект 3 0,07
1006 Продуть сжатым возду- хом, протереть детали 1 То же 1 0,1
1007 Установить низковольт- ный предохранитель 7 Предохра- нитель 3 0,01
1008 Установить высоковольт- ный предохранитель Установить, присоеди- нить провода, закре- пить: 1 То же 3 0,01
1009 выключатель (тумблер) 19 Выключа- тель » 3 0,08
1010 звонок 2 Звонок 3 0,07
1011 прерыватель электромаг- нитный 1 Прерыва- тель 4 0,07
1012 переключатель 1 Переклю- чатель 3 0,07
1013 шунт амперметра 1 Шунт > 3 0,07
101.4 жгут в сборе с колодкой разъема 2 Жгут » 4 0,16
1015 Установить панель уп- равления на стенд, ис- пытать согласно ТУ, снять со стенда, мар- кировать 1 Панель уп- равления 6 0,15
§ 16. ПАНЕЛЬ ПРИБОРОВ
1016 Разборка Обдуть панель управле- 1 Панель уп- Слесарь-элект- 1 0,03
1017 ’ ния сжатым воздухом, протереть равления рик по ремон- ту электрообо- рудования
Снять колпачок, вынуть сигнальную лампу 8 Лампа То же 3 0,03
1018 Снять неоновую лампу Отсоединить провода, от- крепить и снять: 1 То же 3 0,04
249
№ п/п Наименование операций и содержание работы | Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
1019 1020 1021 1022 1023 1024 1025 1026 1027 жгут в сборе с вставкой разъема амперметр вольтметр спидометр часы переключатель патрон сигнальной лам- пы держатель неоновой лам- пы Открепить и снять с по- казывающего прибора сигнальную лампу 1 2 1 1 1 2 8 2 8 Жгут Амперметр Вольтметр Спидометр Часы Переключа- тель Патрон Держатель Лампа Слесарь-элект- рик по ремон- ту электрообо- рудования То же » » > > 3 3 3 3 3 3 3 3 3 0,1 0,05 0,05 0,07 0,07 0,07 0,03 0,04 0,02
Мойка и дефектовка деталей
1028 1029 Промыть, протереть де- тали Дефектовать, маркиро- вать детали 1 1 Комплект То же > » 1 4 0,05 0,11
Ремонт
1030 1031 1032 1033 1034 1035 Зачистить держатель не- оновой лампы Заменить негодный дер- жатель неоновой лам- пы > Зачистить патрон (дер- жатель) сигнальной лампы показывающего прибора Зачистить патрон сиг- нальной лампы Припаять отпаявшийся конец провода на вставке разъема жгута Отпаять поврежденный жгут от вставки разъ- ема 2 2 8 8 1 1 Держатель То же Патрон То же Провод Жгут » » » » » • » 3 3 3 3 4 4 0,02 0,03 0,03 0,03 0,01 0,1 .
Изготовление жгута панели приборов
1036 Поместить бухту прово- дов на верстак, наре- зать согласно перечню, зачистить, лудить кон- цы МЯПКИПППЯТк 1 То же > 4 1,3
250
n/u W Наименование операций к содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд | работы Норма времени, 'чел.-час
1 2 3 4 5 6 7
1037 Закрепить наконечники 1 Жгут Слесарь-элек- 4 1,73
паять в ванне, марки- ровать Собрать провода в жгут, < трик по ремон- ту электрообо- рудования 3 1,43
1038 1 То же То же
бандажировать 0,19
1039 Припаять провода жгута 1 » » 4
к вставке разъема
Сборка
1040 Скомплектовать детали 1 Комплект 3 0,08
по комплектовочной ведомости
1041 Продуть сжатым возду- хом, протереть детали Установить на показыва- 1 То же » 1 0,12
1042 8 Лампа 3 0,03
ющий прибор сигналь- ную лампу
Установить, присоеди-
нить провода, закре- пить, проверить в ра- боте:
1043 держатель неоновой лам- 2 Держатель > 3 0,05
пы
1044 патрон сигнальной лампы 8 Патрон > 3 0,03
1045 переключатель 2 Переключа- » 3 0,1
тель
1046 часы 1 Часы > 4 0,09 .
1047 спидометр 1 Спидометр » 4 0,09
1048 вольтметр 1 Вольтметр 4 0,07
1049 амперметр 2 Амперметр 4 0,07
1050 жгут в сборе с вставкой 1 Жгут » 4 0,13
1051 рЗЗЪсМа Установить неоновую 1 Лампа 3 0,05
1052 лампу Установить в патрон 8 То же 3 0,04
сигнальную лампу, проверить в работе,
1053 закрыть колпачком Установить панель при- 1 Панель уп- > 6 0,1
боров на стенд, испы- тать согласно ТУ, мар- равления
кировать, снять со стенда
251
U/U Stf Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
§ 17. РЕЛЕ-РЕГУЛЯТОР РР-361А
Разборка на узлы
1054 Обдуть сжатым возду- 1 Реле-регу- Слесарь-элект- 1 0,03
хом, протереть лятор рик по ремон- ту электрообо-
рудования
1055 Открепить и снять боко- 1 Крышка То же 3 0,03
вую крышку 0,06
1056 Открепить и снять ниж- 1 То же > 3
нюю крышку
1057 Открепить и снять верх- 1 » » 3 0,07
нюю крышку 0,02
1058 Открепить и снять крыш- 1 » 3
1059 ку транзистора Открепить и снять пере- 8 Перемычка > 3 0,02
1060 Открепить и снять блок 1 Блок-реле 3 0,08
реле
Разборка реле
Блок-ре ле
1061 Открепить и снять реле 4 Реле » 3 0,03
с основания
Реле
1062 Открепить и снять якорь 4 Якорь > 3 0,04
с реле
1063 Открепить и снять с 4 Блок-кон- » 3 0,04
магнитопровода блок- такт
контакт
1064 Открепить и снять ка- 4 Катушка » 3 0,03
тушку в сборе с сер- дечником
1065 Выпрессовать сердечник 4 То же > 3 0,02
из катушки
Мойка и дефектовка
деталей
1066 Промыть, протереть де- 1 Комплект » 1 0,08
тали
1067 Дефектовать, маркиро- 1 То же » 4 0,12
вать детали
Ремонт
1068 Произвести внешний ос- 1 Реле-регуля- > 5 0,08
мотр реле-регулятора для выявления неис- правных элементов тор
252
। № п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд 1 работы Норма времени, чел.-час
1 2 3 4 5 6 7
1069 Произвести с помощью 1 Реле-регуля- Слесарь-элект- 5 0,08
приборов проверку ре- тор рик по ремон-
ле-регулятора для вы- ту электрообо-
явления неисправнос- тей рудования
1070 Заменить неисправный 1 Транзистор То же 4 0,22
транзистор
1071 Заменить неисправный 8 Диод 4 0,12
диод
1072 Заменить неисправный 7 Резистор » 4 0,08
резистор
Реле
Катушка реле
1073 Проверить катушку на 4 Катушка 6 0,05
отсутствие межвитко- вых замыканий
1074 Перемотать поврежден- 4 То же 4 0,55
ную катушку реле, лу- дить выводные концы
1075 Проверить катушку на 4 > » 6 0,06
отсутствие межвитко- вых замыканий
Блок-контакт
1076 Зачистить, отполировать 16 Контакт 4 0,04
контакт
1077 Срубить поврежденный 16 Контакт 4 0,05
контакт, установить новый, расклепать
Сборка узлов
1078 Скомплектовать детали 1 Комплект > 3 0,08
1079 по комплектовочной ведомости 0,1
Продуть сжатым возду- 1 То же 1
хом, протереть детали
Реле
1080 Запрессовать сердечник 4 Катушка > 4 0,04
1081 в катушку Установить и закрепить 4 То же 4 0,05
1082 катушку в сборе с сердечником на реле
Установить и закрепить 4 Блок-кон- > 4 0,06
на магнитопроводе блок-контакт такт
253
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7 .
1083 Установить и закрепить 4 Якорь Слесарь-элект- 4 0,05
на реле якорь рик по ремон- ту электрообо-
рудования
Блок-реле
1084 Установить и закрепить 4 Реле То же 4 0,05
реле на основание
ч Сборка реле-регулятора
1085 Установить и закрепить 1 Блок-реле '4 0,12
блок-реле
1086 Установить и закрепить 8 Перемычка 4 0,03
• перемычку
Настройка реле-регулятора
1087 Настроить контактные 4 Реле » 6 0,12
расстояния и прове- рить изоляцию реле РВ, РЗ, PH, ОТ
1088 Установить реле-регуля- 4 То же » 6 0,24
тор на стенд, прове- рить и отрегулировать
величину раствора и провала контактов ре- ле РВ, РЗ, PH, ОТ
1089 Обдуть сжатым возду- хом, протереть контак- ты, испытать на про- бой контактное рассто- 4 » 6 0,15
яние и сопротивление изоляции реле PR, РЗ, PH, ОТ
Настройка
реле-регулятора на режим зарядки
Отрегулировать и наст-
1090 роить совместно с ге- нератором:
реле включения РВ 1 Реле » 6 0,11
1091 реле защиты РЗ 1 То же 6 0,11
1092 реле напряжения PH 1 > 6 0,11
1093 реле ограничителя тока lz > » 6 0,11
ОТ
1094 Установить и закрепить 1 > » 3 0,04
крышку транзистора
254
м с: 2 Наименование операций и содержание работы о ® я Е iSsss л к Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
1095 Установить и закрепить верхнюю крышку 1 Крышка Слесарь-элект- рик по ремон- ту электрообо- рудования 3 0,07
1096 Установить и закрепить нижнюю крышку 1 То же То же 3 0,06
1097 Установить и закрепить боковую крышку 1 » » 3 0,03
1098 Опломбировать верхнюю крышку реле-регулято- ра * 1 Реле-регуля- тор > 3 0,03
§ 18. РЕЛЕ-РЕГУЛЯТОР РР-363
1099 Разборка на узлы Обдуть сжатым возду- 1 Реле-регуля- Слесарь-элект- 1 0,03
хом, протереть тор рик по ремон- ту электрообо- рудования
1100 Открепить и снять крыш- 1 Крышка То же 3 0,05
1101 ку Открепить и снять пере- мычку 5 Перемычка » 3 0,02
1102 Открепить и снять блок реле Разборка узлов Блок реле 1 Блок > 3 0,05
1103 Открепить и снять пере- мычку между двумя реле • Реле 1 Блок-реле > 3 0,03
1104 Открепить и снять якорь с реле 2 Якорь > 3 0,04
1105 Открепить и снять с магнитопровода блок- контакт 2 Блок-кон- такт 3 0,04
1106 Открепить и снять ка- тушку в сборе с сер- дечником с реле 2 Катушка 3 0,03
1107 Выпрессовать сердечник из катушки Мойка и дефектовка деталей 2 То же > 3 0,02
1108 Промыть, протереть де- тали 1 Комплект 1 0,05
255
u/u ox Наименование операций и содержание работы о >» Я S « 5^5” Л >> <ч X Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 1 7
1109 Дефектовать, маркиро- 1 Комплект Слесарь-элект- 4 0,07
вать детали рик по ремон- ту электрообо-
рудования
Ремонт
1110 Произвести внешний ос- 1 Реле-регуля- То же 5 0,08
мотр реле-регулятора для выявления неис- правных элементов тор 0,08
1111 Произвести с помощью 1 То же 5
приборов проверку ре- ле-регулятора для вы- явления неисправно- стей
1112 Заменить неисправный 1 Транзистор 4 0,22
транзистор 0,12
1113 Заменить неисправный 3 Диод 4
ДИОД
1114 Заменить неисправный 4 Резистор 4 0,08
резистор
Реле
Катушка реле
1115 Проверить катушку на 2 Катушка 6 0,05
отсутствие межвитко- вых замыканий
1116 Перемотать поврежден- 2 То же » 4 0,55
ную катушку реле, лу- дить выводные концы
1117 Проверить катушку на 2 » 6 0,06
отсутствие межвитко- вых замыканий
Блок-контакт
1118 Зачистить, отполировать 8 Контакт 4 0,04
контакт 0,65
1119 Срубить поврежденный 8 То же > 4
контакт, установить новый, расклепать
Сборка узлов
1120 Скомплектовать детали 1 Комплект » 3 0,06
по комплектовочной ведомости 0,08
1121 Продуть сжатым возду- 1 То же » 1
хом, протереть детали у
256
в/u *r Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
t 2 3 4 5 6 7
1122 Реле Запрессовать сердечник 2 Катушка Слесарь-элек- 4 0,04
1123 в катушку Установить и закрепить 2 То же рик по ремон- ту электрообо- рудования То же 4 0,05
1124 катушку в сборе с сер- дечником на реле Установить и закрепить 2 Блок-кон- » 4 0,06
1125 на магнитопровод блок-контакт Установить и закрепить 2 такт Якорь 4 0,05
У - 1126 на реле якорь Блок-реле Установить и закрепить 1 : Перемычка » 4 0,04
1127 перемычку между дву- мя реле Сборка реле-регулятора Установить и закрепить 1 Блок » 4 0,06
1128 блок реле Установить и закрепить 5 Перемычка 4 0,03
1129 перемычку 1 Настройка реле-регулятора Настроить контактные 2 Реле 6- 0,12
1130 расстояния и прове- рить изоляцию реле PH и РЗ Установить реле-регуля- 2 То же » 6 0,2
113) тор на стенд, прове- рить и отрегулировать величину раствора и провала контактов ре- ле PH и РЗ Обдуть воздухом, прите- 2 6 0,15
реть. контакты, испы- тать на пробой контак- тное расстояние и со- противление изоляции реле PH и РЗ
257
.с Е £ Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
Настройка реле-регулятора
* на режим зарядки Отрегулировать и наст-
роить совместно с ге- нератором: Слесарь-элект-
1132 реле напряжения PH 1 Реле 6 0,1
рик по ремон> ту электрообо-
рудования
1133 реле защиты РЗ 1 То же » 6 0,1
1134 Установить и закрепить LT Т11IZ Ж У 1 > 3 0,07’
1135 крышку Опломбировать крышку 1 Реде-регу- 3 0,03
реле-регулятора лятор
§ 19. ПУСКО-ТОРМОЗНОЙ РЕОСТАТ КФ-51 Г
1136 Разборка на узлы Продуть воздухом, про- 2 Ящик Слесарь-элект- 1 0,04
1137 тереть Открепить и снять бол- 2 То же рик по ремон- ту электрообо- рудования То же 3 0,1
1138 ты, изоляторы, дистан- ционные втулки, шай- бы Открепить и снять про- волочные и пластинча- тые перемычки с пус- ко-тормозною реоста- та: на ящике № 1 1 х> 2 0,54
1139 на ящике № 2 1 2 0,54
1140 Разборка узлов Ящики пуско-тормозного реостата Ослабить гайки со стя- 16 Элемент > 3 0,05
1141 гивающих шпилек, снять элементы резис- тора Отвернуть гайки со стя- 2 Ящик » 3 0,25
гивающих шпилек, снять шайбы, изолято- ры, втулки, шпильки с кронштейнов
258
"с Наименование операций и содержание работы Количества узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
1142 Мойка и дефектовка деталей Промыть, протереть де- 1 Комплект Слесарь-элект- 1 0,2
1143 тали Дефектовать, маркиро- 1 То же рик по ремон- ту электрообо- рудования То же 4 0,21
1144 вать детали Ремонт Перемычка Очистить, рихтовать, за- 12 Перемычка » 3 0,02
1145 чистить концы на плас- тинчатой перемычке Очистить, рихтовать про- 12 То же 3 0,04
1146 волочную перемычку, зачистить концы Элемент резистора Проверить омическое со- 16 Элемент » 6 0,06
1147 противление резистора Заменить поврежденный 128 Изолятор 3 0,15
1148 изолятор Заменить поврежденный 16 Держатель » 3 0,2
1149 держатель Срубить поврежденный 32 Вывод 3 0,1
1150 вывод, зачистить место под пайку Изготовить вывод 32 То же 3 0,12
1151 Собрать вывод с фехра- 32 » » 3, 0,1
1152 левой лентой, паять Проверить омическое со- 16 Элемент Слесарь-элек- 6 0,06
1153 противление резистора Ящик Калибровать резьбу 8 Шпилька трик по ремон- ту электрообо- рудования То же 3 0,05
1154 шпильки Проверить изоляцию 8 То же 6 0,04
1155 шпильки на пробой Заменить поврежденную 8 > » 3 0,07
1156 изоляцию шпильки Проверить изоляцию 8 » 6 0,04
- шпильки на пробой
259
Наименование операций ество или ?й шину Единица объема Профессия <3 S о я = 5
с % и содержание работы = ® 2 * ° a S о П О rt X XEt Я работы w н 0.0 соо «3 cd СХ СХ Норм време чел.-ч
1 2 3 4 5 6 7
Сборка узлов
1157 Скомплектовать детали 1 Комплект Слесарь-элек- 3 0,16
йо комплектовочной трик по ремон-
ведомости ту электрообо- рудования 0,12
1158 Продуть сжатым возду- 1 Комплект То же 1
хом, протереть детали
Ящики
пуско-тормозных
резисторов
1159 Установить на шпильки 2 Ящик 4 0,4.
крепления кронштней- нов, втулки, шайбы, изоляторы, навернуть гайки
1160 Установить между изо- 16 Элемент » 4 0,08
ляторами элемент ре- зистора, затянуть на стягивающие шпильки гайки
Сборка
пуско-тормозного
реостата
Установить и закрепить
на пуско-тормозном реостате проволочные и пластинчатые пере- мычки:
1161 на ящик № 1 1 Ящик > 3 0,77
1162 на ящик № 2 1 То же > 3 0,77
1163 Установить и закрепить на раме пуско-тормоз- ного реостата дистан- ционные втулки, изоля- торы, болты, шайбы 2 > 4 0,14
§ 20. РЕГУЛИРОВОЧНЫЙ РЕОСТАТ ЯС-42
Разборка
1164 Обдуть сжатым возду- 1 Реостат
хом, протереть
1165 Открепить и снять с ра- 2 Планка
мы реостата планку с
изоляторами
Слесарь-элек- 1 0.01
трик по ремон- ту электрообо-
рудования То же 3 0.0
260
1 1 u/u W - Наименование операций и содержание работы о >. ® S « S 4 S jz С « S 5 ЕВ ? аь «ч X Единица объема работы Профессия Разряд работы Норма времени, чел.-час
2 3 4 5 6 7
1166 Открепить и снять пере- мычки, соединяющие элементы с клеммовой доской 1 Реостат Слесарь-элект- рик по ремон- ту электрообо- рудования 3 0,38
1167 Открепить и снять с ра- мы реостата клеммо- вую доску Открепить и снять с дос- ки резисторов: 2 / Доска То же 3 0,04
1168 "элемент СР-200 6 Элемент » 3 0,04
1169 элемент ПЭ-75 2 То же » 3 0,04
1170 Открепить и снять с ра- мы реостата втулки, шайбы, изоляторы, шпильки Мойка и дефектовка деталей 1 Рама 3 0,12
1171 Промыть, протереть де- тали 1 Комплект » 1 0,09
1172 Дефектовать, маркиро- вать детали Ремонт Элемент СР-200 1 То же » 4 0,1
1173 Проверить омическое со- противление элемента 6 Элемент 6 0,05
1174 Открепить и снять кон- тактную обойму 6 Обойма 3 0,03
1175 Зачистить контактную обойму 6 То же 3 0,04
1176 Установить и закрепить контактную обойму 6 » > 3 0,04
1177 Зачистить выводы эле- мента 6 Элемент » '3 0,04
1178 Перемотать поврежден- ный элемент 6 То же » 4 0,25
1179 Проверить омическое со- противление элемента Элемент ПЭ-75 6 » » 6 0,05
1180 Проверить омическое со- противление элемента 2 Элемент Слесарь-элект- трик по ремон- ту электрообо- рудования 6 0,04
1181 / Калибровать резьбу эле- мента 2 То же То же 3 0,05
‘261
E s Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
1182 Перемычки Очистить, рихтовать про- волочные перемычки • зачистить Рама 1 Комплект Слесарь-элект- рик по ремон- ту электрообо- рудования 3 0,2
1183 Калибровать резьбу шпильки 6 Шпилька То же 3 0,05
1184 Проверить изоляцию шпильки на пробой 6 То же » 6 0,04
1185 Заменить поврежденную изоляцию шпильки 6 » 3 0,06
1186 Проверить "изоляцию шпильки на пробой Сборка регулировочного реостата 6 » » 6 0,04
1187 Скомплектовать детали по комплектовочной ведомости 1 Комплект » 3 0,14
1188 Продуть сжатым возду- хом, протереть детали 1 То же 1 0,11
1189 Установить и закрепить на раму реостата втул- ки, шайбы, изоляторы и шпильки 1 Рама 4 0,25
1190 Установить и закрепить на раму реостата клем- мовую доску Установить и закрепить на раме реостата: 2 Доска 4 0,05
1191 элемент СР-200 6 Элемент » 4 0,06
1192 элемент ПЭ-75 2 То же 4 0,05
1193 Установить и закрепить перемычки, соединяю- щие элементы с клем- мовой доской 1 Рама » 4 0,45
1194 Установить и закрепить на раму регулировоч- ного реостата планку с изоляторами 2 Планка 4 0,05
262
—1 Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
.с с g Наименование операций
и содержание рас юты
1 2 3 4 5 6 7
§ 21. РЕГУЛИРОВОЧНЫЙ РЕОСТАТ КФ-62
1195 Разборка на узлы Продуть сжатым возду- 1 Реостат Слесарь-элект- 1 0,03
хом, протертеь рик по ремон- ту электрообо- рудования
1196 Открепить и снять бол- ты, изоляторы, дистан- ционные втулки 1 То же То же 3 0,05
1197 Открепить и снять пере- мычку Разборка узлов 6 Перемычка 2 0,03
1198 Ослабить гайки со стя- гивающих болтов, снять элемент резисто- ра 1 Элемент » 3 0,05
1199 Отвернуть гаики со стя- гивающих болтов, снять изоляторы, втул- ки, шайбы, болты с кронштейнов Мойка и дефектовка деталей 1 Реостат » 3 0,07
1200 Промыть, протереть де- тали 1 Комплект 1 0,06
1201 Дефектовать, маркиро- вать детали Ремонт 1 Комплект » 4 0,07
Примечание. Нормы времени на ремонт см . п.п. 11454-1156.
1202 Сборка узлов Скомплектовать детали 1 Комплект Слесарь-элект- 3 0,08
1203 по комплектовочной ведомости Продуть сжатым возду- 1 То же рик по ремон- ту электрообо- рудования То же 1 0,07
1204 хом, .протереть детали Установить на болты 1 Реостат 4 0,12
крепления кронштей- нов, дистанционные втулки, шайбы, изоля- торы, навернуть гайки
263
и/ II »J\f Наименование операций и содержание работы количество злов или еталей а машину Единица объема работы Профессия Разряд работы Норма । времени, чел.-час
ж
1 2 3 4 5 6 7
1205 Установить между изоля- торами элемент рези- стора, затянуть на стягивающих болтах гайки 1 Элемент Слесарь-элект- рик по ремон- ту электрообо- рудования 4 0,07
Сборка регулировочного реостата
1206 1207 Установить и закрепить перемычку Установить и закрепить на кронштейны болты, изоляторы, дистан- ционные втулки 6 1 Перемычка Реостат То же » 3 4 0,05 0,07
§ 22. ИНДУКТИВНЫЙ ШУНТ ИШ-12А
1208 Разборка на узлы Продуть сжатым возду- 1 Шунт Слесарь-элект- 1 0,04
хом, протереть рик по ремон- ту электрообо- рудования
1209 Открепить и снять бол- ты, изоляторы, дистан- ционные втулки, шай- бы 1 То же То же 3 0,1
1210 Открепить и снять пере- мычку 3 Перемычка 2 0,03
1211 Открепить и снять нако- нечники проводов с клеммной планки 1 Планка । 3 0,04
1212 Открепить и снять блок индуктивных катушек в сборе Открепить и снять клем-, иную планку Разборка узлов Блок индуктивных катушек 1 Шунт » 3 0,07
1213 1 Планка 3 0,04
1214 Открепить и снять ко- жух 1 Кожух 3 0,04
1215 Вытянуть провода из проходных изоляторов, снять проходные изо- ляторы 1 Блок 3 0,03
264
"с г Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы т Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
1216 1217 1218 1219 1220 1221 1222 1223 Открепить и снять с ос- нования катушки в сборе Открепить и спрессовать с сердечника катушку Блока резистора Ослабить гайки со стя- • гиваклцих шпилек, снять элемент резисто- ра Открепить-гайки со стя- гивающих шпилек, снять изоляторы, втул- ки, шайбы, шпильки с кронштейнов Мойка и дефектовка деталей Прмыть, протереть дета- ли Дёфектовать, маркиро- вать детали Ремонт Катушка Проверить катушку на отсутствие межвитко- -вых замыканий Срезать поврежденную изоляцию, намотать новую, покрыть лаком Перемычка 1 4 1 1 1 1 4 4 Блок Катушка Элемент Шунт Комплект То же Катушка То же Слесарь-элект- рик по ремон- ту электрообо- рудования То же » » 3 3 3 3 1 4 6 4 0,06 0,04 0,05 0,14 0,08 0,1 0,06 0,2
Примечание. Нормы времени на ремонт перемычки см. п. 1145.
• | Элемент резистора | | | | |
Примечание. Нормы времени на ремонт элемента резистора см.
н.п. 1145—1152.
I Кронштейн II | ||
Примечание. Нормы времени на ремонт кронштейна см. п.п. 11534-1156.
265
J= с £ Наименование операций и содержание работы Количество узлов или деталей 1 на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
Сборка узлов
1224 Скомплектовать детали 1 Комплект Слесарь-элект- 3 0,1
по комплектовочной рик по ремон-
ведомости ту электрообо- рудования
1225 Продуть сжаткм возду- 1 То же То же 1 0,12
хом, протереть детали
Блок резистора
1226 Установить на шпильки 1 Реостат 4 0,16
1227 крепления кронштей- нов дистанционные втулки, шайбы, изоля- торы, навернуть гайки 0,06
Установить между изо- 1 Элемент » 4
ляторами элемент ре- зистора, затянуть на стягивающих шпильках гайки
Блок индуктивных
катушек
1228 Установить и напрессо- 4 Катушка » 4 0,07
вать на сердечник ка- тушку 0,08
1229 Установить катушки в 1 Блок 4
сборе на основание и закрепить 0,04
1230 Установить проходные 1 То же » 4
1231 изоляторы, затянуть в проходные изолято- ры провода 0,1
Проверить омическое со- 1 » 6
1232 противление и электри- ческую прочность ка- тушек, полярность ка- тушек - 0,05
Установить и закрепить 1 Кожух 4
кожух
Сборка индукционного
шунта
1233 Установить и* закрепить 1 Шунт 4 0,1
к блоку резистора блок индуктивных катушек в сборе
266
с £ Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 _ 7
1234 Установить и закрепить клеммную планку 1 Планка Слесарь-элект- трик по ремон- ту электрообо- рудования 4 0,05
1235 Установить и закрепить на клеммной планке наконечники проводов 1 То же То же 4 0,06
1236 Установить и закрепить перемычку 1 Перемычка » 4 0,04
1237 Установить и закрепить болты, изоляторы, дис- танционные втулки § 23. ДЕМПФЕР 1 >НЫЙ Шунт РЕОСТАТ К( )МПРЕССОРА 4 0,14
1238 Открепить провода, от- крепить и снять с трол- лейбуса демпферный, реостат компрессора Разборка 1 Реостат Слесарь-элект- трик по ремон- ту электрообо- рудования 3 0,25
1239 Обдуть сжатым возду- хом, протереть 1 То же То же 1 0,03
124(Г Открепить и снять пере- мычку с реостата 2 Перемычка 3 0,06
1241 Открепить и снять рези- 2 Резистор » 3 0,04
1242 стор Открепить и снять с ра- мы реостата втулки, шайбы, изоляторы, шпильки Мойка и дефектовка деталей 1 * Рама 3 0,08
1243 Промыть, протереть де- тали 1 Комплект » 1 0,06
1244 Дефектовать, маркиро- вать детали Ремонт 1 То же 4 0,07
П] см. сос римечание. Нормы в (тветственнО п.п. 1173—1Г Сборка демпферного реостата ремени 79, 118! на ремонт 24-1186. резистора, пере? 4ЫЧКИ, рамы
1245 Скомплектовать детали по комплектовочной ве- домости 1 Комплект । Слесарь-элект- трик по ремон- ту электрообо- рудования 3 0,08
267
С 'с Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
1246 Продуть сжатым возду- 1 Комплект Слесарь-элект- 1 0,1
хом, протереть детали рик по ремон- ту электрообо- рудования 0,11
1247 Установить и закрепить на реостат втулки, шайбы, изоляторы, шпильки 1 Рама То же 4
1248 Установить и закрепить резистор 2 Резистор 4 0,06
1249 Установить и закрепить перемычку на реостат 2 Перемычка » 4 0,08
1250 Присоединить провода, установить и закрепить на троллейбус демп- ферный реостат 1 Реостат 4 0,32
§ 24. АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ АВ-8А-1
1251 Разборка на узлы Открыть .крышку, снять 1 Выключа- Слесарь-элект- 3 0,05
дугогаси.тельную ка- меру тель рик по ремон- ту электрообо- рудования
1252 Продуть сжатым возду- хом, протереть Открепить и снять дер- жатель неподвижного контакта в сборе 1 Выключа- тель То же 1 0,03
1253 1 Держатель » 3 0,04
1254 Открепить и снять дуго- гасительный рог, шунт, подвижный контакт 1 Комплект «г. 3 0,04
1255 Открепить и снять руко- ятку привода в сборе 1 Рукоятка » 3 0,04
1256 Открепить и снять меха- низм защелки в сборе 1 Защелка 3 0,03
1257 Открепить и снять с ка- тушки ось, регулиро- вочную пружину с вин- том, ось, якорь катуш- ки 1 Комплект 3 0,08
1258 Открепить и снять ка- тушку в сборе 1 Катушка 3 0,09
268
• с Наименование операции и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2’ 3 4 5 6 7
Д259 Разборка узлов Держатель неподвижного контакта Открепить и снять с дер- жателя дугогаситель- ный рог, неподвижный контакт 1 Держатель Слесарь-элект- рик по ремон- ту электрообо- рудования 3 0,04
1260 • 1261 Рукоятка привода Открепить выпрессовать и.снять ось рукоятки, рычаг держателя под- вижного контакта в сборе, пружину при- тирание контактов Открепить и снять с ры- чага ручного привода шпильку, пружину, изоляционную рукоят- ку 1 1 Рукоятка Рычаг То же 3 3 0,08 0,05
1262 Рычаг держателя подвижного контакта Выпрессовать из рычага ось, снять держатель подвижного контакта 1 То же » 3 0,12
1263 Механизм защелки Открепить, выпрессовать и снять с основания механизма защелки ось, пружину,-. рычаг защелки 1 Защелка 3 0,08
1264 Катушка Открепить и снять с основания катушки сердечник, изоляцион- ную втулку, 2 изоля- ционные шайбы, ка- тушку, стойку якоря 1 Катушка 3 0,12
1265 Мойка и дефектовка деталей Промыть, протереть де- тали 1 Комплект ч 1 0,2
269
№ п/п i Наименование операций и содержание работы Количество узлов или деталей на машину Единица1 объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
1266 1267 1268 1269 1270 1271 1272 1273 Дефектовать, маркиро- вать детали Ремонт Контакт Произвести замер номи- нальных размеров, об- работать подгоревшую поверхность, прите- реть, калибровать резьбу Дугогасительная камера Разобрать дугогаситель- ную камеру, очистить внутреннюю часть от нагара, помыть, проте- реть, установить на- ружные щетки и но- вую внутреннюю пере- городку, собрать Катушка Проверить на отсут- ствие межвитковых за- мыканий Очистить катушку от брызг меди, лудить выходные концы, окра- сить термореактив- ным лаком, калибро- вать резьбу Сердечник Калибровать резьбу сер- дечника Устандвить на сердечник изоляционную втулку, проверить втулку на пробой । Изготовить изоляцион- ную шайбу 1 2 1 1 1 1 1 2 Комплект Контакт Камера Катушка То же Сердечник То рке Шайба Слесарь-элект- рик по ремон- ту электрообо- рудования То же » 4 4 4 6 4 3 6 4 0,25 0,12 0,15 0,05 0,15 0,06 0,04 0,1
270
№ п/fl Наименование операций и содержание работы о >, S X X о 5 2 х ф а а ® 4 2 ® с со S 3^ у л Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 ’ 2 3 4 5 6 7
1274 1275 1276 1277 1278 1279 1280 1281 Держатель контакта Очистить от брызг ме- ди, зачистить, лудить, калибровать резьбу, опилить по контуру Рычаг защелки Срубить две заклепки, заменить поврежден- ную изоляционную прокладку новой, уста- новить прокладки, две заклепки, расклепать Наварить место выработ- ки защелки, опилить, подогнать до геомет- рических размеров Шунт Отрезать по размеру медную плетенку, за- чистить концы пле- тенки, лудить, закре- пить наконечники, па- ять в ванне, очистить после пайки * Ящик автоматического выключателя Очистить ящик автома- тического выключате- ля, окрасить лаком, ок- леить внутри асбестом, заменить втулки Сборка узлов Скомплектовать детали по комплектовочной ведомости Продуть сжатым возду- хом, протереть детали Катушка Установить и закрепить на основание катушки стойку якоря, сердеч- ник, втулку, 2 изоля- ционные шайбы, ка- тушку 2 1 1 1 1 1 2 1 Держатель Ры»1аг То же Шунт Ящрк Комплект То же Кадушка Слесарь-элект- рик по ремон- ту электрообо- рудования То же » Газосварщик Слесарь-элект- рик по ремон- ту электрообо- рудования То же я » 4 4 4 3 4 4 3 1 4 о,1 0,08 0,15 0,15 0,2 0,2 0,15 0,17 0,16
271
U/U 1 Наименование операций и содержание работы о >> S X Я Я Я 4 2 х о я S Единица объема работы , Профессия Разряд работы Норма времени, 'чел.-час
I 2 3 4 5 6 7
1282 1283 1284 1285 1286 1287 1288 Проверить на пробой ка- тушку относительно сердечника, омическое сопротивление Механизм защелки Установить, запрессовать и закрепить на основа- ние механизма защел- ки рычаг защелки, пру- жину, ось Рычаг держателя подвижного контакта Установить в рычаг дер- жатель подвижного контакта, запрессовать ось, раскернить ось Рукоятка привода Установить и закрепить на рычаг ручного при- вода изоляционную рукоятку, пружину, шпильку Установить в рукоятку привода рычаг держа- теля^ подвижного кон- такта, запрессовать и закрепить ось, устано- вить пружину, отре- гулировать притира- ние контактов Проверить на пробой со- противление изоляции рукоятки привода от- носительно изоляцион- ной рукоятки Держатель неподвижного контакта Установить и закрепить на держателе непод- вижный контакт, дуго- гасительный рог 1 1 • 1 1 1 1 1 Катушка Защелка Рычаг Рукоятка То =же Держатель Слесарь-элект- рик по ремон- ту электрообо- рудования То же > » • » 6 4 4 4 4 6 4 од 0,1 0,17 0,08 0,14 0,06 0,06
272
u/u к Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.час
- 1 2 3 4 5 6 7
Сборка автоматического
выключателя •
1289 Установить и закрепить 1 Катушка Слесарь-элект- 4 • 0,12
в корпус ящика ка- тушку в сборе рик по ремон- ту электрообо-
рудования
: 1290 Установить и закрепить 1 Комплект То же 4 0,1
на стойку якоря якорь катушки, ось, регули- ровочную пружину с винтом Защелка
1291 Установить и закрепить 1 4 ! 0,05
в корпус ящика меха- низм защелки в сборе Рукоятка
1292 Установить и закрепить 1 4 0,06
в корпус ящика руко- ятку привода в сборе Комплект 0,06
1293 Установить и закрепить 1 4
подвижный контакт, шунт, дугогасительный
1294 рог Установить и закрепить 1 Держатель 4 0,06
в корпусе ящика дер- жатель неподвижного контакта в сборе
Испытание, регулировка
Проверить на пробой *
сопротивление изоля- ции ^относительно кор-
1295 пуса ящика: держателя неподвижного 1 Держатель 6 0,05
контакта
1296 катушки 1 Катушка 6 0,06
1297 рукоятки привода 1 Рукоятка 6 0,06
1298 механизма защелки 1 Защелка » 6 0,05
1299 Отрегулировать правиль- 1 Выключа- 5 0,16
ность фиксации меха- тель
— низмд защелки при включении автоматиче-
ского выключателя
1300 Отрегулировать на. стен- 1 То же 6 0,12
де провал (притира- ние) начальное и ко- нечное давление, рас- твор контактов
1301 Подключить к автомати- 1 » 6 0,15
ческому выключателю
провода, отрегулиро- вать; ток уставки, плом- бировать, маркировать
273
с 2 Наименование операций и содержание работы Количество узлов или । детален на машину Единица объема работы Профессия Разряд работы Норма времени, чел*час
1 2 3 4 5 6 7
1302 Установить дугогаситель- ную камеру, закрыть крышку ящика 1 Выключа- тель Слесарь-элект- рик по ремон- ту электрообо- рудования 3 0,06
§25. ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ВСПОМОГАТЕЛЬНЫХ ЦЕПЕЙ
ВУ-222А
1303 Разборка на узлы Продуть сжатым возду- хом, протереть 4 Выключа- тель Слесарь-элект- рик по ремон- ту электрообо- f4V7Tr\D<lULlCl 1 0,03
1304 Открепить и снять крыш- 4 Крышка руДиоДпИл То же 3 0,03
1305 ку Снять дугогасительную 4 Камера 2 0,01
1306 камеру Открепить шунт от клем- мника, снять подвиж- ный контакт в сборе, рукоятку 4 Контакт 3 0,04
1307 Открепить’ и снять не- подвижный контакт 4 То же 3 0,02
1308 Открепить и снять стой- ку в сборе с катушкой Разборка узлов Подвижный контакт 4 Катушка 3 0,03
1309 Открепить, отпаять и снять с подвижного контакта шунт Катушка 4 Контакт 4 0,07
1310 Открепить и снять со стойки катушку, изо- ляционную прокладку, сердечник Мойка и дефектовка деталей 4 Катушка 3 0,04
1311 Промыть, протереть де- тали’ 4 Комплект 1 0,04
1312 Дефектовать, маркиро- вать детали 4 То же » 4 0,05
274
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
I 2 3 4 5 6 7
1313 1314 1315 1316 1317 1318 1319 1320 1321 1322 Ремонт Катушка Проверить катушку на отсутствие межвитко- вых замыканий Очистить катушку от ко- поти, лудить выводные концы Покрыть катушку дуго- стойкой эмалью, су- шить Контакт Зачистить, отполировать контакт Отпаять поврежденный контакт, установить новый, припаять Дугогасительная камера Очистить камеру от на- гара], медного налета, копбти, промыть, про- тереть Шунт Отрезать по размеру мед- ную плетенку, зачи- стить концы плетенки, лудить, закрепить на- конечник, паять в ван- не, очистить после пай- ки Сборка узлов Скомплектовать' детали по комплектовочной ведомости Продуть сжатым возду- хом, протереть детали Катушка Установить и закрепить на стойке катушку, ’Сердечник, изоляцион- ную прокладку 4 4 4 8 4 4 4 4 4 4 Катушка То же Контакт То же Камера Шунт Комплект То же Катушка Слесарь-элект- рик по ремон- ту электрообо- рудования То же » » » » 6 i 4 3 S 4 4 4 4 3 1 4 0,04 0,05 0,03 0,04 0,06 0,04 0,15 0,06 0,07 0,06
275
Наименование операций о >, о Ч.- ® 4» S’J 3 Единица объема Профессия =( 3 X и м X Я
и содержание работы £ X ® работы 0.0 2 х
5 н о 5
£ ® СО 0. сх о. и Хех
1 2 3 4 5 б 7
Подвижный контакт
1323 Установить, закрепить и 4 Контакт Слесарь-элект- 4 о,1
припаять к подвижно- рик по ремон-
му контакту шунт ту электрообо- рудования
Сборка выключателя
1324 Установить и закрепить 4 Катушка То же 4 0,05
на корпус стойку в сборе с катушкой
1325 Установить и закрепить 4 Контакт 4 0,04
на корпус неподвиж- ный контакт
1326 Установить на корпус 4 То же » 4 0,07
рукоятку, подвижный контакт, закрепить шунт на клеммнике
1327 Проверить катушку на 4 Выключа- 6 0,1
пробой относительно сердечника и корпуса, полярность катушки, омическое сопротивле- ние катушки тель -
Испытание и регулировка
1328 Установить на стенд, от- 4 То же » 6 0,08
регулировать провал и раствор, притирание
контактов, начальное и конечное давление кон- тактов
1329 Подключить к выключа- 4 » 6 0,12
телю провода, прове- рить четкость сраба- •
тывания выключателя под напряжением, снять со стенда, мар- кировать 0,05
1330 Установить дугогаситель- 4 3
ную камеру, закрыть крышку
§ 26. КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ И ЗАКРЫВАНИЯ
ДВЕРИ КЭ-42
Примечание. Нормы времени на разборку, ремонт, сборку и испытание
выключателя см. п. п. 812, 839-4-849, 864, 865.
276
Глава 3. РЕМОНТ ВСПОМОГАТЕЛЬНОГО
ЭЛЕКТРООБОРУДОВАН ИЯ
U/U эд Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
1331 § 27. АККУМУЛ Зарядка Проверить целостность ЯТОР 2 НАЯ БАТАР1 Ящик бата- -Я 9НКЛБ-70 Аккумулятор- 2 0,12
1332 элементов, отсутствие течи, коррозии, уро- вень электролита, под- тянуть гайки крепле- ний Замерить напряжение ба- 2 реи То же щик То же 2 0,05
1333 тареи и отдельных эле- ментов Замерить плотность эле- 2 2 0,11
1334 ктролита, долить элек- тролит (дистиллиро- ванную воду), поста- вить на зарядку Отключить зарядный аг- 2 2 0,07
1335 регат, очистить от окислов, закрыть зали- вочные отверстия крышками Ремонт Установить ящик бата- 2 Ящик бата- Аккумулятор- * 2 0,13
1336 реи на стенд и подсо- . единить провода Произвести разрядку, 2 реи То же щик То же 4 0,28
1337 контролировать Отсоединить провода и 2 » » 2 0,05
1338 снять со стенда ящик батарёи Отсоединить перемычки 2 » 2 0,1
1339 и вынуть аккумулято- ры Очистить аккумулятор от 18 Аккумуля- 2 0,12
1340 грязи, коррозии, про- мыть аккумулятор, су- шить Очистить ящик, промыть, 2 тор Ящик бата- 2 0,25
1341 окрасить, сушить Приготовить электролит 1 реи Литр 3 0,02
1342 Сменить электролит 18 Аккумуля- » 3 0,1
1343 Скомплектовать ящик 2 тор Ящик бата- 4 0,1
батареи, смазать тех- ническим вазелином металлические части реи
277
1 u/u «V Наименование операций и содержание работы о >> в* » = ® 2 ® О я s 3 « а я Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
1344 Установить и закрепить 2 Ящик бата- Аккумулятор- 2 0,12
1345 аккумулятор в ящике Установить и закрепить 2 реи Ящик бата- щик Аккумулятор- 2 од
1346 перемычки Установить ящик бата- 2 ’ реи То же щик То же 4 0,52
реи на стенд, подсо- единить провода, про- извести контрольно- тренировочный цикл зарядки, контролиро- вать, открепить про- вода, снять со стенда
§ 28. РАДИОУСТАНОВКА АГУ-10-3
1347 Разборка Отсоединить провода, открепить и снять с троллейбуса: громкоговоритель 6 Громкогово- Радиомеханик 3 0,07
ритель по обслужива- нию и ремон- ту радиотеле- визионной ап- паратуры
1348 микрофон 1 Микрофон То же 3 0,02
1349 усилитель низкой часто- ты 1 Усилитель 3 0,05
1350 Обдуть сжатым возду- хом, очистить от пыли 1 То же 3 0,06
1351 Проверить состояние элементов на лицевой панели усилителя: пе- реключателей рода ра- бот, выключателя пи- тания, лампы индика- ции и регулятора громкости 1 4 0,12
1352 Открепить и снять кор- пус усилителя с пане- ли Ремонт усилителя 1 Корпус « » 3 0,14
1353 Осмотреть плату на вы- явление неисправно- стей 1 Усилитель > 4 0,2
278
U/U ж Наименование операций и содержание работы Количество узлов или детален на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
. 1 2 3 4 5 6 7
1354 Произвести с помощью 1 Усилитель Радиомеханик 4 0,14
1355 приборов покаскадную проверку усилителя для выявления неис- правностей Подобрать и заменить 4 Транзистор по обслужива- нию и ремон- ту радиотеле- визионной ап- паратуры То же 4 0,12
1356 транзистор в предва- рительном каскаде усилителя Подобрать и заменить 2 То же 4 0,17
1357 неисправный транзис- тор в выходном каска- де усилителя' Заменить неисправный 24 Резистор 4 0,08-
1358 Заменить регулятор гром- 1 Регулятор 4 o,i .
1359 кости Заменить неисправный 9 Конденсатор 4 0,08
1360 конденсатор Заменить неисправный 1 Трансформа- 4 0,2 ~
1361 согласующий транс- форматор Заменить неисправный 1 тор ' То же » 4 0,32 -
1362 выходной трансфор- матор Заменить неисправный 2 Тумблер » 4 0,1 ‘
1363 тумблер Заменить неисправный 1 Патрон 4 0,06
1364 патрон лампы индика- ции Заменить неисправный 1 Дроссель » 4 0,09
1365 дроссель Корпус усилителя Подготовить поверхность под окраску,* окраска: снять старую окраску, 1 Корпус Маляр 3 0,25
1366 обезжирить, грунто- вать> сушить окрасить корпус усили- 1 То же То же 3 0,14'
1367 теля, сушить Сборка усилителя Скомплектовать детали 1 Комплект Радиомеханик 4 0,05
по комплектовочной ведомости ( по обслужива- нию и ремонту радиотелеви- зионной аппа- ратуры
279
с £ Наименование операций и содермсание работы । Количество 1 узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
1368 Продуть сжатым возду- хом, протереть детали 1 Комплект Радиомеханик по обслужива- нию и ремон- ту радиотеле- визионной ап- паратуры 3 0,05
1369 Установить и закрепить корпус на усилителе 1 Корпус То же 4 0,17
1370 Проверить работу усили- теля в различных ре- жимах Присоединить провода, установить и закре- пить на троллейбусе: 1 Усилитель 5 0,25
1371 усилитель низкой часто- ты . 1 Усилитель 4 0,07
1372 микрофон 1 Микрофон » 4 0,03
1373 громкоговоритель . 1 Громкогово- ритель » 4 0,09
1374 Включить усилитель, проверить работу в различных режимах 1 Усилитель » 5 0,17 \ *
§ 29. ЗВУКОВОЙ СИГНАЛ С 101
1375 Разборка на узлы Продуть сжатым возду- 2 Сигнал Слесарь-элект- 1 0,03
хом, протереть рик по ремон- ту электрообо- рудования 0,06
1376 Открепить и снять ру- 2 Рупор То же 3
1377 пор Открепить и снять крыш- ку сигнала 2 Крышка » 3 0,01
1378 Открепить провода, снять контактную стойку в сборе Открепить и снять с основания сигнала: 2 Стойка » 3 0,07
1379 центрирующую пружину 2 Пружина 3 0,04
1380 якорь 2 Якорь 3 0,01
1381 стержень 2 Стержень » 3 0,02
1382 мембрану 2 Мембрана » 3 0,01
1383 Открепить провода и снять катушку в сбо- ре 2 Катушка > 3 0,03
280
№ n/п i Наименование операций И содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
~ 1 2 3 4 5 6 7
1384 1385 1386 1387 -1388 1389 1390 1391 1392 Разборка узлов Катушка Выпрессовать с основа- ния сердечник, вынуть из ярма катушку Контактная стойка Открепить и снять с кон- тактной стойки кон- такт, изоляционную прокладку Мойка и дефектовка деталей Промыть, протереть де- тали Дефектовать, маркиро- вать детали Ремонт Катушка Проверить катушку на отсутствие межвитко- вых замыканий а) катушка без межвитковых замыканий Снять наружную изоля- цию, изолировать лако- тканью, паять вывод- ные концы б) катушка с меж- витковы м.и з а- мыканиями Перемотать катушку сиг- нала Пропитать катушку в ла- ке, очистить от наплы- вов лака, лудить вы- водные концы Одеть на выводные кон- цы наконечники, за- крепить, паять в ван- не 2 4 2 2 2 2 2 2 2 Катушка Контакт Комплект То же Катушка То Ле Слесарь-элект- рик по ремон- ту электрообо- рудования То же Слесарь-элект- рик по ремон- ту электрообо- рудования То же » » 3 3 1 4 6 4 4 4 4 0,04 0,02 0,03 0,05 0,06 0,12 0,75 0,1 0,07
281
u/u вя Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час 1
1 2 3 4 5 6 7
1393 Намотать изоляцию, за- крепить бандажом, проверить установоч- ные размеры катушки 2 Катушка Слесарь- элек- трик по ре- монту элек- трооборудо- вания 4 0,1
1394 Проверить катушку на отсутствие межвитко- вых замыкании Мембрана 2 То же То же 6 0,07
1395 Разметить, вырезать, сверлить отверстия, опилить заусенцы Контакт 2 Мембрана > 3 0,3
1396 Зачистить контакт, отпо- лировать 4 Контакт 4 0,04
1397 Срубить поврежденный контакт, установить новый, расклепать 4 То же » 4 0,05
1398 Заменить неисправный резистор Стержень 2' Резистор 4 0,05
1399 Калибровать резьбу стержня Сборка узлов 2 Стержень 3 0,05
1400 Скомплектовать * детали по комплектовочной ведомости 2 Комплект » 3 0,05
1401 Продуть сжатым возду- хом, протереть детали Контактная стойка 2 То же 1 0,07
1402 Установить и закрепить на контактную стойку изоляционную про- кладку, контакт Катушка 4 Контакт 4 0,04
1403 Установить в ярмо ка- тушку, установить яр- мо на основание, уста повить и запрессован стержень 2 > Катушка » 4 0,07
282
Наименование операций 2 >» ® X = v х Э Единица объема Профессия е( 3
с £ и содержание работы а и Ч я ® О я S о я <и я К С( X работы к н а о го о я а CL Q. Норма време! чел.-ч
1 2 3 4 5 6 7
Сборка звукового
сигнала
140# Установить катушку в 2 Катушка Слесарь-элек- 4 0,05
сборе, присоединить трик по ре-
провода монту электро-
Установить и закрепить оборудования
на основание:
1405 мембрану 2 Мембрана » 4 0,02
1406 стержень 2 Стержень » 4 0,03
1407 якорь 2 Якорь » 4 0,02
1408 центрирующую пружину 2 Пружина 4 0,04
1409 Установить и закрепить 2 Стойка » 4 0,0£
контактную стойку в сборе, закрепить про-
вода
1410 Установить и закрепить 2 Крышка » 4 0,02
крышку сигнала
1411 Установить и закрепить 2 Рупор » 4 0,08
1412 рупор Установить звуковой 2 Сигнал » 5 0,1
сигнал на стенд, под- соединить провода, ис-
пытать, отрегулиро- вать тональность зву- кового сигнала, откре- пить провода, снять со стенда
§ 30. ПАКЕТНЫЙ ВЫКЛЮЧАТЕЛЬ ПВ-2/60
1413 Разборка на узлы Продуть сжатым возду- 2 Выключа- Слесарь-элек- 1 0,05
хом, протереть тель трик по ремон- ту электрообо- рудования 0,06
1414 Открепить и снять крыш- ку, фиксатор в сборе 2 Крышка То же 3
1415 Снять внутреннюю и на- ружную фигурные шай- бы 2 Выключа- тель » 3 0,04
1416 Снять' секции с непод- вижными контактами и без контактов, якорь с контактными дисками С основания 2 То же 3 0,07
283
.с с Наименование операции и содержание работы Количество узлов или деталей на машину Единица, объема работы Профессия Разряд работы Норма временя, чел.-час
1 2 3 4 5 6 7
1417 1418 1419 1420 1421 1422 1423 1424 1425 Разборка узлов Секция с неподвижными контактами Открепить и снять с сек- ции неподвижный кон- такт Якорь Открепить и снять с якоря 2 контактных диска, 2 дистанцион- ных кольца, изоляци- онный диск, стер- жень с ограничителем Фиксатор Снять со стержня втул- ку, разрезную стопор- ную шайбу, держа- тель пружины, втулку пружины Вынуть из держателя пружину Мойка и дефектовка деталей Промыть, протереть де- тали Дефектовать, маркиро- вать детали Ремонт Неподвижный контакт Очистить контакт от на- гара, зачистить, отпо- лировать Заменить поврежденный контакт Подвижный контакт Очистить контакт от на- гара, зачистить, отпо- лировать 8 2 2 2 2 2 8 8 8 Контакт Якорь Фиксатор Держатель Комплект То же Контакт То же Слесарь-элек- трик по ремон- ту электрообо- рудования То же » » » » » 3 3 3 ' 3 1 4 4 4 4 0,02 0,08 0,04 0,01 0,1 0,08 0,04 0,07 0,11
284
| № n/n Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
1426 1427 1428 1429 1430 1431 1432 1433 1434 Внутренняя фигурная шайба Опилить, зачистить и снять заусенцы, подо- гнать по наружной фи- гурной шайбе Наружная фигурная шайба Опилить, зачистить и снять заусенцы, подо- гнать по внутренней фигурной шайбе Стержень с ограничителем Калибровать резьбу стержня Сборка узлов Скомплектовать детали по комплектовочной ве- домости Продуть сжатым возду- хом, протереть детали Фиксатор Установить в держатель пружину Установить на стержень втулку пружины, дер- жатель пружины, раз- резную стопорную шай- бу, втулку Якорь Установить и закрепить на якорь стрежень с ограничителем, изоля- ционный диск, 2 дис- танционных кольца, 2 контактных диска Сборка пакетного выключателя Установить на основание якорь с контактными дисками, секции с не- подвижными контак- тами и без контактов 2 2 2 2 2 2 2 2 2 Шайба То же Стержень Комплект То же Держатель Фиксатор Якорь Выключа- тель Слесарь-элек- трик по ремон- ту электрообо- рудования То же » » » • » » > 4 4 3 3 1 3 3 4 4 0,06 0,06 0,04 0,11 0,12 0,01 0,05 0,17 о,и *
285
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
1435 Установить внутреннюю и наружную фигурные шайбы 2 Выключа- тель Слесарь-элек- трик по ремон- ту электрообо- рудования 4 0,06
1436 Установить и закрепить фиксатор в сборе и крышку 2 Крышка То же 4 0,08
1437 Установить выключатель на стенд, проверить : работу, снять со стен- Да 2 Выключа- тель 6 0,15 х f.
§ 31. ДАТЧИК СПИДОМЕТРА МЭ-301Б
1438 Разборка на узлы Продуть сжатым возду- 1 Датчик Слесарь-элек- 1 0,02
1 хом, протереть трик по ремон- ту электрообо- рудования
1439 Открепить и снять ко- жух, провода 1 То же То же , 3 0,05
1440 Открепить и снять пере- мычку 5 Перемычка » 3 0,03
1441 Открепить и снять с кор- пуса- датчика заднюю крышку в сборе Разборка узлов Корпус датчика 1 Крышка » 3 0,05
1442 Снять пружинное коль- цо, крышку сальника, . сальник, дистанцион- ную дпайбу 1 Корпус » 3 0,04
1443 Выпрессовать из корпуса ! подшипник, снять дйс- t танцйонную шайбу, 1 сальйик Задняя крышка 1 То же » 3 0,1
1444 Открепить и снять ще- точный узел в сборе 1 Щеточный узел » 3 0,1
1445 Выпрессовать из крышки якорь 1 Якорь » 3 0,03
1446 Снять пружинное коль- цо, крышку сальника, сальник 1 Крышка 3 0,06
1447 Выпрессовать из крышки подшипник 1 Подшипник 3 0,08
236
Ке п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
Щеточный узел
1448 Открепить и сиять со щеткодержателя щет- ку, пружину Мойка и дефектовка деталей 5 Щетка Слесарь-элек- трик по ремон- ту электрообо- рудования 3 0,04
1449 1450 Промыть, протереть де- тали Дефектовать, маркиро- вать детали 1 1 Комплект То же То же » 1 4 0,06 0,08
Ремонт
Щеточный узел
1451 Заменить негодный ре- зистор 3 Резистор 4 0,05
Якорь
1452 Шлифовать, отполиро- вать коллектор, якоря 1 Якорь » 4 0,1
Перемычка
1453 Отрезать по размеру провод, зачистить кон- цы провода, лудить, одеть 2 наконечника, паять в ванне 5 Перемычка » 4 0,08
Сборка узлов
1454 1455 Скомплектовать детали по комплектовочной ве- домости Продуть сжатым возду- хом, протереть детали 1 1 Комплект То же » » 3 1 0,11 0,12
Щеточный узел
1456 Установить и закрепить в щеткодержатель щет- ку, пружину 5 Щетка » 4 0,06
Задняя крышка
1457 1458 Запрессовать в крышку подшипник Установить сальник, крышку сальника, пру- жинное кольцо 1 1 Подшипник Крышка » 5 4 0,06 0,08
287
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
1459 Запрессовать якорь в подшипник задней крышки 1 Якорь Слесарь-элек- трик по ремон- ту электрообо- рудования 5 0,04
1460 Установить и закрепить на заднюю крышку ще- точный узел в сборе 1 Щеточный узел То же 4 0,11
1461 Притереть щетки щеточ- ного узла к коллекто- ру, отрегулировать давление Корпус датчика 1 То же 4 0,08
1462 Установить в корпус сальник, дистанцион- ную шайбу, запрессо- вать подшипник 1 Корпус Л 0,08
1463 Установить дистанцион- ную шайбу, сальник, крышку сальника, пру- жинное кольцо г Сборка датчика спидометра 1 То же 4 0,06
1464 Установить и закрепить на корпусе датчика заднюю крышку в сбо- ре . 1 Крышка 5 0,09
1465 Установить и закрепить перемычку 5 Перемычка 4 0,05
1466 Присоединить провода, установить и закрепить кожух на Датчике 1 Датчик 4 0,08
1467 Установить датчик спи- дометра на стенд, под- ключить провода, ис- пытать, открепить про- вода, снять со стенда 1 § 32. То же звонок » 6 0,12
1468 Отсоединить провдда, от- крепить и снять с трол- лейбуса звонок Разборка 2 Звонок Слесарь-элек- трик по ремон- ту электрообо- рудования 3 0,05
1469 Продуть сжатым возду- хом, протереть 2 То же То же 1 0,02
288
№ п/п Наименование операций и содержание работы Колнчесз во узлов или деталей на машину Единица объема работы Профессия | Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
1470 Открепить и снять чаш- ку звонка 2 Чашка Слесарь-элек- трик по ремон- ту электрообо- рудования 3 0,03
1471 Открепить и снять кон- тактную пластину и контактный винт 4 Контакт То же 3 0,03
1472 Открепить провода ка- тушки, снять якорь, ка- тушку, магнитопровод в сборе Мойка и дефектовка деталей 2 Катушка 3 0,07
1473 Промыть, протереть дета- ли 2 Комплект 1 0,04
1474 Дефектовать, маркиро- вать детали Ремонт Контактная пластина 2 То же 4 0,06
1475 Зачистить, отполировать контакт 2 Контакт » 4 0,04
1476 Срубить поврежденный контакт, установить новый, расклепать Контактный винт 2 То же » 4 0,05
1477 Зачистить контактный винт 2 Винт > 4 0,03
1478 Заменить поврежденный контактный винт Катушка 2 То же 4 0,04
1479 Проверить катушку на отсутствие межвитко- вых замыканий: а) катушка без межвитковых замыканий 2 Катушка » 6 0,05
1480 Снять наружную изоля- цию, изолировать лако- тканью, лудить вывод- ные концы б) катушка с меж- витковыми за- мыканиями 2 То же 4 0,1
1481 Перемотать катушку звонка 2 » 4 0,7
289
П/Ц w Наименование операций и содержание работы о > £ X ® ° 5-х - £ *= Единица объема работы Профессия Разряд работы Норма времени, чел.-час
О Ч Н >> «4 =
1 2 3 4 5 6 7
1482 Пропитать катушку в лаке, очистить от на- плывов лака, лудить выводные концы 2 Катушка Слесарь-элек- трик по ремон- ту электрообо- рудования 4 0,08
1483 Одеть на выводные кон- цы наконечники, закре- пить, паять в ванне 2 То же То же 4 0,07
1484 Наложить изоляцию, за- крепить бандажом, проверить установоч- ные размеры катушки 2 » > 4 0,11
1485 Проверить катушку на отсутствие межвитко- вых замыканий Изоляционное основание 2 » 5 0,06
1486 Калибровать резьбу стойки магнитопровода 2 Стойка » 3 0,04
1487 Заменить негодный рези- стор Сборка звонка 2 Резистор » 4 0,05
1488 Скомплектовать детали по комплектовочной ведомости 2 Комплект » 3 0,07
1489 Продуть сжатым возду- хом, протереть детали Установить магнитопро- вод в сборе, катушку, якорь, присоединить провода 2 То же 1 0,09
1490 2 Катушка х> 4 0,1
1491 Установить и закрепить контактный винт и контактную пластину 4 Контакт 4 0,05
1492 Установить и закрепить чашку звонка 2 Чашка » 4 0,04
1493 Установить звонок на стенд, подсоединить провода, испытать, от- регулировать, отсоеди- нить провода, снять со стенда 2 Звонок 6 0,12
290
Хе п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
§ 33. ПЕЧЬ ОБОГРЕВА КАБИНЫ
1494 Разборка Обдуть сжатым возду- хом, протереть 1 Печь Слесарь-элек- трик по ремон- ту электрообо- рудования 1 0,06
1495 Открепить и снять крышку, проходной изолятор 1 Крышка То же 3 0,06
1496 Открепить и снять пере- мычку 11 Перемычка 3 0,03
1497 Открепить и снять изо- ляционную планку, на- гревательный элемент Мойка и дефектовка деталей 10 Элемент > 3 0,04
1498 Промыть, протереть де- тали 1 Комплект » ! 1 0,09
1499 Дефектовать, маркиро- вать детали Ремонт Нагревательный элемент 1 То же » 4 о,п
1500 Проверить омическое со- противление и сопро- тивление относительно 10 Элемент » 6 0,05
1501 корпуса Калибровать резьбу эле- мента Корпус 10 » 3 0,07
1502 Калиборвать резьбу кор- пуса 1 Корпус 3 0,12
1503 Рихтовать корпус 1 То же 3 0,1
1504 Окрасить корпус, сушить Сборка 1 » Маляр 3 0,1
1505 Скомплектовать детали по комплектовочной ведомости 1 Комплект Слесарь-элек- трик по ремон- ту электрообо- рудования 3 0,15
1506 Продуть сжатым возду- хом, протереть детали Установить и закрепить на корпус нагрева- тельный элемент, изо- ляционную планку 1 То же То же 1 0,12
1507 10 Элемент 4 0,05
19
291
с •s. Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы 1 Норма I времени, чел.-час
1 2 3 4 5 6 7
1508 Установить и закрепить перемычку И Перемычка Слесарь-элек- трик по ремон- ту электрообо- рудования 3 0,04
1509 Проверить сопротивление изоляции и сопротив- ление относительно корпуса 1 Печь То же 6 0,47
1510 Установить и закрепить крышку, проходной изолятор § 34. ПЕ Разборка 1 ЧЬ ОБ Крышка ЮГРЕВА СА ЛОНА 3 0,07
1511 Обдуть сжатым возду- хом, протереть 1 Печь Слесарь-элек- трик по ремон- ту электрообо- рудования 1 0,07
1512 Открепить и снять крыш- ку, проходной изоля- 1 Крышка То же 3 0,09
1513 Открепить и снять пере- мычку 12 Перемычка > > 3 0,03
1514 Открепить и снять на- гревательный элемент, изоляционную планку Мойка и дефектовка деталей 11 Элемент > 3 0,04
Примечание. Нормы времени на мойку и дефектовку см. п.п. 14984-1499.
| Ремонт || | ||
Примечание. Нормы времени на ремонт нагревательного элемента и
корпуса см. п.п. 15004-1504.
1515 Сборка Скомплектовать детали 1 Комплект Слесарь-элек- 3 0,17
по комплектовочной ведомости трик по ремон- ту электрообо- рудования 0,15
1516 Продуть сжатым возду- хом, протереть детали Установить и закрепить на корпус нагреватель- ный элемент, изоля- ционную планку 1 То же То же 1
1517 11 Элемент » 4 0,05
292
№ п/п Наименование операции и содержание работы >личество лов ИЛИ талей машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
n и X >> d я
1 2 3 4 5 6 7
1518 Установить и закрепить перемычку 12 Перемычка Слесарь-элек- трик по ремон- ту электрообо- рудования 3 0,04
1519 Проверить сопротивление изоляции и сопротивле- ние относительно кор- пуса 1 Печь То же 6 0,53
1520 Установить и закрепить проходной изолятор, крышку 1 Крышка > 3 0,12
§ 35. РАДИОРЕАКТОРЫ ТИПА ИК-8Б-3, ИК-9Б-3, ИК-ПА z
1521 Разборка на узлы Обдуть сжатым возду- 1 Радио- Слесарь-элек- 1 0,12
хом, протереть реактор трик по ремон- ту электрообо- рудования
Отсоединить провода, от- крепить и снять с ра- мы: 1 То же 3 0,13
1522 радиореактор ИК-8Б-3 1 » 3 0,13
1523 радиореактор ИК-9Б-3 1 » » 3 0,13
1524 радиореактор ИК-НА 2 » » 3 0,15
1525 Открепить и снять с ра- мы изоляторы, втулки, изоляционные шайбы, болты Разборка узлов Радиореактор И К-8 Б-3 1 Рама 3 0,17
1526 Открепить и снять с ка- тушек 2 шпильки 2, планки, 4 изоляцион- ных зажима Радиореактор И К-9 Б-3 1 Радио- реактор 3 0,1
1527 Открепить и снять с ка- тушки 2 шпильки, 2 планки, 2 изоляцион- ных зажима Радиореактор ИК-ПА 1 То же » 3 0,08
1528 Открепить и снять с ос- нования крышку 2 > 3 0,04
293
с £ Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
Мойка и дефектовка деталей
1529 1530 Промыть, протереть де- тали Дефектовать, маркиро- вать детали 1 1 Комплект То же Слесарь-элек- трик по ремон- ту электрообо- рудования То же 1 4 0,15 0,2
Ремонт
Катушка ИК-8Б-3, ИК-9Б-3
1531 1532 1533 1534 1535 Проверить катушку на отсутствие межвитко- вых замыканий Заменить поврежденный конденсатор Снять поврежденную изоляцию, намотать новую, изолировать у выводов, пропитать в лаке, сушить Отпаять поврежденный наконец ни г:, лудить концы, установить на- конечник, паять в ван- не Проверить катушку на отсутствие межвитко- вых замыканий, на пробой сопротивления изоляции, омическое сопротивление катуш- ки 3 4 3 6 3 Катушка Конденсатор Катушка Наконечник Катушка > > > 6 4 3 4 6 0,1 0,08 0,25 0,15 0,2
Катушка И К-11 А
1536 1537 1538 1539 Проверить катушку на отсутствие межвитко- вых замыканий Перемотать поврежден- ную катушку Зачистить концы прово- да, лудить, установить 2 наконечника, паять в ванне Проверить катушку на пробой сопротивления изоляции и омическое сопротивление 2 2 2 2 То же » > > 6 4 4 6 0,08 0,4 0,14 0,12
294
№ п/п Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы 11орма времени, чсл.-час
1 2 3 4 5 6 7
1540 1541 1542 1543 1544 1545 1546 1547 1548 1549 1550 Рама Нанести смывку, удалить старую краску, про- мыть, протереть Осмотреть раму, разде- лать трещины, зава- рить и зачистить свар- кой шов Грунтовать, шпаклевать и окрасить поверхность рамы Сборка узлов Скомплектовать детали по комплектовочной ведомости Продуть сжатым возду- хом, протереть детали Радиореактор ИК-11А Установить и закрепить на основание крышку Радиореактор И К-9 Б-3 Установить и закрепить 2 изоляционных зажи- ма, 2 планки, 2 шпиль- ки на катушке Радиореактор ИК-ЗБ-З Установить и закрепить 4 изоляционных зажи- ма, 2 планки, 2 шпиль- ки на катушки Сборка радиореактора Присоединить провода, установить и закре- пить: радиореактор ИК-ПА радиореактор ИК-9Б-3 радиореактор ИК-8Б-3 1 1 1 1 1 2 1 1 2 1 1 Рама То же » Комплект То же Радио- реактор То же » Маляр Электросвар- щик ручном сварки Маляр Слесарь-элек- трик по ремон- ту электрообо- рудования То же > > » 2 3 3 3 1 3 4 4 4 4 4 0,45 0,4 0,35 0,15 1 0,2 1 0,06 0,12 0,15 0,2 0,18 0,2
295
№ п/п Наименование операций и содержание работы о * £ х’Ен I О W Ж Единица объема работы Профессия Разряд работы I !орма времени, чел.-час
с О 03 >. =
1 2 3 4 5 6 7
1551 Установить и закрепить на раму изоляторы, втулки, изоляционные шайбы, болты 1 Рама Слесарь-элек- трик по ремон- ту электрообо- рудования 4 0,2
1552 Присоединить провода, проверить полярность катушек, омическое со- противление, сопротив- ление изоляции кату- шек на пробой отно- сительно рамы 4 Радио- реактор То же 6 0,2
§ 36. РАДИОРЕАКТОР ИК-20А
1553 Разборка на узлы Обдуть сжатым возду- 2 Радио- Слесарь-элек- 1 0,1
хом, протереть реактор трик по ремон- ту электрообо- рудования
1554 Отсоединить провода, открепить и снять с ра- мы радиореактор 2 То же То же 3 0,13
1555 Открепить и снять с ра- мы изоляторы, втулки, изоляционные шайбы, болты Разборка узлов 1 Рама » 3 0,17
Примечание. Нормы времени на разборку узлов радиореактора см.
п. 1527. | Ремонт 1 1 1 1 1
Примечание. Нормы п.п. 15314-1535, 1540-1542. | Сборка узлов времени на ремонт радиореактора и рамы см.
Примечание. Нормы п.п. 15434-1544, 1546. времени на сборку узлов радиореактора см.
1556
1557
Сборка узлов
Присоединить провода,
установить и закре-
пить на раму радио-
реактор
Установить и закрепить
на раму изоляторы,
втулки, изоляционные
шайбы, болты
2 Радио- Слесарь-элек- 4 0,2
1 реактор Рама трик по ремон- ту электрообо- рудования То же 4 0,2
296
с £ Наименование операций - и содержание работы о ®® ar « 5 ю ч.« о я х а> се К х Единица объема работы Профессия Разряд работы Норма । времени, чел.-час
1 2 3. 4 5 6 7
1558 Присоединить провода, проверить полярность катушек, омическое сопротивление, сопро- тивление катушек на пробой относительно рамы 2 Радиоре- актор Слесарь-элек- трик по ремон- ту электрообо- рудования 6 0,15 2
§ 37. ЖГУТЫ ВЫСОКОВОЛЬТНЫЕ
1559 Жгут по левому борту Поместить бухту прово- 1 Жгут Слесарь-элек- 4, 1,6
дов на верстак, н^0е- зать1 согласно перечню, лудить концы, марки- ровать трик по ремон- ту электрообо- рудования
1560 Закрепить наконечники, паять в ванне, марки- ровать 1 То же То же 4 3,47
1561 Собрать провода в жгут, бандажировать, по- крыть бандаж лаком, Жгут к реостатам 1 Жгут ' .3 2,27
1562 Поместить бухту прово- дов на верстак, нале- зать ^согласно перечню, зачистить, лудить кон- цы, маркировать Закрепить наконечники, паять в ванне, марки- ровать 1 То ?ке » 4 0,3
1563 1 4 0,63
1564 Собрать провода в жг^т, бандажировать, по- крыть бандаж лаком 1 > 3 0,41
§ 38. ЖГУТЫ НИЗКОВОЛЬТНЫЕ
1565
Жгут по левому борту
Поместить бухту прово-
дов на верстак, наре-
зать согласно переч-
ню, зачистить, луднть
концы, маркировать
1 Жгут
Слесарь-элек- 4 4,51
трик по ремон- ту электрообо- рудования
297
№ п/п Наименование операций и содержание работы 1 х 5 4 2 о « я Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
1566 Закрепить наконечники, 1 Жгут Слесдрь-элек- 4 9,78
паять в ванне, марки- трик по ремон-
ровать ту электрообо- рудования
1567 Собрать провода в жгут, 1 То же То же 3 6,4
• бандажировать, по- крыть лаком 1,2
1568 Паять провода жгута к 1 4
колодке разъема
Жгут по правому борту
(дверей)
1569 Поместить бухту прово- дов на верстак, наре- зать согласно перечню, зачистить, лудить кон- цы, маркировать Закрепить наконечники, 1 4 1,35 2,93
1570 1 4
паять в ванне, марки- ровать 1,92
1571 Собрать провода в жгут, 1 3
бандажировать, по- крыть лаком
Жгут в кабине водителя
1572 Поместить бухту прово- 1 4 0,81
дов на верстак, наре- зать согласно перечню, зачистить, лудить кон- цы, маркировать 1,76
1573 Закрепить наконечники, 1 > 4
паять в ванне, марки-
1574 ровзть Собрать провода в жгут, 1 3 1,15
бандажировать, по- крыть лаком
298
Глава 4. РЕМОНТ ПРИБОРОВ ОСВЕЩЕНИЯ
№ п/п 1 Наименование операций- и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чсл.-час
1 2 3 4 5 6 7
§ 39. ФАРА ФГ-122В
Разборка
1575 Открепить, вынуть из корпуса оптический элемент, две пружины. Снять колодку, разоб- рать оптический эле- мент, снять карболито- вый патрон ПД-20к, лампу, изоляционную шайбу. Отключить от колодки жгут прово- дов и вынуть из кор- пуса 2 Фара Слесарь-элек- трик по ремон- ту электрообо- рудования 3 0,06
Мойка и дефектовка деталей
1576 1577 Промыть, протереть де- тали Дефектовать детали 2 2 Комплект То же То же » 1 4 0,05 0,08
Ремонт
Корпус фары
1578 Калибровать резьбу в от- верстиях под винты 2 Корпус 3 0,02
Карболитовый патрон ПД-20к
1579 Зачистить контакты 2 Патрон 3 0,03
♦ Колодка -
1580 Зачистить контакты 2 Колодка » 3 0,03
Жгут проводов
1581 Нарезать провода и труб- ки по размеру. Затя- нуть провода в труб- ку, одеть «чулки» на- конечников, зачистить, лудить концы, паять наконечники, маркиро- вать 2 Жгут 4 0,1
№ п/л Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
Ь 2 3 4 5 6 7
Сборка
1582 Скомплектовать детали 2 Комплект Слесарь-элек- 3 0,03
по комплектовочной трик по ремон-
ведомости ту электрообо- рудования
1583 Затянуть и установить 2 Фара То же 5 0,1
в корпус жгут прово- дов, подключить к ко- лодке. Собрать оптиче- ский элемент с лам- пой и карболитовым корпусом, одеть колод-
ку, установить две дружины и оптический
элемент в корпус, за- крепить. Испытать фа- РУ
§ 40. ПЛАФОН ОСВЕЩЕНИЯ САЛОНА
1584 Ремонт Очистить от пыли, про- 12 Комплект Слесарь-элек- 1 0,05
1585 тереть детали Дефектовать детали 12 Комплект трик по ремон- ту электрообо- рудования То же 4 0,07
1586 Установить основание 12 Плафон 5 0,06
1587 плафона на стенд, уста- новить лампочки, испы- тать Зачистить контакты пат- 36 Патрон 3 0,03
1588 рона Заменить неисправный 36 То же 3 ' 0,04
1589 патрон Скомплектовать детали 12 Комплект 3 0,06
по комплектовочной ведомости
§41. НИЖНИЙ ПЕРЕДНИЙ ФОНАРЬ ГАБАРИТНОГО ОГНЯ
И ПОВОРОТА
Ремонт
1590
Очистить от пыли,
тереть детали
про-
Комплект
Слесарь-элек-
трик по ремон-
ту электрообо-
рудования
1 0,05
300
с_ Е £ Наименование операций*' и содержание работы Количество узлов или 1 деталей 1 на машину Единица объема работы Профессия Разряд работы Норма времени, чел.-час
1 2 3 4 5 6 7
1591 Дефектовать детали 2 Комплект Слесарь-элек- трик по ремон- ту электрообо- рудования 4 0,06
1592 Зачистить контакты пат- 2 Патрон То же 3 0,03
1593, рона Заменить неисправный патрон 2 То же 3 0,04
1594 Скомплектовать детали, протереть 2 Комплект » 3 0,03
§ 42. БОКОВОЙ ФОНАРЬ УКАЗАТЕЛЯ ПОВОРОТА
1595 Ремонт Очистить от пыли, про- тереть детали 2 Комплект Слесарь-элек- трик по ремон- ту электрообо- рудования 1 0,04
1596. Дефектовать детали 2 То же То же 4 0,05
1597 Зачистить контакты пат- 2 Патрон » 3 0,03
1598 рона Заменить неисправный патрон 2 То же » 3 0,04
1599 Скомплектовать детали, протереть § 43. ФОН Ремонт 2 *РЬ П Комплект КБАРИТНОГ » о огня 3 0,03
1600 Очистить от пыли, про- тереть детали 4 Комплект Слесарь-элек- трик по ремон- ту электрообо- рудования 1 0,04
1601 Дефектовать детали 4 То же То же 4 0,05
1602 Зачистить контакты пат- рона 4 Патрон 5» 3 0,03
1603 Заменить неисправный патрон 4 То же 3 0,04
1604 Скомплектовать детали, протереть §44 Ремонт 4 L ЗАД1 Комплект НИЙ ФОНАР » Ъ 3 0,02
1605 Очистить от пыли, про- тереть детали 2 Комплект Слесарь-элек- трик по ремон- ту электрообо- рудования 1 0,04
301
и/П 5Х Наименование операций и содержание работы Количество узлов или деталей на машину Единица объема работы Профессия I Разряд работы Норма времени, чел.-час
1 2 3 4 . 5 6 7
1606 Дефектовать детали 2 Комплект Слесарь-элек- трик по ремон- ту электрообо- рудования 4 0,06
1607 Зачистить контакты пат- рона 6 Патрон То же 3 0,03
1608 Заменить неисправный патрон 6 То же » 3 0,04
1609 Скомплектовать детали, протереть § 45. ПЛАФО Ремонт 2 н осв Комплект ЕЩЕНИЯ П< » одножки 3 0,04
1610 Очистить от пыли, про- тереть детали 3 Комплект Слесарь-элек- трик по ремон- ту электрообо- рудования 1 0,04
1611 Дефектовать детали 3 То же То же 4 0,05
1612 Зачистить контакты пат- рона 3 Патрон 3 0,03
1613 Заменить неисправный патрон 3 То же 3 0,04
1614 Скомплектовать детали, протереть § 46. ПЛАФОН О( Ремонт 3 СВЕЩ1 Комплект ВНИЯ ДВЕР НОГО ПРОЕМА 3 0,03
1615 Очистить от пыли, проте- реть детали 2 Комплект Слесарь-элек- трик по ремон- ту электрообо- рудования 1 0,04
1616 Дефектовать детали 2 То же То же 4 0,05
1617 Зачистить контакты пат- рона 4 Патрон » 3 0,03
1618 Заменить негодный пат- рон 4 То же 3 0,04
1619 Скомплектовать детали, протереть 2 Комплект 3 0,04
302
л= с £ Наименование операций и содержание работы Количество узлов или детален 1 на машину
1 2 3
Единица объема работы Профессии Разряд работы Норма времени, чел.-час
4 5 6 7
§ 47. ПЛАФОН ОСВЕЩЕНИЯ КАБИНЫ ВОДИТЕЛЯ
1620 Ремонт 1 Комплект Слесарь-элек- 1 0,03
Очистить от пыли, про-
тереть детали трик по ремон- ту электрообо- рудования
1621 Дефектовать детали 1 То же То же 4 0,05
1622 Зачистить контакты рона пат- 1 Патрон 3 0,03
1623 Заменить негодный пат- 1 То же 3 0,05
1624 рмп Скомплектовать детали, протереть 1 Комплект 3 0,04
П рил оженне 1
ХАРАКТЕРИСТИКА ПРИМЕНЯЕМОГО ОБОРУДОВАНИЯ
И ИНСТРУМЕНТОВ
№ п/п Наименование ’ оборудования Тип, изготовитель Краткая техническая характеристика
1 2 3 4
Моечные установки для наружной мойкн троллейбуса, мойки и очистки деталей
Г Моечная установка для наружной мойки трол- лейбуса МУ-1, ТК-12. Росрем- электротранс Мйн- жилкомхоза РСФСР Время мойки одного ку- зова 254-35 сек., рас- ход воды 2504-300 л
2 Установка для наружной мойки троллейбуса Модель 1129. Бежец- кий завод ГАРО Трехщеточная, произво- дительностью до 30 ма- шин в час. Габариты 5000X4000X4275 мм
3 А, Моечная установка 5-ВСМ-1500 ' Модель 1112. Бежец- кий завод ГАРО Передвижная, с вихре- вым самовсасываю- щим 5-ти ступенча- тым насосом, моечный пистолет с механиче- ским распылителем. Габариты 1100Х590Х XI030 мм
Установка для мойки Модель 196-П. Чере- Стационарная однока-
деталей повецкий завод ГАРО мерная с пароподогре- вом, периодического действия. Максималь- ные габариты деталей, подвергающихся мойке, 1000X600X500 мм. Га- бариты 1950Х2250Х Х2Ю0 мм
5 Установка 3-х камерная для мойки деталей Нестандартная Стационарная, 3-х камер- ная, непрерывного дей- ствия с вытяжной вен- тиляцией и рольган- гом для передачи де- талей на конвейерную ленту Ручной со сменным диф- фузором. Расход воз- духа 0,25 м3/мин. Га- бариты 230X180Х Х78 мм
6 Пистолет для обдува де- талей сжатым возду- хом Модель 199. Бежец- кий завод ГАРО
304
№ п/п Наименование оборудования Тип, изготовитель Краткая техническая характеристика
1 2 3 4
7 Установка для мойки троллейбуса снизу ЦКБМ-121 Производительность 304- 40 машин в час. Рас- ход воды 200-^320 л. Габариты 3540Х3790Х X 1410 мм
8 Моечная машина для де- талей и агрегатов Модель 2220. Гипро- автотранс Конвейерного типа двух- камерная с электропри- водом
9 Ванна для мойки дета- лей Нестандартная Передвижная. Габариты 400x700X950 мм
10 Установка автоматичес- кая для мойки трол- лейбуса ЦКБ-1126 Стационарная, автомати- ческая, щеточная. Рас- ход воды 500 л. Дав- ление 44-5 кгс/см2
Подъемно-транспортное и подъемное оборудование для разборки, сборки
и технического обслуживания троллейбусов на канаве
&
12
14
Подъемник канавный
двухстоечный электро-
механический для вы-
вешивания колес или
мостов на смотровой
канаве
Подъемник четырехстоеч-
ный электромеханиче-
ский
Передвижной канавный
домкрат для снятия и
установки агрегатов
троллейбуса (двигате-
лей; редуктора и дру-
гих агрегатов)
Подъемник для вывеши-
вания на канаве ма-
шин и. замены агрега-
тов
Модель 468. Грознен-
ский завод «Авто-
спецоборудование»
Модель 448. Грознен-
ский завод «Авто-
спецоборудование»
Росремэлектротранс
Минжилкомхоза
РСФСР
НИКТИ ГХ Минжил-
комхоза УССР
Стационарный, двухсто-
ечный, канавный с
электромеханическим
приводом. Грузоподъ-
емность 5000 кгс. Вы-
сота подъема 800 мм.
Габариты 600Х1600Х
XI793 мм
Стационарный, четырех-
стоечный с электроме-
ханическим приводом.
Грузоподъемность
57 тс, высота подъема
платформы 800 мм. Га-
бариты 600Х1600Х
XI793 мм
Грузоподъемность 2,5 тс,
высота подъема 630
мм. Габариты 610Х
X866X1500 мм
Передвижной, электро-
гидравлический. Грузо-
подъемность 10 тс.
Ход штока 750 мм.
Снабжен набором при-
способлений
13,
Оборудование для транспортировки и снятия колес
Тележка для снятия ко-
лес и установки на
троллейбусе
Модель 1115М. Гроз-
ненский завод «Ав-
тоспецоборудова-
ние»
Передвижная. Грузо-
подъемность 2,3 тс, вы-
сота подъема опор те-
лежки 170 мм. Габари-
ты 900X1250X895 мм
305
№ п/п Наименование оборудования Тип, изготовитель Краткая техническая характеристика
1 2 3 4
16 Тележка со съемником для замены колес трол- лейбуса НИКТИ ГХ Минжил- комхоза УССР, тэк-оо.оо.ооо. Днепропетровский ВАРЗ Передвижная, с рычаж- но-подъемным меха- низмом, съемником троссового типа и ба- рабанным приводом. Г рузоподъемность 150 кгс, высота подъема 110 мм. Масса 20 кг. Габариты 550Х720Х. XI090 мм
17 Гайковерт для отверты- Модель 2460М. Нов- Пределы установки клю-
вания и завертывания гаек колес городский завод ГАРО ча по высоте 3504- 720 мм. Максимальный крутящий момент 90 кгс.м. Габариты 1275Х Х670Х925 мм
18 Стенд для снятия авто- баллонов с диска ко- леса Росремэлектротранс Минжилкомхоза РСФСР Стационарный, время снятия одного баллона с диска колеса 34- 4 мм. Габариты 1620Х X1600X1280 мм
Шиноремонтное и шиномонтажное оборудование
19
20
21
22
Стенд для монтажа и
демонтажа шин
Подъемник пневматиче-
ский передвижной для
транспортировки по-
крышек
Набор инструментов для
шиноремонтника
Компрессор передвижной
для накачивания шин
Модели Ш-509 и 6134.
Загорский завод
«Автоспецоборудо-
вание»
Модель 417П. Кочубе-
евский завод ГАРО
Модель 6209. Казан-
ский завод ГАРО
Модель 1136. Бежец-
кий завод ГАРО
Стационарный, гидравли-
ческий. Производитель-
ность 6 шин в час. Га-
бариты 1460Х920Х
Х1410 мм
Рабочее давление возду-
ха 6 кгс/см2. Грузо-
подъемность 300 кгс.
Габариты 200Х190Х
XI490 мм
Ручной, переносный. Га-
бариты 600Х350Х
X134 мм ' *
Воздушный, поршневой,
двухцилиндровый, од-
ноступенчатый. Габари-
ты 1160X360X590 мм
Оборудование для разборки, ремонта и сборки переднего моста,•
рулевого управления и карданного вала
Передний мост
23 Стенд для разборки и Модель 2450. Загор- Стационарный с винто-
24, сборки переднего моста ский завод ГАРО выми передвижными захватами. Габариты 780X1020X820 мм Переносный »
Съемник подшипников передней ступицы Нестандартный
306
№ п/п Наименование оборудования Тип, изготовитель Краткая техническая характеристика
1 2 3 4
^'25. 26 27 V28 1 29 Приспособление для ус- тановки кулака при ре- монте Пост для диагностирова- ния деталей магнитным методом неразрушаю- щего контроля Динамометр Токарный станок Радиально-сверлильный станок ОТ-10.06.000 никти ГХ Минжилкомхоза УССР МД-00.000 никти ГХ Минжилкомхоза УССР Модель ДПУ-О, 1-1. ГОСТ 9404-60. Модель 1Д63А Модель 2Н55 Передвижное на специ- альной- тележке. Габа- риты 400X600X500 мм Стационарный контроль деталей до 0 70 мм, влияющих на безопас- ность движения, без разборки узлов Переносный. Контроль плавности усилия по- ворота поворотного ку- лака ВЦ-315 мм. РМЦ- 3000 мм. Габариты 51.10X1680X1275 мм Наибольший диаметр сверления 55 мм. Габа- риты 2445Х1000Х Х3265 мм
Рулевое управление
30 Стенд для разборки, СРГ-05.00.000 НИКТИ Стационарный, давление воздуха 4-4-6 кгс/см2. Масса 154 кг. Габари- ты 1400Х735Х1Ю0 мм
сборки и контроля ру- левого управления ГХ Минжилкомхоза УССР
31 Универсальный прибор для проверки рулевого управления Модель К-402 Переносный. Оценка ру- левого управления по двум параметрам: сум- марному люфту и си- ле трения. Точность из- мерения ±0,25-4-±0,5 кгс. Габариты 245Х Х160Х1Ю мм
Карданный вал
32 Стенд для разборки и статистической ‘балан- СУ-00.000 никти ГХ Минжилкомхоза Стационарный. Масса 217 кг. Габариты 1790
33 сировки карданного ра- ла Балансировочная маши- УССР Модель ДБ-300 или Х735ХЮ75 мм Динамическая баланси-
на МС992-8. Минский и Симферопольский заводы ровка карданного вала
Оборудование для разборки, сборки и ремонта заднего моста
34;
Стенд для разборки и
сборки заднего моста
СРТ-03.00.000.
НИКТИ ГХ
жилкомхоза
Донецкий
«Ремкоммунэлект-
ротранс»
Мин-
УССР,
завод
Стационарный. Масса
180 кг. Габариты
3000X800X760 мм
307
№ п/п Наименование оборудования Тип, изготовитель Краткая техническая характеристика
1 2 3 4
' 35/ Вертикально - сверлиль- ный станок Модель 2188А Наибольший диаметр сверления 18 мм
36 Стенд для обкатки ре- дуктора заднего моста СРТ-09.00.00Ь НИКТИ ГХ Мин- жилкомхоза УССР Стационарный. Габари- ты 3100X2180X XI100 мм
3? Стенд для сборки задне- го моста с рессорами НИКТИ ГХ Минжил- комхоза УССР Стационарный
38 Пресс пневматический для клепки накладок тормозных колодок Модель ЦКБ Р-304. ПКБ Главмосавто- транса То же
39 Сборочная оправка 018-261 Сборка и регулировка роликоподшипника ве- дущей конической шес- терни заднего моста
40 Съемник ступицы задне- НИКТИ ГХ Минжил- Переносный. Габариты
го моста комхоза УССР 500X400 мм
41 Устройство для проточки СРТ-07. НИКТИ ГХ /Мощность электродвига-
тормозных накладок троллейбуса Минжилкомхоза УССР. , Николаев- ское ТТУ теля 1,5 квт, п — 1400 об/мин. Скорость резания 504-55 м/мин. Время одного прохода 54-6 мин. Масса 125 кг. Габариты 2000Х600Х Х1250 мм
42 Стенд для ремонта сту- пиц троллейбуса СРТ-02 НИКТИ ГХ Минжилкомхоза УССР. Донецкий завод «Ремкоммун- электротранс» Давление воздуха 44- 8 кгс/см2; усилие, раз- виваемое зажимами, 400 кгс. Управление ручное. Масса 110 кг. Габариты 1000Х675Х Х825 мм
Оборудование для разборки, сборки, ремонта и контроля лневмосистемы
43 Стенд для воздушных испытания резервуа- Росремэлектротранс Минжилкомхоза Стационарный, макси- мальное рабочее дав-
ров РСФСР ление гидропресса ти- па СТД-8015 16 кгс/ см2. Возможное коли- чество одновременно испытуемых резервуа- ров— 4. Габариты 3200X1050X2300 мм
44 / Стенд для обкатки и Росремэлектротранс Стационарный, напряже-
V проверки моторкомп- Минжилкомхоза ние электродвигателя
рессора типа ЭК-4 РСФСР 600 В (постоянный ток), напряжение цепи управления 2204-230 В (переменный ток). Да- вление напорной систе- мы 10 кгс/см2. Габари- ты 1000X610X1200 мм
308
№ п/п Наименование оборудования Тип, изготовитель Краткая техническая характеристика
1 2 3 4
V ,45 Стенд для испытания СРТ-08.00.000. Питание от стендового
пневмооборудования троллейбуса НИКТИ ГХ Мии- жилкомхоза УССР. Николаевское ТТУ 3-х цилиндрового комп- рессора ЭК-2А. Ем- кость ресиверов: два ресивера — 40 л; один ресивер — 10 л; Масса 610 кг. Габариты 2021X942X1446 мм
46 Дрель ручная для при- тирки клапанов Модель 138 ГАРО Передаточное число ко- нической передачи 0,27
47 Установка для притирки клапанов Киевский ОЭКО Укравторемонта Ручная, доводочная. Ра- диус сферы притироч- ной плиты 100 мм. Масса 1,6 кг. Габариты 100X136 мм
48 Прибор для определения технического состояния компрессора (цилин- дров, поршневых ко- лец, клапанов) К-69М Переносный, пневматиче- ский, редуцируемое давление (рабочее) 1,6 кгс/см2. Габариты 258X175X132 мм
49 Стенд для испытания клапанов Нестандартный Стационарный
Оборудование для контрольно-регулировочных, разборочно-сборочных,
ремонтных н испытательных работ по агрегатам электрооборудования
50
<51
52
53
54
Универсальный стенд для
испытания электричес-
ких аппаратов трамва-
ев и троллейбусов
Станок для бандажиров-
ки якорей тяговых
электродвигателей
Станок для продорожки
коллектора
Стенд для ремонта кон-
такторных панелей
Стенд для испытания
низковольтного обору-*
дования
0*213-0000. Росрем-
электротранс. Мин-
жилкомхоза
РСФСР
0-144-2000. Росрем-
электротранс Мин-
жилкомхоза
РСФСР
0-67-0000. Росрем-
электротранс Мин-
жилкомхоза
РСФСР
Испытание аппаратов на-
пряжением:
50 В при токе до. 25 А;
1000 В при токе до 2 А;
5 В при токе до 750 А.
Род тока — постоянный.
Габариты 1335Х615Х
X1270 мм
Стационарный
0-144-3000. Росрем-
электротранс Мин-
жилкомхоза
РСФСР
0-149-6000. Росрем-
электротранс Мин-
жилкомхоза
РСФСР
Фрезерование зазоров
специальной фрезой с
помощью приспособле-
ния для продорожки,
глубина каиавки 0,84-
1 мм
Стационарный
Напряжение 244-50 В
309
№ п/п Наименование оборудования Тип, изготовитель Краткая техническая характеристика
1 2 3 4
55 Стенд для испытания ав- томатических выключа- телей и реле макси- мального тока 0-158-1000. Росрем- электротранс Мин- жилкомхоза РСФСР Универсальный
56 Стенд высоковольтный пробивной 0-144-7000. Росрем- электротранс Мин- жилкомхоза РСФСР Напряжение 600 В
57 Испытательная станция для испытания тяговых 0-161-0000. Росрем- электротранс Мин- Стационарная. Проверка перегрева обмотки, ско-
58 двигателей жилкомхоза РСФСР рости вращения, кон- центрации при нор- мальной мощности и механической прочно- сти по ГОСТ 2582-50
Дозатор заливки элект- ролита ДЗР. никти ГХ Минжилкомхоза УССР Предназначен для залив- ки и доливки электро- лита в аккумулятор- ные батареи с контро- лем уровня
59 Сушильная терморадиа- ционная камера ЦКС-100-000. Росрем- электротранс Мин- жилкомхоза РСФСР Универсальная
60 Продувочная 1 камер а 0-143-0000. Росрем- электротранс Мин- жилкомхоза РСФСР Стационарная
61 Сушильная печь Тихорецкий завод тя- желого оборудова- ния Максимальная темпера- тура 200°С, объем пе- чи 7 м3, площадь за- грузки 4,16 м2. Габари- ты 4630X2100X Х4393 мм
62 Станок токарный IK62 ВЦ-200 * мм, РМЦ-1400 мм. Габариты 2785Х ХН65Х1355
63 Вертикально - сверлиль- ный станок Модель 2118 Наибольший диаметр сверления 18 мм
64 ' Гайковерт электрический С-718 Максимальный диаметр резьбового соединения 16 мм. Напряжение 36 В
65 Стенд для проверки низ- ковольтного оборудо- вания Росремэлектротранс Минжилкомхоза РСФСР Стационарный. Регули- ровка и проверка всех низковольтных аппара- тов на 12-?24 В. На- пряжение питания электродвигателя от сети 220/380 В. Габа- риты 1300X800X1700 мм
310
№ п/п Наименование оборудования Тип, изготовитель Краткая техническая характеристика
1 2 3 4
Прессовое оборудование для разборочно-сборочных и ремонтных работ
v(66 Пресс гидравлический
67 Пресс гидравлический
68 Пресс реечный
Модель 2135 ГАРО
Модель ОКС-ОЗО. Рос-
сельхозтехника
Нестандартный
Стационарный. Макси-
мальное усиление 40 тс.
Габариты 2140Х1465Х
Х760 мм
Максимальное усиление
10 тс. Габариты 1200>^
Х800Х1700 мм
Максимальное усиление
1 тс
Сварочное и наплавочное оборудование для ремонтных работ
69 Сварочный аппарат СТЭ-34 Передвижной, однопосто-
70 Наплавочная головка Модель УАНЖ-5, • вой в однокорпусном исполнении. Габариты 772X410X865 мм Переносная, с электро-
71 Наплавочная головка УАНЖ-6. НИИАТ РСФСР Модель ГМВК-1, магнитными вибрато- рами для вибродуго- вой наплавки деталей при ремонте Вибродуговая наплавка
72 Полуавтомат для на- ГМВК-2, ГОСНИТИ Модели ПШ-54, деталей при ремонте Электродуговая наплав-
плавки ПДШМ-500, А-580, А-584. Институт электросварки им. Патона ка под флюсом дета- лей при ремонте
Слесарный механизированный и ручной инструмент для разборочно-сборочных
и ремонтных работ
73
74
75
76
77
78
Рукоятка динамометри- Модель 131М ГАРО
ческая
Ключ динамометрический Модель ПИМ-1754.
Россельхозтехника
Инструмент автослесаря
(набор)
Инструмент слесарно-
монтажный (набор)
Инструмент слесарно-
монтажный (набор)
Инструмент для извлече-
ния срезанных шпилек
Модель 2446 ГАРО
Модель 22165 ГАРО
Модель 2216В ГАРО
Модель ПИМ-490 М.
Россельхозтехника
Максимальный крутящий
момент 15 кгс.м. Габа-
- риты 545X120X52 мм
Максимальный крутящий
момент 26 кгс. м. Га-
бариты 780X115X105
мм
Переносный. Футляр
490X200X250 мм
Переносный. Состоит из
37 наименований. Че-
хол 610X360 мм
Передвижной. Состоит из
54 наименований. Фут-
ляр 625X225X205 мм
Переносный. Коробка
174X137X27 мм
311
№ п/п Наименование оборудования Тип, изготовитель 1, Краткая техническая характеристика
1 2 3 4
79 Ключи гаечные (набор) Модель 2334-М-1 ГАРО Переносный. В наборе 9 двусторонних откры- тых ключей, размер зе- ва от 6 до 30 мм. Че- хол 435X110 мм
80 Ключи гаечные накидные (набор) Модель 2335-1 ГАРО Переносный. В наборе 6 двусторонних накид- ных ключей, размер зе- ва от 9 до 30 мм. Че- хол 380X110 мм
81 Ключи торцевые (набор) Модель 2336-1 ГАРО Переносный. В наборе 14 сменных торцевых го- ловок десяти размеров от 10 до 27 мм, 6 при- надлежностей для ра- боты с торцевыми го- ловками. Набор уло- жен в чехол.
82 Реверсивная отвертка РПО-800 Универсальная с насад- ками
83 Машина ручная шлифо- вальная пневматиче- ская торцевая ИП-2203. Завод «Пневмостройма- шина» Переносная. Шлифование металлических поверх- ностей, зачистка свар- ных швов, подготовка кромок под сварку. На- ибольший диаметр шлифовального круга 125 мм. Расход возду- ха 1,6 м3/мин. Масса 4,3 кг. Габариты 320Х X150X200 мм
84 Гайковерт электрический С-502 Переносный. Максималь- ный диаметр резьбово- го соединения 18 мм. ^Наибольший крутящий момент 10 кгс.м. Ско-' рость вращения шпин- деля 880 об/мин. На- пряжение 36 В. Масса 3,2 кг
85 Электрическая сверлиль- ная машина ИЭ-1009А. Даугавпил- ский завод «Элект- роинструмент» Переносная. Наибольший диаметр сверления 9 мм. Число оборотов шпинделя 1400 об/мин. Напряжение 36 В. Мас- са 1,7 кг.
86 Электрическая шлифо- вальная машина ИЭ-2004. Выборгский завод «Электроин- струмент» Переносная. Зачистка сварных швов, шлифо- вание различных по- верхностей, очистка конструкций от корро- зии. Число оборотов шпинделя 3800 об/мин. Напряжение 36 В
№ п/п Наименование оборудования Тип, изготовитель Краткая техническая характеристика
1 2 3 4
87 Пневматический молоток мэс Переносный. Зачистка сварных швов, клепка, рубка и чеканка. Чис- ло ударов в минуту 2800-^3000. Рабочее давление воздуха 5 кгс/ см2. Масса 1 кг
88 Электрическая сверлиль- ная машина С-531 Переносная. Наибольший диаметр сверления 15 мм. Число оборотов шпинделя 680 об/мин. Напряжение 36 В. Мас- . са 2,6 кг
89 Электрическая сверлиль- ная машина С-478 Переносная. Наибольший диаметр сверления 23 мм. Число оборотов шпинделя 460 об/мин. Напряжение 36 В. Масса 5 кг
90 Гайковерт электрический Т-1-0 Максимальный диаметр резьбового соединения 8 мм. Наибольший кру- тящий момент 1,8 кгс. м. Скорость вращения шпинделя 250 об/мин. Напряжение 36 В. Мас- са 0,7 кг
91 Электрошуруповерт СП-1342 'Максимальный диаметр резьбового соединения 4 мм. Наибольший мо- мент затяжки резьбо- вого соединения 0,3 кгс. м. Напряжение 127 В. Масса 0,3 кг
92 Электрош пильковерт И-160 Максимальный диаметр резьбового соединения 8 мм; Наибольший мо- мент затяжки резьбо- вого соединения 0,5 кгс.м. Скорость враще- ния шпинделя 700 об/ Мин. Напряжение 36 В. Масса 2,3 кг
Оборудование для кузовных, малярных и обойных работ
при разборке, сборке и ремонте
93 Станок универсальный УДС-2 Наибольшая ширина об-
деревообрабатываю- щий рабатываемого изделия при фуговании 285 мм. Габариты 2450Х1990Х XI250 мм
94 Электрорубанок И-24 Переносный. Габариты 280ХЮ0Х156 мм
21 Заказ 474
313
№ п/п Наименование оборудования Тип, изготовитель Краткая техническая характеристика
1 2 3 4
95 Станок обдирочно-шли- Модель 3382 Передвижной с гибким
фовальный валом. Мощность 2,2 кВт. Габариты 765 X 630X738 мм
96 Электропила дисковая И-466 Переносная
97 Верстак столярный Модель 2296 ГАРО Габариты 1980Х9ЮХ Х850 мм
98 Комплект инструментов и приспособлений для правки кузова Модель 2146-1 ГАРО Комплект из 23 наимено- ваний
99 Установка пульверизаци- онной окраски 0-53 Стационарная. Рабочее давление воздуха 3.5 кгс/см2. Габариты 1080 Х640Х775 мм
100 Установка для ручной электроокраски УЭРЦ-1 Переносная. Производи- тельность 40-Ь ПО м2/ час. Масса пистолета- распылителя с подвес- ным стаканом 1,3 кг. Габариты 930X585 X <Х800 мм
101 Верстак для малярных и обойных работ Модель 2229 ГАРО Габариты 1980X910X850 мм
102 Машина швейная :ремес- ленного типа Класс 36 С индивидуальным сто- лом и электроприво- дом. Габариты 535 X 252X675 мм
103 Машина швейная ремес- ленного типа i Стол для закройнЫх ра- бот Класс 20А Толщина сшиваемых тка- ней до 5 мм. Габари- ты 1200X900X1250 мм
104 Модель 2281 ГАРО Габариты 3000X1500Х Х850 мм
105 Набор инструментов сле- саря-монтажника Модель 2216М ГАРО Переносный. Большом на- бор: 55 наименований, масса 13,9 кг, чехол 625Х215ХП7 мм. Ма- лый набор: 38 наиме- нований, масса 5,5 кг, чехол 360X160X160 мм
106 Пила электрическая ИЭ5101 (И-153) Ручная, дисковая
107 Ножницы электрические ручные ножевые1! ИЭ-5402 (С-424А) Прямолинейная и фасон- ная резка листовой стали до 2,5 мм. Число двойных ходов ножа 990 ход/мин. Напряже- ние 220 В. Габариты 330ХЮ7Х282 мм
108 Аппарат для сварки i среде углекислого газг » А-547 Р Переносный. Сварка стального листа толщи- ной до 2 мм
109 Машина сверлильная ПД2 Переносная. Наибольший диаметр сверления 12 мм. Число оборотов шпинделя 2000 об/мин.
314
№ п/п Наименование оборудования Тип, изготовитель Краткая техническая характеристика
1 2 3 4
- Рабочее давление воз- духа 6 кгс/см2. Масса 1,75 кг
НО 11Г 112 113 114 115 116 117 118 119 Сварочный трансформа- тор Электрошуруповерт руч- ной Машина электрическая закройная Пневматическая угловая щетка Установка сушильная Камера сушильная с па- рообогревом Шкаф с поворотным кругом Шкаф сушильный с электрообогревом Машина сварочная то- чечная Машина точечной сварки СТЭ-24 ИЭ-3601А ЭЗМ-2 УПРЩ-1 УКС-00-00-00. Гипро- коммундортранс ПЛ-12119. Гипролако- краскопокрытие Нестандартный Гипролакокраскопо- крытне МТП-75-11 МТ-602 Передвижной, 'однопосто- вой, в однокорпусном исполнении Наибольший диаметр резьбового соединения 6 мм. Число оборотов шпинделя 1200 об/мин. Напряжение 36 В. Мас- са 2,3 кг. Габариты 290X70X130 мм Стационарная Зачистка металлических поверхностей от ржав- чины, окалины, старой краски. Наибольший диаметр проволочной щетки 1004-110 мм. Число оборотов шпин- деля 3000 об/мин. Ра- бочее давление 5 кгс/ см2. Масса 3,4 кг. Га- бариты 370Х125ХП9 мм Терморадиационная на электрическом обогре- ве. Габариты 1650Х X4932X442 мм Расход воздуха 300 м3/ час. Дверной проем 1400X200 мм. Габари- ты 3370X2860X3940 мм Покрытие деталей молот- ковой эмалью. Габари- ты 1200X1200X1900 мм Сушка деталей после по- краски молотковой эмалью. Габариты 2130ХН34Х3357 мм Толщина свариваемых материалов 2,5X2,5 мм. Габариты 1360Х630Х Х2210 мм Толщина свариваемых материалов 2X2 мм. Габариты 800Х452Х Х1237 мм
21*
315
п/п 1 Наименование оборудования Тип, изготовитель Краткая техническая характеристика
2 3 4
120 Установка порошкового напыления легкоплав- ких материалов УПН-7 Газопламенное нанесение полиэтилена на штанги токоприемника. Расход сжатого воздуха 104- 15 м3/час, ацетилена — 2504-300 л/час
121
122
123
124
125
126
Диагностическое оборудование
Приборы для измерения К-428, КИ-4832 Предел измерения люфта
окружных люфтов эле- ментов трансмиссии (заднего моста, кар- данного вала) ±50°4-±90°. Цена де- ления шкалы 0,54-1°. Габариты 630X385X80 мм
Прибор для замера ра- Т-1 или РЗ-4892. Ручной, с измерительным
диального зазора НИКТИ ГХ Мин- индикатором часового
шкворневых соедине- ний переднего моста жилкомхоза УССР типа. Габариты 280Х X120X50 мм
Линейка для измерения Модель 2182. Казанс- Универсальная телеско-
сходимости передних колес кий завод ГАРО пическая. Наибольшая длина линейки 1950 мм. Габариты 946X44X28 мм
Линейка для замера схо- лк-оо.оо.ооо: никти Обеспечивает точность
ждения передних колес ГХ Минжилкомхоза УССР. Харьковский ВАРЗ измерения 0,24-0,3 мм при наличии микрона- стройки и ломающего- ся механизма. В комп- лект входит индикатор линейных перемещений, серийно выпускаемый промышленностью. Масса 1,5 кг
Стенд контроля передне- скскт-оо.оо.ооо. Обеспечивает оператив-
го моста по схождению НИКТИ ГХ Мин- ный контроль схожде-
управляемых колес жилкомхоза УССР. ния передних колес
троллейбуса Киевский завод «Укркоммунмаш» троллейбусов путем из- мерения боковой силы в зоне контакта коле- са с беговым бараба- ном и функционально заменяет контроль схо- ждения передних ко- лес посредством мер- ной линейки.
Прибор для замера уг- Модель 2183. Казан- Ручной, жидкостный. За-
лов установки колес ский завод ГАРО меры развала колес, поперечного и продоль- ного наклона Шкворня и углов поворота ко- лес. Габариты 308Х Х275Х124 мм
316
№ п/п Наименование оборудования Тип, изготовитель Краткая техническая характеристика
1 2 . 3 4
127 128 129 130 131 Стенд контроля эффек- тивности механических тормозов троллейбуса Стенд контроля транс- миссии и электропри- вода троллейбуса Стенд для определения давления в шинах без вскрытия пневмовентн- ля Переносное устройство контроля изоляции троллейбуса Стенд контроля люфтов рулевого управления троллейбуса скэмт-оо.оо.ооо. НИКТИ ГХ Мин- жилкомхоза УССР сктэ-оо.оо.ооо сдш-оо.оо.ооо. НИКТИ ГХ Мин- жилкомхоза УССР. Киевский завод электротранспорта им. Дзержинского УКИ-П. НИКТИ ГХ Минжилкомхоза УССР. Эксперимен- тальный отдел НИКТИ ГХ СКД-00.00.000. НИКТИ ГХ Мин- жилкомхоза УССР Предназначен для опера- тивного контроля эф- фективности рабочей и - стояночной тормозных систем троллейбуса Предназначен для [имита- ции движения троллей- буса с целью контроля технического состояния тяговой передачи и си- лового оборудования. В сочетании с допол- нительным оборудова- нием служит для конт- роля коммутации тяго- вого двигателя, люф- тов трансмиссии, схо- димости управляемых колес Предназначен для заме- ра давления в шинах. Стенд укомплектован колонкой для подкачки шин типа С-401. Рабо- чее давление в сети 6—7 кгс/см2. Макси- мальный ход штока для измерения давле- ния в шинах 700 мм. Производительность 20 троллейбусов в час. Время проверки давле- ния в шинах 3 мин. Габариты 3700Х800Х XI60 мм Обеспечивает замер зна- чения тока утечки изо- ляции высоковольтного оборудования Контролирует суммар- ный и дифференциро- ванные люфты сочлене- ний рулевой трапеции и колонки. Пределы измерения зазоров в шкворневом соедине- нии 0—1,5 мм, в подшипниках ступицы 0—3 мм. Максималь- ное сопротивление по- вороту колес 5 кг. Максимальное усилие, прикладываемое к ко- лесу, 300 кг
317
№ п/п Наименование оборудования Тип, изготовитель Краткая техническая характеристика
I 2 3 4
132 Устройство контроля давления токоприемни- ков УИДТ-00.00.000 Автоматический контроль давления токоприемни- ков троллейбусов всех типов при прохожде- нии и регулировка при остановке. Состоит из электромеханического преобразователя и электронного блока
Приложение 2
СХЕМЫ НАРУЖНОЙ ОБШИВКИ И ВНУТРЕННЕЙ ОБЛИЦОВКИ КУЗОВА
Рис. 6. Схема наружной обшивки правого борта
Рис. 7. Схема наружной обшивки левого борта
31&
'fhate:
Рис. 8. Схема наружной обшивки переднего фронта
Рис. 9. Схема наружной обшивки зад-
него фронта
320
Рис. 10. Схема обшивки крыши
/ _ 682—5700017; 2 — 682—5700018; 3 — 682—5700014;
4 — 682—5700019; 5 — 682—5700460; 6 — 682—5700025;
7 — 682—5701010
Рис. 11. Схема внутренней облицовки правого борта
Рис. 12. Схема внутренней облицовки левого борта
321
Рис. 13. Схема внутренней облицовки переднего
фронта
Рис. 14. Схема внутренней облицовки заднего
фронта
322
Рис. 15. Схема облицовки потолка
Рис. 16. Схема пола салона троллейбуса
1 — резиновый коврик; 2 — помост; 3 — люк пола над зад-
ним мостом; 4 — кожух пола над задним левым колесом;
5 — помост; 6 — люк над задним мостом; 7 — лючки
над компрессором; 8 — люк над компрессором; 9 — релин;
10 — кожух пола над передним левым колесом; 11 — под-
ножка выхода; 12 — помост передний правый; 13 — кожух
пола над передним правым колесом; 14, 18 — подножка
входа; 15, 17 — помост задний правый; 16 — кажух пола
над задним правым колесом
ОГЛАВЛЕНИЕ
ОБЩАЯ ЧАСТЬ......................................................................................3
ОРГАНИЗАЦИЯ ТРУДА . . .............4
НОРМАТИВНАЯ ЧАСТЬ . ..............................10
Раздел !. Общая разборка и сборка троллейбуса . •...............................................10
Глава 1. Разборка троллейбуса................................. ... 10
$ 1. Подъем кузова трбллейбуса и выкатка, мостов . . . . . Ю
§ 2. Механическое оборудование..................................................................12
§ 3. Пневматическое и гидравлическое оборудование...............................................14
§ 4. Электрооборудование........................................................................14
Глава 2. Сборка троллейбуса . . .......................18
§ 5. Электрооборудование....................................................................... 18
§ 6. Пневматическое и гидравлическое оборудование...............................................23
§ 7. Механическое оборудование..................................................................23
$ 8. Установка мостов и опускание кузова троллейбуса ......................................... 25
Раздел II. Ремонт механического оборудования 28
§ 1. Передний мост ....... ................28
§ 2. Рессора передняя.............................< .... 41
§ 3. Штанга реактивная верхняя, нижняя (левая, правая) ... 43
§ 4. Задний мост.....................................................................44
$ 5. Редуктор главной передачи...............................................................54
•§ 6. Ресбора задняя..........................................................................59
7. Карданный вал..............................................................................62
§ 8. Рулевая колонка.............................................................67
§ 9. Рулевой механизм.................................70
§ 10. Продольная промежуточная тяга.75
§ 11. Продольная тяга сошки..................................76
§ 12. Рычаг гидроусилителя с кронштейном в сборе......77
§ 13. Механизм стояночного тормоза..................................78
§ 14. Редуктор открывания дверей......................................79
§ 15. Механизм открывания и закрывания дверей . •...............................................82
§ 16. Штангоуловитель......................................................................... 83
§ 17. Колеса и шины........................................................................... 86
324
Раздел III. Ремонт кузова . . 88
Глава 1. Работы по ремонту внутреннего кузовного оборудования . 88
§ 1. Двухместное сидение 682-6841010-10 .......................................................33
§ 2. Двухместное сидение. (682-6841110, 6841111, 6841120, 6841121,
6841129)........................................................ 88
§ 3. Полутораместное сидение* (682-6841060, 6841090) 88
§ 4. Одноместное сидение (682-6831010-10, 6831011-10) .... 88
§ 5. Сидение водителя ...... -........89
§ 6. Арматура сидений . . 89
§ 7. Поручни и ограждения салона ..................................90
§ 8. Двери салона . . ............. ............* . . . .91
§ 9. Окна ....................................................................................92
§ 10. Кабина водителя • . ‘ . *..............................................93
§ 11. Внутренняя обшивка и облицовка ..........................................................v94 j
§ 12. Надколесный купол .......................................................................95
§ 13. Вентиляционный люк ......................................................................96
Глава 2. Работы по ремонту наружного кузовного оборудования . 98
§ 14. Зеркала .* . . ' . < . . . . . .98
§ 15. Подножки..................'..............................................................99
§ 16. Буфер . . ‘ ‘ . . . . . . 100-
§ 17. Наружная обшивка кузова . . . . . « 101
§ 18. Листы наружной обшивки кузова нёмер'ные.................................................104
§ 19. Детали каркаса кузова . ‘ .......................................................105
§ 20. Крыша ... .......................................................105
§21. Основание кузова . ..............................................................107
§ 22. Брызговики..............................................................................109
Г f
Глава Столярные работы . ..................................................109
§ 23. Крышки люков пола и помосты ,..................................................109
§ 24. Пол салона и кабины водителя .......................................................... .110
§ 25. Подушки сидений . ................................................... <*112
Глава 4. Обойные работы................................................................. ...<.113
§ 26. Подушки сидений........................................................................ ИЗ
§ 27. Спинки сидений........................................................................ ИЗ
§ 28. Частичный ремонт*...................................................................... ИЗ
Глава 5. Стекольные работы .... ..............................................114
§ 29. Окна салона и кабины водителя...........................................................114
Глава 6. Малярные работы . . . ...........................................115 '
§ 30. Окраска кузова . . . .........................................................; 115
§ 31. Окраска внутреннего оборудования . '...............................................117
§ 32. Окраска низа кузова, колесных дисков, аккумуляторного ящика,
подножек . . . . ........................... . . 117
§ 33. Живописные работы . . . 4 . .................... . .117
325
Раздел IV. Ремонт пневматического и гидравлического оборудования . 118
Глава 1. Напорная система . . ................................................... .118
§ 1. Компрессор ЭК-4 .... ........................................................ .118
§ 2. Противозамораживатель................................................................................................................. .124
§ 3. Влагомаслоотделитель...................’.................................................... . 125
Глава 2. Магистраль и арматура................................. . . 126
§ 4. Резервуар воздушный.................................................................................................................126
< § 5. Управление сливным краником...........................................................................................................127
'§ -6. Сливной краник...................................................................................................................127
§^7. Обратный клапан резервуара.............................................................................................................128
§ 8. Шланги гибкие .........................................................................................................................129
Глава 3. Тормозное оборудование ... ... . . 129
§ 9. Цилиндр тормозной................................................................................................................... 129
§ 10. Тормозной кран ....... .................................................131
Глава 4. Вспомогательное оборудование...................................................................................................... 133
. § 11. Регулятор положения кузова...........................................................................................................133
§ 12. Амортизатор......................................................................................................................... 134
§ 13. Пневматический упругий элемент........................................................................................................136
§ 14. Регулятор давления . . ...........................................................................................................137
§ 15. Гидроусилитель.................#......................................................................................................137
§ 16. Насос гидроусилителя.....................................................................................................139
§ 17. Буксирный клапан.......................................................................................................................141
§ 18. Регулятор давления АК-115....................................................................142
Раздел V. Ремонт электрооборудования . .... .144
Глава 1. Ремонт электродвигателей.......................................................................................................... .144
§ 1. Тяговый электродвигатель ДК-207-Г-3 (ДК-210-А-3) * . . .144
§ 2. Вспомогательный электродвигатель ДК-659Г (ДК-661А-1) . 154
§ 3. Электродвигатель компрессора ДК-408В..............................................163
§ 4. Генератор Г-263 (Г-263А)..........171
§ 5. Электродвигатель усилителя рулевого управления Г-732А . . . 177 .
§ 6. Электродвигатель привода дверного механизма Г-108А' . . .185
§ 7. Электродвигатель группового реостатного контроллера ПЛ-072Д > . 192
§ 8. Электровентилятор калорифера обогрева кабины..........198
§ 9. Электродвигатель стеклоочистителя МЭ-221Б .. . . . „ .. 203
Глава 2. Ремонт электроаппаратуры............................................................................................................210
§ 10. Контакторная панель ТП-94В ’...........................................................................................................210
§ 11. Панель ПР-119.........................................................................................................................227
§ 12. Групповой реостатный контроллер ЭКГ-20Б-1.............................................................................................228
§ 13. Контроллер управления КВП-22Б . ....... 236
§ 14. Токоприемник РТ-6И ....................................................................................................................242
§ 15. Панель управление......................................................................................................................247
§ 16. Панель приборов...................................................................................................................... 249
§ 17. Реле-регулятор РР-361А.................................................................................................................252
§ 18. Реле-регулятор РР-363 255
326
§ 19. Пуско-тормозной реостат КФ-51 Г...............................258
§ 20. Регулировочный реостат ЯС-42 260
§21. Регулировочный реостат КФ-62 263
§ 22. Индуктивный шунт ИШ-Г2А.......................................264
§ 23. Демпферный реостат компрессора................................267
§ 24. Автоматический выключатель АВ-8А-1............................268
§ 25. Выключатель управления вспомогательных цепей ВУ-222А . 274
§ 26. Концевой выключатель открывания и закрывания двери КЭ-42 . 276
Глаза 3. Ремонт вспомогательного оборудования . . 277
§ 27. Аккумуляторная батарея 9НКЛБ-70 ............................ 277
§ 28. Радиоустановка АГУ-10-3......................................278
§ 29. Звуковой сигнал С 101........................................280
§ 30. Пакетный выключатель ПВ-2/60 ................* . . 283
§ 31. Датчик спидометра МЭ-301Б....................................286
§ 32. Звонок .................................................... 288
§ 33. Печь обогрева кабины ..................................* . 291
§ 34. Печь обогрева салона.........................................292
§ 35. Радиореакторы типа ИК-8Б-3, ИК-9Б-3, ИК-ИА....................293
§ 36. Радиореактор ИК-20А........................................ 296
§ $7. Жгуты высоковольтные „...................................о 297
§ 38. Жгуты низковольтные ... .......................297
Глава 4. Ремонт приборов освещения _ . . ....................299
§ 39. Фара ФГ-122В..................................................299
§ 40. Плафон освещения салона . ...................... . • 300*
§ 41. Нижний передний фонарь габаритного огня и поворота . . . 300
§ 42. Боковой фонарь указателя поворота............................301
§ 43. Фонарь габаритного огня...................................... 301
§ 44. Задний фонарь .................................. . 301
§ 45. Плафон освещения подножки....................................302
§ 46. Плафон освещения дверного проема .............................302
§ 47. Плафон освещения кабины водителя............................ 303
Приложение 1, Характеристика применяемого оборудования и инстру-
ментов ...........................................................304
Приложение 2. Схемы наружной обшивки и внутренней облицовки кузова 319
Тем.-план 1980 г. Поз. НЕ—24
Типовые нормы времени на работы по ремонту троллейбусов типа ЗИУ-9
Редактор С. И. Ушакова. Технический редактор Д. А. Павловский
Корректор Н. М. Федосова
Сдано в набор 09.07.80 г. Подп. в печ. 24.03.82 г. Формат 60X90
Бумага тип. № 3. Печ. л. 20,5. Уч.-изд. л. 26,56. Тираж 1560 экз. Зак. К
Цена 1 р. 40 к.
Отдел научной информации НИИ труда
Полиграфическое объединение «Полиграфист» Управления издательств,
полиграфии й книжной торговли Мосгорисполкома. Москва, ул. Макаренко, 5,
