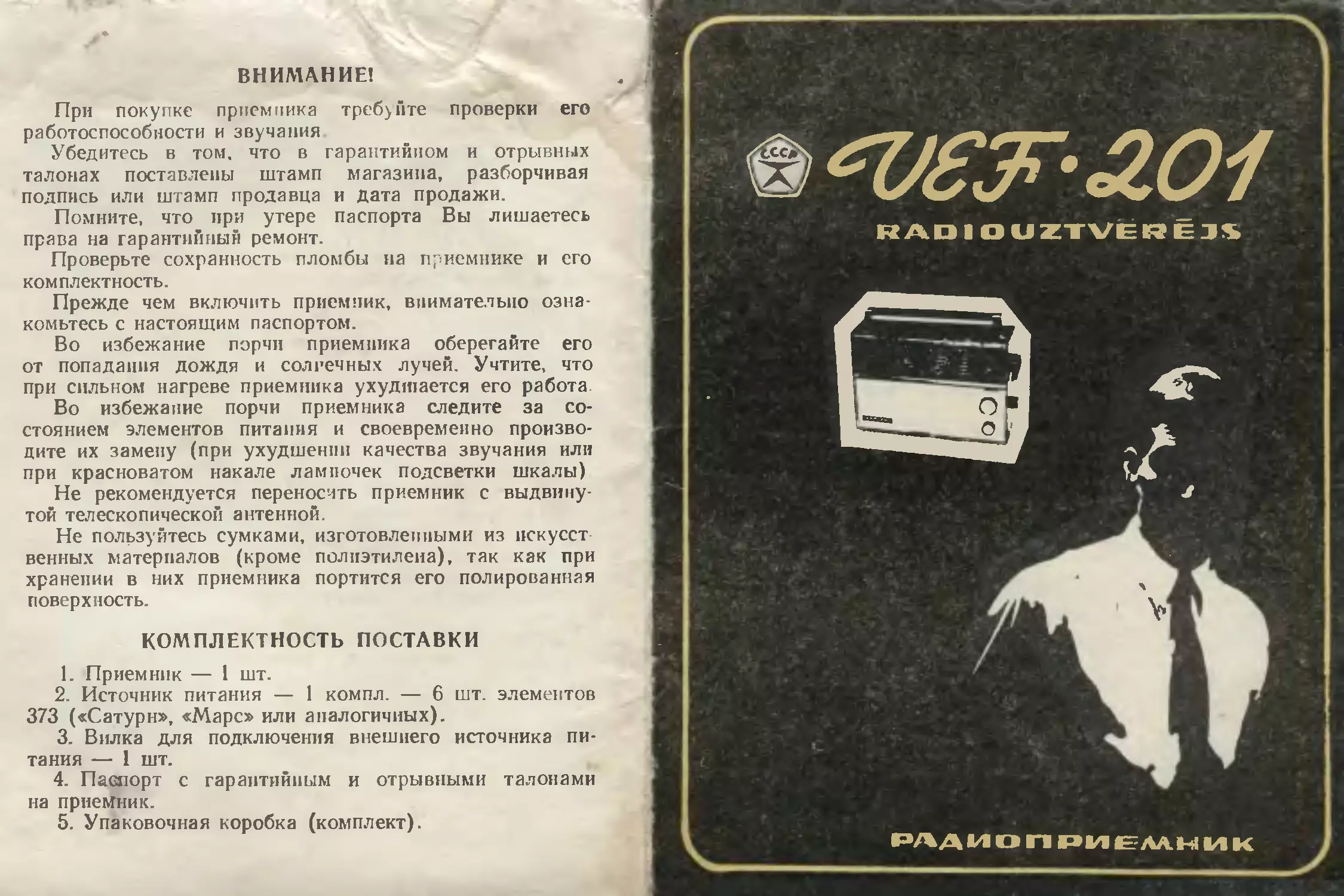

ВНИМАНИЕ!
При покупке приемника требуйте проверки его
работоспособности и звучания
Убедитесь в том, что в гарантийном и отрывных
талонах поставлены штамп магазина, разборчивая
подпись или штамп продавца и Дата продажи.
Помните, что при утере паспорта Вы лишаетесь
права на гарантийный ремонт
Проверьте сохранность пломбы на приемнике и его
комплектность.
Прежде чем включить приемник, внимательно озна-
комьтесь с настоящим паспортом.
Во избежание порчи приемника оберегайте его
от попадания дождя и солнечных лучей. Учтите, что
при сильном нагреве приемника ухудшается его работа
Во избежание порчи приемника следите за со-
стоянием элементов питания и своевременно произво-
дите их замену (при ухудшении качества звучания или
при красноватом накале лампочек подсветки шкалы)
Не рекомендуется переносить приемник с выдвину-
той телескопической антенной.
Не пользуйтесь сумками, изготовленными из искусст
венных материалов (кроме полиэтилена), так как при
хранении в них приемника портится его полированная
поверхность.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
1 Приемник — 1 шт.
2 Источник питания — 1 компл. — 6 шт. элементов
373 («Сатурн», «Марс» или аналогичных).
3. Вилка для подключения внешнего источника пи-
тания — 1 шт.
4. Паспорт с гарантийным и отрывными талонами
на приемник.
5. Упаковочная коробка (комплект).
РЛДИОПРИЕЛЛЫИК
КРАТКОЕ ОПИСАНИЕ ПРИЕМНИКА
Радиоприемник «ВЭФ-201» 11 класса предназначен
для приема радиовещательных станций в диапазонах
длинных, средних и коротких волн.
Радиоприемник имеет:
— 7 диапазонов волн (длинноволновый, средневол-
новый и 5 растянутых коротковолновых);
— внутреннюю ферритовую антенну для приема иа
ДВ и СВ диапазонах, а также выдвижную телеско-
пическую антенну для приема на КВ диапазонах;
— гнездо для включения внешней антенны;
— гнезда для подключения внешнего источника пи-
тания с напряжением постоянного тока 9 В;
— гнездо для подключения головного телефона типа
ТМ-4 (внешнего громкоговорителя);
— гнездо для подключения магнитофона (на
запись);
— регулятор тембра высоких звуковых частот;
— лампочки подсветки шкалы (МН-2,5X0,068 А).
Расположение и назначение элементов управления
приемника показаны иа рис. 1.
Рис. 1.
OcuoBHEfe технические характеристики.
Диапазоны принимаемых волн (частот):
длинные волны ДВ 2000—735,3 м
средние волны СВ 571,4—186,9 м
короткие волны КВ I 75—52 м
49 м
41 м
31 м
25 м
КВ II
КВ III
КВ IV
КВ V
(150—408 кГц)
(525—1605 кГц)
(3,95—5,7МГц)
(5,85—6,3 МГц)
(7,0—7,4 МГц)
(9,5—9,775 МГц)
(11,7—12,1 МГц)
Чувствительность приемника при приеме иа внутрен-
нюю ферритовую антенну не хуже:
в диапазоне ДВ — 2000 мкВ/м;
в диапазоне СВ — 1000 мкВ/м.
Чувствительность приемника на КВ диапазонах с
телескопической антенной не хуже 80 мкВ.
Избирательность (при расстройке ±10 кГц) не хуже
34 дБ.
Полоса воспроизведения частот при работе па внут-
ренний громкоговоритель 200—4000 Гц.
Номинальная выходная мощность приемника 150 мВт.
Громкоговоритель 1ГД-4А.
Питание приемника осуществляется от 6 элементов
373 «Сатурн».
Продолжительность работы приемника от одного
комплекта элементов более 200 ч. Расход батарей в
большой степени зависит от громкости, с какой ведется
прием.
Габаритные размеры приемника: 297X229X105 мм.
Масса приемника без источников питания — 2,7 кг.
ПОДГОТОВКА К РАБОТЕ И РАБОТА
С ПРИЕМНИКОМ
1. Подготовка к включению производится в следую-
щем порядке:
а) отвернуть два винта, крепящие крышку отсека
питания, и снять крышку;
б) вставить в отсек источники питания согласно
рис. 2. При вставлении элементов питания обратите
внимание на правильное их положение. Три элемента
справа должны быть вставлены центральным выступом
вверх, а три слева — вниз. Неправильная установка
батарей приводит к выходу приемника из строя;
Рис. 2.
в) поставить крышку отсека в первоначальное поло-
жение и завернуть винты крепления.
Примечание: при отвинчивании и завинчивании винтов
крепления крышки отсека батарей приемник должен находиться
в таком положении, чтобы не было упора на ручки управления.
2. Включение и настройка.
Включение приемника производится путем поворота
ручки регулятора громкости (см. рис. 1) по часовой
стрелке до щелчка. После включения приемника уста-
новить среднюю или максимальную громкость.
При приеме на средних и длинных волнах ручку
барабанного переключателя повернуть так, чтобы
против окна установился указатель соответствующего
диапазона.
Вращая ручку настройки, установите указатель на
деление шкалы, соответствующее длине волны прини-
маемой станции. Затем медленным вращением ручки
настройки в обе стороны подстройте приемник и повер-
ните его вокруг своей оси до получения паилучшего
приема при минимальных помехах.
Примечание: внутри железобетонных зданий иеобхо
димо пользоваться наружной антенной, подключив ее к гнезду
антенны, так как такое здание является «экраномэ и прием на
внутреннюю антенну будет слабый.
При приеме па коротких волнах поворотом бара-
банного переключателя установите желаемый диапазон.
Осторожно выдвиньте телескопическую антенну сначала
за головку, а затем каждое колено в отдельности до
упора (всего 7 колен). При выдвижении и пользовании
антенной по избежание поломок не следует изгибать ее
в сторону. Прием может быть осуществлен и иа внеш-
нюю антенну (рис. 2).
Мощные и местные станции не рекомендуется слу-
шать при максимальной громкости, так как при этом
из-за перегрузки приемника могут появиться искажения
и паразитный свист, особенно при неточной настройке
на станцию. Поворачивать приемник при приеме иа те-
лескопическую антенну не нужно. При приеме на внеш-
нюю антенну штыревую антенну необходимо убрать или
вдвинуть, примерно, наполовину внутрь приемника.
3. Магнитная запись.
Магнитная звукозапись производится путем подклю-
чения магнитофона к гнезду (рис. 2) при помощи нор-
мализованного штепселя. Регулятор громкости прием-
ника должен находиться в среднем положении, а уро-
вень записи регулируется в магнитофоне.
4. При работе приемника в стационарных условиях,
для улучшения качества звучания, можно подключить
при помощи нормализованного штеккера внешний
громкоговоритель (с сопротивлением 8 0м) или голов-
ной телефон (с сопротивлением 50—120 Ом).
5. Выключение приемника производится путем пово-
рота ручки регулятора громкости влево до щелчка.
ДВ
3
201
св
С5О
•
ОО
^р/6
.'270
r 49
i а.
3300
40.05.
ооГ
R24
8 2*
560
220
гр
го.
7ГЕ!А
сзз
схема
CIS
НА
Гнезде
Ьн гр
ЦП41
21П4О '
С42. С6О. С72.С74- ; С76 :
С77и C85-R5O-3
С75: С50иС62-Е>НТ
СВ0:С8! С84-К50-6
20
Т5
П422 (ГМ23)с<р,
Л
Расположение ВыбодоВ триодов
ЦВегная точка
0.75
Тр 2 Р П!
50 500 \ 4
П422
П423
ДВ
СЗбШ‘
ТЗ
П423
Т4
(1423
ТБ
ПЧ22 (ПЧ23)
z5i!
005^1.2к^ fe"
1м
1х?«Д \Ri9 ig2oXt
ль 1 —
‘т1 С5/77гкУ
0.05 I
^RT7
А1к
005'
CS 7
0.05
R10
J С84
047
D.O1
620
R42
4700
005 ”
Т1
П423
75 Ц
С39>
1000'
68
: С4о
9^365
Расположение элементов на печатной плате
В—Й-Й-ОШ
Е ЕЕ SSEC
1^220
T2
(W74ZJ
t'l
R46\
3901
*68 С45
\R6 DOS
\ЗЭ0
s Гнездо i_
нагни тоа>она
Т7
МП41
78
МП41
ix?36|
47к\
180
R35
R31
Юн
~ Гнездо Вн
Монтажная
1. Начало намотки катушек
обозначено точкой
2. Резистора:
R30- ТКД-В
РЗб-СПЗ
/?41 - про£олочный
R48 -8С-0.5Вт
остальные -ВС-0.125 или
УЛИ-012
3 Конденсаторы
- керамические т КТ
бумажные - БПи ИВМ
-слюдяные -КСО
Обращаем Ваше внимание на-то-. ;гго завод непре-
рывно занимается усовершенствовЖИем разработанных
конструкций и схем.
Поэтому в отдельных случаях принципиальная схема
приемника может иметь небольшие расхождения со
схемой, прилагаемой к настоящему паспорту.
РБТ, 1973. 148 50.000
ЛИНИЯ ОТРЕЗА
Действителен по заполнении
Рижский ордена Ленина государственный
электротехнический завод ВЭФ им. В. И. Ленина
Отрывной талон на гарантийный ремонт
Радиоприемник «ВЭФ-201» (АПП-П) №
Дата выпуска________________________________________
Представитель ОТК завода ___________________________
(подпись или штамп)
Дата продажи _______________________________________
(число, месяц, год)
П р ода ве ц________________________________________
(подпись или штамп)
Штамп магазина______________________________________
ЛИНИЯ ОТРЕЗА
Действителен по заполнении
Рижский ордена Ленина государственный
электротехнический завод ВЭФ им. В. И. Ленина
Отрывной талон на первый гарантийный ремонт
в течение первого годе гарантии
Радиоприемник «ВЭФ-201» (АПП-П) №
Дата выпуска _______________._______________________
Представитель ОТК завода ___________________________
(подпись или штамп)
Дата продажи _______________________________________
(число, месяц, год)
П рода вец__________________________________________
(подпись или штамп)
_____________________________ЛИНИЯ ОТРЕЗА______________________________
Корешок отрывного талона на первый Корешок отрывно1 о талона
гарант, рем. в течение первого года на гарантийный ремонт
гарантии
РИЖСКИЙ ОРДЕНА ЛЕНИНА ГОСУДАРСТВЕННЫЙ
ЭЛЕКТРОТЕХНИЧЕСКИЙ ЗАВОД ВЭФ им. В. И. ЛЕНИНА
ПАСПОРТ
радиоприемника «ВЭФ-201» (АПП-И)
Цена приемника с источниками питания 93 р. 02 к.
ГАРАНТИЙНЫЙ ТАЛОН
Радиоприемник «ВЭФ 201» А
Дата выпуска ________________________________________
Адрес для предъявления претензий к качеству: г. Рига,
завод ВЭФ, ОТК.
Представитель ОТК завода-изготовнтеля
(подпись или
штамп ОТК)
Заполняется в магазине
Дата продажи________________________________________
(число, месяц, год)
Продавец____________________________________________
(подпись разборчиво или штамп)
Штамп магазина________________________________
ЛИНИЯ ОТРЕЗА
Действителен по заполнении
Рижский ордена Ленина государственный
электротехнический завод ВЭФ им. В. И. Ленина
Отрывной талон на гарантийный ремонт
Радиоприемник «ВЭФ-201» (АПП-П) К»
Дата выпуска ____________________________________
Представитель ОТК завода ____________________
(подпись или штамп)
Дата продажи ________,___________________________
(число, месяц, год)
Прода ве ц_______________________________________
(подпись или штамп)
Действителен по заполнении
Регистрационный иомер аппарата
Содержание ремонта, наименование и номер по схеме
замененной детали или узла. Место и характер дефектов
монтажа, сборки и настройки:
Дата ремонта_______________________________________
(число, месяц, юд)
Подпись лица, производившего ремонт .
Подпись владельца аппарата,
подтверждающая ремонт________________________________
Штамп ремонтного предприятия
с указанием города
Действителен по заполнении
Регистрационный номер аппарата
Порядковый
номер ремонта __________________________
Содержание ремонта, наименование и номер по схеме
замененной детали или узла. Место и характер дефектов
монтажа, сборки и настройки:
Дата ремонта ___________________________________
(число, месяц, год)
Подпись лица, производившего ремонт
Подпись владельца аппарата,
подтверждающая ремонт________________________________
Штамп ремонтного предприятия
с указанием города
ЗАПОЛНЯЕТСЯ ЗАПОЛНЯЕТСЯ
РЕМОНТНЫМ ПРЕДПРИЯТИЕМ РЕМОНТНЫМ ПРЕДПРИЯТИЕМ
Действителен по заполнении
Регистрационный иомер аппарата
Содержание ремонта, наименование и номер по схеме
замененной детали или узла. Место и характер дефектов
монтажа, сборки и настройки:
Дата ремонта_________________________________________
(число, месяц, год)
Подпись лнца, производившего ремонт
Подпись владельца аппарата,
подтверждающая ремонт________________________________
Штамп ремонтного предприятия
с указанием города .. -
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Аппарат соответствует утвержденному образцу и удовлет-
воряет требовани/1м технических условий. Гарантийный срок на
радиоприемник «ВЭФ-201» (АПП-П) исчисляется в течение
3 лет со дня продажи. При отсутствии в гарантийном и
отрывных талонах отметки торгующей организации срок исчис-
ляется со дня выпуска аппарата заводом.
Без предъявления гарантийного талона и прн нарушении
сохранности пломбы иа аппарате претензии к качеству работы
аппарата не принимаются и гарантийный ремонт не произво-
дится.
В случае неисправной работы аппарата владелец имеет
право иа его бесплатный ремонт в период гарантийного срока.
После ремонта отрывной талон остается в мастерской.
Информацию о мастерских, производящих гарантийный
ремонт, можно получить в ближайшем радиомагазние.
Обмен неисправных аппаратов производится в соответствии
с утвержденными типовыми правилами обмена промышленных
товаров, купленны?’ в розничной торговой сети.
