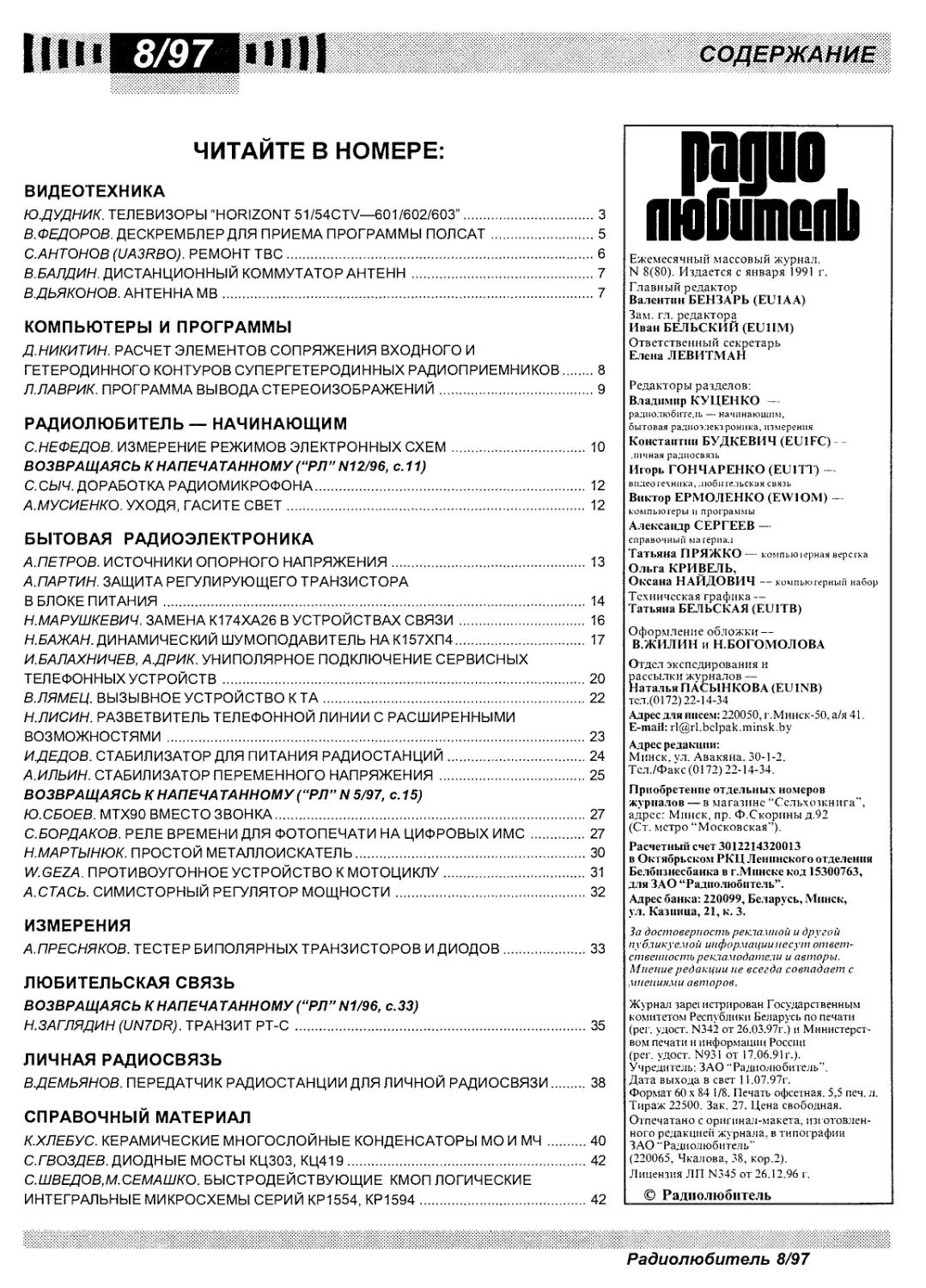

СОДЕРЖАНИЕ
ЧИТАЙТЕ В НОМЕРЕ:
ВИДЕОТЕХНИКА
Ю.ДУДНИК. ТЕЛЕВИЗОРЫ “HORIZONT 51/54CTV—601/602/603”.......3
В.ФЕДОРОВ. ДЕСКРЕМБЛЕР ДЛЯ ПРИЕМА ПРОГРАММЫ ПОЛСАТ........5
С.АНТОНОВ (UA3RBO). РЕМОНТ ТВС.............................6
В.БАЛДИН. ДИСТАНЦИОННЫЙ КОММУТАТОР АНТЕНН .................7
ВДЬЯКОНОВ. АНТЕННА МВ......................................7
КОМПЬЮТЕРЫ И ПРОГРАММЫ
Д.НИКИТИН. РАСЧЕТ ЭЛЕМЕНТОВ СОПРЯЖЕНИЯ ВХОДНОГО И
ГЕТЕРОДИННОГО КОНТУРОВ СУПЕРГЕТЕРОДИННЫХ РАДИОПРИЕМНИКОВ...8
Л.ЛАВРИК. ПРОГРАММА ВЫВОДА СТЕРЕОИЗОБРАЖЕНИЙ...............9
РАДИОЛЮБИТЕЛЬ — НАЧИНАЮЩИМ
С.НЕФЕДОВ. ИЗМЕРЕНИЕ РЕЖИМОВ ЭЛЕКТРОННЫХ СХЕМ.............10
ВОЗВРАЩАЯСЬ К НАПЕЧАТАННОМУ (“РЛ” N12/96, с.11)
С.СЫЧ. ДОРАБОТКА РАДИОМИКРОФОНА.......................... 12
А.МУСИЕНКО. УХОДЯ, ГАСИТЕ СВЕТ........................... 12
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
А.ПЕТРОВ. ИСТОЧНИКИ ОПОРНОГО НАПРЯЖЕНИЯ.................. 13
А.ПАРТИН. ЗАЩИТА РЕГУЛИРУЮЩЕГО ТРАНЗИСТОРА
В БЛОКЕ ПИТАНИЯ ......................................... 14
Н.МАРУШКЕВИЧ. ЗАМЕНА К174ХА26 В УСТРОЙСТВАХ СВЯЗИ ....... 16
Н.БАЖАН. ДИНАМИЧЕСКИЙ ШУМОПОДАВИТЕЛЬ НАК157ХП4........... 17
И.БАЛАХНИЧЕВ, А.ДРИК. УНИПОЛЯРНОЕ ПОДКЛЮЧЕНИЕ СЕРВИСНЫХ
ТЕЛЕФОННЫХ УСТРОЙСТВ .....................................20
В.ЛЯМЕЦ. ВЫЗЫВНОЕ УСТРОЙСТВО К ТА.........................22
Н.ЛИСИН. РАЗВЕТВИТЕЛЬ ТЕЛЕФОННОЙ ЛИНИИ С РАСШИРЕННЫМИ
ВОЗМОЖНОСТЯМИ ............................................23
И.ДЕДОВ. СТАБИЛИЗАТОР ДЛЯ ПИТАНИЯ РАДИОСТАНЦИЙ............24
А.ИЛЬИН. СТАБИЛИЗАТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ .............25
ВОЗВРАЩАЯСЬ К НАПЕЧА ТАИНОМУ (“РЛ" N 5/97, с. 15)
Ю.СБОЕВ. МТХ90 ВМЕСТО ЗВОНКА..............................27
С.БОРДАКОВ. РЕЛЕ ВРЕМЕНИ ДЛЯ ФОТОПЕЧАТИ НА ЦИФРОВЫХ ИМС . 27
Н.МАРТЫНЮК. ПРОСТОЙ МЕТАЛЛОИСКАТЕЛЬ.......................30
W.GEZA. ПРОТИВОУГОННОЕ УСТРОЙСТВО К МОТОЦИКЛУ.............31
А.СТАСЬ. СИМИСТОРНЫЙ РЕГУЛЯТОР МОЩНОСТИ ..................32
ИЗМЕРЕНИЯ
А.ПРЕСНЯКОВ. ТЕСТЕР БИПОЛЯРНЫХ ТРАНЗИСТОРОВ И ДИОДОВ......33
ЛЮБИТЕЛЬСКАЯ СВЯЗЬ
ВОЗВРАЩАЯСЬ К НАПЕЧАТАННОМУ (“РЛ” N1/96, с.ЗЗ)
Н.ЗАГЛЯДИН (UN7DR). ТРАНЗИТ РТ-С..........................35
ЛИЧНАЯ РАДИОСВЯЗЬ
ВДЕМЬЯНОВ. ПЕРЕДАТЧИК РАДИОСТАНЦИИ ДЛЯ ЛИЧНОЙ РАДИОСВЯЗИ..38
СПРАВОЧНЫЙ МАТЕРИАЛ
К.ХЛЕБУС. КЕРАМИЧЕСКИЕ МНОГОСЛОЙНЫЕ КОНДЕНСАТОРЫ МО И МЧ .40
С.ГВОЗДЕВ. ДИОДНЫЕ МОСТЫ КЦЗОЗ, КЦ419.....................42
С.ШВЕДОВ.М.СЕМАШКО. БЫСТРОДЕЙСТВУЮЩИЕ КМОП ЛОГИЧЕСКИЕ
ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ СЕРИЙ КР1554, КР1594..............42
радио
пмбшпепЬ
Ежемесячный массовый журнал.
N 8(80). Издается с января 1991 г.
Главный редактор
Валентин БЕНЗАРЬ (EL4AA)
Зам. гл. редактора
Иван БЕЛЬСКИЙ (EU1IM)
Ответственный секретарь
Елена ЛЕВИТМАН
Редакторы разделов:
Владимир КУЦЕНКО —
радиолюбитель — начинающим,
бытовая радиоэлектроника, измерения
Константин БУДКЕВИЧ (EU1FC)
личная радиосвязь
Игорь ГОНЧАРЕНКО (EU1TT) —
видео техника, любительская связь
Виктор ЕРМОЛЕНКО (EW1OM) —
компьютеры и программы
Александр СЕРГЕЕВ —
справочный материал
Татьяна ПРЯЖКО — компькнернаяверстка
Ольга КРИВЕЛЬ,
Оксана НАЙДОВИЧ — компьютерный набор
Техническая графика —
Татьяна БЕЛЬСКАЯ (ЕШТВ)
Оформление обложки —
В.ЖИЛИН и Н.БОГОМОЛОВА
Отдел экспедирования и
рассылки журналов —
Наталья ПАСЫНКОВА (EU1NB)
тс.т.(0172) 22-14-34
Адрес для писем: 220050, г.Минск-50, а/я 41.
E-mail: rl@rl.bclpak.minsk.by
Адрес редакции:
Минск, ул. Авакяна. 30-1-2.
Тсл./Факс (0172) 22-14-34.
Приобретение отдельных номеров
журналов — в магазине “Ссльхозкнига”,
адрес: Минск, пр. Ф.Скорины д.92
(Ст. метро “Московская”).
Расчетный счет 3012214320013
в Октябрьском РКЦ Ленинского отделения
Белбпзнесбанка в г.Мпнске код 15300763,
для ЗАО “Радиолюбитель”.
Адрес банка: 220099, Беларусь, Минск,
ул. Казпнца, 21, к. 3.
За достоверность рекламной и другой
публикуемой информации несут ответ-
ственность рекламодатели и авторы.
Мнение редакции не всегда совпадает с
мнениями авторов.
Журнал заре: истрирован Государственным
комитетом Республики Беларусь по печати
(per. удост. N342 от 26.03.97г.) и Министерст-
вом печати и информации России
(per. удост. N931 от 17.06.91г.).
Учредитель: ЗАО “Радиолюбитель”.
Дата выхода в свет 11.07.97г.
Формат 60 х 84 1/8. Печать офсетная. 5,5 печ. л.
Тираж 22500. Зак. 27. Цена свободная.
Отпечатано с оригинал-макета, изготовлен-
ного редакцией журнала, в типографии
ЗАО “Радиолюбитель”
(220065, Чкалова, 38, кор.2).
Лицензия ЛП N345 от 26.12.96 г.
© Радиолюбитель
nil
РЯ/97
Illi*
р®ш
ИВ и МНВ
ЧИТАЙТЕ В НОМЕРЕ 7/97:
КЛУБНЫЕ НОВОСТИ
О НОВОЙ ИНСТРУКЦИИ.............................. 2
IV КОНФЕРЕНЦИЯ РАДИОЛЮБИТЕЛЕЙ СИБИРИ............ 4
VII КОНФЕРЕНЦИЯ UCC............................. 5
СНОВА ЗАПЕЛА МОРЗЯНКА........................... 6
DX-info
QSLvia............................................ 7
ДИПЛОМЫ
D.I.F.M........................................... 9
СОРЕВНОВАНИЯ
КАЛЕНДАРЬ СОРЕВНОВАНИЙ НА КВ...................... 11
AGCW STRAIGHT KEY PARTY........................... 11
ALL ASIAN DX CONTEST.............................. 11
LZ DX CONTEST..................................... 11
WAEDX CONTEST..................................... 11
РЕКОРДЫ CO WORLD-WIDE WPX SSB CONTEST............. 12
ИТОГИ IV ЭТАПА LIETUVOS ТВ MARATONAS 1997 ........ 13
ИТОГИ СОРЕВНОВАНИЙ "БЕЛАРУСЬ-97".................. 13
ИТОГИ СОРЕВНОВАНИЙ НА КУБОК ЦРК им. Э.Т.КРЕНКЕЛЯ . 14
НАШИ ПРИЛОЖЕНИЯ
ИТОГИ ВТОРОГО ОТКРЫТОГО ПЕРВЕНСТВА
МОЛОДЕЖНЫХ РАДИОСТАНЦИЙ РОССИИ ................... 14
БОБ КОКС (K3EST). ЧТО ТАКОЕ УНИКАЛЬНАЯ QSO?....... 15
РОБИНЗОНЫ В ЭФИРЕ
III РОССИЙСКАЯ ЮТА-КОНФЕРЕНЦИЯ.
УЧРЕДИТЕЛЬНАЯ КОНФЕРЕНЦИЯ CONTEST-КЛУБА .......... 17
50 МГц и выше...
В.БЕНЗАРЬ (EU1AA). ОТКРЫТИЕ СЕЗОНА-97............. 18
УСИЛИТЕЛИ
ГЕНЕРАТОРНЫЙ ЛУЧЕВОЙ ТЕТРОД ГУ-13 ................ 20
ТРАНСИВЕРЫ
РАДИОСТАНЦИЯ Р-143.................................22
В.АРТЕМЕНКО (UT5UDJ). SSB-МИНИТРАНСИВЕР "КИЕВ-01”. 24
МОДЕРНИЗАЦИЯ
В.ШАБАЛДАС (US7LL). ДОРАБОТКА ТРАНСИВЕРА RA3PEM “РОСА”... 29
Ю.ИВАНОВ (UA4YGI). “ЭЛЕКТРОНИКА ЦШ-01" В ТРАНСИВЕРЕ
UW3DI ............................................ 31
Ю.ЕНИН (RU3QG). ОБ УВЕЛИЧЕНИИ ПОДАВЛЕНИЯ НЕСУЩЕЙ
В UW3DI........................................... 31
АНТЕННЫ
И.ГРИГОРОВ (P.K3ZK). РАМОЧНЫЕ АНТЕННЫ ............ 32
А.САУЛИЧ (EW6TU). ШИРОКОПОЛОСНЫЙ ШТЫРЬ ........... 34
АНТЕННЫЙ ТЮНЕР ДИАПАЗОНА 50 МГц................... 34
CW
А.РОМАНЧУК. САМОУЧИТЕЛЬ АЗБУКИ МОРЗЕ.............. 35
ДАЙДЖЕСТ.......................................... 37
рар®
Баш hornnbramap
ЧИТАЙТЕ В НОМЕРЕ 7/97:
НЕ ТОЛЬКО НОВИЧКУ
Г.ТРОЯН. MS-DOS И ЕЕ ПРИЛОЖЕНИЯ............. 2
Е.ЗАЙЦЕВА. РАБОТАВ MICROSOFTWINDOWS......... 5
У школьной доски
И.ВОЛКОВ, А.ЛАПО. ЗАДАЧИ И ПОДЗАДАЧИ ........ 8
УРОКИ ПРОГРАММИРОВАНИЯ
М.РЕВОТЮК. СОВРЕМЕННЫЙ C++: ШАБЛОНЫ ФУНКЦИЙ И
КЛАССОВ................................. 10
ДИАЛОГ ПРОГРАММИСТОВ
И.ГИНЗБУРГ. ПРОГРАММЫ-ГЛАДИАТОРЫ........... 15
И.ЮСУПОВ. ИЗУЧАЕМ ТЕЛЕГРАФНУЮ АЗБУКУ....... 16
В.УСОВ. КИРПИЧНАЯ КЛАДКА.......................... 19
РАБОТАЕМ ГРАМОТНО
Ю.МАРТЫШЕВСКИЙ, В.КОРМИЛИН. МАКЕТНАЯ ПЛАТА ДЛЯ PC. 20
С.ЛЕБЕДЕВ. РЕАНИМИРУЕМ "ЭЛЕКТРОНИКУ"?............. 21
РЕЦЕПТЫ
П.ГОРОНЕСКУЛЬ. ПЕРЕДЕЛКА"КЕМПСТОН'-ДЖОЙСТИКАДЛЯ IBM.22
Д.ШЕСТАК. ПЕРЕСТРОЙКА ВИДЕОМОНИТОРА
"ЭЛЕКТРОНИКА МС-6105” В РЕЖИМ EGA................. 22
КОММУНИКАЦИИ
О.КРЫМСКИЙ. УСТАНОВКА И НАСТРОЙКА ПАКЕТА UUPC..... 23
МИР 8 БИТ
В.ТАТУР. ЭНЕРГОНЕЗАВИСИМЫЙ CMOS RAM ДИСК.......... 27
В.ЗЕЛИНСКИЙ. ДОРАБОТКА КОНТРОЛЛЕРА ДИСКОВОДА ..... 28
М.ПРАЧ. ПРОСТОЙ ОКОННЫЙ ИНТЕРФЕЙС................. 29
ВОЗВРАЩАЯСЬ К НАПЕЧАТАННОМУ (“РЛ. Ваш компьютер” N3/97,
С.25)
«BURGLAR. УСОВЕРШЕНСТВОВАНИЕ ZX-4ACOB ............ 30
Д.ЖУПАНОВ. ДЖОЙСТИК “DENDY” ДЛЯ “ZX-SPECTRUM 48К". 30
ИГРОТЕКА
А.КАЗАНОВ. НОВИНКИ ДЛЯ КОМПЬЮТЕРОВ AMIGA.......... 31
С.САВИЧ. ИГРА"УДАВЧИК" ........................... 33
С.РЮМИК. "СТОЛИК ГРАФОЛОГА"....................... 35
ДОПОЛНИТЕЛЬНАЯ возможность подписки
Те, у кого возникли проблемы с подпиской на почте на “Радиолюбитель” (индекс 74996), “Радиолюбитель. КВ и
УКВ” (индекс 74924) и “Радиолюбитель. Ваш компьютер” (индекс 74925), могут подписаться на наши журналы прямо в
редакции.
Для этого нужно перевести на наш расчетный счет деньги из расчета 9 000 российских рублей за 1 экз. любого из
журналов, а на бланке почтового перевода очень четко написать свой почтовый индекс, полный адрес, фамилию, имя и
отчество полностью. В графе “Для письма” необходимо точно перечислить, на какие конкретно номера какого из жур-
налов Вы подписываетесь.
Наш расчетный счет — р/с 3012214320013 в Октябрьском РКЦ Ленинского отделения Белбизнесбанка, г.Минск,
код 15300763, для ЗАО “Радиолюбитель”. Адрес банка — 220099, г.Минск, ул.Казинца, 21, корп.З.
Жители Украины могут подписаться через Александра Леонидовича Голумбьевского: 286030, г.Винница-30, а/я 6306.
Тел./факс (0432) 46-83-11, тел.46-48-17 (9.00—18.00).
2
Ю.ДУДНИК,
г.Минск, тел.277-08-66.
ТЕЛЕВИЗОРЫ
“HORIZONT
51/54CTV—601/602/603”
(Продолжение. Начало в NN6-7/97)
Полученное на выходе детектора напряжение звуковой
частоты подается на вывод 5 ИМС 1DA5 и далее через
разделительный конденсатор 1С90 поступает на один из
входов первого коммутатора. Конденсатор 1С97 вместе
с выходным сопротивлением ЧМ-детектора образуют
RC-цепочку компенсации ВЧ-предыскажений, вводимых
в аудиосигнал со стороны передающей TV станции.
Второй вход коммутатора (вывод 7 ИМС 1DA5) слу-
жит для подачи сигнала с АМ детектора в случае приема
TV сигнала с АМ модуляцией поднесущей звука в неко-
торых стандартах TV вещания. Поскольку в данном ТЦ
прием таких стандартов вещания не предусмотрен, вы-
вод 7 оставлен неподключенным, а на управляющий вход
коммутатора (вывод 8) подано напряжение порядка 2 В с
делителя 1R86, 1R73 (для переключения коммутатора на
вход 7 вывод 8 следует заземлить). Коммутатор соеди-
нен с усилителем, цепи управления которого связаны с
выводами 12 (напряжения ОС) и 14 (цепи смещения). Ре-
зистор 1R84 служит для установки номинального выход-
ного напряжения при приеме TV сигнала.
Усиленный сигнал поступает на вход второго комму-
татора и параллельно — на вывод 13 ИМС и далее через
разделительный конденсатор 1С69 — на разъем SCART
на вывод записи аудиосигнала.
Второй коммутатор служит для коммутации сигнала
34 либо от радиоканала, либо от внешнего источника,
подключенного к разъему SCART, сигнал от которого
подается на вывод 15 ИМС через разделительный кон-
денсатор 1С77. С вывода 15 напряжение 34 поступает на
входной каскад и далее с его выхода — на второй вход
коммутатора. Управляющий вход коммутатора (ввод 11
1DA5) связан с цепями управляющего сигнала AV/TV.
На выходе коммутатора стоит управляемый усилитель,
который служит для регулировки громкости звука. Уп-
равляющее напряжение для регулятора подается на вы-
вод 16 ИМС и задается в модуле МСТ-601. Делитель 1R57,
1R58 задает начальное смещение на входе регулировки
громкости, а конденсатор 1С73 служит для сглаживания
импульсного напряжения управления с выделением его
действующего значения.
Таким образом, наличие развитой системы коммутации
в ИМС TDA4504 и TDA3827, во-первых, увеличивает сте-
пень их универсальности (возможны режимы работы прак-
тически с любыми стандартами TV вещания — с позитив-
ной или негативной модуляцией видеосигнала с 4М или
АМ модуляцией звука), во-вторых, позволяет обойтись без
отдельного блока коммутации и сопряжения сигналов ра-
диоканала и от внешних источников.
С выхода ИМС 1DA5 сигнал 34 поступает на управля-
емый ФН4, параметры которого зависят от постоянной
времени RC-цепочки, в которую входят конденсатор
1С93 и сопротивление канала полевого транзистора
1VT7; последнее, в свою очередь, зависит от действую-
щего значения напряжения смещения на затворе 1VT7,
задаваемого сигналом регулировки тембра, поступаю-
щим с модуля МСТ.
Далее напряжение 34 усиливается по мощности ИМС
1DA4 в типовом включении; данное включение рассматри-
валось в описании ТЦ 5-го поколения, поэтому здесь опус-
кается. С выхода усилителя мощности через разделитель-
ный конденсатор 1С84 аудиосигнал подается на динами-
ческую головку громкоговорителя DA1 и на разъем XS1
для подключения головных телефонов. Резистор 1R91 яв-
ляется гасящим для цепей подключения телефонов.
4.3. Предварительные цепи синхронизации
Задающие генераторы кадровой и строчной разверт-
ки, а также цепи формирования сигнала СОС и SSC-им-
пульса расположены в ИМС 1DA3. Поскольку принци-
пы работы цепей синхронизации ИМС TDA4504 и
TDA83305, описанные в цикле статей по 510-й модели [1],
аналогичны, подробно рассматриваться они здесь не бу-
дут. Отметим только, что в них входят следующие узлы
ИМС:
- синхроселектор;
- детектор совпадений;
- первый фазовый детектор;
- задающий генератор строчной развертки;
- второй фазовый детектор;
- выходной строчный каскад;
- кадровый синхроселектор;
- кадровый делитель;
- схема гашения по кадрам;
- генератор импульса “вспышки”;
- задающий генератор кадровой развертки;
- формирователь SSC-импульса.
Выводы ИМС, относящиеся к цепям синхронизации:
- вывод 3 — задающие цепи формирователя кадровой
пилы;
- вывод 4 — выход напряжения кадровой развертки;
- вывод 5 — обратная связь генератора кадровой пилы;
- вывод 25 — выход сигнала СОС;
- вывод 26 — цепи регулировки частоты строчной раз-
вертки;
- вывод 27 — подключение ФН4 первого ФД;
- вывод 28 — вход синхроселектора;
- вывод 29 — выход напряжения строчной развертки;
- вывод 30 — выход SSC-импульса;
- вывод 31 — цепи регулировки фазы строчной развер-
-----------------------------------------
М/сх серий 133, 174, 537, 561, 565, 1008, 1087,
1533, 1554, 1594 и др.,
тр-ры, диоды, конденсаторы, РАЗЪЕМЫ, панели,
шлейфы всегда в продаже у представителя ПО “Ин-
теграл” — ООО“Полдень”.
Цены — изготовителя.
Тел./факс в Минске — (0172) 22-52-92, 22-54-91,
22-59-59.
\>
3
тки.
Регулировочные элементы:
- 1R54 — регулировка фазы строчной развертки;
- 1R55 —регулировка частоты строчной развертки.
Напомню, что импульсы кадровой развертки получа-
ются путем деления импульсов строчной, поэтому отдель-
ный регулятор частоты кадров отсутствует.
4.4. Декодер цвета, видеопроцессор и выходные видеоу-
силители
Данные цепи также аналогичны ТЦ 5-го поколения.
Пожалуй, единственным интересным отличием являет-
ся то, что кварцованный ГУН ИМС TDA4555 отключа-
ется в режиме приема программ, кодированных по сис-
теме SECAM, ключом на транзисторе 1VT9, что снижает
помехи от бесполезно работающего генератора.
4.5. Выходные каскады разверток
Кадровый каскад выполнен на ИМС 1DA1 (К1051ХА1),
расположенной на кассете обработки сигналов КОС-601,
и не имеет сколько-нибудь серьезных отличий от выход-
ного кадрового каскада, использованного в ТЦ 5-го по-
коления.
Регулировочные элементы:
- 1R9 — линейность по вертикали;
- 1R14 — центровка по вертикали.
Выходной строчный каскад также аналогичен каскаду
510-й модели.
Регулировочные элементы:
- 2R12 — размер изображения по горизонтали;
- 2R23 — коррекция подушкообразных искажений вер-
тикальных линий.
4.6. Блок питания
Сетевое напряжение через сетевую вилку XI, предох-
ранители 12FU1, 12FU2 и контакты сетевого выключа-
теля 12QS1 поступает на плату кассеты разверток пита-
ния и на схему сетевого фильтра, с выхода которого под-
ается на схему размагничивания кинескопа и на сетевой
выпрямитель. Все перечисленные цепи аналогичны це-
пям ТЦ 5-го поколения и здесь не рассматриваются.
Выпрямленное и отфильтрованное конденсатором 2С42
сетевое напряжение подается на основной блок питания
и блок питания дежурного режима; оба блока выполне-
ны по схеме импульсного преобразователя.
4.6.1. Блок питания дежурного режима
Преобразователь блока питания дежурного режима вы-
полнен на транзисторе 2VT15 и трансформаторе 2Т4.
При включении телевизора на базу транзистора через
делитель 2R69, 2R71 подается отпирающее напряжение,
в результате чего в его коллекторной цепи начинает про-
текать ток. Следовательно, ток протекает и в цепи пер-
вичной обмотки 1...2 трансформатора 2Т4. В результате
в обмотке 3...4 обратной связи наводится напряжение, еще
больше открывающее транзистор 2УТ15,так что процесс
нарастает лавинообразно.
Поскольку в эмиттерную цепь 2VT15 включен резис-
тор 2R65, выполняющий роль датчика тока, при дости-
жении пороговой величины тока транзистора 2VT15 от-
крывается транзистор 2VT17, шунтирующий базовый
переход 2VT15, так что этот транзистор закрывается, и
ток в первичной обмотке 2Т4 прекращается.
В результате возникшей э.д.с. самоиндукции, с одной
4
стороны, в обмотке 3...4 наводится напряжение, запира-
ющее транзистор 2VT15, а с другой стороны, в обмотках
5...6 и 5...8 появляются импульсы положительной поляр-
ности (т.к. указанные обмотки и обмотки 1...2 включены
противофазно). Напряжение на обмотке 5...8 после вы-
прямления и сглаживания диодом 2VD34 и конденсато-
ром 2С62 соответственно поступает на интегральный ста-
билизатор 2DA3, выходное напряжение +5В которого и
используется для питания модуля МСТ во всех режимах
работы. Точнее говоря, данное напряжение использует-
ся для питания процессора, приемника ИК излучения и
ОЗУ параметров настройки, что необходимо для приема
команд на включение ТЦ, а также для питания ИМС
13D1. Конденсатор 2С61 предотвращает помехи, вызы-
ваемые коммутационными процессами в диоде 2VD34.
Напряжение на обмотке 5...8 используется для запуска
основного преобразователя при переходе из дежурного
в основной режим работы ТЦ.
Конденсатор 2С50 в базовой цепи — ускоряющий; его
назначение — увеличить скорость нарастания напряже-
ния в базовой цепи транзистора 2VT15 и тем самым
уменьшить время нахождения транзистора в активном
режиме, что уменьшает рассеиваемую на нем мощность.
Цепочка 2С47, 2R64 демпфирует выбросы напряжения
на коллекторе 2VT15, связанные с резонансными явле-
ниями в первичной обмотке 2Т4.
4.6.2. Основной блок питания
Преобразователь основного блока питания выполнен
на транзисторе 2VT16 и трансформаторе 2ТЗ по схеме с
принудительным запуском. При включении основного
режима работы с модуля МСТ приходит сигнал, откры-
вающий транзистор 2VT22, в результате чего транзистор
2VT21 закрывается, а транзистор 2VT19 открывается, при
этом открывается и транзистор 2VT18, пропуская тем
самым импульсы запуска на обмотку 8... 12. В результате
этого на базу транзистора 2VT16 через диод 2VD23 пос-
тупает напряжение, открывающее его. В коллекторной
цепи транзистора, в которую включена первичная обмот-
ка 1...19 трансформатора 2ТЗ, начинает протекать ток. В
результате на обмотке обратной связи 3...5 наводится
напряжение, еще больше открывающее транзистор, так
что процесс развивается лавинообразно.
Для снижения нелинейности базового тока при заряде
ускоряющего конденсатора 2С45 служит транзистор
2VT14, шунтирующий резистор 2R59 в зависимости от
напряжения на датчике тока 3R68. Резистор 2R51 задает
величину напряжения начального смещения на базе тран-
зистора, которое суммируется с напряжением от датчи-
ка тока, поступающим через конденсатор 2С36. Резисто-
ры 2R58, 2R61 подключаются при необходимости опти-
мизации базового тока ключа 2VT16.
Напряжение с резистора 2R68 через конденсатор 2С32
поступает также на базу транзистора 2VT12 запирающе-
го каскада, в результате чего при достижении этим на-
пряжением пороговой величины данный транзистор от-
крывается, открывая тем самым и транзистор 2VT13 пу-
тем подачи на базу последнего напряжения смещения
через делитель 2R55, 2R54. При этом левая по схеме об-
кладка конденсатора соединяется с эмиттером транзис-
тора 2VT16, т.е. фактически к базе подключается конден-
РЛ/Н7
Illll
ВИДЕОТЕХНИКА
сатор 2С45 в обратной полярности, тем самым закрывая
2VT16. Возникшая в результате э.д.с. самоиндукции на-
водит в цепях вторичных источников импульсы напря-
жения положительной полярности, заряжающие фильтру-
ющие конденсаторы 2С56...2С59, а в обмотке обратной
связи 3...5 — импульс отрицательной полярности, под-
держивающий 2VT16 в закрытом состоянии через откры-
тые при этом диоды 2VD24 и 2VD25. Пройдя через О,
напряжение на обмотке 3...5 вновь меняет знак, при этом
оно вновь отпирает 2VT16, и весь процесс начинается
сначала. Назначение цепочки 2С49, 2R72 аналогично
цепочке 2С47, 2R64 в блоке питания дежурного режима,
конденсатор 2С46 сглаживает выбросы напряжения на
2R68 из-за переходных процессов, благодаря которым
могли бы наблюдаться ложные срабатывания цепей за-
пирания.
Групповая стабилизация напряжений вторичных цепей
осуществляется каскадом на транзисторе 2VT11 следую-
щим образом.
Напряжение с обмотки стабилизации 7... 13 после вы-
прямления диодом 2VD16 подается на вход усилителя
рассогласования на транзисторе 2VT11. Поскольку на-
пряжение на эмиттере транзистора фиксируется стабилит-
роном 2VD15, к переходу база-эмиттер указанного тран-
зистора прикладывается напряжение смещения, завися-
щее от напряжения на обмотке стабилизации. В резуль-
тате транзистор 2VT11 открывается в большей или мень-
шей степени, задавая на базе транзистора 2VT12 через де-
литель 2R44, 2R46 то или иное напряжение смещения, оп-
ределяющее момент времени, когда последний открыва-
ется, т.е. задавая продолжительность нахождения тран-
зистора 2VT16 в открытом состоянии, а значит и мощ-
ность, отдаваемую в нагрузку.
Выходные цепи вторичных источников выполнены по
однотипной схеме однополупериодного выпрямителя;
резисторы 2R73...2R75 снижают величину броска тока
через соответствующий выпрямительный диод при запус-
ке преобразователя, когда конденсаторы фильтров еще
разряжены; конденсаторы 2С51...2С54 снижают уровень
коммутационных помех от диодов 2VD28...2VD32. Кро-
ме того, напряжения +5В и +12В дополнительно стаби-
лизированы интегральными стабилизаторами на ИМС
2DA1 и 2DA2 соответственно.
(Продолжение следует)
В.ФЕДОРОВ,
399600, Липецкая обл.,
пгт Лев Толстой, а/я 200.
ДЕСКРЕМБЛЕР
ДЛЯ ПРИЕМА
ПРОГРАММЫ ПОЛСАТ
После запуска ИСЗ “Хот Бёрд” в позицию 13° в.д. в
странах СНГ, расположенных на европейском континен-
те, стал популярен прием с этого спутника (в таблице
представлены данные на ноябрь 1996 года по програм-
мам, вещаемым через спутник “Хот Бёрд”).
По программе ПОЛСАТ транслируются художествен-
ные фильмы и развлекательные передачи, но в 2.00...3.00
по среднеевропейскому времени программа кодируется
(передаются фильмы и мультфильмы).
Принцип кодирования следующий: активная часть
строки инвертируется, при этом гасящие синхронизиру-
ющие импульсы, а также вспышки цветовой синхрони-
зации не инвертируются. Цветоразностные сигналы R-Y
и B-Y, модулирующие цветовые поднесущие, инвертиру-
ются.
Схема, изображенная на рисунке, декодирует прини-
маемый сигнал.
Видеосигнал поступает на инвертор, выполненный на
VT1. С эмиттера неинвертируемый сигнал поступает на
выход устройства (если принимается незакодированная
передача). С коллектора инвертированный видеосигнал
поступает на устройство привязки уровня черного, со-
бранного на VT2...VT4. Далее сигнал поступает на вы-
ход устройства.
Инверторы сигналов B-Y и R-Y выполнены на VT5,
Программа Несущая частота, МГц Поляри- зация Поднесущая звука, МГц Примечания
TVE 11221 HOR 6.60
EBN 11262 HOR 6.60
МСМ 11302 HOR 6.60, 7.02/7.20
TV5 11318 VERT 6.60
RAI UNO 11360 VERT 6.60, 7.02/7.20
EUROSPORT 11386 HOR 6.60, 7.02/7.20 звук 7,74 МГц комментарий на русском языке
CANAL+ Horizons 11396 VERT 6.60, 7.02/7.20 кодированная
POLSAT 11427 HOR 6.60
RAI DUE 11443 VERT 6.60,7.02/7.20
TV POLONIA 11468 HOR 6.60
1 POLONIA 11486 VERT 6.60
TV DUBAI 11511 HOR 6.60
RA! TRE 11529 VERT 6.60
VT6. Ключи DD2 либо инвертируют цветоразностные
сигналы, либо оставляют без изменения.
Дескремблер использовался совместно с модулем
цветности МК-3 и самодельным декодером ПАЛ на
микросхеме К174ХА28 (на рисунке обозначены выво-
ды микросхемы, к которым подключается дескремблер
ПОЛСАТ). В МК-3 точка соединения С1 и 1XG(A1) раз-
рывается. К С1 подключается “Выход видео” дескрем-
блера, а “Вход видео” подключается к 1XG(A1) (все
5
обозначения даны в со-
ответствии с [1]). Им-
пульсы SC берутся с кон-
такта 4ХЧ(АЗ). R-Y под-
ключается к 1ХЦА2.1),
B-Y — к 2ХЦА2.1), + 12В
— к 8Х1(А2.1), корпус —
к ЗХЦА2.1). Кнопка SA1
выводится на переднюю
панель телевизора.
Правильно собранный
декодер налаживания не
требует, необходимо
только установить уро-
вень черного резистором
R6 по наилучшей кон-
трастности изображе-
ния.
При использовании
дескремблера в телеви-
зорах, в которых обра-
батываются цветораз-
ностные сигналы отри-
цательной полярности,
необходимо поменять
местами проводники,
идущие к выводам 6 и 12
DD1.
Литература
1. Седов С.А. Индиви-
дуальные видеосредства:
Справочное пособие.
С.АНТОНОВ (UA3RBO),
393820, Тамбовская обл.,
ст.Ламки, ул.Почтовая, 72.
РЕМОНТ ТВС
Хотел бы посоветовать радиолюбителям, чтобы не
спешили выбрасывать неисправные ТВСы, а попробо-
вали их отремонтировать. Ремонт низковольтной об-
мотки обычно не составляет труда у ТСВов типа
ТСВ110ЛА, об этом писалось неоднократно в “Радио”
и т.п. А если выходит из строя высоковольтная обмот-
ка, ее, как правило, выбрасывают. Пугает то, что она
запечатана в пластмассовый корпус. Конечно, если она
расплавилась и сильно деформировалась, ремонтиро-
вать ее не стоит.
Для ремонта необходимо сделать два пропила по ок-
ружности, отступив от краев на предполагаемую толщи-
ну щечек, и удалить верхний слой пластмассы. Большин-
ство неисправностей бывают в верхней части катушки:
отгорает вывод, идущий на 1Ц21П; возникает межвит-
ковое замыкание и обугливание двух-трех слоев; отгора-
ние отвода у ТСВ 90ЛКЦ, идущего на 6П45С, и т.п. Не-
обходимо удалить почерневшие слои, посчитав витки, и
аккуратно домотать, соблюдая бывшее расположение,
т.е. только в средней части. Для прокладки между ряда-
ми я использовал фторопластовую ленту ФУМ, которая
продается в хозяйственных магазинах для уплотнения со-
единений труб.
После восстановления обмотки оставшееся простран-
ство между бортиками также заполнял фторопластовой
лентой. Приходилось использовать и конденсаторную
бумагу, а затем заливать парафином и эпоксидной смо-
лой. Я уже около 10 лет восстанавливают ТВСы, и неко-
торые так и работают. Конечно, лучше такой ТВС ис-
пользовать в качестве временной замены, так как со вре-
менем он вбирает в себя влагу и пыль, если заделка про-
изведена негерметично. Попробуйте разломать неисправ-
ный ТВС, и вы увидите, что не так страшен черт, как его
малюют.
В.БАЛДИН,
3091 17, Белгородская обл.,
Белгородский р-н, с.Беловское,
ул.Центральная, 8/21.
ДИСТАНЦИОННЫЙ
КОММУТАТОР
АНТЕНН
Во многих регионах возможен прием телевизионных про-
грамм не только местных станций и ретрансляторов, но и
из других городов, а это значит, что TV сигналы имеют раз-
личные направления и силу. Для приема программ ДМВ
диапазона с двух различных направлений необходимо
иметь две антенны и два фидера. А поскольку длина фиде-
ров в основном бывает 20...30 м, еще понадобятся и два
антенных усилителя. Если все это выразить в денежном эк-
виваленте, сумма получится приличной. Чтобы сократить
расходы, был разработан дистанционный антенный ком-
мутатор, который позволяет на две антенны иметь один
антенный усилитель (АУ) и один фидер снижения. Пово-
дом для данной разработки послужило то, что АУ работа-
ют при снижении напряжения питания до 4...6 В.
Основой коммутатора является триггер с малым гисте-
резисом (разностью между верхним и нижним порогами
переключения) (рис.1). Порог переключения триггера зави-
сит от напряжения стабилизации стабилитрона VD3. В на-
шем случае — около 9,5 В. При Цпит. = 12 В транзистор
VT2 открыт, a VT1 закрыт, реле К1 обесточено. Одна из
антенн подключена ко входу АУ. При ипит. менее 9 В тран-
зистор VT2 закрывается, давая открыться VT1. Срабаты-
вает реле К1, и ко входу АУ подключается другая антенна.
Конструктивно триггер выполняется любым удобный
способом, в зависимости от применяемого АУ. В моем ва-
рианте АУ изготовлен в корпусе от СК-Д-24. Триггер рас-
паян на одной из боковых стенок, используя корпус АУ как
1? АНТЕННАМ 5
VT1.VT2 - КТБОЗБ
VD1.VD2 - КД522
К1 - РЗС55А
PC .569.602
VD3 - КС191
С1
0.1
ДР1 100мкГ
V01
Рис. 1
1.5к
Я =F 2^VD3 L ?VD4
47мк,,__,,____t,___
C4
10мк
Рис. 2
общий провод. Дроссель ДР1 установлен в корпус АУ. Реле
К1 крепится непосредственно у входа АУ с помощью двух
припаянных к корпусу проволочных хомутиков. АУ с триг-
гером помещается в металлический влагозащитный корпус.
Узел управления (рис.2) подключается диодами VD1 к
нужным ячейкам УСУ-1-15 (к коллекторным выводам
VT11...VT18).
При включении одной из этих ячеек срабатывает реле К1
узла управления и своими контактами подключает стаби-
литрон VD3 к выводу 2 стабилизатора DA1. Так как на-
пряжение стабилизации VD3 меньше, чем у VD4, на выхо-
де DA1 — около 8,3 В. Если соответствующие ячейки УСУ-
1-15 не включены, реле К1 обесточено, а это значит, что к
DA1 подключен только стабилитрон VD4. Выходное на-
пряжение DA1 составляет около 12 В. В результате получа-
ем возможность в фидер подавать выборочно питание на-
пряжением 8 В или 12 В, при этом выбирая одну из двух
антенн.
Напряжение питания 15 В берется с блока управления
телевизора.
Путем добавления к схеме еще одного триггера и тран-
зисторного ключа, а также распределения напряжений сра-
батывания и замены стабилитронов возможна коммутация
трех антенн.
Литература
1. Ельяшкевич С.А. Цветные телевизоры ЗУСЦТ.
2. Коробков А. Приставка-автомат к зарядному устрой-
ству/ZB помощь радиолюбителю. Вып.100. — С.91.
3. Стахов Е. Универсальные стабилизаторы напряжения
на ИМС//Радиолюбитель. — 1995, — N6.
в.дьяконов,
346360, Ростовская обл.,
г.Зверево, ул.Крупская, 152— 12.
АНТЕННА МВ
Эту антенну я перечертил в 1972 г. в Германии, у не-
мца. Была она со мной и на БАМе, и у Черного моря.
Повторили ее друзья, пользуются. Принимаю г.Ка-
менск — 40 км, г.Сулин — 25 км, г.Новошахтинск —
40 км, г.Ростов-на-Дону — 100 км. У меня она работа-
ет практически с 1972 г.
Ilin
РЛ/37
«1111
КОМПЬЮТЕРЫ И ПРОГРАММЫ
д.никитин,
г.Минск.
РАСЧЕТ ЭЛЕМЕНТОВ
СОПРЯЖЕНИЯ ВХОДНОГО
И ГЕТЕРОДИННОГО
КОНТУРОВ
СУПЕРГЕТЕРОДИННЫХ
РАДИОПРИЕМНИКОВ
(Окончание. Начало в NN6-7/97)
Программа 5
Расчет выполняется аналогично расчету входного кон-
тура с использованием значений, уже находящихся в ре-
гистрах МК.
Программа 5. Расчет элементов контура гетеродина
Торг П-»Хс П->Х1 + Х-»П0 П-Xd П—>Х1 + Х-»ПЗ П->ХЬ
П->Х1 + X—>П7 FX2 Fl/X ВТ П-»Х0 FX2 F1/X - о П-»ХЗ FX2
Fl/X - + X—>П2 П—>Х9 П->Х8 П-»Х9 - П-»Х8 П->Ха - П-»Х2
х + Х-»П6 П—>Ха х - П-»Х6 1 - + X->П5 П-»Х8 вТ П-»Х5 +
+ П—>Ха ВТ П—>Х5 + ^ - П->Х5 х Х->П2 П-»Х4 П->Х7 FX2 -
П-»Х4 П->ХЗ FX2 f - П—>Х2 - Х->П6 П->Х4 П->Х7 FX2 «-
П-»Х6 ПХ8 Fl/Х П->Х5 Fl/X + Fl/Х х -
П-»Х6 + С/П FAbt
Вводятся данные: Гпч X—эП1; 25330,3 Х-эП4; Снч
X—>П8, Cep X—эП9, Свч Х->Па; Гнч Х-эПЬ, Гер Х-эПс,
Гвч X—>IId; В/О, С/П.
Как уже говорилось, для схемы рис.2а значения общей
переменной емкости должны быть скорректированы.
Делается это в ручном режиме следующим образом:
П—>Х8 (Спар+Сподстр) + X—>П8;
П—)Х9 (Спар+Сподстр) + X—»П9;
П—>Ха (Спар+Сподстр) + X—»Па.
В качестве Сподстр берется среднее значение емкости
подстроечного конденсатора.
Результат: на индикаторе — Сдоп.гет; П—>Х5 — Спосл;
П—»Хб — Ьгет.
Пример. Воспользуемся данными вышеприведенного
примера к программе 3. Выберем схему гетеродинного
контура по рис.26. Введем Гпч=0,465 МГц.
Результат: Сдоп.гет=28,5 пФ; Спосл = 249,7 пФ;
Ьгет=173,78 мкГн.
Программа 6
Программа предназначена для проверки погрешности
сопряжения в трех точках диапазона. В программе вы-
числяются величины
бГ=Ггет-Гвх
на каждой из трех заданных частот настройки входного
контура (dfB4, dfcp, бГнч). Величину df далее несложно
сравнить с номинальным значением Гпч.
Программа позволяет быстро смоделировать измене-
ния хода сопряжения при варьировании Ьгет, Спар,
Спосл, частот сопряжения и т.д. В качестве исходных
данных используются результаты расчетов по програм-
мам 3...5.
Программа 6. Разность частот настройки входного и
гетеродинного контура в трех точках
FFIpi' П—»Ха ПП18 n->Xd - Х-ЭП1 П->Х9 ПП18 П->Хс -
X—»П2 П—»Х8 ПП18 П->ХЬ - С/П Fl/X П->Х5 Fl/X + F1/X
П->Х0 + П->Х6 х П—>Х4 <-> + F< В/О FAbt
Для расчета по схеме рис.26 нужно ввести данные эле-
ментов гетеродинного контура: Сдоп.гет X—>П0; 25330,3
X—>П4; Спосл Х->П5; Ьгет Х->П6; Снч Х->П8, Сер
X—>П9, Свч X—>Па; частоты настройки входного конту-
ра Гнч Х->ПЬ, fcp X—>Пс, Гвч X—>Hd; В/О, С/П.
При расчете по схеме рис.2а к величинам в регистрах
следует добавить:
П—>Х8 (Спар+Сподстр) + X—>П8;
П—>Х9 (Спар+Сподстр) + X—>П9;
П—>Ха (Спар+Сподстр) + X—>Па.
Результат: на индикаторе — бГнч, П—эХ2 — dfcp, П—>Х1
— dfB4.
Пример 1. Выполним проверку сопряжения в трех точках
при ПЧ=0,465 МГц для примера к программе 5. Исходные
данные уже содержатся в нужных регистрах после расчета
контура гетеродина. Нужно только ввести Сдоп.гет=
28,5 пФ в X—эПО; В/О, С/П. Результат — 6Гвч=0,46500,
dfcp=O,46500, dfH4=0,46500, что и следовало ожидать.
Пример 2. Рассчитаем погрешность сопряжения на час-
тотах, лежащих посередине между fcp и Гвч (Гнч). Для этого
зададим в программе 3 К=0,434/2=0,217. Воспользуемся
остальными данными примера к программе 3. После ис-
полнения программы 3 вместо Гвч и Гнч получим верх-
нюю и нижнюю частоты Гх1 = 1,335 МГц, Гх2=0,835 МГц
при Сх1 = 17,46 пФ, Сх2=76,51 пФ.
Аналогично примеру к программе 5, выберем схему ге-
теродинного контура по рис.2б. Введем Гпч=0,465 МГц.
После исполнения программы 5 получим Сдоп.гет=28,5 пФ.
Выполним программу 6. Результат: dfx 1=0,4684 МГц,
dfcp=0,4645 МГц, dfx2=0,4589 МГц.
Пример 3. Для примеров к программам 3...6 использо-
валась схема радиоприемника “Селга-402”. Однако в за-
водской схеме последовательный конденсатор гетеродин-
ного контура диапазона СВ С5 имеет емкость 270 пФ, в
отличие от Спосл=249,7 пФ по нашему расчету. Заменим
значение емкости на 270 X—>П5 и запустим программу 6.
Результат: dfxl=0,4667, dfcp=0,460, dfx2=0,451 МГц, и
можно предположить, что у многих экземпляров этой
модели в отдельных участках диапазона СВ сопряжение
оказывалось неудовлетворительным, а наладка представ-
ляла определенную трудность. И действительно, в пос-
ледующих моделях (“Селга-404”, “Селга-405”) номиналы
сопрягающих элементов были изменены.
Авторское право на программы расчетов защищено.
Литература
1. Дьяконов В.П. Справочник по расчетам на микро-
калькуляторах. — М.: Наука, 1985. —С.184.
2. Соболевский А.Г. Почему появились искажения. —
М.: Радио и связь, 1985. — С.58 — 64.
3. Бобров Н.В. Радиоприемные устройства. — М.: Энер-
гия, 1976. — С.113.
4. Баркан В.Ф., Жданов В.К. Радиоприемные устрой-
ства. — М.: Сов.Радио, 1972. —С.379.
8
1111'
РЛ/37
Illll
КОМПЬЮТЕРЫ И ПРОГРАММЫ
Л.ЛАВРИК,
г.Минск, СШ 60, И “Б”,
тел. 250-58-02.
ПРОГРАММА ВЫВОДА
СТЕРЕОИЗОБРАЖЕНИЙ
Данная программа, написанная на языке Pascal v5.5,
показывает возможности изображения пространствен-
ных обьектов на экране компьютера. Наиболее привле-
кательна возможность вращения этих объектов.
Исходными данными для программы служат коорди-
наты в декартовой системе, которые должны быть офор-
млены в виде текстового файла, содержащего строки вида
х, у, z, xl, yl, zl,
то есть координаты точек соответственно начала и кон-
ца каждой линии.
Для осуществления вращения декартовы координаты
х, у, z преобразуются в сферические г, а, b — полярный
радиус, широту и долготу соответственно. Эти коорди-
наты связаны формулами:
r2_x2+y2+z2,
a=arccos (z/y) ,
b=arctg(у/х);
и обратно —
x=r*sin(a)cos (Ь),
y=r*sin(a)sin(b),
z=r*cos (b) .
Изображение строится путем проецирования на плос-
кость экрана.
Программу можно усовершенствовать, установив за-
краску граней. Можно упростить ввод данных, создав
процедуры для изображения простых геометрических
фигур (куб можно задать двумя точками, являющимися
концами диагонали, и т.д).
Вот пример оформления текстового файла с исходны-
ми данными, в котором содержатся координатные оси и
прямая, соединяющая точку, равноудаленную от них, с
началом координат:
0, 0, 0, 100, о, о,
о, о, о, 0, 100, о,
0, О, 0, 0, 0, 100,
0, 0, 0, 100, 100, 100,
Файлы с исходными данными должны быть размеще-
ны в одном каталоге с программой.
Привожу листинг программы:
program stereo;
uses crt,Graph,dos;
label L1,L2,L3;
var
Gd,Gm,k,1,i,j,x,y,n,xl,yl,p:Integer;
a,b,g,al,bl,gl,da,db,dg:real;
m: array[1..25] of SearchRec;
ws : array[1..100] of string;
w:array[1..1000,1..6] of integer;
d:searchrec;
s,fn:string;
f:text;
c:char;
begin
clrscr;
i:=0;
findfirst(* *.txt',$01,d);
while DosError=0 do begin
i:=i+l;
m[i]: =d;
FindNext(d);
end;
1 :=1;
LI: for k:=l to i do begin
if k=l then textbackground (8)
else textbackground(0);
gotoxy(10,k);
write(m[k].name);
end;
c:=readkey;
case c of
#72: 1:=1-1;
#80: 1:=1+1;
#13: goto L2;
end;
if l>i then 1:=1;
if 1<1 then 1:=i;
goto LI;
L2: Gd := Detect; InitGraph(Gd, Gm, '');
if GraphResult <> grOk then Halt(l);
assign(f,m(l].name);
reset (f);
i: =0;
while not eof(f) do begin
i:=i+l;
readln(f,ws[i]) ;
end;
for j:=0 to i do
for k:=l to 6 do begin
n:=pos(' , ' , ws [ j ] ) ;
s:=copy(ws[j],1,n-1);
delete(ws[j],1,n);
val(s,w[j,k],1) ;
end;
da:=0;db: = 0;dg:=0;
L3: for p:=l to 2 do begin
for j:=l to i do begin
a:=arctan(w[j,2]/(w[j , 1]+0.1) ) ;
b:=arctan(w[j,3]/(sqrt(w[j,1]*w[j,1]+
w[j,2]*w[j,2])+0.1));
g:=sqrt(sqr(w[j , 1])+ sqr(w[j , 2] ) +
sqr(w[j,3]));
x:=round(g*cos(b)*cos(a+da) ) ;
у:=round(g*sin(b));
al:=arctan(w[j,5]/(w[j,4]+0.1));
bl:=arctan(w[j,6]/(sqrt(w[j,4]*w[j,4 j +
w[j,5]*w[j,5])+0.1) ) ;
gl:=sqrt(sqr(w[j,4])+sqr(w[j,5])+
sqr(w[j,6]));
xl:=round(gl*cos(bl)*cos(al+da)) ;
yl:=round(gl*sin (bl));
if p=l then setcolor (3) else setcolor(O);
line(x+300,230-y,300+xl,230-yl);
end;
if P=1 then c:=readkey;
end;
case c of
# 75: da:=da+0.05;
# 77: da:=da-0.05;
# 27: exit;
end;
goto L3;
close (f);
end.
9
С.НЕФЕДОВ,
220051, г.Минск,
ул.Гуртьева, 20 — 45,
тел.269-47-01.
ребляет энергию от источника сигнала. Как следует из
(1), погрешность тем меньше, чем больше Rv по срав-
нению с Ro. Если Rv>>Ro (Rv/Ro>>1), единицей в зна-
менателе можно пренебречь, и формула (2) упрощает-
ся:
ИЗМЕРЕНИЕ
РЕЖИМОВ
ЭЛЕКТРОННЫХ СХЕМ
Нормальная работа любой электронной схемы обес-
печивается при соответствующих режимах ее работы,
которые определяются значениями постоянных и пе-
ременных напряжений на элементах и токов в ее це-
пях.
При проверке режимов по постоянному току обычно
измеряют напряжения. Эти измерения могут выполнять-
ся комбинированными приборами (ампервольтомметра-
ми) и электронными вольтметрами различных типов.
При использовании ампервольтомметров необходимо
учитывать, что такие приборы в режиме измерения на-
пряжений имеют сравнительно небольшое входное со-
противление. Рассмотрим, как это может повлиять на
результат измерения и какие необходимо принимать
меры в случае необходимости.
При измерении ЭДС Е из-за наличия внутреннего со-
противления источника Ro и конечного значения вход-
ного сопротивления вольтметра Rv (рис.1) показания
Ro
Rv
(3)
Знак минус в (2) и (3) показывает, что результат изме-
рения меньше измеряемой величины.
При измерении падения напряжения на сопротивлении
вольтметр шунтирует это сопротивление, что также при-
водит к погрешности измерения. Например для простей-
шей схемы (рис.2) относительная погрешность взаимо-
действия определяется выражением
8 =------------------. (4)
1 + Rv/Rl + Rv/R2
Погрешность мала, если Rv велико по сравнению с R1
или R2.
Для более сложных схем формула для определения пог-
решности значительно усложняется, и в реальных ситуа-
циях получить ее обычно не удается. Однако из теории
электрических цепей известно, что любую сложную схе-
му относительно двух произвольных точек (например
точек, между которыми необходимо измерить напряже-
ние) можно представить эквивалентным источником ЭДС
(теорема об эквивалентном генераторе).
Значение ЭДС этого генератора (рис.1) равно измеряе-
мому напряжению, а внутреннее сопротивление опреде-
ляется параметрами схемы. Например для схемы рис.2
оно равно
прибора будут меньше Е
R1-R2
R1 + R2
(5)
Uv =
--------Е.
Rv + Ro
(1)
Отличие результата измерения от измеряемой величи-
ны удобно характеризовать относительной погреш-
ностью, которая в этом случае определяется выражени-
ем
1 + Rv/Ro'
(2)
Эта погрешность отражает взаимодействие между ис-
точником сигнала и вольтметром (далее для краткос-
ти будем называть ее погрешностью взаимодействия).
Она обусловлена тем, что измерительный прибор пот-
Тогда для расчета погрешности взаимодействия необ-
ходимо использовать формулу (2) или — при выполне-
нии соответствующих условий — формулу (3). Если фор-
мулу (5) подставить в (2), после преобразований можно
получить (4), что говорит об эквивалентности этих вы-
ражений.
Для более сложных схем рассчитать Ro затруднитель-
но, однако это сопротивление всегда меньше сопротив-
ления, на котором измеряется падение напряжения. Поэ-
тому, полагая его равным Ro, по формуле (2) можно на-
йти верхнюю оценку погрешности взаимодействия (на-
ибольшую возможную погрешность).
Внутреннее сопротивление эквивалентного генерато-
ра можно определить экспериментально. Для этого па-
раллельно вольтметру или последовательно с ним
включается известное дополнительное сопротивление
R.T (рис.За и 36). Напряжение измеряют дважды: при
отключенном (U1) и подключенном (U2) сопротивле-
нии Rfl. Искомое внутреннее сопротивление эквивален-
тного генератора находят для схемы на рис.За
Ro = Rfl
U1-U2
U2
<6)
а для схемы на рис.36
U 2
Ro = R4---------Rv.
UI - U2
(7)
Используя приведенные выше соотношения, можно
рассчитать допускаемую при измерении погрешность
взаимодействия. Если эта погрешность превосходит до-
пустимую, и точно известны значения Rv и Ro, можно
найти измеряемое напряжение без погрешности (исправ-
ленный результат):
U пс =
Цу
1+5
(8)
где Uv — показание вольтметра. Здесь необходимо под-
ставлять значение 5 с учетом знака.
Пример 1. Пусть измеряется падение напряжения в схе-
ме (рис.2) с параметрами: R1 = 100 кОм, R2 = 100 кОм.
Вольтметр с входным сопротивлением Rv = 200 кОм по-
казал результат Uv = 5 В.
Для этой схемы по формуле (5) находим Ro = 50 кОм и
по формуле (2) рассчитываем 5 = -0,2 = -20%. Если такая
точность измерения недостаточна, по формуле (8) мож-
но найти исправленный результат
Une = —^—= 6,25 В.
1-0,2
На практике предпочтительно выбирать вольтметр с
достаточно большим входным сопротивлением, чтобы
погрешностью взаимодействия можно было пренебречь
и чтобы прибор показывал результат измерения с при-
емлемой точностью. Требуемое входное сопротивление
вольтметра рассчитывают исходя из формулы (3):
Rv
Ro
(9)
где 5Д0П — допустимая погрешность взаимодействия.
Пример 2. Определим, какое входное сопротивление
должен иметь вольтметр, чтобы напряжение в примере 1
измерялось с погрешностью не более 5%.
Т.к. Ro = 50 кОм, Rv = 50Ч03/0,05 = 1 МОм.
Входное сопротивление более 1 МОм имеют электрон-
ные вольтметры (аналоговые и цифровые), поэтому если
такие приборы используют для измерения режимов по
постоянному току, погрешность взаимодействия обычно
не учитывают.
В аналоговых ампервольтомметрах входное сопро-
тивление зависит от используемого предела измерения
и составляет обычно 10 или 20 кОм на 1 В предела из-
мерения. Поэтому при измерении в низковольтных схе-
мах (например в транзисторных) входное сопротивле-
ние прибора может оказаться недостаточно большим,
и погрешность измерения будет существенной. В этом
случае необходимо использовать рассмотренную выше
методику, однако при этом следует учитывать, что за
счет шунтирующего действия вольтметра может изме-
ниться режим работы активных элементов. Тогда един-
ственным выходом является увеличение входного со-
противления вольтметра. Поэтому иногда рекоменду-
ется увеличивать предел измерения комбинированно-
го прибора, хотя при этом, как известно, увеличивает-
ся погрешность прибора.
Пример 3. Положим, что в примере 1 использовался
комбинированный прибор с пределами измерения 10 В и
25 В, а его входное сопротивление составляет 20 кОм на
1 В предела измерения.
При использовании предела измерения 10 В 5 = -20%
(расчет приведен в примере 1). На пределе измерения
25 В Rv = 500 кОм, следовательно 5 = 9%. Однако при
этом в 2,5 раза возрастает погрешность, обусловленная
классом точности прибора.
Погрешность взаимодействия можно полностью ис-
ключить при любом входном сопротивлении вольтмет-
ра, если использовать компенсационный способ измере-
ния, который основан на компенсации измеряемого на-
пряжения напряжением вспомогательного источника.
Схема компенсационного способа измерения приведе-
на на рис.4. Чувствительный измеритель тока РА1 (галь-
ванометр) находится под действием двух встречно направ-
ленных напряжений: измеряемого Ux и компенсирующе-
го Uk, которое снимается с движка потенциометра Rk,
запитанного напряжением Ек. Через измеритель проте-
кает ток, направление которого зависит от того, какое
из приложенных к нему напряжений больше. Регулиров-
кой Uk добиваются нулевых показаний измерителя, что
имеет место при Ux = Uk. Напряжение Uk измеряется во-
льтметром PV1, при этом энергия источника сигнала (Ux)
не потребляется, следовательно, погрешность взаимодей-
ствия равна нулю.
При большой раскомпенсации через измеритель про-
текает очень большой ток, поэтому его чувствительность
ограничивают сопротивлением R. При точной компен-
сации это сопротивление закорачивают ключом S.
Дифференциальный способ измерения основан на час-
тичном уравновешивании измеряемого напряжения из-
вестным напряжением и определении их разности (рис.5).
Источник компенсирующего напряжения Uk может быть
нерегулируемым, как на рис.5, либо регулируемым, как
на рис.4. Это напряжение измеряется вольтметром VI
(входное сопротивление этого вольтметра может быть
небольшим), а вольтметр V2 измеряет разностное напря-
жение AU = Ux - Uk. Искомое напряжение определяется
их суммой (разностью при противоположных полярнос-
тях показаний обоих вольтметров). В качестве источни-
ка Uk можно брать батарею (напряжение Uk желательно
брать близким к Ux), и если это напряжение известно (на-
пример предварительно измерено), вольтметр VI можно
не использовать. Входное сопротивление схемы измере-
ния в этом случае определяется выражением
Rbx =
Ux
1
U к
ди
(10)
и может значительно превышать входное сопротивление
вольтметра V2.
ВОЗВРАЩАЯСЬ К НАПЕЧАТАННОМУ
(“РЛ” N12/96. с.11)
С.СЫЧ,
225876, Брестская обл.,
Кобринский р-н, п.Ореховский,
ул.Ленина, 17 — 1.
ДОРАБОТКА
РАДИОМИКРОФОНА
Предлагаю вариант доработки моей конструкции, опи-
санной в [1], с целью улучшения ее параметров. Для лучшей
девиации частоты емкость С4 (0,33 мкФ) следует увеличить
до 22...47 мкФ. Для уменьшения воздействия внешних по-
мех на радиомикрофон (приближение металлических пред-
метов, касание рукой антенны, касание корпуса микрофо-
на и др.) следует поместить схему радиомикрофона в ме-
таллический экран, но при этом последовательно с антен-
ной включить конденсатор малой емкости (2,2...3,9 пФ).
Экран надо соединить с питания схемы. Антенну жела-
тельно сделать длиной не менее 20 см. Для этого удобно
использовать небольшую телескопическую.
Микрофон ВМ1 типа МКЭ-3 можно заменить на дина-
мический или электромагнитный.
Схема доработанного варианта радиомикрофона приве-
дена на рисунке.
Литература
1. Радиолюбитель. — 1996. — N12. —С.11.
А.МУСИЕНКО,
630047, г.Новосибирск,
ул.Минина, 1 — 1.
УХОДЯ, ГАСИТЕ СВЕТ
Как известно, очень много пожаров происходит из-
за оставленных без присмотра включенными различ-
ных электроприборов. Это и обогреватели, и телеви-
зоры, и прочее. Для индикации наличия включенных
электроприборов и служит устройство “Уходя, гасите
свет” — УГС-1. Оно включается последовательно в
цепь энергопотребителей (рис. 1).
Схема УГС-1 показана на рис.2. При включенном
электроприборе горит неоновая лампочка HL 1. Если все
потребители вы-
ключены, “неон-
ка” гореть не бу-
дет. Устанавли-
вать УГС-1 жела-
тельно возле вы-
ходной двери.
Само УГС-1 ток
практически не
потребляет, а сум-
марный ток вклю-
ченных через него
потребителей мо-
жет достигать 6 А.
АЗБУКА СХЕМОТЕХНИКИ
А.ПЕТРОВ,
212029, г.Могилев,
пр.Шмидта, 82 — 17.
ИСТОЧНИКИ
ОПОРНОГО
НАПРЯЖЕНИЯ
Для работы различных компараторов, используемых
в устройствах автоматики, аналого-цифровых преобра-
зователей (АЦП) и т.д. необходимы стабильные источ-
ники опорного напряжения (ИОН), которые во многом
определяют параметры этих устройств.
Простейшему и наиболее распространенному двухвхо-
довому ИОН на стабилитроне, или диоде Зенера
[3,рис.31], присущи следующие недостатки:
- низкая температурная стабильность напряжения ста-
билизации;
- относительно большое динамическое сопротивление;
- низкий коэффициент стабилизации;
- большой разброс напряжения стабилизации;
- сильный шум, что в ряде случаев заставляет отказываться
от его применения (например в приемнике ДВ, СВ);
- низкий КПД.
Вольтамперная характеристика стабилитрона приведе-
на на рис. 1. Как видно из рисунка, стабилитроны могут
проводить ток в обоих направлениях (за исключением
большинства прецизионных) — прямом и обратном.
Участок стабилизации расположен на обратной ветви
характеристики стабилитрона от 1ст.тш=1...10 мА до
1ст.тах=50...2000 мА. Значение минимального тока ог-
раничено нелинейным участком характеристики стаби-
литрона, максимального — предельно допустимой тем-
пературой полупроводника.
При приложении напряжения прямой полярности стаби-
литроны ведут себя подобно обычным кремниевым диодам
с несколько более крутой вольт-амперной характеристи-
кой. Обычно эта ветвь характеристики является нерабочей,
однако в ряде случаев такой режим работы стабилитрона
может быть использован, например, в целях температур-
ной компенсации, т.к.
он имеет отрицатель-
ный температурный ко-
эффициент напряжения
(ТКН).
Напряжение стаби-
лизации стабилитрона
зависит от ширины за-
пирающего слоя р-п-
перехода, т.е. от кон-
центрации примесей в
полупроводниках. В
случае большой кон-
центрации р-п-переход
получается тонким, и в
нем даже при малых напряжениях возникает электричес-
кое поле, вызывающее туннельный пробой. При малой кон-
центрации примеси р-п-переход имеет значительную ши-
рину, и лавинный пробой наступает раньше, чем напря-
женность электрического поля становится достаточной для
туннельного пробоя. Таким образом, подбором удельно-
го сопротивления получают требуемое напряжение стаби-
лизации (от 3 до 200 В и более).
Практически при напряжениях стабилизации ниже 5 В
имеет место только туннельный пробой, а при напряже-
ниях выше 7 В — лавинный. В интервале от 5 до 7 В на-
блюдаются оба вида пробоя.
Температурный коэффициент напряжения стабилиза-
ции (ТКН) при постоянном токе стабилизации опреде-
ляется выражением:
АТ Тст
ТКН = ДТ^^--100%. /П
Uct И'
У стабилитронов с лавинным пробоем ТКН положи-
тельный, а с туннельным — отрицательный. У стабилит-
ронов с 5 В < Uct < 7 В ТКН при определенных токах
приближается к нулю.
Для выпускаемых промышленностью стабилитронов
ТКН колеблется от 0,0005 до 0,2 %/°К.
Для температурной стабилизации стабилитронов обще-
го применения с напряжением выше 7...8 В (т.е. с положи-
тельным ТКН) можно использовать последовательное
включение одного или нескольких стабисторов или обыч-
ных диодов (рис.2). При этом для наилучшей компенсации
,,, , ... ток через стабилитрон должен быть впол-
U0x»3...5Ucm г 1
!* не определенным и изменяться в зависи-
мости от изменения нагрузки в небольших
R пределах.
Путем последовательного соединения в
" ^Ucm процессе изготовления р-п-переходов с
2^VD1 различными по знаку ТКН удается полу-
VD2 чить стабилитроны с очень низким ТКН
— порядка 0,0005% (например КС108В,
_L рис 2 КС166В, КС190Д, КС191Р, КС196В)вди-
------------ апазоне температур от -60°С до 60°С. При
этом все равно напряжение стабилизации двухвходовых
стабилитронов имеет значительный разброс.
Важным параметром стабилитрона при работе его на
участке стабилизации (в области устойчивого пробоя)
является динамическое сопротивление
1<д =
dUcT
dlcT
(2)
Оно определяет наклон вольтамперной характеристи-
ки стабилитрона в этой области, а соответственно — и
коэффициент стабилизации схемы на рис.2
1Л RUct
Кст =------
R.4Ubx
(3)
и как правило не превышает 10...50 при Ubx/Uct=3...5.
Яд может находиться в пределах 0,5...20 Ом (в зависи-
мости от типа стабилитрона) и уменьшается с увеличени-
ем тока через стабилитрон, (может изменяться в 3... 10 раз
в пределах рабочей области), т.е. носит динамический ха-
рактер.
Наличие Кд У) приводит к тому, что изменения и пуль-
сации входного напряжения U передаются на выход с
коэффициентом
Ид
R + Ид
(4)
Пульсации могут быть сглажены с помощью конден-
сатора С, включенного параллельно стабилитрону, но это
Тп
Кд’
имеет смысл лишь при условии, что
С
где Тп — период
пульсаций.
Обычно емкость
конденсатора,
предназначенного
для снижения дина-
мического сопро-
тивления, выбира-
ют в пределах 100...
470 мкФ. Иногда
применяют лес-
тничный фильтр.
Наименьшее Ид
(при прочих равных условиях) имеют стабилитроны с на-
пряжением стабилизации около 8 В.
Для устранения выше перечисленных недостатков ши-
роко используются включение стабилитронов через бу-
ферные элементы, лазерная подгонка резисторов и при-
менение фильтров.
Для получения малошумящего прецизионного напря-
жения менее 3 В широко используется так называемый
“интегральный стабилитрон” [1] с напряжением стаби-
лизации, равным ширине запрещенной зоны для крем-
ния ср3= 1,235 В (рис.З).
Транзисторы VT1 и VT2 образуют токовое зеркало, для
которого
р_АЦбэ
R3
тогда
R2
Пст= ибэ + дибэ —.
R3
В такой упрощенной схеме диапазон токов стабилизации
очень мал, порядка 1...3 мА, из-за влияния базового тока
VT3. Температурная стабильность не хуже 0,01 %/°К, а
дифференциальное сопротивление зависит от наличия бу-
ферных усилителей и лежит в диапазоне от десятков до
долей ом.
Эта схема прежде всего привлекательна своей просто-
той и позволяет избежать шумов диодов Зенера. Она
может применяться как самостоятельный двухвходовый
стабилитрон.
(Окончание следует)
А.ПАРТИН,
620085, г.Екатеринбург, а/я 251.
ЗАЩИТА
РЕГУЛИРУЮЩЕГО
ТРАНЗИСТОРА
В БЛОКЕ ПИТАНИЯ
Как известно, мощность, рассеиваемая на коллекторе
транзистора,
Рк = 1к иэк.
Когда транзистор открыт и находится в насыщенном
состоянии, при котором икэ=0, мощность на нем теоре-
тически не должна выделяться. Ввиду того что сопротив-
ление открытого транзистора далеко не нулевое, в насы-
щении на некоторых транзисторах выделяется довольно
значительная мощность. В качестве иллюстрации в табл.1
приведены напряжения насыщения ряда транзисторов,
максимальные токи коллектора и рассеиваемые при этом
мощности.
Как видно из табл. 1, в насыщении некоторые транзис-
торы выделяют довольно значительную бесполезную
мощность (например КТ805 — 20 Вт). Когда напряже-
ние между эмиттером и коллектором повышается в ре-
зультате воздействия на базу запирающего напряжения,
мощность, рассеиваемая на коллекторе, возрастает.
В табл.2 приведены значения Рк в зависимости от на-
пряжения на нагрузке (Uh) и тока коллектора (1к) тран-
зистора П217Г в схеме “типового” стабилизатора, пока-
занного на рис.1.
Если представить икэ и Ik как математические функ-
ции, из табл.2 нетрудно увидеть, что первая функция
(икэ) убывает, а вторая (1к) растет. При перемножении
этих функций с целью получения результирующей функ-
ции — мощности рассеяния транзистора, максимум по-
Табл.1
Транзистор П217Г КТ805 2Т809 2Т812 КТ816Г КТ817Г КТ819
U кэ нас, В 1,0 2,5 0,6 1,35 0,6 0,15 0,7
I к макс, А 7,5 8 5 12 6 6 15
Р к нас, Вт 7,5 20 3 16,2 3,6 0.9 10,5
Р к макс, Вт 24 30 40 50 25 25 60
,, Ч ЗОВ < -ио У—¥—2 2<_ VT1 П217Г ин
О т
ПR1 nR” U 9,375
" 1 5Z VD1
Рис. 1 -L-
Табл. 2
Uh, В U кэ, В !к, А Р к рас, Вт Кисп
5 25 0,533 13,33 0,555
10 20 1,06 21,3 0,88
15 15 1,6 24 1
20 10 2,13 21,3 0,88
25 5 2,66 13,33 0,555
29 1 3,09 3,09 0,12
Примечание: Кисп=Рк рас/Рк макс
лучается при Uk = l/2Uo (рис.2).
Встает вопрос, как защитить транзистор от превыше-
ния его максимальной мощности? Знать потребляемый
ток оказывается недостаточным, тем более, что далеко
не в каждом блоке питания удается поставить два прибо-
ра — вольтметр и амперметр.
Значит, при выборе максимального тока коллектора
для настройки защитного устройства надо руководство-
ваться величиной максимальной рассеиваемой мощнос-
ти транзистора при Uh = l/2Uo. Так, для транзистора
П217Г при Рк рас = 24 Вт 1к < 1,6 А (табл.2).
На практике сопротивление нагрузки и рабочее напря-
жение могут меняться в широких пределах. Если даже у
блока питания имеются вольтметр и амперметр, очень труд-
но определить момент превышения максимально допусти-
мой мощности регулирующего транзистора. Значит, необ-
ходимо автоматическое устройство защиты от превышения
мощности. Такое устройство показано на рис.З.
Схема защиты от перегрузки по току и мощности ра-
ботает следующим образом. При протекании тока нагруз-
ки на резисторе R6 (датчике тока) образуется падение
напряжения. Когда оно становится равным напряжению
открывания транзистора VT2, через открытый транзис-
тор открывается тиристор VS1, в анодной цепи которого
находится реле К1.
Это реле срабатывает и своими контактами замыкает
цепь базы регулирующего транзистора VT1 на “землю”.
Транзистор VT2 работает в схеме защиты и по мощнос-
ти, так как его коллекторный резистор R4 включен в точ-
ку, где изменяется напряжение, подаваемое на базу VT1.
Наиболее универсальным видом защиты регулирующе-
го транзистора является тепловая, срабатывающая неза-
висимо от причины его перегрева. В качестве термочув-
ствительного элемента используется терморезистор
ММТ-9.
На рис.4 показана схема тепловой защиты. На тран-
зисторах VT1 и VT2 построено термореле. При повыше-
нии температуры транзистора VT3 сопротивление тер-
мистора R2, имеющего с ним тепловой контакт, резко
уменьшается. Транзистор VT1 закрывается. Сигнал пол-
ожительной полярности поступает с него через эмиттер-
ный повторитель (VT2) на тиристор VS1. Тиристор сра-
батывает и включает реле К1, которое блокирует базу
регулирующего транзистора (VT3).
Температурный диапазон срабатывания тепловой за-
щиты выбирается исходя из максимальной рабочей тем-
пературы кристалла транзистора Тмакс=150°С.
На рис.5 показан вариант установки терморезистора
вблизи защищаемого транзистора. Терморезистор типа
ММТ-9, выполненный в виде шайбы, крепится на теплоп-
роводнике — медной пластине толщиной 0,35...0,5 мм.
Пластинка в виде буквы “Г” одной частью крепится под
защищаемым транзистором 1. На второй части пластины
крепится термистор 2. Один контакт термистора находит-
ся на пластине 3, которая в свою очередь соединена с кол-
лектором транзистора. Второй контакт термистора соеди-
нен со схемой через контактный лепесток 4. Чтобы этот
лепесток не замыкался со второй частью терморезисто-
ра, в его отверстие вставлена изоляционная втулка 5.
Винтом 6 термистор закрепляется на теплоприемнике.
Как только сработает термореле, положительный по-
тенциал с коллектора транзистора VT1 через эмиттерный
повторитель на VT2 поступает на управляющий элект-
род тиристора VS1. Тиристор VS1 открывается, загора-
ется лампочка HL1 и срабатывает реле К1. База защища-
емого транзистора переключается на “землю”.
Как показывает практика, кроме тепловой защиты ре-
гулирующего транзистора, требуется его защита от ко-
роткого замыкания, ввиду того что кристалл полупро-
водника от броска большого тока может выйти из строя
раньше, чем нагреется массивный корпус. Для этого слу-
жит транзистор VT4 и резистор R10.
Ток короткого замыкания, равный 1к макс (для П217Г
1к макс= 7,5 А), проходя по резистору R10, создает напря-
жение Пэб, достаточное для его открывания. Положитель-
ный потенциал с коллектора VT4 через диод VD3 также пос-
тупает на управляющий электрод тиристора VS 1 и откры-
вает его. Питается транзистор VT4 от параметрического ста-
билизатора. Выбор транзистора VT4 определяется наибо-
лее приемлемым напряжением Обэ. Выберем например
транзистор МП42, у которого ибэ =0,4 В. Величина сопро-
тивления резистора R10 вычисляется по формуле
1к ма кс доп
Для П217Г R 10=0,4 В/7,5 А = 0,053 Ом.
Стандартных резисторов с таким сопротивлением нет.
Поэтому его следует изготовить из медного обмоточно-
го провода. В табл.З указаны диаметр провода и его дли-
на для изготовления резистора R10.
Табл.3
Диаметр провода, мм 0,2 0,23 0,25 0,29
Длина, см 9,2 12,2 14,4 17,9
При настройке термореле транзистор с установленным
на нем датчиком температуры “вгоняют” в режим мак-
симально допустимой мощности, то есть устанавливают
1к и икэ такими, чтобы произведение этих величин было
равно 24. Через 5...7 мин резистором R8 добиваются сра-
батывания термореле, контролируя его по загоранию
лампочки.
Литература
1. Электронная техника в автоматике. Вып.10. — 1978.
— С.69.
Н.МАРУШКЕВИЧ,
220040, г.Минск,
ул.Восточная, 38 — 314.
ЗАМЕНА К174ХА26
В УСТРОЙСТВАХ СВЯЗИ
Появление микросхемы К174ХА26 совершило “перево-
рот” в конструировании средств связи — очень большое
количество схем с ее применением опубликовано в литера-
туре. Но, к сожалению, микросхема довольно дефицитна,
дорога, и к тому же несколько микросхем, купленных в пос-
ледние полгода, оказались бракованными. Выход нашелся
довольно легко — на минском (думаю, не только минском)
радиорынке импортные аналоги стоят дешевле, менее де-
фицитны и намного более качественны.
Так, ИМС МС3357 содержит гетеродин, смеситель,
УПЧ, частотный детектор, предварительный УНЧ без
системы шумопонижения (ШП). Схема ее включения при-
ведена на рис.1.
ИМС МС3361 аналогична МС3357, но дополнительно
содержит систему шумопонижения. Схема ее включения
приведена на рис.2.
С помощью R7 производится регулировка системы
ШП.
В зависимости от состояния системы ШП меняется со-
стояние на выводах 13 и 14. При закрытом шумоподави-
теле вывод 13 “сидит” на общем проводе, 14 — свобод-
ный, при открытом шупомодавителе — наоборот. При
применении в качестве УНЧ ИМС ЭКР1436УН1 (радио-
станция “Роща”) вывод 1 “ВКЛ.УНЧ” можно подклю-
чить к выводу 13 ИМС МС3361.
Остается добавить, что существующая ИМС МС3359
— полный аналог К174ХА26.
Схемы включения вышеописанных ИМС позаимство-
ваны из зарубежных бесшнуровых телефонов.
ZQ1 10.235МГц Рис. 1
Н.БАЖАН,
280009, Украина,
г.Хмельницкий, а/я 630.
ДИНАМИЧЕСКИЙ
ШУМОПОДАВИТЕЛЬ
НА К157ХП4
Динамический шумоподавитель на интегральной микрос-
хеме К157ХП4 содержит управляемый фильтр нижних час-
тот с автоматически изменяемой полосой пропускания в
зависимости от спектра входного сигнала.
В состав управляемого фильтра (рис. 1) входят два час-
тотнозависимых звена, в которых в качестве управляемых
элементов используются сопротивления каналов полевых
транзисторов (VT1 и VT3) ИМС, а в качестве реактивных
— конденсаторы С9 и СЮ (рис.2).
Сопротивления каналов транзисторов VT1 и VT3 (рис.1)
включены между выходом повторителя напряжения вход-
ного сигнала (блок 1) и неинвертирующим входом опера-
ционного усилителя (блок 11), который является активным
элементом управляющего фильтра. Коэффициент усиления
операционного усилителя задан равным 10 посредством
делителя выходного напряжения в его цепи отрицательной
обратной связи.
Для подачи входного сигнала предназначены выводы 14
и 15 ИМС. Вывод 15 соединен со входом повторителя на-
пряжения входного сигнала через делитель напряжения,
обеспечивающий 10-кратное ослабление. Выход управляе-
мого фильтра подведен к выводу 10 ИМС.
Связь динамического фильтра с источником сигнала и
нагрузкой при однополярном питании осуществляется че-
рез разделительные конденсаторы С5, С7 и С8 (рис.2).
Конденсатор С9, входящий в состав первого частотноза-
висимого звена, соединен через преобразователь сопротив-
ления с такой точкой делителя выходного напряжения, уро-
вень сигнала в которой равен удвоенному значению вход-
Вхоб(-ЗООмВ)
Вхоб|-50мВ)
Выхой(—SOOmB1
ного сигнала операционно-
го усилителя. Это позволя-
ет сформировать амплитуд-
но-частотную характерис-
тику (АЧХ) динамического
фильтра с наклоном при-
мерно 12 дБ/окт.
Управляющая часть мик-
росхемы обрабатывает на-
пряжение, спектр которого
равен разности спектров
входного и выходного сиг-
налов динамического филь-
тра, и формирует напряже-
ние управления полосой
пропускания управляемого
фильтра. С этой целью на-
пряжения, действующие на
входе и выходе первого час-
тотнозависимого звена, т.е.
с канала транзистора VT1,
подводятся ко входам сум-
мирующего усилителя(блок
8). Этот усилитель обеспе-
чивает вычитание напряже-
ний, действующих на его
входах, и формирует таким
образом выходной сигнал,
спектр которого представ-
ляет собой разность спект-
ров входного и выходного
сигналов системы.
Для лучшего подавления
компонентов сигнала, рас-
положенных ниже частоты
среза управляемого фильт-
ра, напряжение с выхода
первого частотнозависимо-
го звена подводится к соот-
ветствующему входу сумми-
рующего усилителя через
Рис. 2
Радиолюбитель 8/97
дополнительный управляемый фильтр верхних
частот, образованный конденсатором С6 (рис.2)
и каналом полевого транзистора VT2 (рис.1). До-
полнительный фильтр позволяет увеличить на-
клон результирующей АЧХ управляющей части
ИМС до 18 дБ/окт, обеспечивая лучшее подавле-
ние низкочастотных компонентов в спектре управ-
ляющего сигнала.
Нагрузкой суммирующего усилителя является
резистор R11 ИМС, а также внешний резистор R1
в цепи вывода 2, позволяющий изменять усиление
суммирующего усилителя в процессе установки
порога шумопонижения.
С выхода суммирующего усилителя сигнал че-
рез внешний конденсатор СЗ поступает на управ-
ляющий усилитель (блок 2) с пороговым элемен-
том в выходном каскаде, обеспечивающим функ-
цию ограничителя по минимуму.
Внешние конденсаторы С1 и СЗ (рис.2) совмес-
тно с внутренними резисторами ИМС образуют
взвешивающий фильтр верхних частот, АЧХ ко-
торого имеет наклон -12 дБ/окт и граничную час-
тоту несколько килогерц, что способствует более
глубокому подавлению низкочастотных компо-
нентов в спектре управляющего сигнала.
Компоненты сигнала, амплитуды которых
превышают установленный порог шумопониже-
ния, подводятся к частотному корректору, содер-
жащему конденсатор С1 ИМС (рис.1) и усили-
тель (блок 6), с которого они поступают на ам-
плитудные детекторы формирователя управля-
ющего напряжения (блок 9). В состав блока 9
входит также фиксатор конечного значения пол-
осы пропускания, управляемый с вывода 5 ИМС
путем подачи нулевого напряжения. Выходное
напряжение формирователя выделяется на ин-
тегрирующем конденсаторе С4 в цепи вывода 6 ИМС и
подводится затем к преобразователю напряжение — ток
(блок 10).
Выходные токи блока 10 поступают на резисторы фор-
мирователя пороговых и линеаризующих напряжений (блок
5), где получаются напряжения, управляющие проводи-
мостью каналов транзисторов в управляемых звеньях филь-
тра.
В управляющую часть ИМС входит также регулятор ко-
нечного значения полосы пропускания (блок 7), обеспечи-
вающий необходимое управление в зависимости от вели-
чины питающего напряжения и от порогового напряжения
полевых транзисторов ИМС.
Необходимый режим перечисленных узлов ИМС обес-
печивается стабилизатором напряжения и источником
опорных токов (блок 3), а также повторителем-формиро-
вателем напряжения 0 В или 0,5 Un (блок 4) при биполяр-
ном или однополярном источниках питания.
На ИМС К157ХП4 разработана схема электрического
тракта магнитофона с динамическим шумоподавителем
(рис.З). Схема содержит:
- двухканальный линейный усилитель (DA1), охваченный
схемой АРУЗ (VT1...VT5);
- систему динамического шумопонижения (DA3, DA4);
- двухканальный усилитель записи (DA2).
7
_1_С19
0.047
0А2
К157НД2
R21
R10 С11 ЗЗОк
6.2к 22мк
[7IR9
Ц Цб.Вк
,120
R5 TOOK
RP1
4.7к
FC
FC
R6 ЮОк
RP3
4.7к
Но ЬыЬпЭ 7 DA3.DA4
подать напряжение +8В (СШП)
13
-0.11В
Т75Г
-0.6В
Т7В-
И6
1300
R14 ЗЗк
R20 ЗЗк
'ИВ 33
9
С21
2.2мк
0О-°8
-о 9
№
С22
2.2мк
J—C2D
-Г 0.047
4.7В
Схема обеспечивает следующие параметры:
- коэффициент усиления линейного усилителя
(при отключенной системе шумопонижения
на частотах 63 Гц, 315 Гц, 12500 Гц 250±50;
- ослабление напряжения 10 мВ с частотой
8 кГц при включенной системе шумо-
понижения и входном напряжении 10 мВ, дБ 6±1:
- коэффициент усиления усилителя записи
на частоте 315 Гц 3...4:
- подъем АЧХ усилителя записи по отношению
к напряжению частоты 315 Гц, на частотах:
63 Гц, дБ 3±1.
12500 Гц, дБ 14±3:
- время восстановления АРУЗ, с, не менее
15.
Схема выполнена на двусторонней печатной плате, чер-
теж которой со стороны деталей показан на рис.4, со сто-
роны пайки — на рис.5. Настройка платы производится по
схеме, приведенной на рис.6. Перед настройкой движки
переменных резисторов RP1...RP6 (рис.З) необходимо ус-
тановить в среднее положение.
Первая из операций настройки — проверка коэффици-
ента усиления линейного усилителя (DA1). Для этого с ге-
нератора звуковых частот (ГЗЧ) подается напряжение с
частотой 315 Гц и уровнем примерно 0,1 В. При этом в точ-
ках 1 и 3 платы должно быть напряжение около 2 мВ.
Режимы “Запись” (S2) “АРУЗ” (S3),“СШП" (S4)
при этом должны быть отключены.
Показания милливольтметра, подключенного
к контактам 11 (левый канал) и 14 (правый канал),
для частоты 63 Гц должны быть 410±50 мВ, а для
напряжения частоты 315 Гц — 500±50 мВ.
Изменение напряжения на выходе линейного
усилителя на частоте 12500 Гц относительно на-
пряжения частоты 315 Гц — не более ±2 дБ. Вы-
ходные напряжения обоих каналов на частоте
63 Гц не должны отличаться более чем на 1 дБ.
Схема шумопонижения на ИМС DA3 (левый
канал) и DA4 (правый канал) регулируется сле-
дующим образом. Установив частоту генератора
315 Гц и напряжение 0,1 В, следует включить ре-
жим шумопонижения (СШП) переключателем S4.
Выходные напряжения усилителя для обоих ка-
налов должны составлять 500±50 мВ и не долж-
ны изменяться при включении и отключении S4.
Затем нужно отключить режим “СШП”, под-
ать с генератора напряжение частотой 8 кГц в
положении переключателя S1 40 мкВ, включить
“СШП” и резистором RP5 (RP6) установить на выходе
напряжение 5±0,5 мВ для каждого из каналов.
Режим “АРУЗ” регулируется следующим образом. Пере-
ключатель S1 устанавливается в положение “2мВ” Вклю-
чаются режимы “Запись” (S2) и “АРУЗ” (S3), а “СШП” (S4)
— отключается. Входной сигнал с частотой 315 Гц и уров-
нем 0,1 В подается на входы каналов. Входное напряжение
увеличивается на 10 дБ, сигнал подают поочередно на вход
ПК и ЛК, и движком RP4 устанавливают уровень напря-
жения на выходе равным 0,5±0,02 В. Увеличивают напря-
жение на входе еще на 10 дБ, после чего резко уменьшают
его на 20 дБ. Не менее чем через 15 с напряжение на выходе
усилителя должно восстановиться до значения 0,4 В, а за-
тем возрасти до величины 0,5± 0,05 В. Напряжения на вы-
ходе каналов не должны отличаться более чем на 3 дБ.
После этой регулировки устанавливают режим записи.
Входной сигнал устанавливают на частоте 315 Гц величи-
ной 0,1 В, включают режим “Запись” (S2 — в верхнем по
рис.6 положении). Выходной сигнал контролируется на кон-
тактах 8 и 9 платы соответственно для ПК и ЛК.
Вращая движок подстроечного резистора RP1, устанав-
ливают на выходе ПК усилителя напряжение 1±0,1 В. За-
тем следует повторить операцию для ЛК с помощью резис-
тора RP3. Форму сигнала наблюдают по осциллограмме.
Напряжение генератора уменьшается на 40 дБ, и прове-
ряется выходной сигнал для ПК и ЛК на частотах
63 Гц и 12500 Гц относительно частоты 315 Гц. Подъем АЧХ
должен быть соответственно 3±1 дБ и 14±3 дБ.
Разброс выходных напряжений ЛК и ПК на частоте
63 Гц при этом не должен превышать ±1 дБ, а на частоте
12500 Гц — ±2 дБ. Если эта величина больше 2 дБ, необхо-
димо уменьшить емкость С16 (С 17) в том канале, где вы-
ходное напряжение на данной частоте больше.
Приведенная методика гарантирует соответствие пара-
метров требованиям стандартов на магнитофоны.
Готовую печатную плату можно заказать у автора.
И.БАЛАХНИЧЕВ, А.ДРИК,
Лаборатория ООО “КОМТИД”,
220141, Минск, а/я 751,
тел.(017) 235-80-06,
факс (017) 260-84-02.
УНИПОЛЯРНОЕ
ПОДКЛЮЧЕНИЕ
СЕРВИСНЫХ
ТЕЛЕФОННЫХ
УСТРОЙСТВ
В оборудовании большинства АТС для питания ли-
ний абонентов используется постоянное напряжение
48...60 В [1]. Это напряжение питает микрофонные цепи
телефонного аппарата (ТА), а также служит для форми-
рования импульсов набора номера. В качестве вызывно-
го сигнала обычно используется переменный ток часто-
той 16...25 Гц и напряжением 80... 120 В.
Большинство ТА допускают любую полярность под-
ключения к телефонной линии, так как на их входе стоит
диодный мостик. С помощью рычажного переключате-
ля к линии подключается либо схема звонка (трубка пол-
ожена), либо номеронабиратель и усилитель. На прак-
тике, к сожалению, не все ТА работают одинаково хоро-
шо при различной полярности подключения. Некоторые
из них, возможно в силу “огрехов” конструкции, не поз-
воляют например набрать номер, если не “угадана” пол-
ярность подключения телефона к линии.
Радиолюбители и конструкторы сервисных телефонных
приставок (концентраторов, микроАТС, сигнализаторов и
пр.) обычно для упрощения электронной схемы использу-
ют их полярное подключение к линии. Это наблюдается
примерно в 80% интересных и оригинальных схем по теле-
фонии, опубликованных в “Радиолюбителе”, “Радио” и
другой популярной литературе [1]. В принципе, это оправ-
дано, если разрабатываемая приставка подключается к де-
кадно-шаговым, квазиэлектронным и некоторым типам
электронных АТС, в которых один раз заданная полярность
выходного напряжения не изменяется во всех режимах ра-
боты (возможна лишь механическая переполюсовка при
проведении ремонтных работ на линии или на АТС).
Однако в последнее время стали встречаться АТС (в
основном импортные), которые производят смену пол-
ярности питания абонента при переключении режимов
Телефонная
А линия А
VT1 КТ315Г
VD5.VD6
КД102А
V01...VD4
КД102А
VT2 КТ5ОЗЕ
VD9
R6
4.5
R2
2,2к
DA1
2.3.6.7
1.8 Г
VD7 rs 300k СЗ
КД102А |>[____пИ .
R8 1м
220мк г-*1
VD8 Т TdD2
к БыБ.16 DD2
БыВ. 14 DD1
+Еп
ТА2
0.1
R4
1м
VD11
+Еп
DD1.1
/1А7
=Т= 2\ VD10
С2 0.1
14
—>'Е1
СТ2
С5 -L ,13
VD12
-но-
С4
15
DD1.3
ОатЪо
J— I
ИЕ8
0
1
2
3
4
5
6
7
8
9
3 VD15
R1D
Zt
ТА1
2.3.6.7
R9 1м » Г
DA2 2.3.6,7 DA3
"I R12 1м . в т
R11 1м
+Еп
DD1 К561/1А7
DD2 К561ИЕ8
DA1...DA3
КР1014КТ1А
VD8.VD10 Д814А1
остальные
ЗиоЗы КД522Б
к БыБ. 8 DD2 ч
БыБ. 7 DD1
CR ~
VD22
R16 \
1м
VD13
R13
390к
VT3
КТ315Г
R15
51
DD1.2
Рис. 2
С6 0,22
соединения. Например, если при наборе номера с ТА,
подключенного к такой АТС, наблюдаются импульсы
набора положительной полярности амплитудой 48...60 В,
то в режиме разговора полярность может измениться на
противоположную (-10...-20 В). Это же касается и таксо-
фонов, в которых отсчет времени разговора (кассирова-
ние) осуществляется кратковременным изменением пол-
ярности линии. Если для обычного ТА это не страшно,
так как все его цепи подключены через диодный мост, то
у сервисных приставок с заданной полярностью подклю-
чения вызывает сбои в работе или вообще отказ.
Логично было бы на вход каждой телефонной пристав-
ки поставить диодный мост, но в этом случае мы лиша-
емся возможности получить нормальную посылку вызо-
ва с АТС, так как происходит выпрямление переменной
составляющей напряжения вызова. Телефон, подключен-
ный через мост, не будет звонить!
Решением проблемы является использование дополни-
тельной модуляции синхронно с посылками вызова АТС.
На рис. 1 приведена структурная схема, реализующая этот
метод формирования вызова. При приеме вызова АТС
приставка синхронно осуществляет дополнительную мо-
дуляцию сигнала с линии либо на своем входе, либо на
выходе (на входе ТА, как показано на рис. 1 пунктиром).
В качестве ключа DA1 можно использовать широкорас-
пространенные токовые ключи КР1014КТ1 А...В или
транзисторы КТ503Е.
В качестве диодов VD1...VD4 лучше использовать
КД102А, Б.
Отноминала сопротивления R1 зависит глубина допол-
нительной модуляции.
При величине сопротивления Rl=2,7...3,3 к осуществля-
ется глубокая модуляция, а при Rl=6,8...10 к — частич-
ная модуляция.
Следует отметить, что применение еще одного моста
(один диодный мост находится в телефонном аппарате)
несколько ухудшает параметры ТА в части соответствия
стандартам, так как каждый диод вносит дополнитель-
ные последовательное сопротивление порядка 18 Ом.
Наилучшим, на наш взгляд, схемным решением является
использование в качестве управляющего для ключа DA1
напряжения, непосредственно снятого с линии. В этом слу-
чае подобную схему можно разбить на отдельные блоки и
рассматривать независимо. В состав схемы входят:
- узел формирования вызова с диодным мостом;
- телефонная приставка;
- телефонный аппарат.
Для примера рассмотрим схему микроАТС на 2 або-
нента с последовательным опросом, приведенную на
рис.2. Особенностями схемы являются:
- униполярность подключения к телефонной линии;
- подавление вызова на телефон при отсутствии обра-
щения к данному абоненту.
В состав схемы (рис.2) входят три функциональных
узла:
- узел формирования вызова, состоящий из диодного
моста VD1...VD4; модулирующего ключа VT2; синхро-
цепи VD5, VD6, VT1; ключа включения модуляции DA1;
нагрузочных резисторов R2, R3;
- схема приема и обработки сигналов АТС, содержа-
щая счетчик DD2; цепь формирования импульсов счета
Cl, R4, VD9, DD1.1, R6, С2, VD10, VD11, С5, VD12, С4,
R7, R8; цепь блокировки счета VD23, DD1.2, С6, R14,
DD1.3, R13, VT3, R15; ключи коммутации телефонов
DA2, DA3;
- телефонные аппараты TAI, ТА2.
Схема работает следующим образом. Счетчик DD2 в
исходном состоянии обнулен, поэтому ключи DA2, DA3
открыты низкими уровнями, поступающими через R9 и
R12. Оба телефона подключены к линии. Первая посыл-
ка вызова с АТС не приводит к срабатыванию вызыв-
ных устройств телефонов, так как ключ DA1 разомкнут,
и дополнительная модуляция вызывного сигнала на на-
грузке (R2, R3) отсутствует.
Через цепь Cl, R4, DD1.1 осуществляется счет посы-
лок вызова с АТС. Переключение счетчика DD2 проис-
ходит по заднему фронту сформированных импульсов и
приводит к последовательному включению и отключе-
нию ключей DA2 и DA3. В результате телефоны ТА1 и
ТА2 звонят поочередно по 4 звонка каждый, до тех пор
пока трубка какого-либо из них не будет снята.
Ключ включения модуляции DA1 открывается через
цепь VD13, VD14, R16.
При подъеме трубки на одном из телефонов (ТА1 или
ТА2) на резисторе R15 выделяется напряжение около
1 В, которое открывает транзистор VT3 и приводит к сра-
батыванию цепи блокировки счета DD1.3, DD1.2. Нуле-
вой уровень на выходе DD1.2 запрещает счет DD2 через
диод VD23. Это необходимо для того, чтобы импульсы
набора номера не воспринимались счетчиком DD2.
В дальнейшем связь происходит обычным образом, так
как диодный мост VD1...VD4 без дополнительной модуля-
ции не влияет на набор номера и передачу информации.
На базе описанного принципа униполярного подклю-
чения к телефонной линии авторы разработали и произ-
водят концентратор АТК на два абонента с двойным на-
бором номера. Его достоинства:
- компактность;
- униполярность;
- питание от телефонной линии;
- соответствие параметров требованиям к телефонным
линиям;
- возможность подключения любых телефонов;
- низкая стоимость.
Информацию о разработанных и производимых телефон-
ных устройствах можно получить у авторов.
Литература
1. А.И.Кизлюк. Справочник по устройству и ремонту
телефонных аппаратов зарубежного и отечественного
производства. — Москва: Библион, 1995 г.
В.ЛЯМЕЦ,
349940, Украина, Луганская обл.,
г.Северодонецк,
Советский пр., 7 — 22.
ВЫЗЫВНОЕ
УСТРОЙСТВО К ТА
В шумных помещениях и для людей с ослабленным слу-
хом импортные телефонные аппараты с их слабо звучащи-
ми вызывными устройствами слышны плохо. Кроме того,
при работе через блокиратор их вызывное устройство из-
дает надоедливое периодическое “попискивание”, особен-
но досаждающее в ночной тишине. После нескольких по-
пыток воспользоваться уже опубликованными схемными
решениями пришлось разработать новую схему, отвечаю-
щую поставленным требованиям. А они были такими:
- простота и доступная элементная база;
- громкое и приятное звучание, четко слышное в шум-
ной комнате;
- возможность встроить в имеющийся телефонный ап-
парат или использовать в виде внешнего блока;
- не должны прослушиваться процесс набора номера с
ВА1
Телефонная
линия
параллельного ТА.
Схема вызывного устройства приведена на рисунке. Оно
состоит из генератора на транзисторах VT1, VT2, нагру-
женного на миниатюрный громкоговоритель ВА1. Тран-
сформатор Т1 необходим для согласования генератора с
нагрузкой. Мост VD1 позволяет не заботиться о контроле
полярности линии и, в принципе, может быть исключен из
схемы, если есть уверенность, что полярность линии опре-
делена и изменяться не будет. Стабилитрон VD2 служит для
отделения вызывного сигнала от остальных сигналов ли-
нии. Он должен быть рассчитан на напряжение 70...85 В,
так как вызывной сигнал представляет собой последова-
тельность импульсов, следующих с частотой 25 Гц ампли-
тудой 80... 120 В. Эти импульсы открывают стабилитрон
VD2 и питают генератор, заставляя его вырабатывать пач-
ки импульсов с частотой 2...3 кГц и частотой повторения
25 Гц. Конденсатор С1 несколько сглаживает фронты пи-
тающих импульсов, делая звучание более мягким. Вызыв-
ное устройство не нуждается в отключении при поднятии
трубки. В момент поднятия трубки оно надежно отключа-
ется само, так как напряжение в линии падает до 12... 15 В,
что закрывает стабилитрон VD2, обеспечивая полную изо-
ляцию вызывного устройства от разговорной схемы.
Детали и конструкция
Транзисторы VT1 и VT2 подойдут любые маломощные
на максимальное напряжение не менее 50 В.
Трансформатор Т1 — малогабаритный, от громкого-
ворителя трансляционной сети. Его можно изготовить
самостоятельно на сердечнике сечением около 0,25 см2
(5x5 мм) с первичной обмоткой из 500...700 витков и чис-
лом витков вторичной обмотки, выбранным в зависимос-
ти от сопротивления громкоговорителя.
При наличии малогабаритного громкоговорителя всю
схему можно разместить в телефонном аппарате или сде-
лать устройство в отдельной коробке подходящего раз-
мера и подключить к линии не обязательно рядом с ТА,
а там, где лучше слышен сигнал вызова.
Хороший вариант конструкции — обычный промыш-
ленный трансляционный громкоговоритель, в. корпус
которого встраивается плата со схемой, а трансформа-
тор и динамик там уже есть.
При наладке подбором конденсаторов С1 и С2 нужно
подобрать характер звучания по своему вкусу.
н.лисин,
430000, г.Саранск,
ул.Большевистская, 13,
СГРТУС.
РАЗВЕТВИТЕЛЬ
ТЕЛЕФОННОЙ ЛИНИИ
С РАСШИРЕННЫМИ
ВОЗМОЖНОСТЯМИ
Отсутствие свободных номеров на городских телефон-
ных станциях — причина, по которой установка телефо-
на в квартире для многих является неразрешимой про-
блемой. Между тем, существует очень простое и в боль-
шинстве случаев вполне приемлемое решение, заключа-
ющееся в установке специального устройства — развет-
вителя телефонной линии. При этом не требуется ни про-
кладка кабеля, ни выделение номера на АТС.
Принципы работы подобных устройств описаны в [1],
здесь же можно напомнить, что телефонный аппарат
вновь создаваемою “дополнительного” абонента под-
ключается к существующей телефонной линии через раз-
ветвитель. При этом, как правило, обеспечивается:
- невозможность прослушивания основным и дополни-
тельным абонентом друг друга;
- посылка звонка-вызова только тому абоненту, кото-
рому он предназначен.
Вызов дополнительного абонента может производить-
ся с использованием частотного набора, набором допол-
нительной цифры, повторным набором номера. Первый
способ требует наличия “бипера” у вызывающей сторо-
ны, второй — недостаточно надежен и работает не с лю-
бой АТС. Последний способ свободен от указанных не-
достатков.
Работа прибора с повторным набором номера основа-
на на следующем:
1. Телефонные аппараты (ТА) основного и дополни-
тельного абонентов подключаются к телефонной линии
через разветвитель.
2. При снятии трубки с одного из аппаратов линия пред-
оставляется соответствующему абоненту, другой абонент
отключается от линии.
3. Вызов основного абонента (ОА) производится как
обычно — набором его номера.
4. Вызов дополнительного абонента (ДА) производит-
ся набором номера основного абонента, после чего вы-
зывающая сторона, услышав длинные гудки, должна на-
жать на рычаг ТА и набрать номер снова. При этом ус-
танавливается соединение с дополнительным абонентом.
При поступлении вызова с АТС устройство отключает
на некоторое время (5... 10 с) телефонные аппараты обо-
их абонентов. Если через указанное время вызовы про-
должают поступать, к линии подключается основной або-
нент. Если вызовы прекратились, к линии подключается
дополнительный абонент на время 40...60 с. Если набрать
в течение этого времени тот же номер, вызов попадает
на ТА дополнительного абонента.
Приборы с двукратным набором номера достаточно
универсальны, устойчиво работают со всеми типами
АТС. Однако игнорирование некоторых особенностей
работы конкретных АТС может привести к частичной
или полной неработоспособности устройства.
К указанным факторам относятся:
- необходимость защиты от помех в телефонной линии,
так как многие АТС при нажатии на рычаг ТА (отбой)
или при наборе номера выдают в линию всплеск напря-
жения амплитудой до 200 В. Эта помеха распознается
прибором как звонок (вызов), и схема начинает его об-
рабатывать, что приводит к сбою;
- при совместном использовании линии двумя абонен-
тами возможно множество разных ситуаций, обусловлен-
ных одновременными действиями обоих абонентов и от-
ветной реакцией АТС. Устройство должно корректно
работать в любой ситуации. Достигается это либо ис-
пользованием микропроцессора, либо усложнением схе-
мы;
- использование электромеханических реле для комму-
тации ТА нежелательно, т.к. вследствие недостаточной
скорости срабатывания возможно проникновение помех
на ТА при вызове. Например, если схема должна отклю-
чить ТА основного абонента, при использовании реле она
не всегда успевает это сделать, и помеха в виде коротко-
го звонка попадает к основному абоненту;
- многие АТС маскируют с некоторой вероятностью пер-
вый длинный вызывной гудок. Вызывающая сторона пер-
вым слышит уже второй гудок. В результате, после второго
набора соединение происходит не с дополнительным, а с
основным абонентом, и что хуже всего, вызывающий го-
родской абонент, прослушивая длинные гудки после вто-
рого набора, не знает, к кому идет вызов — к дополнитель-
ному или основному абоненту. Положение осложняется тем,
что вызывные длинные гудки могут не совпадать с сигна-
лами вызова абонента, которые генерирует АТС. Отсюда
следует, что работу устройства следует привязывать к вре-
менным интервалам, а не к звонкам.
Для увеличения надежности работы необходимо уве-
личивать время отключения основного абонента, а с дру-
гой стороны, это время необходимо делать как можно
меньше, т.к. задержка вызова причиняет существенные
неудобства основному абоненту. Так, если время задер-
жки составляет 10 с, третий длинный гудок для вызываю-
щей стороны соответствует только первому звонку для
основного абонента;
- подключение разветвителя должно причинять как
можно меньший ущерб основному абоненту. Достига-
ется это выдачей предупреждающего сигнала для до-
полнительного абонента, занимающего линию, если
основной абонент снимает трубку со своего ТА. Мож-
но также наделить основного абонента преимуществен-
ным правом использования линии — в этом случае
вместо предупреждающего сигнала устройство дает
отбой и предоставляет линию основному абоненту,
отключая дополнительного. Тогда работа разветвите-
ля незаметна для основного абонента;
- вызывной сигнал может иметь или не иметь постоян-
ное смещение относительно нулевого провода — схема
не должна быть критична к этому фактору (по этой при-
чине многие ранние версии АОН оказывались нерабо-
тоспособными с некоторыми АТС);
- в дежурном режиме и при наборе номера устройство
не должно шунтировать линию — потребляемый схемой
ток не должен превышать 0,5...1 мА (это касается, в ос-
новном, устройств, питающихся от телефонной сети). В
противном случае АТС может не принять сигнал “От-
бой”, или произойдет срыв набора;
- сопротивление телефонных аппаратов при снятой
трубке может составлять 0,2...2 кОм — схема не должна
быть критичной к этому фактору при обработке сигнала
“снятие трубки”.
Кроме вышеперечисленного, желательно, чтобы на
время отключения телефонных аппаратов схема подклю-
чала к линии эквивалент ТА (конденсатор 1 мкФ). Это
не мешает “прозвонке” линии с АТС. Неплохо также, если
устройство полностью пропускает к ТА вызывной сиг-
нал (обе полуволны), иначе громкость звонка может зна-
чительно уменьшиться.
При разработке предлагаемой схемы основной целью
было создание устройства максимально комфортного,
устойчивого в работе с любыми типами АТС и телефон-
ных аппаратов, создающего минимальные неудобств как
основному, так и дополнительному абонентам, а также
учитывающего вышеперечисленные требования.
(Окончание следует)
И.ДЕДОВ,
274000, Украина, г.Черновцы,
ул.О.Кобылянской, 38/6“А”.
СТАБИЛИЗАТОР
ДЛЯ ПИТАНИЯ
РАДИОСТАНЦИЙ
Для питания радиостанций от автомобильной борто-
вой сети с напряжением 24 В я применяю компенсацион-
ный стабилизатор с выходным напряжением 12,6 В и то-
ком нагрузки до 10 А, схема которого приведена на ри-
сунке. Особенность стабилизатора в том, что он предель-
но прост. За основу взята схема сетевого блока питания
65 PI от носимых промышленных радиостанций “Как-
тус-М” [1]. Стабилизатор собран из радиоэлементов и
комплектующих, демонтированных из списанных радио-
электронных блоков.
Стабилизатор удобно разместить в подходящем по раз-
меру литом корпусе из алюминиевого сплава (лучше, если
он пылебрызгозащищенный).
Все радиоэлементы и комплектующие, в том числе и
мощные радиоэлементы, требующие теплоотвода — VD1,
VD3, VD4, VT1, VT2, VT3 —устанавливаются через слю-
дяные прокладки на внутрикорпусные перегородки или
на сам корпус изнутри.
Диоды VD3, VD4 служат для выравнивания сопро-
тивления эмиттерных переходов транзисторов VT1,
VT2. Выходное напряжение 12,6 В устанавливается
подбором резистора R7. Диод VD1 служит для защи-
ты радиостанций в случае переполюсовки источника
питания 24 В.
Литература
1. Сетевой блок питания 65 PI (ЯЕ2.087.077.ПС).
2. Найвельт Г. Источники электропитания РЭА: Спра-
вочник. — М.: Радио и связь, 1985.
А.ИЛЬИН,
191123, г.С.-Петербург,
а/я 12.
СТАБИЛИЗАТОР
ПЕРЕМЕННОГО НАПРЯЖЕНИЯ
Схема стабилизатора приведена на рис. 1. Особен-
ностью схемы является использование в качестве двух-
пороговых компараторов логических элементов ИС-
КЛЮЧАЮЩЕЕ ИЛИ (DD1, DD2).
При изменении напряжения сети
от 190 В до 250 В выходное напря-
жение на обмотке III трансформато-
ра Т1 изменяется от 19 В до 25 В.
Напряжение с обмотки III подается
на резисторы делителей напряжения
R36...R42.
В зависимости от напряжения на
резисторах R36...R42 срабатывает
соответствующий элемент микрос-
хем DD1, DD2. На выходе этого эле-
мента появляется уровень логичес-
кой “1” (на всех остальных выходах
— логический “0”). Логическая “1”
открывает один из ключей
(VT1...VT7), в результате чего вклю-
VS1...VS7 и подключает к сети связанный с ним отвод
обмотки I. При номинальном напряжении сети 220 В от-
крыт симистор VS4.
Соответствие напряжения срабатывания компараторов
-220В
FU1 5А ку208
VS2 КУ208
VS3 КУ208
VS4 КУ208
VS5 КУ208
С1
__ 200мк
Т+ ХЗОВ
0А1 КР142ЕН8
VD1...VD4
Д220
С2
___ 200мк
~ + ХЗОВ
>--->*12В
к 6ы6.14
D01.002
Рис. 1
чается соответствующий
симистор
VS6 КУ20В
R22 47к
R36 13,7к
R37 15,6к
R38 17,6к
R39 19,6к
R40 21.Sk
R41 23,5к
R42 25.4к
R23 47к
R24 47к
R25 47к
R26 47к
R27 47к
R28 47к
R29 47к
R30 47к
R31 47к
R32 47к
R33 47к
R34 47к
R35 47к
001 К176ЛП2
001.1
001.2
D01.3
Я» R^2k
DD1.4
R^2k
002 К176ЛП2
002.1
002.2
002.3
R^2k
VS7 КУ20В
R15 22к
R16 22к
R19 22к
R20 22к
R2
R3
VT3
КТ315
VT4
КТ315
VT1
КТ315
VT2
КТ315
VT5
КТ315
VT6
КТ315
VT7
КТ315
R1
Вб
R4
R5
R6
R7
Вб
к 6ы6.7 001.002
R1...R7
ВО...100
R8 470
R9
R10
R11
R12
R14 470
R8...R14 470...680
А
Табл.1
Цсети, среднее значение, В 11вых обм.Ш Сработавший компаратор Открытый симистор
190 19 DD1.1 VS7
200 20 DD1.2 VS6
210 21 DD1.3 VS5
220 22 DD1.4 VS4
230 23 DD2.1 VS3
240 24 DD2.2 VS2
250 25 DD2.3 VS1
Табл.2
Цсети, среднее значение, В Ширина зоны контроля, В 11вых. обмотки III, В
190 185...195 18,5...19,5
200 196...205 19,6...20,5
210 206...215 20,6...21,5
220 216...225 21,6...22,5
230 226...235 22,6...23,5
240 236...245 23,6...24,5
250 246...255 24,6...25,5
напряжению сети и соответствующих открытых тирис-
торов приведено в табл.1.
Соответствие средних значений исети и ширины кон-
тролируемой зоны приведено в табл.2.
Напряжение питания микросхем стабилизировано на
уровне 12 В.
Настройка стабилизатора заключается в установке по-
рогов срабатывания компараторов.
Рассмотрим подробнее настройку двухпорогового ком-
паратора на элементе ИСКЛЮЧАЮЩЕЕ ИЛИ (рис.2).
В табл.З приведена его таблица истинности.
При номинальном входном напряжении резистором R.2
устанавливают на входе 1 напряжение, больше порого-
вого, а резистором R3 на входе 2 — напряжение меньше
порогового. При этом элемент воспринимает напряже-
ние, большее порогового, как высокий уровень, а мень-
шее порогового — как низкий. На выходе элемента —
высокий уровень. Если входное напряжение, увеличива-
ясь, становится больше порогового, или уменьшаясь, ста-
новится меньше порогового, на выходе элемента устанав-
ливается низкий уровень (табл.З).
Табл.3
Вход1 Вход 2 Выход
0 0 0
1 0 1
0 1 1
1 1 0
Резистор R.1 определяет среднее значение контролиру-
емой зоны напряжения, a R2, R3 — ширину зоны (рис.2).
Значение сопротивления R1 определяют по формуле:
R2 ивх-Пппт
2 UniiT ('J
при R2=R3, где Пиит— напряжение питания микросхе-
мы, Ubx — среднее значение контролируемого напряже-
ния, т.е.
Ub + Uh
Ubx =-------,
2
где Ub и Uh — верхнее и нижнее значения контролируе-
мой зоны напряжения соответственно.
Для настройки компараторов (рис. 1) от любого внеш-
него источника питания в точку А подают напряжение
19 В.
На выходе 3 DD1.1 должен появиться уровень логи-
ческой “ 1", а на всех остальных выходах — уровень ло-
гического “0". Далее, с блока питания подаем на вхо-
ды компараторов поочередно напряжения меньше и
больше 19 В. Каждый раз вращением движков резис-
торов R22, R23 добиваемся уровня логической “I" на
выходе 3 DD1.1. Постепенно, последовательной регу-
лировкой резистором R22 в сторону уменьшения по-
рога срабатывания и резистором R23 в сторону увели-
чения, доводим зону контролируемого напряжения до
18,5... 19,5 В.
Регулировка остальных компараторов аналогична.
Разница лишь в средних значениях контролируемых зон
напряжения и ширине этих зон (табл.1 и 2).
При окончательной настройке необходим ЛАЗ Р. Вход
стабилизатора подключают к ЛАТРу и устанавливаю!
входное напряжение 185... 190 В, затем ЛАТРом устанав-
ливаю! входное напряжение 250...255 В. При этом напря-
жение на обмотке II (выходе) должно оставаться в пред-
елах 220 В±5% (216...225 В).
Для большей точности поддержания выходного напря-
жения можно увеличить количество компараторов и, со-
ответственно, симисторов, уменьшив тем самым зоны
контролируемого напряжения и их ширину.
Детали стабилизатора. Все резисторы — МЛЗ’0,125.
МЛТ0,25. Номиналы резисторов R36...R42 рассчитаны
для напряжения питания микросхем 12 В. При других
напряжениях питания DD1, DD2 резисторы R36...R42
необходимо пересчитать.
Микросхемы: DD1, DD2 — К176ЛП2, можно заменить
на К561ЛП2;
Транзисторы VT1...VT7 — КТ315.
Диоды VD1...VD4 могут быть КЦ402.
Конденсаторы Cl,С2 — от 100 до 500 мкФ на напряже-
ние 30 В.
Трансформатор Т1 — любой. Главное, чтобы он был
удобен в разборке и перемотке, например ТСА-270 от
телевизоров “Рубин-714”.
Обмотки с трансформатора аккуратно сматывают, ос-
тавив только сетевую обмотку.
Далее наматывают 10 витков провода на трансформа-
тор, собирают его и, включив в сеть U=220 В, определя-
ют количество витков на вольт, измерив напряжение на
обмотке из 10 витков.
Зная число витков на вольт, наматывают обмотку на
190 В (первый снизу отвод к симистору VS7) проводом
ПЭВ-2 диаметром 1,0 мм. Далее, определив количество
витков на 200 В, вычитаем из него число витков на 190 В
и разницу доматываем до второго снизу отвода к симис-
тору VS6.
Аналогично рассчитываем количество витков для ос-
тальных отводов к симисторам VS5...VS1, каждый раз
доматывая количество витков, равное разнице между
предыдущим и рассчитываемым количеством витков. Для
того чтобы увеличить мощность стабилизатора, симис-
торы VS1...VS7 можно заменить встречно-параллельно
включенными тиристорами КУ202.
При этом мощность, коммутируемая тиристорами, уве-
личивается в два раза, и стабилизатор работает с нагруз-
ками мощностью до 4 кВт.
Чертеж печатной платы стабилизатора приведен на
рис.З. Выводы 14 микросхем DD1 и DD2 соединены
между собой и с коллекторами VT1...VT7 проводными
перемычками.
Литература
1. Радио. — 1992. — N5. — С.36-38.
2. Радио. — 1992.— Nil. —С. 19-20.
✓------------------------------------------\
ВОЗВРАЩАЯСЬ К НАПЕЧАТАННОМУ
(“РЛ” N 5/97, с. 15)
В статье Ю.Сбоева “МТХ90 вместо звонка” на
рис.З ошибочно указан тип тиристора VD4 КУ202А.
Должен быть КУ202Л или КУ202Н.
Редакция приносит свои извинения читателям и
благодарит автора статьи за замеченную опечатку.
< _________________________________________/
С.БОРДАКОВ,
394087, г.Воронеж,
ул.Тимирязева, 4“А” — 30,
тел.(0732) 52-80-06.
РЕЛЕ ВРЕМЕНИ
ДЛЯ ФОТОПЕЧАТИ
НА ЦИФРОВЫХ ИМС
Предлагаемое реле времени позволяет включать фото-
увеличитель на время от 0,1 до 99,9 секунд с дискрет-
ностью перестройки 0,1 с. При этом точность измерения
отрезка времени зависит от стабильности частоты коле-
баний сети, и, как правило, не опускается ниже 0,02 с. В
реле предусмотрена индикация длительности выдержки
времени.
Схема основной части реле времени — блока выдерж-
ки времени — показана на рис.1.
Блок выполнен на микросхемах серии К155. Выбор се-
рии оправдан широкой распространенностью и низкой
стоимостью этих микросхем. Значительная потребляемая
мощность в данном случае не играет особой роли, так
как устройство запитывается от сети.
На микросхеме DD1 выполнен блок перестройки дли-
тельности времени. Он выполняет следующие функции:
при кратковременном нажатии на кнопку S1 или S2 по-
сылает одиночный импульс на счетчики установки кода
DD4, DD6, DD8, соответственно увеличивая или
уменьшая содержимое счетчиков на единицу, что со-
ответствует изменению длительности считываемого
интервала времени на 0,1 с. Формирование одиночно-
го импульса происходит в результате перепада напря-
жения на одном из входов DD1.2 или DD1.4 при нажа-
тии на кнопку S1 или S2 соответственно. Наличие вы-
сокого уровня на других входах этих логических эле-
ментов обуславливается большим временем заряда кон-
денсатора С1, который при кратковременном нажатии
на кнопку не успевает зарядиться до порогового уров-
ня, тем самым обеспечивая низкий уровень сигнала на
входе элемента DD1.1, и, следовательно, высокий уро-
вень логической единицы на его выходе. При отпуска-
нии кнопки конденсатор разряжается через диод VD1,
на катоде которого низкое напряжение обусловлено
высоким напряжением на входах DD1.3, подаваемым
от шины питания через нормально замкнутые контак-
ты кнопок S1 и S2.
Одновременно с выхода DD1.3 сигнал перестройки
длительности поступает в блок звуковой индикации на-
жатия (VT1, R5, ВА1). При нажатии кнопки слышен ха-
рактерный щелчок.
При нажатии и удержании (в течение 1...3 с) одной из
кнопок конденсатор С1 заряжается входным током эле-
мента DD1.1 до уровня логической “1”, в результате чего
импульсы с делителя частоты на элементе DD2.1 подают-
ся на вход 4 DD1.1 и с частотой 50 Гц появляются на его
выходе, периодически изменяя уровень на выходе DD1.2
или DD1.4 (в зависимости от того, какая из кнопок на-
жата). В результате производится автоматическая пере-
стройка длительности задаваемого интервала со ско-
ростью 30 с в мин.
Из излучателя ВА1 раздается непрерывный звук, сооб-
щающий о включении режима автоматической пере-
стройки длительности. Блок установки и хранения кода
требуемой длительности выполнен на реверсивных дво-
ично-десятичных счетчиках DD4, DD6, DD8.
Блок отсчета длительности выполнен на элементах
DD2.2, DD3, DD5, DD7, DD9. При нажатии кнопки S3
“Старт” на выводе 4 DD2.2 возникает отрицательный
импульс. Триггер переключается, и на его выходе появ-
ляется постоянный высокий уровень.
Высокий уровень подается на входы записи (вывод 11)
счетчиков DD3, DD5, DD7, DD9, что переводит их из
режима записи кода в режим счета. Импульсы с часто-
той 100 Гц поступают на вход обратного счета DD3, в
результате чего производится счет от максимального
кода 1001 в обратном порядке до кода 0000, при этом про-
изводится деление входных импульсов на 10. В счетчи-
ках DD5, DD7, DD9 счет ведется от установленного счет-
чиками DD4, DD6, DD8 кода до нуля. Счетные выходы
этих счетчиков используются для индикации оставшего-
ся до отключения реле времени.
На элементах VD2...VD5, R6 собран логический эле-
мент “ИЛИ”, обеспечивающий напряжение низкого уров-
ня на резисторе R.6 при одновременной установке в “0”
всех четырех счетчиков, что является признаком оконча-
ния отсчета времени. Сигнал с резистора R6 поступает
на вывод 1 триггера DD2.2 и переключает его. На его
выходе появляется низкий уровень, переключающий счет-
чики DD3, DD5, DD7, DD9 в режим загрузки начально-
го кода.
Спустя время задержки переключения счетчиков на
выводе 1 DD2.2 появляется высокий уровень, т.к. с за-
грузкой начального кода счетчики выходят из нулево-
го состояния. Устройство готово к новому циклу ра-
боты.
С выходов двух счетчиков старших разрядов DD7 и
DD9 сигналы поступают на простейший ЦАП на резис-
R11...RT7 6.Bk R25 220
Радиолюбитель 8/97
'Нагрузка'
-22 DB
100 Гц
♦SB <
J 'Ручн.
VD6 КД521 \ Вкл.'
KEY <-----ft
R8
68k
R9
510
VT2
КТ315
X7VS1 2\VD5 2\ V010
КУ202Л
С4
5мкх250В
VD7...VD10 КД226В
VD11 КД226В
ы
DA1
КР142ЕН5А
'ST
П МО
□ 12
±1_ С5
БООмк
хБОВ
. С6
БООмк
хб.ЗВ
+5В
С7...С10
0,1
Рис. 4
торах R15...R22. Напряжение, соответствующее выдер-
жке времени, через R23 поступает на стрелочный инди-
катор, проградуированный в секундах.
С выходов счетчика младшего разряда DD5 код чис-
ла, соответствующего числу десятых долей секунды,
через ограничивающие резисторы R11...R14 поступа-
ет на светодиоды. Наличие на одном из выходов логи-
ческой “1” индицируется свечением соответствующе-
го светодиода.
Второй вариант индикации (рис.2) значительно более
удобен при установке и отсчете времени, однако содер-
жит дефицитные дешифраторы К564ИД5 и сравнитель-
но дорогостоящие семисегментные индикаторы
АЛСЗЗЗА. Полная индикация кода обеспечивается тре-
мя индикаторами. На рис.2 показана схема индикации
младшей декады.
Третий вариант (рис.З) имеет наиболее громоздкую
схему, но вместо дефицитного дешифратора К564ИД5 в
ней используется распространенный дешифратор
К155ИД1 совместно с диодной схемой перекодирования
десятичного кода в код управления семисегментными
индикаторами. На рис.З показана схема индикации од-
ной младшей декады.
Схема блока питания и электронного ключа, показан-
ная на рис.4, не обеспечивает гальванической развязки
устройства от сети, поэтому при сборке необходимо обес-
печить хорошую изоляцию устройства. Главное преиму-
щество этого блока — отсутствие в схеме трансформато-
ров, что значительно упрощает схему, облегчает монтаж
и сборку устройства.
Сигнал включения высокого уровня с выхода триггера
DD2.2 (рис. 1) открывает ключ на VT2, который включа-
ет тиристор VS1. Переключатель S4 служит для прину-
дительного включения нагрузки.
Конденсатор С4 используется в качестве гасящего ре-
активного сопротивления, обеспечивающего напряжение
на входе стабилизатора DA1 порядка 10...15 В.
(Окончание следует)
Н.МАРТЫНЮК,
225860, Брестская обл.,
г.Кобрин, ул.Южная, 18,
тел.2-64-36.
ПРОСТОЙ
МЕТАЛЛОИСКАТЕЛЬ
Схему металлоискателя отличает простота изготовле-
ния и необычный принцип работы. В качестве индикато-
ра используется УКВ приемник (64...108 МГц), а в качес-
тве поисковой катушки — отрезок телевизионного кабе-
ля. За счет того что генератор VT3 (маломощный пере-
датчик) работает на высокой частоте, удалось добиться
высокой чувствительности и упростить конструкцию ка-
тушки. Она представляет собой виток телевизионного
кабеля диаметром 15...25 см (в зависимости от частоты и
УКВ диапазона). Необходимо только наличие в прием-
нике отключаемой АПЧ, что значительно повышает чув-
ствительность.
Для модуляции высокочастотного генератора исполь-
зуется мультивибратор. Приемник настраивается на час-
тоту металлоискателя таким образом, чтобы она нахо-
дилась на краю полосы пропускания. При приближении
металлических предметов к катушке происходит измене-
ние частоты генератора, и в приемнике пропадает сиг-
нал.
Собранные схемы металлоискателей, а также консуль-
тации можно получить у автора.
W.GEZA.
jelektronika
ПРОТИВОУГОННОЕ
УСТРОЙСТВО
К МОТОЦИКЛУ
К сожалению, “младшие братья” автоугонщиков —
угонщики мотоциклов —также не бездействуют. Поэто-
му полезно снабдить мотоцикл каким-либо противоугон-
ным устройством. На рис.1 показан вариант такого ус-
тройства. Потребляемый в режиме холостого хода ток
— меньше 1 мкА.
Появление сигнала тревоги обеспечивает ртутный за-
мыкатель. Немедленный сигнал тревоги (если нет необ-
ходимости в задержке) после примерно 30-секундного
звучания прекращается, а затем устройство возвращает-
ся в состояние готовности. Происходящие одновремен-
но со звуковым сигналом периодические вспышки све-
тового маяка (если он есть на мотоцикле) способствуют
привлечению дополнительного внимания.
Желательно, чтобы токовая нагрузка на аккумулятор от
противоугонного устройства в режиме холостого хода была
минимальной. Идеальным средством для этого являются
интегральные схемы на основе КМОП с их высоким вход-
ным сопротивлением, помехозащищенностью, малым пот-
реблением тока. Однако, наряду с этим, они имеют высо-
кую чувствительность к паразитным выбросам напряжения,
к статическим зарядам и т.п. Стало быть, безусловно тре-
буется защита интегральных схем, поскольку в 12-вольто-
вой электрической сети транспортного средства во время
работы двигателя создаются не слишком подходящие усло-
вия для функционирования схемы.
Кратко рассмотрим работу схемы, приведенной на
рис.1.
1. Пусть схема подключена к источнику напряжения, и
переходные процессы уже закончились. Тогда на выходе
(вывод 11) 1Са — высокий уровень, так как один вход (вы-
вод 12) имеет высокий потенциал (подключен прямо к шине
питания), а второй вход (вывод 13) — через резистор R2 к
корпусу. На выходе 10 ICb — низкий уровень, поскольку
вход 8 имеет высокий уровень (прямо от источника), а
вход 9 — высокий уровень через резистор R3. Низкий уро-
вень на выходе ICb через R4 закрывает транзистор Т1, поэ-
тому реле J1 отпущено и не включает сирену.
2. Пусть на короткий момент замыкается ртутный замы-
катель (Hg-K). На вход (13) JCa через С1 подается высокий
уровень, поскольку конденсатор в момент замыкания не-
которое время ведет себя как “короткозамкнутый”. R1 и R2
закорачивают конденсатор, для того чтобы он после сигна-
ла тревоги оказался в исходном состоянии. Эти процессы
протекают за несколько секунд. В результате, на выходе 1Са
почти мгновенно образуется низкий уровень, закорачива-
ющий С2 через D1. На выходе ICb образуется высокий уро-
вень. С выхода ICb высокий уровень открывает транзис-
тор Т1 и приводит к срабатыванию реле сирены Л. Кроме
того, запускается генератор релаксационных колебаний 1Сс,
в результате чего реле J2 периодически включает лампу све-
тового маяка. Когда напряжение на С2 становится доста-
точно высоким для того, чтобы изменить низкий уровень
выхода ICb на высокий, процесс подачи сигнала тревоги
заканчивается.
Значения R3 и С2 определяют время поддержания вы-
сокого уровня на выходе ICb, а частота релаксацион-
ных колебаний задается величинами R5 и СЗ. Запира-
ющий диод D4 защищает цепи от отрицательных вы-
бросов напряжения, а диод D5 “срезает” положитель-
ные выбросы. Диоды D2 и D3 защищают Т1 и Т2 во
время срабатывания реле. Для приведенных на схеме
значений получаются следующие времена — сирена
звучит примерно 25 с, в течение такого же времени с
частотой примерно 1,2 Гц вспыхивает лампа.
Изготовление и настройка
Чувствительный элемент, т.е. ртутный замыкатель (Hg-
К), целесообразно размес-
тить в передней фаре. Уста-
новите руль в такое пол-
ожение, в котором его фик-
сирует рулевой замок. Под-
ключите ртутный замыка-
тель так, чтобы он был в ра-
зомкнутом состоянии, а за-
тем немного поверните
руль. Найдите то положе-
ние пружины Hg-замыкате-
ля, при котором он замк-
нут. Важно, чтобы при по-
вороте руля к рулевому за-
мку Hg-замыкатель размы-
кался. Экспериментиро-
вать нужно на конкретном
экземпляре замыкателя.
Если после сигнала тре-
воги руль остается в таком положении, что Hg-замыка-
тель замкнут, потребление тока холостого хода возрас-
тает примерно до 14 мкА — это все еще пренебрежимо
малая величина. Надежность подачи сигнала тревоги —
100%, ведь невозможно увести мотоцикл, не покачнув его.
Устройство постоянно подключено к источнику напря-
жения, для того чтобы подзаряжался конденсатор С2.
Если аккумулятор снять и поставить на место только че-
рез несколько часов, появится сигнал тревоги, посколь-
ку за это время С2 разрядился.
Устройство собрано на печатной плате (рис.2). Схема
соединений приведена на рис.З. На схеме не изображены
реле Л и J2, так как, по моему опыту, можно приобрести
реле самых разнообразных размеров и способов подклю-
чения.
Готовую схему в пластмассовой коробке разместите в
передней фаре. Спрячьте выключатель К1; целесообраз-
но, чтобы это был ключевой выключатель. Внимательно
следите за тем, чтобы соединительные провода не натя-
гивались и чтобы со временем не протерлась изоляция.
Схема получает питание от аккумулятора через предох-
ранитель на 10 А. Предохранитель должен располагать-
ся как можно ближе к аккумулятору.
Если на мотоцикле нет лампы светового маяка, или вы
не хотите, чтобы он включался по тревоге, то в схеме не
нужны R8, СЗ, R5, R7, Т2, D3 и J2. Разорвите на плате
соединяющую выводы 1 и 10 дорожку, а выводы 1, 2 и 5,
6 подсоедините к “0”.
Для подачи акустического сигнала целесообразно исполь-
зовать мощную минисирену. Разместите ее под сидением
так, чтобы рупор был повернут наружу. Использование
рожка (горна) не рекомендуется. Его большой ток перегру-
жает аккумулятор и, кроме того, он засоряет 12-вольтовую
сеть паразитными выбросами напряжения. Это приводит к
ненадежности работы сигнального устройства.
Точки “а” и “Ь” (рис.З) легко обнаруживаются среди
проводов электросети мотоцикла, идущих к передней
фаре.
От редакции: микросхему 4093 можно заменить на
К561ЛА7, транзисторы Т1 и Т2 — любые с 1ктах>1з. Ста-
билитрон D5 должен иметь Uct>12 В.
“Hobby elektronika", N12/96.
Перевод А.Бельского.
(обмен опытом)
А.СТАСЬ,
Украина, г.Ровно-22,
пр.кн.Романа, 7 — 162.
Конденсаторы Cl, С2 — на напряжение не ниже 250 В.
Диоды VD1...VD4 — любые кремниевые на обратное
напряжение не менее 300 В.
Транзисторы VT1, VT2 — тоже, в принципе, любые
СИМИСТОРНЫЙ
РЕГУЛЯТОР
МОЩНОСТИ
Дроссель L1 — любой помехо-
подавляющий, применяемый в
подобного рода устройствах, со-
ответствующий нагрузке. Можно,
в принципе, обойтись и без него,
особенно если нагрузка носит ин-
дуктивный характер.
кремниевые с соответствующим типом проводимости.
Данная схема работает с любыми типами симисторов
на соответствующее напряжение. Самый мощный, что
удалось испытать, был ТС142-80-10.
lllll
РП/97
•111
ИЗМЕРЕНИЯ
ТЕСТЕР БИПОЛЯРНЫХ
ТРАНЗИСТОРОВ
Предлагаемый тестер биполярных
транзисторов и диодов выгодно от-
личается от некоторых других, опуб-
ликованных например в журнале
“Радио”. Прибор [1] может тестиро-
вать транзисторы только малой и
средней мощности, не определяет
структуру тестируемого транзистора.
Прибор [2] может определять исправ-
ность и структуру транзистора, но не
проверяет диоды, и, кроме того, его
схема приведена с ошибками, что де-
лает его повторение затруднитель-
ным.
Описываемый прибор позволяет
оперативно проверять транзисторы и
диоды, а также некоторые другие де-
тали; приближенно оценивать коэф-
фициент усиления транзистора 1т21 э.
Тестер (рис. 1) состоит из двух ге-
нераторов прямоугольных импуль-
сов, устройств коммутации, измере-
ния и индикации.
В режиме проверки диодов тестер
работает следующим образом. Гене-
ратор прямоугольных импульсов
(DD1.3, DD1.4, С2, R2) вырабатыва-
ет импульсы, управляющие транзис-
торами VT1, VT2. В результате в каж-
дый момент времени только один из
транзисторов открыт, и на его кол-
лекторе — низкое напряжение, дру-
гой же транзистор закрыт и напряже-
R2 180k
,Л- Л
001 К561ЛН2
002 К561ЛЕ10
VT1.VT2 КТ315
’VOx"
VTx* 10
SA1
002.1
1ГП I
f ЛЕЮ
Л.
Рис. 1
4 SBI^TECT'
^-<2 XS3
SA2.1
2 SA2.2
* SA2.3
А.ПРЕСНЯКОВ,
660028, г.Красноярск,
ул. 1-ая Пионеров, 15 — 79,
тел.(3912) 43-99-26.
И ДИОДОВ
ние на его коллекторе — высокое. В
момент изменения логических уров-
ней на выходе генератора напряже-
ния на коллекторах транзисторов ме-
няются на обратные. Таким образом
между контактами XS1 и XS2 в раз-
личные моменты времени присут-
ствует напряжение разной полярнос-
ти. При подключении к контактам
XS1 и XS2 исправного диода через
него течет асимметричный ток, вели-
чина которого в прямом направле-
нии значительно больше, чем в об-
ратном (что связано с его свойством
односторонней проводимости). В
первом случае один из транзисторов
через открытый диод шунтирует дру-
гой и напряжение на обоих коллек-
торах низкое. Во втором случае диод
закрыт, и напряжение будет низким
только на одном из коллекторов. Ус-
тройство измерения, собранное на
элементах DD2.2, DD2.3 и инверто-
ре DD2.1, предназначено для опреде-
ления ситуации, когда на обоих кол-
лекторах низкое напряжение. При
выполнении этого условия на выхо-
де элемента DD2.2 или DD2.3 появ-
ляется высокий уровень. На каком
именно выводе он появится, зависит
от уровня входного напряжения ин-
вертора DD2.1: при низком уровне —
на выходе DD2.2, при высоком — на
выходе DD2.3. Низкий уровень соот-
ветствует открытому транзистору
VT1 и горящему светодиоду “N”, а
высокий уровень — VT2 и “Р”. Ус-
тройство индикации состоит из ин-
верторов — усилителей тока DD1.5,
DD1.6 и светодиодных индикаторов,
обозначенных “Р” — анод и “N” —
катод, показывающих, какой вывод
диода подключен к коллектору VT1
и XS1. Подключение неисправного
диода с пробоем (или с обрывом) лег-
ко определяется тестером: на коллек-
торах транзисторов VT1 и VT2 всег-
да будут низкие или различные уров-
ни, что приводит к загоранию или по-
гасанию обоих светодиодов.
В режиме проверки транзисторов
тестер работает несколько иначе. Ге-
нератор прямоугольных импульсов
(DD1.3, DD1.4, С2, R2) и транзисто-
ры VT1, VT2 выполняют функцию
переключателя полярности напряже-
ния питания (структуры) транзисто-
ра, а другой генератор (DD1.1,
DD1.2, Cl, R1) выполняет функцию
маломощного источника базового
смещения транзистора. С помощью
переключателя SA2 транзистор вклю-
чается таким образом, чтобы его база
была подключена к резистору R7.
Если подключен транзистор р-п-р, то
он откроется при U3>Uk и U3>U6.
Если подключен транзистор п-р-п, то
он откроется при Ub<Uk и Ub<U6.
Схемы включения транзисторов
показаны на рис.2. В процессе тести-
рования генератор базового смеще-
ния вырабатывает импульсы с боль-
шой длительностью, а генератор
типа структуры транзистора — им-
пульсы с малой длительностью. При
правильной полярности питания и
наличии базового тока исследуемо-
го транзистора появляется ток на-
грузки, образующий падение напря-
жения на Rh (рис.2). Когда напряже-
ние на Rh увеличивается более чем
до ипит/2, это опознается микросхе-
мой DD2 как открывание транзисто-
ра. Так же как при проверке диода,
высокий уровень на выходе DD2.2
или DD2.3 появляется только при
открытом транзисторе. Поэтому
если транзистор исправный, пра-
вильно подключен переключателем
SA2, и его 1121э больше установлен-
ного резистором R7, то его исправ-
ность отображается миганием одно-
го из светодиодов с соответствую-
Hill
РЛ/97
Illi
ИЗМЕРЕНИЯ
щим обозначением “N” — n-p-n, “P”
— p-n-p.
Некоторые транзисторы (как пра-
вило, мощные и высокочастотные)
имеют внутренний диод, подключен-
ный в обратном направлении между
эмиттером и коллектором. Такие
транзисторы нужно проверять в ре-
жиме проверки диода (разумеется,
подключив все три вывода к розетке
XS3). При исправном транзисторе в
одном положении SA2 зажигается
светодиод “N”, в другом положении
— “Р”, а в третьем положении один
из светодиодов будет гореть, а дру-
гой — мигать.
Для определения коэффициента
передачи 1т21э трашистора необходи-
мо движок резистора R7 установить в
крайнее правое (по схеме) положение,
нажать кнопку “ТЕСТ” и, передвигая
движок R7 в сторону левого (по схе-
ме) положения, следить за светодио-
дами. В момент зажигания светодио-
да, соответствующего структуре
транзистора, нужно определить зна-
чение 1з21э по шкале резистора R7.
Кроме диодов и транзисторов,тес-
тер позволяет проверять другие ра-
диодетали: светодиоды и керамичес-
кие конденсаторы — на пробой, элек-
тролитические — на потерю емкос-
ти и обрыв, сетевые трансформато-
ры — на витковое замыкание, пред-
охранители, динамические головки и
т.д. Все перечисленные детали прове-
ряются в режиме “VDx”.
При проверке трансформаторов
необходимо соблюдать осторож-
ность во избежание удара индукци-
онным током от более высоковольт-
ных обмоток, чем проверяемая (пе-
ред проверкой трансформатор обяза-
тельно отключается от сетевых и на-
грузочных цепей). Если индуктив-
ность обмотки велика (сетевая об-
мотка), на тестере зажигается, как
правило, один светодиод. Если ин-
дуктивность обмотки мала или вели-
ки потери (витковое замыкание в од-
ной из обмоток или подключены на-
грузки), на тестере зажигаются оба
светодиода. Отсутствие свечения
обоих светодиодов (тем бо-
лее — при замыкании одной
из выходных обмоток) ука-
зывает, как правило, на об-
рыв обмотки.
Детали. Кроме указанных
на схеме, в тестере можно
применить микросхемы се-
рий 176 или 1561; переменный
резистор — типа СПЗ-23, ос-
тальные резисторы — МЛТ-
0,125 или другие маломощ-
ные; конденсаторы — КД,
КТ, КМ, КЛС; переключа-
тель — любой малогабарит-
ный, например ПГ2; тумб-
лер — МТ1; кнопка — МП1-1; тран-
зисторы — любые малогабаритные
структуры п-p-n, например КТ312,
КТ342 и другие; светодиоды — лю-
бые, видимого излучения; розетка —
онц-вг-з.
Большинство деталей монтируется
на плате из фольгированного мате-
риала (рис.З). Остальные детали рас-
полагаются на корпусе тестера, при-
чем светодиоды должны находиться
вблизи контактной пластины XS1.
Сборку тестера целесообразно про-
изводить поэтапно. Сначала следует
установить микросхему DD1, кон-
денсаторы С1...СЗ, резисторы
R1...R3, R5, R6, R8, R9, транзисто-
ры VT1 и VT2. При подаче напряже-
ния питания на выводах 4 и 10 мик-
росхемы DD1 должны появиться пря-
моугольные импульсы. Их наличие
можно определить на слух, исполь-
зуя например абонентский громкого-
воритель. Убедившись в наличии ни-
зкочастотного сигнала на выводе 10
и щелчков на выводе 4, нужно пере-
ключить громкоговоритель к коллек-
торам VT1 и VT2. В случае работос-
пособности транзисторов будет слы-
шен такой же низкочастотный сиг-
нал, но более громкий. На втором
этапе следует установить все осталь-
ные детали и, замкнув пластины XS1
и XS2, подать питающее напряжение.
В исправном тестере светодиоды до-
лжны гореть одновременно если пе-
реключатель SA1 находится в пол-
ожении “VDx”, и поочередно мигать
— в положении “VTx”. Далее, под-
ключив заведомо исправный тран-
зистор структуры п-р-п к розетке
XS3, следует проверить правиль-
ность монтажа переключателя SA2.
В связи с разными схемами вклю-
чения транзисторов структур п-р-п и
р-п-р необходимо уравнять шкалу от-
счета И21 э резистора R7. Для этого
необходимо, чтобы выходное напря-
жение высокого уровня на выходе
DD1.2 было равно половине напря-
жения питания (то есть 4,5 В). Вре-
менно подпаяв перемычку между вы-
водами 1 и 14 DD1, нужно, подбирая
сопротивление резистора R3, устано-
вить напряжение на выводе 4 равным
4,5 В. После этого в цепь базы тран-
зистора необходимо включить мик-
роамперметр и, изменяя положение
движка резистора R7. отградуиро-
вать шкалу “1121 э", воспользовав-
шись формулой
„ 1к
1о =--------.
П21э — 0.5
где 16 — показания микроампермет-
ра, устанавливаемые резистором R7;
1к=0,5 • UnHT/R8=10 мА — кол-
лекторный ток, соответствующий по-
рогу переключения DD2;
1121э — значение, наносимое на
шкалу;
0,5 — коэффициент усреднения,
связанный с различиями схем вклю-
чения транзисторов n-p-п и р-п-р.
Германиевые транзисторы имеют
характеристики, заметно отличные
от характеристик кремниевых тран-
зисторов, поэтому для более точно-
го измерения 1121э желательно отка-
либровать две шкалы, включив тран-
зистор сначала одного, а потом дру-
гого типа.
Литература
1. Александров И. Индикатор ис-
правности транзисторов и диодов//
Радио, — 1991. — N4. — С.78.
2. Пробник для транзисторов//Ра-
дио. — 1979. — N1. — С.61.
ВОЗВРАЩАЯСЬ К НАПЕЧАТАННОМУ
(“РЛ” N1/96. с.ЗЗ)
Н.ЗАГЛЯДИН (UN7DR),
490038, Казахстан,
г. Семипалатинск-38,
а/я 300.
ТРАНЗИТ РТ-С
Описываемое устройство представляет собой блок со-
пряжения радиостанций “Лен-Б” (БМ, Б-6) с линией АТС
и работает совместно с мобильным номеронабирателем
“Транзит РТ-М”, описанным в [1]. В упомянутой статье
есть две неточности:
1. Катоды VD5, VD6 соединяются с выводом 15 D3 и
выводом 3 D4.
2. В точке, подключенной к левому (по схеме) выводу
BF1, вместо цифры “2” должно быть “8”.
Приводимая в данной статье схема была изготовлена в
пяти экземплярах, которые около трех лет интенсивно эк-
сплуатировались и показали неплохие результаты.
Характерны два минуса этой конструкции: несколько
усложненная схема, что вызвано использованием в сим-
плексных каналах связи, и затрудненное общение с або-
нентом АТС, линия которого “трещит, шипит и громы-
хает”. При качественных соединениях абоненты АТС
даже и не подозревали, что разговор ведется через радио-
станцию.
Рассмотрим принцип работы устройства по функцио-
нальной схеме (рис.1).
Разделительный трансформатор ТС подключается к
АТС через схему коммутации 1, которой управляют элек-
тронные ключи: 10 — набор номера, 11 — блокировка,
12 — подсоединение.
НЧ сигнал с линии через трансформатор ТС (точка М)
поступает на модулятор радиостанции (точка 9) и на
усилитель VOX-4 (А1). После детектора 5 и коммута-
тора 6 в точке 2 присутствует команда включения пе-
редатчика. При приеме вызова со стороны АТС сраба-
тывает детектор вызова 13, который включает генера-
тор вызова 14, и сигнал с него подается на модулятор
(точка 9).
Одновременно запускается таймер вызова 15. Если
абонент радиостанции “не отвечает”, по прошествии
30 с таймер выдает команду сброса на ключ блокиров-
ки 11. Это своеобразная защита от любителей услаж-
дать свой слух длинными гудками из телефонной труб-
ки в течение получаса.
Теперь рассмотрим, как происходит соединение ра-
диоабонента с АТС.
На точку 8 от приемника радиостанции приходит то-
нальная частота 2048 Гц, которая после усилителя 3
поступает на фильтр 2. После детектора 7 сигнал под-
ается на таймер подключения 8.
Таймер отслеживает время прохождения тональной
частоты и, если оно превышает 3 с, на выходе таймера
появляется разрешающий сигнал, который включает ком-
мутатор 10 и переключает триггер управления 9, что при-
водит к срабатыванию ключа подсоединения к АТС 12.
После срабатывания таймер подключения переходит
в режим трансляции импульсов набора с детектора 7
на ключ номеронабирателя 10.
При приеме сигнала из эфира в точке 7 присутствует
уровень логического “0” от шумоподавителя радиостан-
ции, что приводит к сбросу таймера отключения 16, а
коммутатор передачи 6 блокируется. Это исключает
ложное срабатывание радиостанции на передачу от
сигнала собственного приемника, транслируемого в
телефонную линию.
По окончании переговоров или при потере сигнала
в точке 7 появляется логическая “1”, что приводит к
запуску таймера 16, и через 25 с на его выходе появля-
ется сигнал отключения, который переводит триггер 9
в “сброс”, и устройство отключается от линии АТС.
Такая логика работы таймера 16 исключает длинные
монологи (более 25 с) со стороны абонента АТС и га-
рантирует отключение при любых “зависаниях” со сто-
роны телефонной линии.
Принципиальная схема
С выхода приемника радиостанции НЧ сигнал подает-
ся в точку 8 (рис.2), и с RP3 — на усилитель VT2...VT4.
Усиленный сигнал с разделительного конденсатора С1
поступает через R1 и точку L на трансформатор ТС
(рис.З), а через R2 — на вход фильтра FF (рис.4), на-
строенного на частоту 2048 Гц, и далее — на детектор
VT5. Элементы R9, R10 и СЗ, С4 образуют фильтр де-
тектора и задают параметры для неискаженной пере-
дачи импульсов набора номера на входе инвертора
D4.1. Микросхемы D4 и D5 образуют таймер подклю-
чения. Он работает следующим образом: при отсутст-
вии тональной частоты на выводе 15 D5 — логическая
“1”, и на выходе 1 счетчика D5 устанавливается низкий
уровень, который через вывод 6 D4.3 делает невозмож-
ным прохождение случайных коротких импульсов с
детектора VT5 на выход элемента D4.3.
При поступлении тональной частоты 2048 Гц более
трех секунд на выводе 15 D5 устанавливается низкий
уровень, и счетчик D5 начинает считать импульсы с
вывода 14. По достижении установленного времени на
Пн*
PH/S7
Hill
ЛЮБИТЕЛЬСКАЯ СВЯЗЬ
выводе 1 D5 появляется высокий уровень, и элемент
D4.3 “открывается”, что делает возможным прохожде-
ние команды подключения к АТС по цепи VT5, D4.1,
D4.3, R46 на вывод 1 D8.3. Триггер D8.3, D8.4 переклю-
чается, и низким уровнем на выводе 11 D8.4 вызывает
срабатывание реле КЗ, которое своими контактами
подключает трансформатор ТС (рис.З) к линии АТС.
Одновременно низкий уровень с выхода D4.3 пос-
тупает на базу VT17, и реле К1 срабатывает. Высо-
кий уровень с коллектора VT17 через VD15 поступа-
ет на элемент D8.1 и включает реле К2, а через R45 —
1 - -12В
2 - тх
7 - ШП
8 - НЧ’З
9 - Mod.
10 - Общ.
1Нн
РП/97
Illi
ЛЮБИТЕЛЬСКАЯ СВЯЗЬ
на базу VT12. Открывшийся VT12 разряжает С23, и на
входе D4.4 фиксируется низкий уровень. На выводе 10
D4.4 появляется высокий потенциал, который через
VD12 фиксирует элемент D4.3 в “открытом” состоянии,
независимо от состояния счетчика D5.
По окончании сигнала подключения реле К1 “отпус-
кает”, К2 “отпускает” с замедлением, определяемым эле-
ментами R54, С24. Реле КЗ удерживается во включенном
состоянии триггером D8.3, D8.4, и трансформатор ТС
своей обмоткой I подключен к линии АТС.
(Окончание следует)
9В
VD17
КД103
VD16
Д220
Рис. 2
В.ДЕМЬЯНОВ,
315321, Украина, Полтавская обл.,
г.Кременчуг, а/я 5.
ПЕРЕДАТЧИК
РАДИОСТАНЦИИ
ДЛЯ ЛИЧНОЙ
РАДИОСВЯЗИ
Радиолюбители, решившие построить радиостанцию СВ-
диапазона, сталкиваются, как правило, с целым рядом про-
блем. Одна из них — трудность приобретения “парных”
кварцев, т.е. кварцев с разносом частот 465 кГц. Пробле-
матичным является также получение требуемой девиации
при приемлемом качестве НЧ сигнала.
Для узкополосной ЧМ СВ-радиостанции автором была
предпринята попытка создания передатчика, обладающего
следующими достоинствами:
- простота наладки;
- качественный НЧ сигнал при требуемой девиации;
- возможность работы с “непарными” кварцами;
- высокая стабильность частоты при изменении темпера-
туры и напряжения питания в широких пределах.
Схема передатчика приведена на рис. 1. Задающий генера-
тор собран на микросхеме DD1. Как известно, в подобных
схемах кварц возбуждается на первой гармонике, на частоте
последовательного резонанса. Соединив последовательно с
кварцем LC-цепочку, можно сместить частоту последователь-
ного резонанса в ту или иную сторону в зависимости от соот-
ношения величин L и С. При этом величина дополнительной
индуктивности может быть в сотни и тысячи раз меньше, чем
эквивалентная индуктивность кварца, а емкости — в сотни и
тысячи раз больше, чем эквивалентная последовательная ем-
кость кварца, т.е. температурная нестабильность элементов L
и С оказывает ничтожно малое влияние на частоту резонанса.
В данной схеме изменение температуры окружающей сре-
ды от -15°С до +30"С приводило к “уходу” частоты пере-
датчика на 800... 1 000 Гц, что абсолютно не сказывалось на
качестве приема.
На транзисторах VT1, VT2 собран микрофонный усили-
тель-ограничитель [2,3], обладающий большим коэффици-
ентом передачи и стабильностью. В качестве микрофона
можно использовать как громкоговоритель радиостанции,
так и отдельный микрофон.
Ограниченный НЧ сигнал амплитудой примерно 400 мВ пос-
тупает на пассивный фильтр нижних частот (ФНЧ) R8, С5, R9,
С6 и через резистор R10 — на модулирующий варикап VD4.
На элементах VT3, VT4, VD1 ...VD3 собран стабилизатор на-
пряжения для питания микрофонного усилителя, задающего
генератора и задания режима буферного усилителя на VT6. На
элементах VT3, R7 собран генератор стабильного тока, питаю-
щий параметрический стабилизатор на светодиодах VD1... VD3.
Коэффициент стабилизации стабилизатора таков, что при из-
менении напряжения питания от 7 до 15 В частота передатчика
изменяется не более чем на 130... 150 Гц.
Сигнал с задающего генератора (вывод 8 DD1) поступает на
утроитель частоты (VT5), контур которого настроен на рабо-
чую частоту. Далее следует буферный каскад—предваритель-
ный усилитель (VT6), с нагрузки L5, С15 которого сигнал рабо-
чей частоты поступает на усилитель мощности (УМ). УМ с вы-
ходным П-контуром собран по схеме, приведенной в [4,5].
Налаживание передатчика начинают со стабилизатора напря-
жения. Подбирают резистор R7 до получения тока через дио-
ды VD1...VD3 в пределах 2...2,5 мА. Подбирают экземпляры
VD1...VD3 до получения напряжения на базе VT4 в пределах
4,9...5,1 В. Возможно, потребуется заменить один или двадиода
на светодиоды типа АЛ 102.
Проверяют напряжение на коллекторе VT2. Оно должно быть
равно половине напряжения на эмиттере VT4 (т.е. примерно
2,1 ...2,2 В). Подают на вход микрофонного усилителя НЧ сиг-
нал (лучше от генератора НЧ) величиной 1 мВ и, постепенно
увеличивая его, наблюдают симметричное двустороннее ог-
раничение сигнала на коллекторе VT2. Если ограничение не-
симметричное, подбором величины R6 в небольших пределах
(9,1 к... 12 к) добиваются симметричного ограничения сигнала.
Проверяют работу усилителя от микрофона радиостанции.
Если чувствительность усилителя недостаточна для полу-
чения ограниченного сигнала, заменяют VT1 и VT2 на тран-
зисторы с большим коэффициентом усиления. Затем процесс
наладки повторяют. Конечно, усилитель и стабилизатор
удобнее настраивать на макетной плате, а затем перенести
детали на плату передатчика.
Налаживание задающего генератора также удобнее про-
водить на макетной плате. Сначала соединяют нижний вы-
вод кварца с нижним выводом С9. Катушку L1 и резистор
R10 отсоединяют. При помощи осциллографа наблюдают
сигнал основной частоты кварца на выводе 8 микросхемы.
Частоту необходимо контролировать частотомером. Под-
бором величины С7 добиваются возбуждения генератора на
основной гармонике кварца. Следует отметить, что иногда
попадаются экземпляры микросхем, упорно “не желающие”
работать в качестве генератора.
Восстанавливают схему генератора. Ротор С8 устанавли-
вают в среднее положение. Вход микрофонного усилителя
закорачивают. Контролируя частоту на выходе генератора,
вращают подстроечный сердечник L1. Если индуктивность
катушки близка к указанной на схеме, можно увидеть, что
при крайних положениях подстроечного сердечника часто-
та генерации “уходит” от основной частоты кварца на не-
сколько десятков килогерц в большую и меньшую сторону.
Регулировкой индуктивности L1 устанавливают частоту ге-
нерации равной основной частоте кварца.
В случае применения в генераторе “непарного” кварца ре-
гулировкой индуктивности L1 устанавливают требуемую
частоту. При этом, возможно, придется уточнить число вит-
ков L1, для того чтобы требуемая частота была получена
при среднем положении подстроечного сердечника L1.
Затем вращением сердечников L3 и L5 настраивают кон-
туры утроителя и буферного усилителя на рабочую частоту
по максимуму сигнала на нижнем выводе С17.
Окончательную наладку передатчика производят совмес-
тно с приемником, предварительно его наладив.
Если приемник построен на микросхеме К174ХА26 [4, 5],
принимаемый сигнал контролируют осциллографом на вы-
воде 10 микросхемы. При частоте передатчика, отличной от
частоты гетеродина приемника на величину, большую или
меньшую 465 кГц (промежуточная частота), на экране ос-
циллографа наблюдается хаотический шумовой сигнал. Вра-
щением сердечника L1 добиваются появления на экране го-
ризонтальной линии несущей ПЧ. При изменении частоты
передатчика в пределах полосы пропускания фильтра ПЧ
(обычно 7...9 кГц) горизонтальная линия перемещается по
экрану в вертикальном направлении от “шума” до “шума”.
Вращая сердечник L1, устанавливают горизонтальную ли-
нию несущей ПЧ примерно в среднее положение между “шу-
мами”, т.е. в центр дискриминационной характеристики.
Подают на вход микрофонного усилителя ПЧ сигнал вели-
чиной, достаточной для того чтобы усилитель вошел в ре-
жим ограничения (=5... 10 мВ). Наблюдают на экране демо-
дулированный НЧ сигнал. Величина его должна быть око-
ло 450 мВ, что соответствует девиации 3 кГц [6, 7, 8].
Если величина НЧ сигнала мала или слишком велика, не-
обходимо подстроить емкость С8, подключенную параллель-
но варикапу VD4. При увеличении емкости девиация умень-
шается, и наоборот.
Одновременно наблюдается уход частоты передатчика. Ее
“возвращают” вращением сердечника L1. Как правило, пос-
ле двух-трех регулировок С8 и L1 удается добиться требуе-
мой девиации.
НЧ сигнал на выводе 10 микросхемы приемника должен
иметь правильную, неискаженную форму или меандра — при
частотах ниже 1 кГц, или синусоиды — при частотах выше
1 кГц. После того как девиация передатчика установлена, окон-
чательно подстраивают контуры утроителя и буферного уси-
лителя. На этом наладка передатчика заканчивается.
Следует отметить, что регулировать девиацию можно, ис-
пользуя в качестве регулировочного элемента подстроечный
резистор, установленный вместо R4. Движок резистора не-
обходимо соединить с R8. Конденсатор С8 при этом можно
или заменить на постоянный величиной З...6,8 пФ, или ис-
ключить вовсе.
Для любителей экспериментировать можно рекомендовать
заменить микросхему К555ЛАЗ на более экономичную
KI 533JIA3. Автор такой эксперимент не проводил.
Детали. Типы транзисторов указаны на рис.1. Все тран-
зисторы можно применить с любым буквенным индексом.
Конденсаторы Cl, С2, СЗ, С4 — типа К50-35, К50-16 на
напряжение не менее 6,3 В.
С5, С6 — типа КЛС или КМ.
С7, Cl 1, С13, С15, С17 —-типа КД или КТ.
С8 —типа КПД.
Остальные конденсаторы — типа КЛС или любые блоки-
ровочные.
Дроссели L2, L4, L6, L7 — типа ДМ-0,1 или самодельные,
на кольцах диаметром 7 мм из феррита марки 600; L2 — 25
витков, L4, L6, L7 — 15 витков провода ПЭВ-2-0,25.
Катушка L1 намотана на трехсекционном унифицирован-
ном каркасе от транзисторных приемников.
Из конструктивных соображений резьбовая часть укоро-
чена до общей высоты катушки 13 мм. Сердечник марки
М100НН-СС-2,8х12 укорочен до длины 6 мм. Количество
витков — 54 (18x3), провод— ПЭВ-2-0,12.
Катушки L3, L5 — по 4,5 витка провода ПЭВ-2-0,25 на
пластмассовом каркасе диаметром 5 мм. Резьбовой сердеч-
ник— диаметром 4 мм, марки СР100.
Все катушки после наладки промазаны клеем БФ-2 и хо-
рошо просушены.
Варикап — типа КВ109 слюбым буквенным индексом или
Д902.
Кварцы: в приемниках — на частоту 26675 кГц, в пере-
датчиках — один на частоту 27125 кГц, другой — 9050 кГц.
Можно использовать кварцы на любую частоту в пределах
27120...27150 кГц или 9030...9050 кГц. Рабочая частота пере-
датчиков в авторском варианте определяется кварцами при-
емника и составляет 27140 кГц.
В заключение хочу отметить, что все корреспонденты оце-
нивали качество модулирующего звукового сигнала как “от-
личное”.
Автор будет признателен за любые замечания и предложе-
ния по модернизации устройства.
Литература
1. Тагильцев К. Улучшенный кварцевый генератор на ло-
гических ИМС//Радио. — 1992. — N9. — С.42.
2. Поляков В. Простая радиостанция//Радио. — 1994. —
N8. — С.40.
3. Поляков В. Радиолюбителям о технике прямого преоб-
разования. — М.: Патриот, 1990. —С.170.
4. Стасенко В. Портативная радиостанция личного поль-
зования//Радиолюбитель. — 1991. —N8. —С.14.
5. Дубяго Р. и др. Радиостанция “Гродно-Р” — нет про-
блем//Ради олю битель. — 1994. —N6. —С.55.
6. Зиньковский А. Микросхема К174ХА26//В помощь ра-
диолюбителю. Вып.112. — М.: Патриот, 1991. —С.73.
7. Гончаренко И. Экономичный приемник узкополосной
ЧМ//Радиолюбитель. — 1991. —N5. — С.47.
8. Стасенко В. Телефон без проводов//Радиолюбитель. —
1992,—Nil.
К.ХЛЕБУС,
210035, г.Витебск,
ул.Смоленская, 1 — 3 — 144,
тел.(0212) 5-32-53,
e-mail: serg@mono.belpak.Vitebsk.by
КЕРАМИЧЕСКИЕ
МНОГОСЛОЙНЫЕ
КОНДЕНСАТОРЫ
МО И МЧ
Серия керамических монолитных конденсаторов МЧ
(безвыводных) и МО (с выводами) в полном объеме со-
ответствует требованиям Международной электротехни-
ческой комиссии (МЭК), являющейся мировым законо-
дателем в этой области, и общепринятым международ-
ным стандартам качества ISO 9000. Это позволяет при-
менять их в любой отечественной и иностранной аппа-
ратуре, а также использовать импортное оборудование
для автомонтажа.
Конденсаторы МЧ предназначены для поверхностно-
го монтажа, а МО — окукленные в компаунд выводные
конденсаторы — для обычного монтажа, они допускают
касание токоведущих элементов аппаратуры.
Серия является унифицированной и заменяет большин-
ство выпускавшихся ранее конденсаторов, имеет широ-
кий спектр применения, включая СВЧ технику.
Конденсаторы МЧ и МО могут изготавливаться в ис-
полнении для автоматизированного монтажа в соответ-
ствии с требованиями МЭК 286-3 и МЭК 286-2.
Примеры условных обозначений:
- выводные конденсаторы —
МО31 МП0 470пФ ±10% 50В А ...ТУ,
где МОЗ 1 — обозначение типа и код размера,
МП0 — температурная характеристика,
470пФ — номинальная емкость,
±10% — допускаемое отклонение,
50В — номинальное напряжение,
А — код упаковки (А — упаковка в ленту),
...ТУ — номер ТУ;
- монолитные конденсаторы —
МЧ0805 МП0 ЗЗОпФ ±5% 50В А Н ...ТУ,
где МЧ0805 — обозначение типа и код размера,
МП0 — температурная характеристика,
ЗЗОпФ — номинальная емкость,
±5% — допускаемое отклонение,
50В — номинальное напряжение,
А — код упаковки (А — упаковка в ленту),
Н — код контактных электродов,
...ТУ — номер ТУ.
Конденсаторы типа МЧ ТУ РБ 07612048.001-94/МЭК 384-10
Тип конден- сатора Размеры,мм
L1 W Н max La min 1_з mtn
Номи- нал Допуск Номи- нал Допуск
N.P * о • N,P ’ О * N,P * о •
МЧ0603 1.6 ±0.2 +0.3 0.8 ±0.2 +0.3 -0.2 1.0 1.2 0.2 0.4
МЧ0805 2.0 ±0.3 +0.4 1.25 1.45 1.6
МЧ1206 3.2 ±0.4 +0.5 -0.4 1.6 1.8 2.0 0.8
МЧ1210 3.2 2.5 ±0.3 +0.4 -о.з
МЧ1812 4.5 ±0.5 +0.7 -0.5 3.2 ±0.4 +0.5 -0.4 2.2 2.4 0.3 2.0
МЧ2220 5.7 5.0 ±0.5 +0.7 -0.5 2.6 2.8
* Виды контактных электродов:
никель барьер/олово-свинец * N
серебро-палладий - Р
серебро-палладий/олово-свинец-серебро - О
Конденсаторы вида МО ТУ РБ 07612048.002-94 (тип П/МЭК 384-8 и
МО ТУ РБ 07612048.003-94 (тип 2)/МЭК 384-9
МОЮ, МО20
МО11, МО21
МО31, МО41, МО51
L Т
В пределах указанных размеров допускаютсятся другие конфигурации
Вид конденсатора Размеры корпуса, мм
L max Н max Т max F
мою 4.5 3.0 3.0 2.5±0.8
МО11 5.0±0.8
МО20 5.6 3.5 3.5 2.5±0.8
МО21 5.0±0.8
МО31 5.6 4.5 4.0
МО41 7.1 5.0 4.0
МО51 8.5 7.1 4.5
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТОРОВ
ТКЕ Номиналь- ное налр., В Вид конд енсатора
МЧ 0603 МЧ 0805 МОЮ,МО II МЧ 1206 МО 20, МО 21 МЧ 1210 МО31 МЧ 1812 МО41 МЧ 2220 МО51
Номинальная емкость
CG (МП0) (тип 1 для МО) 50 0.47 - 470 пФ 0.47 - 1500 пФ 0.47 - 4300 пФ 10- 6800 пФ 220 пФ - 0.018 мкФ 1000 пФ - 0.043 мкФ
100 0.47 - 270 пФ 0.47 - 1300 пФ 0.47 - 3900 пФ 10 - 6200 пФ 220 пФ - 0.016 мкФ 1000 пФ - 0.039 мкФ
250 - 0.47 - 470 пФ 0.47 - 1800 пФ 10- 3300 пФ 220 - 6800 пФ 1000 пФ - 0.022 мкФ
500 - - 0.47 - 470 пФ 10 - 820 пФ 220 - 2200 пФ 1000 - 6200 пФ
20 (Н20) (тип 2 для МО) 25 100 - 6800 пФ 100 пФ - 0.022 мкФ 680 пФ - 0.082 мкФ 680 пФ - 0.18 мкФ 1000 пФ - 0.47 мкФ 0.01 - 1.2 мкФ
50 100 - 3900 пФ 100 пФ - 0.015 мкФ 680 пФ - 0.056 мкФ 680 пФ - 0.12 мкФ 1000 пФ - 0.33 мкФ 0.01 - 0.82 мкФ
100 100 - 1000 пФ 100 - 3900 пФ 680 пФ - 0.015 мкФ 680 пФ - 0.027 мкФ 1000 пФ - 0.1 мкФ 0.01 - 0.22 мкФ
2DI (НЗО) (тип 2 для МО ) 25 100 - 6800 пФ 100 пФ - 0.022 мкФ 680 пФ - 0.082 мкФ 680 пФ - 0.18 мкФ 1000 пФ - 0.47 мкФ 0.01 - 1.2 мкФ
50 100 - 3900 пФ 100 пФ - 0,015 мкФ 680 пФ - 0.056 мкФ 680 пФ - 0.12 мкФ 1000 пФ - 0.33 мкФ 0.01 - 0.82 мкФ
100 100 - 1000 пФ 100 - 3900 пФ 680 пФ - 0.015 мкФ 680 пФ - 0.027 мкФ 1000 пФ - 0.1 мкФ 0.01 - 0.22 мкФ
250 - 100 - 3300 пФ 680 пФ - 0.012 мкФ 680 пФ - 0.027 мкФ 1000 пФ - 0.068 мкФ 0.01 - 0.18 мкФ
500 - - 100 - 5600 пФ 100 пФ - 0.01 мкФ 1000 пФ - 0.027 мкФ 0.01 - 0.068 мкФ
Н90 (2F3) ( тил 2 для МО ) 16 2200 пФ - 0.047 мкФ 2200 пФ - 0.15 мкФ 6800 пФ - 0.47 мкФ 6800 пФ - 1.0 мкФ 0.15 - 2.2 мкФ 0.15 - 6.8 мкФ
25 1000 пФ - 0.033 мкФ 1000 пФ - 0.15 мкФ 6800 пФ - 0.47 мкФ 6800 пФ - 1.0 мкФ 0.01 - 1.5 мкФ 0.01 - 4.7 мкФ
50 1000 пФ - 0.033 мкФ 1000 пФ - 0.1 мкФ 6800 пФ - 0.33 мкФ 6800 пФ - 0.68 мкФ 0.01 - 1.5 мкФ 0.033 - 3.3 мкФ
100 - 1000 пФ - 0.022 мкФ 6800 пФ - 0.1 мкФ 6800 пФ - 0.15 мкФ 0.01 - 0.33 мкФ 0.033 - 1.0 мкФ
МАРКИРОВКА КОНДЕНСАТОРОВ
Основные характеристики диэлектриков
Типы конденсаторов Маркировка на корпусе
МОЮ,МОП Номинальная емкость
М020.М021 Номинальная емкость, номинальное напряжение.
М031.М041.М051 Номинальная емкость, допускаемое отклонение емкости от номинальной, номинальное напряжение, температурный коэффициент емкости.
Коды маркировки номинальных значений емкости:
Значения емкости 0.1пФ 1пФ 10пФ 100лФ (0.1 нФ) ЮООпФ (1нФ) 0.01 мкФ (ЮнФ) 0.1мкФ 1мкФ 10мкФ
Код мар- кировки рЮ 1р0 Юр пЮ 1п0 Юл цЮ 1ц0 Юц
Коды маркировки допускаемых отклонений емкости:
Допуск ±0.1 пФ ±0.25 пФ ±0.5 пФ ± 1пФ, ±1% ± 2пФ, ±2% ±5% ±10% ±20% -20+50% -20+80%
Буквен- ный код В С D F G J К м S Z
Коды маркировки номинальных напряжений:
Номинальные напряжения 16 25 50 43 ЮО 250 500
Буквенный код Е G J К н W V
Коды маркировки групп no ТКЕ:
Группа по ТКЕ МПО Н20 Н90
Буквенный код с G F
Зависимость изменения емкости от температуры для группы по ТКЕ МПО (CG)
Зависимость изменения емкости от температуры для группы по ТКЕ Н20 (2С1)
-55 -35 -15 5 35 45 45 85 105 125 Т (° С)
Зависимость изменения емкости от температуры для группы по ТКЕ Н90 (2F3)
Классификация конденсаторов по типу диэлектрика.
Класс 1 (е < 500) Класс 2 (е > 500)
Конденсатор, предназначенный рря исполь- зования в цепях, где малые потери и высо- кая стабильность емкости имеют суще- ственное значение. Конденсатор, предназначенный рря исполь- зования в цепях блокировки, развязки и дру- гих, где необходима высокая емкость.
Группа ТКЕ: MRO(CG) * Группа ТКЕ: Н20(2С1) H90(2F3)
- здесь и далее в скобках указана группа ТКЕ согласно публикации МЭК 384-1
Параметр Группа ТКЕ
МПО(СО) Н20(2С1) H90(2F3)
Интервалы емкостей 0.47пФ-0.047мкФ 100лФ-1.5мкф 1000пФ-6.8мкФ
Допустимое отклонение емкости для Си < 10лФ: ± 0.1 пФ, ± 0.25пФ *0.5пФ,± 1пФ ±2лФ для Сн > 10пФ: ± 1%,±2%,±5% ±10%, ±20% ± 10%,±20% -20/+50% -20/+80%
Ряды номинальных емкостей Е24 Е6.Е12 Е6
Пределы номинальных напряже- ний, В 50-500 50-500 16-100
Климатическая категория * -55/125/21 -55/125/21 -40/85/2!
Тангенс угла потерь для Сн < 5пФ: не нормируется для 5пФ<Сн<50пФ: 1.5(150/Сн+7)»!04 для Сн > 50пФ: < 0.0015 < 0.035 < 0.035
Сопротивление изоляции или постоянная времени (Rx X Сн) для Сн < 0.01мкФ: Rx > 10 000 мОм для Сн > 0.01 мкФ: RxXCh > 100 с для Сн < 0.025мкФ: Rx > 4 000 мОм для Сн > 0.025мкФ: RxXCm > 100 с для Сн < 0.025мкФ: Rx > 4 000 мОм для Сн > 0.025мкФ: Rx X Сн > !00 с
первое и второе число определяет интервал рабочих температур в °C,
третье число определяет устойчивость к воздействию влаги.
Температурный коэффициент емкости
Класс 1. Группа по ТКЕ: МПО(СО)
Температурный коэф- фициент °C -1 Допустимое изменение емкости в тысячных долях, при температуре Изменение емкости после температурных циклов (max)
-55 °C 125 °C
-2.25 3.15 ±0.3 % или
(0± 30 )• 10 -6 4.05 3.25 ±0.05 пФ *
- В зависимости от того, какое значение больше.
Поправочный коэффициент для допустимого отклонения на температурный коэффициент
для номинальных емкостей до 20пФ, К=10.
Класс 2.
Температурная характеристика Допустимое изменение емкости в пределах диапазона тем- ператур категории, %
Без подачи постоянного на- пряжения При подаче номинального напряжения
Н20(2С1) ±20 +20/-30
H90(2F3) + 30/-80 + 30/-90
По вопросам, возникшим в результате ознакомления с
данным материалом, можно обращаться к автору.
Продаю р/сганции:
- УКВ-трансивер по схеме Полякова, Г,83... 1,93 МГц, Рвых "-+ 10 Вт,
хороший дизайн. В комплекте — микрофон, блок питания, схемы. Цена
— 110 гривен; У
- две танковые р/ст. Р-123Й; модуляция частотная, Рвых -- 20 Вт,
2О.:.5Г;5 МГц, Я блоками питания, техдокументацией. Цена комплекта
¥ W' 3 30 гр ив ен
- две носимые ранцевые р/ст. Р-105Д;'модуляция частотная, Рвых —
1 Вт, 36...46,1 МГц. Дальность связи до 25 км. Укомплектованы ак-
кумуляторами. антеннами. Цена комплекта — 100 гривен.
Радиоизмерительные высококлассные приборы — лабораторные,
комплектные, с техдокументацией. Изготовитель — оборонная про-
;''1МыШлёщ1рИ|^Ш-:^впОатйций'Не[бЦл]к
- измёрйгель RCL, Р-5030, цифровая'индикация, сенсорное переключе-
ние. Диапазоны измерений: R— 5х10‘3... 2x10* Ом; С — 1х10',4...2х10‘‘ Ф;
- измеритель маломощных высокочастотных транзисторов Л2-43 (Ь21э)
типа 315, 361,311, 316, 308,325 и т.д. Цена — 710 гривен; : :
У-
с количество^ выводов до 16. Цена -— 809 гривен;
: > измерител ь вы соко ч астотный Е 7 -9: дл я из м ер ен и я ем костии ин -
дуктивностй Цен 20 гр ив
- частотомер 43-36 электронно-счетный, цифровой. Диапазон изме-
рений —16 Гц...50 МЦцдЦена 220 гривен;
- генератор стандартных сигналов Г4-1А (ГЦС-бА)- Диапазон изме-
рений 100 кГц...25 000 кГц. Цена — 200 гривен;
- осциллограф С1-69, двухлучевой, 0...5 МГц, 0,5 мкВ...200-500 В. Цена
— НО гривен.
Цены — стартовые, окончательные — по договоренное ni.
Обращаться по адресу: 329900, Украина. Николаевская обл.,
шт Врадиевка, ул.Торговая, 112,
тел.9-26-95 (после 18.00).
Маркушину Л.В.
С.ГВОЗДЕВ,
430008, Мордовия,
г.Саранск, а/я 13.
ДИОДНЫЕ
МОСТЫ
КЦЗОЗ, КЦ419
Блоки из кремниевых диодов, со-
единенных по однофазной мостовой
схеме, предназначены для преобразо-
вания переменного напряжения с час-
тотой до 1,1 кГц в бытовой и про-
мышленной аппаратуре.
Вес приборов не превышает 10 г.
Максимальные значения обратно-
го напряжения и прямого тока при-
ведены в табл.1 (для КЦЗОЗ) и табл.2
(для КЦ419).
На рис.1 приведена электрическая
схема диодных мостов и чертеж кор-
пуса КЦ419, на рис.2 — корпусное ис-
полнение КЦЗОЗ.
Табл.1
Тип иобр.тах, В Imax, А
КЦЗОЗА 100 1
КЦЗОЗБ 200
КЦЗОЗВ 300
КЦЗОЗГ 400
кцзозд 500
КЦЗОЗЕ 600
кцзозж 100 2
кцзози 200
кцзозк 300
кцзозл 400
кцзозм 500
кцзозн 600
Обратный ток — не более 0,5 мА.
Напряжение прямое — не более:
- для КЦ303А...КЦ303Е — 2,5 В;
- для КЦ303Ж...КЦ303Н — 3 В.
По всем возникшим вопросам мож-
но обращаться к автору.
Табл.2
Тип иобр.тах, В Imax, А
КЦ419А 50 2
КЦ419А1 50 5
КЦ419А2 50 10
КЦ419Б 100 2
КЦ419Б1 100 5
КЦ419Б2 100 10
КЦ419В 200 2
КЦ419В1 200 5
КЦ419В2 200 10
КЦ419Г 300 2
КЦ419Г1 300 5
КЦ419Г2 300 10
КЦ419Д 400 2
КЦ419Д1 400 5
КЦ419Д2 400 10
КЦ419Е 500 2
КЦ419Е1 500 5
КЦ419Е2 500 10
КЦ419Ж 600 2
КЦ419Ж1 600 5
КЦ419Ж2 600 10
Обратный ток — не более 2 мА.
Напряжение прямое — не более 2 В.
С.ШВЕДОВ,
М.СЕМАШКО,
г.Минск, тел.(0172) 78-31-98.
БЫСТРОДЕИСТВУЮЩИЕ КМОП
ЛОГИЧЕСКИЕ ИНТЕГРАЛЬНЫЕ
МИКРОСХЕМЫ СЕРИЙ КР1554, КР1594
КР1554АП20
Аналог — 74АС646 фирмы Natio-
nal, USA.
Микросхема КР1554АП20 содер-
жит восемь двунаправленных при-
емопередатчиков с регистром и тре-
мя состояниями выходов с общим
входом управления данными C0D
(переключение направления каналов)
и общим входом стробирования 0Е.
Все выходы приемопередатчиков пе-
(Окончание. Начало в NN8-11/95, 1
рейдут в третье состояние после под-
ачи высокого уровня напряжения на
вход 0Е. Микросхема содержит два
восьмиразрядных регистра с общими
потенциальными тактовыми входа-
ми СВА и САВ. Режимы работы мик-
росхемы представлены на рисунках
А, Б , В, Г. Состояния одного канала
микросхемы КР1554АП20 представ-
лены в таблице истинности.
10, 12/96, 1-7/97)
СВА С u 1 24 ^cc CBA-21__ CBA RC/TF CAB -J2-CAB
SAflt COot 2 3 23 22 J CAB Uba SAB-®— A0-- SAB A0 SBA 0 —==—SBA —2Q-B0
Aot 4 21 Ue At 1 —— ai
Alt 5 20 Uo „.«L A2 2 B2
A2t 6 19 Ui A3^ A3 3 лг_вз
Ast 18 U2 Al-»- A4 4 —— B4
A4 t 8 17 Ua as-22- AS 5 —15-BS
A$t 9 16 Ua A0 JL A8 6 -li-В»
Ast 10 15 Us A7-U- A7 7 -3~B7
A?t 11 14 Ub coo—- COD U
ovt 12 13 Ut 0E—— 0E ov -12-ov
Таблица истинности
Таблица назначения выводов
Входы Назначение вход/выход Режим работы
OE COD СВА САВ SAB SBA А0-А7 В0-В7
н X X X X X Вход Вход Состояние "выключено"
н X X X Вход Вход Хранение данныхА и В
L L X X X L Выход Вход Передача данных В на инну А
L L X X X н Выход Вход Передача хранимых данных на шину А
L Н X X L X Вход Выход Передача данных А на пину В
L н X X н X Вход Выход Передача хранимых данных на шину В
Динамические характеристики КР1554АП20
Обозна- чение Параметр исЛ В Т=25°С, С;=50пФ Т=-45...+85°С, CL=50n<t> ЕД. изм.
Макс. Макс.
tpHl Время задержки распространения сигнала при включении от входов СВА или САВ к выходам данных з.о 4,5 14,5 10,5 16,0 11,5 НС
1р(.Н Время задержки распространения сигнала при выключении от входов СВА или САВ к выходам данных 3,0 4,5 16,5 12,0 18,5 13,0 нс
tpHl Время задержки распространения сигнала при включении от входов данных к выходам данных 3,0 4,5 12,5 9,0 13,5 9,5 нс
1PLH Время задержки распространения сигнала при выключении от входов данных к выходам данных 3,0 4,5 12,0 8,0 13,5 9,0 нс
'phi Время задержки распространения сигнала при включении от входов SBA или SAB к выходам AN или BN 3,0 4,5 13,5 10,0 15,0 11,0 нс
1pi_H Время задержки распространения сигнала при выключении от входов SBA или SAB к выходам AN или BN 3,0 4,5 13,5 10,0 15,5 11,0 НС
1p?H Время задержки распространения сигнала при переходе из состояния “выключено* в состояние высокого уровня от входов ОЕ к выходам AN или BN 3,0 4,5 11,5 8.5 12,5 9,0 НС
IpZl Время задержки распространения сигнала при переходе из состояния “выключено* в состояние низкого уровня от входов ОЕ к выходам AN или BN 3,0 4,5 12.5 9,0 14,0 10,0 НС
tpHZ Время задержки распространения сигнала при переходе из состояния высокого уровня в состояние "выключено* 3,0 4,5 12,5 10,0 13,5 11,0 НС
IplZ Время задержки распространения сигнала при переходе из состояния низкого уровня в состояние 'выключено* 3,0 4,5 12,0 9,5 13,5 10,5 НС
tpZH* Время задержки распространения сигнала при переходе из состояния 'выключено* в состояние высокого уровня от входов COD к выходам AN или BN 3,0 4,5 11,0 7,5 12,0 8,5 НС
IpZL Время задержки распространения сигнала при переходе из состояния 'выключено" в состояние низкого уровня от входов COD к выходам AN или BN з.о 4,5 11.5 8,0 13,0 9,0 НС
IphZ Время задержки распространения сигнала при переходе из состояния высокого уровня в состояние 'выключено" от входов COD к выходам AN или BN 3,0 4,5 11.5 9,5 12,5 10,0 НС
Viz Время задержки распространения сигнала при переходе из состояния низкого уровня в состояние 'выключено' от входов COD к выходам AN или BN з.о 4,5 12,0 9,5 13,5 10,5 НС
tsu Время предустановки входов AN или BN относительно входов СВА или САВ 3,0 4,5 5.0 4,0 5,5 4.5 нс
1h Время удержания входов AN или BN относительно входов СВА или САВ 3,0 4.5 0,5 1,0 0 1.0 нс
1w Длительность импульса на входах СВА мли САВ з.о 4,5 3,5 3,5 4,5 3,5 НС
1 СВА Вход тактовый
2 qAR Вход выбора режима
приема/передачи
3 COD Вход управления данными
4 АО Вход/выход данных
5 А1 Вход/выход данных
6 А2 Вход/выход данных
7 АЗ Вход/выход данных
8 А4 Вход/выход данных
9 А5 Вход/выход данных
10 Аб Вход/выход данных
11 А7 Вход/выход данных
12 0V Общий вывод
13 В7 Вход/выход данных
14 Вб Вход/выход данных
15 В5 Вход/выход данных
16 В4 Вход/выход данных
17 ВЗ Вход/выход данных
18 В2 Вход/выход данных
19 В1 Вход/выход данных
20 ВО Вход/выход данных
21 0Е Вход стробирования
22 ^ВА Вход выбора режима
приема/передачи
23 САВ Вход тактовый
24 Ucc Напряжение питания
Режимы работы микросхемы
Передача данных
шины А на шину В
А-шина
регистр
В-шина
Рис. А
Передача данных
шины В на шину А
А- шина
[регистр]
[ регистр-]
В-шина
Рис. Б
Запись данных шин
А и В в регистры
А-шина
[регистр]
| регистр]
В - шина
Рис. В
Передача данных, хранимых
в регистрах, на шины А и В
А-шина
Г
[регистр] | регистр]
J L------------------.
В-шина
Рис Г
Q КР155411Д14
Аналог — 74АС139 фирмы Natio-
nal, USA
Микросхема КР1554ИД14 состоит
из двух независимых дешифраторов-
демультиплексоров. Каждый из де-
шифраторов имеет два адресных вхо-
да АО.п и А1 .п и вход разрешения Еп
с низким активным уровнем. Если
дешифратор работает в режиме де-
мультиплексора, то вход разрешения
Еп принимает данные. Состояния
одного из дешифраторов представле-
ны в таблице истинности.
Таблица назначения выводов
Таблица истинности
Входы Выходы
Еп Ап.О Ап.1 Dn.O Dn.1 Dn.2 Dn.3
н X X н н н н
L L L L н н н
L н L Н L н н
L L н Н н L н
L Н н Н н Н L
Динамические характеристики КР1554ИД14
Обозна- чение Параметр и„, В Т=25°С, С,=50пФ Т=-45...+85°С, С,=50пФ ЕД. изм.
Макс. Макс.
VhL Время задержки распространения сигнала при включении от входов Ап к выходам_Оп и от входа Еп к выходам Dn 3,0 4,5 10,0 7,5 11,0 8,5 НС
VlH Время задержки распространения сигнала при выключении от входов Ап к выходам Dn 3,0 4,5 11,5 8,5 13,0 9,5 НС
tpiH Время задержки распространения сигнала при выключение от входа Ёп к выходам Dn 3,0 4,5 12,0 8,5 13,0 10,0 НС
АО 1 —
Е1—-
АО.
1 Е0 Вход разрешения
2 АО.О Вход нулевого разряда
3 А0.1 Вход первого разряда
4 D0.0 Выход данных
5 D0.1 Выход данных
6 D0.2 Выход данных
7 D0.3 Выход данных
8 0V Общий вывод
9 D1.3 Выход данных
10 D1.2 Выход данных
11 D1.1 Выход данных
12 D1.0 Выход данных
13 А1.1 Вход первого разряда
14 АТО Вход нулевого разряда
15 Е1 Вход разрешения
16 UCc Напряжение питания
Схема электрическая
°—D1 з
ю
КР1554ИП5
Аналог — 74АС280 фирмы Natio- пр nal, USA ти Микросхема КР1554ИП5 — это девятиразрядная схема контроля D6[ четности суммы единиц входного D7[ слова. Она имеет девять входов — [ D0...D8, а также два выхода — Е (вы- D8[ ход четности суммы единиц входно- Е[ го слова) и D (выход нечетности 0[ суммы единиц входного слова). Со- ovj- стояния микросхемы КР1554ИП5 едста 1 UT4 2 13 3 12 4 11 5 10 6 9 7 8 влены в табл пп 08 4°5 02 ]°4 оз -И- ]ОЗ D4_I2_ ,02 05-43- ,01 Об-25— J - 02 ,00 07 Р 08^4- ице и = п стиннос- 05 £
Динамические характеристики КР1554ИП5
Обозна- чение Параметр иес, в Т=25°С, С,=50пФ Т=-45...+85°С, С, =50 пФ Ед. изм.
Макс. Макс.
^РН1 Время задержки распространения сигнала при включении от входов данных Dn к выходам Е и D 3,0 4,5 12,0 9,0 нс
tpiH Время задержки распространения сигнала при выключении от входов данных Dn к выходам Е и D 3,0 4,5 12,0 9,0 нс
О
о
о
41—011
——01 о
——00.3
———оо. г
. оо 1
-44—ооТо
Таблица назначения выводов
1 D6 Вход данных
2 D7 Вход данных
3 -
4 D8 Вход данных
5 Е Выход четности
6 D Выход нечетности
7 0V Общий вывод
8 D0 Вход данных
9 D1 Вход данных
10 D2 Вход данных
11 D3 Вход данных
12 D4 Вход данных
13 D5 Вход данных
14 Ucc Напряжение питания
Таблица истинности
Число высоких уровней на входах D0...D8 Выходы
Е D
Четное Н L
Нечетное L Н
