238
ГЛАВА ТРЕТЬЯ. ЛАМПОВЫЕ РАДИОЛЫ
Выпрямитель выполнен на сдвоенном селеновом мо-
стике и имеет многозвенный фильтр с высоким качест-
вом фильтрации.
«югдон»
КРАТКАЯ ХАРАКТЕРИСТИКА
Радиола представляет собой пятиламповый прием-
ник с электропроигрывателем.

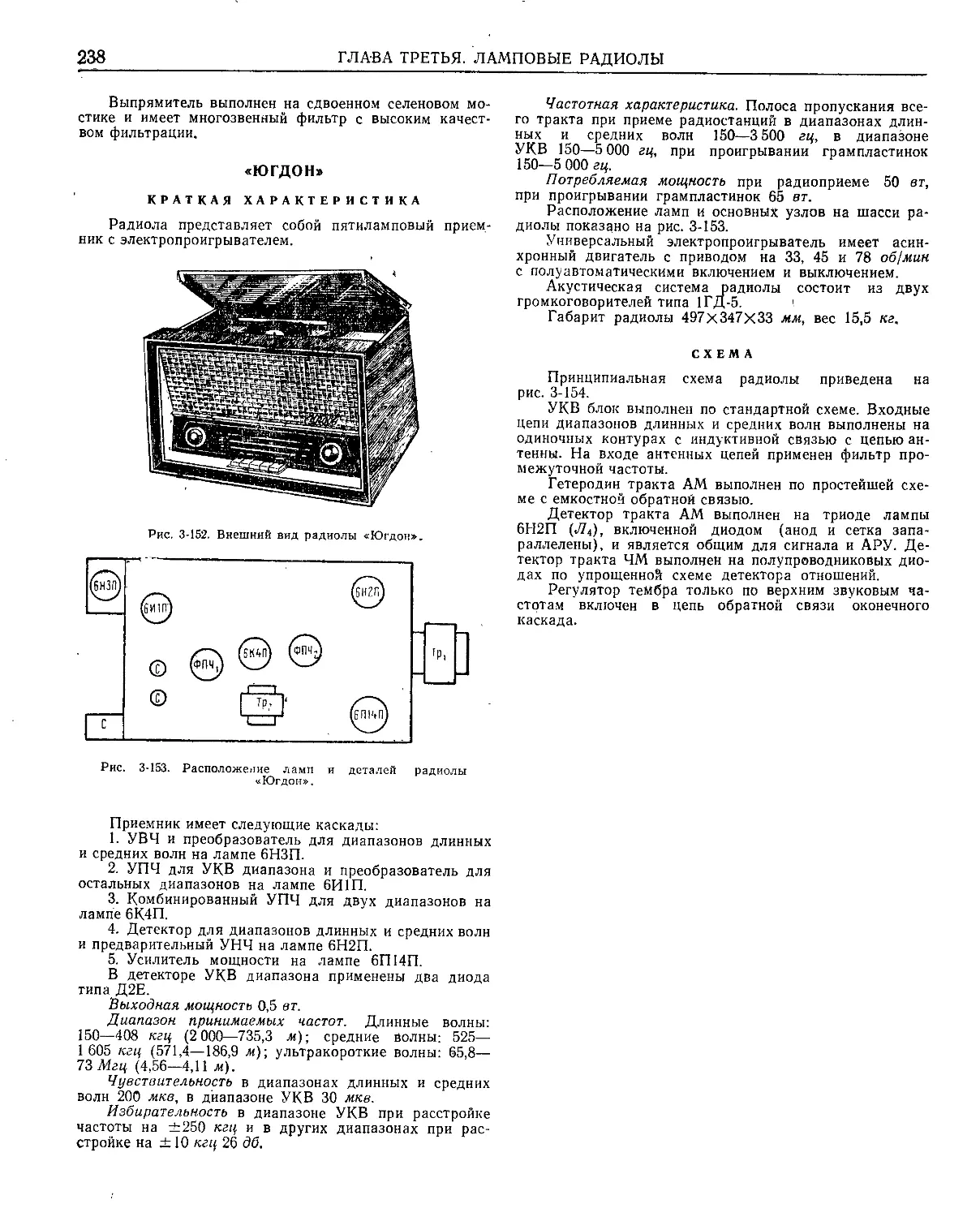

Рис. 3-152. Внешний вид радиолы «Югдон».
Рис. 3-153. Расположение ламп и деталей радиолы
«Югдон».
Частотная характеристика. Полоса пропускания все-
го тракта при приеме радиостанций в диапазонах длин-
ных и средних волн 150—3 500 гц, в диапазоне
УКВ 150—5 000 гц, при проигрывании грампластинок
150—5 000 гц.
Потребляемая мощность при радиоприеме 50 вт,
при проигрывании грампластинок 65 вт.
Расположение ламп и основных узлов на шасси ра-
диолы показано на рис. 3-153.
Универсальный электропроигрыватель имеет асин-
хронный двигатель с приводом на 33, 45 и 78 об!мин
с полуавтоматическими включением и выключением.
Акустическая система радиолы состоит из двух
громкоговорителей типа 1ГД-5.	'
Габарит радиолы 497X347X33 мм, вес 15,5 кг.
СХЕМА
Принципиальная схема радиолы приведена на
рис. 3-154.
УКВ блок выполнен по стандартной схеме. Входные
цепи диапазонов длинных и средних волн выполнены на
одиночных контурах с индуктивной связью с цепью ан-
тенны. На входе антенных цепей применен фильтр про-
межуточной частоты.
Гетеродин тракта AM выполнен по простейшей схе-
ме с емкостной обратной связью.
Детектор тракта AM выполнен на триоде лампы
6Н2П (Л4), включенной диодом (анод и сетка запа-
раллелены), и является общим для сигнала и АРУ. Де-
тектор тракта ЧМ выполнен на полупроводниковых дио-
дах по упрощенной схеме детектора отношений.
Регулятор тембра только по верхним звуковым ча-
стотам включен в цепь обратной связи оконечного
каскада.
Приемник имеет следующие каскады:
1.	УВЧ и преобразователь для диапазонов длинных
и средних волн на лампе 6НЗП.
2.	УПЧ для УКВ диапазона и преобразователь для
остальных диапазонов на лампе 6И1П.
3.	Комбинированный УПЧ для двух диапазонов на
лампе 6К4П.
4.	Детектор для диапазонов длинных и средних волн
и предварительный УНЧ на лампе 6Н2П.
5.	Усилитель мощности на лампе 6П14П.
В детекторе УКВ диапазона применены два диода
типа Д2Е.
Выходная мощность 0,5 вт.
Диапазон принимаемых частот. Длинные волны:
150—408 кгц (2 000—735,3 л<); средние волны: 525—
1 605 кгц (571,4—186,9 л); ультракороткие волны: 65,8—
73 Мгц (4,56—4,11 л<).
Чувствительность в диапазонах длинных и средних
волн 200 мкв, в диапазоне УКВ 30 мкв.
Избирательность в диапазоне УКВ при расстройке
частоты на ±250 кгц и в других диапазонах при рас-
стройке на ± 10 кгц 26 дб.
Рис. 3-154. Принципиальная схема радиолы «Югдон'>.
