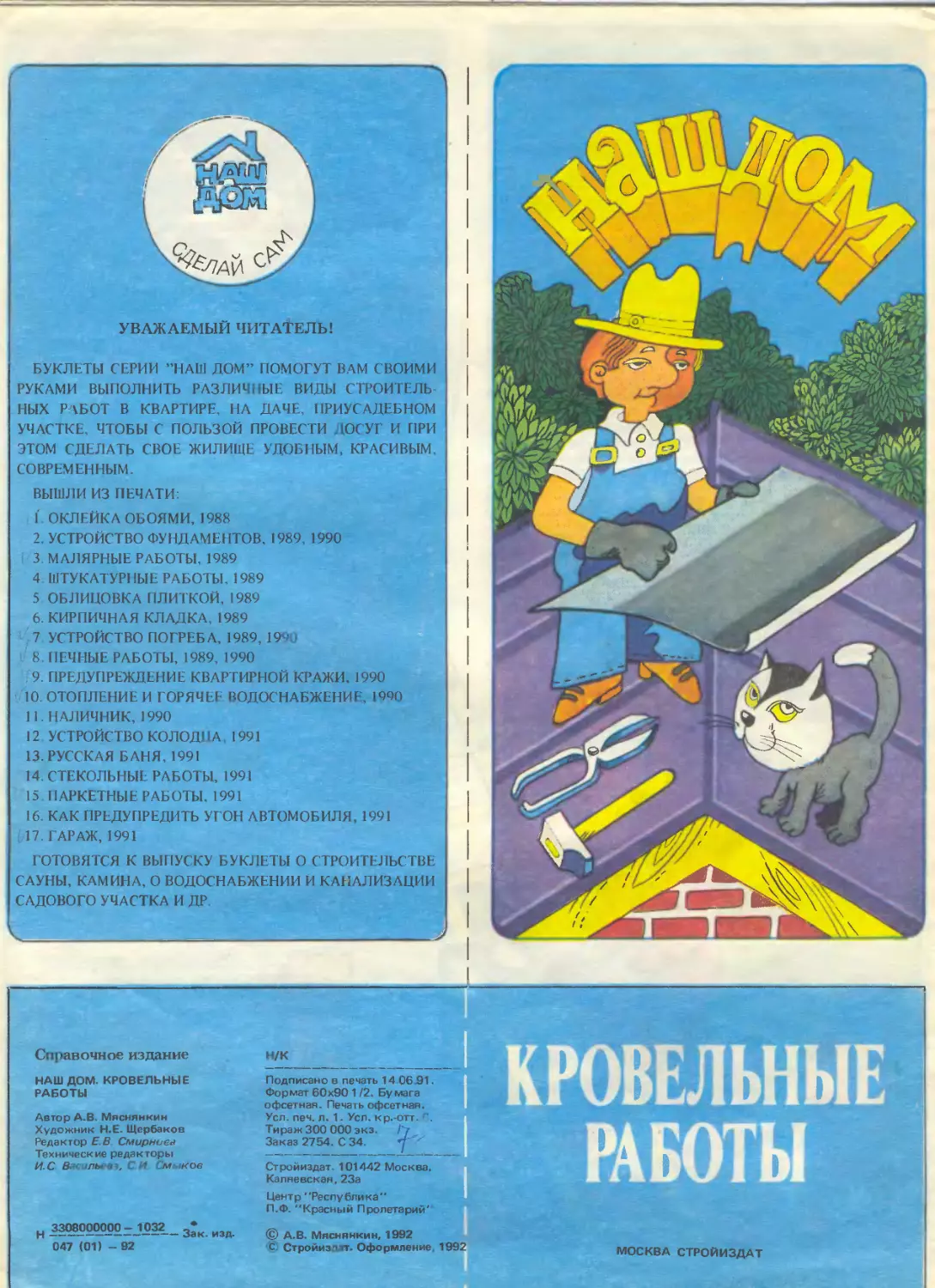

УВАЖАЕМЫЙ ЧИТАТЕЛЬ!
БУКЛЕТЫ СЕРИИ ’’НАШ ДОМ” ПОМОГУТ ВАМ СВОИМИ
РУКАМИ ВЫПОЛНИТЬ РАЗЛИЧНЫЕ ВИДЫ СТРОИТЕЛЬ-
НЫХ РАБОТ В КВАРТИРЕ, НА ДАЧЕ, ПРИУСАДЕБНОМ
УЧАСТКЕ, ЧТОБЫ С ПОЛЬЗОЙ ПРОВЕСТИ ДОСУГ И ПРИ
ЭТОМ СДЕЛАТЬ СВОЕ ЖИЛИЩЕ УДОБНЫМ, КРАСИВЫМ,
СОВРЕМЕННЫМ.
ВЫШЛИ ИЗ ПЕЧАТИ:
1	. ОКЛЕЙКА ОБОЯМИ, 1988
2	. УСТРОЙСТВО ФУНДАМЕНТОВ, 1989, 1990
3	МАЛЯРНЫЕ РАБОТЫ, 1989
4	ШТУКАТУРНЫЕ РАБОТЫ, 1989
5	ОБЛИЦОВКА ПЛИТКОЙ, 1989
6	. КИРПИЧНАЯ КЛАДКА, 1989
7	УСТРОЙСТВО ПОГРЕБА, 1989, 1990
I 8 ПЕЧНЫЕ РАБОТЫ, 1989, 1990
j 9. ПРЕДУПРЕЖДЕНИЕ КВАРТИРНОЙ КРАЖИ, 1990
10.	ОТОПЛЕНИЕ И ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ,
11.	НАЛИЧНИК, 1990
12	УСТРОЙСТВО КОЛОДЦА. 1991
13.	РУССКАЯ БАНЯ, 1991
14.	СТЕКОЛЬНЫЕ РАБОТЫ, 1991
15	ПАРКЕТНЫЕ РАБОТЫ, 1991
16.	КАК ПРЕДУПРЕДИТЬ УГОН АВТОМОБИЛЯ, 1991
17.	ГАРАЖ, 1991
ГОТОВЯТСЯ К ВЫПУСКУ БУКЛЕТЫ О СТРОИТЕЛЬСТВЕ
САУНЫ, КАМИНА, О ВОДОСНАБЖЕНИИ И КАНАЛИЗАЦИИ
САДОВОГО УЧАСТКА И ДР.
С ~	^2-'•>'~
Справочное издание
НАШ ДОМ. КРОВЕЛЬНЫЕ
РАБОТЫ
Автор А.В. Мяснянкин
Художник Н.Е. Щербаков
Редактор Е.В Смирниеа
Технические редакторы
И. С Васильева, СИ Смыков
Н/К
Подписано в печать 14 06.91.
Формат 60x90 1/2. Бу мага
офсетная. Печать офсетная.
Усл. печ. л. 1. Усл. кр.-отт.г
Тираж 300 000 экз.
Заказ 2754, С 34.
3308000000-1032	*
ГТ	—— ОоК-
047 (01) - 92
Стройиздат. 101442 Москва.
Каляевская, 23а
Центр "Республика"
П.Ф. "Красный Пролетарий
МОСКВА СТРОЙИЗДАТ
К
ЕЛ
РАБОТЫ
© А.В. Мяснянкин, 1992
С Стройиз 1-тт. Оформление. 1992
МЕТАЛЛИЧЕСКАЯ КРОВЛЯ. При устройстве
используют инструмент: для разметки сталь-
ных листов •— чертилку 1, угольник 3, цир-
куль 4, стальную линейку 5, чертилку с упо-
ром 17, штангенциркуль 23; для раскроя лис-
тов — ручные ножницы 7, стуловые ножницы
19; для пробивания отверстий — кернер 2,
пробойник 11; для очистки поверхности —
стальную щетку 15; для подчистки фальцев —
фальцмейсель 21; для загиба кромок и устрой-
ства фальцев — молоток-подсекальник 6, ки-
янку 8, плоскогубцы 10, осадку 12, обжимал-
ку 13, молоток-ручник 14, кровельное зубило
16, фальцеправку 18, наковальни круглую 20
и овальную 22.
КРЕПЛЕНИЕ .ЛИСТОВ КРОВЛИ С ПОМОЩЬЮ КЛЯММЕР
Для кровли применяют стальные листы с поверхност-
ной плотностью 4,5-5 кг/м2. Предварительно листы с
двумя заранее загнутыми на верстаке противополож-
ными кромками соединяют в картины лежачими
фальцами. При этом все фальцы загибают в одну сто-
рону. У собранной картины отгибают кромки и укла-
дывают ее на деревянную обрешетку таким образом,
чтобы загибы лежачих фальцев были обращены в на-
правлении стока воды. Картину крепят к обрешетке
кляммерами, один конец которых прибивают к боко-
вой грани бруса, а другой — заводят в стоячий фальц,
которым соединяют между собой картины. Кляммеры
устанавливают по концам каждого листа в картине.
При укладке смежных картин на одном скате фальцы
составляющих ее кровельных листов смещают на
50 мм. На столько же смещают стоячие фальцы, соеди-
няющие картины на противоположных скатах крыши.
Небольшие повреждения кровли (отверстия до 5 мм,
свищи) после зачистки заделывают густой масляной
суриковой замазкой как снаружи, так и со стороны
чердака, при этом края отверстия перекрывают на 30-
35 мм. Замазку наносят с помощью шпателя слоем до
3 мм. Состав замазки по объему: 4 ч. молотого мела,
2 ч. тертых белил, 2 ч. олифы и 1 ч. тертого сурика.
Для заделки отверстий до 30-100 мм используют за-
плату из мешковины, перекрывающую края отверстия
на 100 мм во всех направлениях. Заплату предвари-
тельно окрашивают с одной стороны масляной краской
и этой поверхностью накладывают на отверстие. После
склеивания заплаты с кровлей ее окрашивают и сна-
ружи. При больших повреждениях листа вырезают по-
врежденную часть и на ее место вставляют качествен-
ный лист. Раскрывшиеся фальцы и гребни выправля-
ют, промазывают суриковой замазкой и уплотняют.
КРОВЛЯ ИЗ АСБЕСТОЦЕМЕНТНЫХ
ЛИСТОВ. Для устройства используют
волнистые листы обычного профиля
(ГОСТ 378-76), а также специальные де-
тали — карнизы, коньки, ендовы, лот-
ковые детали Л-135, угловые детали У-
120, У-90. Необходимое число асбестоце-
ментных листов определяют из расчета,
что лист 1200x678 мм перекрывает
0,62 м2. Листы укладывают на деревян-
ную обрешетку снизу вверх таким обра-
зом, чтобы вышележащие листы пере-
крывали нижележащие на 120-140 мм
при уклоне крыши 50 %, и на 120 мм —
при уклоне выше 50 %.
Поперечную нахлестку листов выполняют на одну вол-
ну. Скаты покрывают листами со смещением их про-
дольных кромок в смежных рядах на одну волну или
без смещения, но с обрезкой углов. Для покрытия со
смещением заранее заготовляют листы, обрезанные на
одну, две, три и четыре волны. При укладке листов с
обрезанными углами на второй волне пробивают по
два отверстий для закрепления листов к обрешетке
гвоздями или шурупами. Кровельное покрытие при
продольном примыкании ската подводят непосредст-
венно к стене, в местах перехода укладывают уголок
У-120, при этом узкую полку подводят под пояски или
заводят в борозды, широкую — крепят шурупами к
обрешетке через гребень волны листа.
КРОВЛЯ ИЗ ЧЕРЕПИЦЫ. При устройстве
применяют следующий инструмент: для нане-
сения, разравнивания и уплотнения раство-
ра — кельмы овальную 1 и остроугольную 2,
деревянную лопатку-шпатель 3; для обработки
черепицы — молоток-кирочку 4, топорик-кир-
ку 5; для устройства отверстий — электро-
дрель 6, шило граненое 7; для раствора — рас-
ходный бачок 8.
Расход черепицы на 1 м2 покрытия составляет, шт:
Двухслойная обычная кровля
Черепица глиняная плоская ленточная........35-36
Двухслойная чешуйчатая кровля
Черепица глиняная плоская ленточная........45-46
Однослойная кровля
Черепица глиняная пазовая штампованная.......17
” глиняная пазовая ленточная..............15
” цементно-песчаная пазовая с двумя боковыми
закроями.....................................15
” цементно-песчаная с двумя боковыми и од-
ним поперечным гребнем.......................14
Устройство кровли начинают от ребра или края ската
с нижнего ряда слева направо. Черепицу укладывают
на деревянную обрешетку вразбежку со смещением од-
ного ряда относительно другого на 1/2 ширины чере-
пицы. Имеющимся выступом (шипом) черепицу наве-
шивают на ребро верхнего бруска обрешетки и, если
уклон кровли превышает 50 %, привязывают оцинко-
ванной проволокой к кляммерам, которые забивают
через ряд в обрешетку. После укладки швы промазы-
вают с внутренней стороны известково-песчаным рас-
твором с волокнистыми добавками (до 12 % объема).
Состав раствора по массе — 1:3 (песок: известь). Чере-
пицу по коньку укладывают на сложном растворе со-
става 1:0,5:5,5 (цемент: известь: песок), при этом мар-
ку цемента для раствора принимают 300-400. В местах
примыкания кровли к вертикальным поверхностям
здания черепицу заводят в паз, образуемый выступаю-
щими кирпичными элементами, не менее чем на
65 мм, с напуском 70-100 мм на стальное покрытие,
оставшийся зазор подмазывают цементным раствором.
Ремонт черепичной кровли по конику следует выпол-
нять вдвоем. Вокруг поврежденной черепицы разруша-
ют промазку швов, перекусывают проволоку крепле-
ния. Далее один из работающих осторожно поднимает
на 40-50 мм две вышележащие (со стороны чердака)
черепицы и одну примыкающую сбоку к удаляемой, а
второй — с ходового мостика, расположенного на скате
кровли, заменяет поврежденную черепицу новой. За-
тем укладывают обратно три поднятые черепицы, за-
крепляют их (в том числе и новую) и промазывают
швы. При разрушении кровельной стали на ендовах ос-
вобождают от крепления и раствора примыкающие к
ендовам черепицы, разбирают кровлю сверху вниз, ук-
ладывают и закрепляют кляммерами полосы из оцин-
кованной стали. Затем укладывают черепицу обратно,
закрепляют ее и промазывают швы. При замене свеса
кровли нижний ряд черепицы освобождают от раствора
и крепления, подводят стальные полосы, укладывают
черепицу обратно, закрепляют и промазывают раство-
ром.
КРОВЛЯ ИЗ АСБЕСТОЦЕМЕНТЫХ ПЛО-
СКИХ ПЛИТОК. Для устройства приме-
няют тот же инструмент и инвентарь,
что и при устройстве кровли из асбесто-
цементных волнистых листов.
Асбестоцементные плитки имеют следую-
щие разновидности: рядовые ПК-1 —
для устройства скатов; ПК-2 — для уст-
ройства карнизных свесов и частично
коньков; фризовые ПК-3 — для покры-
тия фронтонов и карнизов. Толщина
плиток — 4 мм. Расход асбестоцемент-
ных плиток определяют из расчета, что
плитка размером 400x400 мм перекрыва-
ет 0,1 м2 площади основания. Плитки
укладывают по сплошному дощатому на-
стилу внахлестку (100 мм) по диагонали
правильными рядами: снизу вверх, слева
направо. Между плитками, находящи-
мися в одном ряду, оставляют зазор
3 мм.
ПОКРЫТИЕ РЕБРА КОНЬКА
I
Сначала к брускам настила прибивают толевыми гвоз-
дями противоветровые скобы и надевают на них крае-
вые плитки I и II, закрепляя их верхний угол проти-
воветровой кнопкой. Затем укладывают рядовую плит-
ку Ш и половину плитки IY, закрепляя первую кноп-
кой, а вторую — скобой. После этого в зазоре между
плитками Ш и IY ставят кляммеру, к которой крепят
плитку Y. Зафиксировав ее кнопкой, укладывают по-
ловину рядовой плитки YI. Следующий диагональный
ряд выкладывают аналогичным способом. Замену по-
врежденных плиток выполняют два человека с ходо-
вых мостиков или стремянок. Один поднимает края
смежных (боковых и верхних) плиток, находящие на
дефектную плитку, второй, разогнув стержни противо-
ветровых кнопок, снимает заменяемую плитку, укла-
дывает новую и закрепляет ее нижнюю часть противо-
ветровой кнопкой и шурупом (по вертикали немного
выше середины ряда плиток). Под плитку подклады-
вают обрезки фанеры, которые предотвращают ее по-
ломку при завинчивании шурупов, а под головку шу-
рупа — две шайбы на суриковой замазке: из прорези-
ненной ткани и металлическую.
Разворачивает его, тщательно притирает от середины
к краям и прошпатлевывает боковые контуры высту-
пающей мастикой. Расход горячей мастики для накле-
ивания одного слоя рулонного материала площадью
1 м2 — 1,5-2,2 кг, холодной — до 1 кг для первого слоя
и 0,6 кг для последующих слоев. Если в некоторых мес-
тах кровельное полотнище отслаивается или образова-
лись воздушные ’’мешки”, ремонт выполняют следую-
щим образом.
Воздушные ’’мешки” разрезают ’’конвертом”. Разре-
занные части отворачивают и очищают от загрязне-
ний, в том числе и от старой мастики. Открытые места
основания просушивают, смазывают мастикой и снова
наклеивают отвернутые концы полотнища. Сверху на
разрезанные места наносят мастику и наклеивают за-
плату из того же материала, размер заплаты должен
превышать разрез со всех сторон на 100 мм.
КРОВЛЯ ИЗ РУЛОННЫХ МАТЕРИА-
ЛОВ. Используемые инструмент и обору-
дование: нож 1; металлический шпа-
тель 2; каток 3; молоток 4; деревянный
шпатель 5; щетка 6; гребешок с резино-
вой вставкой 7; шорная игла 8; бачок
вместимостью 12 л 9; расходный ба-
чок 10.
Затем отремонтированное место окрашивают мастикой
и оклеивают полотнищем. Так же заделывают пробои-
ны ковра -и устраняют местные срывы полотнища. Ре-
монт кровли на отдельных участках примыканий вы-
полняют следующим образом. Разбирают старую кров-
лю, просушивают открытые места, ремонтируют осно-
вание (при необходимости), штукатурят стены, обши-
вают кровельной сталью свесы. Проверяют сохранность
ендов с воронками внутренних водостоков, готовность
основания определяют пробным наклеиванием рулон-
ной кровли. Готовым к наклеиванию считается основа-
ние, от которого не отстает мастика при отрыве рулон-
ного материала. После подготовки и проверки основа-
ния приклеивают ковер. Работу начинают с низких
мест кровли: при наружных водоотводах — с карнизов
и свесов, при внутренних водостоках — в воронках.
При этом один из работающих покрывает горячей мас-
тикой основание кровли и кровельное полотнище, а
второй сразу же расстилает полотнище по горячей мас-
тике, разравнивая и притирая от середины к краям.
Для устройства применяют рубероид * марок РКК,
РКМ, РПИ, РПП, РКП, РКЦ; пергамин; дегтевые ру-
лонные материалы (толь). Их наклеивают на основа-
ние, используя мастики — холодные и горячие.
Горячие мастики должны иметь следующую рабочую
температуру: битумные — 160-180°С, гудрокамовые и
дегтевые — до 130-150°С, гудрополимерные — 10-15°С.
Холодные мастики вместо горячих рекомендуется при-
менять при температуре наружного воздуха +5°С и ни-
же. В последнем случае мастику перед нанесением по-
догревают до 60-70°С. Наклеивать' рулонные полотни-
ща следует вдвоем. Сначала примеряют рулон, отгиба-
ют его конец на 500 мм и наносят на него и на основа-
ние слой мастики. Прижимают конец полотнища к ос-
нованию, притирают его от середины к краям и про-
шпатлевывают по боковому контуру выступающей из-
под листа мастикой. Один из работающих наносит на
основание ровным слоем мастику по всей ширине на-
клеиваемого полотнища, другой — накатывает рулон.
ПРИМЫКАНИЕ РУЛОННЫХ КОВРОВ
К ВЕРТИКАЛЬНЫМ СТЕНАМ:
ИЗ БЕТОНА
Герметизирующ я
МАСТИКА УМС-50
Дополни тельные
СЛОИ РУБЕРОИДА
Защитный фартук
из оцинкованной
КРОВЕЛЬНОЙ стали
Цементно-;
песчаный
РАСТВОР
МАРКИ М100
УТЕПЛИТЕЛ
Наружная
стена
' Точечная
ПРИКЛЕЙКА
Воздушная
ПРОСЛОЙКА
ПЕРЕКРЫТИЕ!
ДЕРЕВЯННЫЕ КРОВЛИ (ИЗ ДРАНКИ И
ГОНТА). Кровлю из дранки (3-, 4- и 5-
слойную) устраивают по обрешетке из
деревянных брусков сечением 50x50 мм.
Фронтонный свес устраивают, прикреп-
ляя ветровую доску к обрешетке. Под
карнизным свесом к вертикальной части
кобылки прикрепляют лобовую доску.
Карнизный свес из дощатого настила
при 3-слойном покрытии составляет
230 мм, 4-слойном — 170 мм, 5-слой-
ном — 110 мм. Бруски обрешетки в пер-
вом случае крепят с шагом 330 мм, во
втором — 240 мм, в третьем — 195 мм.
Дранку укладывают ворсистой стороной
наверх справа налево и от карниза к
коньку. При этом учитывают направле-
ние господствующего ветра: закрой дол-
жен быть в наружном (верхнем) ряду
подветренной стороны. Нижележащий
слой дранки перекрывается при 4-слой-
ной кровле на 3/4, при 5-слойной — на
4/5. Каждую дранку крепят к обрешетке
одним гонтовым гвоздем 1,5x70 мм. При
оформлении примыкания к дымовой
трубе кровлю из дранки укладывают до
выступа.
Затем вокруг трубы собирают воротник из кровельной
стали, состоящий из двух частей. Верхние отвороты
воротника вводят в выдру дымовой трубы, нижние —
через кровлю крепят гвоздями к обрешетке с шагом
250-300 мм. Затем устраивают кровлю до конька.
Так же оформляют примыкание к слуховым окнам.
Ребра и конек крыши покрывают двумя строгаными
досками. Поврежденные дранки заменяют новыми.
Для этого кровлю со стороны конька до поврежденного
места частично разбирают. При больших повреждени-
ях кровлю разбирают на всем скате, сортируют драни-
цы, добавляют новые и устраивают кровлю вновь.
Кровельное покрытие из стружки выполняют так же,
как кровлю из дранки. Отличительной особенностью
является то, что ввиду небольших размеров стружки
ею можно покрывать ендовы, ребра, слуховые окна,
имеющие полуконическую форму. При ремонте кроели
из гонта разбирают кровельное покрытие на повреж-
денных местах и устраивают новое покрытие так же,
как и при устройстве кровли из дранки. Гонт уклады-
вают в 2 или 3 слоя. При 2-слойном покрытии ниже-
лежащий слой перекрывается на 1/2 длины гонтины,
при 3-слойном покрытии — на 2/3 длины.
